А почему "собирательный" то? Как вижу комплект позволяет воплотить вполне реальные (и главное интересные!) прототипы, фото которых имеется и понимание матчасти

Andrey Stan

Андрей , если упираться в "реальные прототипы" , то боюсь, это повлечет попытки исправить недостатки модели, что приведет к затягиванию стройки. Очень хочется построить самолет с надписью "Смерть Фашистам" - но это как получится.

Не вижу проблемы - прототип обсосан вдоль и поперек, фото есть опять же

Ещё это поискать.При нахождении МД второе можно не искать.

Здравствуйте уважаемые коллеги.
Хочу участвовать в конкурсе "Техника Победы-2023" с моделью знакового истребителя периода начала Великой Отечественной войны.
В немалой степени благодаря этому самолету и героизму наших летчиков была достигнута Победа...

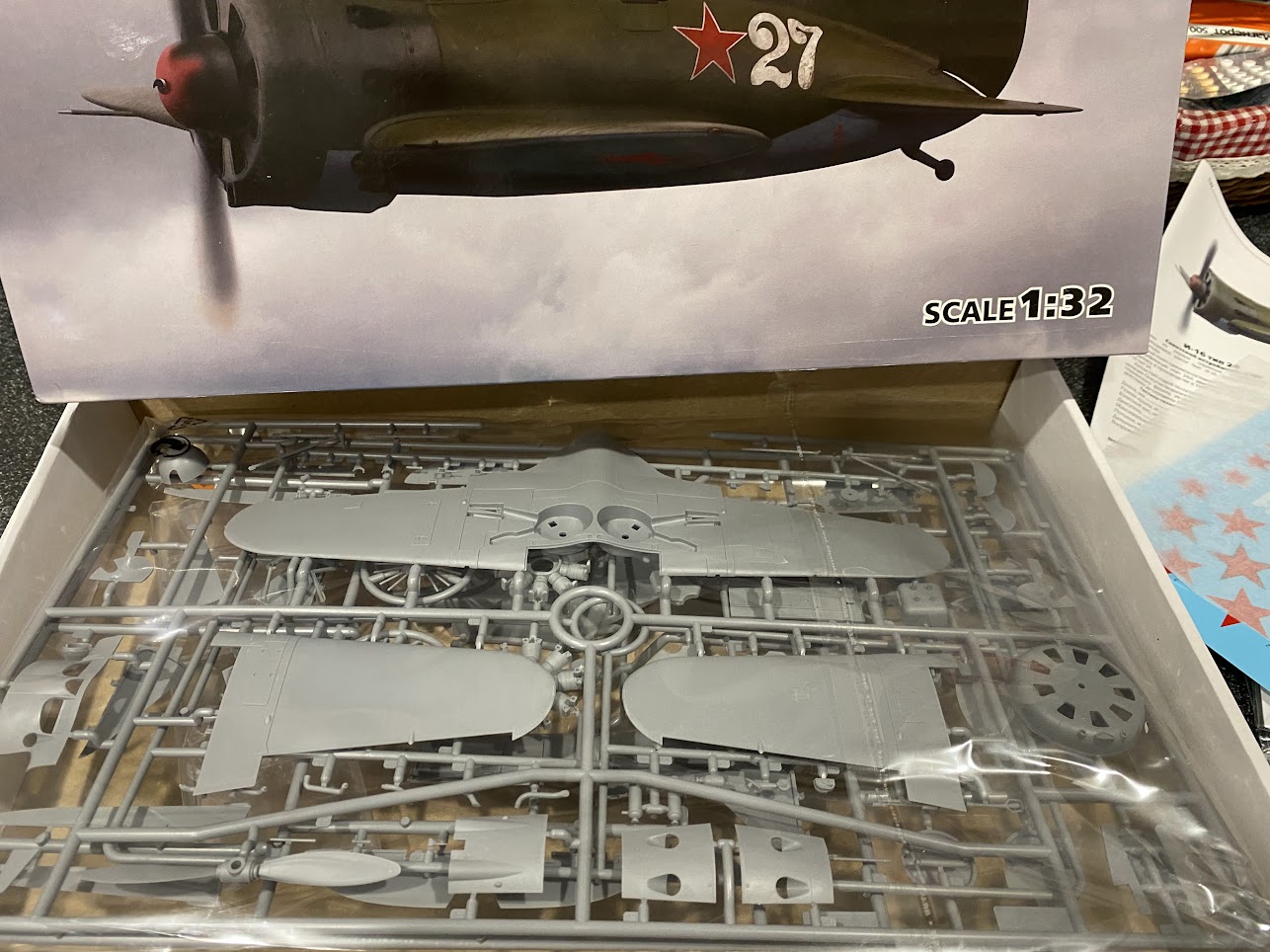

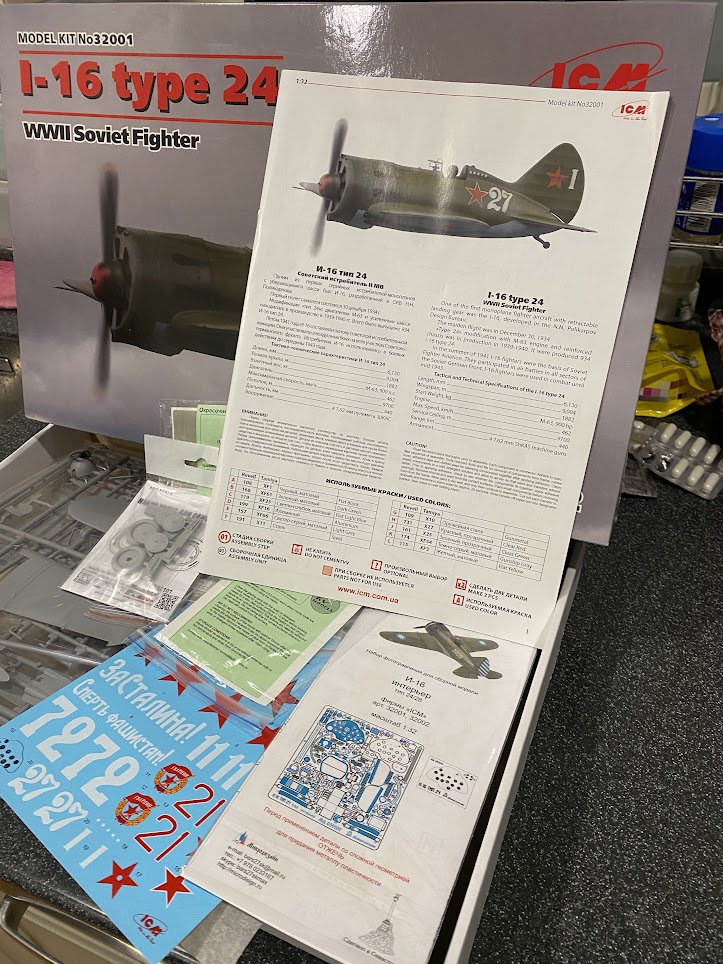

Про сам набор рассказывать особо нечего - всё давно обсудили , как на Каропке , так и на соседних дружественных сайтах.

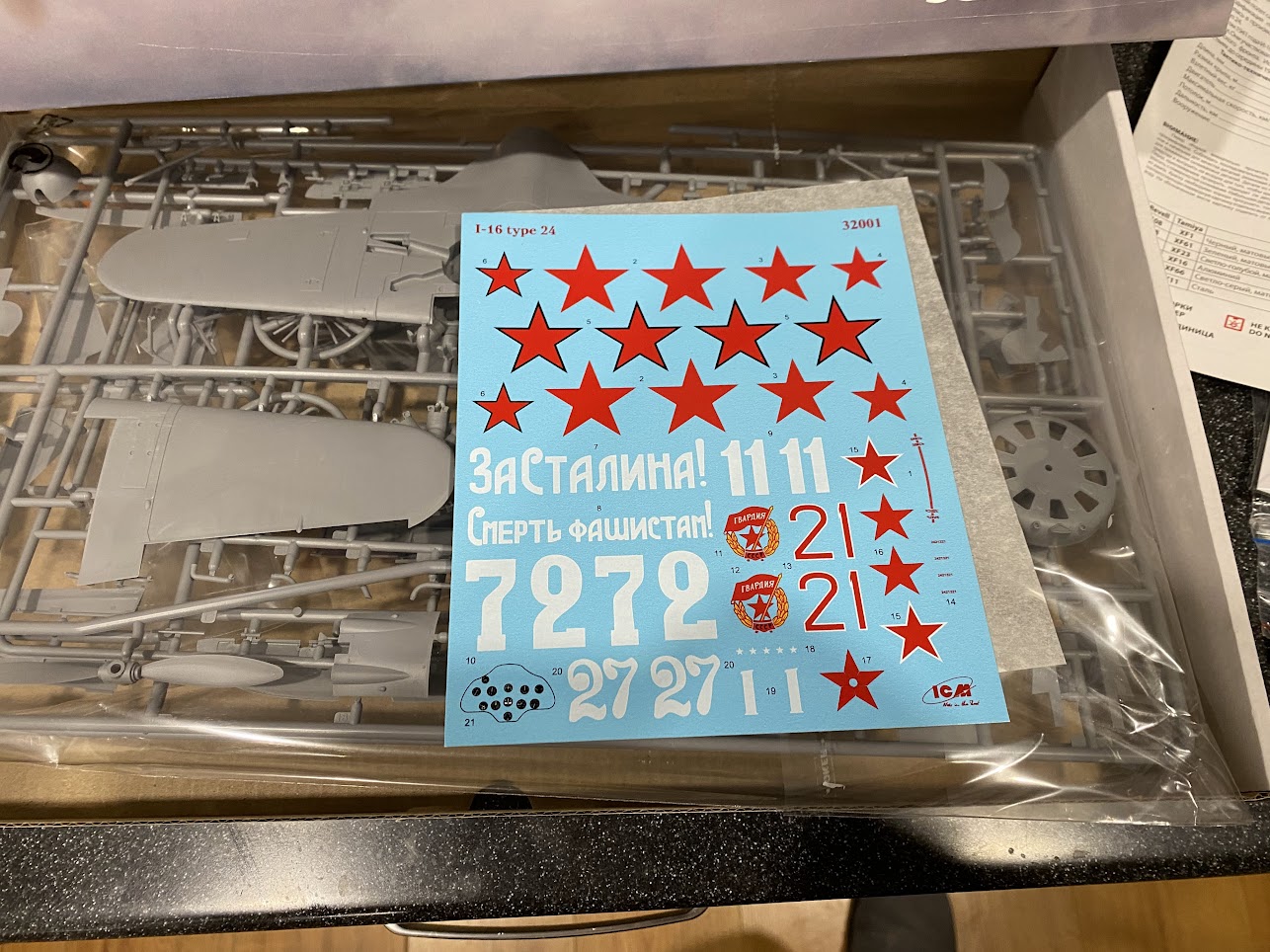

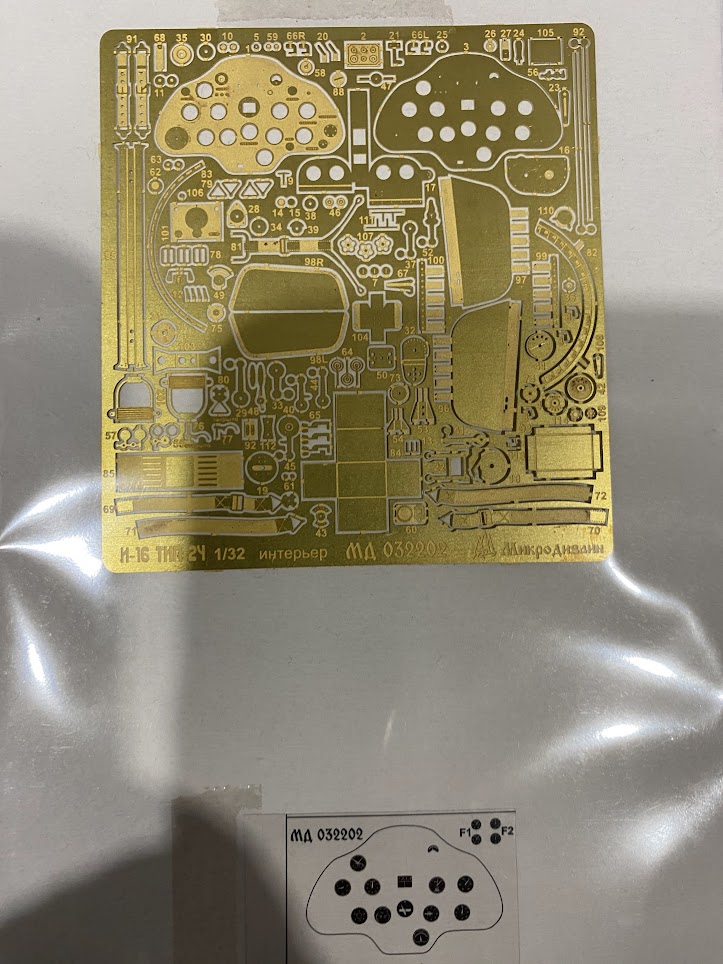

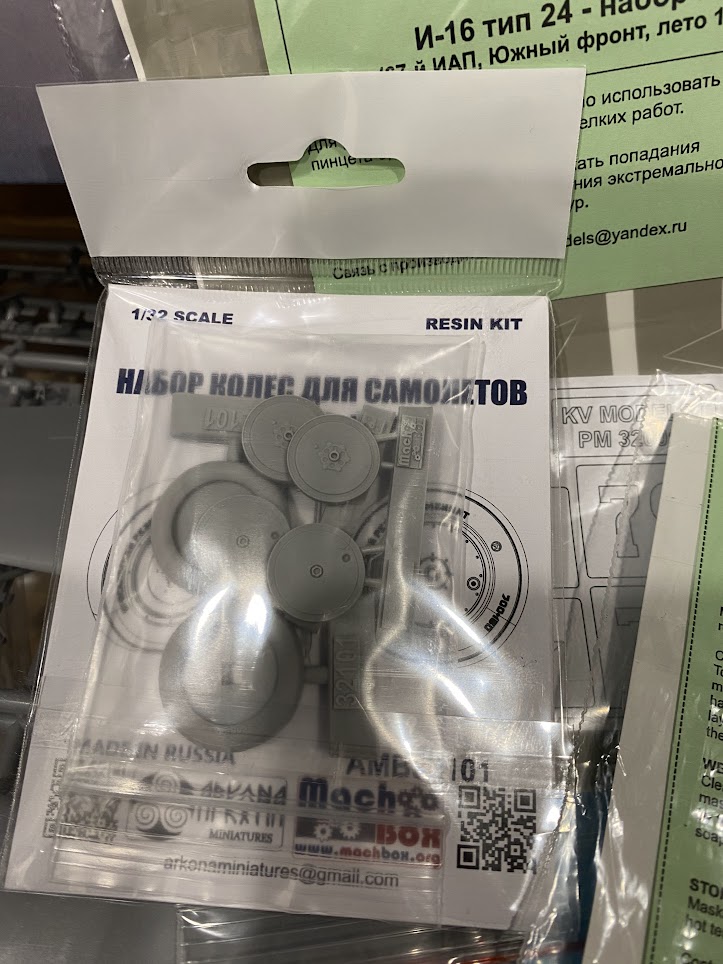

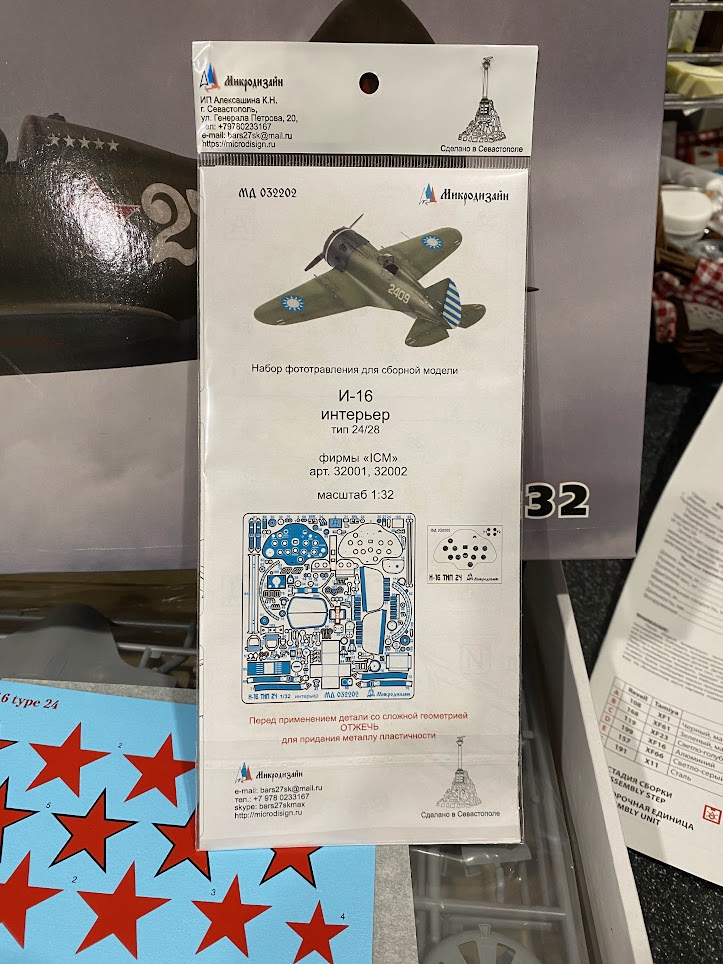

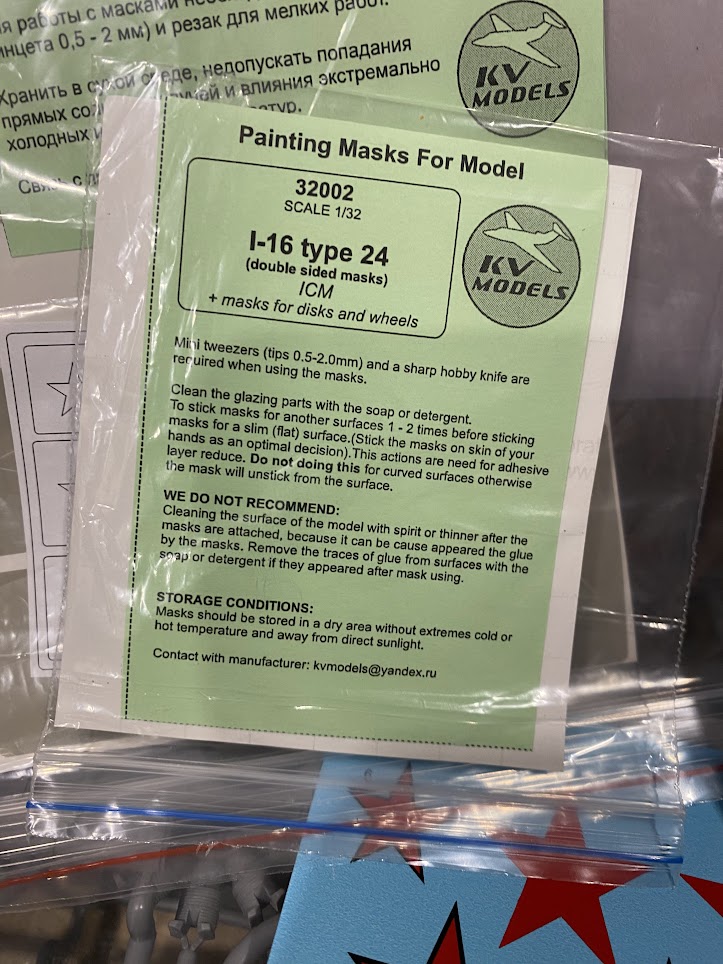

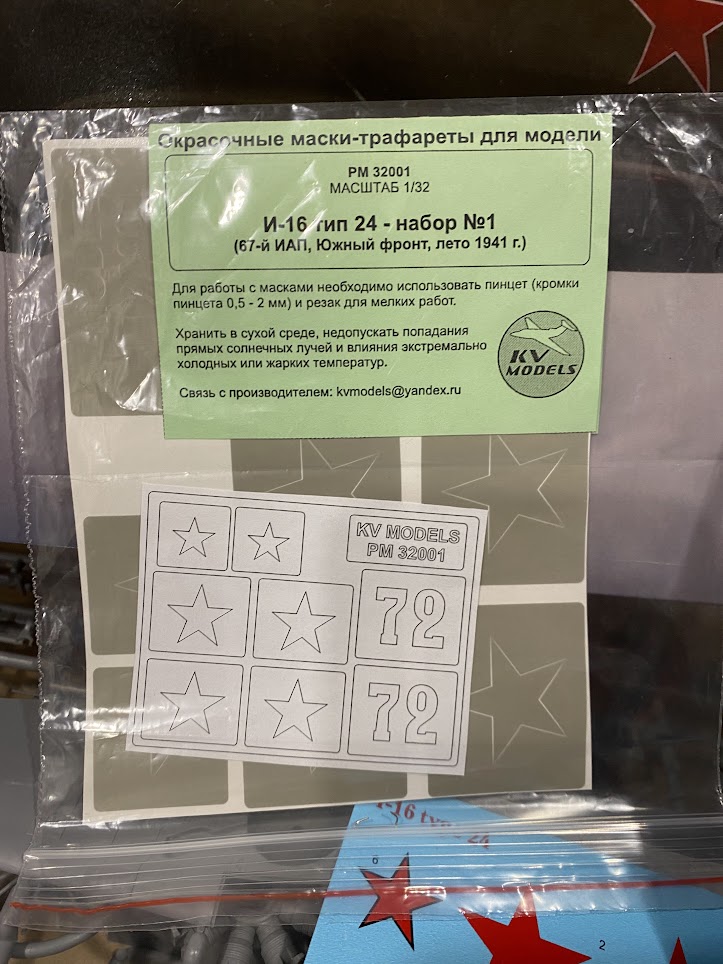

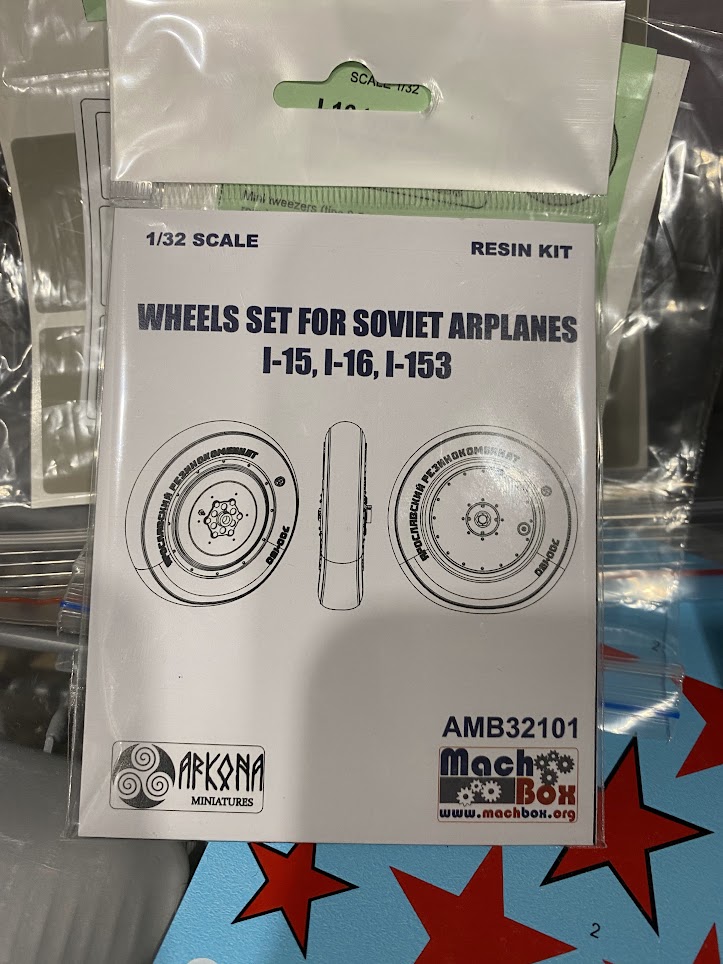

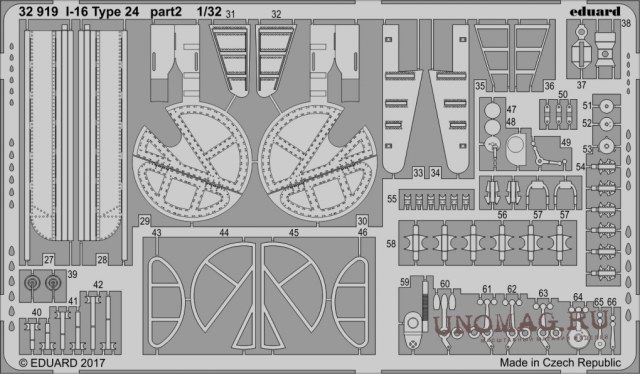

В дополнении к набору были куплены маски от KV models, травление от Микродизайна и смоляные колеса от Mach box/ Arkona miniatures.
В глубокий запил не собираюсь - будет собирательный образ боевого "Ишака"...
Приложу все силы , чтобы закончить модель к Празднику...

Погорячился я насчёт "не вижу проблем"...
11-й "За Сталина" пишут с другой стороны имел "За Коммунизм", впрочем фото то нет?) Той стороны
А ещё есть такой боковичек другого борта -

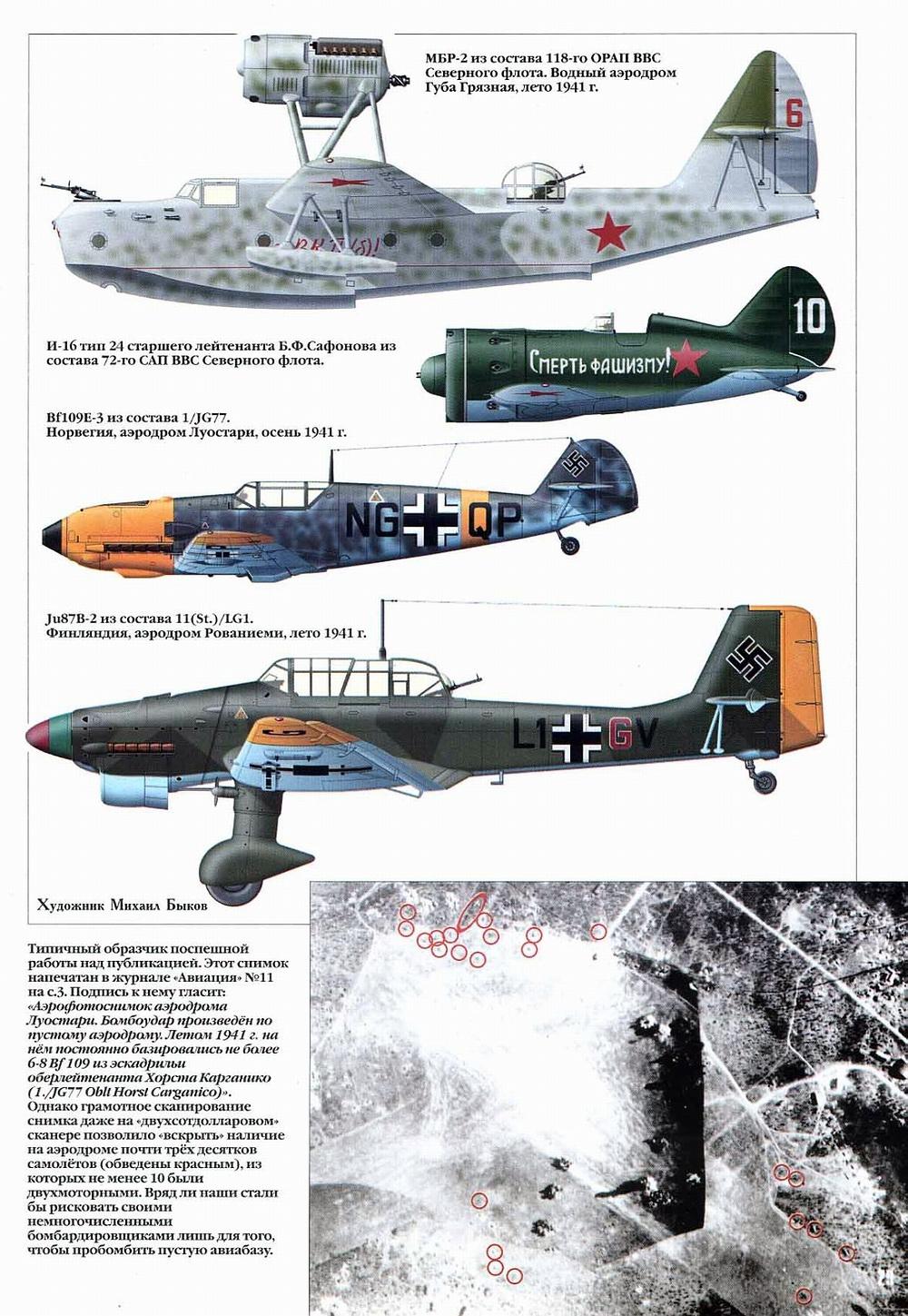

Спасибо Андрей , буду искать информацию по борту Сафонова "белая 10".
Пока особого прогресса нет - простыл малость...

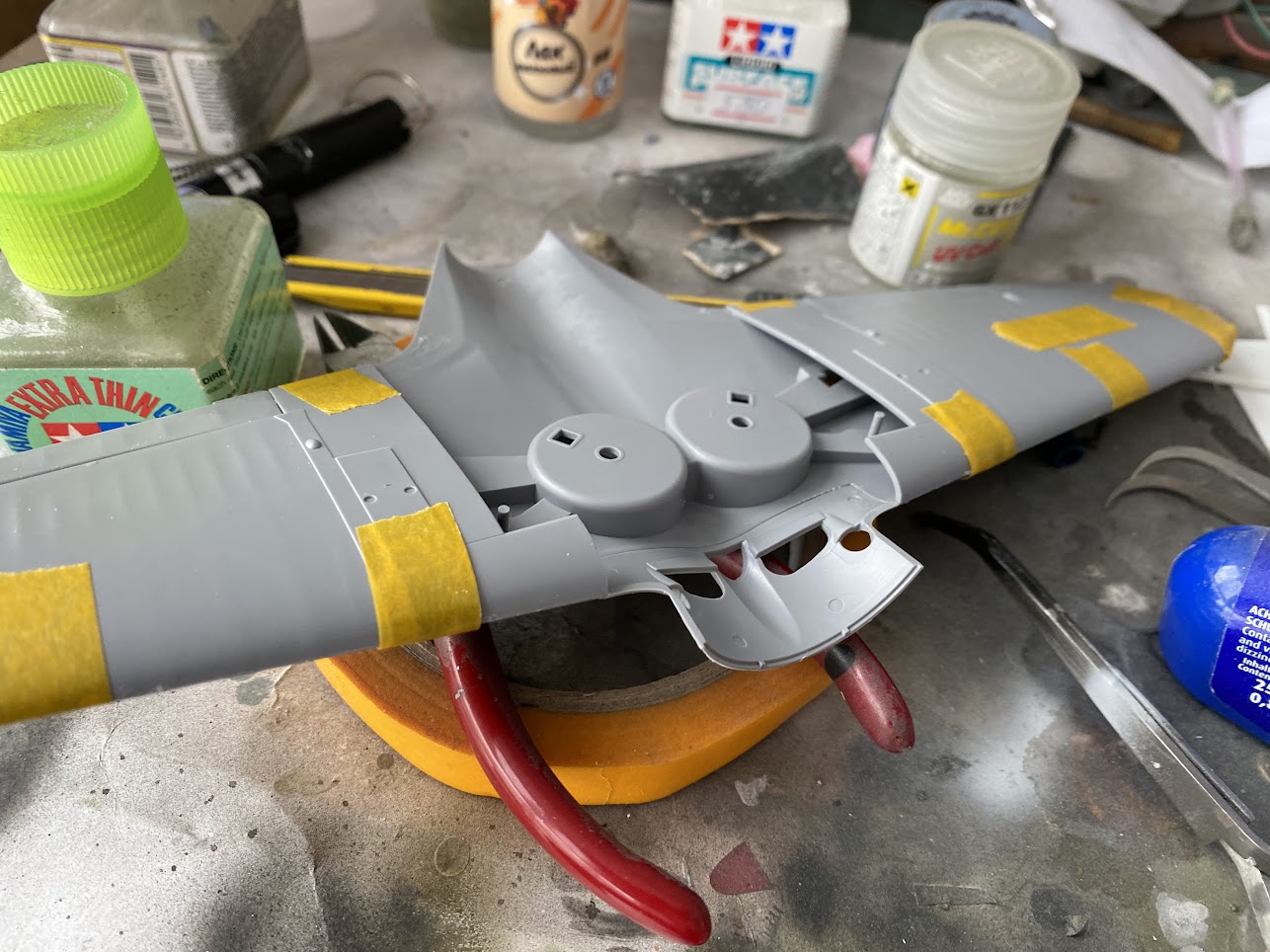

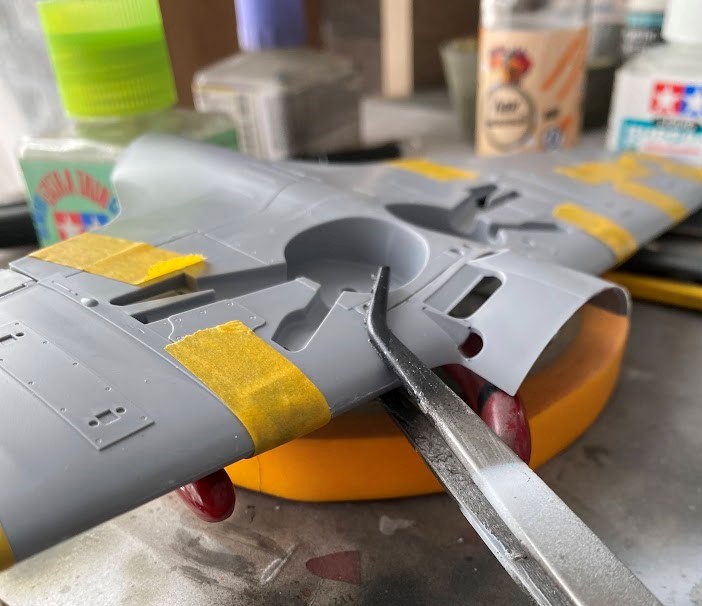

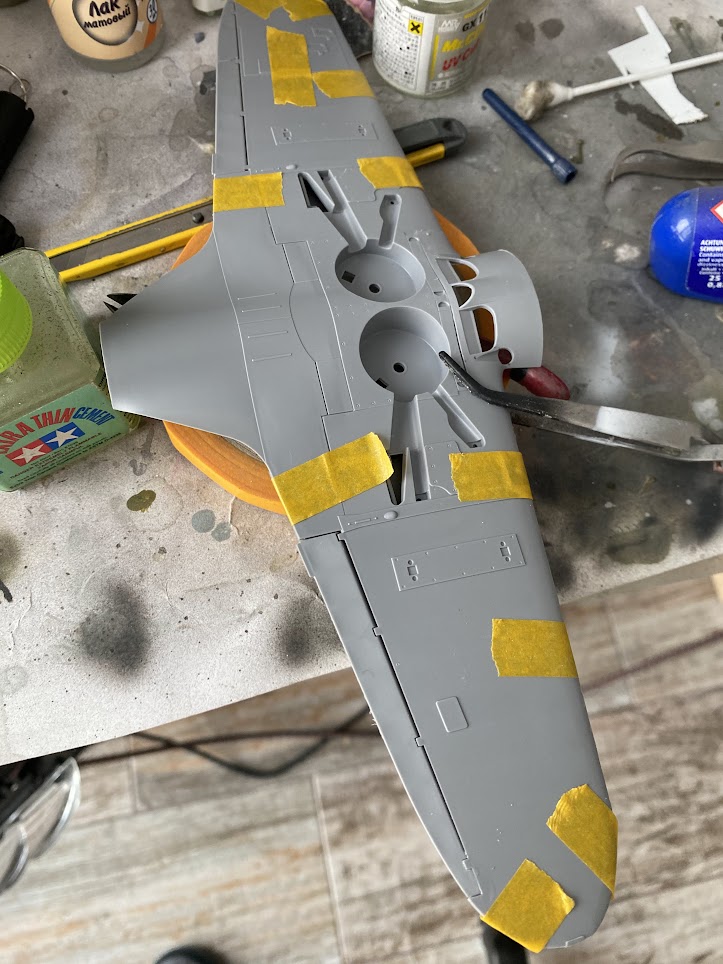

Вот что сделано на сегодня - собрано крыло



Пришлось немного прижать деталь - кривизна крыла и этой детали малость не совпадали- клеил по частям. На фото увидел неровный зазор между деталями - -у же поправил ,благо стык не успел схватиться.

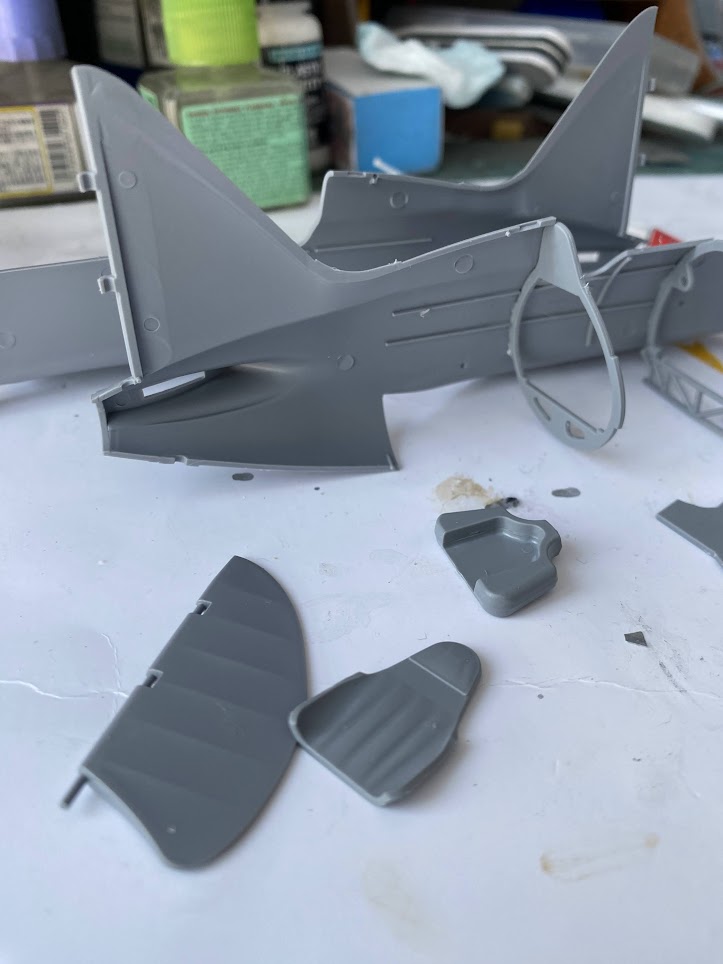

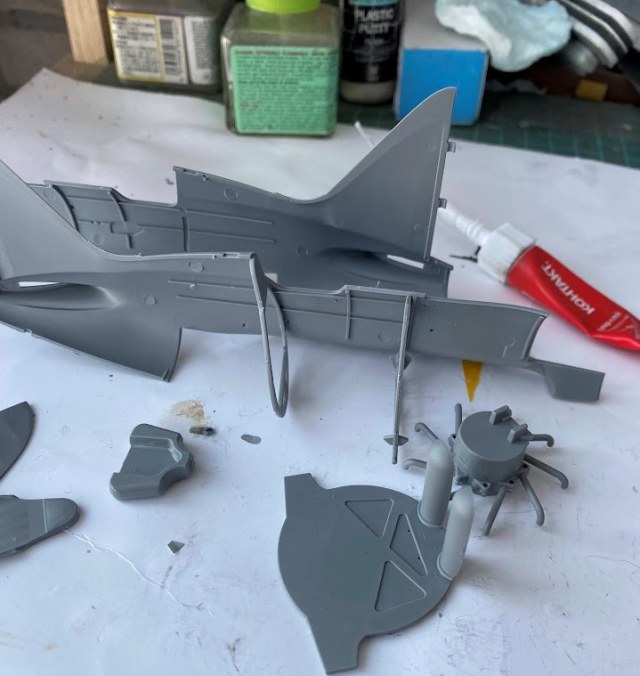

Подсобрал половинки фюзеляжа - вклеил шпангоуты, кое- какие детали моторного отсека также собрал - подготовил для грунтования.

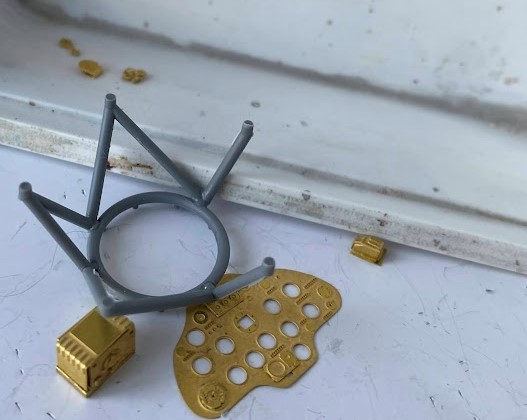

Позанимался травлением - не всё гладко так, как хотелось, деталей много - получается настолько, насколько у меня "кривые" руки)))

Олег, удачи в стройке.
12 лет назад был конкурс "Наш любимый ишачок", организовали его Дмитрий Уваров и Евгений Василенко, так там матчасть разобрали хорошо

Olegin
ничего в этом "чуде" исправлять не будете??

BREMEN

Нет, не собираюсь - уже указал в первом сообщении.
Работа вахтой и времени и так не хватает на всё. Постараюсь собрать модель аккуратно.
Борис, спасибо за "наводку" - изучаю уже

Немного обновлюсь -

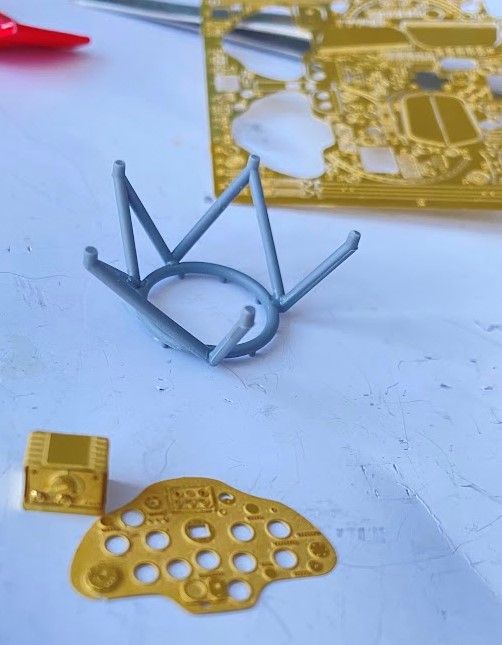

подсобрал травление , сфотографировать телефоном не очень получается - слишком все мелкое- "уплывает" фокус.




Придется расчехлять фотоаппарат.

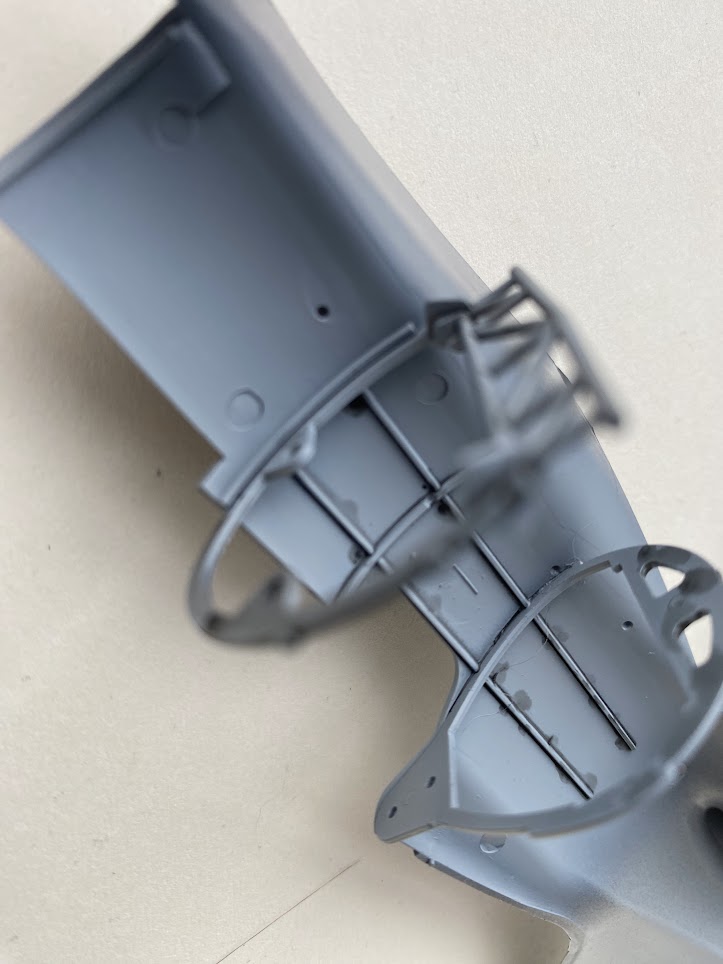

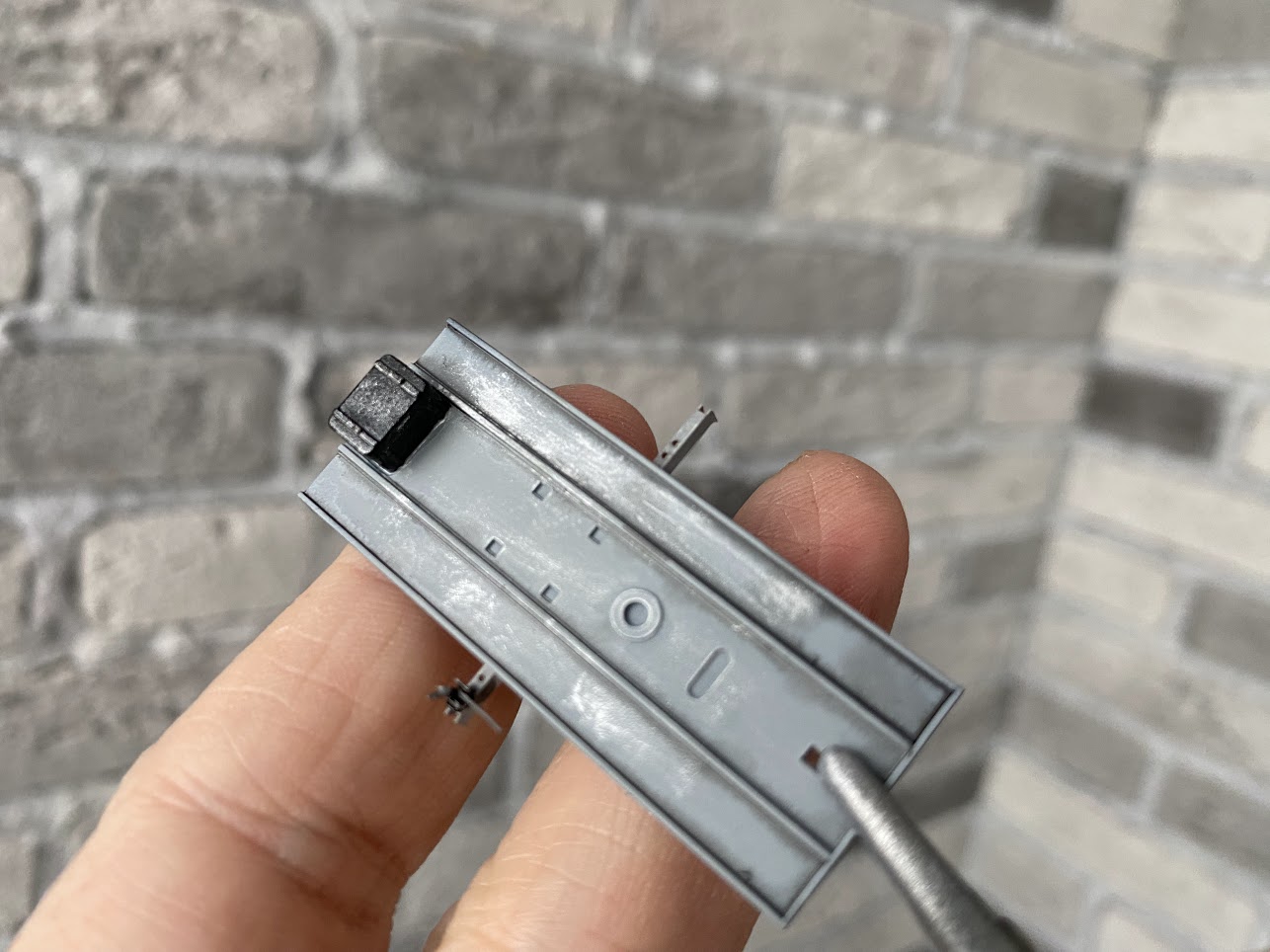

Задул в базу внутренние поверхности, немного попачкал - надо убрать излишки....

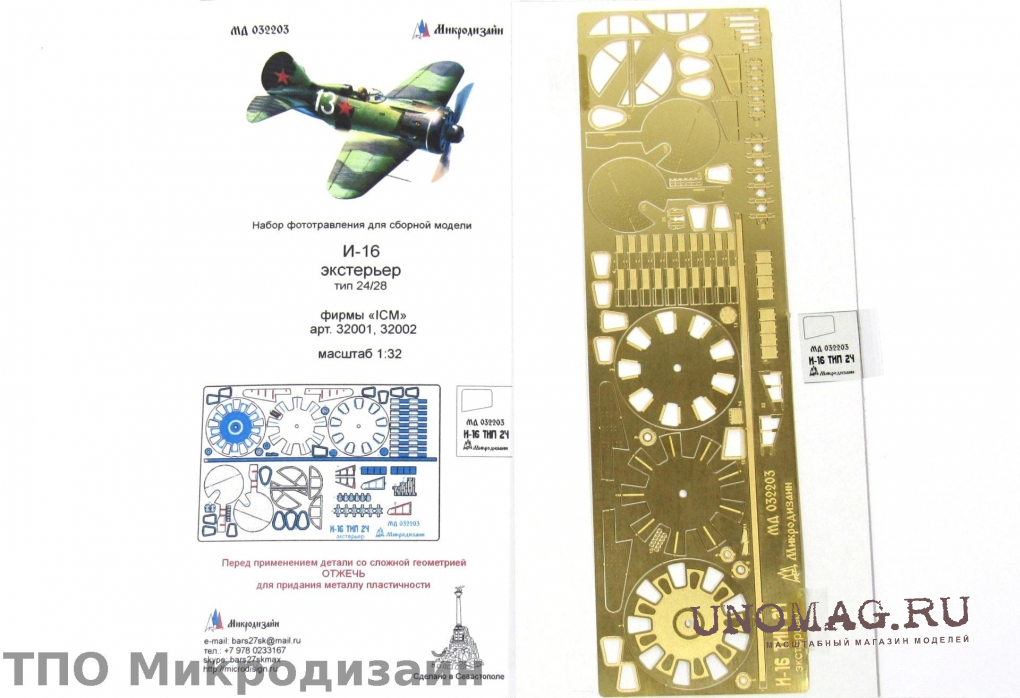

По "совету товарищей" решил купить травление для экстерьера от того же МД - иначе получается мелочевку внутри фюзеля клеил- пыхтел и ее никто кроме меня и не видит, а щитки и остальные части шасси , морда самолета (его фишка , так сказать) будут стоковыми....
Не факт , что буду использовать всё травление , ну да посмотрим....
Посмотрел на спинку кресла пилота и  решил слепить из двухкомпонентной тамии мягкие части - в пластике они совсем неубедительные

Странно, я наоборот ушел от фотоаппарата к камере китайского смартфона

Olegin
понятно.
у кресла не только мягкие части ублюдочные.
но и вся спинка-отстой полный. Кривое, косое поделие...
накладки на консолях-все броневой толщины...Хоть их сточите....

BREMEN

Постараюсь сделать все, что в моих силах и умениях)))) НО по времени я сильно ограничен, к сожалению...
Достал свой старенький фотоаппарат - снимал на макро.

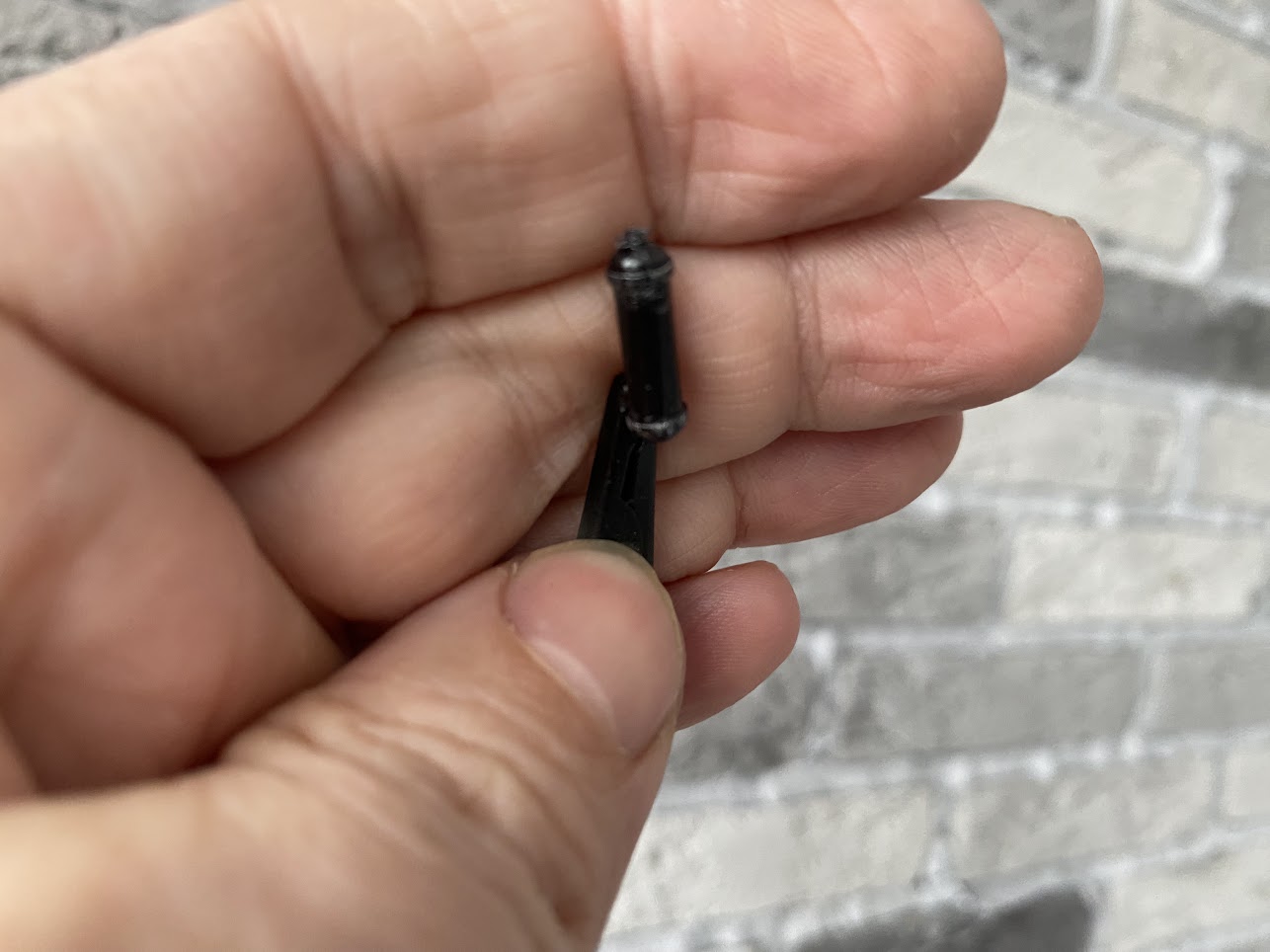

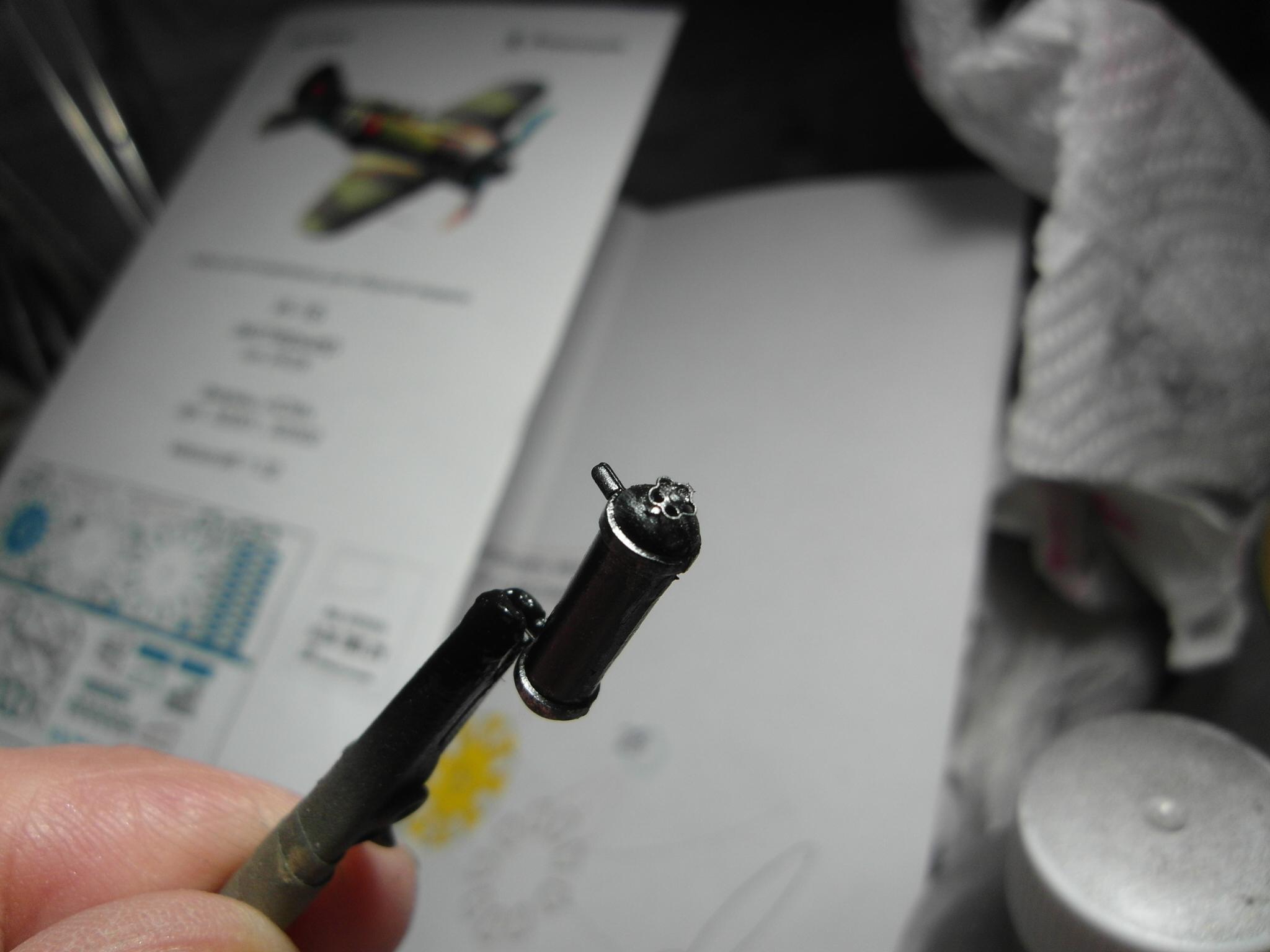

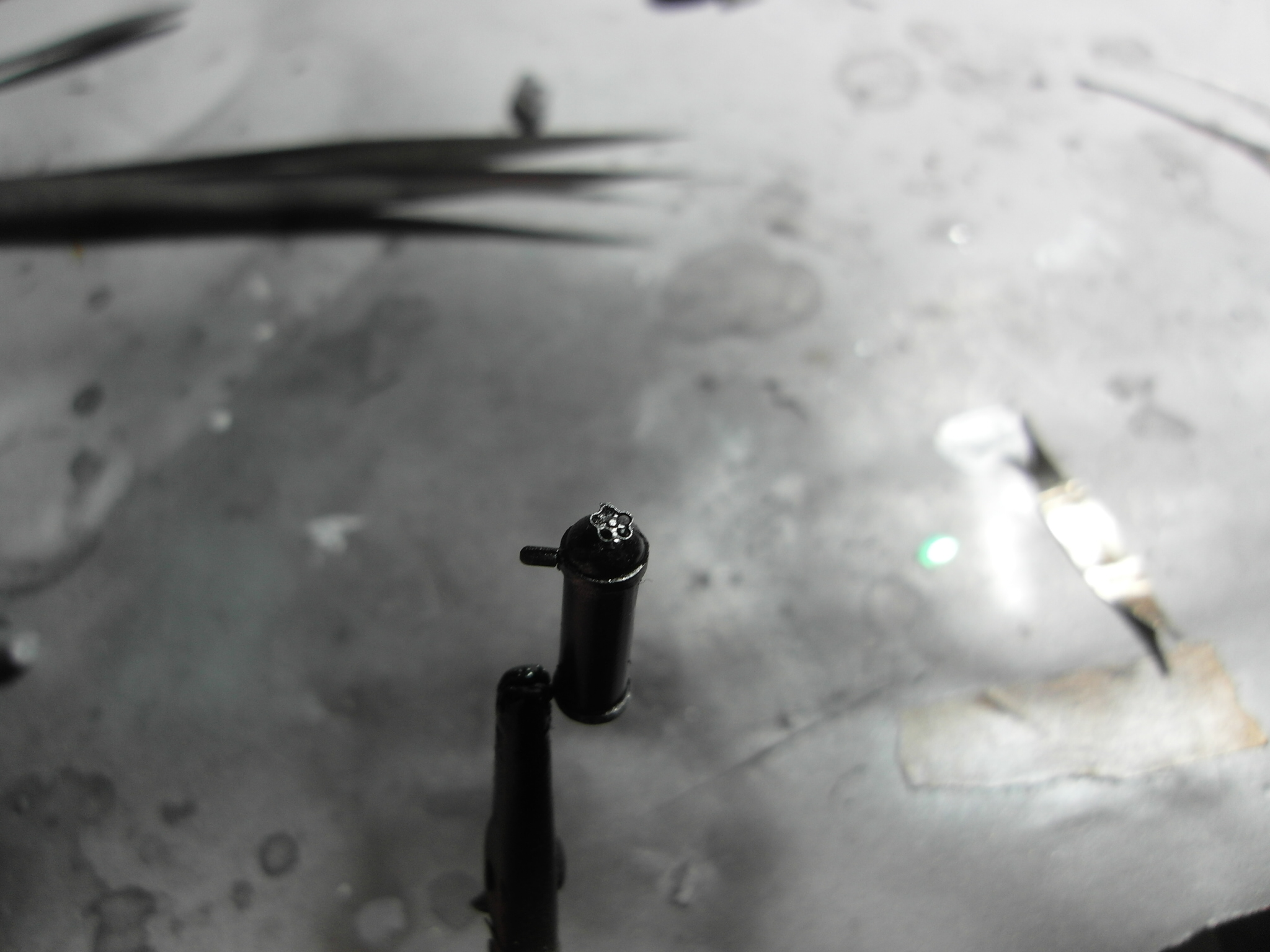

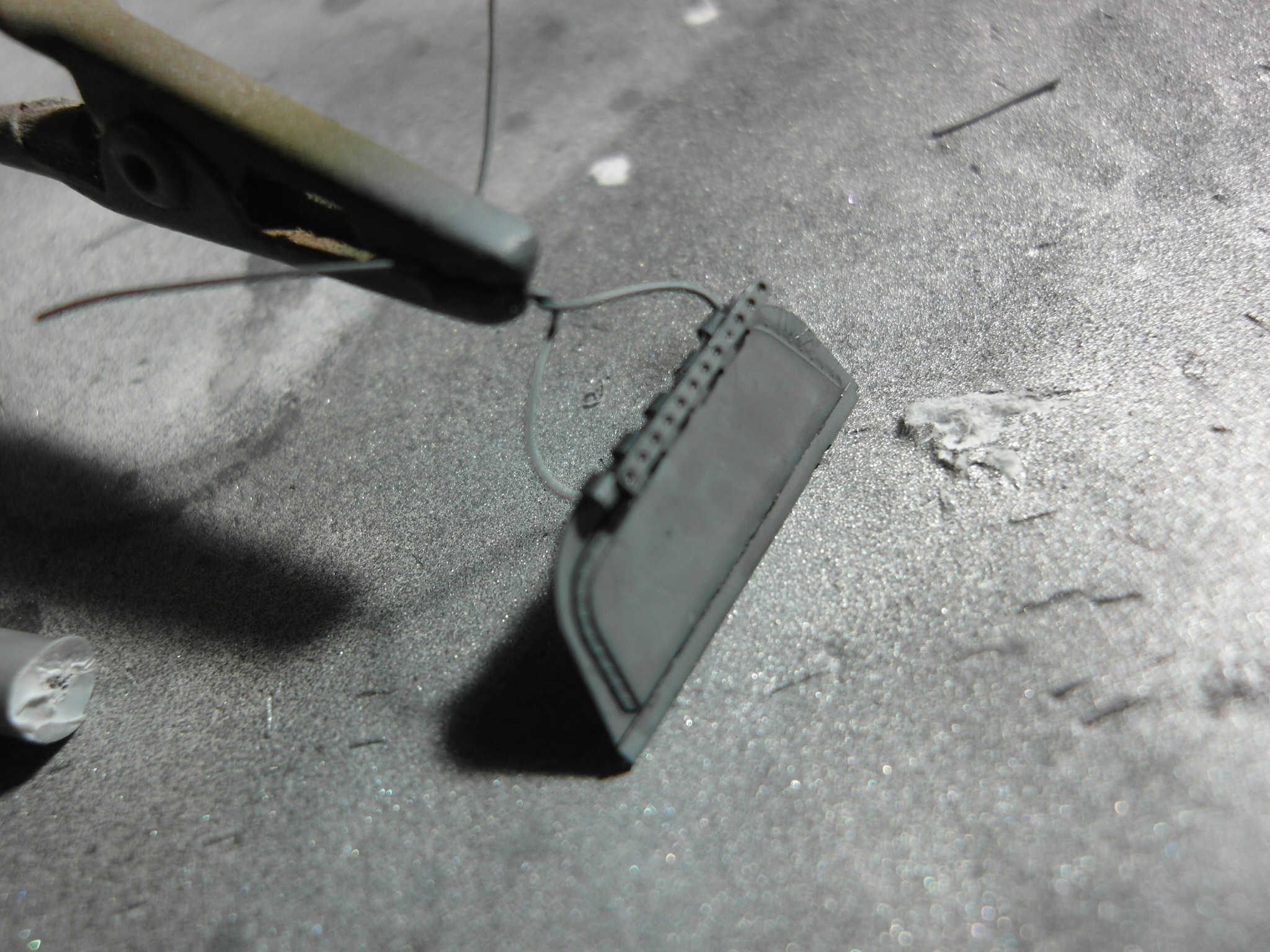

Баллон с воздухом

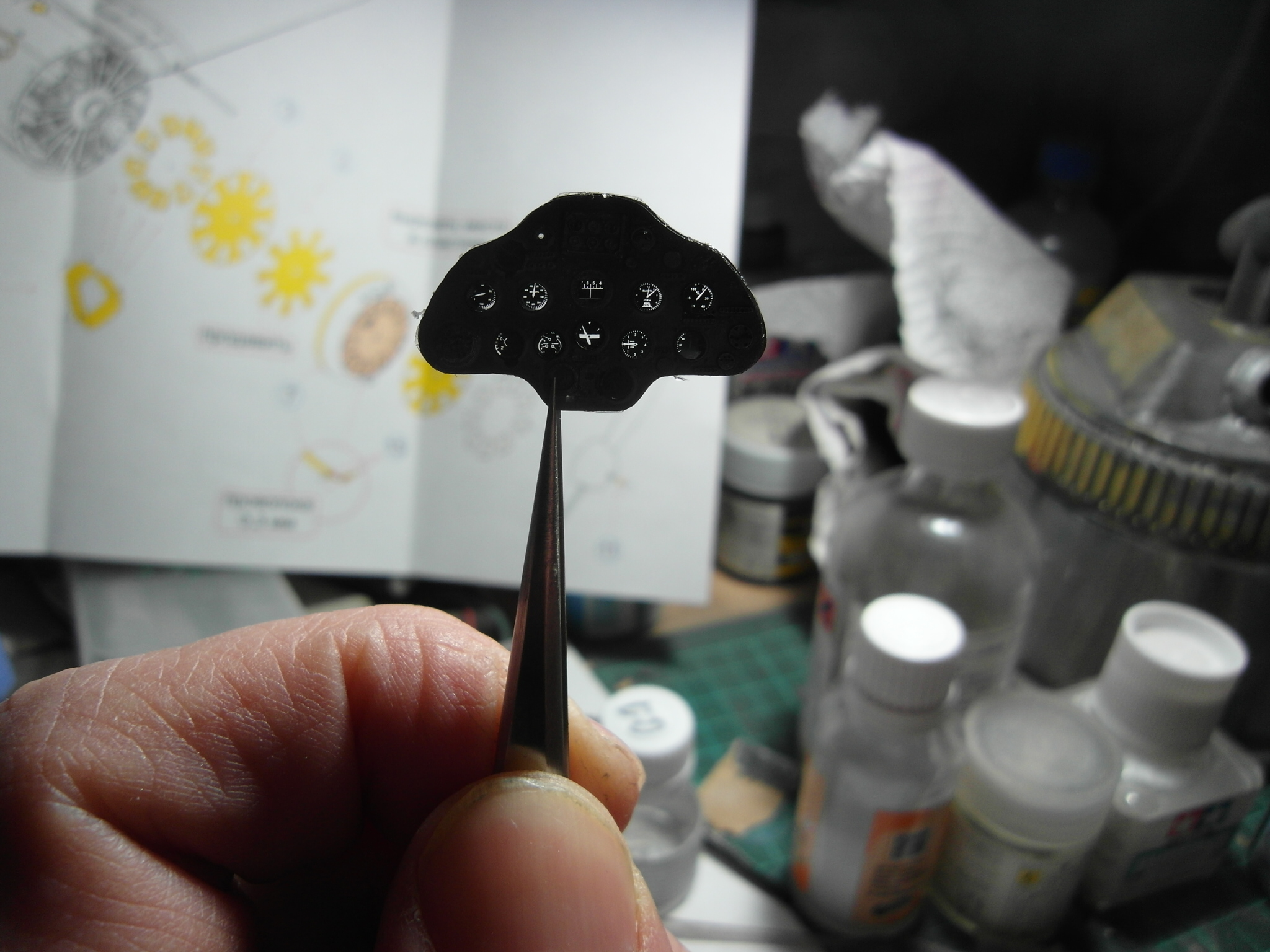

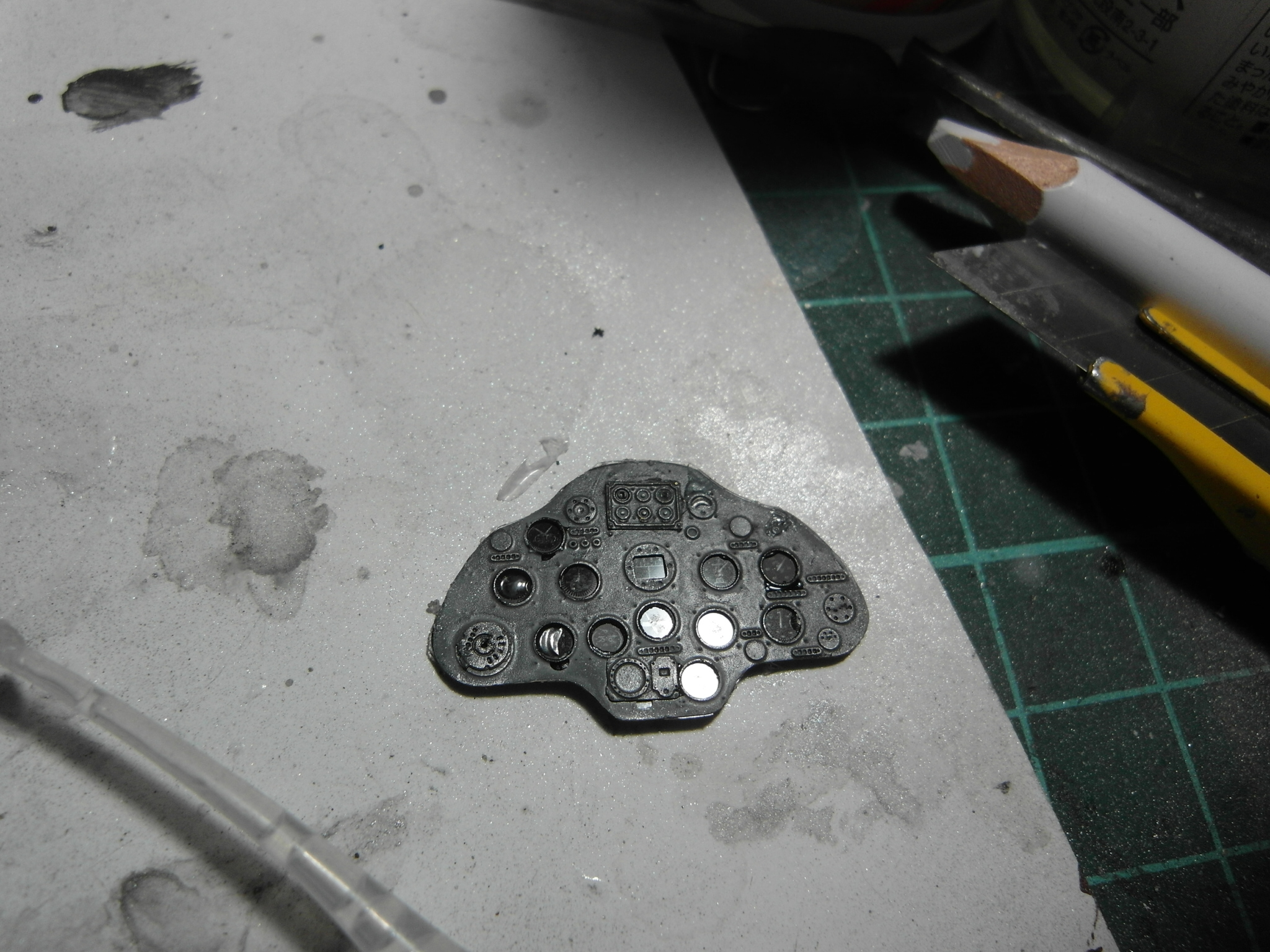

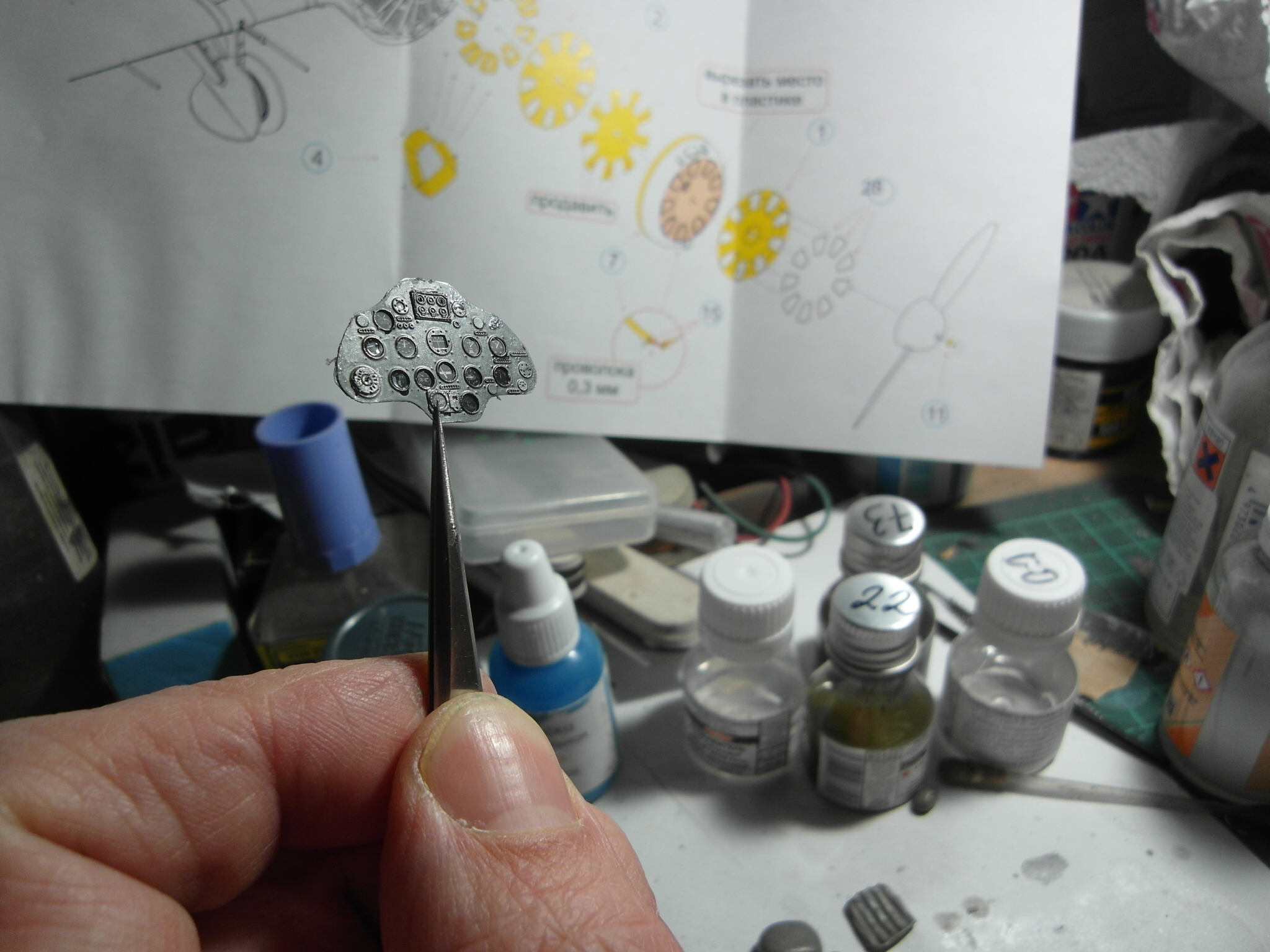

Приборка

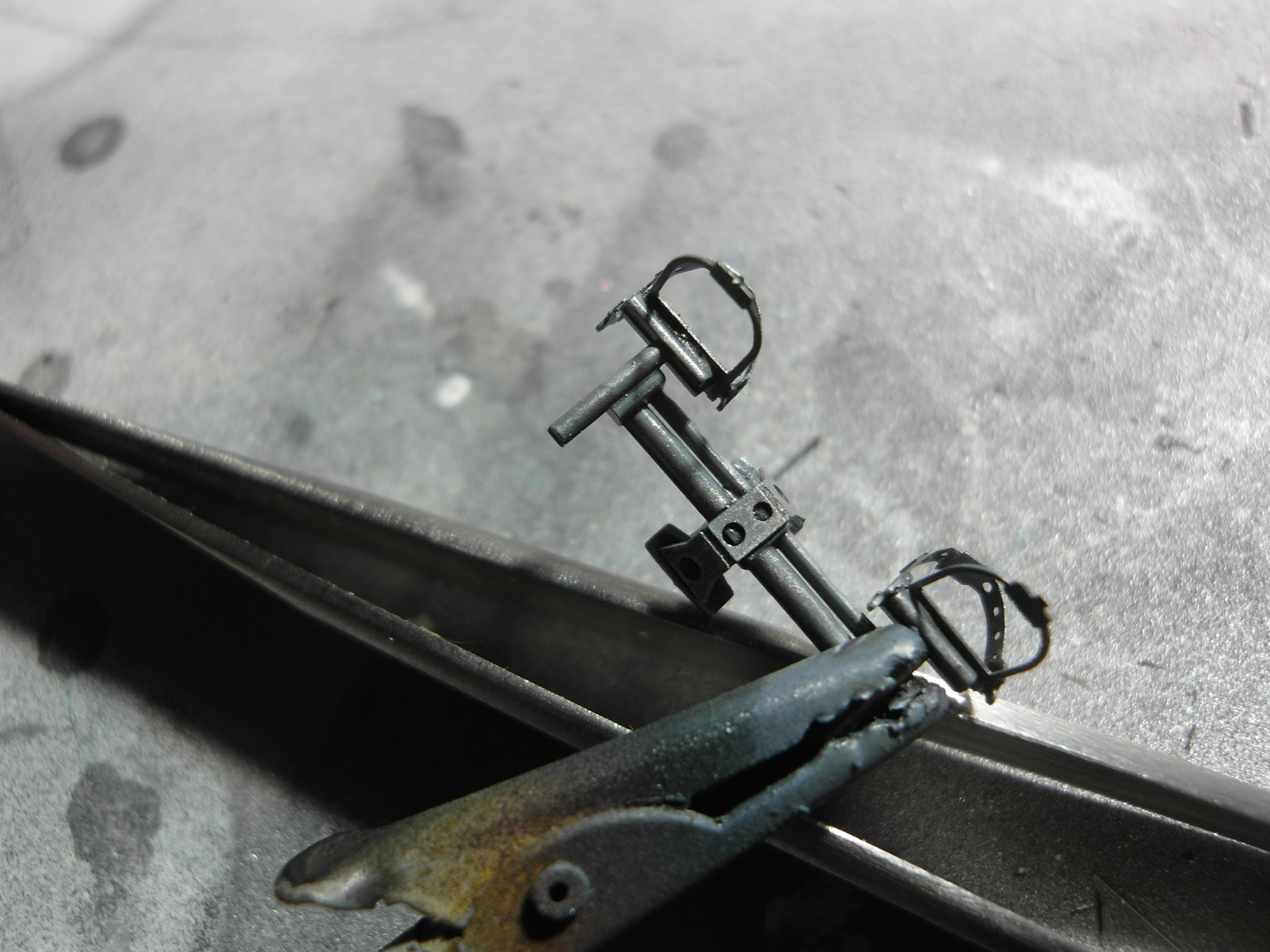

Педали управления

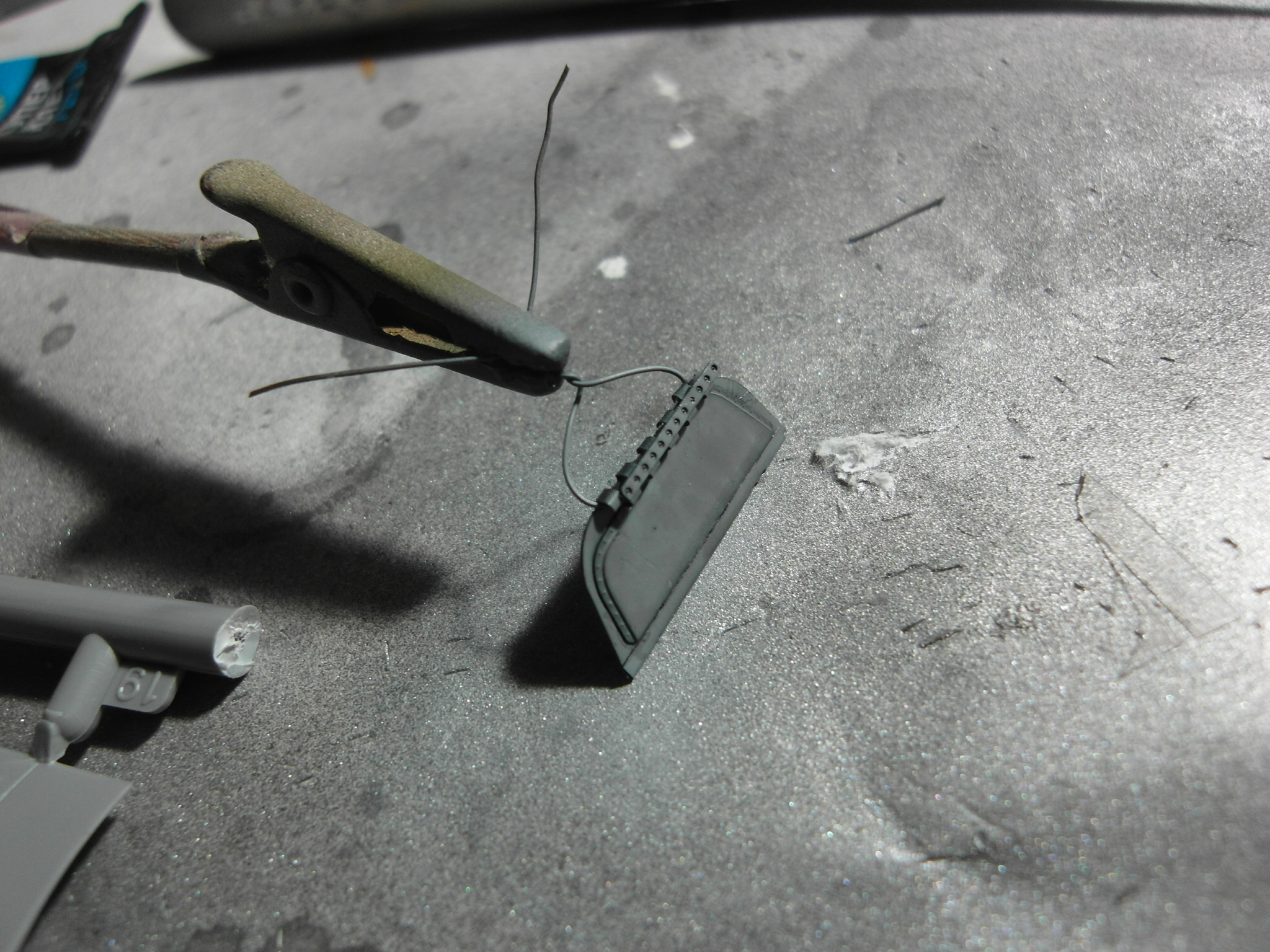

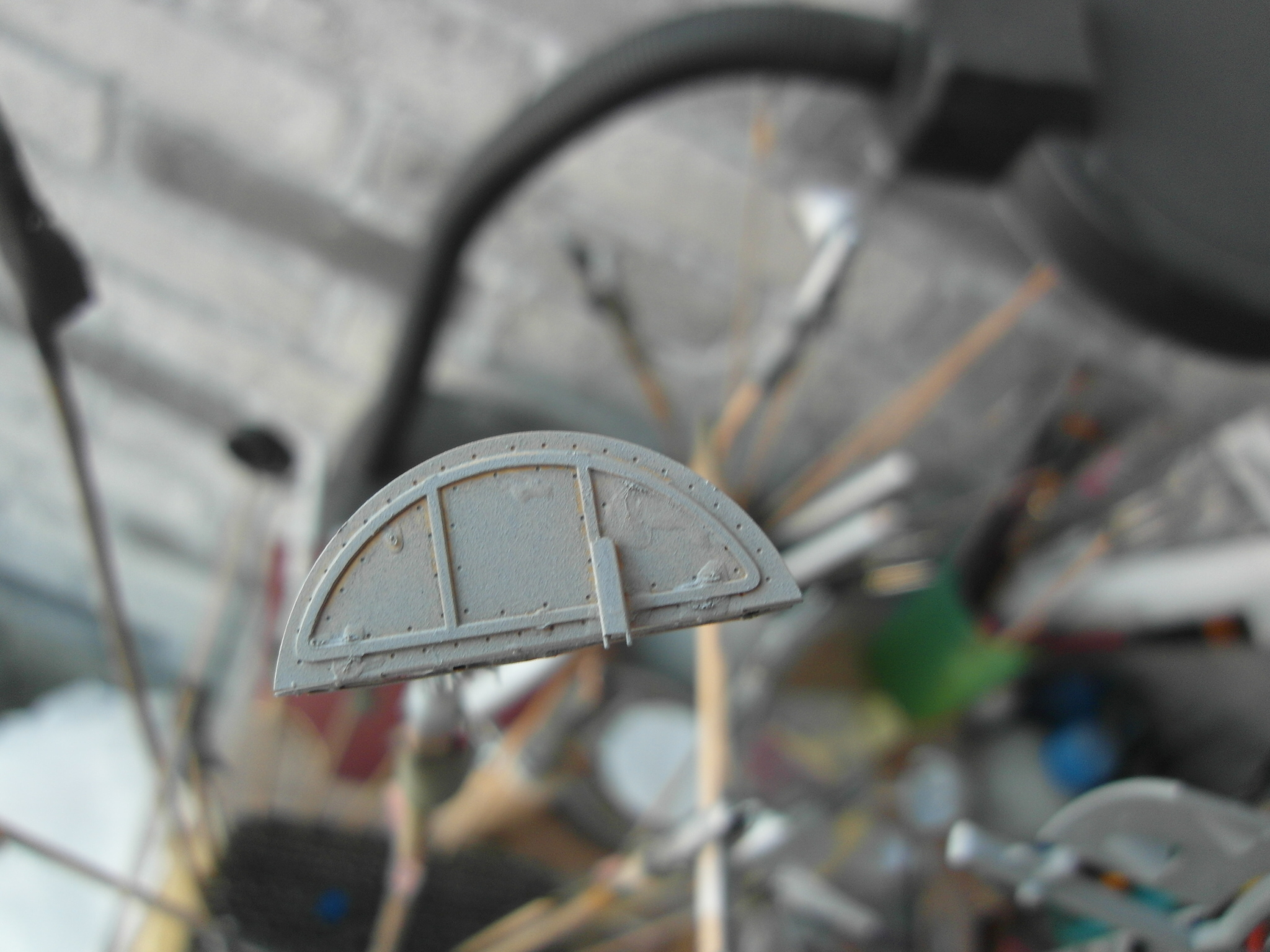

Откидные бортики

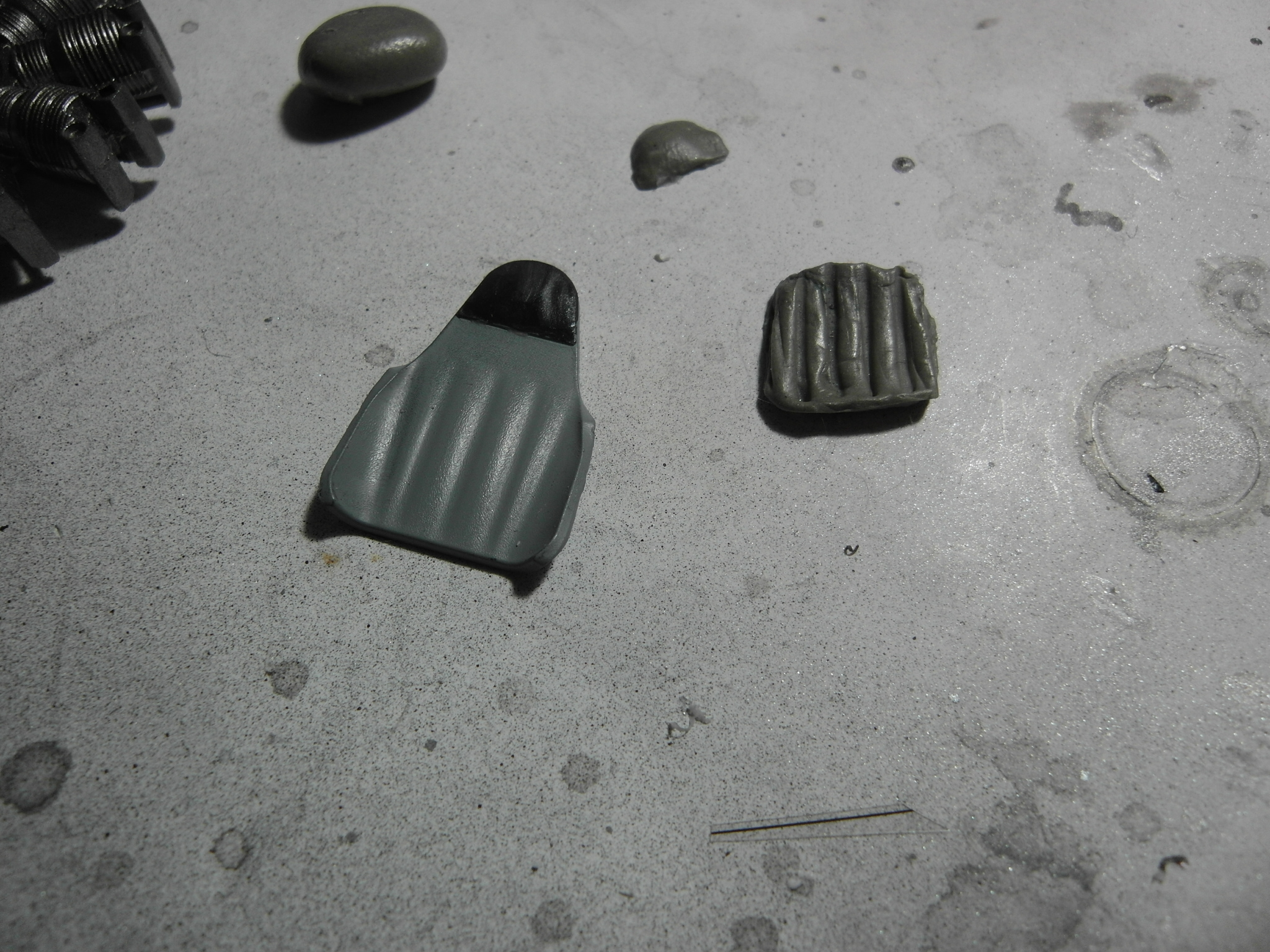

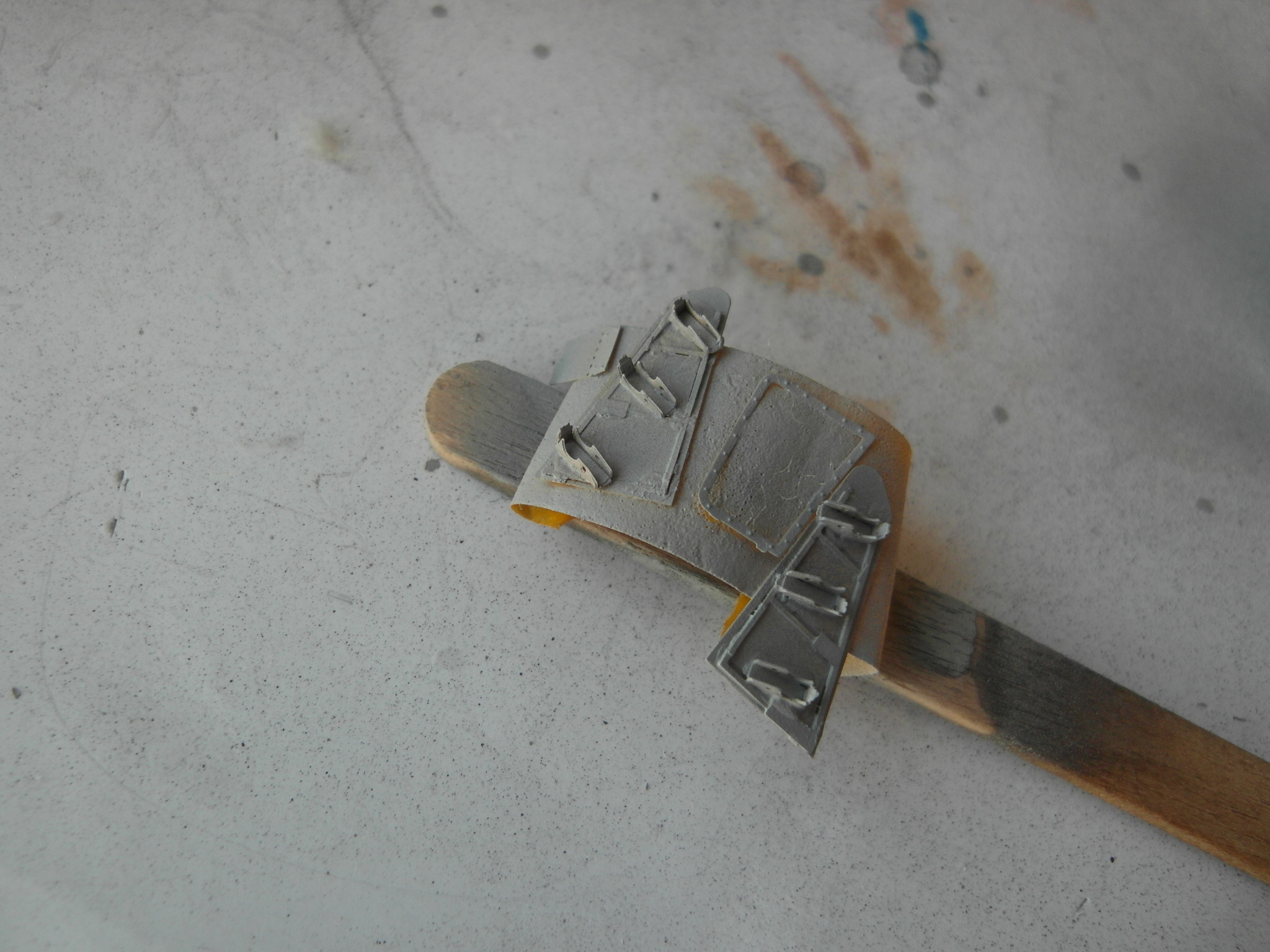

Заготовки дл\ спинки кресла пилота -  еще будут дорабатываться

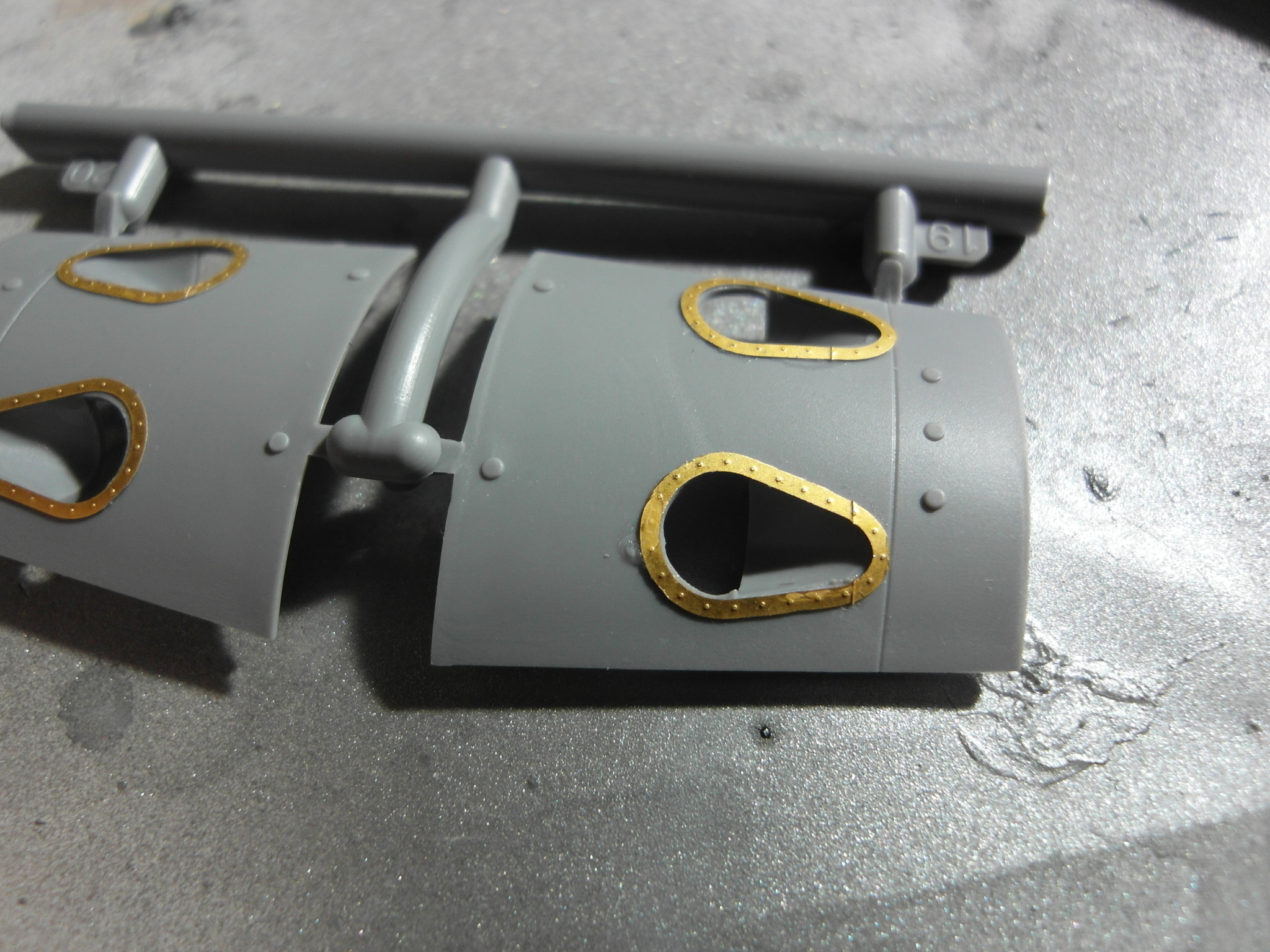

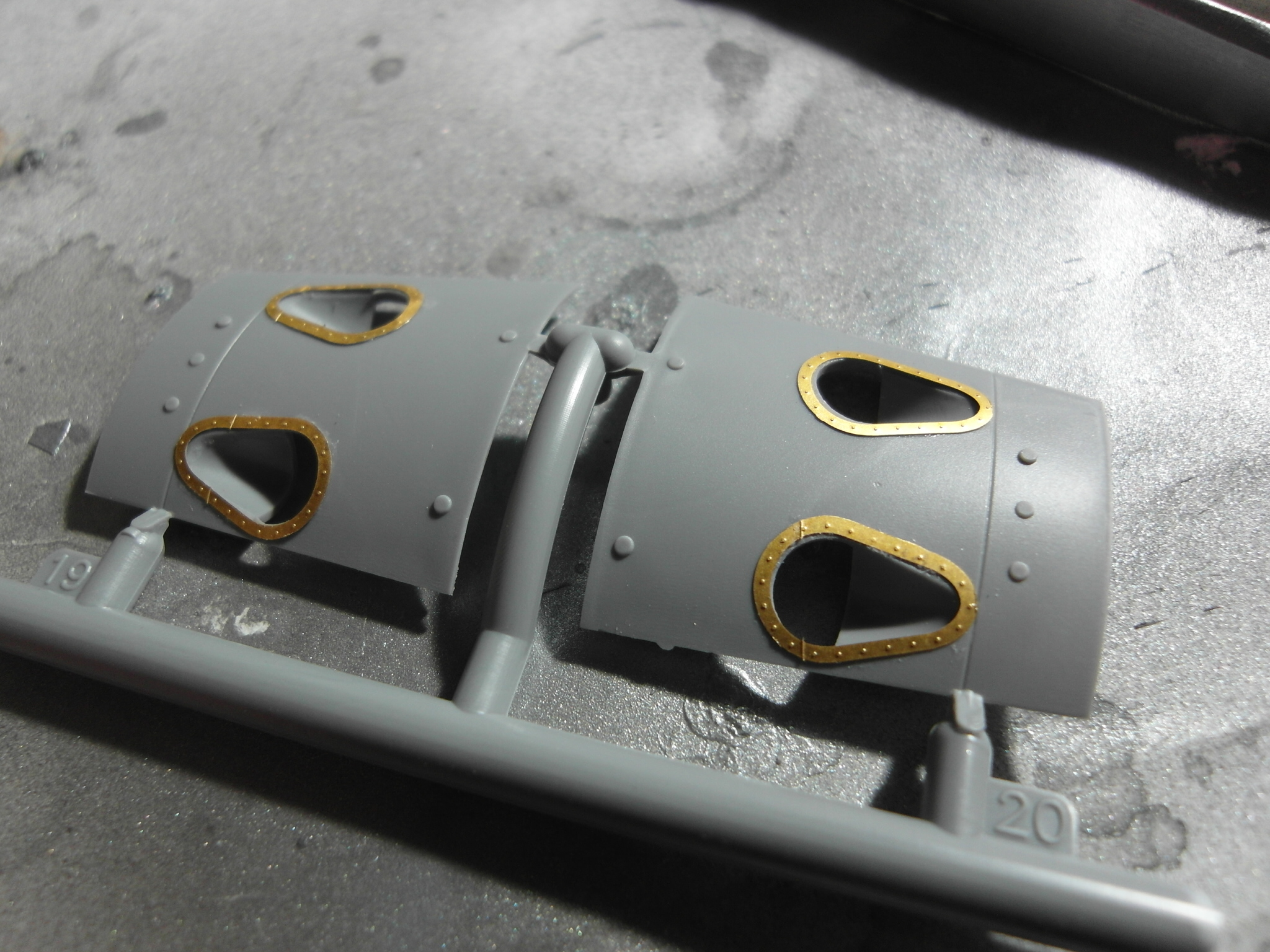

Пришло вчера травление экстерьера - наклеил окантовку на выхлопные "окна"


Только на макро увидел излишки клея - сейчас пойду править.

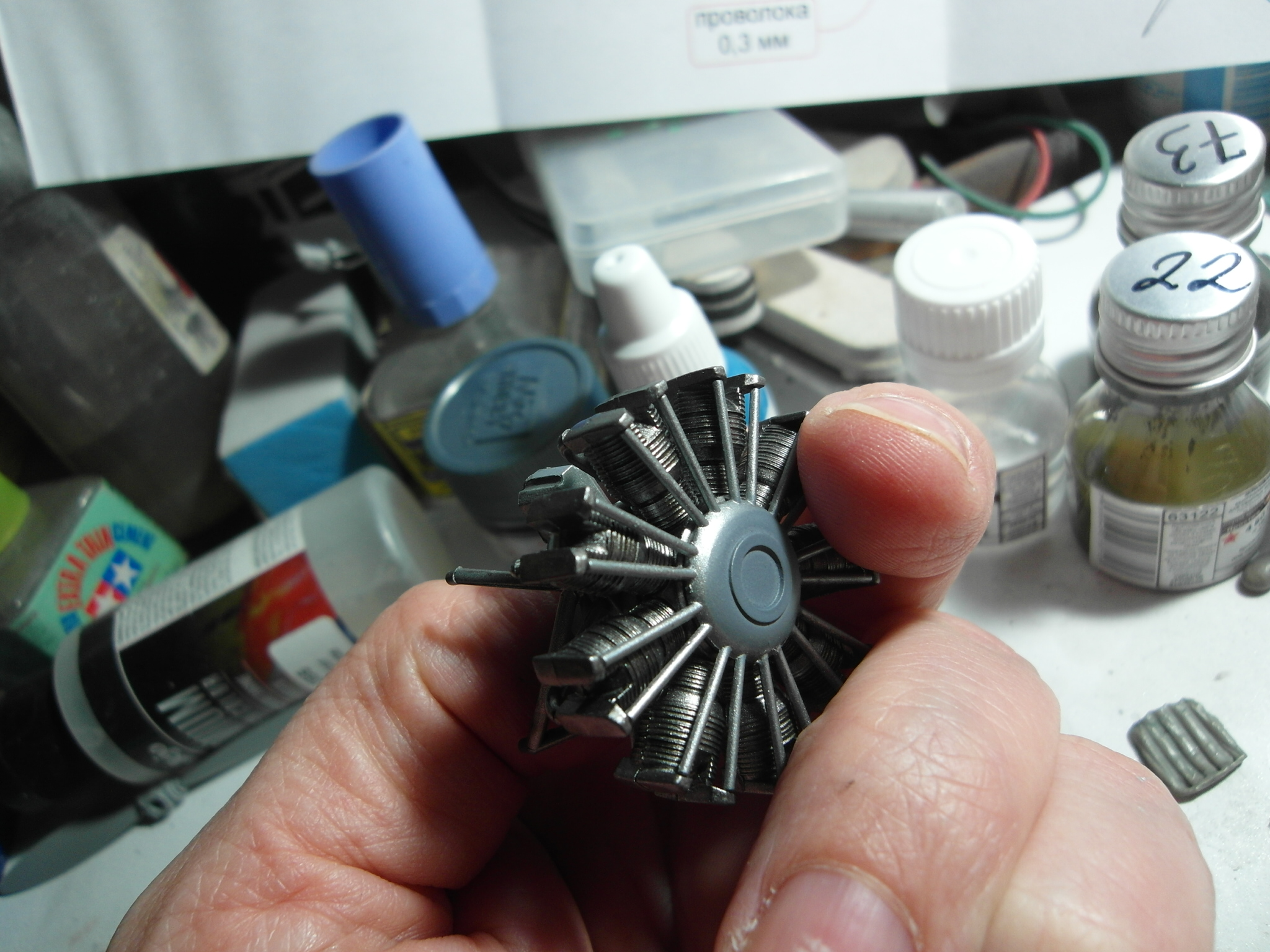

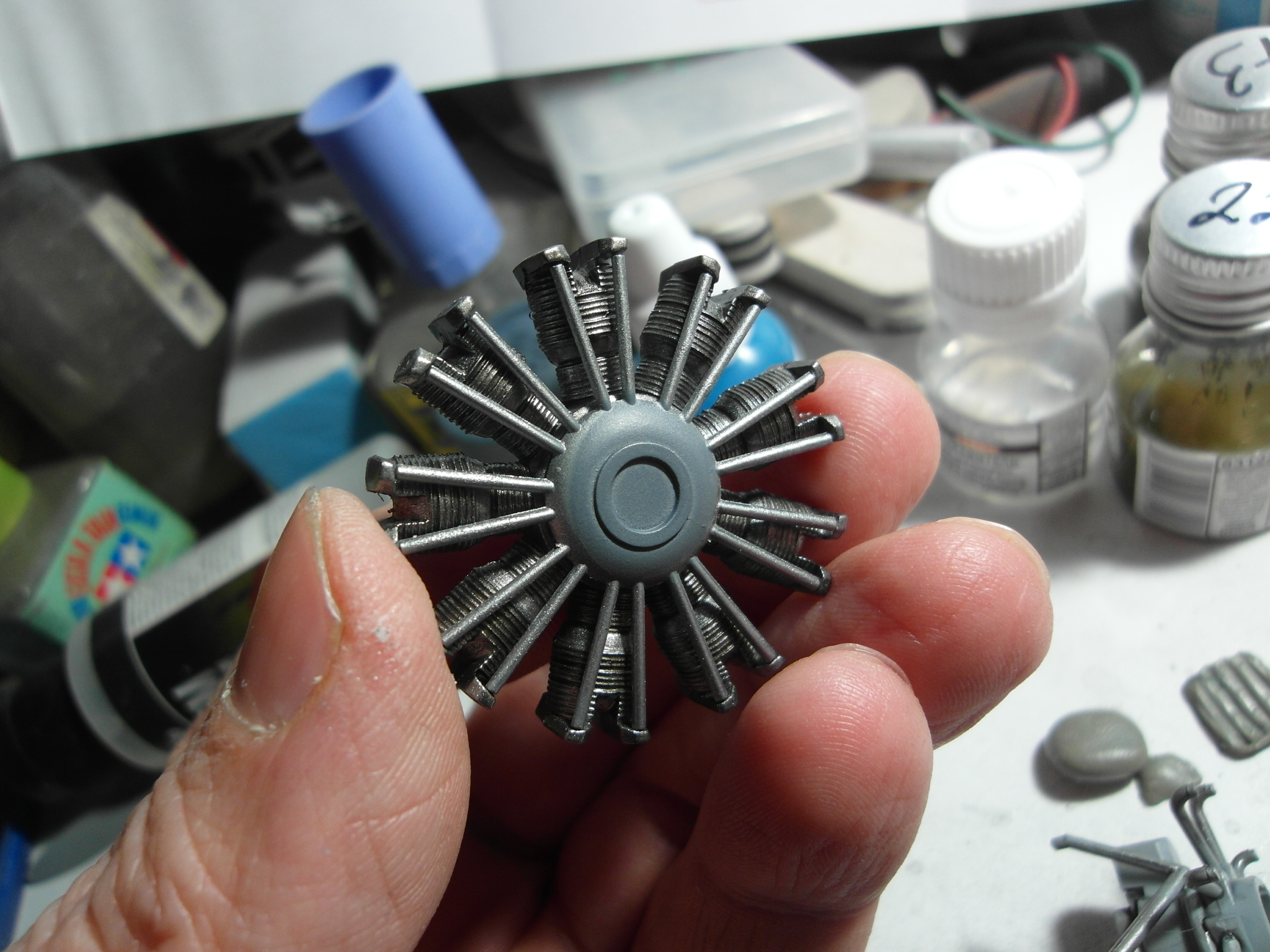

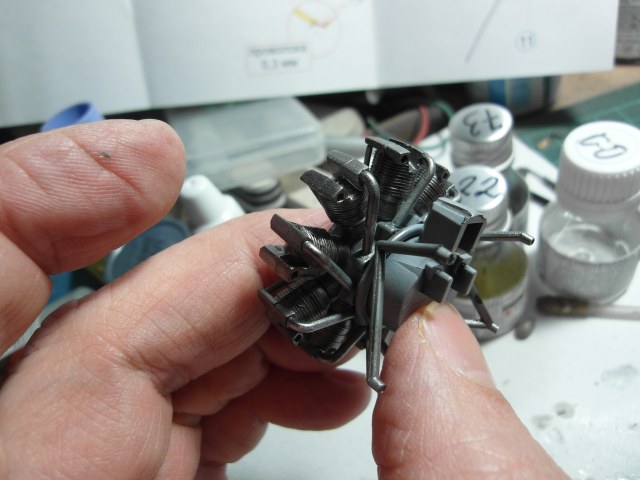

Покрутил в руках и сложил насухую двигатель и решил изобразить свечи и проводку - иначе совсем никакой вид для 32 масштаба....

Коллеги , подскажите пожалуйста - не пойму никак ...

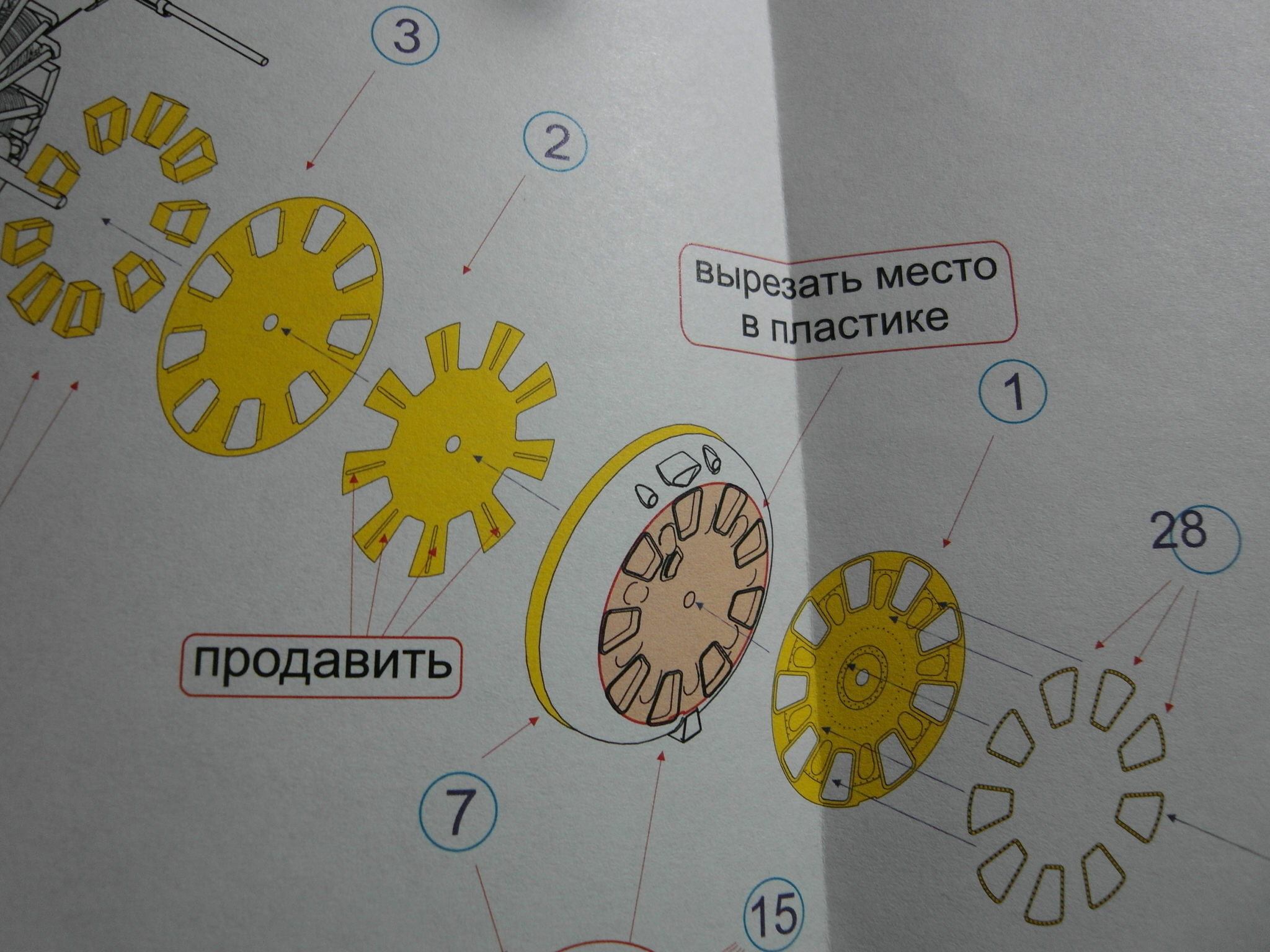

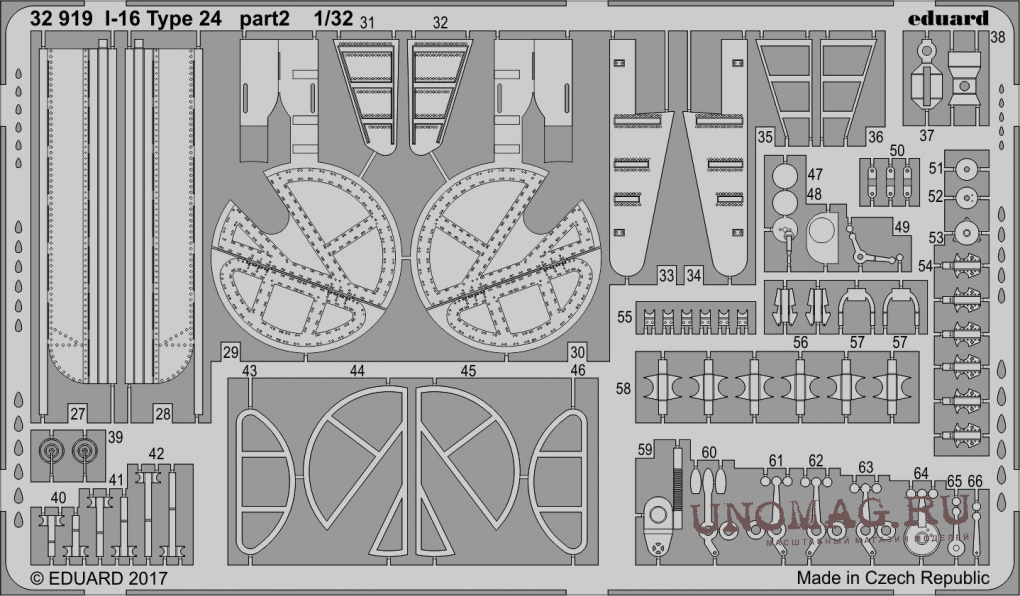

На схеме монтажа травления указано , что нужно убрать пластик

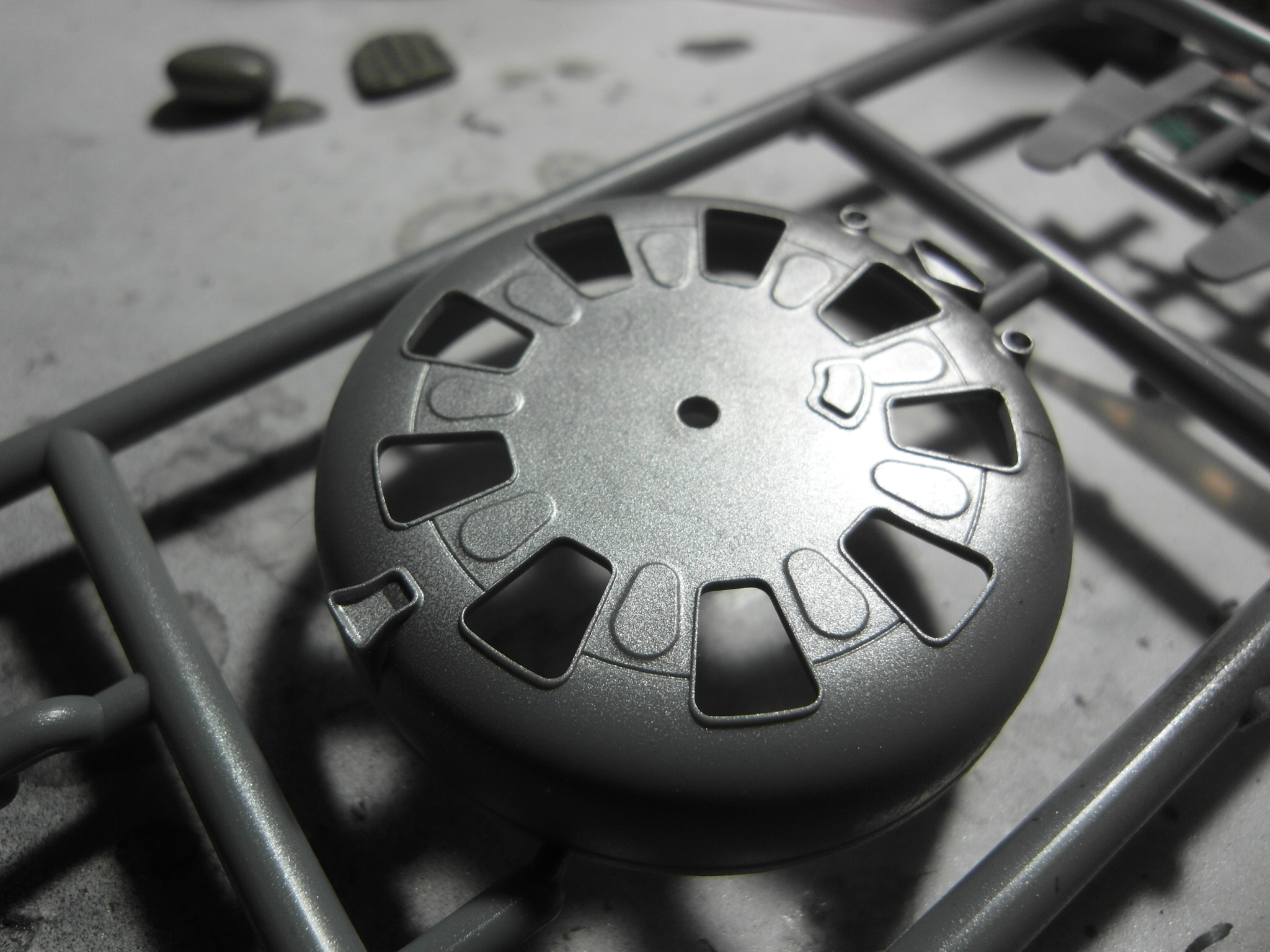

Вот на этой детали

Правильно ли я понимаю, что нужно полностью вырезать пластик по кругу,чтобы вставить получившуюся "композицию" из травления?

Правильно ли я понимаю, что нужно полностью вырезать пластик по кругу,чтобы вставить получившуюся "композицию" из травления?

Масштаб 48....

Пришло вчера травление экстерьера - наклеил окантовку на выхлопные "окна"

Ещё подумал, что детали 2 и 3 лучше не склеивать (спаивать), через шайбочку(из того травления) оставить жалюзи подвижными (Тебе зачем гроб 2 на 2? Ты как в гробу лежать будешь, на спине и руки на груди. А я захочу так лягу, или наоборот.)

Алексей Ромадин

Спасибо за совет и подсказку, так и сделал - вырезал "лоб" и вставил травление - сохнет...
Крутил двигатель и так и эдак и решил двигаться и дальше с его "наворотами".

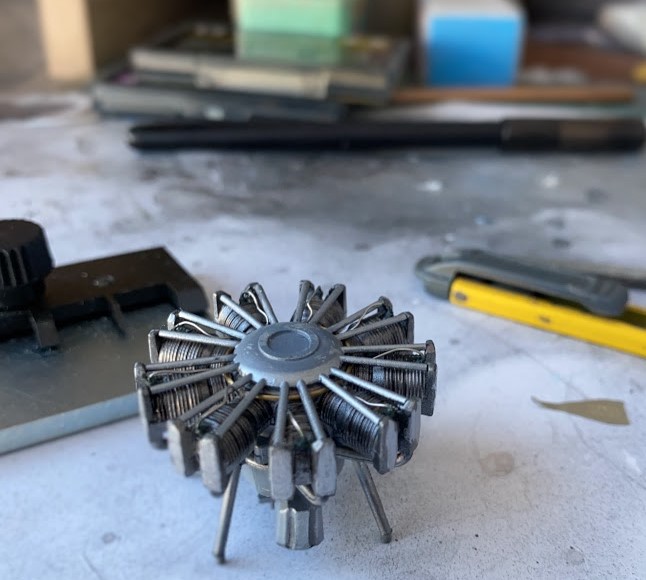

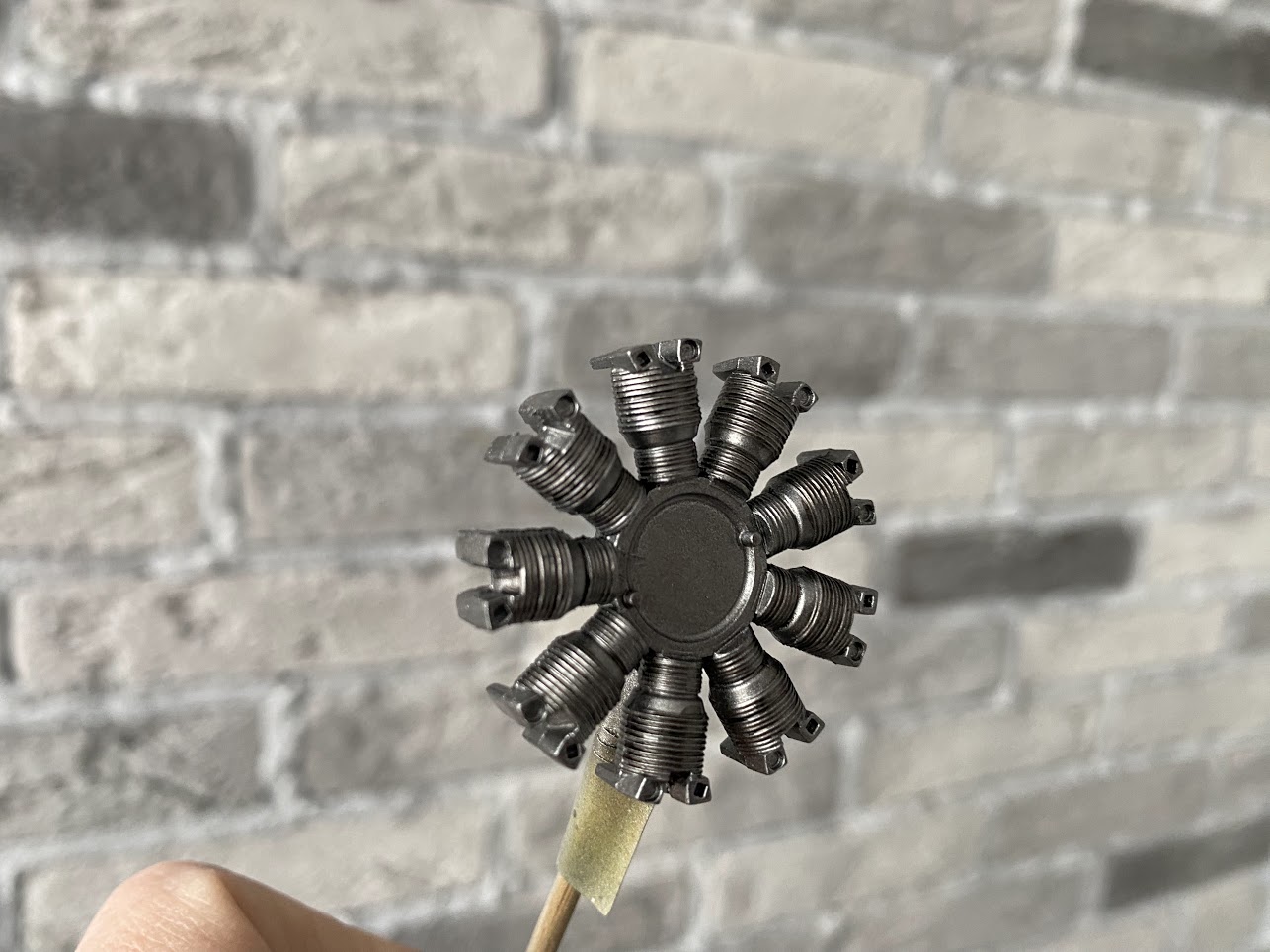

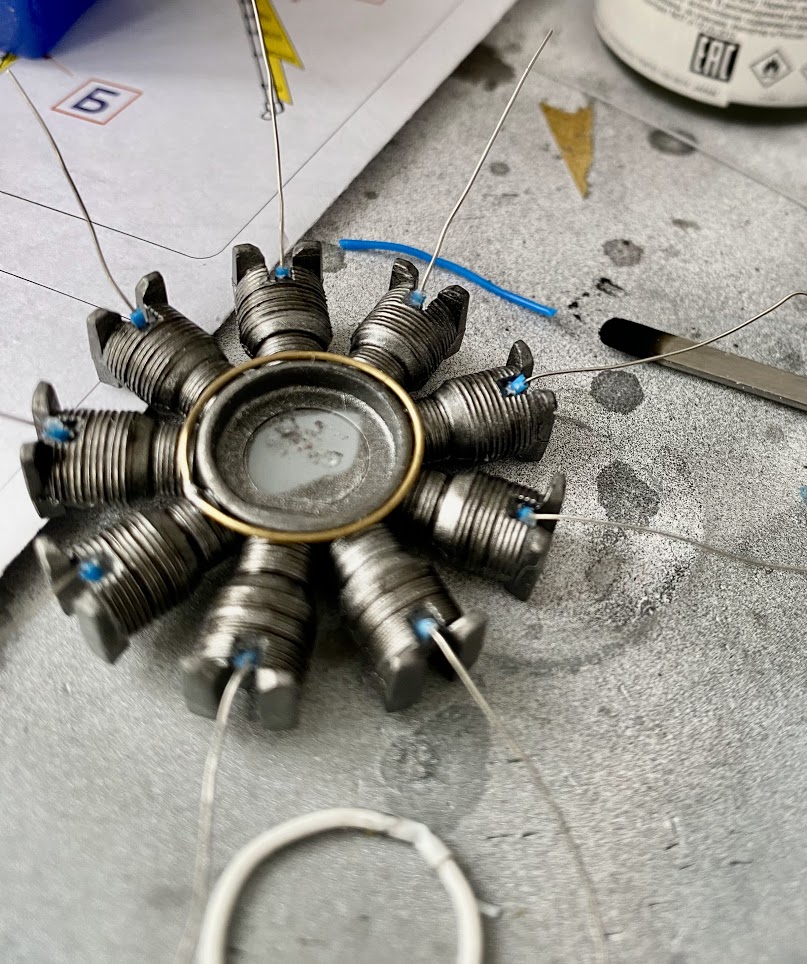

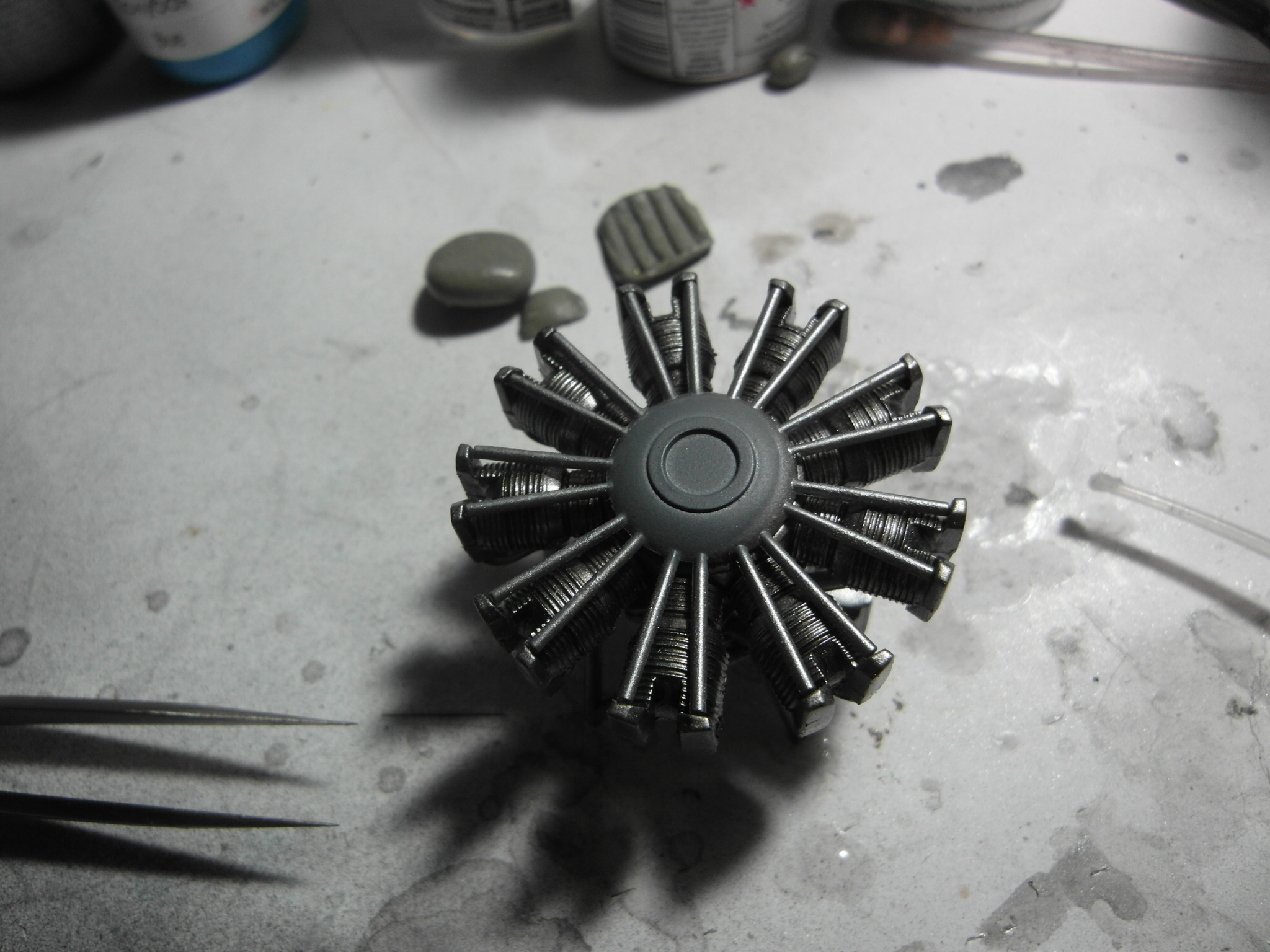

Спаял из трубочки латунной колечко , сделал ,как и обещал свечные каналы , вклеил имитацию проводки к свечам...

Двигатель сделал , готов к установке.

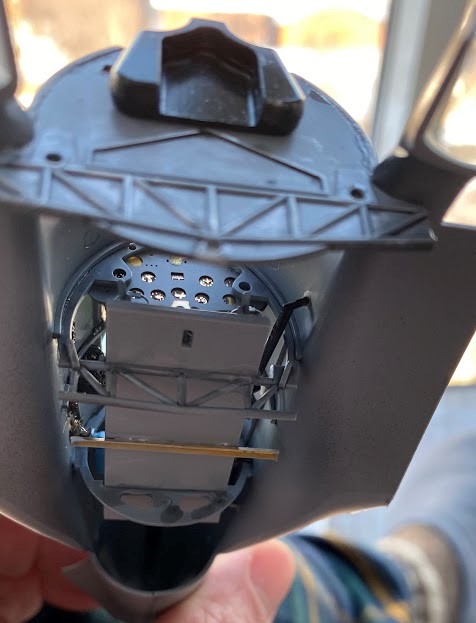

Потихоньку "ковыряю" внутрянку

Найдите фото АШ-62ИР(двигатель у Ан-2) и смело делайте так,чтобы на него был похож.

Александр

а зачем искать фото АШ-62, вместо М-62? Вы ещё предложите ориентироваться на фото современных реплик И-16, вместо настоящих

Olegin

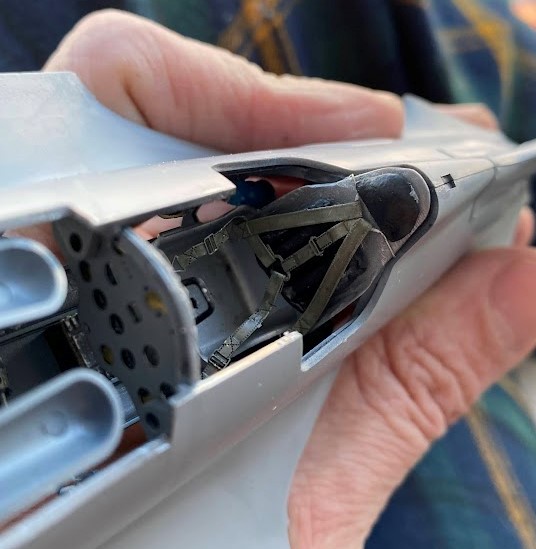

Господи, вы где видели такое "сплетение" ремней на Ишаке?
это МД-шные мазохисты нафантазировали??

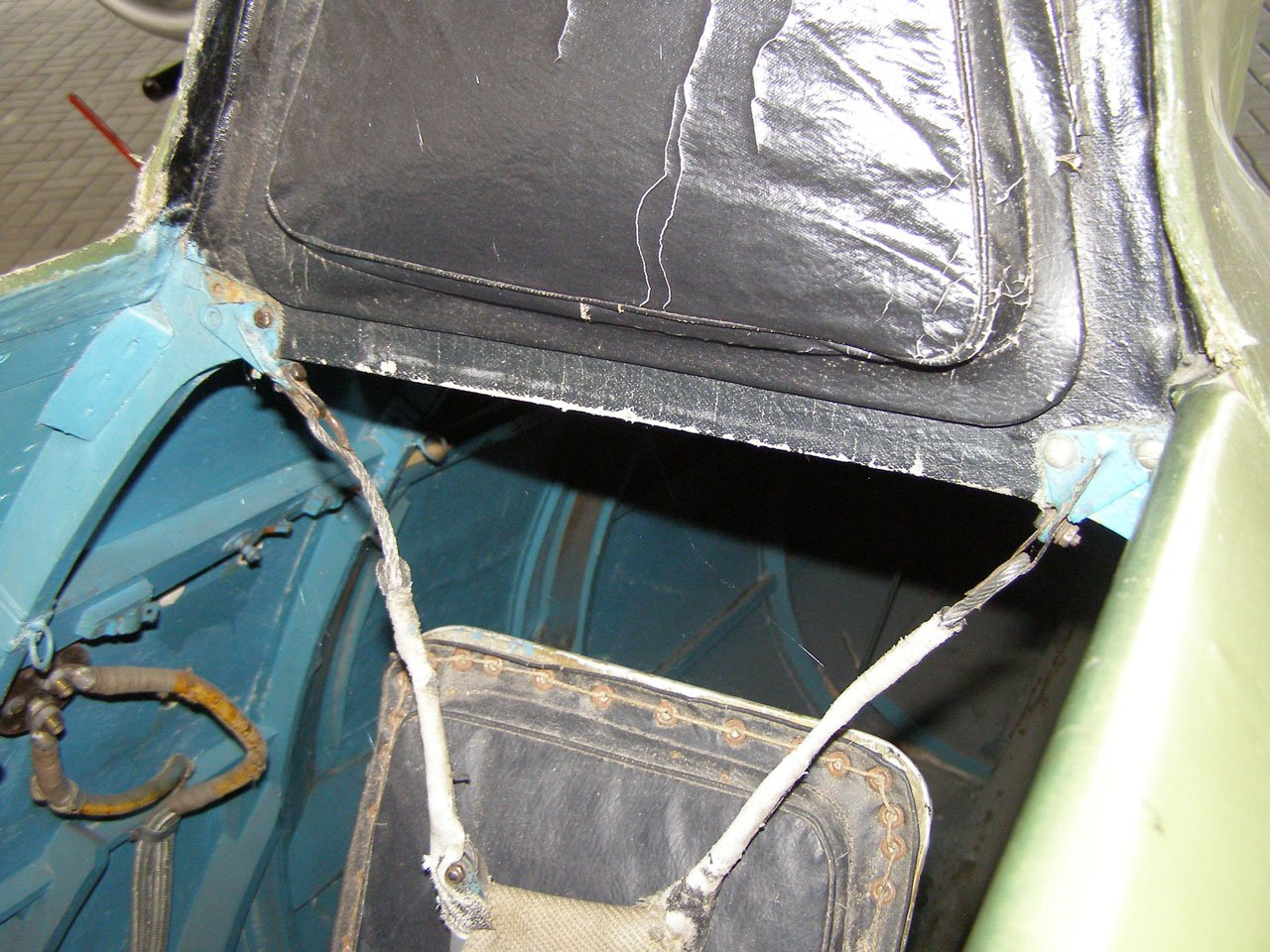

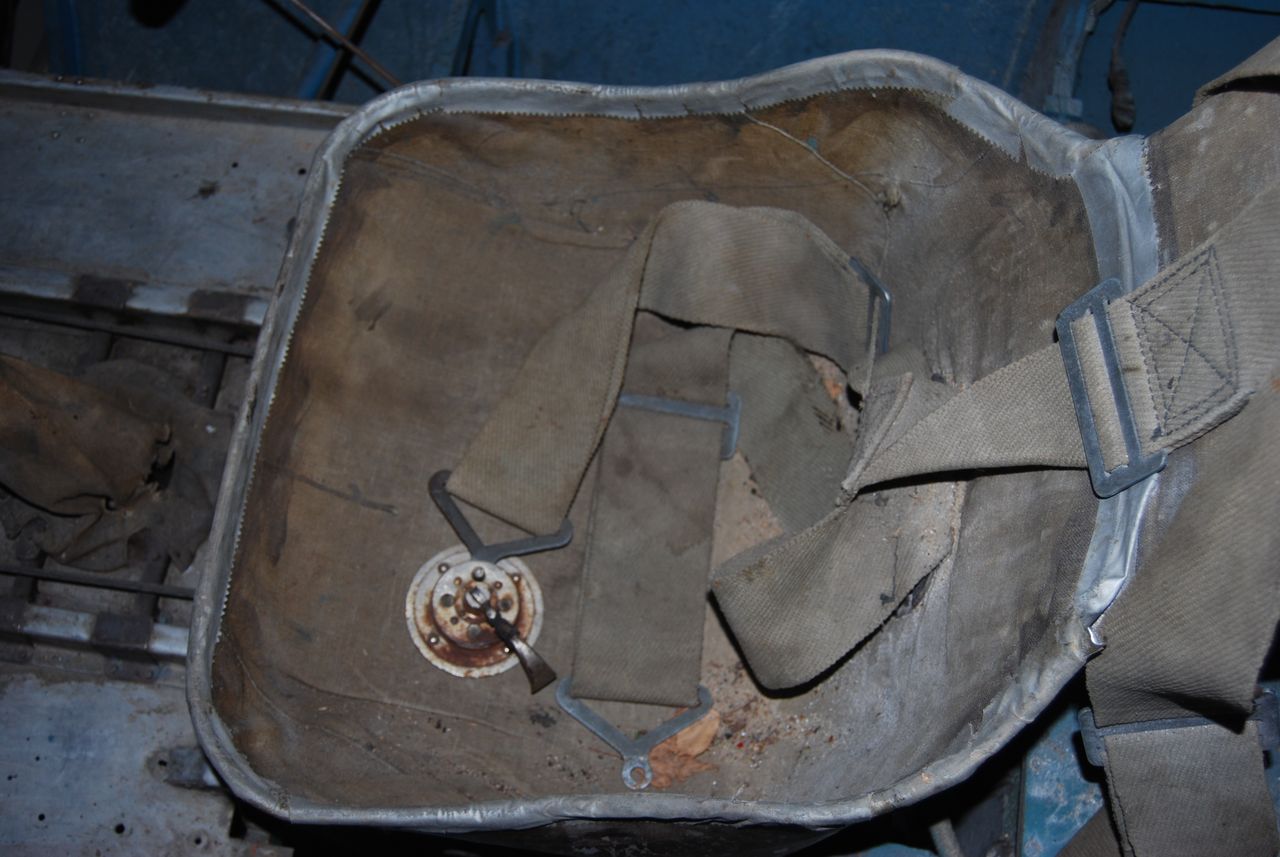

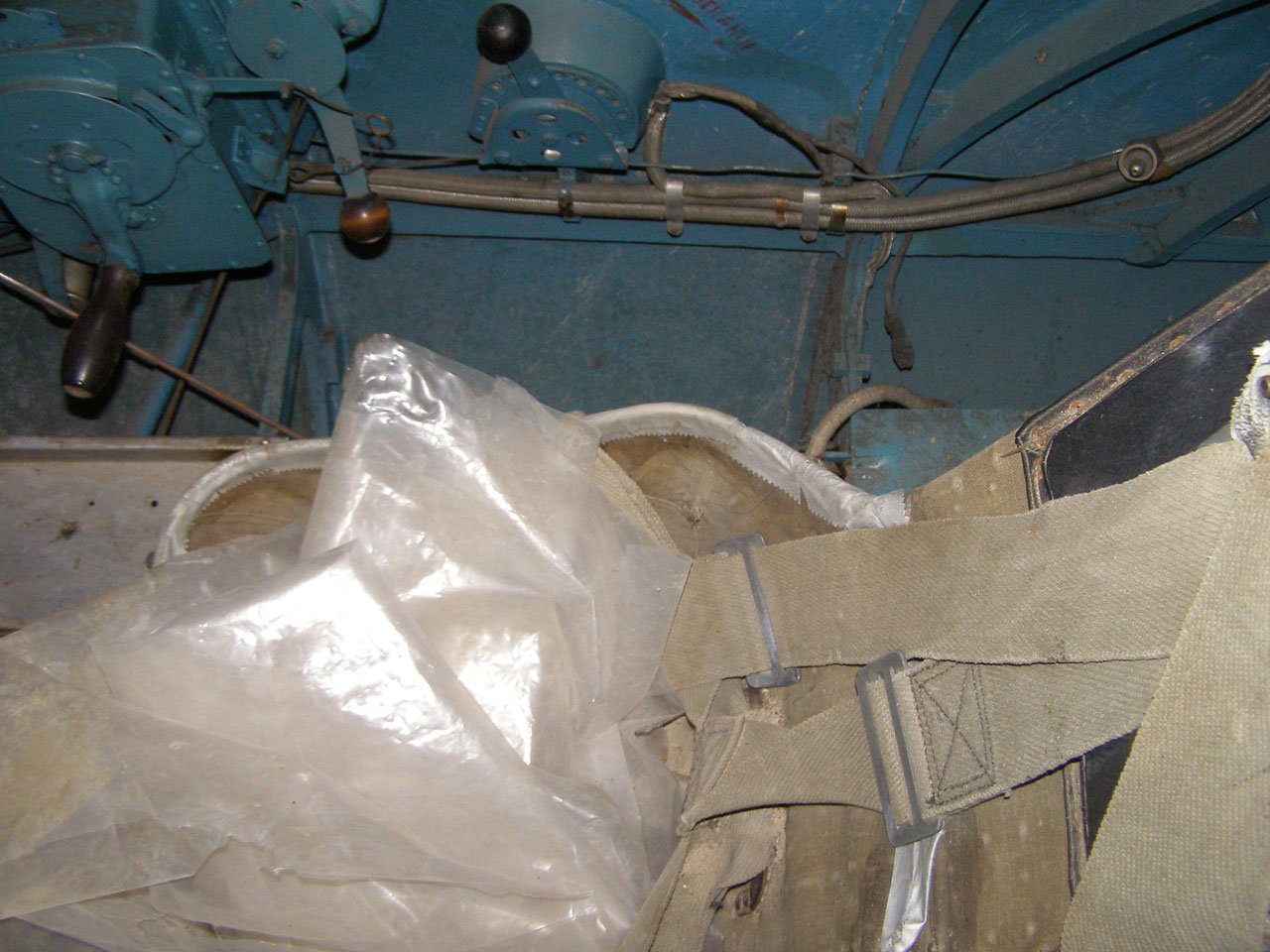

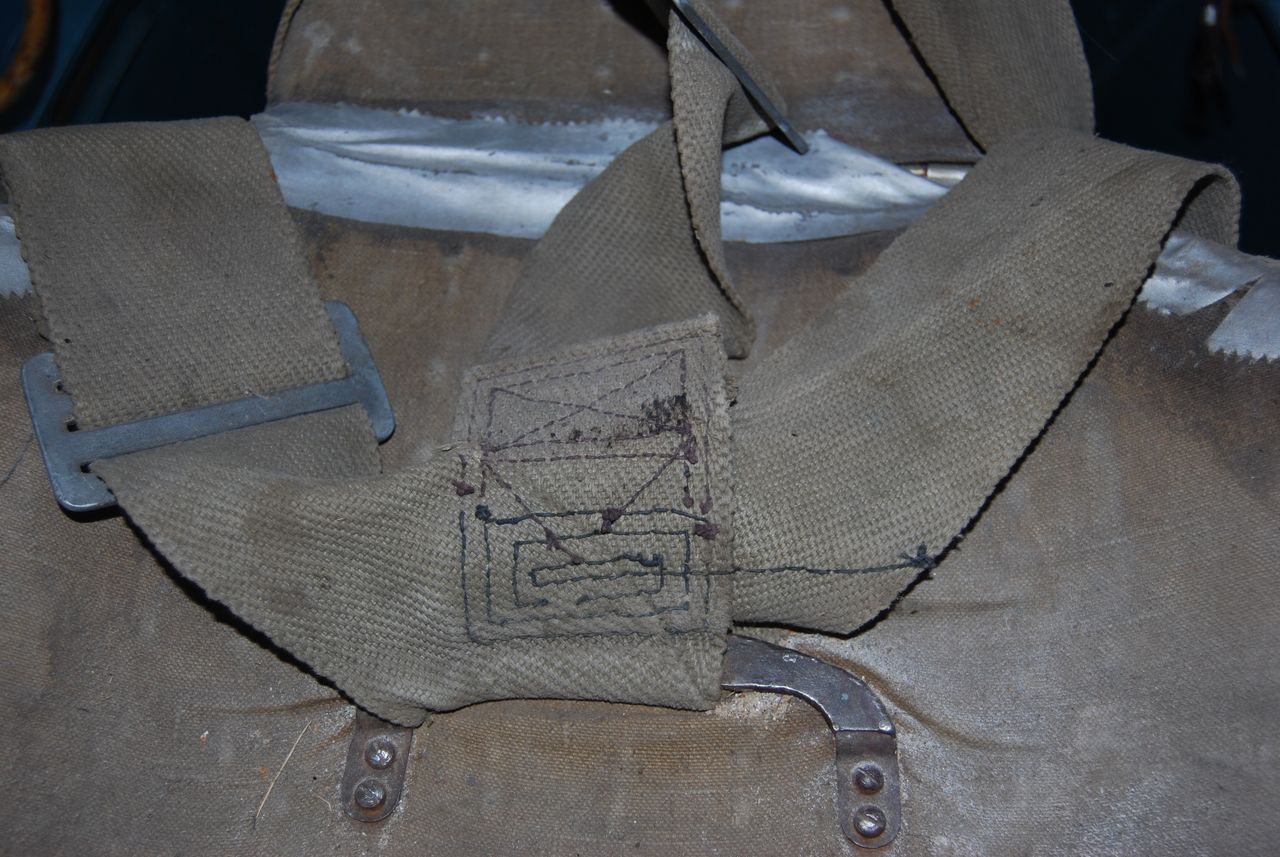

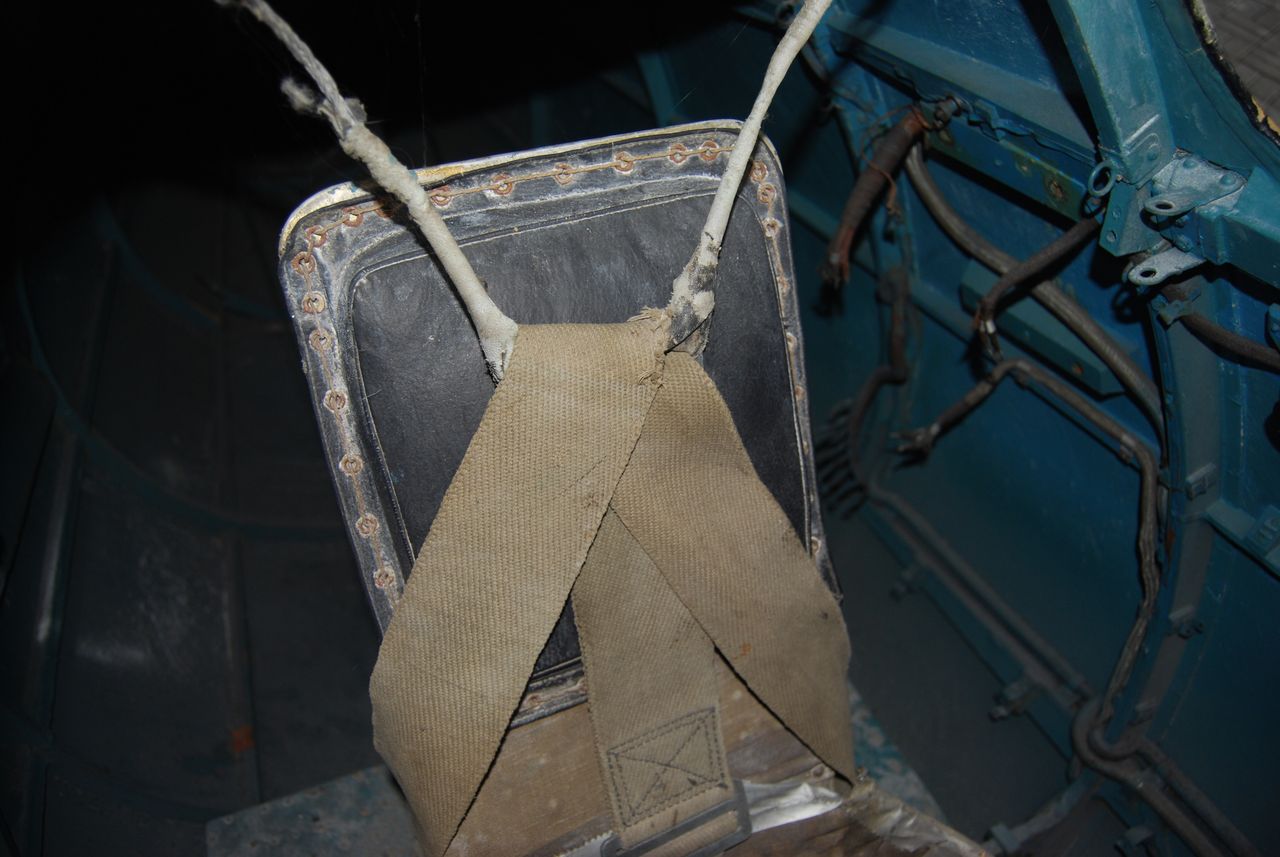

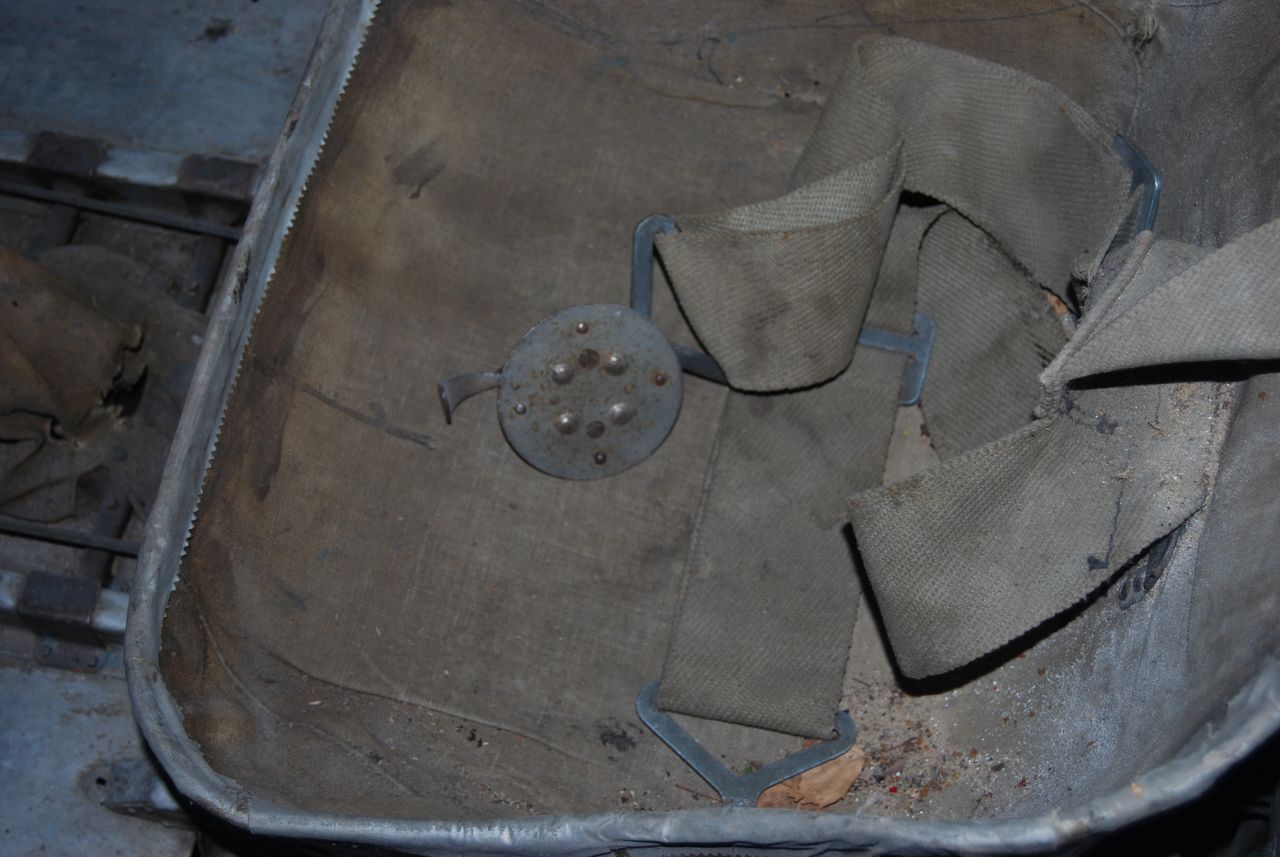

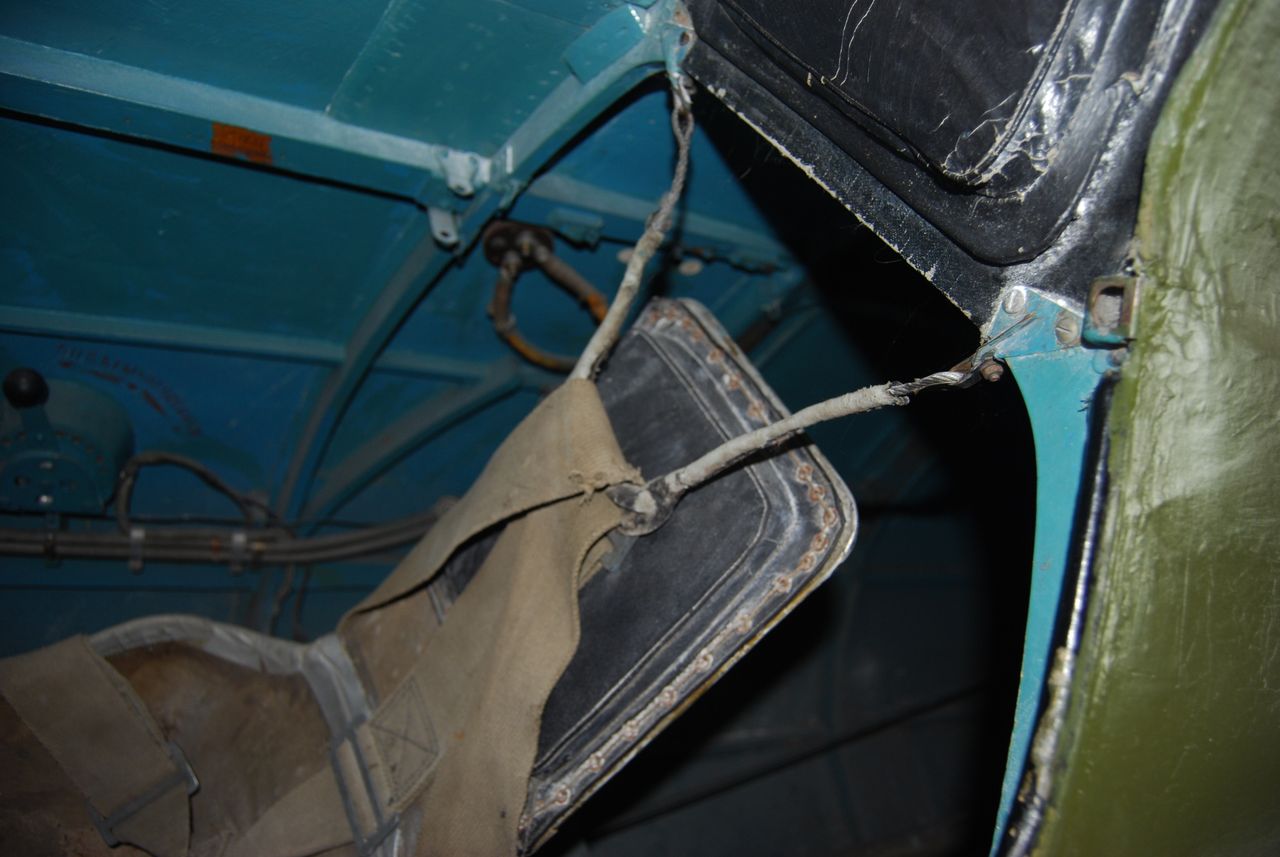

есть же фото оригинальных ремней с Ишака из Чкаловска.

как минимум треугольной пряжки в середине точно не было))

самолет без бронеспинки.

BREMEN

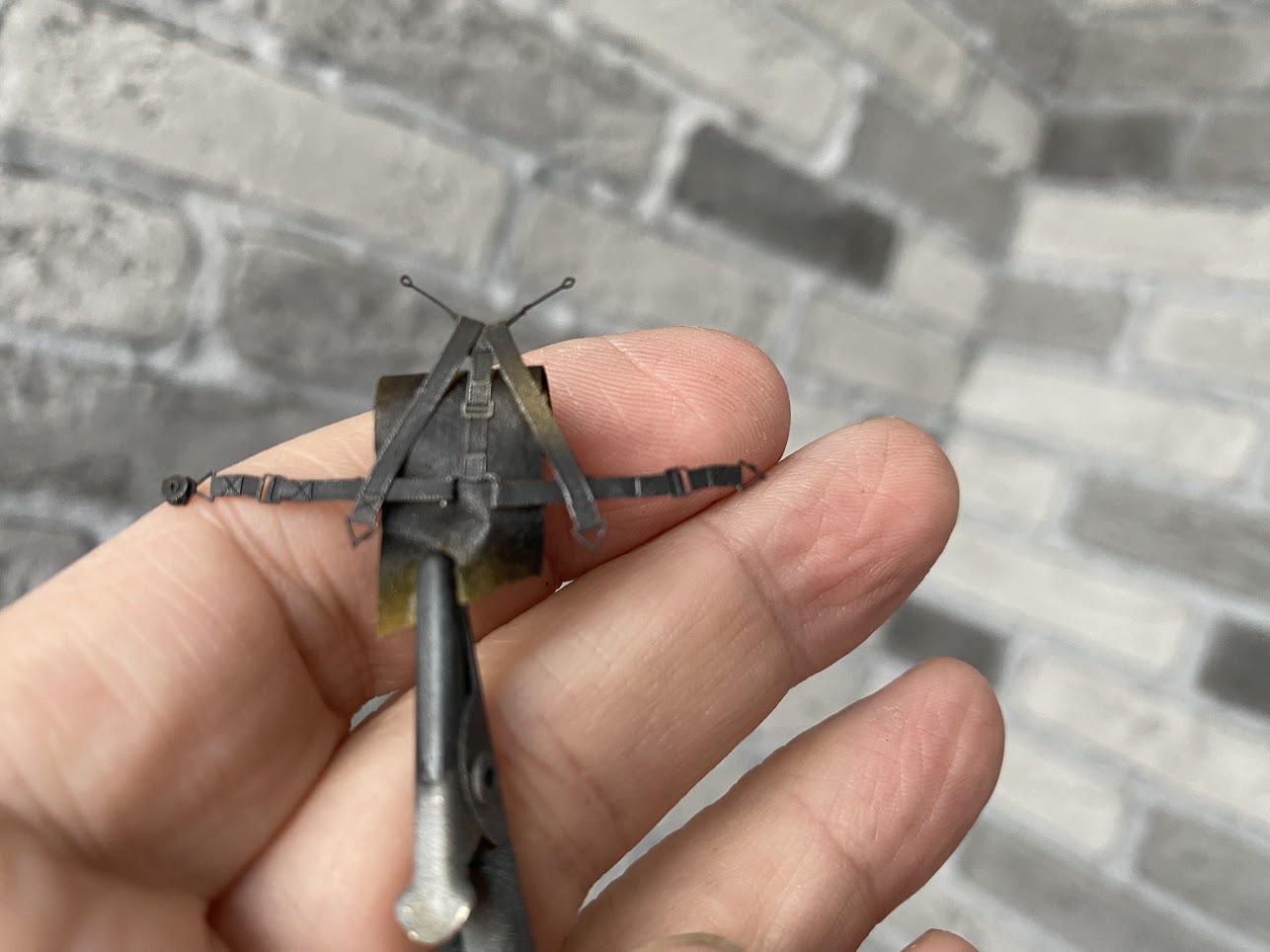

совершенно верно- ремни собраны по схеме , предлагаемой МикроДизайном.
Со своей стороны, каюсь, не смог найти четкую схему расположения ремней для И-16 тип 24 с бронеспинкой.
Либо тип "Ишачка" другой, либо бронеспинки нет.
Предложенные коллегой фото видел , непонятно - что за тип самолета в каждом из данных случаев..
Посмотрел несколько архивных и современных видео с полетами И-16, только больше непоняток возникло.

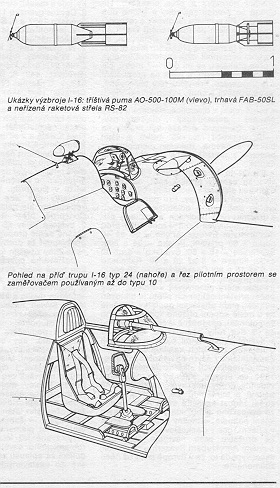

Есть такая схема- не знаю, кому верить....

Сам ориентировался на фото производителя
Тут
Может чего и не понял....

Точки крепления ремня и сама форма не менялись, насколько я помню, при наличии бронеспинки. На фото от BREMEN хорошо видно точки крепления.

У микродизайна крепление за бронеспинку, что неправильно.

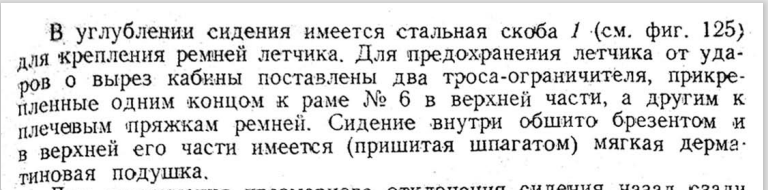

Вот выдержка из книги ТО И-16 с мотором М-63

Melzz

Спасибо за консультацию.
Завтра буду думать как исправить.

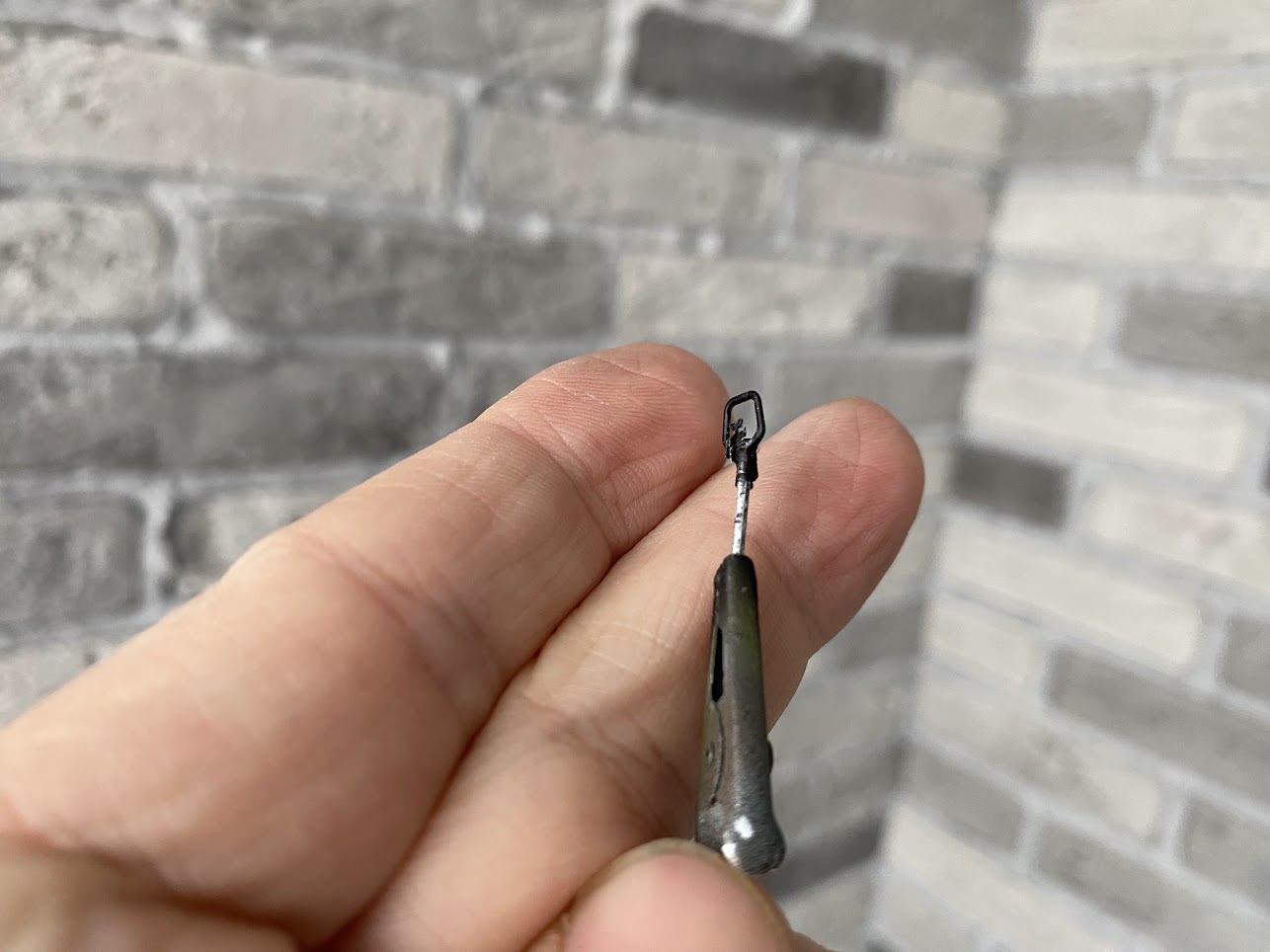

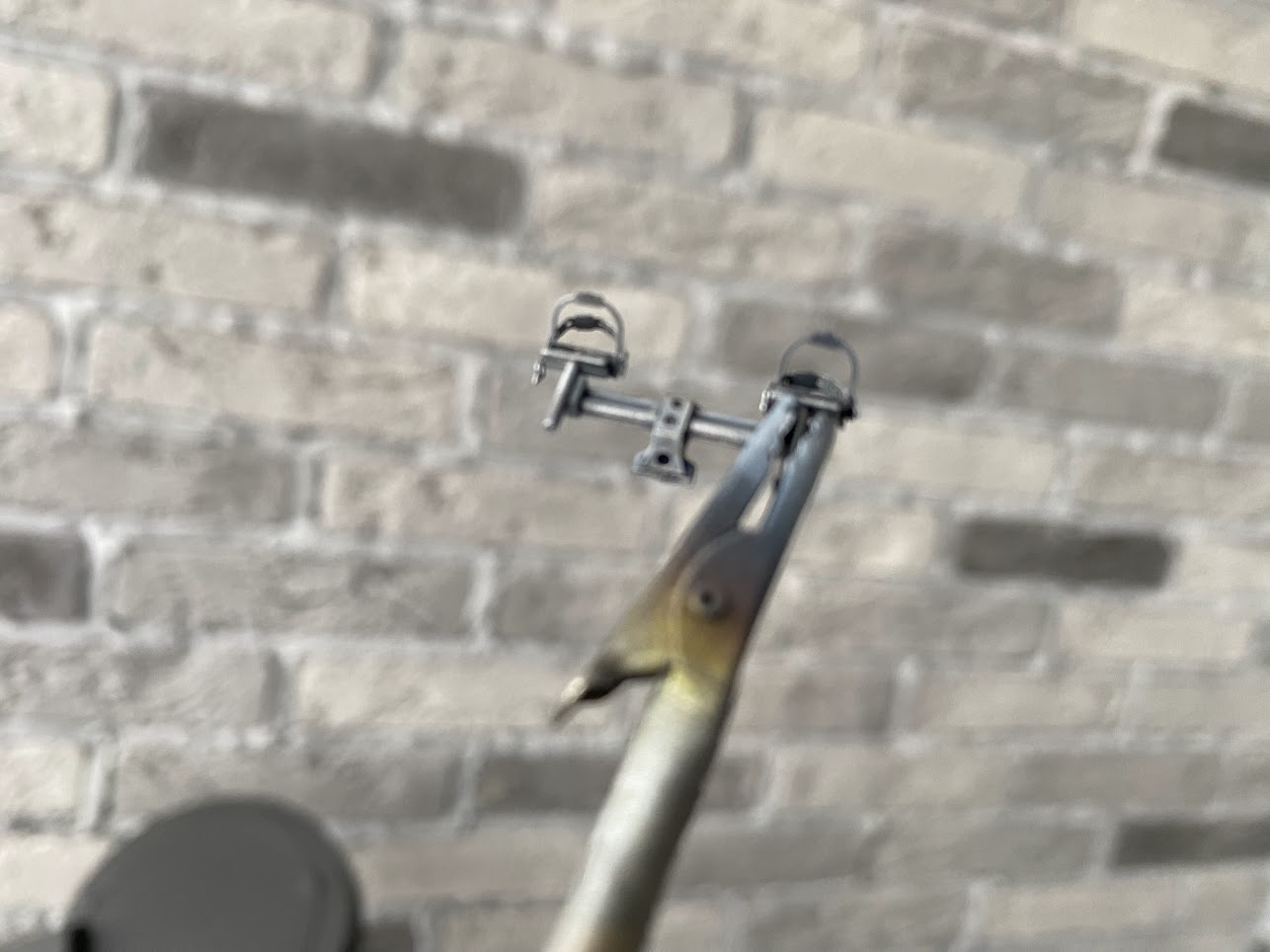

Пока вот так - пришлось вспоминать, как пользоваться паяльником. Вспомнилось не очень, в принципе всё это безобразие и не видно будет....

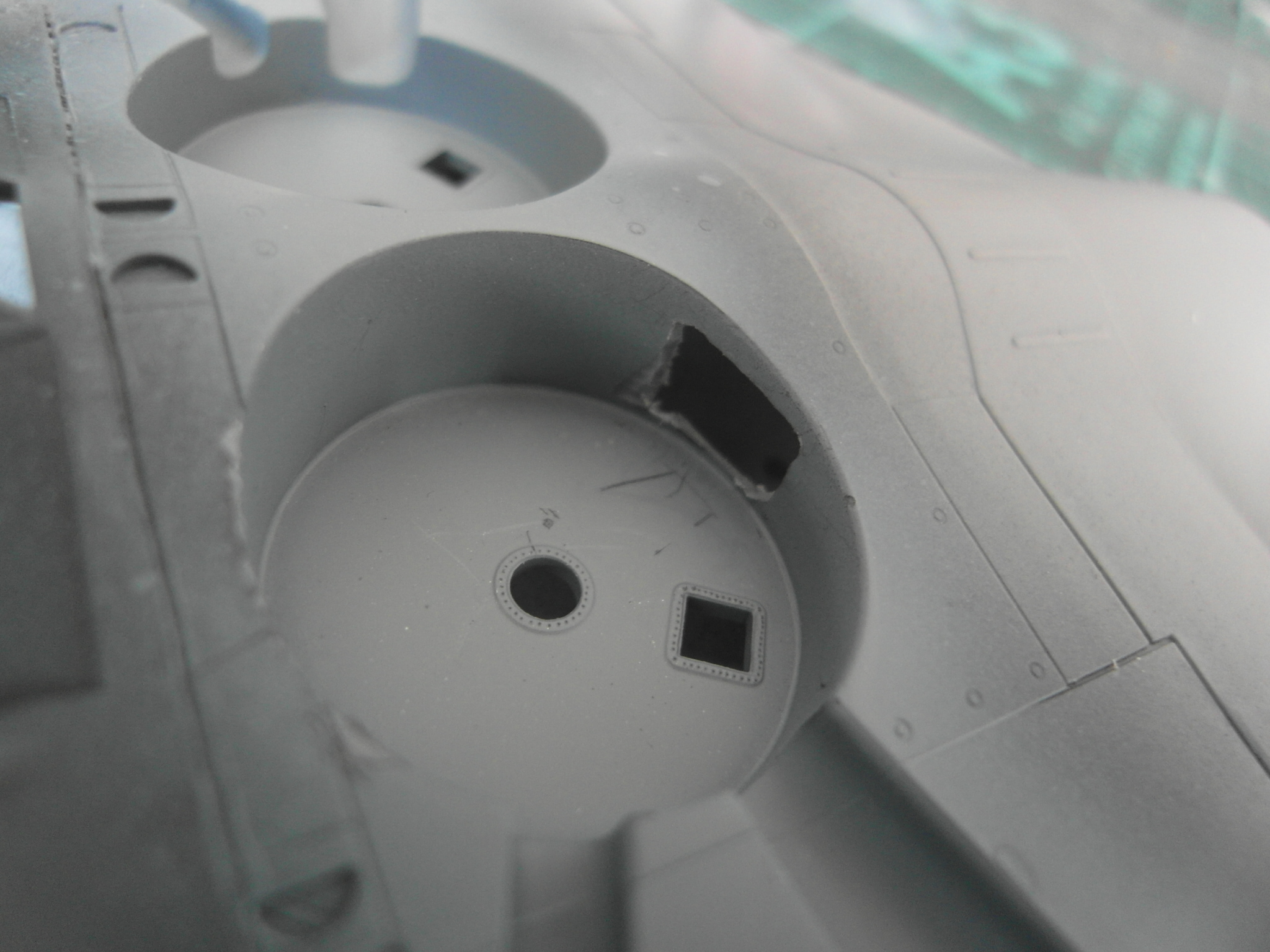

Вырезал отверстие для "имплантации" смотрового окошка.

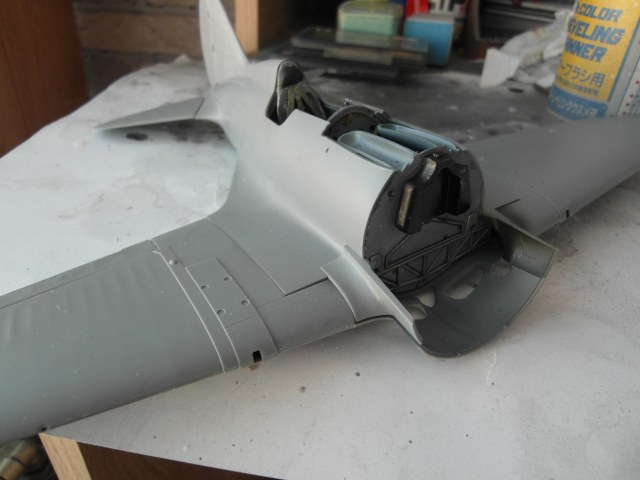

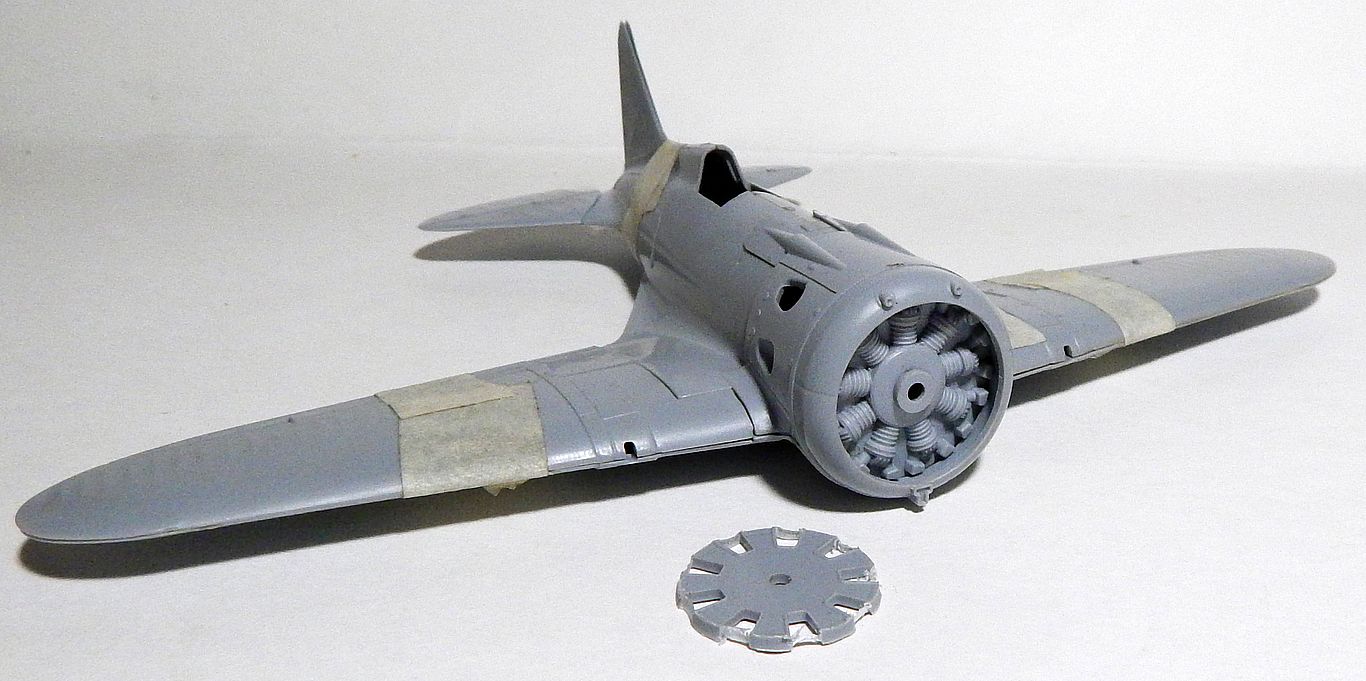

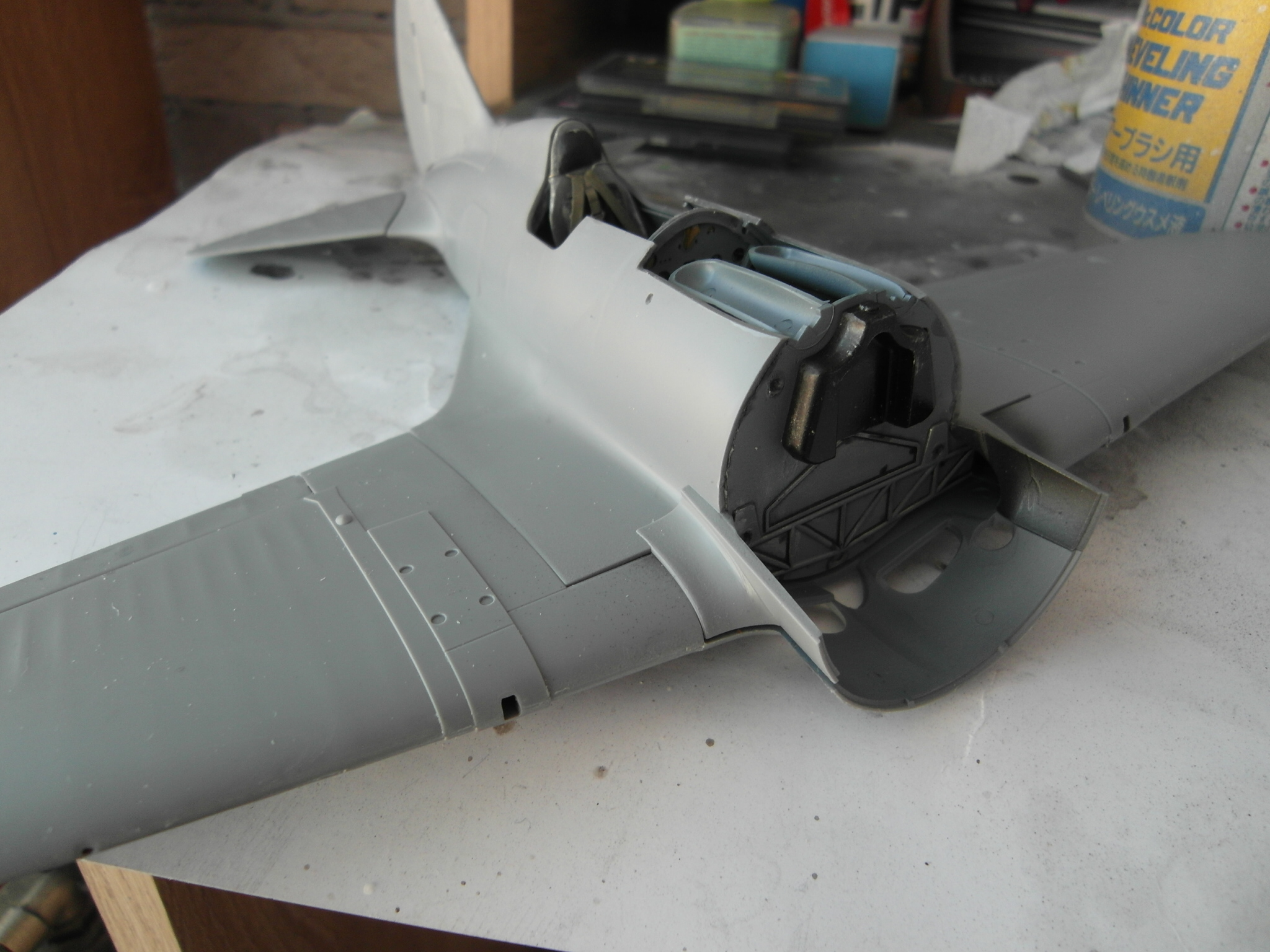

Вчерновую сложил модель

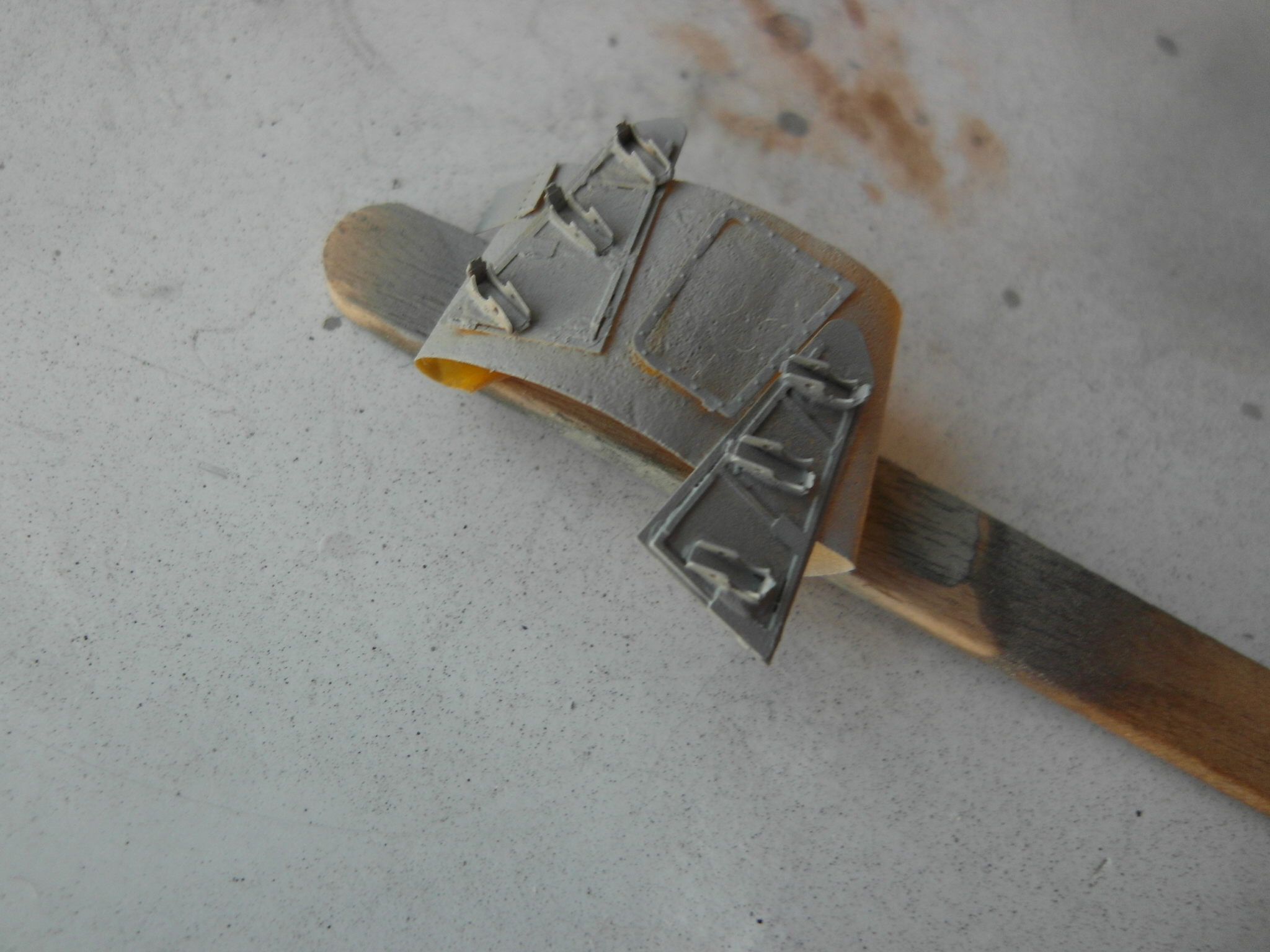

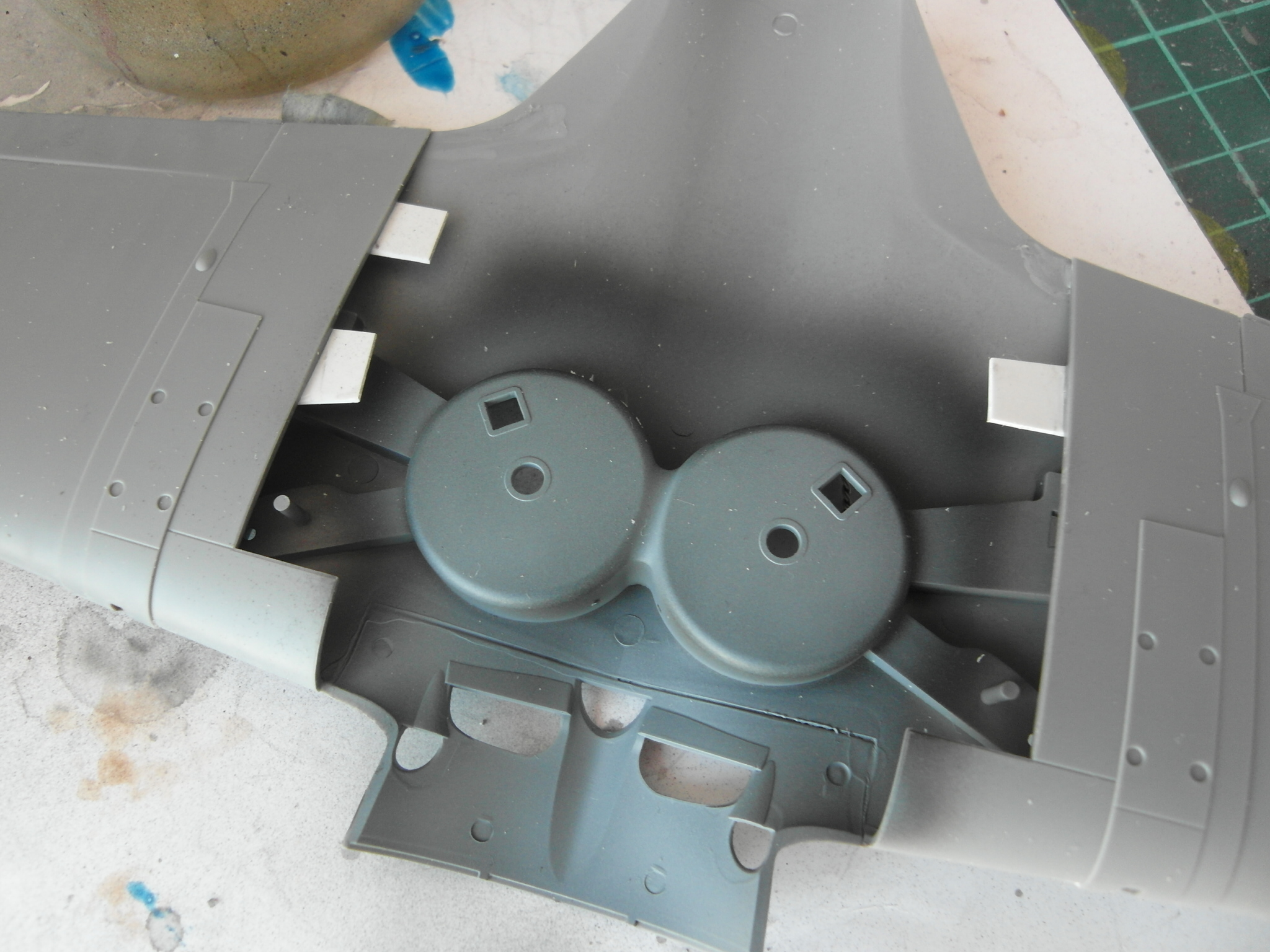

Чтобы зализы не "проваливались" вклеил "лепестки"

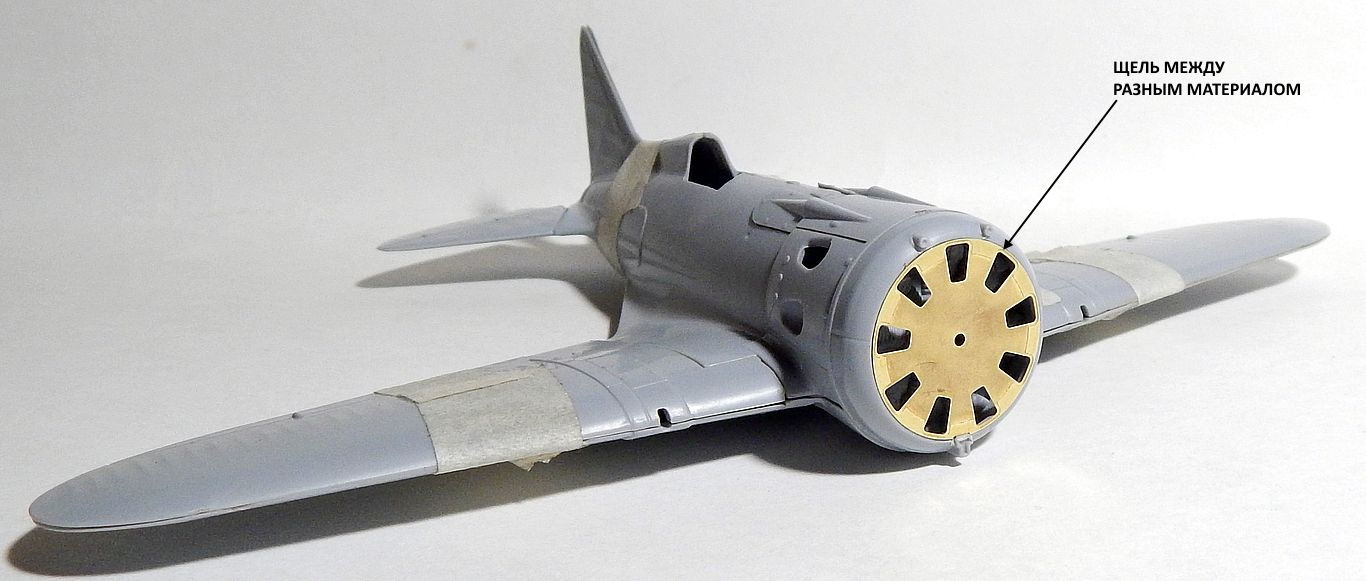

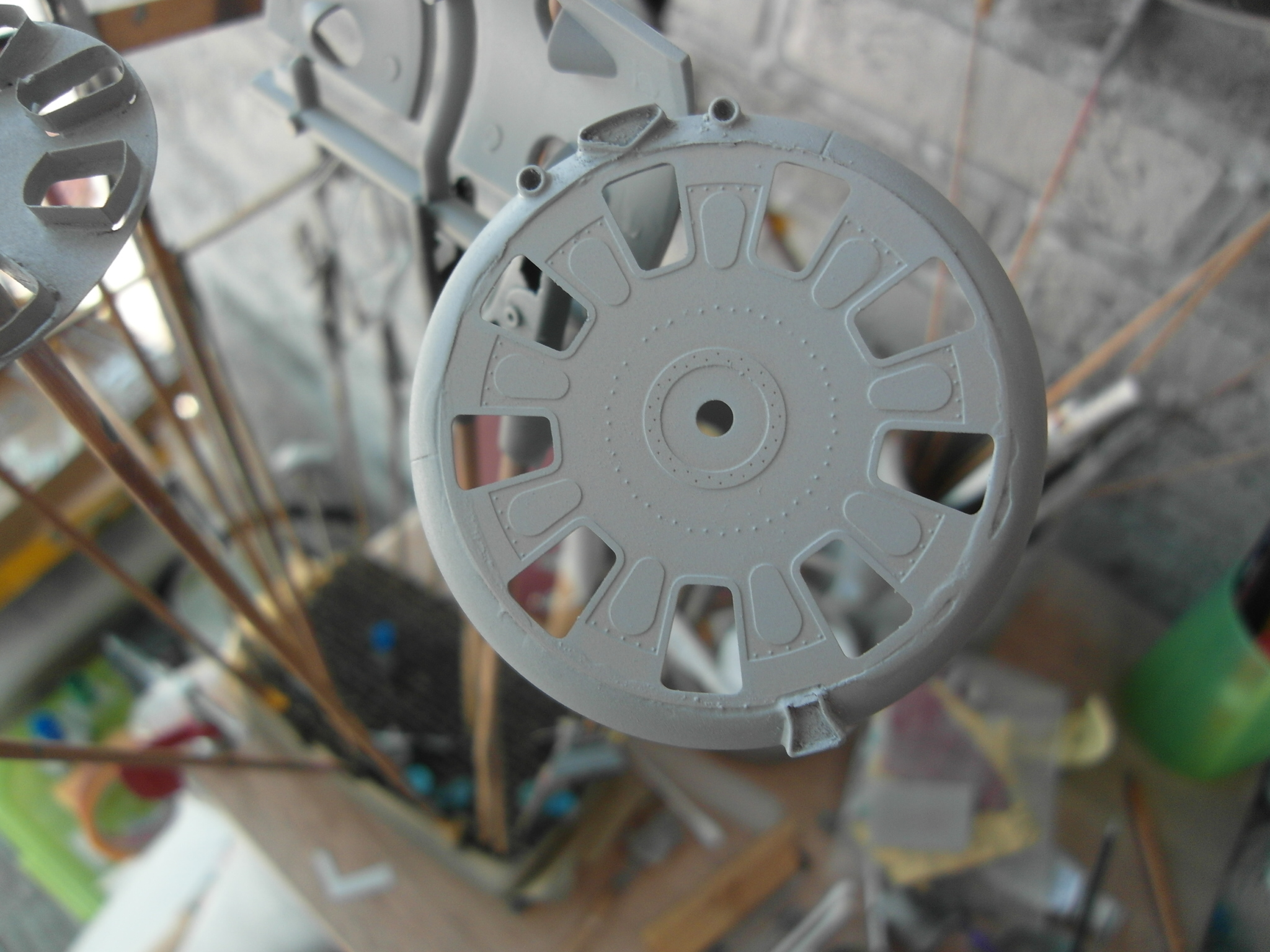

Травлёная деталь во лбу кольца капота встала с перекосом, сильно заметно.

Алексей Ромадин

я даже не стал срезать ее, делаю такой же аппарат.

Алексей Ромадин

спасибо за острый глаз, с утра шлифовал , сегодня снова грунт и покраска в базовый

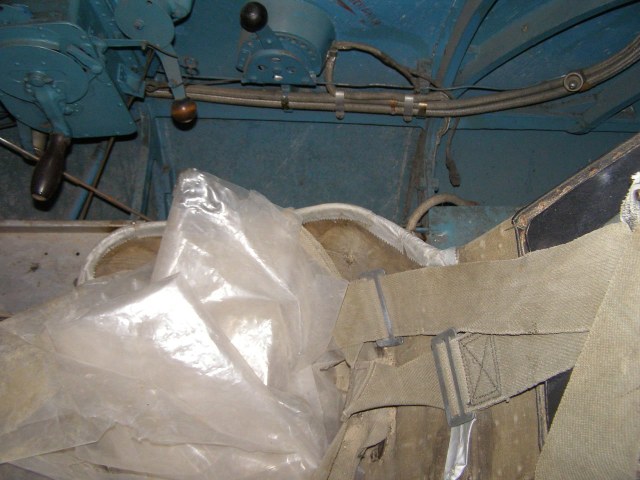

есть же фото оригинальных ремней с Ишака из Чкаловска

Пересмотрел все предложенные фото и понял, что единственное что сделал не так - закрепил тросики ограничители не к стенке кабины, а к спинке сиденья.Все остальное - верно
