Всем здравия!

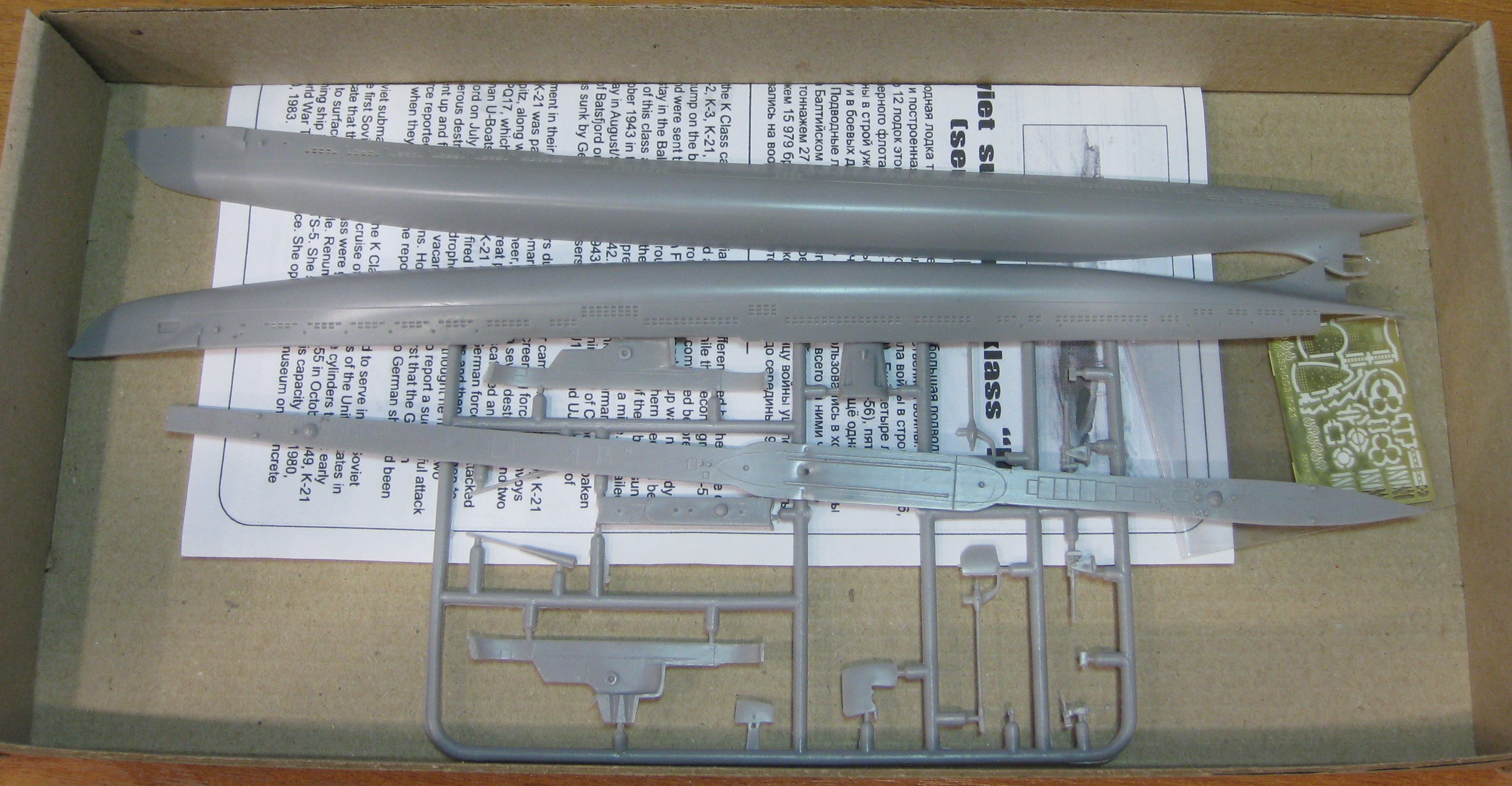

Начинаю пилить "Микромировский" набор. На выходе планирую получить модель К-21, приближенную по виду к прототипу.
Набора допов в продаже не нашел нигде. Думаю обойтись без него.
Накачал из сети много фоток по матчасти,-  однако, ваша помощь, коллеги, может потребоваться.

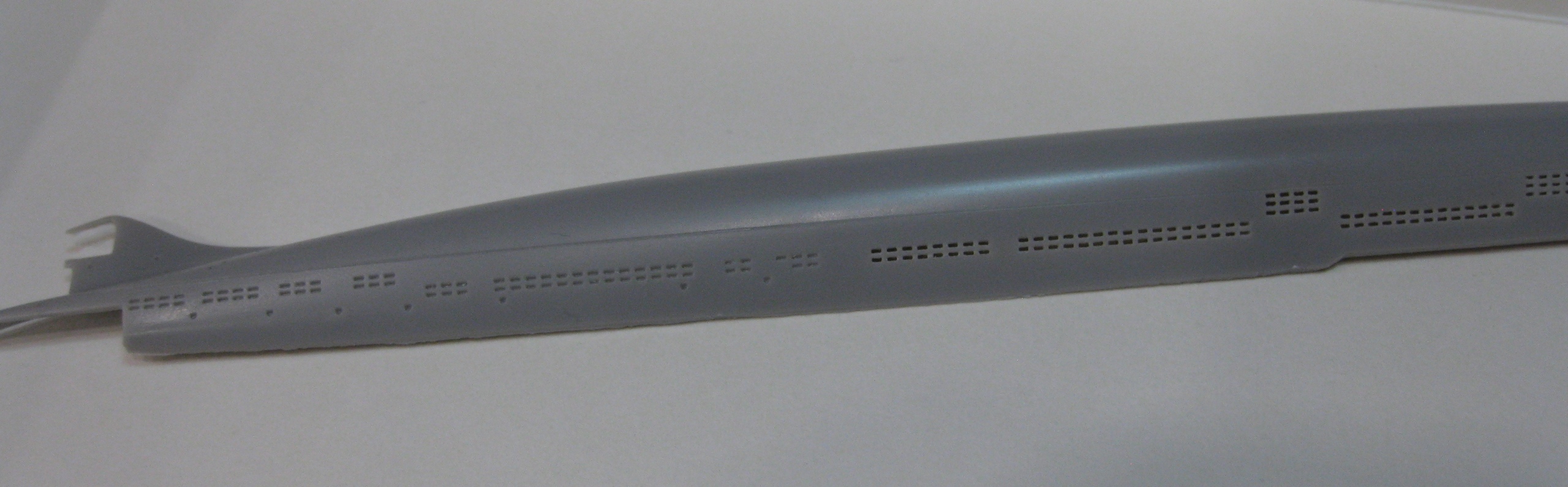

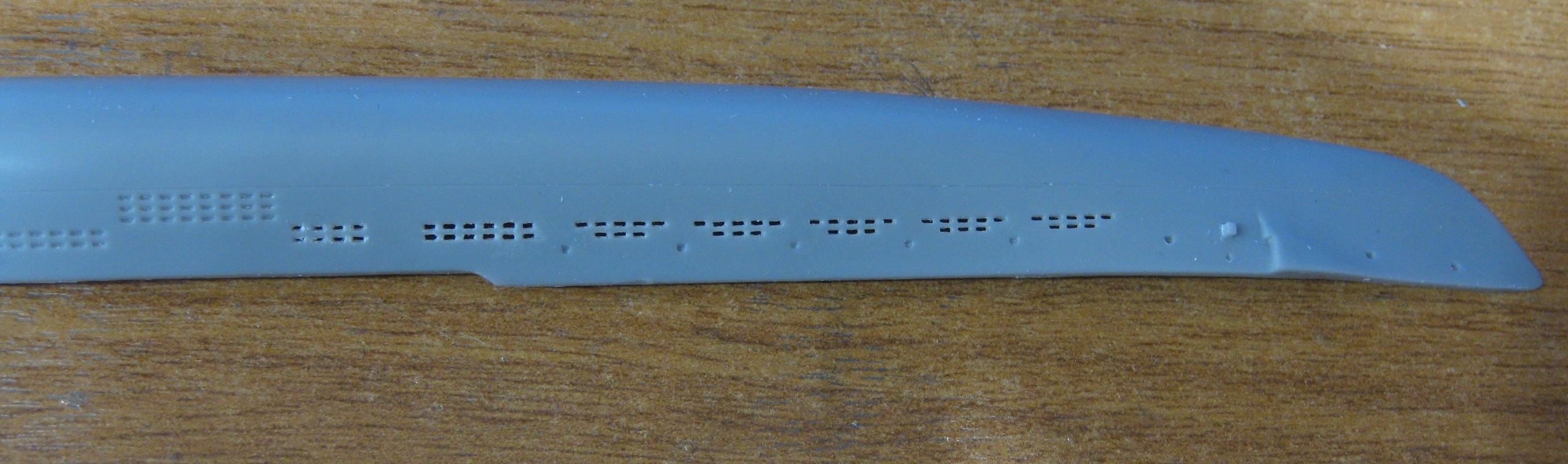

На внутренней стороне начал понемногу выгрызать пластик бормашинкой и цанговым ножом вырезать отверстия шпигатов.
Посмотрел, что можно повырезать все, которые уже даны в пластике. Потом придется кое-где довырезать еще немного.


Это тяжкий труд! Много шпигатов надо добавить, сделать с нуля 21-К и Б-24ПЛ, в общем заходи на мою стройку

Юрий, благодарю!
Да, дел предстоит немало. Пока только корпусные работы.
Об остальном пока и думать страшно.

Удачной стройки, Изегмундыч. Рука у Вас хорошо поставлена.
В помощь Вам сказка Юрия Флорова и комментарий к его модели К-21.

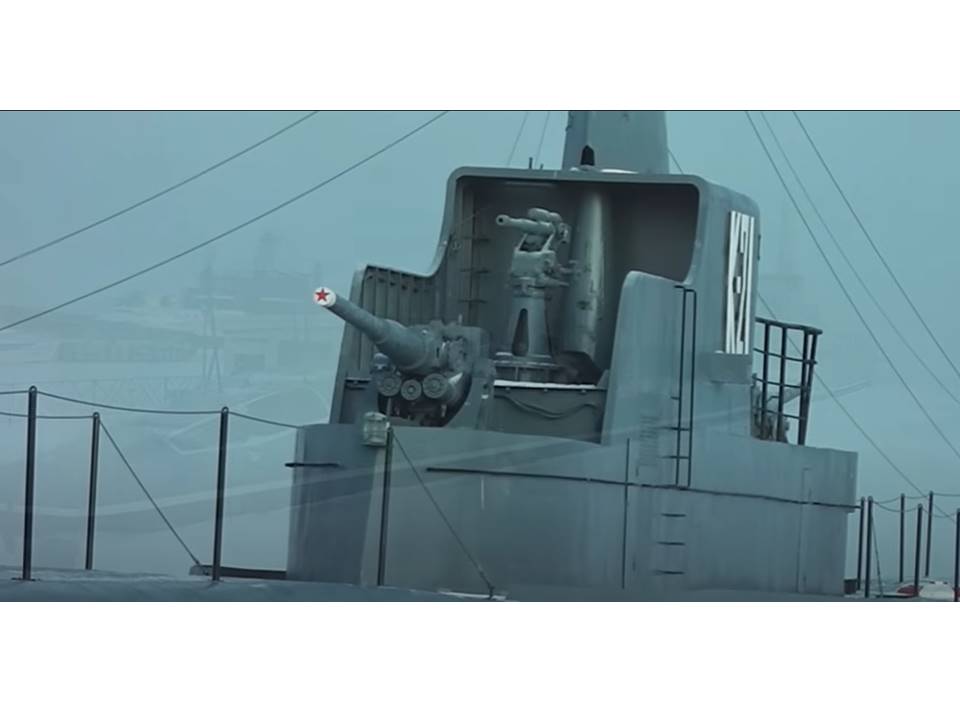

"Модель "К-21" можно сделать еще более копийной если доработать на ограждении рубки следующие элементы: скоб-трап в носу по левому борту ограждения рубки, антенну радиопеленгатора "Бурун-П" и герметический оптический нактоуз (ГОН)". Это как пожелание  .

С уважением...

О, круто. Посмотрю, понабираюсь опыта. Такой же набор есть, и так же, не смог найти в продаже набор травления от НортСтара.

Игорь Ушаков

Нифига не потеряли. Палуба шире чем надо, с решётками и люками типа "универсал", остальное не представляет проблем по изготовлению самостоятельно.
Если бы Аскольд рисовал по чертежам, получилось офигенно, а так, хайп и не более.

"Модель "К-21" можно сделать еще более копийной если доработать на ограждении рубки следующие элементы: скоб-трап в носу по левому борту ограждения рубки, антенну радиопеленгатора "Бурун-П" и герметический оптический нактоуз (ГОН)".

Так уже давно доработал. Спасибо Александру Олеговичу!

Юрий Флоров написал:

Так уже давно доработал. Спасибо Александру Олеговичу!

Юрий Вячеславович, так фото в студию! Хочется хотя бы глазами помацать  .

С уважением...

Александр Олегович

На-днях, как закончу С-101, сразу и представлю вместе с К-21.

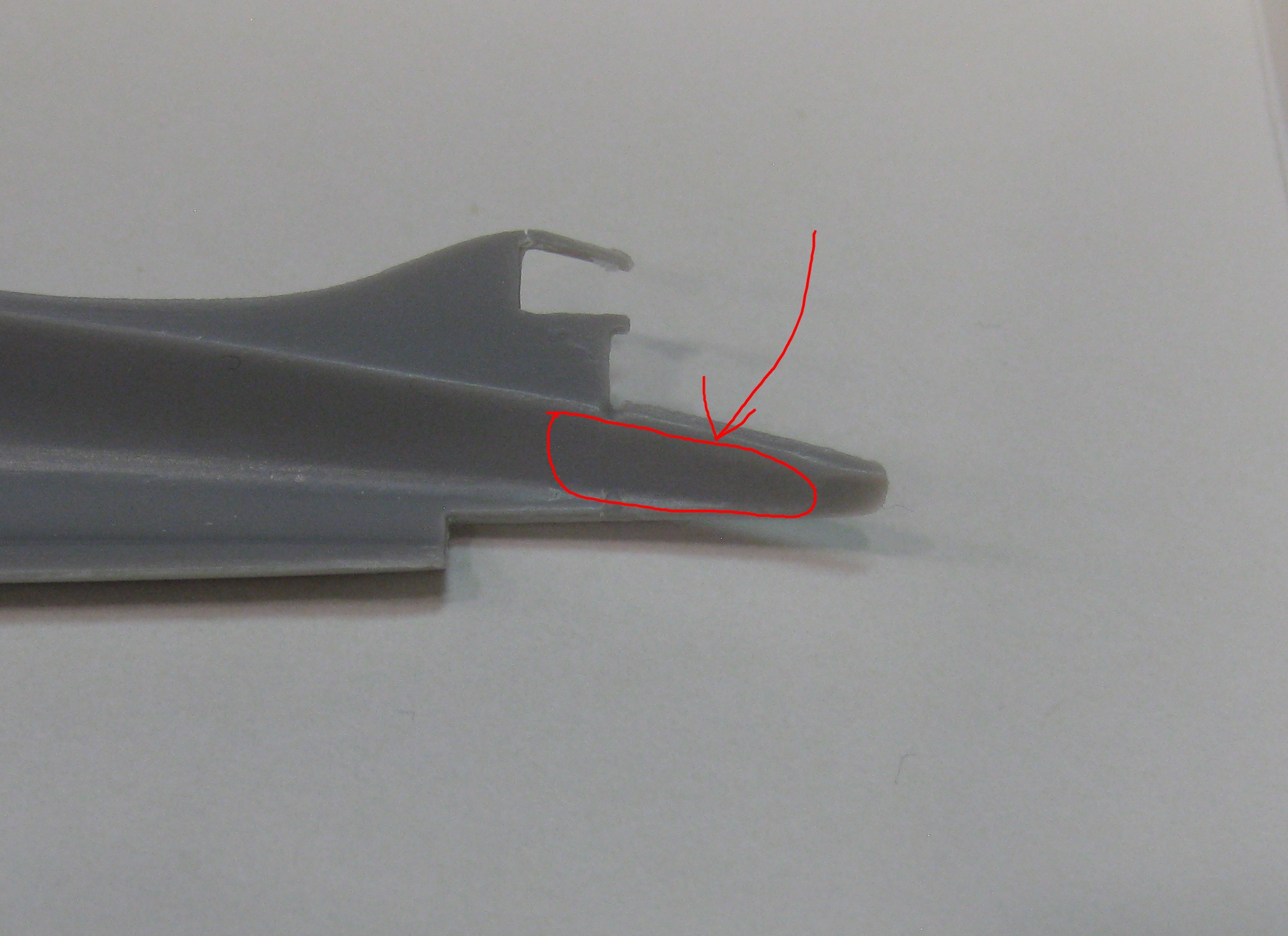

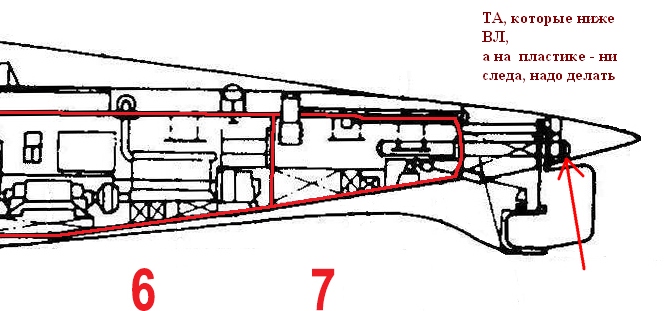

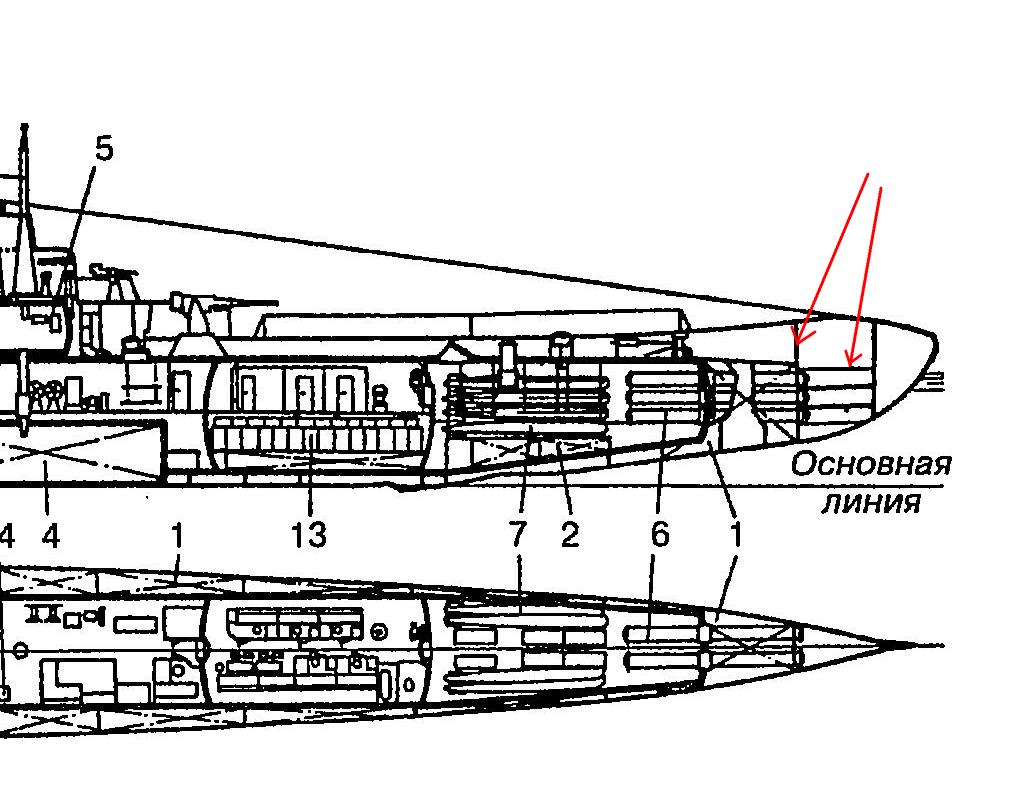

Коллеги, приветствую! Немного времени выдалось сегодня, слегка погрыз шпигатики. По мере приближения к корме встали вопросы по кормовым шпигатам и ТА ниже ватерлинии. Посему, планирую вклеить немного пластика внутри в самом хвостике, чтобы можно было бором выбрать снаружи пластик под углубления ТА ниже ватерлинии. А сверху ватерлинии, где ТА необслуживаемые (как я понял), деталь с ними думаю располовинить, приклеить к корпусным половинкам отдельно, чтобы прорезать оставшиеся шпигатики. При стыковке половин корпуса придется стык шпаклевать и восстанавливать кормовой огонь и расшивку корпуса.

Чтобы сказка не угасала.

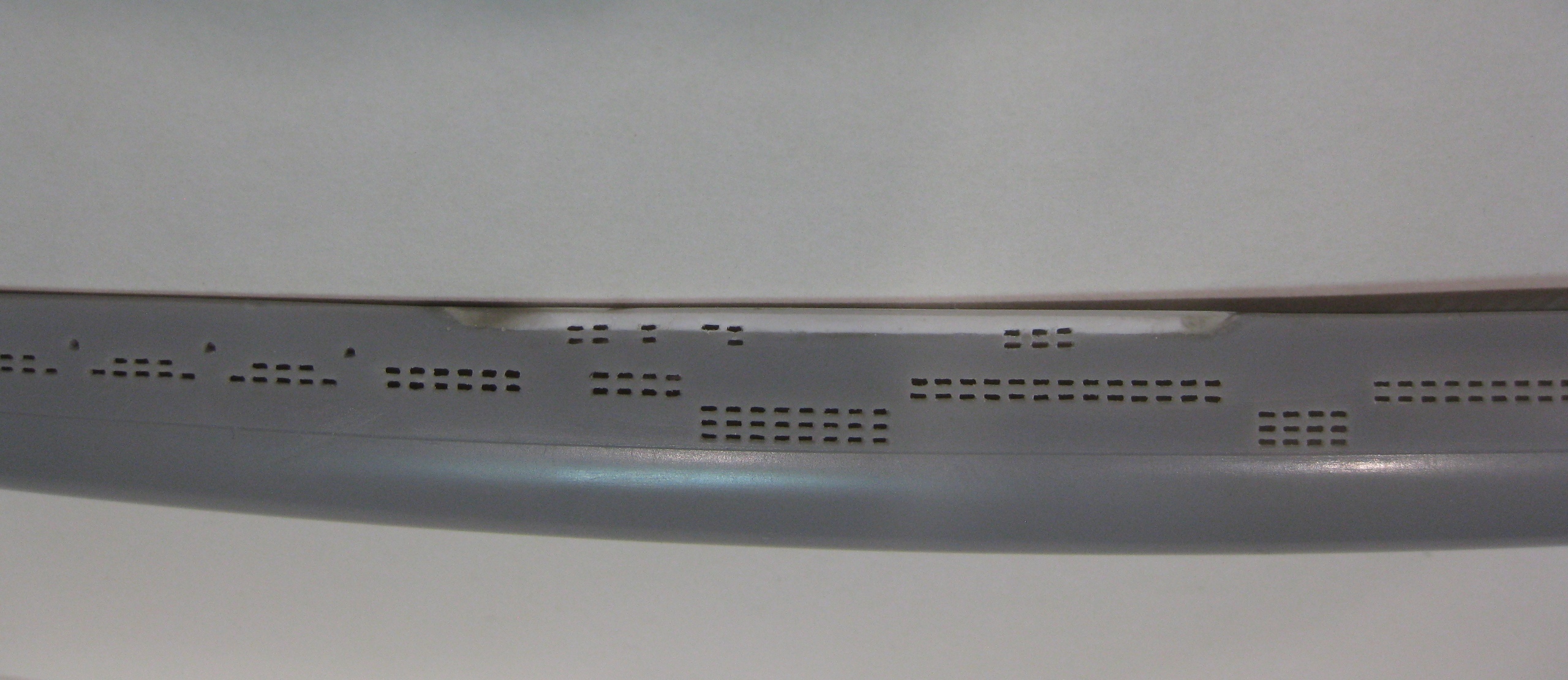

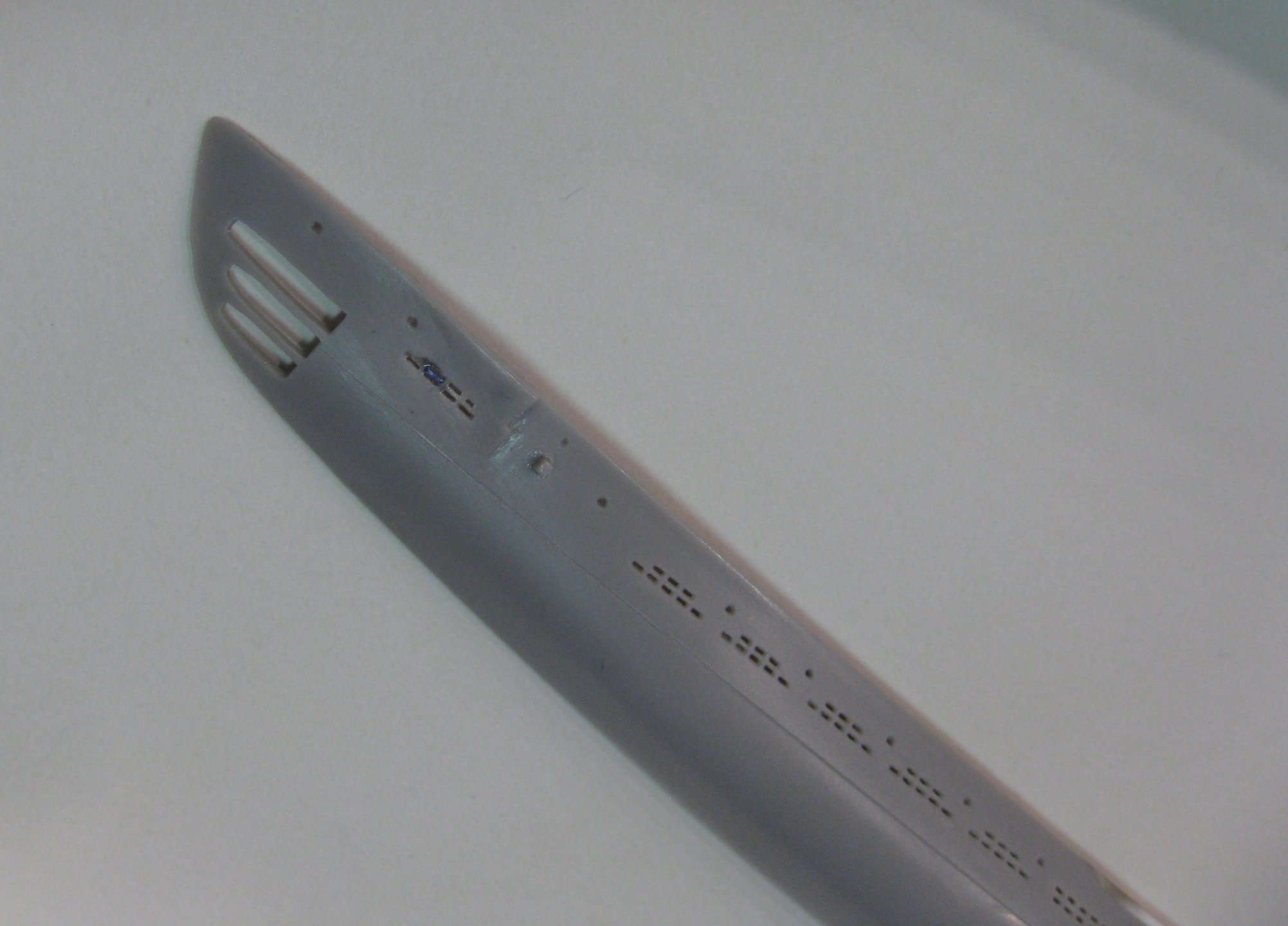

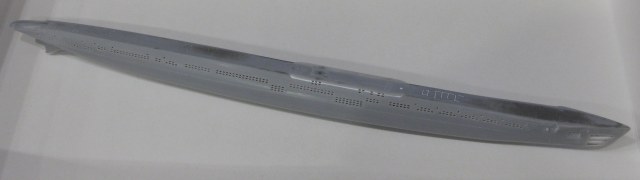

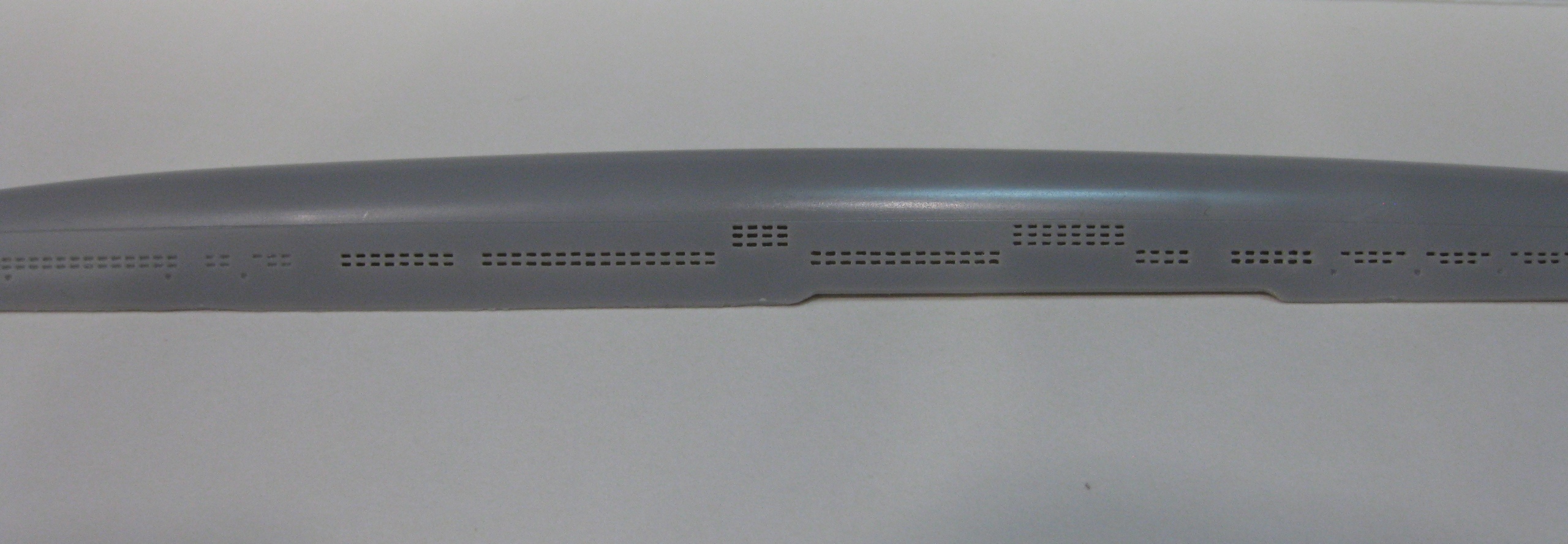

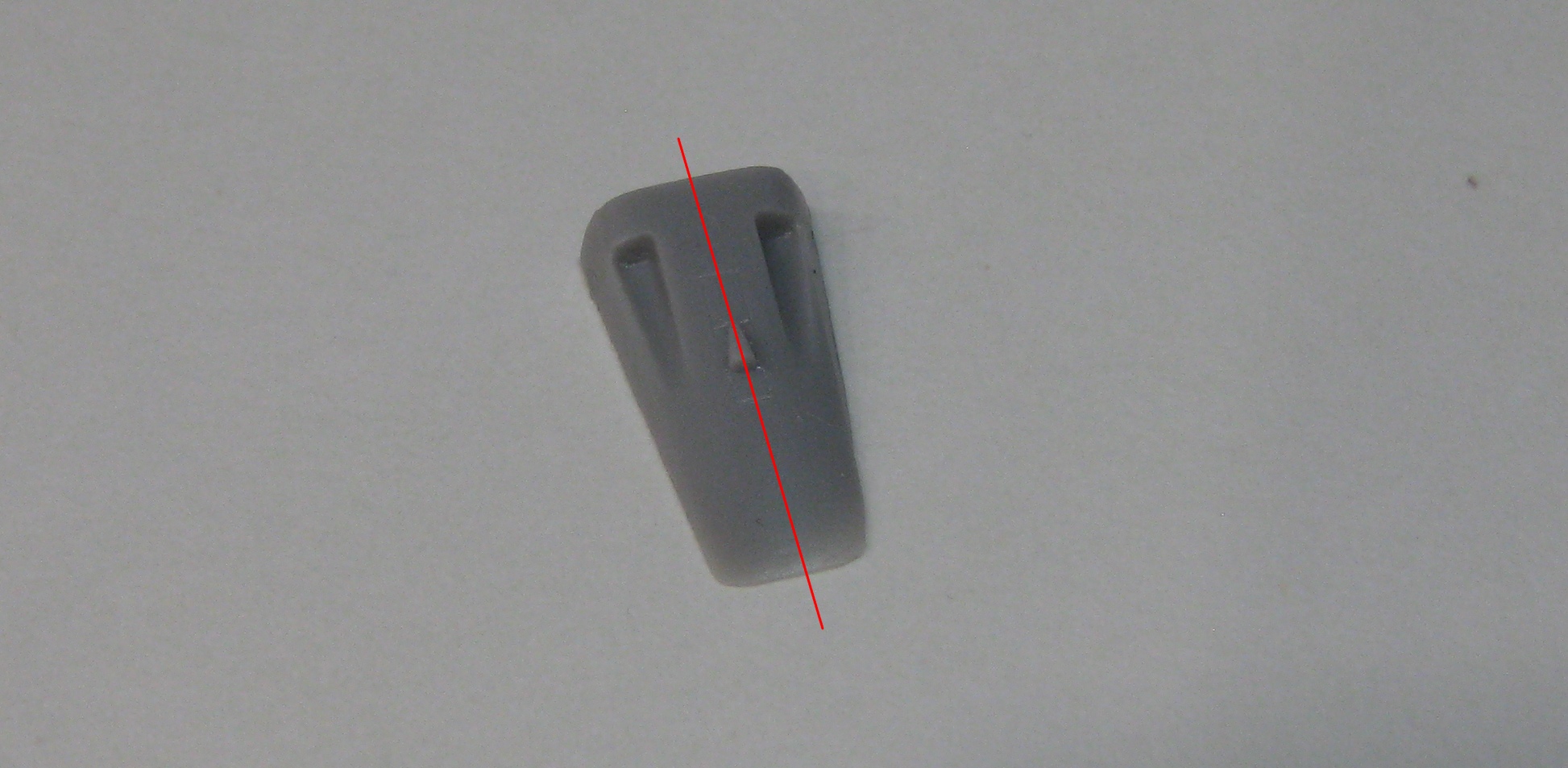

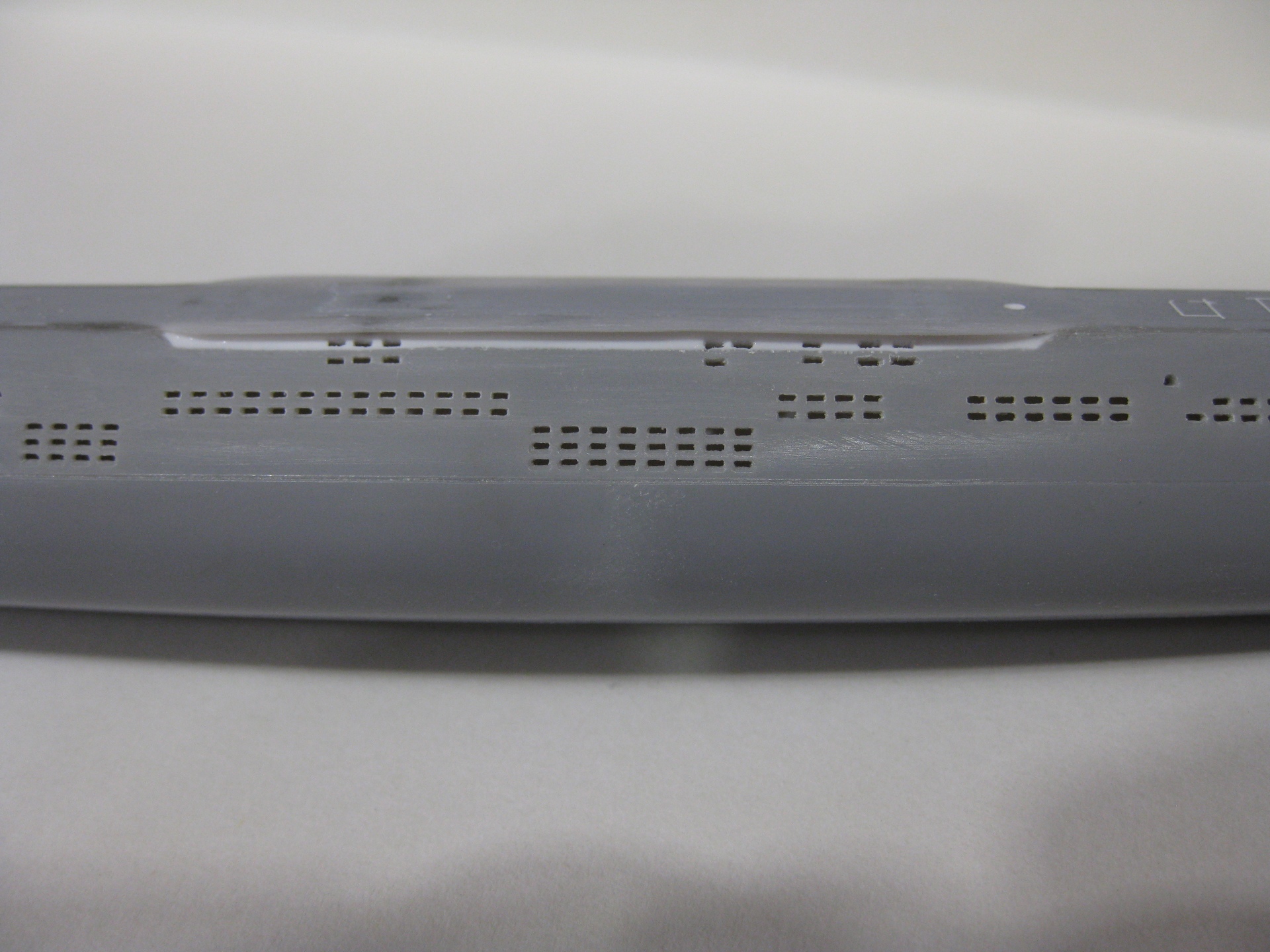

Поработал с одной половинкой, довырезал шпигаты. Разрезал детальку верха "жопки", приклеил на свое место и вырезал шпигаты, которые должны быть, но не даны изначально. Также в районе рубки вклеил полосу пластика, прошпаклевал, зашкурил и вырезал недостающие шпигаты. В носовой части вырезал недостающие шпигаты и "убрал" щиты ТА. Буду делать без них.
Останется разобраться с комовыми ТА ниже ВЛ, и газоотводом. А потом все повторить на другой половинке корпуса.

Изегмундыч

Это не совсем верно. На К-21 кормовые верхние ТА были рабочими, по крайней мере во время ВОВ.

Да, я знаю. Я имел ввиду, что надо сделать и нижние ТА в корме. Потому что Микромир их не обозначил.

Насколько я помню по своей стройке, желоба верхних кормовых ТА тоже надо углубить. Они 533 мм не соответствуют в пластике.

Всех приветствую!

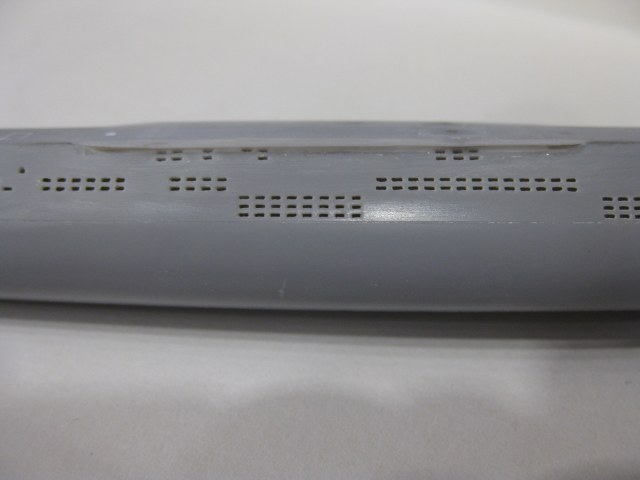

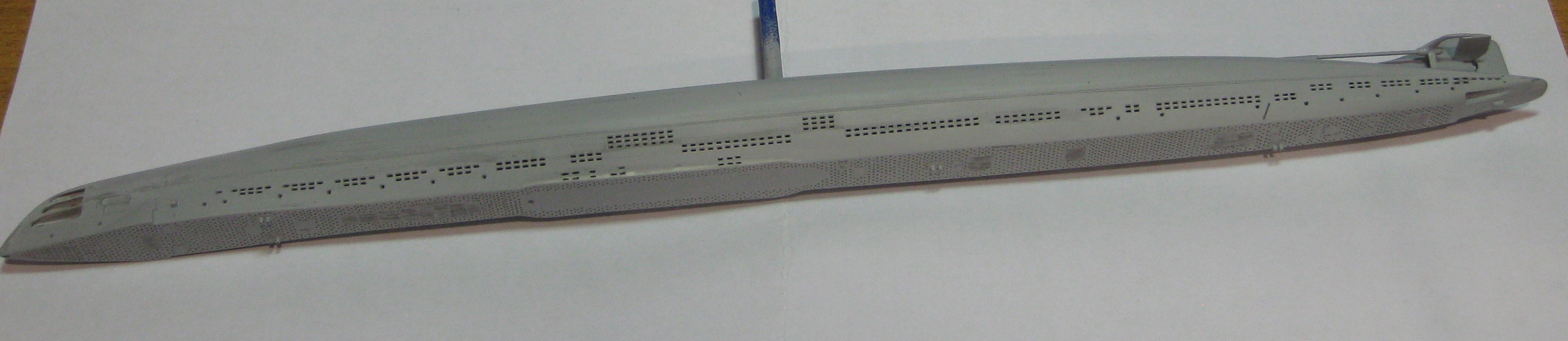

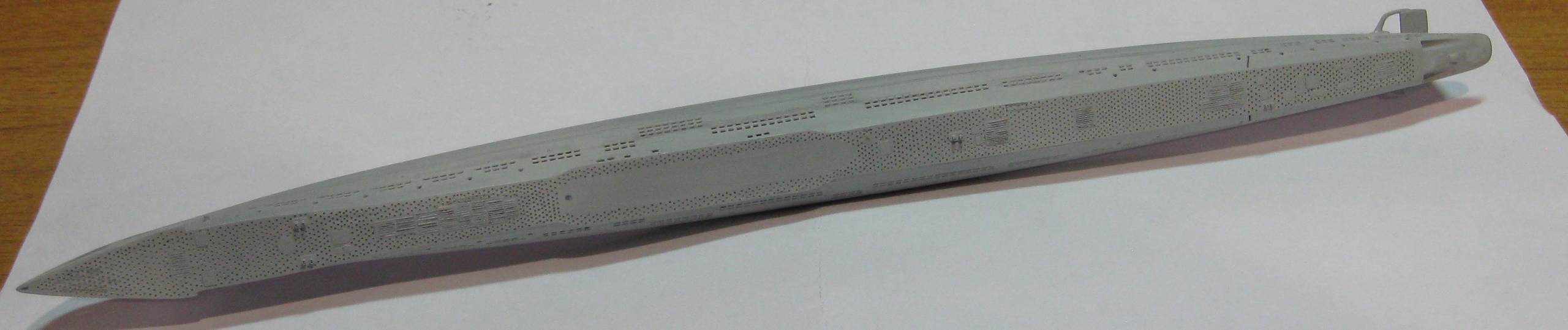

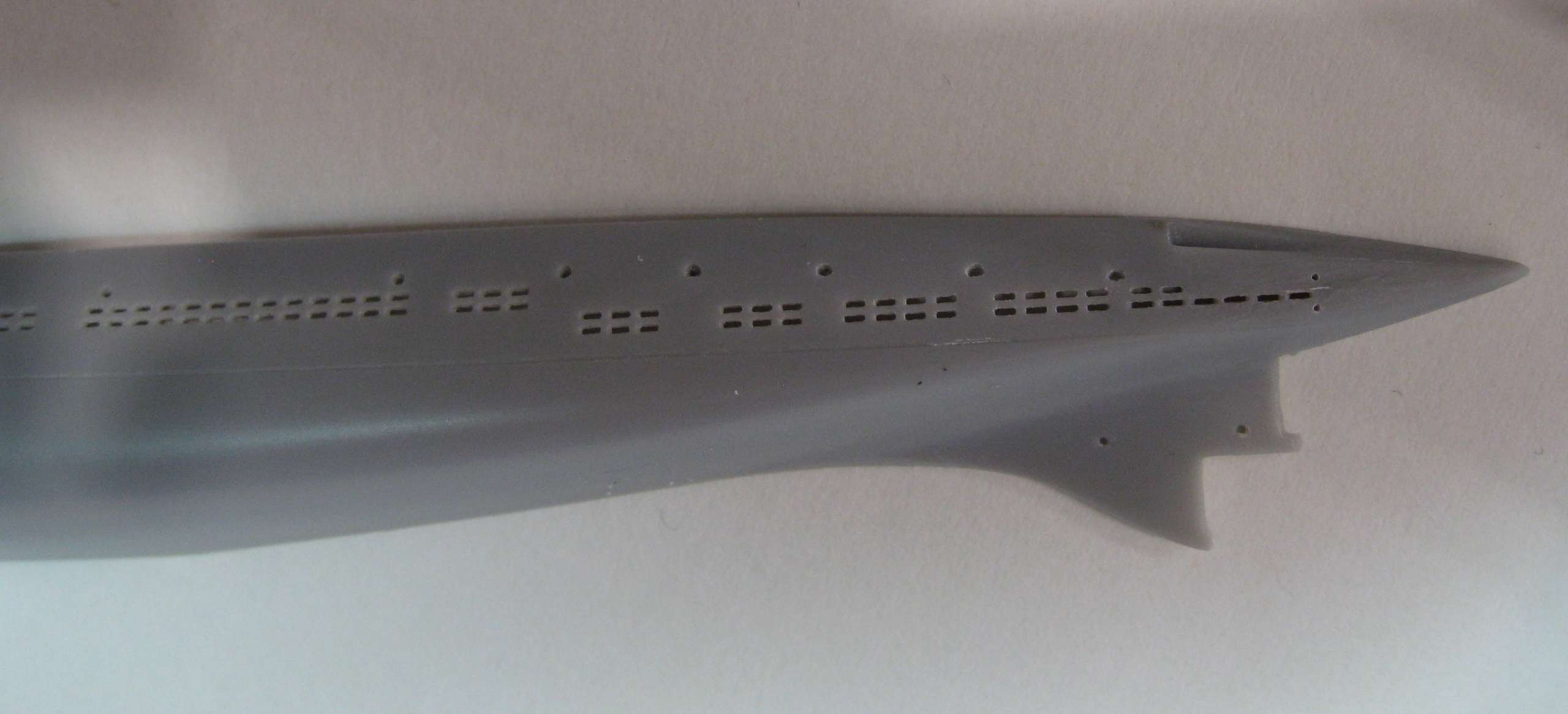

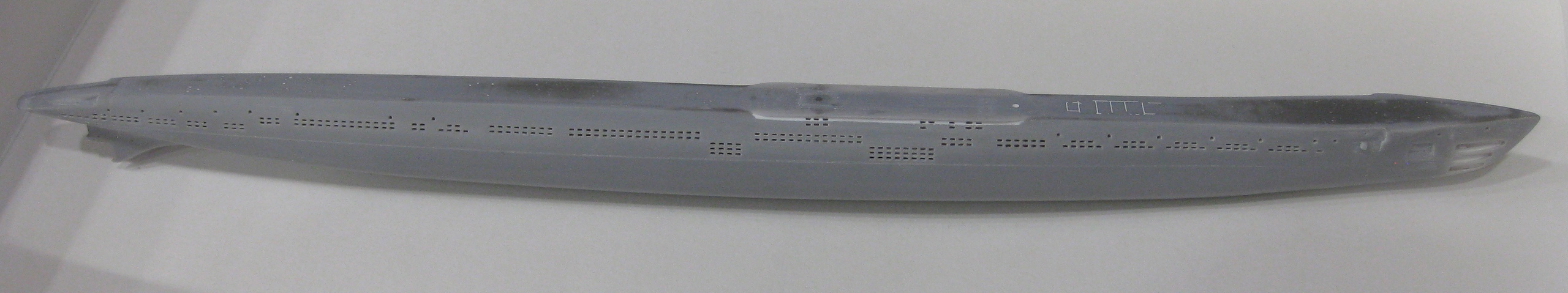

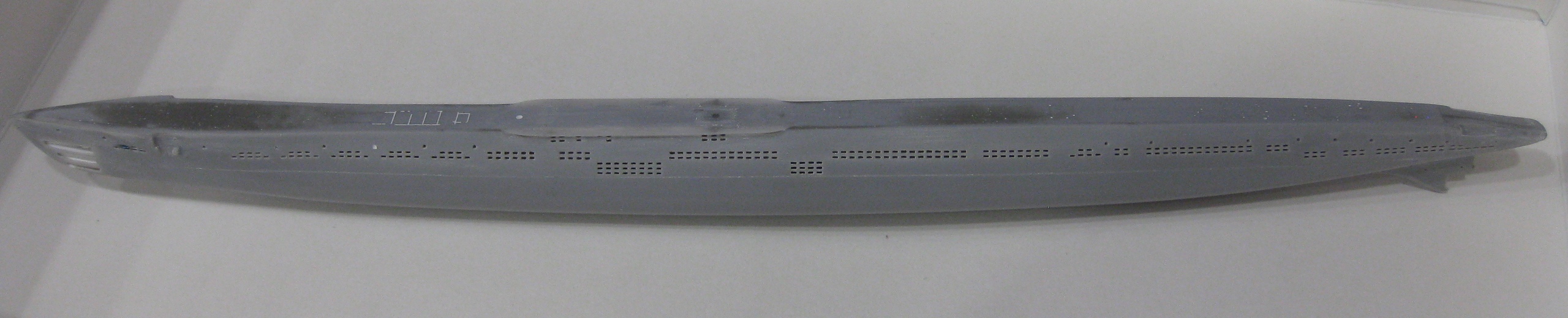

Довырезал шпигаты.

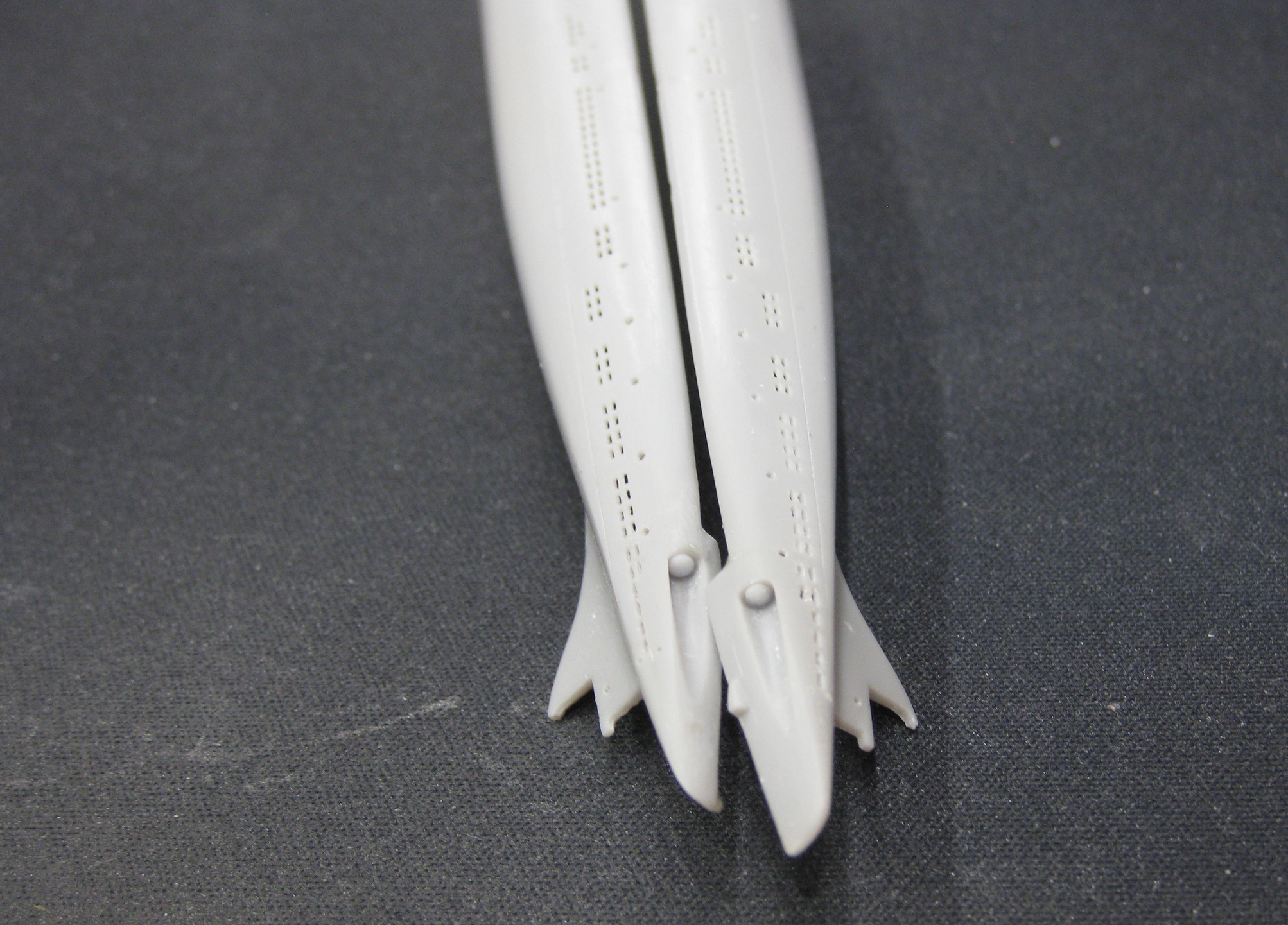

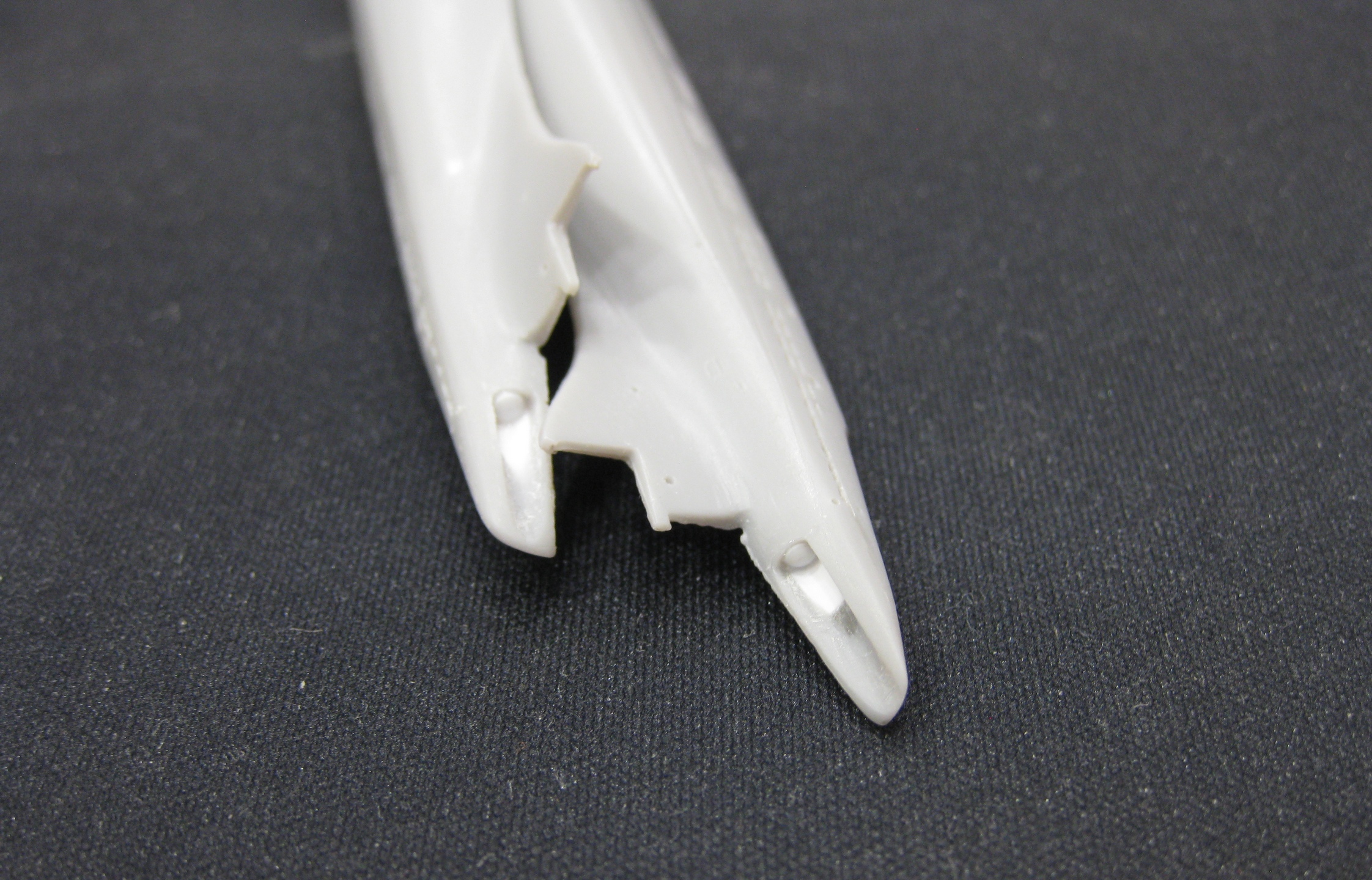

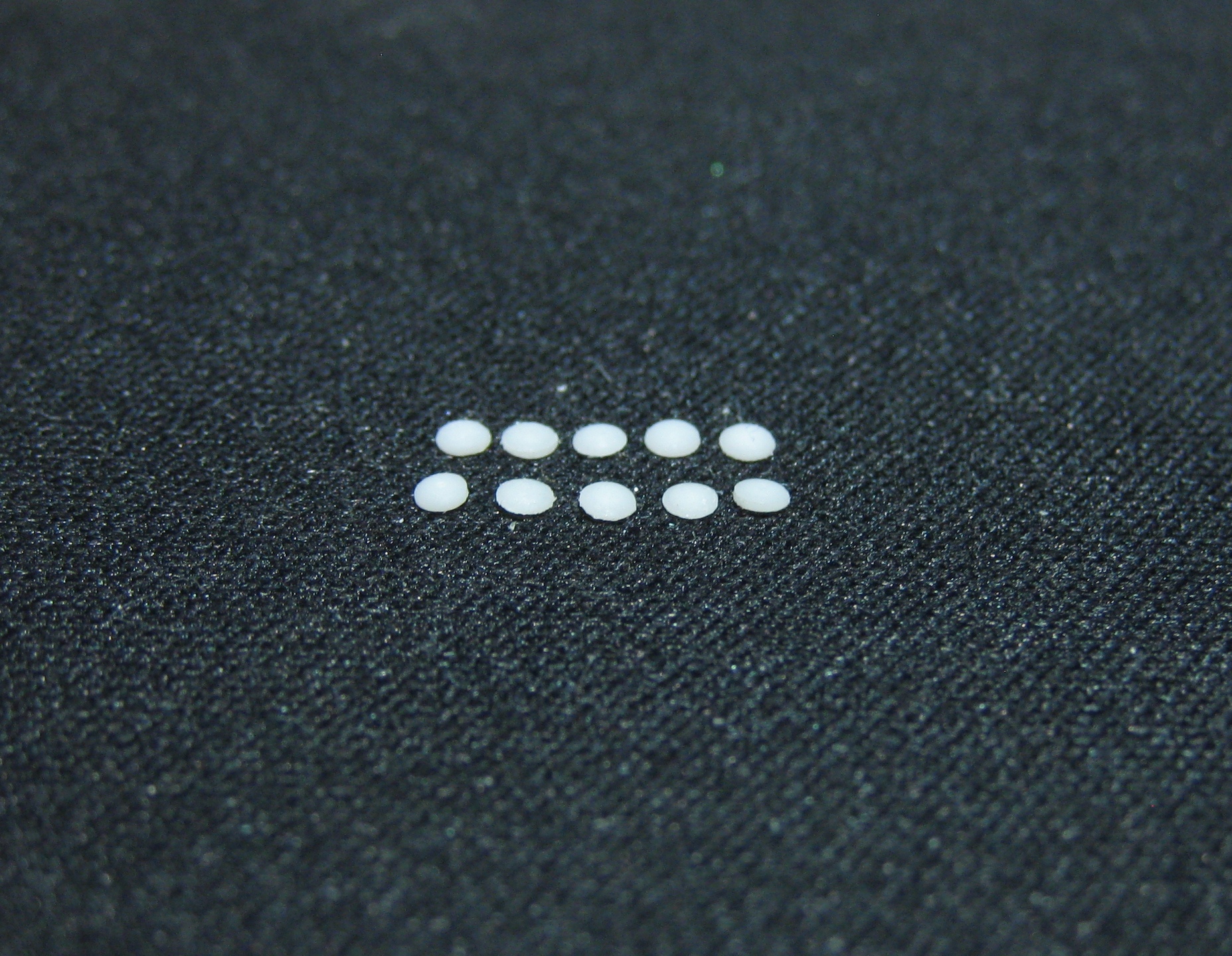

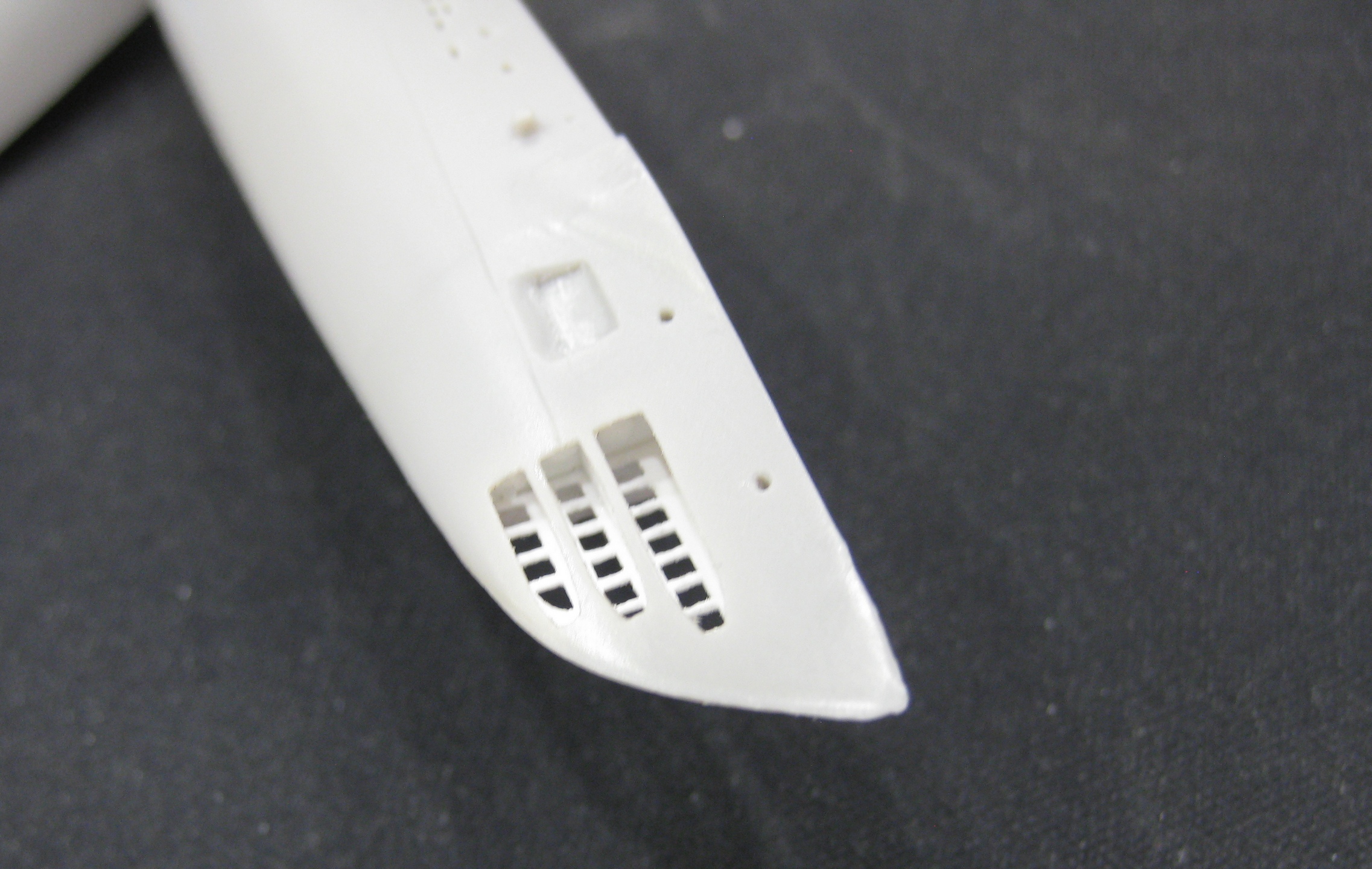

Углубил верхние кормовые ТА, выбрал пластик под кормовые нижние ТА, наточил крышек ТА и установил их на места.

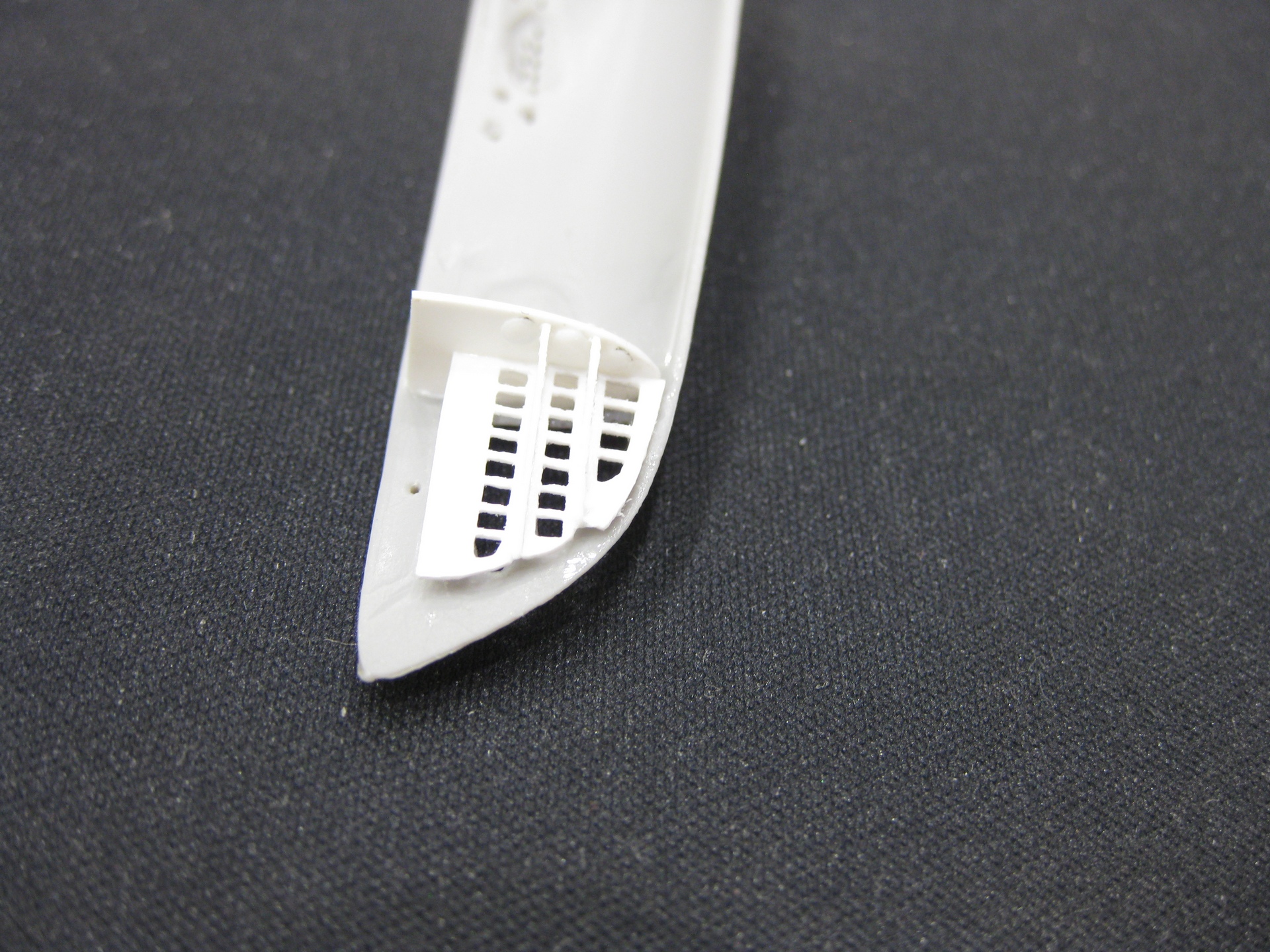

В носу изобразил металлоконструкции и носовые ТА. Получилось, правда, довольно упрощенно.

Добрейшего всем воскресенья!

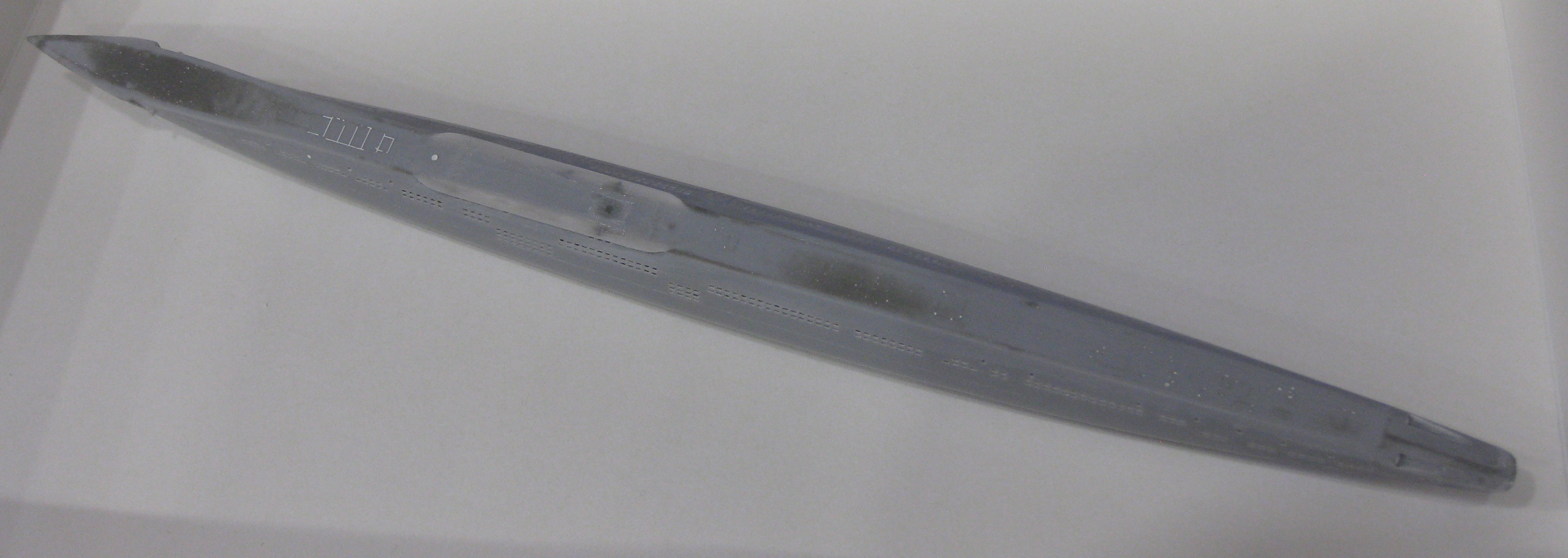

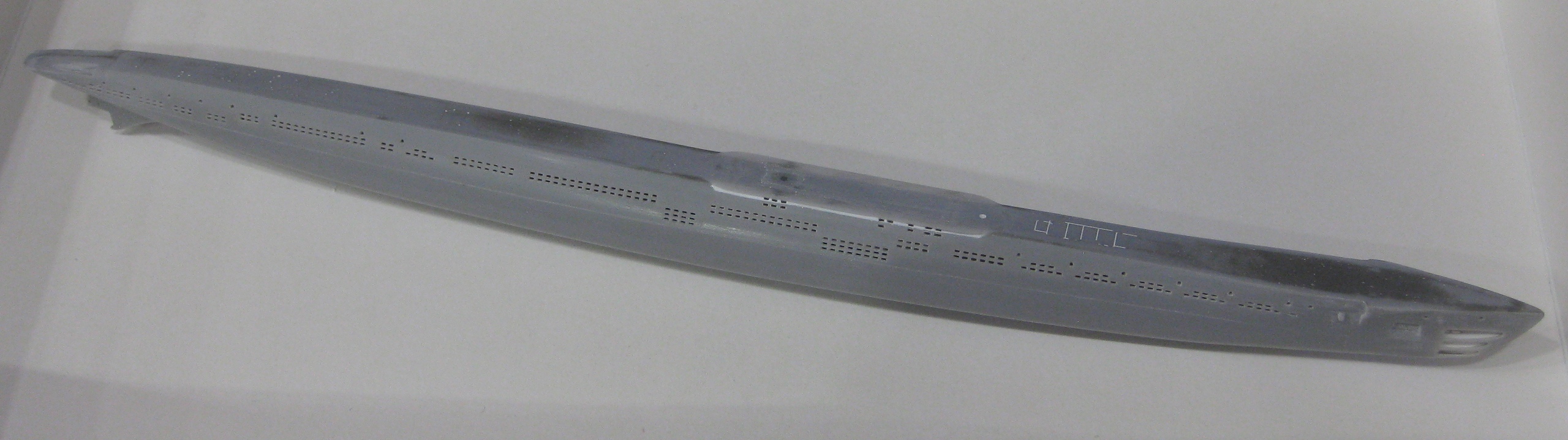

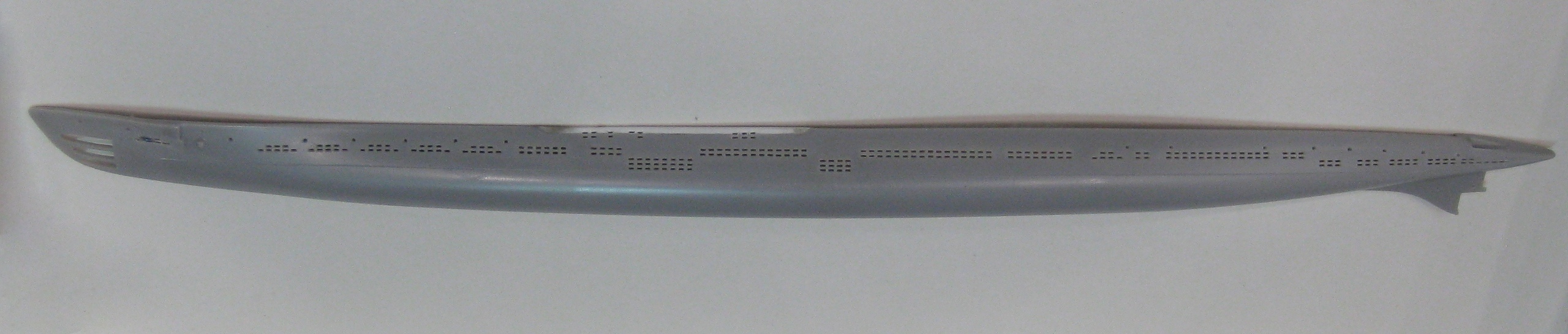

Немного повозился с корпусом, склеил половинки. Отмечу, они кривенькие, с "легким" кручением.
С  детали палубы убрал все намеки на кнехты, буи и т.д. Места палубы, выходящие за общую ширину (в районе, где будет установлена надстройка) "покошмарил" бормашинкой    , убрал толщину (получилось, как на травлении, как мне кажется).
Под палубу с обратной стороны приклеил во всю длину кусок листового пластика, чтобы шпигаты не просвечивались насквозь через лодку. Палубу склеил с корпусом, зашпаклевал. зашкурил. Есть еще места, где надо доработать слегка.
Пока и всё на сегодня...

Всем здравия!

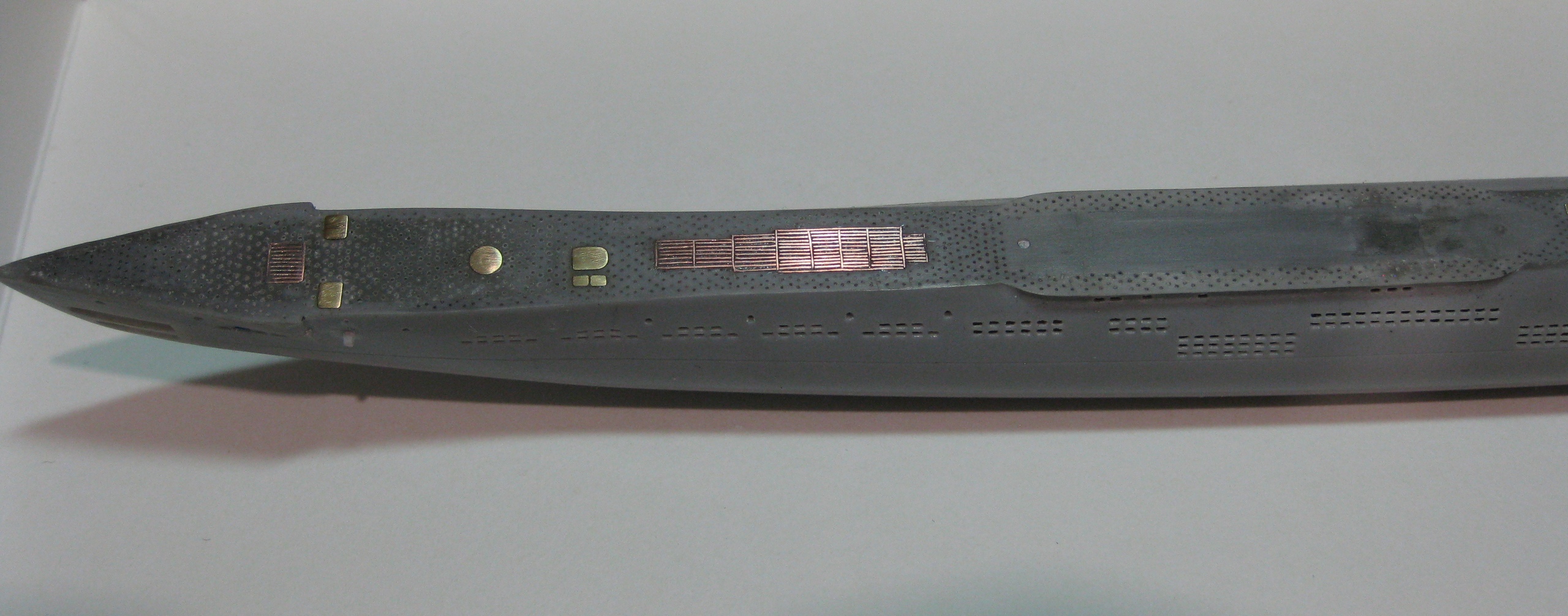

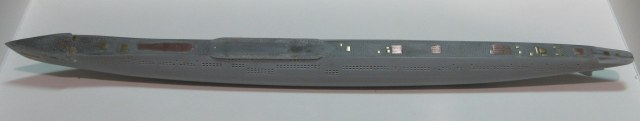

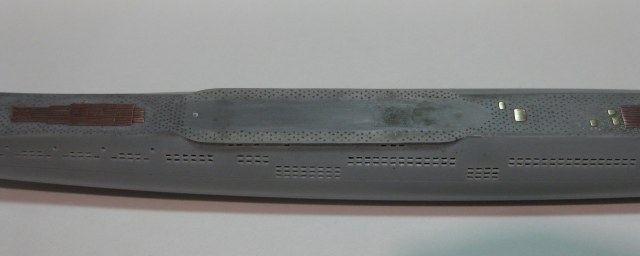

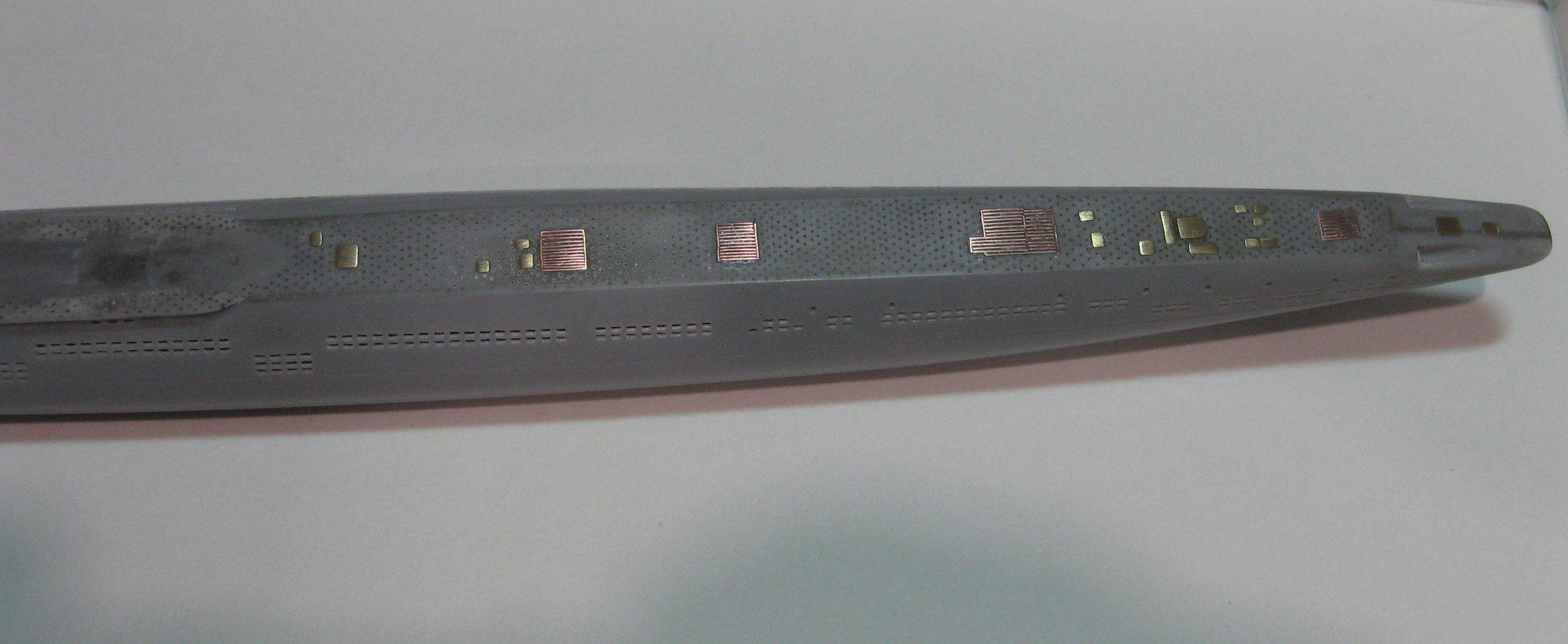

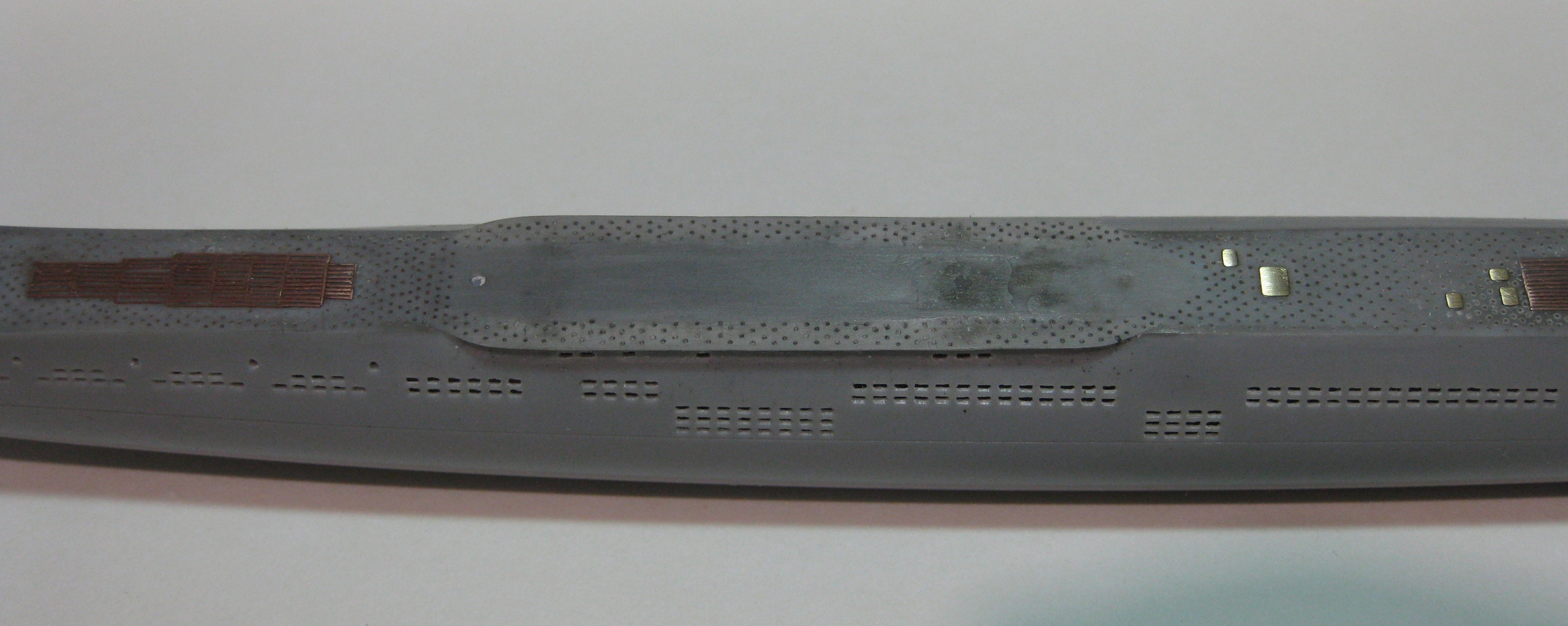

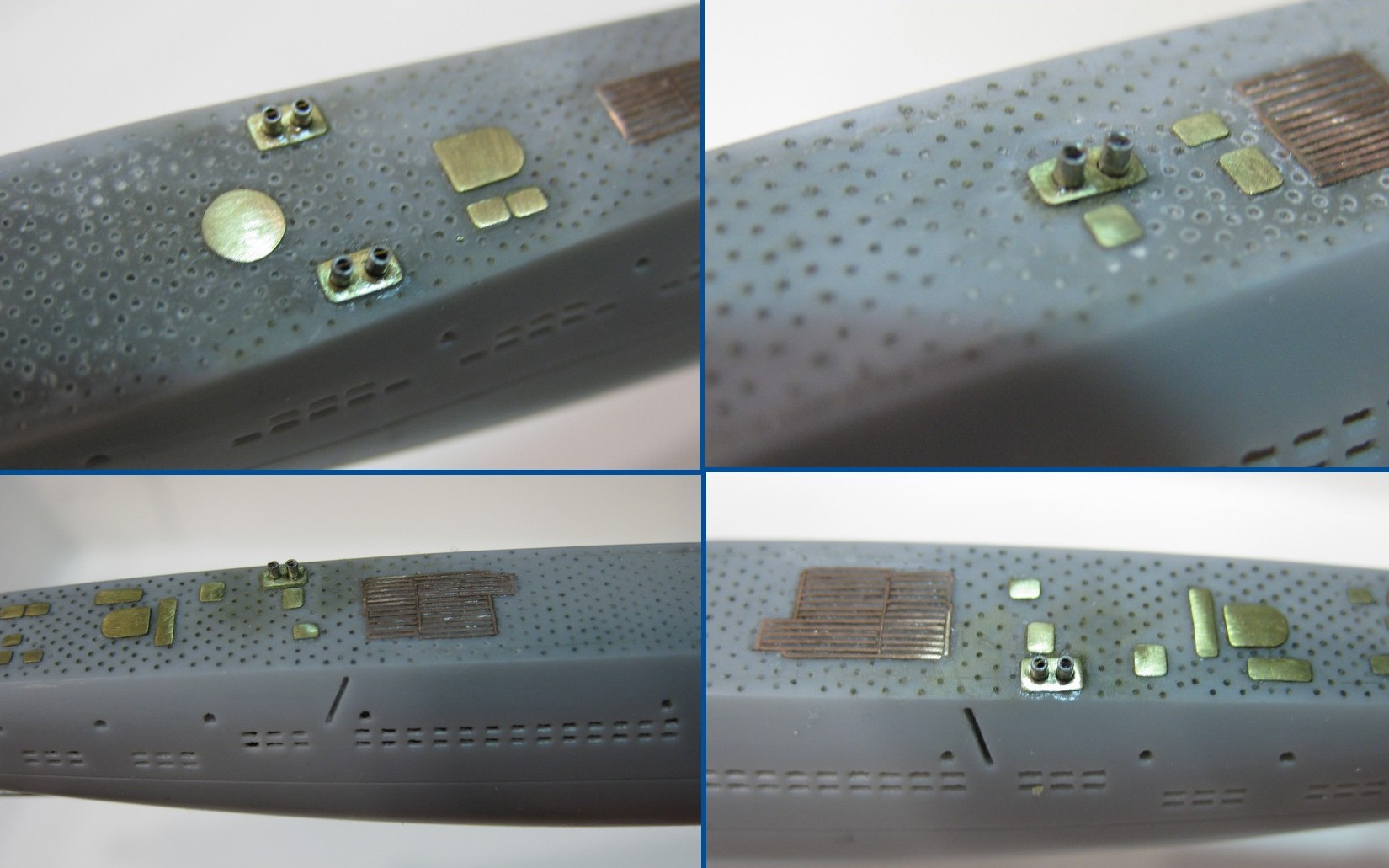

Продолжаю возню с корпусом. На этот момент изобразил лючки на палубе кусочками от остатков платы какого-то травления (толщина 0,15 мм). Решетчатые лючки, их видимость, ( не стал изобретать велосипед) сделал из медной проволочки 0,15мм. После наклеивания всего этого на корпус прошелся по наклееному мелкой наждачкой аккуратно, чтобы ничего не содрать с палубы. После этого выступание всего упомянутого не превышает 0,1 мм (на мой выпуклый глаз    ). Изначально попробовал изобразить расшивку лючков ножиком - не понравилось.
Еще накрутил на всей площади палубы "отверстий", несквозных, 0,3мм. В конце, после покраски, они будут выделены смывкой. Пока не очень хорошо видны, чуть обозначил пылью простого карандаша, чтобы показать на фото.
Пока всё.

Мама дорогая. Это ж сколько там насверливать пришлось. Колосальная работа.

Игорь, приветствую! Ну, специально не считал.
Потратил вечеров 5-7 где-то. Надеюсь, эффект визуальный будет.

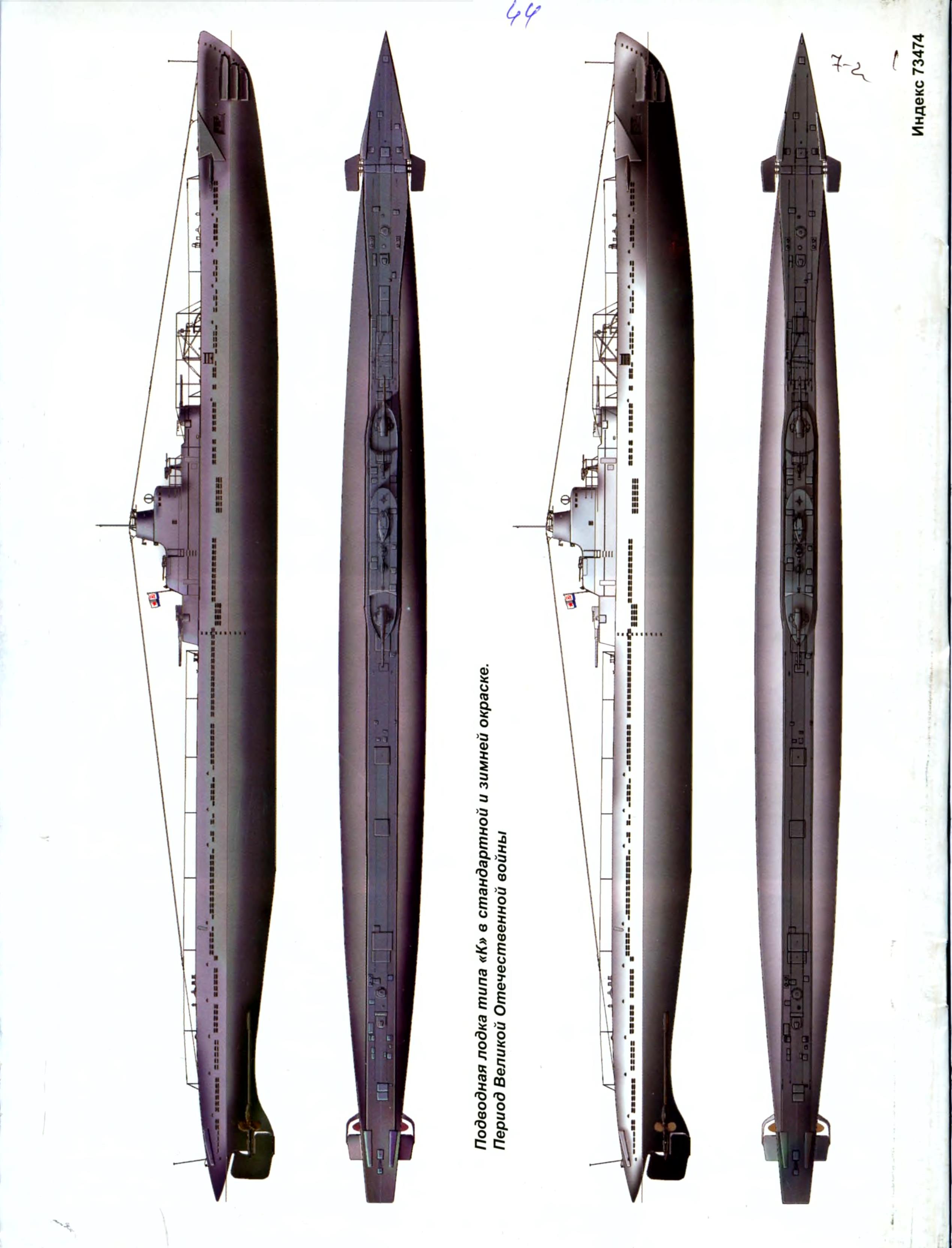

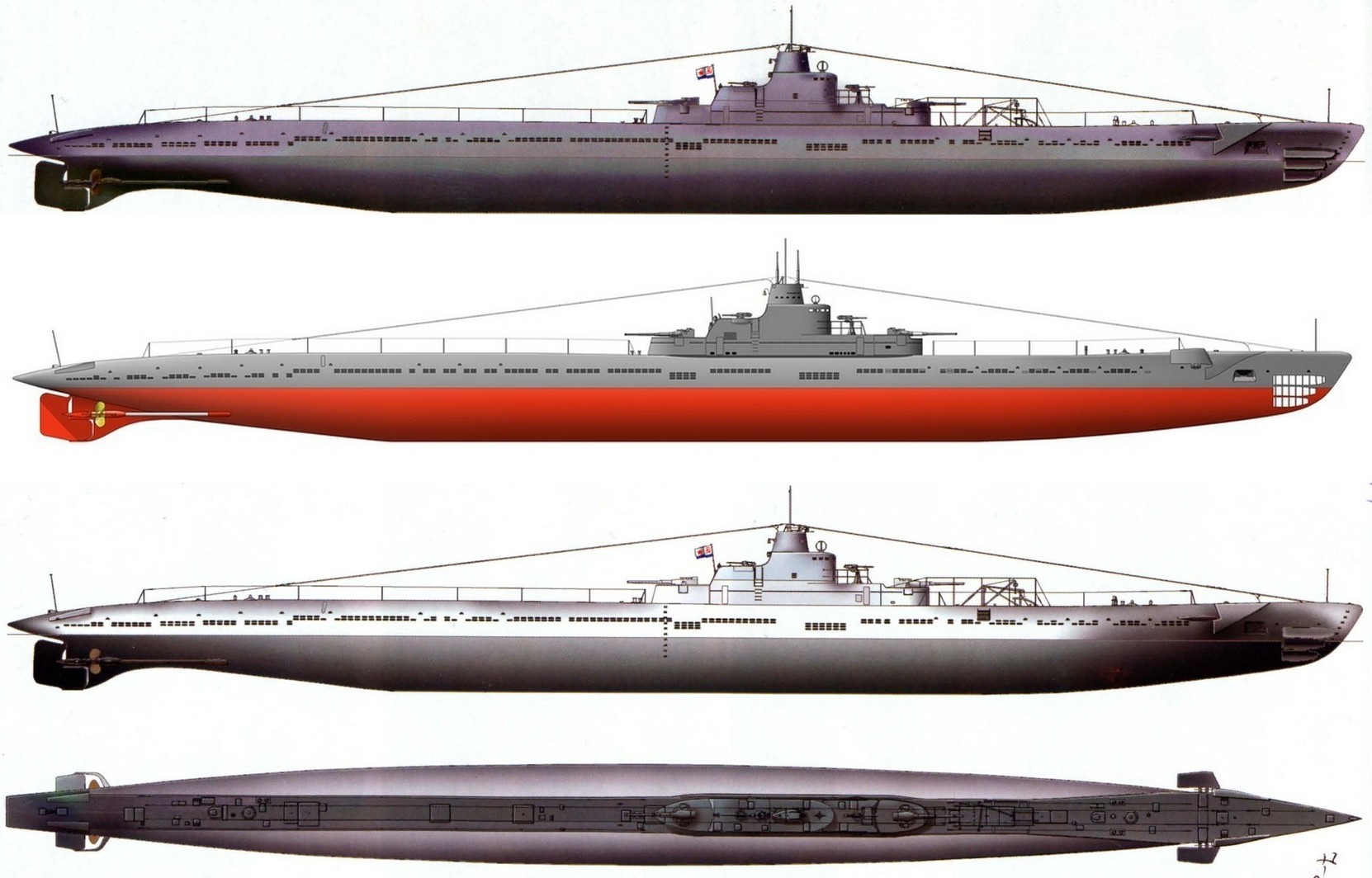

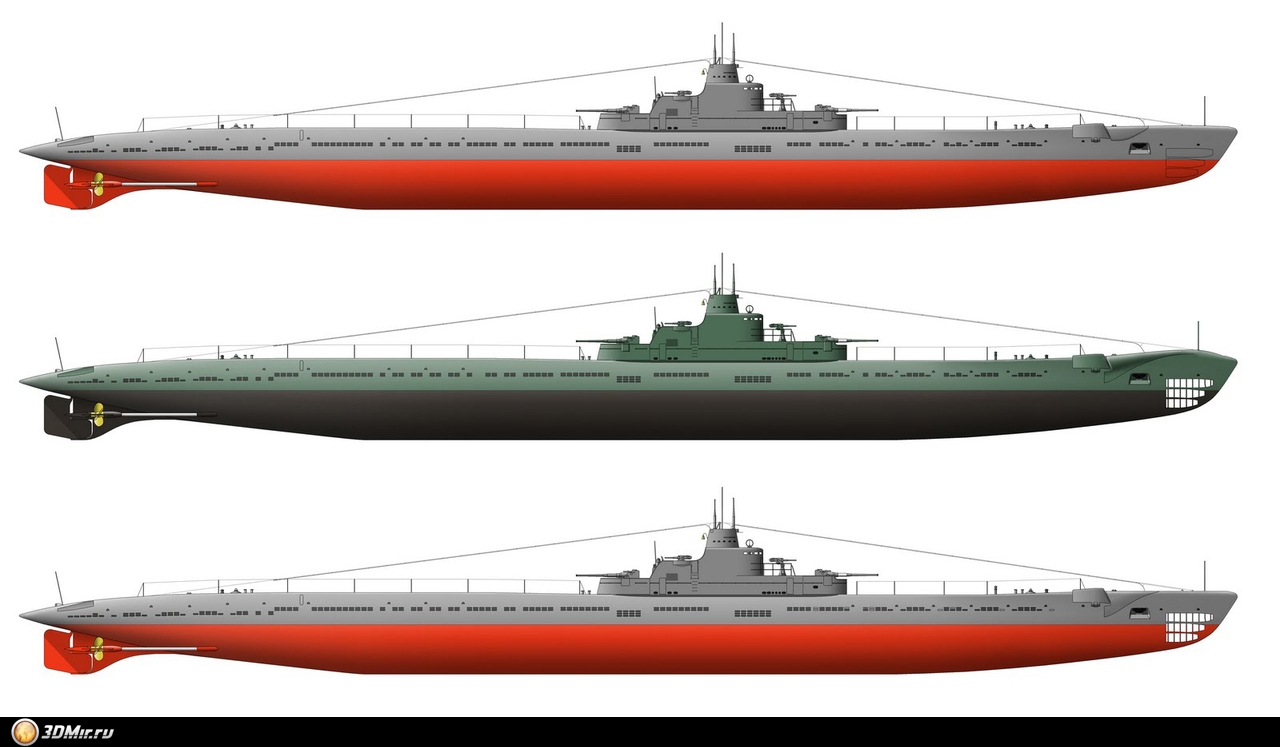

Пока суть да дело, решил немного прояснить вопрос по окраске. Как понимаю, вопрос этот спорный. Раз уж я убрал щиткы ТА, верх лодки просится зимний, т.е. белый (либо совсем светло-серый, как на картинке в книжке Морозова и Кулагина) с серой палубой. Хотя на многих фото видно, что надводная часть черная. А вот с подводной частью ничего толком не понятно (мне, по крайней мере). В книжке видно, что цвет серый (либо серо-зеленый). Есть варианты окраски в зеленый или красный.
Что будет правильно? Если сверху белый (светло-серый) с серой палубой, то низ может быть красный (либо зеленый)?

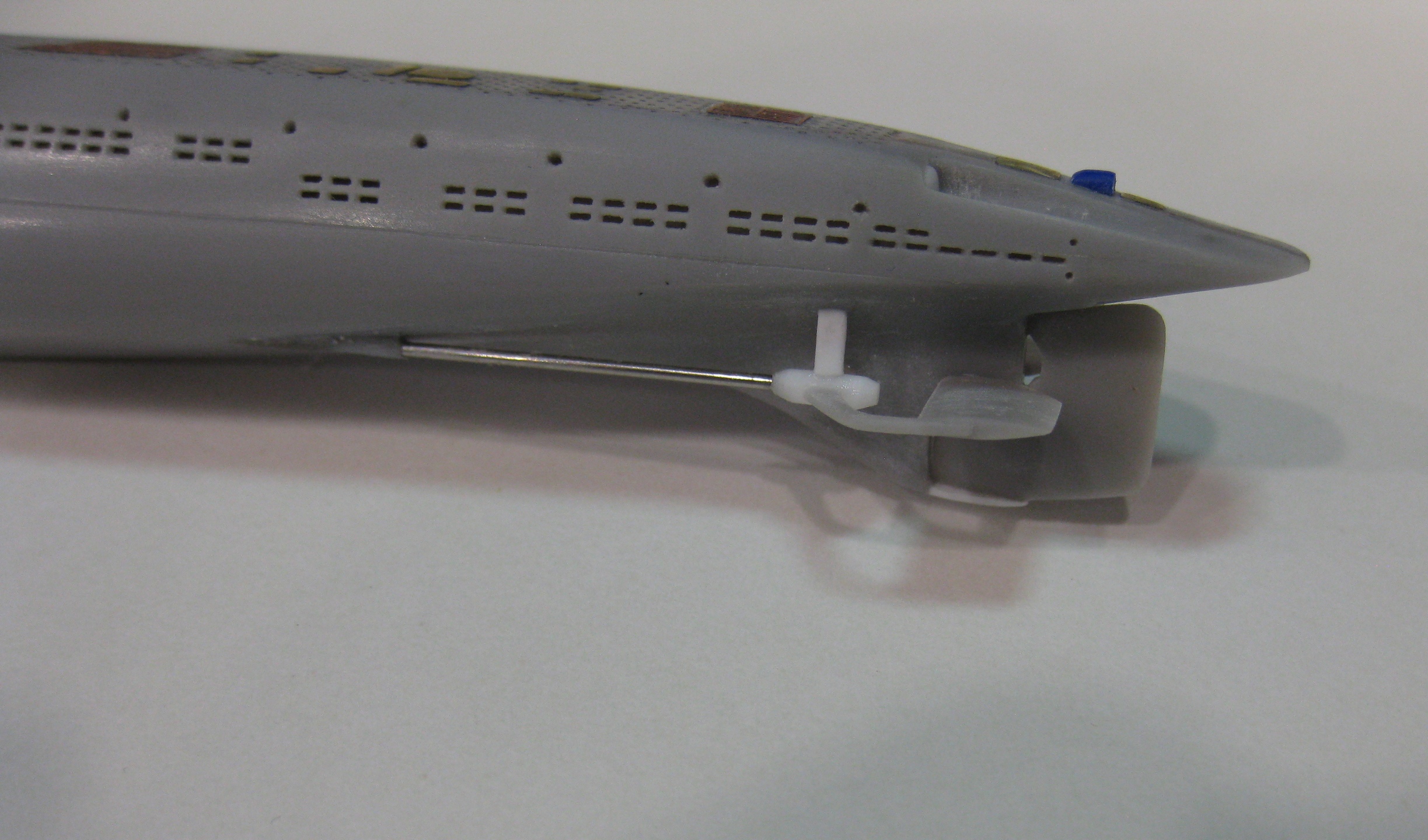

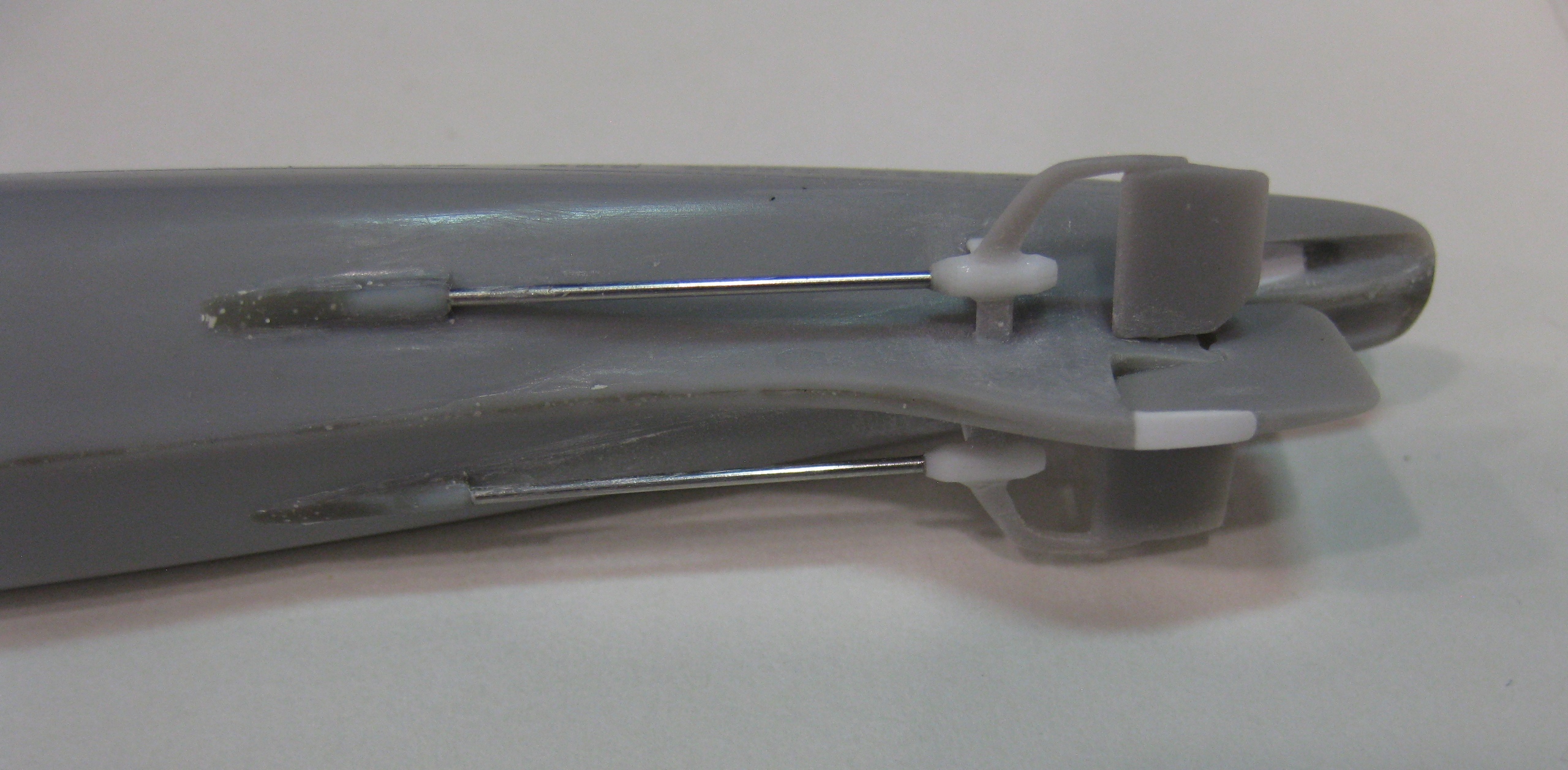

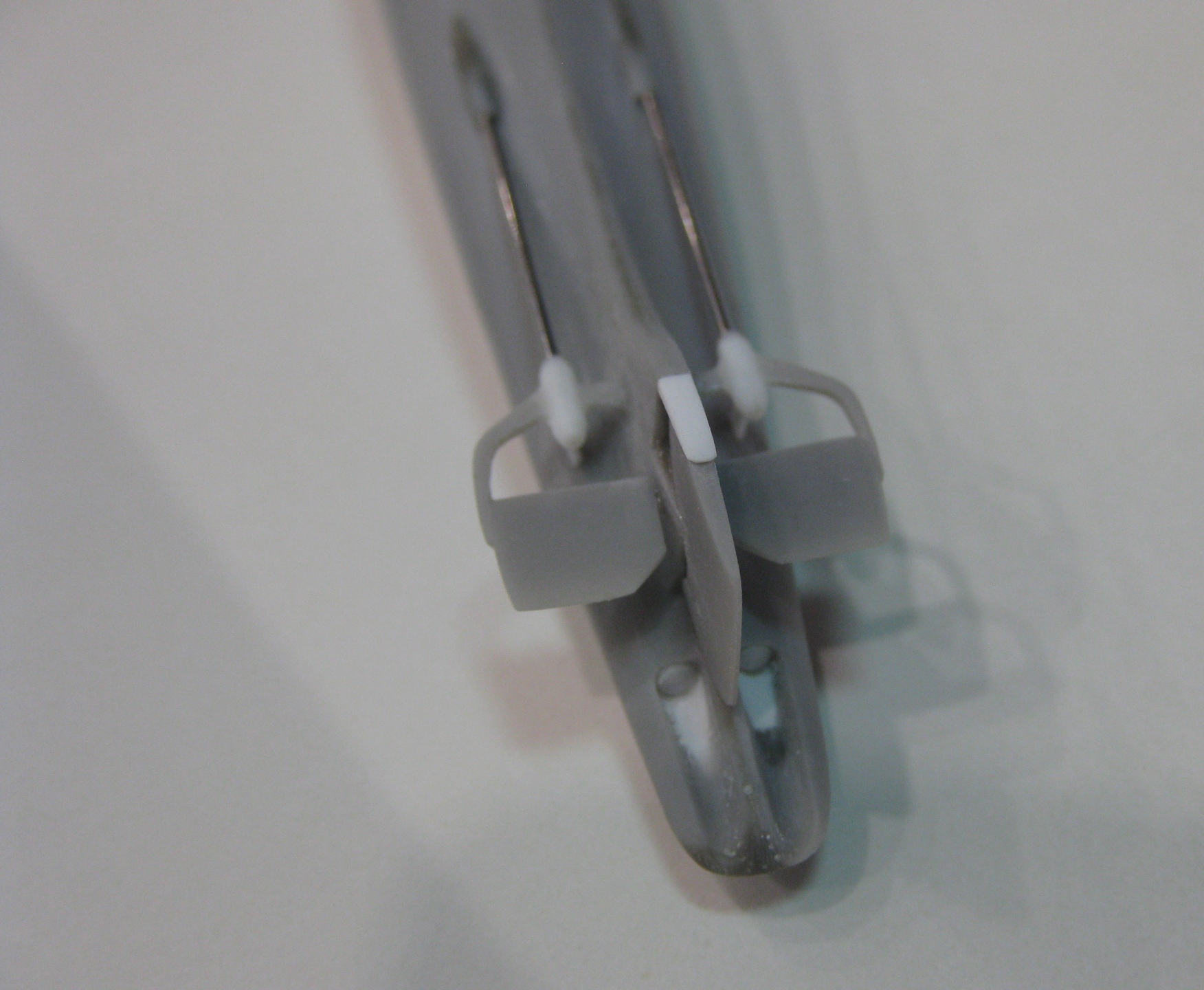

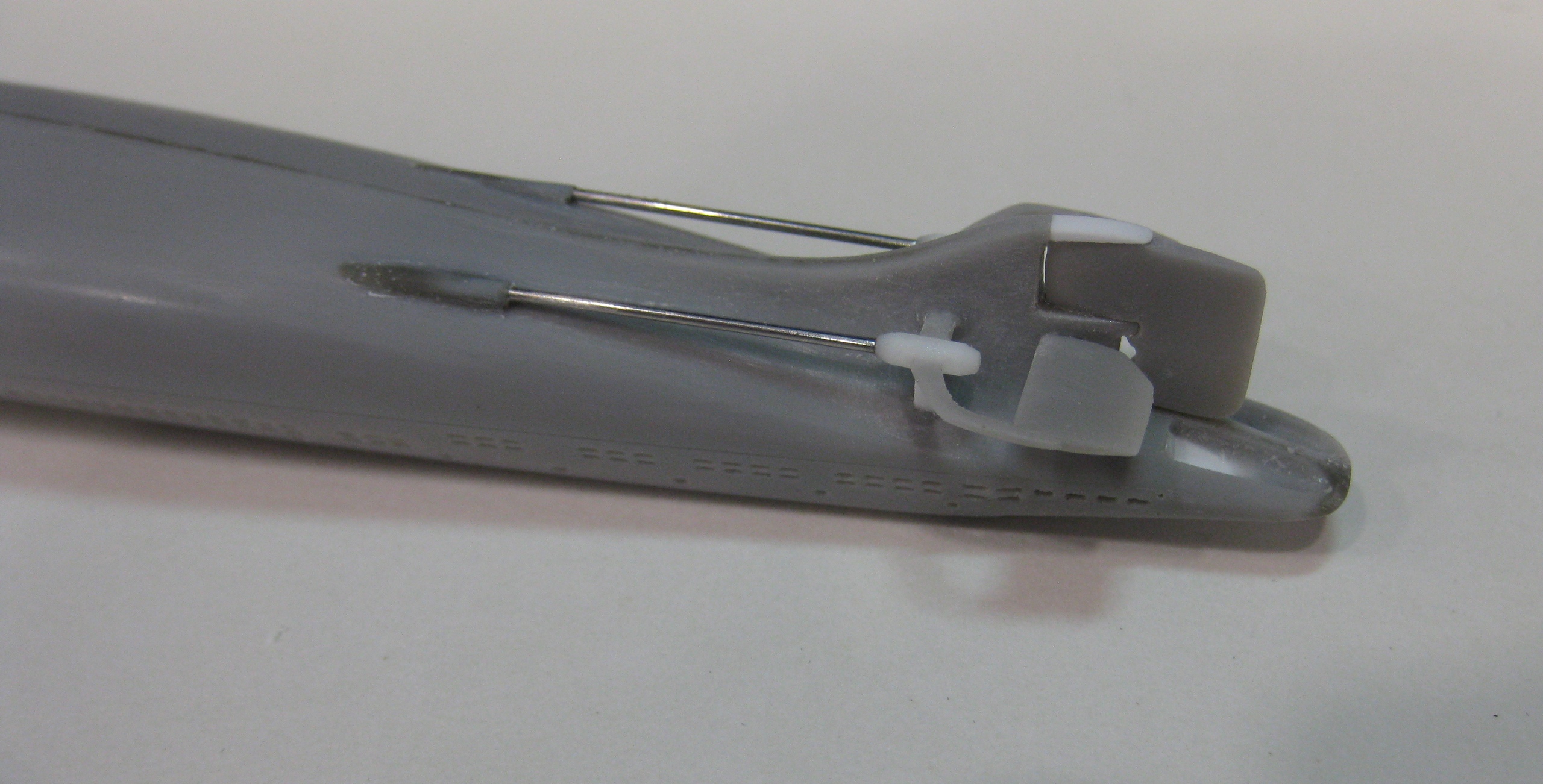

Всем доброго дня! Поработал с винто-рулевой группой. Валы винтов из мед.иголок. Сами винты буду делать позже, на места поставлю после покраски.

Всех приветствую! Пока сделано немного. Напилил из иголки кнехтов, обозначил на корпусе газоотводы.
Да, по поводу окраски, как понимаю, спецов нету, кто может подсказать? Печально...

Всем здравия!
Продолжаю.
Начал колхозить надстройку.

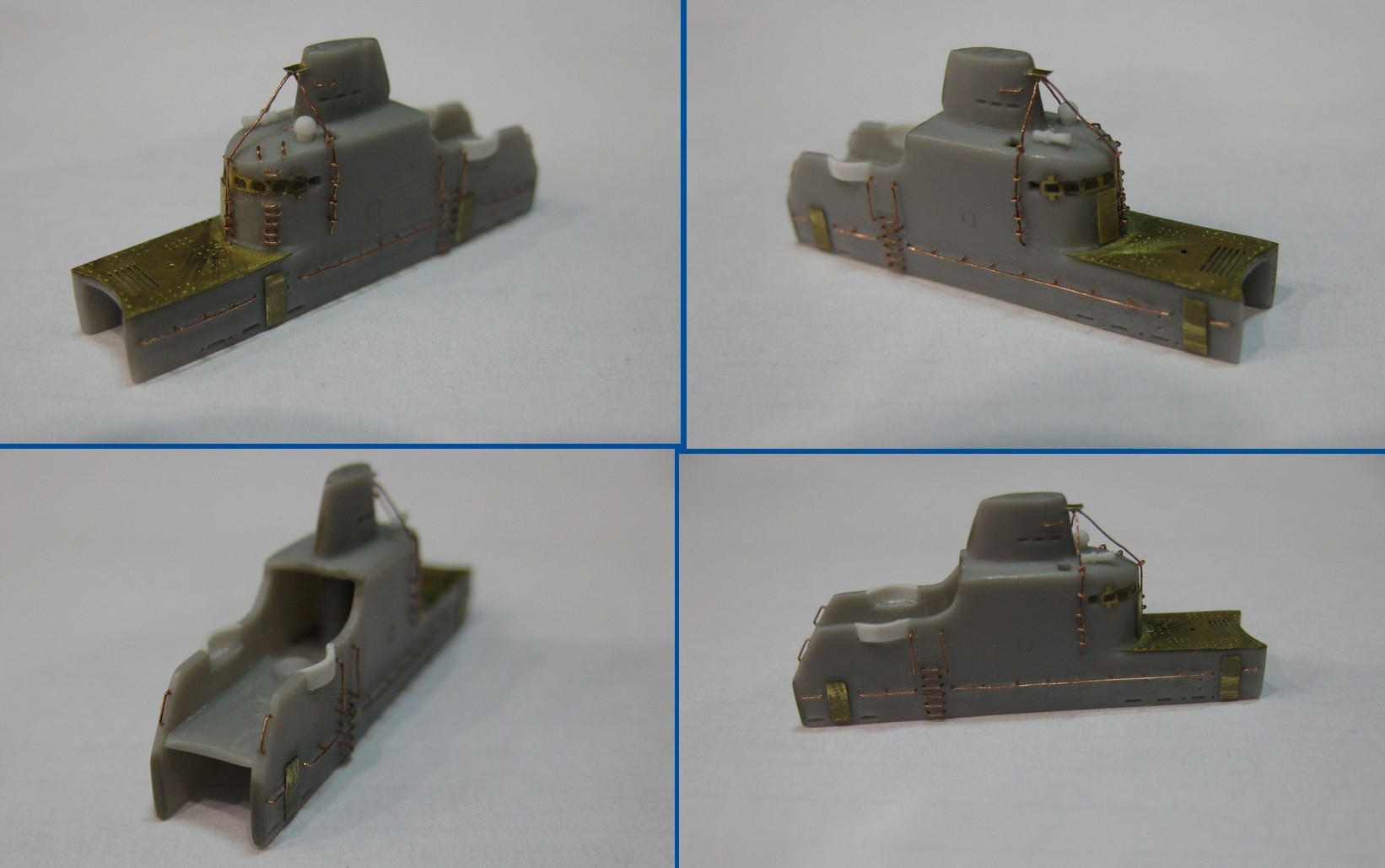

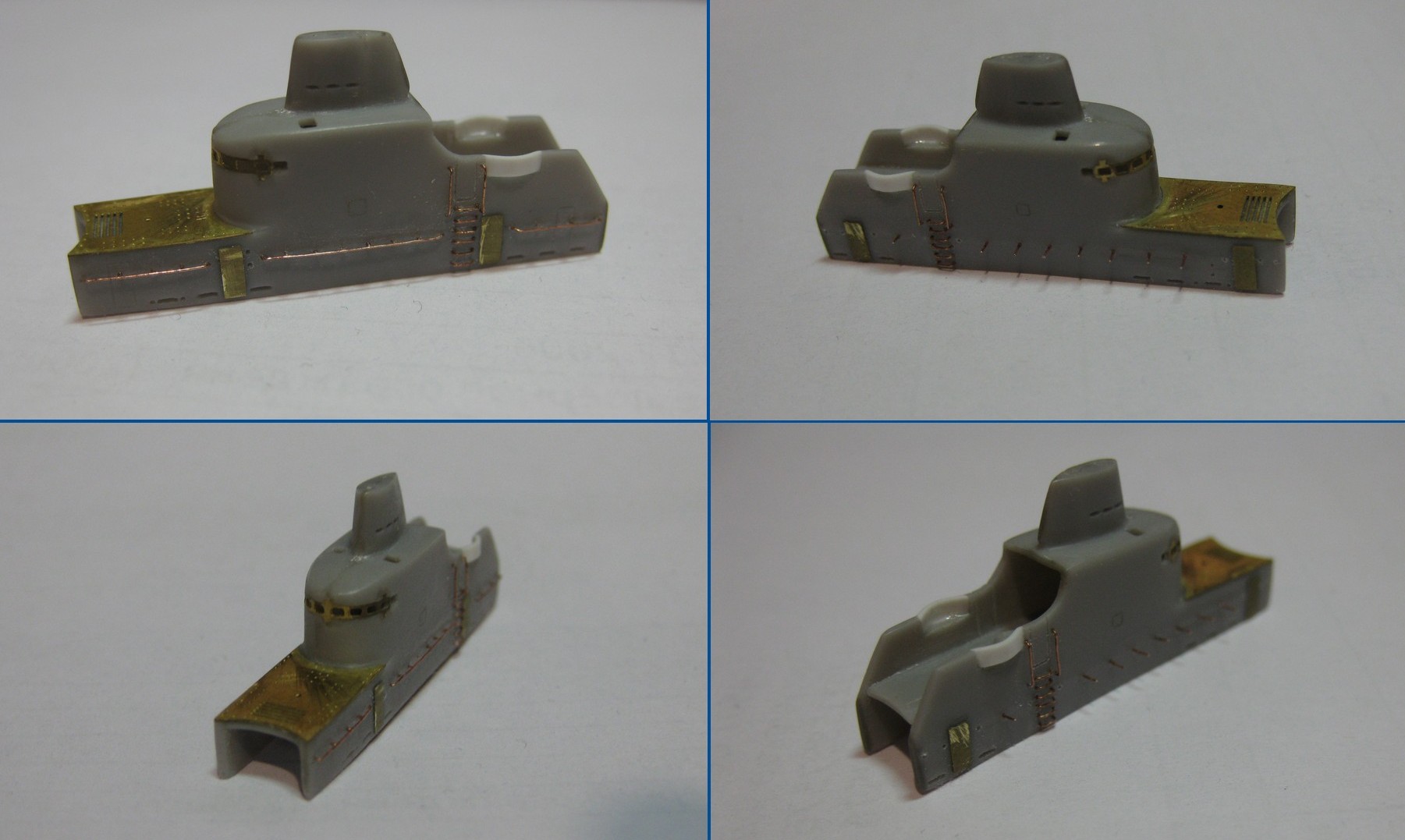

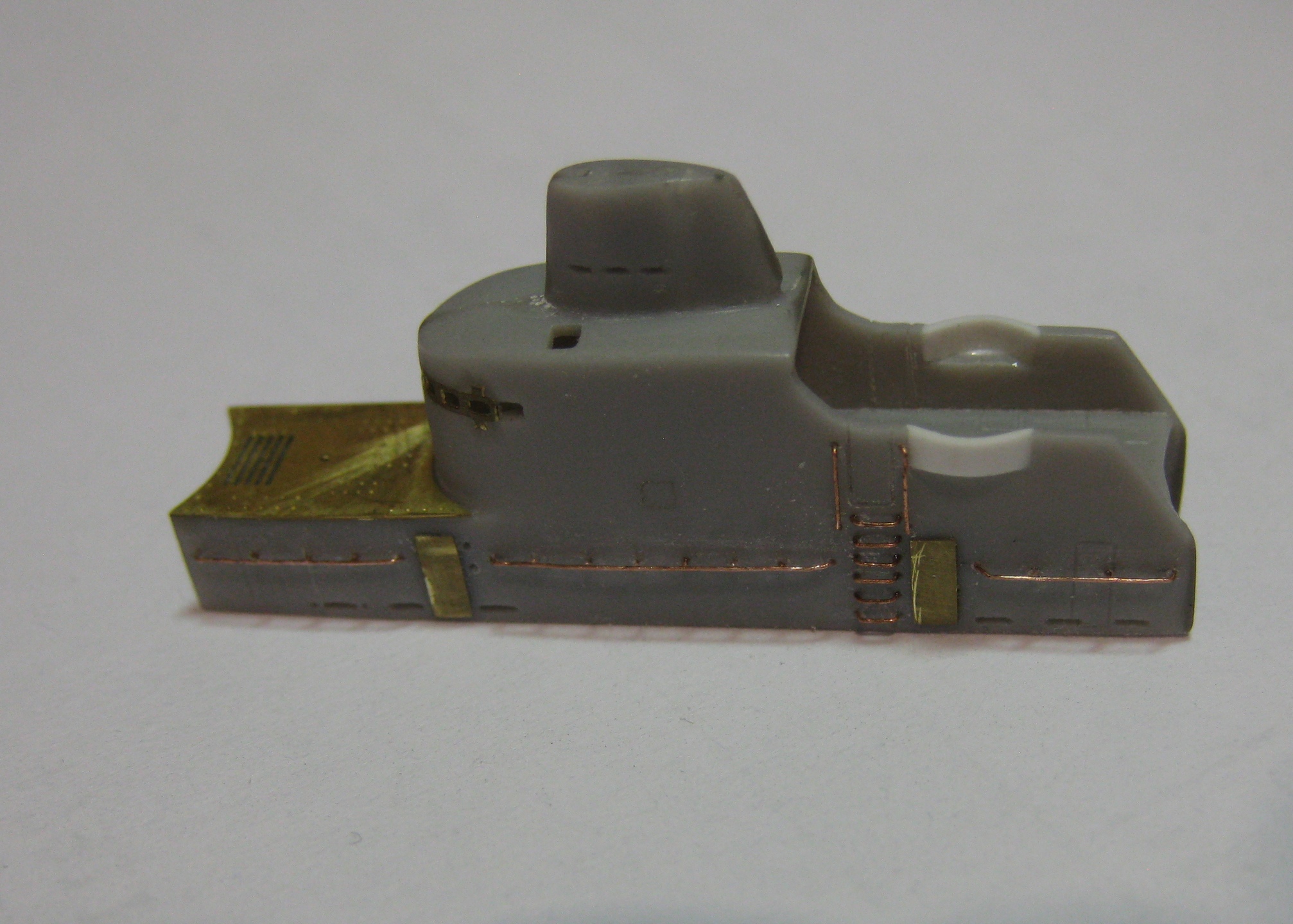

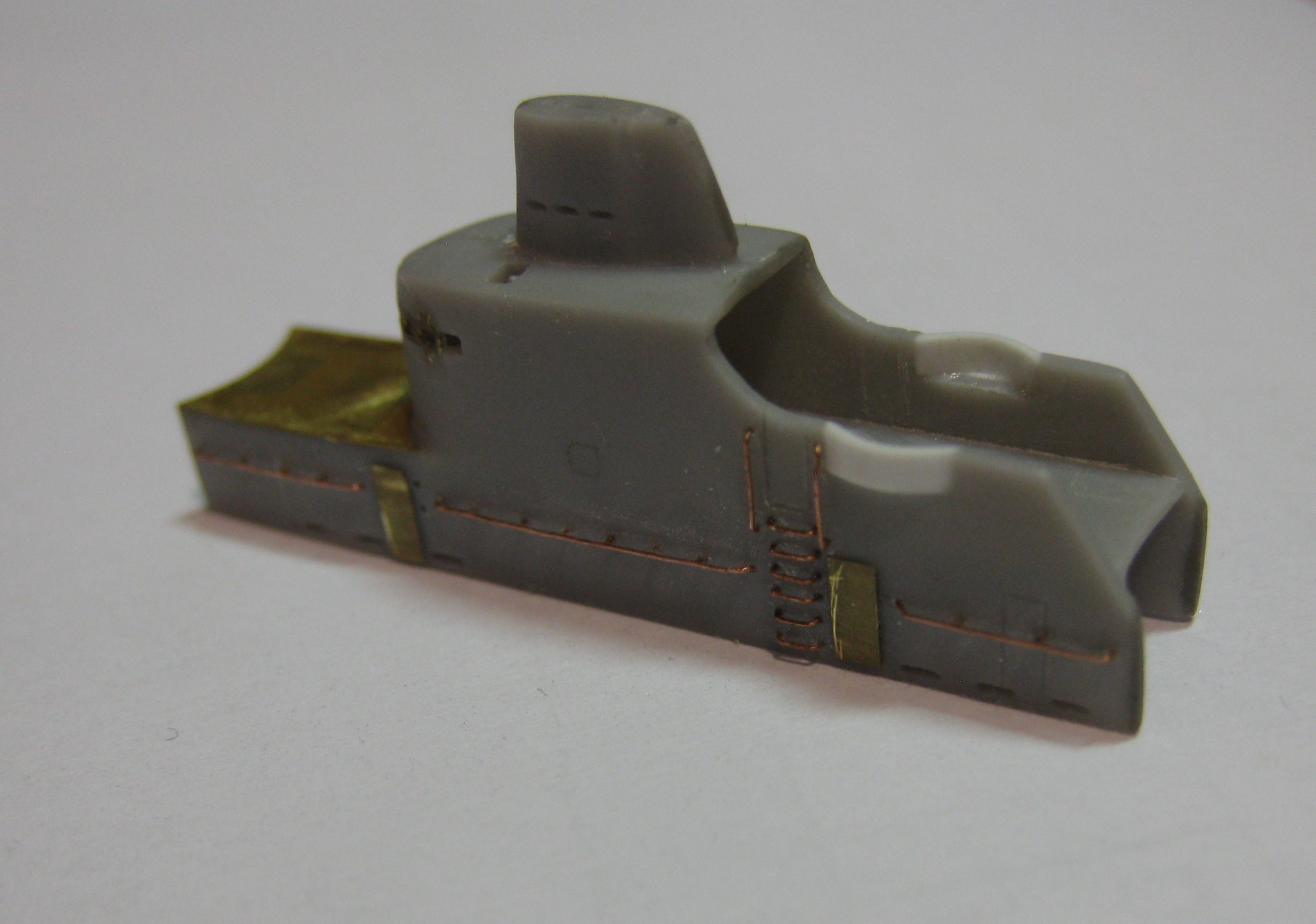

Разделил на 3 части, как должно быть. Пока работаю со средней, основной. Из белого пластика сделал по бортам "карманы", суперклеем закапал расшивку "дверей", шлифанул (клей стал прозрачный, их под ним видно, но это- до покраски). Двери сделал из платы травла. На верхней части прорезал лючки по обеим сторонам. Остекление рубки сделал методои "вживления" полоски из платы травления (есть в наборе), добавил по одному иллюминатору с каждой стороны за ней (должно быть всего 10, а в полоске только 8). По низу рубки и на верху, где будут перископы, обозначил шпигаты (не стал делать сквозные, потом обозначу смывкой).Из проволочки 0,15мм сделал трапы и поручни, начал ставить поручни вдоль рубки.
Работа над рубкой продолжается...

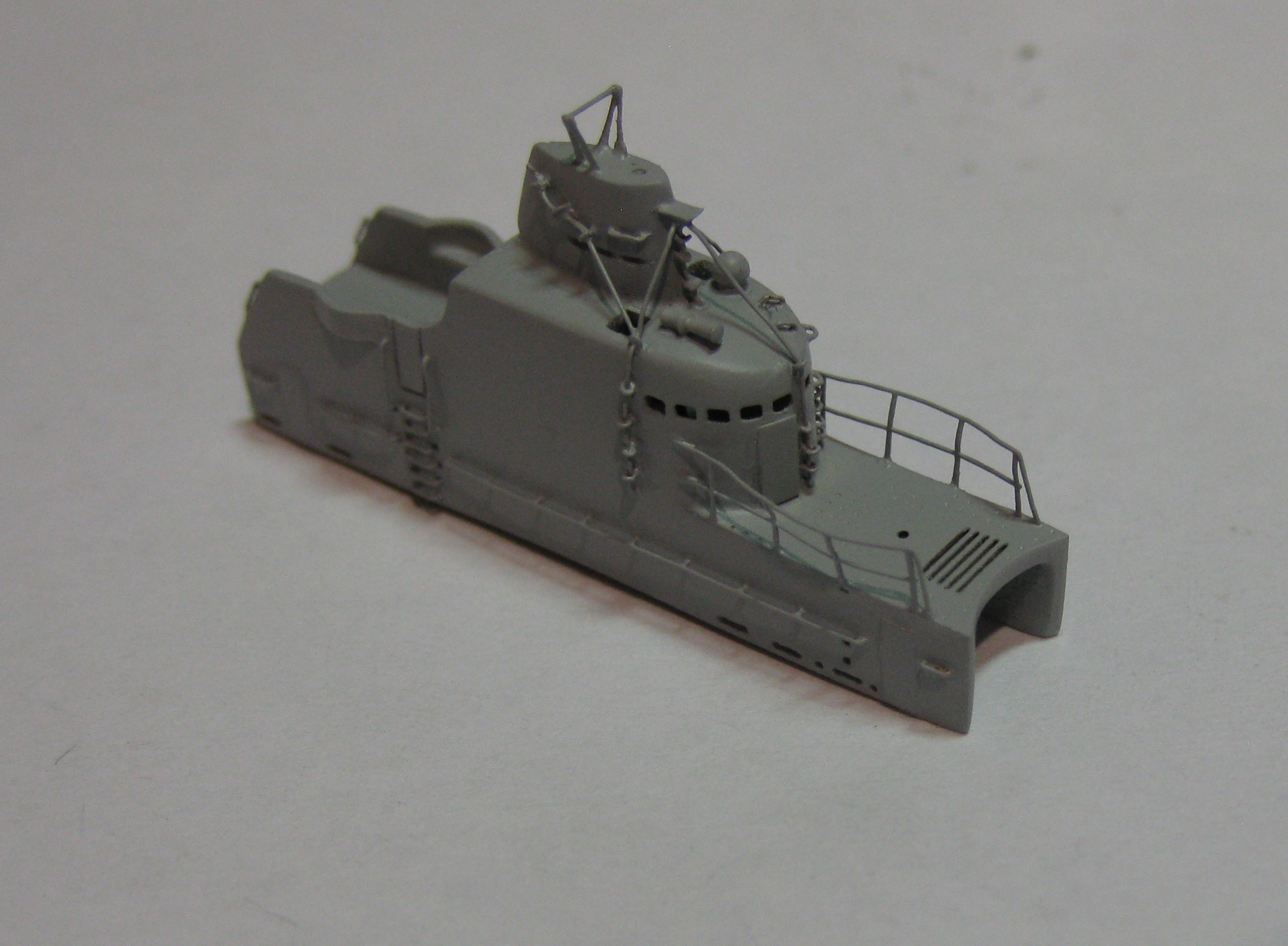

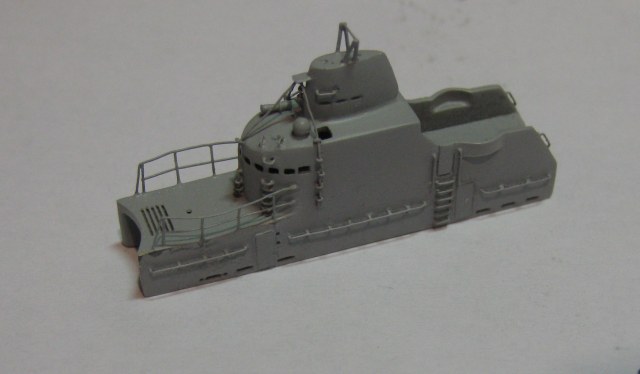

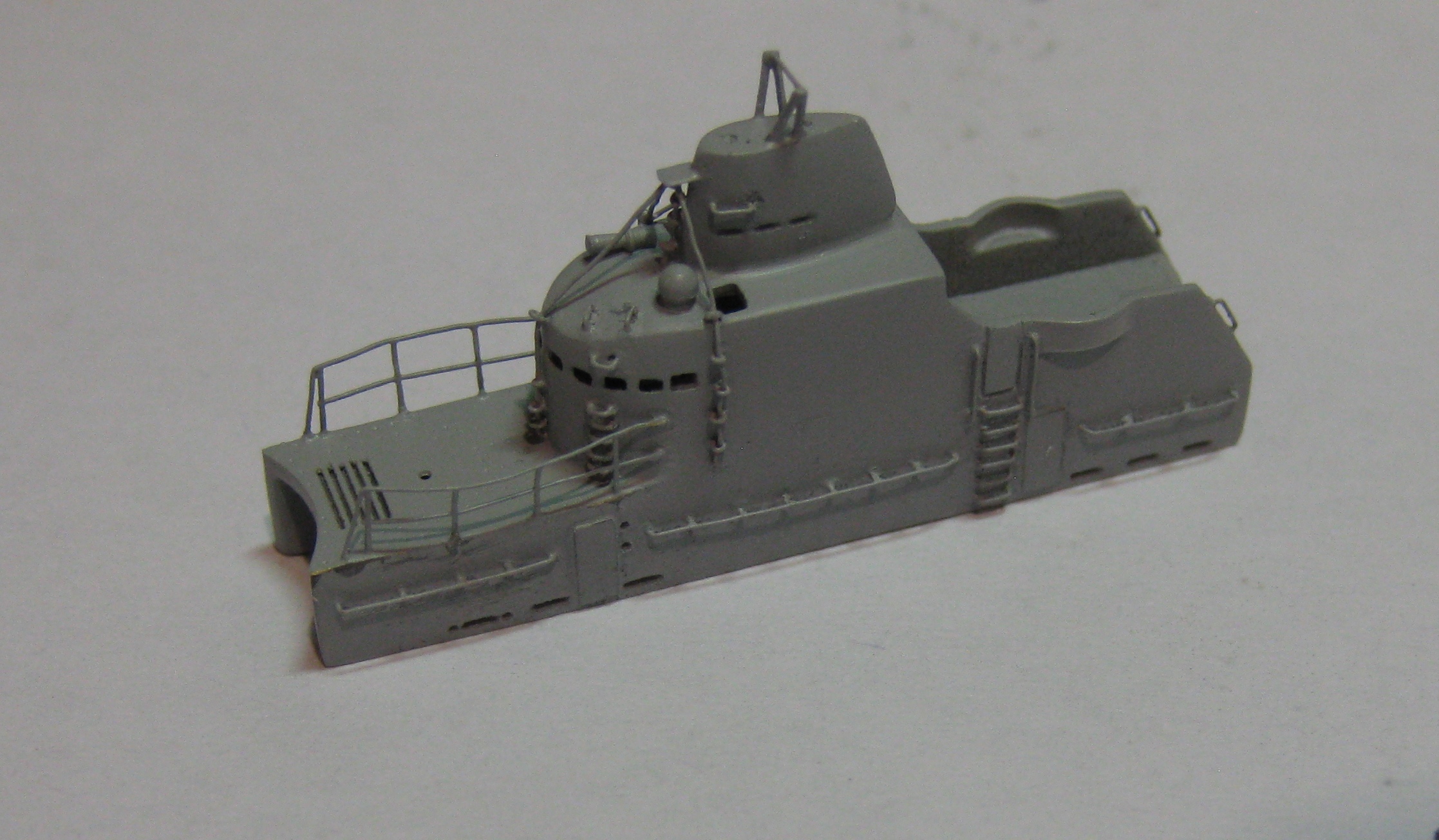

Категорически всех приветствую. Продолжаю прикладывать руки к рубке... Доделал поручни, сработал антенну... Добавил "Бурун", и сирену.

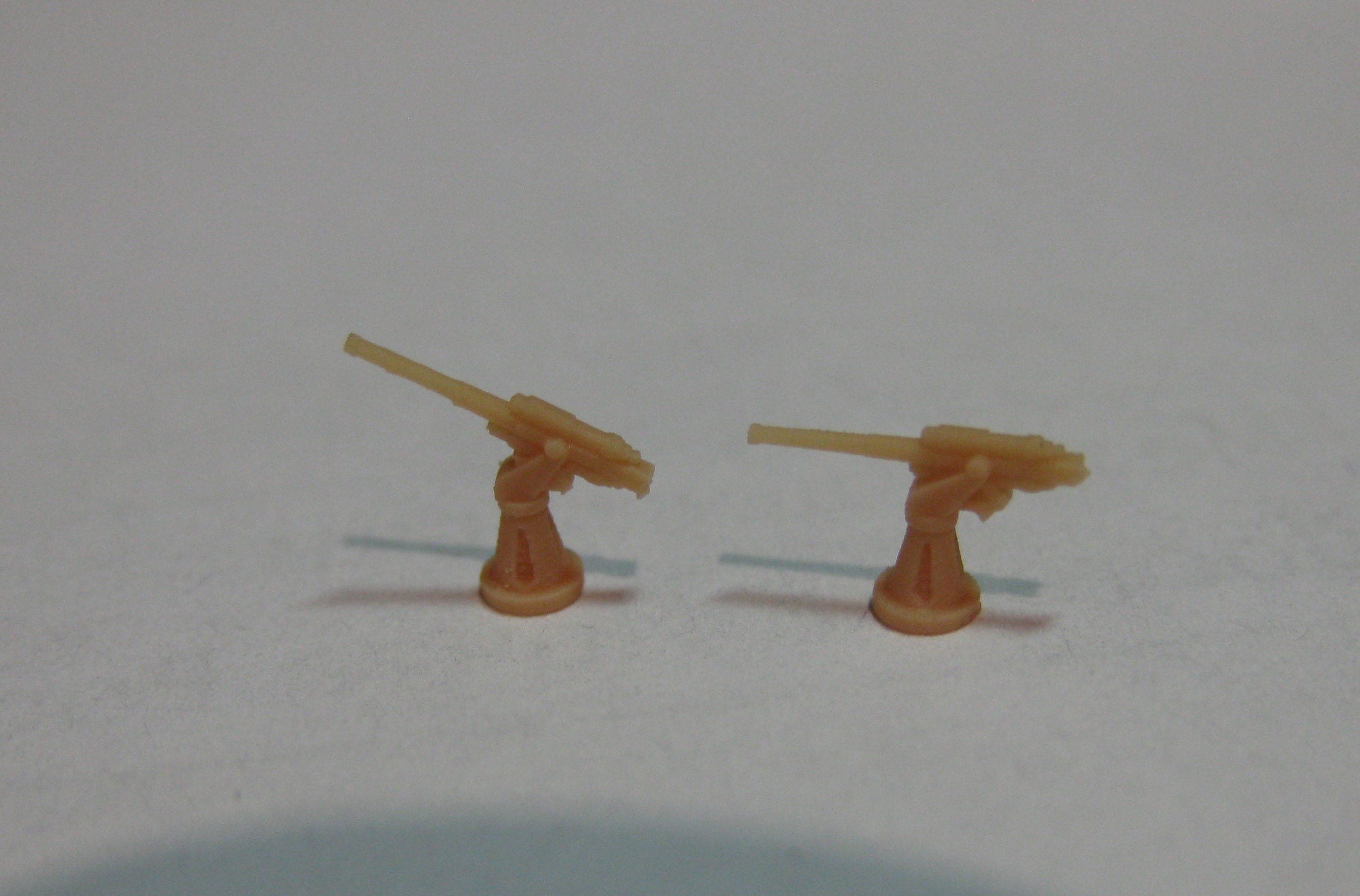

Орудия 21-К возьму от "Scale 3d". В носовой части будет с приподнятым стволом, в корме - ствол горизонтально.

Судя по фото неплохие пушечки.

Еще немного. Добил рубку. Под килем лодки бульб делать не стал. Загрунтовал, чуток шлифанул.
Пока всё.

Изегмундыч написал:

Загрунтовал, чуток шлифанул.

Изегмундыч, приветствую. Каким грунтом пользуетесь?

С уважением...

Александр Олегович, желаю здравия! Грунт у меня Тамия, "Сурфейс праймер (Л)", в баллончике.

Изегмундыч написал:

Грунт у меня Тамия, "Сурфейс праймер (Л)", в баллончике.

Спасибо за ответ.  Пока не приклеили ограждение рубки посмотрите внимательно чего еще в супе (ОР) не хватает.

С наступающим Новым Годом Вас!

С уважением...
