У ICM установка излишне смещена назад, примерно на 5 мм. По фото ось фермы должна быть практически за ступицей заднего колеса.

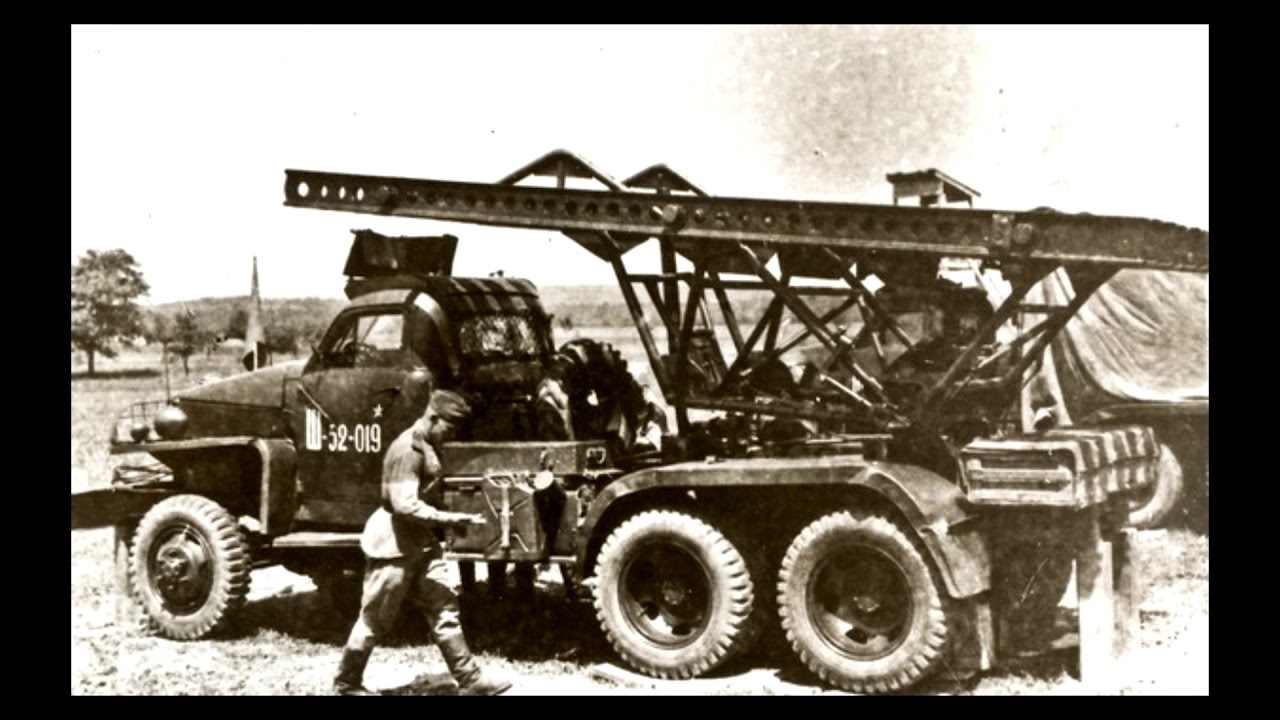

ICM все модели Катюш дает с открытой рамой, что на по моему мнению не верно. Этот момент редко можно рассмотреть на фото, но там где можно - рама сверху зашита железом. Во первых, часто, на небольшие расстояния на установке перемешался и расчет, во вторых, возили много всякого скарба. И главное на фронтовых дорогах на элементы пусковой при открытой раме будет лететь слишком много пыли и грязи, чехол ведь одевался только сверху)..

Кирилл Халевин

Кирилл спасибо,решетка еще будет доводиться,в т.ч и в местах стыков с травлением.

Ditrich

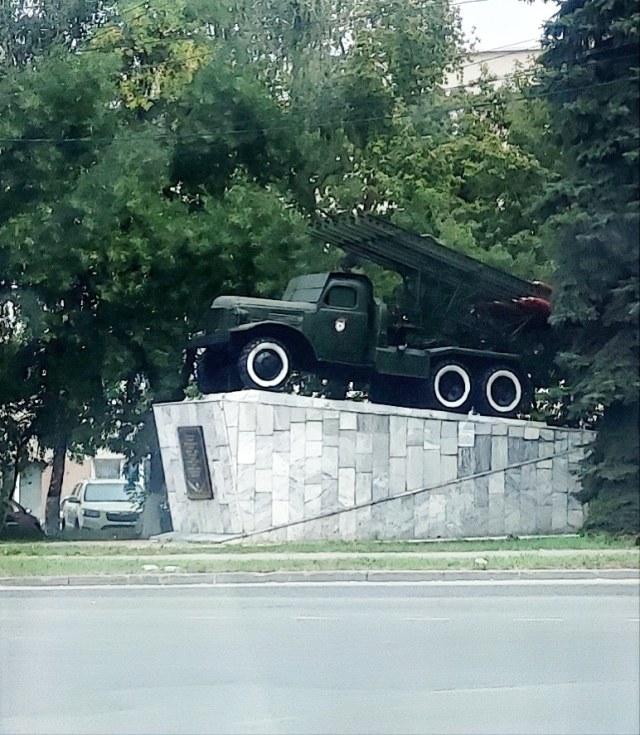

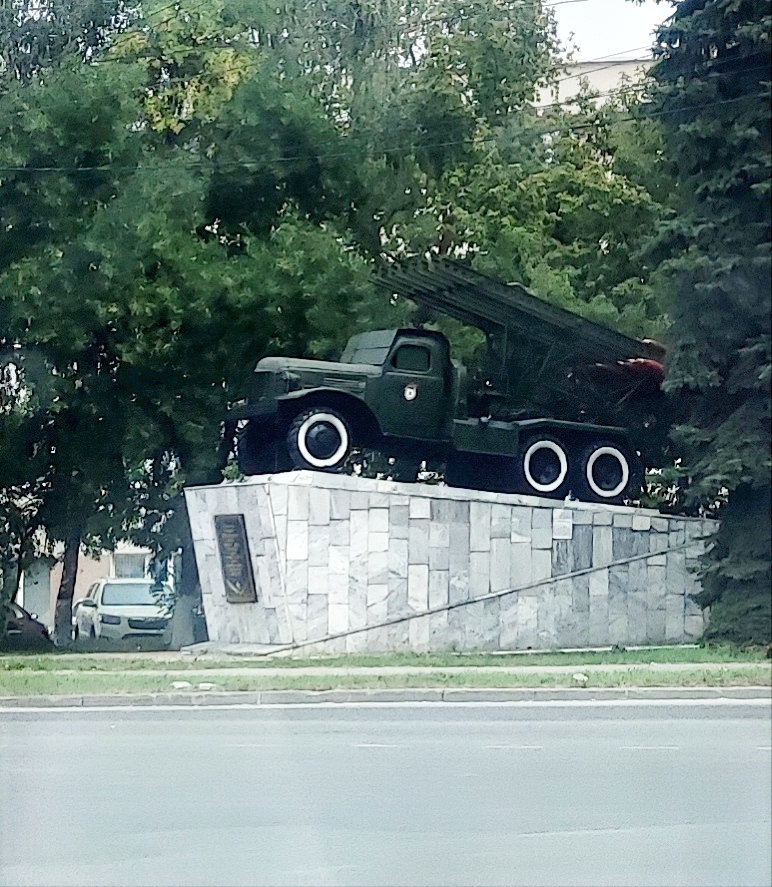

Спасибо,про крылья знаю,но решил оставить искоробочные.Т.к. стройка без особого фанатизма.А на какую машину ориентировался не знаю,брал фото в сети именно с такой фермой и леворукую.Кстати у нас в Пензе во время войны собирались Катюши на заводе "Пензмаш",сейчас там стоит одна машина на постаменте,правда на базе ЗиС,но с такой установкой.Заглушку оси надо доделать,да.Про рейку не понял.Что за передняя стенка.

У ICM установка излишне смещена назад, примерно на 5 мм. По фото ось фермы должна быть практически за ступицей

А она и у ICM за ступицей.

Про рейку не понял.Что за передняя стенка.

А она и у ICM за ступицей.

у ICM на уровне обода колеса, т.е. на 5-6 мм дальше

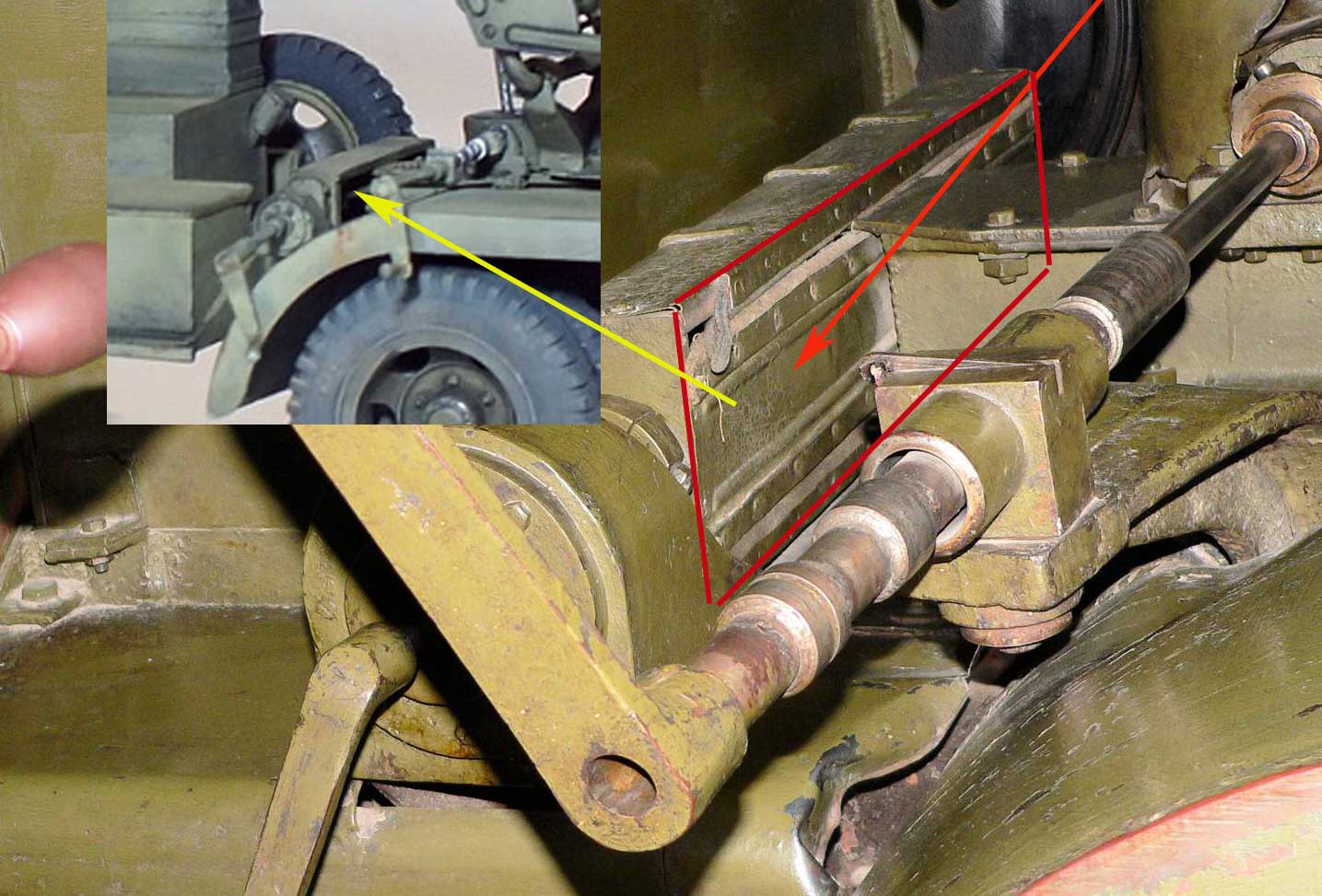

Понял про стенку.Она была в травлении в первом варианте.Но я так и не понял куда эта железяка ставится((Здесь надо ее сделать.

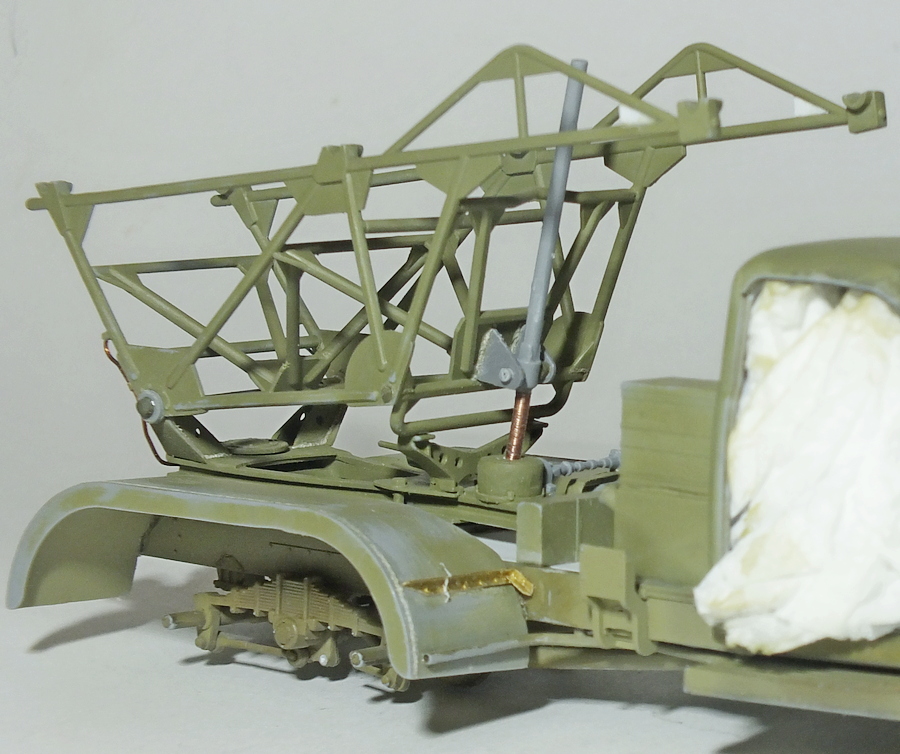

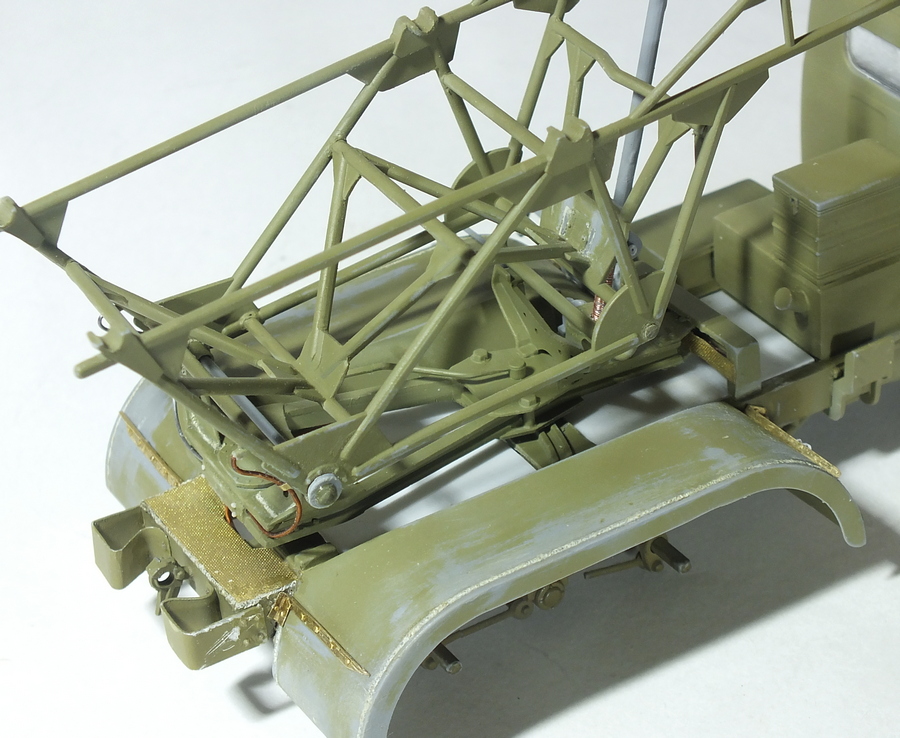

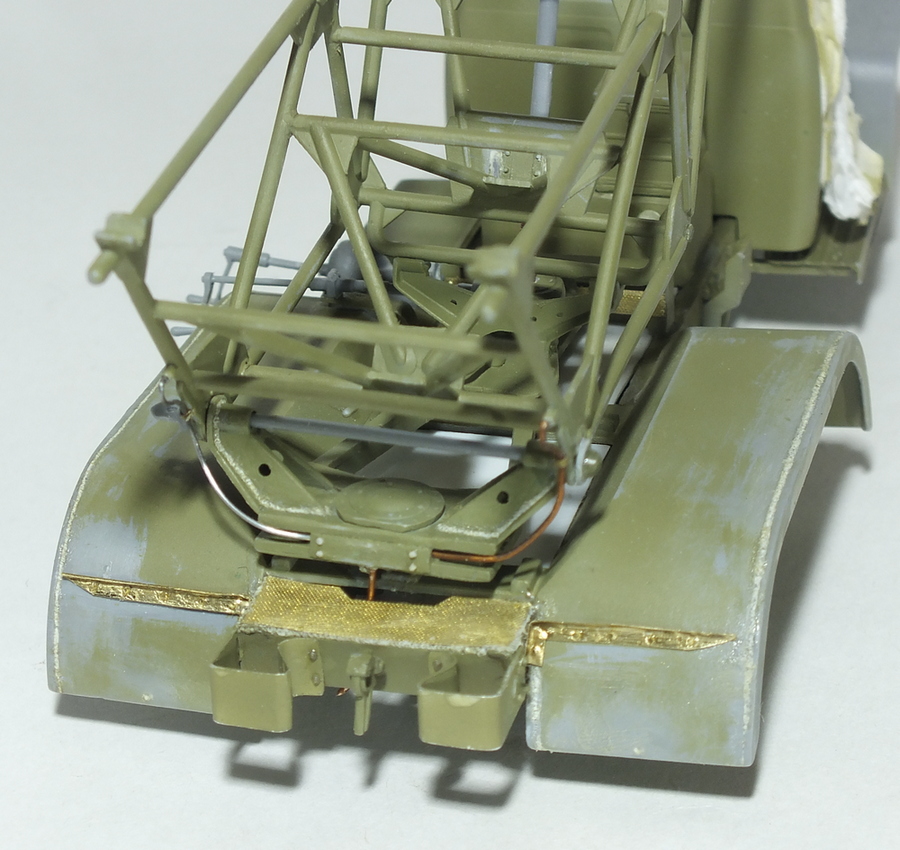

Всем привет!Произвел таки работу над ошибками,по мере возможностей.А именно-"наварил" листы железа на раму,сделал переднюю стенку механизма поворота установки(более копийно не позволяет толщина пластика поворотной рамы).Сделал крепления крыльев и сварные швы(правда только наружние),обварил башмаки оси подъема установки и добавил недостающие косынки.
