AlexRoki...Там еще Серега Самутин помог

Здравствуйте Алексей!
ДА,да - конечно -же и СЕРГЕЙ САМУТИН!- именно его фото мне ОЧЕНЬ ПОМОГУТ в работе над Левым бортом . Там фото- "пальчики оближешь!" СПАСИБО Сергею Самутину  ( к сожалению лично с ним не знаком , поэтому и фамилию забыл)
И АЛЕКСАНДРУ МАТИНУ -   - СПАСИБО! Его архив , такой огромный что я ,если честно, то ещё не все фото успел отсортировать и "распихать "по тематическим папкам, (увы времени на всё не хватает, и модель делать и "сказку" писать. и часами выискивать в уже имеющемся фото-материале тот или иной фрагмент . )
и "Oleg" - СПАСИБО!-   . (к сожалению тоже незнаком лично и фамилию не знаю) Именно по его фото "внутрянки" ДЫМОВОЙ трубы- я делал на модели Дым. трубу! Тоже редкие фото , и если-бы  не СВОЕВРЕМЕННАЯ помощь "Oleg"- то где-бы я ещё был в поисках таковых! Наверное так и "сидел"-бы на "0строве"!
И Вам Алексей Николаевич- ОГРОМНОЕ-  ПРЕОГРОМНОЕ СПАСИБО- за Ваш ПОДАРОК - ДЕКАЛИ!!!
Ну что-бы я ,без Вашей ПОМОЩИ ребята!- смог-бы один сделать- "искаропку"? Не хотелось делать кривую "искаропку".
СПАСИБО ВАМ ВСЕМ -ДРУЗЬЯ И ТОВАРИЩИ.
СПАСИБО ВСЕМ КТО ЧИТАЕТ"сказку" и ОСТАВЛЯЕТ комментарии!
СПАСИБО ВСЕМ кто ЖЕЛАЕТ ПОМОЧЬ И ПОМОГАЕТ!!
С УВАЖЕНИЕМ КО ВСЕМ ВАМ- Александр.

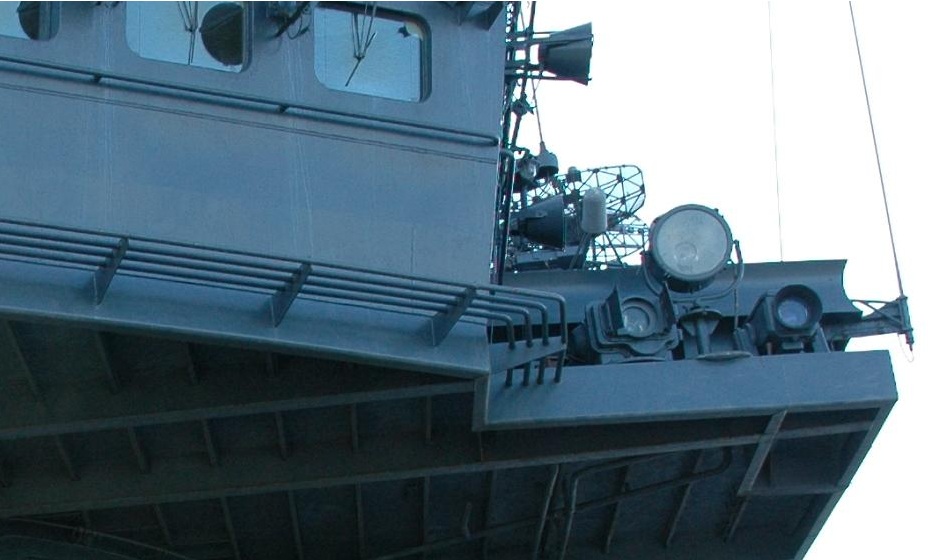

Ну тогда- я Найду как зайти на "Балансер!"  Там еще и "репитеры" есть и прожектора.

Вот ГР


Пелорус

Прожектора

Светильник

Источник http://forums.airbase.ru/2009/12/t57613--tavkr-pr-11435-shifr-krechet-admiral-flota-sovetskogo-soyuz...

И Вам Алексей Николаевич- ОГРОМНОЕ-  ПРЕОГРОМНОЕ СПАСИБО

Ну чем могу )))

AlexRoki.... Источник http://forums.airbase.ru/2009/12/t57613--tavkr-pr-11435-shifr-krechet-admiral-flota-sovetskogo-soyuz..

Алексей Николаевич - СПАСИБО!
P.S. Я тоже сейчас на "Балансере"- зависаю - 54 страницы ИНТЕРЕСНОГО МАТЕРИАЛА - Осилил пока 22 страницы
Там "Слава 2014"разбирает по косточкам""Кузнецова"
С Уважением- Саша.

Дайте чертежик с размерами, я Вам такое нарисую за 10 минут

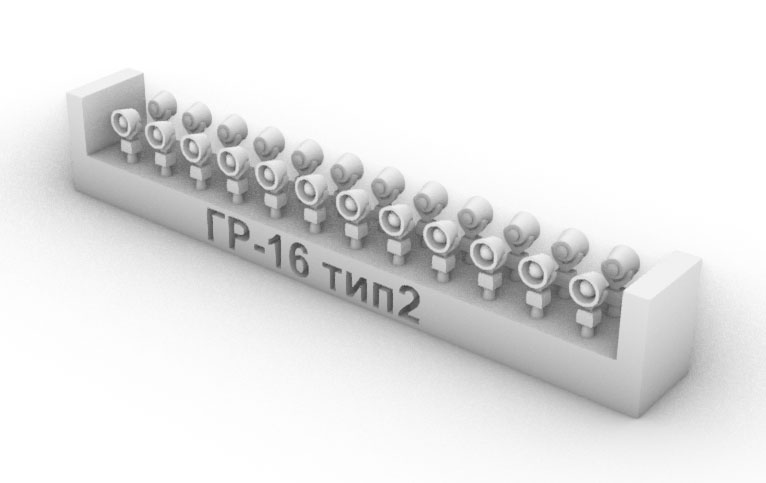

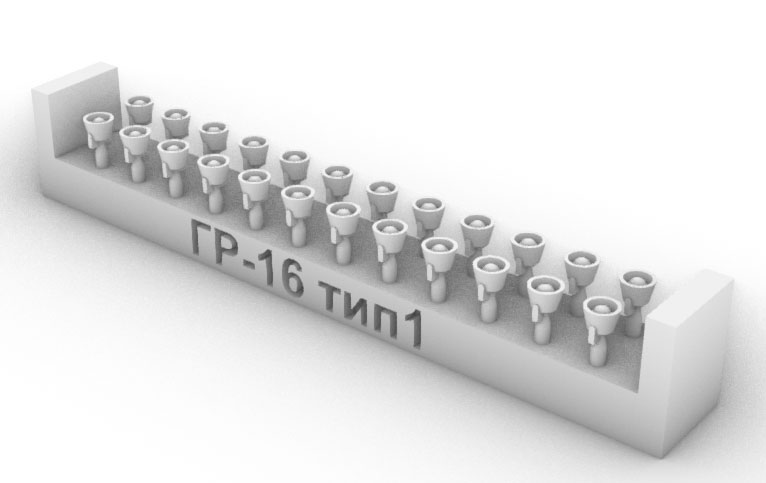

Такие "матюгальники" подойдут?
Правда, слабо представляю, как с ними работать. Диаметр раструба - 1.2мм, максимальный размер - 2мм.

Япона мама….пошла движуха! Отрадно! ))
Константин, а Вы всё можете напечатать? У меня прям лампочка загораться начала… )))))

Такие "матюгальники" подойдут?

Аж бегом! Спасибо!

Правда, слабо представляю, как с ними работать

Наши руки не для скуки ))

Константин, а Вы всё можете напечатать?

Вот-вот, и у меня такое же чуйство ))

Константин...Правда, слабо представляю, как с ними работать. Диаметр раструба - 1.2мм, максимальный размер - 2мм.

Может добавим к диаметру 0.4 мм? Это к "Тип 1" и "Тип 2" (малые которые) -0,2 мм? В "обход масштаба" -для смотрибельности!
Как считаете ребята? ПРОШУ Всех ЗАИНТЕРЕСОВАННЫХ  Высказать своё МНЕНИЕ! Решается "судьба "допов" к моделям.
  Константин. А "пеларусы " можно будет напечатать 4шт? Пишу пока в "сказку" свои "хотелки"  потому как думаю что не мне интересна тема "допов" на Кузнецова"
Если  тема будет почти не замеченной то перейдем с Вами на личное общение через эл. почту или в "личные сообщения."
С Уважением- Александр.

AlexRoki...Наши руки не для скуки ))

Ну-да, для "семисотчиков"!   Вам-"че" - Вы  и "блоху" подкуете!  А я думаю что "такие крохотули"  -мало заметно будет на модели. Может Слегка увеличим? На несколько "соток"?
Саша.

Vxodnoi

Сань, лично я считаю, что если чуть не увеличить, то их и делать их смысла нет, так как будет выглядеть как пыль...., но если их сделать различимыми, то и смотрибельность модели улучшится! Дьявол скрывается в мелочах....вряд ли кто то начнёт миллиметры выискивать на такой мелочи.... Я своё личное мнение высказал! Так как половину при монтаже при исходных размерах я точно потеряю, остальная часть потонет в капельках ЦА!!! ))))

Олег Черкасов..Сань, лично я считаю, что если чуть не увеличить, то их и делать их смысла нет, так как будет выглядеть как пыль...

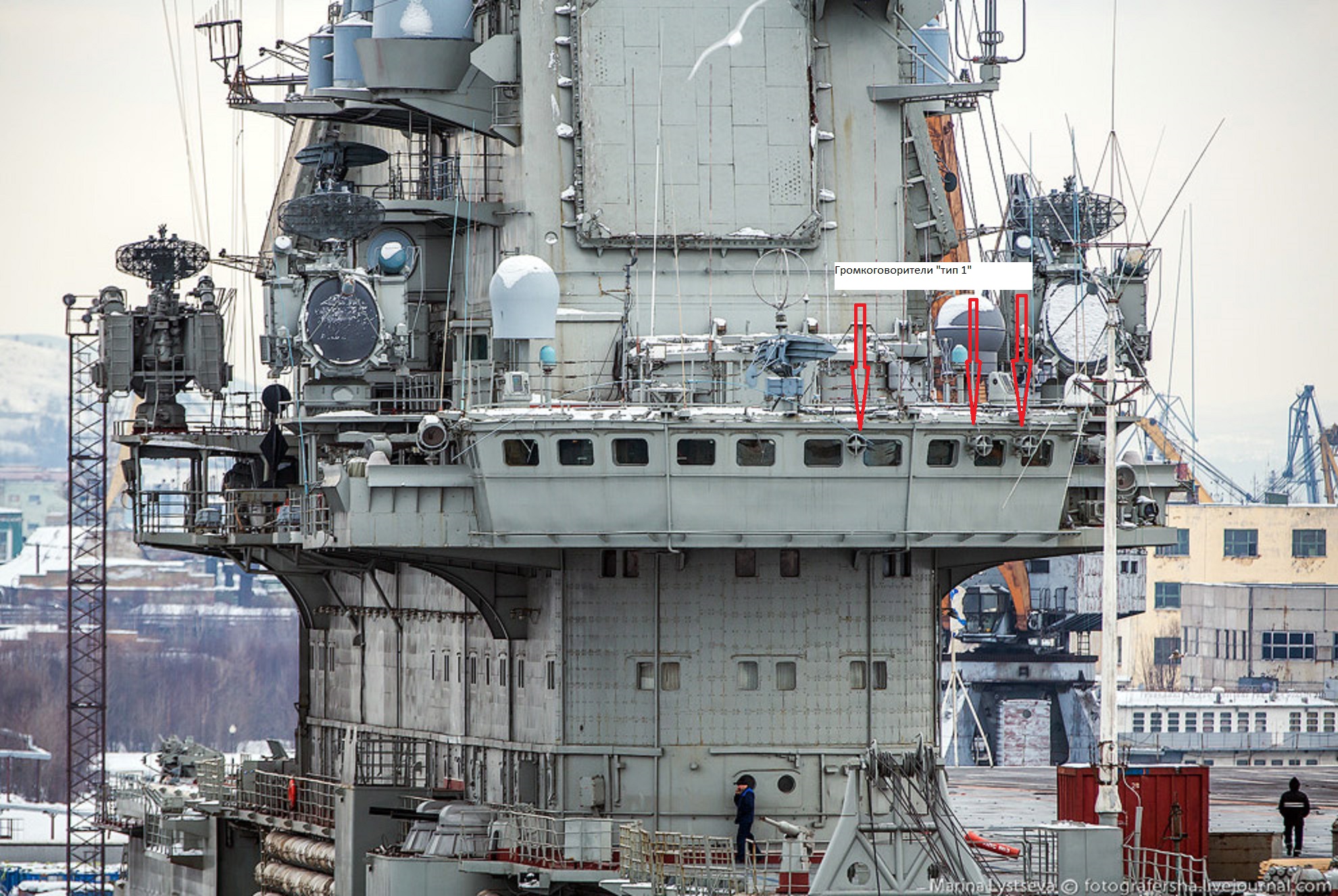

Громкоговорители " Тип 1" - как это выглядит на прототипе-

" Вид сбоку"-

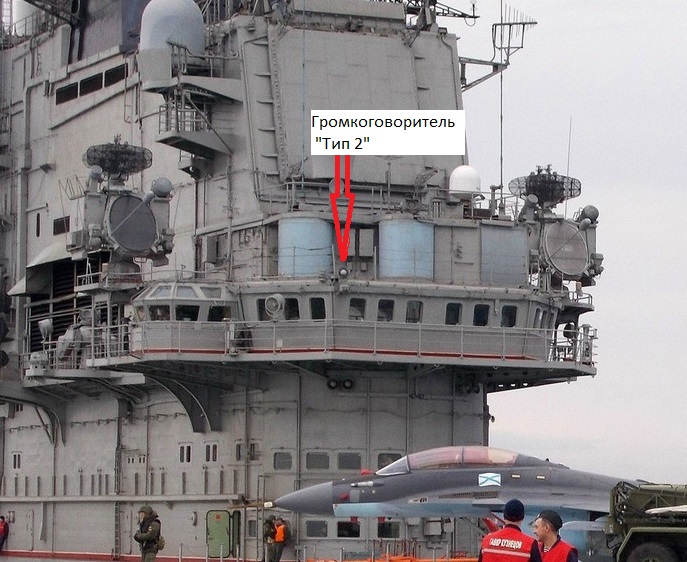

Громкоговорители " Тип  2"-

Вида "сбоку" к сожалению не нашел, Но и так понять можно что "Тип 2" несколько меньше чем "Тип1"
Замерил расстояние между окнами на ходовой рубке у модели - получается что-то около 1,5 мм.
Вот думаю- если громкоговорители " Тип 1" увеличить в диаметре до 2,0 мм? Слишком-ли это будет казаться "Не естественным"?
Тогда "Тип 2" можно увеличить до 1.7 мм?
Как считаете ,товарищи?
А что-там у китайцев с их размерами "матюгальников"7 Не у кого нет этих наборчиков , чтобы проверить размеры?
С Уважением- Саша.

Иногда надо изменять достоверности ради зрелищности. Потому, согласен с Олегом. Увеличить.

Константин, а Вы всё можете напечатать? У меня прям лампочка загораться начала…

Вот-вот, и у меня такое же чуйство ))

А "пеларусы " можно будет напечатать 4шт?

Коллеги, чтобы не загромождать тему постройки "Кузнецова" "хотелками", предлагаю обсуждение возможностей отрисовки и печати перенести сюда: https://karopka.ru/forum/messages/forum350/topic33713/message1588910/#message1588910

Пока не перебрались, уточню здесь, что же такое я нарисовал.

Вида "сбоку" к сожалению не нашел, Но и так понять можно что "Тип 2" несколько меньше чем "Тип1"

И "тип1", и "тип2" - один и тот же громкоговоритель, но с разными креплениями. То есть это не те "тип А" и "тип В", что у китайцев. Размер мне не принципиален, каждый из "матюгальников" можно отмасштабировать двумя движениями мышки до любого размера. Только придется убрать с подставки надпись "ГР-16", т.к. это будут уже какие-то другие громкоговорители другого размера

А "пеларусы " можно будет напечатать 4шт?

4 - нет, 8 - да (по ряду технологических особенностей совсем мелкие литники делать неудобно)
Рендер см. в новой теме: https://karopka.ru/forum/messages/forum350/topic33713/message1588930/#message1588930

Константин...Коллеги, чтобы не загромождать тему постройки "Кузнецова" "хотелками", предлагаю обсуждение возможностей отрисовки и печати перенести сюда: https://karopka.ru/forum/messages/forum350/topic33713/message1588910/#message1588910

Согласен с Константином! раз у него есть своя тема о 3Д печати- то, ПОЖАЛУЙСТА. с "хотелками" прошу напрямую ОБРАЩАТЬСЯ  к Константину.
А я пока о своих "хотелках" поразмышляю.Потому как кроме "матюгальников" есть что и покрупнее на "Кузнецова "что можно напечатать и что самому будет "гемморойно" делать.
С Уважением- Александр.

Продолжаю постройку модели, и сегодняшняя тема- "Зенитно-ракетно-артиллерийское вооружение."
И начну я тему с ЗРАК "Кортик" (по Натовской классификации-"Каштан".)

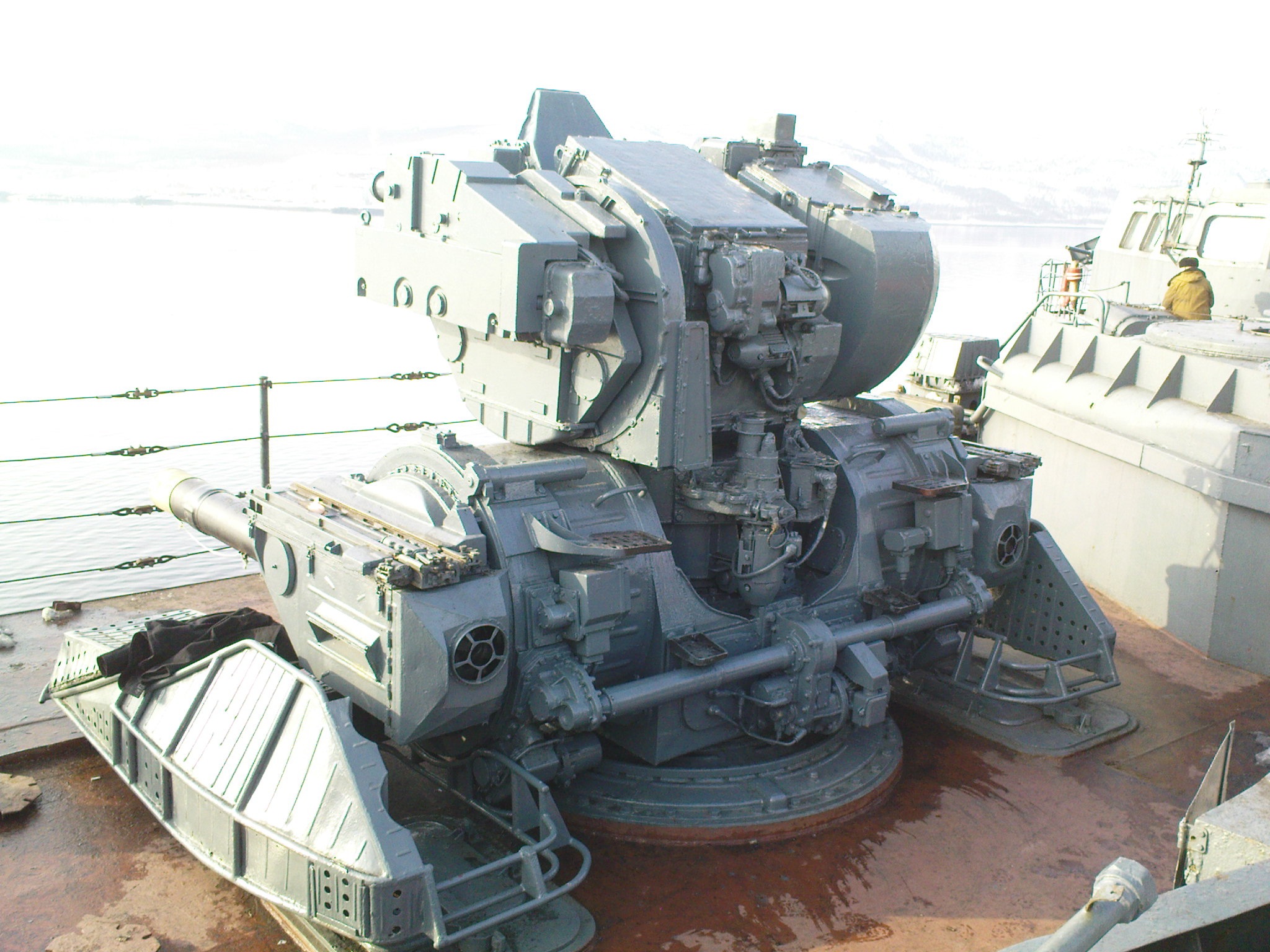

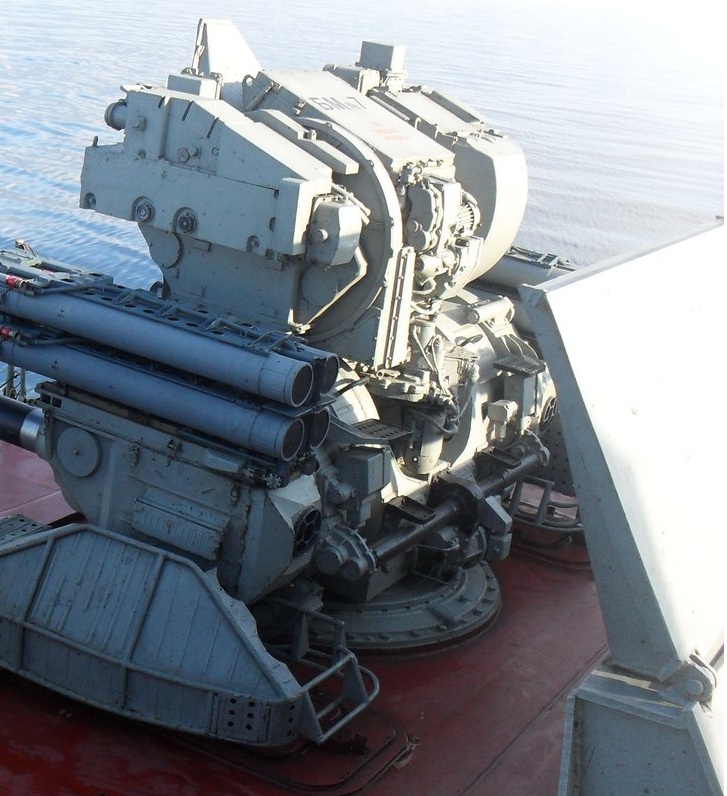

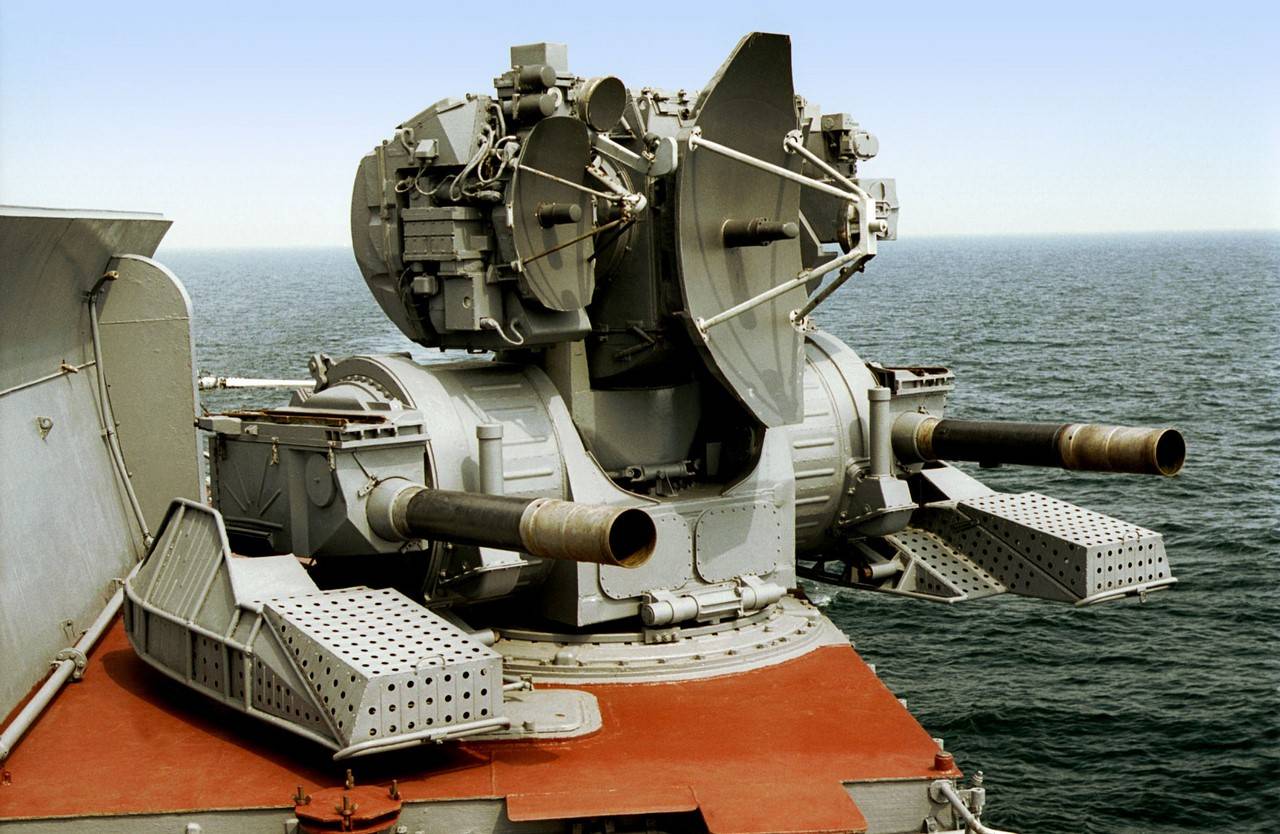

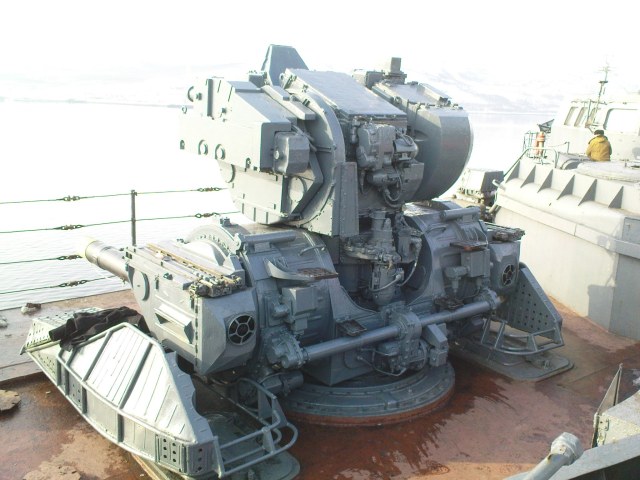

И так -фото прототипа с данным вооружением-

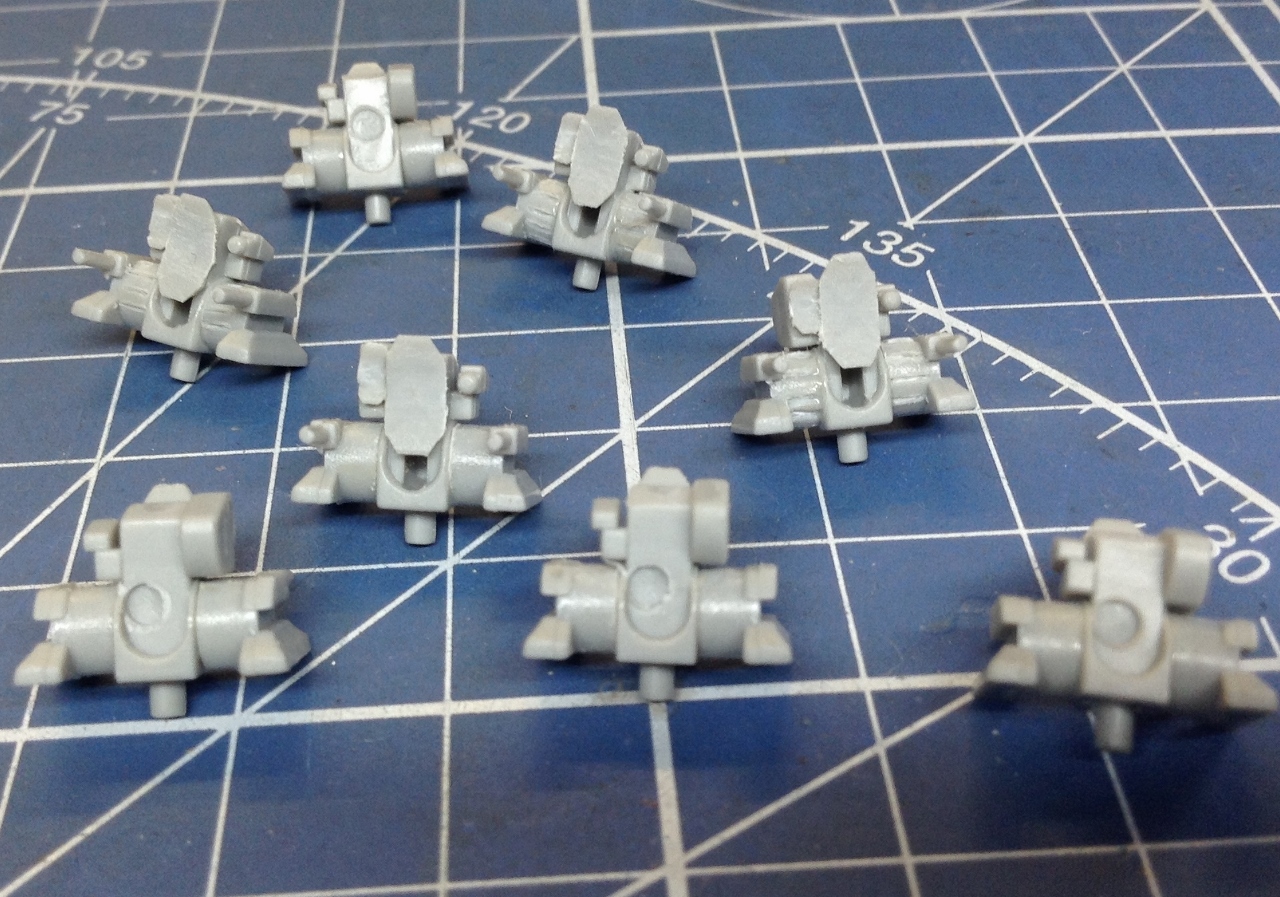

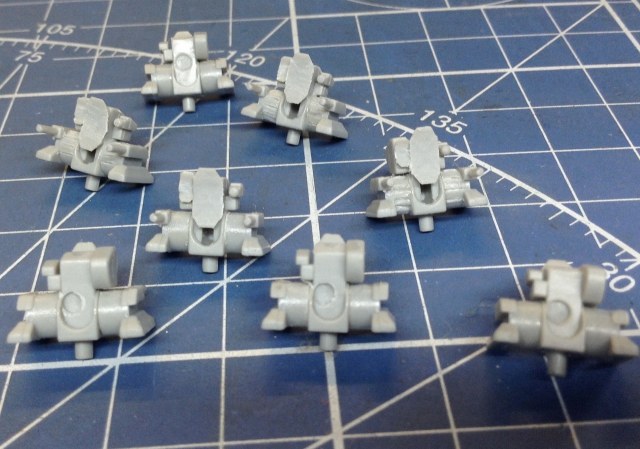

А такие "Кортики" предлагает "Трумпетер" в своем наборе-

Как видим - на тыльной стороне -следы от толкателей. Да и "ладно-бы" -их можно и зашпаклевать "на худой конец"! Но,. внешний вид таких "Кортиков" - МАЛО ПОХОЖ на сам ЗРАК "Кортик" Поэтому после некоторой "возни с изкоробочными" Кортиками".. по прямой "наводке" Алексея Радецкого мною были приобретены два набора "Кортиков" от "VETERAN Models". И надо сказать "наводка" эта от Алексея прозвучала как раз ВОВРЕМЯ!! За что Алексею Радецкому(Alex Roki) СПАСИБО и  . Я вовремя бросил "возню" с "трубачевскими "НЕПОНЯТНО ЧТО!!"

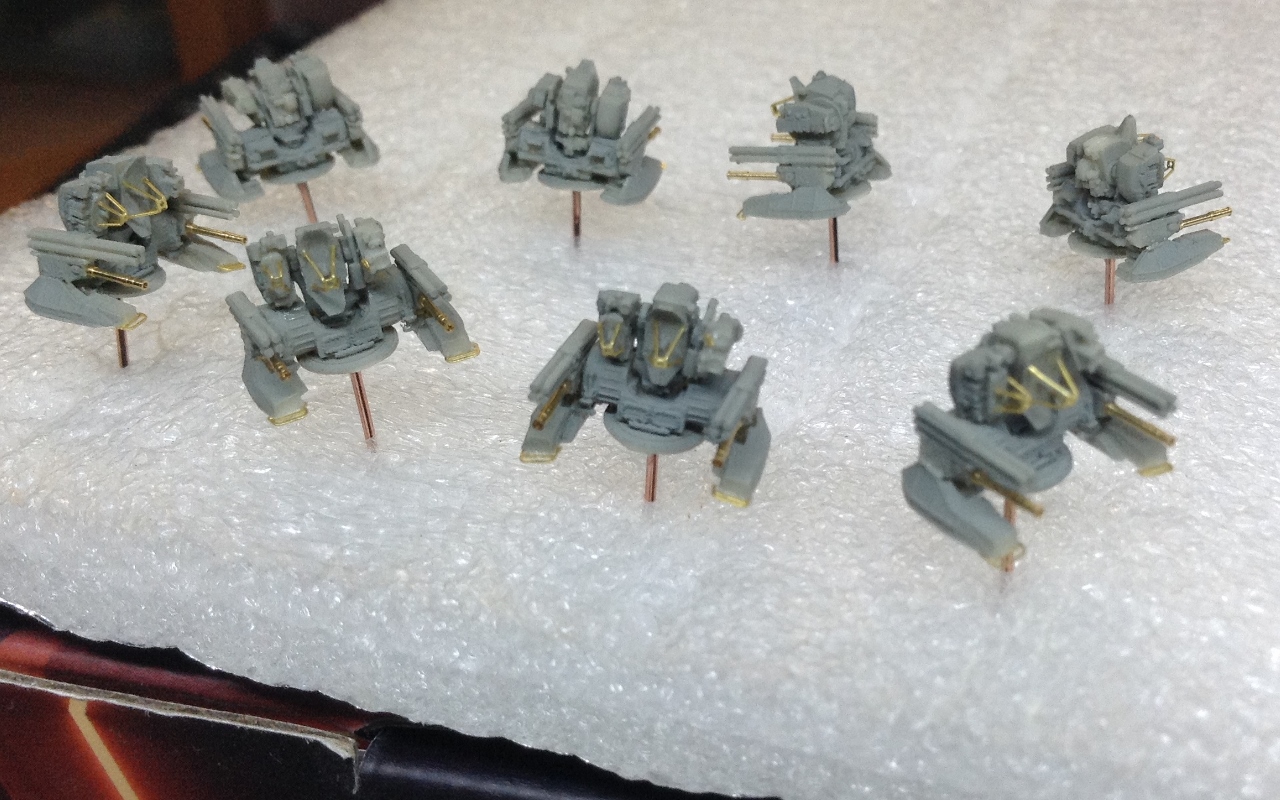

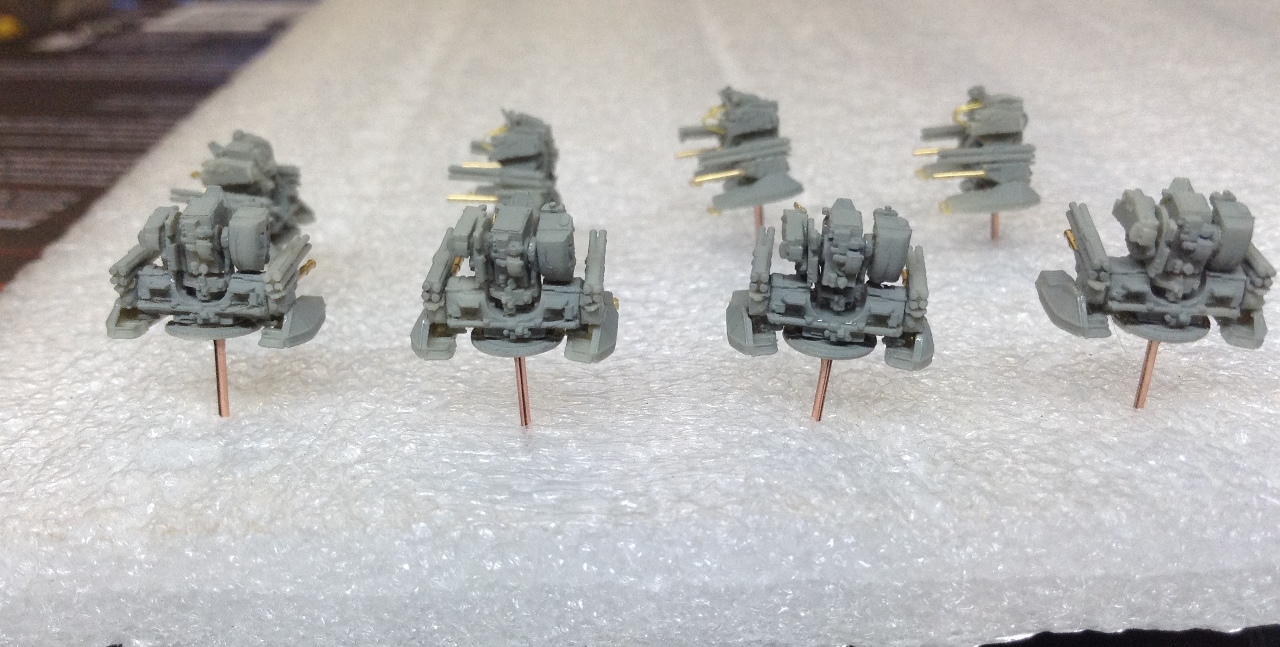

А Вот " Кортики"от 'Veteran"-

"Инструкцию по сборке" Кортиков" и где покупал данные наборчики, я уже озвучивал выше.

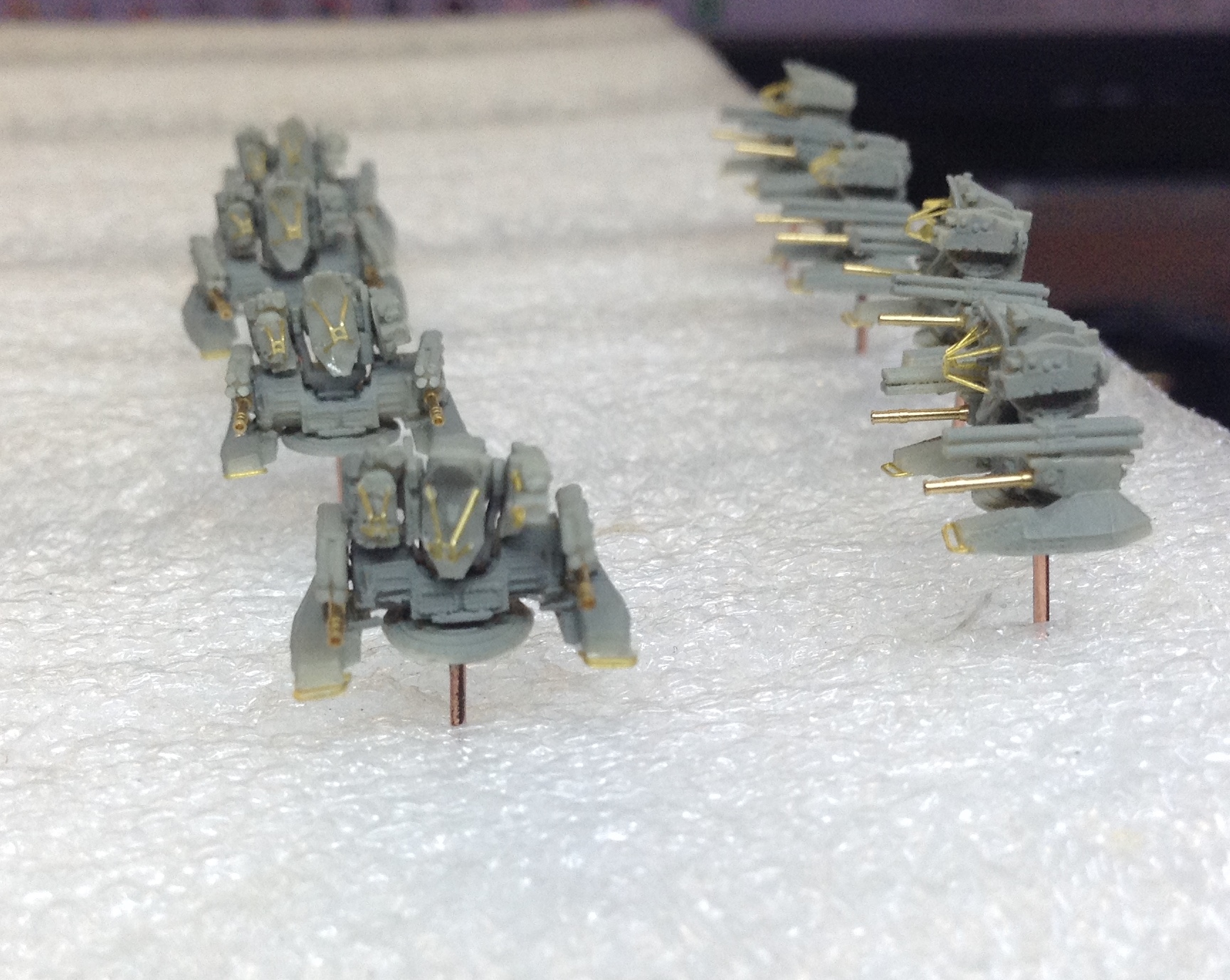

Теперь о самой СБОРКЕ таковых "Кортиков".
Надо сказать что "VETERAN" , на мой взгляд. СЛИШКОМ "перемудрил" с кол-вом деталей для сборки. Например детали( см. инструкцию по сборке) R5a вполне можно было ОТЛИТЬ "заодно" с деталями R7a и R8.  А детали R3 и R4  ОТЛИТЬ "заодно" с деталями R10a и R 10b.B И сам "процесс  сборки" гораздо-бы упростился!!  НО,, "что имеем -то и имеем В результате из-за сложности позиционирования выше перечисленных деталей ,ввиду их  маленьких размеров и отсутствия на литье "ограничителей" для позиционирования "по горизонтали" сама сборка ПРЕДСТАВЛЯЕТ ОПРЕДЕЛЁННЫЕ СЛОЖНОСТИ . И для начинающих моделистов я таковые наборы -не посоветую.!!
  В результате сложной сборки вся работа над "Ветерановскими" "Кортиками" у меня заняла 4 дня, выматывающей все нервы, сборки !! А сколько "ненормативной лексики"-"У-у-у!"

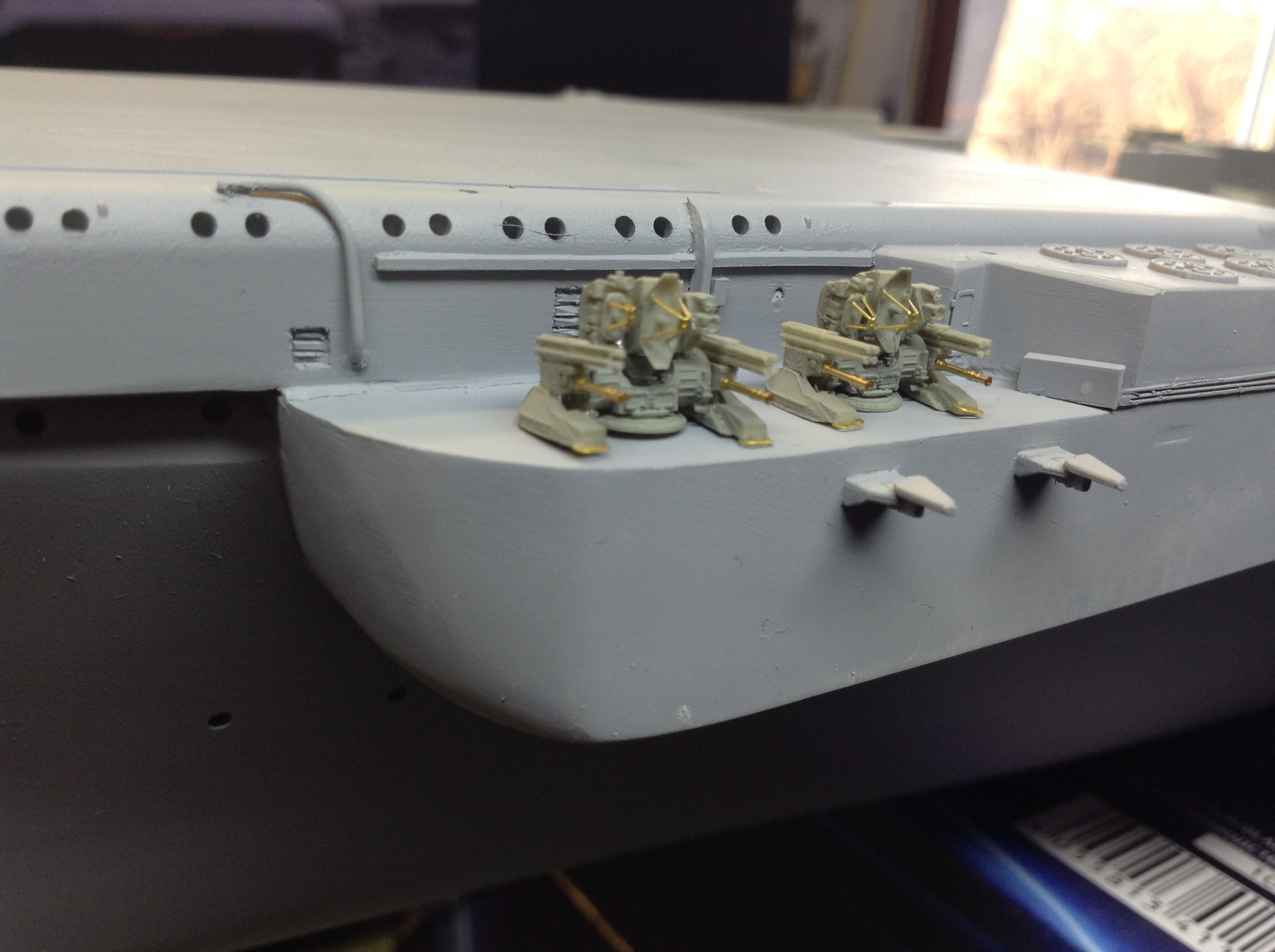

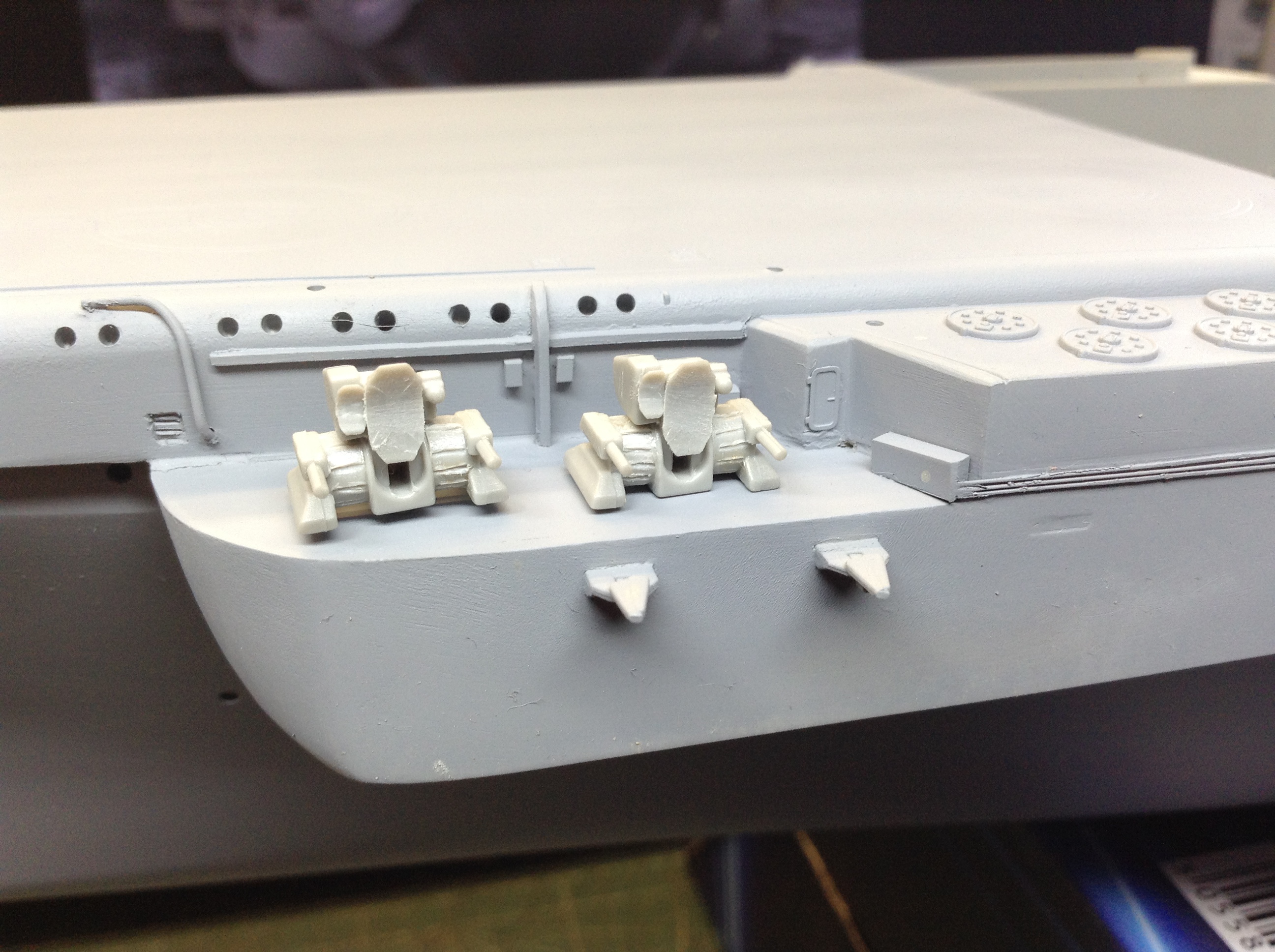

И  фото с "Кортиками" на модели от "Трубача"-

И "Кортиками" от "Veteran Models"-

  И заключительное "резюме"- при виде такой красоты - "Игра стоила свеч!"
С Уважением- Александр.

Реально! Как настоящие прям….

Олег Черкасов.. Как настоящие прям…

Правдоподобные, Олег, правдоподобные!.
С Уважением -Саша.

 И раз "засветил" в сообщении про "Кортики" спонсон Левого борта то вкратце расскажу о доработках этой части Левого борта чуть подробнее .

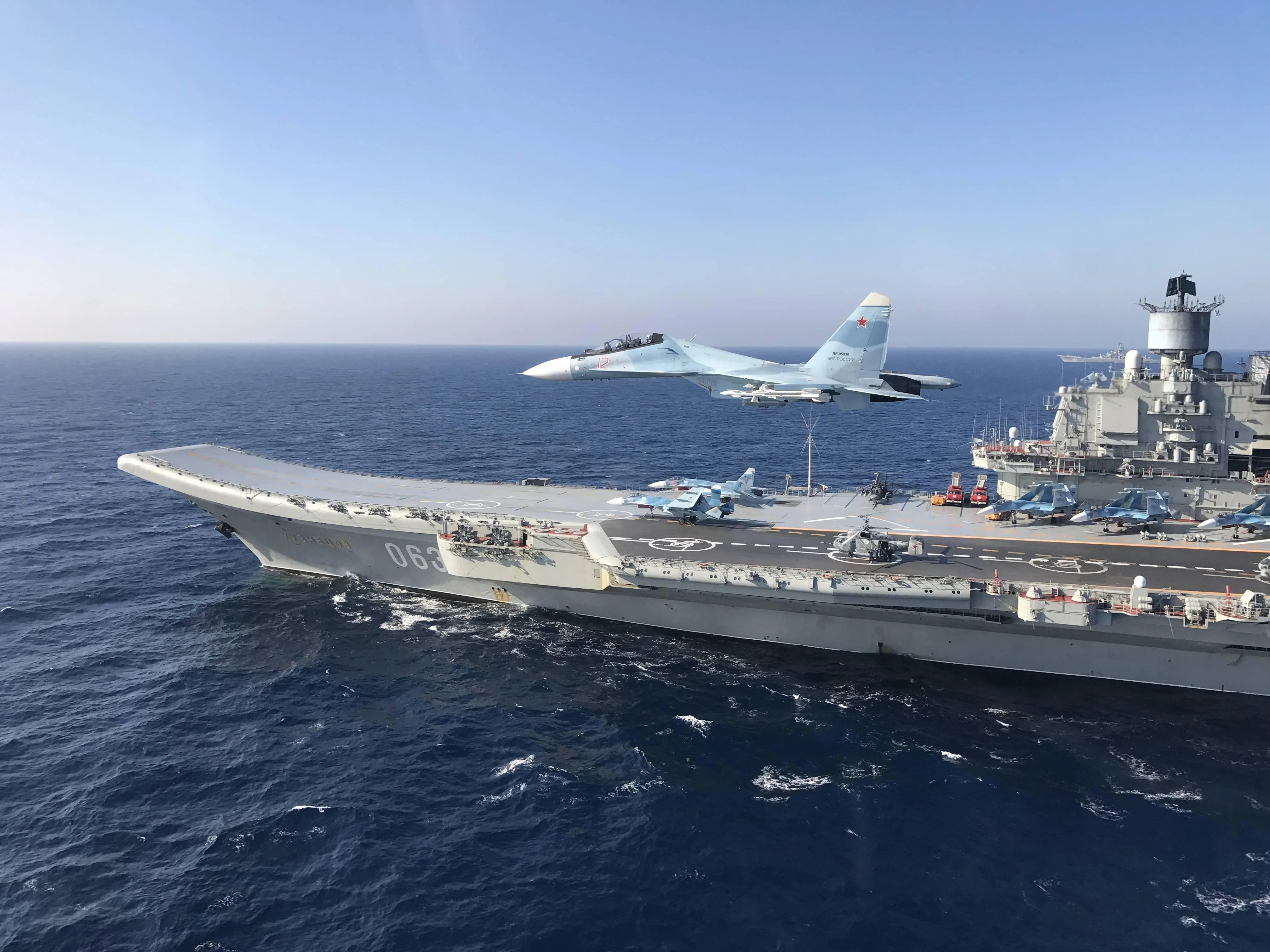

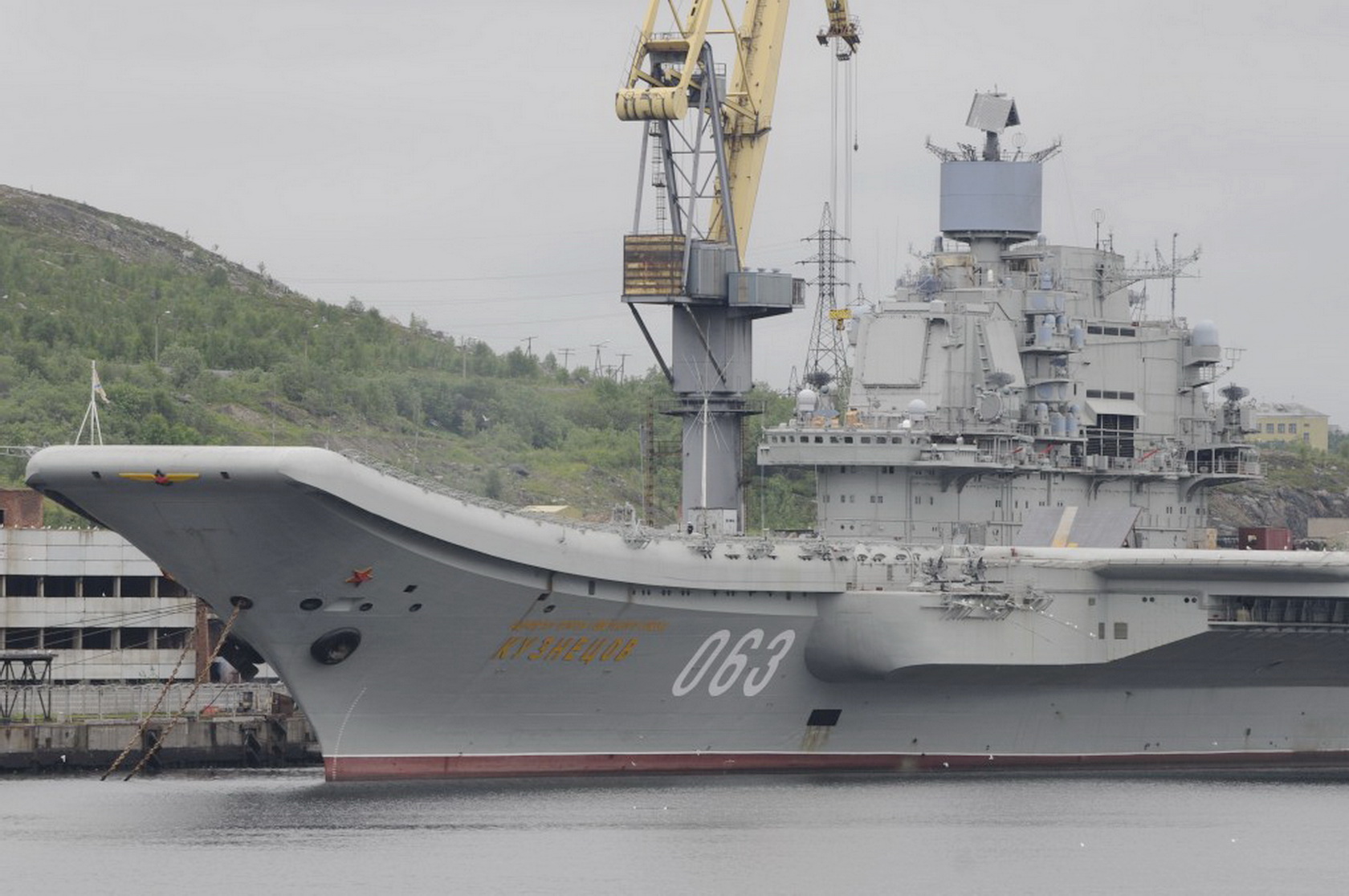

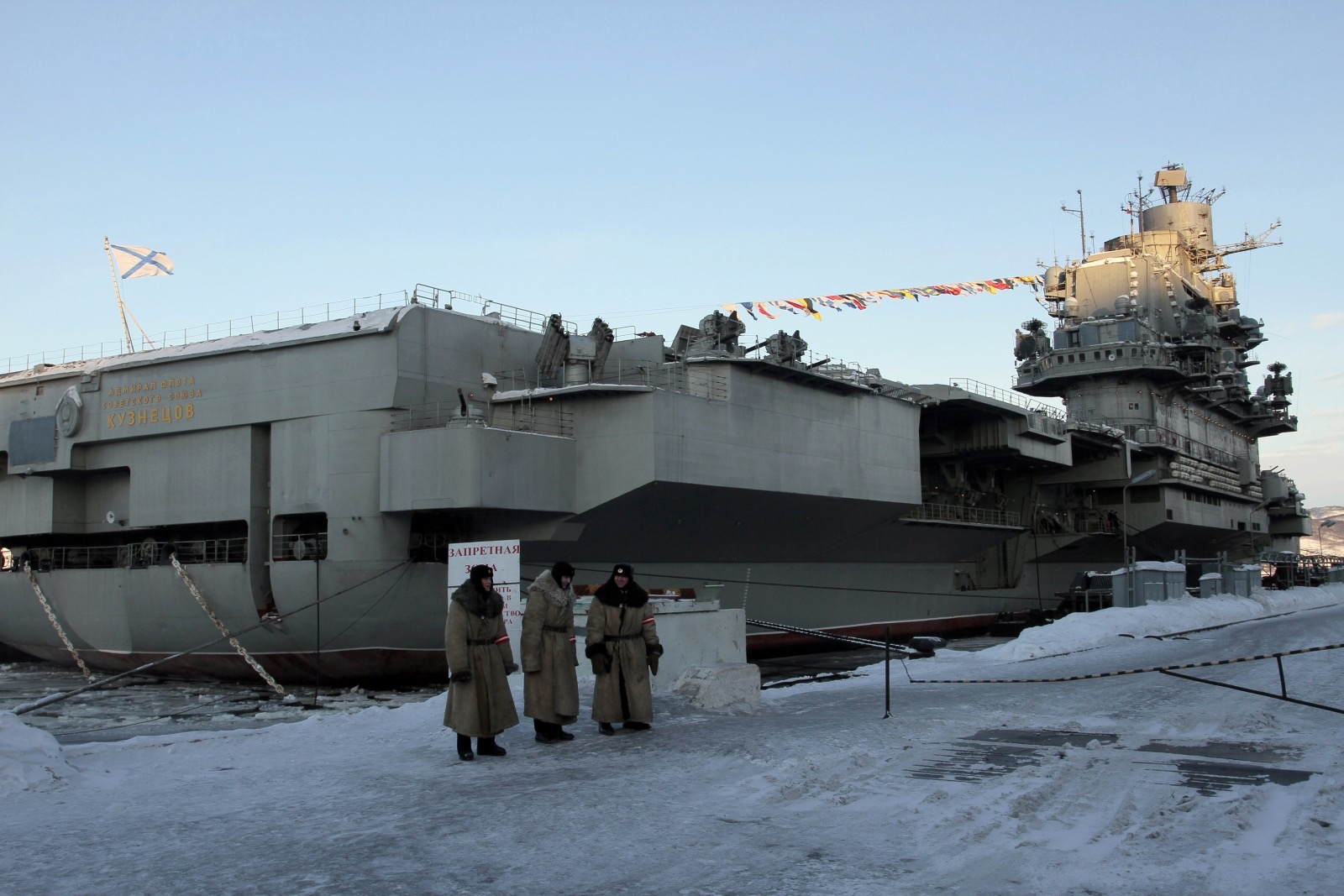

Представляю фото этого участка на прототипе по которым делались доработки .Предупреждаю что первое фото "НУ ОЧЕНЬ БОЛЬШОЕ!" Мне его предоставил
AlexRoki- Алексей Радецкий. За что Лёше ,большое СПАСИБО!  . Именно на этом фото МОЖНО РАЗГЛЯДЕТЬ почти все "нюансы", которые на подобных фото "гуляющих в сети "но с маленьким разрешением -РАЗГЛЯДЕТЬ НЕ ВОЗМОЖНО!

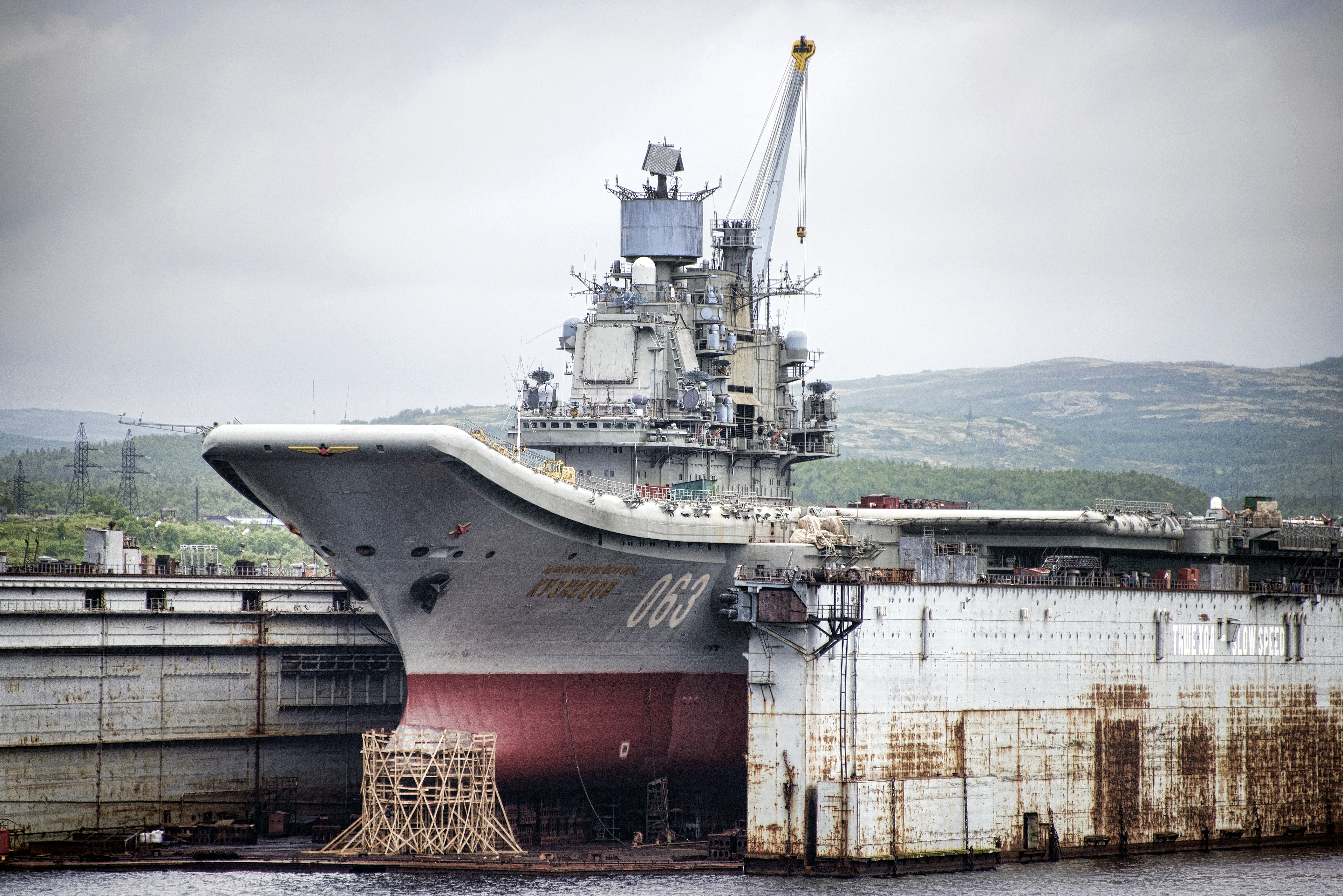

Второе фото которое так-же использовалось при доработках данного участка Левого борта -от Сергея Самутина-

И третье фото по которому я нашел месторасположение решеток-жалюзи в торце угловой палубы и такую-же решетку рядом ,только на корпусе спонсона . Это фото от Александра Матина(Гудзоныч), Фото хоть и "невелико" но имеет очень "НУЖНЫЙ ракурс съёмки!-

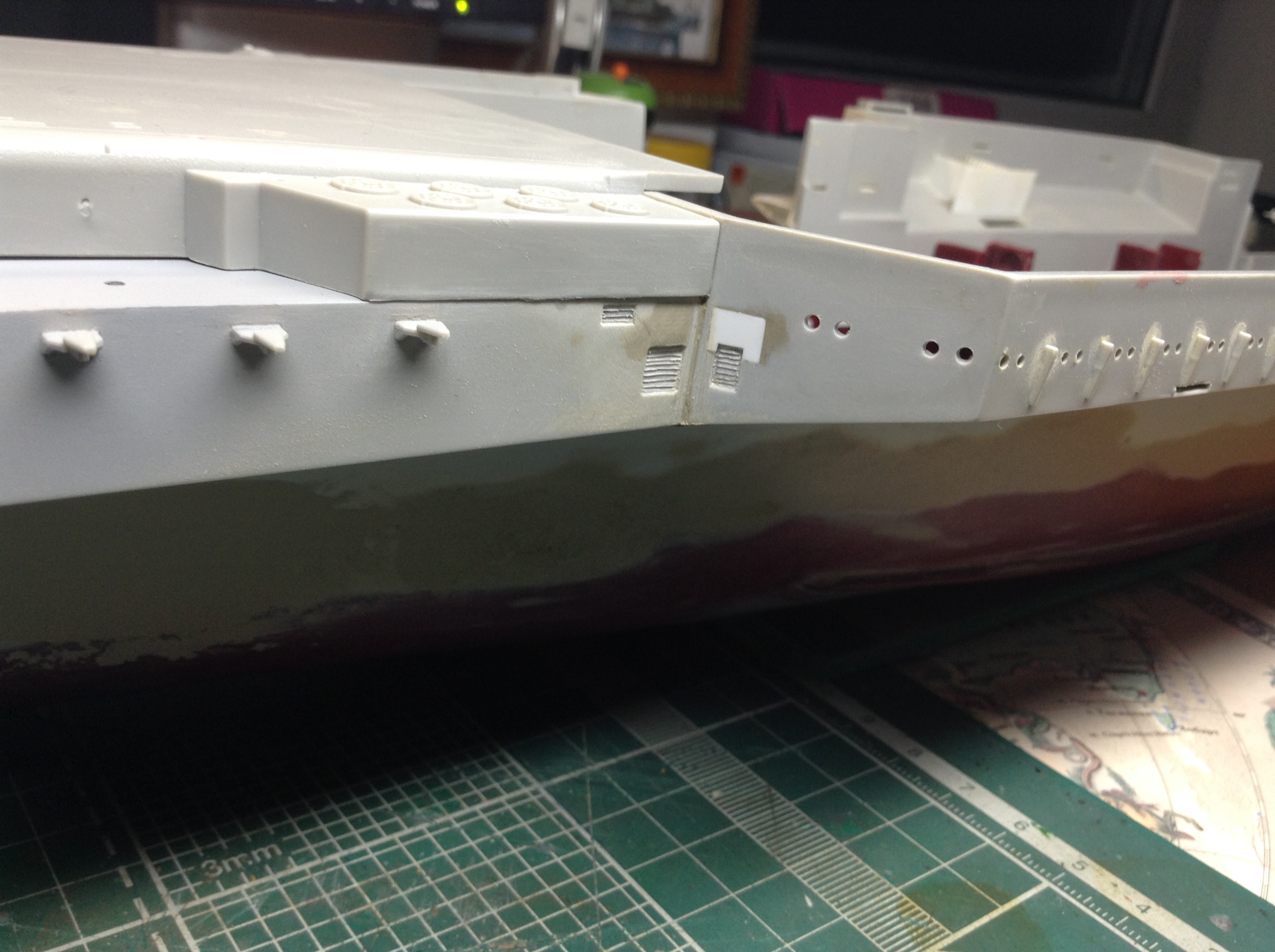

Дело в том что этот участок борта у "Трумпетера " Совершенно  Гладкий! Не отображены не трубопроводы ,не кабельные трассы, не иллюминаторы не решетки -жалюзи. Я исправил "это дело " ,и вот что у меня получилось.

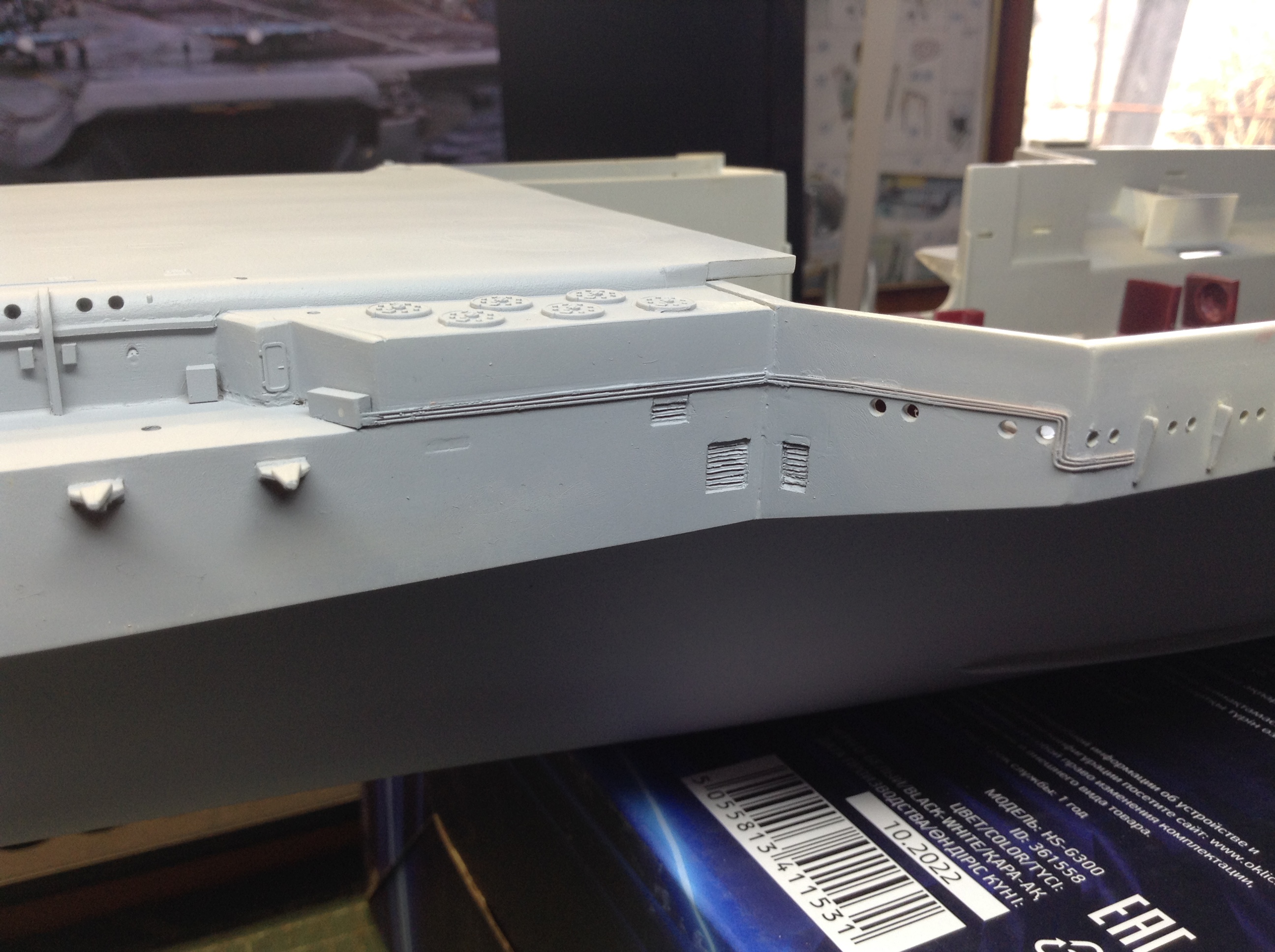

Фото "в процессе работы"-

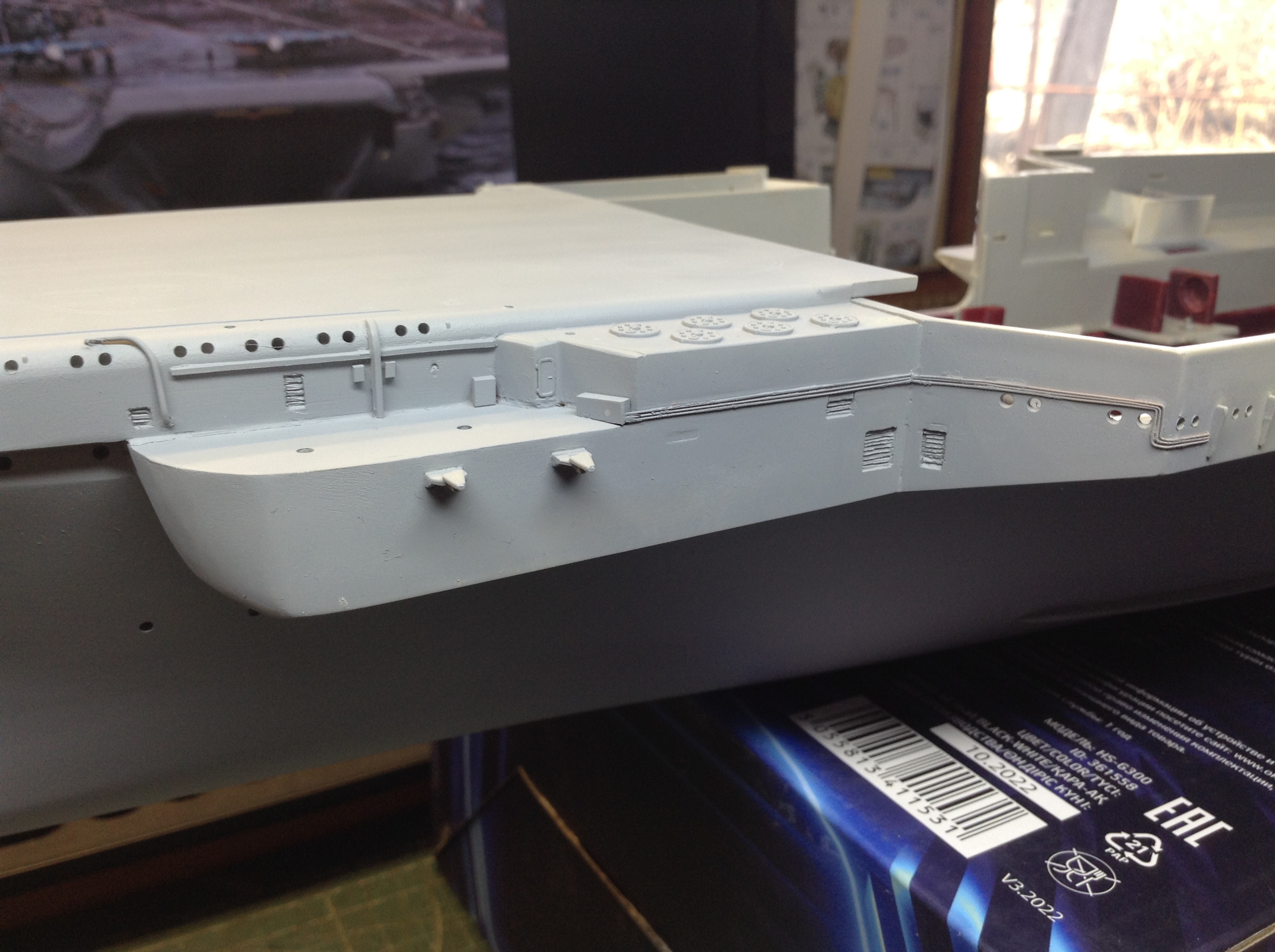

И Конечный результат-

С Уважением- Александр.

Саша, просто захвалил )))
Помогаем чем можем в меру сил, для благого дела.
"Кортики" - зачёт!

AlexRoki...Саша, просто захвалил )))

Лёша ,это не "захвалил" .! Это БЛАГОДАРНОСТЬ за помощь  в поиске редких фото прототипа.
С Уважением- Саша.

Продолжу тему  "Зенитно-ракетно-артиллерийское вооружение "Кузнецова"  Сегодня это будут "АК 630"

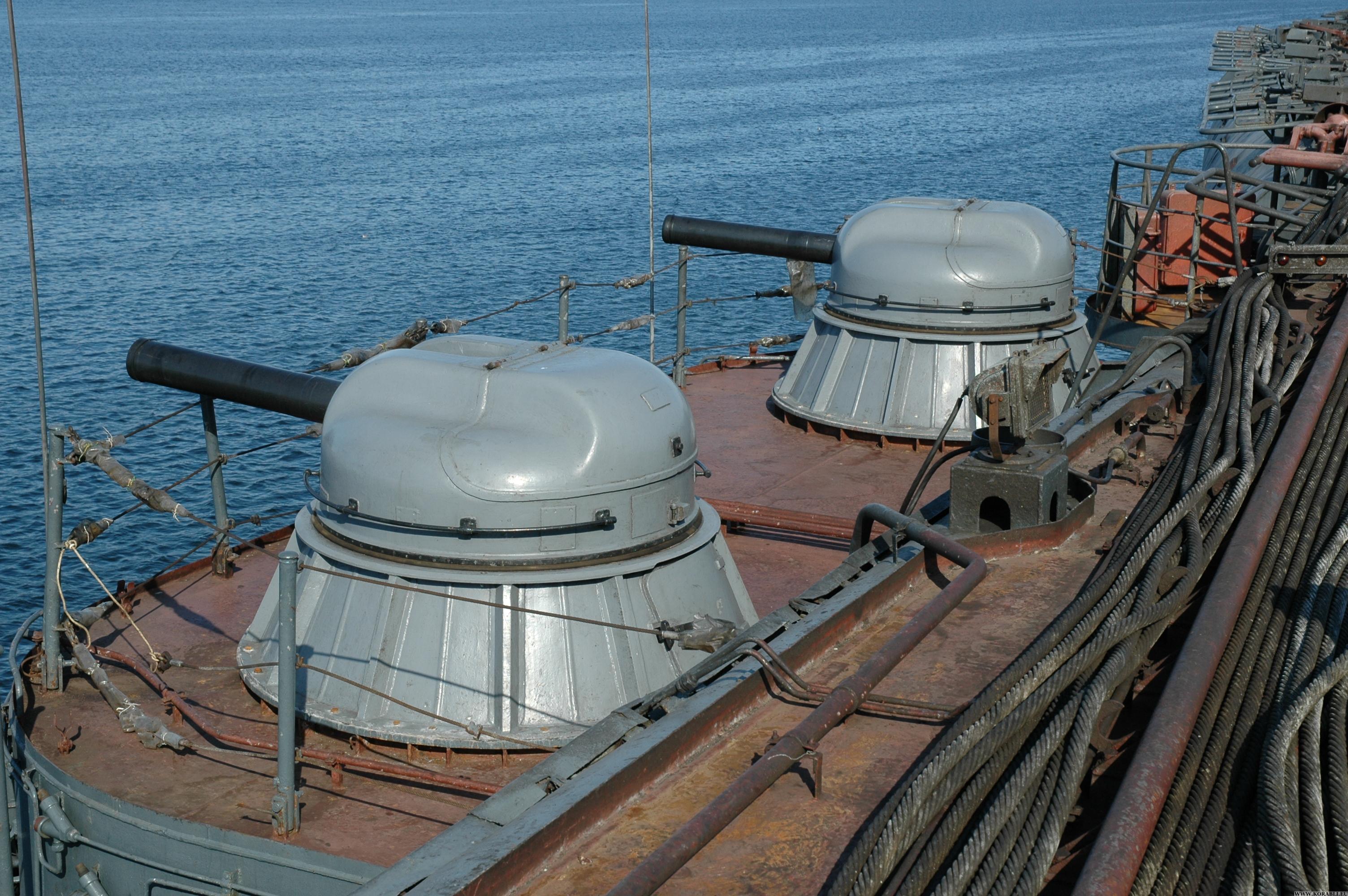

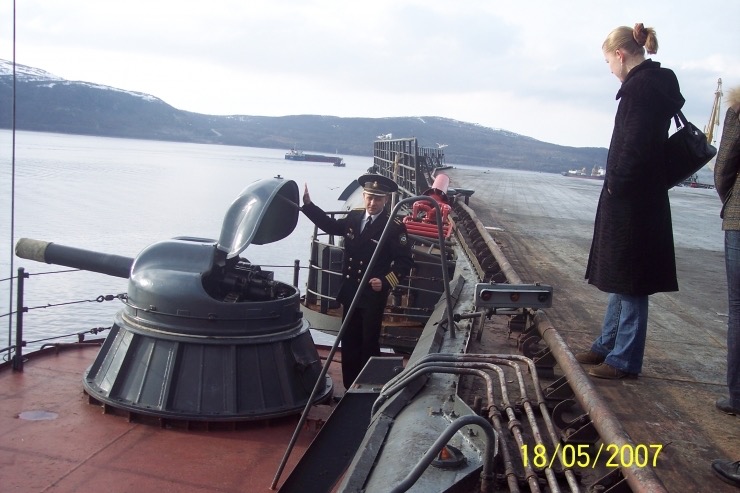

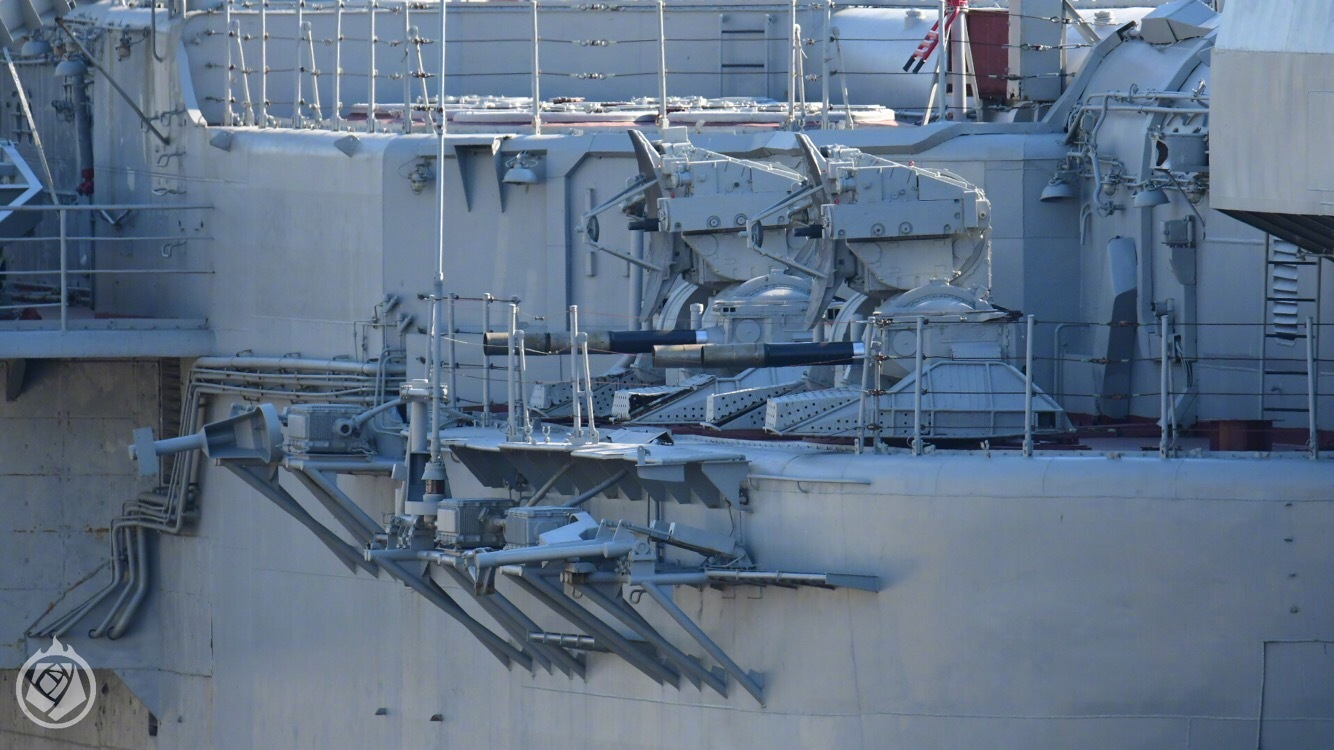

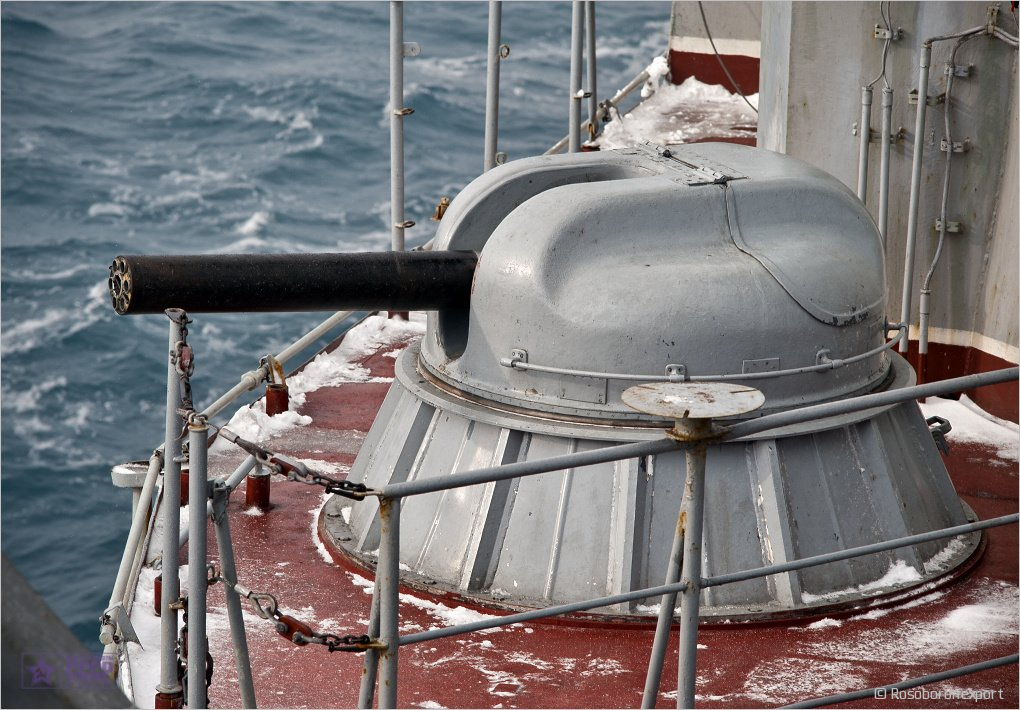

Фото АК 630 на крейсере-

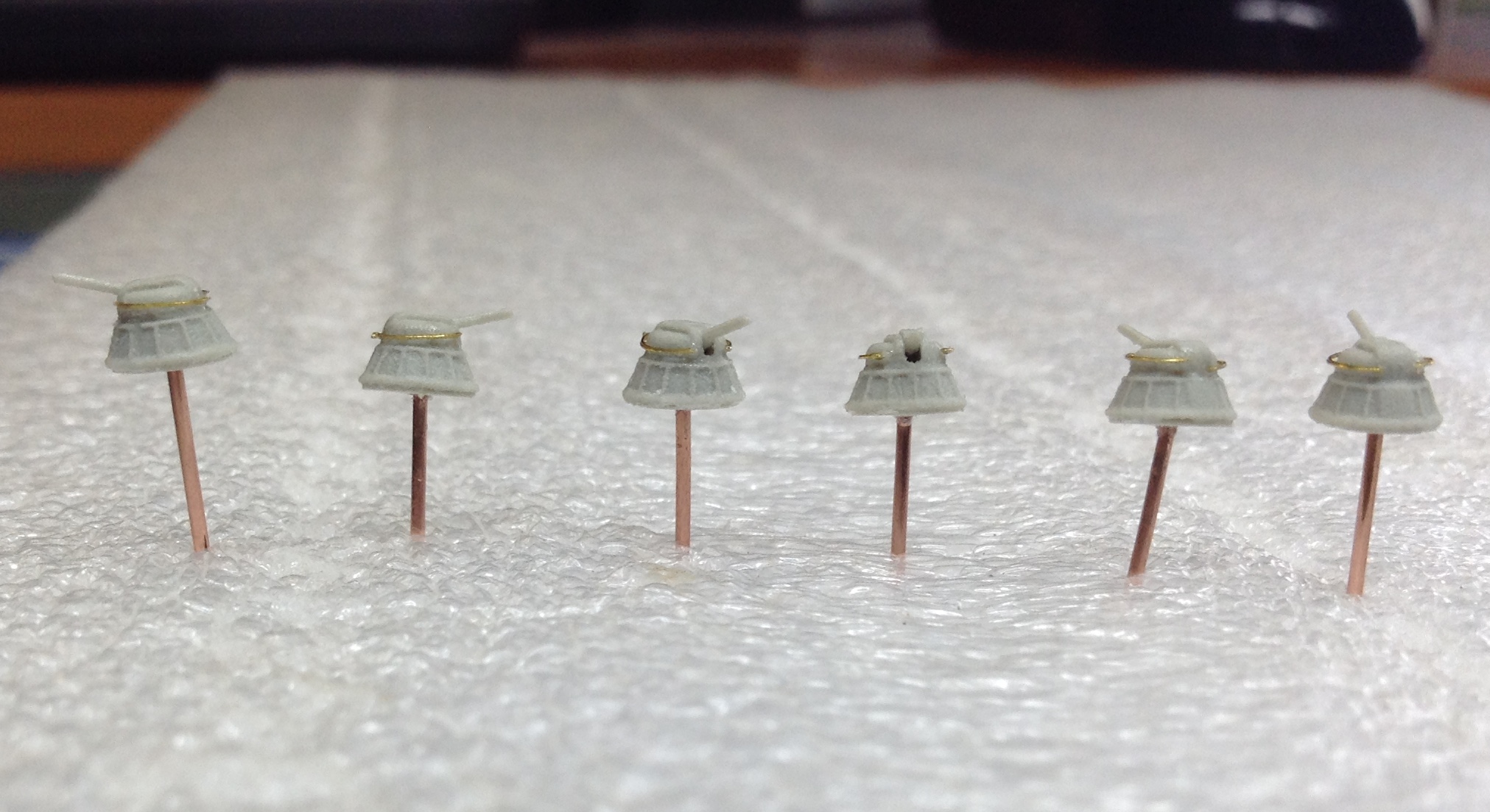

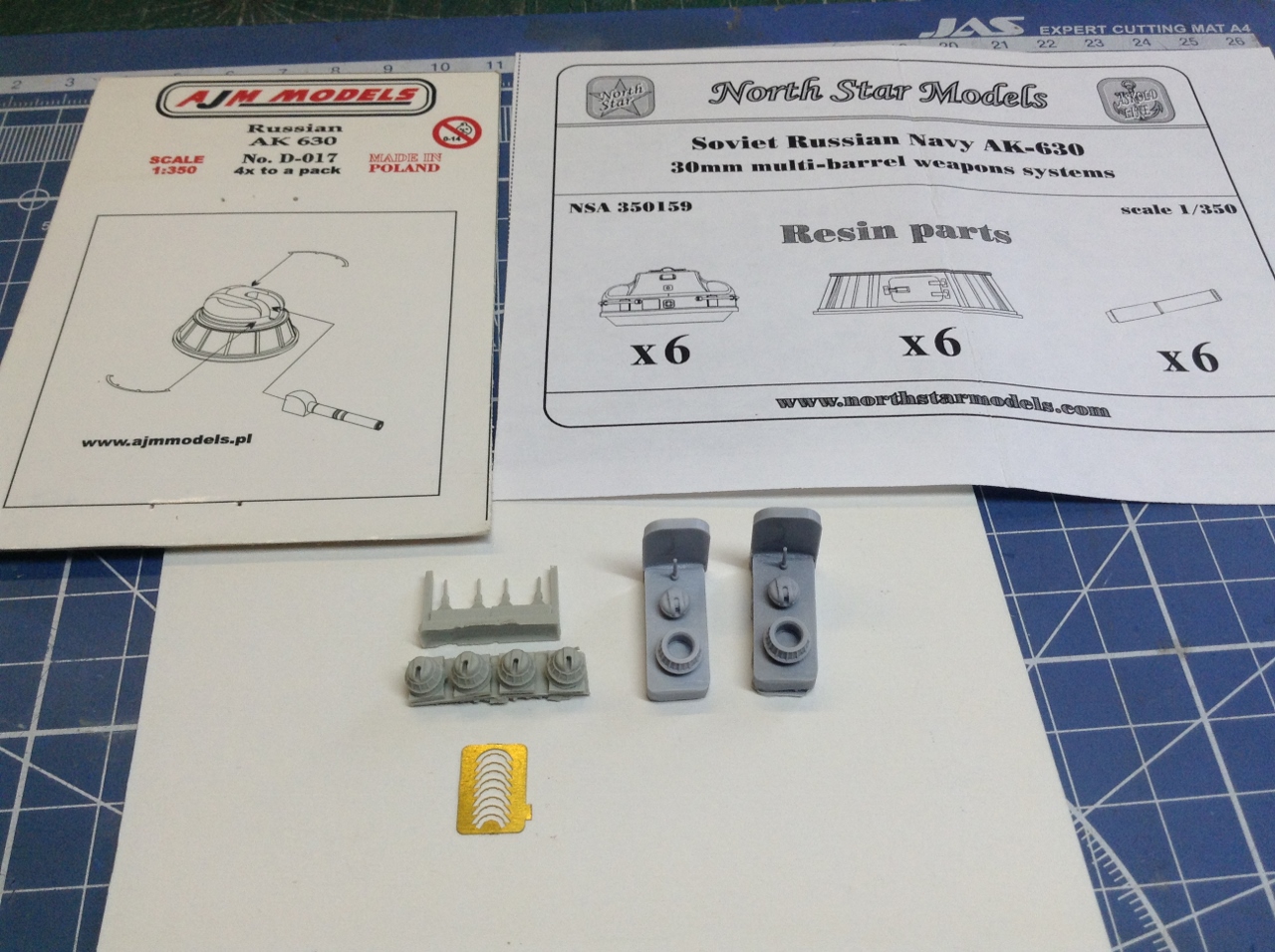

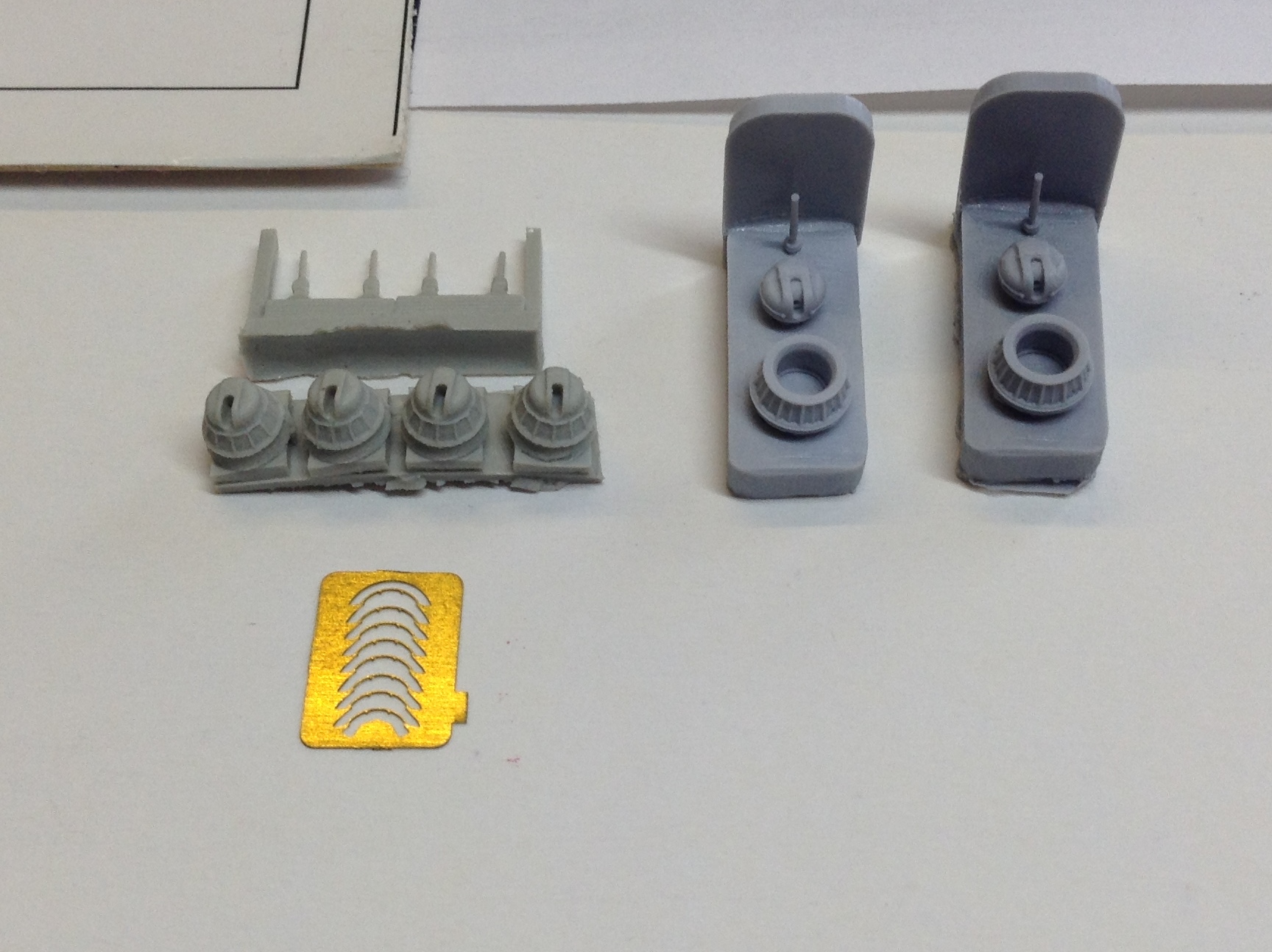

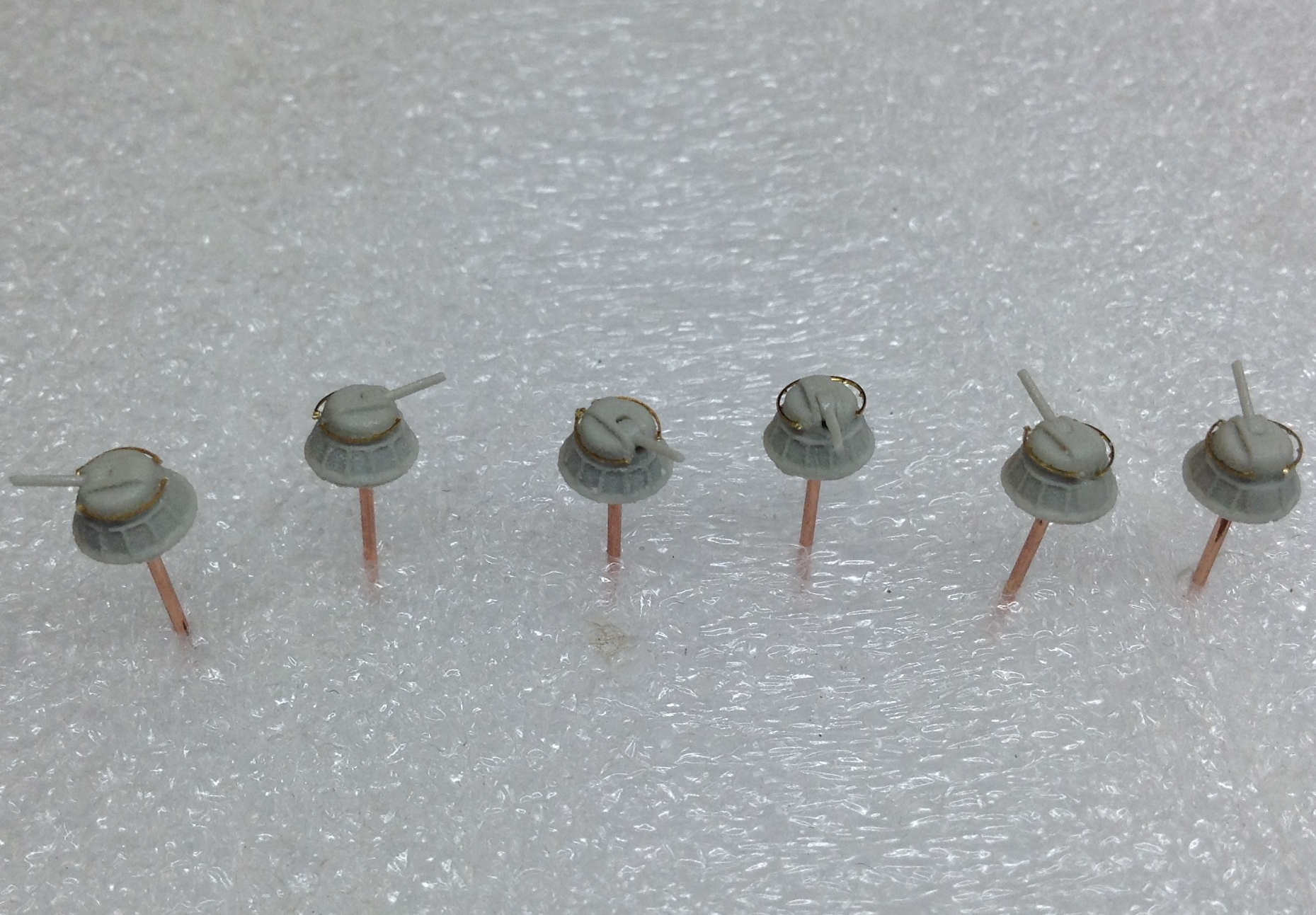

Из запасов "хомяка" были извлечены "смоляные "наборы АК 630 от фирмы "AJM Models" и "канувшей в лету" North Star Models"

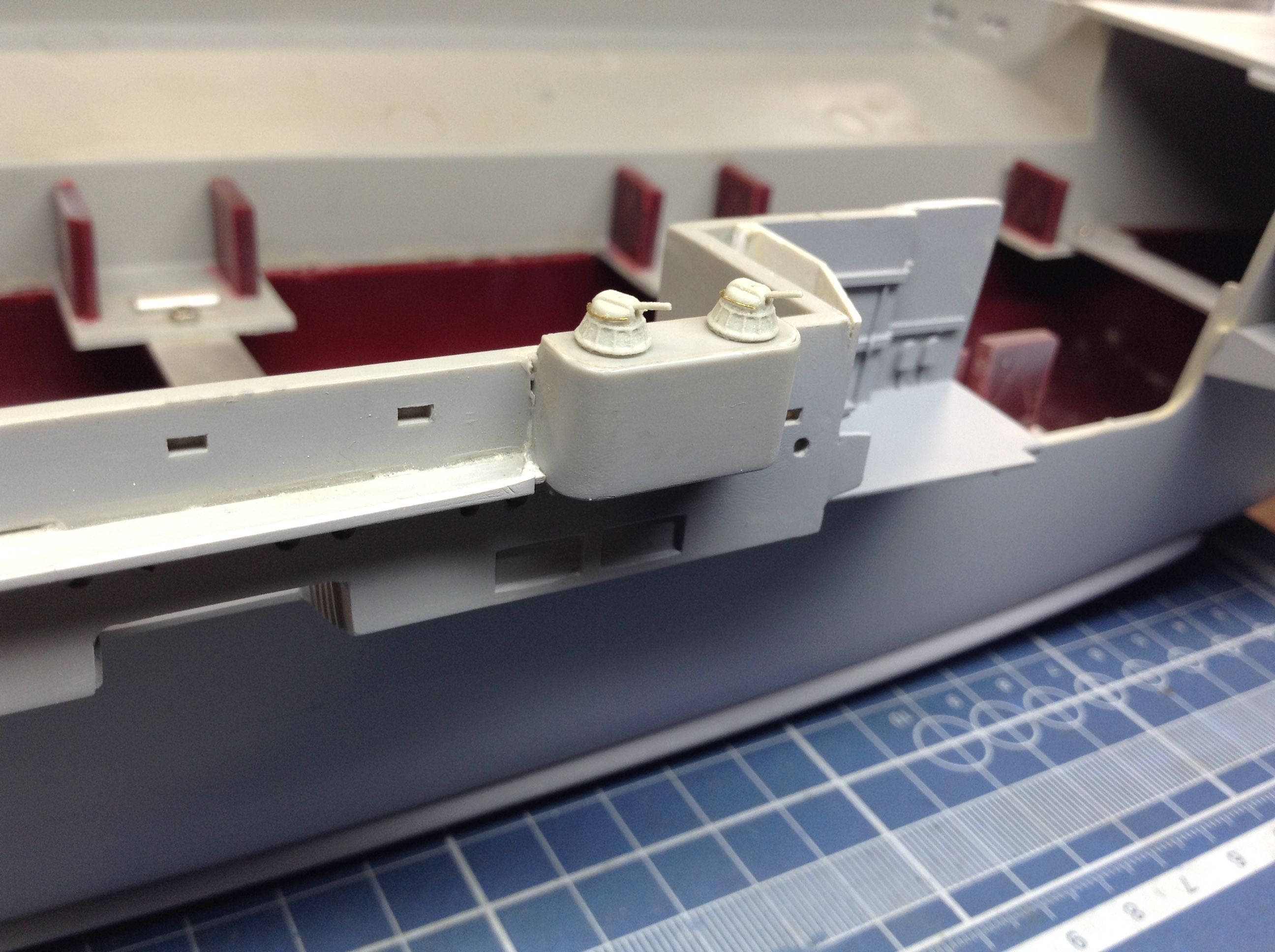

Как видно из фото"АК 630-тые" у " North Star" несколько "крупнее" чем у польских 'AJM Models" Померив спонсон Правого борта на который должны устанавливаться данные "АК-ушки" я пришел к выводу что более масштабно будут выглядеть "AJM -мовские" АК 630.-

Процесс их сборки  очень легкий ! Надо-то всего ставить стволы и приклеить ФТД поручни. Стволы именно вставляются и не приклеиваются - потому как входят они на свое место при легком нажатии  ( типа "легко-прессовой посадки" Из-за этой особенности сборки стволы могут изменять углы "по вертикали". НО , думаю, что после окраски они все-же потеряют эту возможность.

С Уважением- Александр.


Красимся потихоньку.

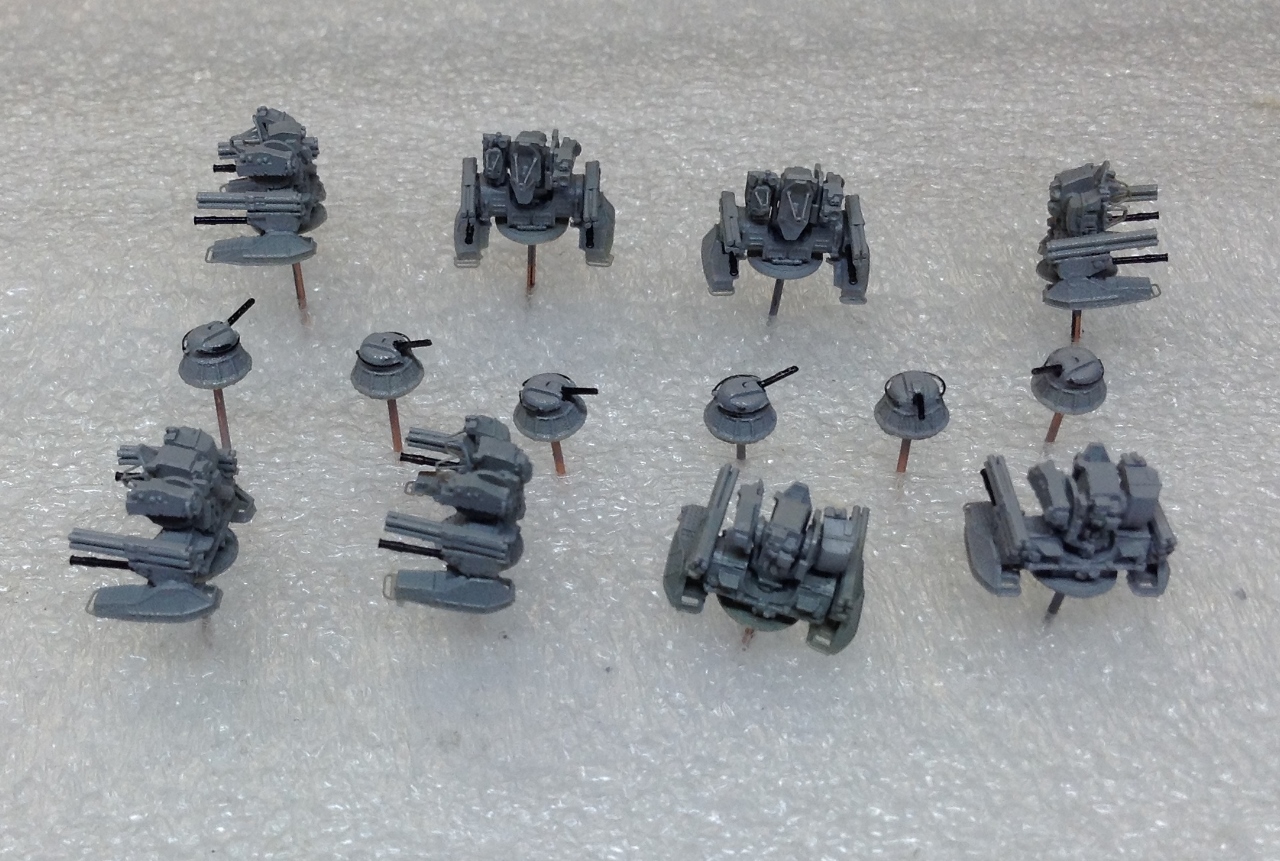

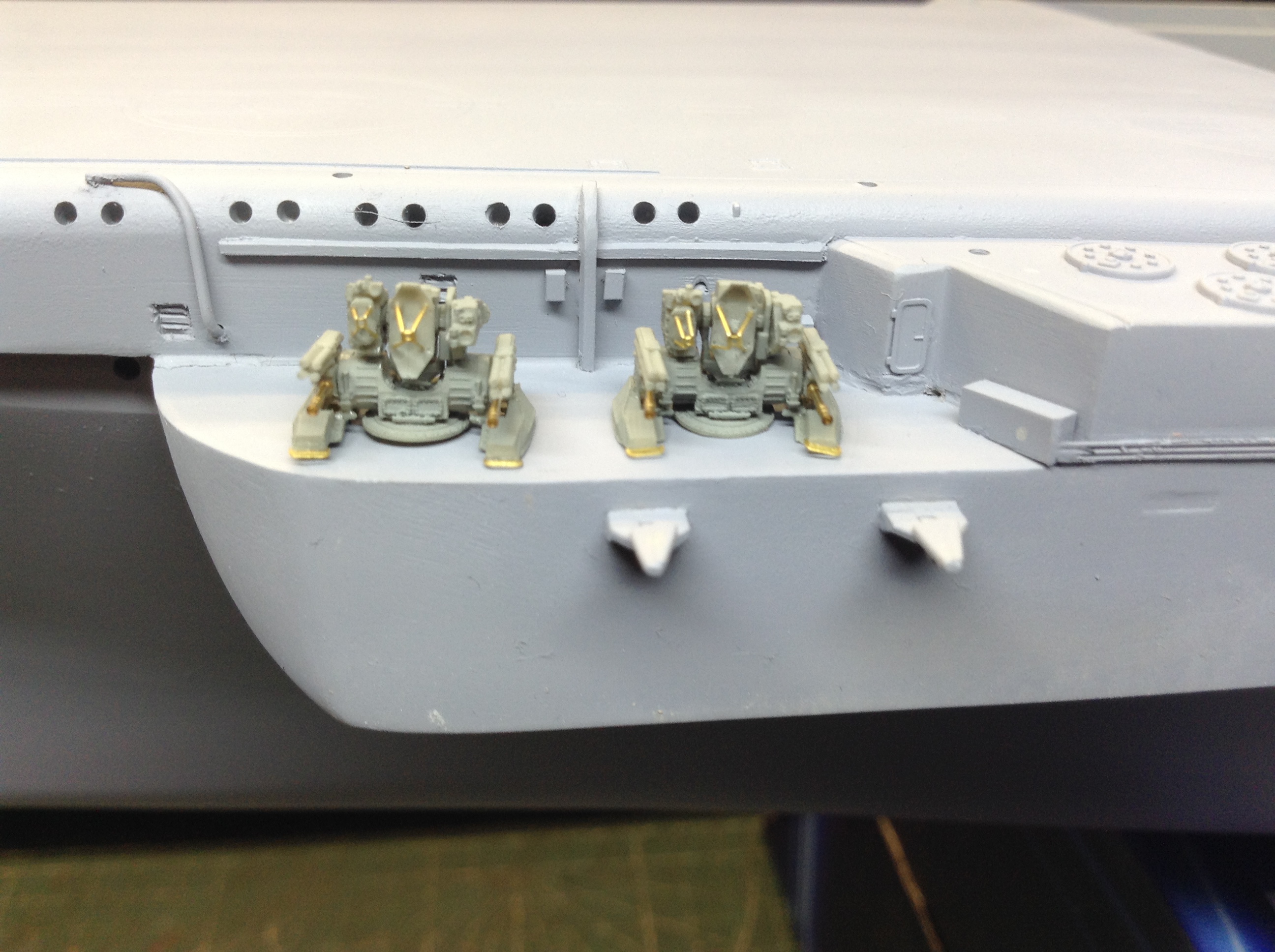

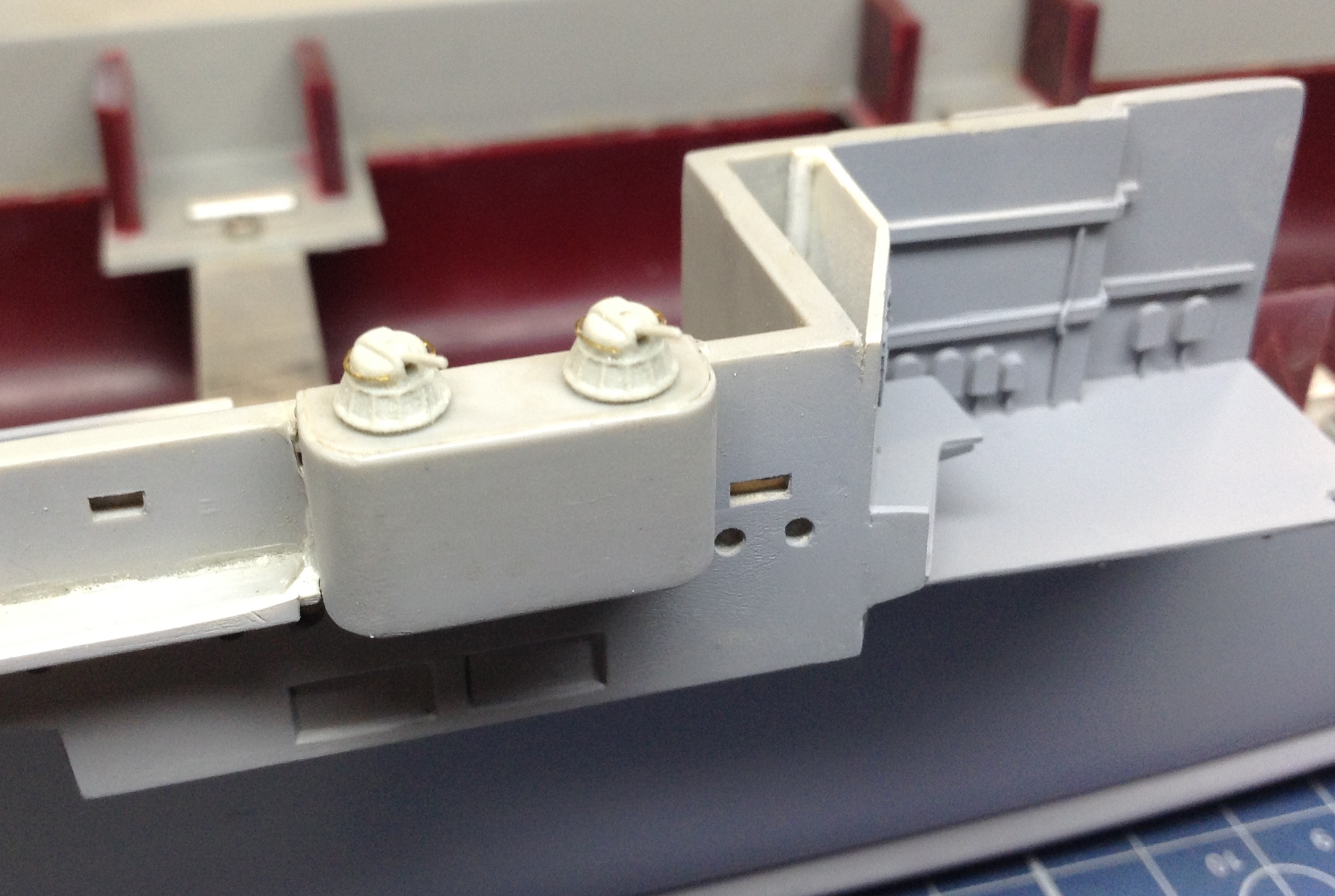

- "кортики" и АК 630-

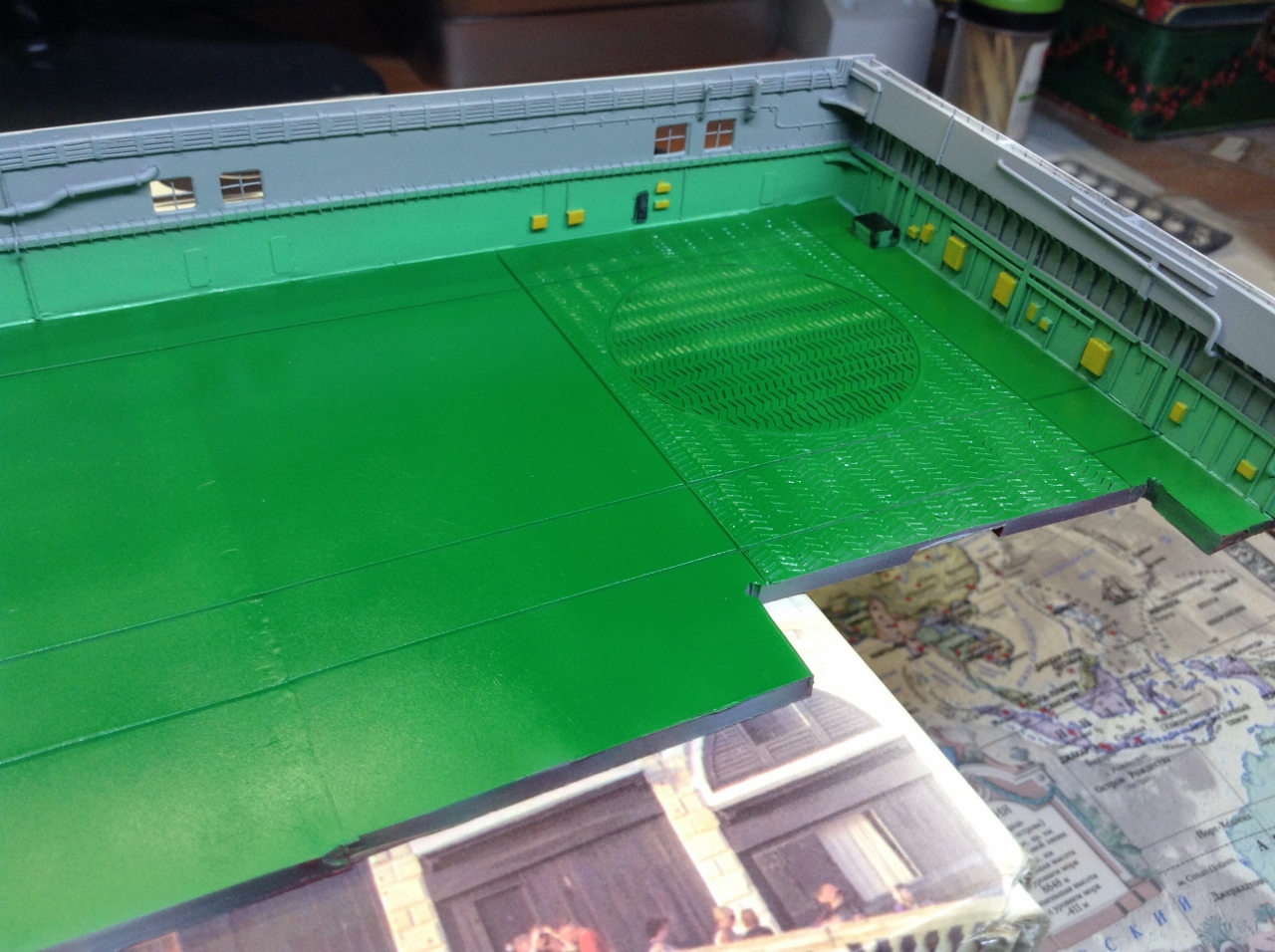

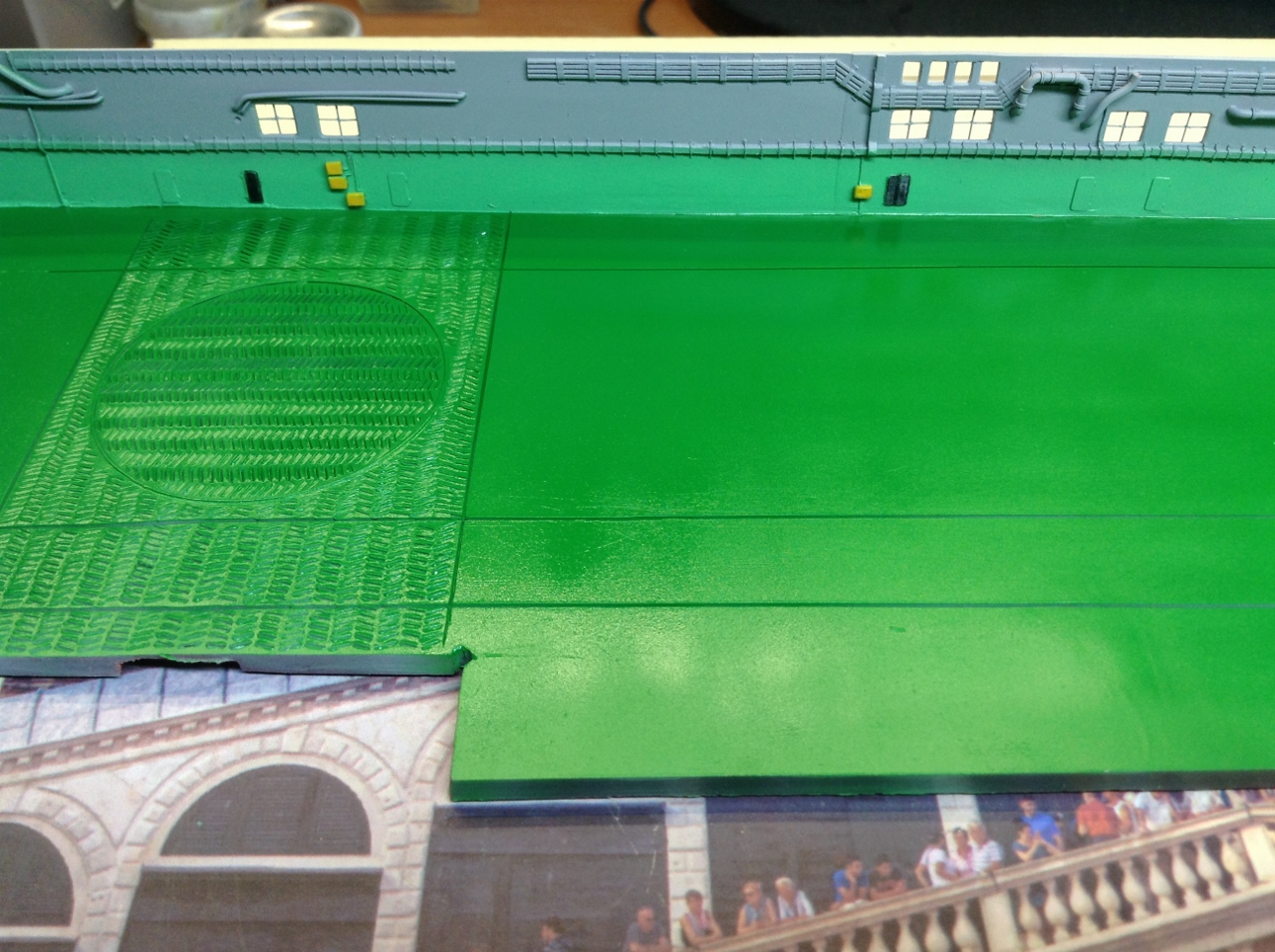

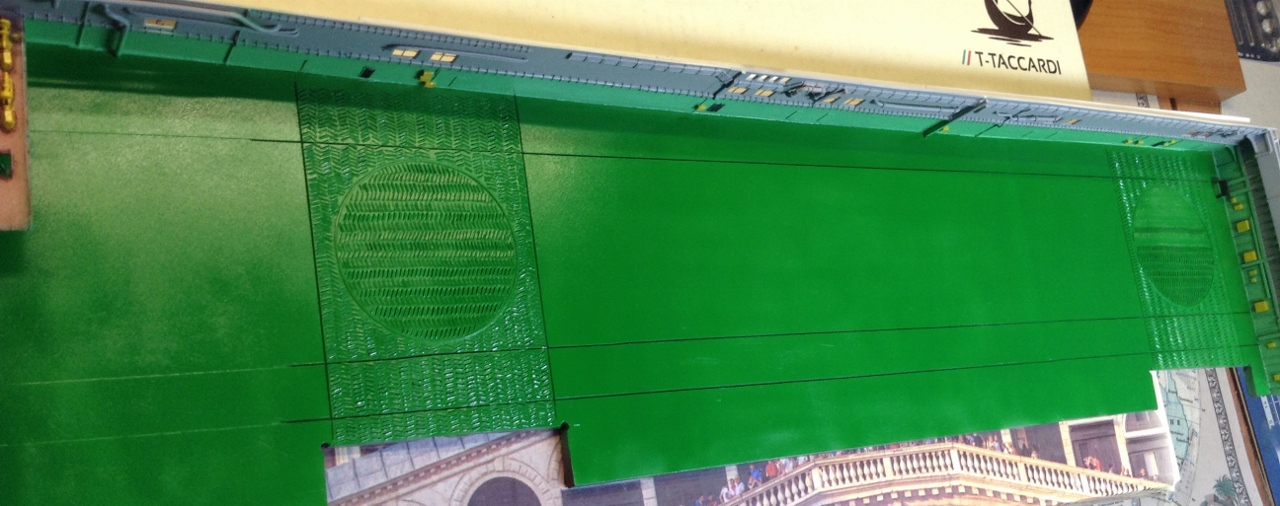

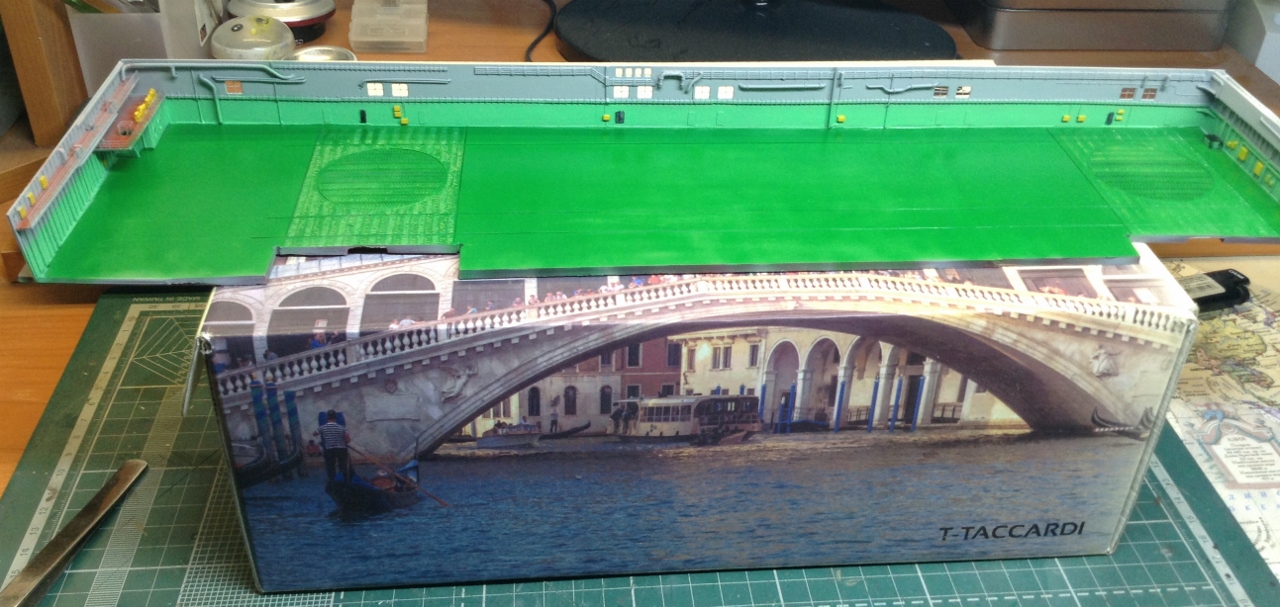

Авиаангар-


с Уважением- Александр.

Vxodnoi

Тоже смотрю кто "Кузнецова" строил, доработки Трумпа грандиозные приходится делать, тем более если на другой год его делать.

Саша, привет.
А ворота когда ставить будешь? И штрафные не выделены...

С уважением, Юрий.

tellllur...А ворота когда ставить будешь? И штрафные не выделены...

Ага, в футбол поиграть захотелось! На зеленой "травке- понимаешь-ли"
Будут и ворота-только не в какие мячик пинать, а те что в анагар позволяют спрятать авиа-крыло. Вот это авиа-крыло сделать, и ворота "навешивать" можно.
Саша.

Егор Пешков. кто "Кузнецова" строил, доработки Трумпа грандиозные приходится делать, тем более если на другой год его делать...

Егор, а доработок ,если "заморачиваться", то для любой продаваемой модели найти можно "по самое не балуй"
С Уважением - Александр.

И снова красим.. теперь автопарк.

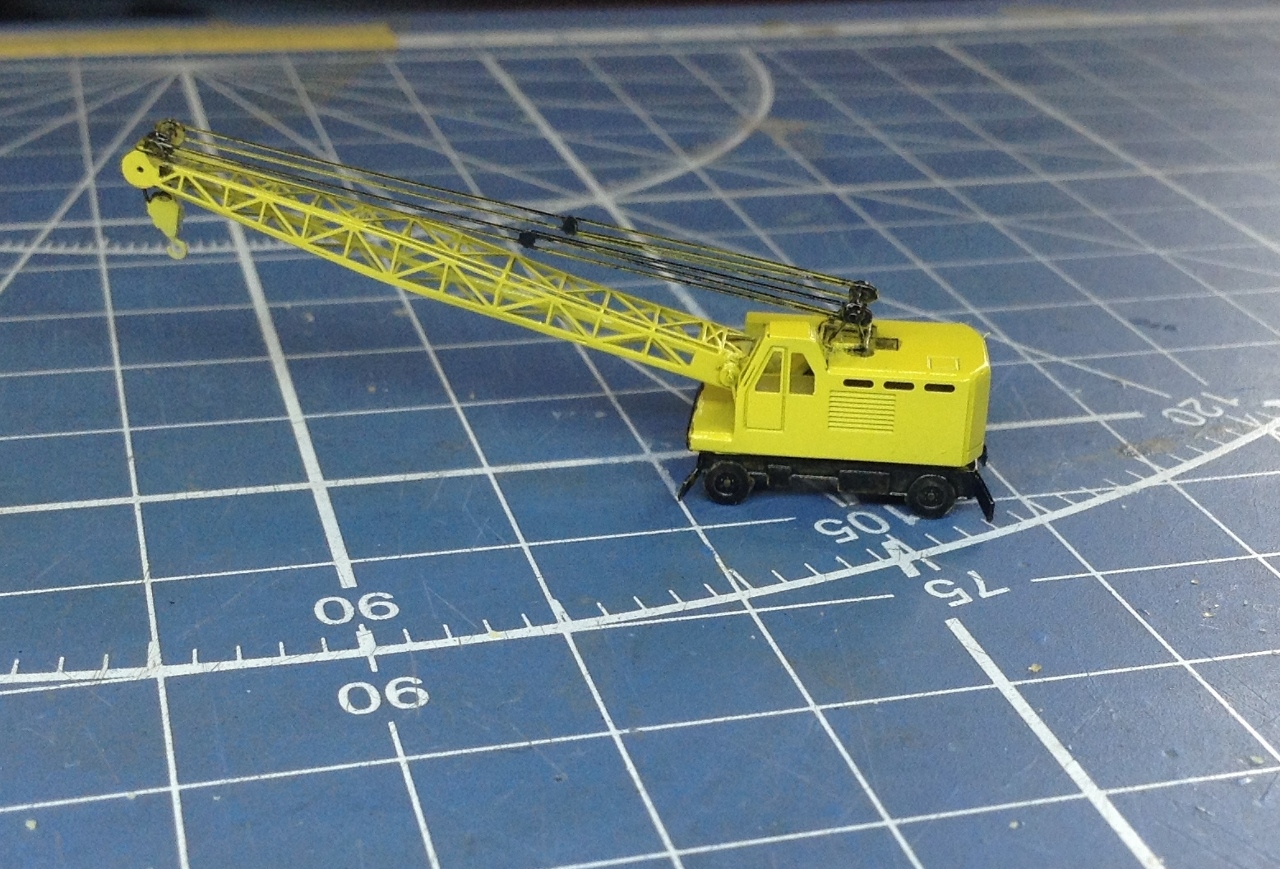

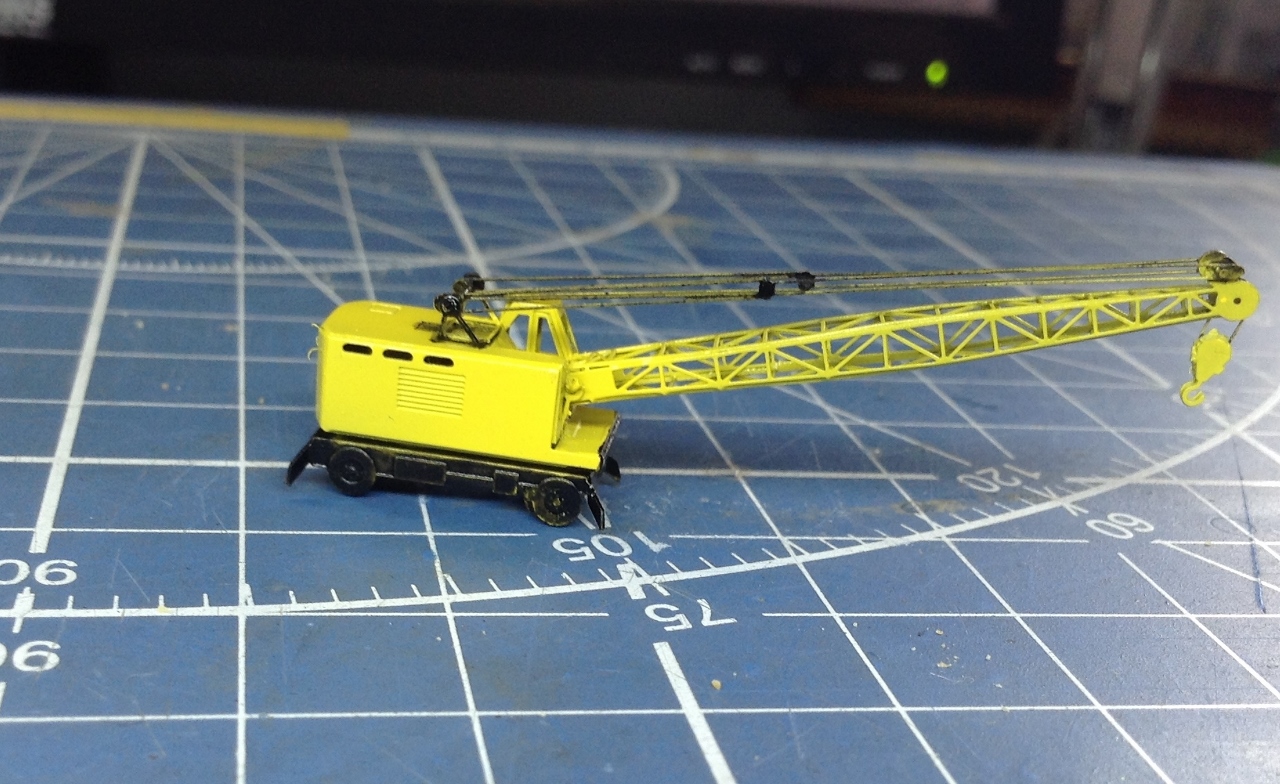

Кран на пневмоходу-желтенький "как цыпленок"-

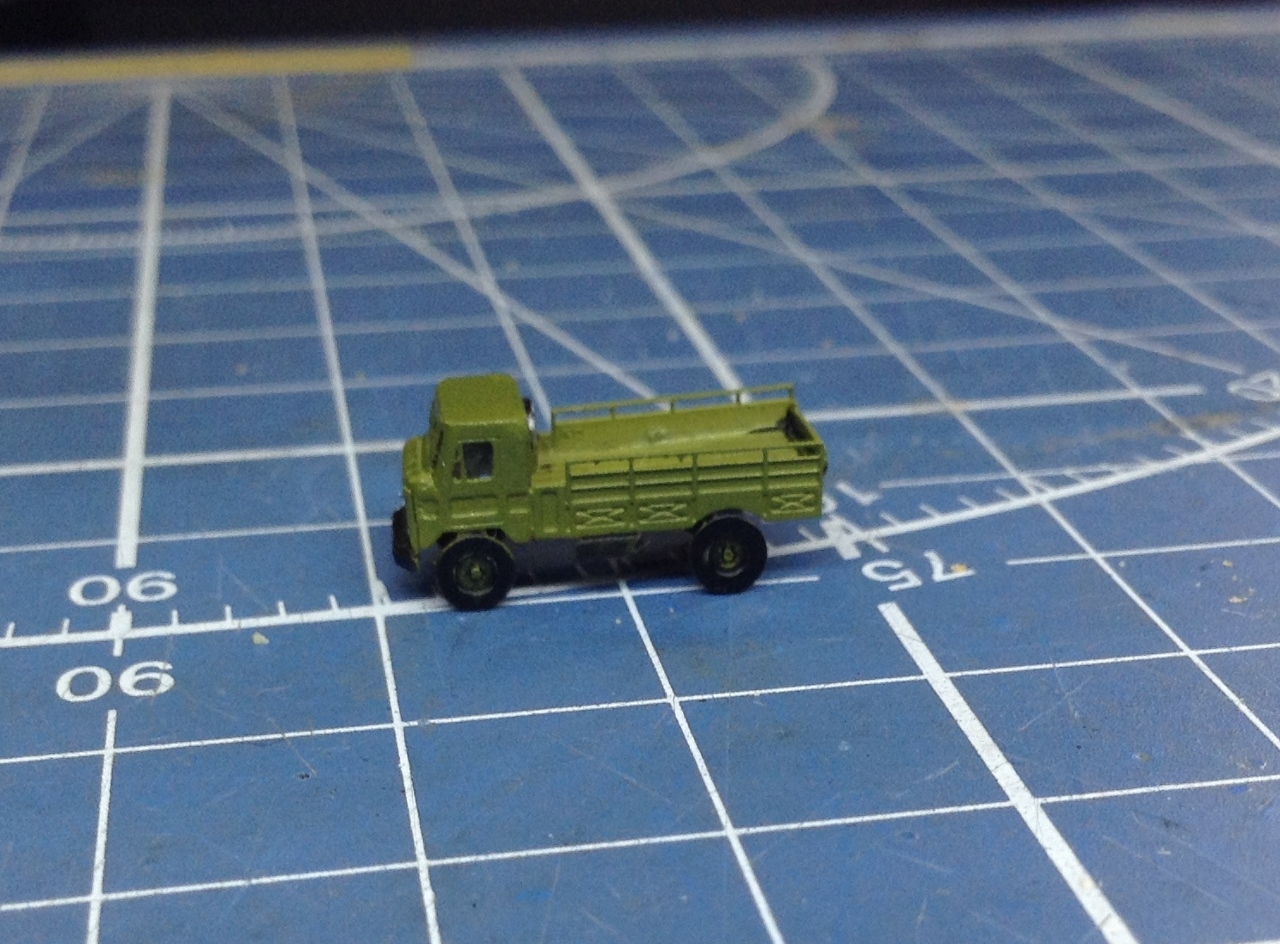

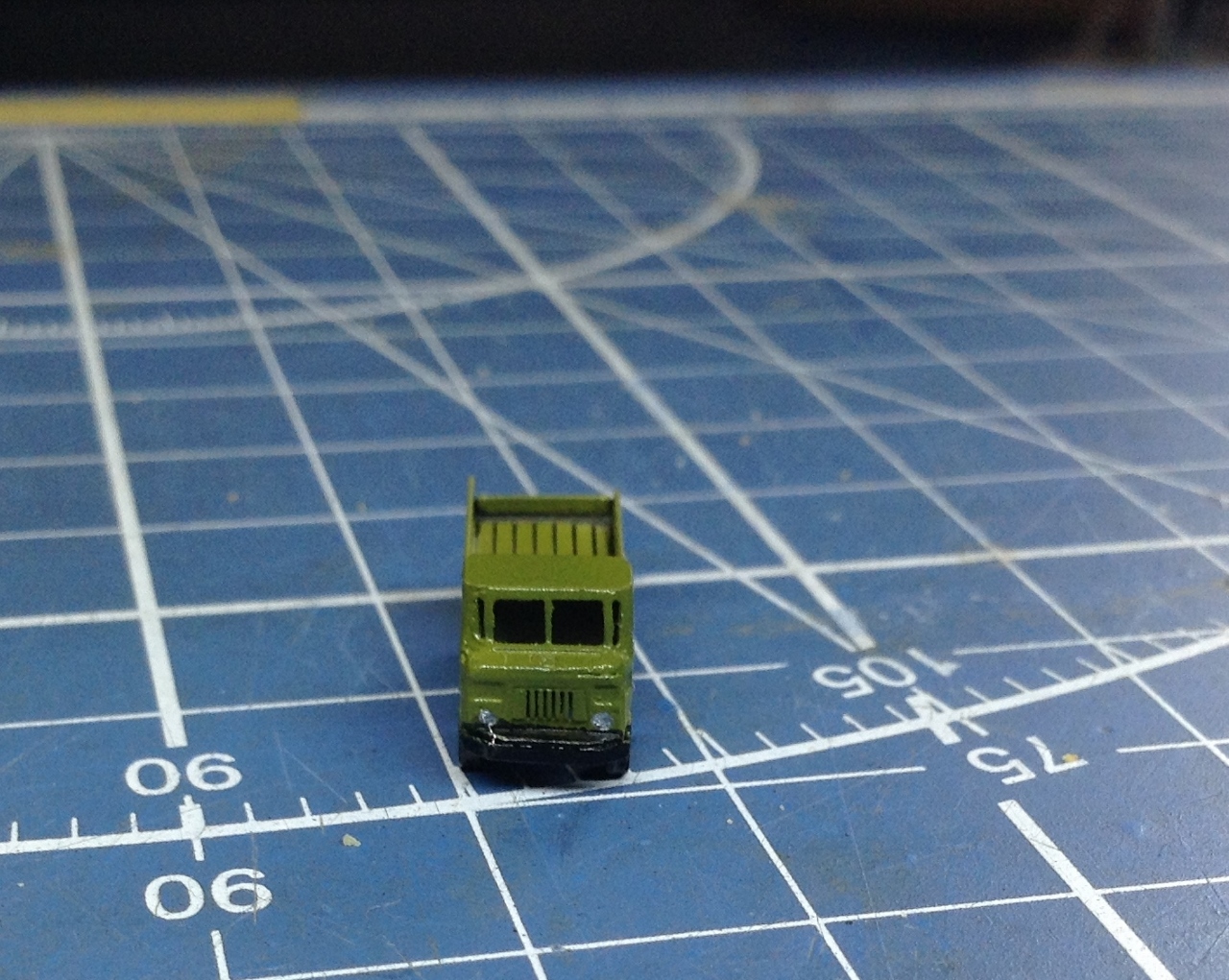

ГАЗ 66 "шишига". Цвет 4БО-

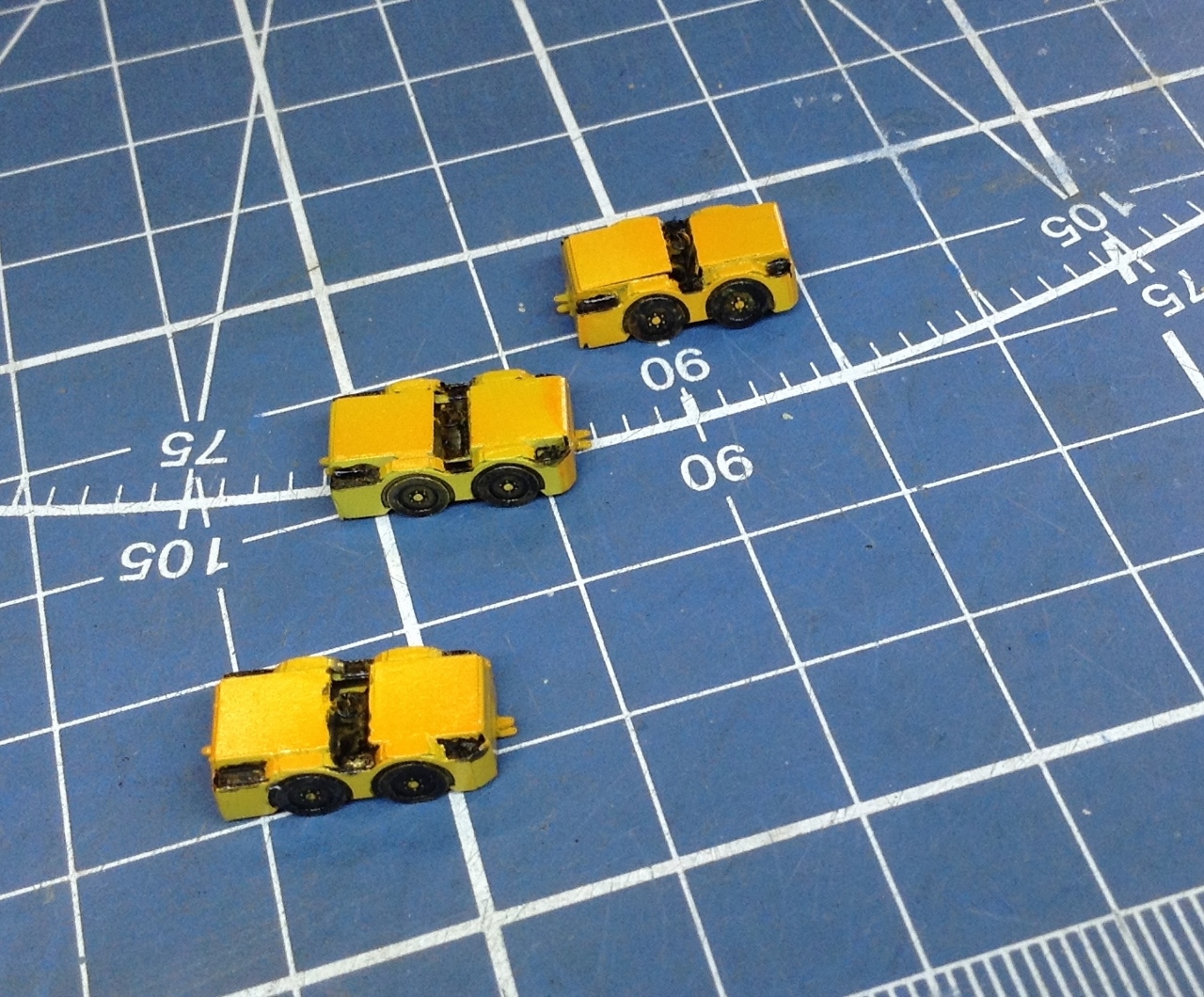

"апельсиновые" тягачи-

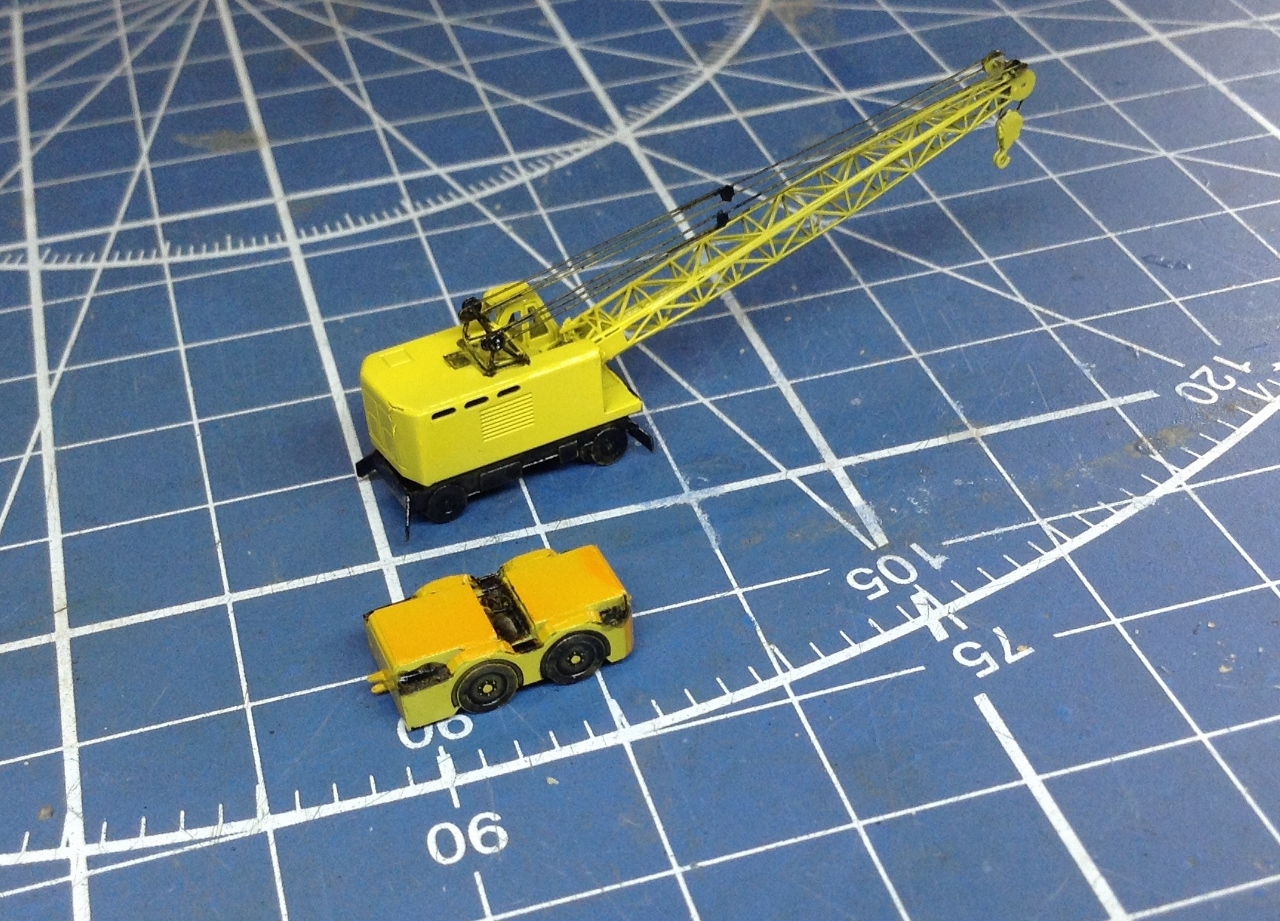

"Желтый и апельсиновый"-разница в цвете.-

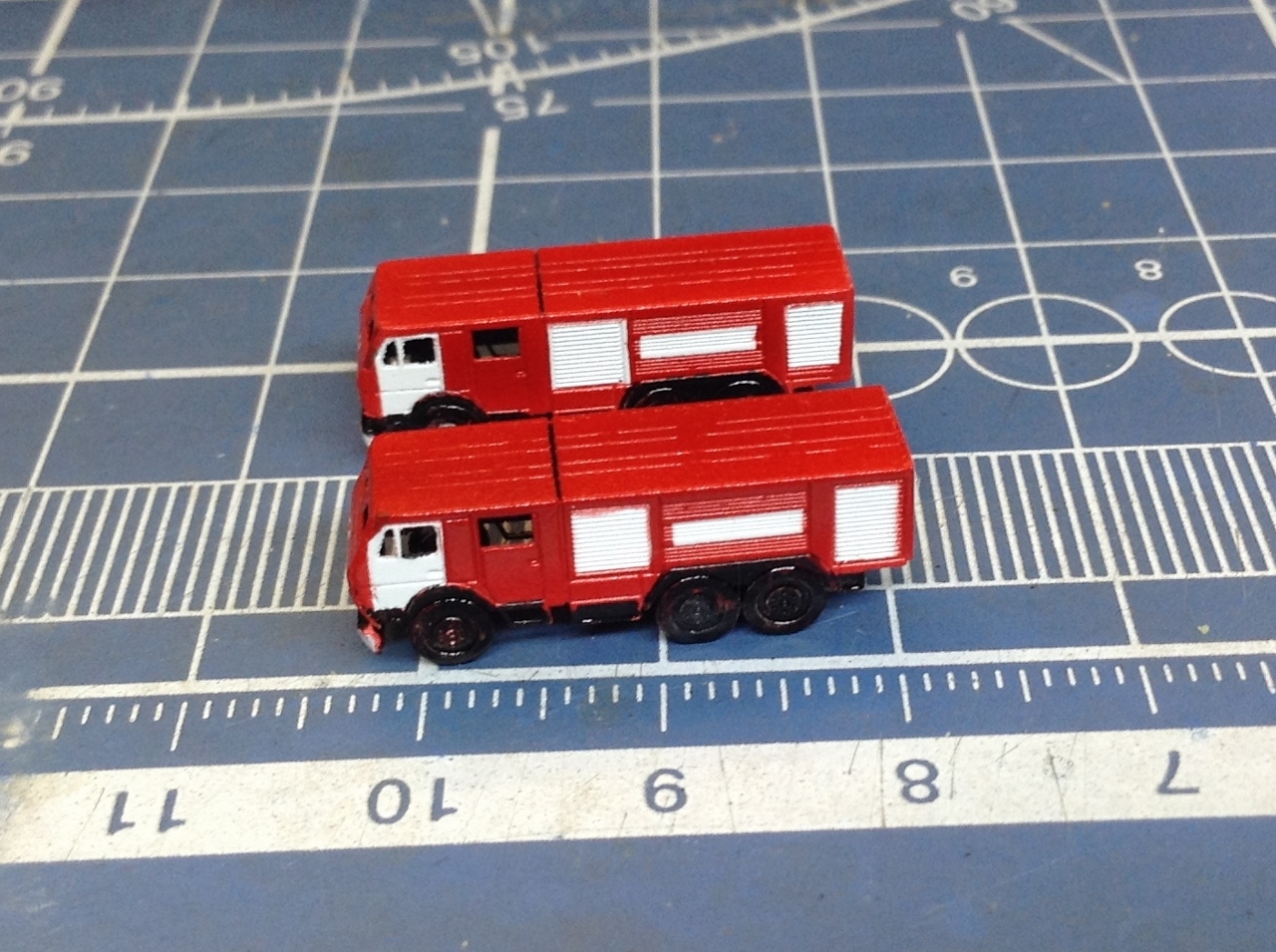

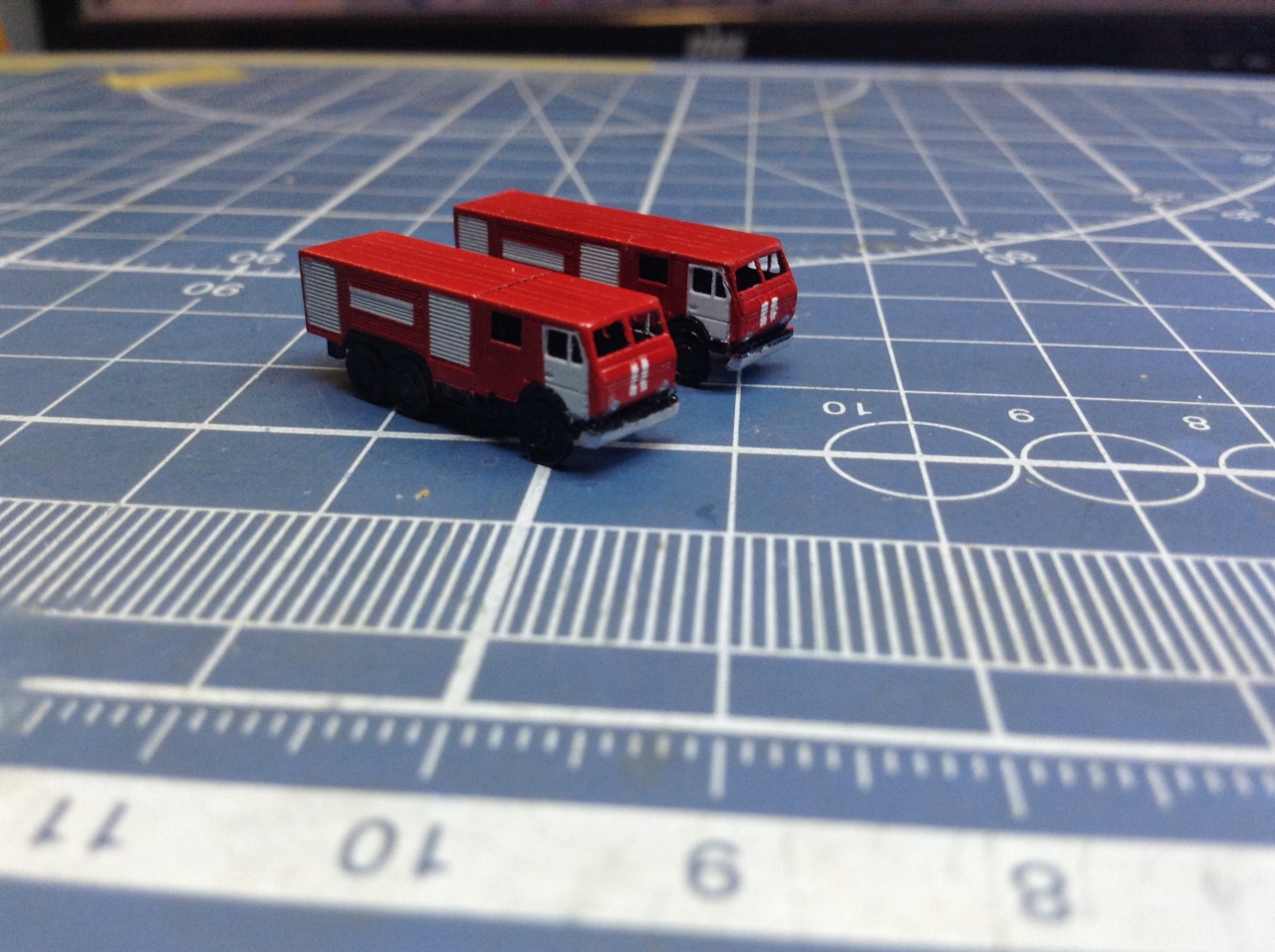

И "пожарки" на базе "КАМАЗ".
Вот с "пожарками" "Микродизайн" полностью не попал в ТТХ.

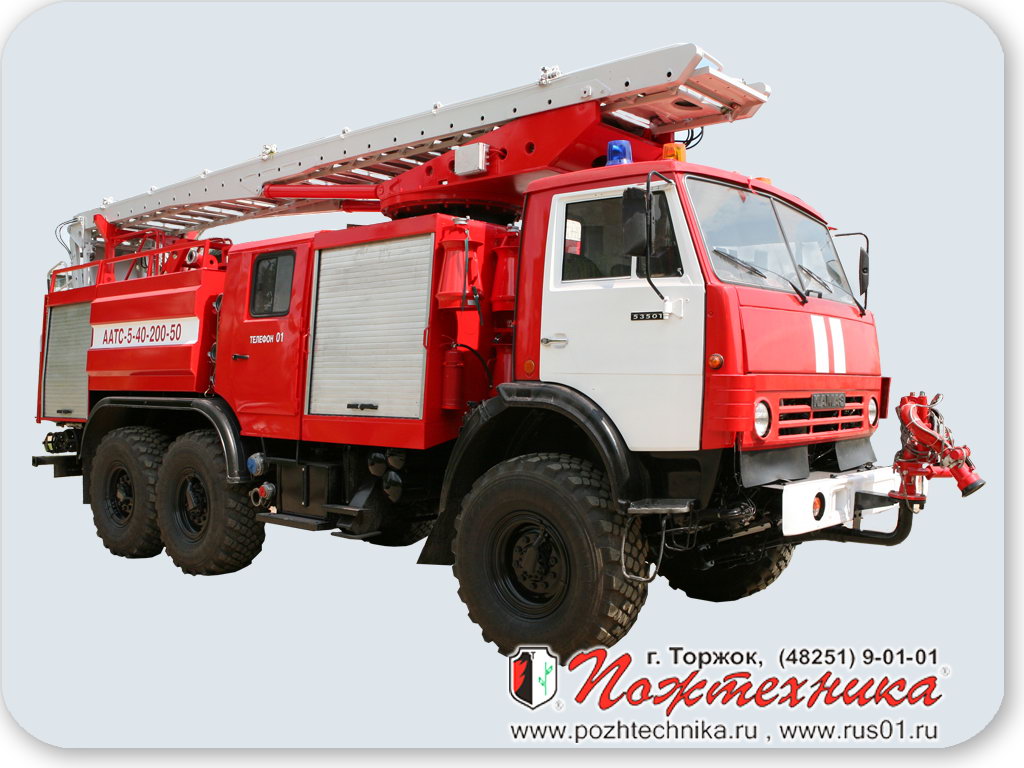

Что мешало разработчикам данного "травла" взглянуть на прототип данных "пожарок" и дать их правильными в своем наборе не знаю . Но прототип выглядит именно- ТАК-

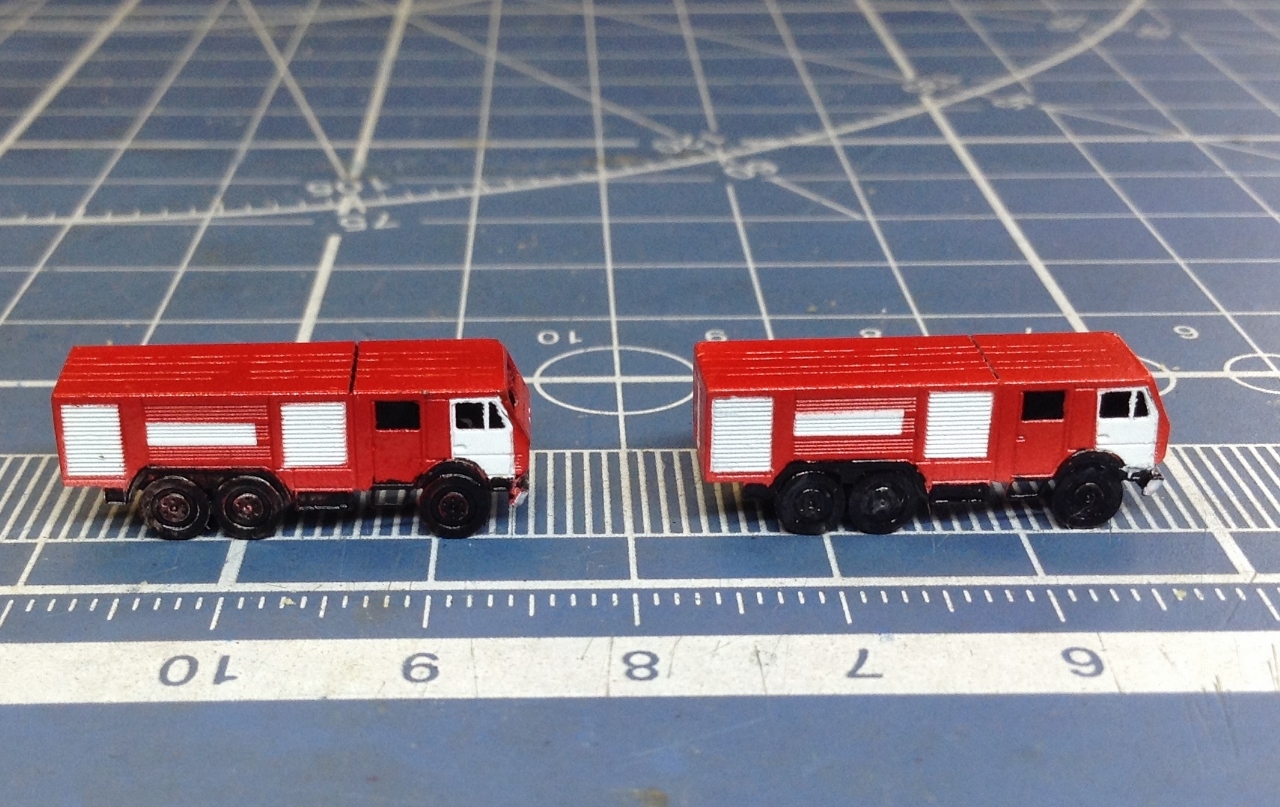

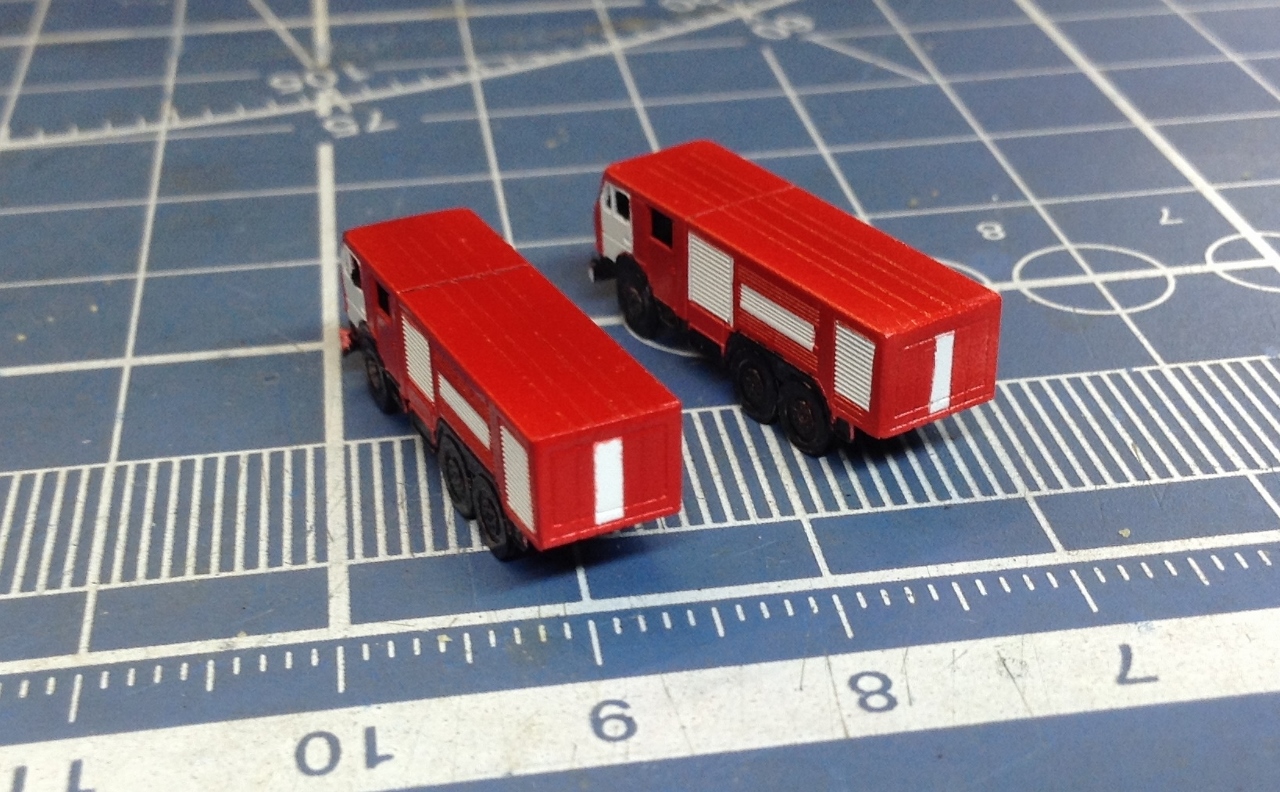

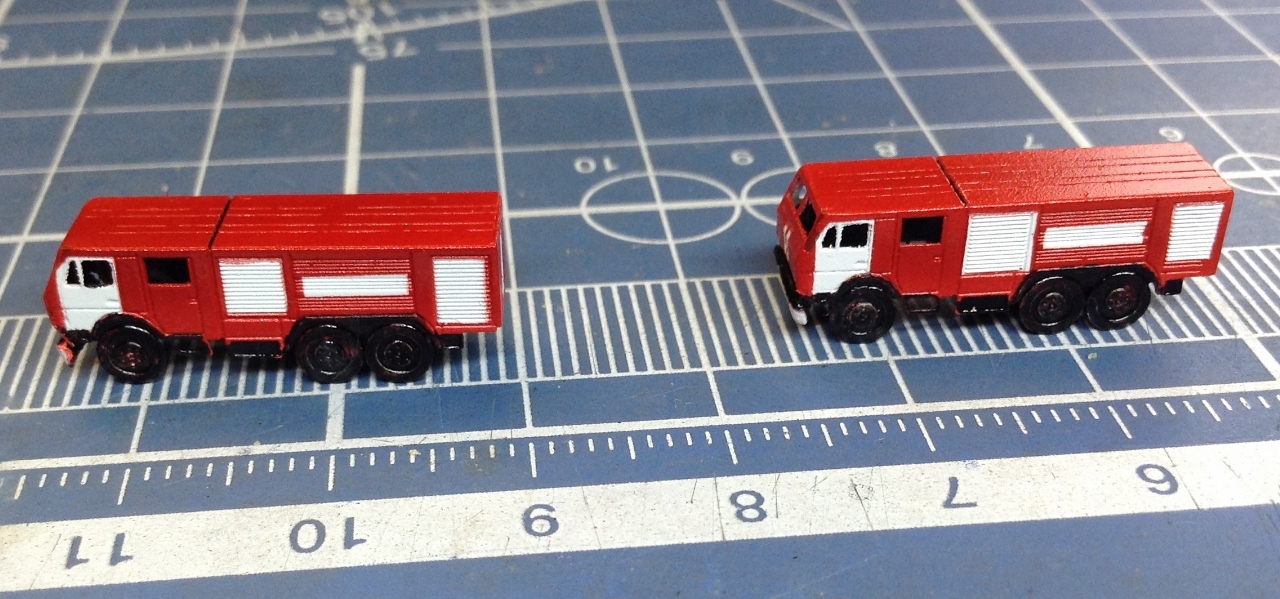

У "Микродизайна " это получилось так-

"Таки две большие разницы" НО... что имеем тому и рады, "куды-ж деваться" Придется ещё что-то "мудрить" с оборудованием на крыше, так как в "травле" -от " Микродизайн" -на эти "машинки" больше НИЧЕГО НЕТ! Недоработали , видать устали "ваять"

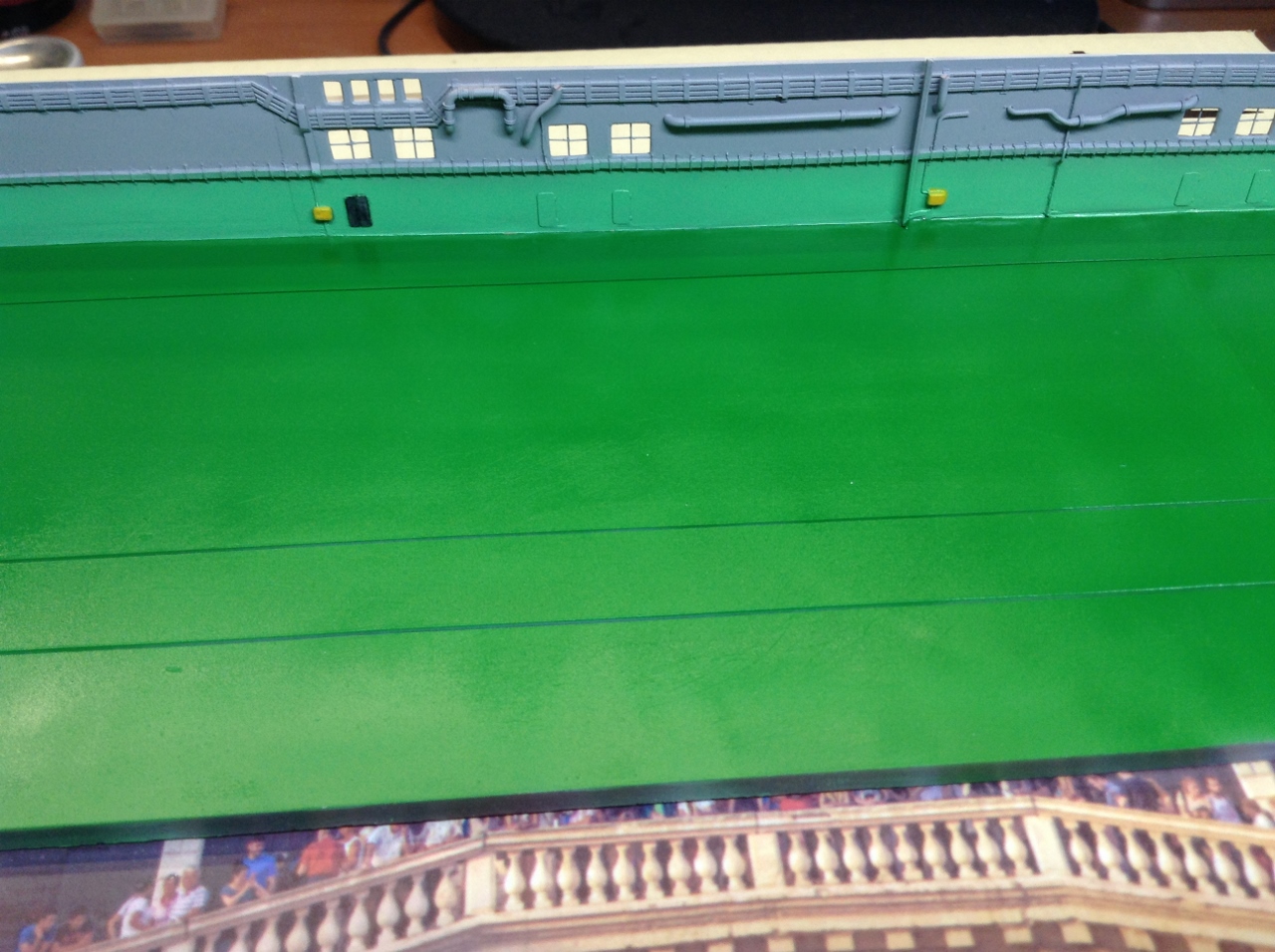

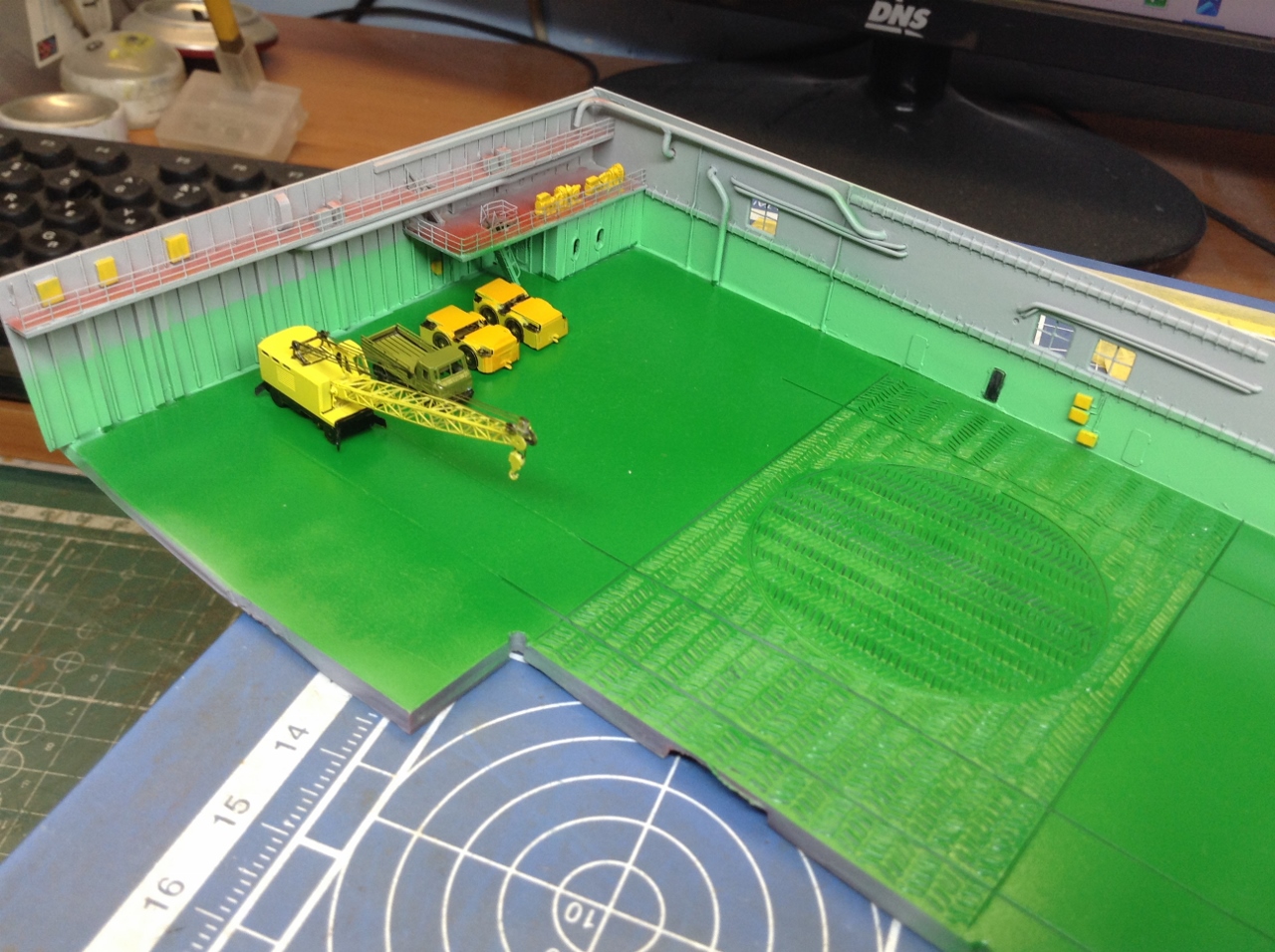

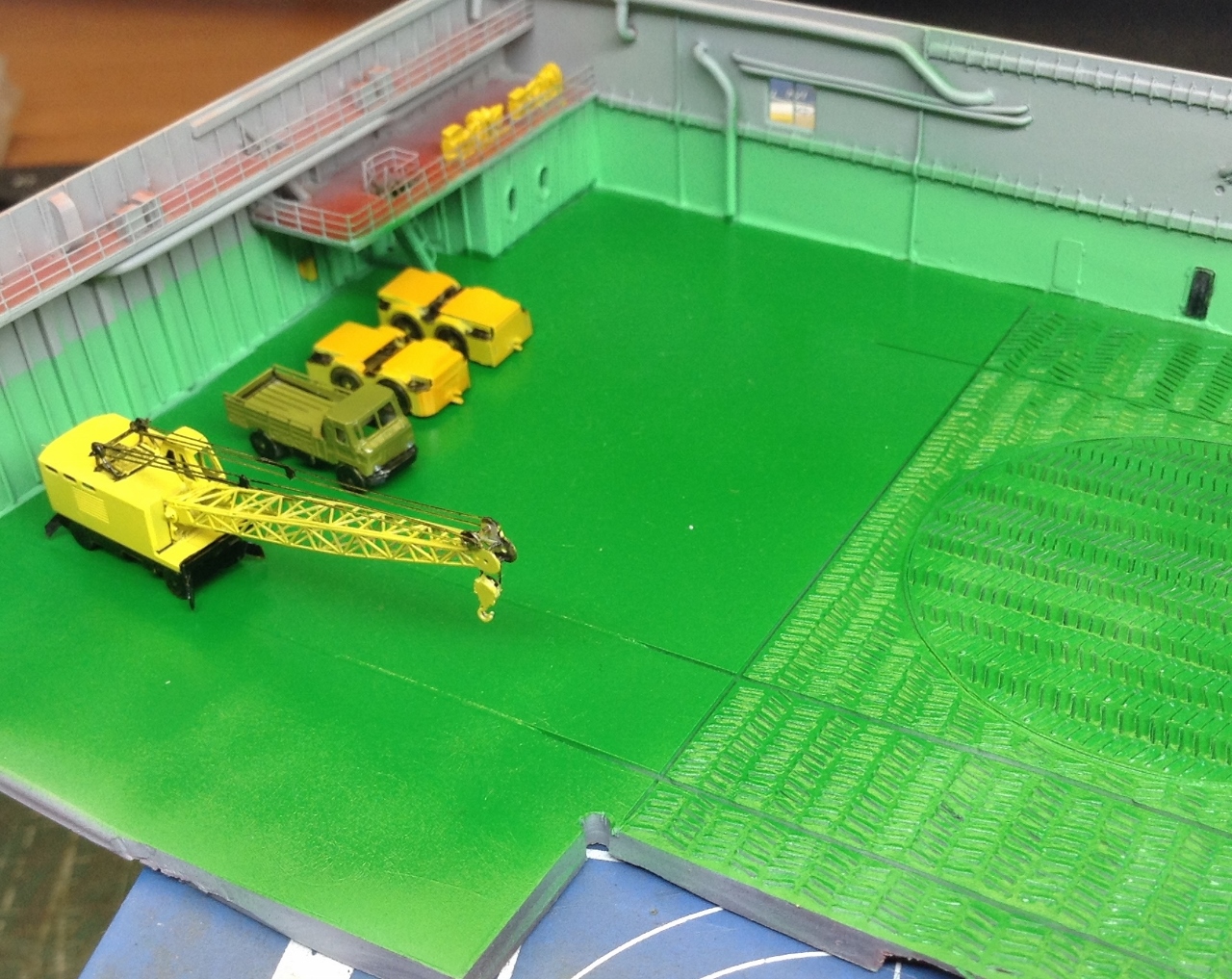

Эти-же "персонажи" -на "зеленой лужайке" - палубе ангара.

С Уважением- Александр.

Цветное разнообразие после серых пластиковых будней
Супер!
