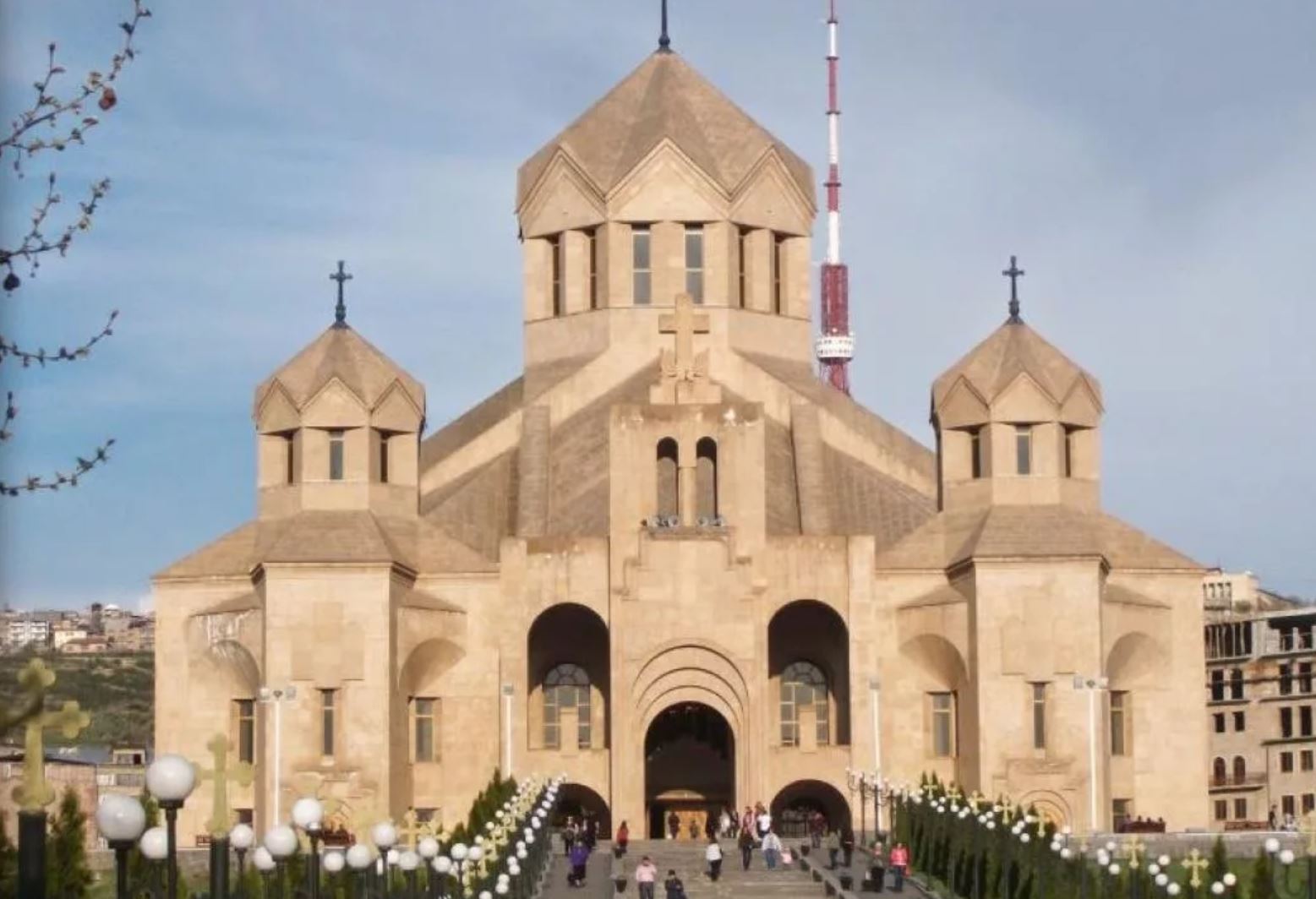

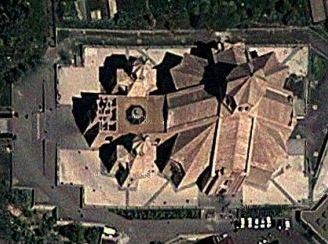

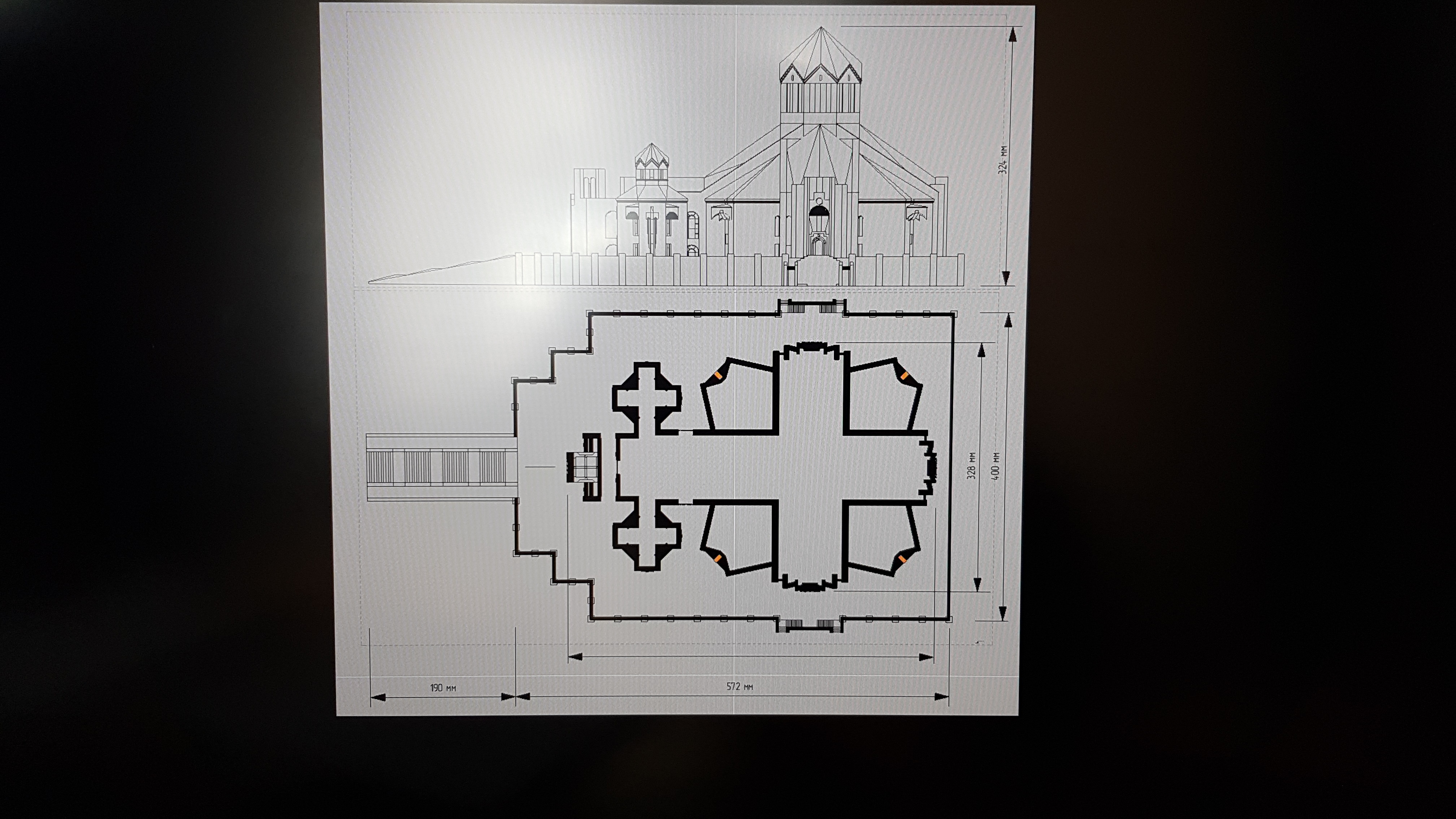

Всем привет. По различным причинам пришлось мне на долго отлучить себя от любимого хобби, но тут подвалила небольшая работа - построить Собор Святого Григория Просветителя в Ереване. Попросили мои строители Армяне. Хотят иметь частичку дома здесь. Ну что ж, мне не жалко, да и архитектуру очень давно не ваял. Информации по храму для строительства макета почти нет, но есть его габаритная высота и вронтальные фотки со всех сторон. Яндекс стрит вью тоже здорово помог. Вот фото оригинала
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

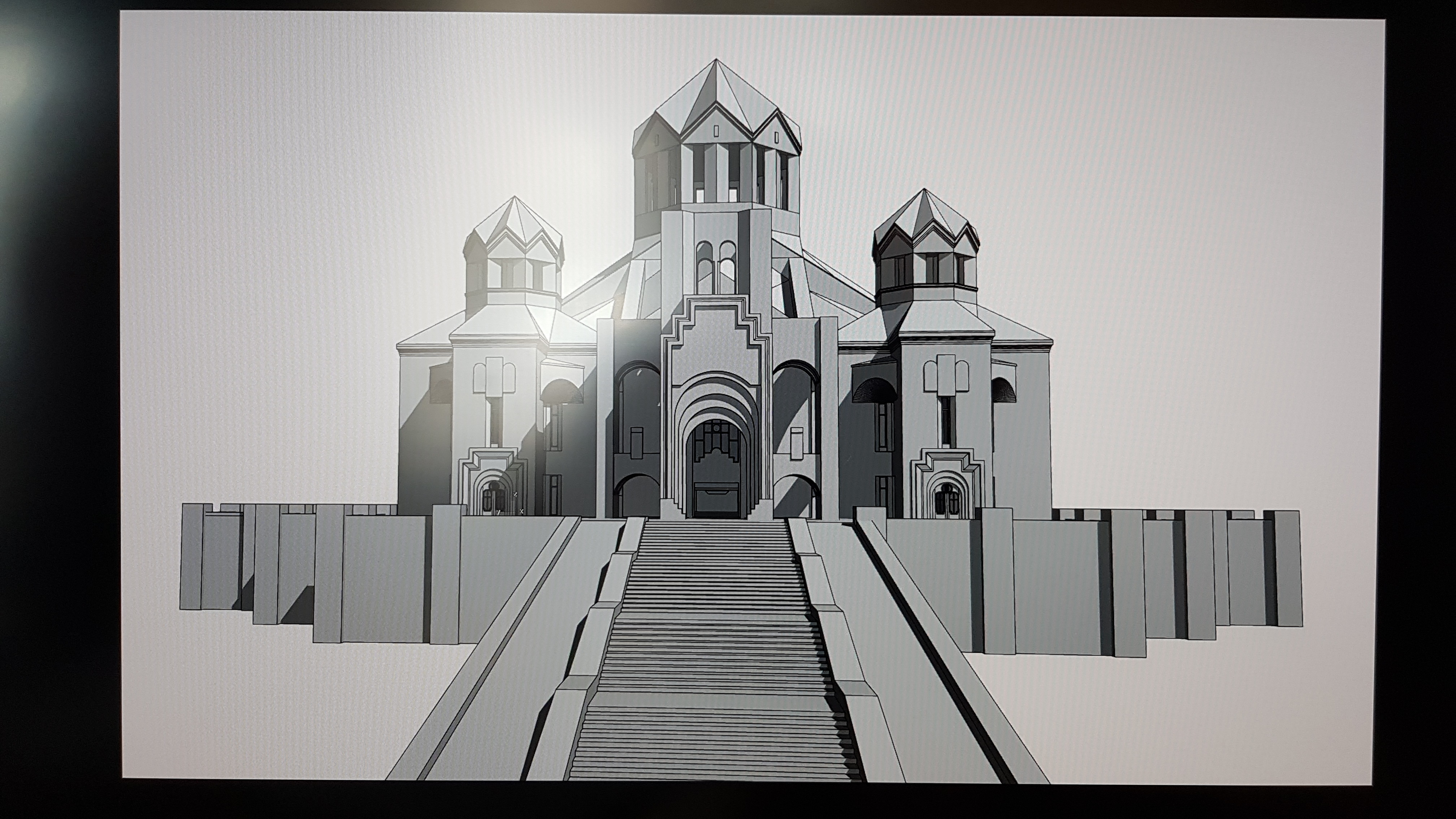

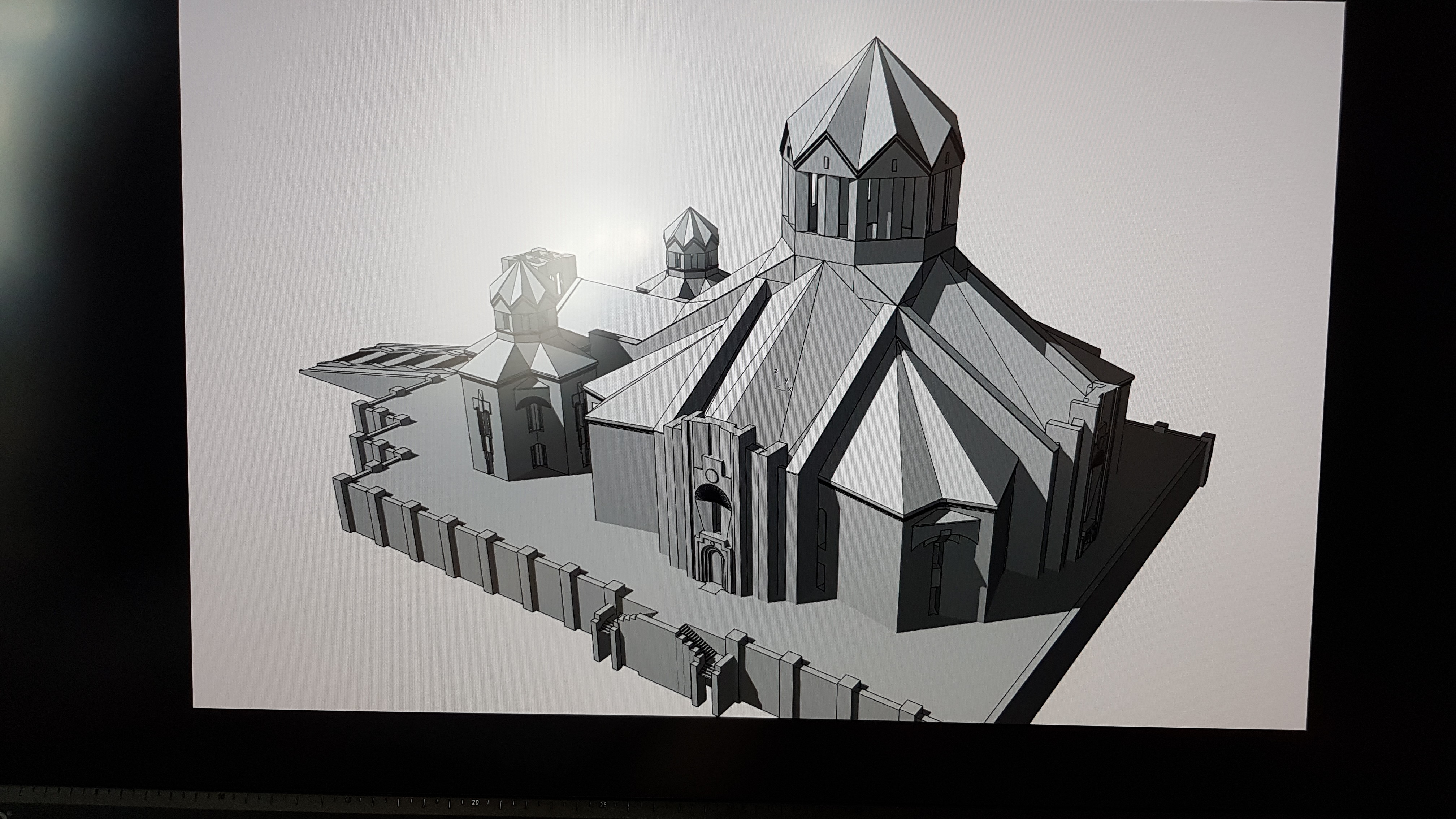

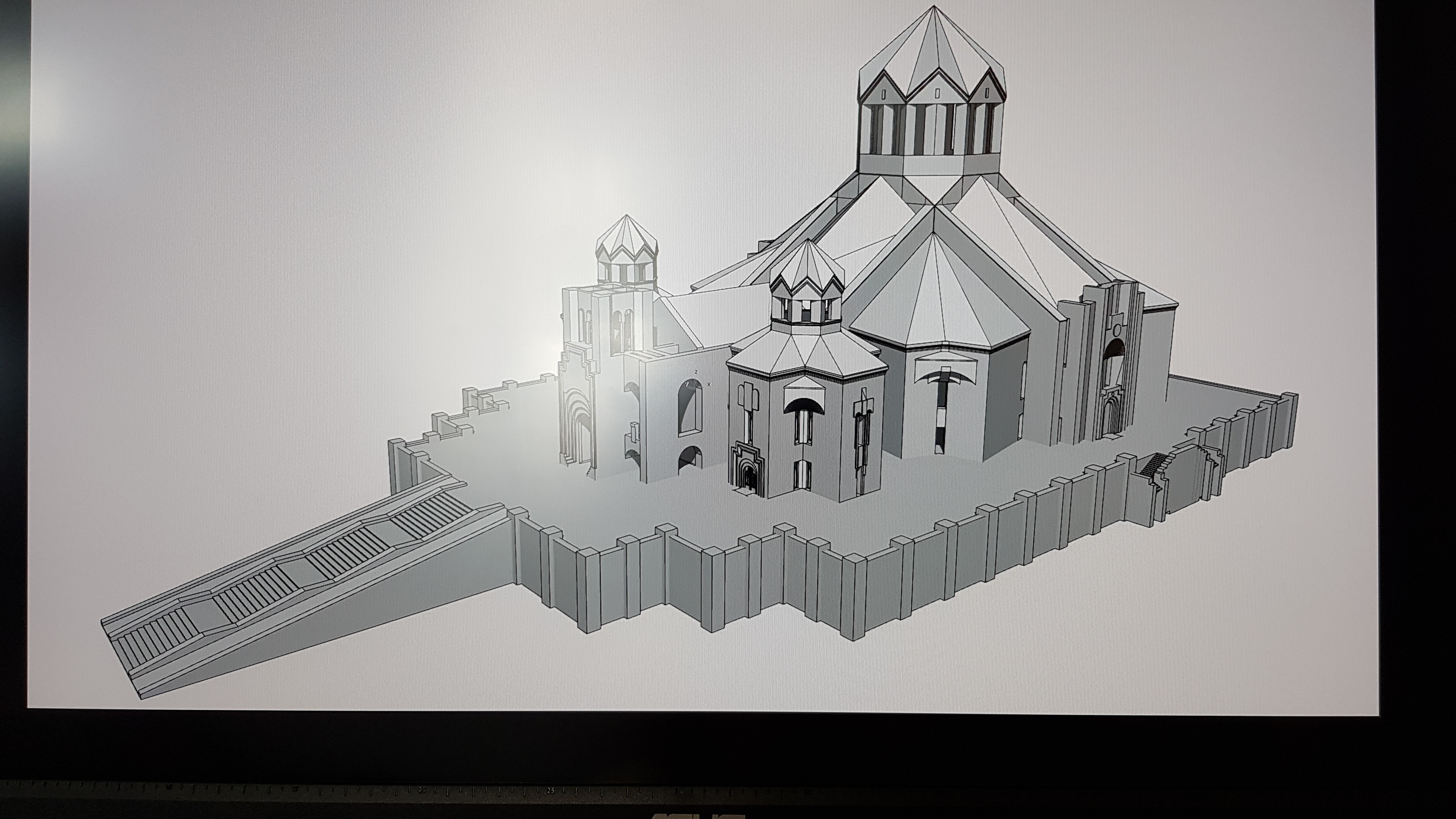

По этой информации построиле 3Д модель
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Чтобы увидеть фото во весь размер откройте картинку в новом окне
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

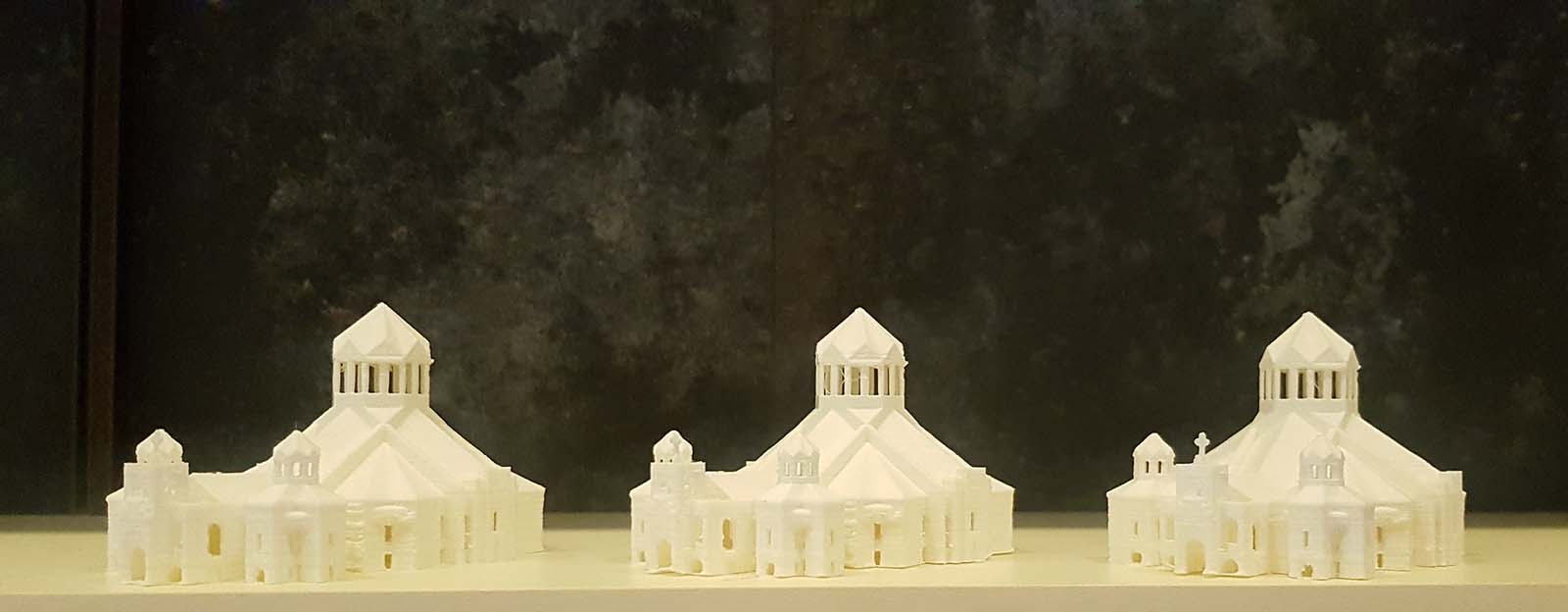

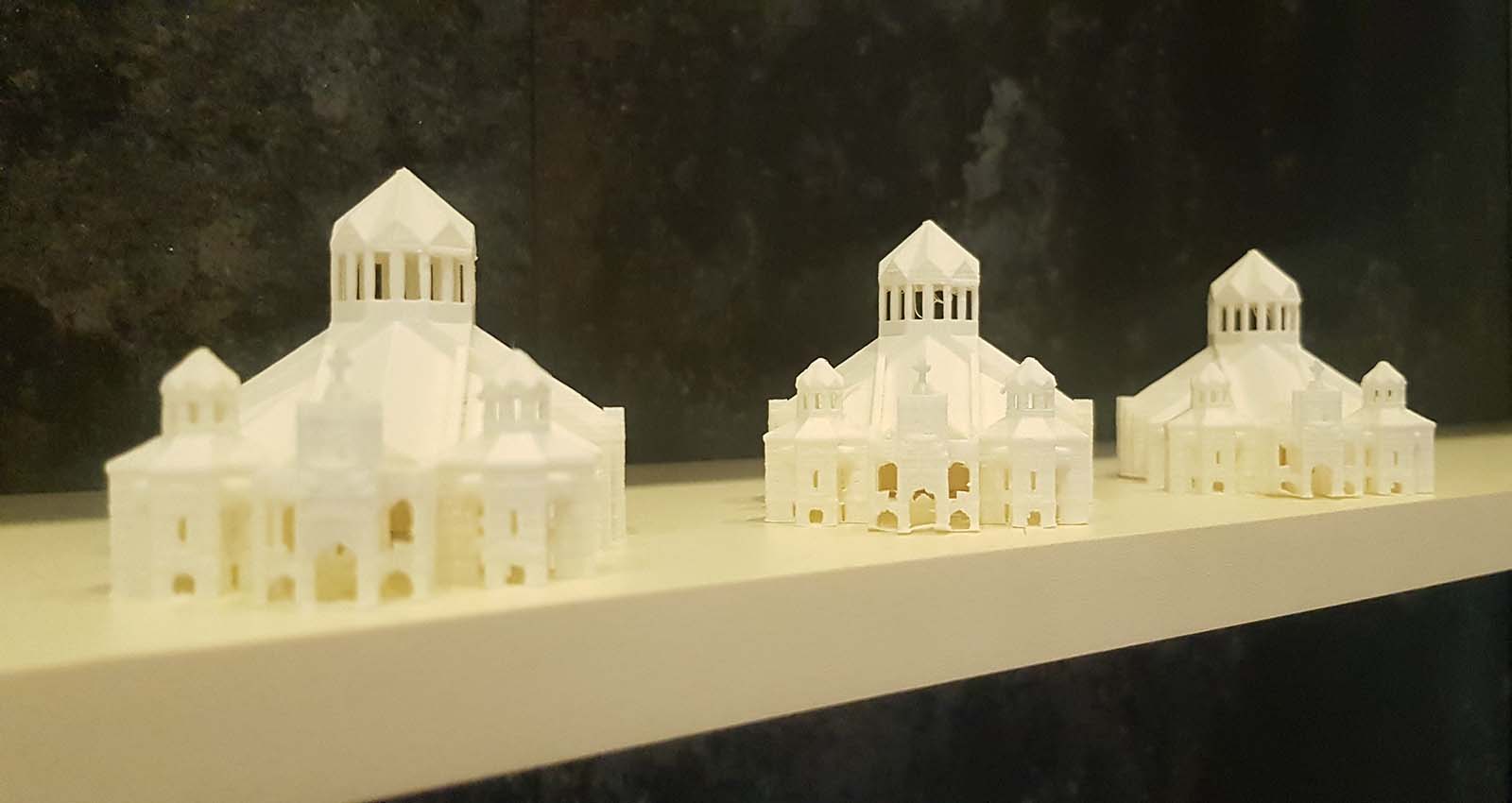

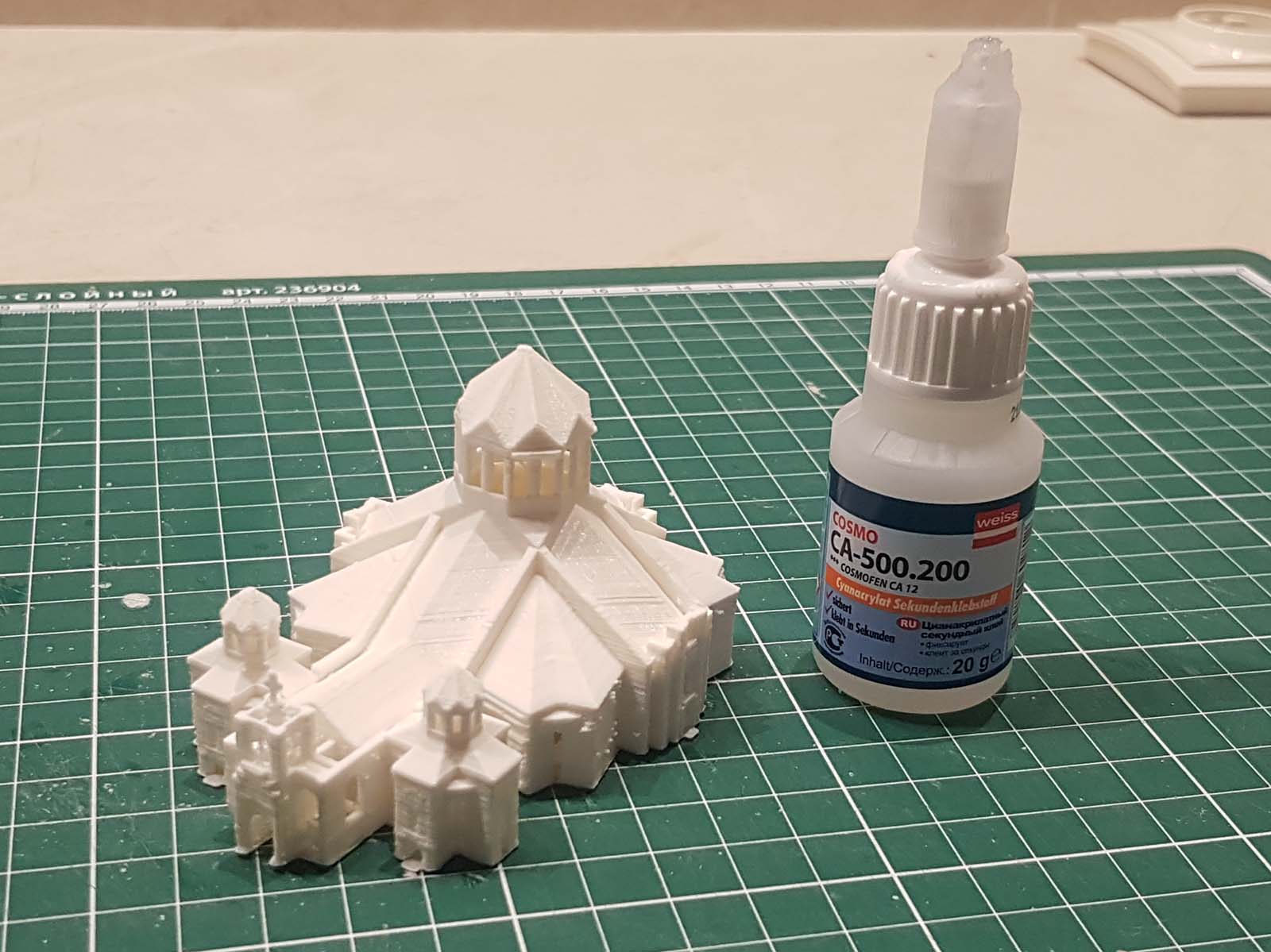

Затем распечатал пробник в масштабе 1:700, но он так понравился Армянам, что они попросили сделать еще и поставили их на торпеды своих автомобилей
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Ну и начинаем пилить. Сначала хотел сделать макет из бетона. Напечатал опалубки (убил почти 1 кг пластика), промазал их вазелином, залил в них цемент М500 и через 10 дней попробовал вытащить... Хрен вам! то что вышло - оказалось деформированным, частично не пролитым, короче жуть жуткая. Половину деталей вообще не сумел разопалубить. Так расстроился, что даже фотки не сделал. Просто в кучку сгреб и в помойку.
Короче, будем делать по-старинке - из пластика, а затем маскировать под камень.
Масштаб макета будет 1:200

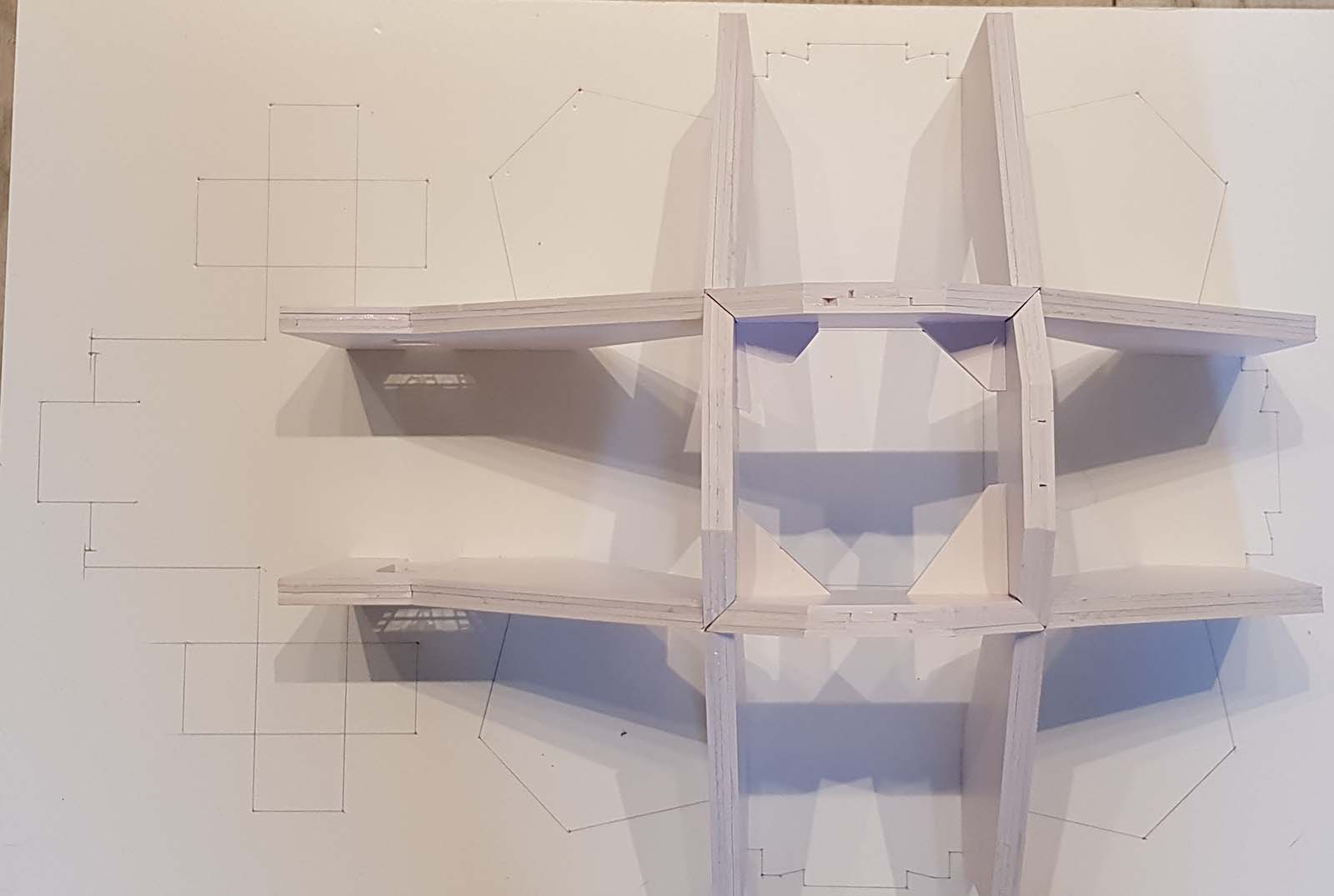

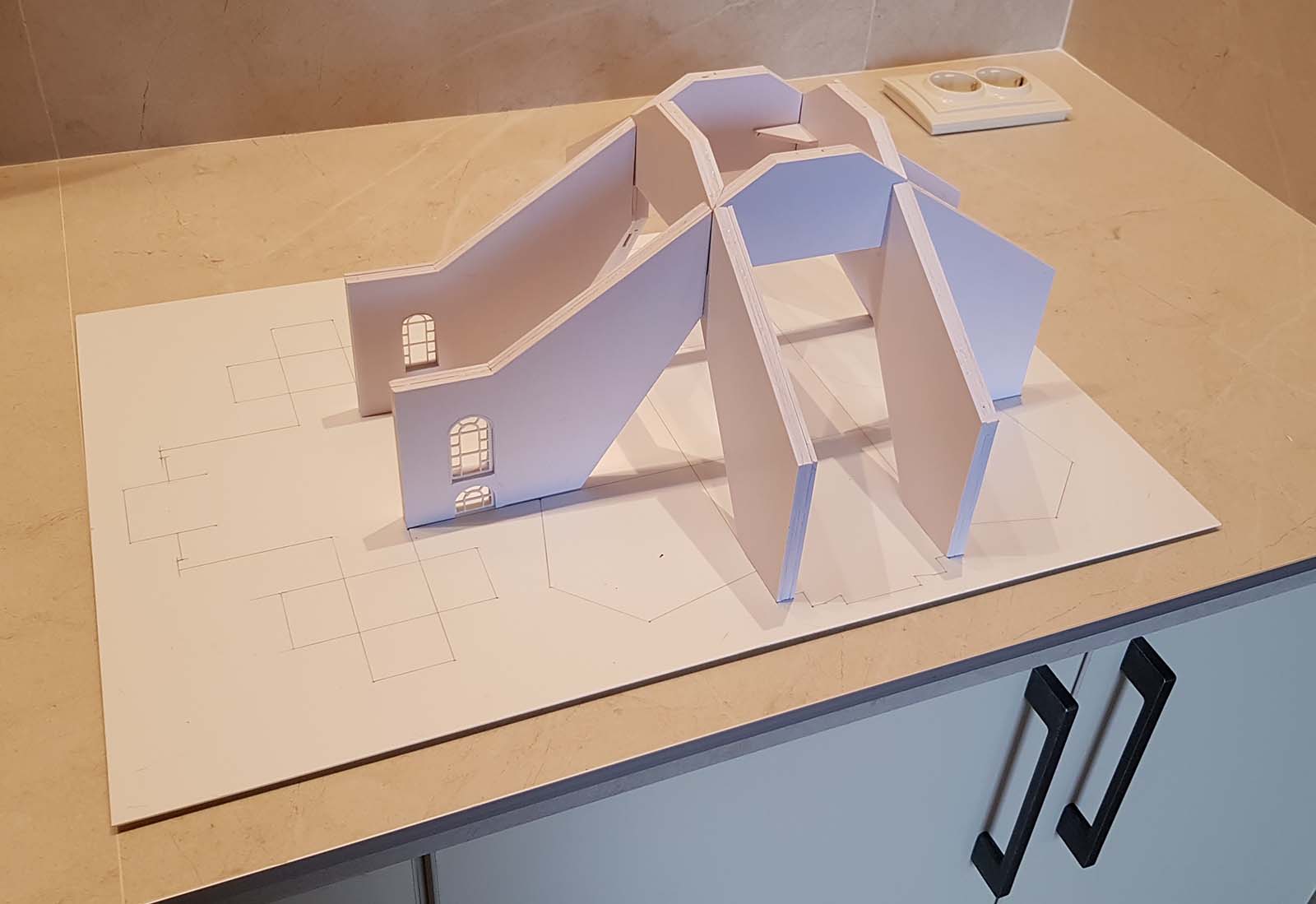

Основные стены. Толщина 8 мм. Материал - ПВХ
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

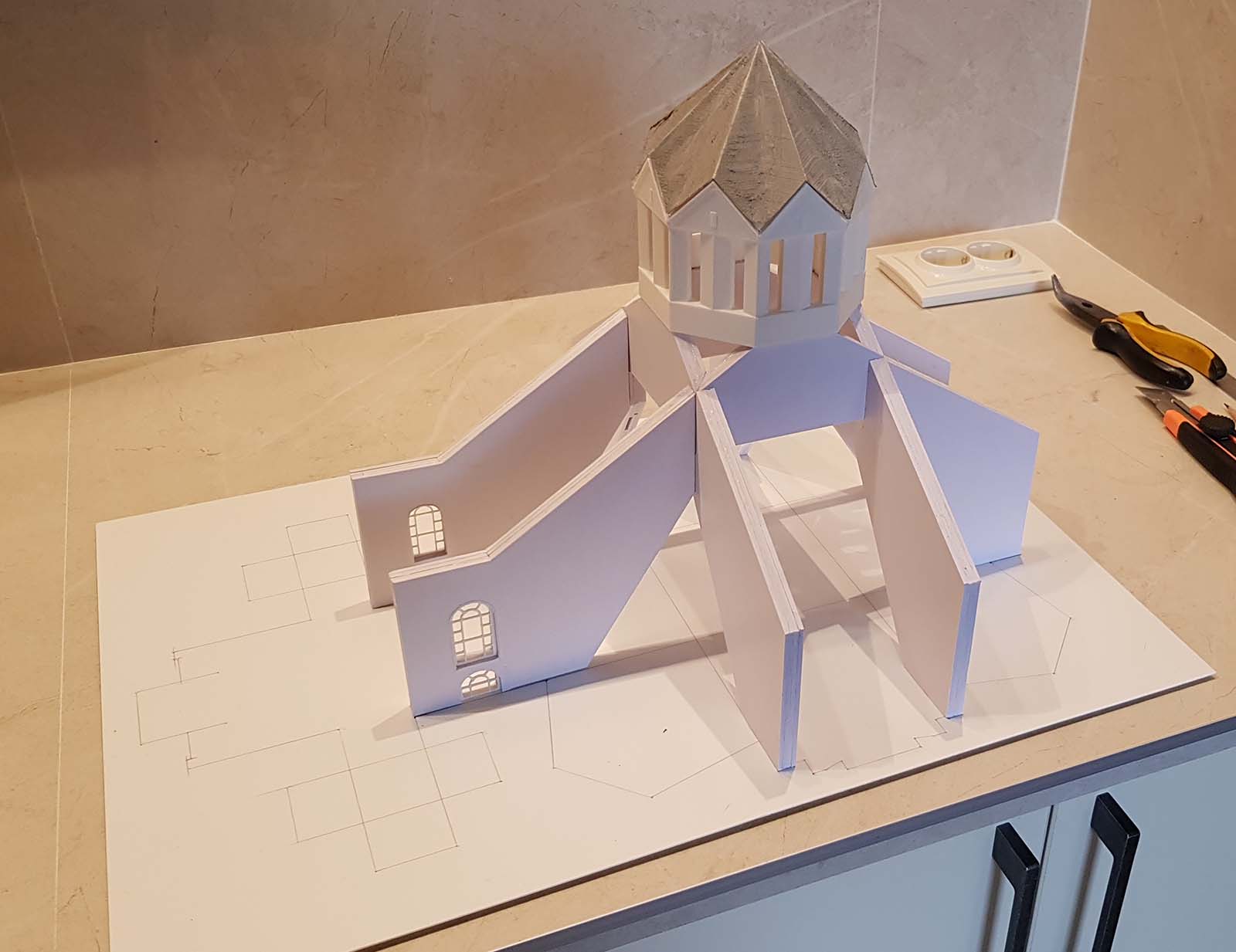

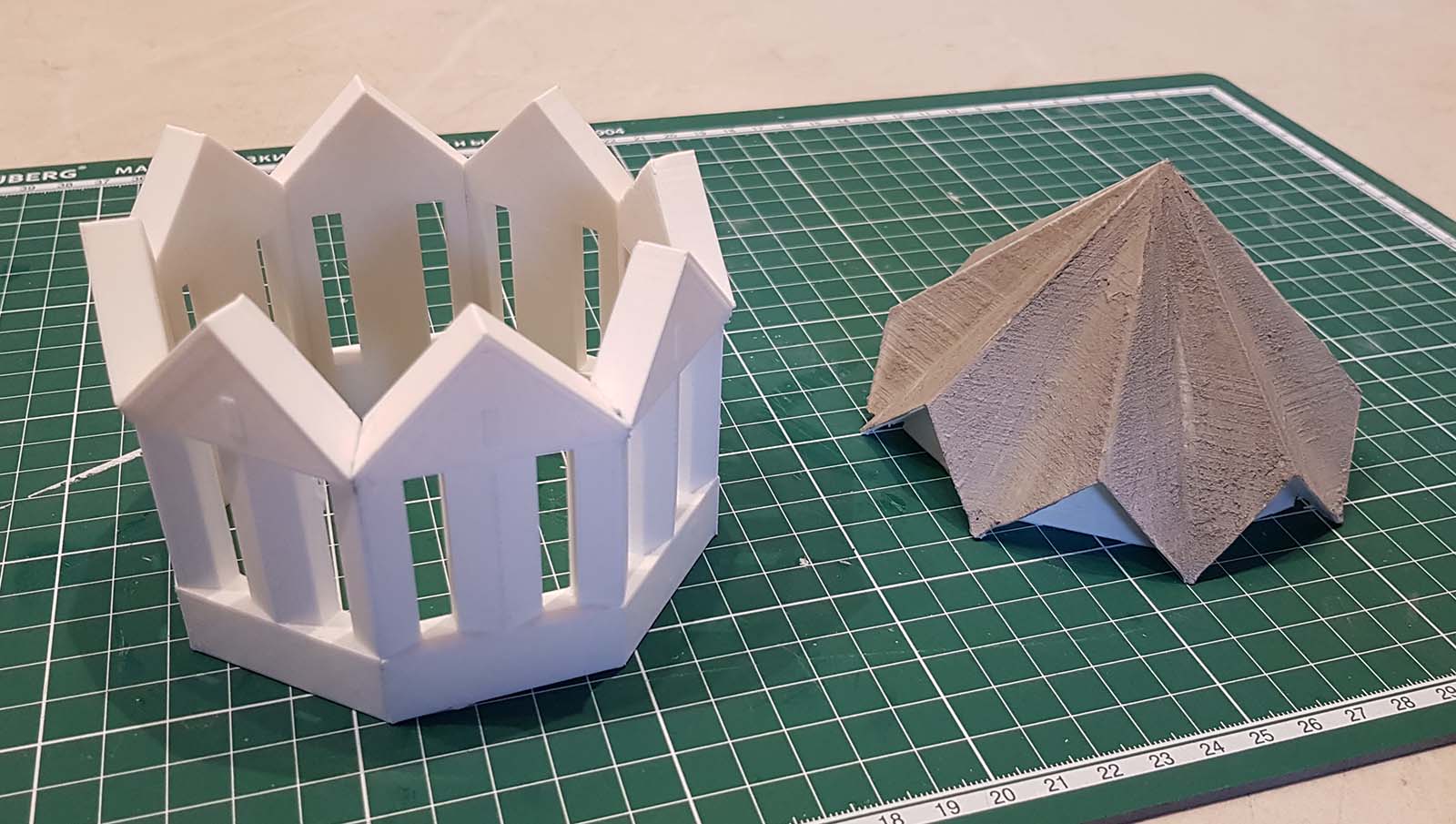

Напечатал стены центральной главы храма и шатровую кровлю. Кровлю тестово покрыл цементом. Хотел попробовать фактуру придать. Вполне жизнеспособно, но цемент держится на троечку. Надо его чем-то фиксировать. Потом подумаю чем. Цемент наносил просто пальцем и как бы штукатурил, а затем ровнял линейкой как правилом
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

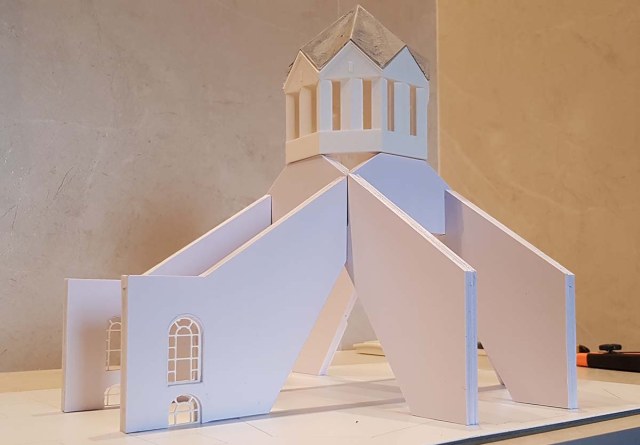

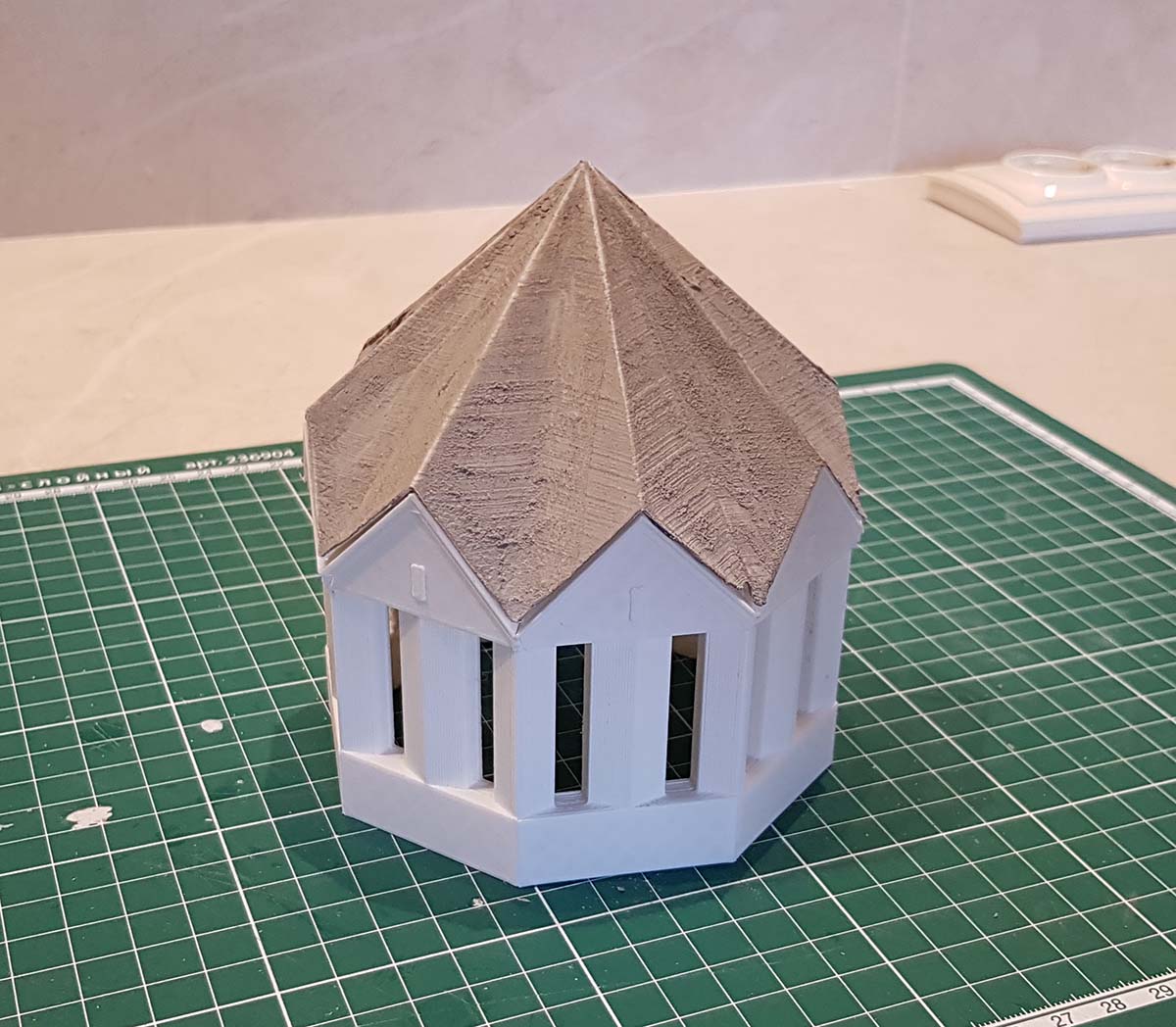

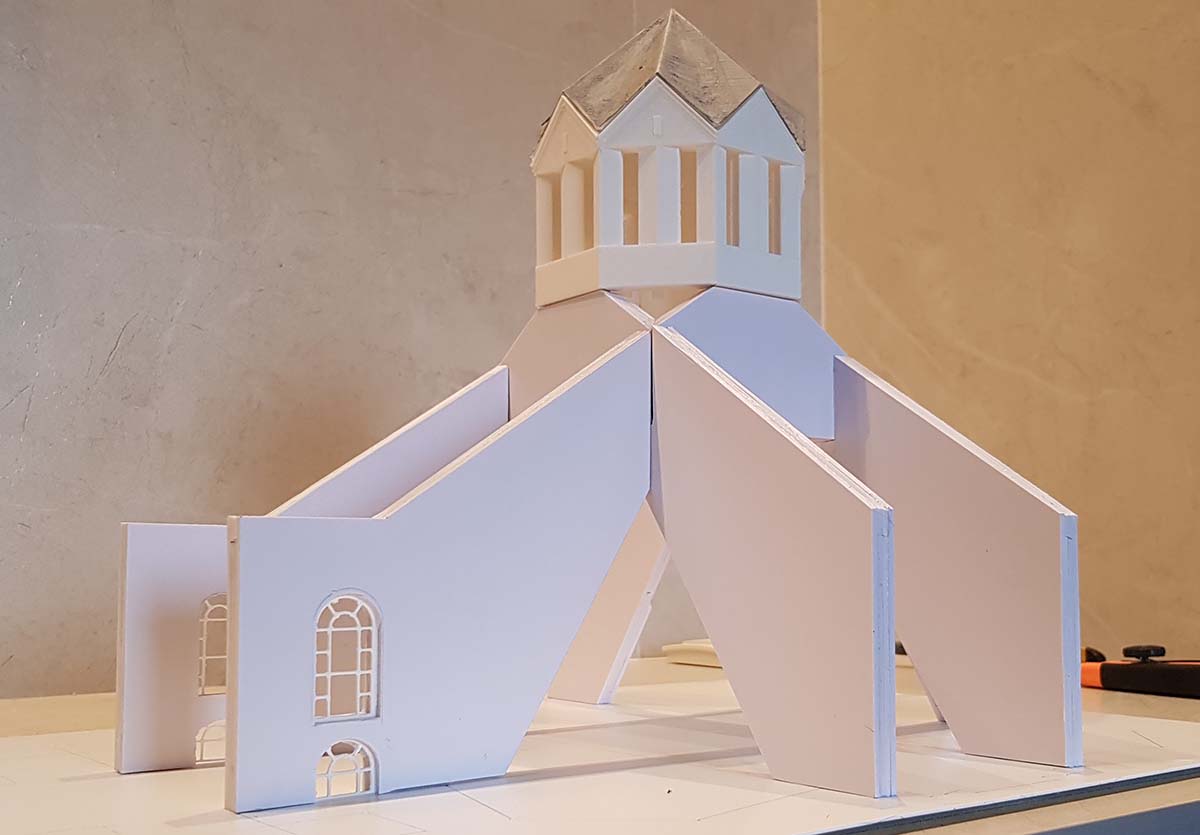

Примерка. Голова села нормально
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

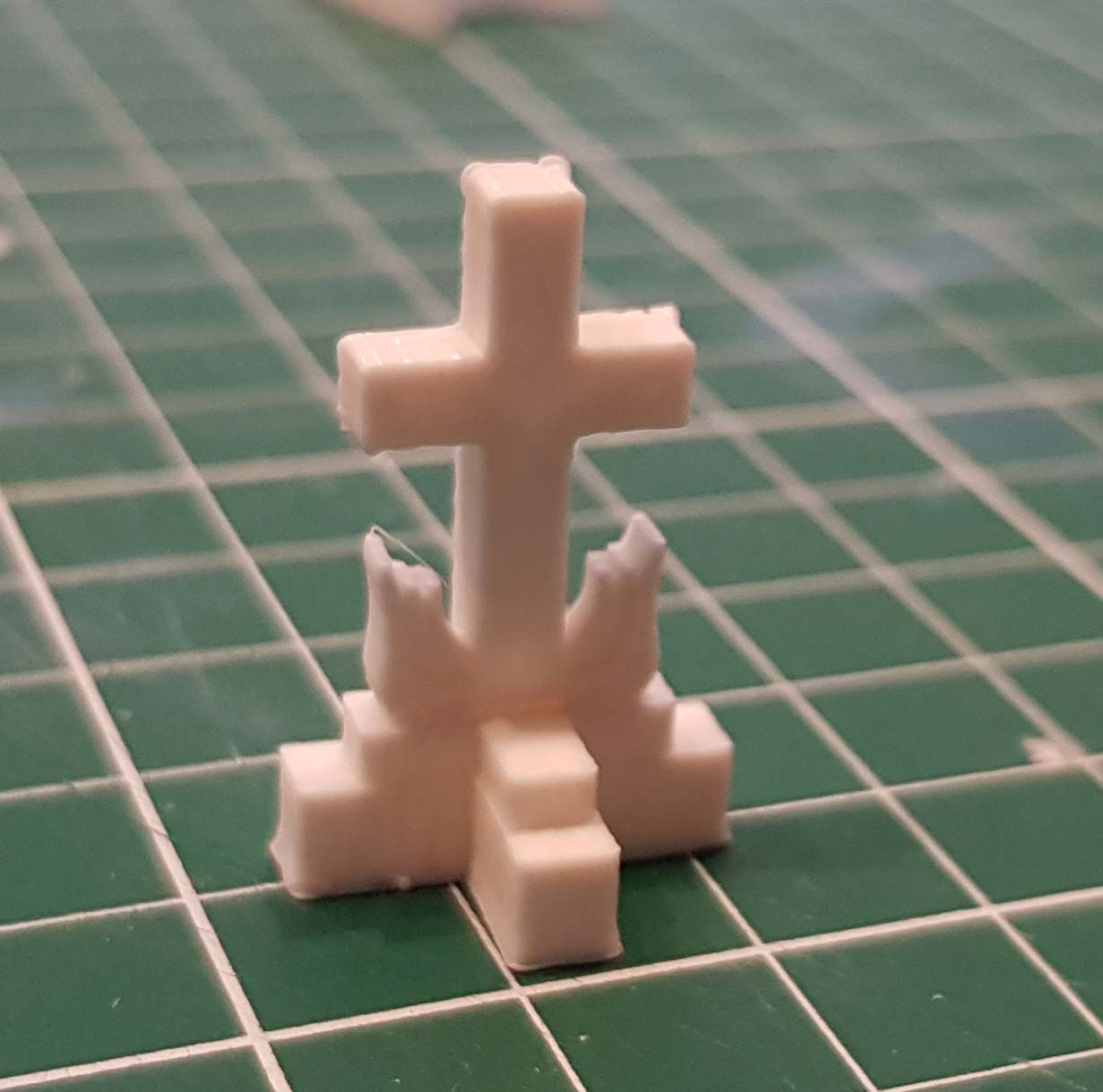

Начинаем колокольню. Это венчающий крест
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

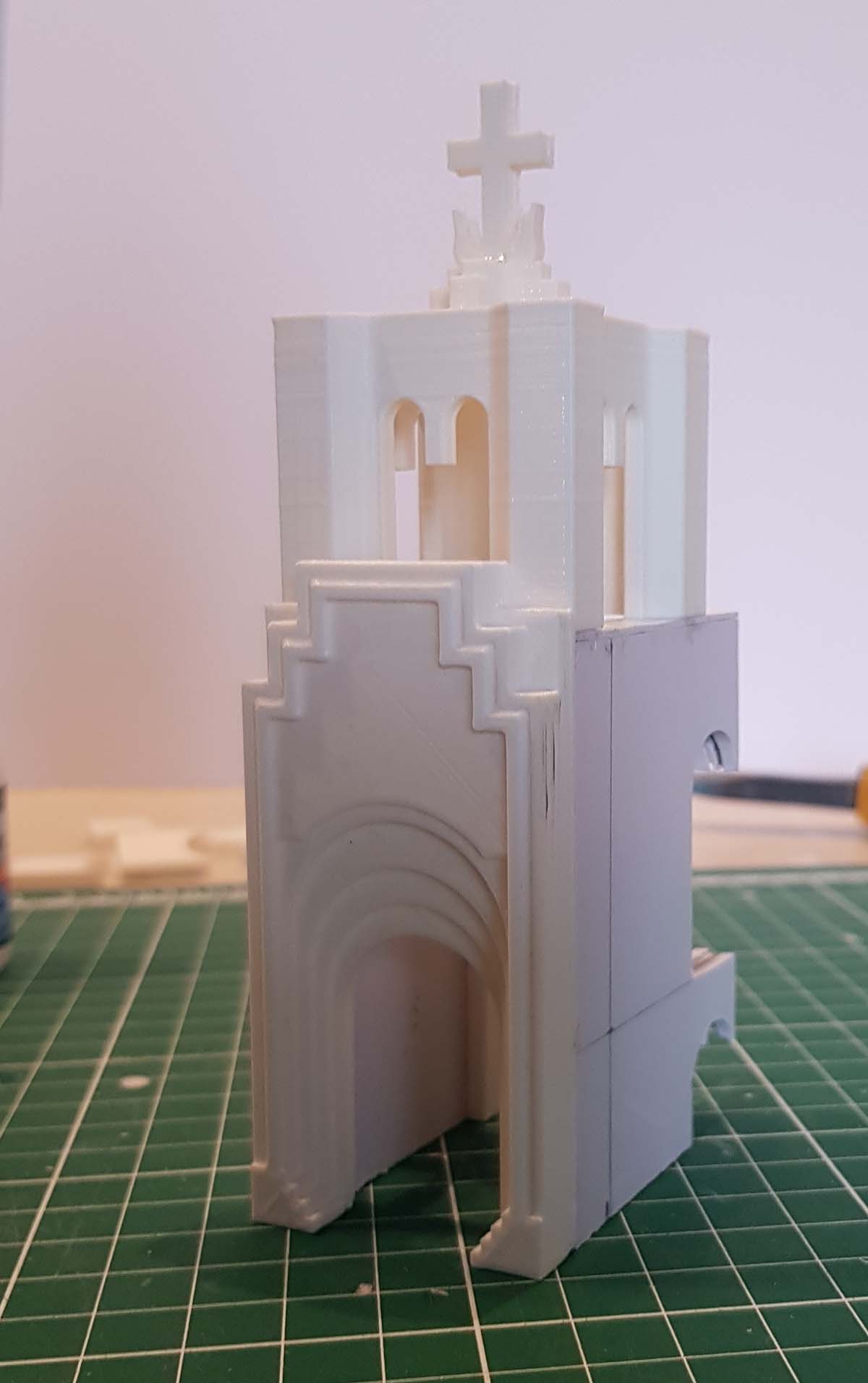

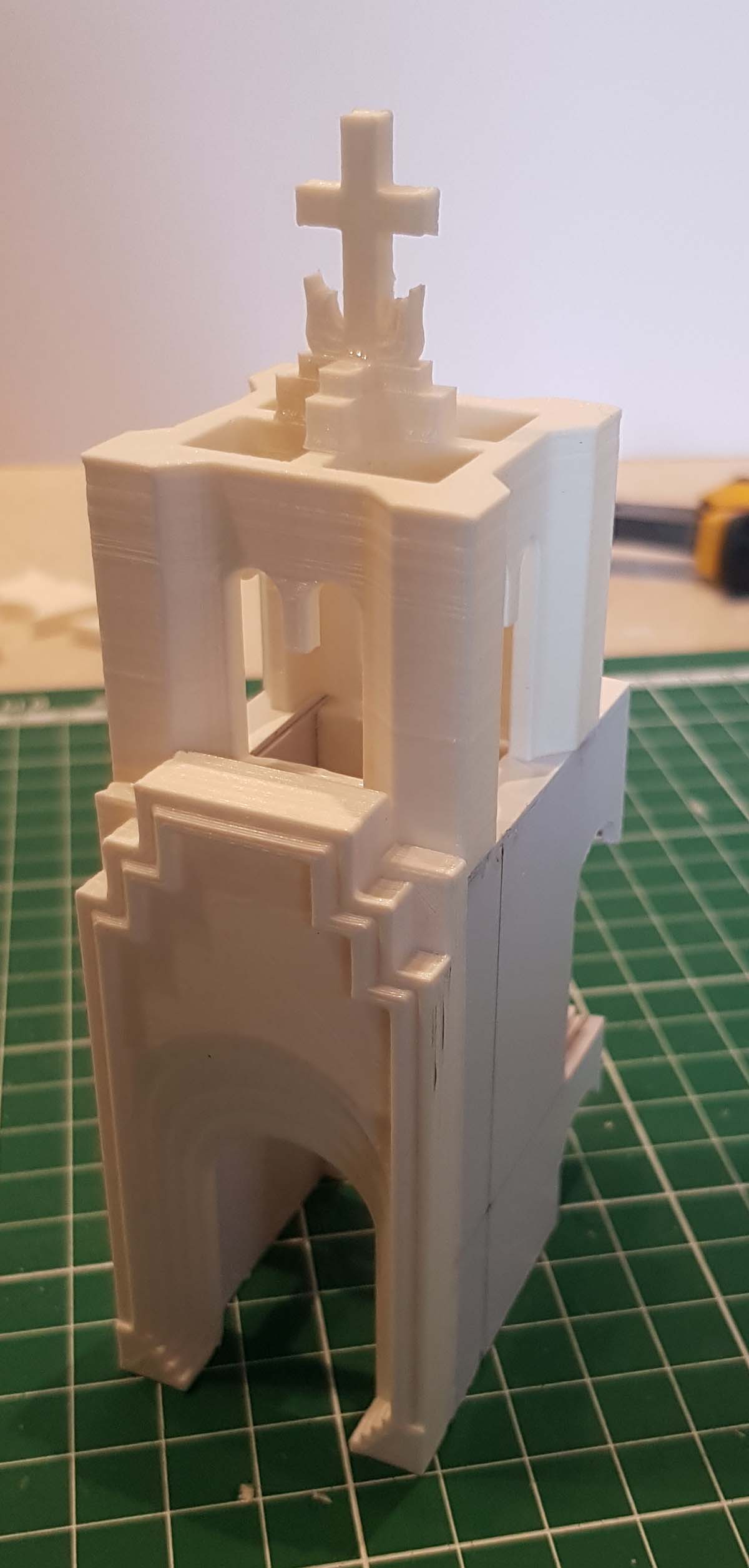

Ну и сама колокольня. Сложные детали печатаются, простые делаются из пластика руками
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

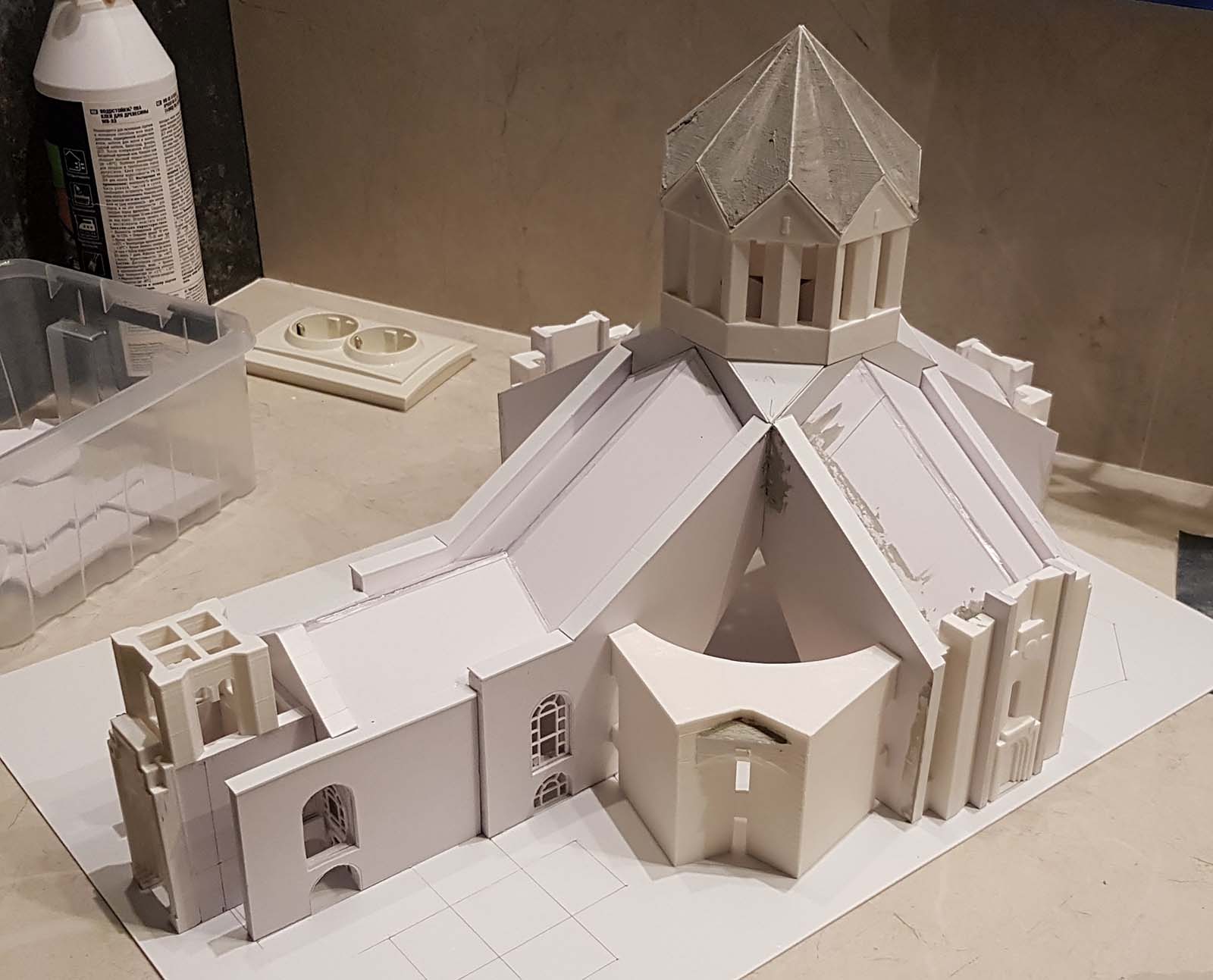

Уже начинает быть похож на храм
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

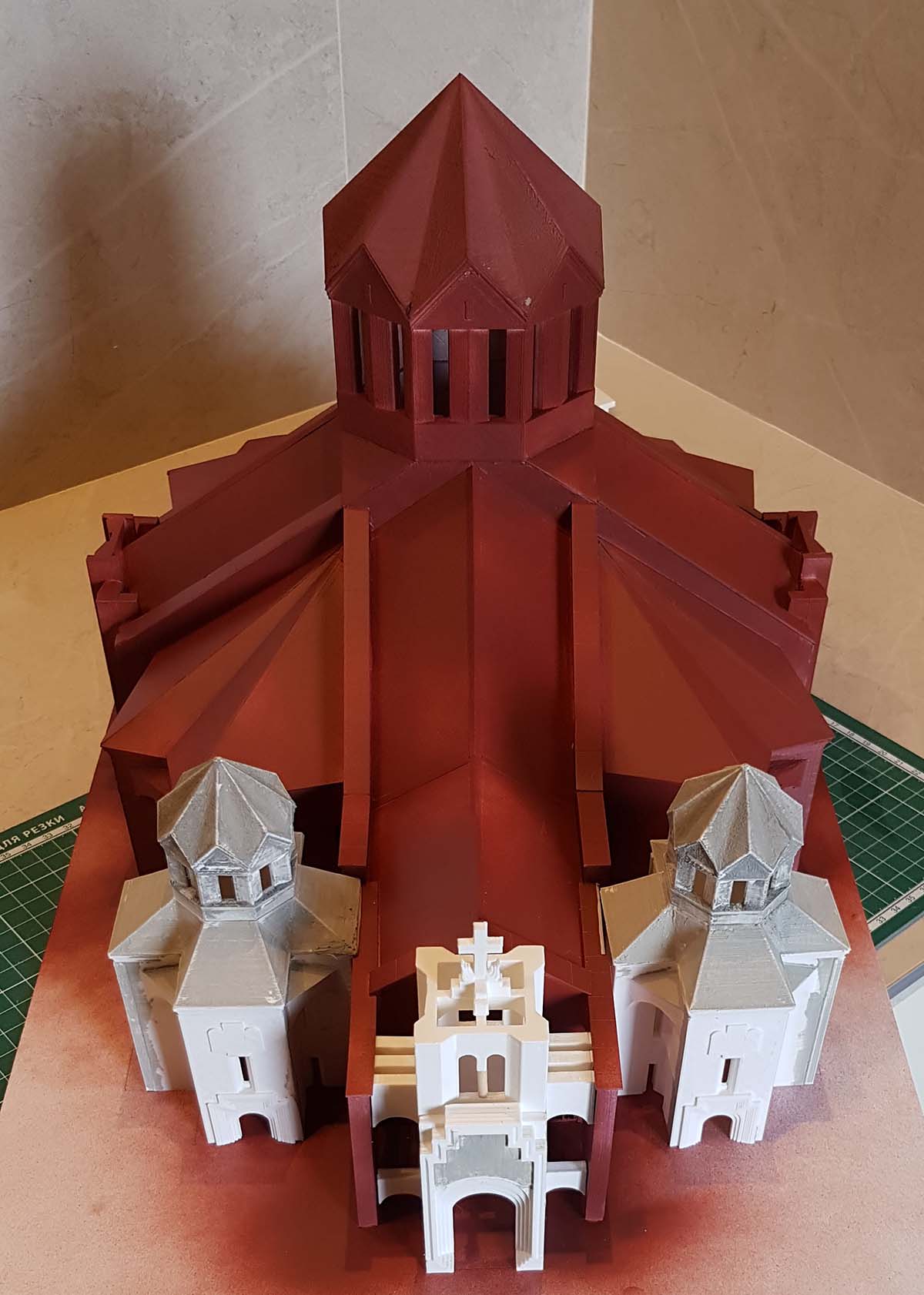

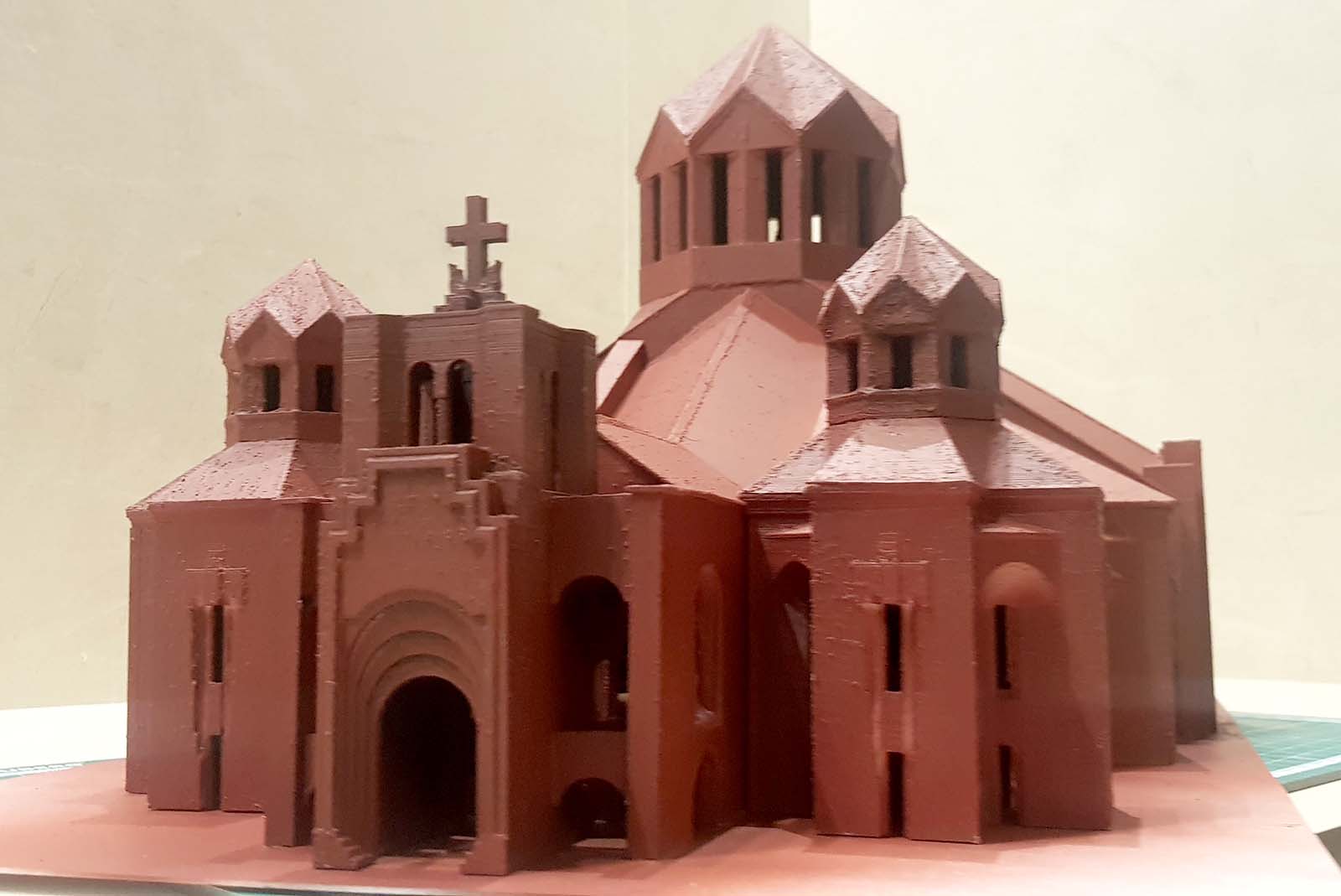

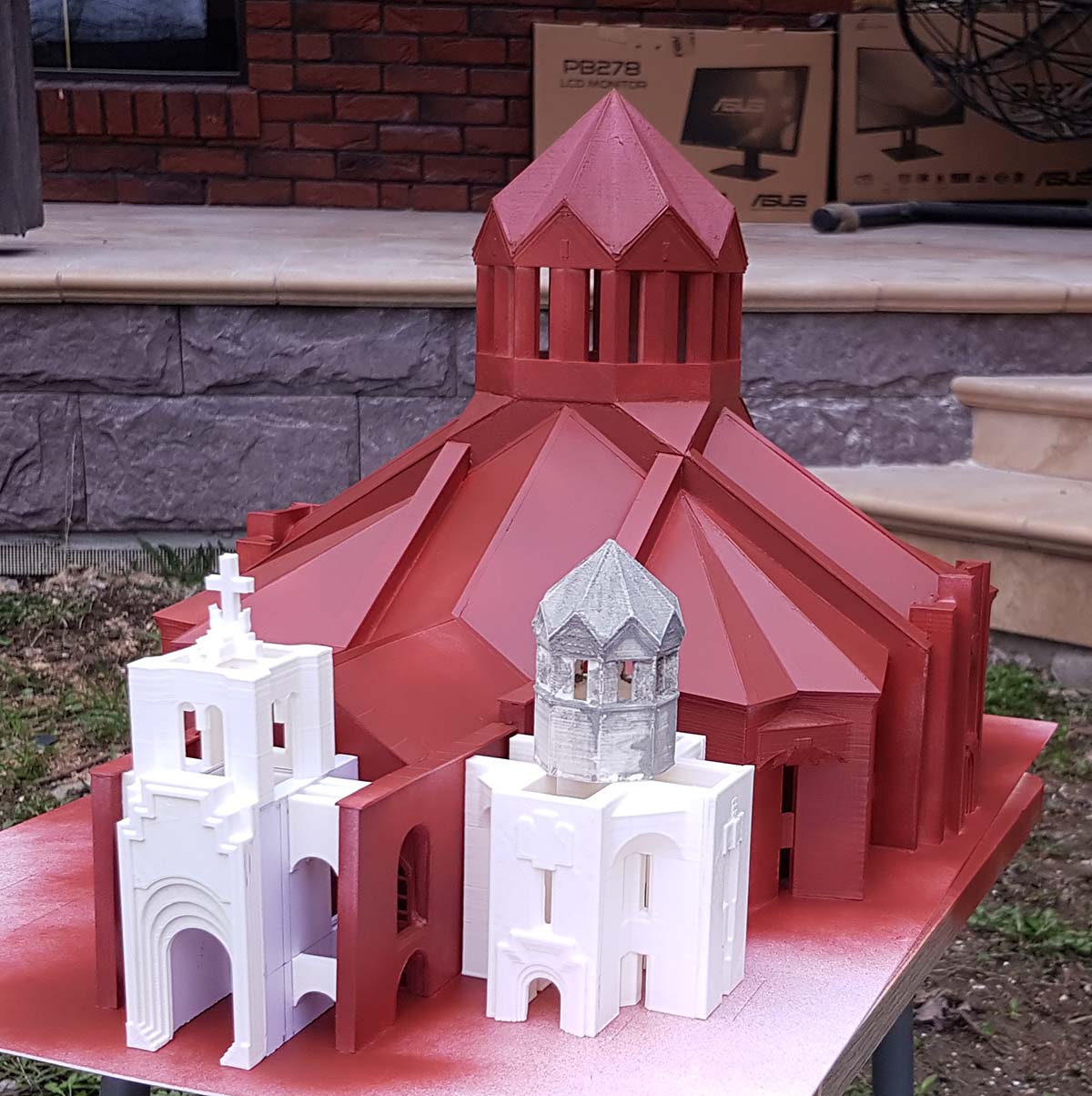

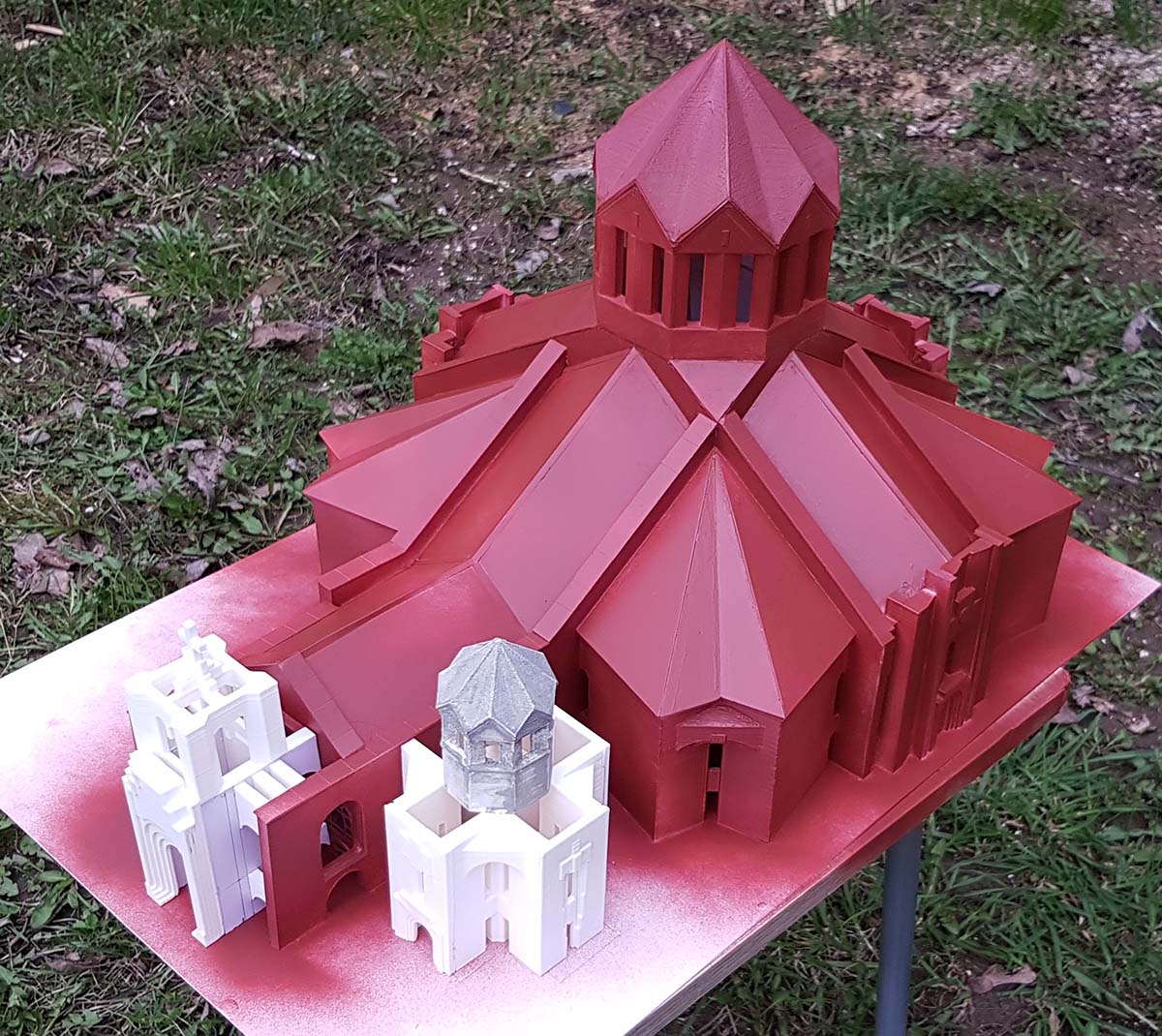

После завершения основной геометрии решил тестово задуть грунтом из баллона, чтобы посмотреть огрехи
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Самое интересное, что после грунтовки цемент, которым был оштукатурен купол стал стабилен и больше не отваливается!
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

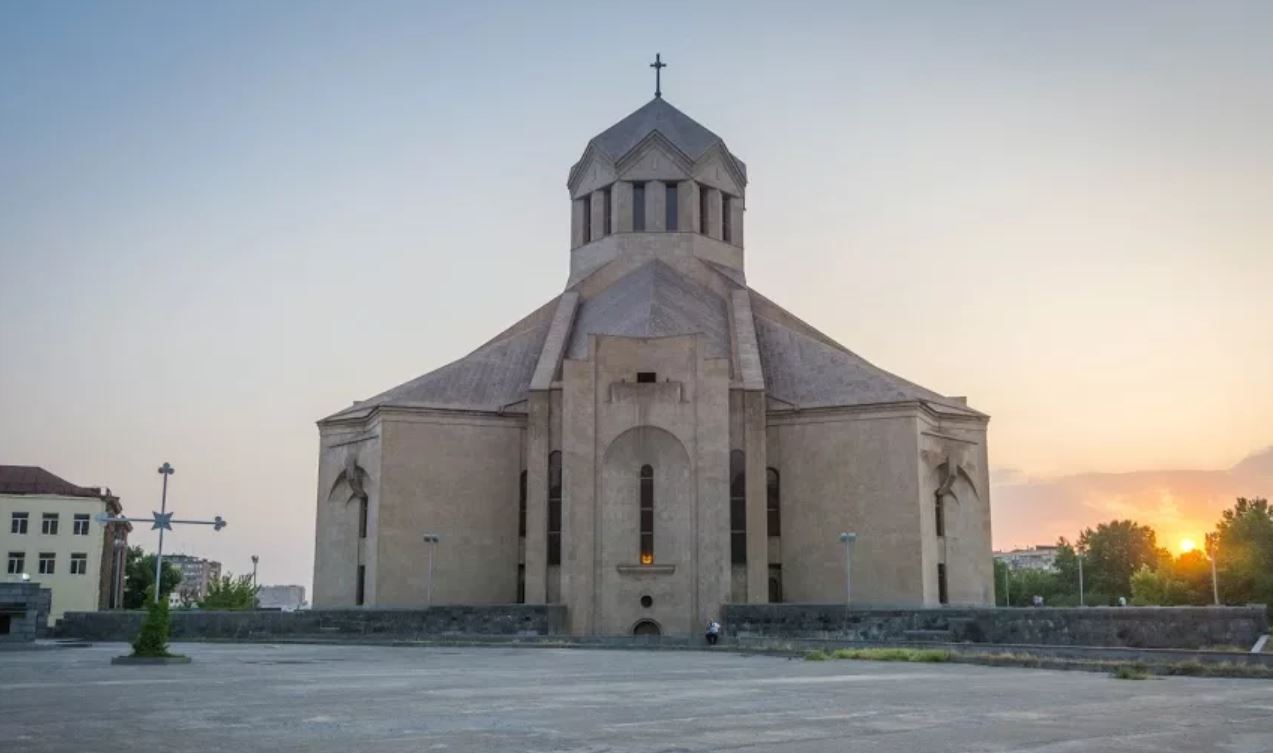

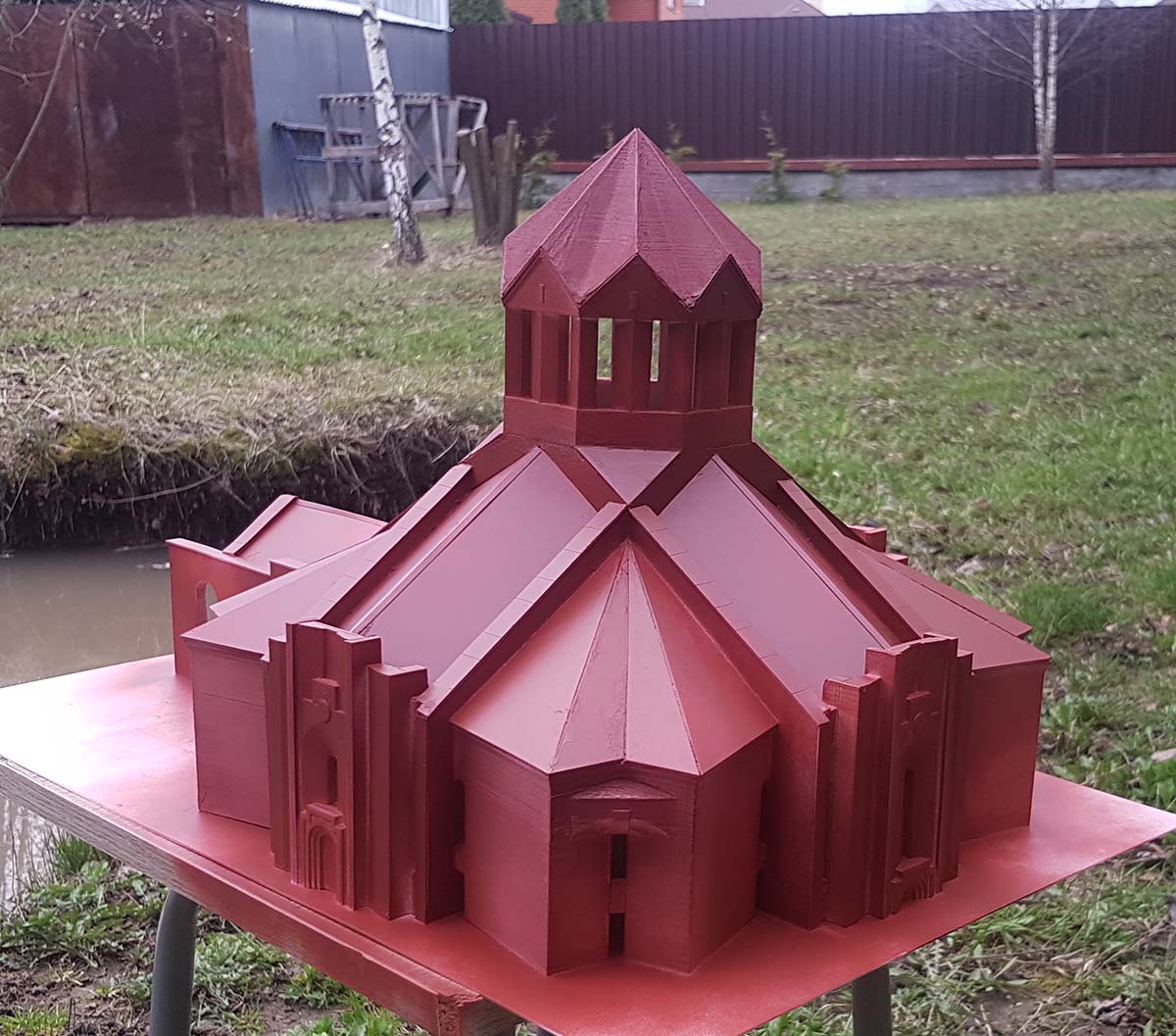

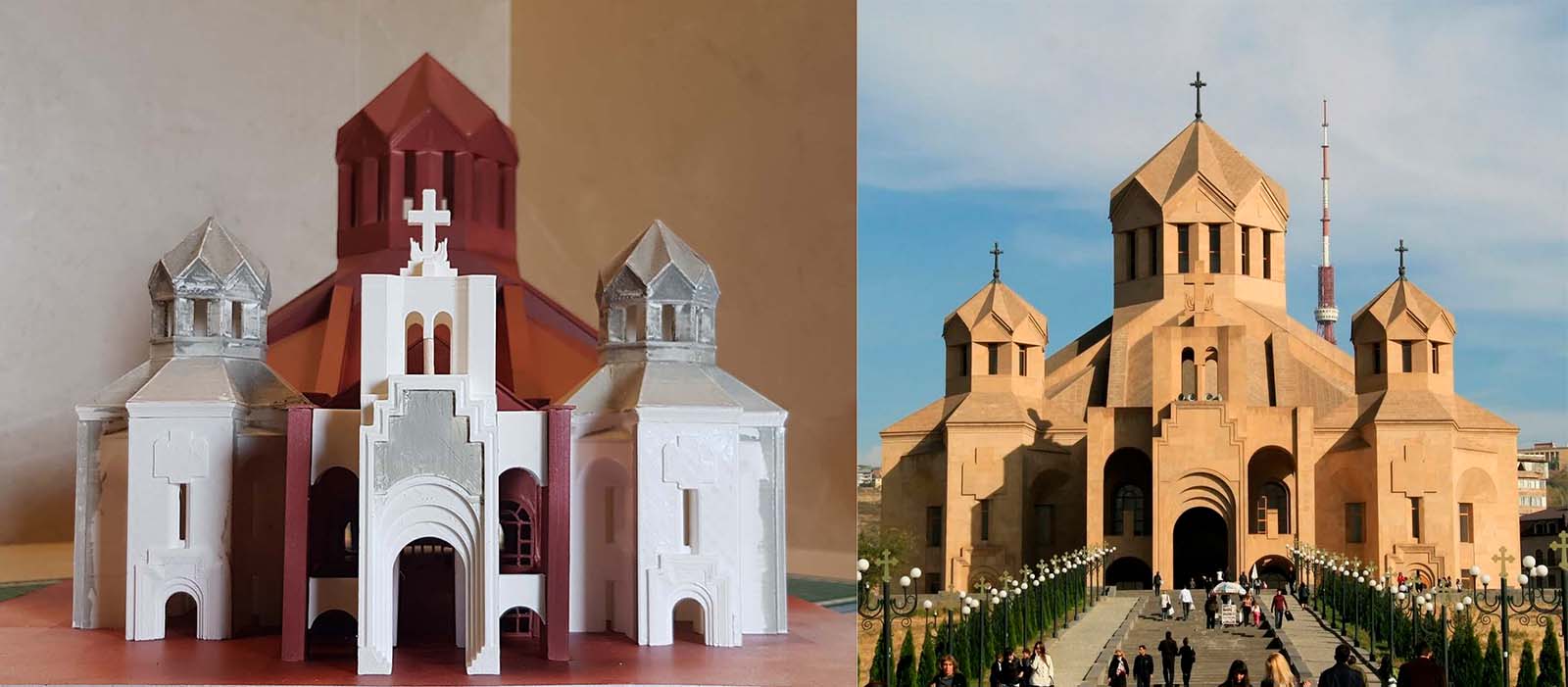

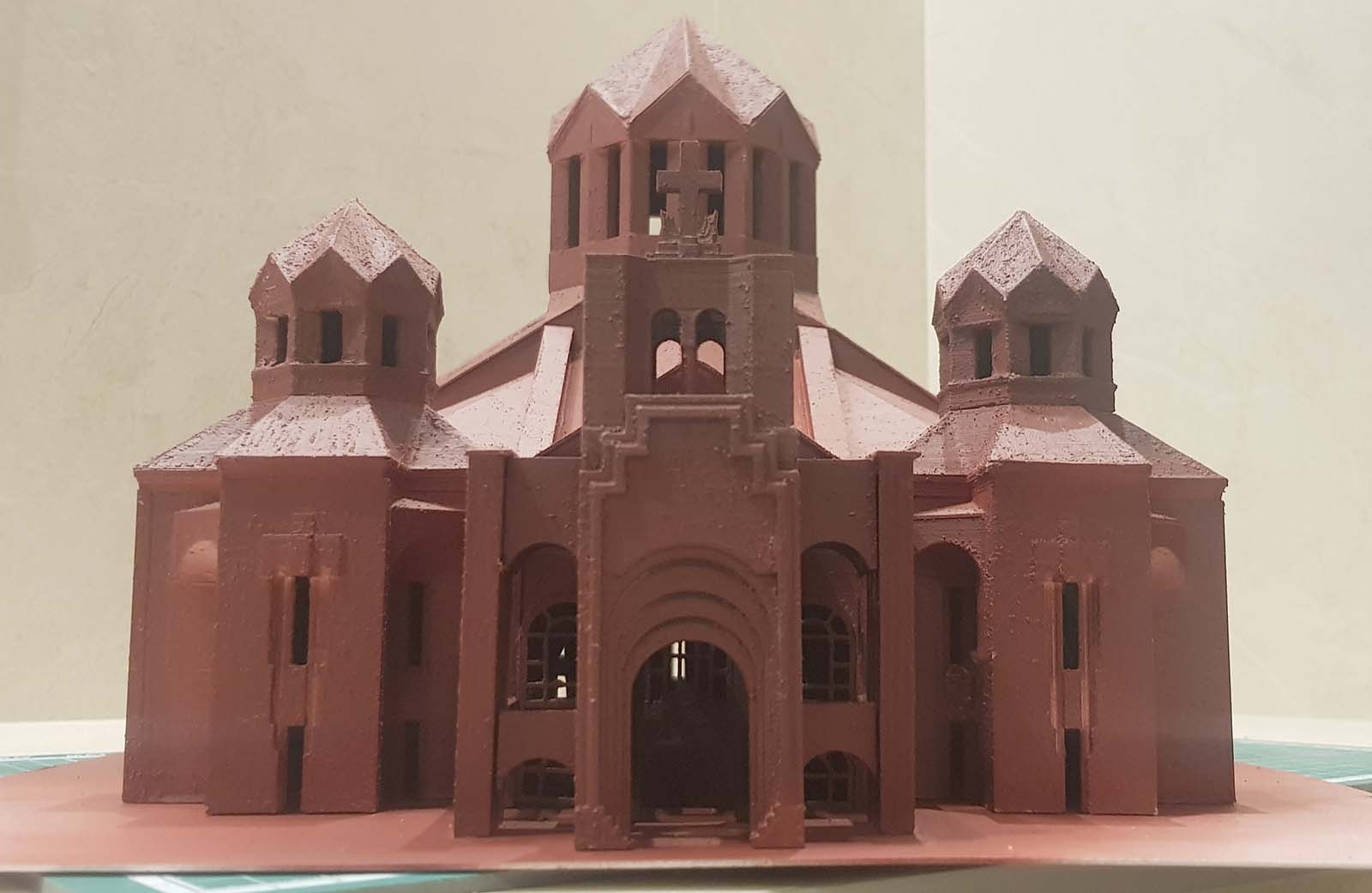

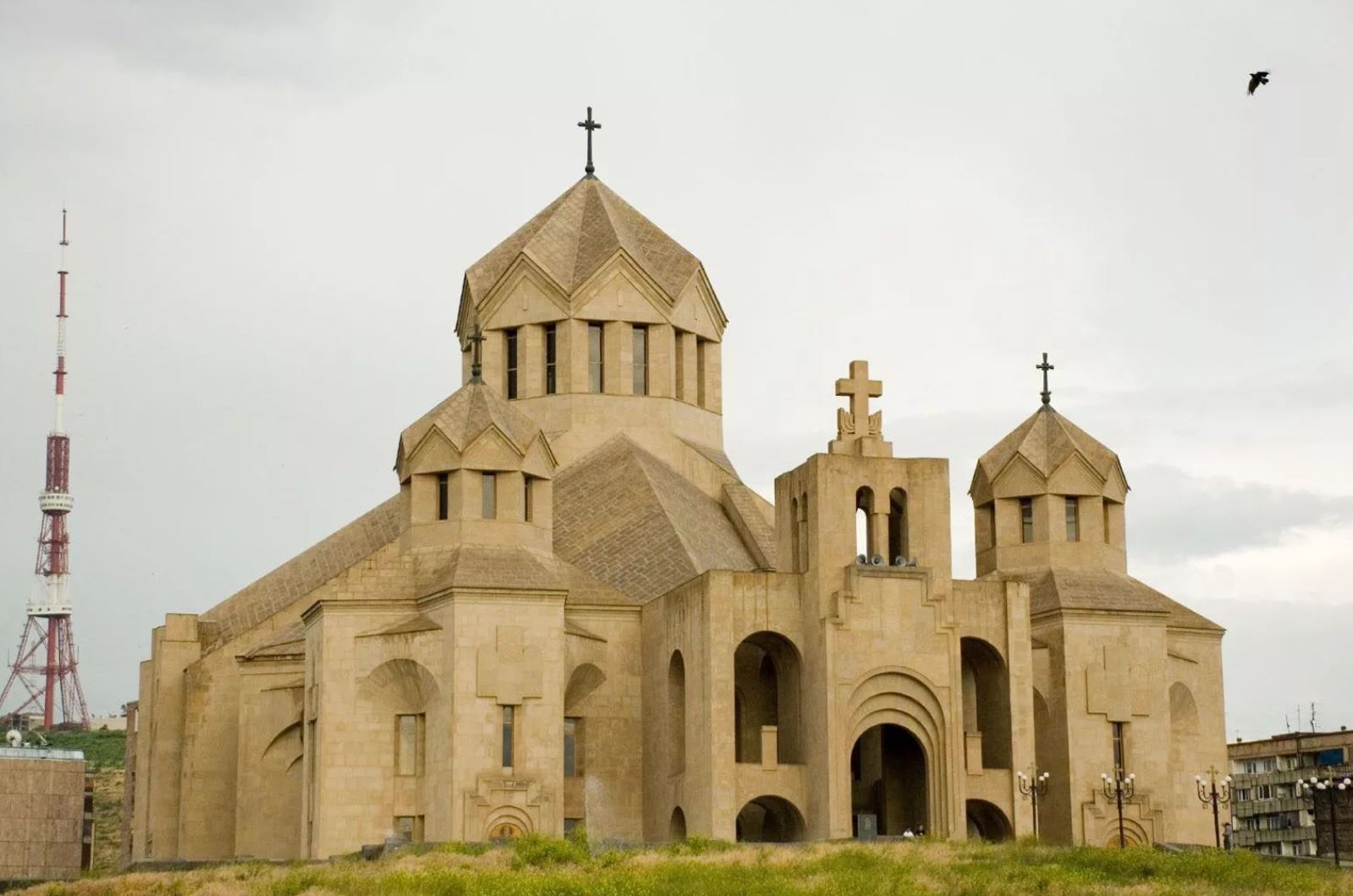

Вроде похоже. Из-за разного фокусного расстояния реального фото и макета возникает ощущения, что у меня немного плывут пропорции, но на самом деле это вряд ли так - фронтальные фото оригинала четко ложатся на чертеж
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

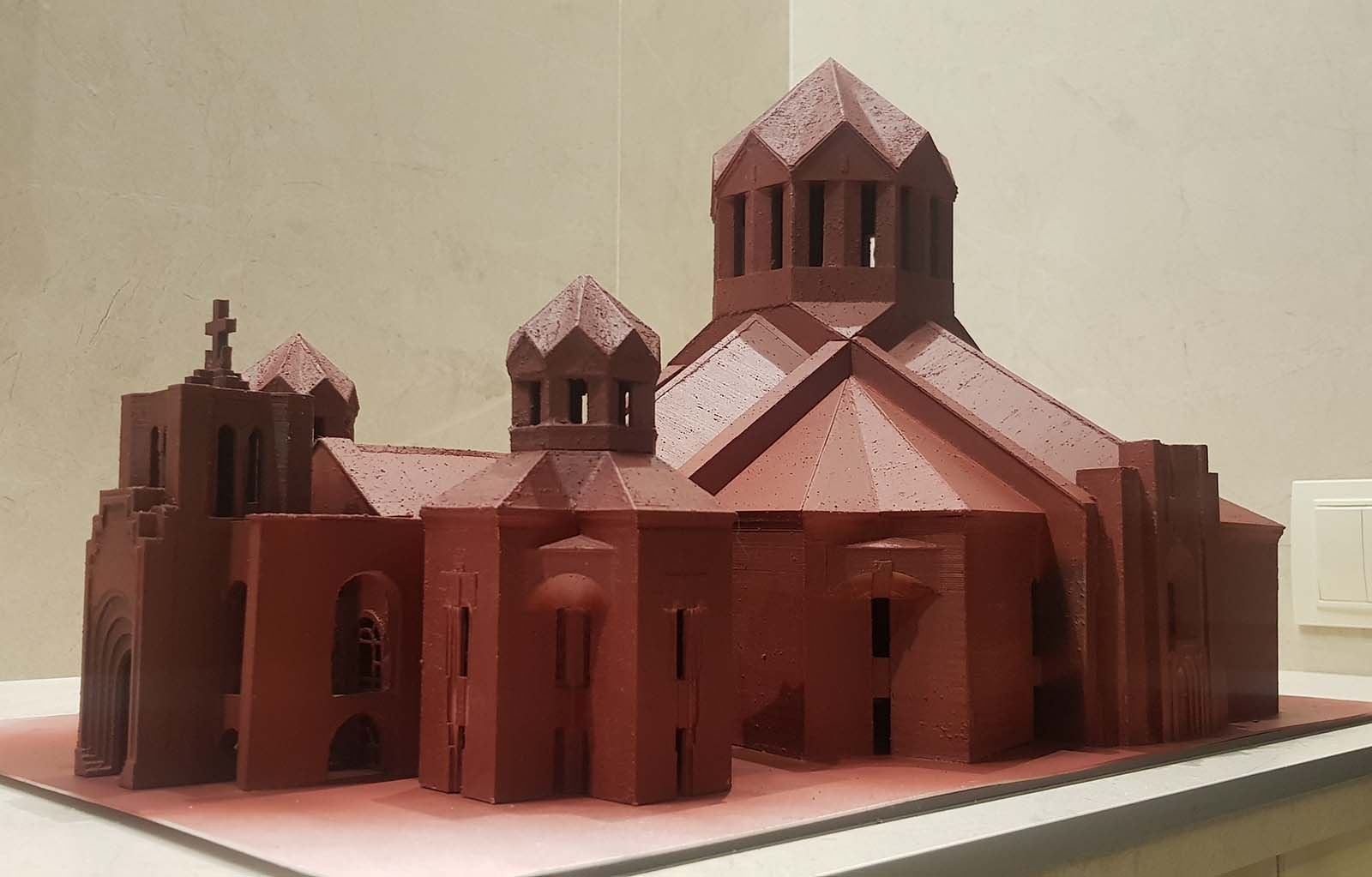

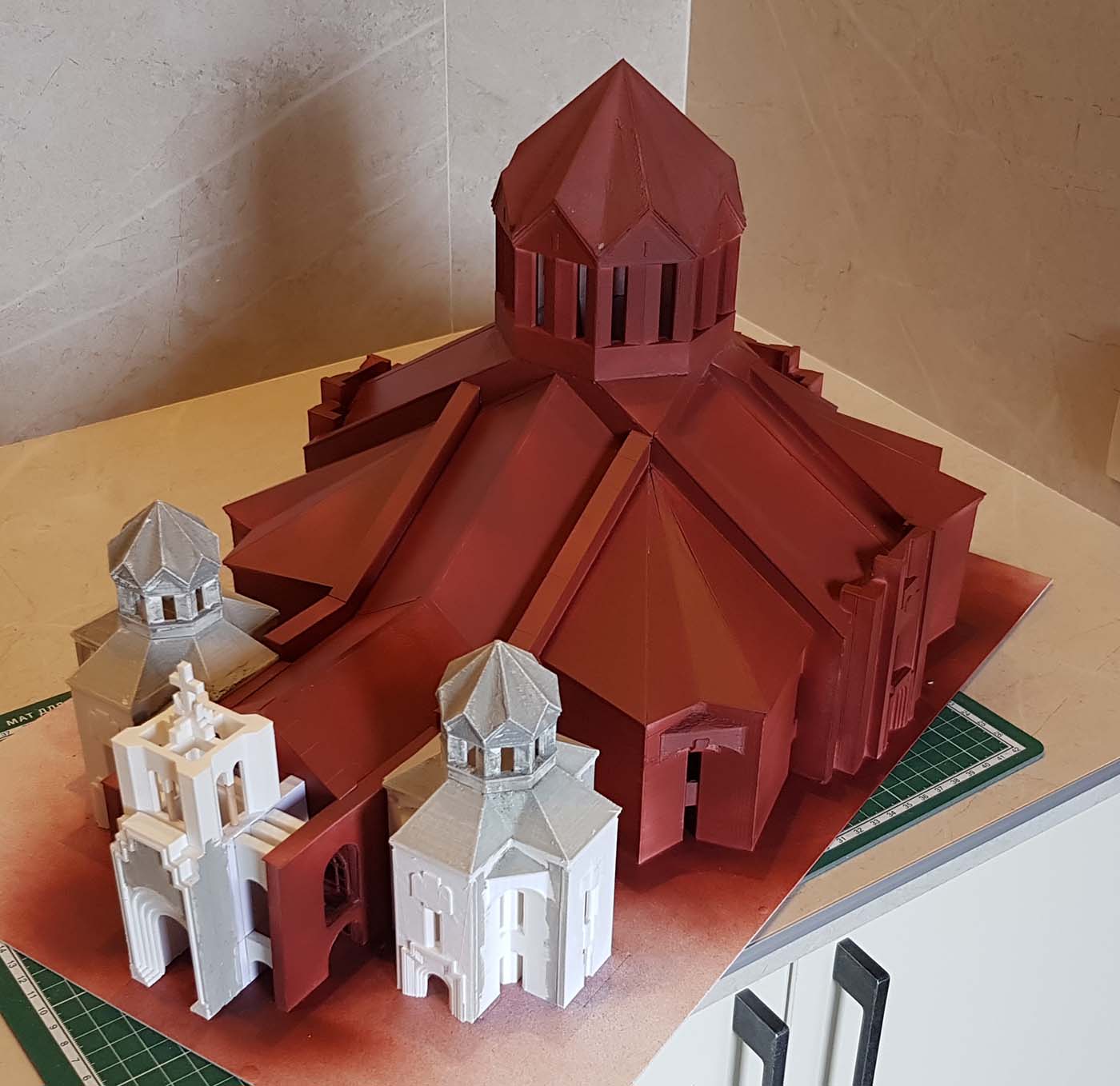

Собрал все воедино
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
И тут меня осенило, что для имитации фактуры можно применить бетонконтакт. Оштукатуривание цементом скрывает мелкие детали и не очень хорошо держится, а бетонконтакт отлично прилипает к пластику, легко наносится кисточкой и позволяет дать направление фактуры. Соответственно, на каждой грани задано то направление, в котором лежат камни облицовки
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

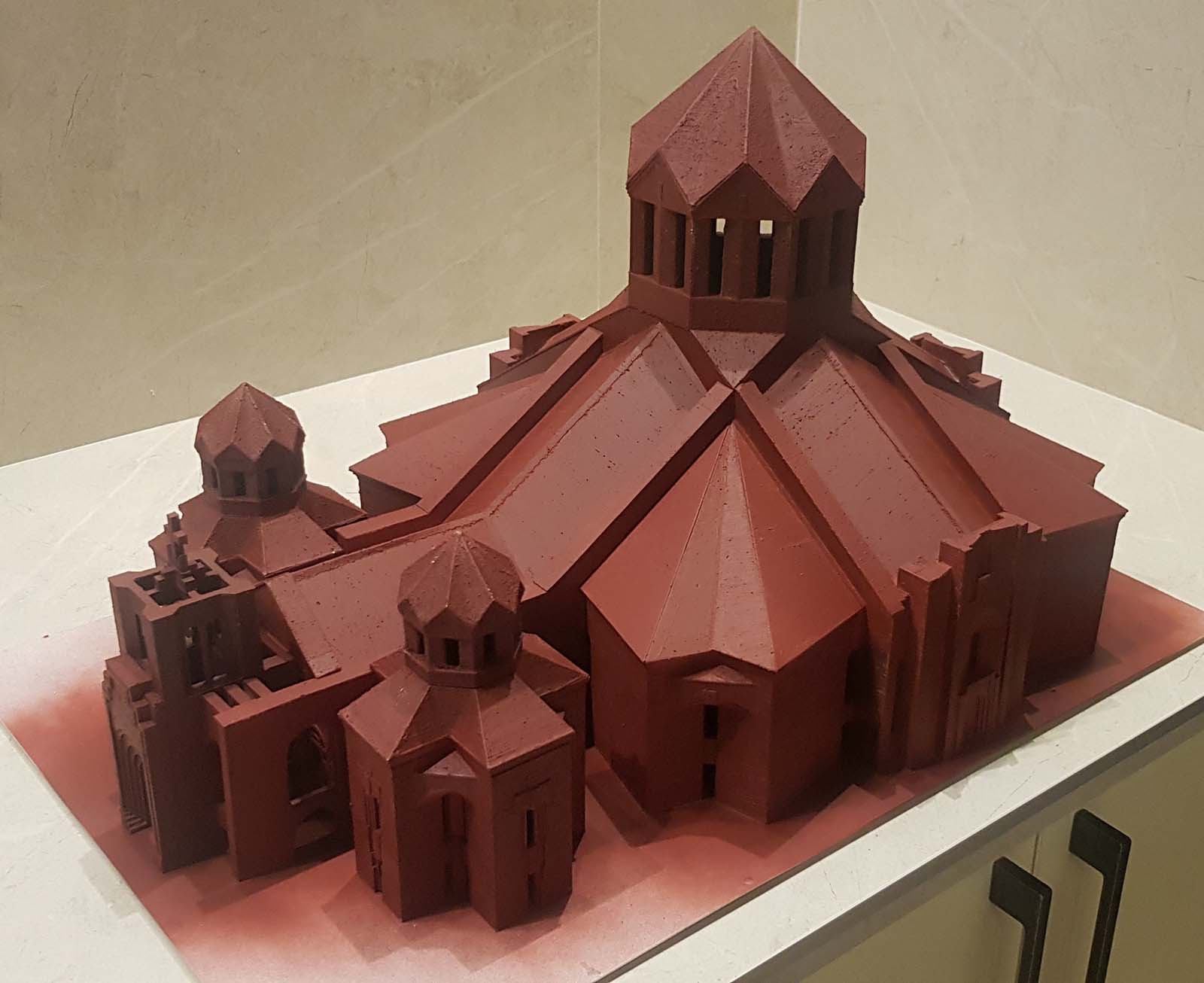

После этого все задул грунтом
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Интересно будет посмотреть! Армянский храм (не этот, естественно) посещал всего один раз в жизни, в прошлом году.
@Анатолий Печников написал:Вполне жизнеспособно, но цемент держится на троечку.
Тут стоило бы изобрести какую-нибудь шпаклевку, использовав цемент в роли пигмента. Или вообще применив просто серую шпаклевку. Можно еще попробовать смешать цемент с ПВА, но не факт, что получится.
Вообще, работа с цементом достаточно своеобразна. Доводилось видеть на выставках модели дотов как раз из цемента, но там делалась чрезвычайно серьезная опалубка, из толстого металлического листа, кажется. А чтобы не было пустот внутри, применялось особое устройство - моторчик с эксцентриком и достаточно жестким тросиком, который опускался в цемент и передавал ему вибрацию от моторчика. Кстати, подобные устройства (только большие, понятное дело) применяются и на стройках при заливке бетона в опалубку.
с цементом я не раз работал делая отливки стен и всегда получалось, но тут уж больно тонкие конструкции и поэтому ведет либо прочности не хватает. Корка 3 мм это все-таки маловато. Недоливы вышли из-за промазки форм вазелином. там, где его было чуть больше он колом встал и не пустил цемент, а в других местах произошла его адгезия с цементом и, как следствие, он прилип к опалубке намертво. Еще одна моя ошибка - опалубки были без откосиков, которые помогают выемке. Короче, моя ошибка на 70%
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Продолжаем разговор.

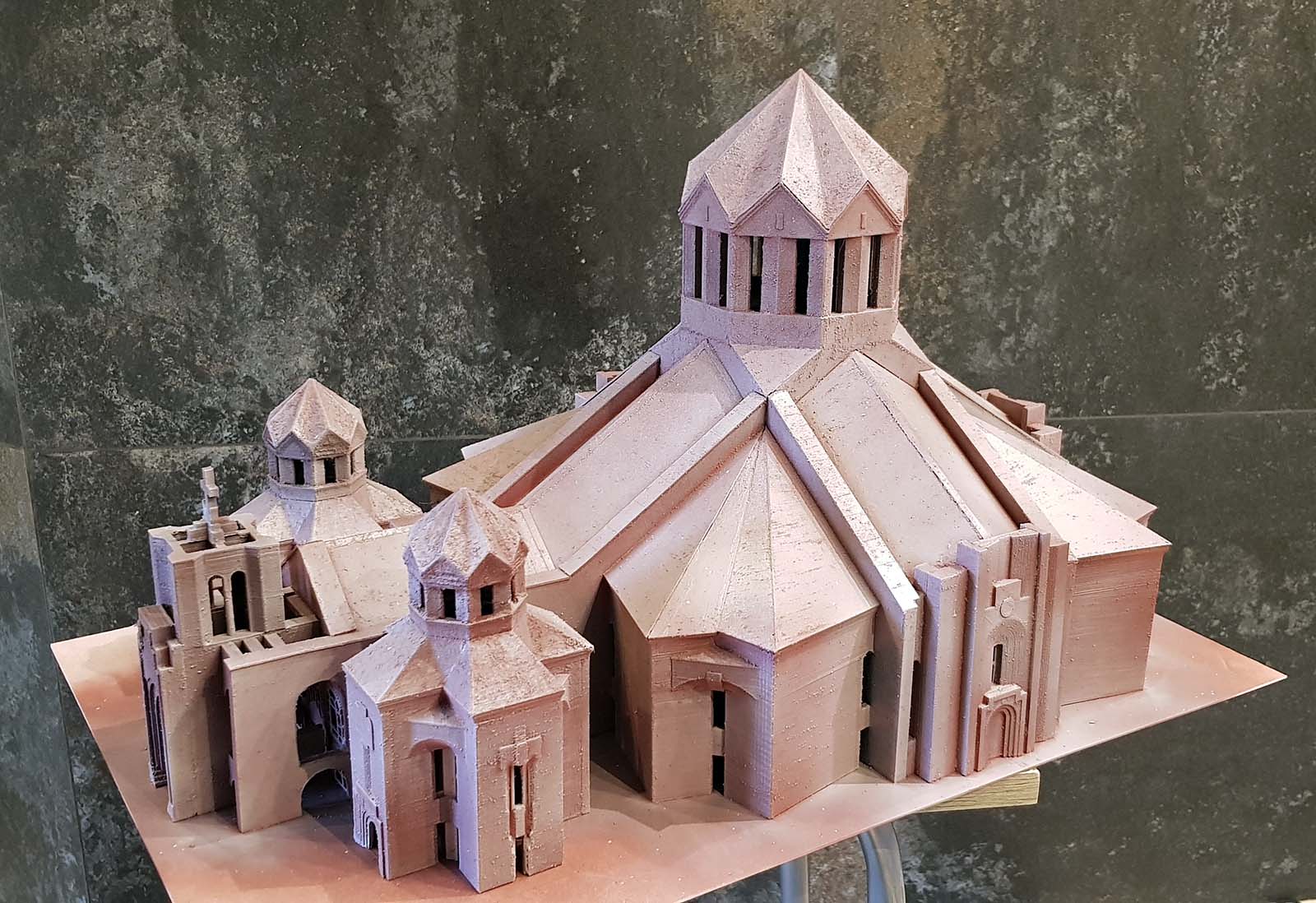

Прошелся из баллона светло-бежевым для забивки основного тона
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

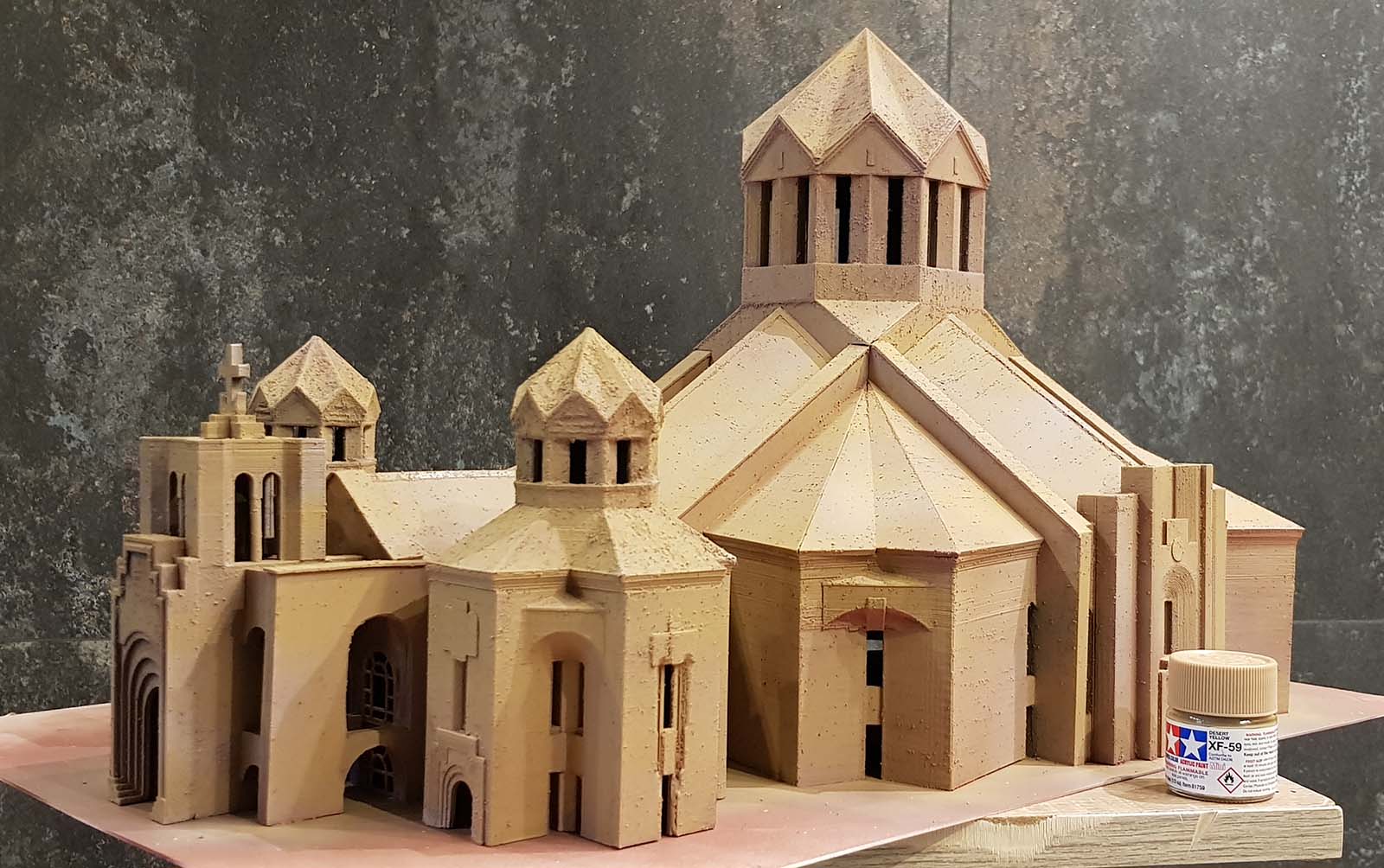

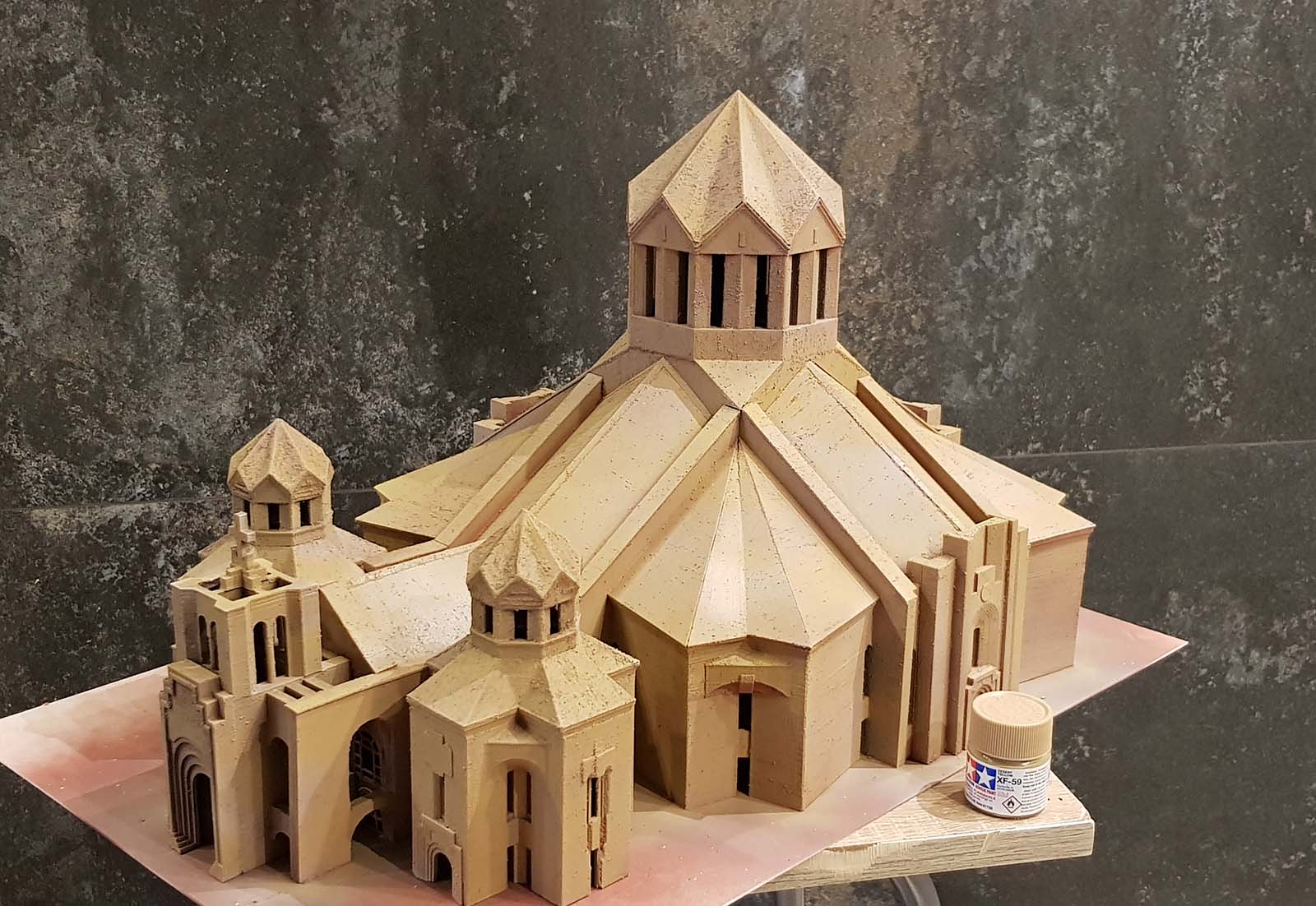

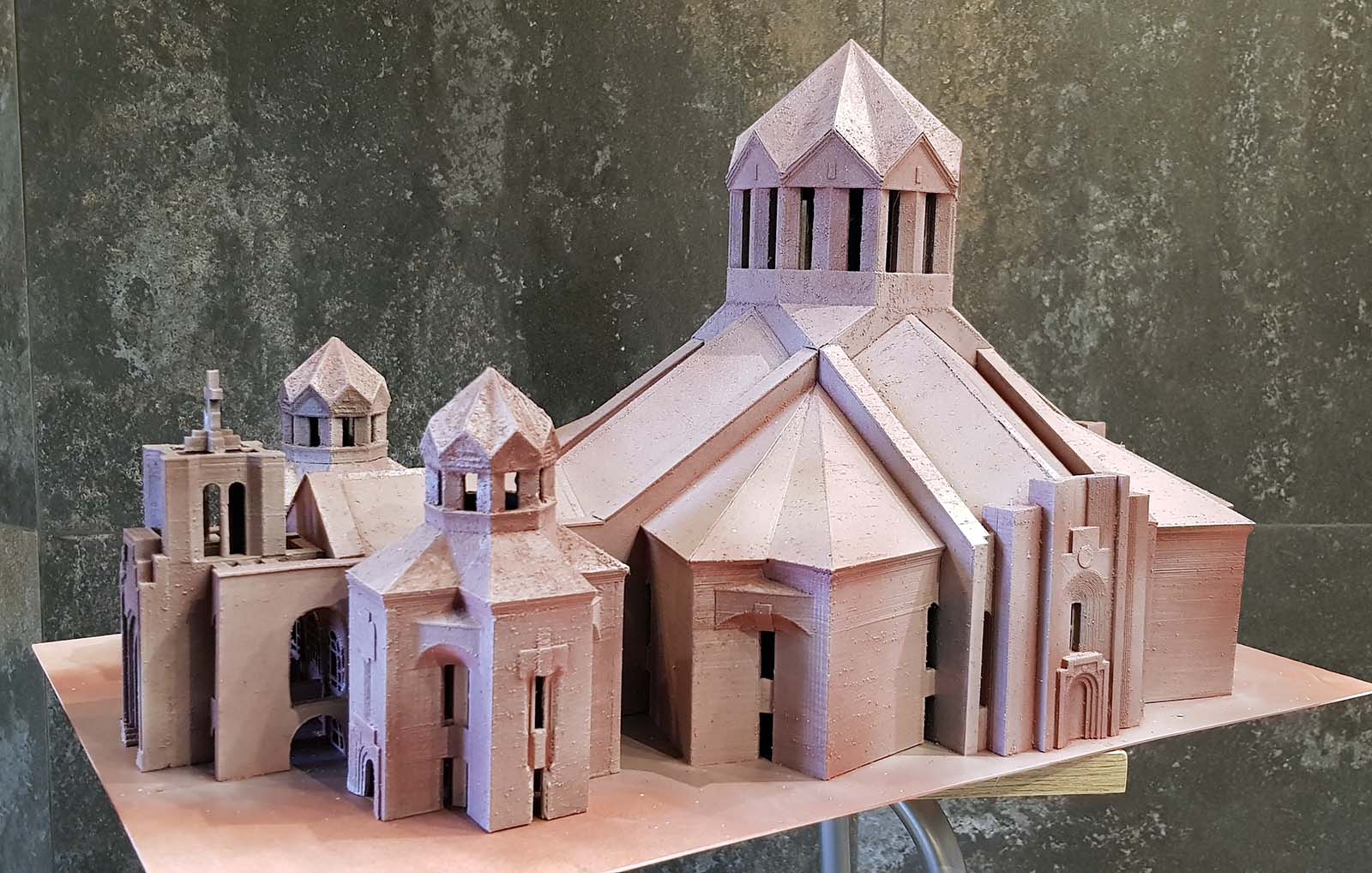

Далее XF-59 задал основной цвет храма. Это типа базы, наиболее темный оттенок стен
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

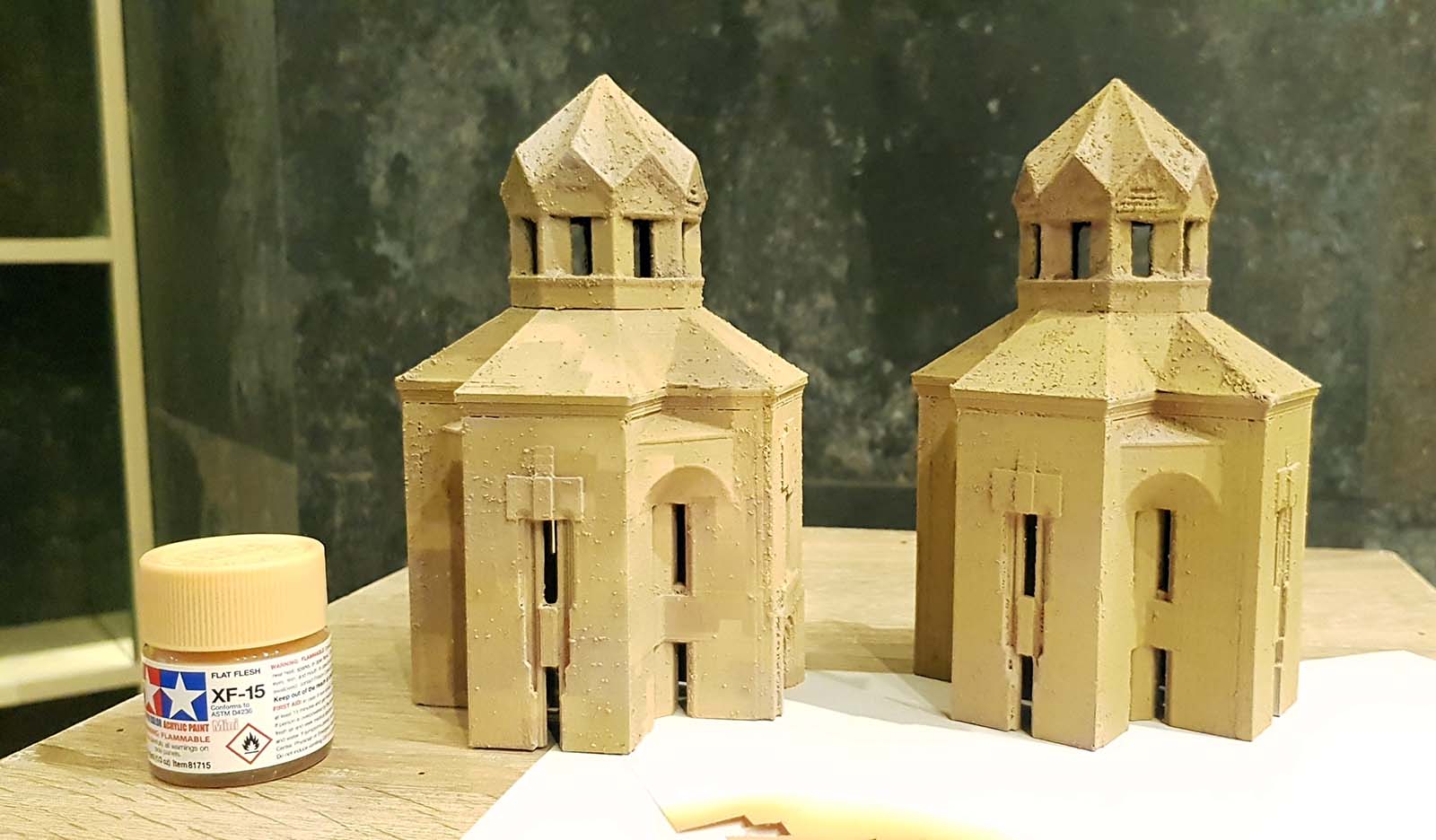

Далее, XF-15 высветляю по граням, а также делаю разлиновку имитируя плиты известняка. Для этого сделал небольшой шаблон из картона, вырезав в нем хаотично квадраты разного размера и напыляю краску уже через шаблон. Регулируя плотность нанесения можно регулировать тональность
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

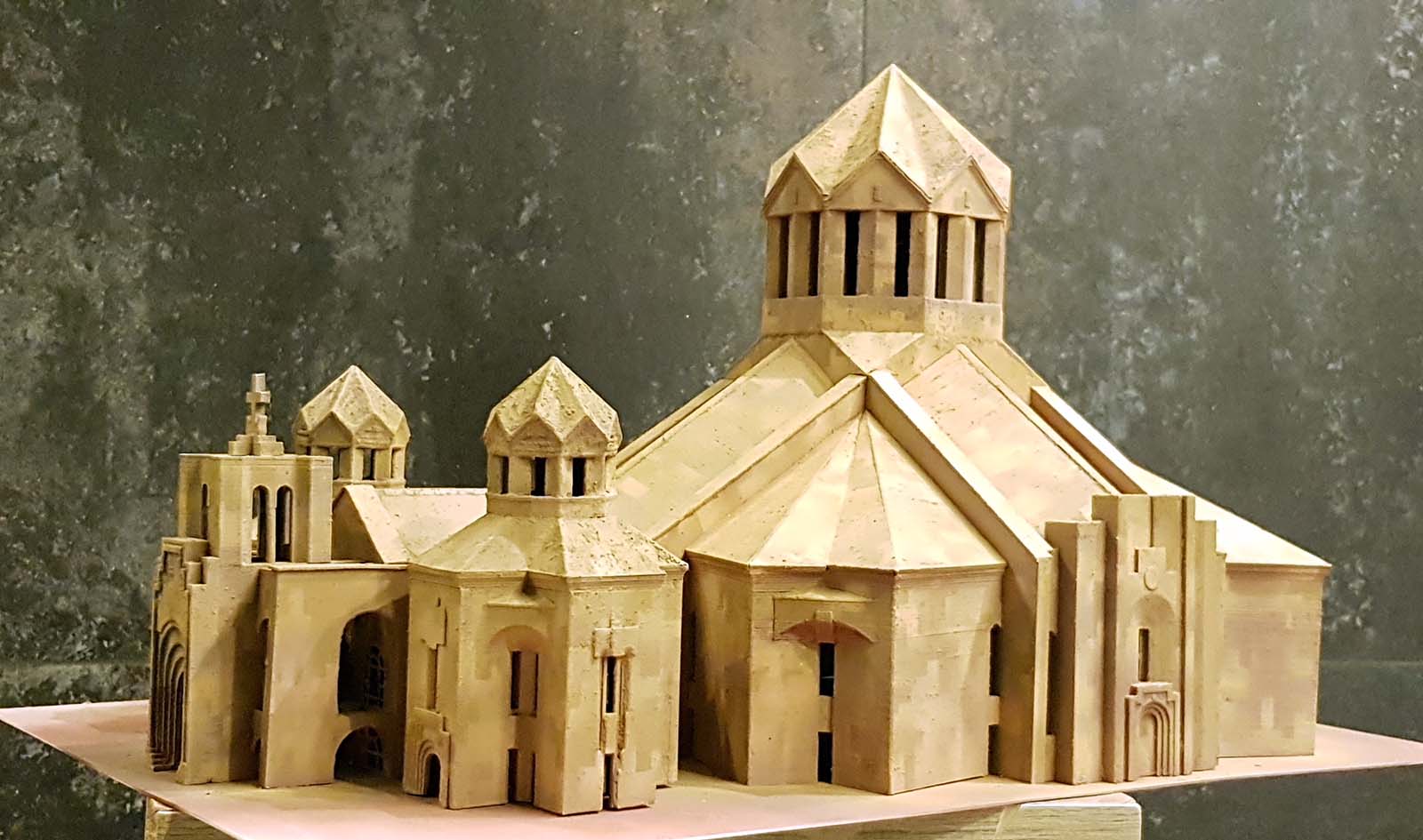

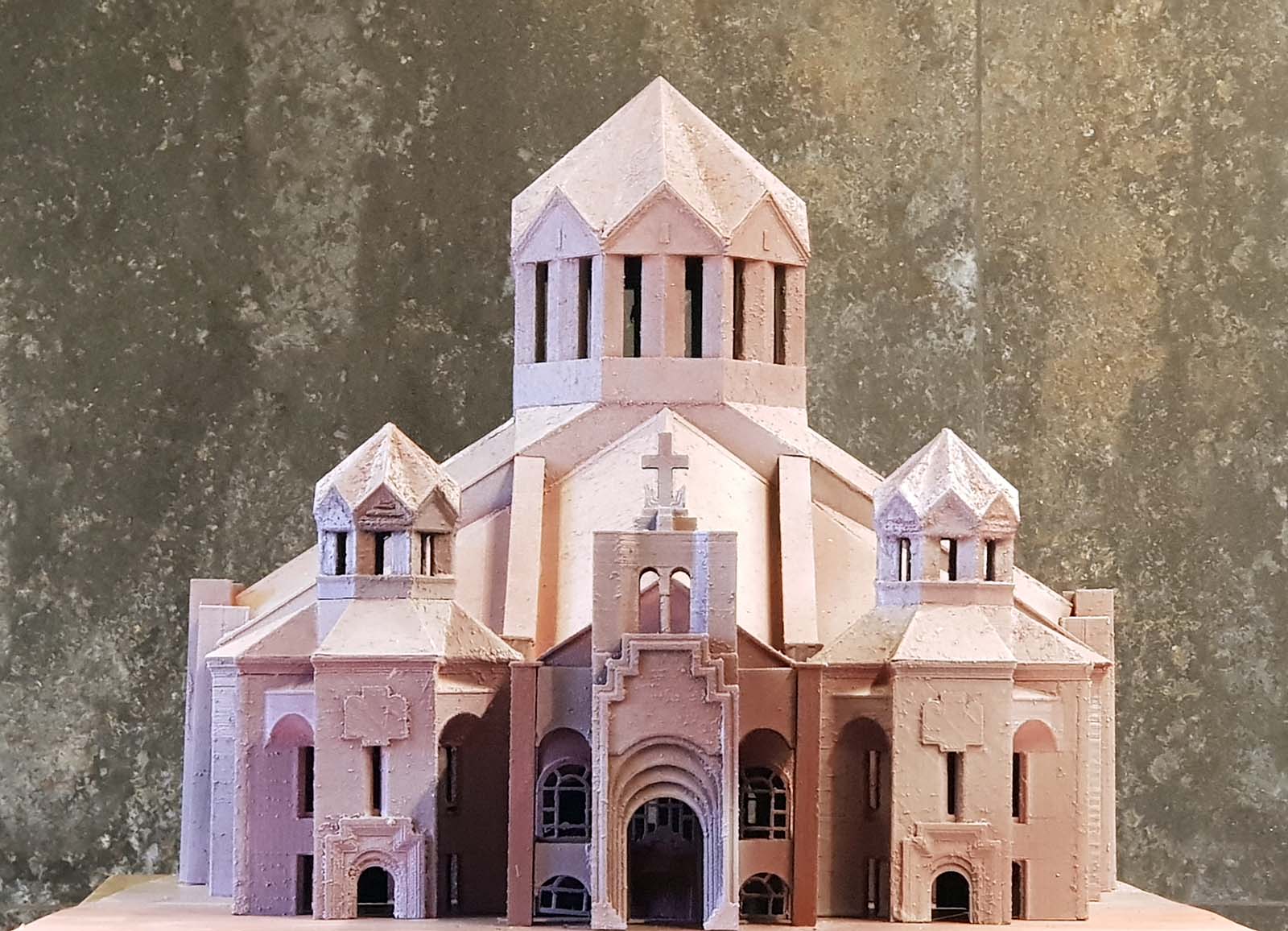

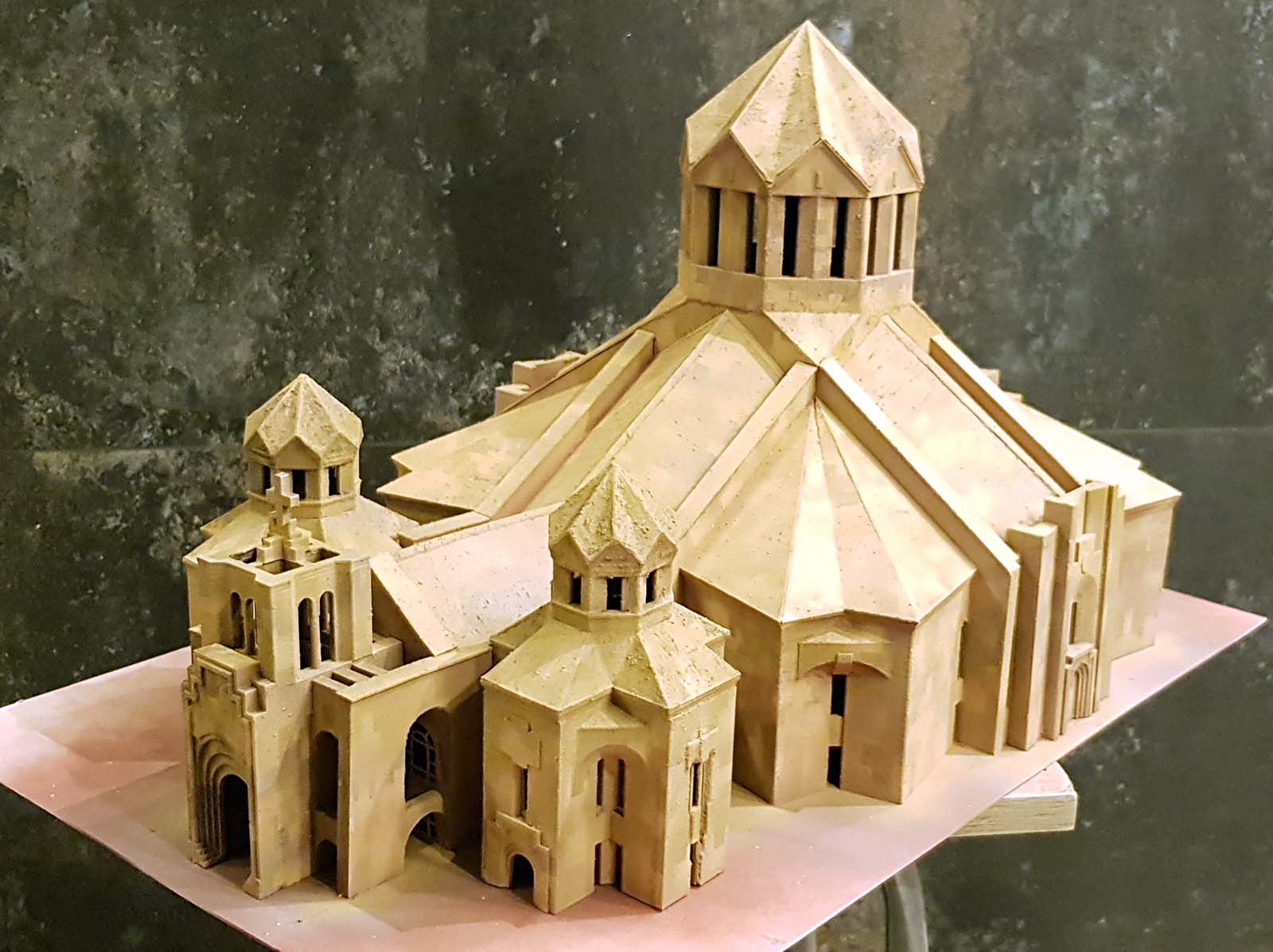

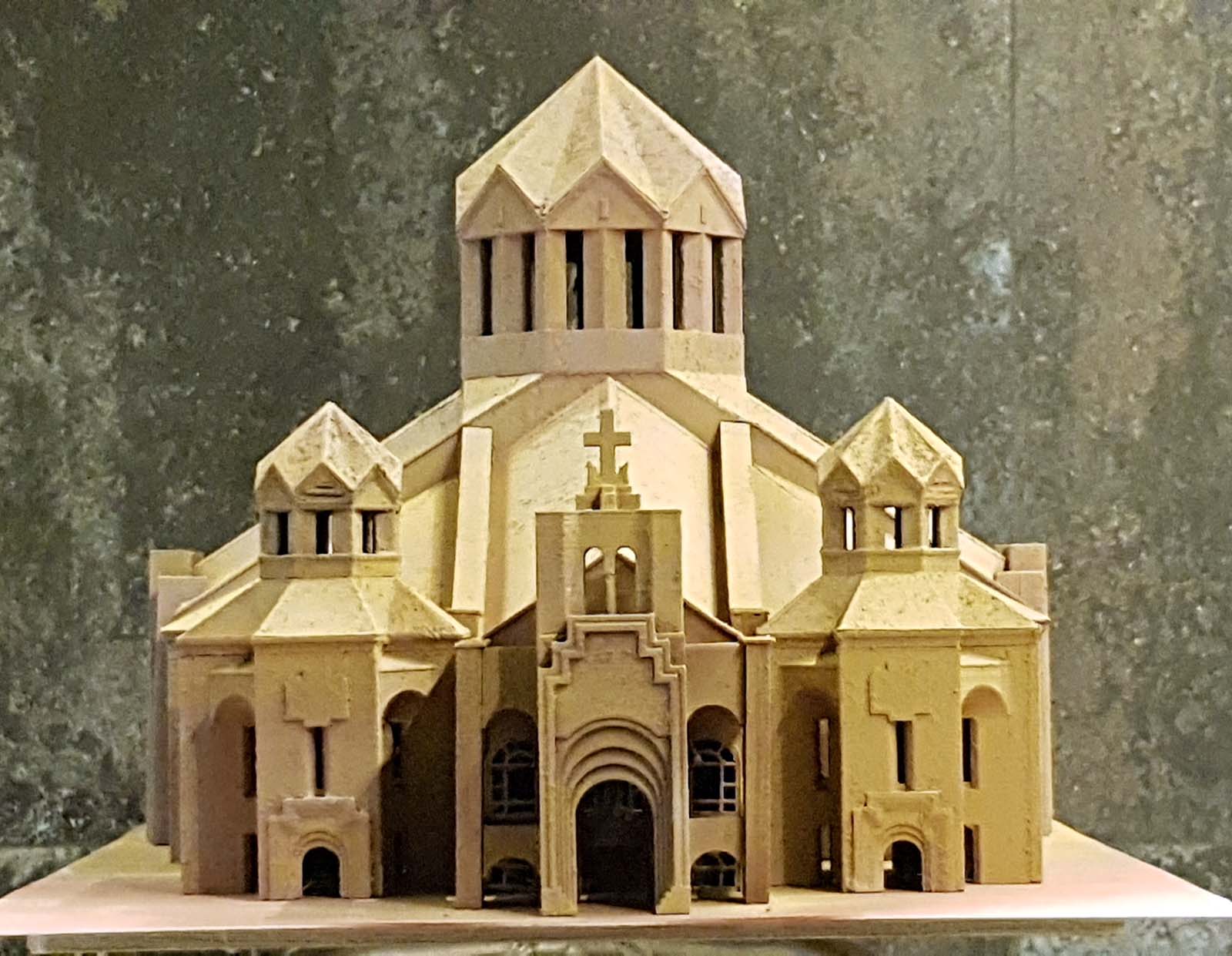

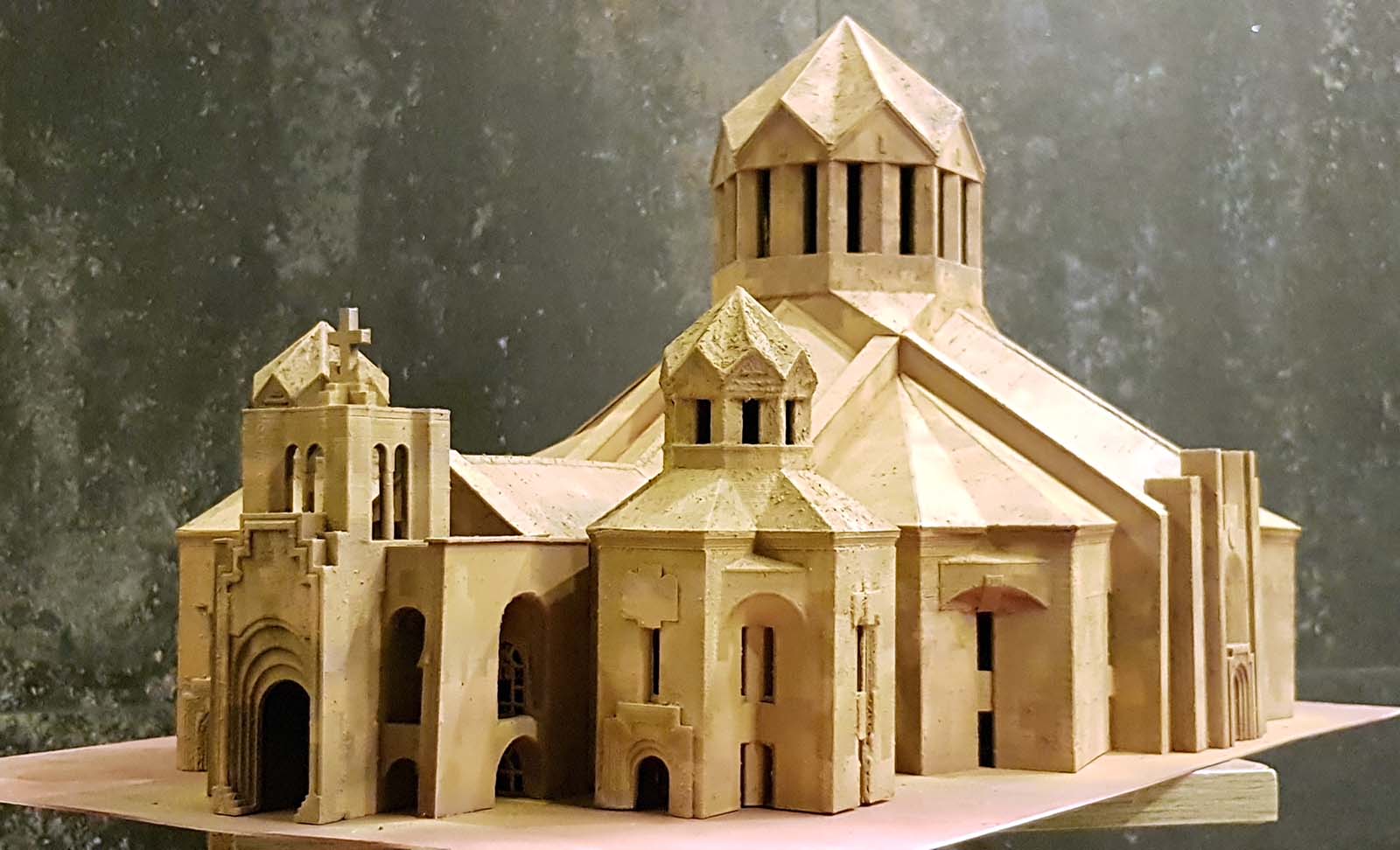

Результат
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

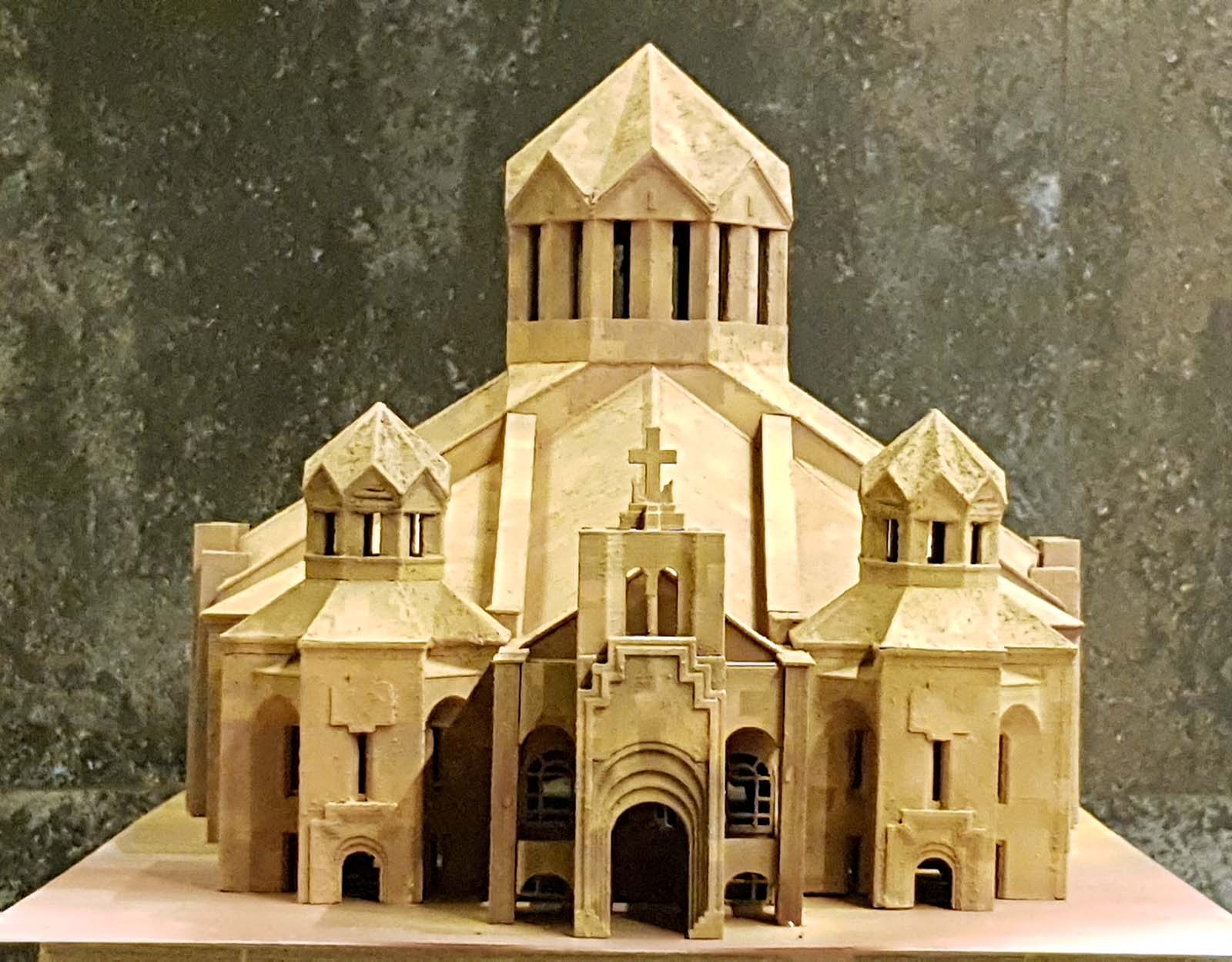

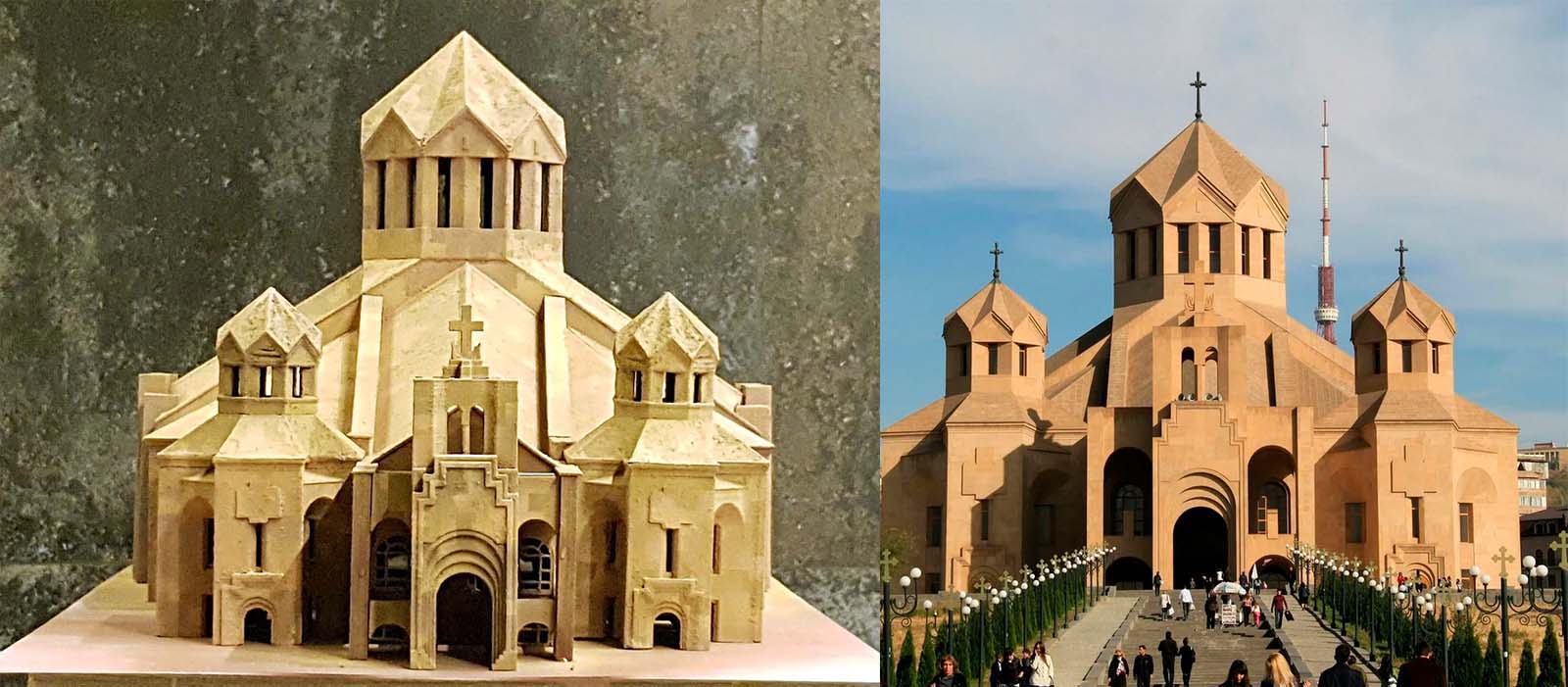

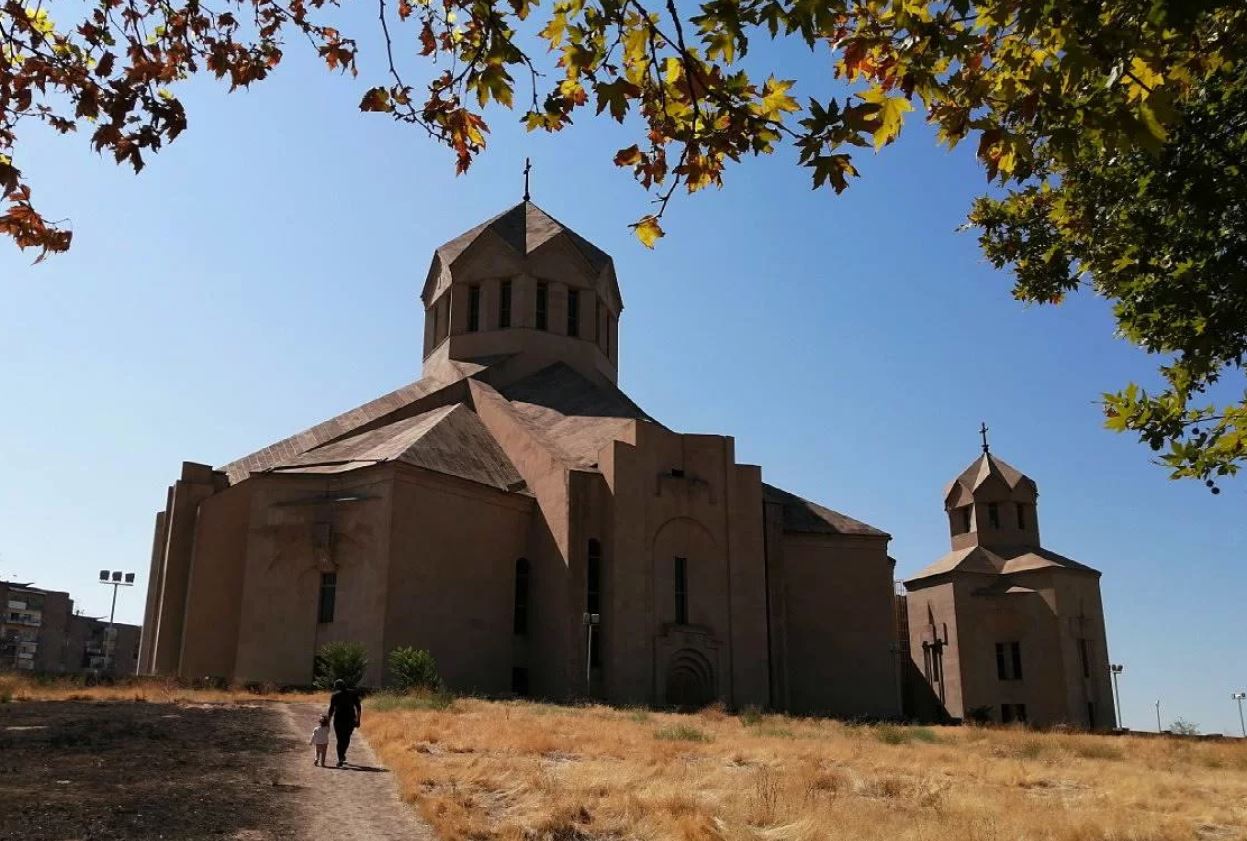

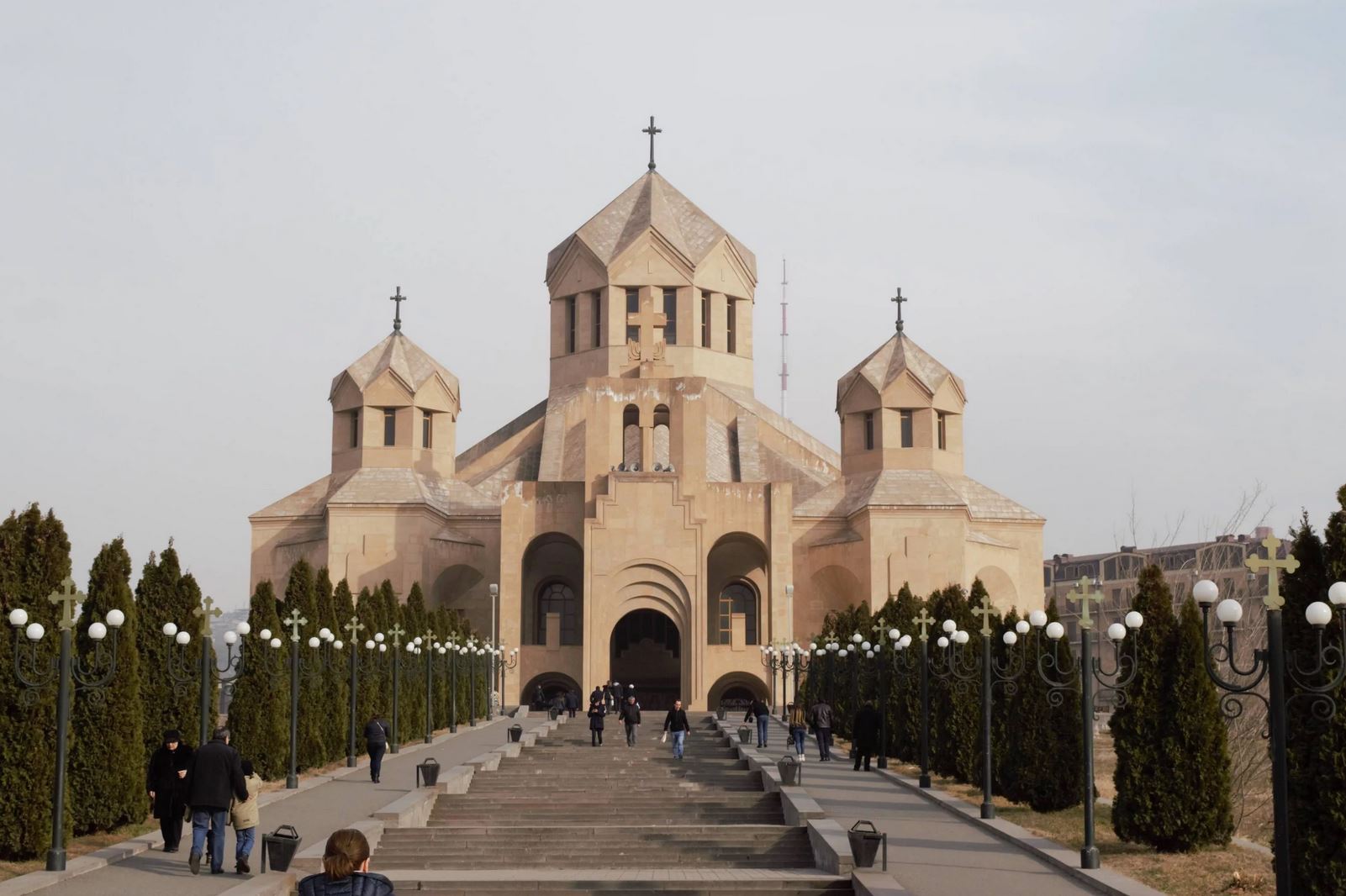

Сравним - результатом доволен
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

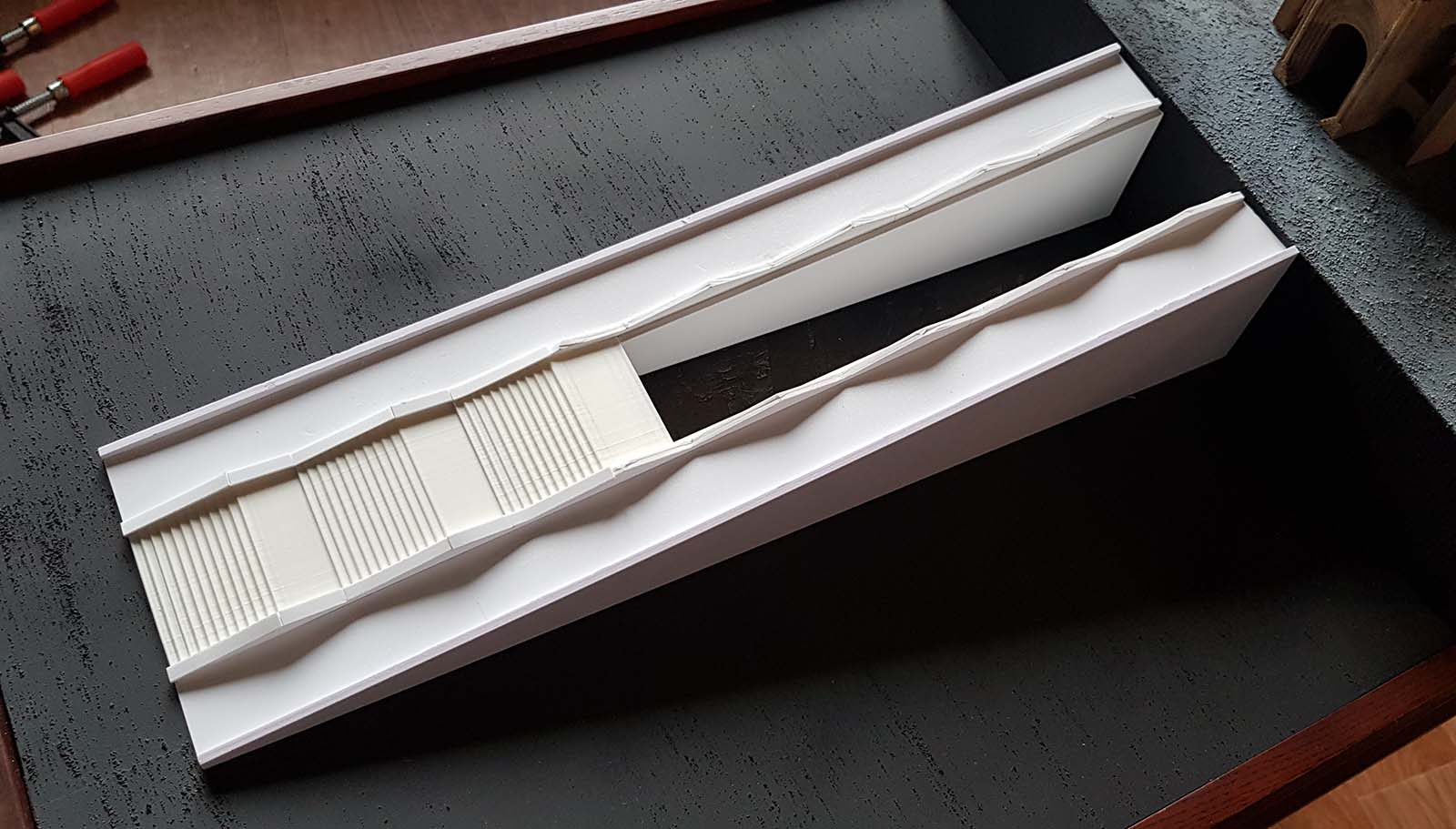

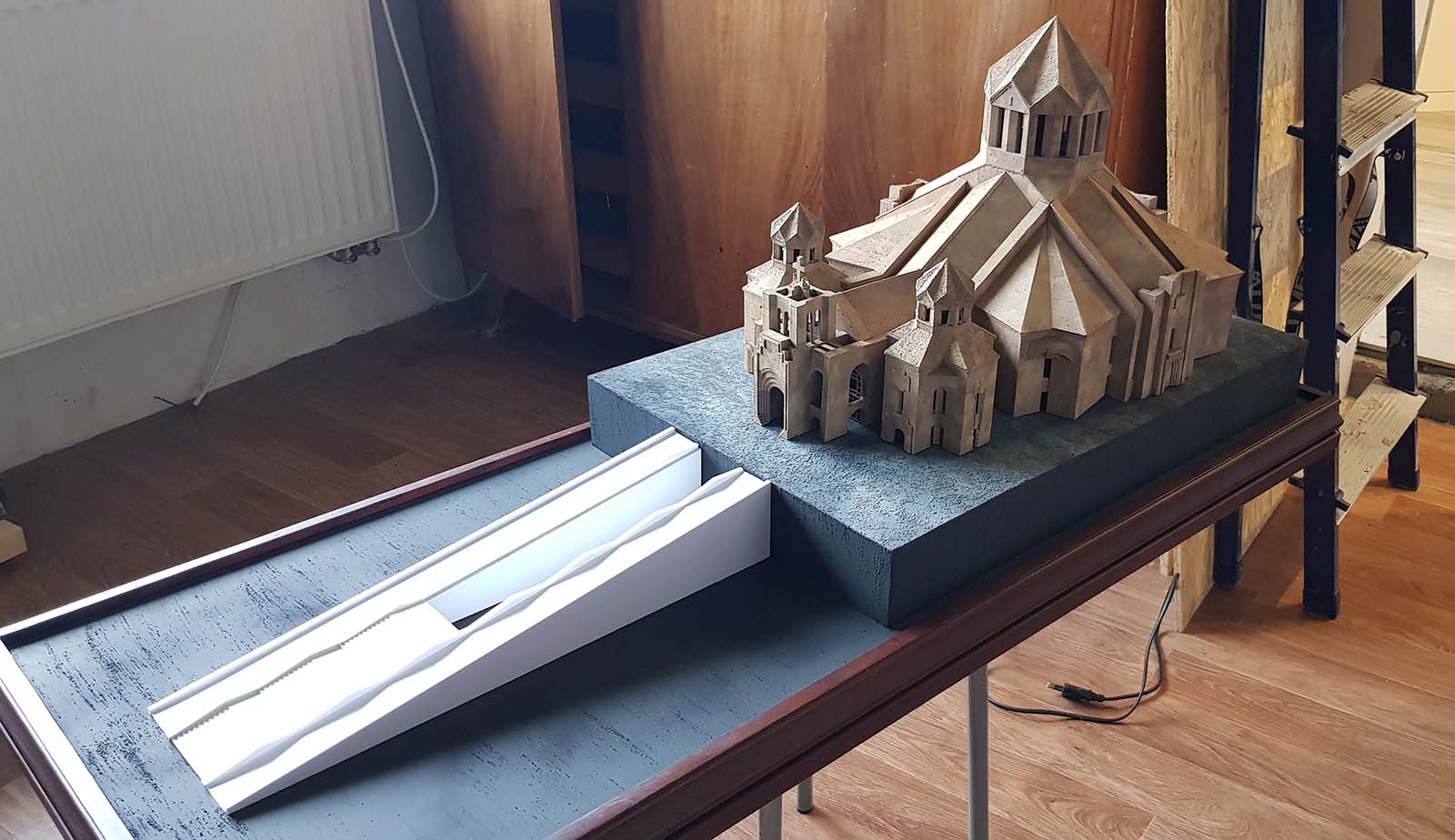

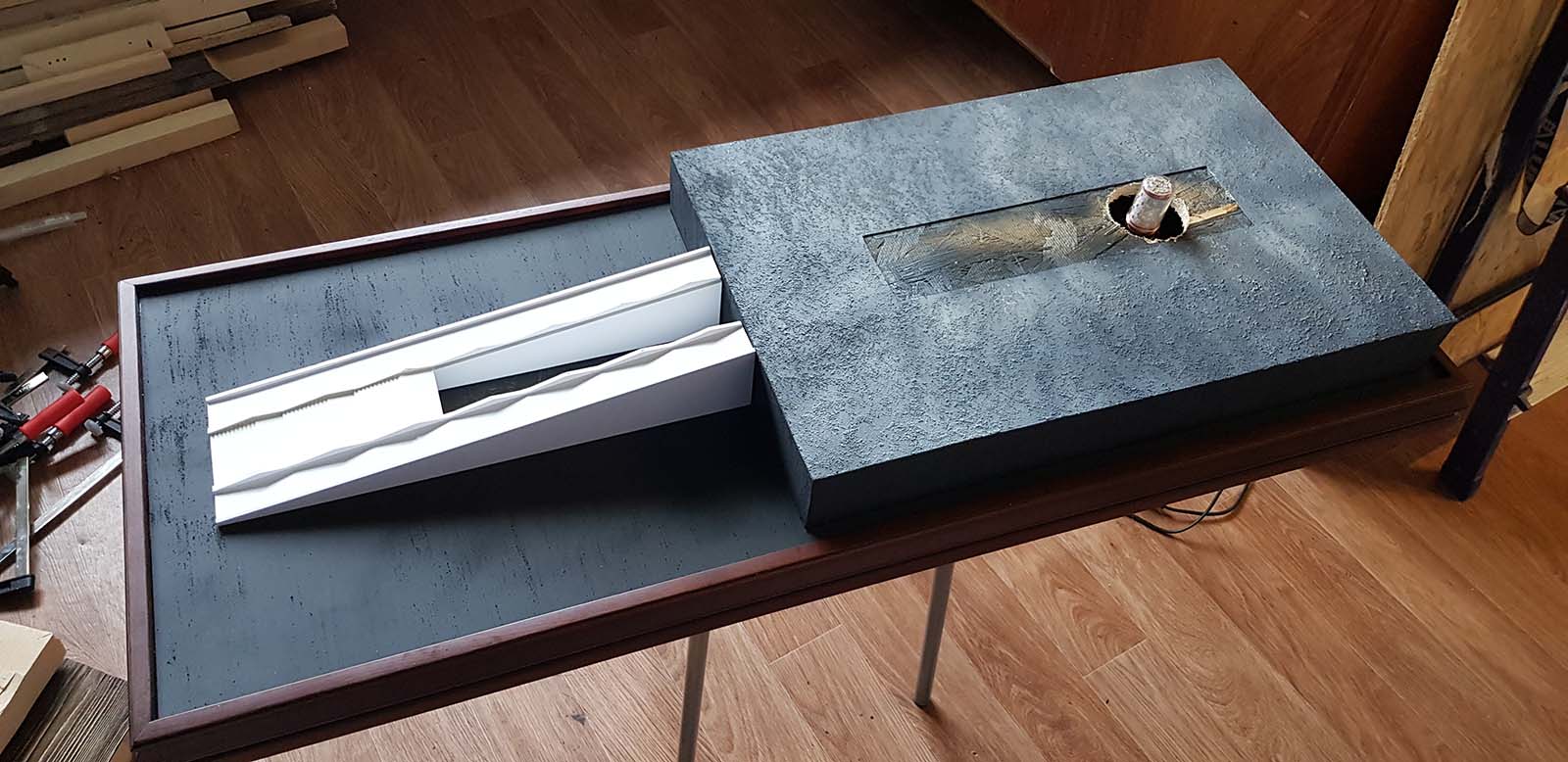

Сделал лестницу перед входом
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Загрунтовано черным матом
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

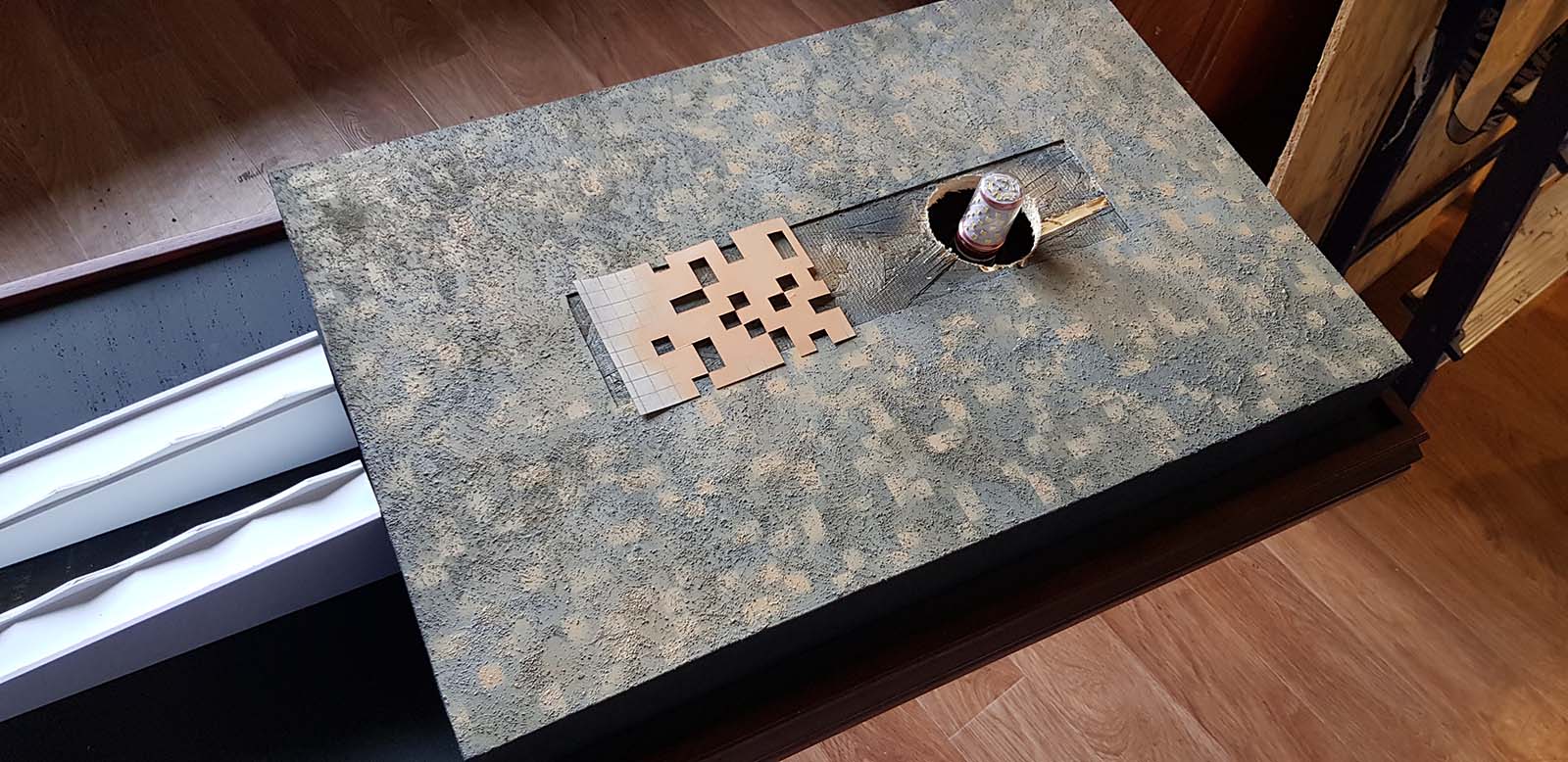

Нанесен рисунок плитки через трафарет. Рисунок ярче чем надо, чтобы потом можно было все это дело задуть единым фильтром и он не потерялся
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

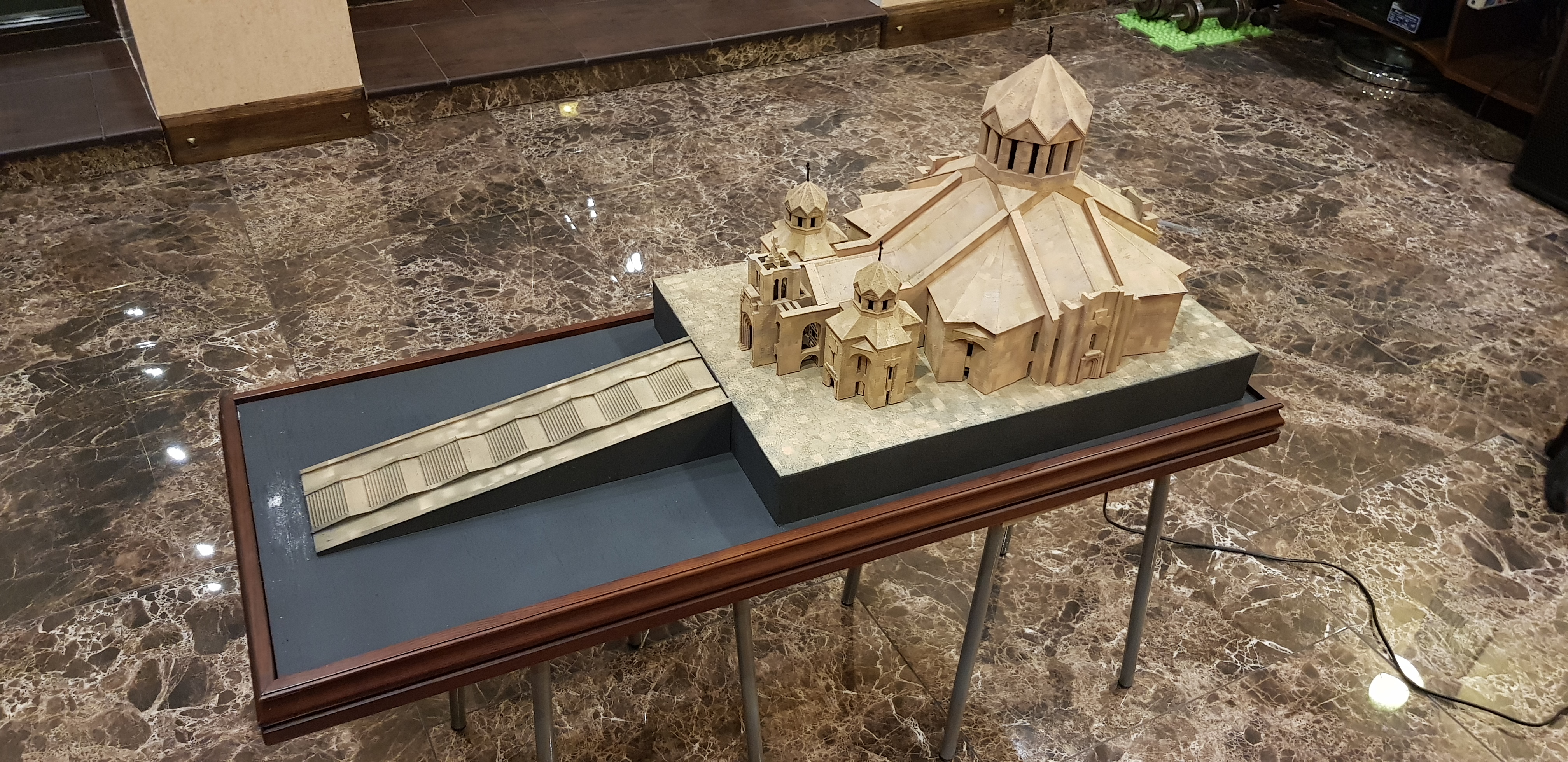

Результат после задувки бежевым фильтром
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

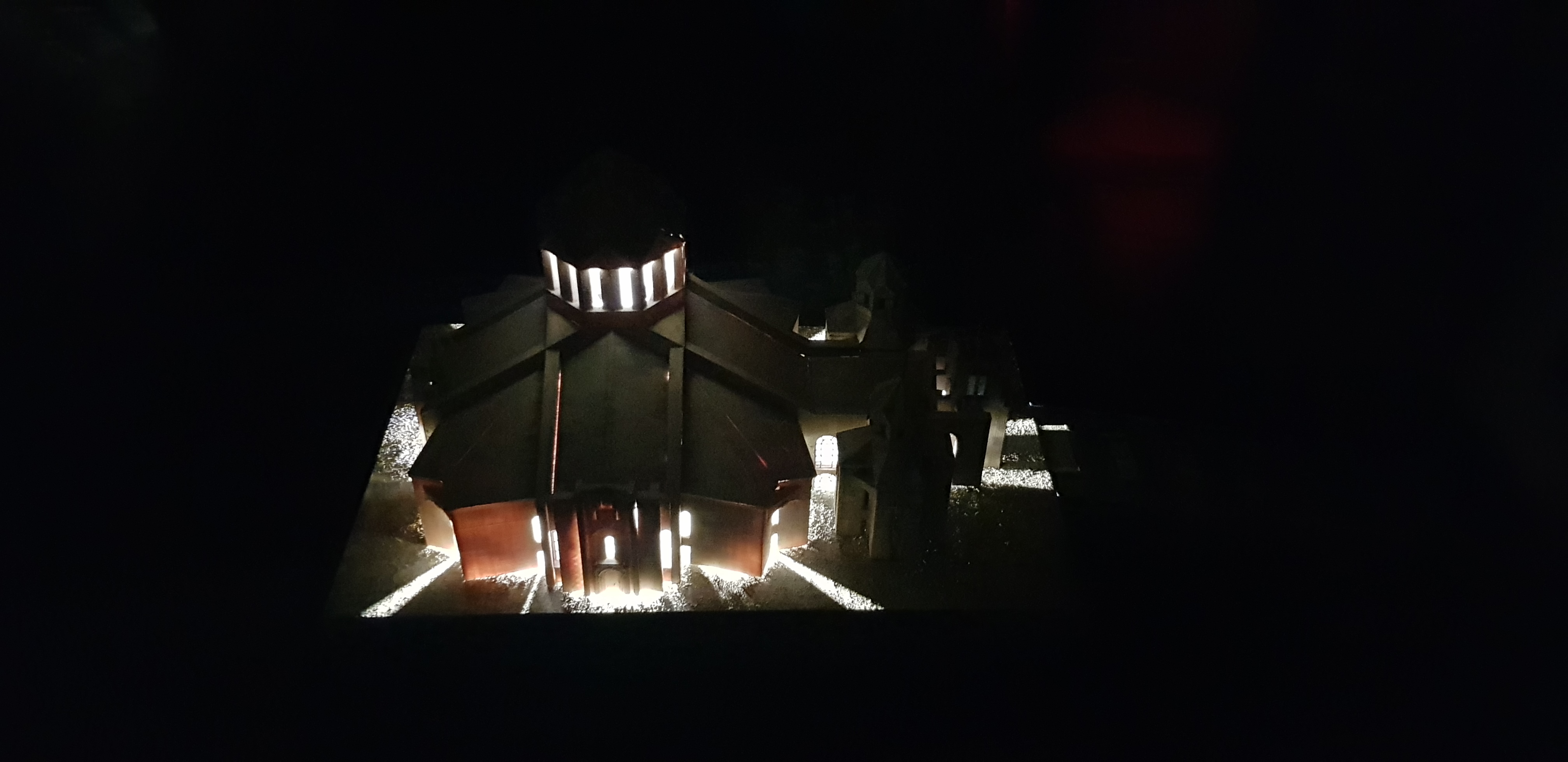

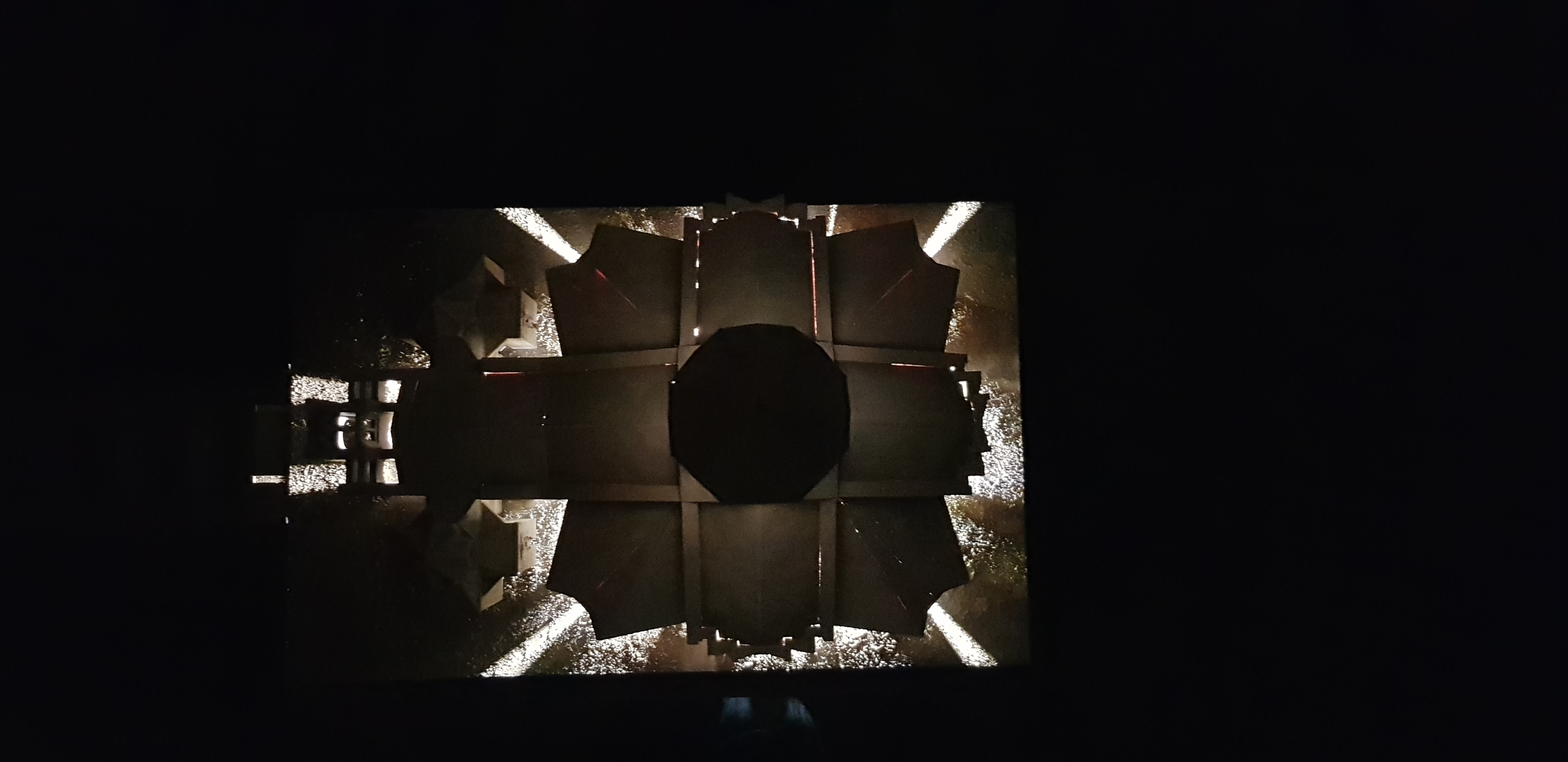

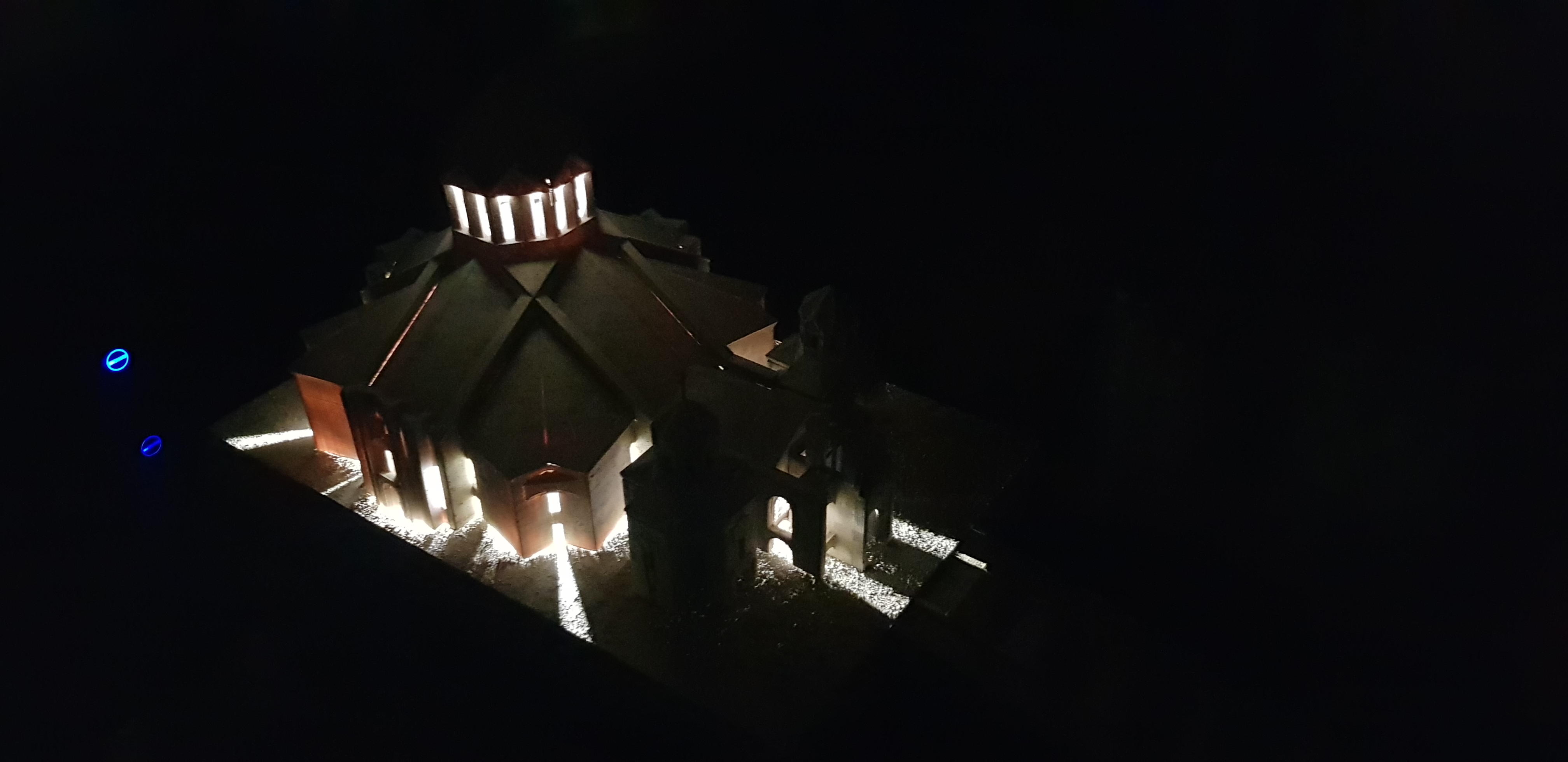

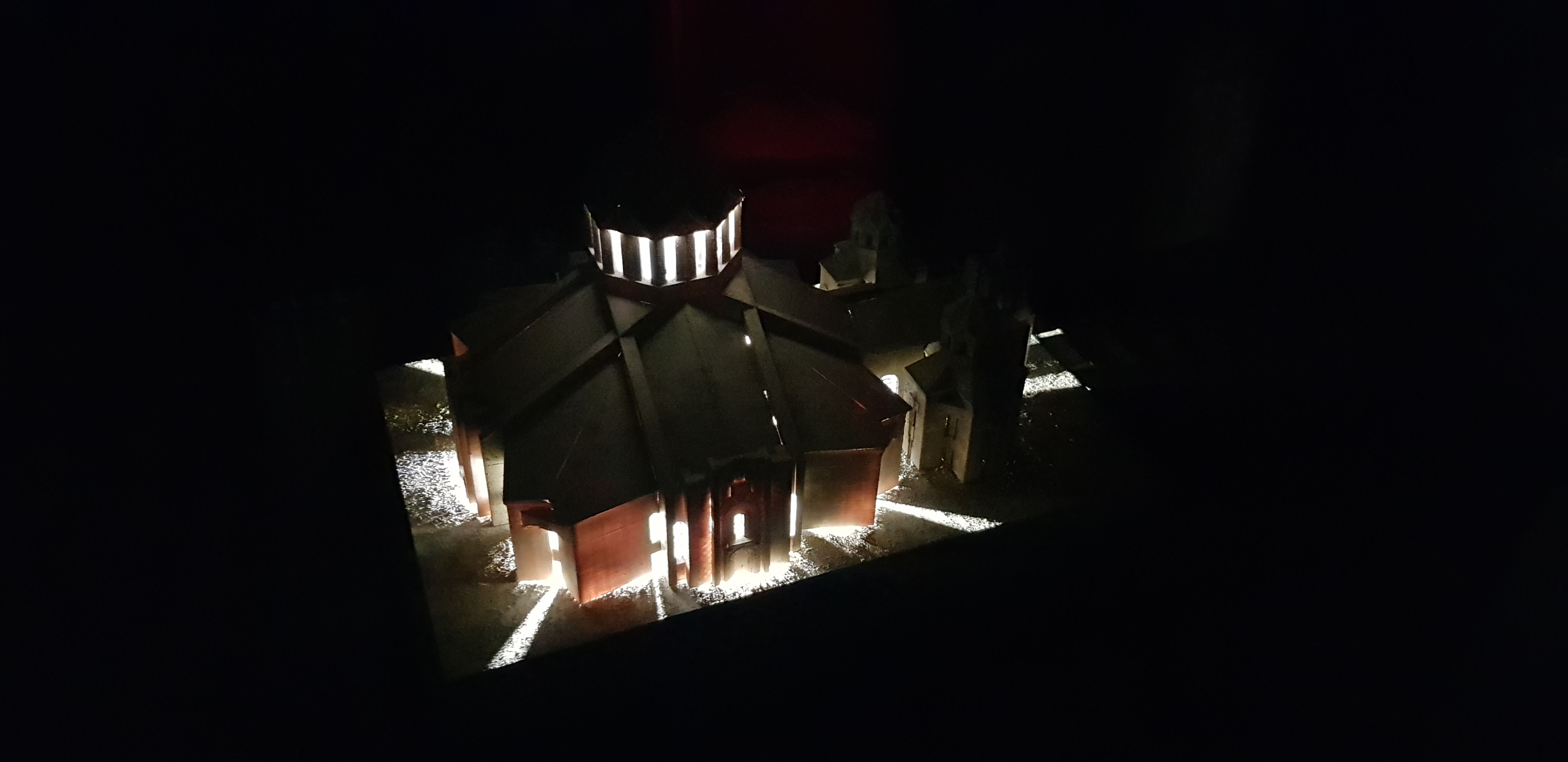

Вот так выглядит в подсветке
