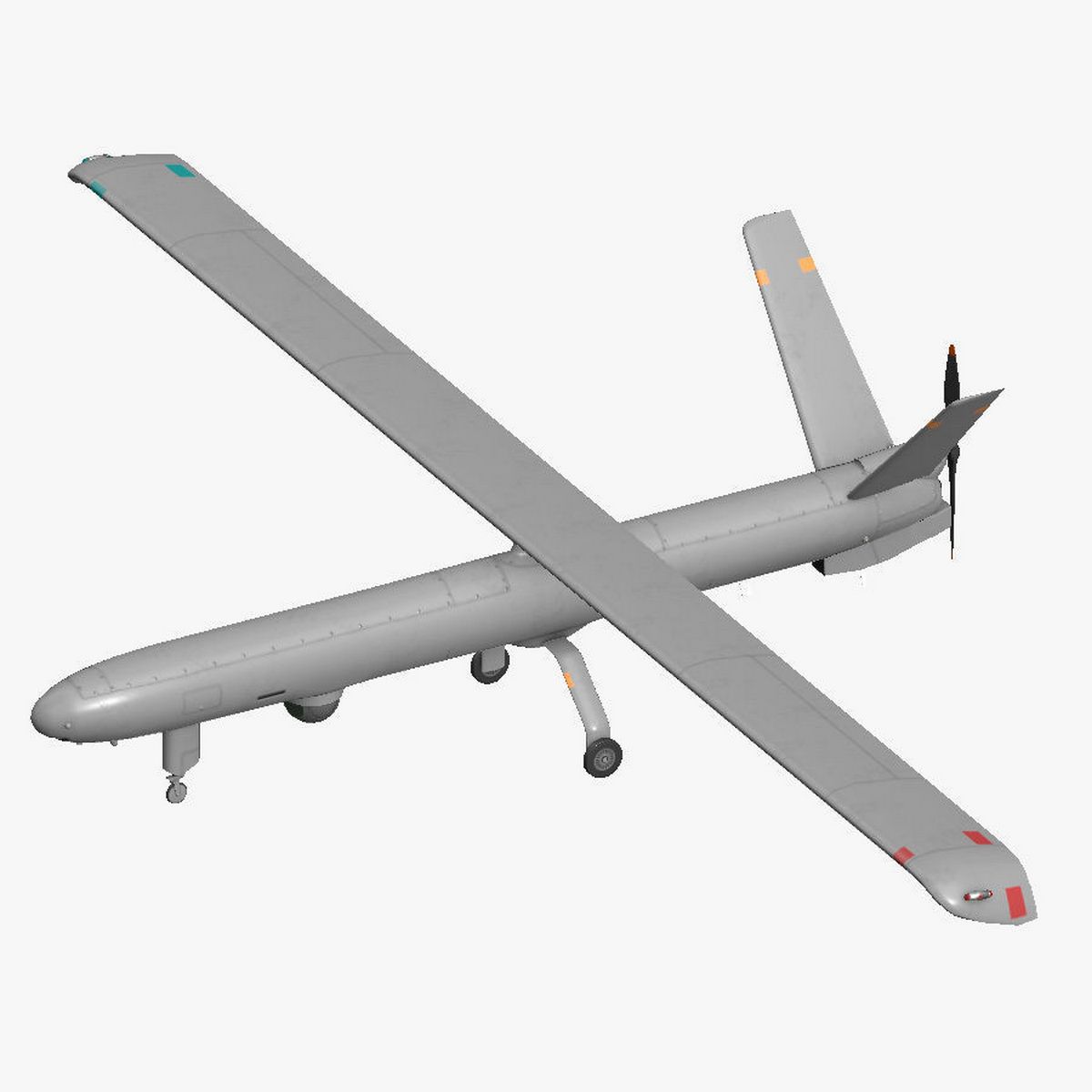

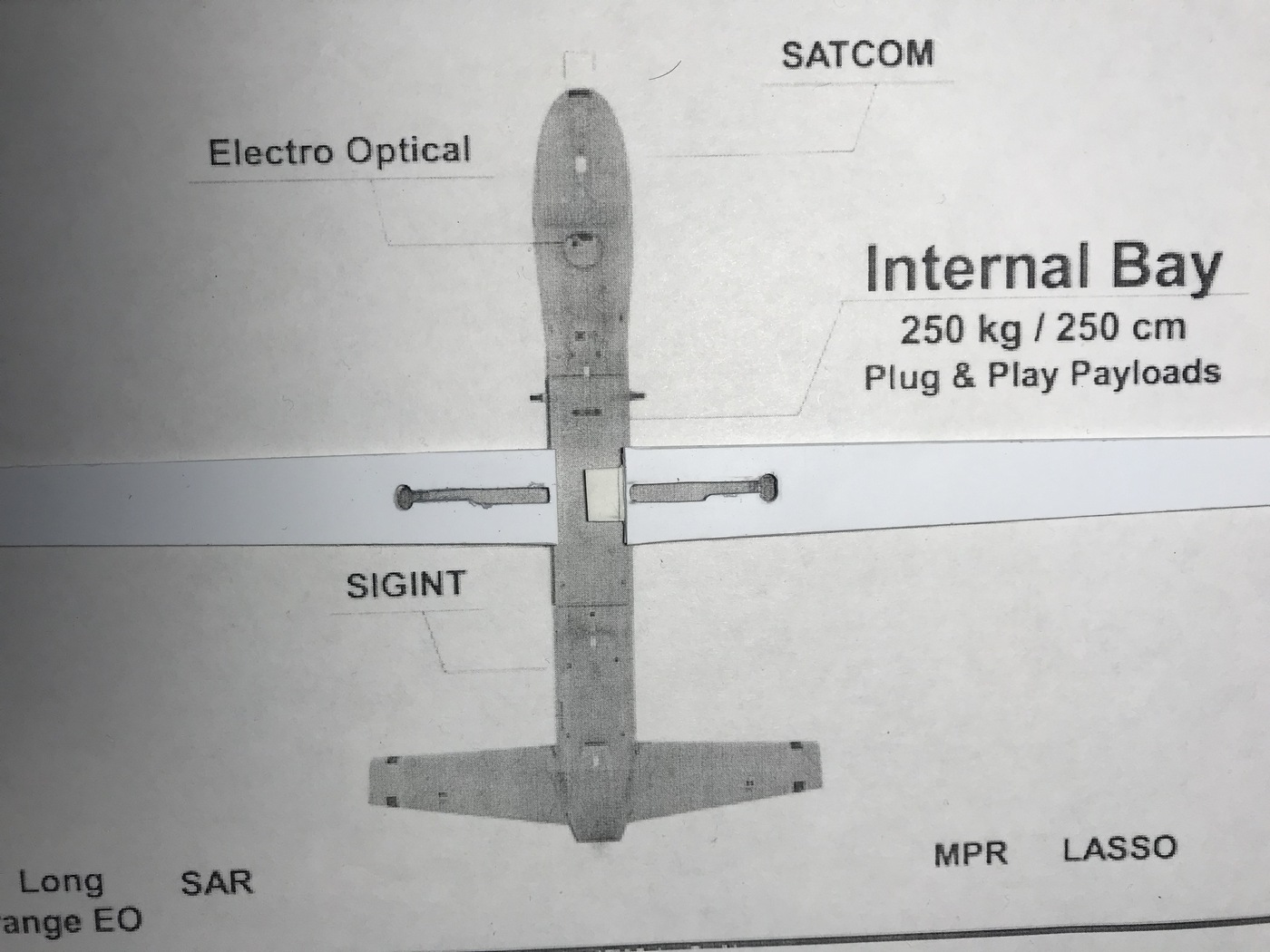

Приветствую всех, уважаемые коллеги! Продолжу тему БПЛА еще одной стройкой... буду делать сразу два аппарата: израйильский Silver Arrow Hermes 450 http://www.airwar.ru/enc/bpla/hermes450.html и его английский клон, Thales Group Watchkeeper WK450 http://www.airwar.ru/enc/bpla/wk450.html. На данные аппараты чертежей и схем не нашел, за основу взял фотографии и 3Д графику(отмасштабировал их и распечатал))

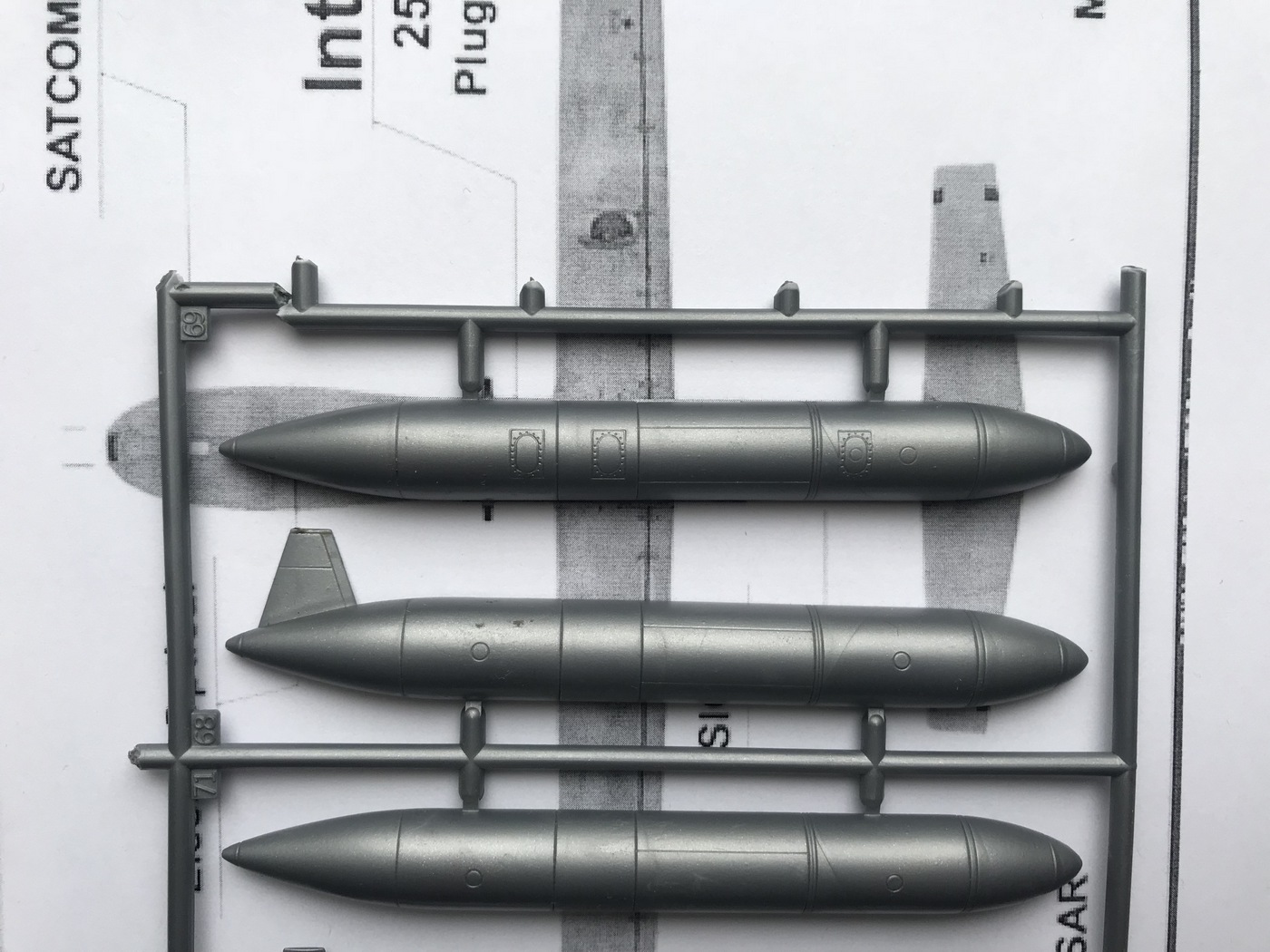

Для корпусов буду использовать ПТБ, подходящего диаметра(лом от разных моделей))

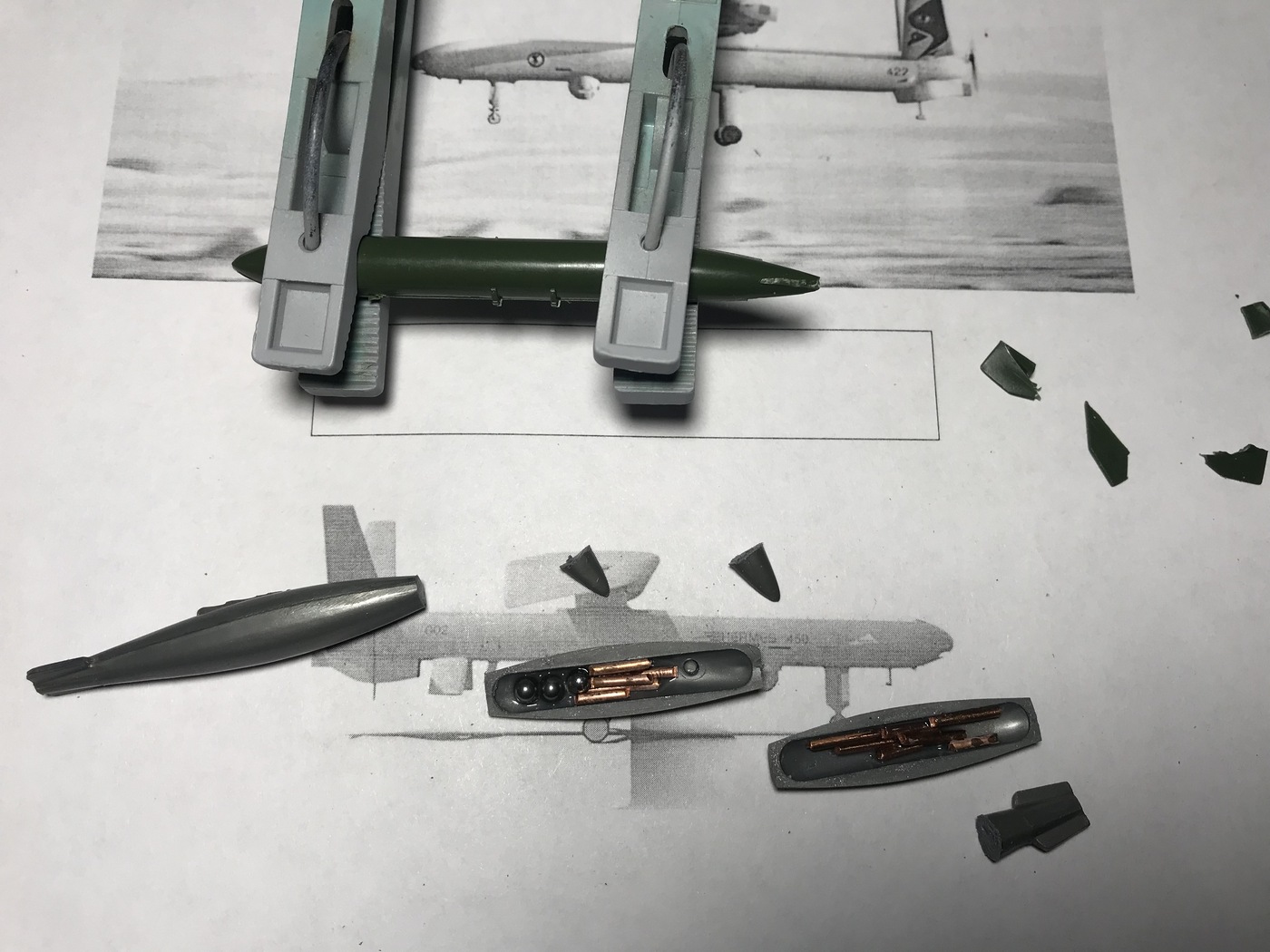

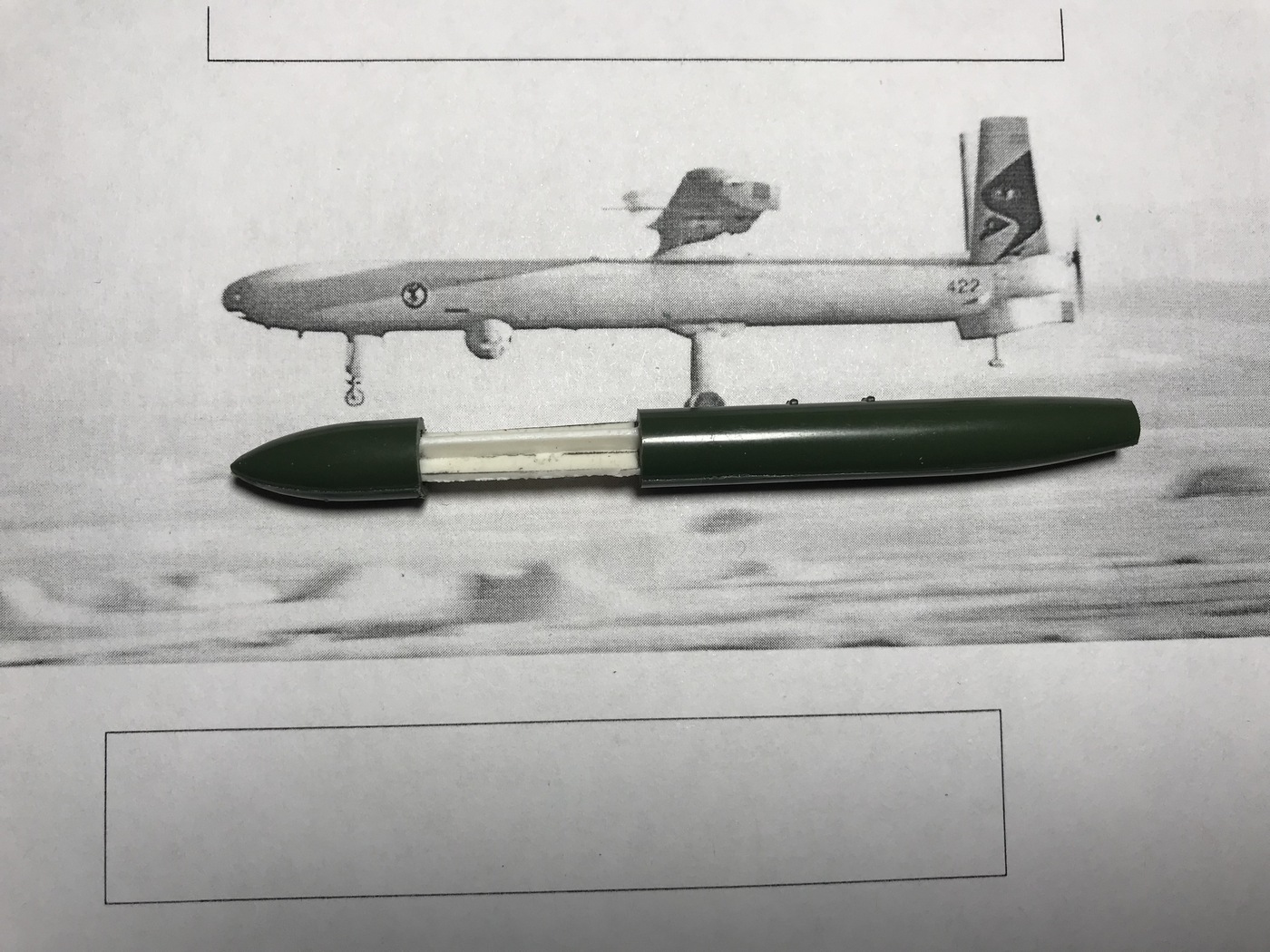

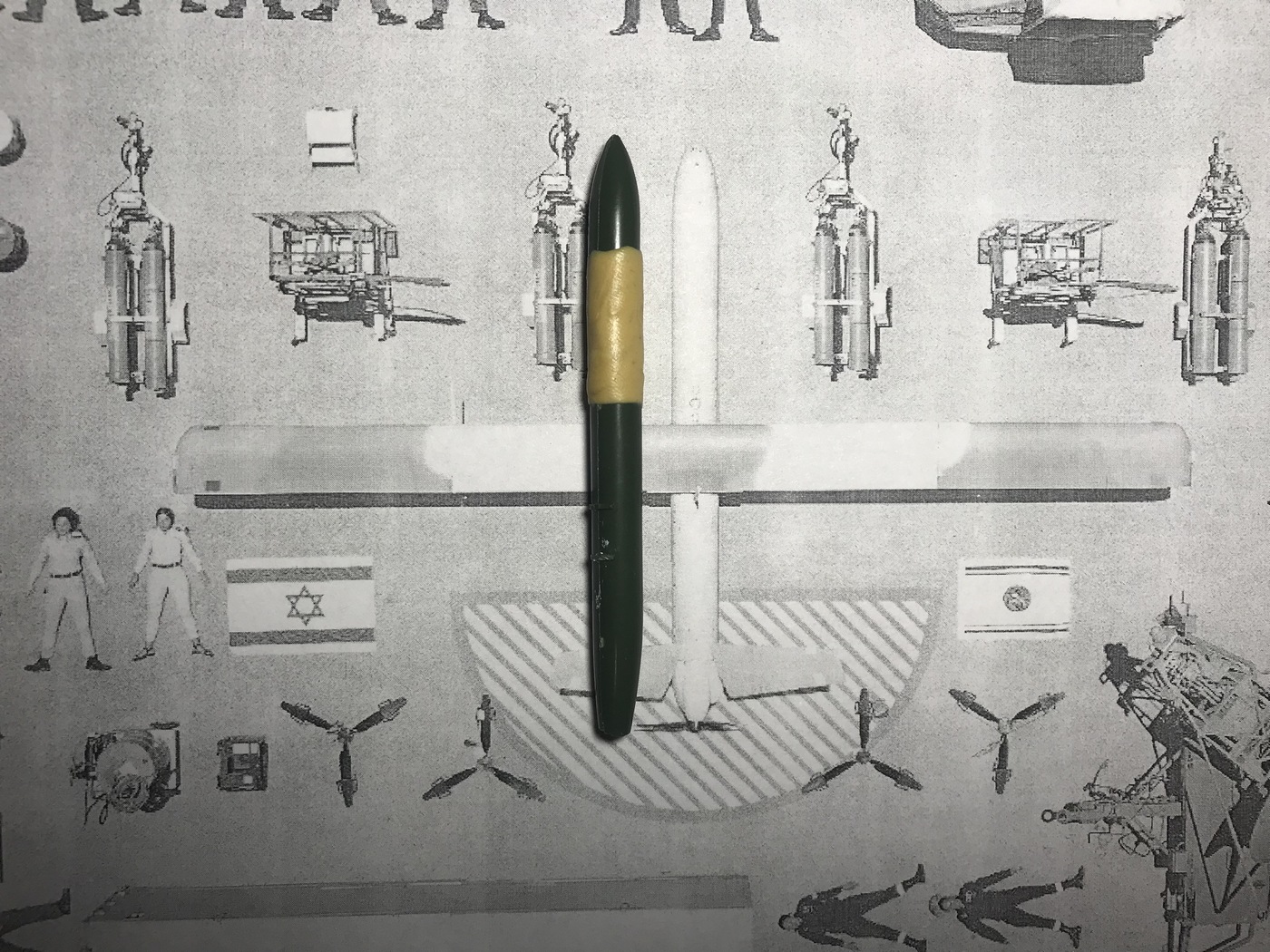

Из зеленого ПТБ, буду делать израильский Гермес, а из двух баков(от ленинградского Миг-17) англичанина...

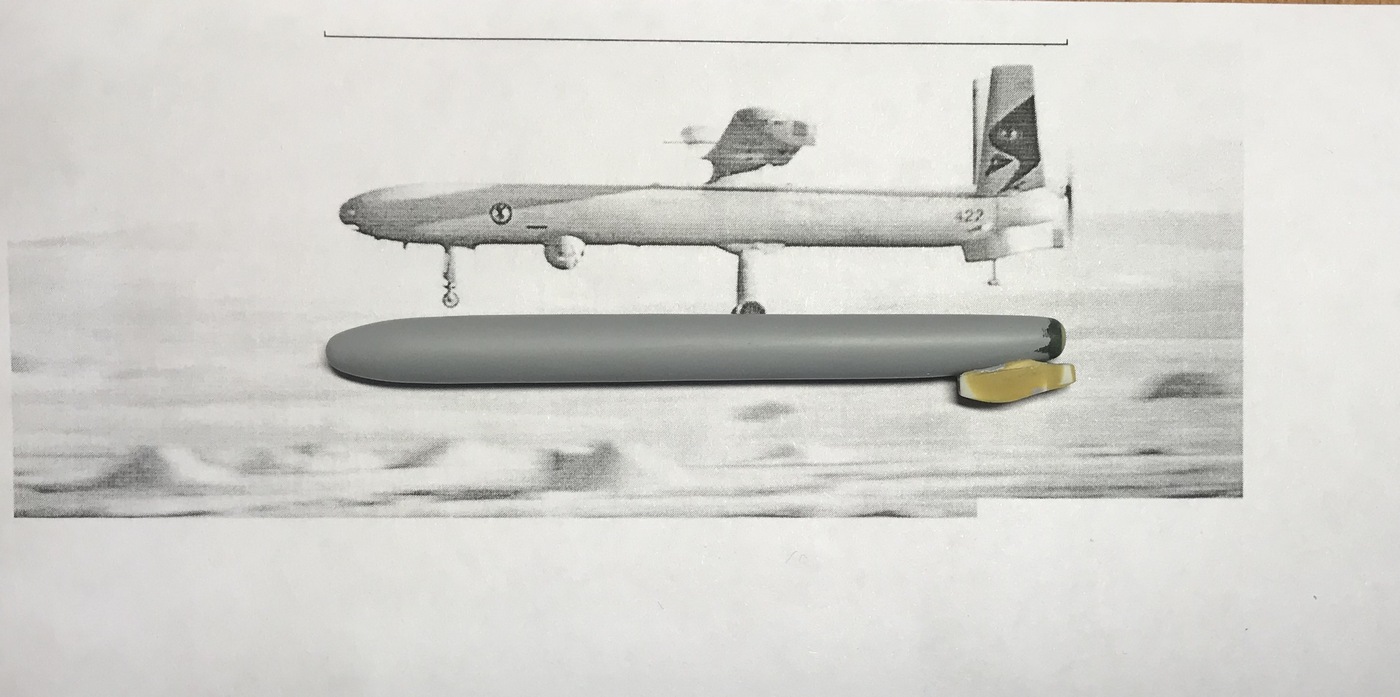

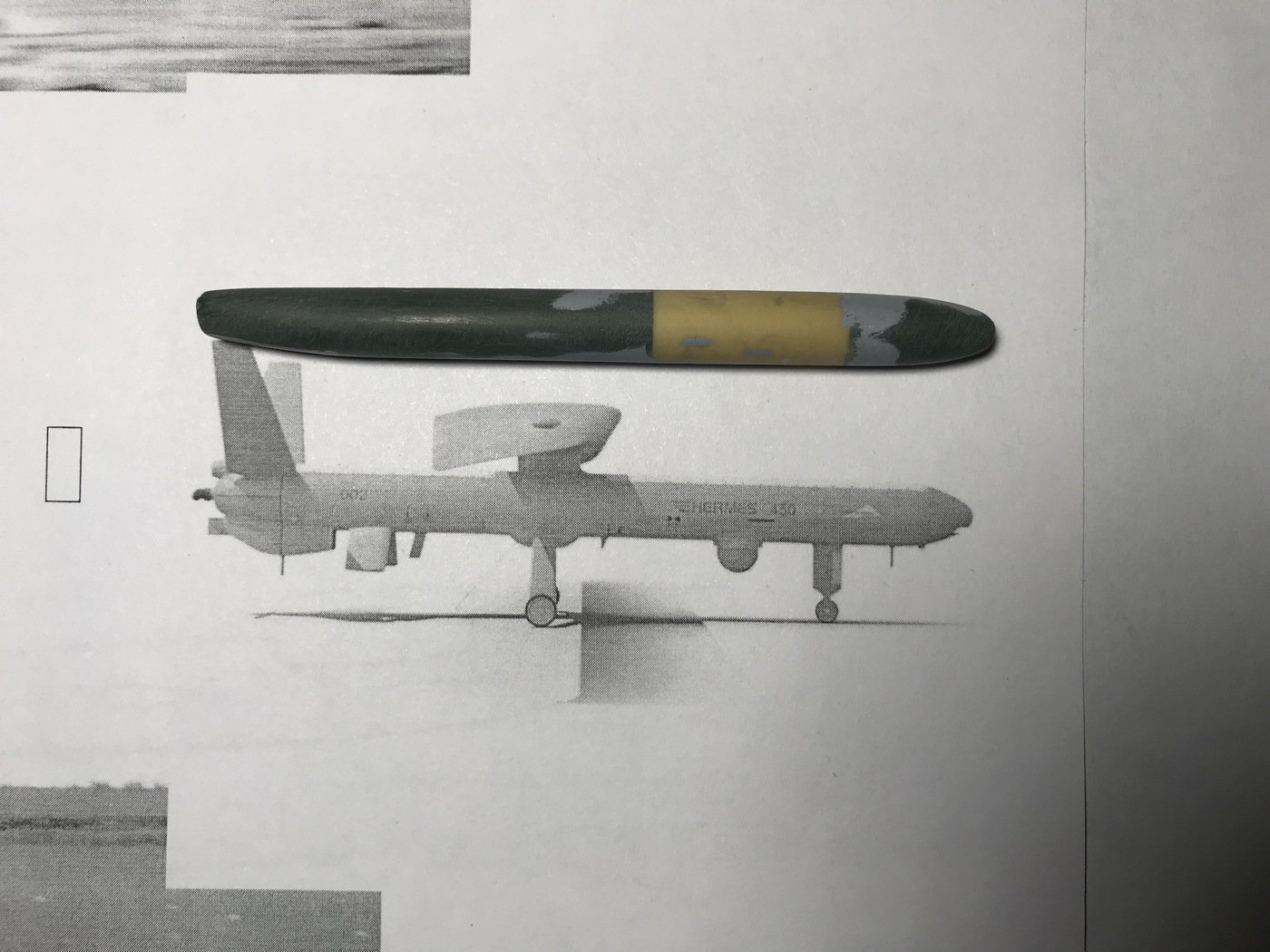

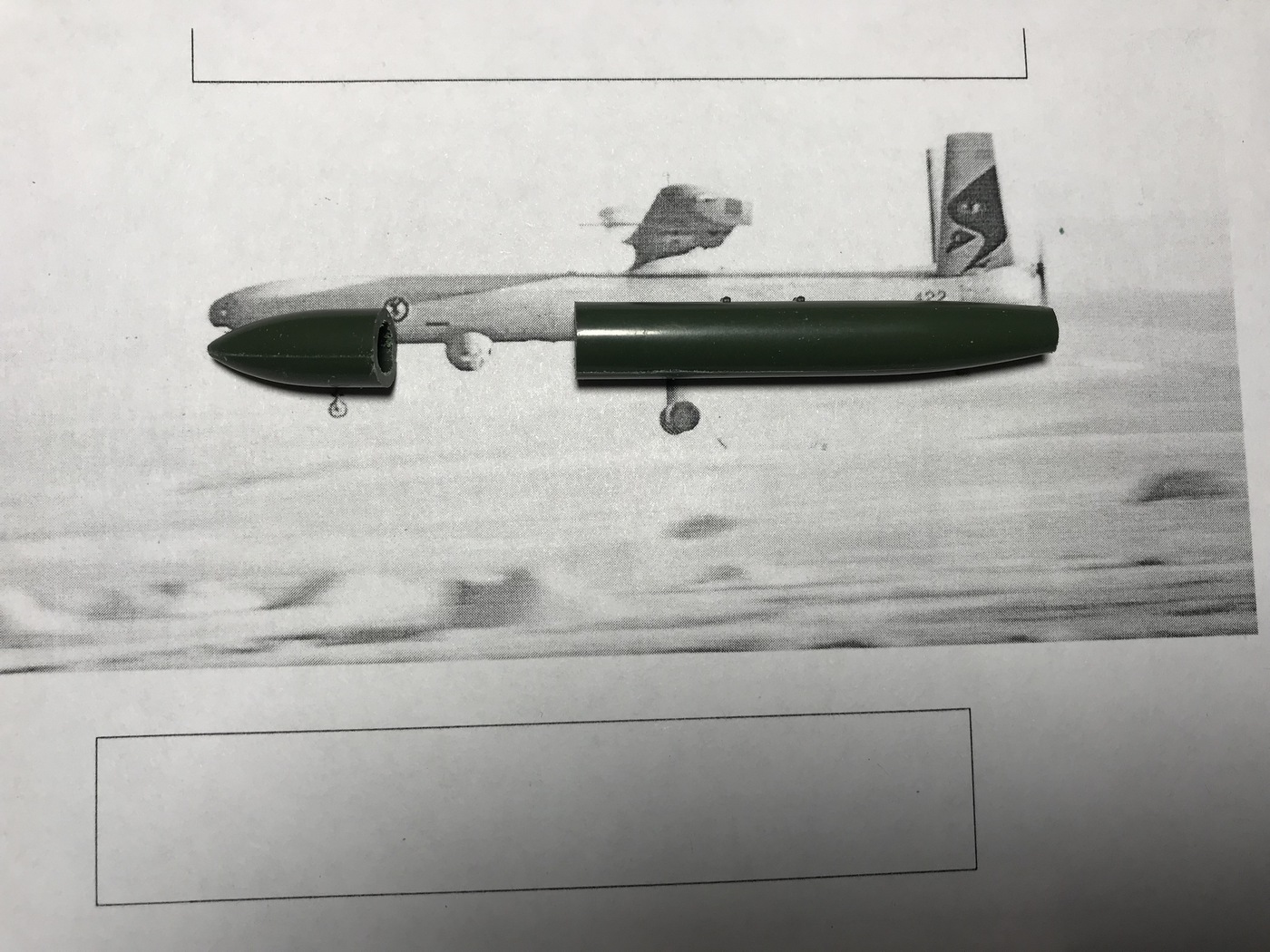

Начал удлинять корпус Гермеса...

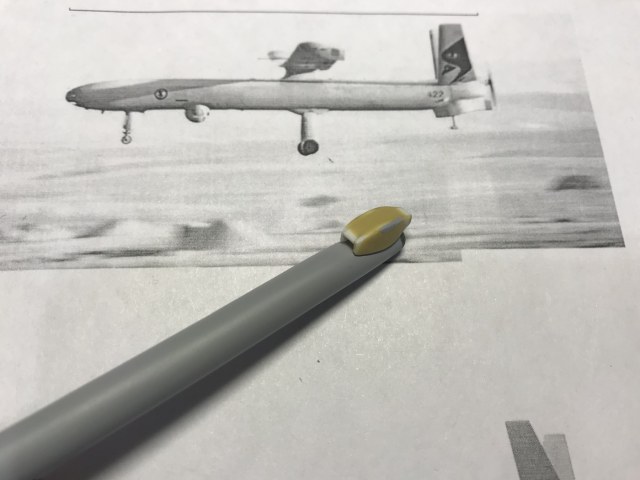

Нагрузил нос и налепил двухкомпонентную тамию

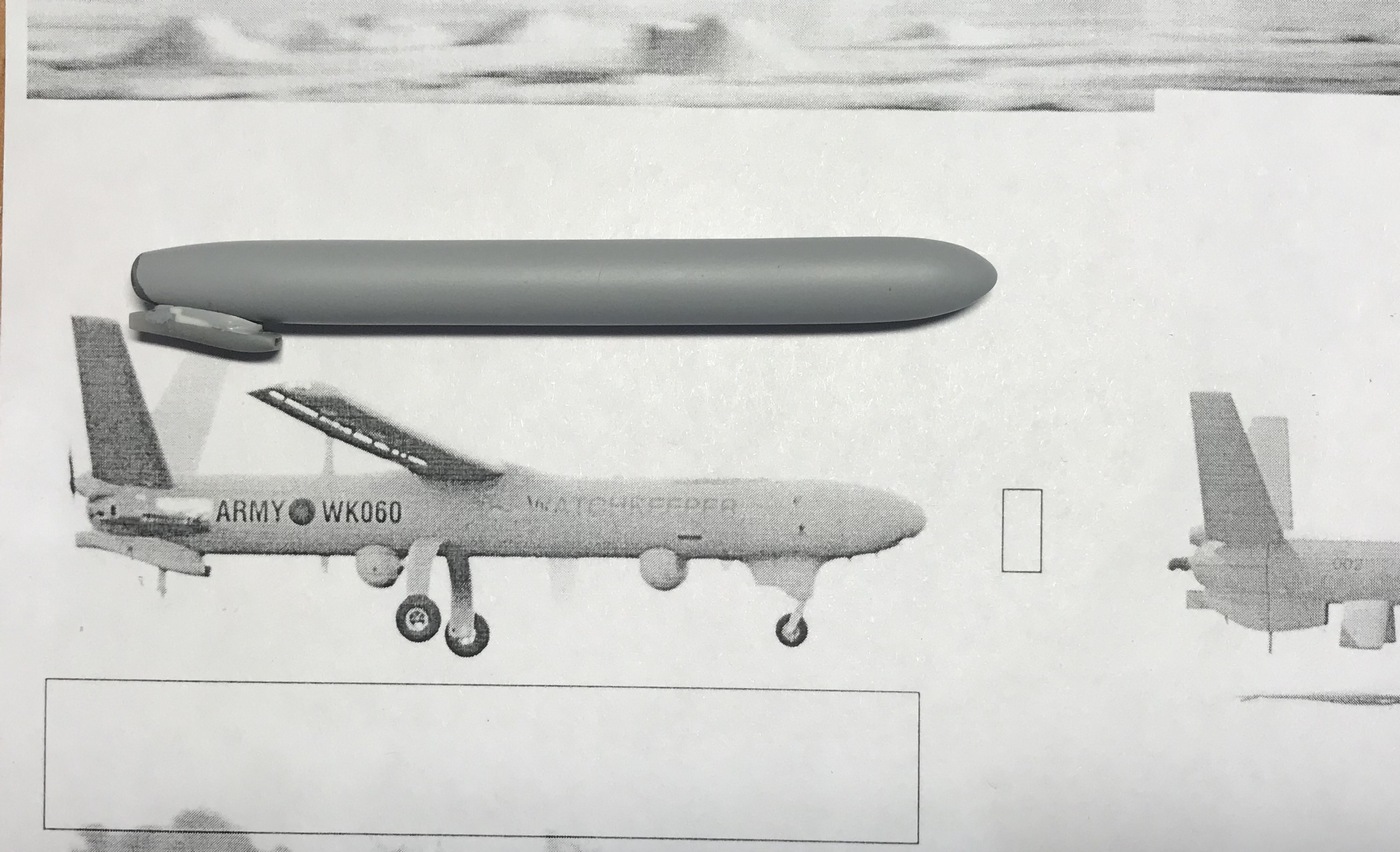

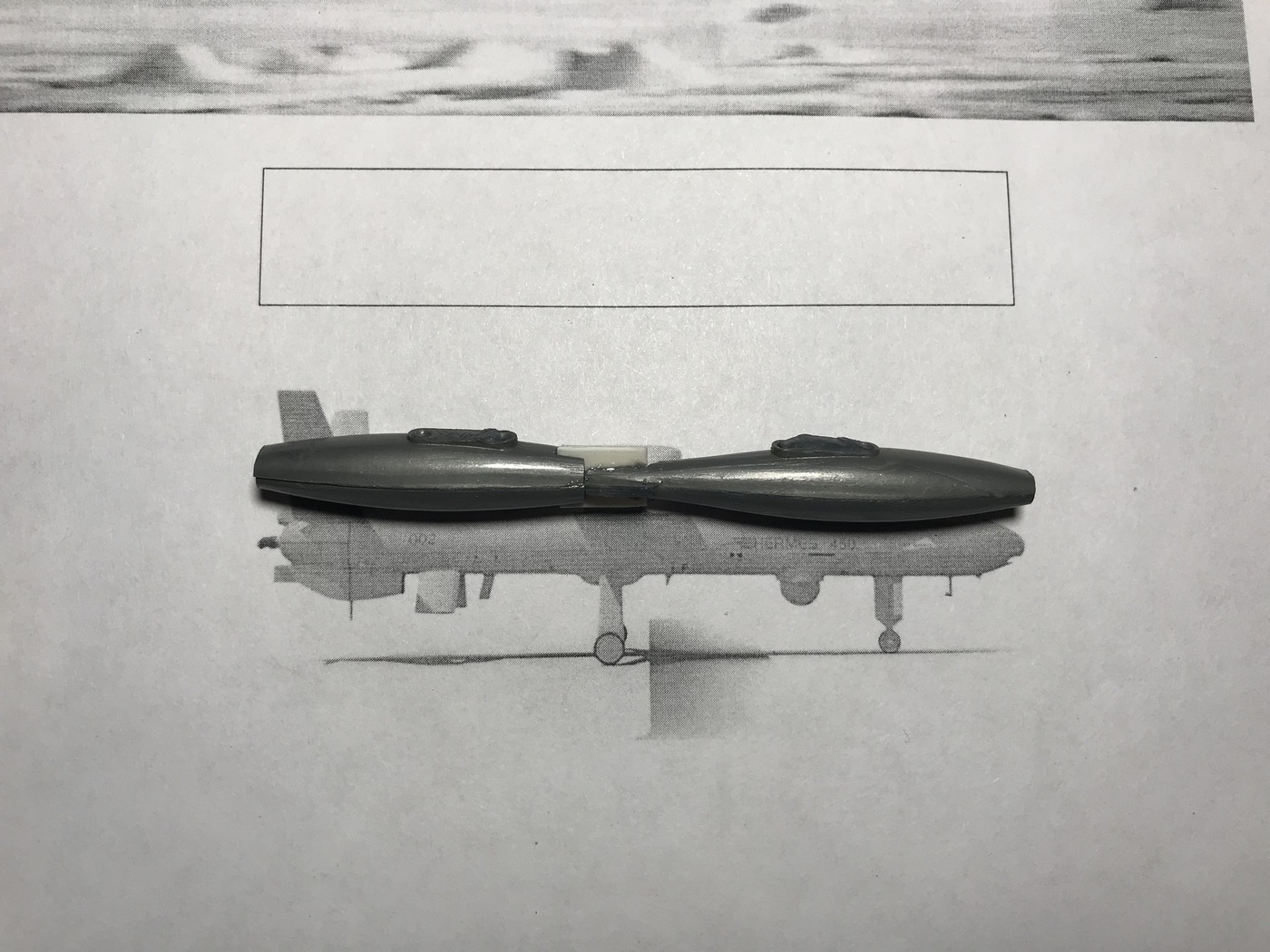

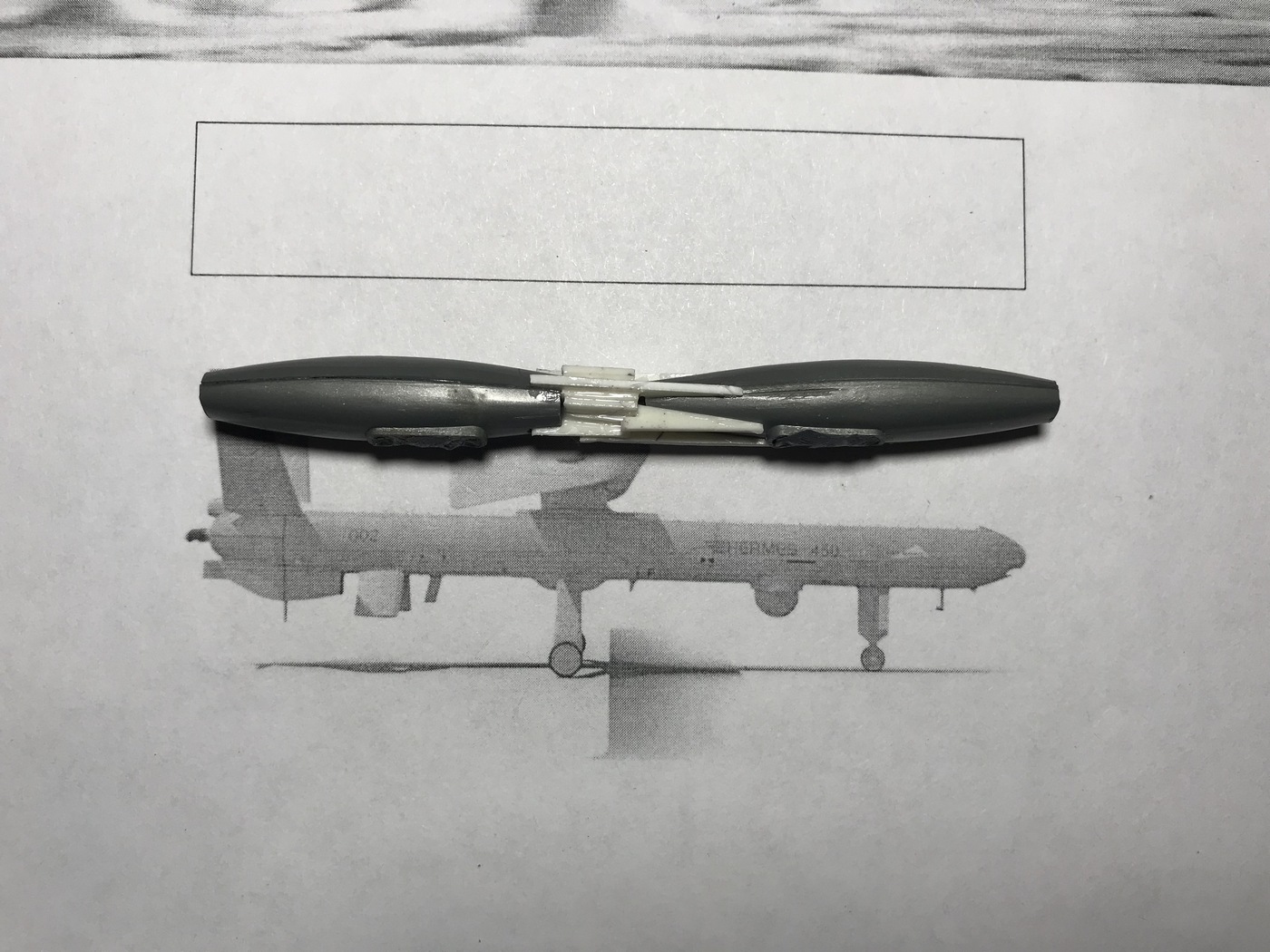

Начал формировать корпус англичанина из двух ПТБ и обрезков пластика

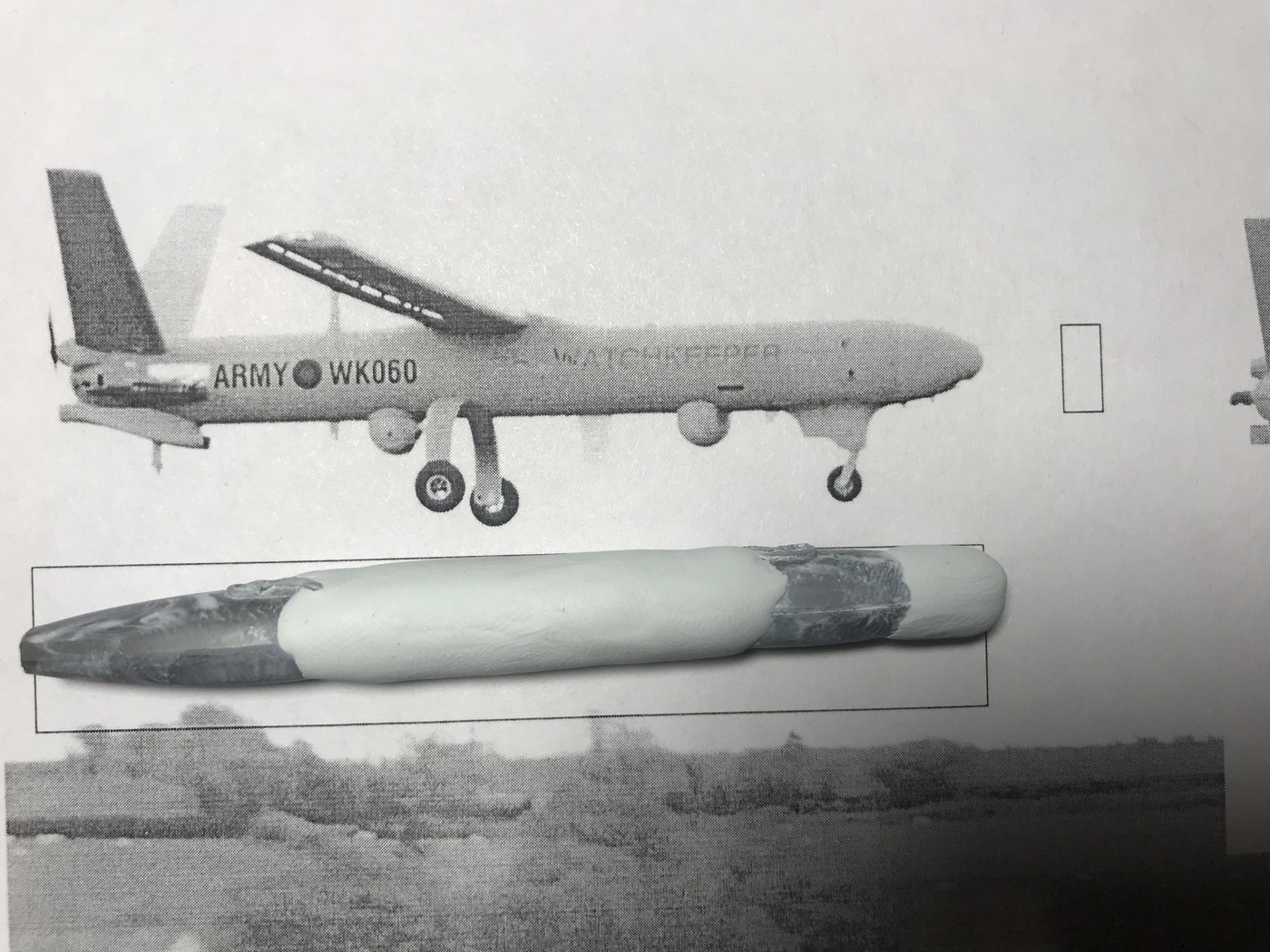

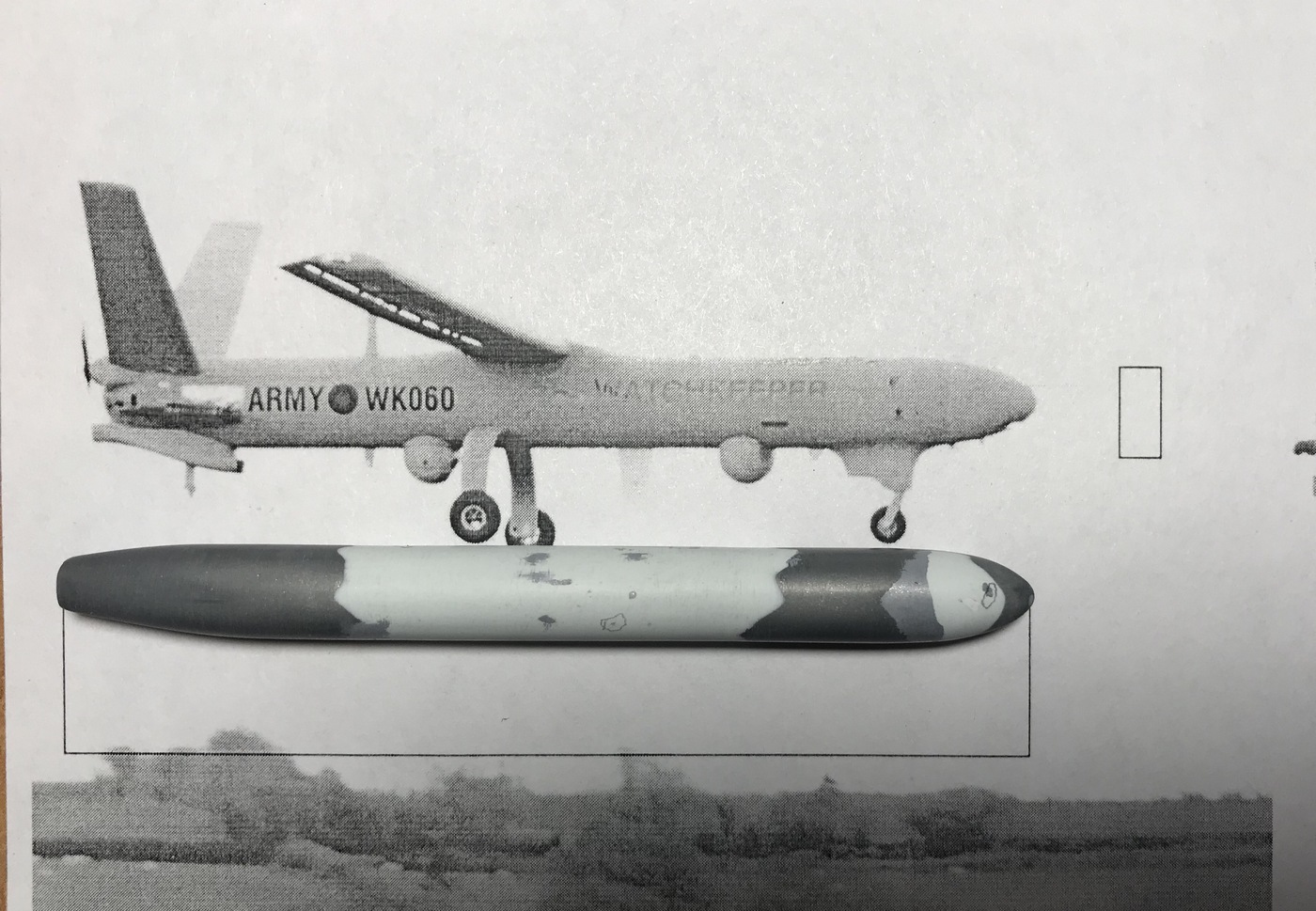

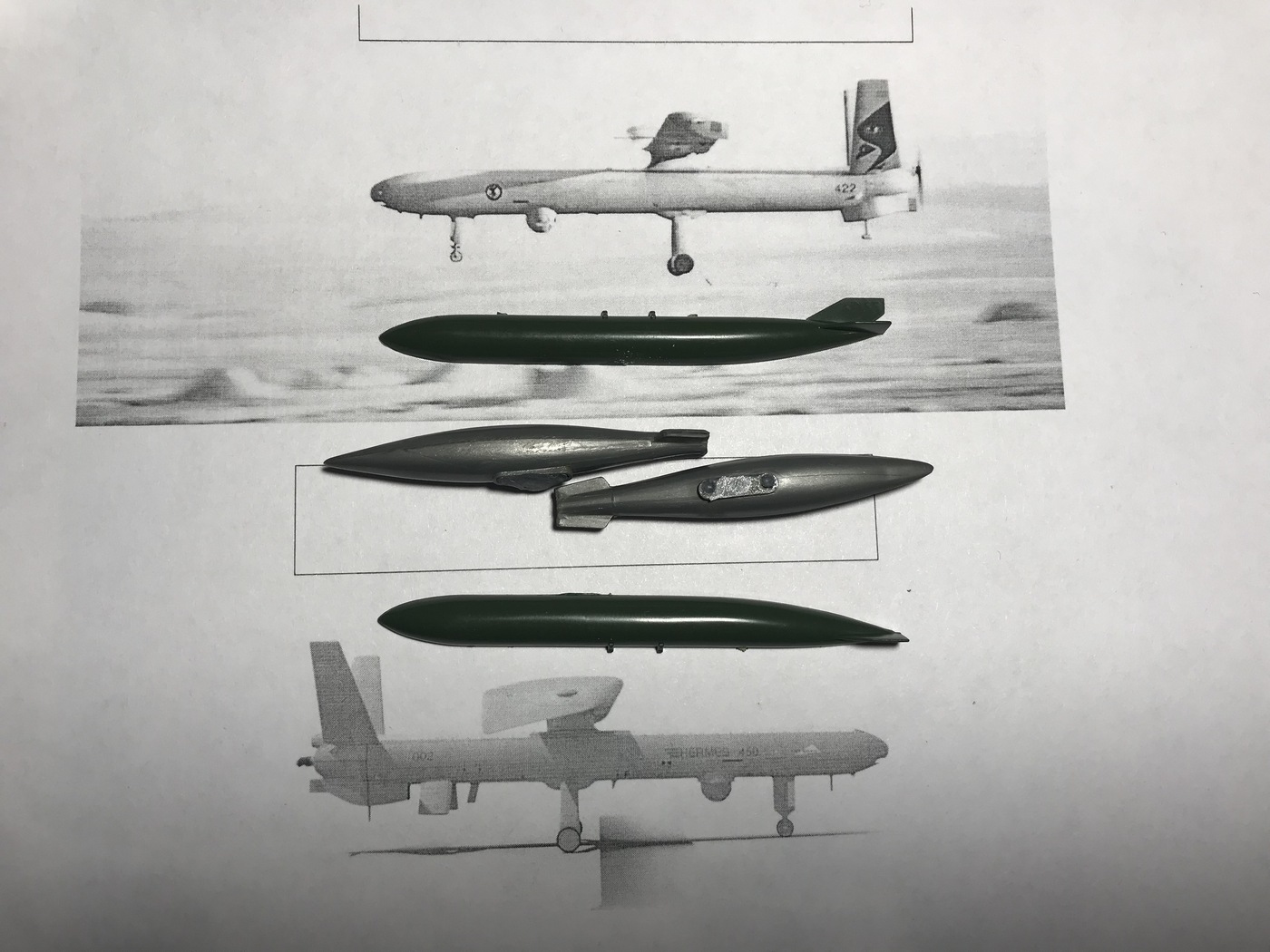

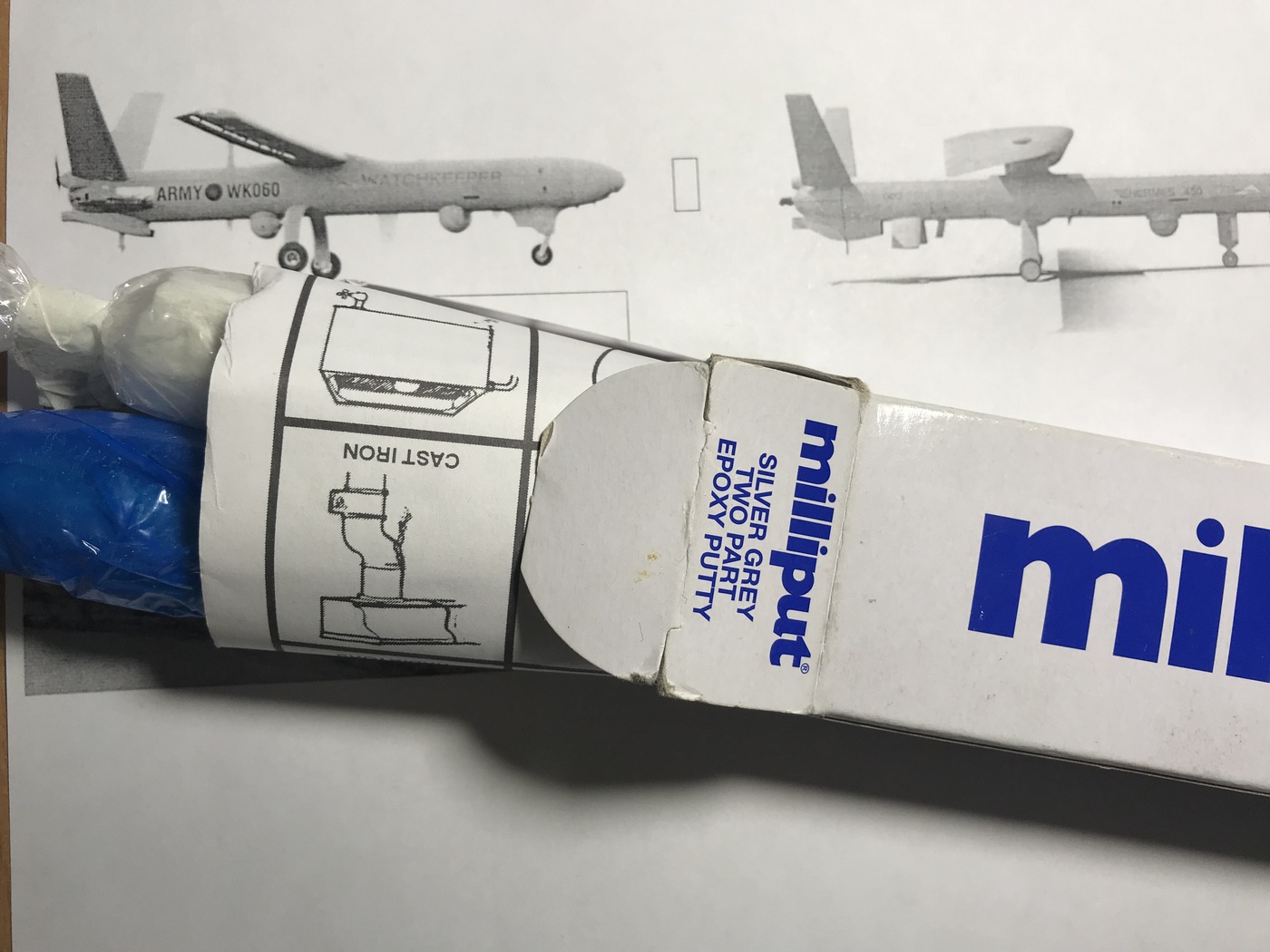

Сформировал корпус англичанина... использовал Миллипут(собственно, из-за него и замарочился, с двумя ПТБ) который лежал у меня 6 лет и примерно столько-же, у коллеги

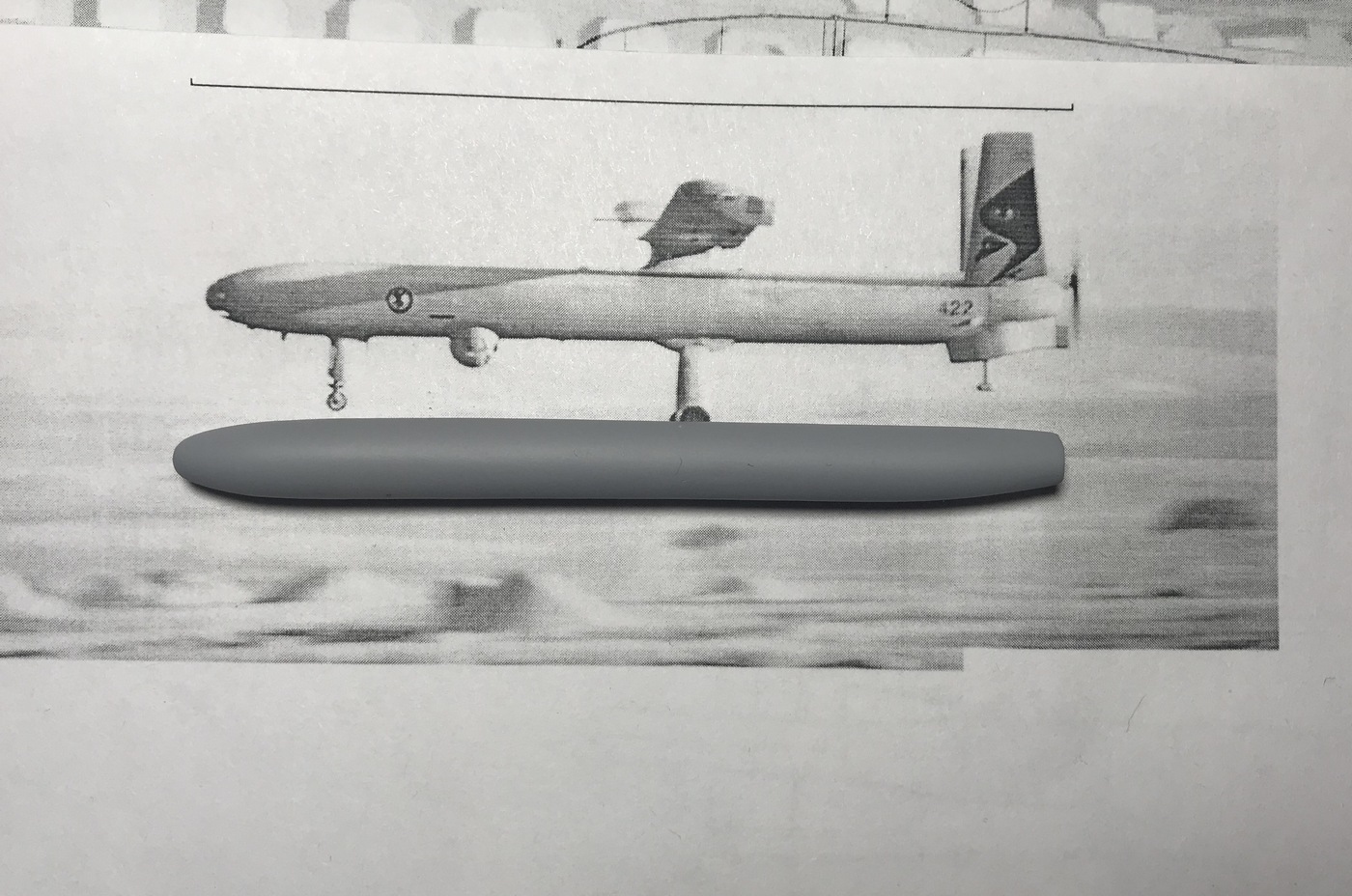

Выточил оба корпуса... с Миллипутом все прошло нормально, хотя с тамиевской двухкомпонентной, приятней работать

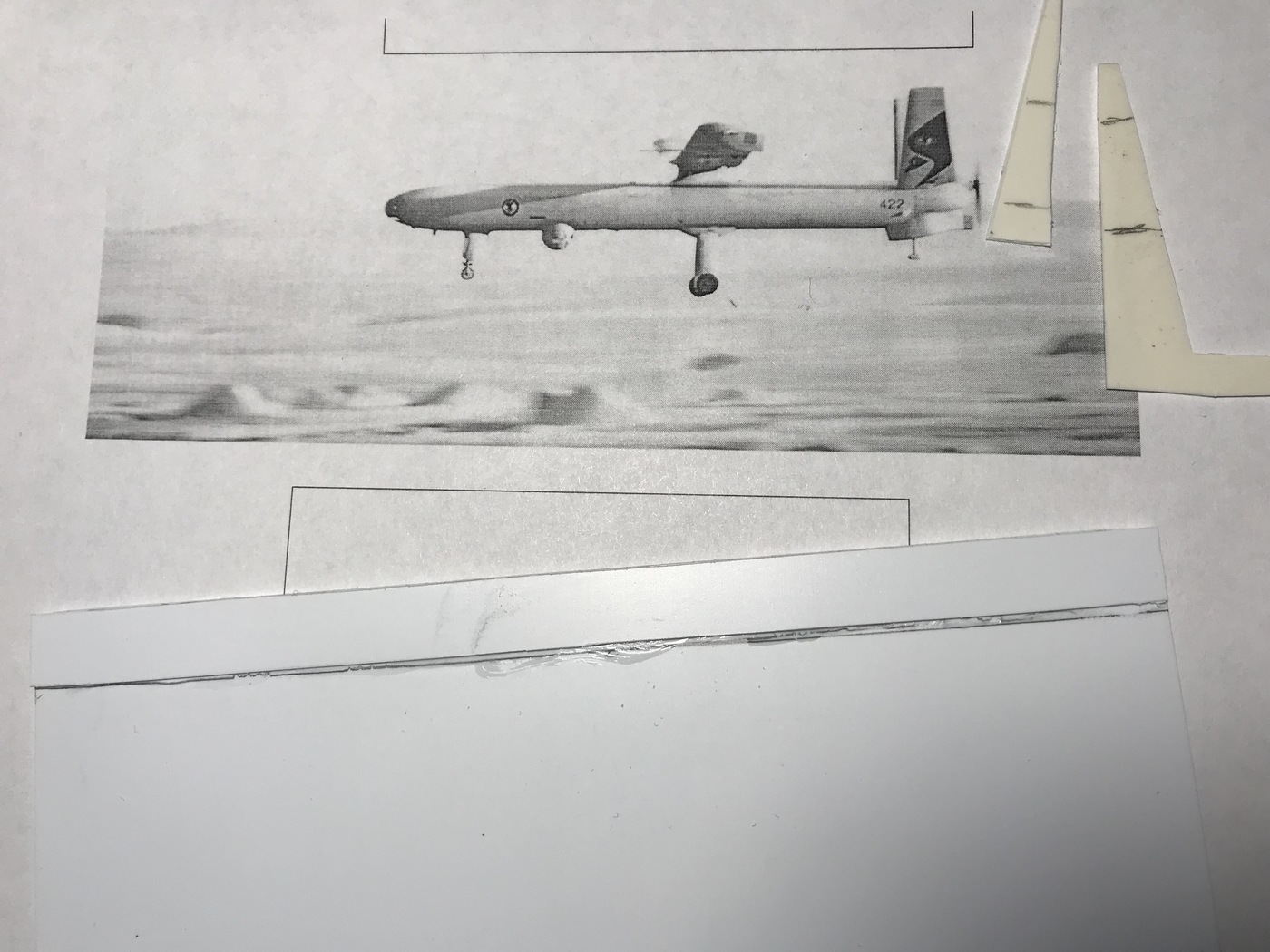

Начал выпиливать крылья, склеил между собой листы пластика 1мм...

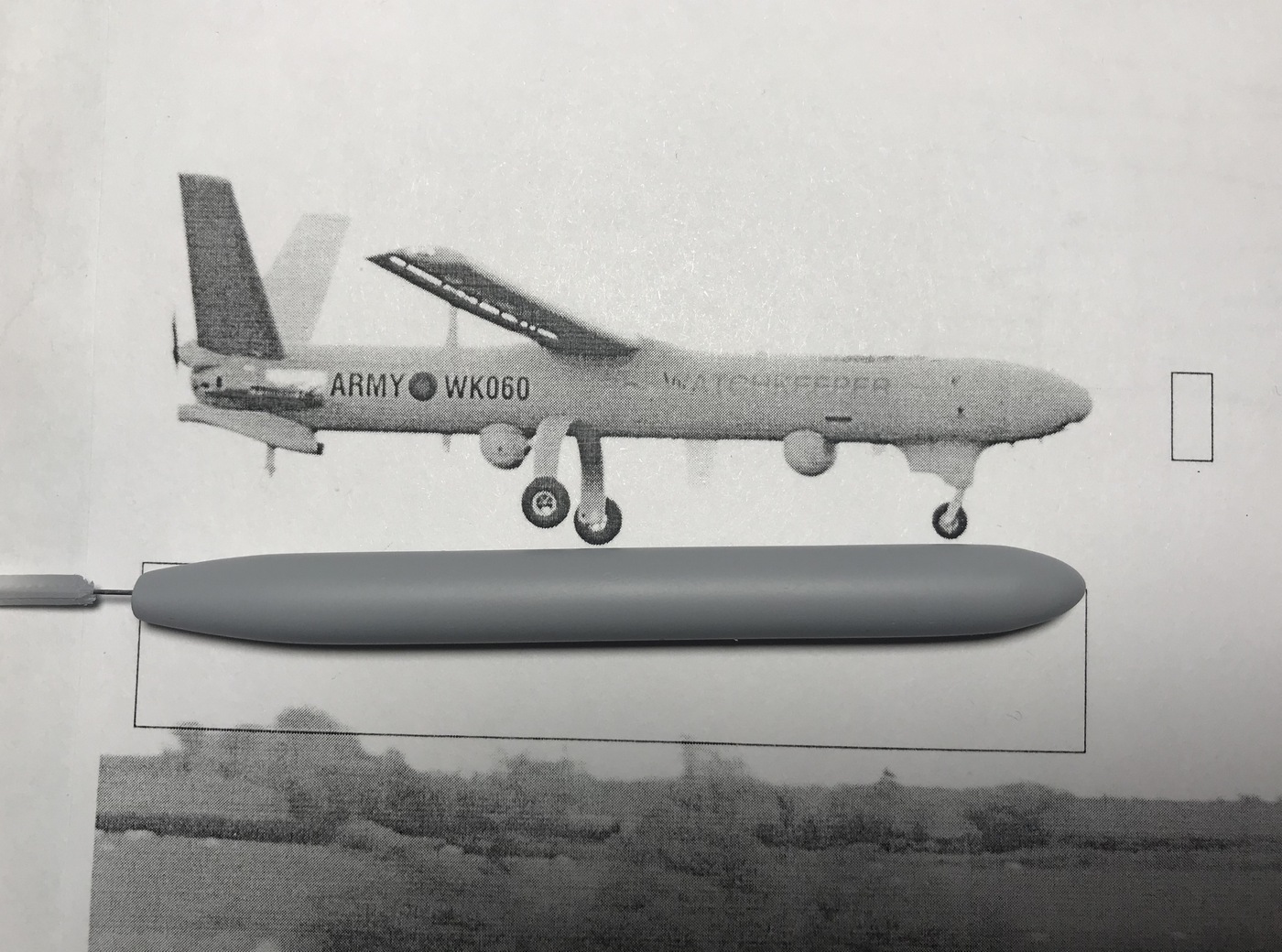

Задул грунтом, для проявки оба корпуса

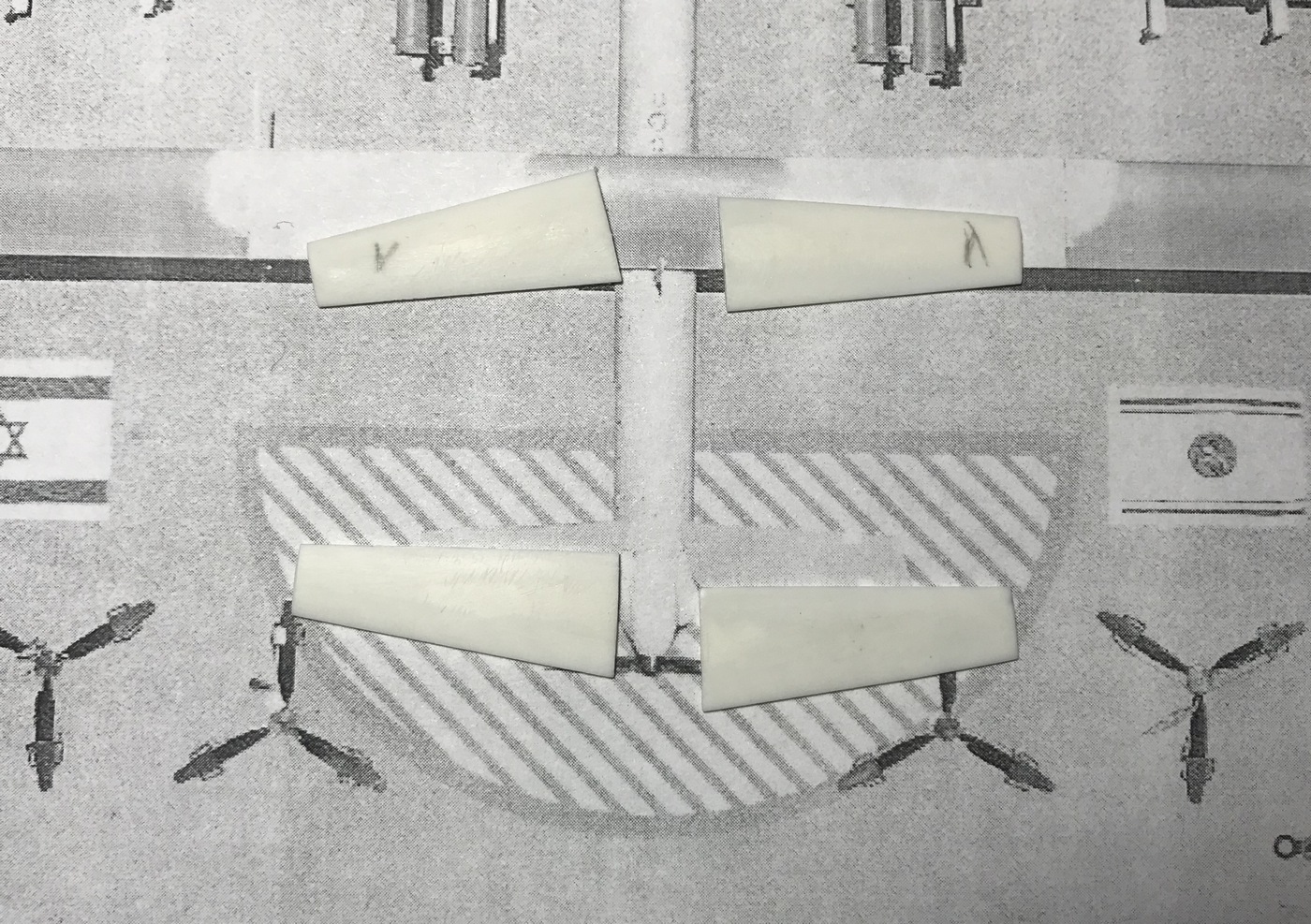

Выточил крыло и хвостовое оперение)

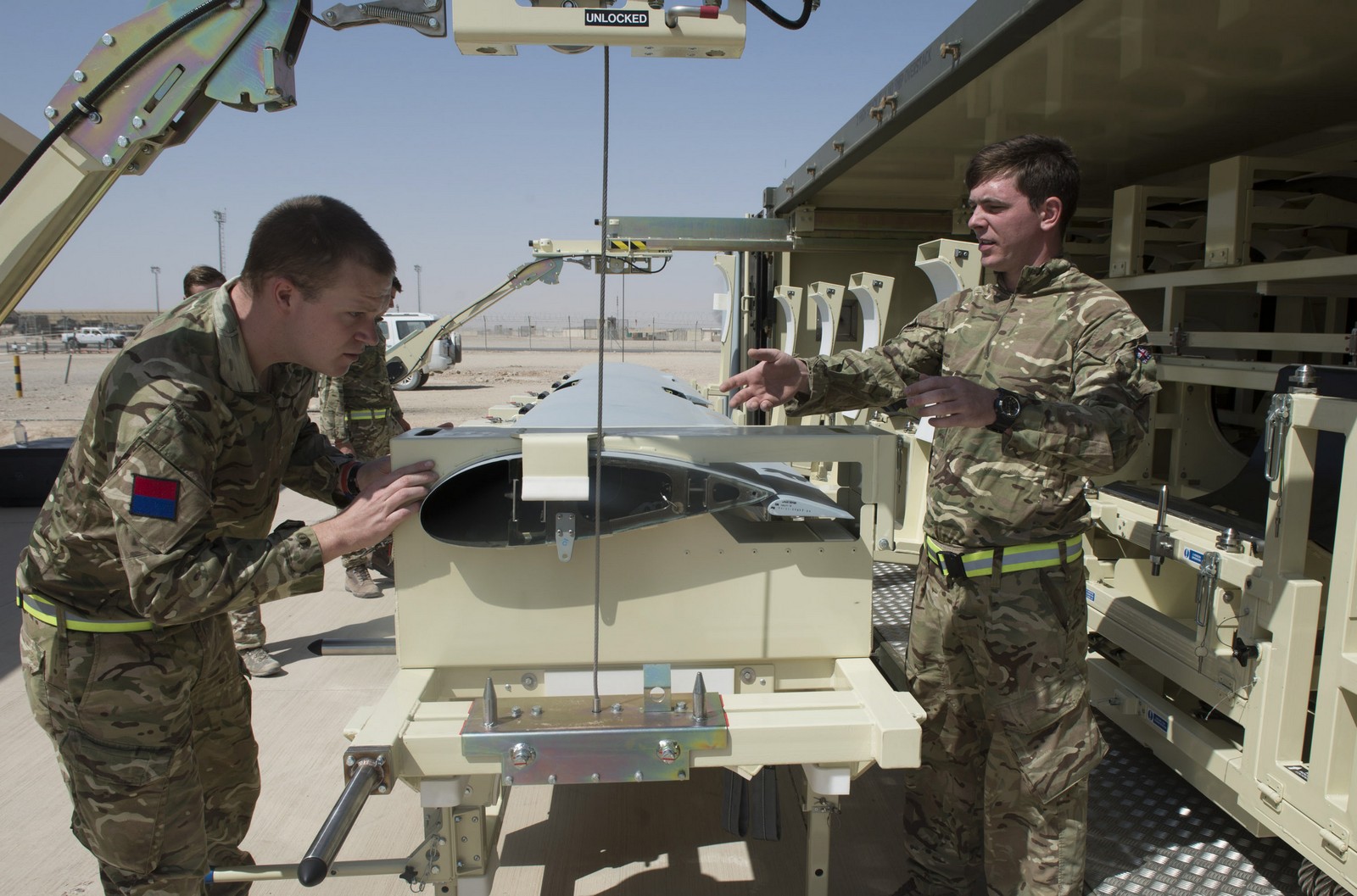

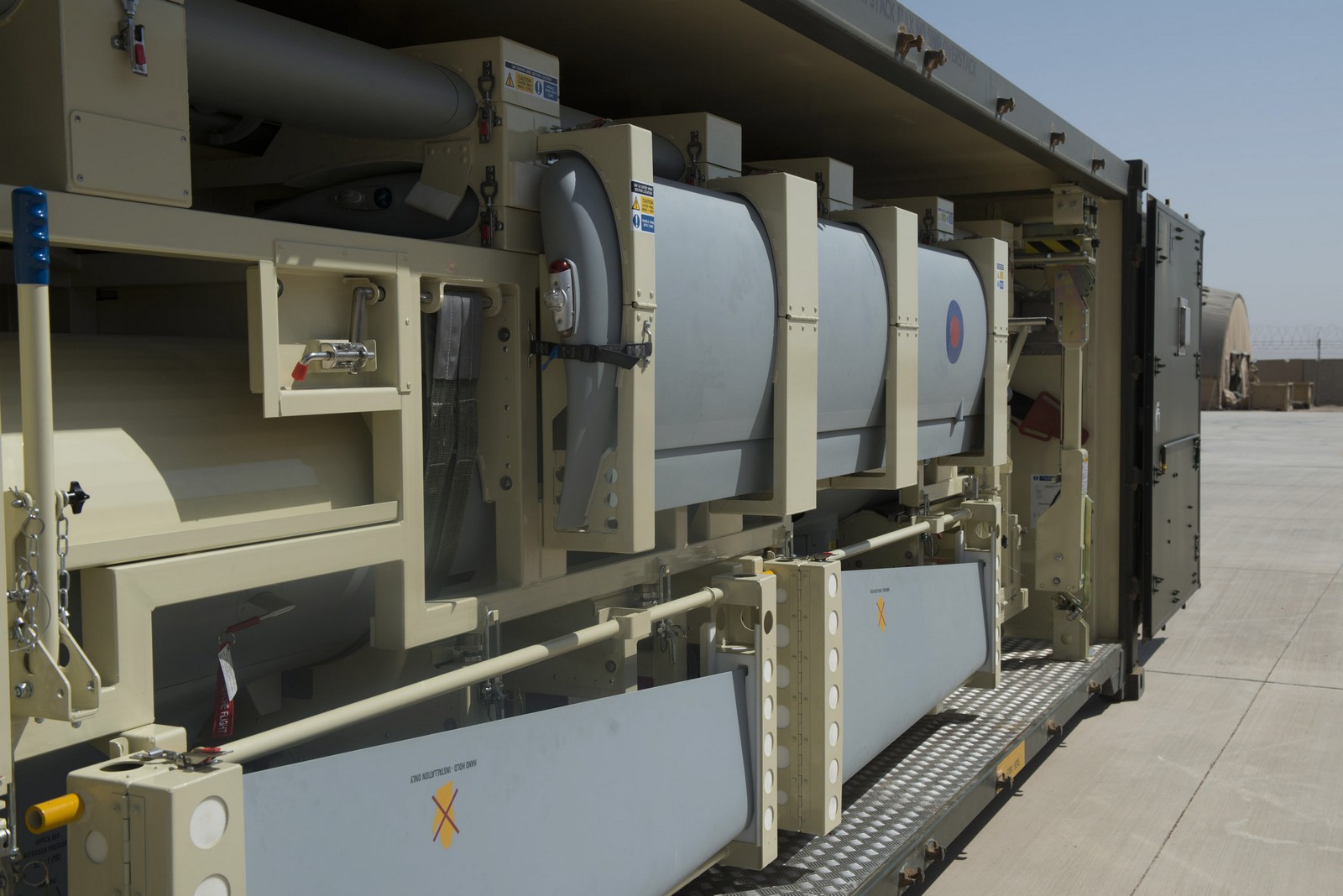

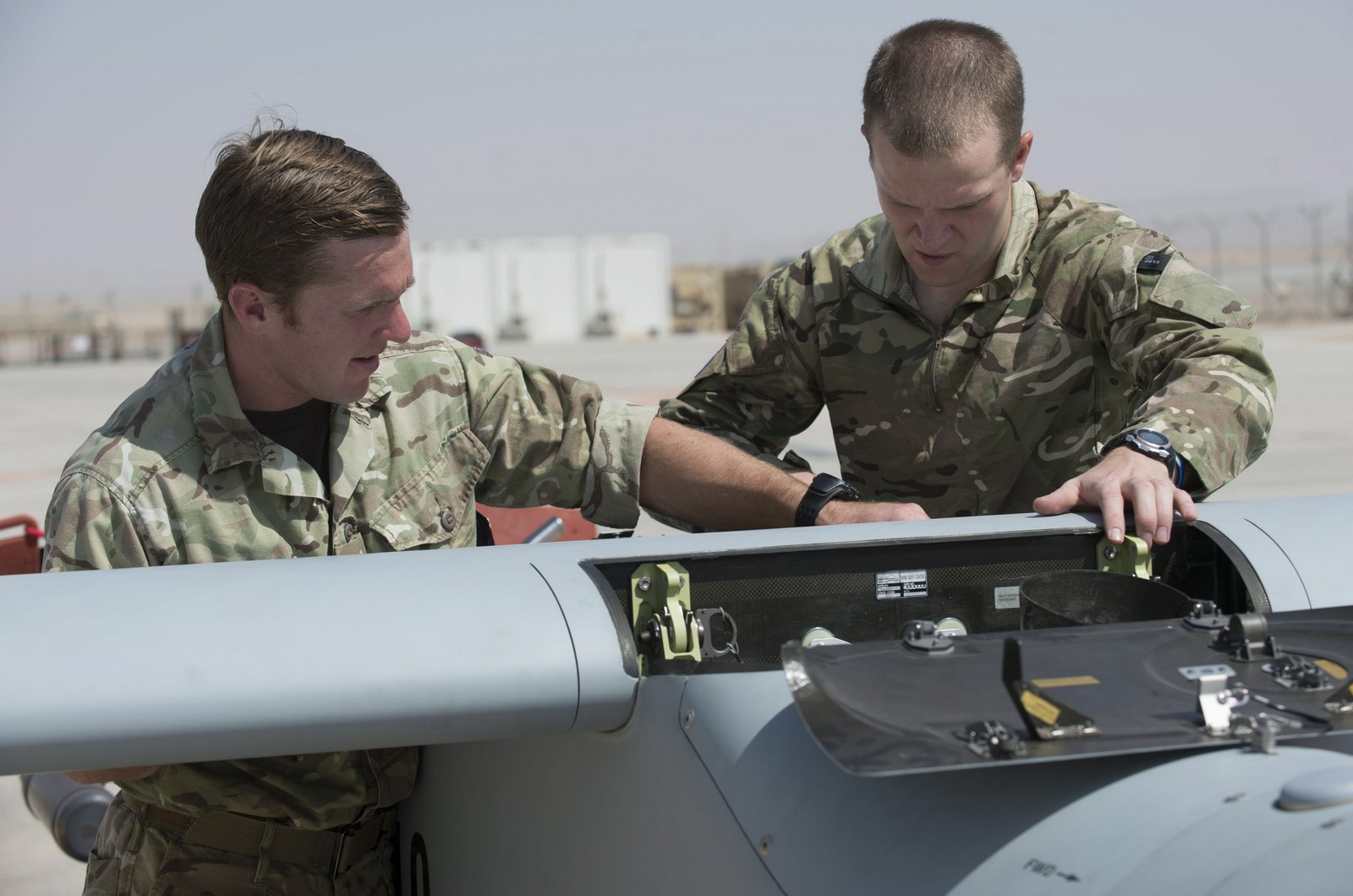

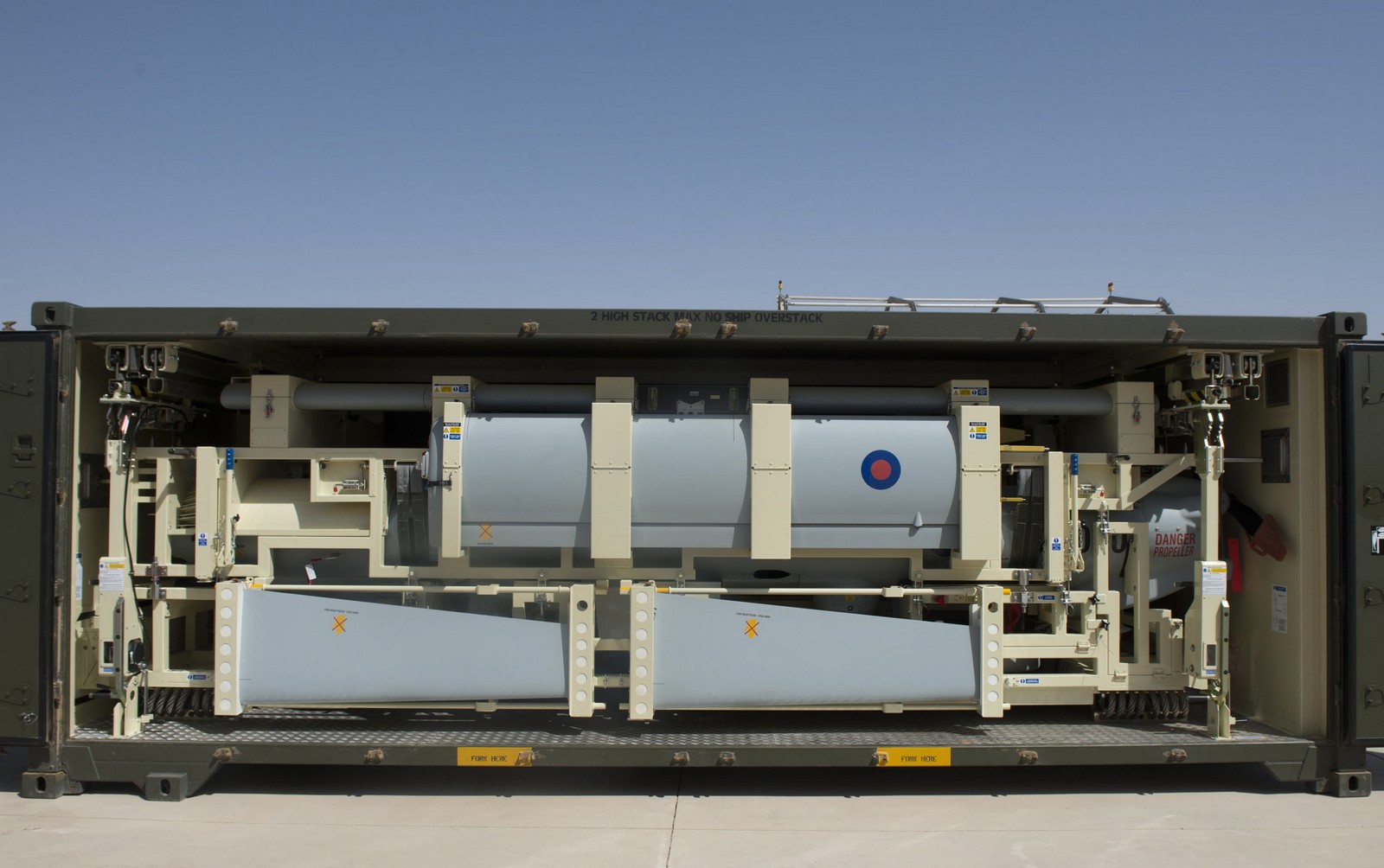

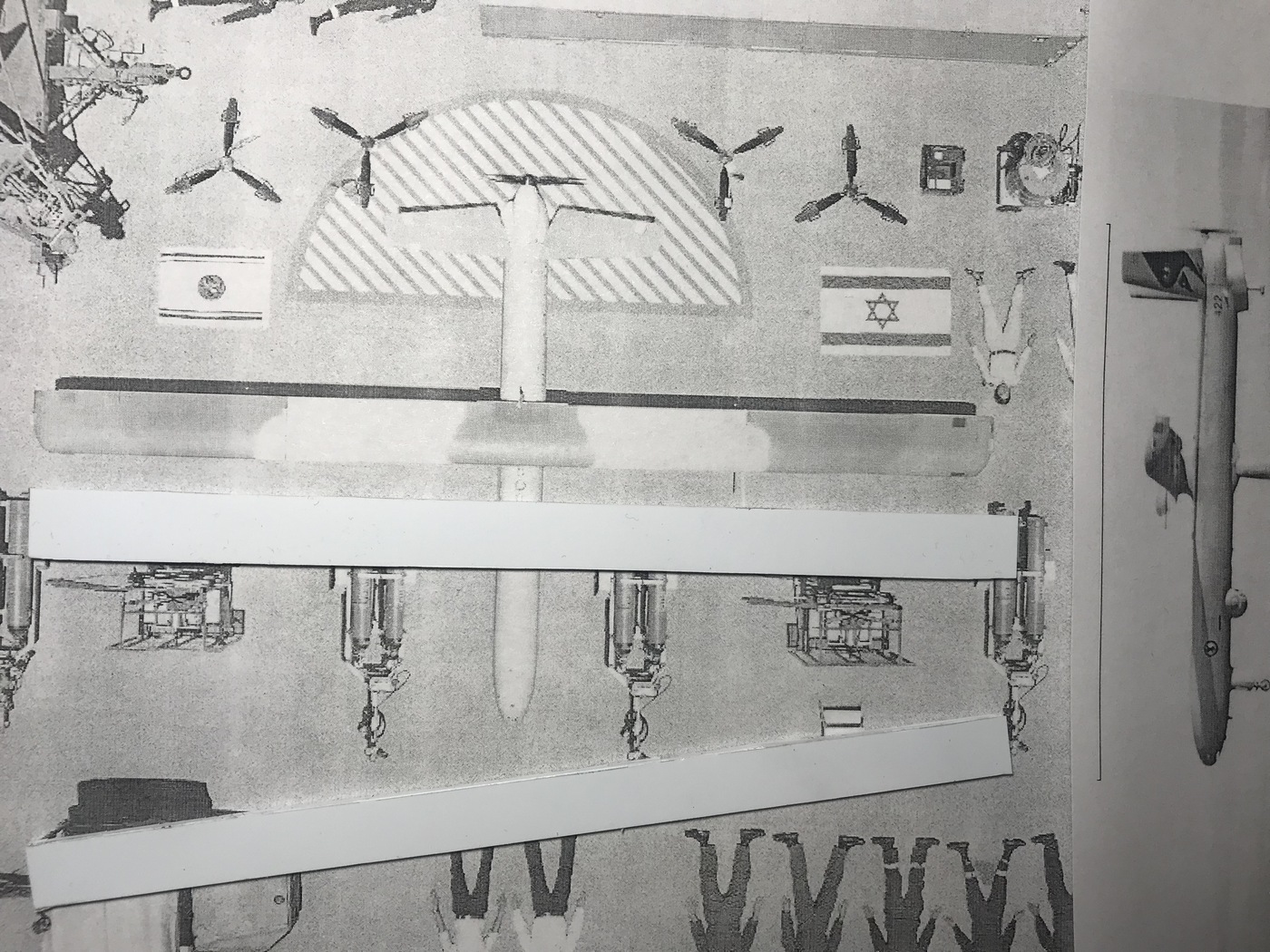

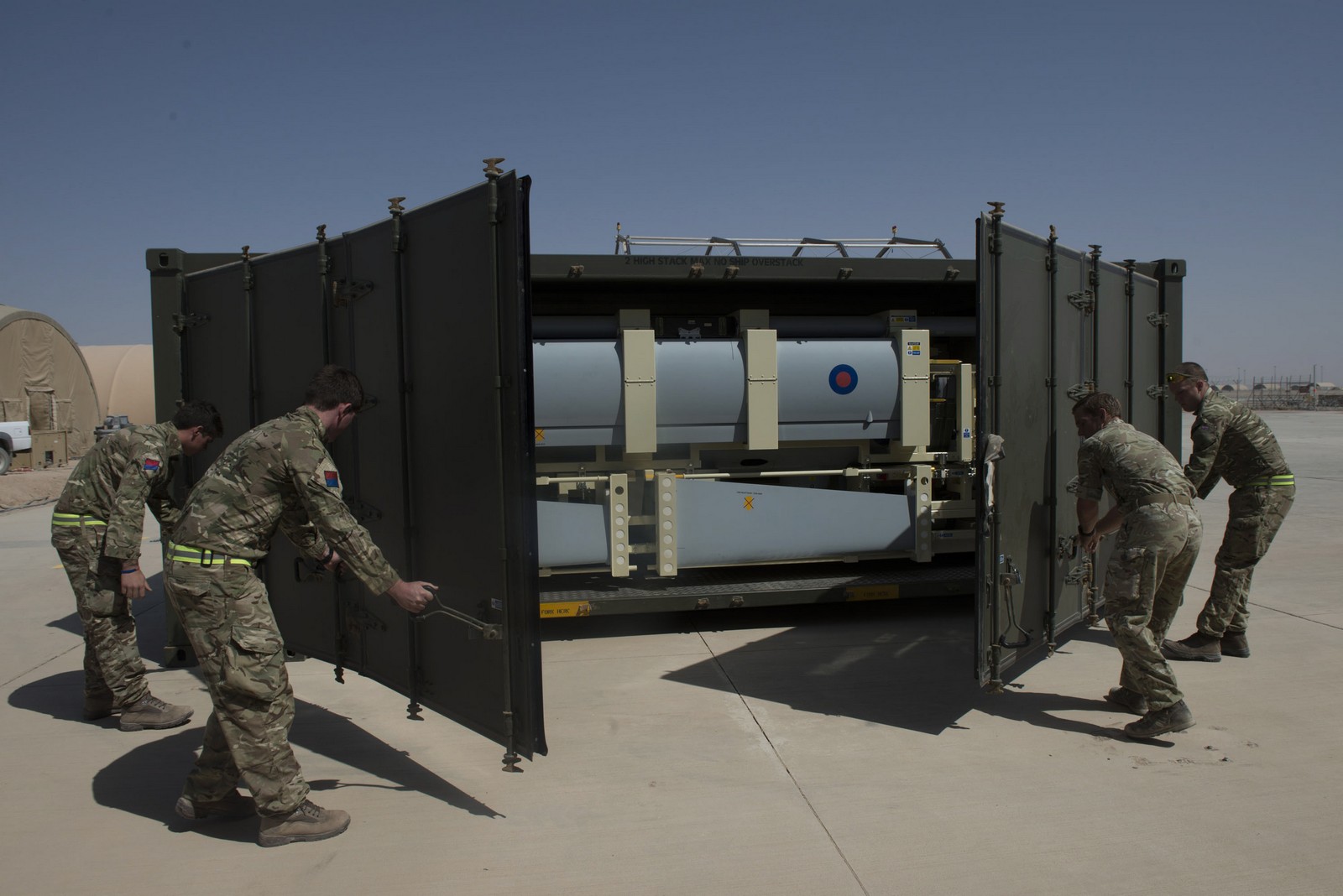

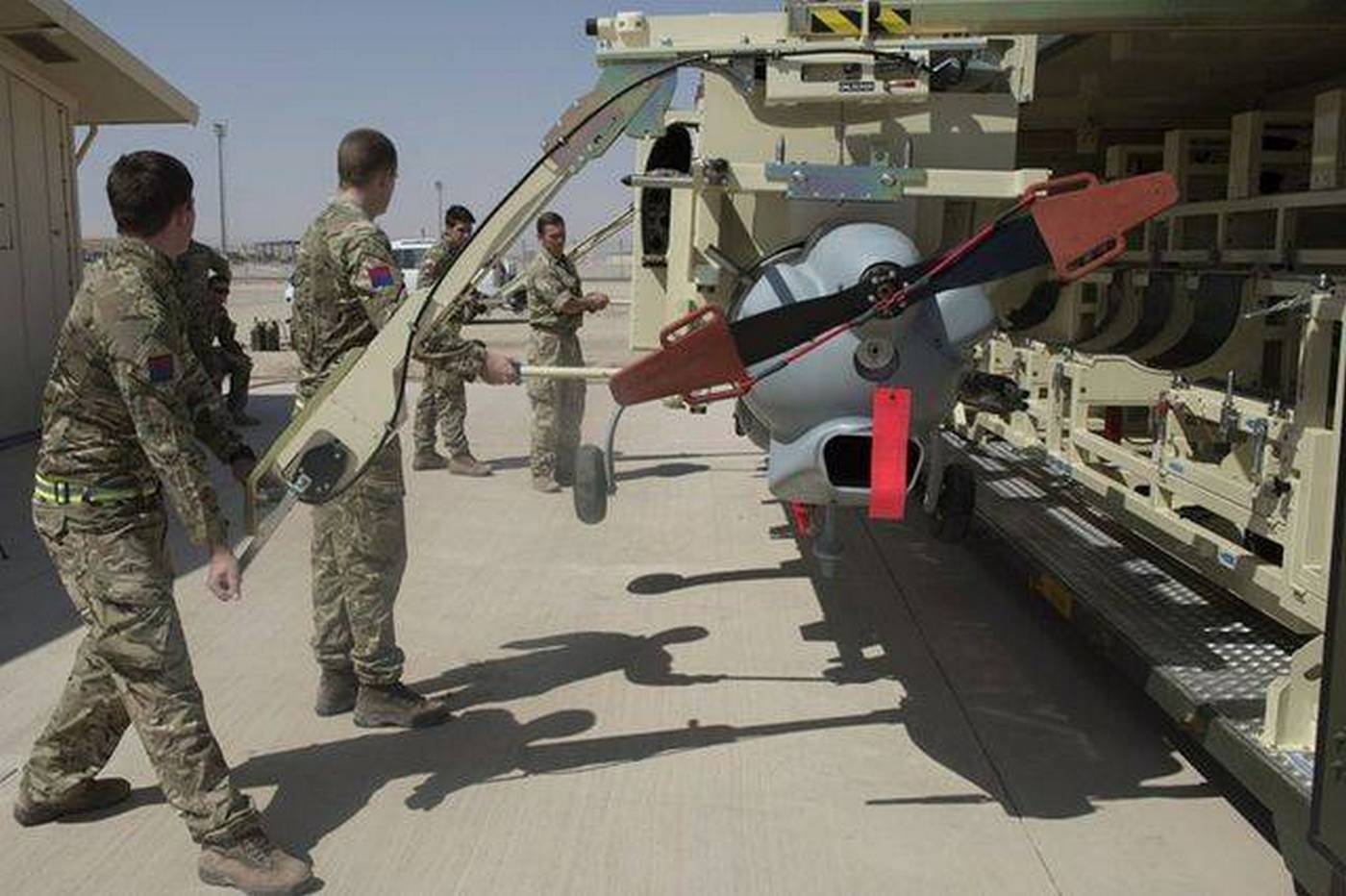

Фото разобранного Watchkeeper WK450, в контейнере для транспортировки и в процессе сборки.

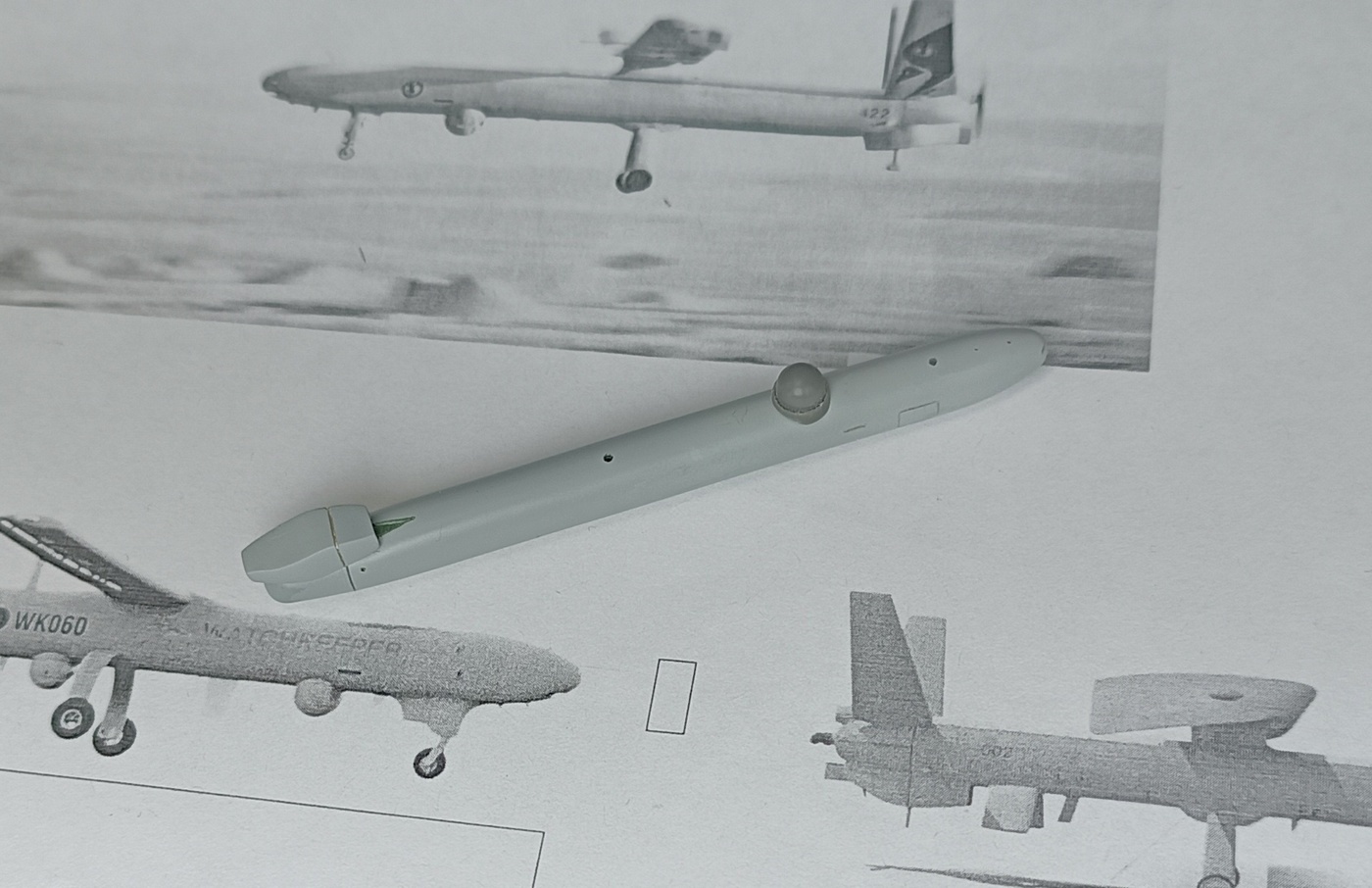

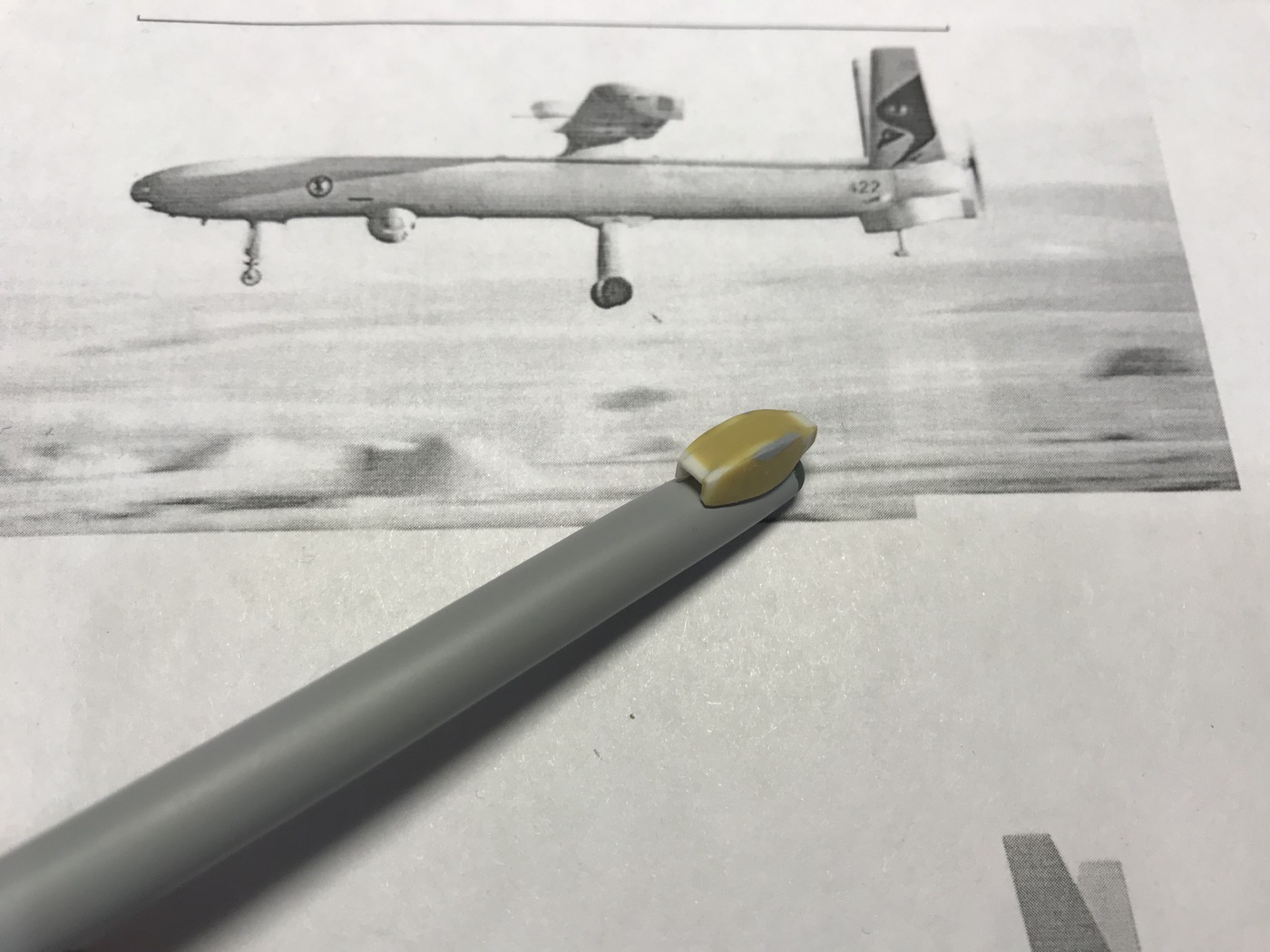

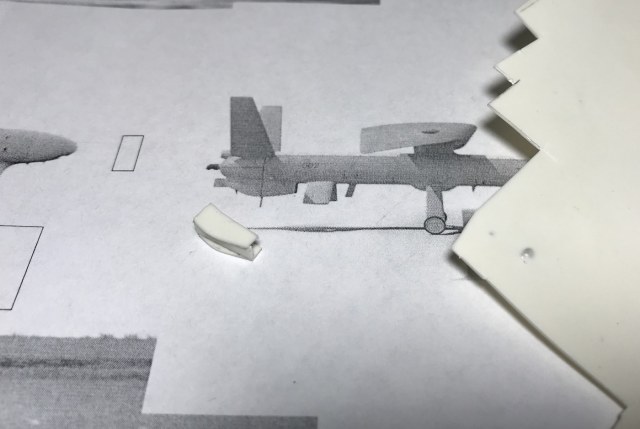

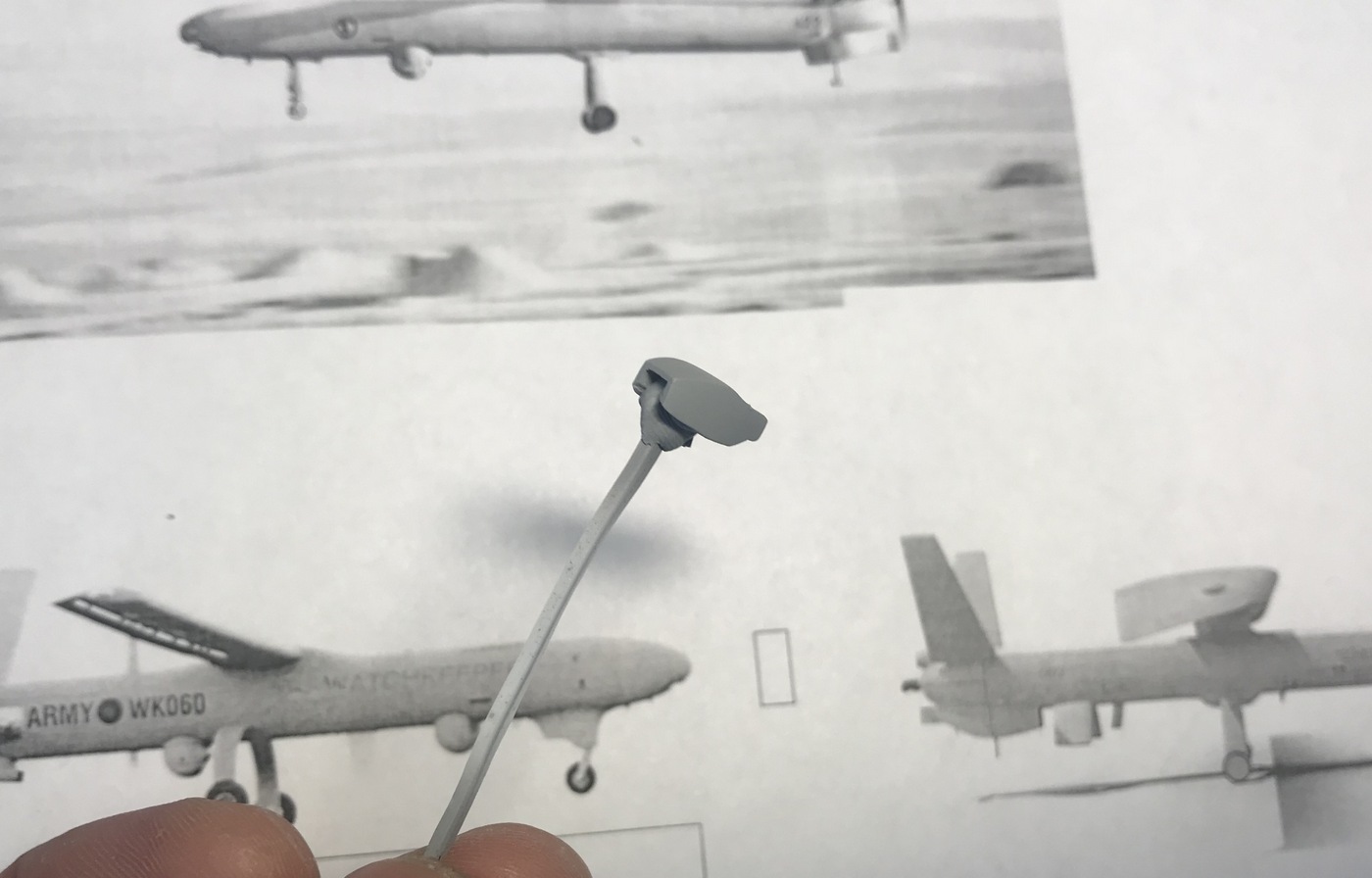

Начал формировать радиаторы и воздухозаборники двигателей: для англичанина из куска литника, а для израильского из листового пластика.

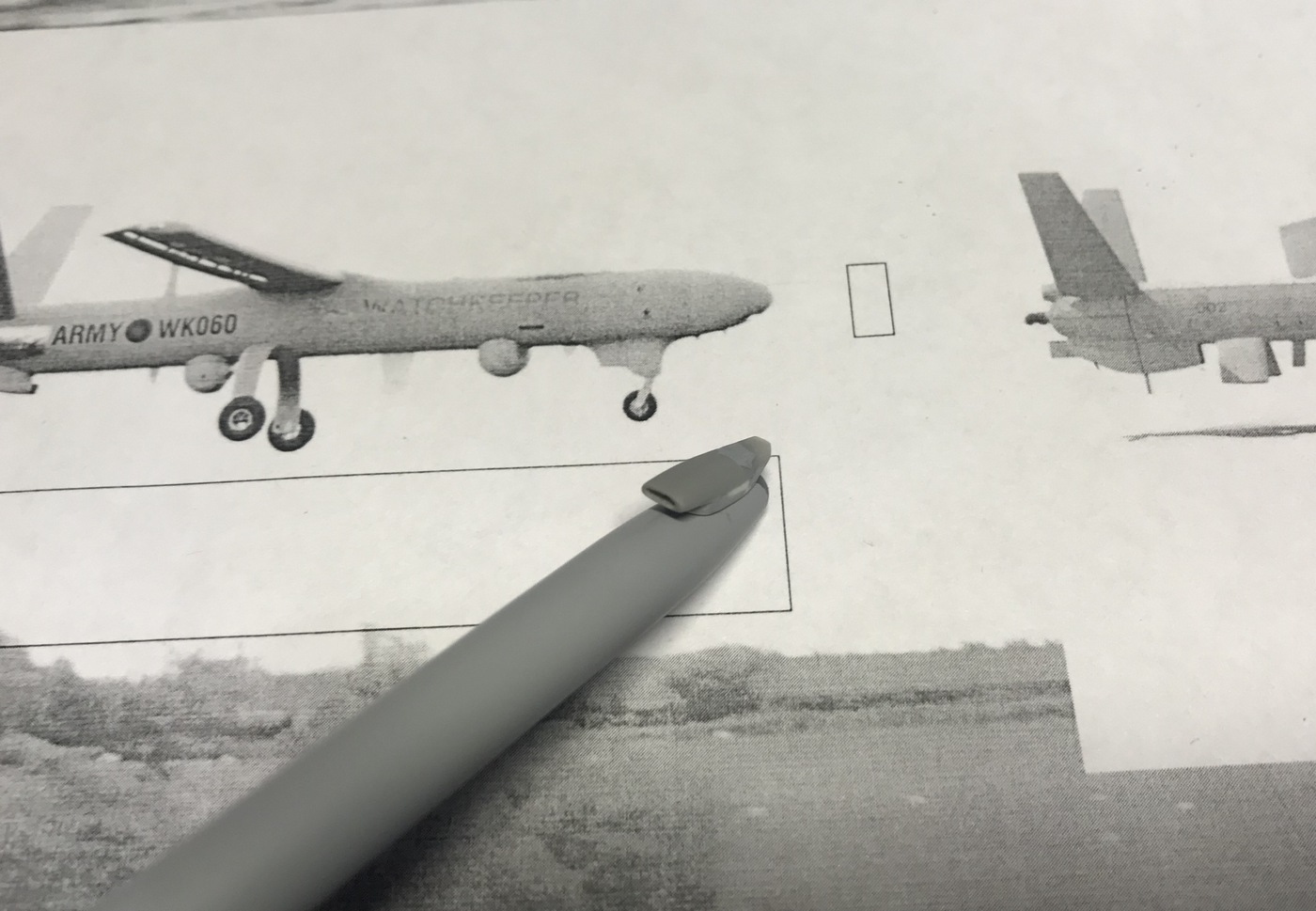

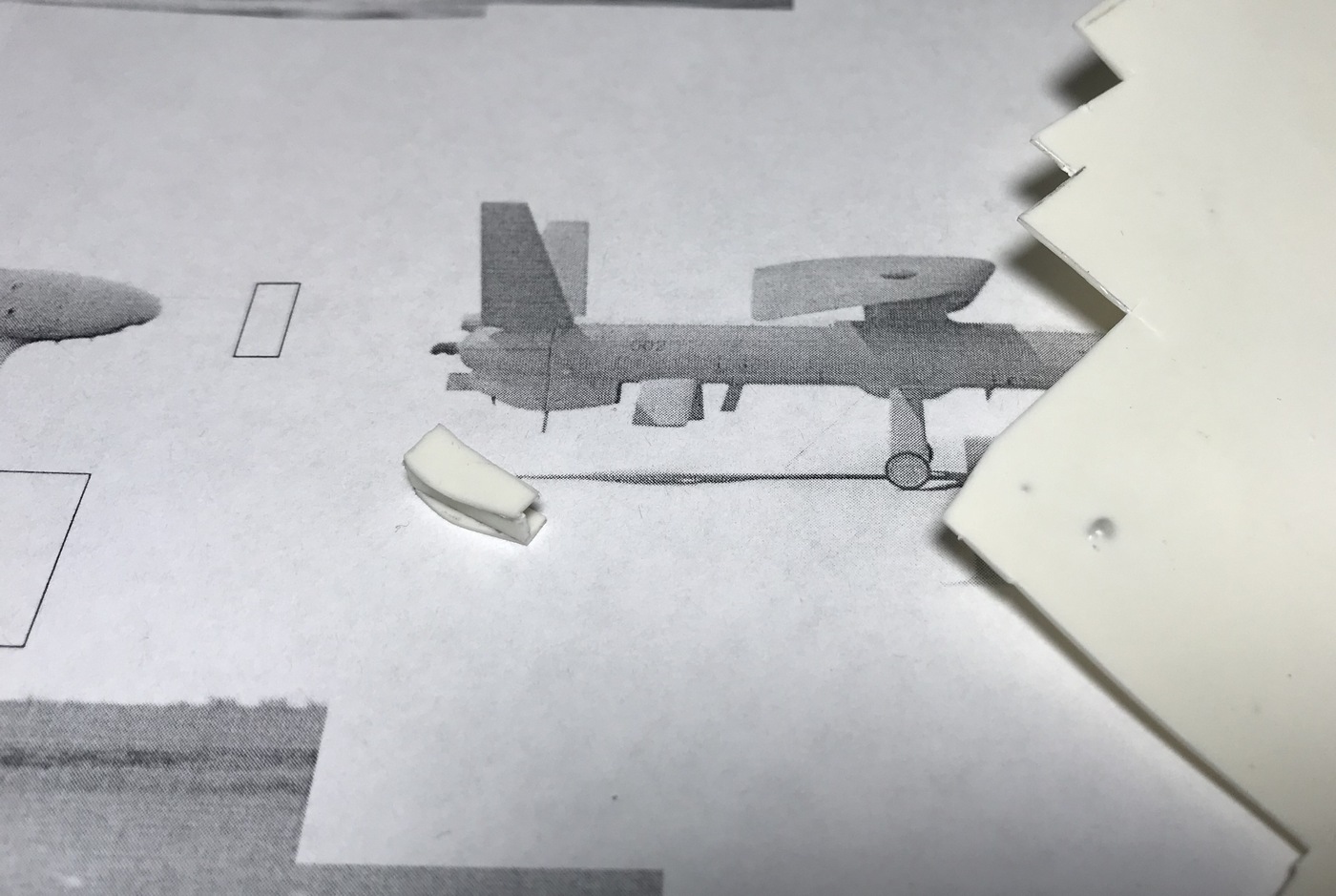

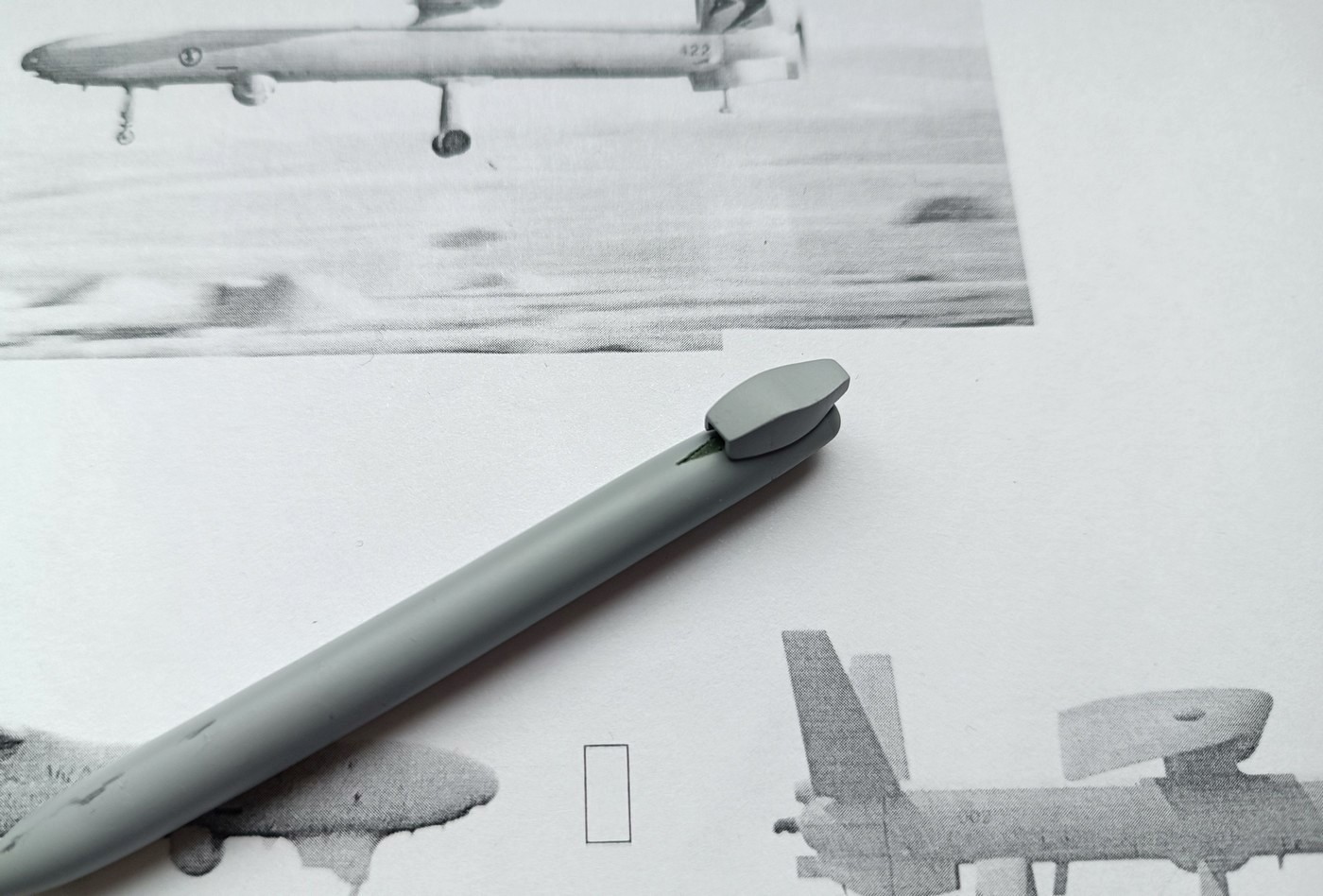

Допилил обтекатель радиатора, для англичанина...

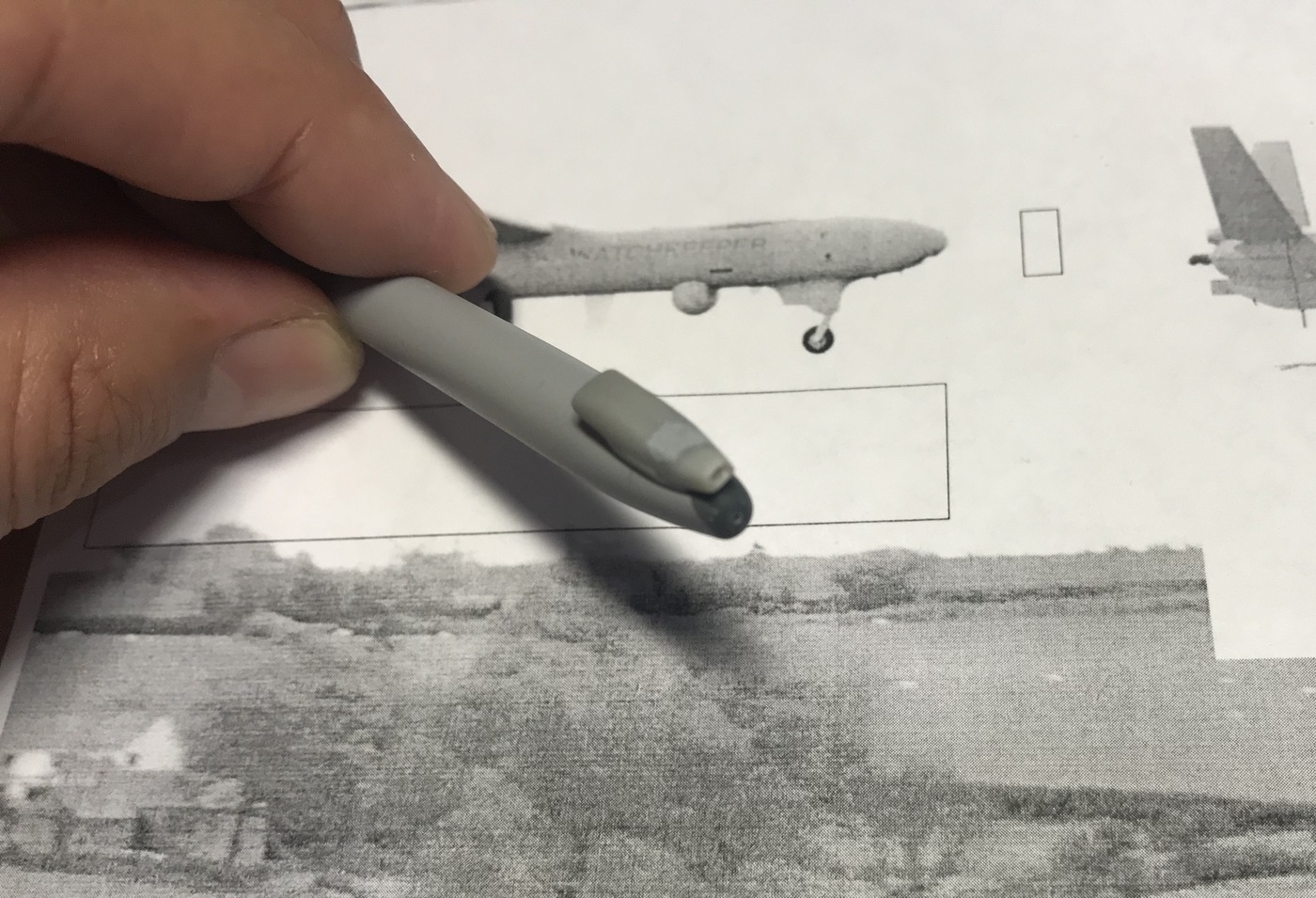

Доделал обтекатель радиатора, для израильтянина...

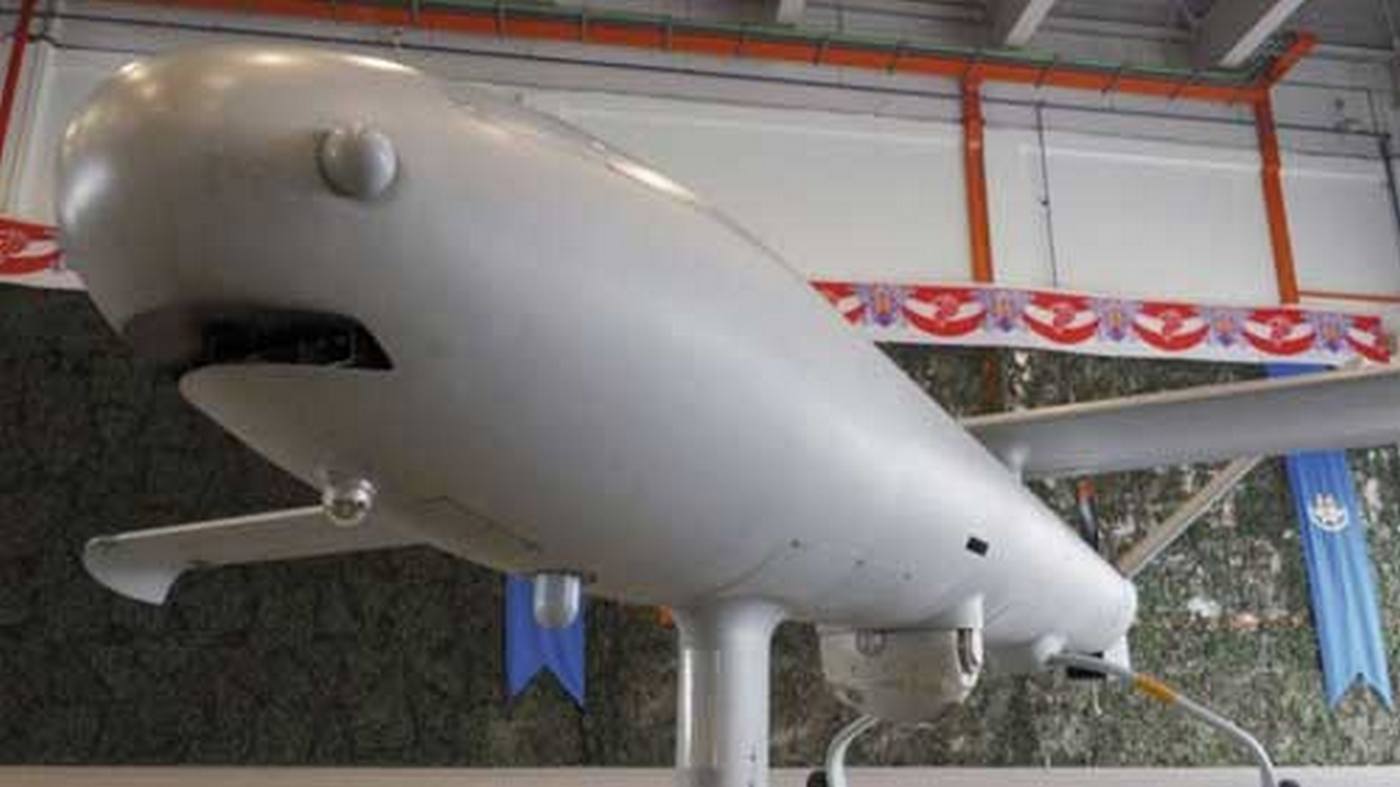

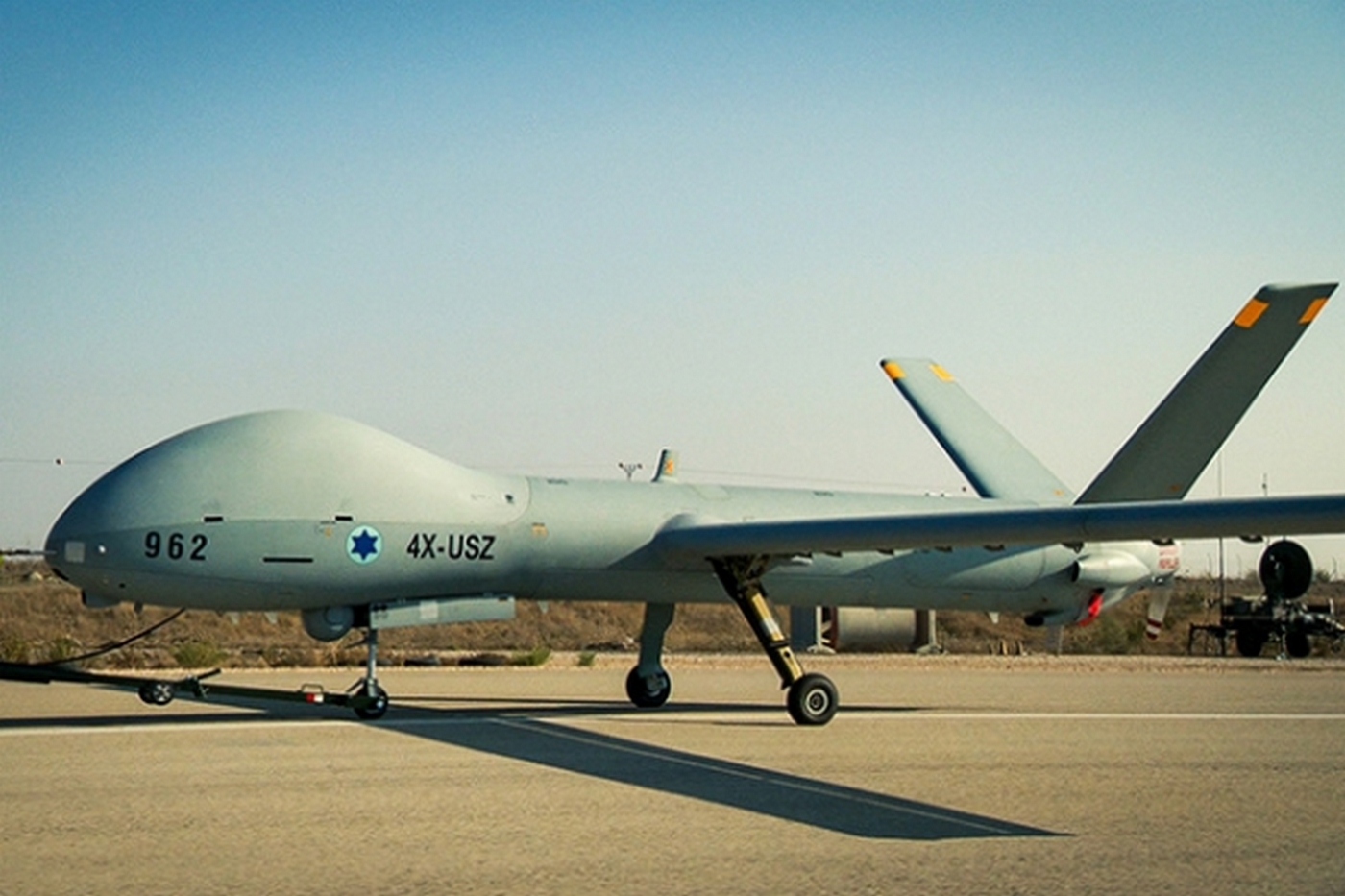

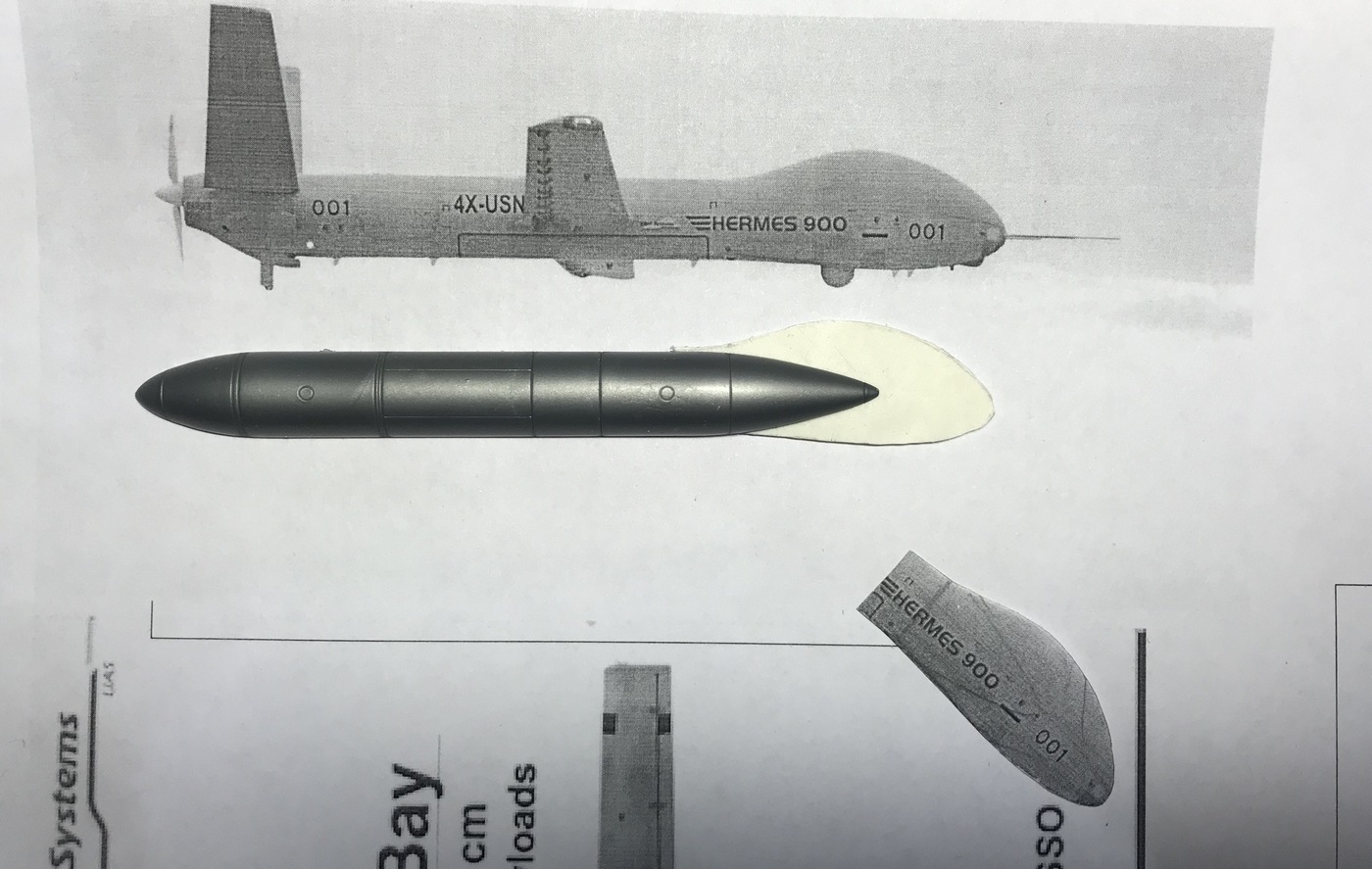

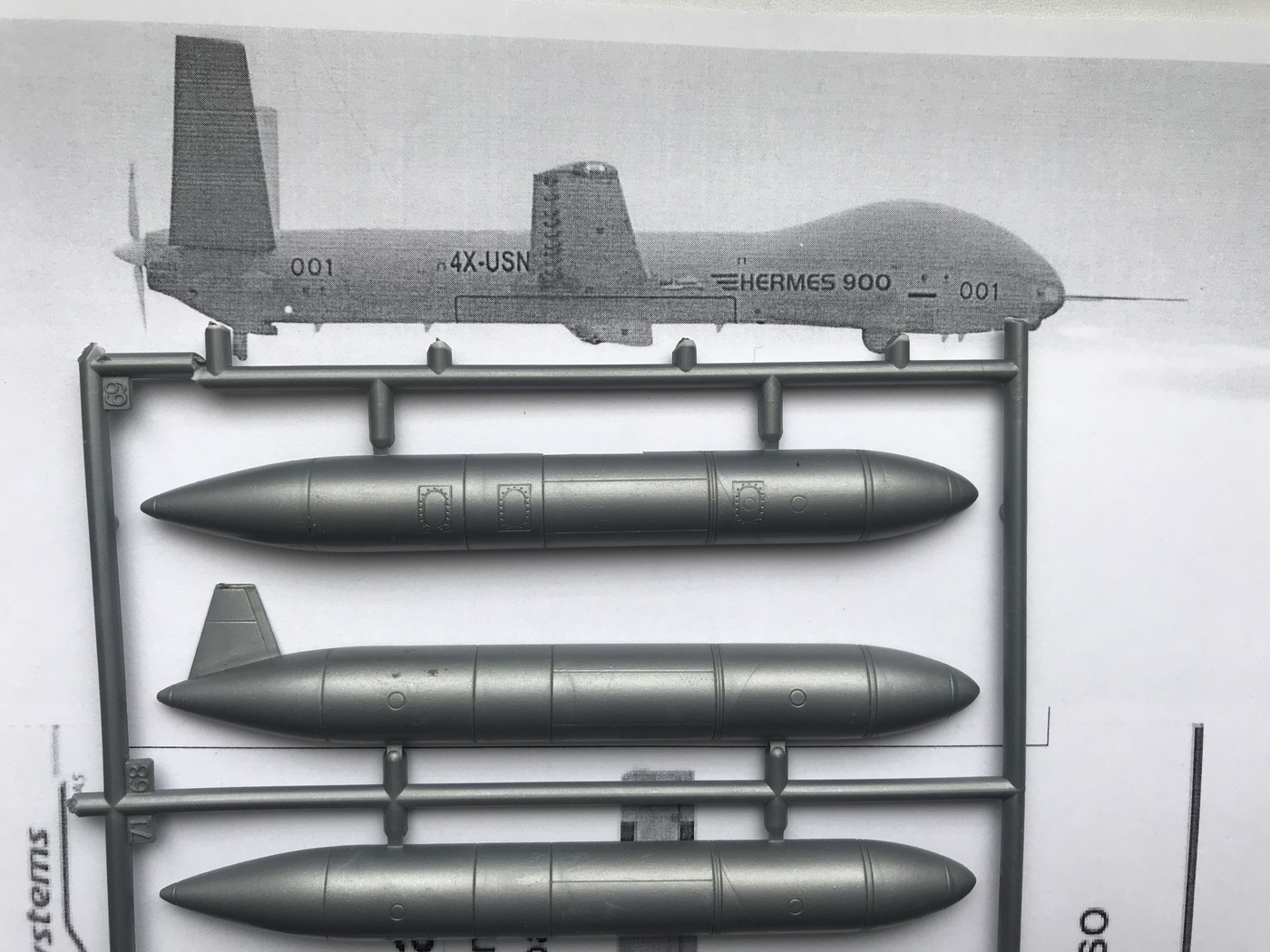

Продолжу тему БПЛА еще одной стройкой, израильским Silver Arrow Hermes 900   http://www.airwar.ru/enc/bpla/hermes900.html? ...стройку буду вести здесь же, дабы не плодить темы. В качестве исходника использовал ПТБ, подходящего диаметра, от ревелловского F-89J Scorpion

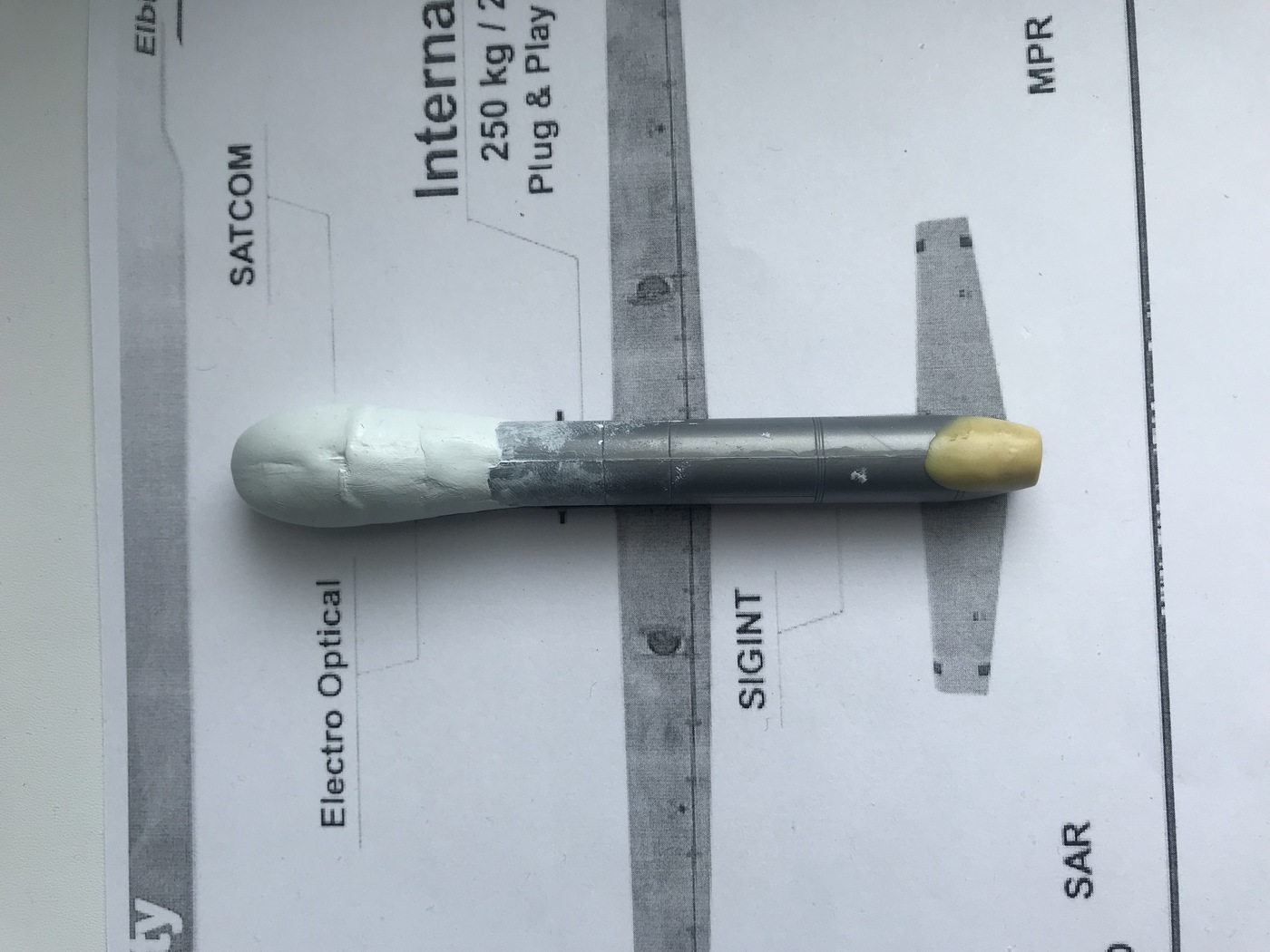

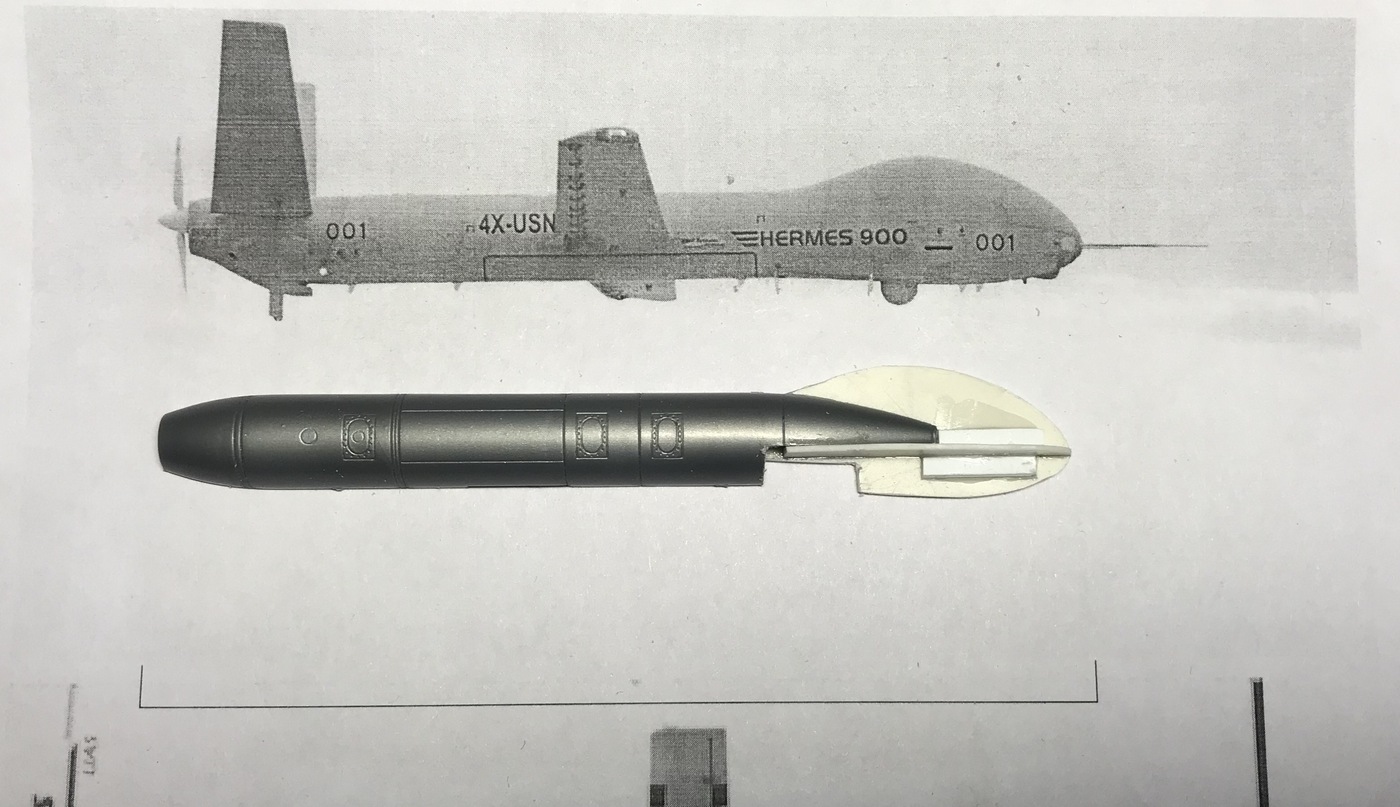

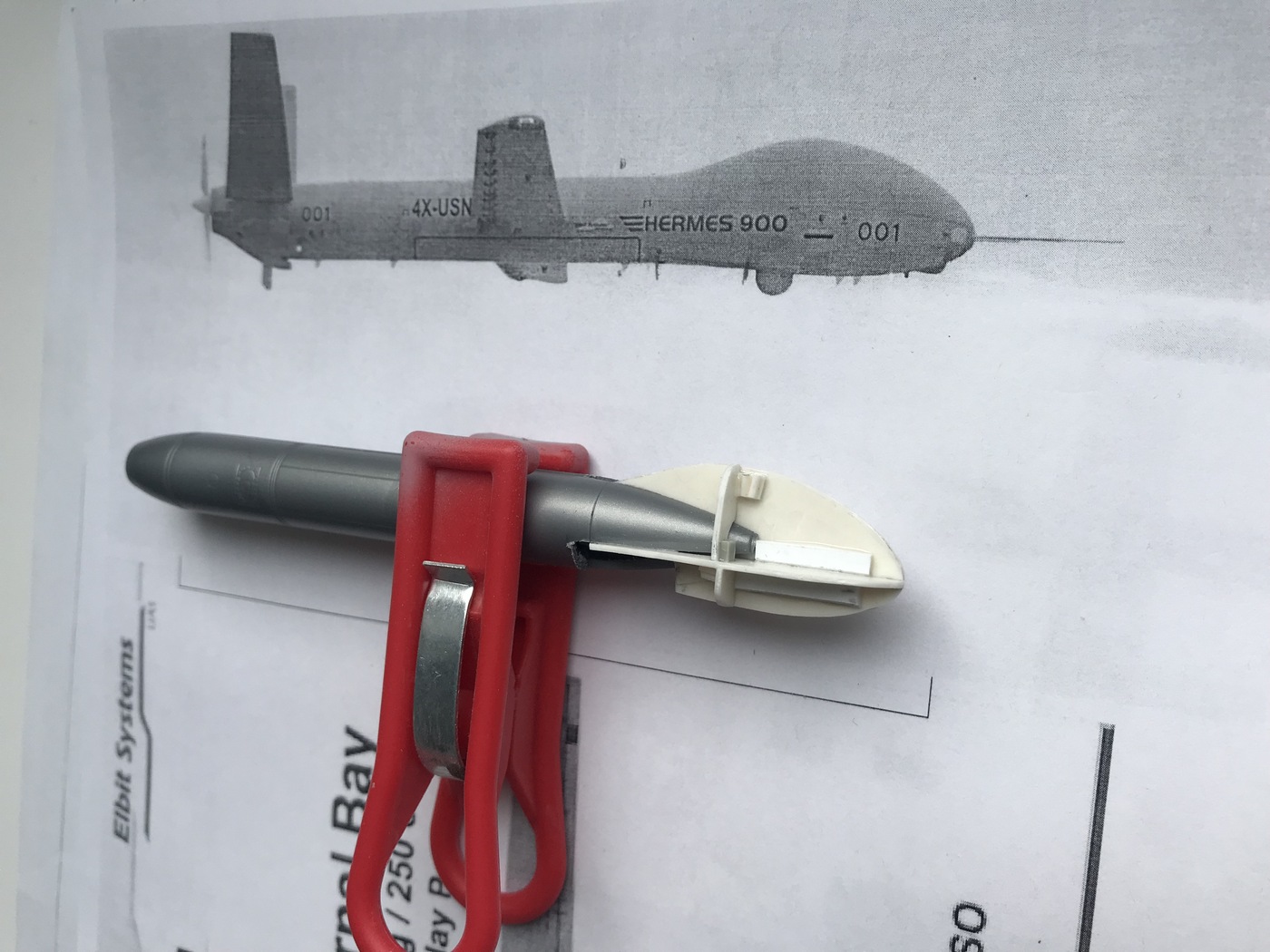

Носовую часть буду лепить из Миллипута, из листового пластика вырезал продольные контуры

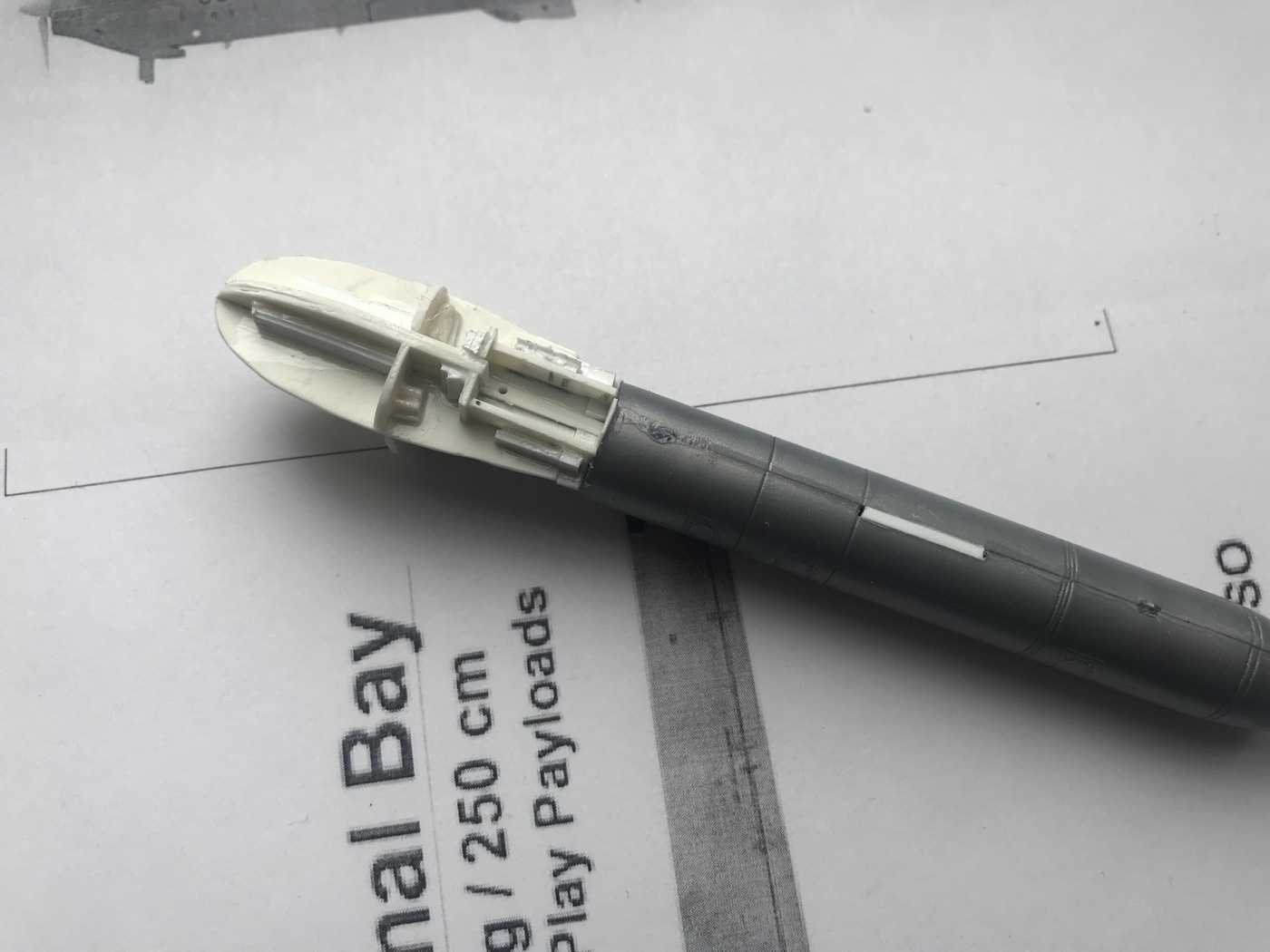

Сделал поперечный набор и сформировал переднюю нишу

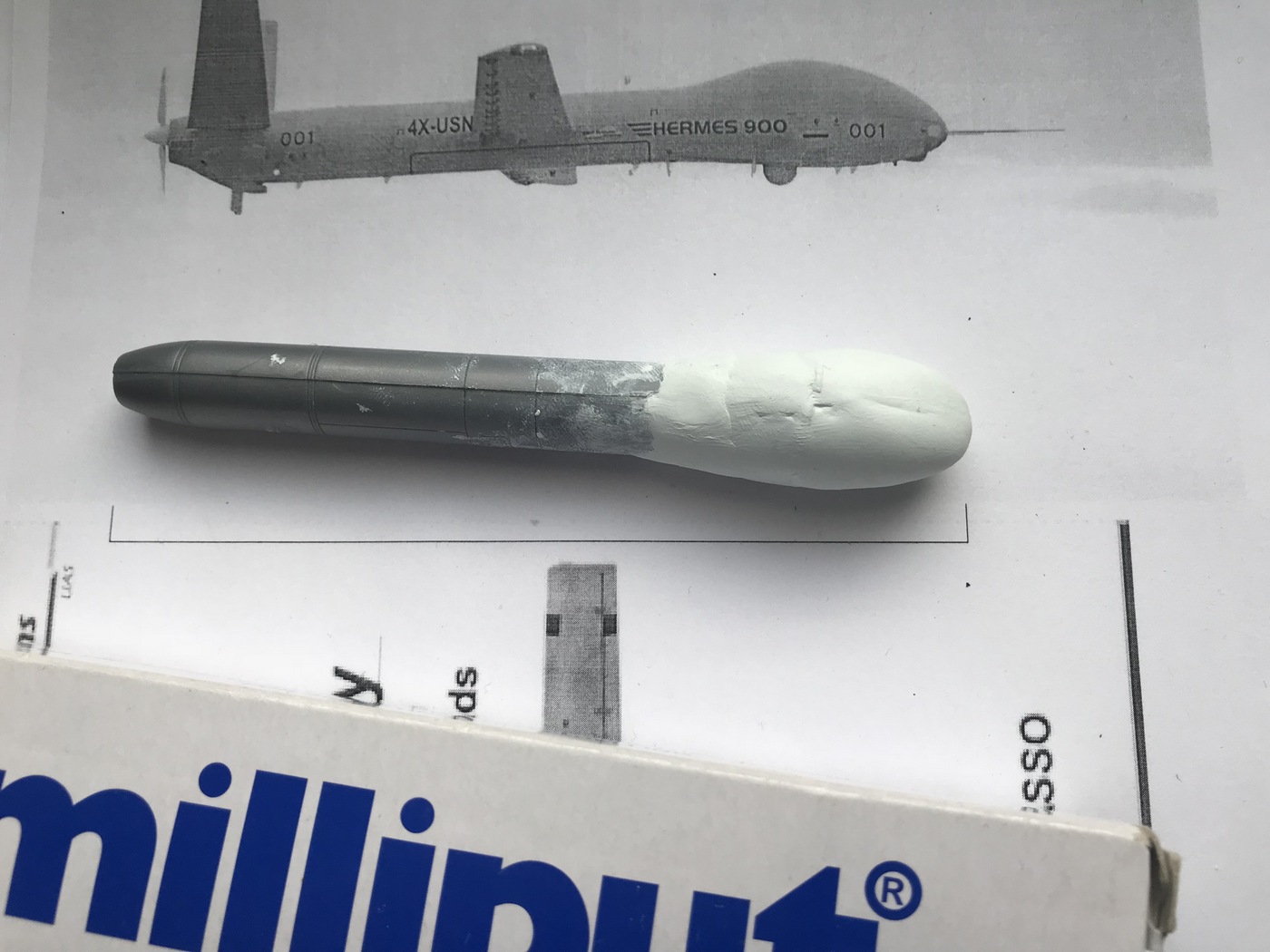

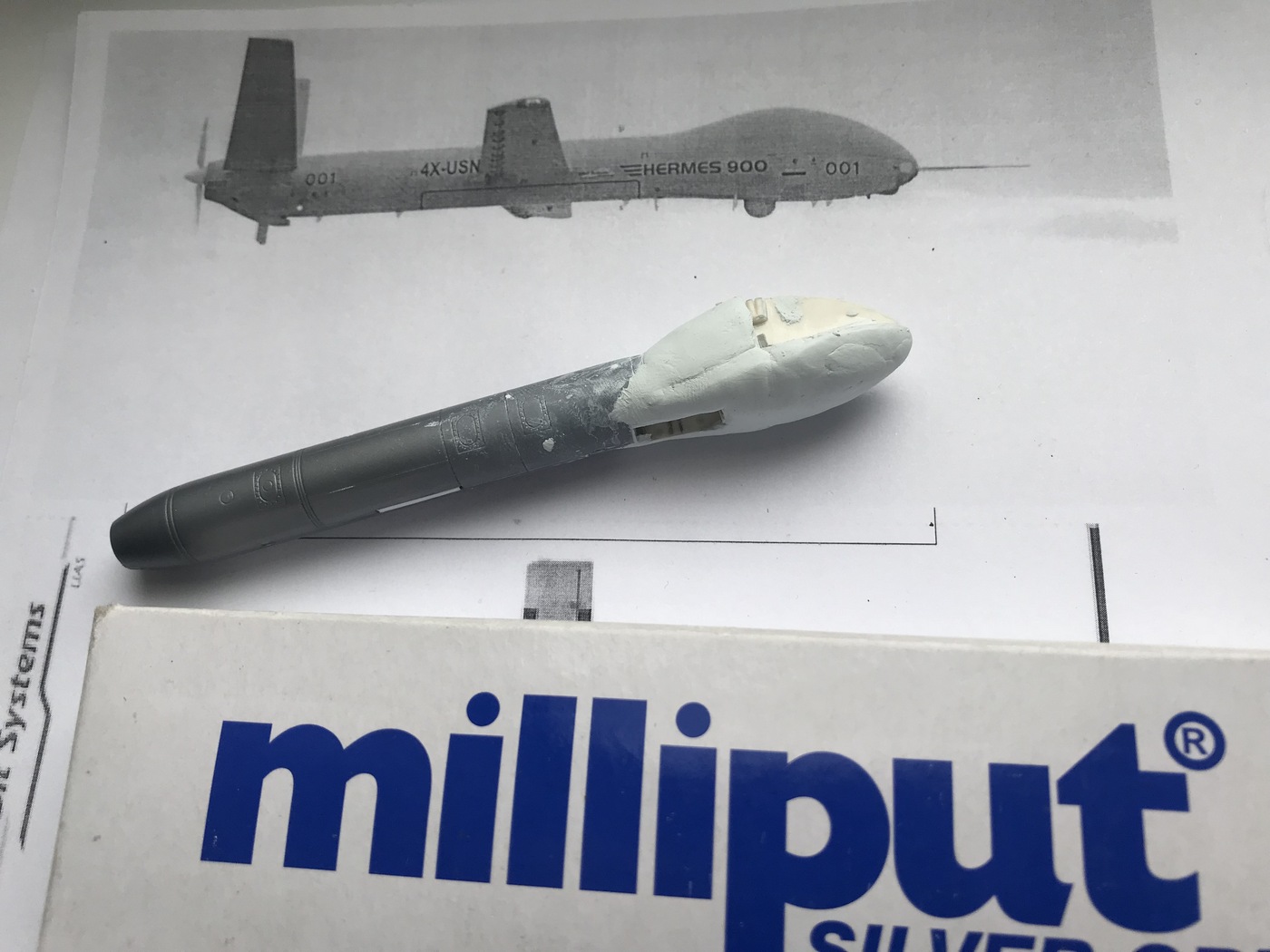

Заполнил полости Миллипутом...

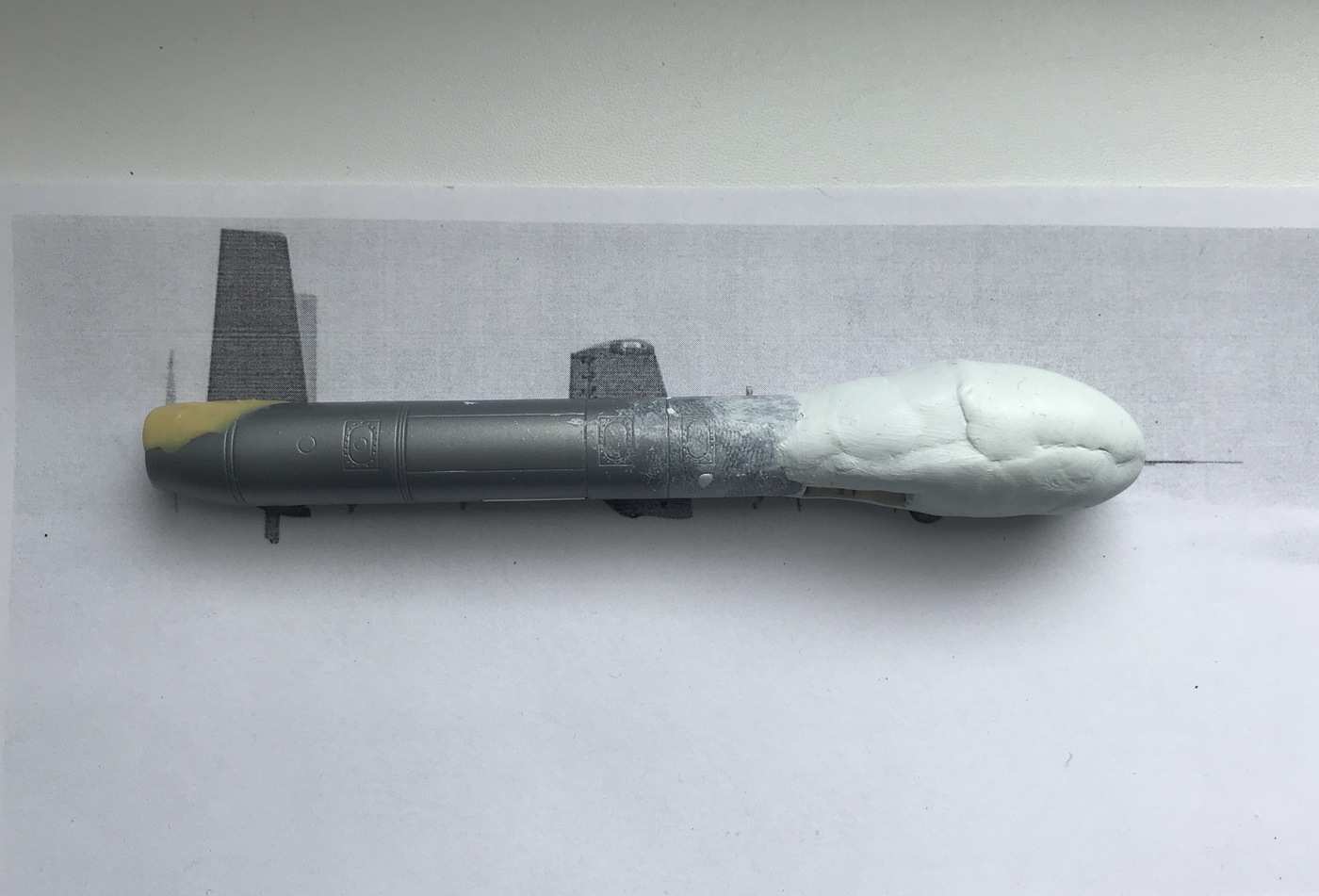

В хвостовой части наростил расположение двигателя, двухкомпонентной тамиеей...

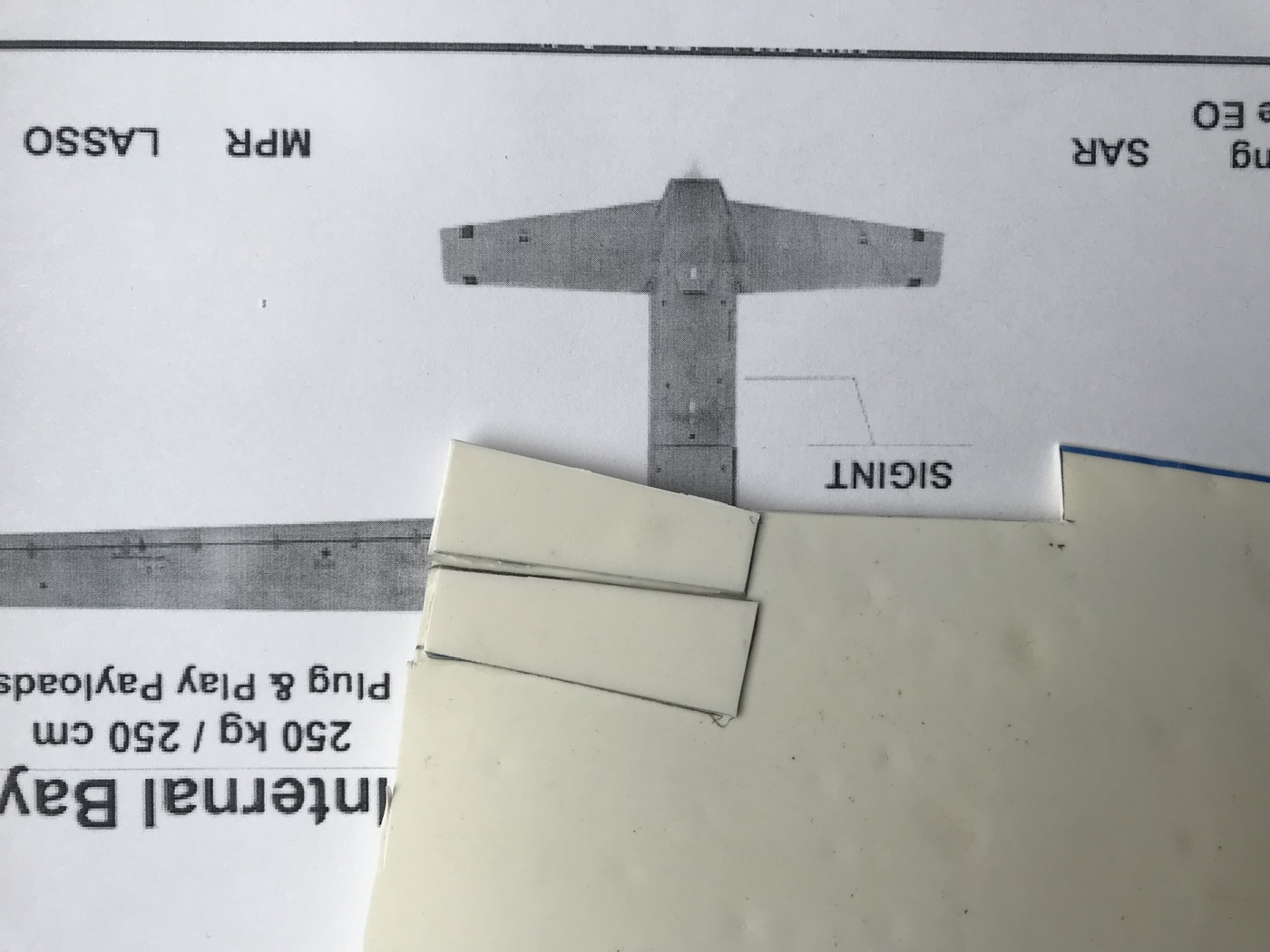

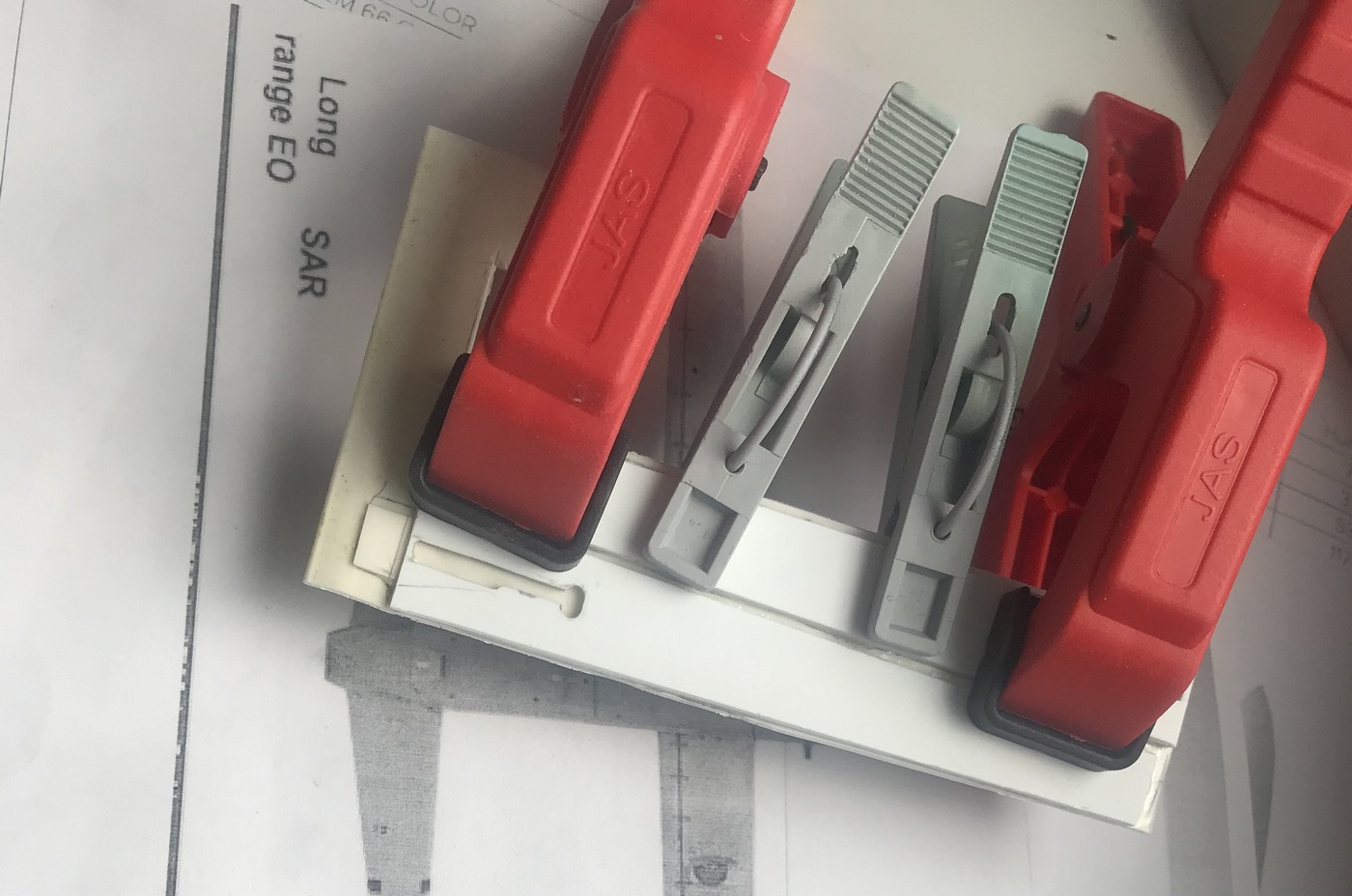

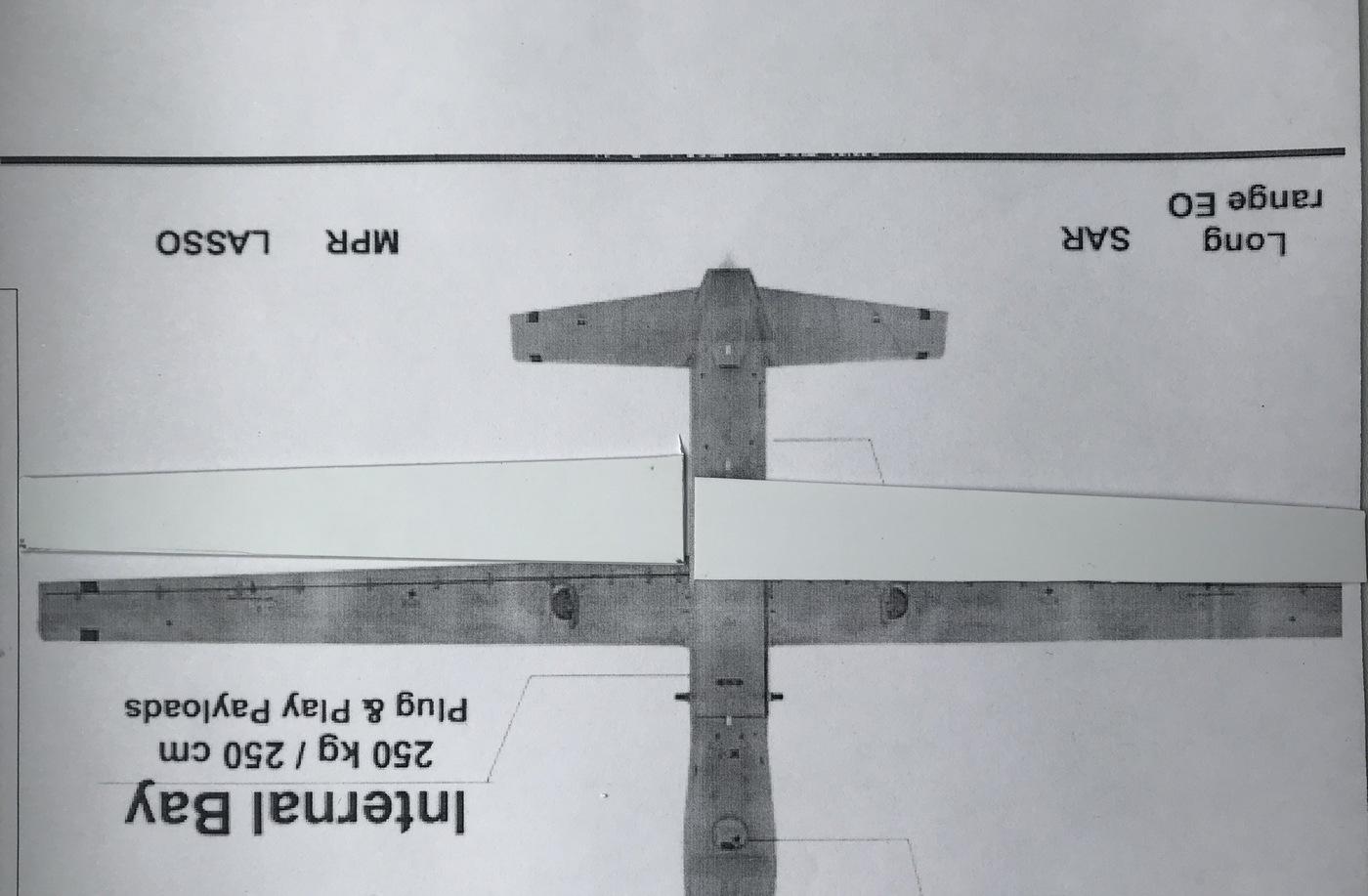

Склеил пакеты для крыльев и хвостового оперения...

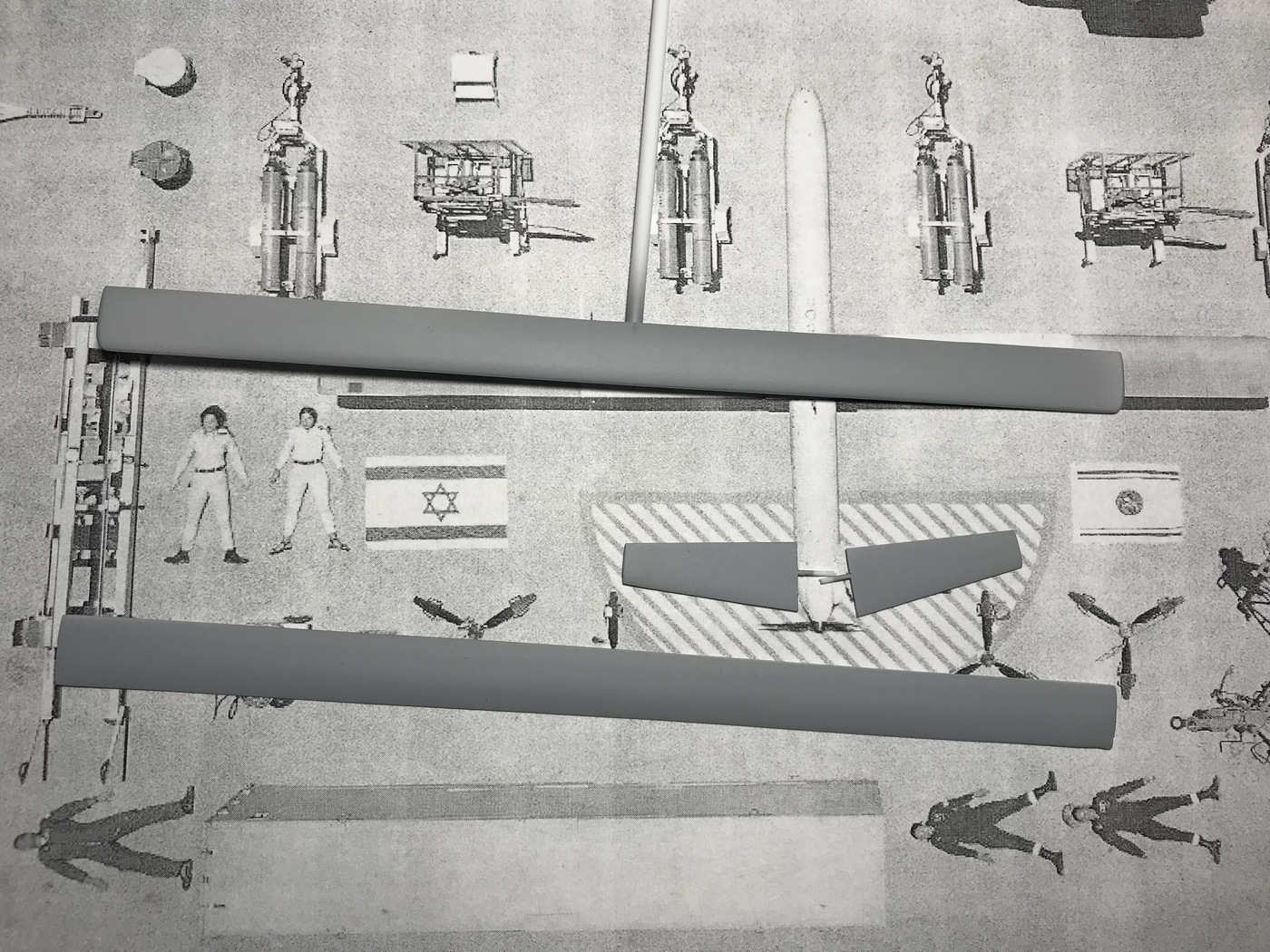

Задул для проявки крылья и хвостовое оперение, англичанина и израильтянина)

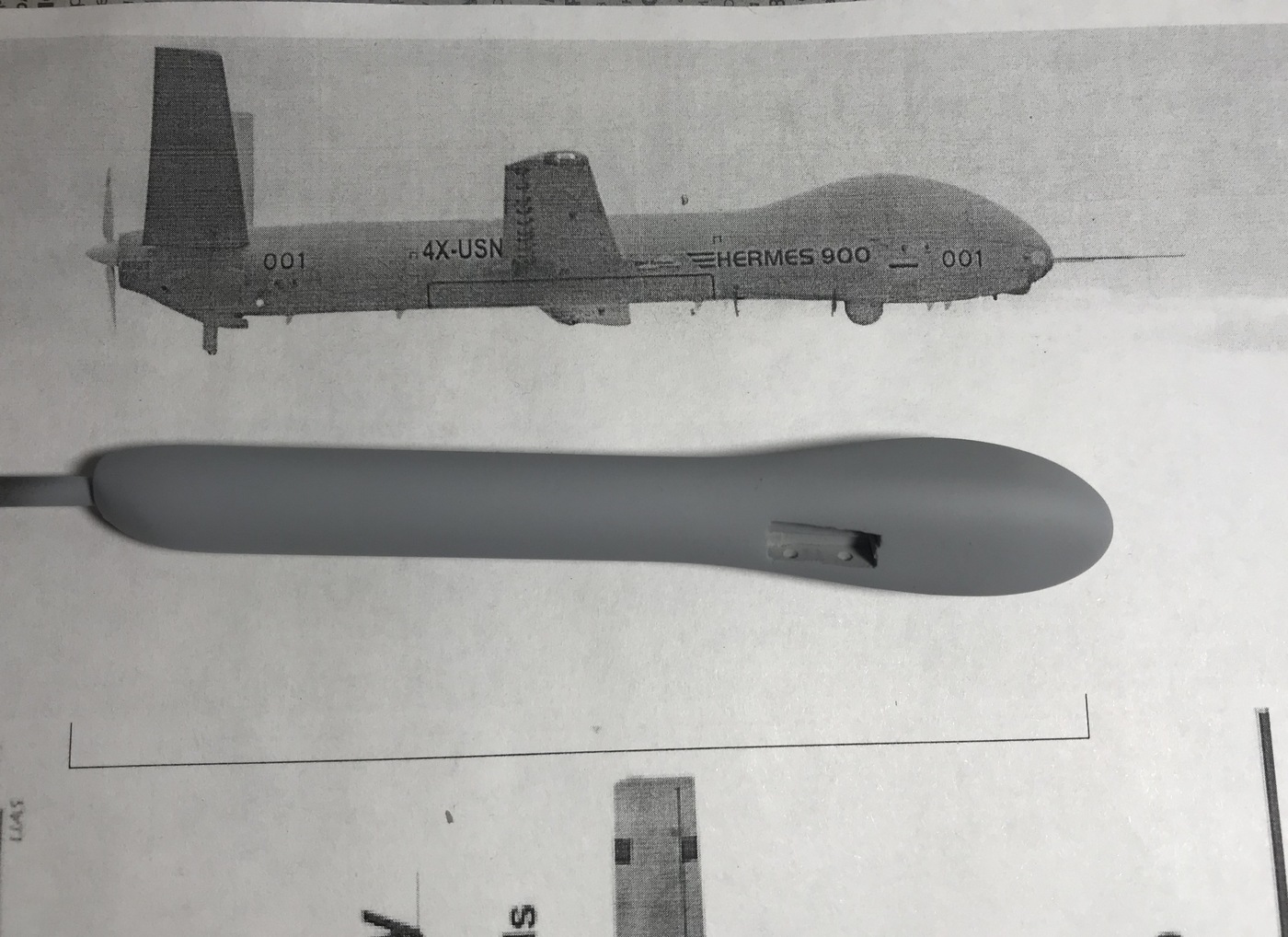

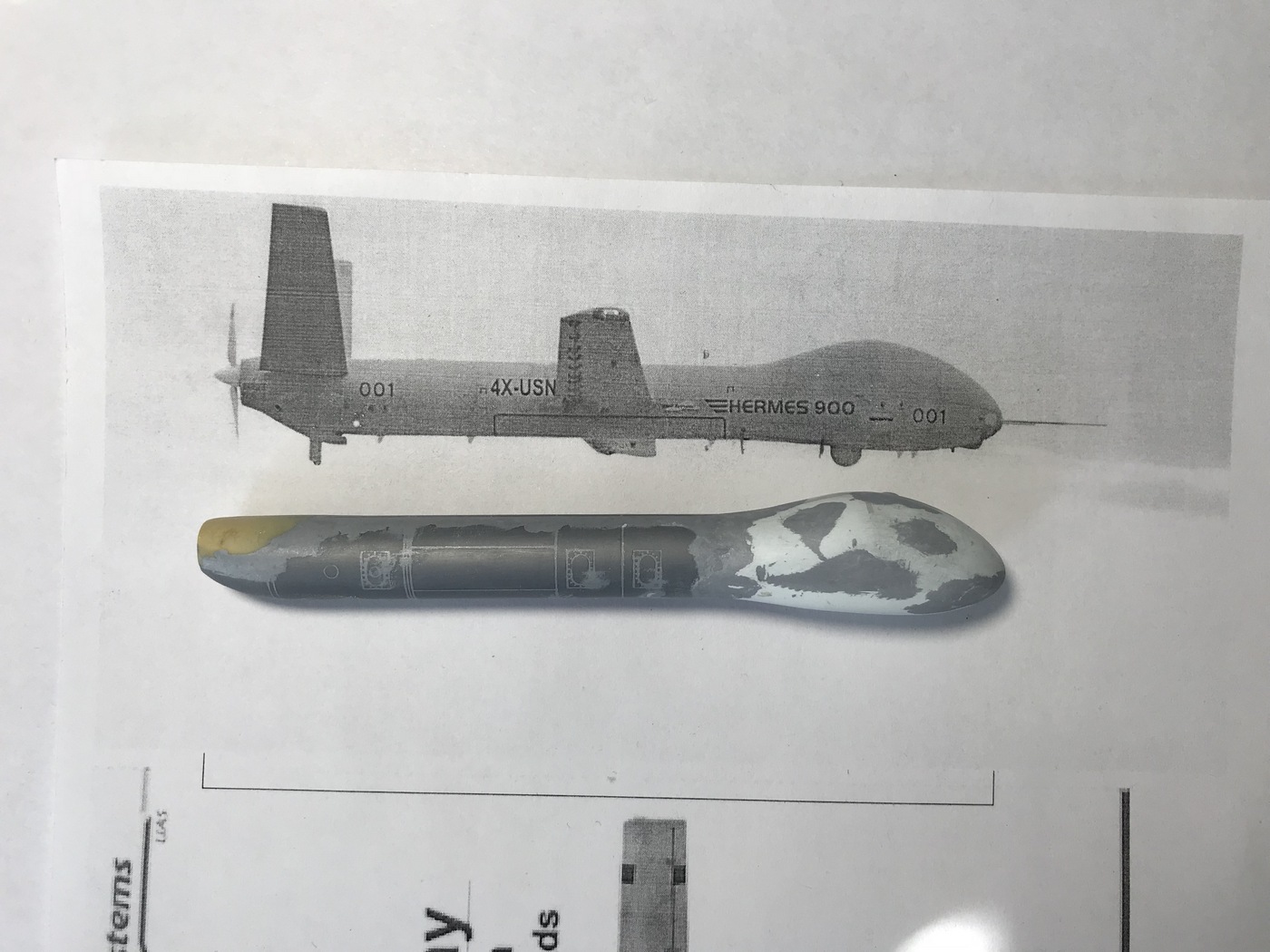

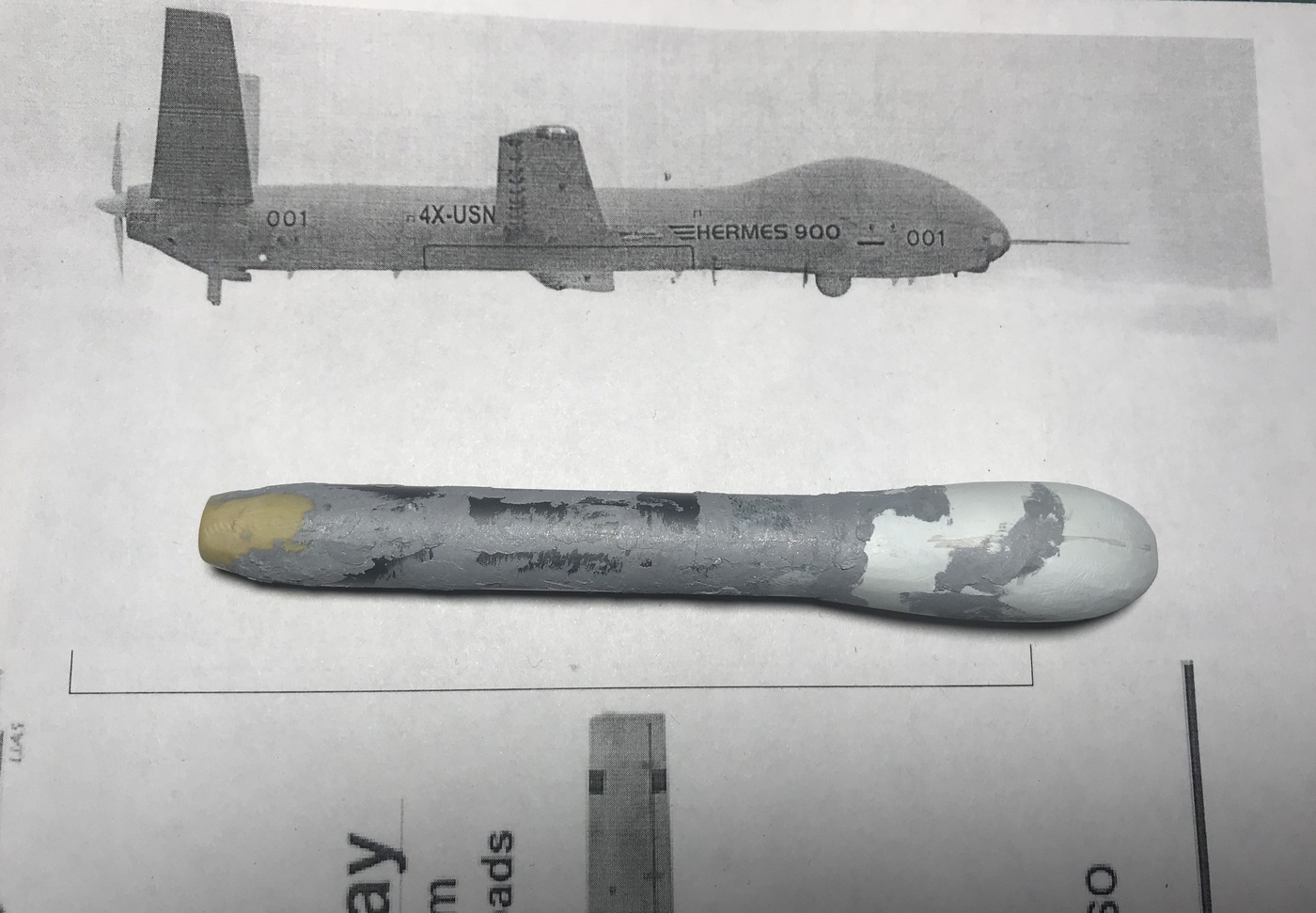

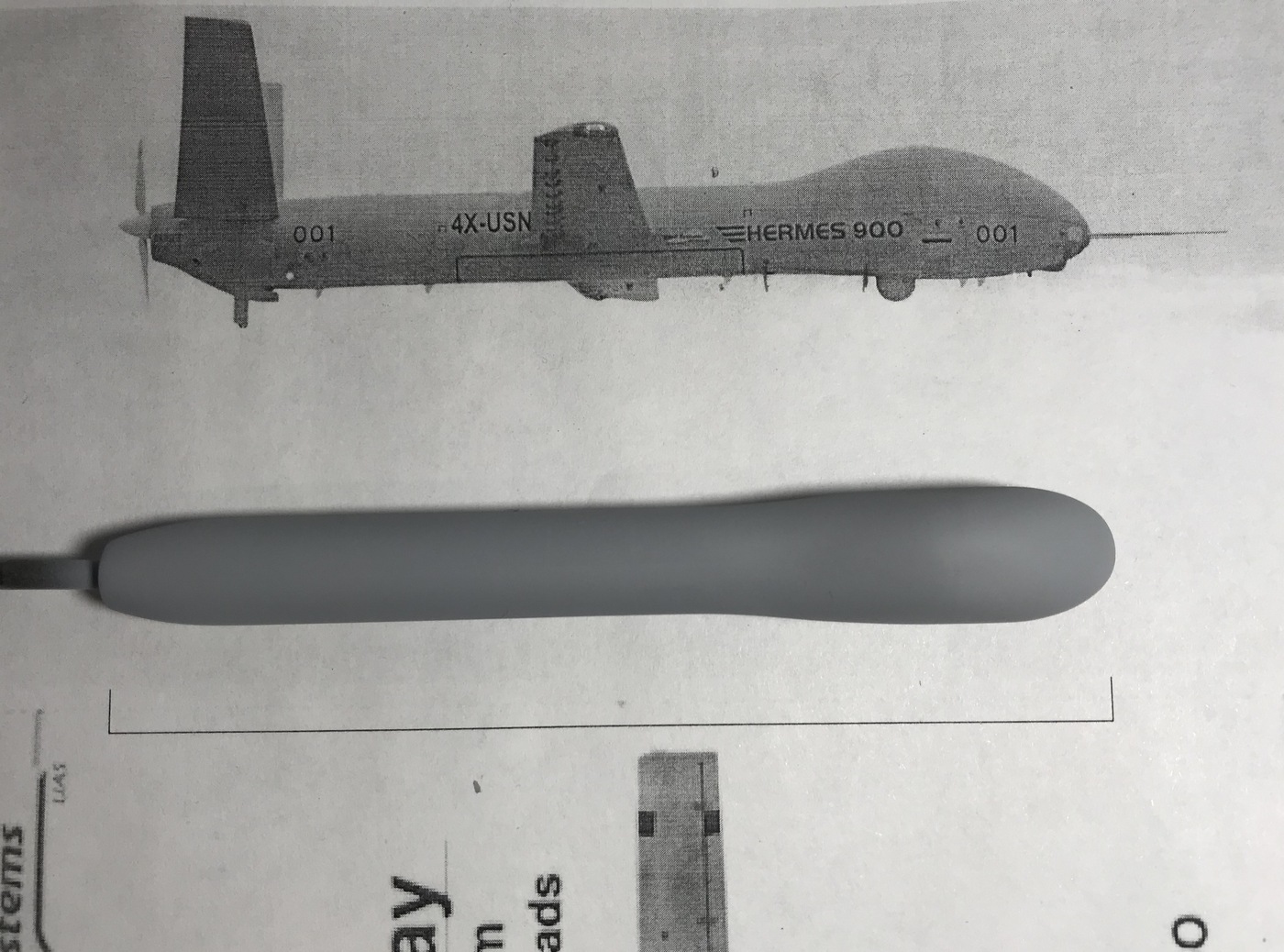

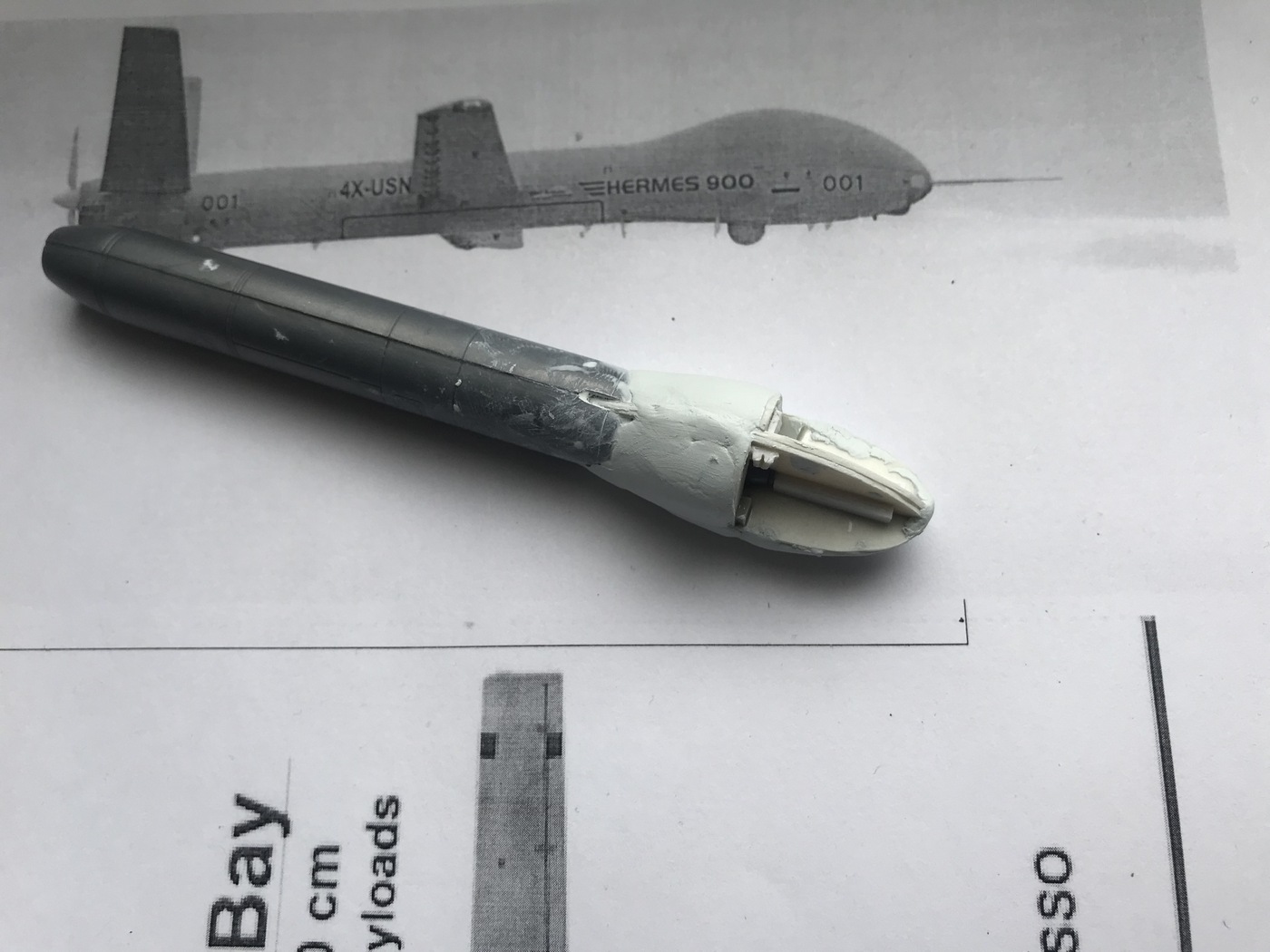

Почти вывел контур 900-го Гермеса

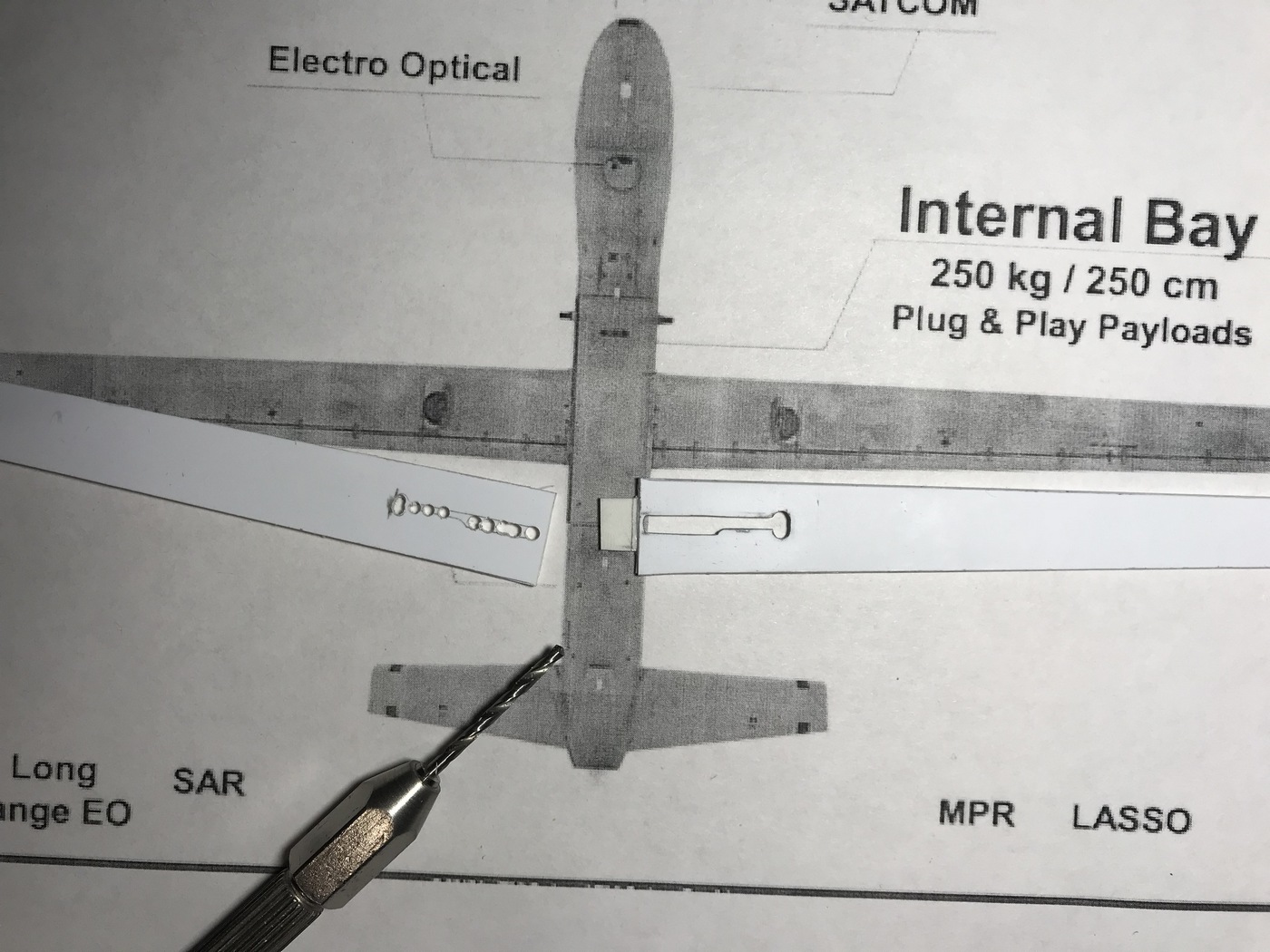

Вырезал в крыльях, будущие основные ниши, сверху приклеил еще один слой пластика 1мм...

Вывел и загрунтовал корпус головастика

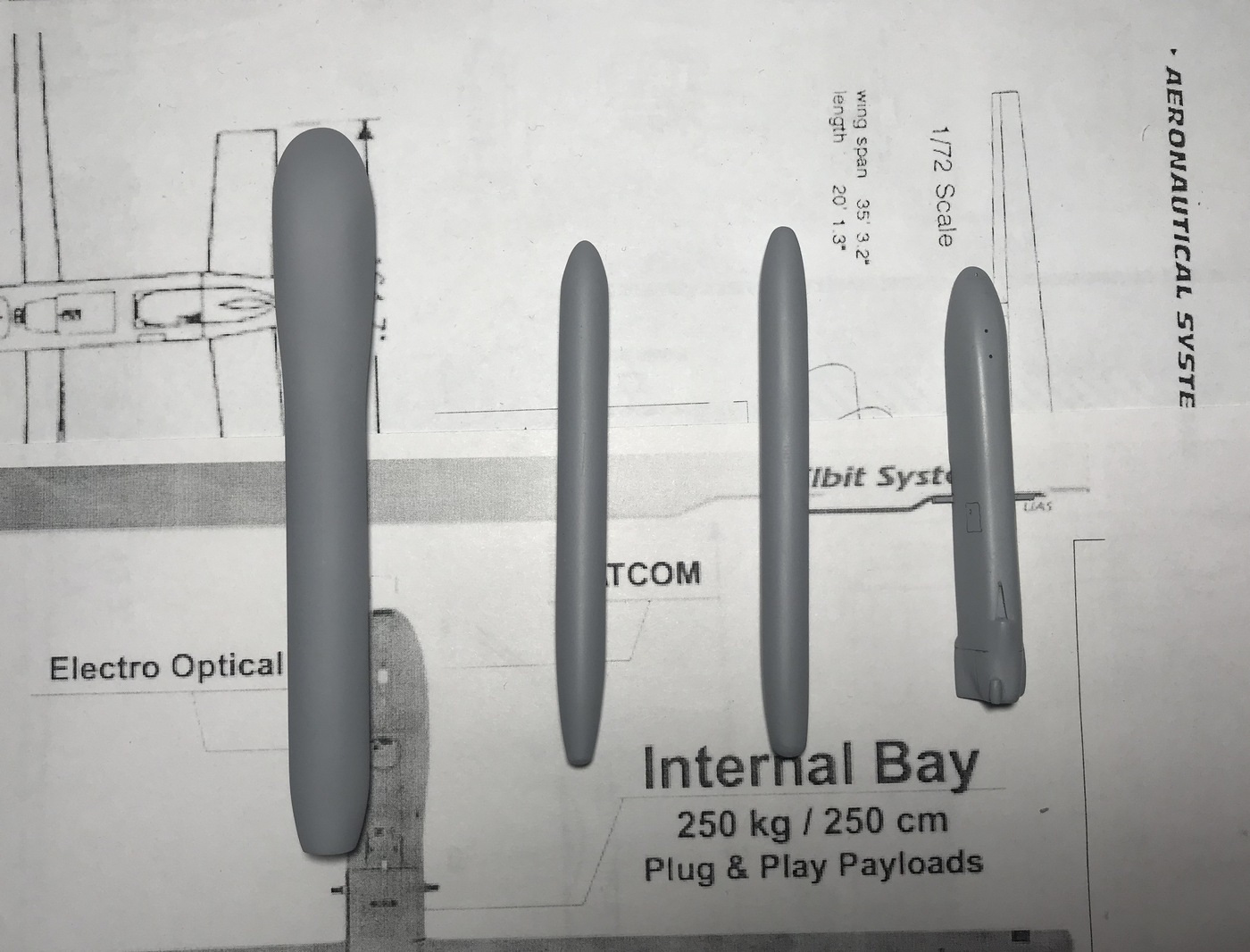

И корпуса четырех БПЛА: Gnat-750, Hermes-450 и 900, Watchkeeper WK450, которые сейчас в процессе стройки

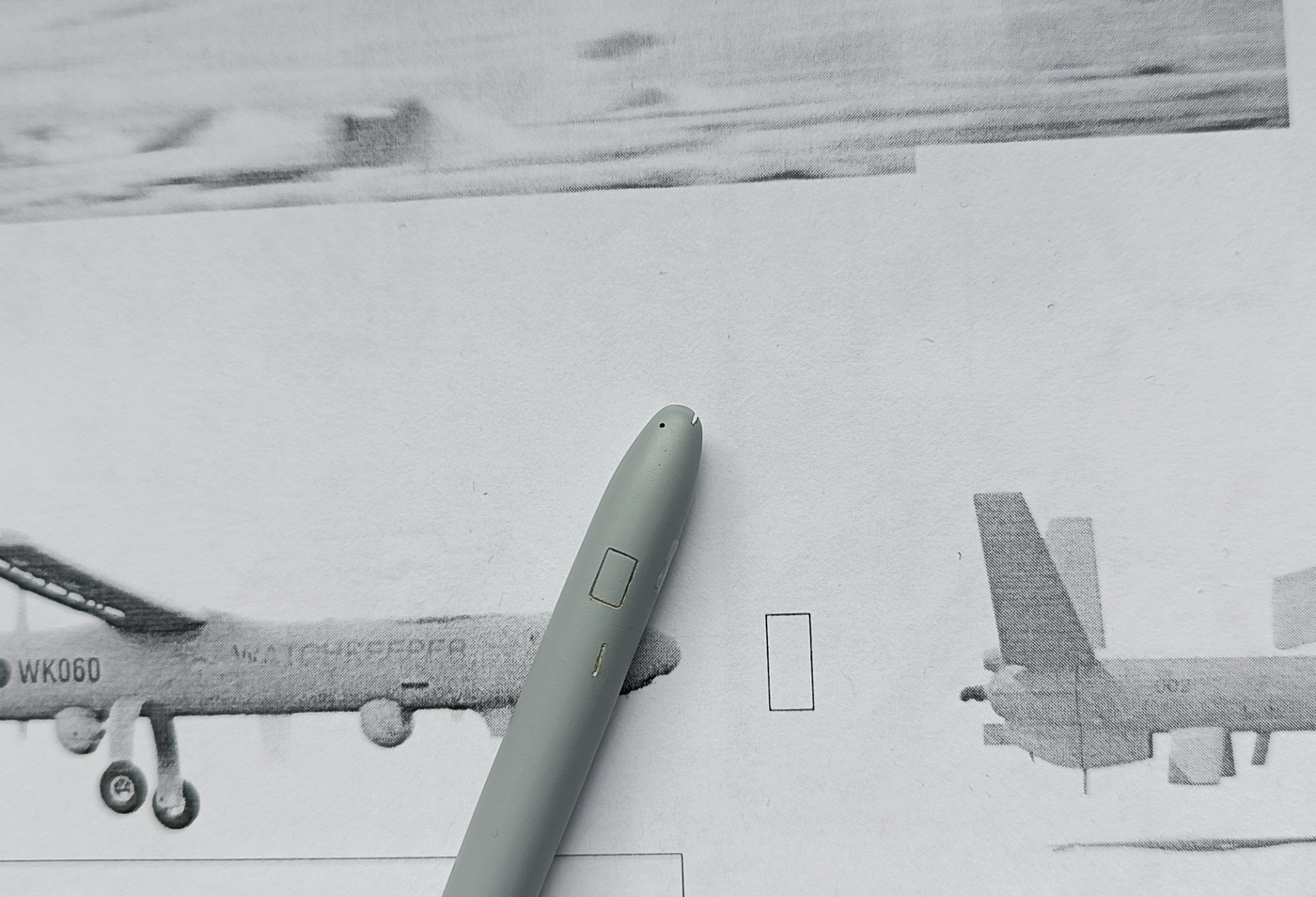

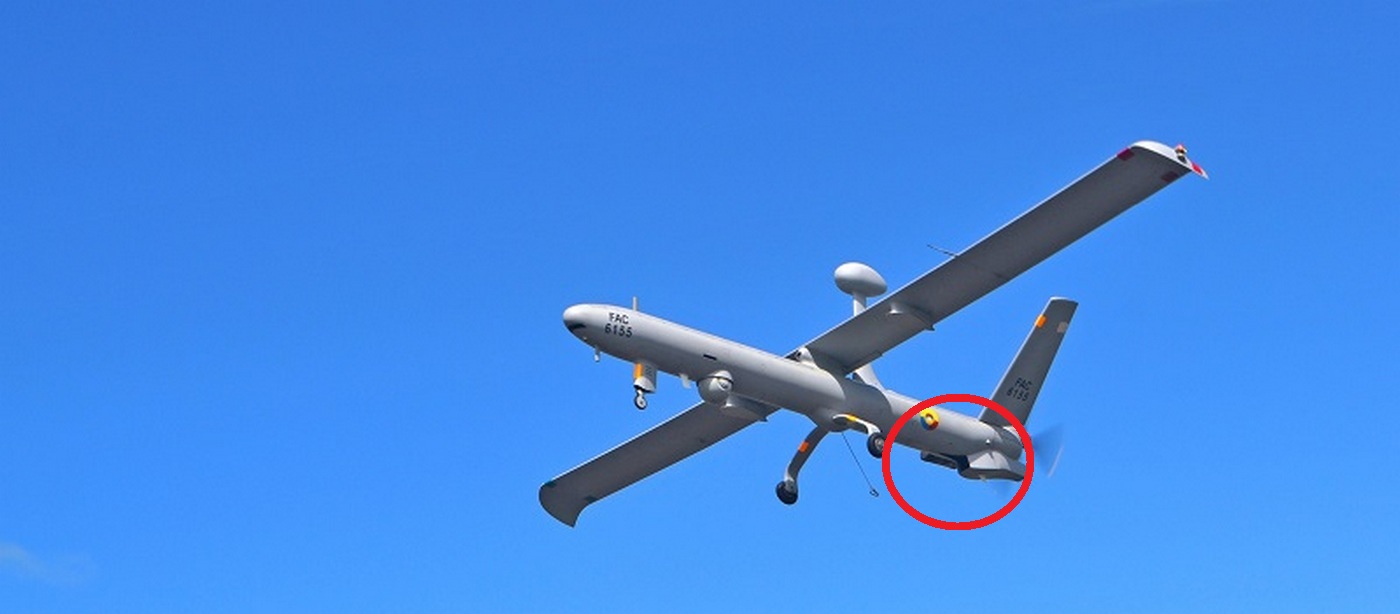

Обновлюсь немного... на Hermes-450 вырезал канал перед радиатором...

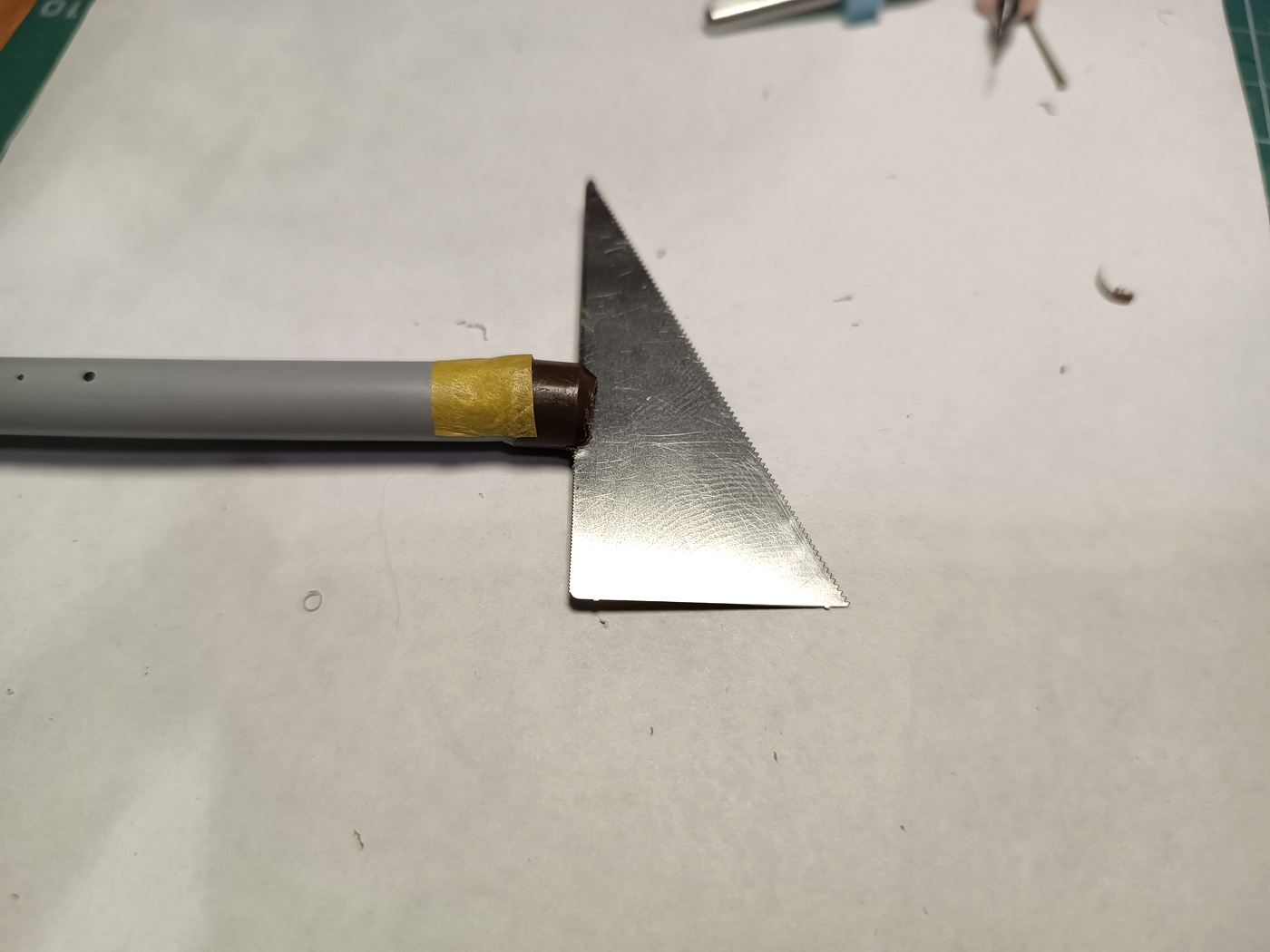

Сделал еще пропил в носовой части, использовал кусок изоляции, от трубчатого электроконтакта, в качестве кондуктора...

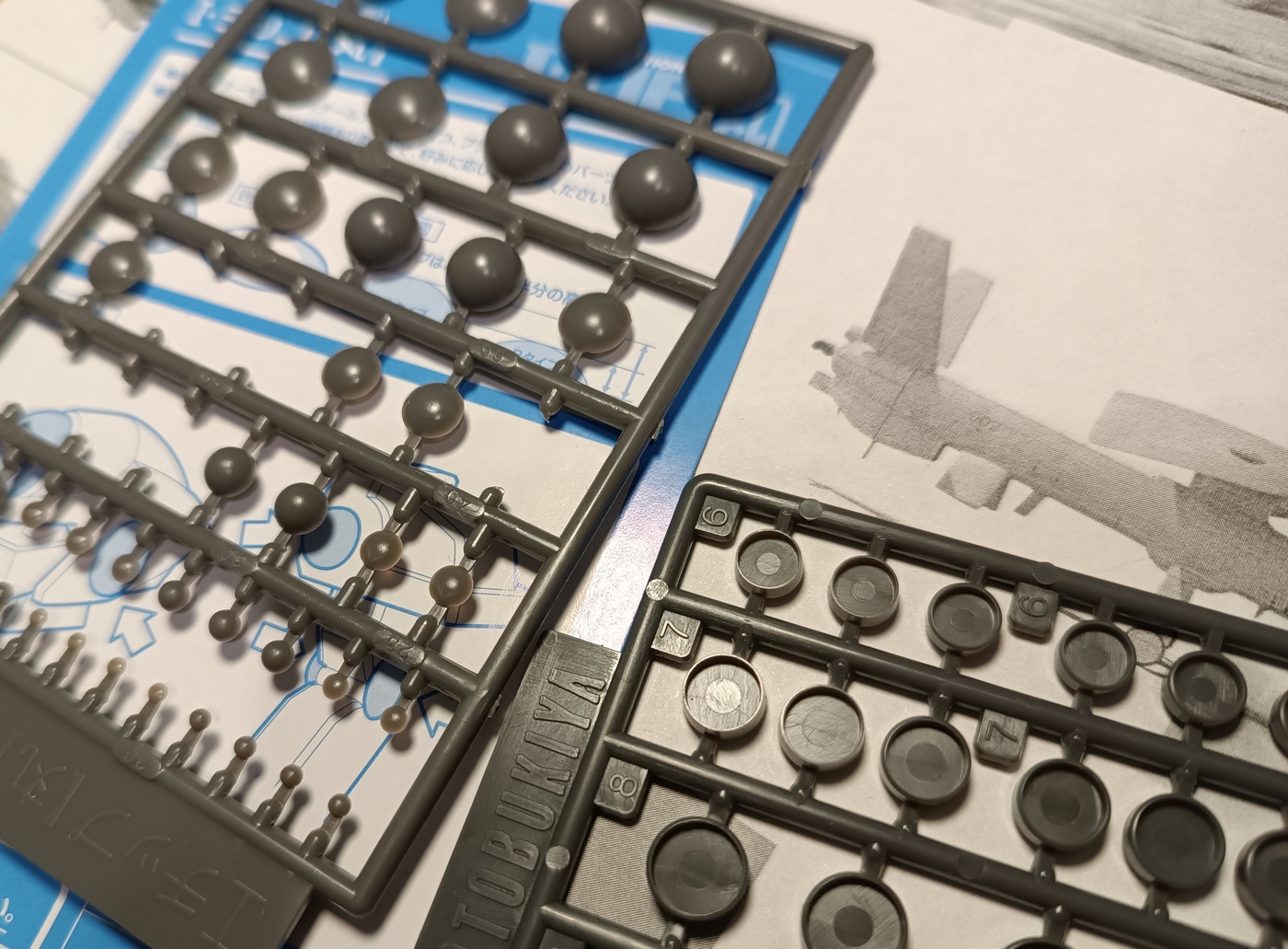

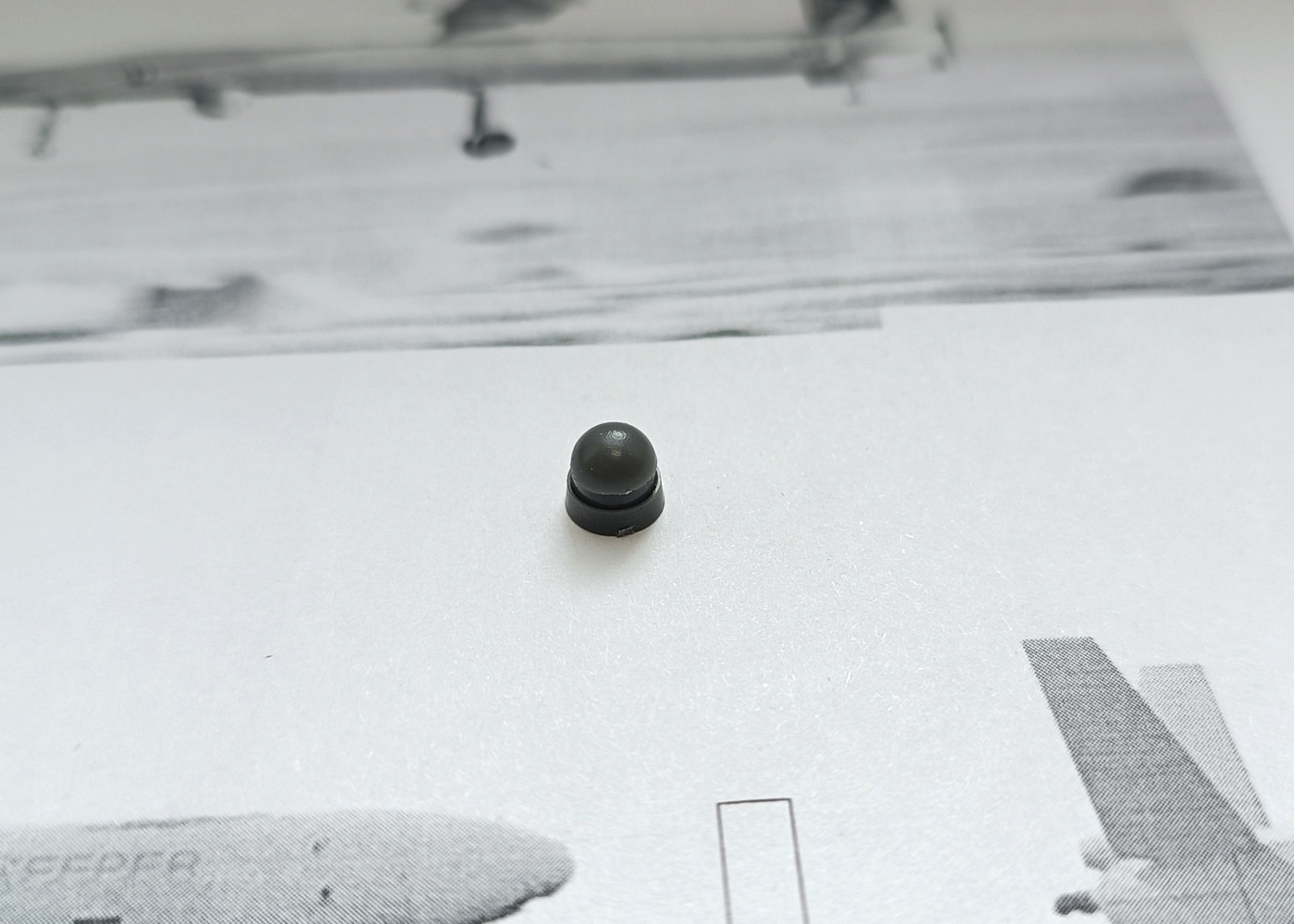

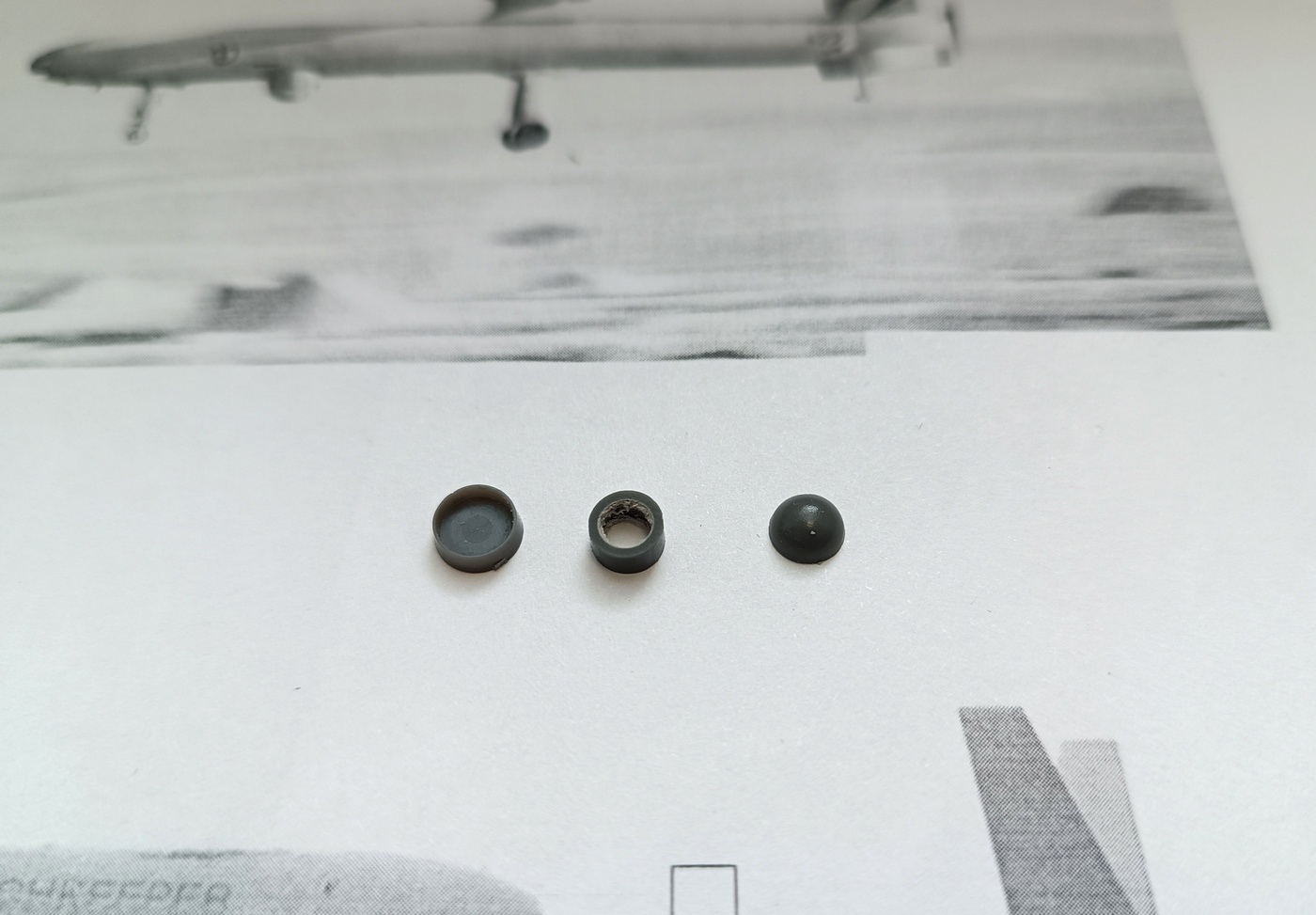

Из наборов дополнения для роботов, сформировал "шарик", с камерами...

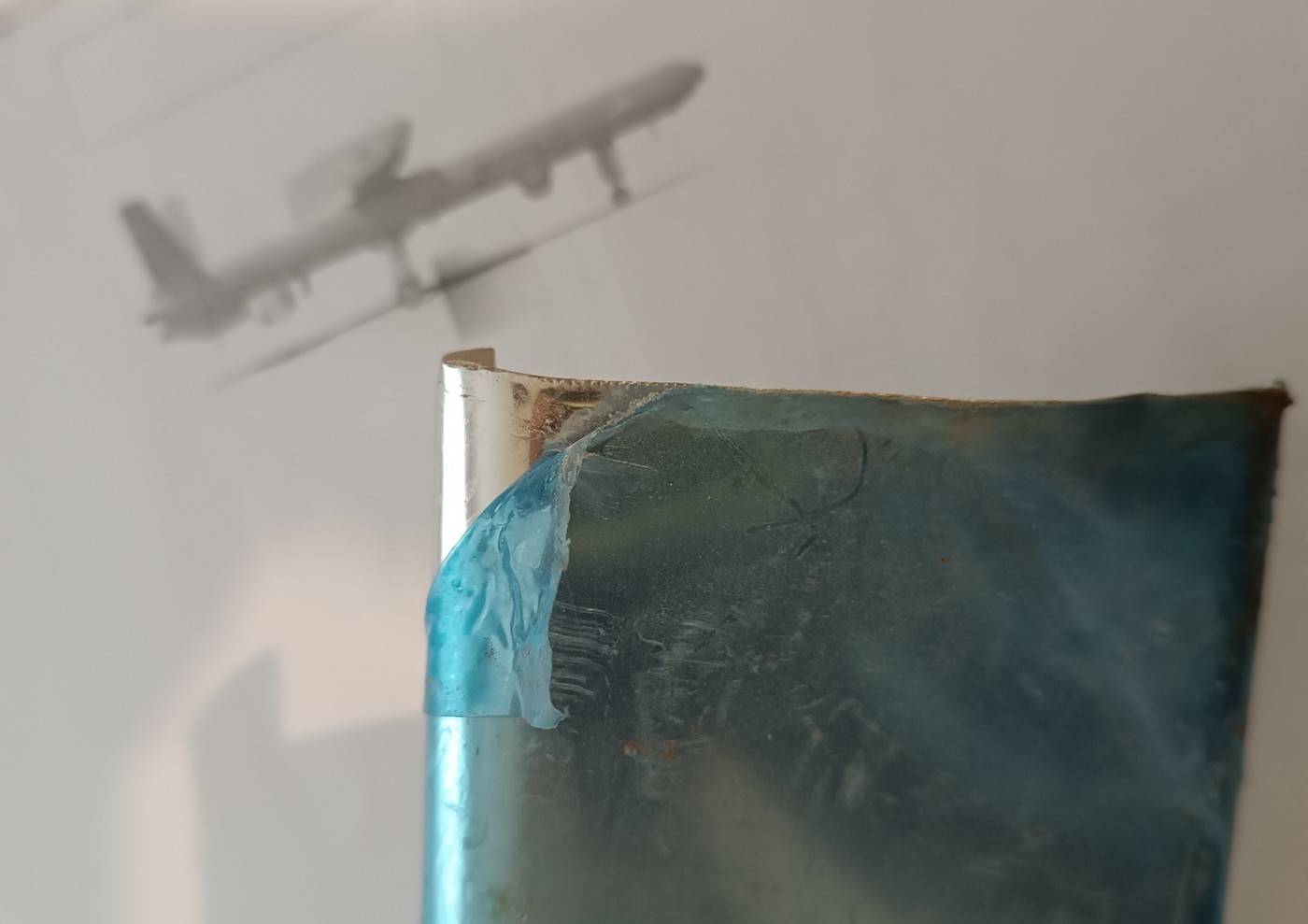

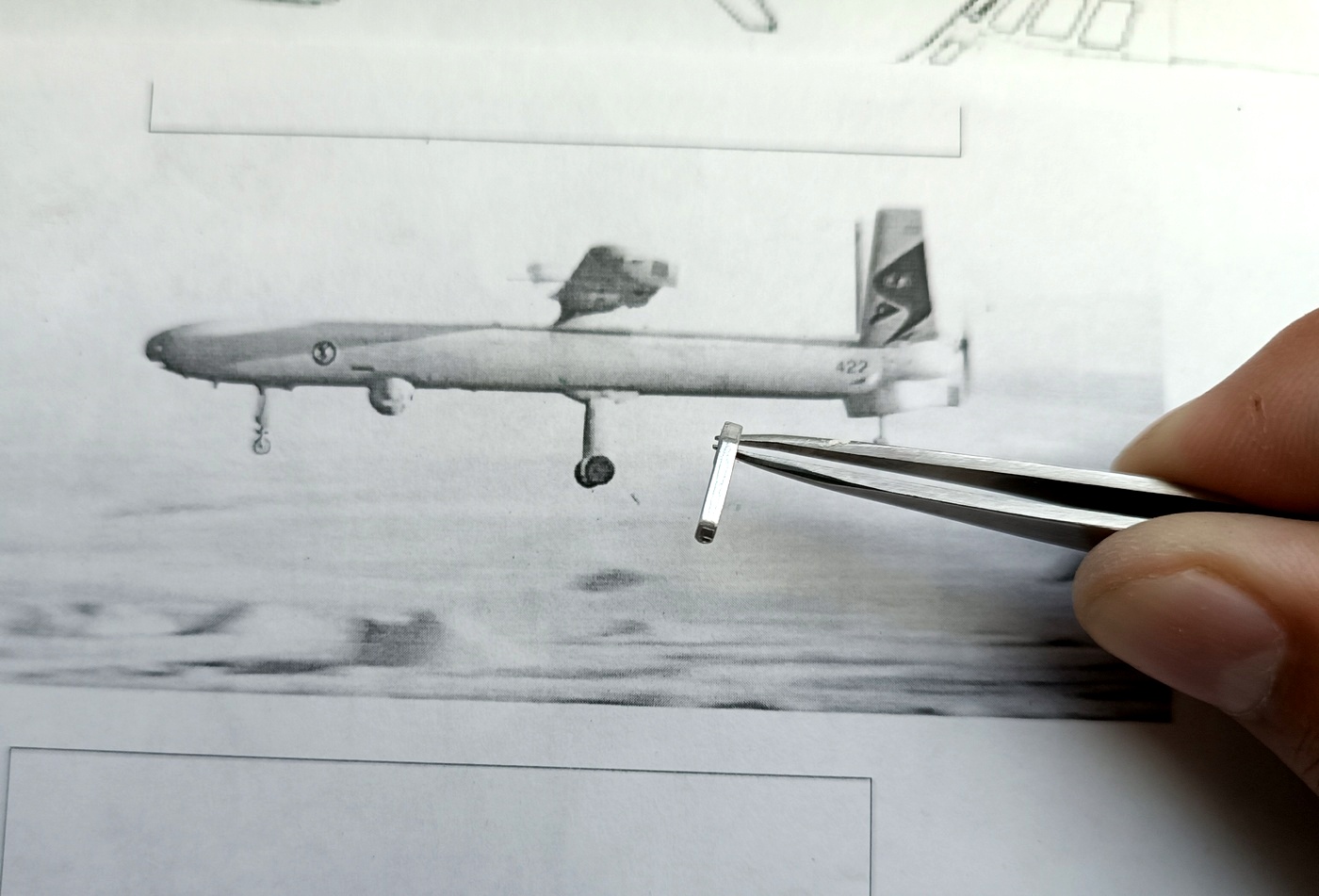

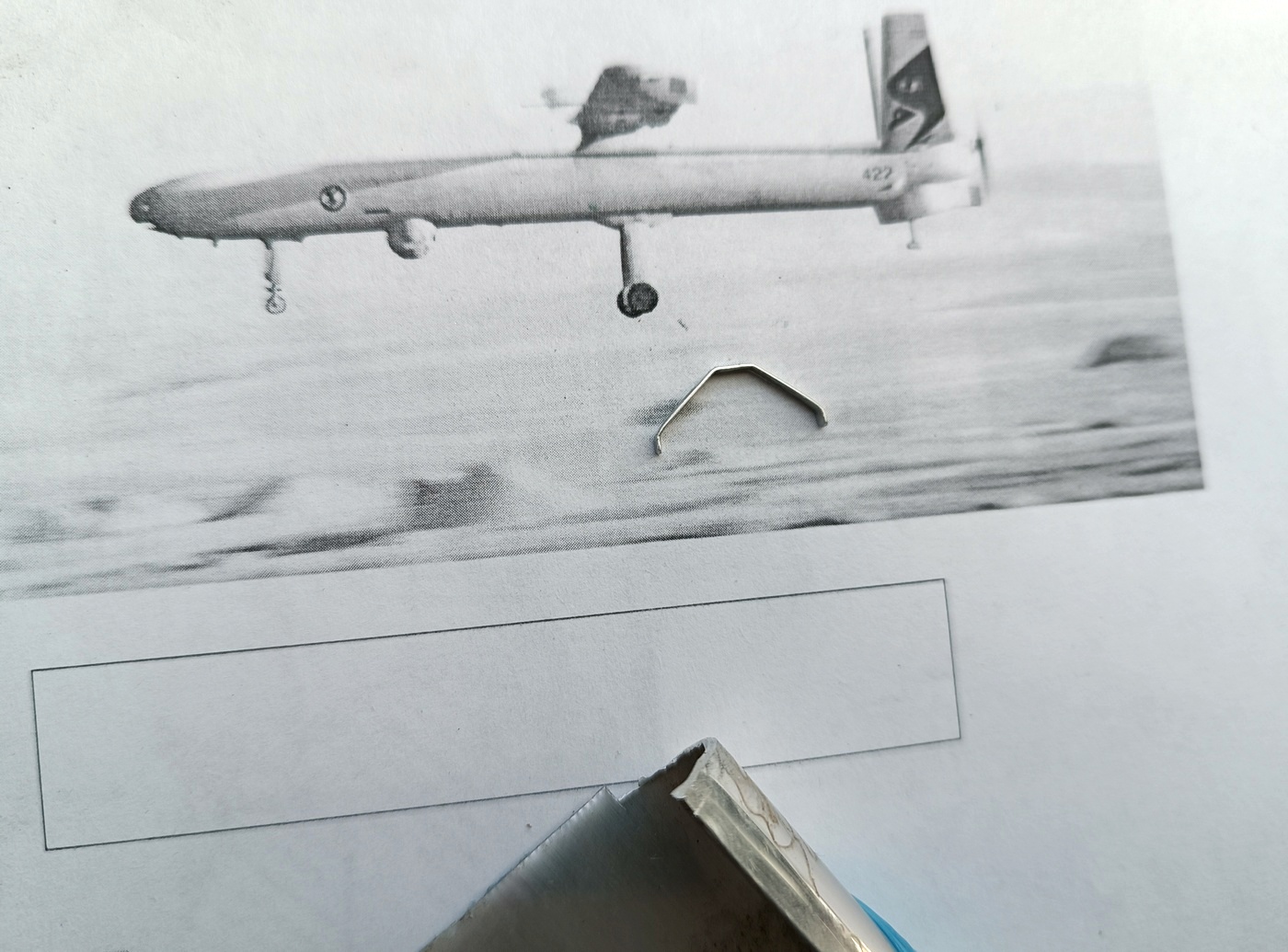

Из куска алюминиевой панели, вырезал стойки основных шасси...
