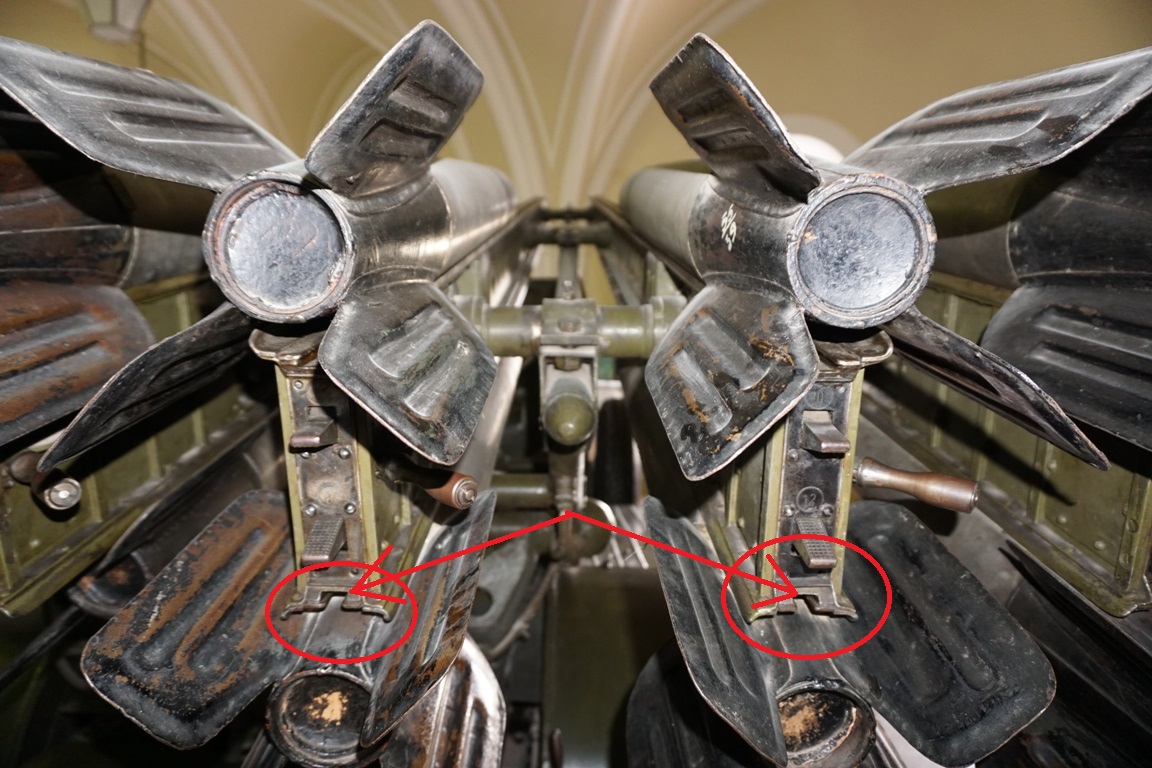

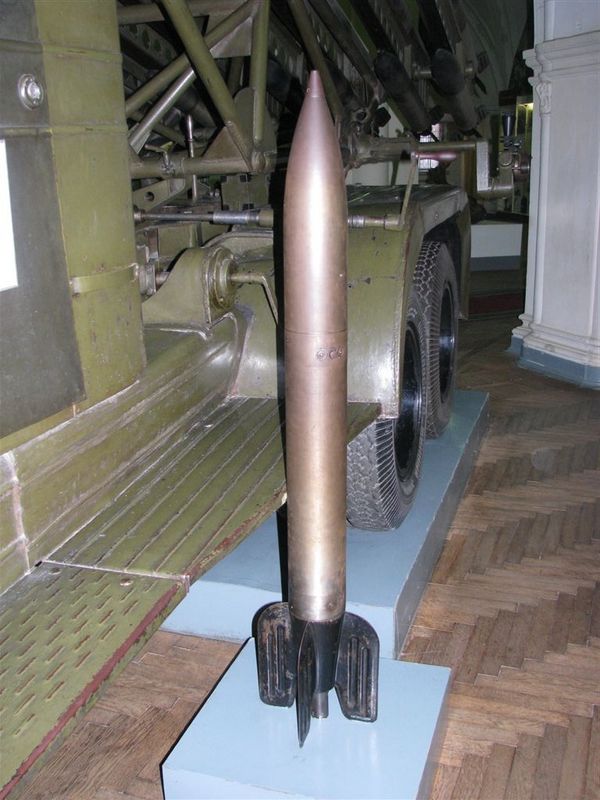

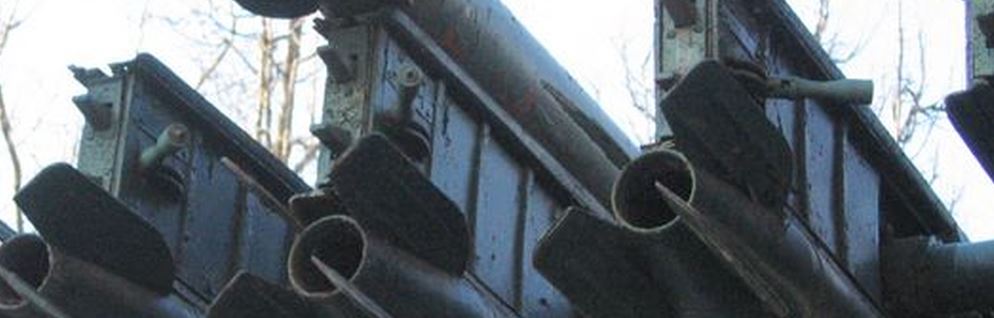

Собственно фото с Т-образным пазом на направляющих рельсах

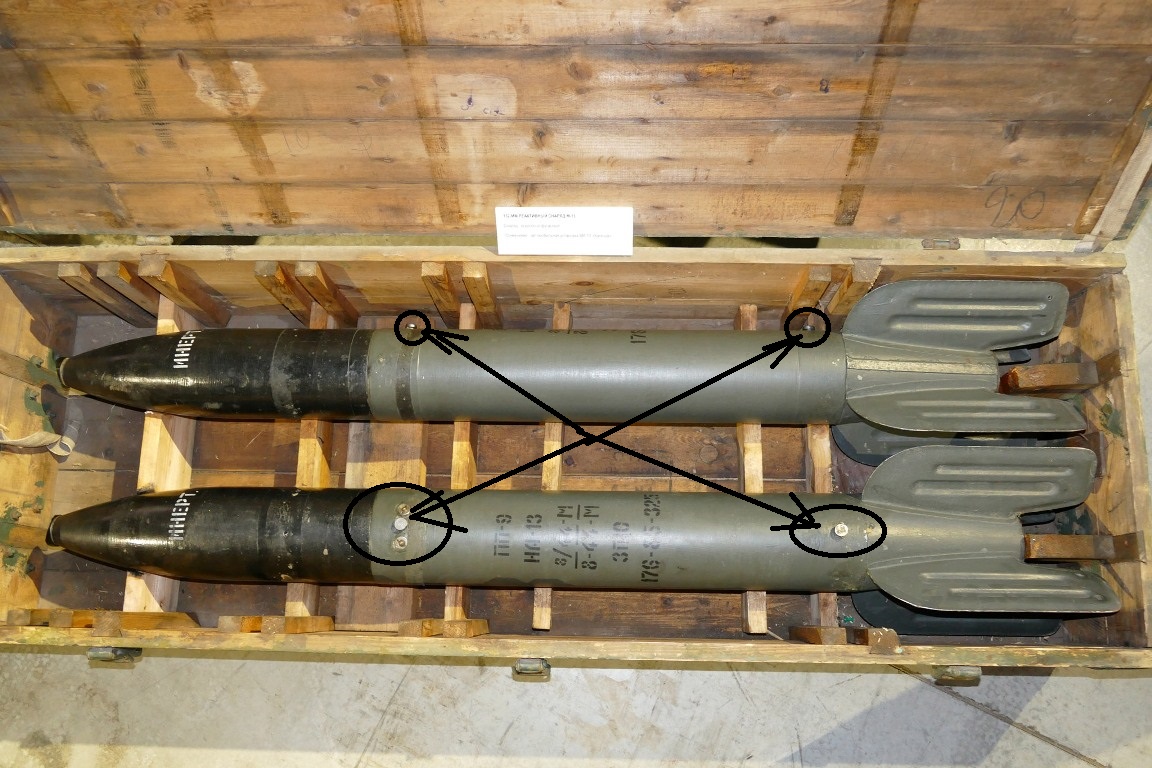

и точки подвеса на самой ракете
@Кирилл Халевин написал:Собственно фото с Т-образным пазом на направляющих рельсах
и точки подвеса на самой ракете
Кирилл,спасибо.ИСМ дает ракеты М-13,но не столь важно.Штивты они и на этих ракетах такие же.

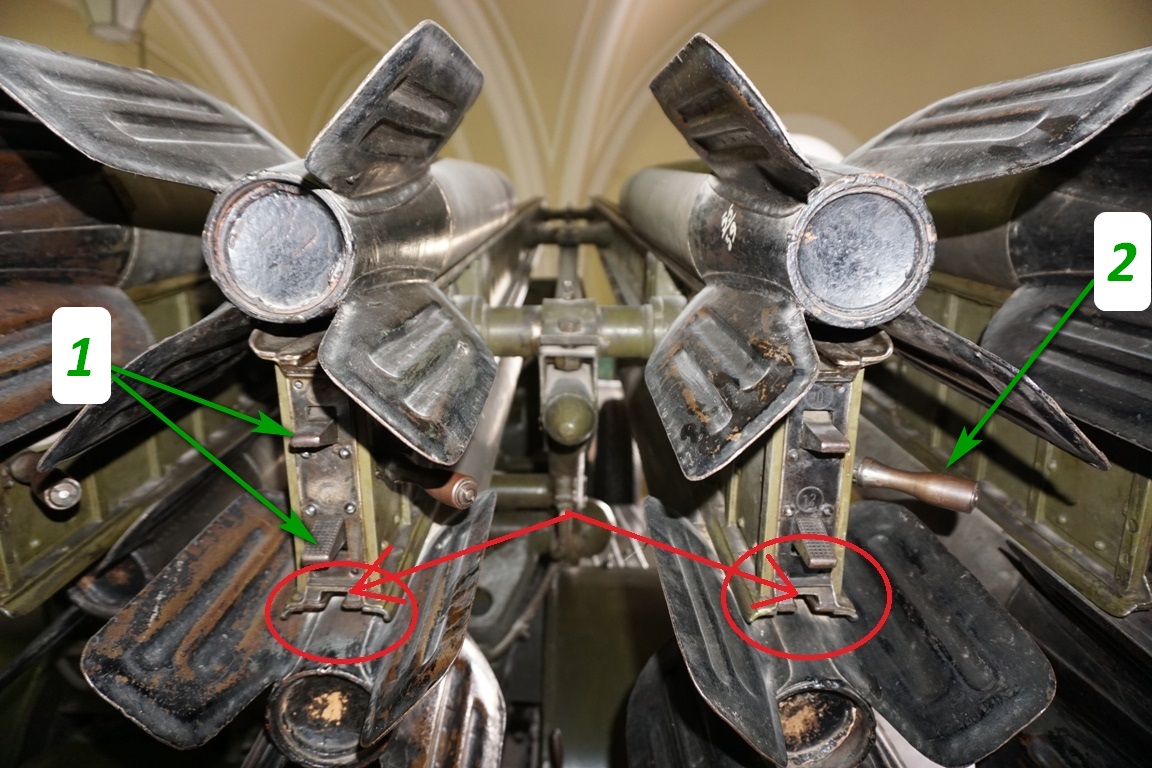

Здесь хорошее фото.Только на нем разобрал,что хотел изобразить ИСМ своими штырьками (2).Надо у себя их в цвет полированного дерева покрасить.И придумать из чего сделать эти(скорее всего фиксаторы)-1.И еще,производитель дает слишком маленький диаметр реактивного сопла.Но тут уже ничего не попишешь.Если только покупать в виде афтера.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
@Кирилл Халевин написал:Собственно фото с Т-образным пазом на направляющих рельсах
и точки подвеса на самой ракете
Ага, спасибо, это был один из моих предполагаемых вариантов (копать тырнетку было лениво, если честно).
Смущало отсутствие таких пазов в направляющих на модели - было предположение, что РСы как-то за боковины направляющих цеплялись.
В таком случае да, надо делать имитацию этого паза - хотя бы нарисовать, т.к. модель практически завершена.
Но лучше было процарапать на этапе начальной сборки, т.к. деталь существенная.
@Андрей С. написал:Но лучше было процарапать на этапе начальной сборки, т.к. деталь существенная.
А ИСМ паз-то оказывается дает))
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
@Zaxar 157 написал:А ИСМ паз-то оказывается дает))
О, это уже очень веригутненько.
Осталось этот момент выделить на модели.
@Zaxar 157 написал:Здесь хорошее фото.Только на нем разобрал,что хотел изобразить ИСМ своими штырьками (2).Надо у себя их в цвет полированного дерева покрасить.И придумать из чего сделать эти(скорее всего фиксаторы)-1.И еще,производитель дает слишком маленький диаметр реактивного сопла.Но тут уже ничего не попишешь.Если только покупать в виде афтера.

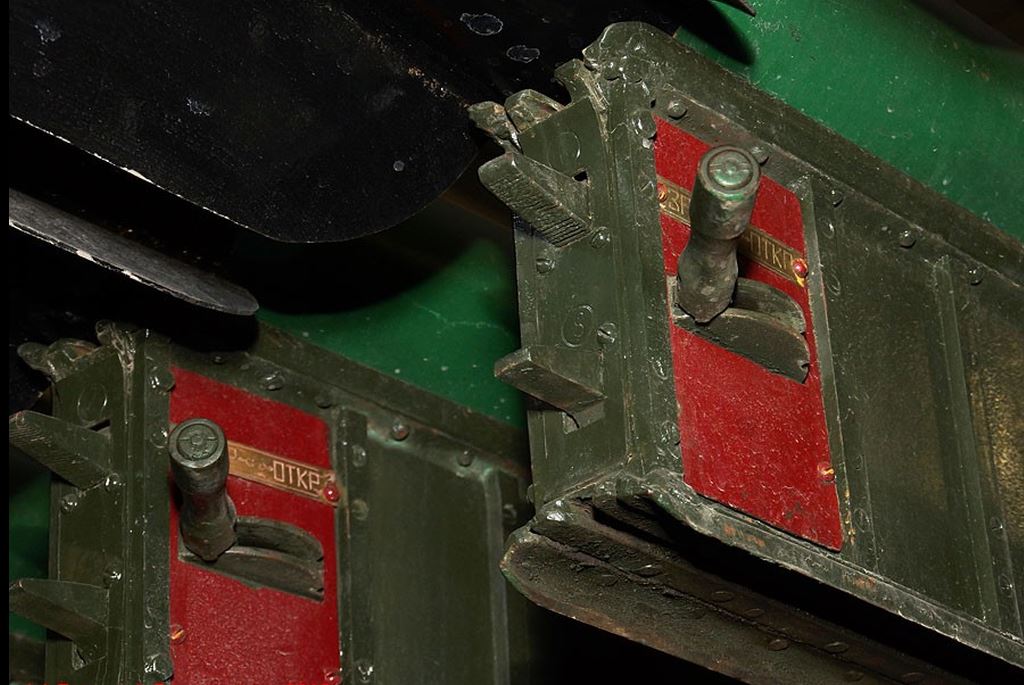

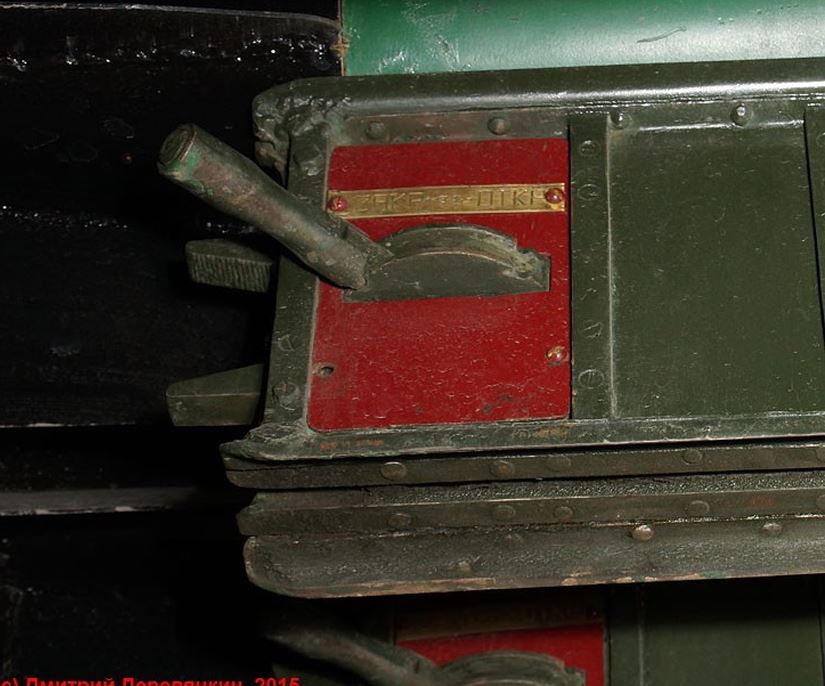

В цвет полированного дерева красить не надо, рукоятки замков были металлические с насечкой.

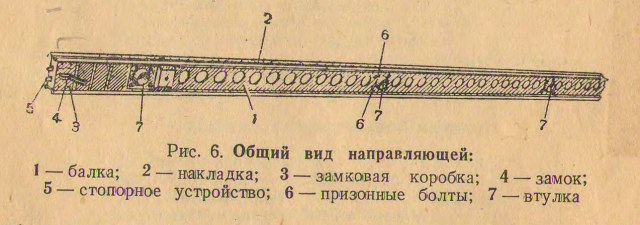

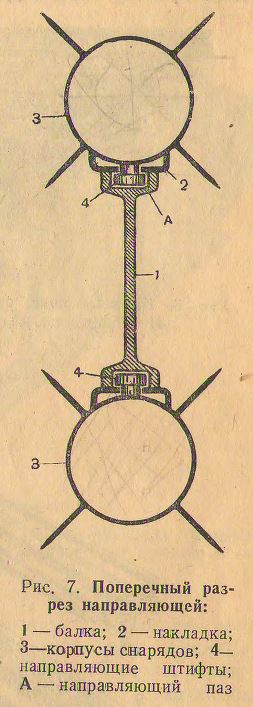

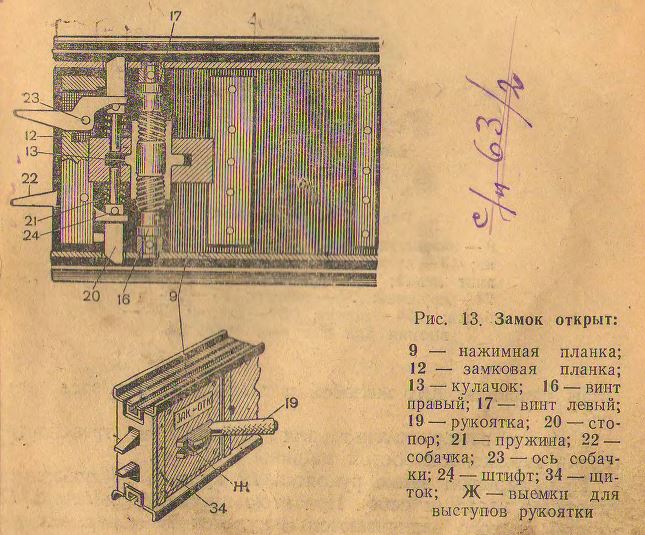

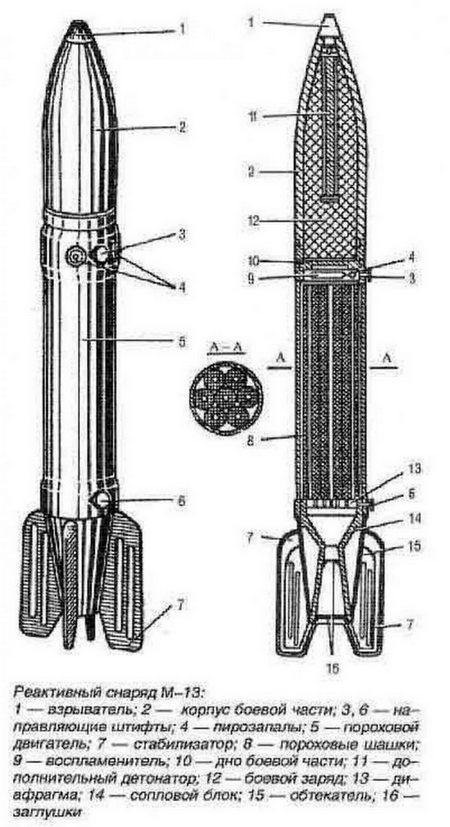

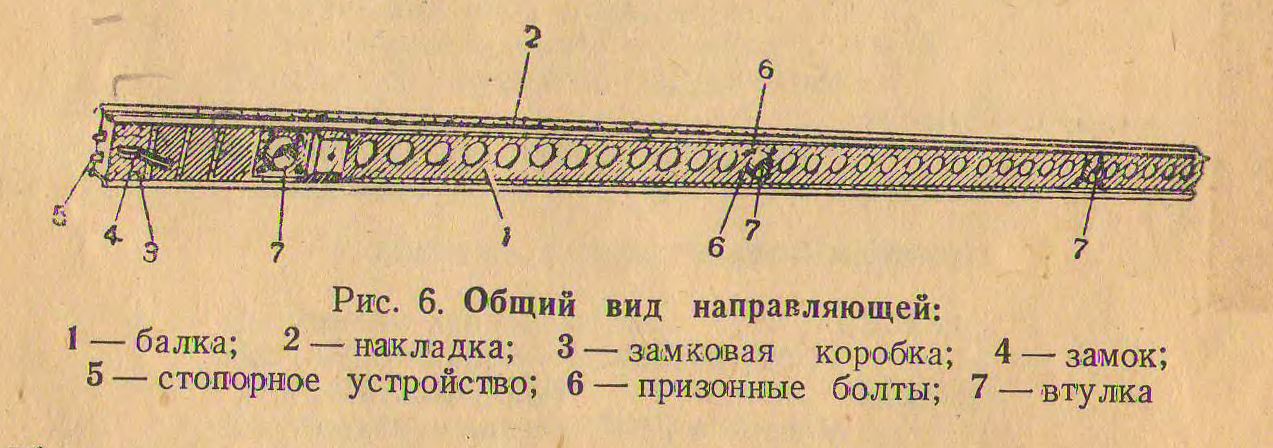

Вот схемы искомых элементов
Паз, что дает ICM, весьма грубая имитация. Его надо углублять.
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
@Ditrich написал:В цвет полированного дерева красить не надо, рукоятки замков были металлические с насечкой.
Хм,а на фото как деревянные.Спасибо,сделаю металл.А вот с пазом проблема.Направляющие уже приклеены к ферме.и вряд ли у меня получится их углубить.Если только попробовать выделить темным меалликом.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
Теперь для будущих работ информация хоть есть.Может сподоблюсь на установки с базой СТЗ или ЗиС.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
@Zaxar 157 написал:Теперь для будущих работ информация хоть есть. Может сподоблюсь на установки с базой СТЗ или ЗиС.
Удачи в проектах)))
Можно подглядывать тут
- ЗИС-6 - https://karopka.ru/forum/forum262/topic26993/
- ЗИС-6 другая ПУ - https://karopka.ru/forum/forum432/topic29910/
- Студер - https://karopka.ru/forum/forum262/topic27442/
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
@Zaxar 157 написал:[QUOTE]Ditrich написал:
В цвет полированного дерева красить не надо, рукоятки замков были металлические с насечкой.
Да, там материал по цвету на темную латунь больше похож. Если надо еще каких фото по пусковой, спрашивайте, в феврале был в музее Артиллерии, как раз несколько катюш там отфоткал на базе ЗиСов. Студебеккера там, к сожалению, нет ((
@Ditrich написал:Удачи в проектах)))Можно подглядывать тут- ЗИС-6 - https://karopka.ru/forum/forum262/topic26993/ - ЗИС-6 другая ПУ - https://karopka.ru/forum/forum432/topic29910/ - Студер - https://karopka.ru/forum/forum262/topic27442/
Спасибо.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
@Кирилл Халевин написал:Да, там материал по цвету на темную латунь больше похож.
Вот поэтому я и спутал с деревом.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
@Кирилл Халевин написал:Студебеккера там, к сожалению, нет ((
СТЗ
Студер (реконструкция от клуба Дивизион - скрещивание реальной фермы с направляющими и шасси студера)
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»

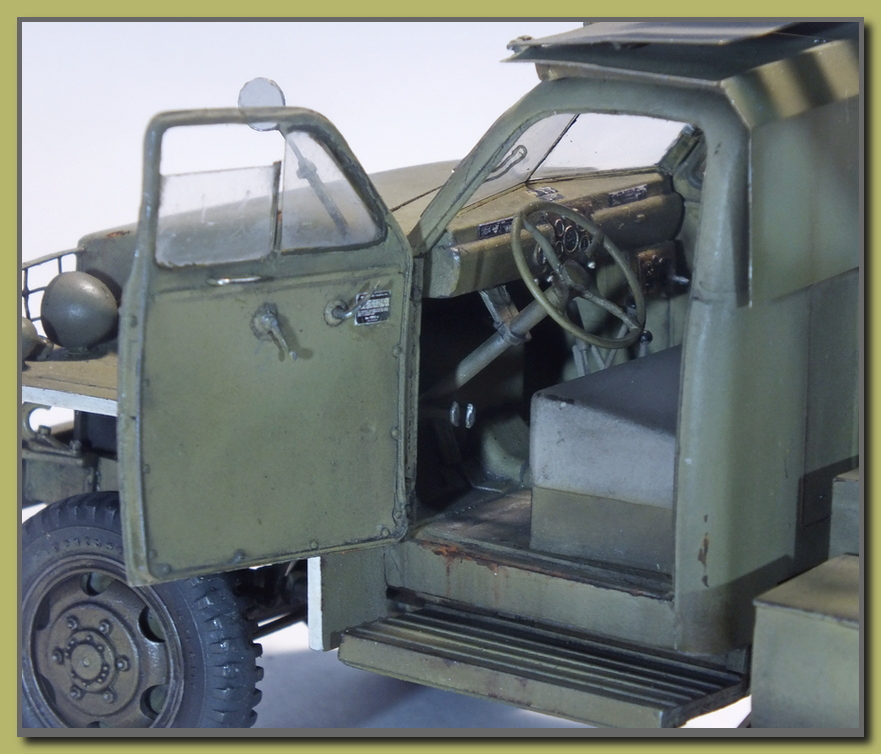

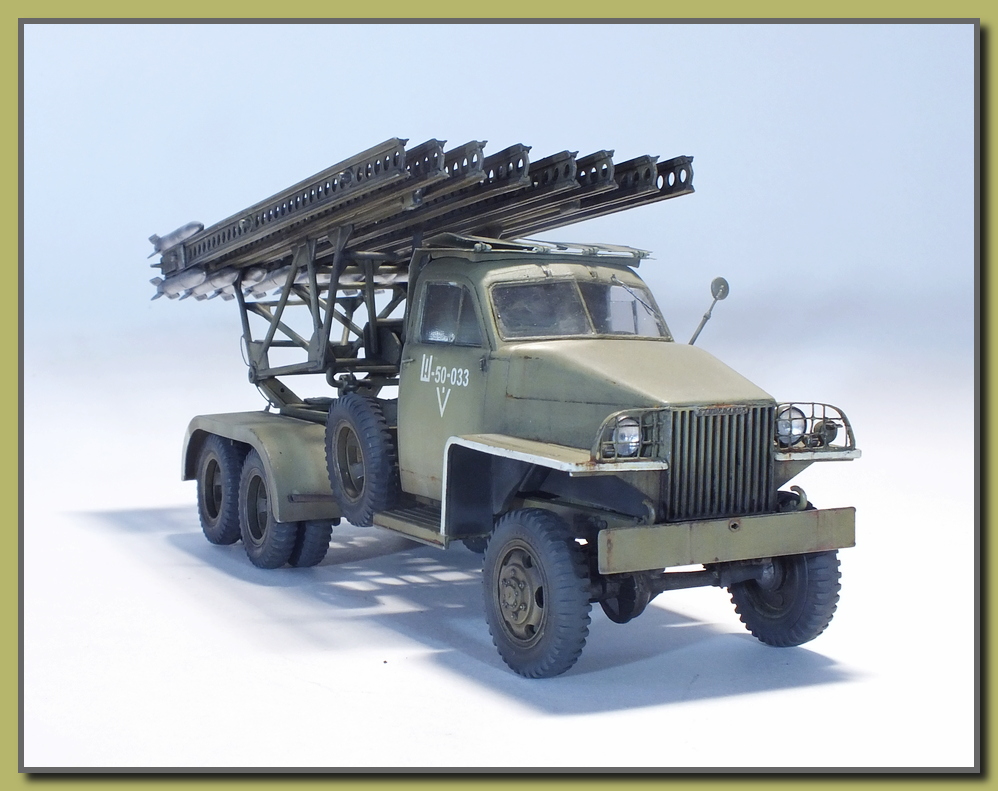

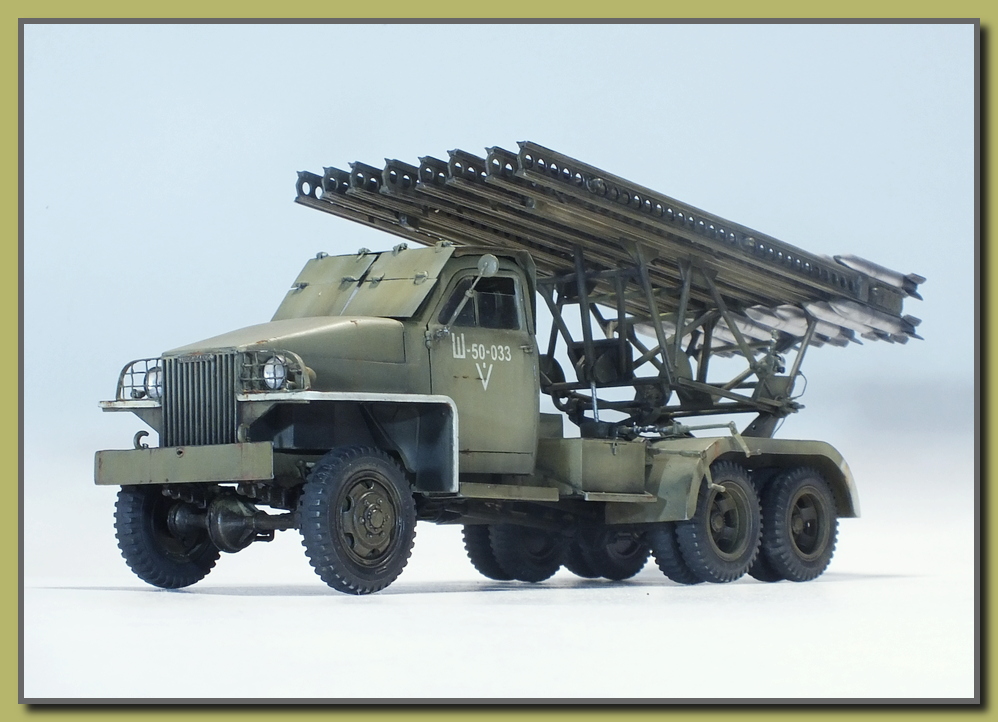

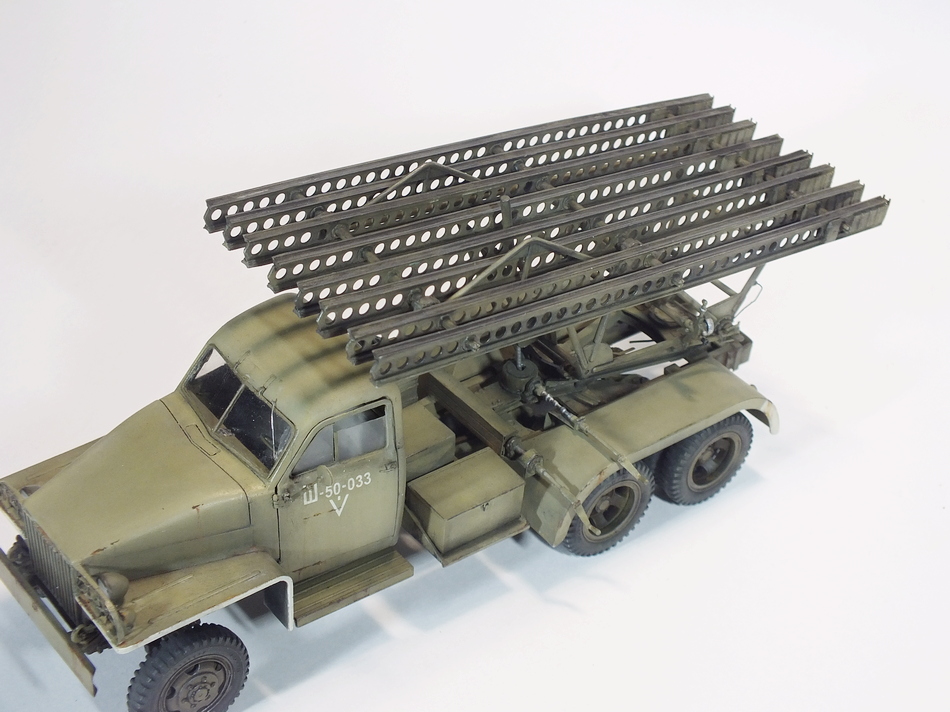

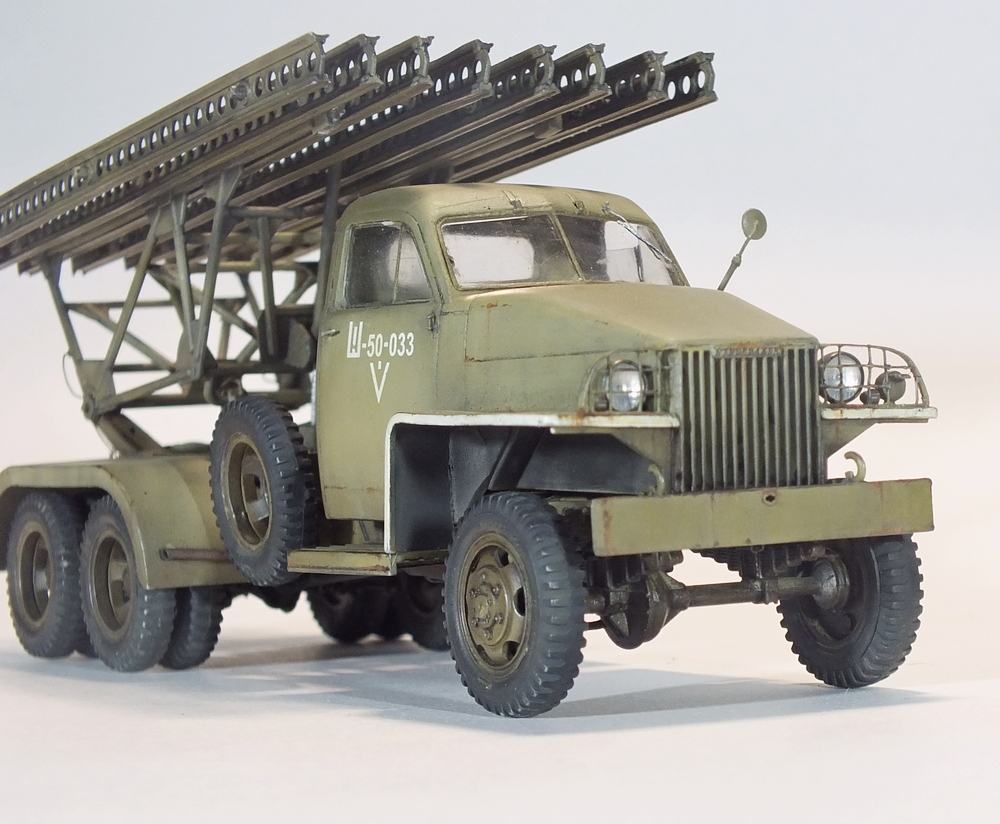

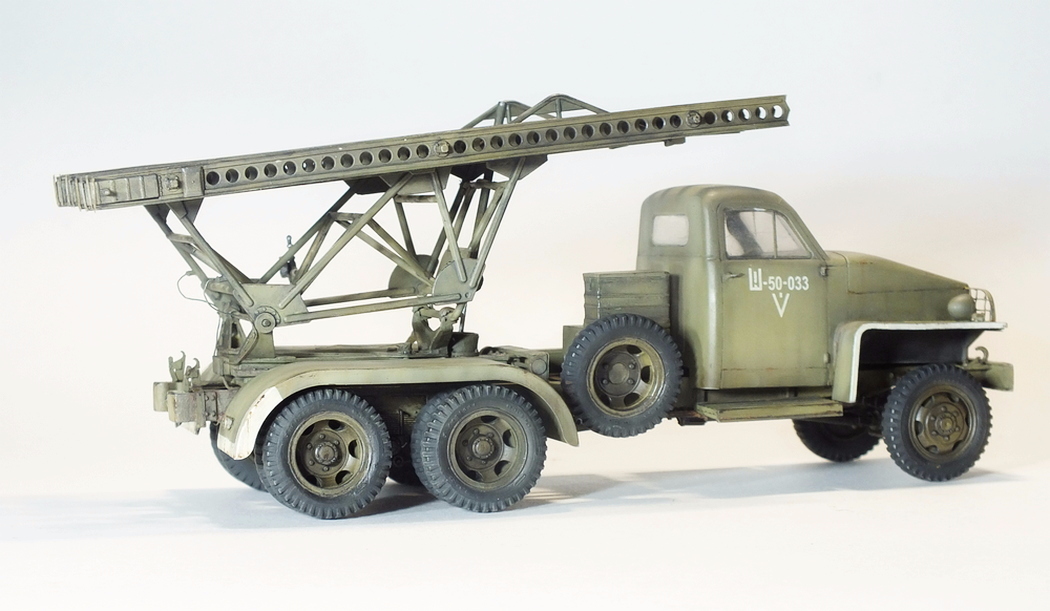

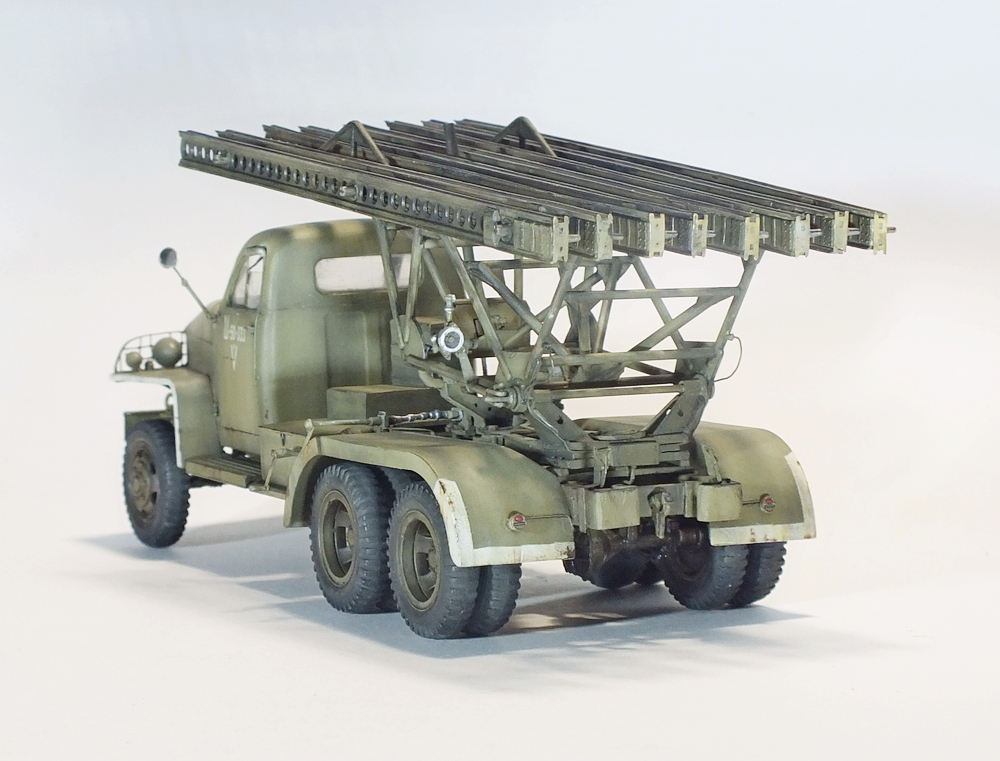

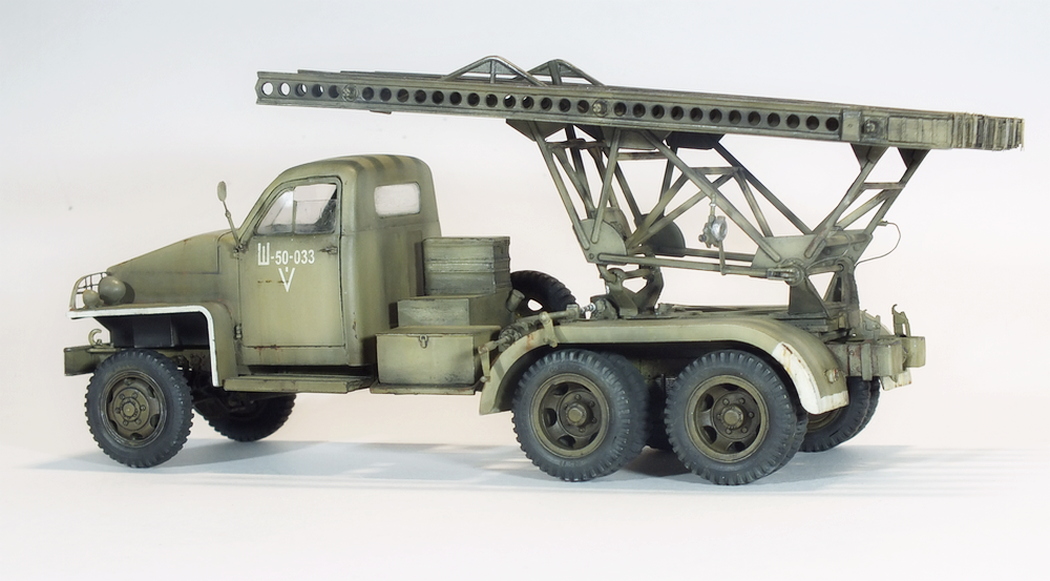

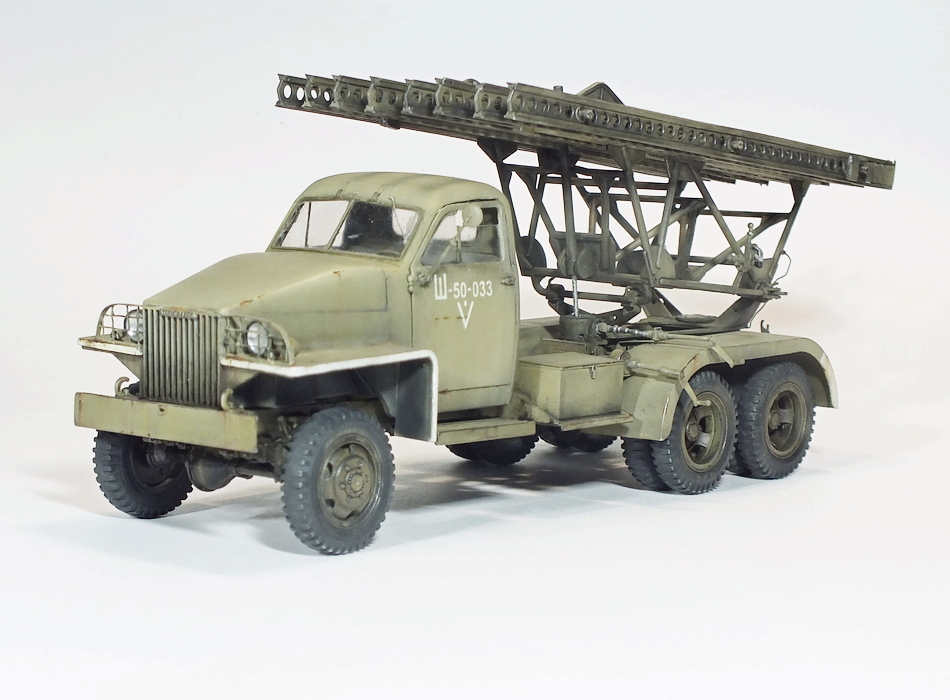

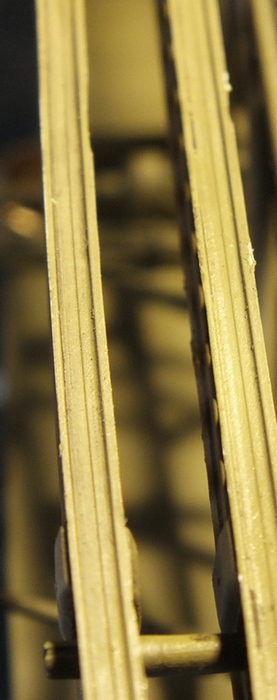

Еще раз всем спасибо и здравствуйте.За время моего тута отсутствия закончил с везерингом,сколами-потеками разными и попутно установил недостающие запчасти на место.Защиту потом приклею( подкрасить надо,капельку испоганил ея((Ну и попробовал на направляющих сделать копоть плюс металл..Получилось как-то так.Осталось дело за РСами.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово

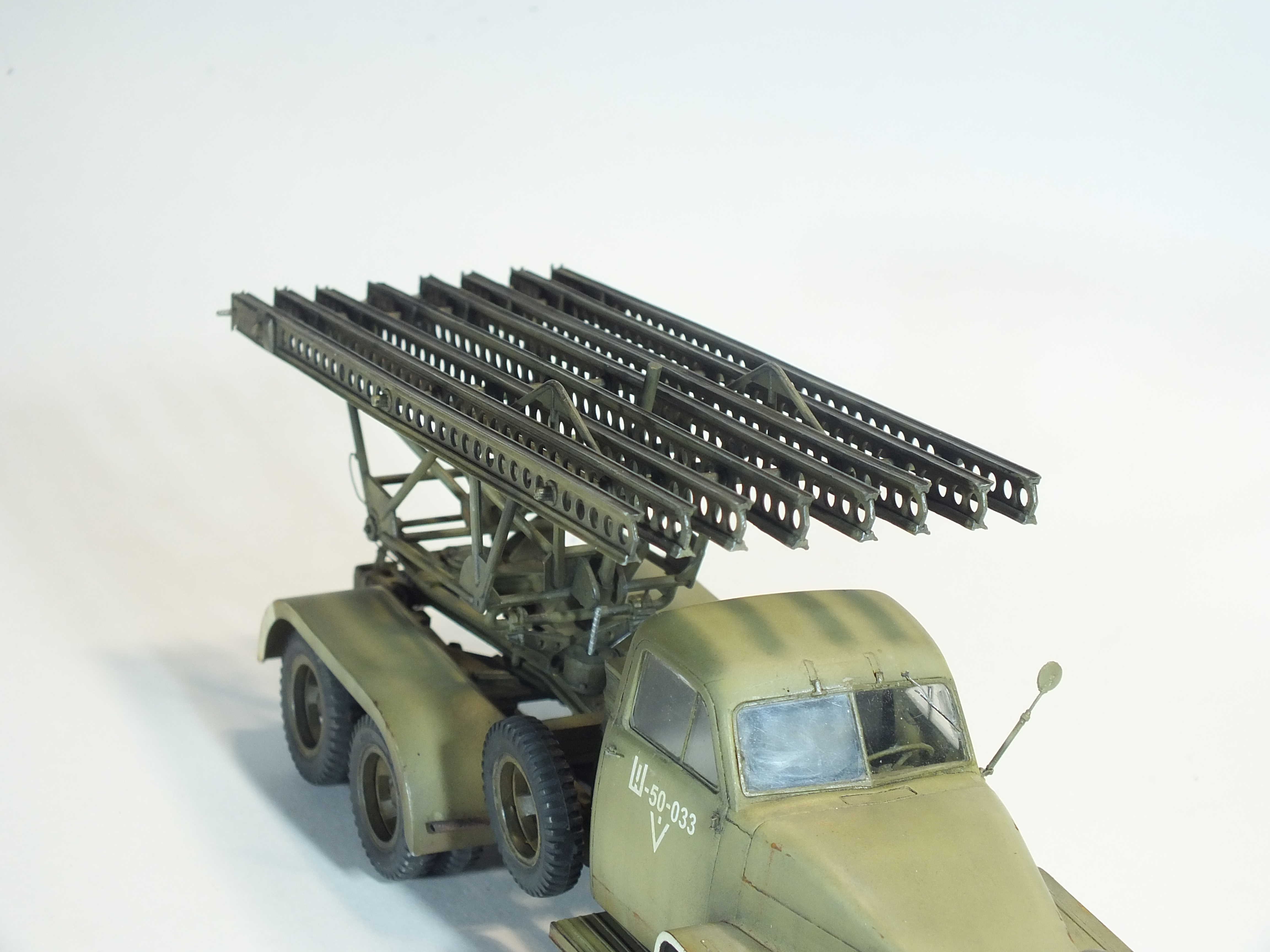

Обратите внимание на направляющие - немного погуливают по высоте в районе кабины. Извечная проблема при сборке Катюши. Возможно получится их подровнять, когда РСы будете вешать?
@Кирилл Халевин написал:Обратите внимание на направляющие - немного погуливают по высоте в районе кабины. Извечная проблема при сборке Катюши. Возможно получится их подровнять, когда РСы будете вешать?
Мож фото так?Я их по плоскости стола равнял.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово

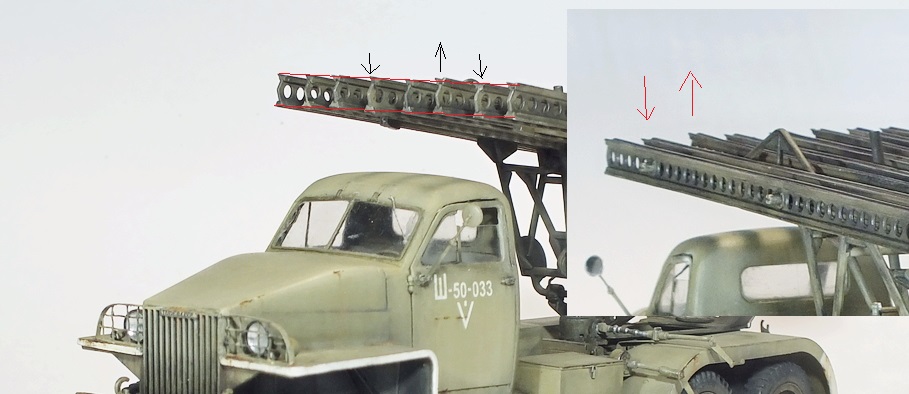

Из того, что вижу по фото. Попробовал в фотошопе показать, какие явно выбиваются из общего хора.
Тут возможно сама направляющая планка на перфорированный профиль плохо села,а вторая криво села.Исправляя можно еще хуже навредить.Пусковые уже зафиксированы к ферме.Попробую,если не получится не беда в живую этого не видно от слова вообще.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
Всех с праздниками!Взял у товарища литник с деталями установки БМ-13 на шасси ЗиС 151 от Звезды...Все встало на свои места относительно травления от Микродизайна,он на ЗиС и к Студеру ни одна деталь не идет,хотя производитель и пишет ICM в числе моделей партнеров.Также Звезда проработала направляющие в плане пазов под РСы,и более копийные эти же РСы.Вот их я и решил поставить на свою модель.Знал бы раньше,что у товарища лежат без дела эти деталюшки,я бы и все рельсы звездовские на свою поставил бы.Ну,а пока стараюсь управиться к 9 мая.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово

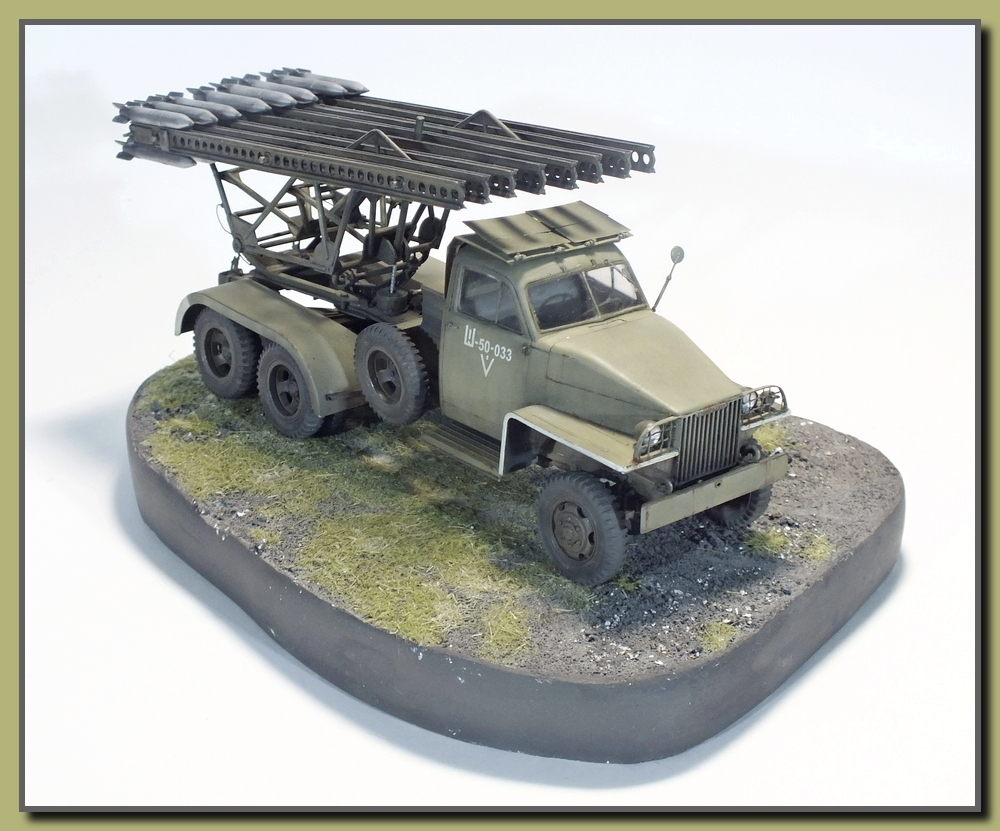

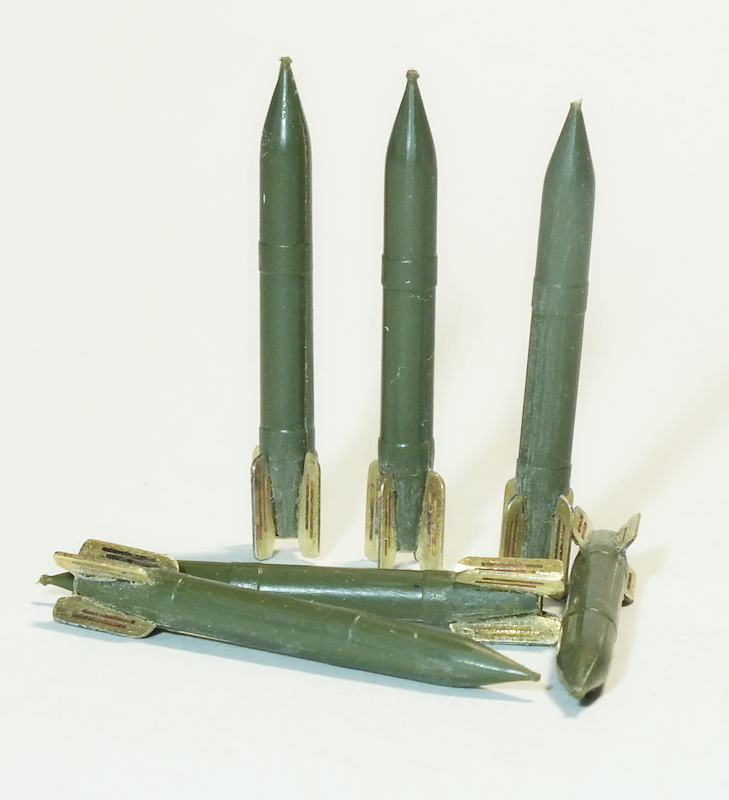

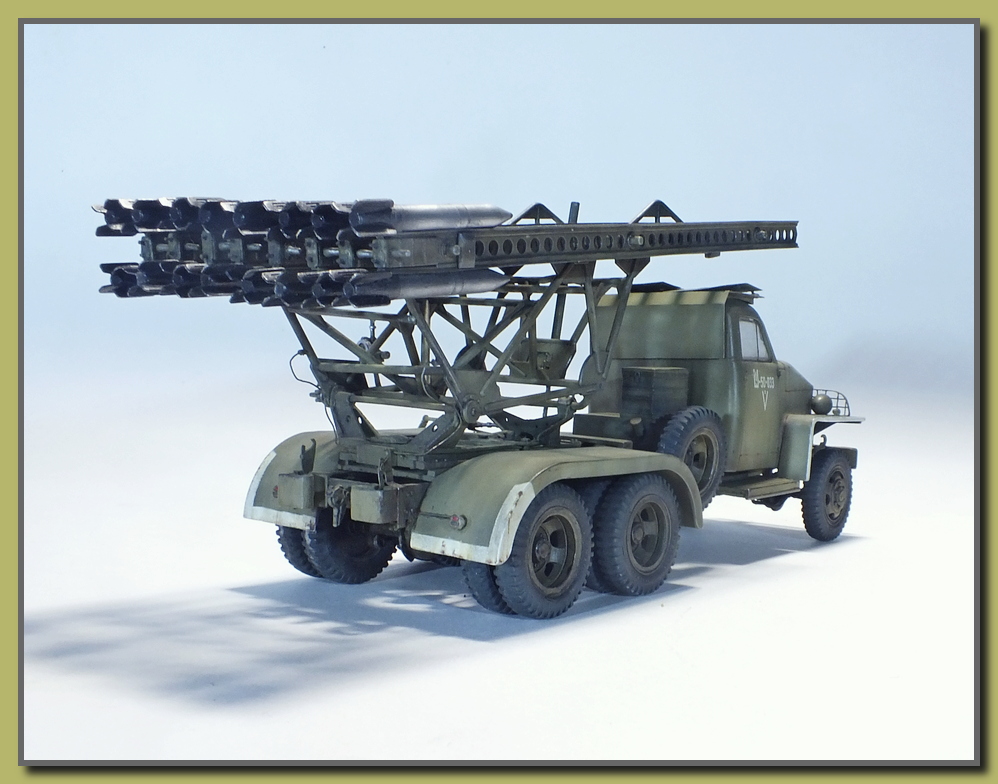

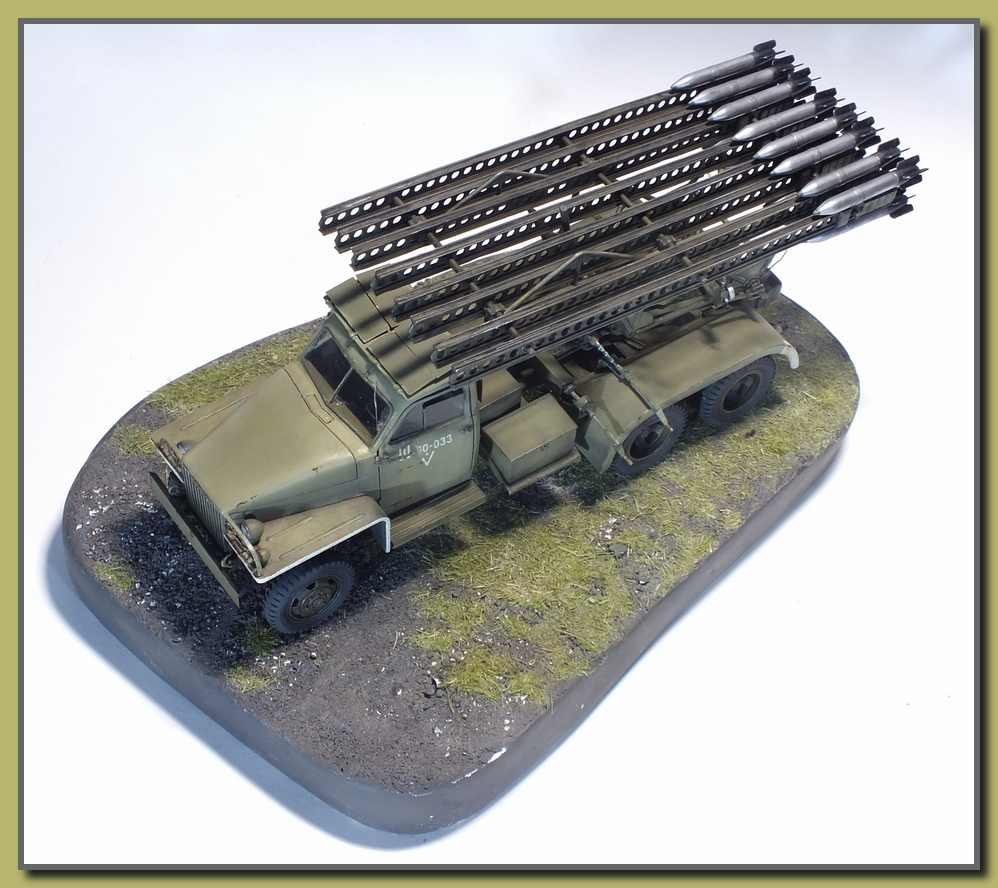

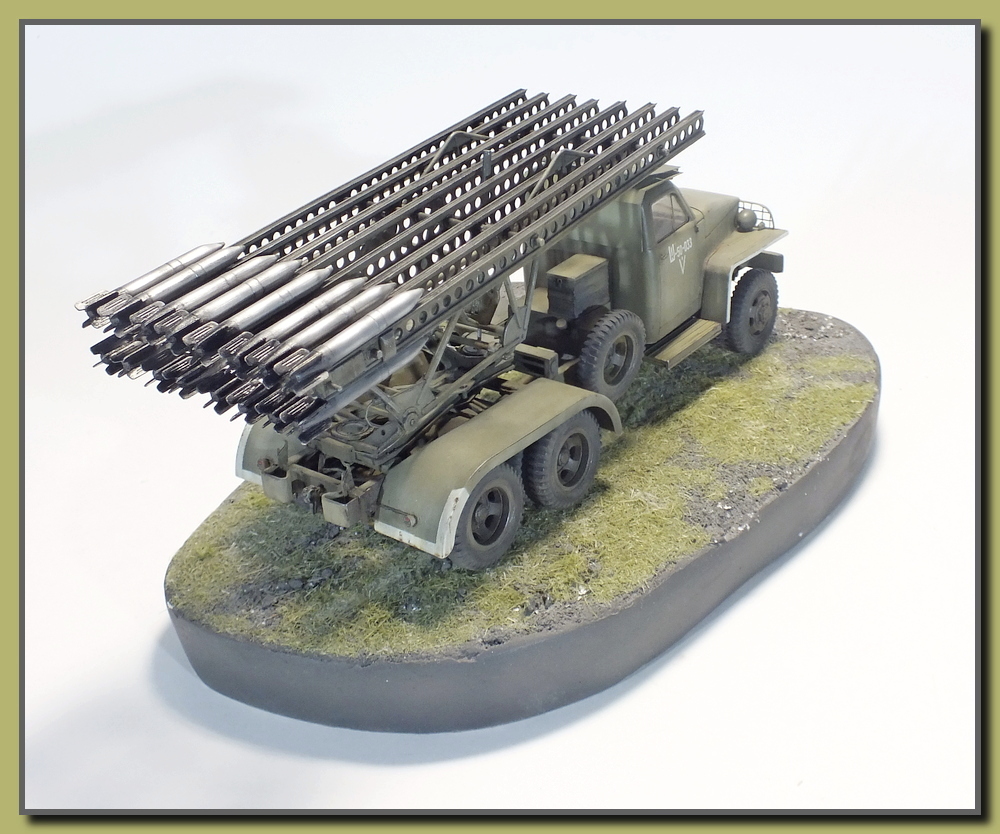

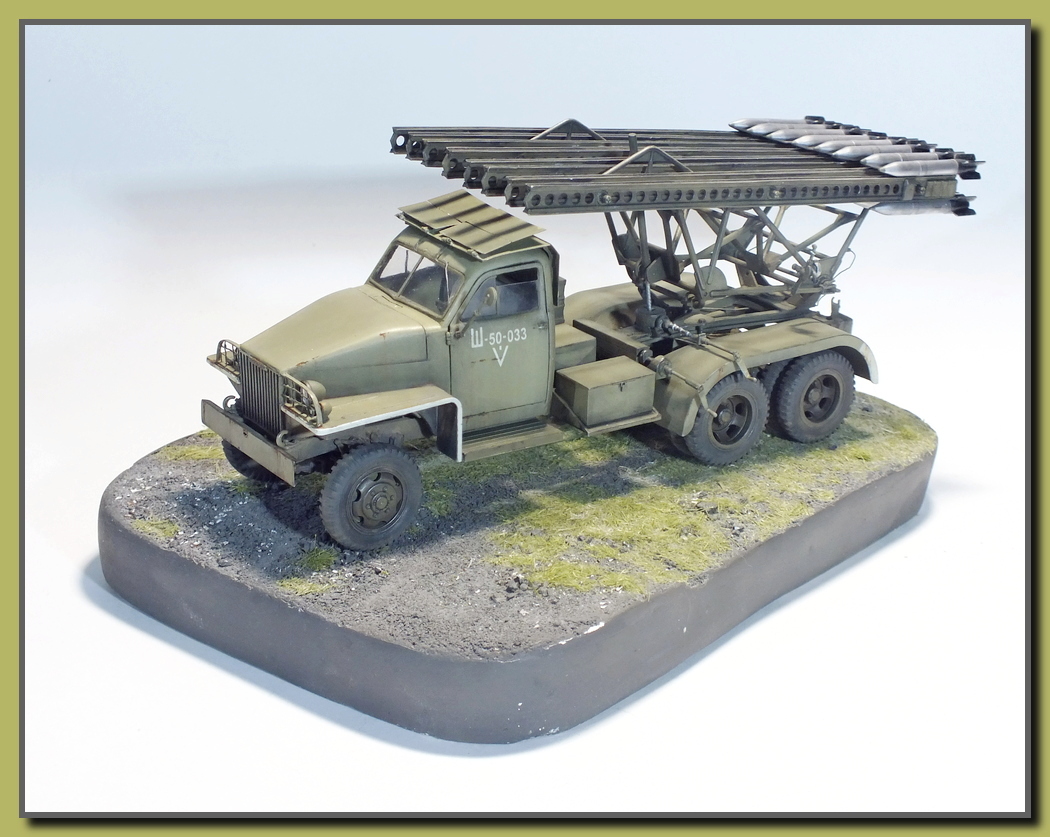

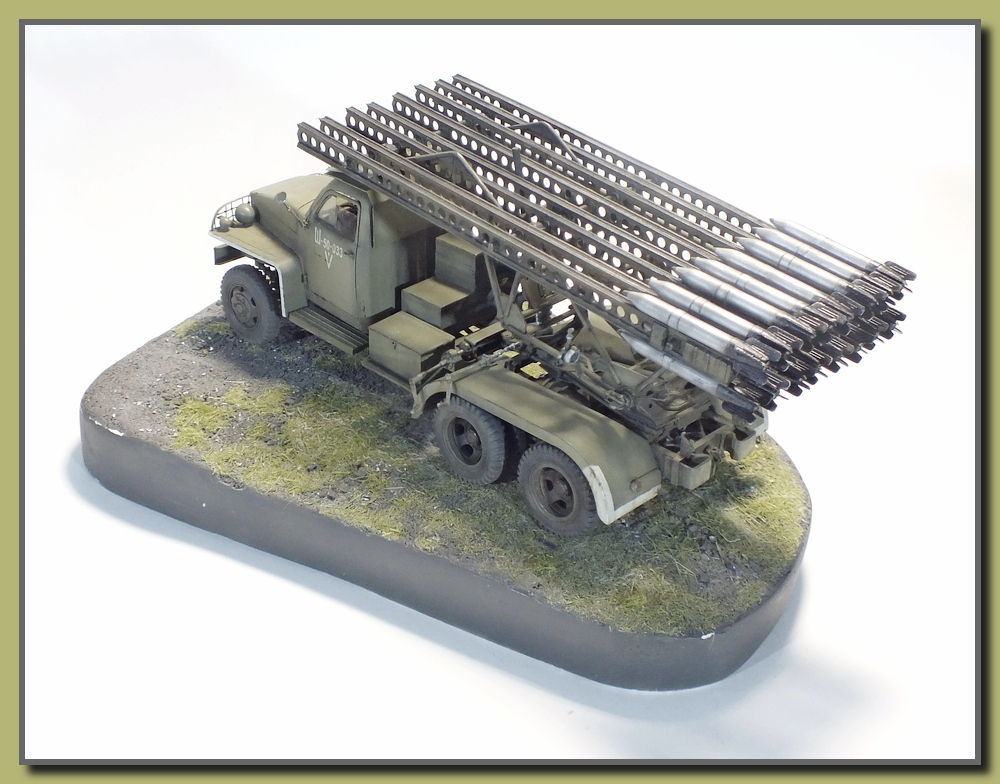

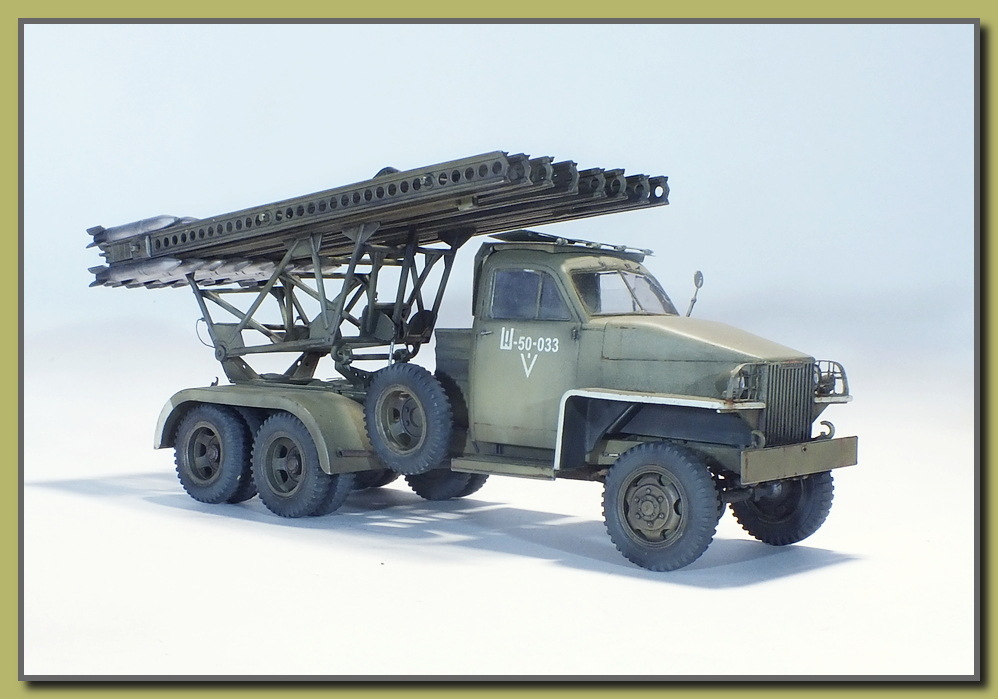

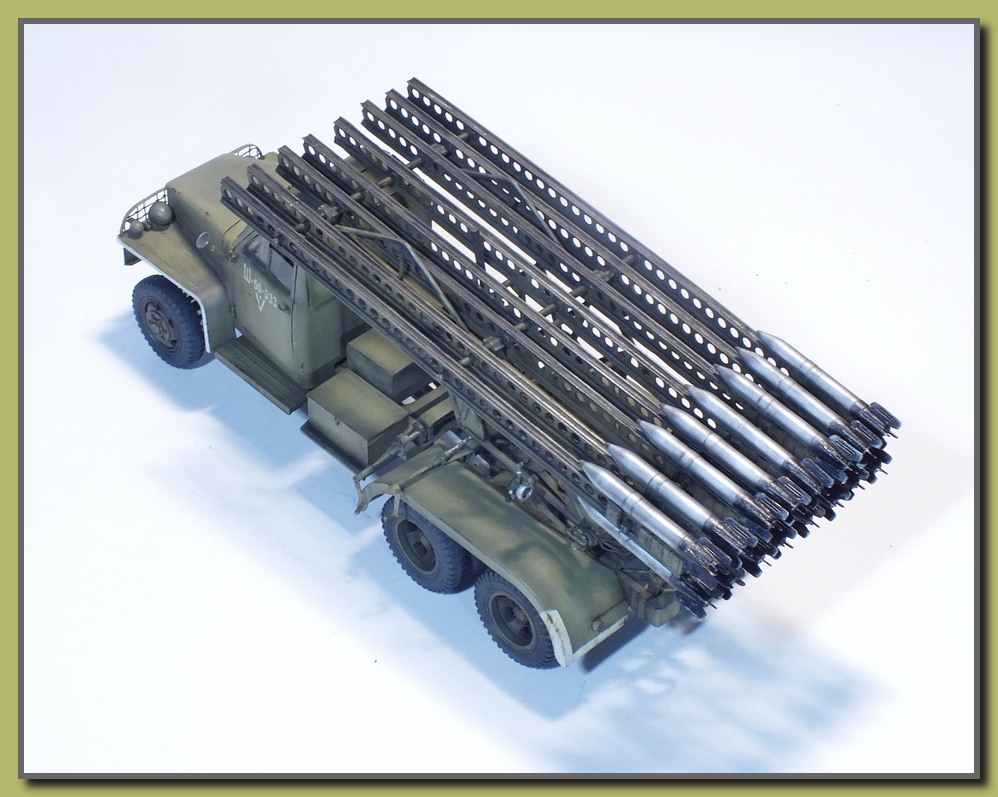

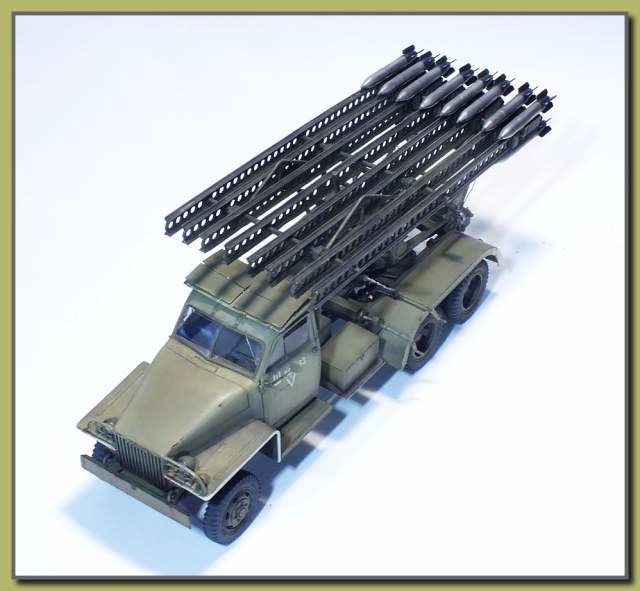

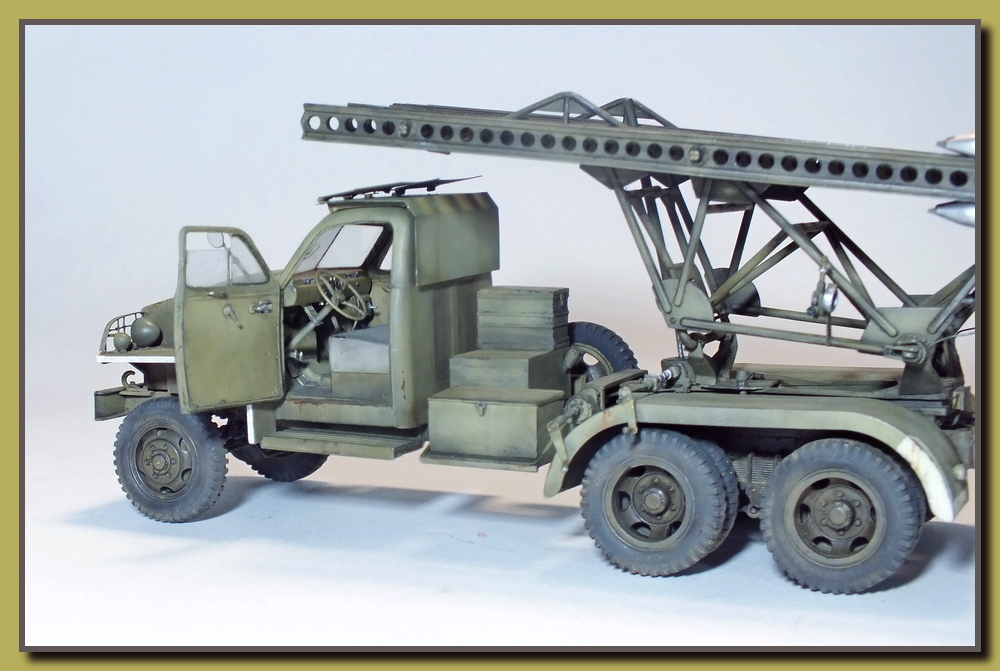

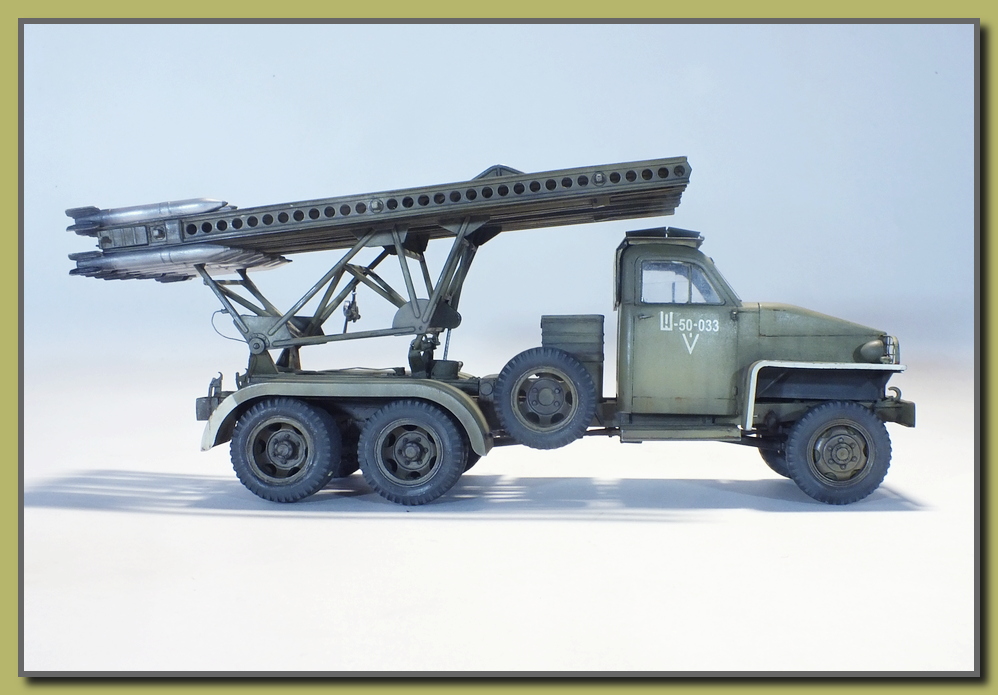

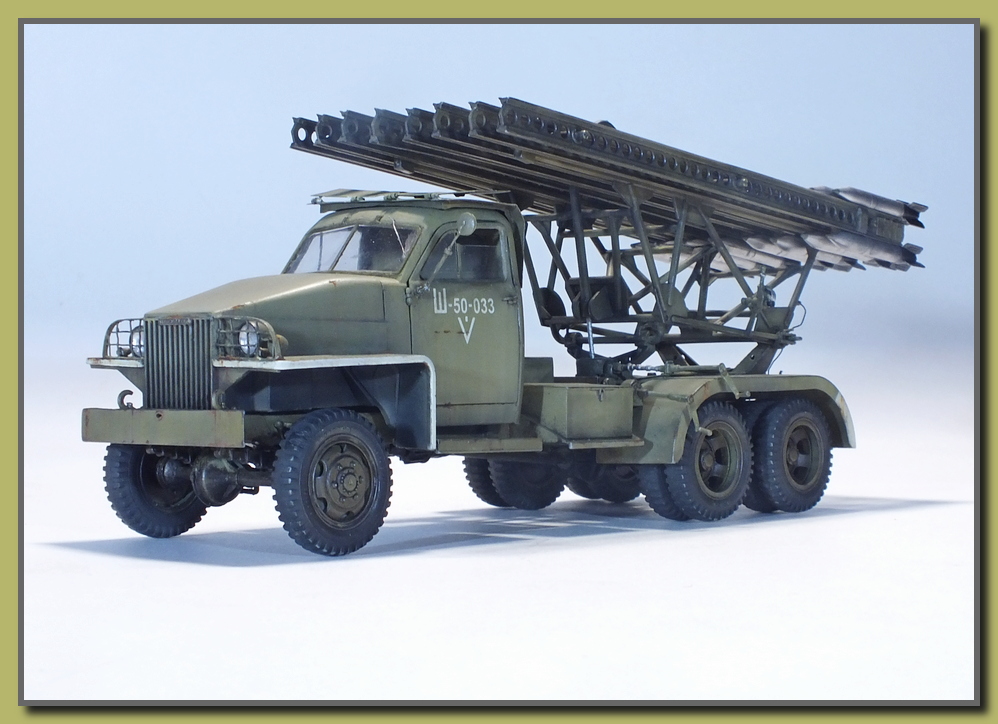

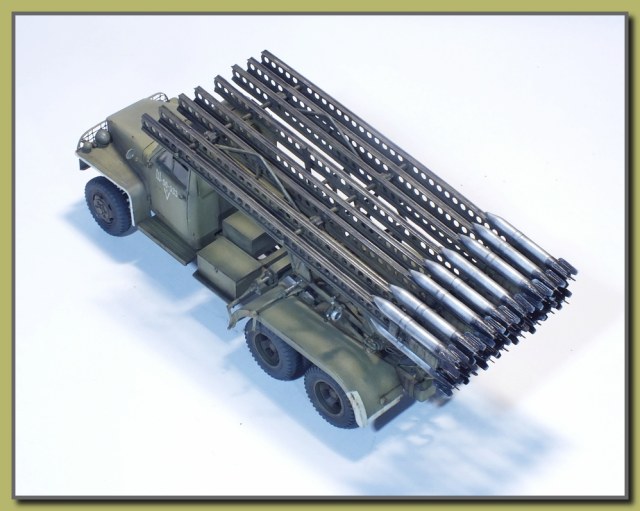

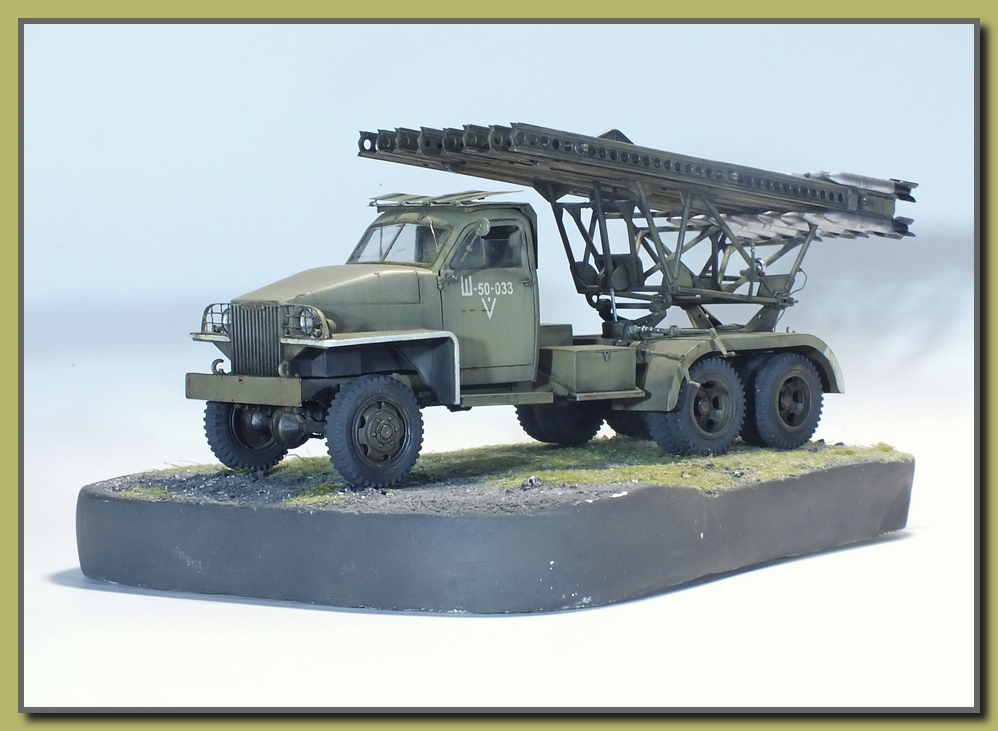

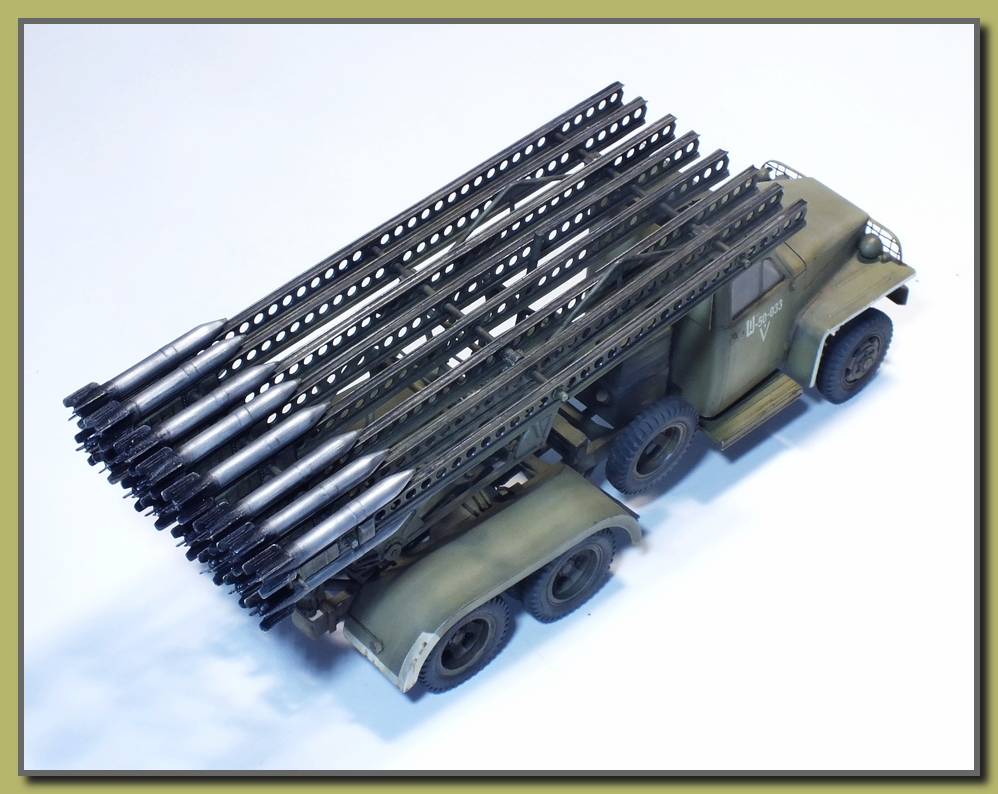

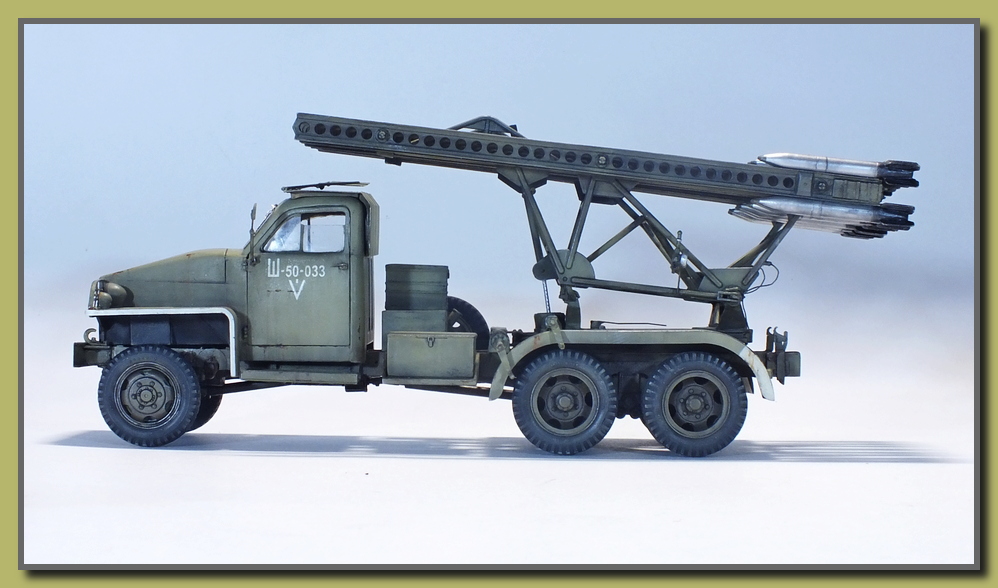

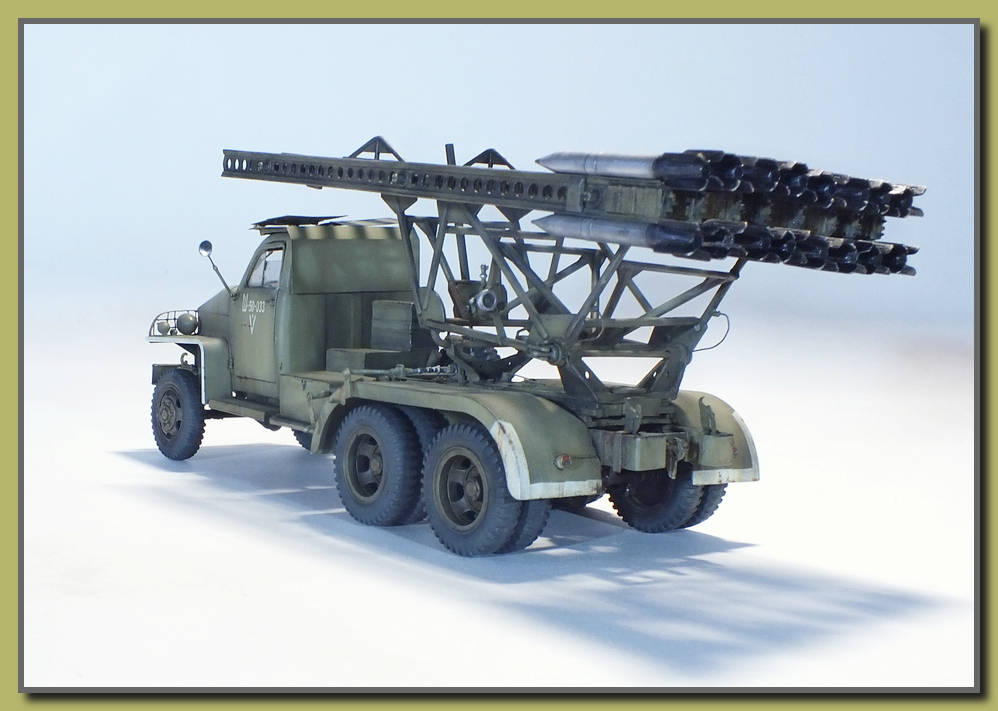

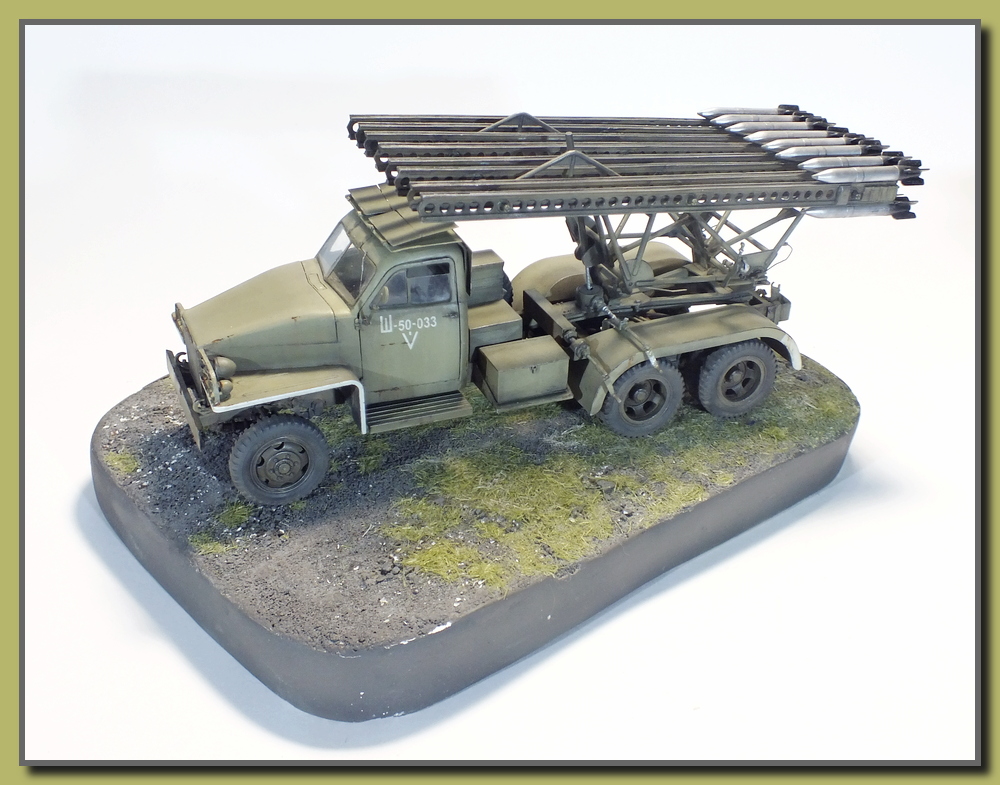

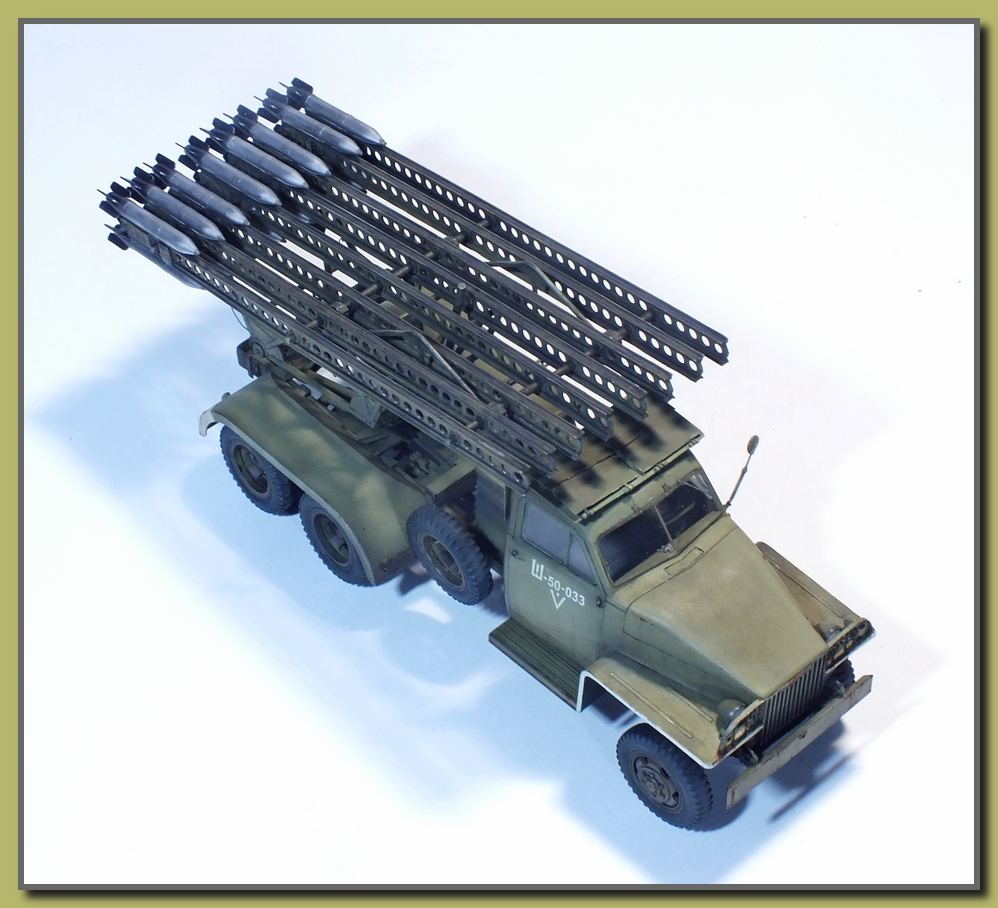

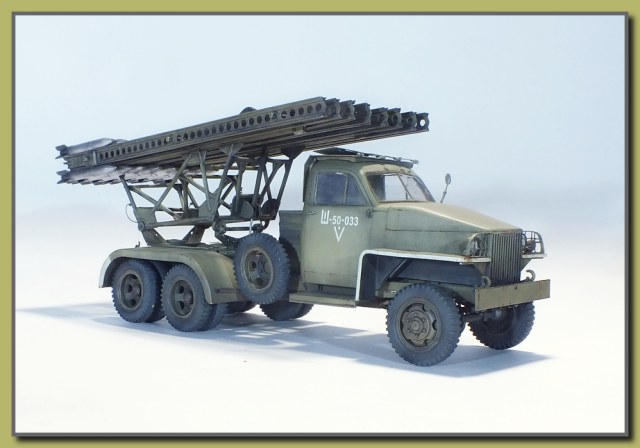

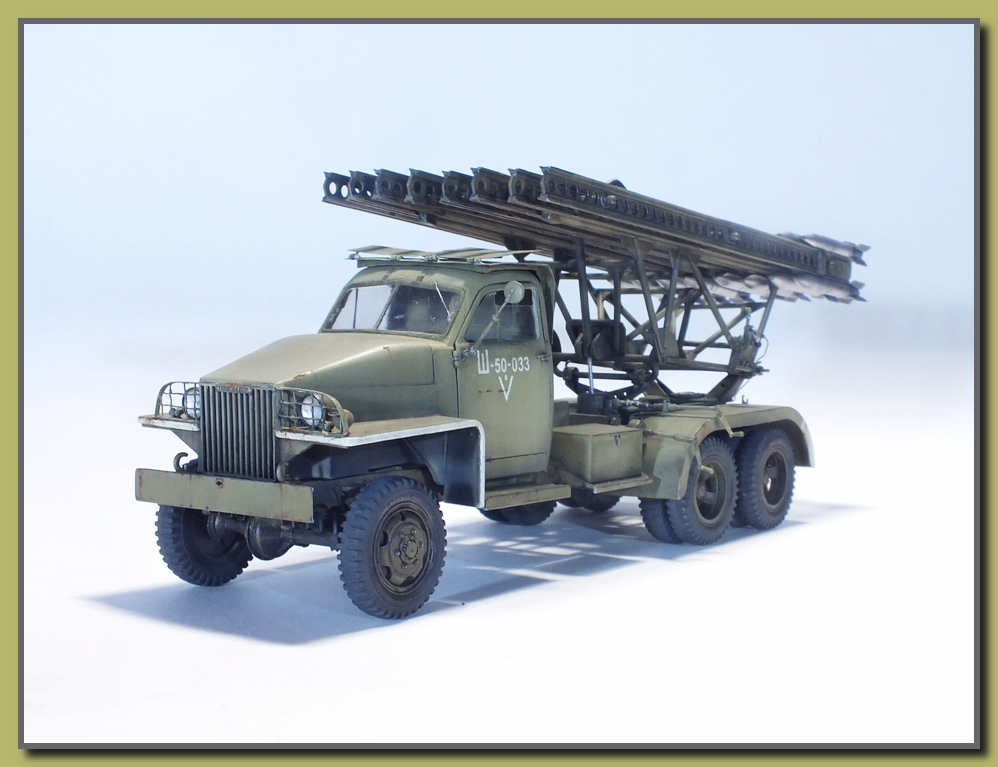

Доделал РСы,поставил их на места.Чересчур блестючими по началу их сделал.Потом,правда лачком матовым обработал немного и маслицем подтонировал.В общем и целом всё.ГОТОВО.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
@Кирилл Халевин написал:Красавица!
@Андрей С. написал:Супер!.
Эх, я, видимо, до такого уровня не дорасту уже...
Кирилл,Андрей,спасибо за оценку работы.
"Калибр" и доброе слово убеждают лучше чем просто доброе слово
замечательно!
Гвозди б делать из этих людей:Крепче б не было в мире гвоздей.
(Н. Тихонов)
Анатолий был бы доволен
