@Сергей Пархоменко написал:

На выпуклом фонарей планка шла по всей верхней части

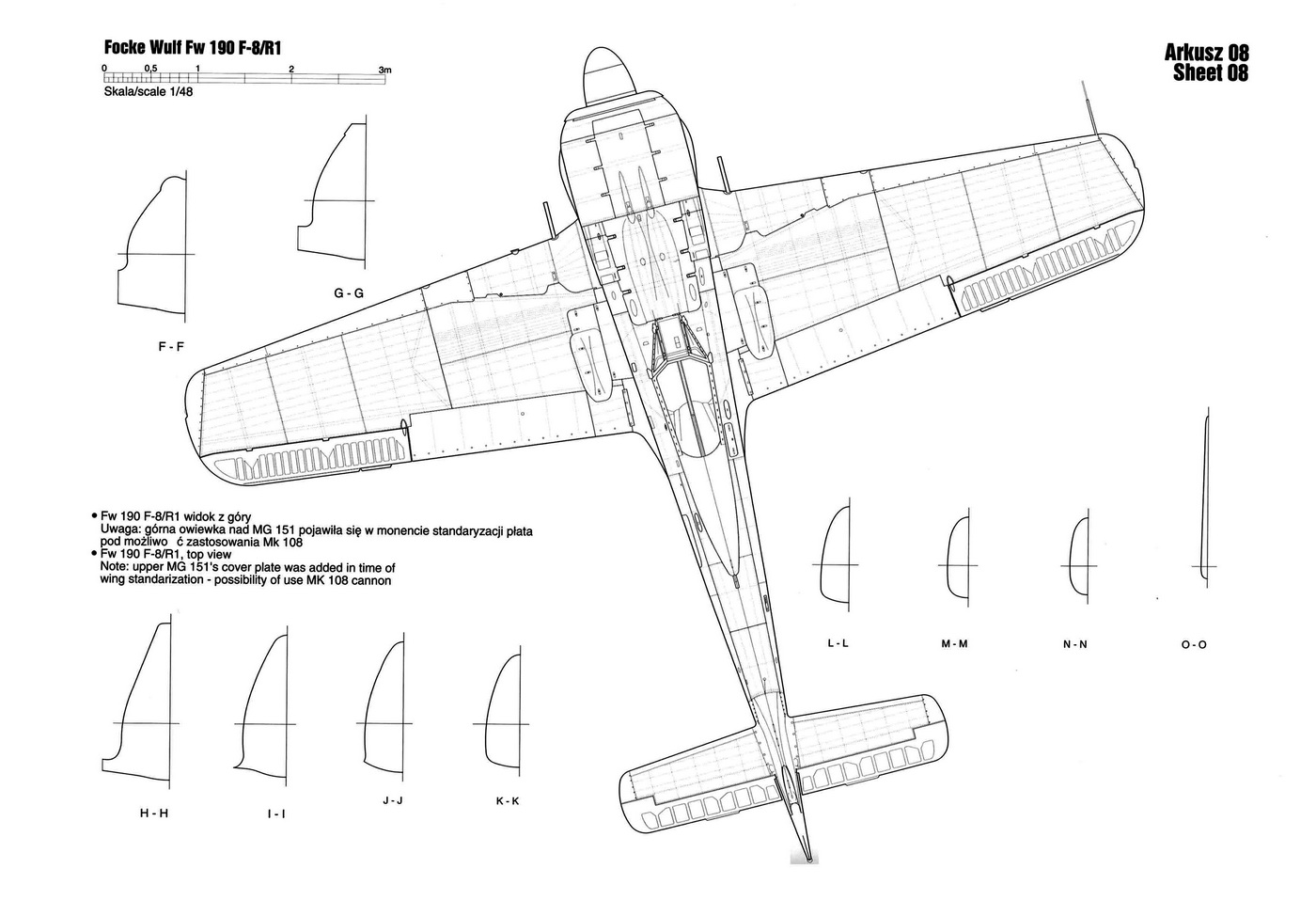

Любопытно. На многих чертежах и схемах ее нет.

@Андрей написал:

Сергей Пархоменко написал:

На выпуклом фонарей планка шла по всей верхней части

Любопытно. На многих чертежах и схемах ее нет.

Разговор не совсем предметный у нас получается. Схему и чертежи бывают разные - не на все нужно обращать внимание.И не всем верить. Главный документ - это фото.Вы мне ранее слишком много показали разных фото по ссылкам. Там есть всякие. И ,кстати, со сплошным переплётом сверху есть. И маленький ликбез.... ПО выпуклому фонарю - он начал применяться с модификации А-8, F, D... Для сужения фонаря при его открытии у него тоже был разрез в верхней части и так же не до конца. Этот фонарь отличался в зависимости от модификаций точкой крепления троса натяжения антенны( не самой антенны). Трос крепился или в середине фонаря сверху, или сразу за ним в сдвижной части. Механизма натяжения не было . Для крепления троса был маленький крючок. Фото у меня есть. Вот одно из них. Можно поискать и времён войны

@Saluza Secundus написал:

Хорош

даже очень хорош!

@BorisV написал:

Saluza Secundus написал:

Хорош

даже очень хорош!

Спасибо!

И если говорить про чертёж с переплётом-планкой, то вот...

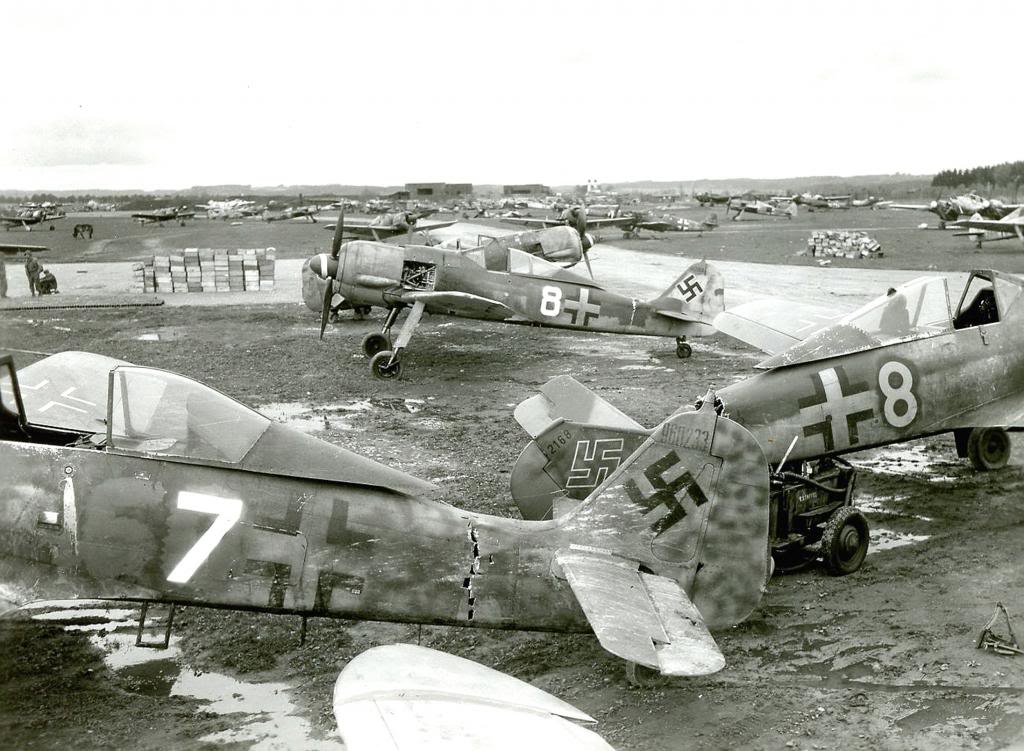

Вот неплохое  фото военных лет, где хорошо виден переплёт сверху

@Виктор Клочков написал:

Вот неплохое фото военных лет, где хорошо виден переплёт сверху

да, фото снимает все вопросы по фонарю

Кстати, на этом же фото видно, что на борту номер 8 "серийник" нанесен и с правого борта тоже, не только с левого. Т.е. были как стандартные схемы (только слева), так и отклонения от них.

@BorisV написал:

Кстати, на этом же фото видно, что на борту номер 8 "серийник" нанесен и с правого борта тоже, не только с левого. Т.е. были как стандартные схемы (только слева), так и отклонения от них.

Согласен, так иногда было. НО на моём  "красная 3 "на фото справа нет номера

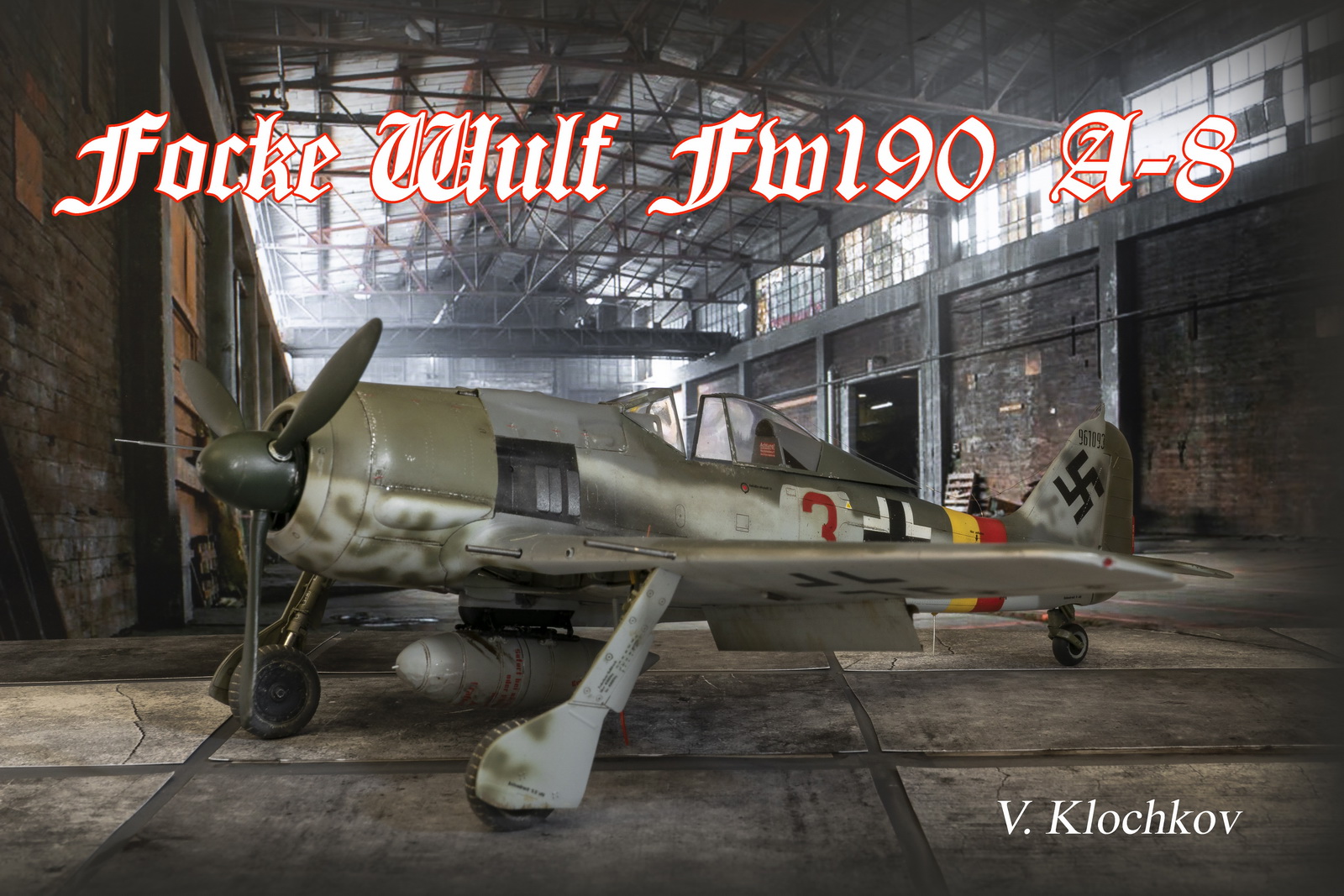

Закончил я ФВ. Приглашаю к просмотру в Прихожей

@Виктор Клочков написал:

Закончил я ФВ. Приглашаю к просмотру в Прихожей

Виктор, с завершением проекта!
все получилось отлично

Стройку перенес в "рассказанные сказки"

Как всегда - супер!
Спасибо за уроки.
