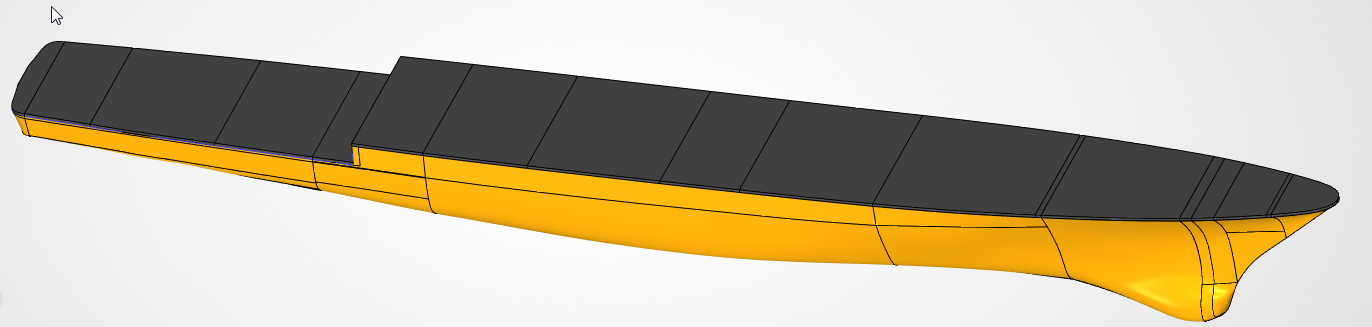

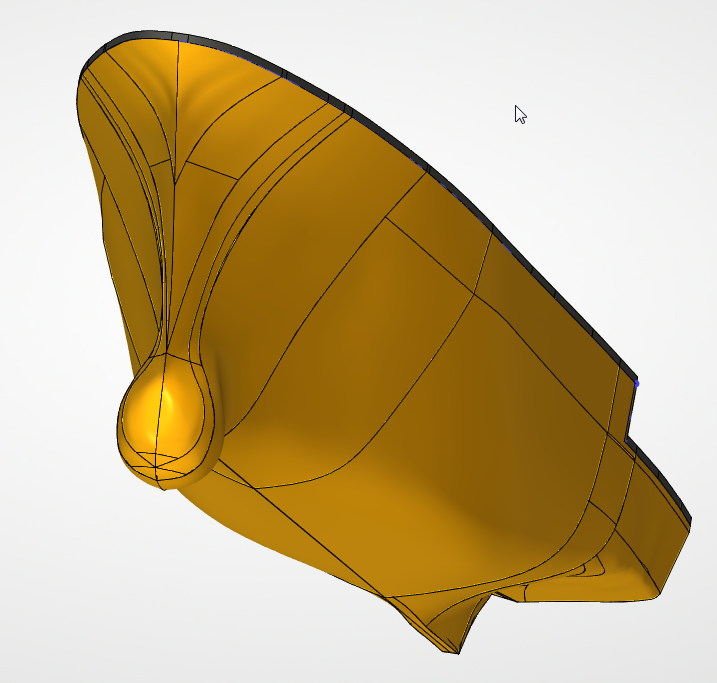

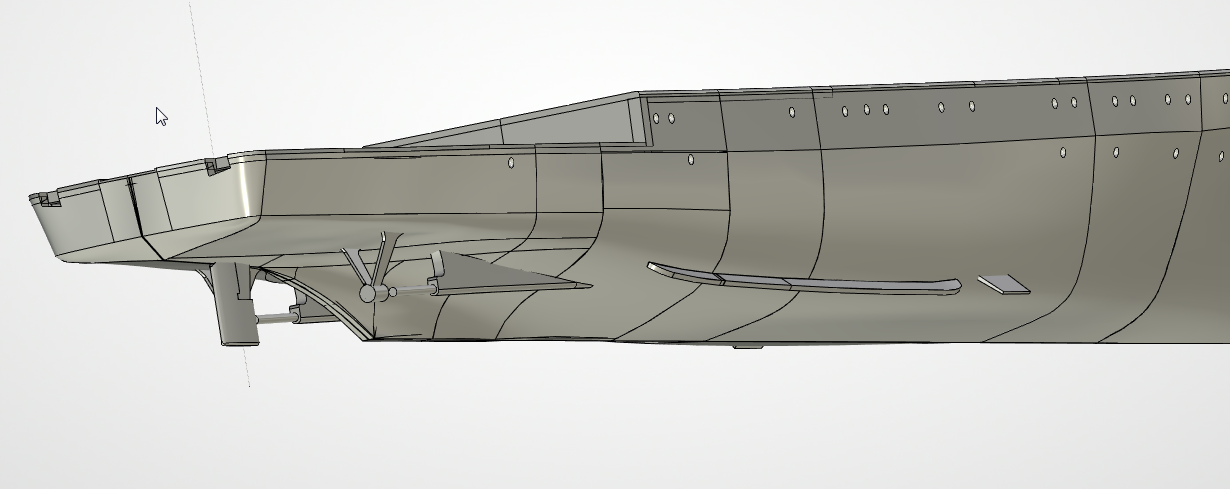

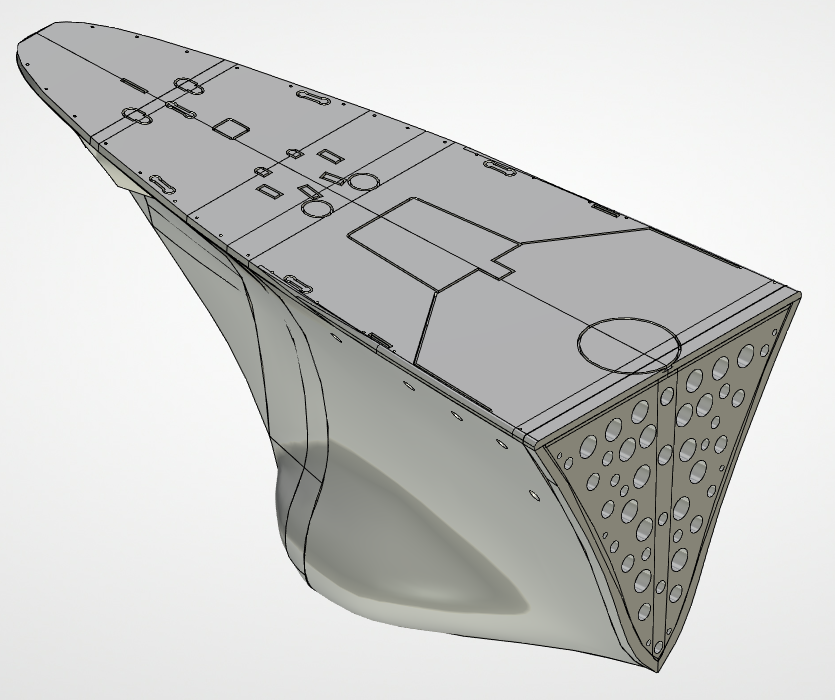

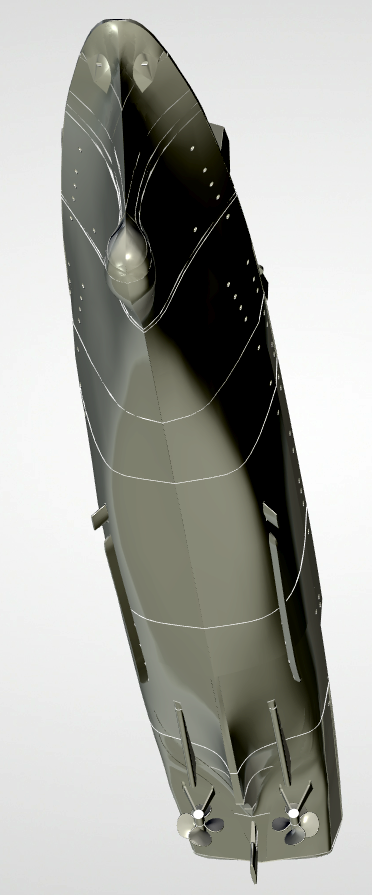

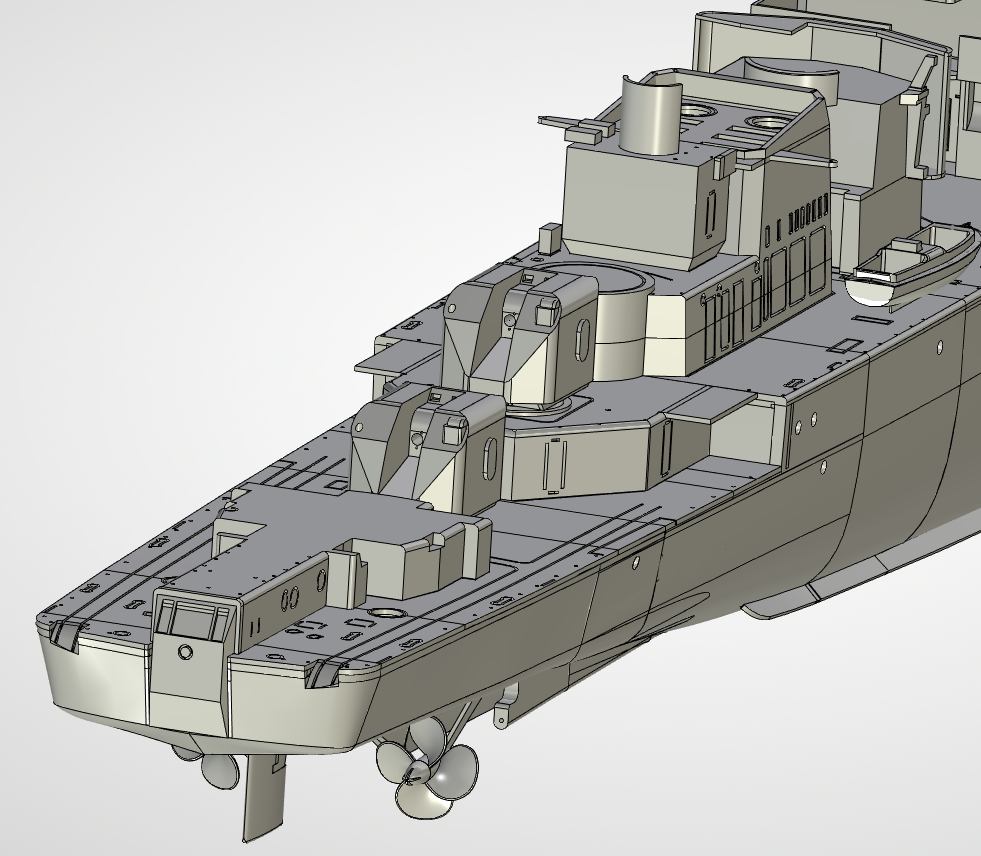

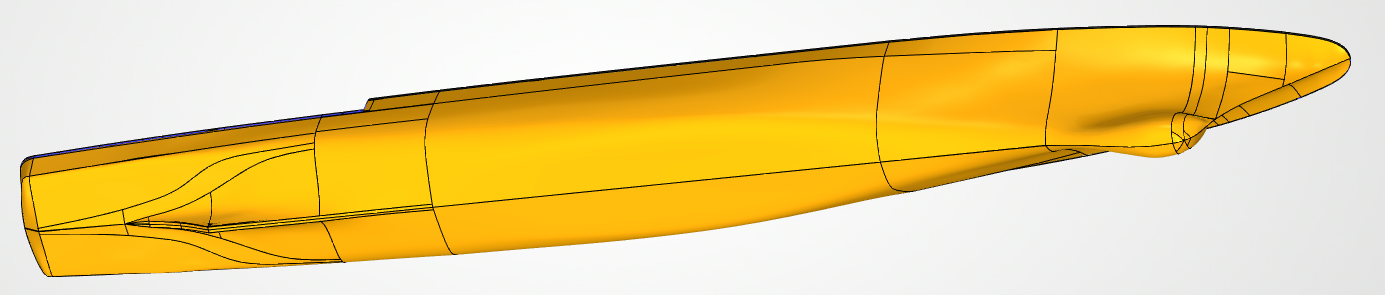

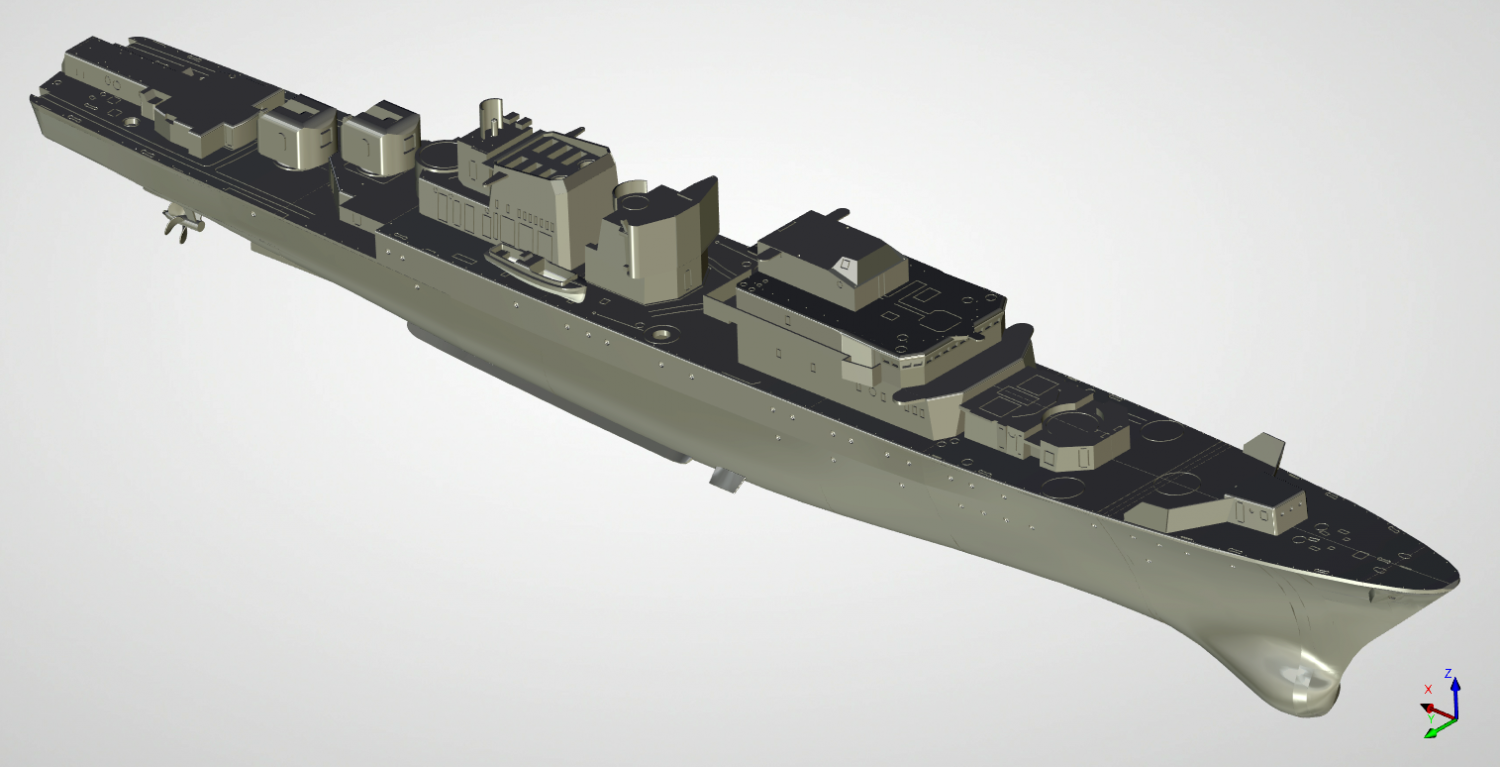

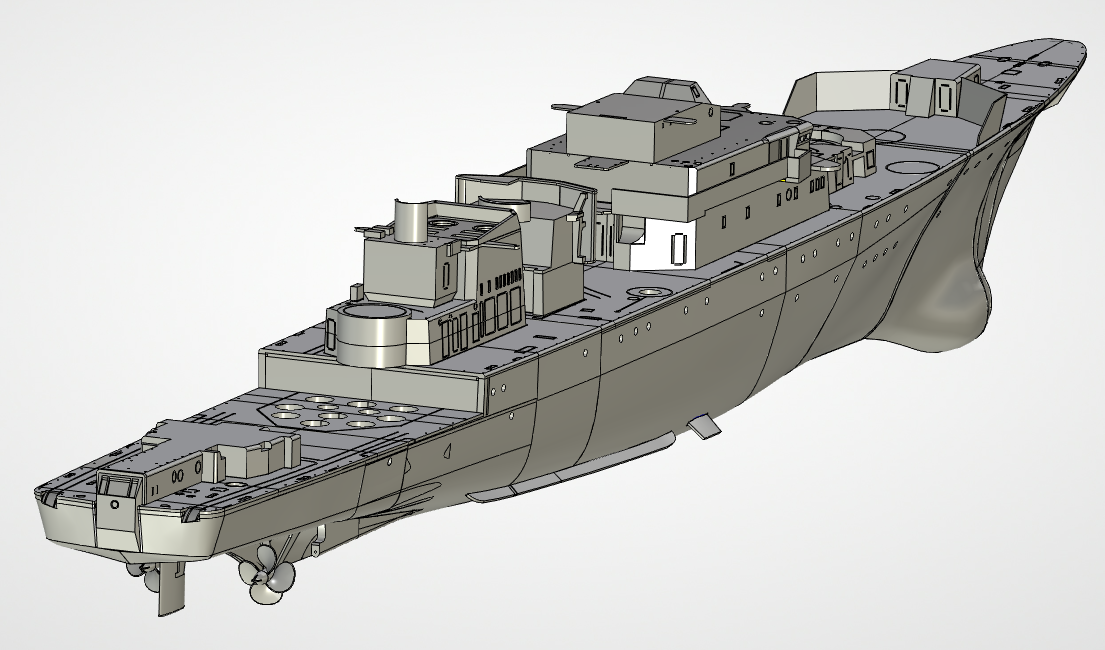

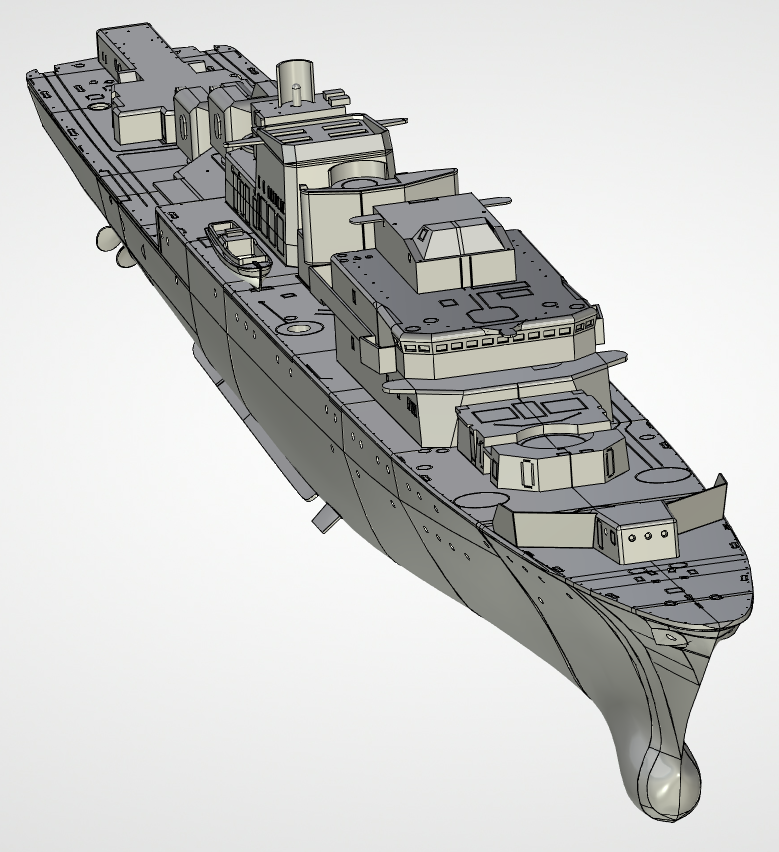

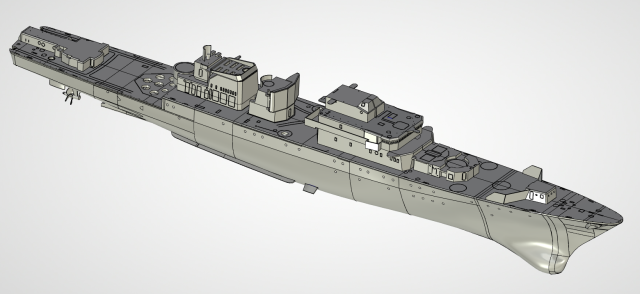

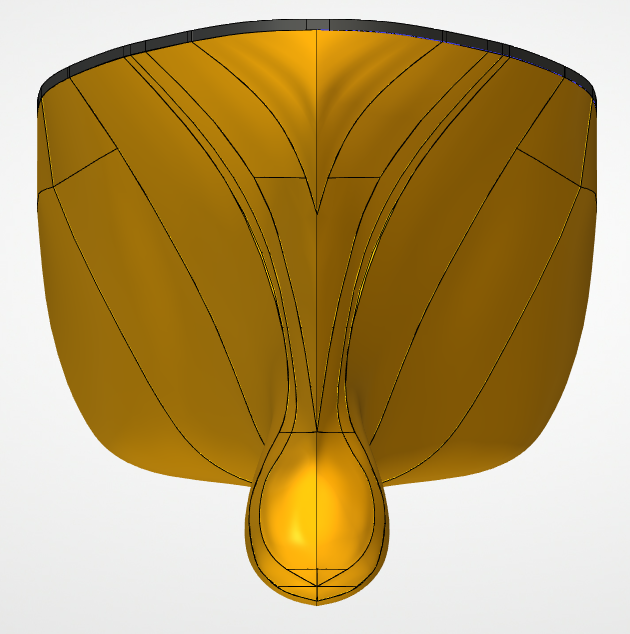

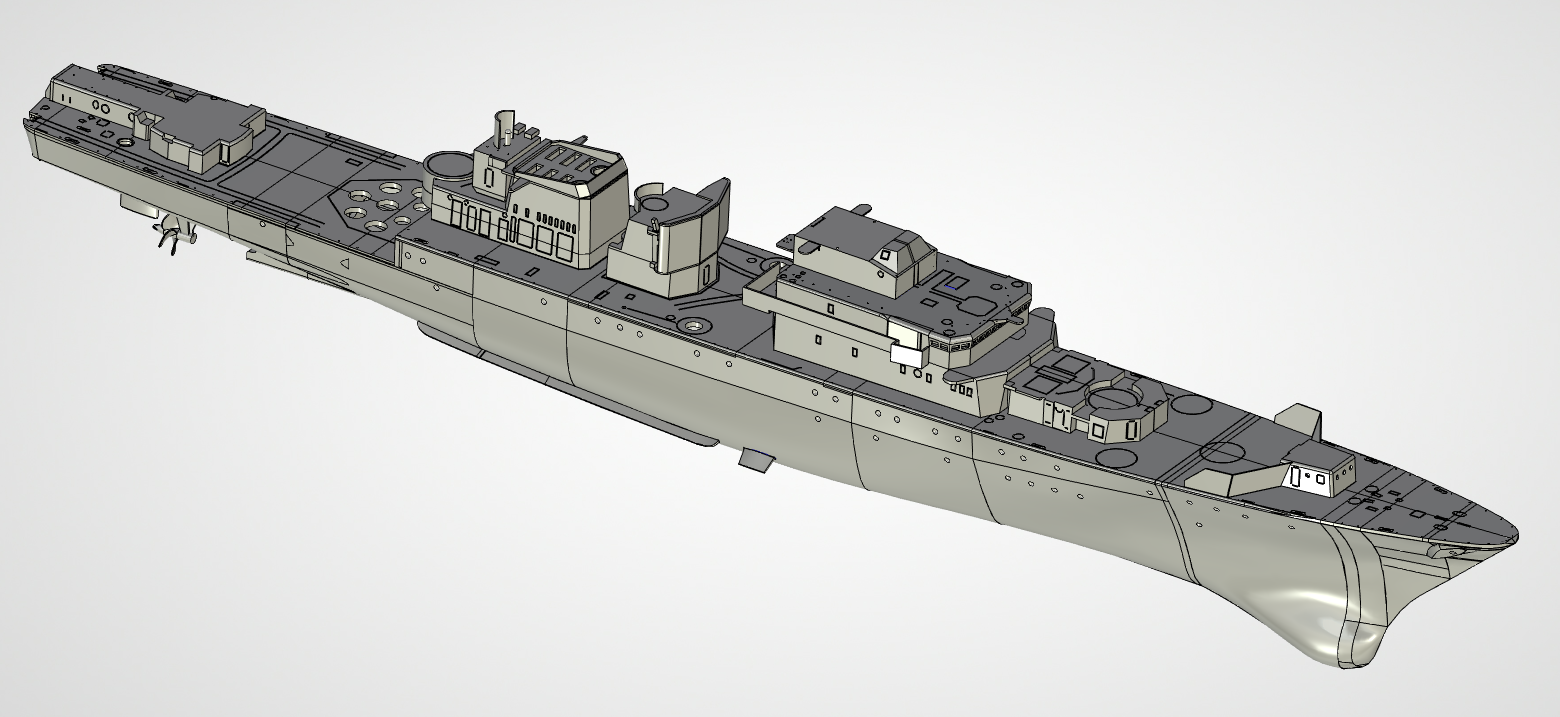

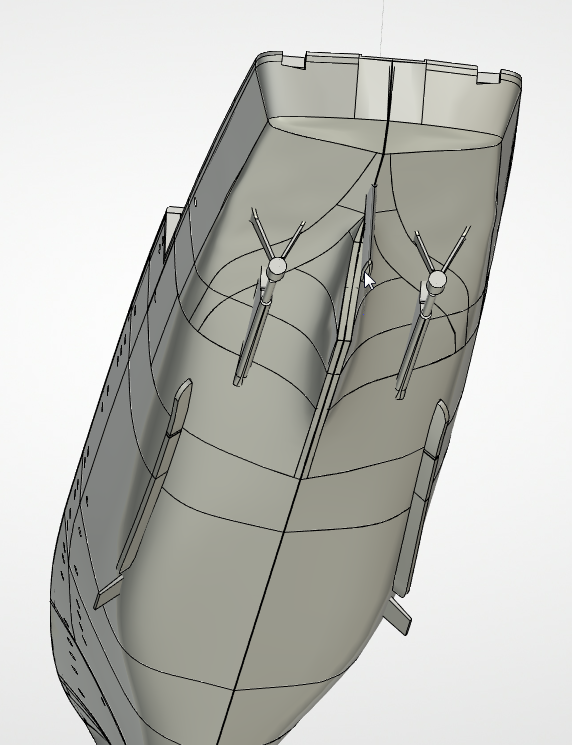

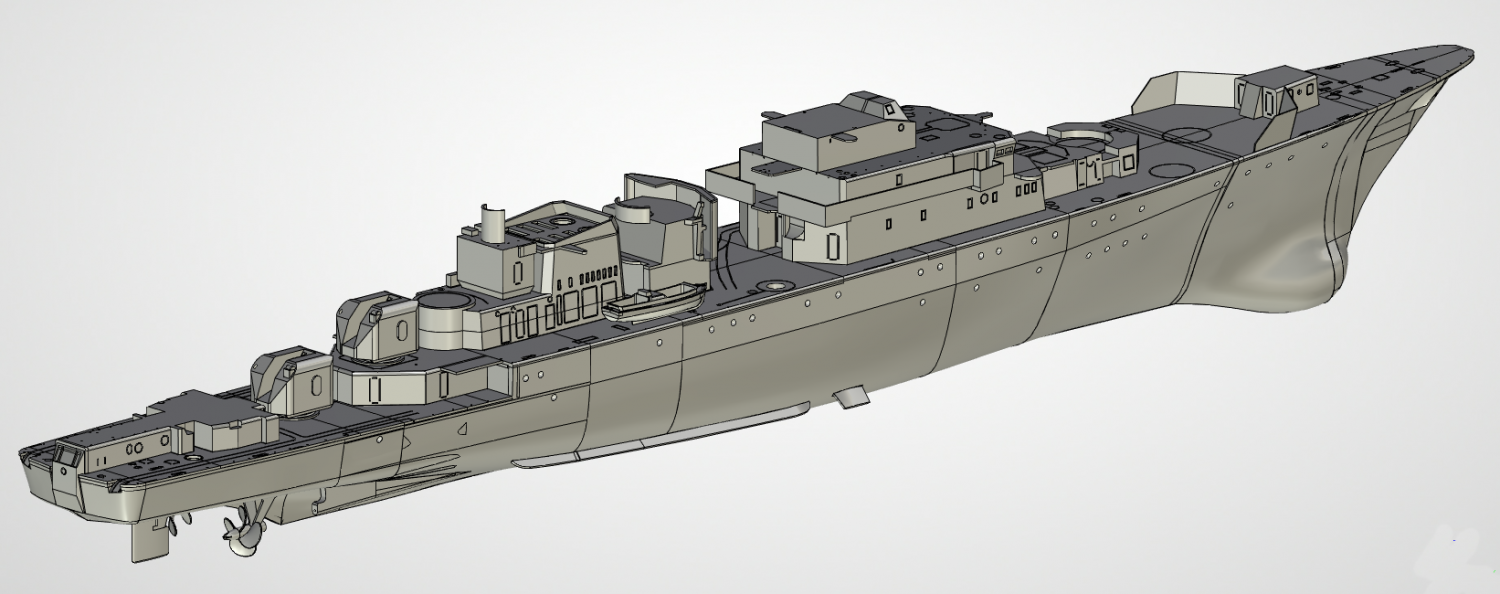

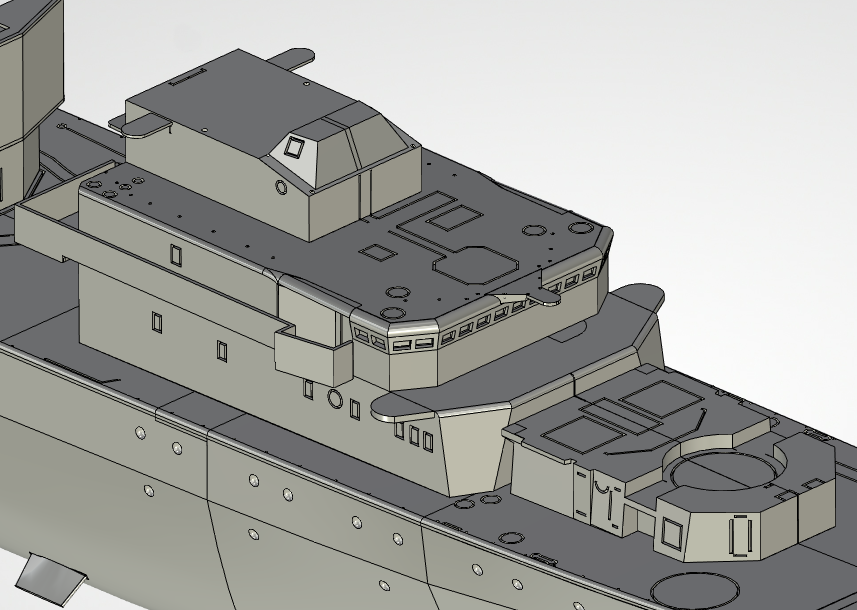

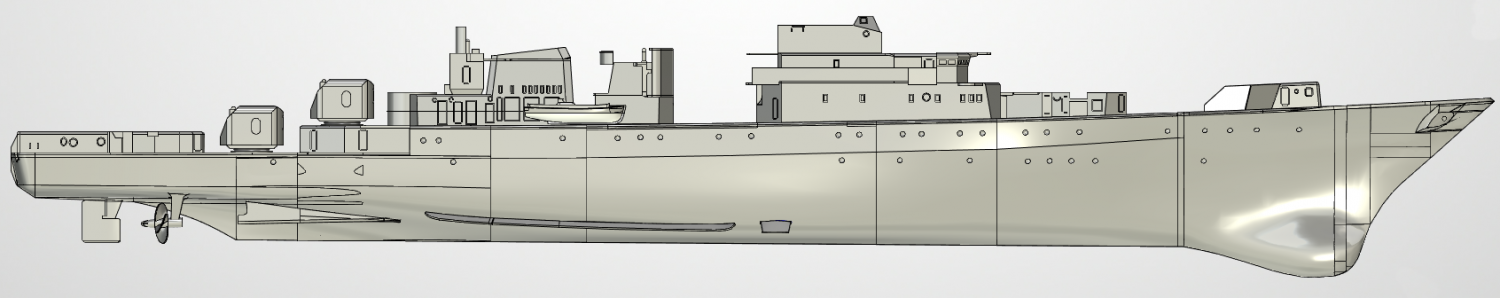

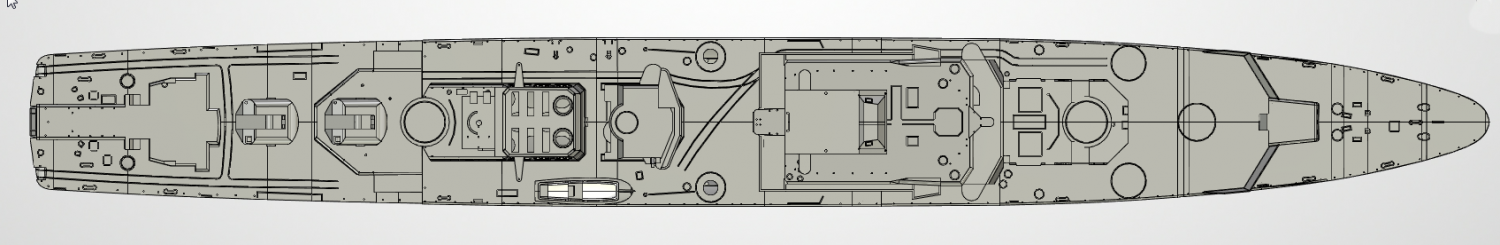

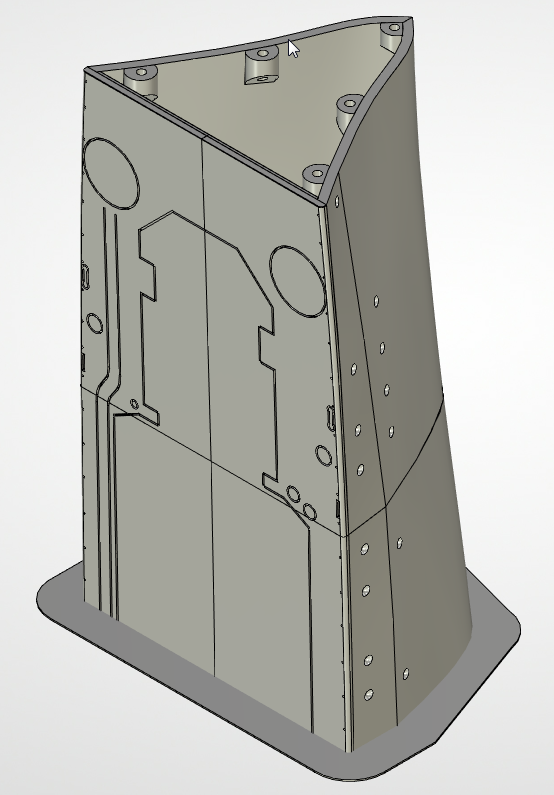

Разработка модели в масштабе 1:200 на основе польских чертежей.
Ну а файлы то где?
На продажу?
Тогда в барахолку!
Три слова - это два слова.
А это сказки о стройке. А файлы - поиск в сети. У барахолки слишком строгие правила.

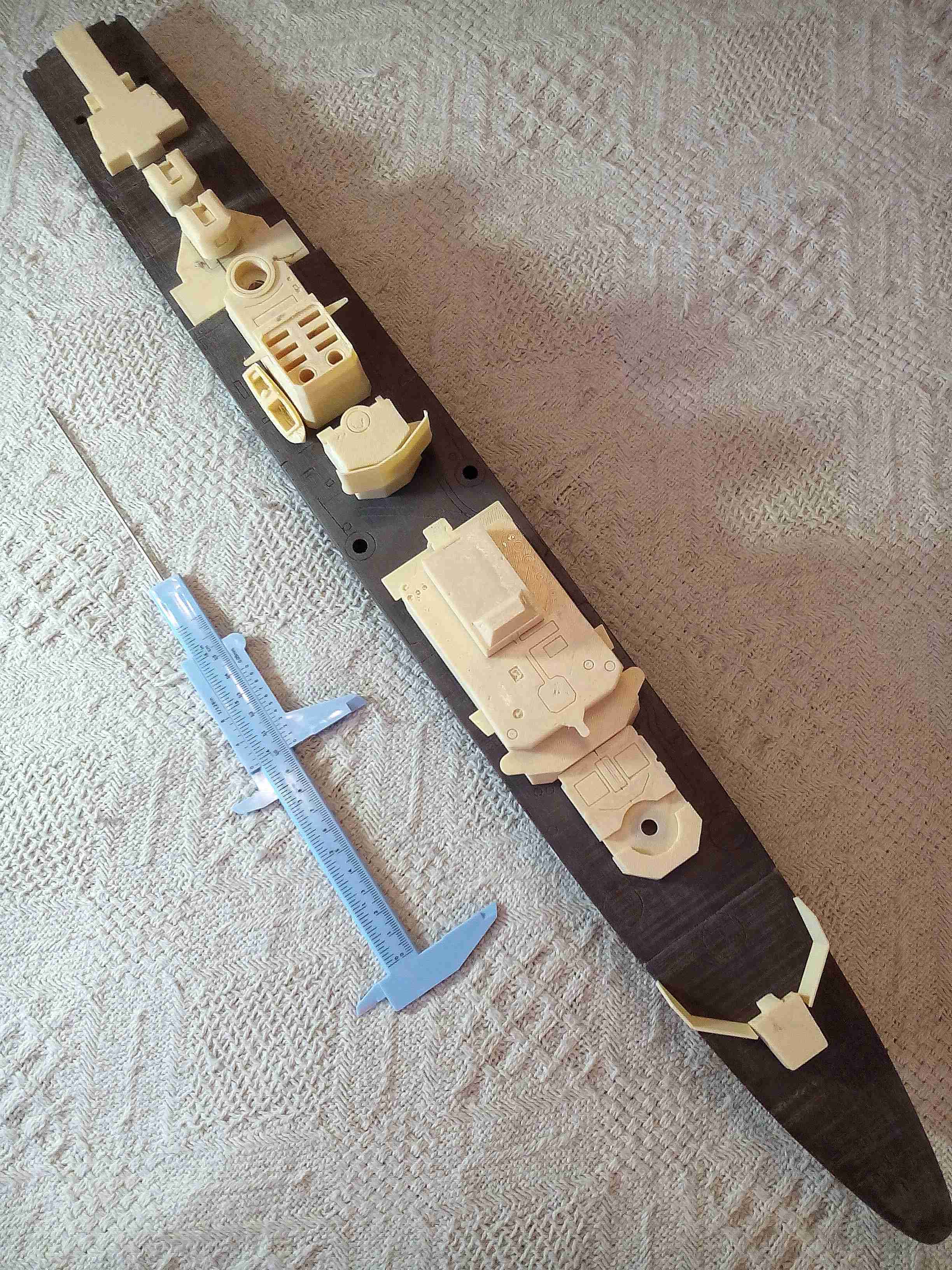

Вес модели - 410 г. PETG пластика.
На картинках, конечно, красивее, чем в жизни, но если приложить руки...
Делалось по-быстрому.

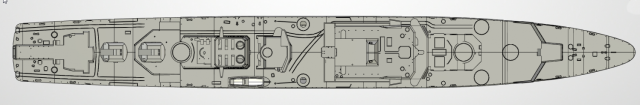

Просим обратить внимание - это модель с плоской, без погиби палубой.

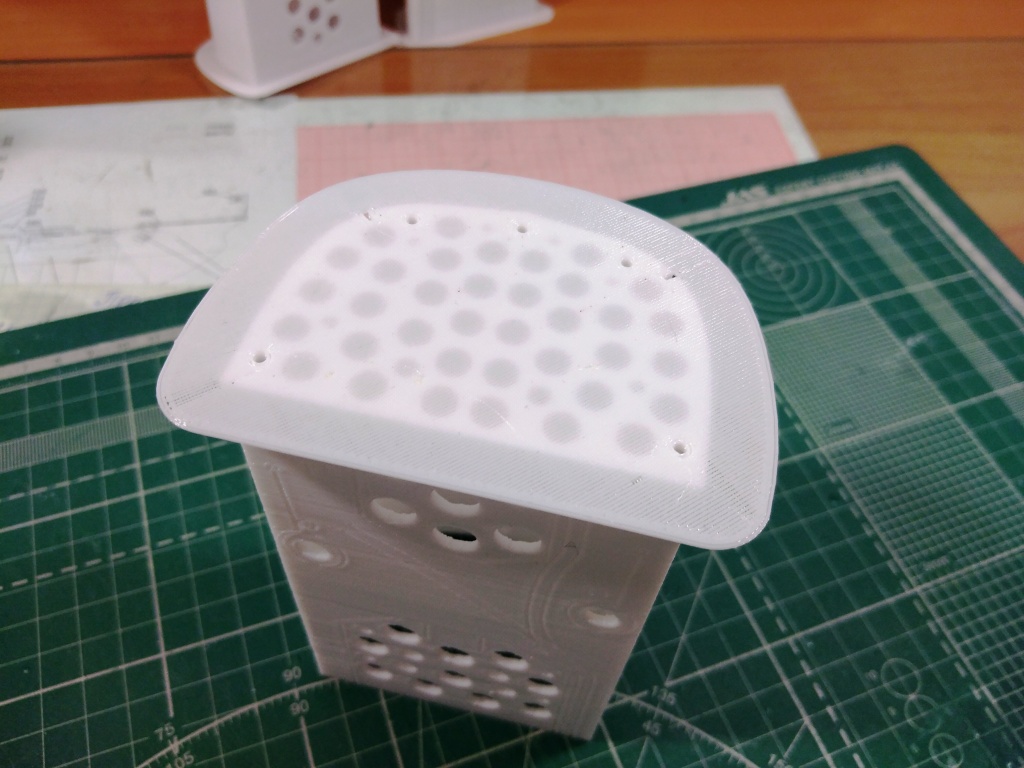

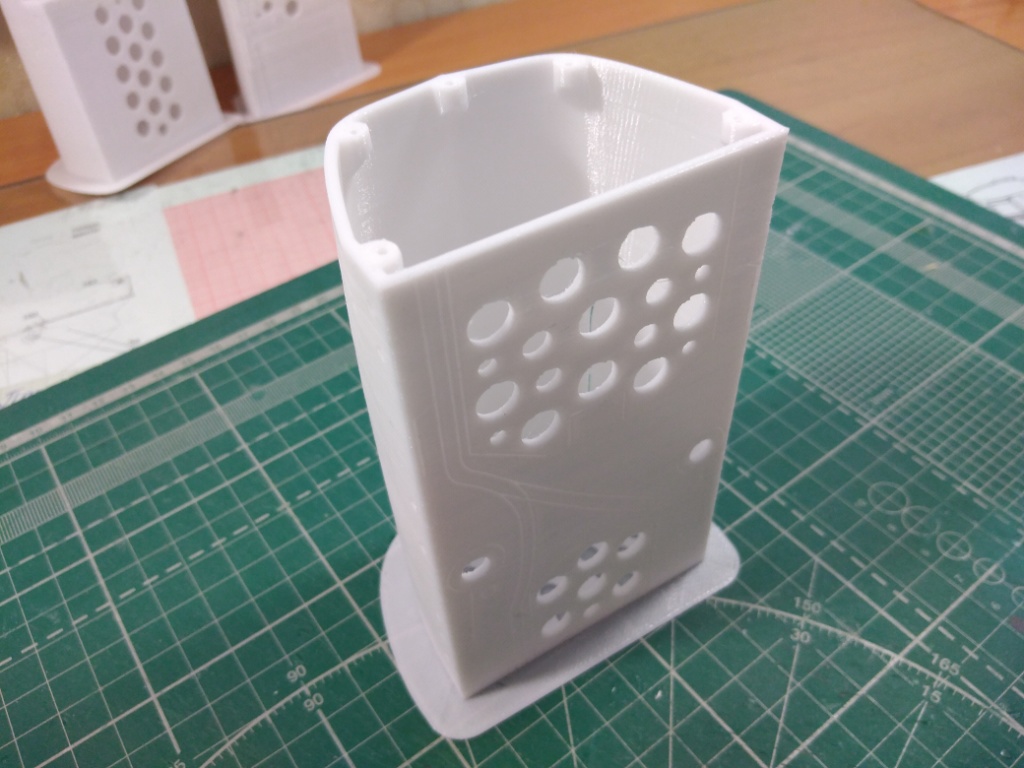

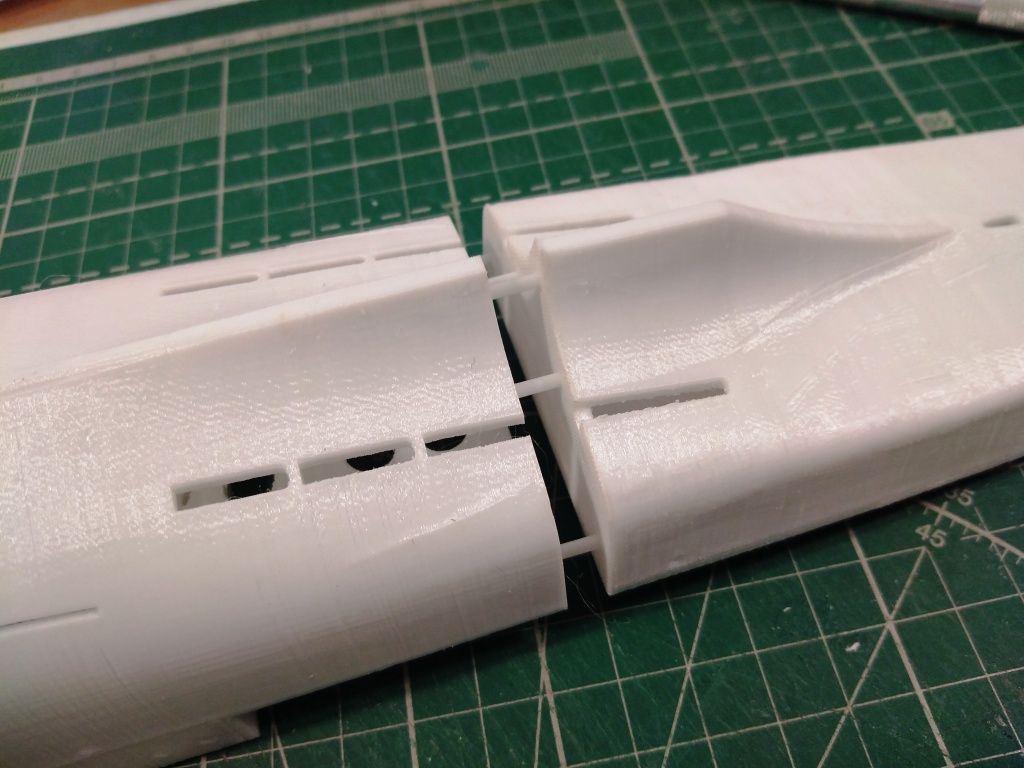

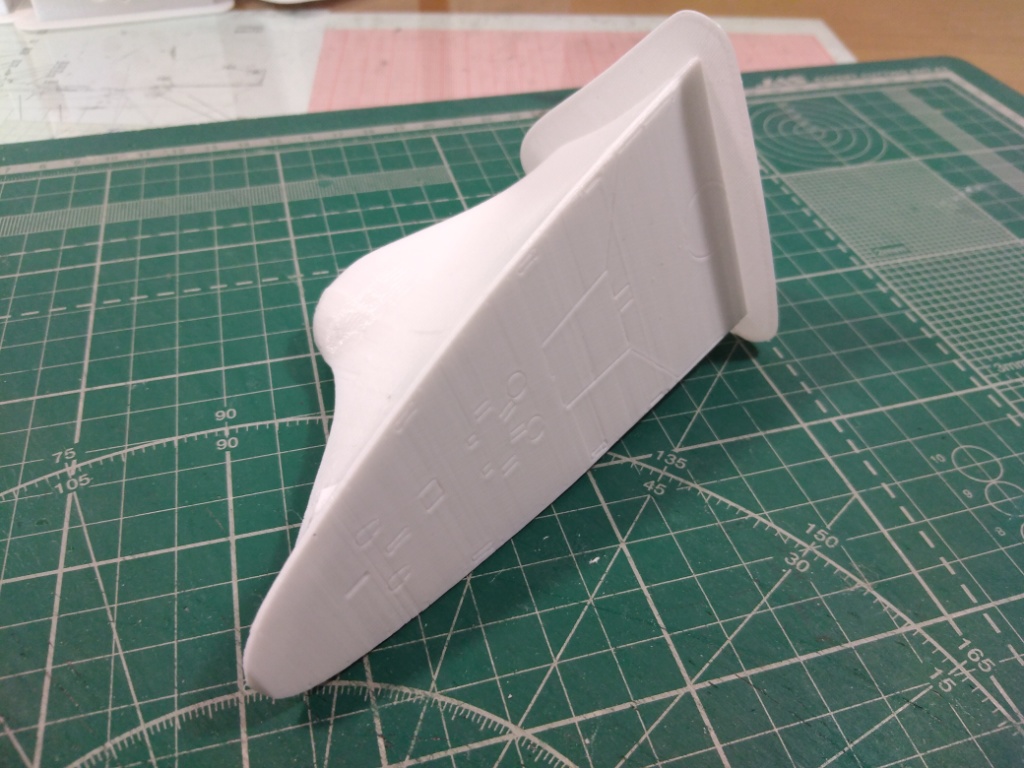

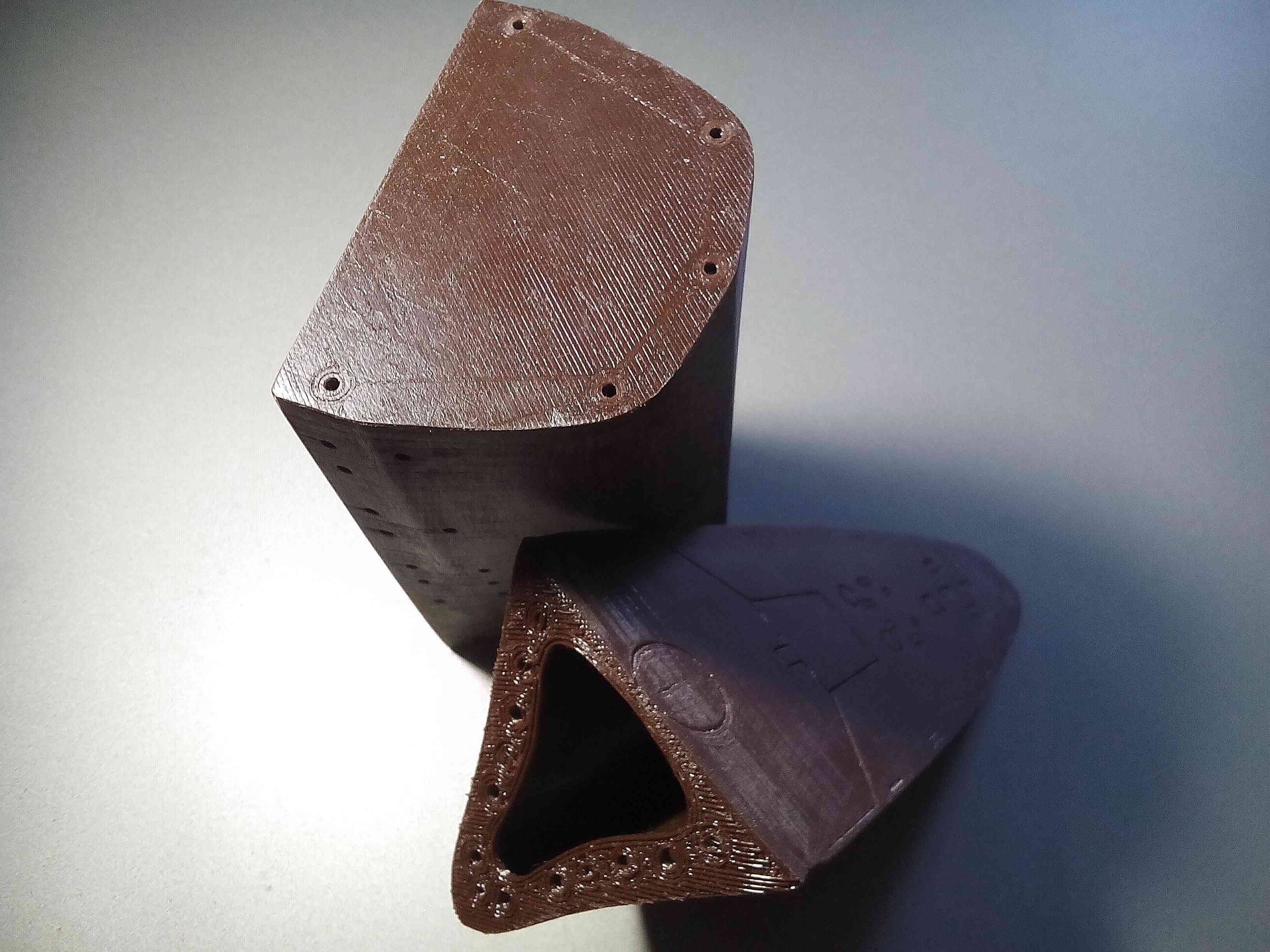

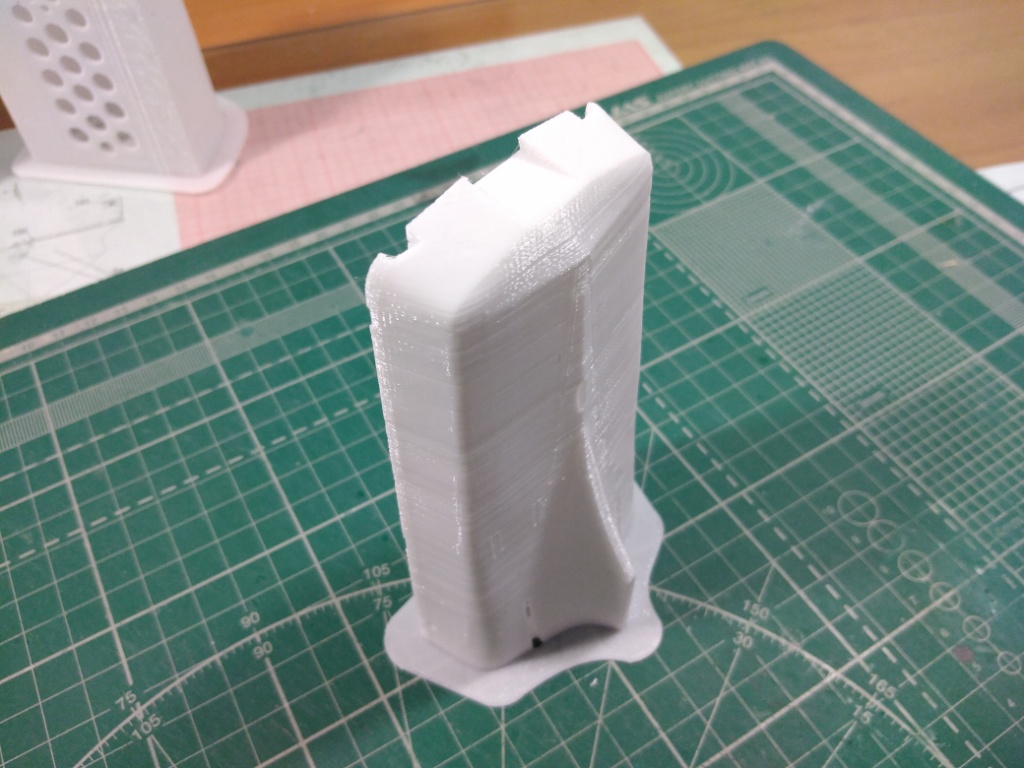

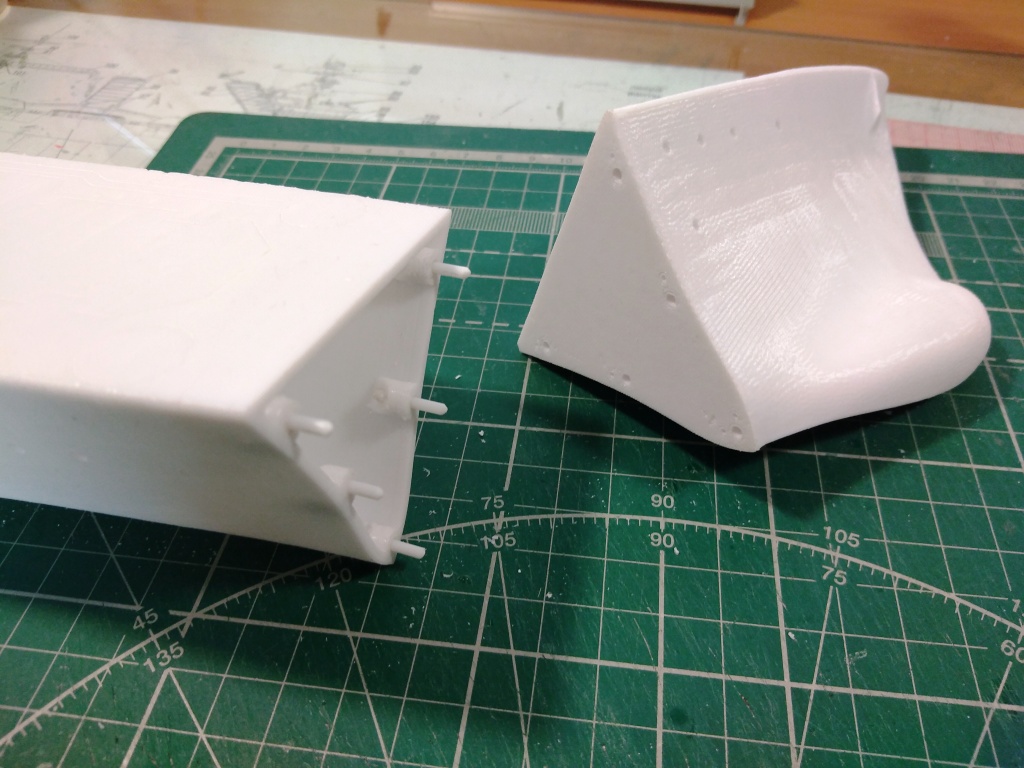

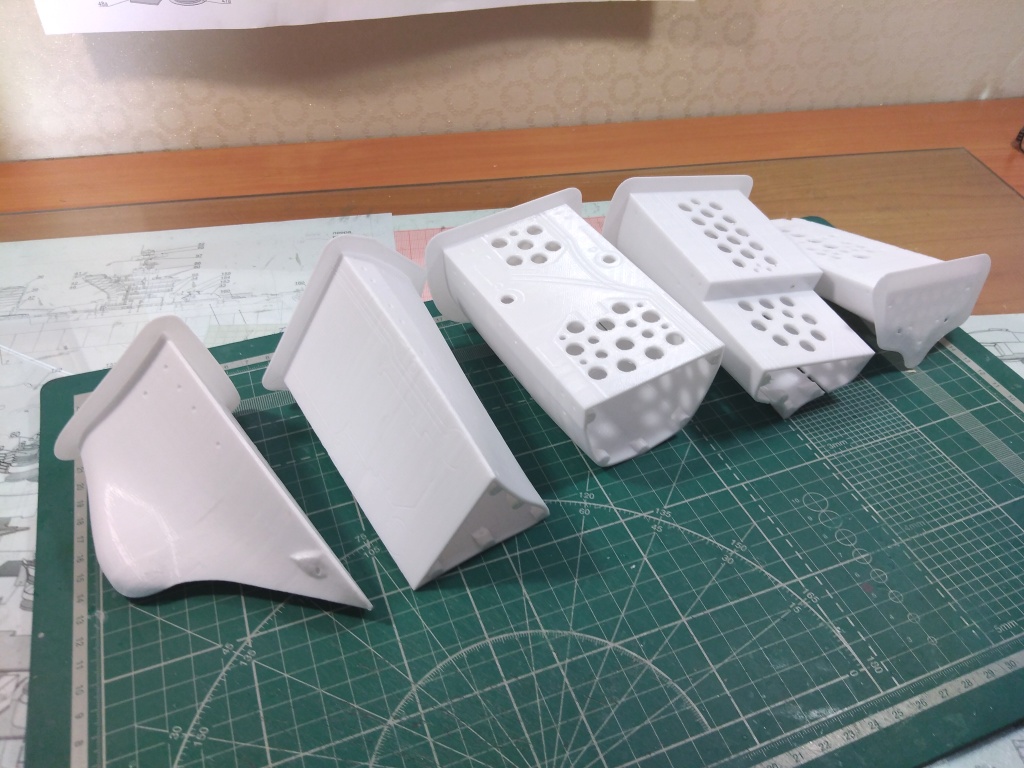

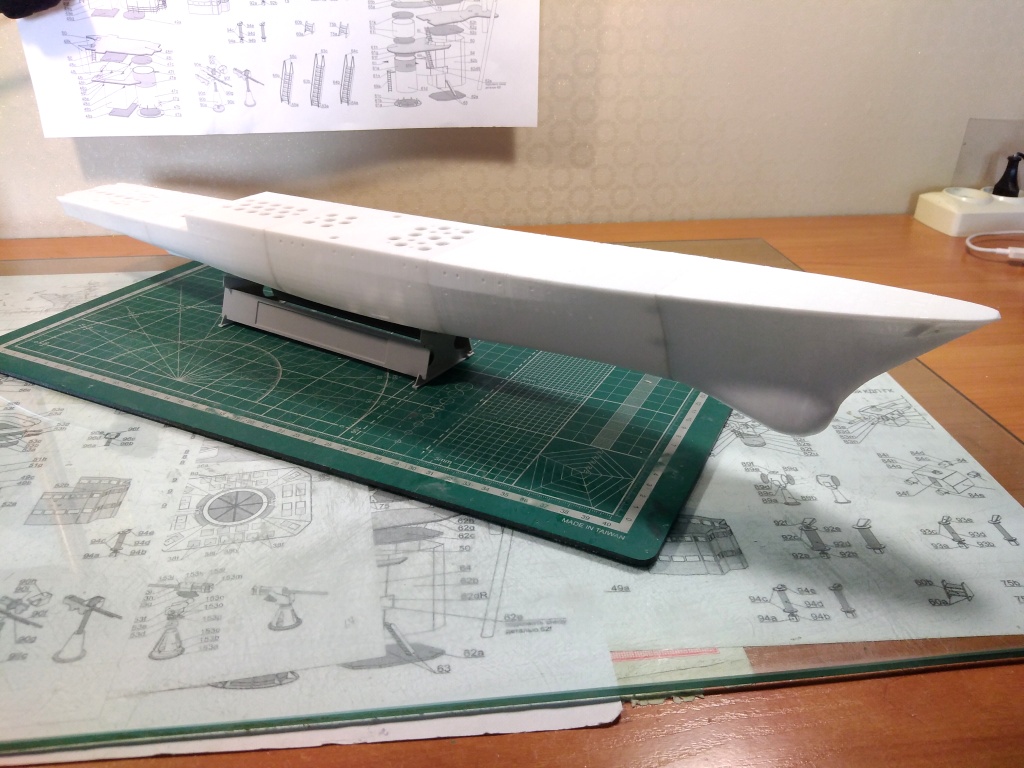

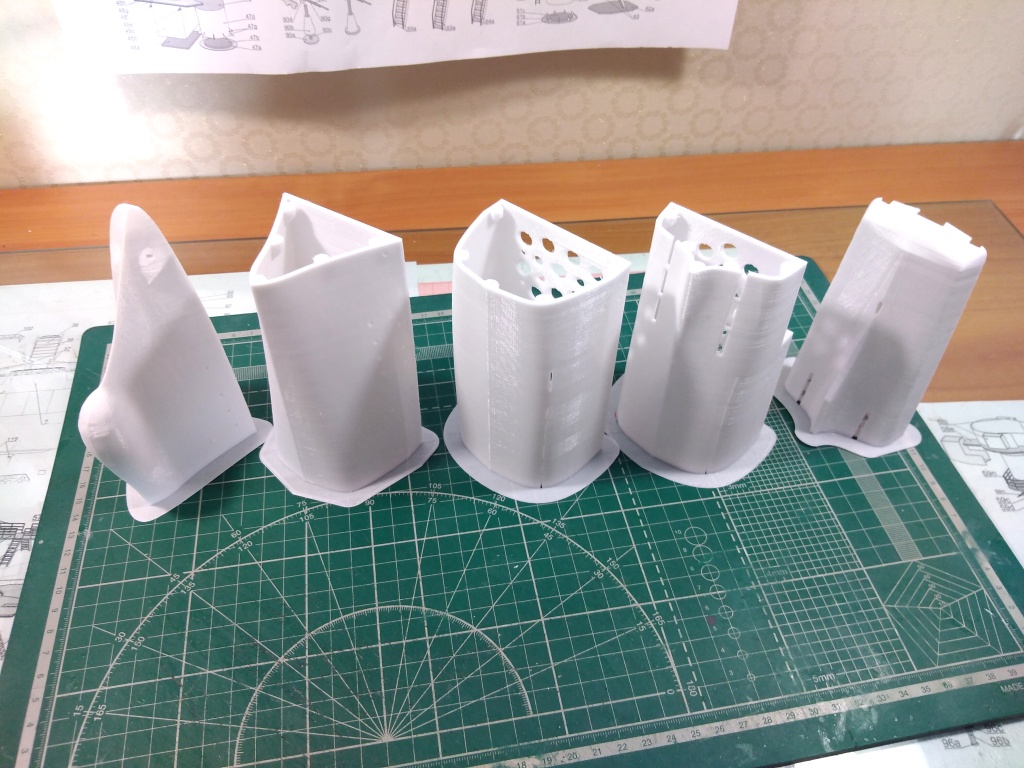

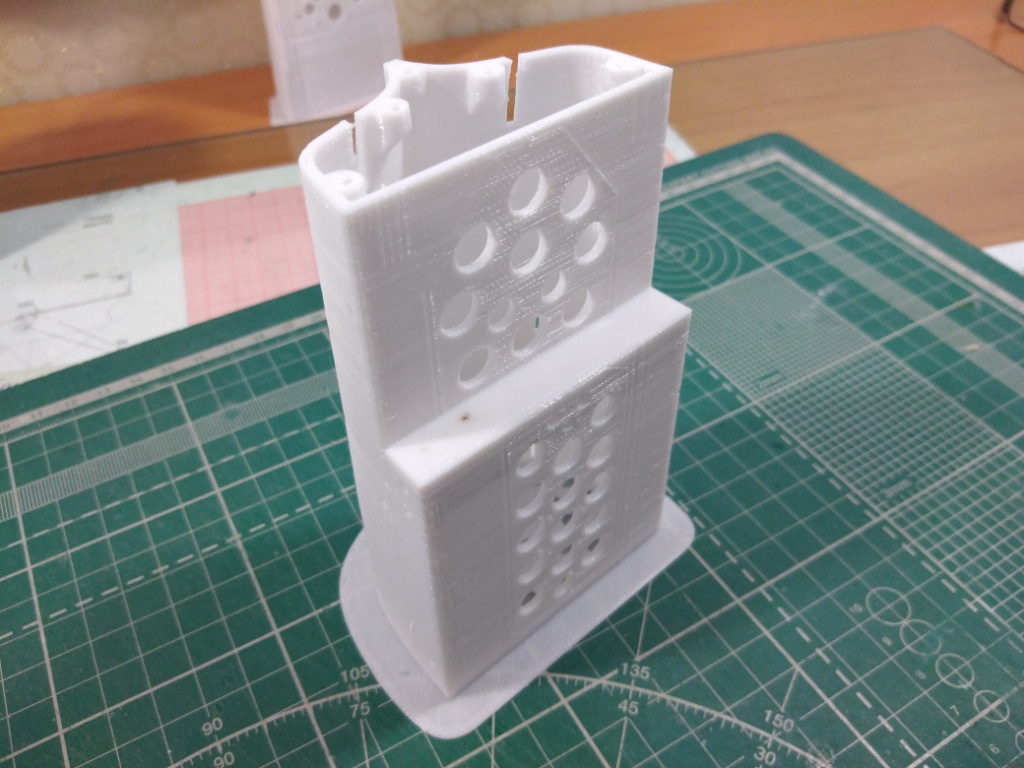

Представляю корпус модели СКР пр.1135 напечатанный на 3D-принтере по файлам коллектива Parus3D. Корпус выполнен из пяти секций, длина секций 12 – 13см. При печати использовался PETG пластик белого цвета. Детали легкие, прочные. Некоторые огрехи поверхности, полученные при печати, совершенно не портят общего впечатления. Для точного позиционирования при соединении секций между собой, в торце каждой детали выполнены отверстия. В эти отверстия я вставлял кусочки пластикового стержня диаметром 2 мм. Секции корпуса соединились идеально плотно, без зазоров. Использовался супер-клей гель. Качеством корпуса доволен, после некоторой зачистки и грунтовки можно получить «конфетку». Спасибо, Parus3D, за вашу работу.
Добрый день. Добавлю к вышесказанному:
1. Если делаете печать с использованием пластика PDF - то клеится он ещё проще - простым клеем Тамия для пластиковых моделей (зелёный), клеится очень прочно, так как клей растворяет ПДФ пластик.
2. Пластик ПДФ, хорошо сочетается с модельным пластиком и пластиком Evergreen любого цвета.

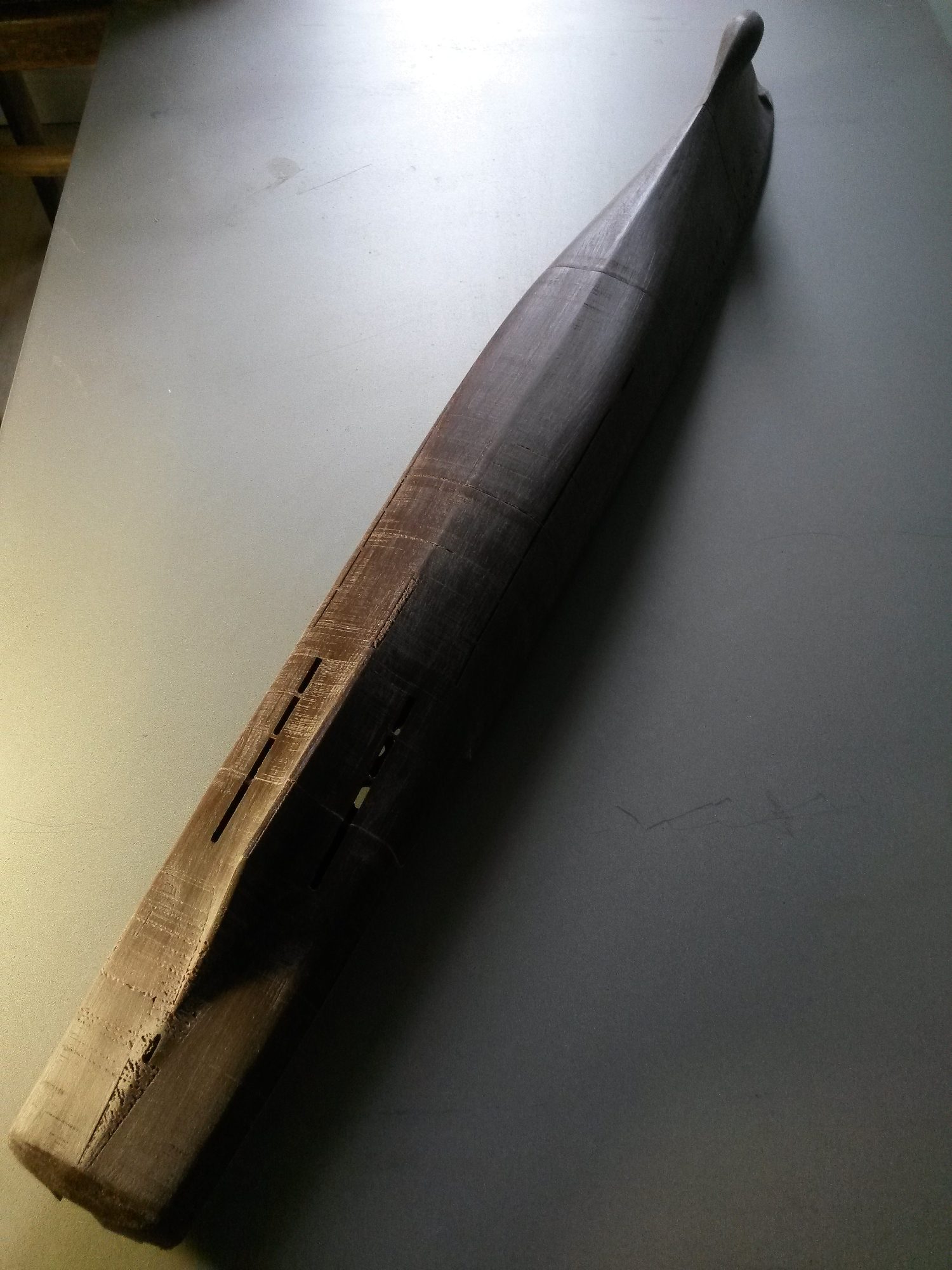

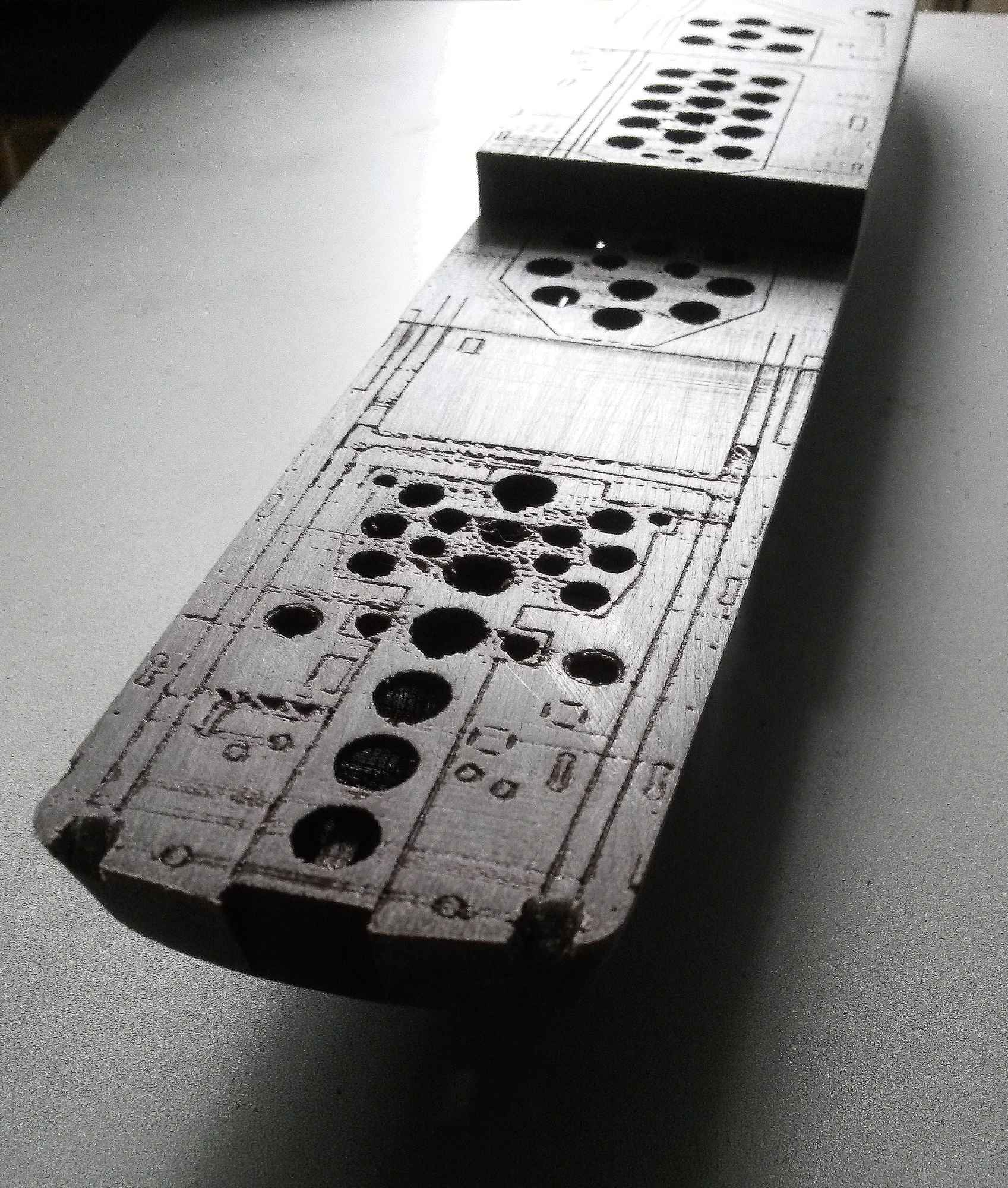

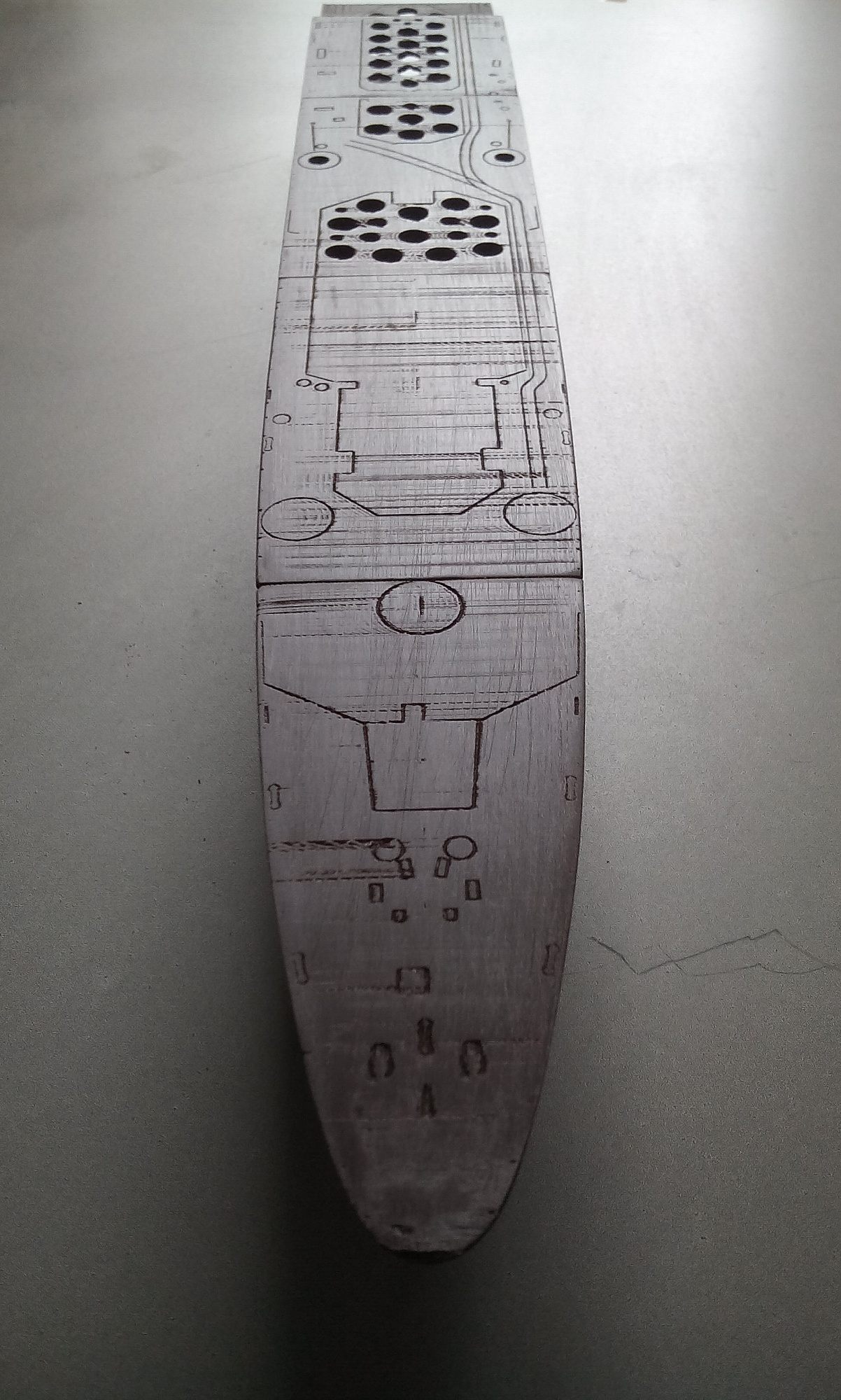

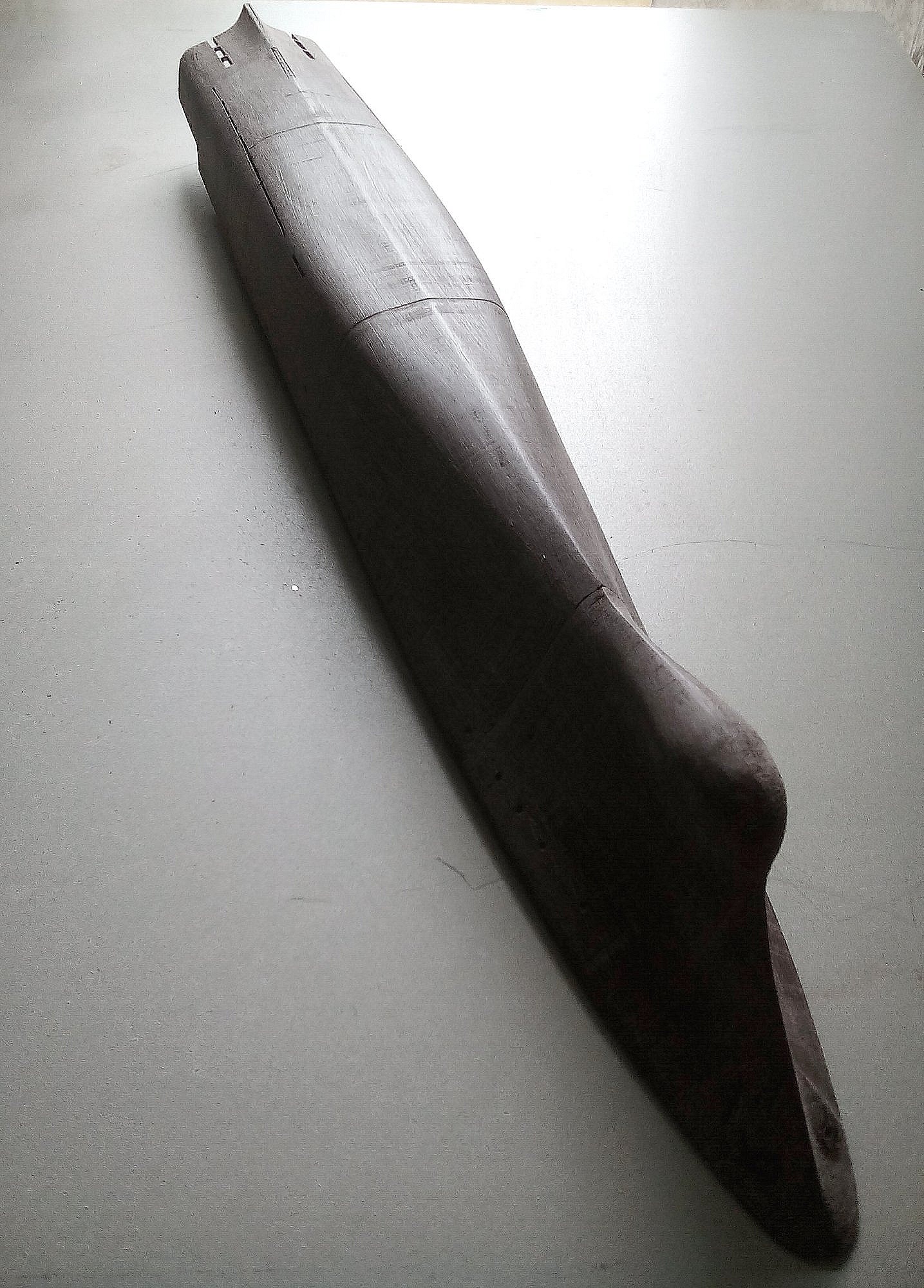

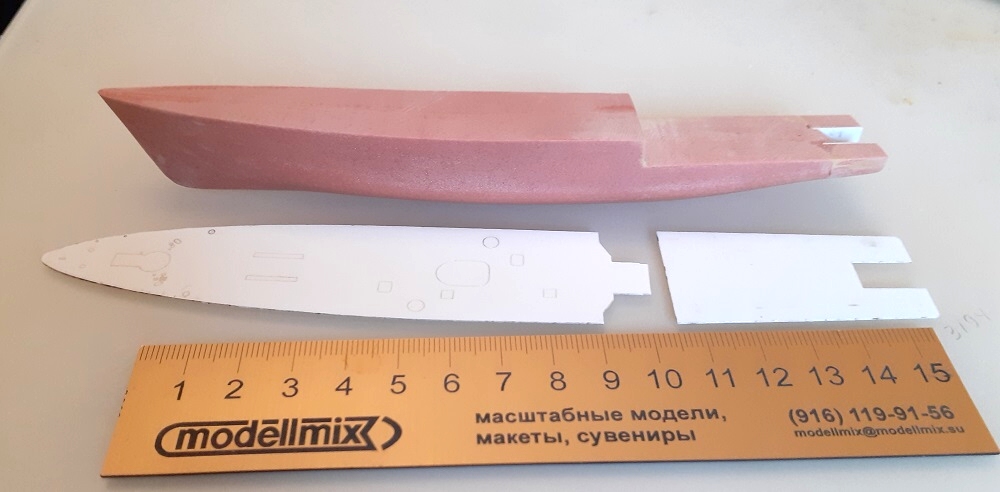

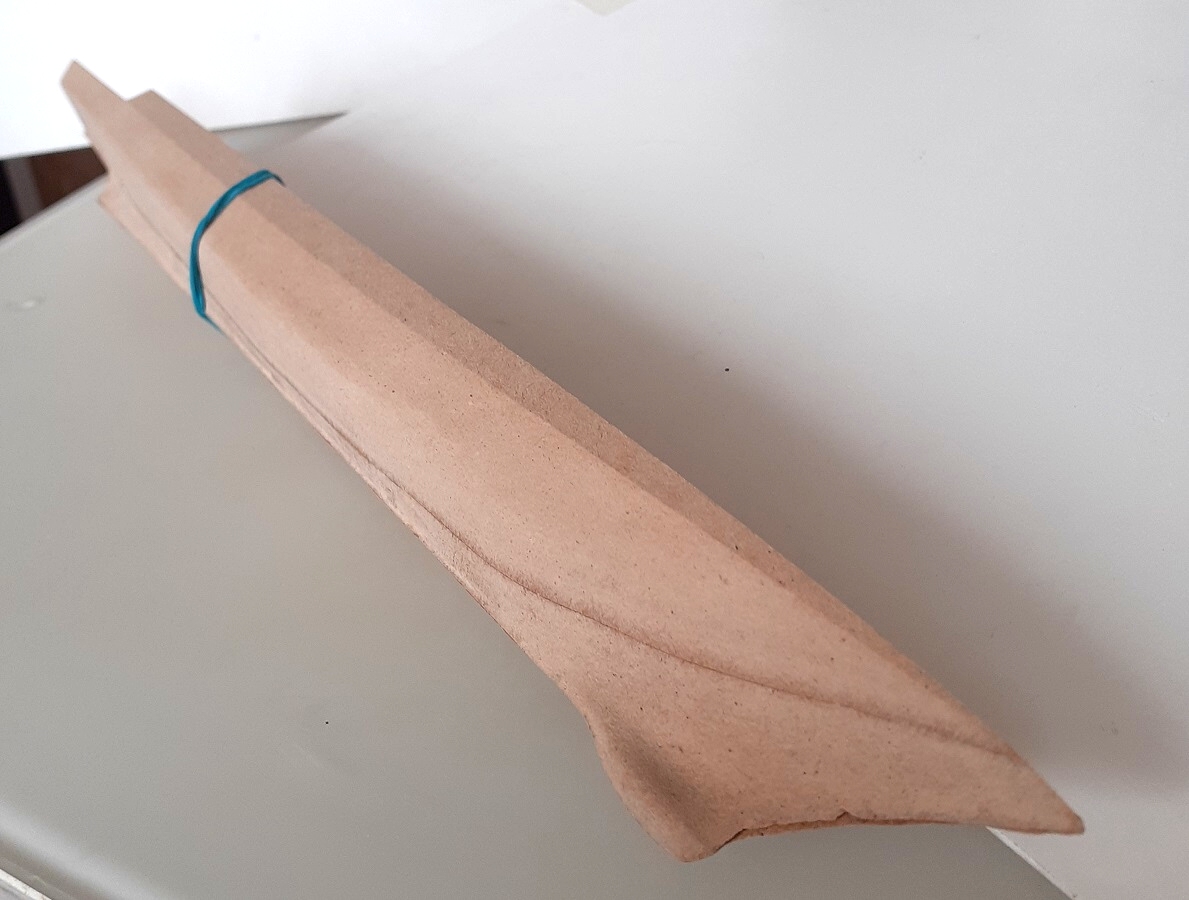

На мой взгляд, такие корпуса лучше не растить, а фрезеровать. И гораздо дешевле, и всего 2 детали. Вот ближайший родственник 1135 - будет у меня 11356. Конечно, лучше фрезеровать из модулана - если есть под рукой. Но годится и МДФ, только форштевень надо вклеить из латуни.
Спасибо, Parus3D, за вашу работу.
Спасибо и Вам. Скоро представим форум по 667 БДРМ .
Про фрезерование - да дешевле, но нет мелких деталей.
А если печатать не в фирме, а самому, то печать не очень дорого. Но долго, конечно.

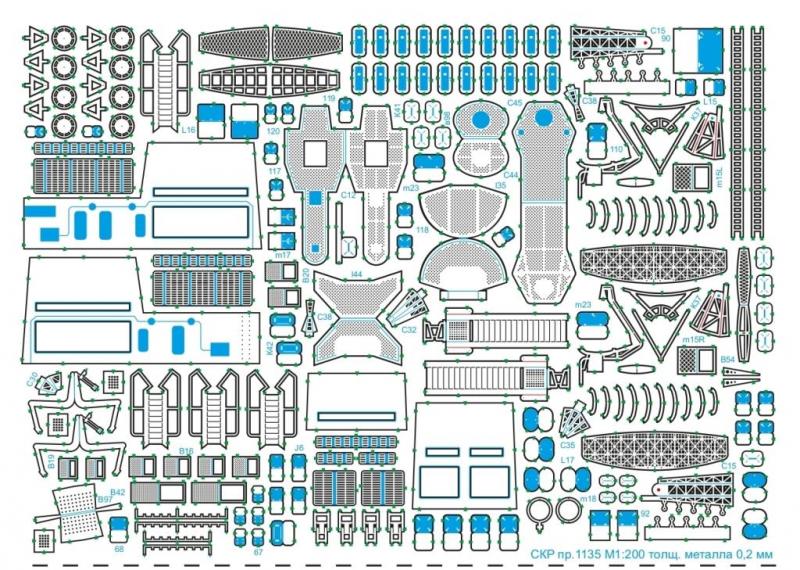

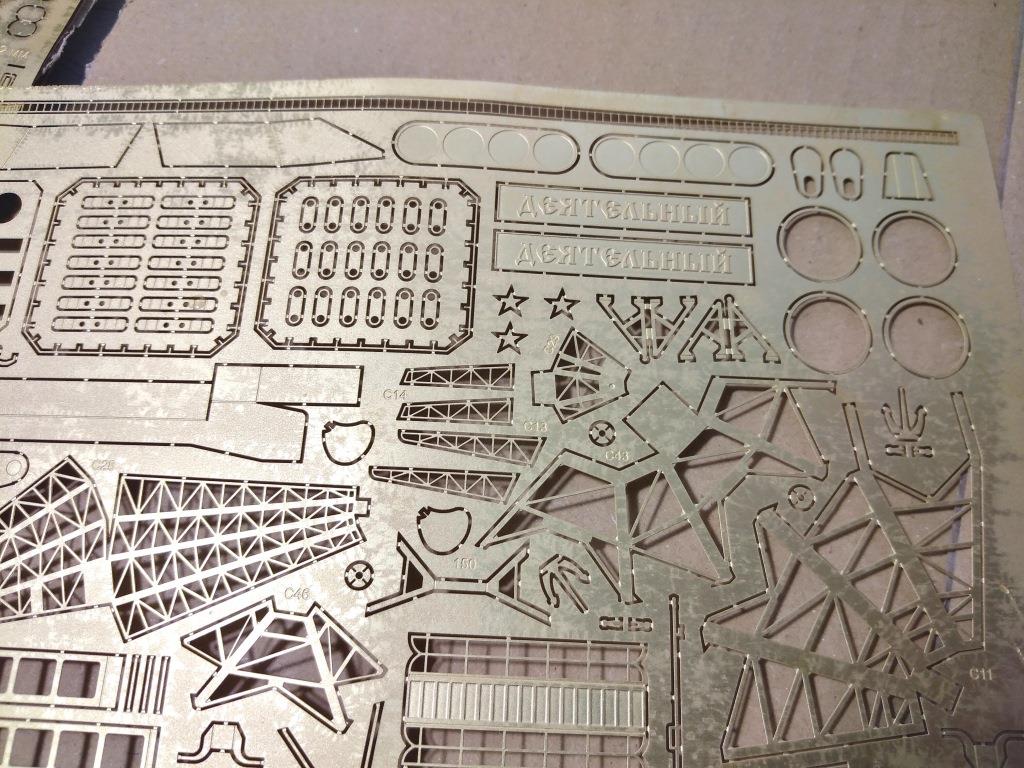

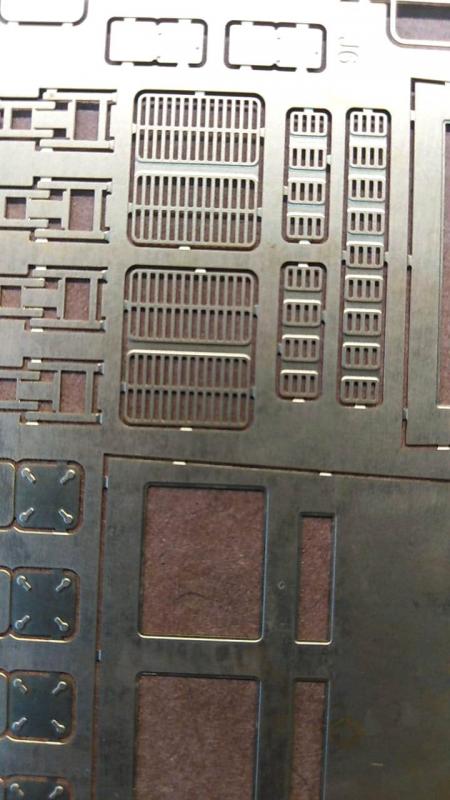

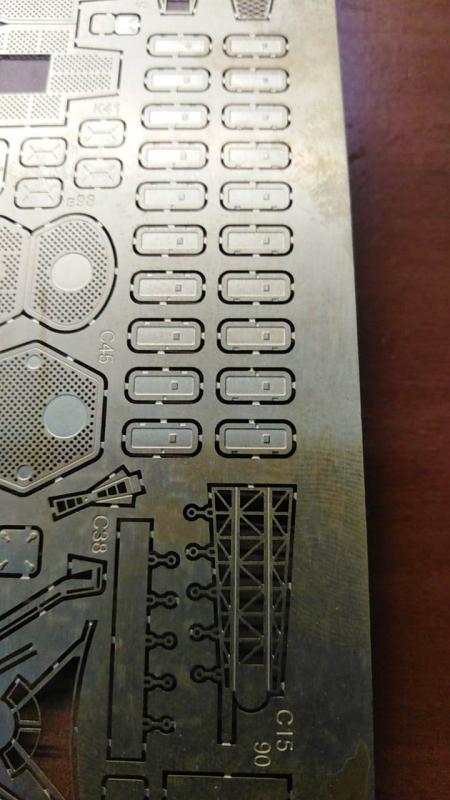

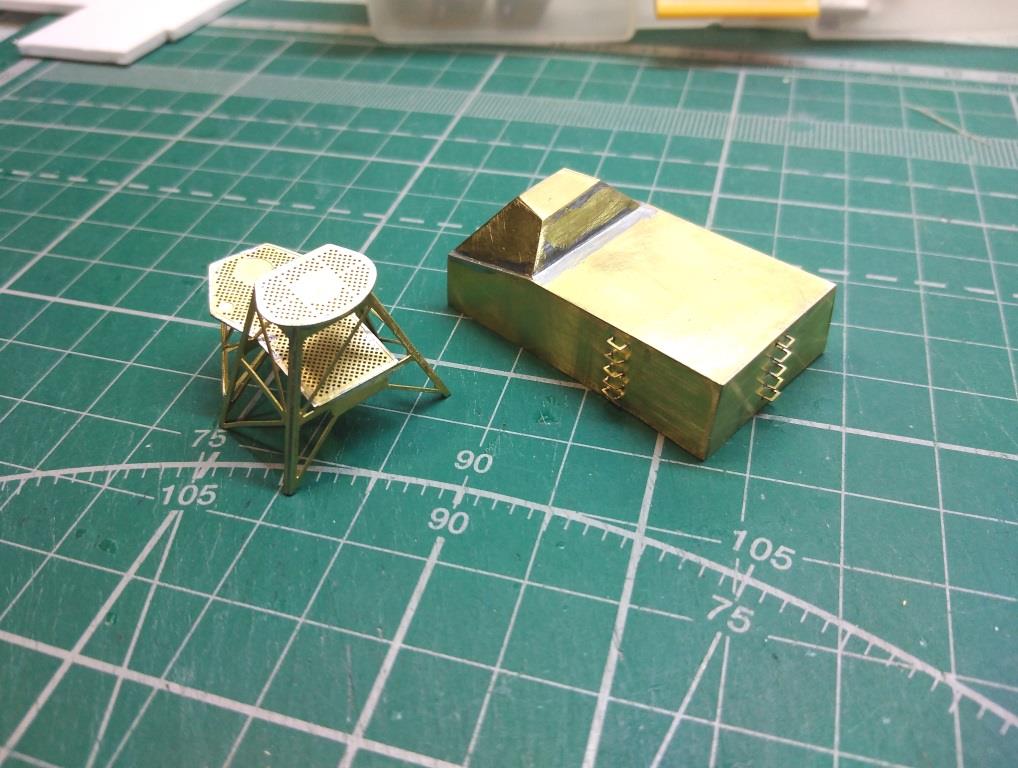

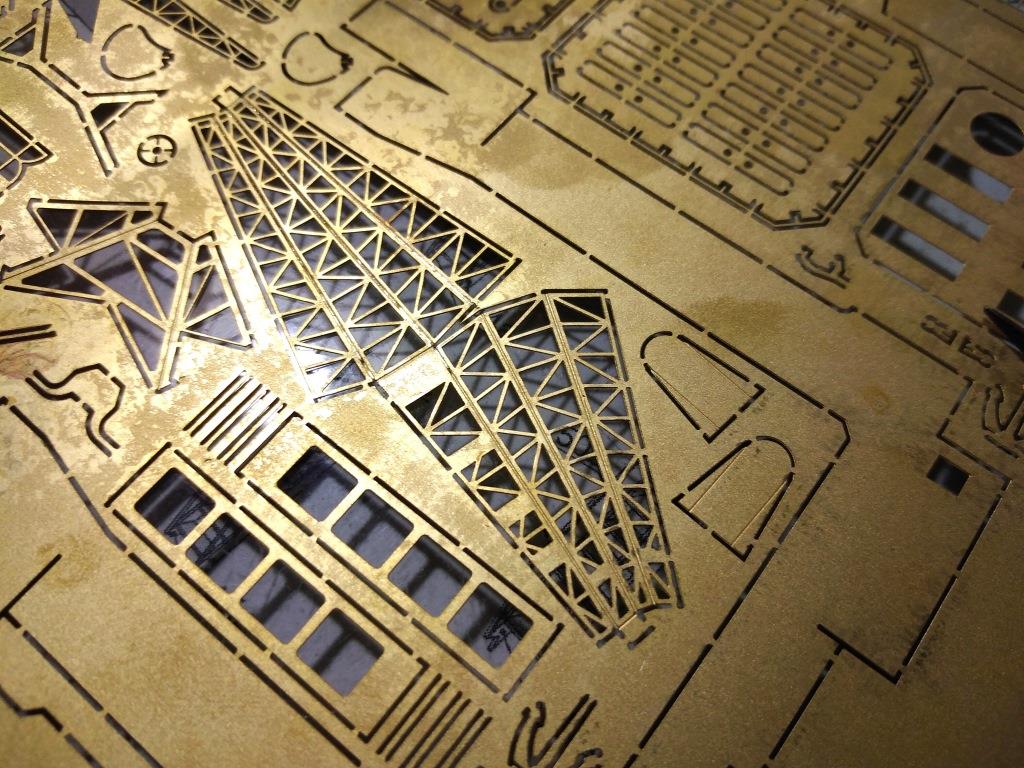

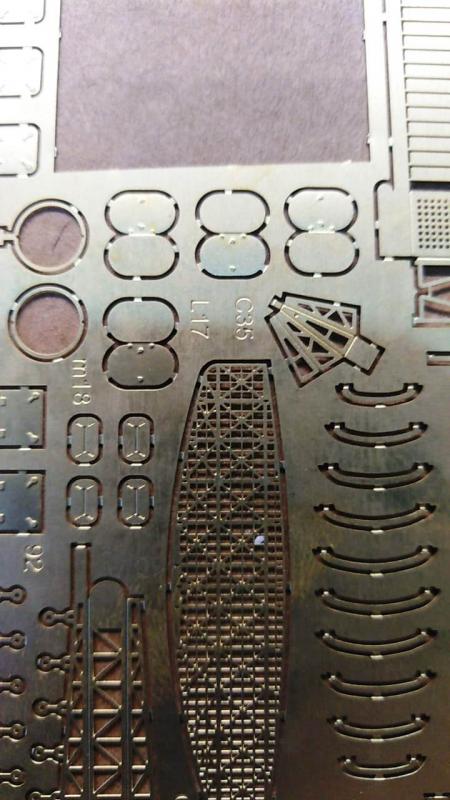

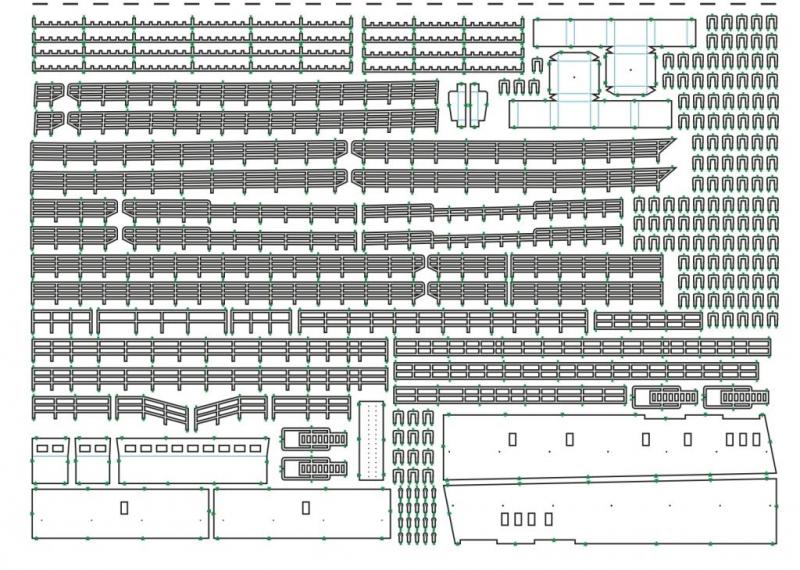

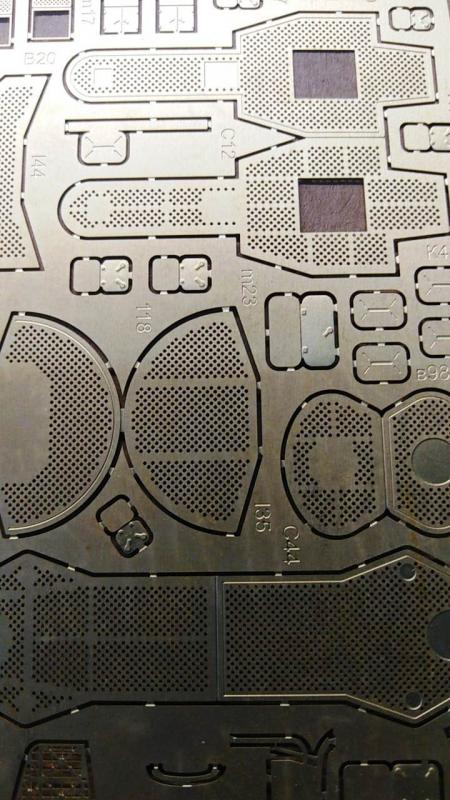

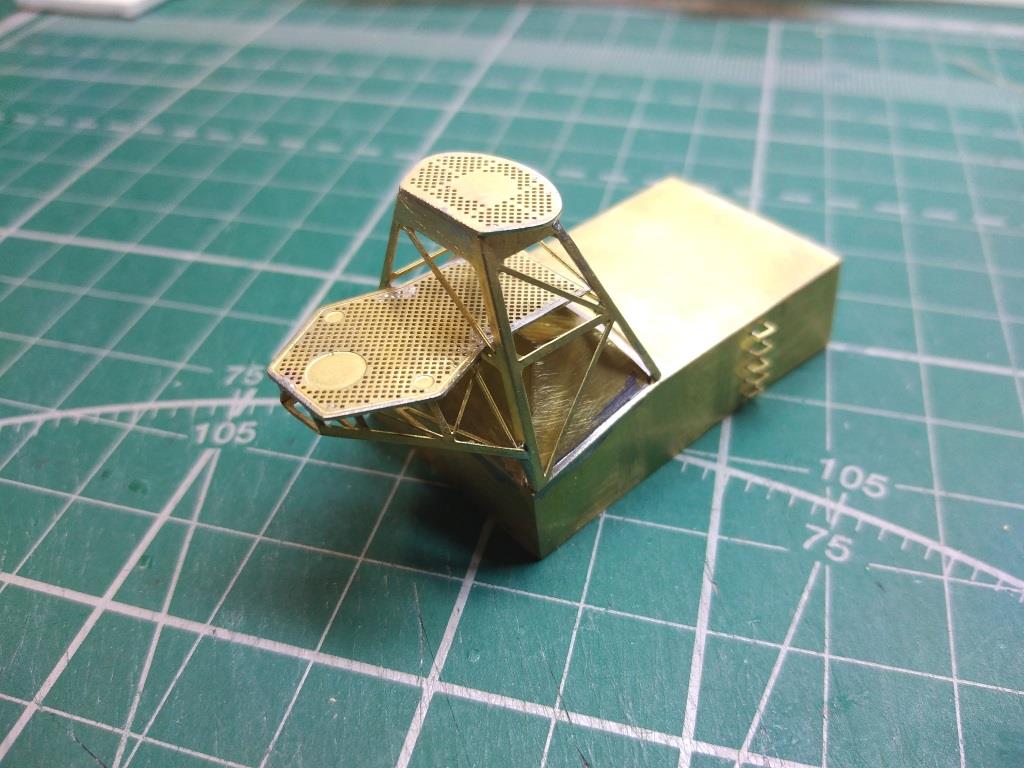

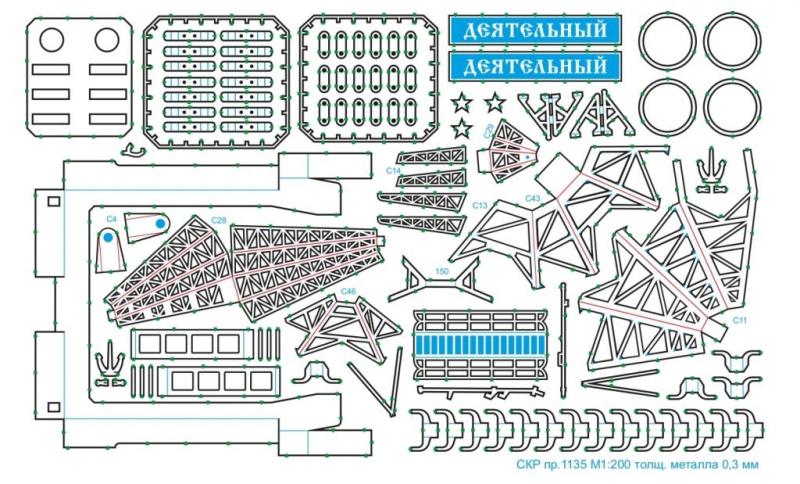

Для модели СКР пр.1135 нарисована схема травления. Использованы польские чертежи и материалы бумажного моделирования на СКР Деятельный. Результат тестового травления на фото.
@Сергей Шевченко написал:Для модели СКР пр.1135 нарисована схема травления
Шикарное травление.
Сами делали?
@Olger_spb написал:Сергей Шевченко написал:Для модели СКР пр.1135 нарисована схема травления
Шикарное травление.
Сами делали?
Рисовал сам. А травление прекрасно выполняет Микродизайн.
@Сергей Шевченко написал:А травление прекрасно выполняет Микродизайн.
Они на заказ делают? Не знал.
Какой процесс заказа?
@Olger_spb написал:Сергей Шевченко написал:А травление прекрасно выполняет Микродизайн.
Они на заказ делают? Не знал.
Какой процесс заказа
Делают. Процесс простой. Рисуете схему. Образец в моем сообщении я показал. Отправляете Микродизайну. Всё!
@Parex написал:Интересно какие чертежи использовались
Кончено кривые и из интернета. Кто вам даст снять лекало с плаза, которое ещё в святых 90хх в утиль сдали.
Автор указал польское происхождение. А это значит, что взяли польскую бумажную модель от Белык(по-моему). Но насколько я знаю на одном форуме указали что корпус не правильный.

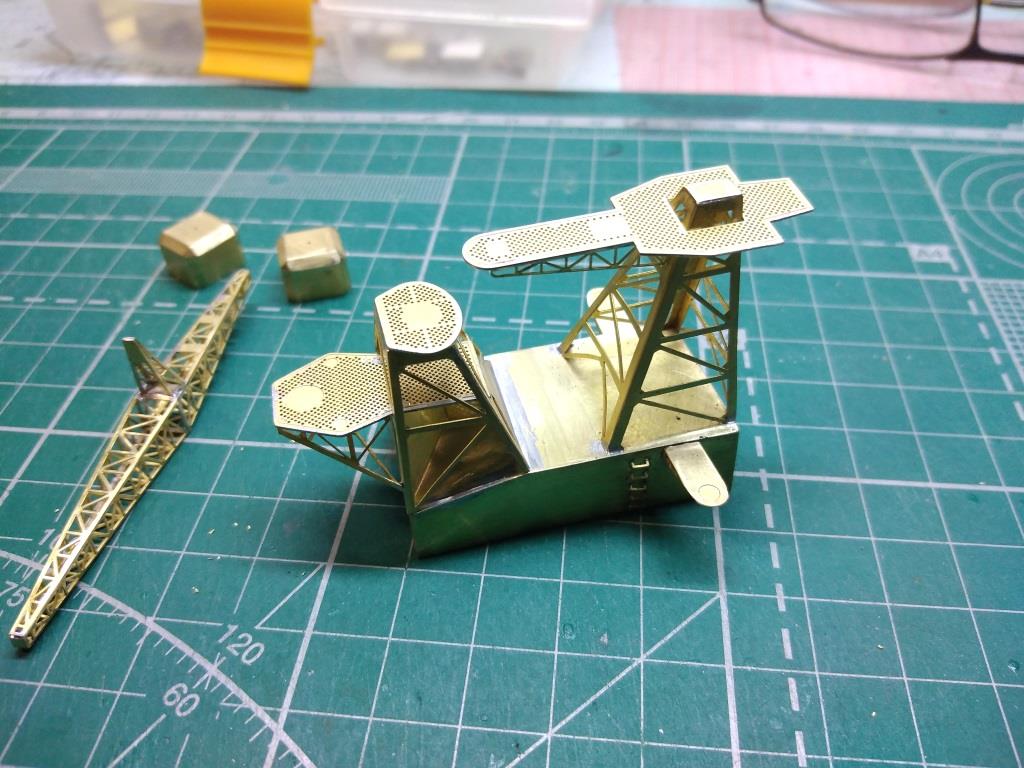

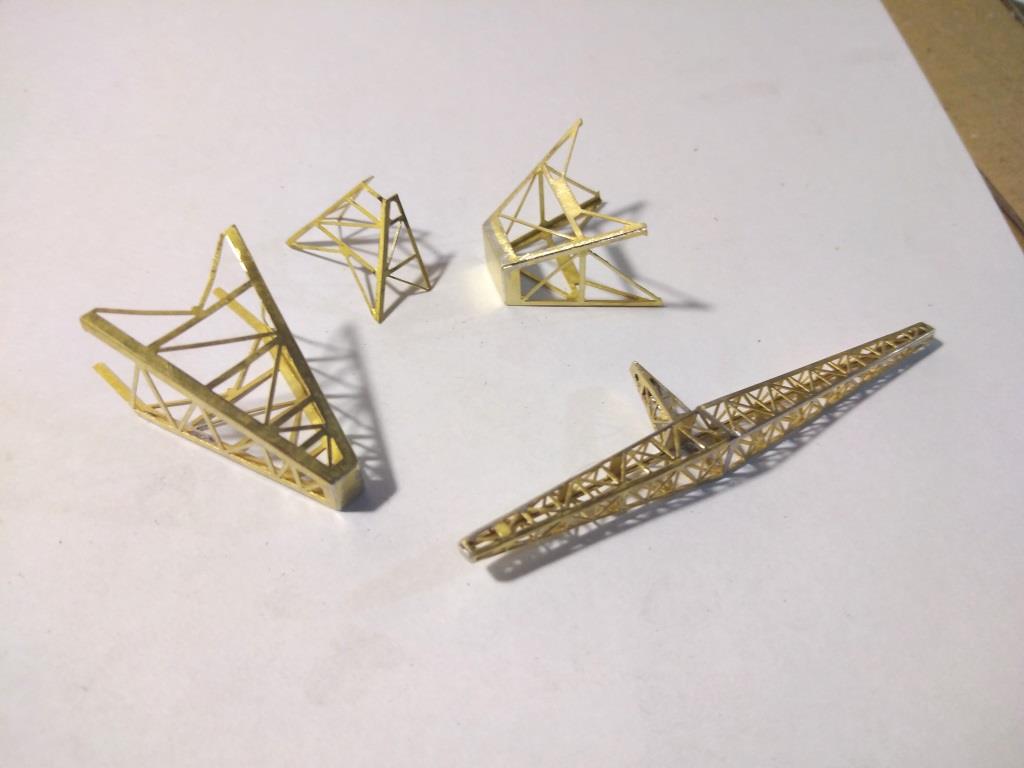

Уже несколько моделистов получили от меня схему фототравления на модель СКР пр.1135 в М1/200. Но предлагать схему, детали которой сам не собирал, считаю не совсем верно. Хочу сам убедиться, что все сделано без ошибок и, мысленно, избавиться от слов Атоса – «Вы сделали то, что должны были сделать, Д’Артаньян. Но, может быть, вы совершили ошибку».
И еще важно то, что я еще помню, к чему нарисована та или иная деталь. Со временем это забывается. А вспоминать… Ну попробуй вспомнить, что двигало Наташей Ростовой и Пьером Безуховым?
Пока ошибок не выявлено, все собирается.
@Сергей Шевченко написал:Хочу сам убедиться, что все сделано без ошибок
Фермы мачт на кораблях делаются из труб, а не из уголкового железа...

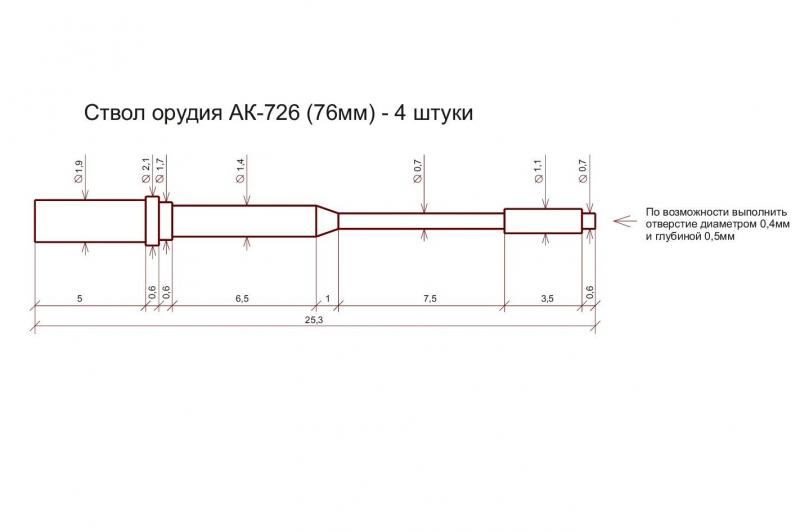

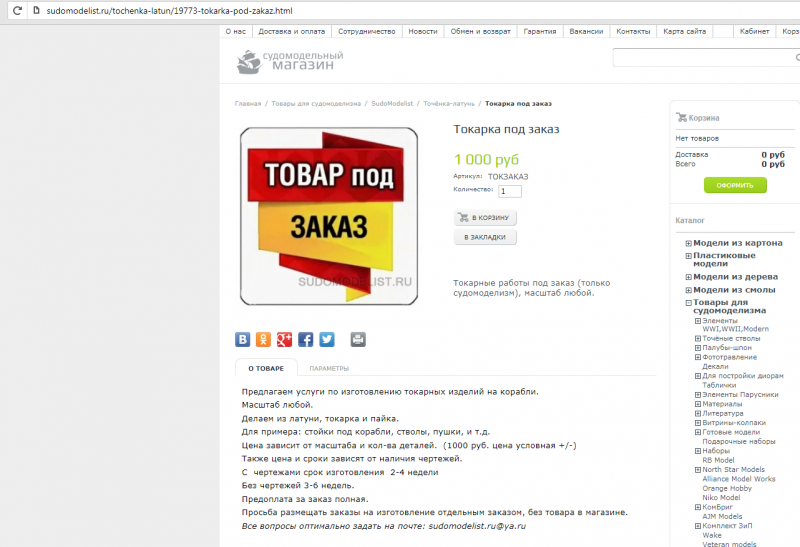

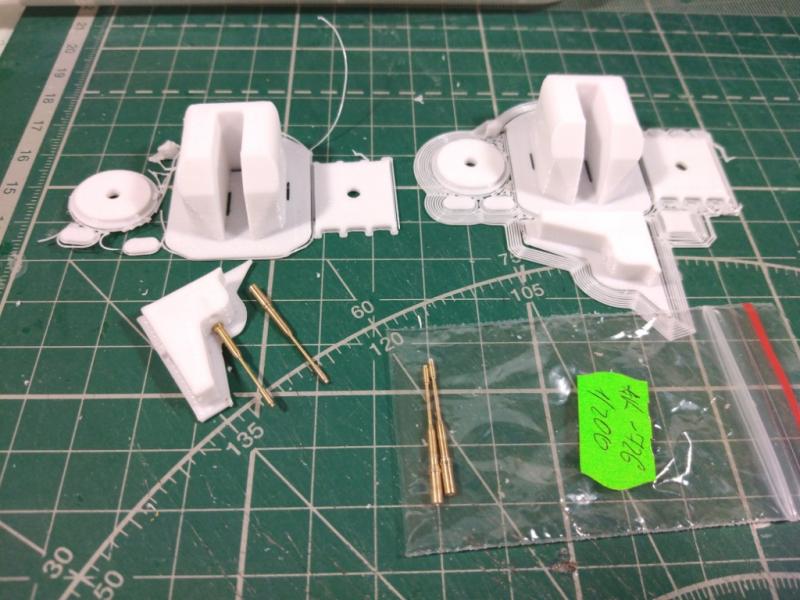

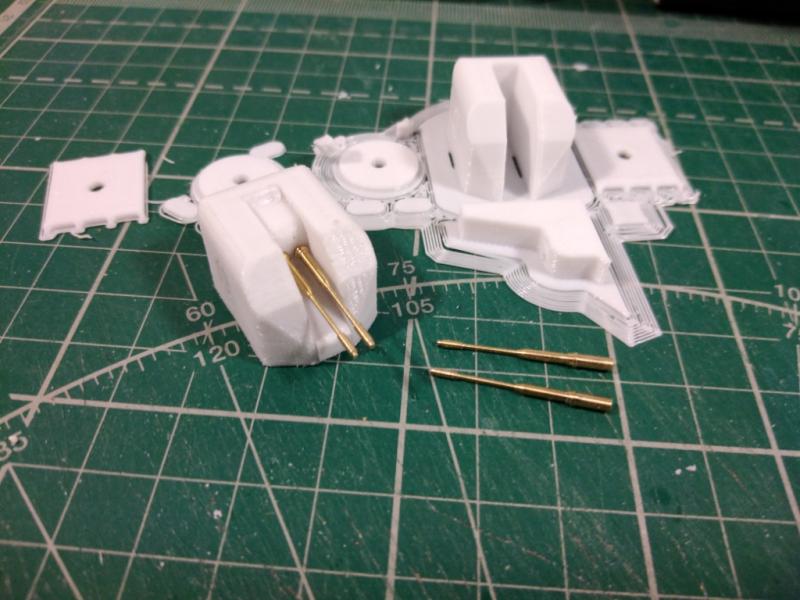

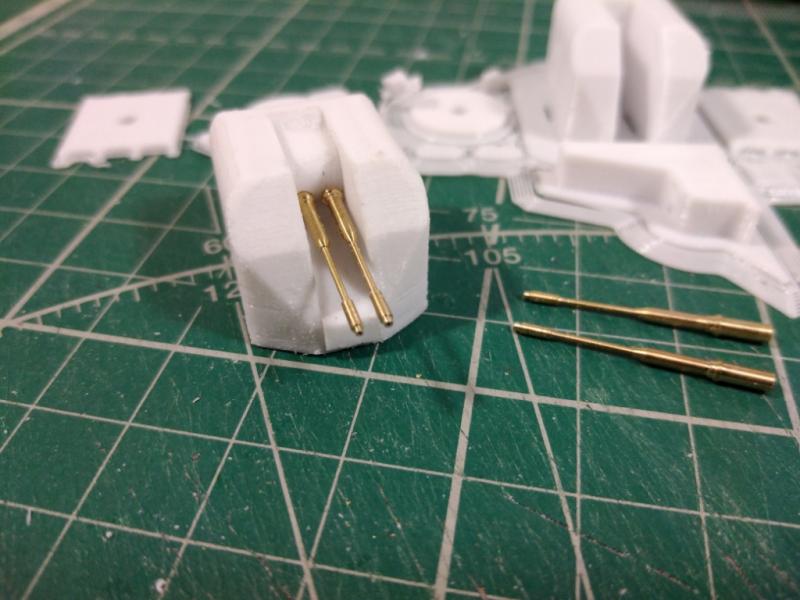

Судомодельный магазин начал предоставлять услуги по выполнению точенных изделий. Меня это заинтересовало. Нарисовал схему для изготовления стволов орудий АК-276. Отработали быстро, качественно и недорого.

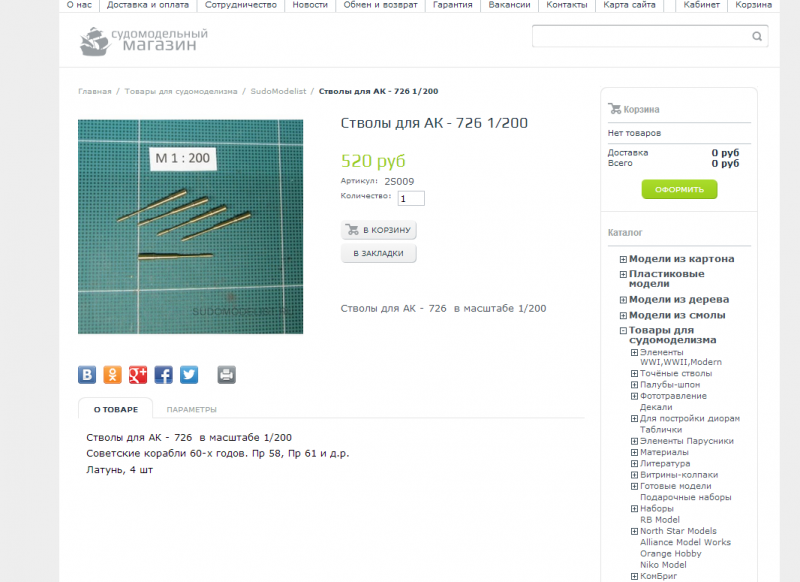

P.S. Кстати, на днях в Судомодельном магазине в продаже появился набор стволов АК-276, 4 штуки за 520 руб. Сразу вспоминается фраза Юрия Деточкина — «Я тоже приложил к этому руку».
