Будет ли интересен уважаемому сообществу процесс постройки модели аварийно-спасательного судна в масштабе 1:50 ?
Модель строится по заказу.За основу взят чертеж типового буксира проекта 1496
Прототип,т.е. АСС "Залив" приписан к Морспасслужбе г.Новороссийска.Для постройки модели пришлось его досконально отснять.

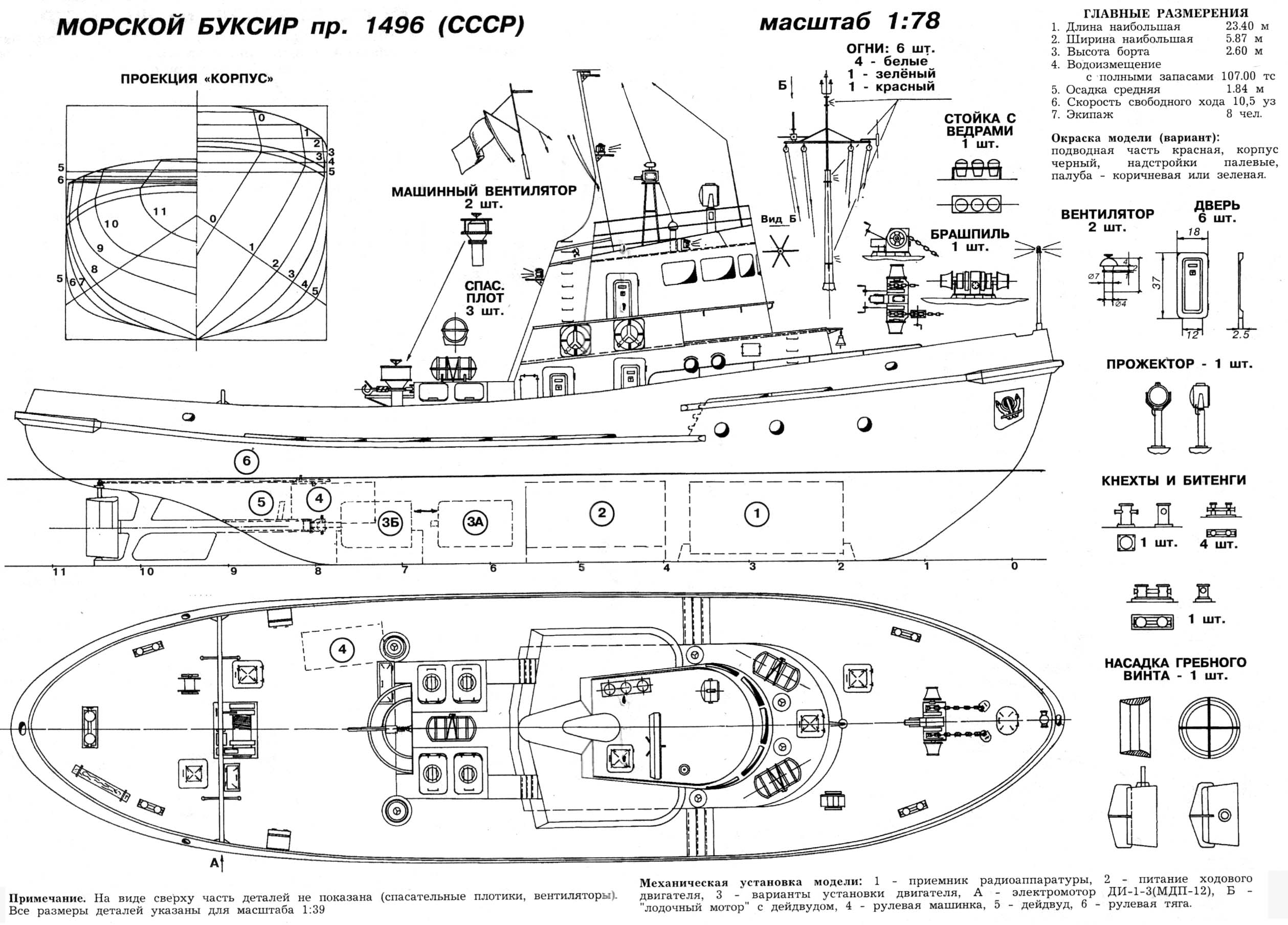

Вот базовый чертеж:

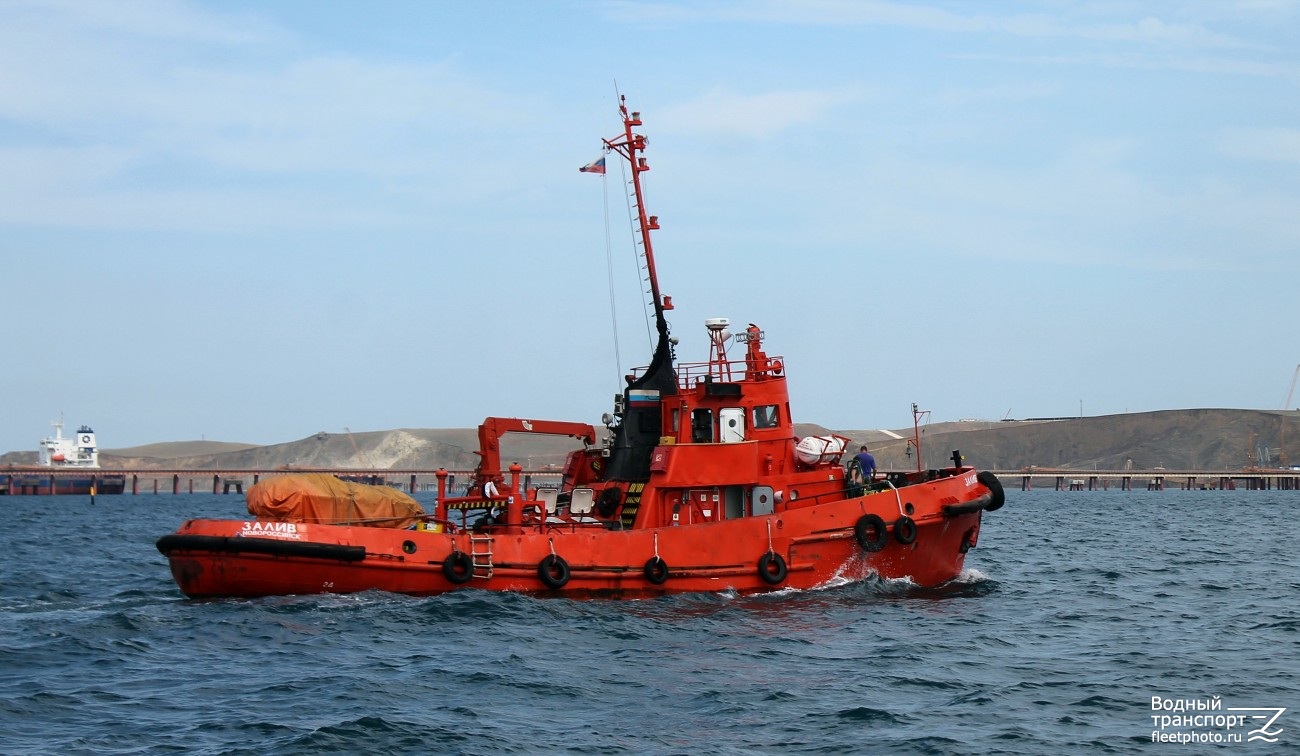

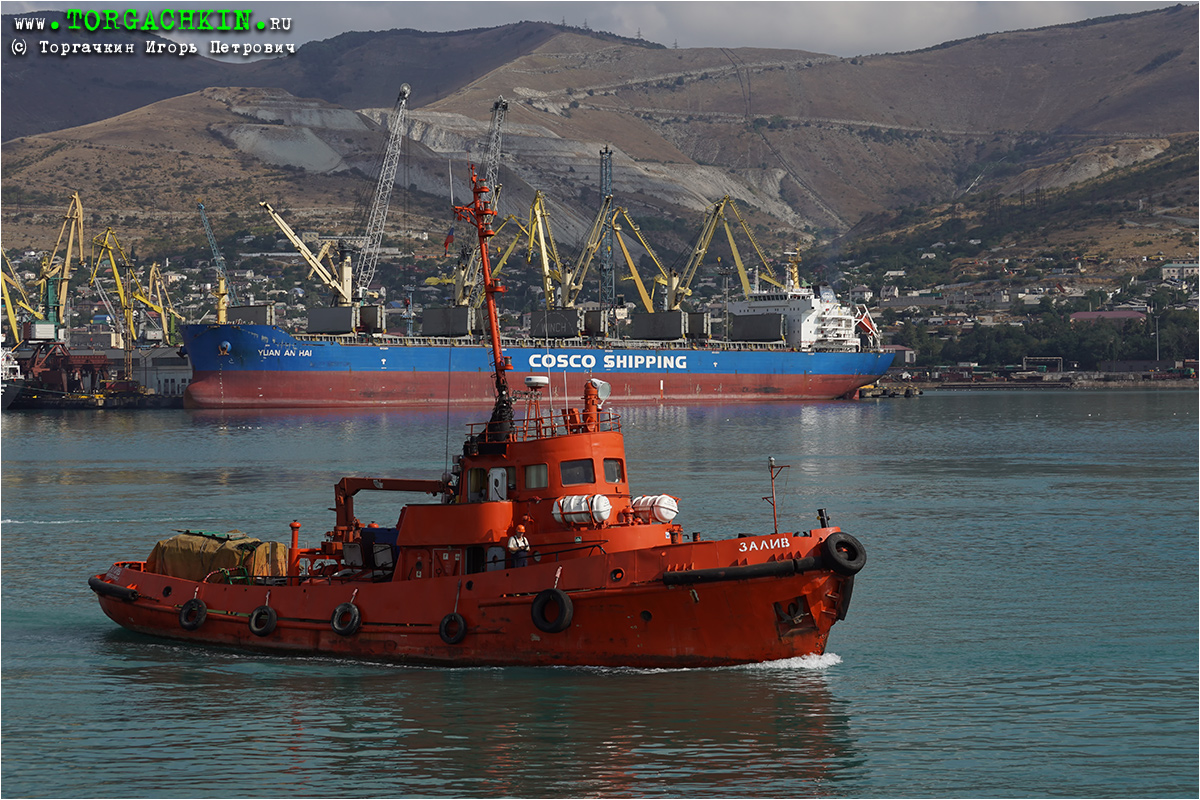

И фото прототипа:

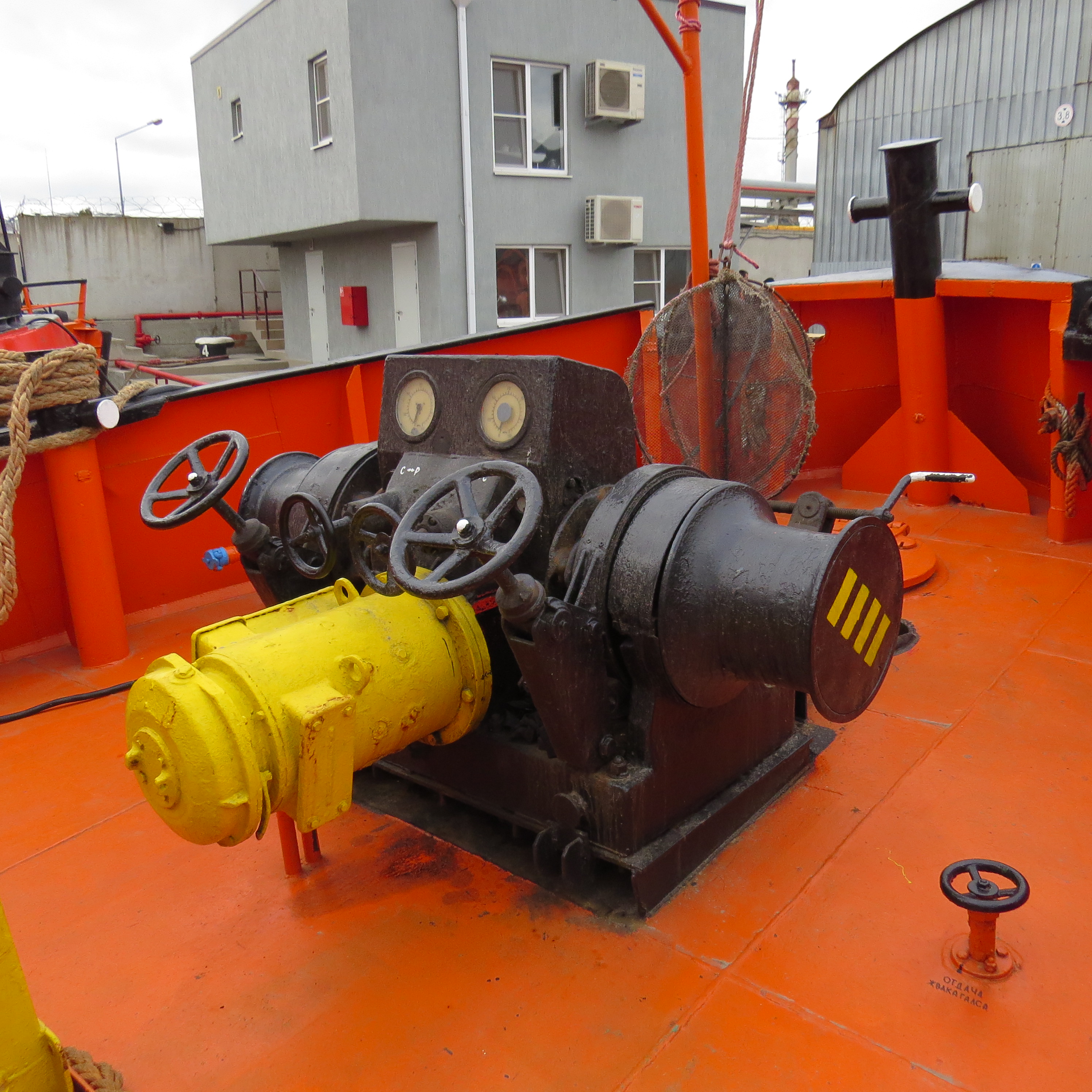

Фрагмент деталировочных фото:

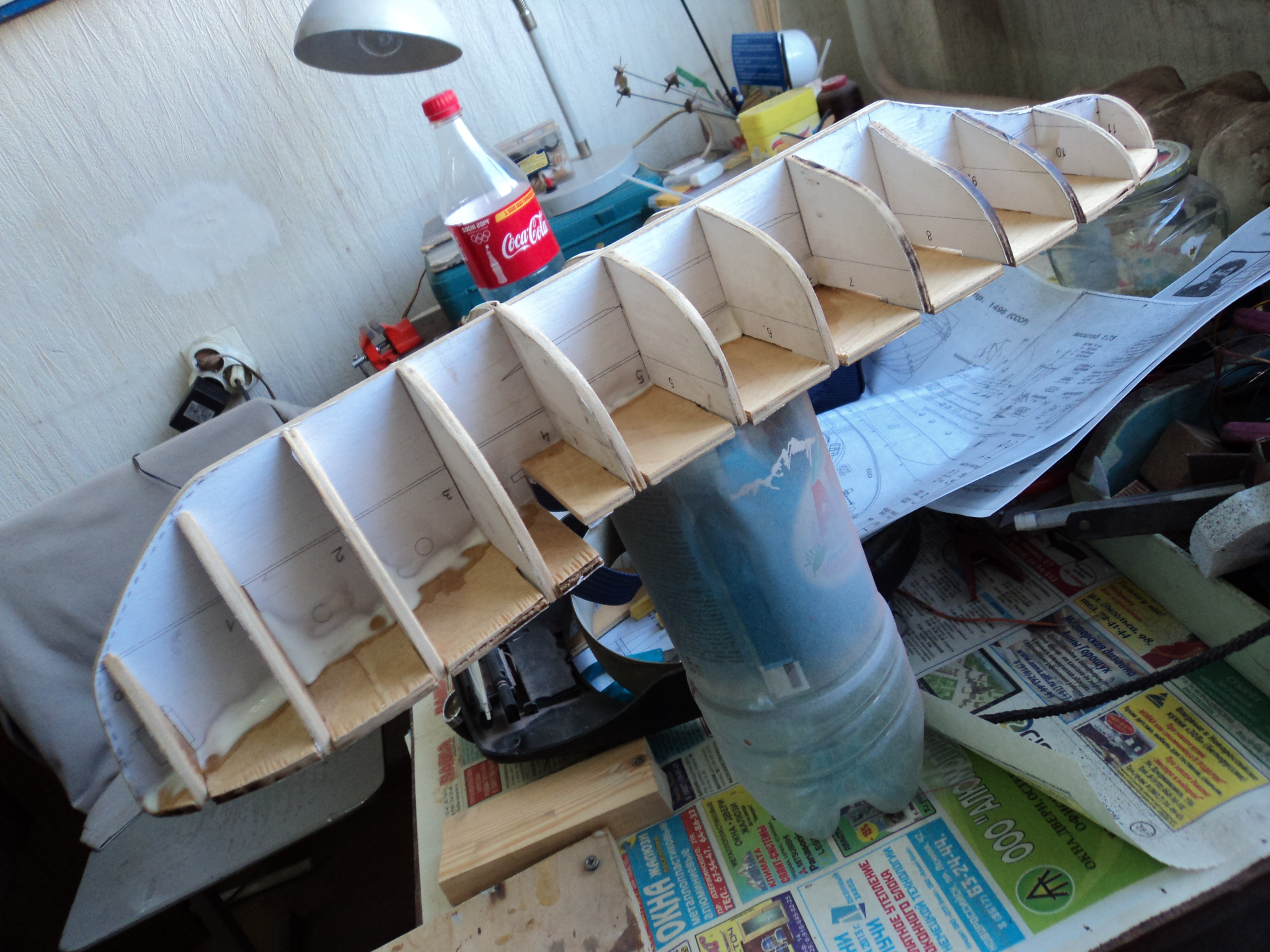

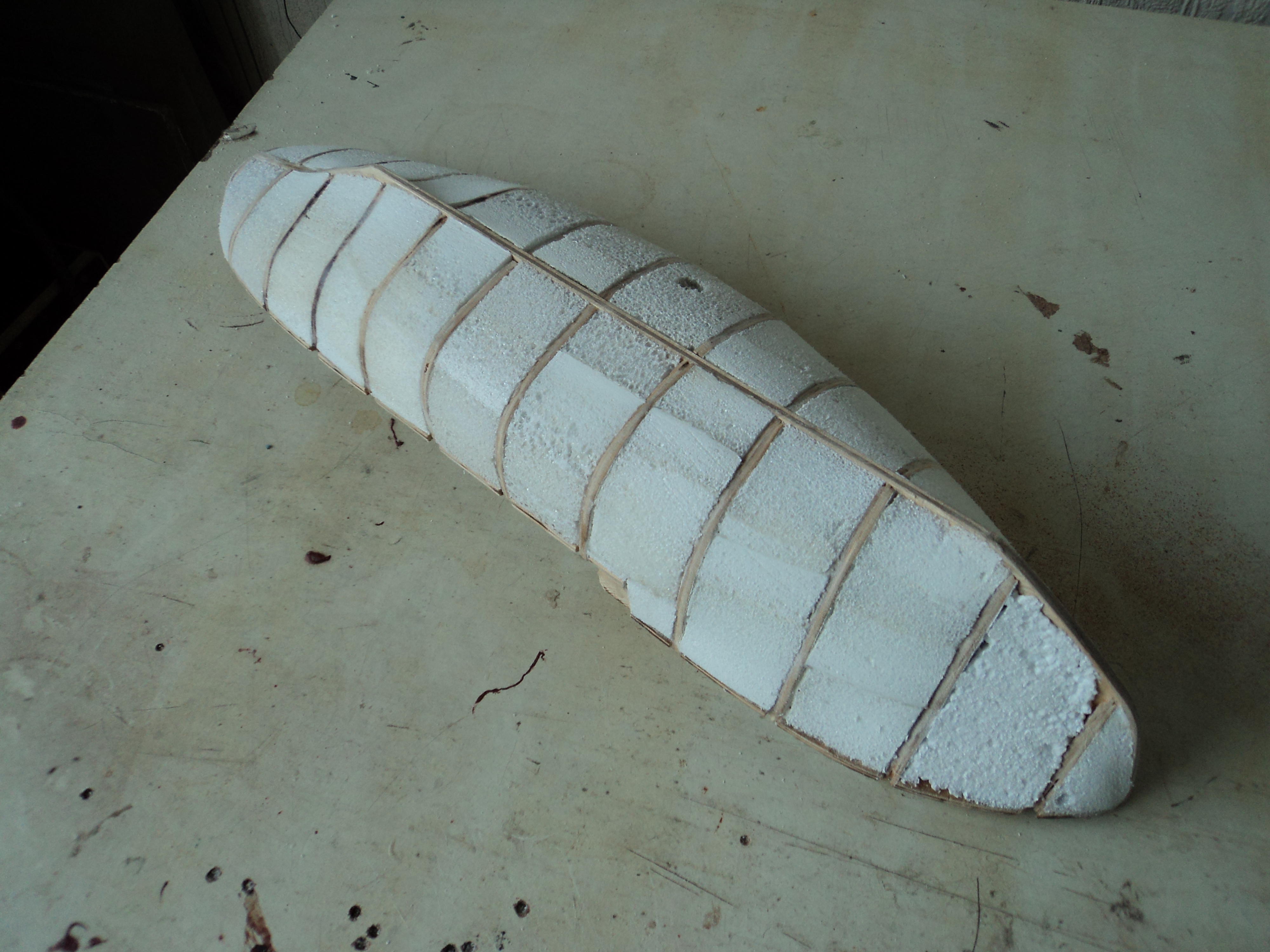

Болван корпус набирался по классической технологии: ДП+шпангоуты,шпации забивались пенопластом на ПВА...

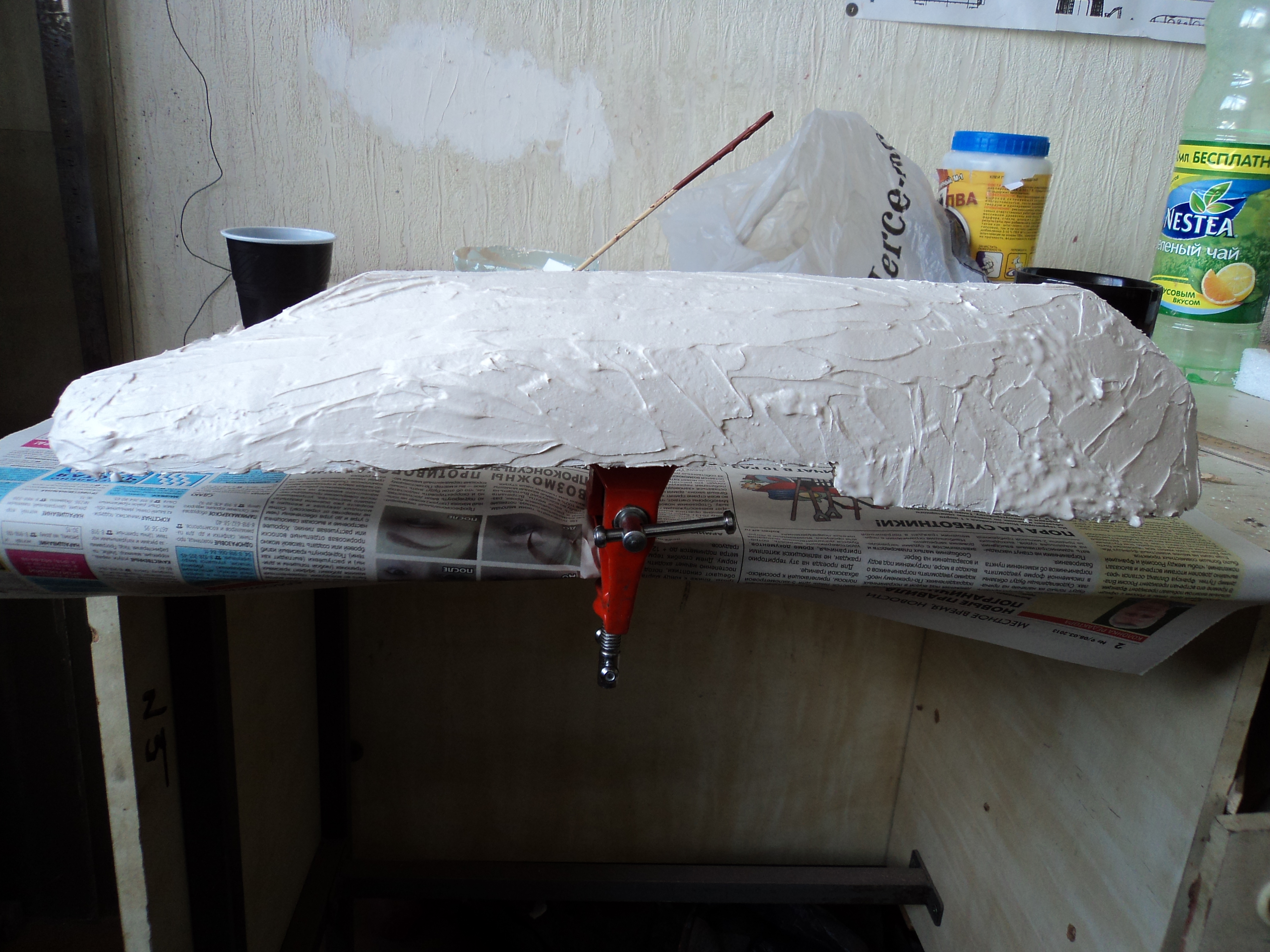

После этого - шпаклевка и зашкуривание

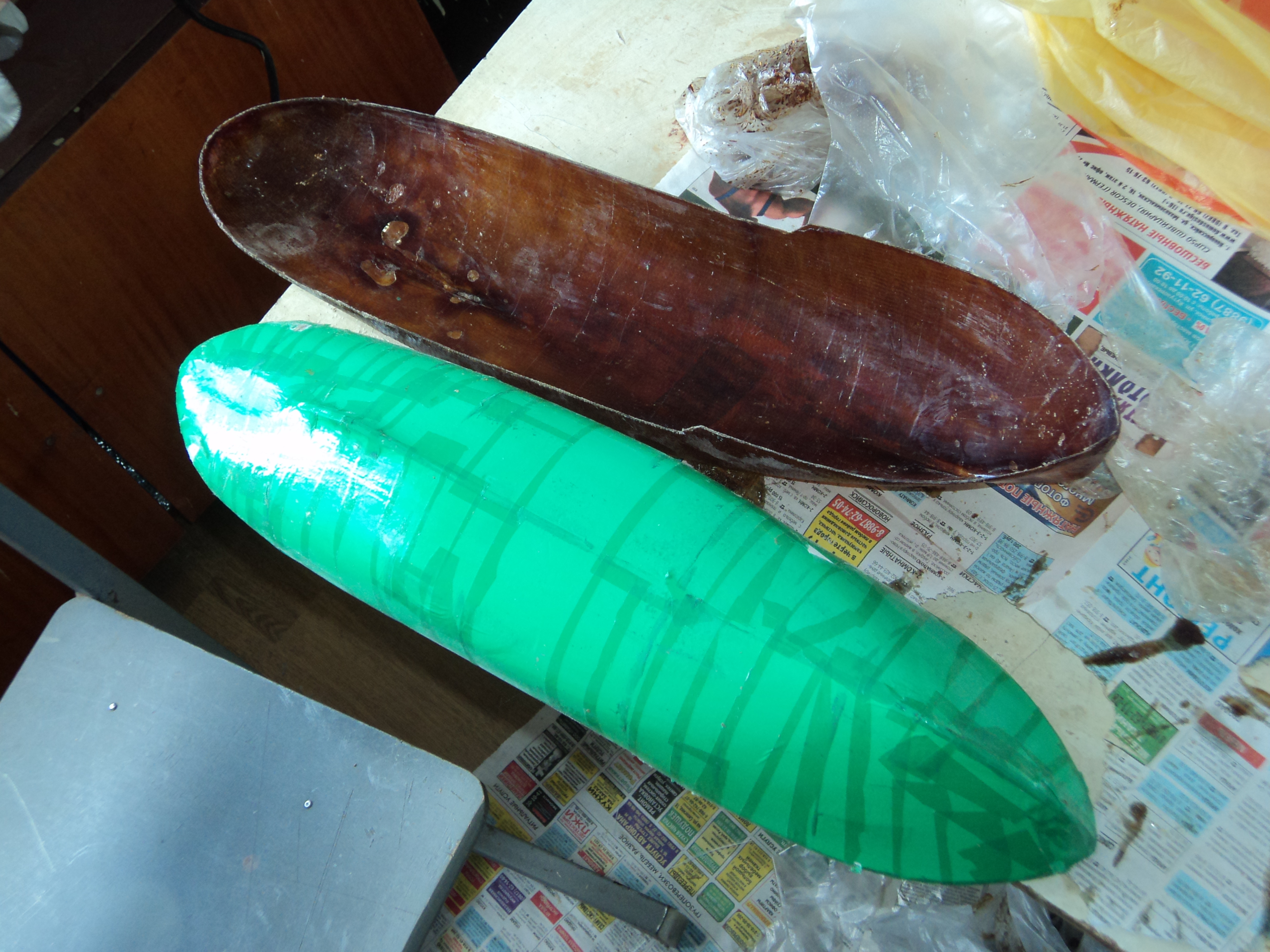

После окончательной обработки,для удобства,болван закрывался скотчем,на который наносились (через разделитель - жидкий силикон) 3 слоя стеклоткани на эпоксидке.На фото - снятая с болвана "корка" корпуса
Игорь что за вопрос, конечно интересно, тем более самодел и столько труда вкладывается, а фотографий наверное на порядок больше?я имею ввиду настоящего буксира, скажи пожалуйста какой шпаклевкой шпаклевал болванку.
@Павел Скоблов написал:фотографий наверное на порядок больше?я имею ввиду настоящего буксира, скажи пожалуйста какой шпаклевкой шпаклевал болванку.
Да,буксир отснят полностью,но все фоты тут выкладывать не резон...
Шпаклёвка для болвана акриловая по дереву,а при остальных работах на модели - 2-х компонентная автомобильная "Novol".
@Павел Скоблов написал:
набор корпуса чем резал?
Я,наверное,консерватор,но,по традиции - лобзиком и ручками
!

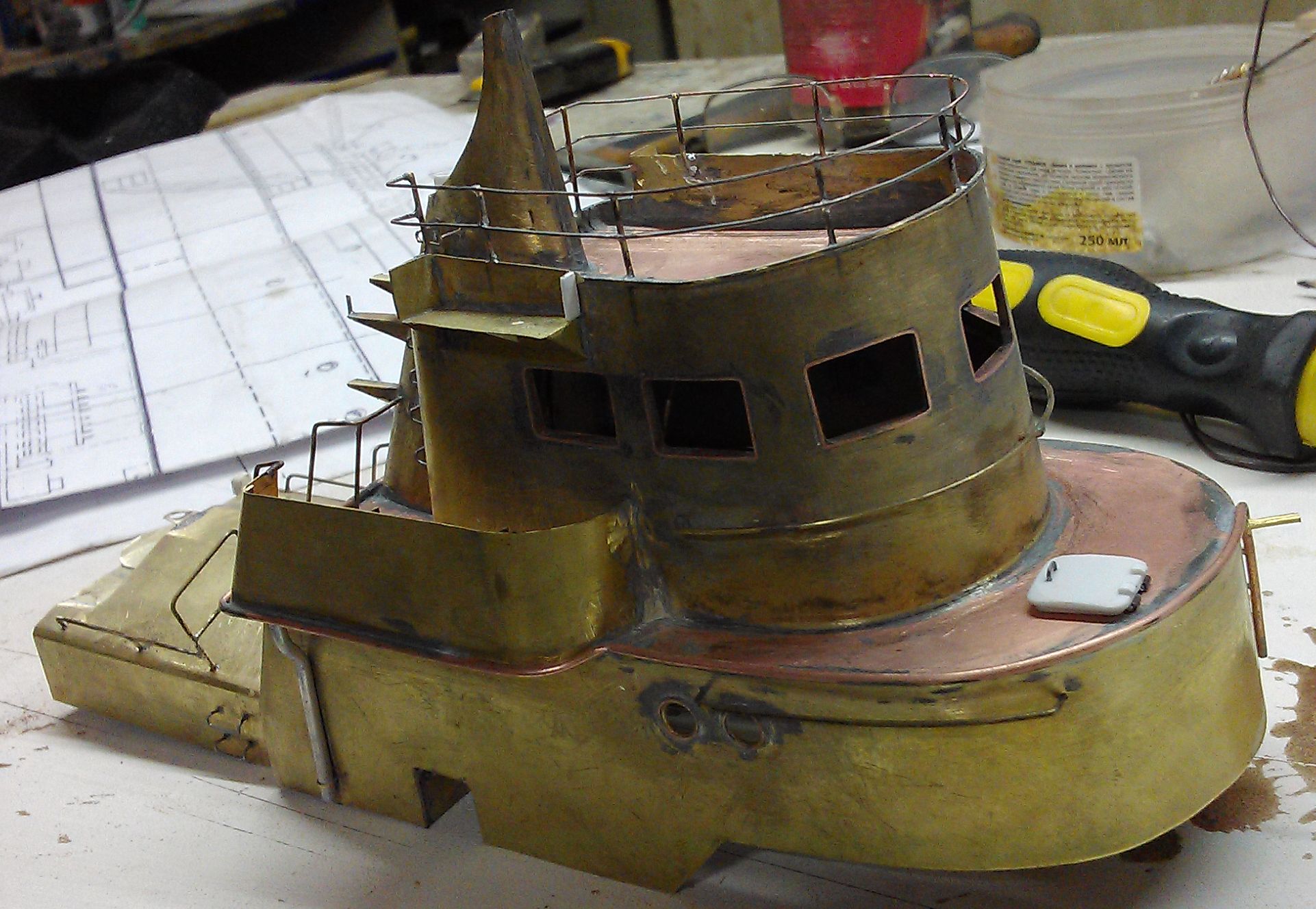

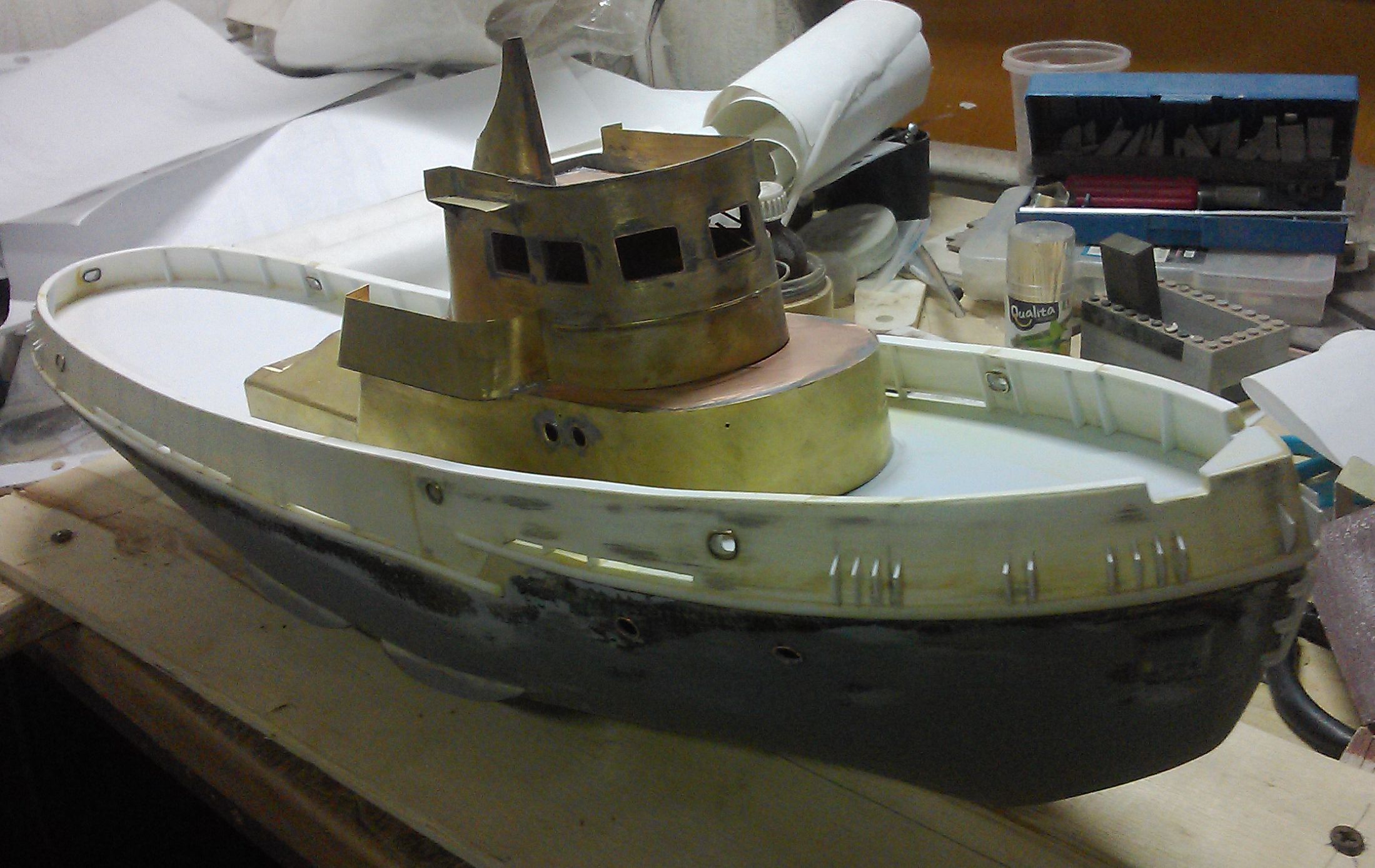

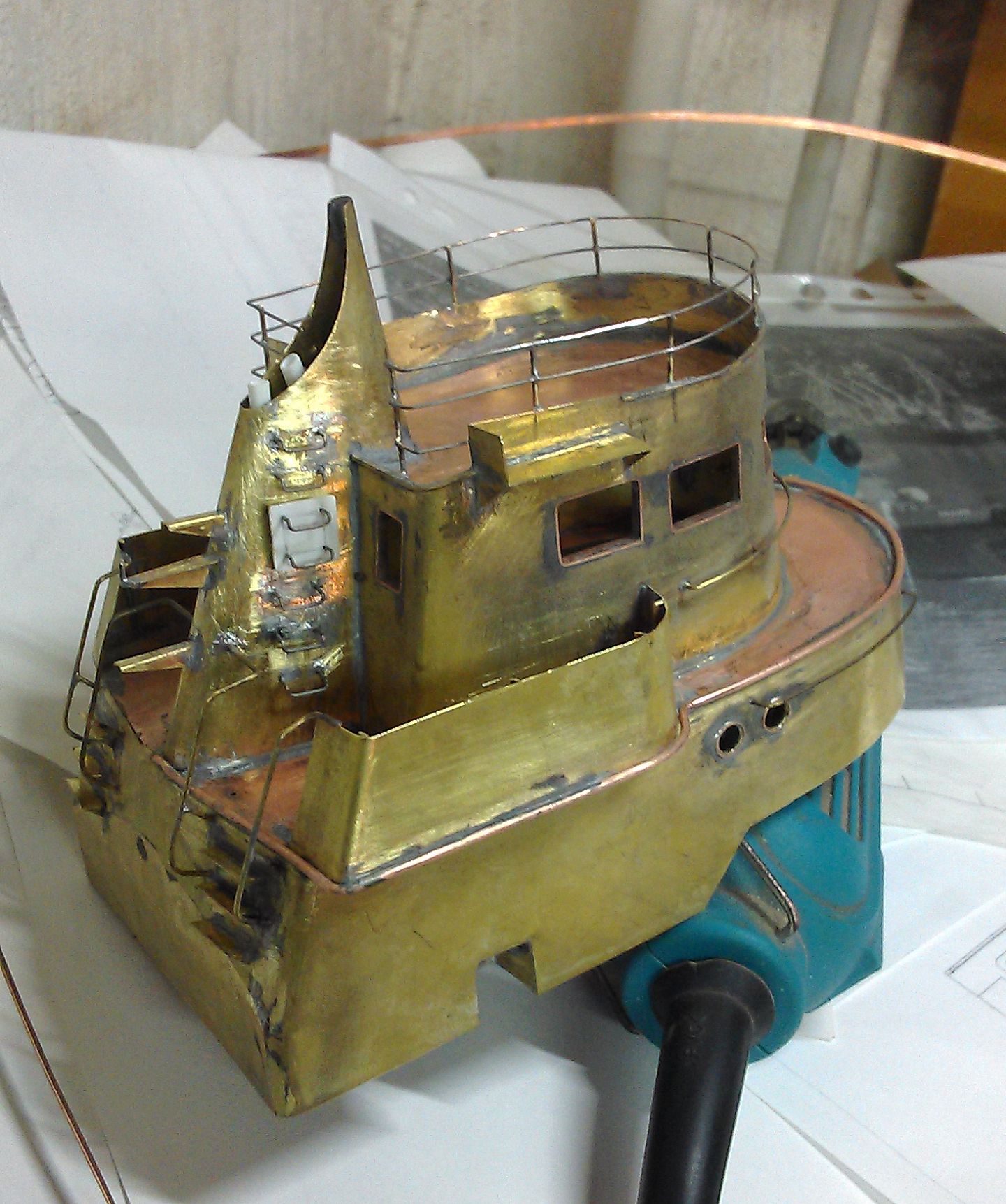

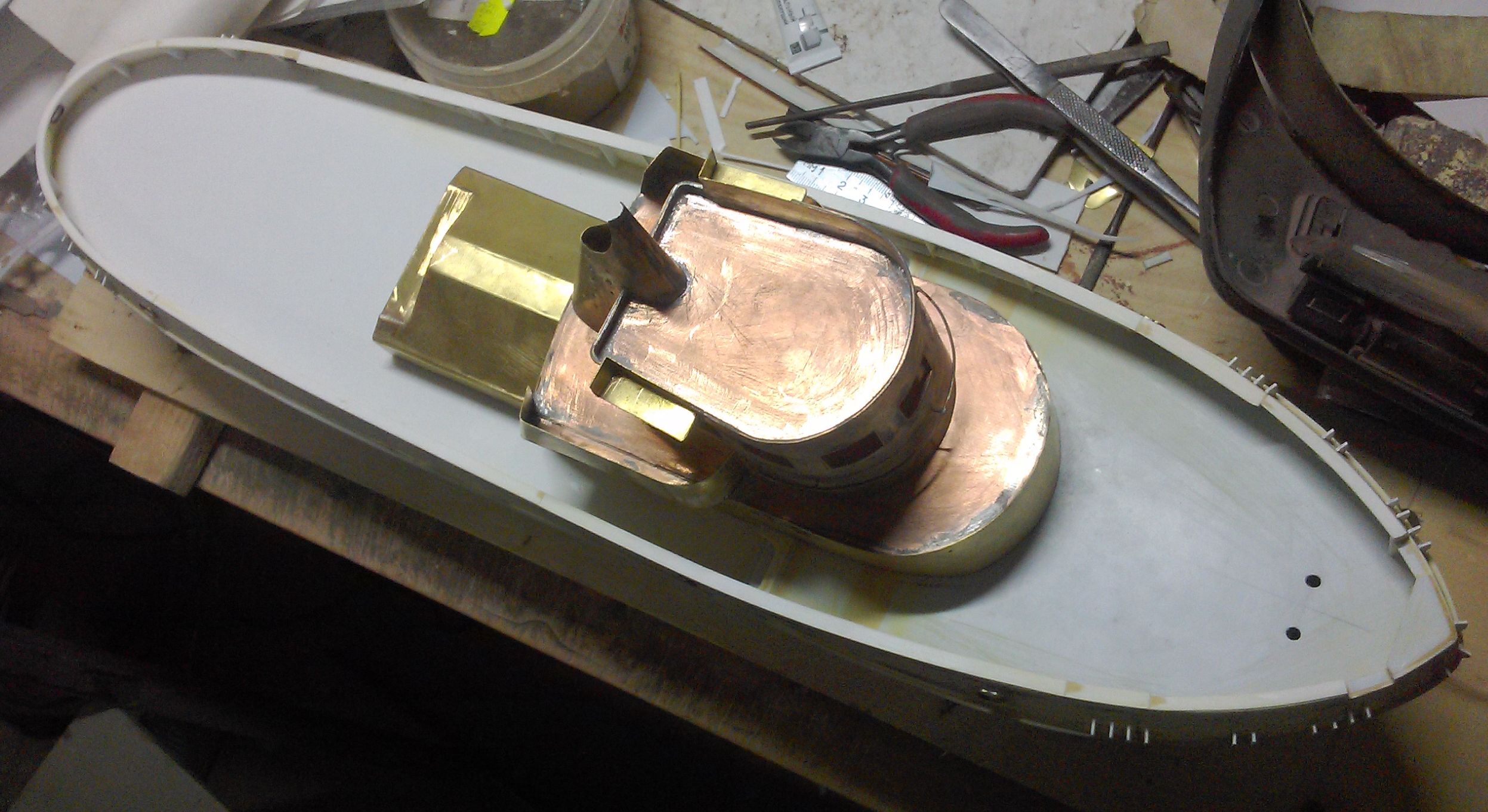

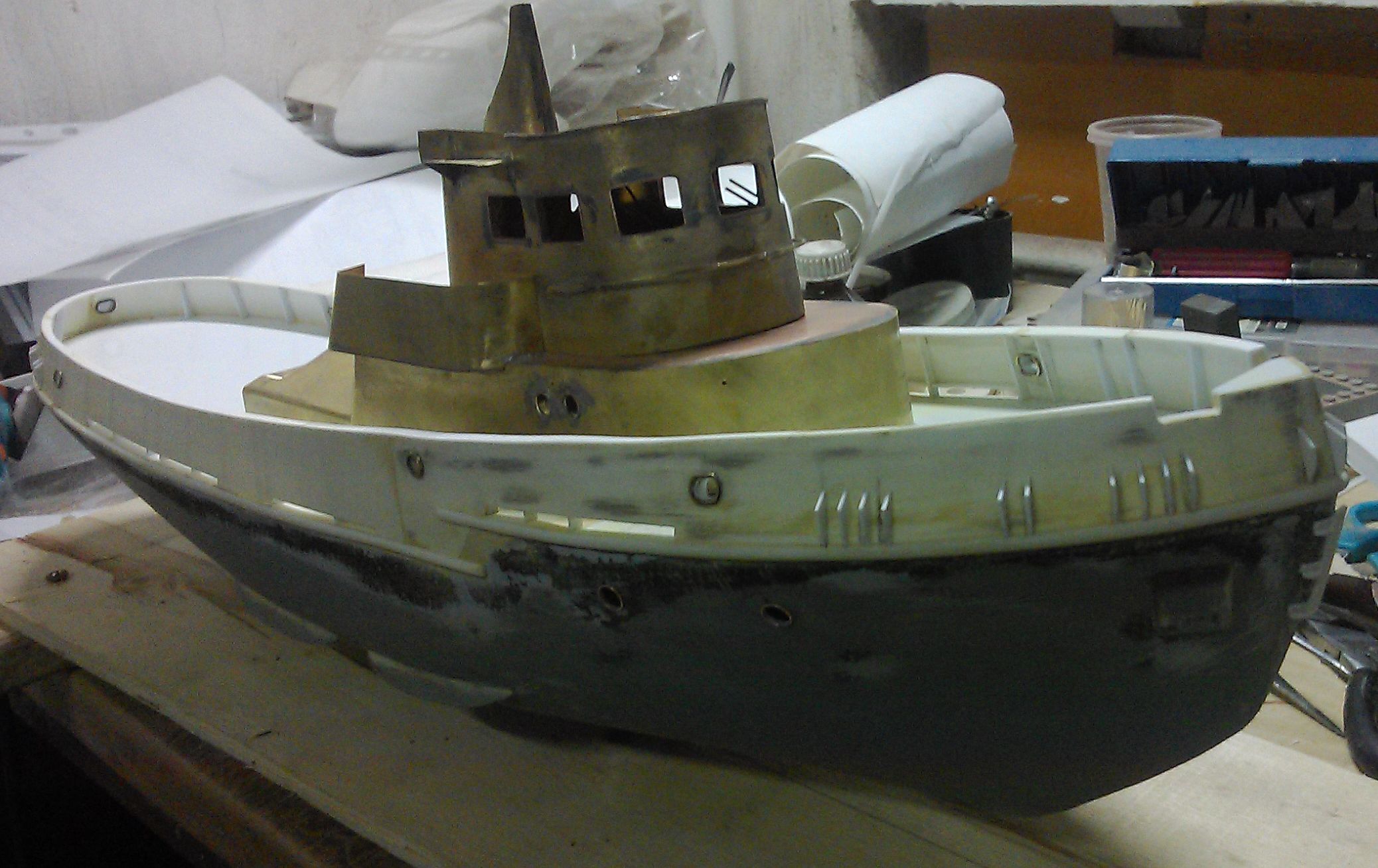

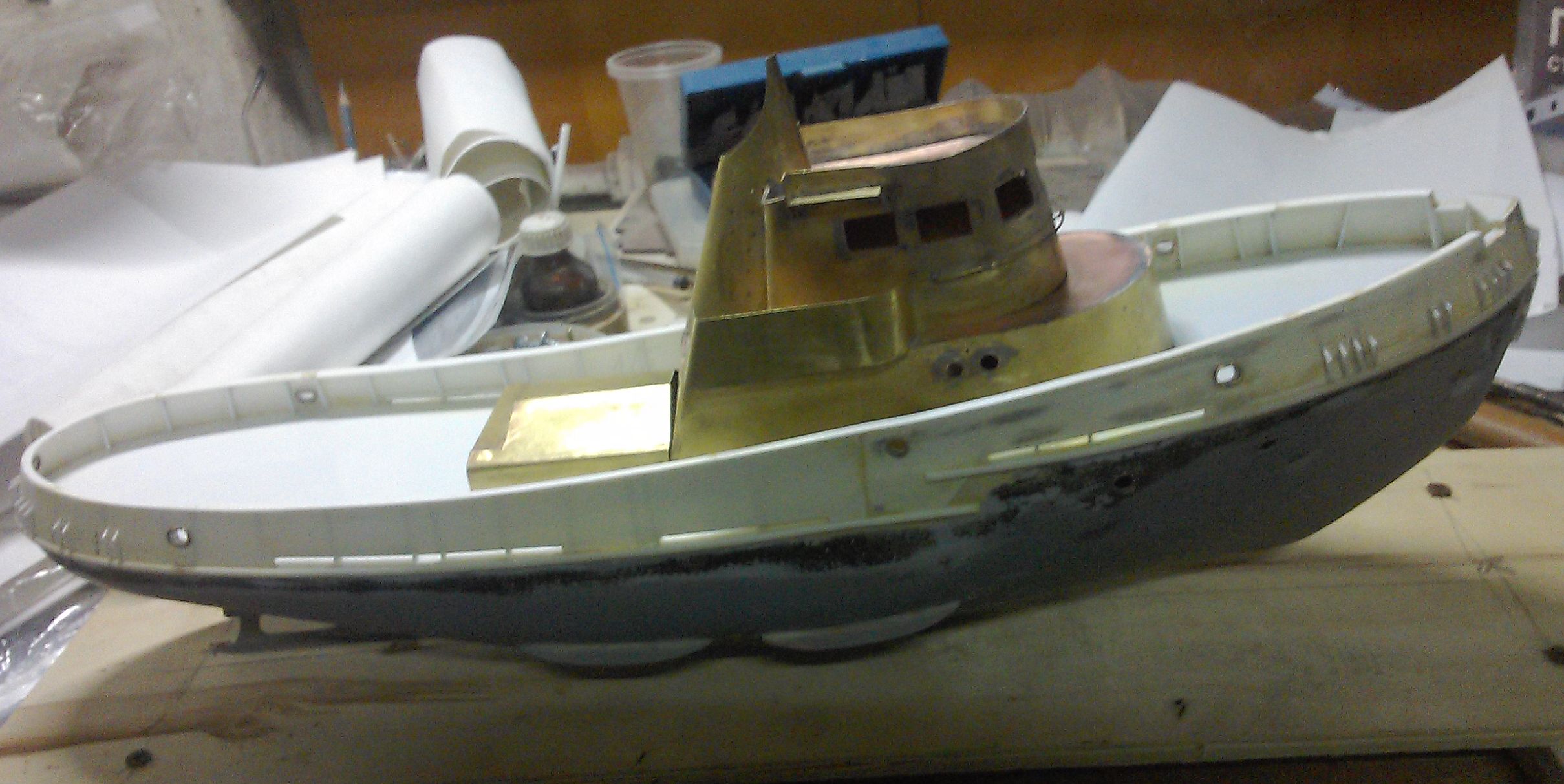

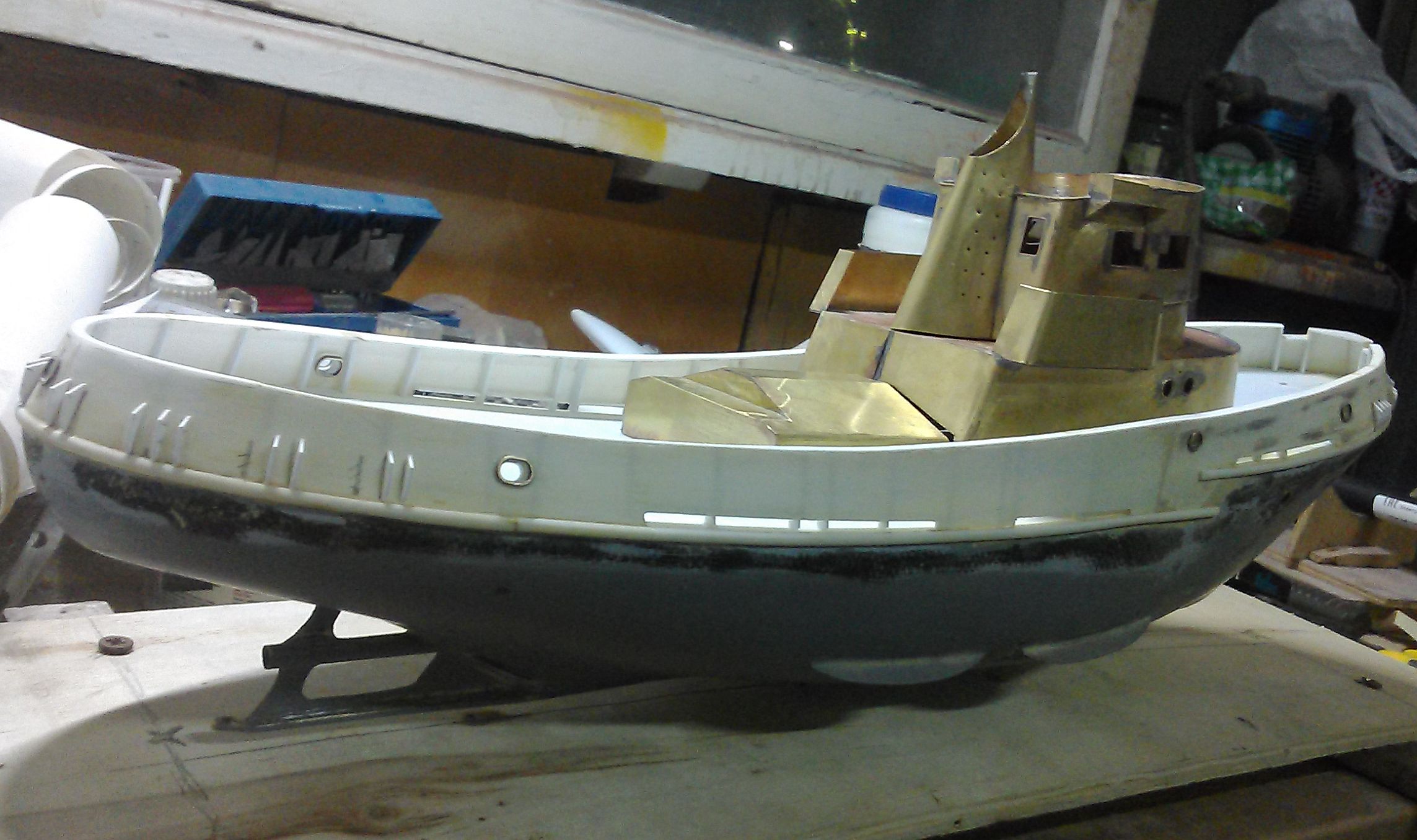

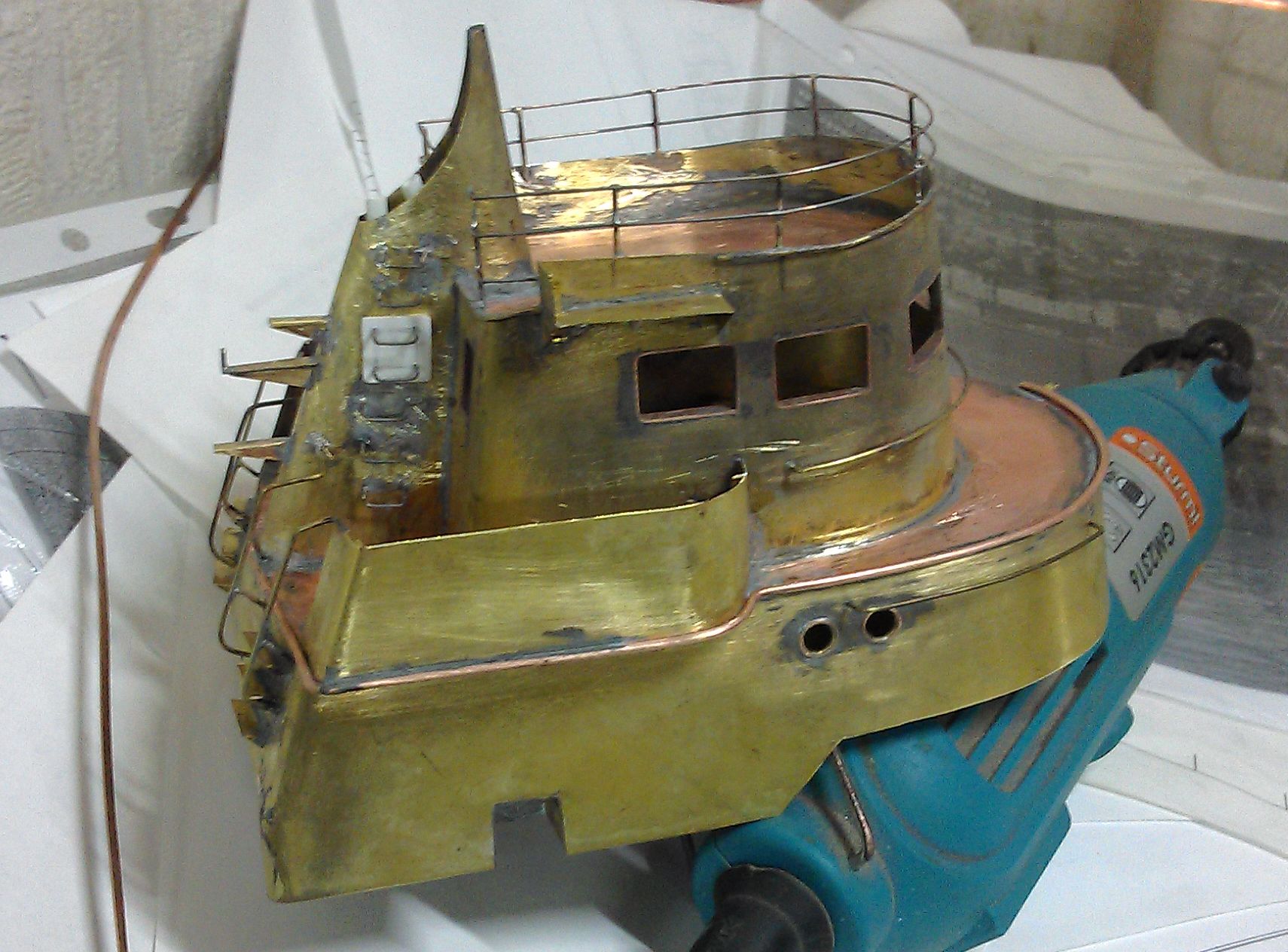

Общеизвестный процесс ошкуривания и грунтования,при выведении корпуса "под яичко",опущу,да и не делал особо фоток,в корме врезана рама(латунь) для крепления вала винта и пера руля.Перейду далее:палуба - листовой пластик 0,7 мм,наклеян(циакриновый моментальный клей типа "Момент" на фанерную фальш-палубу,которой раскреплялся корпус;фальшборт изготовил из пластика (1мм),планширь - пластик 0,5 мм.На фото на палубе стоит первоначальная стадия изготовления надстройки,т.е. по развертке вырезана из латуни и частично спаяна.Для придания формы надстройке,исползовал деревянный кондуктор...

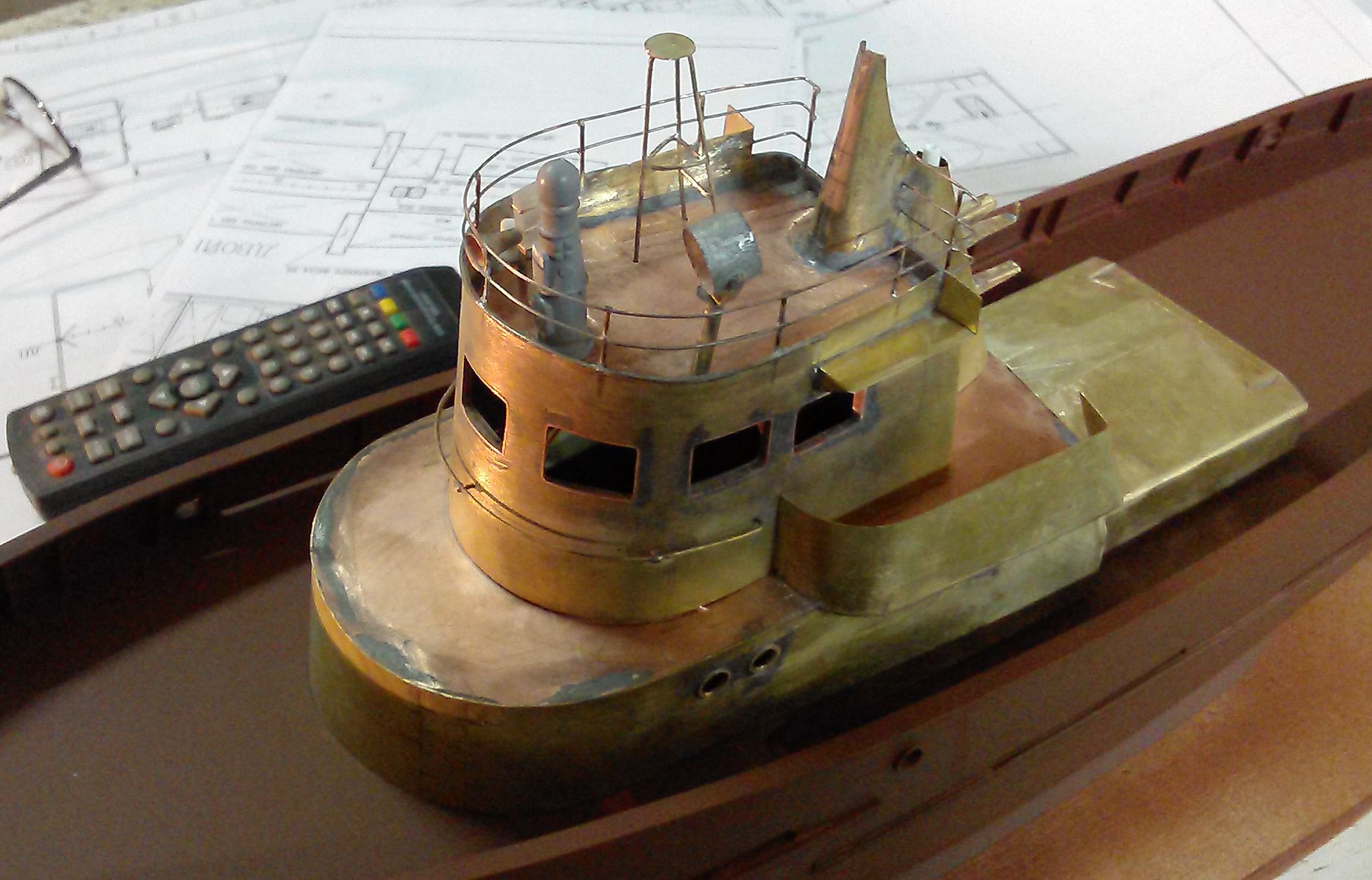

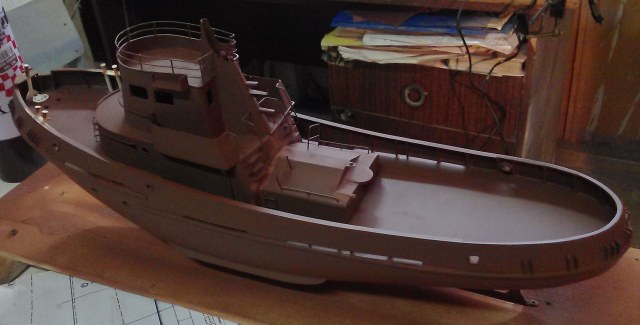

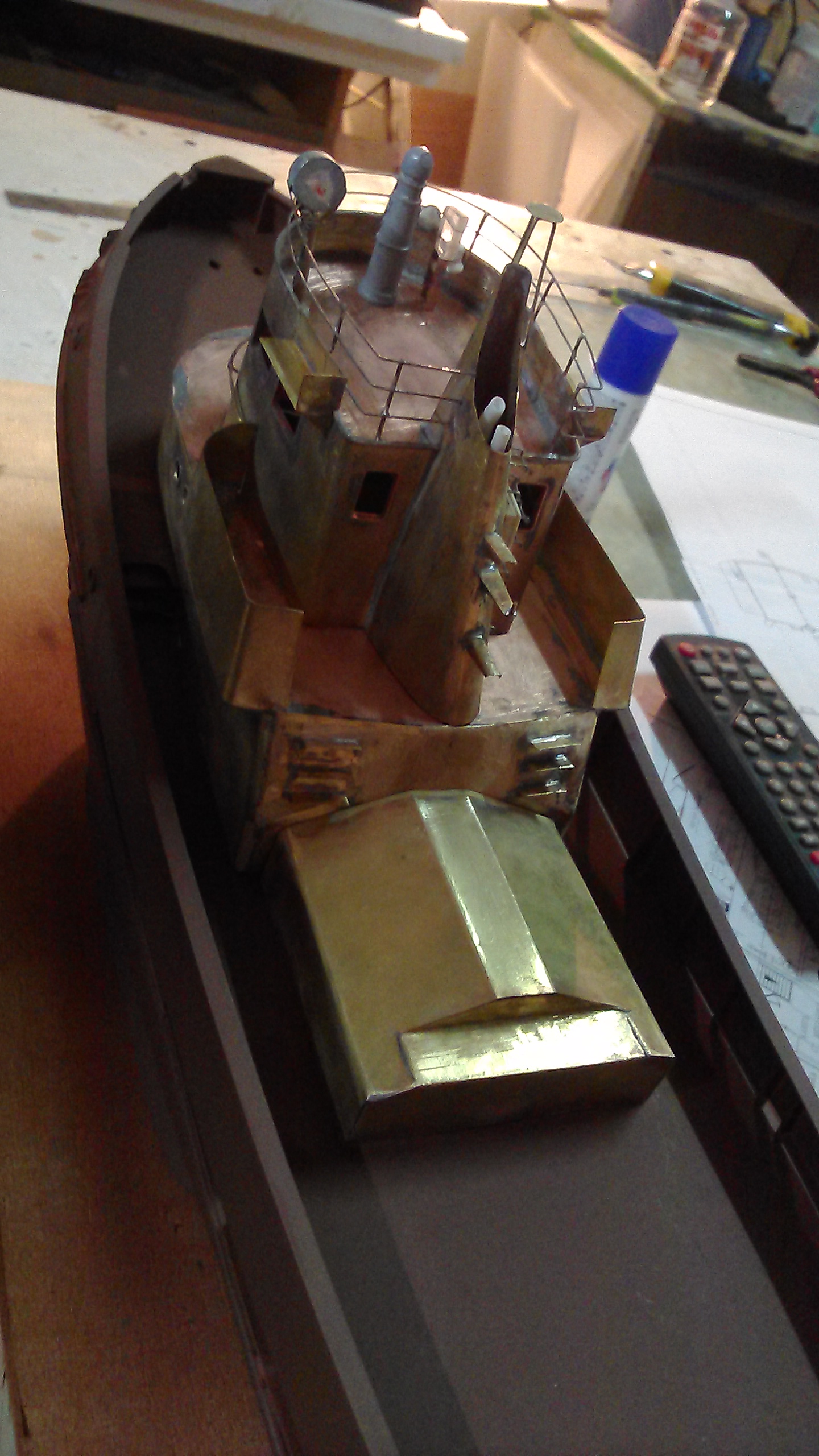

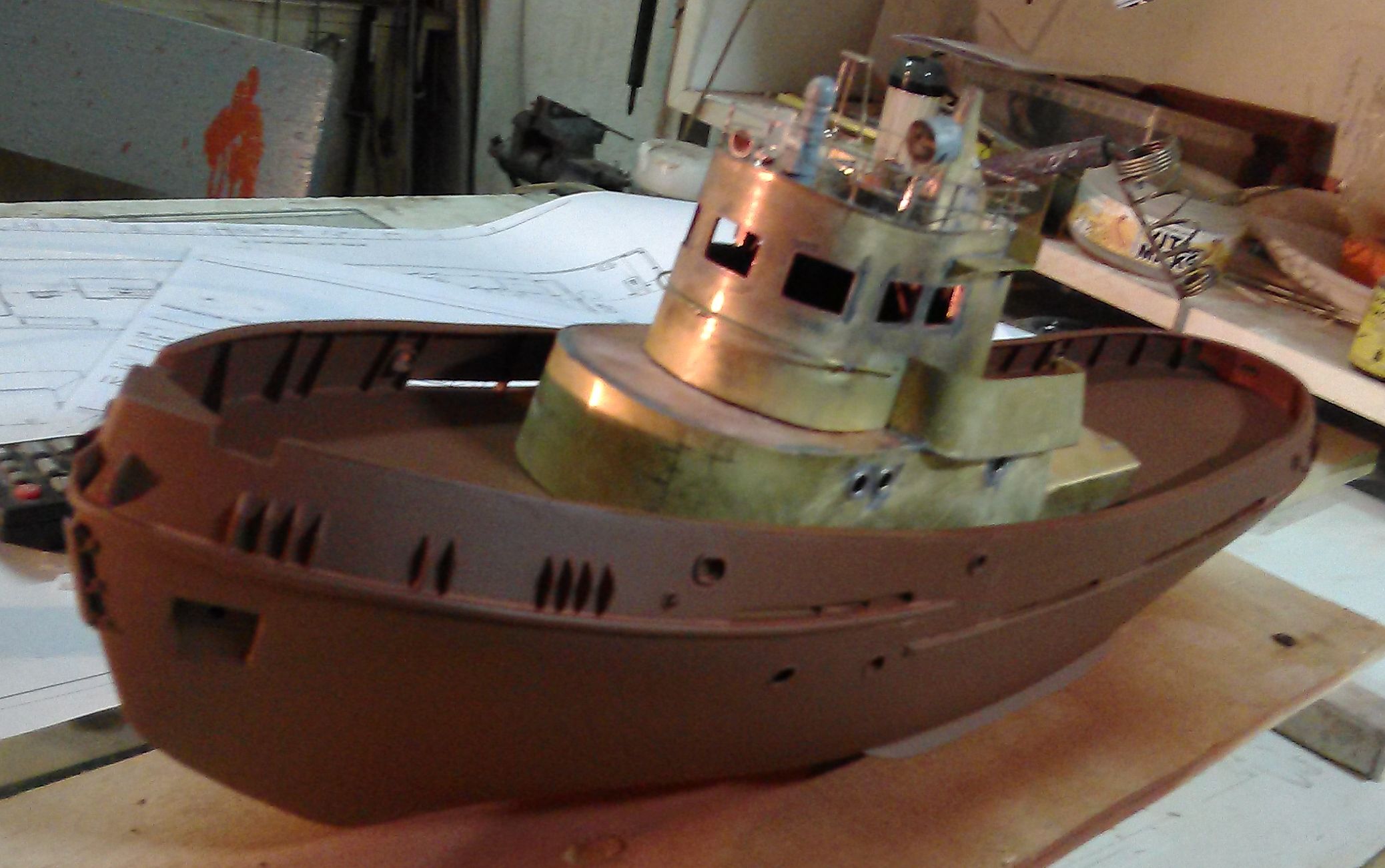

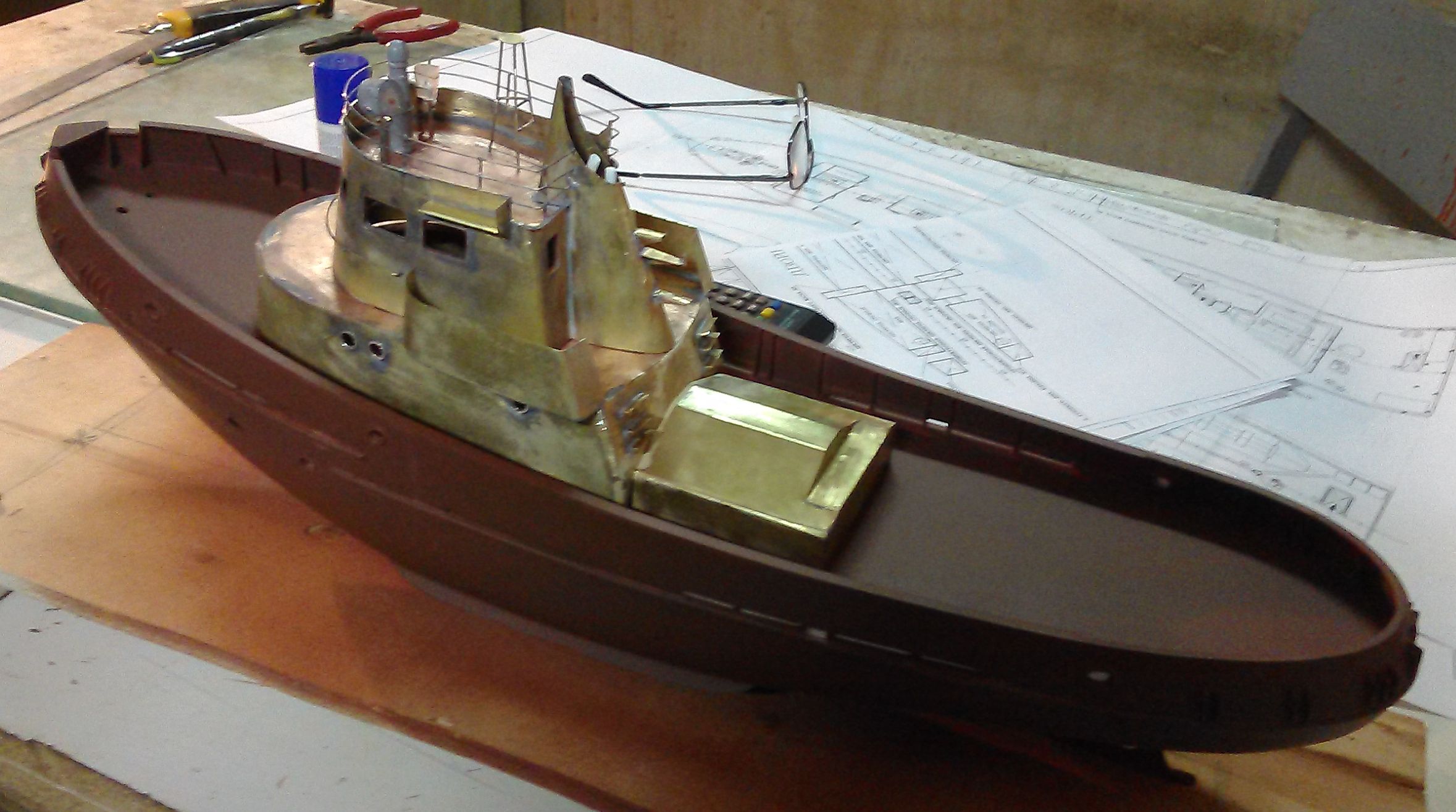

Далее,для удобства,загрунтовал корпус.Немного поработал над надстройкой - добавил кожух машинного отделения,сделал заготовки прожектора,ревуна,РЛС и компаса.Прикинул их по позициям на мостике.
Красивая моделька получается !
Шведский королевский корабль "Васа"
http://karopka.ru/community/user/21010/?MODEL=481749
Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16

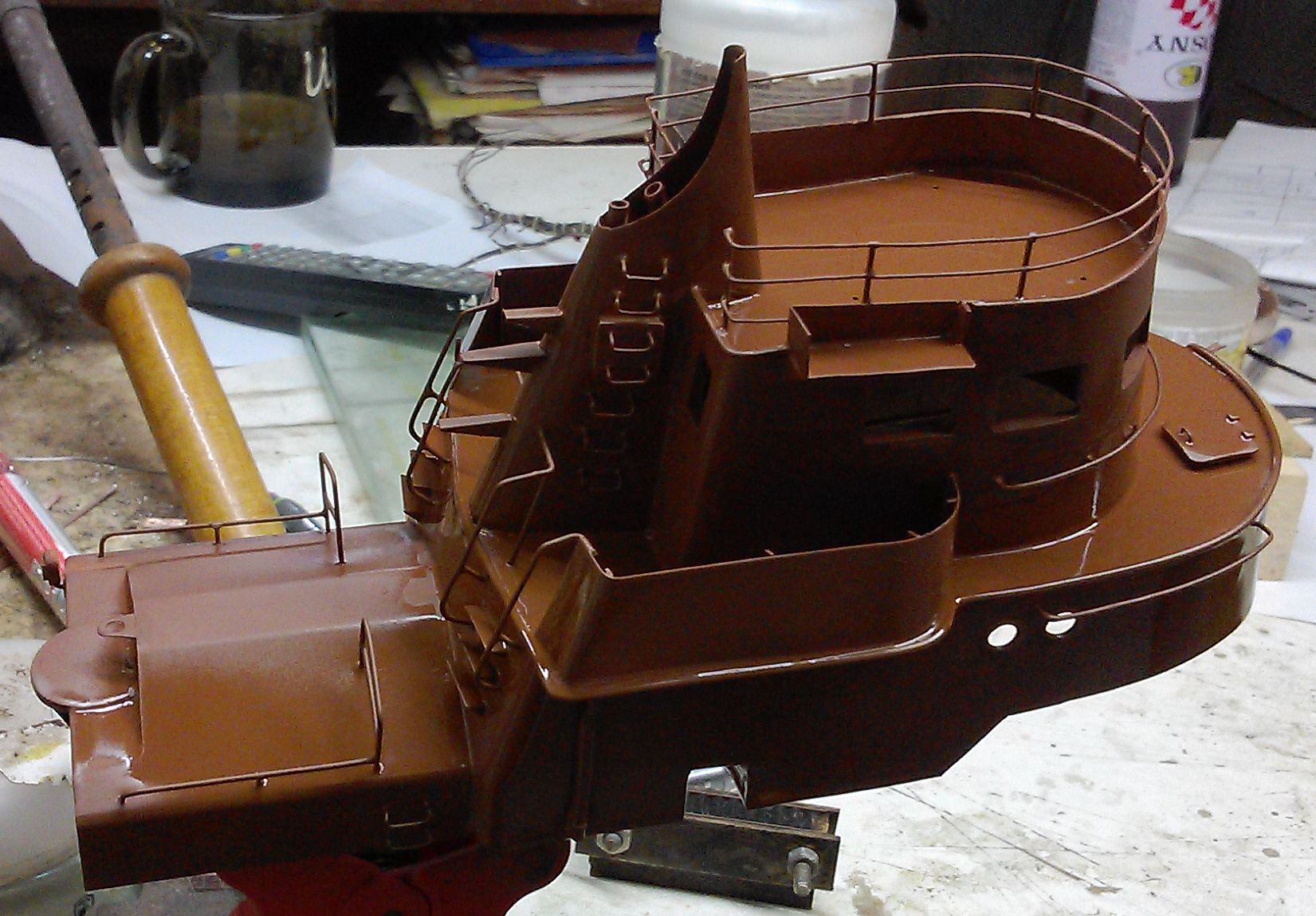

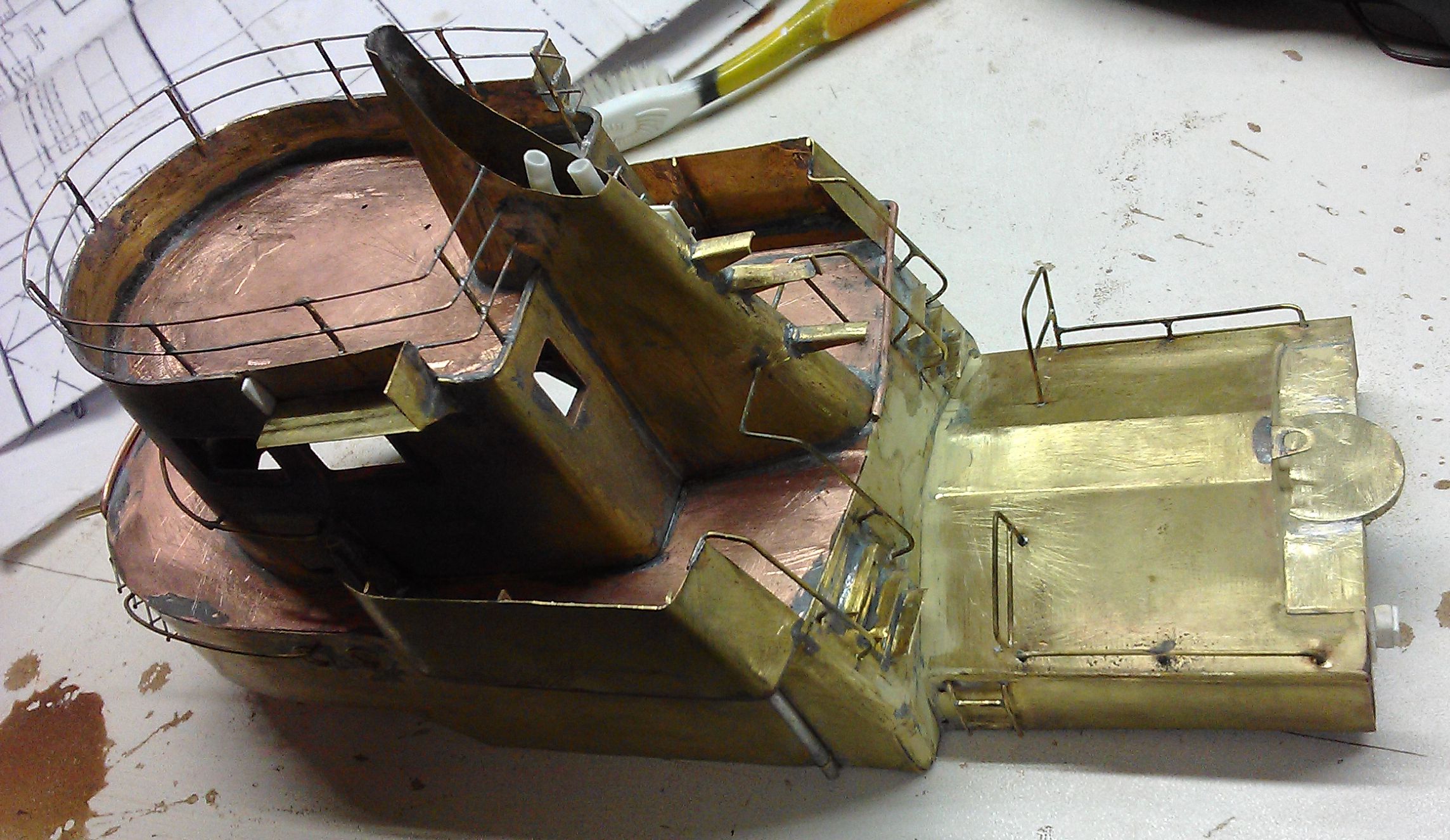

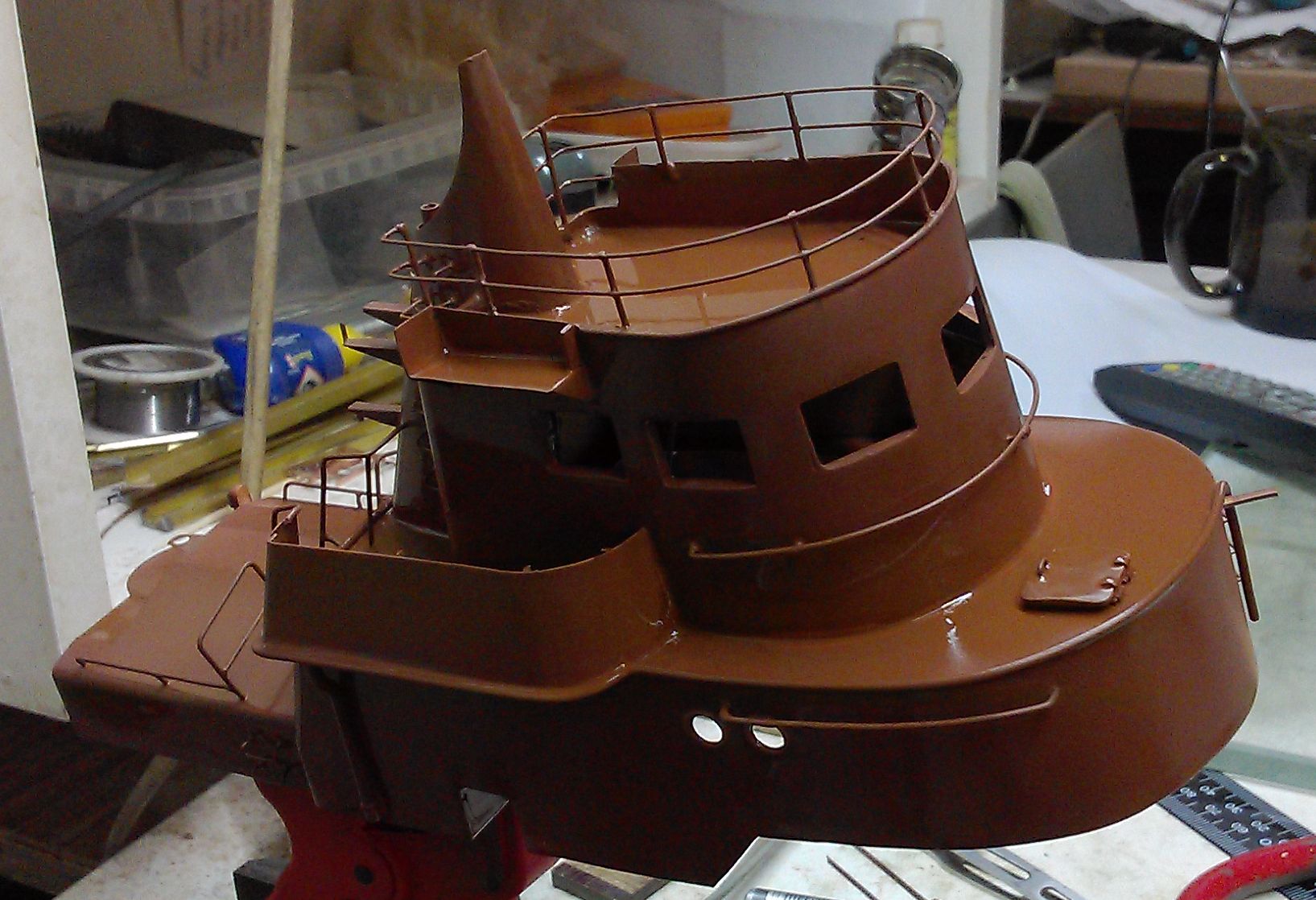

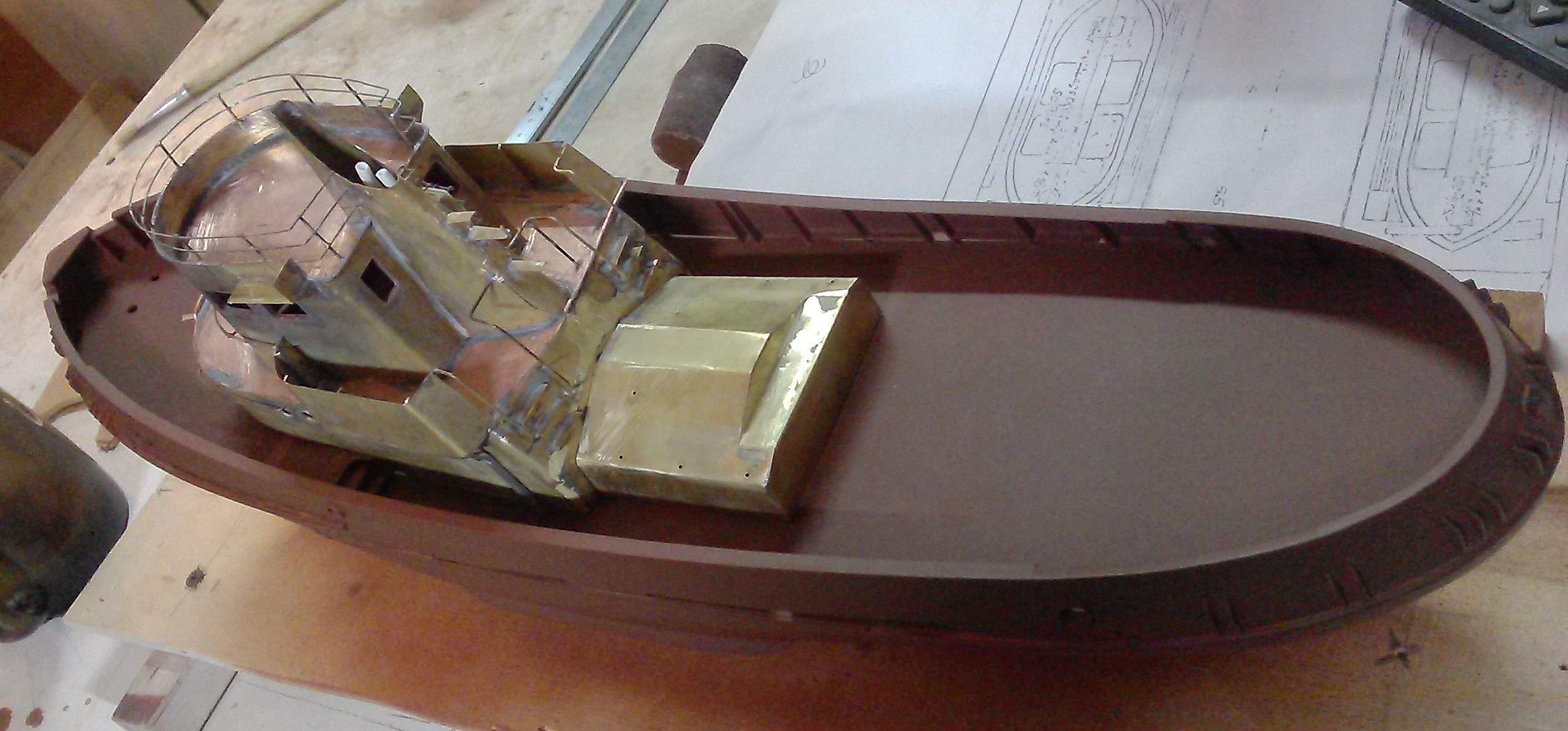

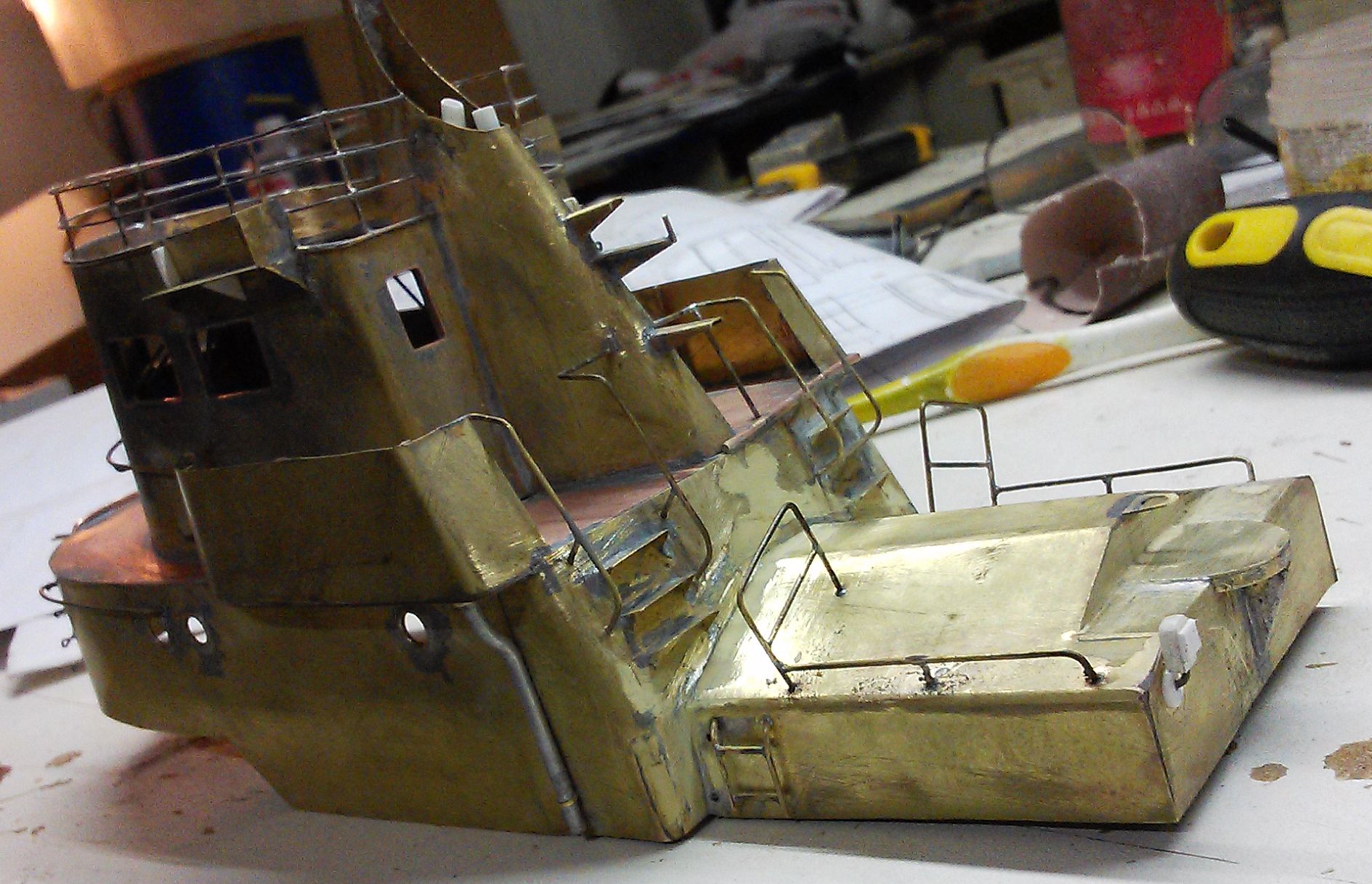

Когда основные элементы надстройки собраны воедино,нанёс грунт...

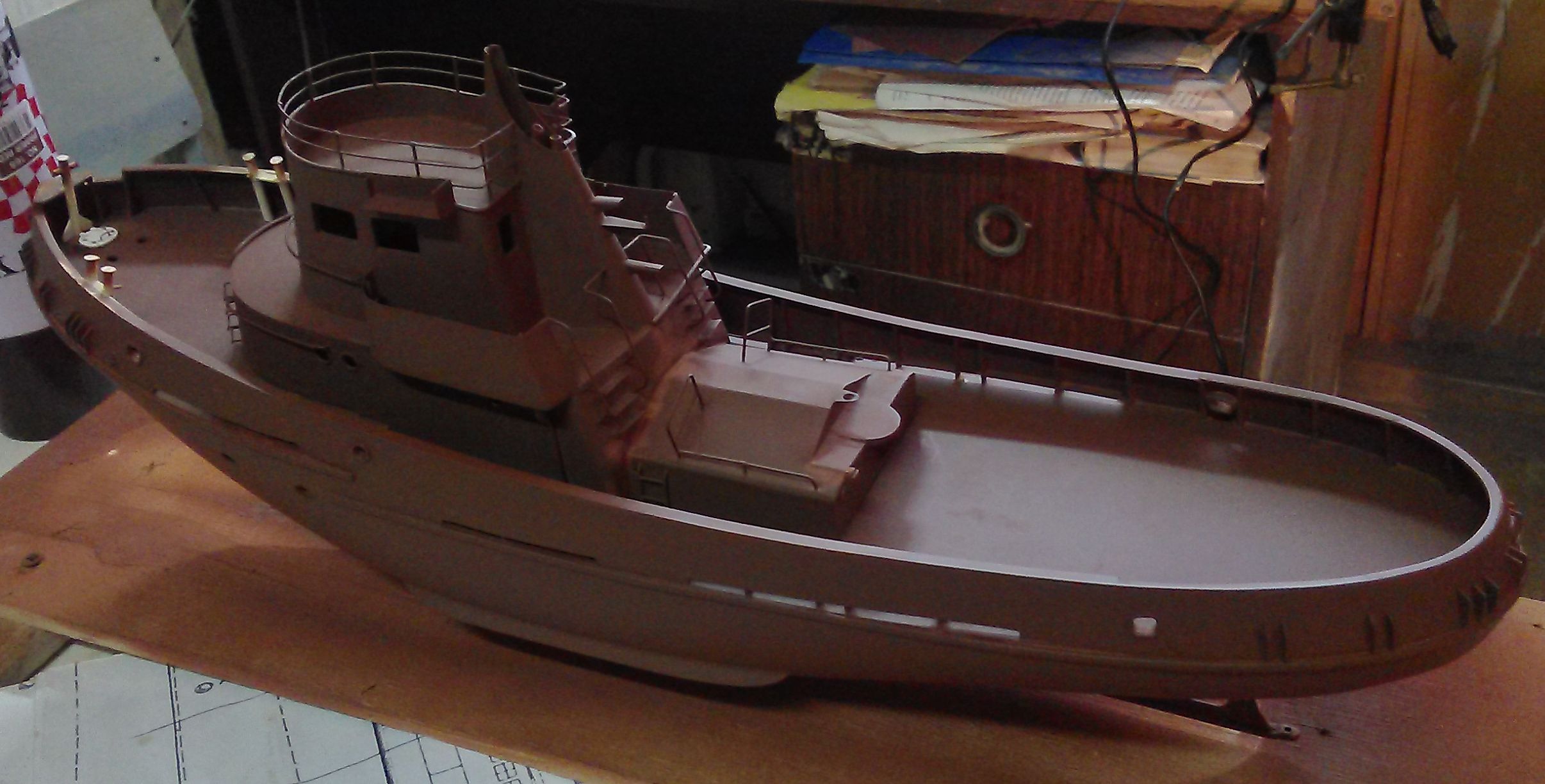

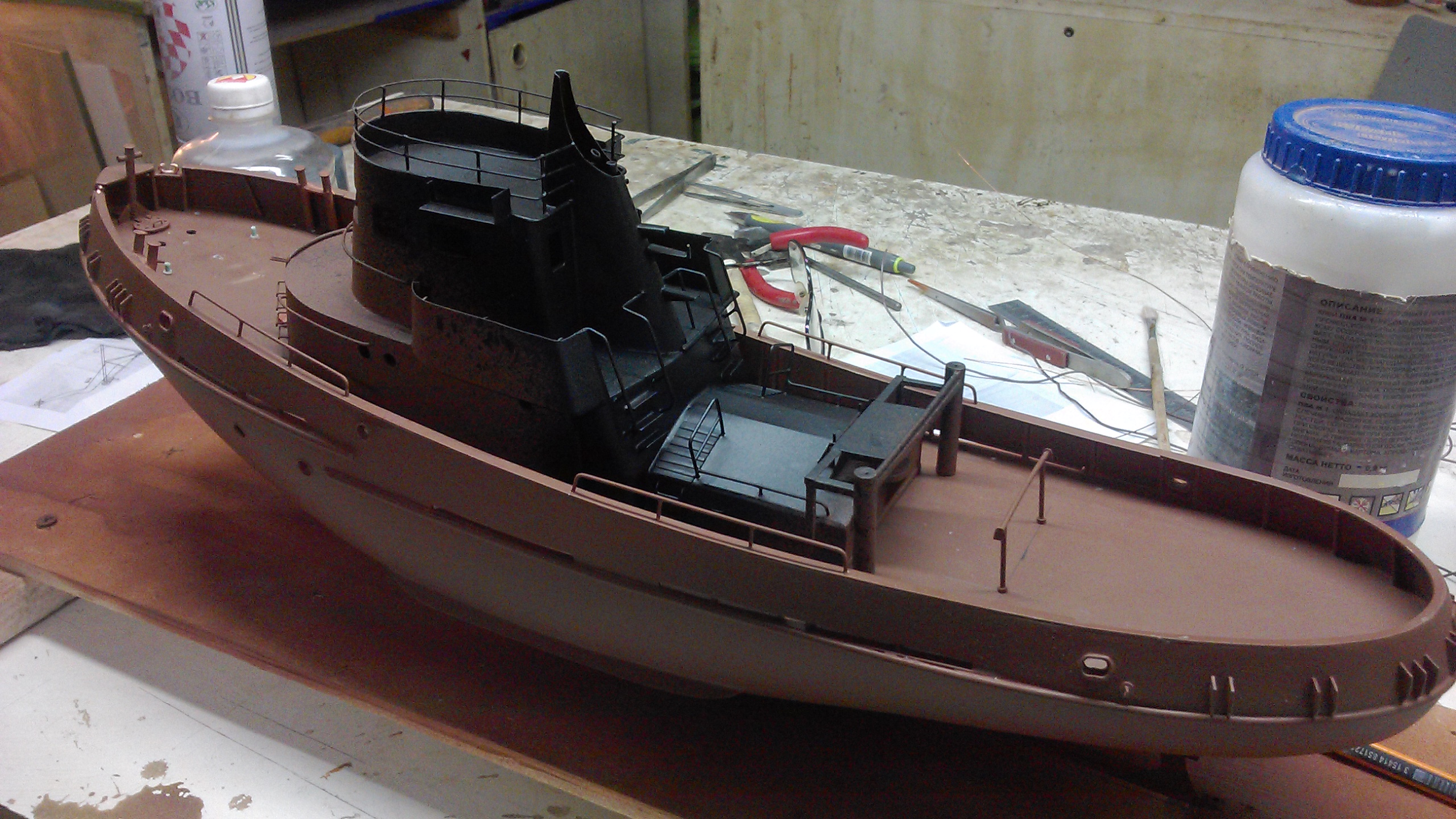

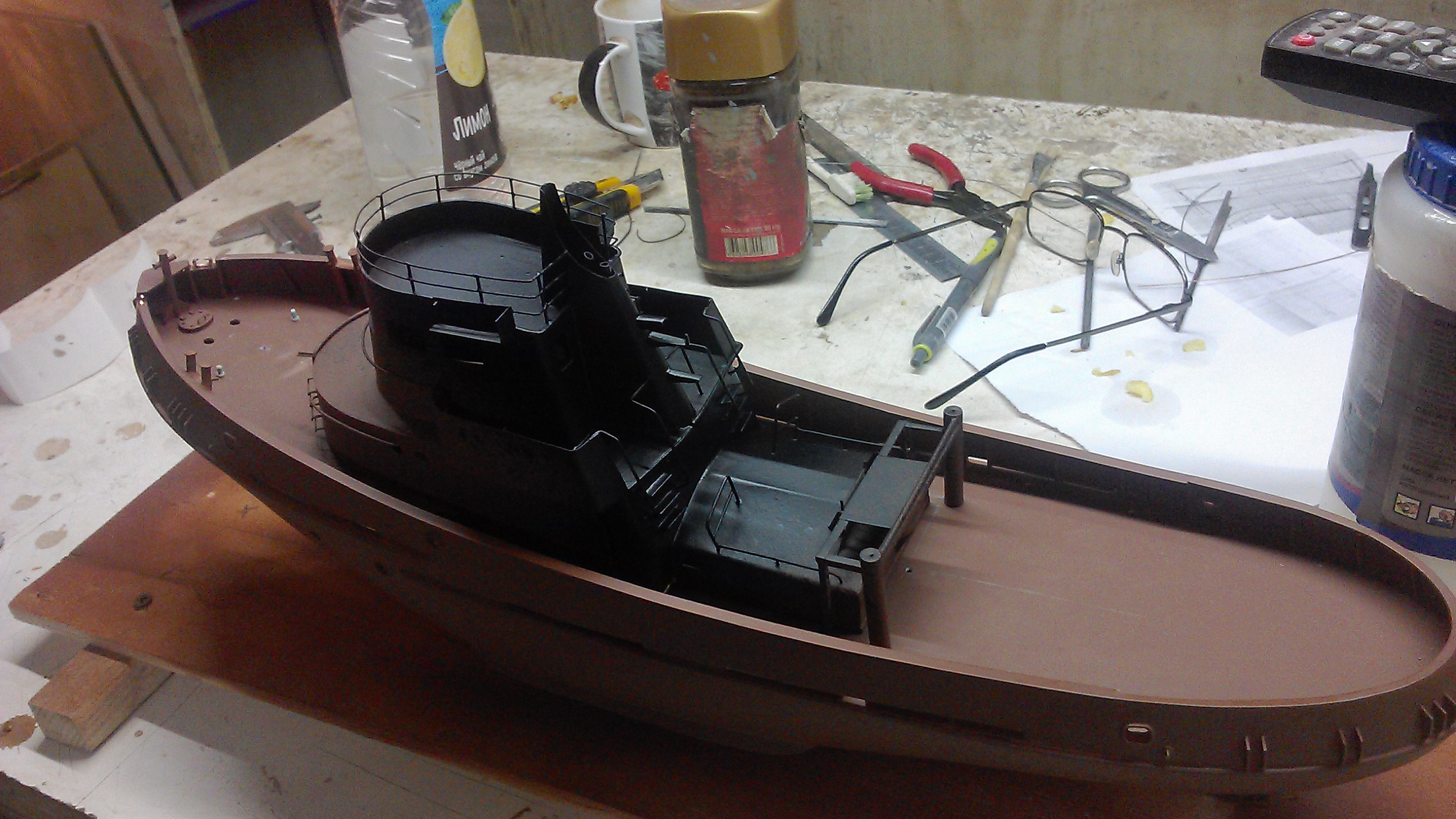

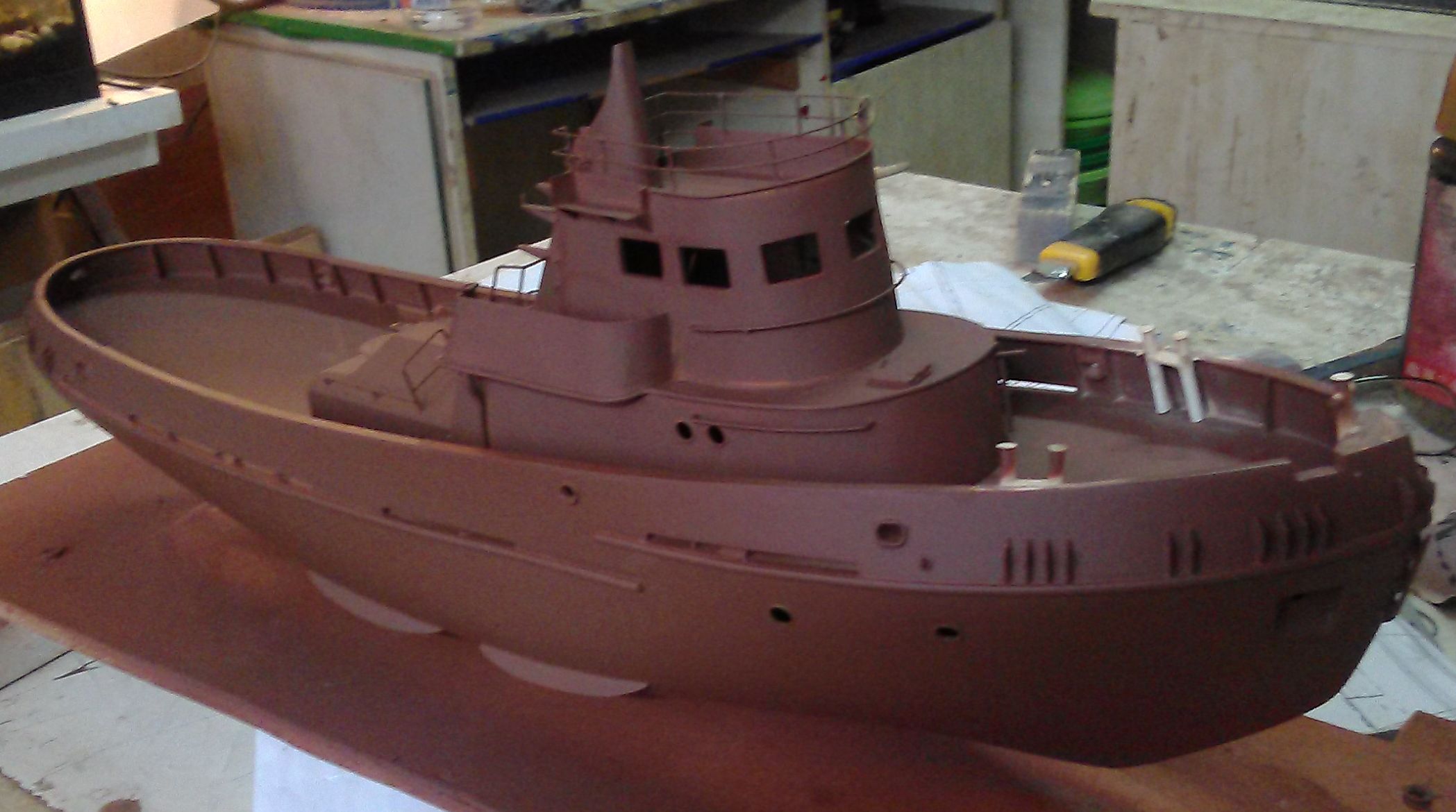

И прикинул в сборе надстройку и корпус...

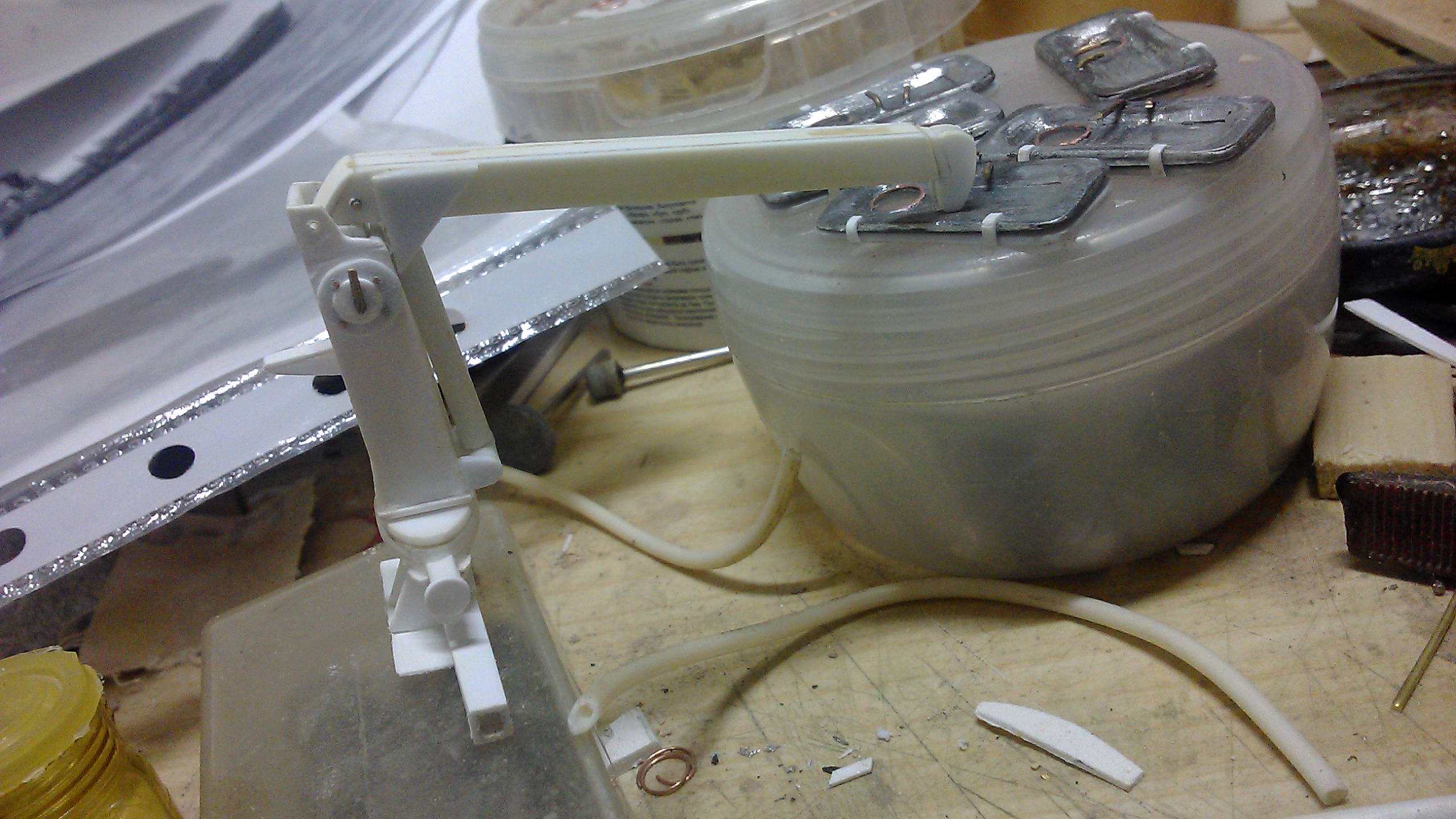

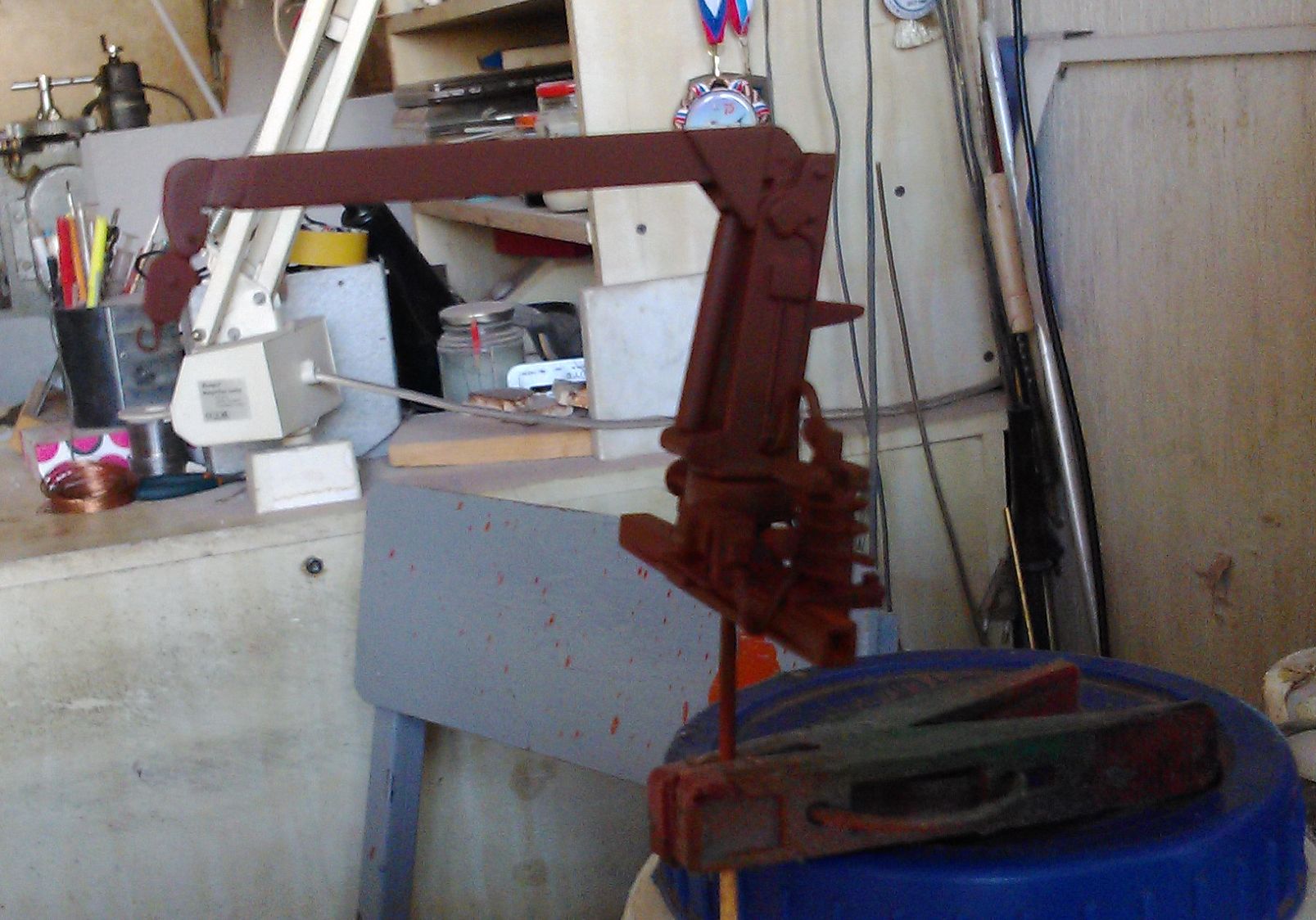

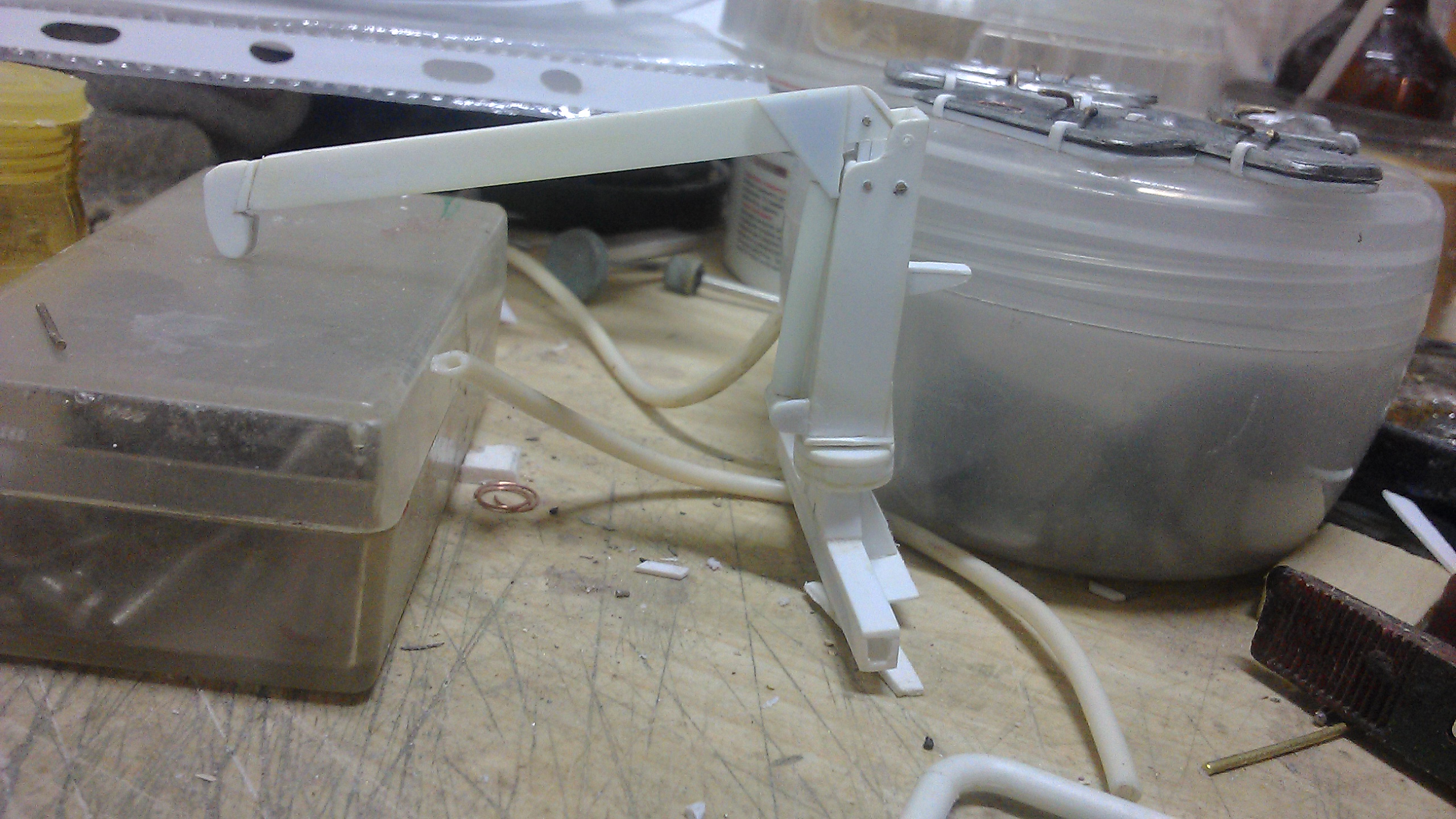

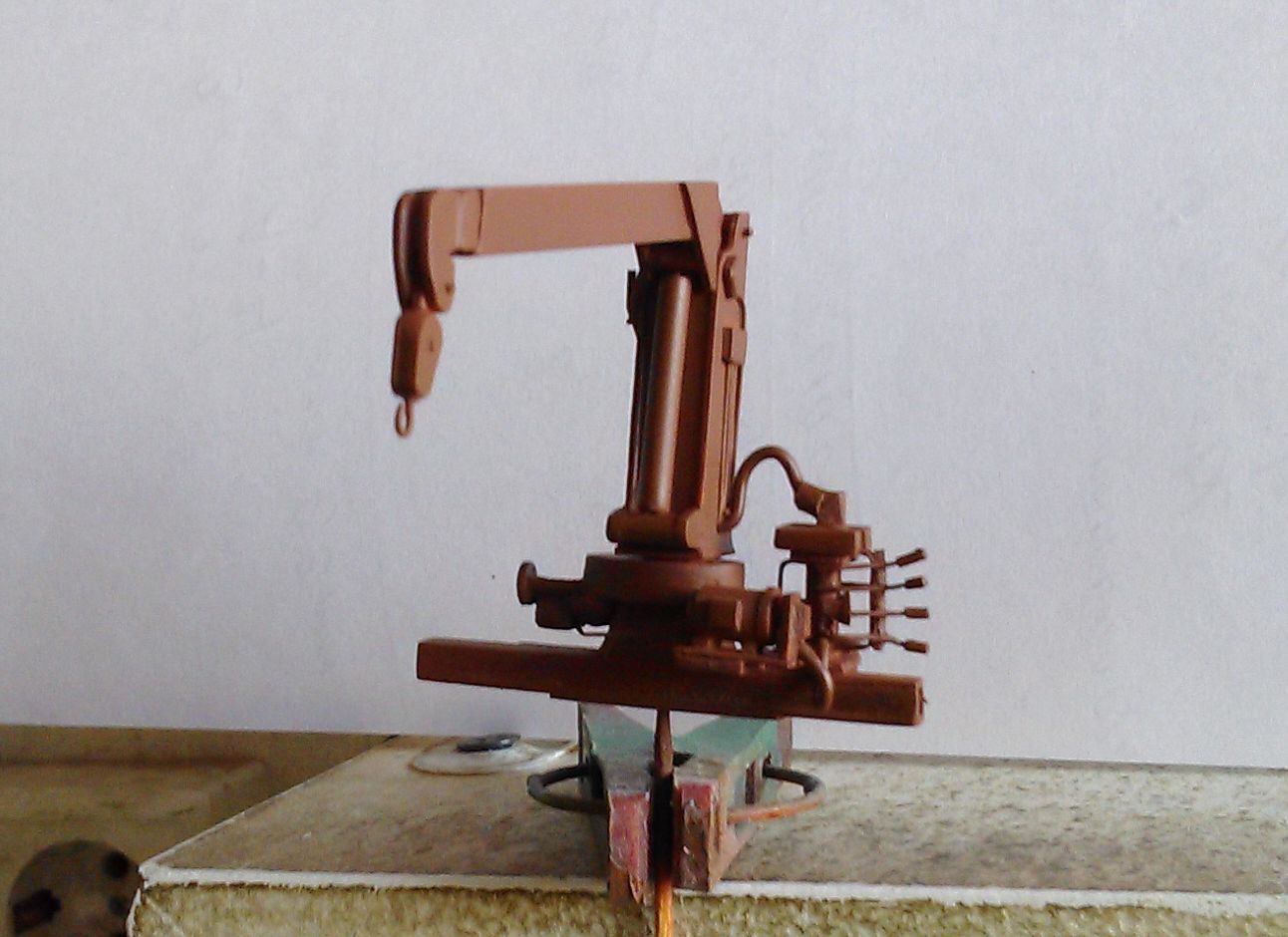

Одним из основных элементов судна является кран, сделал его и загрунтовал...

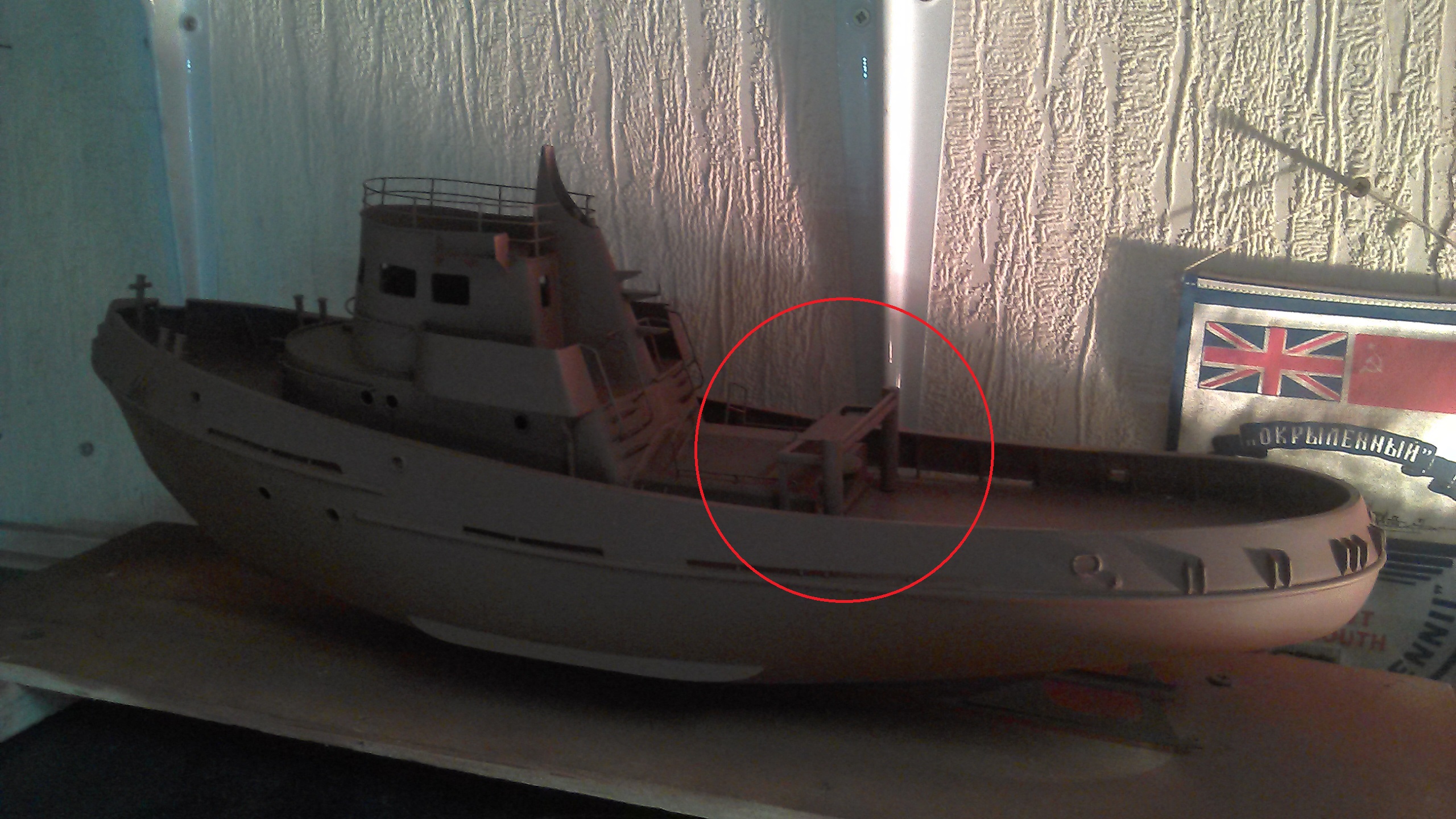

Кстати,для того чтобы установить кран,на прототипе сделали некоторую модернизацию надстройки,которую и я изготовил(выделил красным кругом).
Просто можно папку с фото судна скинуть в папку фотографии, очень полезно всем будет, красивый спасатель получается, паяете простым паяльником или феном? ведет надстройку или нет?
@Павел Скоблов написал:паяете простым паяльником или феном? ведет надстройку или нет?
Обычный 60-ватный паяльник.Надстройка изнутри имеет латунные поперечные усиления,поэтому не ведёт.

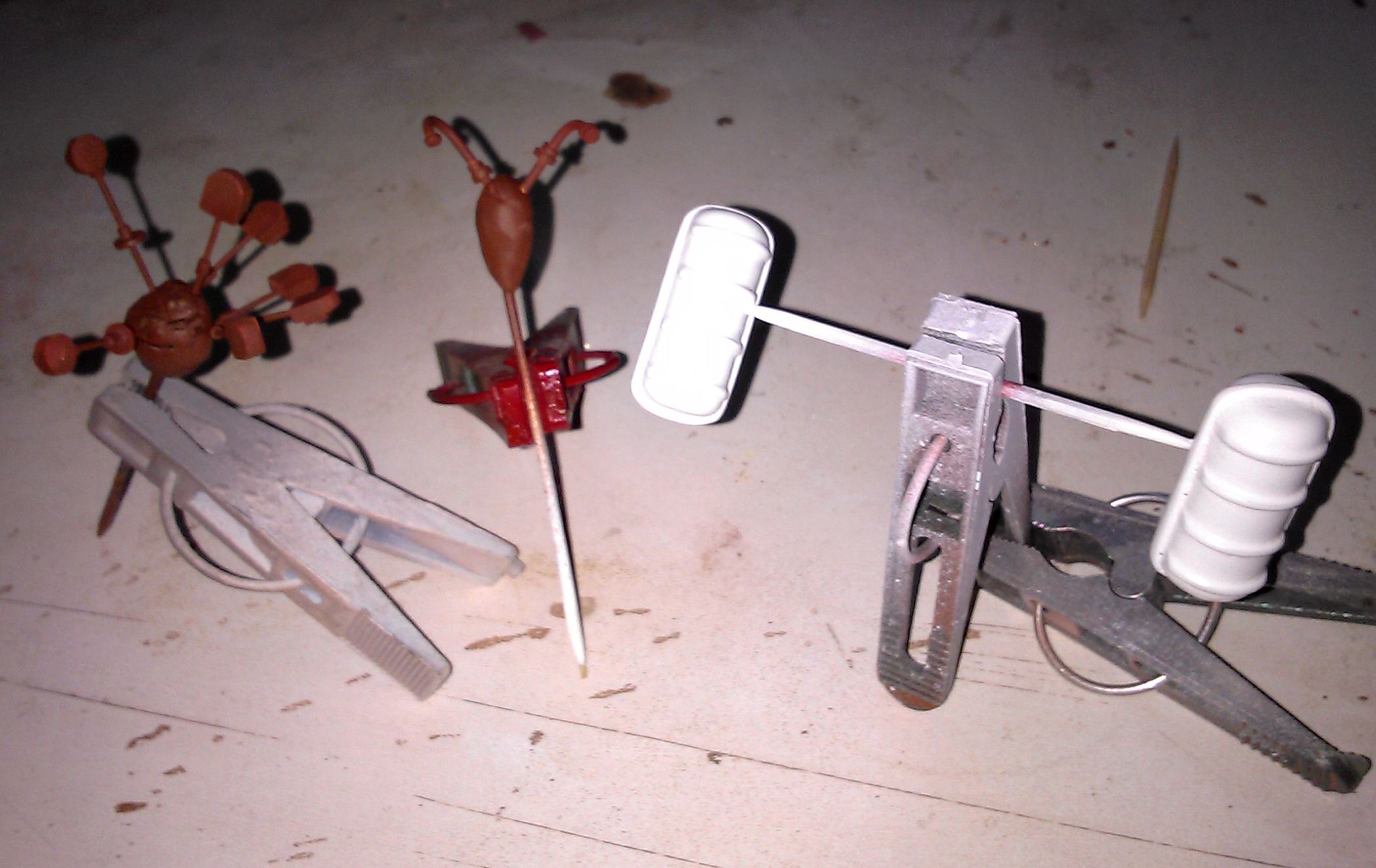

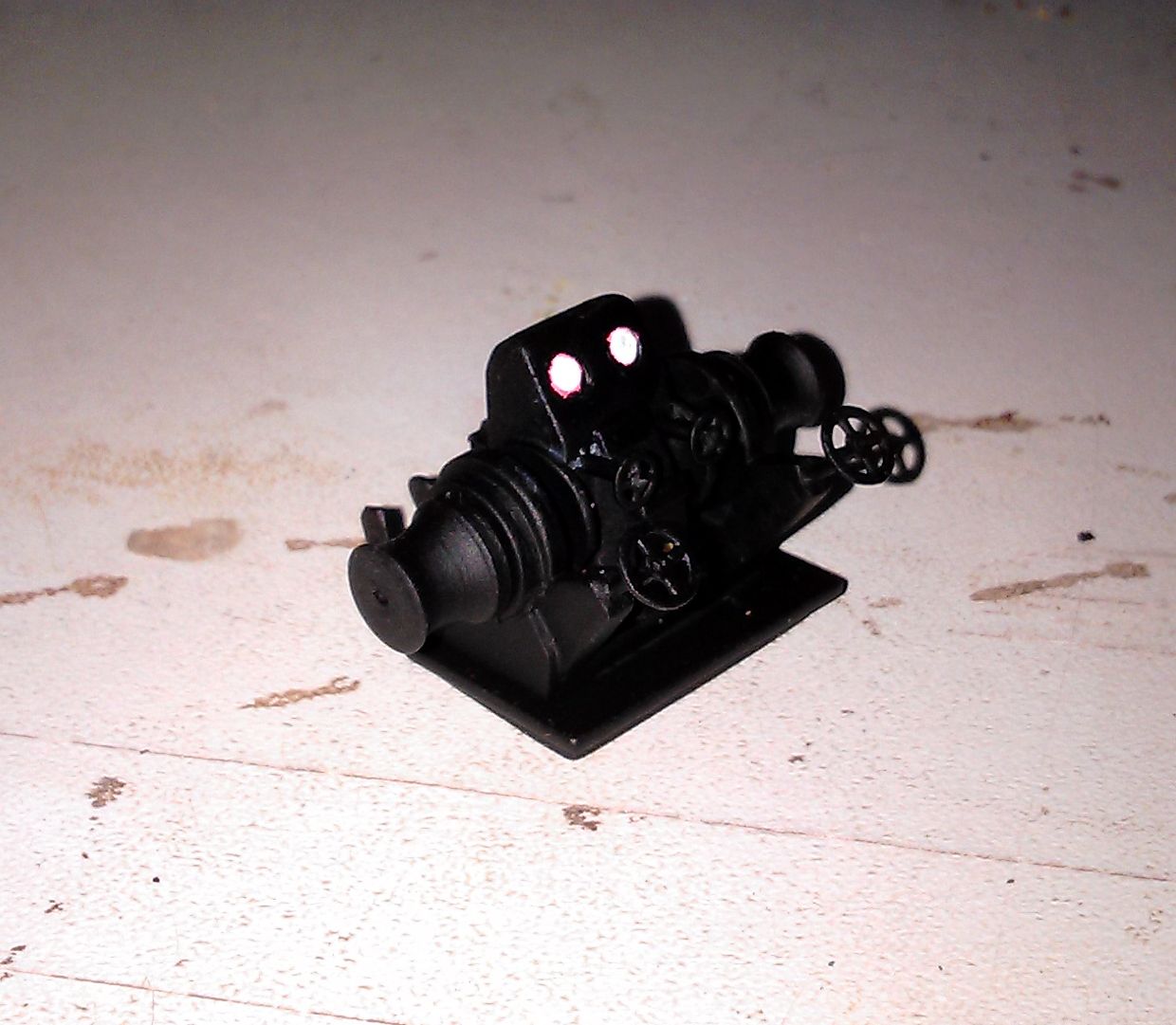

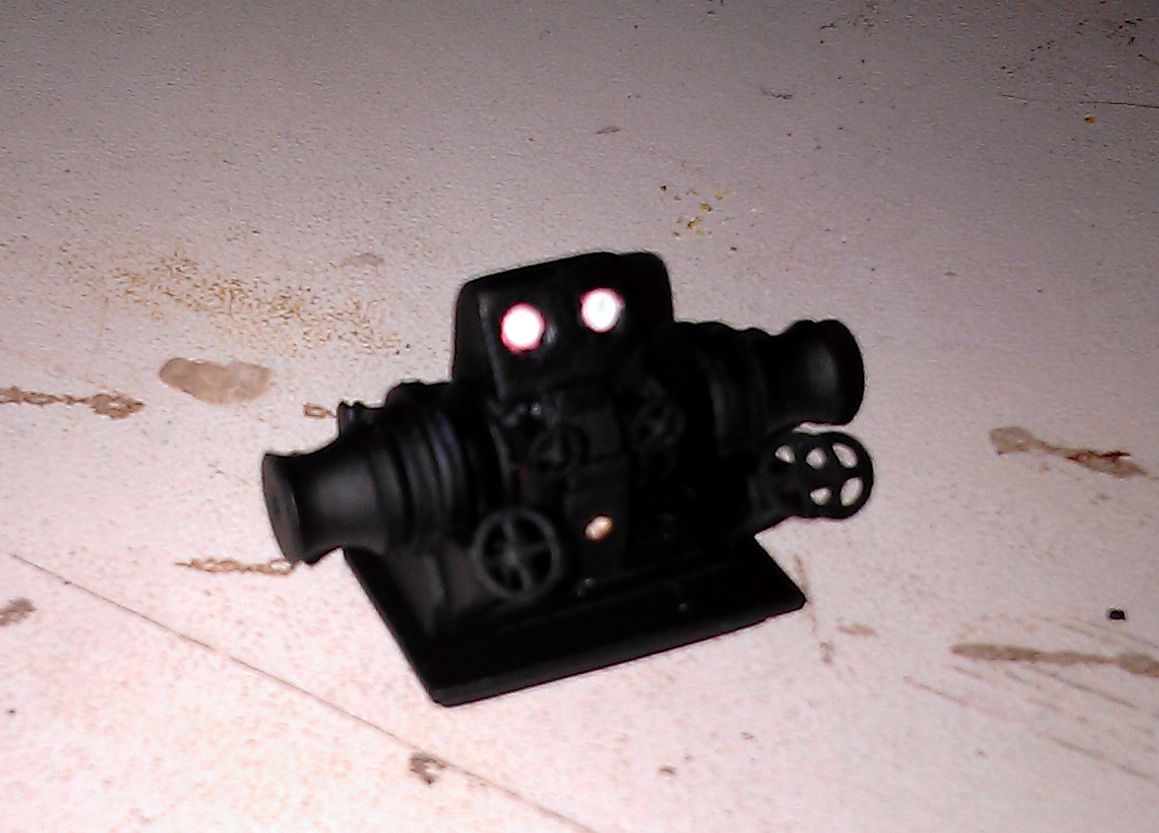

Заготовка брашпиля:

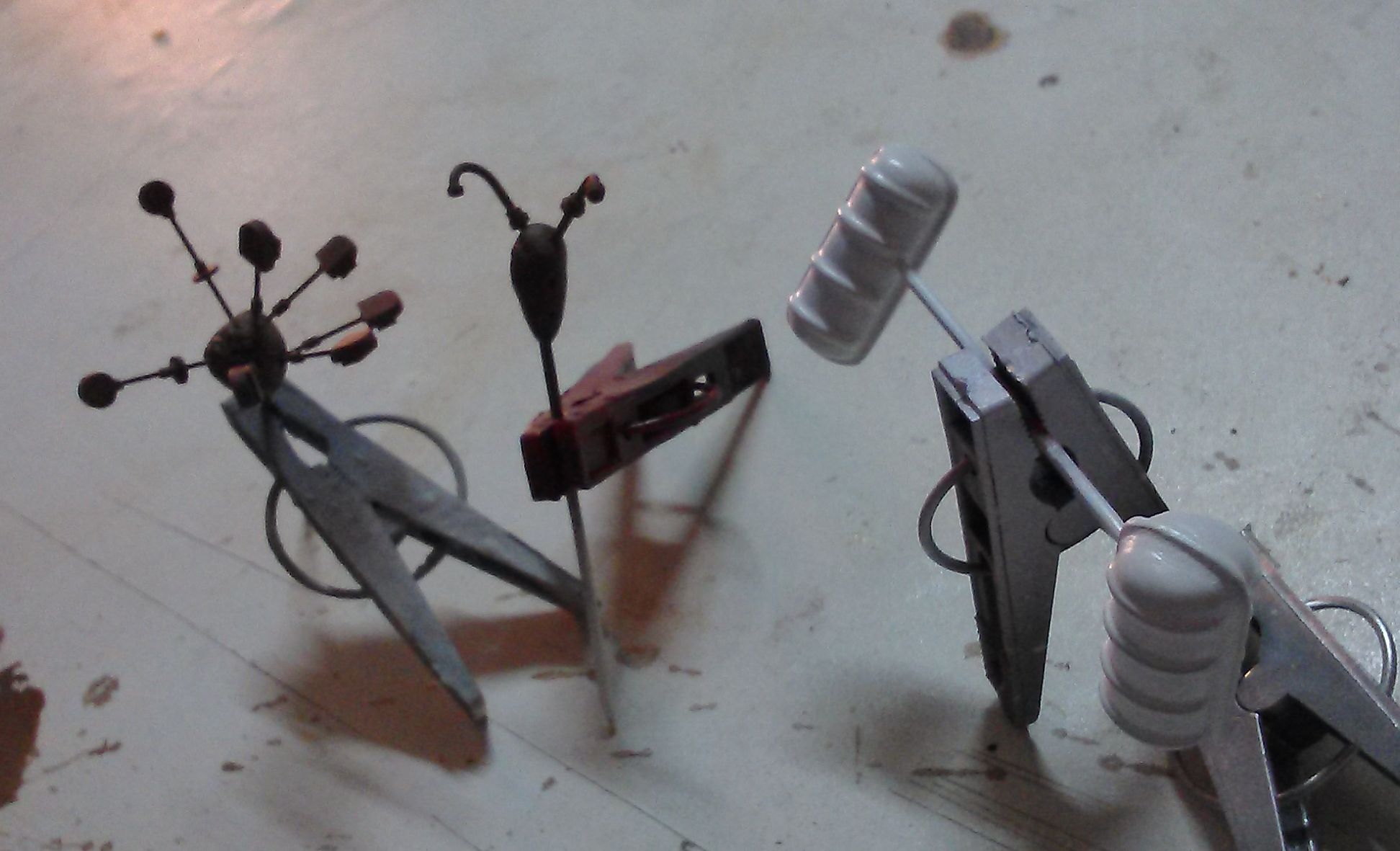

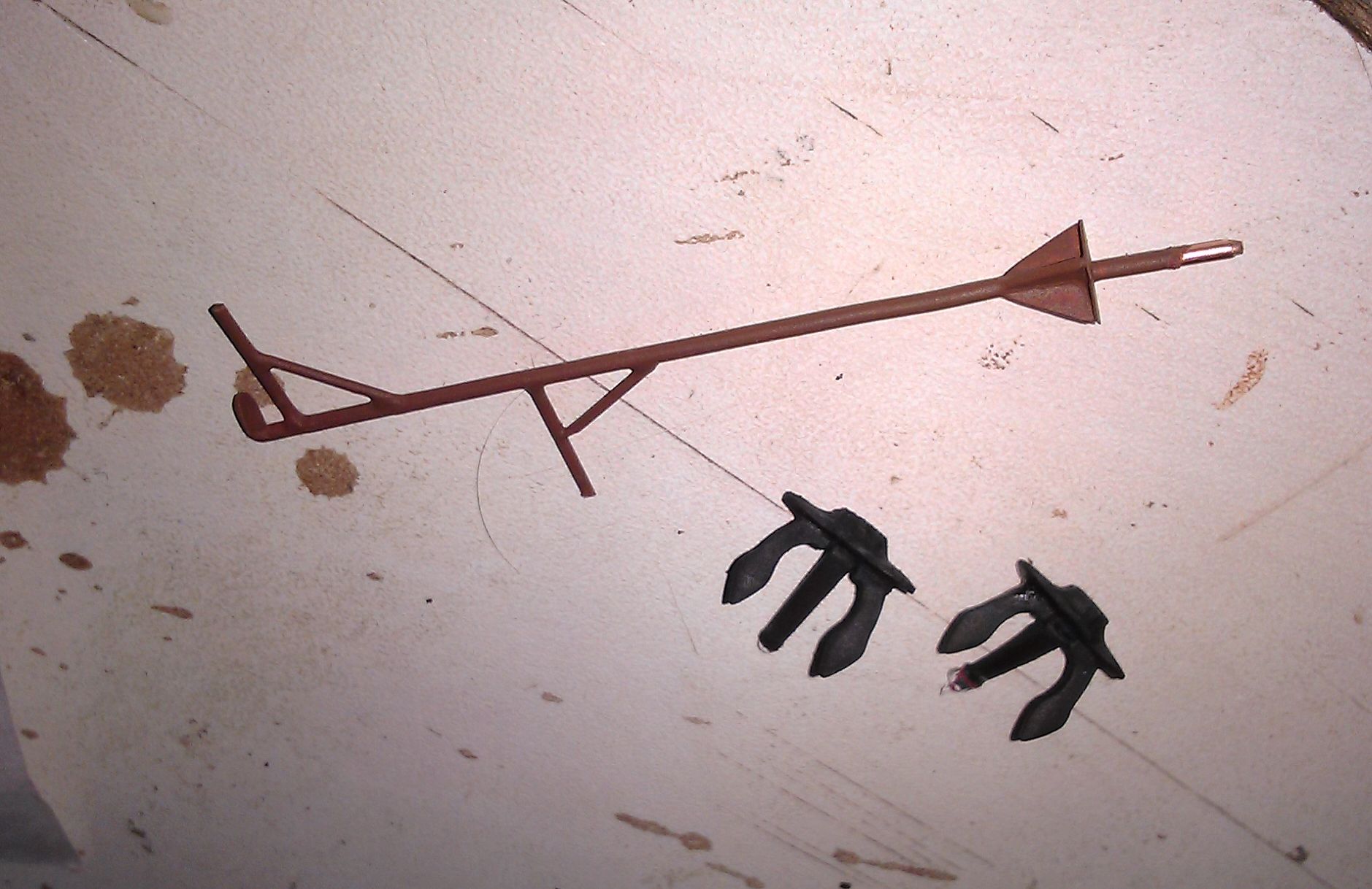

Заготовки полумачты и якорей:

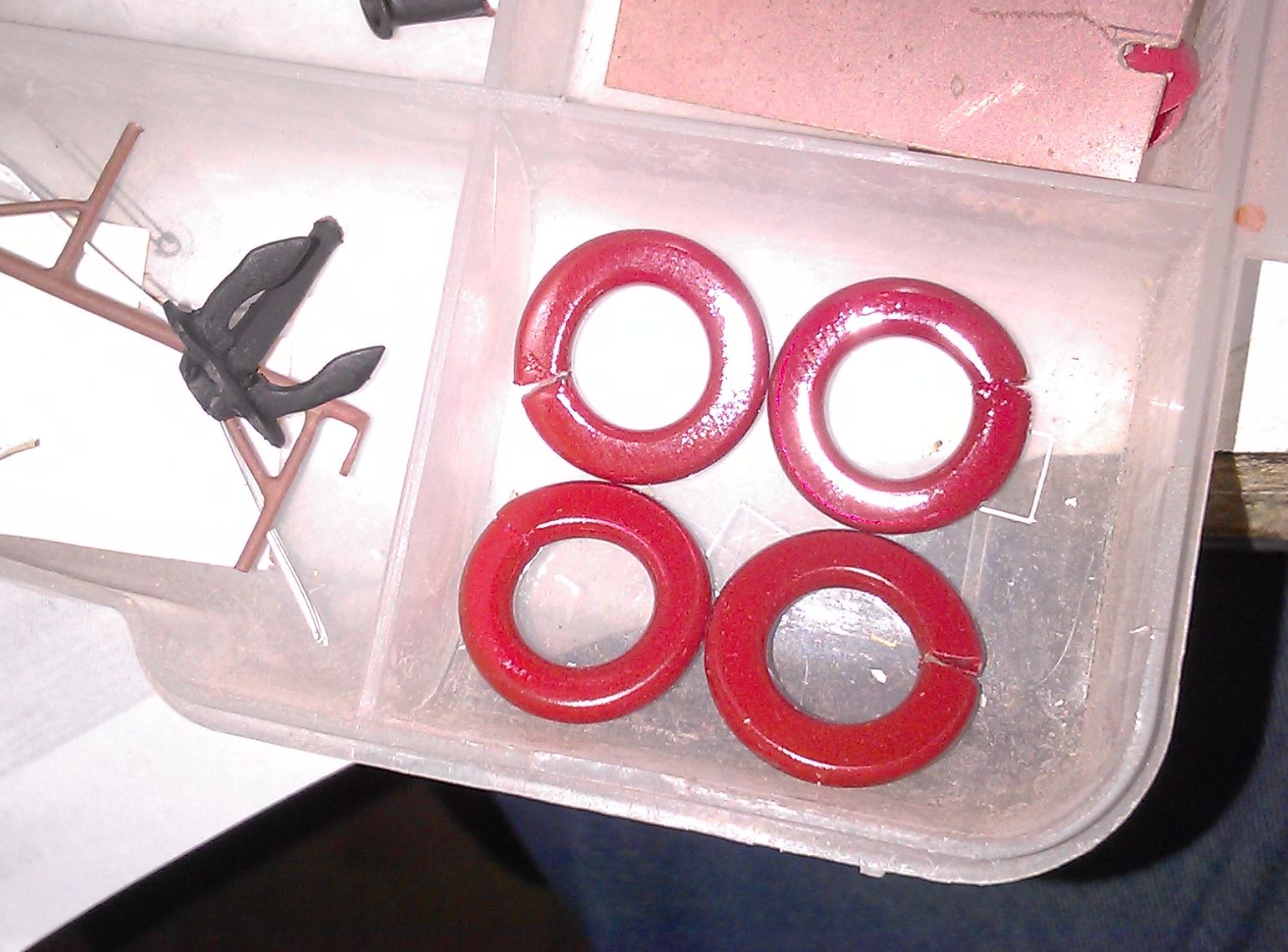

заготовки спас.кругов:
Окраску надстройки начал с дым.трубы (она на прототипе черная) и "дорожек" под трапами.

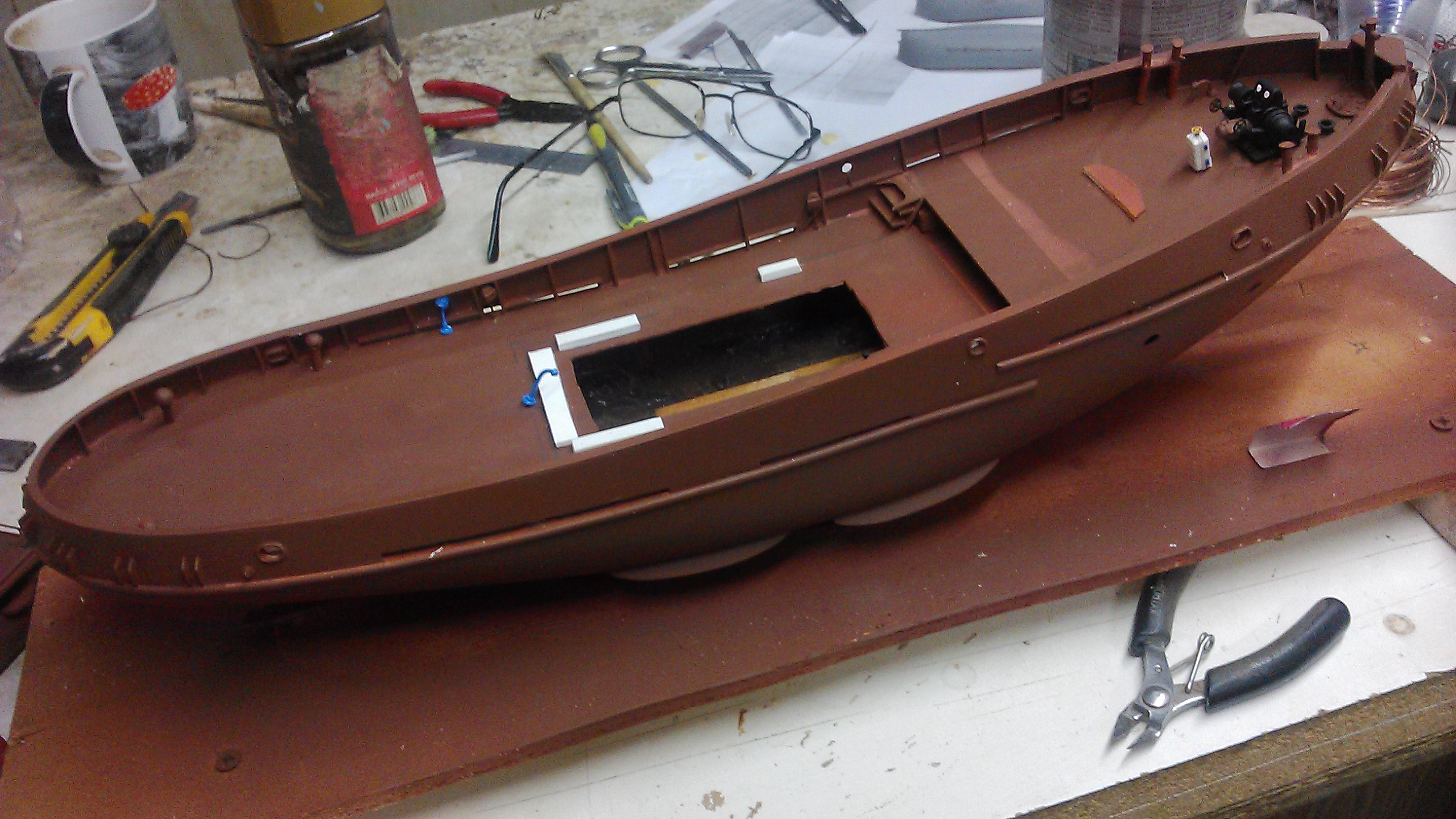

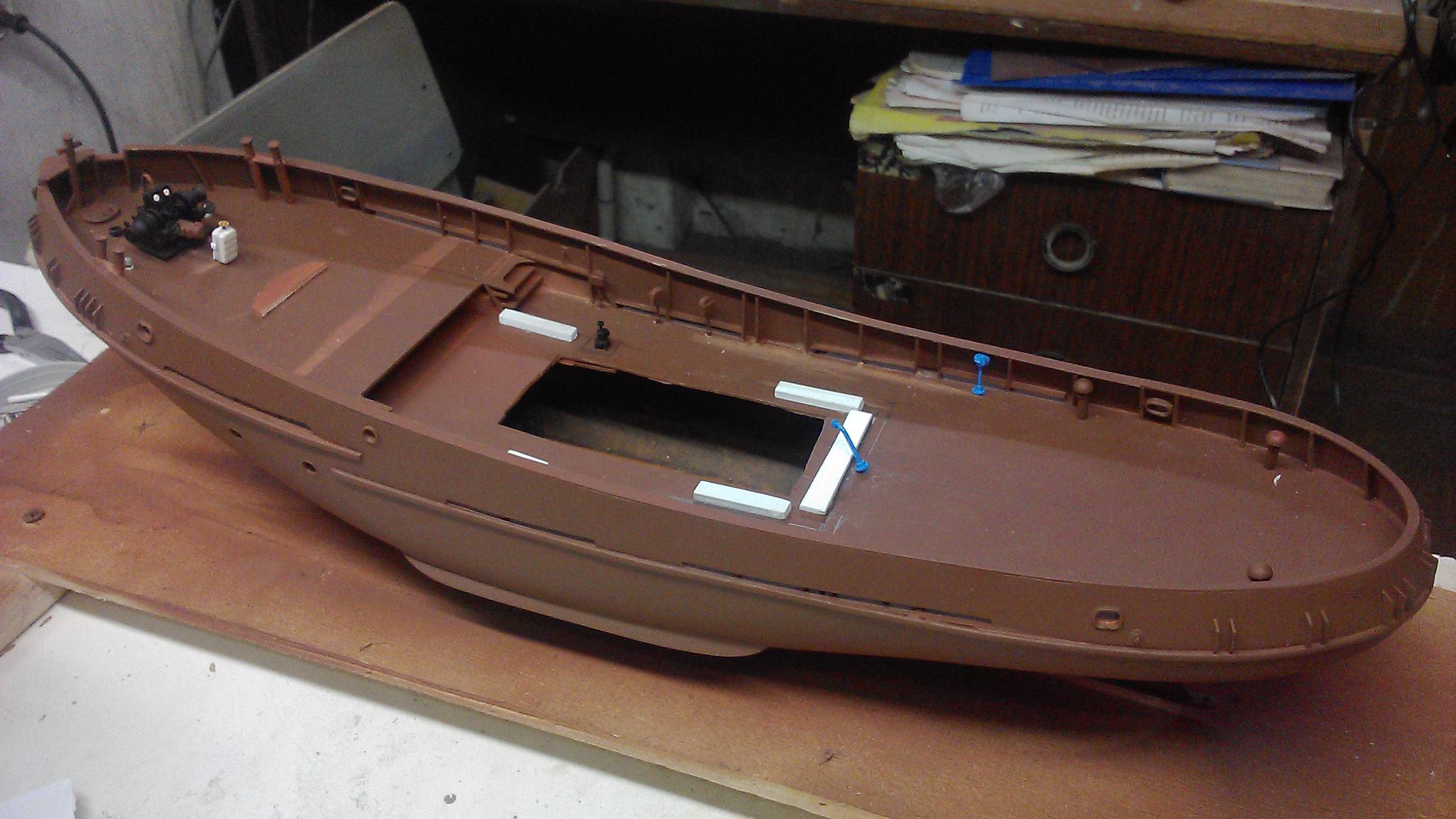

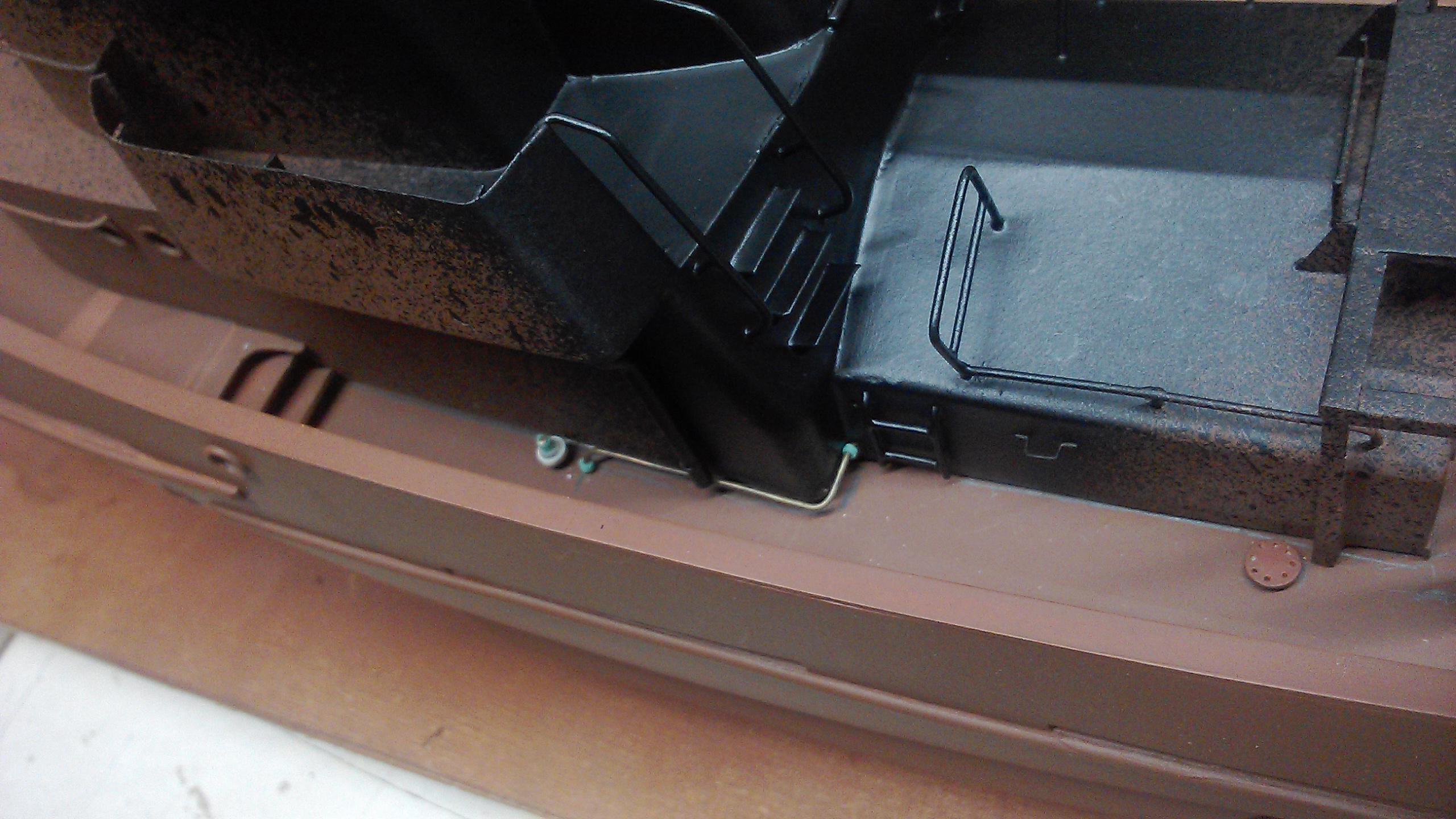

Кстати, на на фото видна примерка топливопровода и горловин:

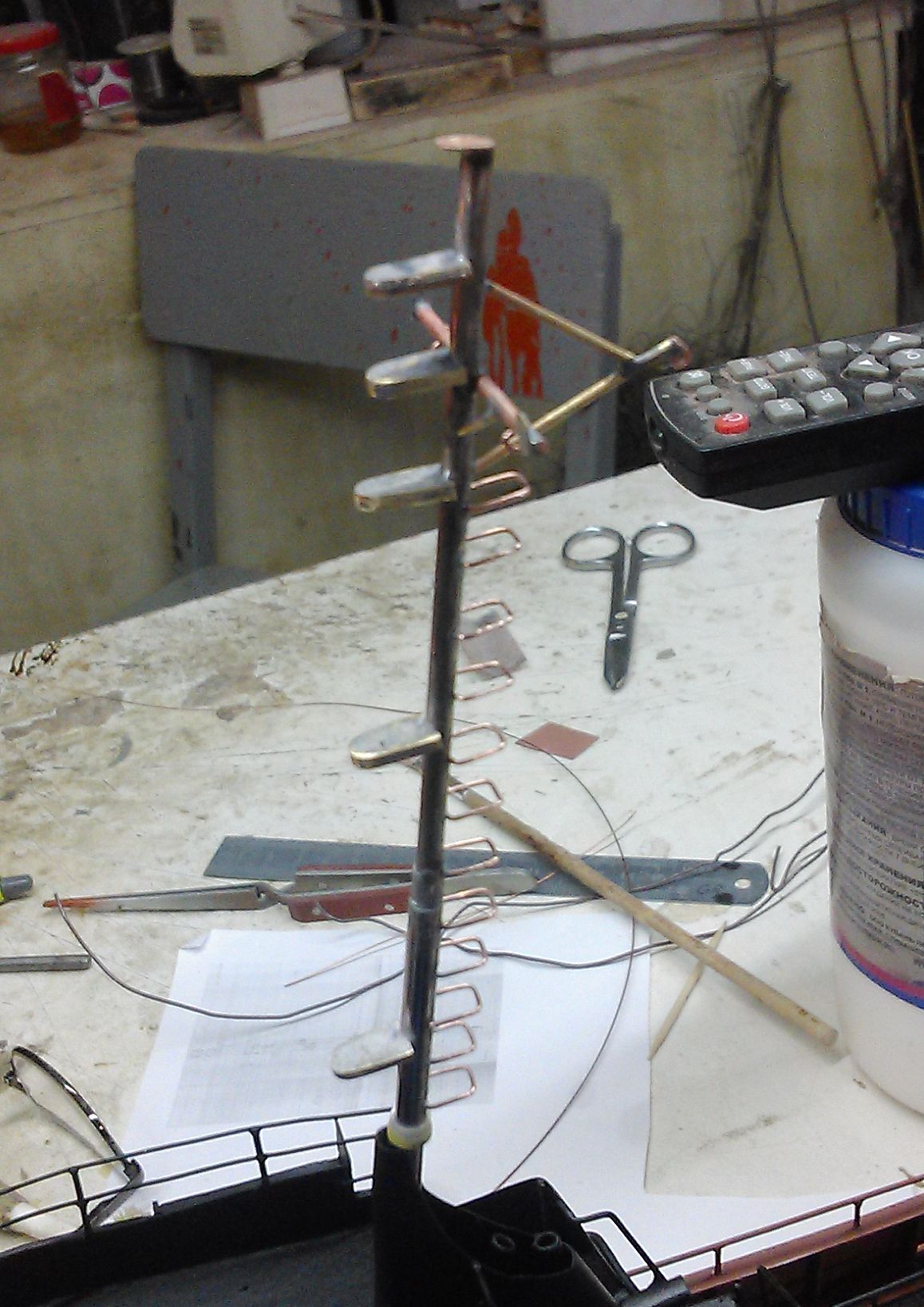

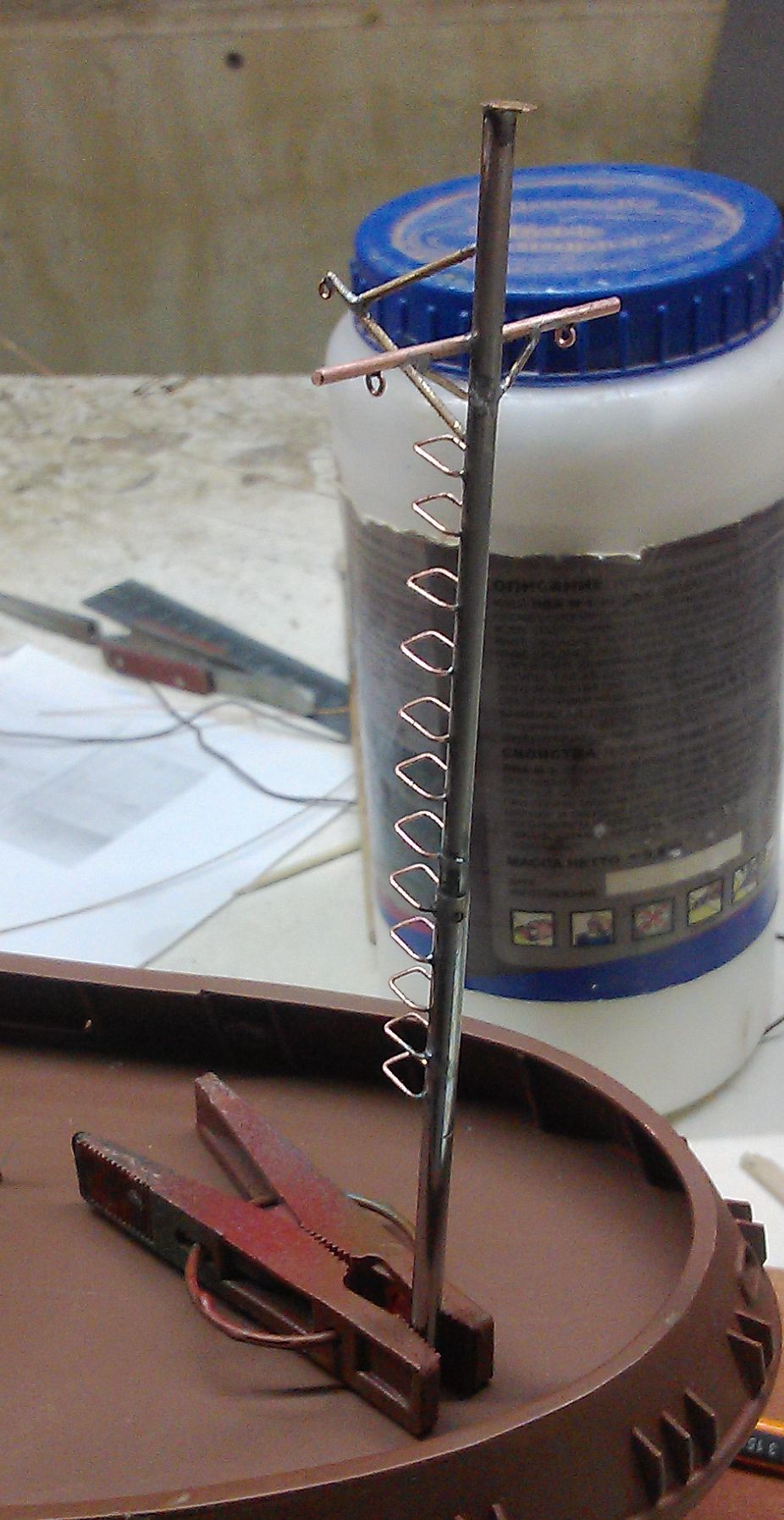

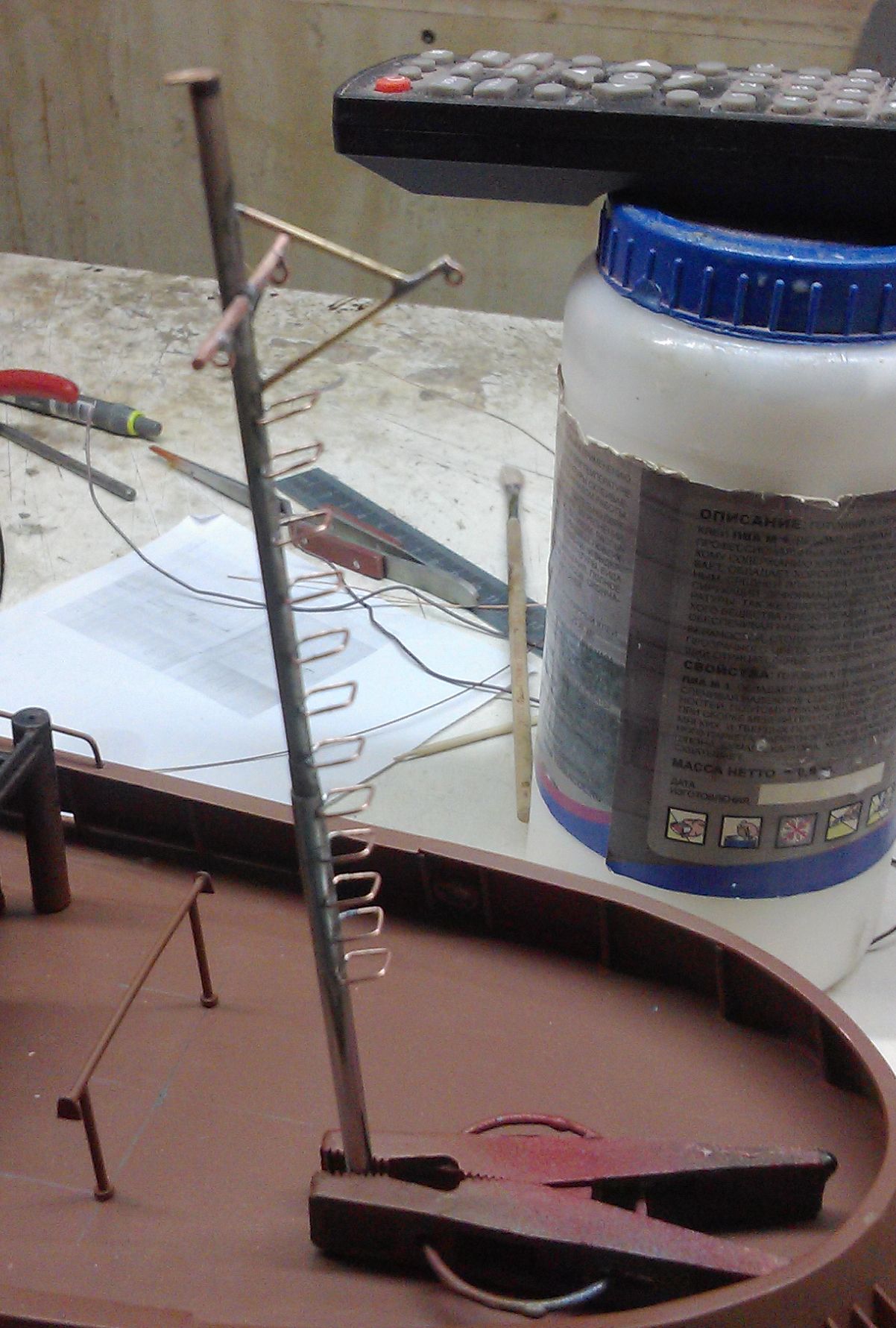

Сделал мачту с площадками для отличительных огней

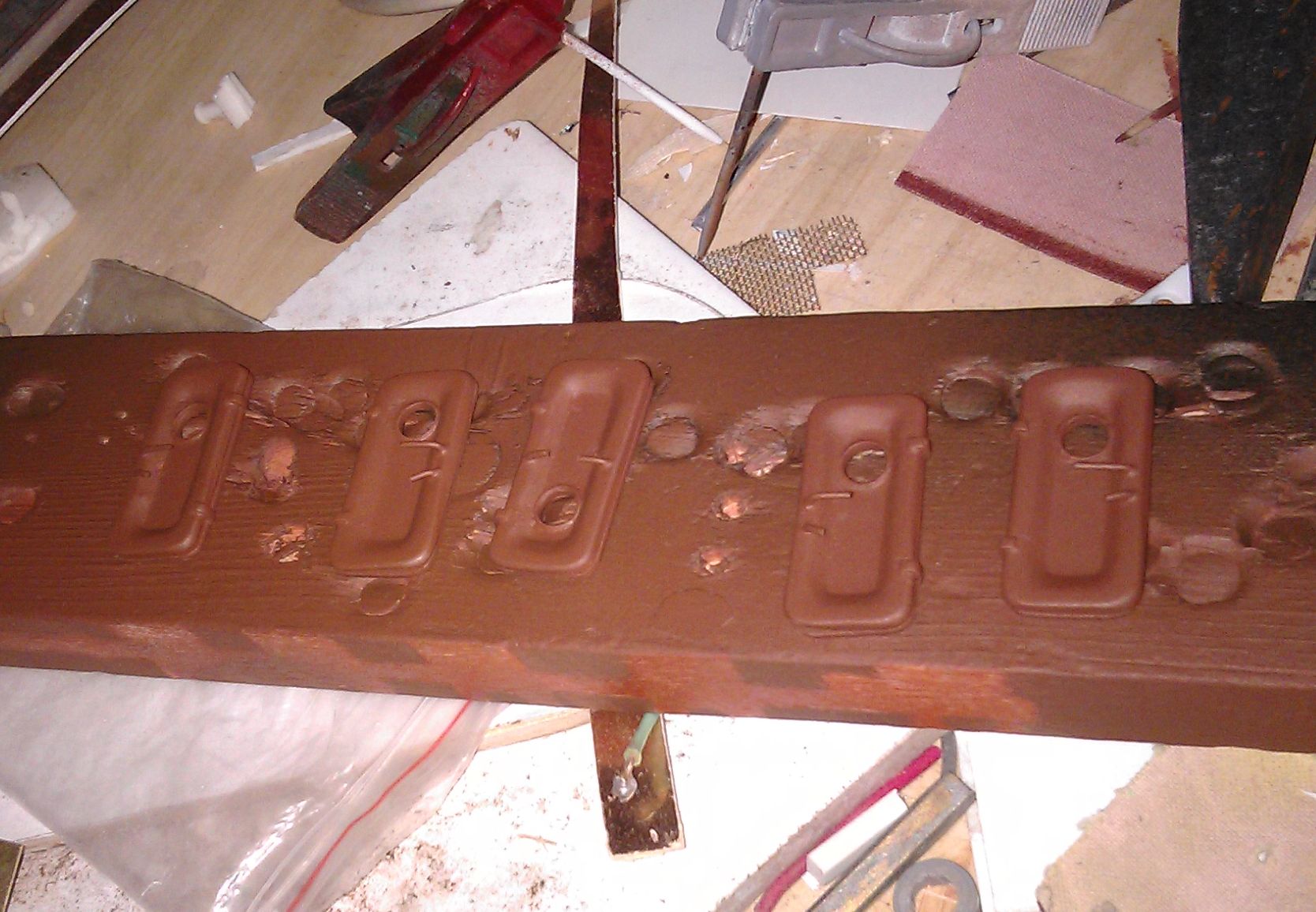

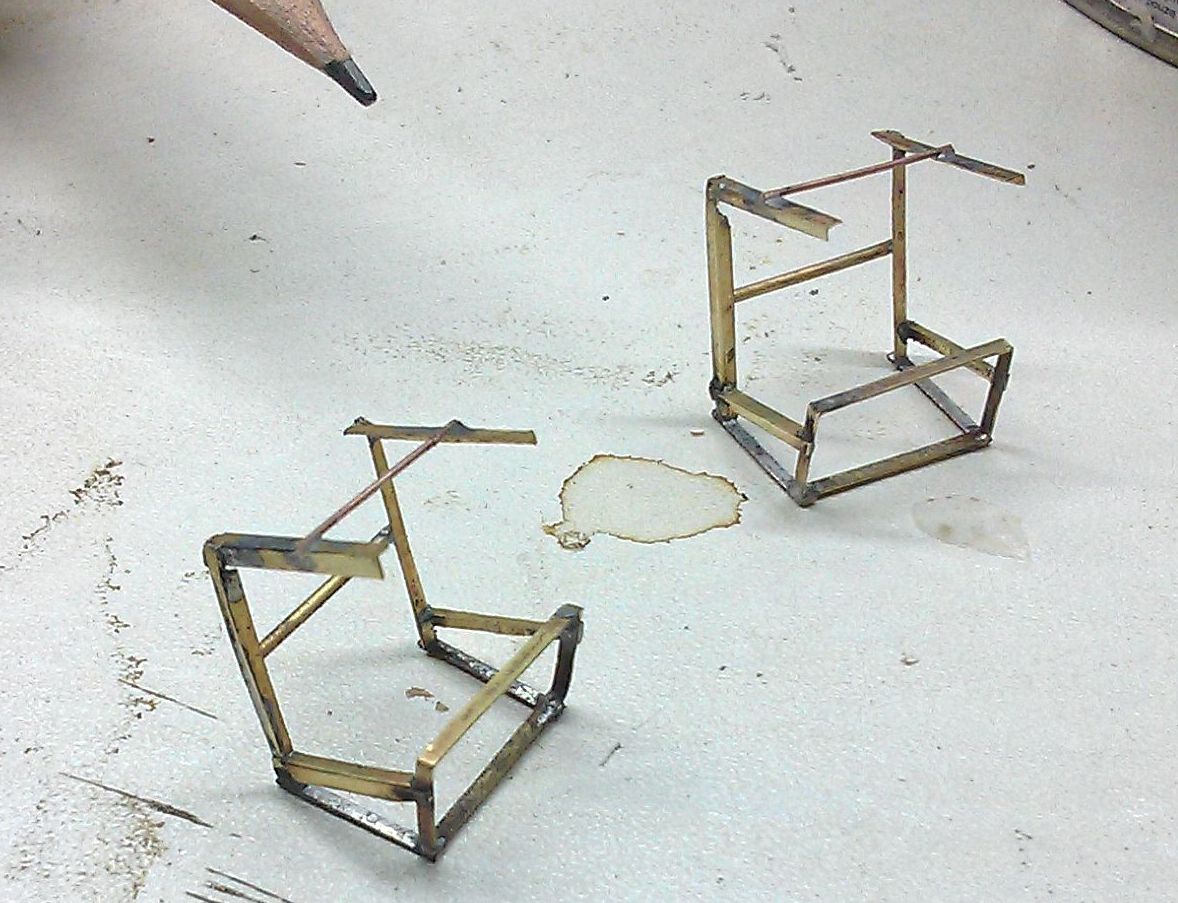

и рамы спас.плотов:

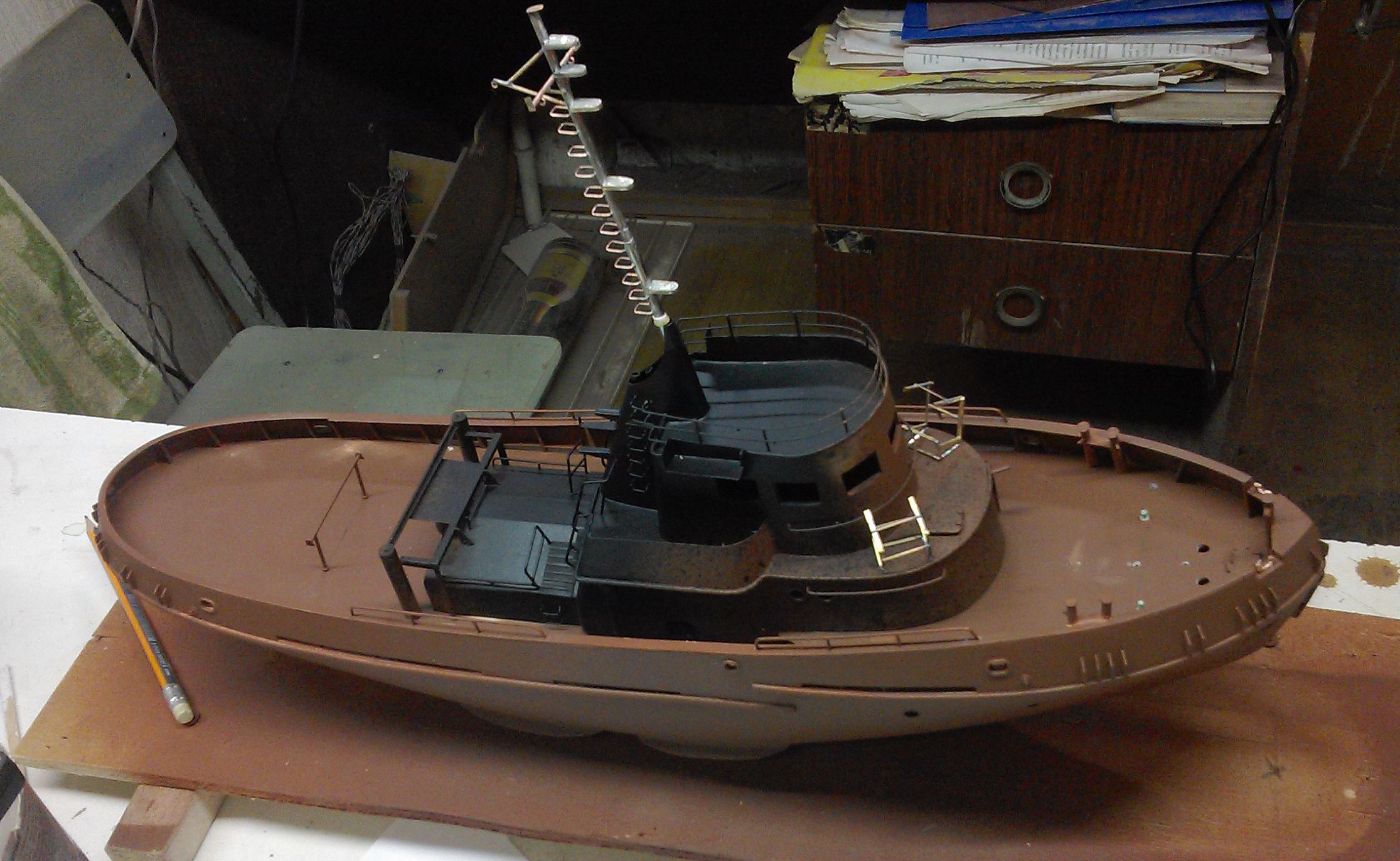

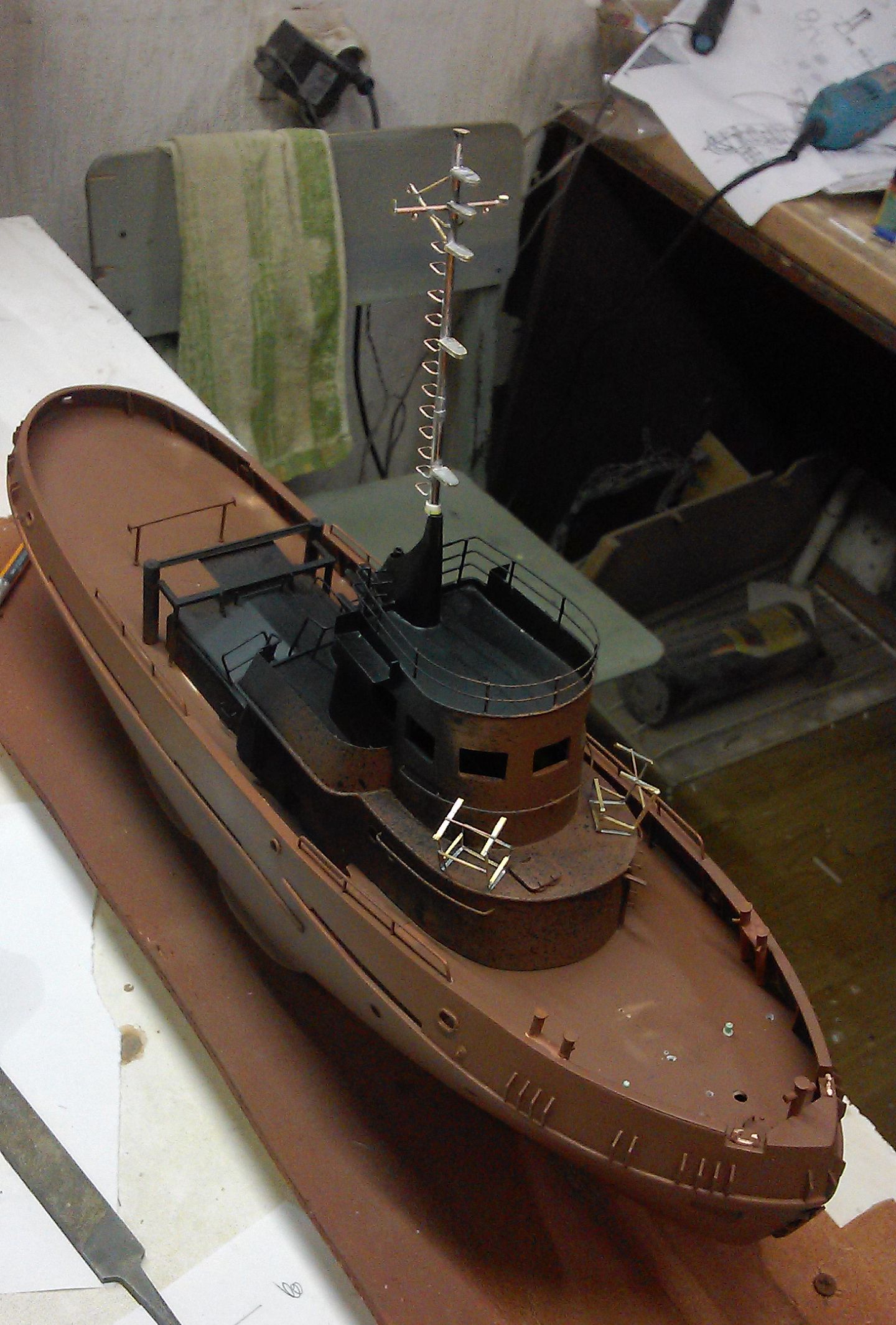

Прикинул,как это на корпусе смотрится:

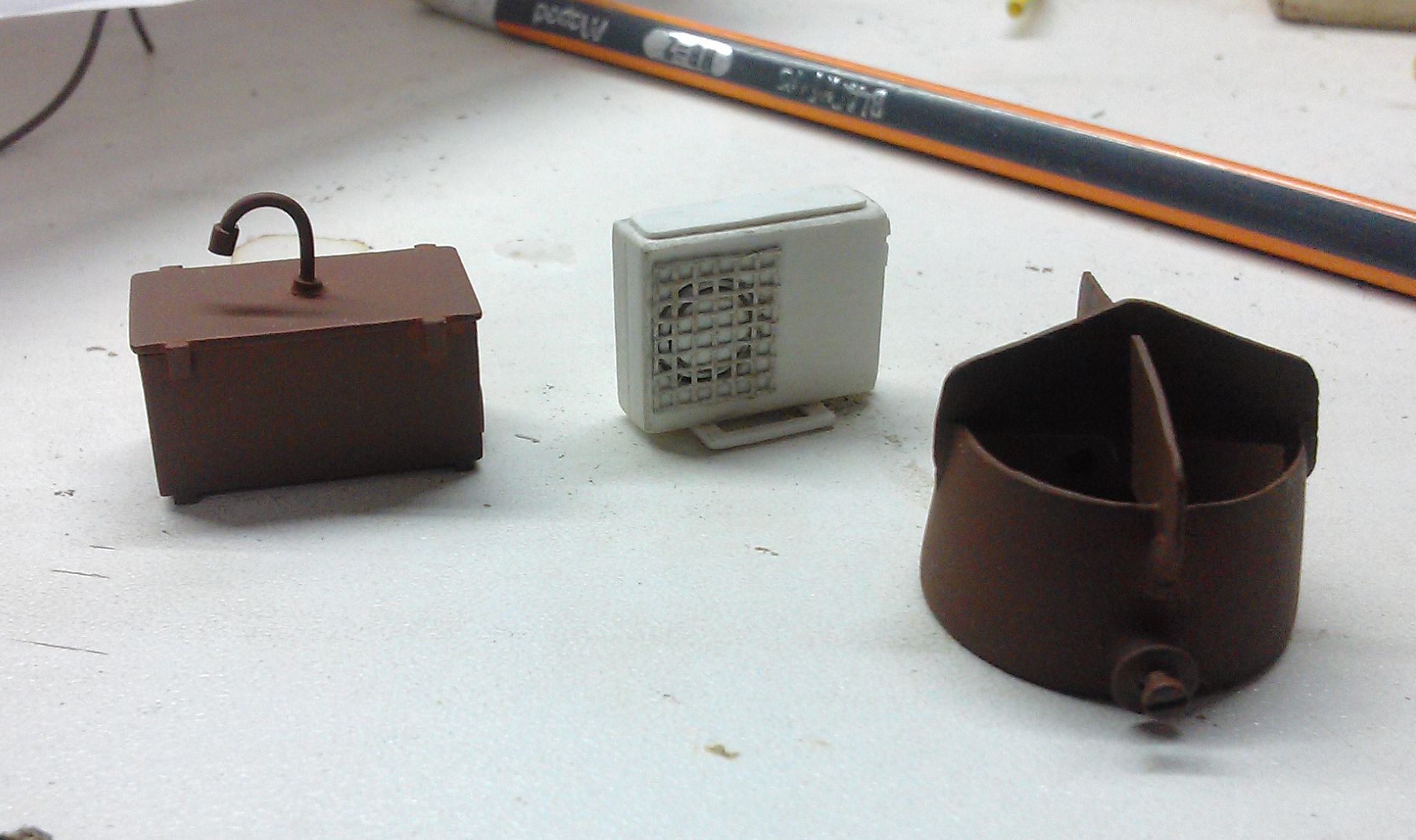

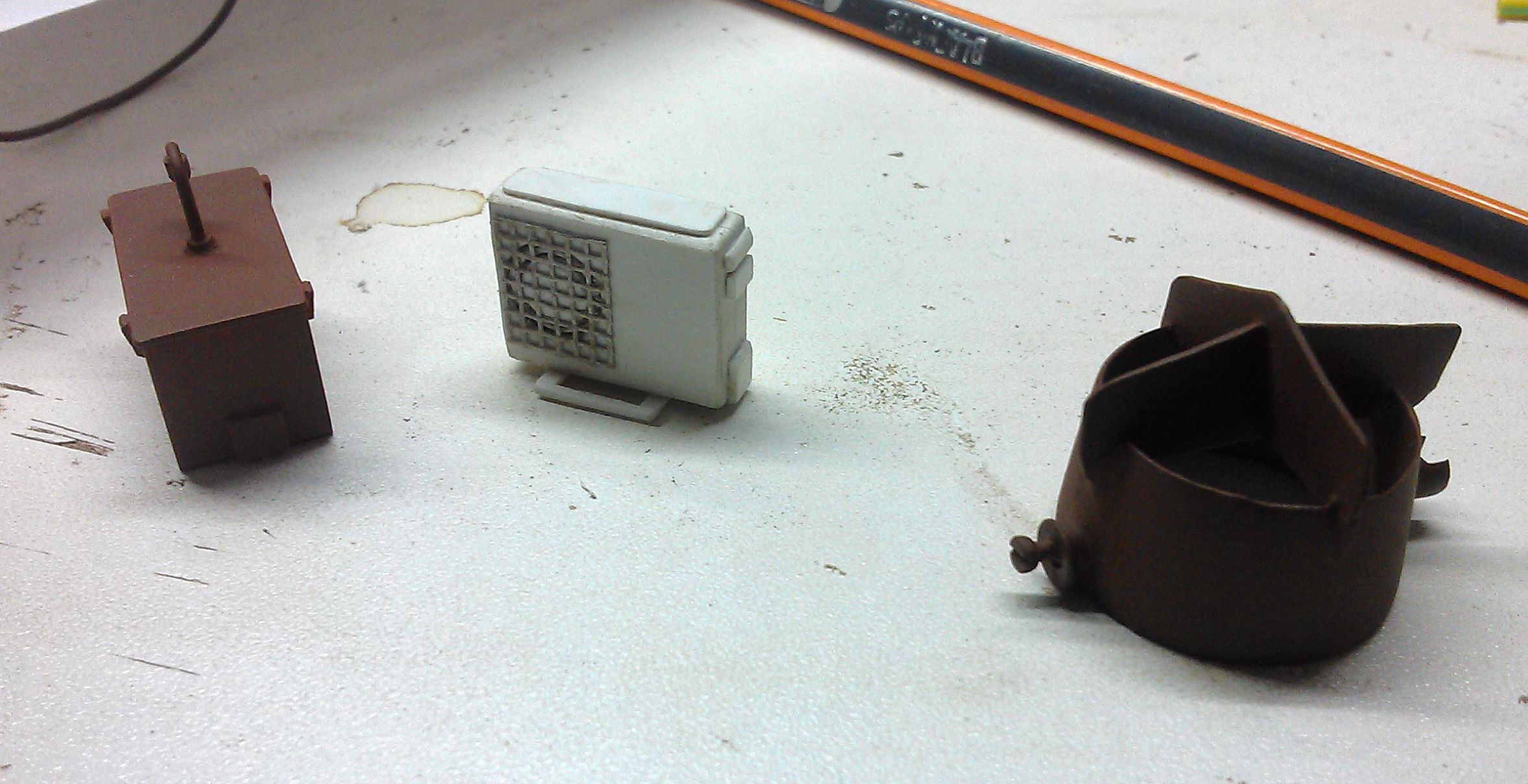

И ещё немного мелочевки - кольцевая насадка на винт,аккумуляторный ящик и сплит.система:
Подготовка к окраске.

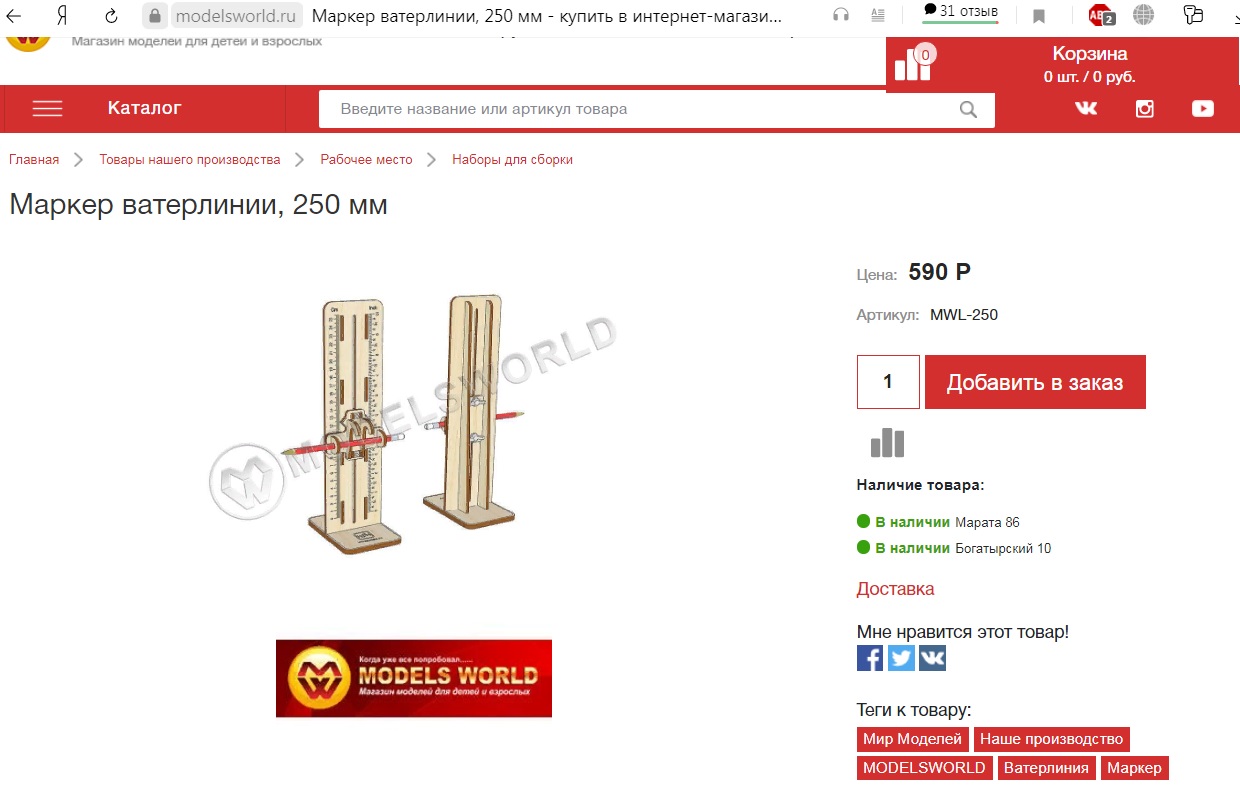

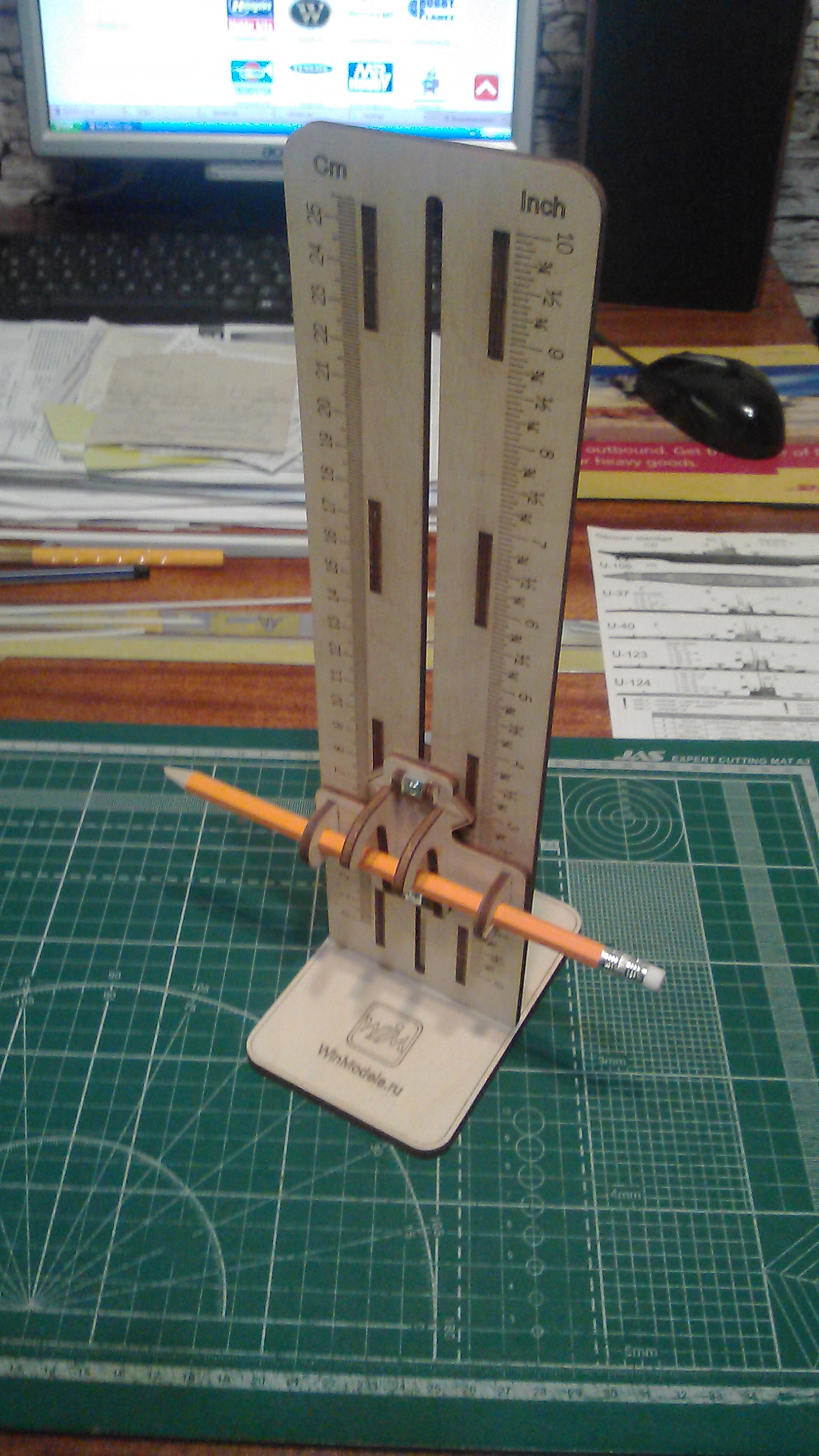

С помощью такой приспособы

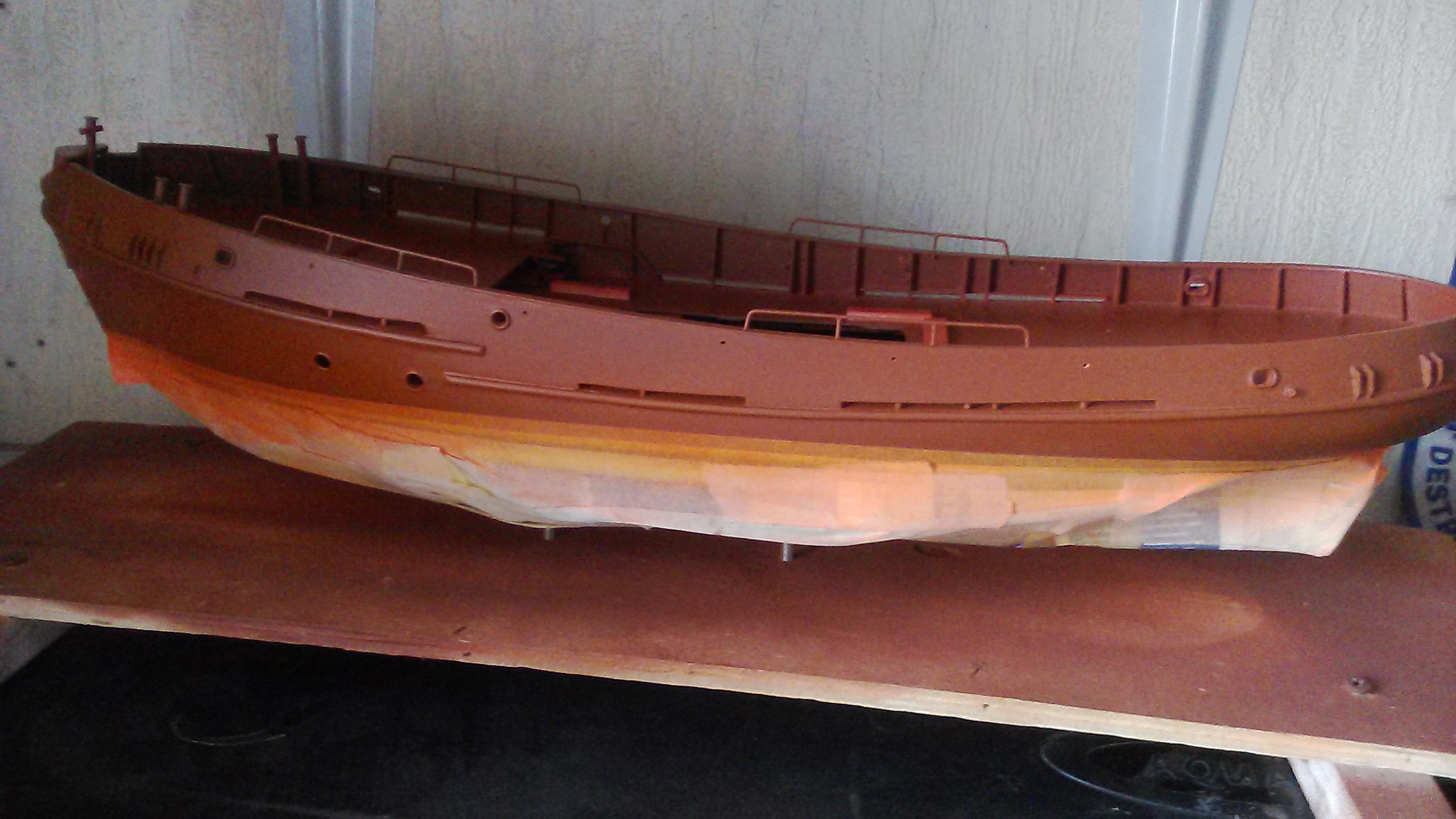

отбил ватерлинию и закрыл "масками" подводную часть
и ранее окрашенное черным на рубке.

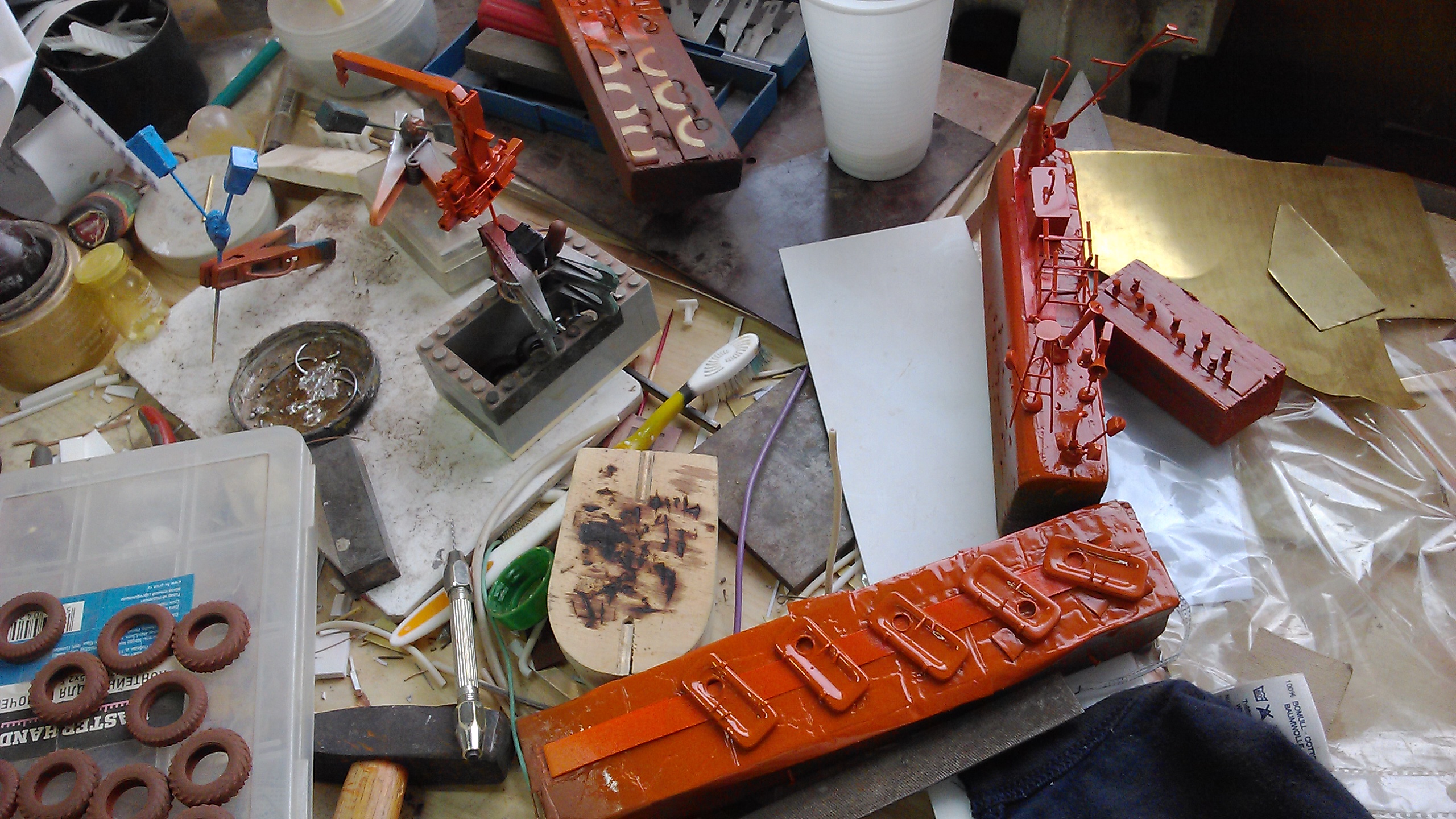

Покрыл все главные элементы и мелочевку в основной (оранжевый) цвет.

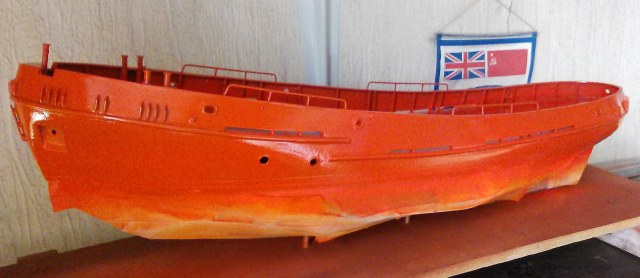

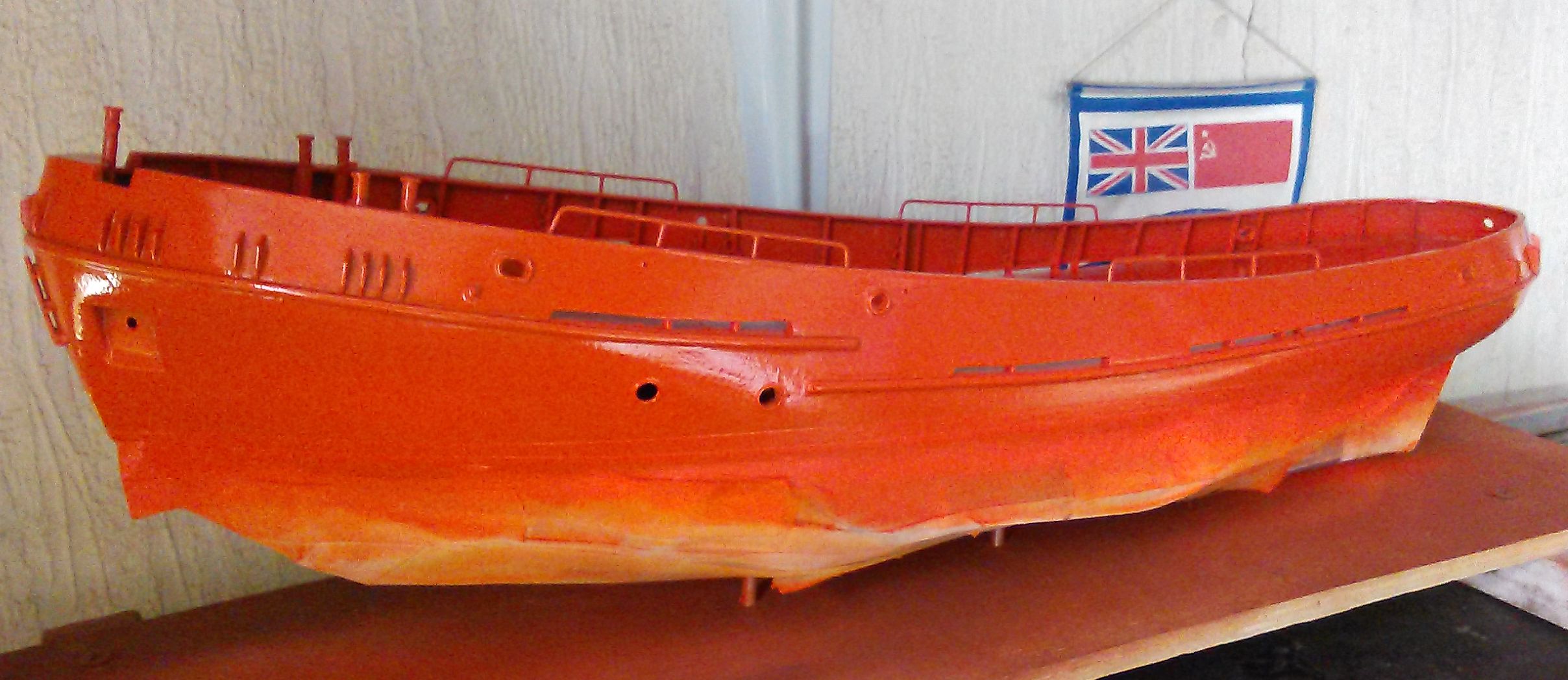

Корпус:

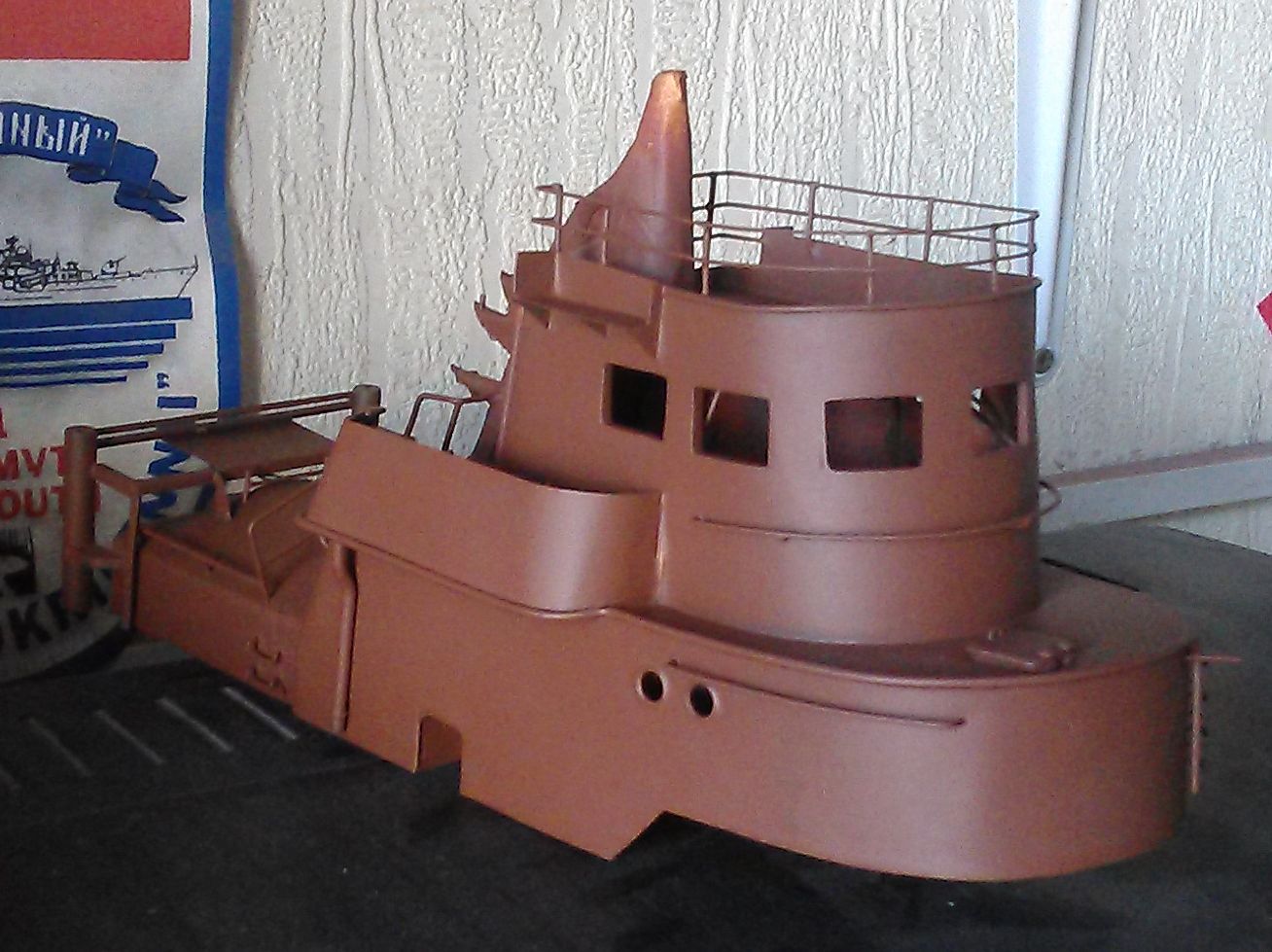

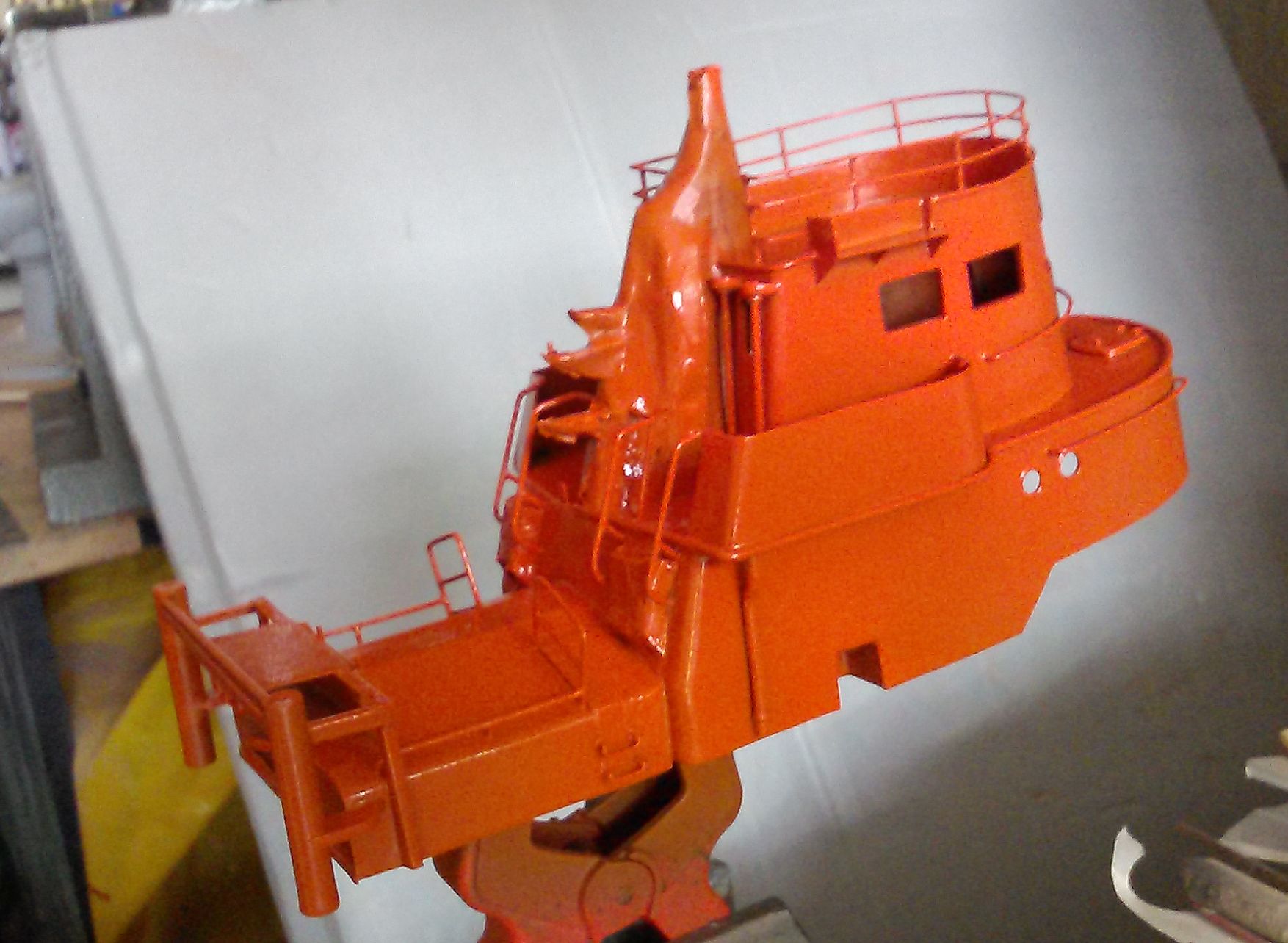

Надстройка:
Мелочь:
@Игорь написал:С помощью такой приспособы
Игорь приветствую! Очень приличная скорость, на рекорд идешь!
С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий.
@Сергей_1 написал:Игорь, какой краской красите?

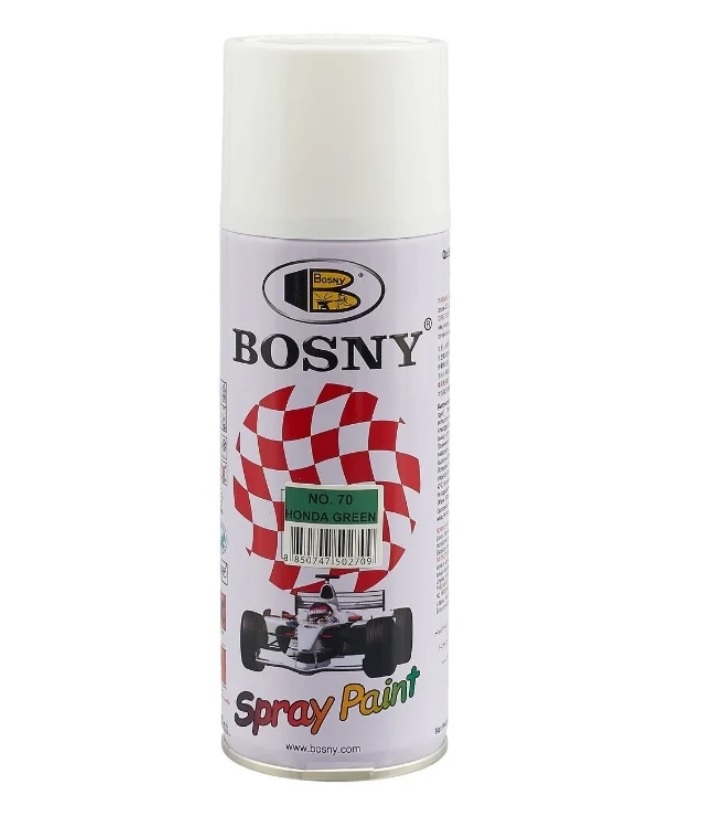

Вот такой,акриловая аэрозольная.Большие поверхности можно прямо из балончика,малые - сливаем краску в бутылки и аэрографом.
@Михаил написал:Очень приличная скорость, на рекорд идешь! Можно разрешите ссылочку на приспособу (штангенрейсмасс дюже дорого покупать)
Спасибо,стараюсь!Приспособу заказывали на "Мире моделей".
https://modelsworld.ru/tovary-nashego-proizvodstva/stapeli/
@Игорь написал:Приспособу заказывали на "Мире моделей".
Игорь приветствую! Спасибо за наводку!
С Уважением, Михаил!
Надо не спешить, чтоб не опоздать, не спеша закончить всё, чтобы побыстрей.
Пипундий.
@Михаил написал:Спасибо за наводку!
Да без проблем,лишь бы на пользу!Одно дело делаем!
