@Dear Deer написал:Я думаю уже пора создавать тему"кто что рисует/проектирует в 3d", есть же тема про сборку.
А с этим согласен
Еще одна 3Дшка для печати: Т-28 прототип, масшаб 1:285
Башни Т-70, несколько вариантов для 72го масшаба :
Немного косячная маска Т-28, но переделывать уже неохота
Если не секрет, как такие колеса делаете? Само колесо - понятно, тело вращения. А протектор? Круговой массив?
Ты видишь суслика? Нет. А он есть (с)
@Gwozdik написал:BRC-60
Увы , не рисовал (

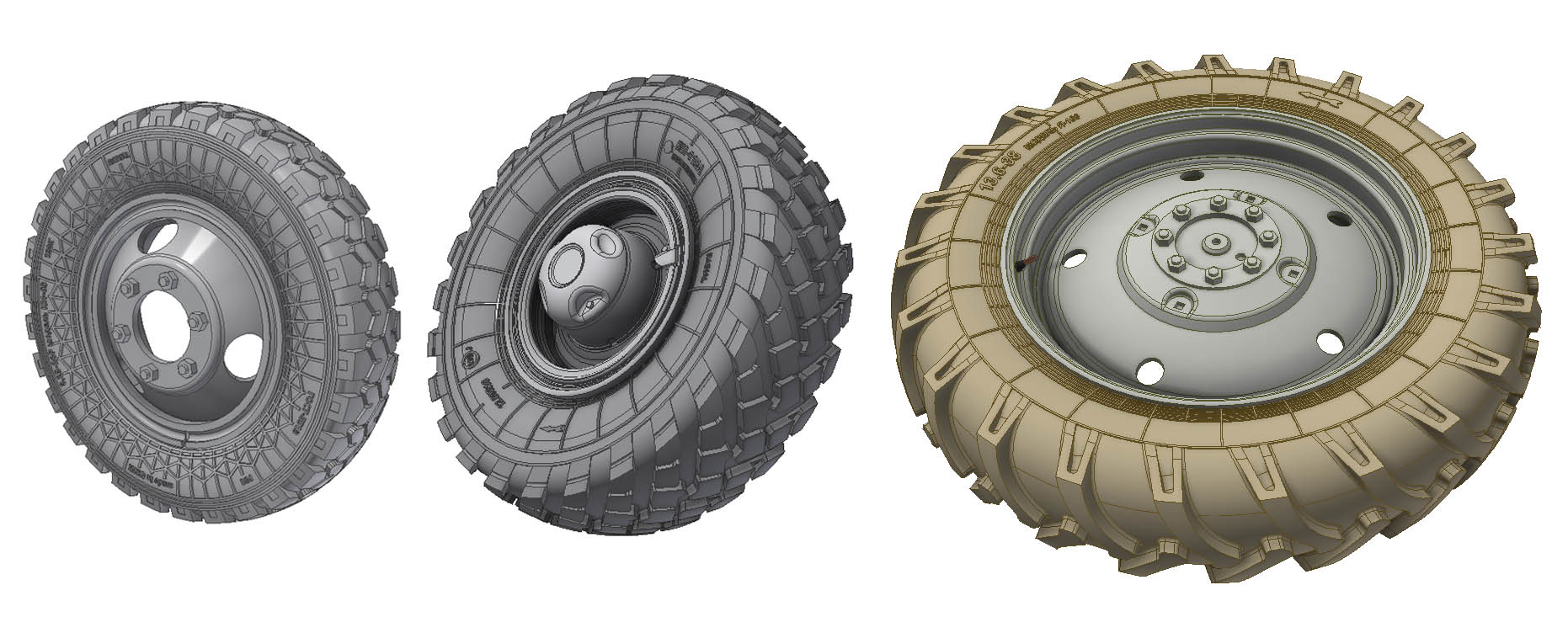

@Gwozdik написал:Моя попытка замутить колесики.
Ну классные колеса, по матчасти хз, но выглядят хорошо.
@Андрей написал:Если не секрет, как такие колеса делаете? Само колесо - понятно, тело вращения. А протектор? Круговой массив?
Бобышкой от плоскости рисую один сегмент проектора, вношу в него коррекировки разные и мелочевку, потом да, вращаю все круговым сасивом
72. остальное зависит от литейных спецификаций заказчика. Работаю в 72, 35, 144,48. При необходимости и в других масштабах.
конкретно это в пластик, но если надо то переделать некоторые детали под ФТД-не проблема
@Parex написал:но если надо то переделать некоторые детали под ФТД-не проблема
А как детали сделать под травление. Они должны типа согнутые быть на 3д модели, а на плате разогнутые. И интересно узнать, есть ли специальные компьютерные программы для фототравления. Ведь оно должно быть одновременно с двух сторон. И чтобы детали можно было бы перемещать для компоновки, и при этом сохранялись поддержки. Как, например, для электронщиков есть splan и др. программы. Даже встречался legoCAD для проектирования лего.
@Gwozdik написал:А как детали сделать под травление. Они должны типа согнутые быть на 3д модели, а на плате разогнутые. И интересно узнать, есть ли специальные компьютерные программы для фототравления. Ведь оно должно быть одновременно с двух сторон. И чтобы детали можно было бы перемещать для компоновки, и при этом сохранялись поддержки. Как, например, для электронщиков есть splan и др. программы. Даже встречался legoCAD для проектирования лего.Parex написал:но если надо то переделать некоторые детали под ФТД-не проблема
Я в НХ. Тут это легко делать. Хотя в Солиде по идее должно быть листовое металло моделирование. Давно в нем сидел
@Gwozdik написал:А как детали сделать под травление. Они должны типа согнутые быть на 3д модели, а на плате разогнутые. И интересно узнать, есть ли специальные компьютерные программы для фототравления. Ведь оно должно быть одновременно с двух сторон. И чтобы детали можно было бы перемещать для компоновки, и при этом сохранялись поддержки. Как, например, для электронщиков есть splan и др. программы. Даже встречался legoCAD для проектирования лего.
Там очень-очент много нюансов. Зависит от того какой материал, какая толщина этого материала, сквозное травление или полутрав и т.д. и т.п. Разобраться во всем этом можно только начав делать и погрузившись во все эти трудности.

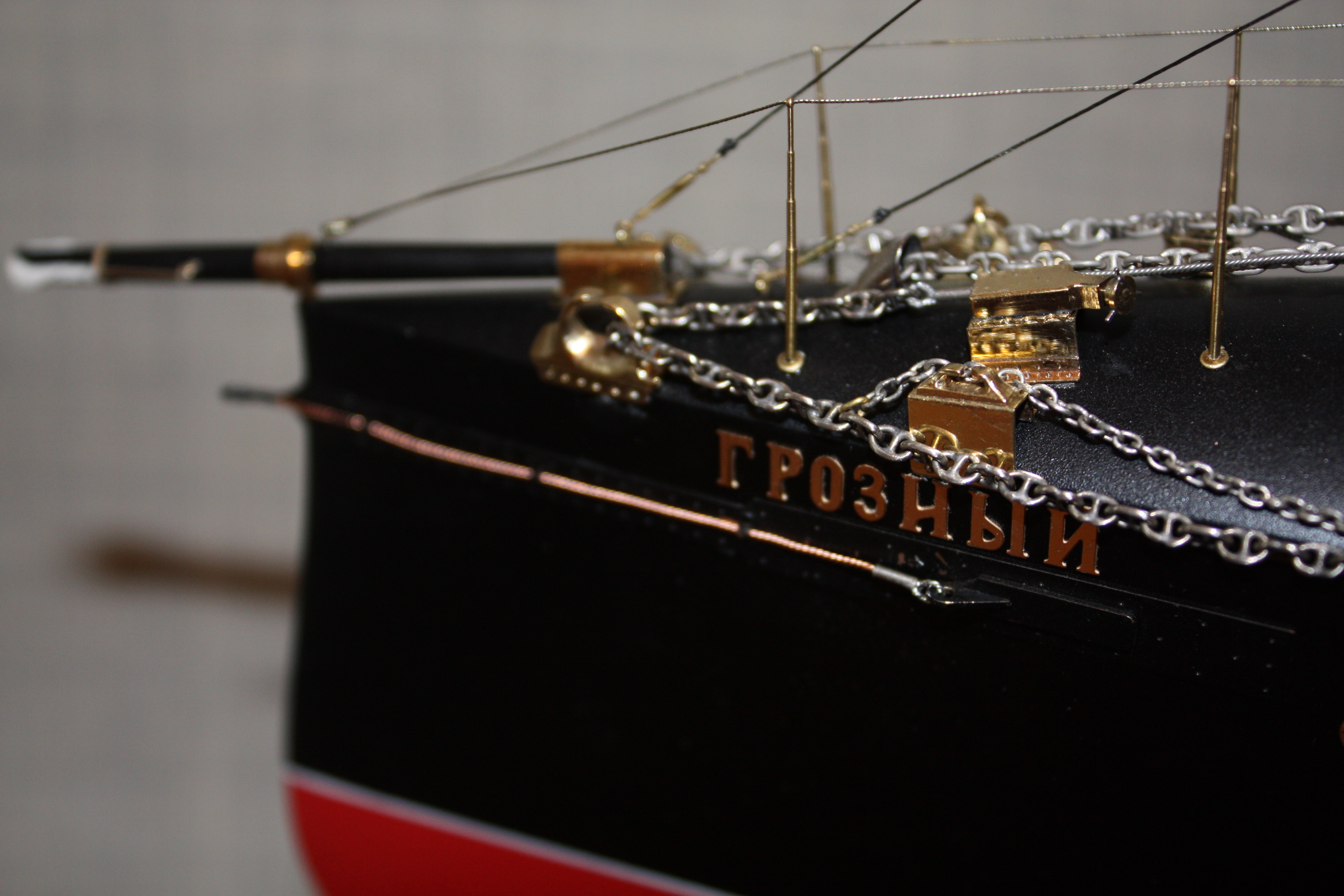

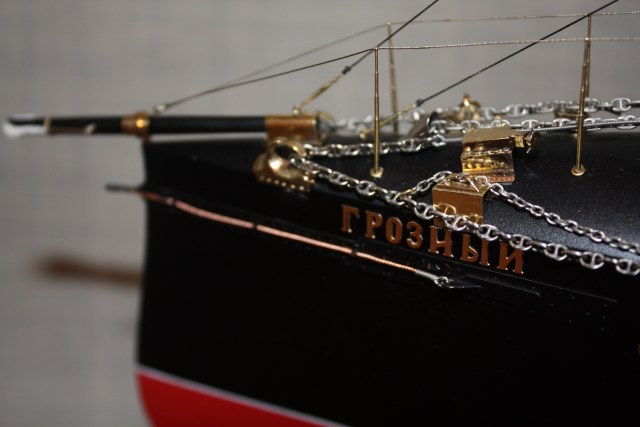

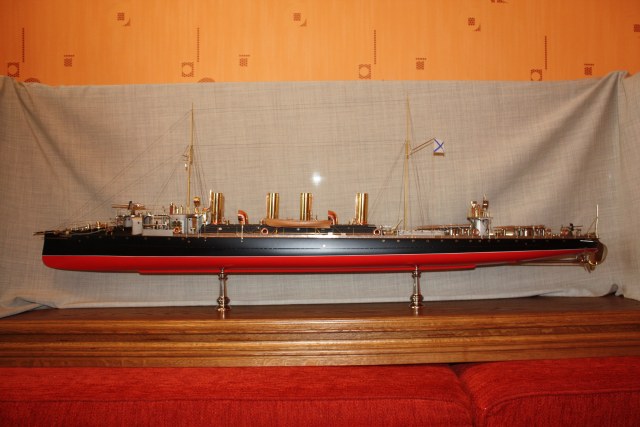

Но на одну только разработку 3Д под литье, травление, токарку, резку лазером и и прочее для модели ниже, у меня ушло больше года. При чем моей долей работы было исключительно компьютерное сопровождение и сборки я даже не касался.
@Тунгус-74 написал:Там очень-очент много нюансов. Зависит от того какой материал, какая толщина этого материала, сквозное травление или полутрав и т.д. и т.п. Разобраться во всем этом можно только начав делать и погрузившись во все эти трудности.
Разобраться в этом несложно. На сайте "Хаулера" есть рекомендации по "приготовлению" шаблонов:

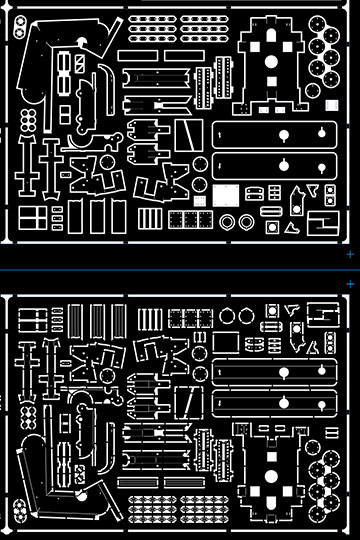

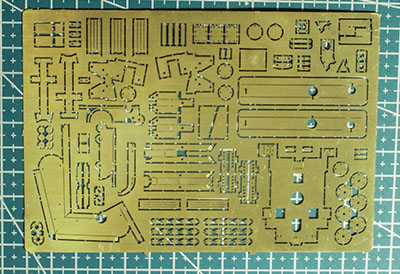

PE sample
shema
download
Вопрос в другом. В солиде сделали развертки, преобразовали их в вектор. Далее
с помощью какой программы
редактировать шаблон травла, чтобы можно было двигать или поворачивать одновременно лицевую и изнаночную сторону детали ? Иллюстратор, корел, автокад, ПЕ-кад, солид, НХ или что-то еще?
Я для себя нашел способ, но он очень первобытный.
За 100 евров?
100 может быть он и не стоит, но ваять его в 3D со всеми мелкими деталюшками, поверте, тоже не на 1 день и, скорее всего, не на одну неделю работы.
