Когда этот патворк только появился, я был абсолютно "не в теме" как по уму собирать модель парусного корабля. Не знал про МакКеевскую анатомию, Петерсона, Марквардта, даже про Курти ничего не слышал. Выкупал номера, не спеша собирал, следуя инструкции. Время шло, интерес угас. Все что успел собрать - упаковал в целлофан, сверток в коробку, коробку на антресоль. Пять лет эта коробка простояла мертвым грузом и тут мне приспичило дособирать модель
Был почти полностью собран корпус, части рангоута, бушприт.

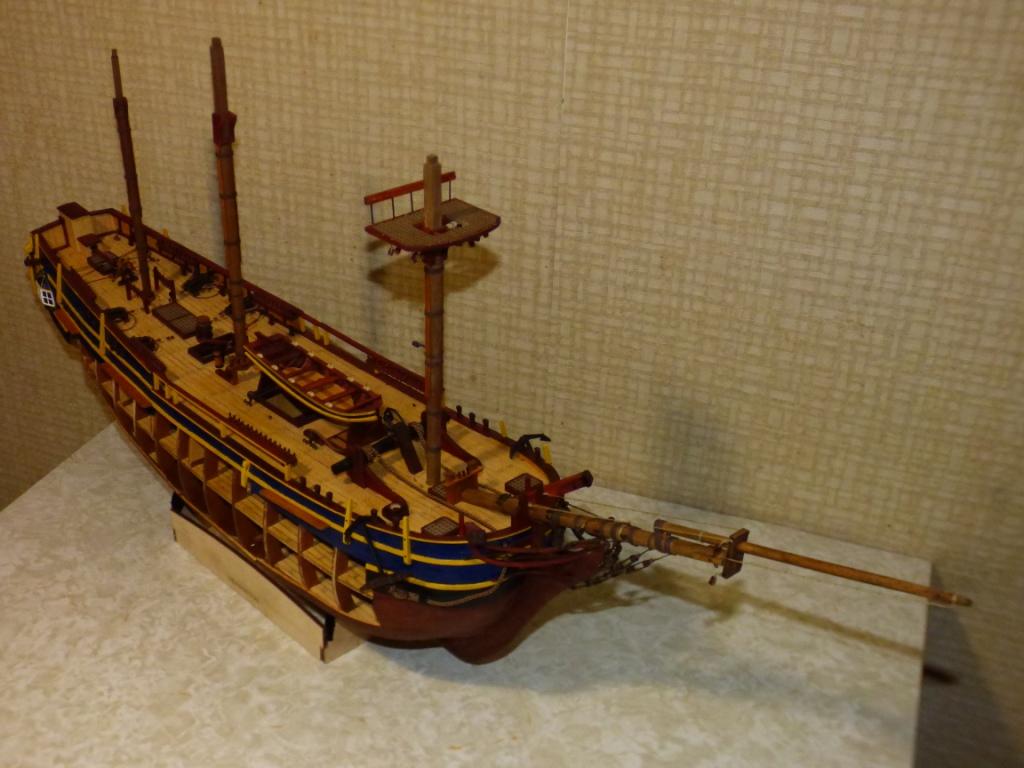

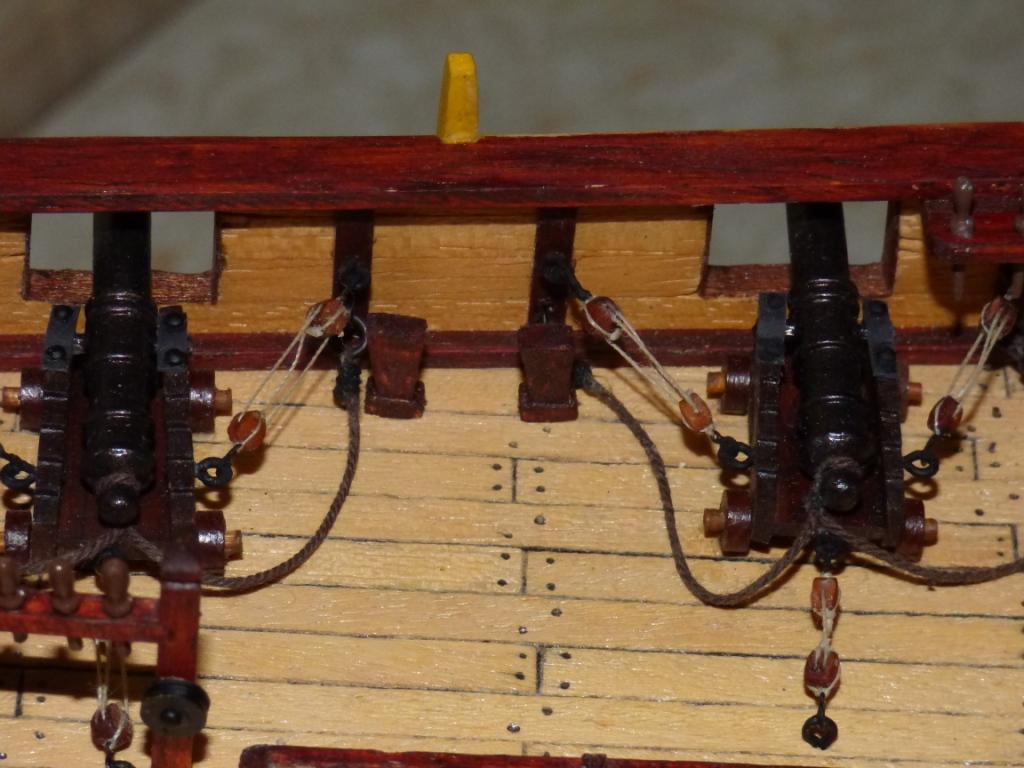

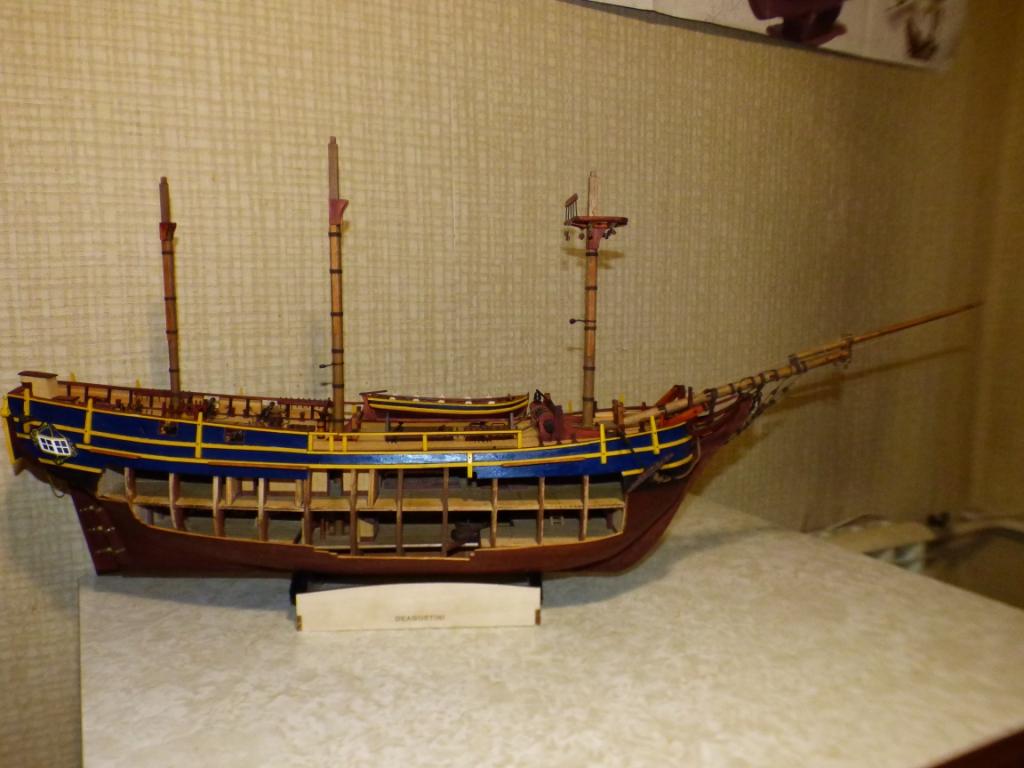

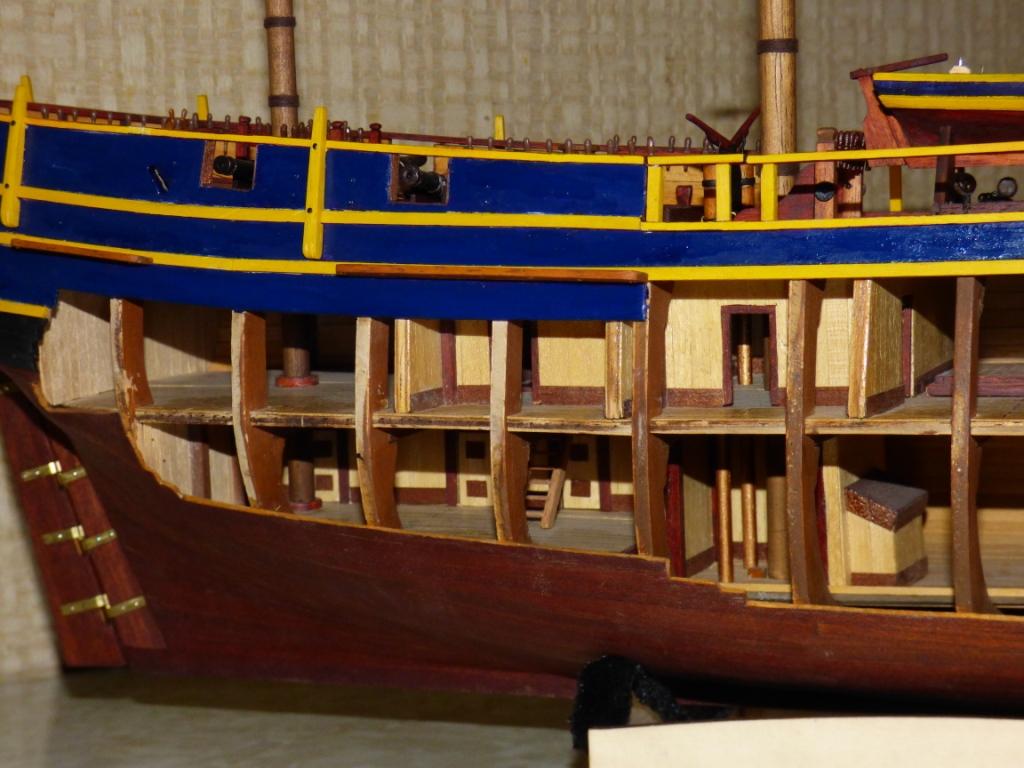

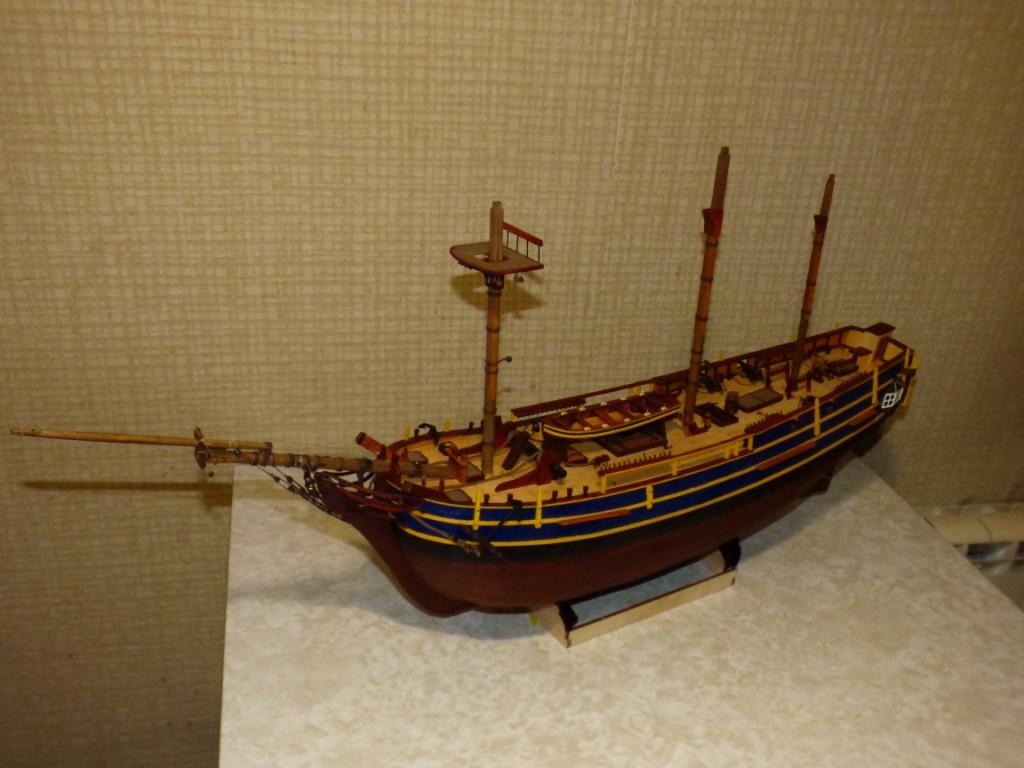

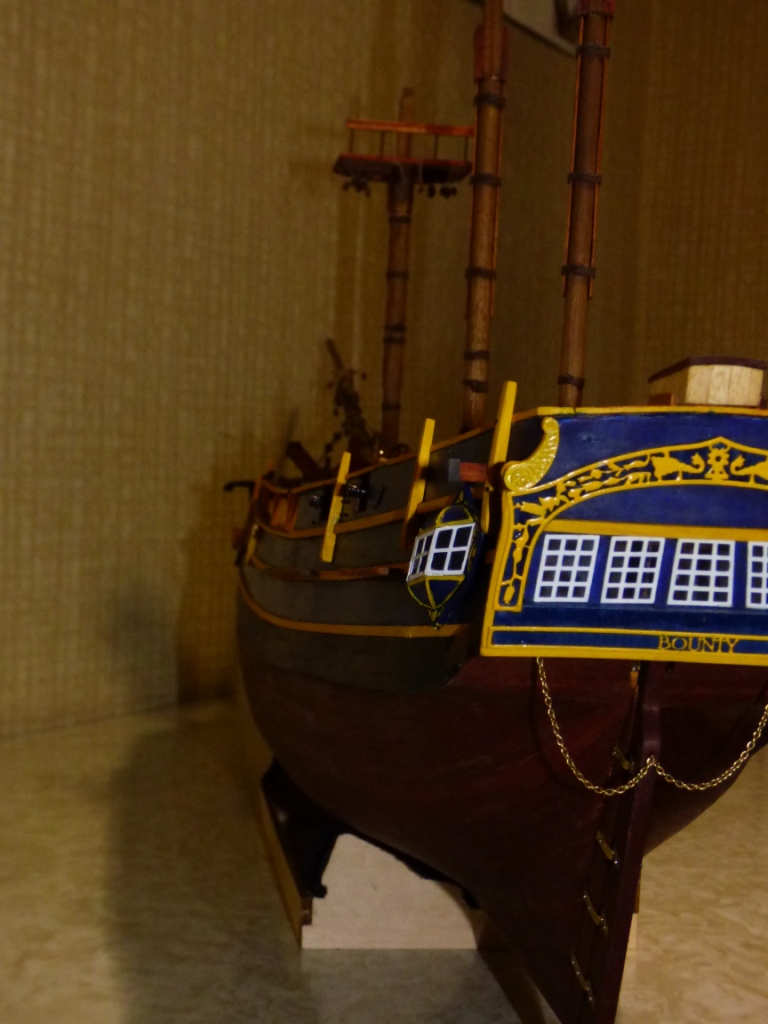

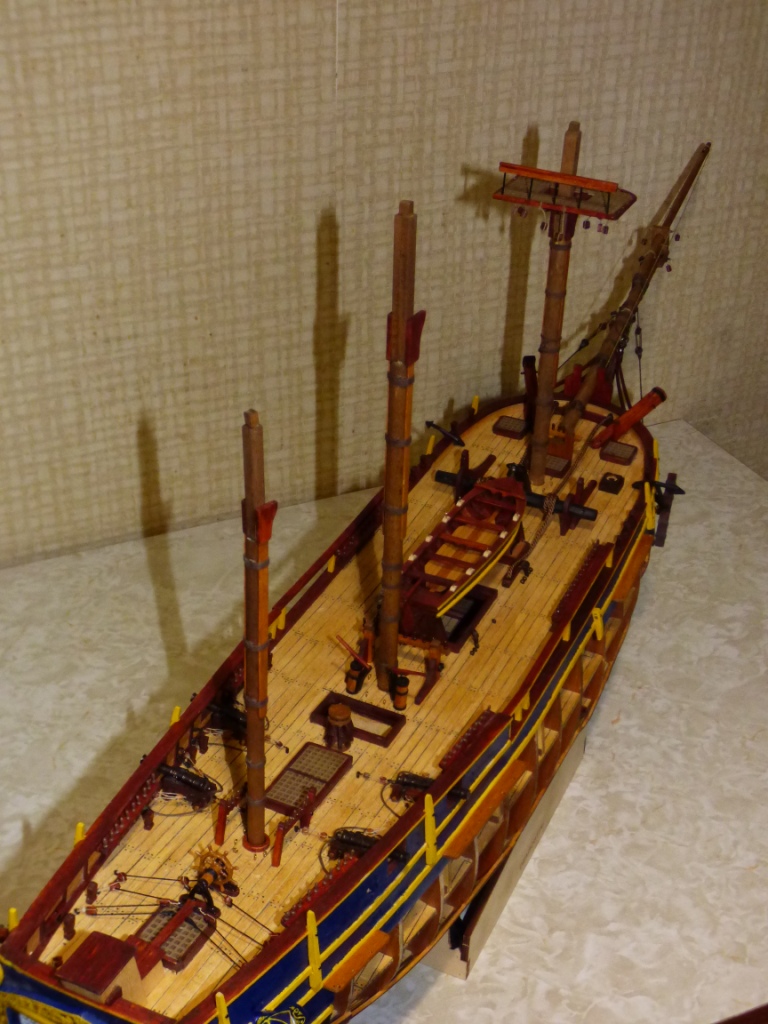

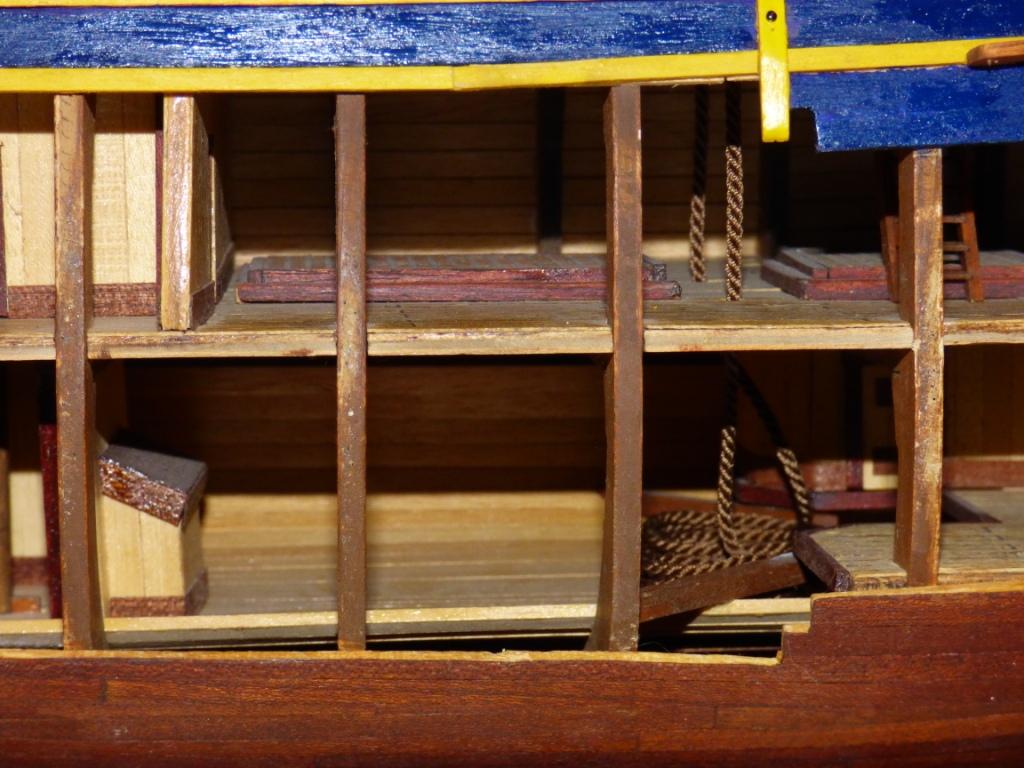

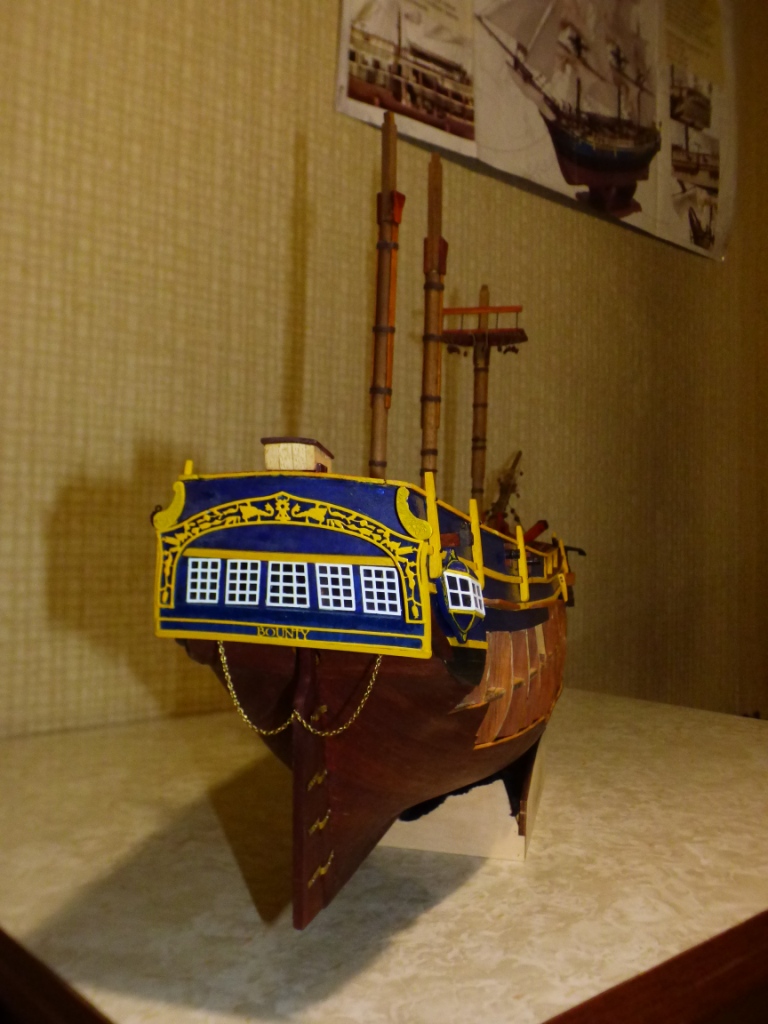

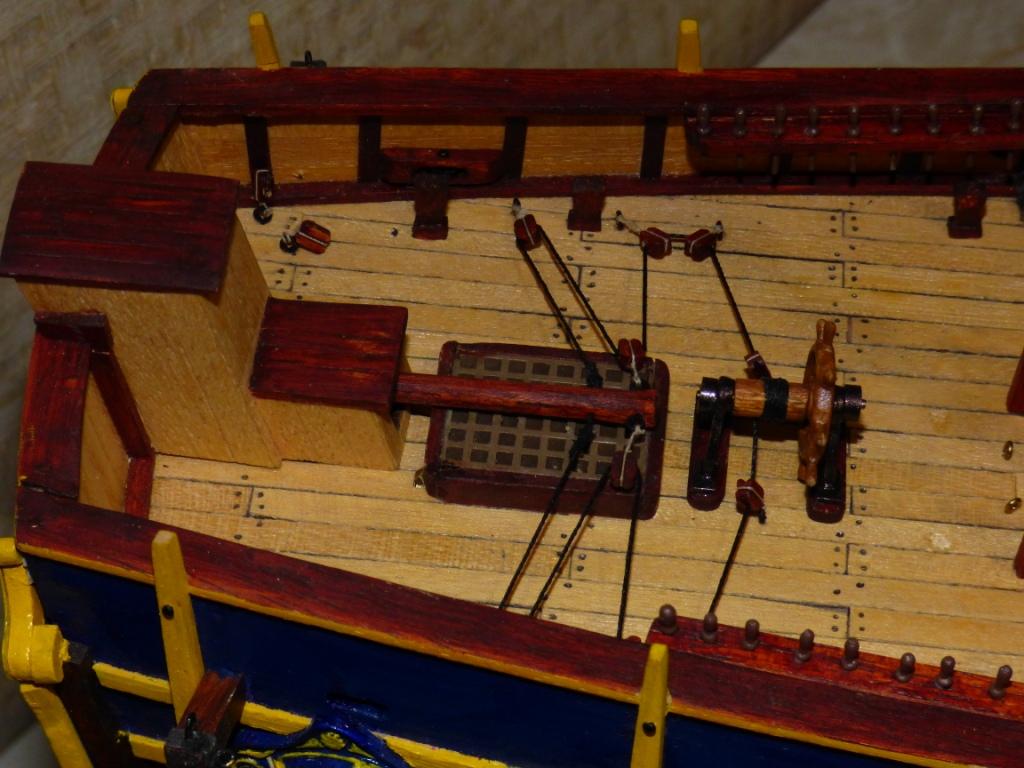

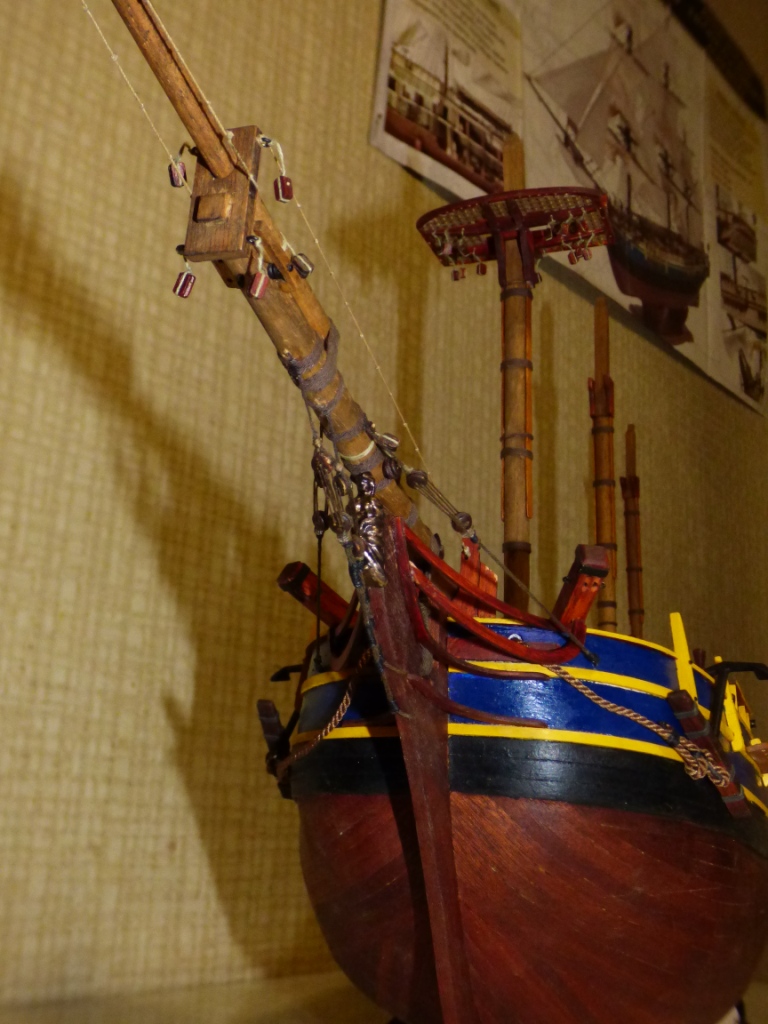

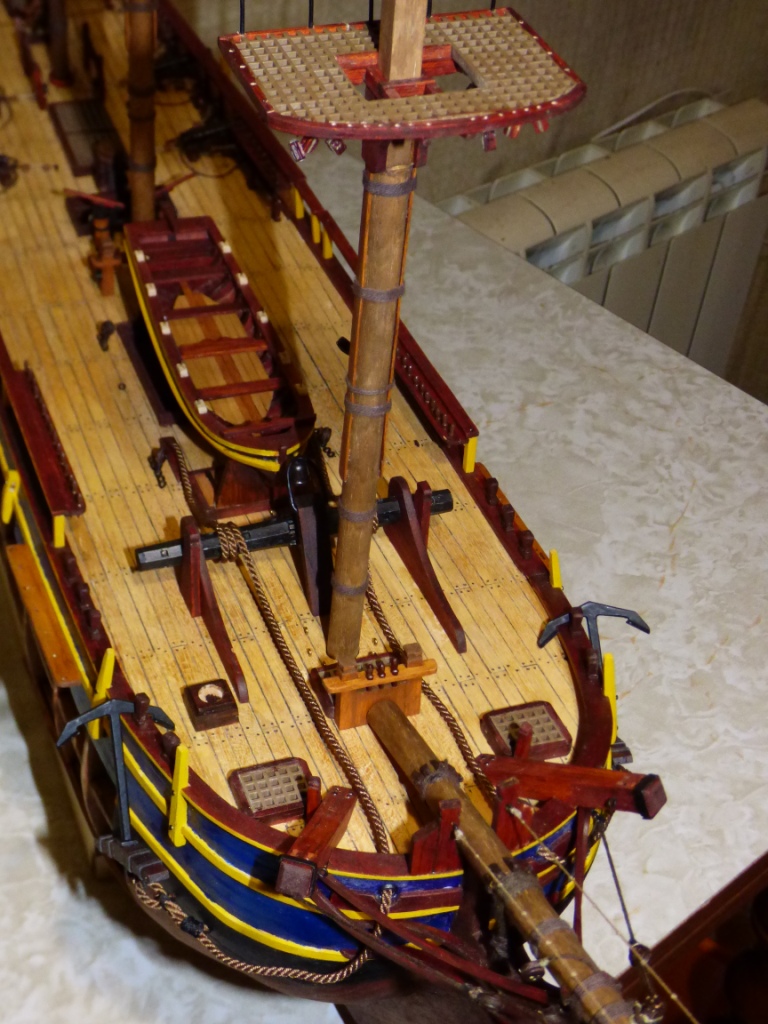

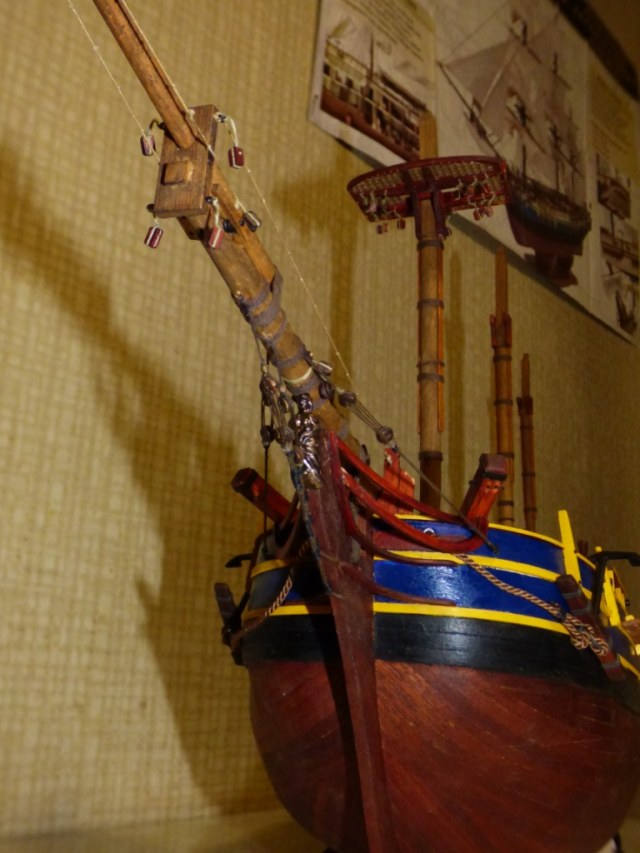

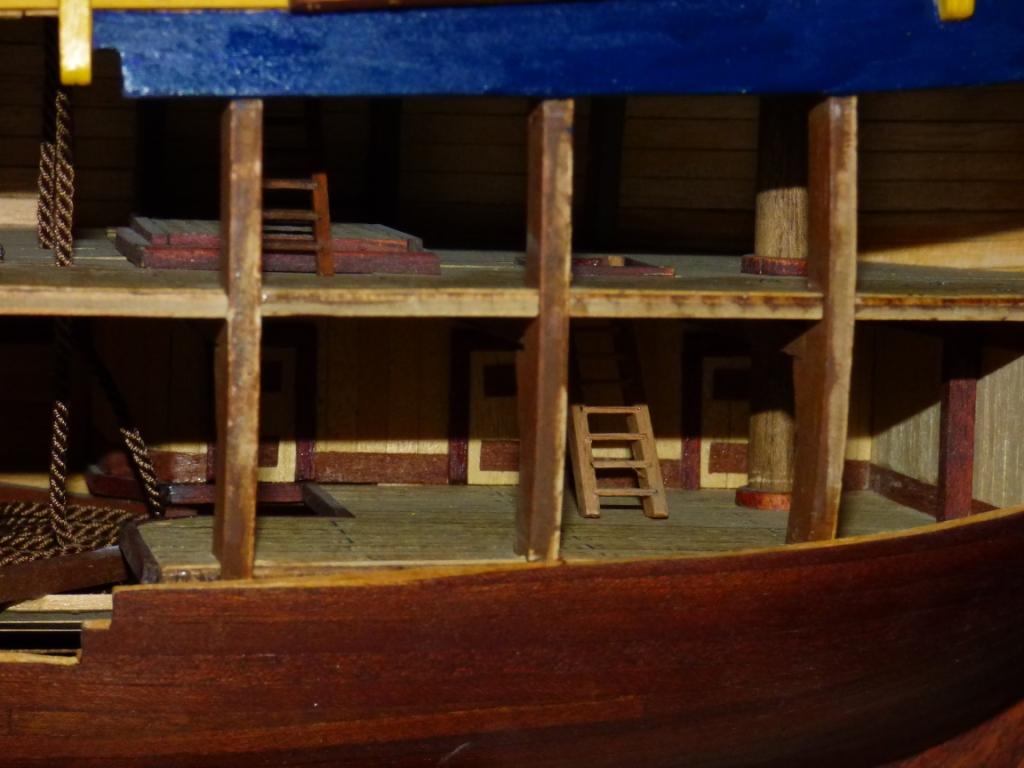

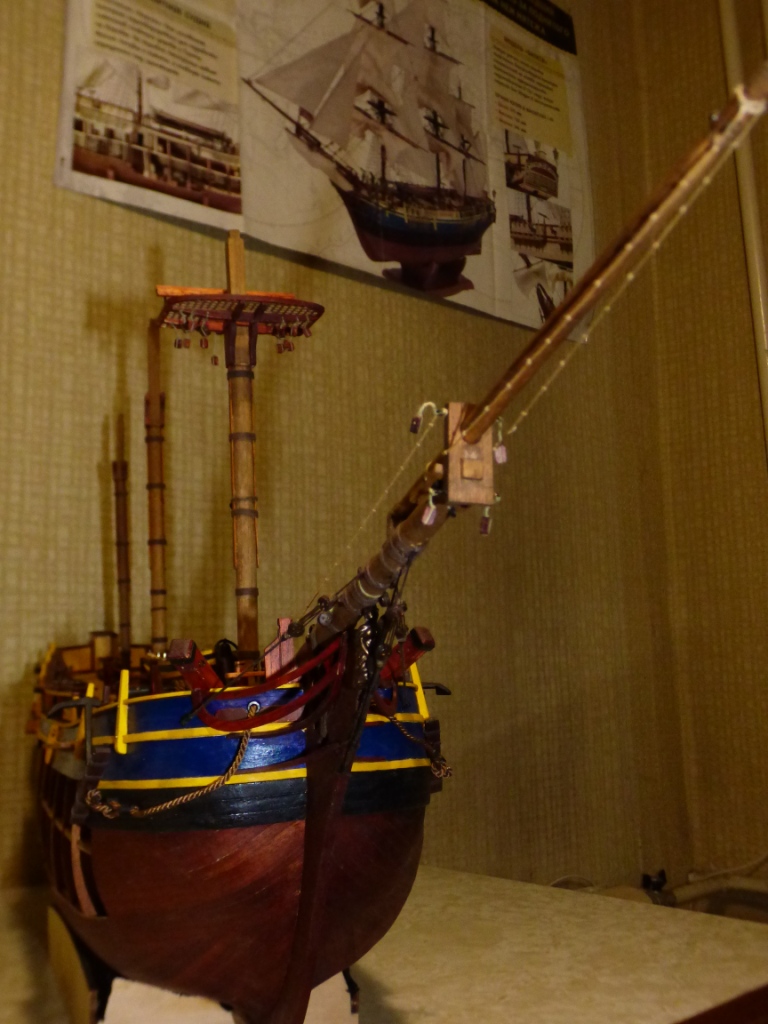

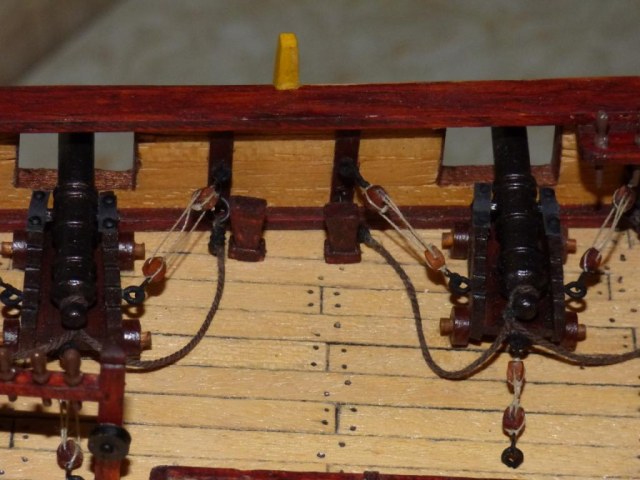

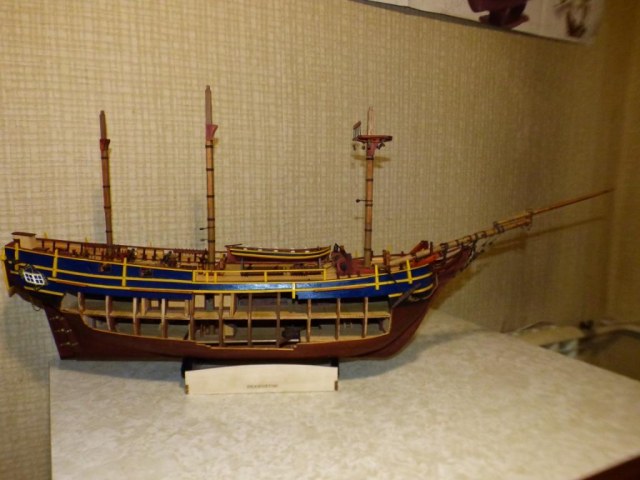

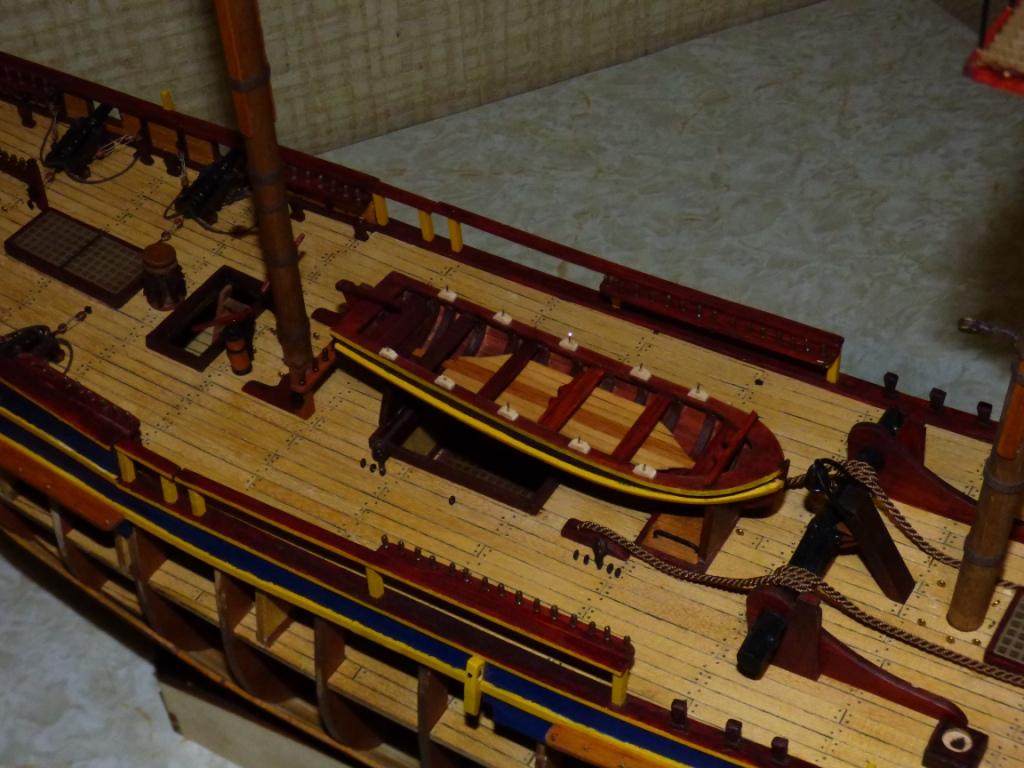

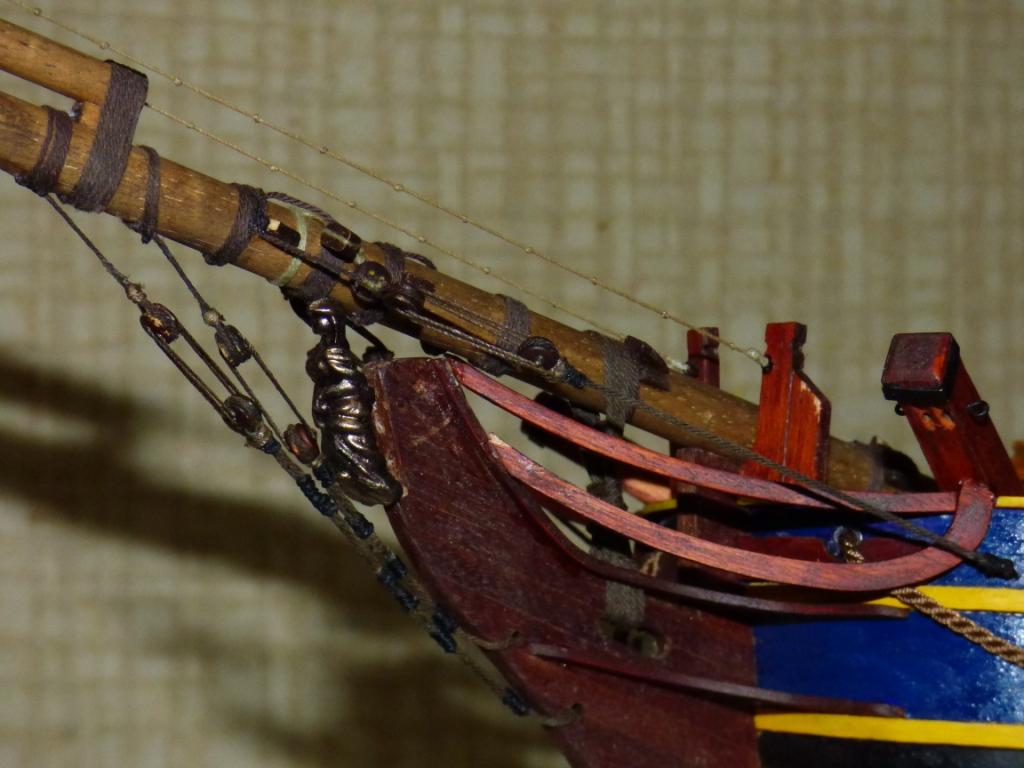

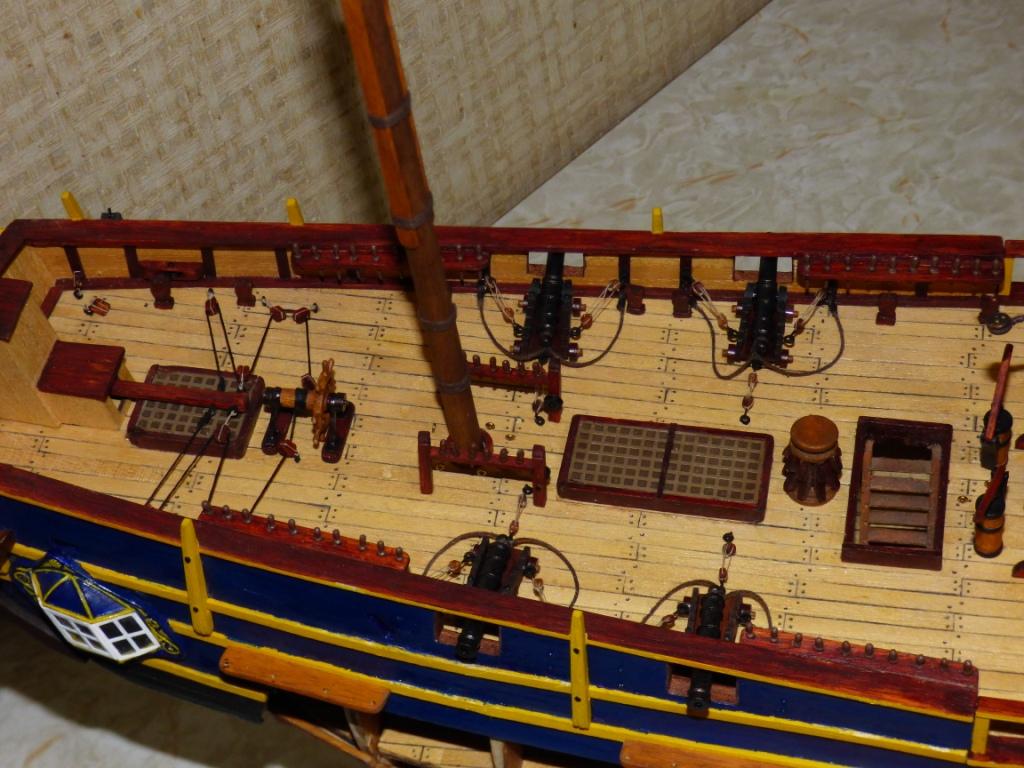

На данный момент это все выглядит так:
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Ещё:
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Алексей, привет!
Молодец, что здесь стройку выложил! Вдвоём оно как-то веселее
Теперь у нас Баунти в квадрате!
@Александр Голованов написал:Алексей, привет!
Молодец, что здесь стройку выложил! Вдвоём оно как-то веселее
Теперь у нас Баунти в квадрате!
Ага, чем больше мест, тем больше советчиков)
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Нас трое как минимум,
правда стройка временно приостановленна,
но как только появится время, продолжу...
https://karopka.ru/forum/forum190/topic28226/
Нас невозможно сбить с пути, нам пофигу куда идти....
@Korbut написал:Нас трое как минимум,
правда стройка временно приостановленна,
но как только появится время, продолжу...
https://karopka.ru/forum/forum190/topic28226/
Три мушкетёра
.Осталось Д Артаняна найти и будет полный комплект

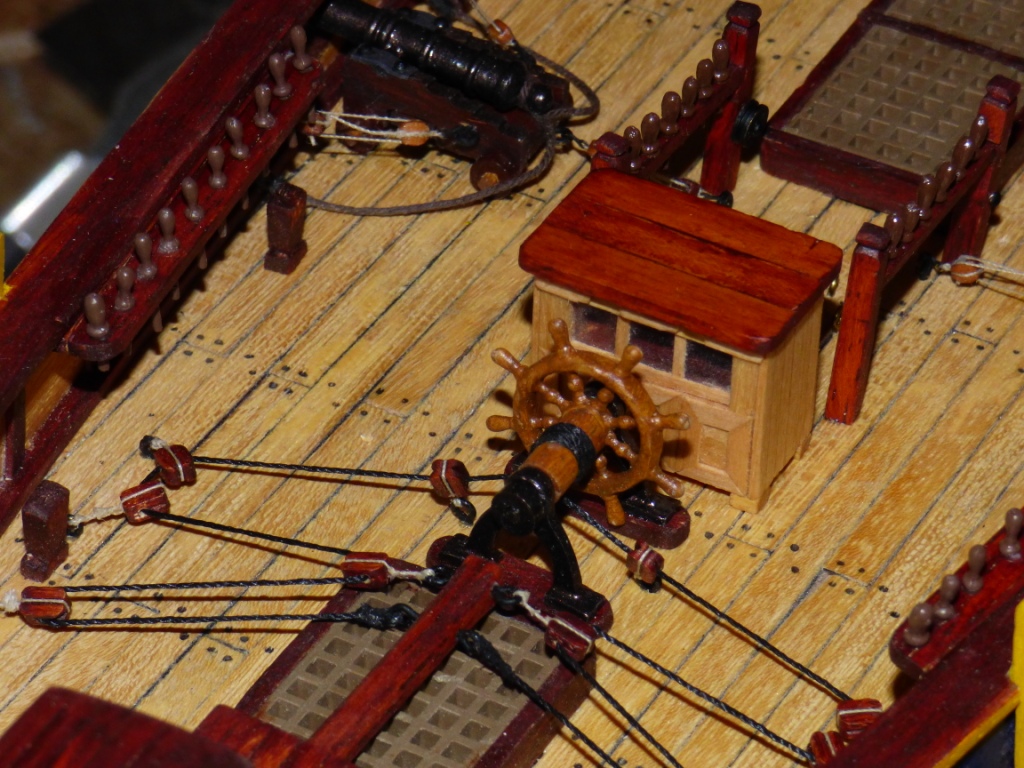

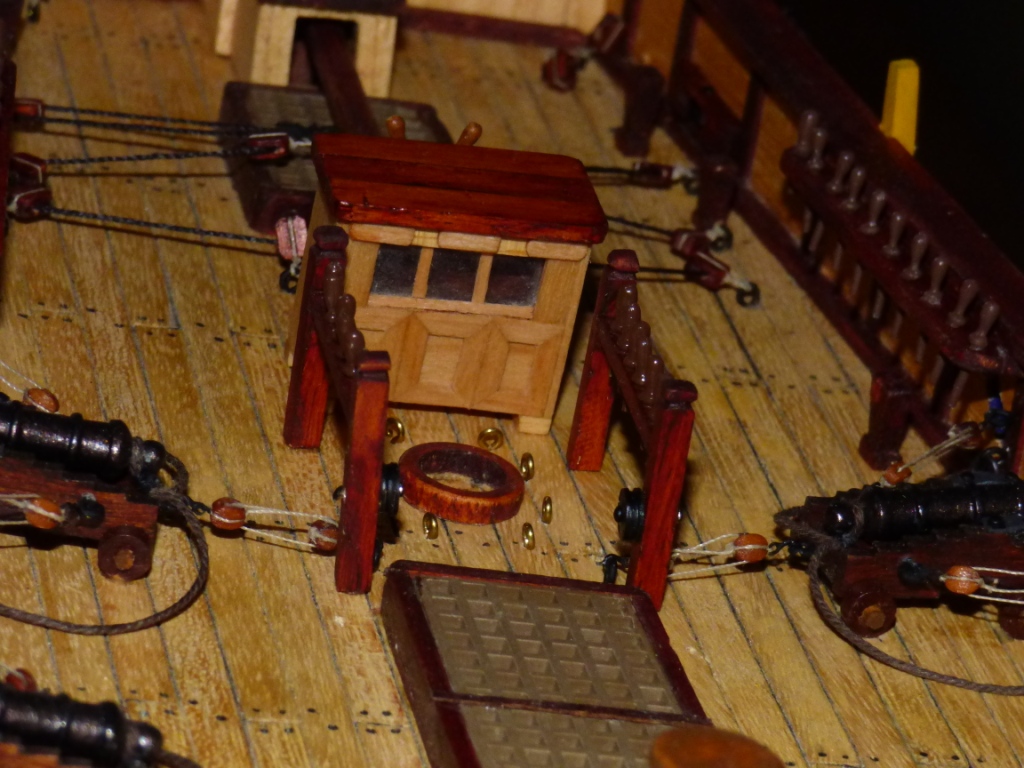

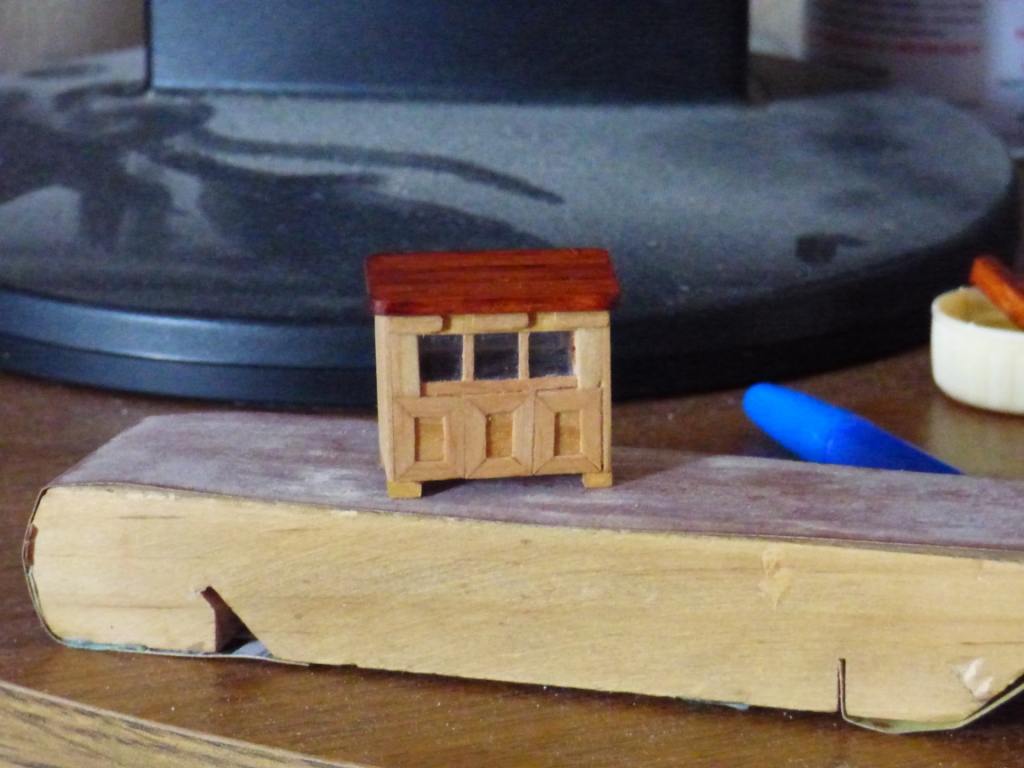

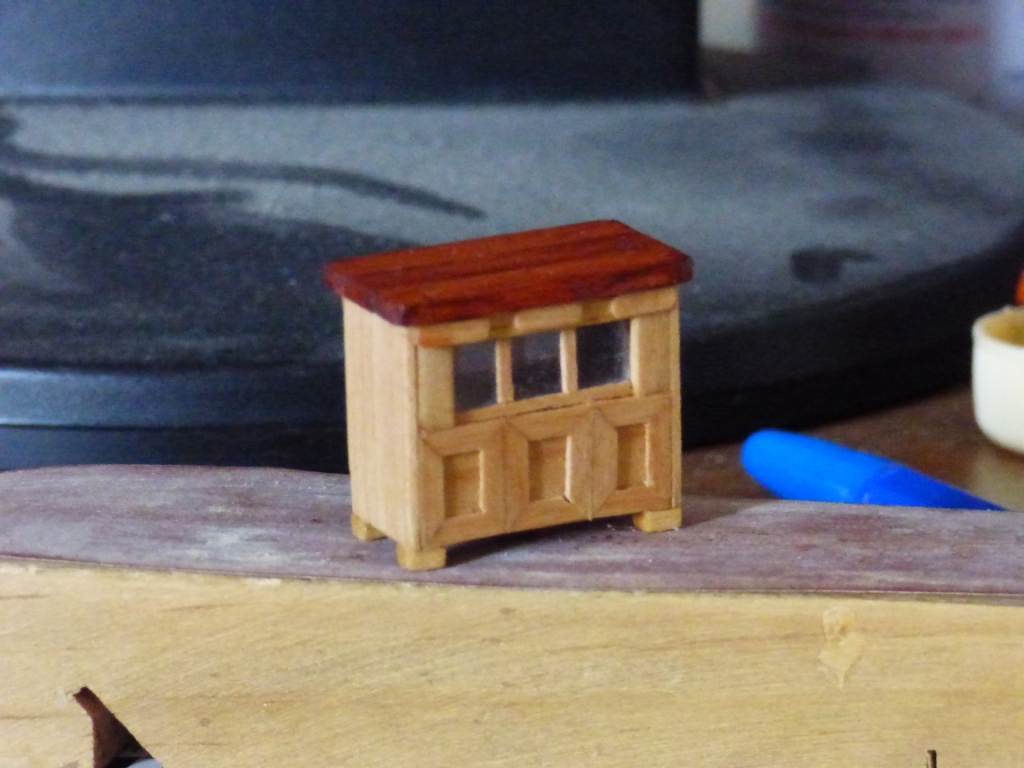

Между делом изговил нактоуз
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Алексей, ты прямо по инструкции патворка идёшь? Или что-то запиливать планируешь?
@Александр Голованов написал:Алексей, ты прямо по инструкции патворка идёшь? Или что-то запиливать планируешь?
Рангоут и такелаж буду переделывать как надо.
Корпус править уже не буду. Уже от себя добавил кое-какие переделки на палубе
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Делаю фок-мачту. Ну как делаю, привожу к соответствию то, что было сделано по инструкции.

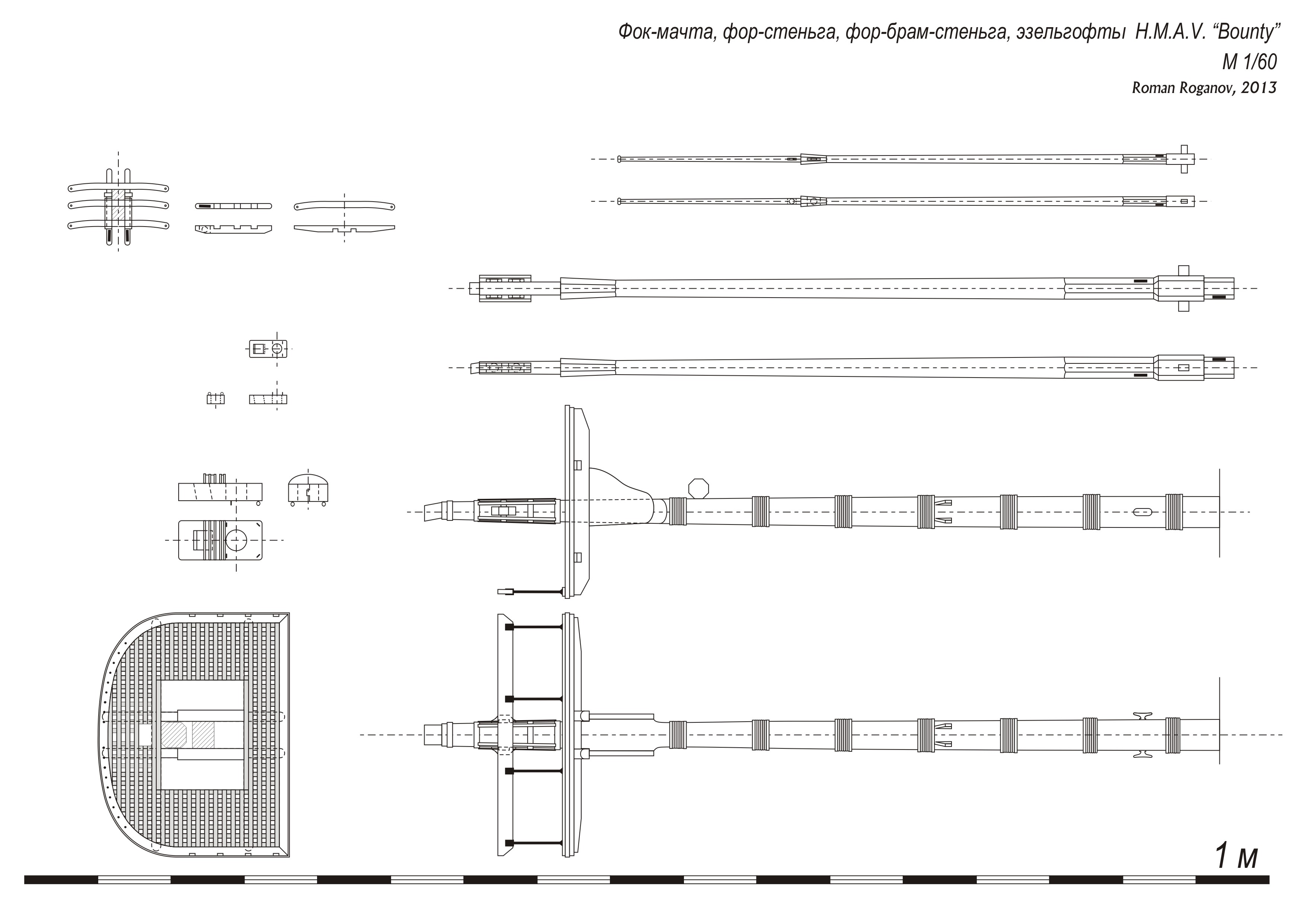

Использую чертеж Романа Роганова, сделанный по анатомии.
Но, помятуя какой из МакКея чертежник, полез за консультацией к Марквардту по части стеньги.

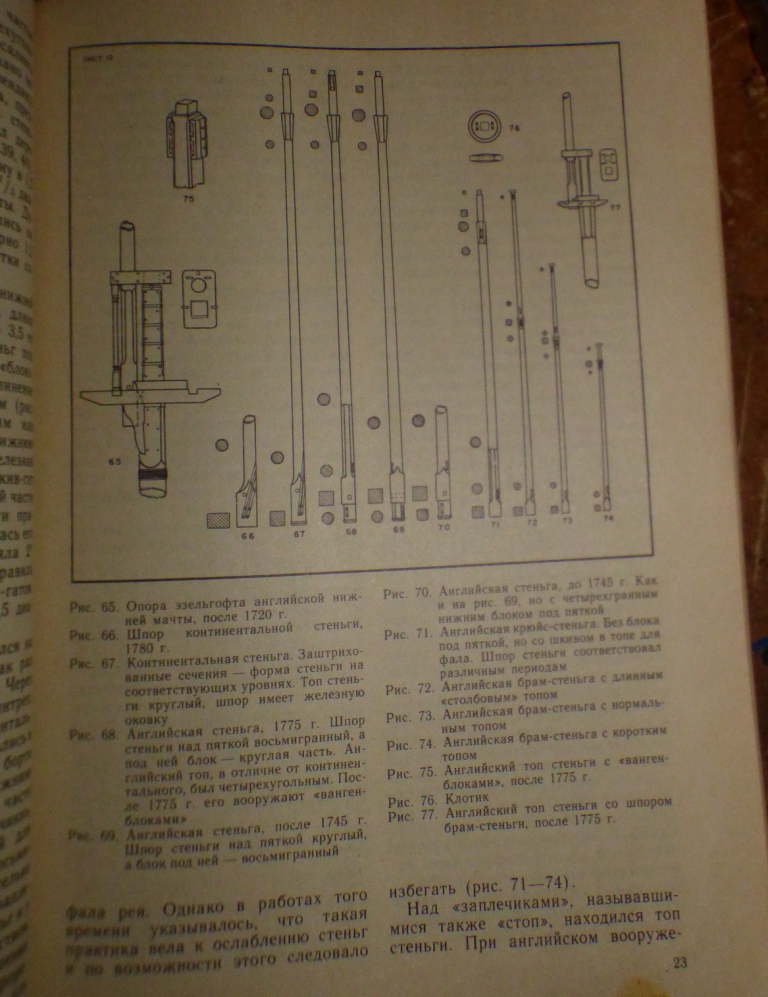

И тут такое (рис 68):
Отсюда вопрос: "Какая же форма пятки стеньги в сечении? Квадрат или восьмиугольник? И ниже пятки - круг или восимиугольник?"
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
@Алексей Сергеев написал:Делаю фок-мачту. Ну как делаю, привожу к соответствию то, что было сделано по инструкции.
Использую чертеж Романа Роганова, сделанный по анатомии.
Но, помятуя какой из МакКея чертежник, полез за консультацией к Марквардту по части стеньги.
И тут такое (рис 68):
Отсюда вопрос: "Какая же форма пятки стеньги в сечении? Квадрат или восьмиугольник? И ниже пятки - круг или восимиугольник?"

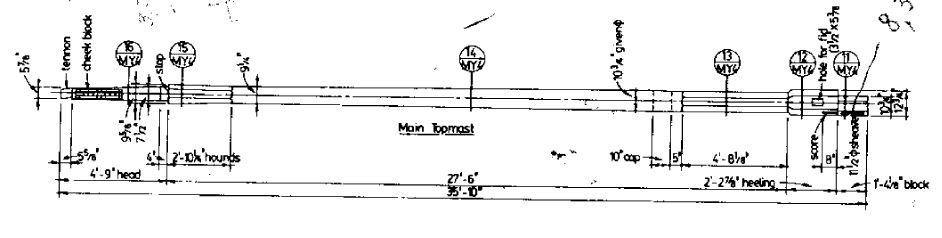

Алексей, попробовал разобраться с этим вопросом. По пятке действительно в разных источниках по разному. А вот по блоку )та часть, что ниже пятки), то по Марквардту нам любой вариант может быть. В первой половине 18 века - квадратное сечение, позднее - круглое или восьмиугольное. У Мак Кея точно не круг. Больше похоже на восьмиугольник (фото 30).

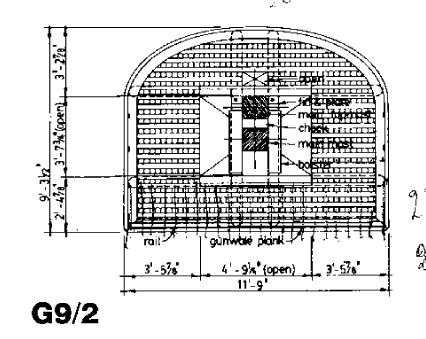

Но что характерно - на чертеже марсовой площадки (фото 29) сечение стеньги в районе пятки квадратное, а на виде сбоку и спереди - восьмигранник (фото 29).
А что вас смущает у Марквардта ?
По крайней мере, в отличие от ИЛЛЮСТРАТОРА МкКея, Карл Хайнц - моделист-исследователь
Но это - лирика...
Решаем простое математическое уравнение: "Баунти" - английский корабль, постройки после 1780 года...
Смотрим картинки из Марквардта - "английская стеньга, 1775 год и позже" - изображение 68.
Кроме того, читаем текстовую часть Марквардта:
"До начала 70-х годов часть шпора стеньги, находившаяся над пяткой, на английских судах была круглой.
После 1770 года, а в отдельных случаях начиная уже с 1745 г., эту часть выполняли восьмиугольной...
Пятка являлась нижней частью шпора стеньги и была четырехугольной."
@Алексей Сергеев написал:Между делом изговил нактоуз
Добрый вечер, уважаемые баунтистроители и им сочувствующие!
Алексей, прошу прощения, что вмешиваюсь. Тут такое дело. Стёкол не было. А рабочее положение створок - вверху. Вы (если реально) можете поднять боковые створки вверх (в открывшиеся отделения можно будет положить компаса), а центральную створку, которая прикрывала лампу, оставить внизу. Заодно вы закроете окна, которые получились несколько "не по створкам", без обид. Ну, и останется "выбить и зашить фанерой" центральное стекло. Вот так, малой кровью, можно сделать вполне копийный нактоуз. Нактоуз изображён у Брайана Лэйвери.
И поддержу Костю: в данном случае насчёт стеньги у Джона МакКея опять что-то "мутно-сомнительное", а вот у К-Х Марквардта, светлая память прекрасному человеку, всё правильно и по существу.
