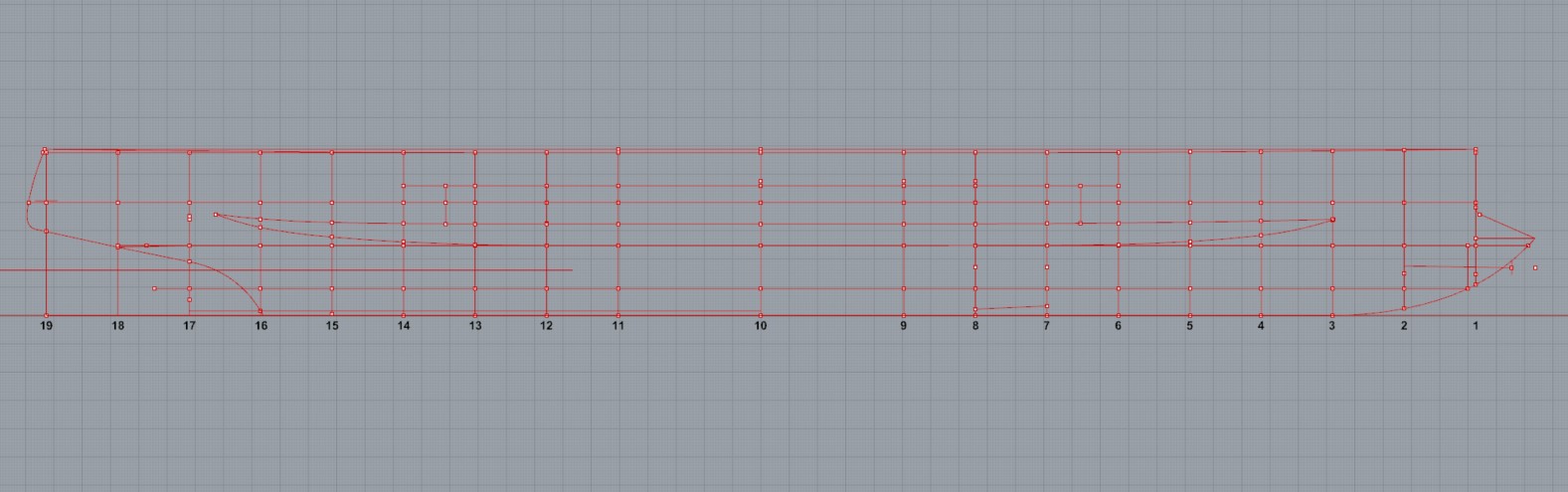

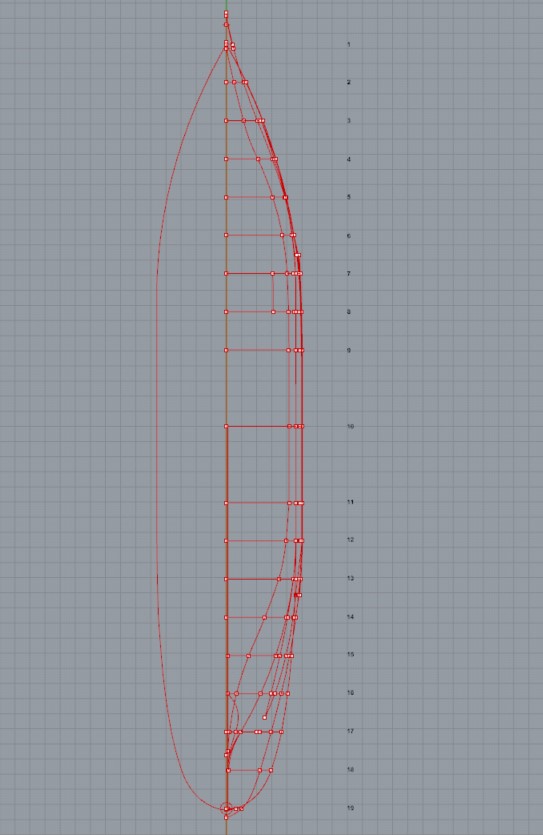

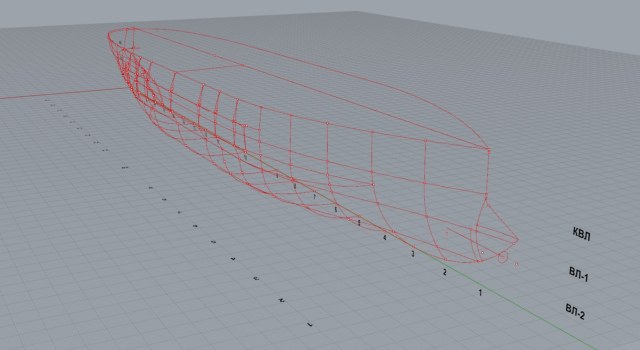

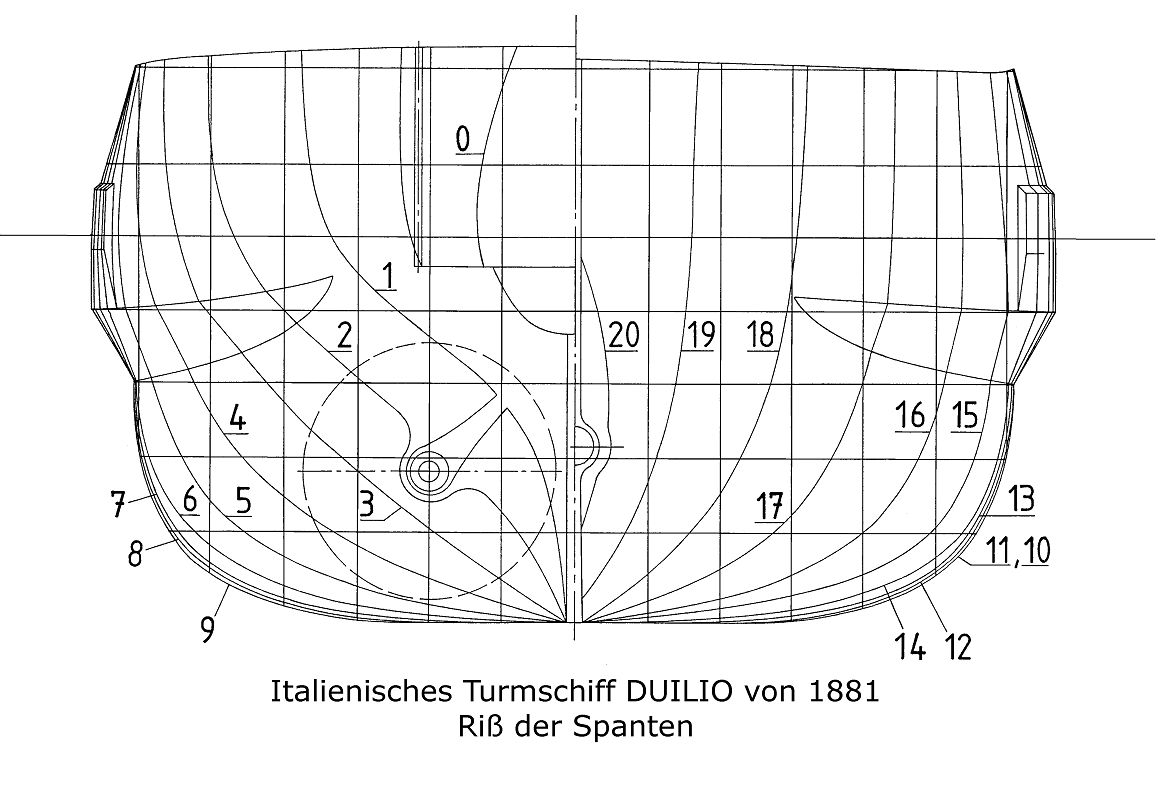

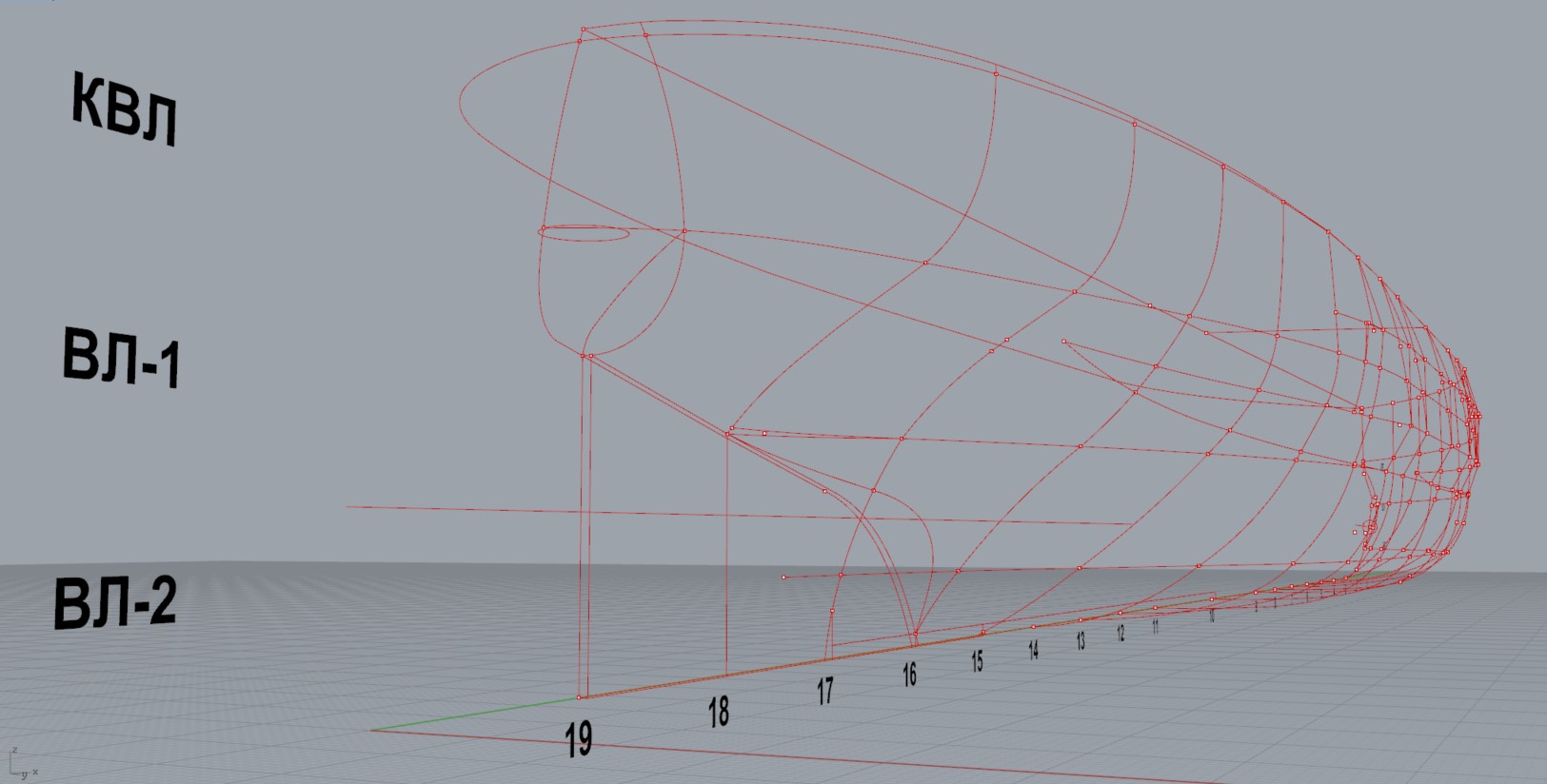

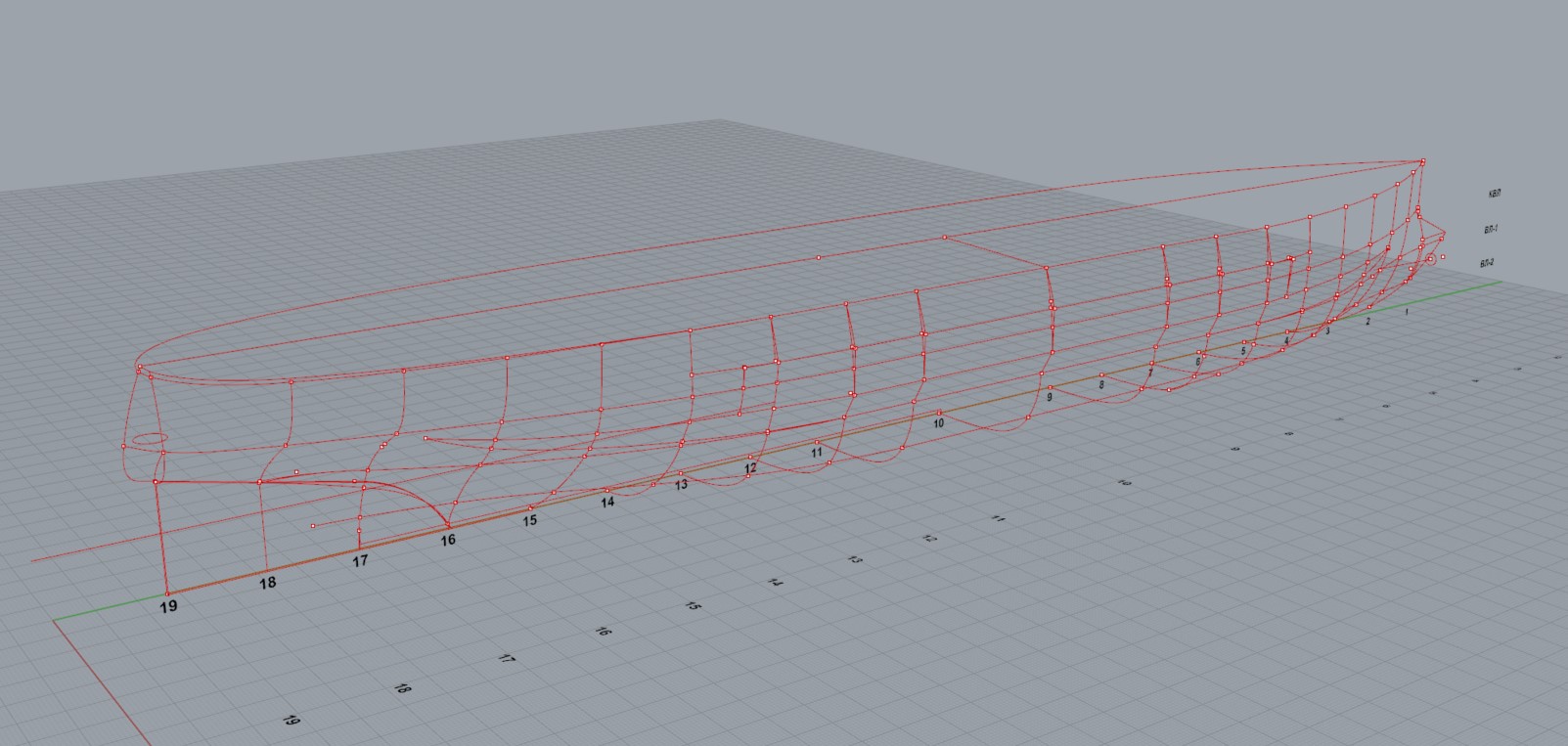

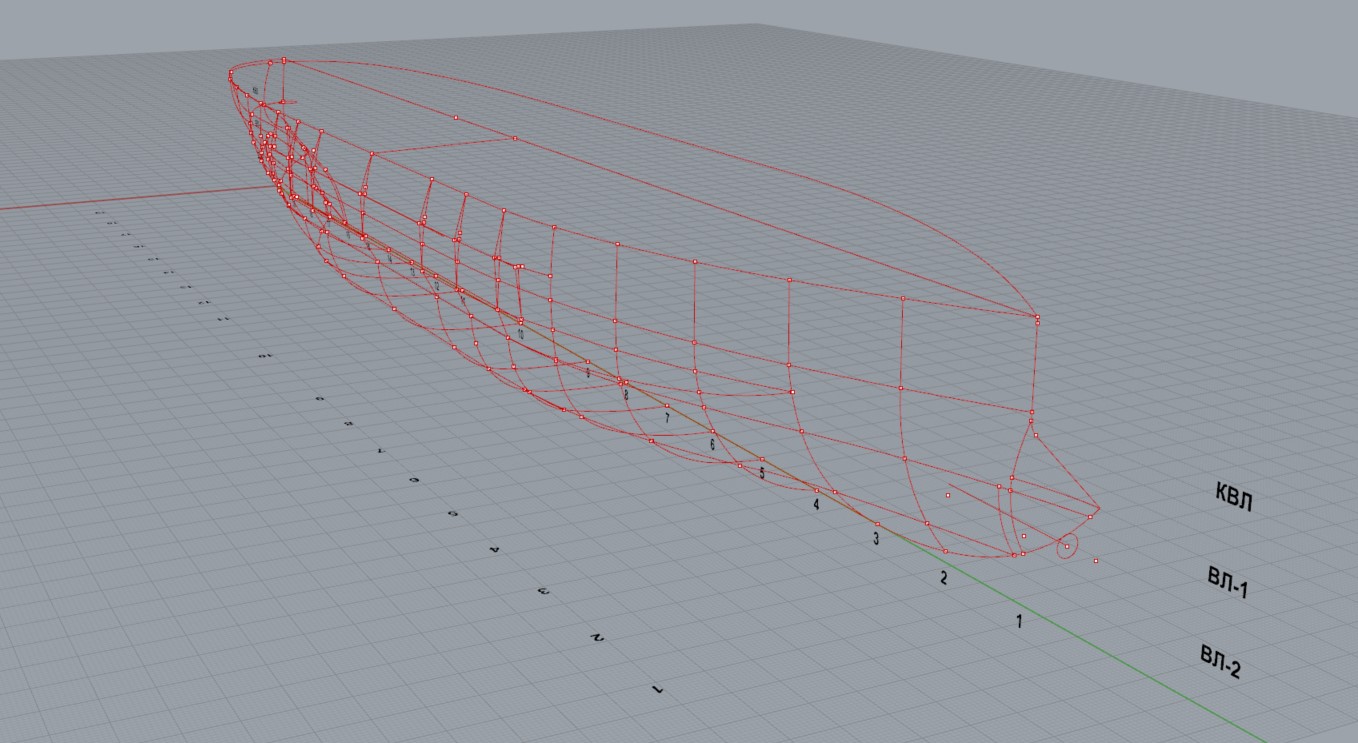

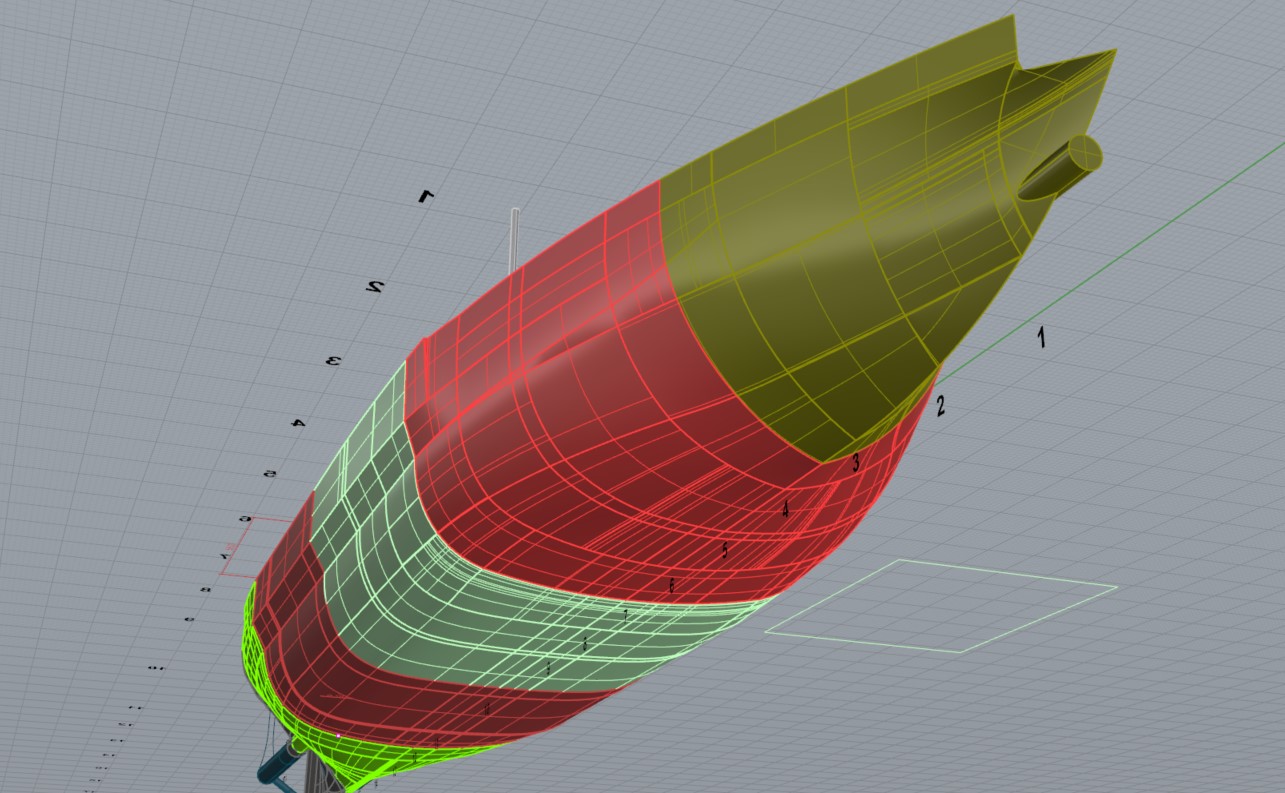

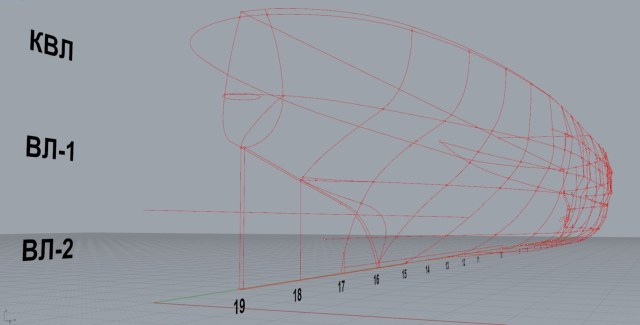

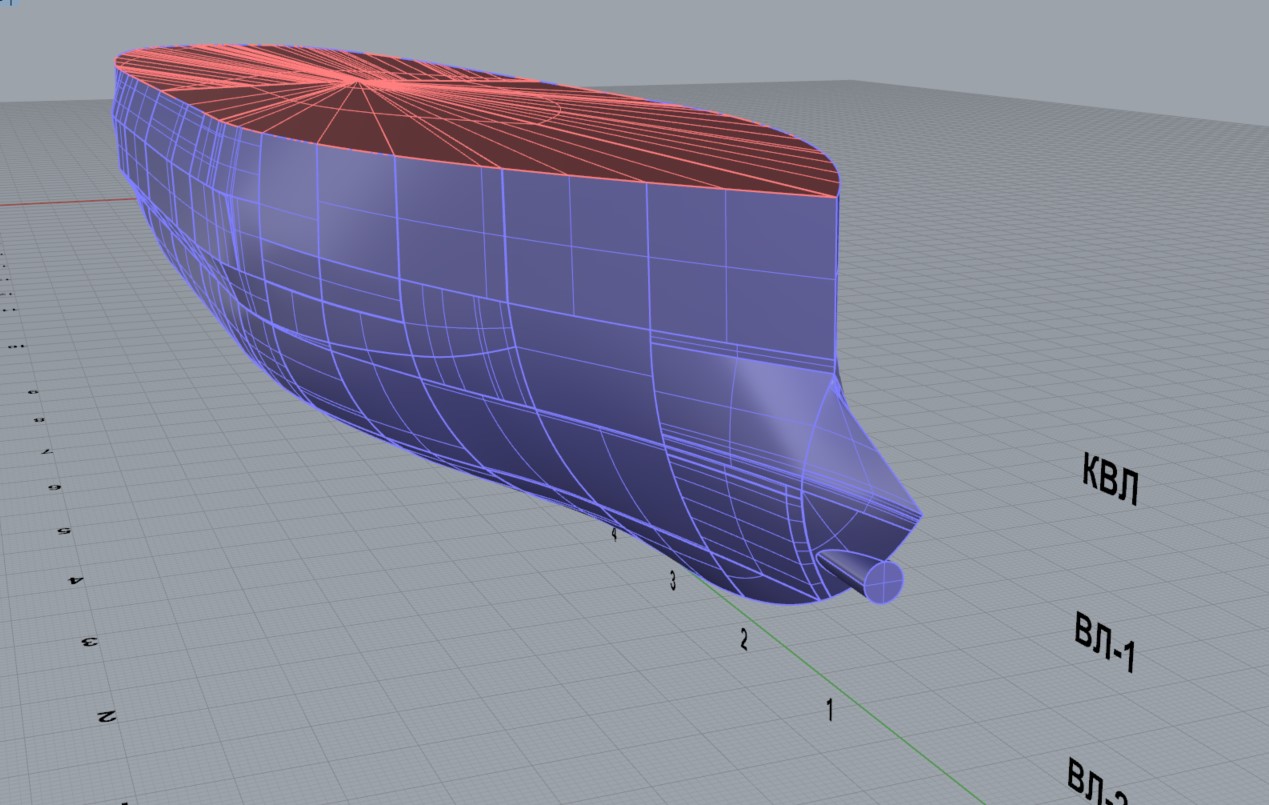

Разработал трехмерный теоретический чертеж броненосца Duilio.
Масштаб 1:200
Длина между ПП - 505,4 мм.
Длина наибольшая - 533,24 мм
Ширина наибольшая - 100,66 мм
Осадка 40 мм.
Водоизмещение расчетное - 1392/1521 г.

Исходники прилагаются.

Можно модельку делать      {[}]

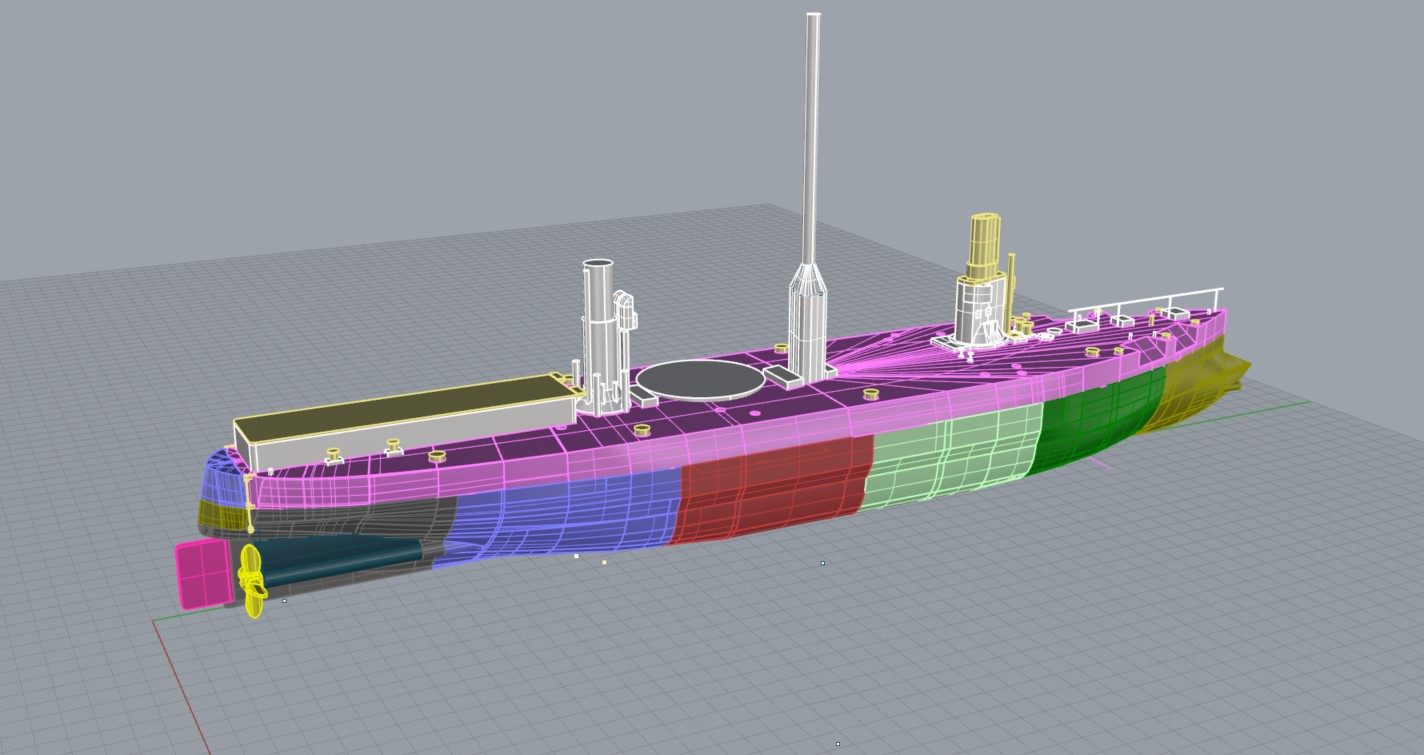

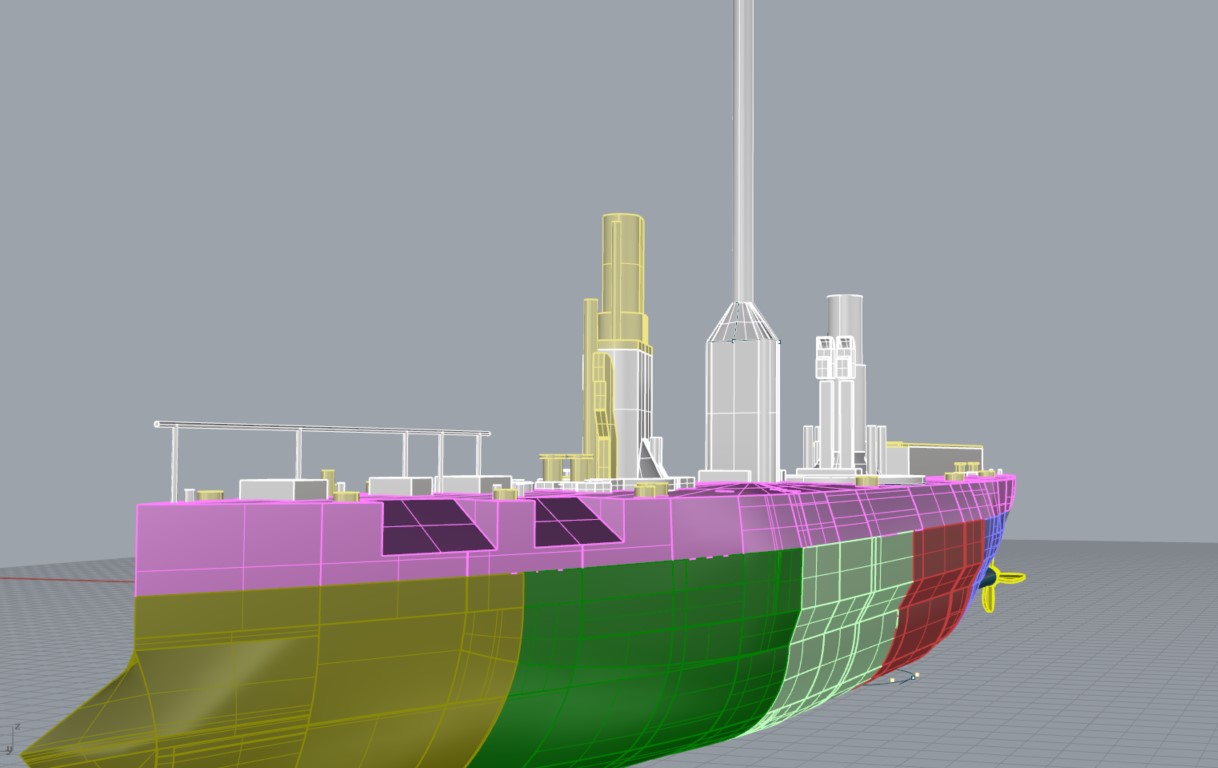

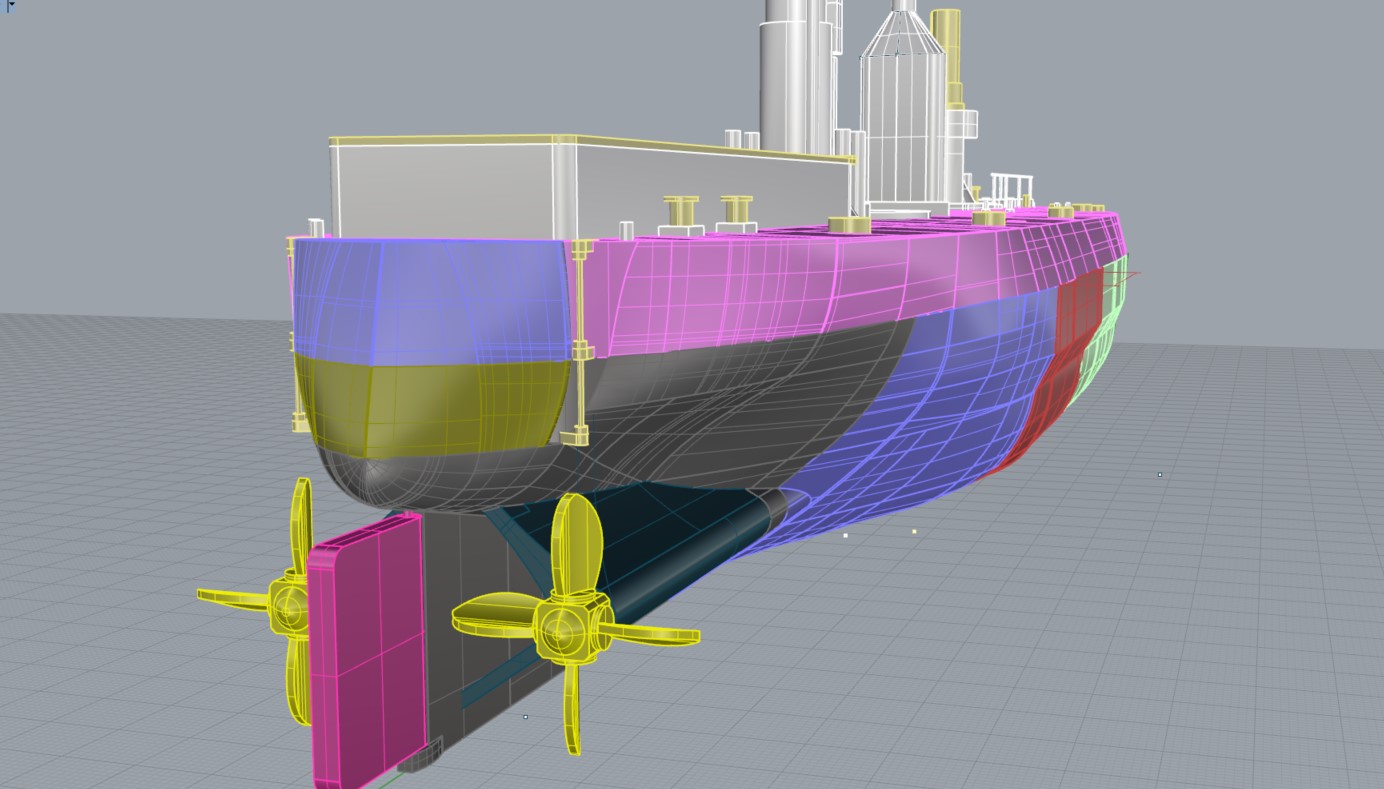

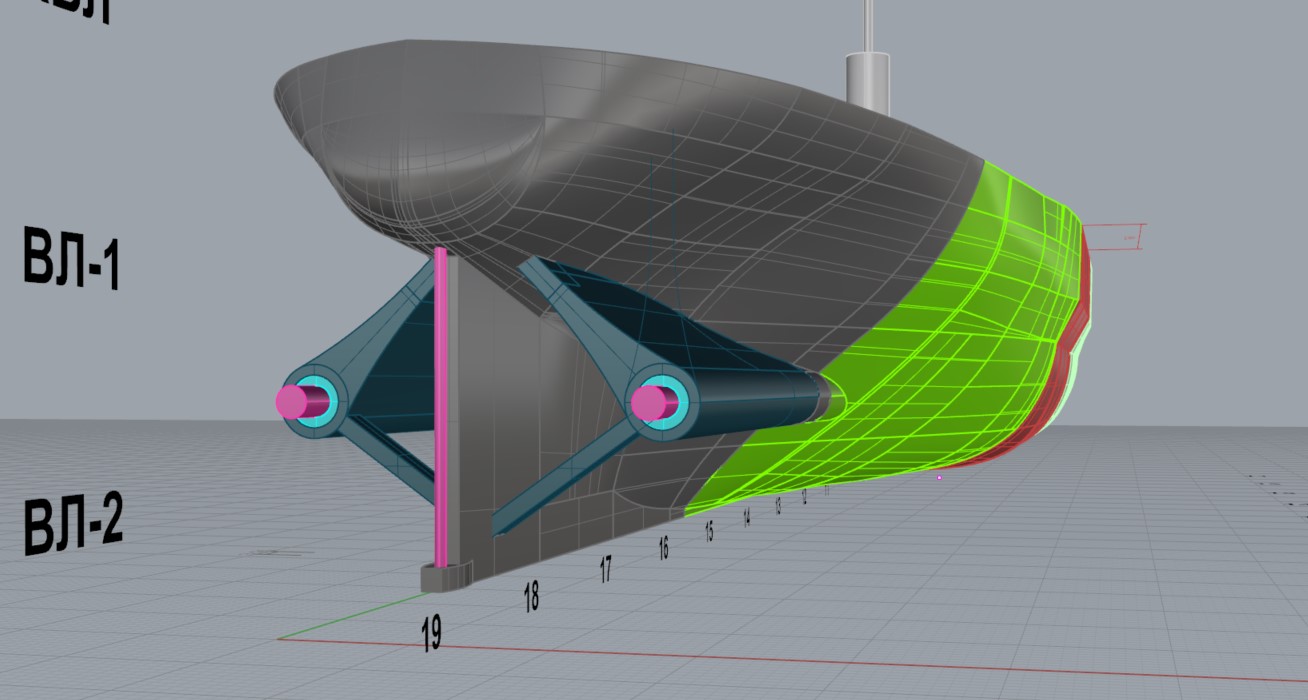

Новые прорисовки.

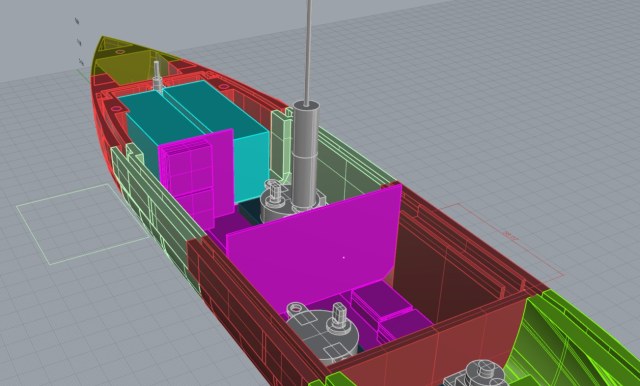

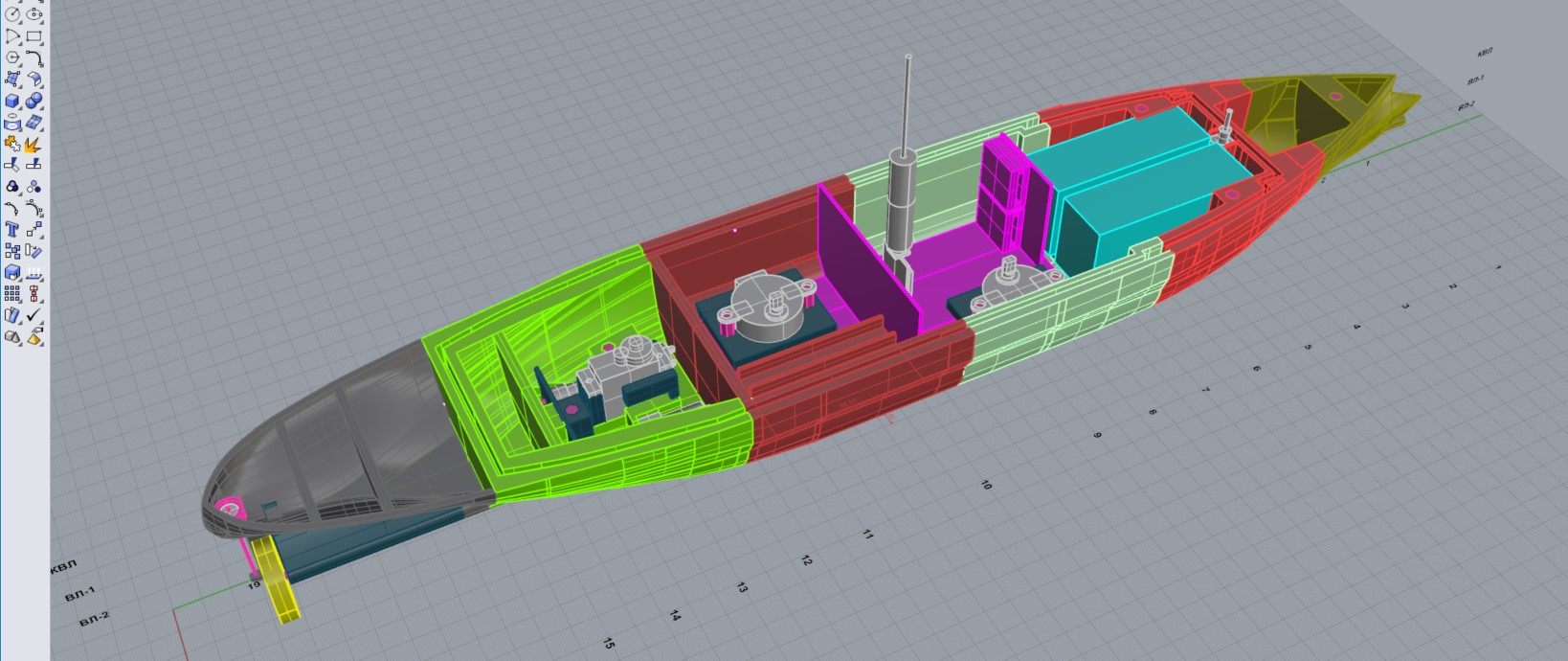

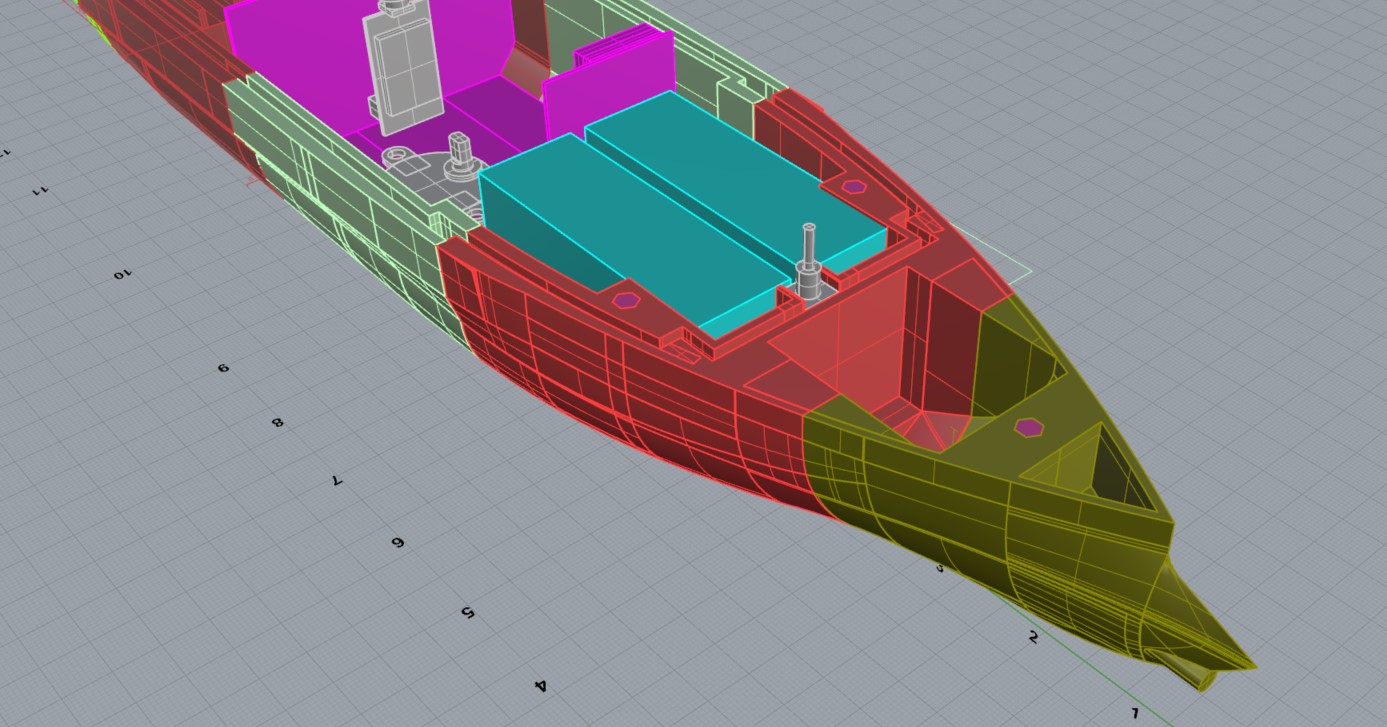

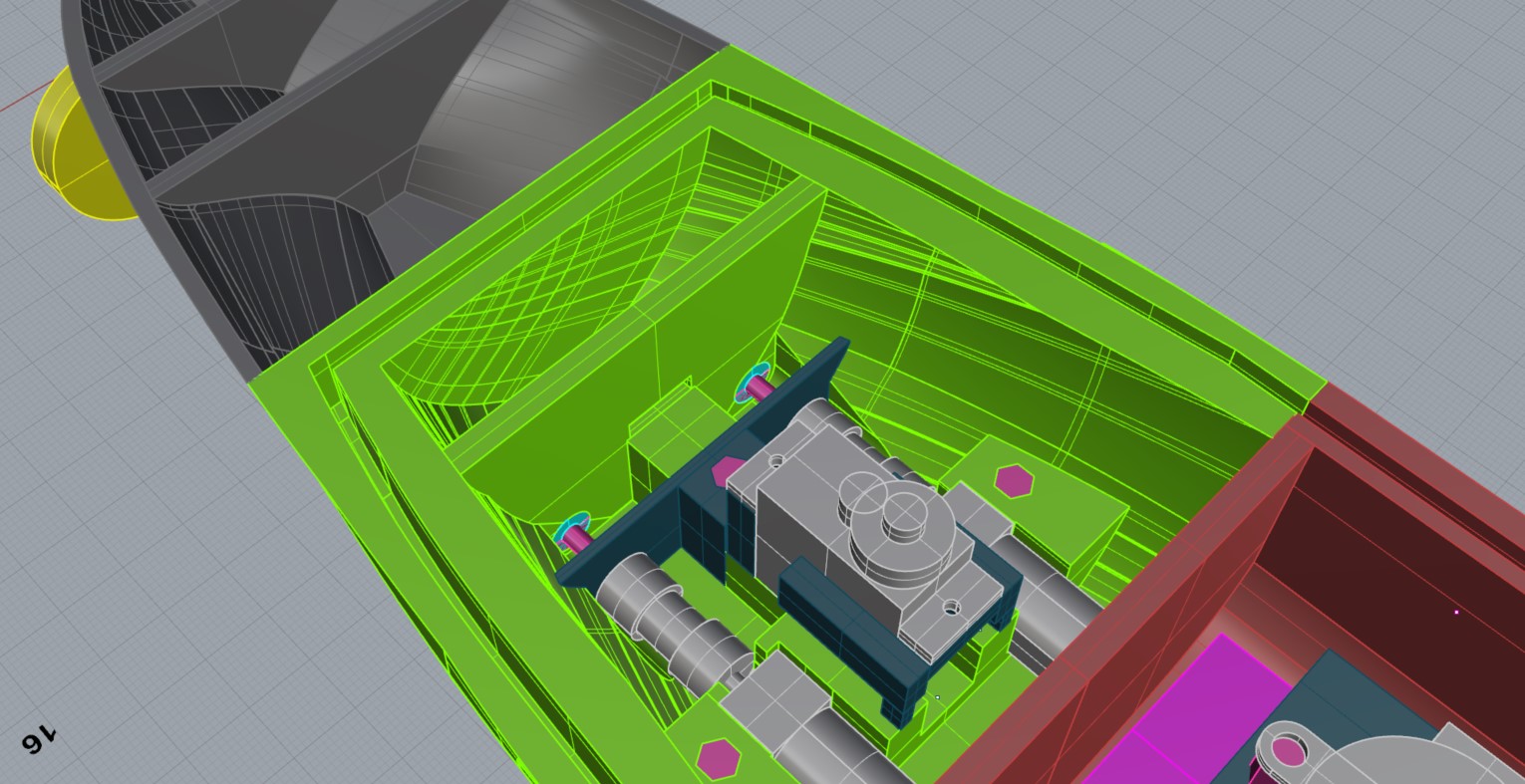

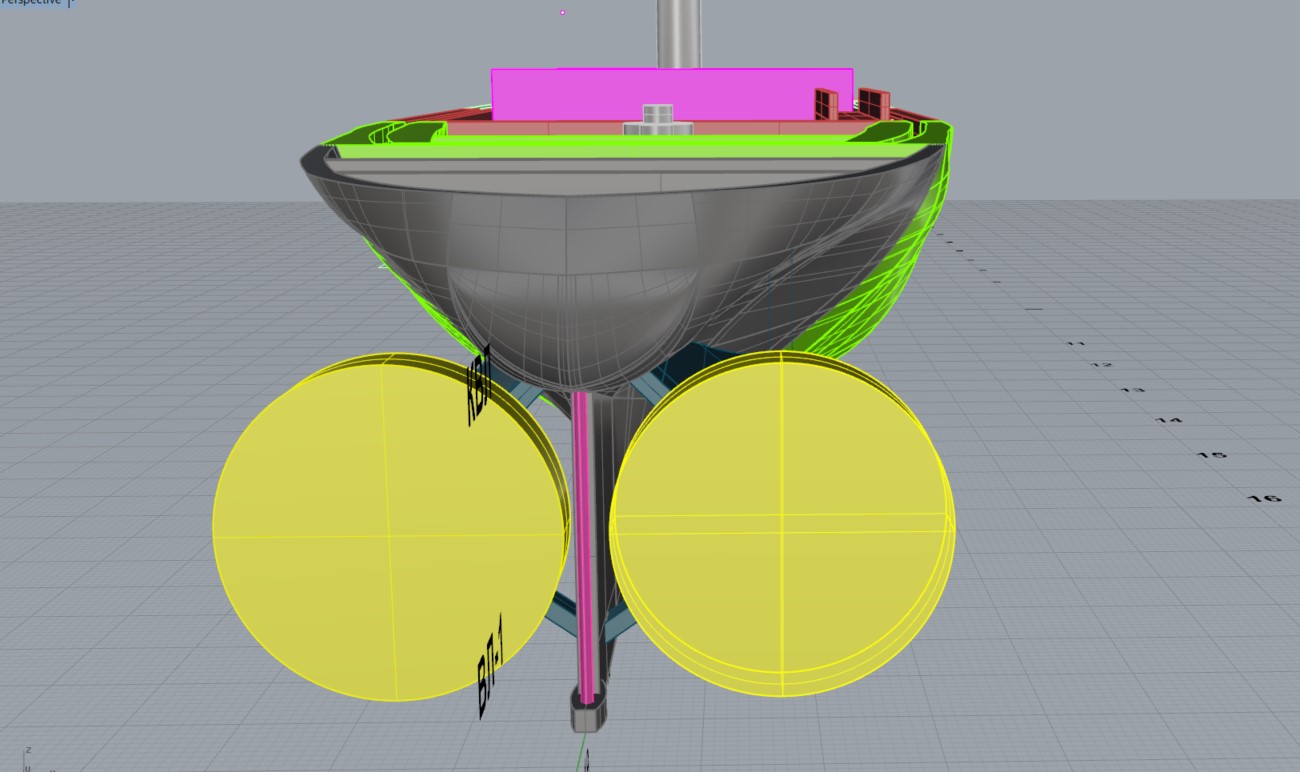

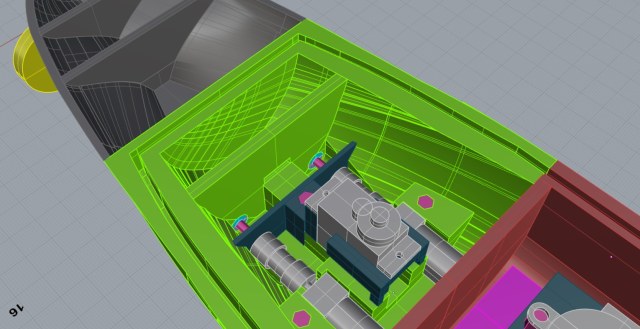

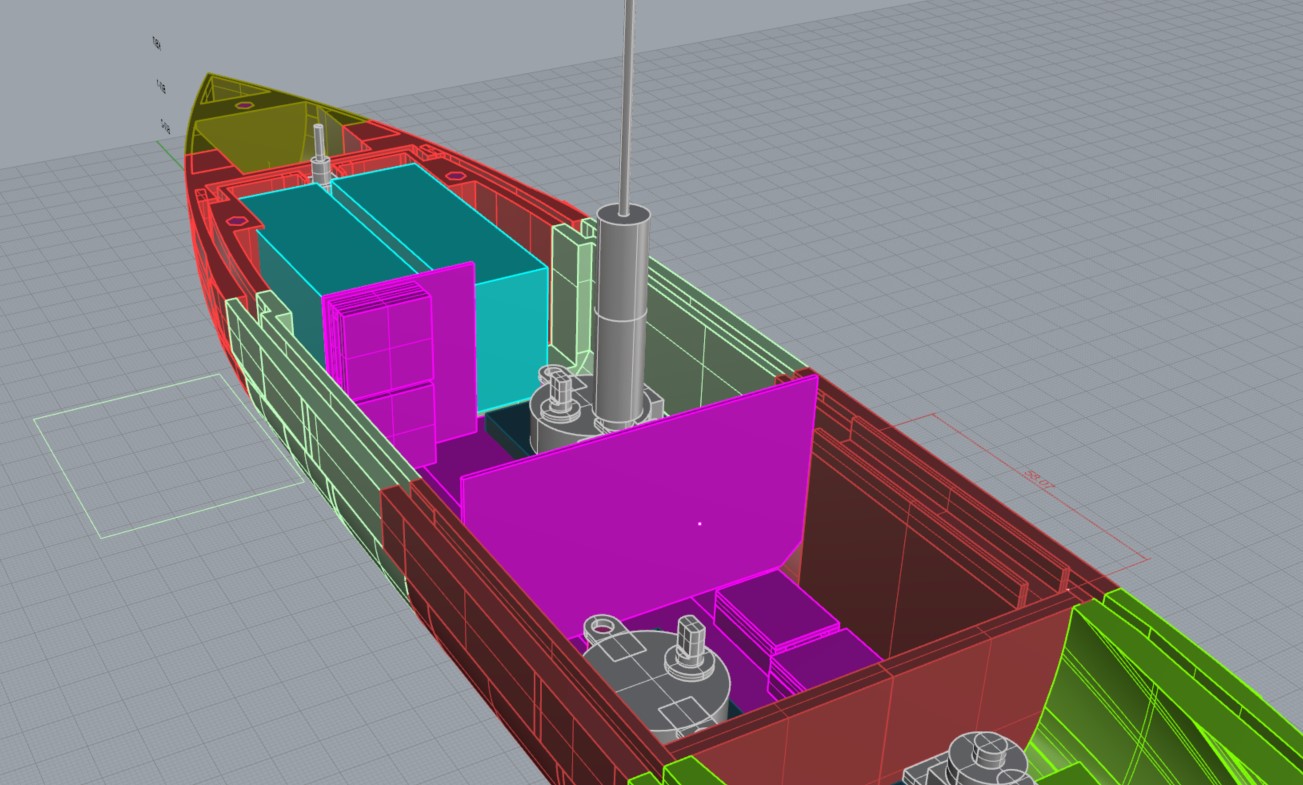

Внутреннее устройство, расстановка механизмов.

Продолжаем разрабатывать модель

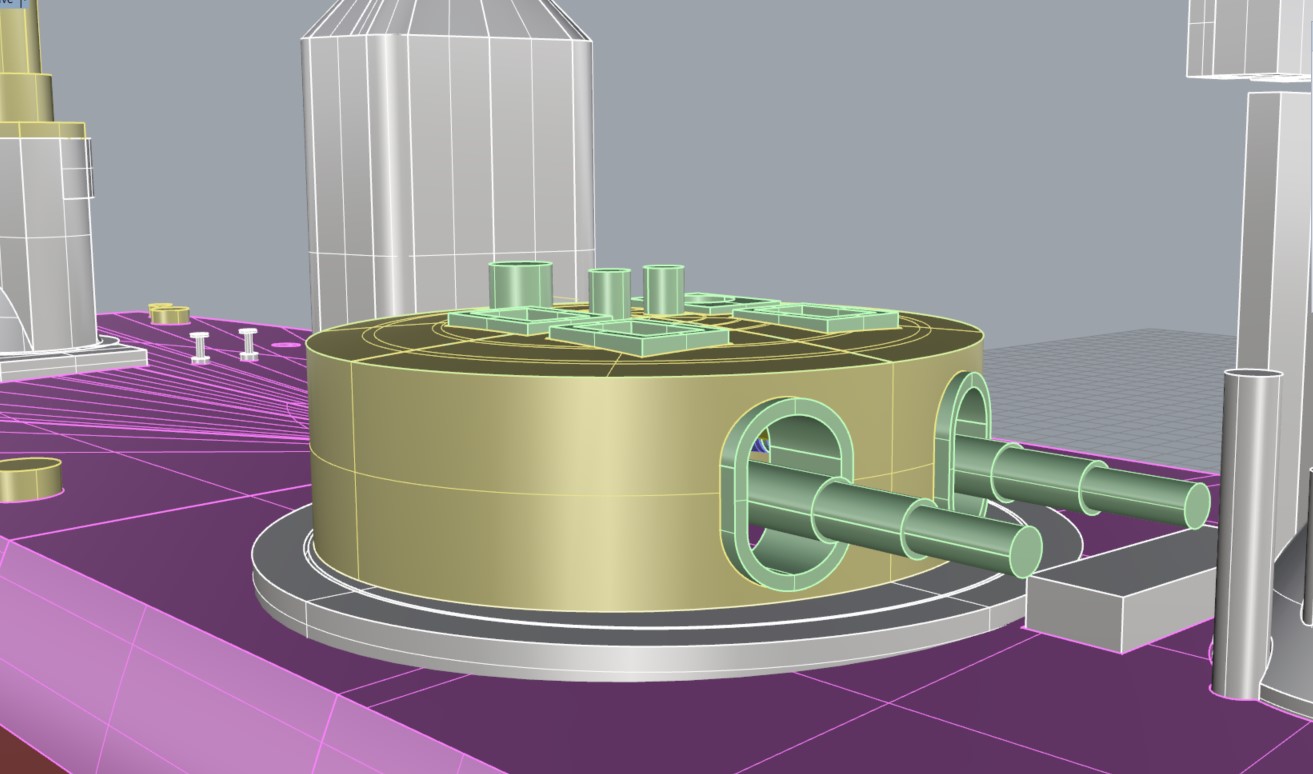

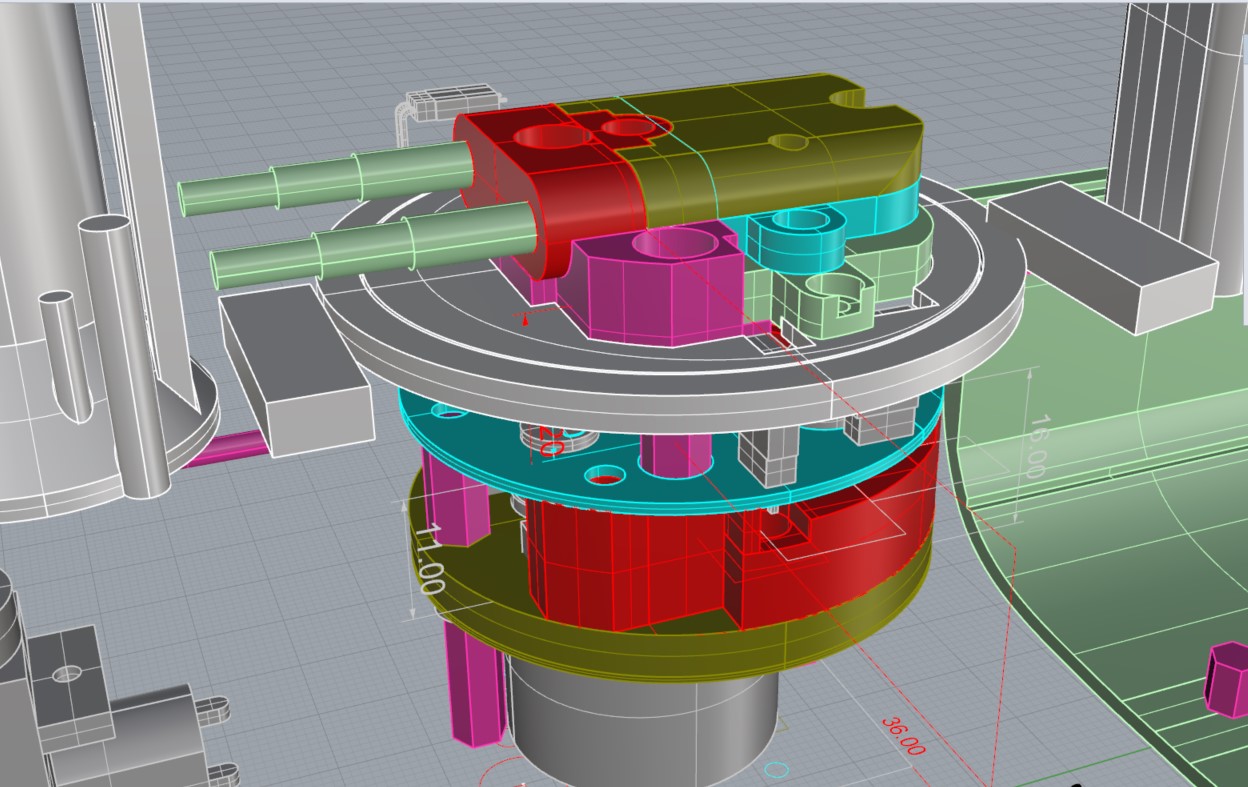

Башня ГК

Имитация выстрела путем пускания дыма из стволов

//www.youtube.com/embed/dRo0FT07aGQ?feature=oembed

..весьма

Так он что, ещё и стрелять будет? Что за мегамонстра Вы строите? Теперь всё... гроза всех флотов имба какая то...
Супер.
P.S. Чувствую надо срочно ускорить строительство крейсера , флоты у моделистов всё более и более агрессивные становятся

Да нет, стрелять не будет.
Будет просто имитировать стрельбу звуком и дымом

А вы учли, что башни не круглые? -они О-образные.

@Юрий Флоров написал:

башни не круглые? -

Олег привет Петра закончил как я понимаю, жаль окончение стройки не захватил, а миноноску не планируешь на Дуилио? выстави Петра в действующие модели очень интересно посмотреть результат, с уважением Павел

@Бегемотик (Василий) написал:

Что за мегамонстра Вы строите?

Привет-привет
Пётр на паузе. Скоро вернусь к нему, поставив итальяшку на паузу. Такая разноплановость ))

Понятно, отдохнуть тоже надо, но Олег как закончишь ждем обязательно, очень интересно

До весны закончу. Наверное

Кстати, о миноноске. В стендовой модели сделать её можно, в действующей уже не так всё однозначно ))
Надо делать открывающийся кормовой порт, это механизмы, которые надо куда-то влепить. Плюс надо уместить рулевое управление, для которого и так из-за формы кормы нет места. В общем, будем без неё, что же делать, ё-моё

Дымящие пушки сделал, теперь надо дымящую трубу сварганить

только дыму надо по более, и порох дымный и котлы самоварного типа, дымили ого-го, ну да "нибио" или как ее прозвали можно просто в довесок поставить рядом, когда на ходах ее не брать, а когда под колпак можно и рядом поставить.

Порох это уже перебор   , будем дымить по старинно-известному рецепту, девайс подходящий только надо подобрать
Насчет миноноски подумаю

Установка для имитации дыма из трубы.
Дым в данном случае представляет собой холодный водяной пар, образуемый ультразвуковым пьезоэлементом. На таком принципе работают бытовые УЗ увлажнители воздуха. Никакой механики, никакого нагрева, никакого шума, минимум электроники.
Расход жидкости (дистиллированная вода) примерно 1 куб.см - 3 мин.
При просто воде дым бледно-сизый. Сделал водный раствор черной гуаши в воде, дым стал темно-сизым, но не черным, конечно. Как добиться черного пока не знаю.
В общем компактная, дешевая и простая установка имитации дыма для моделей кораблей.

//www.youtube.com/embed/ooxNT0ZY1mM?feature=oembed

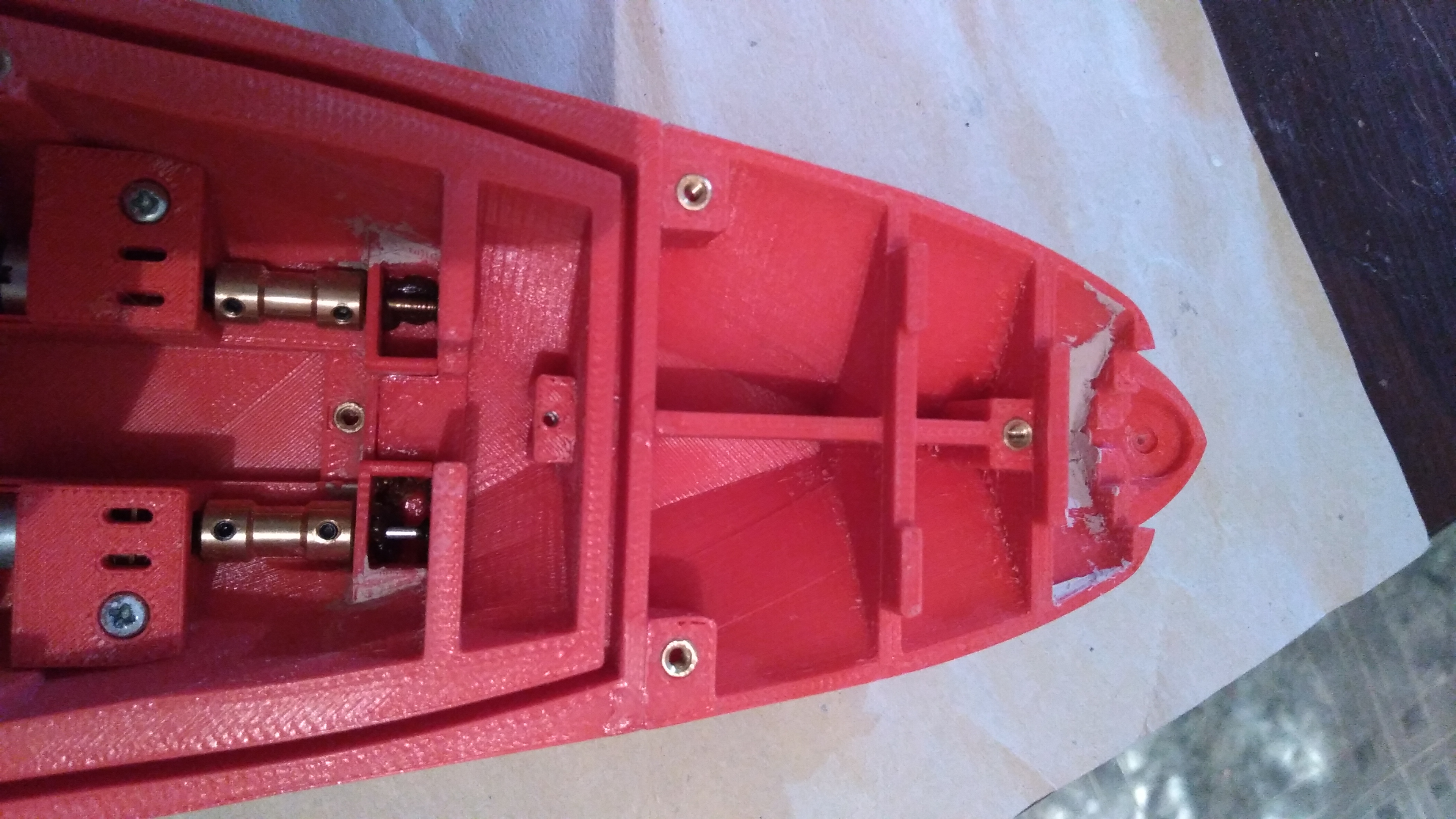

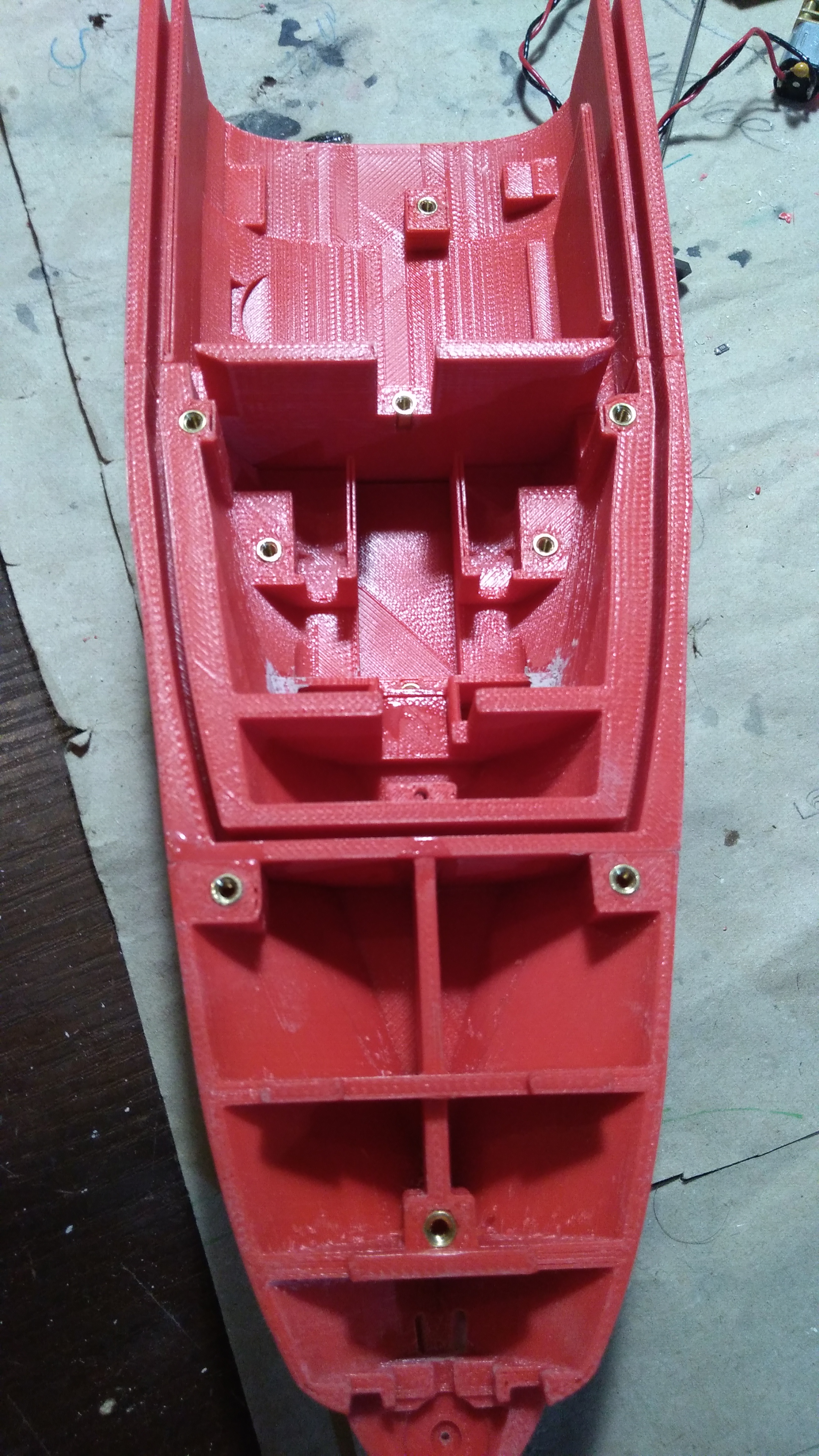

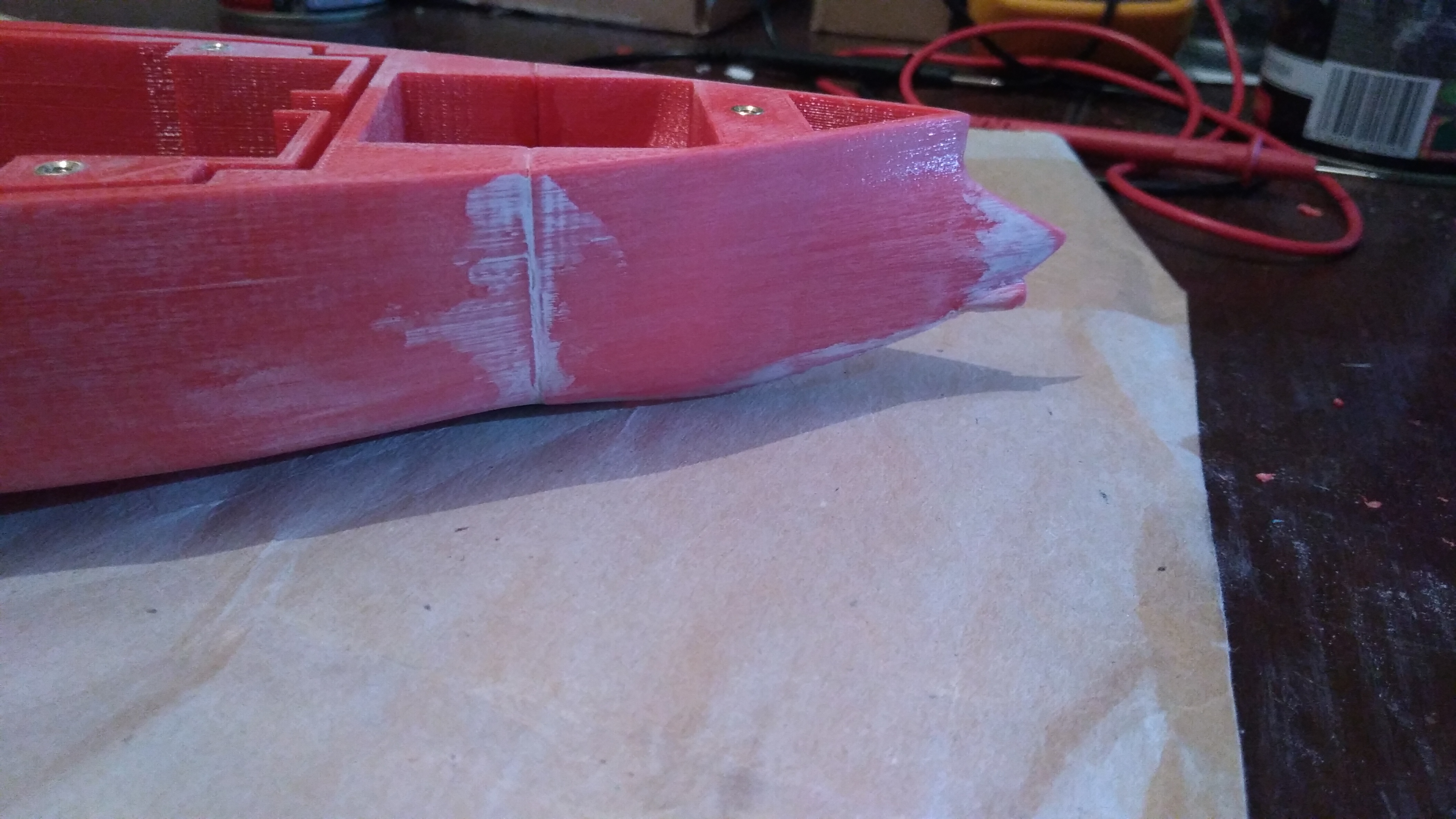

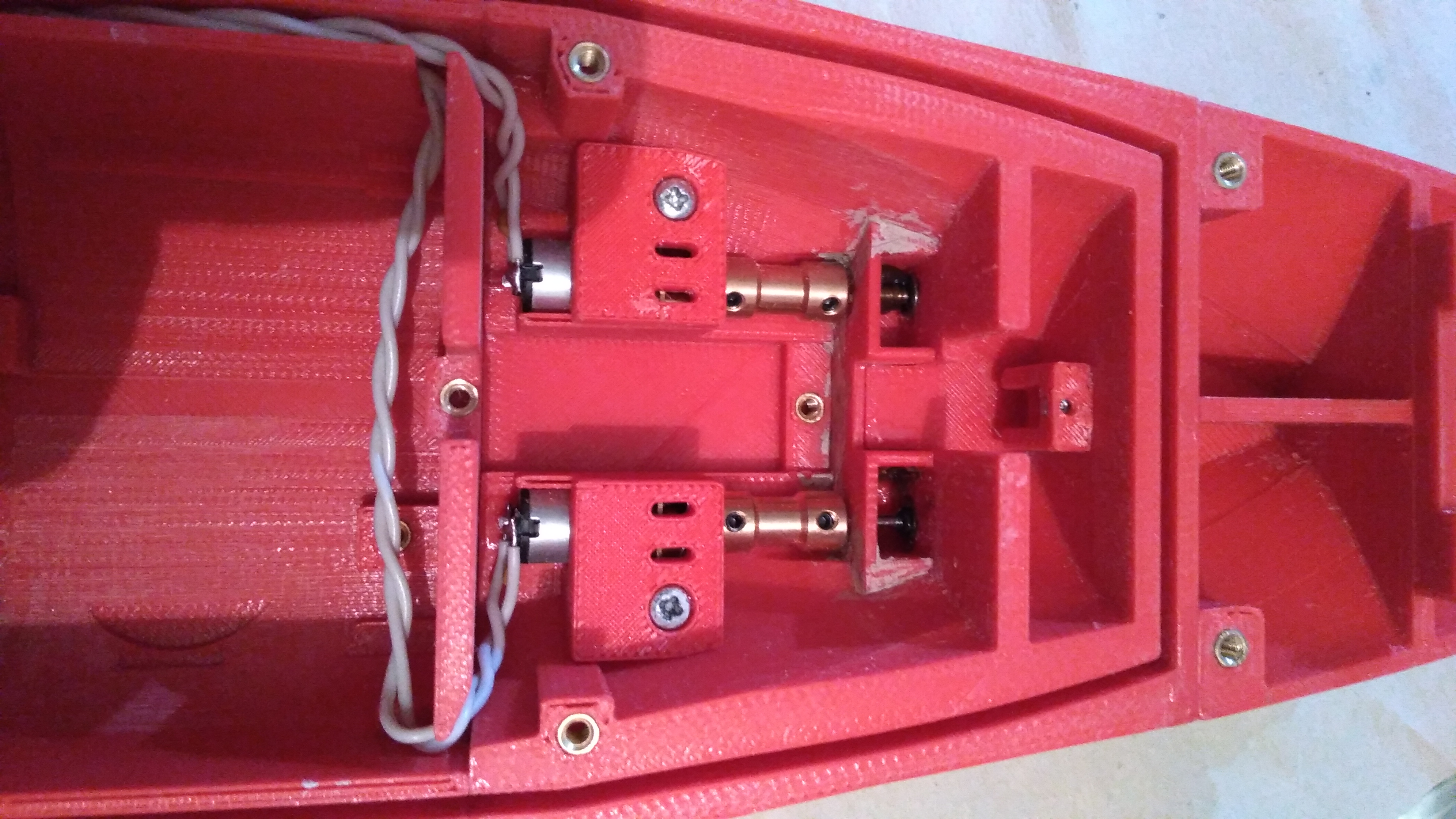

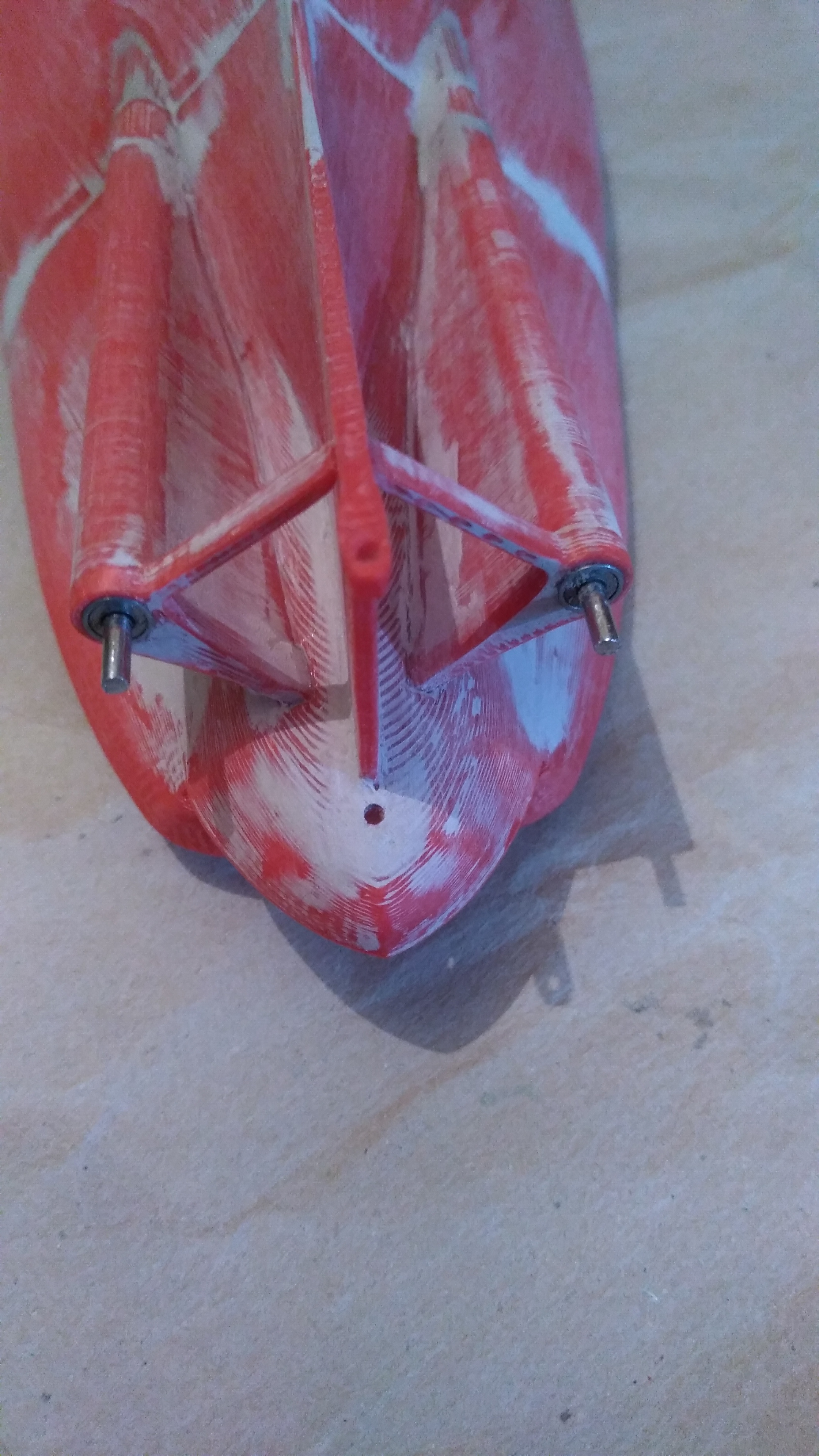

Начало сборки корпуса

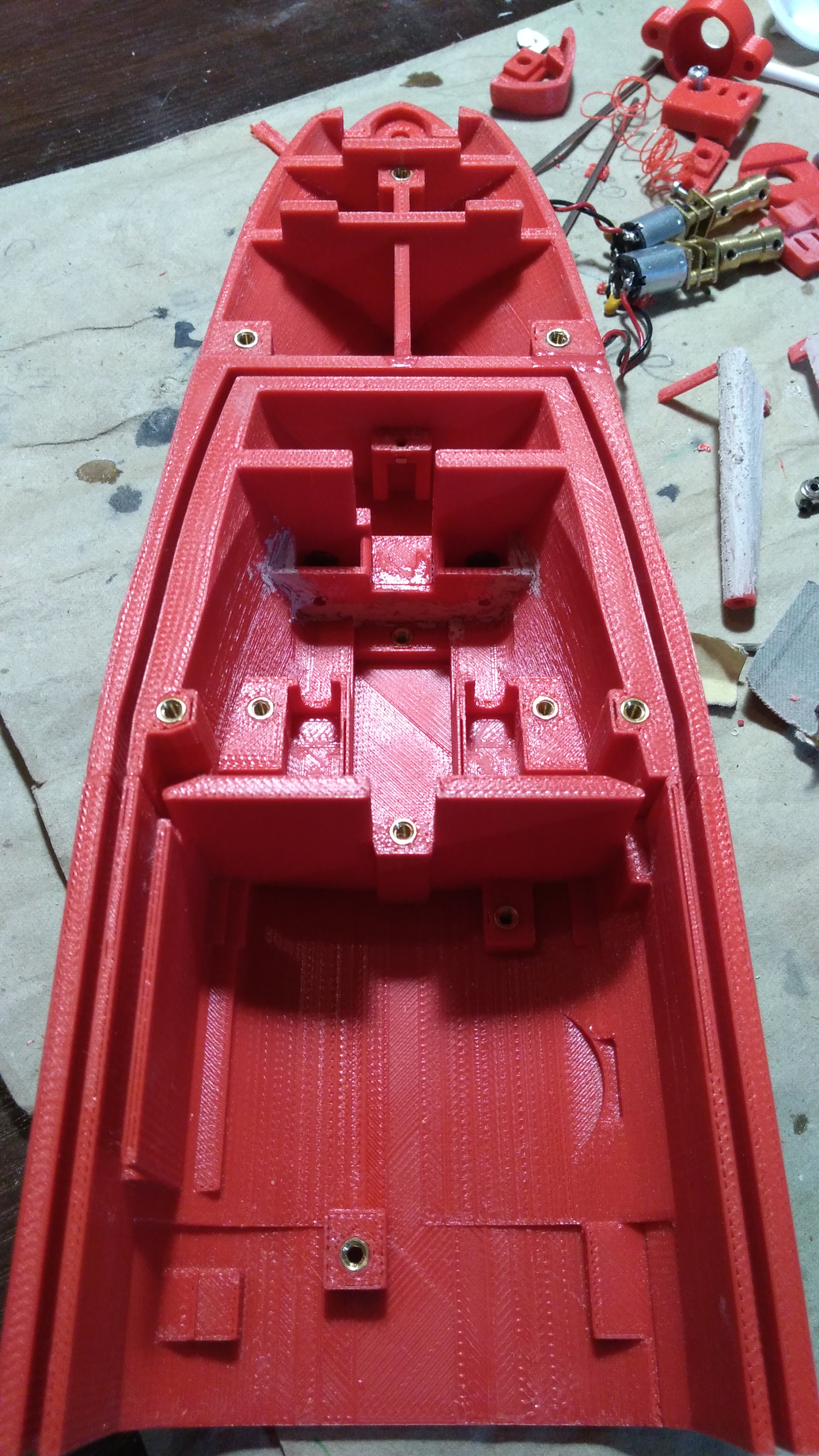

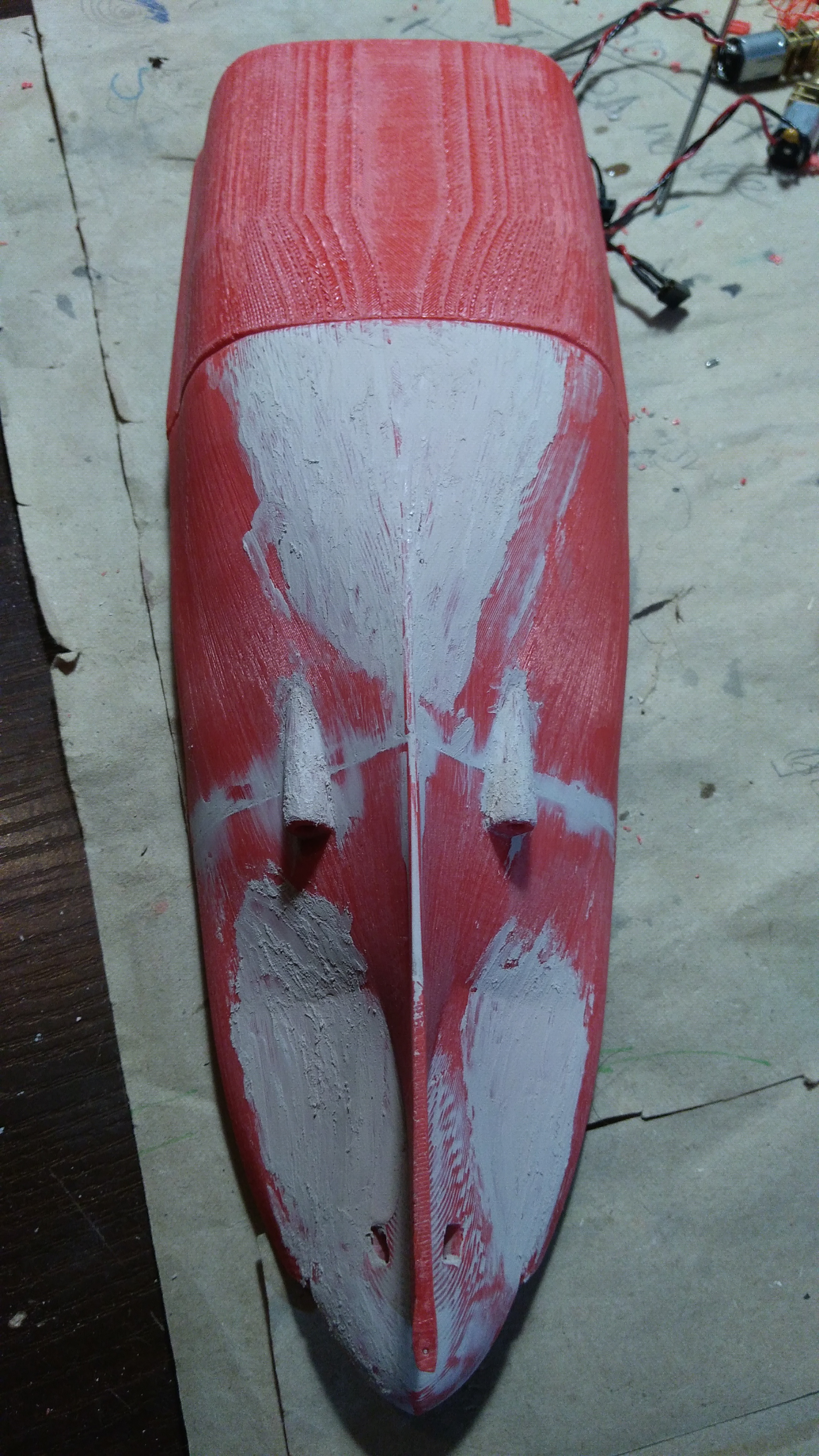

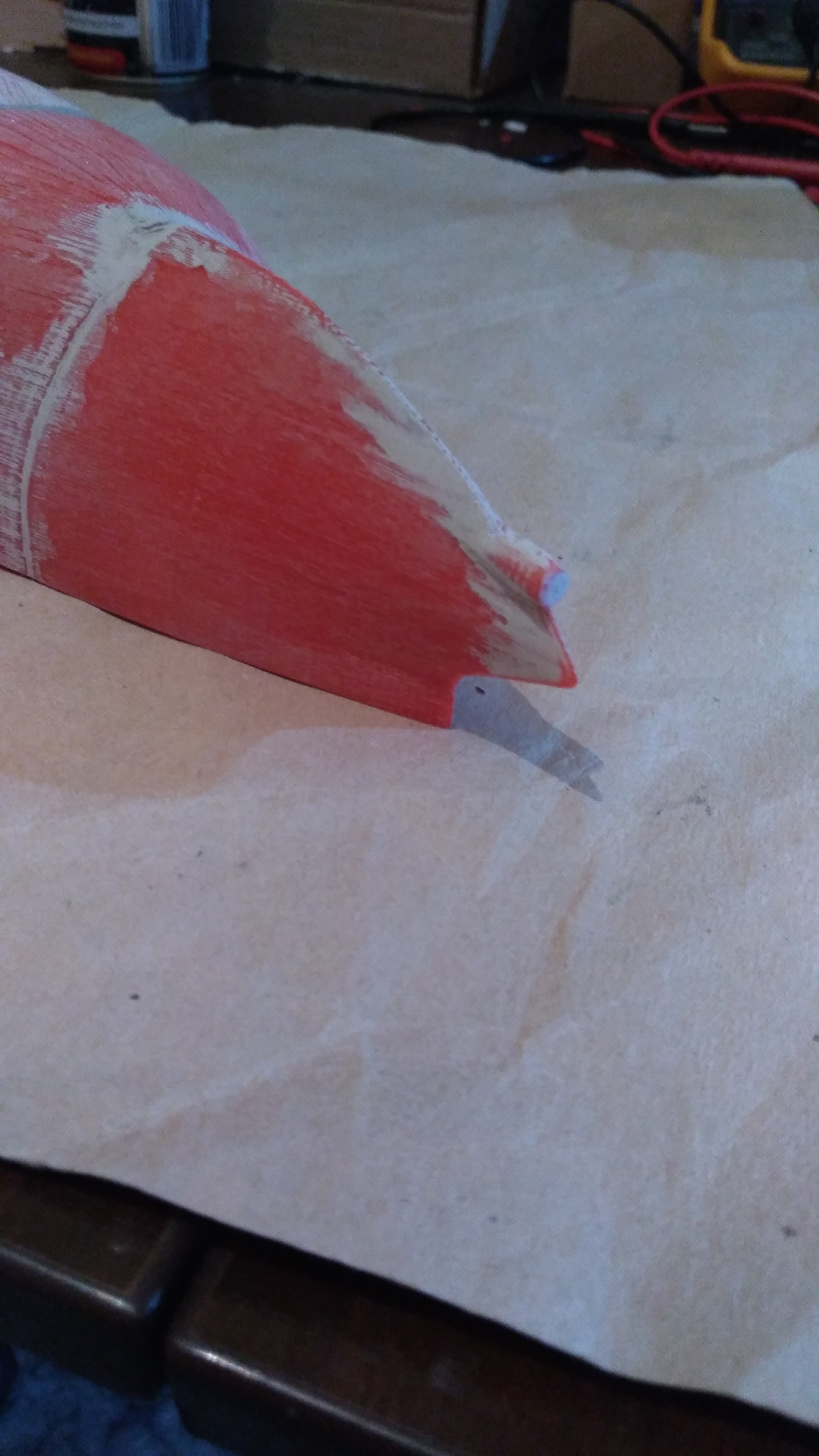

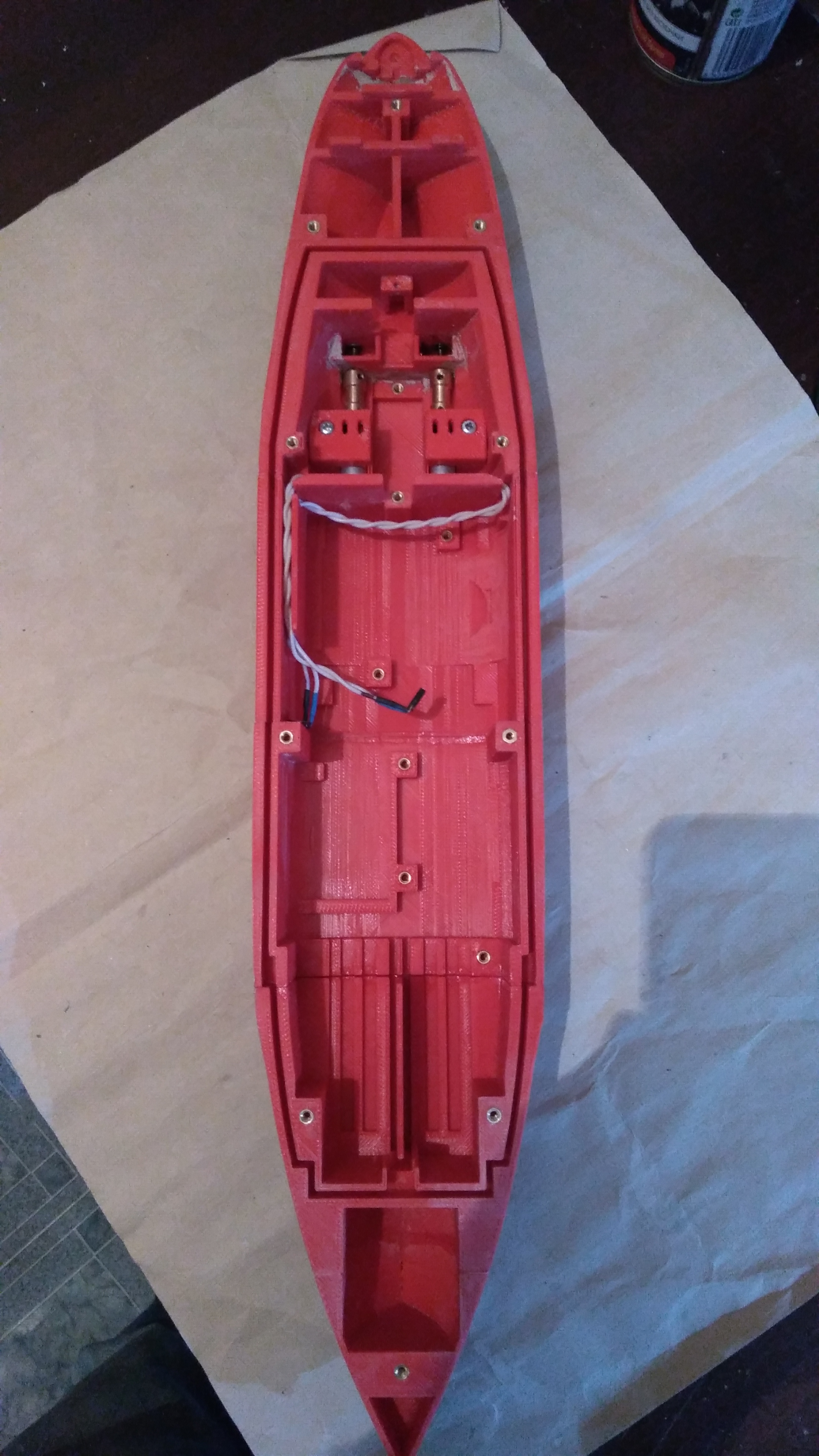

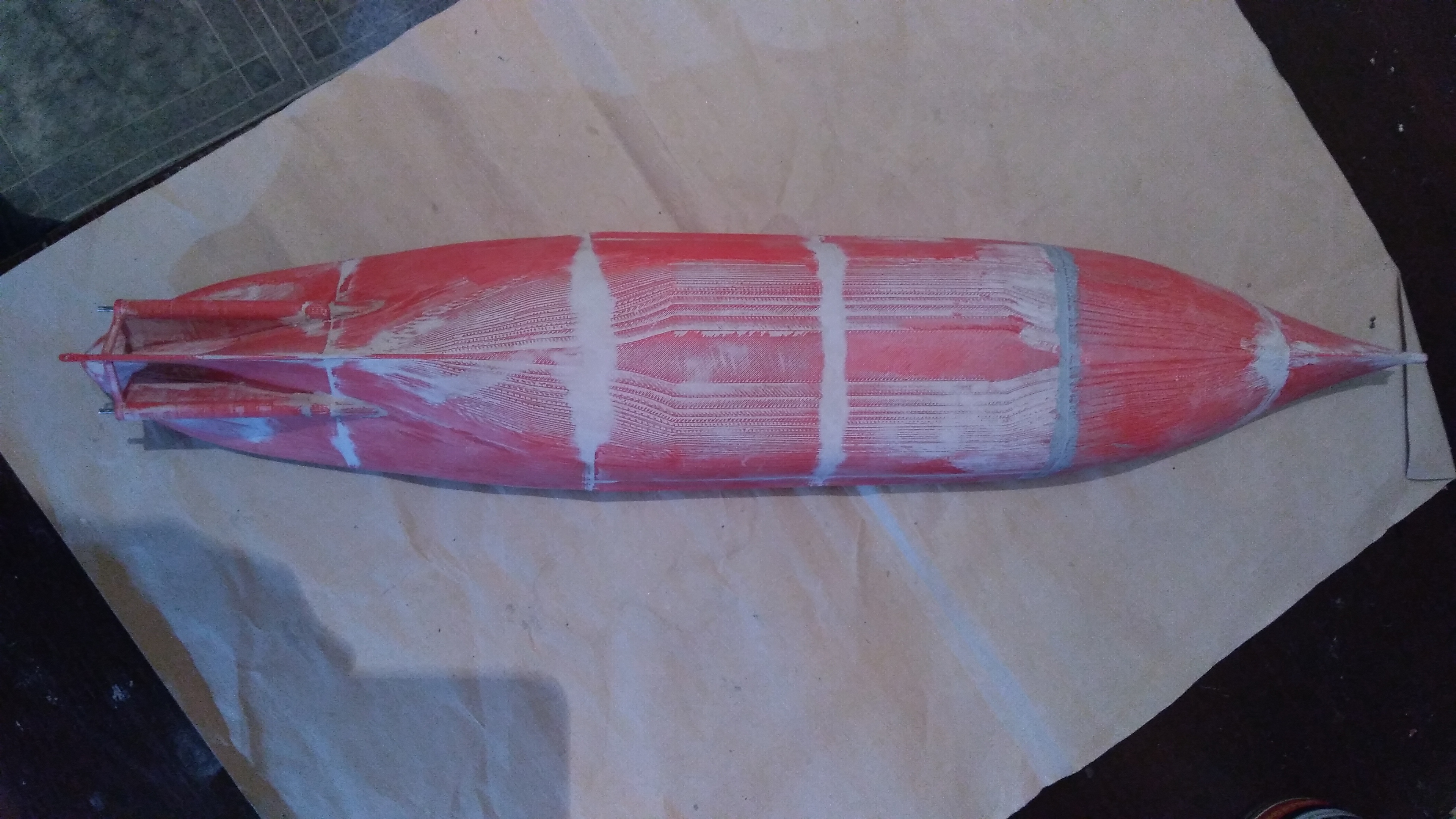

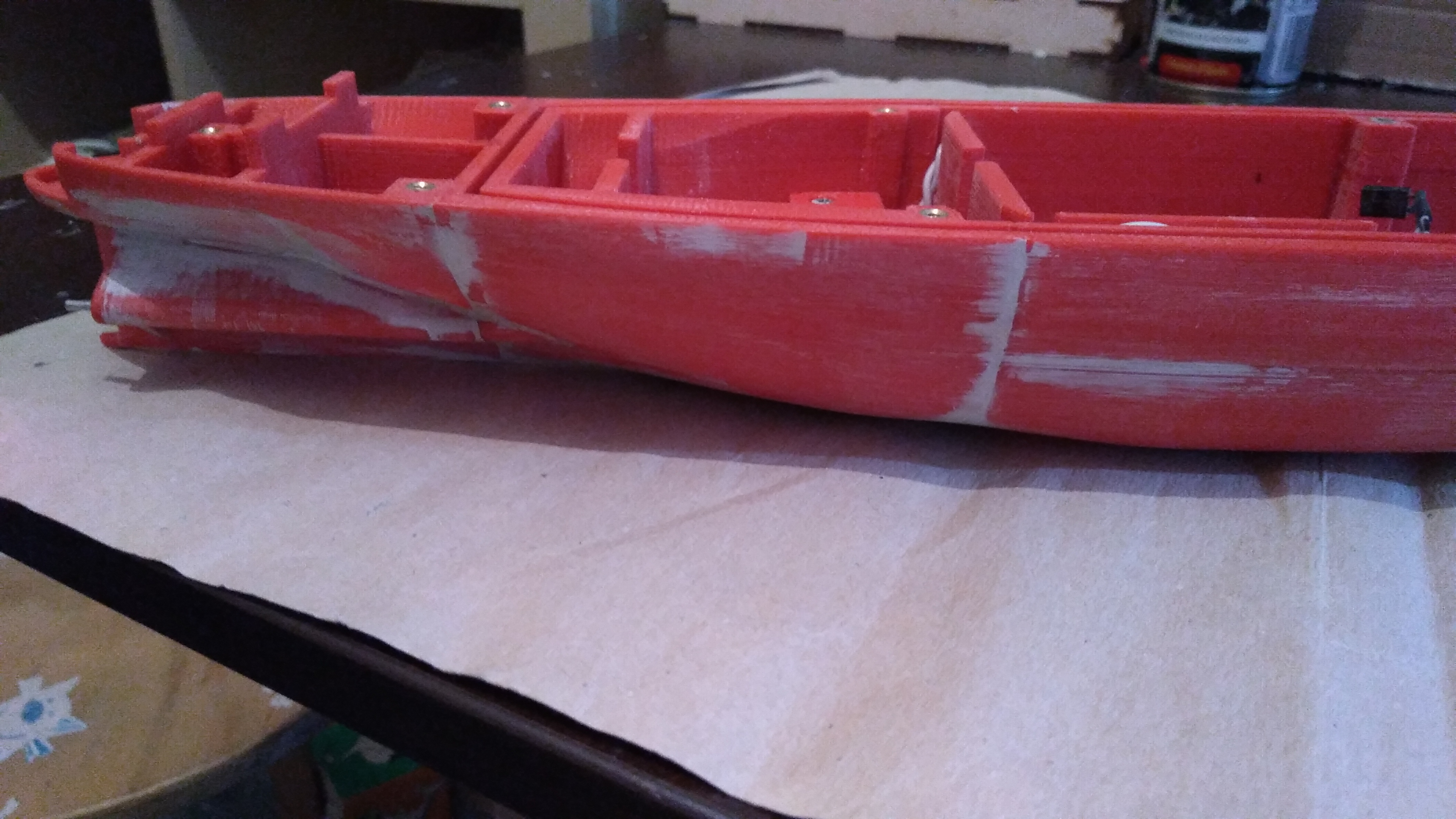

Корпус готов, вернее нижняя его часть. И пусть впереди слабоумие и отвага, пардон, шпатлевка и напилинг, но всё равно приятно
Вес корпуса 357г, включая два двигателя  с муфтами, валы и подшипники.

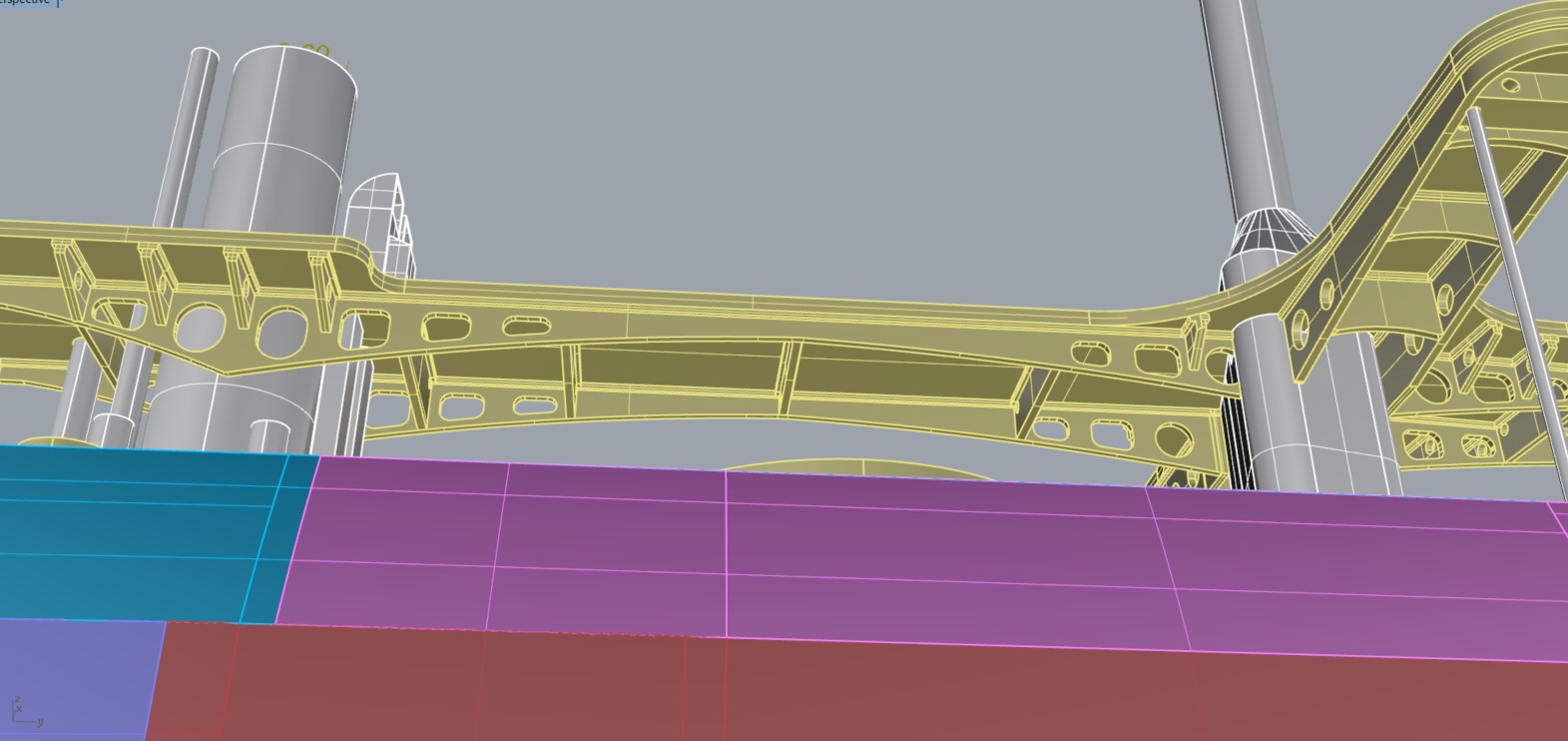

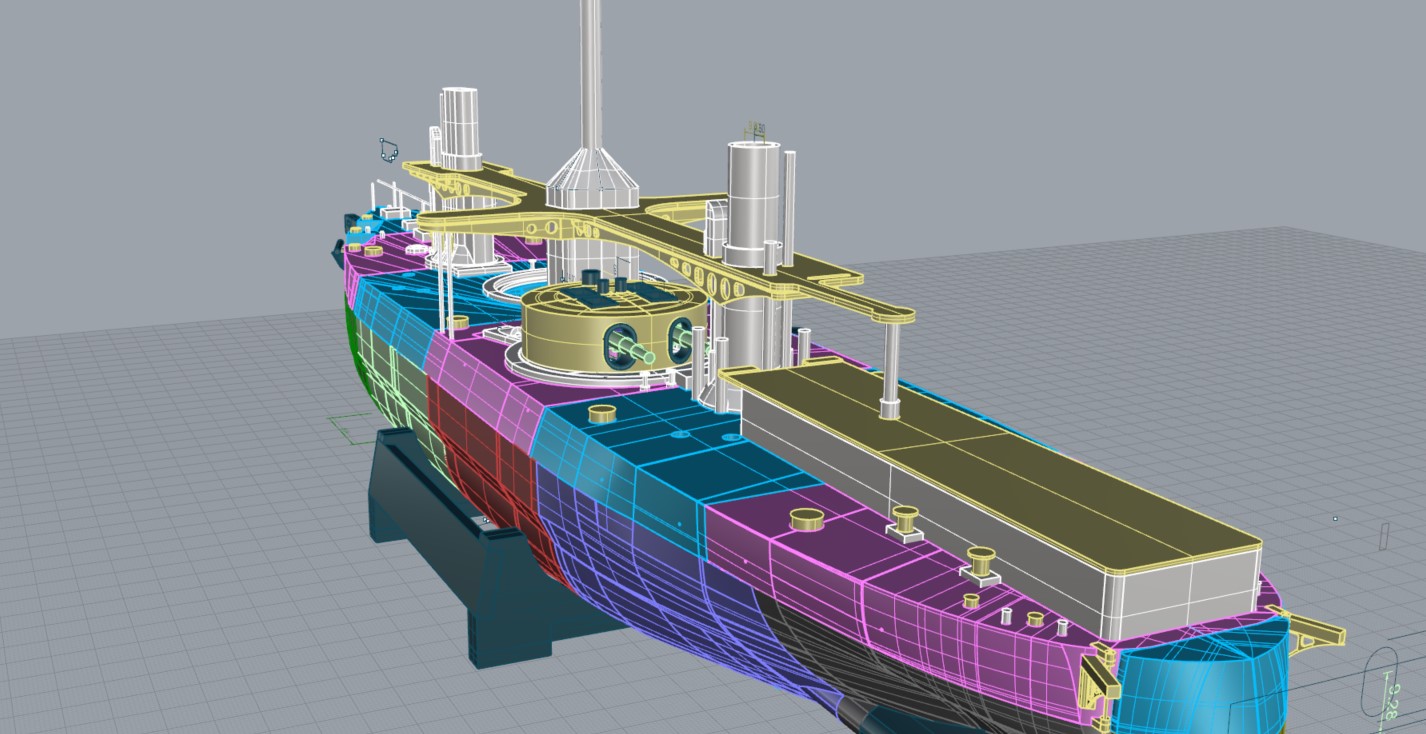

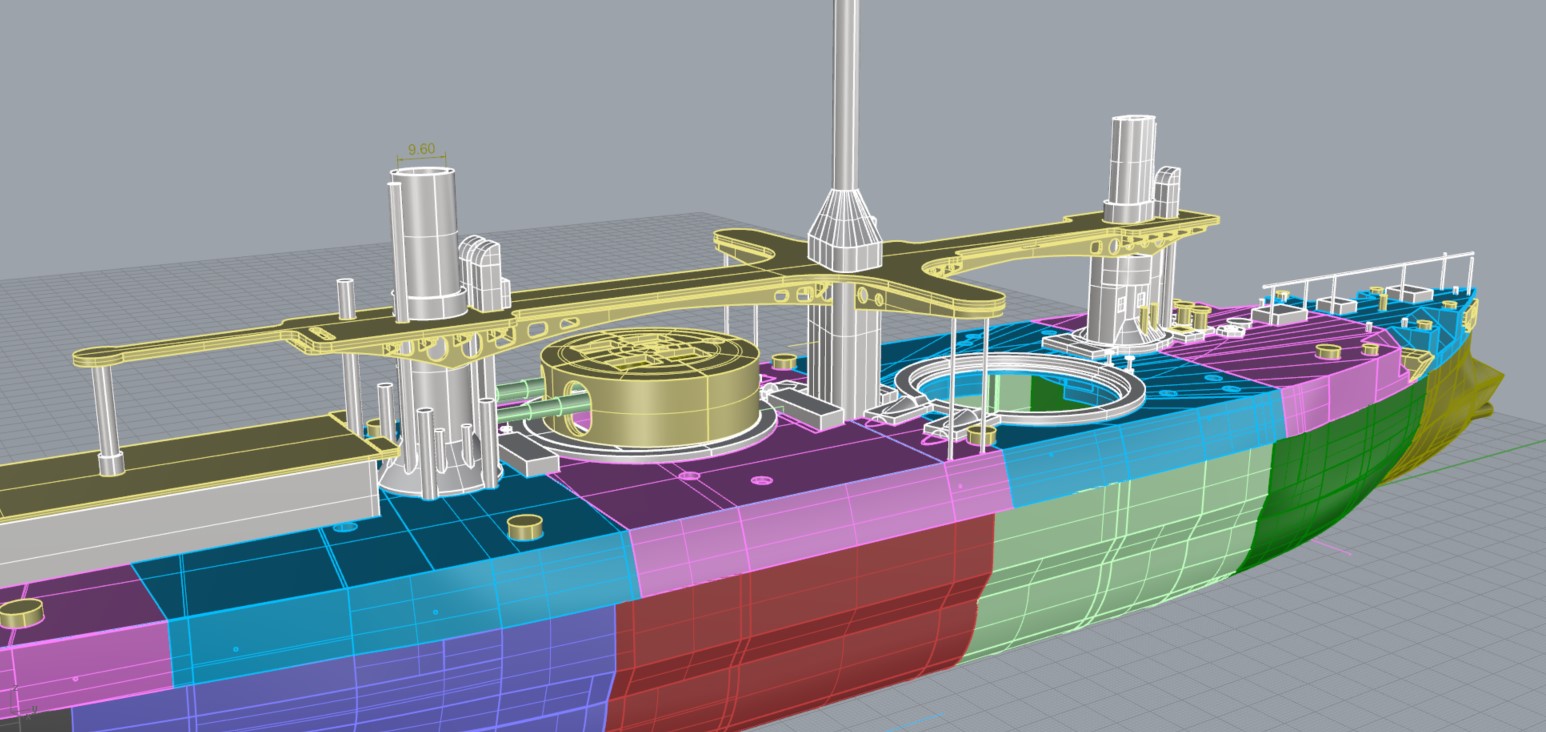

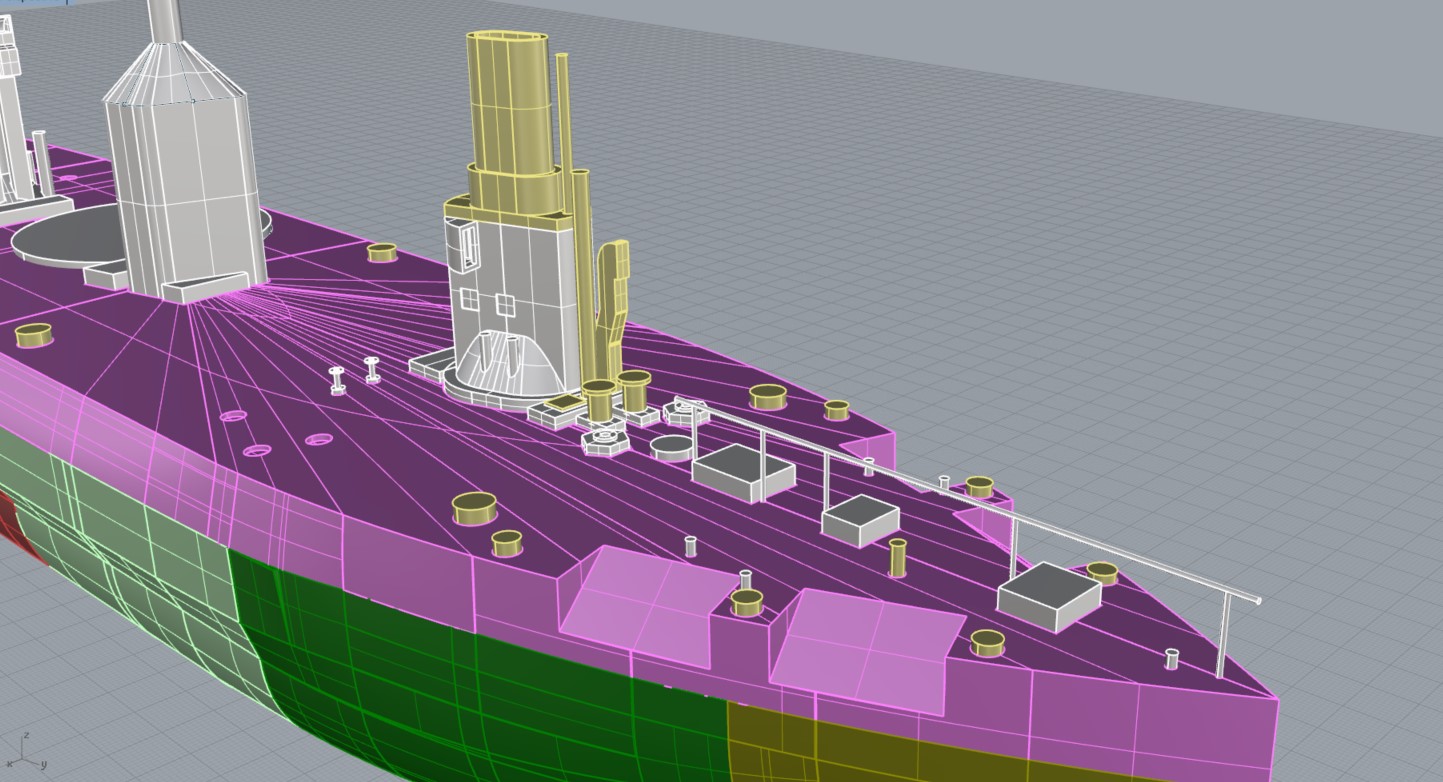

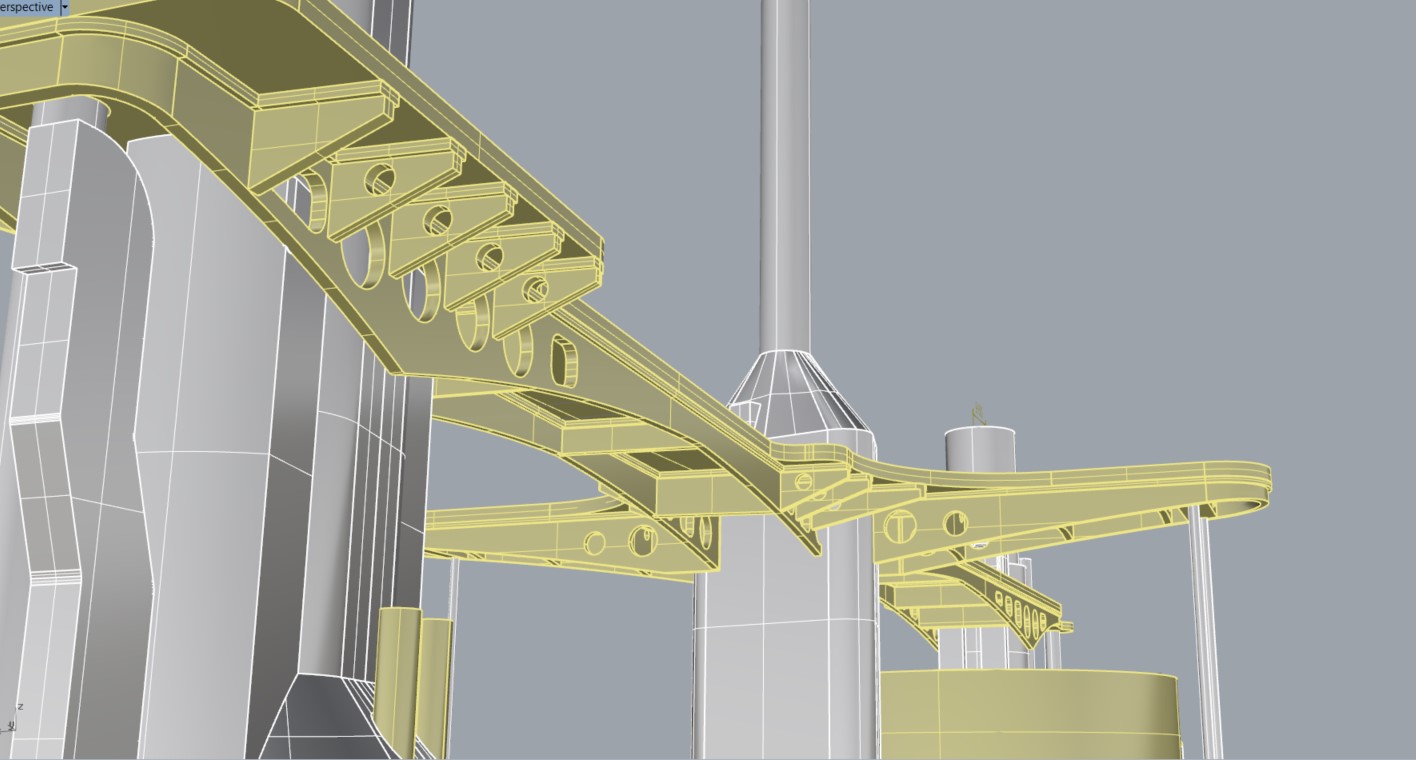

Отрисовал конструкцию верхнего мостика.

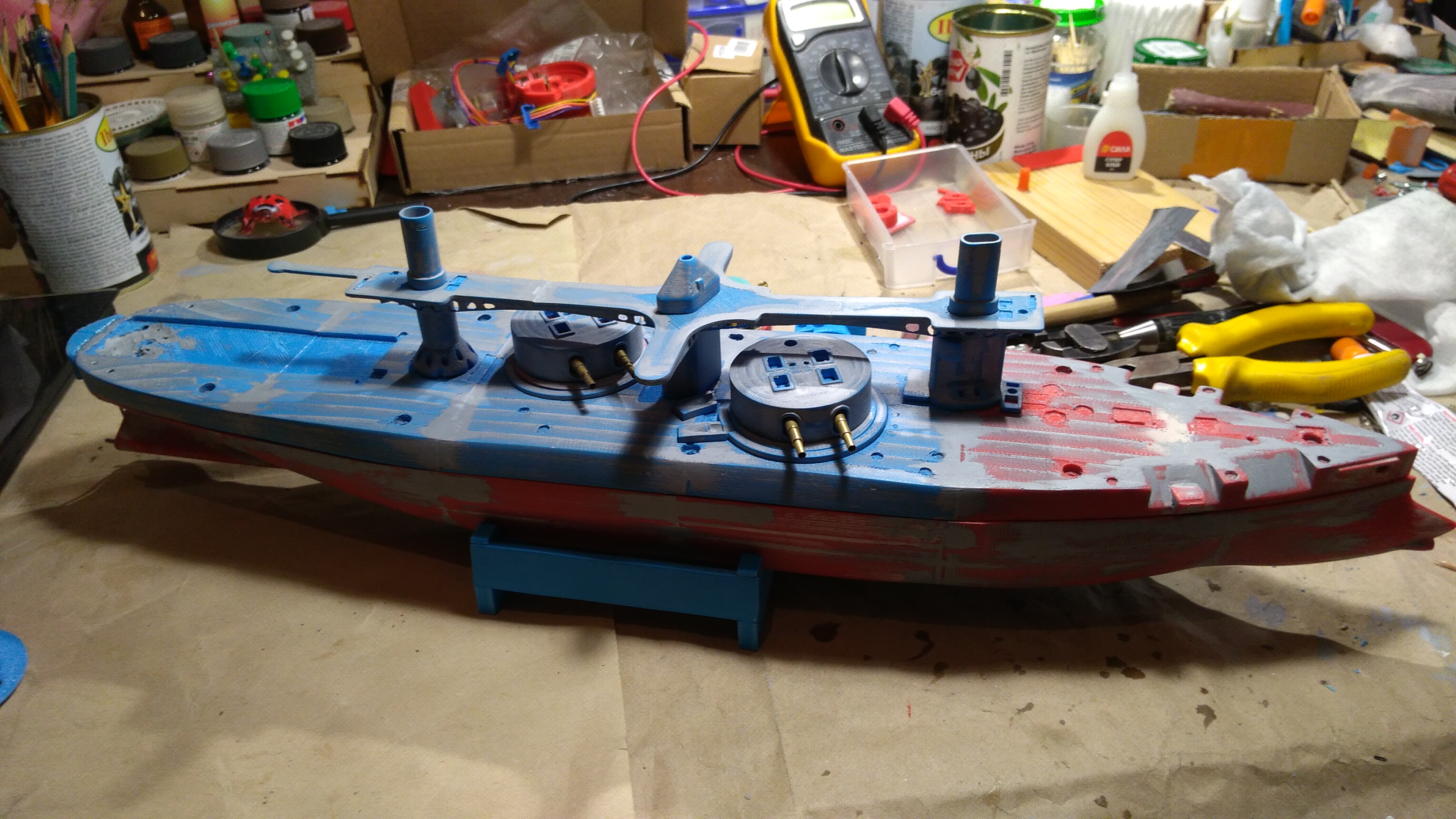

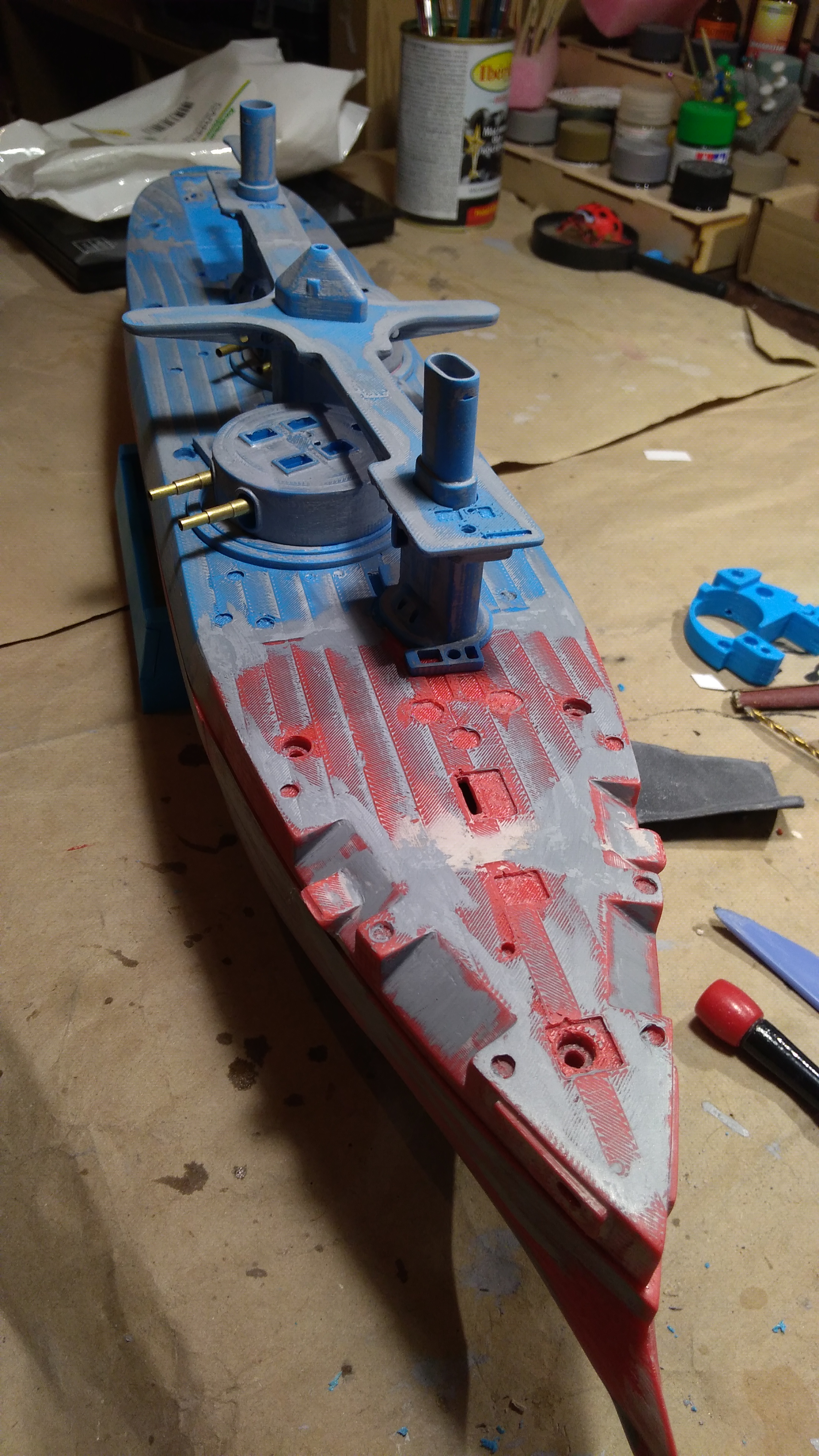

Сегодня это выглядит вот так

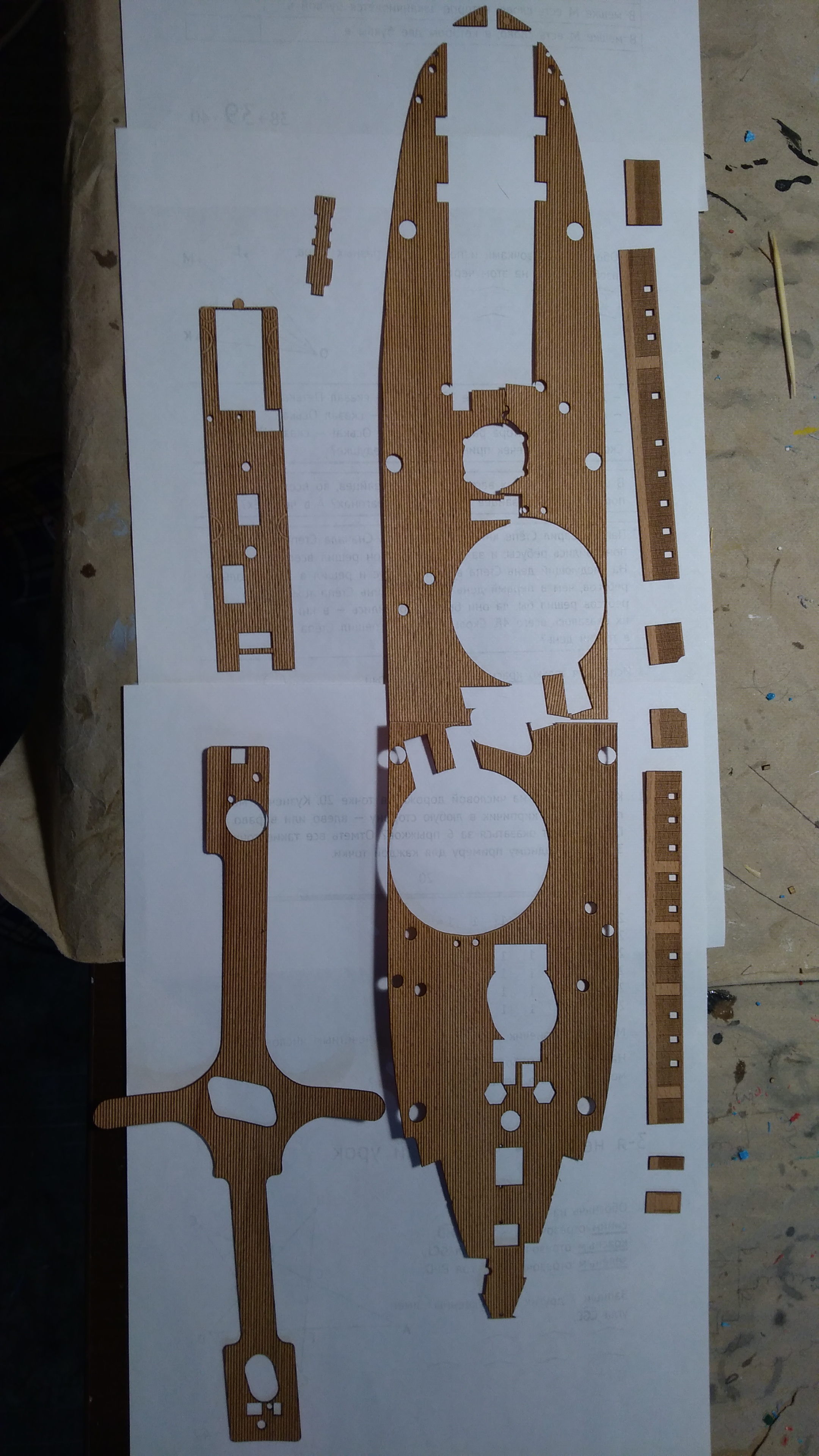

Свеженарезанные палубы

Работа движется..   Отлично, Олег.  Посматриваю с удовольствием.

Грандиозно!

"Мы работаем, люди в курсе"

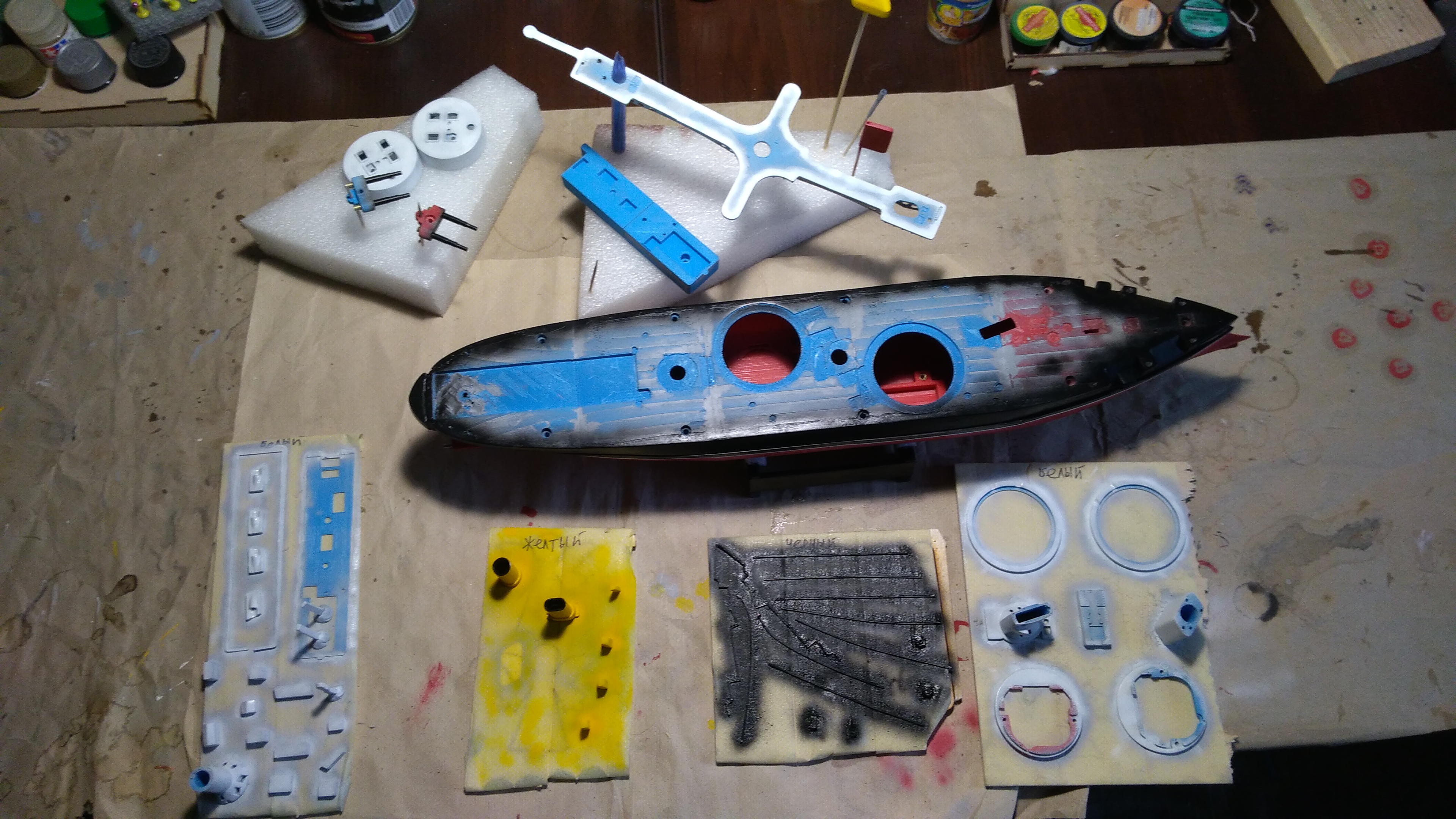

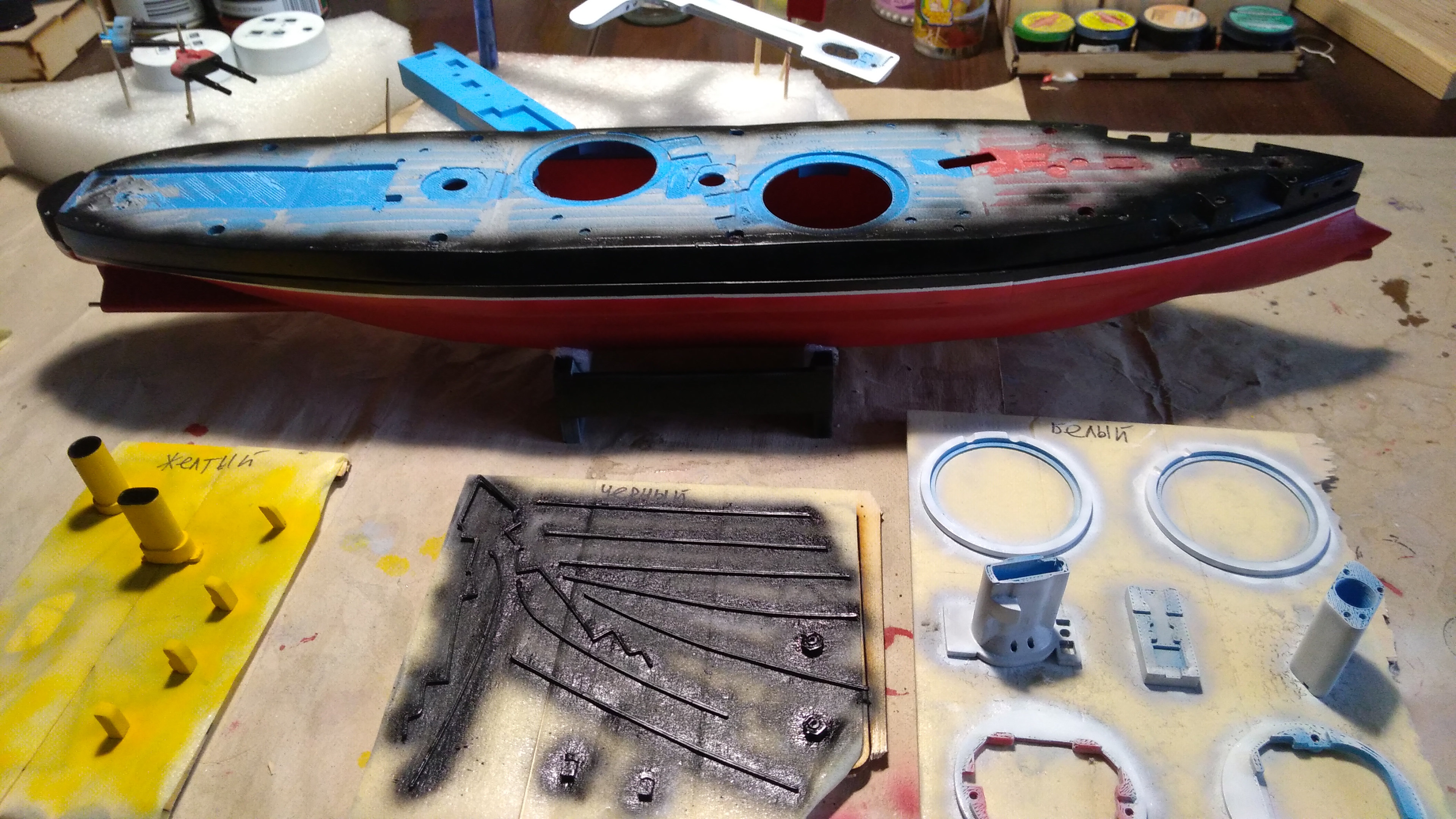

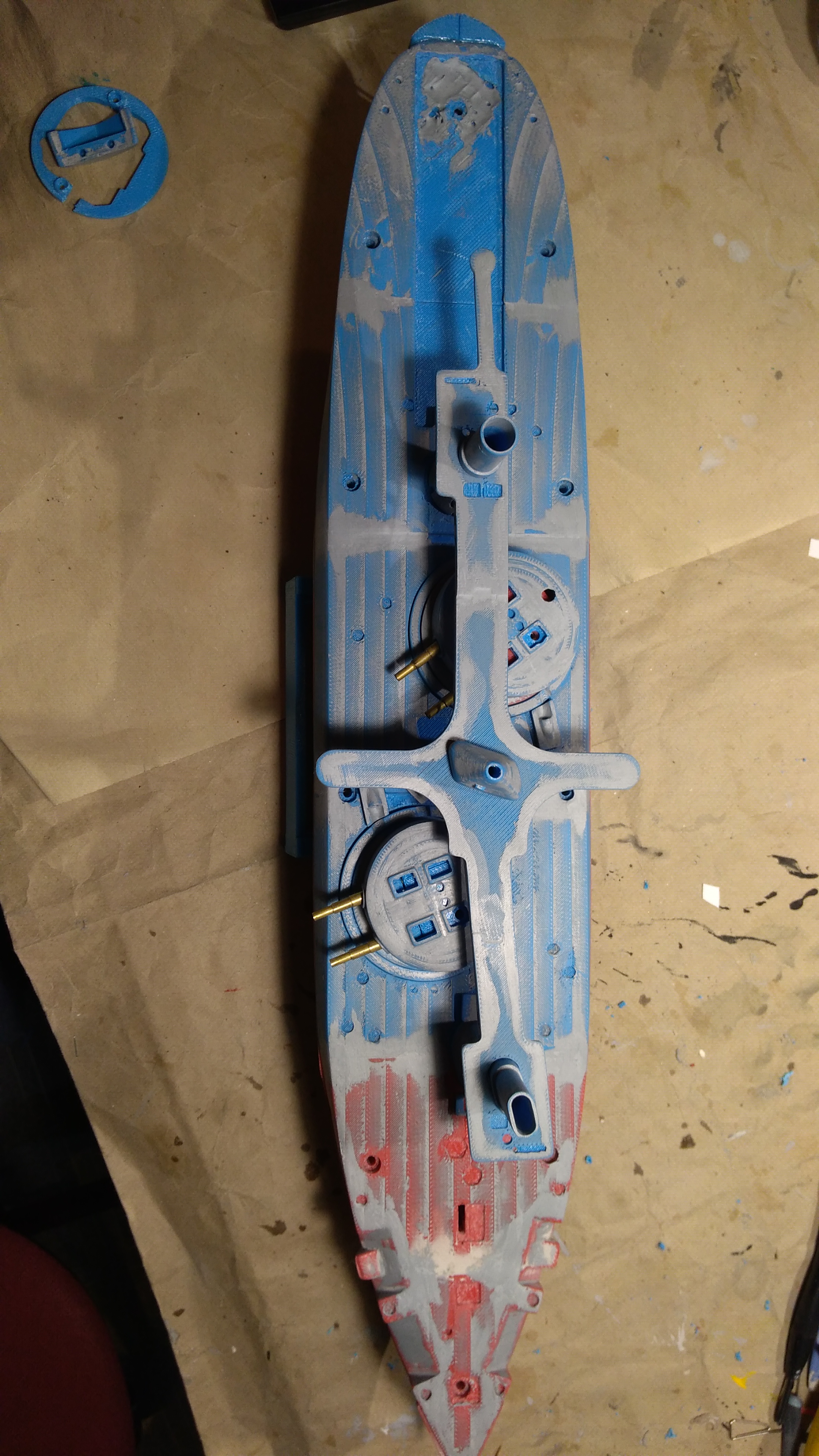

Покрасил корпус и мелочёвку кое-какую.
Буду клеить палубы.

@Olger_spb написал:

Покрасил корпус и мелочёвку кое-какую.

@Александр Бурков написал:

а декор.полоса
