По нынешней моде надысь крепить к потолку
Предложение дельное. Эти кресла крепятся в интересах противоминной защиты и снижения факторов поражения от фугасного действия боеприпасов.
Для модели не совсем подойдет. Крыша отделения управления будет съемной. А значит крепить сидения к ней не выйдет.
А вот установить мощные амортизаторы под сидениями... нужно подумать.
В любом случае спасибо за замечание!!
@Юрий Зуйко написал:Сидения можно крепить к бортам, как в автобусах.
Да, этот вариант я продумывал.
Однако наблюдал в автобусах прогибы сидений, прикрепленных к бортам, под весом людей. Неустойчивая конструкция.
Можно подумать, мысль не плохая. Но я как то склоняюсь к установке двух платформ по бортам. Платформы подвесить на пружинных амортизаторах.
Как вы считаете??
Начал мудрить с башней.

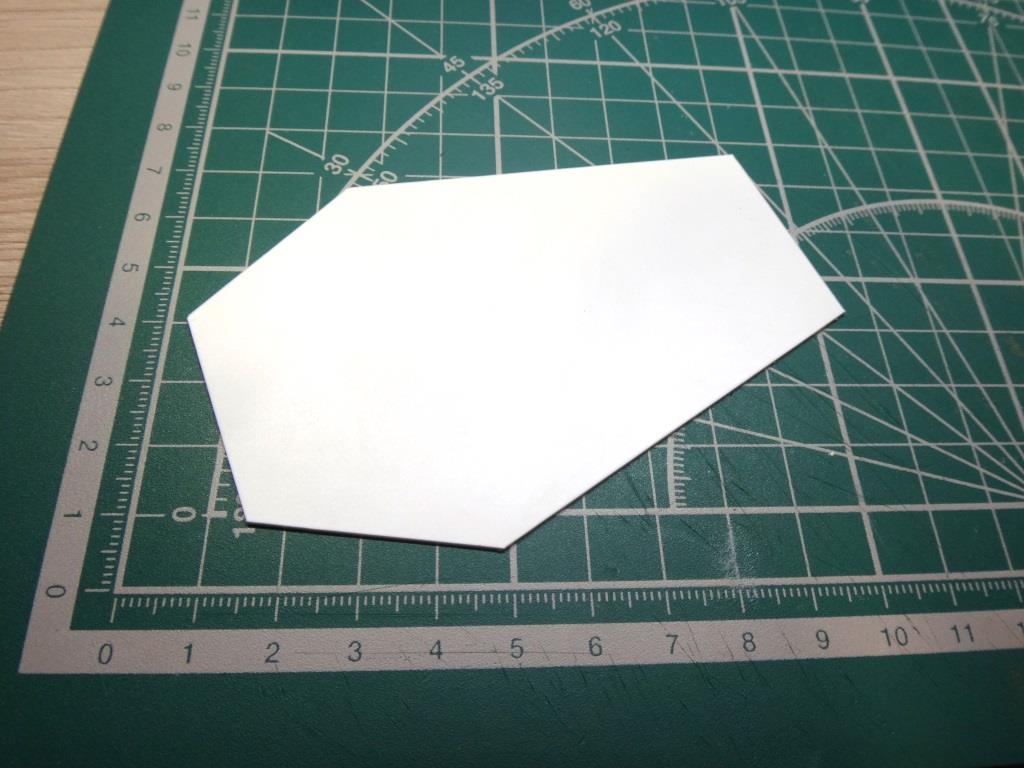

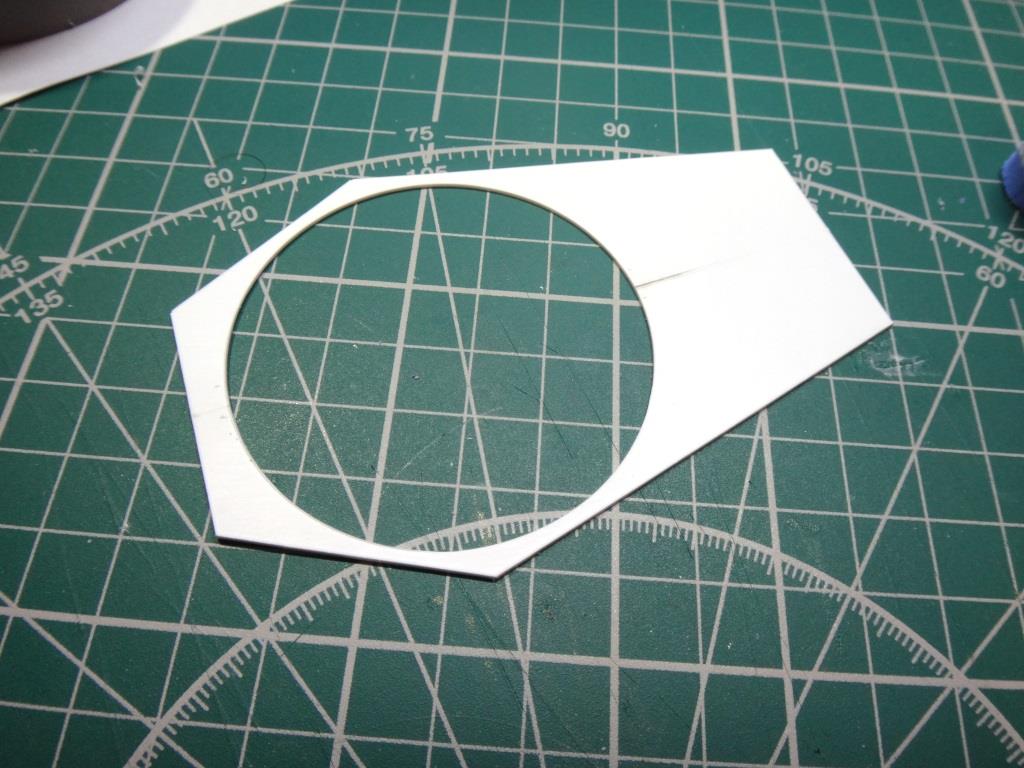

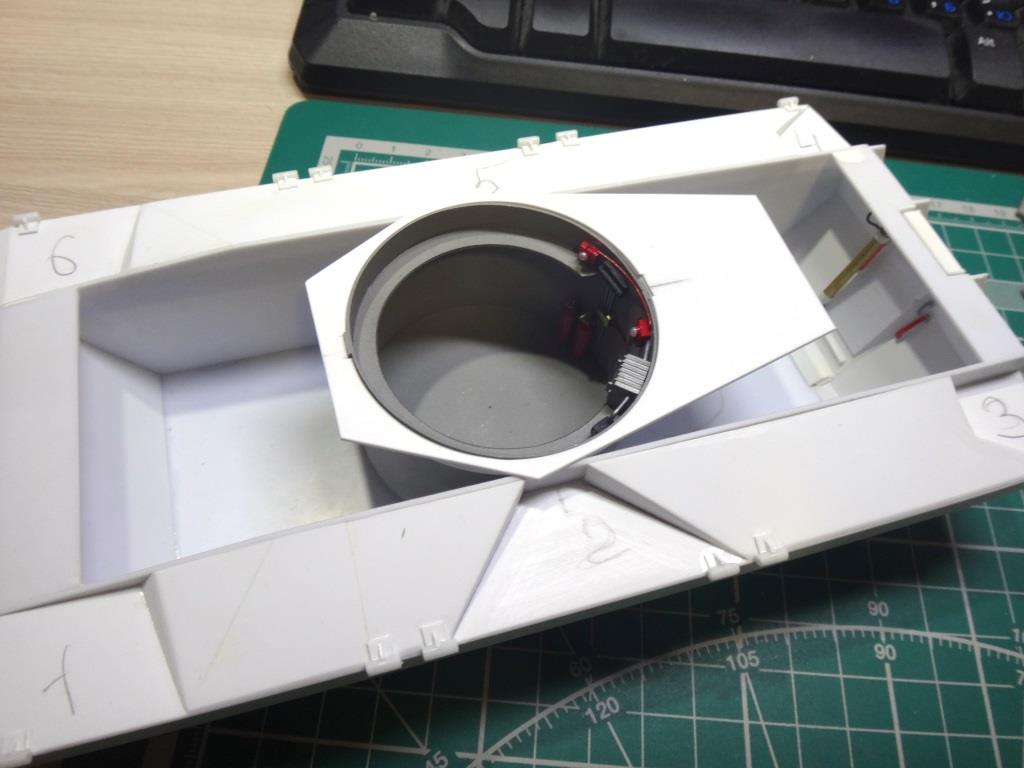

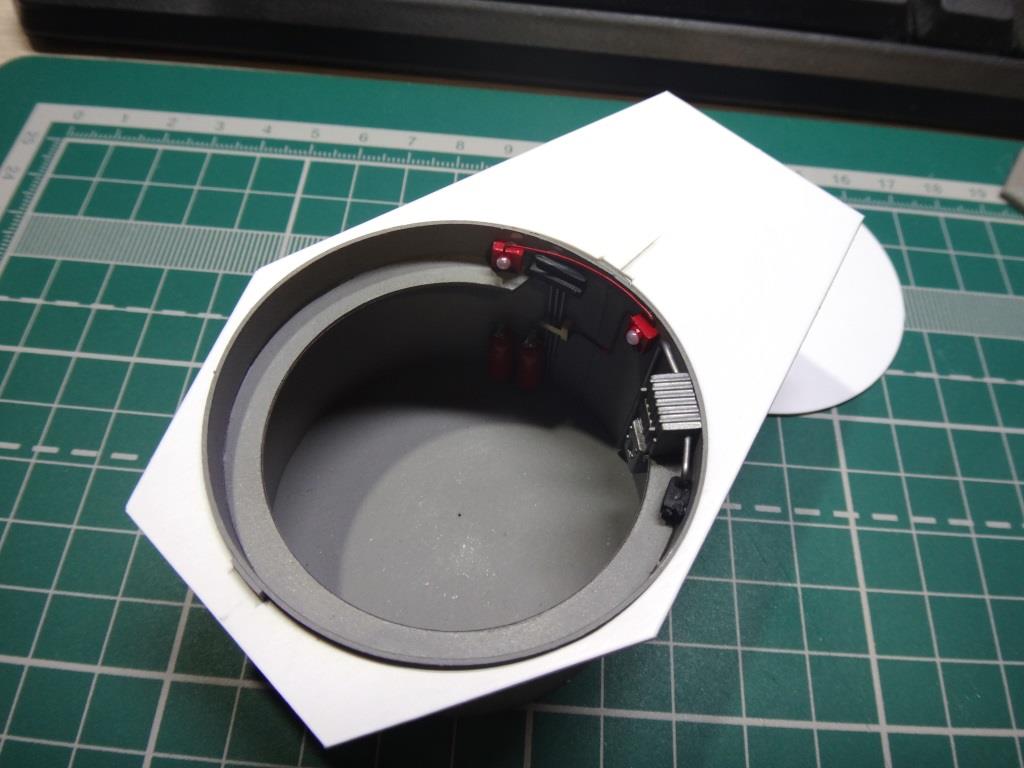

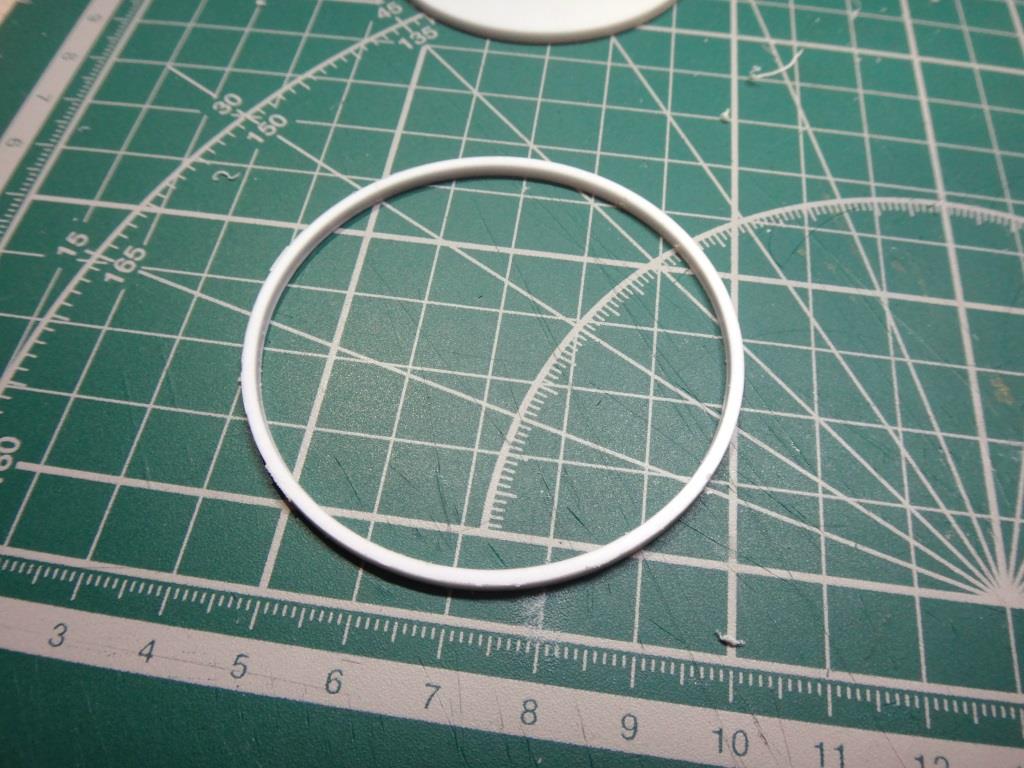

Вырезал контур основания башни и погон.

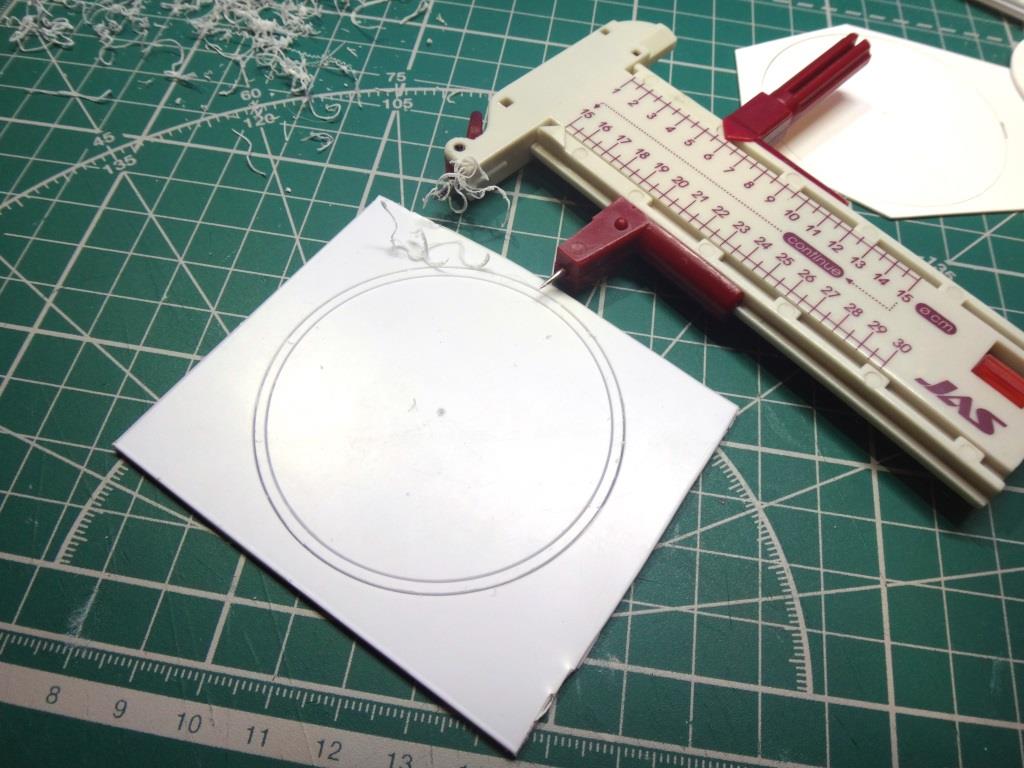

Для вырезания использовал резак. Однако срез пластика делал не острой частью ножа, а тупой. так лезвие не соскальзывает и резка происходит хоть и дольше, зато качественнее.

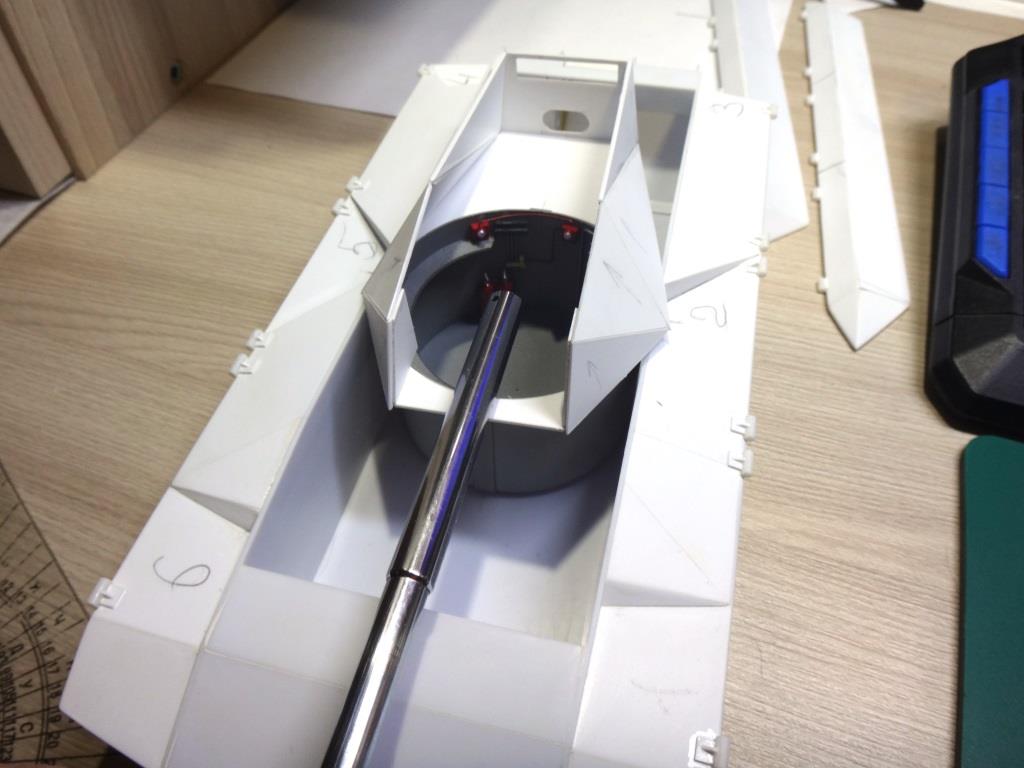

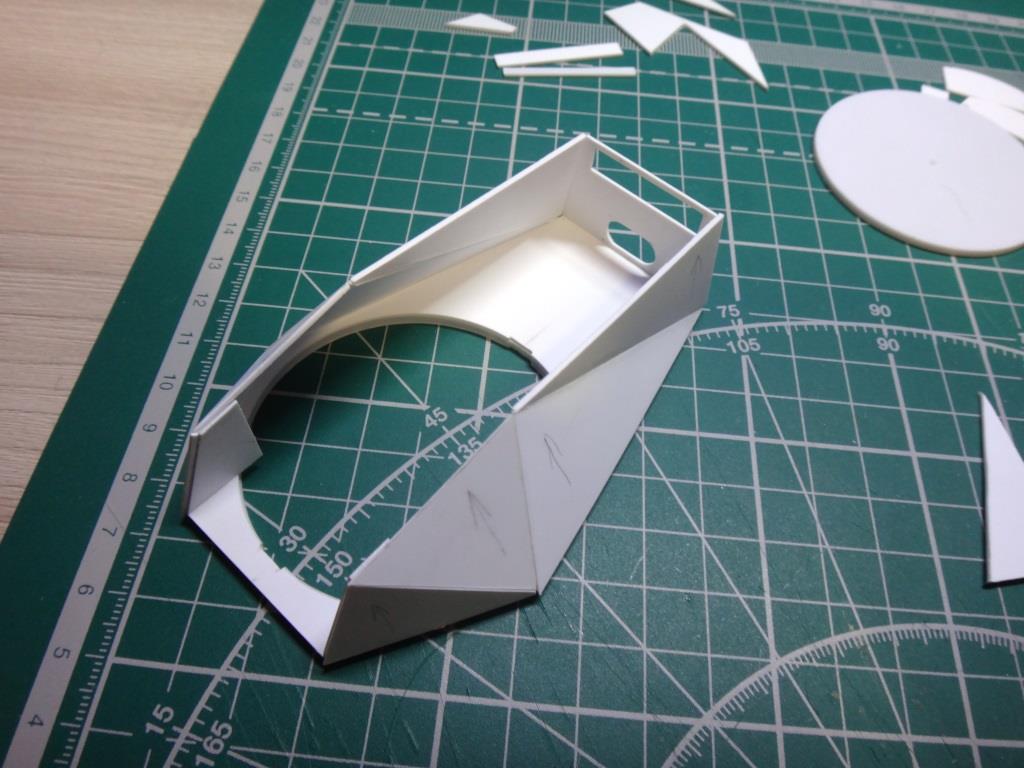

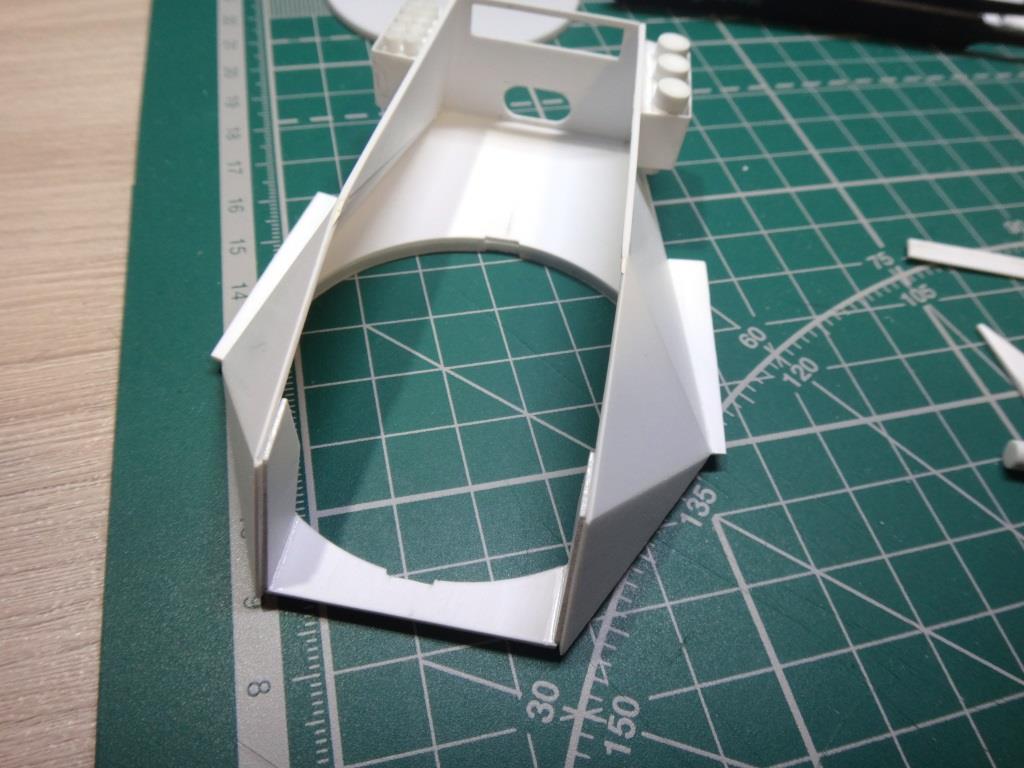

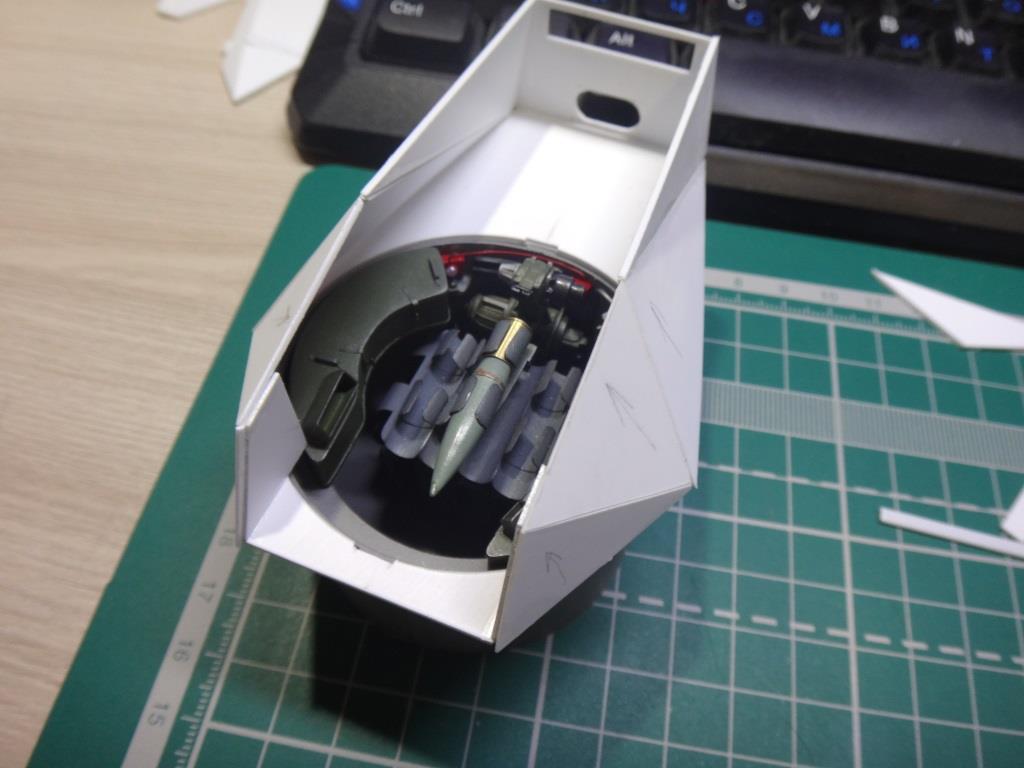

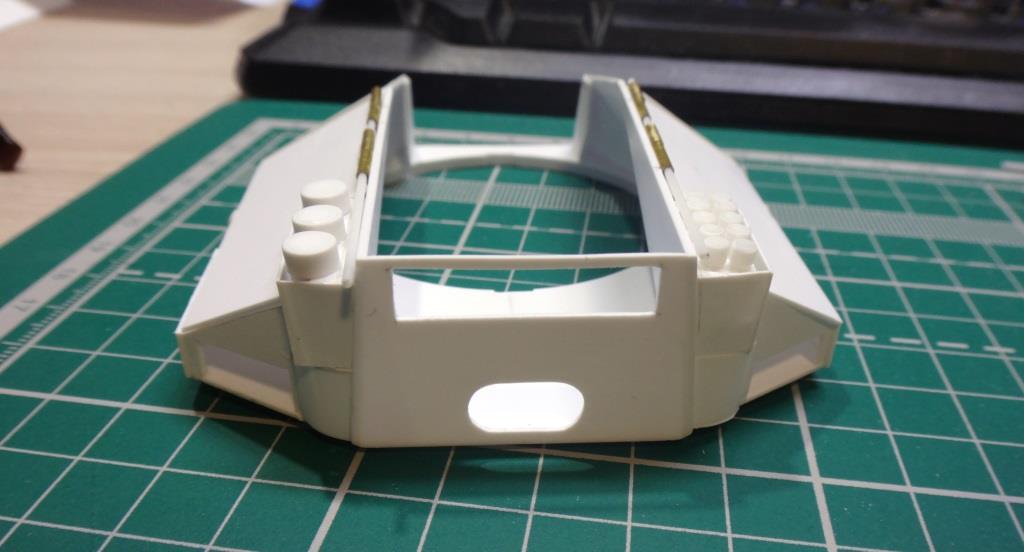

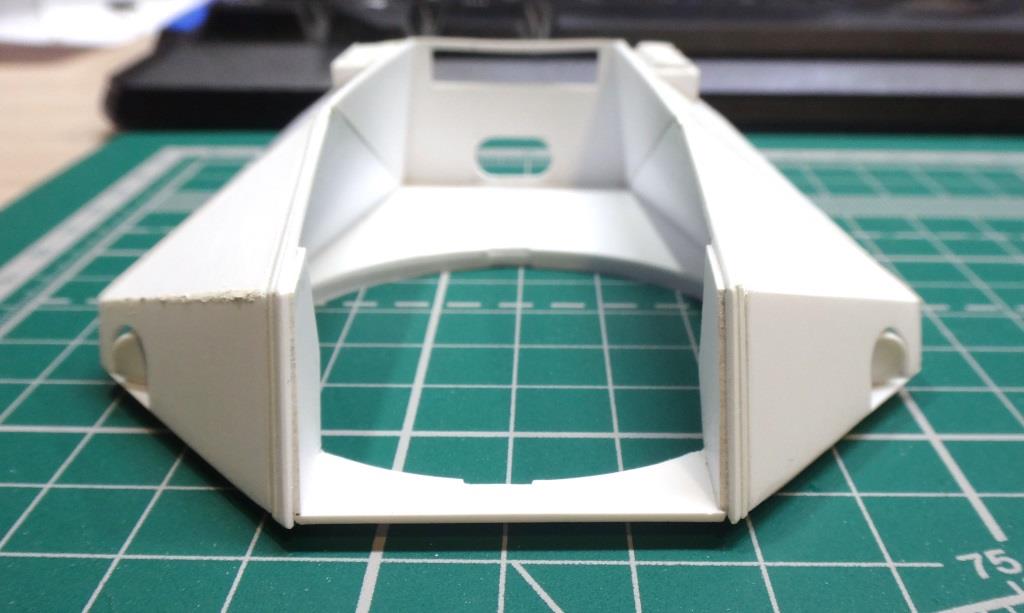

Приступил к сборке корпуса башни.
На фотографиях все собственно понятно.

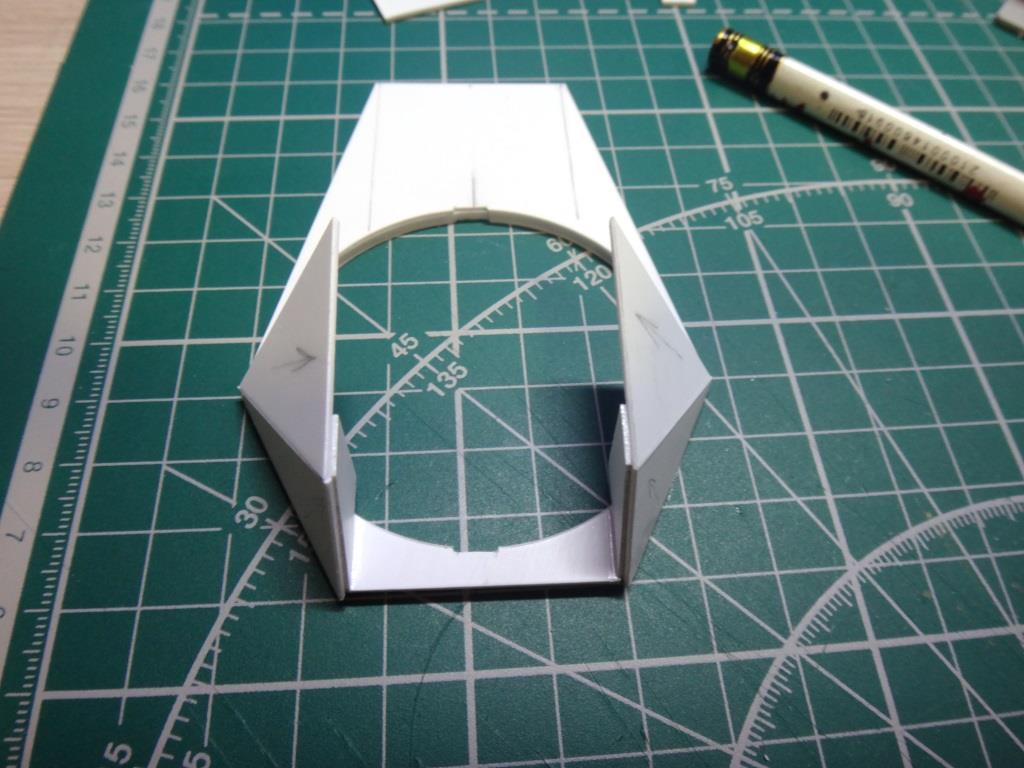

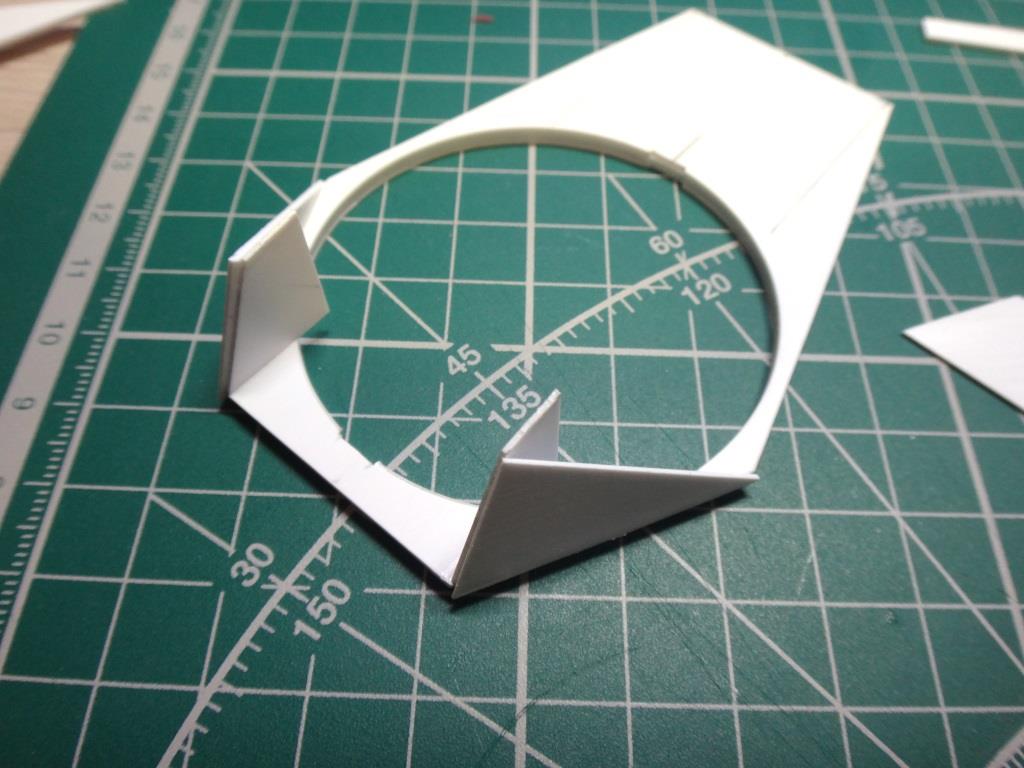

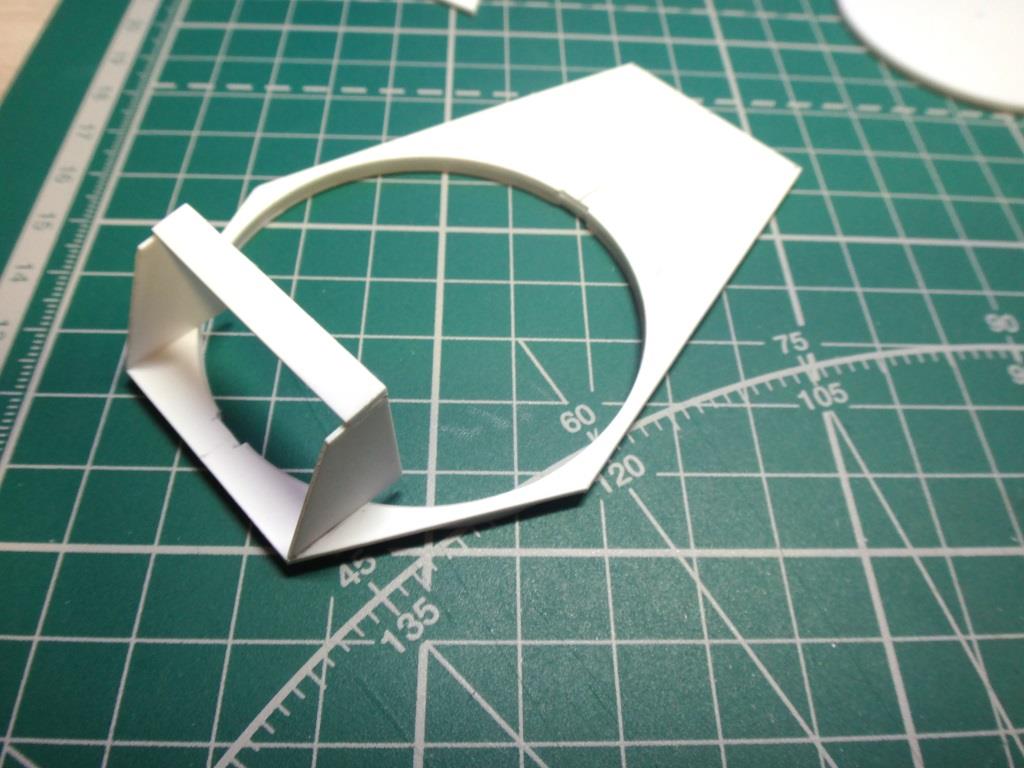

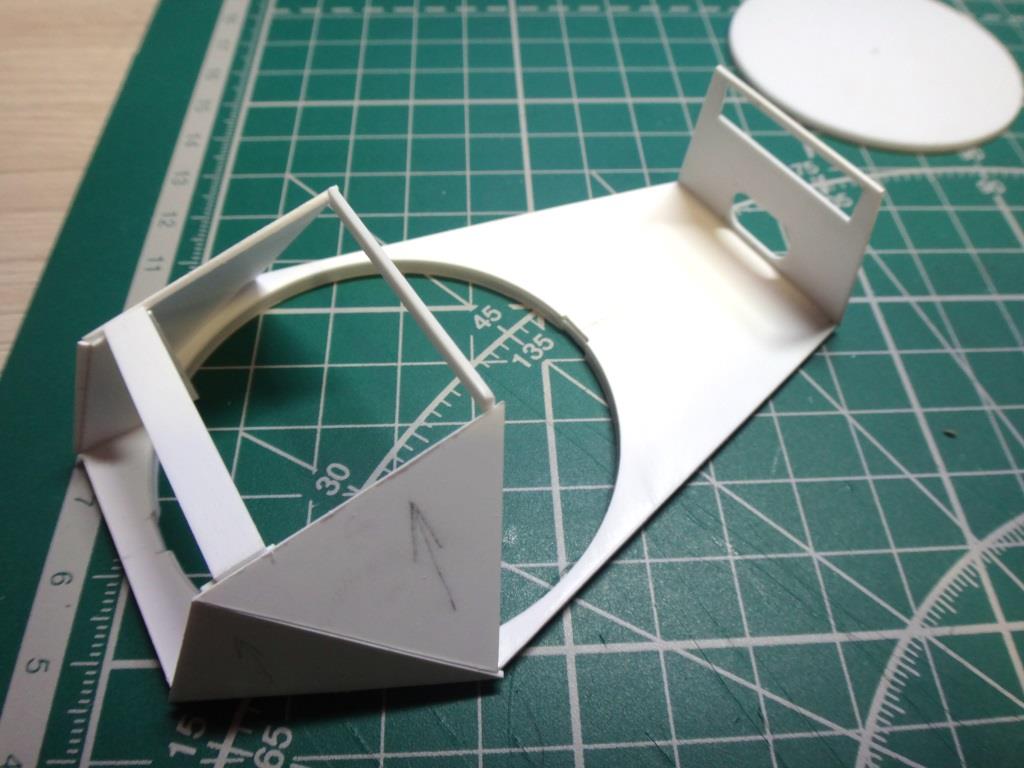

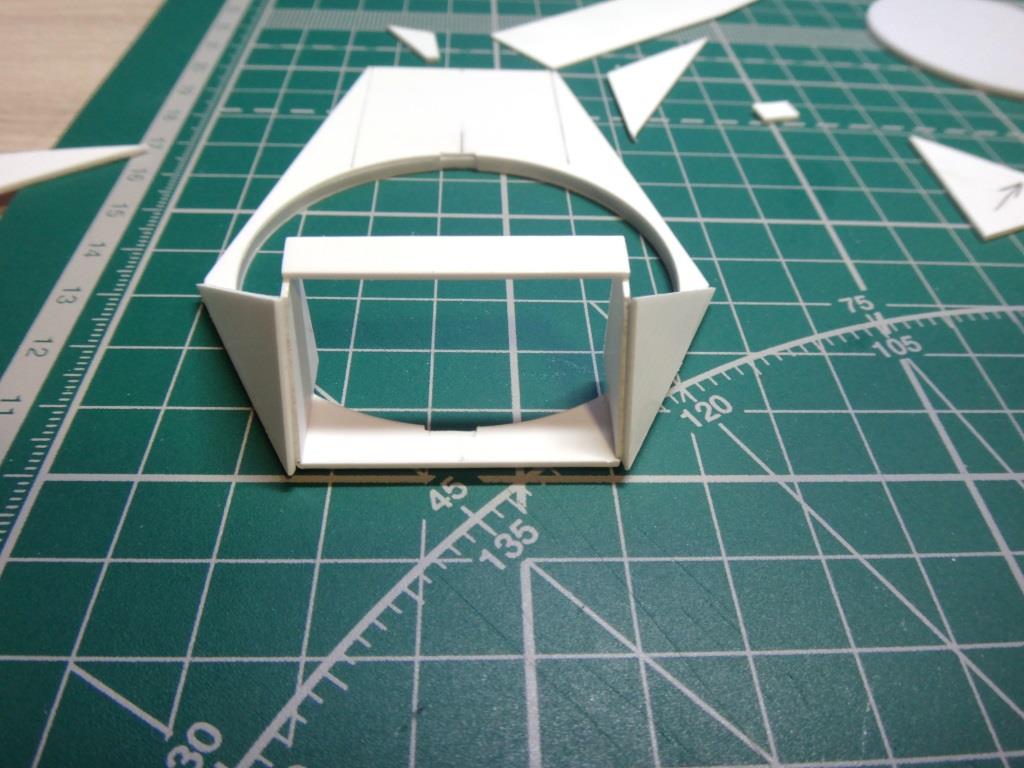

Сначала вырезал и собрал в носовой части стойки под оси цапф будущей пушки. Это придало изначально жесткость конструкции, т.к. к чему то нужно было привязываться.

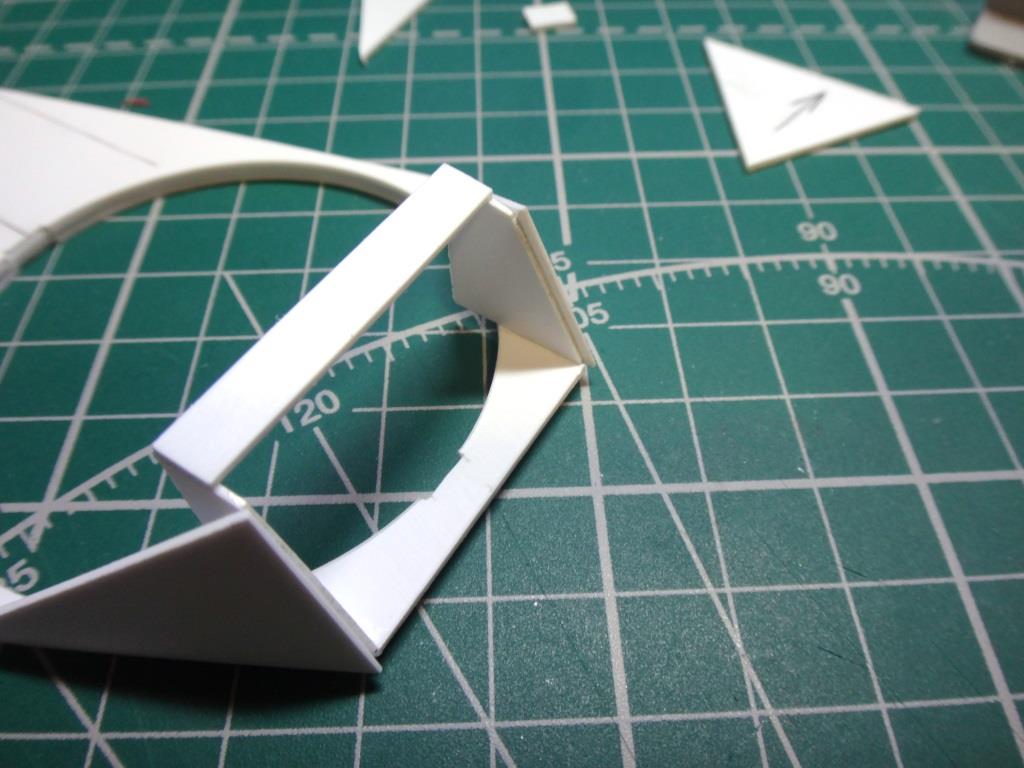

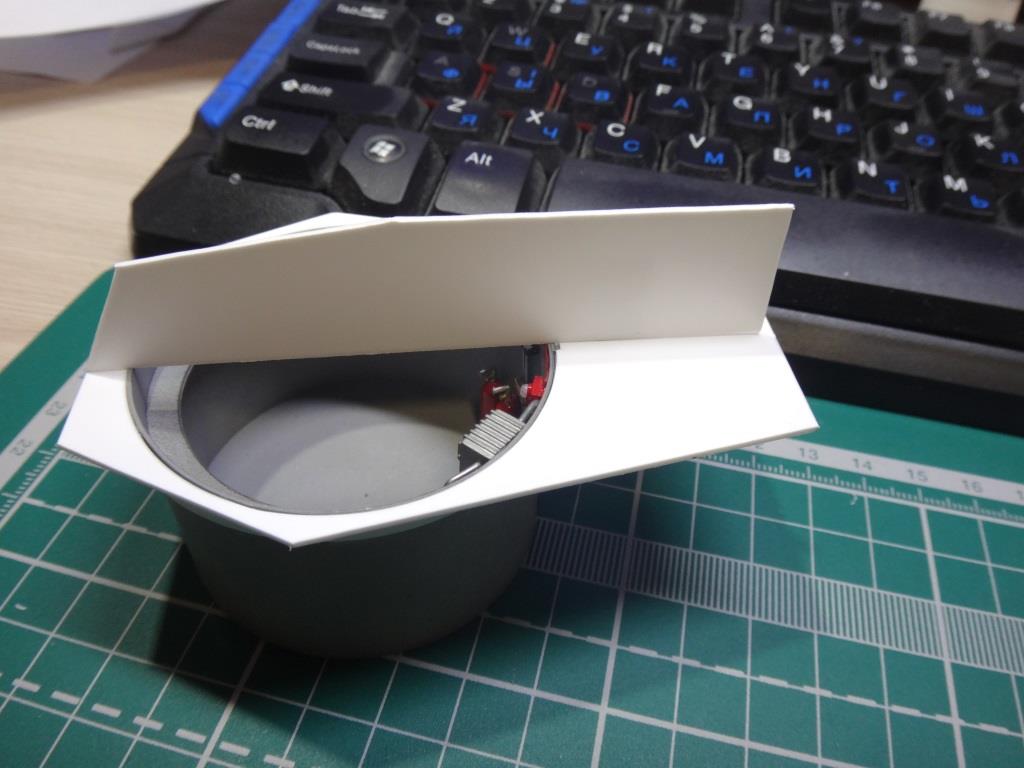

Видно что сверху вклеена временная габаритная планка. Для выдержки ширины верхней крышки башни.

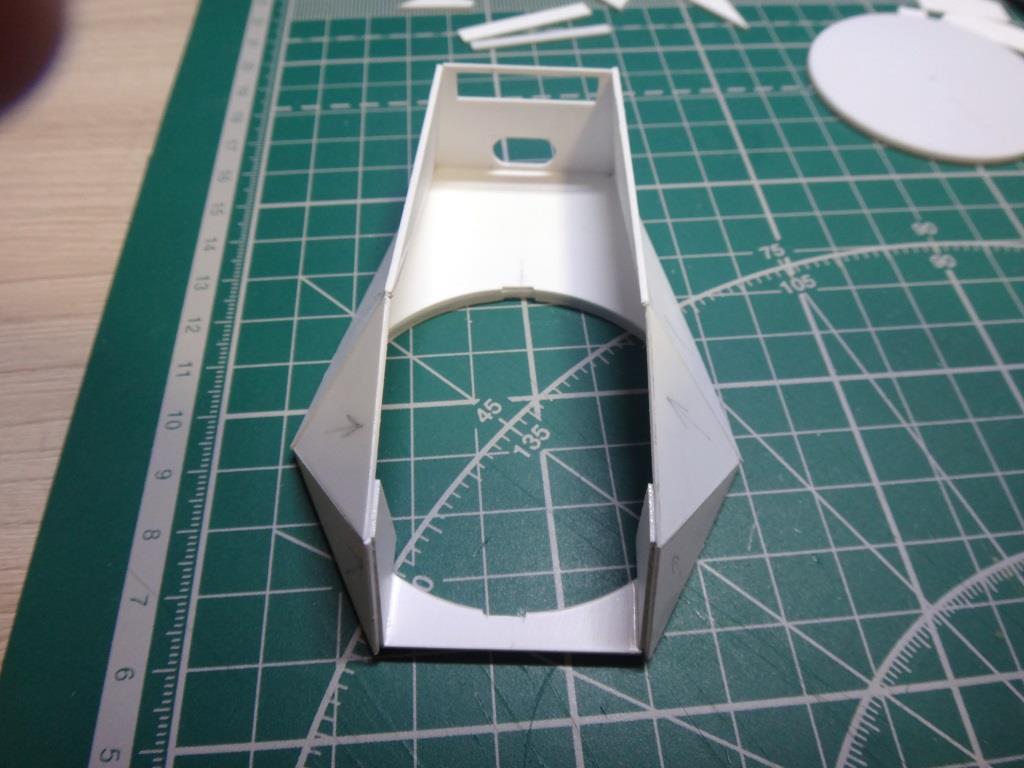

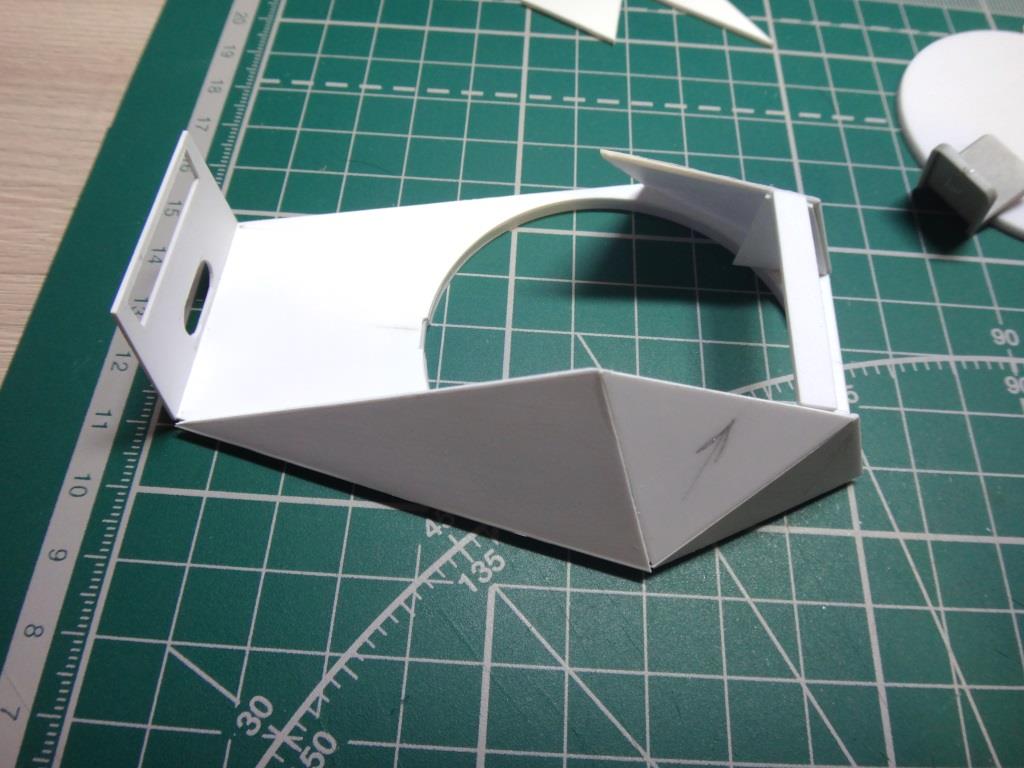

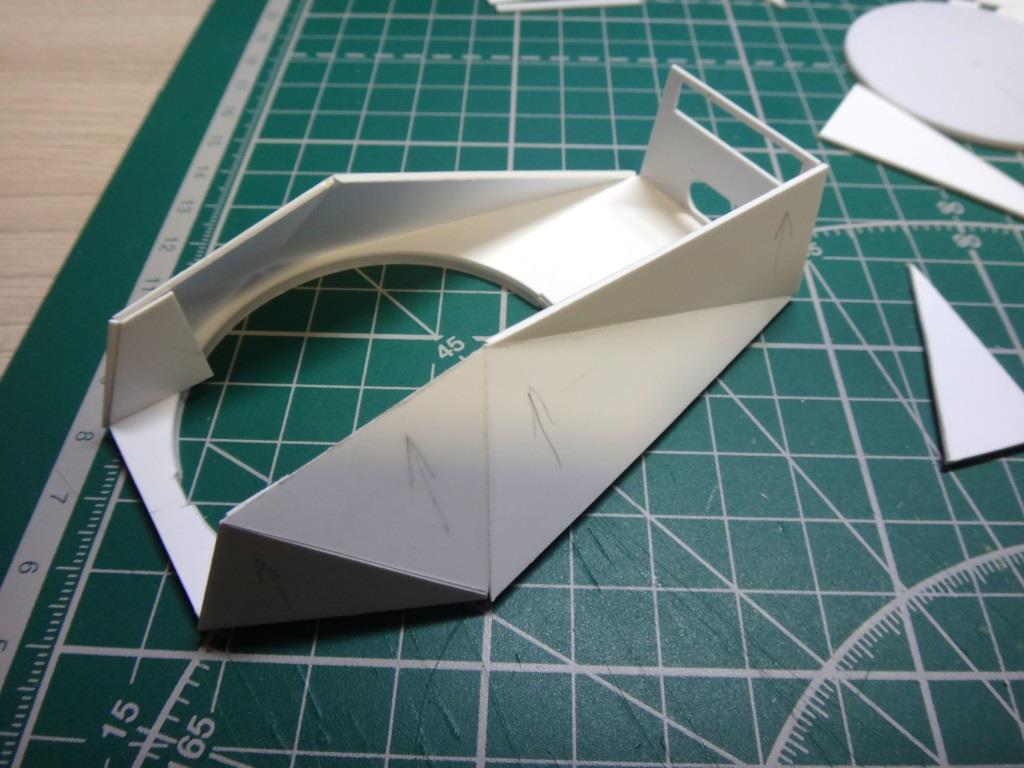

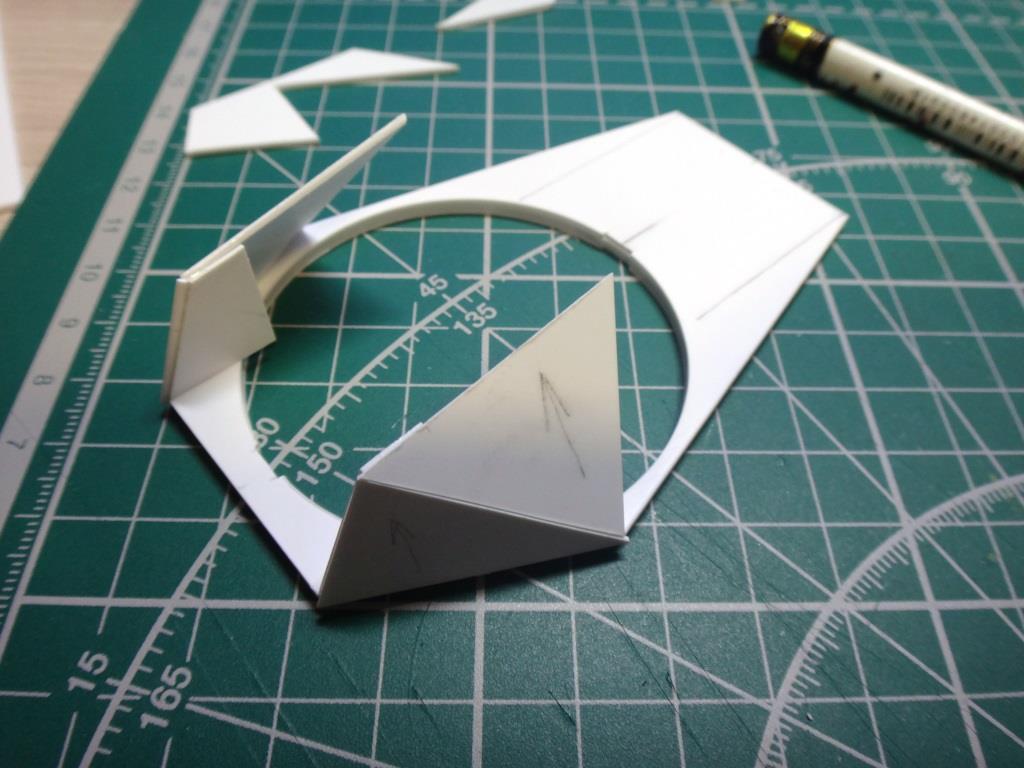

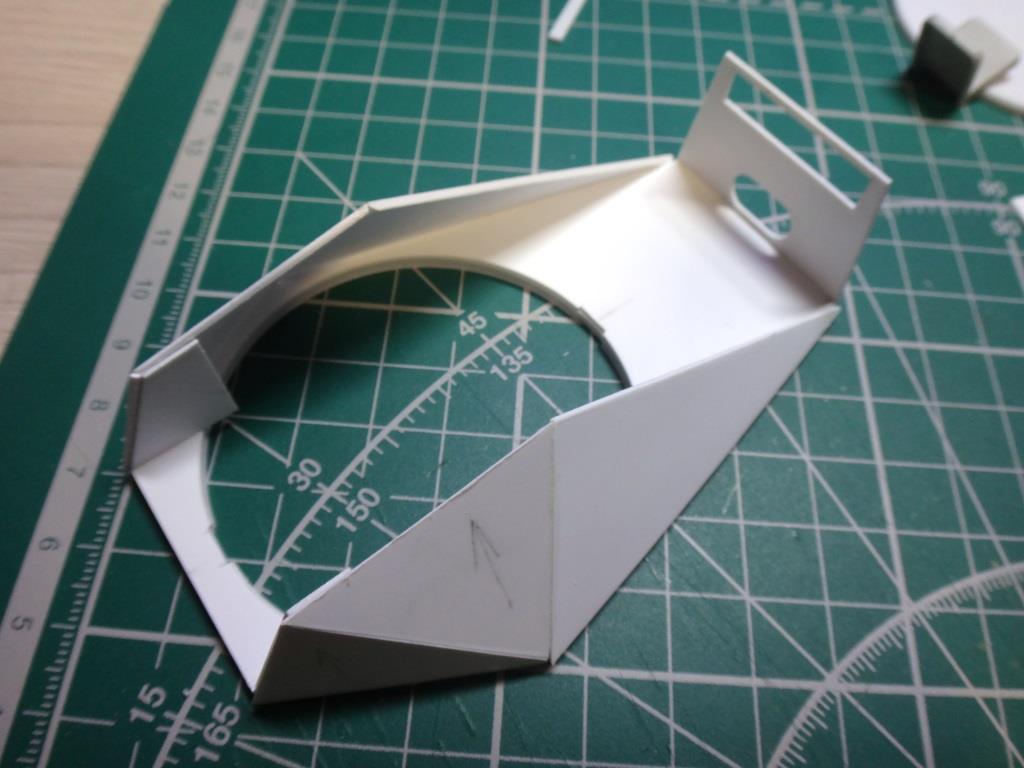

Затем приступил к кройке и сборке боковых носовых панелей.

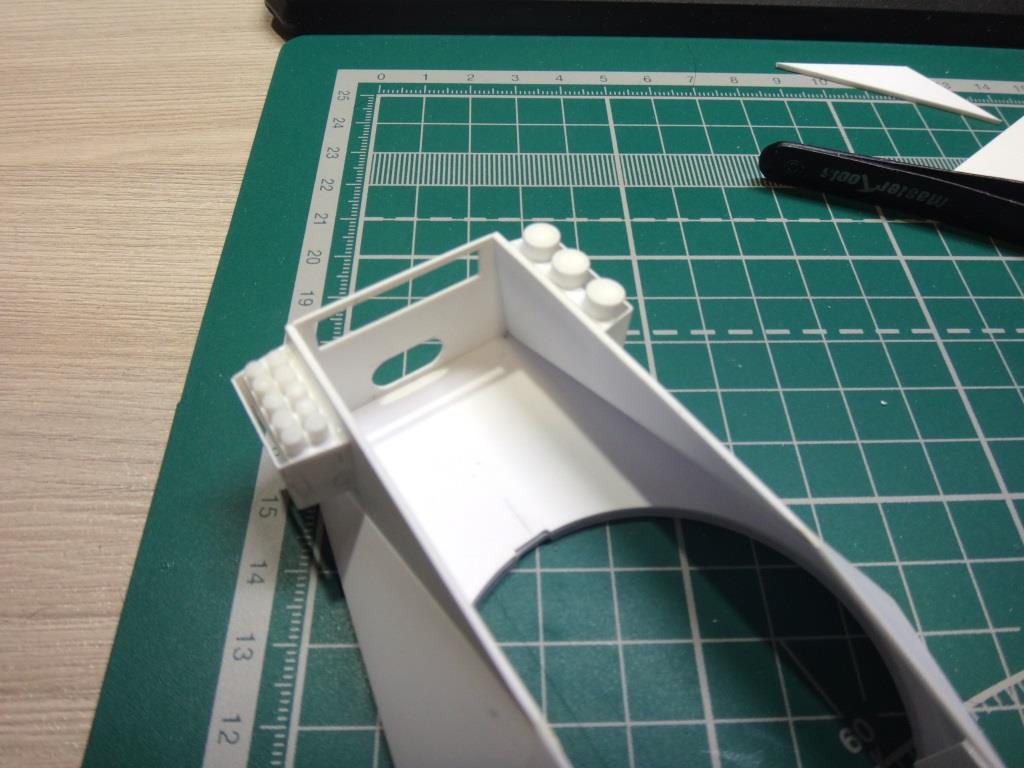

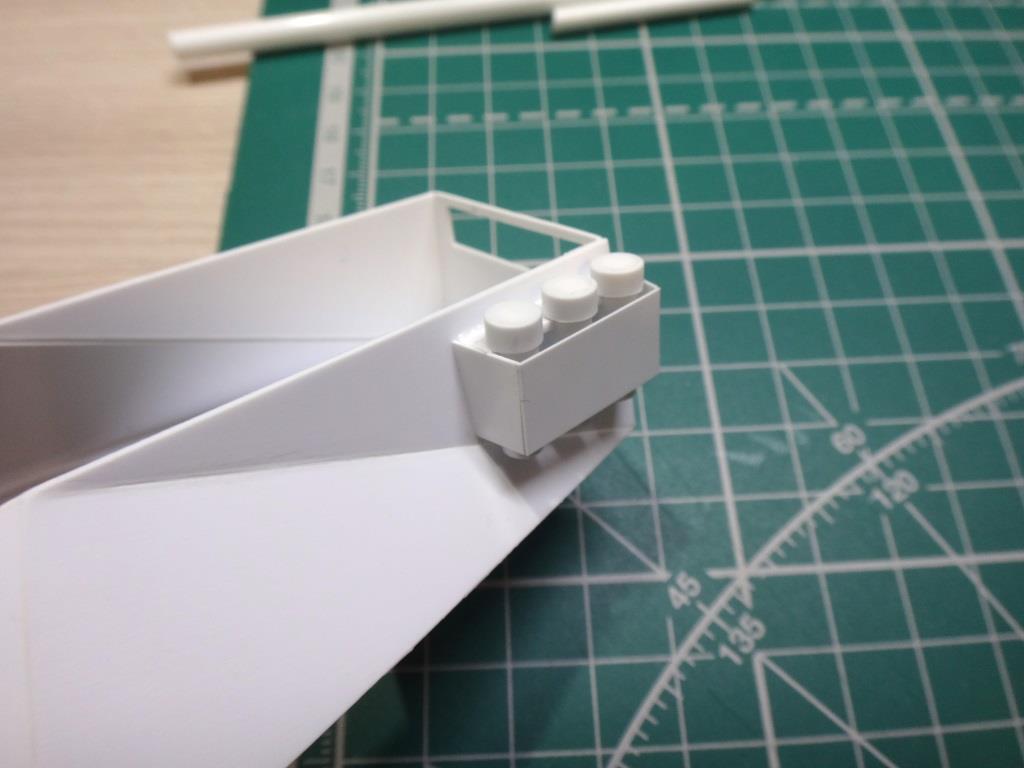

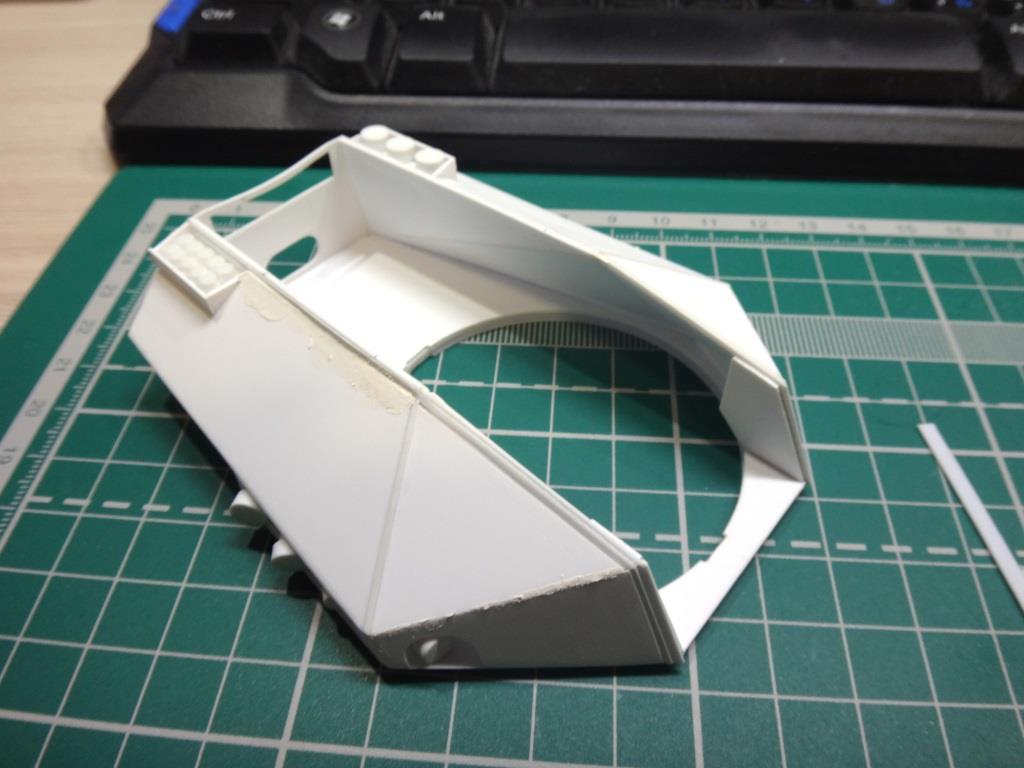

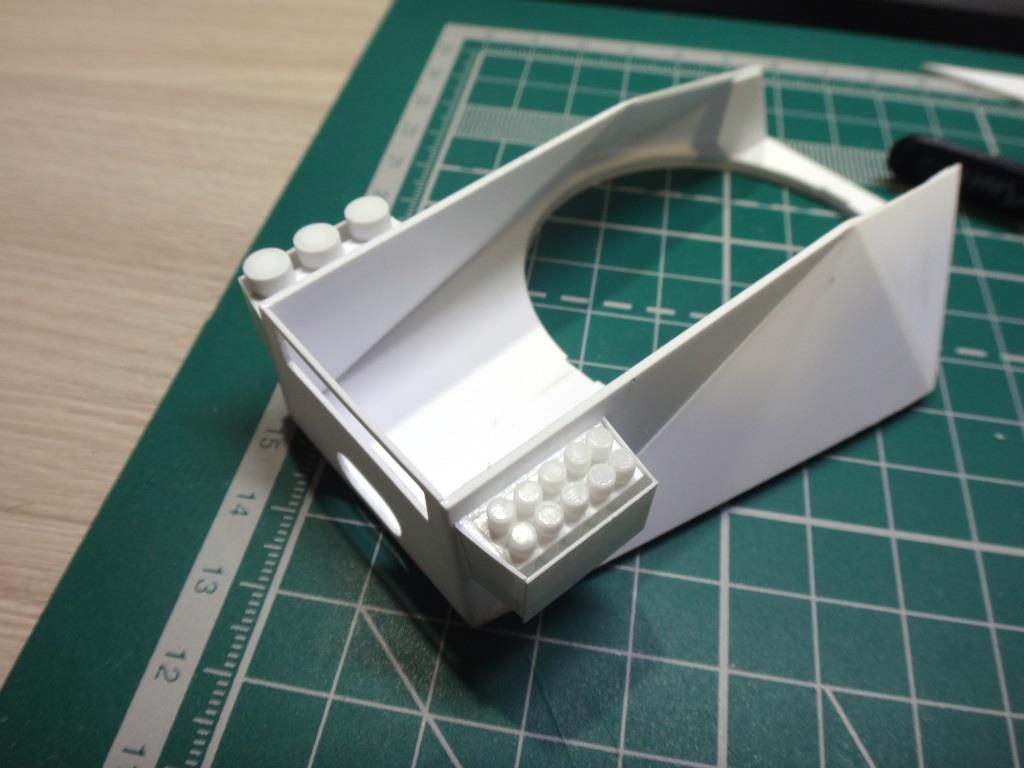

Собрал блок активной защиты в кормовой части башни.

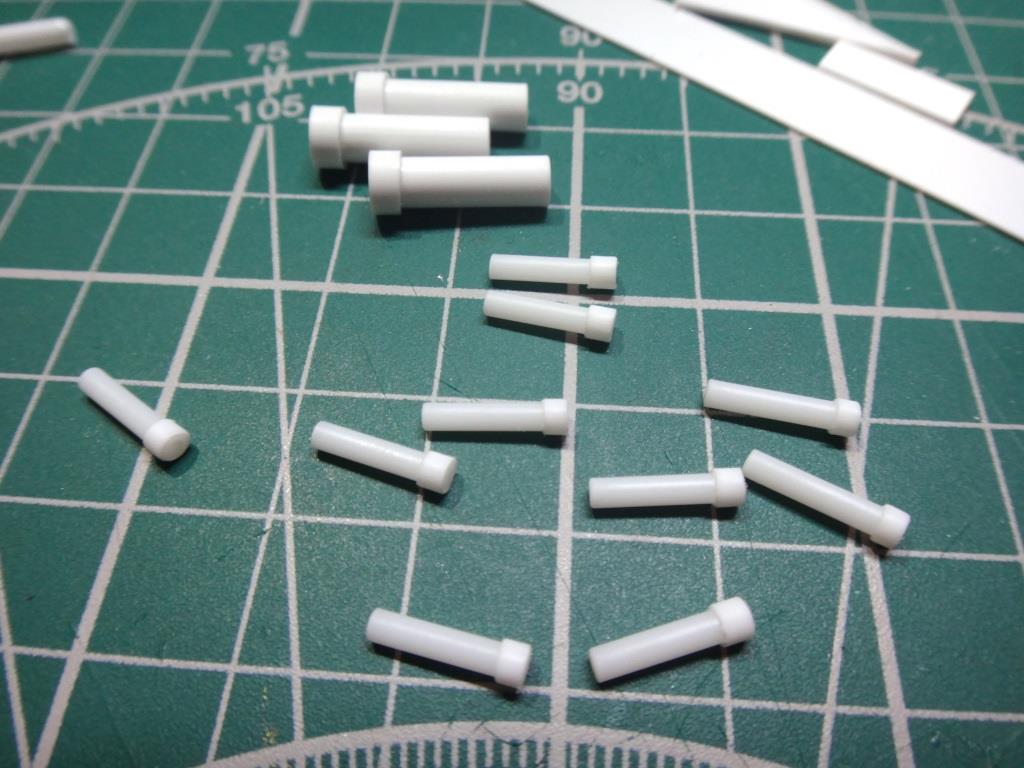

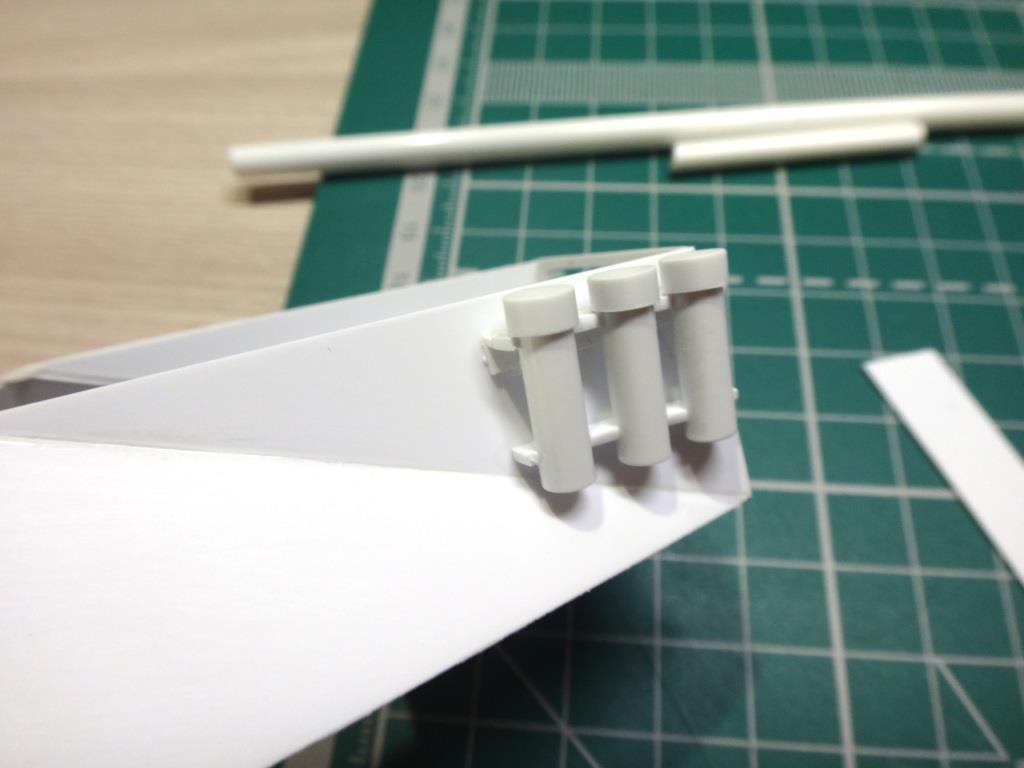

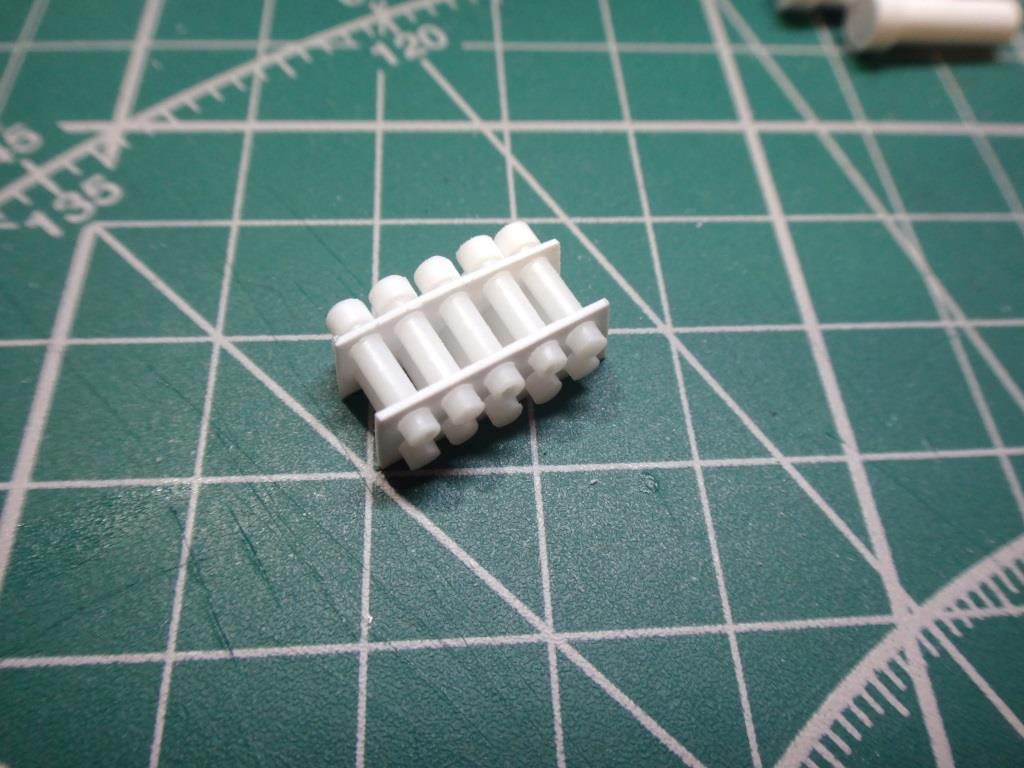

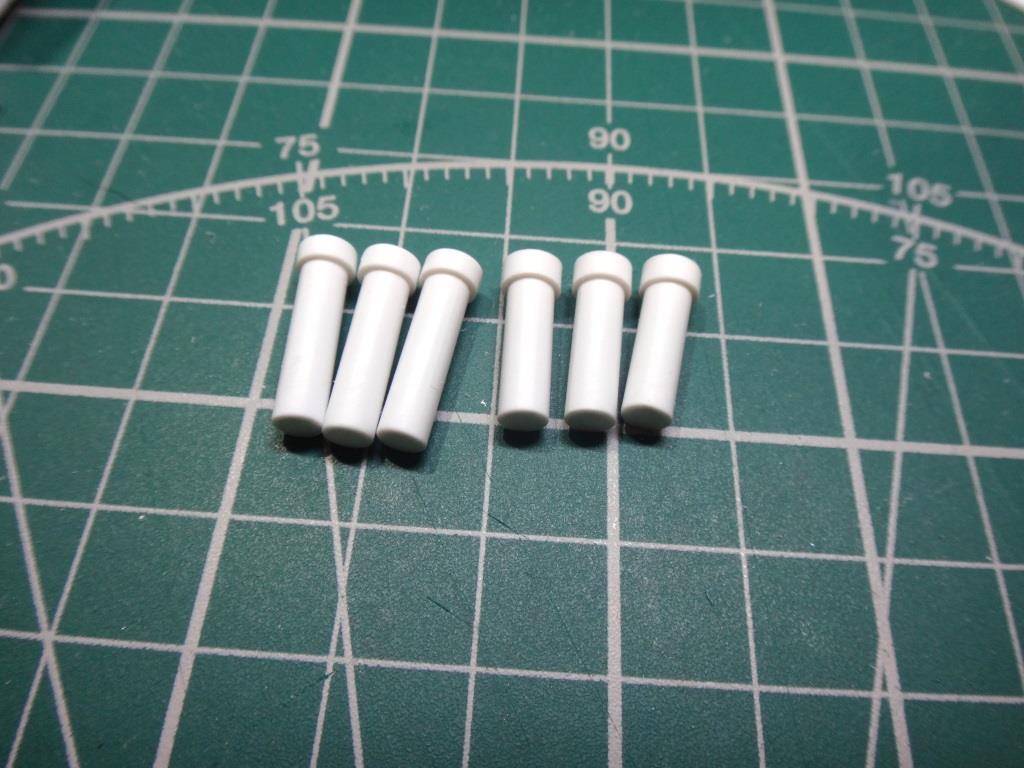

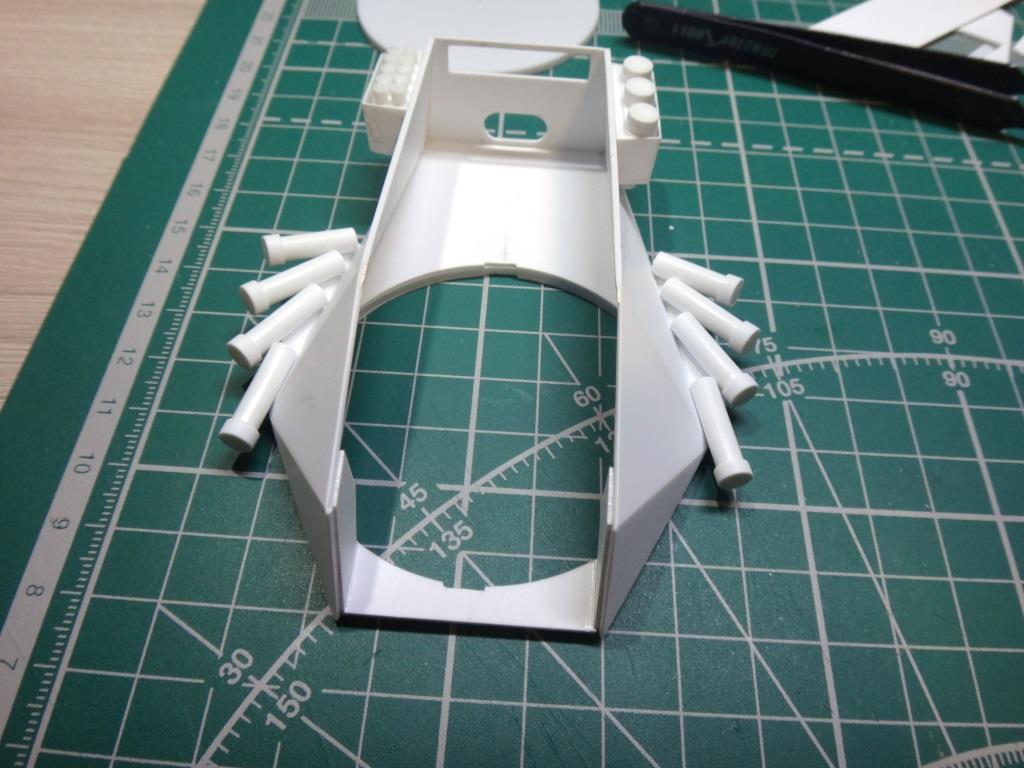

Установил блок дымовых гранат.

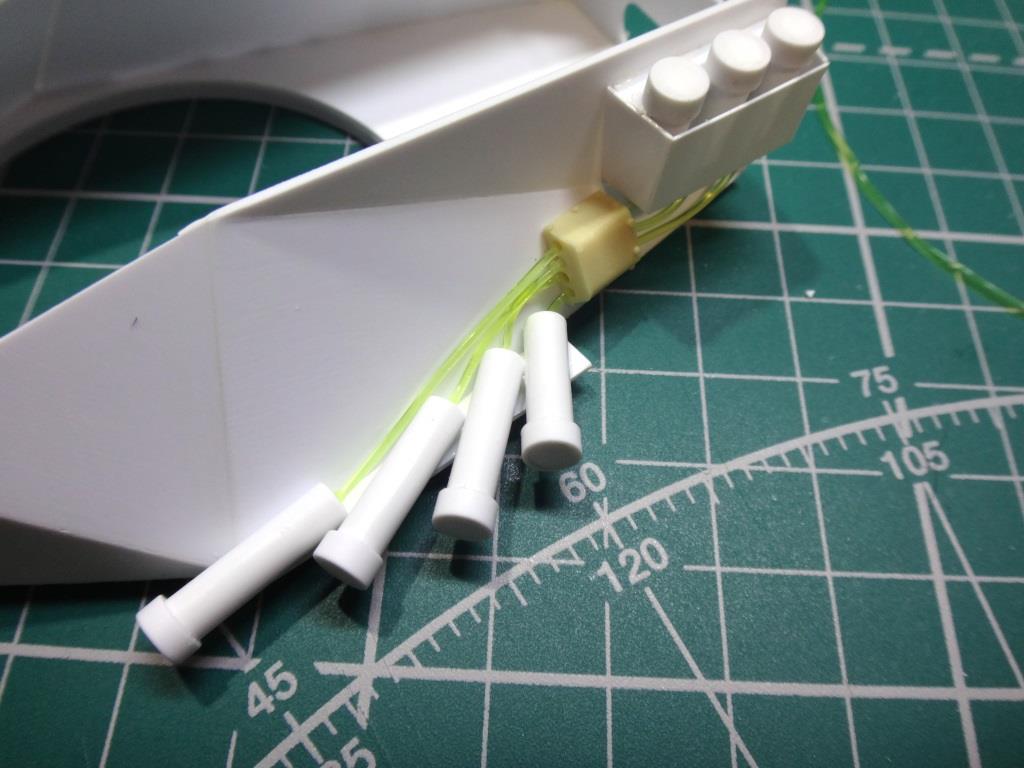

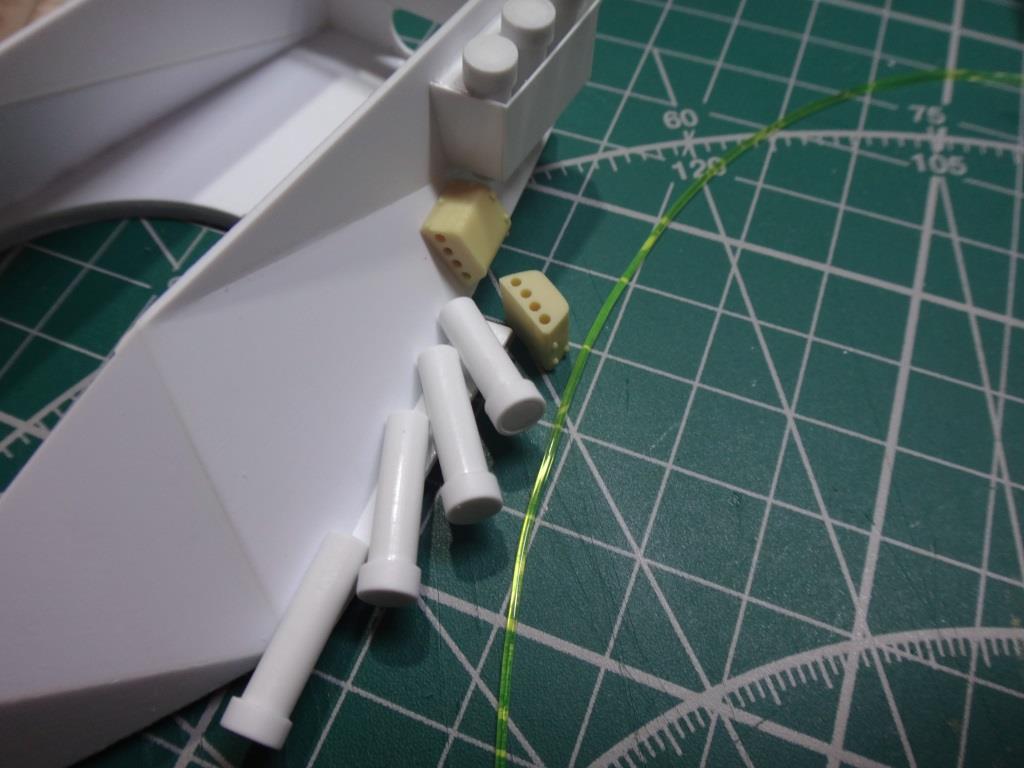

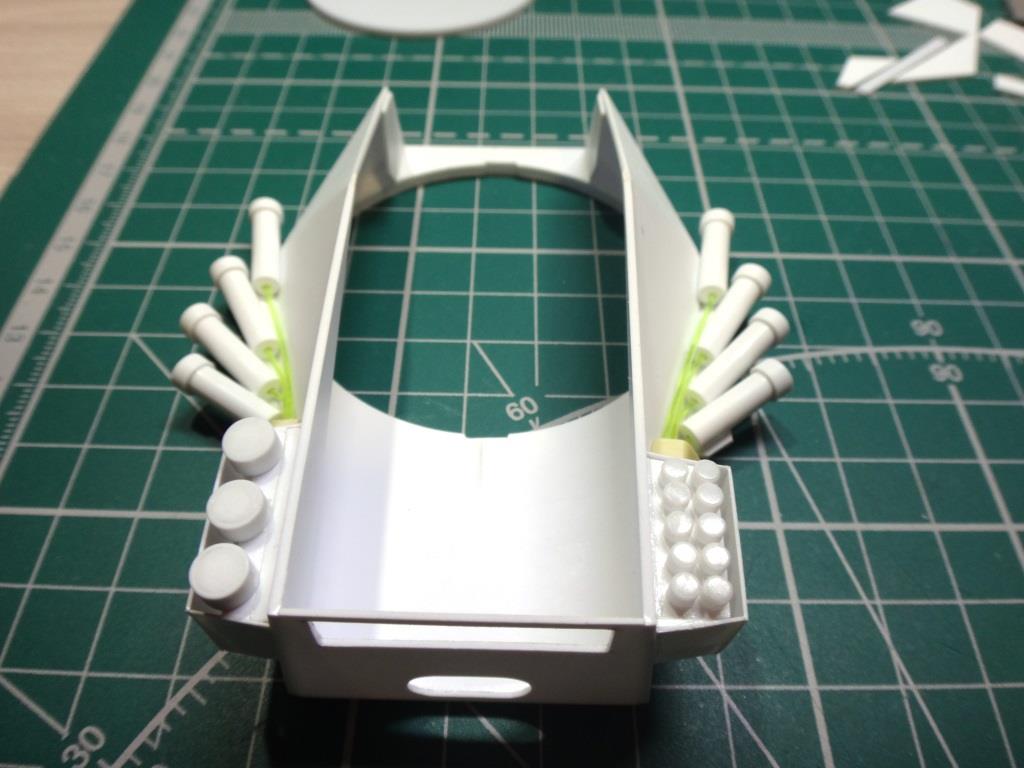

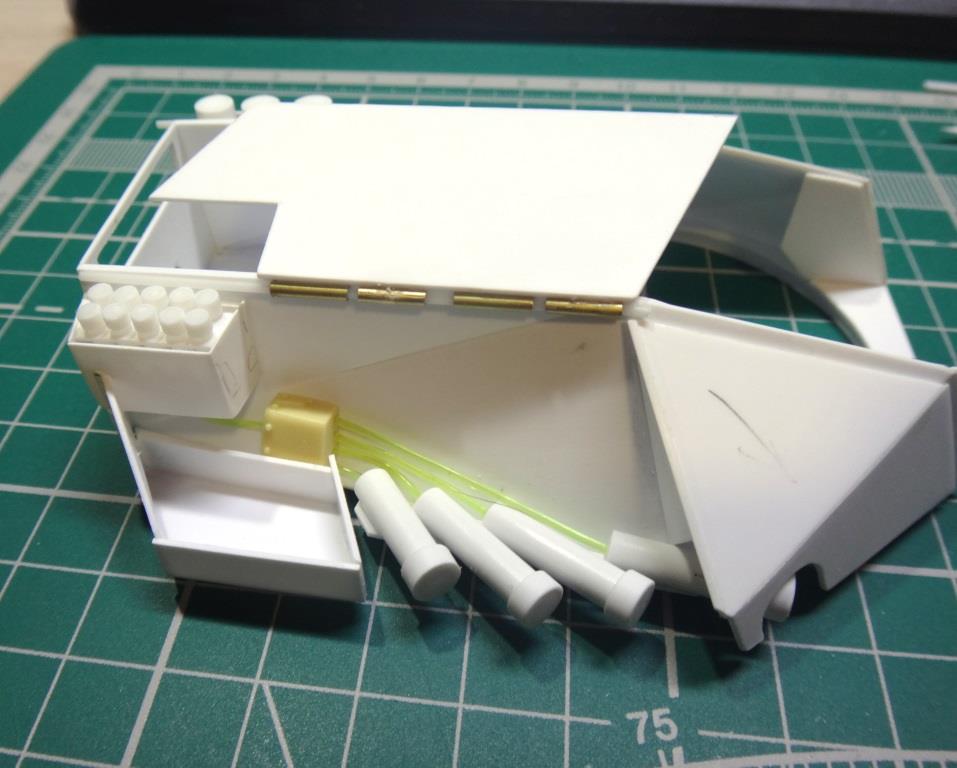

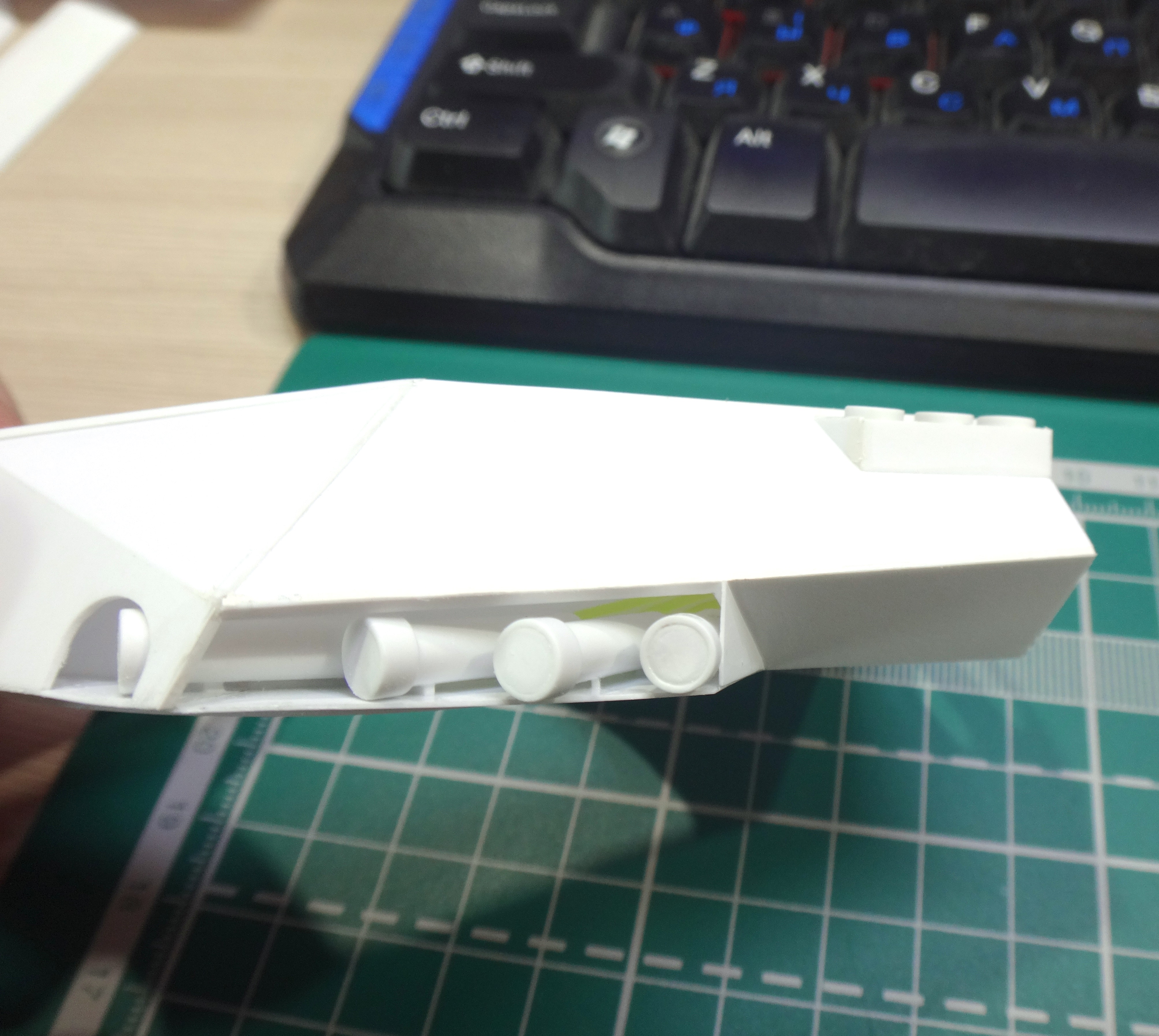

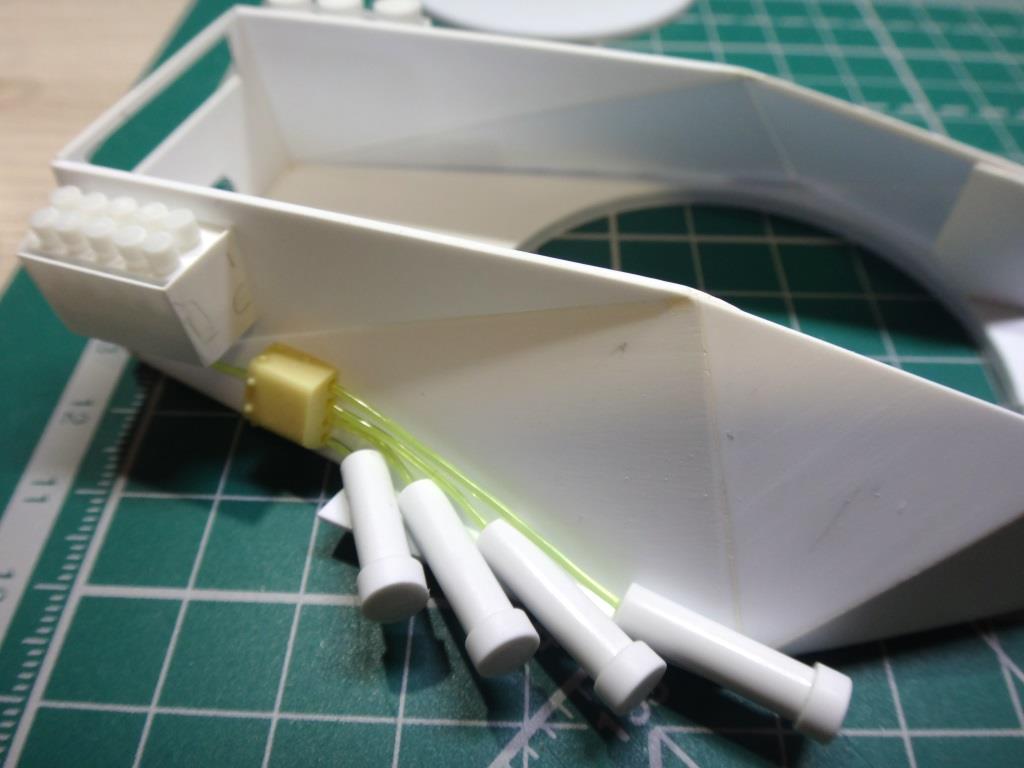

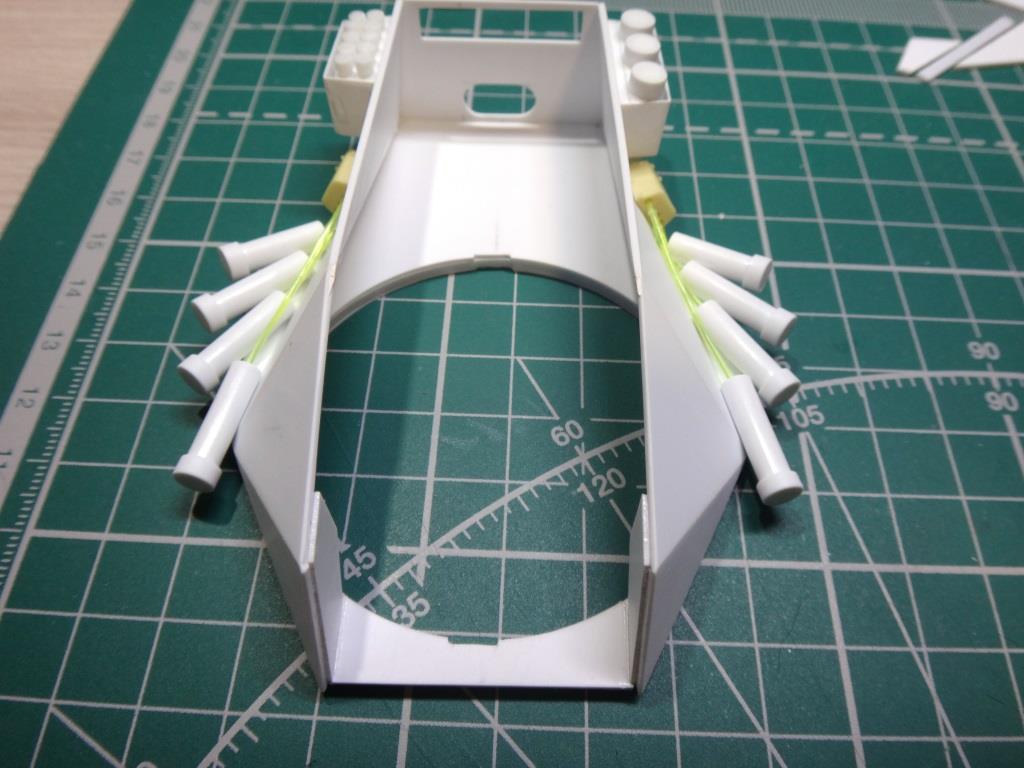

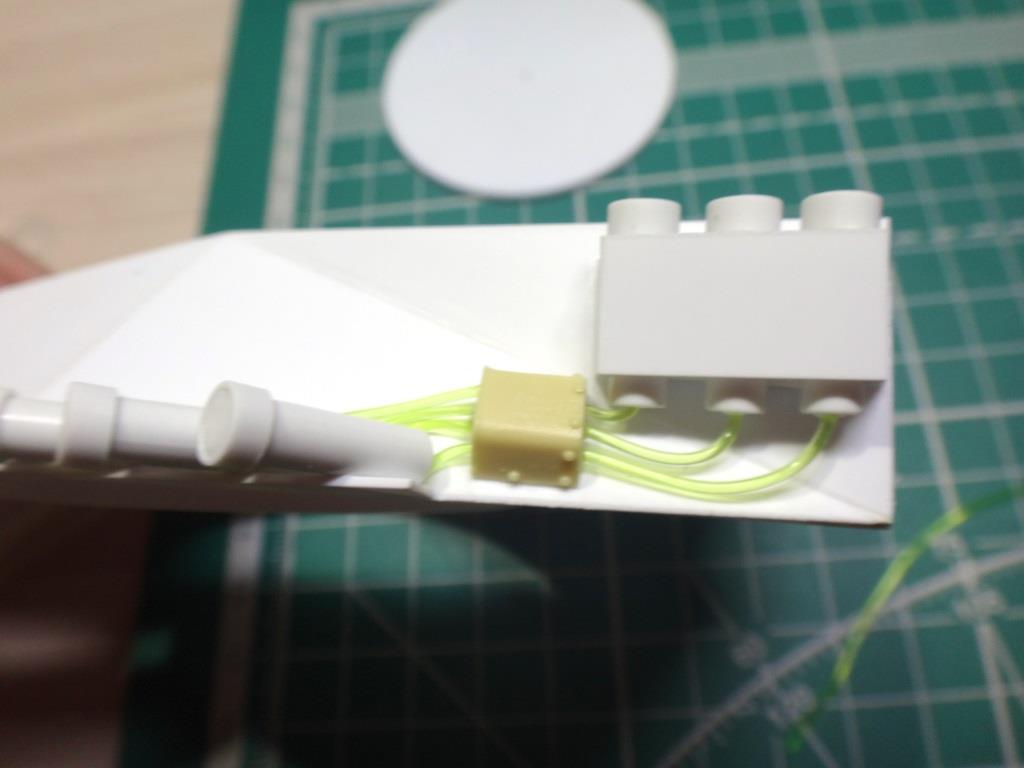

Справа и слева по бортам башни собрал два блока активной защиты и блок управления с кабельным хозяйством.

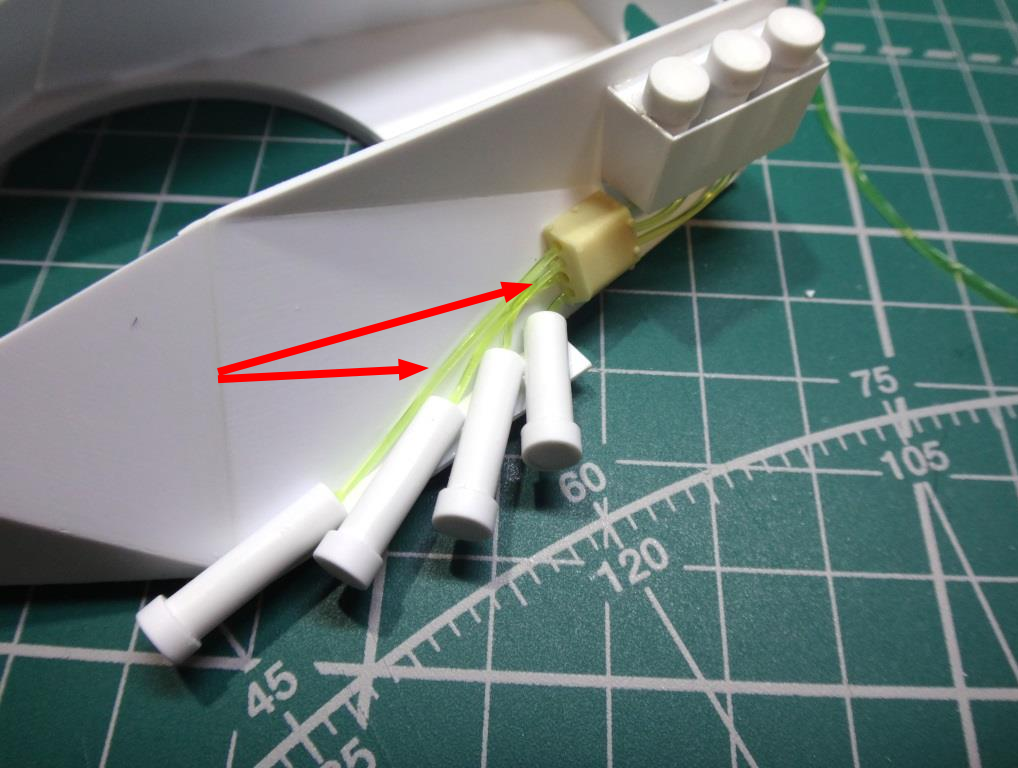

@Korgred55 написал:Подскажите пожалуйста, кабельное хозяйство у вас из чего делается ??

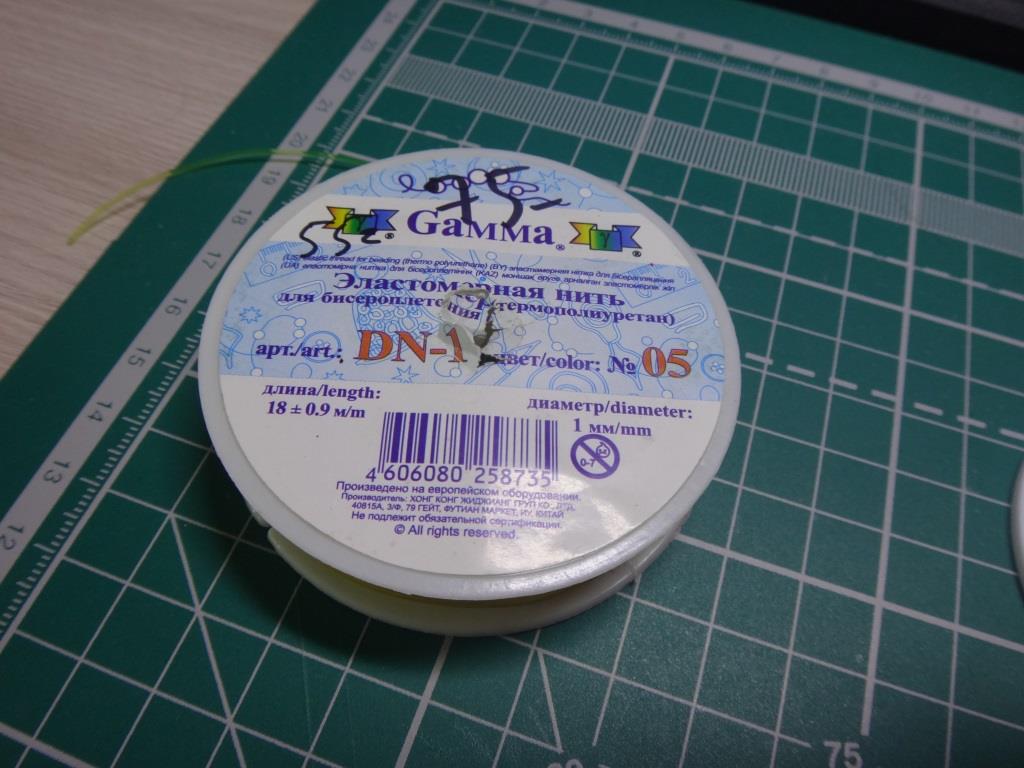

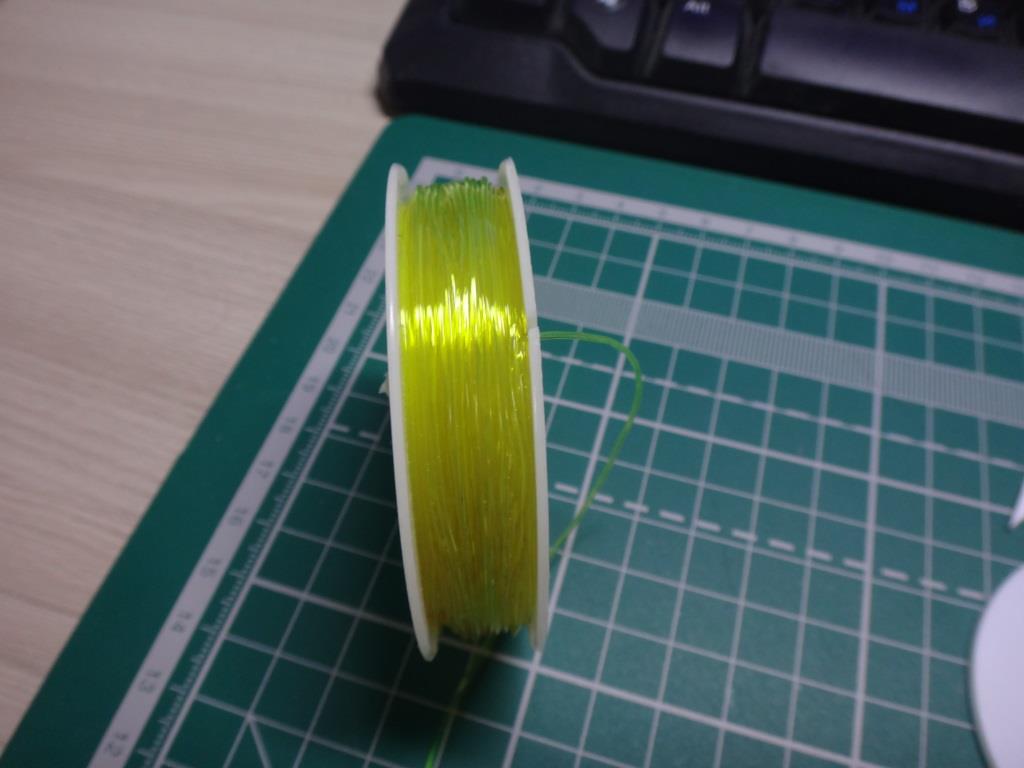

Из эластичной нити.
Их множество в продаже в магазинах для творчества. Цвет, толщина на Ваш выбор. Там же есть и металлические нити, то же разного цвета.
Очень удобно. Но склейка только секундным клеем Момент-гель. Нужно прижимать так, что бы клей схватился, иначе выскользнет. По этой причине просверливаю отверстия в деталях. Обязательно.
Я обращаюсь к тем коллегам, которые заходят и смотрят мою стройку!!
Если не трудно, то делайте критические замечания, подсказки или предложения по изготовлению модели.
Я буду ОЧЕНЬ благодарен любому замечанию или предложению.
С уважением! Дмитрий.
Про такую технику,лично я даже не слышал,по этому замечаний или предложений делать не могу
) Смотрю вашу стройку из чистого любопытства и что бы почерпнуть что-нибудь новенькое для себя)
@Александр написал:Про такую технику,лично я даже не слышал,по этому замечаний или предложений делать не могу
Нет такой техники Александр. Даже в проектах. Это мои мысли.... фантазии.
По этому и критику и замечания ожидаю от всех, кто смотрит стройку. Толковых мыслей у людей всегда в запасе имеется щепотка...

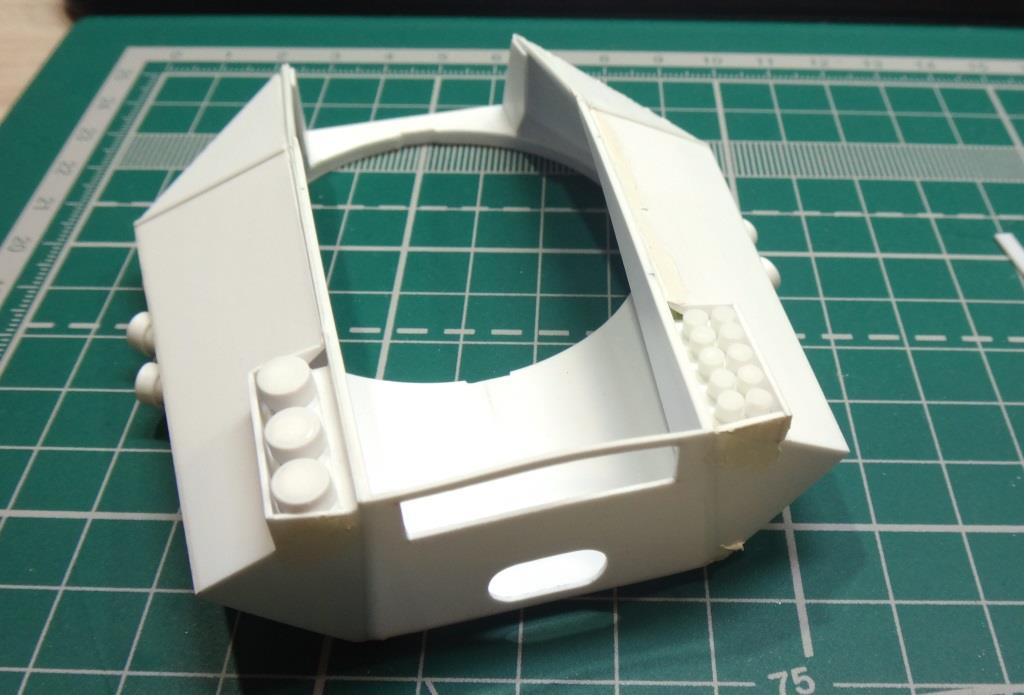

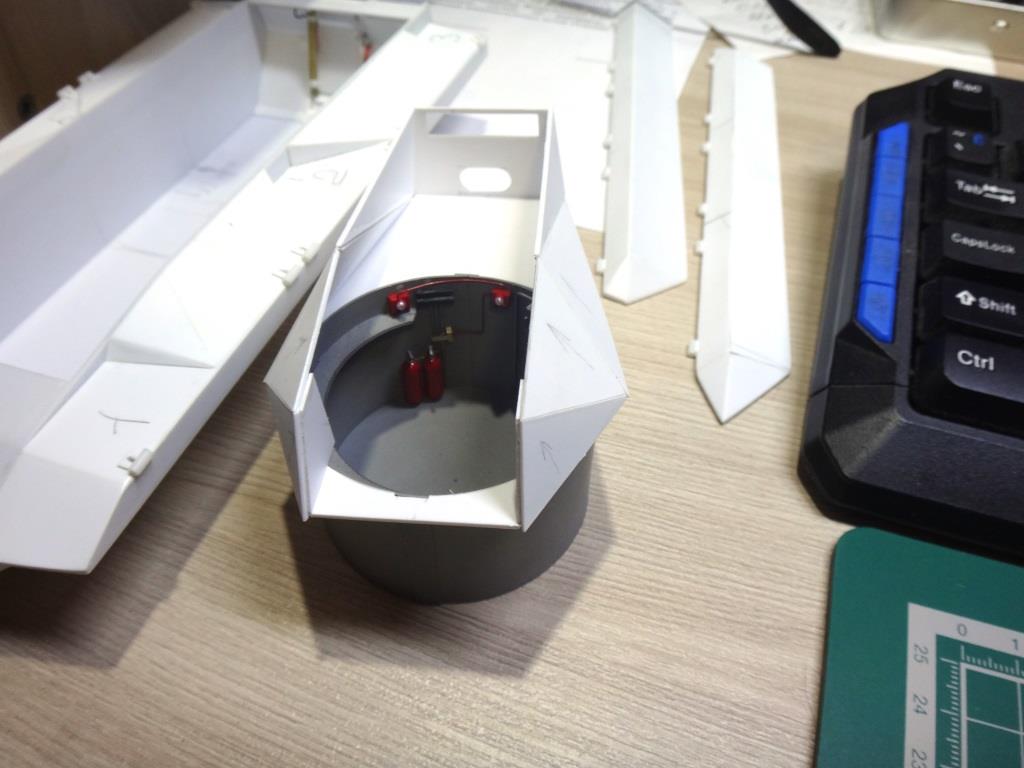

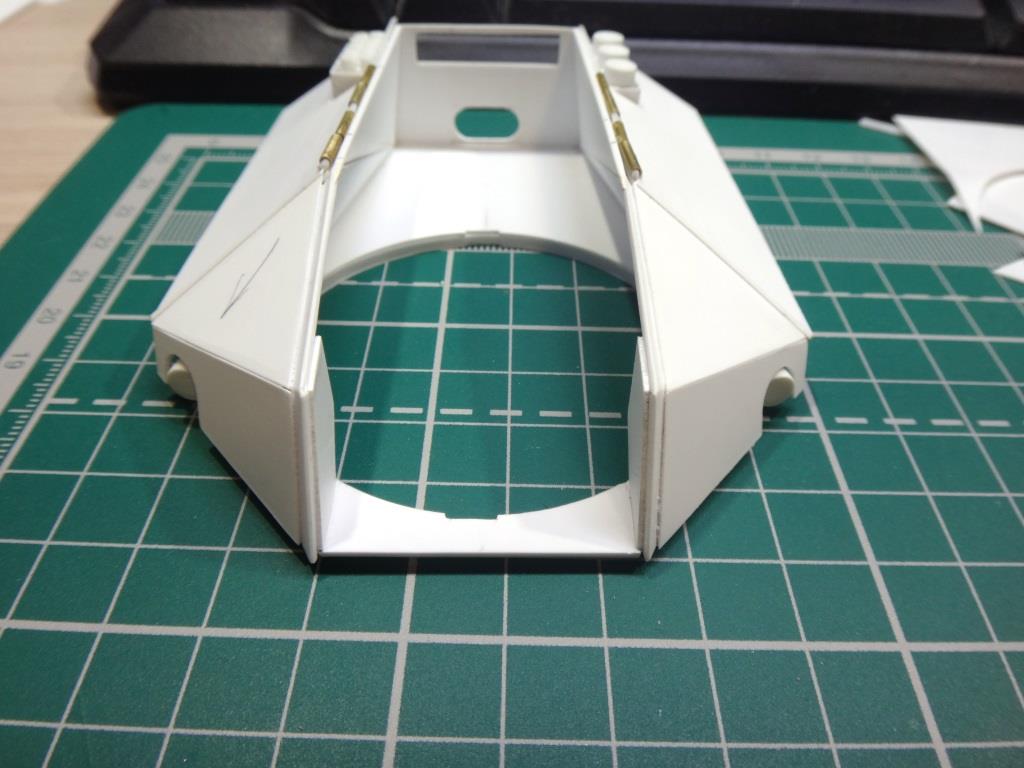

Продолжаю собирать каркас башни.

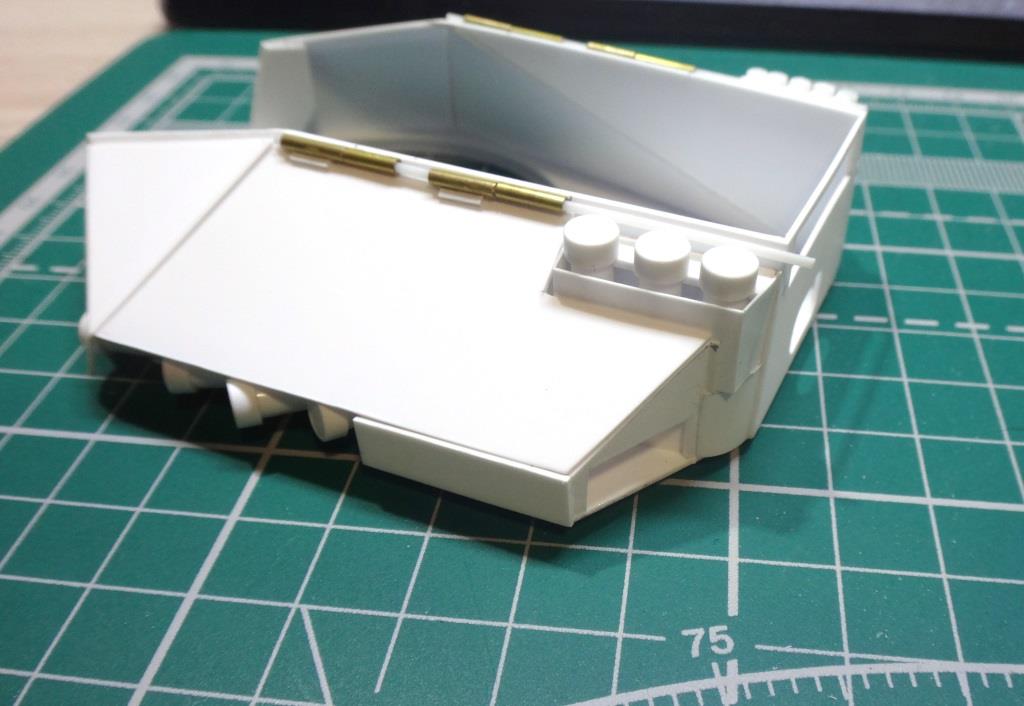

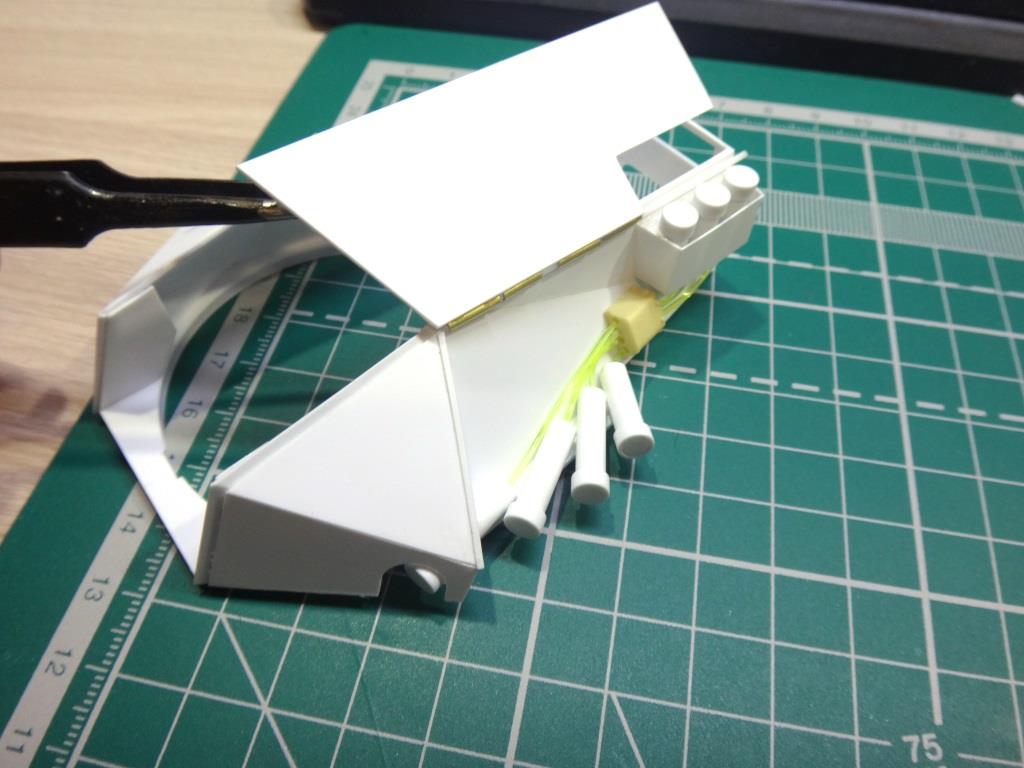

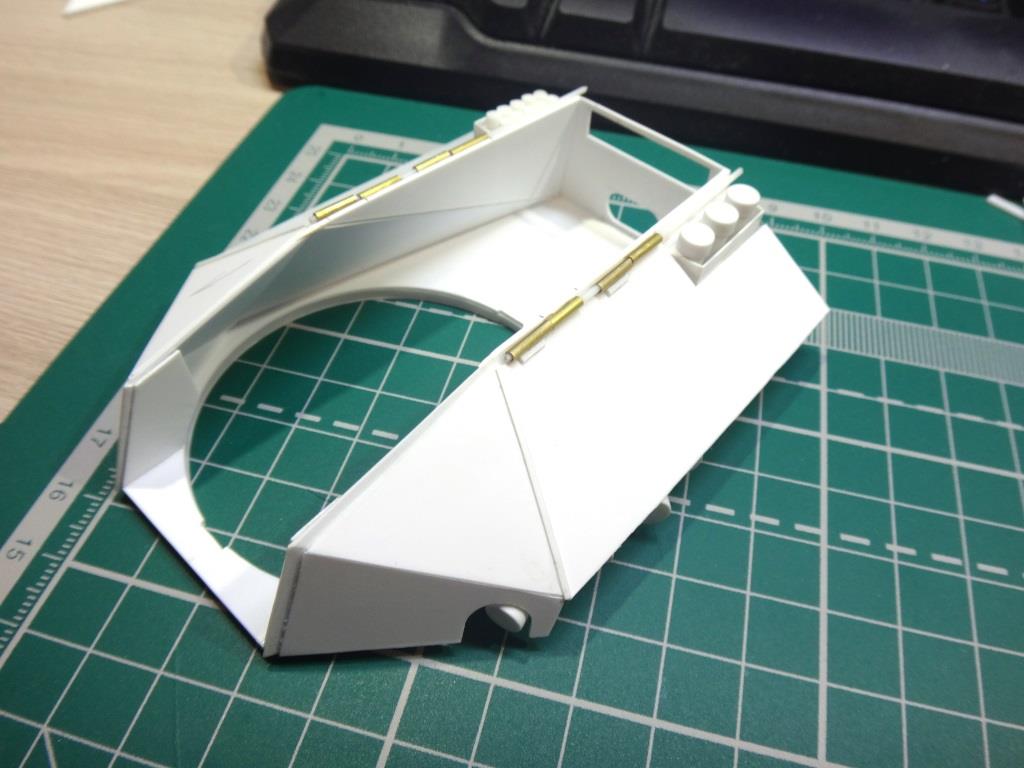

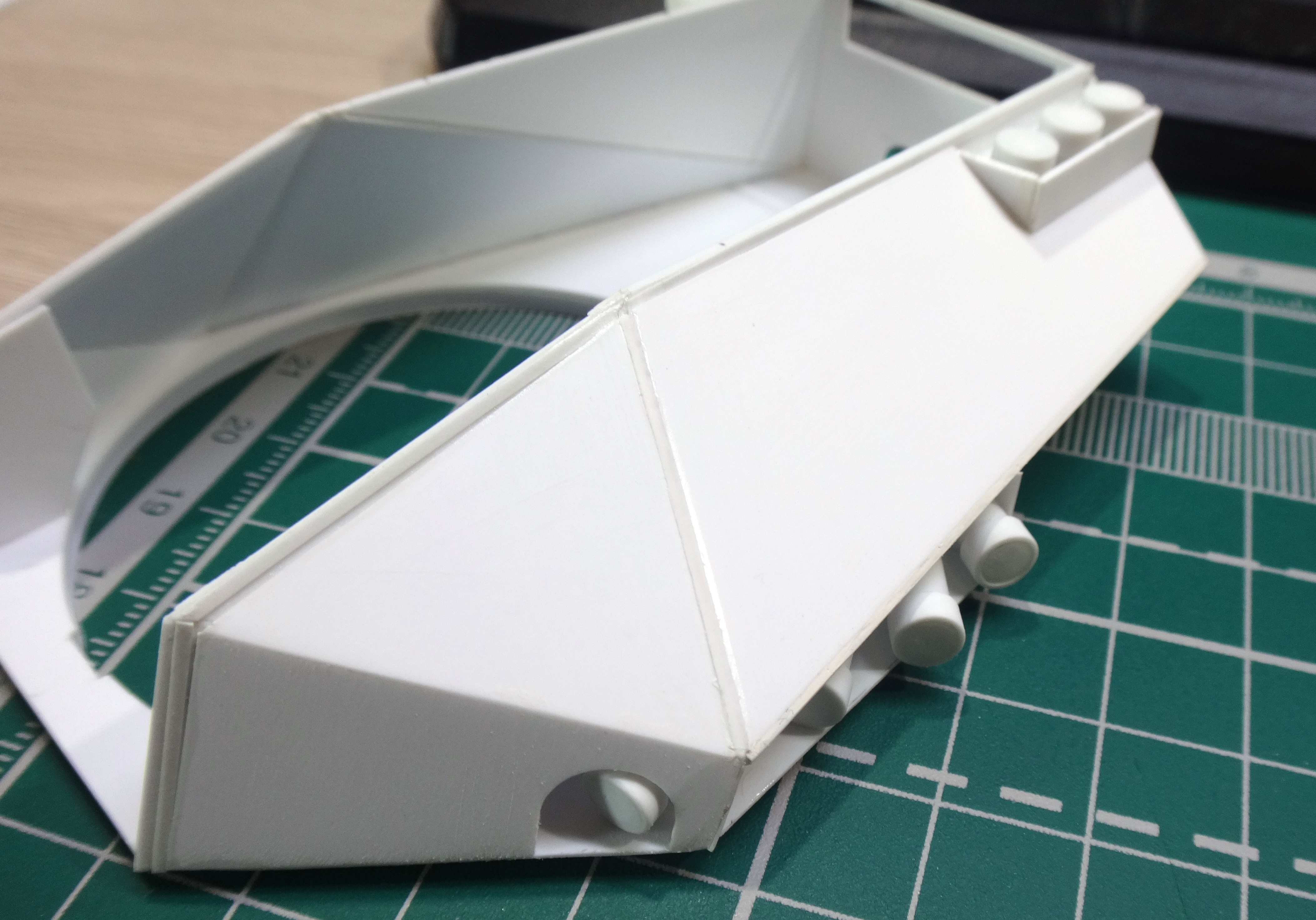

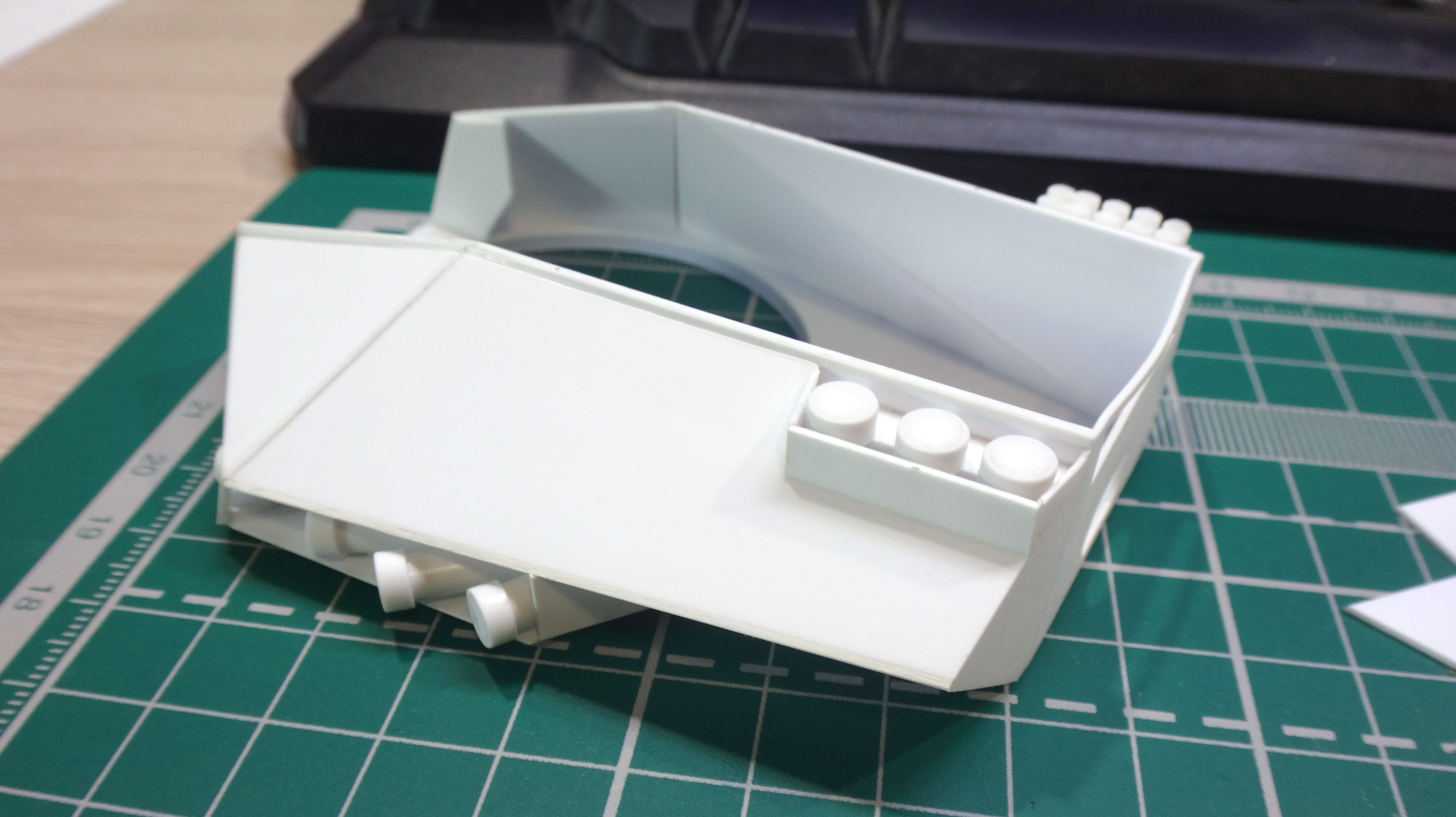

Собрал в передней части основную носовую броню и откидные экраны по бортам башни.
Немного поработал с ящиками ЗИП на башне.
Пока нахожусь в творческом ступоре...
Многие задумки не вклеиваются в плаксивую модель...
и откидные экраны по бортам башни.
Откуда такая странная идея?
Максимум что себе позволяют танкостроители -болты. И то не слишком прочное соединение
@Дмитрий,то что такой техники нет не означает что она не появится в будущем не ленивый человек из КБ может посмотреть бредовые разделы у моделистов и что то подметить))))
- Знаете ли вы, что Ближнее зарубежье – это 8-16 часов на танке?
Может быть. Но слишком не стандартная компоновка будет. Плюс четвертый член экипажа. Сейчас тенденция на сокращение. Однако мало кто учитывает то, что современный танк в ходе поражения целей противника, сам становится крайне уязвим для дешевых и многочисленных средств борьбы с этими самыми танками.

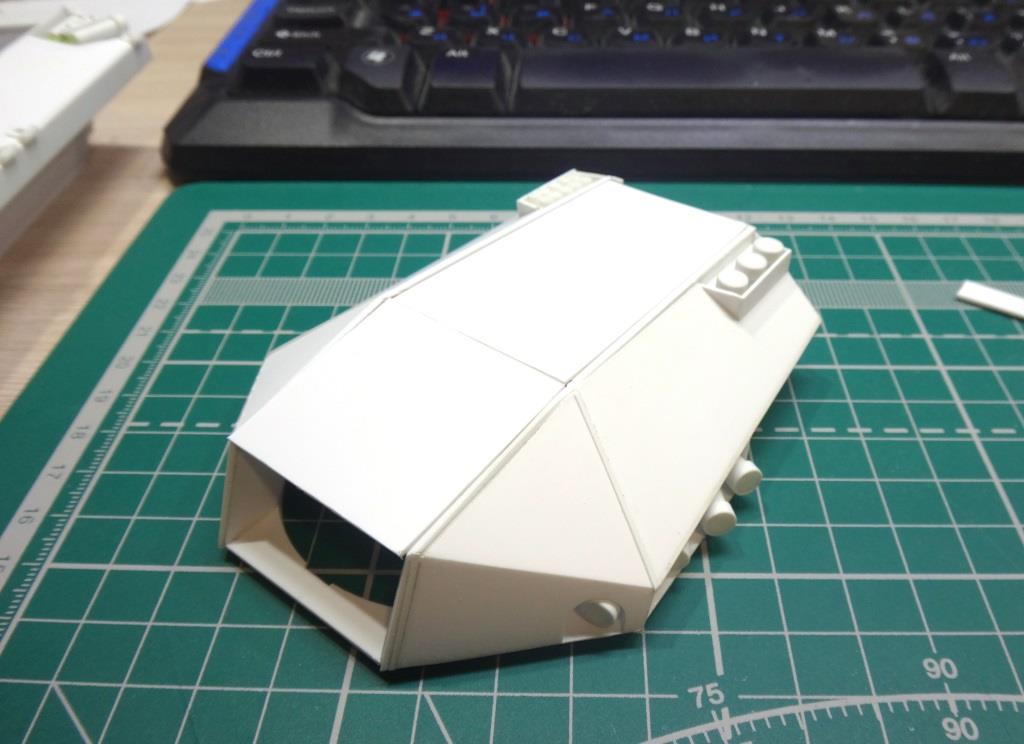

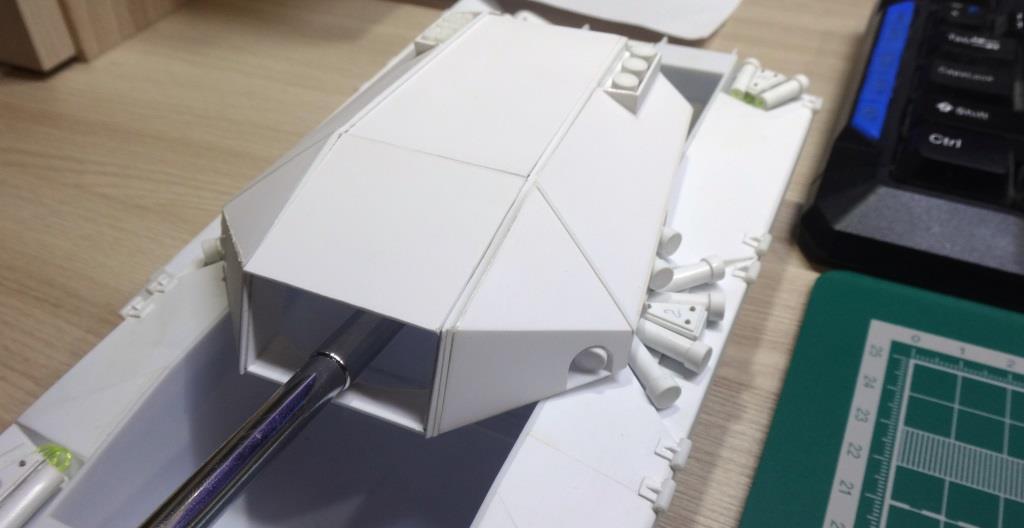

Собрал контуры башни почти целиком. Выявил ошибку в геометрии. Сейчас ломаю голову как исправить.
Пока работа застопорилась.

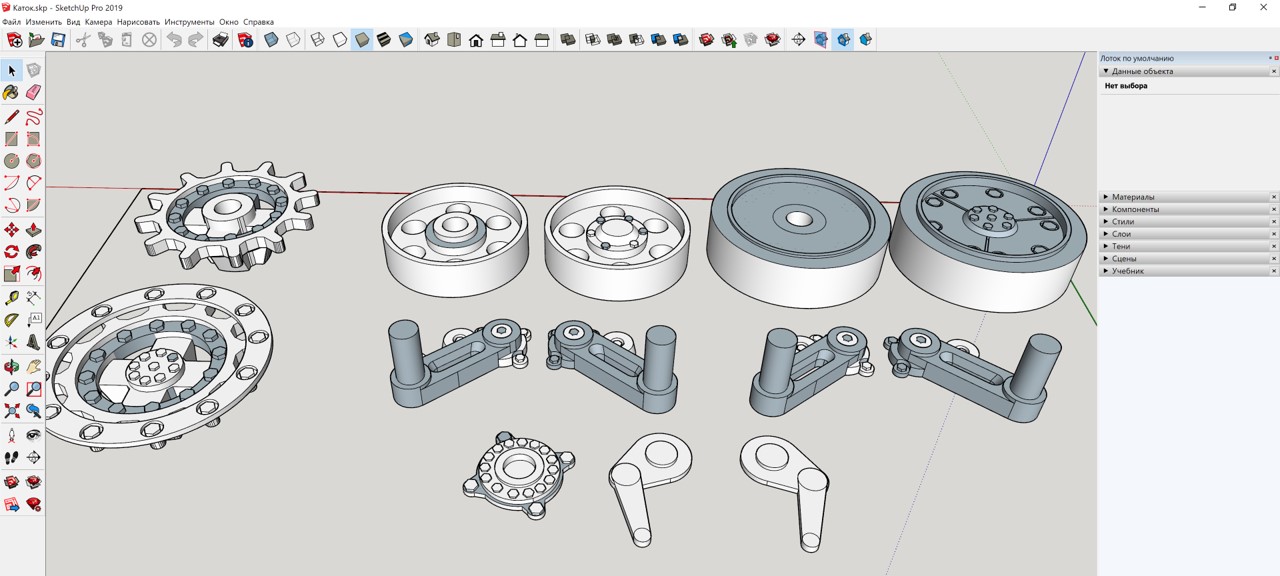

Работаю с чертежами ходовой части.
Потом на плане трансмиссия и силовая установка с генератором.
Затем вернусь к башне. Вопрос с исправлением геометрии еще не решен.
Возьму паузу.
Распечатаю катки и колеса на 3Д принтере, затем двинусь дальше.

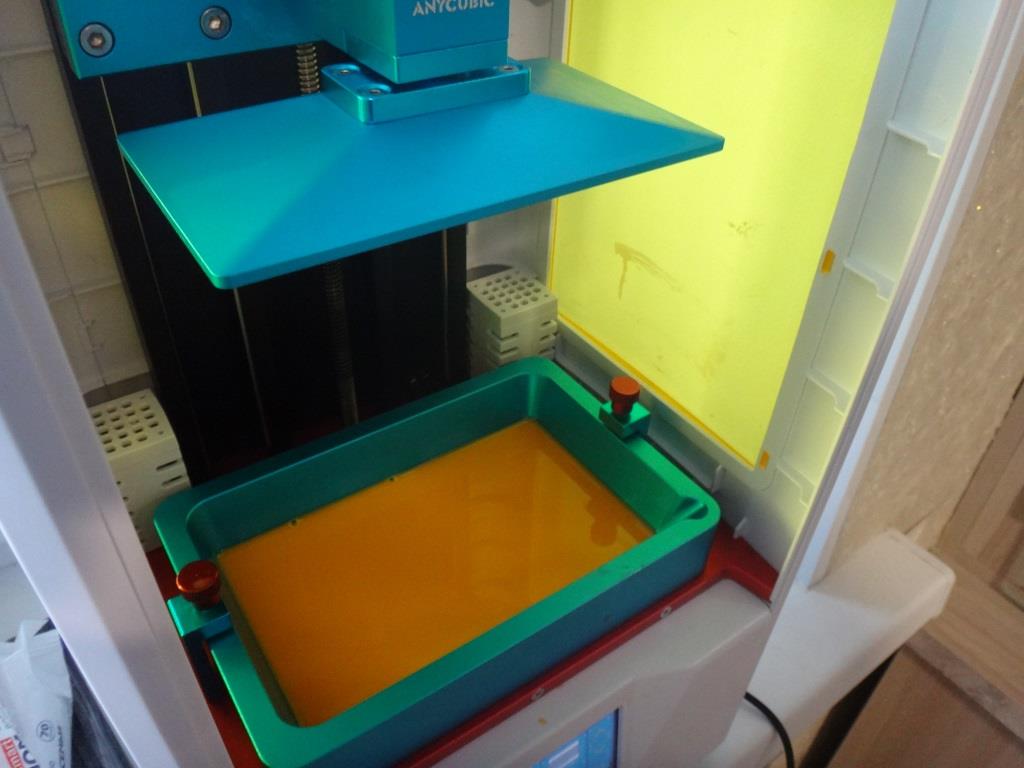

Долго осваивал 3Д печать смолой. Не просто. Много ошибок в чертежах, печать не того качества, что требовалась.

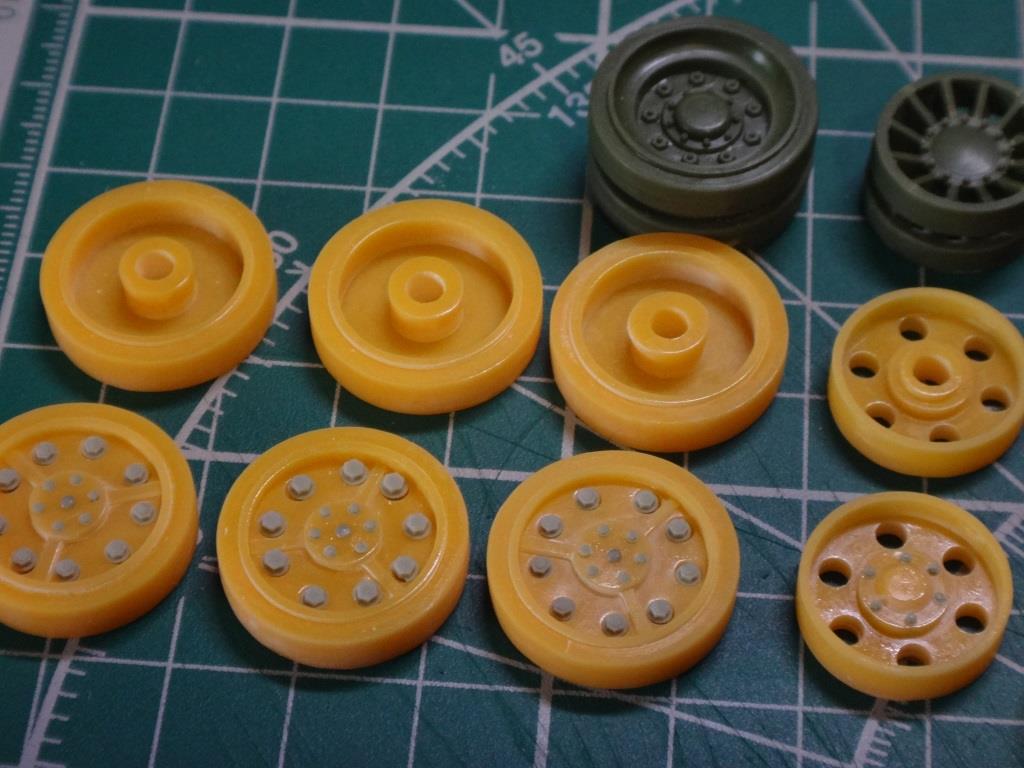

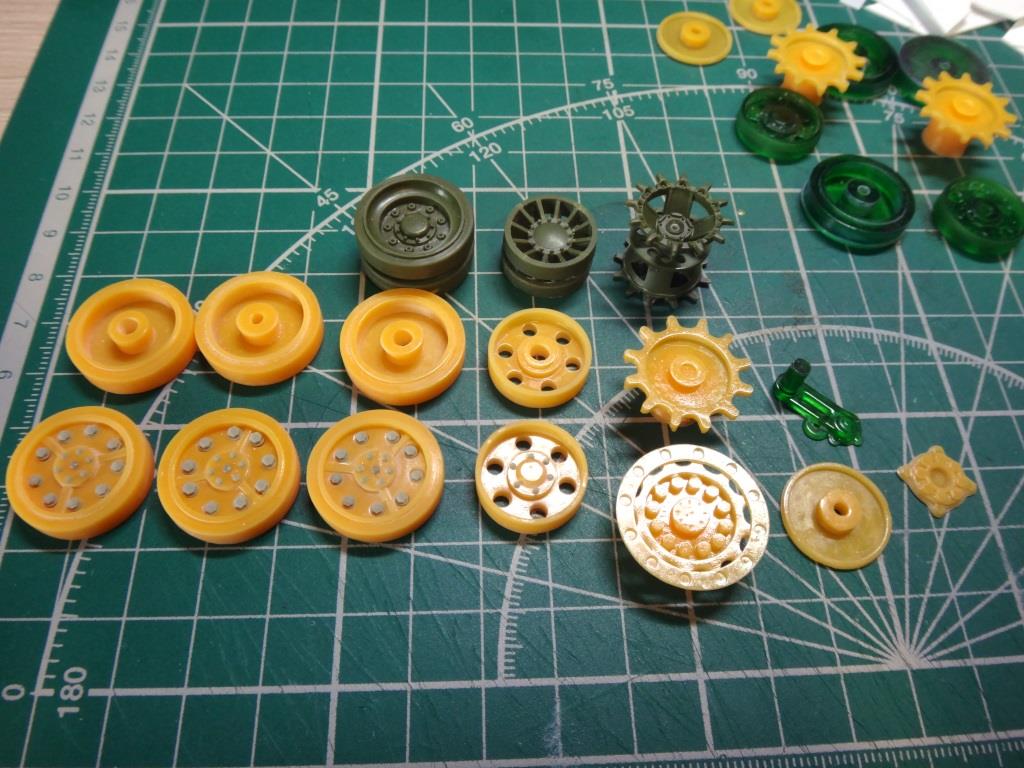

Но тем не менее часть ходовой части распечатал по элементам и приступил к сборке.
Закончились головки болтов. Опять пауза.
Пока прорисовываю оставшуюся ходовую часть и прикидываю компоновку агрегатов в корпусе.
@Дмитрий написал:Много брака на выходе. Где то 60%.
У меня вообще не получается печатать, даже на обычном, бюджетном 3D принтере. Не могу никак подобрать оптимальные параметры
(
Очень сложно подбирать и время засветки и материал.
У меня стоит "Фотон". Вроде не плохой. Но то погрешности в габаритах, то детали отвалятся, то ошибки в 3Д чертеже. В общем грустно. Неделю одни и те же катки печатал, пока не подобрал материал, время засветки, скорость и еще массу параметров.
Еще и габариты деталей на выходе отличаются от требуемых. В общем морока...

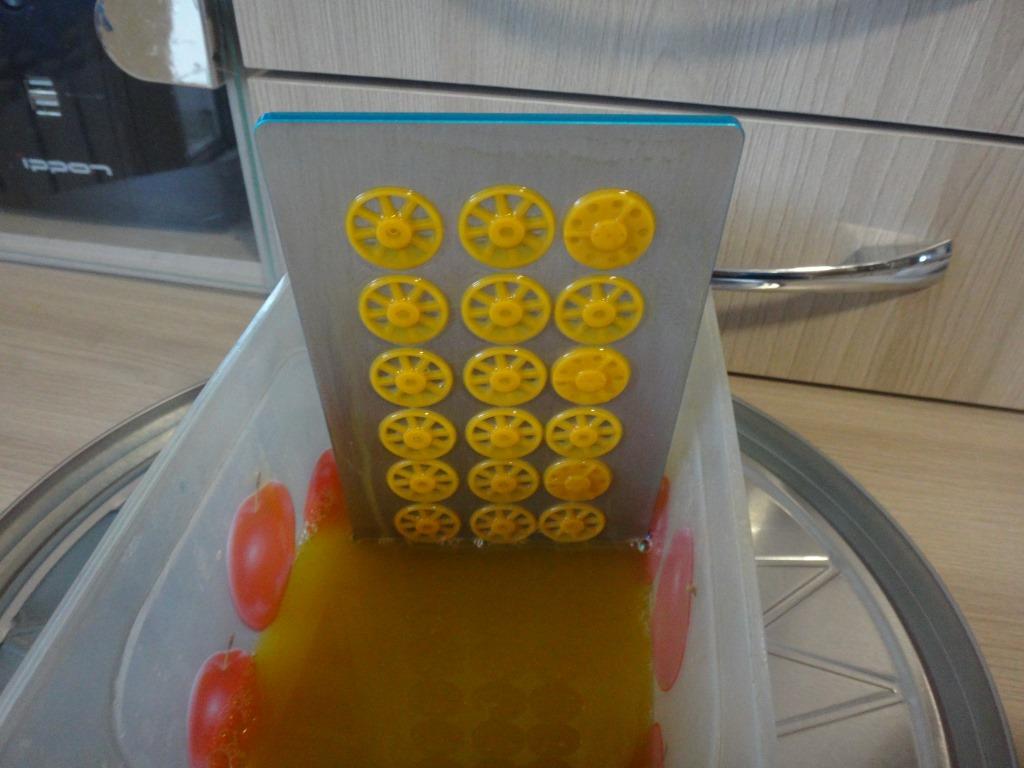

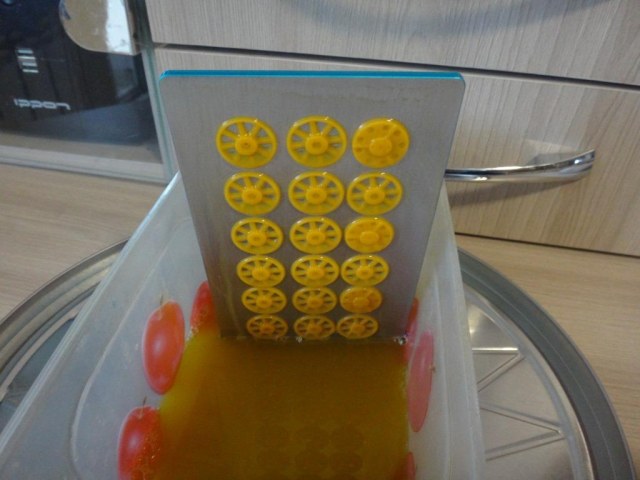

Так выглядит свежеиспеченный продукт. Еще не промытый в спирте и не обмытый водой.
