Бортовые экраны Т-90 МС
Коллеги, добрый день!
Появился вопрос по конструкции бортовых экранов Т-90 МС.
Понял, что они разбиты на сегменты, между собой они соединены крепежом снизу.
Но из чего состоит один сегмент?
Доп пластины брони поверх листа брони или нет?
21.04.2020, 14:20
ред. 21.04.2020, 14:24

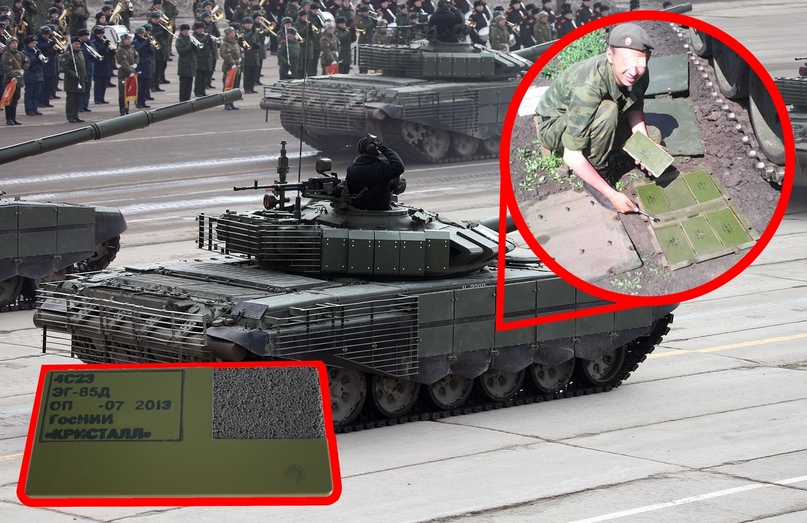

@Анатолий Буров написал:Динамическая защита поверх резинотканевого экрана.

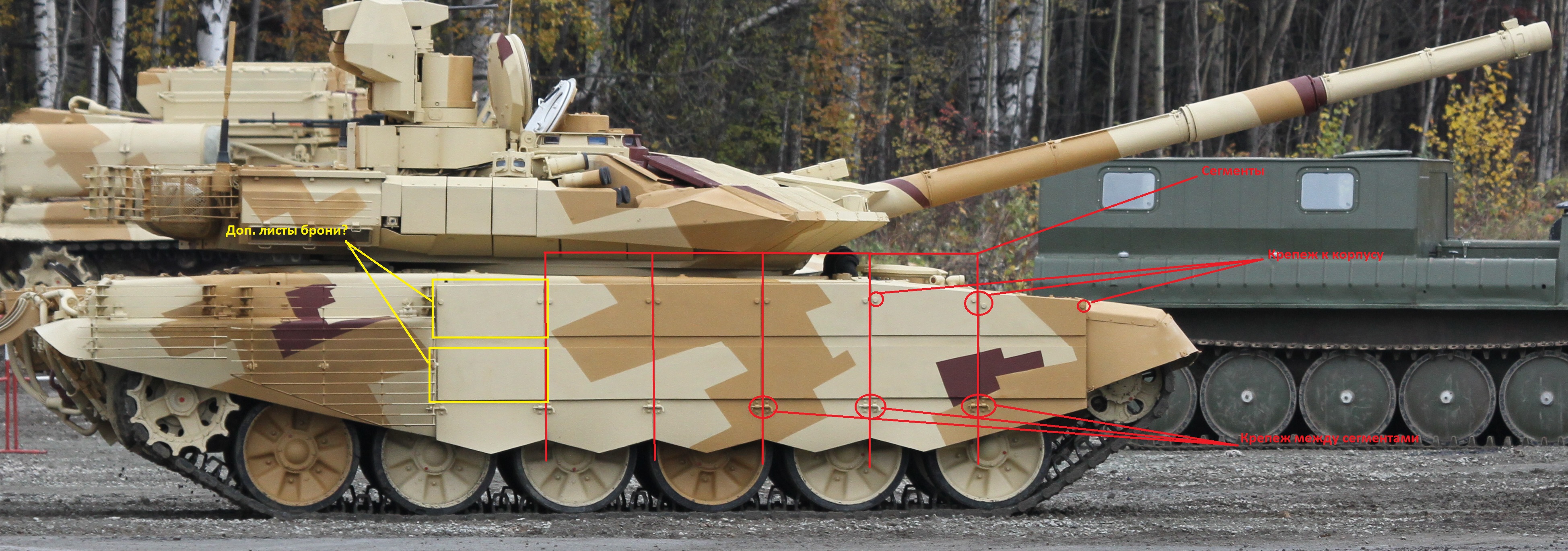

И все разбито на сегменты как на картинке?
21.04.2020, 14:44
ред. 21.04.2020, 14:45
@Михаил написал:И все разбито на сегменты как на картинке?

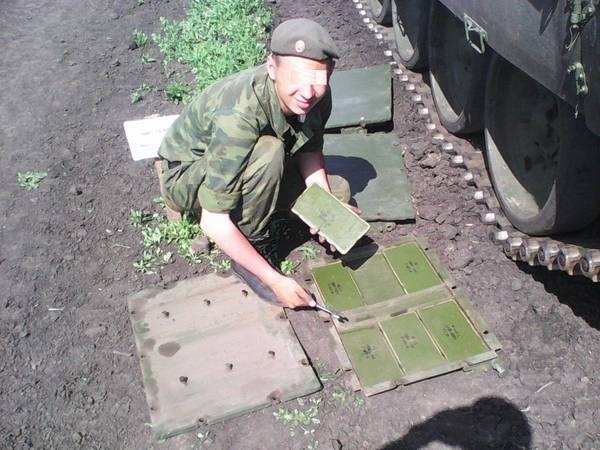

Да, каждый блок ДЗ(то что у вас выделено желтым), отдельно. Итого: 12 блоков на борт.
Не эстет.
@Анатолий Буров написал:Михаил написал:И все разбито на сегменты как на картинке?
Да, каждый блок ДЗ(то что у вас выделено желтым), отдельно. Итого: 12 блоков на борт.
А красным сегменты выделены неверно?
Полотно идет единым целым?
@Михаил написал:А красным сегменты выделены неверно? Полотно идет единым целым?
Красным выделено разделение резинотканевого экрана на сегменты. Поверх экранов крепятся блоки ДЗ(желтые).
Не эстет.
