Всем добрый день!

Мне достаточно давно интересен Ми-2 и очень давно хотелось модель в 72м, однако нормальных моделей, по какой-то причине, никто не производит. Hobby Boss имеет неверные сечения фюзеляжа, неверный угол хвостовой балки и много других мелких косяков.

Поэтому, принял решение создать свою модель с нуля, благо опыт 3Д моделирования у меня свыше 15 лет, и кроме прочего, я хорошо знаком с созданием точных 3Д моделей по фотографиям с использованием фотограмметрии.

Пробной моделью я решил выбрать В-2В - опытный вариант Ми-2 с комплексом ПТУР Фаланга.

Кроме прочего этот борт был выбран, т.к. он сейчас находится в Центральном Музее ВВС в Монино, куда я непосредственно могу доехать и сделать фотографии и , возможно, некоторые замеры данного аппарата.

К сожалению, фотографий с установленными ПТУР я нашёл всего две, обе они были в статье Авиация и Время от 2004-06 "Вертолёт с двойным гражданством", а на территорию музея , вертолёт прибыл уже без ферм под ПТУР.

Поэтому, я буду крайне признателен если кто-то обладает какой-либо информацией или фотографиями, касательно этого борта на момент с установленными на него ПТУР.

Однако, проанализировав свои фотоматериалы с единственными фотографиями В-2В с ПТУР - у меня есть сомнения что это один и тот же борт, уж очень много чего выглядит иначе. Начиная от решётки воздухозаборника и заканчивая клёпом и расшивкой, не говоря уже о макете прицельного комплекса на вертолёте в Монино.

Тем не менее, я постараюсь сделать изначально вертолёт который стоит в музее и потом, по имеющимся фото, постараюсь доделать систему ПТУР.

___________________________

Теперь о том, что входит в планы и непосредственно о проделанной уже работе.

В планы входит создание 3Д модели, с последующей печатью на 3Д принтере в масштабе 1/72 для тестовой сборки, а затем , если всё будет хорошо - буду пробовать делать отливки из смолы, хотя часть деталей будет по прежнему на 3Д принтере. Затем планирую допилить модель до 1/48 масштаба.

На сегодняшний день сделано, проанализировано и сведено более 1000 фотографий прототипа.
Из чертежей найденных на просторах интернета , как обычно, ни один не является нормальным чертежом. Все они скорее представляют собой схемы и для создания точной модели подходят слабо, что для меня очень привычно - когда я делал различные 3Д модели автомобилей, я столкнулся с такой проблемой, как и все остальные. В итоге я пришёл к фотограмметрии, которая позволяет использовать фотографии как чертежи. Погрешность, безусловно имеется, но , поскольку я всё-таки делаю 3Д модель для создания масштабной модели, а не чертежи для последующей постройки реального аппарата - то к минимальным погрешностям в 2-5мм к реальному прототипу, я могу пренебречь.

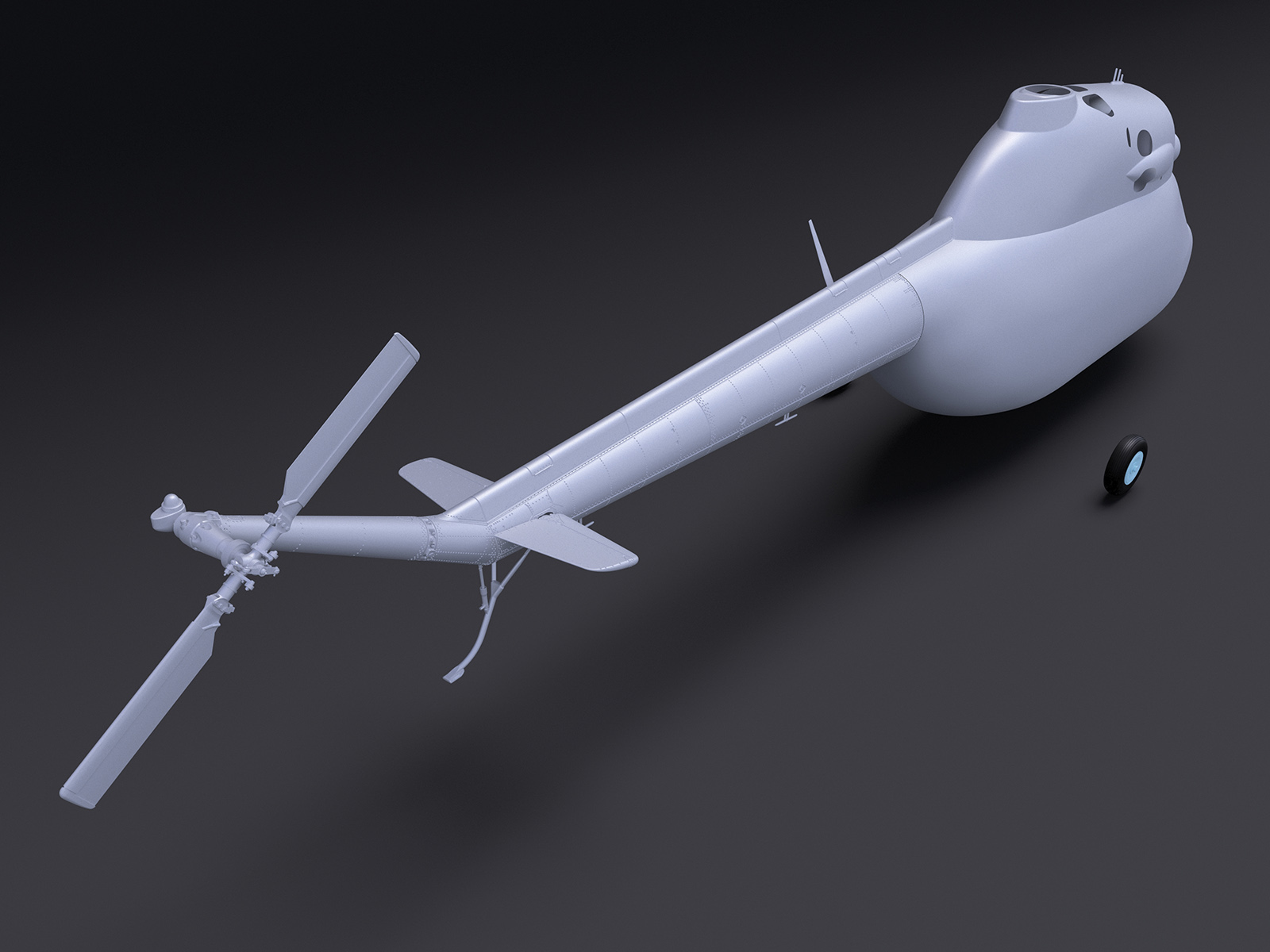

Так же созданы основные обводы фюзеляжа:

И даже начаты работы над детальной проработкой элементов:

Хочу заметить, что не сразу моделирую элементы под печать, а часть мелочей намеренно упрощаю. Часть деталей придётся масштабировать до минимально возможных размеров для печати моим принтером - 0,1мм.
На модели будет выполнен внутренний клёп, линии расшивки, что нельзя не заметить на части проработанных деталей. Минимальный размер клёпа и расшивки на модели планируется размером так же 0,1мм.

Сейчас я планирую полностью закончить хвост, а затем сделать несколько тестовых распечаток, с целью определения оптимального размера внутреннего клёпа и линий расшивки.

Надеюсь Вам, уважаемые моделисты тема будет интересна! Так же надеюсь на помощь и советы знающих аппарат людей, так как сам к авиации лишь проявляю интерес, не имея никаких технических познаний в этой теме.

С уважением, Алексей!

красиво!

Классно! Буду следить за процессом.
А почему клеп решили внутренний сделать?

@BREMEN, @maximprikhodko,

Спасибо!

Касательно клёпа. По большей части, это ограничение 3Д печати. Вернее - напечатать внешний клёп - не проблема. Проблема в том, что даже при слое печати 20 микрон, и размере пикселя 47 микрон - на отпечатках остаются слои. И если на мелких деталях это совершенно не критично, то на крупных поверхностях - это заметно. Поверхности нужно будет грунтовать и полировать перед окончательной покраской - это не так долго делать, благо ступеньки очень маленькие, но, как Вы понимаете, внешний клёп при этом умрёт

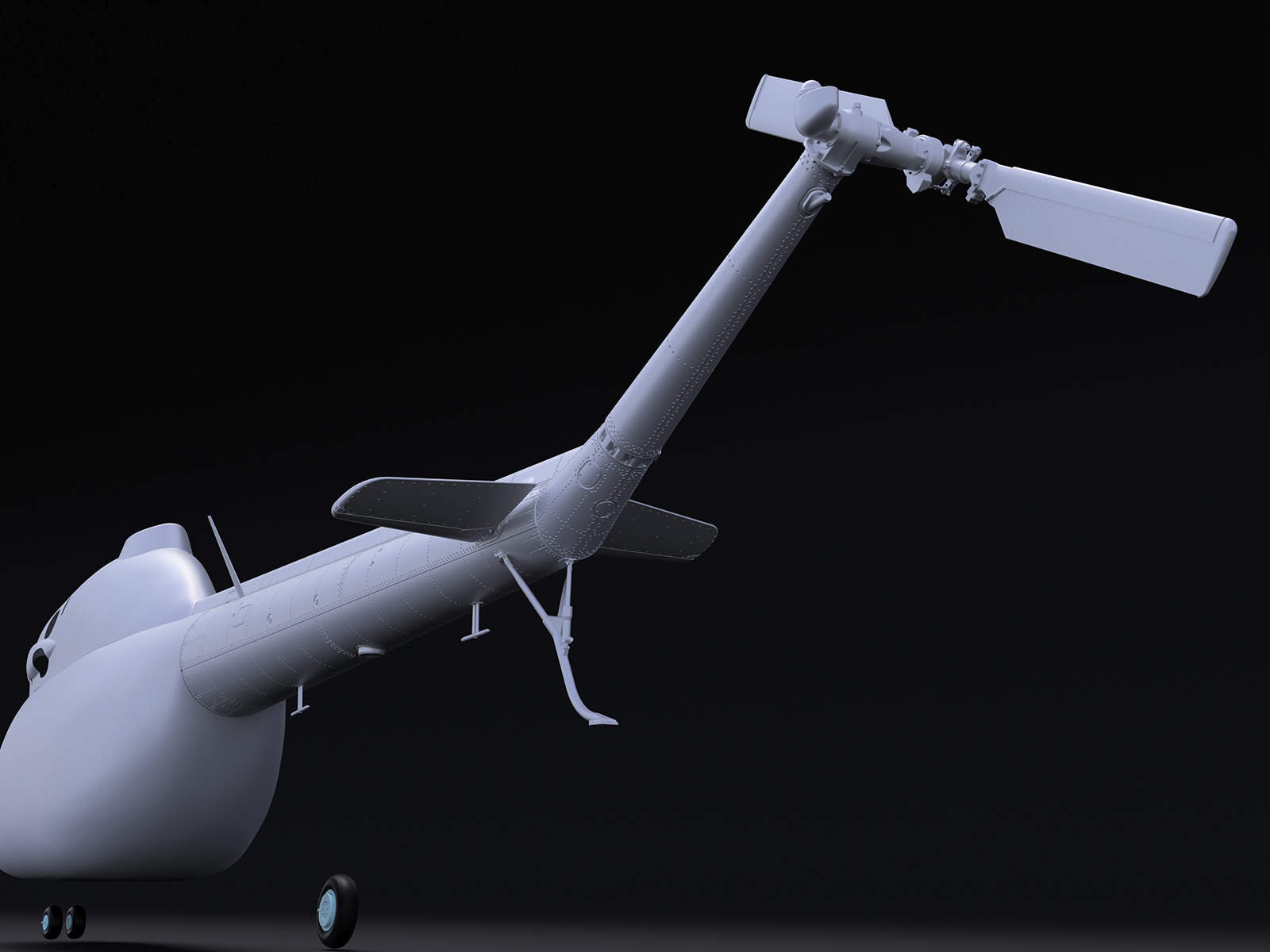

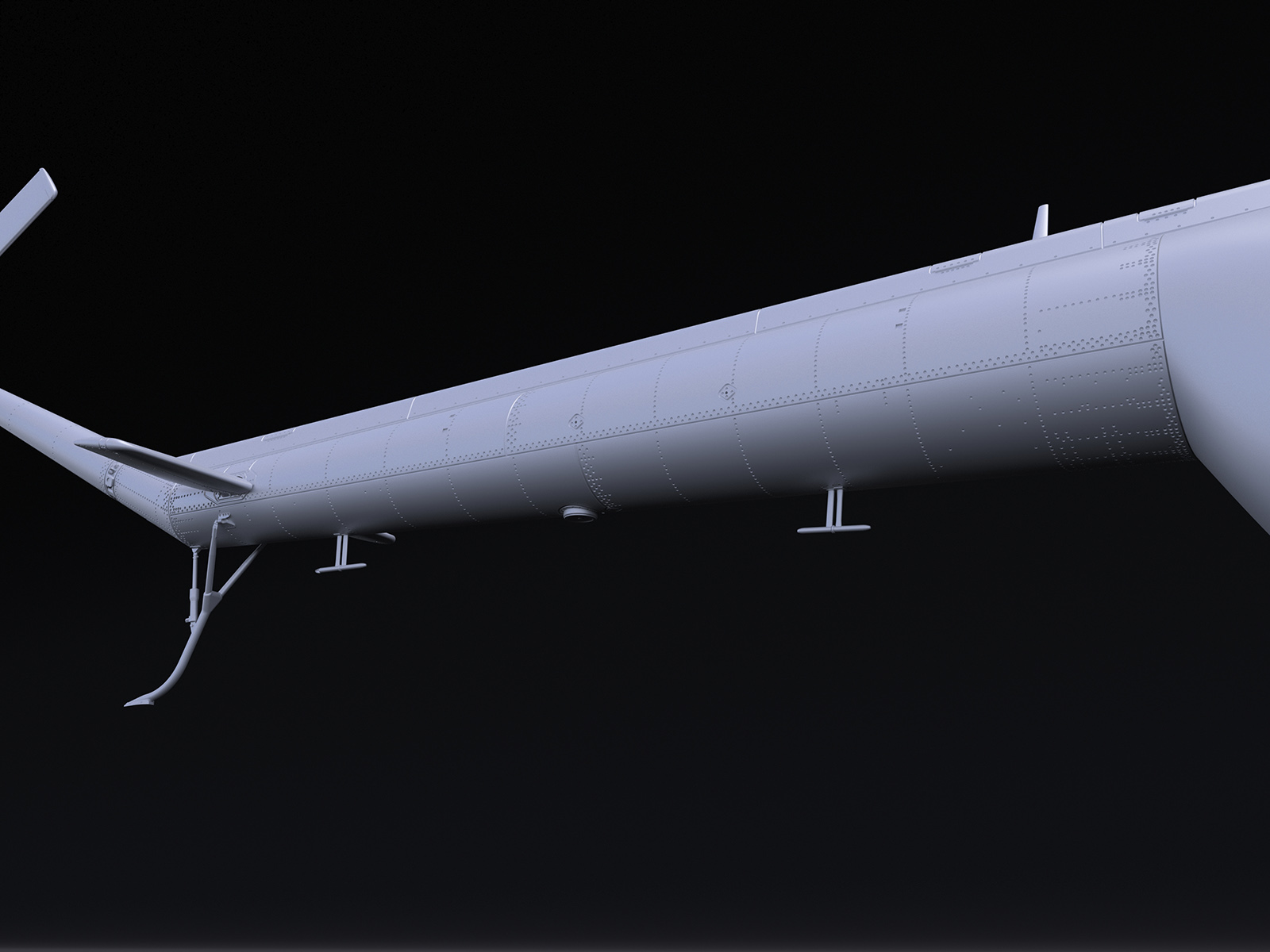

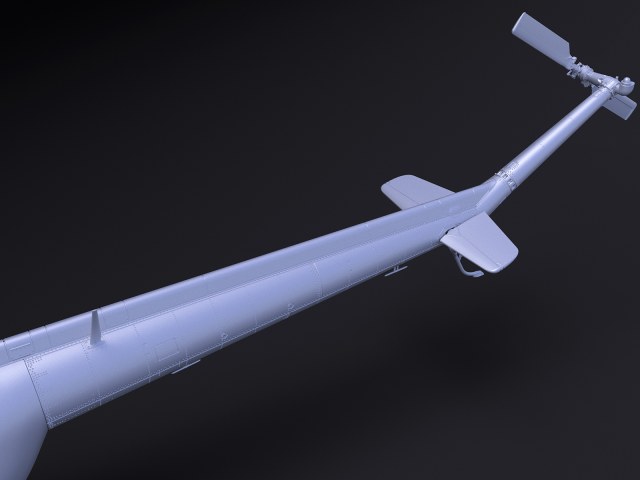

Небольшой отчёт. Хвостовая балка полностью смоделирована Время нарезать на детали и загонять в принтер. Задача - понять, подходящего ли размера выбран клёп и толщина линий расшивки.

Картинки кликабельны (и большие ).

Главное - хорошо подумать, как членить хвост, чтобы напечатать по максимуму детализировано и по максимуму адекватно Пока что пара мыслей есть. Одной деталью хвостовую напечатать не удастся точно...

Картинки у меня не открываются.

@Равиль Шамсуллин, в смысле тут, на форуме не отображаются, или по клику не открываются? У меня вроде всё работает...

Я не очень хотел закидывать на форум через внутренний интерфейс - большие картинки не зальёшь, а маленькие не интересно

У меня были не кликабельны. Ну а вот сейчас всё увидел. Спасибо!

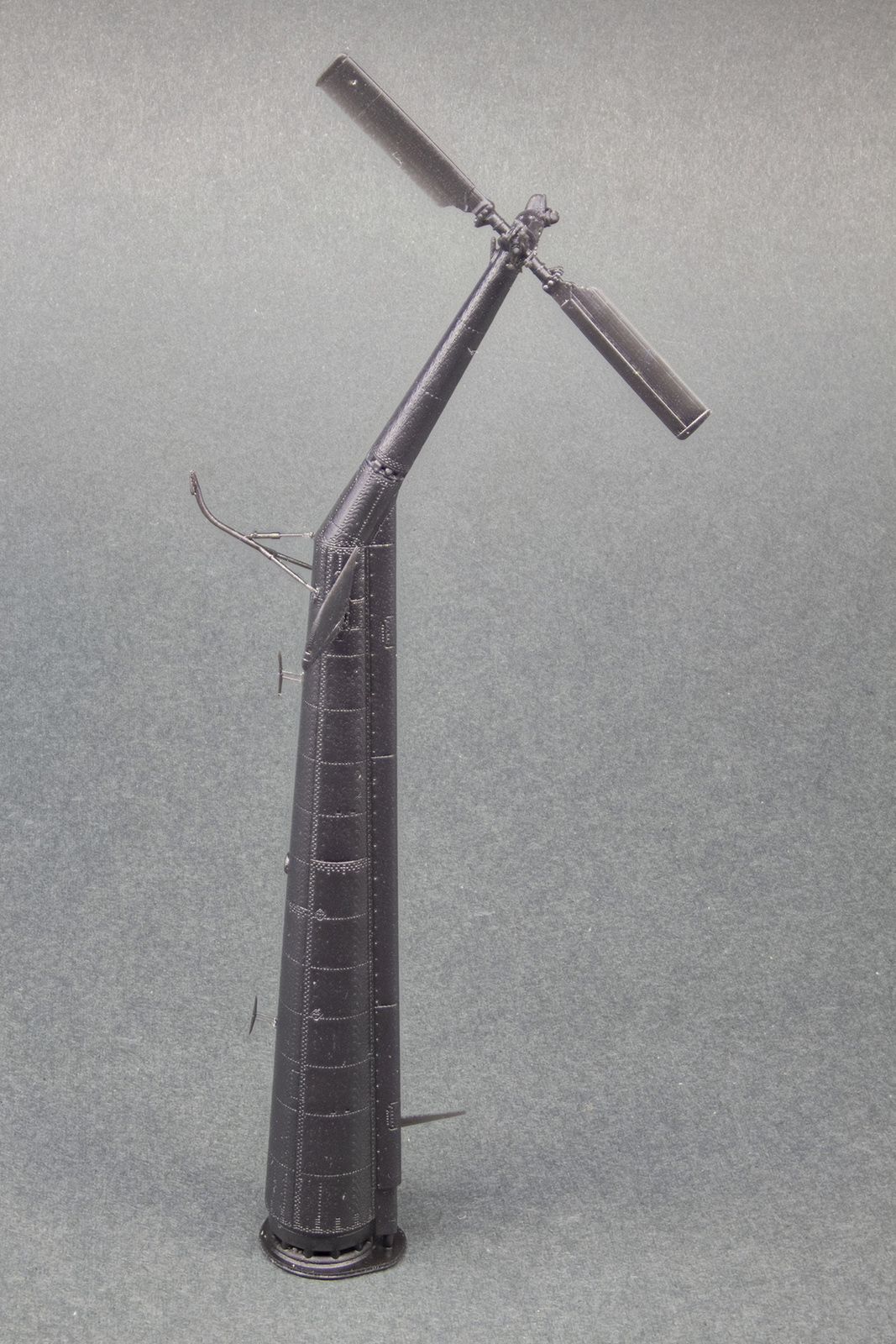

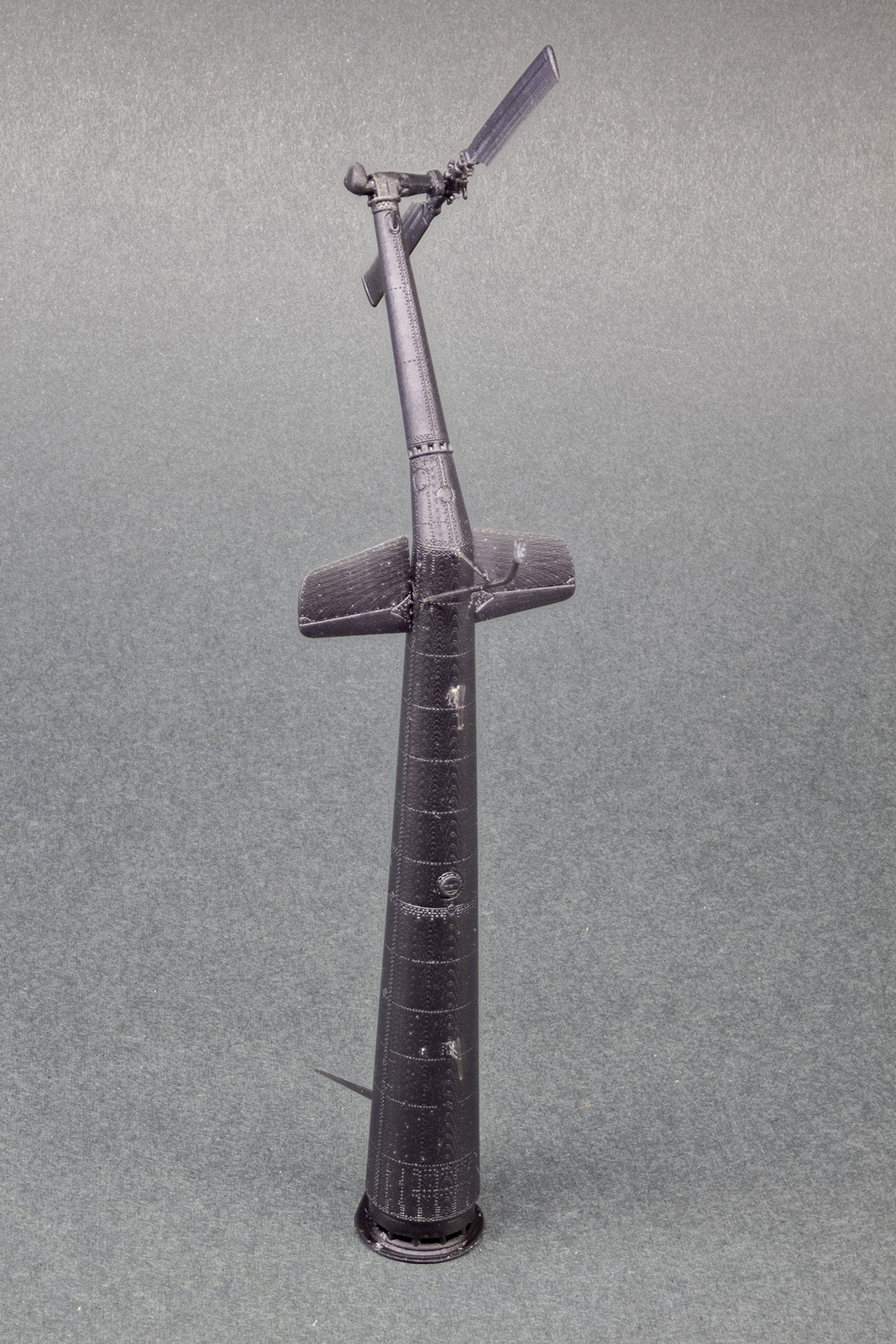

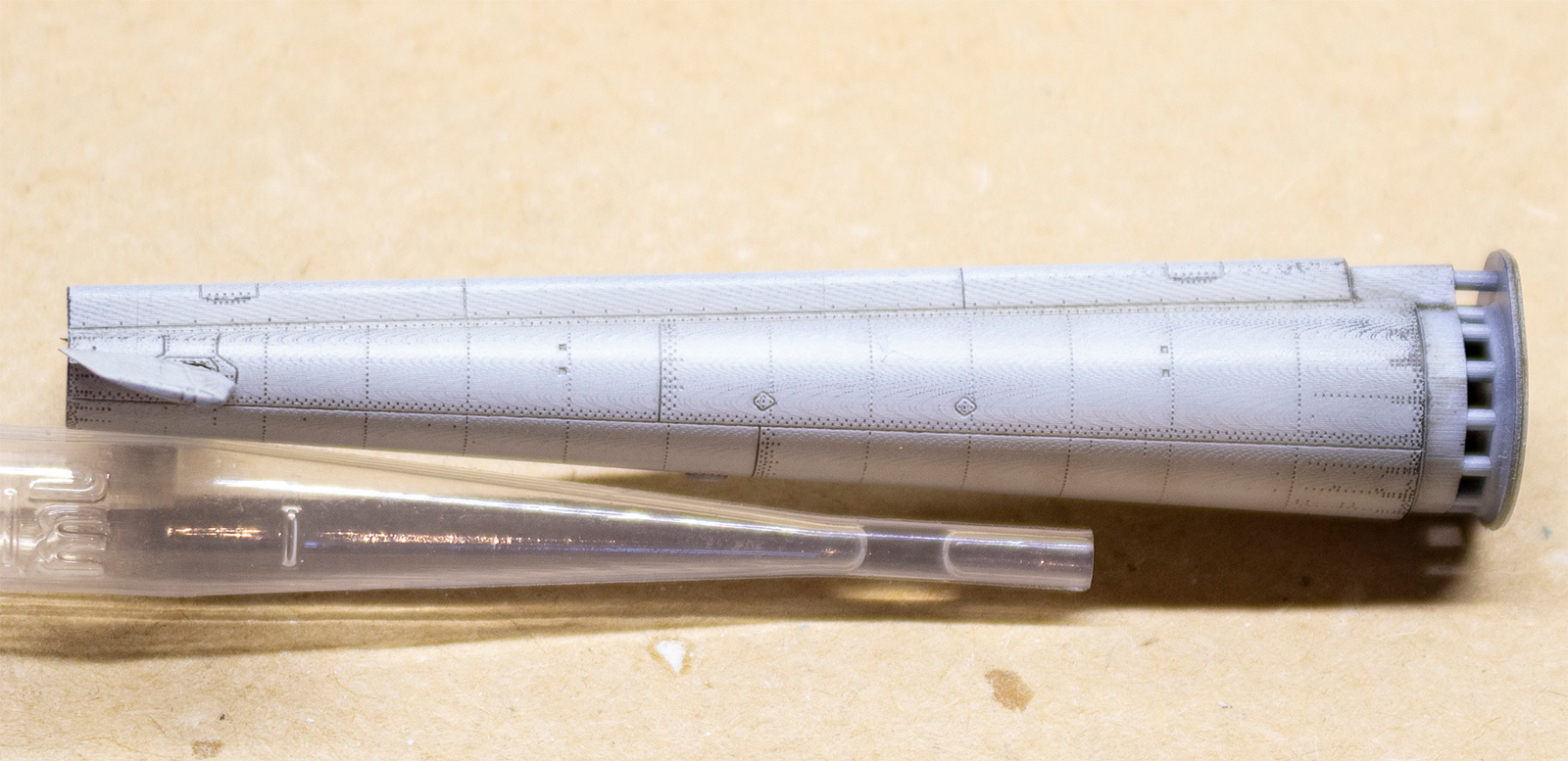

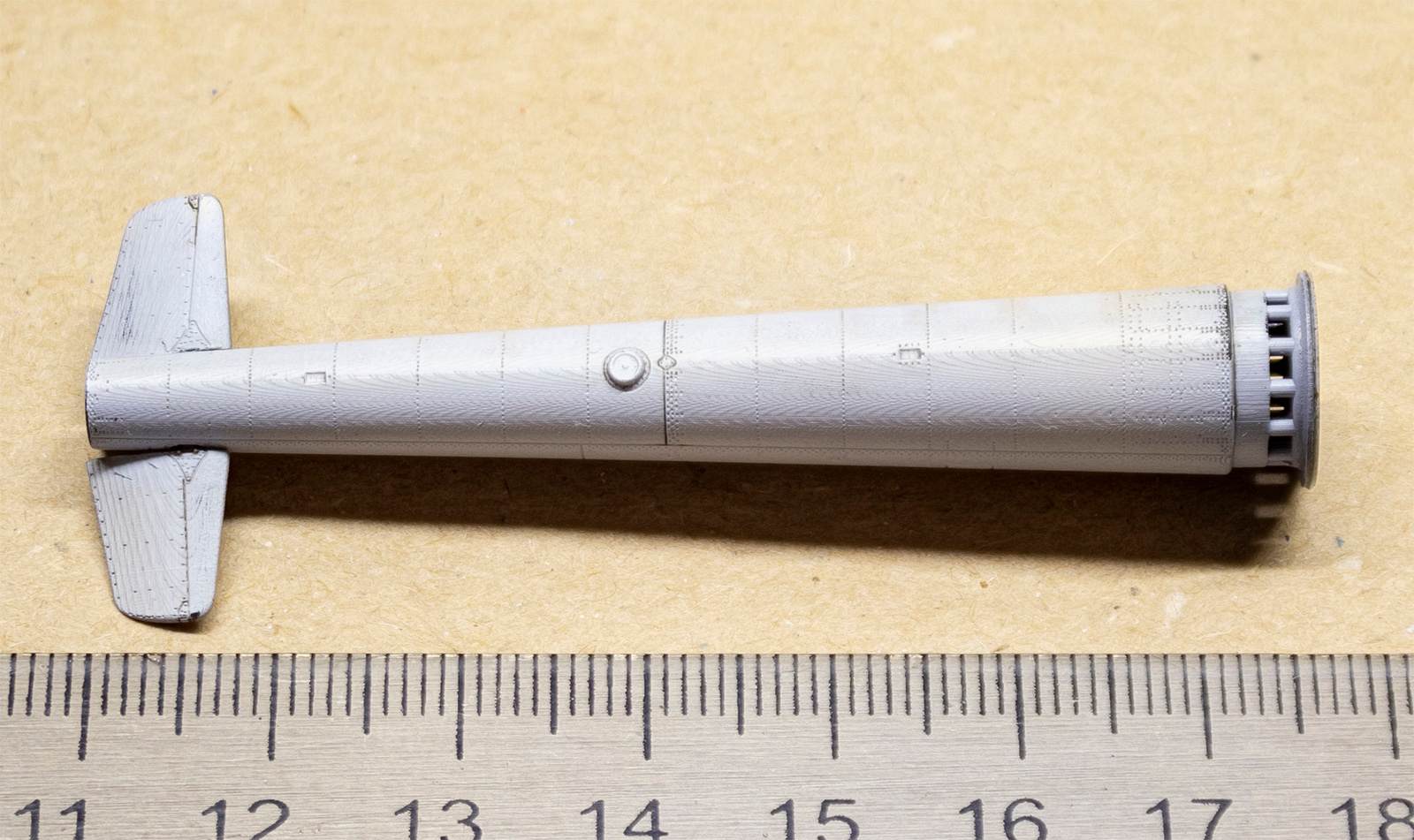

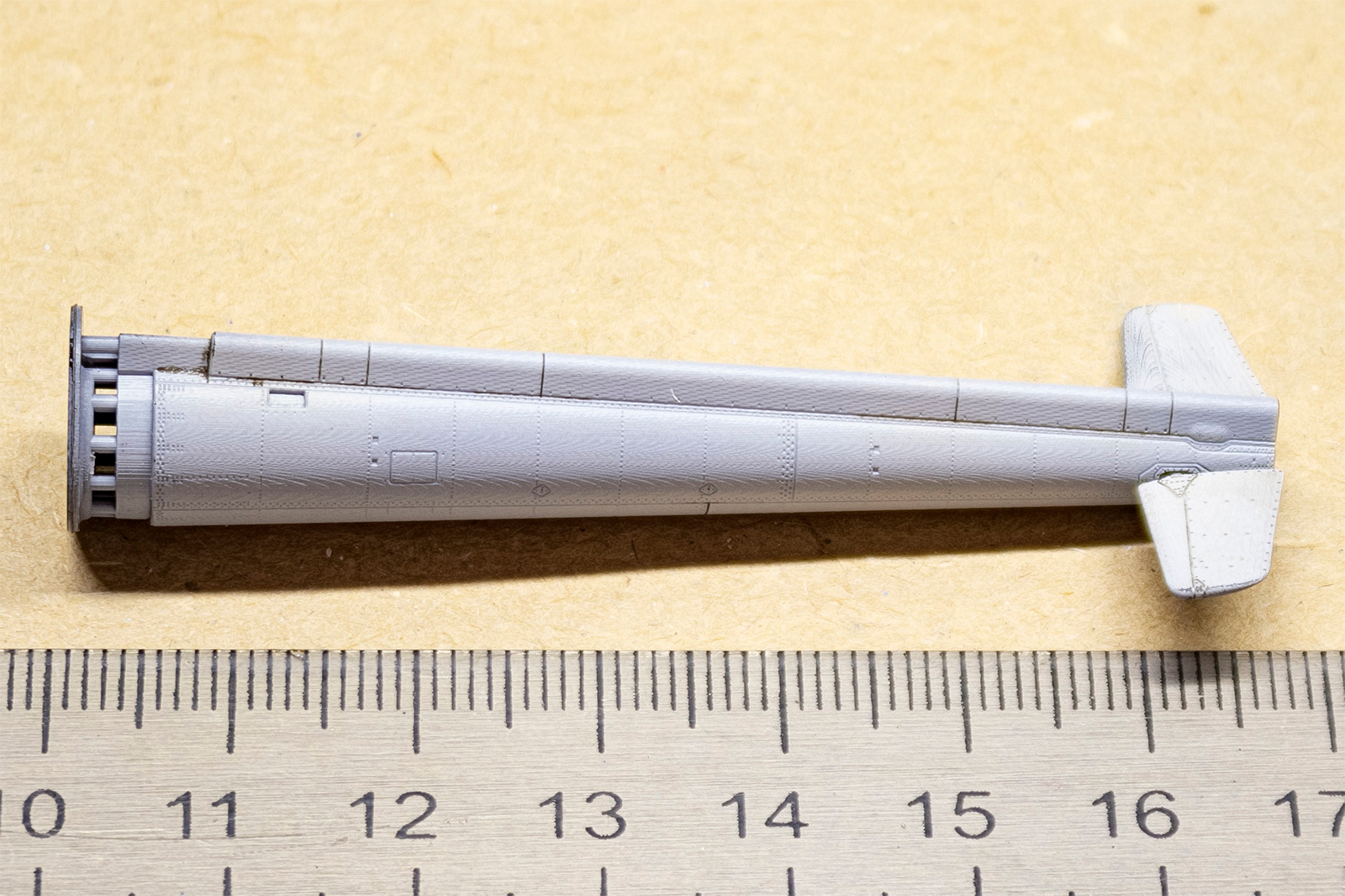

Напечатал часть хвостовой балки и стабилизаторы.

Для большей наглядности, без предварительной шлиф-обработки деталей покрыл тоненькой белой базой и одну сторону смыл смывкой.

Весь клёп на месте, его размер , как мне кажется, вполне масштабный. С расшивкой тоже всё хорошо.

На фотографиях хорошо видно слои от печати, конечно, они в реальности так хорошо не видны, но это не отменяет что их нужно будет готовить под литьё предварительным шлифованием.

Следующим шагом - закончу готовить весь хвост к печати и сборке.

Ух ты....

ЗдОрово! Стабилизаторы отлиты зацело с балкой?

@Матвей Богданов, Спасибо

@Равиль Шамсуллин Спасибо! Нет, стабилизаторы напечатаны отдельными деталями

Всех поздравляю с Великим Праздником!

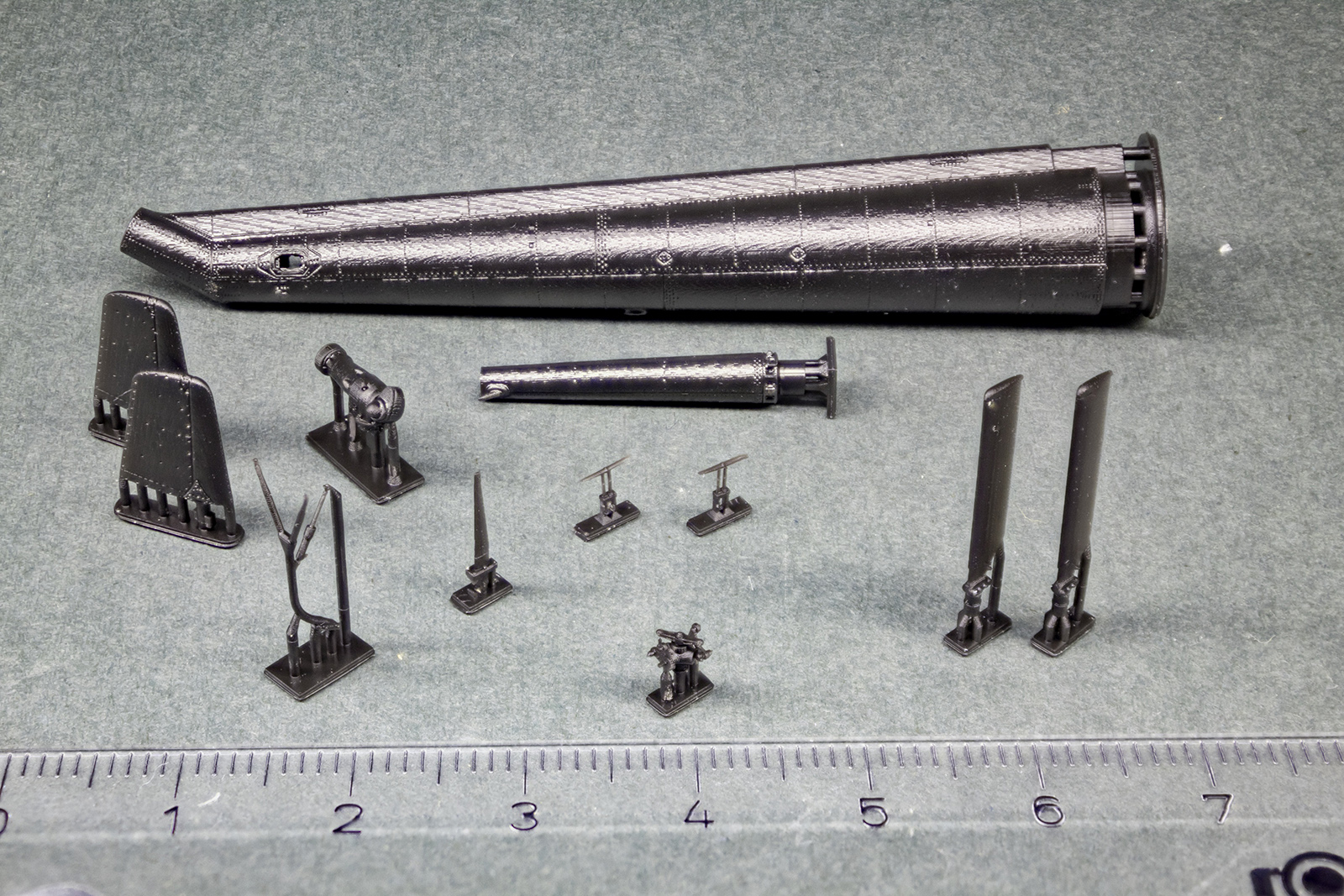

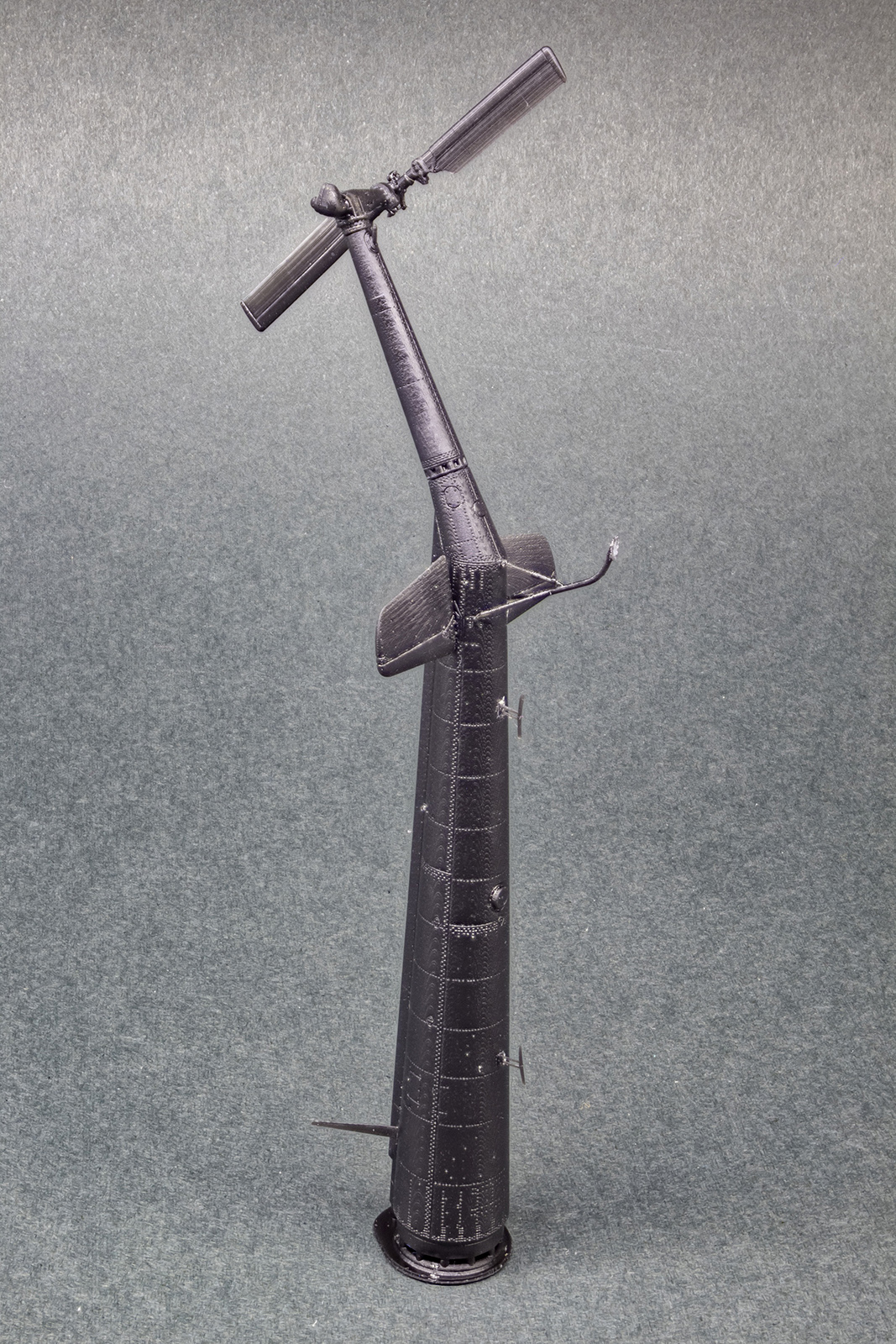

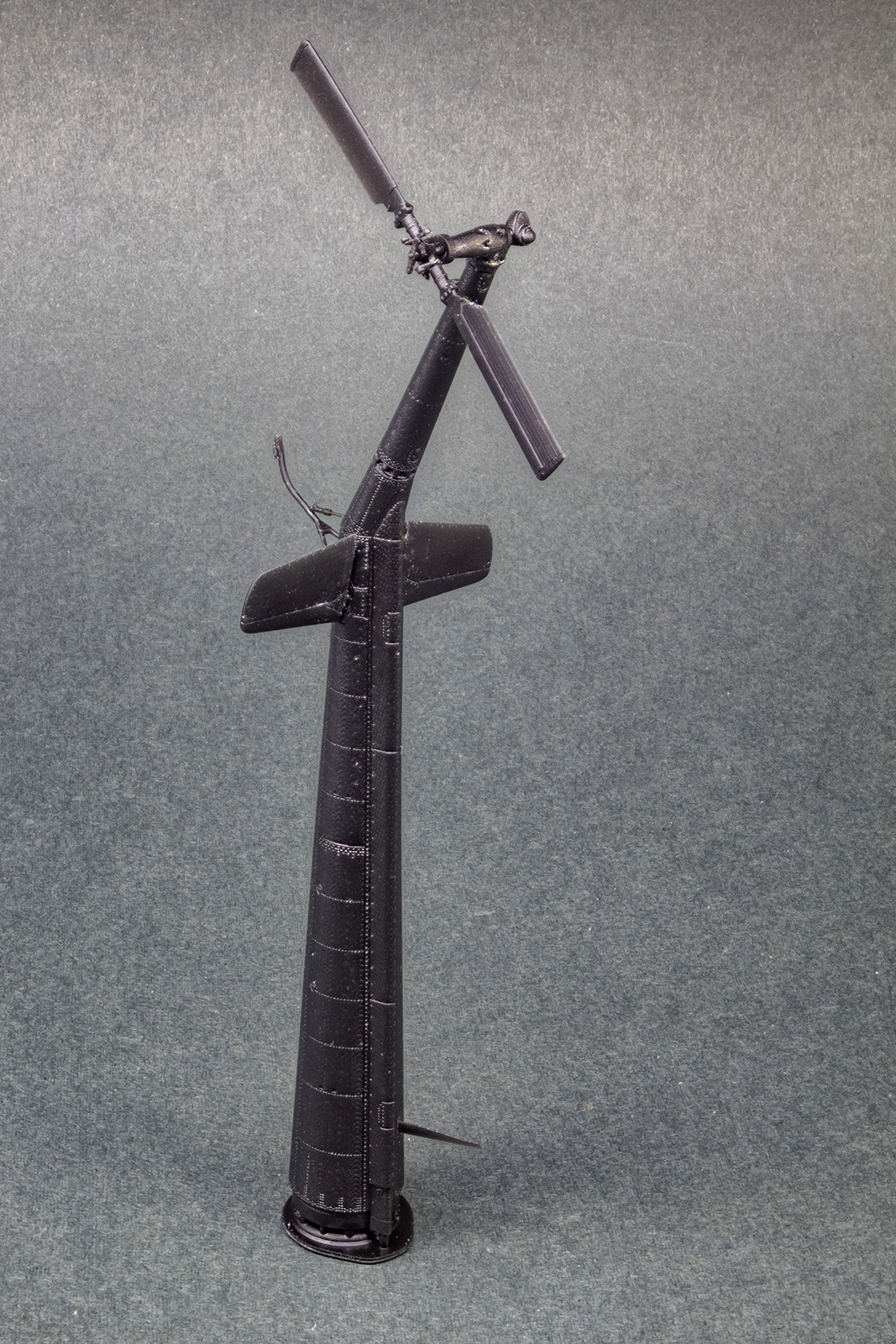

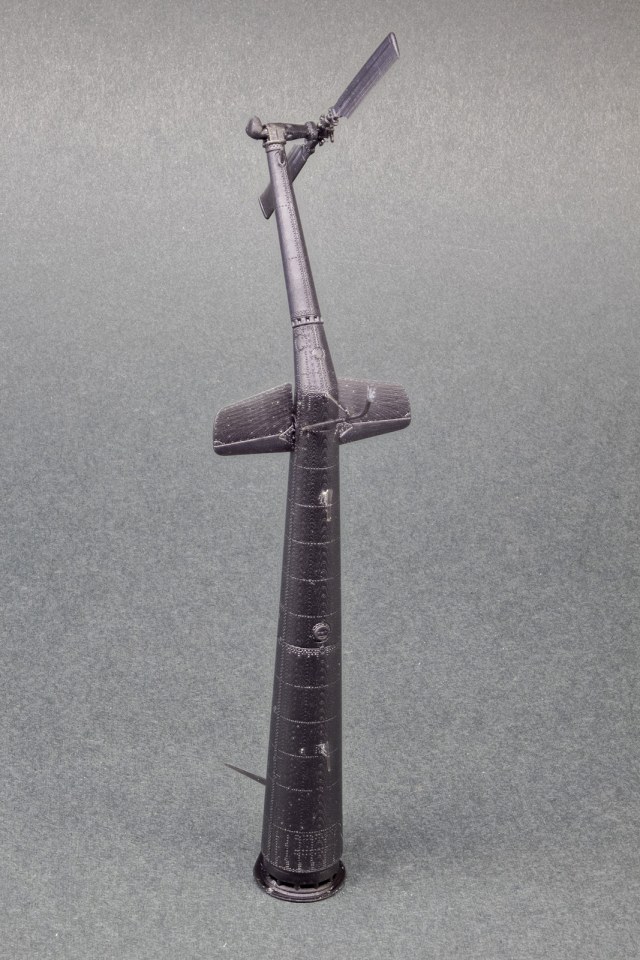

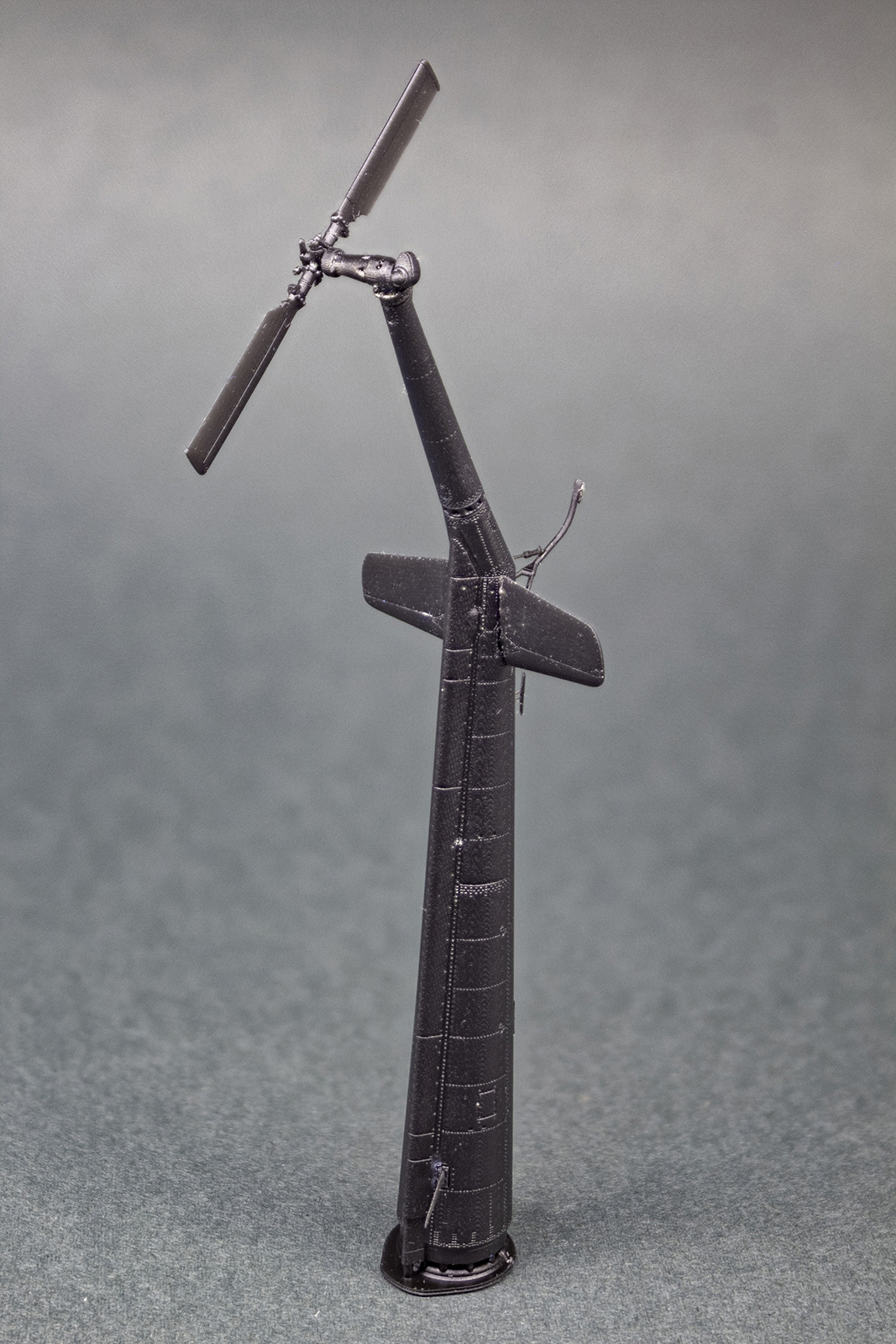

Сегодня полностью напечатал тестовые детали для хвостовой балки и сделал быструю тестовую сборку. За исключением антенн радиовысотомера - всё получилось очень хорошо!

Теперь можно дальше продолжать 3Д моделирование

Бог мой...

@Равиль Шамсуллин, @Мансур Батманов,

Спасибо!

@BREMEN,

Это в смысле - "бог мой, как всё ужасно" ?

Приветствую!
Замысел прекрасен. Если ещё можно проверить, то обратите внимание на сопряжение лобового стекла с верхом фюзеляжа, положение хвостовой балки относительно фюзеляжа, её сужение к концевой, отсюда же размеры концевой балки,и размеры капота вала трансмии. Перепроверьте размеры стабилизатора, мне важется, что с пропорциями "размах-хорда" что-то не так. И ещё- сразу нанесите контура будущего остекления модели, основных люков и панелей- здорово поможет для "отлавливания блох".
Удачи!
С уважением к сообществу, Кэп.
ПэСэ. Схемы, возможно Вы уже просматривали- https://yadi.sk/d/DkSpEozFZ3meb

Все хотел спросить, а почему именно В-2, а не серийный борт?

AK3D
наоборот!!! великолепно.

Я тоже в зрителях! Здорово!   А в дальнейшем, другие размеры не планируете?

@Кэп,

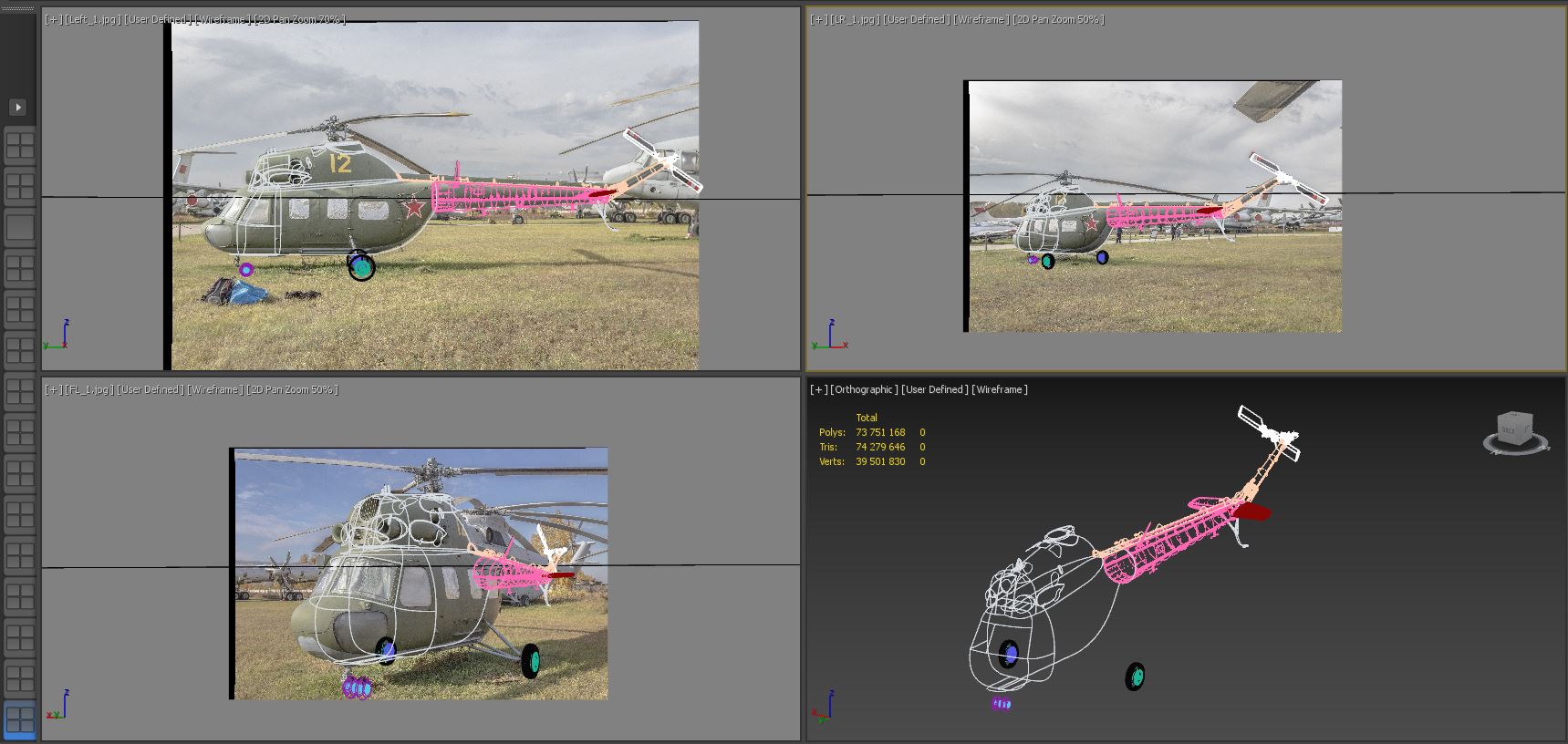

Спасибо! Фотограмметрия - штука точная, разлёт в размерах / положении геометрии - минимален. Тоже касается и сопряжений поверхностей. Для наглядности приведу пару скриншотов наложения 3Д геометрии на откалиброванные при помощи фотограмметрии фотографии
