@Susi написал:

Одному мне кажется ,что левый АНО зелёный?

Ааааа.... Просто боюсь спросить... Левый зелёный , правый красный?

Красный всегда должен быть слева....

Упс... Вот это я отжег... Ну ничего страшного, цвет у пластика невыразительный, так что лаком все поправлю.

Эх.... не успел по гизосбросам(( - поздно тему стал просматривать.
Но, коллеги уже материалами поделились.
Я чуток добавлю - может пригодится

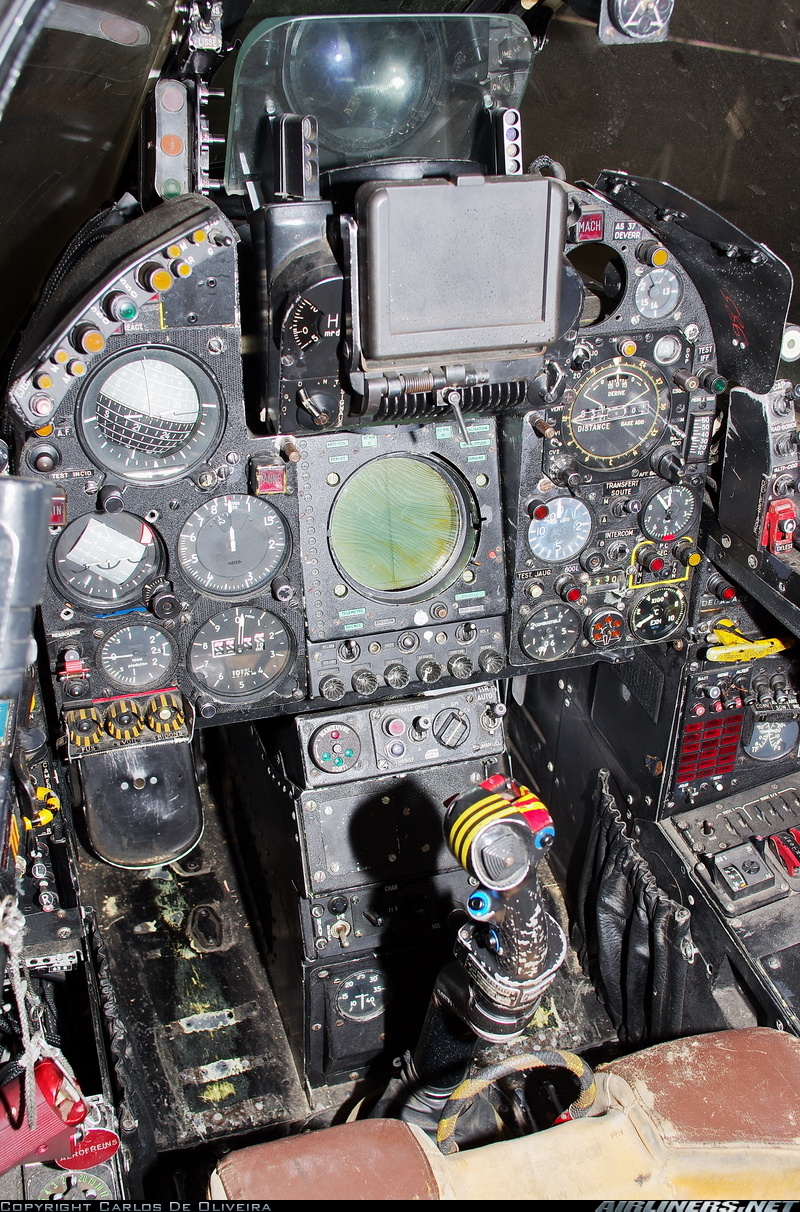

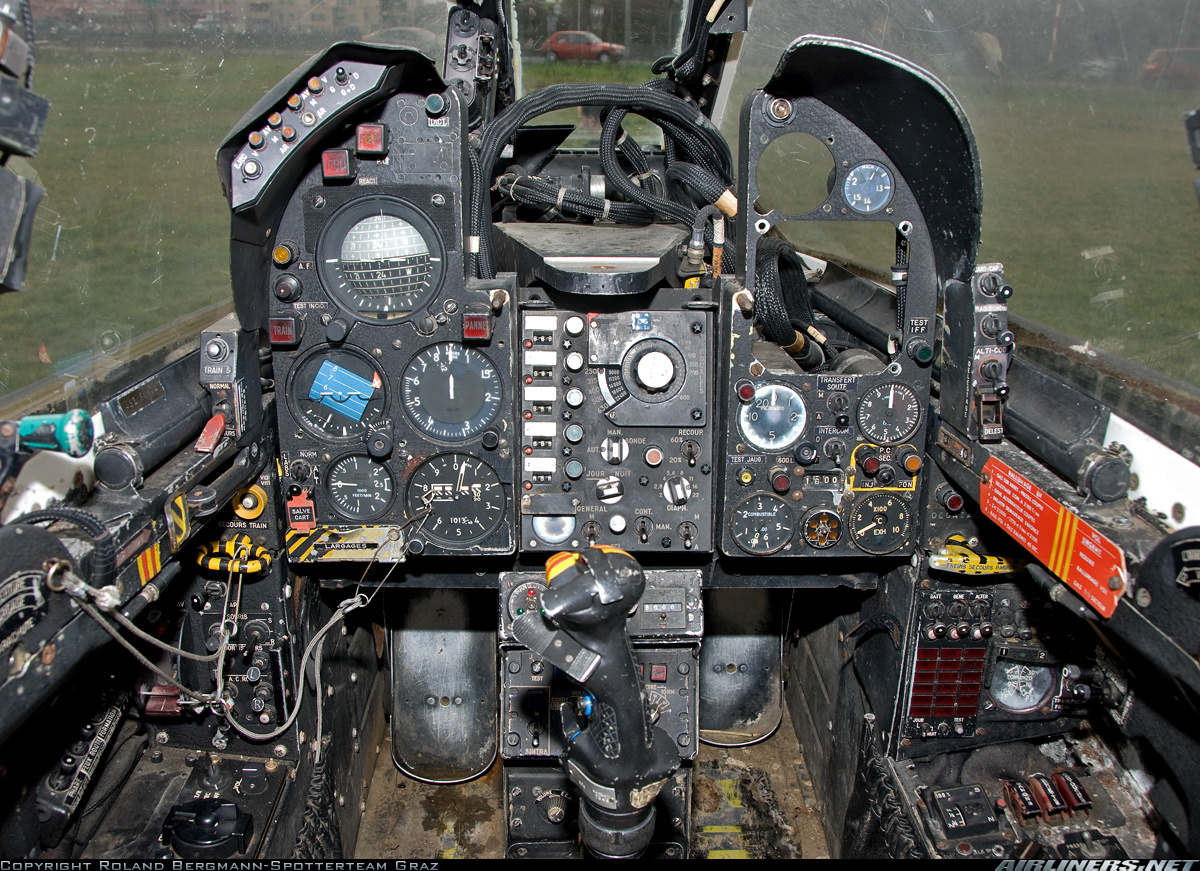

Ну и, когда до "кабинета"  дойдешь :

2

Парни, спасибо за фото!

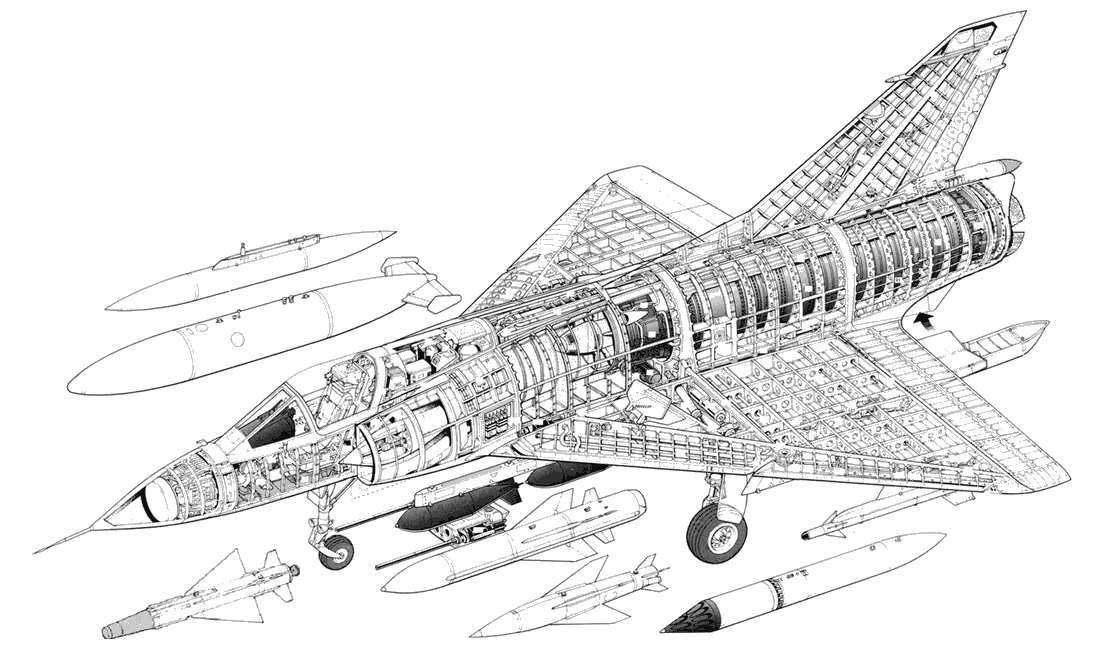

Кость, АиВ у меня есть в бумаге, плюс скачал чертежи с французского форума, но почему-то пояснения на японском.

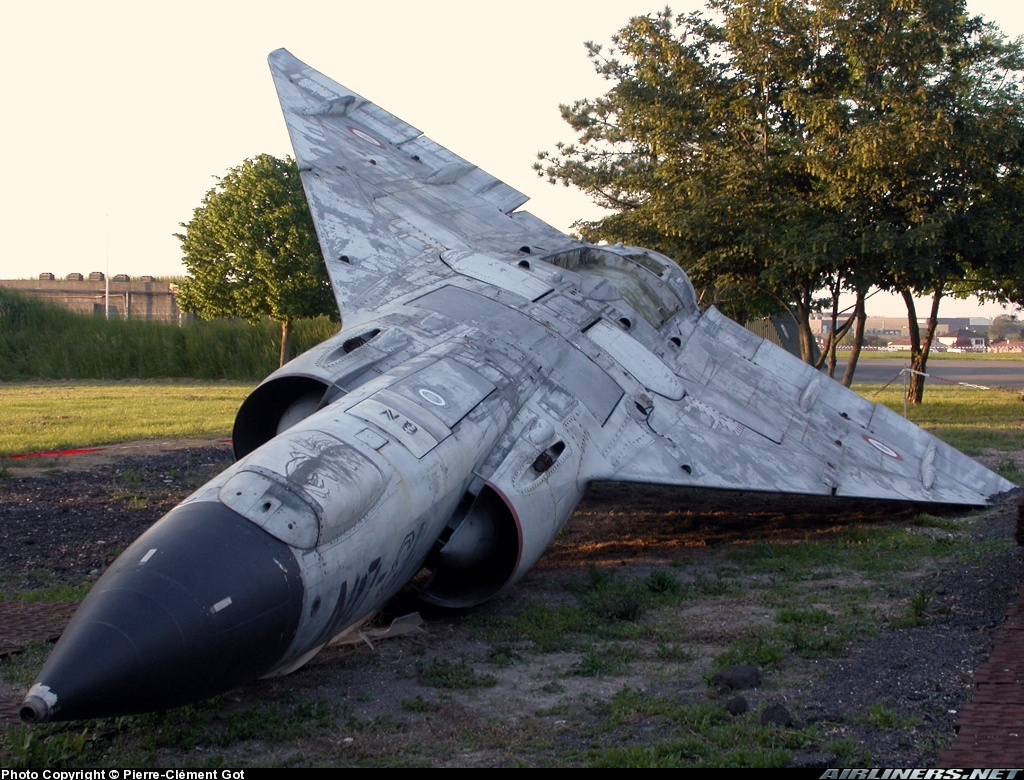

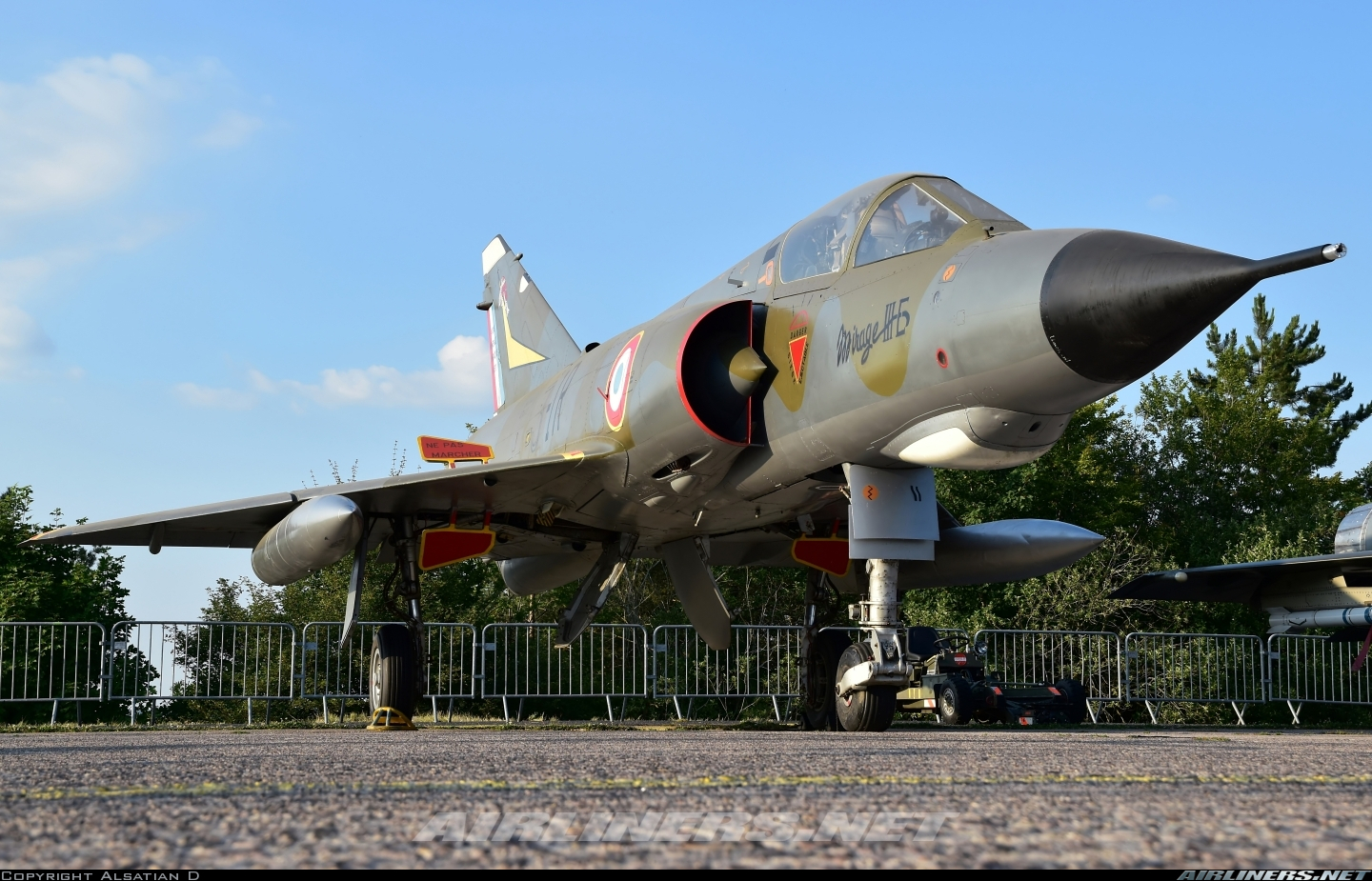

Жор, за фото Миража, особено, где он на спине греется - спасибо!
По поводу кабинета, как раз сижу, смотрю и думаю, как и что делать.
Костя накидал кучу материала, по креслу - очень в тему. Благо, Нововское кресло основные контуры имеет как надо, так что будем колдовать.
Еще вопрос, посетила меня мысля, под пузо ему ракетенку какунить повесить, Из того, что есть в наличии - ракеты из набора, что с Ягуаром шли, с Нововским же. Вопрос, стоит ее туда вешать, или нунафих. ИТ вообще, что это за зверюга такая?! - пока по ней ничего не копал. если кто поделится - тому спасибо большое.

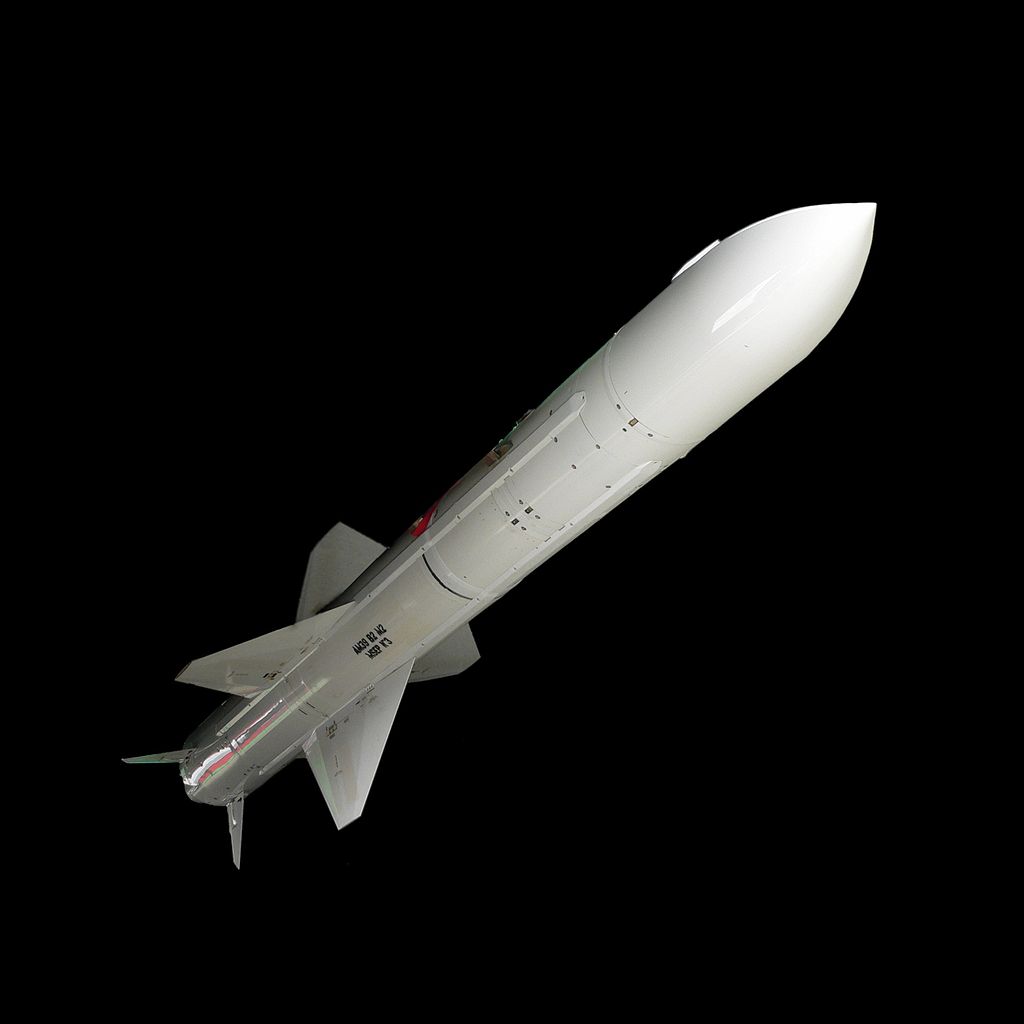

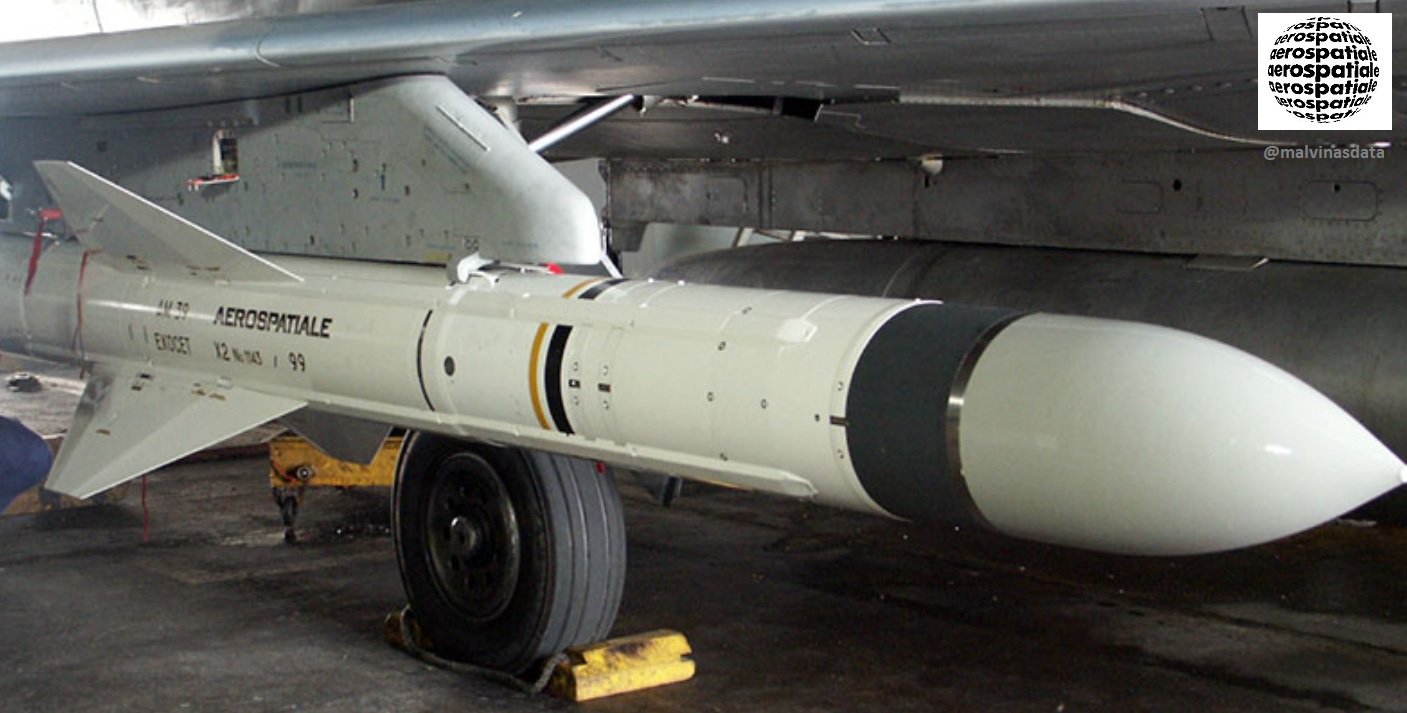

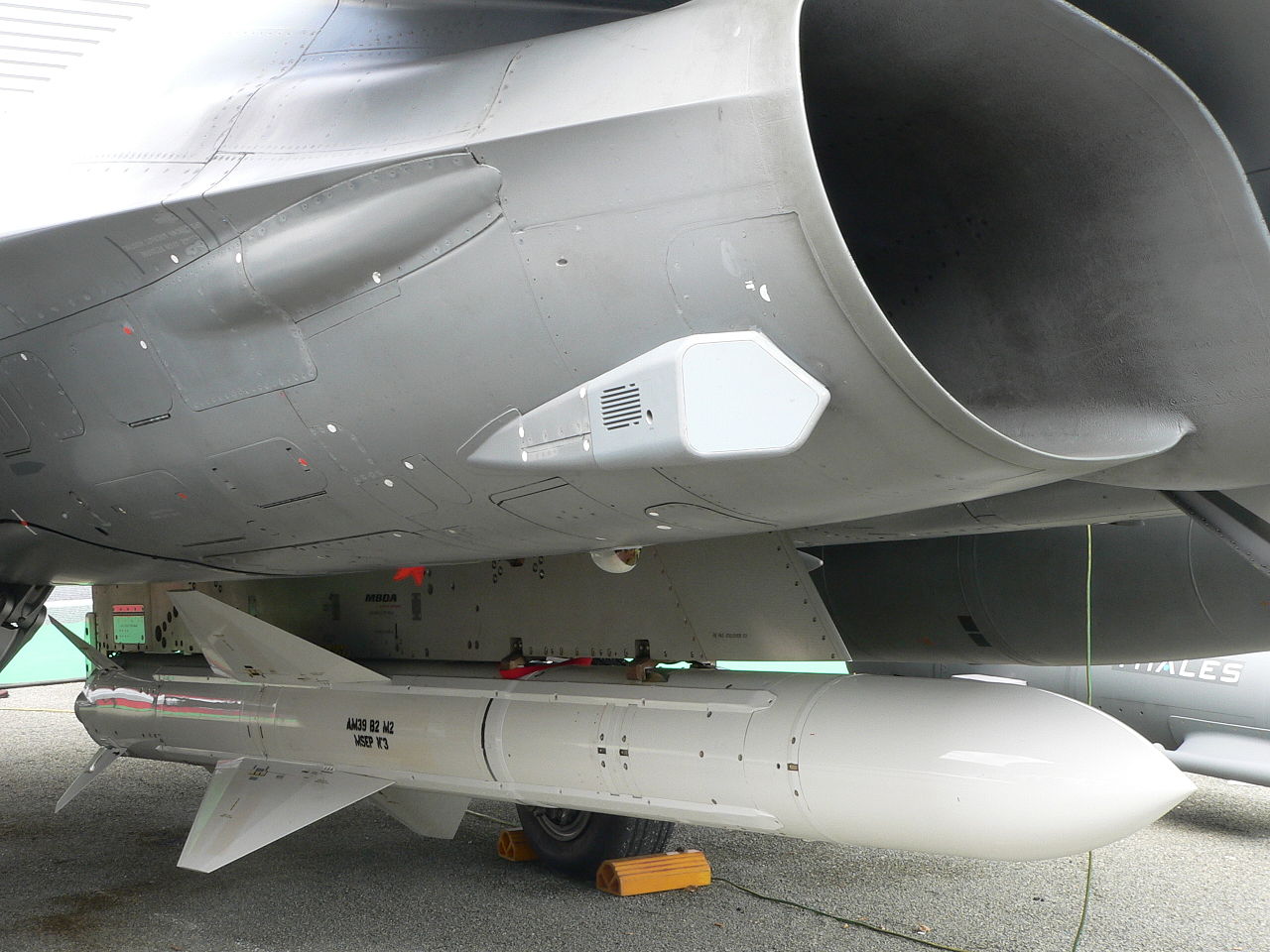

AM-39 Exocet.

@Susi написал:

AM-39 Exocet.

В принципе не стОит .

Не, ну в теории они ее таскали...
...просто голенький он какой-то получается, с двумями ракетками, а-ля Матра и двумя баками...

Ну, тут уже дело вкуса. Машинка сама по себе элегантная. Так что обвешивать её гроздями подвески,имхо ,спорное решение.

Ну, на счет гроздей согласен, это не 2000-й Мираж, где даже на баках замки стоят. Но все же... В обчем, попробую сделать подвес, не понравится - просто не буду вешать. И вся лубофф.
Сегодня планирую начать делать кабинет и носовую нишу.
Ваять буду скорее всего с майонезных крышек (шайба провансаля), они как раз с хорошего тонкого полистирола. И обрабатывается легко, и гнется, и клеится отлично. А главное - умеренно тонкий, примерно пол миллиметра.

@Phantom1976 написал:

Да, что то такое, отдаленно на Экзосет похожее. Вот думаю, вешать ее под пузо Миражу, или не надо. Ведь в принципе, они эту бандуру таскали... В принципе...

@Константин Ольхович написал:

Phantom1976 написал:

Да, что то такое, отдаленно на Экзосет похожее. Вот думаю, вешать ее под пузо Миражу, или не надо. Ведь в принципе, они эту бандуру таскали... В принципе...

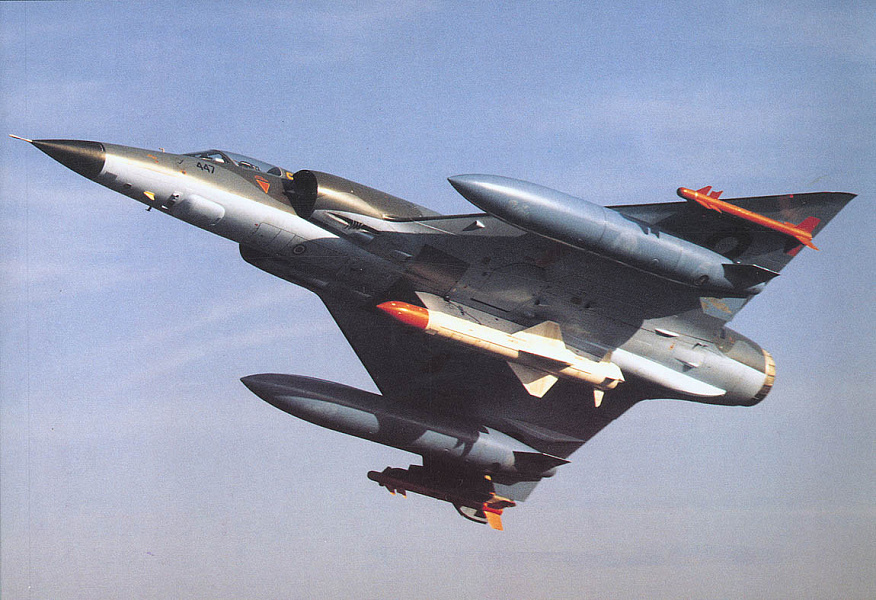

"Экзосет" таскали только Ливийские и Пакистанские (на фото выше у Тебя он ) Миражи модифицированные под это дело. По факту эскадра "Наварра" была ИБ . Периодически таскали Матру 530 первых модификаций на выставках. На этом все. На практике подвес только Сайдундер серии С, либо Мажики первых серий. Можно ИБ подвеску посмотреть.

@Phantom1976 написал:

Либо подсунуть под него третий топливный бак...

Phantom1976 написал:
плюс скачал чертежи с французского форума, но почему-то пояснения на японском...

.Вот эти чертежи вообще не смотри. Они  из японской "Мурзилки" 70-х годов. Много ляпсусов. В АиВ чертежи получше будут.

Хотя на выставках выкладывали многое

@Константин Ольхович написал:

Хотя на выставках выкладывали многое

@Phantom1976 написал:

Из того, что есть в наличии - ракеты из набора, что с Ягуаром шли, с Нововским же. Вопрос, стоит ее туда вешать, или нунафих. И вообще, что это за зверюга такая?! -

А кому в наборе Ягуара привиделся Экзосет, пусть внимательно посмотрит на заднюю кромку крыла ракеты, расстояние между крылом и рулями, да и на общую длину ракеты....

@Сергей написал:

А кому в наборе Ягуара привиделся Экзосет, пусть внимательно посмотрит на заднюю кромку крыла ракеты, расстояние между крылом и рулями, да и на общую длину ракеты....

В НОВОвском Ягуаре лежат 4 шт Martel AS.37.

На выходе у вас заготовка для выпиливания или Экзосет или Мартель. Что больше по душе.

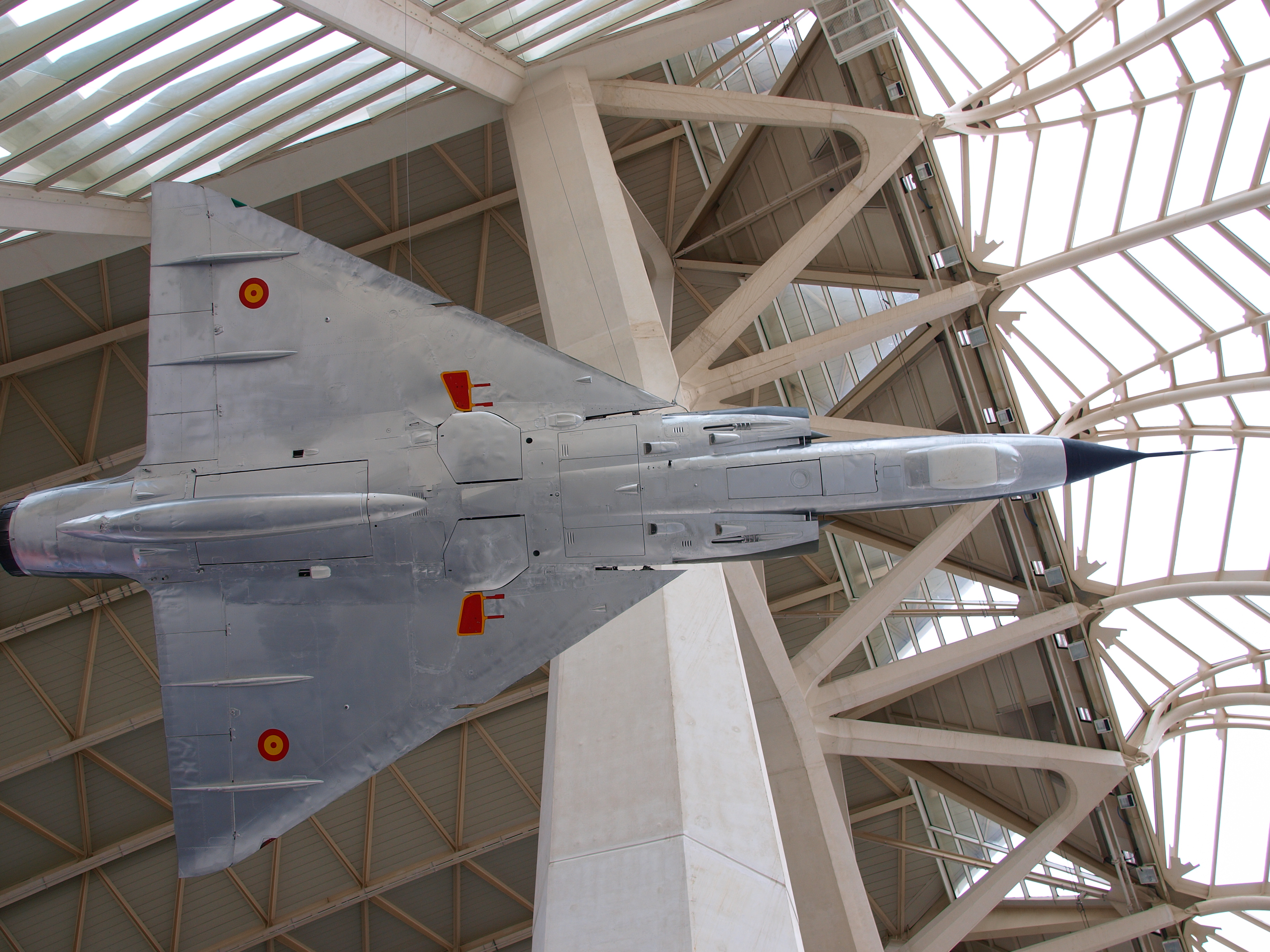

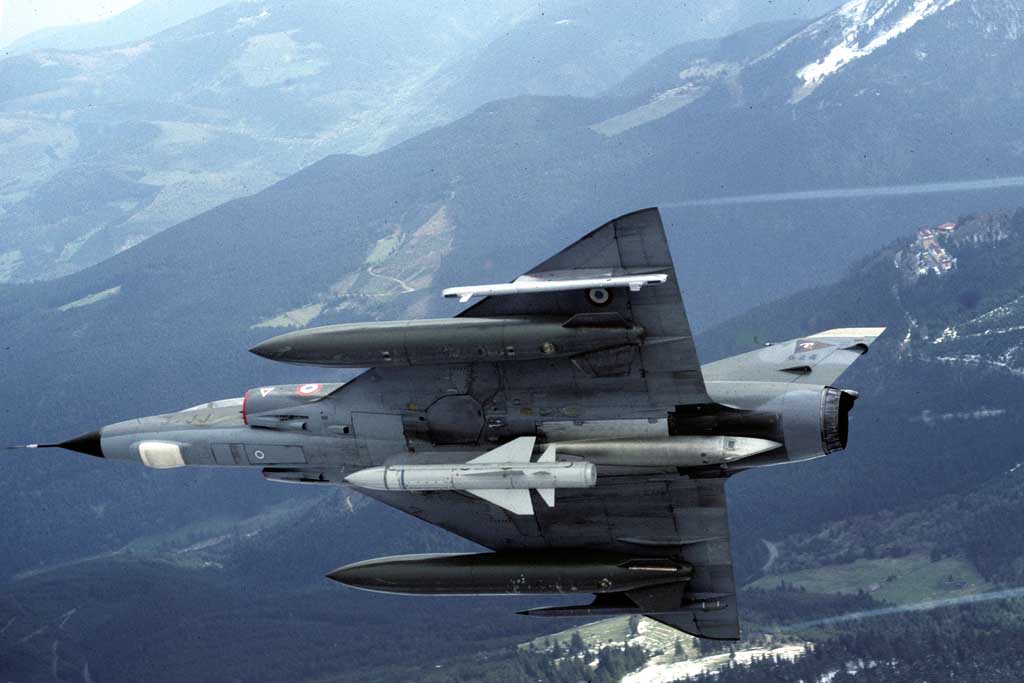

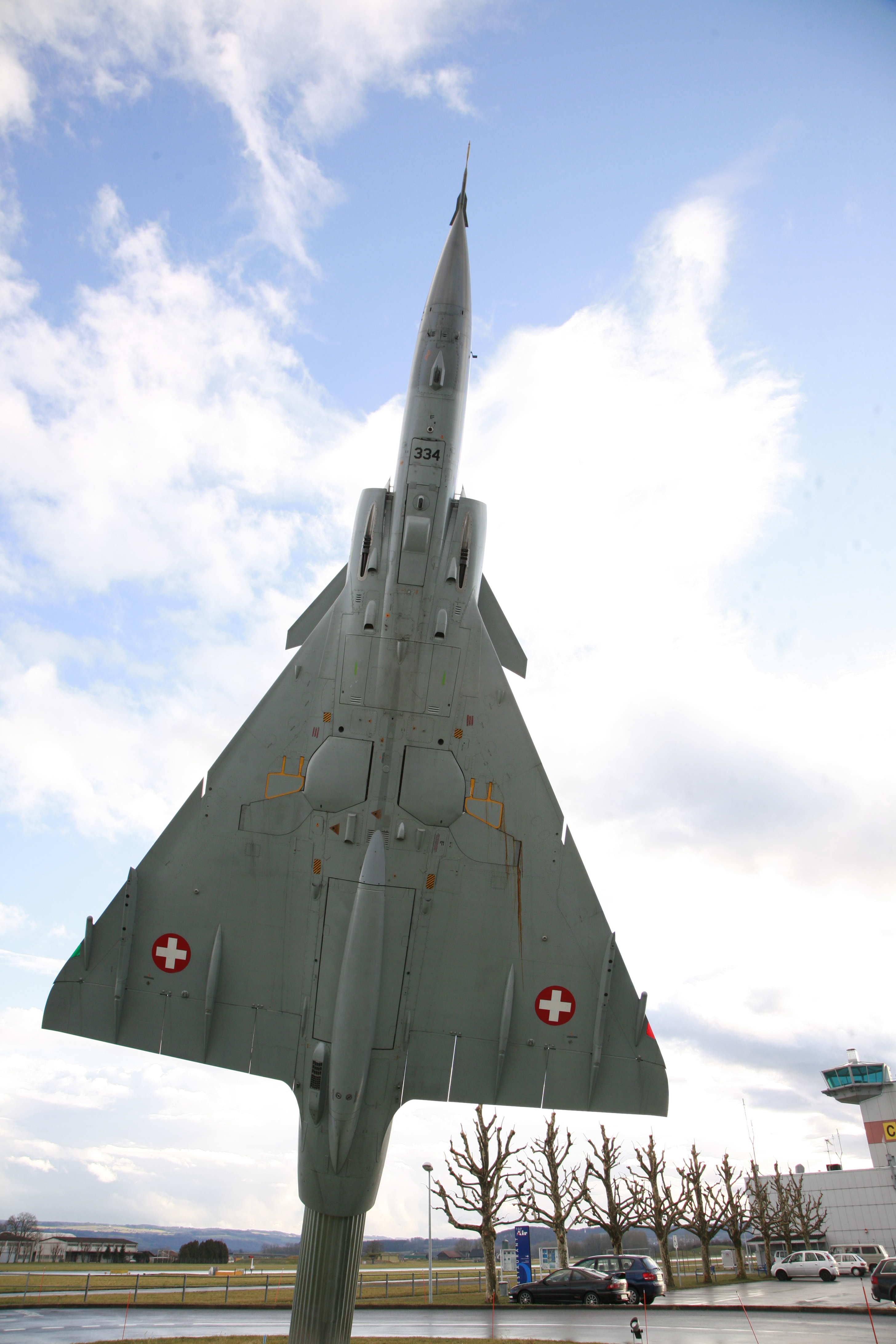

Вот брюхо хорошо видно, первое фото -3Е, второе -3S

@Phantom1976 написал:

Сергей написал:

А кому в наборе Ягуара привиделся Экзосет, пусть внимательно посмотрит на заднюю кромку крыла ракеты, расстояние между крылом и рулями, да и на общую длину ракеты....

и?! Что у нас на выходе за ракета?!

В случае с тем что у тебя есть - вариант AS-37.

Далее :
"Противорадиолокационная ракета AS-37 была принята на вооружение в 1969 году. Ракетами Martel обоих типов оснащались самолеты Mirage-3, Jaguar, Bucaneer, Harrier, Atlantic, Nimrod."

Ну, а дальше..... дело вкуса. Изготовить пилон, АКУ....
Вешать, в принципе - можно

@Георгий написал:

Юр, в НОВОвском "Ягуаре" лежат изделия изображающие "AS-37" Мартель ( не коньяк))))).
Это точно не Экзосет. Хотя бы по размерам и конфигурации.
На "Мартель" они похожи то же, весьма условно. Но.... что есть - то есть.
К стати,в наборе Фиксовского "Буканира" эти ракеты гораздо правдоподобнее (причем в двух вариантах).
Теперь по применяемости.
"Ракета Martel (Missile Anti-Radar Television) разработана английской фирмой Hawker-Siddely совместно с французской фирмой Matra. Ракета создана в двух вариантах: с телевизионной системой наведения - AJ.168 и с пассивной радиолокационной головкой самонаведения - AS-37."

В случае с тем что у тебя есть - вариант AS-37.

Далее :
"Противорадиолокационная ракета AS-37 была принята на вооружение в 1969 году. Ракетами Martel обоих типов оснащались самолеты Mirage-3, Jaguar, Bucaneer, Harrier, Atlantic, Nimrod."

Ну, а дальше..... дело вкуса. Изготовить пилон, АКУ....
Вешать, в принципе - можно

Жор, Спасибо Большое! Буду думать.Пока морщу мозг и думаю, как делать ему кабинет.

в общем - размышляй))))

Да, Юр, что бы понять чем ракеты ( Мартель и Экзосет) отличаются, кроме самого типа/назначения - можно сравнить :
НОВО (Буканир, Ягуар) и что на литниках Академовском Суперэтандаре)))))

Ну и вот, полистай, может что пригодится.:
https://ru-aviation.livejournal.com/3931266.html

Жор, ну как бэ понятно, что ракеты противокорабельные и ракеты противорадарные несколько отличаются.  Понятно, что из данной заготовки проще Мартель выпилить, чем Экзосет.

Я пока думаю в принципе. Еще один из вариантов - повесить под пуло бак, который с оперением, чисто под перегон. Но вариант с ракетойц мне нравится несколько больше.
