Приветствую всех.
Подарили сыну набор от Звезды "Римская Императорская трирема" №9019.

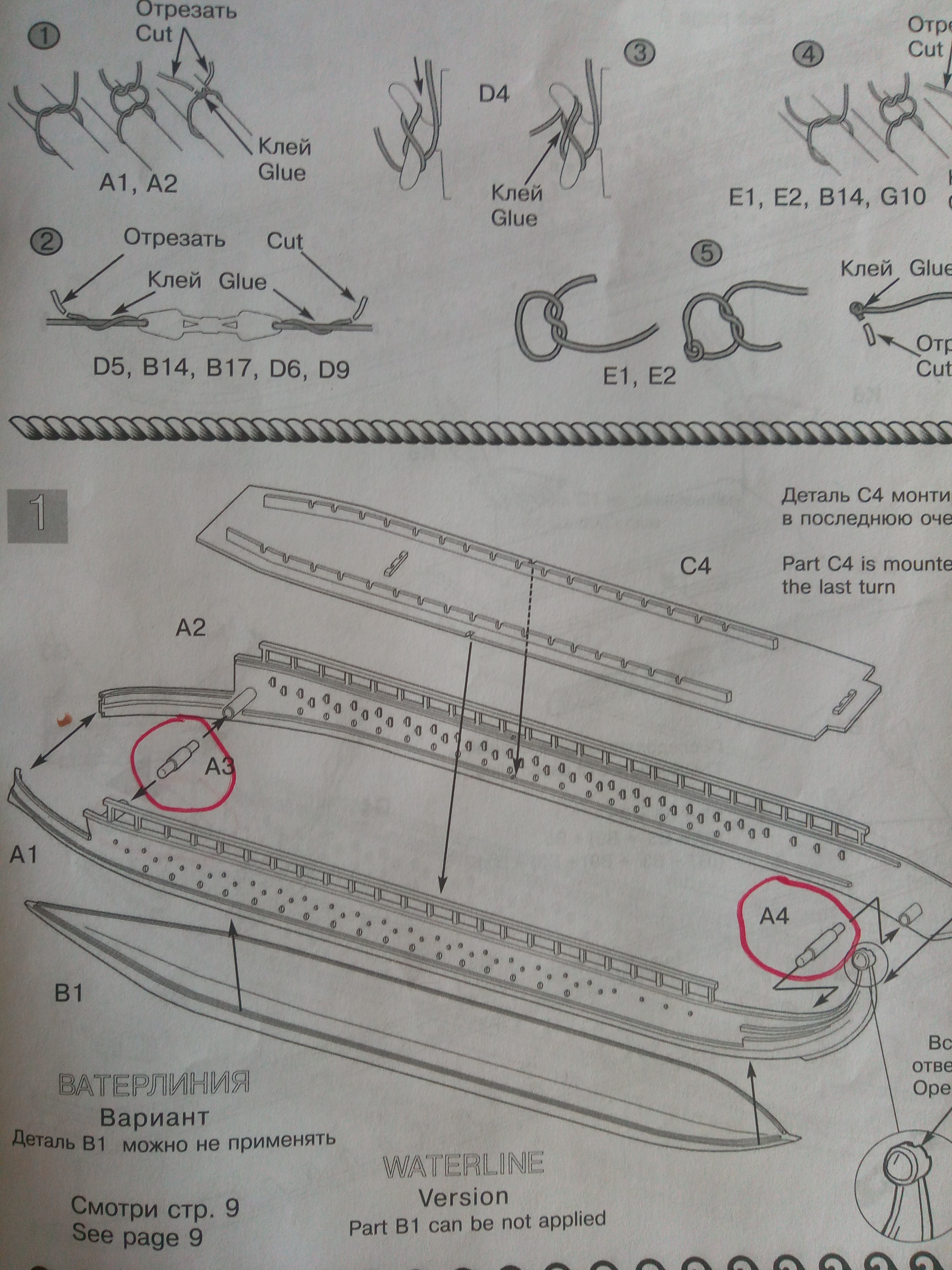

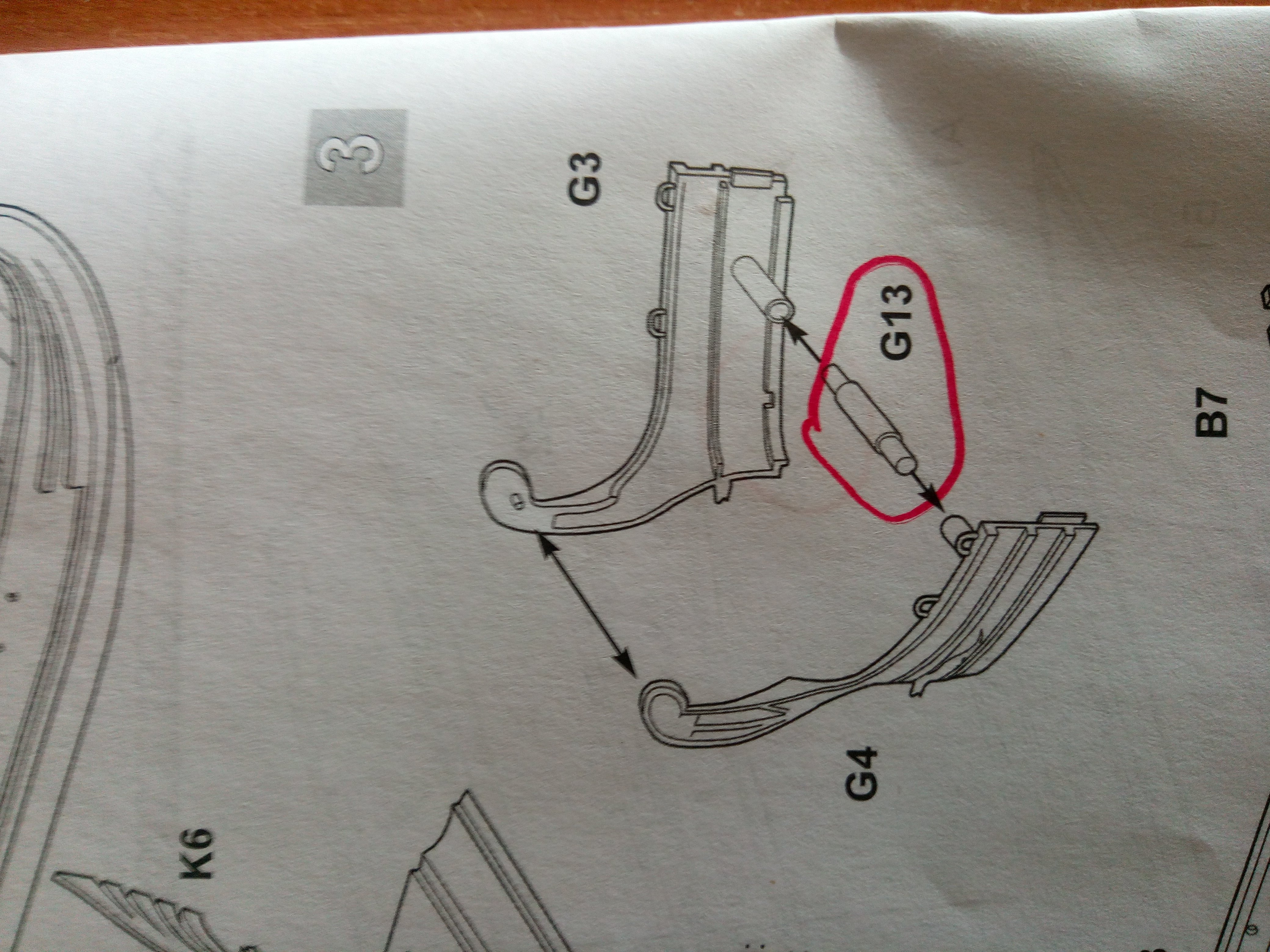

Начали собирать, и сразу проблема. В наборе отсутствуют детали А3, А4, и G13.
Это втулки крепления половин корпуса и носовой части. Все остальные детали на месте.
Обращаюсь с просьбой. У кого есть такой набор, сделайте замер этих деталей. Все три разные если судить по инструкции.
Заранее спасибо!
Думаю, Вы задали сложную задачу. В собранную модель уже не залезть, а новую... надо дождаться когда магазины модельные откроются от карантина.
Есть другой способ. Подобрать пластиковую трубочку, клеющуюся на модельный клей. В качестве поисков исходных материалов- присмотритесь к корпусам шариковых ручек. Два -три корпуса разных диаметров обеспечат деталями не только императорскую триеру.
Cada palabra De Dios es la Verdad.
Мы истину забудем слов своих, сменив на дымное звучание иных.
Сейчас посмотрел инструкции, так втулки вставляются в отверстия соединяемых деталей! Из литниковых рамок модели можно подобрать литник подходящего диаметра, а длину вычислить методом научного тыка- соединить детали без клея.
Для деталей А1 и А2 понадобятся детали С4и С1. Для деталей G3; G4 понадобится деталь С3.
П.С.
Если будут вопросы, задавайте.
Cada palabra De Dios es la Verdad.
Мы истину забудем слов своих, сменив на дымное звучание иных.
@deLoro, Спасибо.
Технология то ясна. И не вызывает проблем, размер нужен.
Понятно что на готовой модели не глянешь, думал может у кого в коробке есть
Тут еще засада - борта поведеные.
Никак не получается их стянуть ровно без клея, что бы замерить толщину втулок,
они, эти втулки и служат направляющими для стыковки.

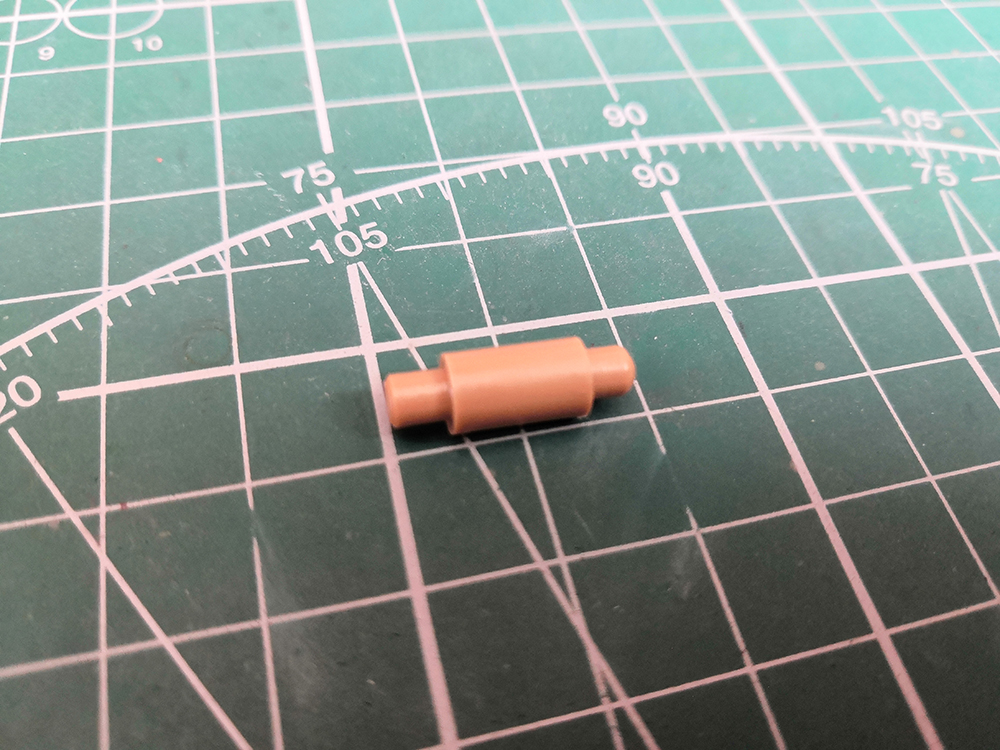

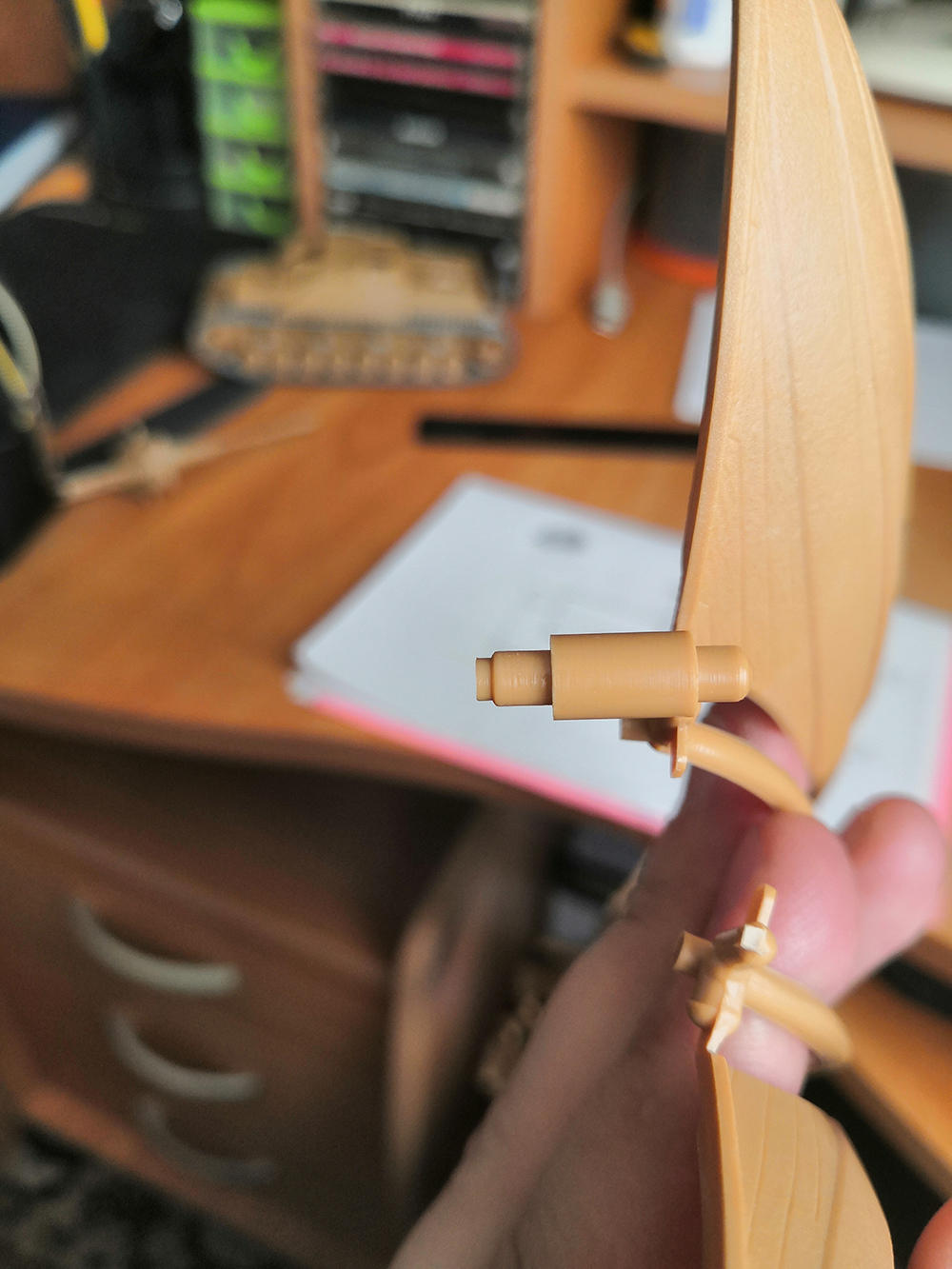

У меня лежит набор греческая триера. Там одна у них основа, схема сборки та же. И номера деталей те же. Деталь А4 отвалилась, но лежала в каробке, а А3 на месте. Поищите внимательно, может найдётся?

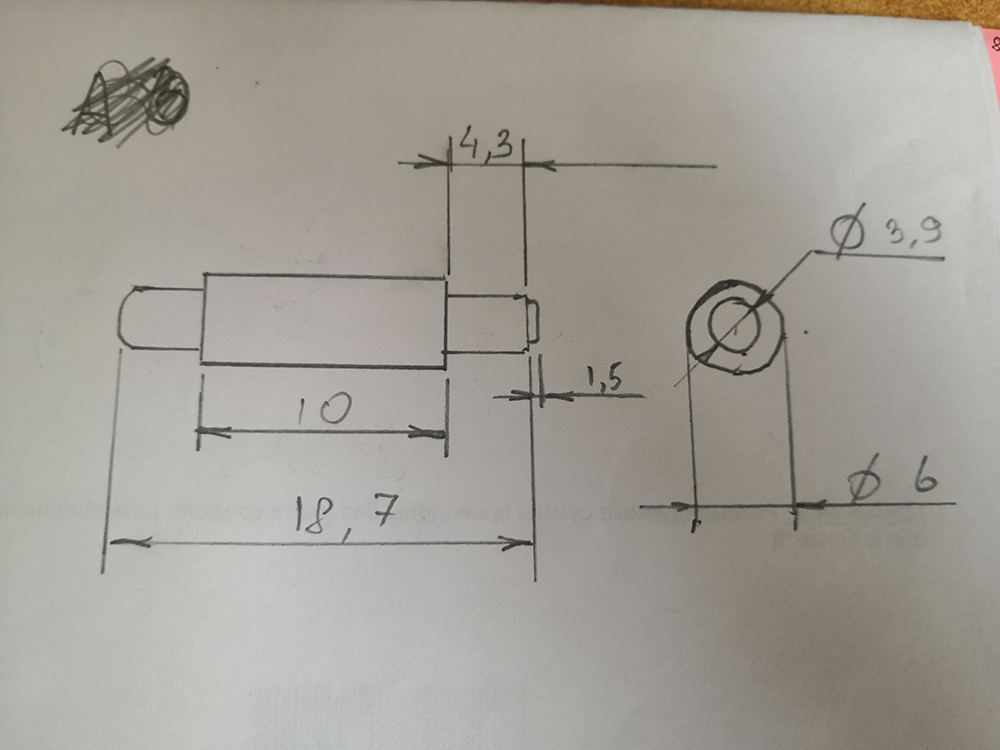

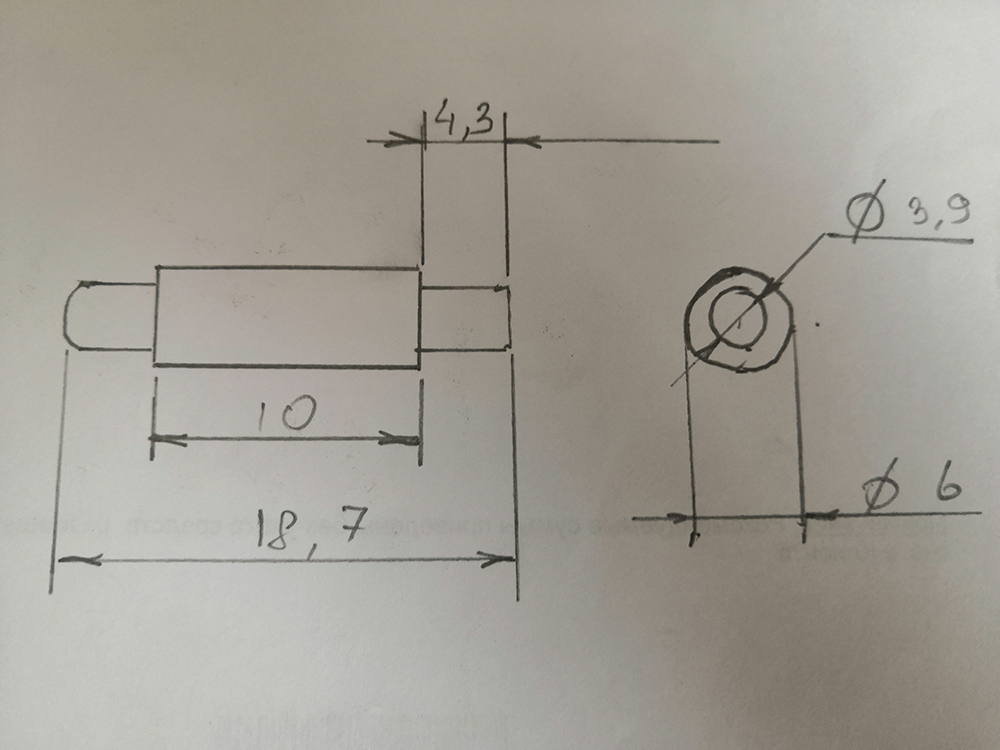

Тем не менее вот небольшой чертёжик для деталей, извиняюсь за качество, я забыл уже как их оформлять, да и на коленке делал. Это деталь А4

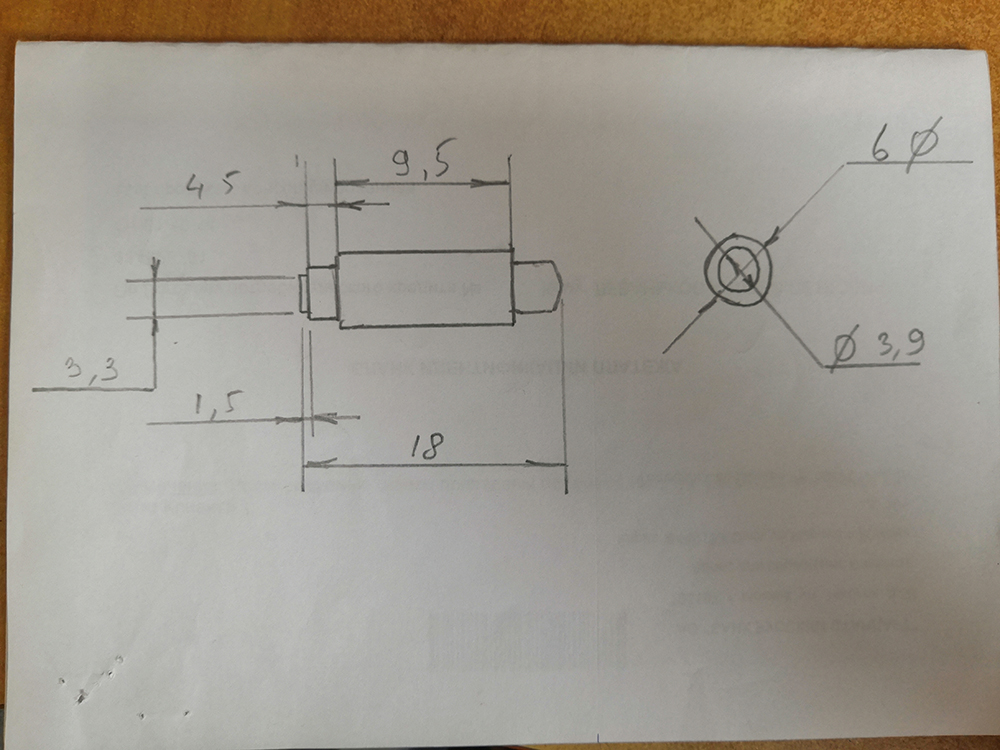

А вот деталь G14 на Триере дана как G13, и её размеры могут не совпадать с деталью от Триремы. тем не менее вот примерные размеры:
@Андрей Леваньков, Большое спасибо.
Теперь понятно, от чего плясать. Будем пробовать.
