Приветствую всех коллег по увлечению! (как тех, кто меня тут помнит, так и вновь прибывших).
Ситуация с самоизоляцией высвободили массу времени и я решил вспомнить, как это, вести "Сказки о постройке".
Вторая причина- тема для меня не совсем типичная, посему надеюсь на какую-то помощь и поддержку.
Итак, что мы имеем: две коробки с Илами (Тамия и Академ). И если Тамия- выбор целенаправленный, то Академ попал ко мне чисто случайно, для "компании". Из допов использовать буду ТОЛЬКО 3D-декаль от "Квинта-студио". Всё остальное- посильные доработки руками. Глубокий запил не планирую (всё-таки времени немного). Итак, начнём...

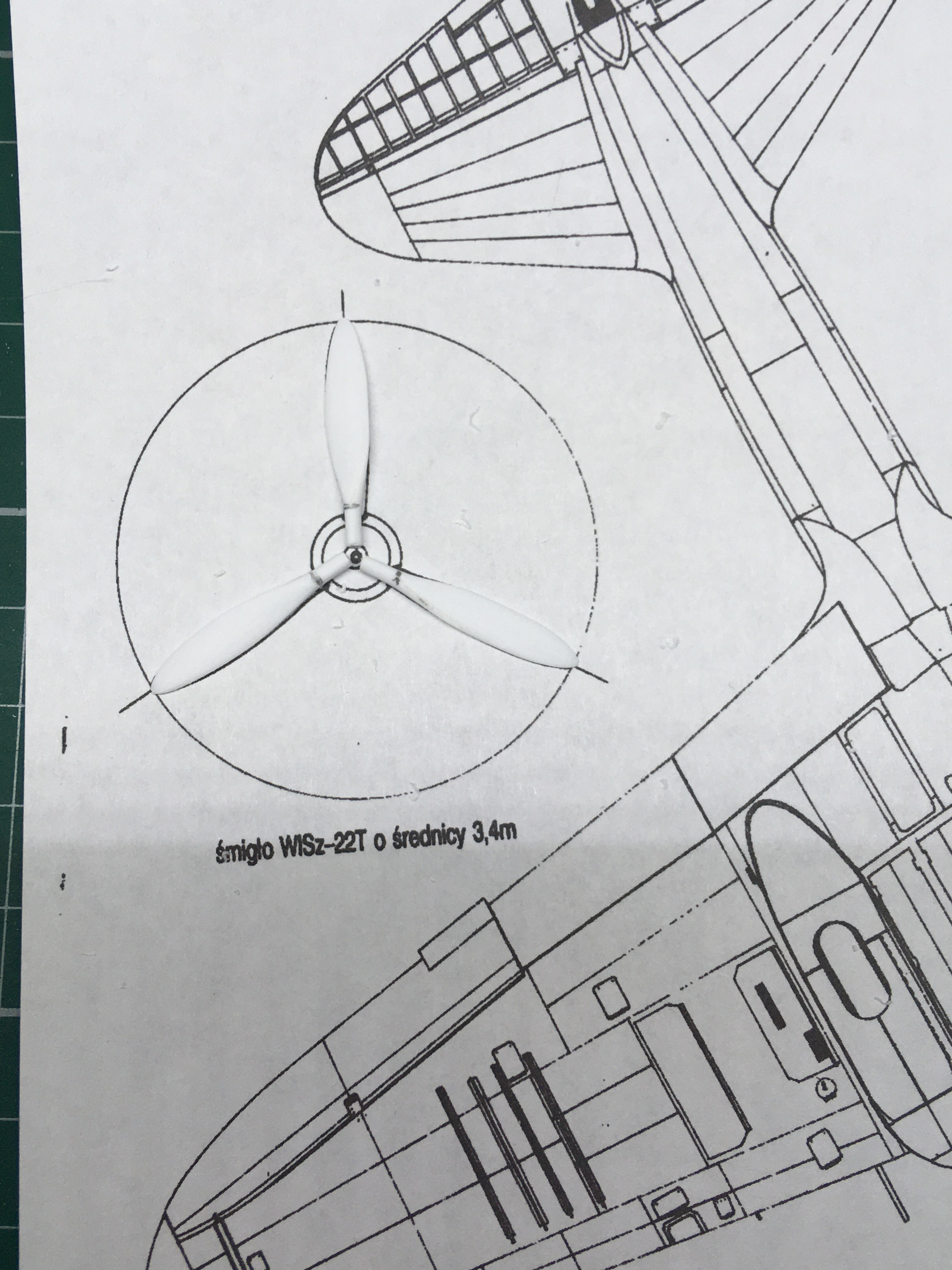

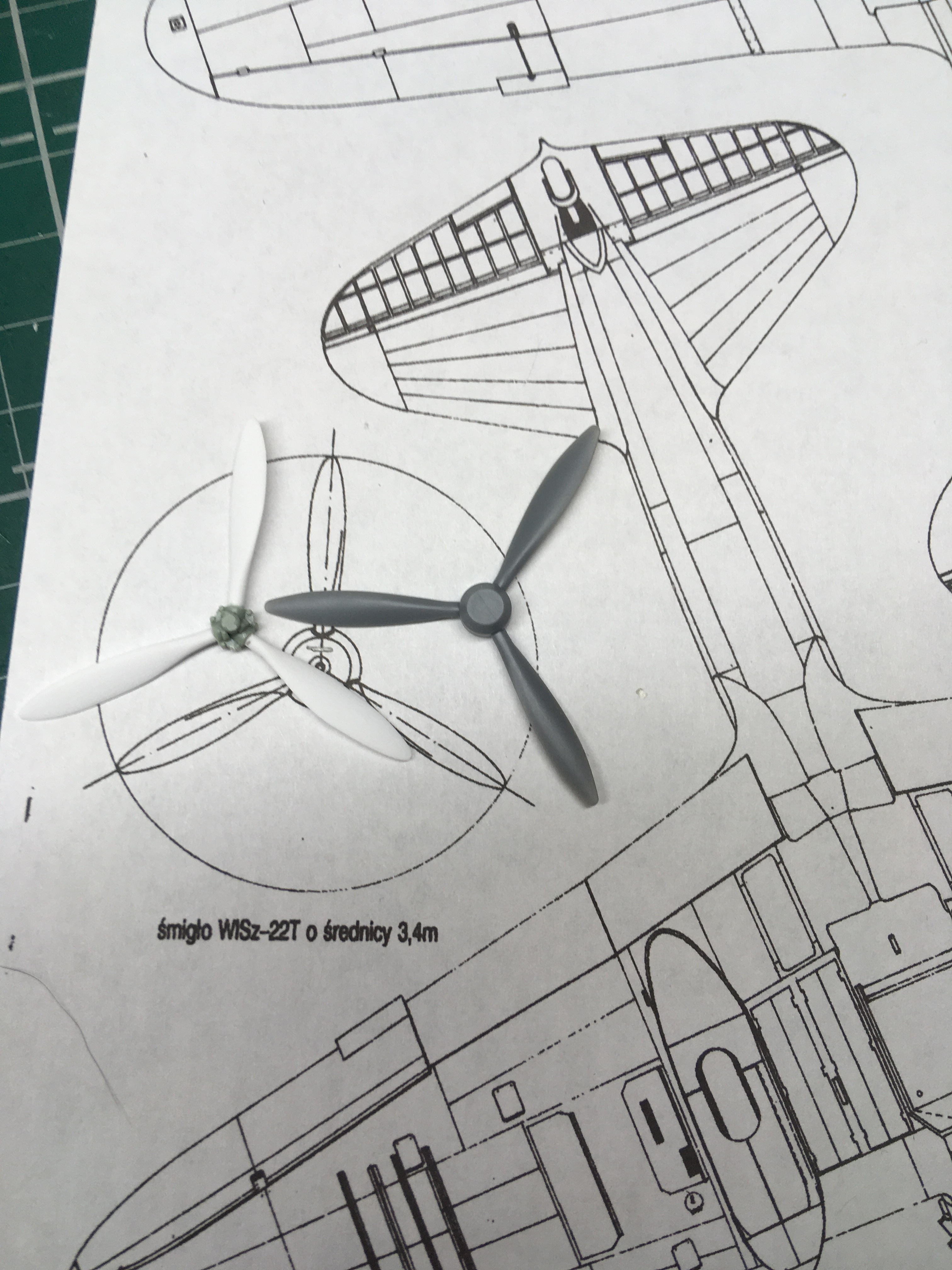

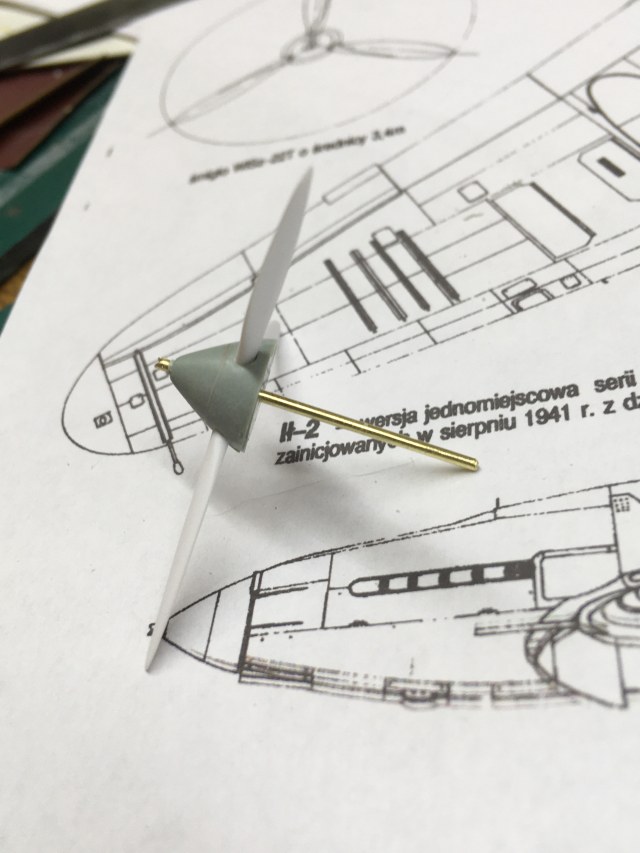

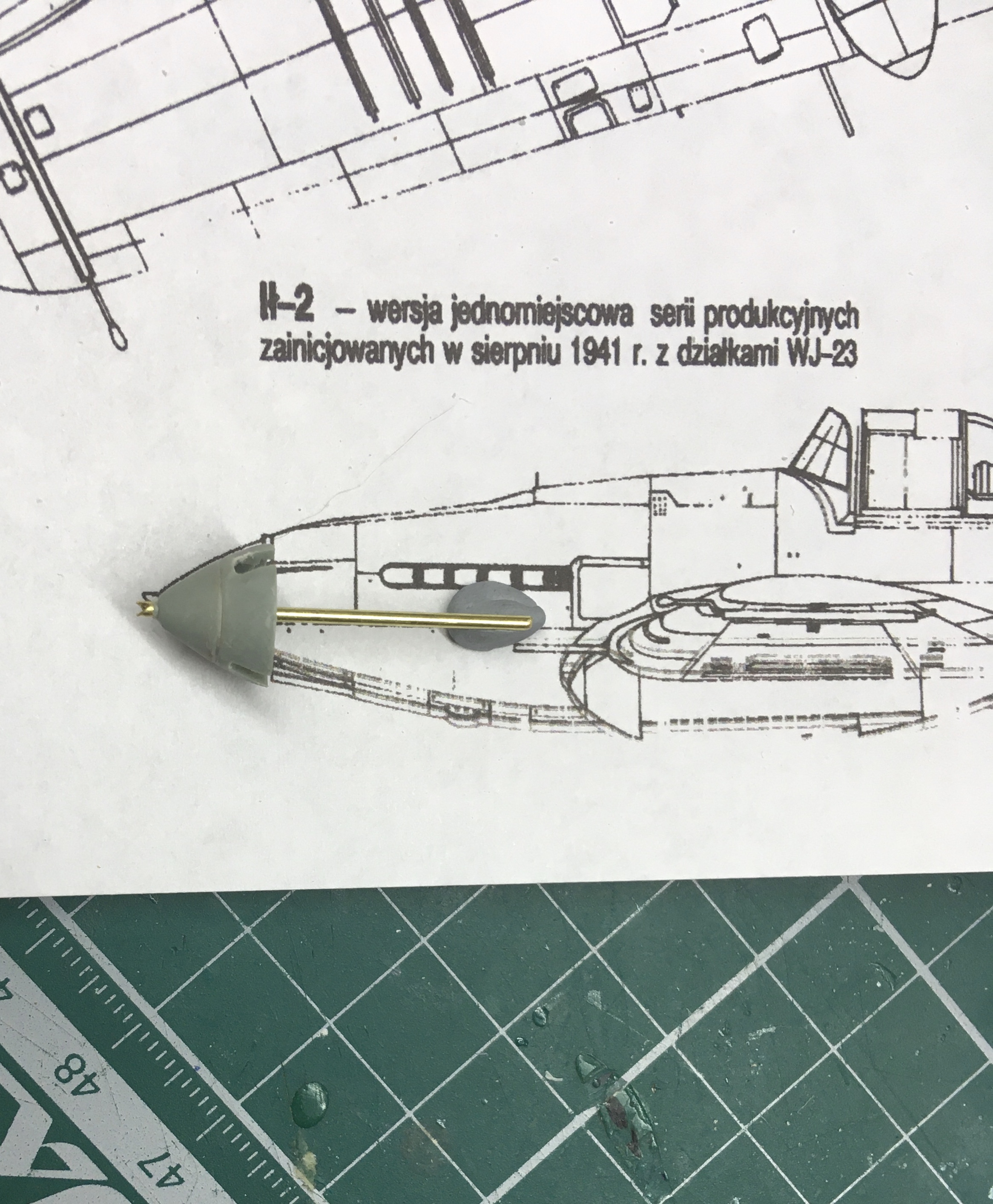

Разжился какими-то польскими чертежами. Отмасштабировал. Распечатал. В чертежи, в общих чертах, обе модели укладываются хорошо (это- радует!). Но вот винт и кок у Академа...ни в дугу. Принял решение переделать. Ушёл один вечер.

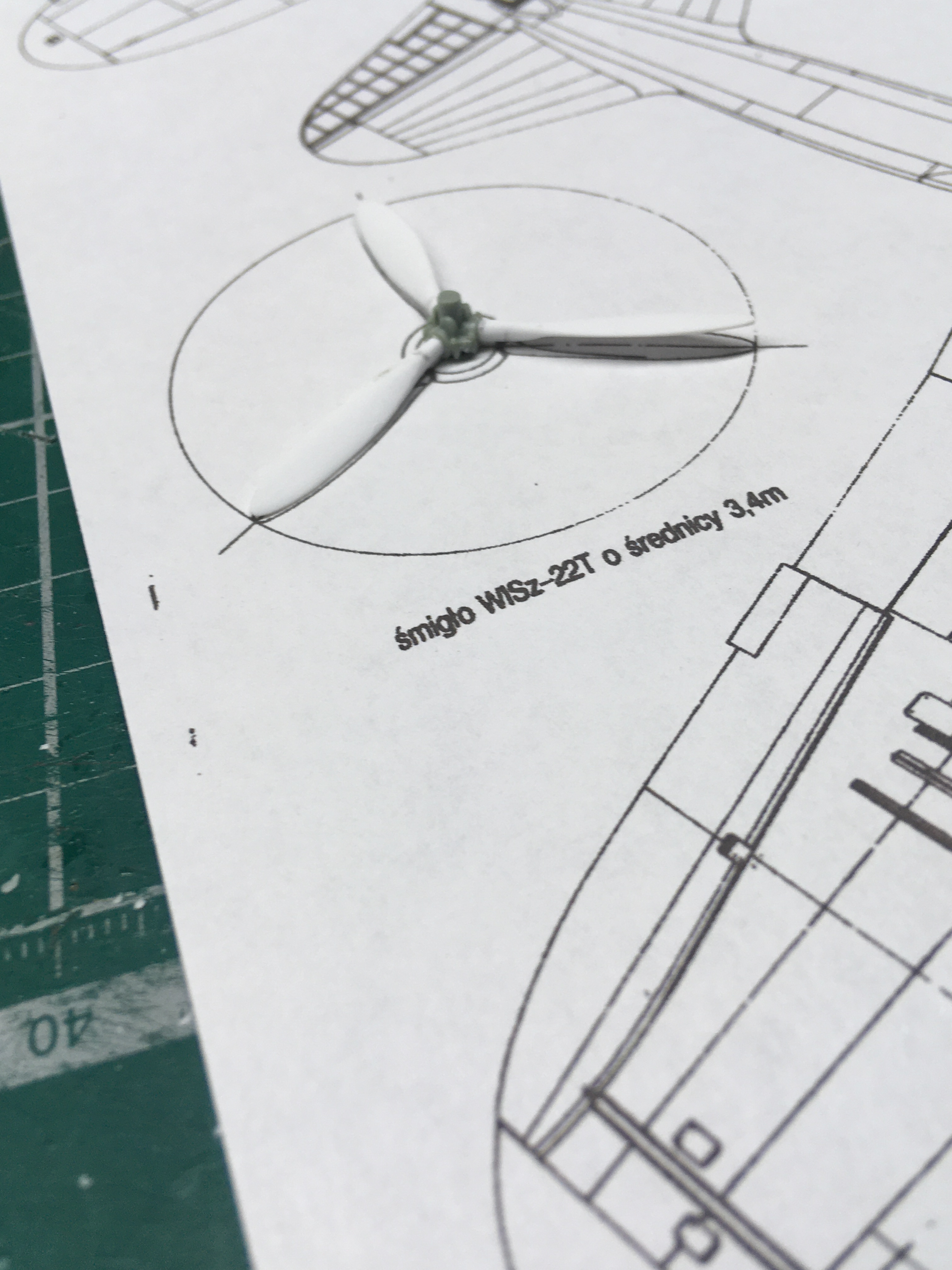

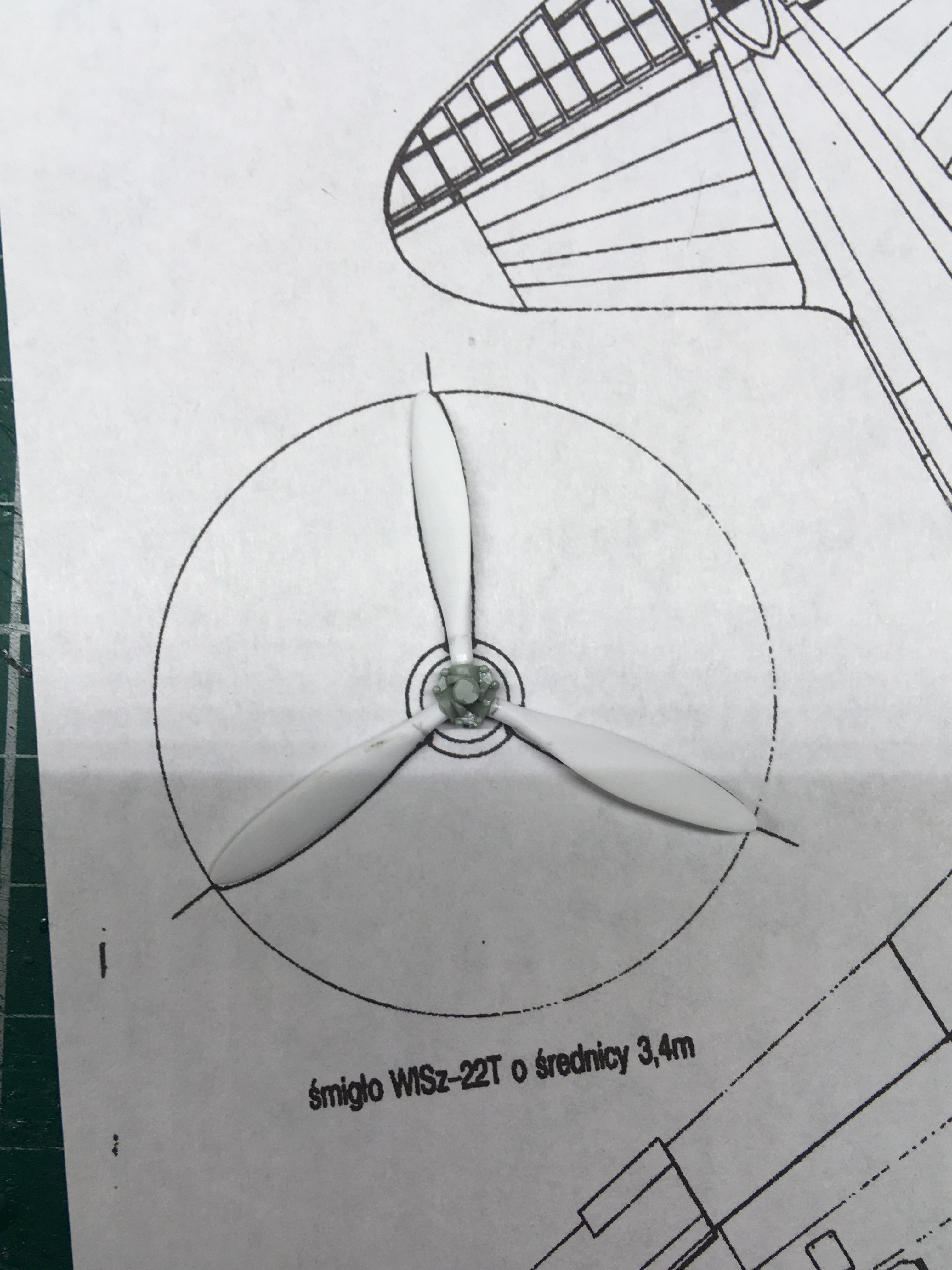

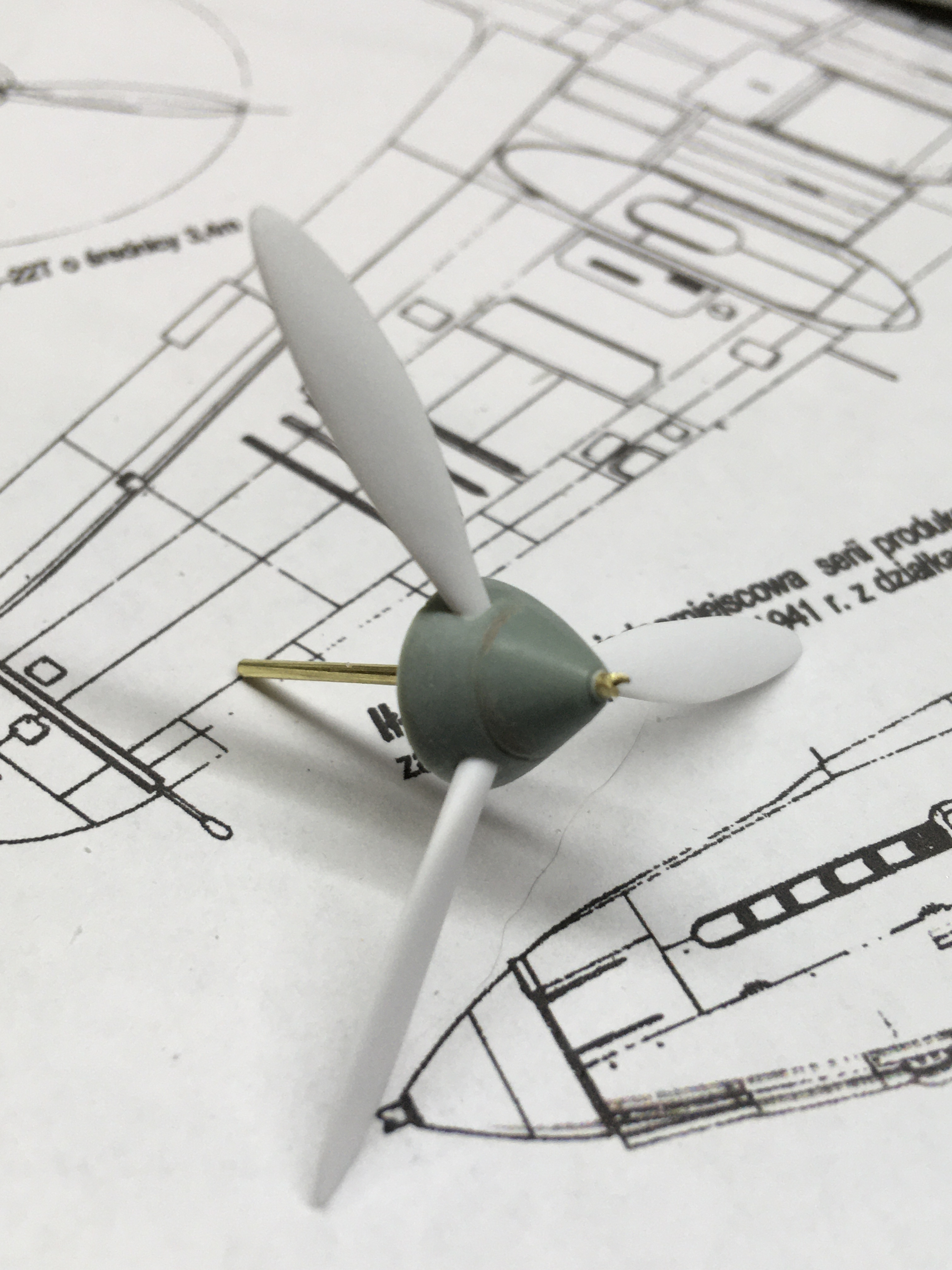

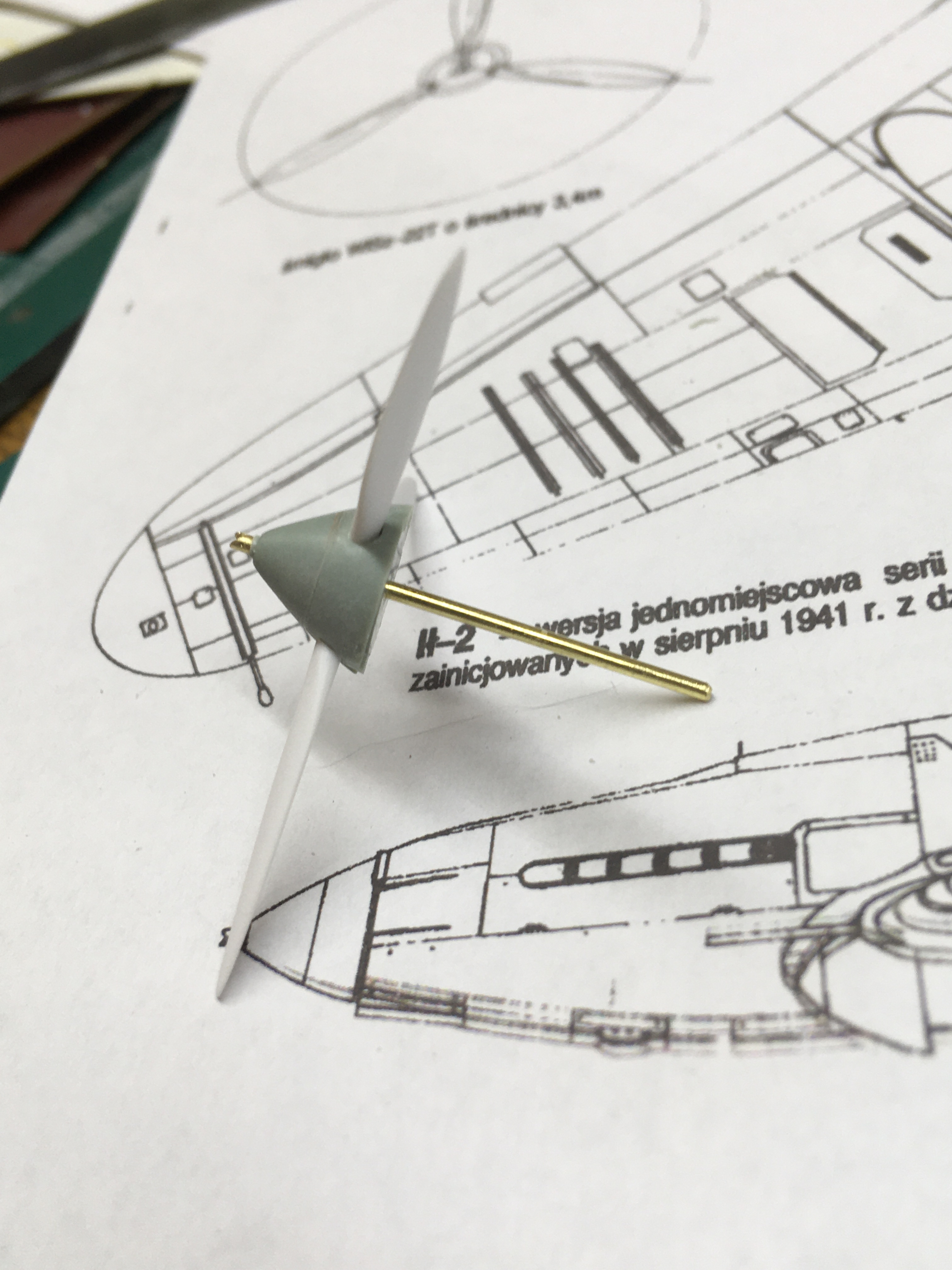

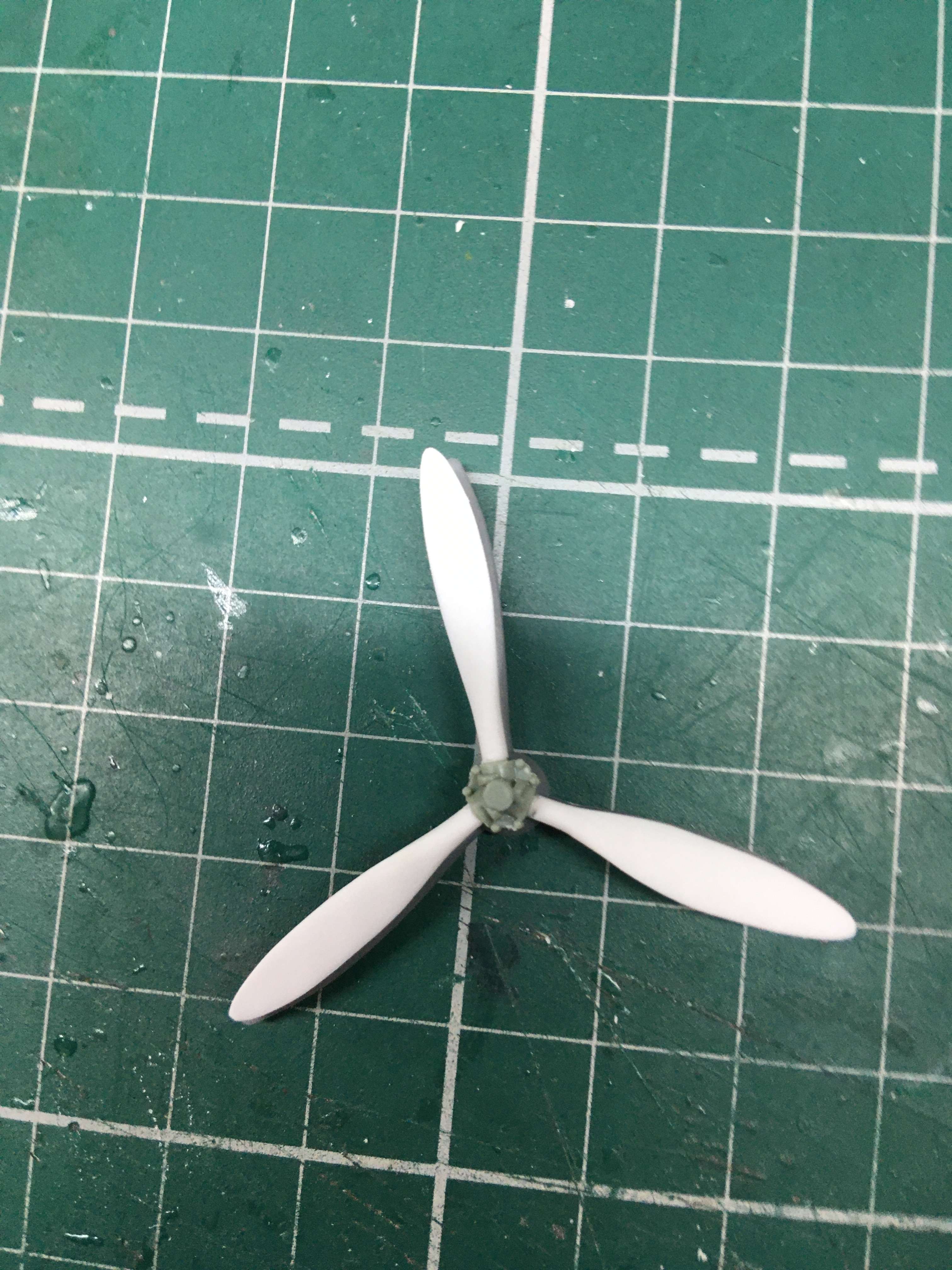

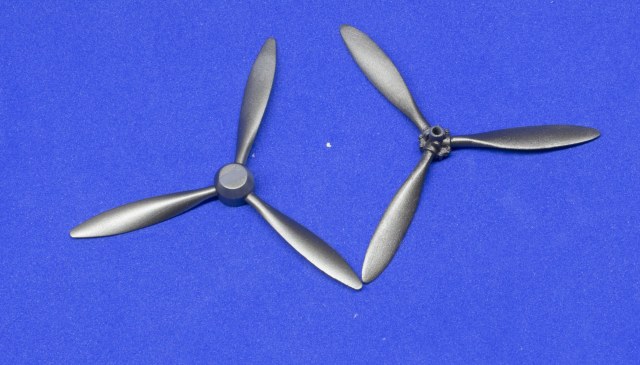

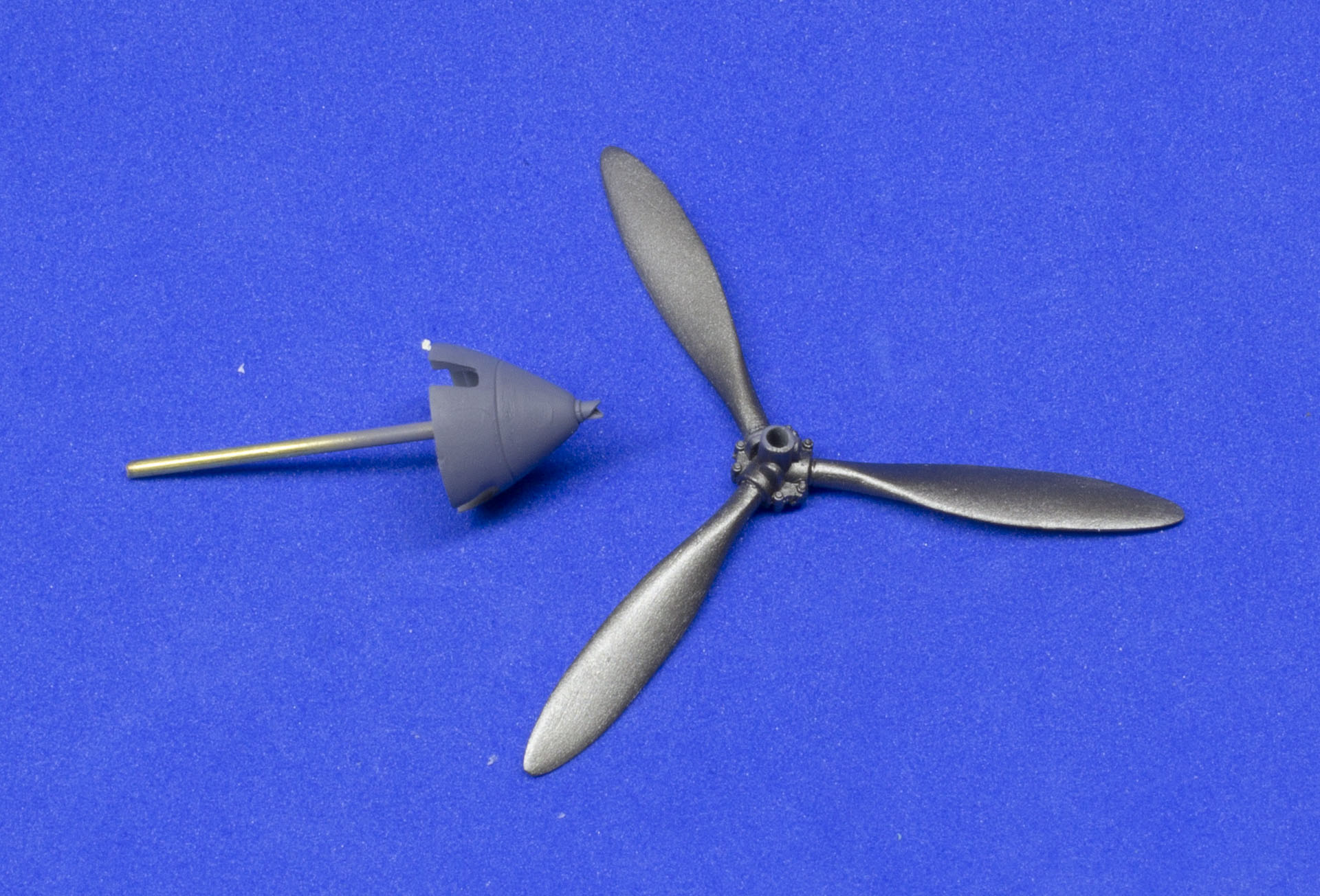

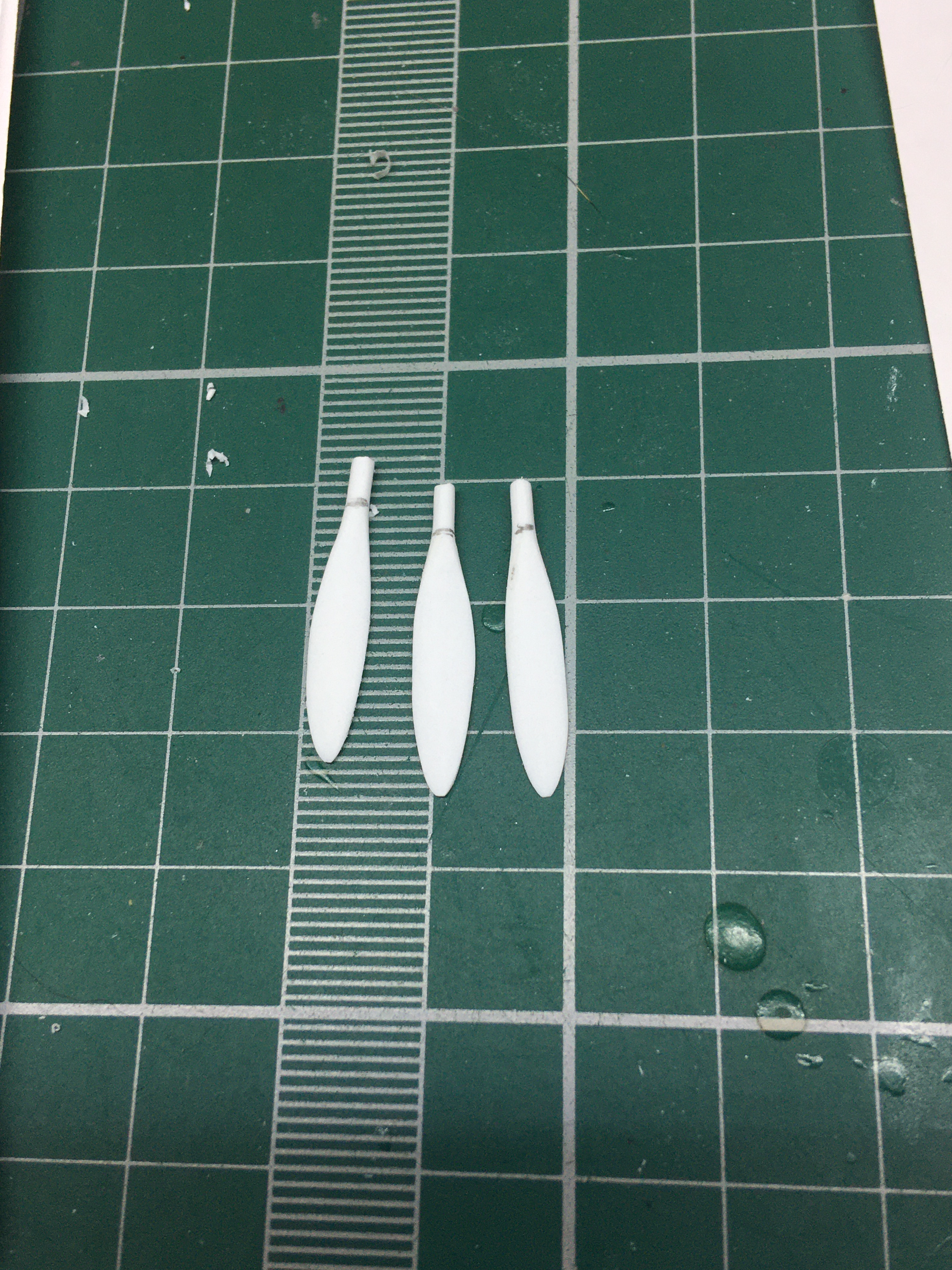

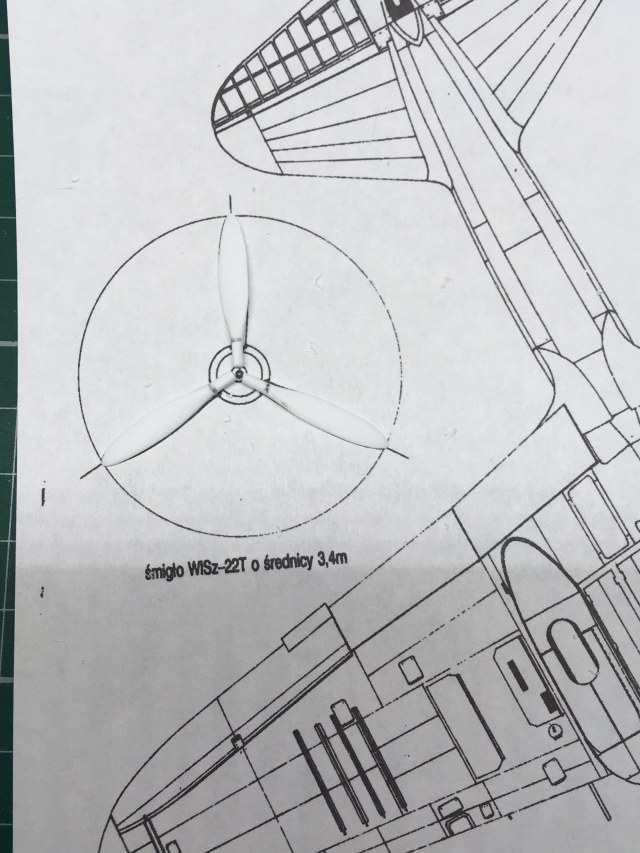

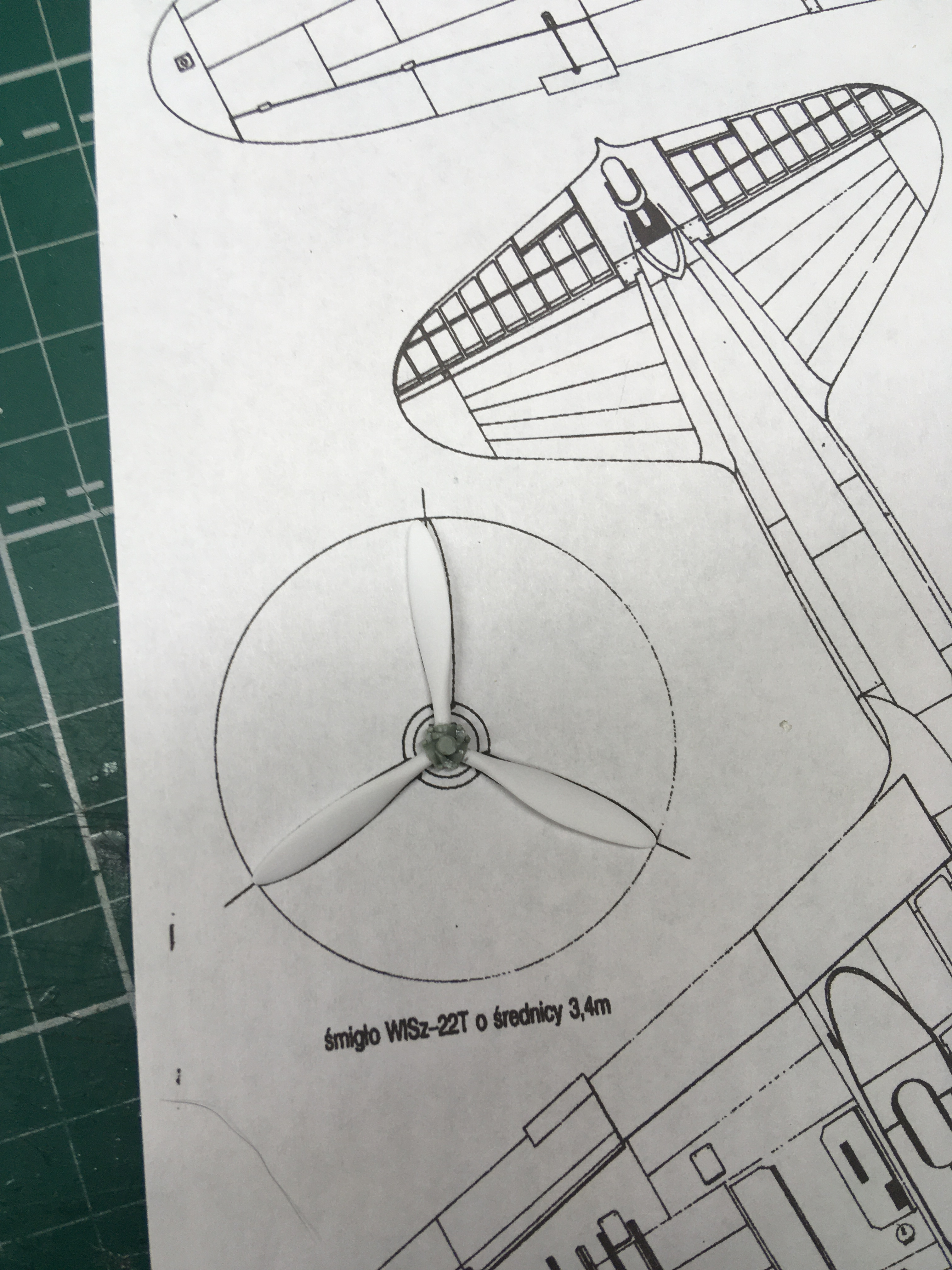

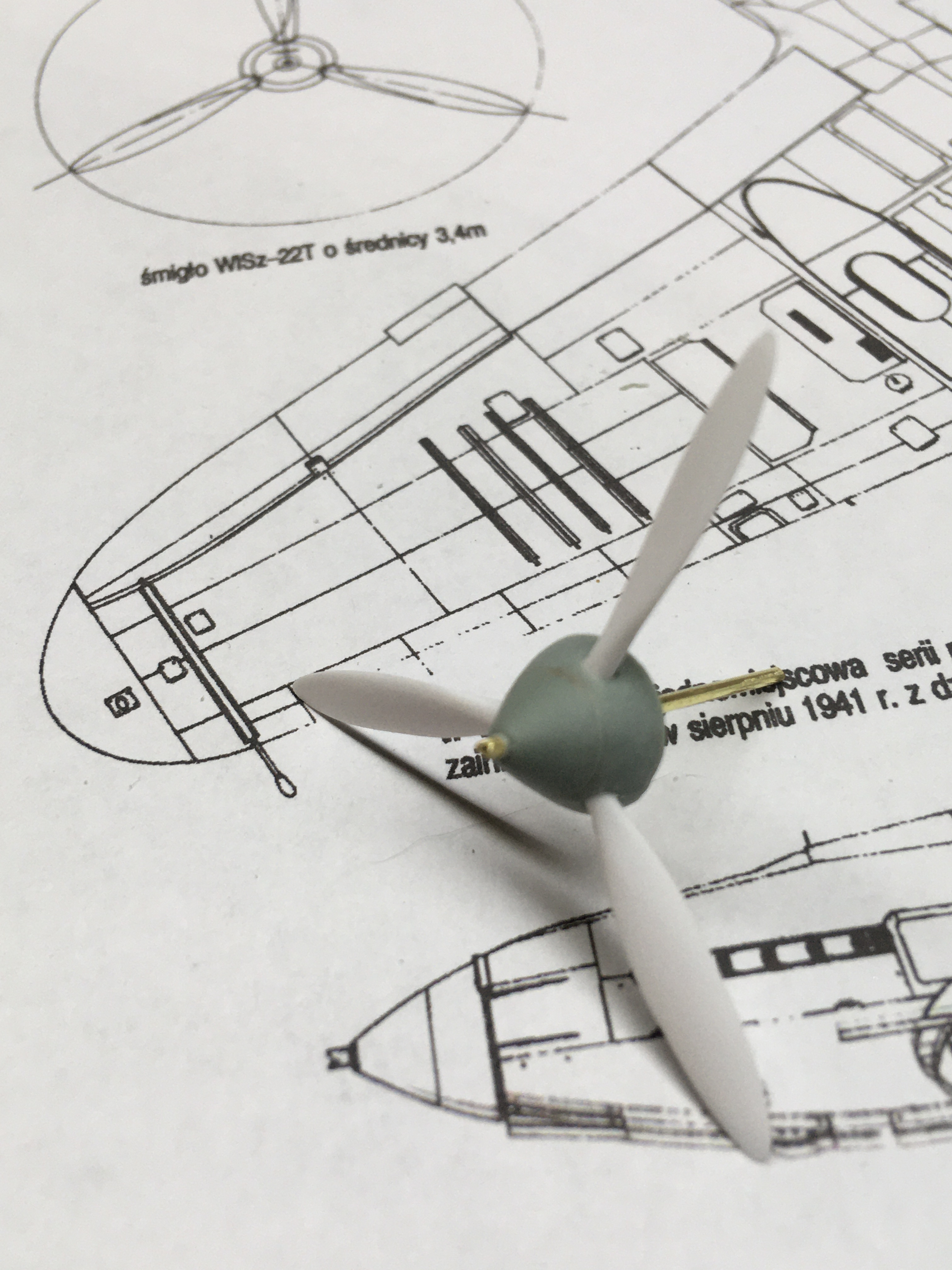

Винт:

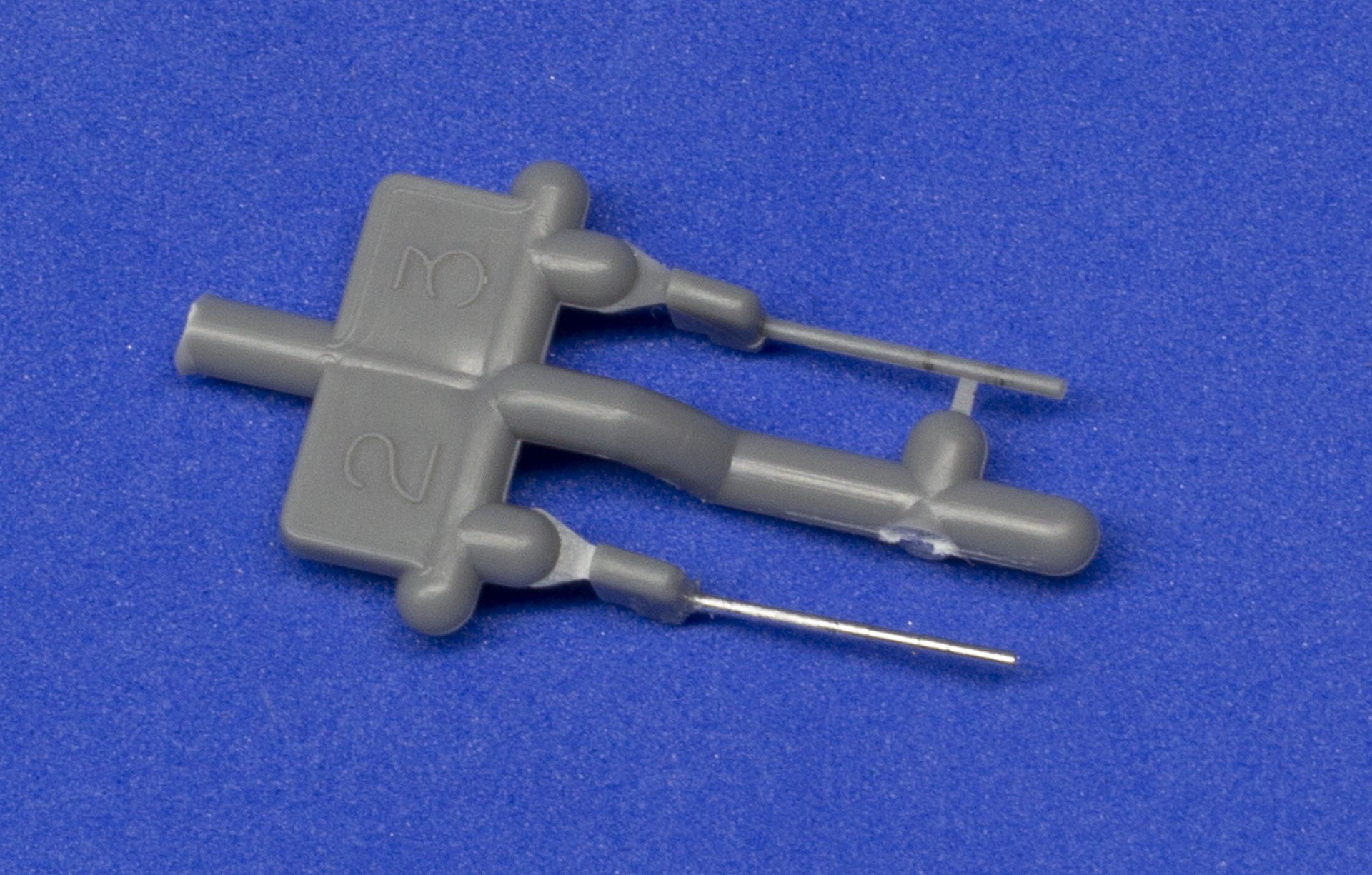

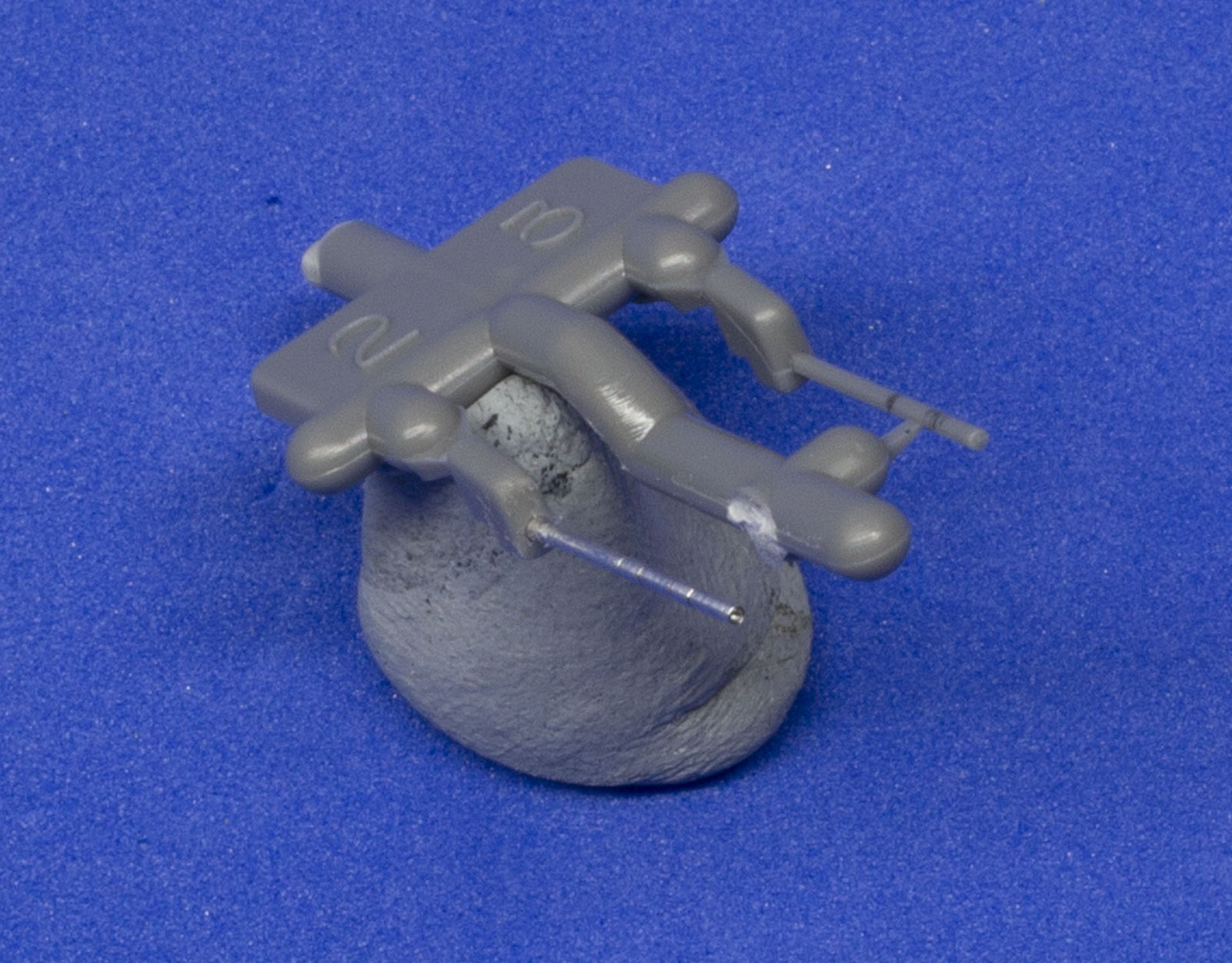

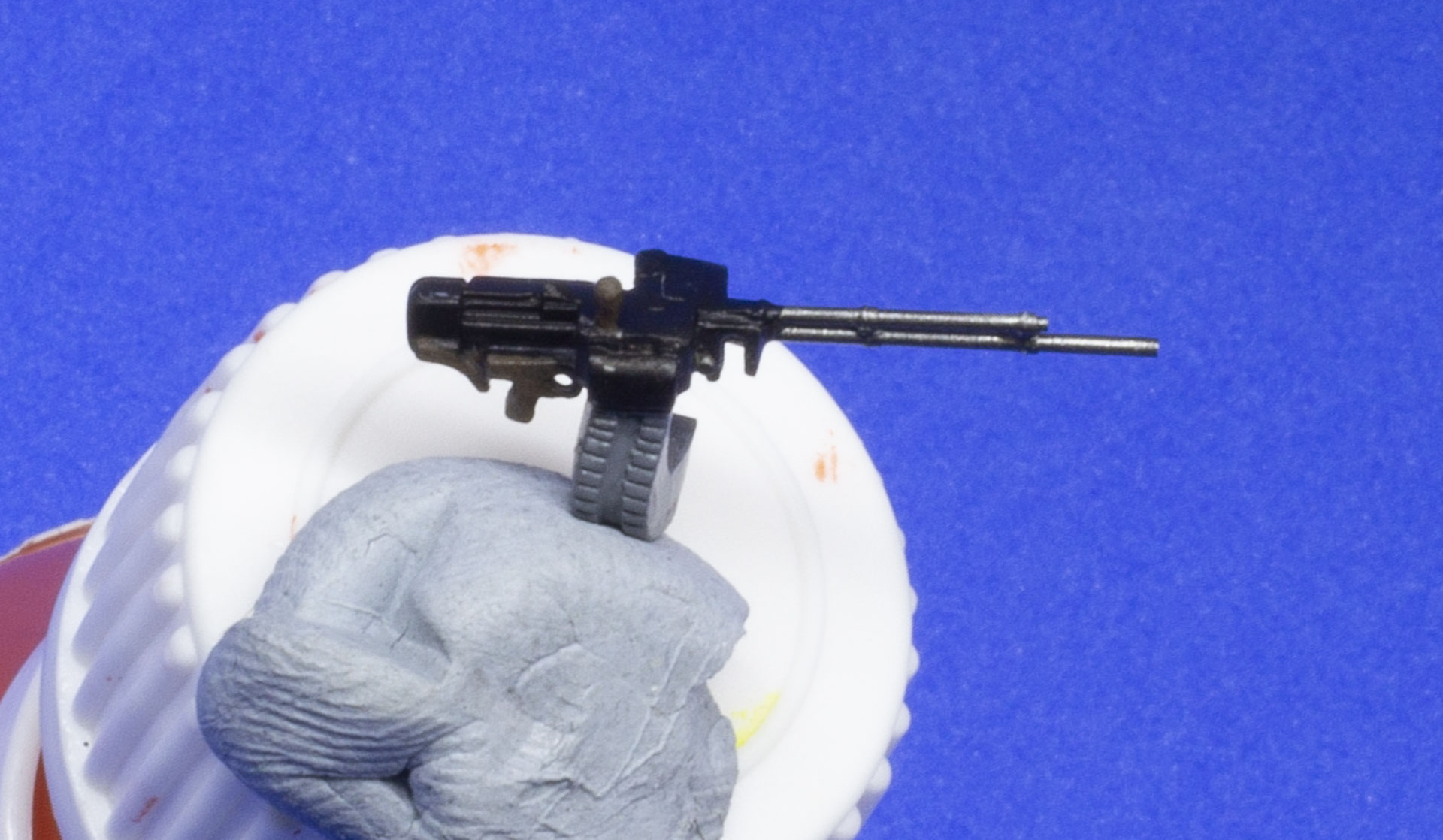

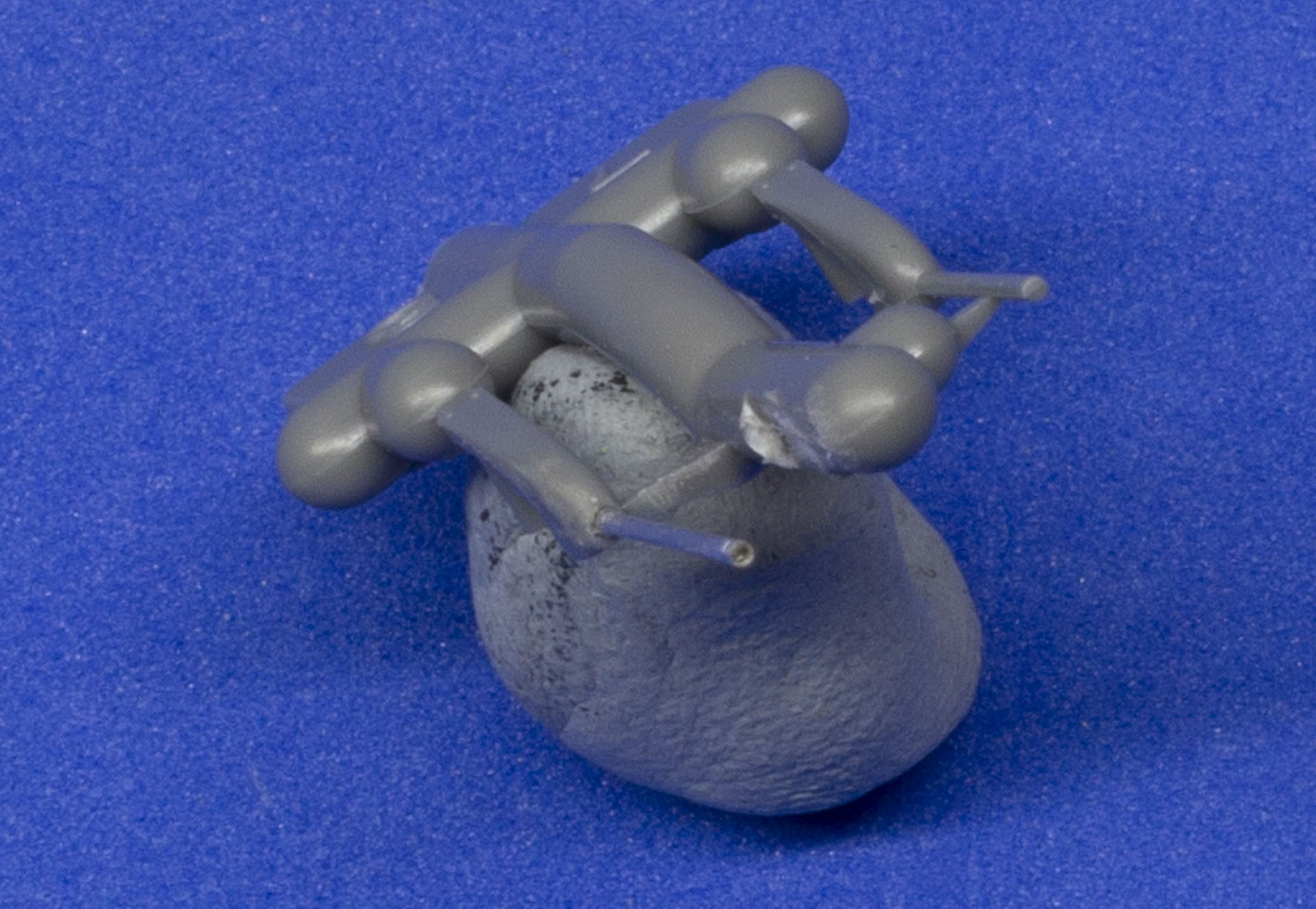

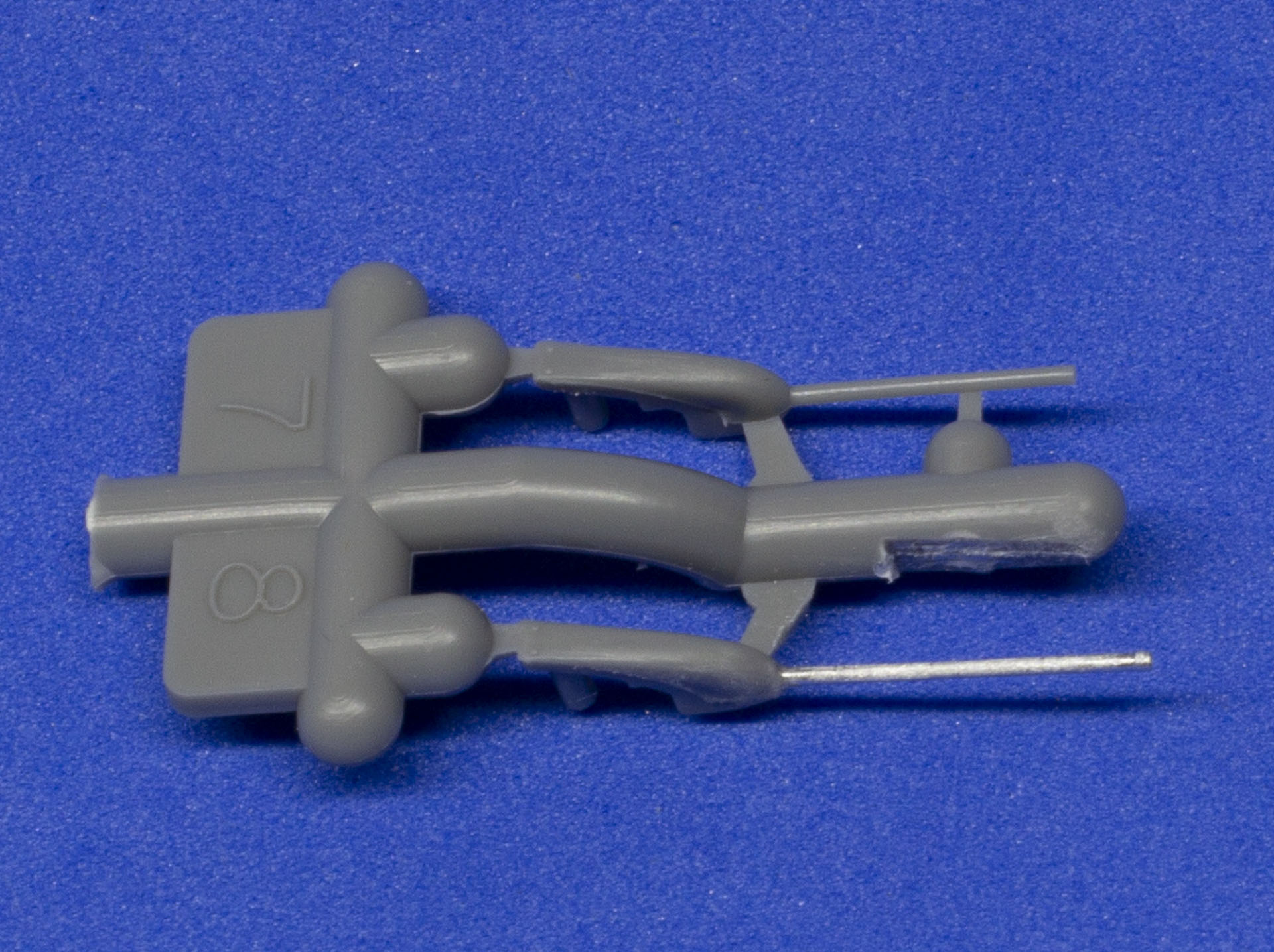

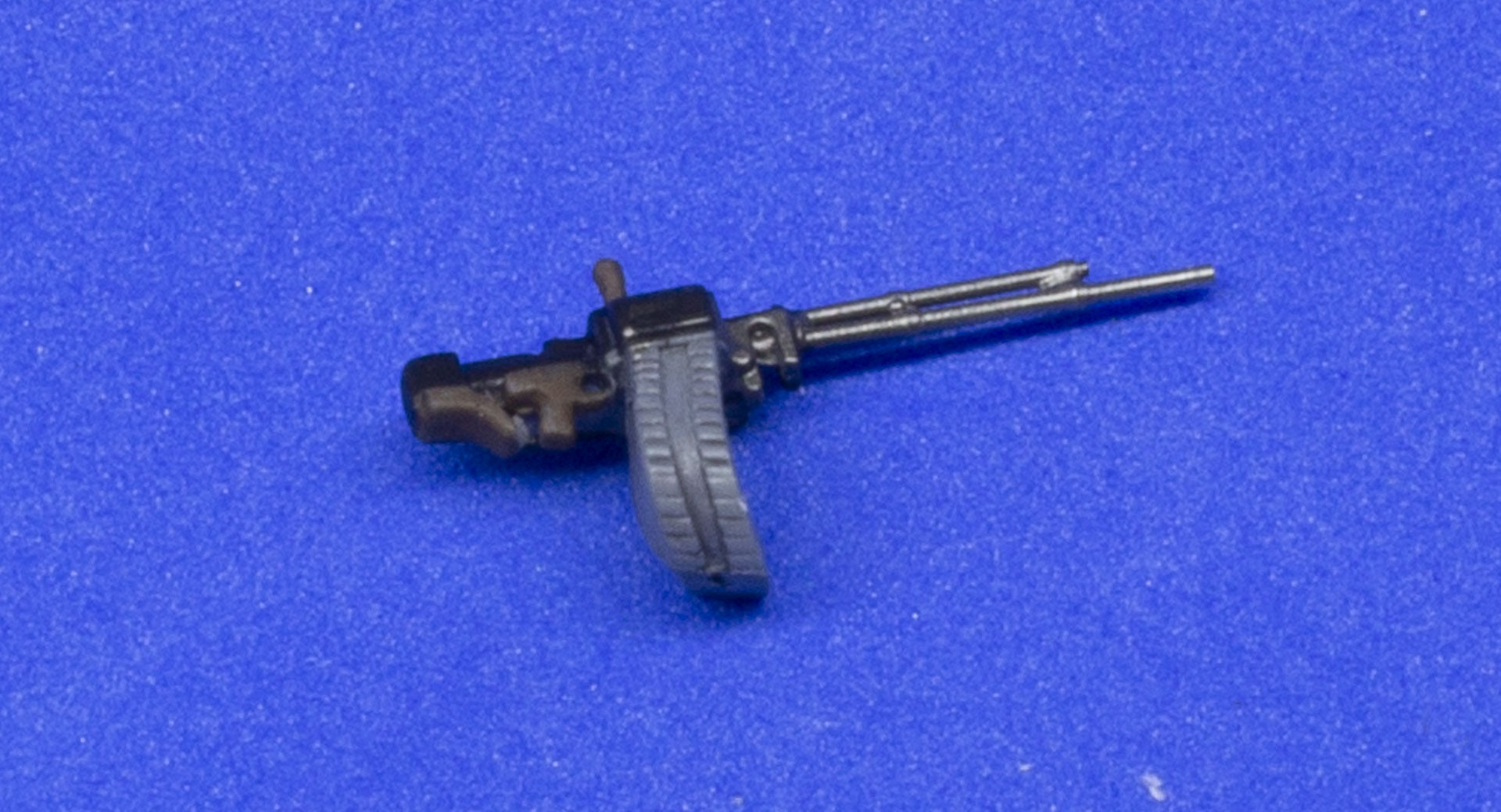

Далее заменил все стволы на точёные (пока на двухместном). Будут крыльевые пушки ВЯ-23. Ствол УБТ у стрелка- так-же точение:

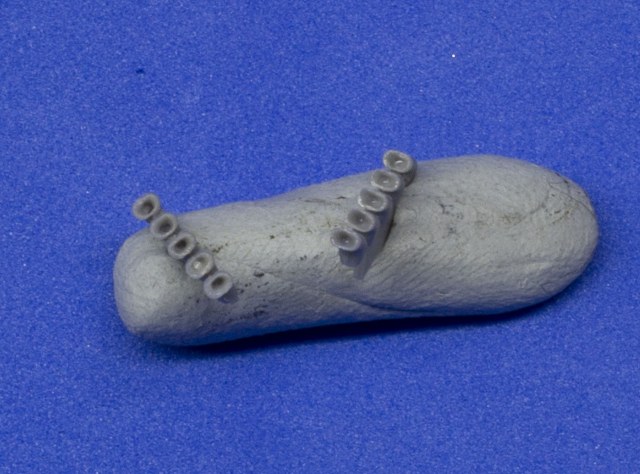

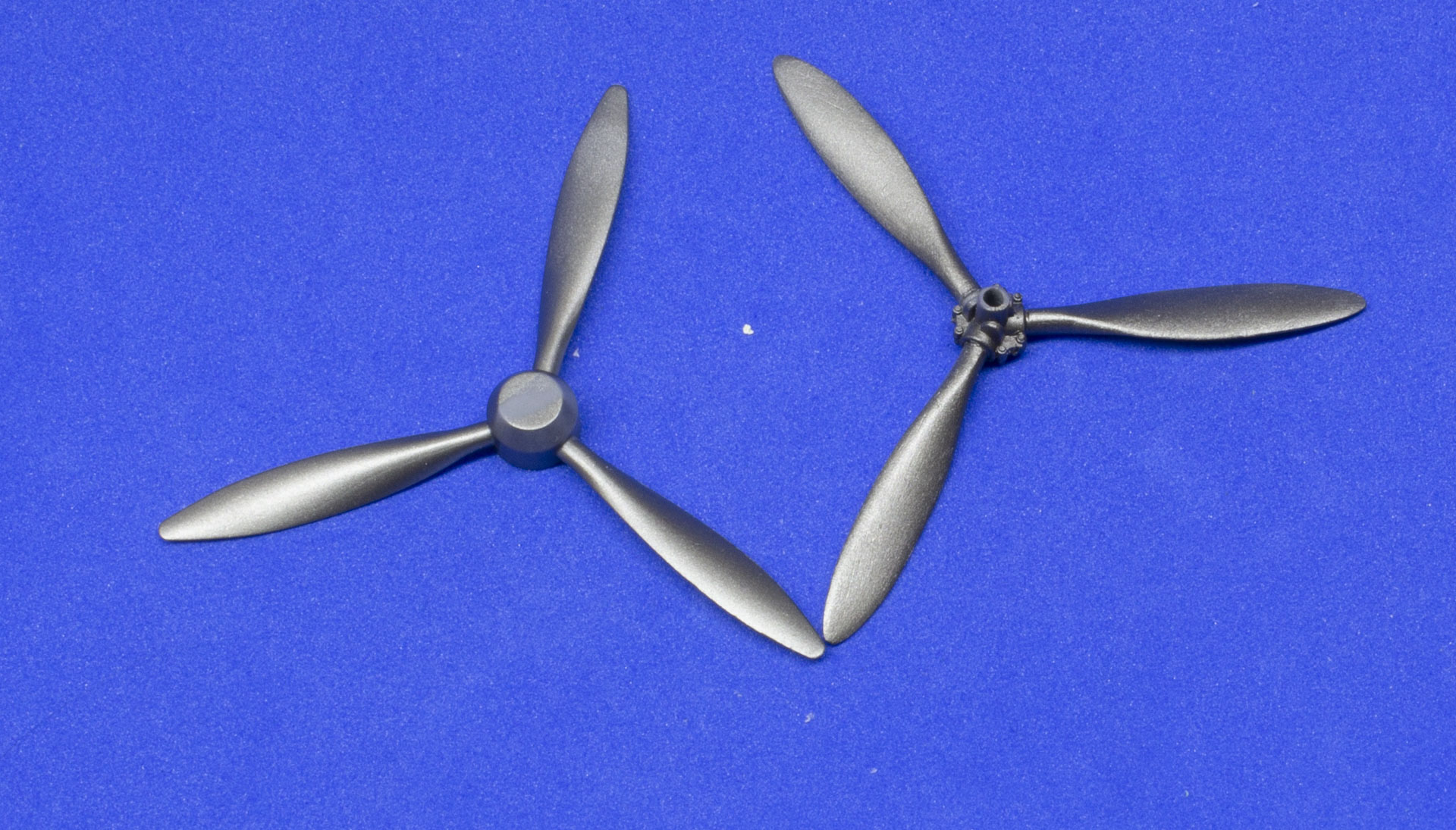

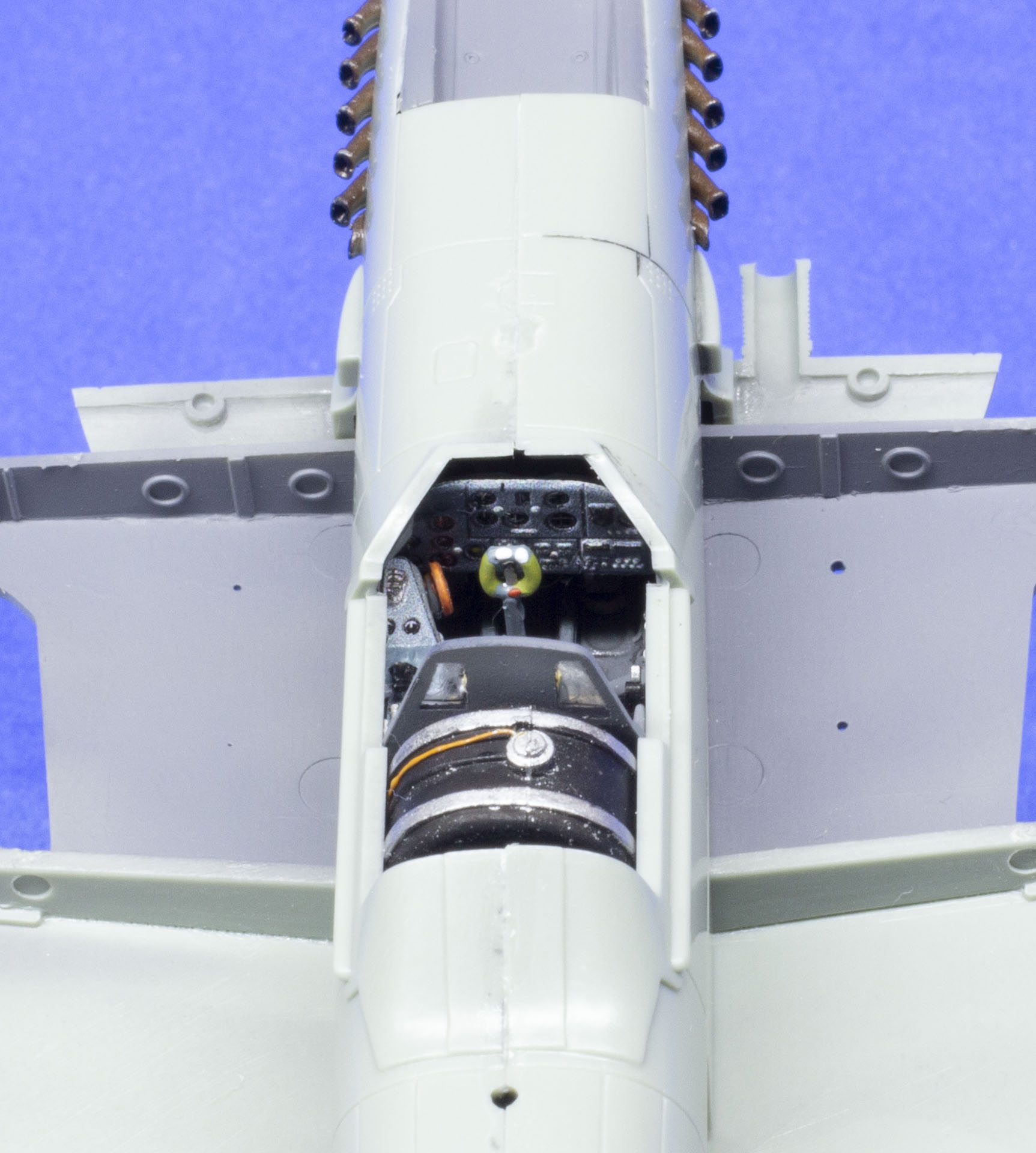

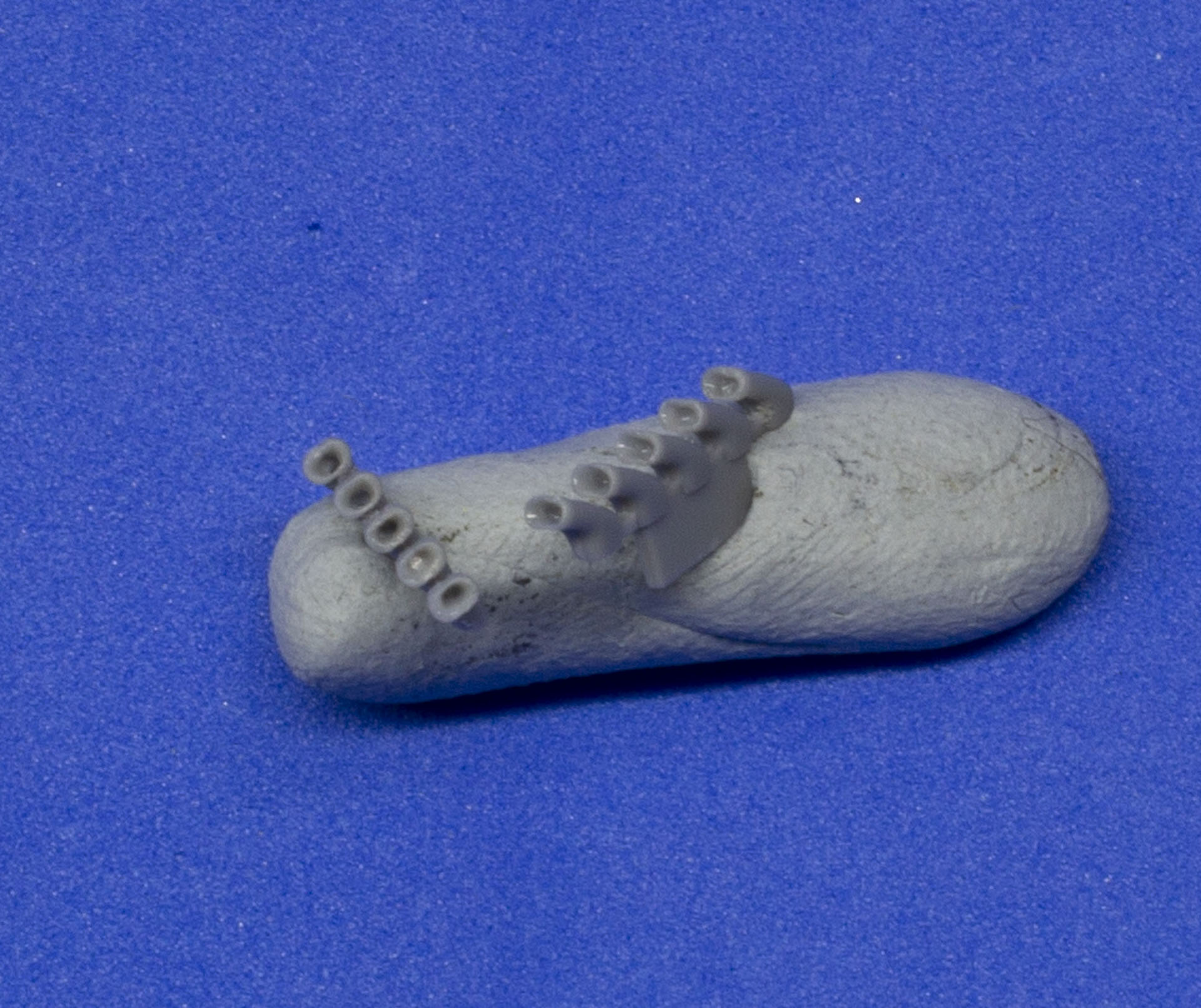

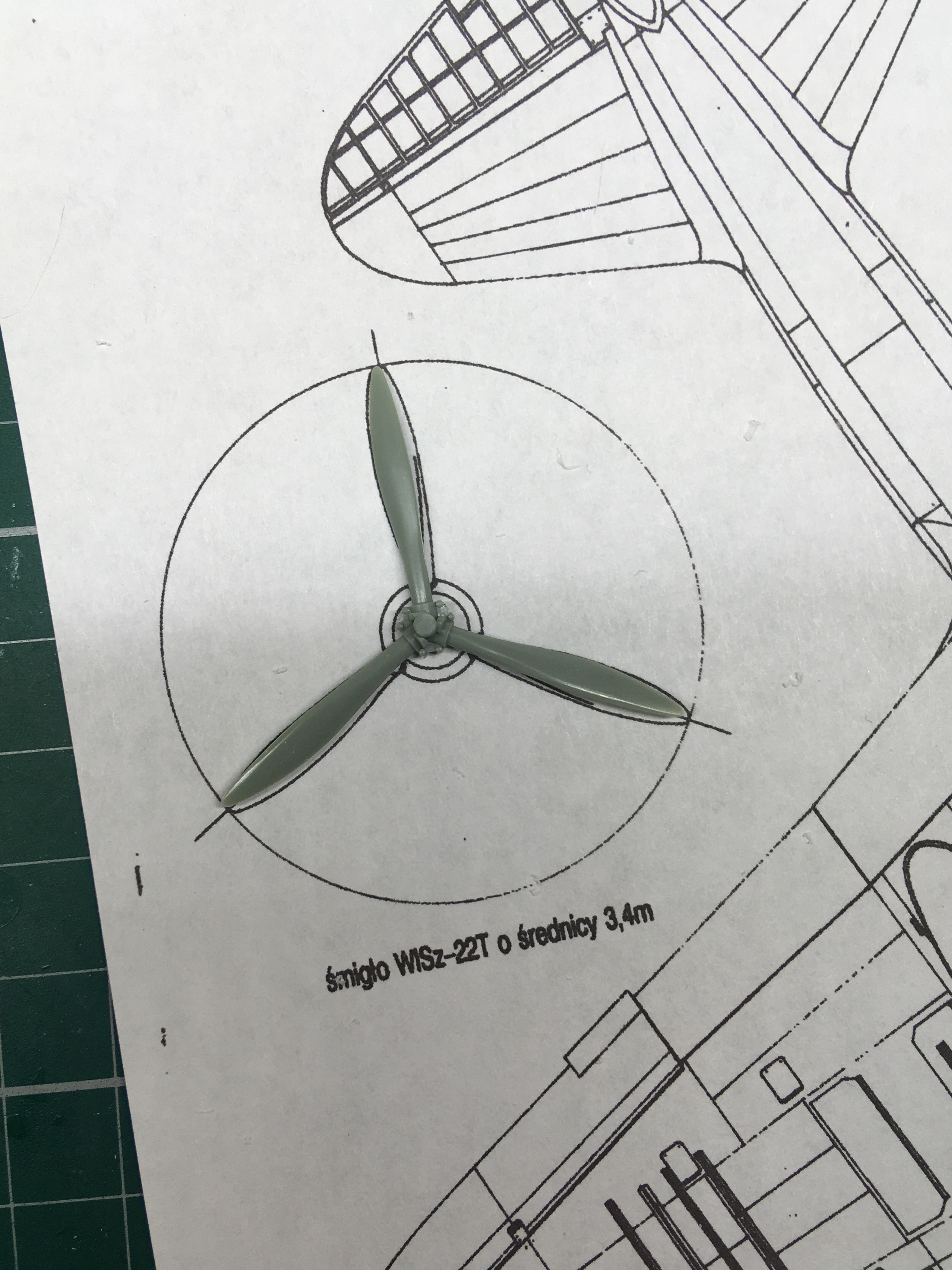

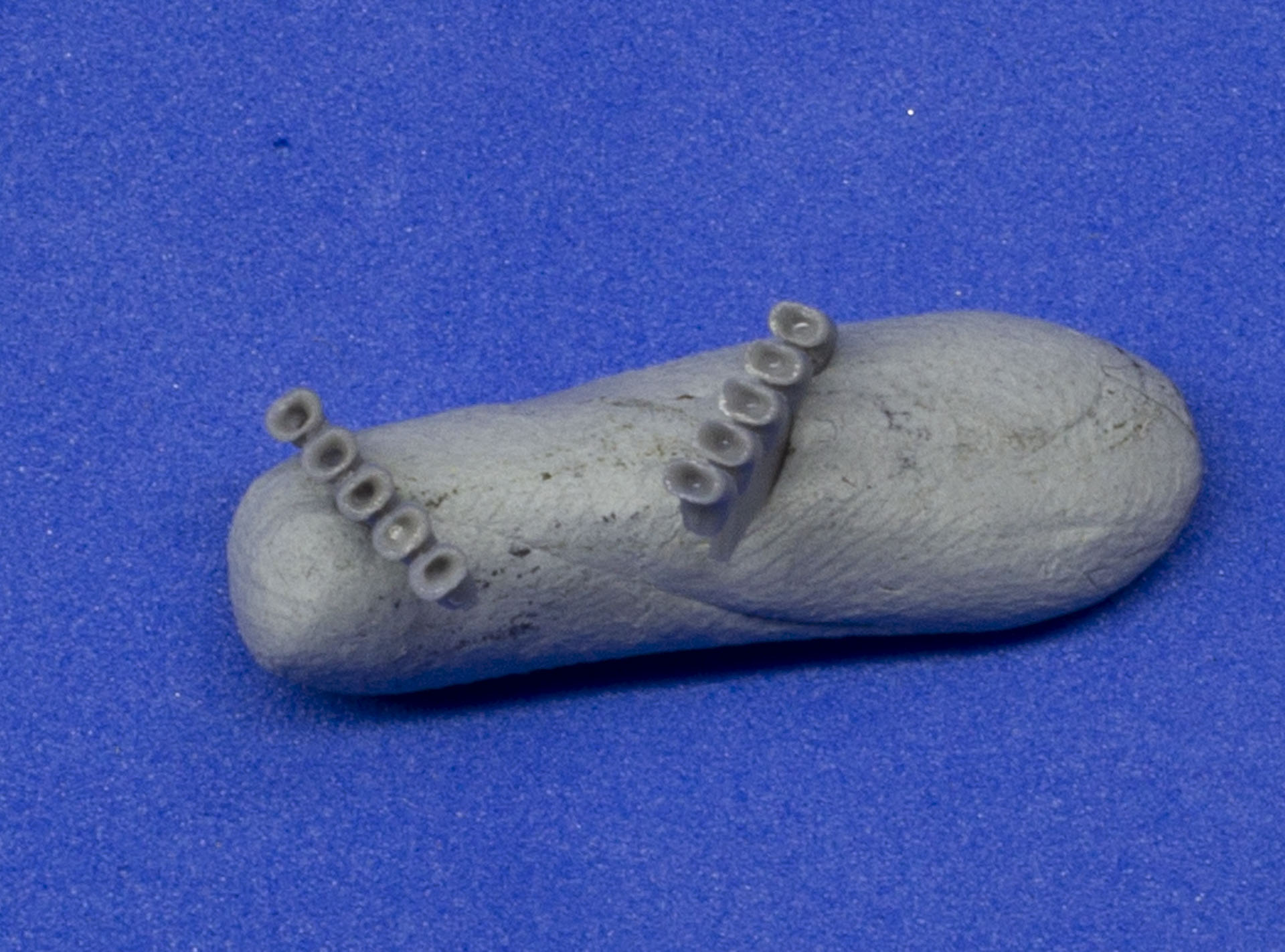

Рассверлил патрубки. Покрасил их. Покрасил (металик. база). винты:
Дима, приветствую! Удачи! Я в "лицокниге" тему видел, но тут смотреть удобней.
с уважением, cot behemot
@Владимир Губенко написал:Дима, приветствую! Удачи! Я в "лицокниге" тему видел, но тут смотреть удобней.
Володя, рад приветствовать!
Посмотрю, как пойдёт тут. Будет интерес и подсказки- буду продолжать до конца и тут и там.
@Дмитрий Буренко написал:Владимир Губенко написал:Дима, приветствую! Удачи! Я в "лицокниге" тему видел, но тут смотреть удобней.
Володя, рад приветствовать!
Посмотрю, как пойдёт тут. Будет интерес и подсказки- буду продолжать до конца и тут и там.
Будет-будет! Я только что такие собрал, Сергей Бусаргин те же машины в ГБ "Техника Победы", так что очень интересно!
Кстати, про квинта не знал, что они на Ил-ы приборки делают
Давай на "ты".
С уважением, Виктор
@Starley написал:Будет-будет! Я только что такие собрал, Сергей Бусаргин те же машины в ГБ "Техника Победы", так что очень интересно! Кстати, про квинта не знал, что они на Ил-ы приборки делают
У Сергея я тему просмотрел. Подписался. Тоже интересно.
А Квинта только в понедельник заявили. Декаль только на Тамию создана. (собственно, по моей модели и производилась примерка). На Академа я уж сам решил "примастрячить"
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Интересная тема, желаю удачи!
P.S. Сорри, не удержался, приколюсь с вашего позволения...
Кто-то нарисовал от балды "чертежи", кто-то с этих чертежей сделал мастер-модели...@Дмитрий Буренко написал:Разжился какими-то польскими чертежами. Отмасштабировал. Распечатал. В чертежи, в общих чертах, обе модели укладываются хорошо (это- радует!).
Естественно - модели в них уложатся!
P.P.S. Я, с некоторых пор, стараюсь смотреть на фото, а не на непонятные картинки непонятно откуда...
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
@Анатолий Сушон написал:Дима, я тут в уголке присяду покурить ;-)
буду очен рад!
@Сергей Красильников написал:P.S. Сорри, не удержался, приколюсь с вашего позволения.
Сергей,пожалуйста! Добрый юмор только улучшает обстановку и повышает иммунитет. Сам люблю иногда подколоть.
@Сергей Красильников написал:Кто-то нарисовал от балды "чертежи", кто-то с этих чертежей сделал мастер-модели...Естественно - модели в них уложатся!
Согласен. Но:1.Изначально не планировал никакие чертежи, ну раз уж они попались- решил: пусть будут. Да: масштабировал и по линейке (где была на чертежах) и по размерам самолёта.(брал длину). Так вот размах крыла у всех чертежей меньше на пару мм. Но отдельно плоскости обеих моделей в обводы укладываются.
2. Тут скорее наоборот: я по модели проверил чертежи.))))) Дело в том, что Тамию мне порекомендовали как САМУЮ лучшую (в том числе и точную) модель. Я от неё отталкивался. И, собственно, изготовление винтов- ориентир на Тамию.
3. Читал стройку Сергея Бусоргина. Там он приводит чертежи из МК. Так в них (как он пишет) Академ тоже вполне вписывается.
@Сергей Красильников написал:P.P.S. Я, с некоторых пор, стараюсь смотреть на фото, а не на непонятные картинки непонятно откуда...
Это- главная заповедь моделиста.
Именно так я всегда и строю. Но:1. Не всегда возможно найти хорошие фото; 2. Не всегда точно можно "на глаз" определить форму/размеры дорабатываемых деталей (если это необходимо). Так-что от чертежей я тоже не отказываюсь.P.S. А фото есть. И продолжаю собирать.
P.P.S: Так как матчасть пока знаю слабо, возможны ошибки. Поэтому и открыл стройку. Впервые за долгие года.
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Дмитрий, я пример "чертеж-модель" привел, вспомнив свою стройку МБР-2. там модель идеально входила в чертеж! Но, как сказали специалисты, именно по этим чертежам (не совсем верным) модель и делалась... С тех пор такая "обраточка" и запомнилась)))
А Сказка - это хорошо - реально можно много чего нового и полезного узнать
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©

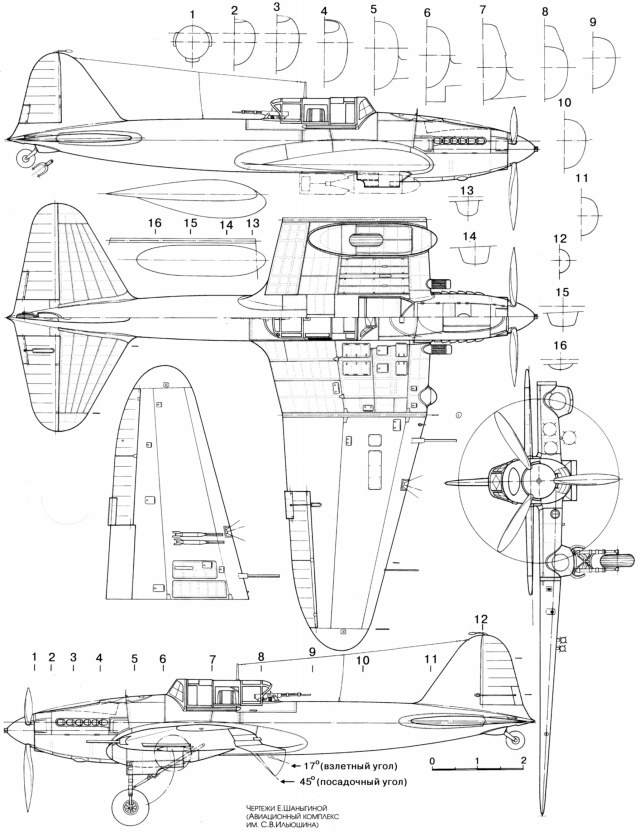

Чертежи - это больная тема. Вроде бы разработаны в комплексе Ильюшина по архивным чертежам, а отверстие выброса звеньев не с той стороны. Субъективно, у меня больше доверия к старым польским чертежам. Они эксплуатировали Ил-2 и документация по обслуживанию у них тоже была.
Ты видишь суслика? Нет. А он есть (с)
@Сергей Красильников написал:Дмитрий, я пример "чертеж-модель" привел, вспомнив свою стройку МБР-2. там модель идеально входила в чертеж! Но, как сказали специалисты, именно по этим чертежам (не совсем верным) модель и делалась... С тех пор такая "обраточка" и запомнилась)))
А Сказка - это хорошо - реально можно много чего нового и полезного узнать
Сергей, я понял. Ну- будем смотреть,по ходу пьессы. )))
@Андрей написал:Чертежи - это больная тема. Вроде бы разработаны в комплексе Ильюшина по архивным чертежам, а отверстие выброса звеньев не с той стороны. Субъективно, у меня больше доверия к старым польским чертежам. Они эксплуатировали Ил-2 и документация по обслуживанию у них тоже была.

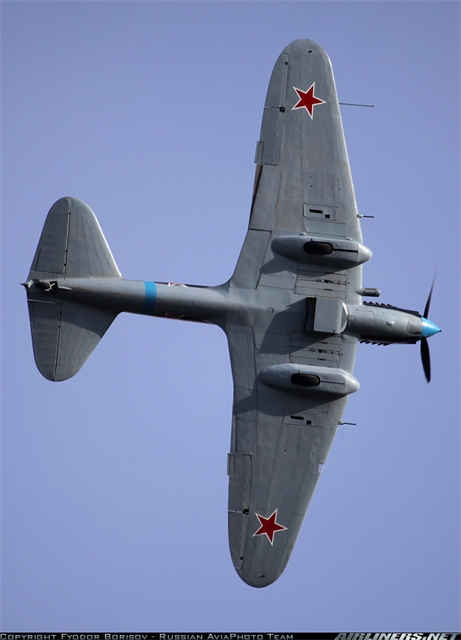

Андрей, спасибо за фото!

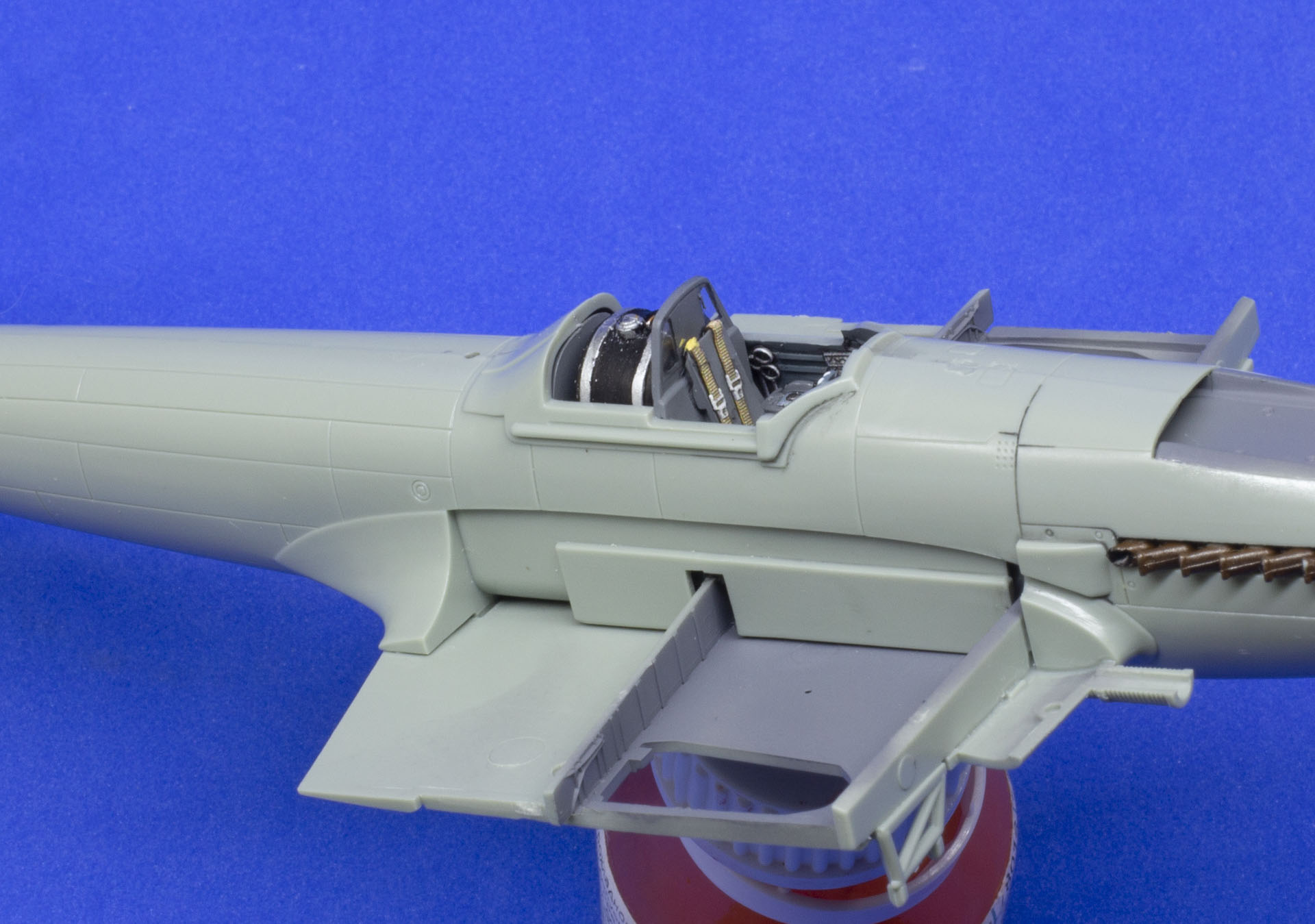

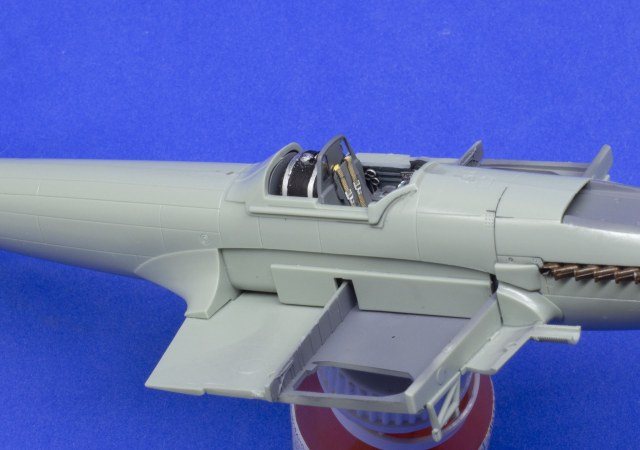

По гильзовыбросам я ничего не скажу, вроде на чертеже совпадает с Вашим фото, а вот с щитком-закрылком- бЯда. На чертежах (всех! он не такой). А вот на модели Тамии всё точно как на фото...интересно! А я уже замазал эти места. ))))
Ну а чертежи из книги Растреина по Ил-2 чем не чертежи?
Заходите https://vk.com/club191182204
@Вадим Цюпа написал:Ну а чертежи из книги Растреина по Ил-2 чем не чертежи?
Вадим, ничего не могу сказать. Не видел. Повторюсь: не ставил изначально цели вкладывать в чертежи.

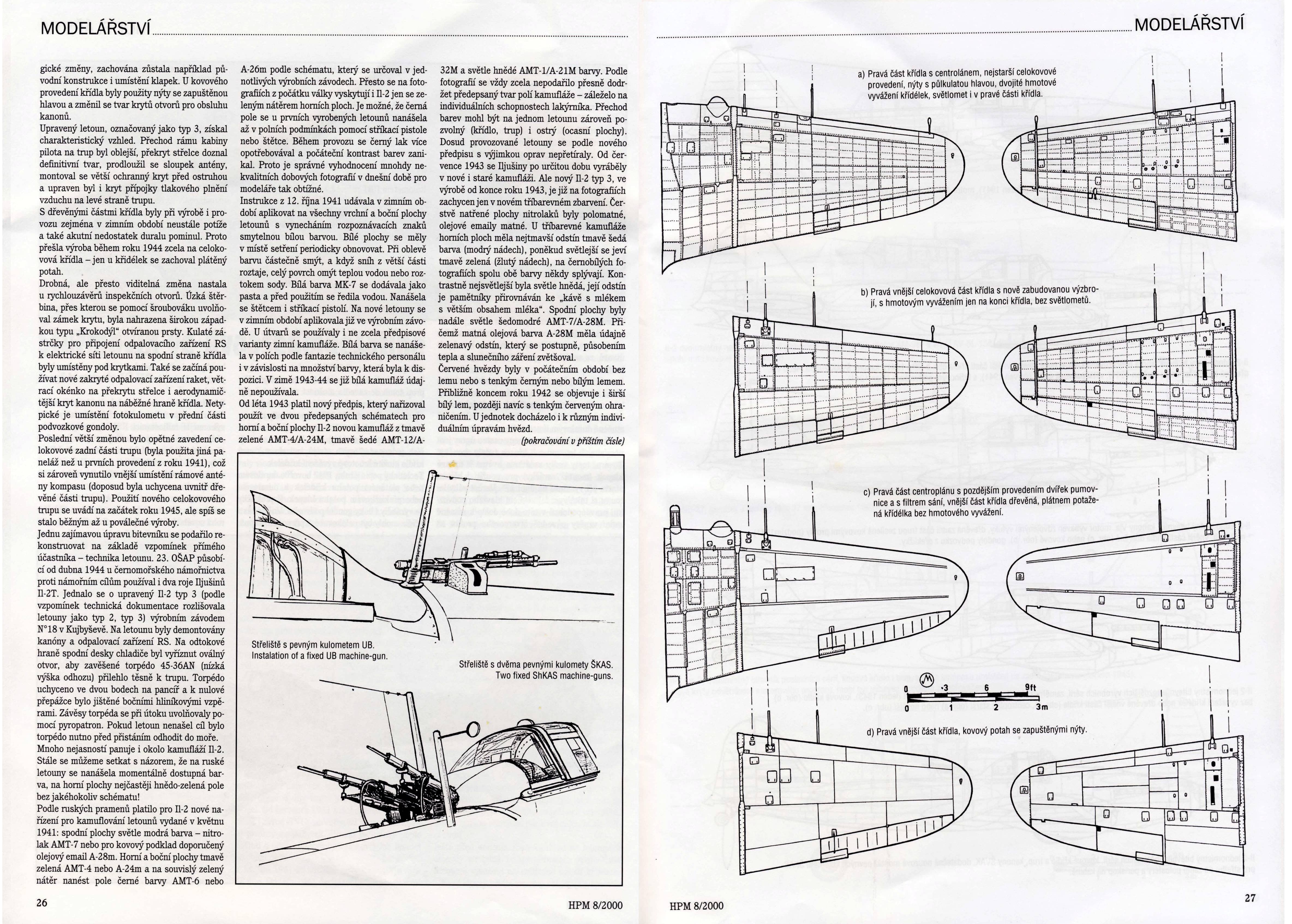

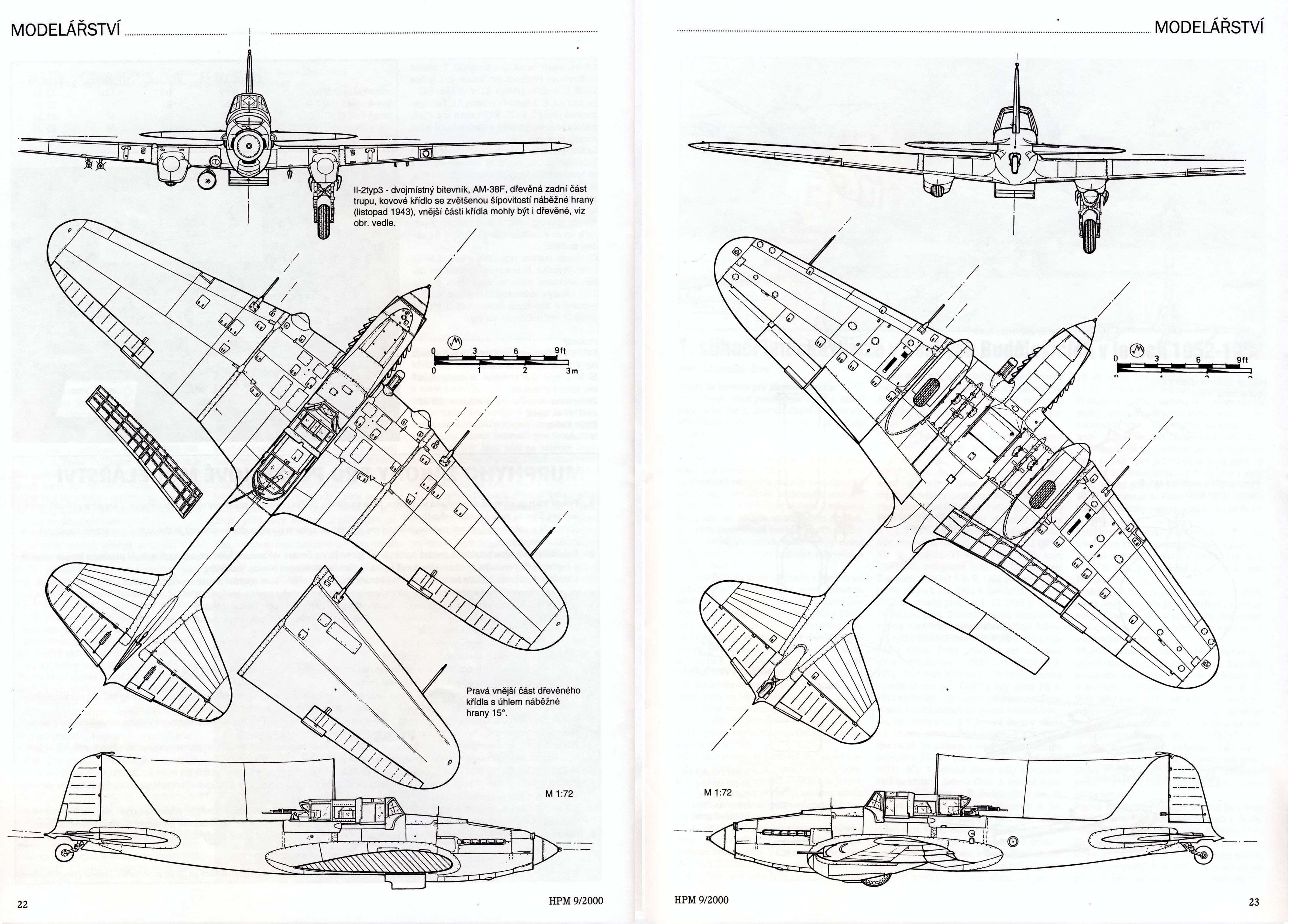

Ещё вариант по позднему Ил-2 - "Война в воздухе" №126. Это копия чехов. Там и чертежи и фото. И сделаны они,сдаётся мне,по обмерам музейного цельнометаллического штурмовика
Заходите https://vk.com/club191182204
Посадочные щитки на деревянных и металлических ,срельчатых консолях отличались
Заходите https://vk.com/club191182204
@Вадим Цюпа написал:Ещё вариант по позднему Ил-2 - "Война в воздухе" №126. Это копия чехов. Там и чертежи и фото. И сделаны они,сдаётся мне,по обмерам музейного цельнометаллического штурмовика
Эх, на досуге поищу по сети.
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Судя по указанной модификации "Ил-2М тип 3" - да@Вадим Цюпа написал:Это копия чехов.
Но гильзосбросы нарисованы верно
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
@Вадим Цюпа написал:Посадочные щитки на деревянных и металлических ,срельчатых консолях отличались
На фото- какой? По-моему он с Тамиевской моделью схож
А на чертежах моих разницы в щитках нет....
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Могу скинуть на почту ПДФ@Дмитрий Буренко написал:Эх, на досуге поищу по сети.
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©

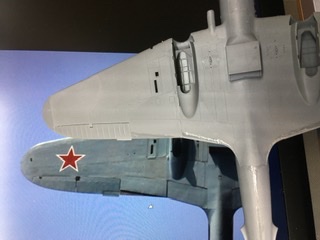

Блиин, только сейчас обратил внимание: на тамии гильзосброс на левой консоли не так, как на фото.
