Коллеги добрый день. Хочу построить кобру 1:72, озадачился декалью на нее, в наличии в наших магазинах ничего не нашел от слова совсем. Решил заказать свою через "Народную декаль" Но если с боковиками проблем нет, хотя по интересному мне боковику есть вопрос. То с техничкой есть вопросы, в принципе фотки есть и воспроизвести можно, но не закрашивали ли ее на советских бортах? Всякие no step, oxygen, oil, и на винте надписи curtis? Не нашел на советских фото их по понятным причинам, фототехника тогда была не ахти.
Есть фотки зарубежные из музеев, там все это есть. Кто-нибудь заморачивался, может есть макет или скан декали с ними?



И вопрос по борту, хочу сделать декаль на борт майора Сиротина, который с орлом, но есть вопросы:1) На боковиках нет ни бортового номера ни серийного на стабилизаторе, были они или непонятно?

2) Есть фотка Сиротина рядом с кинг коброй на которой он служил после перевода ИАП на дальний восток, и там бортовой 21, номер же за пилотом не остается в случае смены машины?

3) На каком все таки фоне был орел, на синем или на красном как на оригинальной эмблеме из США

4) Вопрос по звездам, почему они в белом круге? Такое встречалась еще на кобрах?

Поищите стройки Андрея Stan а. В них много фотографий по кобрам, в том числе и с надписями. Самолеты в целом не перекрашиваись и надписи должны были оставаться, но... Проводились работы по усилению хвостов - соответственно надписи на них терялись, и зависит от борта - если прошел ПАРМ, то там одному Богу известно, что осталось, что закрасили.

советую подождать, весной должна появиться декаль с техничкой от Колибри - великолепная, как по исполнению, так и по соответствию. или заказать с Украины Фоскбот - пока что лучший выбор, например - http://old.hobby.dn.ua/foxbot-fox-031-tehnicheskie-nadpisi-airacobra-p-90986.html?currency=USD
п.с. если будете смотреть у меня, то на своих D и K красные полосы и надписи на дверях я недавно закрасил - они появились не ранее, чем с N. на дверях правда были у более ранних - Мк.1, но иначе, чем у поздних.

@Andrey Stan написал:

советую подождать, весной должна появиться декаль с техничкой от Колибри - великолепная, как по исполнению, так и по соответствию. или заказать с Украины Фоскбот - пока что лучший выбор, например - http://old.hobby.dn.ua/foxbot-fox-031-tehnicheskie-nadpisi-airacobra-p-90986.html?currency=USD
п.с. если будете смотреть у меня, то на своих D и K красные полосы и надписи на дверях я недавно закрасил - они появились не ранее, чем с N. на дверях правда были у более ранних - Мк.1, но иначе, чем у поздних.

И раз уж главный мастер по кобрам заглянул, хотелось бы узнать по боковику не подскажите, по цвету орла, каким он все такие мог быть? Ну и номерам бортовой мог быть таким же как на P-63? По серийнику раз фото нет, то скорее всего и понять был он или нет вряд ли удаться.

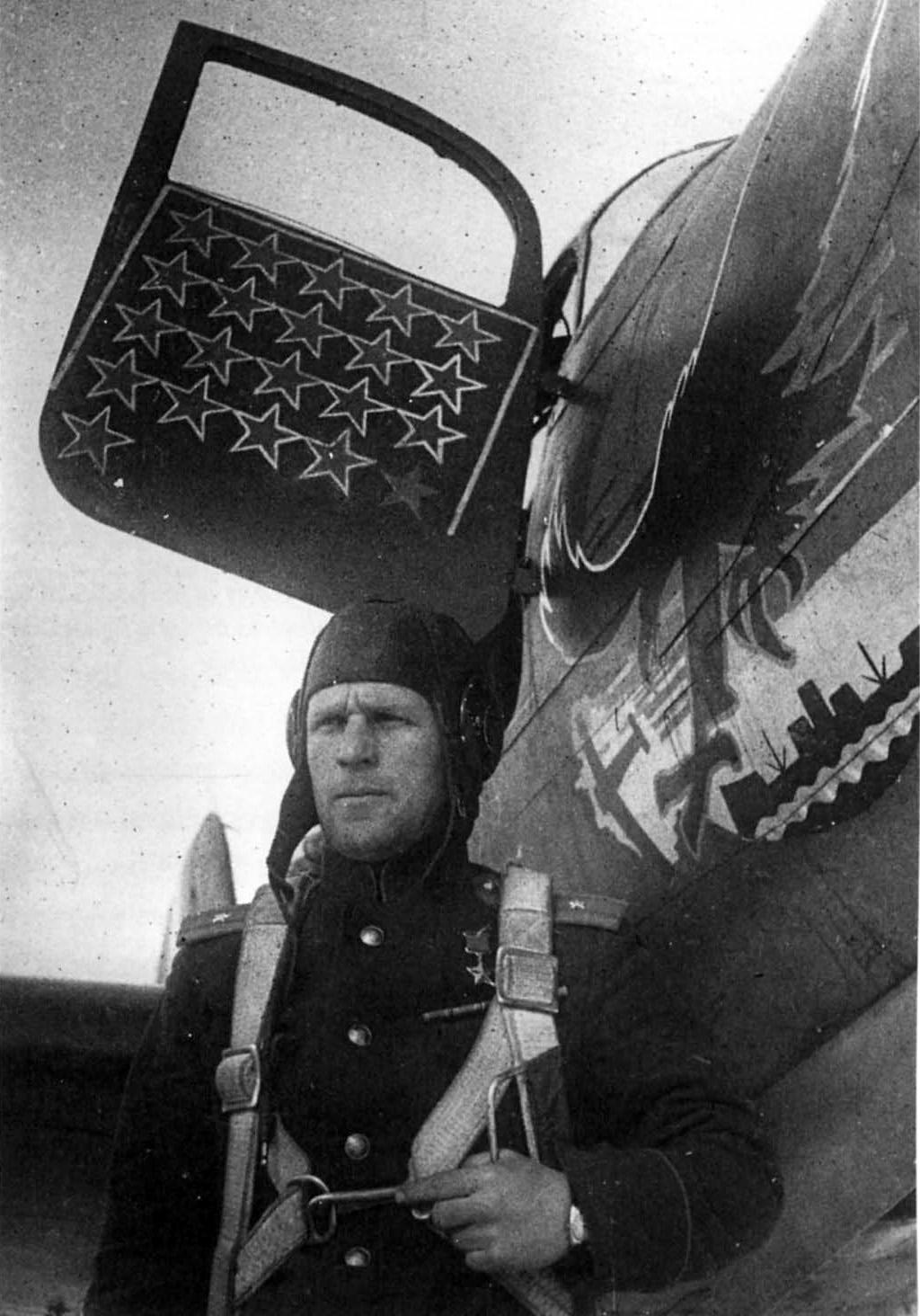

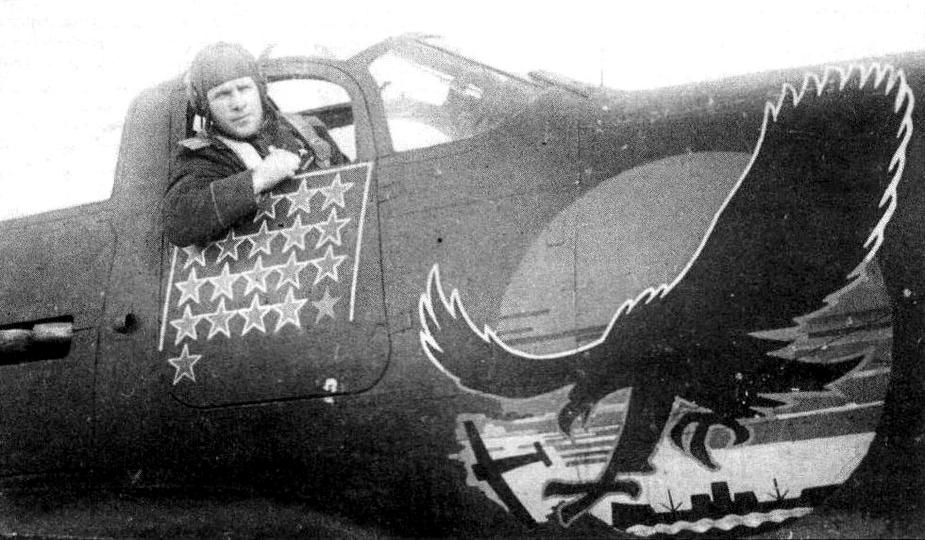

Звезды в белых кругах имели место быть, скорей всего до поступления в боевые части, за редким исключением (например, Сухов). Но вопрос в том, что машина Сиротина на фото видна только спереди, на тех фото что публиковались. Откуда авторы цветных картинок взяли эти белые круги? Были ли они вообще? Пока не понятно.

техничка оставалась на своих местах естественно, если только не было перекраски - частичной, или полной (было и такое). тот же Фоксбот и полную декаль нарисовал на Р-39, в комплекте с техничкой, цена правда кусается - http://old.hobby.dn.ua/foxbot-fox-014-airacobras-sovetskih-asov-p-90976.html

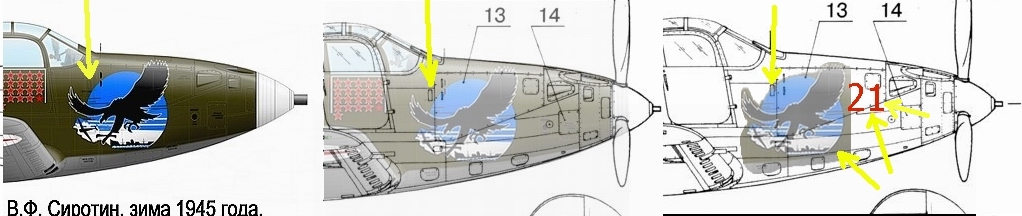

правда не думаю, что она отображает облик достоверно (автор увидел фото с номером уже после печати декали), вместе с боковиками... зато фон рисунка на декали более логичный - красный (голубой бы выглядел светлее). также правильно отображен ЭБО на руле. белый цвет кока и полосы на фото указывает, что это не "1945", как на боковике, а 1943 (до переименования полка).
на машине Сиротина еще был номер, начинающийся с 2... думаю "очко" - 21, по количеству побед и судя по номеру на Р-63 (её фото у Вас в сообщении на фото). как командир полка он ведь мог себе позволить вольности, включая выбор номера. думаю подобрать номер можно из декалей на Як-3/7 - похож шрифт.
кругов думаю не было (закрашены), вот фото машины того же 72ГвИАП - http://ava.org.ru/iap/72g/p39_za_viktora_revutskogo.jpg

[SIZE=12pt]Это фото, где видна двойка это разве не P-63?
[/SIZE]
А по поводу белых кругов, есть еще такие фото:


Я так полагаю что они имели место быть действительно на машинах которые еще не поступили в боевые части, хотя в книге "Кобры в небе на Кубанью" о нанесении ОЗ на кобры написано следующее:

Все поступившие в СССР L и М были новыми, в стандартной (OD-NG) окраске. Советские 03 наносили, как правило, в «стартовых»точках ленд-лиза — Абадане и Фэрбенксе: амери-

канские белые звезды превращали в красные, а синий круг закрашивали. Зимой и весной 1913 года маршрут поставки можно было почти безошибочно определить именно по виду 03. Так. из Фэрбенкса самолеты уходили с красными звездами157 без окантовки, но с аккуратно зарисованными «родными» оттенками OD-NG синими кругами (очевидно, под трафареты) — следы подкраски не заметны даже на очень качественных фото. В Абадане же звезды наносили по всем правилам» с черной 1-см окантовкой, но синий круг зарисовывали довольно неряшливо — часто английскими либо советскими красками.Их оттенки не совпадали с американскими OD-NG. что изрядно портило внешний вид машин. Поэтому круг нередко оставляли, и красная звезда в черной окантовке оказывалась на синем фоне. В периоды «запарки» с перегонкой машина могла долететь до Аджи-Кабула и с американскими ОЗ, где последующий вид звезд и кругов уже сильно зависел от вкусов техперсонала 25 ЗАП.

@Andrey Stan написал:
также правильно отображен ЭБО на руле. белый цвет кока и полосы на фото указывает, что это не "1945", как на боковике, а 1943 (до переименования полка).

Спросил у Колибри про декали, по моему там супер наборы, но в продаже только с мая


@Сергей Бусаргин написал:

Звезды в белых кругах имели место быть, скорей всего до поступления в боевые части, за редким исключением (например, Сухов). Но вопрос в том, что машина Сиротина на фото видна только спереди, на тех фото что публиковались. Откуда авторы цветных картинок взяли эти белые круги? Были ли они вообще? Пока не понятно.

упс, ошибочка вышла - оказывается было два 17-х ИАП! еще ЛФ - http://ava.org.ru/iap/72g.htm
фото где двойка не Р-63, а Р-39.
за круги уже было сказано - такие перегоняли, в войсках так оставляли единицы (как уже было сказано - самолет Сухова, а не "вымысел". но на фото Сиротина не видно какие, значит закрасить их, как сразу и предложил. авторы картинок взяли из своей головы. других фото нет.
и о каком "серийнике" речь?
фото с камуфлированной Мк.1 неуместно (N же предполагается делать?) - это британцы перекрасили из зелено-коричневого в серо-зеленый.

@Andrey Stan написал:

упс, ошибочка вышла - оказывается было два 17-х ИАП! еще ЛФ - http://ava.org.ru/iap/72g.htm
фото где двойка не Р-63, а Р-39.

не пойму о какой заглушке речь, зато вижу ствол пушки в кожухе и воздуховоды на носу (Р-39). так что очевидно, что там Q-21/25 4-х лопастная. на подписи боковиков, высосанные из пальца я уже давно не обращаю внимания и Вам не советую.

@Andrey Stan написал:

не пойму о какой заглушке речь, зато вижу ствол пушки в кожухе и воздуховоды на носу (Р-39). так что очевидно, что там Q-21/25 4-х лопастная. на подписи боковиков, высосанные из пальца я уже давно не обращаю внимания и Вам не советую.
Изменено: Andrey Stan - 20.01.2020 21:52:20

А по воздуховодам, обведите, а то в упор не вижу никакие воздуховоды, только наверху кожухи пулеметов.
Большое спасибо, тогда буду искать другую машину модификации N

Есть у вас хорошие чертежи P-39N? У меня есть такой в 48 масштабе на Q модификацию с сечениями фюзеляжа и такой боковик в 48-м


ниже кожуха пулемета воздуховоды.
чертеж для работы со Звездой? на N вообще-то хороших нет, максимум на К. а приведенный - хрень, такая же, как модель Звезды. так что чертеж пригодится если только выбросить эту модель и делать с нуля. в общем собирайте как есть, а то с чертежом желание её делать сразу пропадет)

@Andrey Stan написал:

ниже кожуха пулемета воздуховоды.
чертеж для работы со Звездой? на N вообще-то хороших нет, максимум на К. а приведенный - хрень, такая же, как модель Звезды. так что чертеж пригодится если только выбросить эту модель и делать с нуля. в общем собирайте как есть, а то с чертежом желание её делать сразу пропадет)

мне кажется вы путаете знания с благоговением. увы, последнего к модели Звезды и польским чертежам Р-39 быть не может, учитывая существование модели RS model и чертежей Лубнина.
и я не из тех, кто молча будет смотреть, как человек будет пытаться из какашки слепить конфетку, чтоб потом заклевать. уж извините) умолкаю.
