Всем доброго времени суток!
Веду очередной долгострой. Как уже писал ранее - нравятся лодки, построенные в единственном экземпляре, или малыми сериями. На этот раз - К-403. Производитель - OKB Grigorov, масштаб 1/700.
Фотографии отливок можно найти в интернете. Историческую справку - на "Штурме глубины", книге Апалькова, фото и, скорее эскизы, чем чертежи - на эйрбазе.
Доработки стандартные.

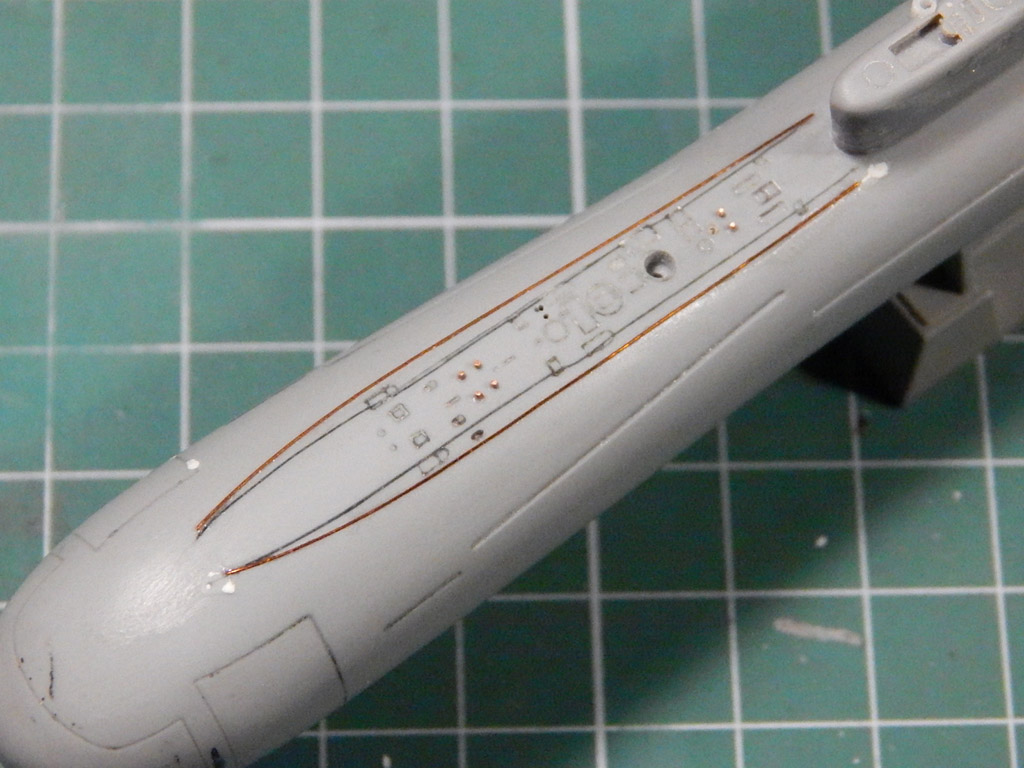

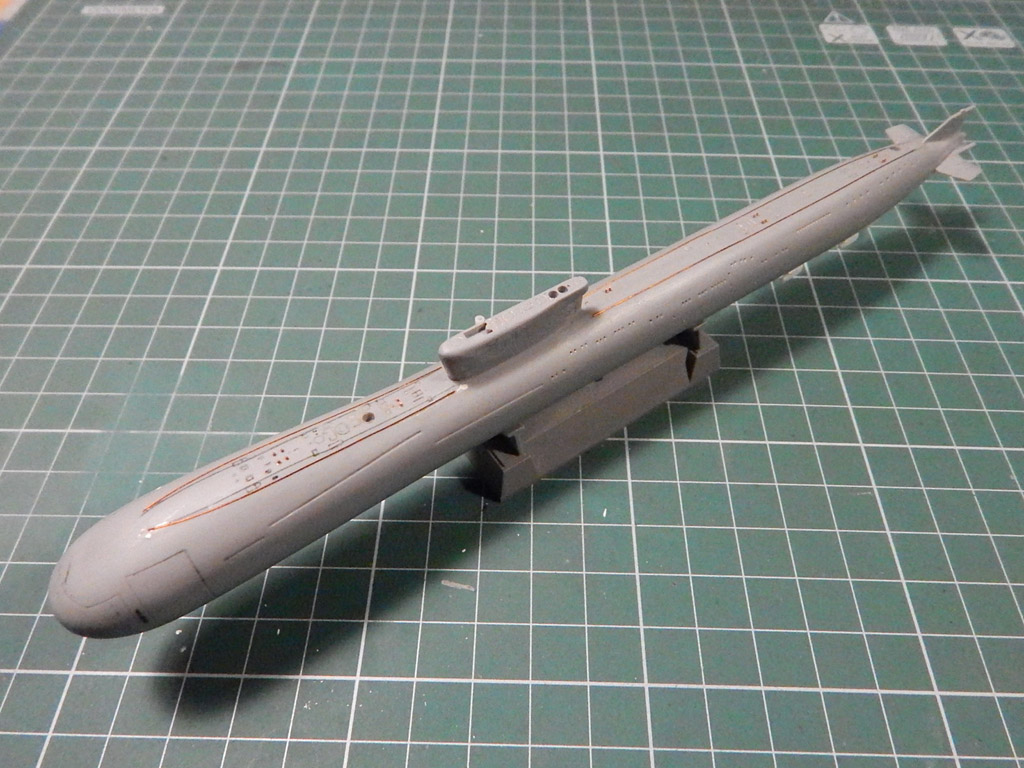

На сегодняшний день сделано:

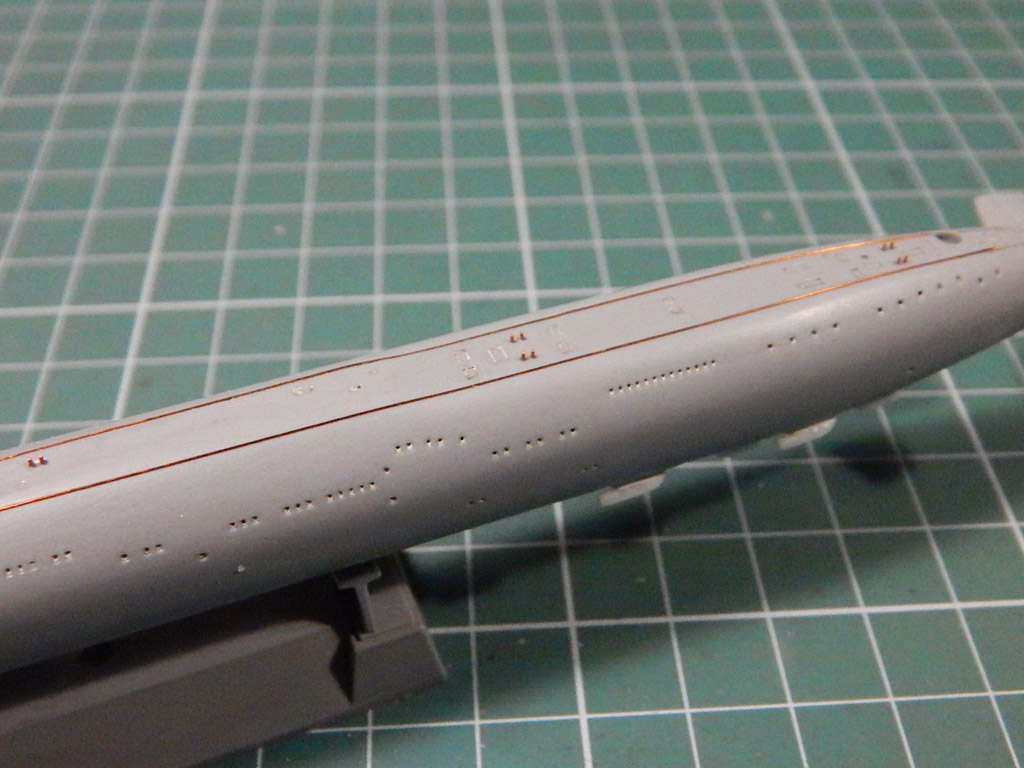

- зашпаклевана цианакрилатом расшивка ГАК;

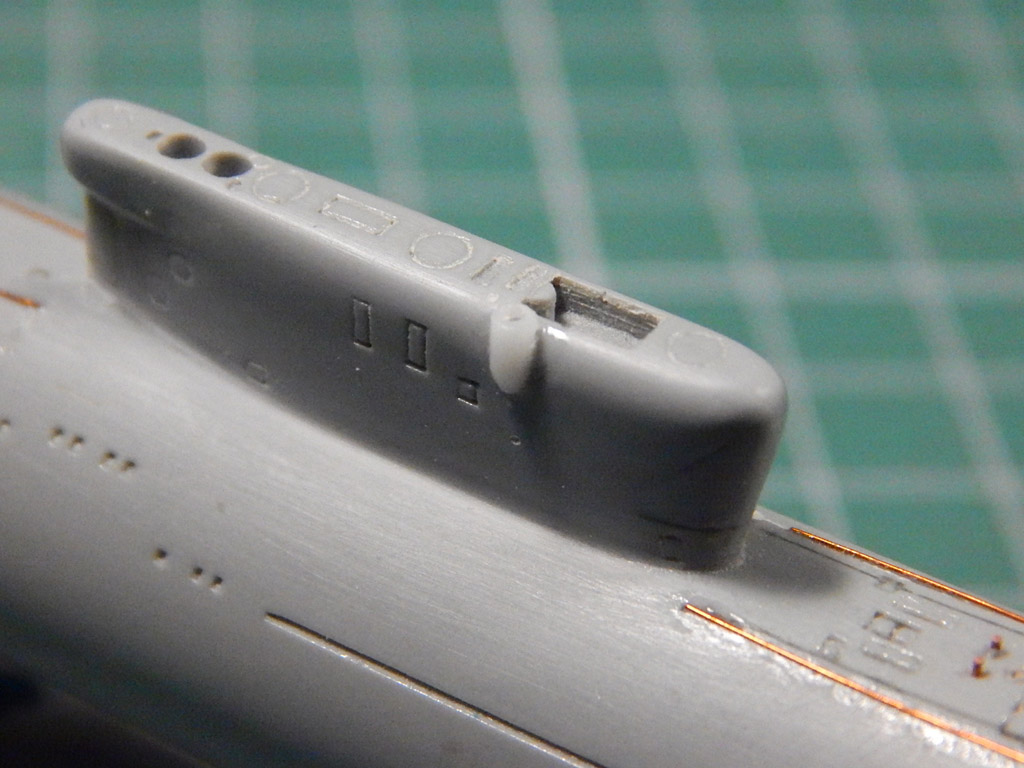

- исправлена (не знаю, правильно ли) форма кормовой части ограждения ВУ;

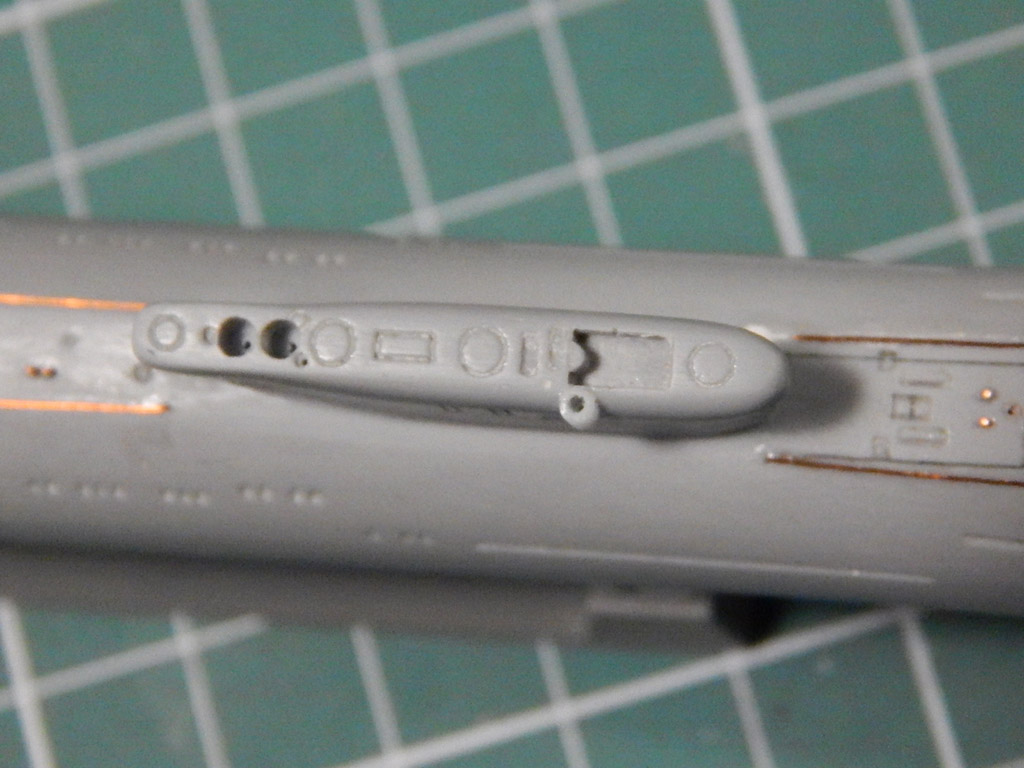

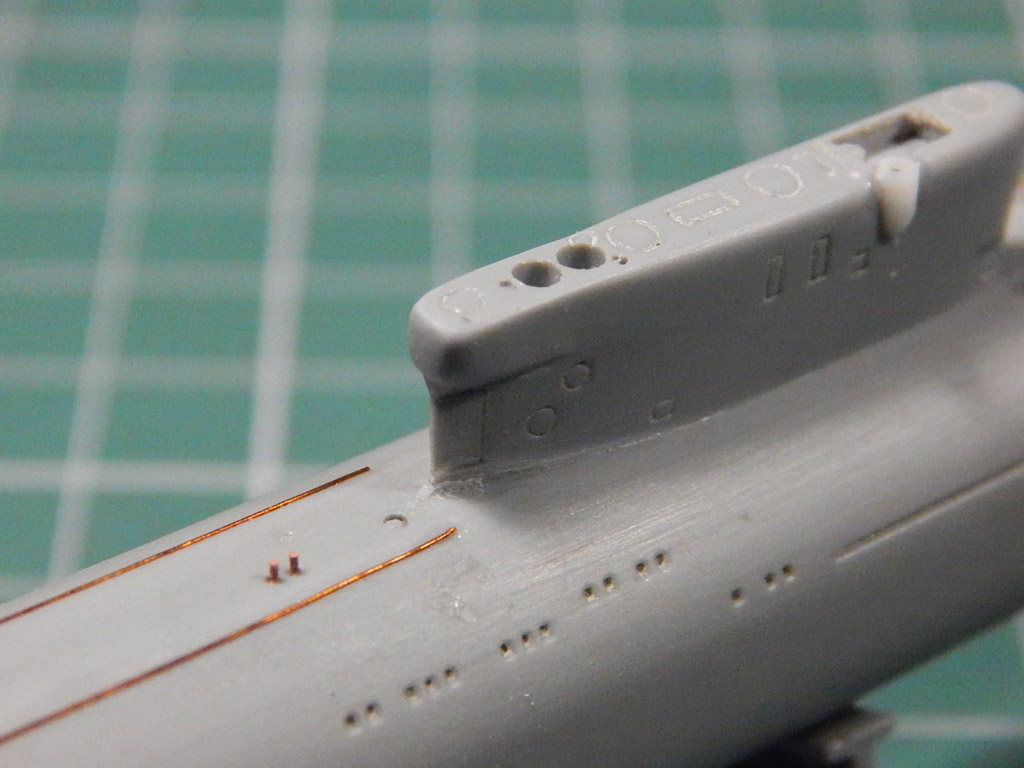

- рассверлены 2 шахты для ВУ;
- изготовлена шахта для "Синтеза";
- высверлены места под ВСК и АСБ;

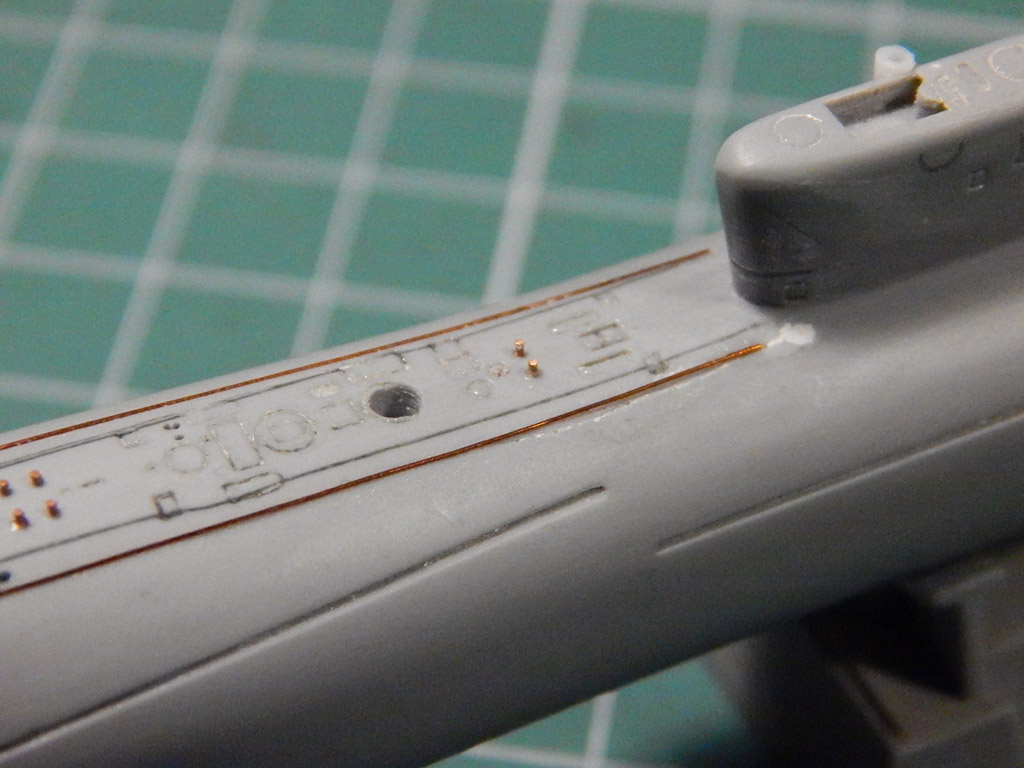

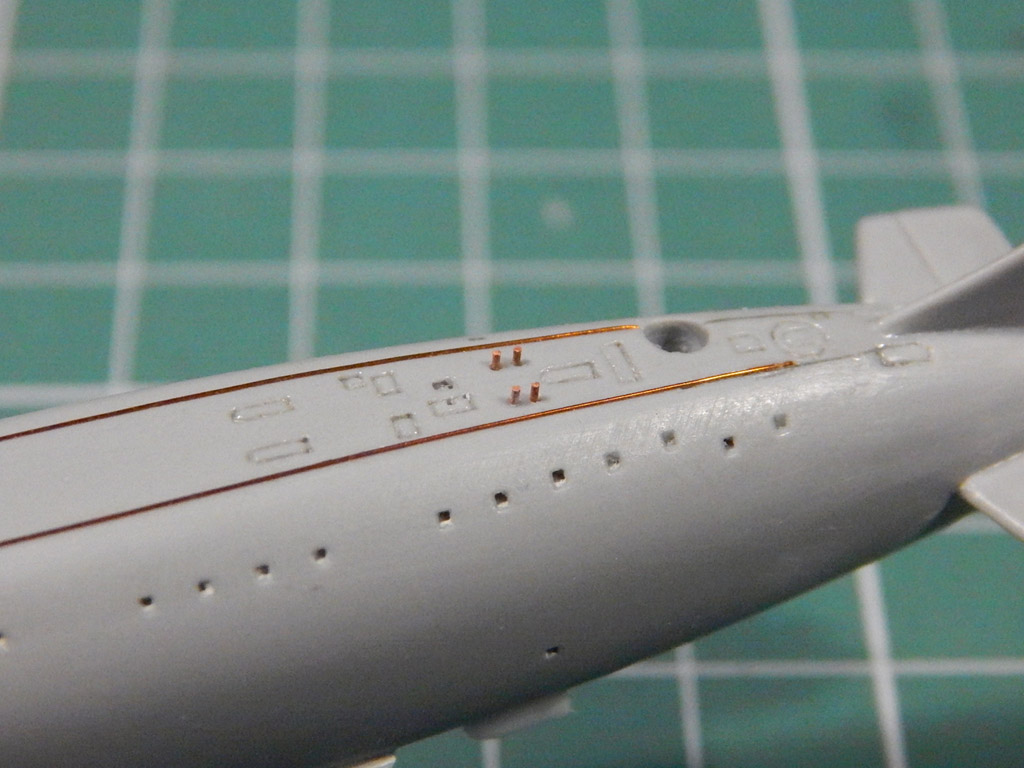

- релинги из проволоки приклеены на цапон-лак (в носу - со второй попытки

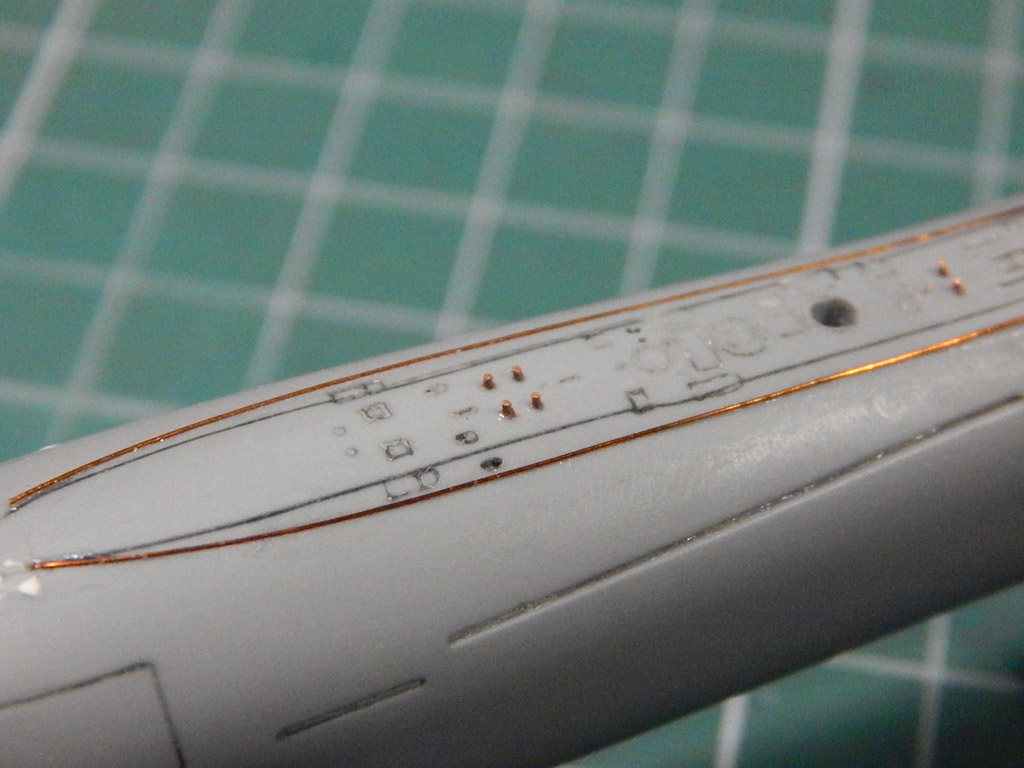

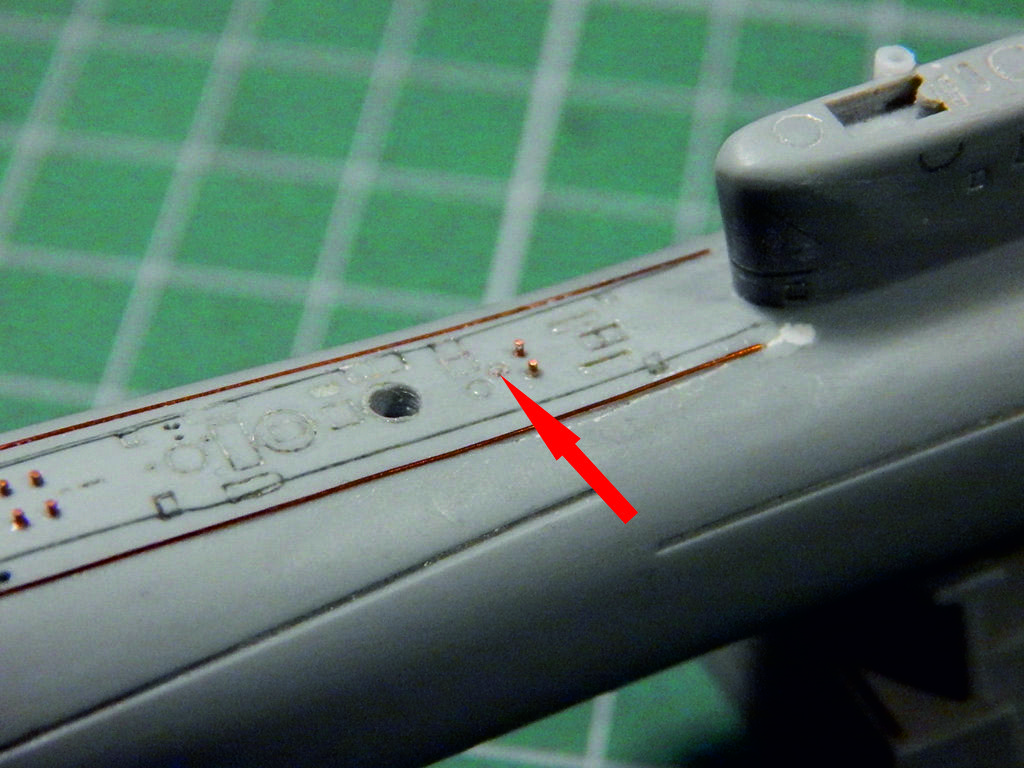

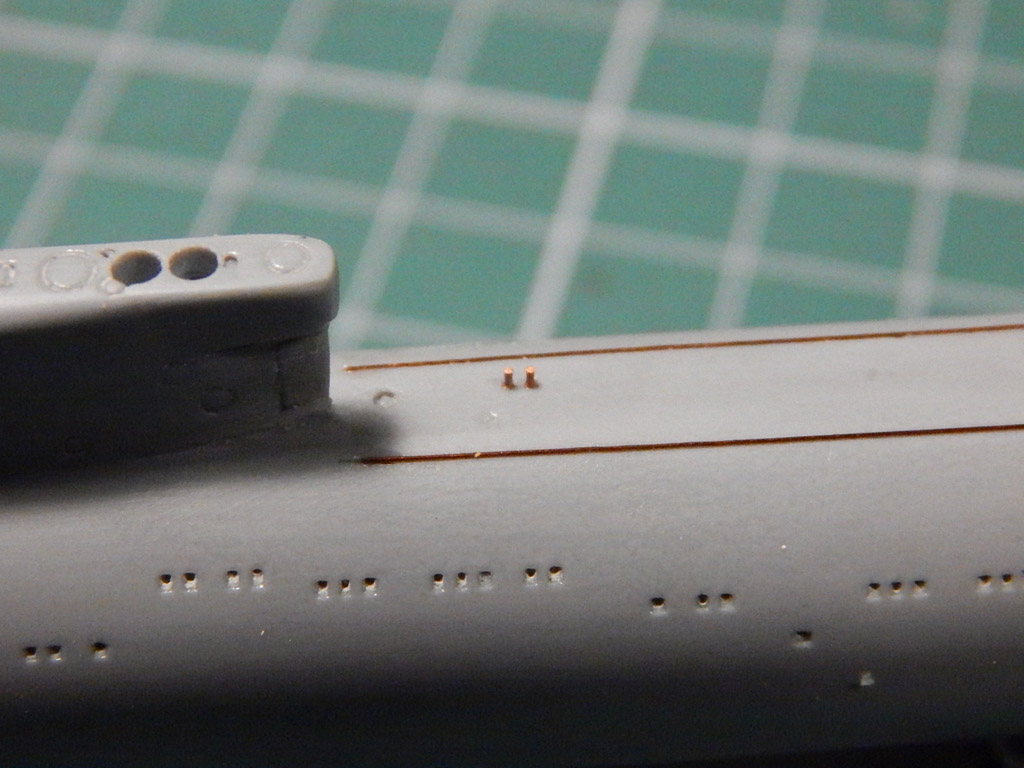

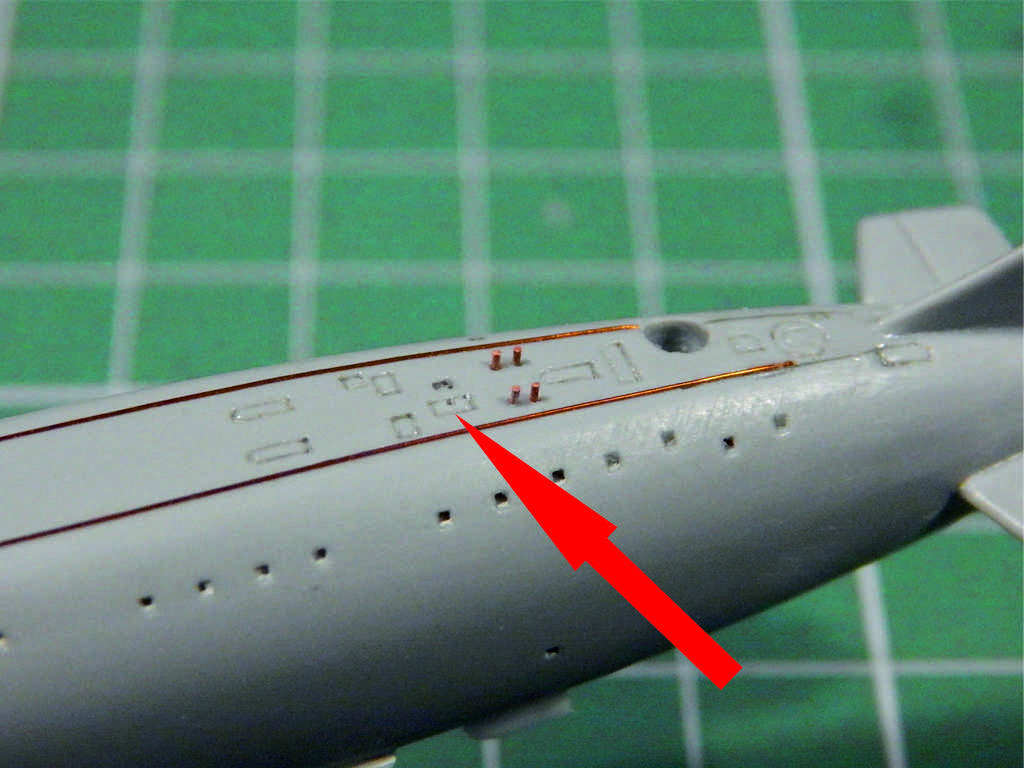

- из проволоки сымитированы кнехты;

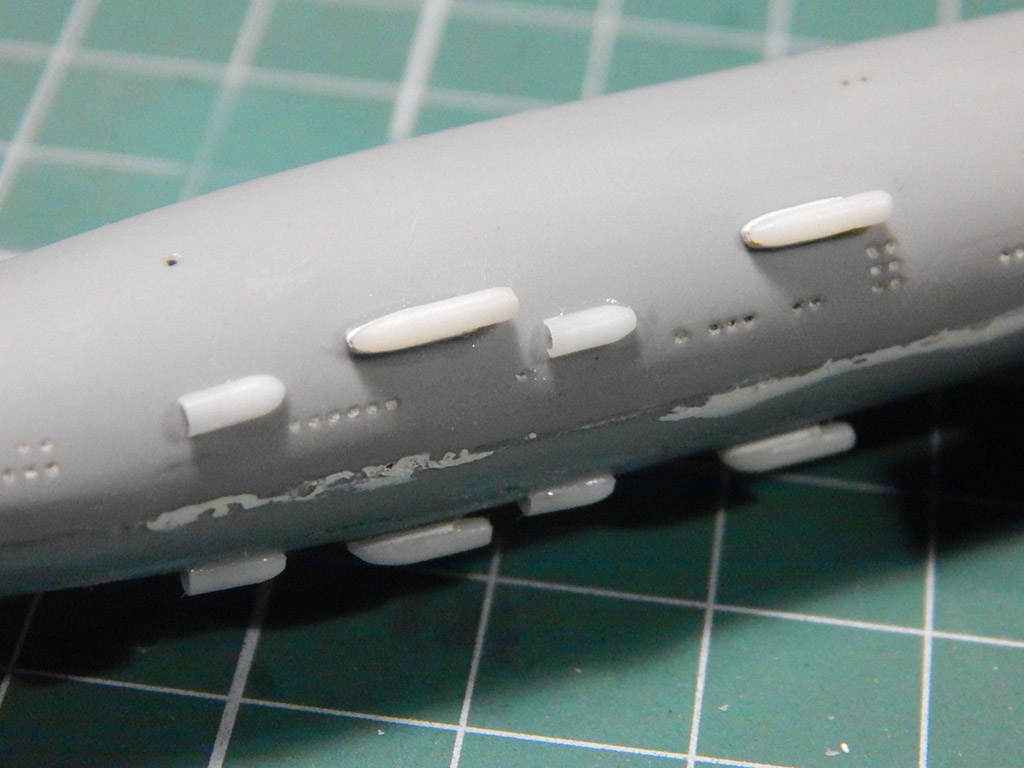

- срезаны "родные", изготовлены новые и приклеены водозаборники и отливные цирктрасс.

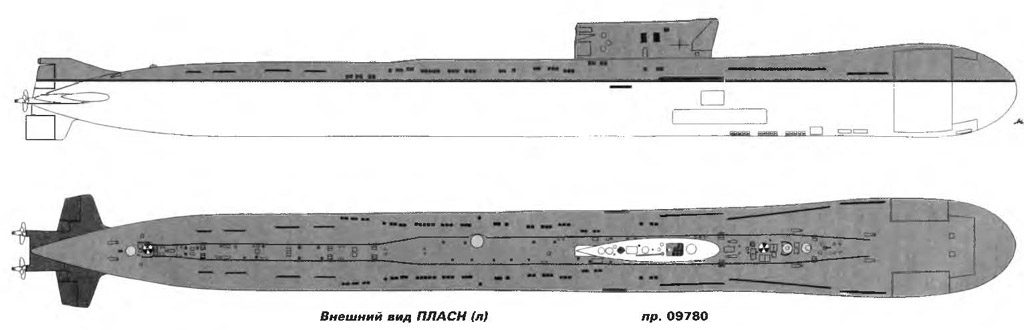

Смущает площадь нижнего кормового вертикального руля - на рисунке из книги Апалькова она больше, чем на модели.
Планирую выточит шпили, как на предыдущих лодках. Пока не ясно, в каких местах они были установлены. Наметил здесь:
@Добрый (Юрий) написал:Планирую выточит шпили, как на предыдущих лодках. Пока не ясно, в каких местах они были установлены. Наметил здесь:
Советую посмотреть чертежи и фотографии проекта 667А, ПМСМ расположение шпилей идентичны по всему проекту 667.
С уважением О.И.
@Добрый (Юрий) написал:Смущает площадь нижнего кормового вертикального руля - на рисунке из книги Апалькова она больше, чем на модели.
Это один из вариантов расположения выдвижной буксируемой антенны.
С уважением О.И.
@Олег Игнатович написал:Добрый (Юрий) написал:Смущает площадь нижнего кормового вертикального руля - на рисунке из книги Апалькова она больше, чем на модели.
Это один из вариантов расположения выдвижной буксируемой антенны.
С уважением О.И.
Олег Иванович, спасибо за ответы.
Я говорил про нижний.
Мне кажется, перо руля было все-таки увеличено, чтобы не ухудшилась управляемость лодки при увеличении длины после модернизации. Увеличенный руль также присутствует на чертежах "Андромеды" пр 667М.
@Добрый (Юрий) Я говорил про нижний.Мне кажется, перо руля было все-таки увеличено, чтобы не ухудшилась управляемость лодки при увеличении длины после модернизации. Увеличенный руль также присутствует на чертежах "Андромеды" пр 667М.
Так и есть, руль увеличен после очередной модернизации. Вот аналогичный пример с "Рязанью".
С уважением О.И.
Горизонтальные кормовые рули имели ПММ такую форму:
С уважением О.И.

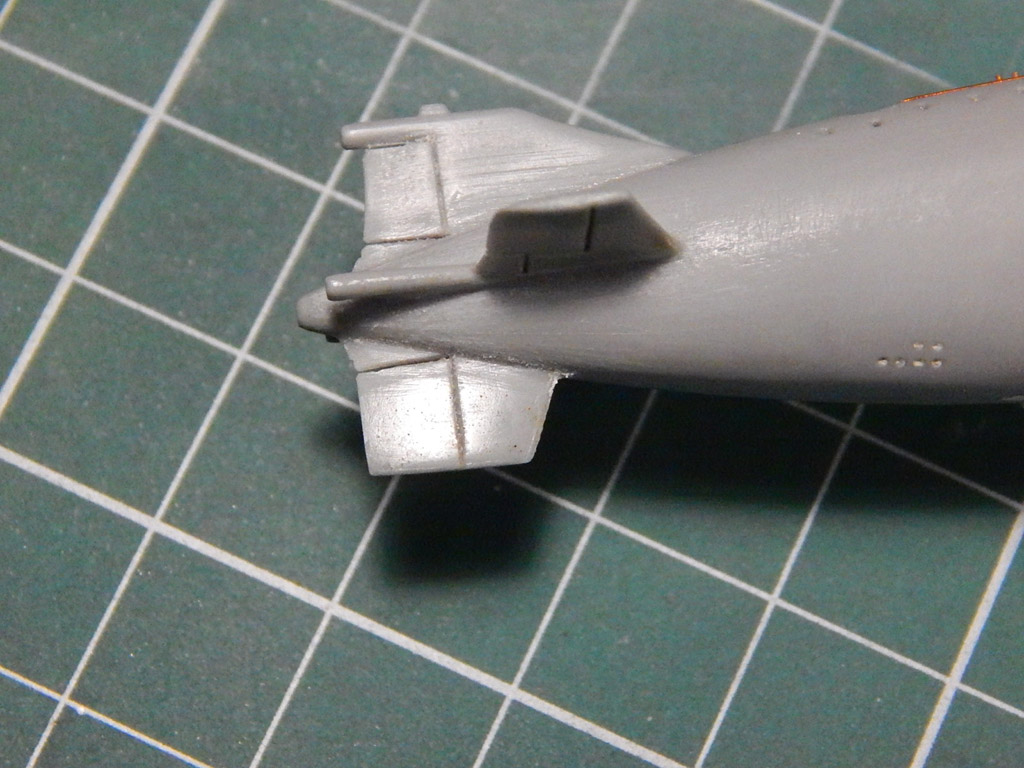

Пилю потихоньку. Отрезал перо руля, из 1 мм полистирола изготовил новое...
Спасибо Олегу Ивановичу за помощь!
Список переделок растет. Посмотрел кормовое горизонтальное оперение.
1. Стреловидность передней кромки и площадь на модели меньше, чем на чертеже (стрелку переделывать не буду)..
2. Большие рули хочу заменить.
По шпилям пока в замешательстве. Хоть и 667А в основе, но переделок много...
Торцевые шайбы делать тоже не буду. Пивжесть, наверное, толстовата, а других идей нет.
С уважением,
Юрий.
@Добрый (Юрий) написал:Торцевые шайбы делать тоже не буду. Пивжесть, наверное, толстовата, а других идей нет.
Торцевые шайбы хорошо получаются из "доширака" и "пивжесть" тоже подойдёт. Главное в нашем деле не торопится.
Желаю удачи.
С уважением О.И.
Всем доброго времени суток!
Потихоньку двигаемся вперед...
Попробовал ленту HASEGAWA 0,2 мм шириной - не понравилась, рвется. Использовал проверенную AIZU 0,4 мм. В перерывах теряются навыки - поторопился снять маску с ватерлинии. Надо еще выделять антенны ГАК.
Выдвижные и АСБ изготовлены давно. Шпили еще предстоит точить. Флаги тоже надо заказать с запасом.
Удачи всем!
С уважением, Юрий,
Всем доброго времени суток.
Работа закончена 27-05-2020. Скоро в галерее...
С уважением ко всему сообществу, Юрий,
