Ребята , здравствуйте !
Получил большие впечатления от работ подводных лодок , показанных вами на Коропке
Сам никогда ничего подобного не строил
В матчасти так же профан
Поэтому обратился сюда за вашей помощью.
Имею набор от НВ (83501)
Что можно из него сделать с минимальными затратами ?
877 проект ?
Или 636 ?
Какой борт ближе к этому пластику ?
Заранее прошу не ругаться , если туплю с терминами или не знаю элементарного
Ещё раз повторюсь - в морской тематике я не смыслю глубоко

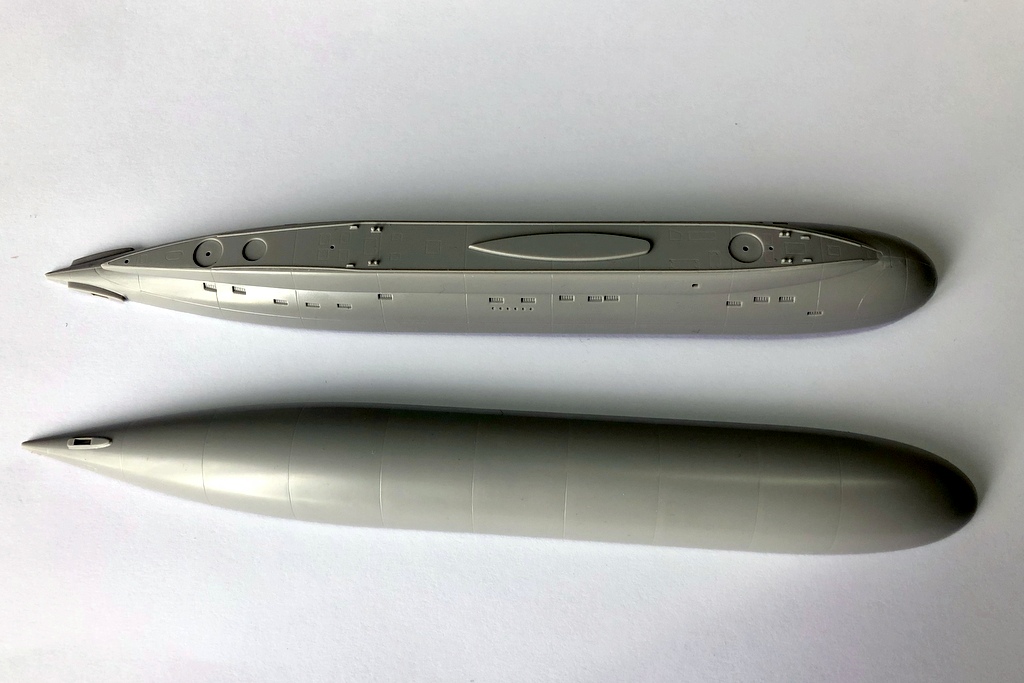

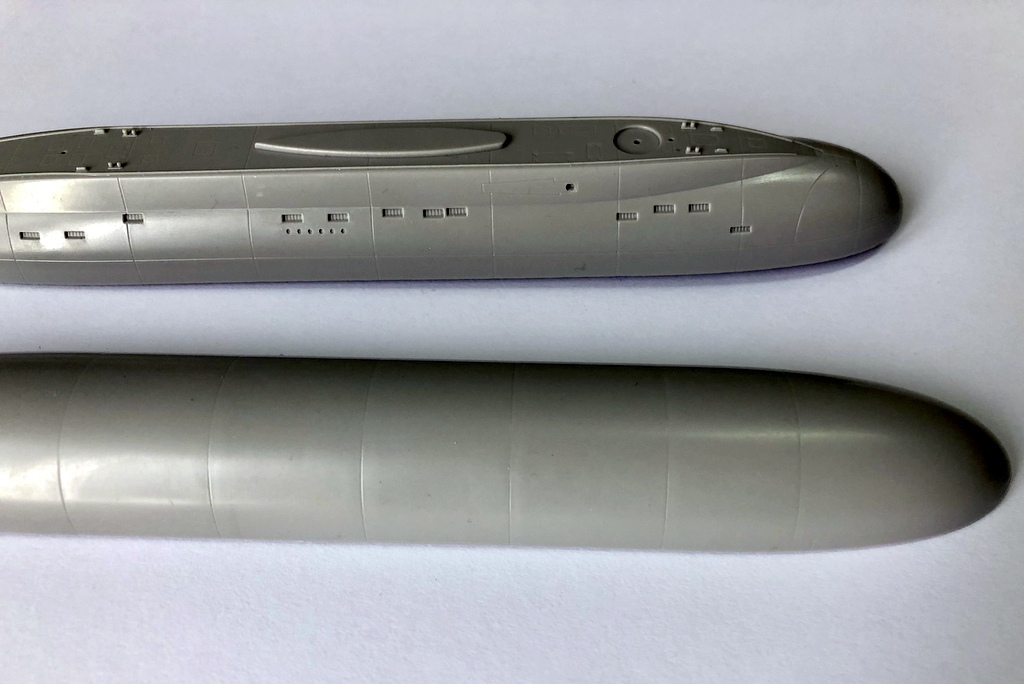

Из ваших комментариев я понял , что нужно зашпаклевать всю поперечную расшивку на корпусе
На палубе тоже ?
Очень вовремя вы начали работу с этим набором.
Я его вчера тоже получил из магазина и начал сборку.
Тоже задался вопросом - на что он может будет похож, но решил, что просто покрашу как есть, изкаропки.
Не ожидал, что она такая маленькая, по сравнению с другими модельками.
https://karopka.ru/forum/forum263/topic13757/
Почитайте. Набор там от Бронко, но суть та же.
доброго времени суток, геометрия у них на сколько я понимаю, " на тему...."
Спасибо за наводку на тему постройки аналога
Буду изучать
Жалко , что за давностью лет некоторые фото не открываются
Как я понял , автор прорезал отверстия шпигатов насквозь
Из травления делал вертикальные перегородки в них
Верно ?
Про рубку понятно
Про якорь и эвакуационный люк
В основном все делают из набора лодки 877 проекта
Можно объяснить , почему трудно сделать лодки проекта 633.3
Чем проекты отличаются ВИЗУАЛЬНО ?
@ПавелМожно объяснить , почему трудно сделать лодки проекта 633.3
Чем проекты отличаются ВИЗУАЛЬНО ?
всем:
@Павел написал:почему трудно сделать лодки проекта 633.3
Вы наверное хотели сказать 636.3
Да , конечно 636.3
Спасибо , что по доброму поправили - ведь всем понятно , что речь шла не о 633 проекте
Вчера до 3-х ночи пытался в сети скачать фото разных лодок 877 проекта
Так получилось , что больше всего нашел на Б-459 "Владикавказ"
Больше , но не достаточно , чтобы лучше всё понять
Справа по борту у неё нет якоря
Он может быть в другом месте ?
Других фото ракурсов подводной у меня части нет

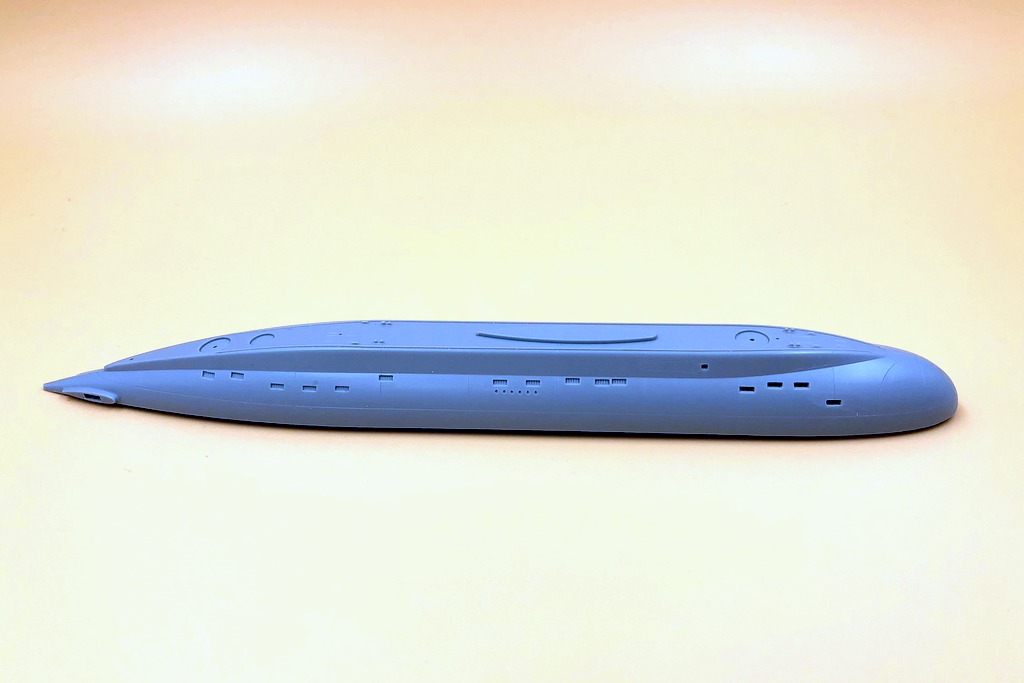

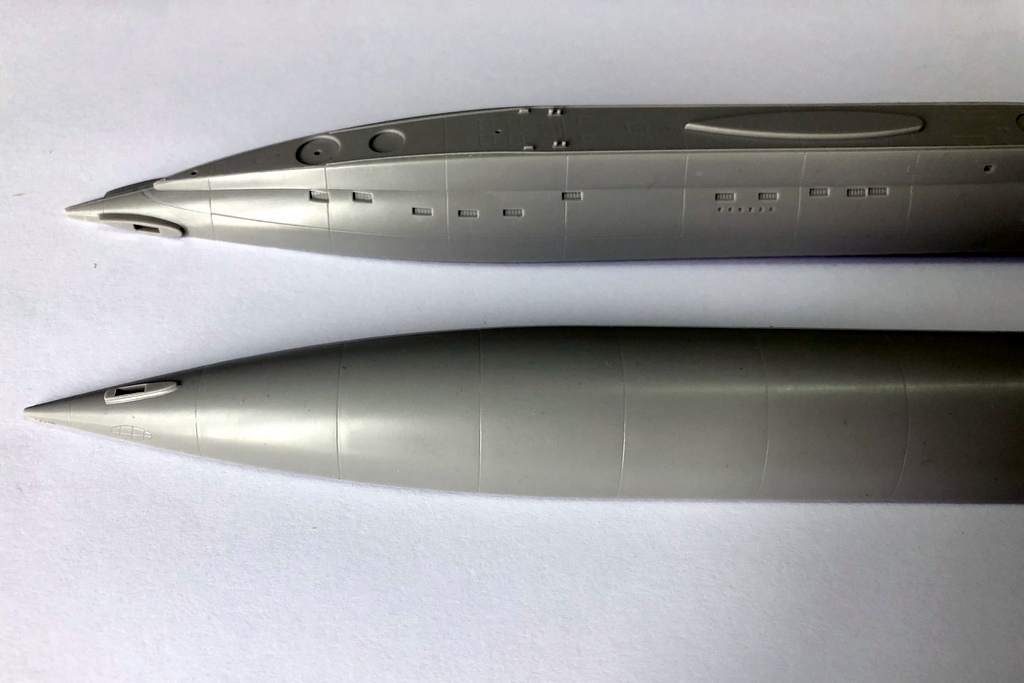

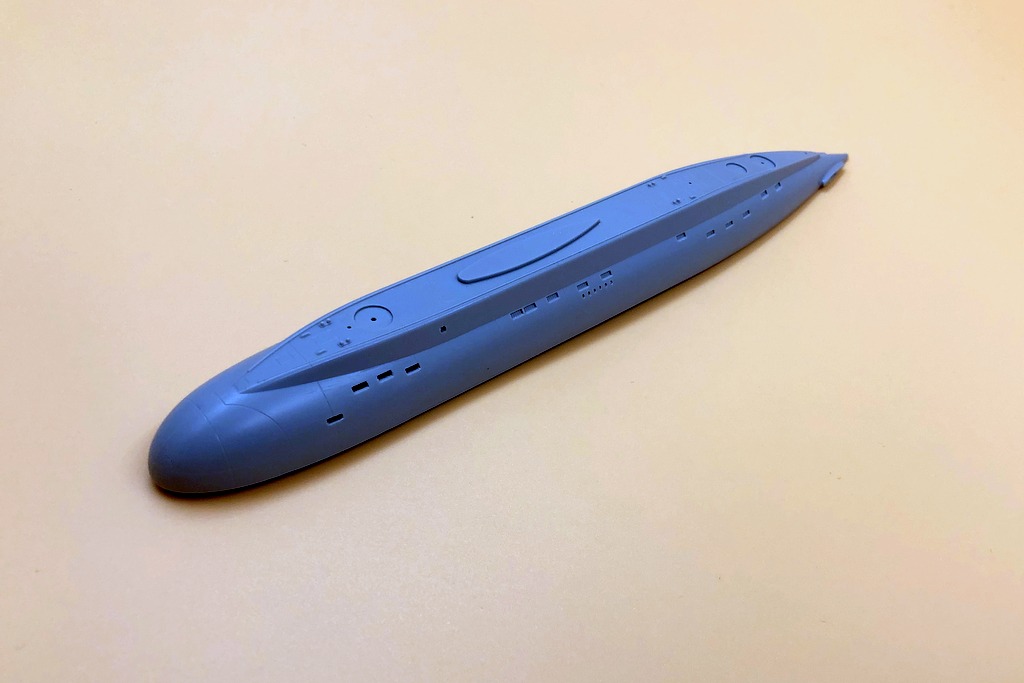

Прорезал насквозь передние четыре шпигата
Те , что по середине и на корме - они имеют решетку ?
Нужно их прорезать или проще оставить как есть ?

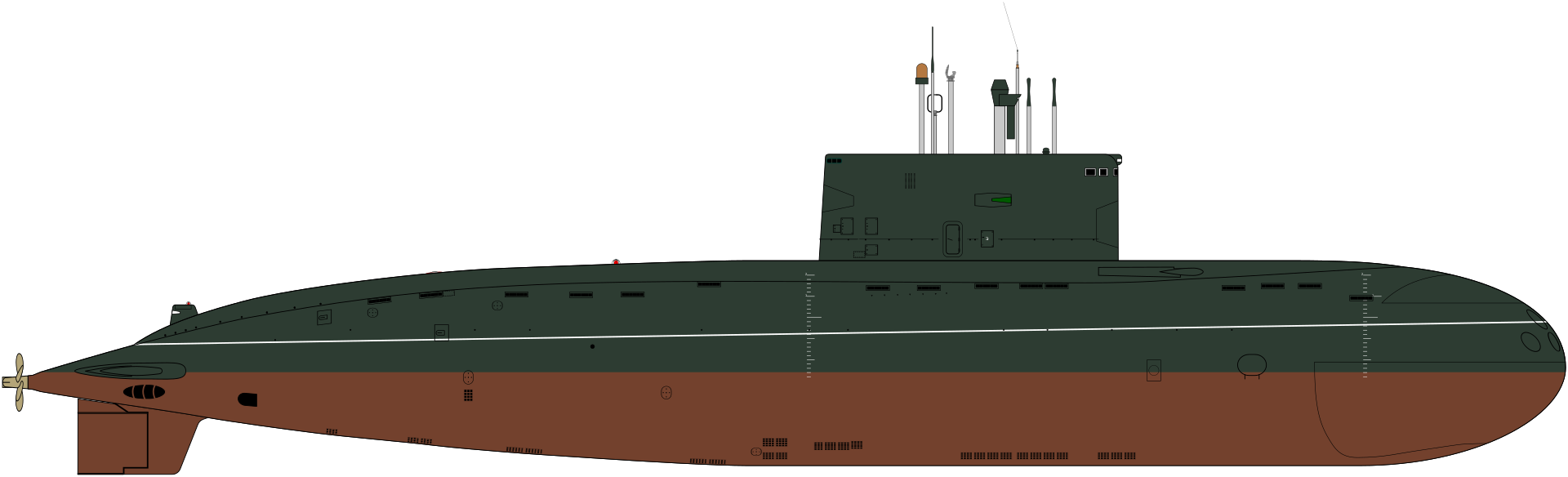

А Википедию смотрели? Там офигенной точности боковички, и ответы на Ваши вопросы.
@Евгений Кузнецов написал:А я просто покрасил
Мне кажется , что ватерлиния толстой получилась
@das boot написал:А Википедию смотрели? Там офигенной точности боковички, и ответы на Ваши вопросы.
Этим "боковичкам" можно доверять как чертежам ?
Б-459 Владикавказ
Конечно! Можете их сверить с чертежами с Балансера.

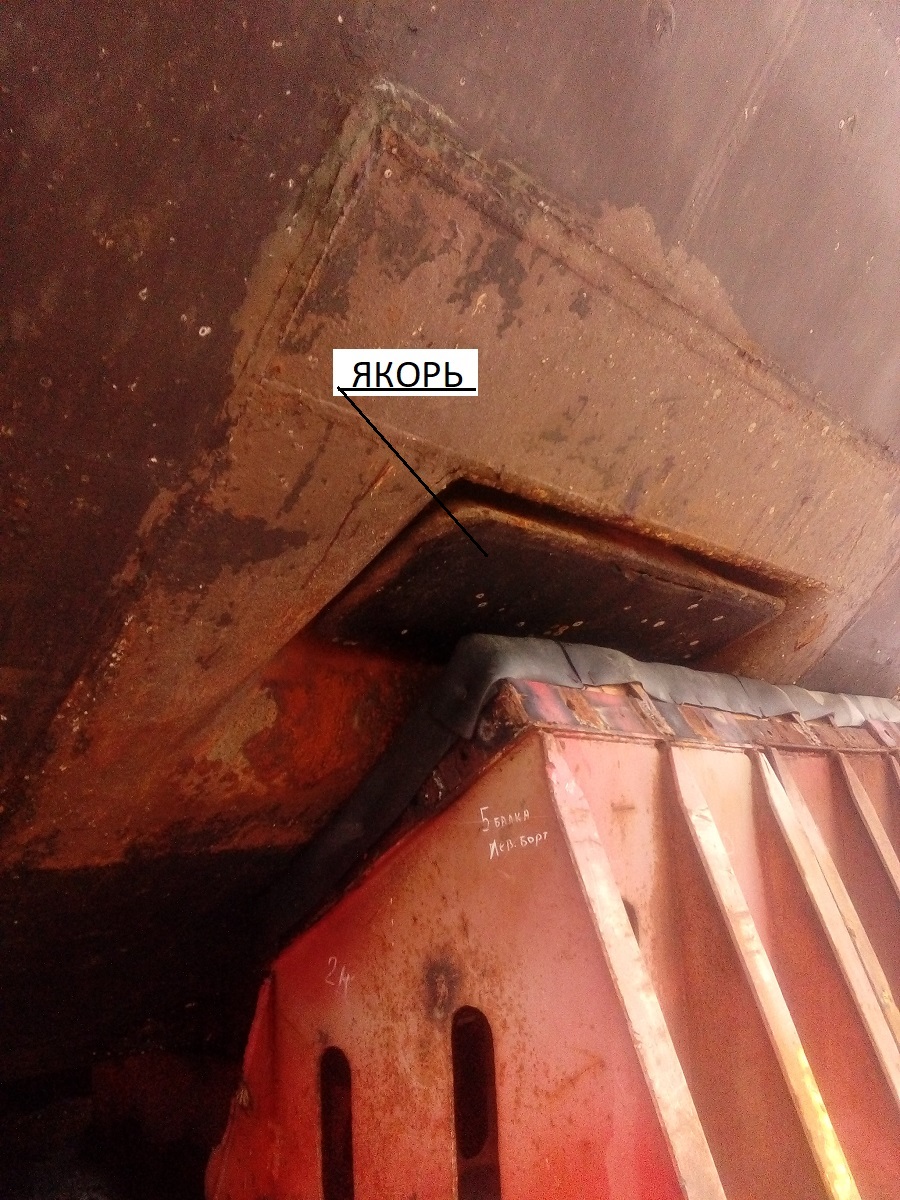

Якорей на лодках всегда минимум, один, реже два, так на нашем флоте повелось. Якоря могут быть расположены в киле по середине, но чаще по правому борту в носовой части.
Недавно где-то читал, что мало кто знает о существовании якоря из экипажа ПЛ.
Спасибо за подсказку

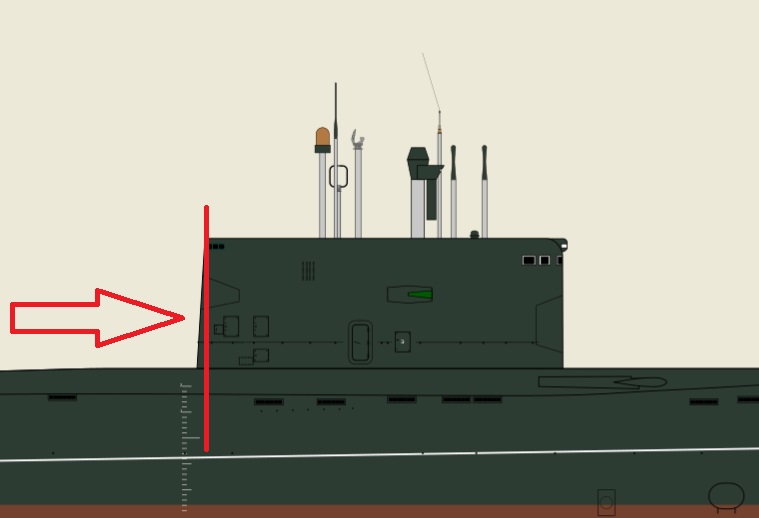

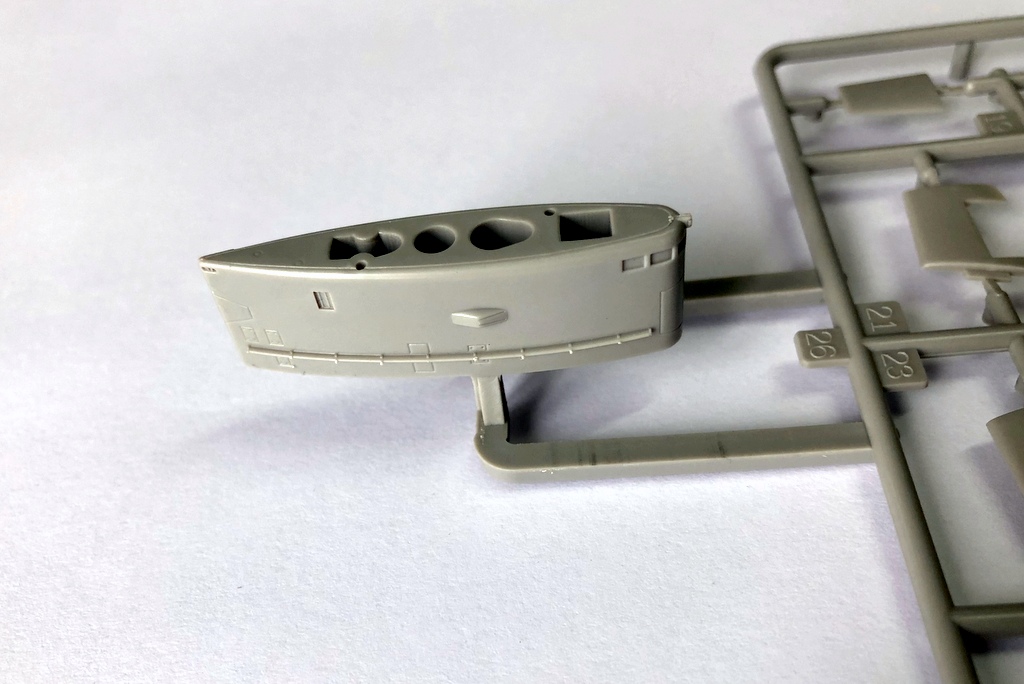

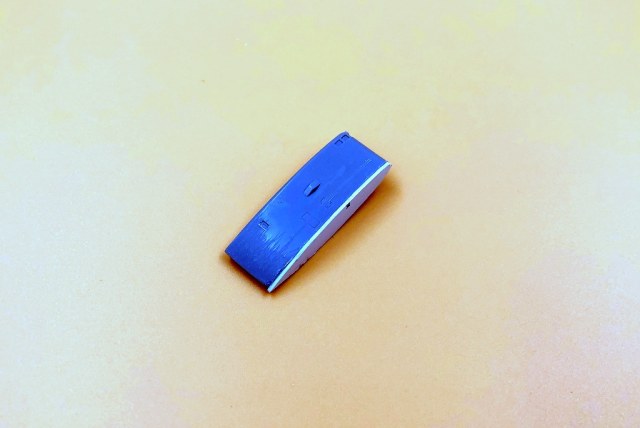

Что сразу бросилось в глаза - на модели рубка сзади имеет ровный угол 90 градусов по отношению к палубе
На боковике есть скос

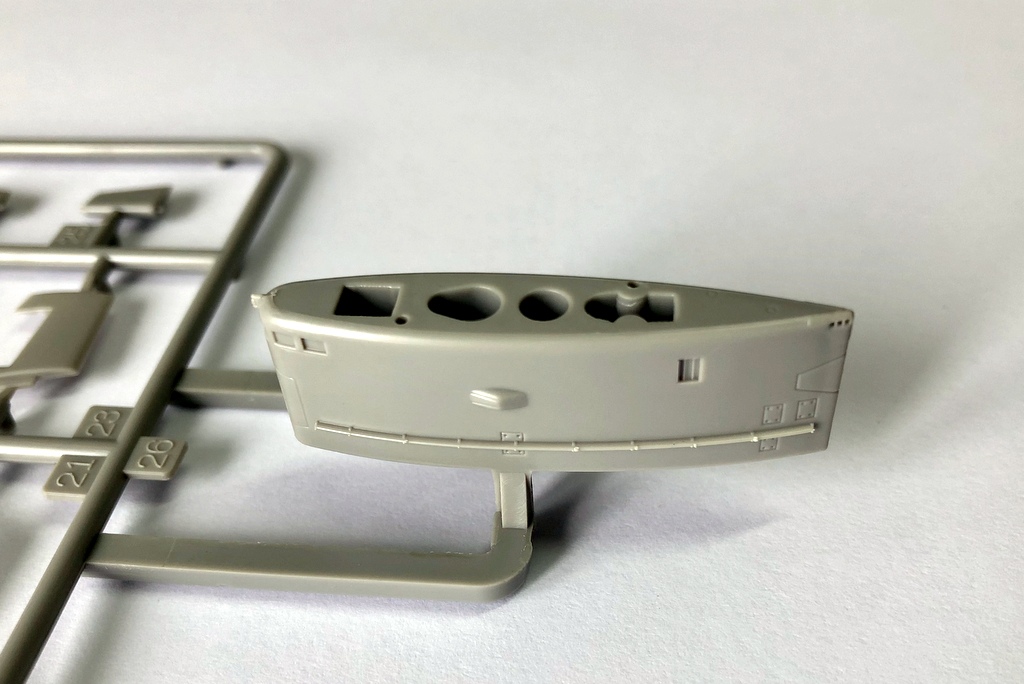

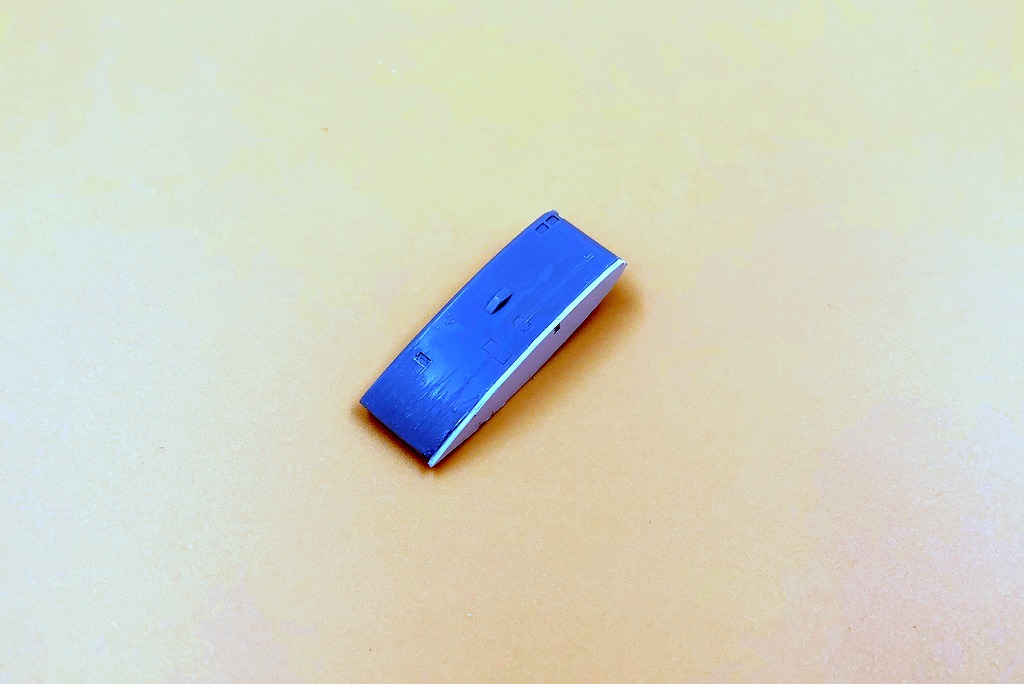

Рубку укоротил в длину на 2 мм
Снизу нарастил на 1 мм
Пластик пока сохнет , поэтому он не обработан
Срезал поручни - попробую сделать их из проволоки
На боковичке же видно что лёгкий скос у рубки имеется. Распечатайте картинку в нужном масштабе и прикладывайте деталюхи к чертежу. Сразу будет видно где и что делать или переделывать.
Постоянно так работаю.
Ну и немного почитать и посмотреть: http://forums.airbase.ru/2008/08/t60022--podvodnye-lodki-proekta-877-i-636.html
@Павел написал:Евгений Кузнецов написал:А я просто покрасил
Мне кажется , что ватерлиния толстой получилась
Да, то тоньше 1 мм я пока не могу сделать.
Там еще декали слишком крупные. Как будете исправлять?
@Павел написал:Прорезал насквозь передние четыре шпигата
Чем режете? просто ножом?
Лодка чем то уже покрашена? синий пластик? или это грунт?
Павел, вставлю свои 5 копеек. На Варшавянках якорь есть, расположен по ПрБ ближе к килевой части. Начиная с 5-го шпигата на надстройке установлены решетки. Сделать не проблема, а зрелищности модели добавит. Да и вообще в Сети полно фото, на том же Яндексе. И чертежи вполне приличные есть. Полякам я думаю в данном случае можно доверять. Небось своего Орла (по моему так их лодка называется) облазили вдоль и поперек.
@Евгений Кузнецов написал:Павел написал:Евгений Кузнецов написал:А я просто покрасил
Мне кажется , что ватерлиния толстой получилась
Да, то тоньше 1 мм я пока не могу сделать.
Там еще декали слишком крупные. Как будете исправлять?
Декаль пока даже не доставал из коробки
Можно же заказать мерки глубины у Георгия
Пластик обычный - фотографии с фильтром , что бы лучше видно было
@Сергей Носов написал:Павел, вставлю свои 5 копеек. На Варшавянках якорь есть, расположен по ПрБ ближе к килевой части. Начиная с 5-го шпигата на надстройке установлены решетки. Сделать не проблема, а зрелищности модели добавит. Да и вообще в Сети полно фото, на том же Яндексе. И чертежи вполне приличные есть. Полякам я думаю в данном случае можно доверять. Небось своего Орла (по моему так их лодка называется) облазили вдоль и поперек.
Спасибо !

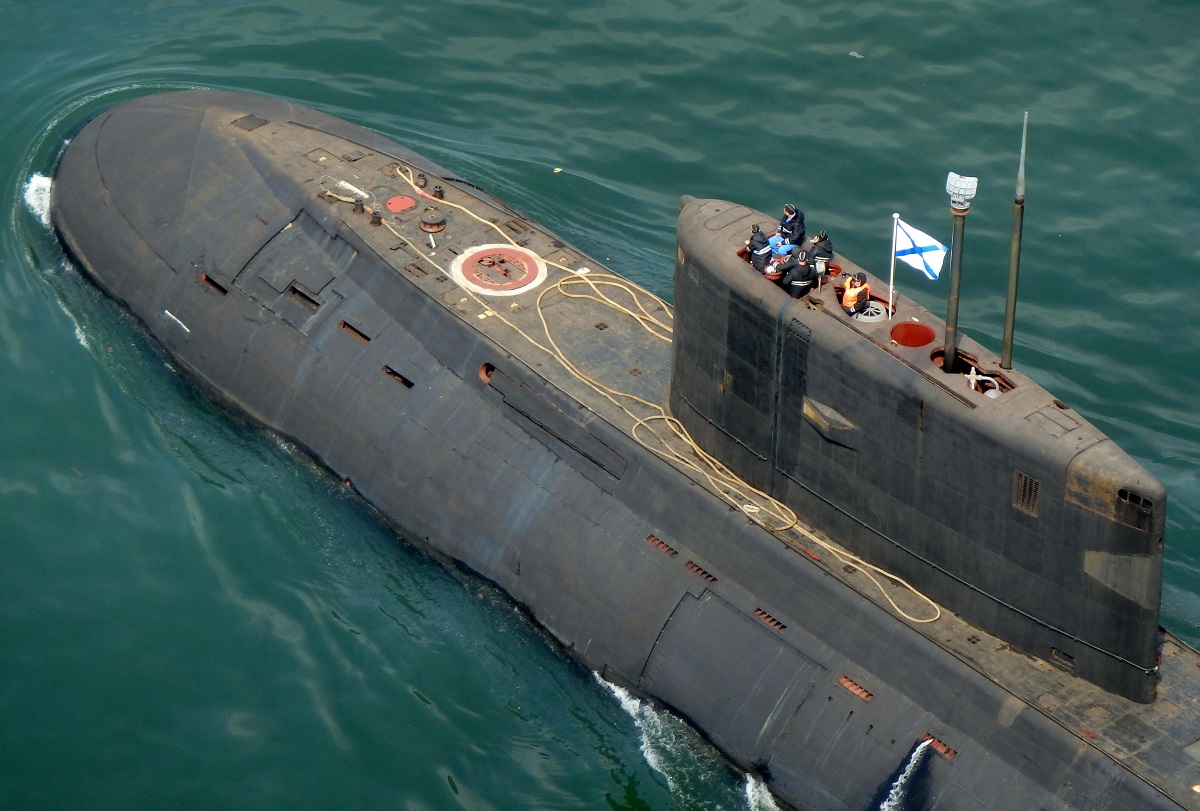

В сети нашел лодки с решетками на шпигатах
Вот и хочу узнать - на Владикавказе решетки или перегородки в них стоят ?
Вот теперь главный вопрос ....

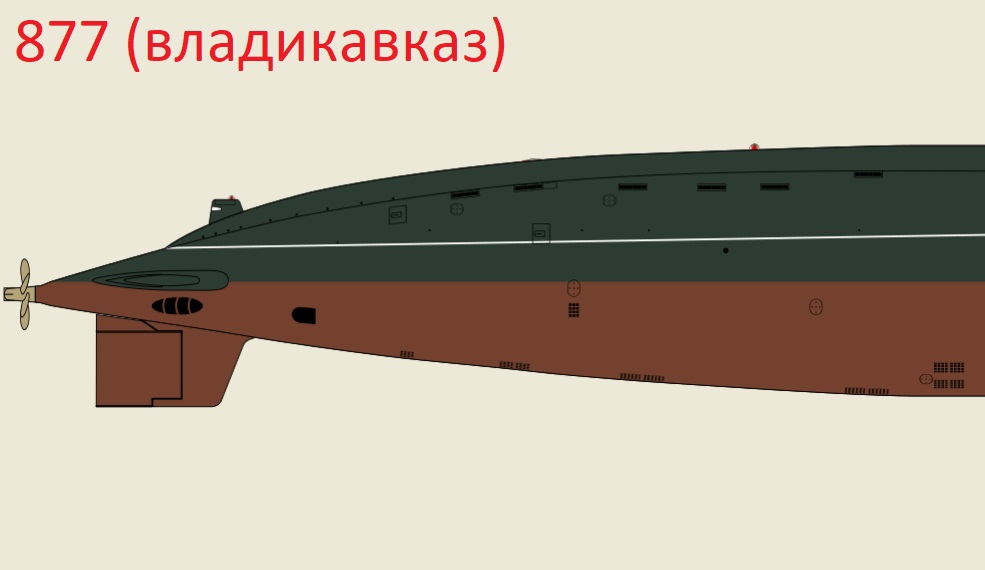

На боковике у Владикавказа корма сходит на нет
Как я понял , по вашим советам исследуя боковинки , у всех 877 лодок так

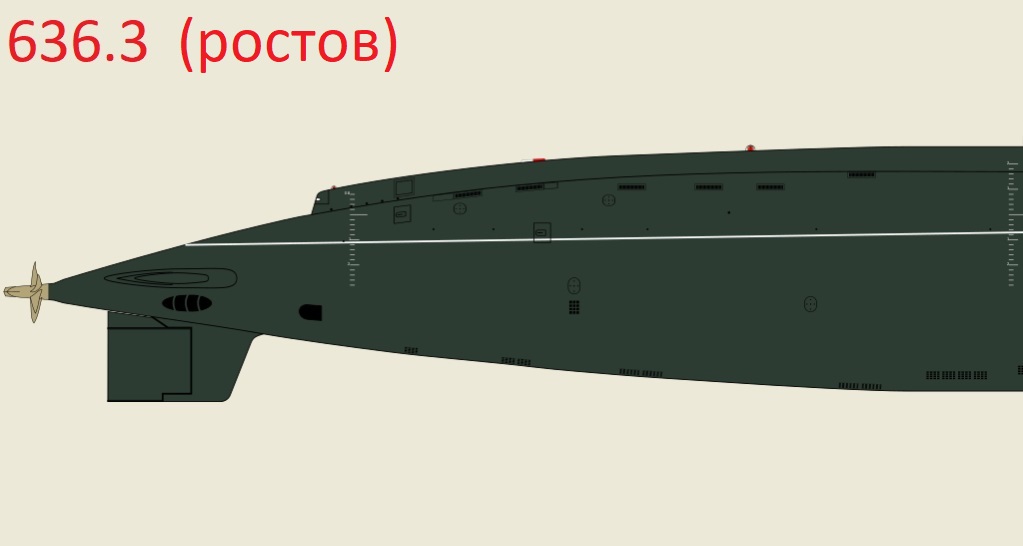

У лодок 636.3 корма рубленая
Это видно на боковинках Владикавказа (877) и Ростова (636.3)

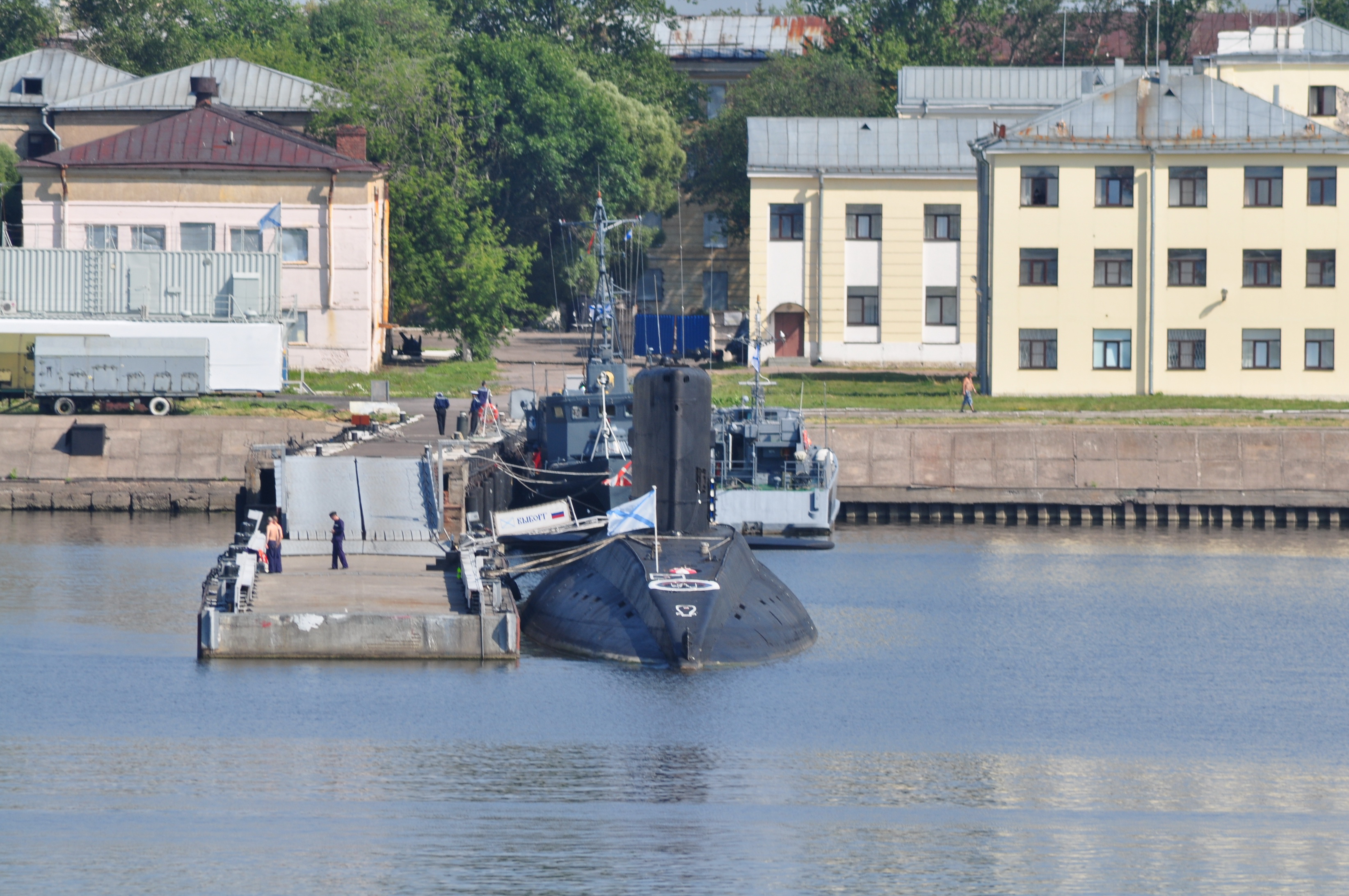

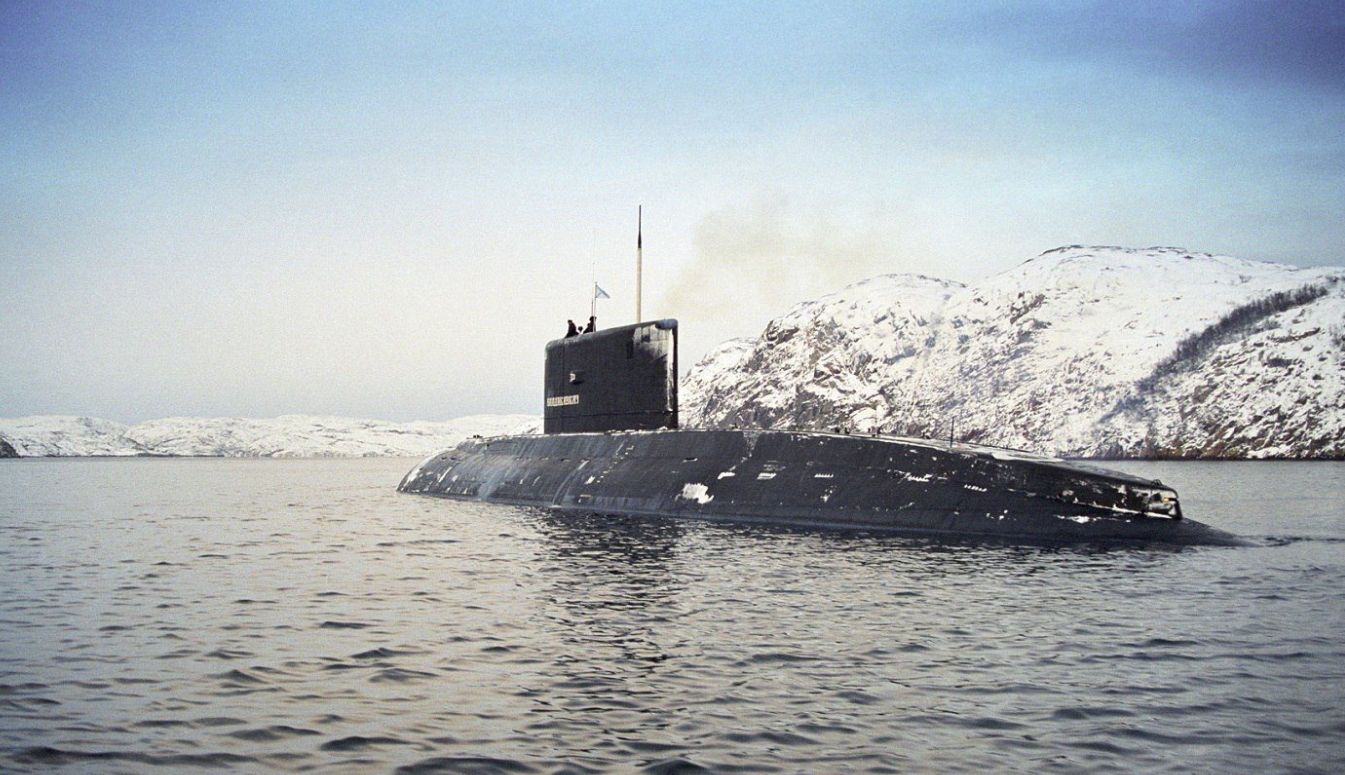

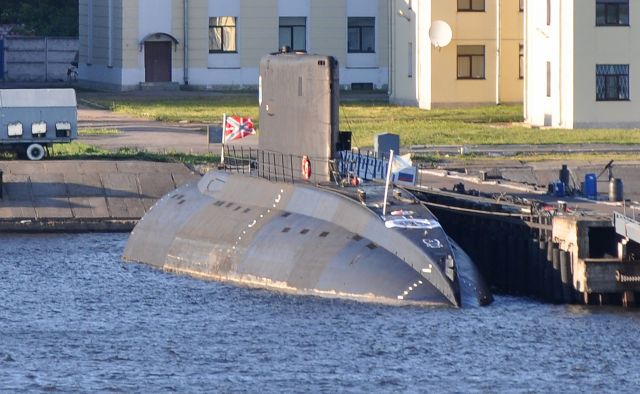

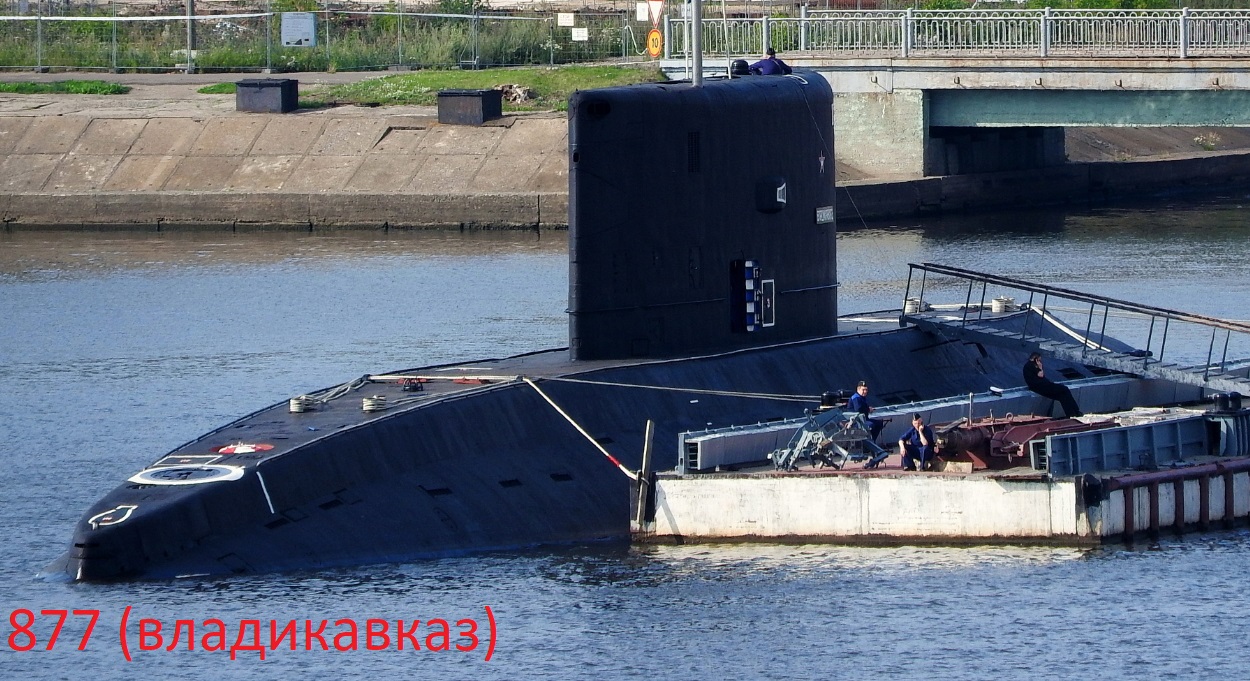

Вот фото Владикавказа
Но кома у него рубленая как на 636.3 !!!!
Не сходятся боковики с фото реальных лодок
Бля .... или я поплыл ?
@Павел написал:Вот теперь главный вопрос ....
На боковике у Владикавказа корма сходит на нет
Как я понял , по вашим советам исследуя боковинки , у всех 877 лодок так
У лодок 636.3 корма рубленаяЭто видно на боковинках Владикавказа (877) и Ростова (636.3)
Вот фото Владикавказа
Но кома у него рубленая как на 636.3 !!!!
Не сходятся боковики с фото реальных лодокБля .... или я поплыл ?
Ну, конечно, фото и есть истина в последней инстанции. Рубленная корма у лодок для ВМФ России, сходит на нет - у экспортных. От одной или нескольких иностранцы отказались и их достроили и приняли в состав нашего ВМФ. Поэтому опрееделитесь с бортом, который строите и смотрите его фото. Так же у лодок отличается гребной винт - 5-ти, 6-ти или 7-ми лопастной. Зависит от конкретного борта. Тот, который в наборе, прототипу не соответствует совсем.
С уважением, Ушаков Игорь
Игорь , вот об этом я и просил - может подскажите , какие лодки подходят к этому пластику ?
Пока нашел два варианта , которые можно строить из этого набора :
1) Б-806 "Димитров"
2) Б-227 "Выборг"
Б-871 "Алроса" тоже имеет такую корму , но там , как я понял , стоит водомётная насадка
Если не трудно , то поделитесь фото подводной части Выборга и Дмитрова , а так же крупными планами палубы и рубки
https://karopka.ru/community/user/18853/?MODEL=441447
вот тут в коментах можно про выбор посмотреть
Я отрезал у своей Варшавянки надстройку, поэтому не могу подсказать какой лодке из наших соответствует пластик с длинной надстройкой. Что касается подводной части, то ничего не мешает в поисковике (например в яндексе) забить "проект 877" и выбрать нужные картинки лодок в доке. Чего то эксклюзивного у меня нет - все из инета.
С уважением, Ушаков Игорь
Парни , спасибо !
Игорь , в принципе ваши модели меня и вдохновили на это дело
Жалко , что в вашей стройке фото уже не загружаются
Спасибо за подсказку с укорочением надстройки
Но буду делать Выборг или Дмитров - с длинным хвостом
Павел, проблема с фото появилась после смены движка сайта, если я не путаю. В нашей группе корабелов (здесь на Каропке) был хороший архив фото по многим проектам лодок и надводных кораблей. Теперь эти фото также недоступны... Такие вот дела. Рад что мои работы вдохновили Вас, т.к. в свое время я вдохновился работами Данилы (наш коллега с Каропки) и присоединился к сообществу Каропчан.
Если по фото нужно что-то конкретное - спрашивайте, посмотрю дома на компе, может что осталось.
С уважением, Ушаков Игорь
@Игорь Ушаков написал:был хороший архив фото по многим проектам лодок и надводных
Игорь привет! Если ты про архив в группе "Подводный флот", то он и сейчас существует, просто папки без надписей остались, а фотки так и есть
С Уважением, Михаил!
