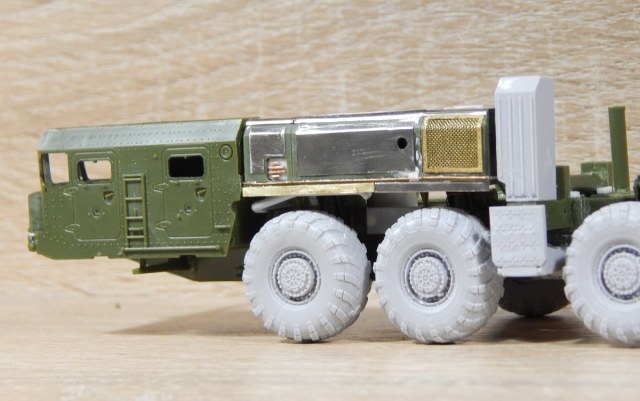

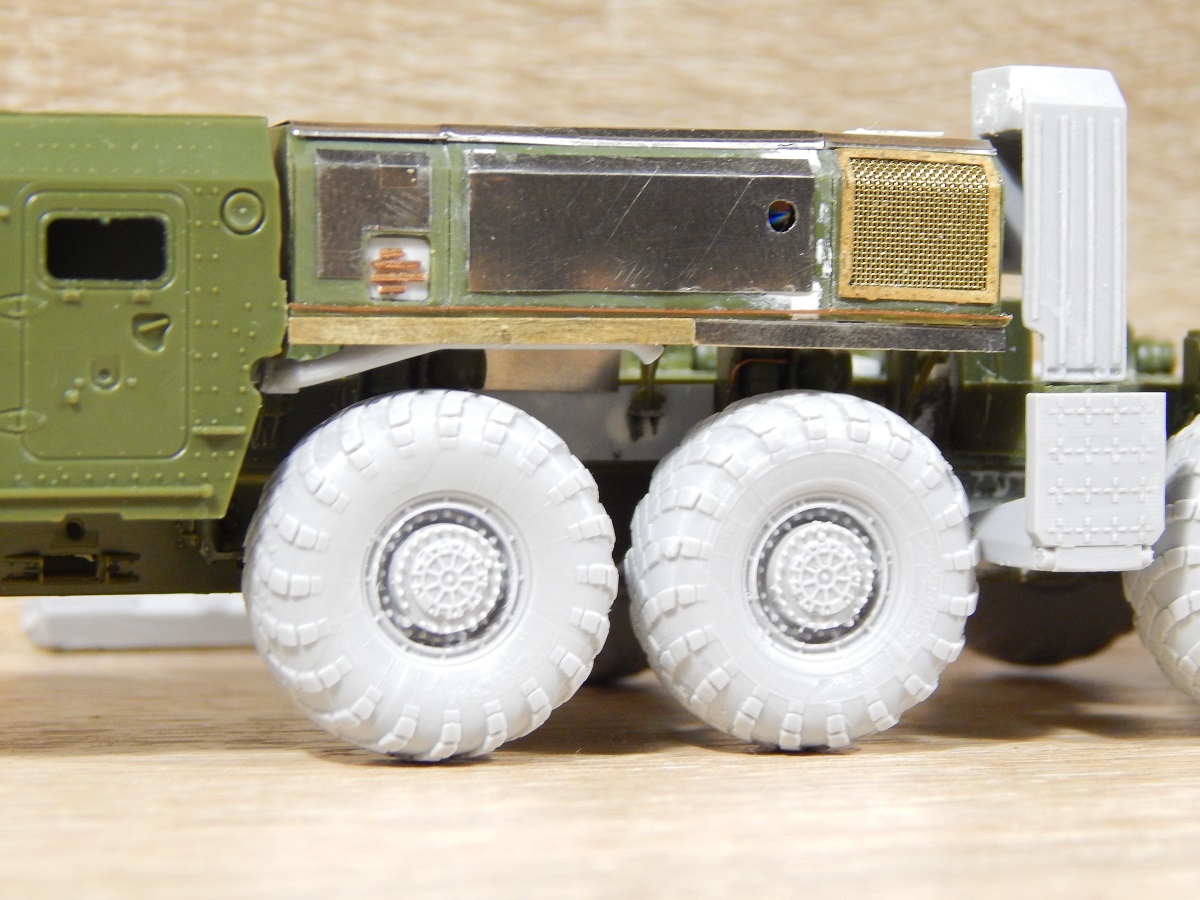

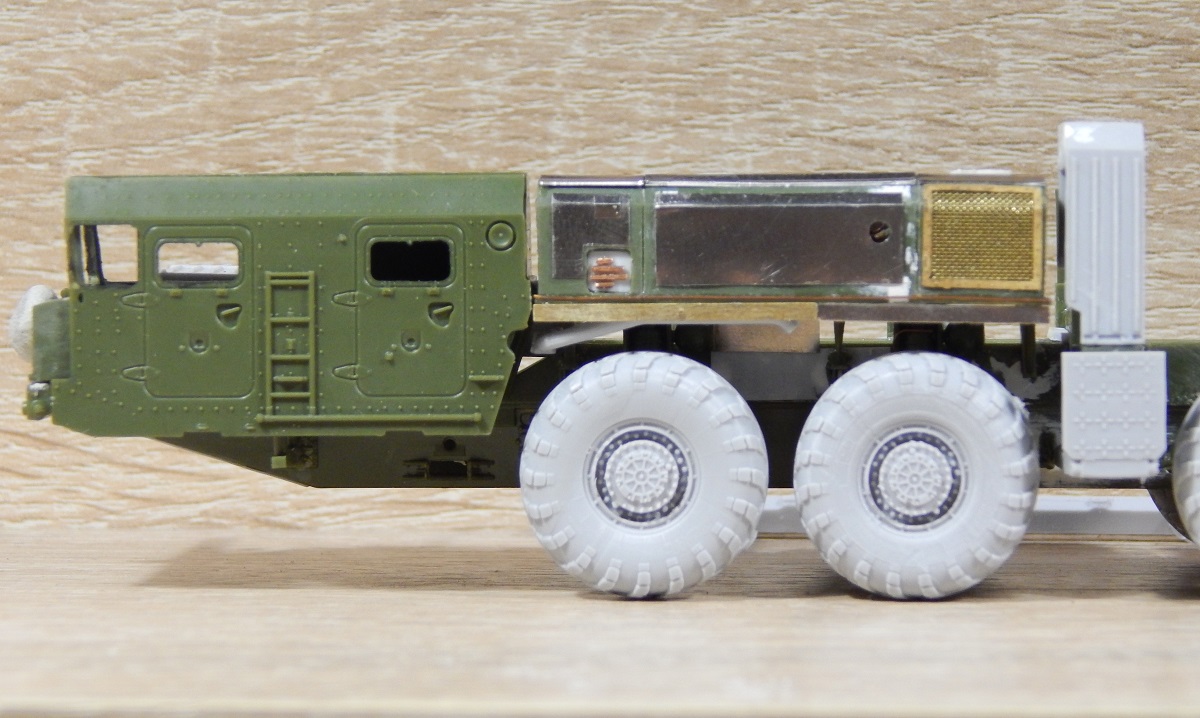

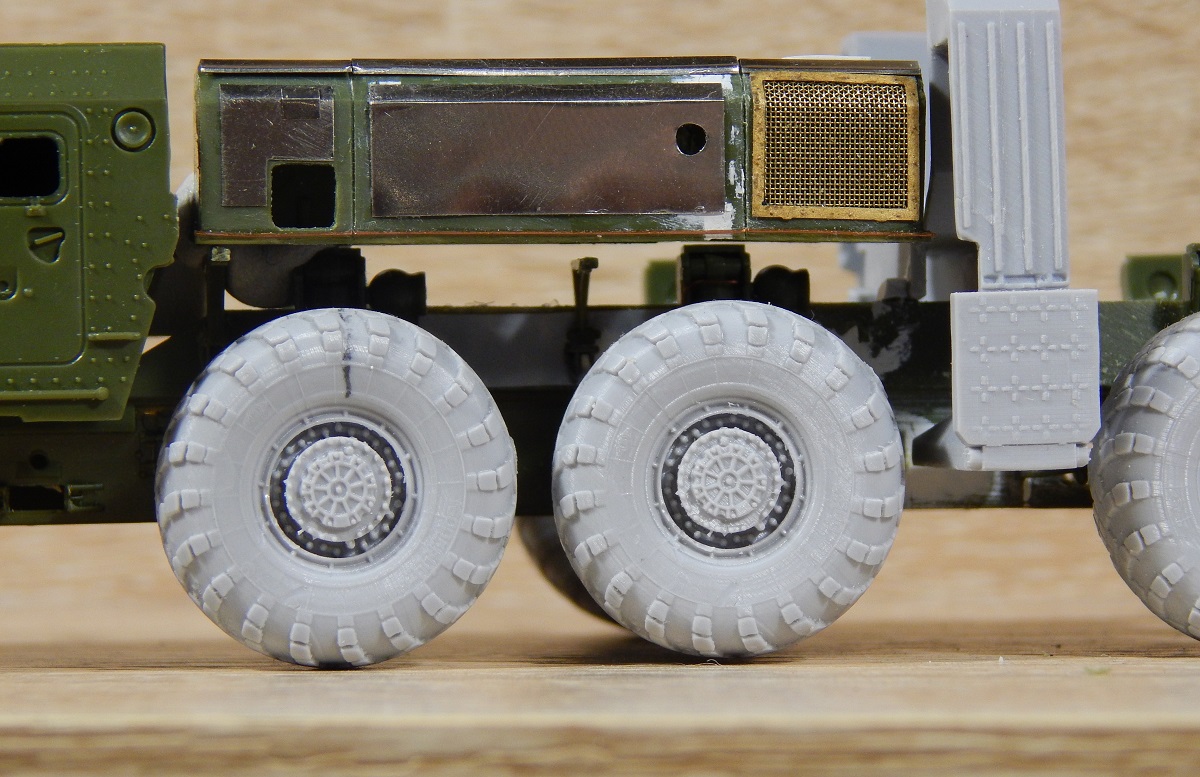

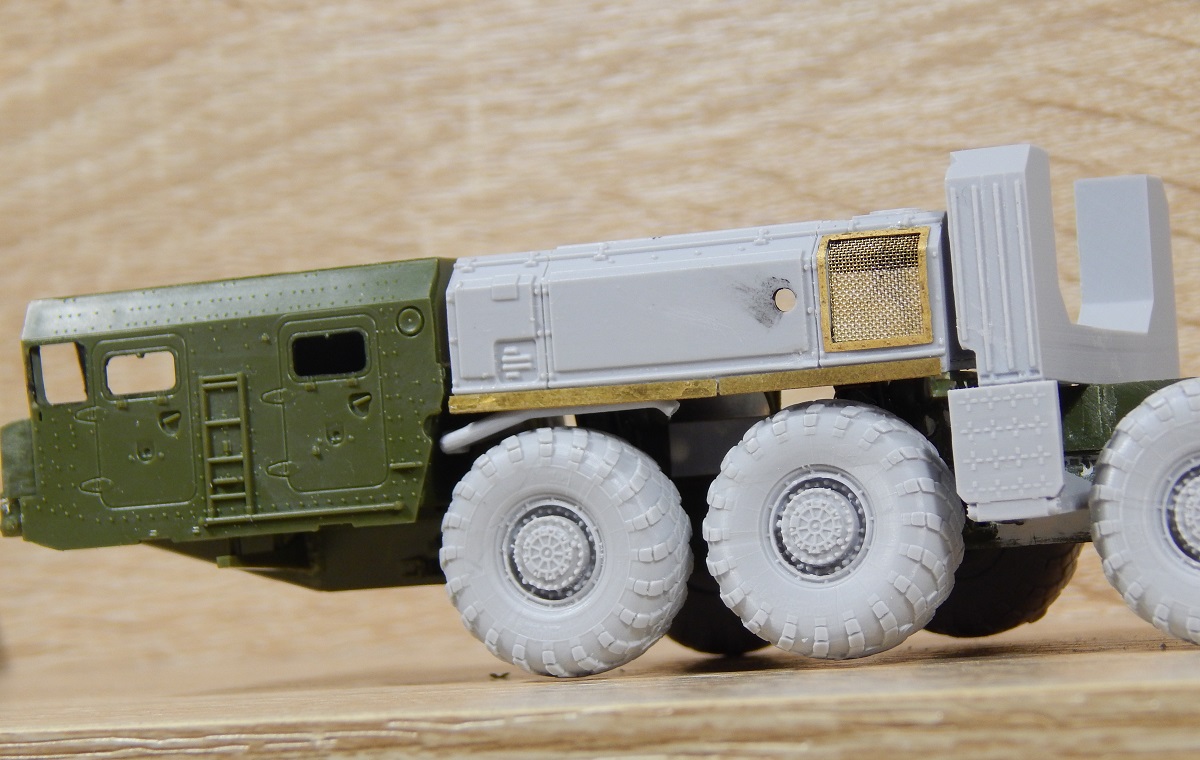

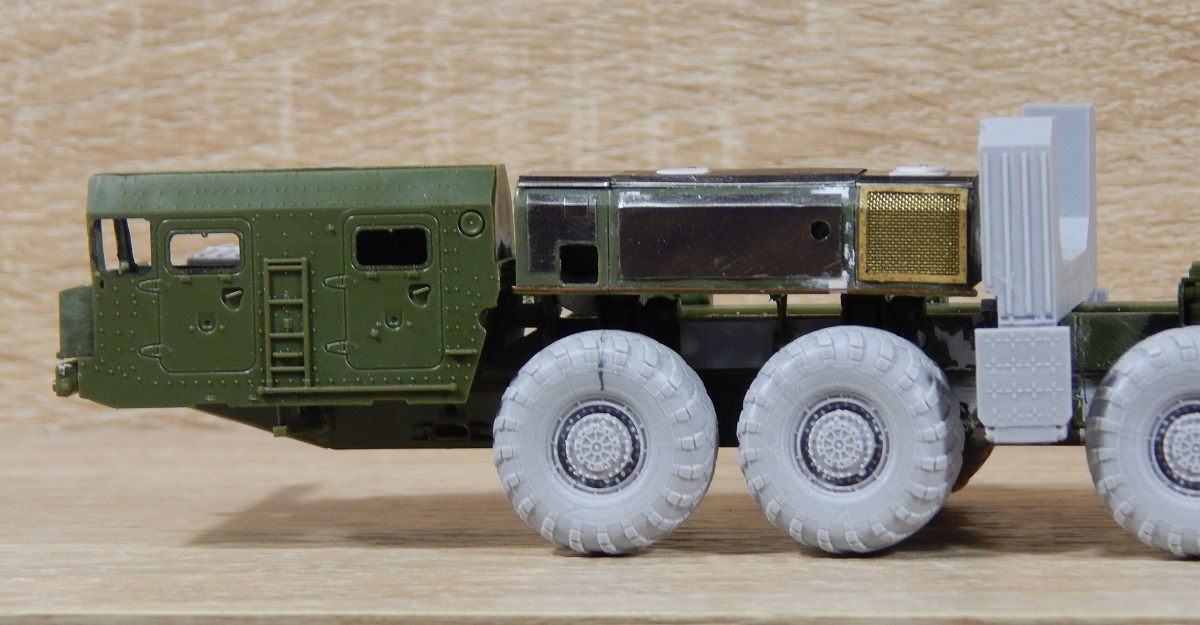

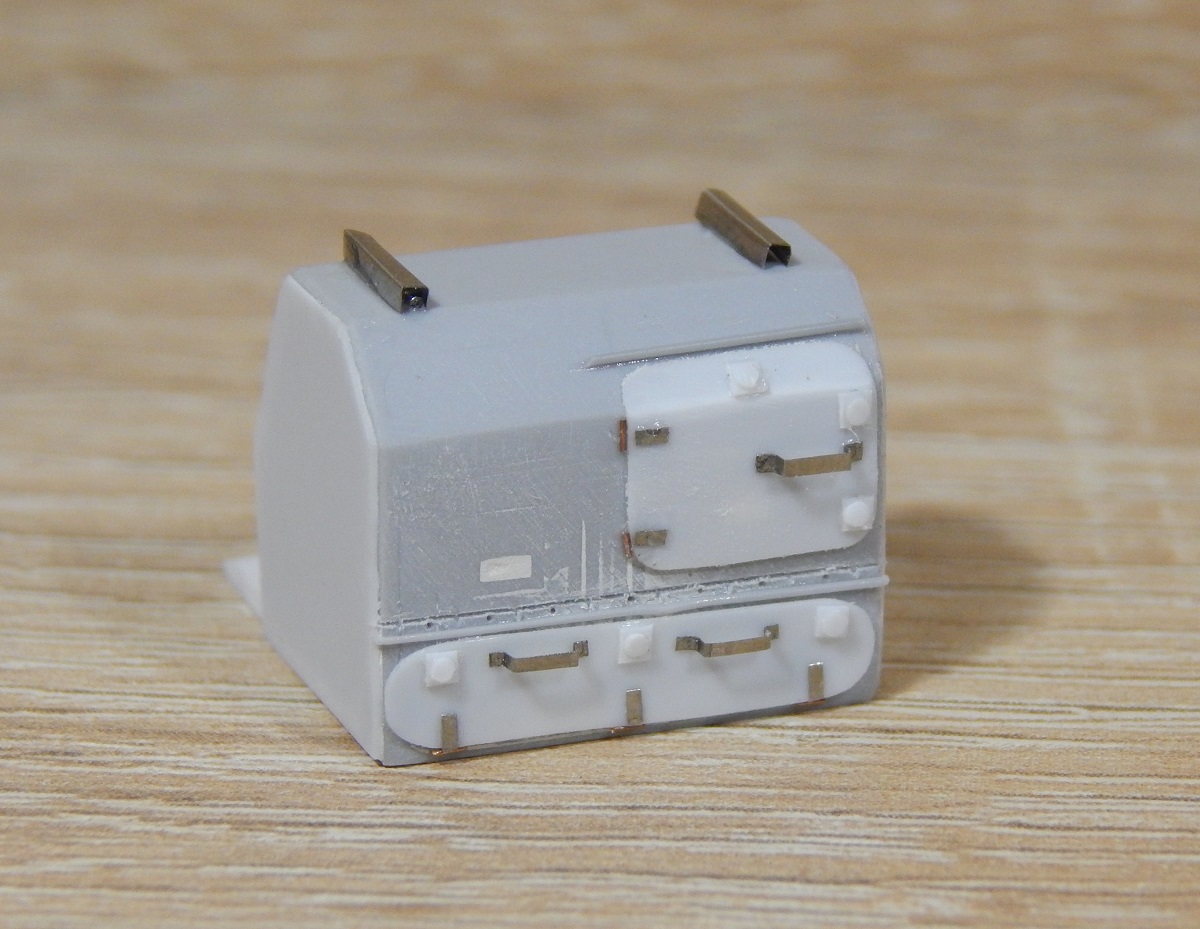

И так на первом же бункере оказался подвох - он тоже больше нужного как и кабина мехвода. Из за этого расстояние между колесом и нижней частью бункера слишком маленькое

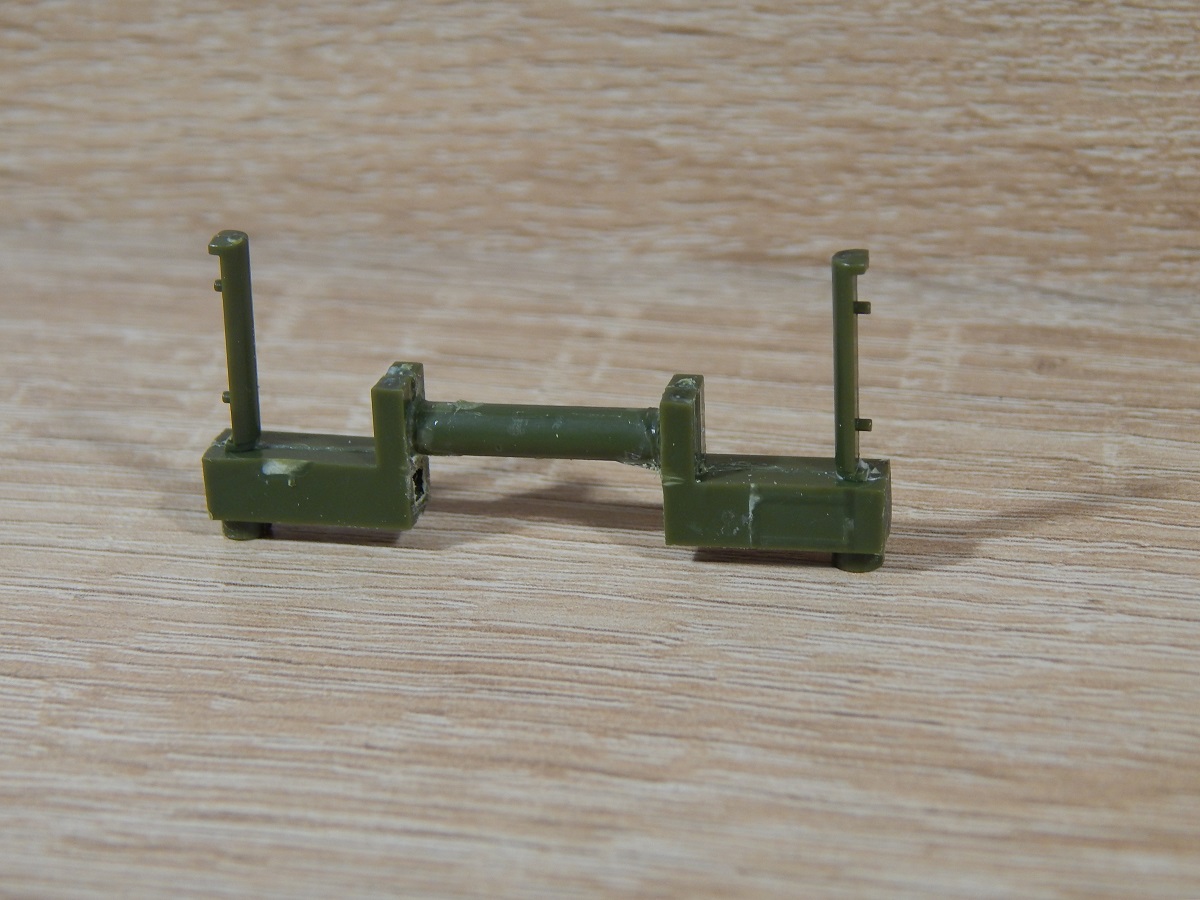

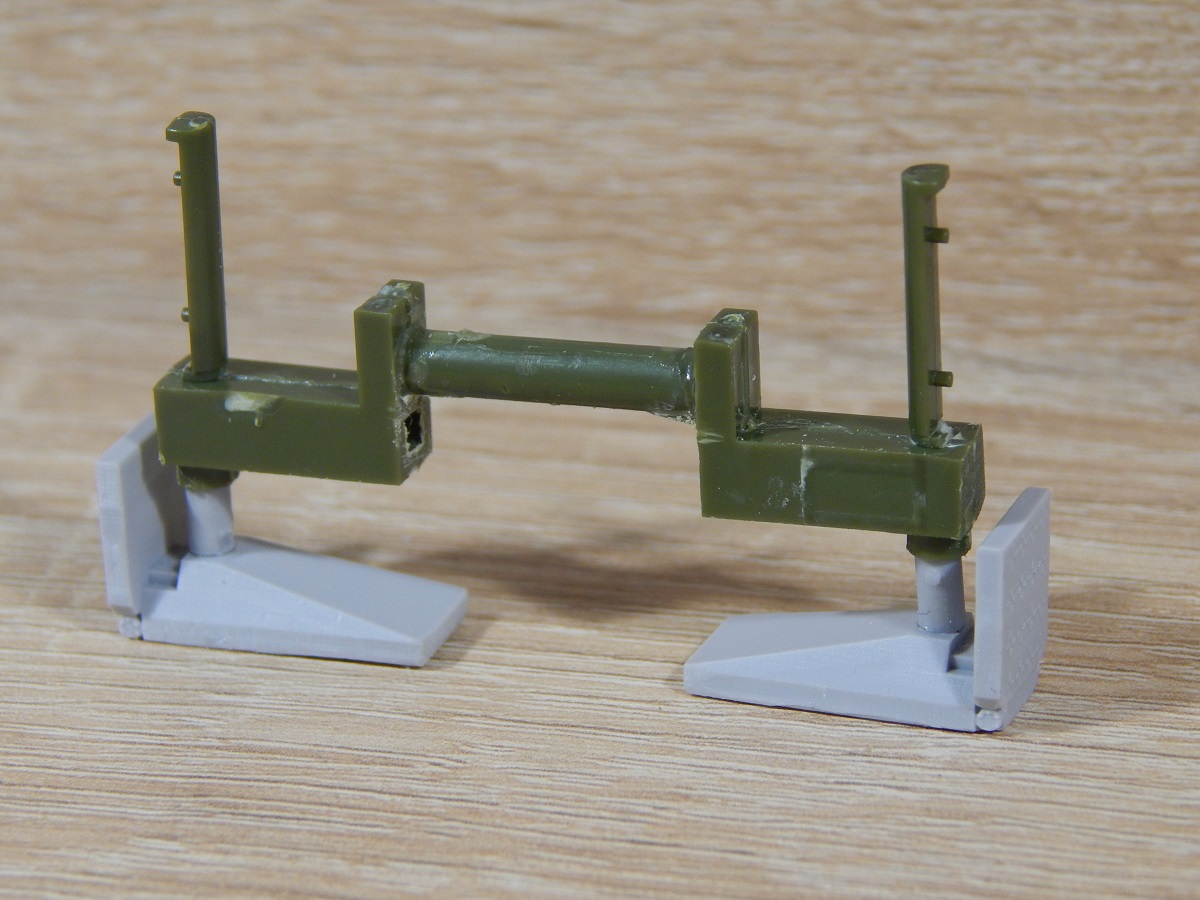

Балку передних домкратов пришлось также менять на Звездовскую, так как смоляная намного шире и сильно выше.
Так как в переделанной раме нет посадочных мест под балку, пришлось ей сделать перемычку из литника
Опорные плиты в новой балке. Плиты нужно подрезать дабы те не уперались в раму

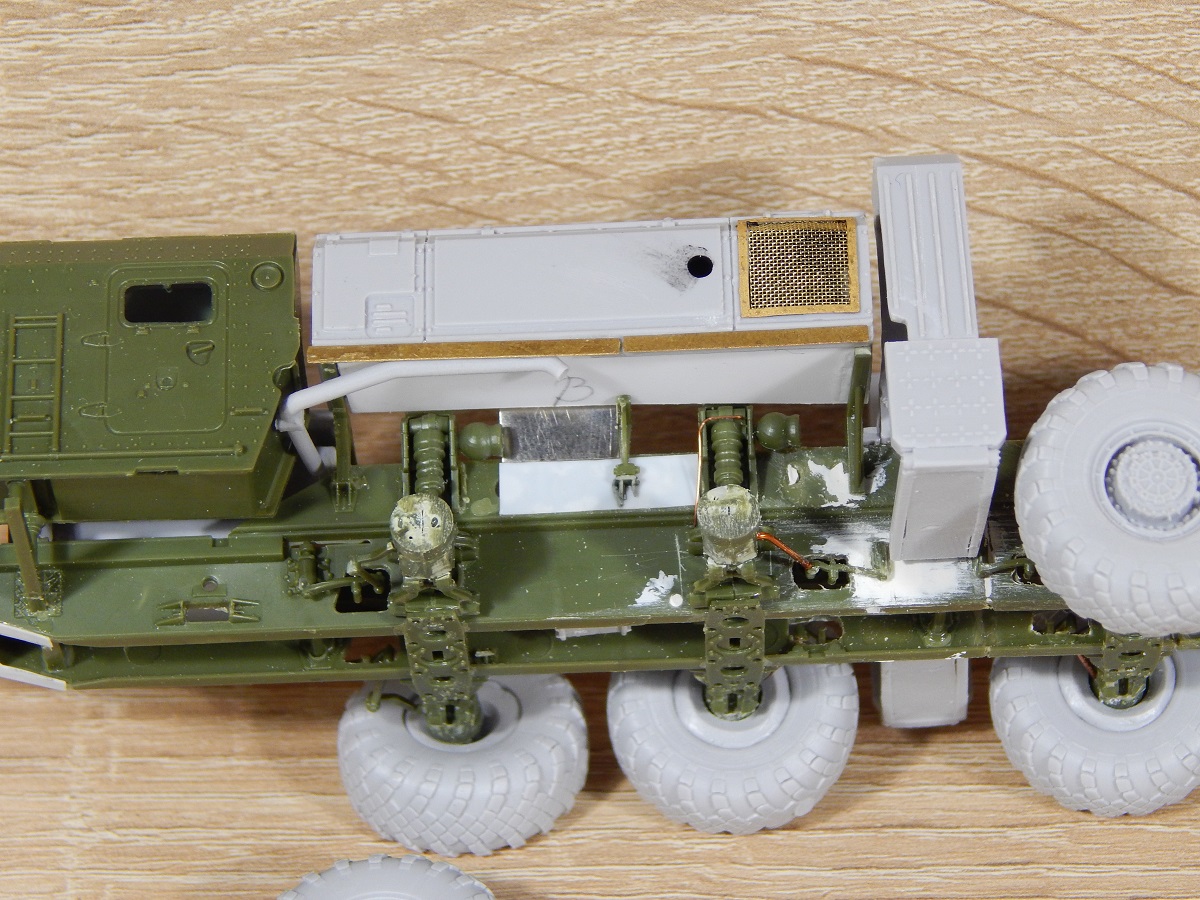

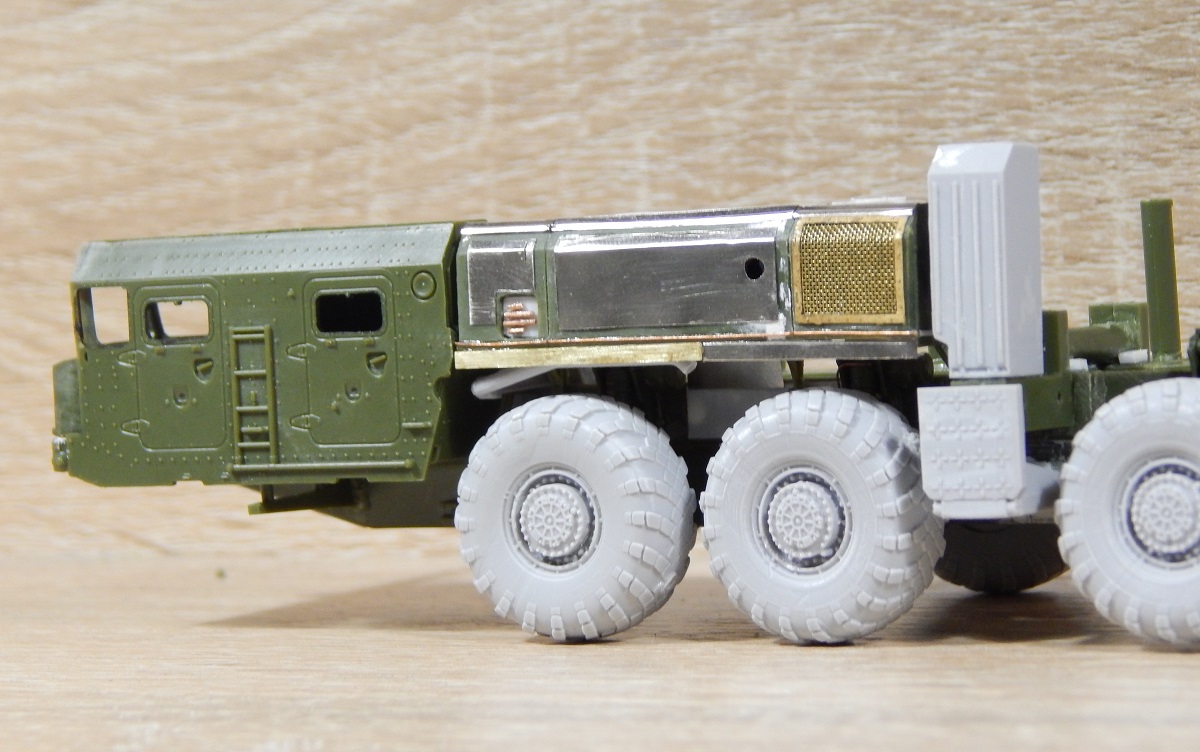

Установил кожухи домкратов, опорные плиты пока не зафиксированны, установил бункер.
Есть подозрение что кожух домкрата великоват (слишком высокий), дальнейшая сборка покажет...
Пока как то так! Продолжение следует...

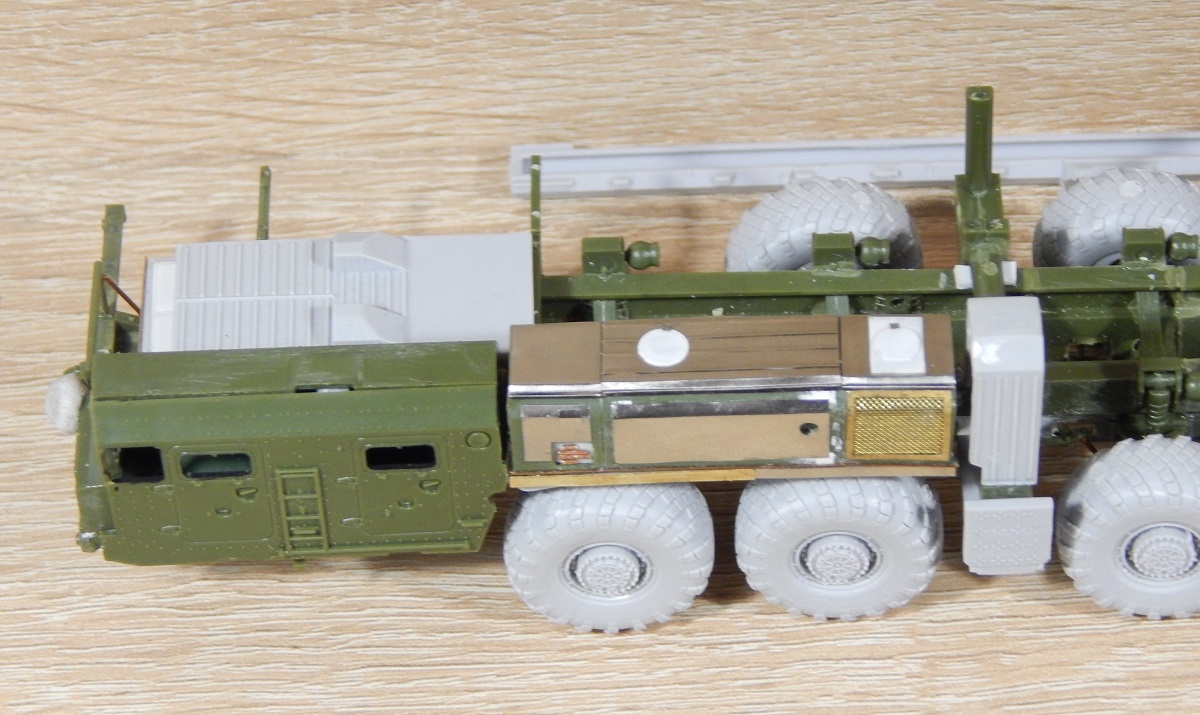

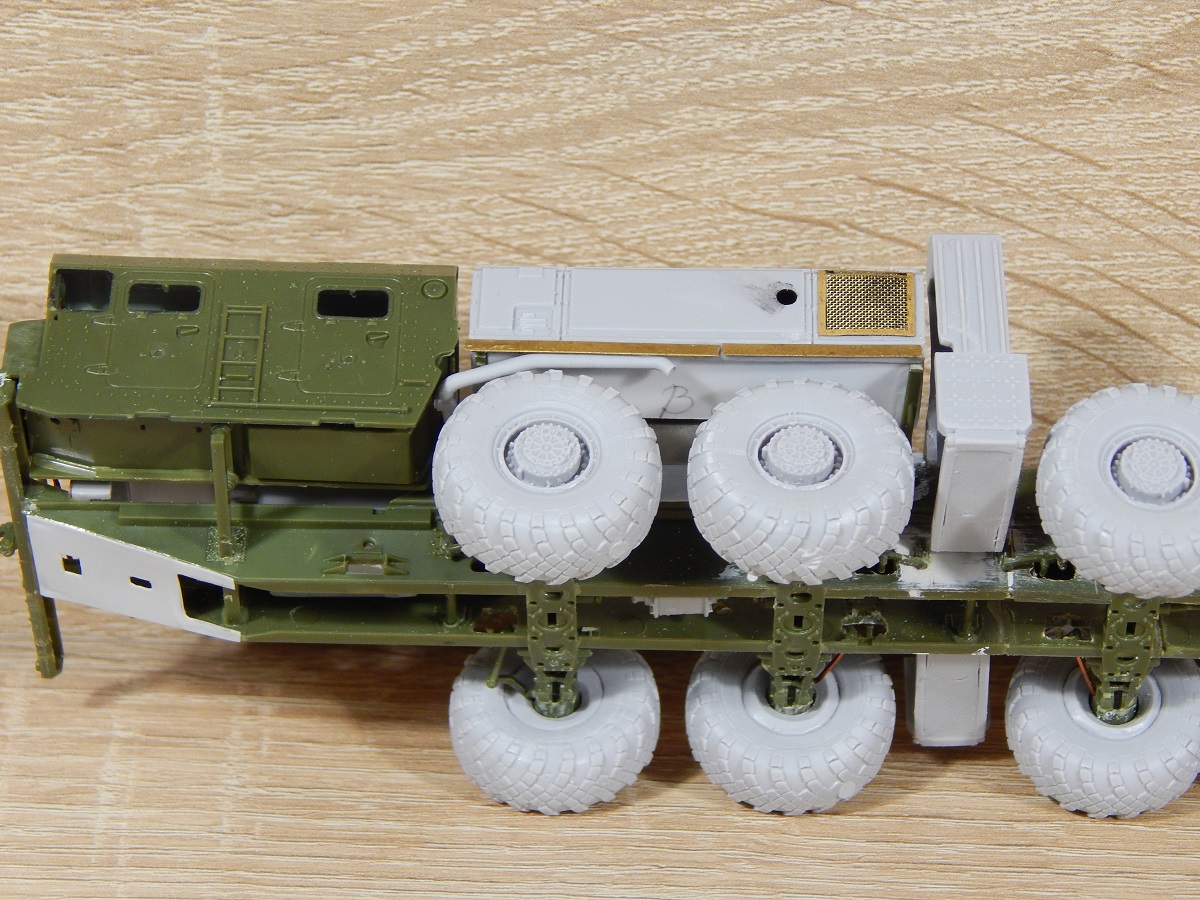

Ну и все вместе в общей композиции с 4м еще не доделанным бункером.
Пока 2й, 3й и 4й просто накинуты и не закреплены
Времени на запилы найти практически не удается, даже во время самоизоляции.

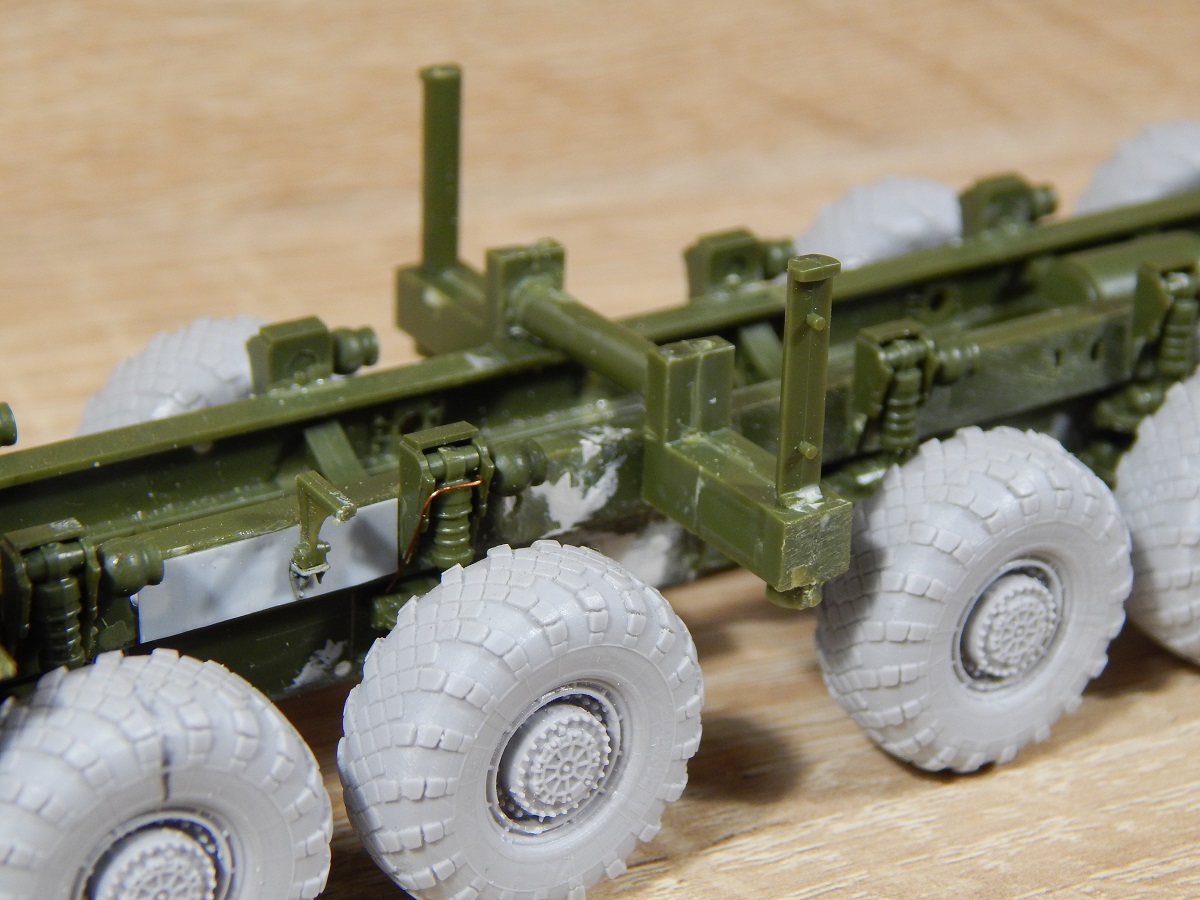

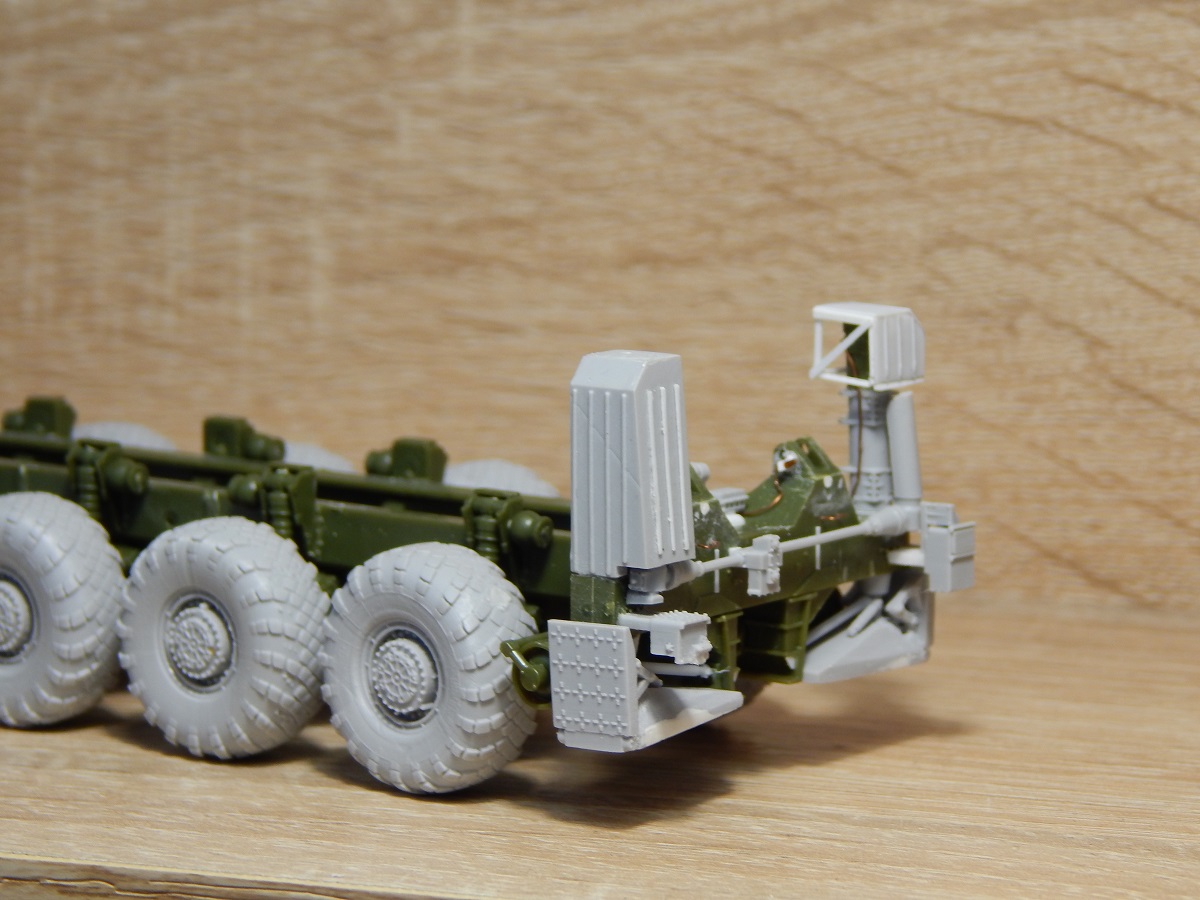

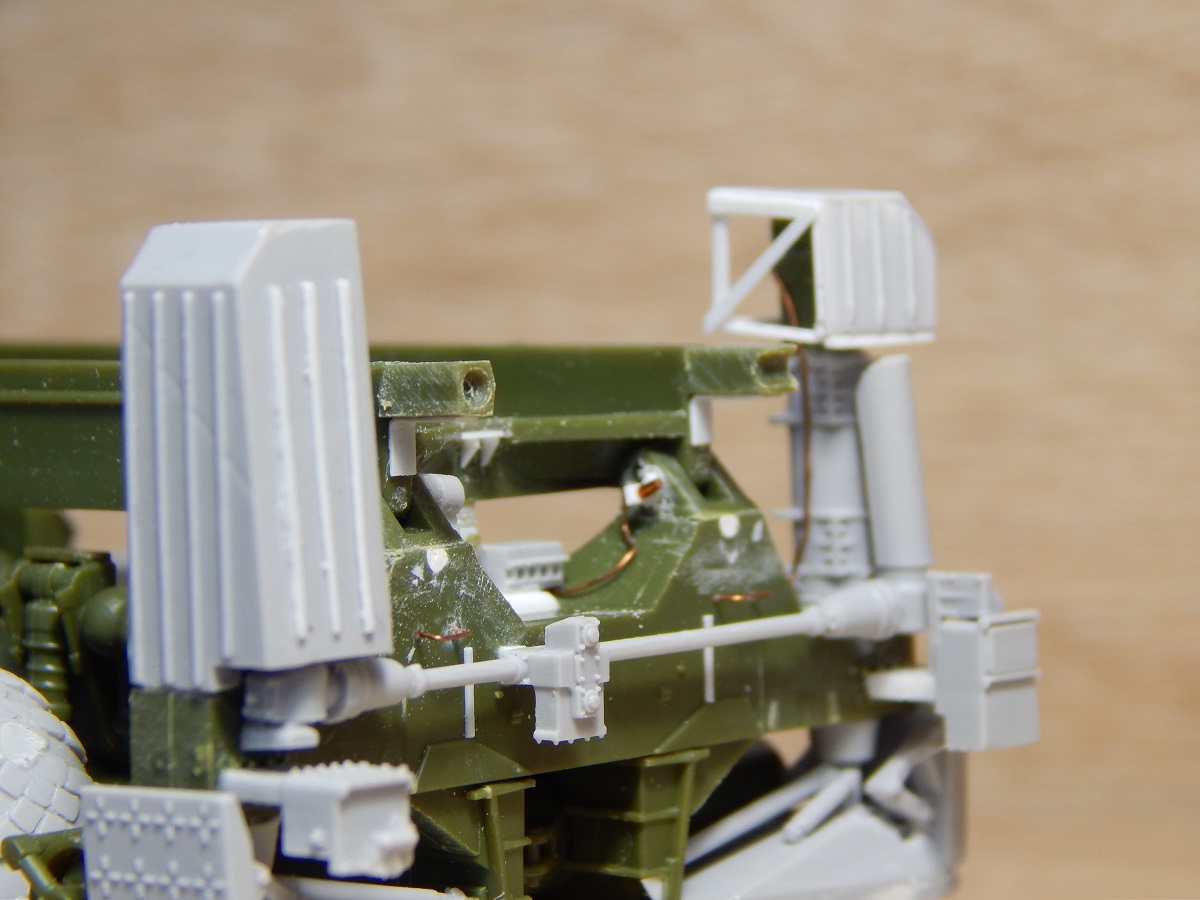

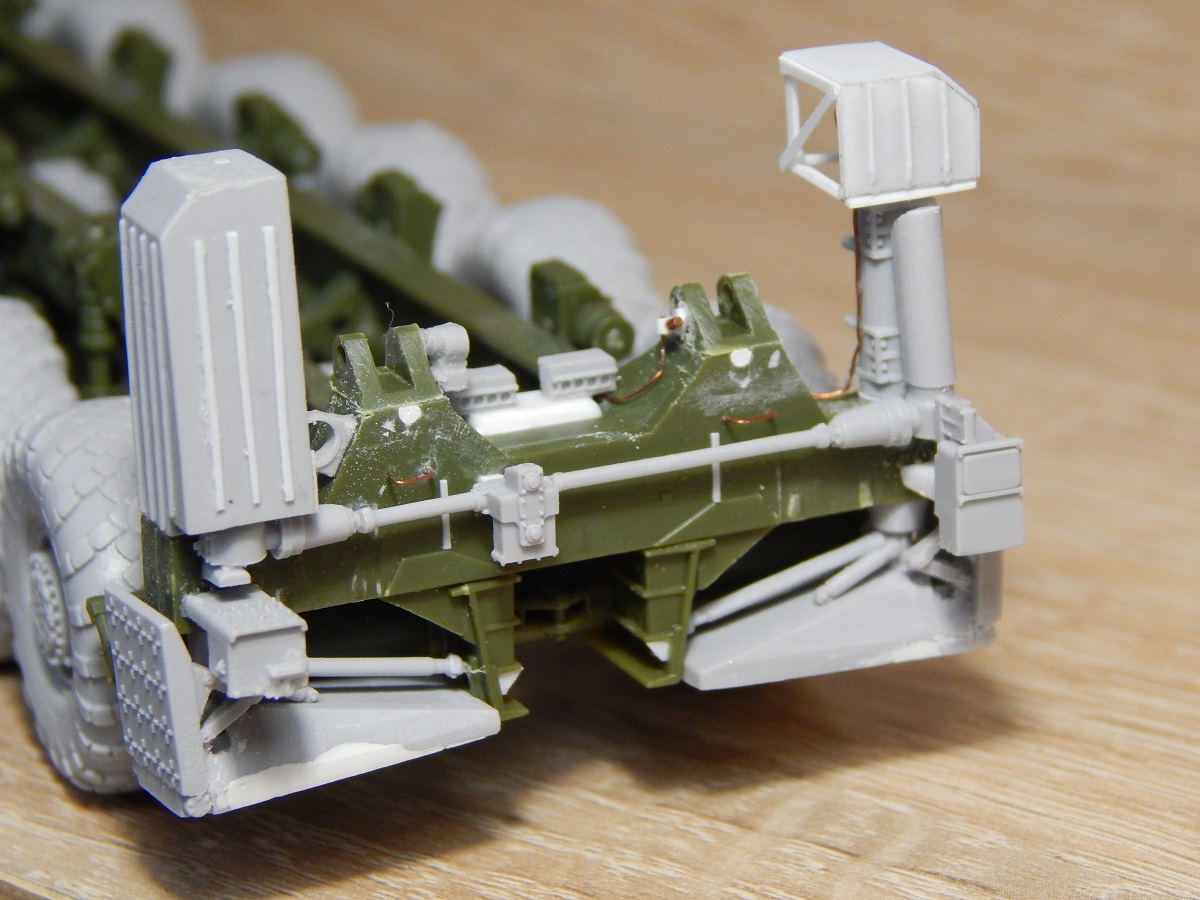

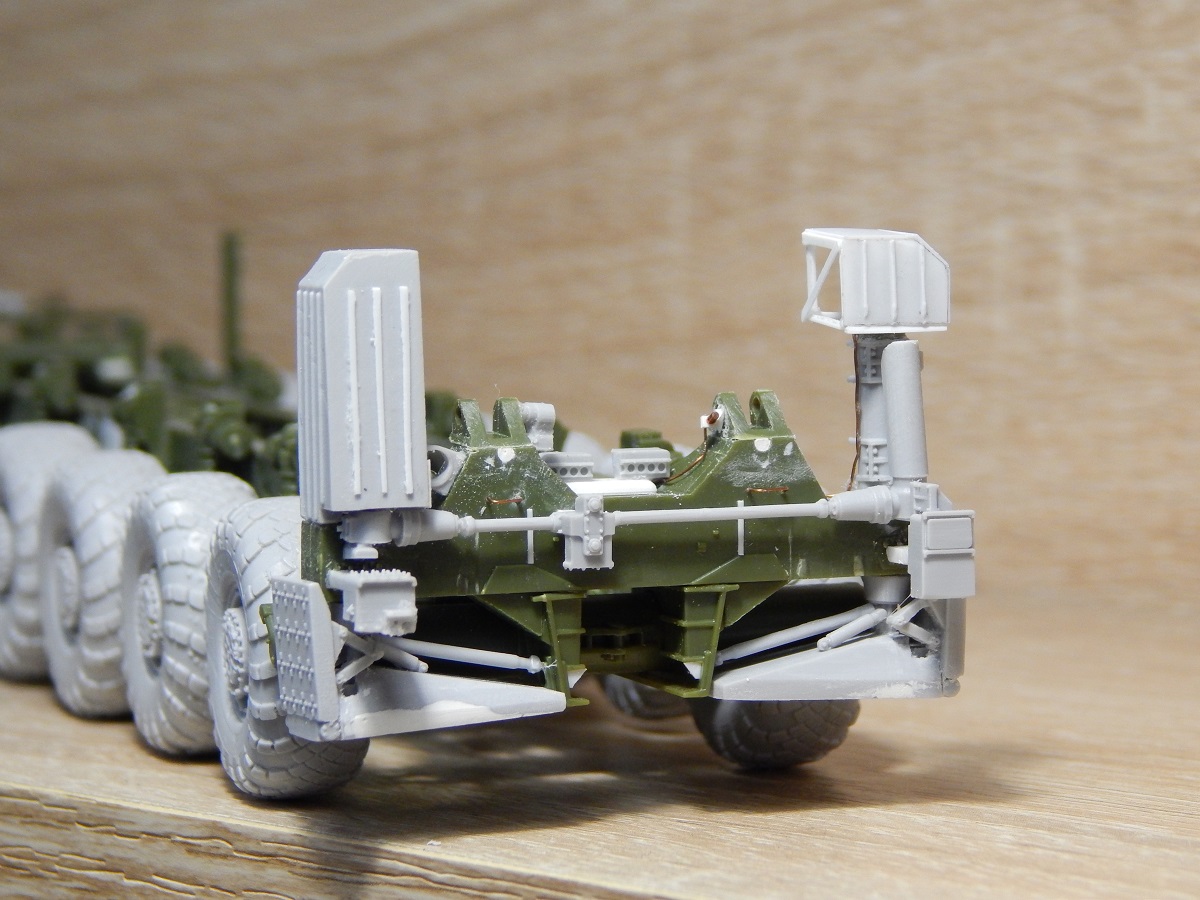

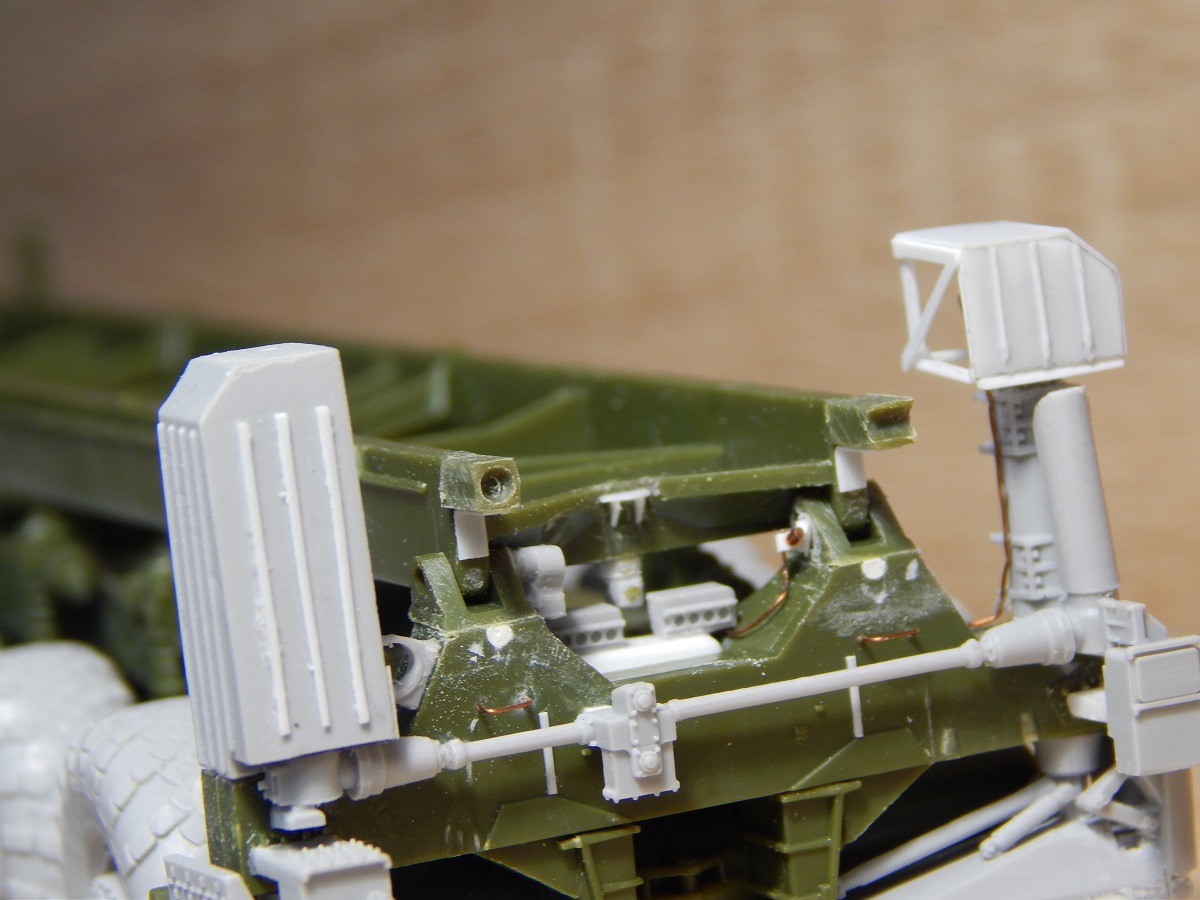

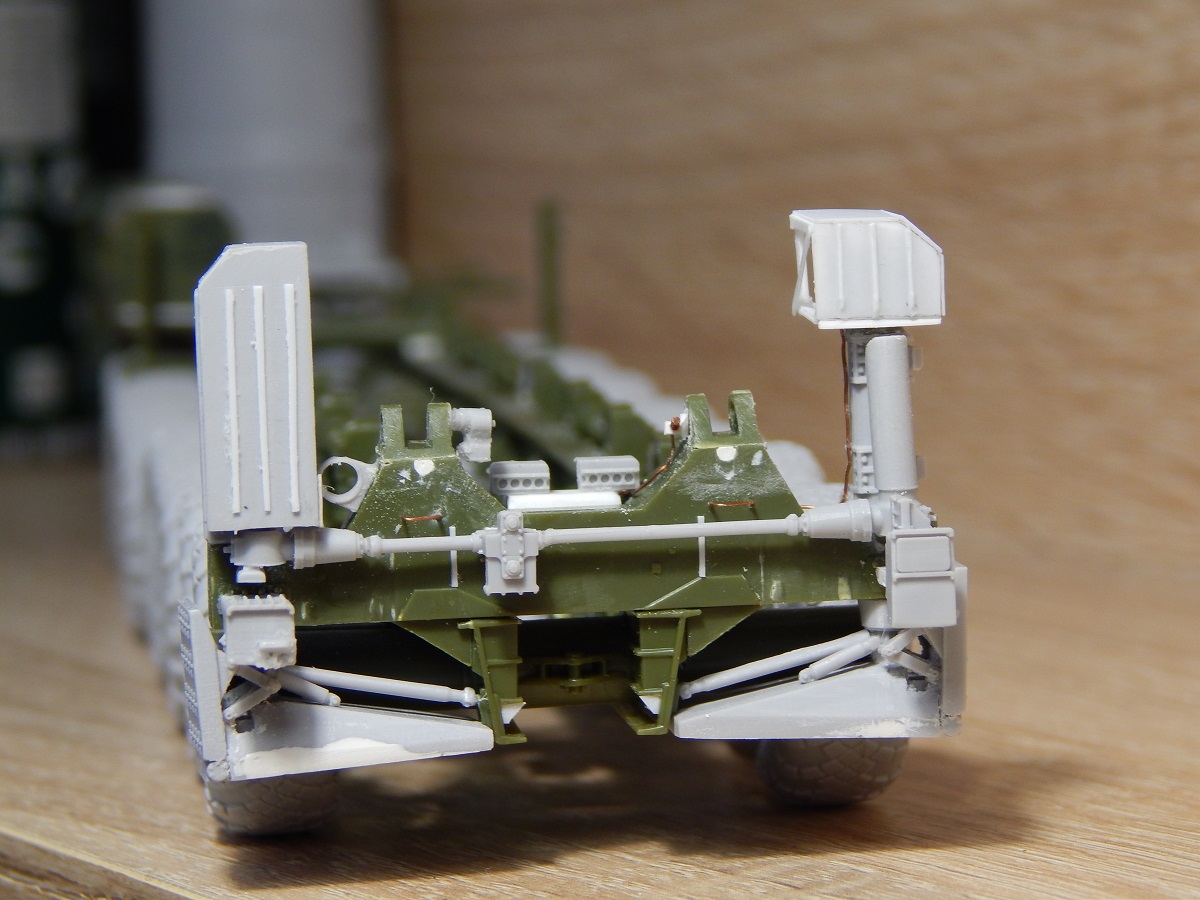

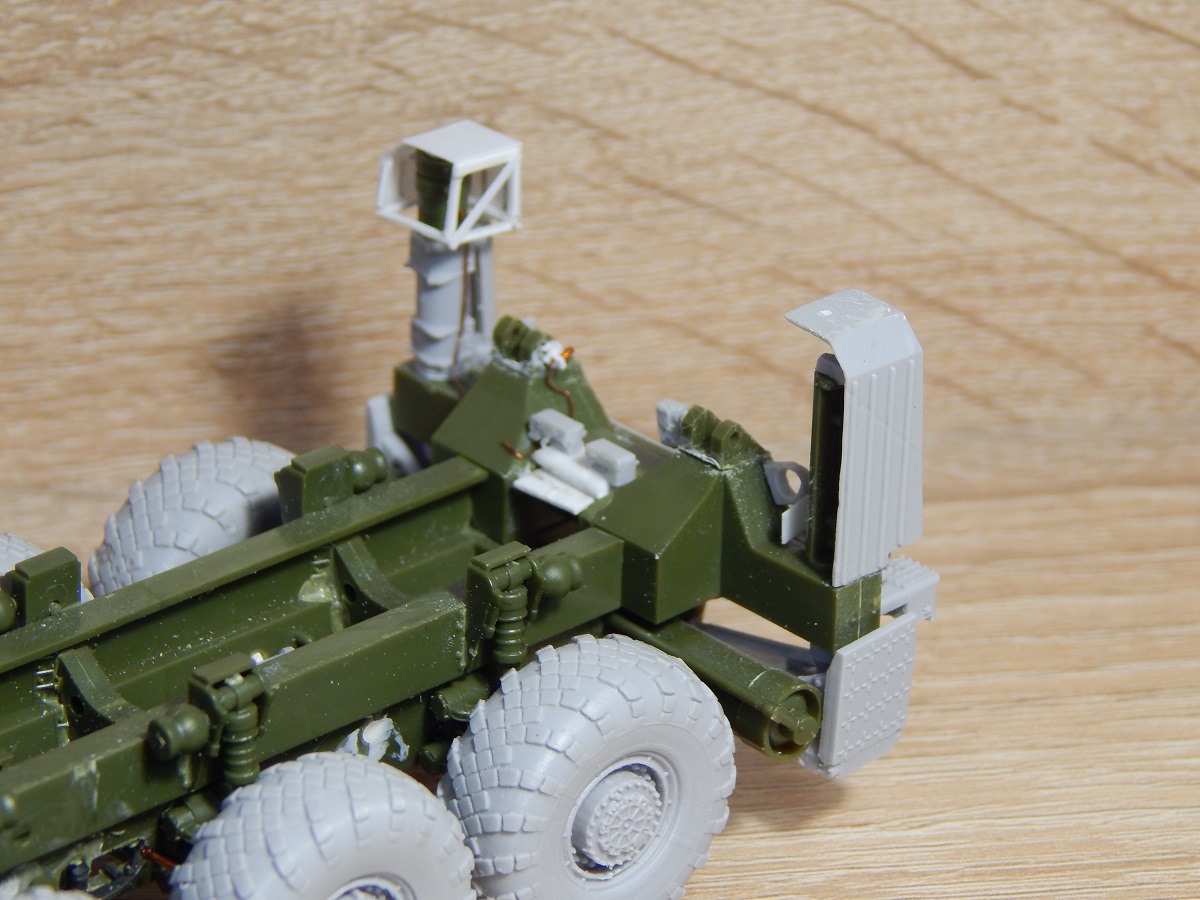

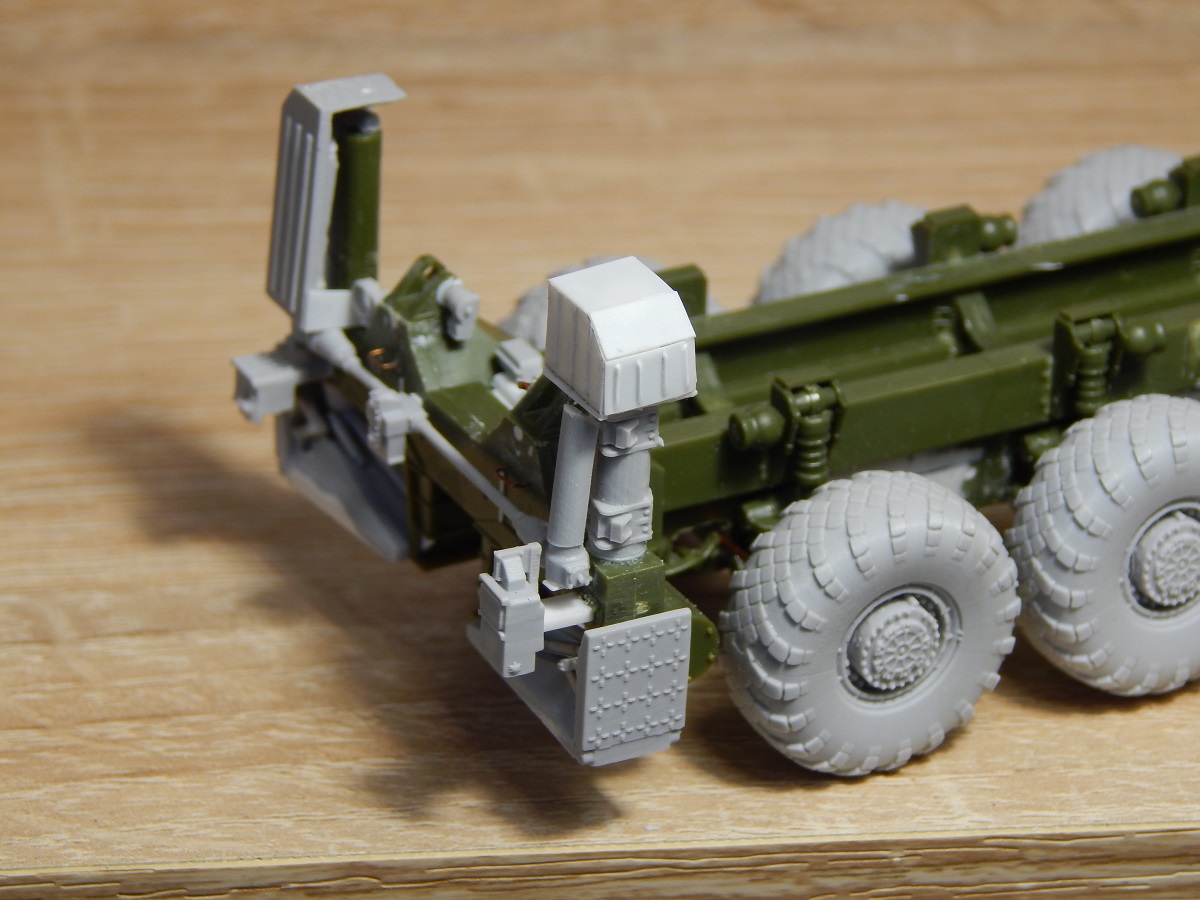

Для дальнейшего продвижения с бункерами пришлось по-возиться с задней балкой. Родная от W-Model ну ни как не вставала на раму и у нее к тому же были недолиты петли крепления рамы ТПК, пришлось ставить Звездовскую и не хило так попилить. Опорные плиты пришлось укоротить, они вдобавок обе правые (левую пришлось сильно шпаклевать).

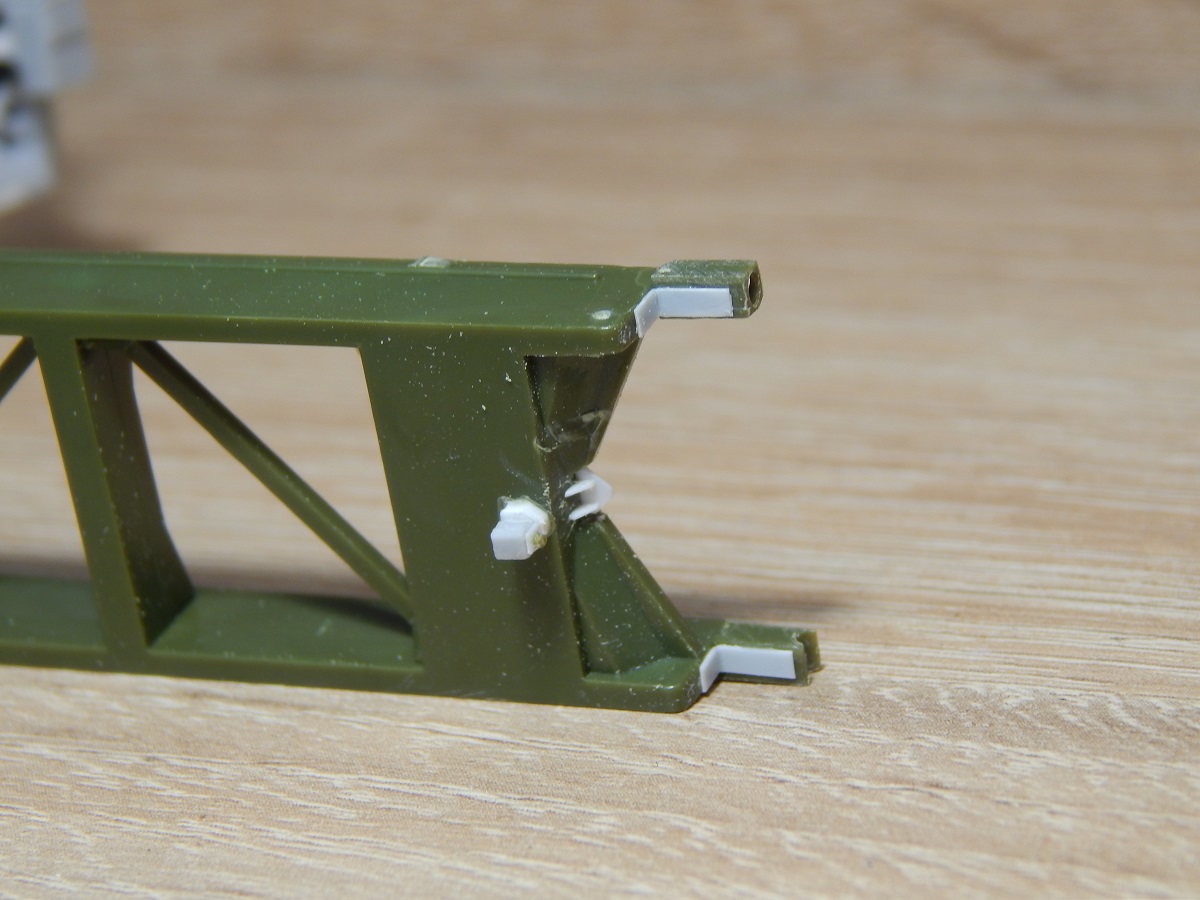

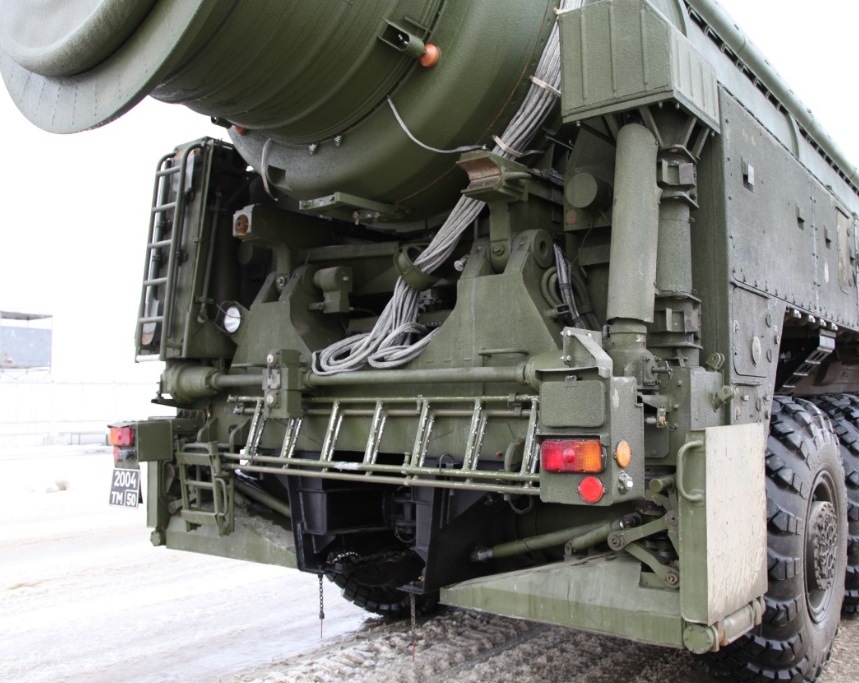

Рама ТПК тозе от Звезды, так как смоляная сильно короче и она винтом. Петли крепления к задней балки я аккуратно срезал и перевернул задом на перед, чтобы повторить их наклон как у прототипа.

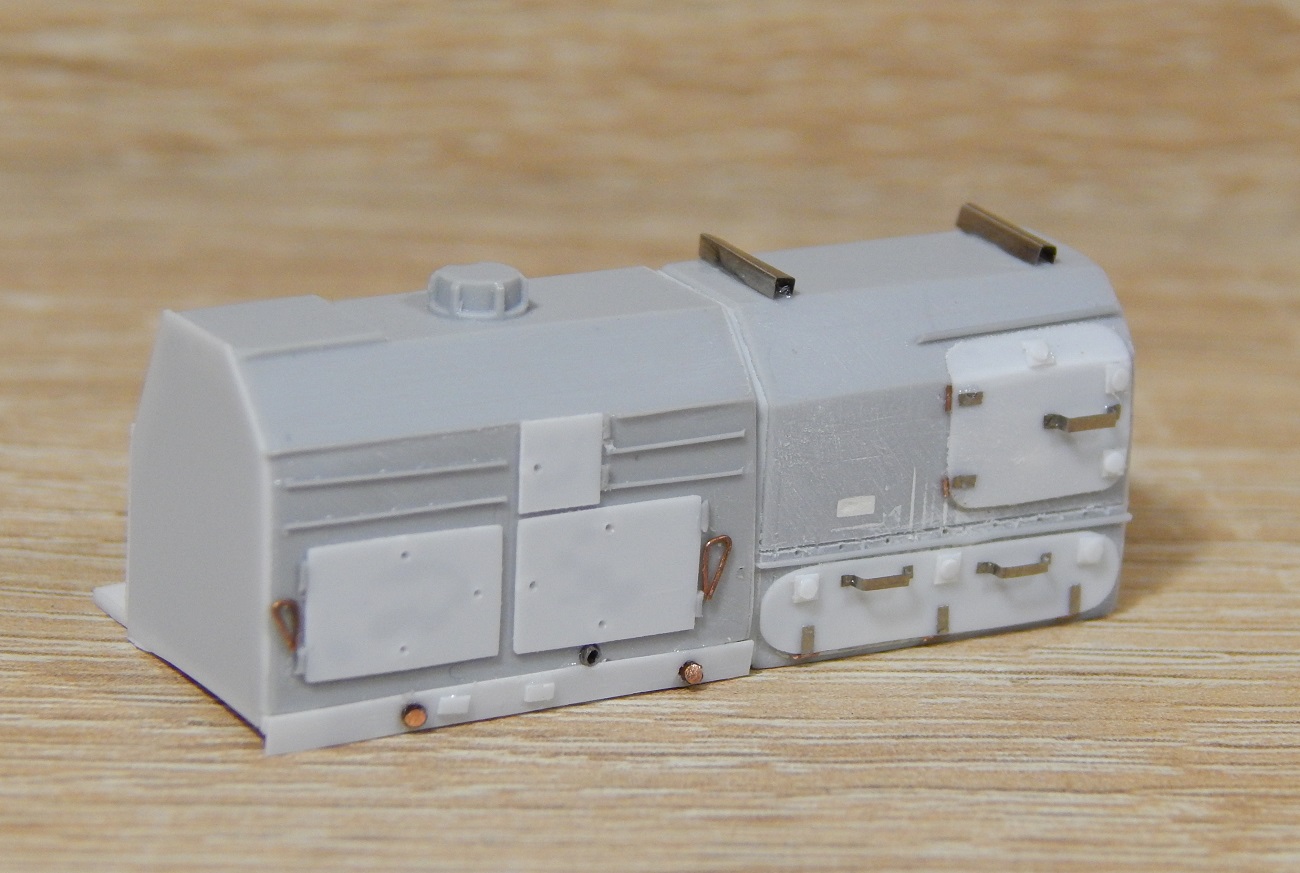

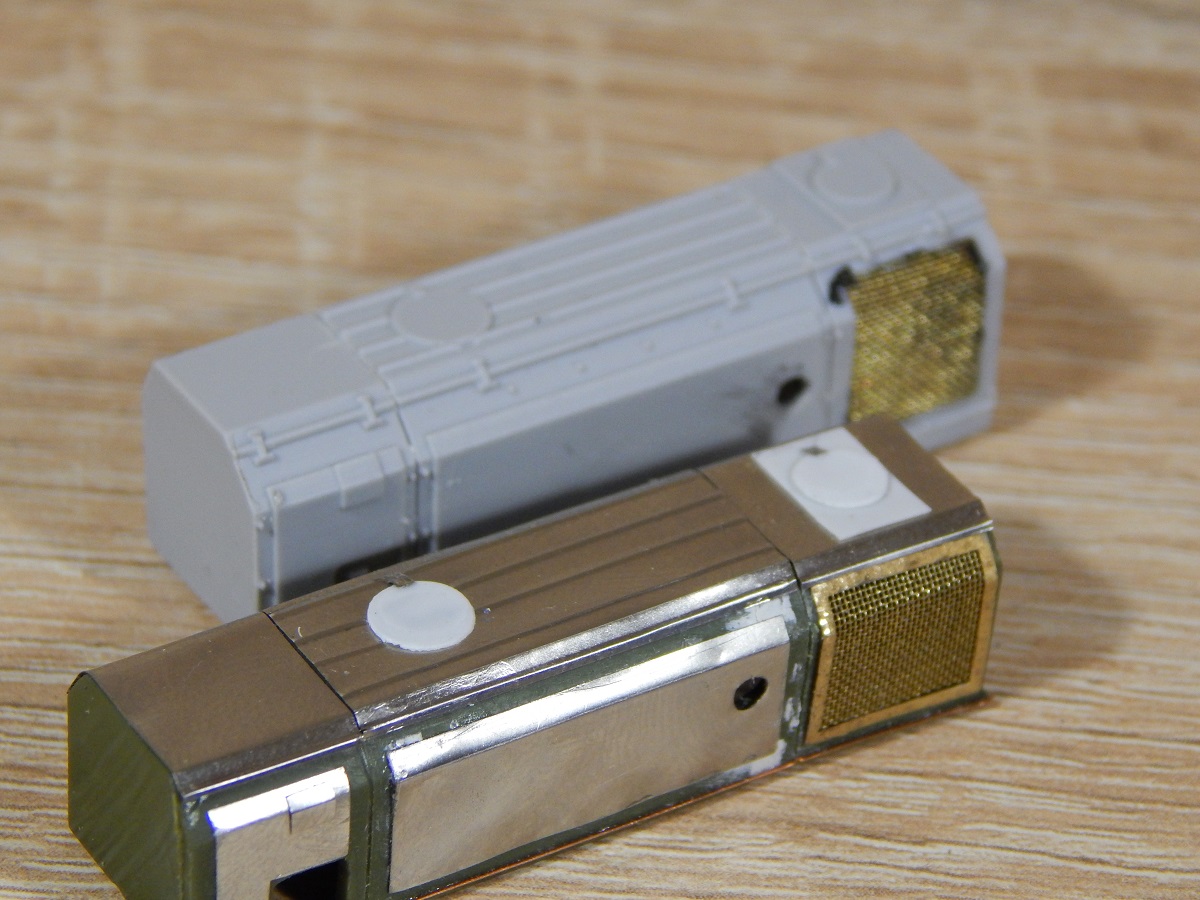

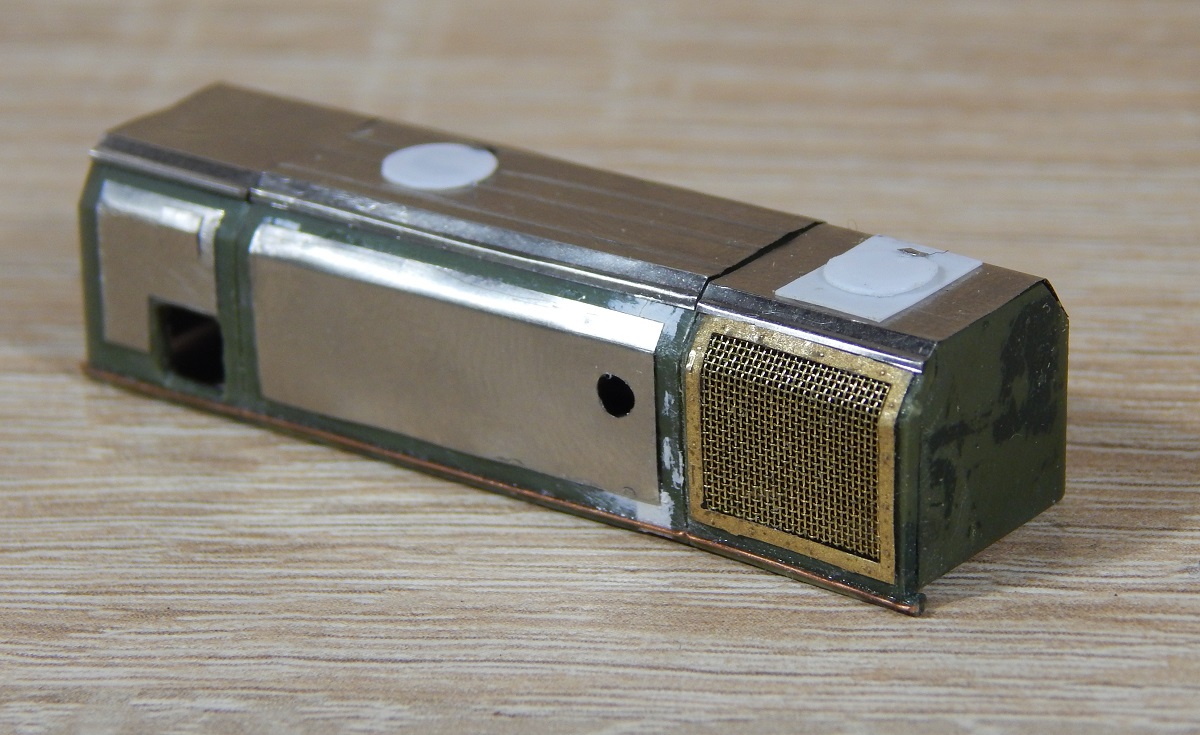

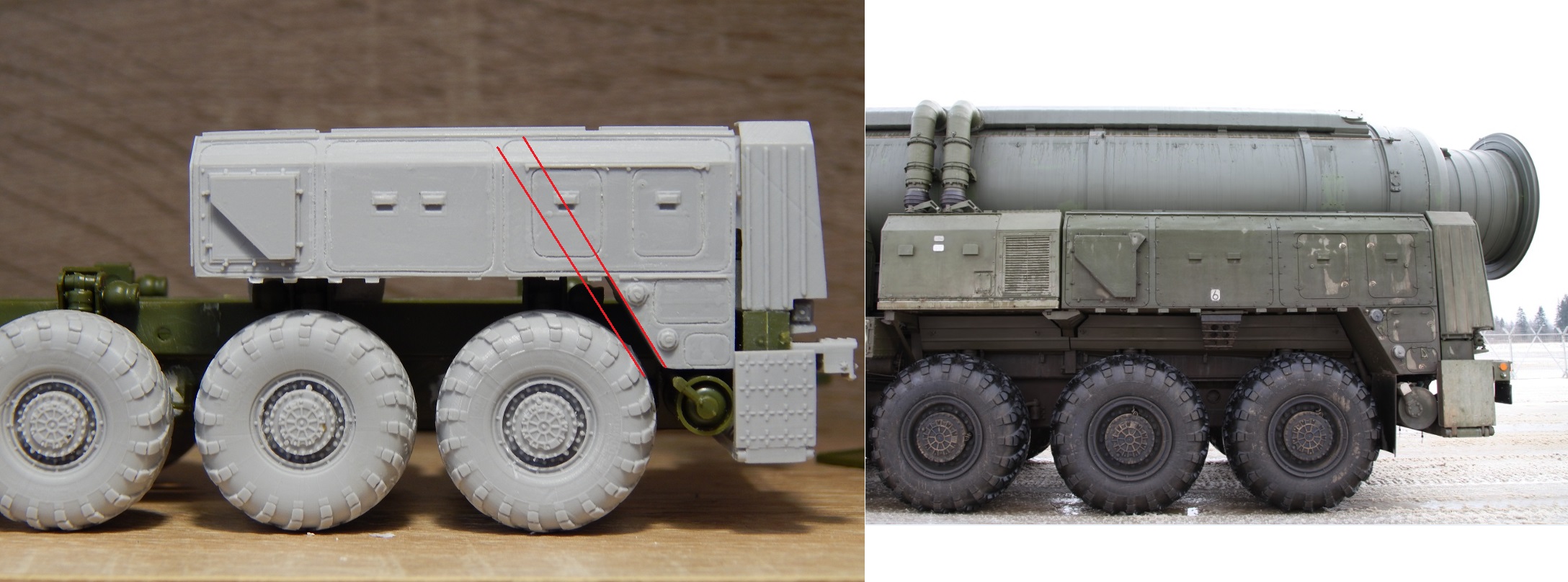

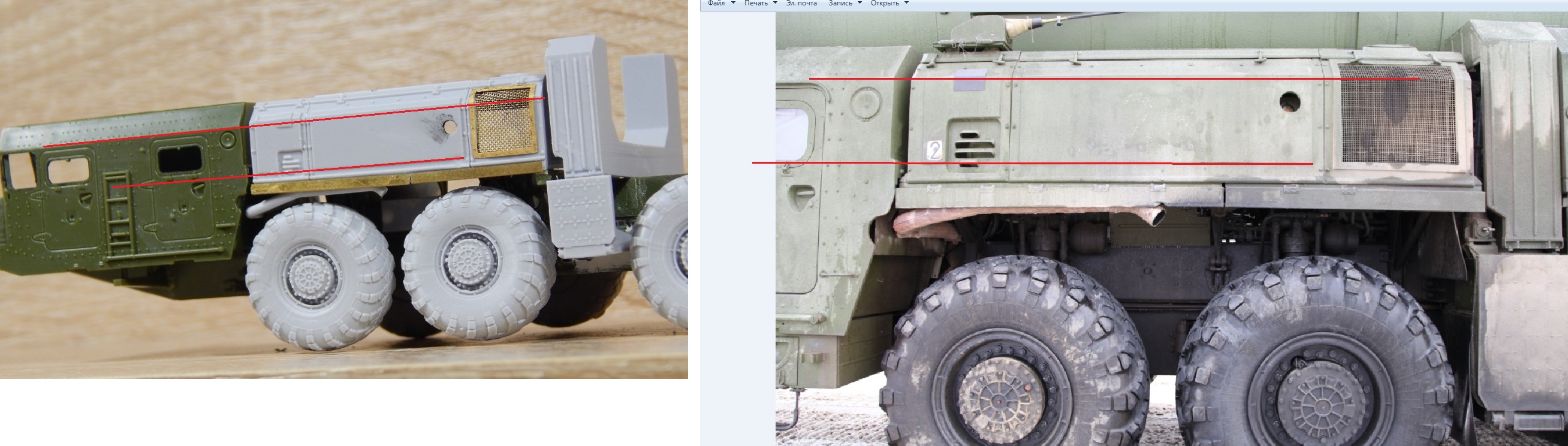

Далее мучаюсь с задним левым бункером - смоляной слишком большой если по пропорции его сравнивать например с колесами, да и по посадке относительно кожуха домкрата тоже бункер большего размера. Так же смущает расстояние от бункера до колеса в области нижнего скоса бункера.

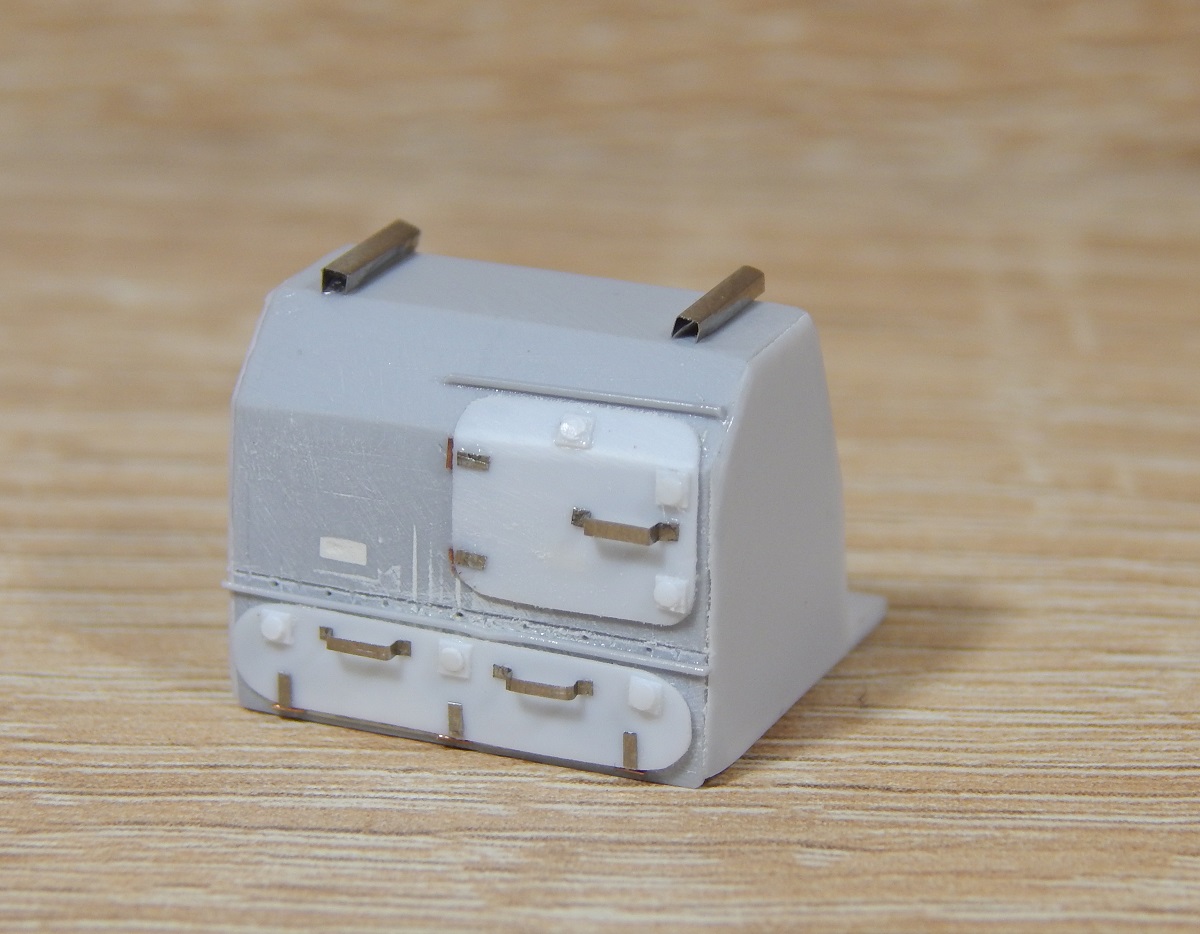

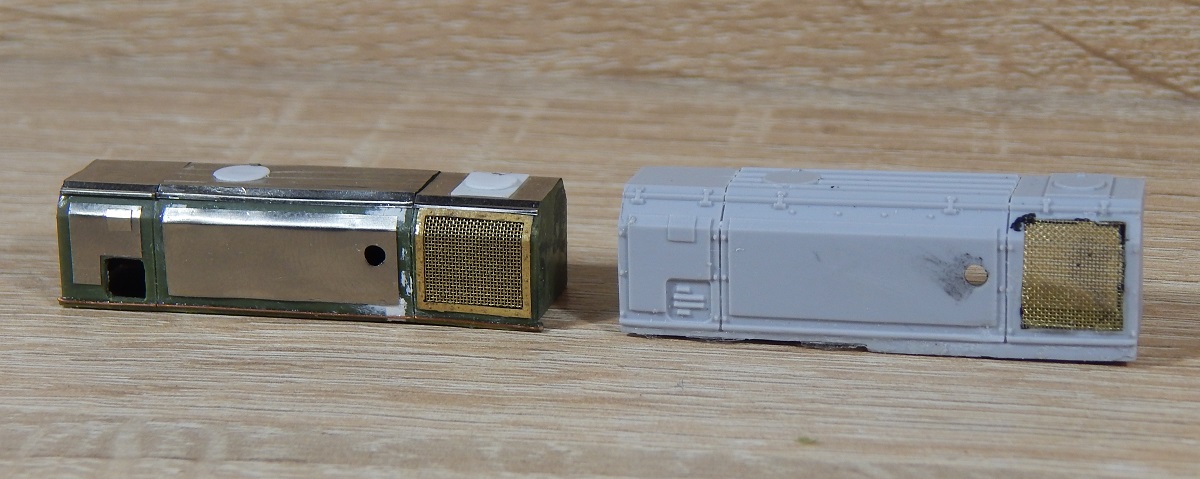

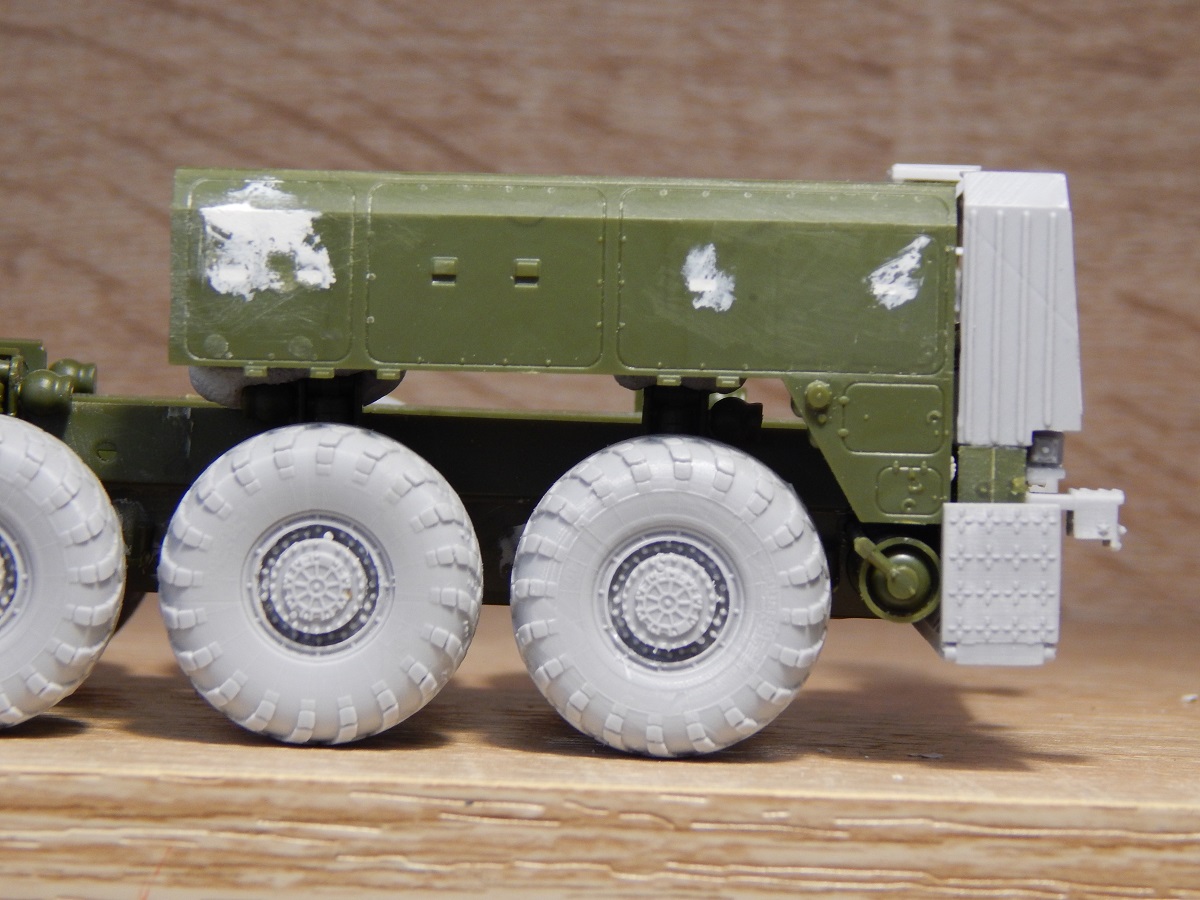

У Звездовского бункера положение намного лучше и расстояние от колеса больше по этому буду ставить его, но проблема с дверцами бункера
Коллеги, друзья, гости сайта всем доброго времени суток!

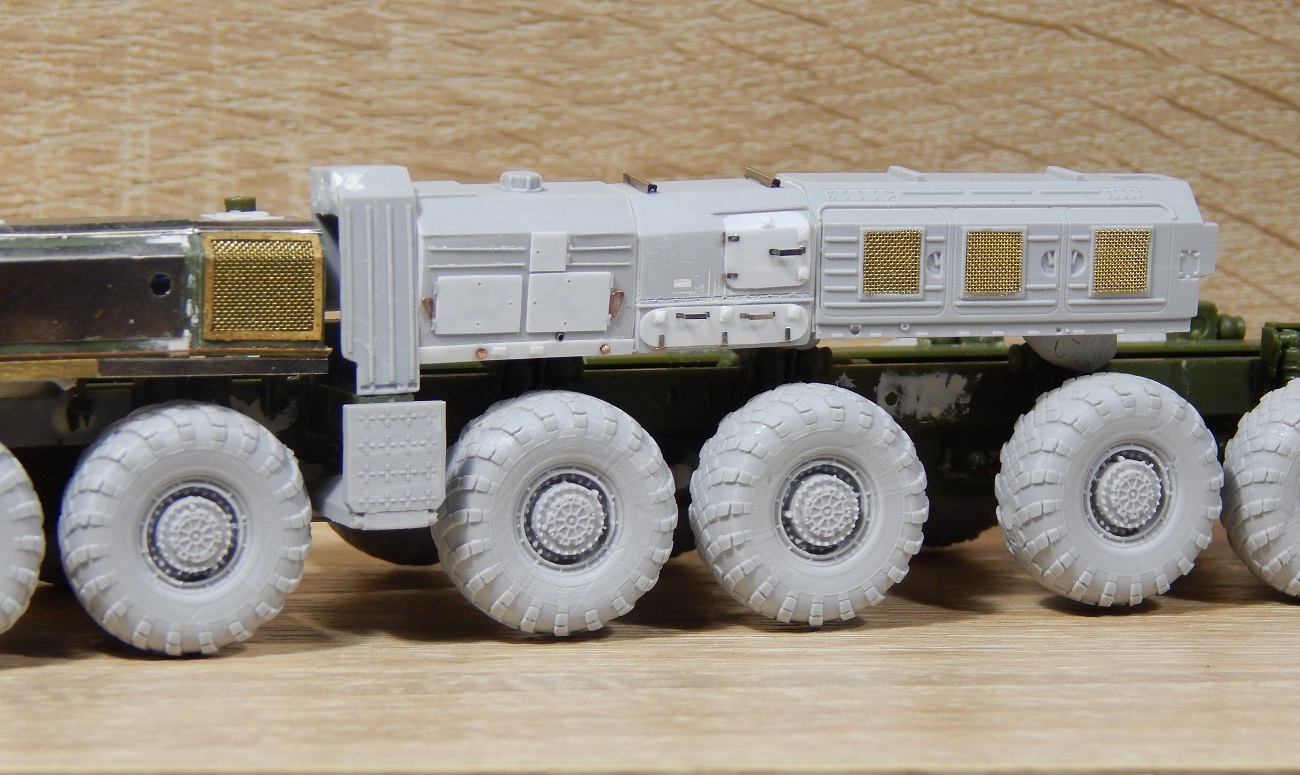

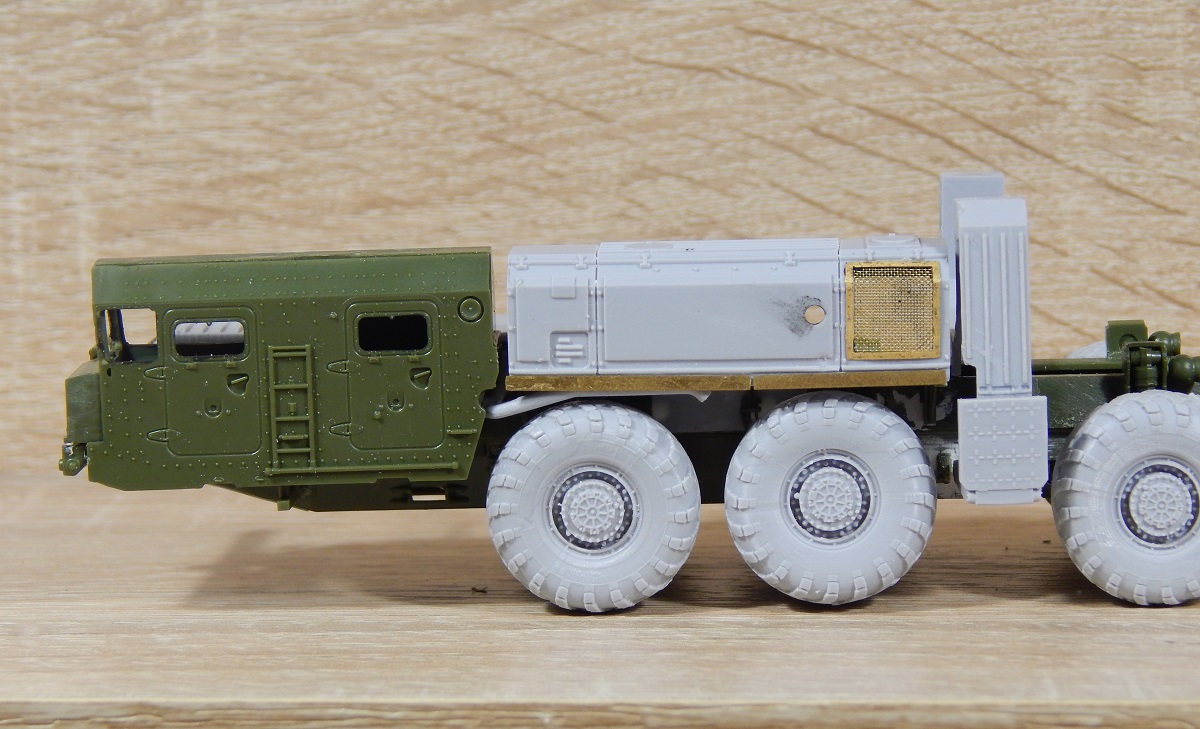

Стройка Ярса заглохла почти больше чем на год, но вот столько времени спустя "лед тронулся". Работы пока идут очень вяло и с такой же скоростью будут продолжаться. Вот что успел пока сделать: предварительно установил ранее перепиленные бункеры с использованием кронштейнов от исходного набора. Кронштейны оказались слишком широкие и их пришлось укорачивать на 3-4 мм.
Всем доброго времени суток!
С данного момента сказка из перепила набора W-Model переходит в статус конверсия набора от Звезды. К сожалению переименовать сказку невозможно.
Поясняю: теперь в мусорку вслед за рамой и кабинами, отправляются все бункера и транспортно пусковой контейнер.

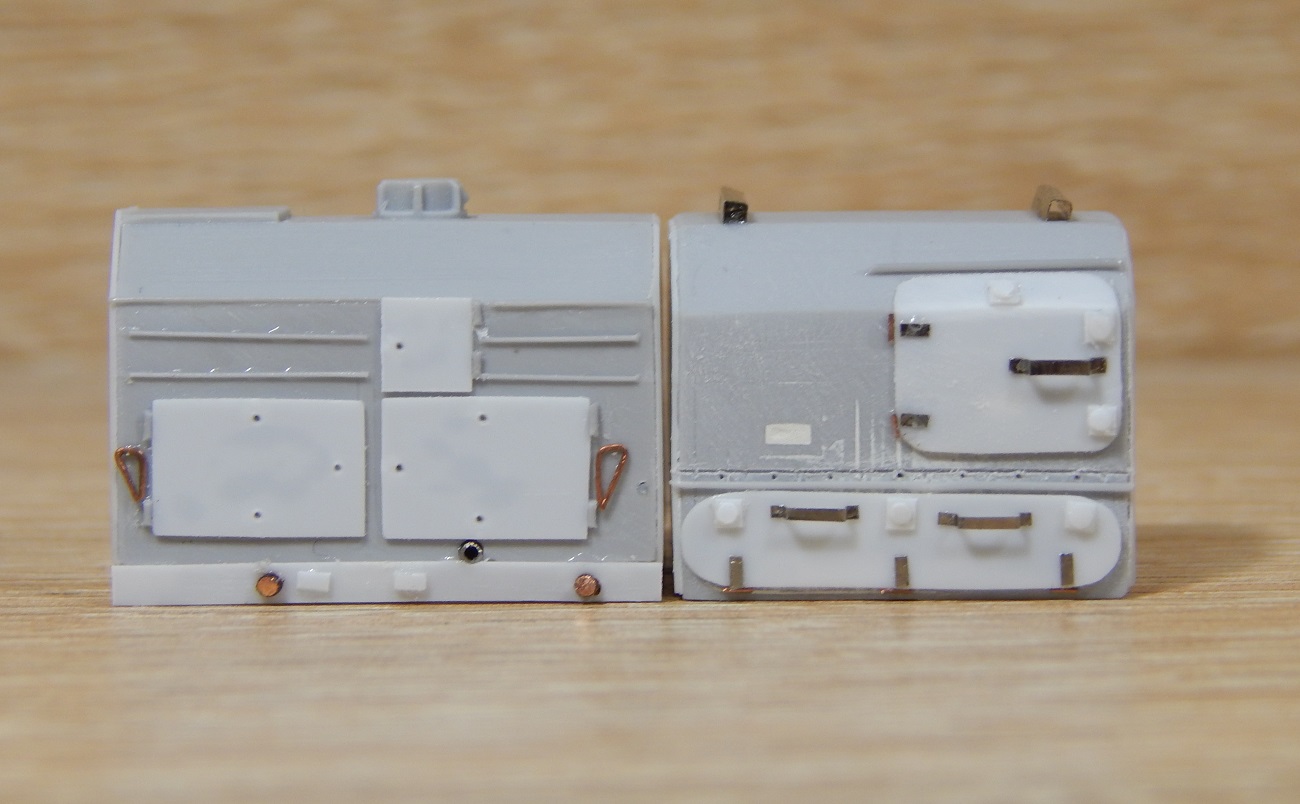

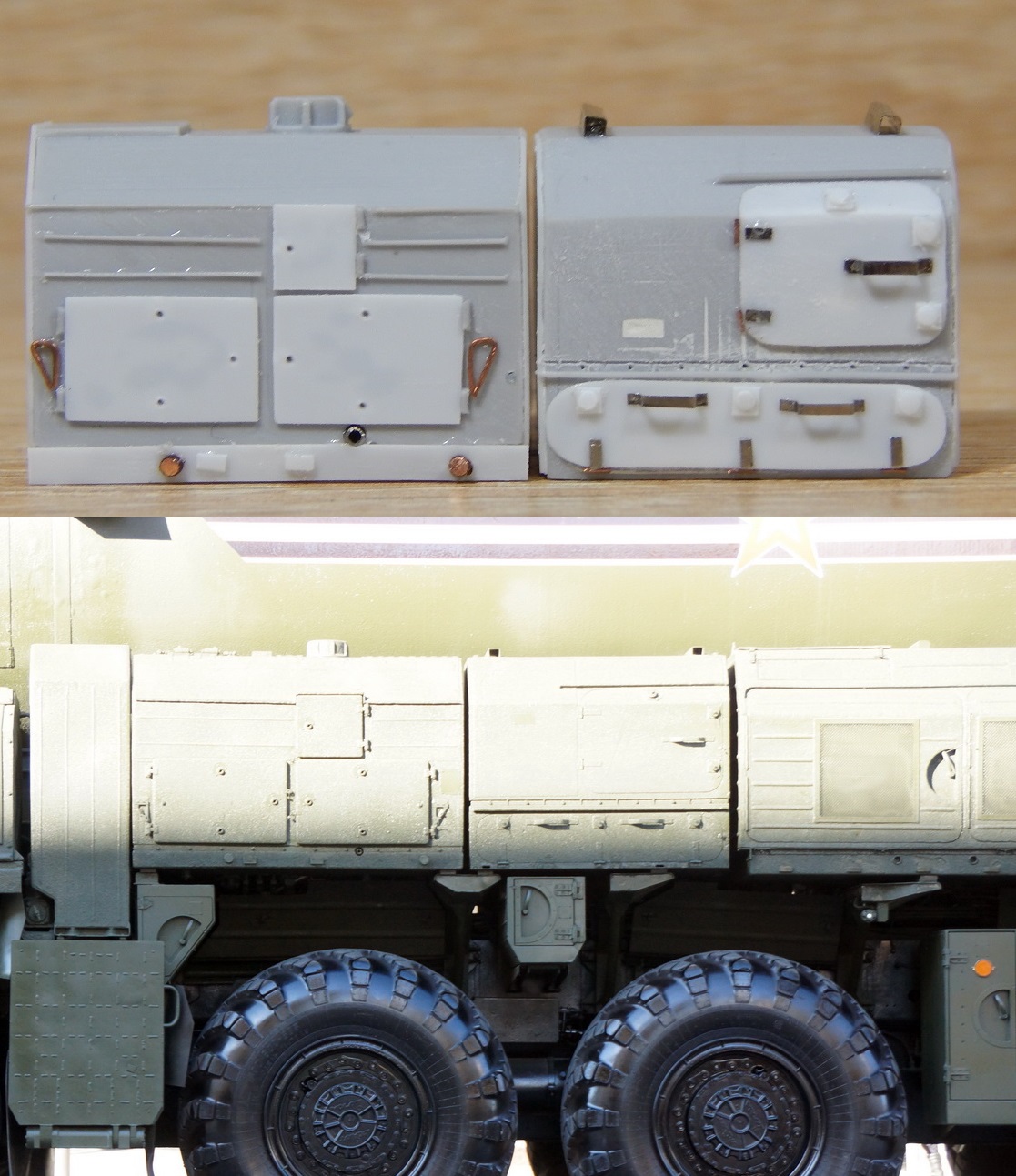

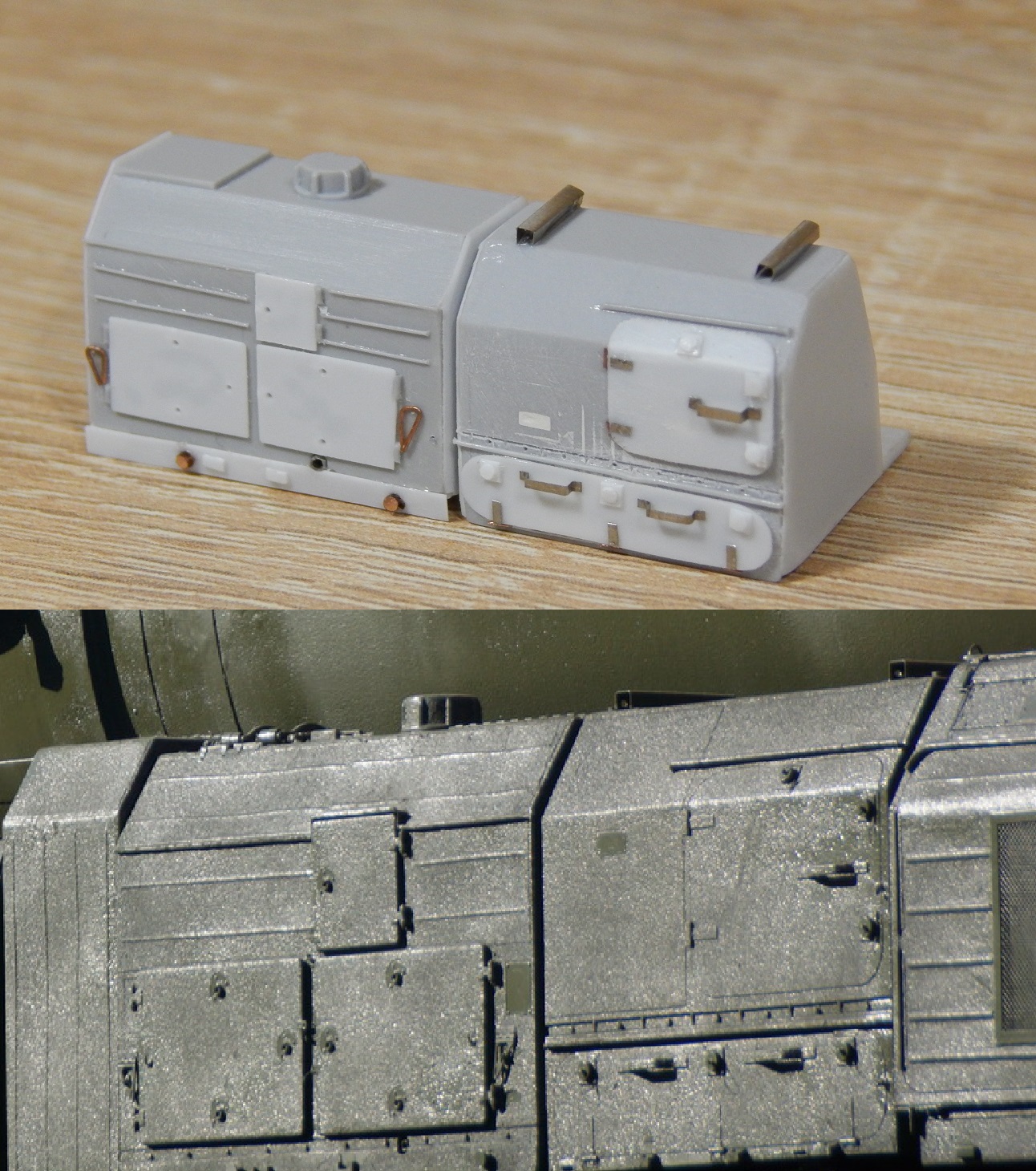

После предварительной установки бункеров выяснилось что они слишком широкие и положить раму ТПК между правыми и левыми бункерами невозможно. Тут конечно можно было сточить у бункеров задние стенки и проблема решена, но дальше изучив детально фото прототипа оказалось что геометрия, и рельеф ряда бункеров производителя не соответствуют действительности. Было решено использовать бункера от Звезды и потратить кучу времени чтобы заново уже самому отрисовать лицевые стенки бункеров для изготовления в травле.

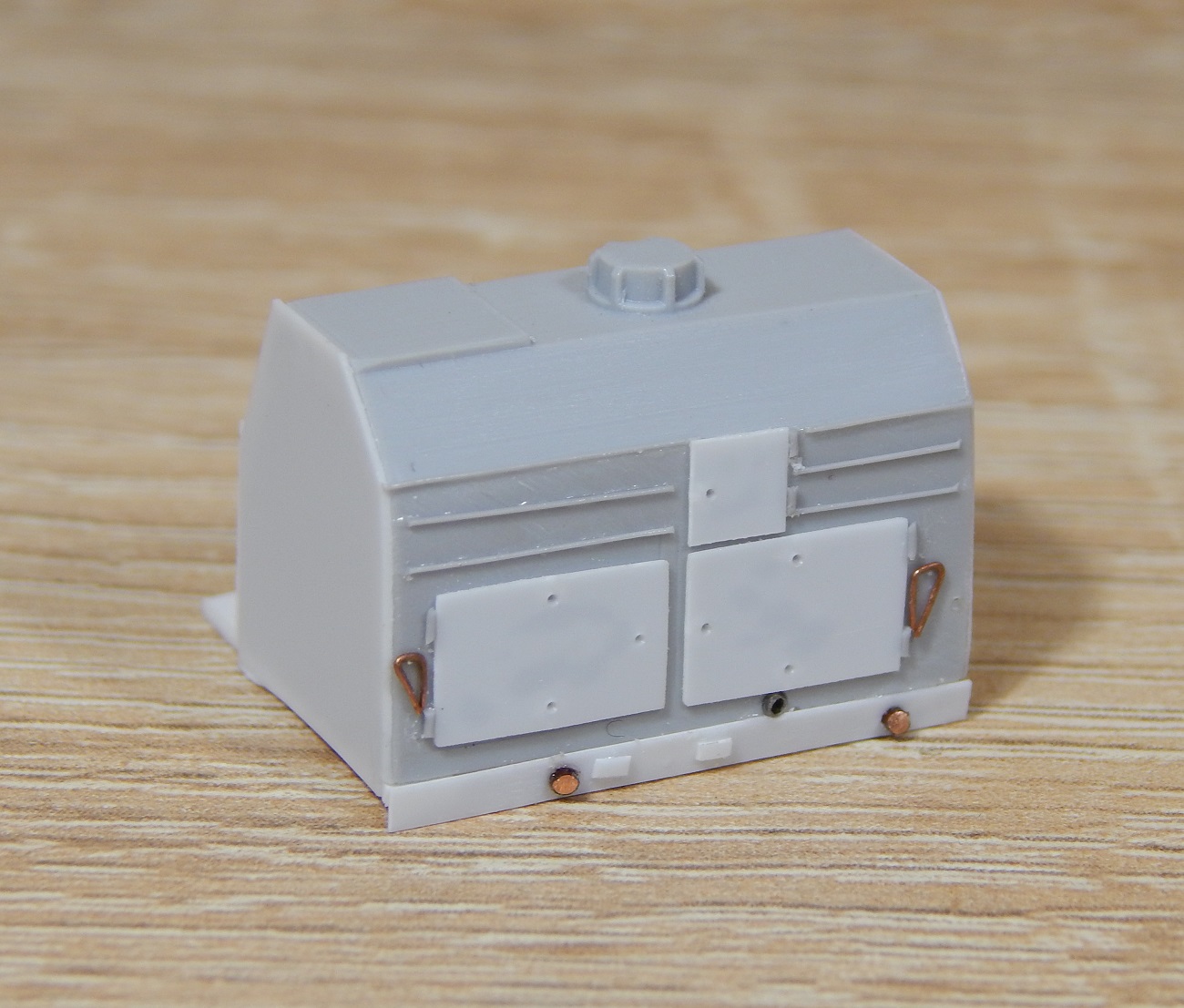

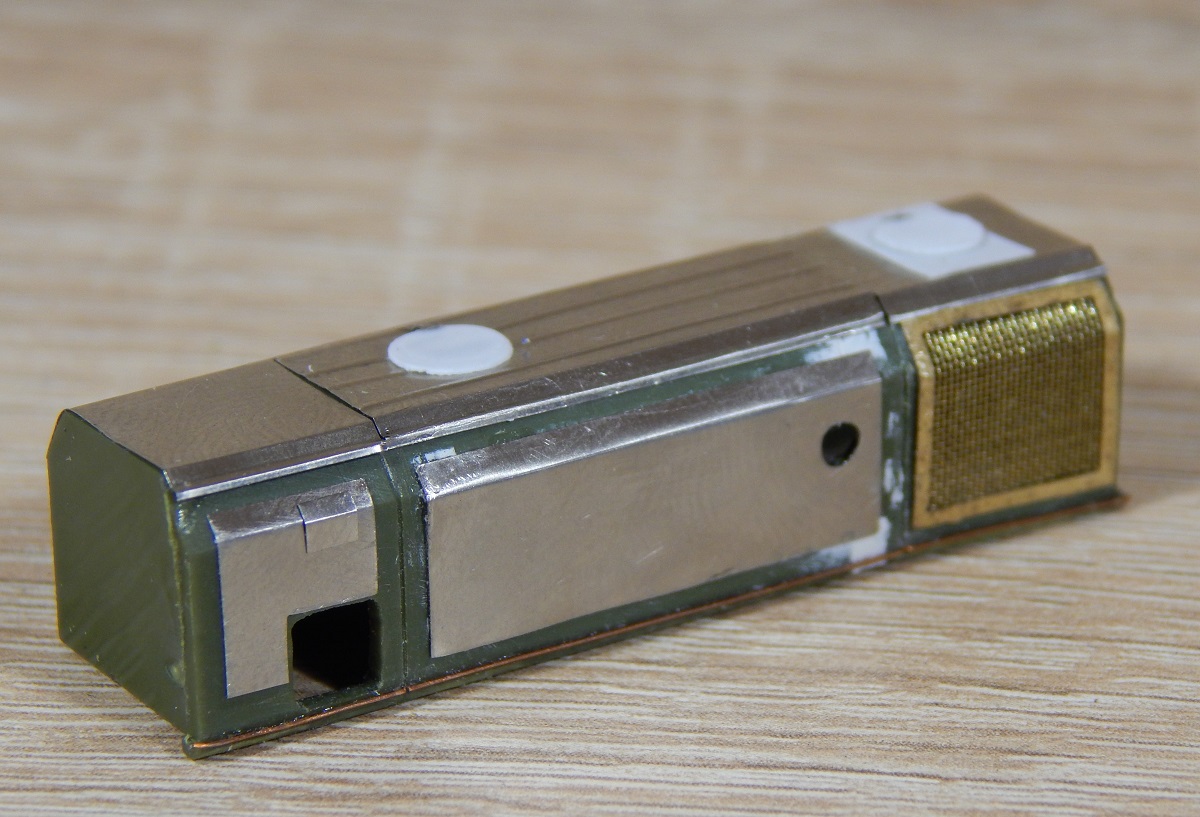

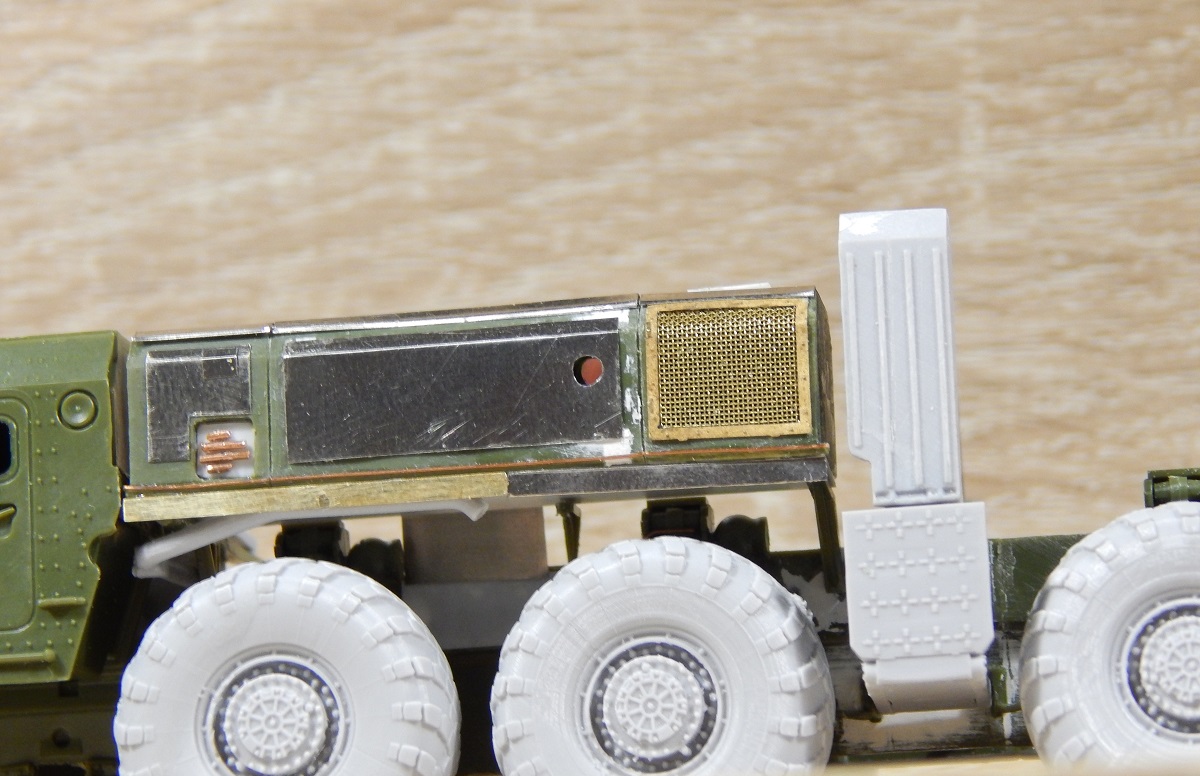

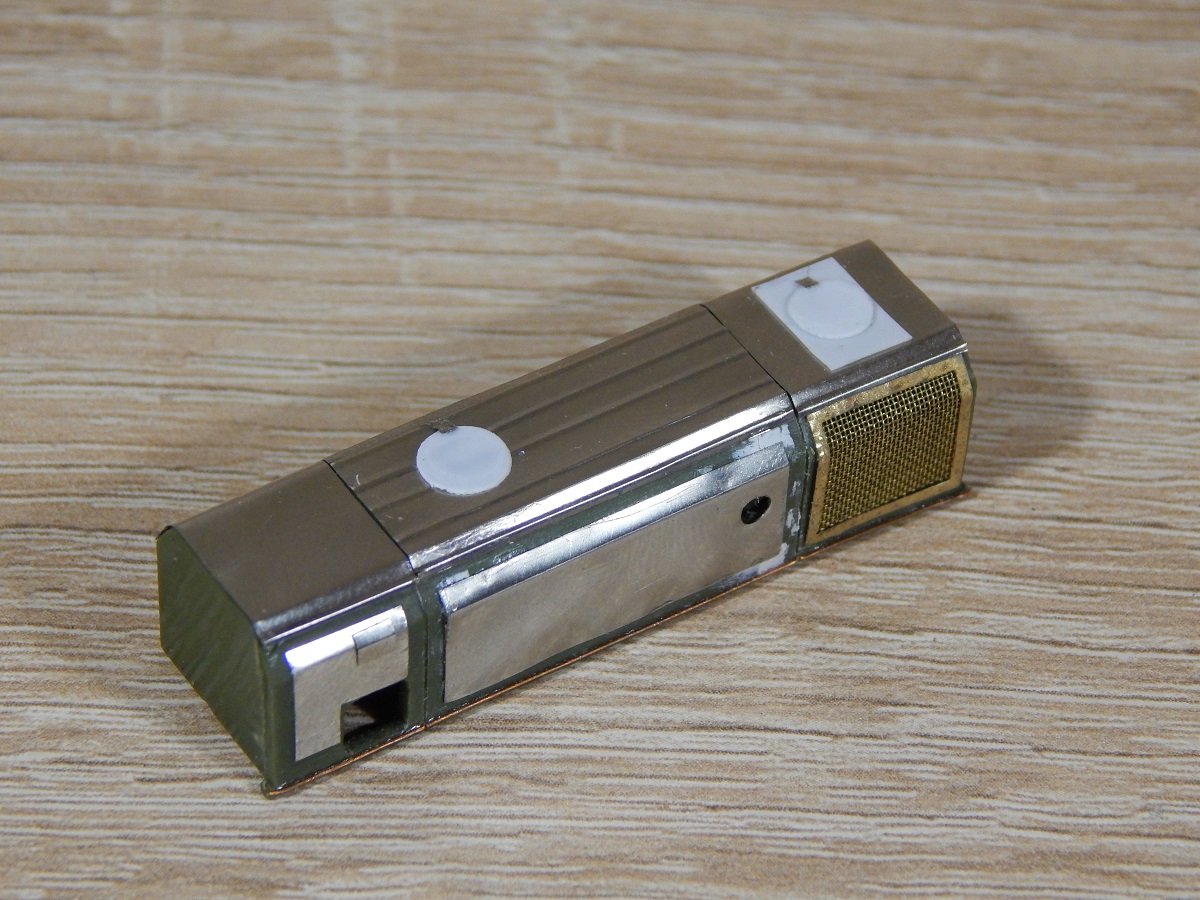

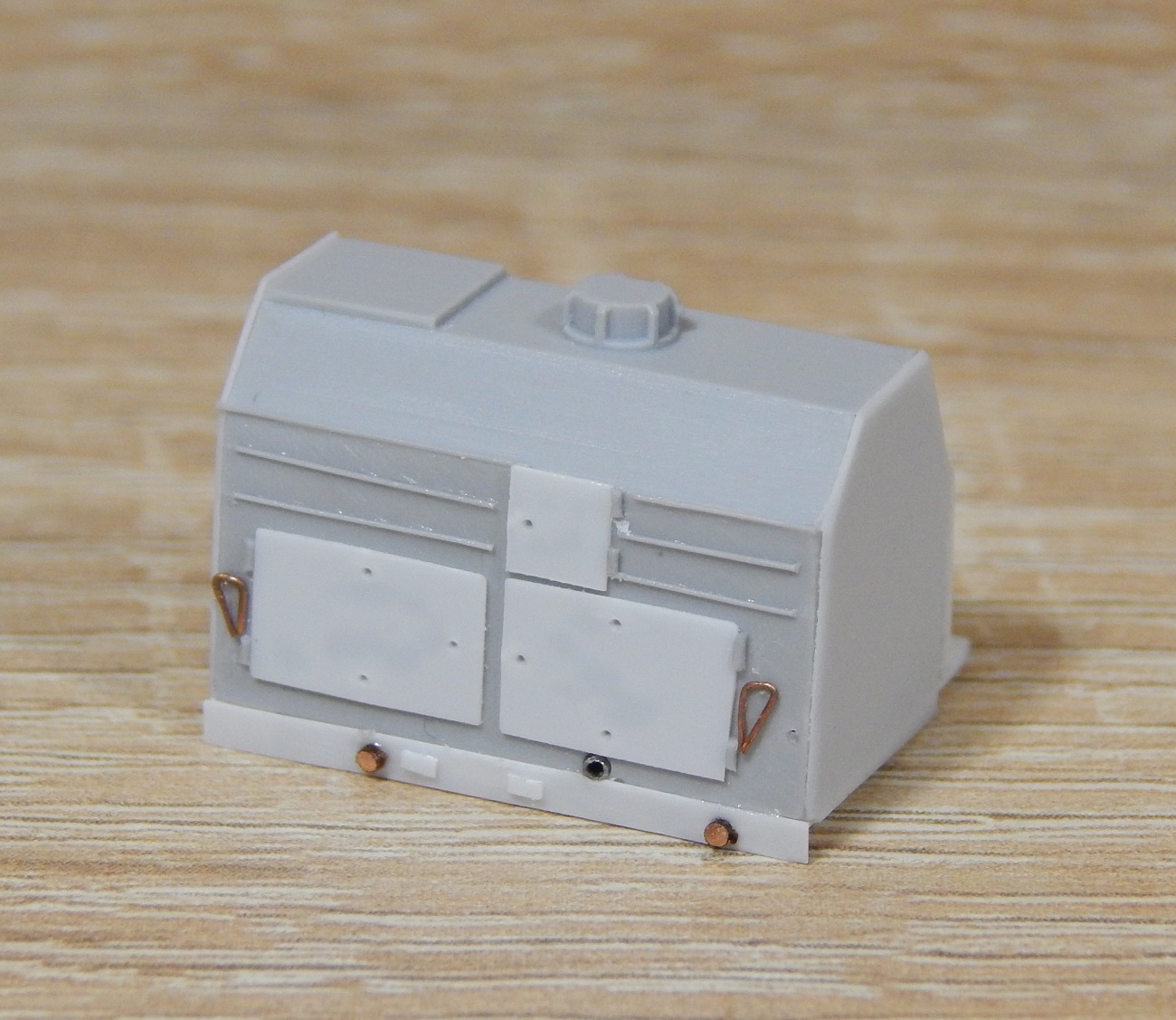

Далее используя корпуса двух наборов Тополя от Звезды и травленые лицевые стенки пошла сборка. Клепки пришлось делать по отработанной ранее технологии при сборке Пионера

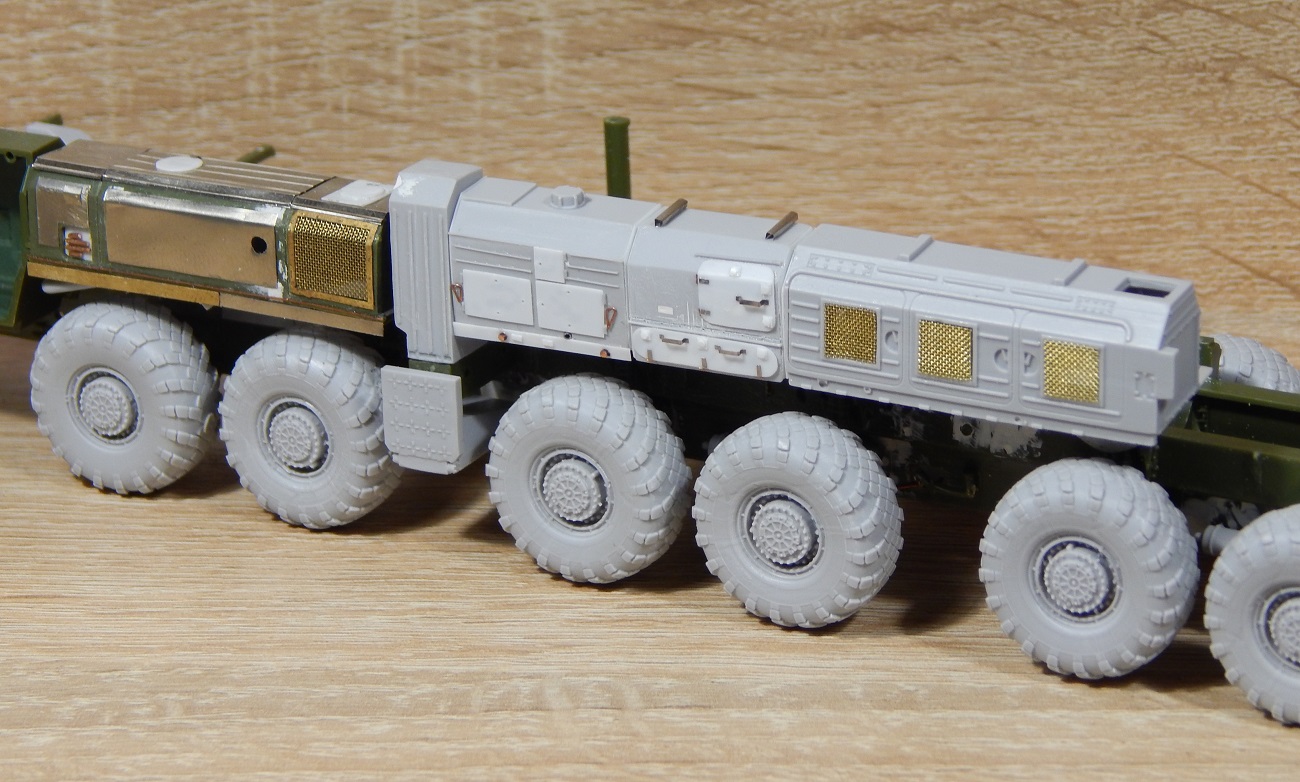

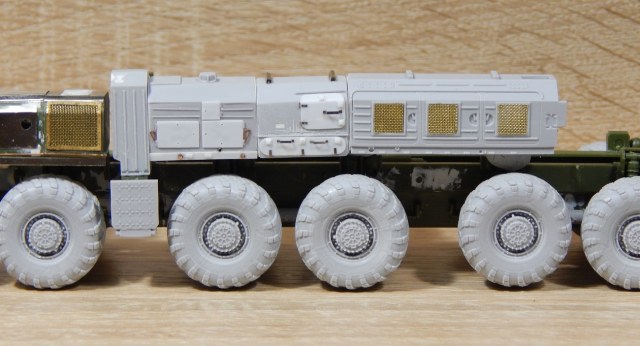

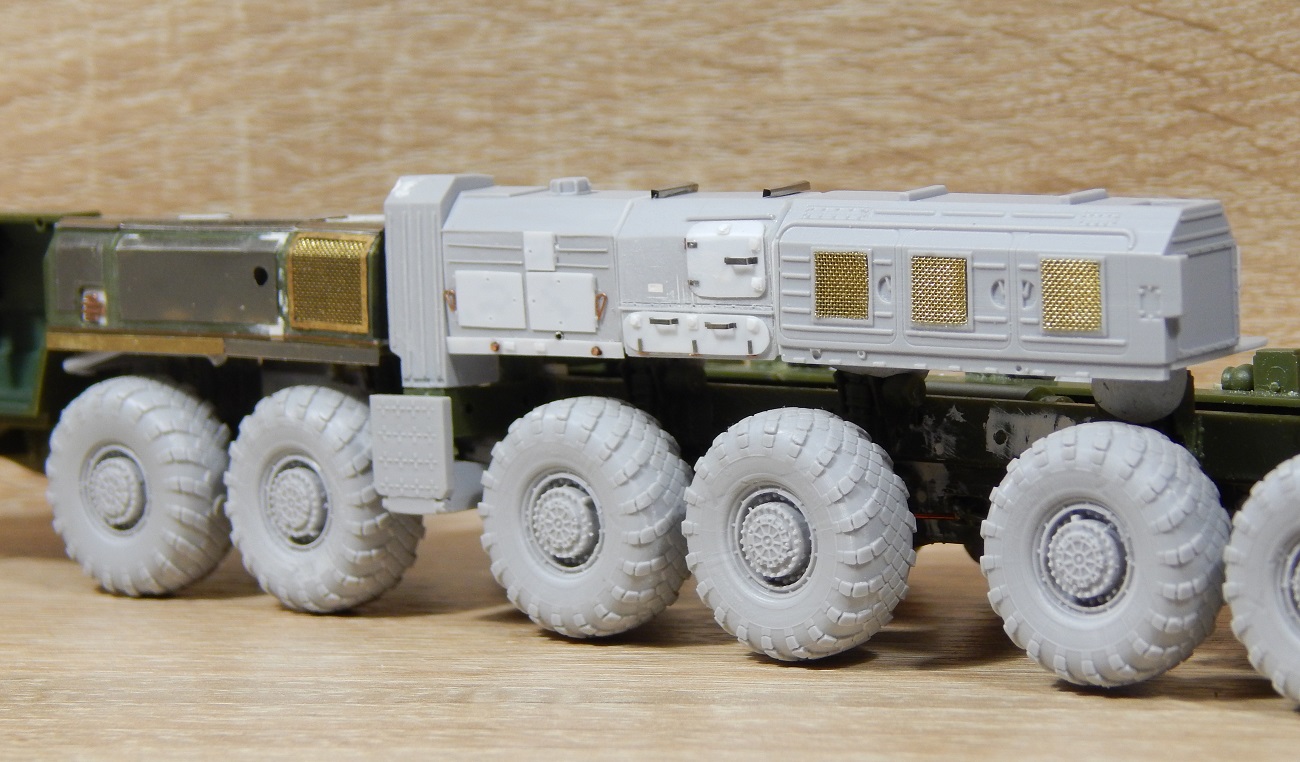

Весь левый борт практически собран. На сегодняшний день положение запила таков.
Работа над бункерами завершена, за исключением мелочей (поручни, отливы, крючки и т.д.) так как приходится модель крутить, вертеть. Мелочушка будет финальной стадией. Местами конечно некоторые бункера слегка кривоваты, это тоже исправлю ближе к финалу.

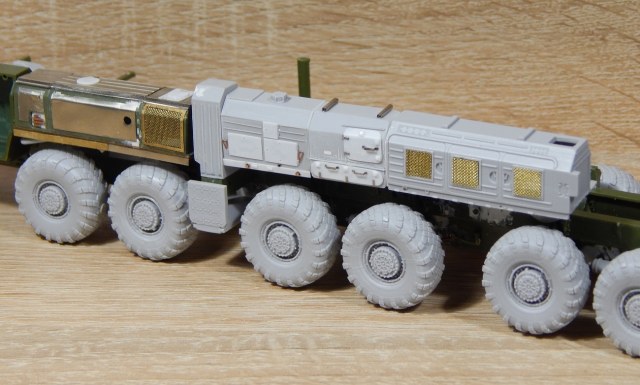

Ну и собственно текущая наработка. Левый борт.
Транспортно пусковой контейнер тоже от Звезды с частичным обвесом от исходного набора. Обвес исходника тоже пришлось пилить и доводить до ума
ТПК пока не завершен, еще много мелочей предстоит на него установить
