Анатолий, приветствую! Первоклассно получается, технологии рулят!

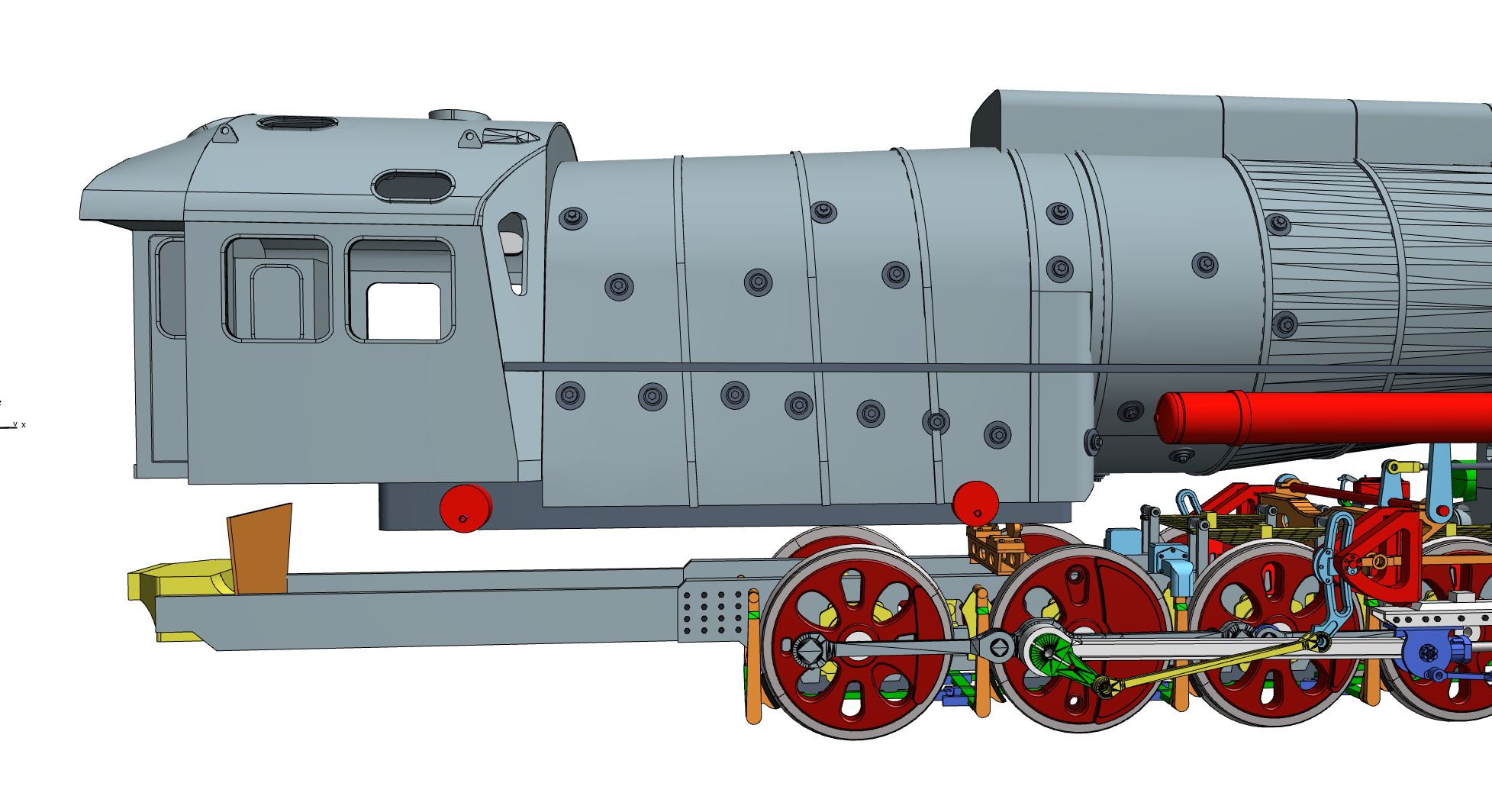

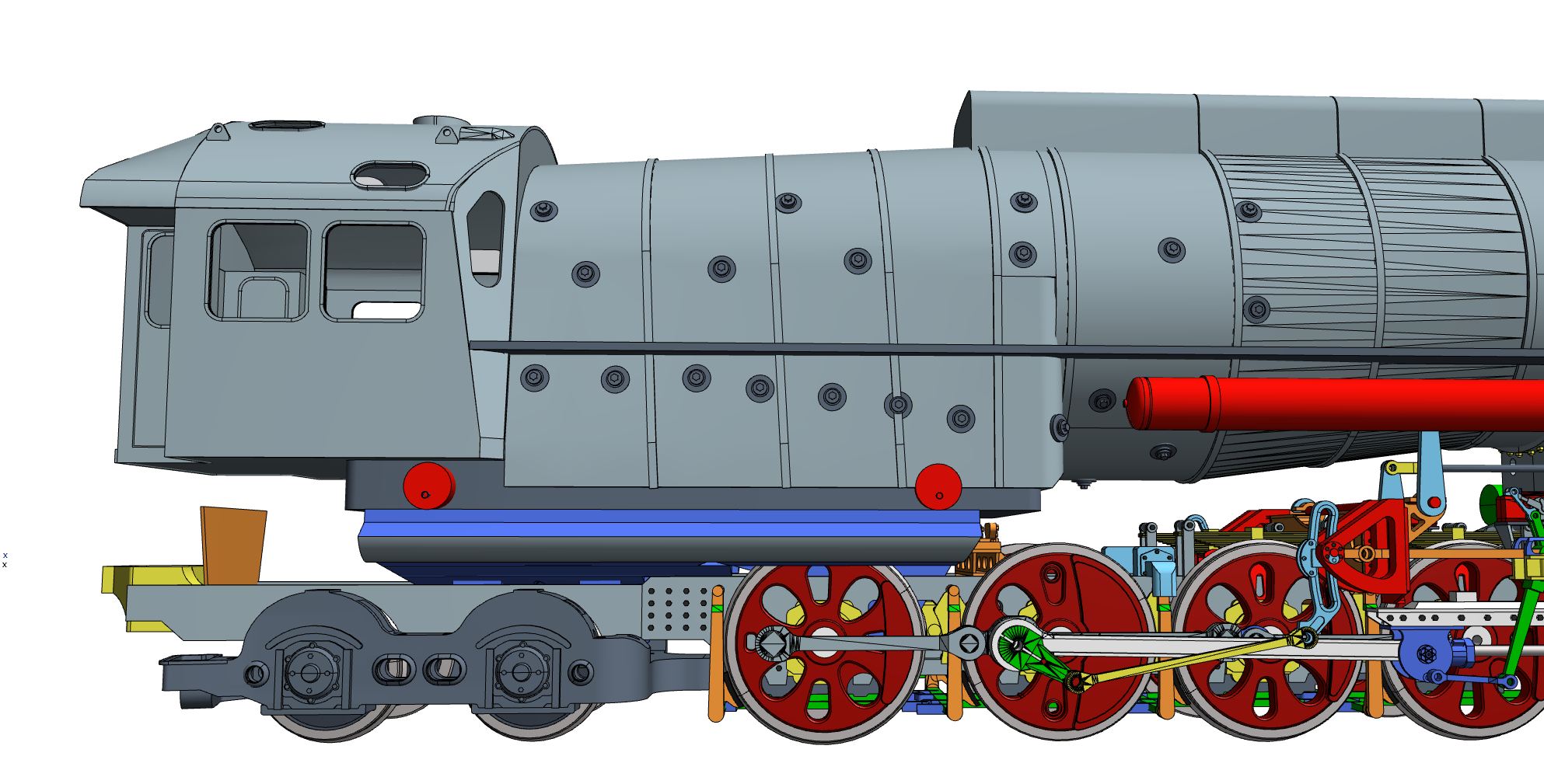

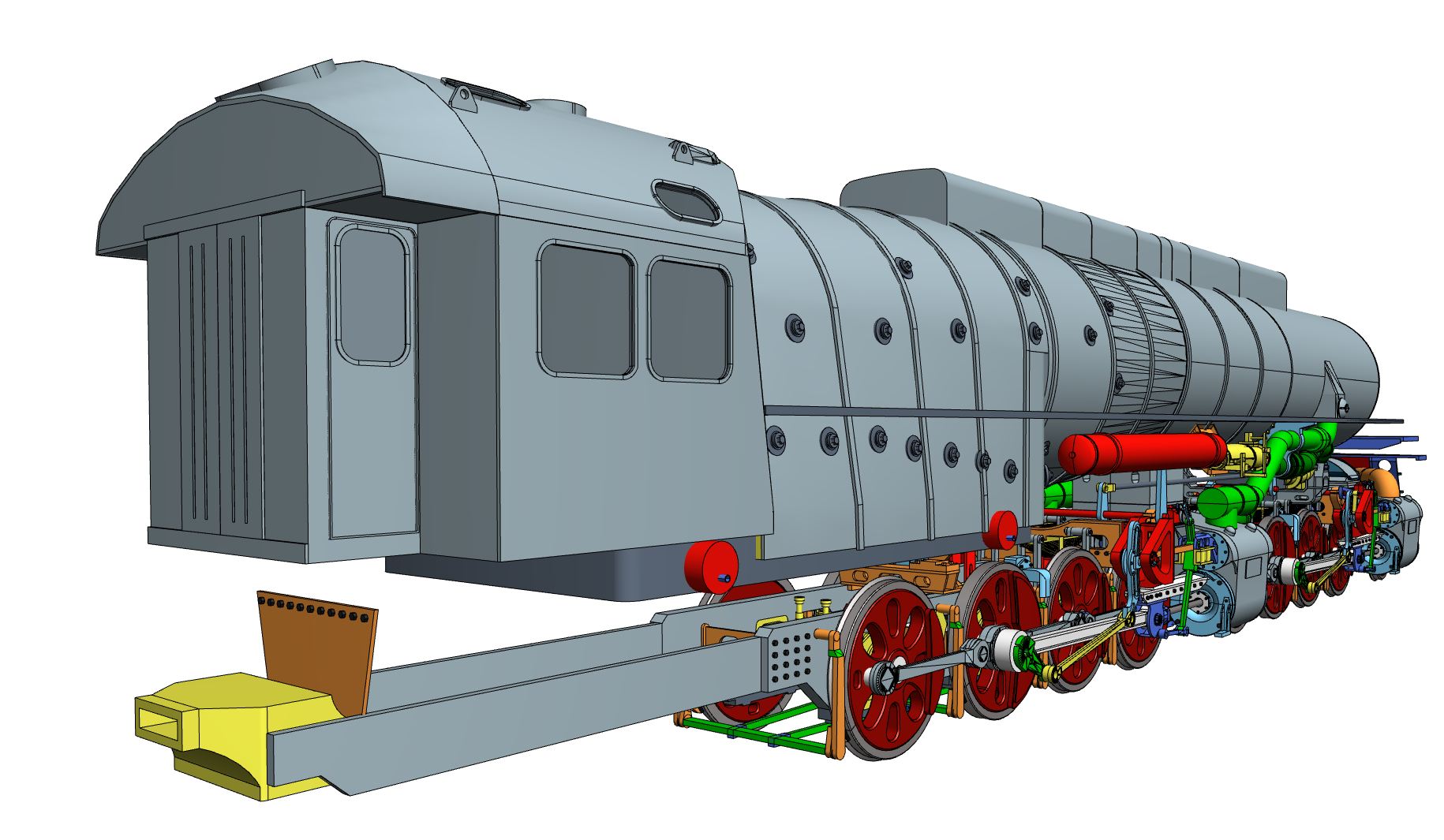

Спасибо, но дальше будет интереснее. Построил будку. В качестве исходной информации принял будку от П36 с корректировками под чертежи П38. В процессе постройки осознал, что боковины топки должны быть наклонены. Поправил. Вот что вышло
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

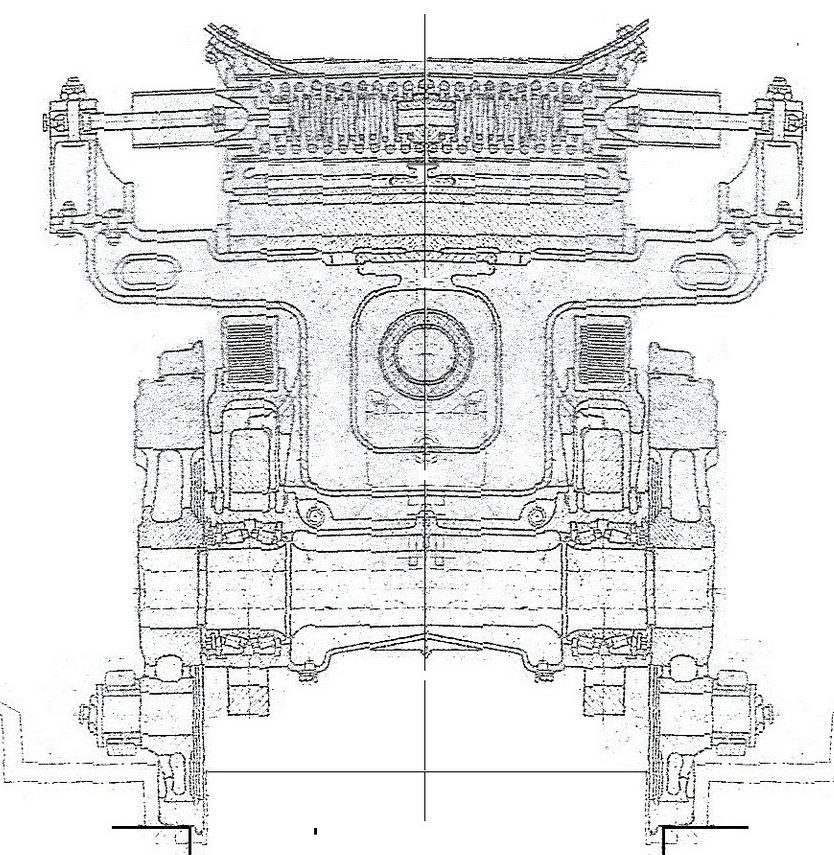

Со всеми любимого сайта паровозников ко мне "вовремя" пришла инфа как выглядела скользящая опора котла. Радует, что я угадал. Эх, раньше бы мне такой чертеж...
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

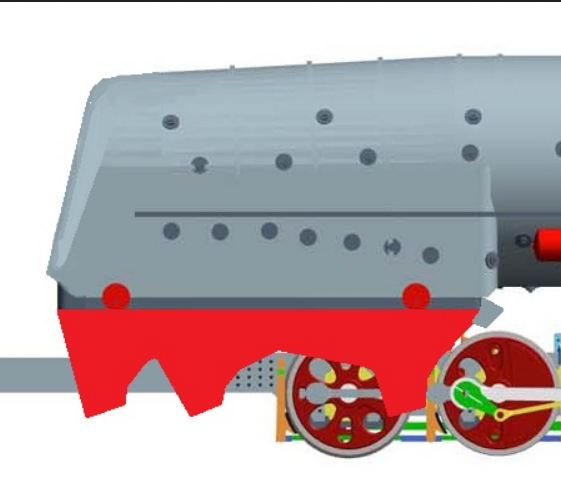

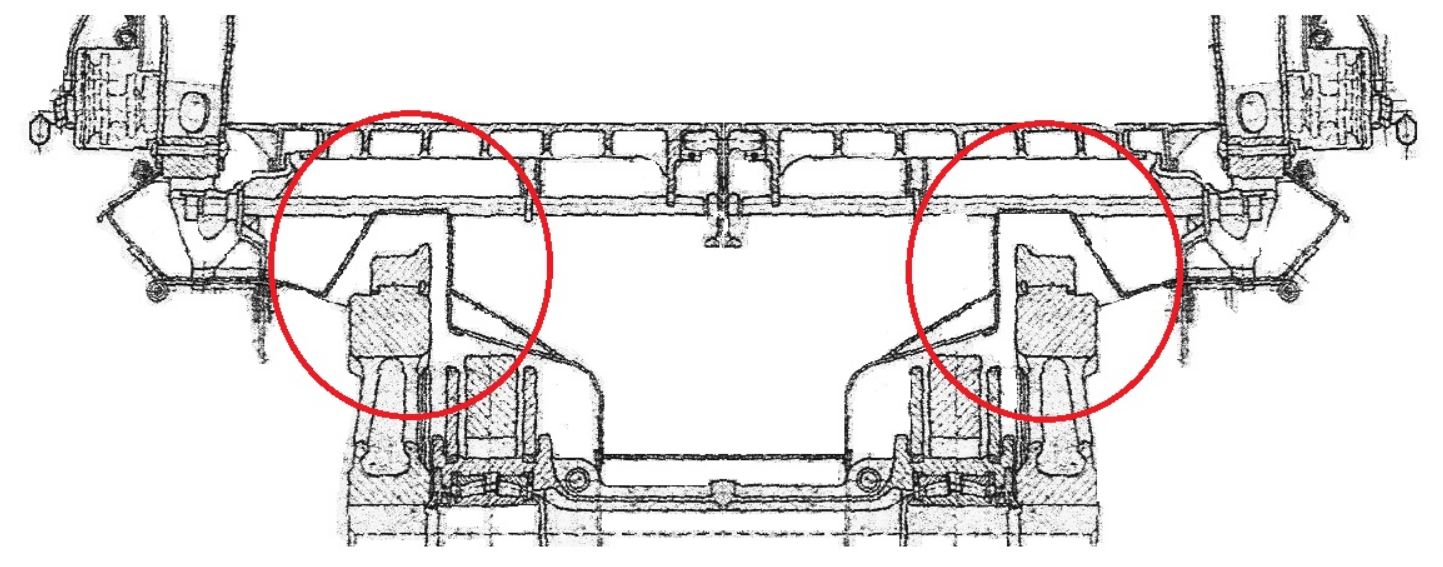

Также пришла информация по зольнику
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

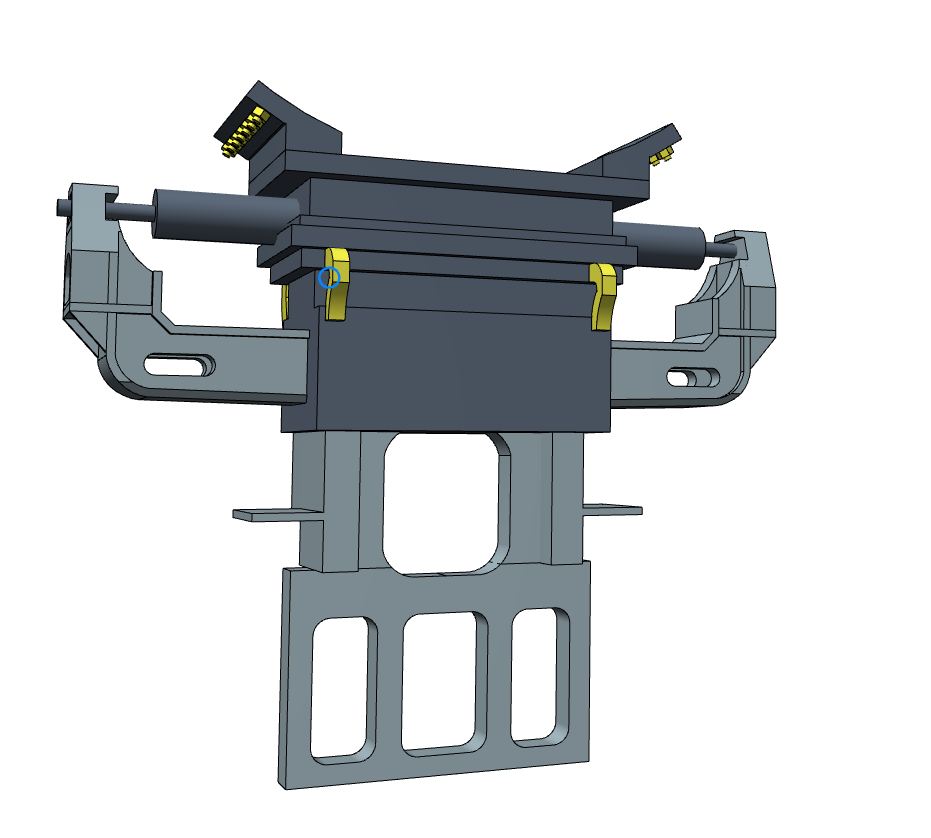

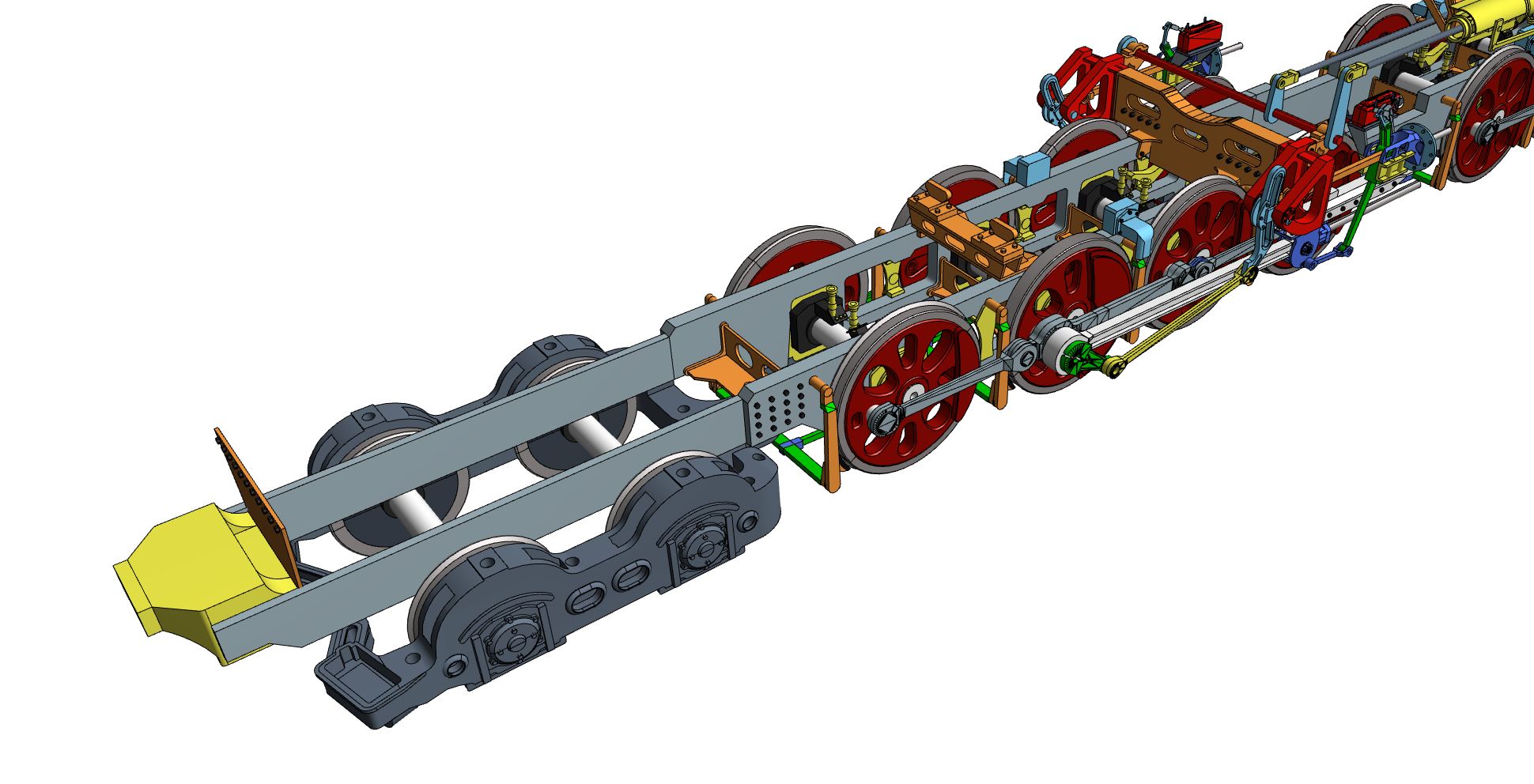

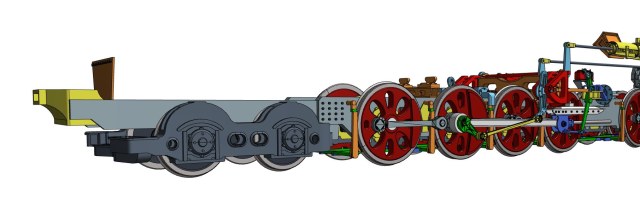

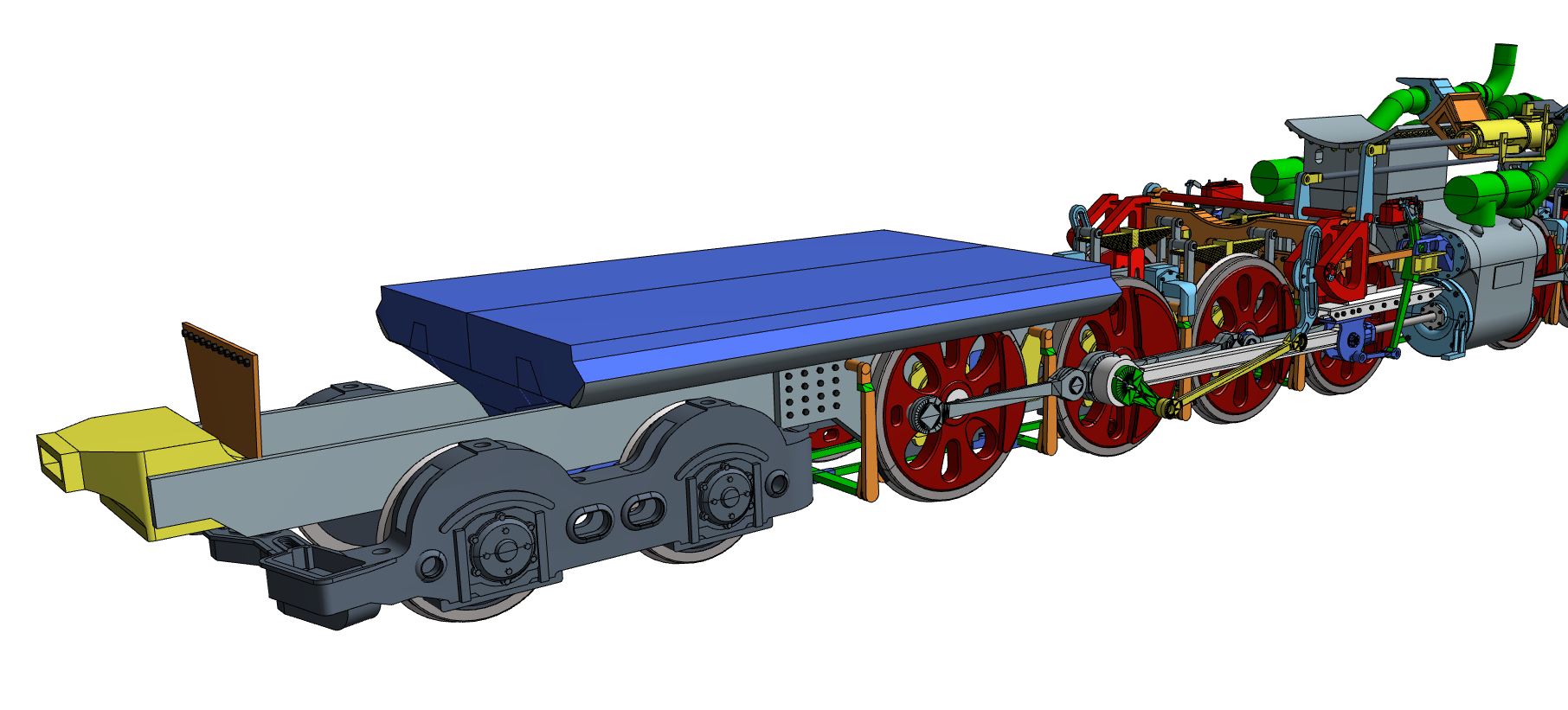

Задняя тележка. Исходник - тележка от П36 укороченная на 100 мм и немного откорректированная по геометрии
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

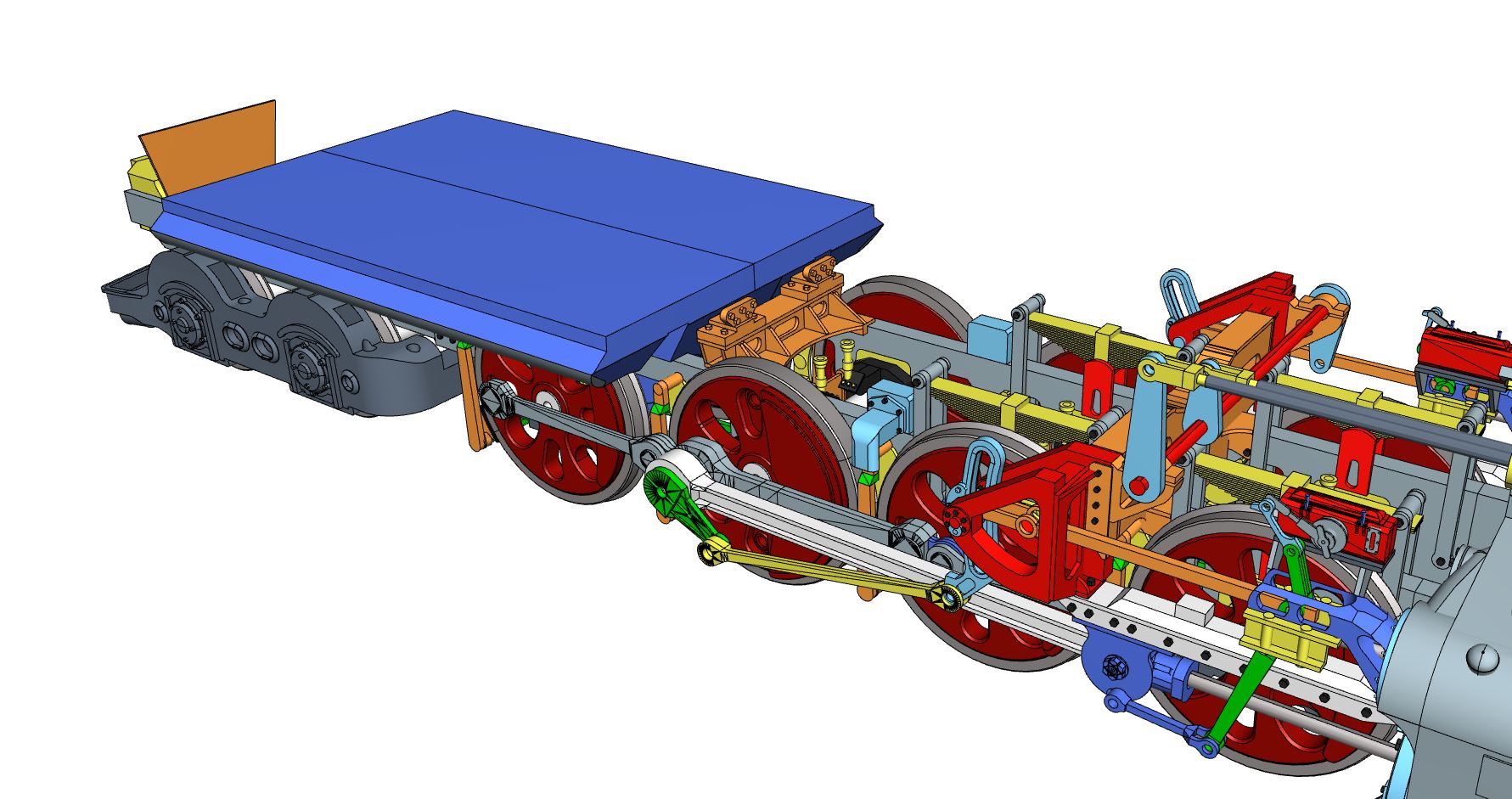

Зольник установлен
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

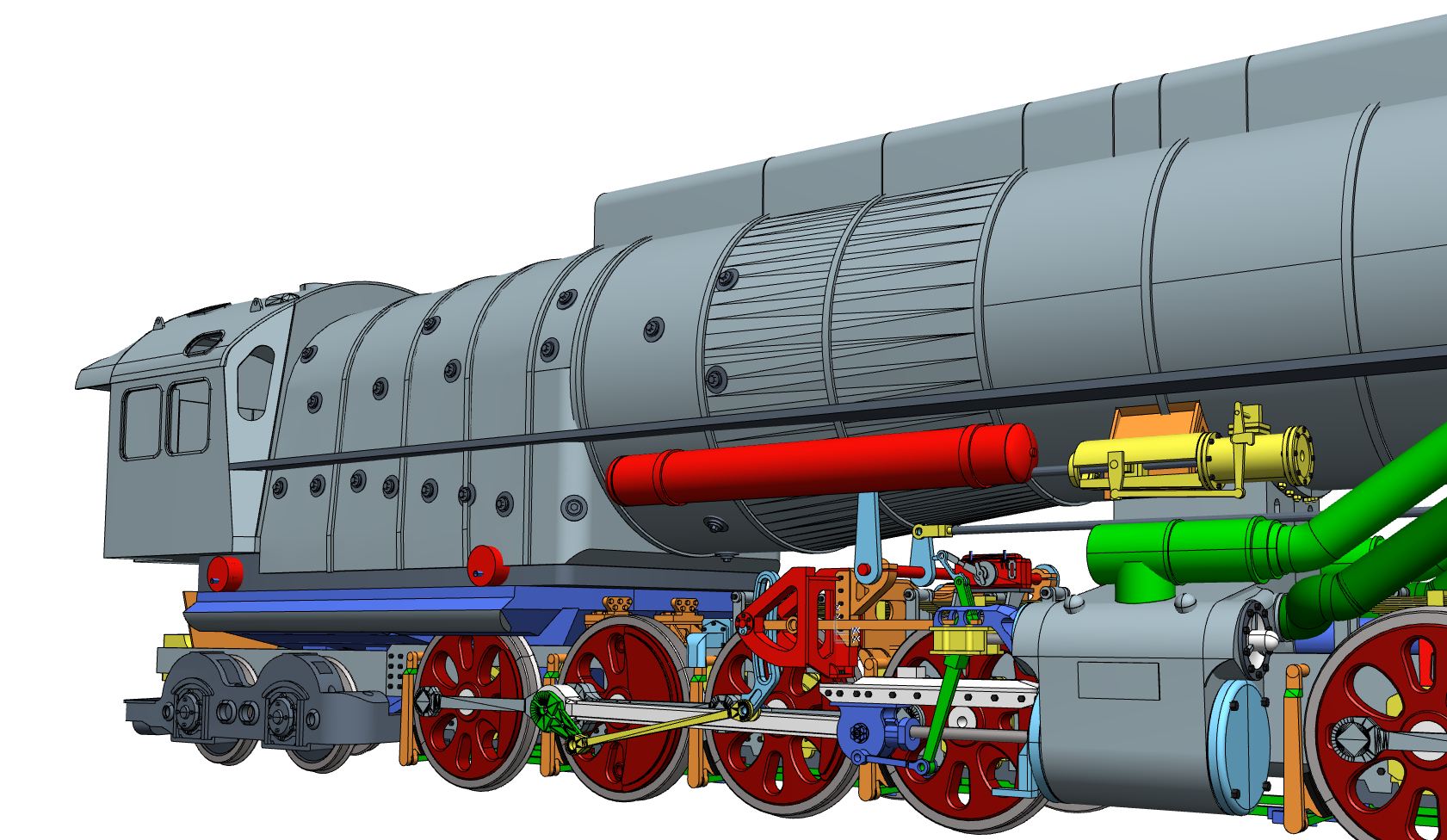

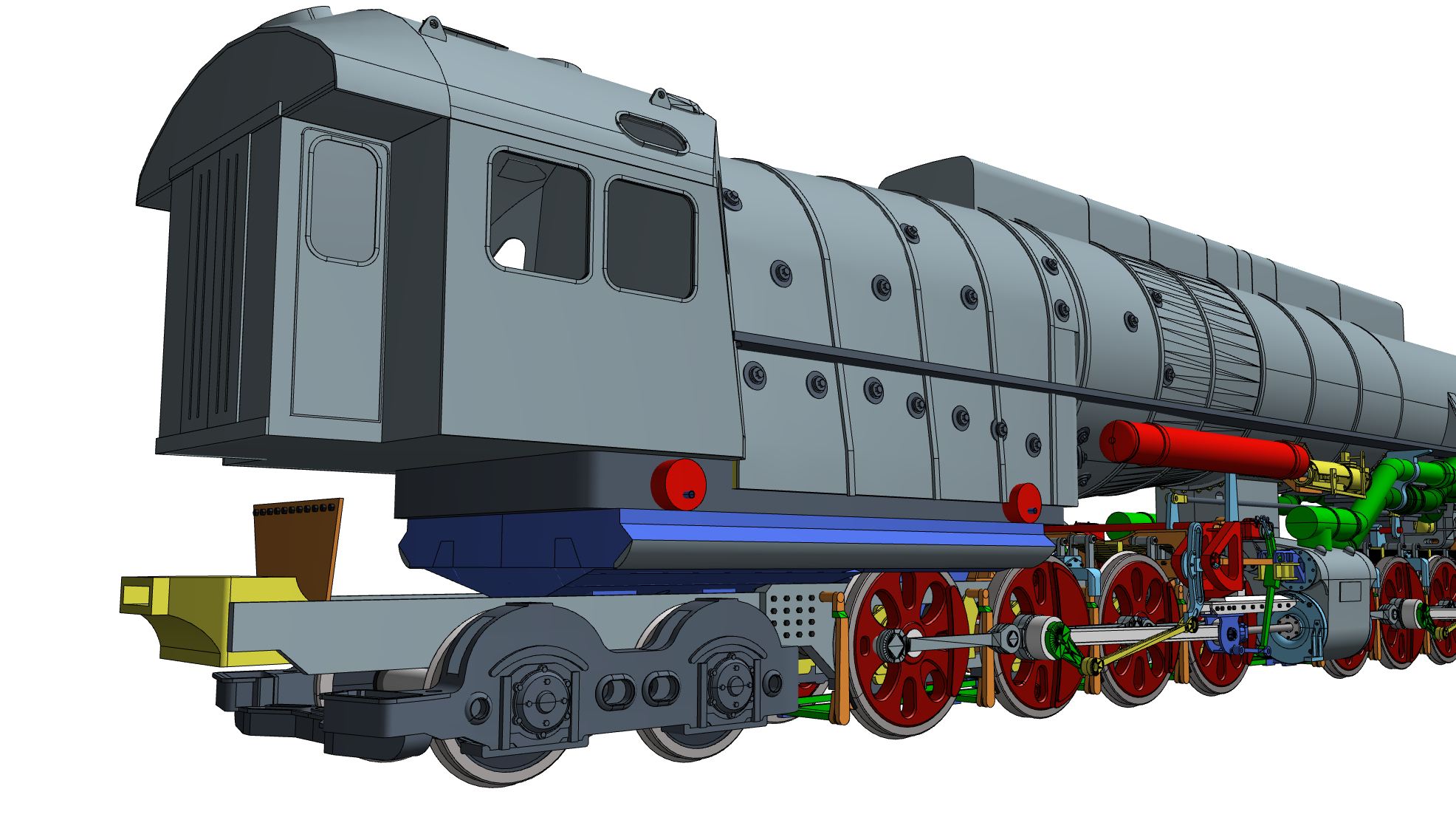

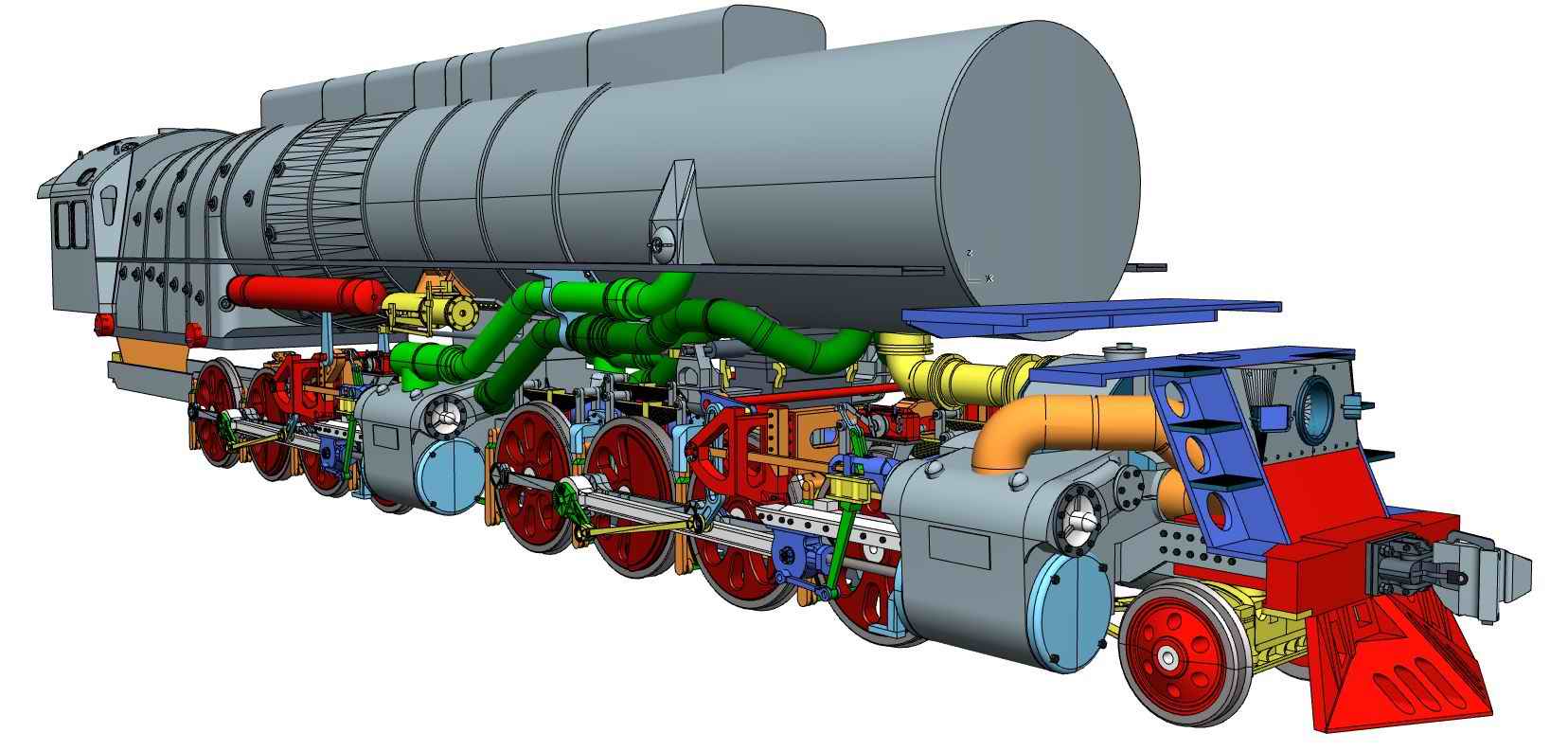

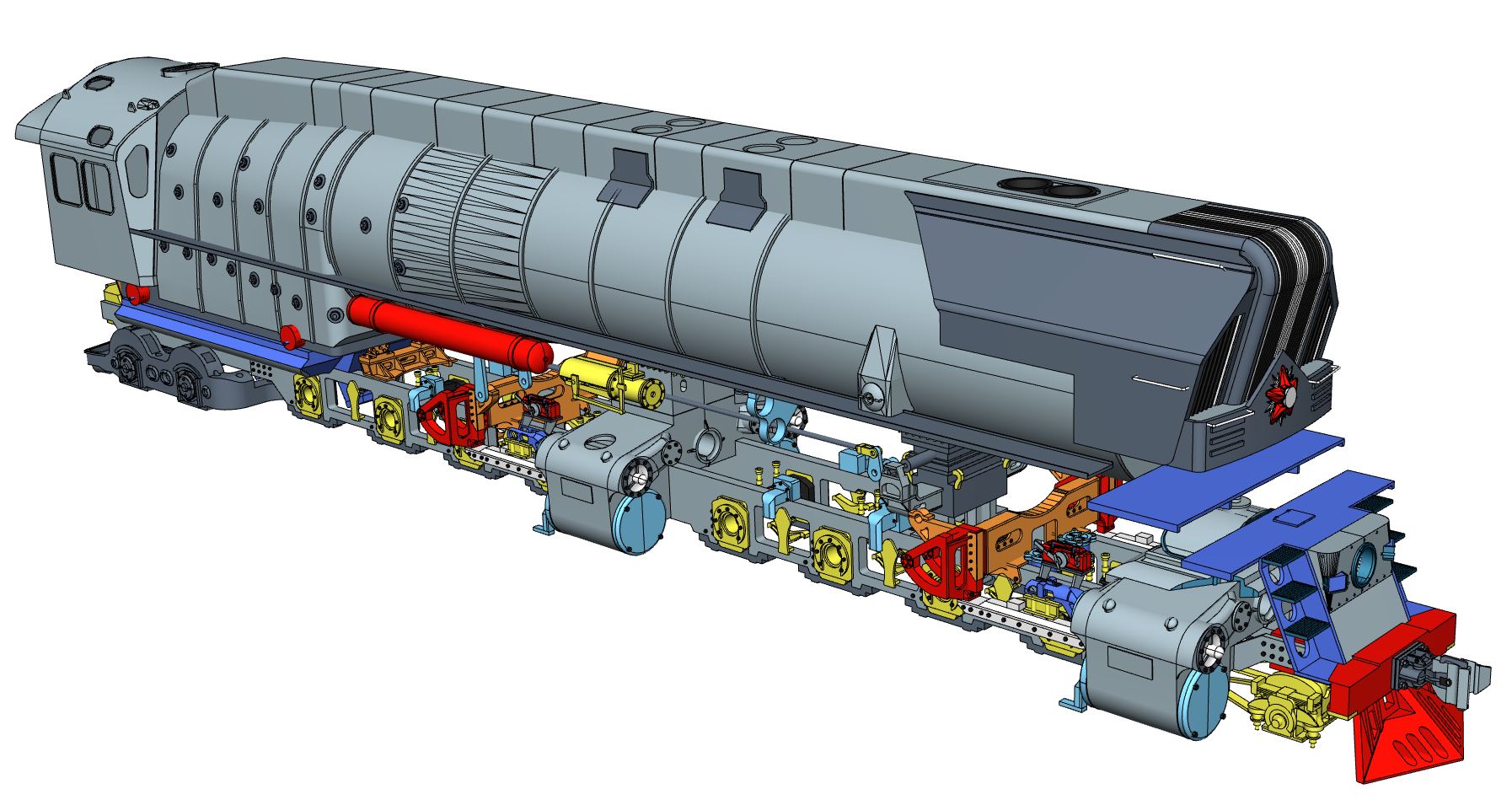

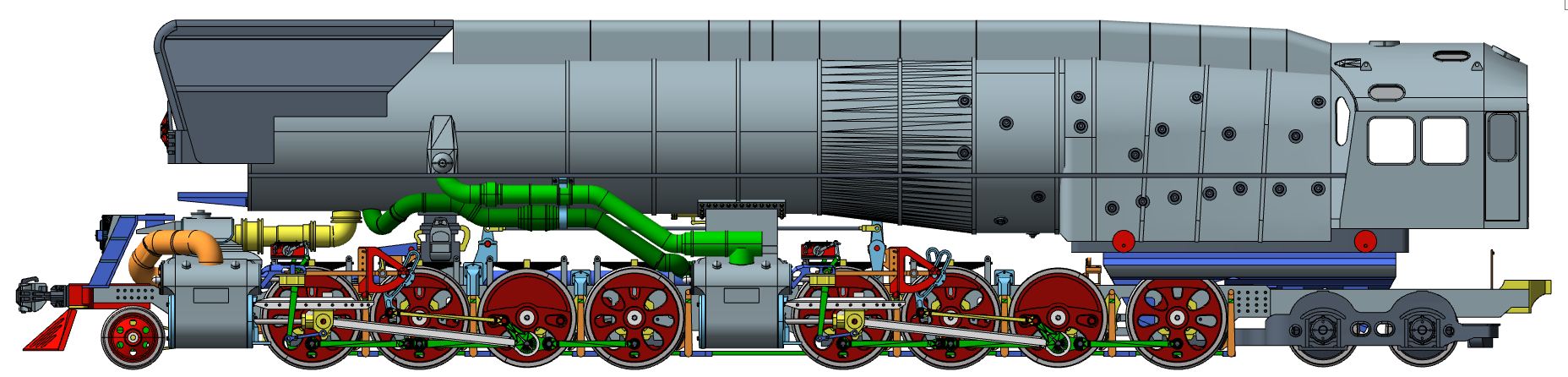

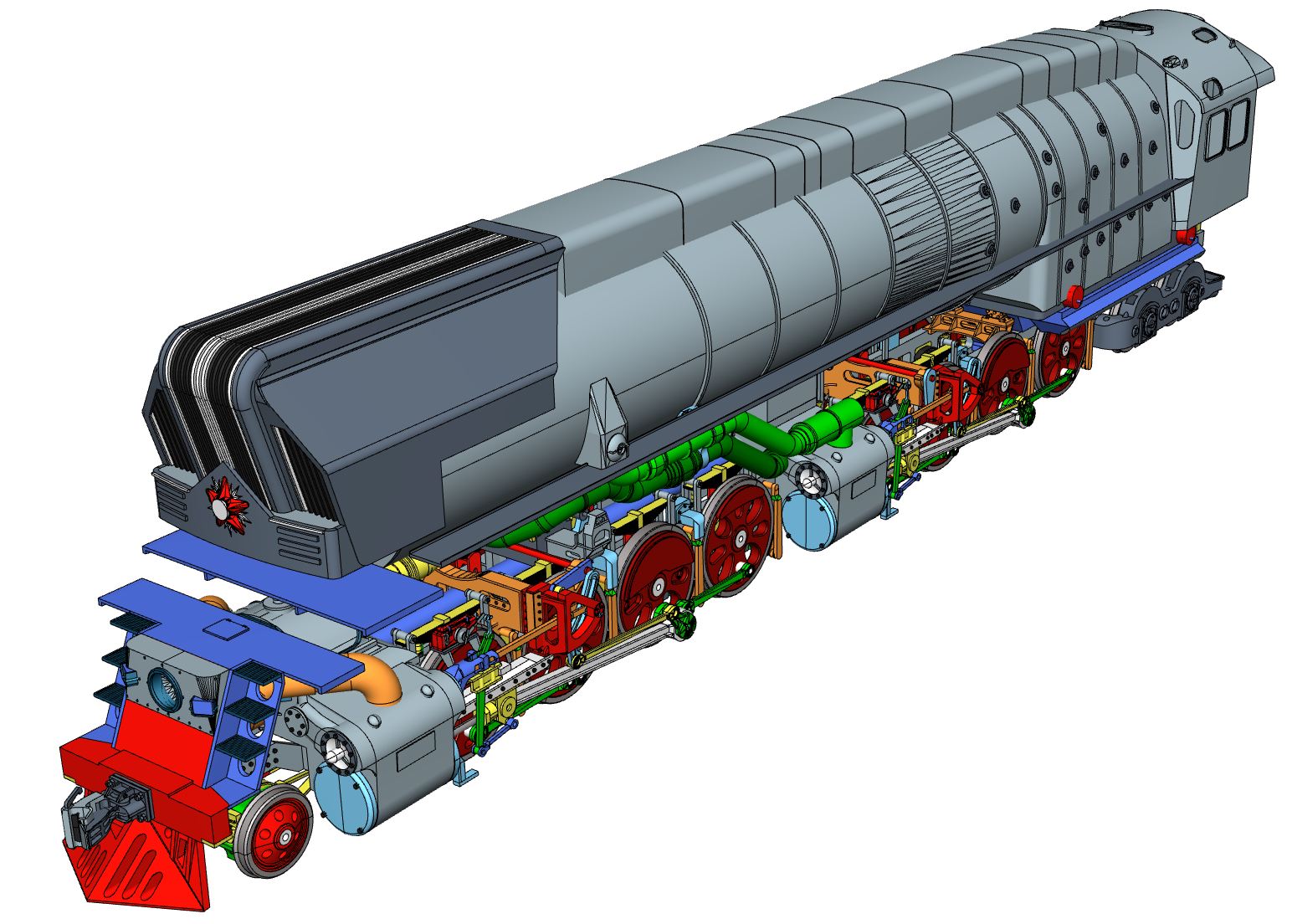

Ну и целиком
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

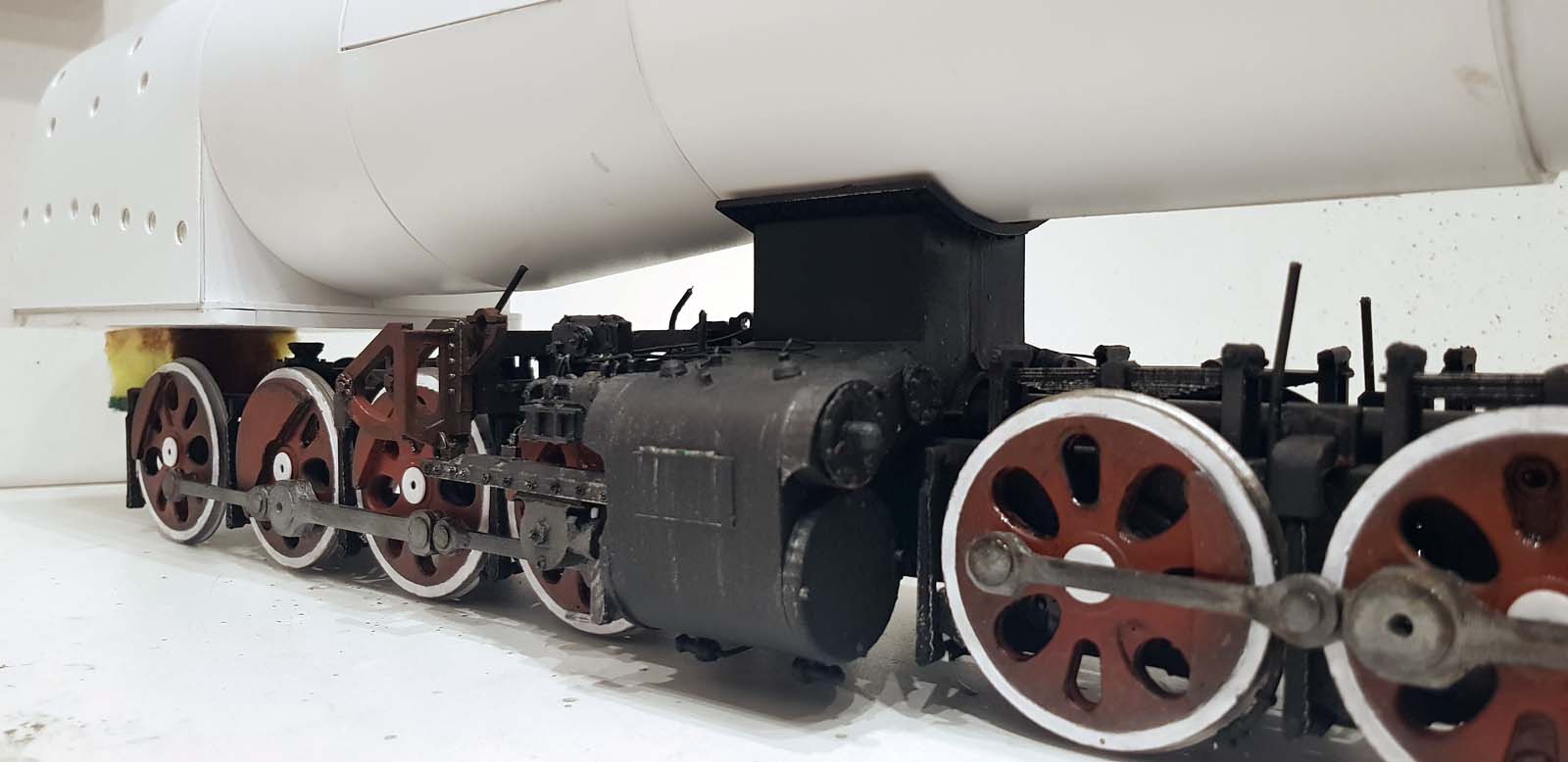

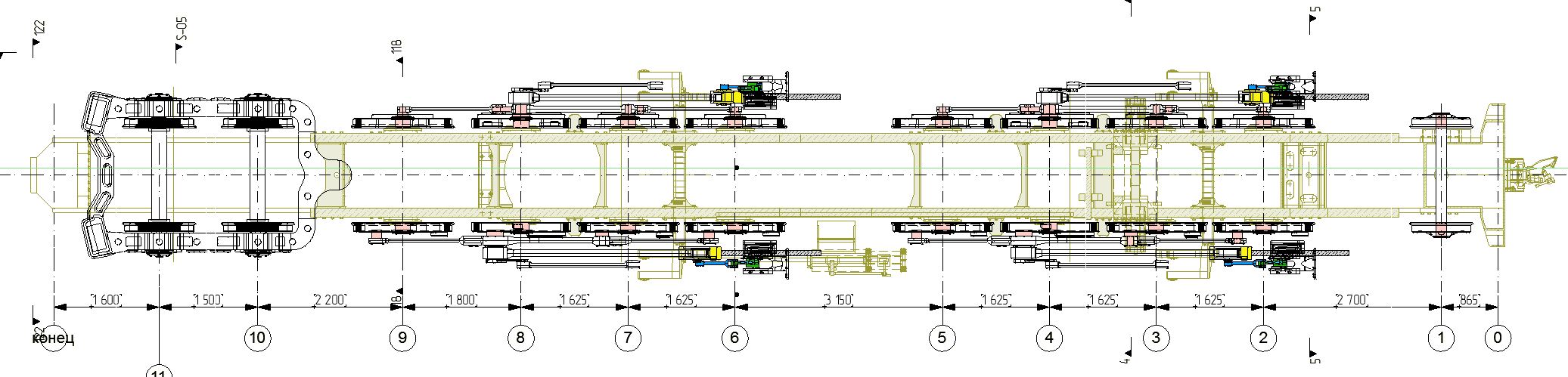

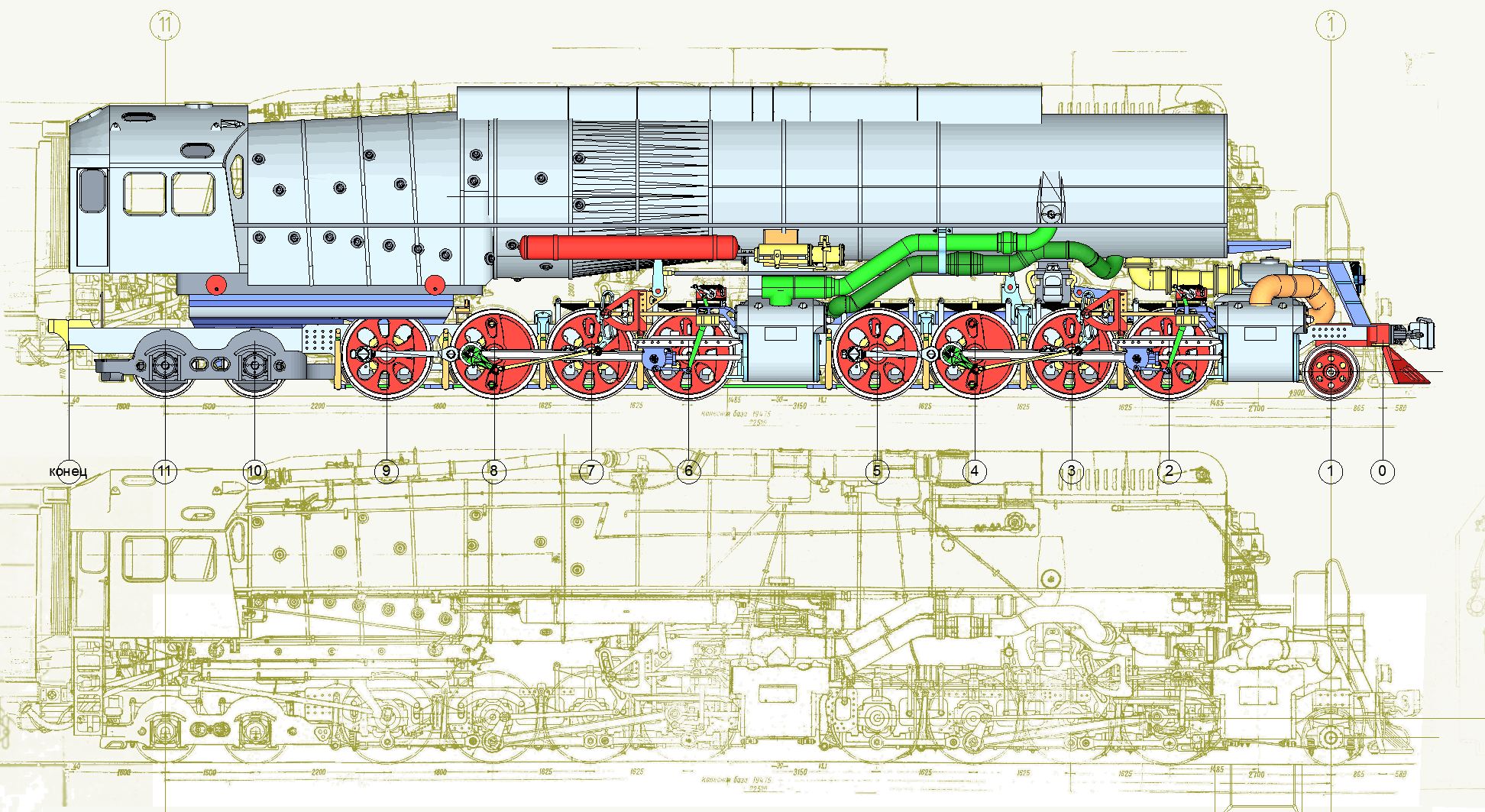

Что пока сделано
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

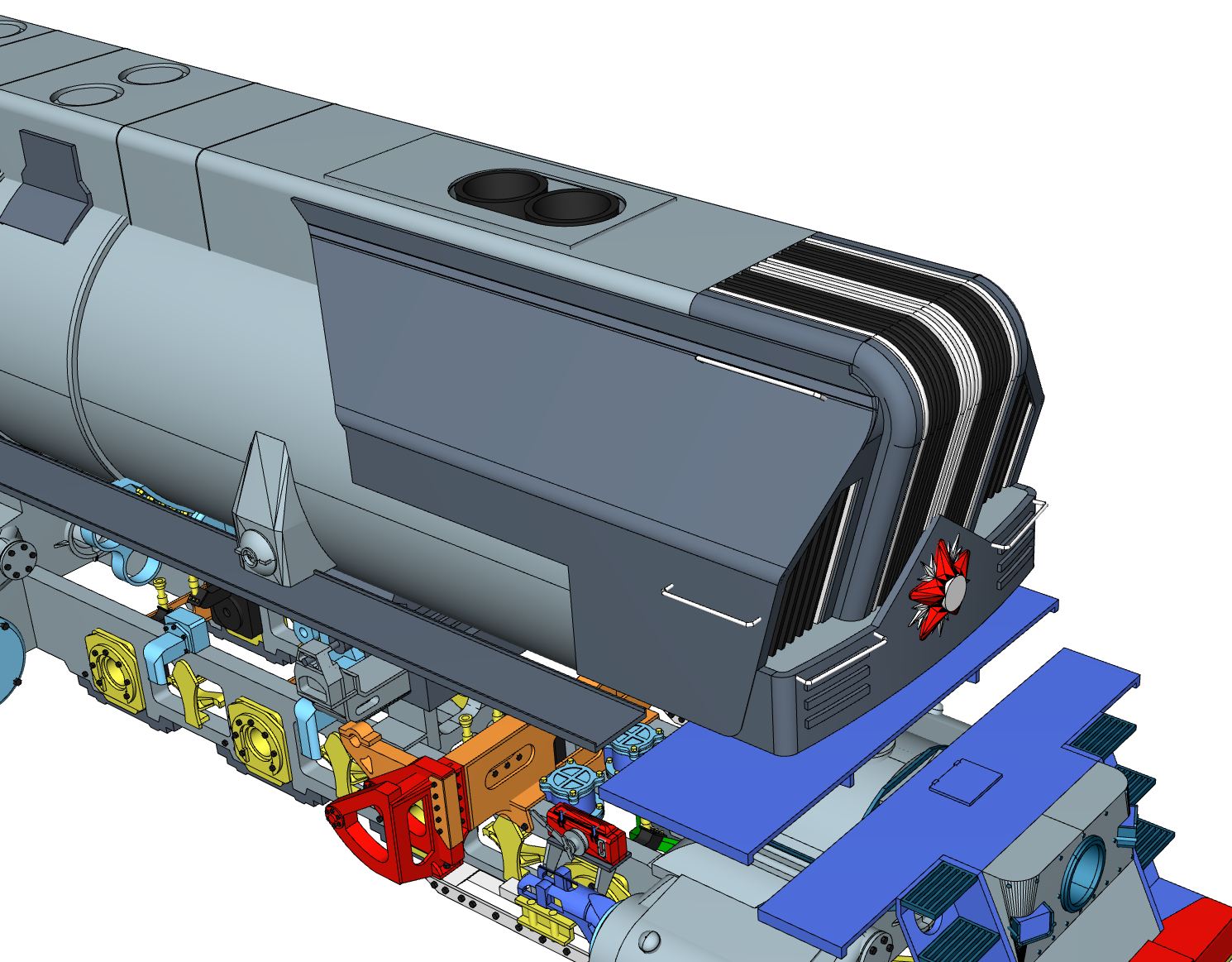

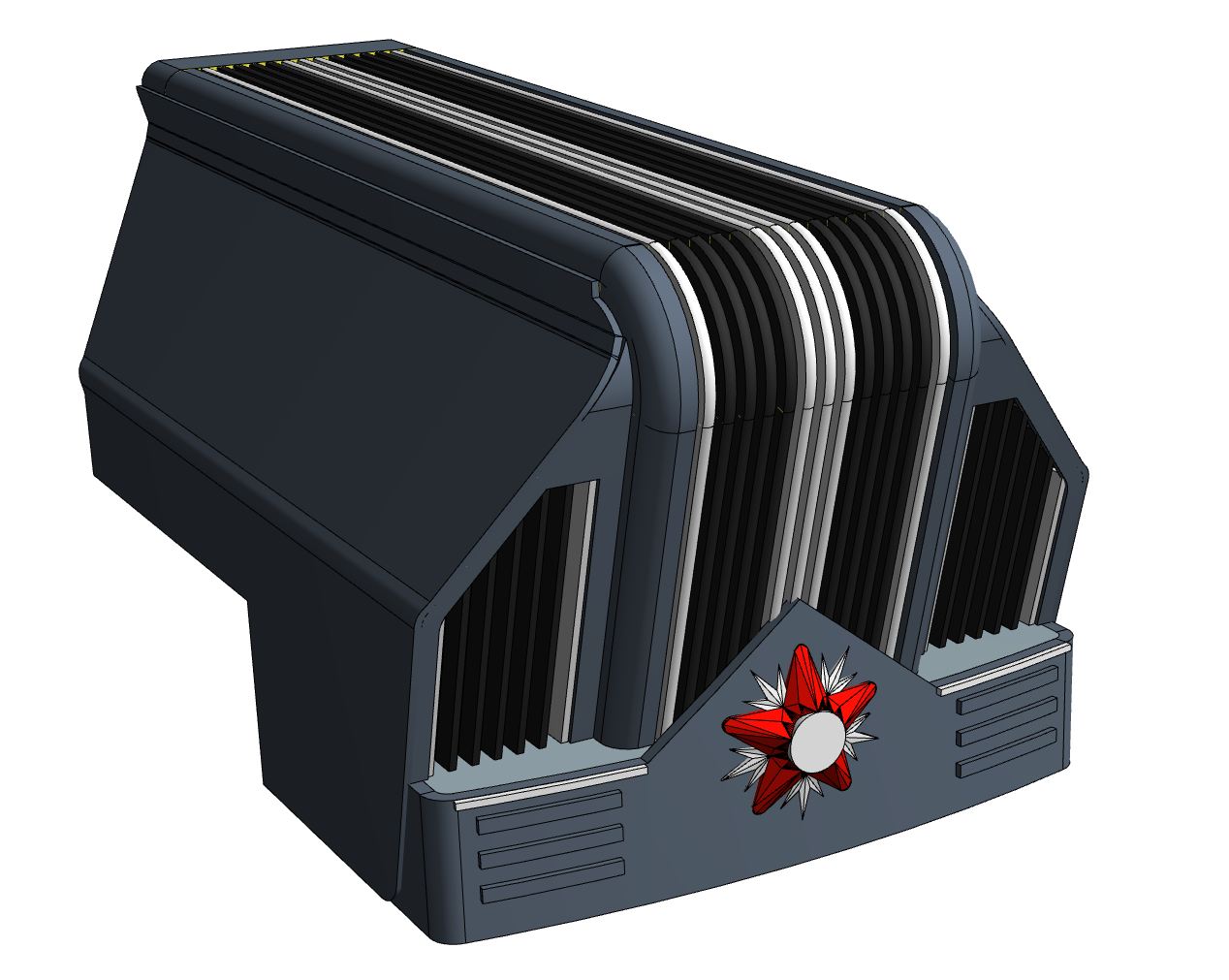

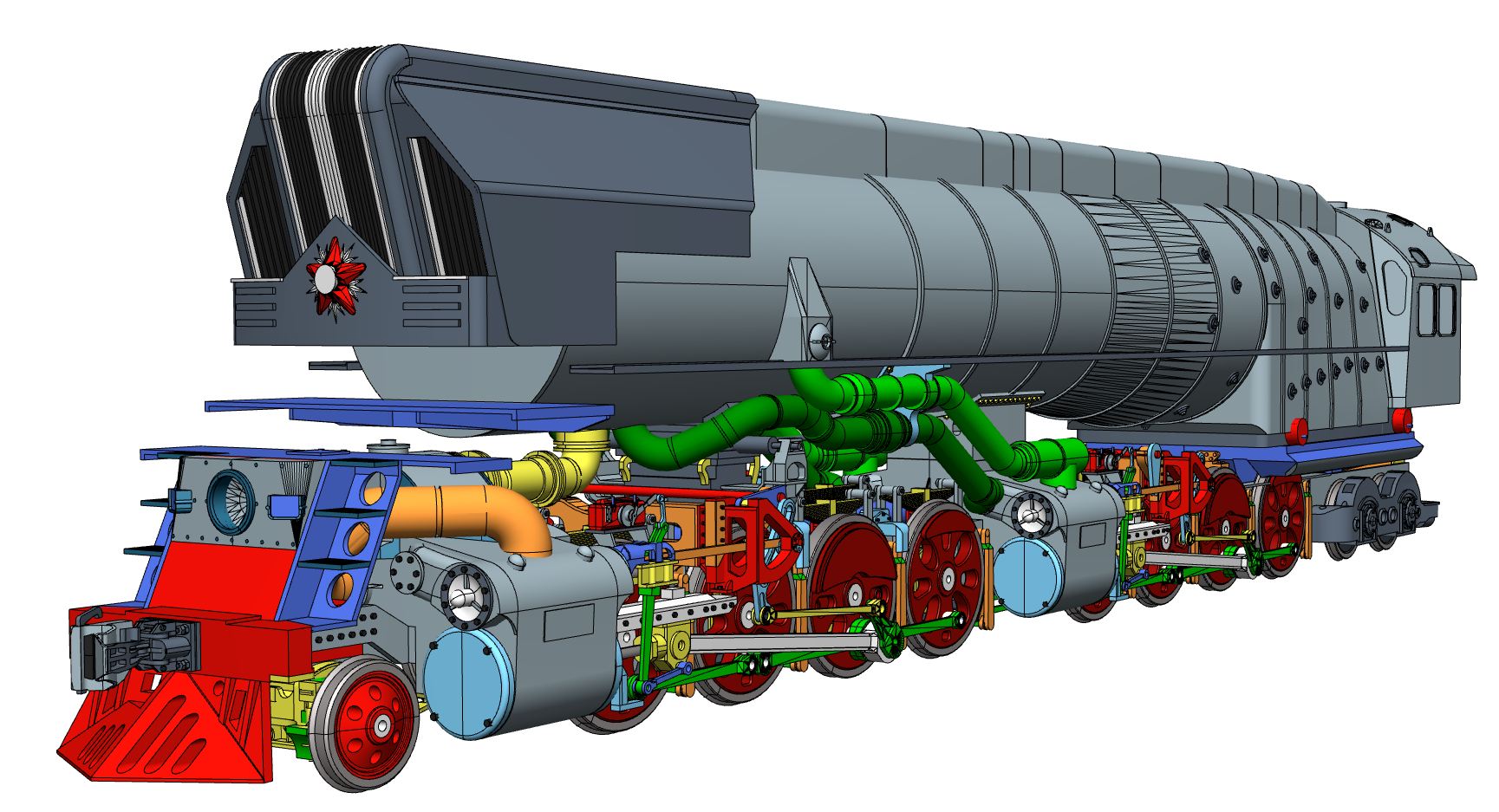

Обтекатель котла
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

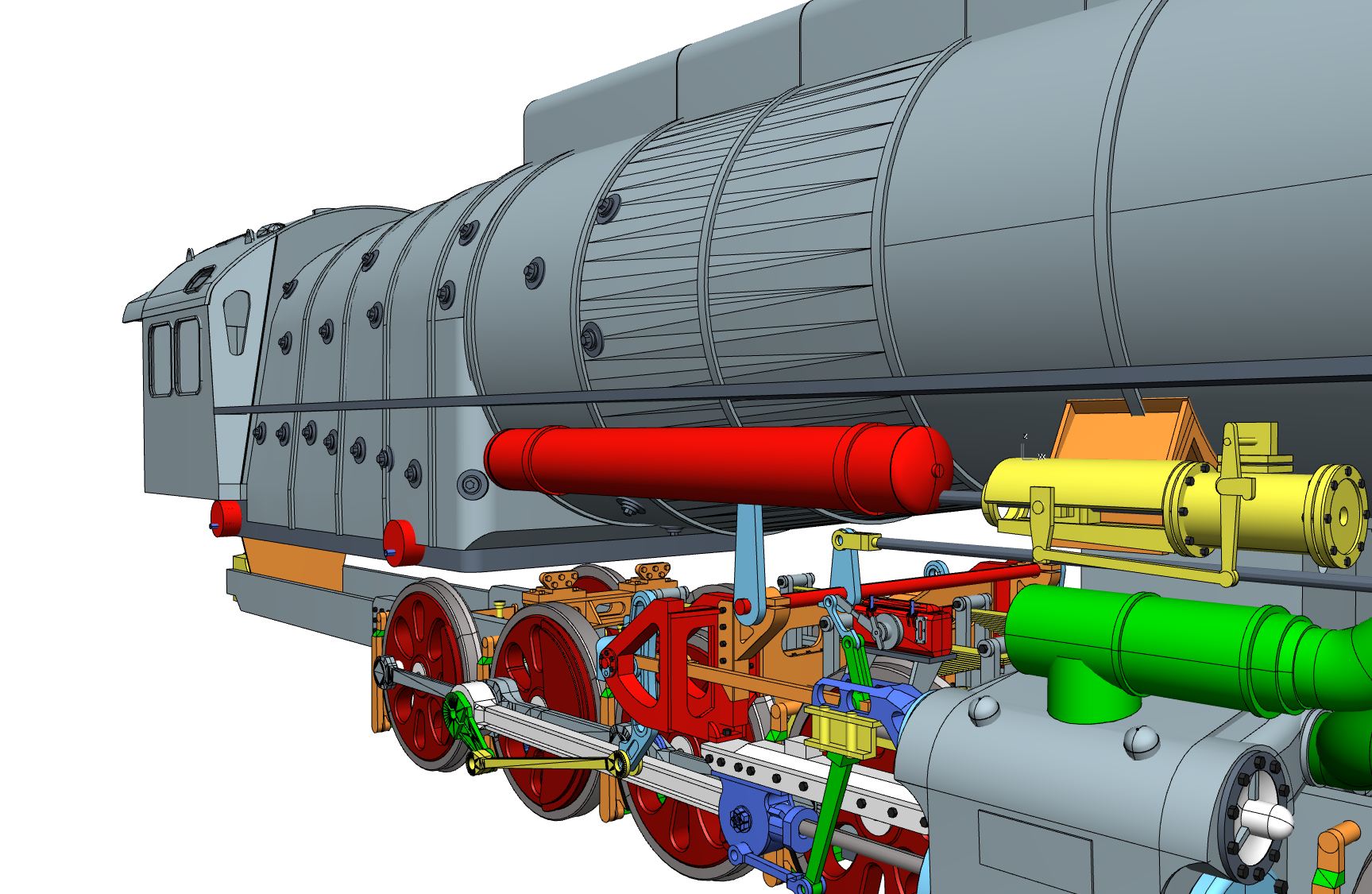

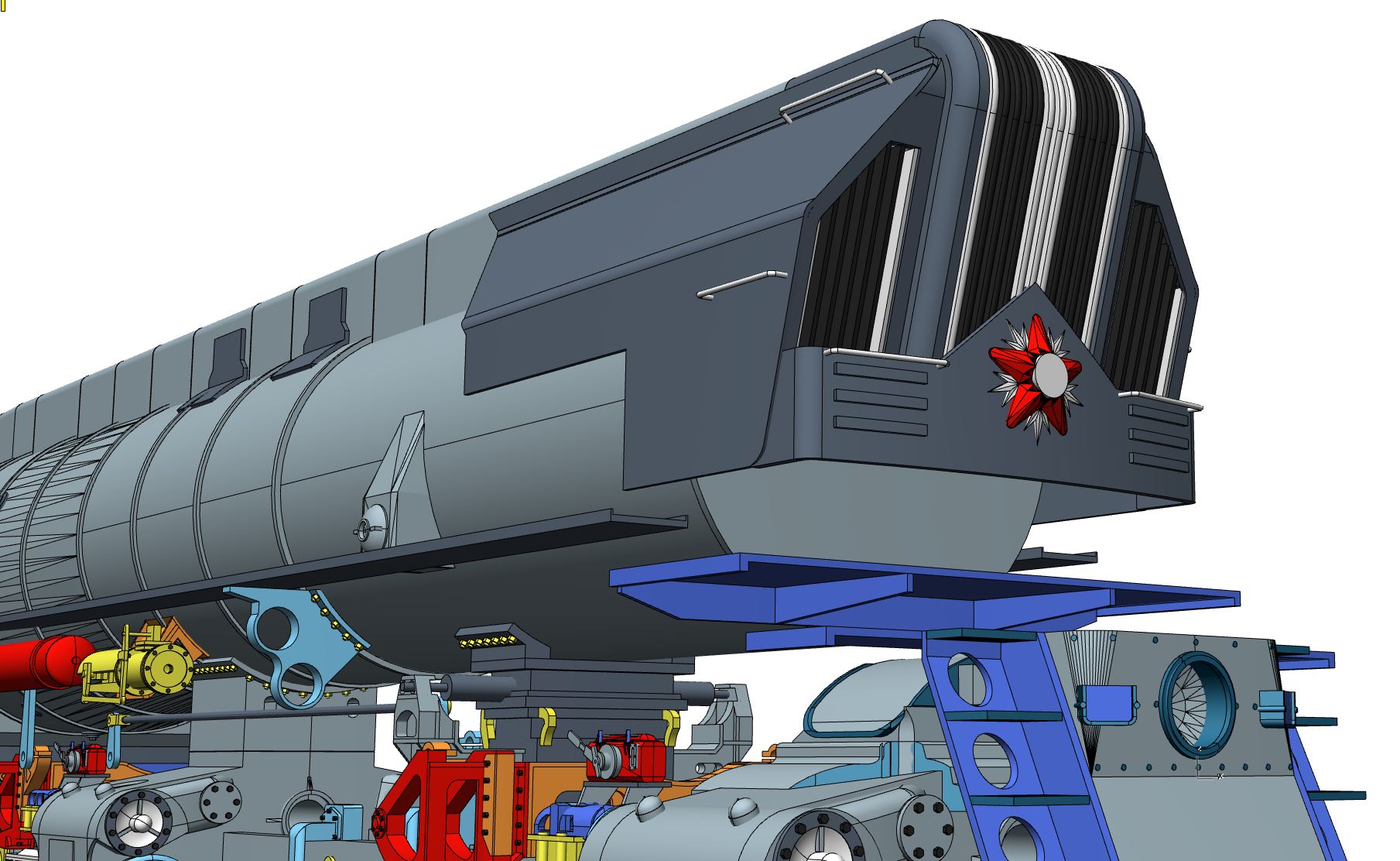

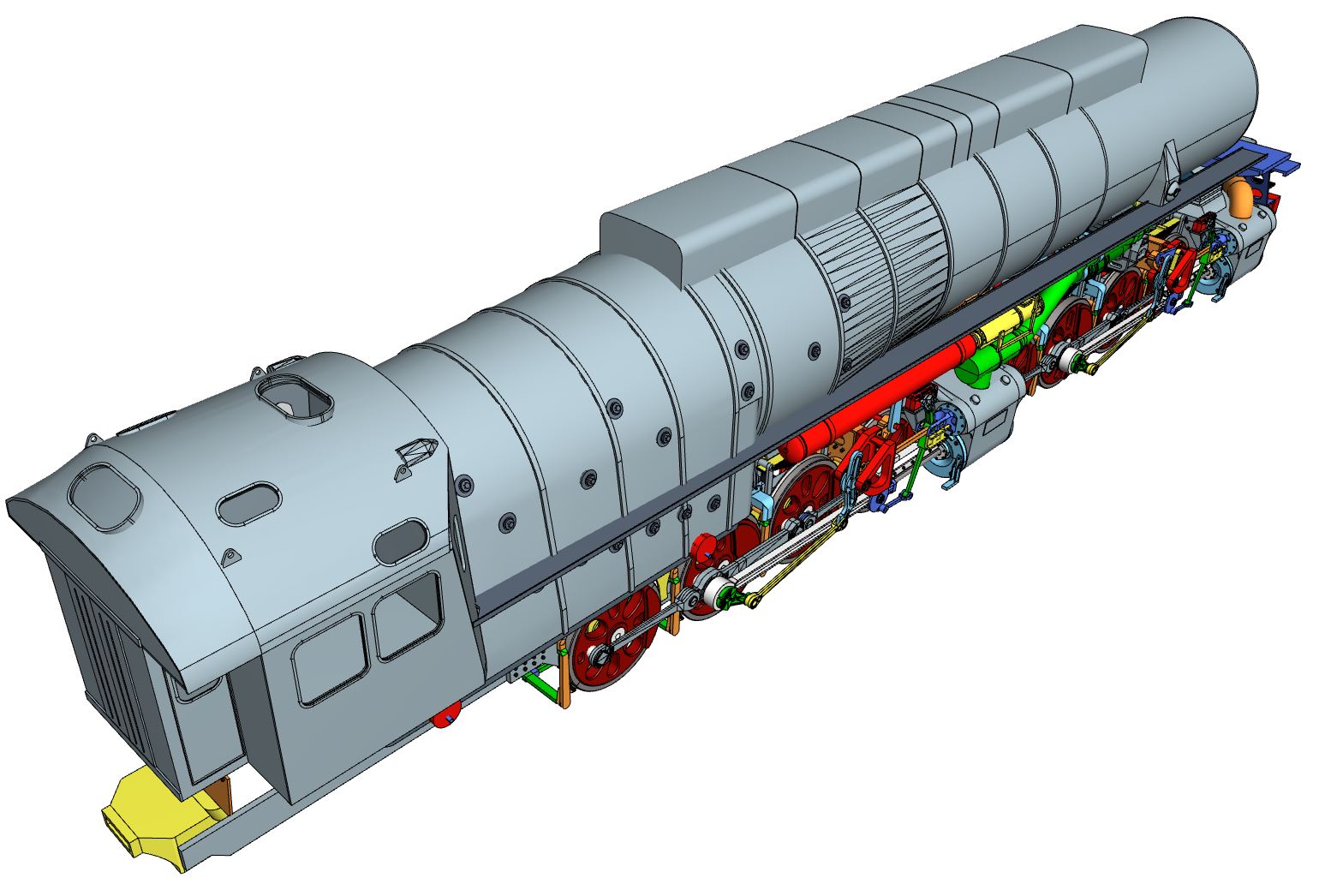

Ну и чуть более детально
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Небольшая корректировка обтекателя. Также наметил песочницу. Более детально буду ее делать уже в натуре
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

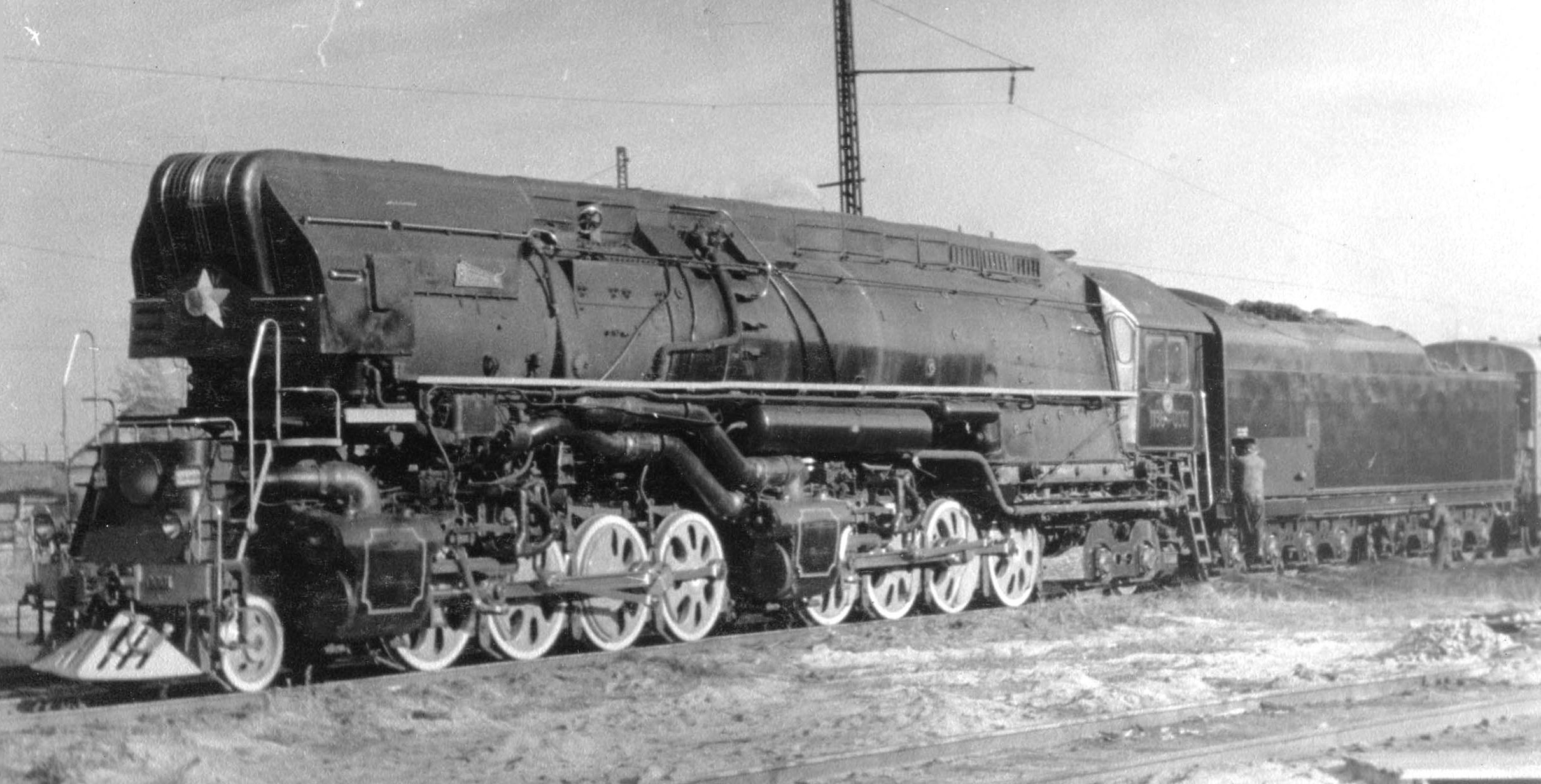

Вот жеж брутальную бандуру в СССР сделали. Прямо гордость за дизайн распирает
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
@Анатолий Печников написал:Со всеми любимого сайта паровозников...
А это что за сайт? Не подскажете?
@Анатолий Печников написал:Зольник установлен
А у зольника механизация будет?
@Gamazkov написал:Анатолий Печников написал:Со всеми любимого сайта паровозников...
А это что за сайт? Не подскажете?
http://scaletrainsclub.com/board/viewtopic.php?f=19&t=16093
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
конечно, но делать ее буду в натуре, а не на 3D модели
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

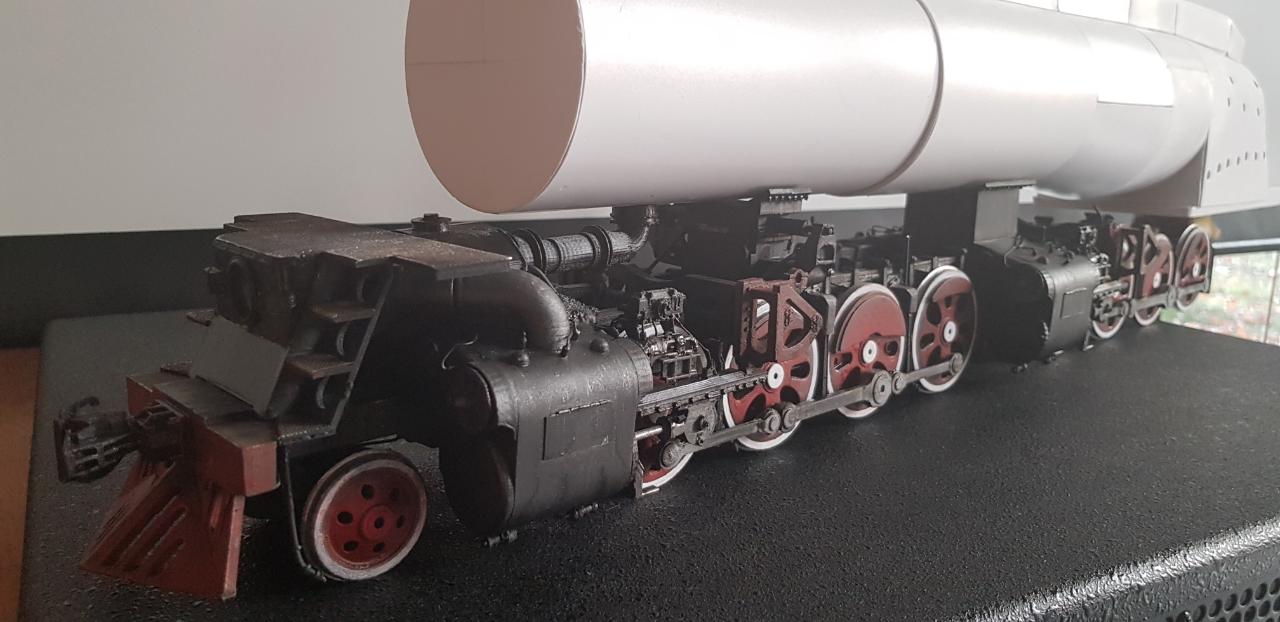

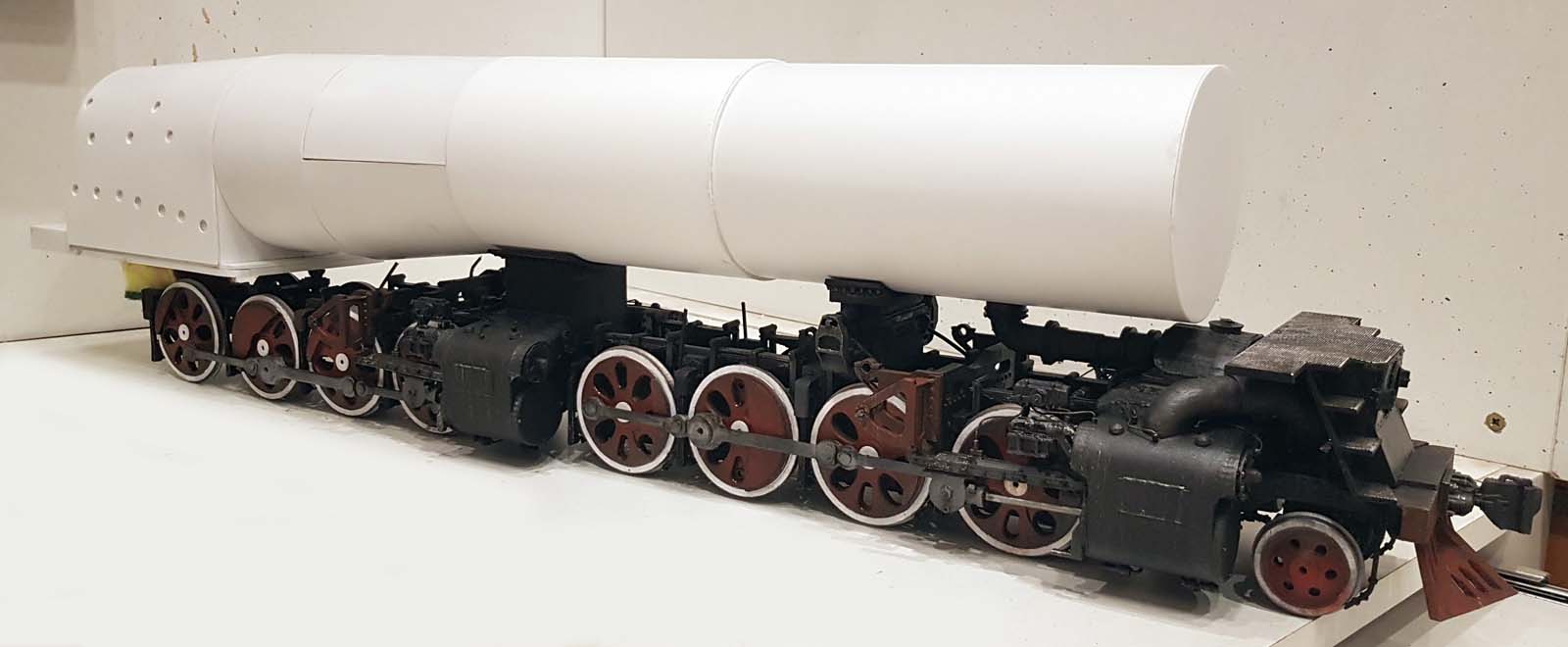

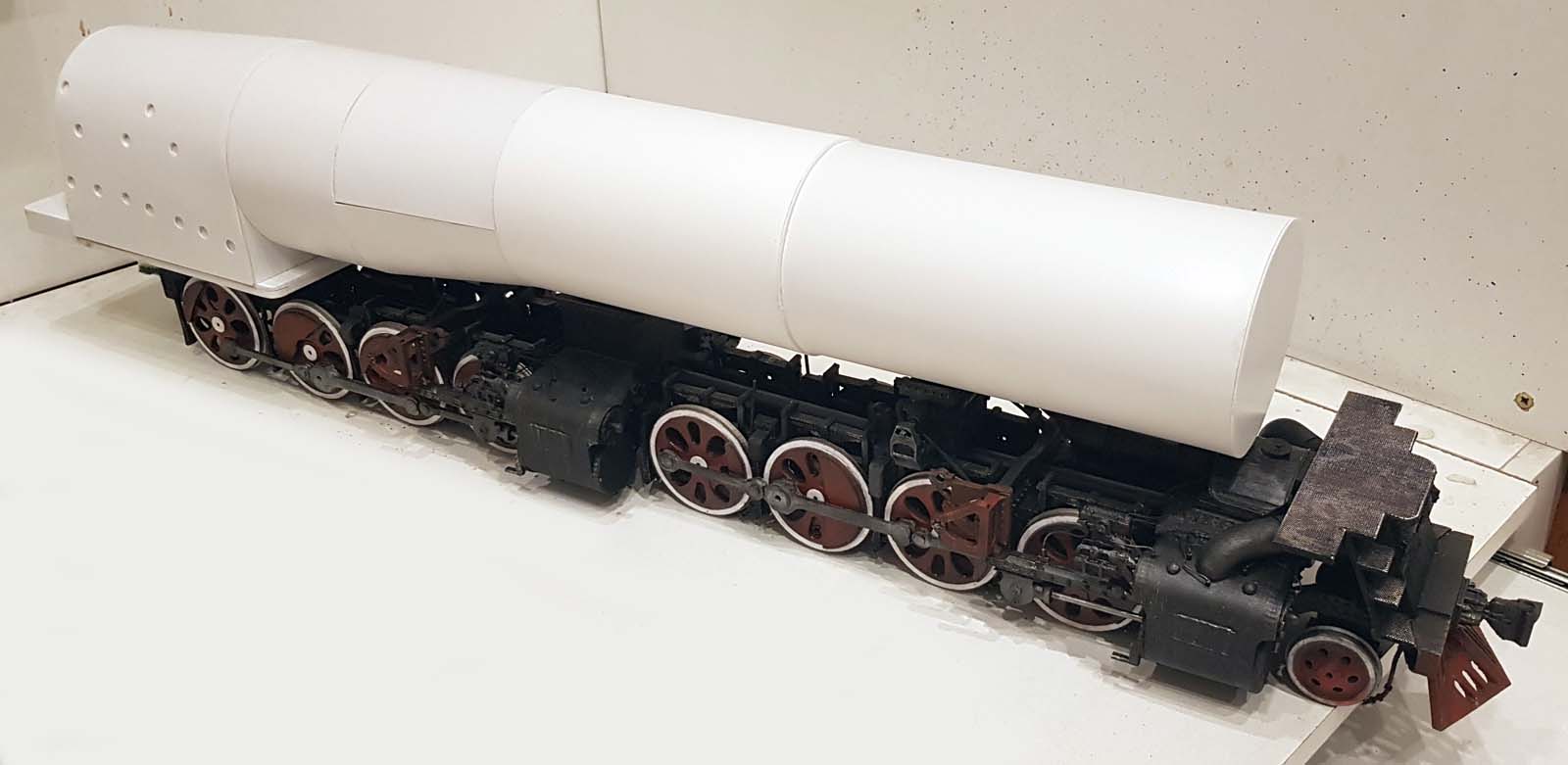

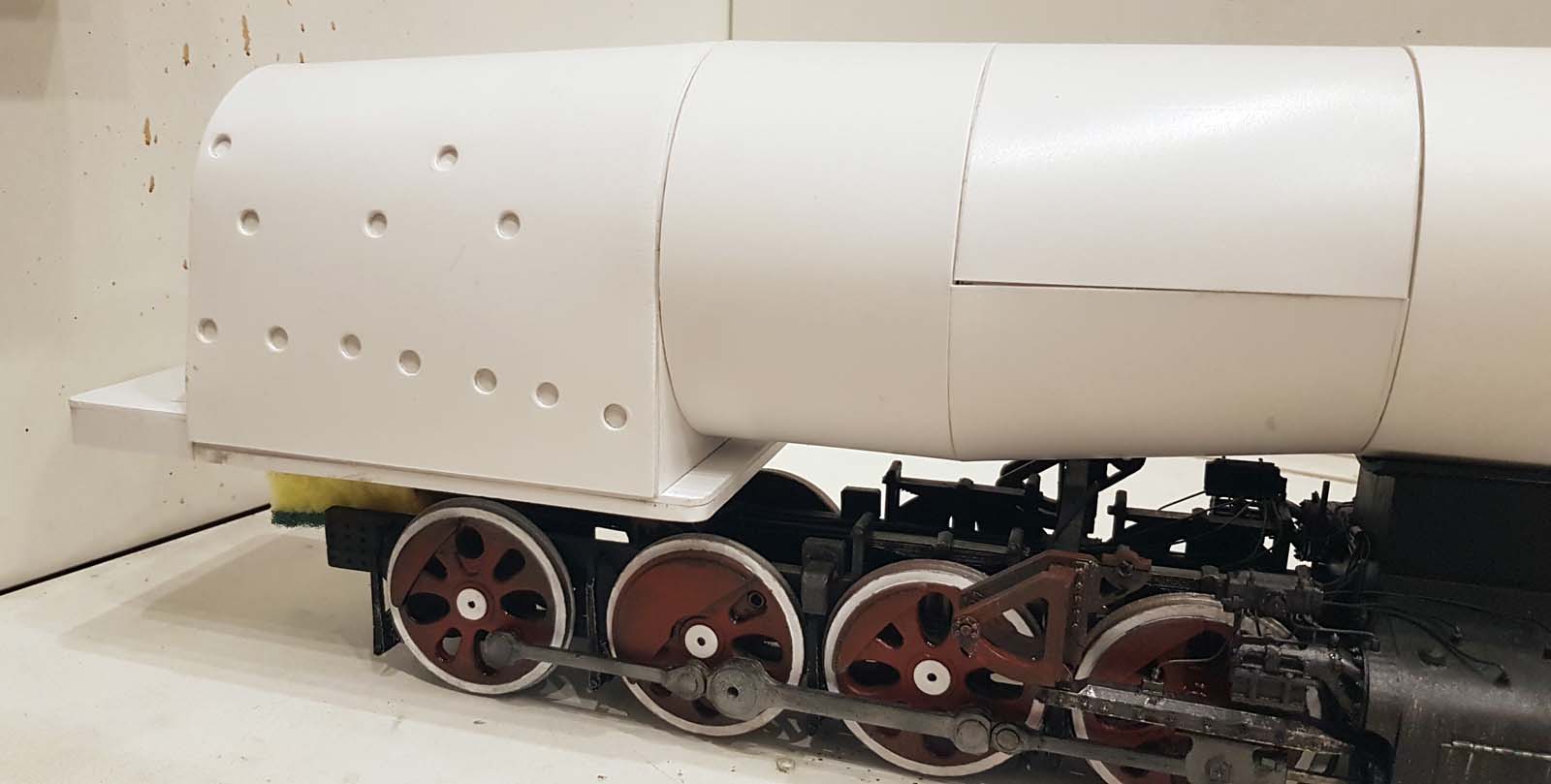

Начал делать котел. Пластик 2 мм
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

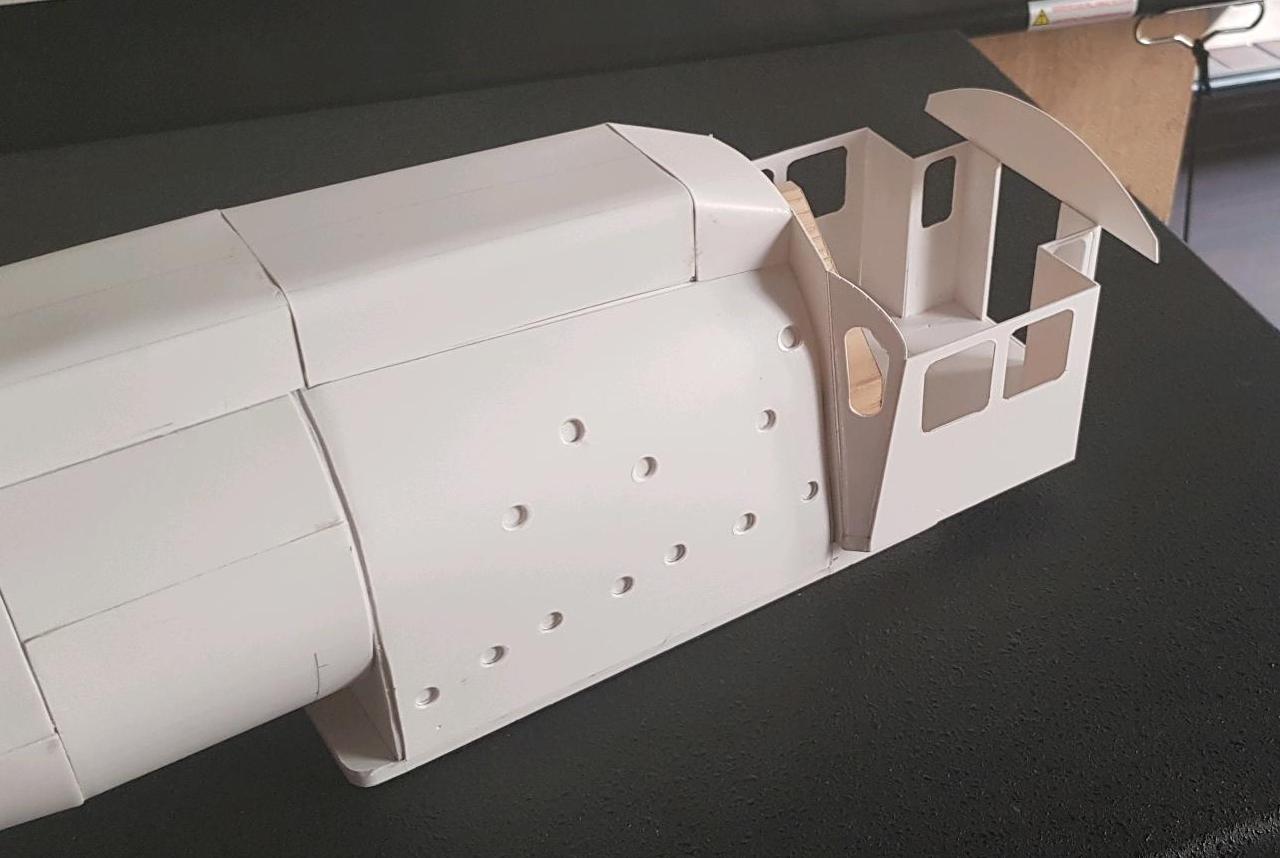

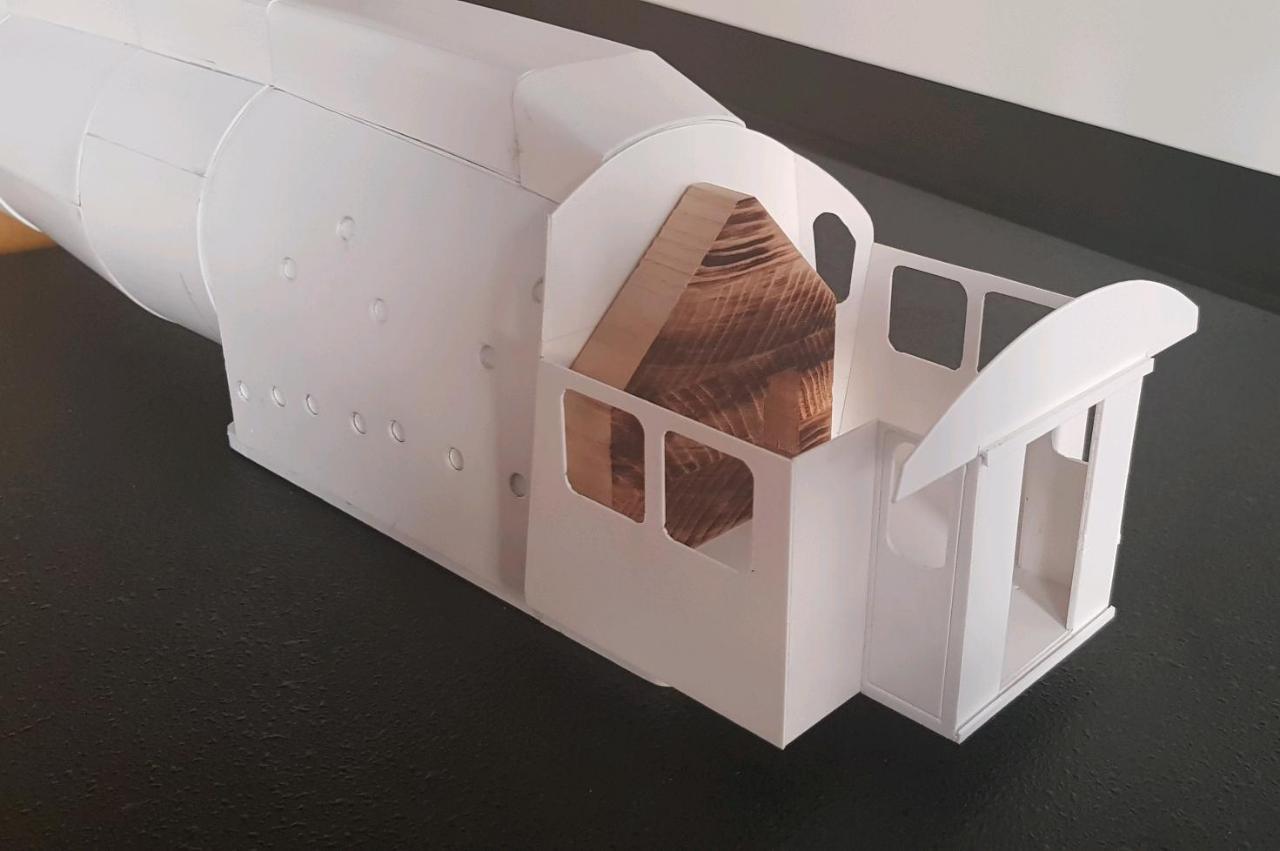

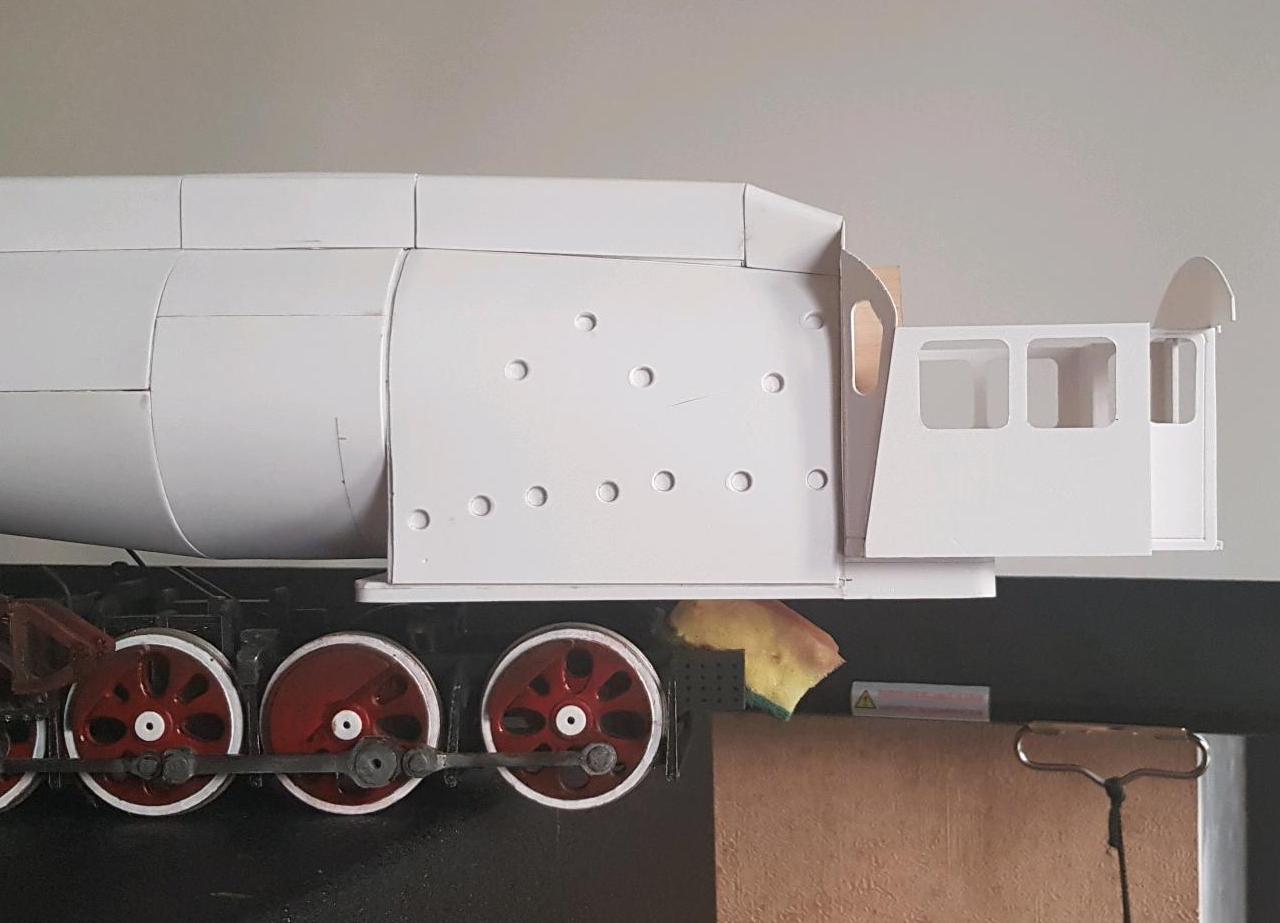

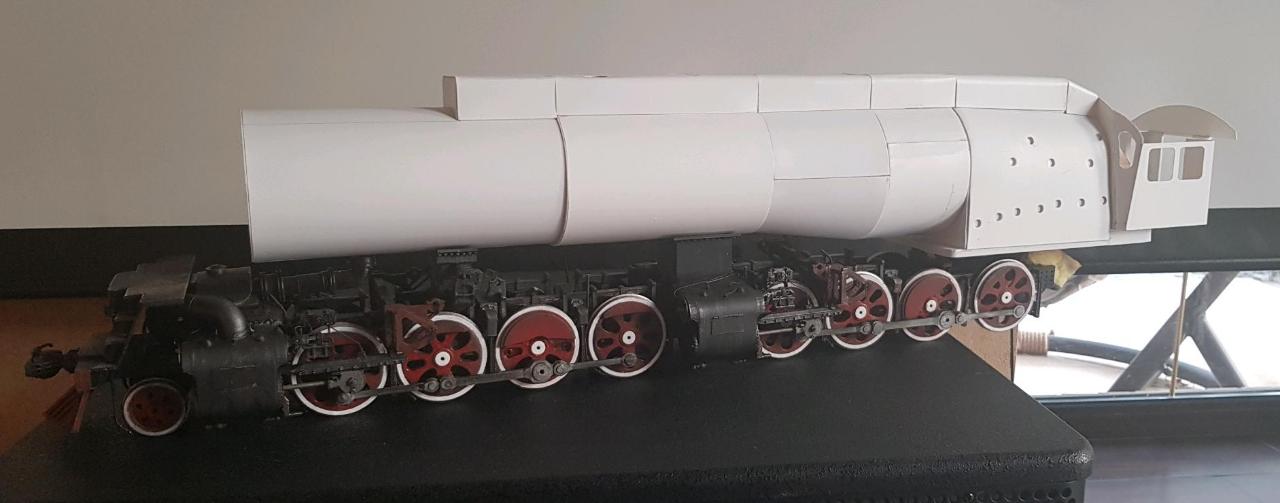

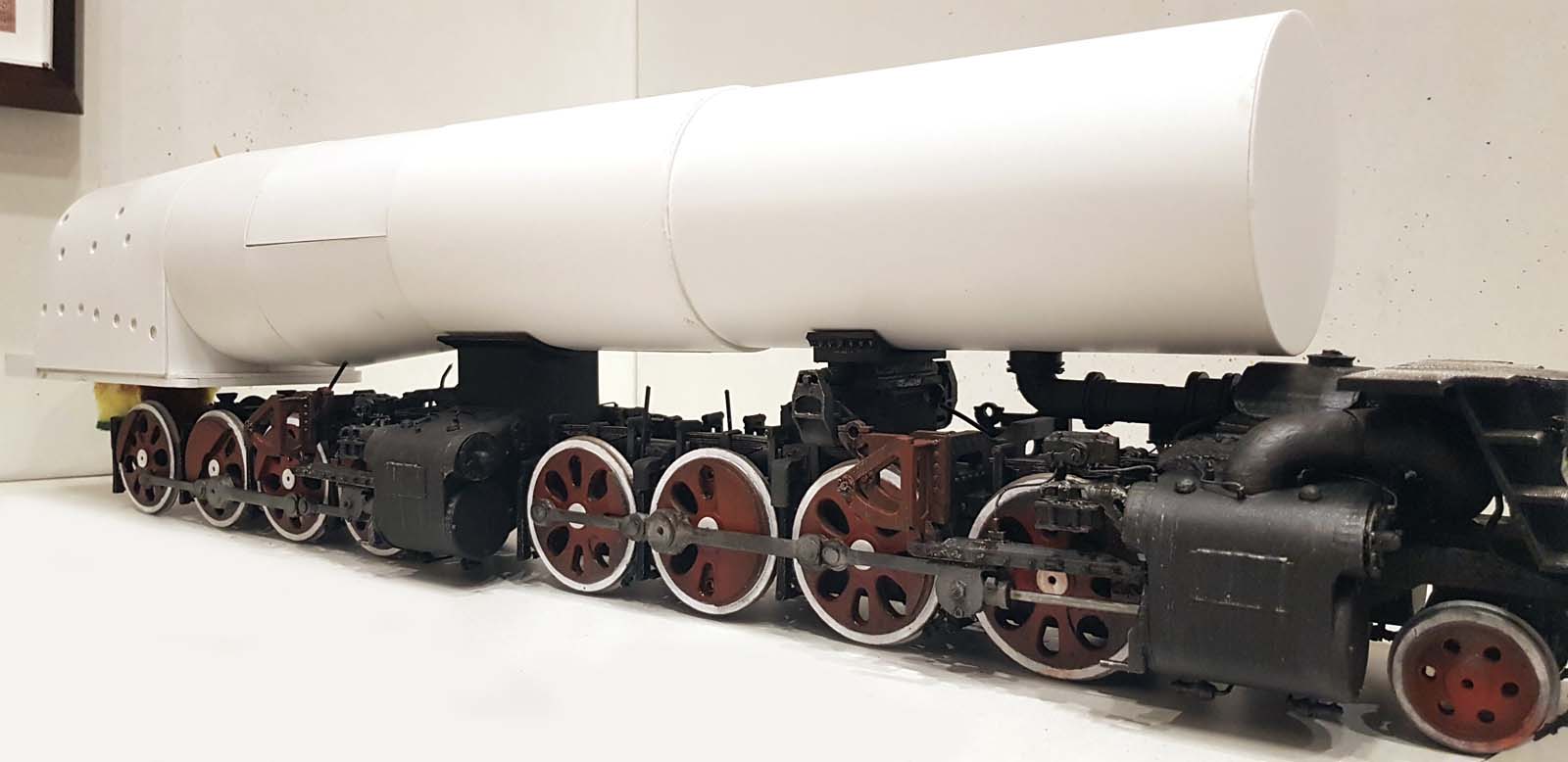

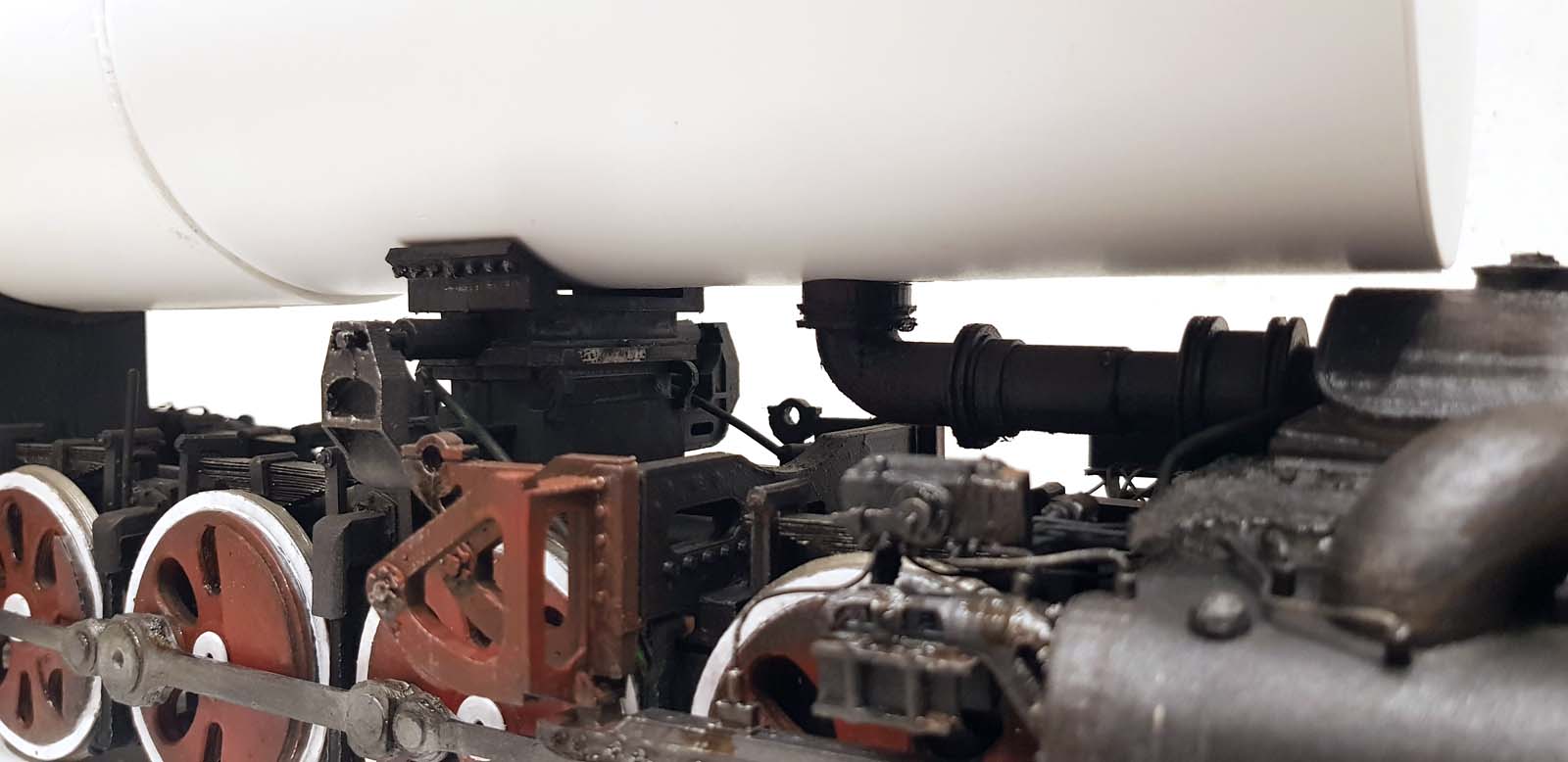

Потихоньку пилим котел
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Шикарная работа, Анатолий.. Смотрю на уже изготовленную ходовую, да, полное ощущение, что все это сейчас зашипит-запарит и поедет.. Верю, как говорится !
ЕСЛИ ВАМ СЕЙЧАС ДЕЛАТЬ ОСОБЕННО НЕЧЕГО ЗАНИМАЙТЕСЬ ЛИНКОРОМ
@ И.В.Сталин
МОЙ ЮТУБ КАНАЛ :https://www.youtube.com/channel/UCxuEZoKnENcORYxsA4lSCgA
МОЙ ТГ КАНАЛ "Токсичный Барнаульский кейс" https://t.me/tokbarnikeys
спасибо. Я пытался на фотосессии пар приляпать - поставил под паровоз несколько паропроводов из трубочек для коктейля, объединил их в одну магистраль и вывел за пределы паровоза. Пригласил курилку-вайпера и сказал, чтобы дул в трубочку, а я снимать буду. Бедняга чуть не задохнулся, а результат фиговый вышел. Надо будет эту идею к фотосессии как-то развить, чтобы вышло как надо
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
@Анатолий Печников написал:спасибо. Я пытался на фотосессии пар приляпать - поставил под паровоз несколько паропроводов из трубочек для коктейля, объединил их в одну магистраль и вывел за пределы паровоза. Пригласил курилку-вайпера и сказал, чтобы дул в трубочку, а я снимать буду. Бедняга чуть не задохнулся, а результат фиговый вышел. Надо будет эту идею к фотосессии как-то развить, чтобы вышло как надо
Интересная идея, функциональная, так сказать.., все не фотошп..).
Тут вот, небольшая, но свежая, с хорошими фото и думаю интересная заметка про последние паровозы России :
https://zen.yandex.ru/media/d1als/poslednee-pristanisce-parovozov-v-rossii-5ce83bc3563a6c00b269656f
ЕСЛИ ВАМ СЕЙЧАС ДЕЛАТЬ ОСОБЕННО НЕЧЕГО ЗАНИМАЙТЕСЬ ЛИНКОРОМ
@ И.В.Сталин
МОЙ ЮТУБ КАНАЛ :https://www.youtube.com/channel/UCxuEZoKnENcORYxsA4lSCgA
МОЙ ТГ КАНАЛ "Токсичный Барнаульский кейс" https://t.me/tokbarnikeys
@Александр Бурков написал:...небольшая, но свежая, с хорошими фото и думаю интересная заметка про последние паровозы России :
С вдохновенным бредом о принадлежности паровозов запаса к РВСН. Но в целом довольно интересная.
@Анатолий Печников написал:спасибо. Я пытался на фотосессии пар приляпать - поставил под паровоз несколько паропроводов из трубочек для коктейля, объединил их в одну магистраль и вывел за пределы паровоза. Пригласил курилку-вайпера и сказал, чтобы дул в трубочку, а я снимать буду. Бедняга чуть не задохнулся, а результат фиговый вышел. Надо будет эту идею к фотосессии как-то развить, чтобы вышло как надо
так может ультразвуковой генератор пара прикупить и встроить внутрь котла ? https://www.youtube.com/watch?v=pzCTwmGQaYA
не слабый ценни. Друг-вайпер дешевле
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

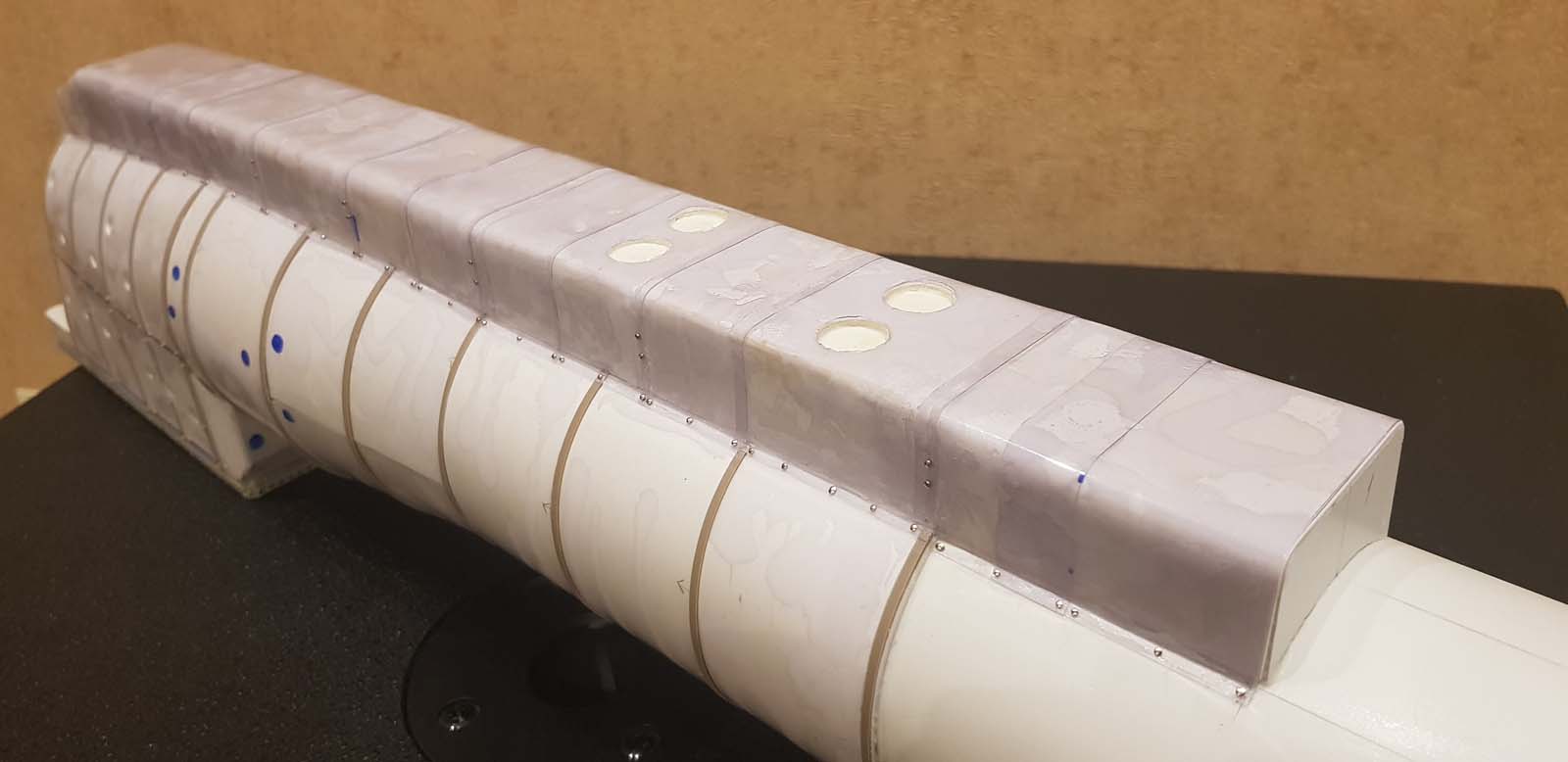

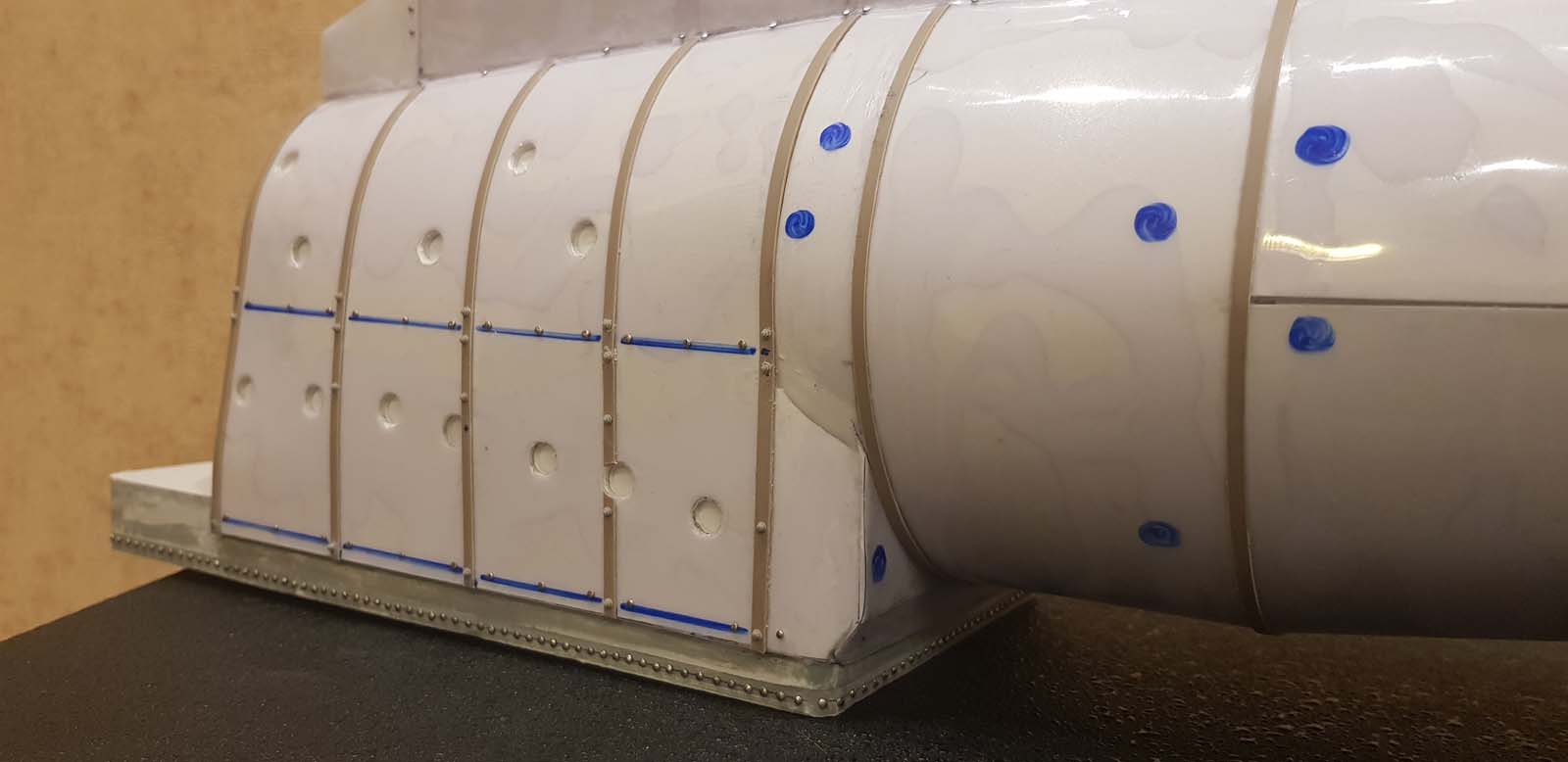

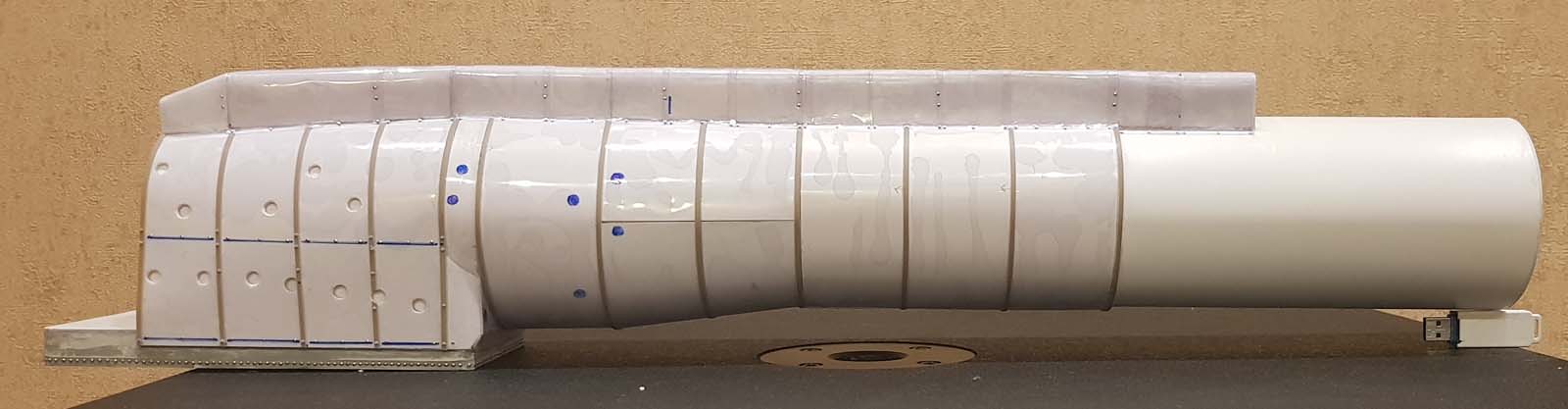

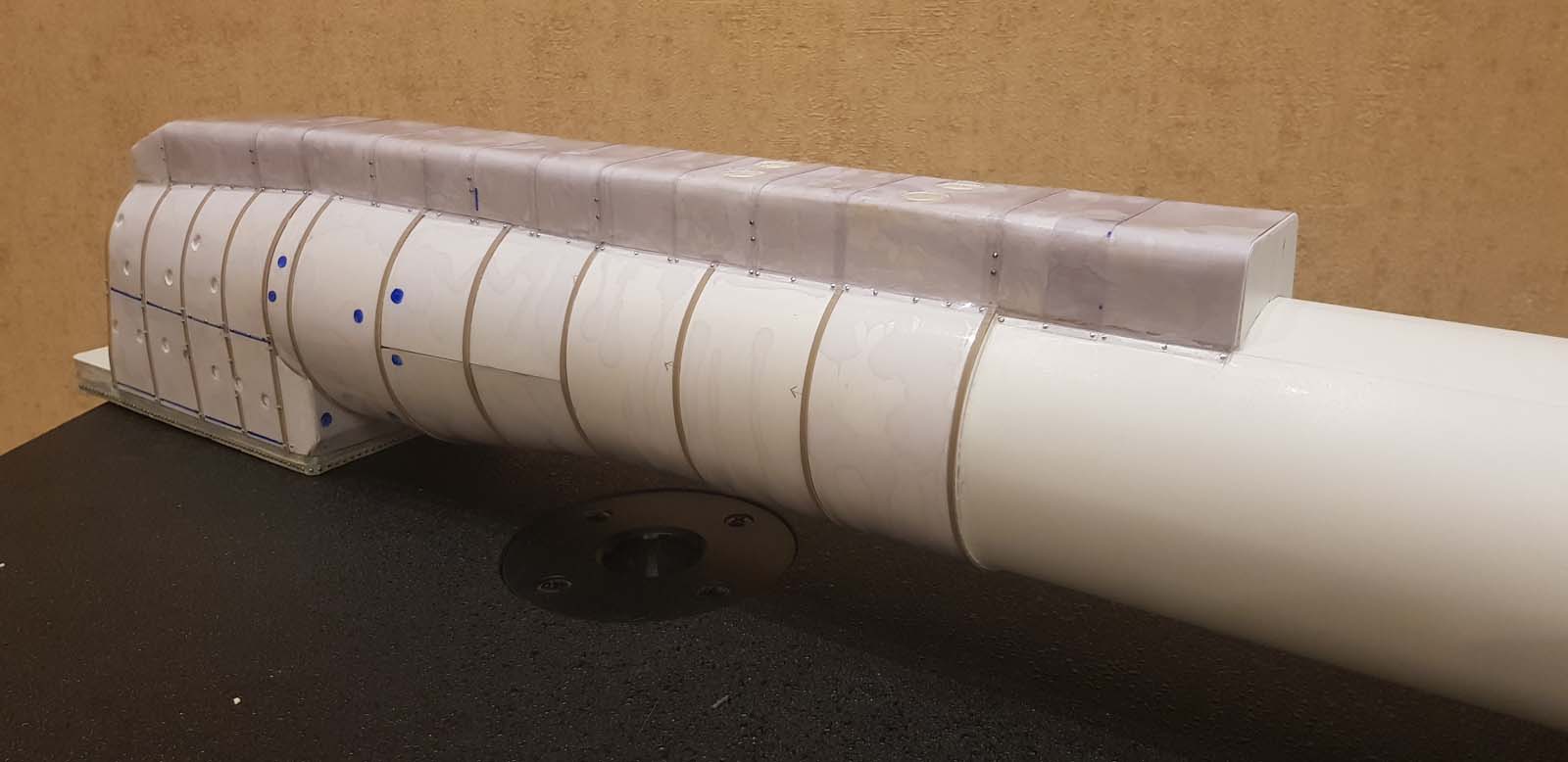

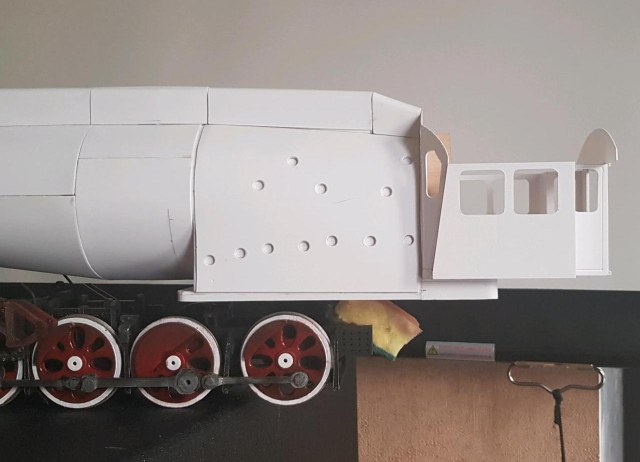

Обшиваю котел. Для чистовой обшивки "типа жестью" использую прозрачную пленку, которую все применяют для обложек в переплетах. Ее толщина примерно 0,2 мм, т.е. можно не учитывать. Один минус - из-за абсолютной гладкости Космефен под ней растекается так, что капля с булавочную голоку растекается на 1см2 и так и норовит засрать все вокруг. Надо быть очень аккуратным. В качестве клепки использую портняжьи булавки с головками разных диаметров. Болты - Мастерклаб
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
@Анатолий Печников написал:спасибо. Я пытался на фотосессии пар приляпать - поставил под паровоз несколько паропроводов из трубочек для коктейля, объединил их в одну магистраль и вывел за пределы паровоза. Пригласил курилку-вайпера и сказал, чтобы дул в трубочку, а я снимать буду. Бедняга чуть не задохнулся, а результат фиговый вышел. Надо будет эту идею к фотосессии как-то развить, чтобы вышло как надо
Улыбнуло и напомнило собственную историю, когда году в 2005-м на корпоратив пригласили кальянщика. Желающих было много, и этот раскуриватель кальянов на каком-то моменте просто отъехал так что скорую пришлось вызывать.
А продвижение по проекту конечно потрясное, как всегда снимаю шляпу.
