Доброго времени суток!
Дорогие коллеги. Я и мой друг начинающие моделисты. И не долго думая решили ухватится за наверное амбициозный проект - запил объекта 187
Хотелось бы услышать советы, подсказки и размышления по данному вопоосу.
И так - погнали!
Как известно Обект 187 является прорадителем современных российских танков
Башня потом появилась на Т -90
Катки на Т-90мс
Моторное отделенее досталось Армате!
В связи с чем донорами для запила стали: Т-90 от Звёзды и Армата от Takom
Строить решили "живой" экземпляр что засветился на видео.
Ванна корпуса:
По единственному доступному чертежу определили размер изменений по корпусу
Так себе выбор доноров. Такомовская Армата не образец копийности. А уж Звездовский Т-90 похож на себя только ночью с 10-ти метров.
Корпус Т-90 завышен на 1,8мм. Башня заужена по моему на 2 мм.
@Алексей Егоров написал:Так себе выбор доноров. Такомовская Армата не образец копийности. А уж Звездовский Т-90 похож на себя только ночью с 10-ти метров.
Корпус Т-90 завышен на 1,8мм. Башня заужена по моему на 2 мм.
ожидаемая критика по донорам) по Армате - слышал и читал - но от туда по сути только крышка МТО нужна....
про Т-90 звезды - не знал.... Спасибо за инфу - напильник видимо в помощь )
Я у себя срезал боковины корпуса на 2 мм и опускал ленивец и поддерживающие ролики. С башней ничего сделать не получится, но на заниженном корпусе её достаточно приподнять на 0,5-0,7 мм и вполне похожий силуэт получается.
Хотелось бы ошибаться, но не потяните. Сильно глобальный запил.
Соберите лучше обе модели, в звездовском 90-м уж точно есть что по пилить.
Опыт и алкоголь всегда побеждают молодость и задор!
@Андрей Евсеев написал:Хотелось бы ошибаться, но не потяните. Сильно глобальный запил. Соберите лучше обе модели, в звездовском 90-м уж точно есть что по пилить.
Думаю скорее всего Вы правы
Трудностей согласен - много!
И самая большая - это траки
( таких нигде нет (
@Алексей Егоров написал:Я у себя срезал боковины корпуса на 2 мм и опускал ленивец и поддерживающие ролики. С башней ничего сделать не получится, но на заниженном корпусе её достаточно приподнять на 0,5-0,7 мм и вполне похожий силуэт получается.
ну подснимем немного )
@Fenix727 написал:И самая большая - это траки( таких нигде нет (
Траки, ленивцы, звездочки, дульный тормоз, что там было на крыше башни с прицелами вообще непонятно, корпус, все что на полках и т.д. Там очень много всего нужно делать сновА. И это при том что нормального фотоотстрела еще не разграбленных машин нет.
Опыт и алкоголь всегда побеждают молодость и задор!
@Андрей Евсеев написал:Fenix727 написал:И самая большая - это траки( таких нигде нет (
Траки, ленивцы, звездочки, дульный тормоз, что там было на крыше башни с прицелами вообще непонятно, корпус, все что на полках и т.д. Там очень много всего нужно делать сновА. И это при том что нормального фотоотстрела еще не разграбленных машин нет.
коллективное обсуждение + разумная фантазия )
Доброе утро/день/вечер (нужное подчеркнуть) всем присутствующим!)
Очень интересная тема - Объект 187, но информации по нему крайне мало. Прикладываю статью
http://otvaga2004.ru/tanki/istoriya-sozdaniya/drugoy_t90/
Обратите внимание, из статьи следует что было построено 6 опытных образцов и все они имели свои особенности. Так что еще проблема - какой прототип выбрать.
Идея очень амбициозная и если решитесь пилить - искренне желаю удачи)
На самом деле прототип проще чем кажется и судя по чертежу, звездовский корпус не придется резать хотя бы по высоте
. Фотографий достаточно и некоторые элементы перекликаются на разных образцах. Единственную проблема это траки, но тут уж ничего не поделаешь. В общем удачи в стройке.
Коллеги, спасибо за отзывы и пожелания.
Мы продолжаем:
1. По совету Алексея - спилены боковины "ванны"
2. Убрано МТО
3. Спилен лоб, оставшаяся часть в месте с люком мехвода получила наклон + собран "нос" из листового пластика
Появился первый вопрос - на фото разграбленых машин отсутствует устройство самозакапывания.... На скрине с видео не разобрать есть ли оно ....
Отсюда два варианта
1. Ставить от т-90, так как на всей современной Российской технике эта деталь присутствует
2. Все срезать и зачистить .
@Polkovodetz написал:Доброе утро/день/вечер (нужное подчеркнуть) всем присутствующим!)
Очень интересная тема - Объект 187, но информации по нему крайне мало. Прикладываю статью
http://otvaga2004.ru/tanki/istoriya-sozdaniya/drugoy_t90/
Обратите внимание, из статьи следует что было построено 6 опытных образцов и все они имели свои особенности. Так что еще проблема - какой прототип выбрать.Идея очень амбициозная и если решитесь пилить - искренне желаю удачи)
ок! Спасибо за информацию
Как до траков дойдёте, эскиз с размерами в личку скиньте. 3D нарисую, а вырастить в наше время не проблема.
Здравствуйте!Желаю вам удачи в постройке. Сам давно хотел сделать этот танк. Но у вас неверные чертежи. Вы хотите построить 6 образец. 5 и6 образец практически близнецы. У них была разная трансмиссия. Башня та что на т90а стояла на 4м образце а на 6 более широкая и ее предок стоит на оплоте. Так же блоки дз от набора не подойдут на башню так как на образуо они более острые . Ну ещё много нюансов.
Вот там есть чертежи и много еще интерестного https://zen.yandex.ru/media/gurkhan/supertank-obekt-187-ili-drugoi-t90-5c1f96582604d800aa7cda70
@Vandrat написал:Здравствуйте!Желаю вам удачи в постройке. Сам давно хотел сделать этот танк. Но у вас неверные чертежи. Вы хотите построить 6 образец. 5 и6 образец практически близнецы. У них была разная трансмиссия. Башня та что на т90а стояла на 4м образце а на 6 более широкая и ее предок стоит на оплоте. Так же блоки дз от набора не подойдут на башню так как на образуо они более острые . Ну ещё много нюансов.
башню наверное все же от т90 оставим + небольшие дороботки, про ДЗ тут вы правы! Предварительно думаю делать из 4-х верхних половинок - визуально вроде так
Там ещё ящик ЗИП на башне должен быть один и он большой. По крайней мере так было на макете. А вот по дз на корпусе так и не разобрался как это там все устроено. На вашем фото есть дз но нет крюков для тросов и не видно крепления для навесного оборудования
@Vandrat написал:Там ещё ящик ЗИП на башне должен быть один и он большой. По крайней мере так было на макете. А вот по дз на корпусе так и не разобрался как это там все устроено. На вашем фото есть дз но нет крюков для тросов и не видно крепления для навесного оборудования
Тоже долго голову ломал, и вот кажется .... понял как оно там стояло
Как вариант может быть. Я находил 2 фотографии оторванной нижней дз . По габаритам они примерно равны дз которая на скулах башни.
Наткнулся на статейку, может поможет чем
https://topwar.ru/154852-osnovnye-tanki-semejstva-obekt-187.html

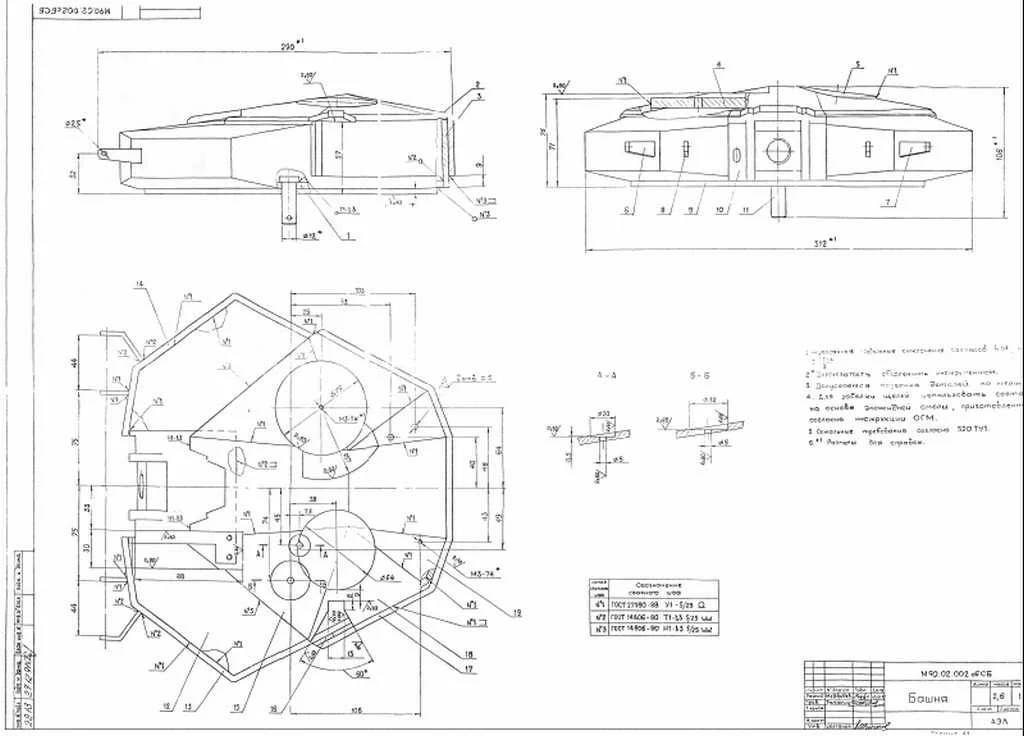

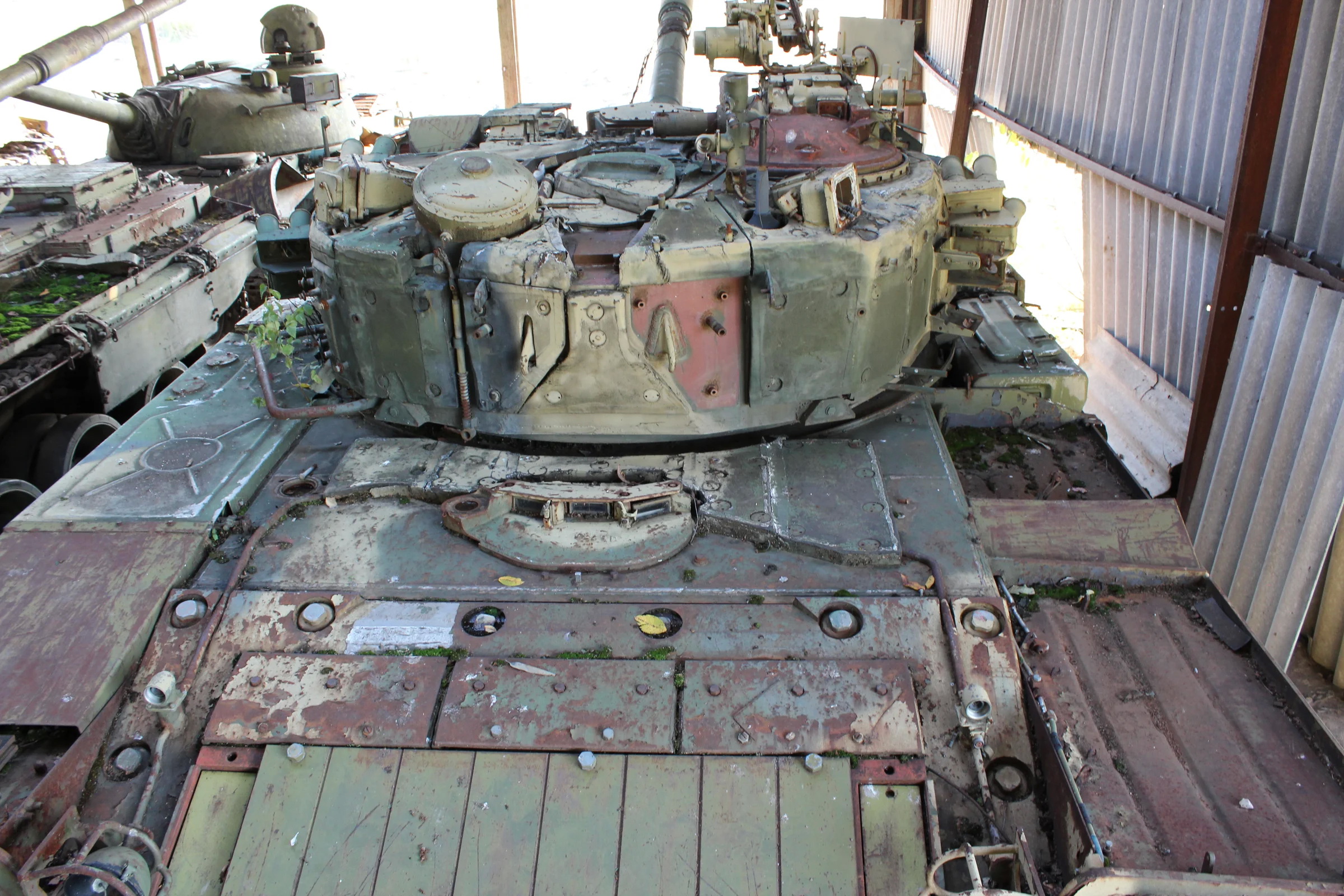

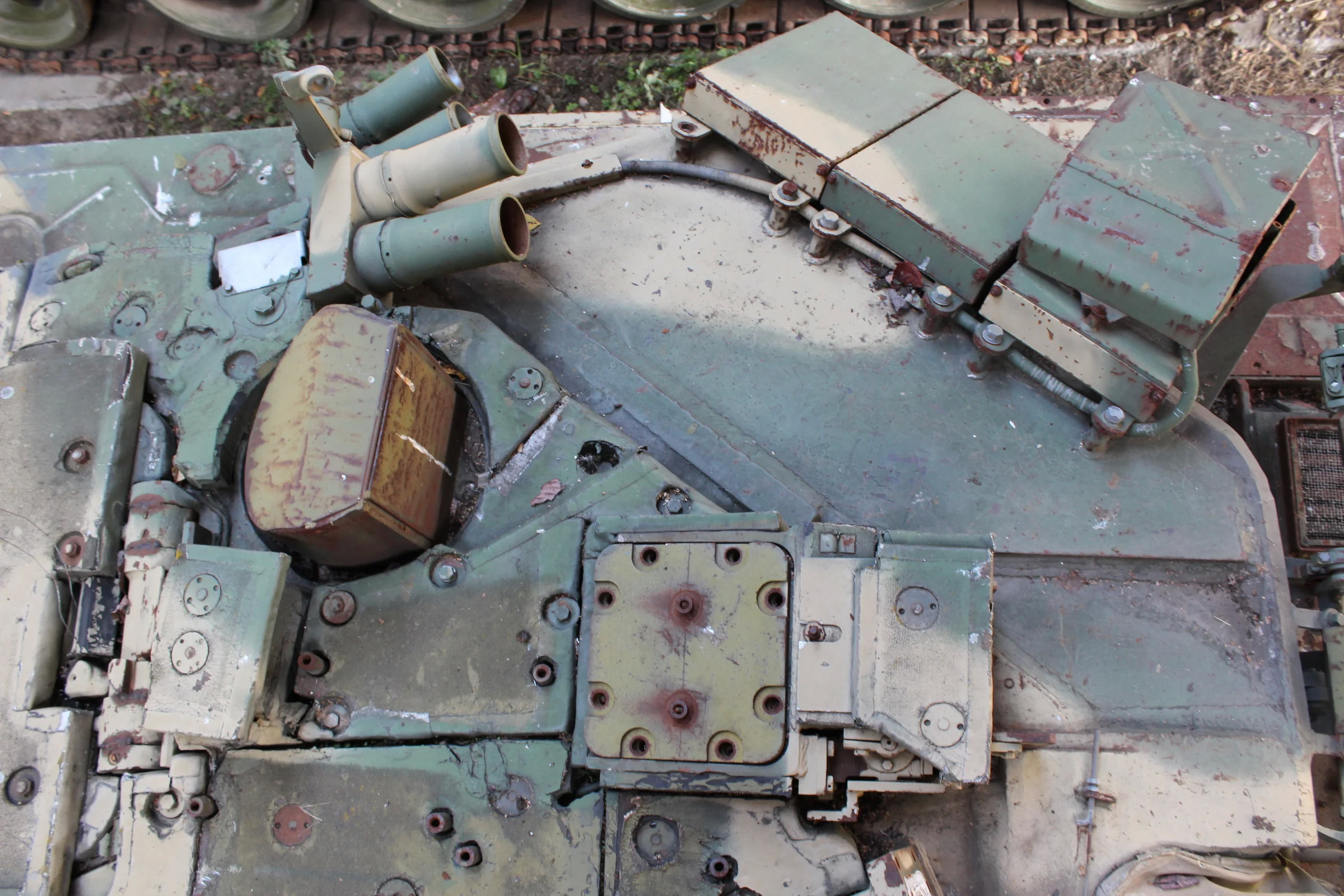

@Fenix727, сам окучиваю данную тему. Посоветовал бы определиться с прототипом, т.к. между ними довольно существенные различия. Если, взяли за основу Т-90, значит это 3 или 4 прототипы, т.к. на них применялась сварная башня, которая в будущем пошла на Т-90А. На 5, 6 более габаритная башня, хотя по конфигурации и похожа на Т-90А, именно на нее дается чертеж.
Буду следить за стройкой.
@Fenix727 написал:Ванна корпуса:
По единственному доступному чертежу определили размер изменений по корпусу

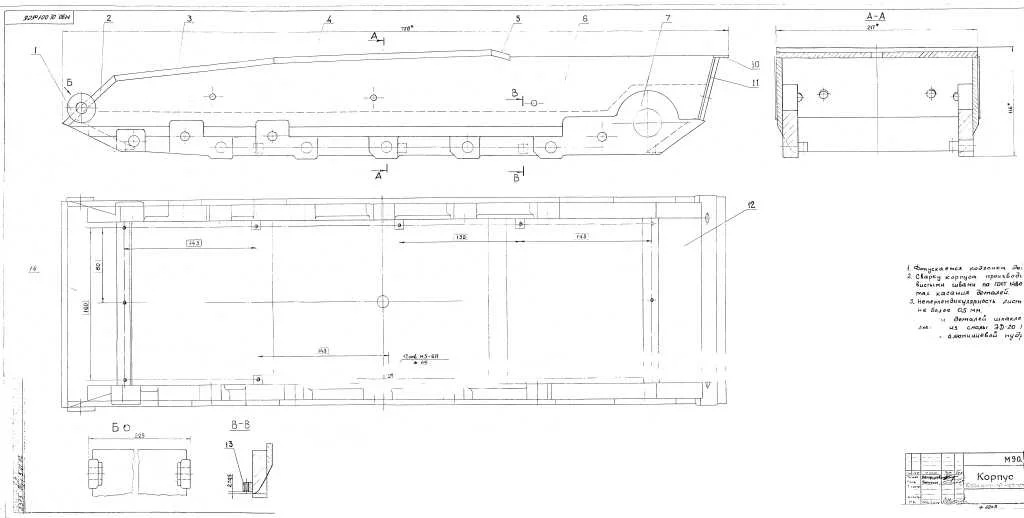

Не единственный. Это, кстати, только один из вариантов - семикатковый, в железе воплощен не был, только на бумаге - объект 187А..
Вот, вроде как окончательный. Длина "голого" корпуса 7200 мм. Ширина соответственно 2170 мм.
Размеры из этой статьи
@Vandrat написал:Башня та что на т90а стояла на 4м образце а на 6 более широкая и ее предок стоит на оплоте. Так же блоки дз от набора не подойдут на башню так как на образуо они более острые .

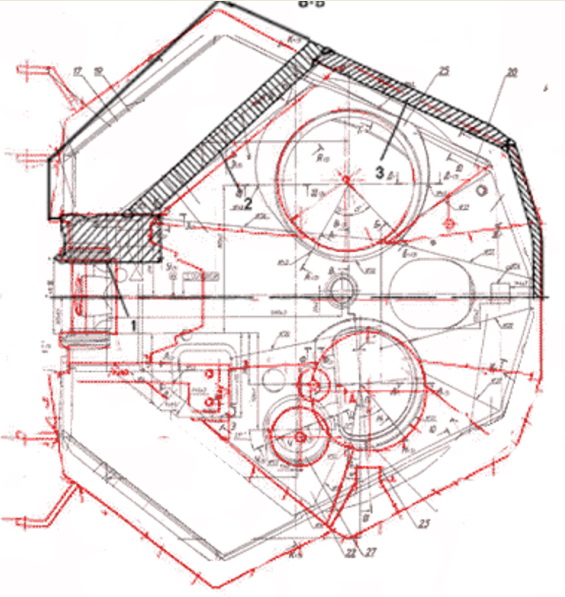

Башня на Оплоте немного иной конфигурации.
серый цвет по схеме - Т-90
красный - об.187 (5,6 прототипы)
черный, половинка - Т-84 (об.478 БЭ).
А блоки на 3-4 прототипах практически идентичны Контакту с Т-90. Более "острые" блоки как раз на 5 и 6.
Вот прототипы:

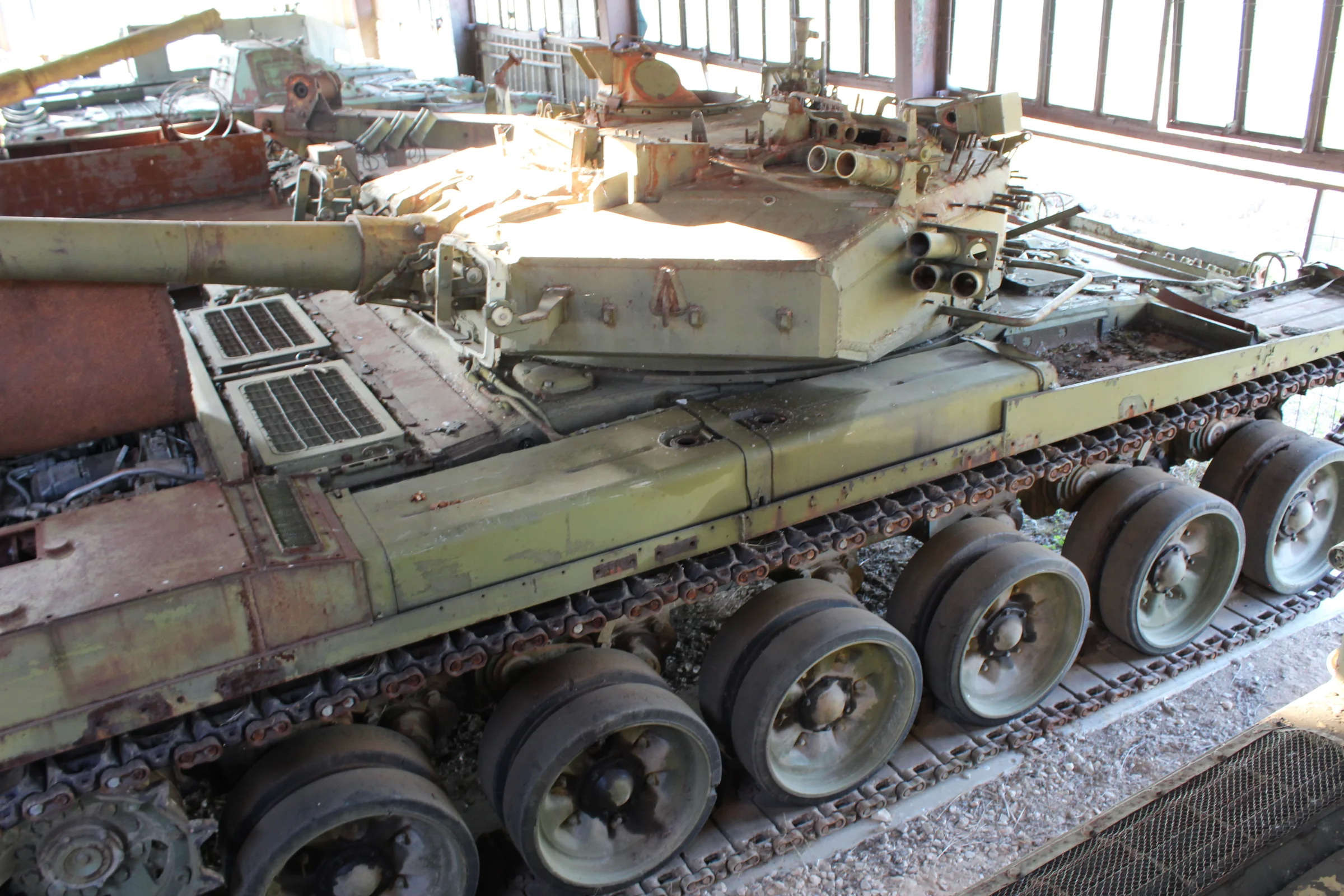

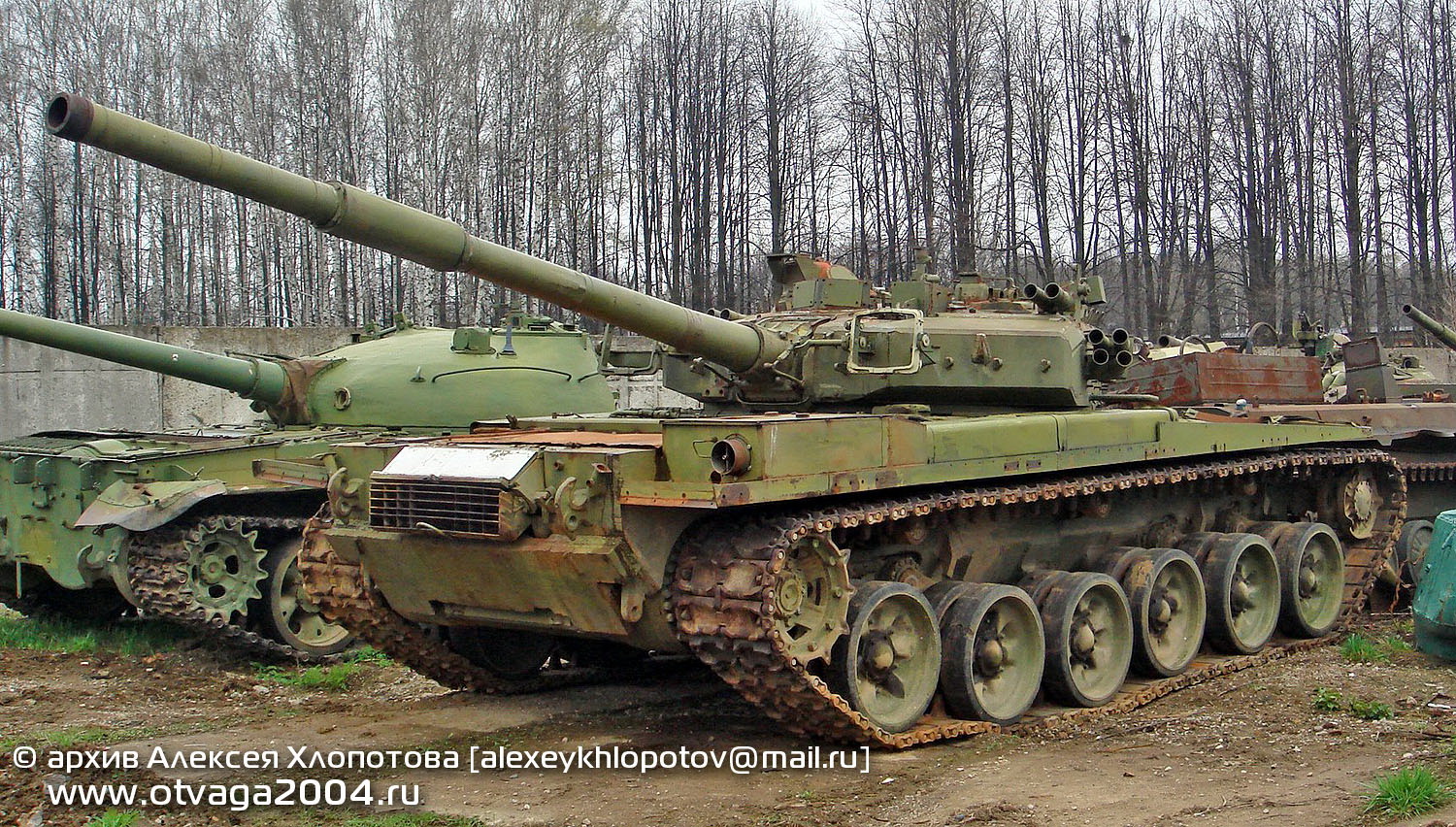

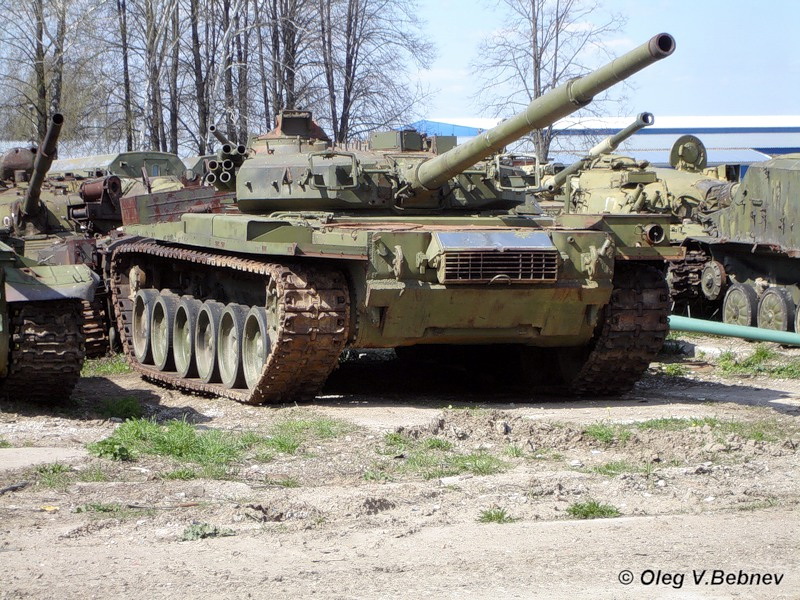

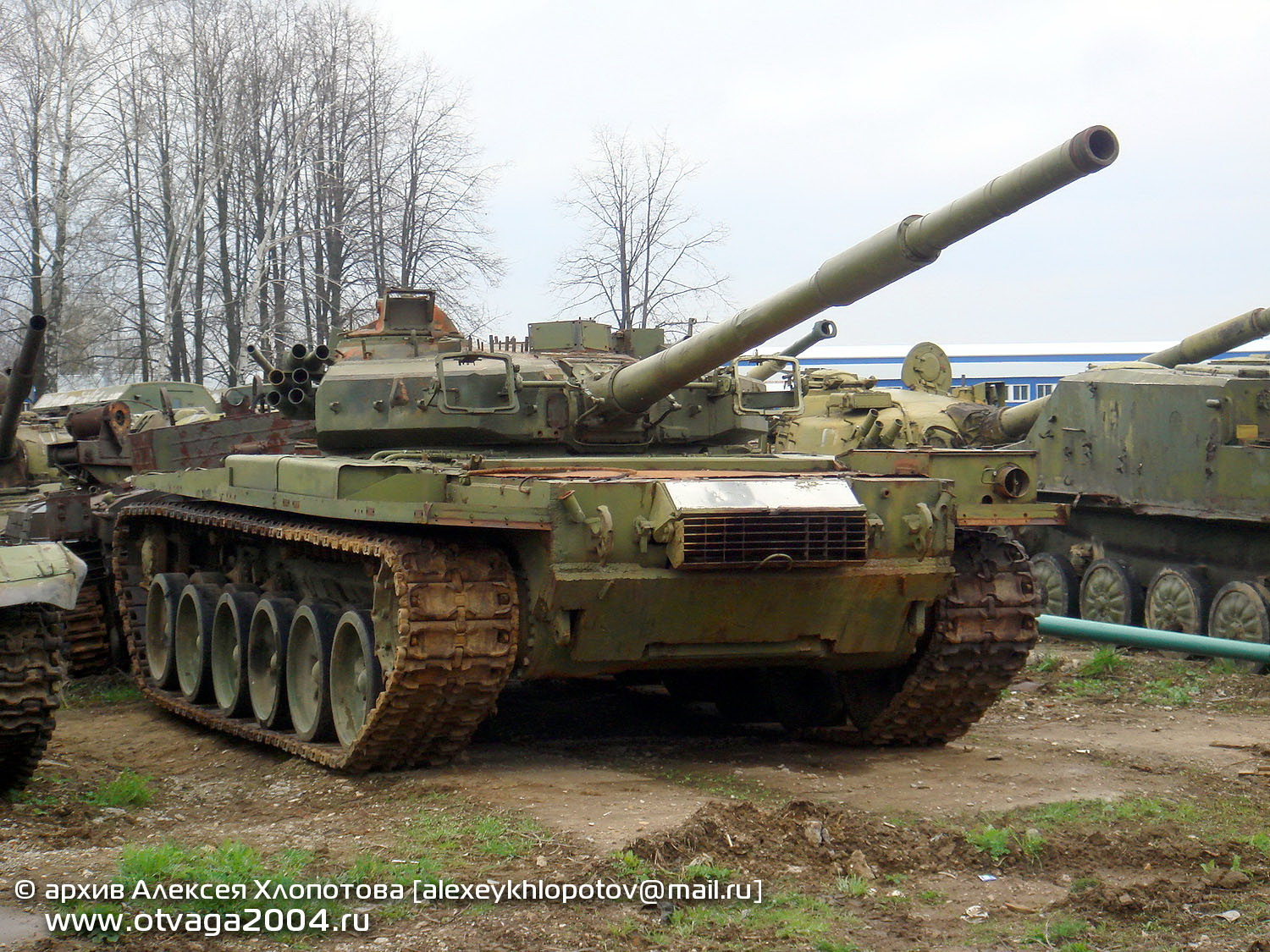

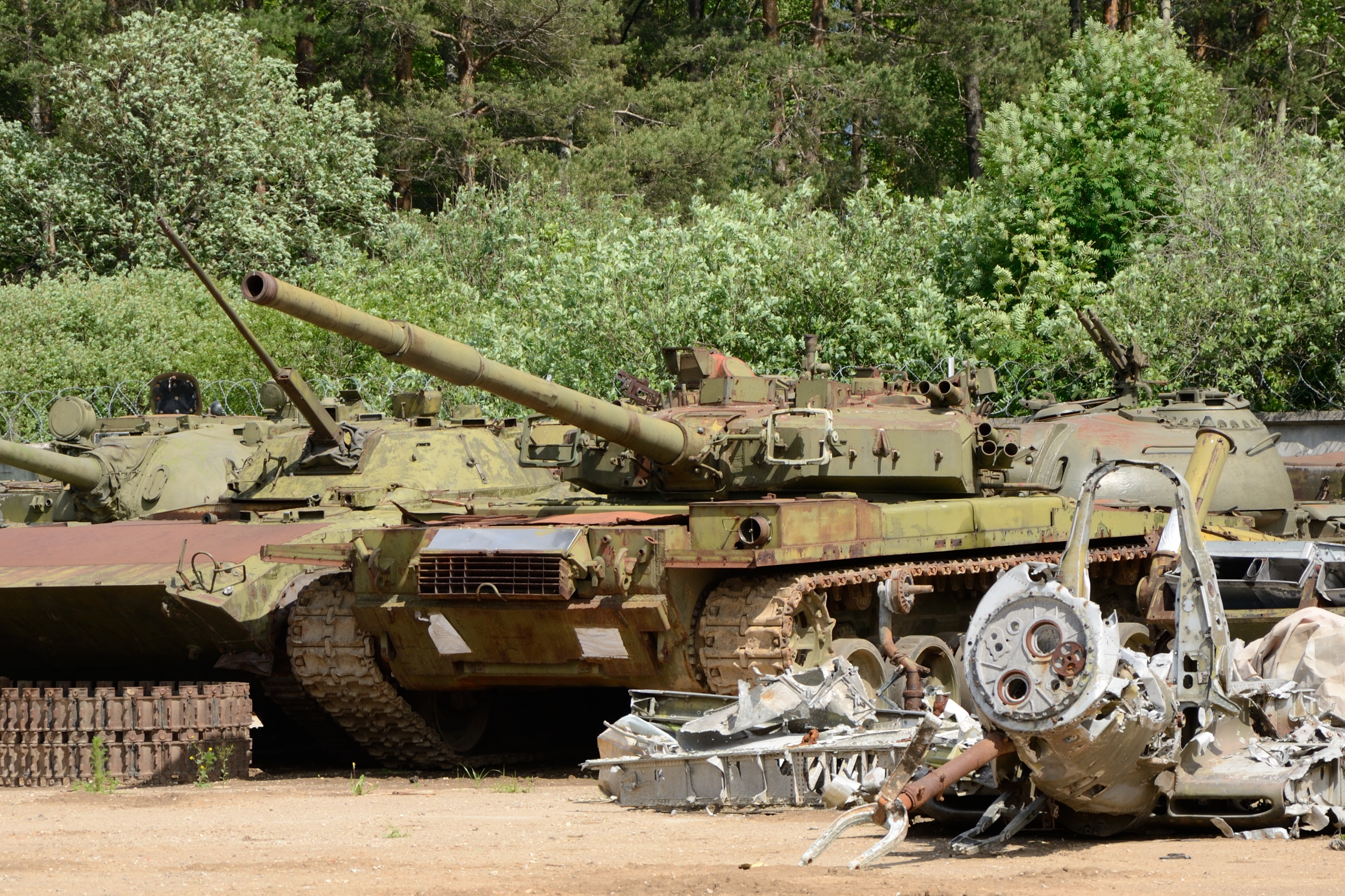

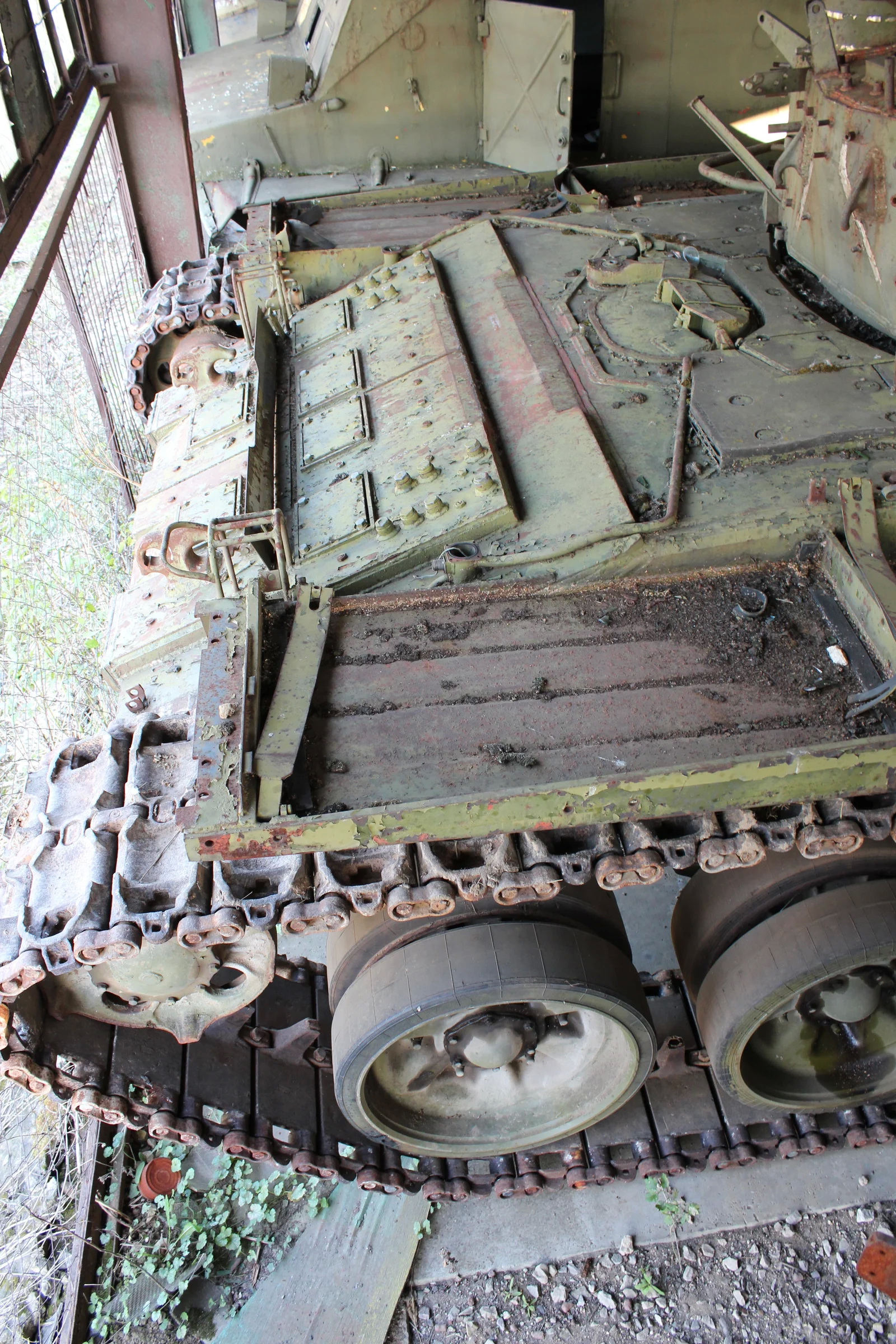

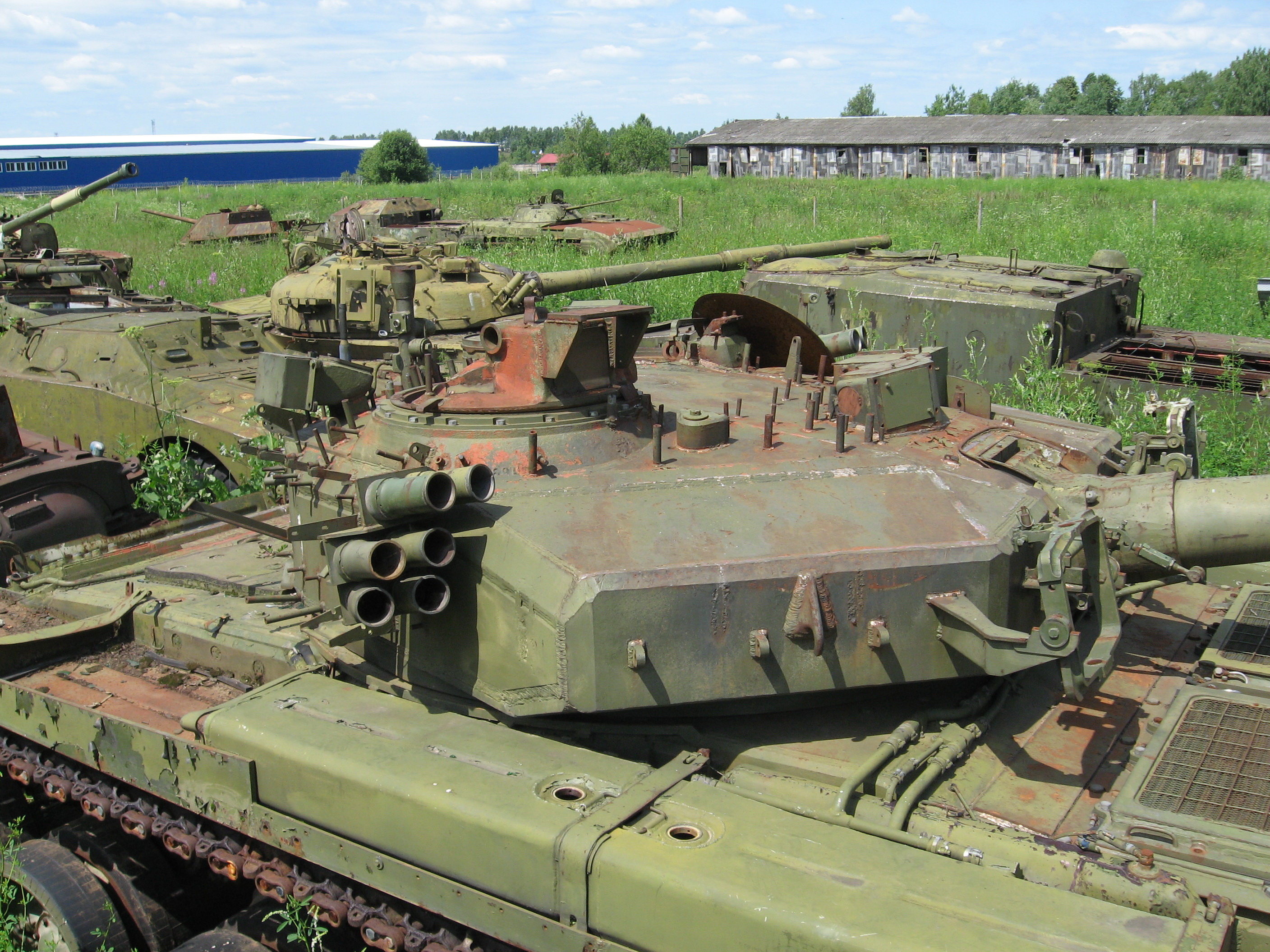

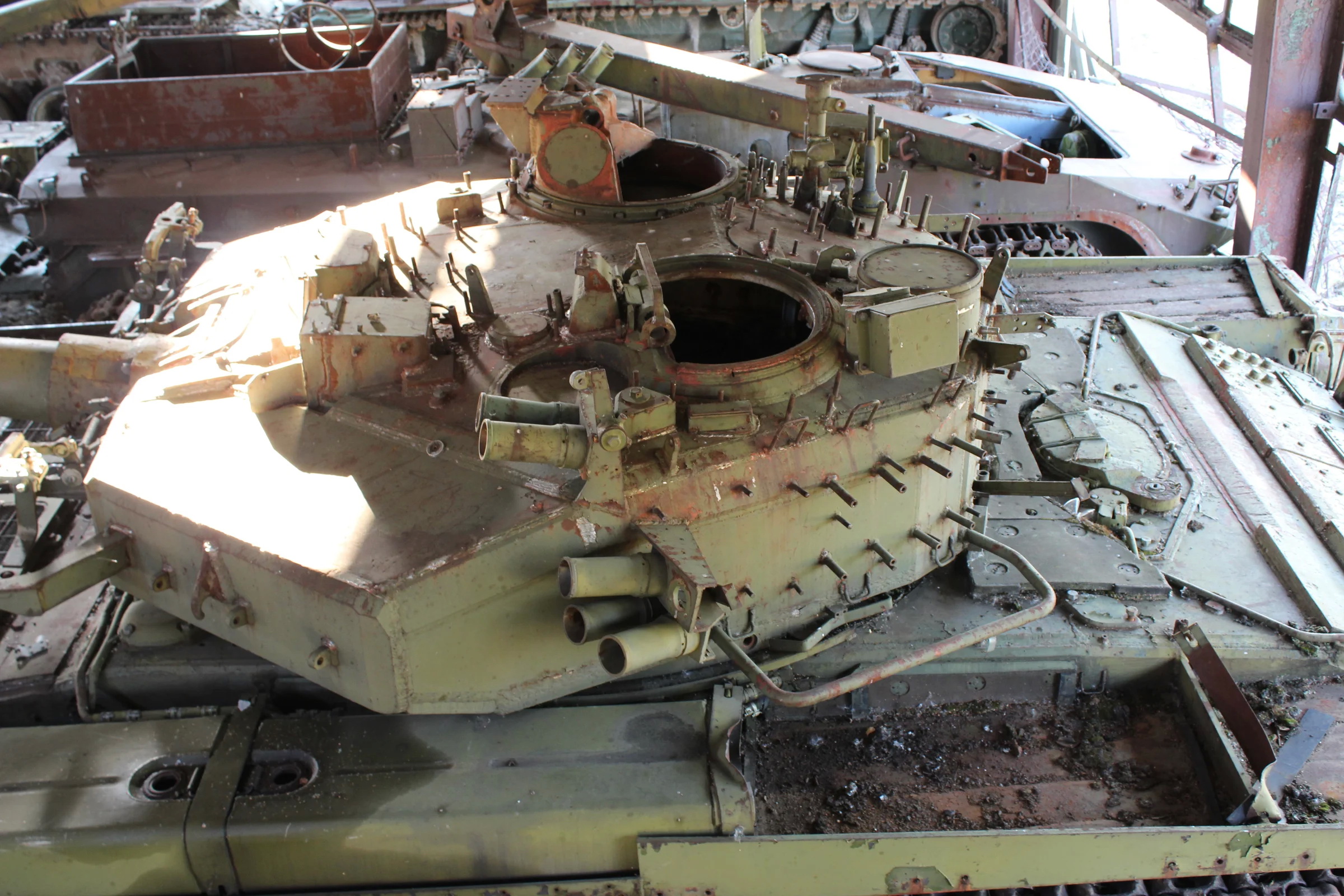

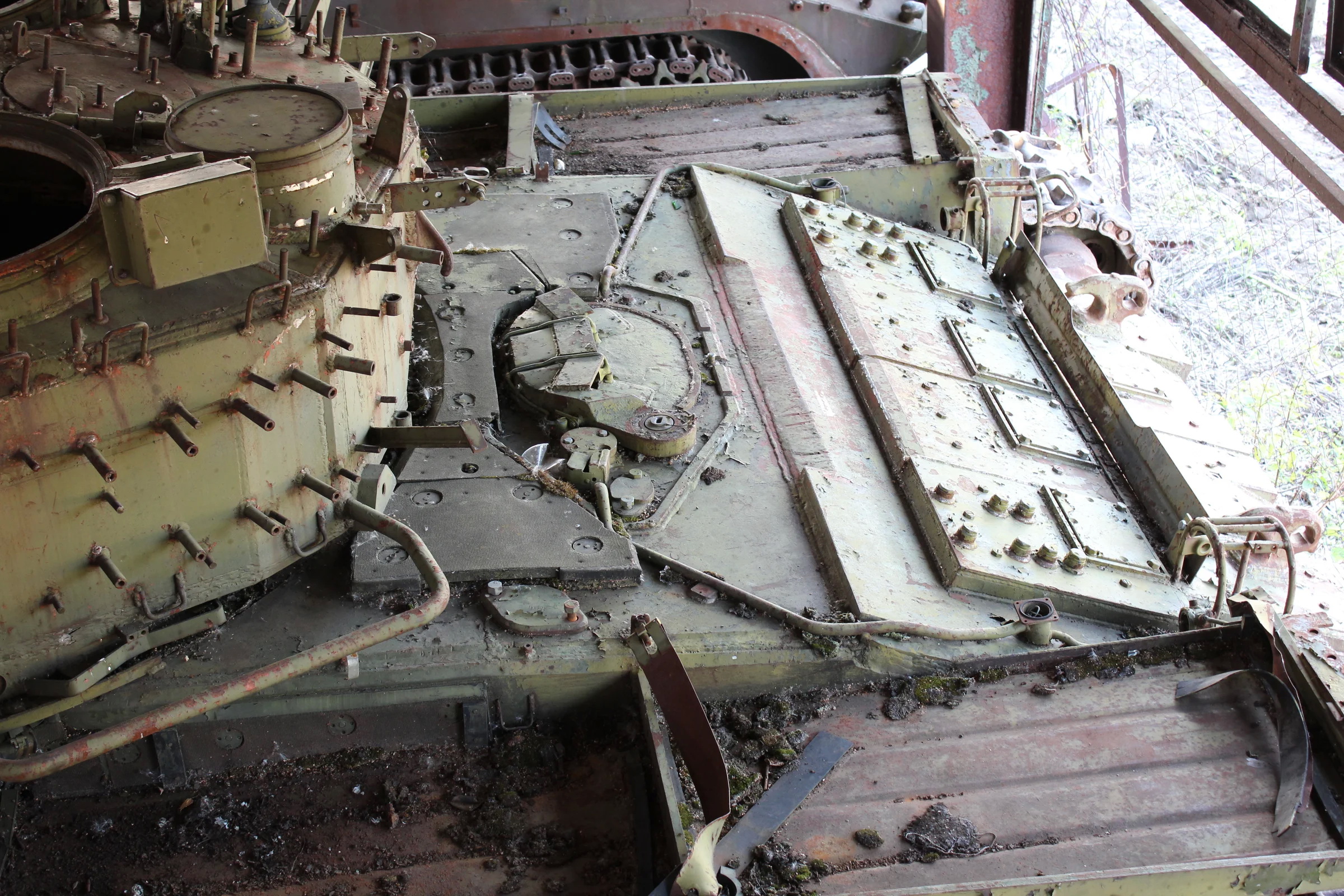

3-й
@Fenix727 написал:Тоже долго голову ломал, и вот кажется .... понял как оно там стояло

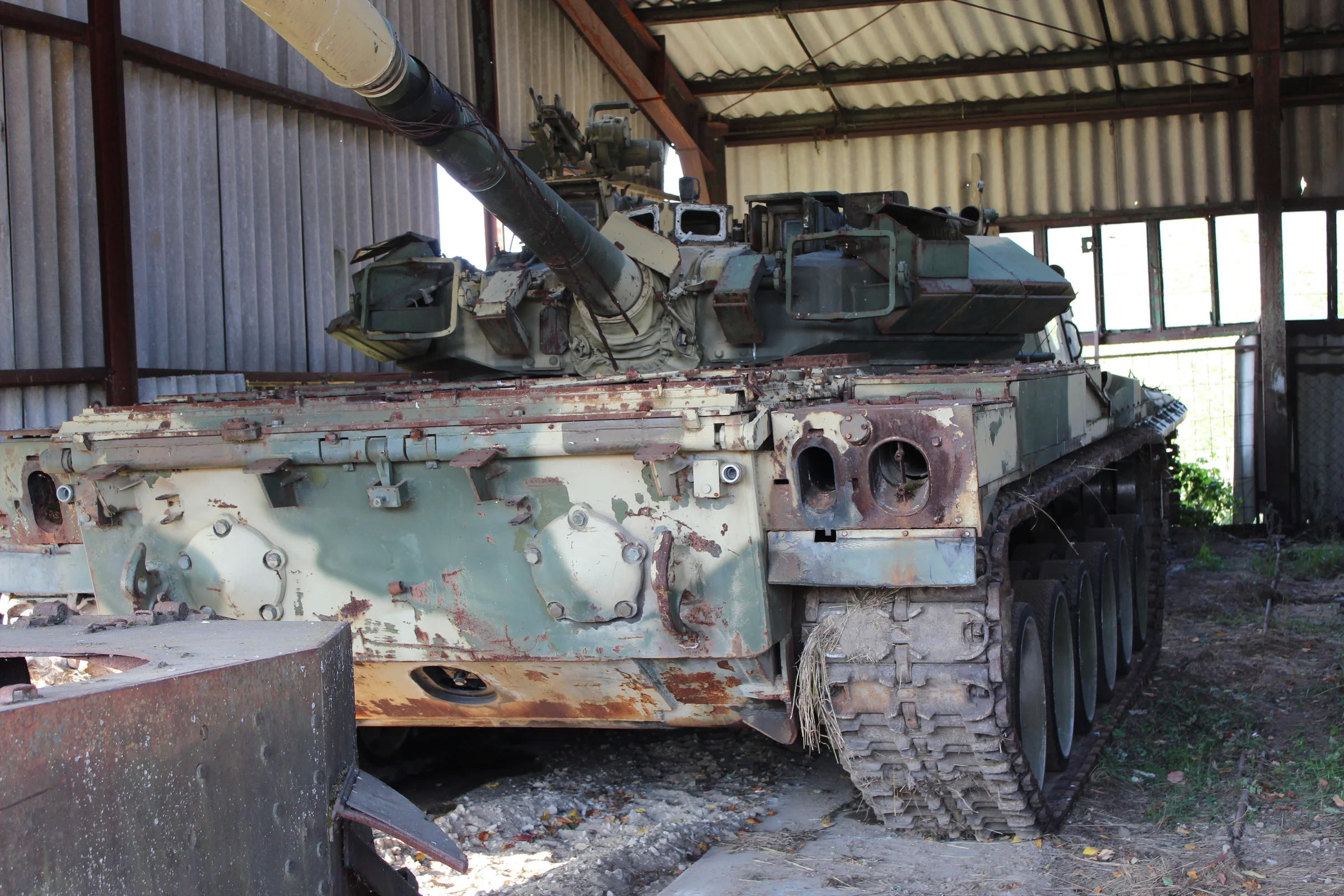

Это, кстати, 6-й прототип.

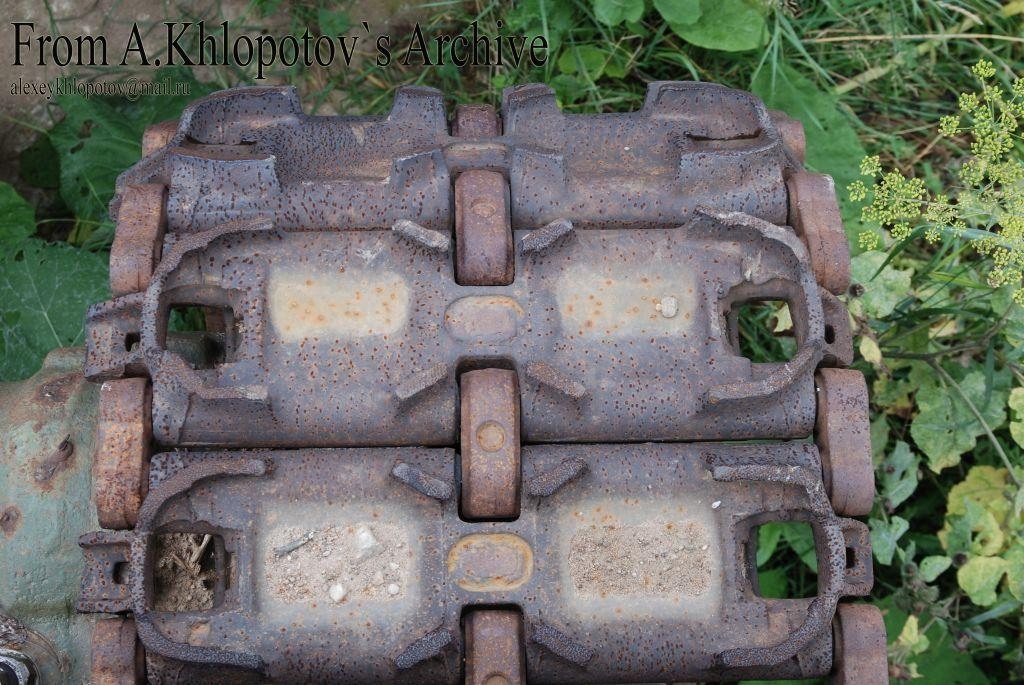

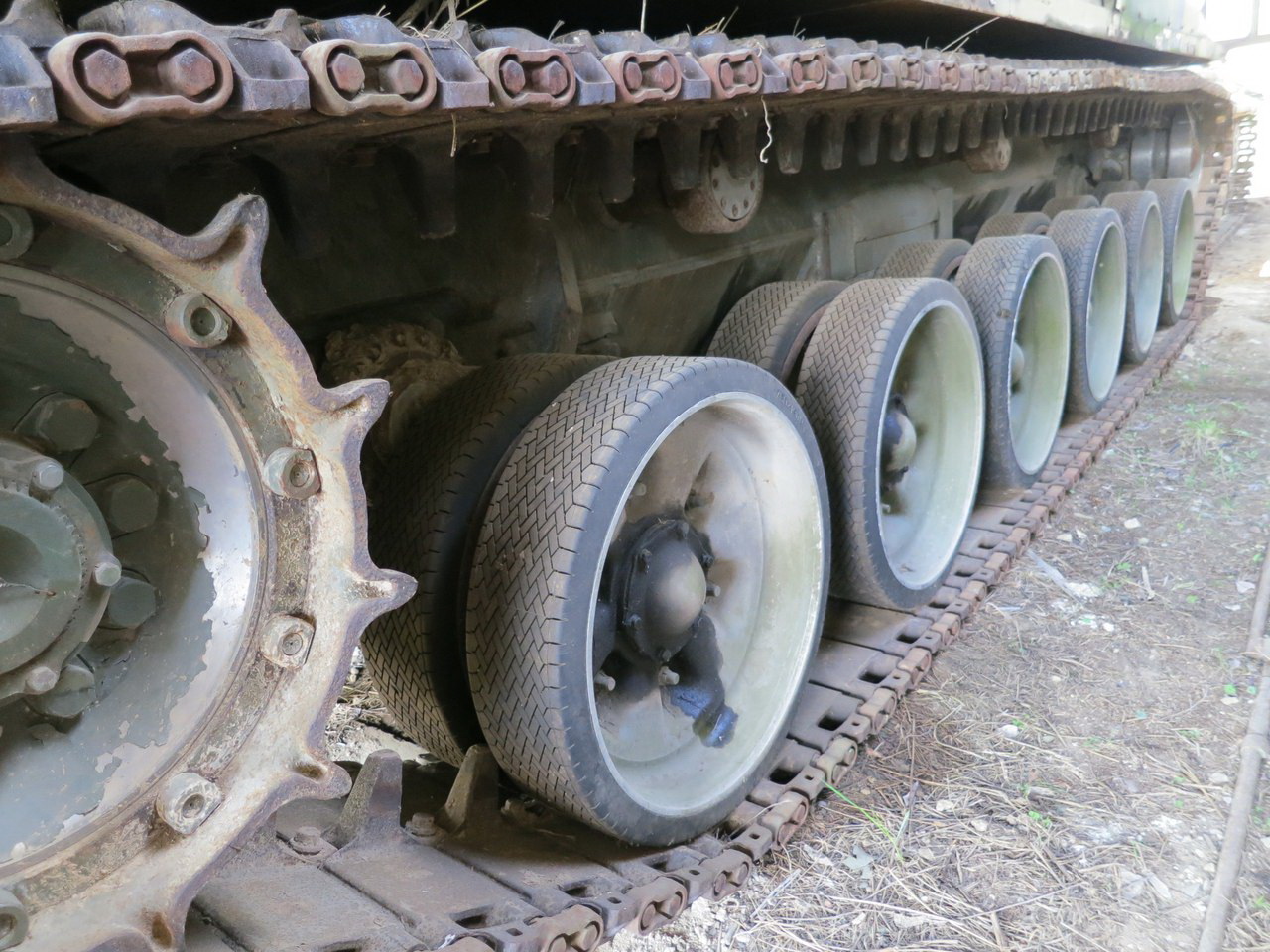

Вот трак. Если допустить, что катки штатные Т-72/Т-90, то можно прикинуть примерно ширину. Трак должен быть чуть шире, чем у РМШ Т-72/Т-90. Сам начал делать, но фотки с телефна при синхронизации пропали. Потом перефотографирую результат. А так вообще неплохо, если кто-нибудь сваяет 3D-модель. Потом отпечатать и отлить копии не составит труда.
