Приветствую всех, в модельном деле вышел длительный перерыв, свободного времени на увлечение хобби категорически не хватало. Сейчас со свободным временем и местом для строительства модели по прежнему проблемы, но пройти мимо ГБ по вертолетам уже не могу, уж слишком давно я хочу попробовать построить вертушку.  Строить буду давно приобретенный и пылящийся на полке набор легендарного героя множества фильмов и документалистики периода вьетнамской войны - вертолет "Ирокез", он же подходит под общее народное прозвище машин этого семейства "Хьюи". Когда я вижу эти машины в голове сразу начинает играть рок н рольная музыка и представляется полет в джунглях. В общем на мой взгляд знаковая машина которая была известна наверное любому мальчишке на земле, которая мне очень нравится своей грациозностью и легкостью. Набор фирмы Италери:

Пока идея строить именно американский борт, времен войны во Вьетнаме.

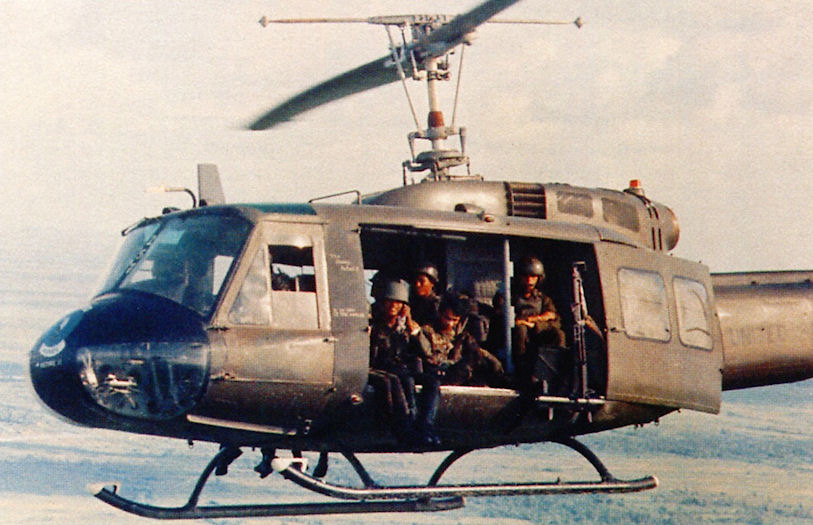

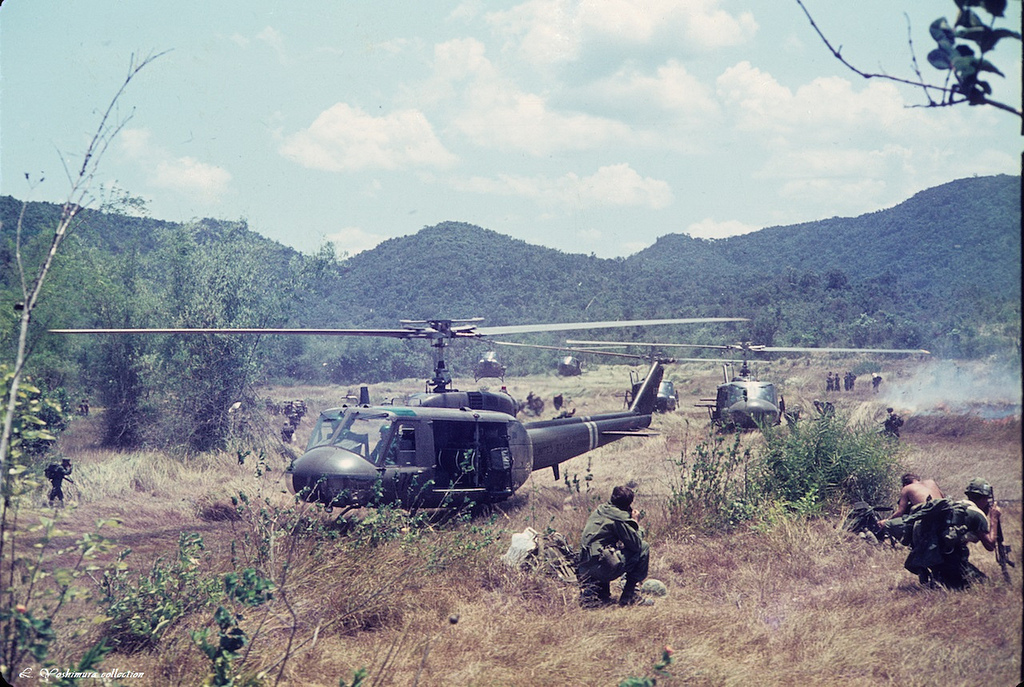

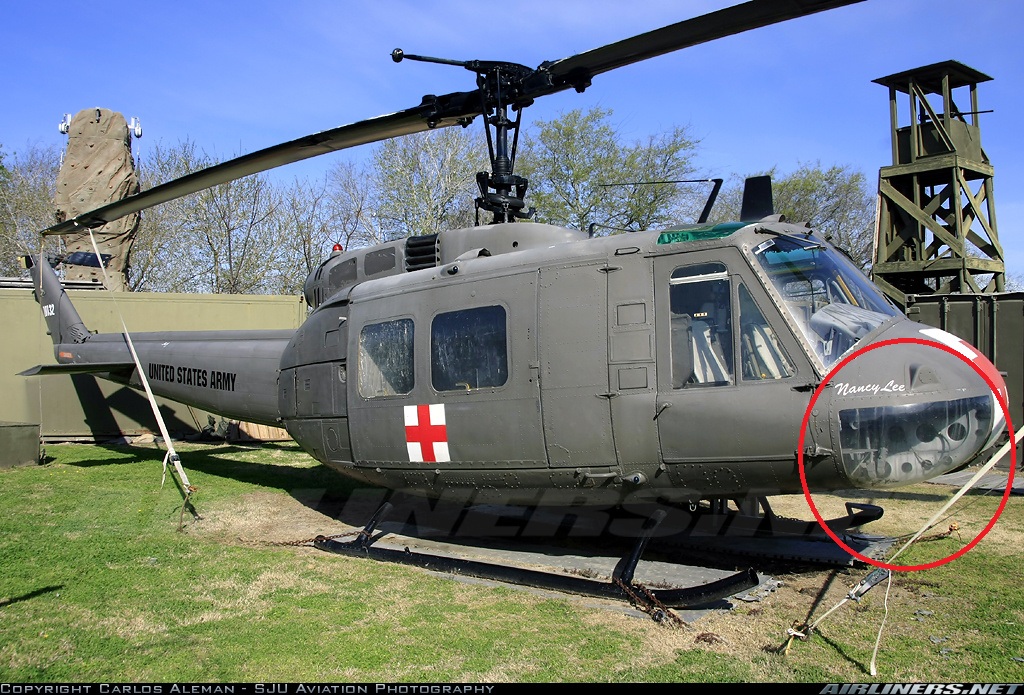

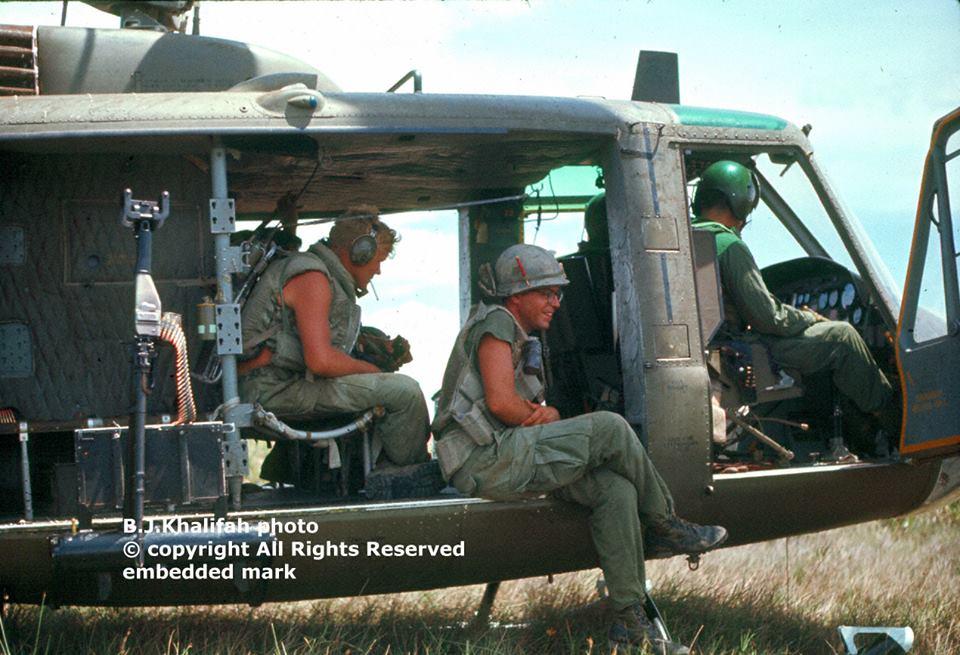

Начал собирать оригинальные  фото:

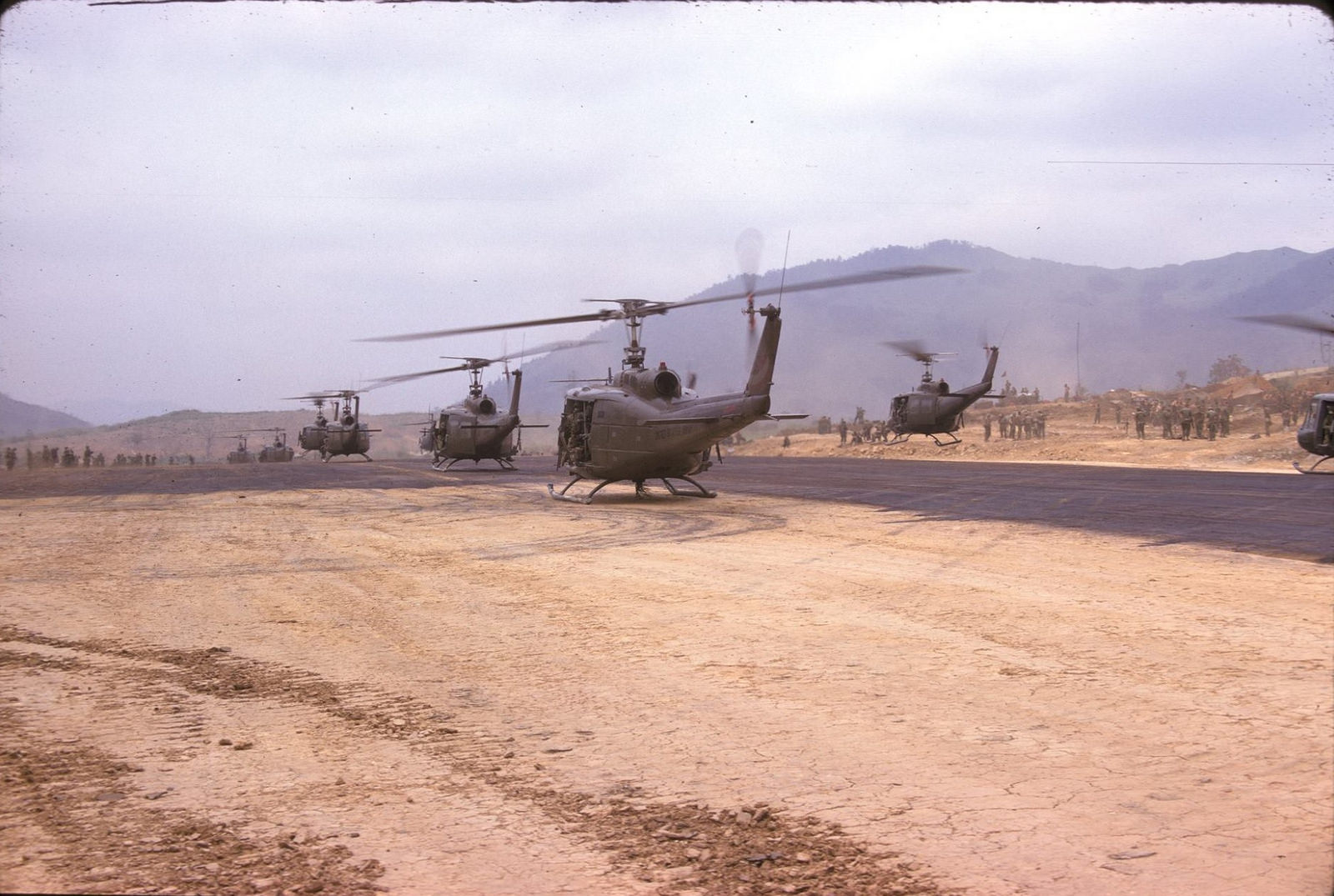

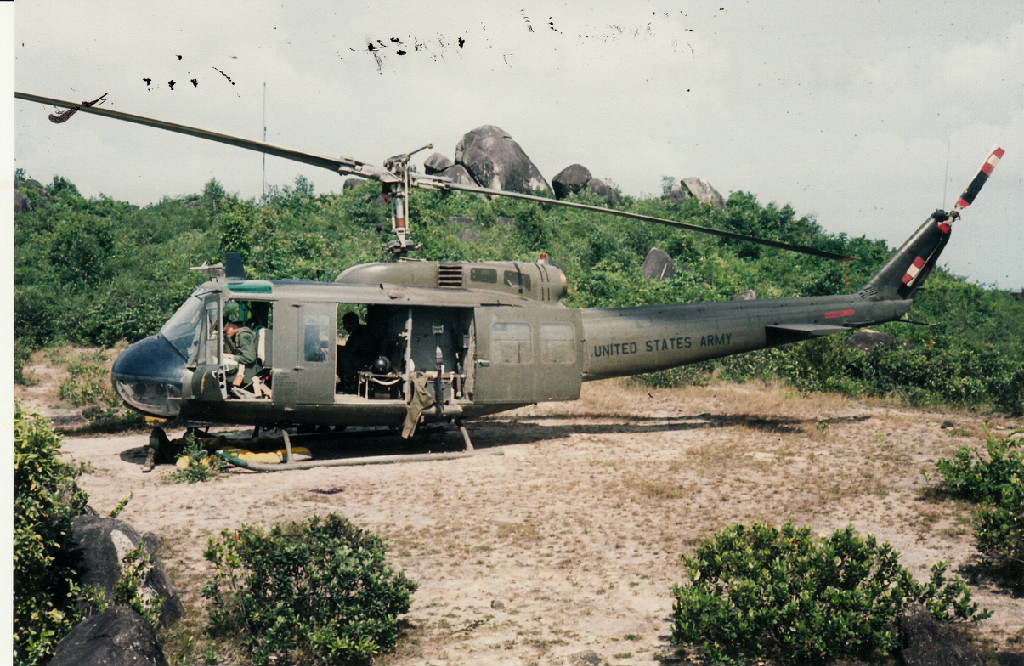

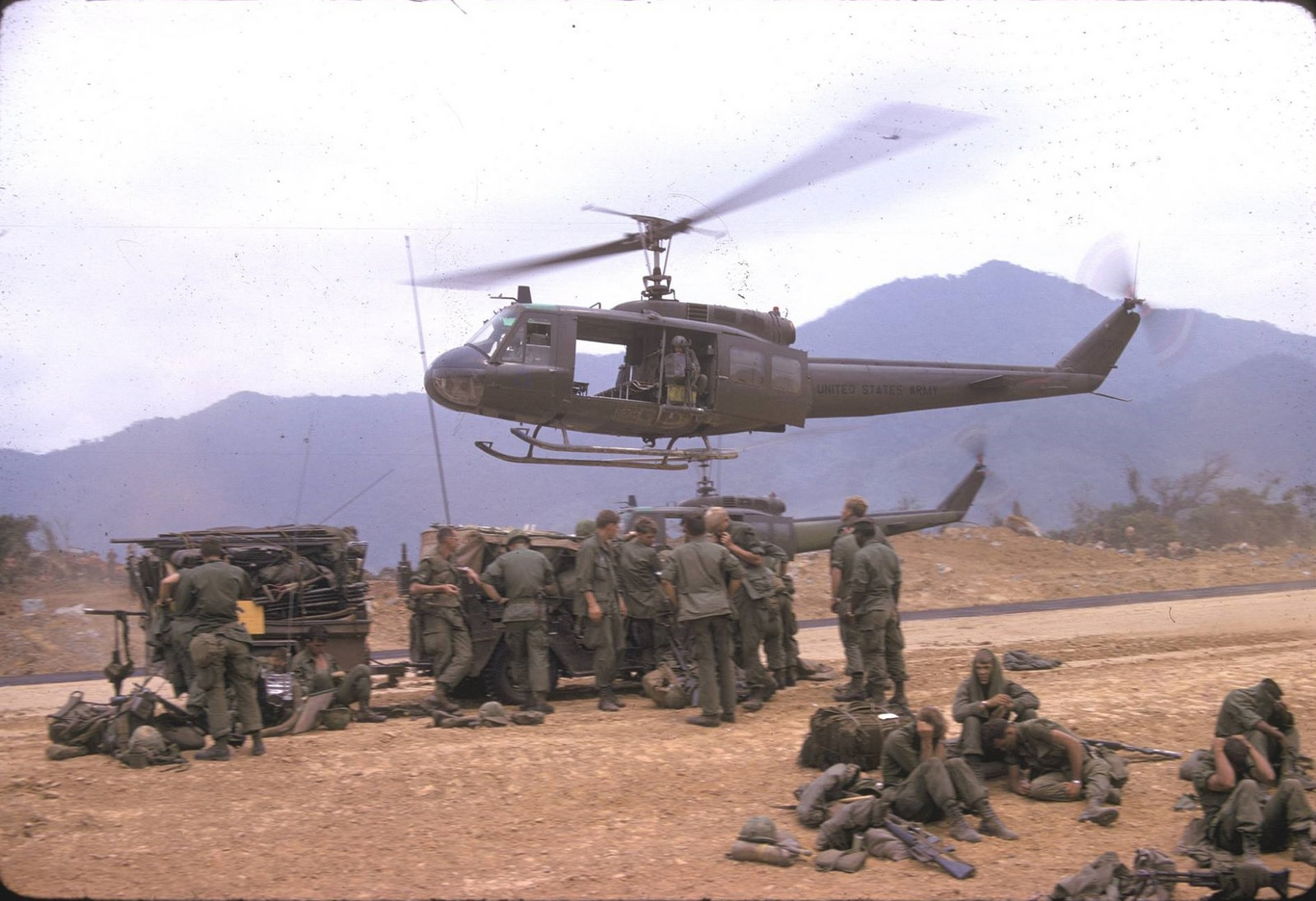

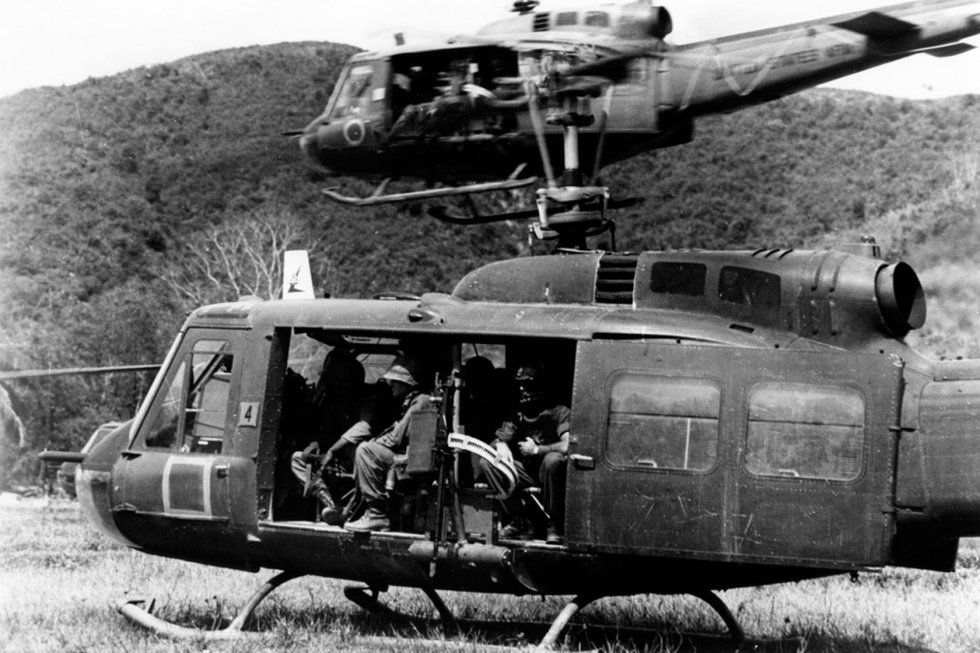

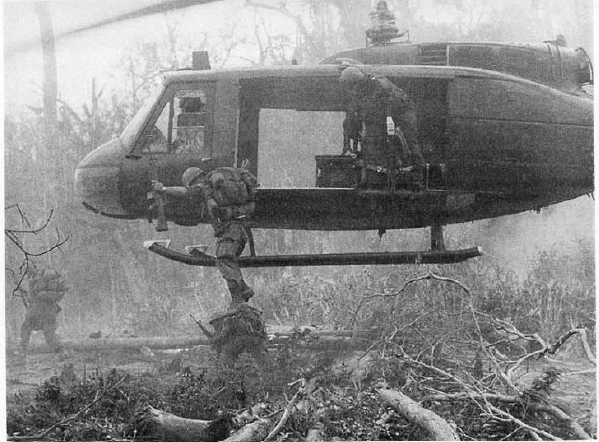

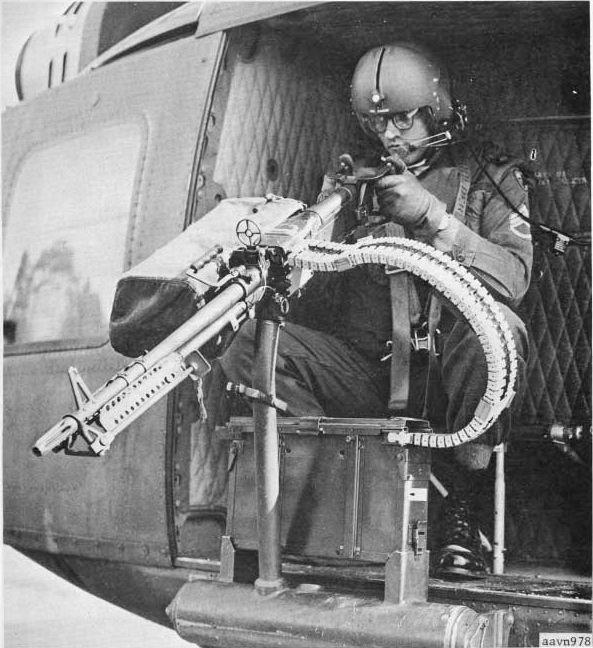

Продолжение фото:

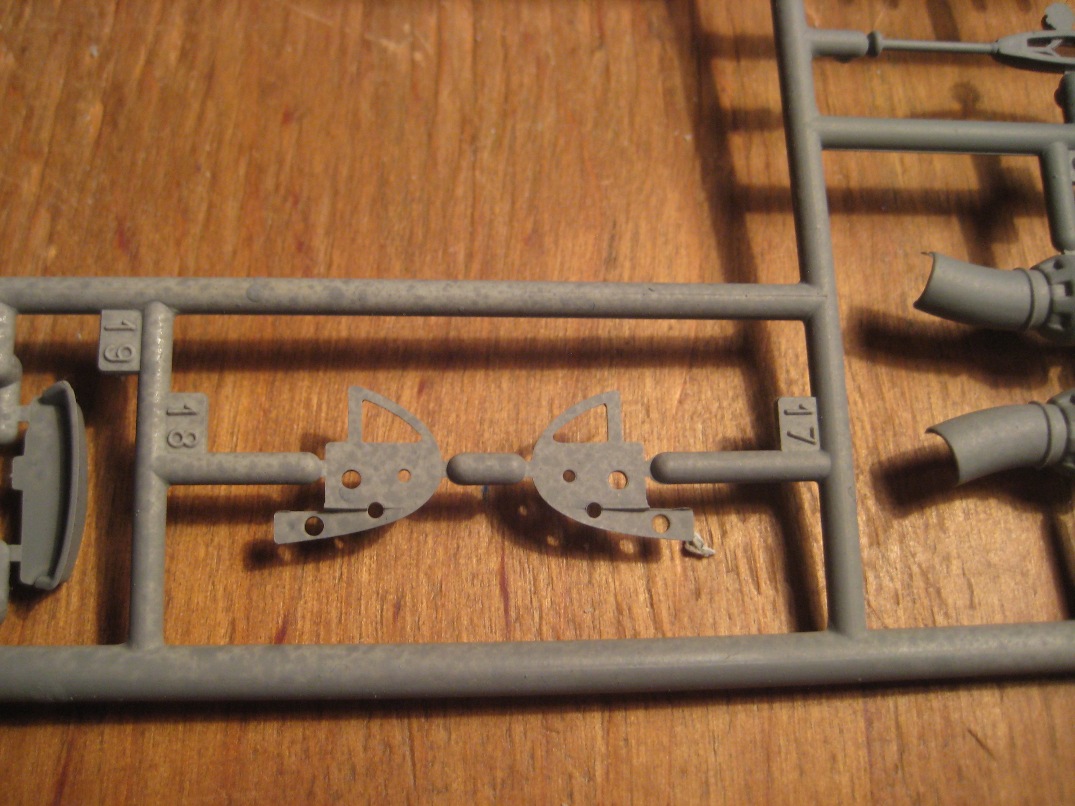

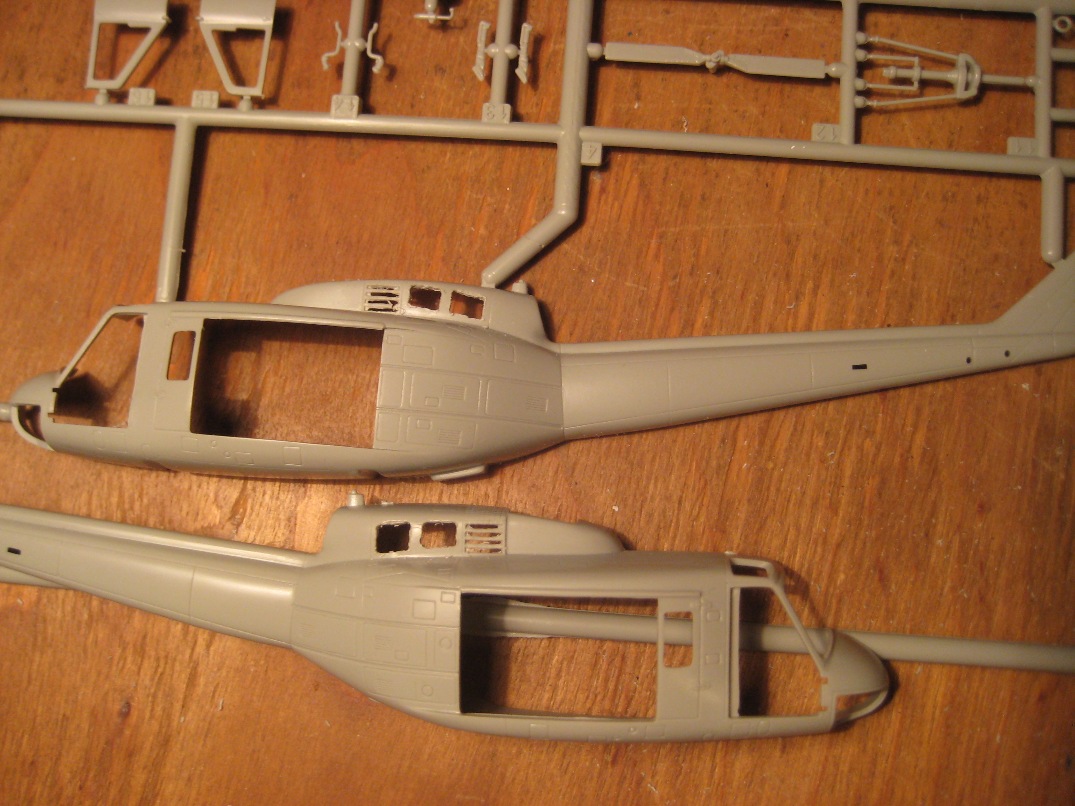

Деталировка:

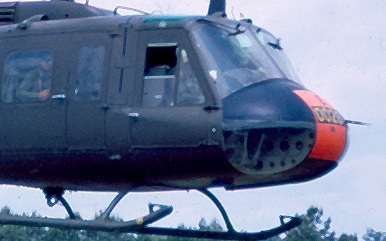

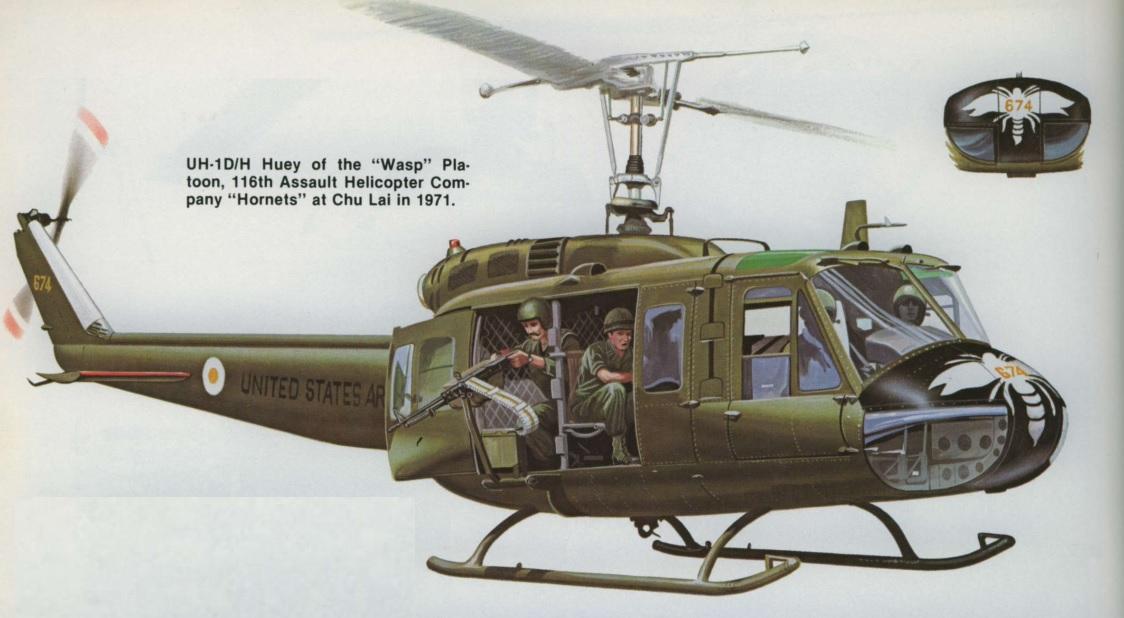

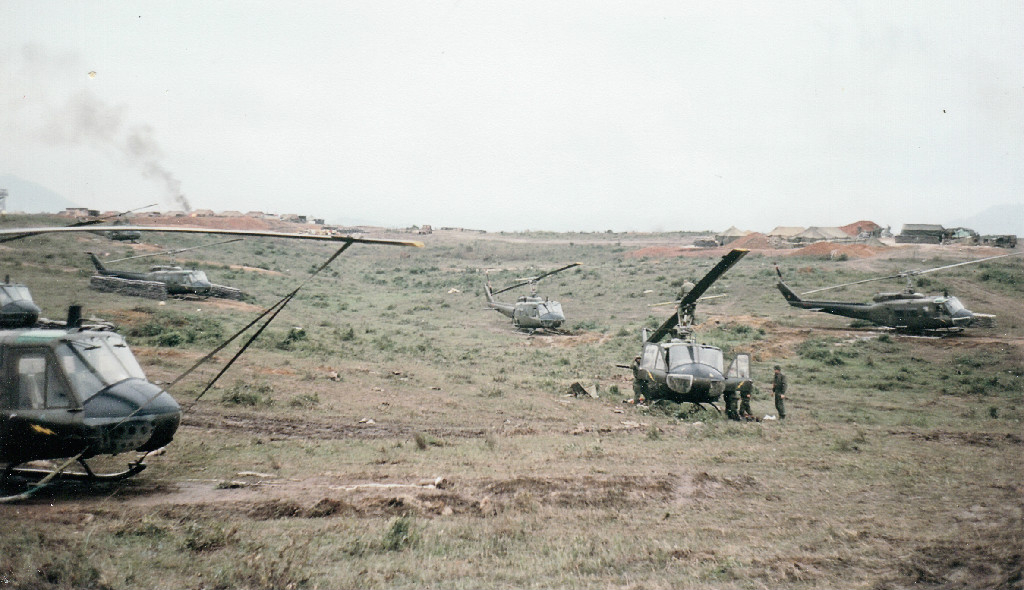

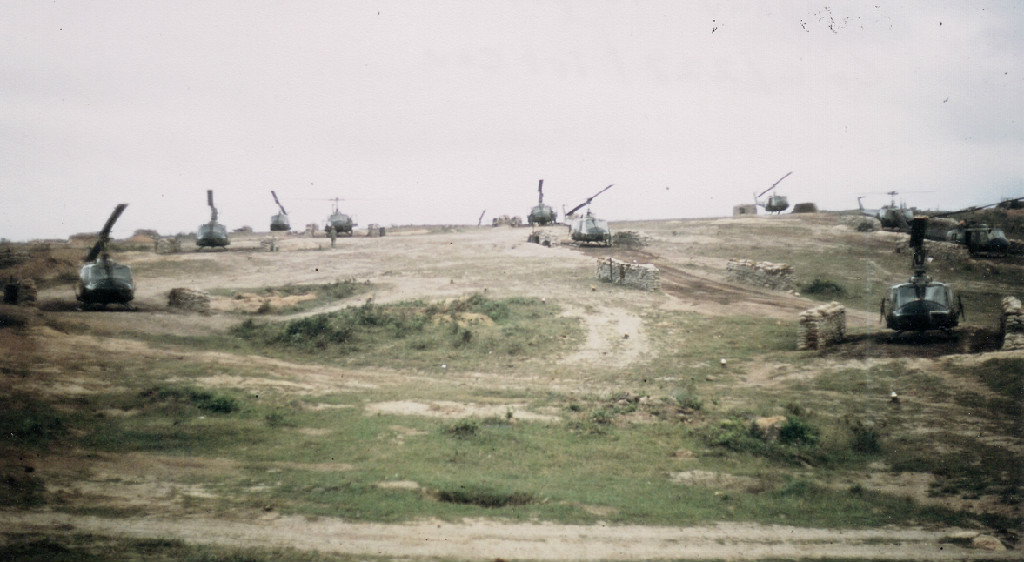

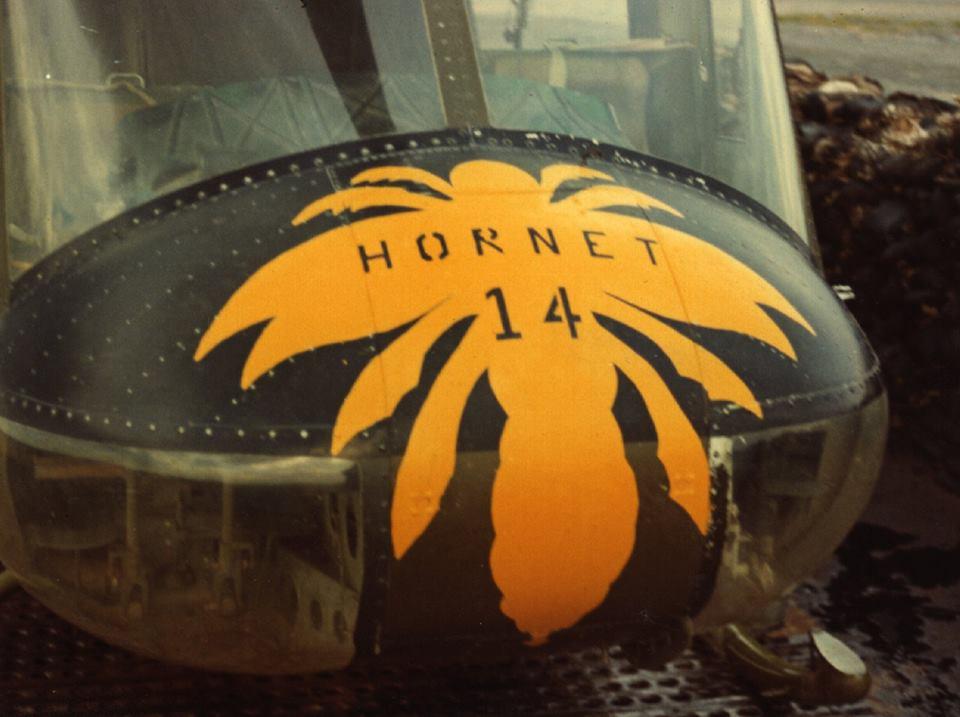

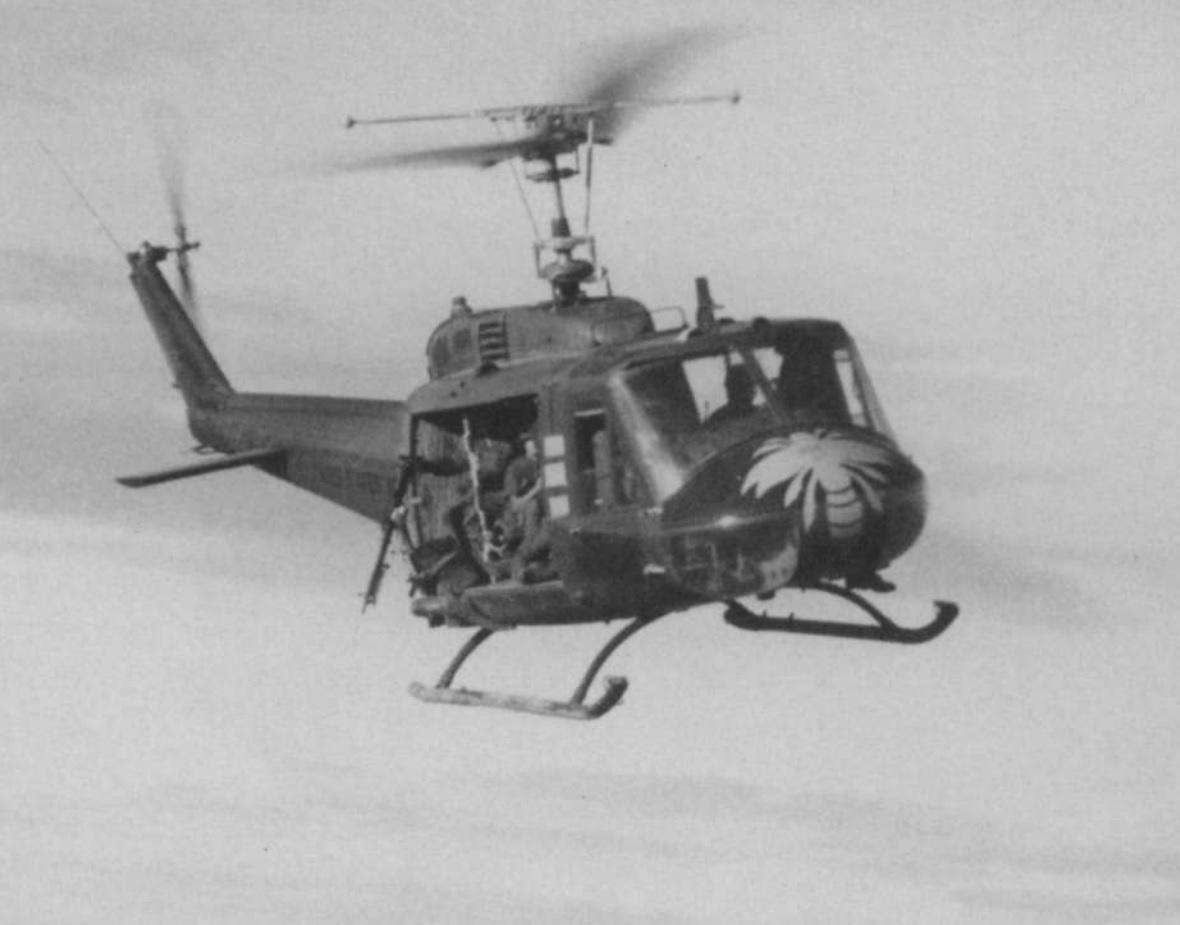

Покопавшись в интернете вычитал что декаль которая дана производителем на американский вариант принадлежит 116 ACH, фото бортового номера 674 не нашел, но вот другие фото вертолетов из 116 АСН насколько я понял из другого взвода с желтыми насекомыми:

Насчет декали "пчелы" пока в раздумьях, возможно буду делать какой то другой произвольный вариант.

Пару книжек, в помощь...  //karopka.ru/community/warehouse/download.php?id=1959243   //karopka.ru/community/warehouse/download.php?id=1959244

Мансур спасибо, буду изучать

А я когда вижу этот вертолёт слышу "Полёт валькирий" Рихарда Вагнера.

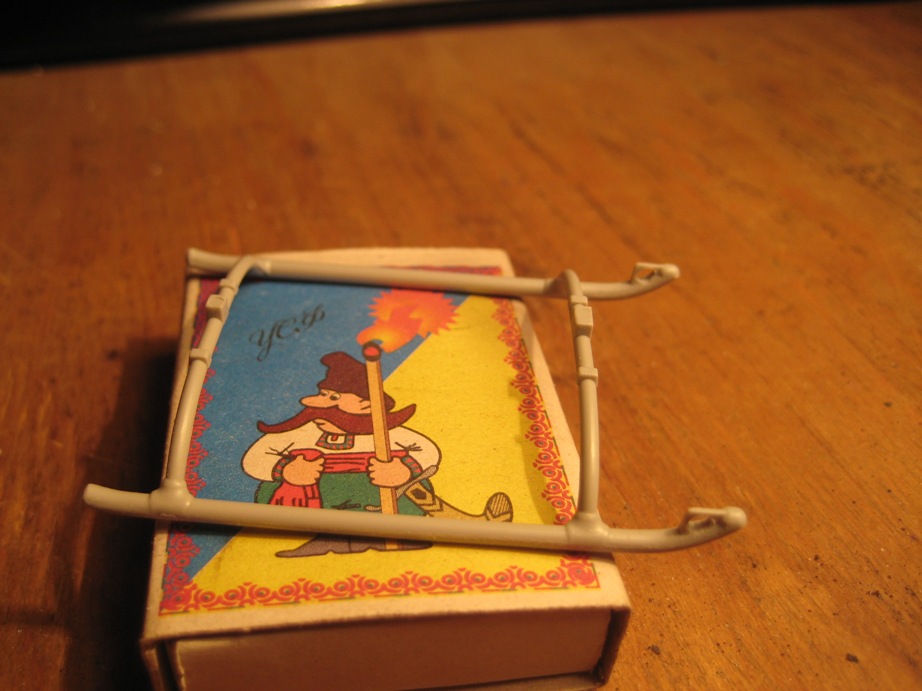

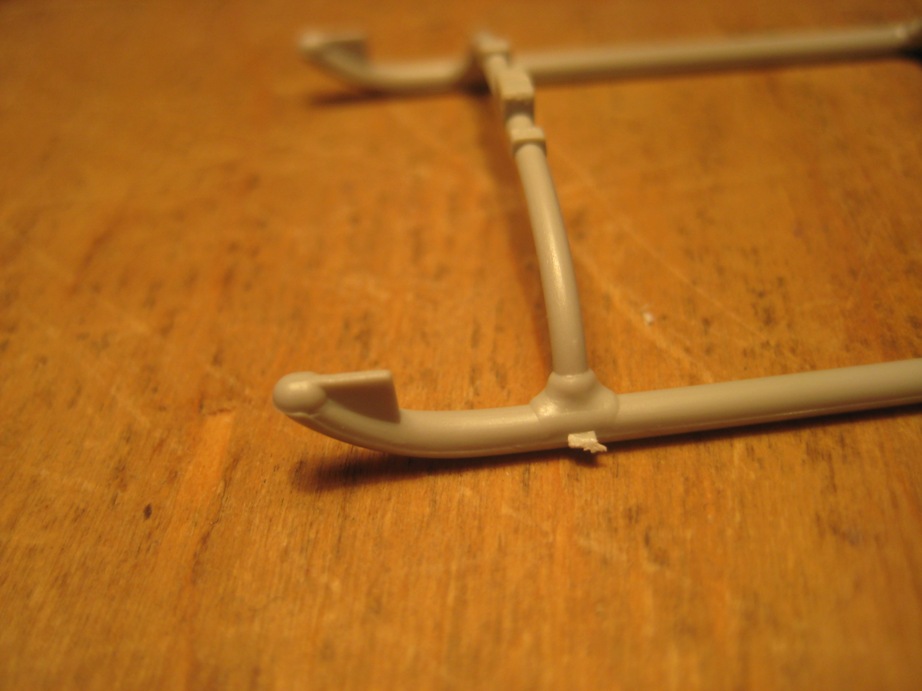

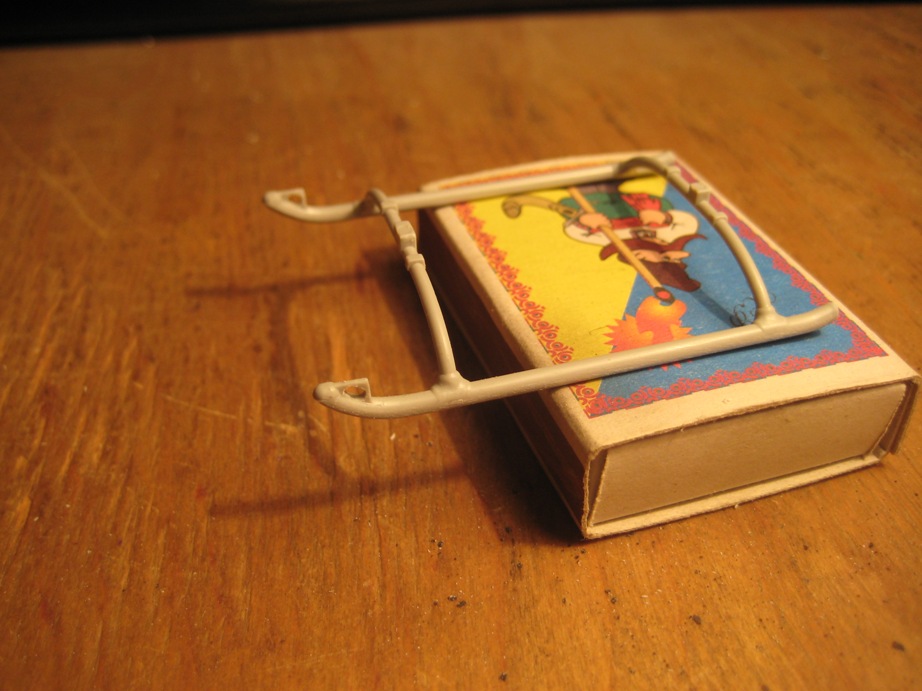

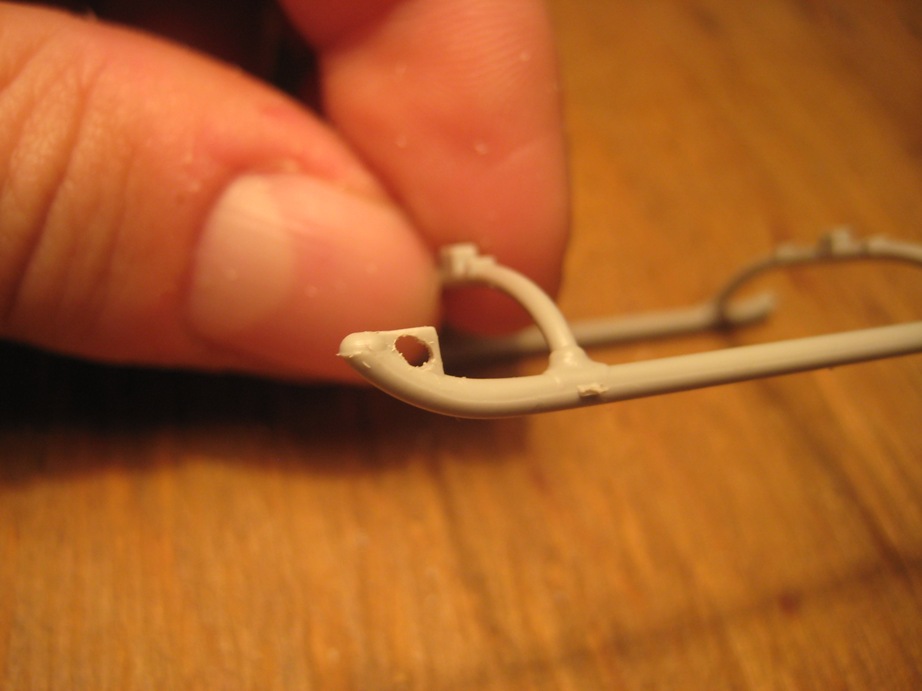

Решил немного доработать полозья, сделал отверстия:

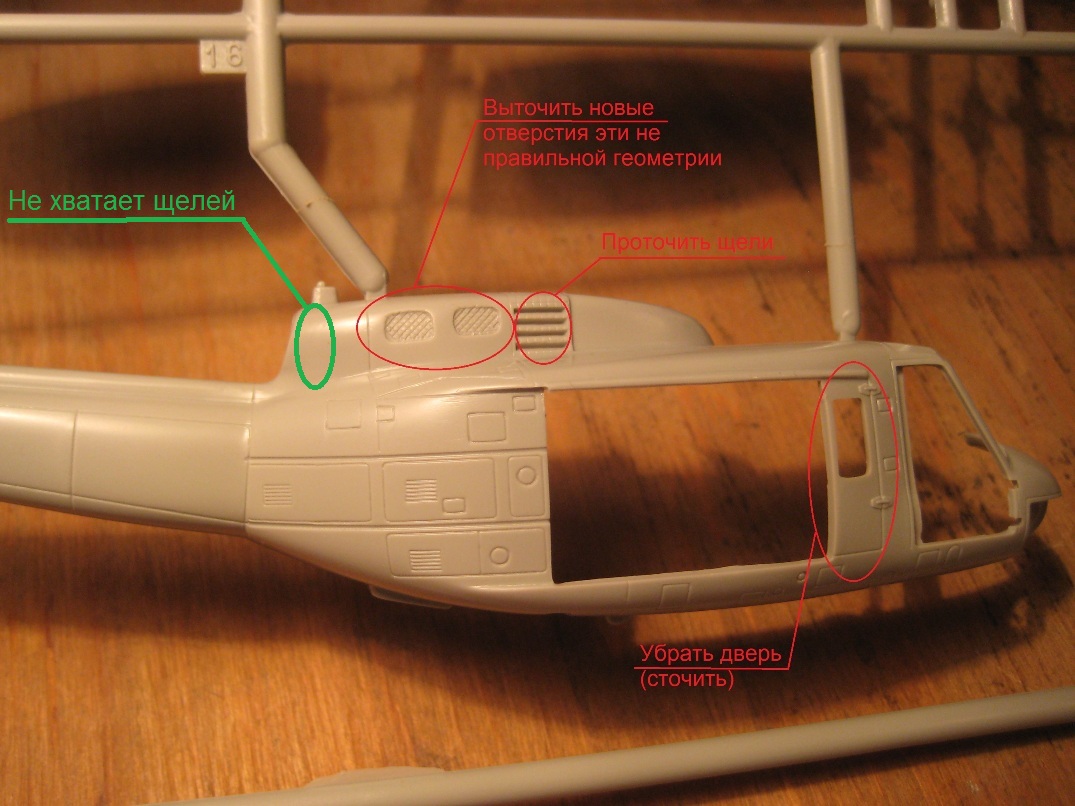

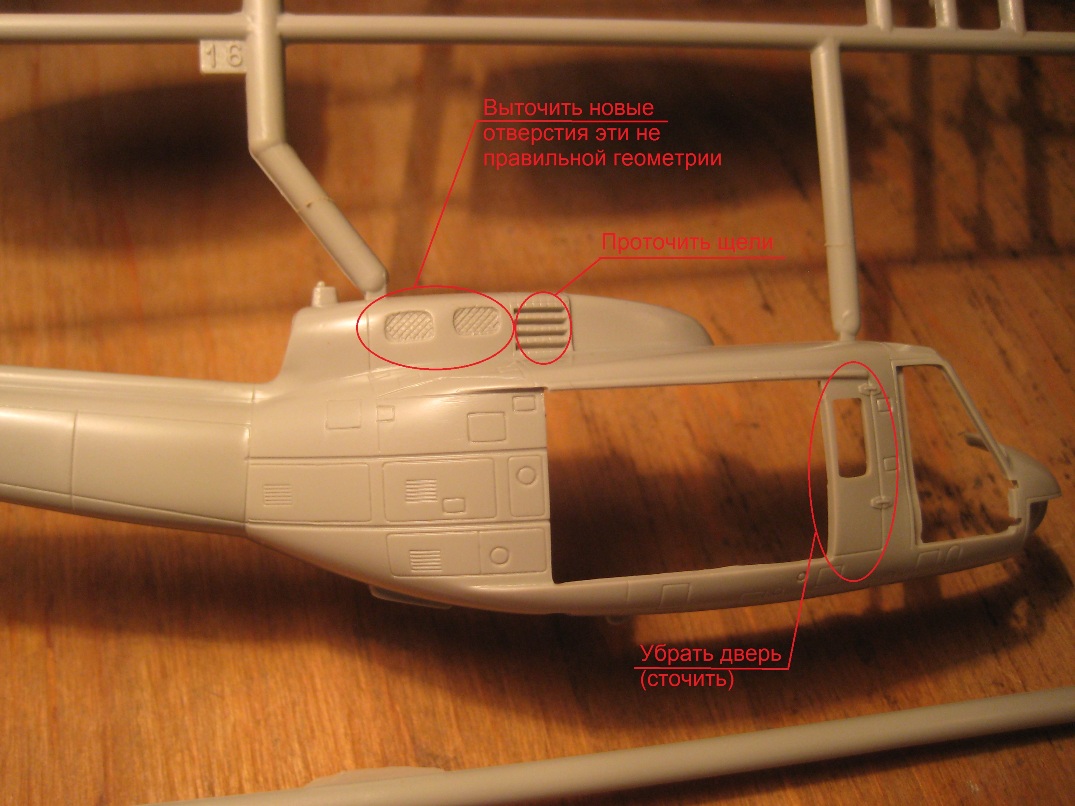

План работ по фюзеляжу:

Помимо этого не хватает ещё двух щелей (выделил зеленым) буду точить их точить или нет ещё не решил...
Кроме этого стает вопрос, где взять мелкую сеточку, после выреза новых  вентиляционных отверстий?

Вопрос непростой, поскольку на прототипе мелкая сетка создает эффект "прозрачности". На модели же она в процессе окраски прозрачность, наоборот, потеряет. В свое время пытался решить эту дилемму, "застеклив" эти проемы прозрачным пластиком, затем слегка поддув их базовым оливковым.

Спасибо за совет, можно подумать, над этим.
Есть ещё мысль как будет смотреться фольга от сигаретной пачки, если сделать ей смывку, прозрачность она потеряет, но возможно эффект сетки появится...

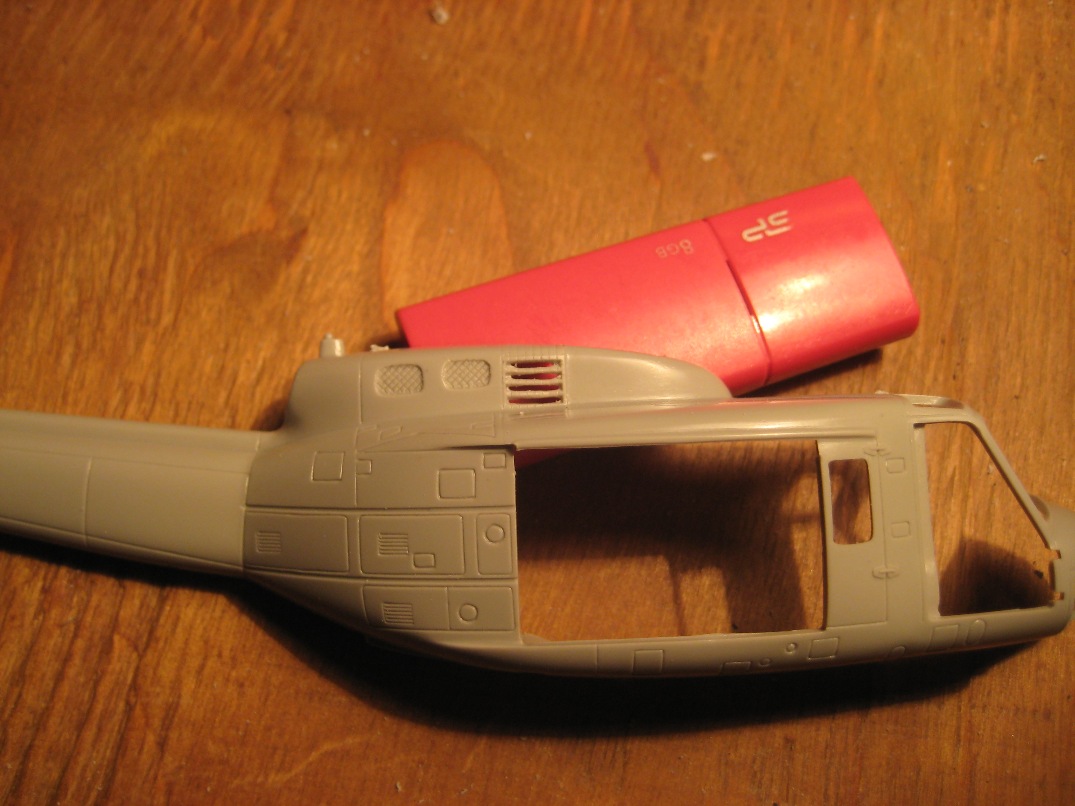

Выточил горизонтальные решетки:

Хорошее начало. В зрителях...   Ярослав, успехов в стройке!

Спасибо Игорь

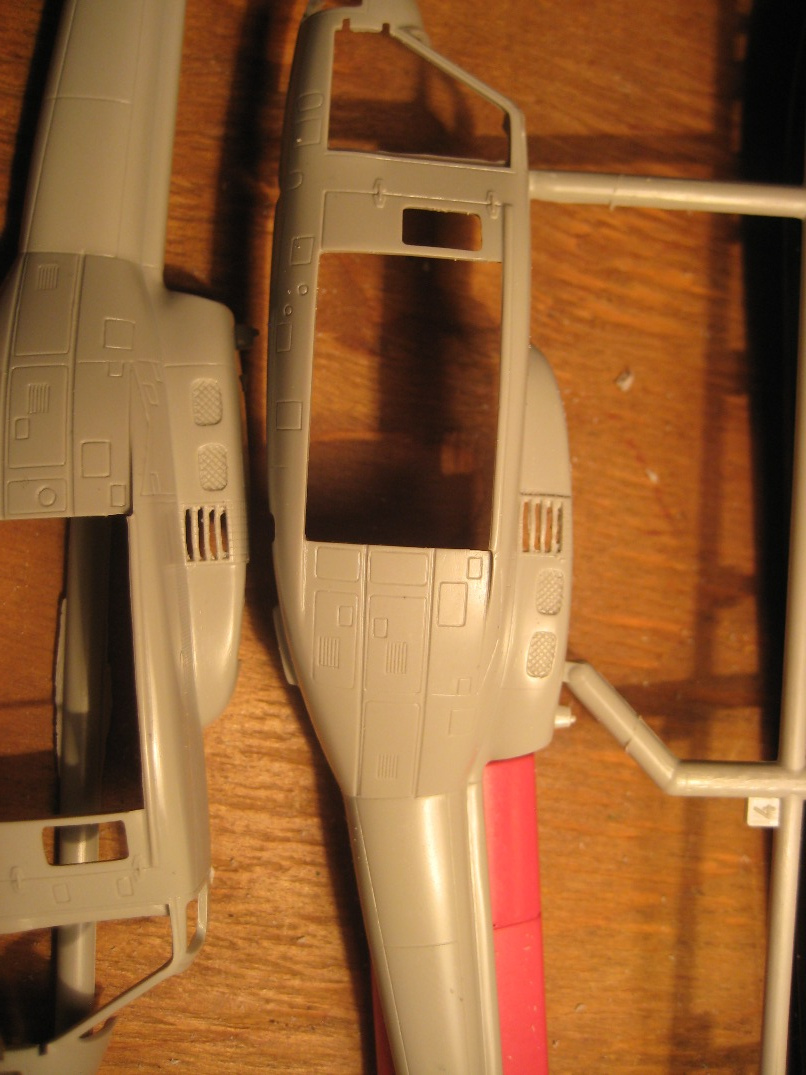

Выточил отверстия для решеток, результатом не доволен, буду доробатывать...

Сеточка из фольги пачки сигарет смотрится не очень, (отверстия еще буду обрабатывать)

Ярослав,шикарные сеточки стоят на гидравлических фильтрах,которые используются на авто-, электропогрузчиках.Ищите б/у-шные фильтры,ибо новые стоят ну очень дорого(от 1500 до 27 000 тыс .руб)Жили бы в Питере-я бы Вам штук 5 разной "зернистости"презентовал.В авто запчастях можете посмотреть еще сетчатые фильтры ТНВД.

@RRMerlin написал:

Ярослав,шикарные сеточки стоят на гидравлических фильтрах,которые используются на авто-, электропогрузчиках.Ищите б/у-шные фильтры,ибо новые стоят ну очень дорого(от 1500 до 27 000 тыс .руб)Жили бы в Питере-я бы Вам штук 5 разной "зернистости"презентовал.В авто запчастях можете посмотреть еще сетчатые фильтры ТНВД.

А от чая не подойдёт?

@Сергей Базин написал:

А от чая не подойдёт?

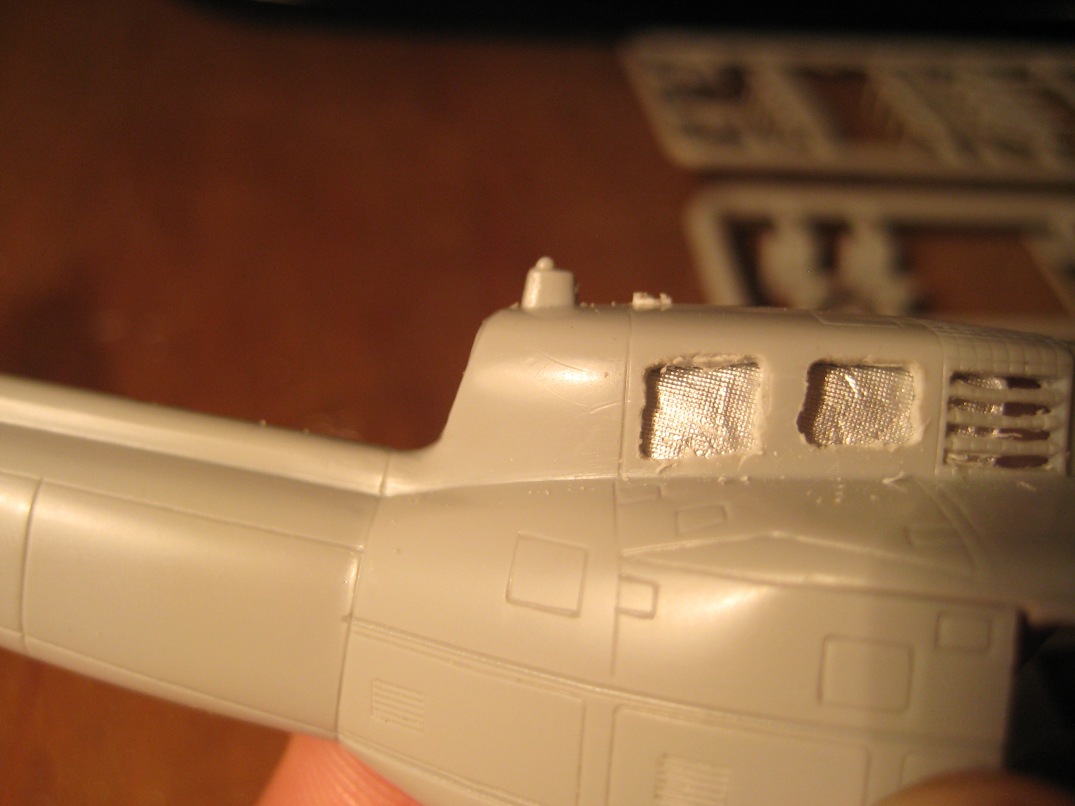

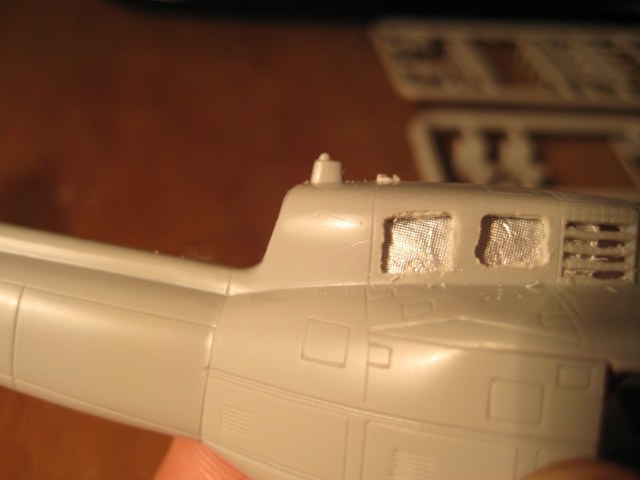

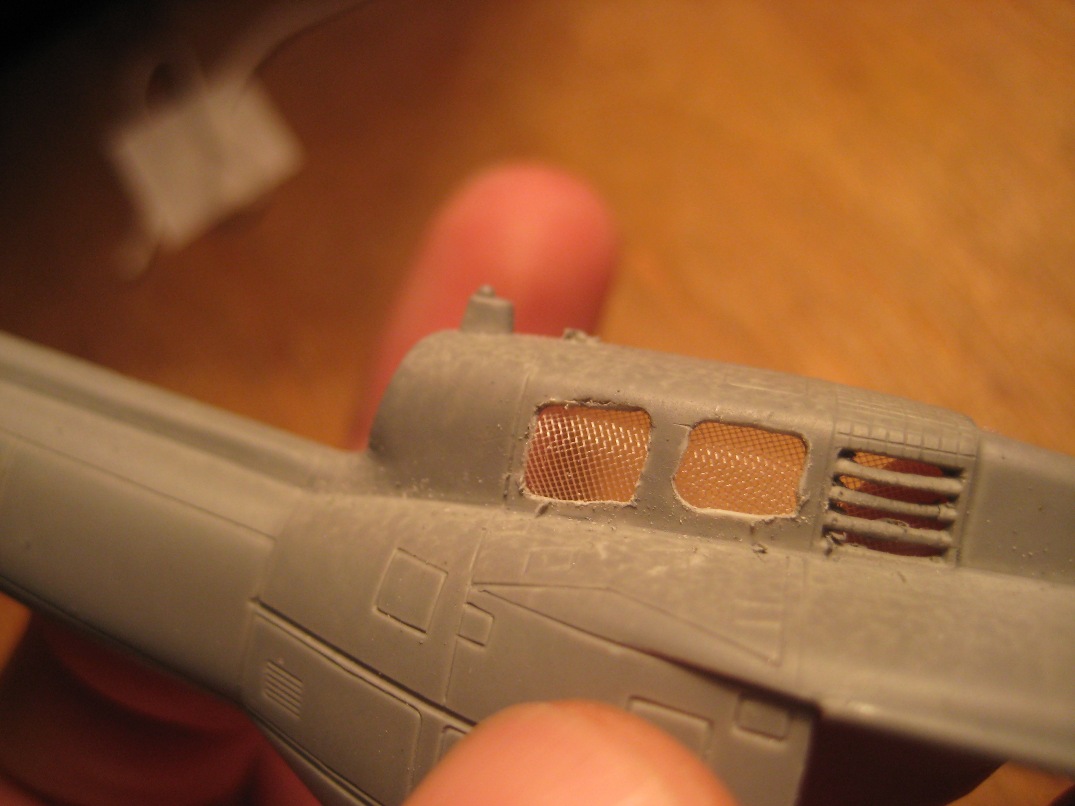

Сеточка от чайного пакетика самое то! Сточил корпус с обратной стороны, что бы сеточка подходила ближе к наружной стенке фюзеляжа. С размерами отверстий дал маху сделал их больше по высоте чем нужно =( Но в общем вроде ничего смотрится, Не знаю стоит ли пытаться их заузить с помощью шпаклевки или оставить как есть.

Буду шпатлевать

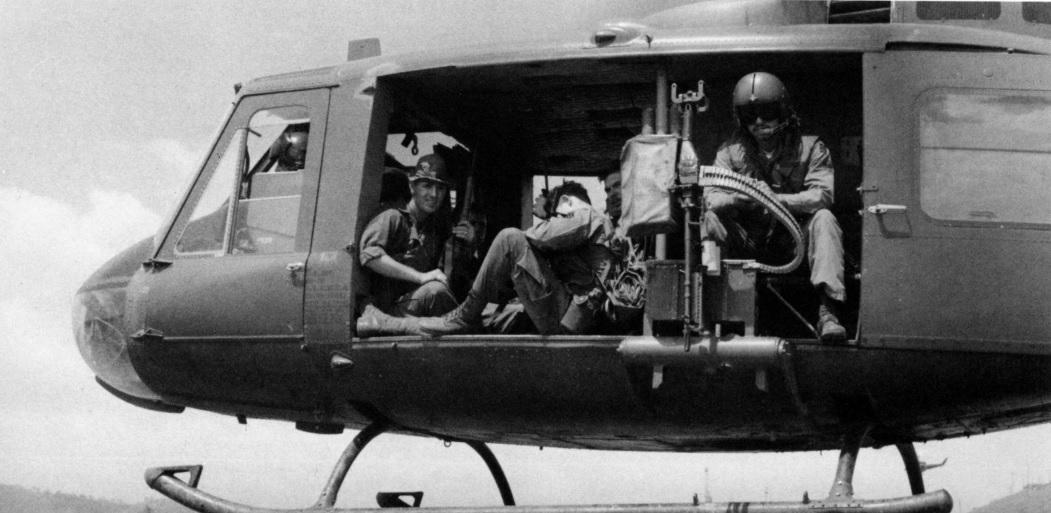

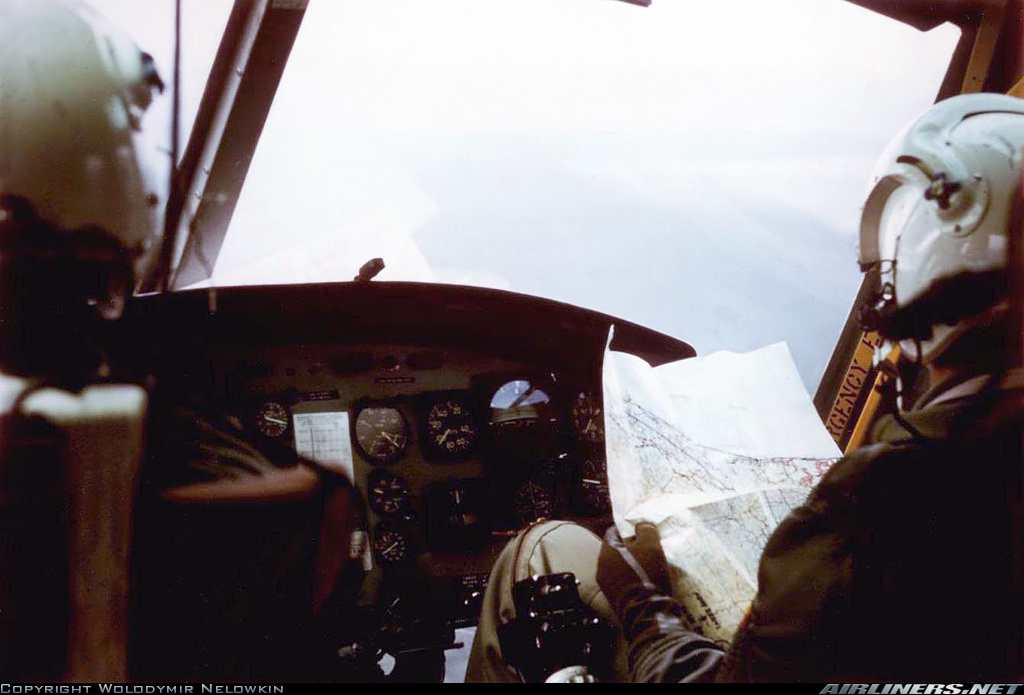

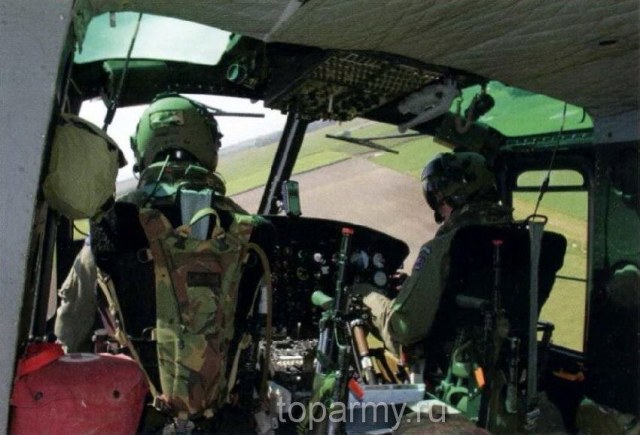

Стал вопрос в окрасе кабины, нормальной цветной фотки найти не могу, а те что есть противоречат друг другу:

Производитель дает черную приборную доску, возможно с самой приборной доской особо заморачиваться не буду возьму изкоробочный вариант, там все равно особо ничего не будет видно. Но как окрашивать саму кабину, сидения, пол пока не понятно.

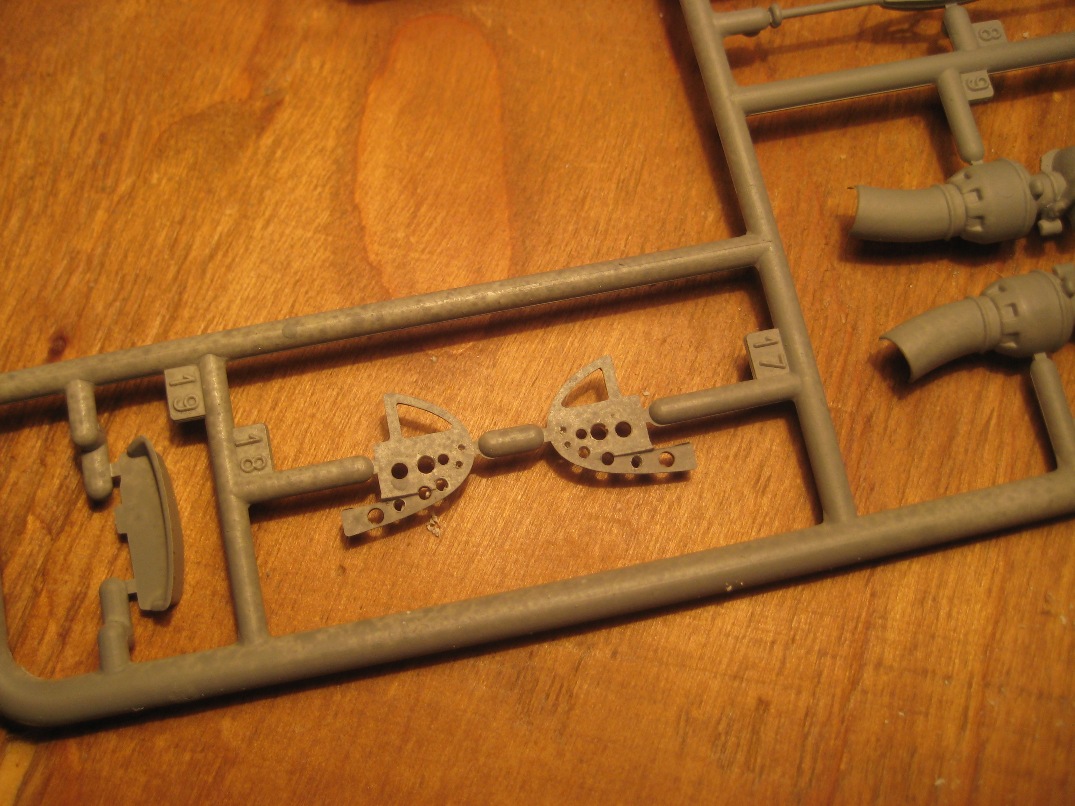

Производитель дает неверное количество отверстий в раме (или не знаю как её правильно назвать) буду добавлять.

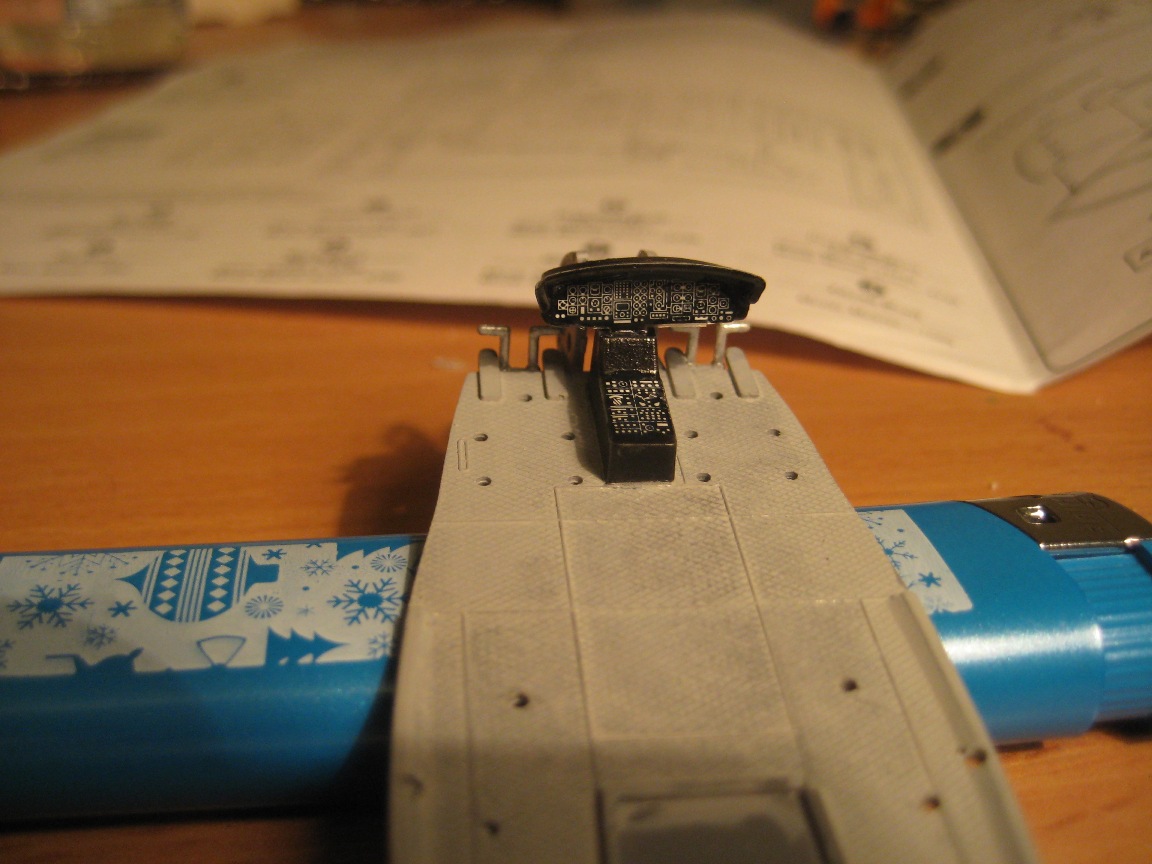

Высверлил отверстия:

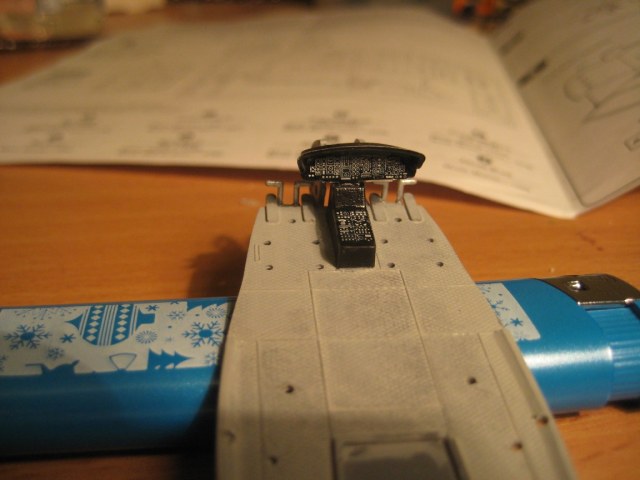

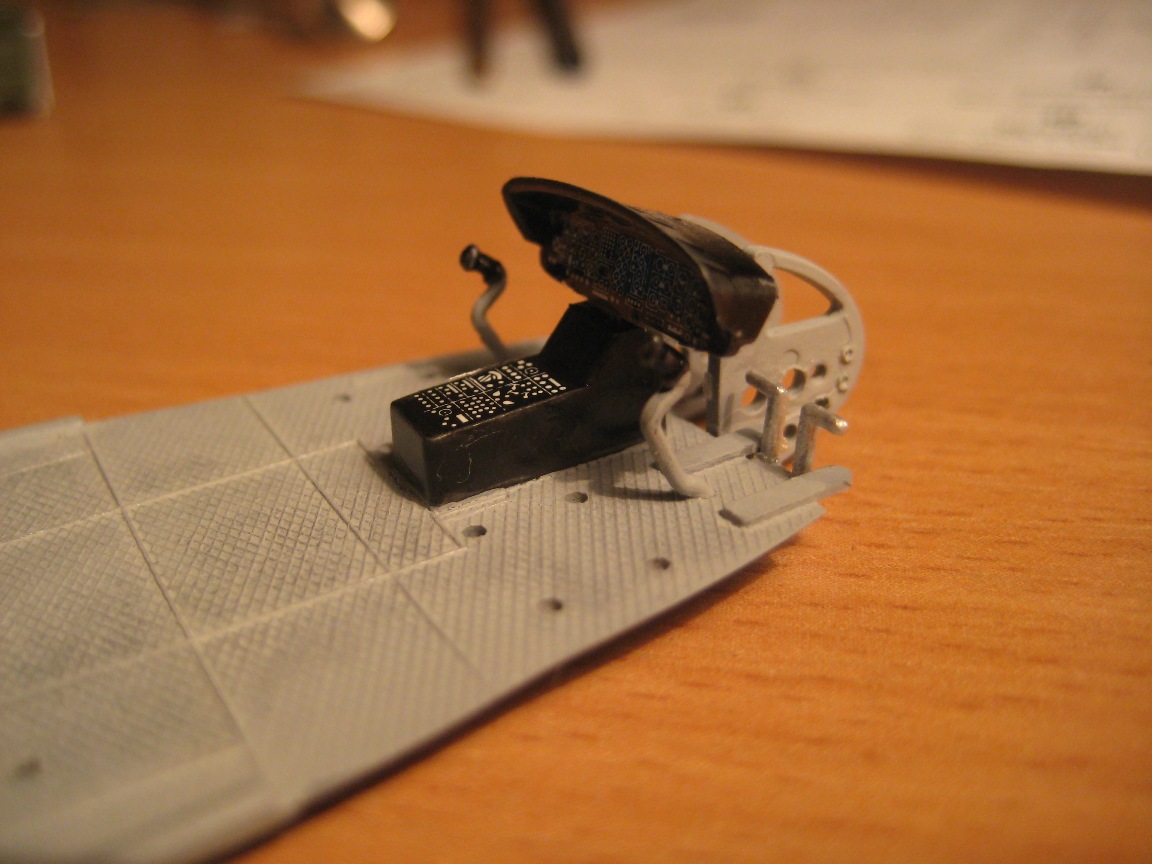

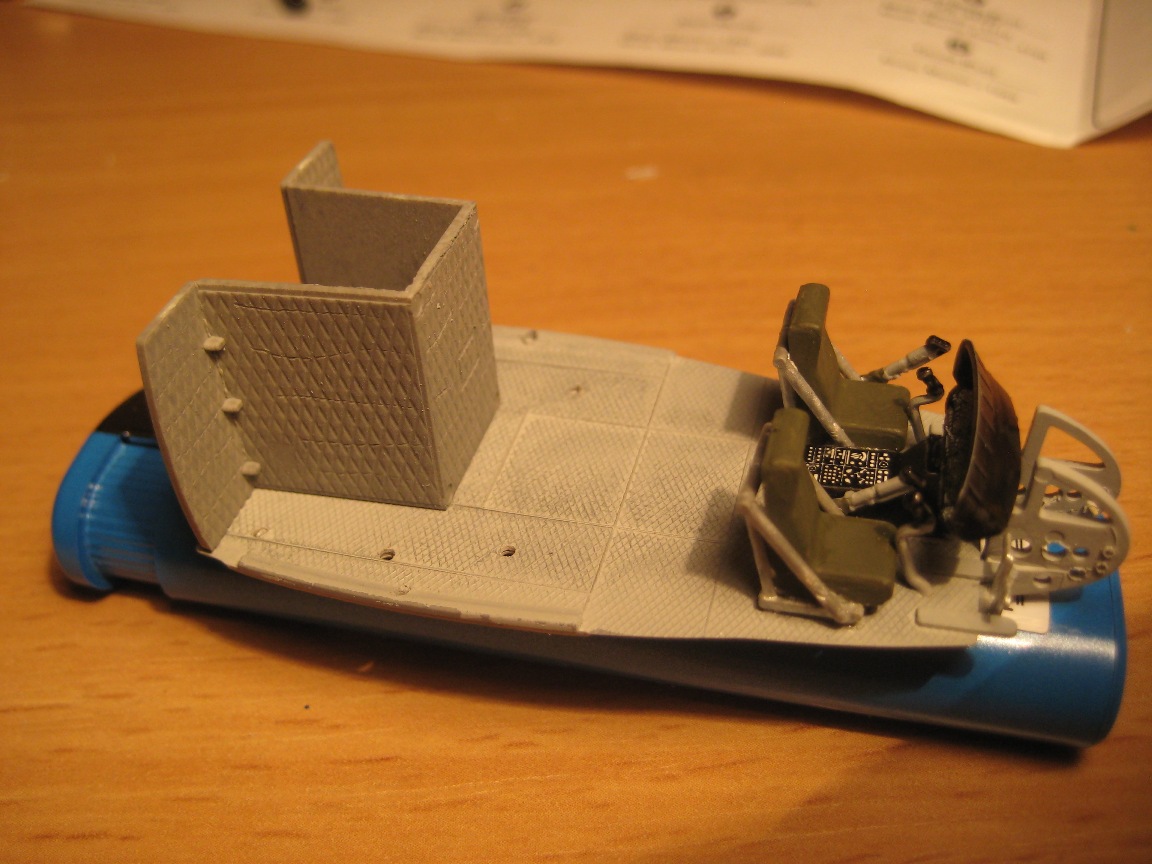

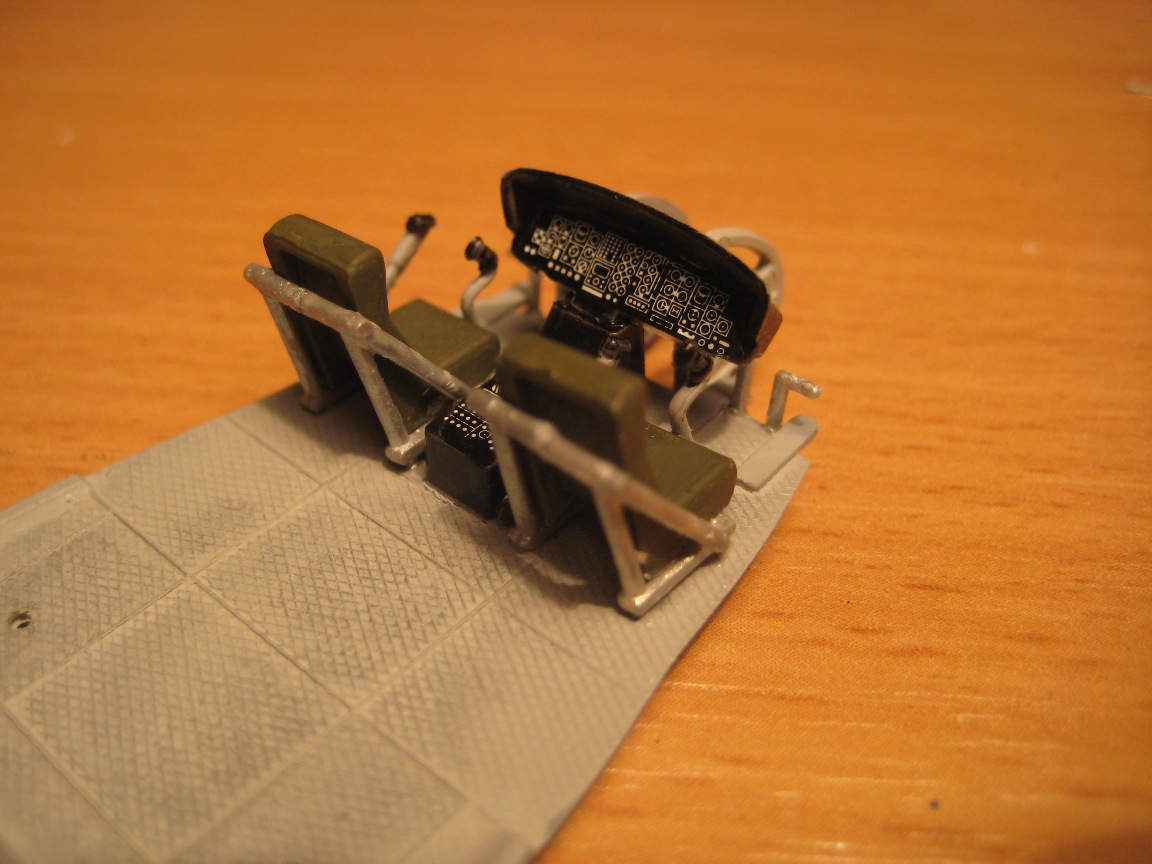

Начал собирать кабину с приборкой, особо решил не заморачиваться, (оригинальных фото не нашел) принял из коробочную версию. Не очень понравилась рама сидений а так же  их тыльная часть, которую как раз и будет видно из салона, нужно что нибудь придумывать, на самих сидениях плохо обработал остаток литника (доработаю). Сидения сели плохо в отверстия не попадают. Результатом не доволен, что то буду думать.
