Как-то в конце года, при разговоре с коллегами по хобби обмолвился, что было бы интересно попробовать что-то собрать из авиации в 48-м масштабе, простенькое, без особого фанатизма. Странное желание прямо скажем, авиация ну совсем не мое, последний самолетик был собран году так в 1982 и окрашен разведенной зеленой пастой от шариковой ручки. Такая минутная слабость из цикла "поговорим о возвышенном".
Но... к новому году нежданно получил в подарок И-16 тип 18 от Моделиста в 1:48 за номером 204802 с пожеланиями - "На! [самоцензура]!", в смысле - клей! На "слабо/не слабо" решили прокатить!!!
Можно конечно было забросить коробку куда подальше, но дело принципа, нет таких крепостей которые не могли бы взять большевики!!! ))))
Немного почитав околомодельную литературу и интернет стало ясно, что И-16 это своего рода Т-34 в виде самолета по количеству различных вариантов, конструктивных особенностей и т.п. Выбор пал на вариант с пушками ( хоть пушки будут)))) ), каких либо глобальный перепилов не планирую, да и в так называемую матчасть этого самолета и вообще авиационной тематики погружаться не хочу, самолетными технологиями не владею, но изкоробку строить моральные принципы не позволяют. Попробую что-то детализировать и поправить опираясь в первую очередь на работы коллег, представленные в том числе и на Каропке. Травло использовать смысла не вижу, возможно поищу какие-нибудь колеса. И есссесвенно буду использовать в первую очередь те материалы и технологии, которыми привык пользоваться при сборке 35-го масштаба. В конце концов, что самолетик, что танчик это все равно только кусок бездушного пластика, только деталек меньше. Из этой затеи наверняка получится нечто похожее на самолет)))) Месяца за полтора, больше времени нет - профильной тематики хватает...
Фото традиционно раз в неделю по мере прогресса в сборке.
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Со мной многие согласятся, а многие нет, но всё равно дам небольшой совет - при отсутствии у Вас желания погружаться в матчасть, не особо налегайте на кабину этого самолета - она представляет из себя великолепнейшего породистого суслика!
Если не планируете открывать дверку, то в ней реально ничего не видно, кроме кресла пилота.
Поэтому в кабине лучше нормально сделать его (с ремнями - они имеют довольно приметное крепление), прицел, и высверлить окошки для освещения прибоки (которую совсем не будет видно). Это всё, что очень хорошо видно снаружи.
Так же рекомендую обратить внимание на ниши шасси (смотровые окошки, тросики уборки, ребра жесткости), так как это тоже ключевое место при осмотре модели специалистами... тем более в 48-ом масштабе...
Удачи!
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
@Сергей Красильников, спасибо за советы, с нишами в принципе мне понятно что делать - окошки, тяги, тросики и прочее... тем более что 48 не так далеко ушел от 35-го. С кабиной наверное таки заморочусь, опять же исключительно ради научного эксперимента. Тоже в общих чертах понятно что надо добавить. Дверка будет только одна - левая и открыта, правую снесу. Всякие там ручки поделаю, не вникая в их назначение, просто буду копировать по принципу "что вижу о том пою". А вот с приборной панелью явно проблема вырисовывается, решения пока нет. Как я понимаю несколько вариантов было и мне нужна от типа 10. Это пожалуй единственная деталь на которую поспрашиваю у коллег остатки травления или пластика от других производителей.
Прицел на мой дилетантский взгляд пойдет из набора с минимальной доработкой, надо будет фото посмотреть.
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
поддержу коммент Сергея, а вот матчасти бы внимание уделил - в области окраски... вот непонятно - выбран тип 18, так какие "пушки будут"? этот чисто пулеметный. а фото самолета В. Голубева вроде нет и боковики (профили окраски) самые разные на него, весьма отличающиеся....
художники даже с типом определиться не могут - одни рисуют Голубеву с №13 И-16 тип 18, другие тип 17. или №33 тип 24, или тип 29) а летчик заслуживающий внимания! выдающийся
@Andrey Stan, Будет тип 17, то что написано на коробке не означает того, что из нее выйдет.
Про окраску рано думать, скорее всего нечто комуфляжное, без привязки к ФИО пилота. А относительно матчасти... бурное обсуждение в правилах было на тему что есть матчасть. К консенсусу на сколько я понял так и не пришли, для каждого это свое...
Заодно интересно посмотреть на сколько предложенная система голосования жизнеспособна))))))
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
дык я же вроде указал за какую матчасть в данной теме - историчная окраска)
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Вот крупные масштабы с открытой дверкой...
https://karopka.ru/community/user/20957/?MODEL=527199
https://karopka.ru/community/user/12715/?MODEL=512652
https://karopka.ru/community/user/7585/?MODEL=495765
https://karopka.ru/community/user/18192/?MODEL=493236
https://karopka.ru/community/user/14111/?MODEL=483838
https://karopka.ru/community/user/12554/?MODEL=376690
Приборку видно?
А рычажки на бортах?
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
и именно сейчас надо подумать об окраске, чтоб не получилось, что собран один тип, а окраска есть - на другой))
@Andrey Stan написал:дык я же вроде указал за какую матчасть в данной теме - историчная окраска)
А что есть историческая окраска? Боковики из модных журналов? Гадания по черно-белым фотографиям? А может следование техническим руководствам того времени?
Окраска это все равно часть художественная, абсолютно кривую модель можно достоверно покрасить и это по ващему будет соответствие матчасти?
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
@Сергей Красильников написал:Приборку видно? А рычажки на бортах?
А как же суслик? Он же есть)))))
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Ну значит будет очень жирный суслик@Ditrich написал:А как же суслик? Он же есть)))))
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
понял, что написал суда зря и "трактор знает, куда едет" думал помощь нужна, извините за беспокойство
@Andrey Stan, все не так... помощи рад всегда
Сколько И-16 отбоковинено? ну пускай сотни, а сколько их летало?

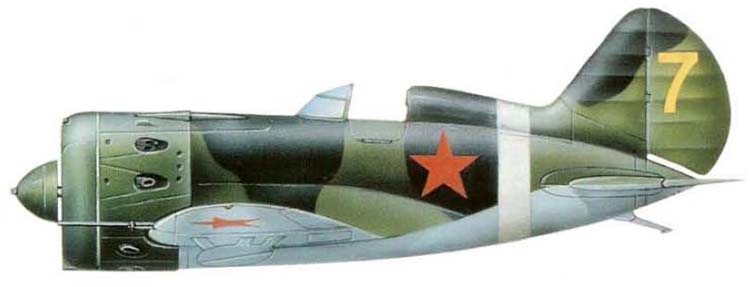

ну если так принципиально с окраской, то хочу такой

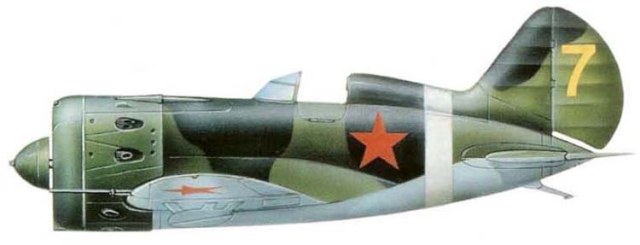

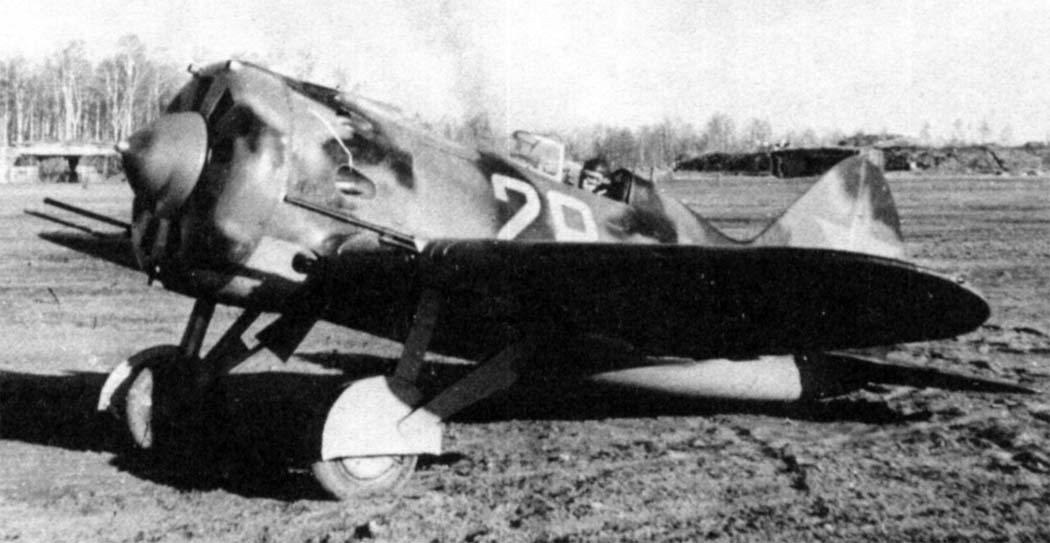

Пишут что И-16 тип 17 22-го ИАП
или такой
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
@Сергей Красильников написал:кроме кресла пилота.
Поэтому в кабине лучше нормально сделать его (с ремнями - они имеют довольно приметное крепление), прицел, и высверлить окошки для освещения прибоки (которую совсем не будет видно). Это всё, что очень хорошо видно снаружи.
главное при этом знатно не накосорезить-с ремнями, бронеспинкой и пр.)))
уводя сознание к мыслЯм о сусликах)))
ПО твоим ссылкам, там где есть фото кабины, крепление ремней =сделано фуфло))
Гвозди б делать из этих людей:Крепче б не было в мире гвоздей.
(Н. Тихонов)
@BREMEN написал:главное при этом знатно не накосорезить-с ремнями, бронеспинкой и пр.)))
уводя сознание к мыслЯм о сусликах)))ПО твоим ссылкам, там где есть фото кабины, крепление ремней =сделано фуфло))
А вот тут вопросы сразу.
1. Как ремни выглядели в живую? Смотрю народ изображает полосками с дырками конского размера. Как крепить ремни к креслу?

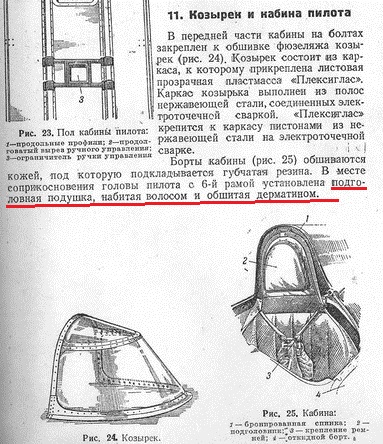

2. Бронеспинка это нечто дополнительное за спинкой кресла или сама спинка кресла это бронелист? Что с ней накосячить можно?
и еще по крылу:
- на пушечном варианте верхняя крышка орудийного отсека была длиннее по сравнению с пулеметным? Сколько замков на ней стояло 4 или 6?
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
Ditrich
на Скале есть офигенная тема по матчасти И-16 - почитайте. Много страниц, но...
Есть фото кресла и ремней того И-16, что в Чкаловске.
Сама бронеспинка и есть спинка
как ни пошло звучит.
по крышке орудийного отсека-надо искать, а лучше фото смотреть, я точно не скажу.
Гвозди б делать из этих людей:Крепче б не было в мире гвоздей.
(Н. Тихонов)
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Я показывал видимость приборки и стенок кабины...@BREMEN написал:ПО твоим ссылкам, там где есть фото кабины, крепление ремней =сделано фуфло))
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221

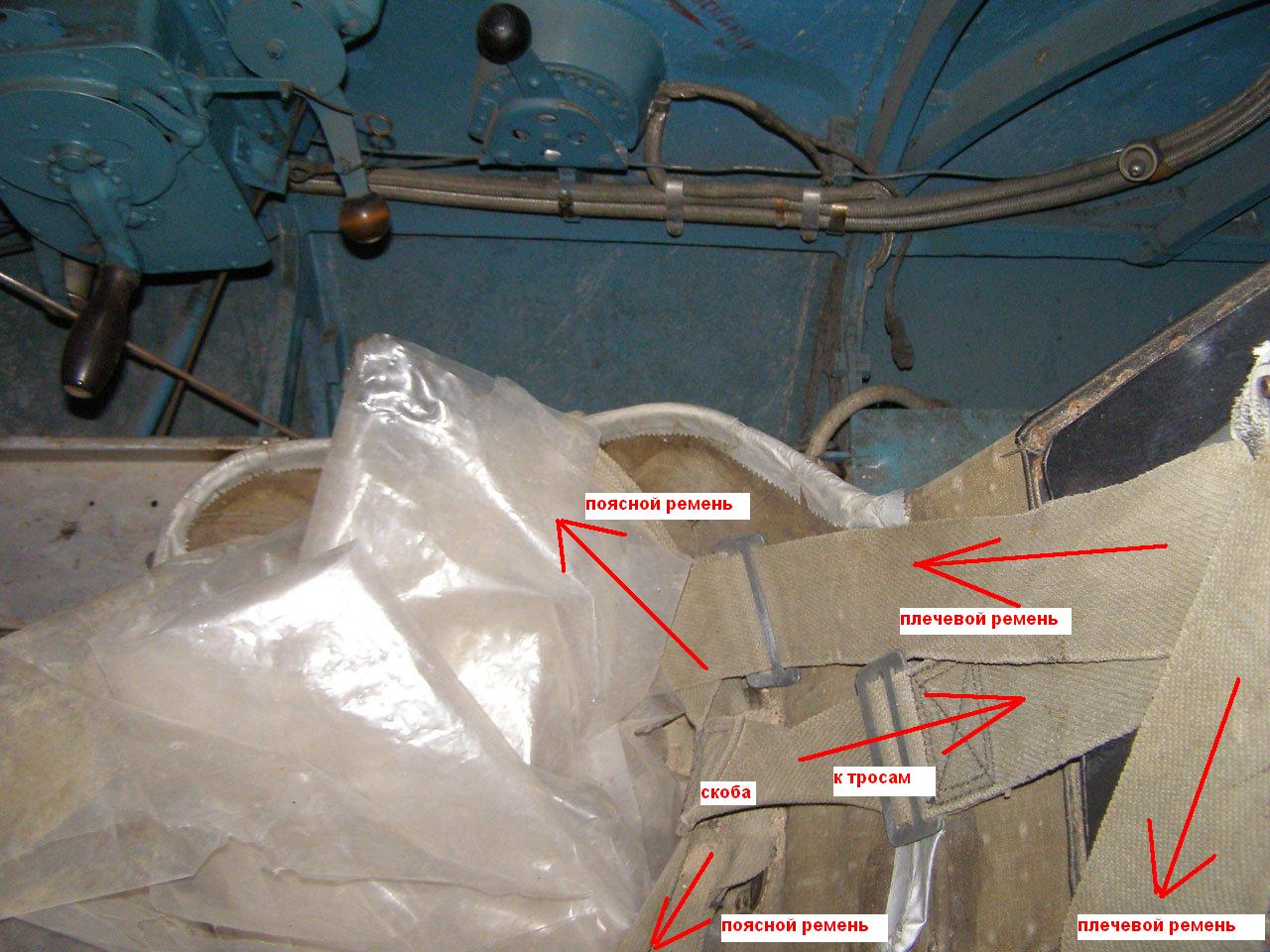

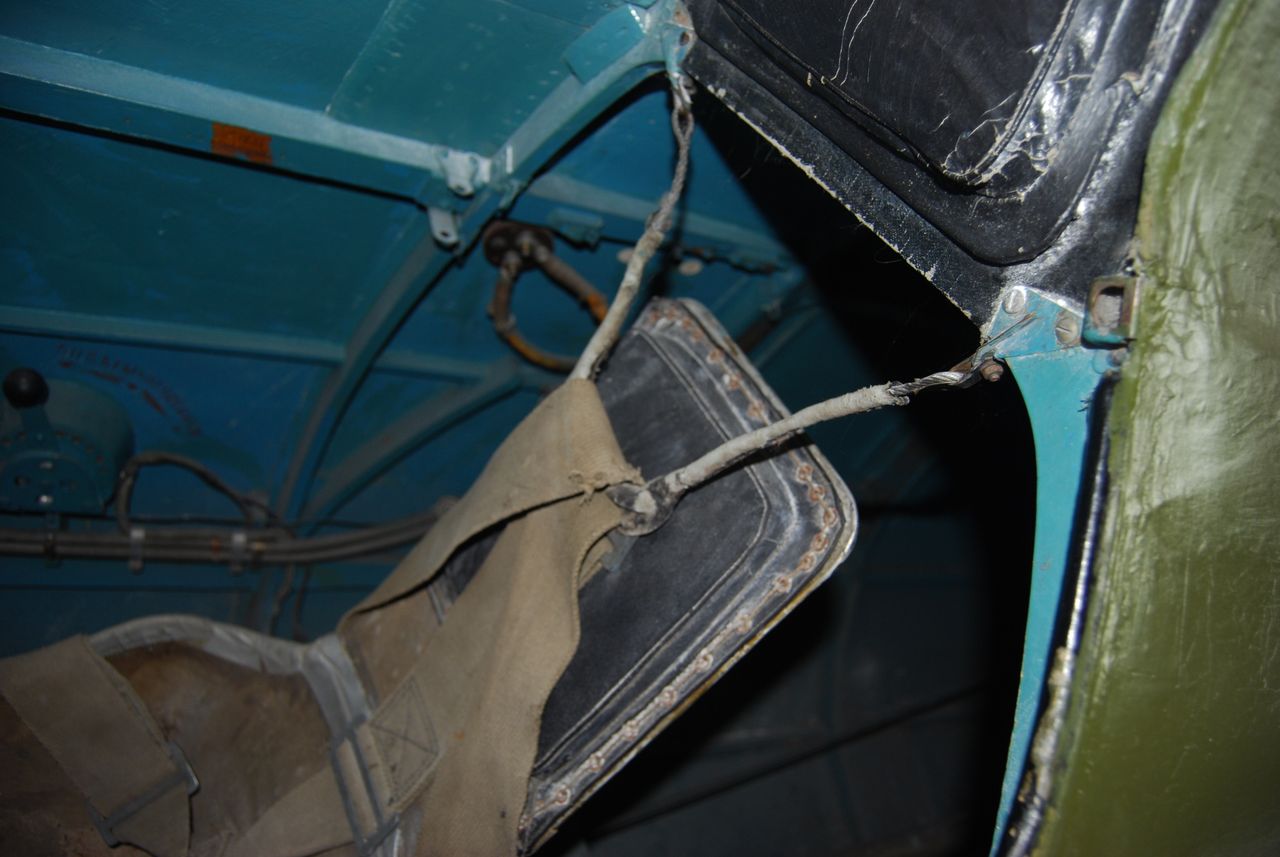

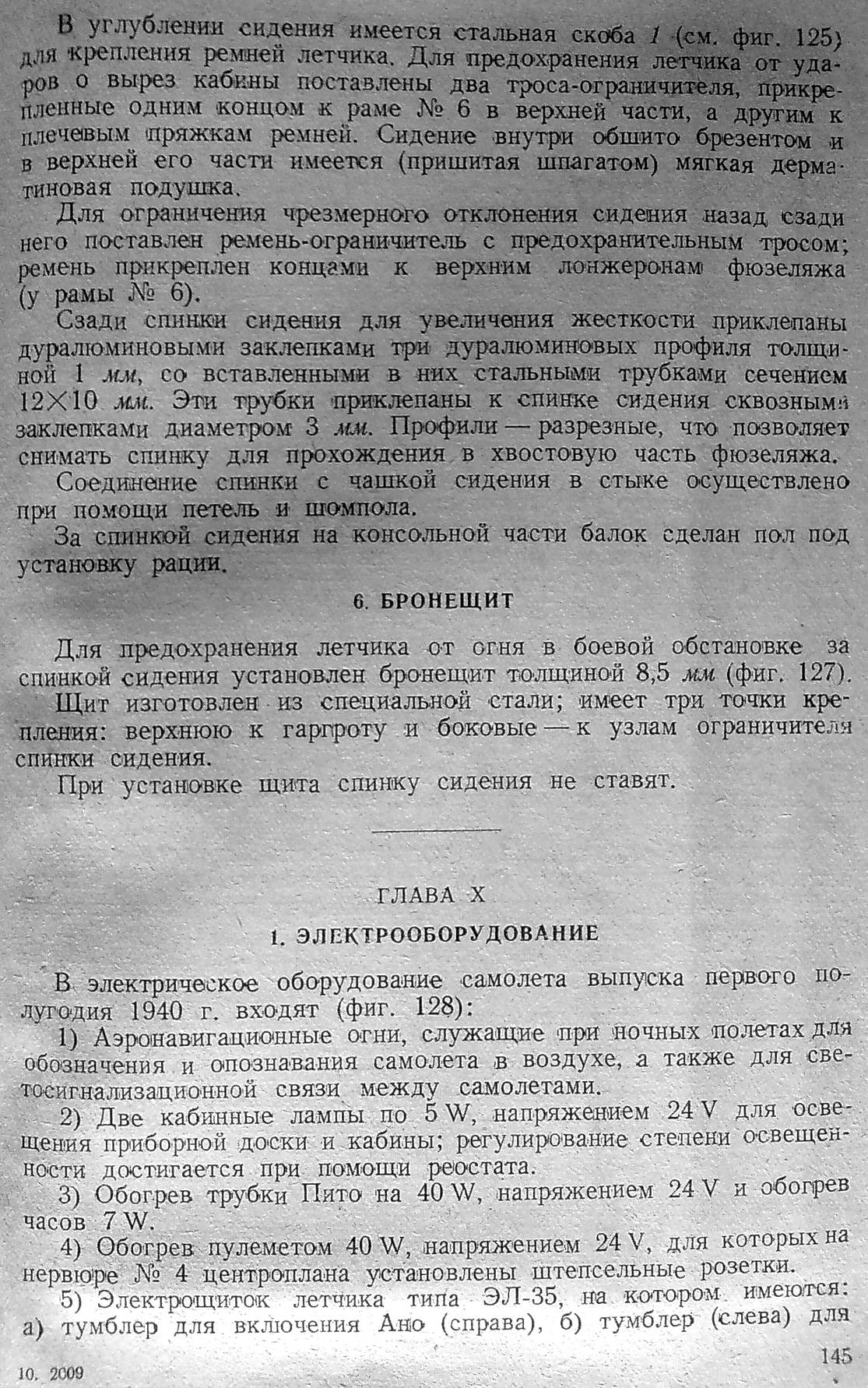

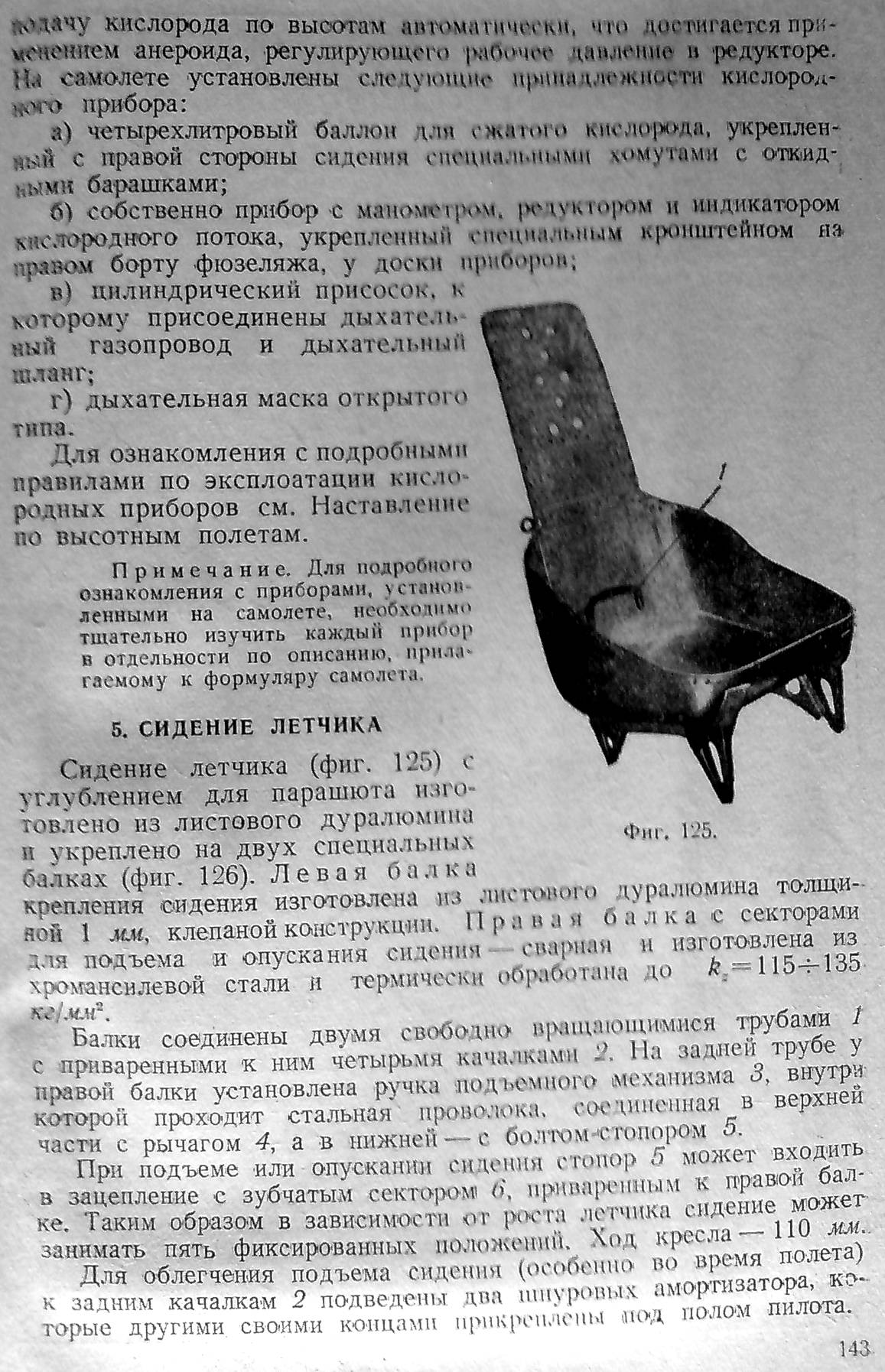

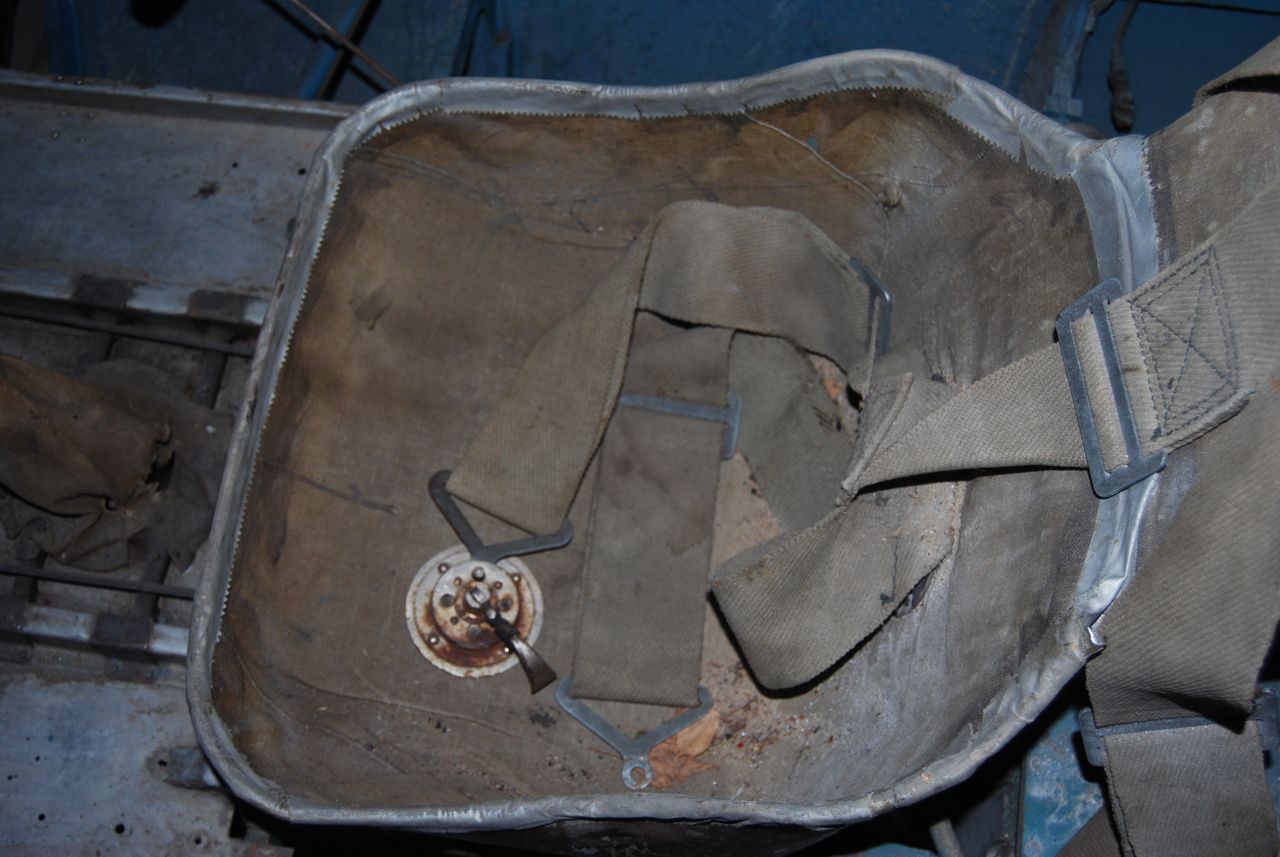

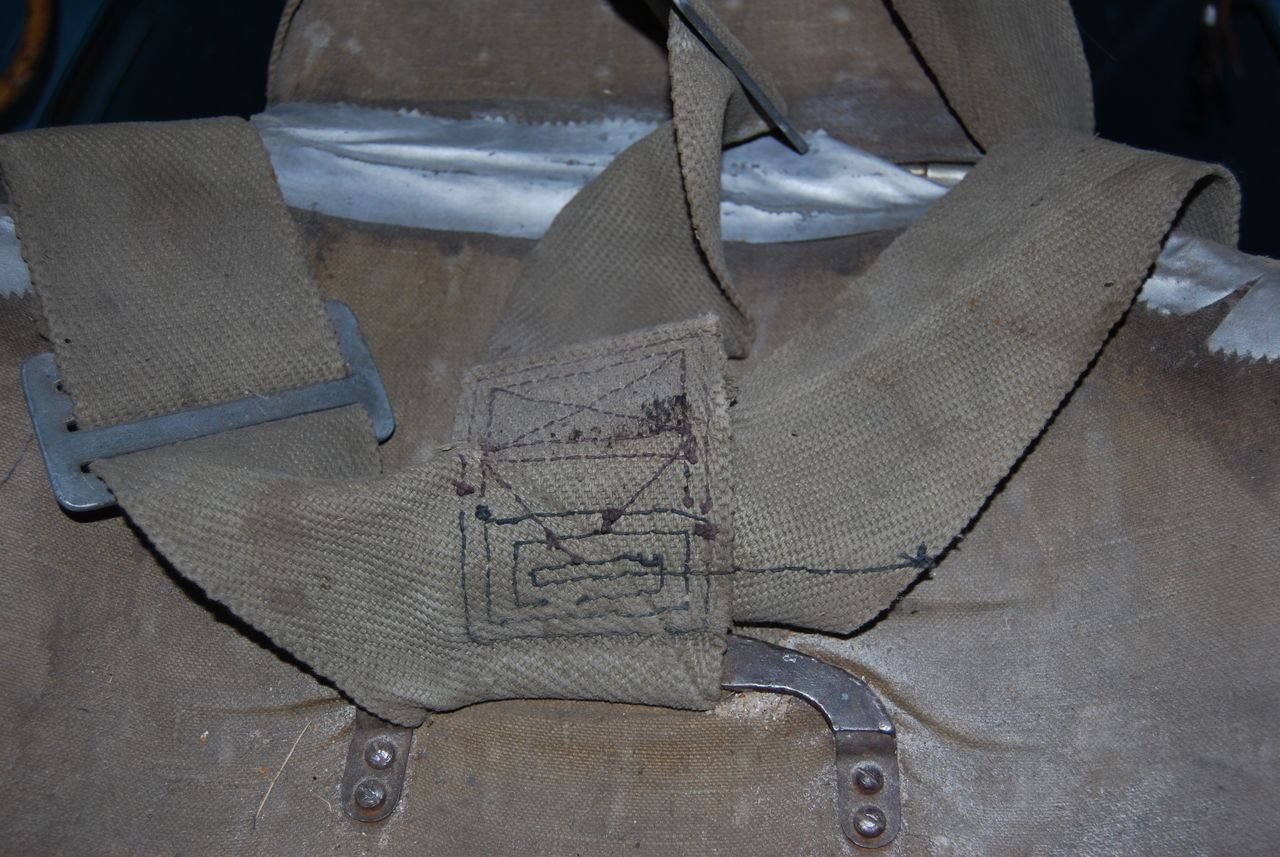

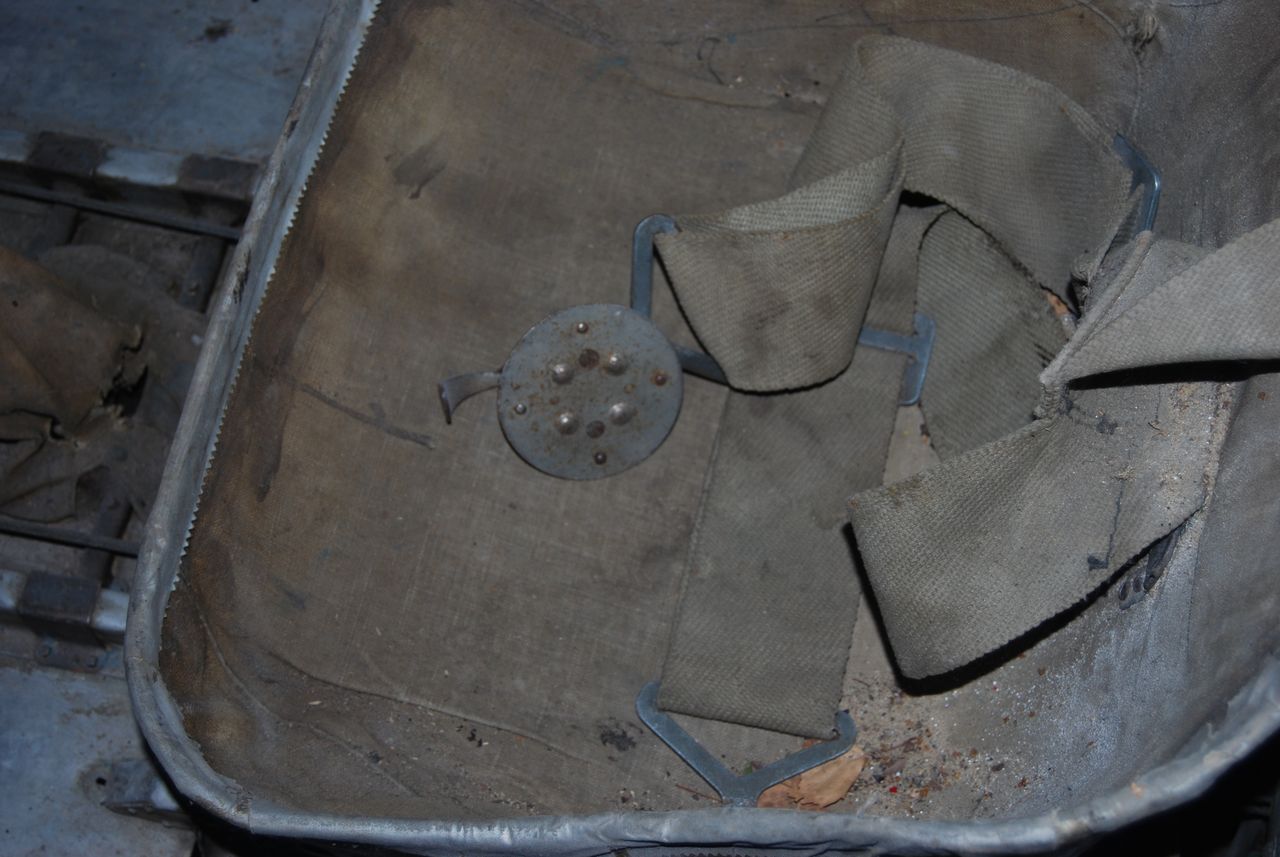

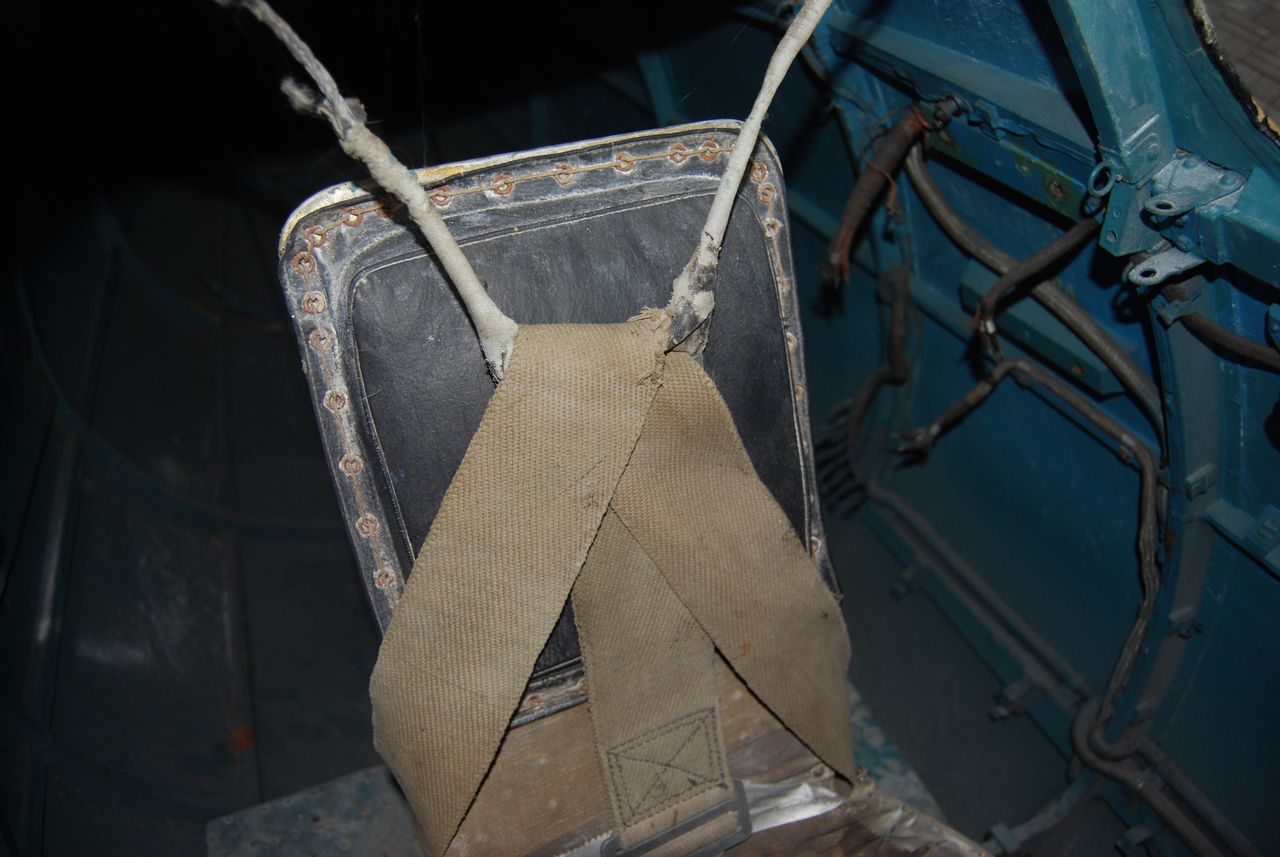

Вот еще про крепление ремней
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
Спасибо коллеги, изобразим.

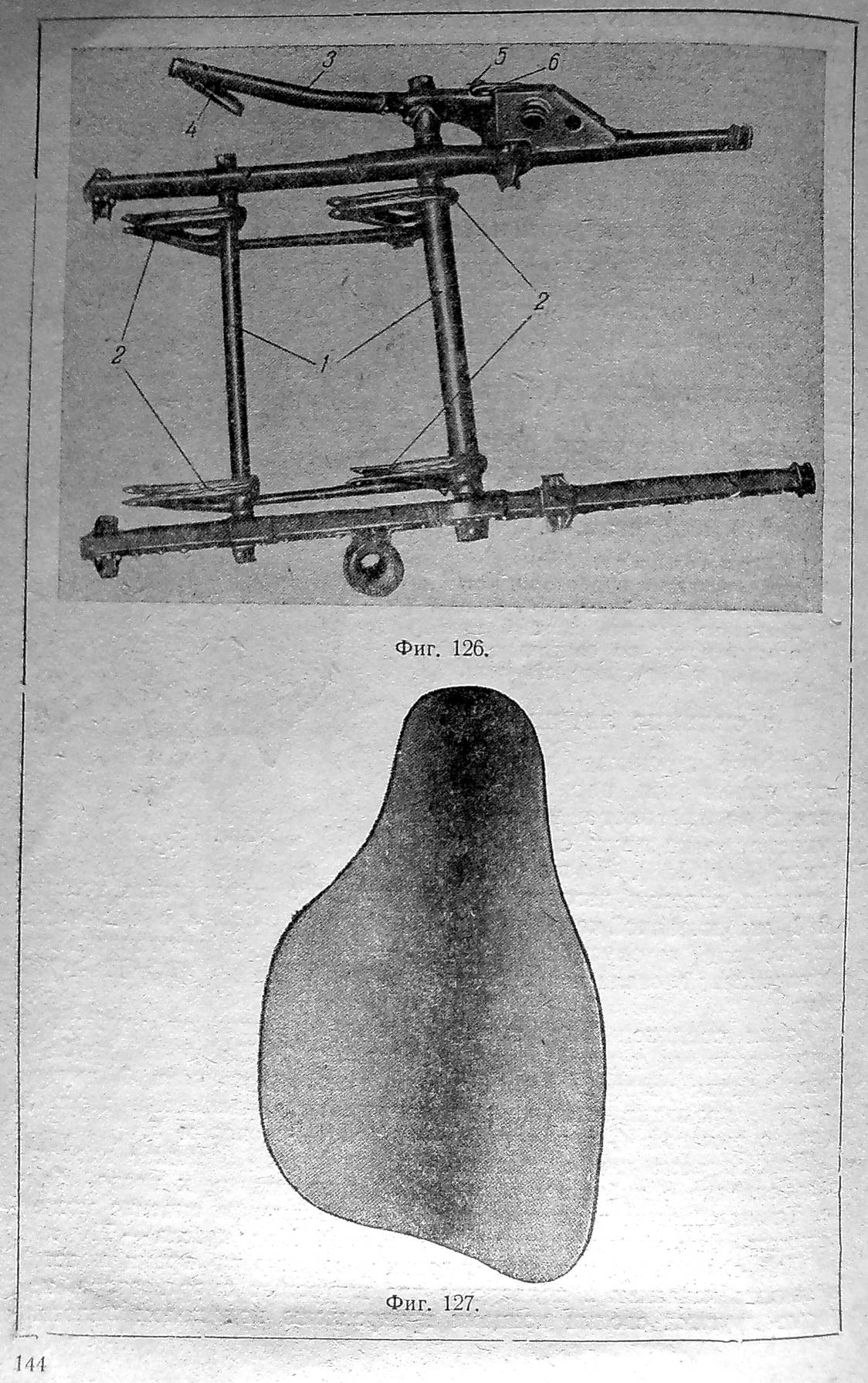

Если на словах то получается так - скоба внизу спинки, за нее крепится ремень, скоба вверху спинки (трос, закрепленный на каркасе кабины) ремень раздваивается на плечевые, потом пряжка-замок и переход в поясной. Поясной крепится к бокам корыта сиденья. Оба ремня соединяются некой круглой лабудой-замком. Ну и всякие пряжки регулировки длины. Конструкция по идее аналогична спортивным автомобилям получается.
А спинка сиденья отдельно от бронестенки судя по фото и крепится к бронестенке болтами.
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
@BREMEN написал:на Скале есть офигенная тема по матчасти И-16 - почитайте. Много страниц, но...
Сотню страниц осилить в поисках нужной информации это слишком))))
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»

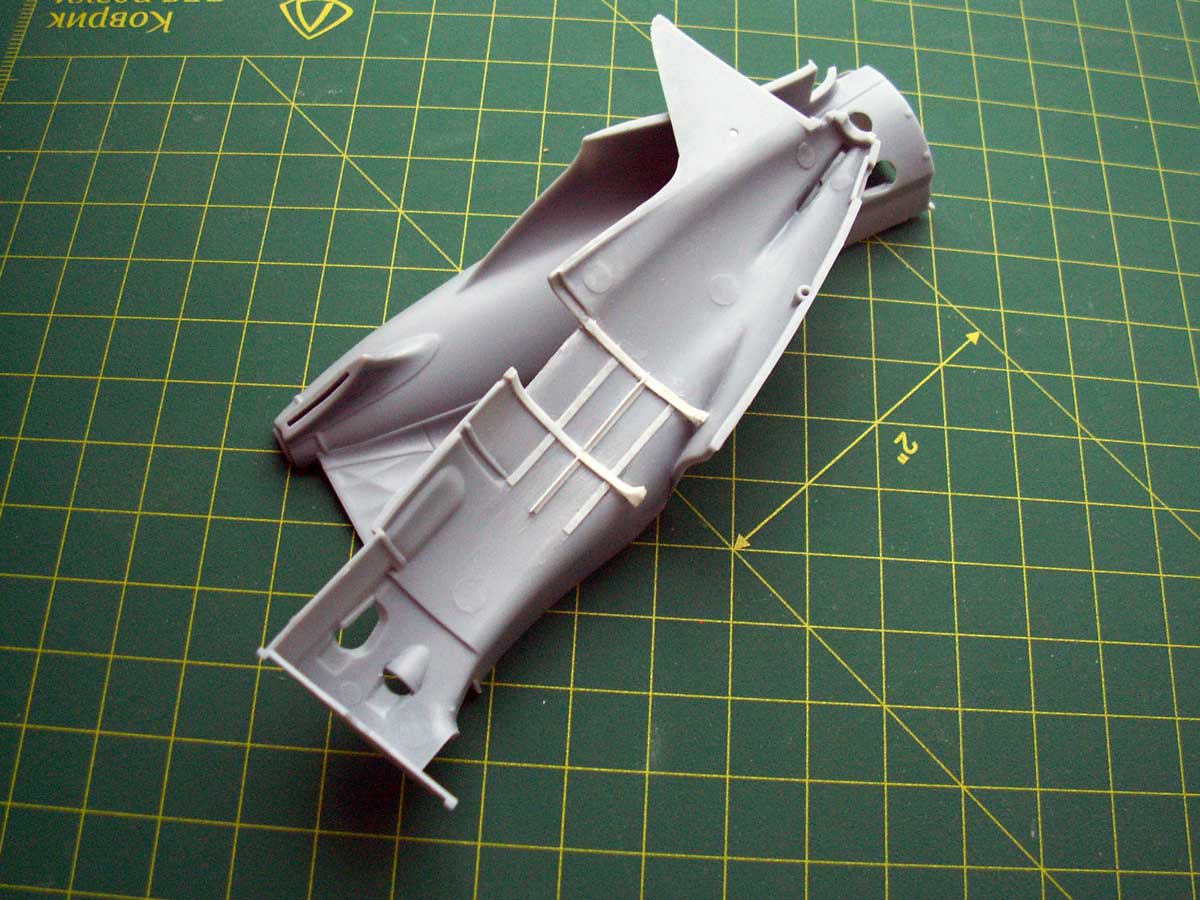

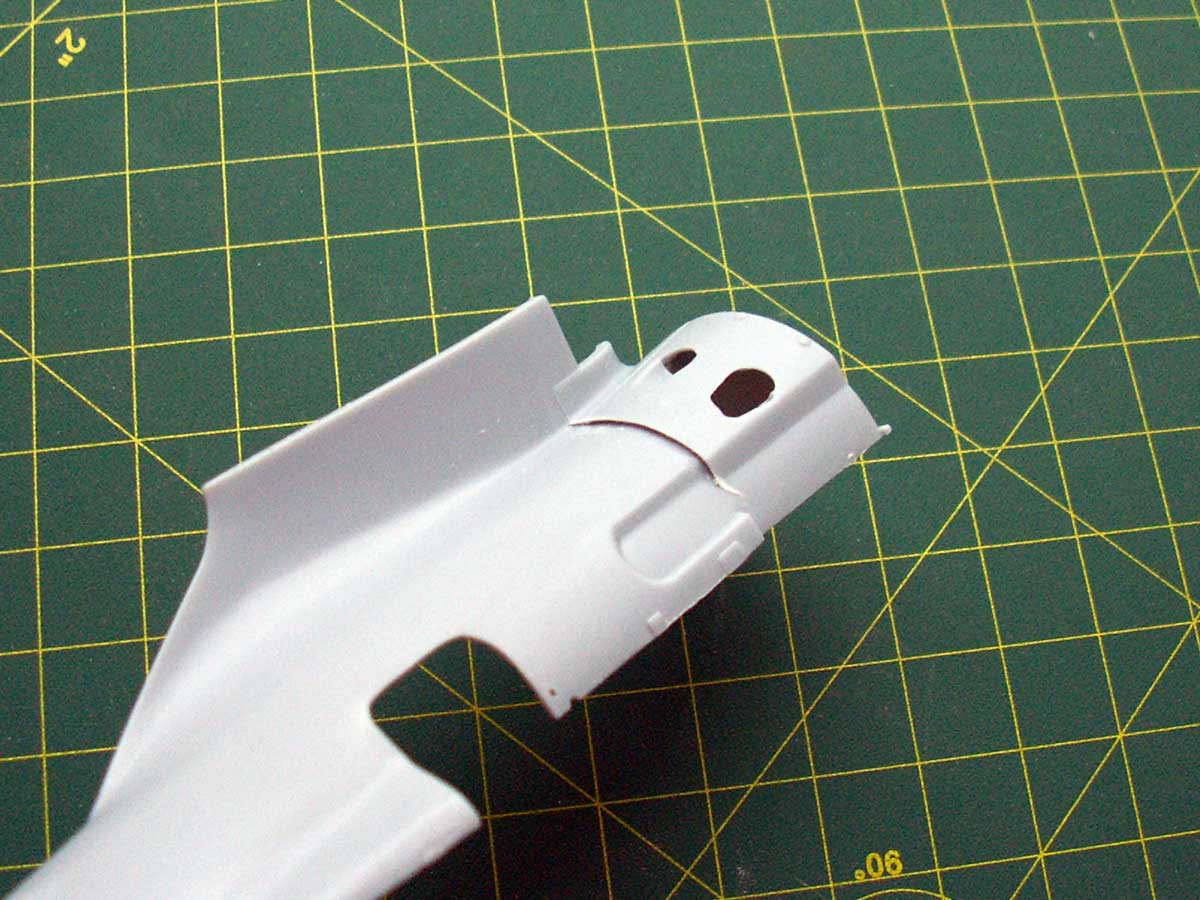

Первые робкие шаги

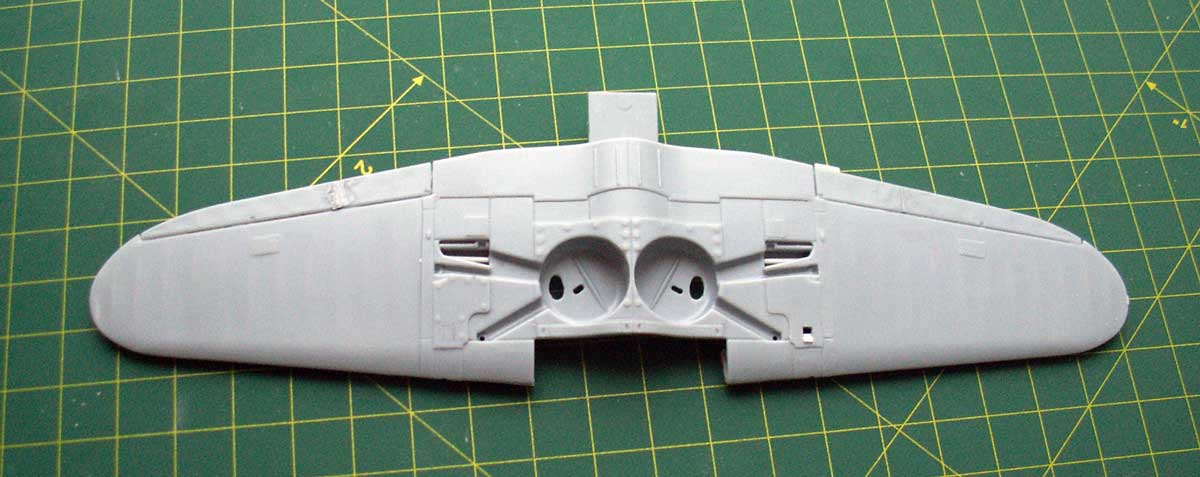

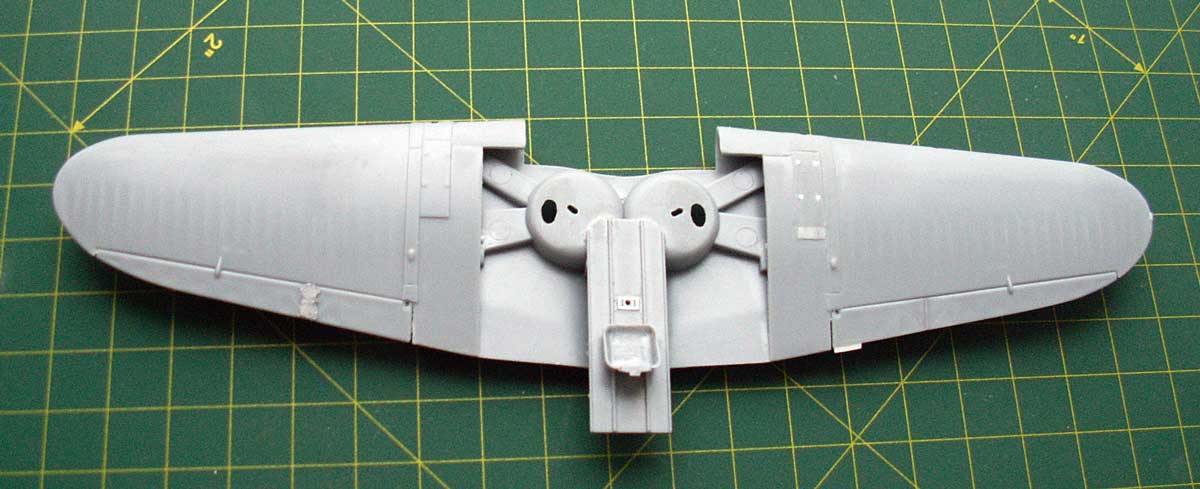

- собраны крылья, начал потихоньку зачищать излишне выступающие части и сносить заклепки. Правая часть подчищена, левая еще нет. Сделал площадку под навигационный фонарь, из чего его делать пока не знаю, скорее всего бисеренку поставлю.
- сделал дырки на месте окон в нишах, в боковой стенке пока не прорезал, на правом крыле гильзовыбрасываетль прорезал, заложил в дырки от шасси имитацию тяги, пока одна только

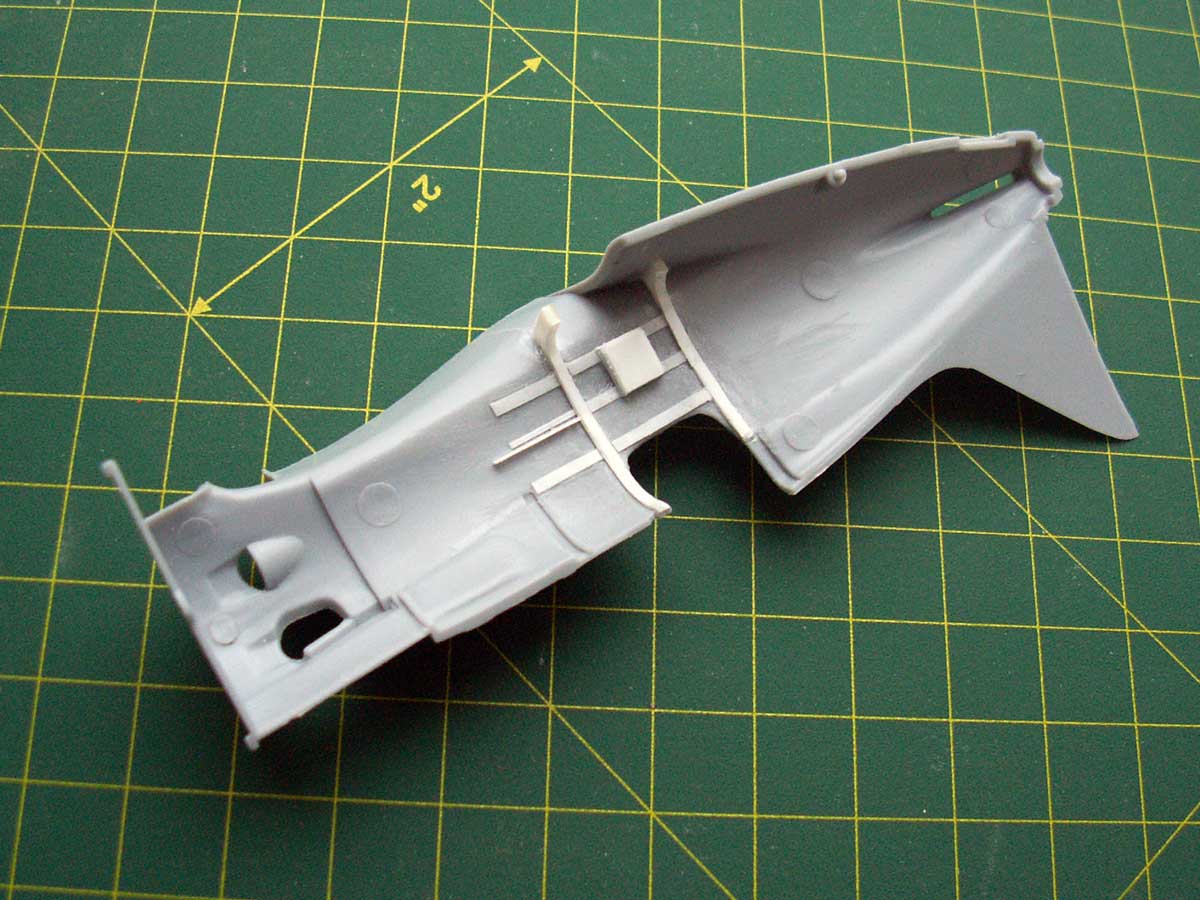

- начал сусликов разводить - изобразил каркас кабины.

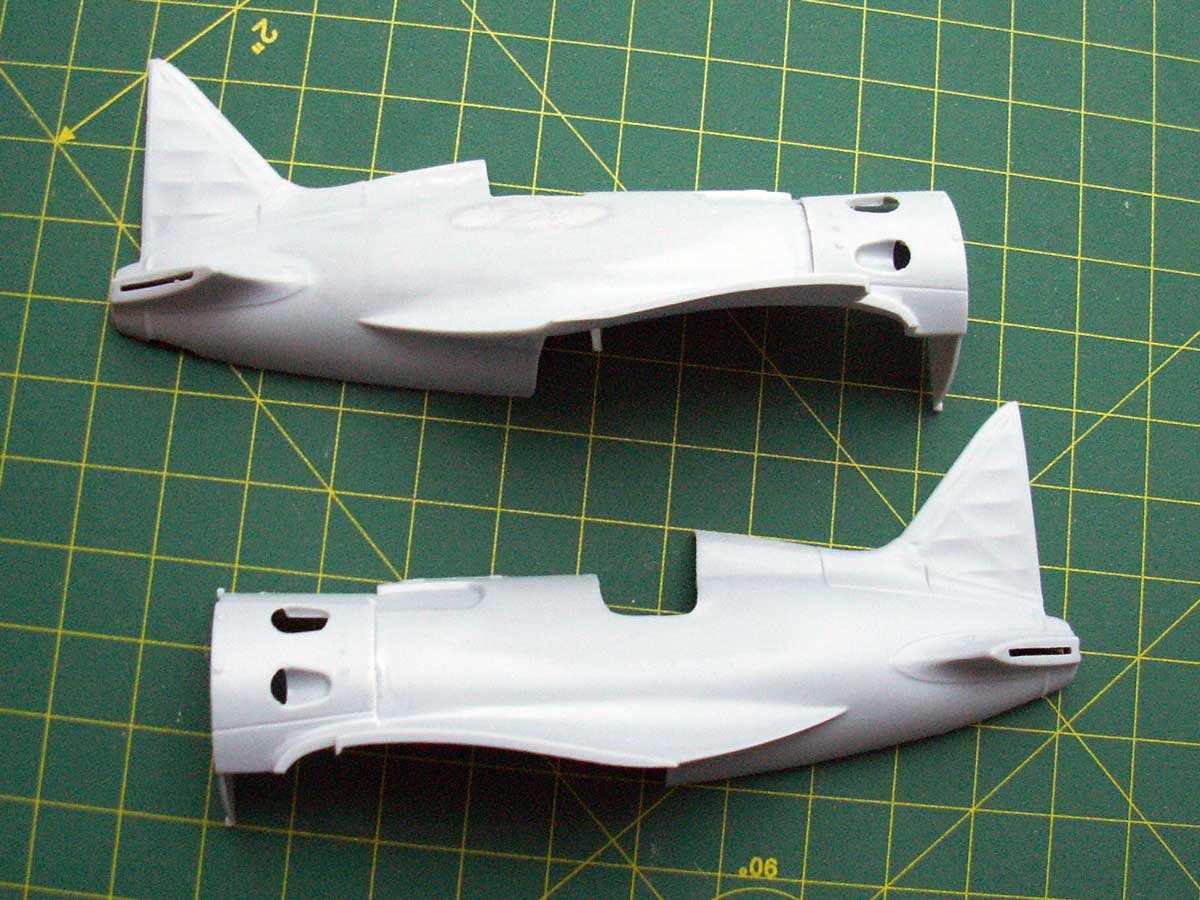

- прорезал щель капота, снес левую дверь
- зачистил правую дверцу и квадратный люк в хвосте их вроде еще не должно быть
Пока как-то так))))
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Если БТТ-шник так делает самолеты, то представить страшно, как от делает БТТ!@Ditrich написал:Пока как-то так))))
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
@Сергей Красильников написал:Если БТТ-шник так делает самолеты, то представить страшно, как от делает БТТ!
Да ладно вам... это просто вопрос подхода. Так же и делаю!
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
работа потихоньку движется, почти доделал крылья.

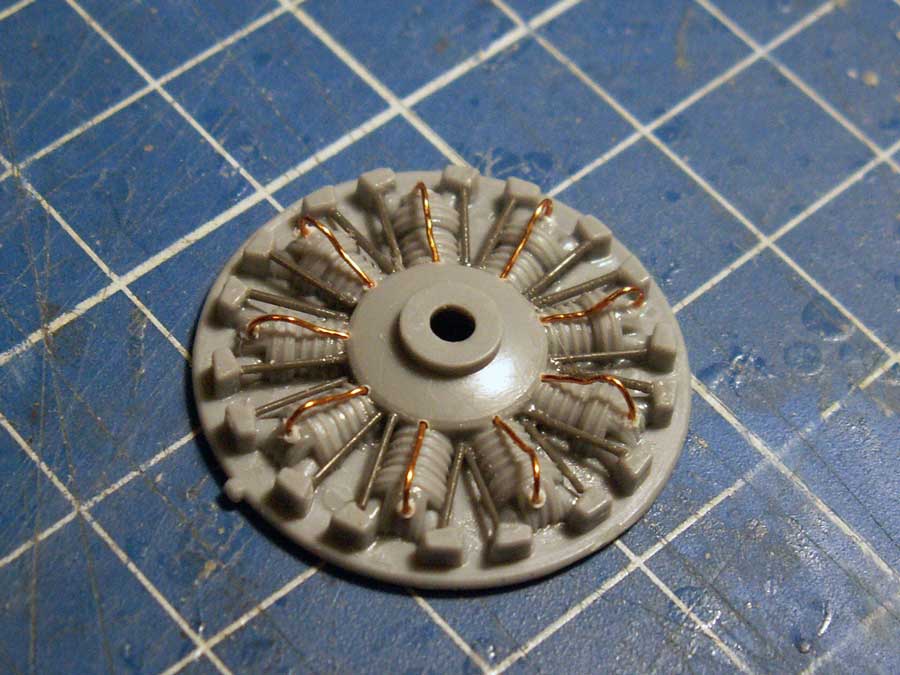

Сделал небольшого суслика, большая часть которого не будет видна из-за капота. Потом залью все это дело черным, выделю темным металликом цилиндры и ляминем подводку. Особо не старался, видно все равно не будет!!!

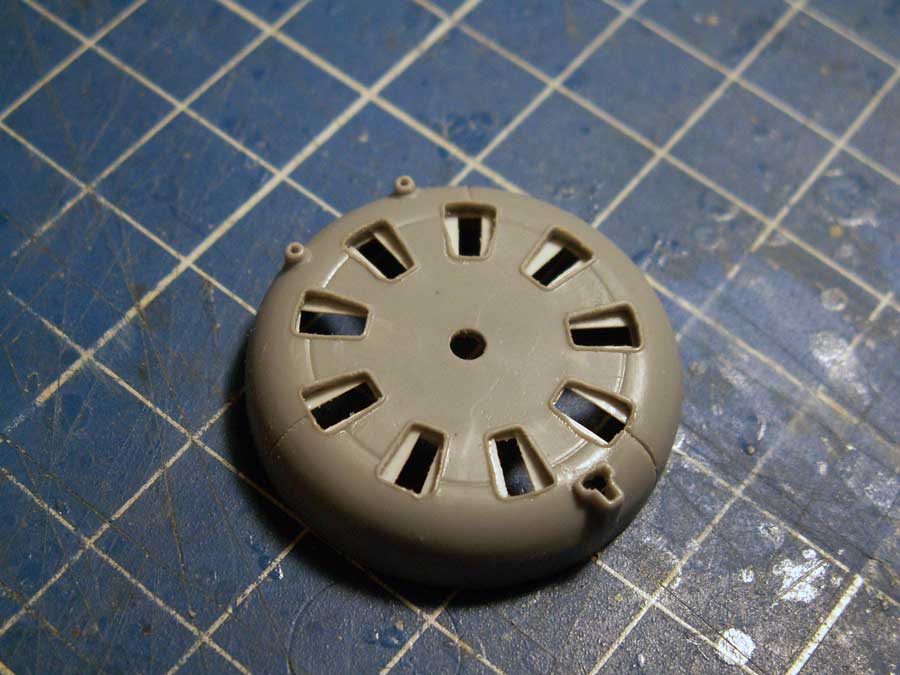

Немного доработал морду. Взял второй вариант из набора, без верхнего воздухозаборника. Просверлил то что надо было, немного сточил толщину и добавил жалюзи. Надеюсь что правильно понял логику их работы
Тут уже надо заключение знатоков!
Проблемным моментом остается мелкая клепка. Иглой орудовать не сильно то хочется, каких либо накатников нет. Скорее всего попробую нарисовать на стадии окраски, есть мысли как это сделать
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
"Проблемным моментом остается мелкая клепка. Иглой орудовать не сильно то хочется, каких либо накатников нет. Скорее всего попробую нарисовать на стадии окраски, есть мысли как это сделать"
Ту только игла и поможет.
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Спонсор
На сайте с 02.12.2013
0 11221
Есть видео от "умелых японцев" - там они клеп именно рисовали после покраски...@Ditrich написал:Проблемным моментом остается мелкая клепка. Иглой орудовать не сильно то хочется, каких либо накатников нет. Скорее всего попробую нарисовать на стадии окраски, есть мысли как это сделать
ЕМНИП, жалюзи немного не так...@Ditrich написал:немного сточил толщину и добавил жалюзи.

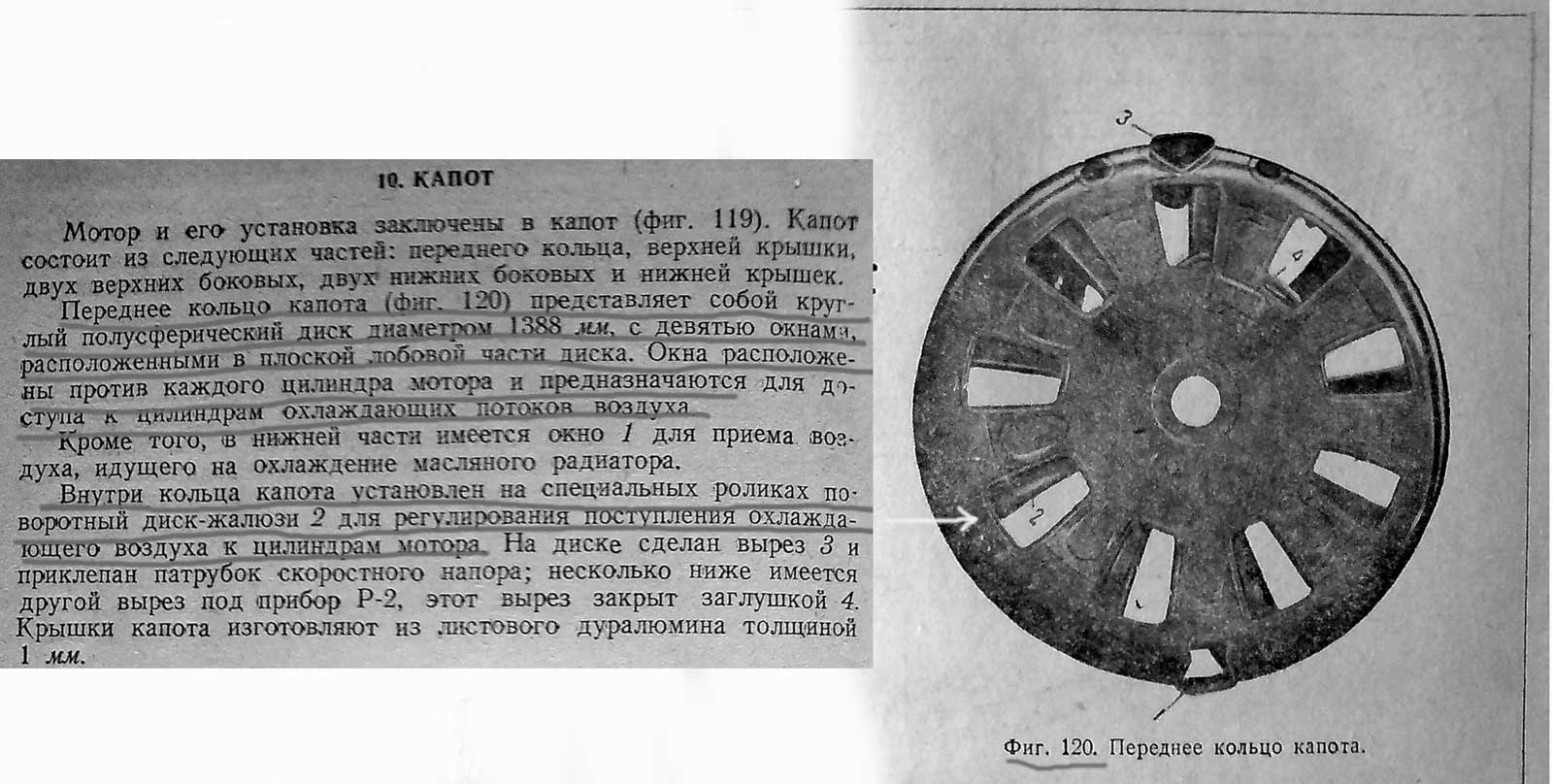

Они представляют из себя вращающееся кольцо с прорезями, которые при совпадении с отверстиями на лбу капота обеспечивают доступ воздуха.
То есть во лбу в окошках жалюзи может быть видно только с одной стороны, а не с двух
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
@Ditrich написал:Проблемным моментом остается мелкая клепка. Иглой орудовать не сильно то хочется, каких либо накатников нет. Скорее всего попробую нарисовать на стадии окраски, есть мысли как это сделать
Очень интересно будет посмотреть как получатся нарисованные клепки. Ни разу такого не видел. Но осмелюсь предположить, что без ревитера все равно не обойтись. Игла тоже так себе замена.
Вот здесь можно заказать https://modelsworld.ru/shop/product2663.php. Правда, шаг 1,2 может быть великоват для 48-го.
Тогда такой. Крутил в руках - хлипковат. Но на один-два раза точно хватит. https://modelsworld.ru/shop/product39241.php
Заметил, что когда танкист делает самолет все равно получается танк. ))) Ваш случай вполне может оказаться исключением. )
