Добрый вечер, уважаемые форумчане!
Есть желание показать свою работу на этом форуме. Долго я не решался начать свою сказку и все-таки созрел. Скажу честно, боялся критики (особенно неконструктивной). Но вот настал тот момент, когда без взгляда со стороны и некоторых консультаций двигаться вперед становится проблематично. А значит, настало время.
Я поставил себе задачу построить крейсер «Аврора» по состоянию на нынешнее время (до ремонта). Масштаб 1:400. Основной базой для строительства мною взят набор ARK-models (артикул АК40014). По своей сути, это всем известный набор «Огонек» + фототравление и смоляные детали на интересующий меня период.

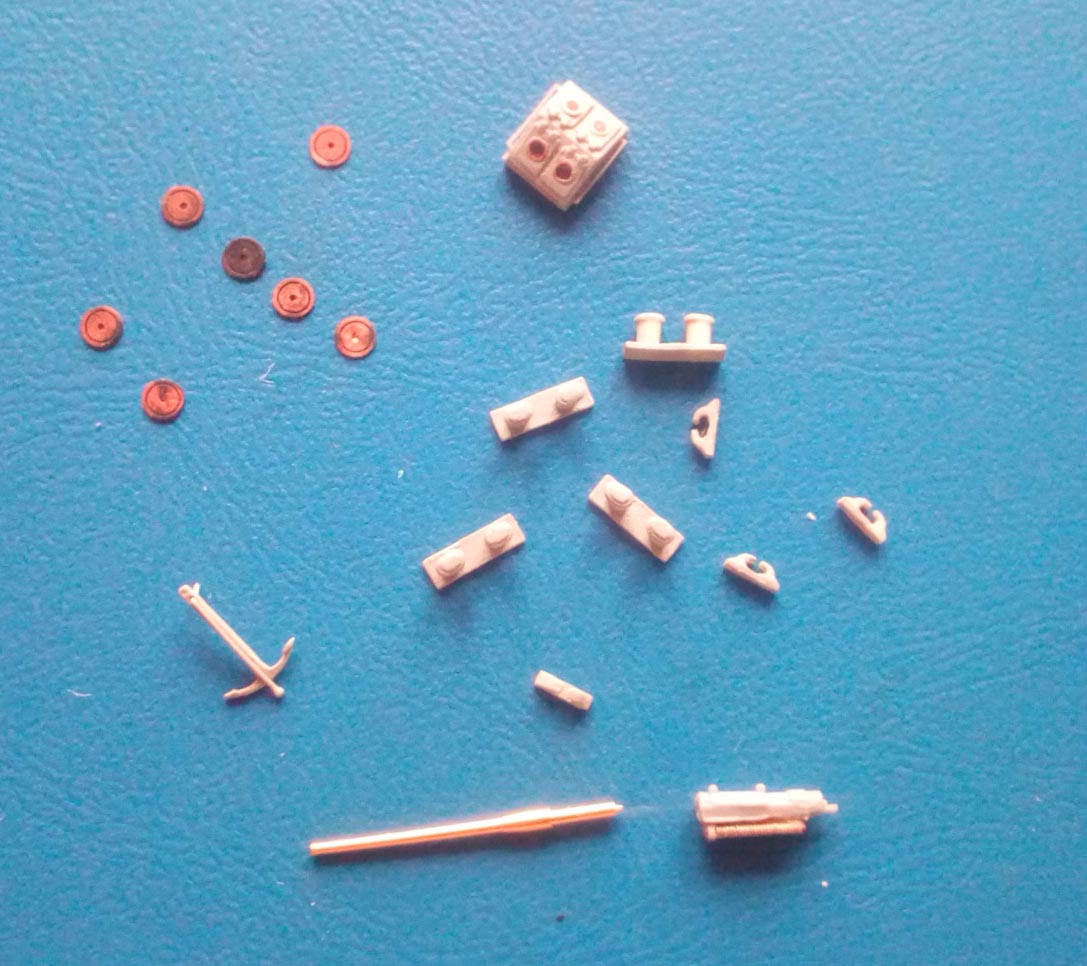

Взялся я за работу, как не парадоксально это выглядит со стороны, с мелочевки. Резон у меня довольно прост: будет обидно, если мои глаза, руки, навыки и доступные мне технологии не позволят мне закончить на соответственном уровне начатый проект. Одно дело проект начинать, и совсем другое его заканчивать. Вниманию сообщества представляются:
горловины угольных ям
кнехты
киповые планки
малый световой люк
адмиралтейский якорь
начало работы над 152-мм орудием.

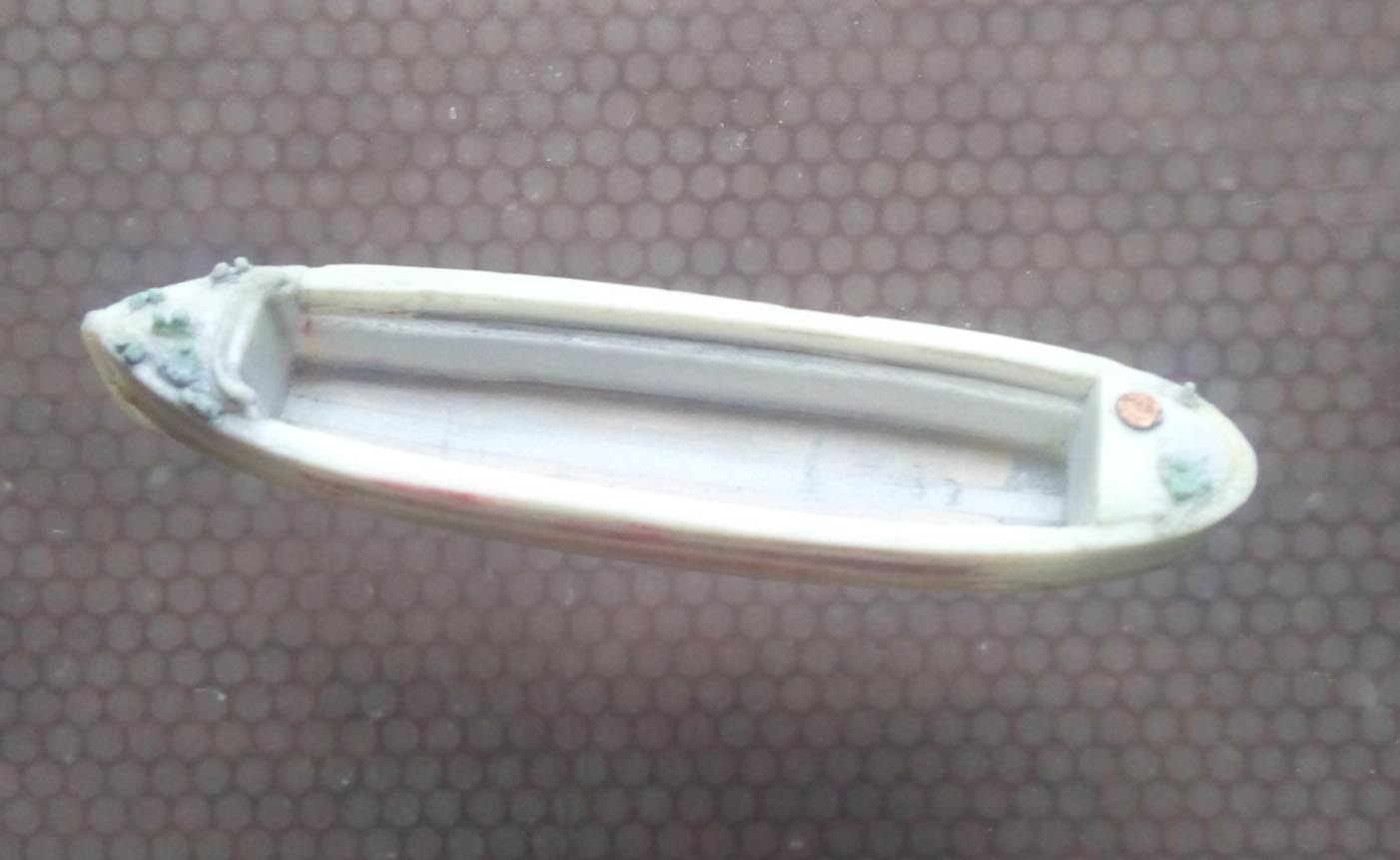

Задел по паровому катеру. За качество фото прошу
ногами не пинать, но белый пластик с оптикой категорически не дружит.

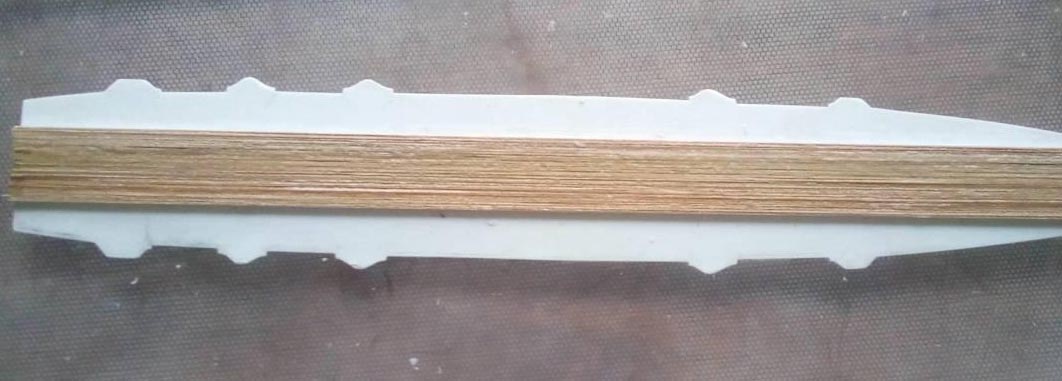

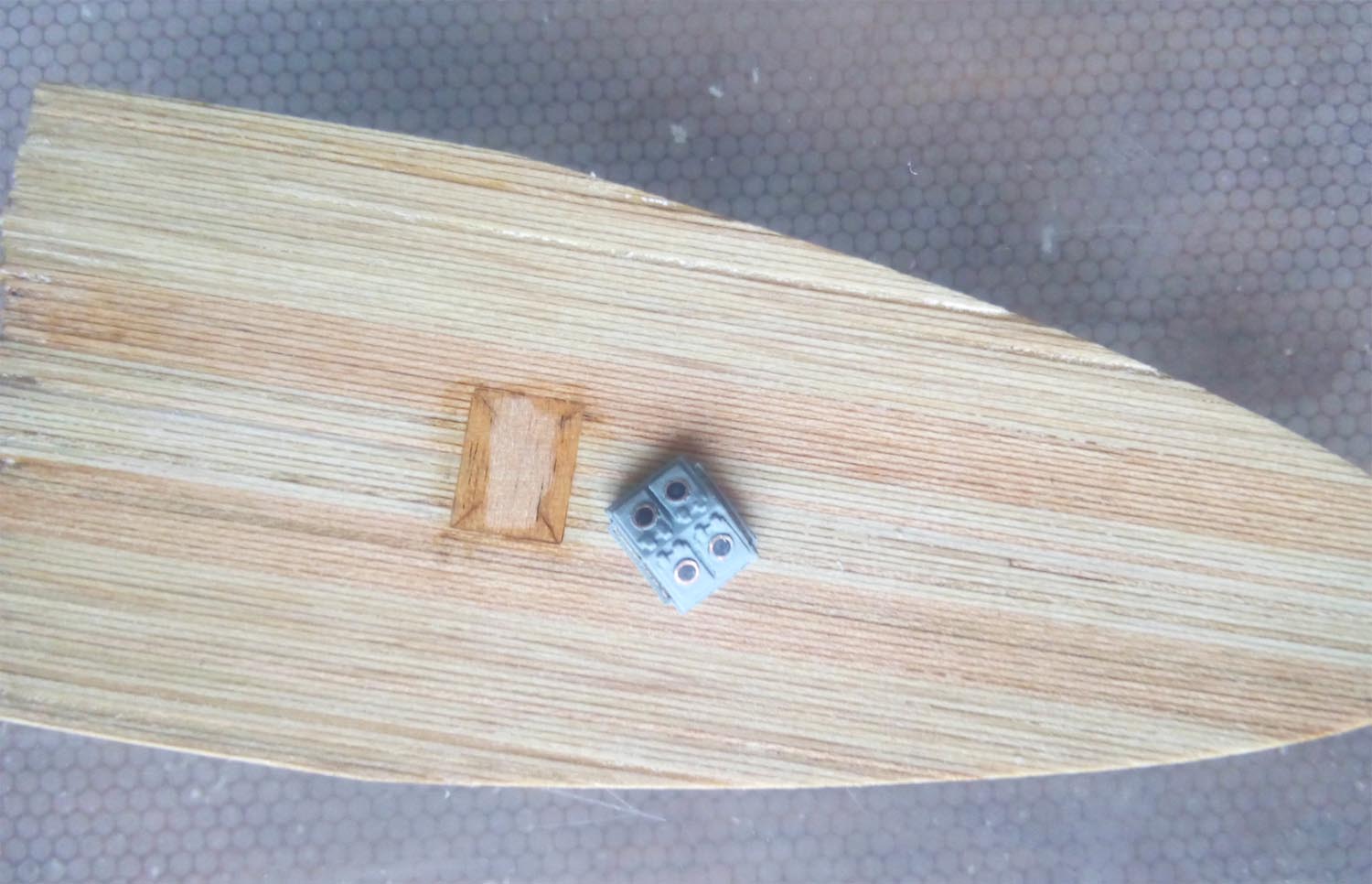

Процесс изготовления деревянных палуб. Когда палуба будет полностью выстелена, я планирую выпилить окна под «обвязки» надстроек, артиллерии, световых люков и т.д.

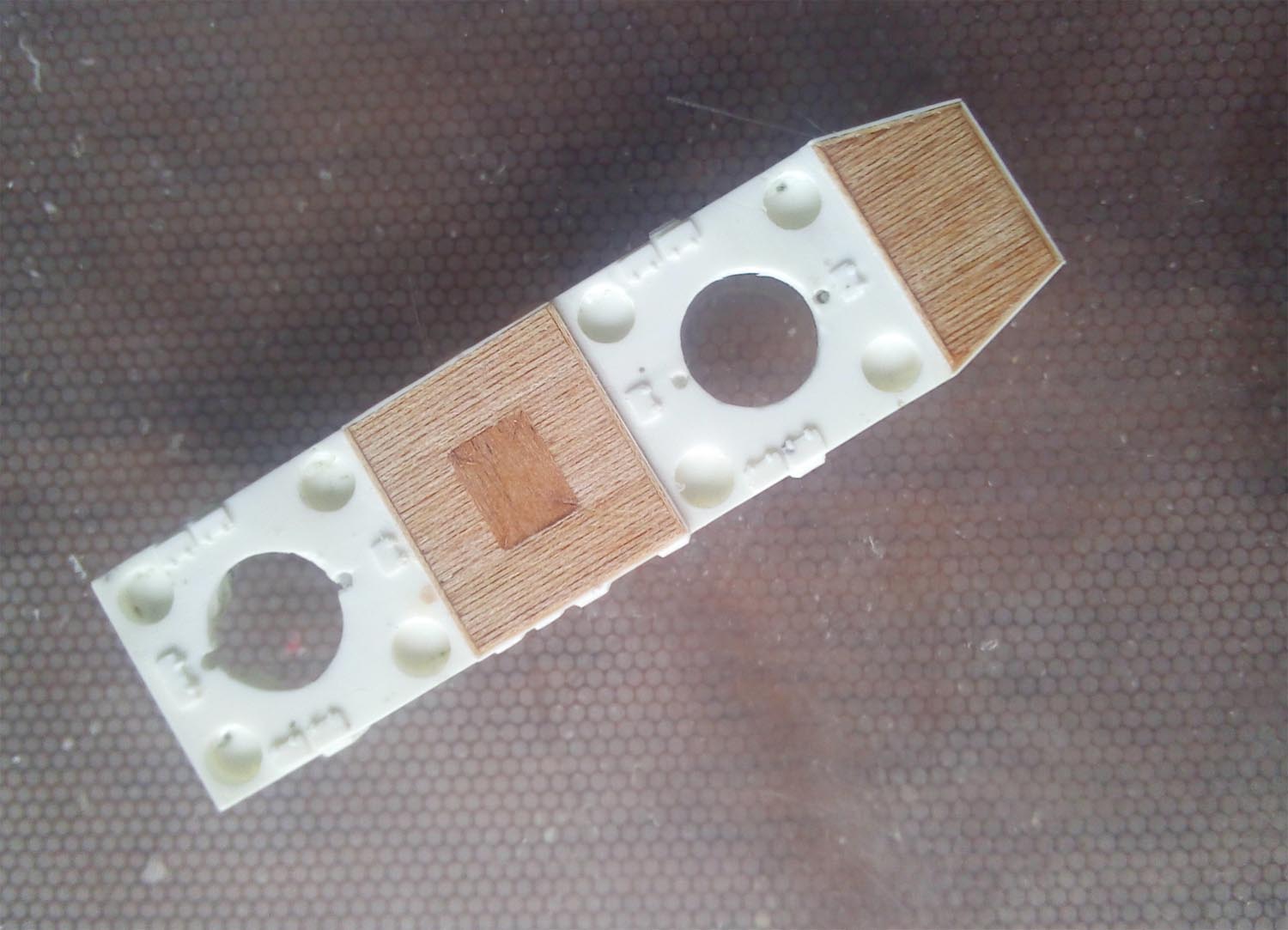

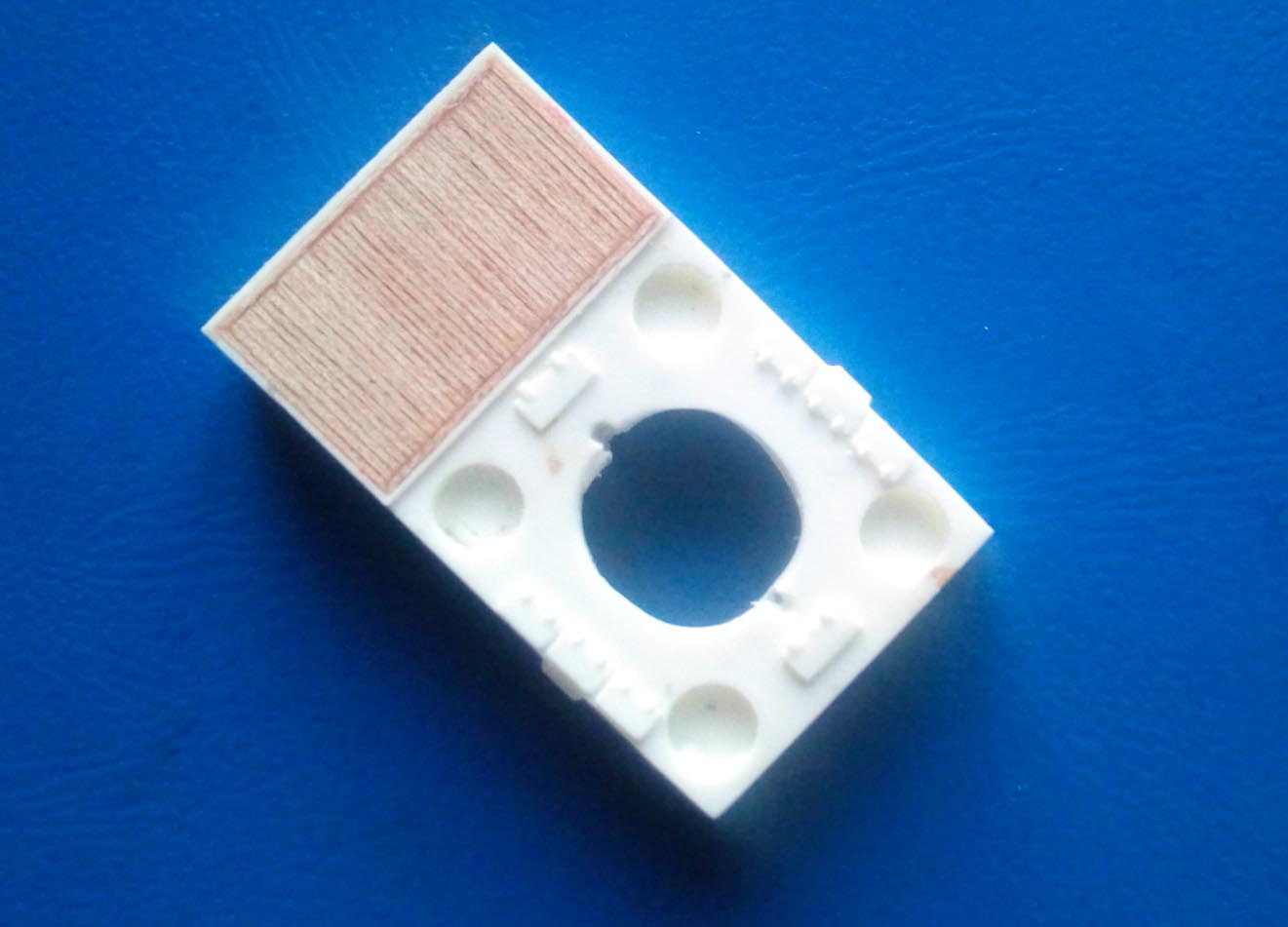

На носовой палубе (и на «длинном» кожухе котельного отделения, который под две трубы) технология мною опробована.

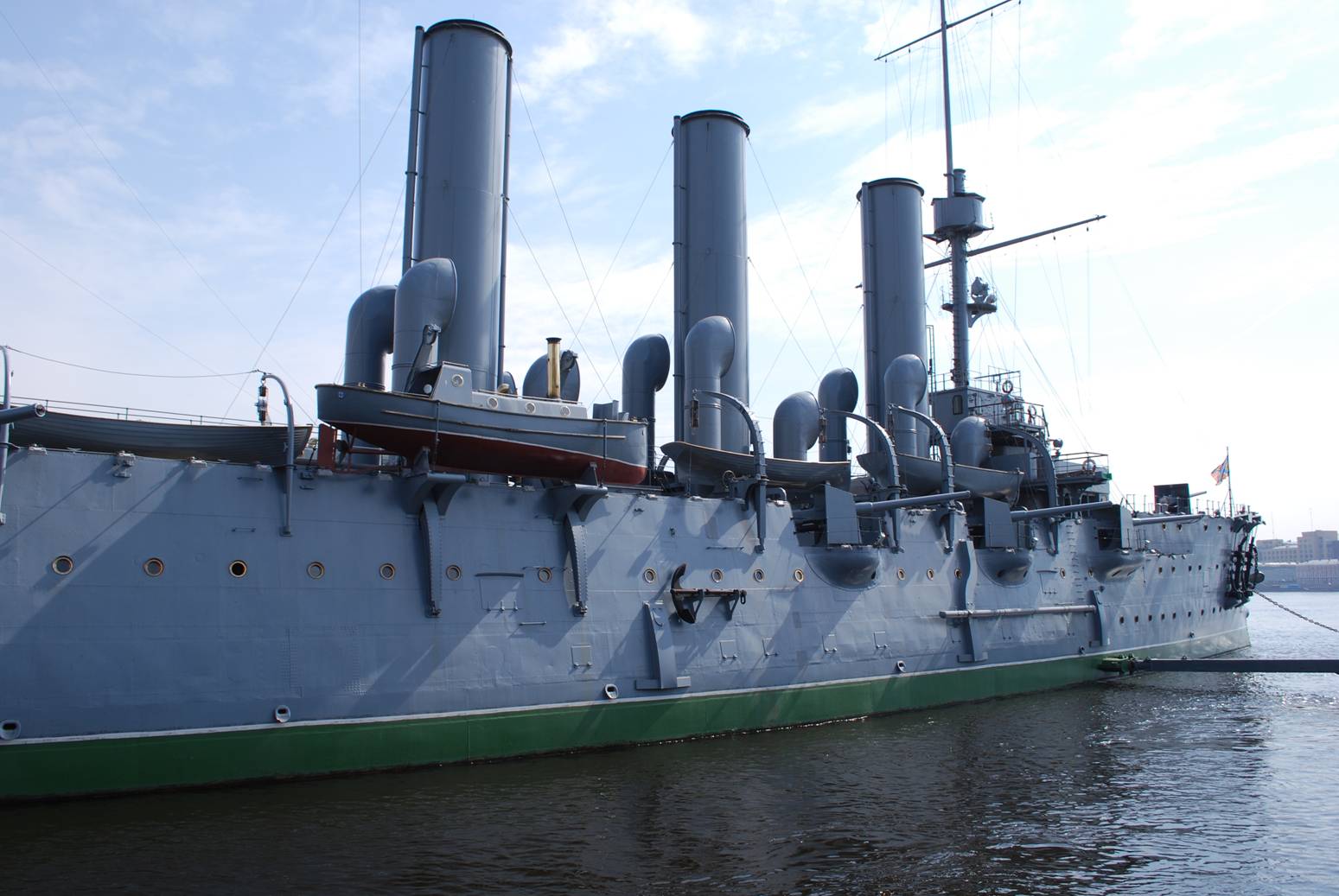

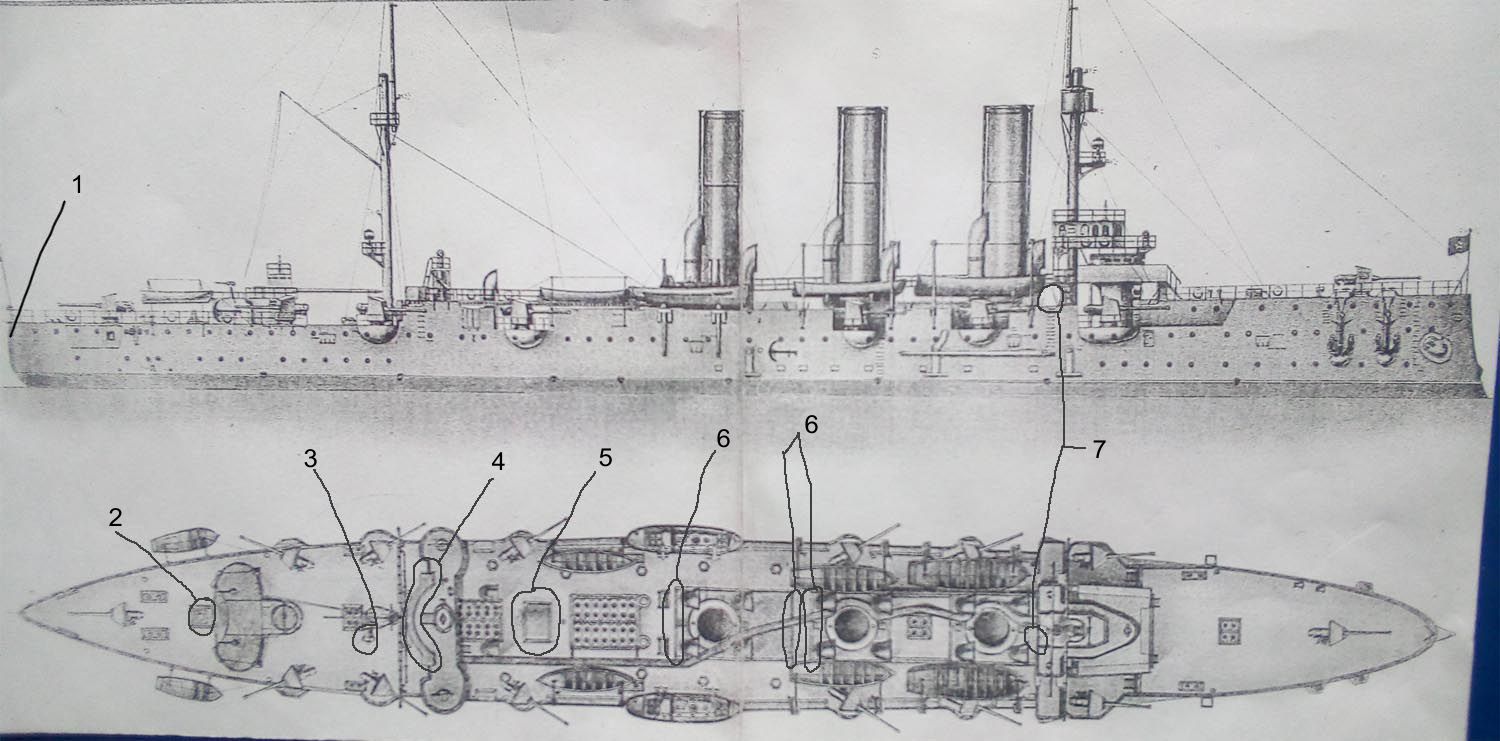

А теперь, я хочу обратиться с вопросами к сообществу: может, у кого есть детальные фото данного крейсера, особенно по деталировке. В сети выложены в основном фото общего вида. Причем, в силу понятных причин, снимков общего вида по левому борту тоже нет, а они могут пригодиться. Да и на палубе есть некоторое количество непонятных мне моментов:
1. Присутствует ли герб на корме крейсера?
2. Непонятна конструкция шпиля на корме.

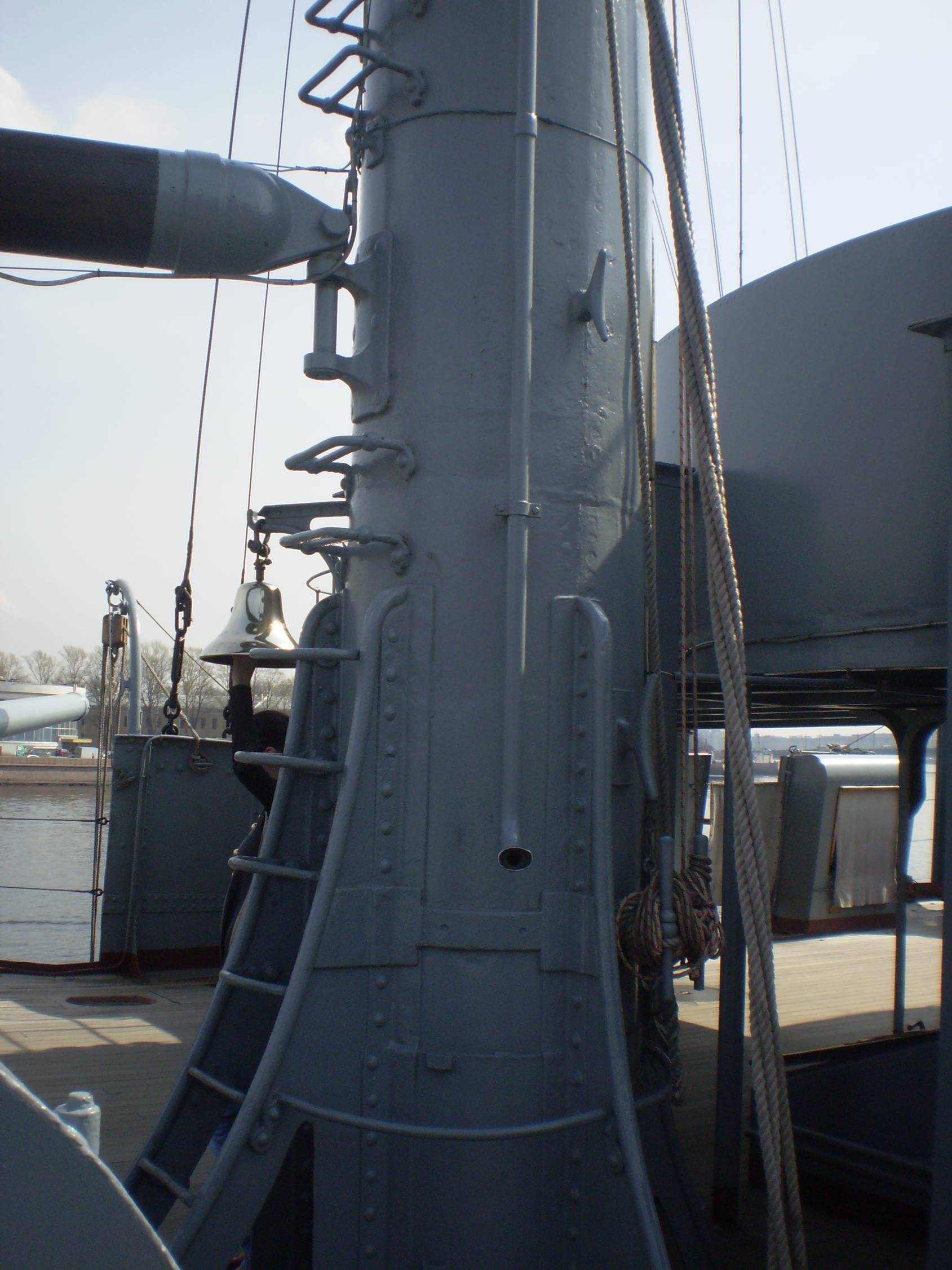

3. Нужны фотографии грузовой лебедки под грот-мачтой.

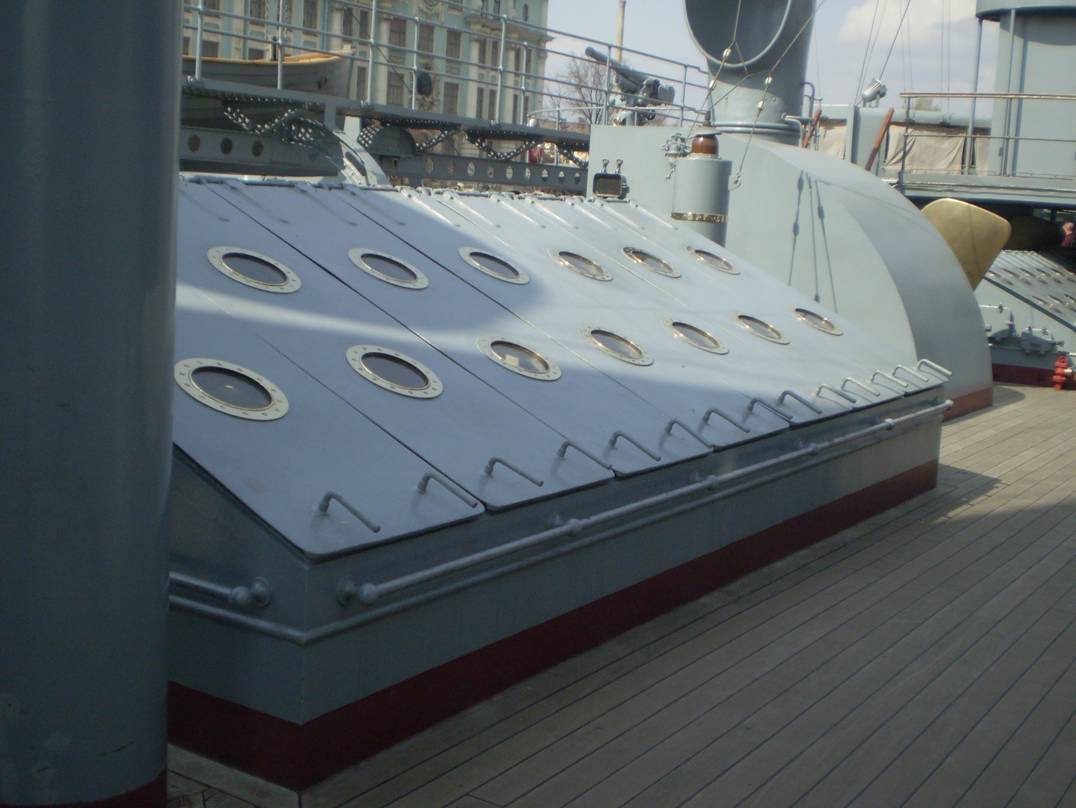

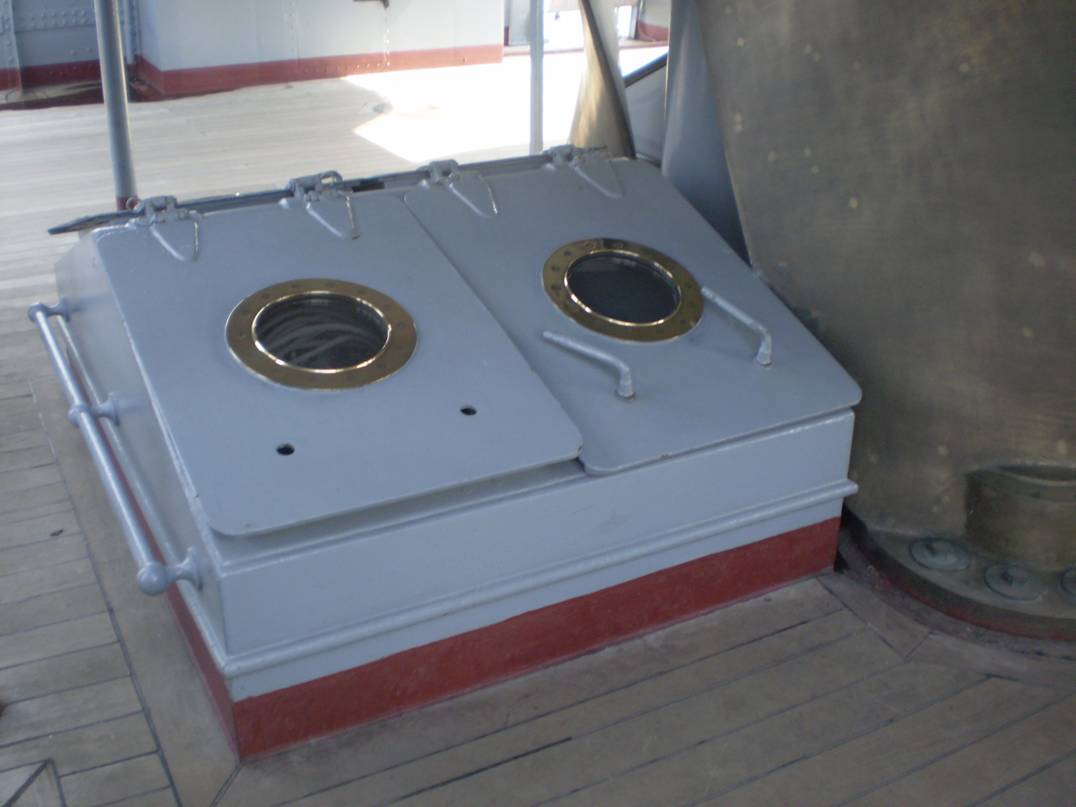

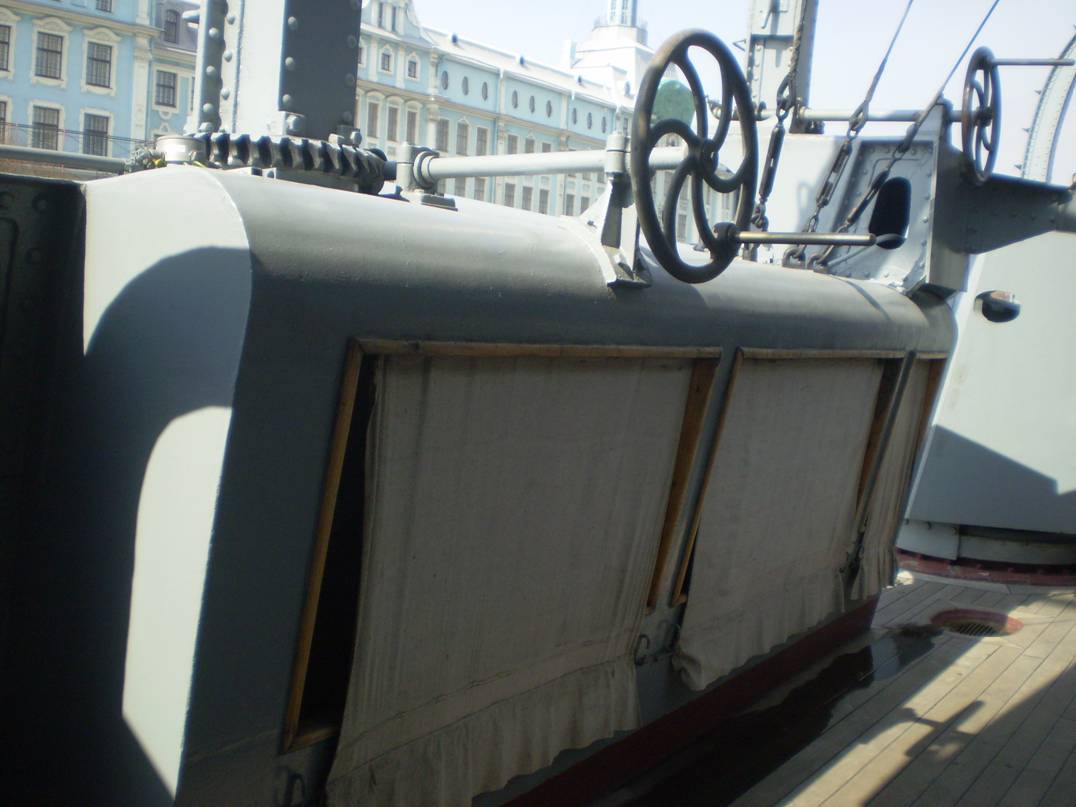

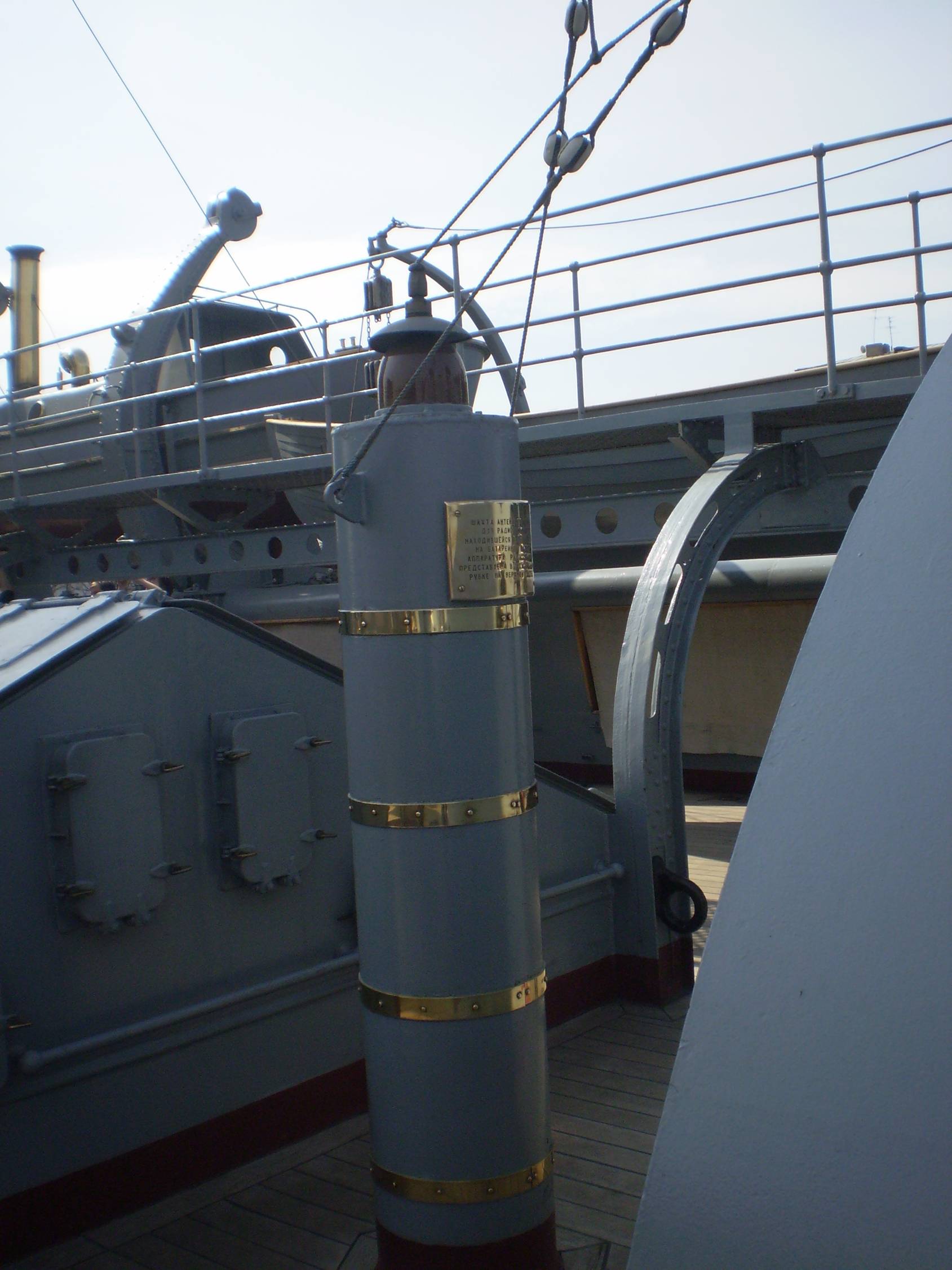

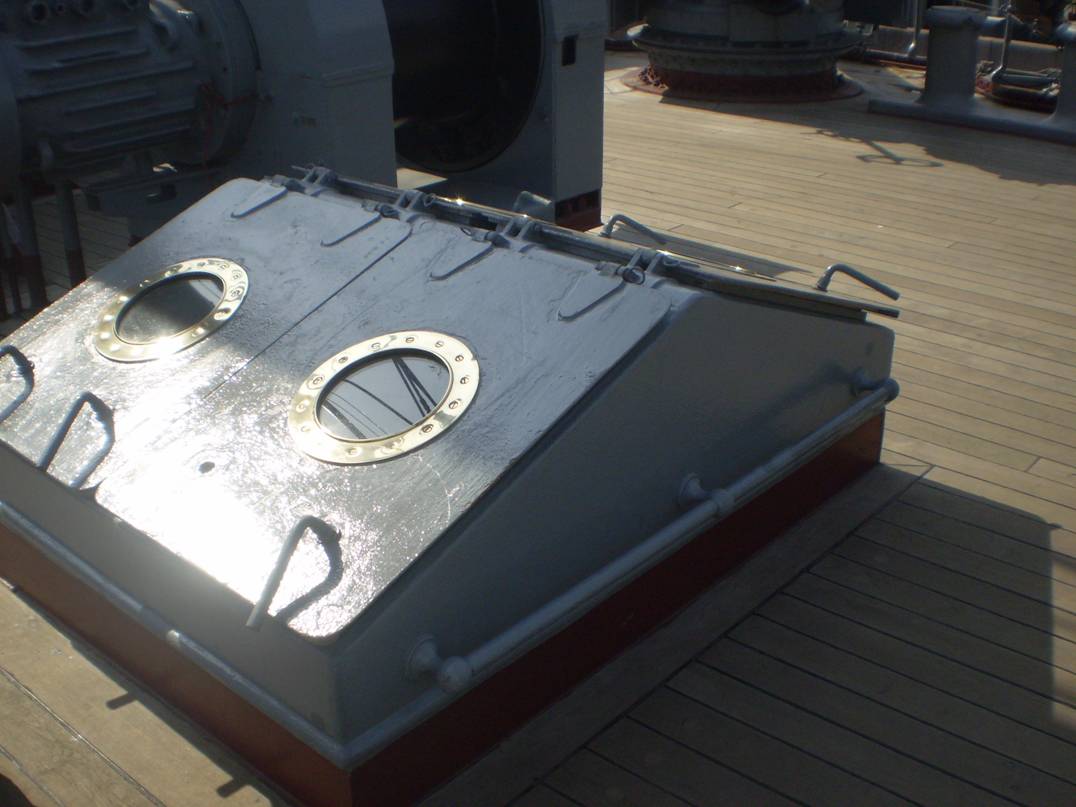

4. Интересует количество секций (размер и расположение проемов) коечных сеток на среднем мостике. Так же интересно, что сохранилось на палубе под мостиком (малый световой люк и четыре вертикально стоящих цилиндра, предназначение которых я не знаю).

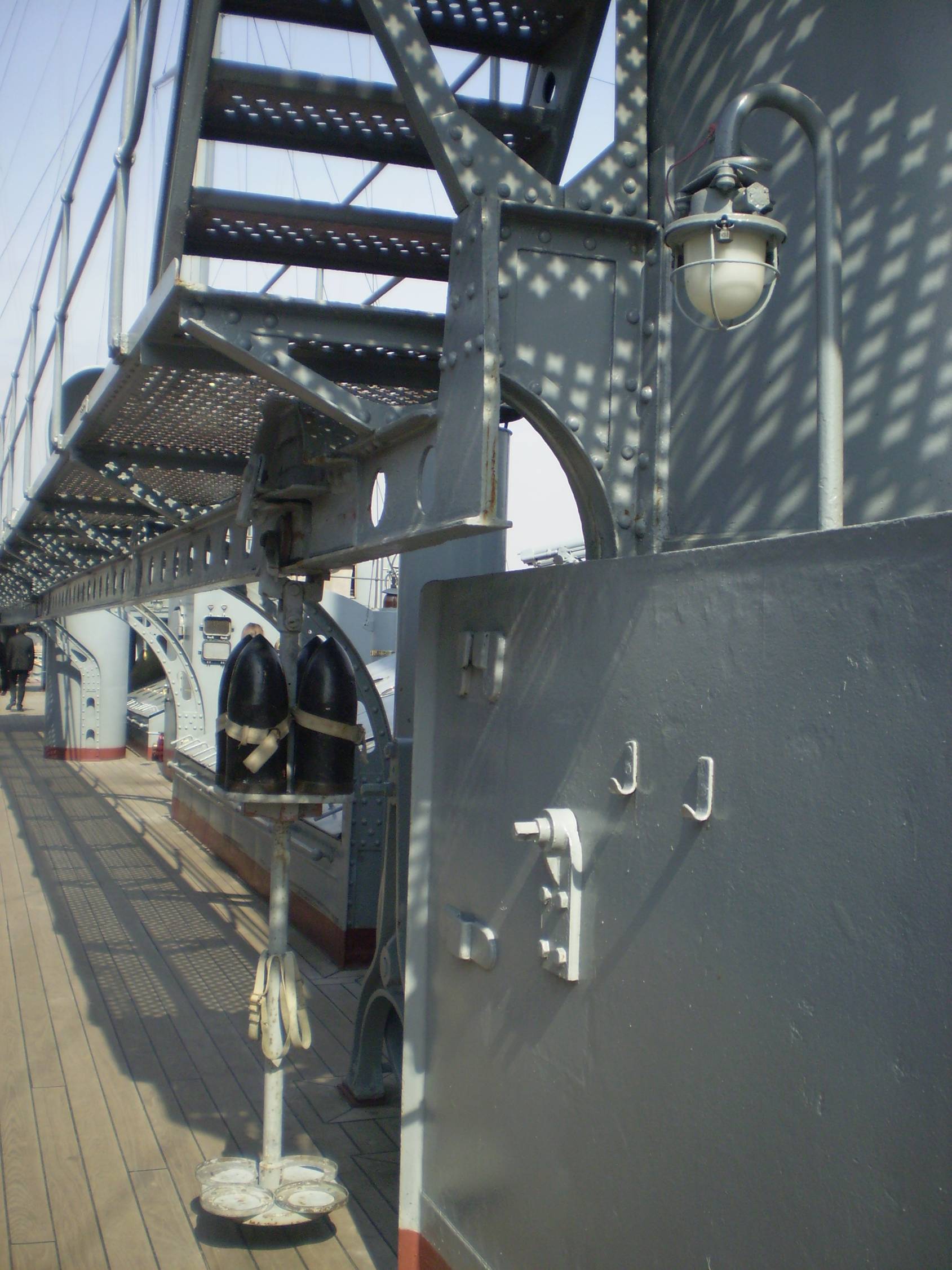

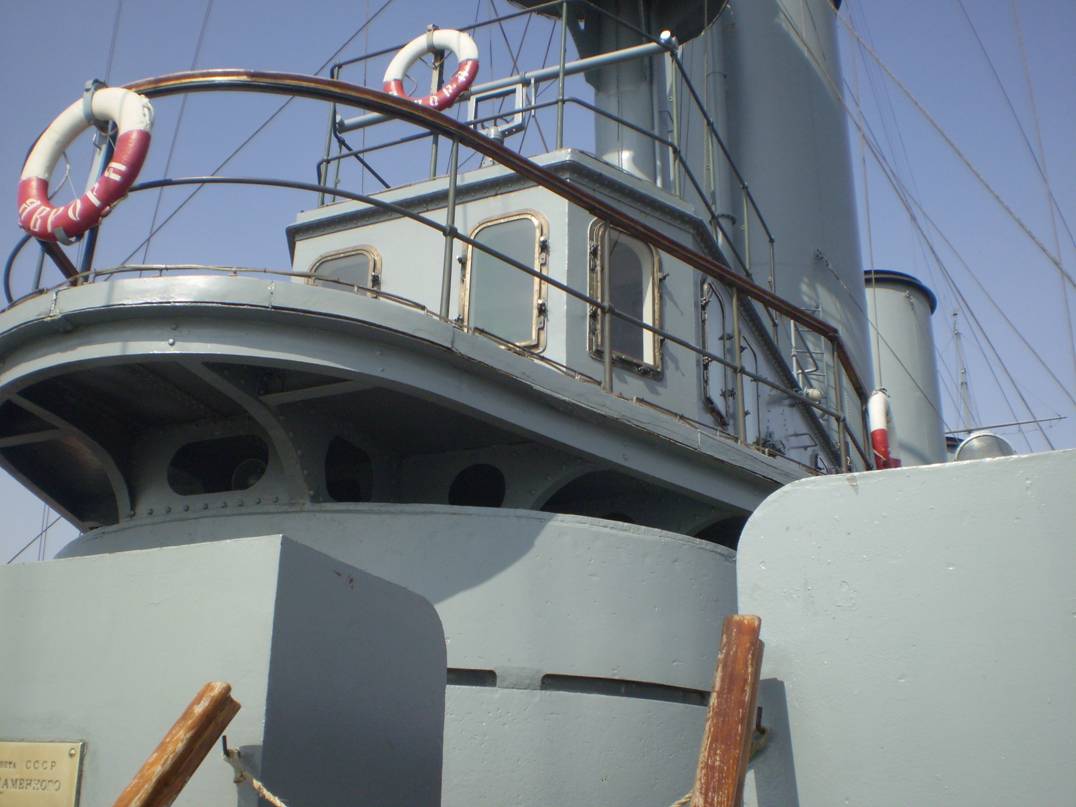

5. Нужны фото надстройки над трапом, который ведет во внутренние помещения.

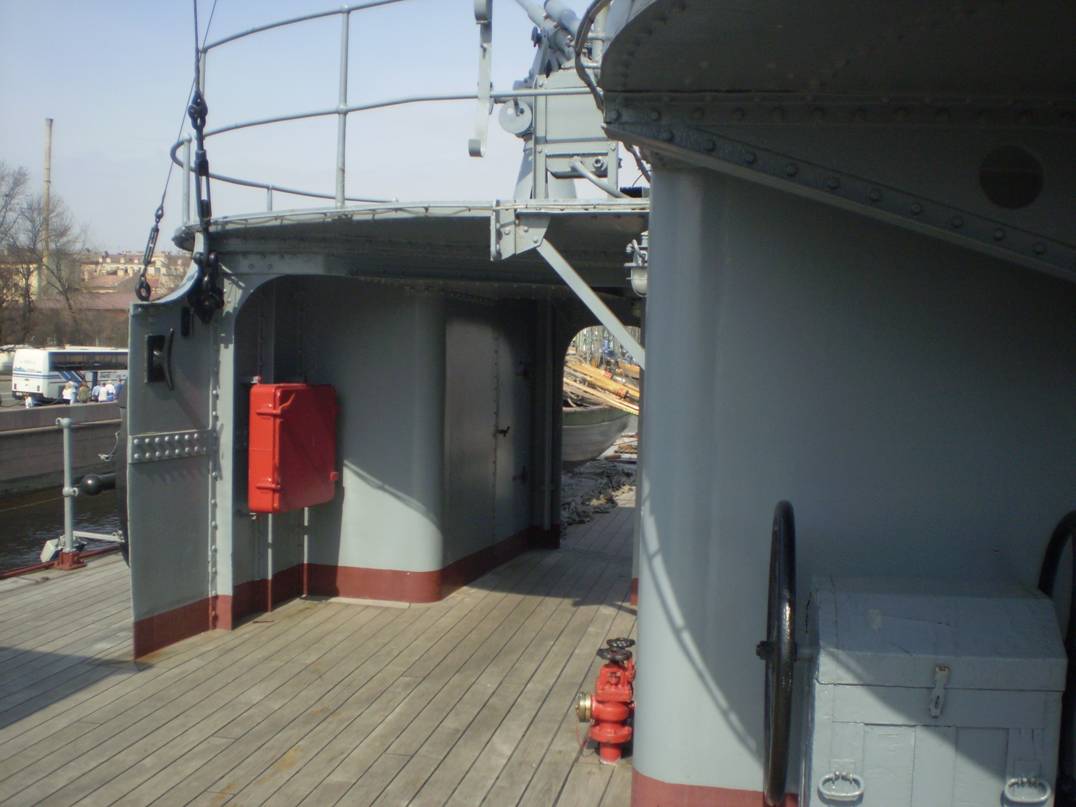

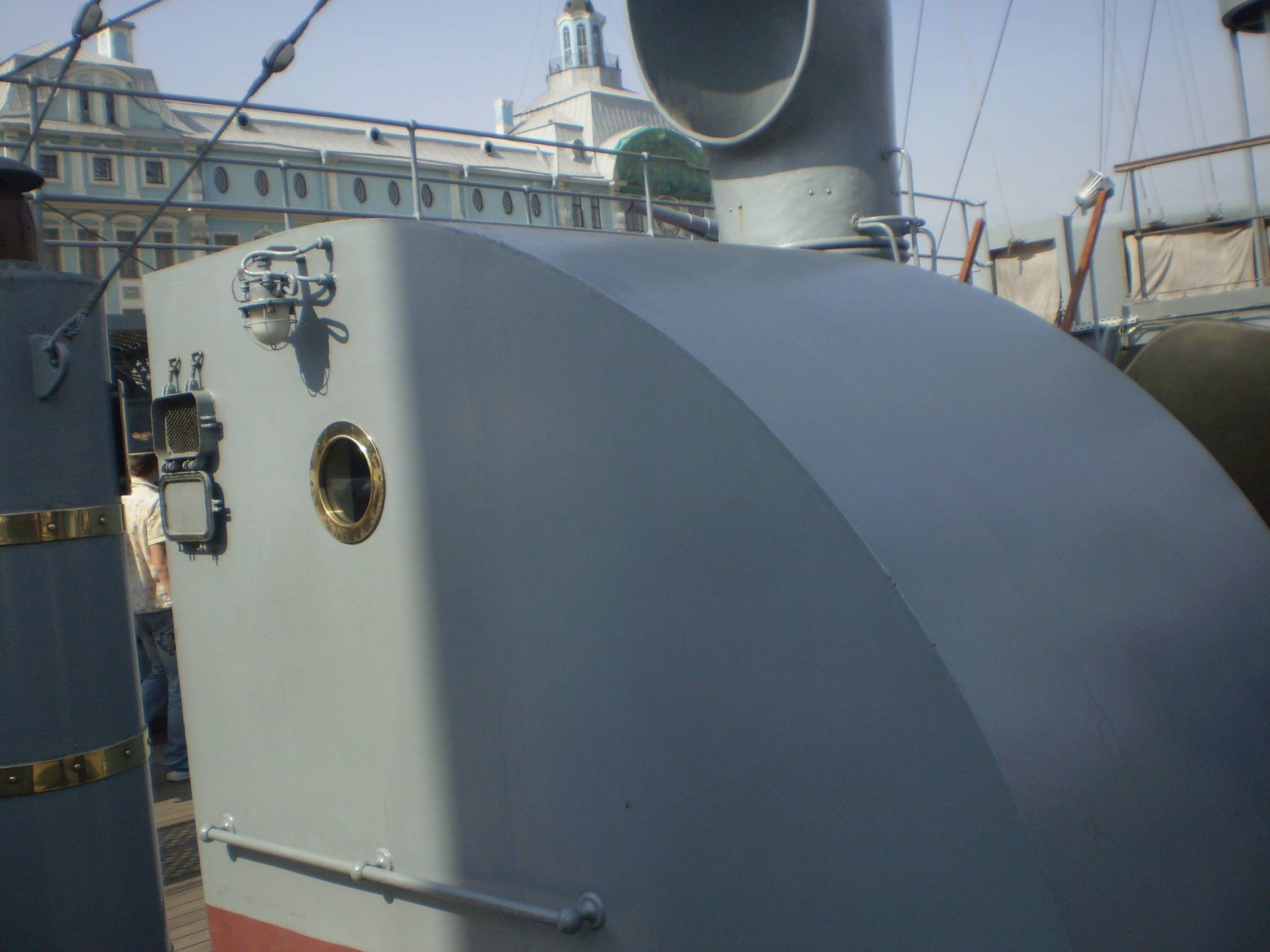

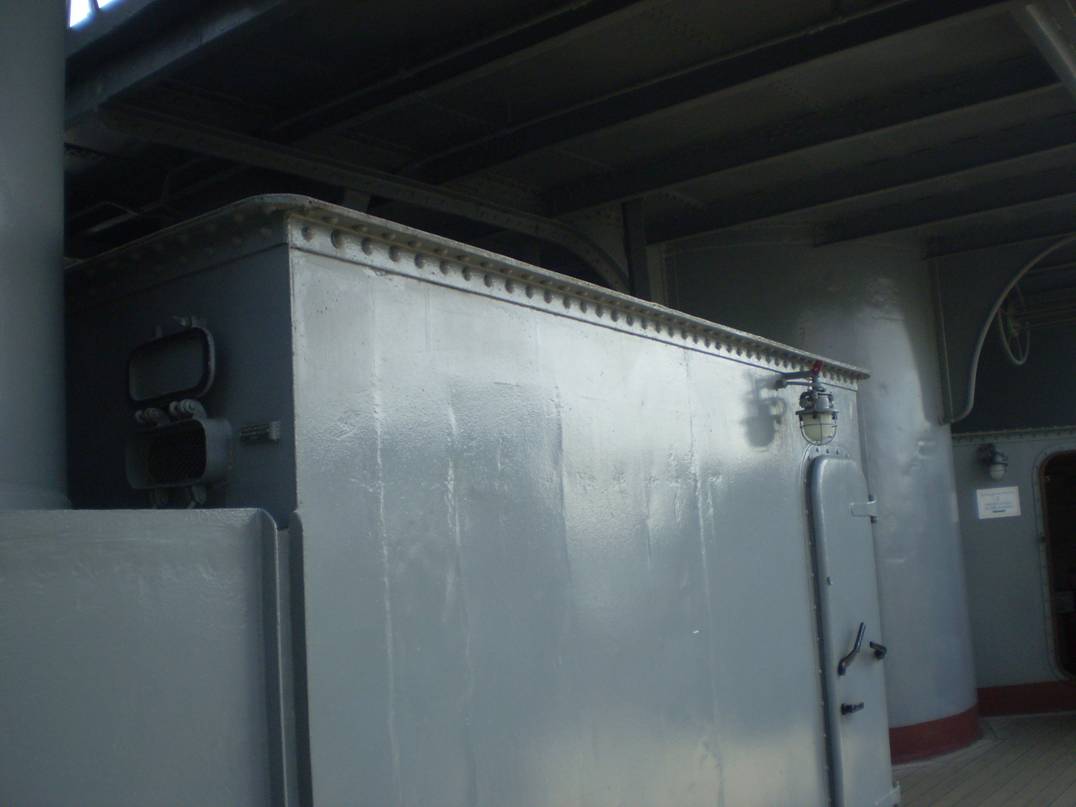

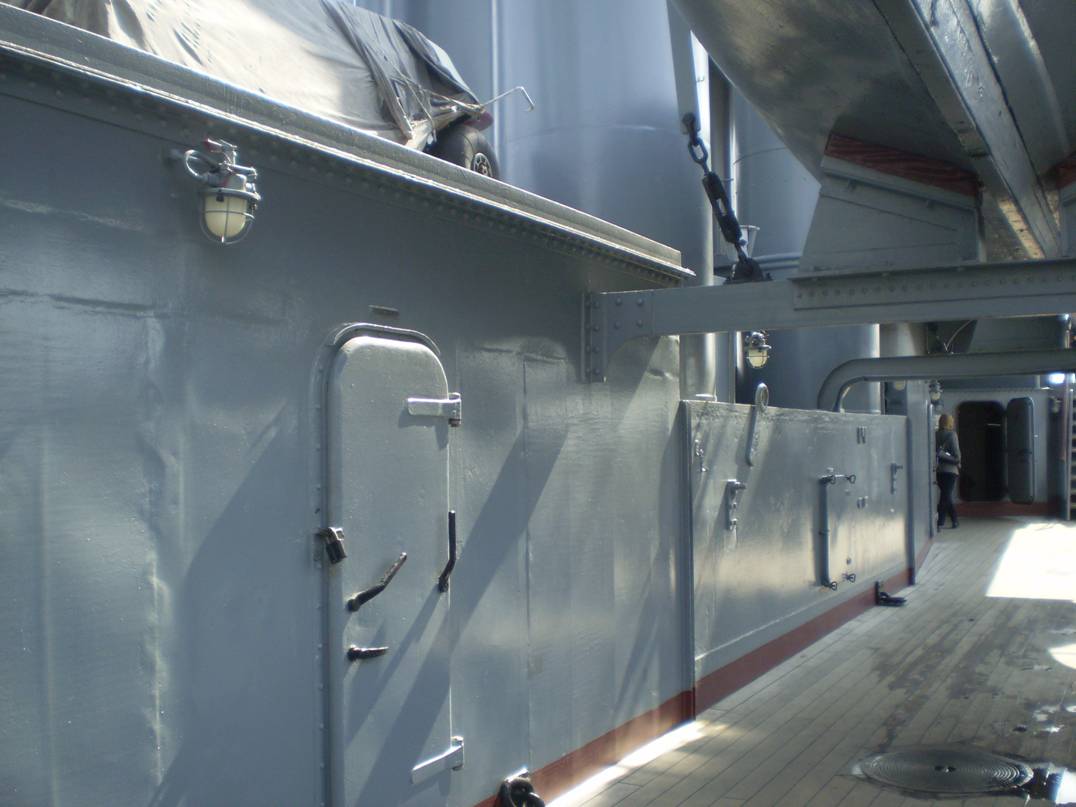

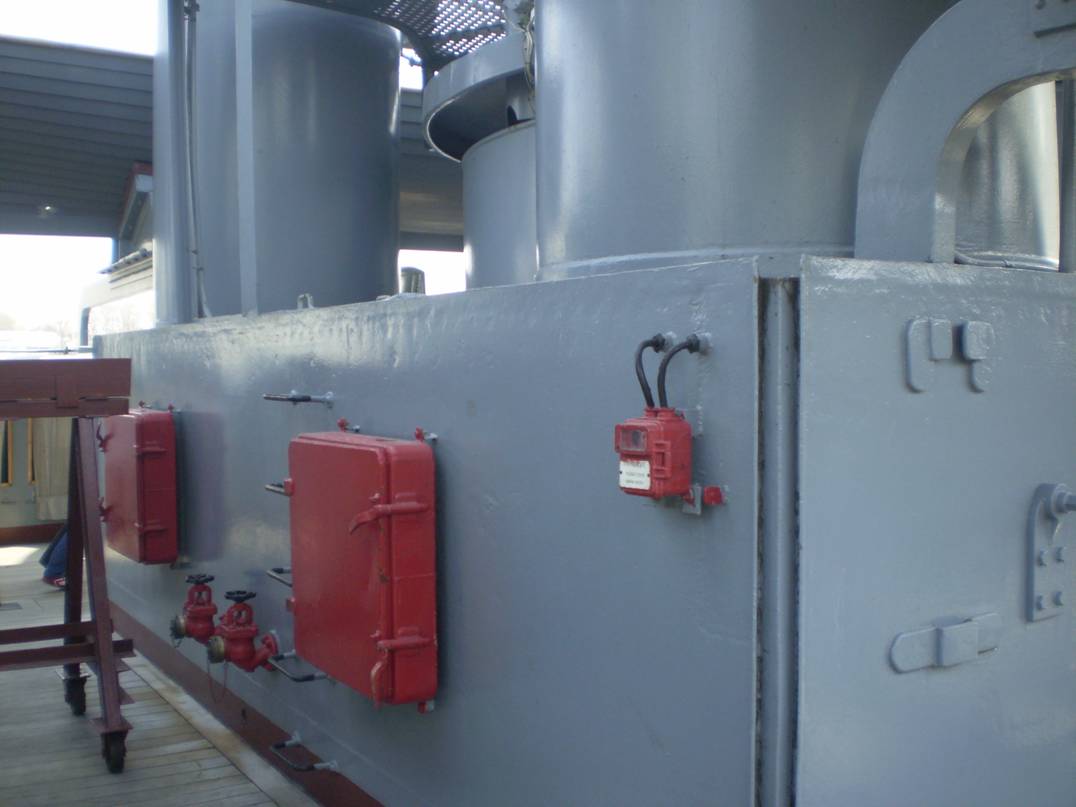

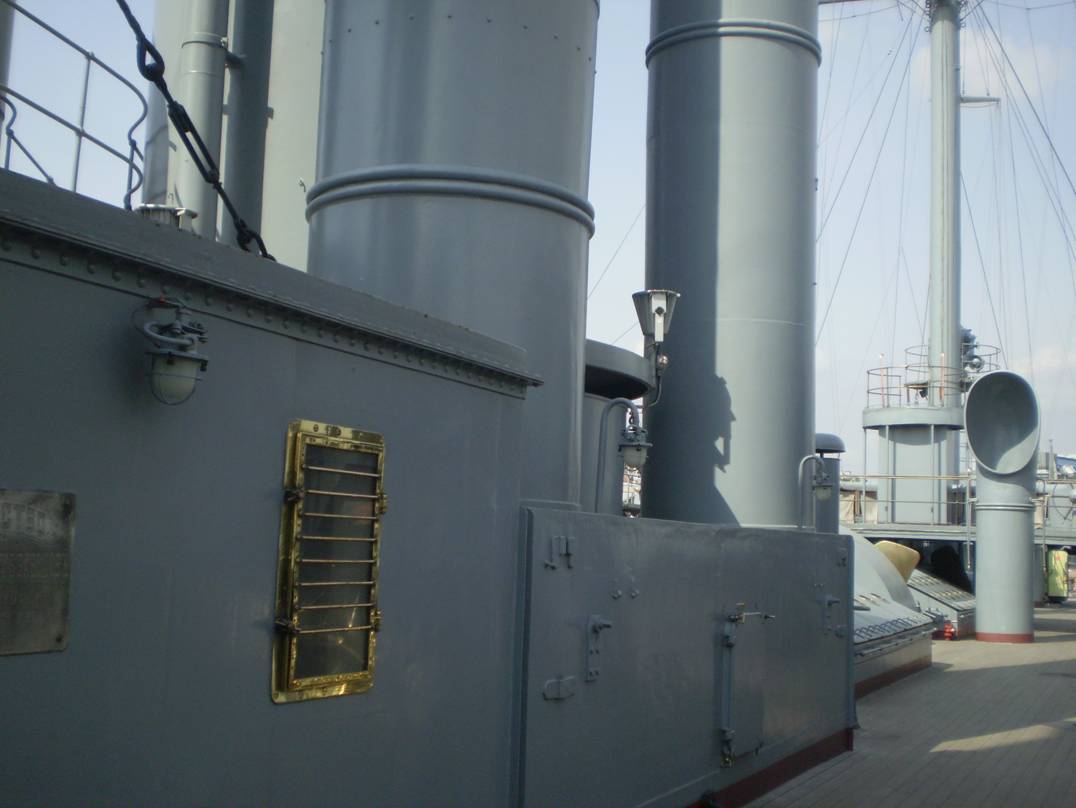

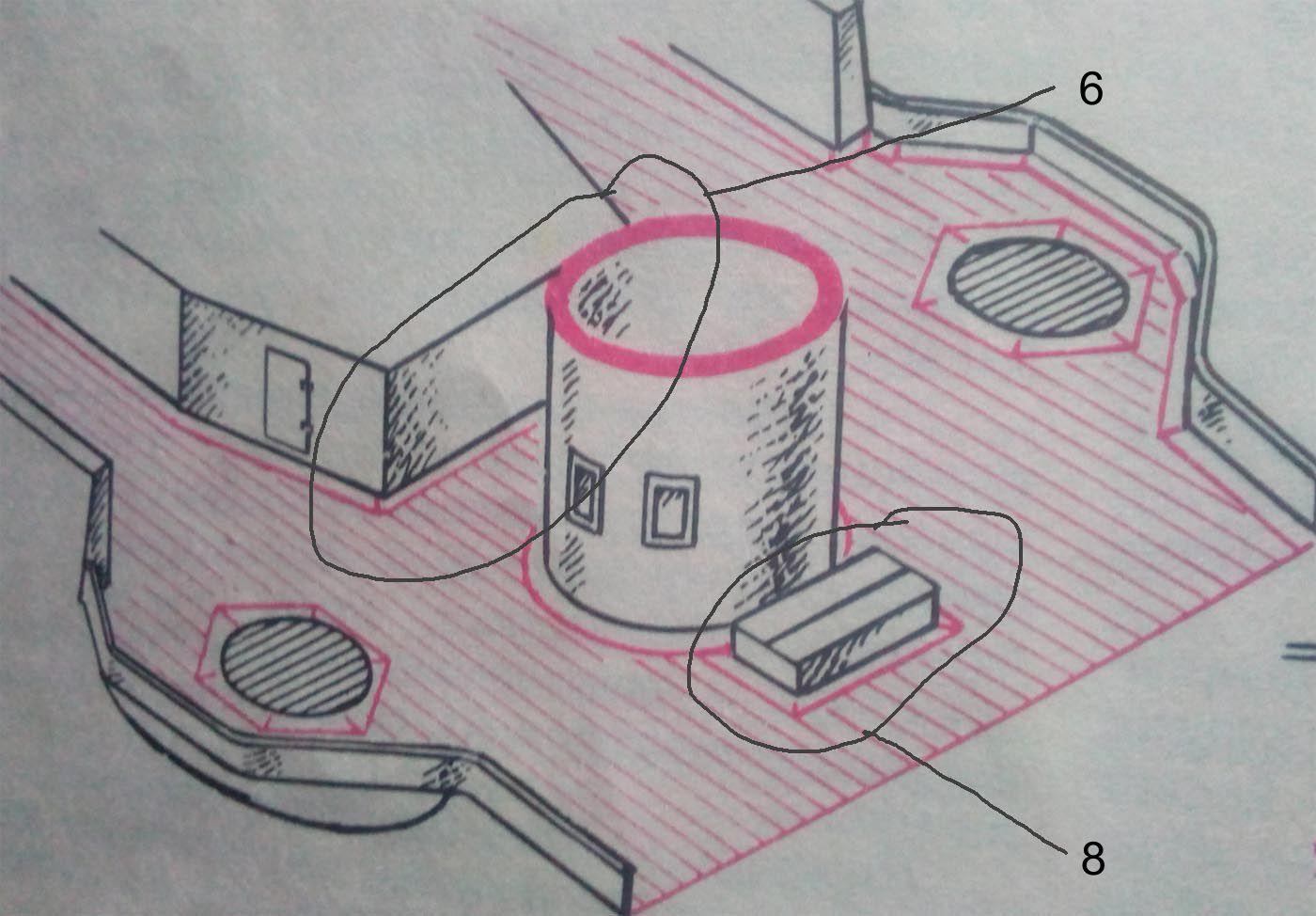

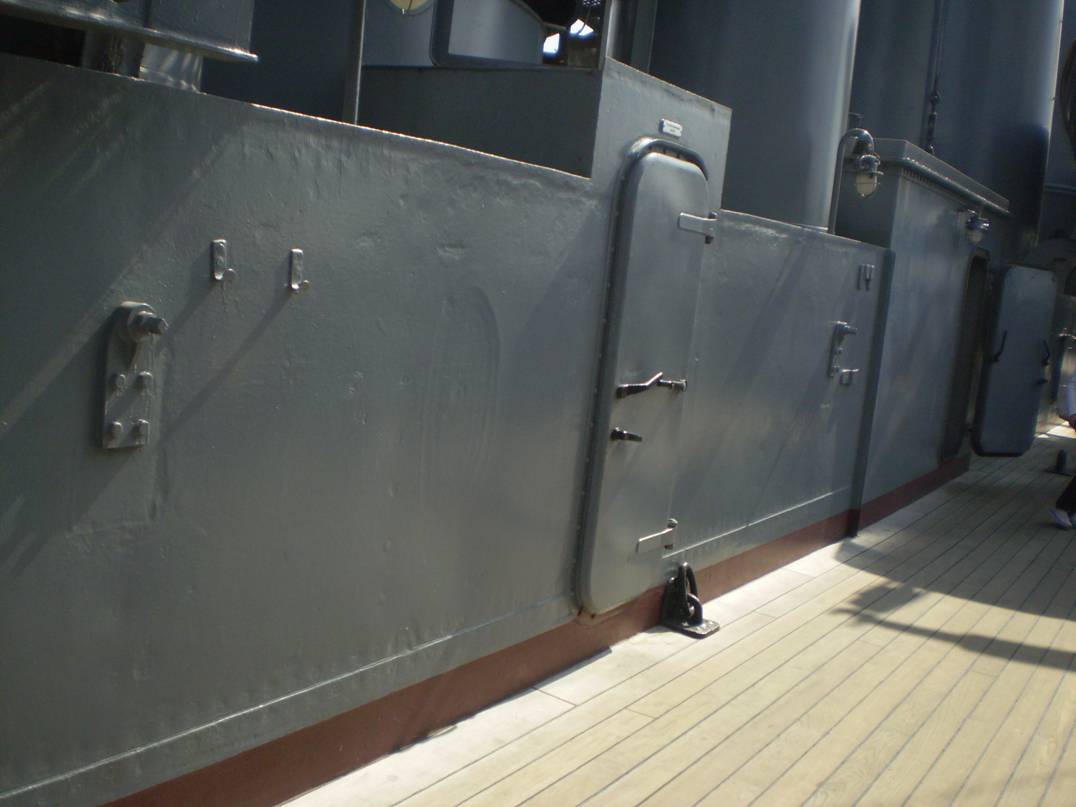

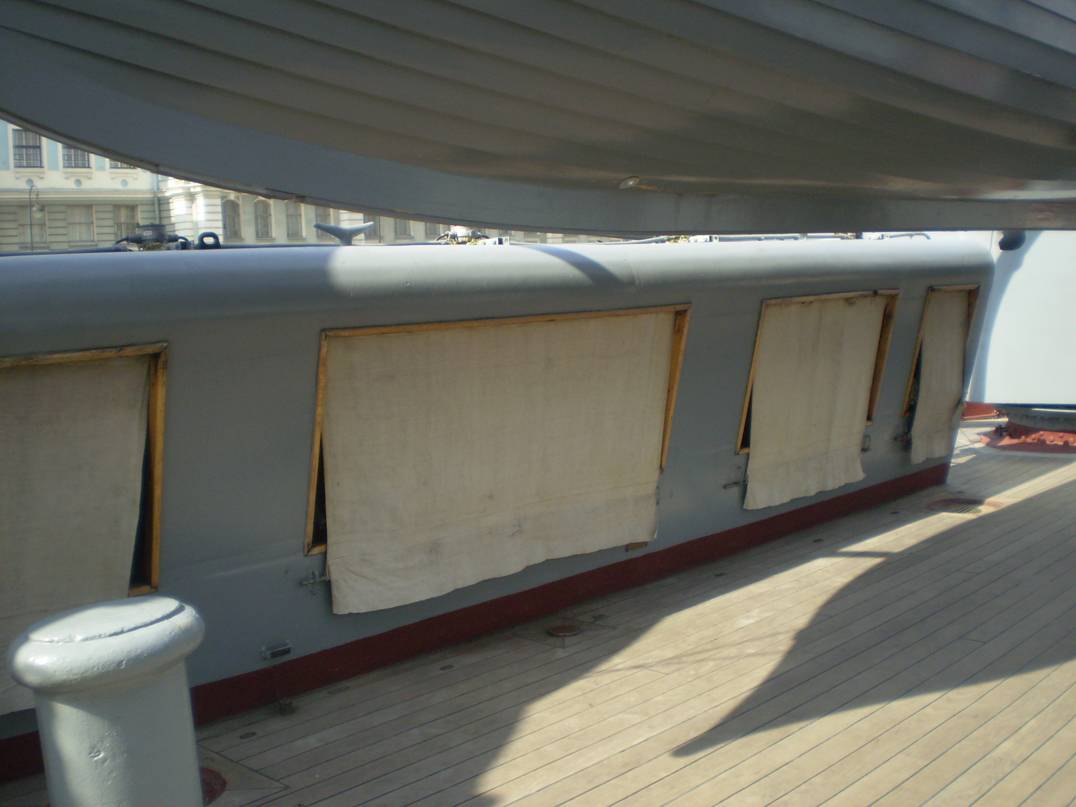

6. Отсутствует информация по «архитектуре» торцевых стенок кожухов котельных отделений. Предположительно, на передней стенке (которая находится под ходовой рубкой) «длинного» кожуха котельного отделения находятся дверь и иллюминатор.

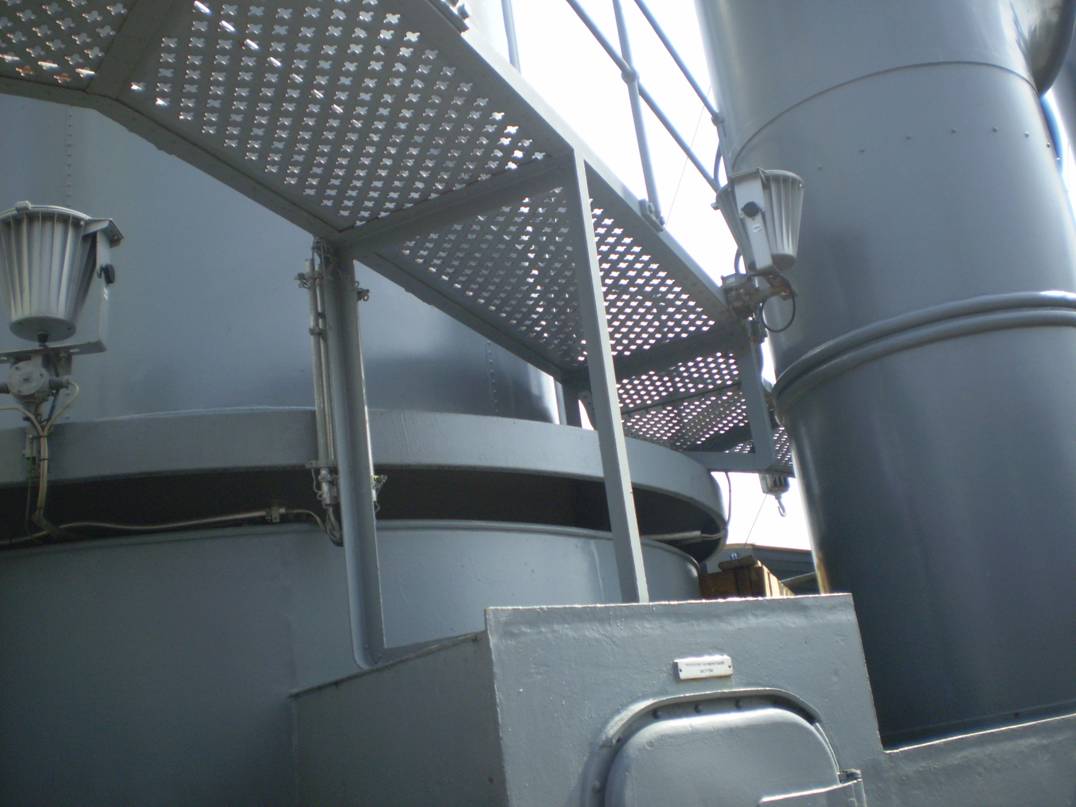

7. Остался ли трап-переход с носовой надстройки на крышу кожуха котельного отделения?
8. Есть ли трап во внутренние помещения под носовой надстройкой?
Буду признателен за любую информацию, что позволит построить модель данного корабля.
С уважением, Александр.
Приветствую.
Очень рекомендую посмотреть стройку нашего уважаемого коллеги Вадима:
http://karopka.ru/forum/forum190/topic20242/
Как правило у него кладезь информации
Желаю успеха!
стройка чайного клипера "Катти Сарк" завершена: http://karopka.ru/forum/messages/forum190/topic20710/message867910/?result=edit#message867910 Стройка "СЕВЕРОМОРЦЫ" завершена: https://karopka.ru/forum/forum190/topic25280/
Спасибо за пожелания!
Эту стройку (и не только ее) я прочел очень внимательно. Но вот беда:
"Аврору" до цусимской эпопеи и ту, которую строю я, разделяет больше
века. А в статье Сергея Балакина очень детально показана эволюция крейсера
всего за 15 лет его службы. Мои вопросы как раз призваны уточнить
состояние корабля после "реставрации" 1984-1987 гг.
С уважением, Александр.
А палуба из чего? Из отдельных досок набираете? Какая ширина доски получается?
Три слова - это два слова.
@Иван Ильин написал:А палуба из чего? Из отдельных досок набираете? Какая ширина доски получается?
Палуба деревянная. Распускал клен на циркулярной пиле. Набираю из отдельных досок. Ширина доски = 0,3 мм.
@Александр написал:Мои вопросы как раз призваны уточнитьсостояние корабля после "реставрации" 1984-1987 гг.
Купите Мидель-Шпангоут по Авроре, и многие вопросы, наверное, сами собой прояснятся
@=PUH=kitt написал:Александр написал:В сети выложены в основном фото общего вида. Причем, в силу понятных причин, снимков общего вида по левому борту тоже нет,... 1. Присутствует ли герб на корме крейсера?
Я попробовал в гугле набрать "крейсер аврора корма" и поиск по картинкам.
в первой же строке обнаружилось:
https://politikus.ru/v-rossii/63057-avrora-vernetsya-v-iyule-2016-goda-s-sovetskim-gerbom-na-korme.h...
Спасибо Вам ОГРОМНОЕ, =PUH=kitt!
Один из интересующих меня вопросов снят. Я надеюсь, что ответы на них позволят мне сделать хорошую модель.
С уважением, Александр.
@Алексей Никитин написал:Александр написал:Кожуха котельных отделений.
А разве на крышах кожухов был деревянный настил...?!
Как не странно, но был. По крайней мере, после ремонта 1987г. В чем его необходимость, я сказать не могу, но факт остается фактом.
С уважением, Александр.
@Алексей Никитин написал:Александр написал:Мои вопросы как раз призваны уточнитьсостояние корабля после "реставрации" 1984-1987 гг.
Купите Мидель-Шпангоут по Авроре, и многие вопросы, наверное, сами собой прояснятся
Мидель-шпангоут №29 у меня есть, как и многие другие книги по этой
серии крейсеров. Я являюсь фанатом данного проекта, если можно так сказать.
Однако, по перестроенной "Авроре" там 5-6 интересных моделисту фото и
общий вид, ничем кардинально не отличающийся от приведенного мною выше. С
учетом "живого" прототипа, хочется получить чуть больше информации
для работы. С уважением, Александр.
Приветствую. Вот тут можно порыться....:
https://wikiway.com/russia/sankt-peterburg/kreyser-avrora/photo/
https://military-museum.livejournal.com/48157.html
https://vseprootpusk.ru/krejser-avrora
https://fishki.net/1306451-jekskursija-po-krejseru-avrora.html
http://www.hellopiter.ru/Aurora_a_cruiser_photo.html
стройка чайного клипера "Катти Сарк" завершена: http://karopka.ru/forum/messages/forum190/topic20710/message867910/?result=edit#message867910 Стройка "СЕВЕРОМОРЦЫ" завершена: https://karopka.ru/forum/forum190/topic25280/
@Антон Хотеев написал:Приветствую. Вот тут можно порыться....:
https://wikiway.com/russia/sankt-peterburg/kreyser-avrora/photo/
https://military-museum.livejournal.com/48157.html
https://vseprootpusk.ru/krejser-avrora
https://fishki.net/1306451-jekskursija-po-krejseru-avrora.html
http://www.hellopiter.ru/Aurora_a_cruiser_photo.html
Добрый день, Антон.
Кое-что из приведенного Вами списка я изучил, а кое-что прошло мимо меня. Буду наверстывать.
Спасибо, что неравнодушны к моему начинанию.
С уважением, Александр.

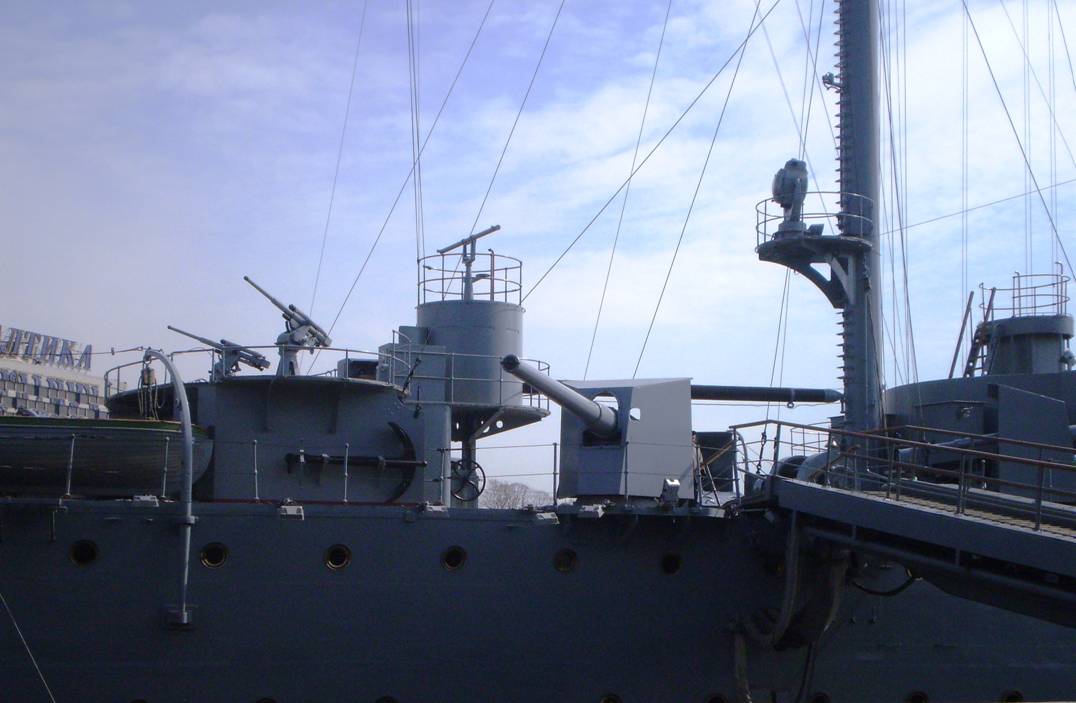

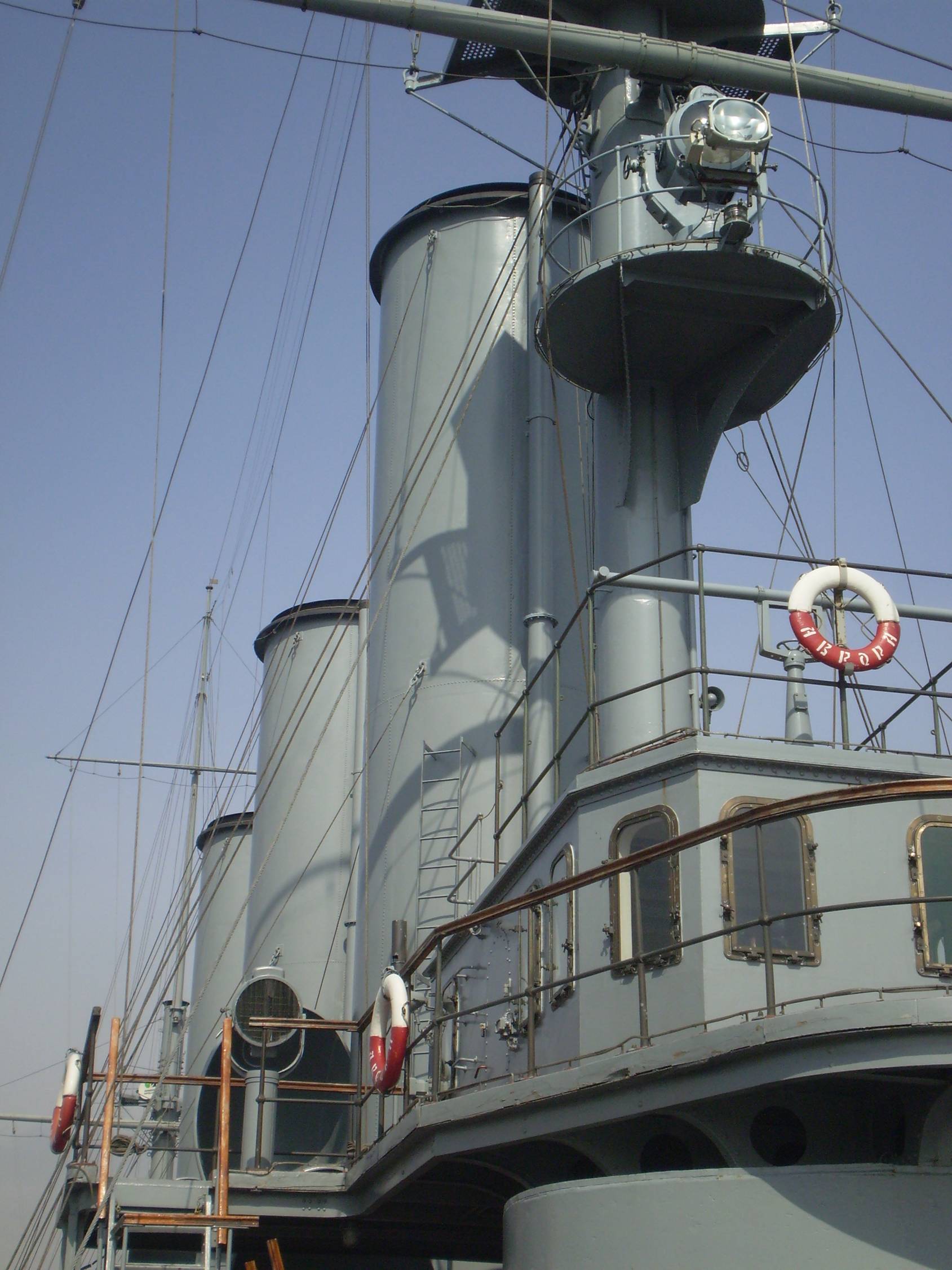

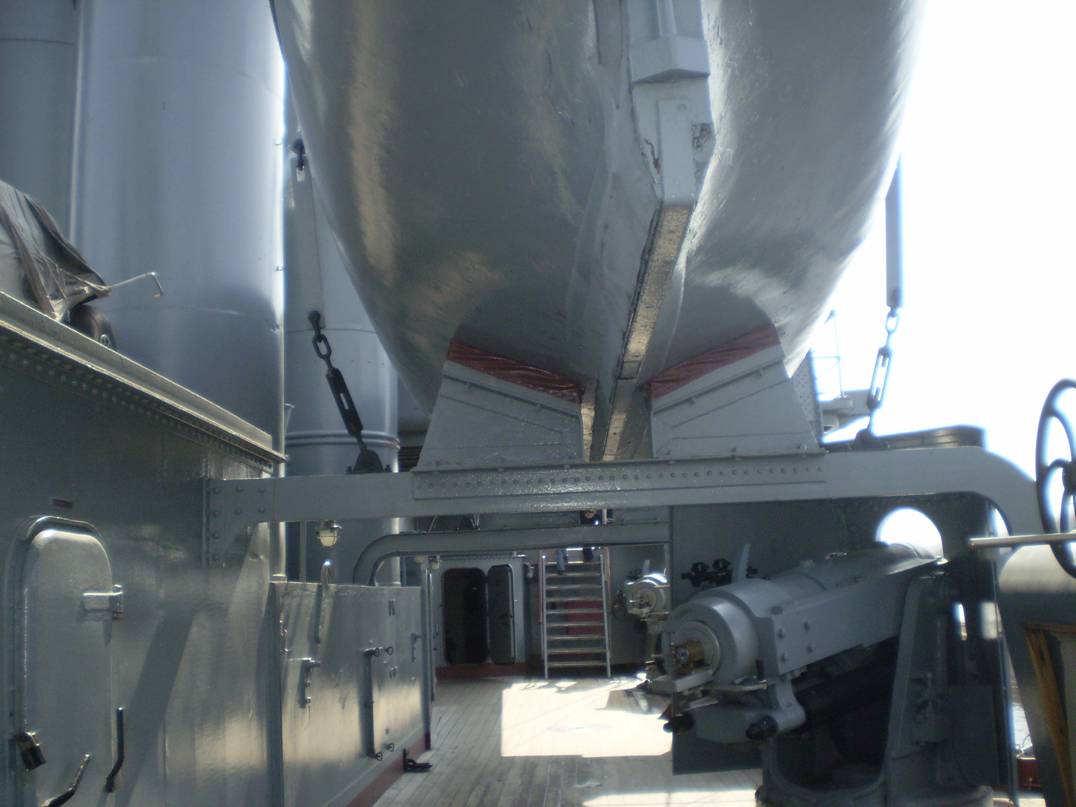

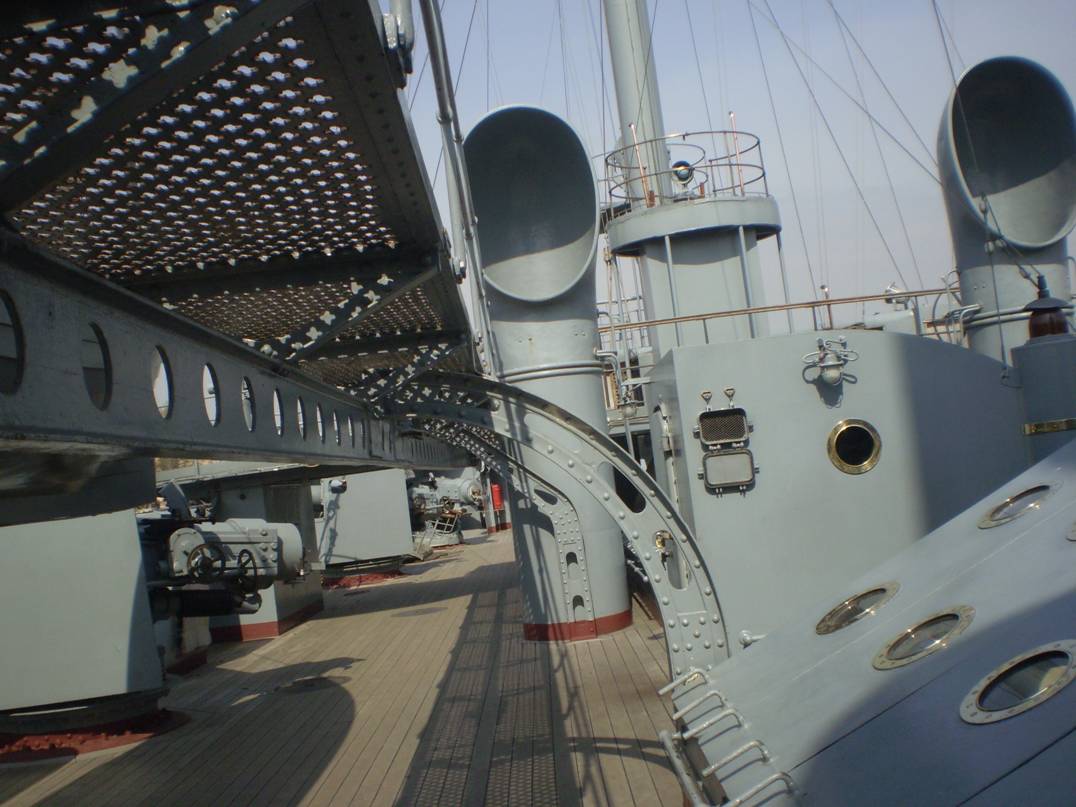

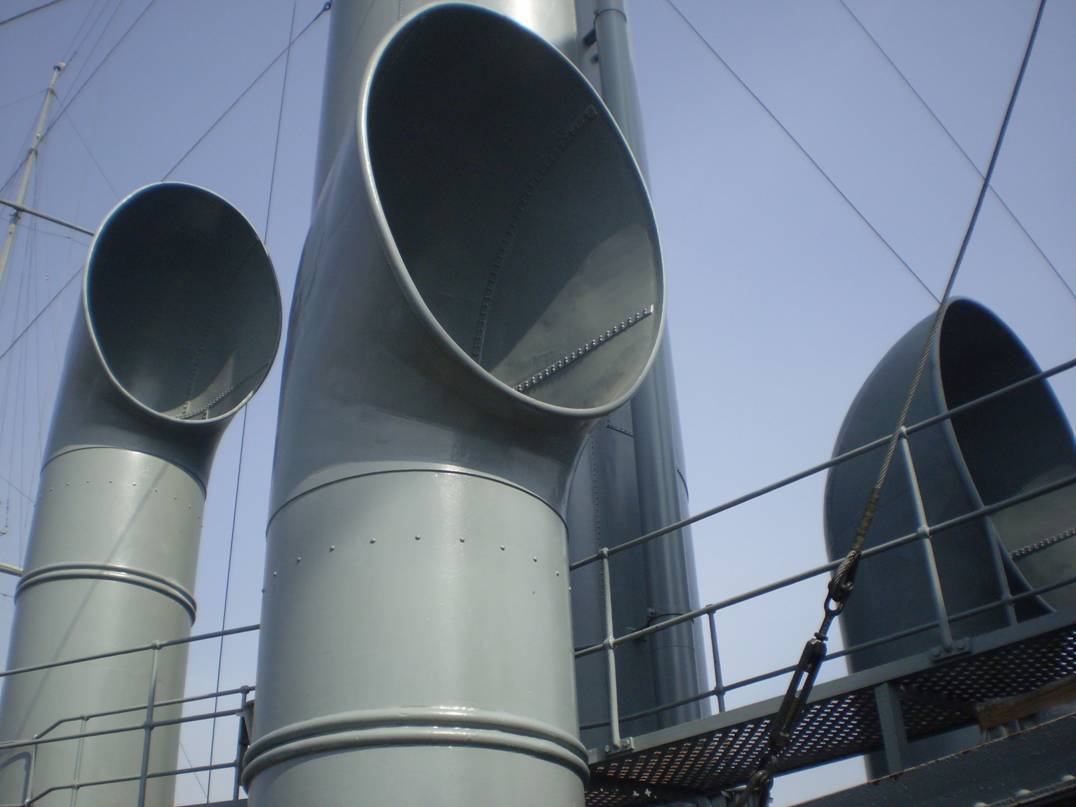

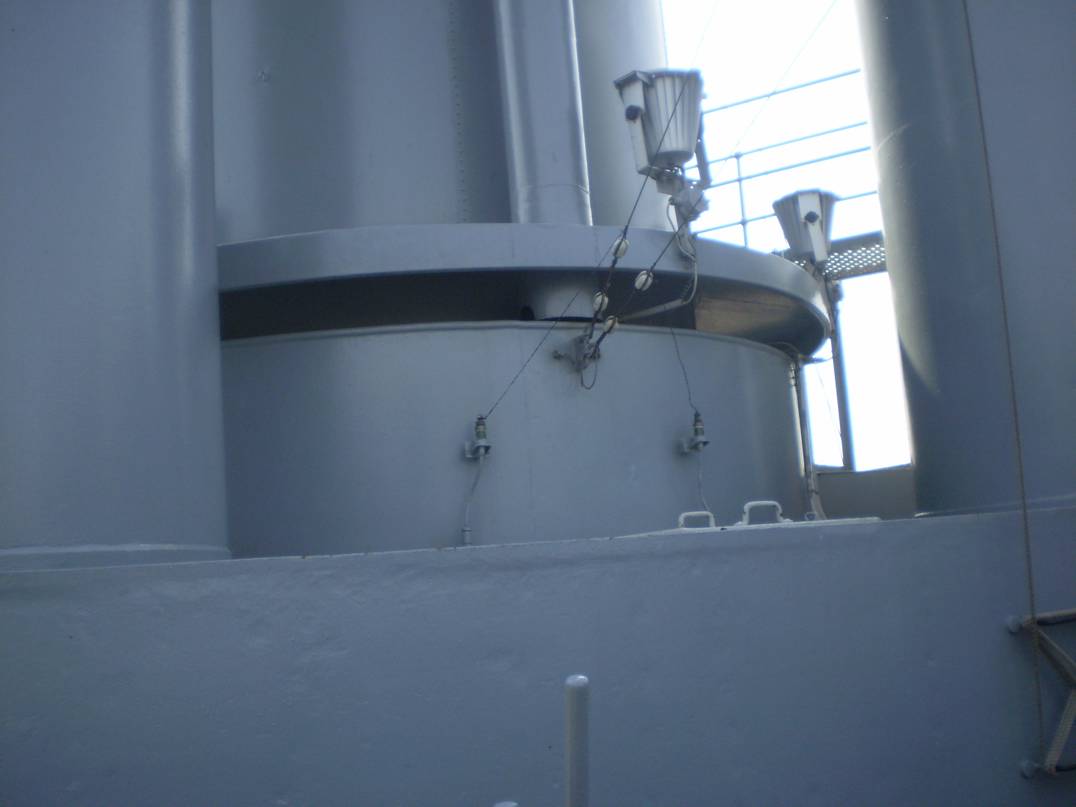

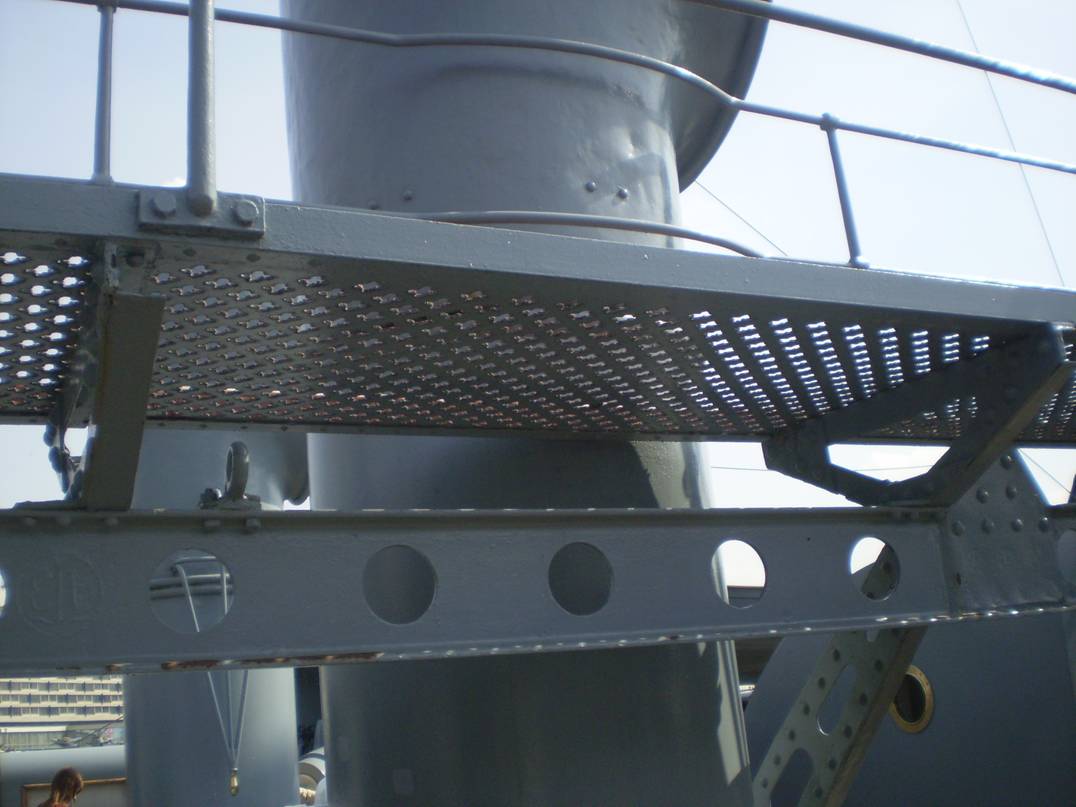

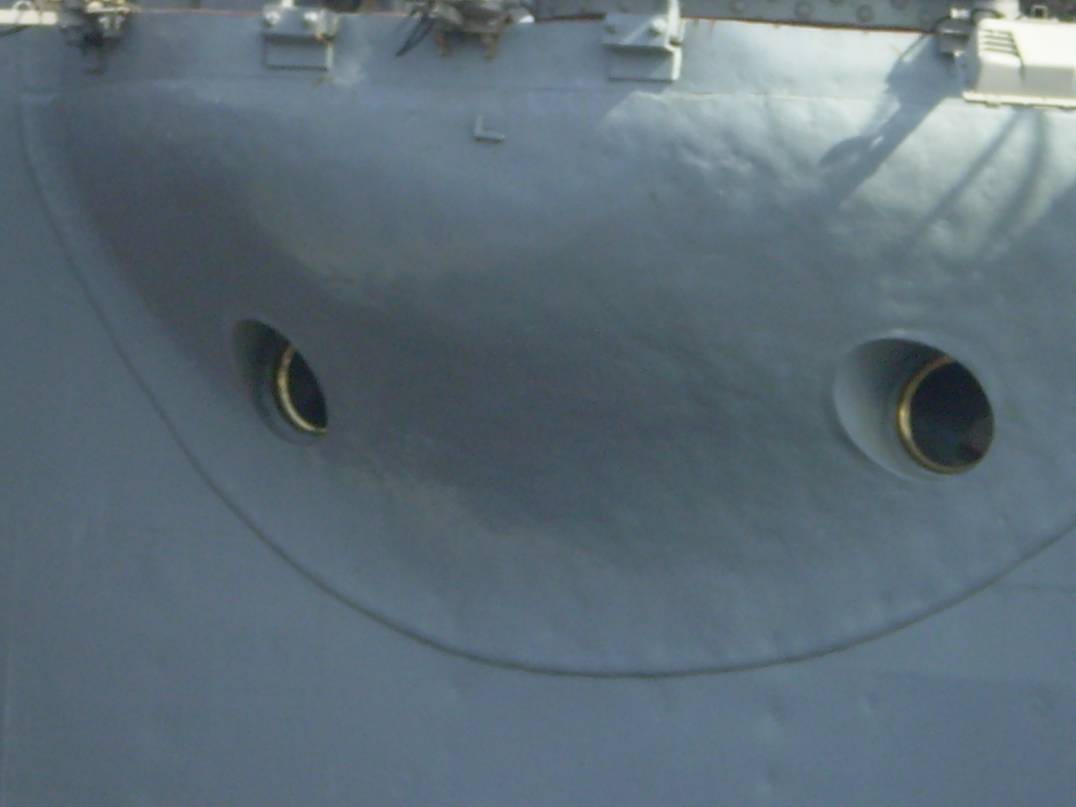

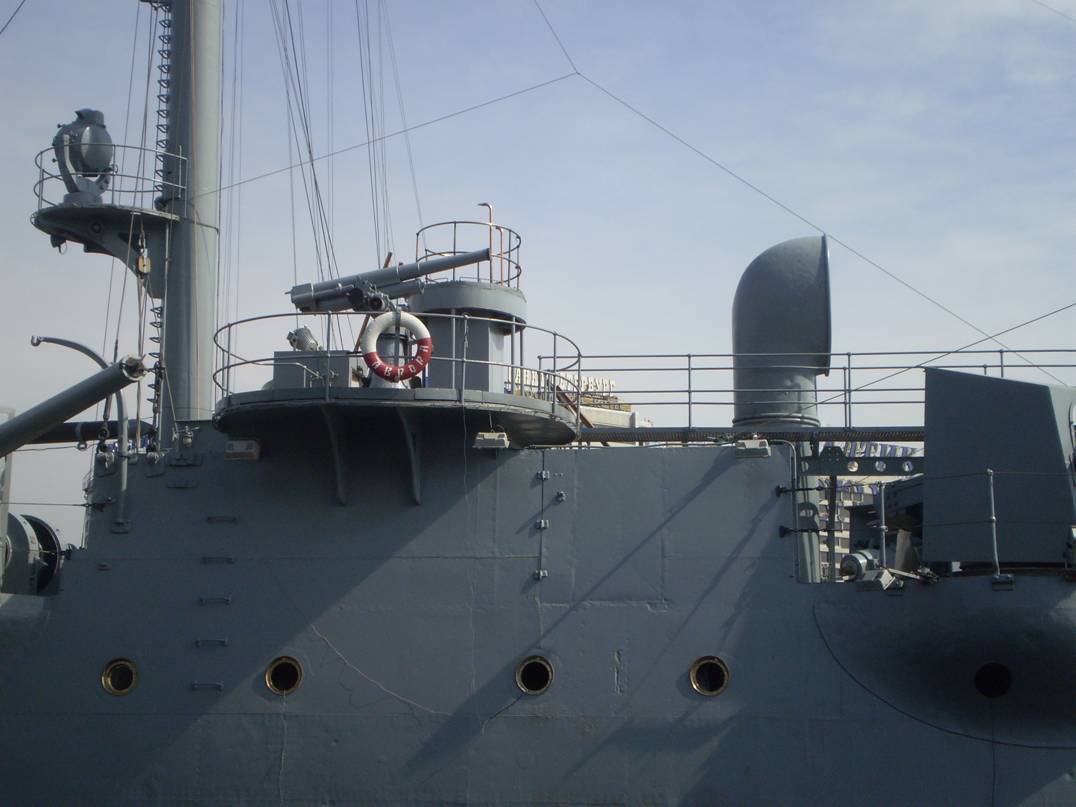

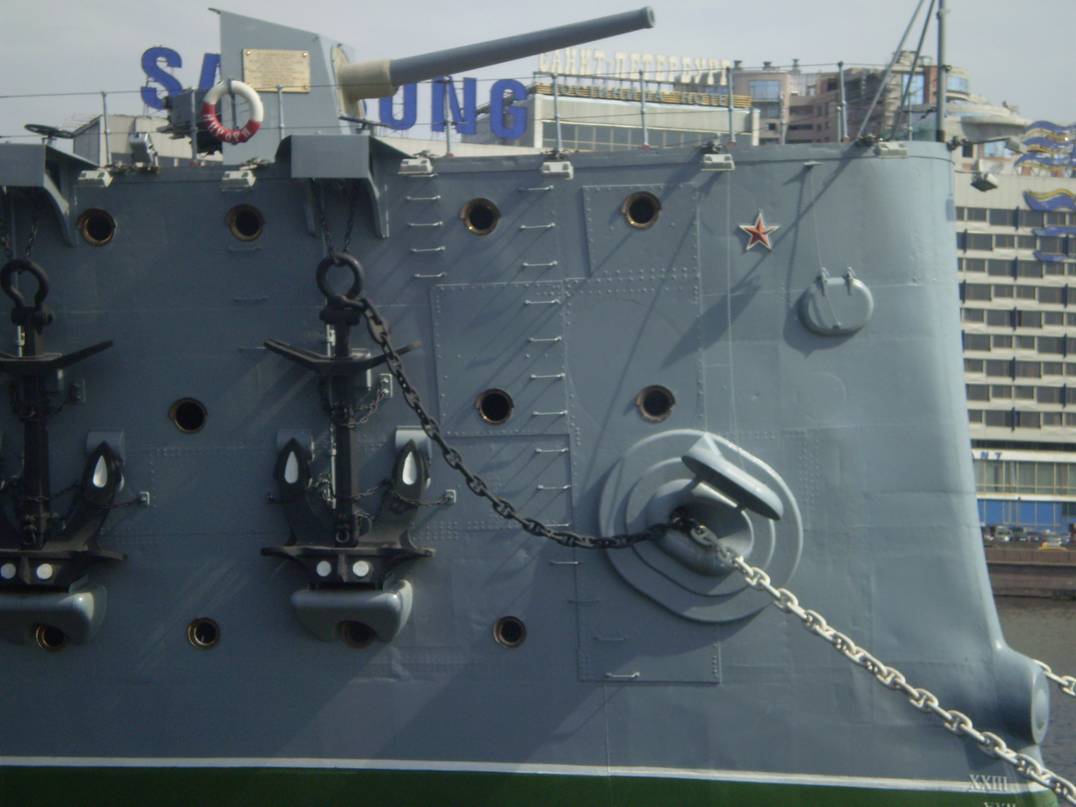

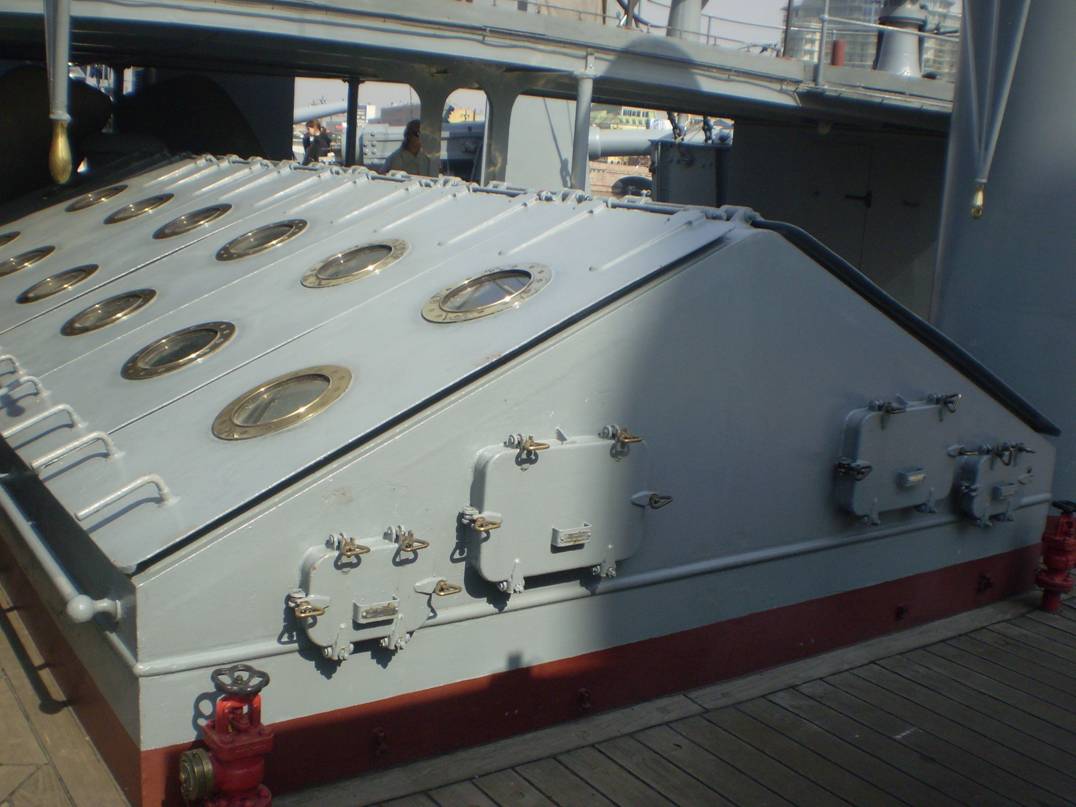

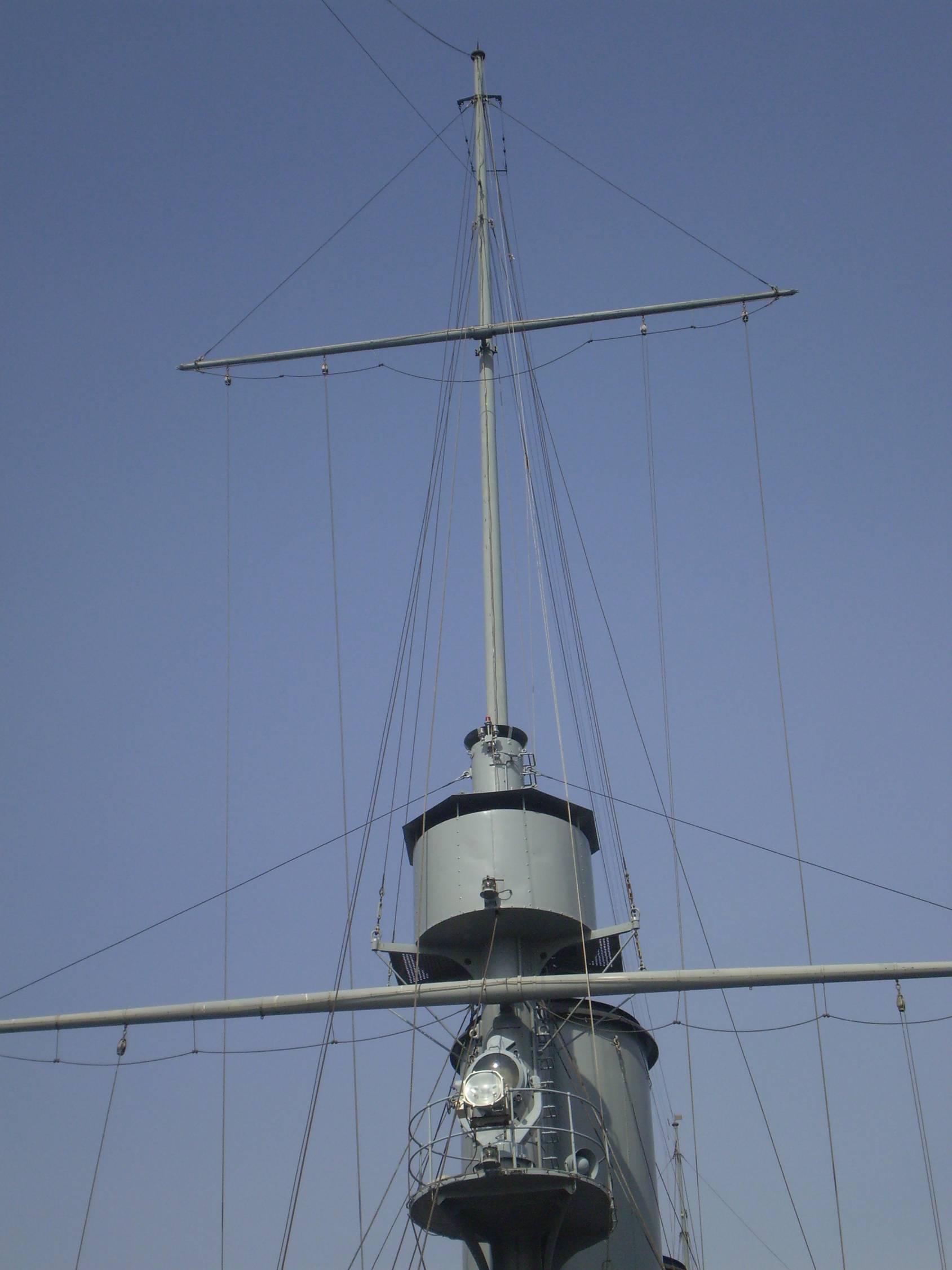

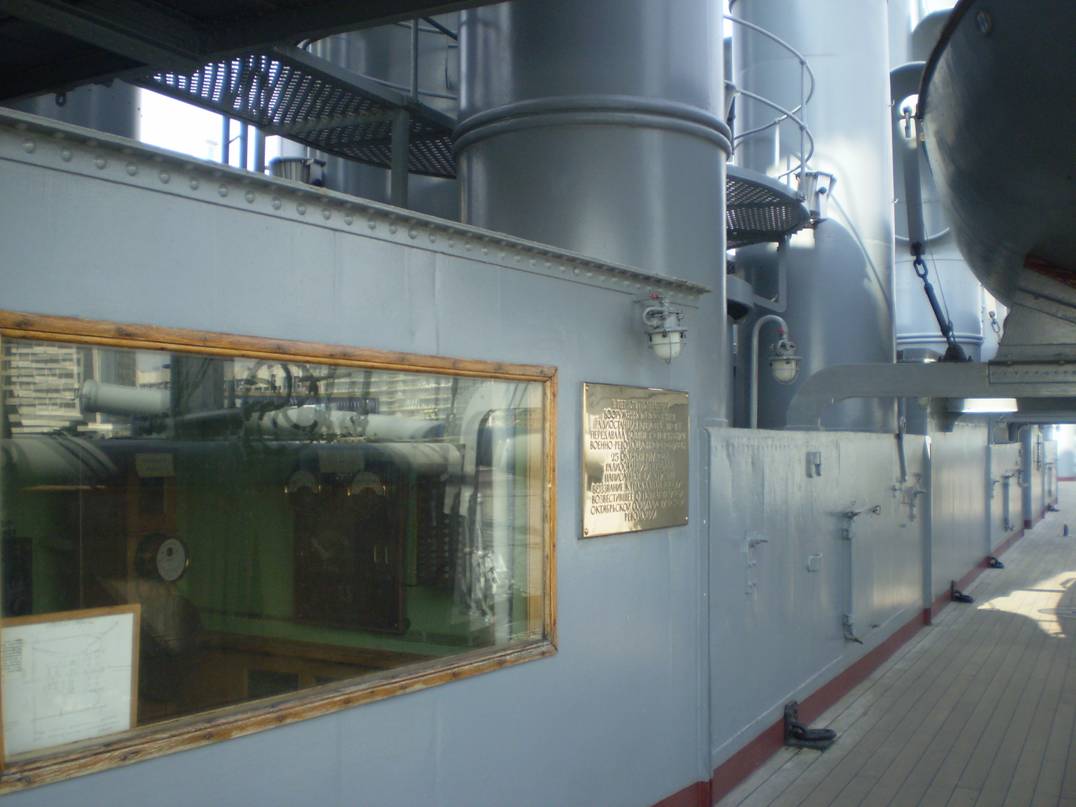

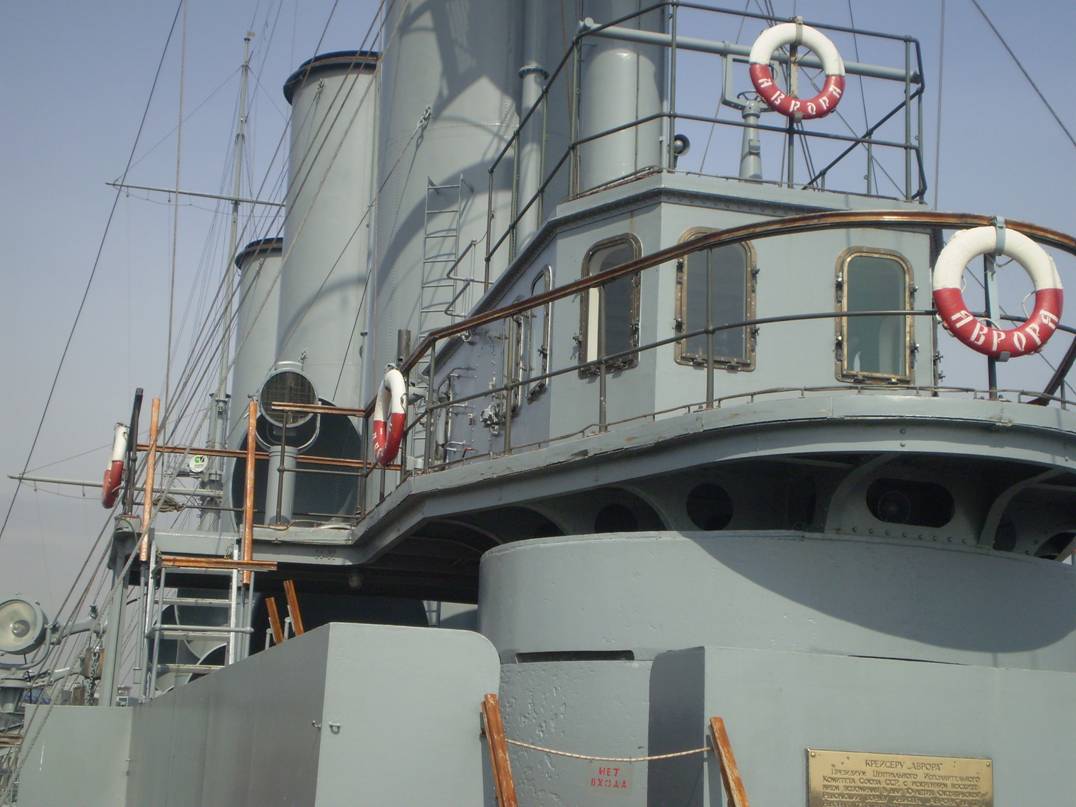

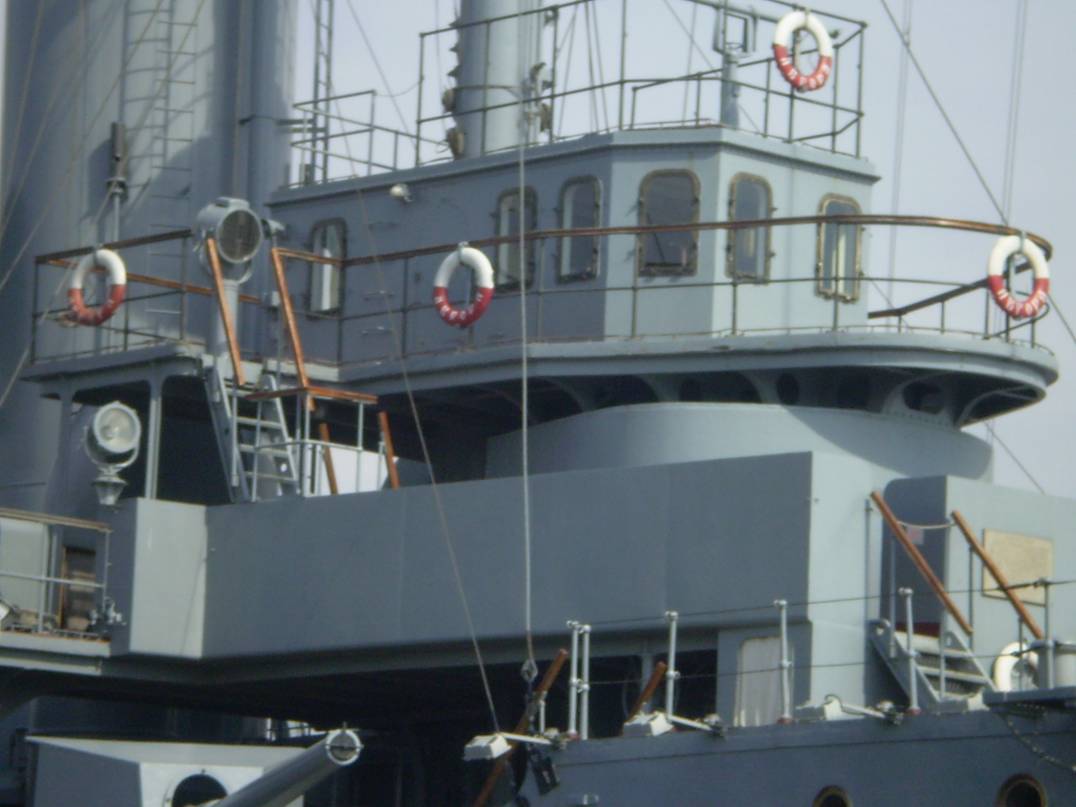

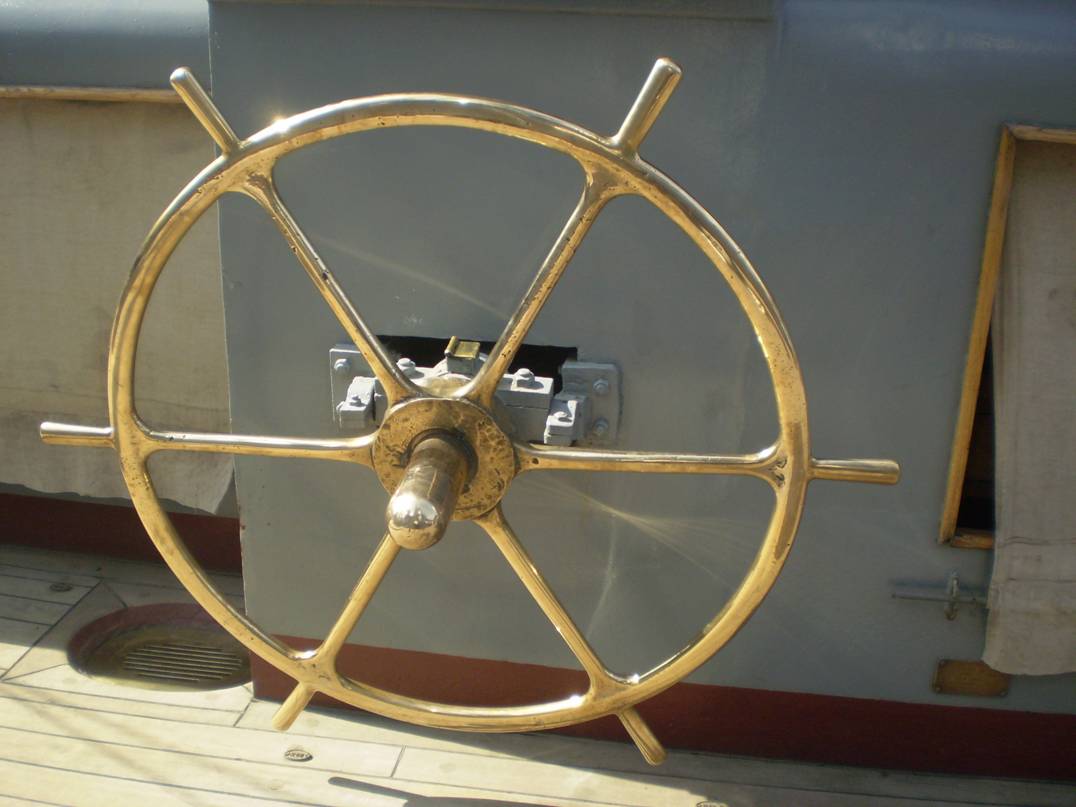

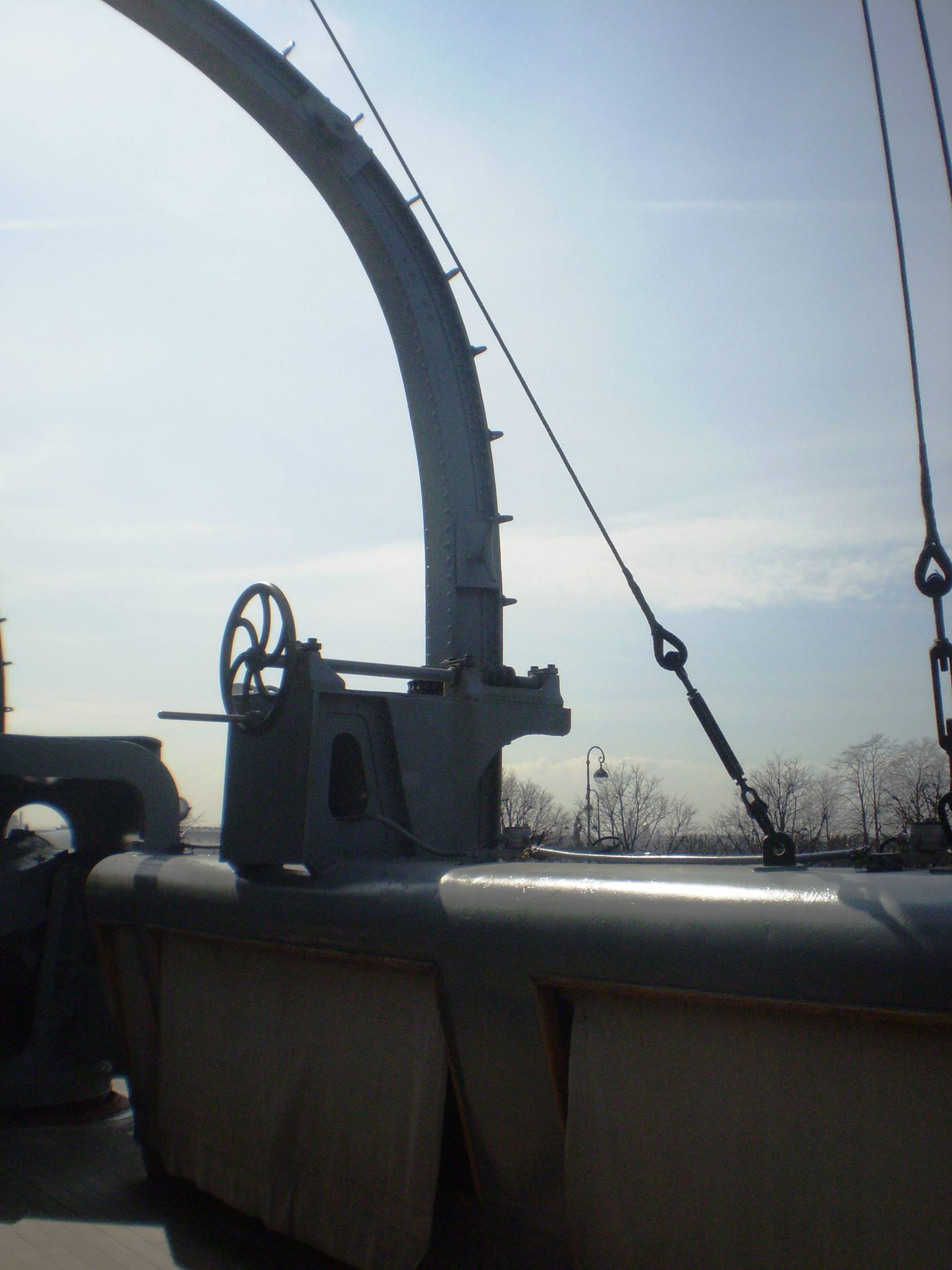

В 2007 фотографировал , есть больше сотни фотографий. могу по немногу выкладывать если нужно..
@КОС1904 написал:В 2007 фотографировал , есть больше сотни фотографий. могу по немногу выкладывать если нужно..
Очень нужно!!!
Детальных снимков для настоящего моделиста много не бывает. Смотрю на фото, и сердце радуется от предвкушения грядущей работы. От такого подарка я не откажусь.
Если можно, сбросьте имеющийся фотоматериал мне на почту: autotruckmaker@gmail.com
С уважением, Александр.
@КОС1904 написал:продолжение
Большое Вам спасибо, КОС1904.
Фото для моделиста, не "подиумные". По такой информации можно сделать хорошую модель, а не просто повторить изображенное на схеме.
С уважением, Александр.
@КОС1904, Вот это фотоматериал ,Спасибо преогромное ! Закинул себе "на будущее".
С уважением- Александр.
@Александр написал:Взялся я за работу, как не парадоксально это выглядит со стороны, с мелочевки. Резон у меня довольно прост: будет обидно, если мои глаза, руки, навыки и доступные мне технологии не позволят мне закончить на соответственном уровне начатый проект. Одно дело проект начинать, и совсем другое его заканчивать. Вниманию сообщества представляются: горловины угольных ям кнехты киповые планки малый световой люк адмиралтейский якорь начало работы над 152-мм орудием.
Александр,с почином на Каропке!Безусловно я в зрителях которые будут ожидать с большим нетерпением дальнейших моментов стройки!
Кто знает,может и я после Рюрика начну свою "Аврору"С уважением -Александр
@КОС1904 написал:продолжение
Огромное Вам спасибо за фото, КОС1904!

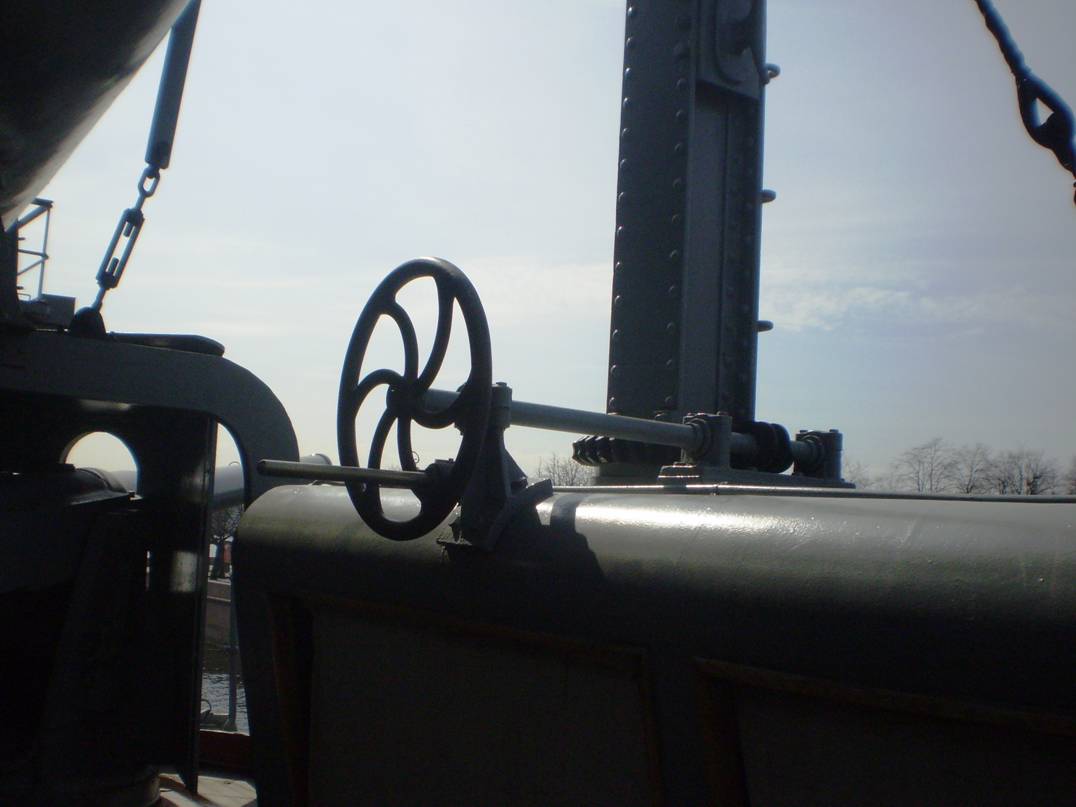

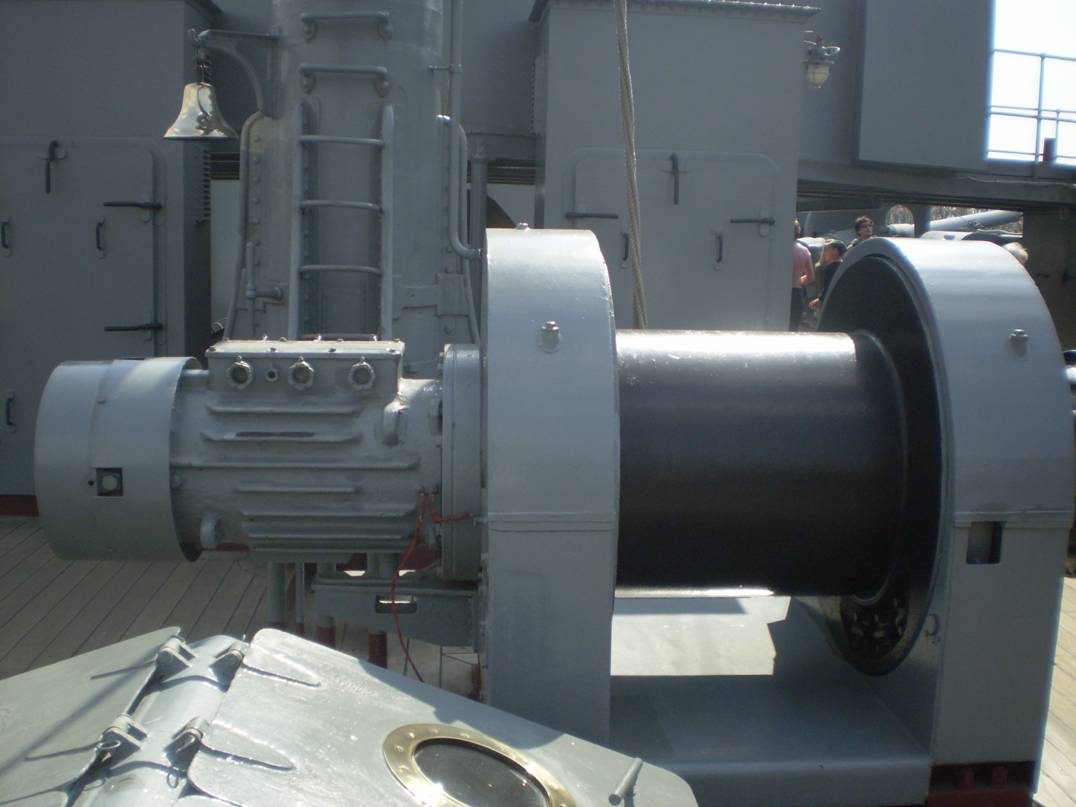

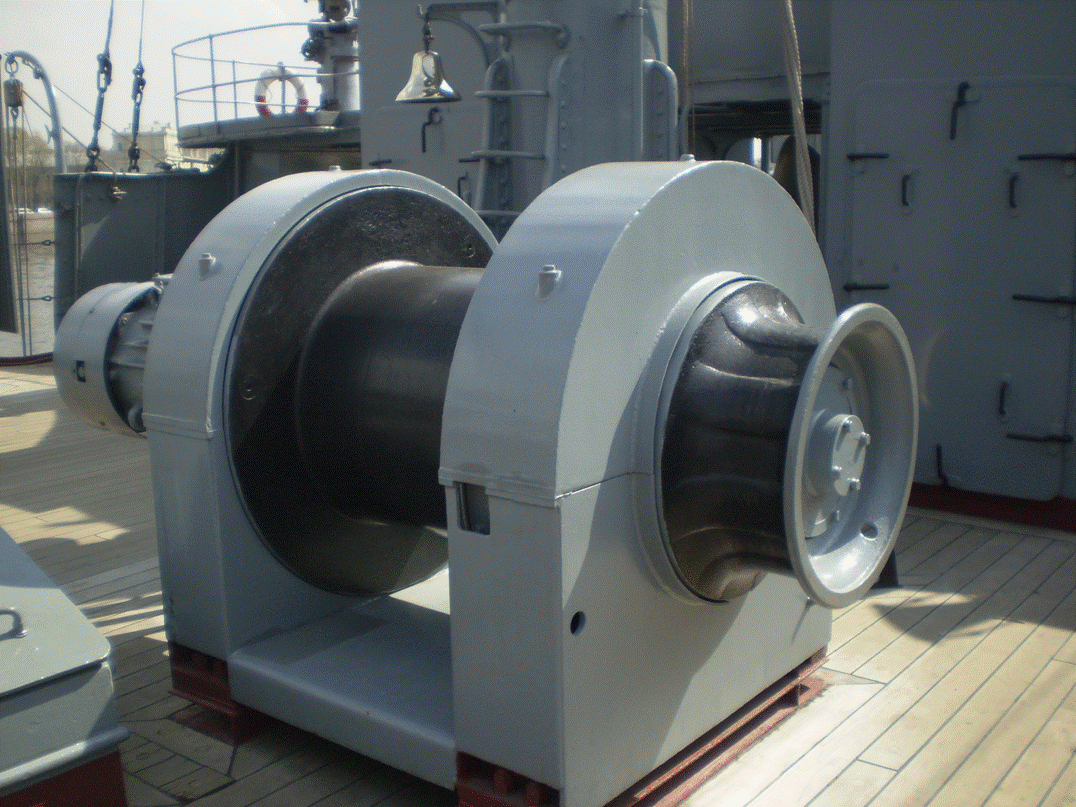

Конструкция грузовой лебедки мне в целом ясна. Может у Вас есть и фото парового шпиля, который возле кормовой защиты?
@Vxodnoi написал:Александр написал:Взялся я за работу, как не парадоксально это выглядит со стороны, с мелочевки. Резон у меня довольно прост: будет обидно, если мои глаза, руки, навыки и доступные мне технологии не позволят мне закончить на соответственном уровне начатый проект. Одно дело проект начинать, и совсем другое его заканчивать. Вниманию сообщества представляются: горловины угольных ям кнехты киповые планки малый световой люк адмиралтейский якорь начало работы над 152-мм орудием.
Александр,с почином на Каропке!Безусловно я в зрителях которые будут ожидать с большим нетерпением дальнейших моментов стройки! Кто знает,может и я после Рюрика начну свою "Аврору"
С уважением -Александр
Спасибо, Александр.
Я же Вам говорил, что рано или поздно начну свою сказку, покажу свою работу.
P.S. Я тоже сперва сделал «Рюрик», а затем уже взялся за «Аврору». В верном направлении мыслите, Александр

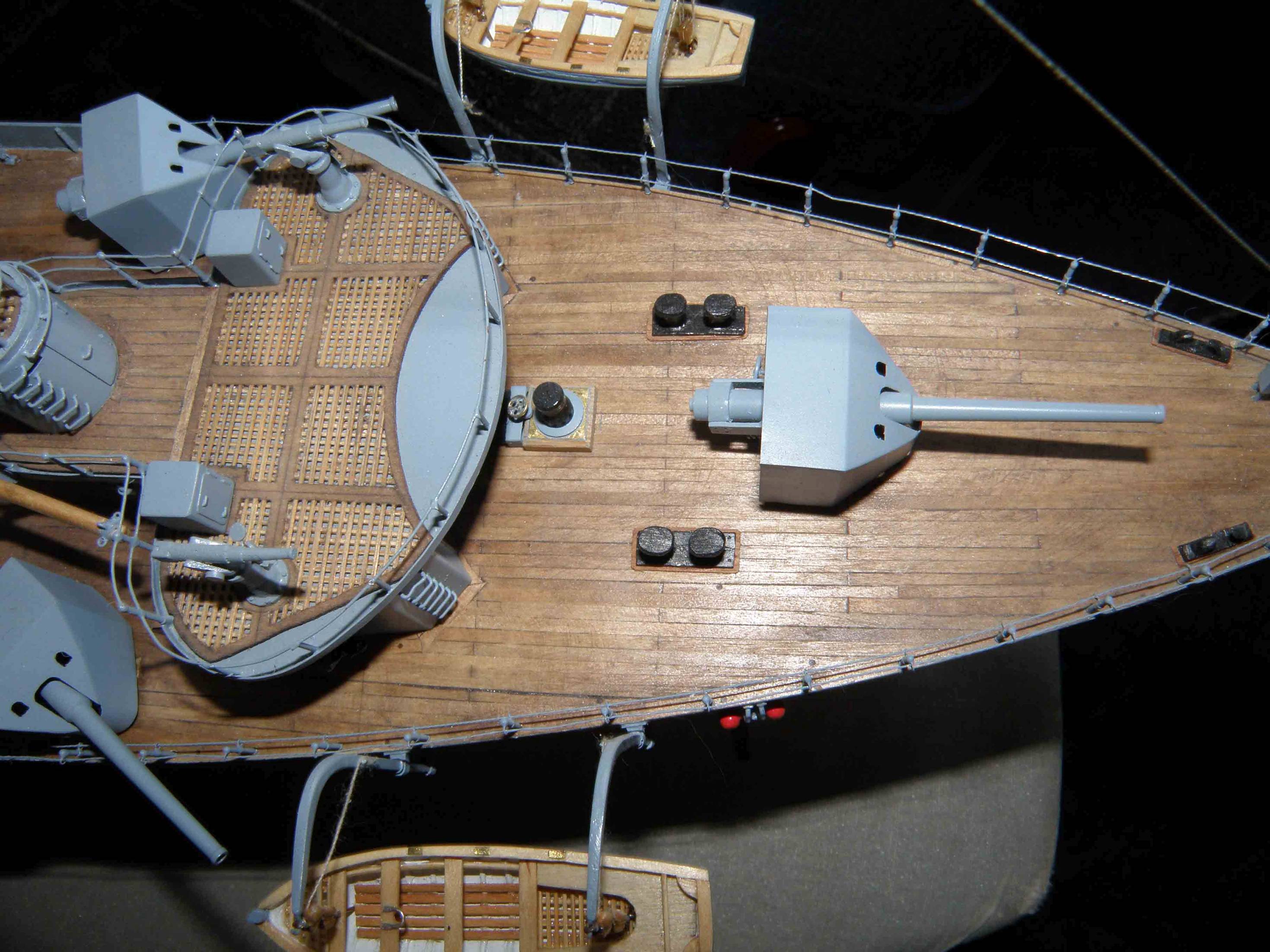

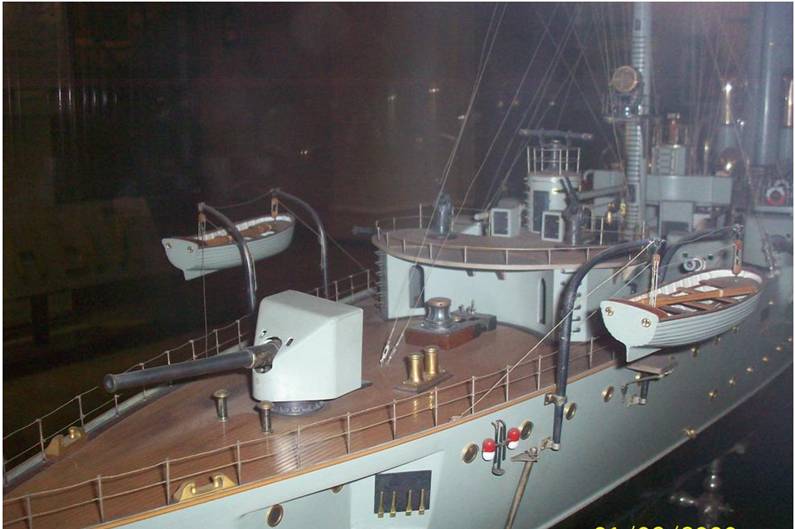

про кормовой шпиль нечем помочь не могу, проход на корму был закрыт. вот пару фото модели есть.
