Всем привет. Открываю стройку ЛаГГ-3. Постараюсь сделать всё аккуратно, и уповая на помощь уважаемой публики, правильно.

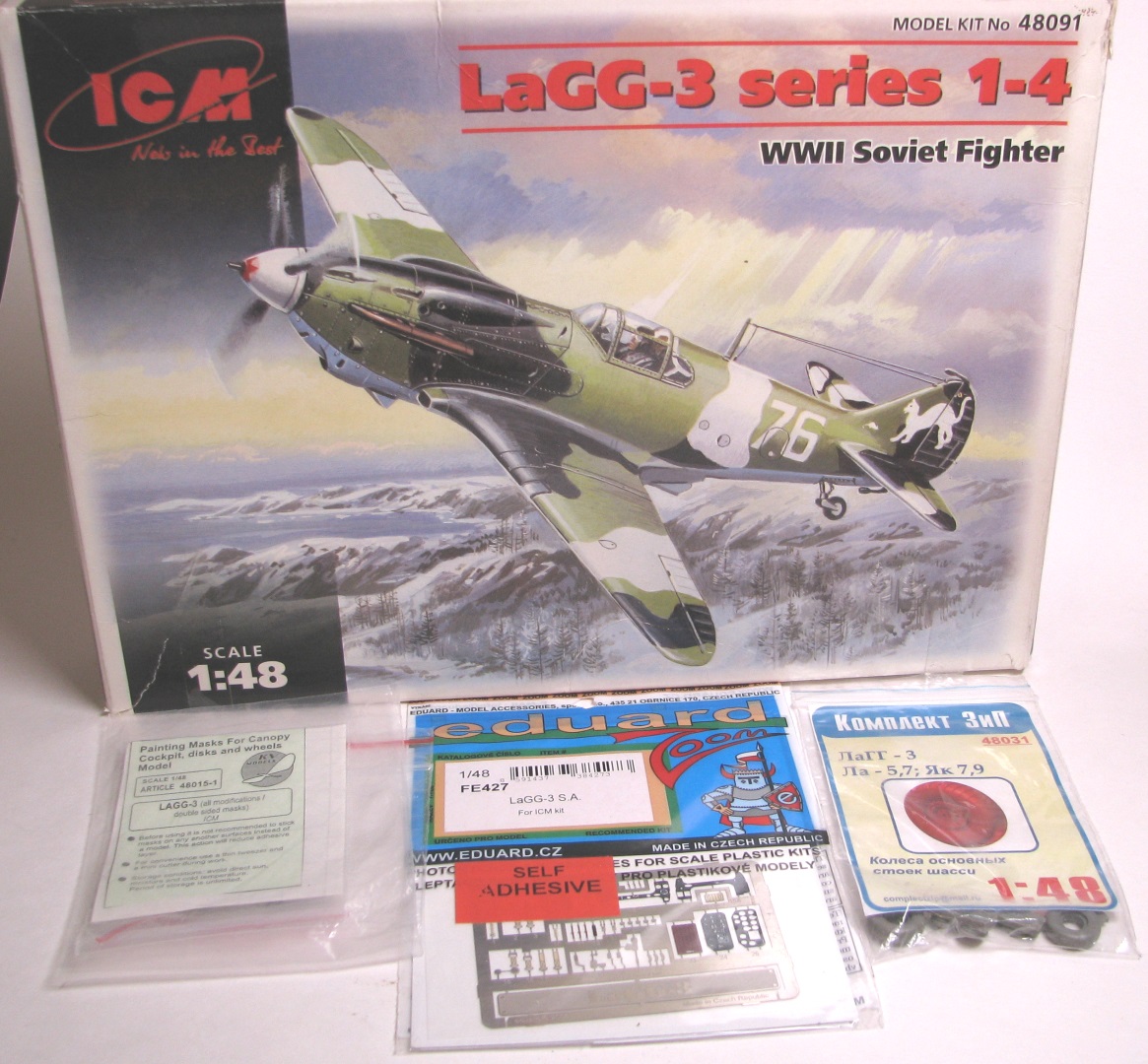

Имеем:
ICM 48091 LaGG-3 series 1-4 (сам кит)
Eduard FE427 LaGG-3 (травло в кабину)
Комплект ЗиП 48031 ЛаГГ-3 (колёса основных стоек шасси)
KV Models 48015-1 ЛаГГ-3 (окрасочные маски)

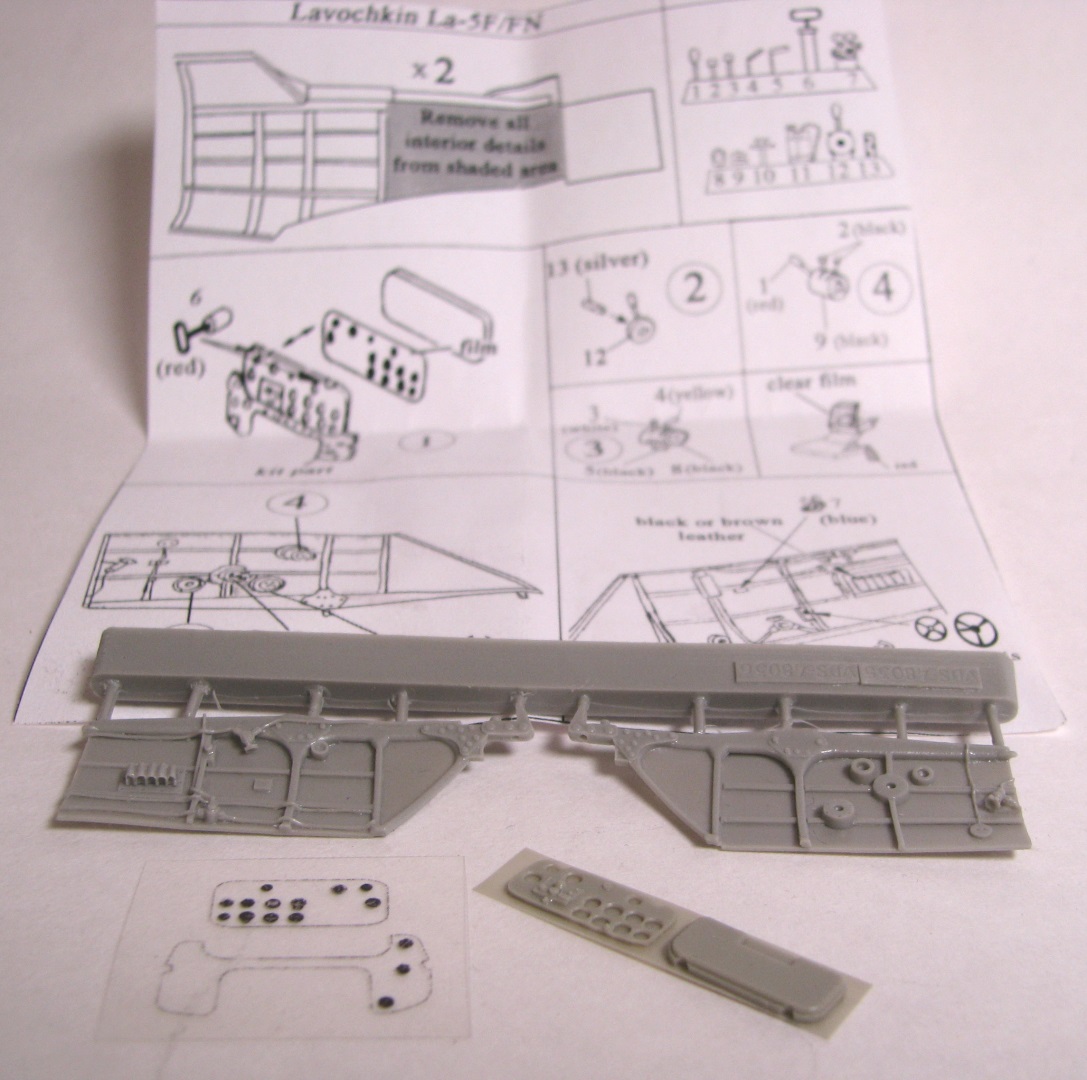

В закромах найдены остатки векторовской кабины Ла-5Ф/ФН, возможно, пригодится.
Строить буду "черную кошку" Гальченко (Лето 1941 года).
В рамках этого проекта хотелось бы не сначала делать, а потом исправлять/отбиваться от критики, а сначала определиться со всеми спорными моментами и затем постараться ничего не упустить в процессе реализации.
Попробую сформулировать "реперные точки" по данной машине:
0) Идентификация борта
1) Форма и наличие перегородки(-ок) в носках крыла
2) Форма выходного отверстия маслорадиатора
3) Наличие весовых компенсаторов на руле направления
4) Наличие и размер мачты антенны
5) Наличие и размер триммера руля высоты
6) Форма жаропрочных панелей
7) Количество и состав вооружения
Пост буду дополнять по мере прояснения спорных моментов.
Михаил, посмотрите на Скале в теме "Матчасть ЛАГГ-3"...много писалось про машину Гальченко.
Гвозди б делать из этих людей:Крепче б не было в мире гвоздей.
(Н. Тихонов)
Я копал матчасть по Гальченко, когда строил его самолет.
http://karopka.ru/forum/forum259/topic17309/
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
@BREMEN написал:Михаил, посмотрите на Скале в теме "Матчасть ЛАГГ-3"...много писалось про машину Гальченко.
@Константин Абдуллин написал:Я копал матчасть по Гальченко, когда строил его самолет.
http://karopka.ru/forum/forum259/topic17309/
Спасибо, много уже прочитал и тут, и на скале. У Константина помимо самой потрясающей стройки понравилась четко структурированная информация по спорным вопросам, постараюсь использовать с Вашего позволения)
тоже строил борт Гальченко. Может что пригодится http://karopka.ru/community/user/17383/?MODEL=503624
вот на сборку советских самолетов в иностранном журнале-никогда не стал бы ориентироваться.
Юра, без обид.
Гвозди б делать из этих людей:Крепче б не было в мире гвоздей.
(Н. Тихонов)
@BREMEN написал:вот на сборку советских самолетов в иностранном журнале-никогда не стал бы ориентироваться.
Юра, без обид.
Ну почему же? Там тоже много толковых моделистов,много полезного.

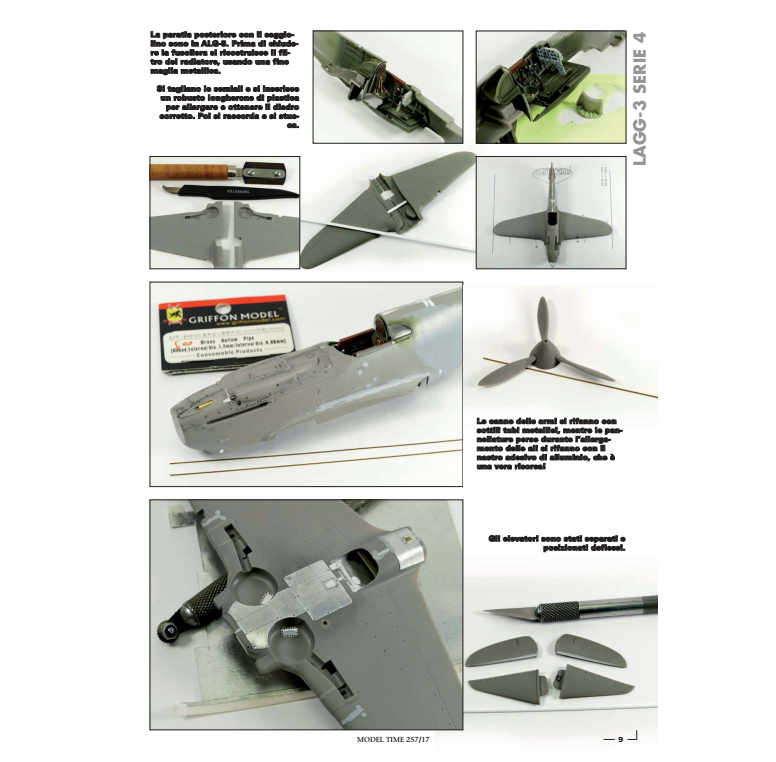

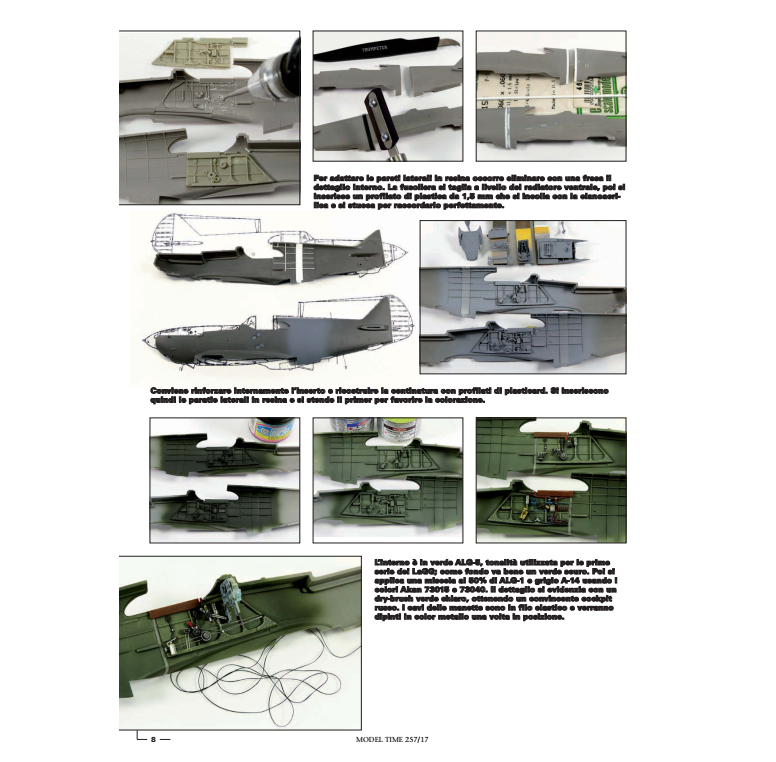

@Юрий Кулаков написал:В этом журнале очень хорошо показана сборка модели
Ссылочкой не на обложку, а на сам журнал не поделитесь?)
@Юрий Кулаков написал:BREMEN написал:вот на сборку советских самолетов в иностранном журнале-никогда не стал бы ориентироваться.
Юра, без обид.
Ну почему же? Там тоже много толковых моделистов,много полезного.
хорошие моделисты есть - но с матчастью у них туго зачастую, по нашим машинам. впрочем и у нас хватает любителей больше красивых елочных игрушек, чем копийных моделей
@Andrey Stan написал:хорошие моделисты есть - но с матчастью у них туго зачастую, по нашим машинам
Немудрено, языковый барьер мешает им получать информацию из архивов, мемуаров и тематических форумов.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
@Константин Абдуллин написал:Andrey Stan написал:хорошие моделисты есть - но с матчастью у них туго зачастую, по нашим машинам
Немудрено, языковый барьер мешает им получать информацию из архивов, мемуаров и тематических форумов.

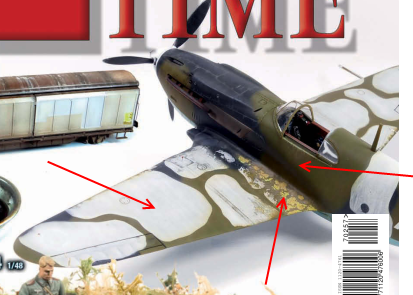

Если судить по фото на обложке журнала, то сразу смущают вещи, которые вряд ли можно объяснить языковым барьером:
1) Форма, расположение и фактура пятен зимнего камуфляжа
2) Вытоптанность до желтого цвета
3) Выхлоп не из патрубка, а из жаропрочной панели
@Михаил Бажанов написал:3) Выхлоп не из патрубка, а из жаропрочной панели
Ну это просто потому что с панели копоть стерли, а с фанеры - нет (дабы не царапать).

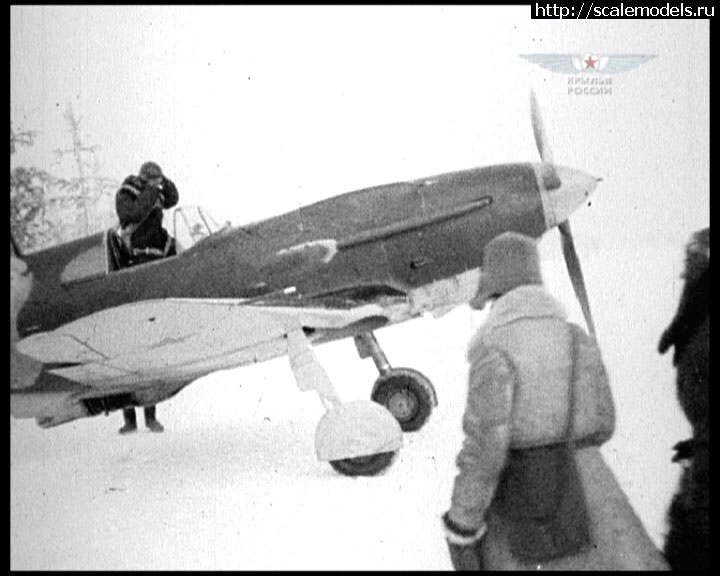

Похоже, пытались повторить этот снимок.
А вот с п.1 и п.2 соглашусь, сказочность присутствует.
Но основательно ругать или хвалить эту постройку можно только при нормальной подаче материала (скана журнала). А так не видно ничего.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
@Михаил Бажанов написал:Юрий Кулаков написал:В этом журнале очень хорошо показана сборка модели
Ссылочкой не на обложку, а на сам журнал не поделитесь?)
Вот ссылка mirageswar.com ,искать надо в разделе "Журналы по моделизму"
В подобной стройке одного нашего коллеги я указывал на то,что есть несколько интерпретаций сборки и покраски этой модели.Каждый моделист пользуется каким-то своим материалом и сборку делает по своему наитию и опыту.
@Юрий Кулаков написал:Вот ссылка mirageswar.com ,искать надо в разделе "Журналы по моделизму"
Ссылка не открывается. В электронном виде не нашел, печатную копию можно купить за 7 евро.
Для дела 7 евро не жалко. А за зеленый цвет кокпита - жалко)
Я просто оставлю это здесь.
Авиаколлекция 2005-05 Истребитель ЛаГГ-3
Война в воздухе 68 - ЛаГГ-3
Я просто оставлю это здесь.

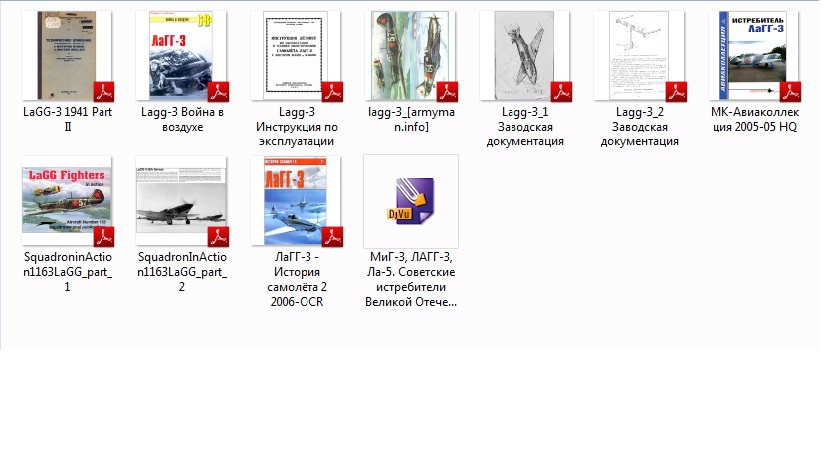

Архив книг по ЛаГГ-3 Пароля нет.
Подборка актуальна на 2014 год, потом не пополнялась.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
@Константин Абдуллин написал:Я просто оставлю это здесь.
Ваше кунг-фу сильнее, спасибо.

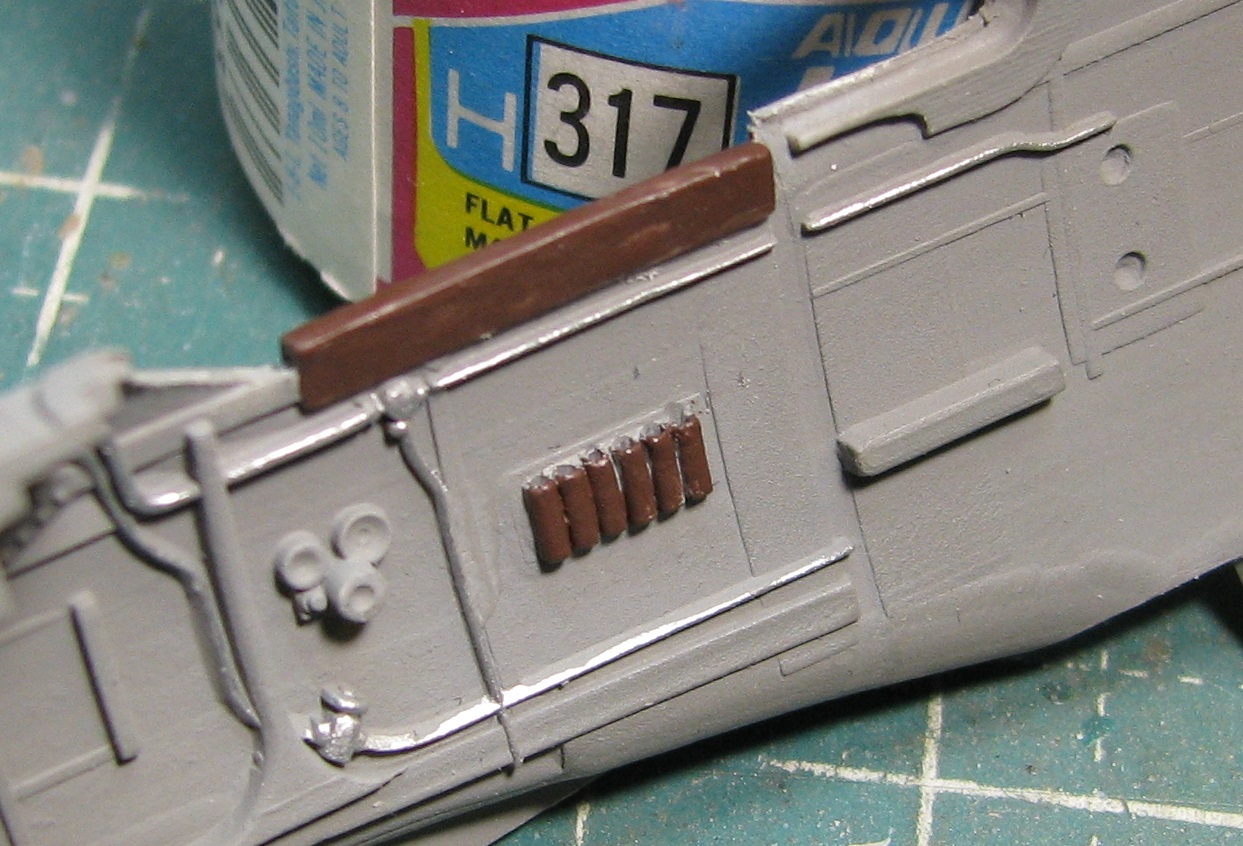

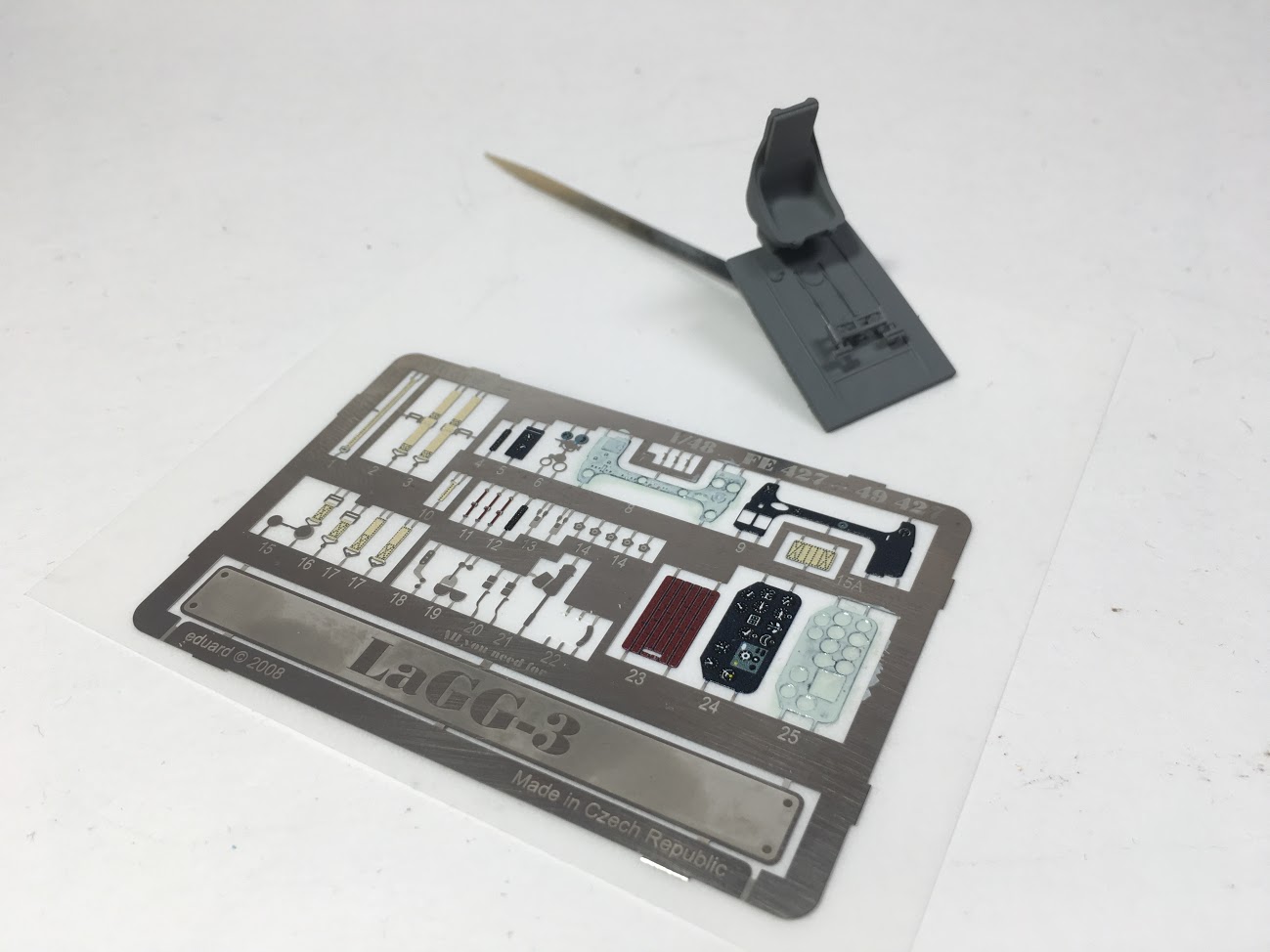

Перекрасил приборку (Эдуард ошибочно дает её черным) светло-голубым Gunze H314 (Blue FS35622). Кабина будет Gunze H317 (Gray FS36231).
Я бы порекомендовал смолу от Вектора. Травленка Эдуарда у меня осталась практически не использованной.
@Роман написал:Я бы порекомендовал смолу от Вектора. Травленка Эдуарда у меня осталась практически не использованной.
Знаю, что смола хорошо зайдет сюда, особенно при открытой кабине. Но всё-таки попробую обойтись без неё.

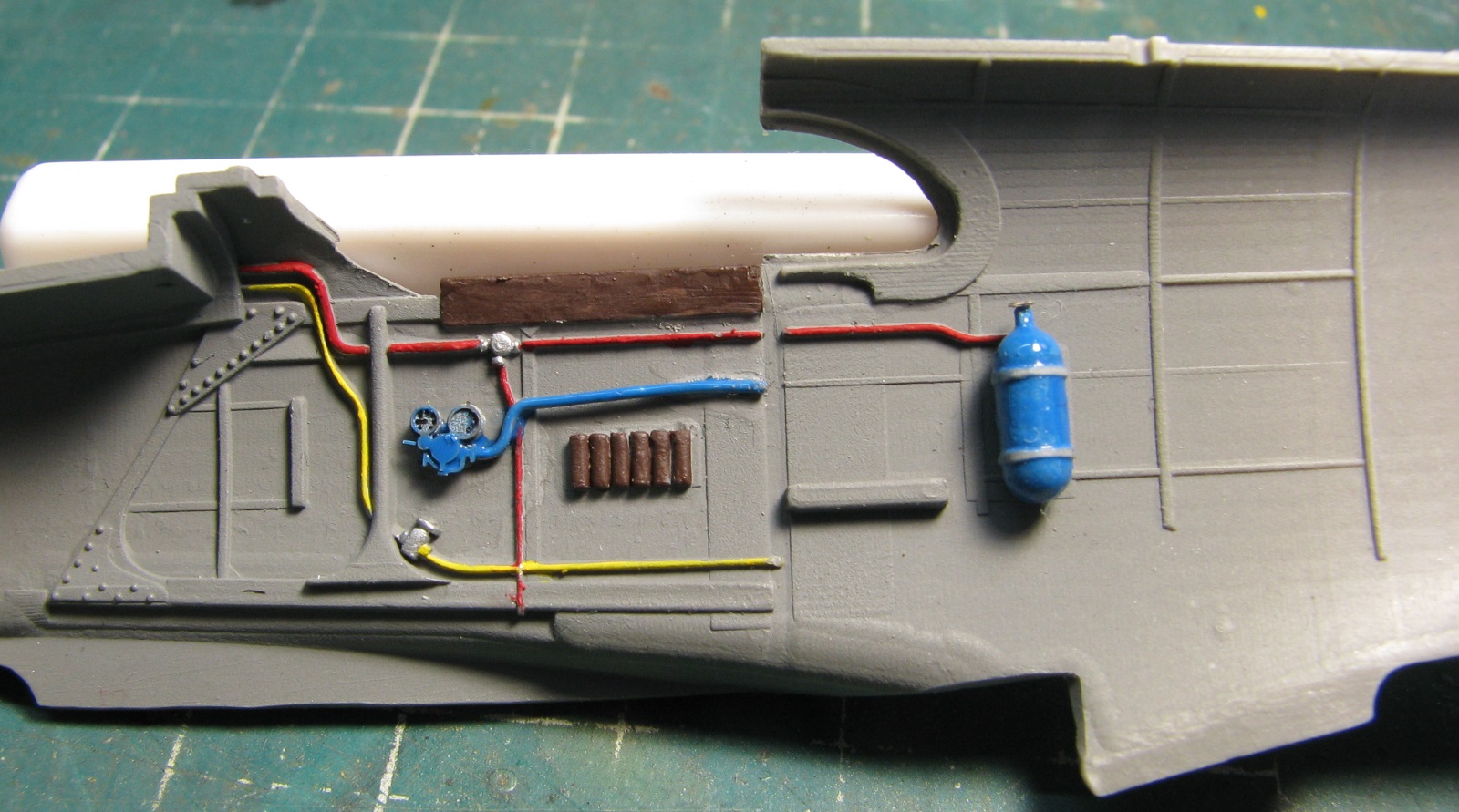

Рассверлил "кармашки"
Михаил, красиво и даже чуть эротично.
Но ты объясни, с какого перепоя техники из голубого баллона пустили красную магистраль?
Для красоты?
цветовая кодировка линий строго регламентировалась...
Гвозди б делать из этих людей:Крепче б не было в мире гвоздей.
(Н. Тихонов)
@Михаил Бажанов написал:Юрий Кулаков написал:Вот ссылка mirageswar.com ,искать надо в разделе "Журналы по моделизму"
Ссылка не открывается. В электронном виде не нашел, печатную копию можно купить за 7 евро.
Для дела 7 евро не жалко. А за зеленый цвет кокпита - жалко)
Я предоставил вариант доработки модели,всё остальное зависит от Вас.
@BREMEN написал:Михаил, красиво и даже чуть эротично.Но ты объясни, с какого перепоя техники из голубого баллона пустили красную магистраль?Для красоты?цветовая кодировка линий строго регламентировалась...
Я же не написал, что закончил.
Голубая магистраль будет идти до баллона, ниже.
бензобаки и бензопроводы - жёлтый цвет (масляная эмаль А-6),
баки и трубопроводы водяной системы - зелёный (А-7, ядовито-зеленого оттенка)
маслобаки и трубопроводы - коричневый ( А-8, довольно темного оттенка)
элементы и агрегаты гидравлической системы - синяя эмаль А-9,
кислородная система - голубая А-10,
воздушная - черная А-12,
противопожарное оборудование - красная А-13
Понятно, Михаил...
