Приветствую уважаемые коллеги.
Вспоминая народную пословицу "Когда собаке нечего делать, она красит свою будку", решил пройти этапы от проектирования, до окончательной сборки аэродромной техники.
Причина:
- друг приобрёл 3D принтер;
- желание закрепить навыки работы в SolidWorks;
- хочу такой автомобиль;
- данная модель самая легкая в проектировании и печати;
- может кому-то из моделистов в дальнейшем понадобится этот набор.
Планы:
- бюджетная модель в пределах 400-500 руб;
- пустотелый корпус;
- отдельно 7 люков;
- декаль на заднюю панель;
- основная платформа;
- продольные и поперечные балки; (пока под вопросом
- внутрянку пока не планирую (хотя время покажет
- травления не будет.
Моя основная задача - поиск размеров, создание 2-х мерный чертежей, 3D болванки основных деталей.
В дальнейшем друг Свинин Андрей дорабатывает мелочёвку (я не волшебник, а только учусь), делает расчленёнку под печать и "уговаривает " 3D принтер. На данный момент он его "пытает" для получения максимального качества печати, особенно хорошей расшивки.
От Вас коллеги и друзья ожидаю конструктивных пожеланий и замечаний (а то глаз мылиться) и основное - это РАЗМЕРЫ ДЕТАЛЕЙ.
Пока очень быстрой работы не обещаю - всё-таки лето, лопаты, грабли, речка, море и много других отвлекающих факторов.

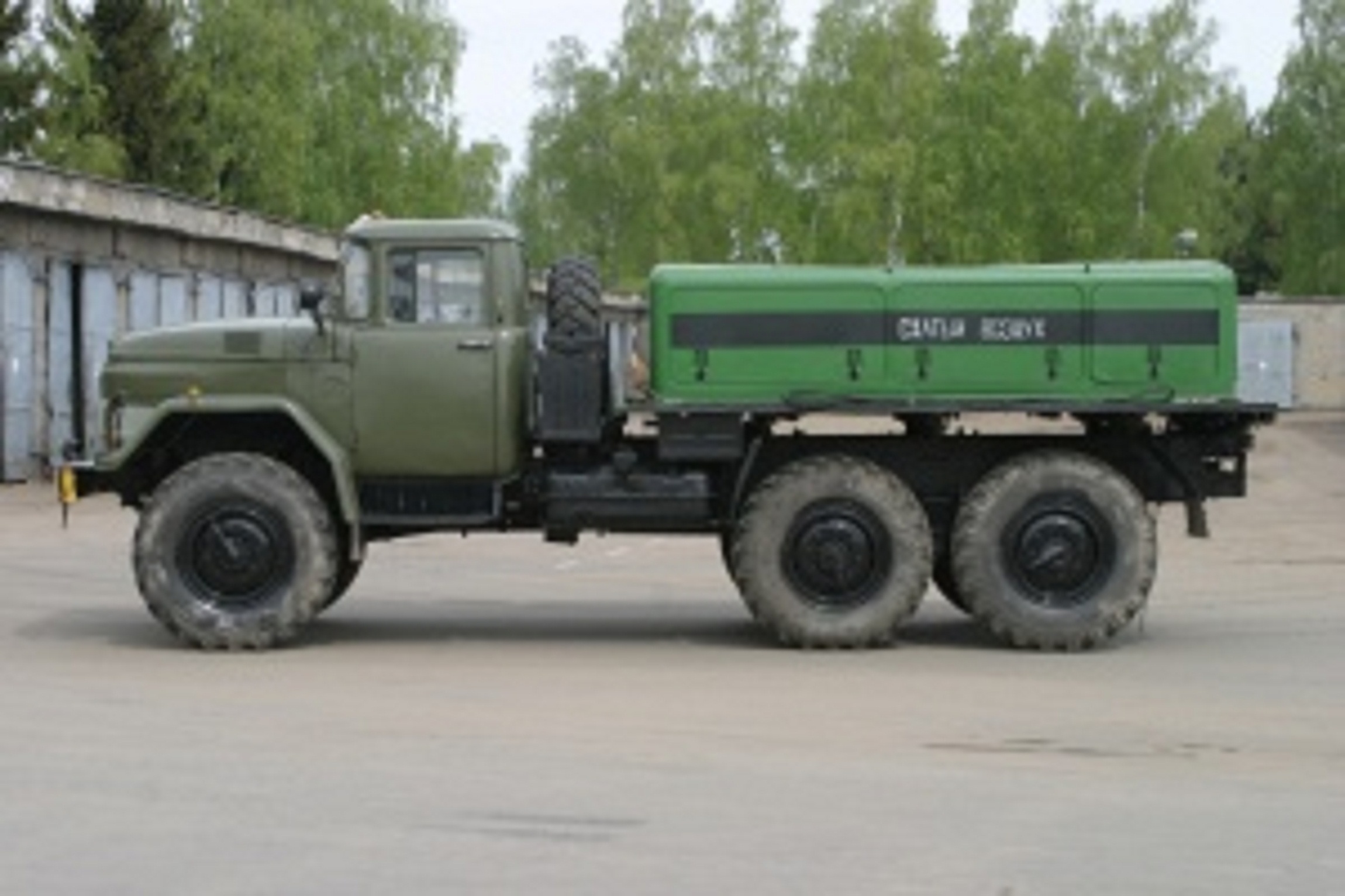

За основу взята данная фотография, приведена к соответствующим размерам, получилось совпадение на уровне +/- 0,1 мм с размерами, любезно предоставленными Дмитрием Павлюковым.

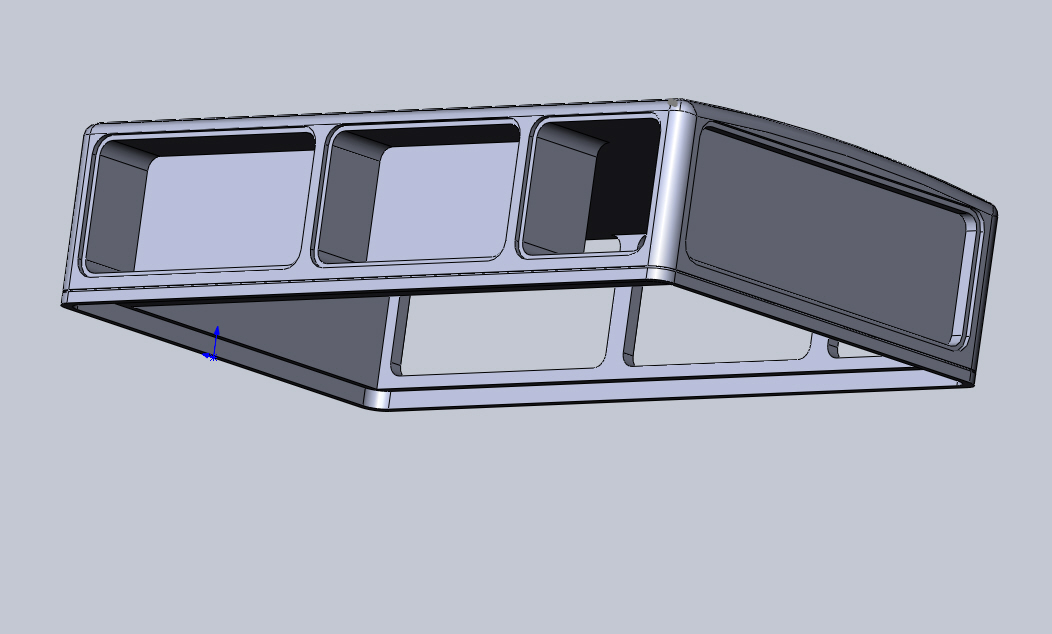

Ны левом борту 2 люка комплекта ЗИП имеют заднюю стенку.
Аналогично и задний люк.
Остальные люки сквозные, корпус пустотелый.

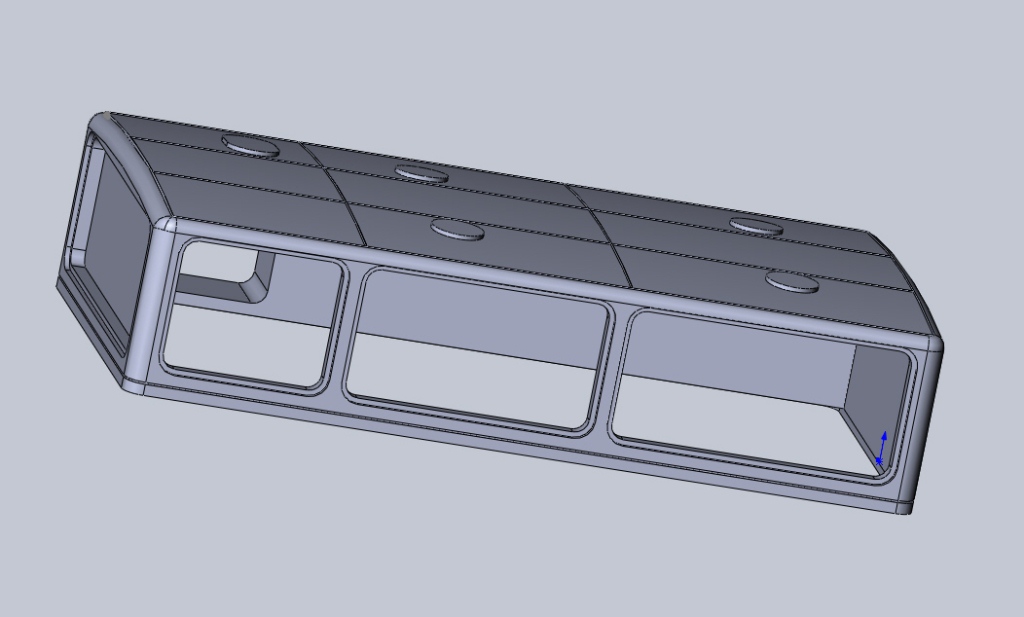

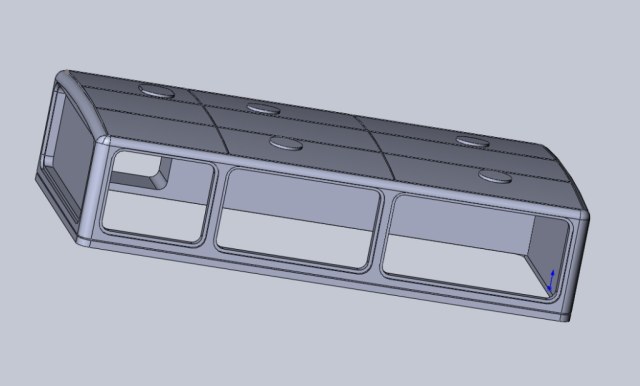

На крыше показан нахлёст (сварные швы) и остальные люки.

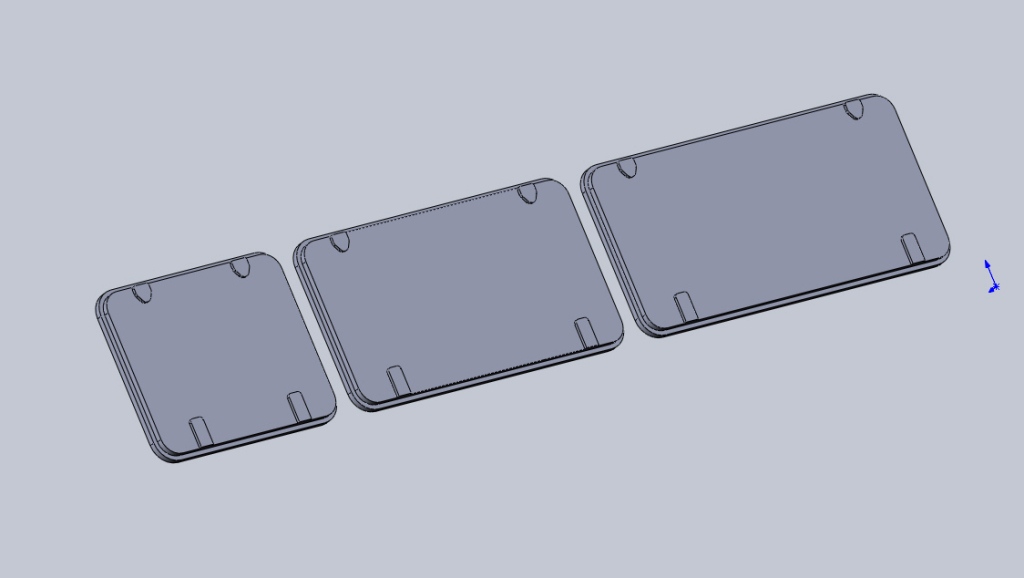

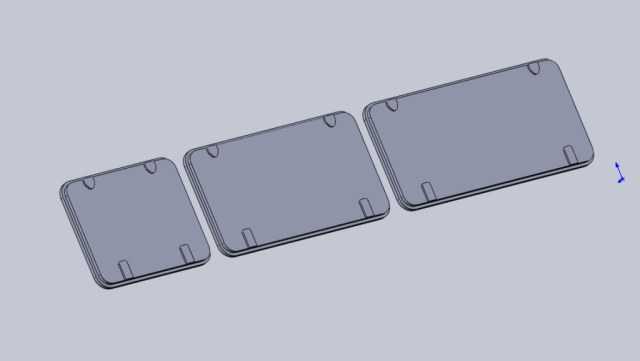

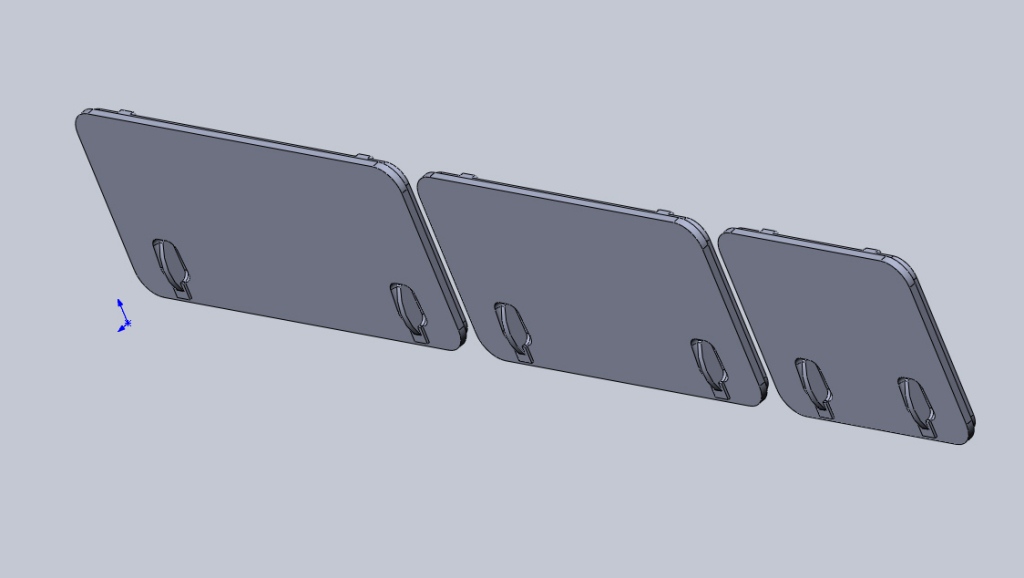

Наброски люков.
На внутренней стороне на петельных и замковых накладках будут добавлены головки болтов.

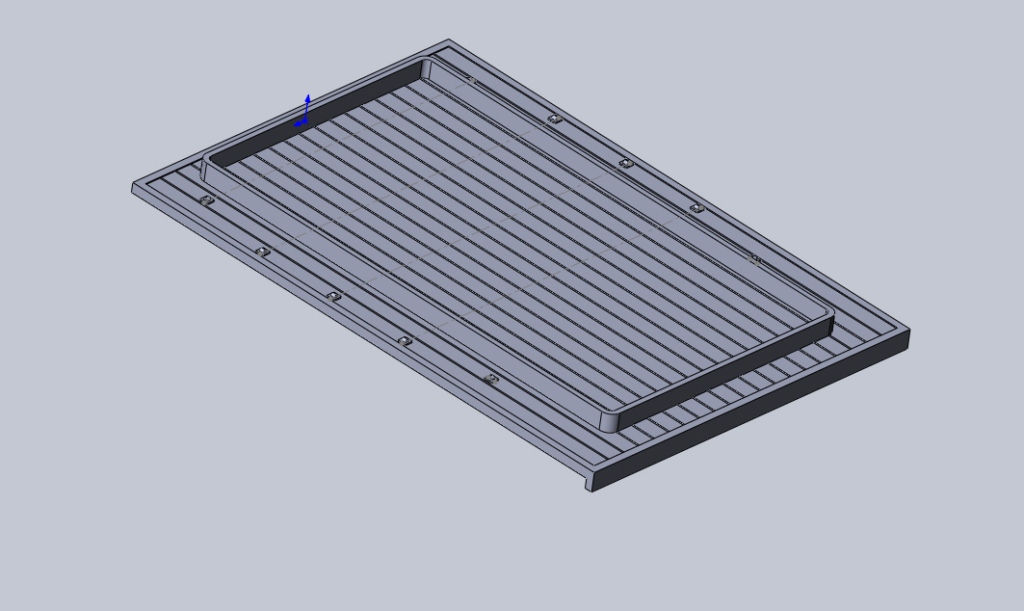

Сама платформа:
- обозначено деревянное покрытие;
- металлический кантик;
- по 5 оснований под держатели шлангов (есть различные модификации - от 3-х до 6-ти
- показан техн. разъем под установку агрегата.

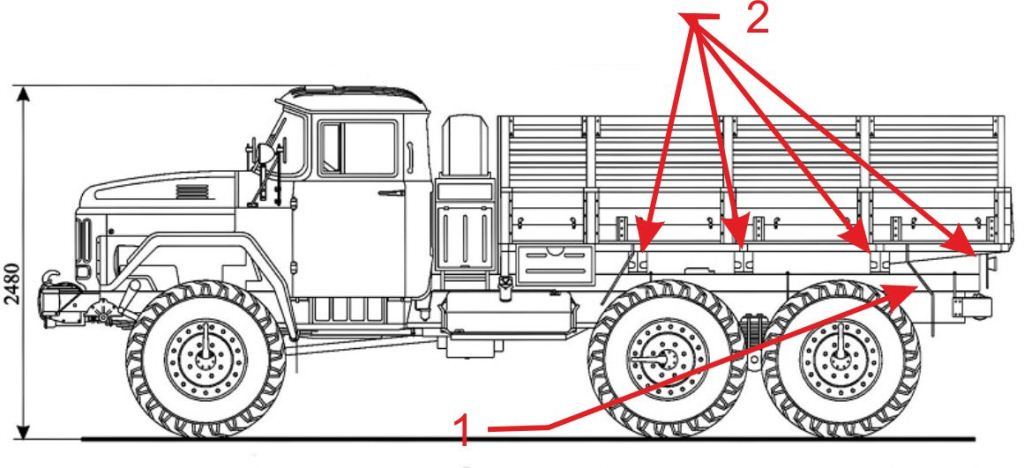

Прошу помощи по размерам и контурам:

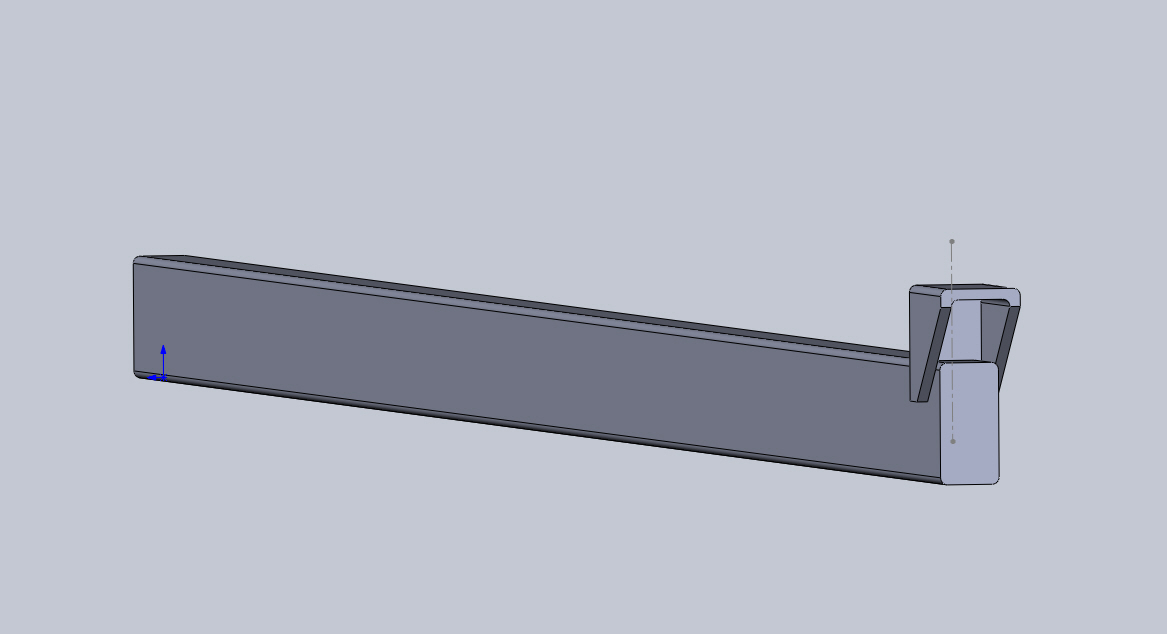

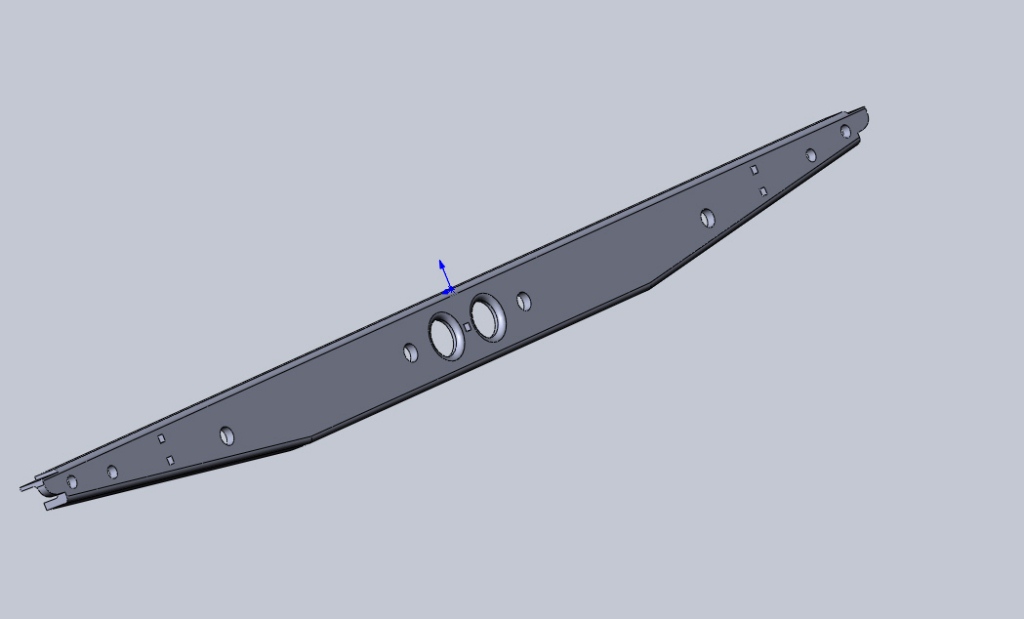

1. Продольная балка;

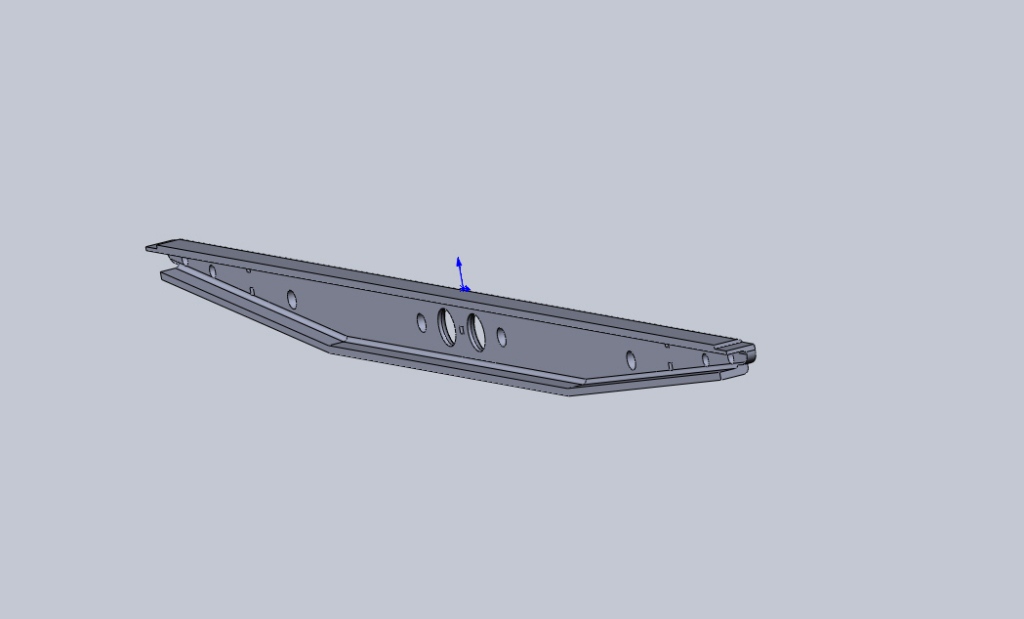

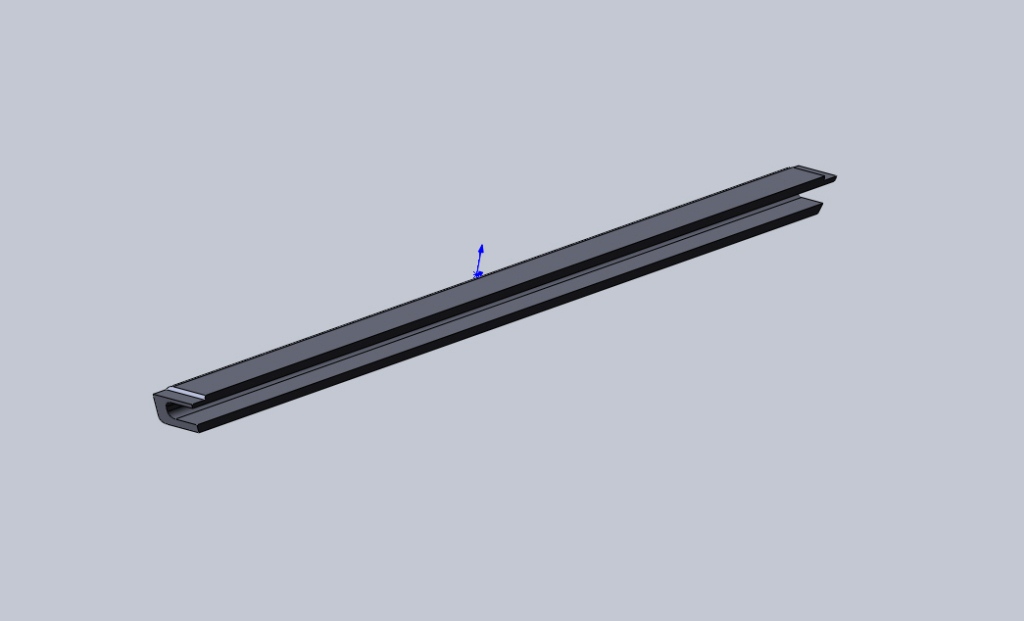

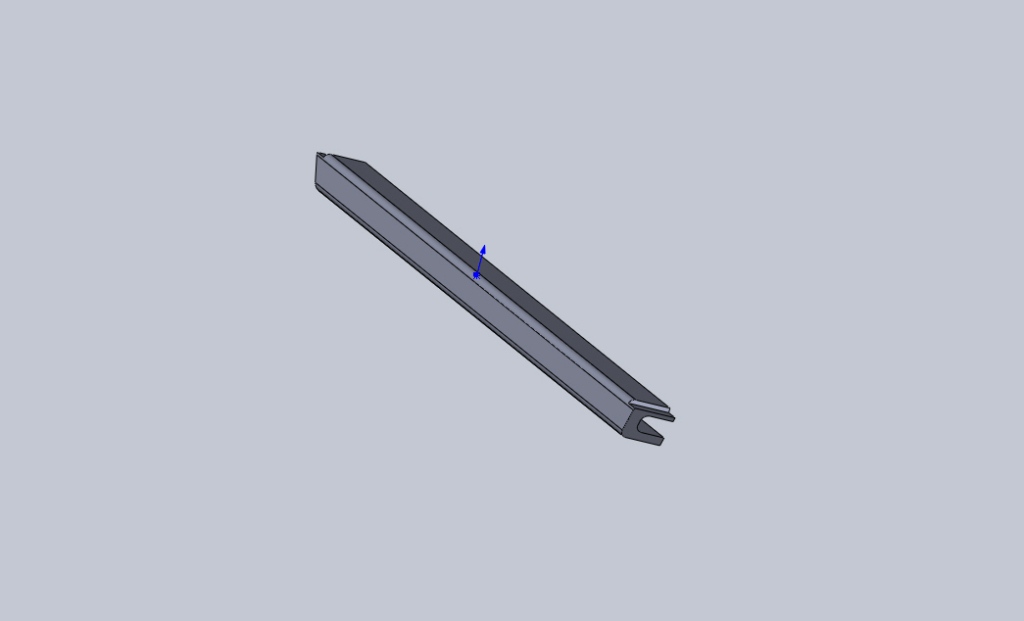

2. Поперечная балка.
Саша, привет! Ай я свинюка
( Обещал тебе помощь с инфой... Сегодня дома обязательно пороюсь.
@Юрий (fireman-72) написал:Саша, привет! Ай я свинюка( Обещал тебе помощь с инфой... Сегодня дома обязательно пороюсь.
Юра привет. Сам в последнее время забегался...
Однозначно в зрителях! Начало уже выглядит многообещающе! Получается отлично, мне так кажется, что на счет "ученика 3D моделирования - это ты поскромничал! Александр, продолжай в том же духе!
И я тоже в зрителях, только не в партере, а на галёрке.
Лежит у меня собранная такая канитель от АРМОРИ. Конечно же, с доработками.
Шасси использовал от ICM, кабина Танкоградовская, в наборе присутствовало травление
( на случай открытой заднего люка ). Так и не покрасил, потому что ждал пока появятся
гнутые лобовые стёкла из прозрачной смолы. Теперь они есть, только нужно найти время сесть и доделать.
Саша! Идея хорошая! Продолжай работу.
С уважением, Михаил.
Никто, кроме нас.

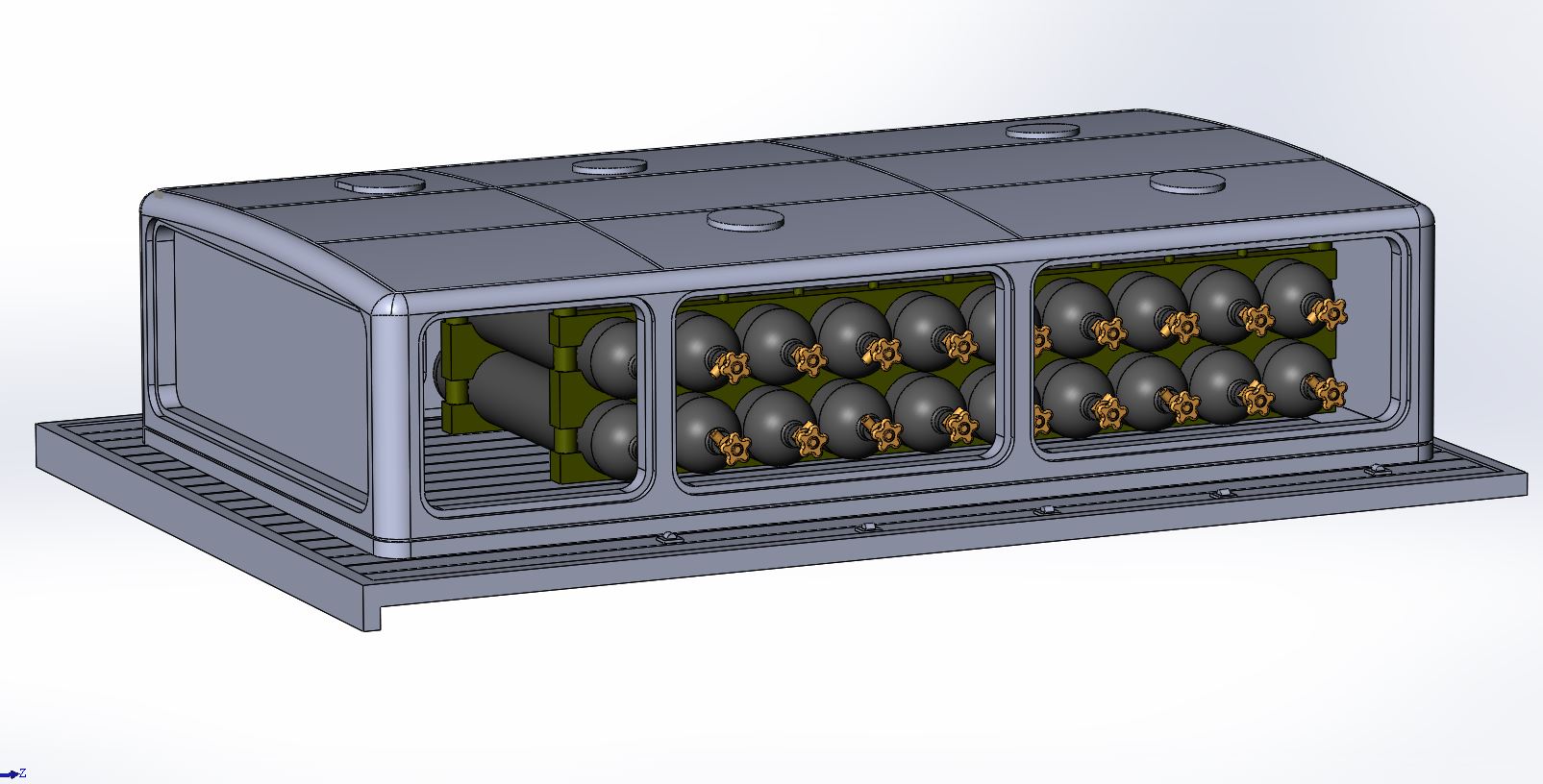

Саш, я тут сборочку проверял и решил немного "раскрасить" картинку. Накидал баллонов малёха. Обвязку для красоты сделаю, но, думаю, распечатывать будет не в кайф. Там. в общем посмотрим...
@Михаил Успенский написал:И я тоже в зрителях, только не в партере, а на галёрке.
Лежит у меня собранная такая канитель от АРМОРИ. Конечно же, с доработками.
Шасси использовал от ICM, кабина Танкоградовская, в наборе присутствовало травление
( на случай открытой заднего люка ). Так и не покрасил, потому что ждал пока появятся
гнутые лобовые стёкла из прозрачной смолы. Теперь они есть, только нужно найти время сесть и доделать.Саша! Идея хорошая! Продолжай работу.
Михаил, если не секрет - где взять такие стекла? А то я ради них с АВД скрашивал все это дело )
@Андрей Свинин написал:Саш, я тут сборочку проверял и решил немного "раскрасить" картинку. Накидал баллонов малёха. Обвязку для красоты сделаю, но, думаю, распечатывать будет не в кайф. Там. в общем посмотрим...
Отлично.
Александр , очень интересно наблюдать за появлением модели, так как сам ни в проектировании,ни в печати не шарю.Ну и при удачном завершении - взял бы три комплекта надстроек.

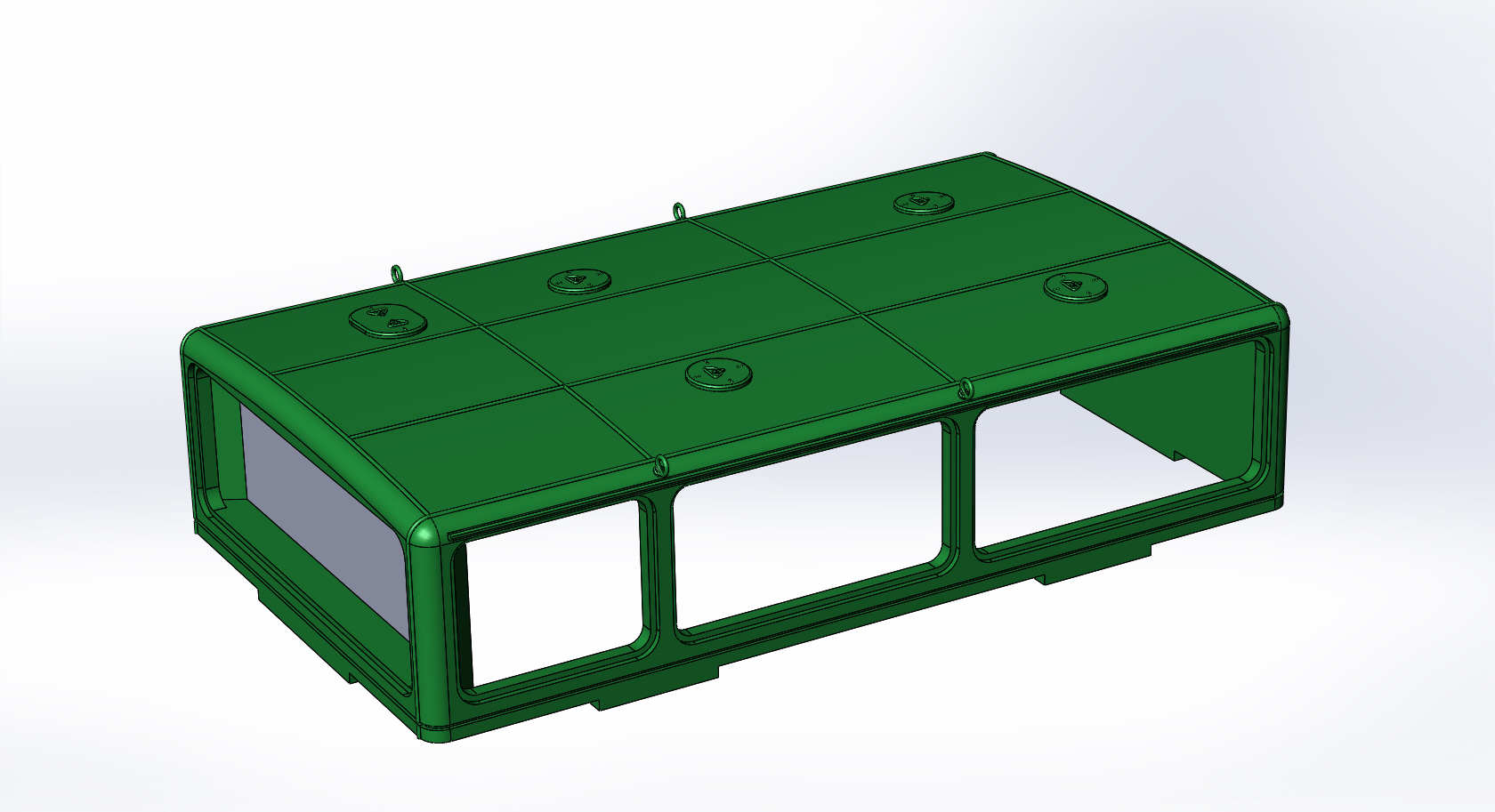

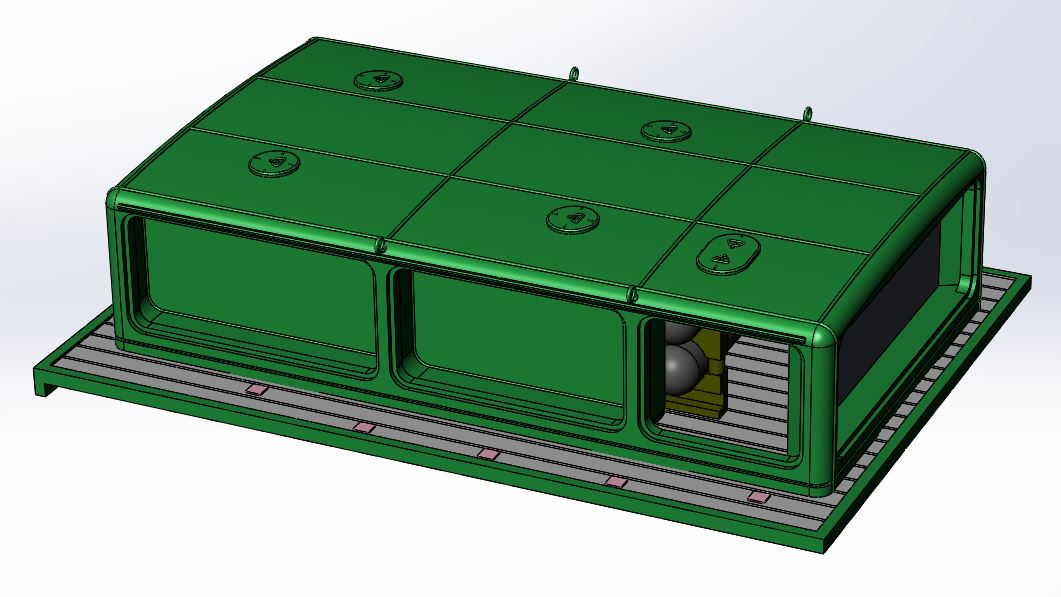

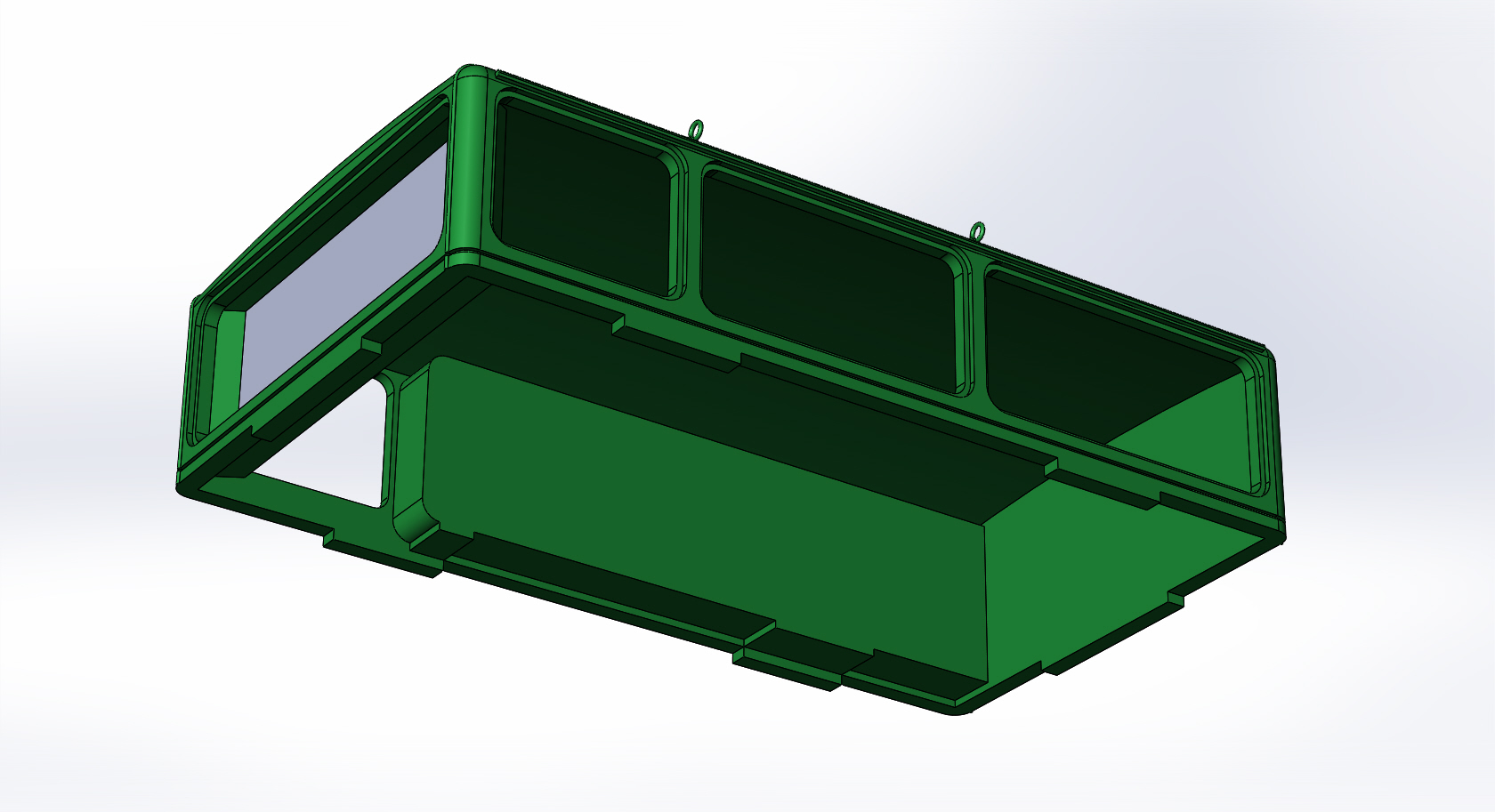

Доработал корпус модели:

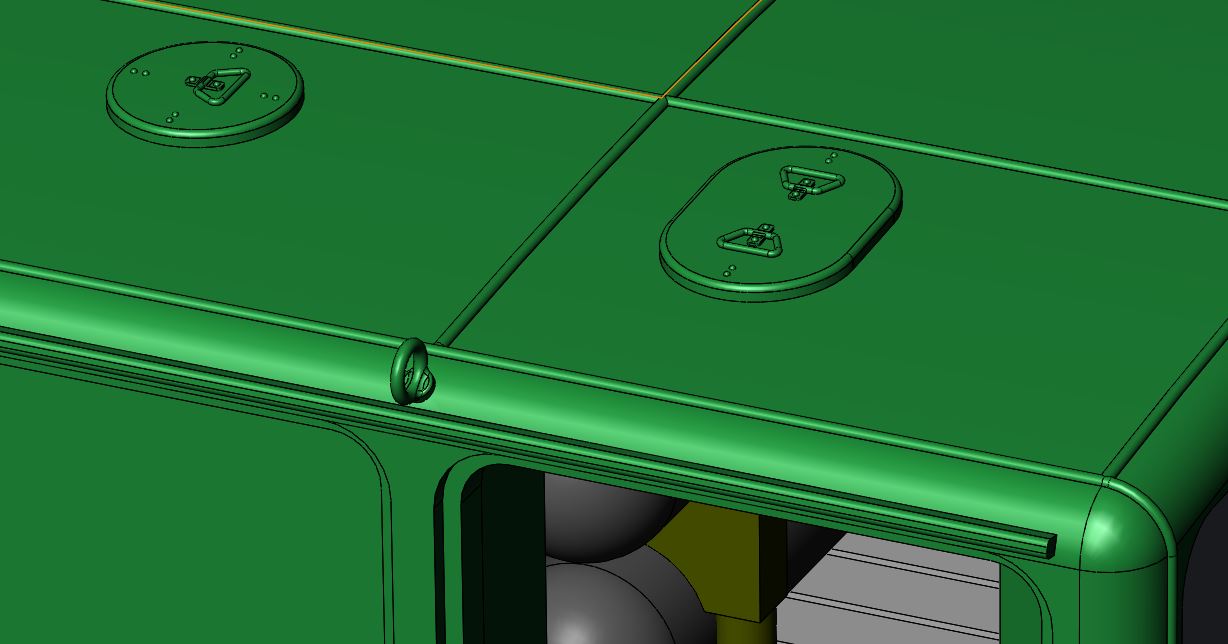

1. Доработаны лючки на крыше.
2. Добавлена ливнёвка.
3. Добавлены рым-болты

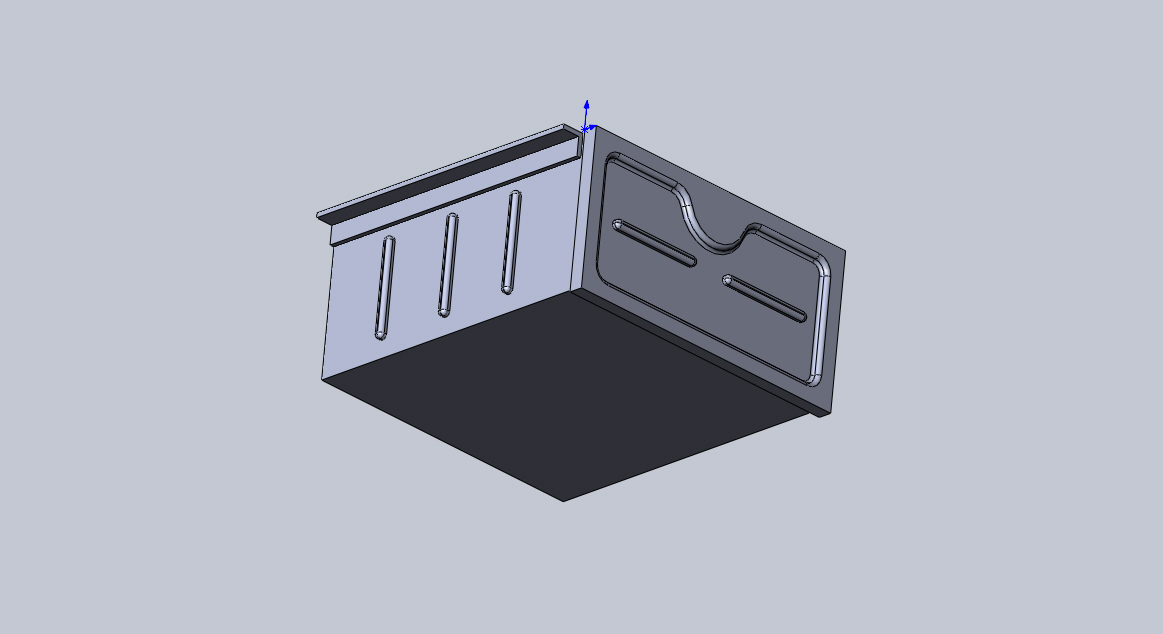

4. Добавлена ниша ЗИП.
5. Добавлены направляющие для фиксации корпуса на площадке.
На завтра расчленёнка и подготовка сборки к печати. Надеюсь, уже в твоём присутствии...
Чёрт, заметил косяк - на овальном лючке не дорисовал 8 заклёпок. Ну, теперь уже завтра...
@vile, Кстати, как к специалисту по автотехнике. На ЗИЛ-131 планирую печатать шины и обода. За основу взял 12.00-20 (320-508) Omskshina М-93.
Или используется что-то другое?
@vile написал:Александр , очень интересно наблюдать за появлением модели, так как сам ни в проектировании,ни в печати не шарю.Ну и при удачном завершении - взял бы три комплекта надстроек.
Юра, коммерческую сторону обсудим в отдельной ветке после пробника.
@Дмитрий Павлюков написал:Очень круто и профессионально выходит!
Дима, спасибо. Главное чтобы принтер выдал нашу ХОТЕЛКУ.

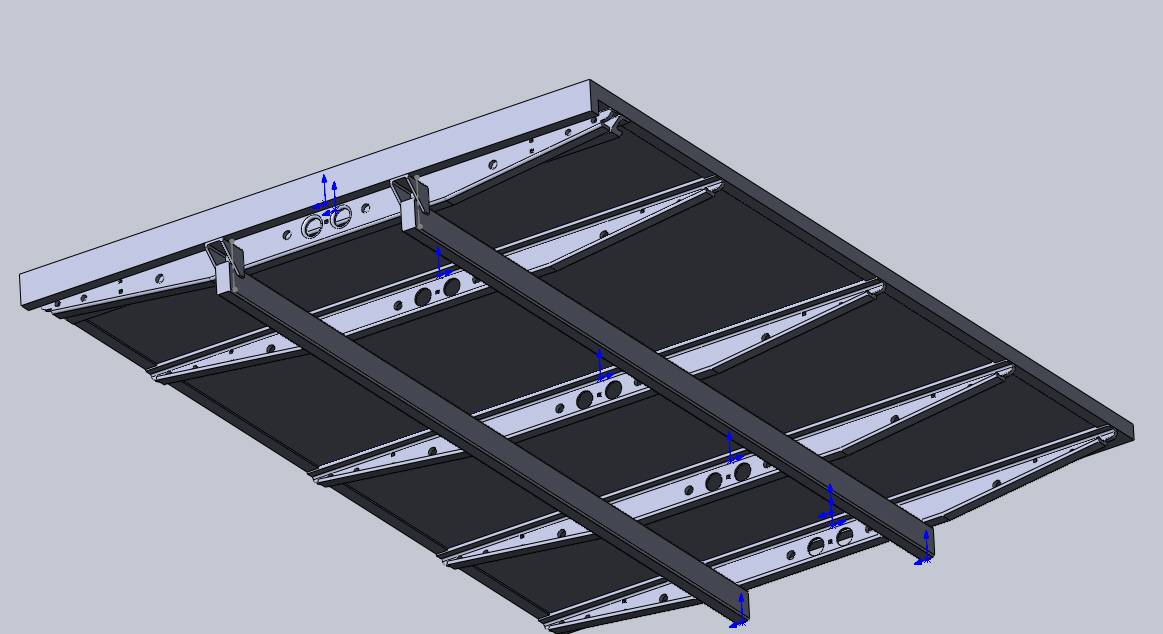

Что самое прикольное, что в пересчёте на 72-й расстояние между внешними сторонами продольных балок:
- на оригинале - 11,6 мм;

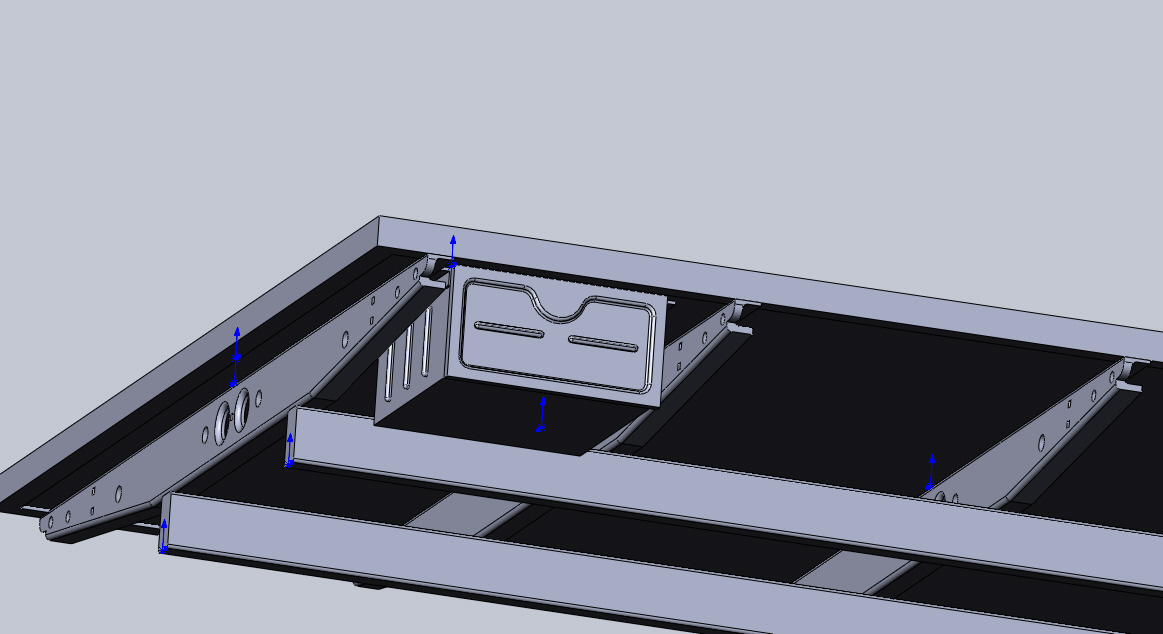

- на AWD - 12,2 мм;
- на ICM - 13,7 мм.
Придется делать 2 набора с разными расстояниями.

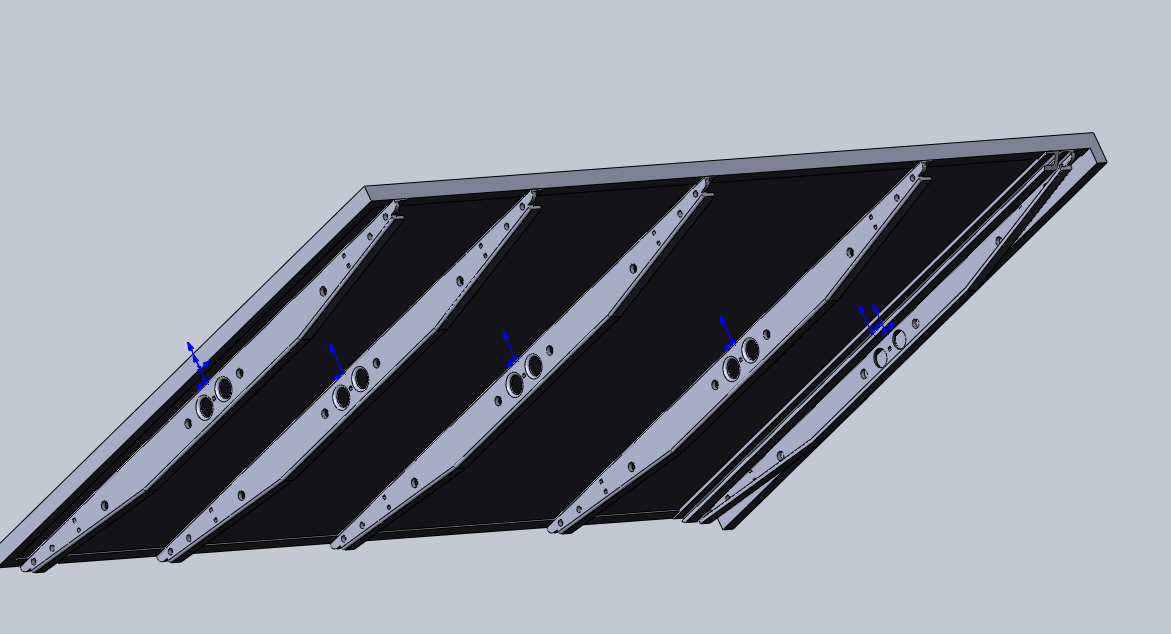

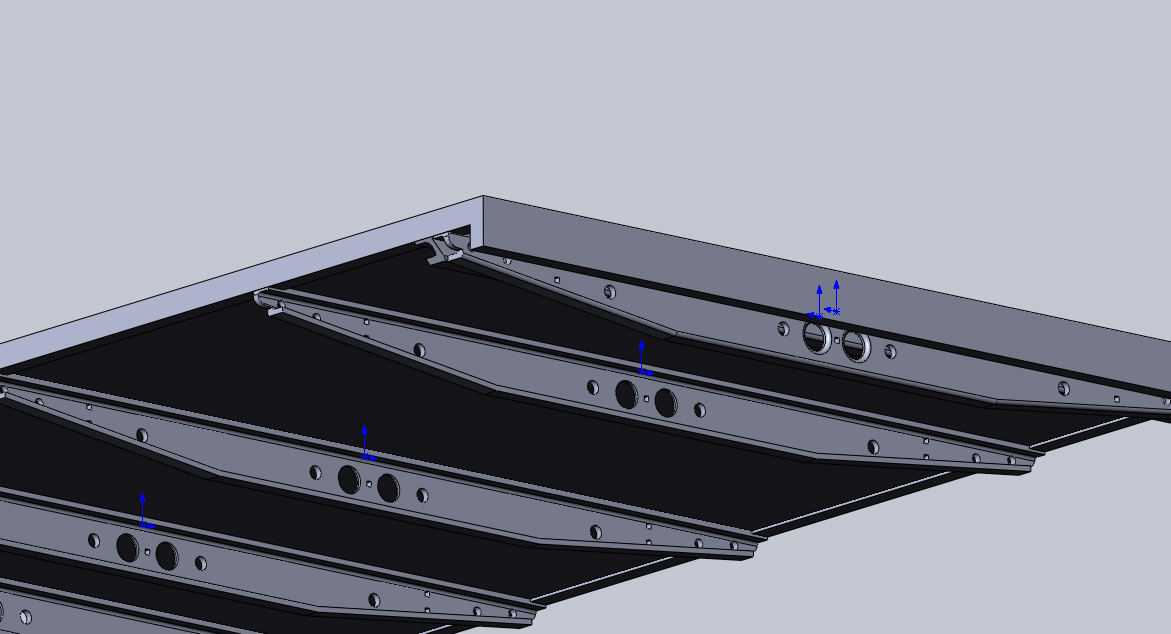

Здесь сопряжение прошло нормально.
Дима, спасибо. Главное чтобы принтер выдал нашу ХОТЕЛКУ.
Саш, судя по распечатанной пробной крыше, всё пока гуд. Конечно, есть небольшие косячки, но главное, что они исправимы.
Сделай пару фото с пробника. когда загрунтуешь.
Только рым-болты не сломай.
Сейчас делаю основные люки. к утру выложу фото как самих люков, так и общей сборки...
@Андрей Свинин написал:Дима, спасибо. Главное чтобы принтер выдал нашу ХОТЕЛКУ.Саш, судя по распечатанной пробной крыше, всё пока гуд. Конечно, есть небольшие косячки, но главное, что они исправимы.
Сделай пару фото с пробника. когда загрунтуешь.
Только рым-болты не сломай.Сейчас делаю основные люки. к утру выложу фото как самих люков, так и общей сборки...
Обзор по крыше выложу только завтра вечером (прилетели однополчане), но толщину верхних люков надо уже увеличить на 0,1 мм.
огонь!
я то думал, куда пропал Александр. а он тут машинки собирает =)
давно заглядываюсь на аэродромную автотехнику
@Алексей написал:огонь!
я то думал, куда пропал Александр. а он тут машинки собирает =)давно заглядываюсь на аэродромную автотехнику
Лёш привет. Да моделить некогда, рисую в основном на работе.
