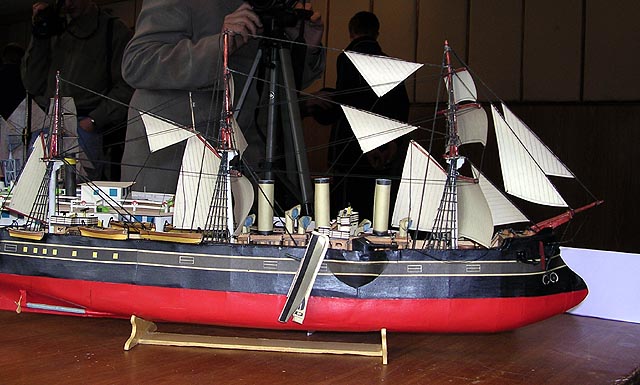

Моделисты постарше (типа меня) должны помнить этот чудный набор начала 80-х для бумажного моделирования крейсера "Память Азова" и то что из него получалось, если хватало терпения.

Нечто подобное было и на моей полке. И хотя модель имела, как выяснилось позже, только схематичное сходство с настоящим кораблем, но именно она зародила мой юношеский интерес к военным судам конца 19-го, начала 20-го веков и к попыткам строить их модели из бумаги. Но это было детство...
А ныне, вернувшись к теме своей юности и слегка набив руку на "Адмирале Ушакове", я хочу попытаться построить более точную модель этого крейсера (фрегата), опираясь на чертежи А.А. Гармашева и М.Л. Соколова, материалы из книги Р.М. Мельникова "Полуброненосный фрегат "Память Азова"", а также доступные в интернете фотографии.

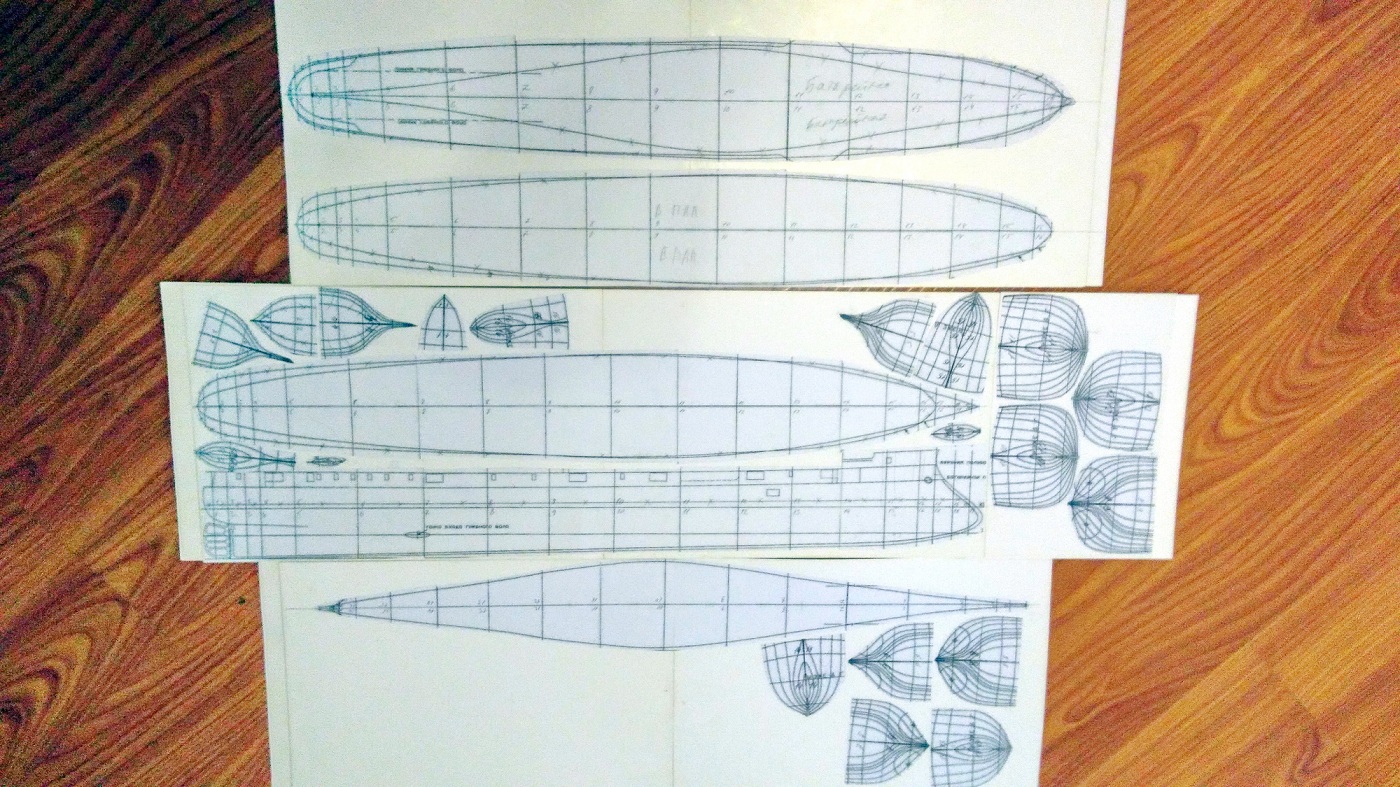

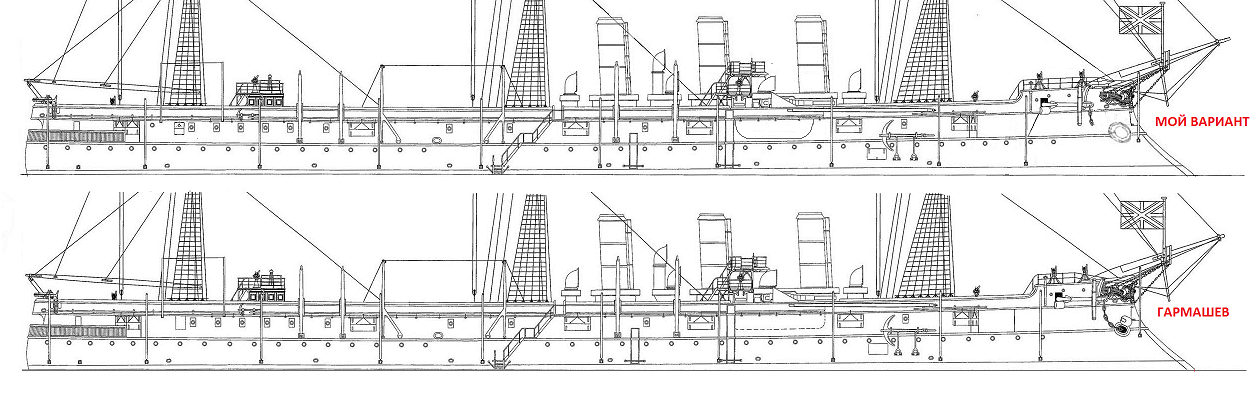

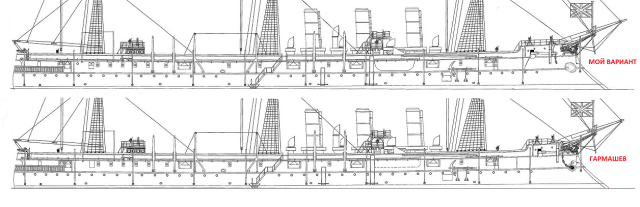

Не могу сказать, что информации собрано исчерпывающе. Увы, чертежи Гармашева и Соколова имеют неточности и ошибки, если сравнивать с фото реального корабля. Самая серьезная, обнаруженная мной - это длина палубы полубака. Она должна быть длинее, чем у Гармашева. Далее по мелочам. Поскольку желание построить модель очень велико, я позволил себе подкорректировать кое-что в чертеже и двигаться дальше.

Помню, помню, строил такой набор. С удовольствием буду следить за стройкой)))

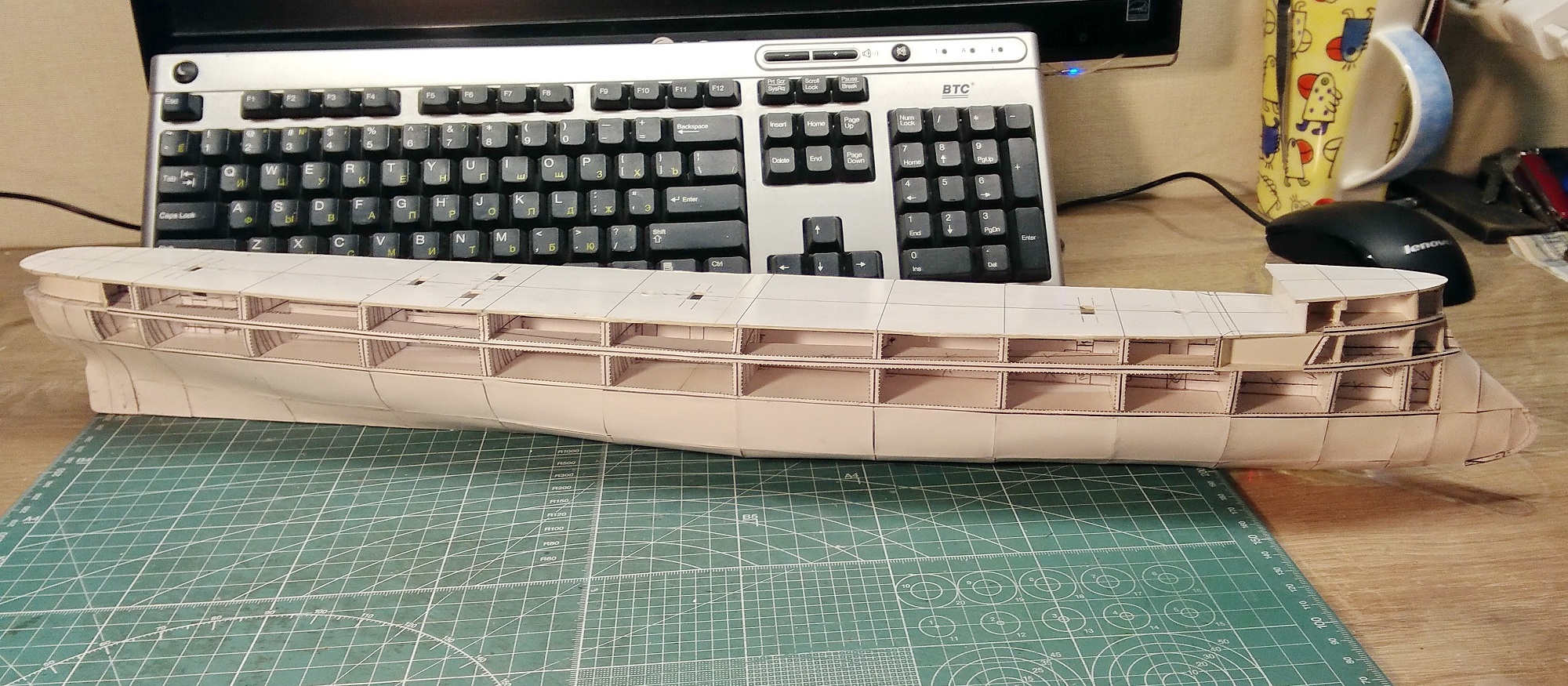

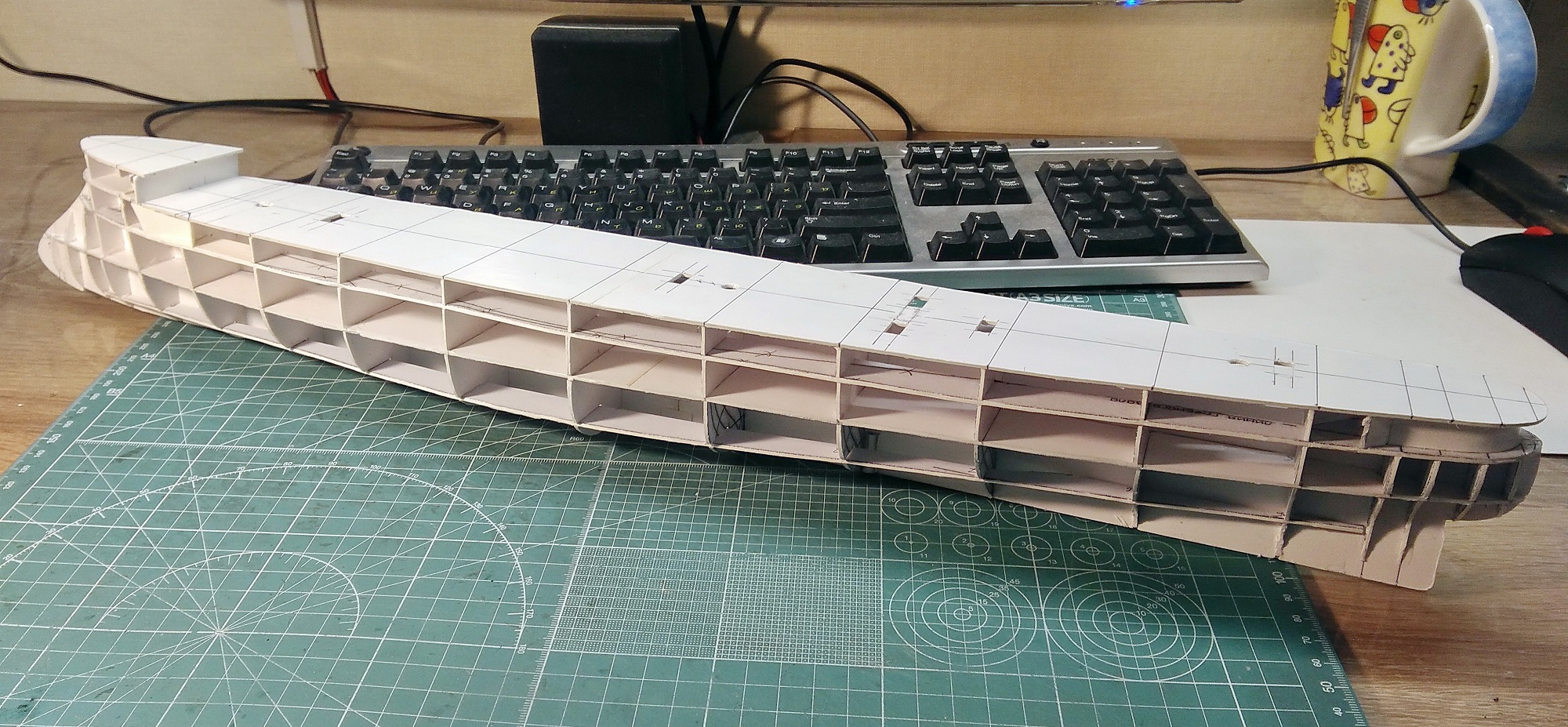

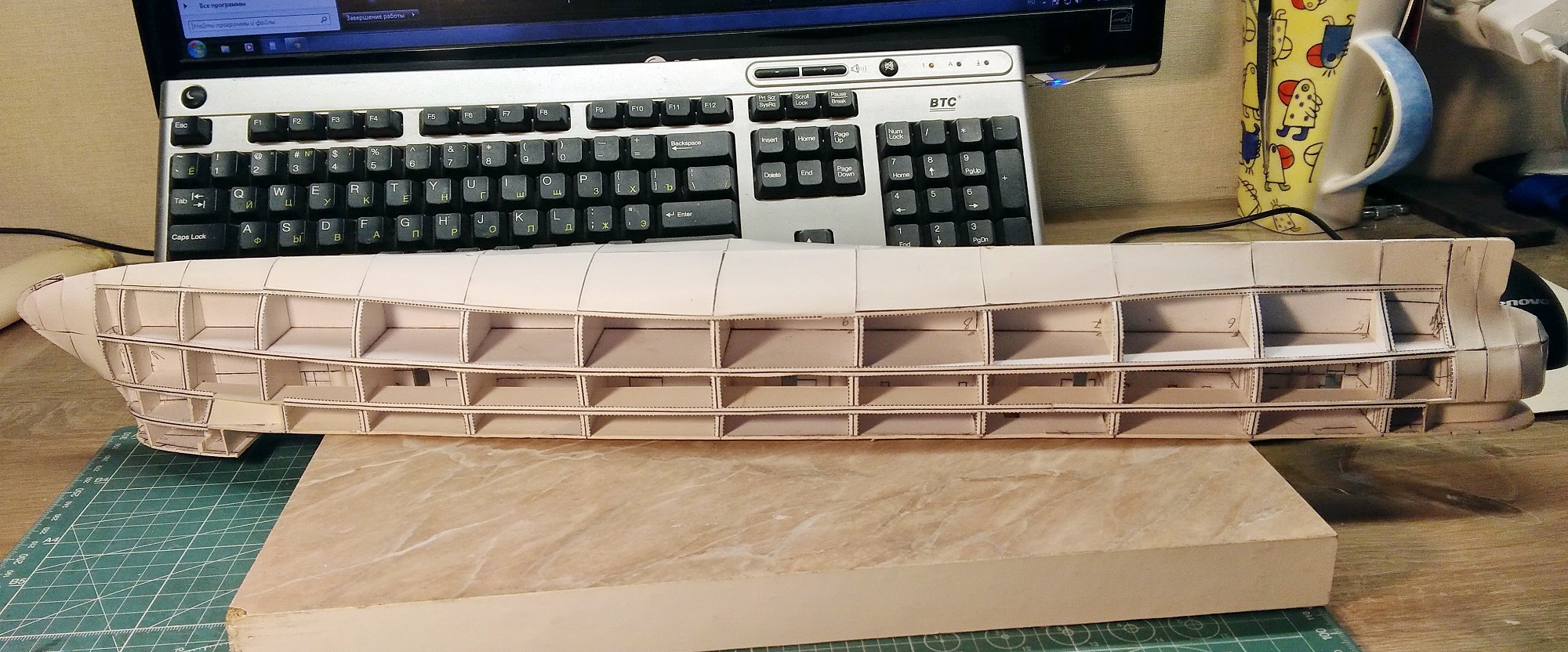

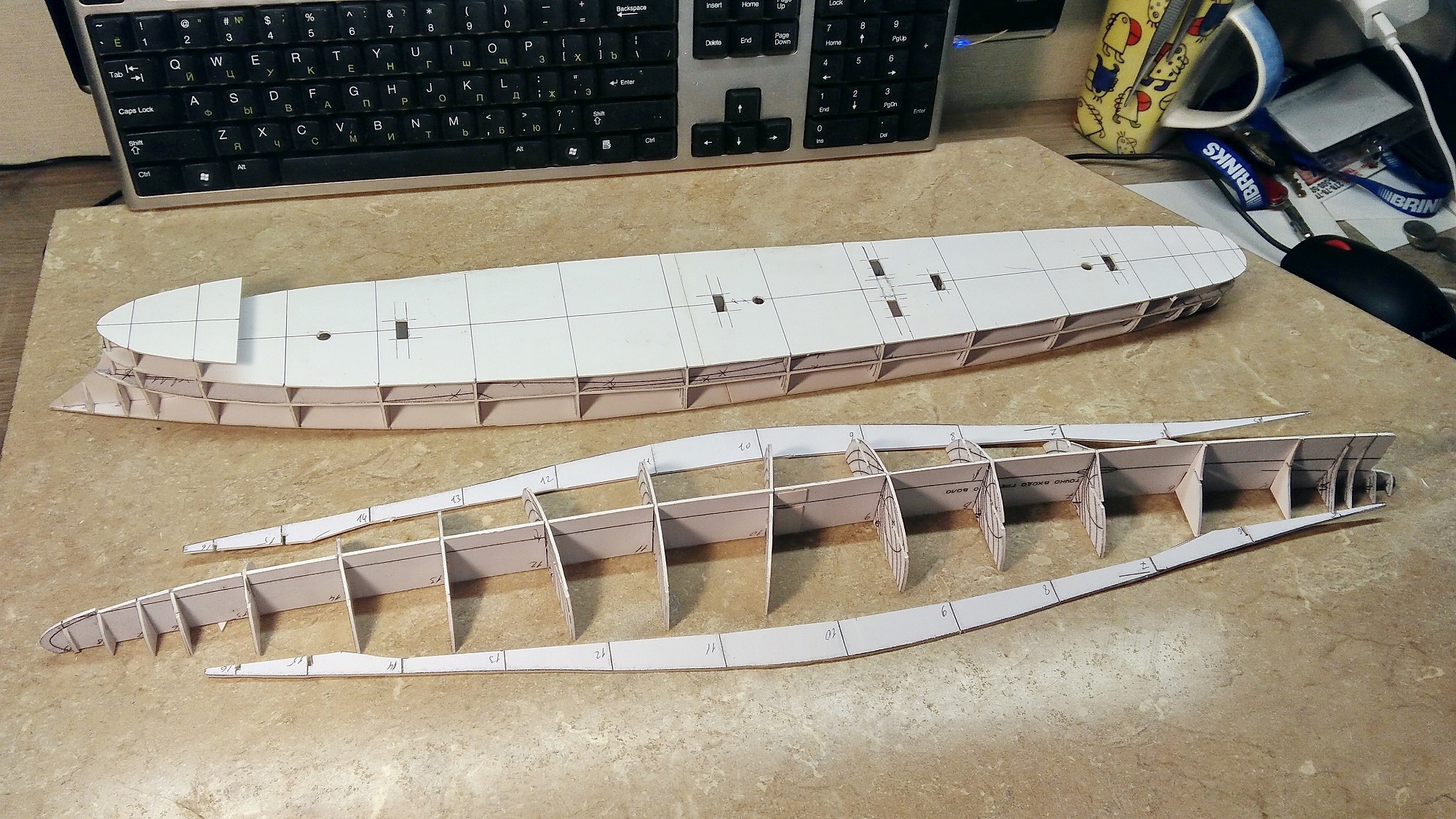

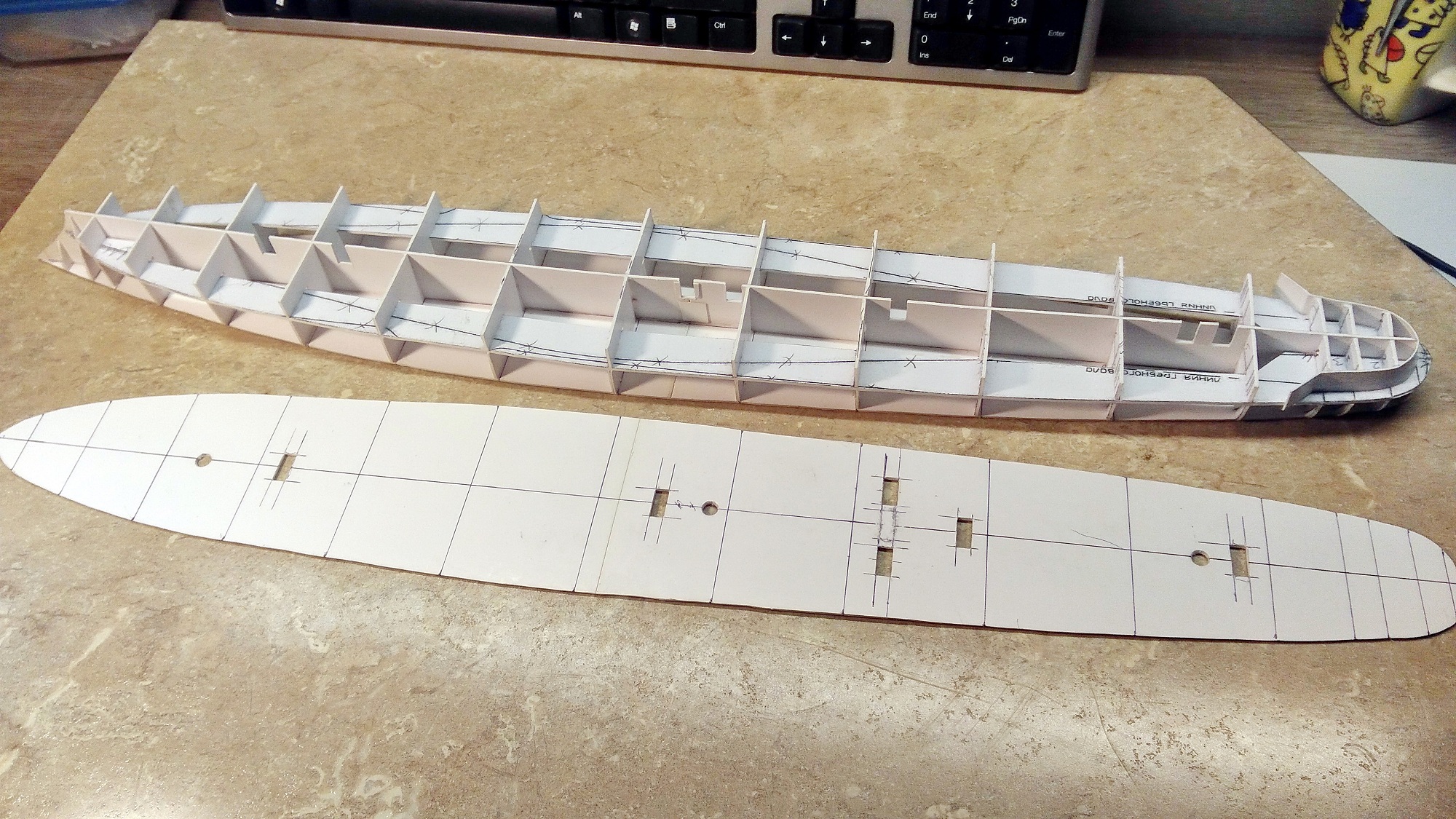

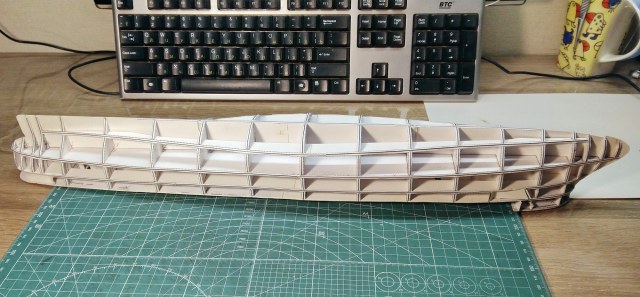

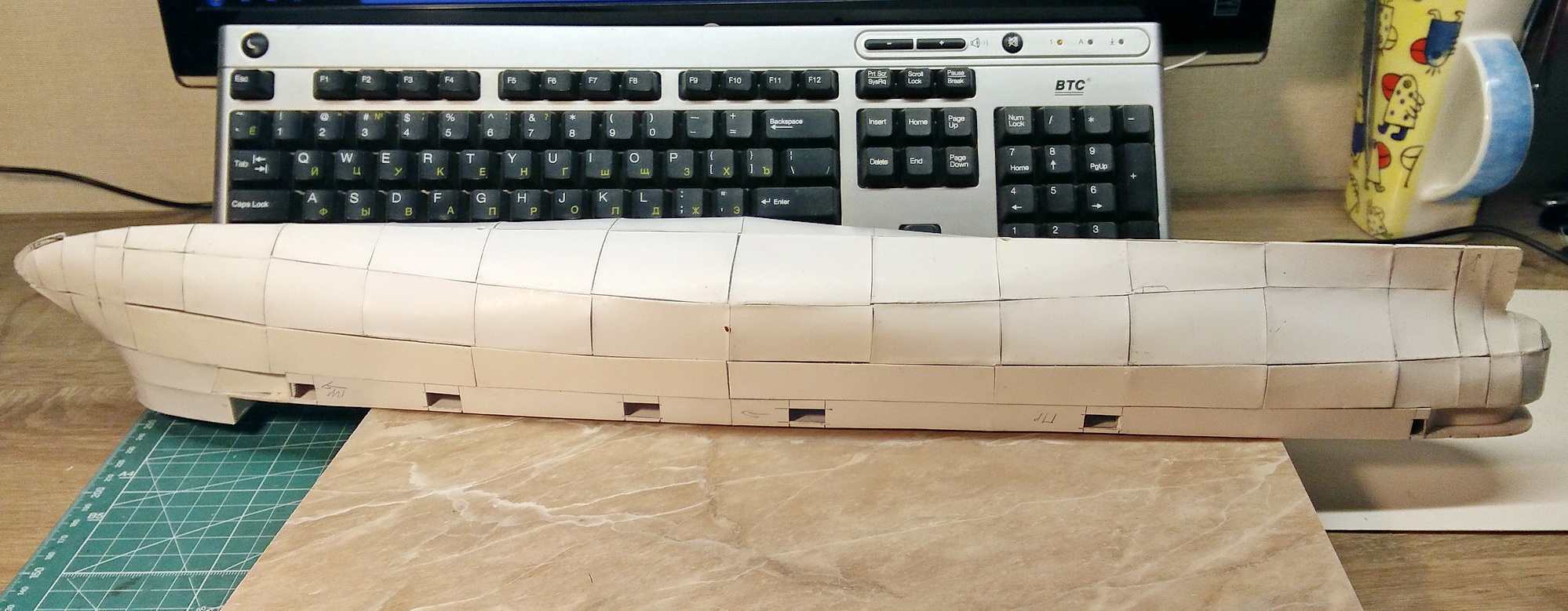

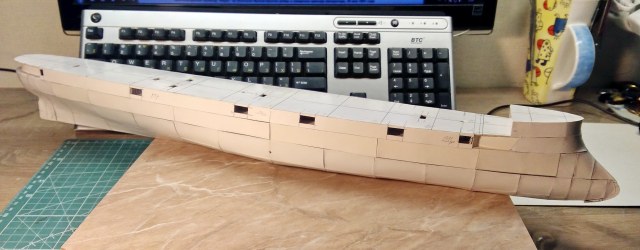

Итак, начало положено. На сегодняшний день собрал каркас по теории корпуса и начал его обшивать. Модель будет в основном клеится из картона и мелованного ватмана. Корпус будет шпаклеваться. Не знаю на сколько затянется стройка. Главная цель публикации сказки - помощь коллег в прояснении некоторых сомнительных вопросов и практическими советами.








@Федот написал:

Моделисты постарше (типа меня) должны помнить этот чудный набор начала 80-х для бумажного моделирования крейсера "Память Азова" и то что из него получалось, если хватало терпения.

@Федот написал:

А ныне, вернувшись к теме своей юности и слегка набив руку на "Адмирале Ушакове", я хочу попытаться построить более точную модель этого крейсера (фрегата), опираясь на чертежи А.А. Гармашева и М.Л. Соколова, материалы из книги Р.М. Мельникова "Полуброненосный фрегат "Память Азова"", а также доступные в интернете фотографии.Не могу сказать, что информации собрано исчерпывающе. Увы, чертежи Гармашева и Соколова имеют неточности и ошибки, если сравнивать с фото реального корабля. Самая серьезная, обнаруженная мной - это длина палубы полубака. Она должна быть длинее, чем у Гармашева. Далее по мелочам. Поскольку желание построить модель очень велико, я позволил себе подкорректировать кое-что в чертеже и двигаться дальше.

До сих пор чертежи из данного набора где то лежат. Его я так и не построил. Был ещё аналогичный набор "Шлюп Мирный". Вот он у меня стоял много лет. Удачи в постройке!

@Алексей Никитин написал:

Федот написал:

Моделисты постарше (типа меня) должны помнить этот чудный набор начала 80-х для бумажного моделирования крейсера "Память Азова" и то что из него получалось, если хватало терпения.

О, да....! Были времена!

Федот написал:

А ныне, вернувшись к теме своей юности и слегка набив руку на "Адмирале Ушакове", я хочу попытаться построить более точную модель этого крейсера (фрегата), опираясь на чертежи А.А. Гармашева и М.Л. Соколова, материалы из книги Р.М. Мельникова "Полуброненосный фрегат "Память Азова"", а также доступные в интернете фотографии.Не могу сказать, что информации собрано исчерпывающе. Увы, чертежи Гармашева и Соколова имеют неточности и ошибки, если сравнивать с фото реального корабля. Самая серьезная, обнаруженная мной - это длина палубы полубака. Она должна быть длинее, чем у Гармашева. Далее по мелочам. Поскольку желание построить модель очень велико, я позволил себе подкорректировать кое-что в чертеже и двигаться дальше.

Вот эта книга будет Вам весьма полезна!
Память Азова

@Fedot написал:

Не готов отдавать такие деньги неизвестно за что.

@Алексей Никитин написал:

Fedot написал:

Не готов отдавать такие деньги неизвестно за что.

Это, как Вы выразились, "неизвестно что", самое популярное среди историков отечественного ВМФ издание, и самое лучшее не только в России, но и за рубежом!
Там печатается то, что Вы сможете найти только в РГАВМФ.
А по тем материалам, что у Вас есть в наличии, можно ералаш построить

@Fedot написал:

для уверенности

Удачи в постройке.

@Алексей Никитин написал:

Fedot написал:

для уверенности

Лучше сходите в книжный магазин, где продают такую литературу, и посмотрите всё сами.

Ладно, рискну. Желание не облажаться берет верх.

@Фидель написал:

Удачи в постройке

@Fedot написал:

Поэтому и хочется не покупать кота в мешке.

@Fedot написал:

Ладно, рискну. Желание не облажаться берет верх.

Попробуйте заказать напрямую, в самом издательстве Гангут.
Думаю, там будет дешевле, чем у перекупщиков.

@Алексей Никитин написал:

Попробуйте заказать напрямую, в самом издательстве Гангут .
Думаю, там будет дешевле, чем у перекупщиков.

прошу  добро  на  борт...
Может  перед   шпатлевкой  стоит  грани   первичного  корпуса  сгладить?
Да  и  сам  корпус  после  работы  наждачной  бумагой   стоит обработать  лаком  перед   шпаклеванием.   Потом  еще  и  краской  по  корпусу  прошелся,  получил  бы  контрольный  визуальный  слой  и  только  потом  шпатлевка.  Выводя  корпус  в  чистовую  имел  бы  четкую  визуальную  границу (краска) и  не  снял  бы  лишнего....   мнение  не  навязываю
с  уважением

@navy написал:

прошу добро на борт...
Может перед шпатлевкой стоит грани первичного корпуса сгладить?
Да и сам корпус после работы наждачной бумагой стоит обработать лаком перед шпаклеванием. Потом еще и краской по корпусу прошелся, получил бы контрольный визуальный слой и только потом шпатлевка. Выводя корпус в чистовую имел бы четкую визуальную границу (краска) и не снял бы лишнего.... мнение не навязываю
с уважением

@Fedot написал:

Напрямую по межгороду они видимо не работают, а в предлагаемых ими интернетмагазинах цены выше, чем там где Вы предложили первоначально.

@Fedot написал:

В общем, книгу я заказал, она уже в пути. А пока продолжаю работать с корпусом. Дело подходит к шпаклеванию.

@Fedot написал:

я хочу попытаться построить более точную модель этого крейсера (фрегата)

Буду постоянно следить за Вашей стройкой. Самому, с тех самых времён, конца восьмидесятых годов, когда купил в ДЛТ этот набор и собрал его, очень интересен этот корабль.
Планирую тоже, построить модель этого корабля, только чуточку поменьше масштабом, чем у Вас

@Fedot написал:

Наждачкой по бумаге?! Что же это получится?

Разрешите обратиться! Я уж не знаю как там с бумагой и шпаклевкой будет, но я в итоге пришел к стеклопластику... Пришлось помучаться, но оно того стоило...теперь корпусом можно ночью от хулиганов отбиваться и не бояться обрабатывать в процессе стройки...так что подумайте, может попробовать.

@Алексей Никитин написал:

Fedot написал:

Напрямую по межгороду они видимо не работают, а в предлагаемых ими интернетмагазинах цены выше, чем там где Вы предложили первоначально.

Жаль.....
А я Вам дел самую первую попавшуюся ссылку на эту книгу

Fedot написал:

В общем, книгу я заказал, она уже в пути. А пока продолжаю работать с корпусом. Дело подходит к шпаклеванию.

Может, стоит подождать, пока книга не приедет? Сравните чертежи с тем, что у Вас получилось, и решите, стоит так оставить или исправить что-то.
Ведь сами же хотите:

Fedot написал:

я хочу попытаться построить более точную модель этого крейсера (фрегата)

@Дмитрий 37 написал:

Fedot написал:

Наждачкой по бумаге?! Что же это получится?

Именно так и надо-бумага зачистится,взлохматится,зато лучше пропитается лаком.Поднявшийся ворс,после высыхания лака удаляется наждачной бумагой.Потом шпаклевка и тд.

@Сергей Бурик написал:

Разрешите обратиться! Я уж не знаю как там с бумагой и шпаклевкой будет, но я в итоге пришел к стеклопластику... Пришлось помучаться, но оно того стоило...теперь корпусом можно ночью от хулиганов отбиваться и не бояться обрабатывать в процессе стройки...так что подумайте, может попробовать.

@Fedot написал:

Собственно, из скринов некоторых страниц указанной Вами книги, которые я нашел в интернете и предоставленной Вами, пока могу сделать вывод о совпадении основных данных по фрегату, но у Кондратенко рассматривается все более подробно, что и подкупает.

@Алексей Никитин написал:

Fedot написал:

Собственно, из скринов некоторых страниц указанной Вами книги, которые я нашел в интернете и предоставленной Вами, пока могу сделать вывод о совпадении основных данных по фрегату, но у Кондратенко рассматривается все более подробно, что и подкупает.

Ну, у Кондратенко напечатаны копии подленников, а Гармашев, по этим подленникам деле свои чертежи. Но проверять надо всё по фотографиям, корабль постоянно видоизменялся в деталях в разные периоды службы.

Это я заметил. Даже сначала думал делать вариант с облегченным рангоутом, но потом решил делать с полным.

@Fedot написал:

Бумага тут же протрется на шпангоутах

Интересный корабль, буду подсматривать  за стройкой.

Доброго времени дня!

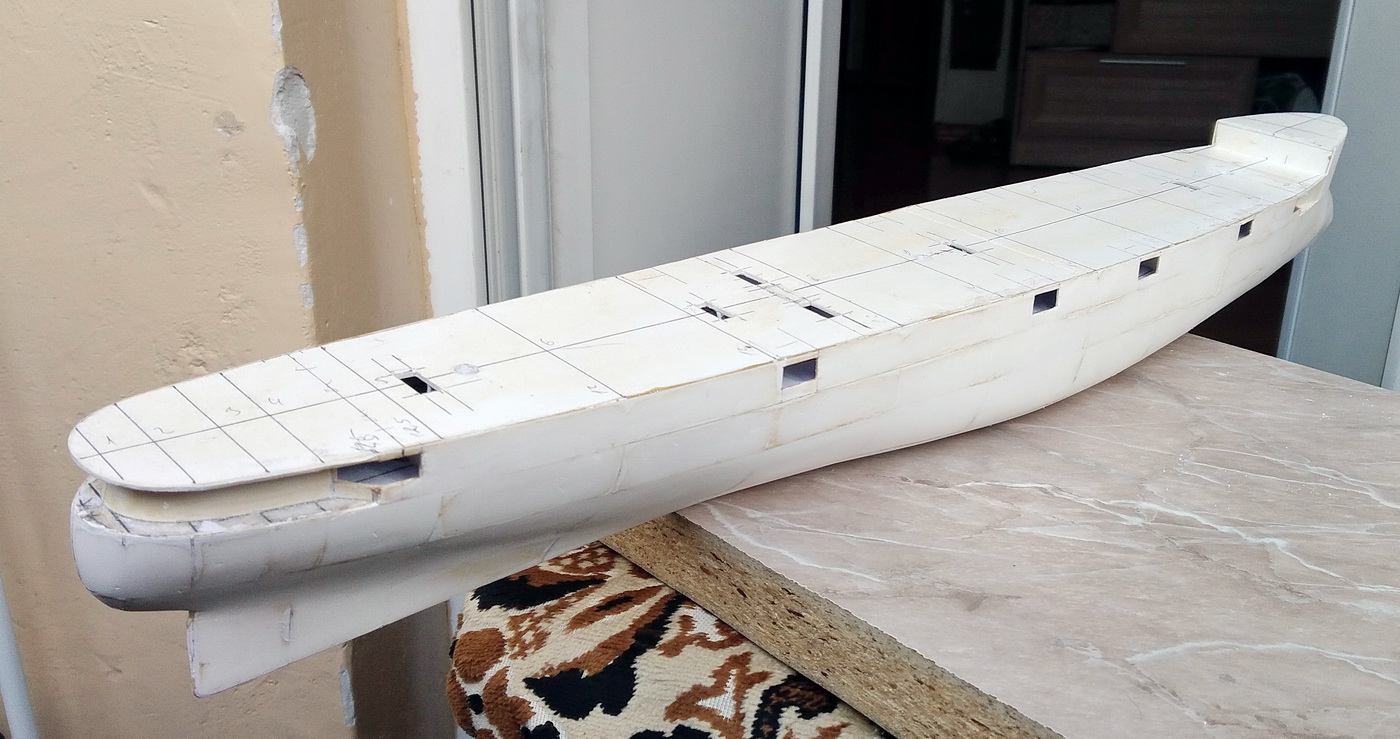

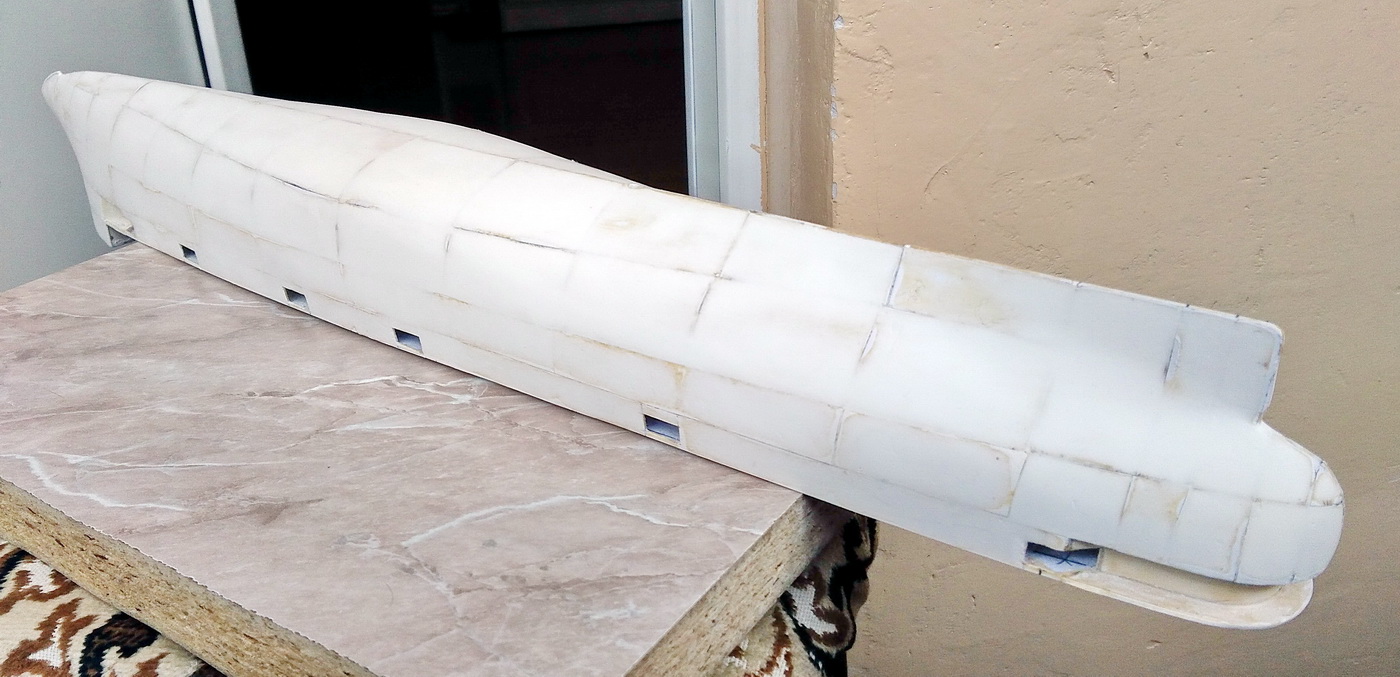

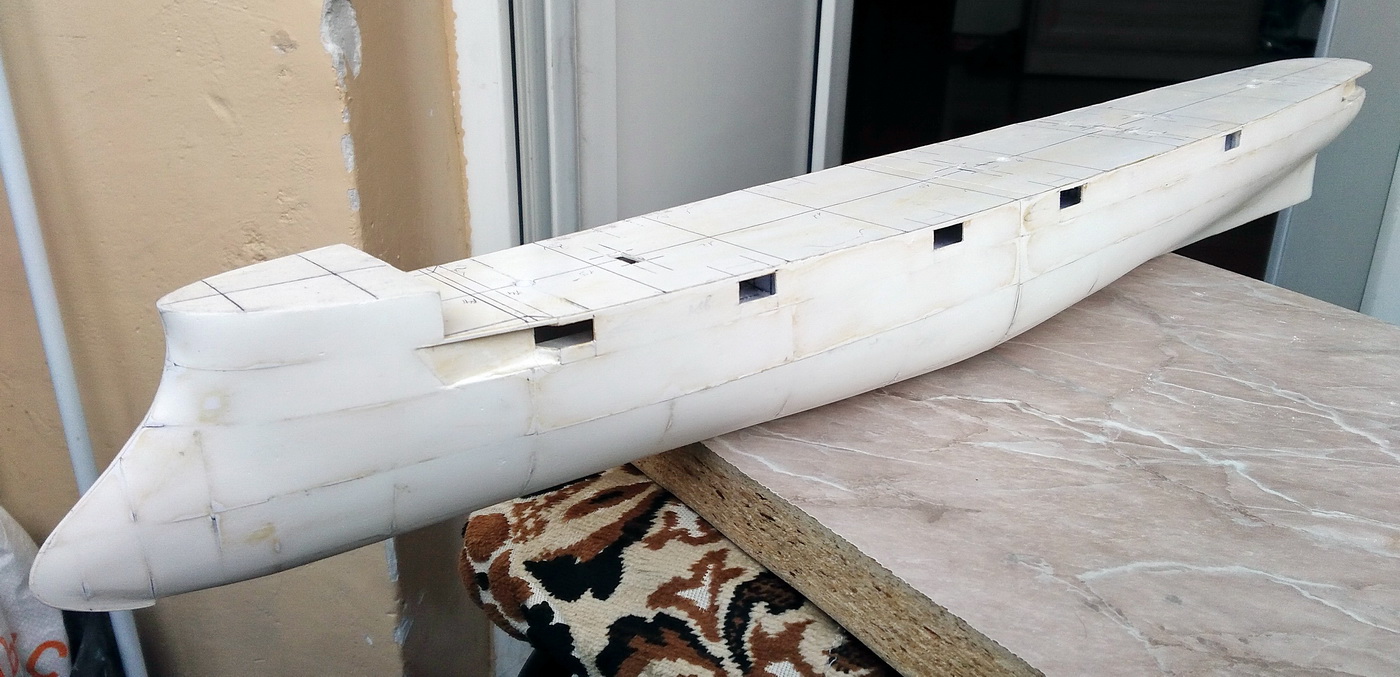

Отшпаклевал и зашкурил корпус. Акриловая шпаклевка по дереву приобретена в хозяйственном магазине. Намеренно взял белого цвета, как-то с цветом бумаги сочетается и эстетически приятнее. Шпаклевка довольно мягкая и в необработанном виде пачкается, но легко шкурится. Теперь надо покрыть корпус разбавленным нитролаком. Это сделает шпаклевку твердой и она перестанет пачкаться. Затем, еще раз тонкая зачистка и покрытие грунтом, который позволит увидеть и ликвидировать мелкие недоработки.
