Собственно говоря, приступаю к первой сказке в облати бронетехники. Подопытный - вот такой вот наборчик от нашего все "дудки":
Делать предполагается машину российской команды сезона 2016 (в сезоне 2015 наши были на машине крамной расцветки, а хочется именно зелененький):

Начав изучать предварительно более -менее приличные фотографии из Алабино, начал подозревать , что все не так просто. Я наивно полагал, что машины у участников идентичны. Но!

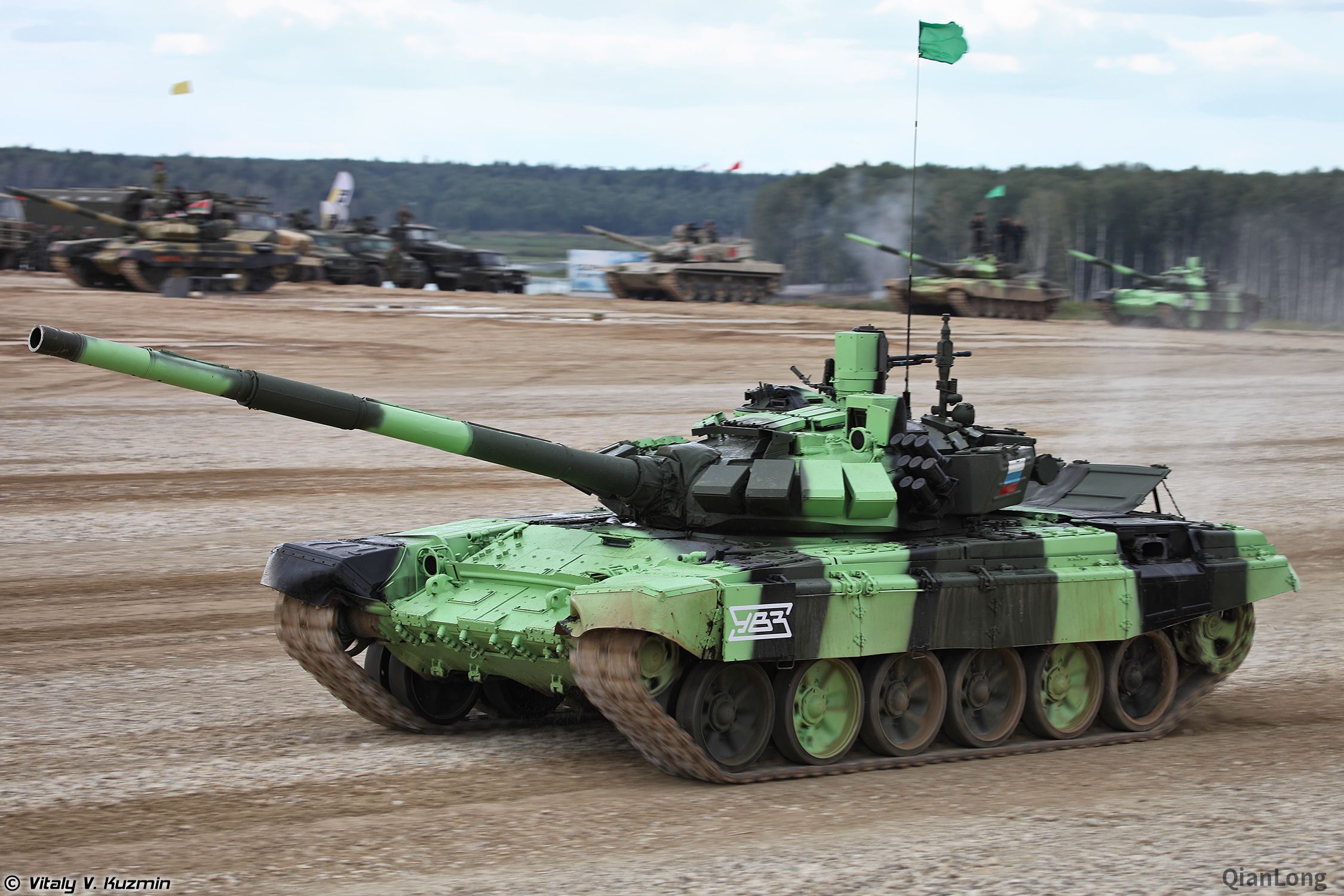

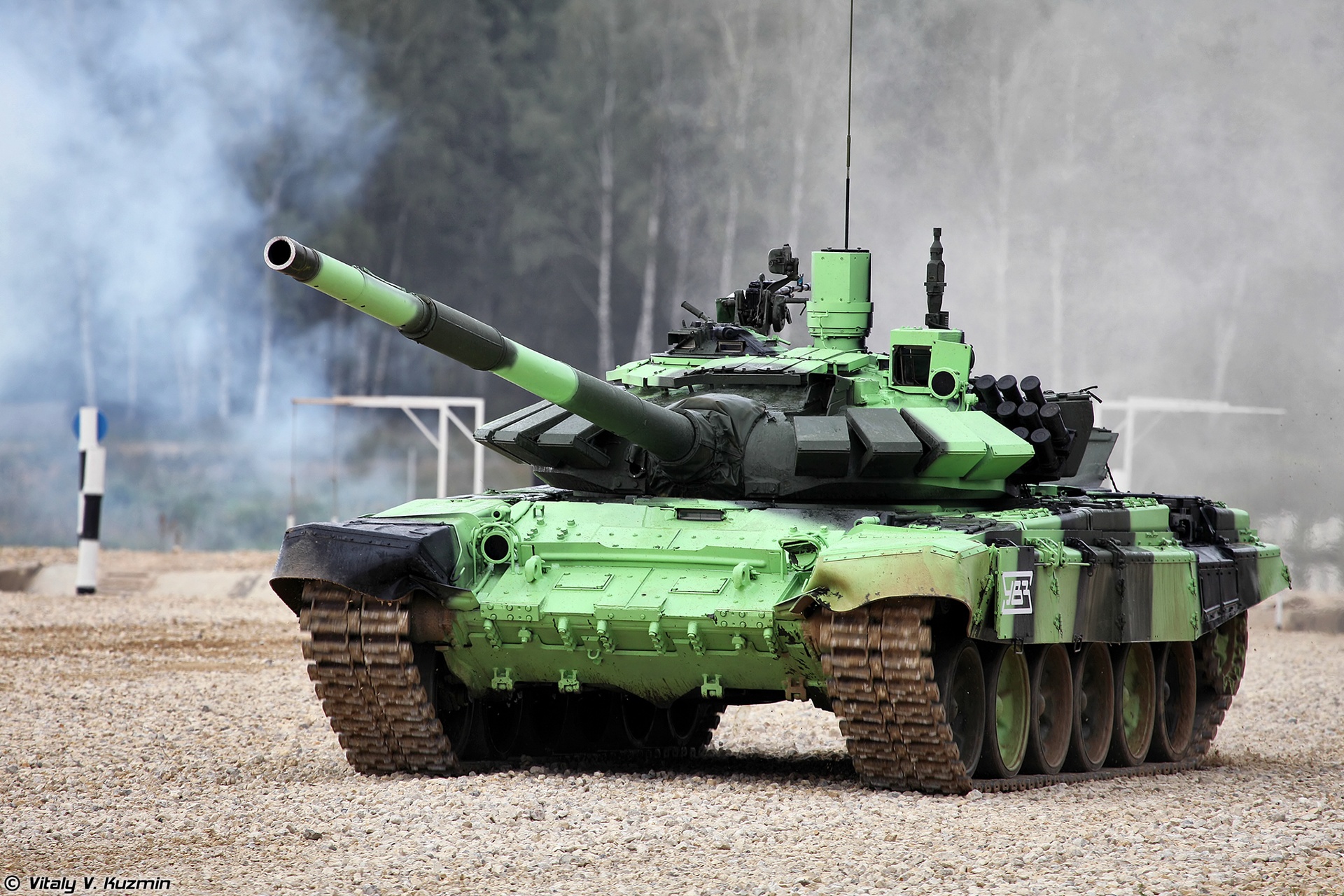

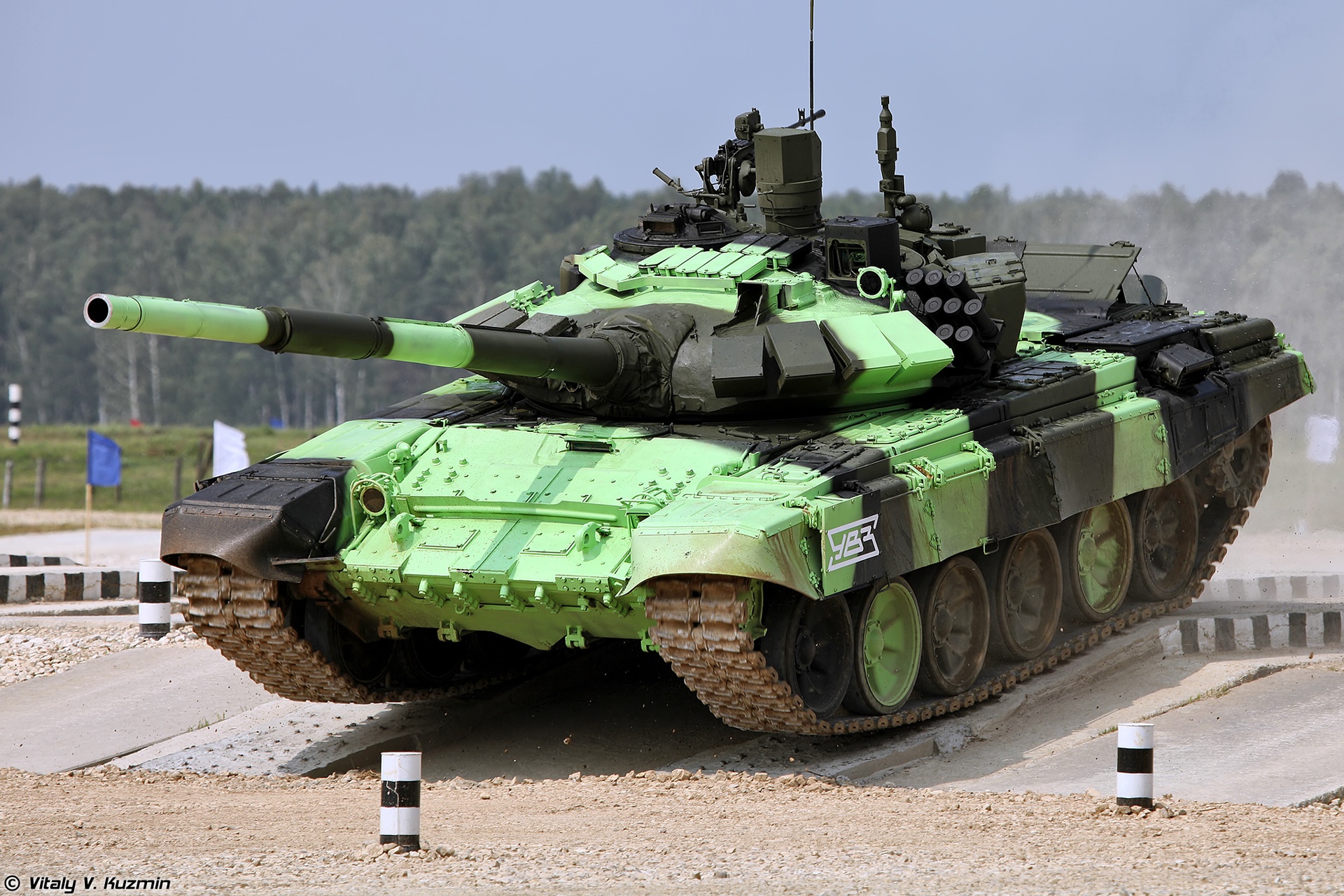

Вот российская команда:

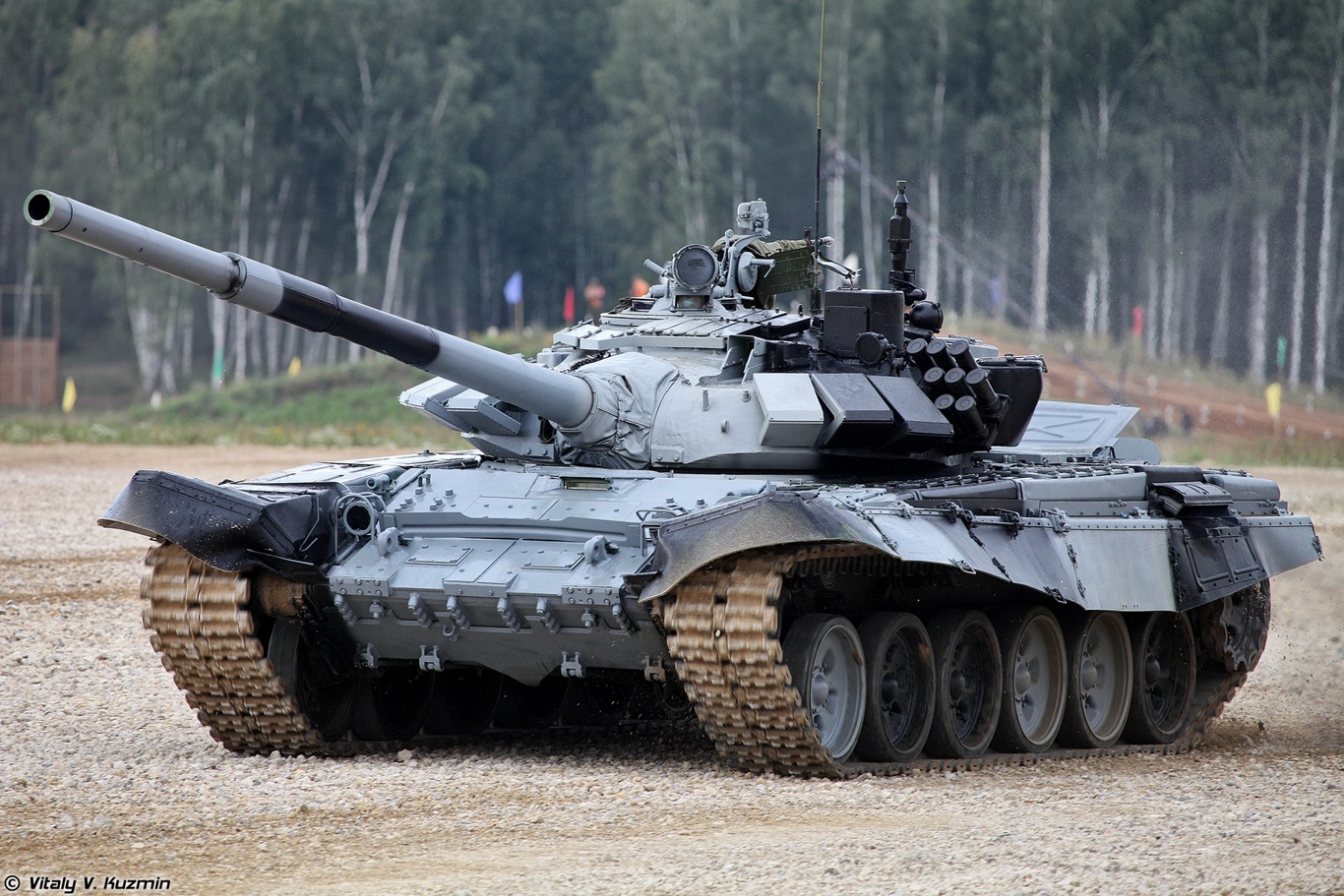

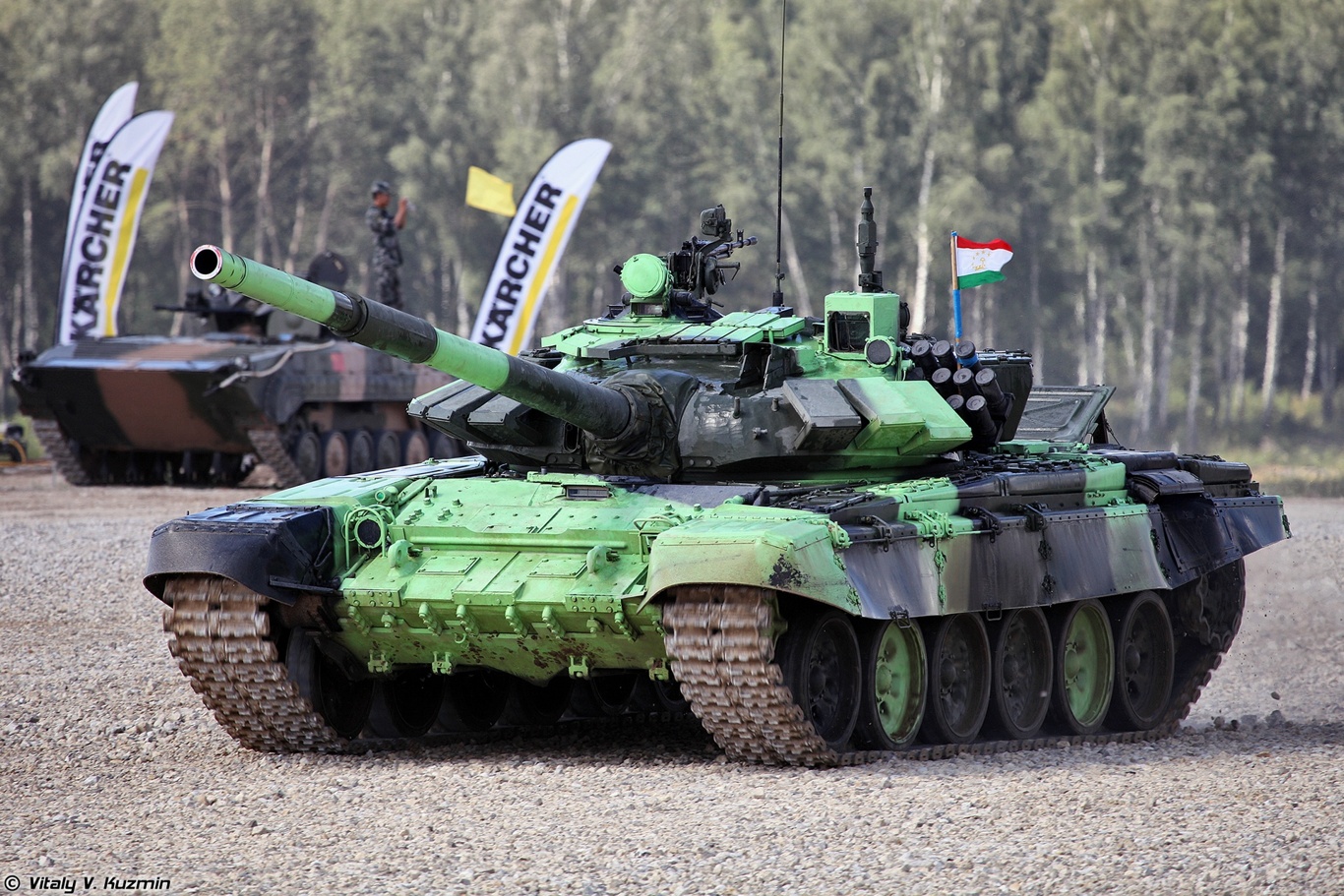

а это таджикистан:

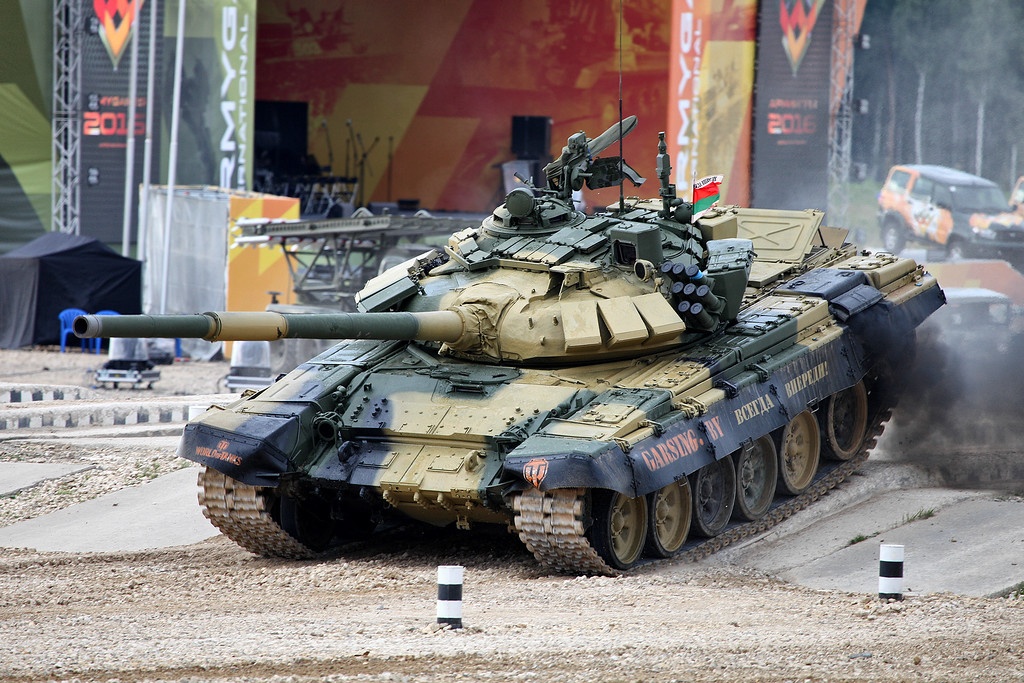

а это белорусы
:
а это казахи:

т.е. у нашей команды был какой-то особенный т-72б3, может быть отсюда загадочная буква "м" в названии?

Основные отличия, как я понял, следуюшие:

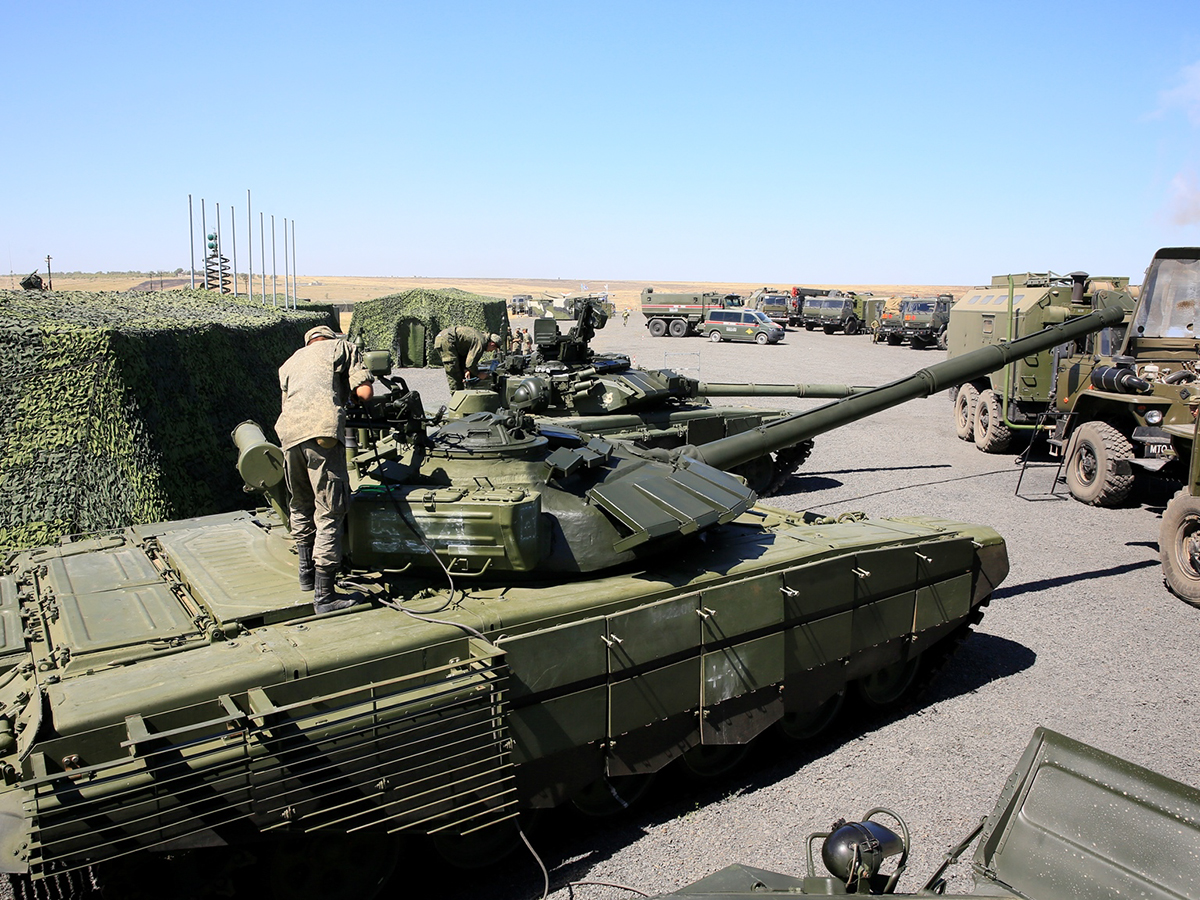

1) панорамный прицел командира (здоровенная хреновина на башне). Причем еще у нашей машины она загадочно меняет цвет! Есть так:

а есть так:



2) на российской машине спереди стоит дополнительный модуль активной брони (у всех остальных машин пустые бонки для ее крепления)

"она загадочно меняет цвет! "?Но ведь на фото разные машины

@Orctos78 написал:

т.е. у нашей команды был какой-то особенный т-72б3, может быть отсюда загадочная буква "м" в названии?

Именно так.

@Orctos78 написал:
Основные отличия, как я понял, следуюшие:1) панорамный прицел командира (здоровенная хреновина на башне). Причем еще у нашей машины она загадочно меняет цвет!
2) на российской машине спереди стоит дополнительный модуль активной брони (у всех остальных машин пустые бонки для ее крепления)

Не дополнительный, а штатный, просто у других зачем-то он снят (хотя понятно зачем, что бы мехводу скорее туда-сюда сигать).
Еще отличий не мало: новые катки, гусеница с косыми грунтозацепами, "выхлоп" от В-92 и новые крышки ОПВТ на жалюзях

Ну вот Андрей , благодаря тебе сразу стало все понятно)

Итак, разделим наше горе по пунктам(с):

1) панораму дудка дает
2) с модулем понятно. Фиг знает почему он у других стран мешает мехводу, а у нас нет, но в комплекте есть, поэтому все норм

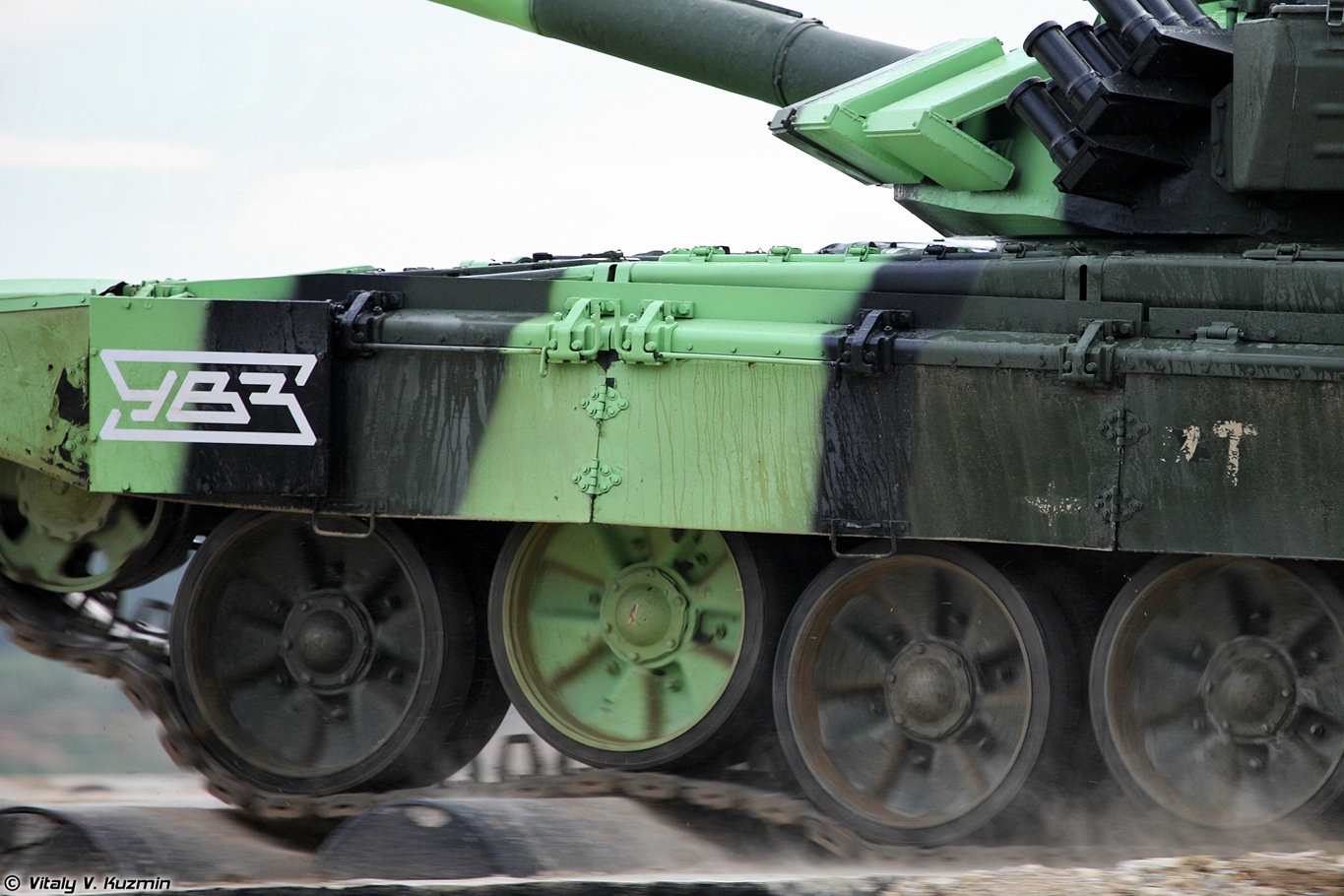

3) катки нашей машине такие:

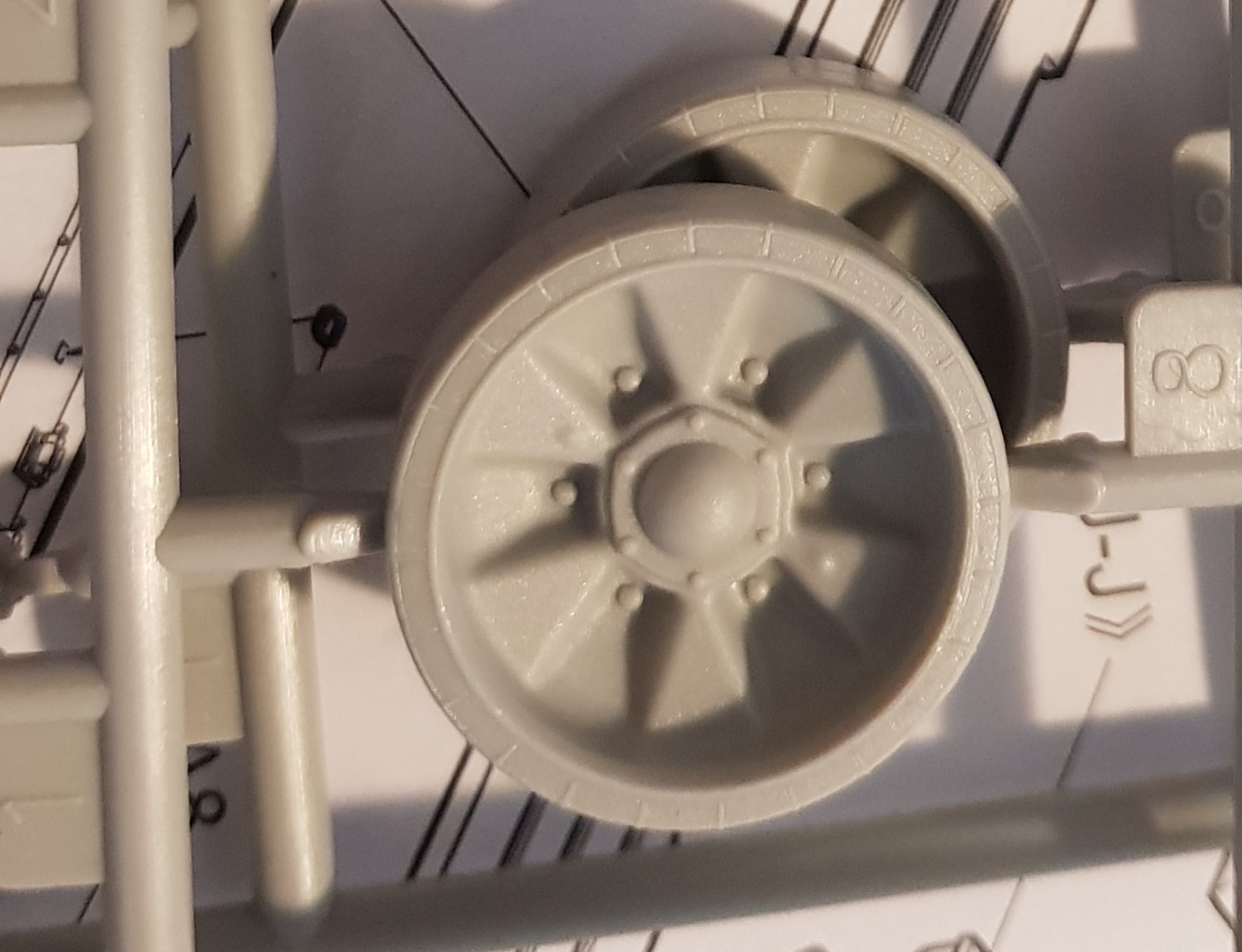

дудка дает такие:


т.е. вроде тоже ОК?

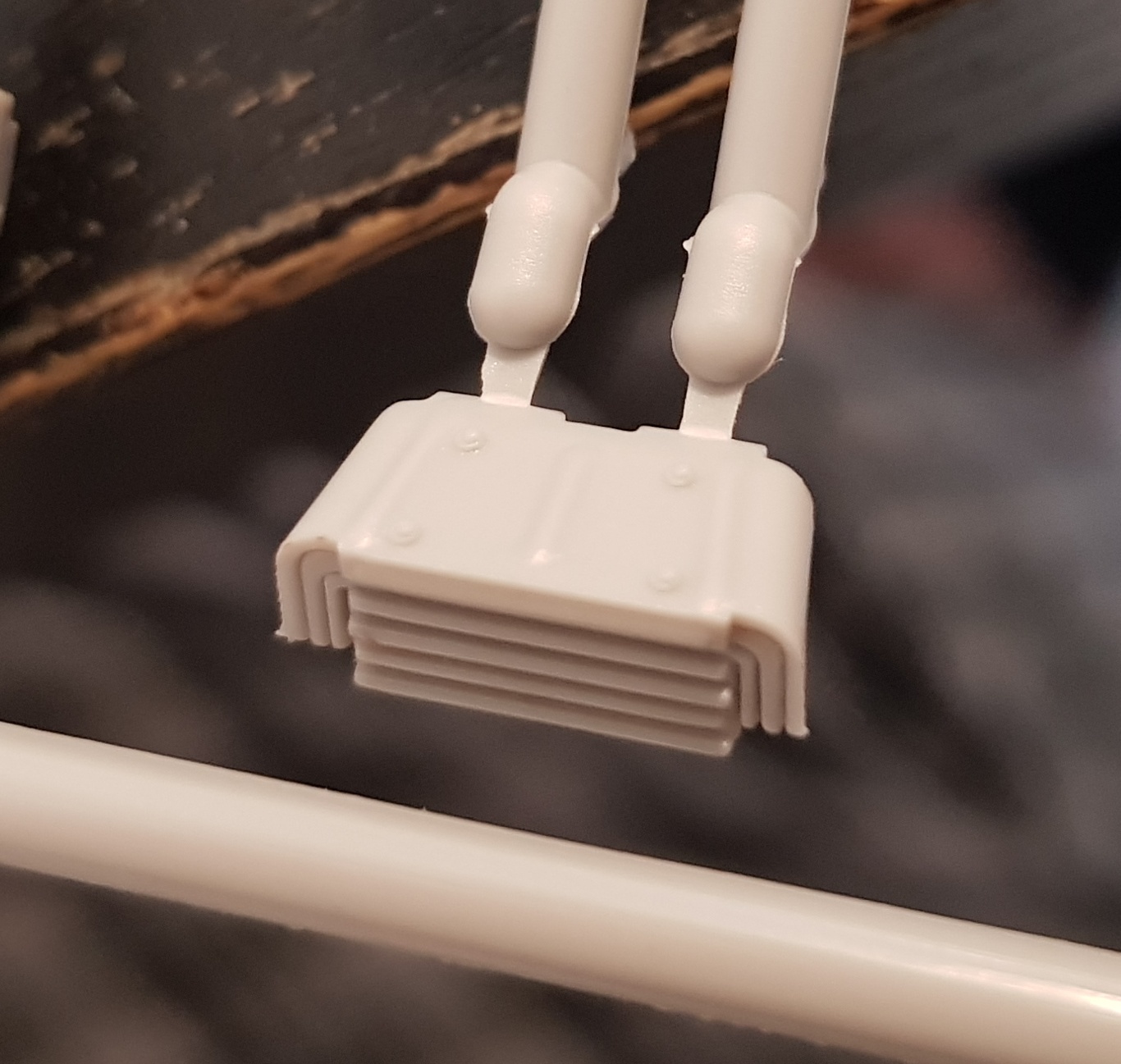

4) выхлоп в комплекте такой

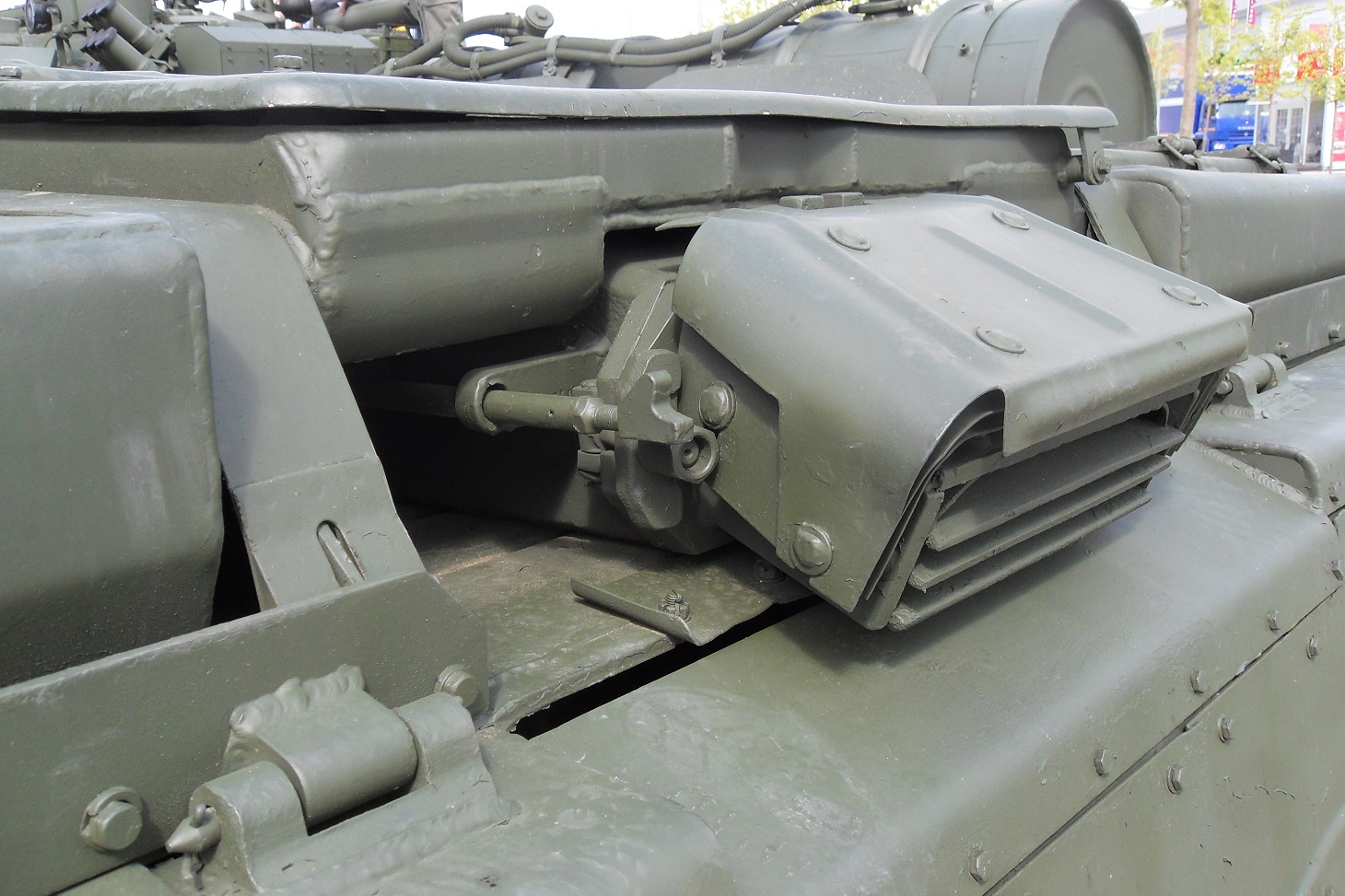

а на нашей машине такой:

опять попадание, да?

потому что у иностранцев такие:


5) траки у дудки таковы:


а все фотки у меня танков в движении и гусеницы не разглядишь(. Нужны какие то другие? Это ведь обычные двухзвенные с т-90, да?

6) по крышкам вентиляционных решеток тоже разница:

наши:

белорусы:

дудка облегчила нашу задачу, не дав никаких бгг. Интересно афтермаркет нас спасет? Так я думал купить еще б3 от менга, где крышка есть вроде бы, но она там не подходит (с ребрами жесткости в виде буквы х).

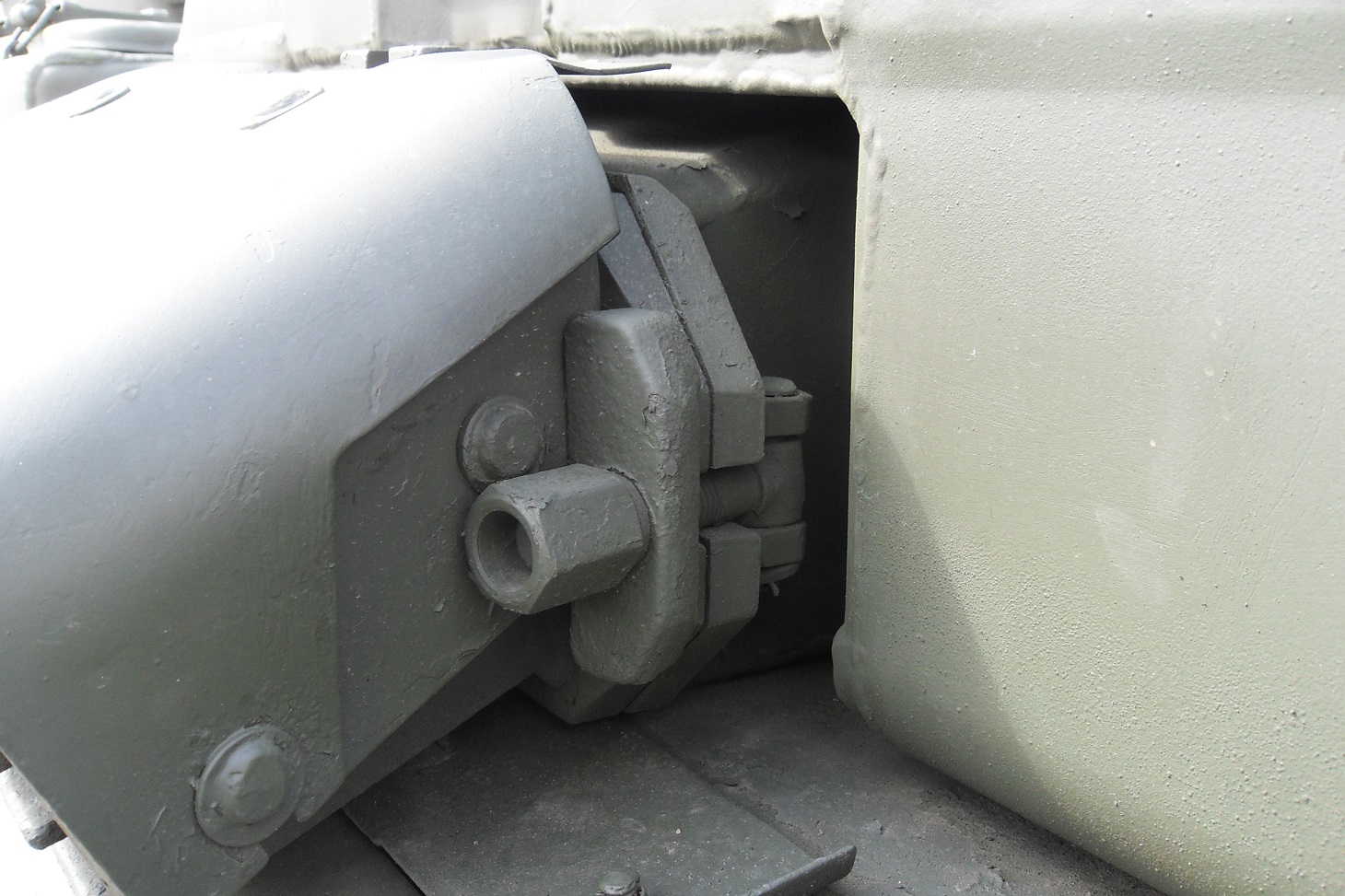

ну а как, и из чего делать поддерживающие ее кронштейны:

вообще непонятно(. Т.е. понятно что сыростирол, но вот где найти размеры и проч?

и еще. Я правильно понимаю, что при нанесении биатлонной раскраски ничтоже сумняше закрасили все вот эти вот конвойные фонарики и проч?

@Александр71 написал:

"она загадочно меняет цвет! "?Но ведь на фото разные машины

Таки Александр 71 прав.

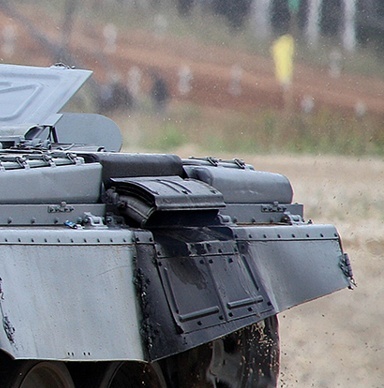

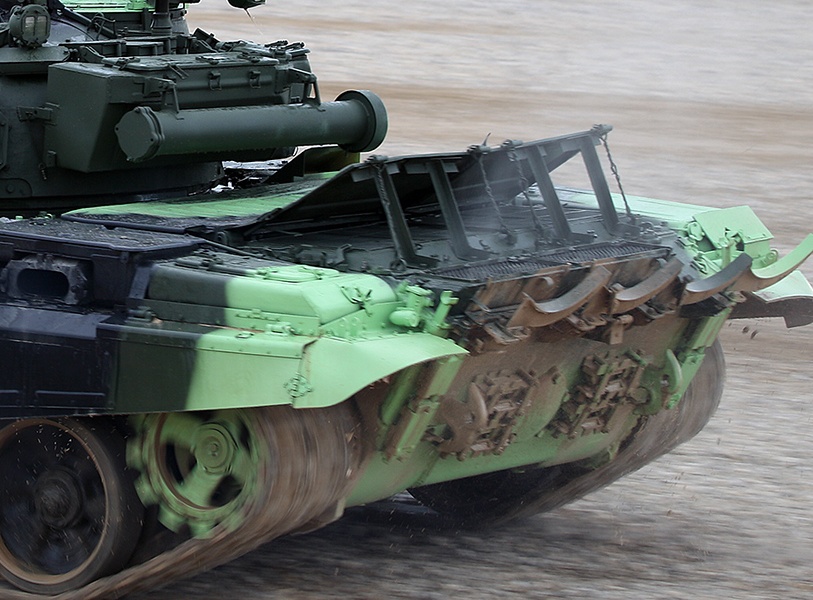

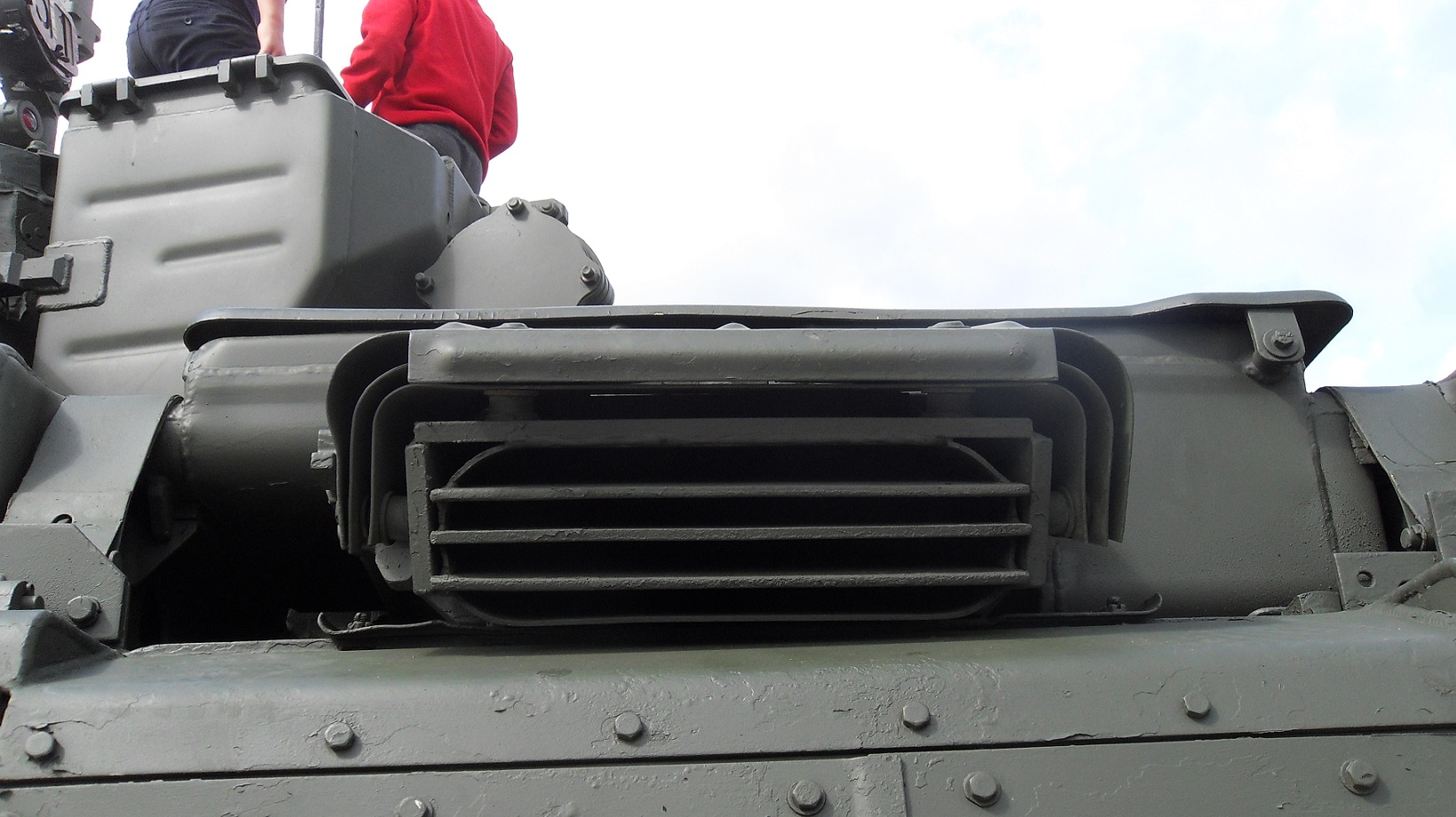

Вот выхлоп на машине с панорамой светло-зеленого цвета:

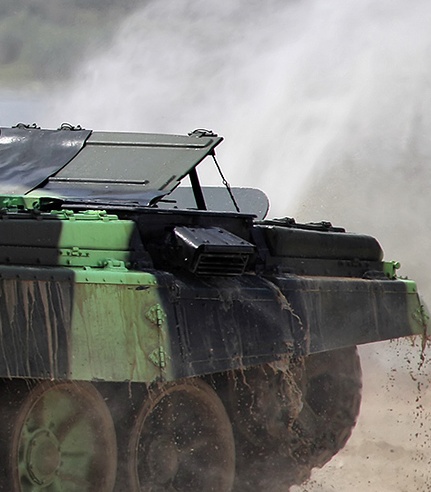

а вот такой у машины с темно-зеленой панорамой:

остается понять, что все это значит). И чем эти выхлопы отличаются

И что за брезент или пленка на крышках вентиляционных решеток?

По тракам стормозил, пардон:

Это и есть то,  что нужно?

реальные такие гусеницы выглядят так:

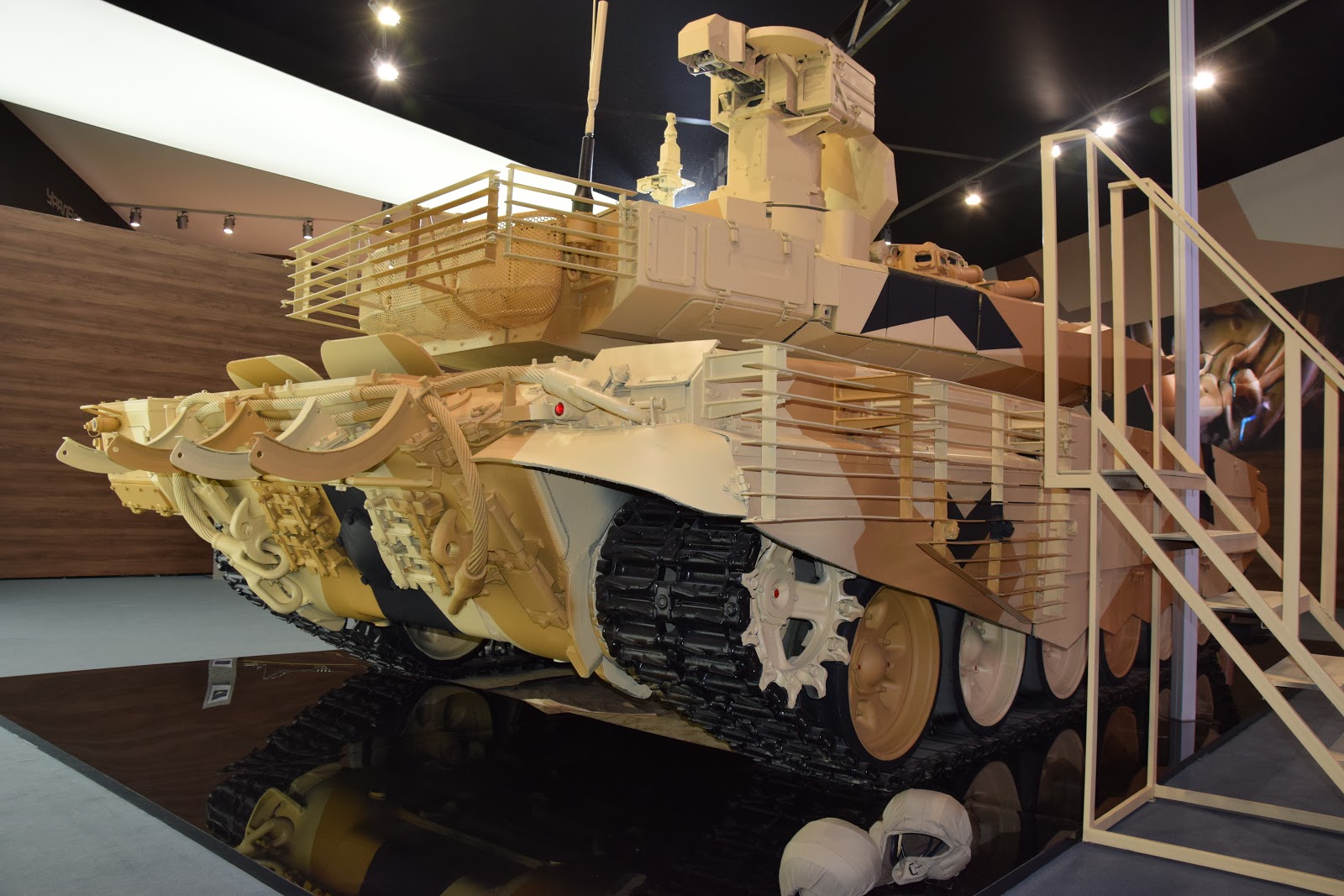

Кстати, отвлекаясь, шо эта, опять мир?))):
http://gurkhan.blogspot.ru/2018/02/blog-post_30.html?m=1

В общем все подходит кроме крышек ОПВТ. Их и их опоры придется делать самостоятельно. На фото две разные машины даже по камуфляжным полосам видно. И "выхлоп" у них одинаковый, просто на одном убран экран

Эээх, где бы еще посмотреть, как этот экран выглядит крупным планом? Я вот даже не понимаю, этот экран цельный или из двух половин, промежуток междуи которыми закрыли то ли пленкой,  то ли рубероидом.

и главное, сорвался отличный план по приобретению менговского 72б3)

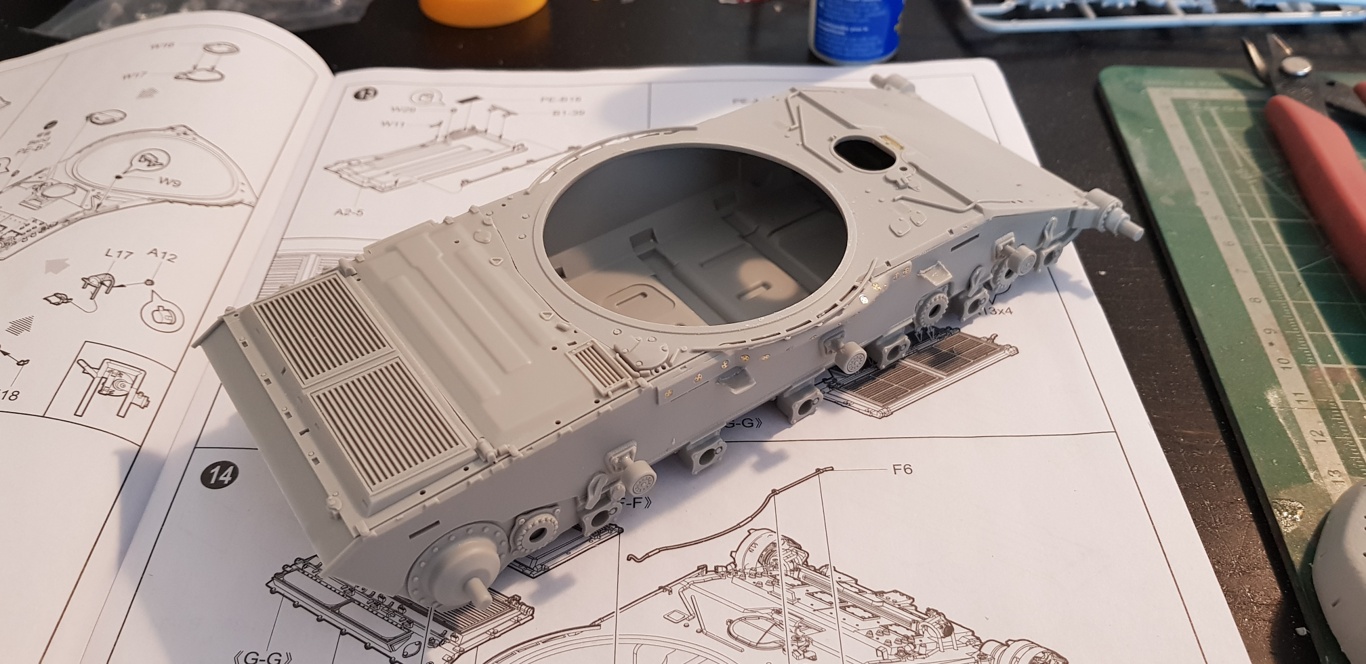

Так, ну начал потихоньку

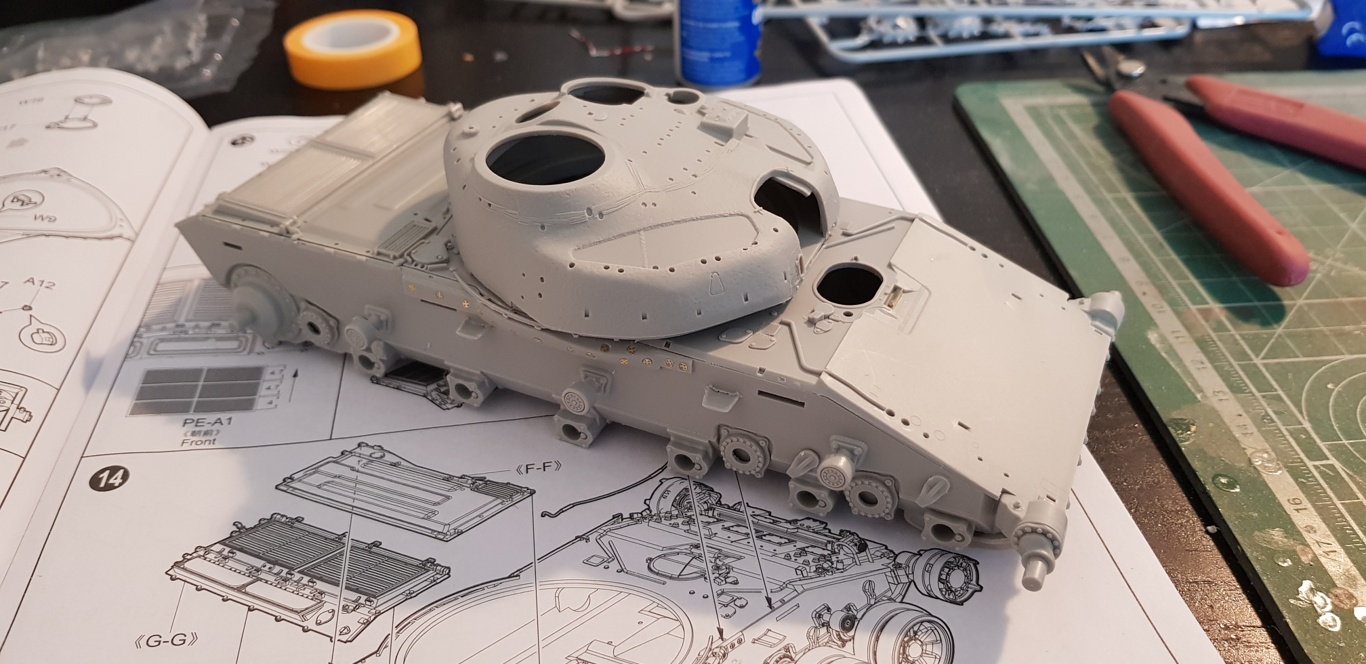

Также не удержался и примерил башню:

крупным планом

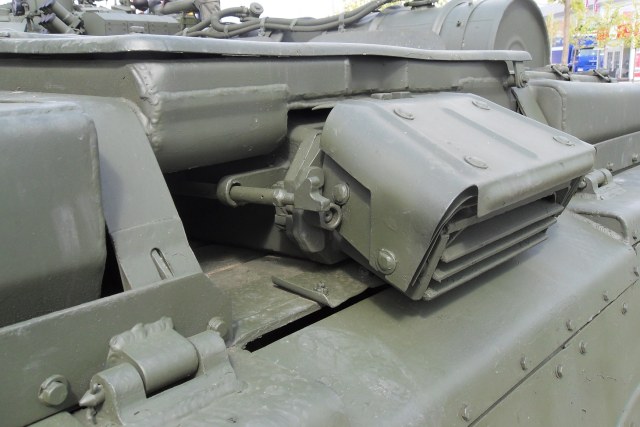

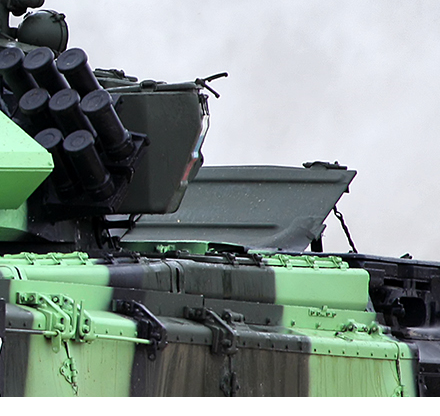

Спасибо! Но я не экран на выхлоп имел в виду, а крышки на вентиляционные решётки  вот эти:

"И "выхлоп" у них одинаковый, просто на одном убран экран" "Эээх, где бы еще посмотреть, как этот экран выглядит крупным планом?"
Вопрос про экран а не про крышки).

Вот же спасибочки, добрый человек! Я ж не настоящмй танкист, путаюсь в терминах)

Коллеги, а я правильно понимаю, что ребро жесткости в данном случае идет практически по всему периметру в виде латинской буквы G?

И вообще,  отвлекаясь, делать модель по конкретному прототипу еще то удовольствие). Вчера, например, регил перед сном полистать еще раз фотки, увидел чтотна выюранном прототипе спереди установлен олин из трех анти-рпгшных щитков квадратной формы, почему то решил, что дудка их не дала в наборе, обшарил все магазины в поисках афтермаркета, изволновался, утром побежал рыться в коробке - ан нет, все на месте, дудка дает стандартный набор из трех щитков для каждой стороны.  Уф, отлегло

Вот еще допчиков нарыл, как думаете,  стоит взять?:

- в наборе трамп дал фары со стеклами, зачем - хз:

- ствол в наборе дан частей так из 10, ой боюсь фигня получится:

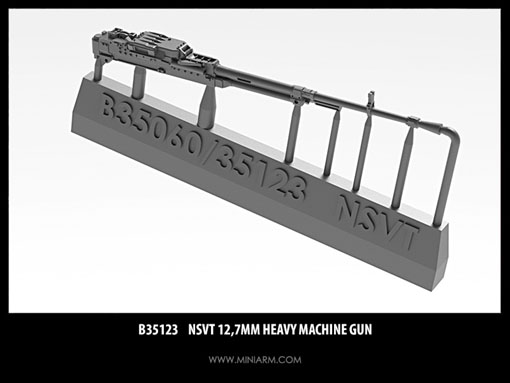

ну и нсвт, неплох в наборе в принципе, но этот покрасивее:

"ребро жесткости в данном случае идет практически по всему периметру в виде латинской буквы G?"-справа да слева нет

@Александр71 написал:

"ребро жесткости в данном случае идет практически по всему периметру в виде латинской буквы G?"-справа да слева нет

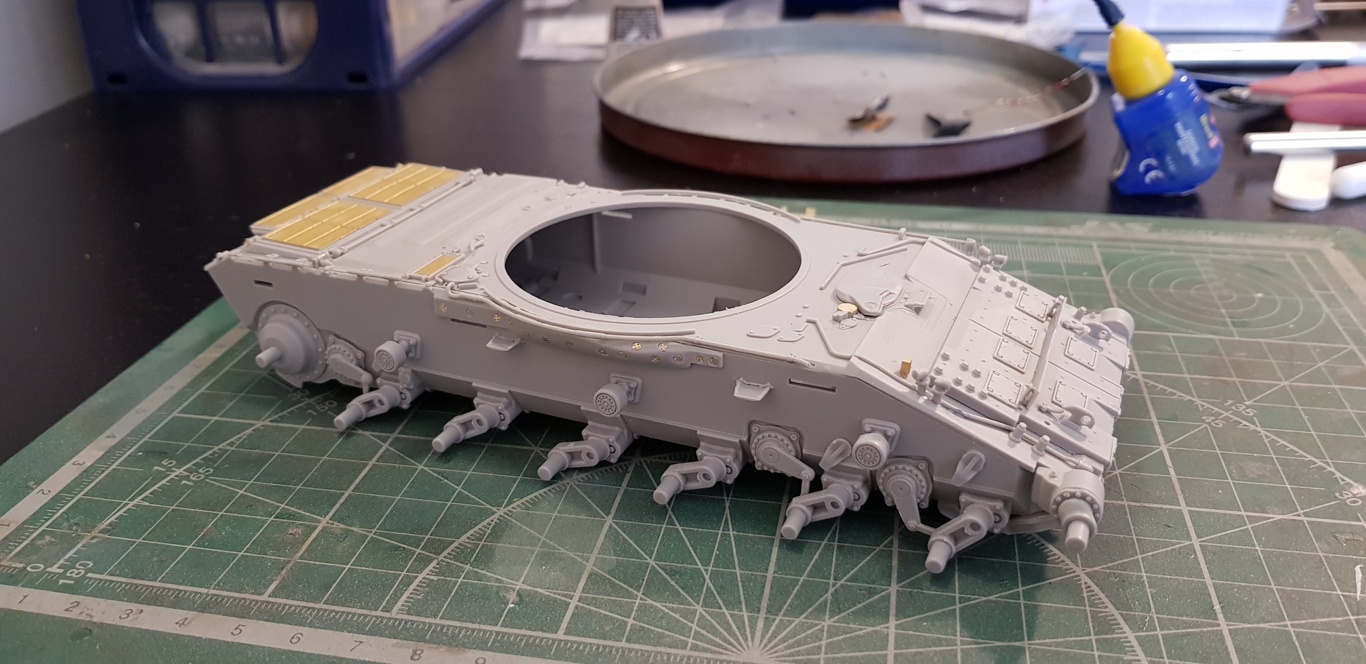

Обрастаем деталями.


 Конечно так собирать новых китайцев (трамп, менг) одно удовольствие. Отрезал литник, зачистил, приклеил пошел дальше. Правда, многие посадочные места под мелочевку лучше сразу зашпаклевать и клеить по месту.

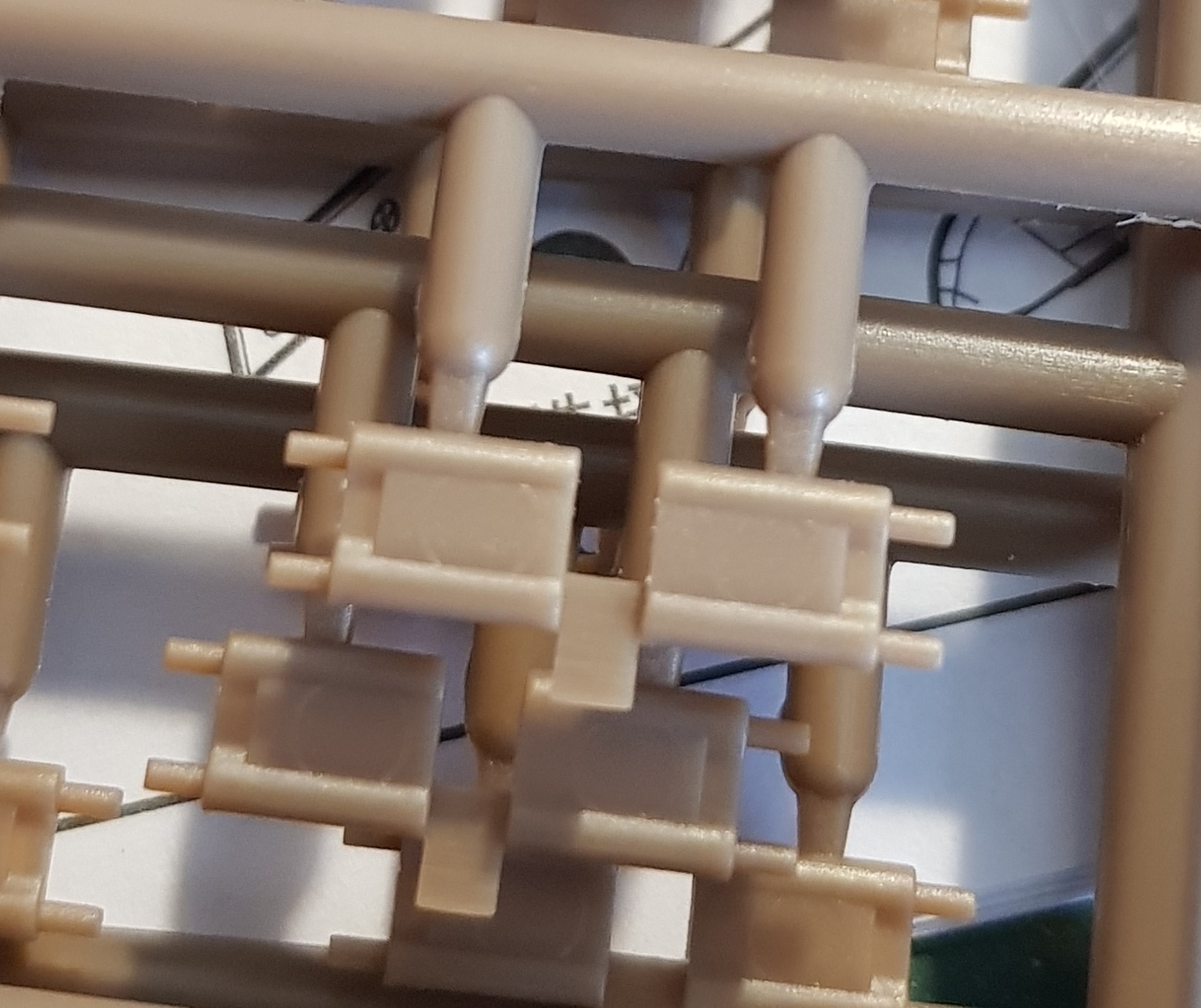

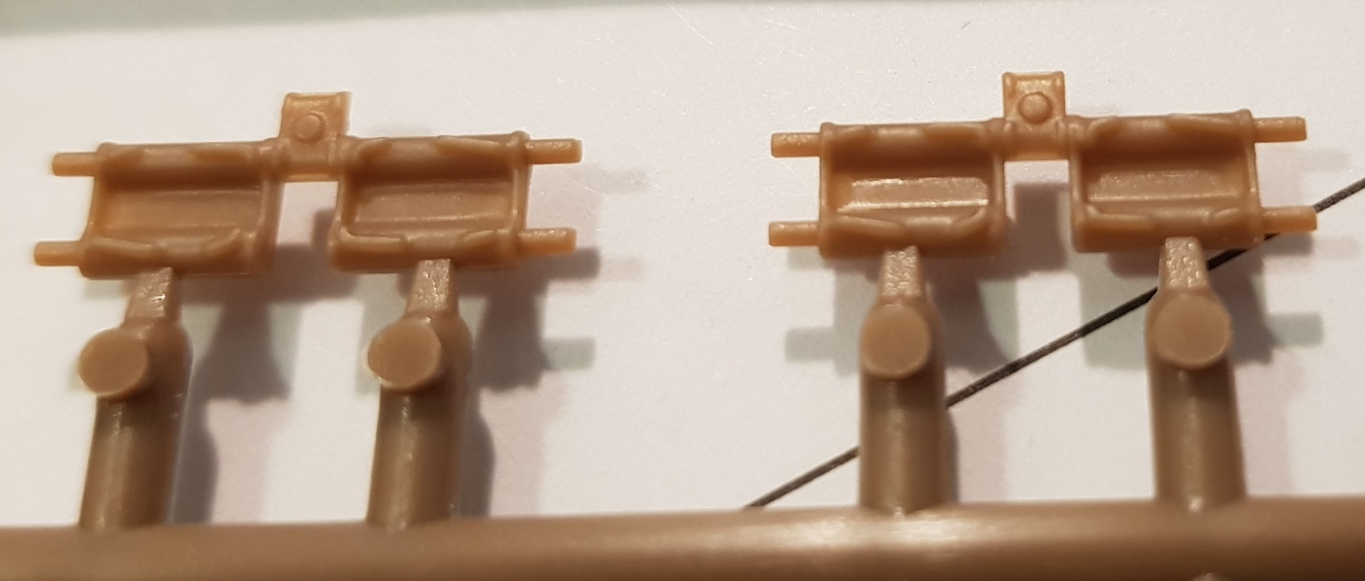

Китайцы все таки такие китайцы):

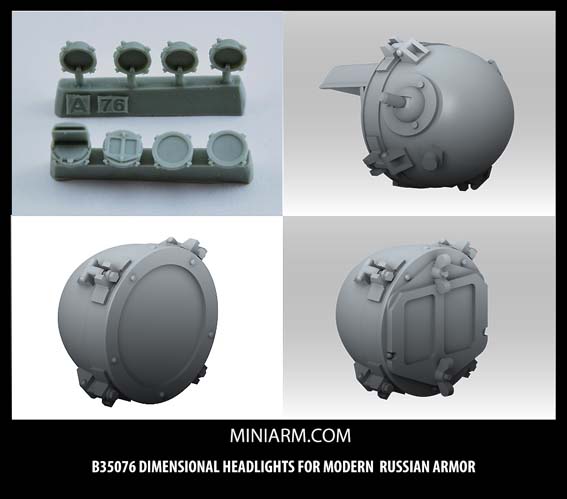

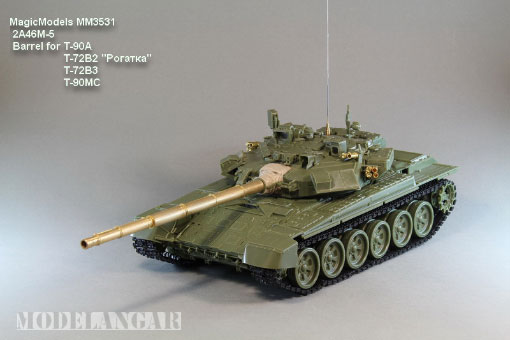

В итоге заказал ништяков для стройки - ствол от 2а46м5 и антенну р-168 от мэджик модел и нсвт и ходовые огни от миниарма

@Александр71 написал:

"И "выхлоп" у них одинаковый, просто на одном убран экран" "Эээх, где бы еще посмотреть, как этот экран выглядит крупным планом?"
Вопрос про экран а не про крышки).

@Orctos78 написал:

Спасибо! Но я не экран на выхлоп имел в виду, а крышки на вентиляционные решётки вот эти:

@Виталий Шешуков написал:

Orctos78 написал:

Спасибо! Но я не экран на выхлоп имел в виду, а крышки на вентиляционные решётки вот эти:

посмотрите на Трумповской инструкции по т-90, тос-1а

Спасибо за подсказку кстати , посмотрел обзоры наборов, но в Солнцепеке крышки есть в комплекте только с х-образными ребрами жестокости, и в 90-ках от трампа тоже:

А мне надо , видать, какого-то нового образца, которые еще не успели никто сделать)

у меня в тос-1 такие же как на вашем фото

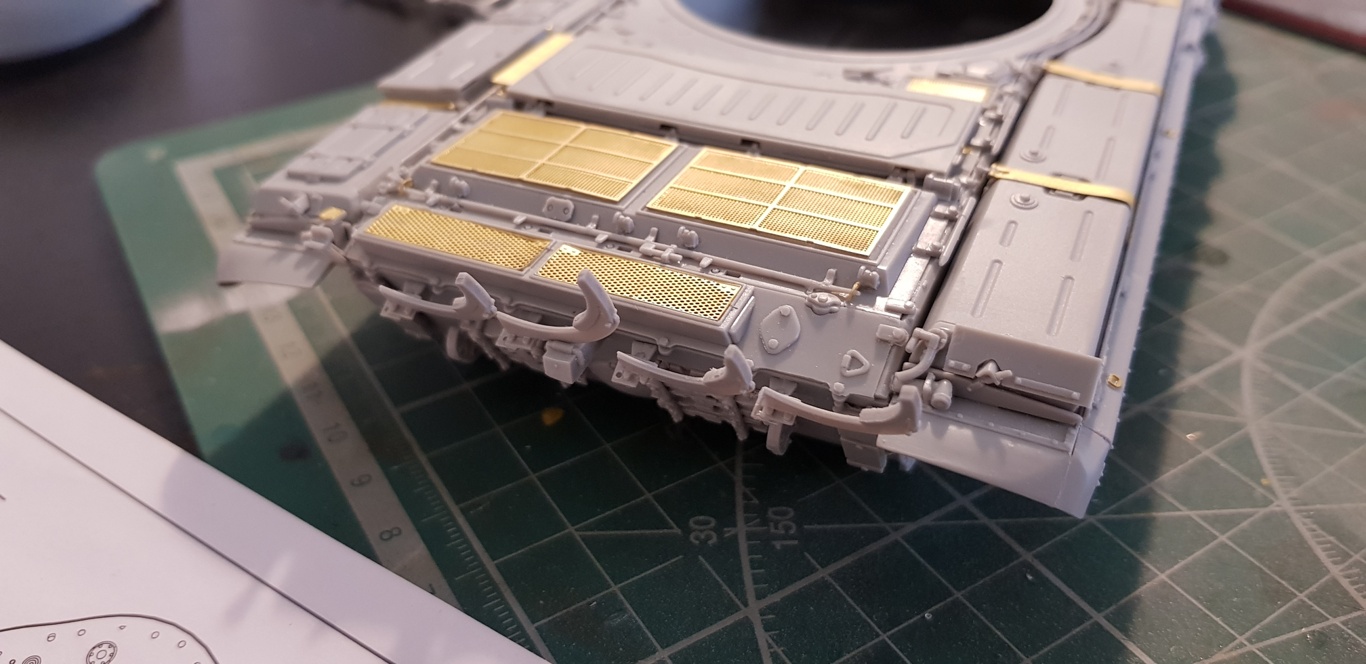

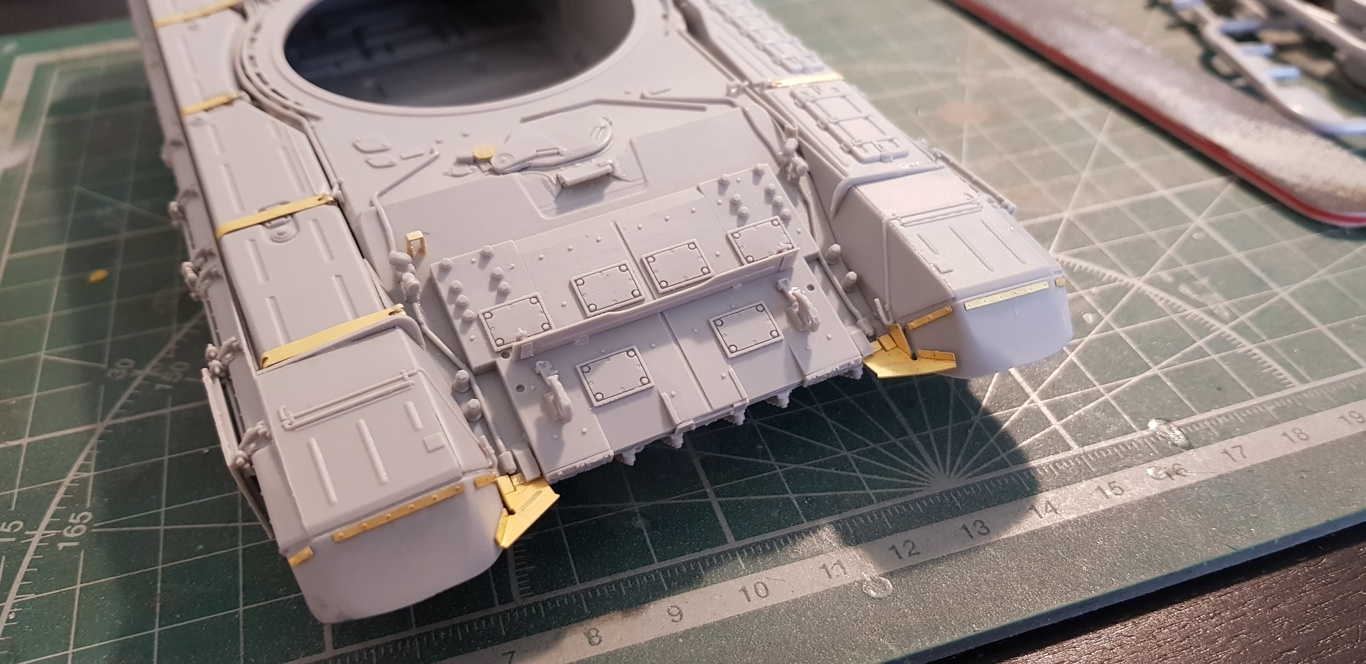

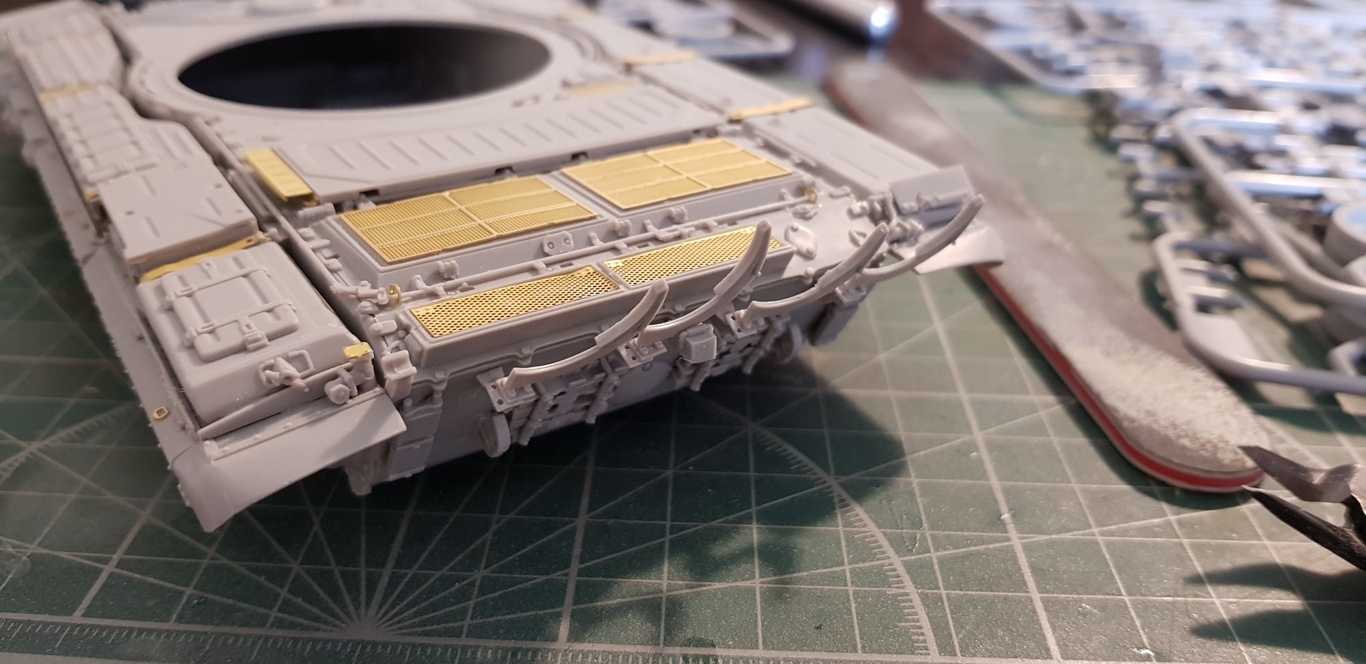

В ожидании ништяков практически закончил корпус и полки. Кронштейны для бочек отрезал и развернул на 90 градусов, как на прототипе:

а вот косынки к крыльям можно было вполне сделать цельными деталями с самой полкой, не особо понимаю, зачем здесь травло:

Начал сошлифовывать литьевой шов на бандажах катков. 2 ×6 х 2 = 24. Медитативное занятие надо сказать
