Доброго времени суток!
Думал-думал и решился, точнее решился давно, но стройку открыть напыжился только сейчас.

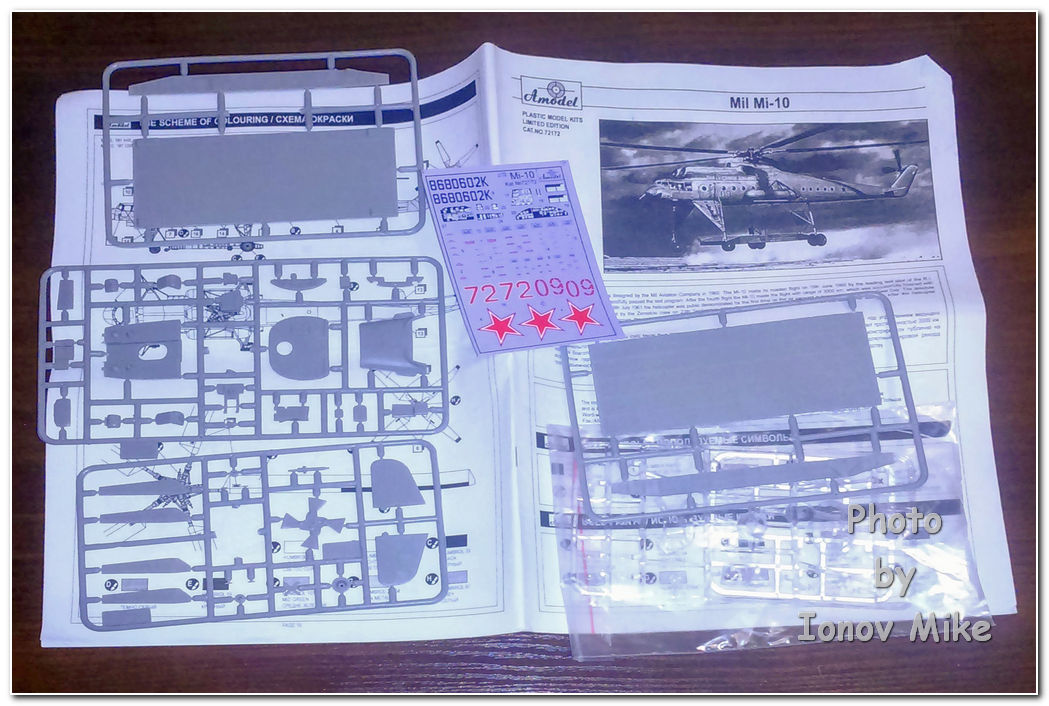

Лежала у меня вот такая коробочка

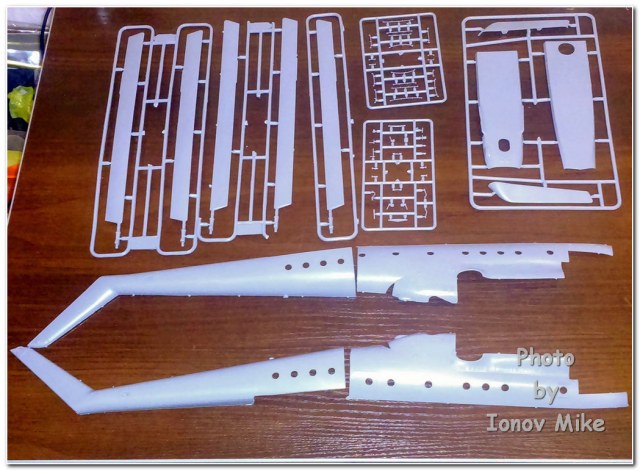

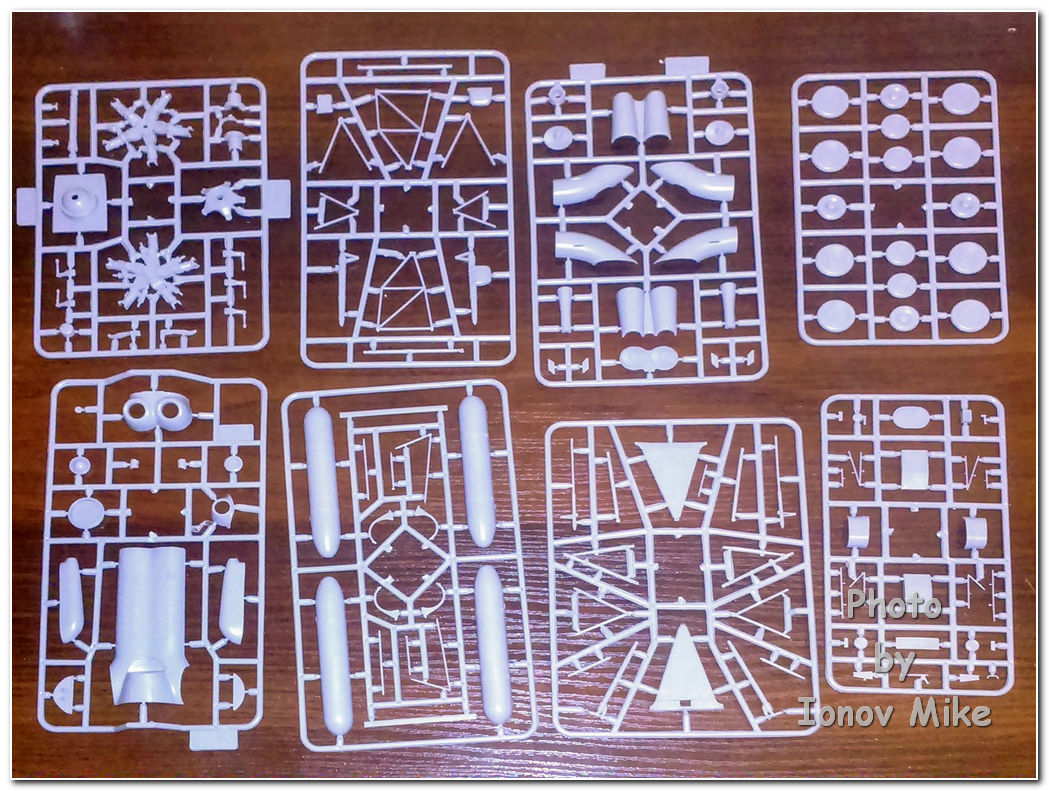

Дооооооолго лежала... Всё никак руки не доходили. И наконец свершилось - на НГ праздники достал коробочку из загашника. Но если быть точным, то коробки уже нет давно - потерялась во время переезда, а вот литники сохранились совершенно чудным образом




Ну как-то так...
На самом деле модель уже начал и немного продвинулся в процессе...
Фото с описанием того, что наковырял выложу позже.

Тааак.... Продолжаю рассказ....

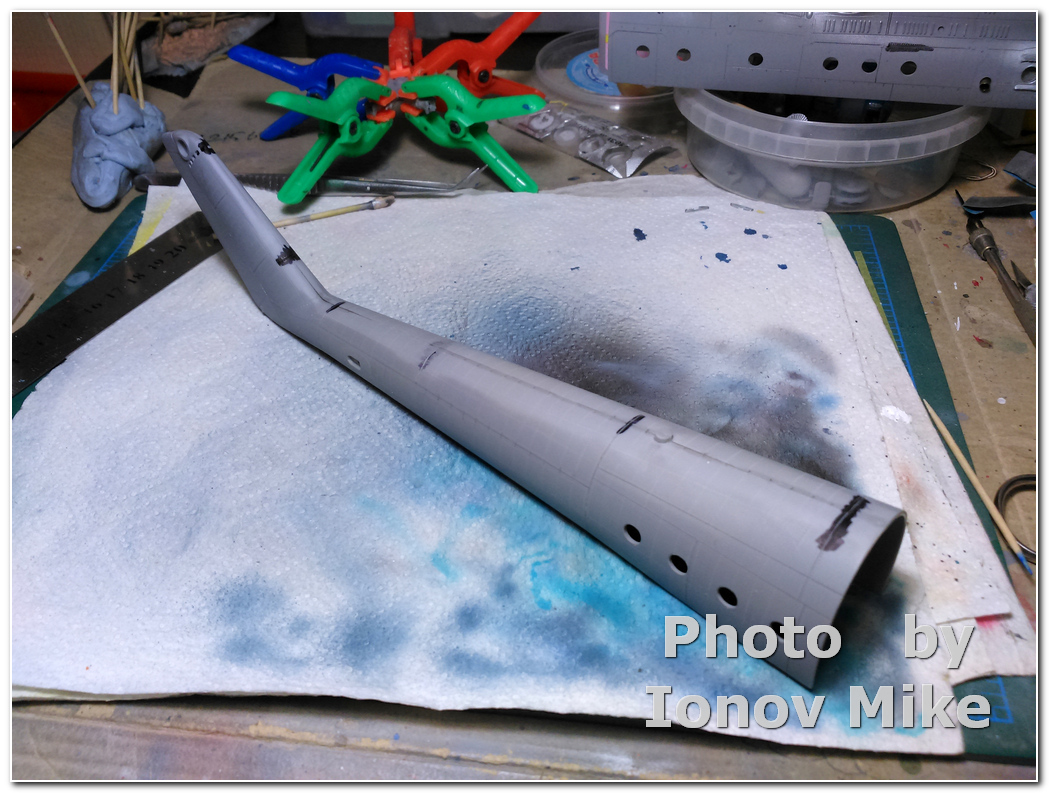

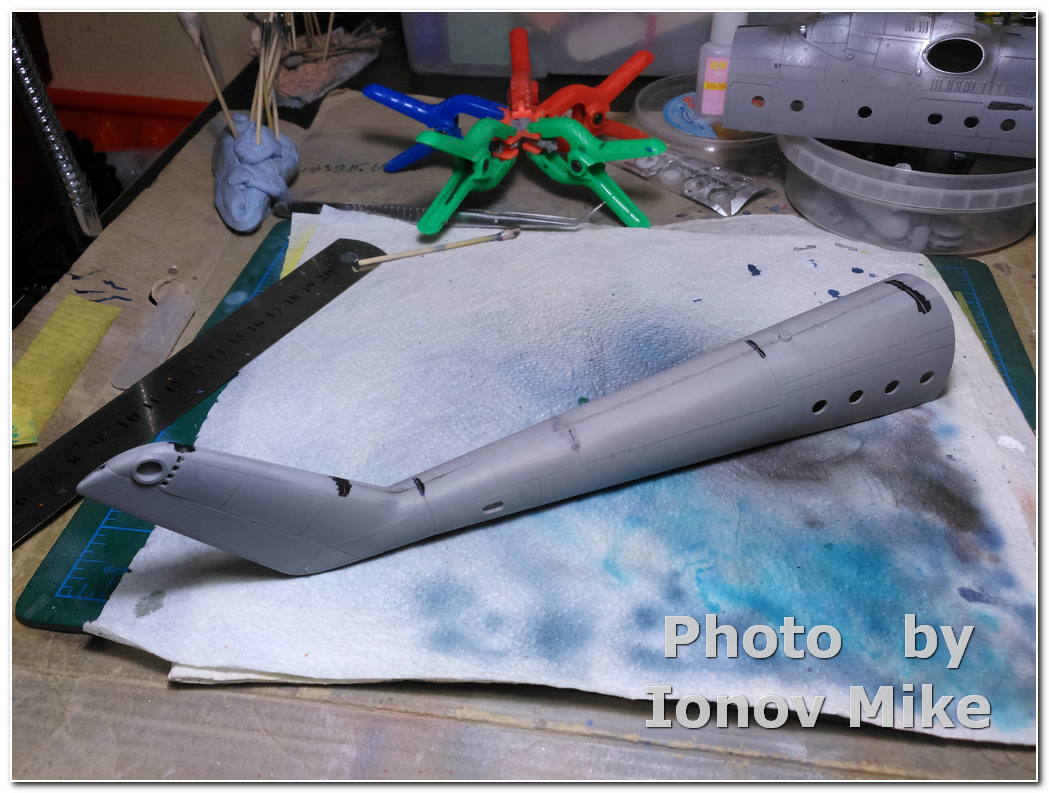

Собрал хвостовую часть фюзеляжа


Шпаклёвка, зачистил, загрунтовал, немрого углубил расшивку, накатал клёп. Прорезал вентиляционные отверстия на киле.

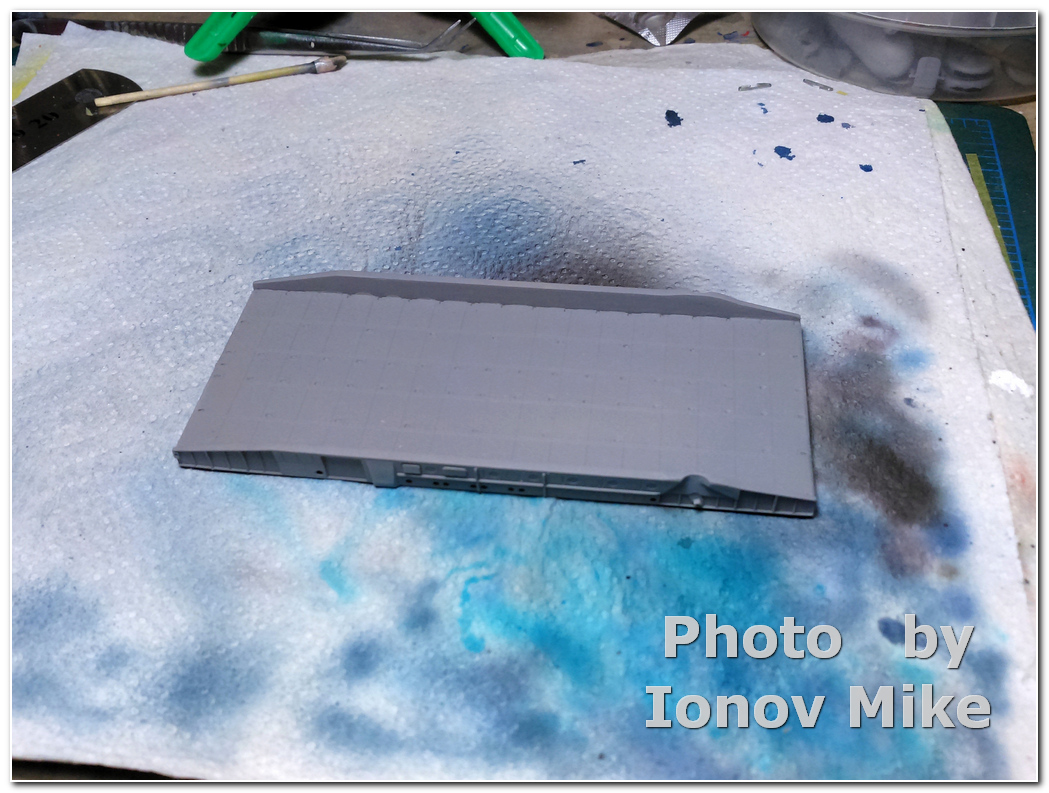

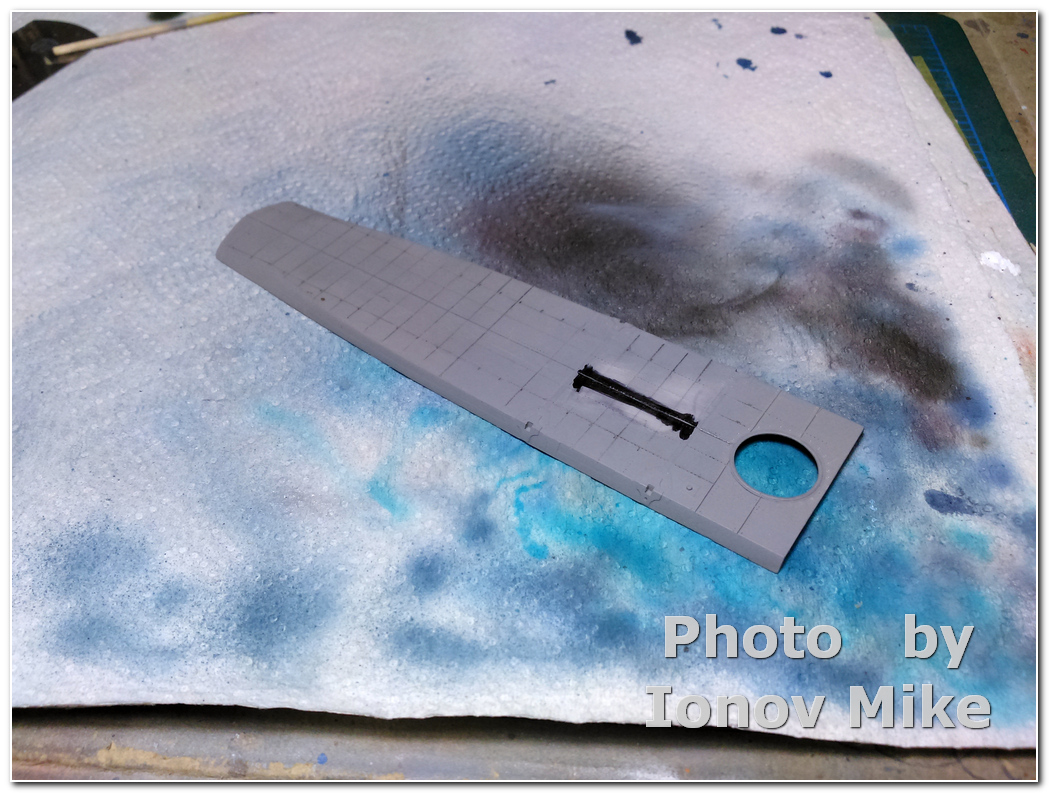

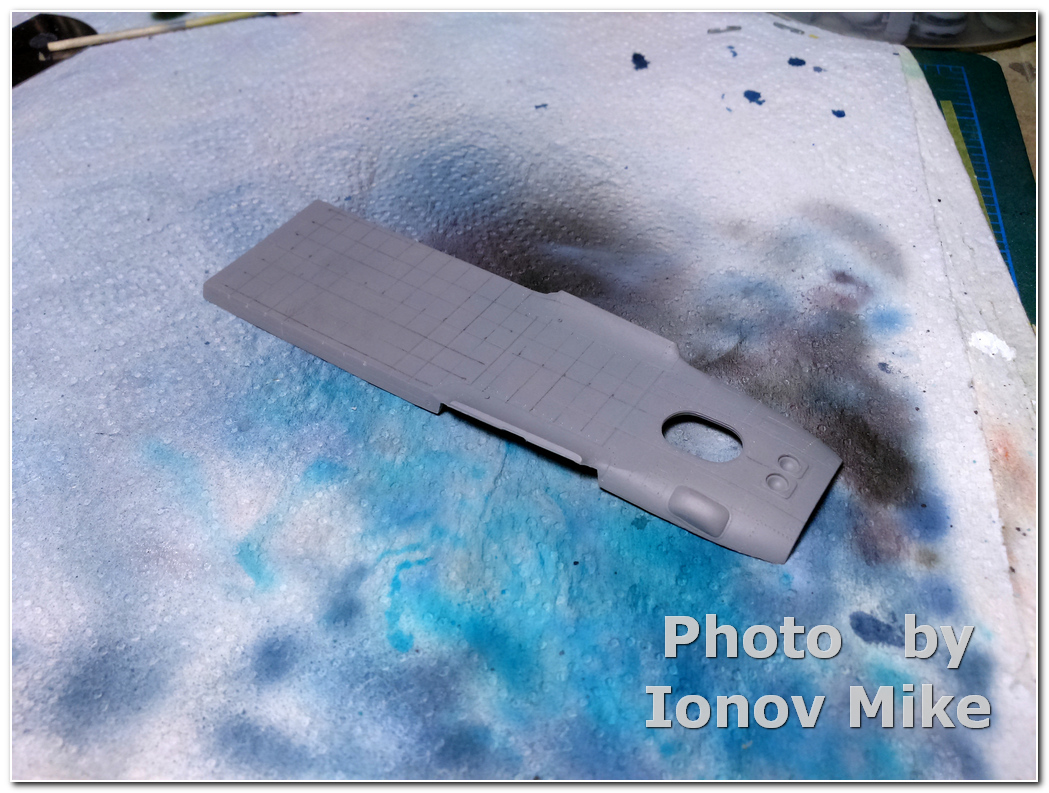

Собрал грузовую платформу, зашпаклевал, зачистил, загрунтовал, отложил всторону...


Две детали нижней части фюзеляжа: зачистка, грунт, расшивка, клёп...

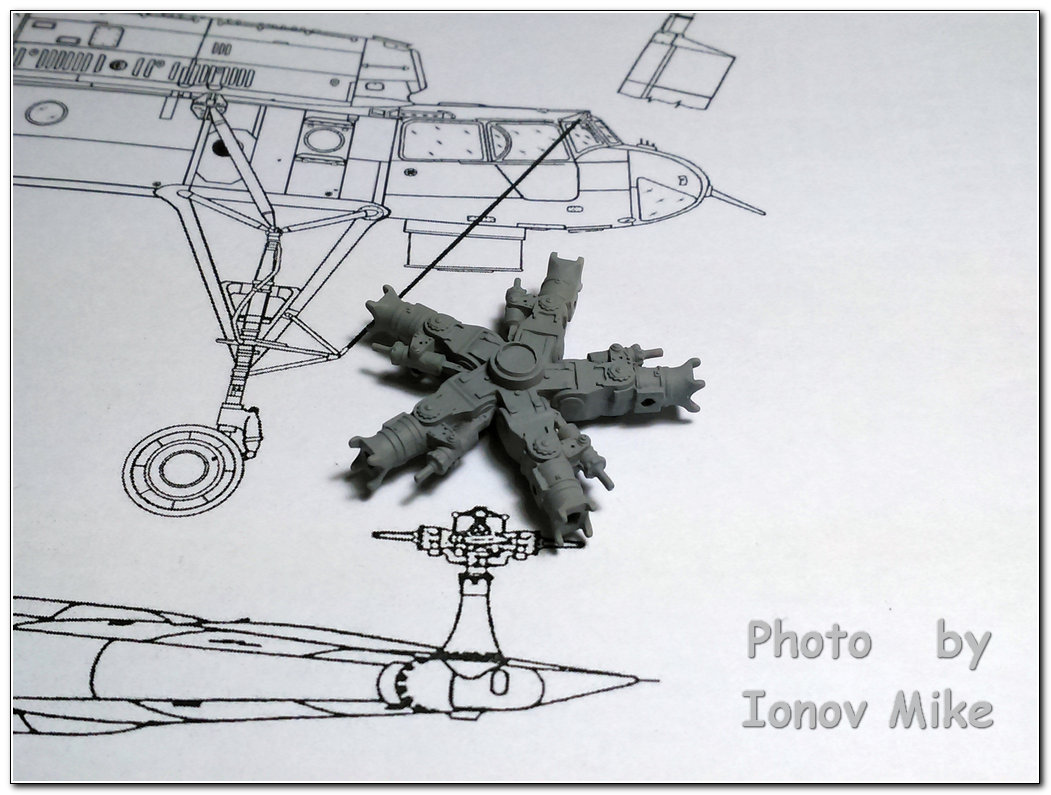

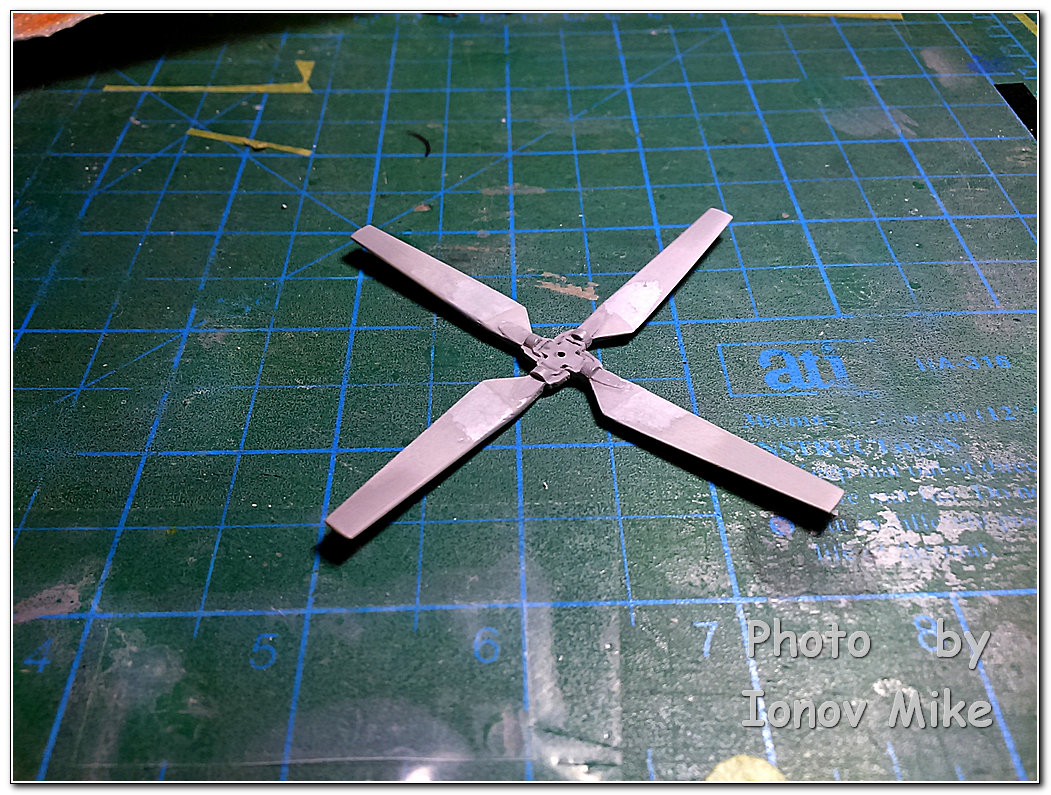

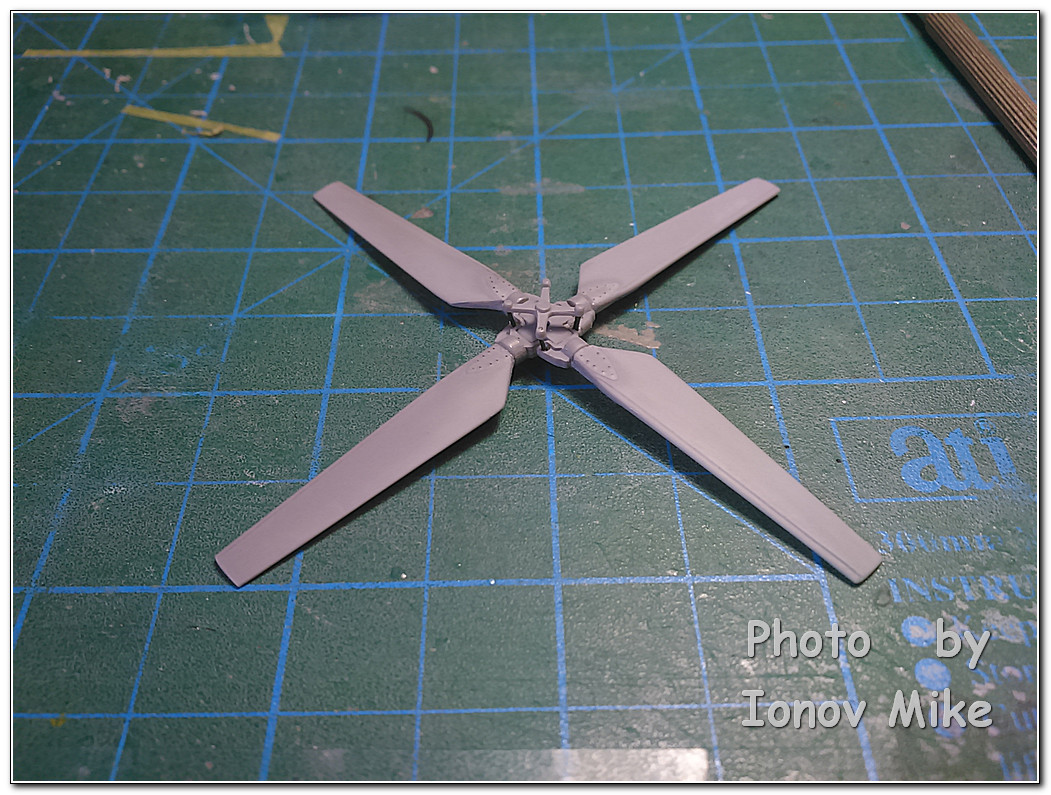

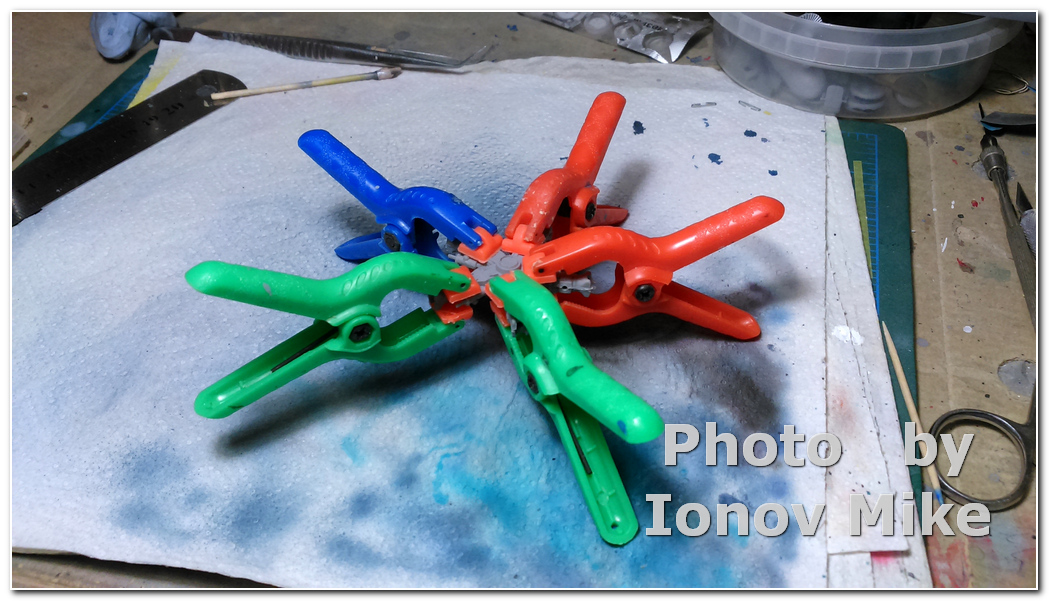

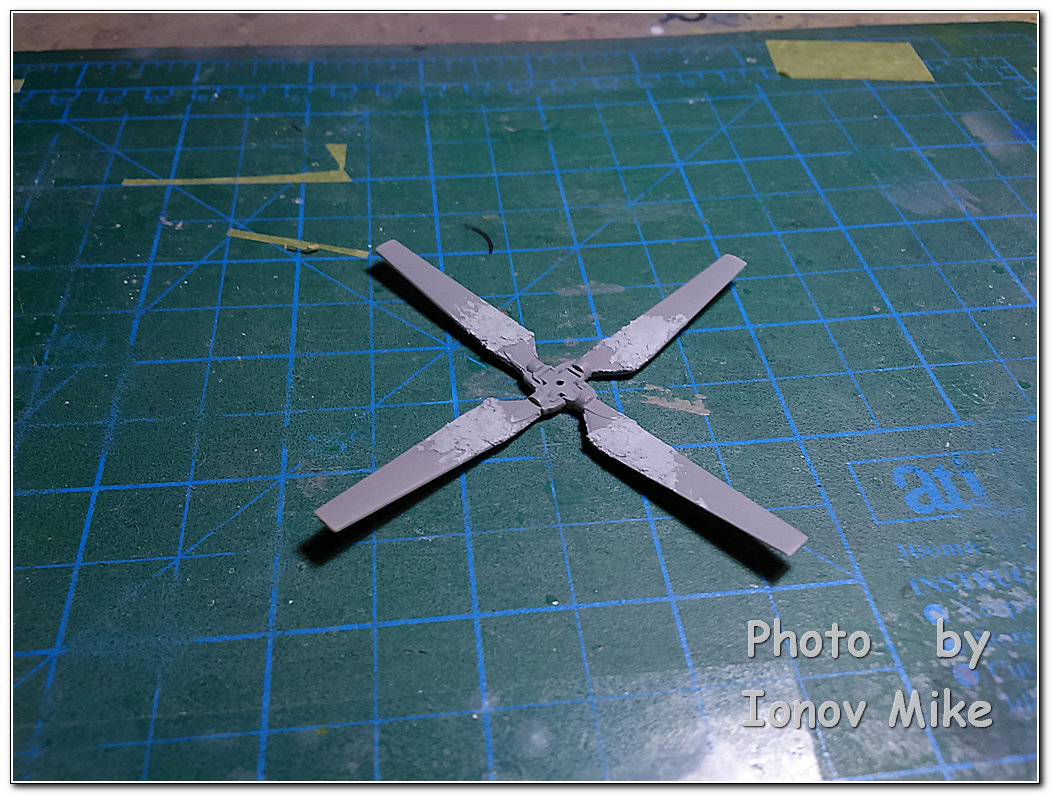

Собрал ротор НВ, впереди шпаклёвка и доводка

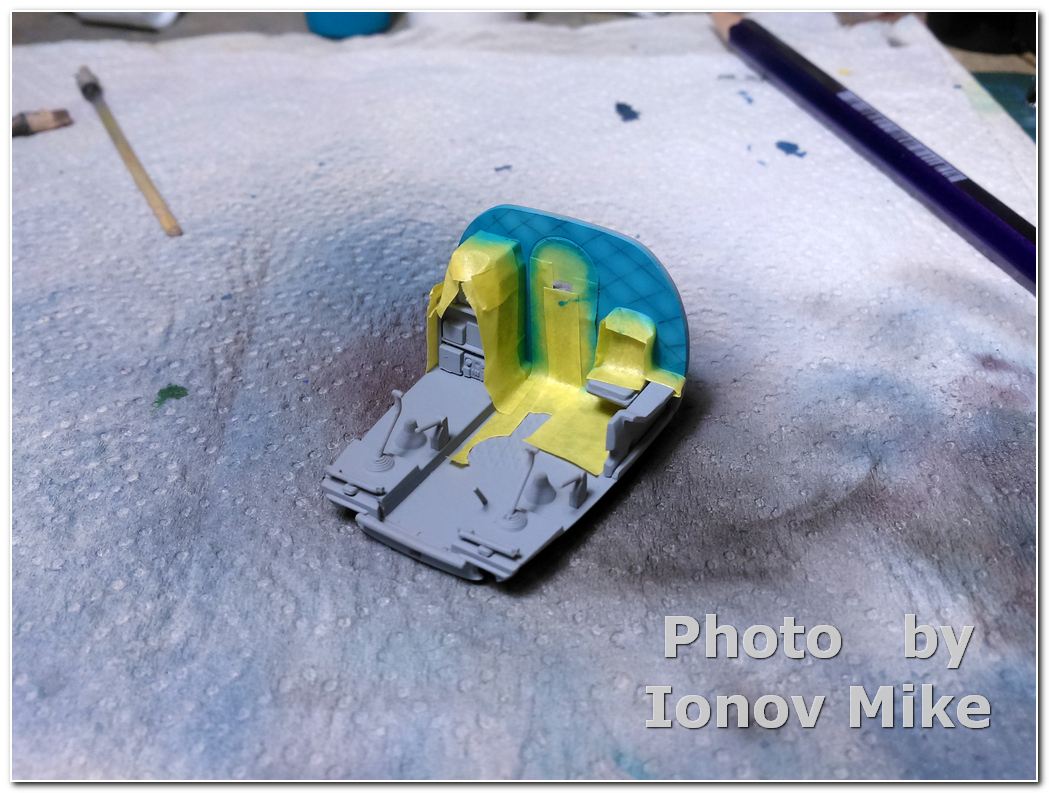

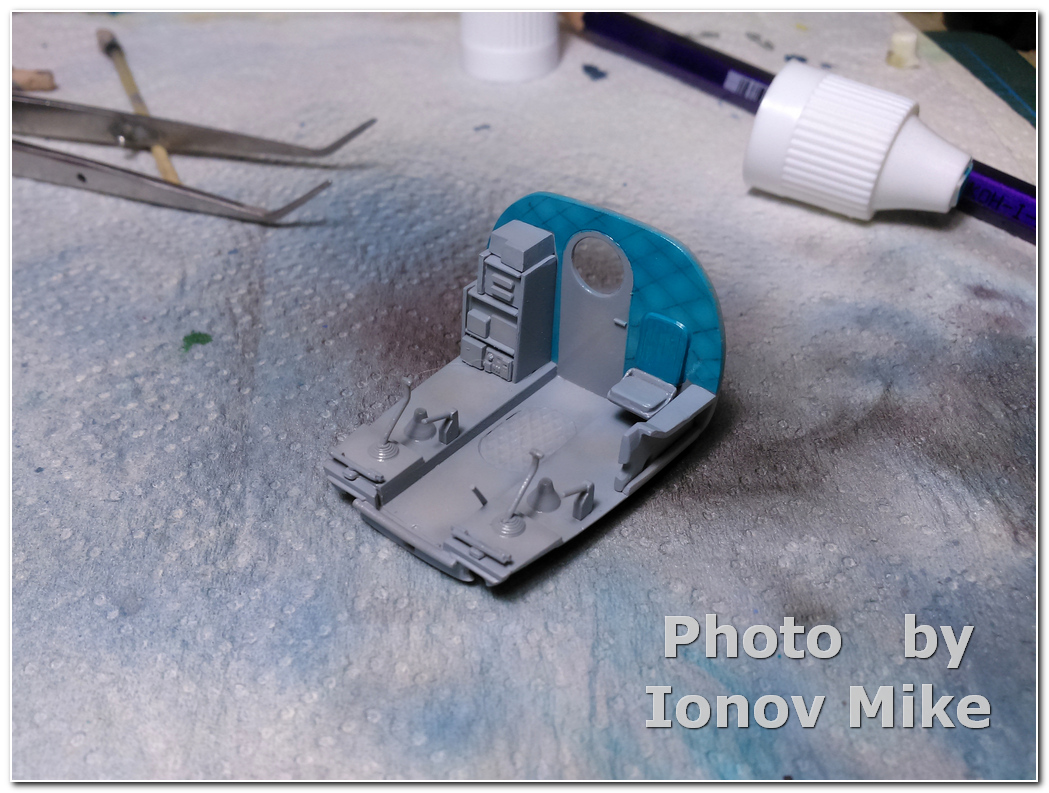

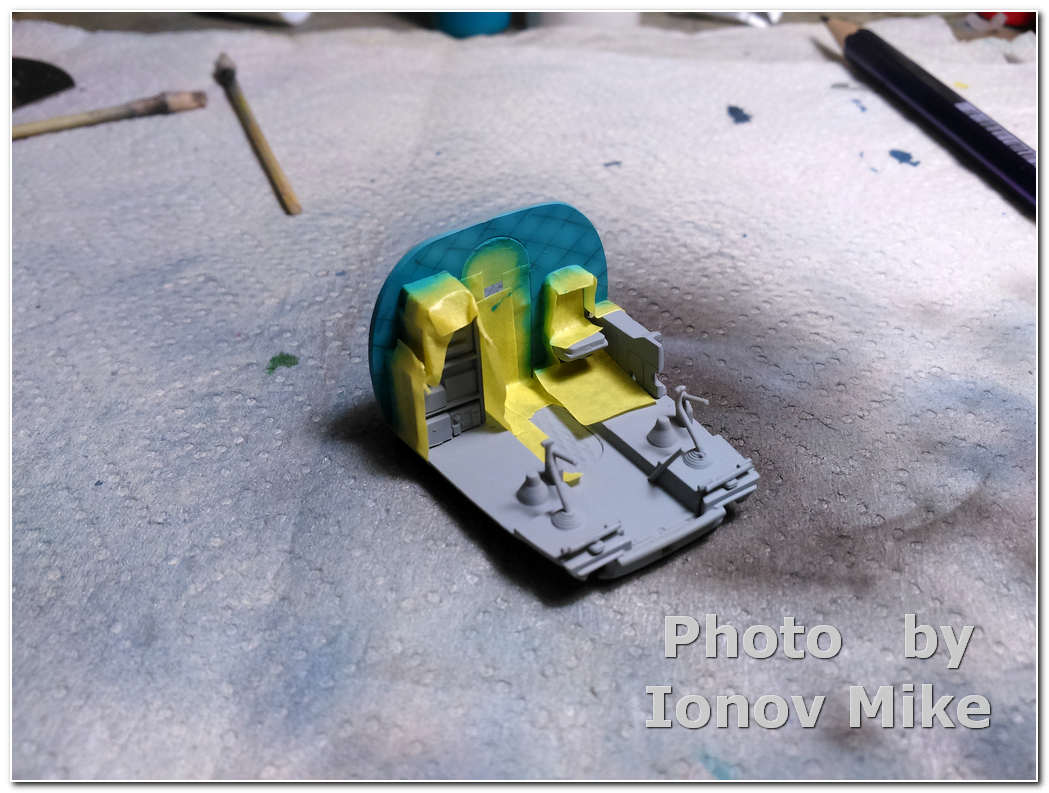

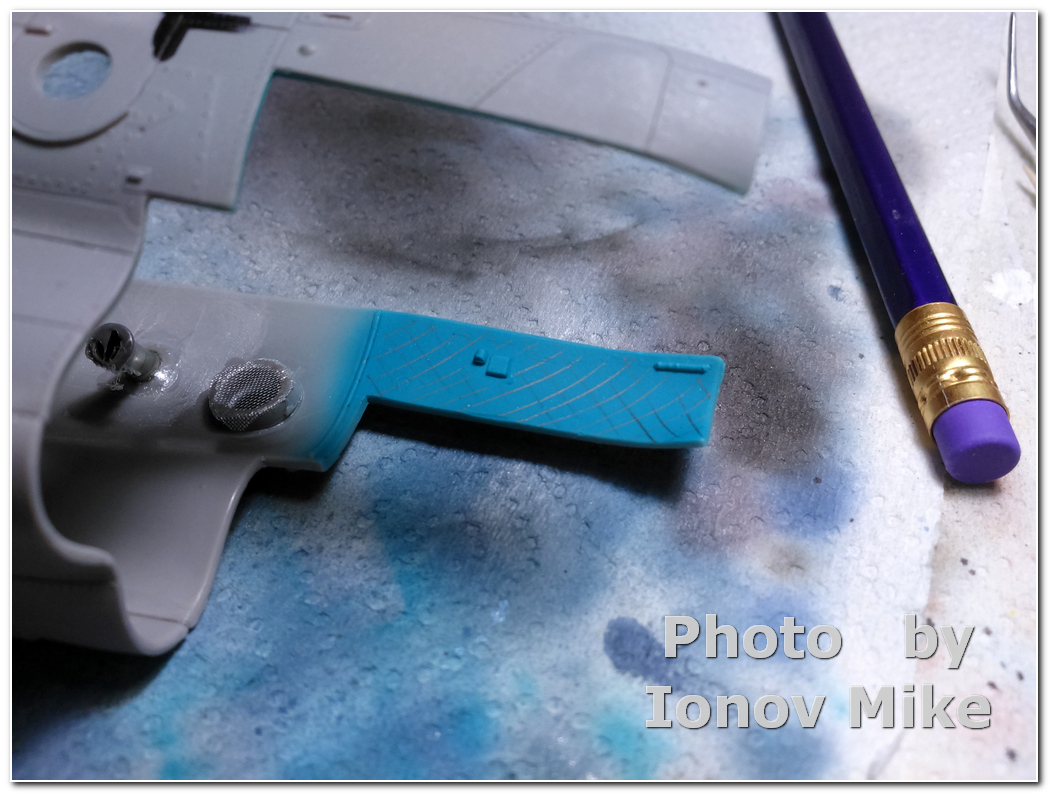

Начал окраску кабины. Наеёс базовые цвета. Имитировал обшивку шумоизаляции



Задул всё это дело лаком


Впереди ещё окончательная окраска и смывка.

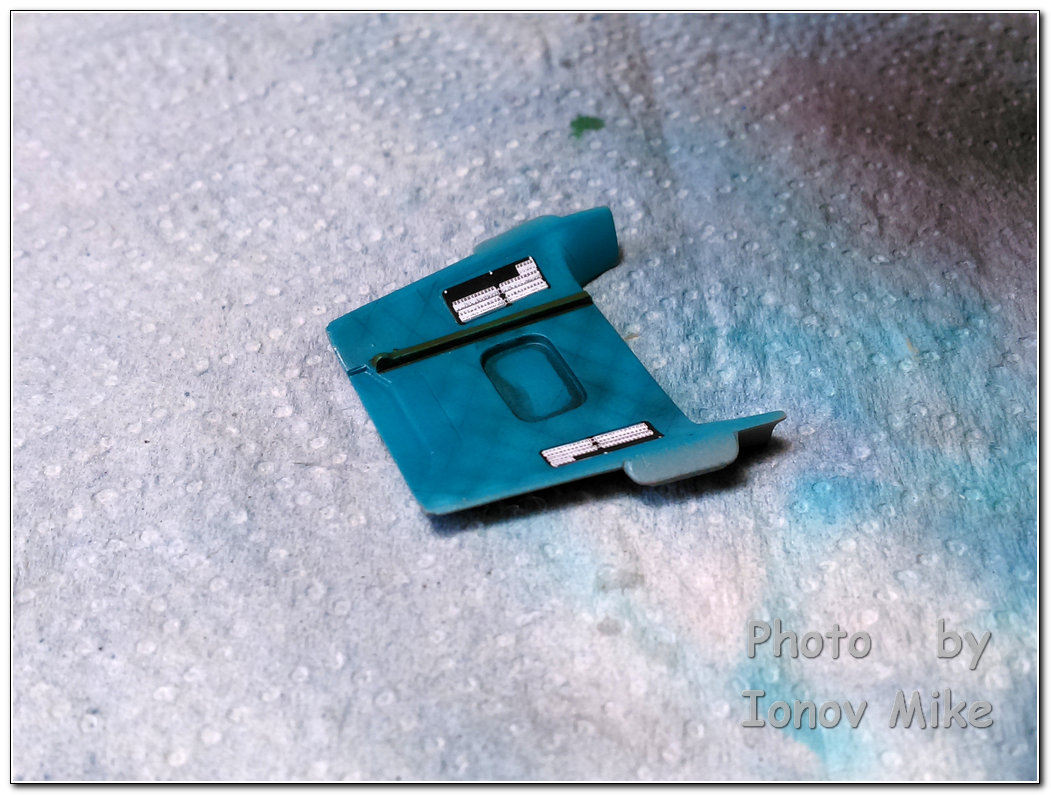

Также окрасил потолок кабины


Ну и приблизительная примерка


Впереди ещё будет история о сборке передних половин фюзеля...

Привет! Давно тебя не было видно тут. Посмотрим, как оно получится..... Успехов!

Миша, с почином.
Может лучше надо было склеить сначала половинки фюзеля по всей длине - левая и правая?   Так можно избежать волны на поперечных стыках фюзеля.

 Спасибо, Саша.

@Александр Горлов написал:
Может лучше надо было склеить сначала половинки фюзеля по всей длине - левая и правая? Так можно избежать волны на поперечных стыках фюзеля.

Кстати, совсем забыл!!!

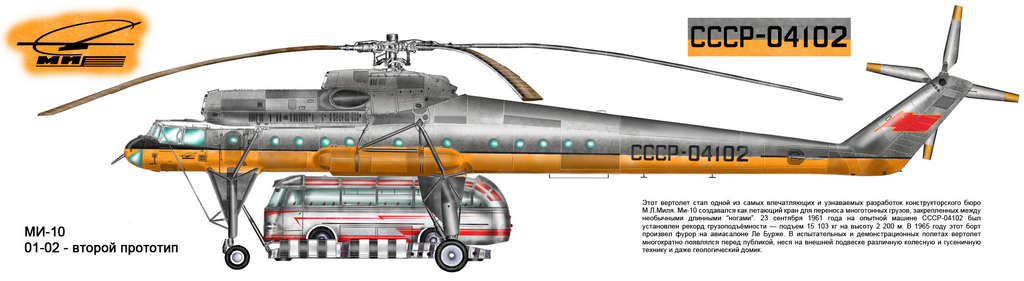

Собираюсь строить второй лётный экземпляр машины

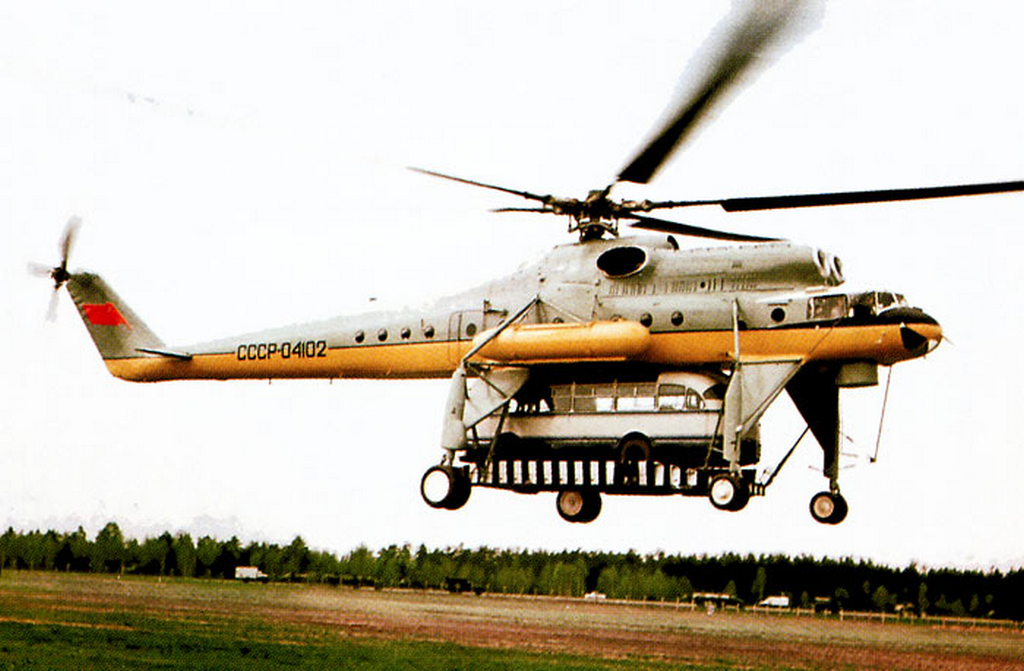

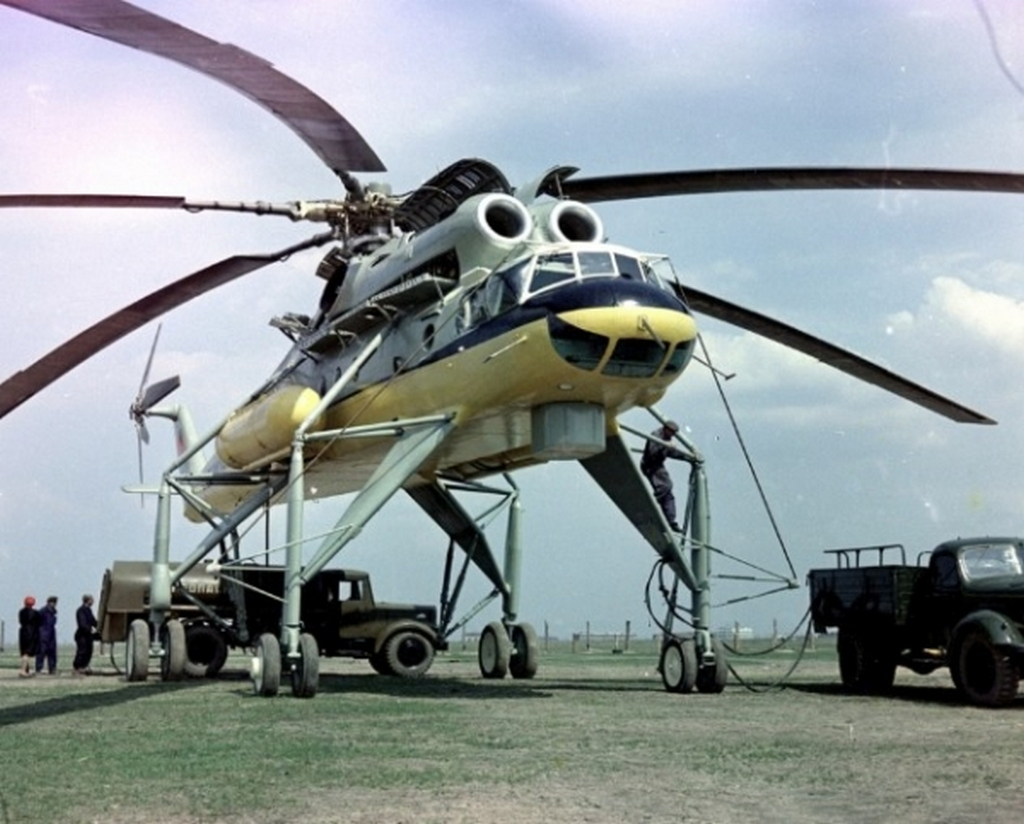

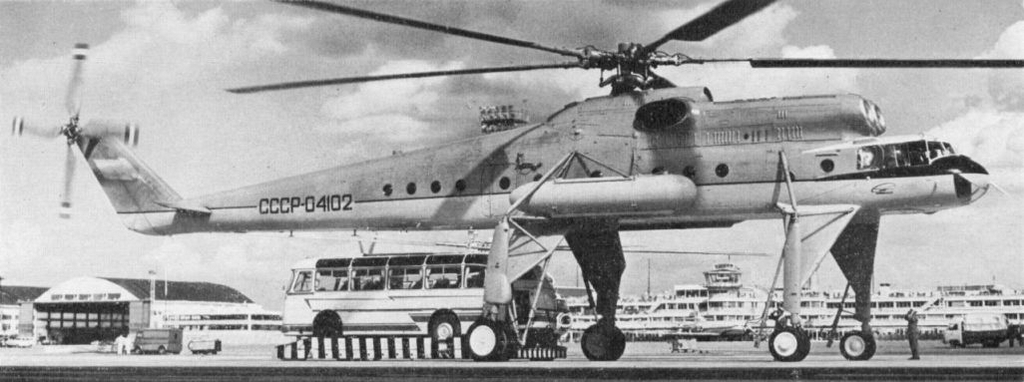

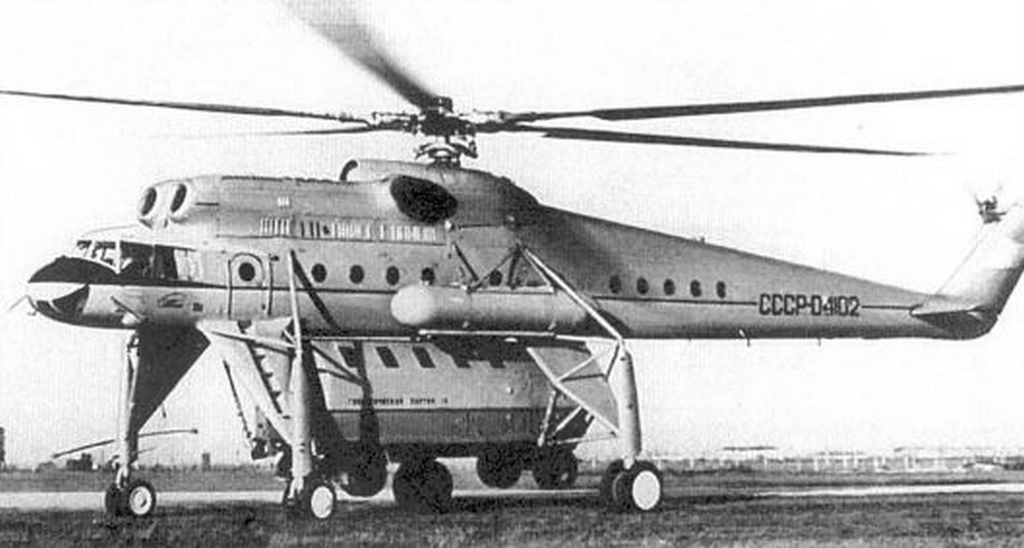

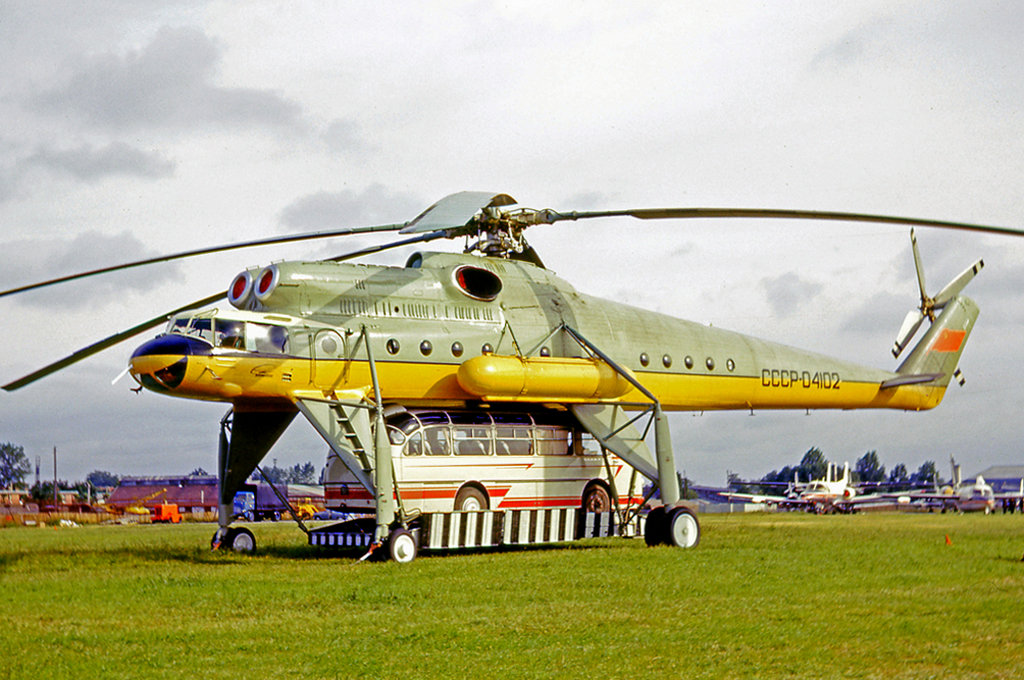

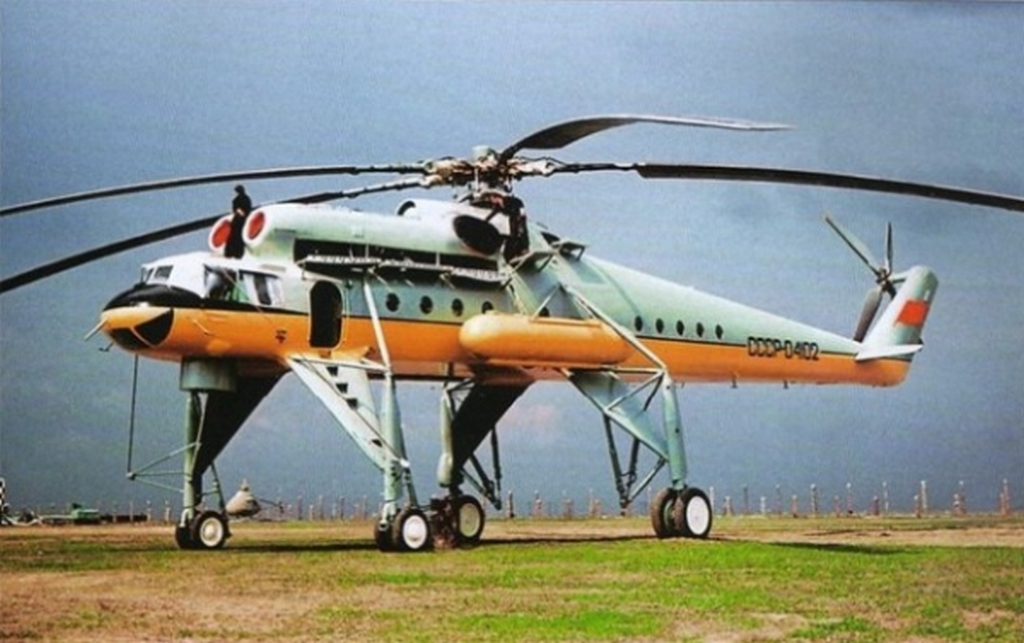

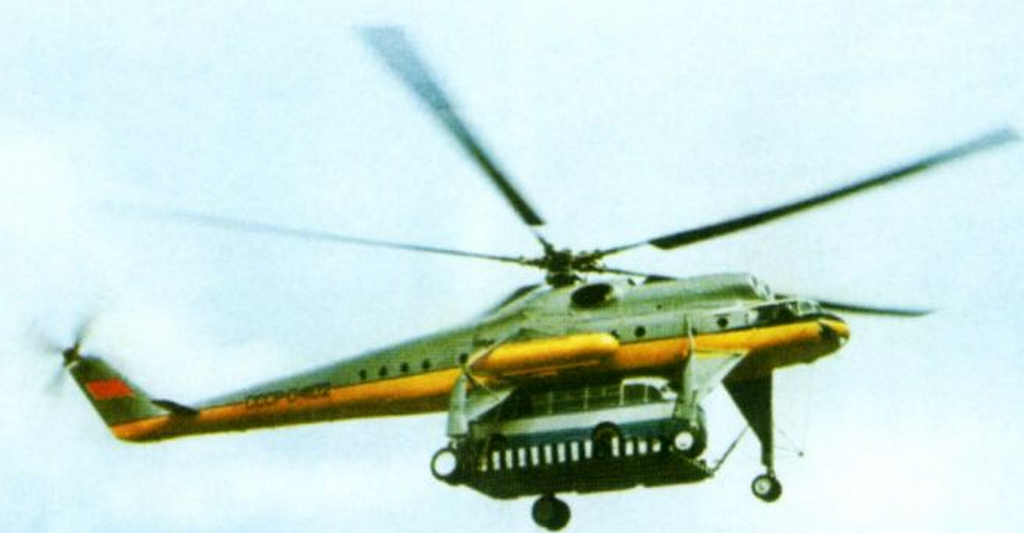

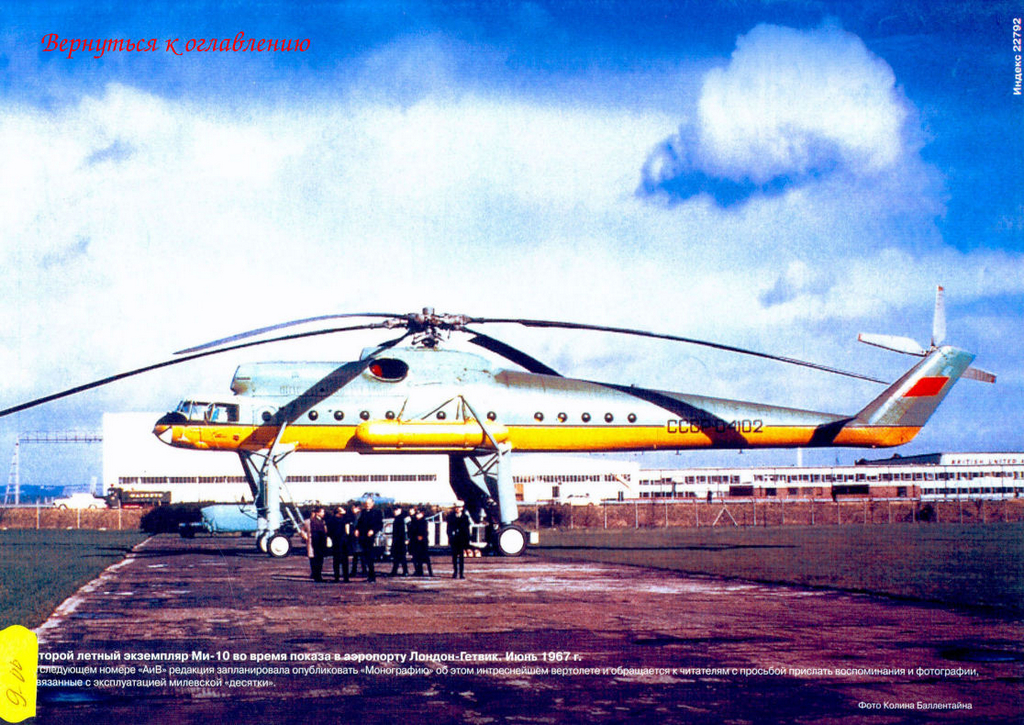

Порывшись в сети нашёл немного цветных фото более-менее приемлемого качества

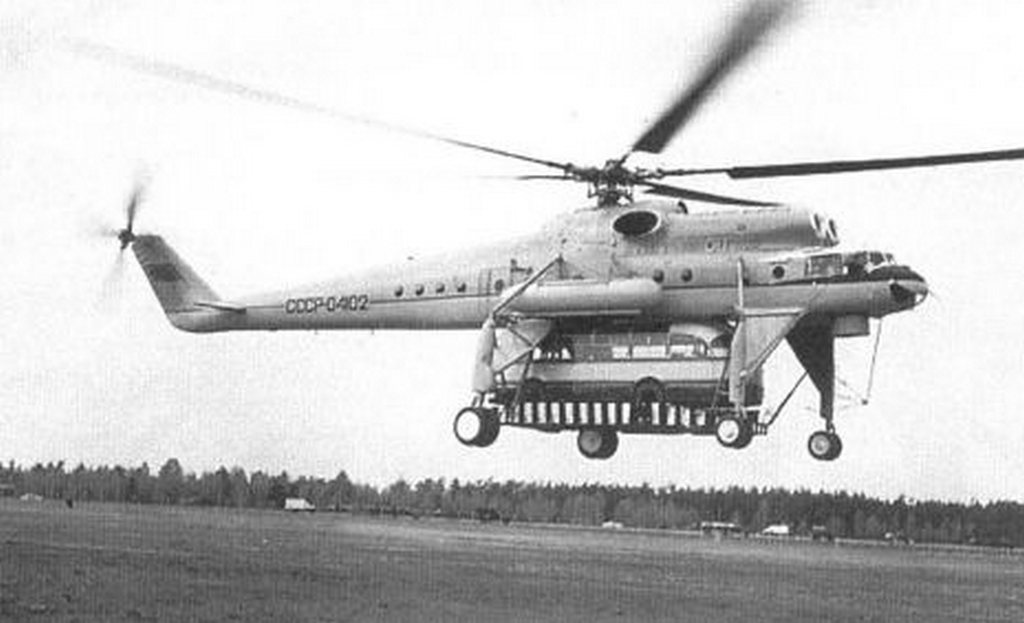

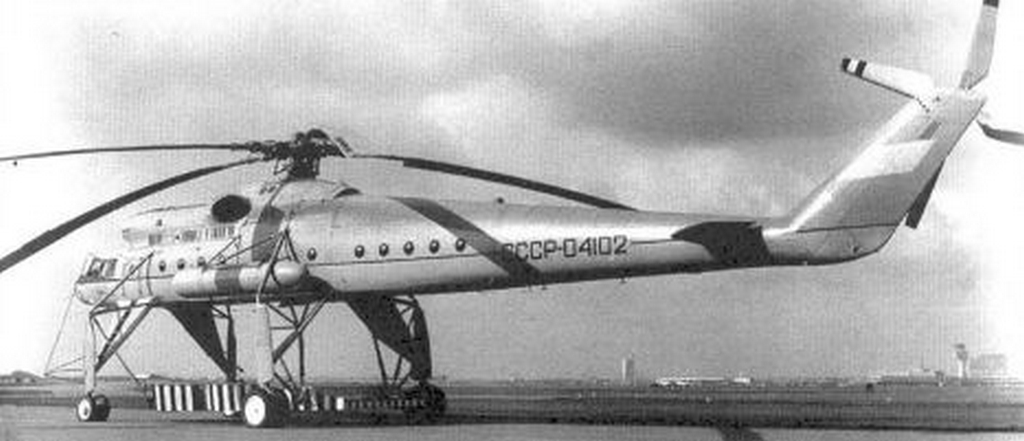

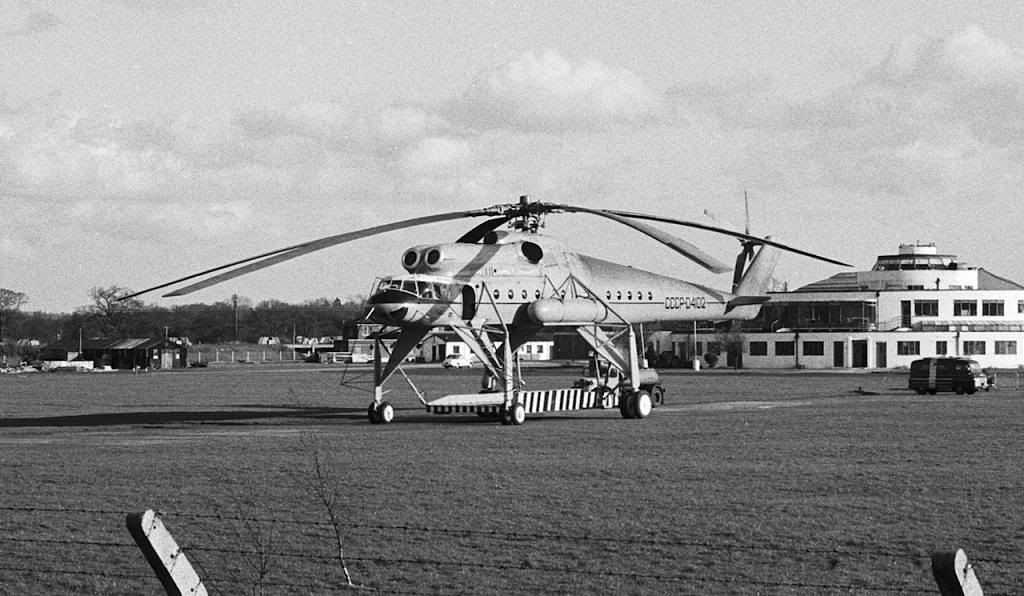

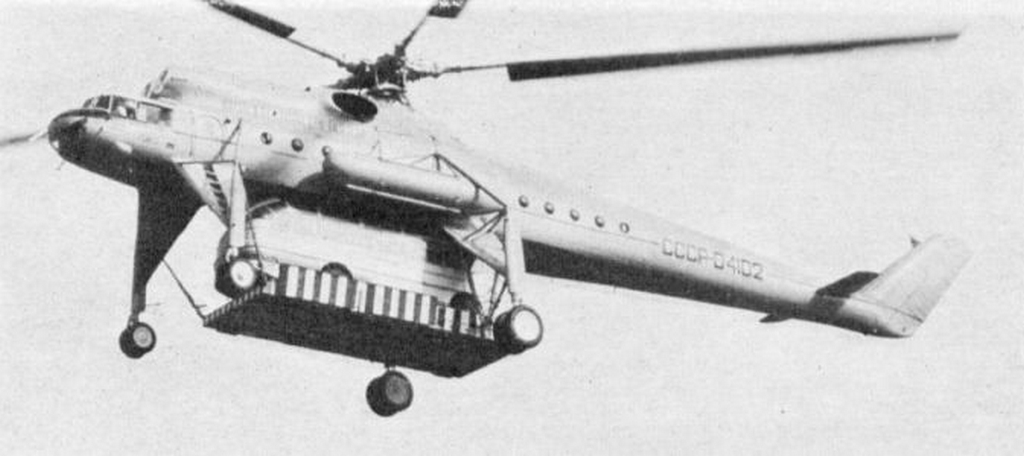

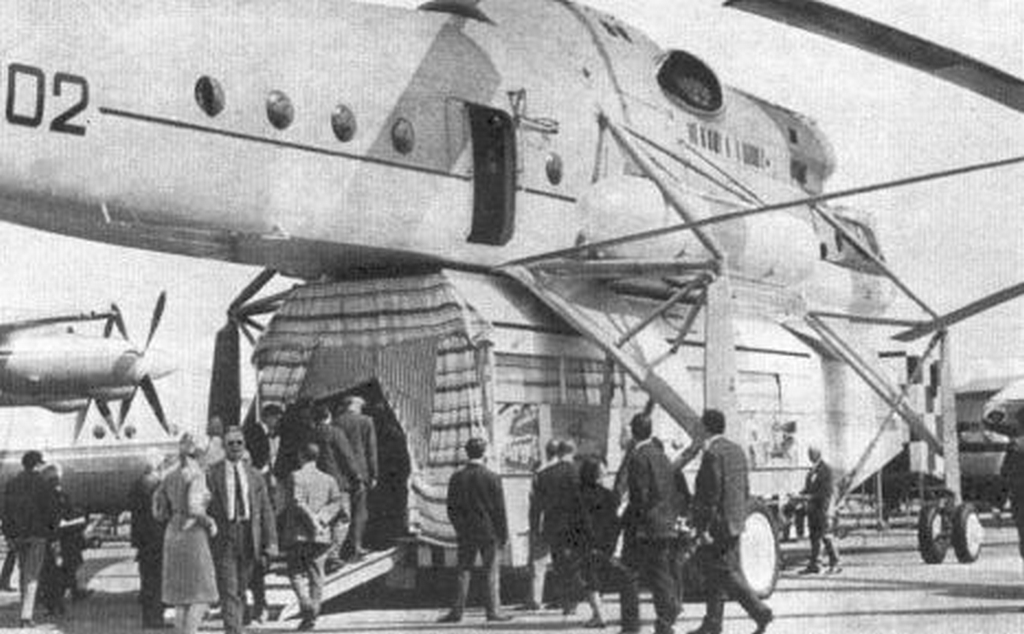

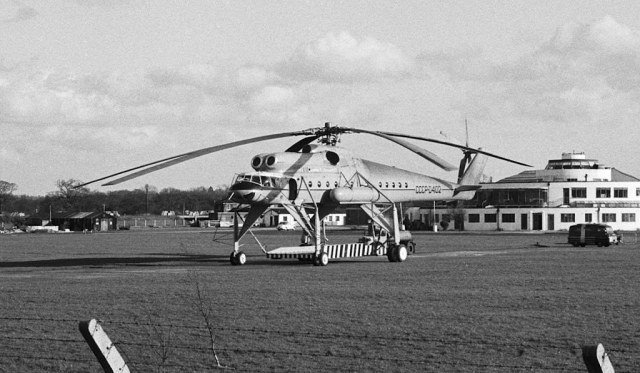

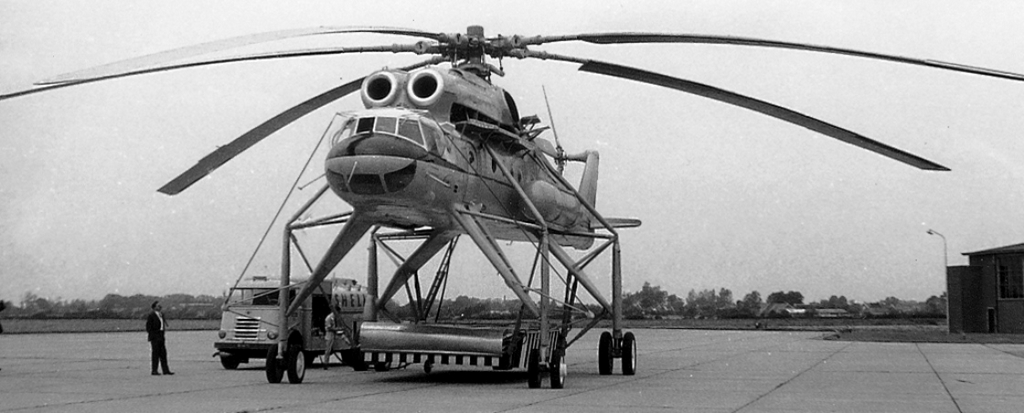

И ещё небольшая кучка чёрно-белых











Ну и ещё немного фоток процесса.

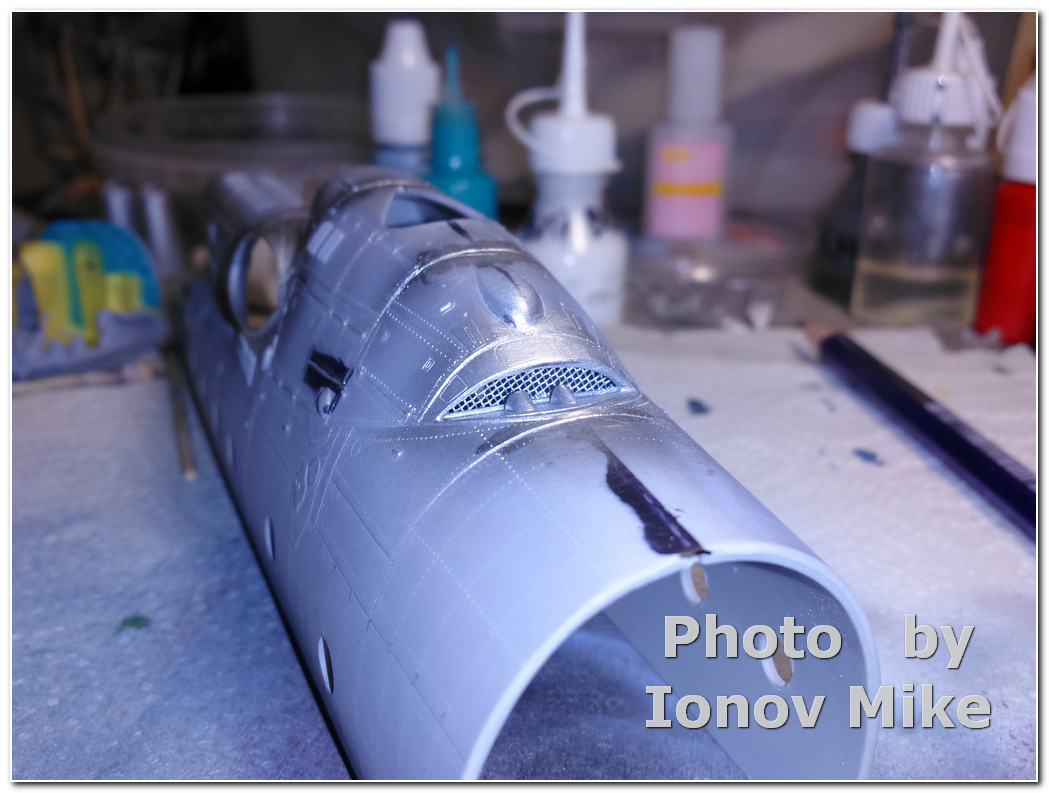

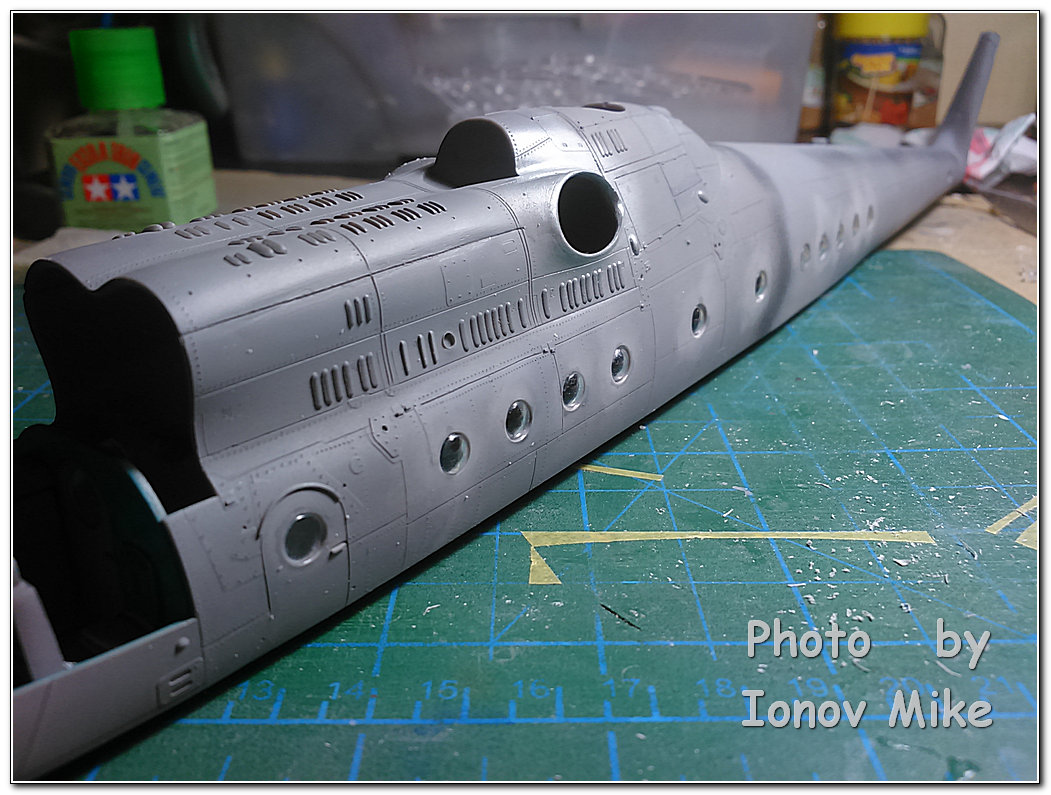

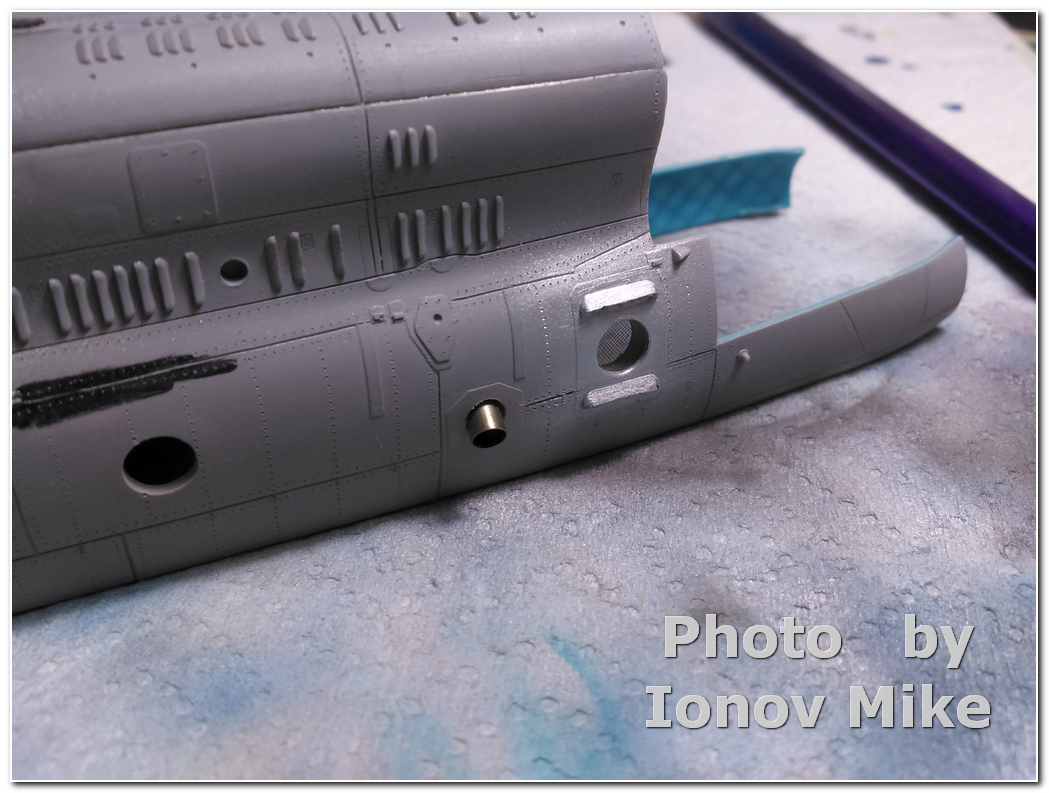

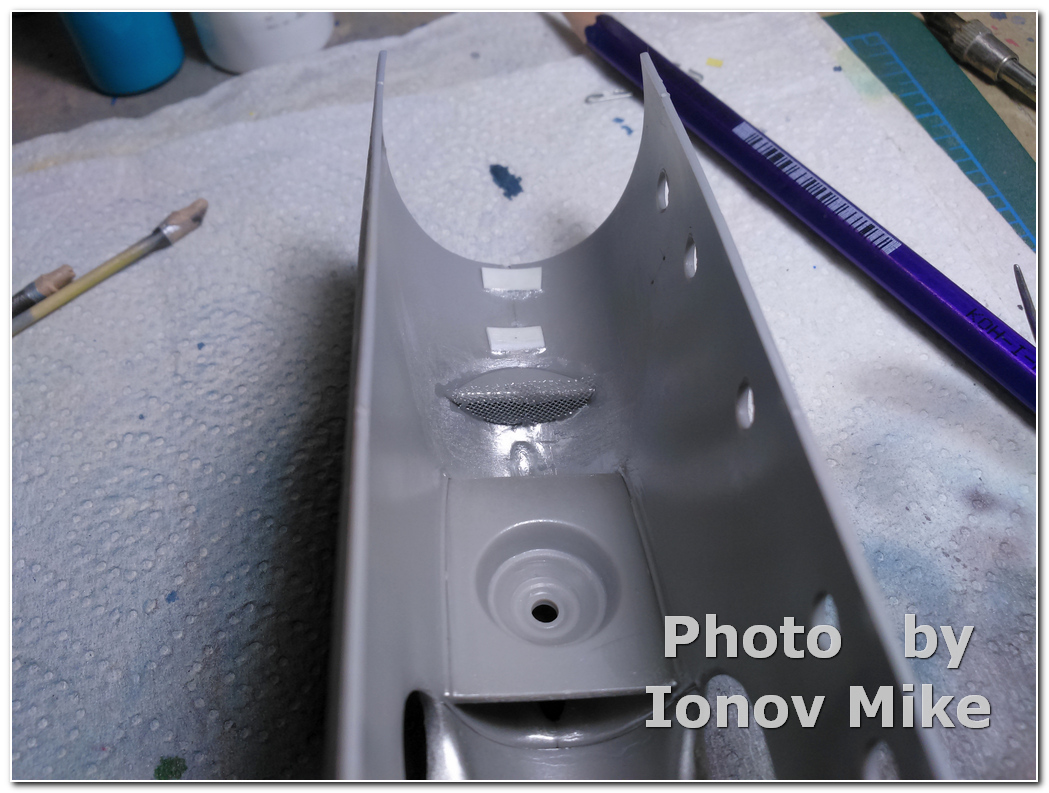

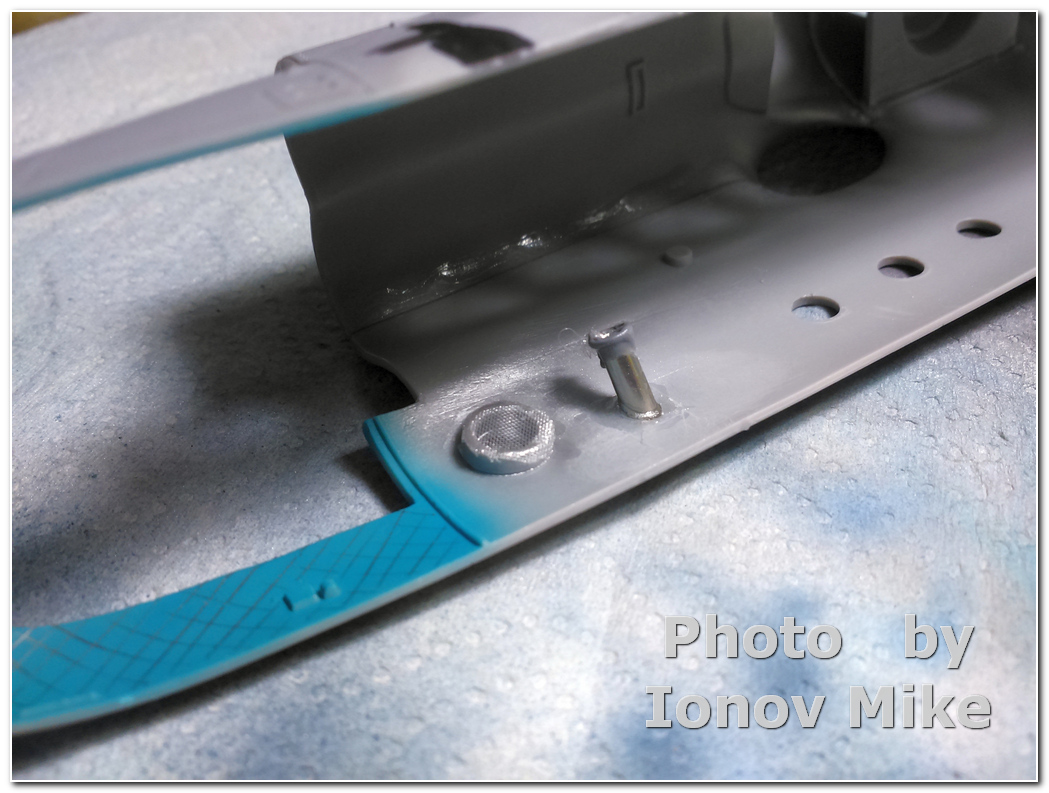

Были собраны переднии секции фюзеля с доработками: нарезана расшивка, накатан клёп, вклеены согласно фото сеточки разного калибра на свои законные места

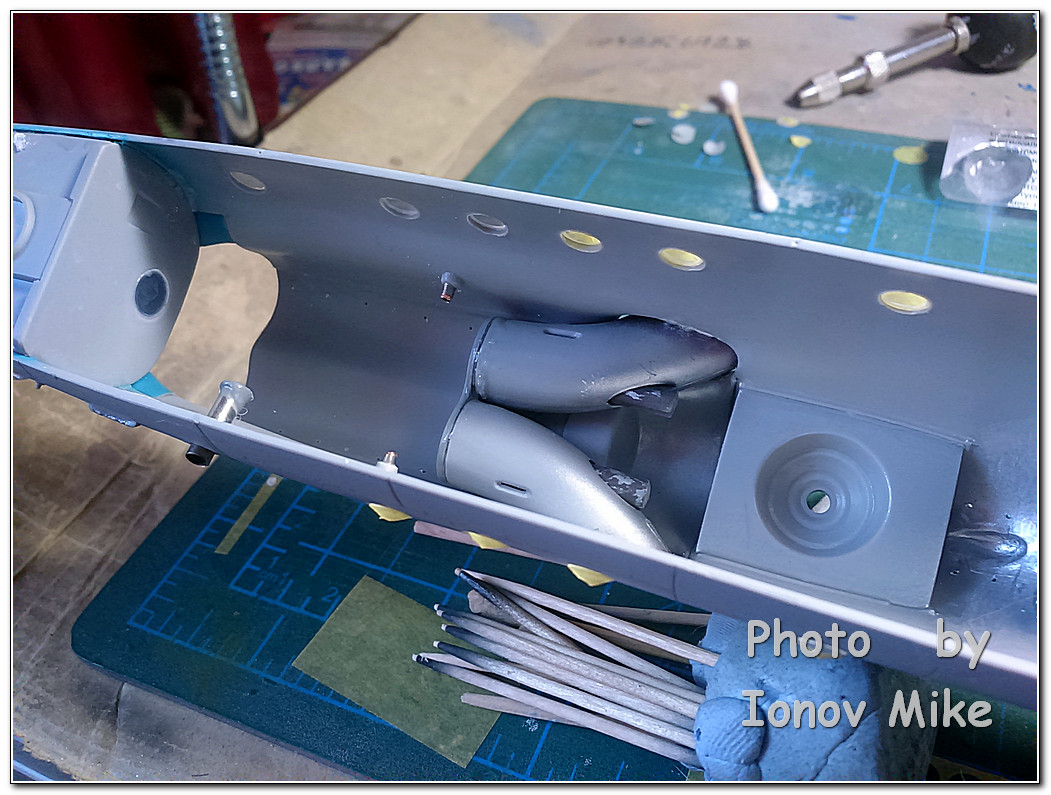

Вклеил сопло ВСУ


Также на своё место вклеен капот двигателей.

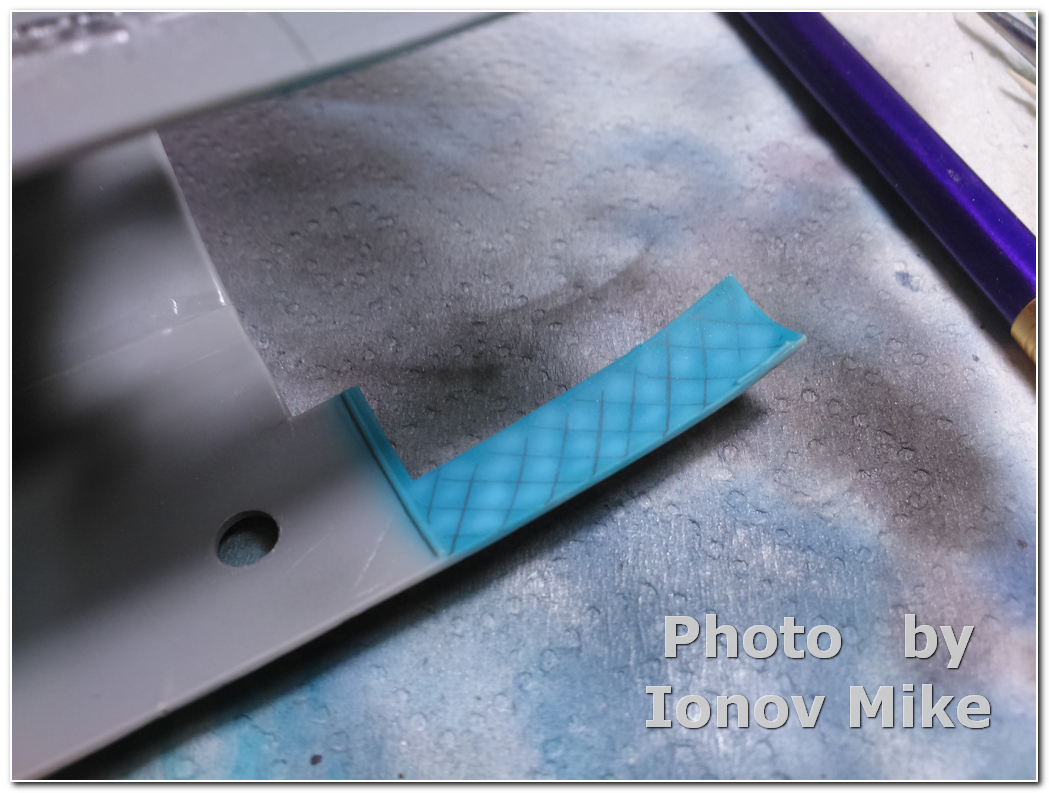

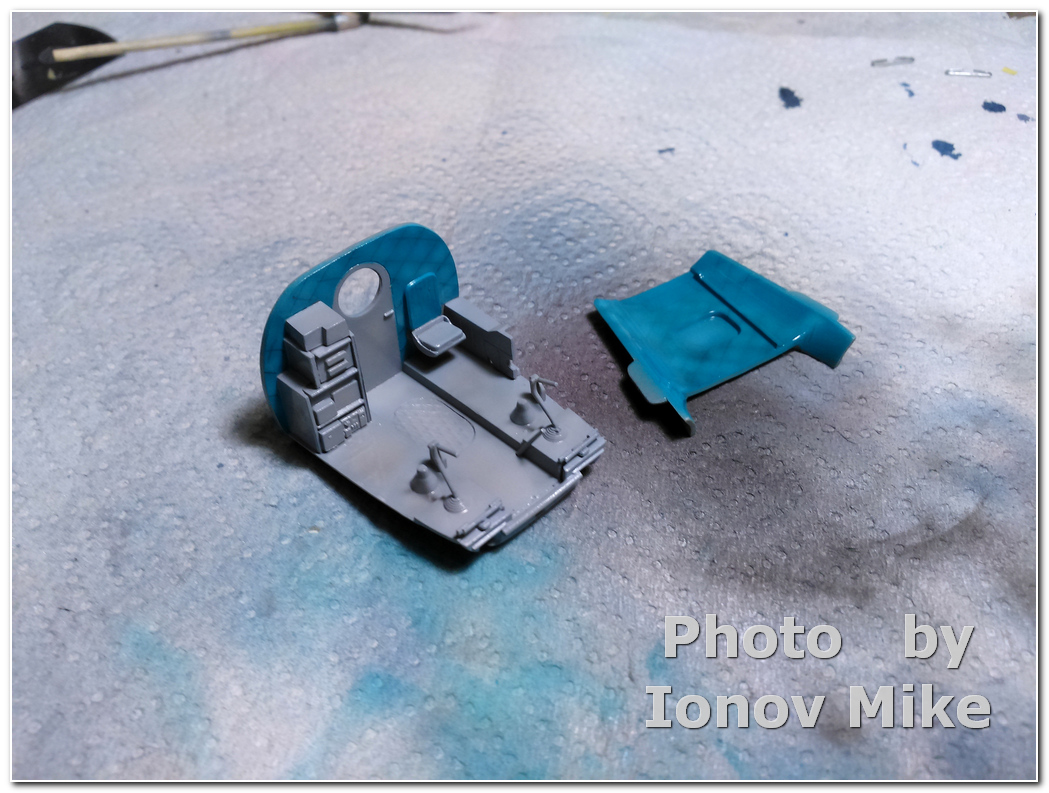

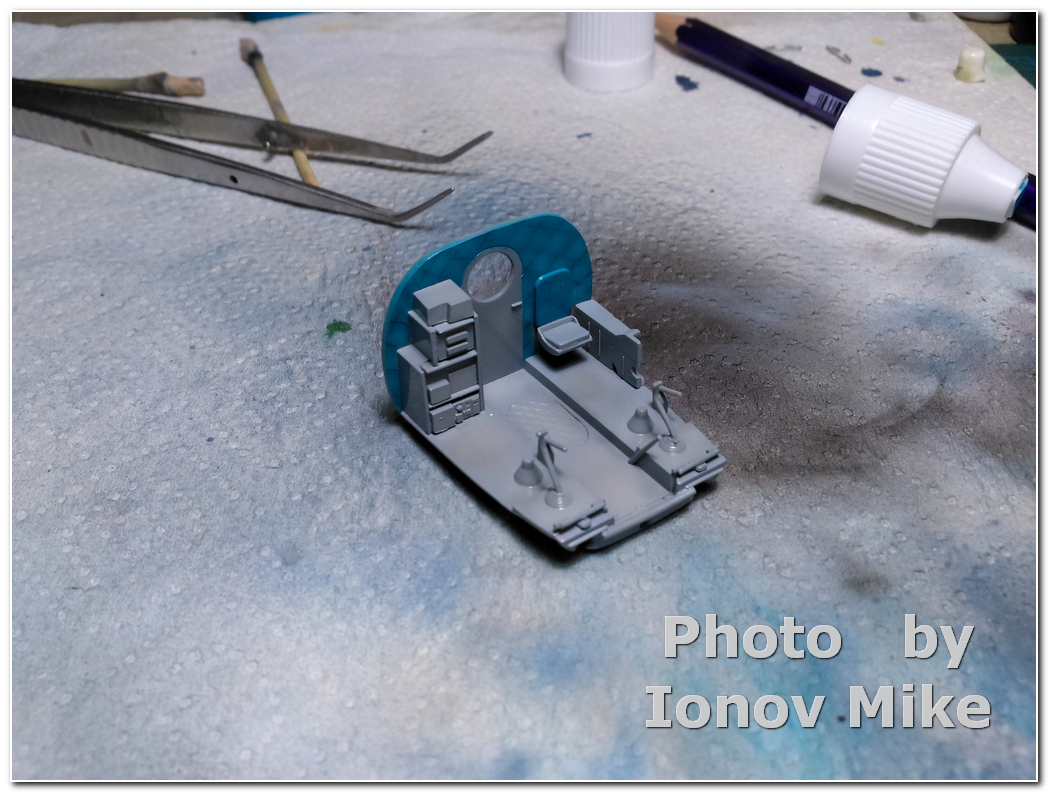

Окрасил внутренню часть кабинета в интерьерный изумрудный с имитацией шумоизоляции

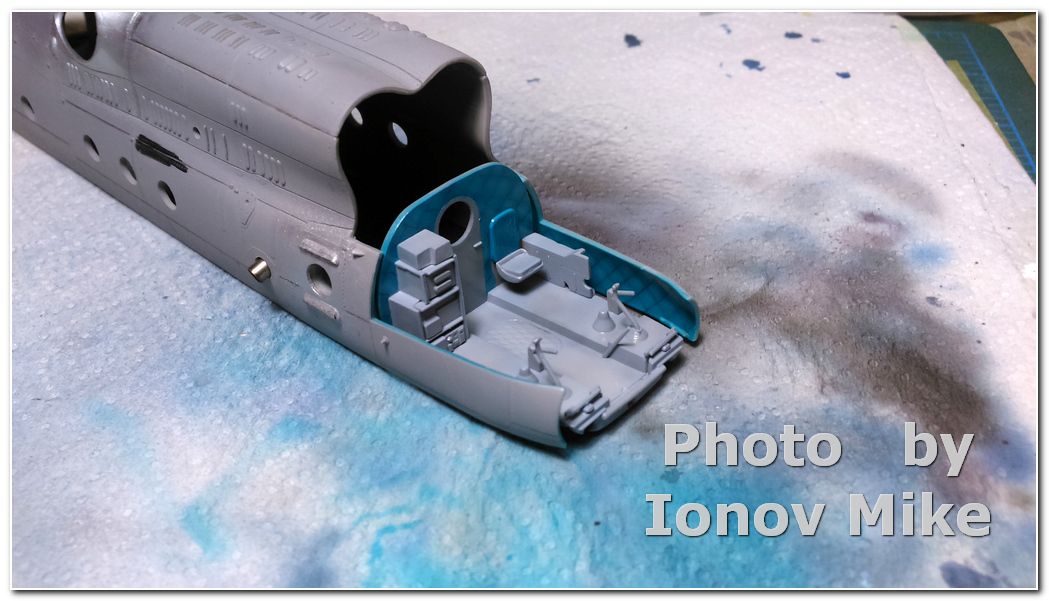

Предварительно прикинул как будет смотреться кабинет


В переди ещё окончательная окраска кабины и установка на своё место.

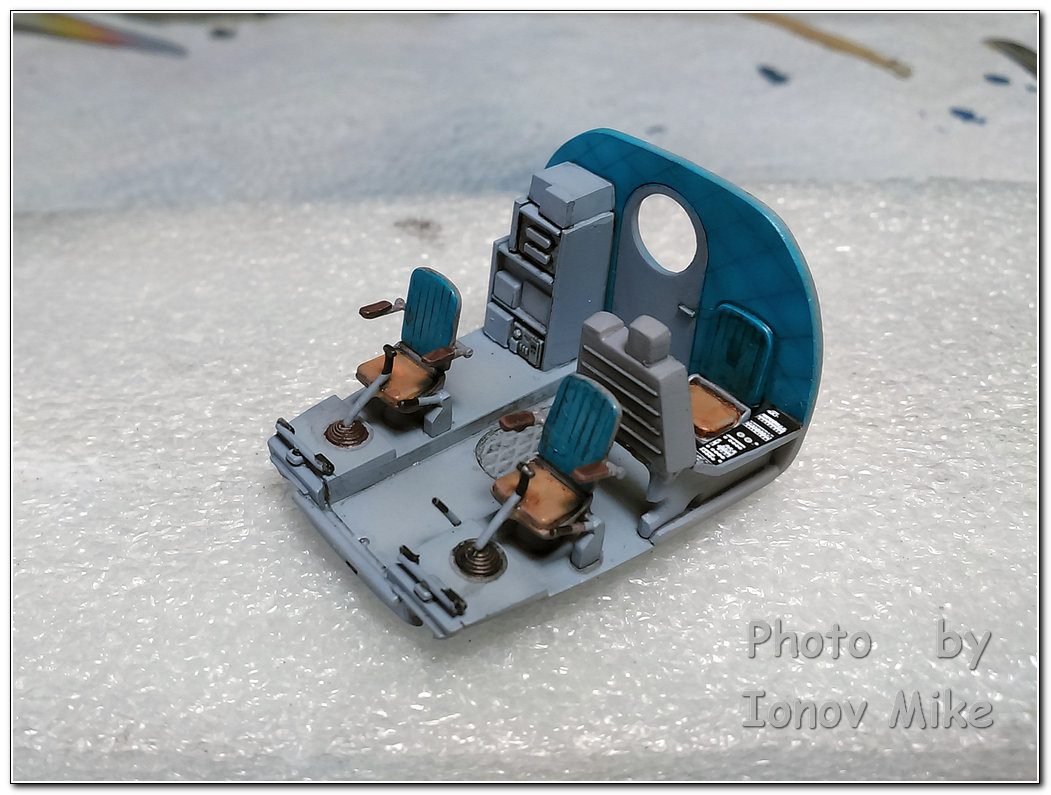

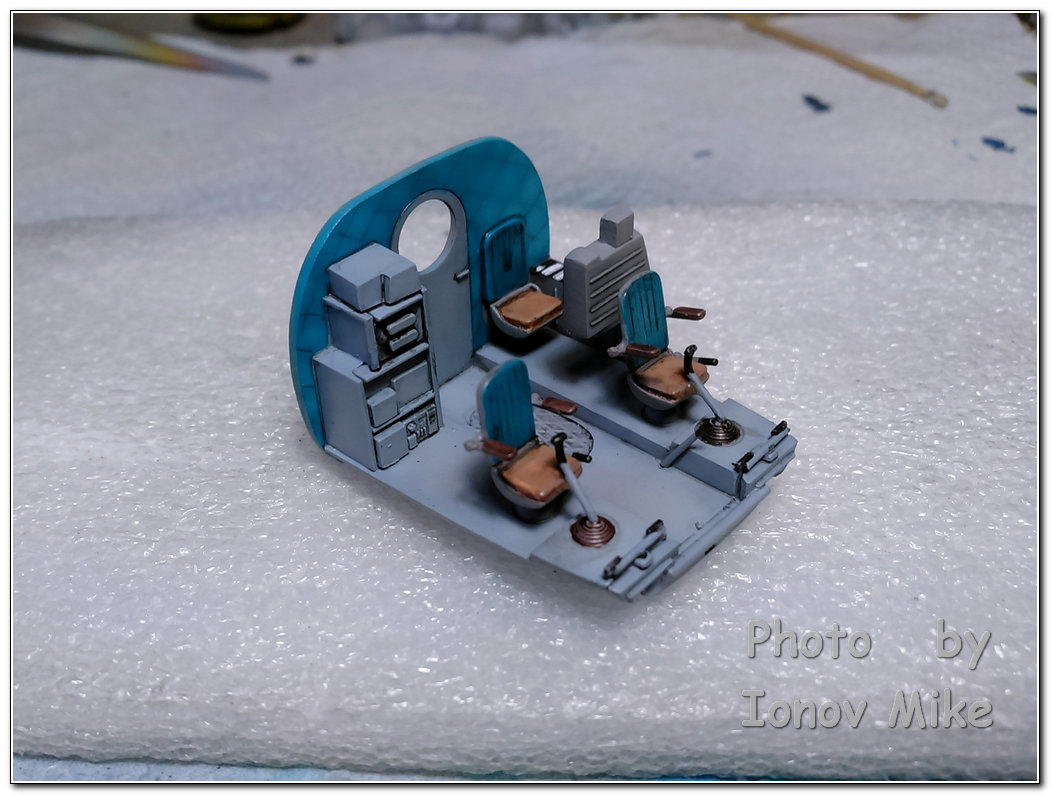

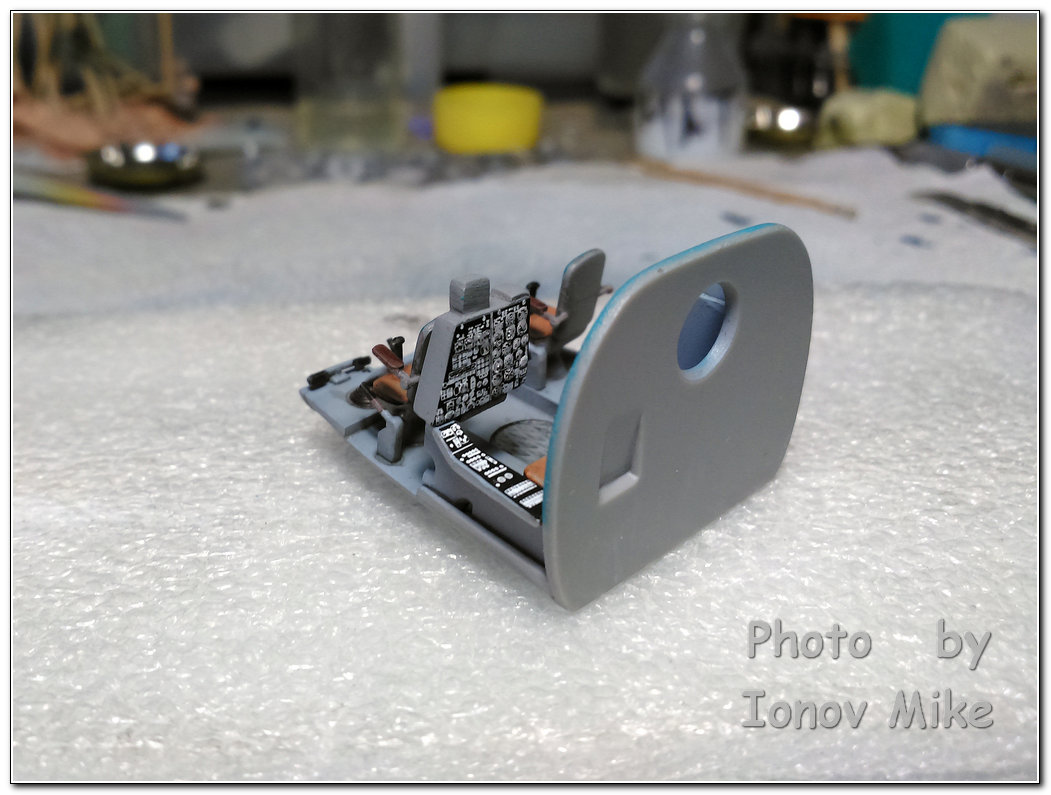

Закончил с окраской кабинета, сильно не парился - всё равно толком ничего видно не будет


Изобразил стёкла будильников на пульте бортинженера


понятно, что их тоже толком не будет видно, но просто не удержался

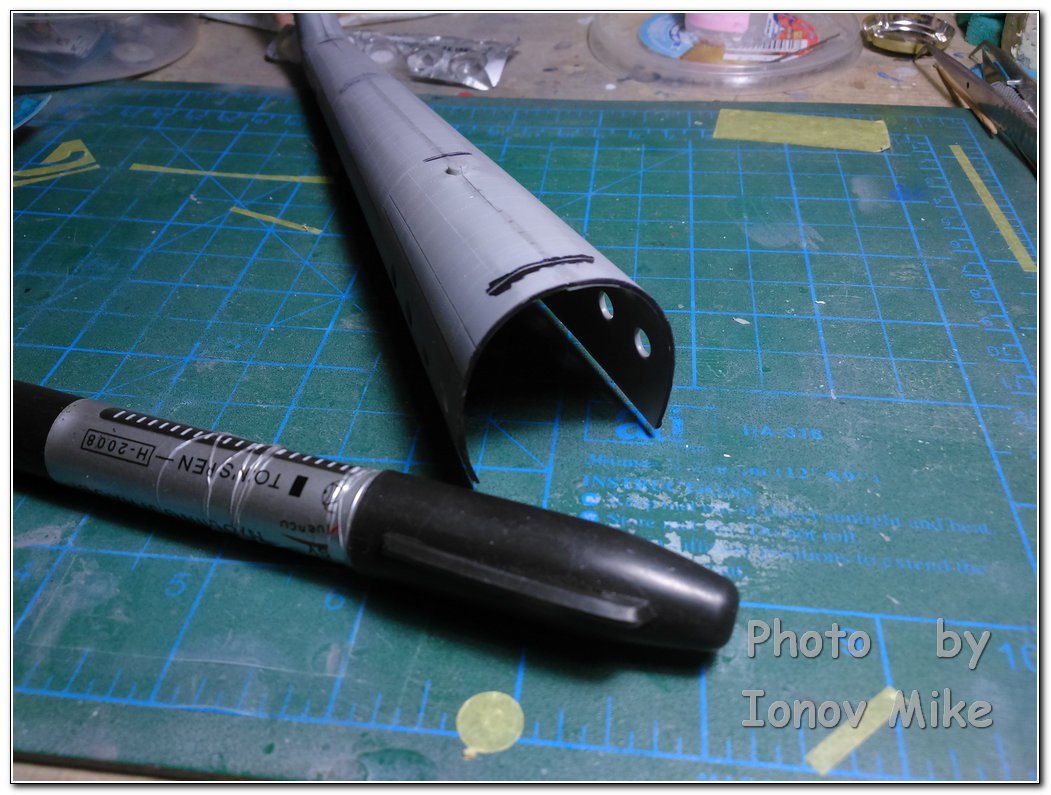

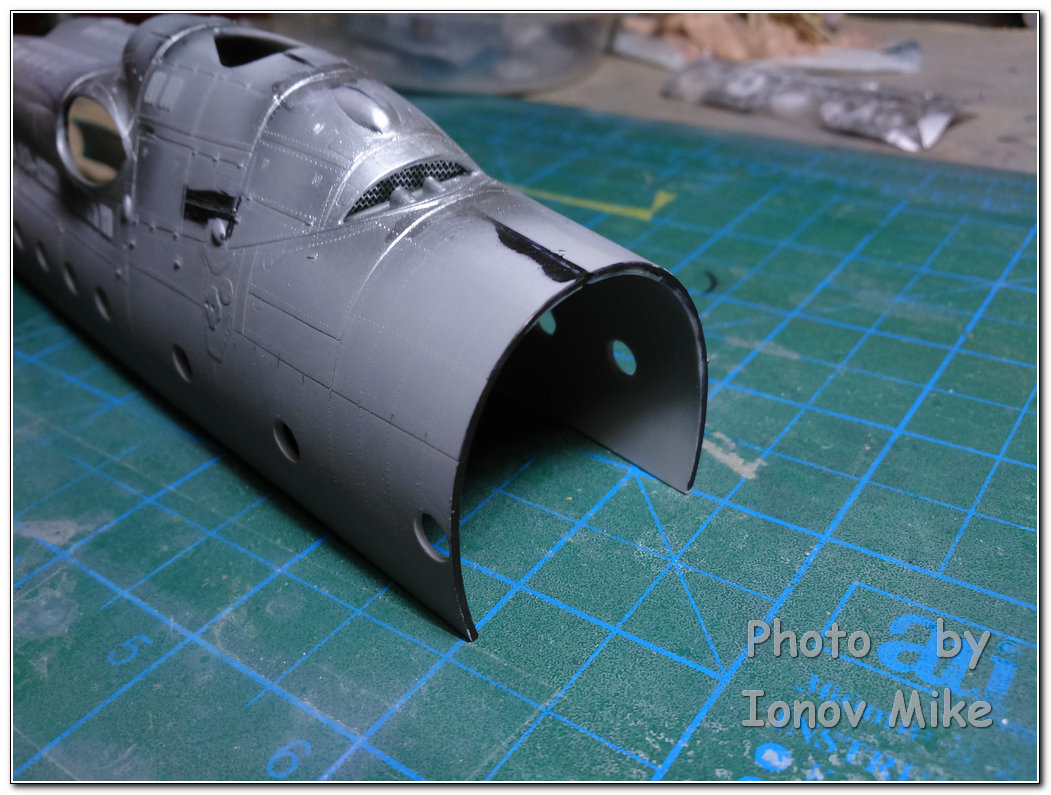

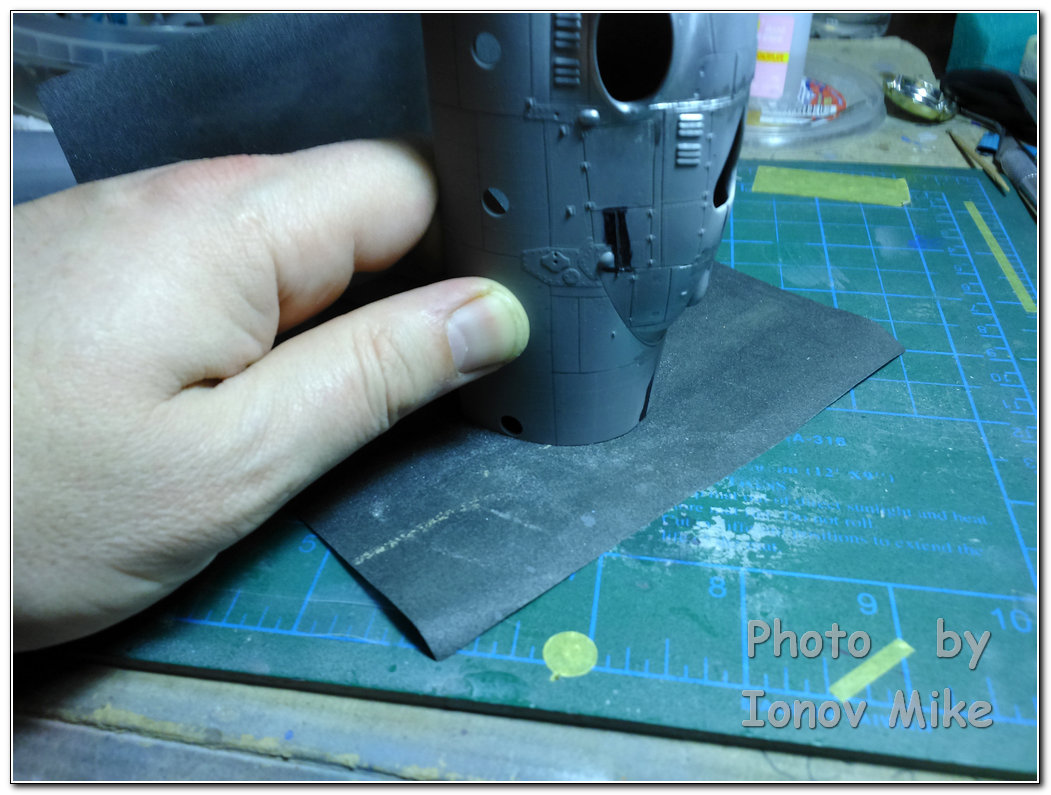

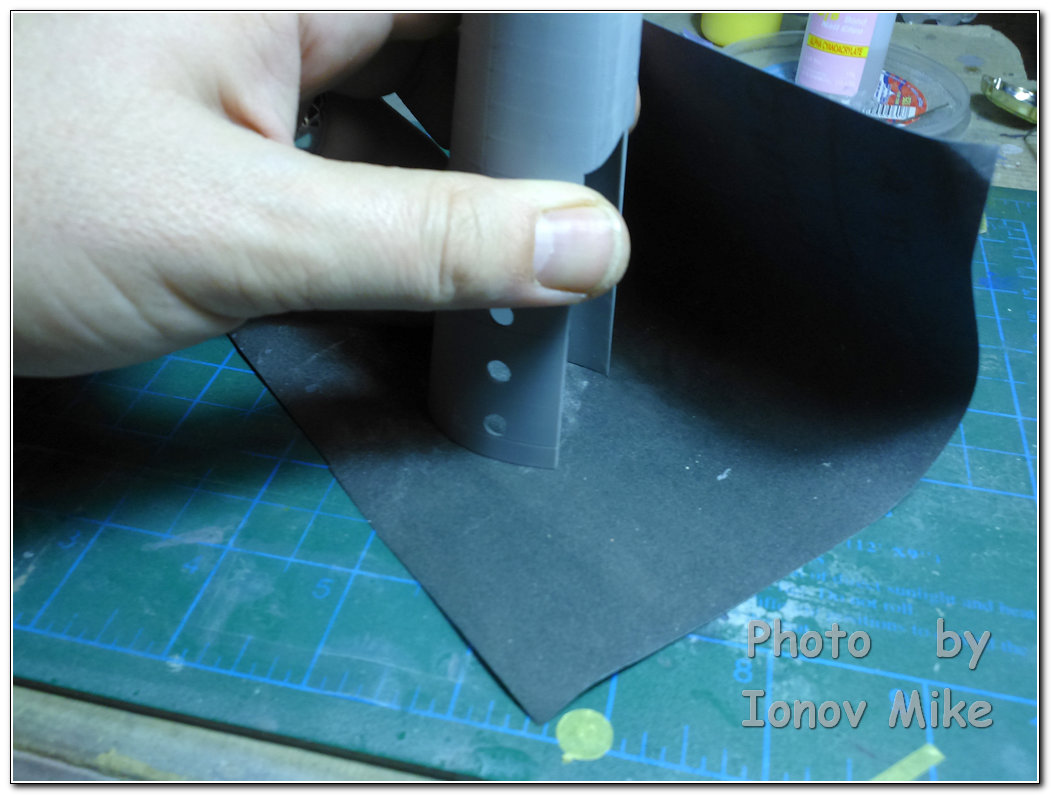

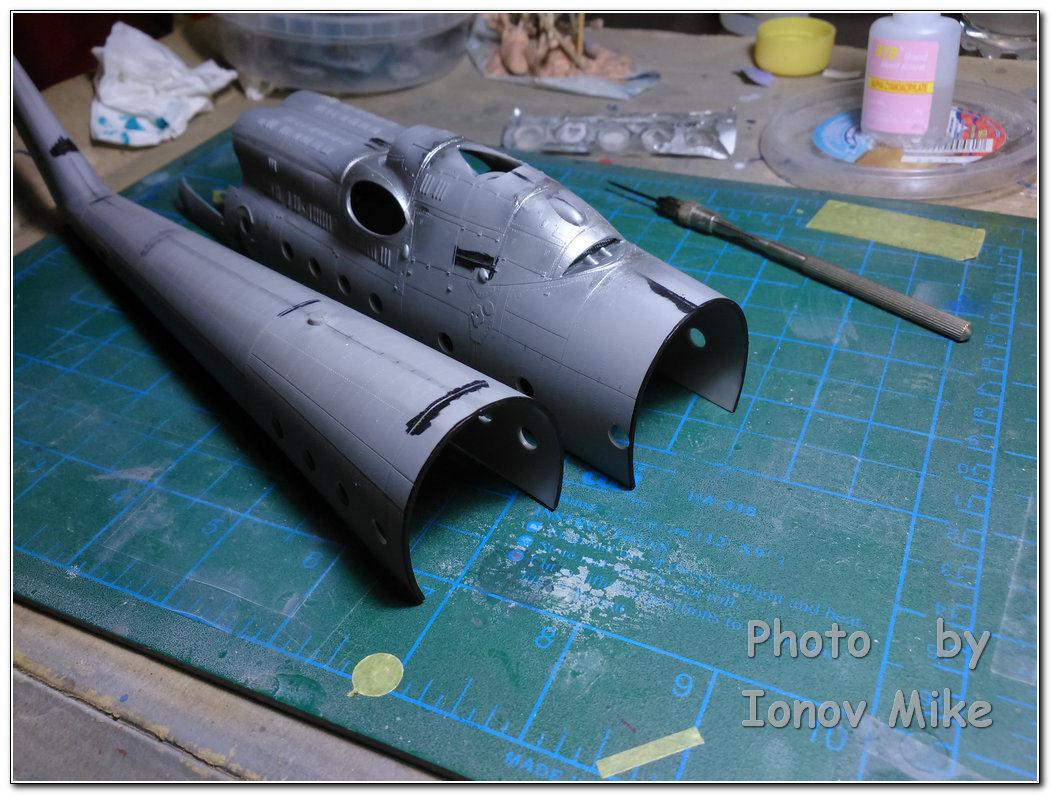

Собрал переднюю и хвостовую части фюзеляжа. Немного пришлось повозиться с притиркой в чём помогли чёрный маркер и наждачка

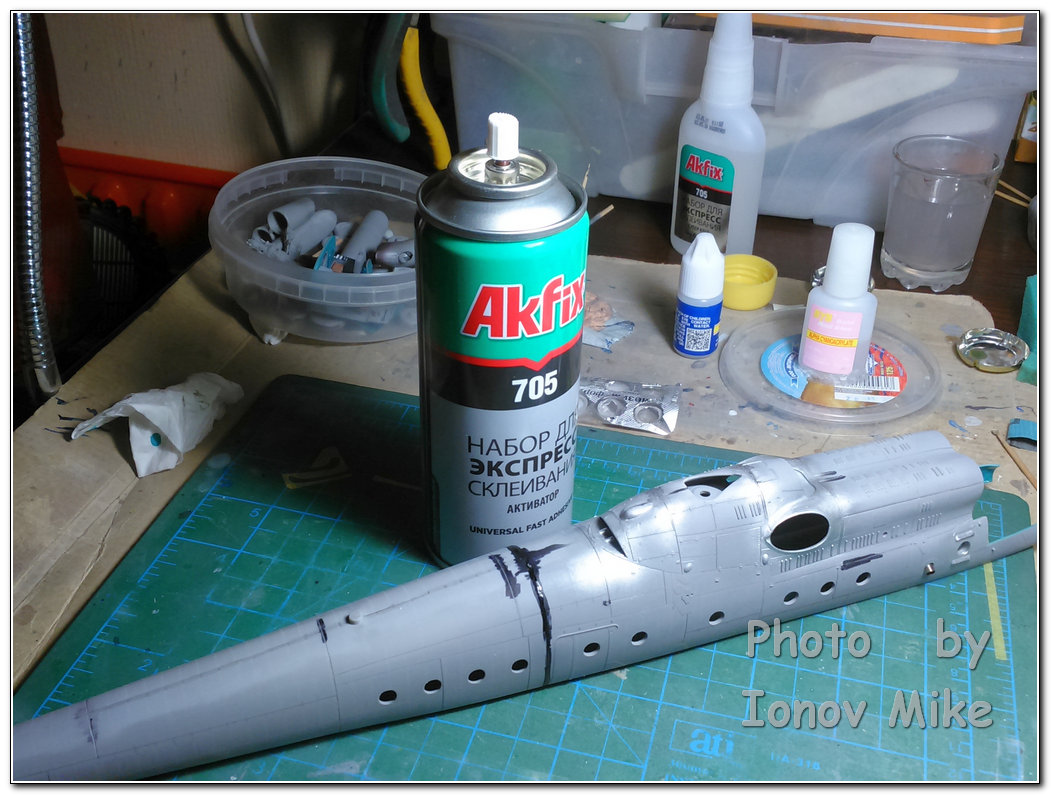

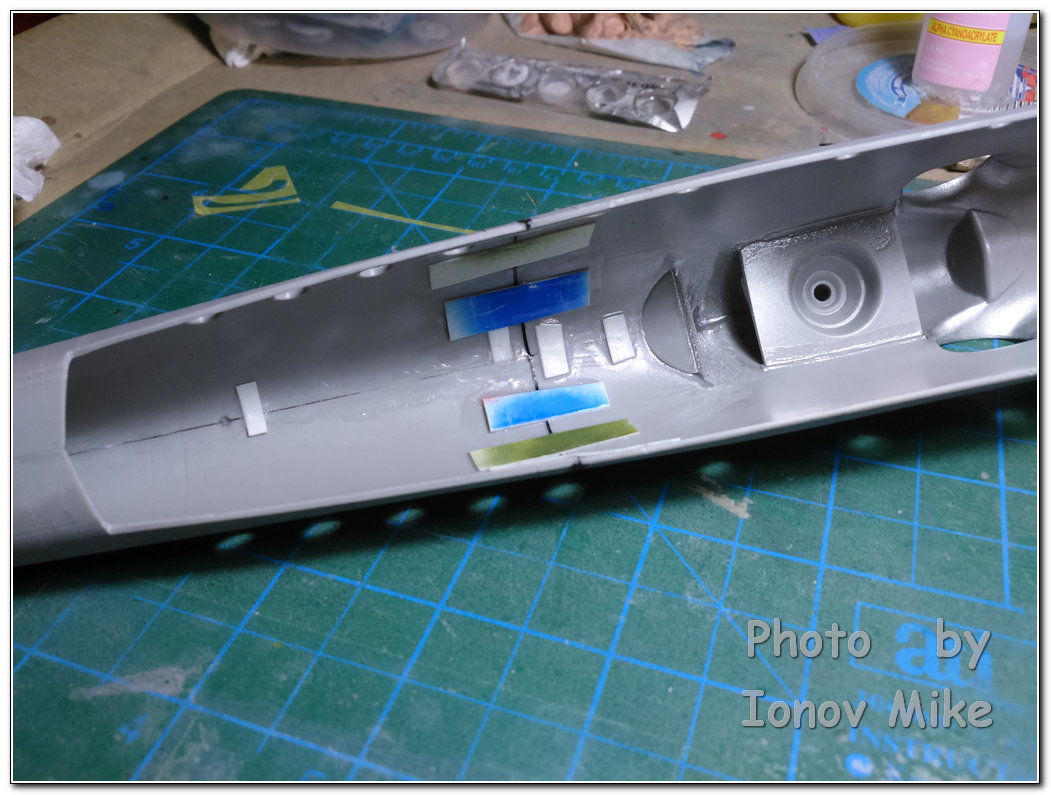

Собирал на цианакрил. Всё очень хорошо, но шов получается хрупкий, поэтому внутреннюю часть шва на всякий случай укрепил полосками пластика


Пролил внешнюю часть шва сверхтекучим супером и зачистил

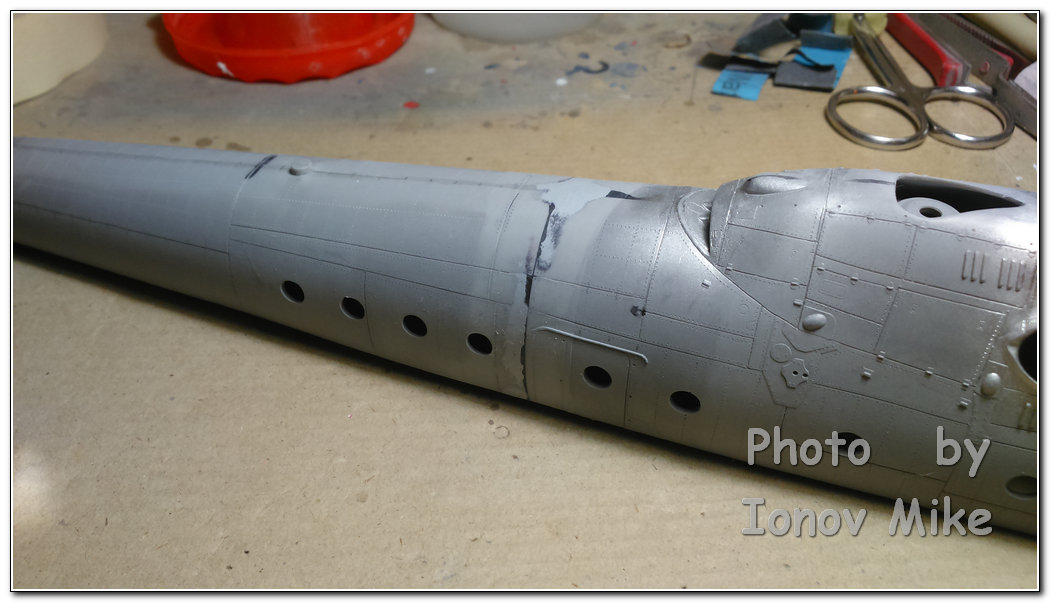

К сожалению, как ни старался, но идеального стыка не получилось и тут не моя вина - особенности данного набора. Выводить ступеньку шва привычным мне способом при помощи цианакрила будет достаточно утомительно - слишком большая площадь

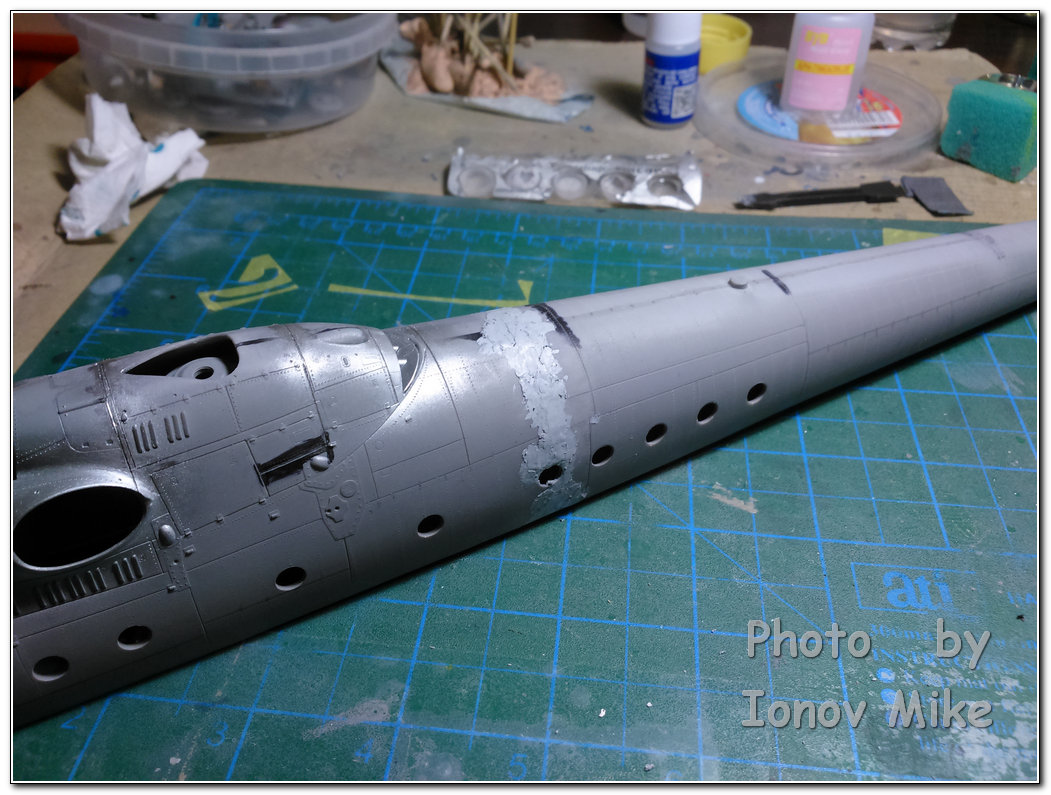

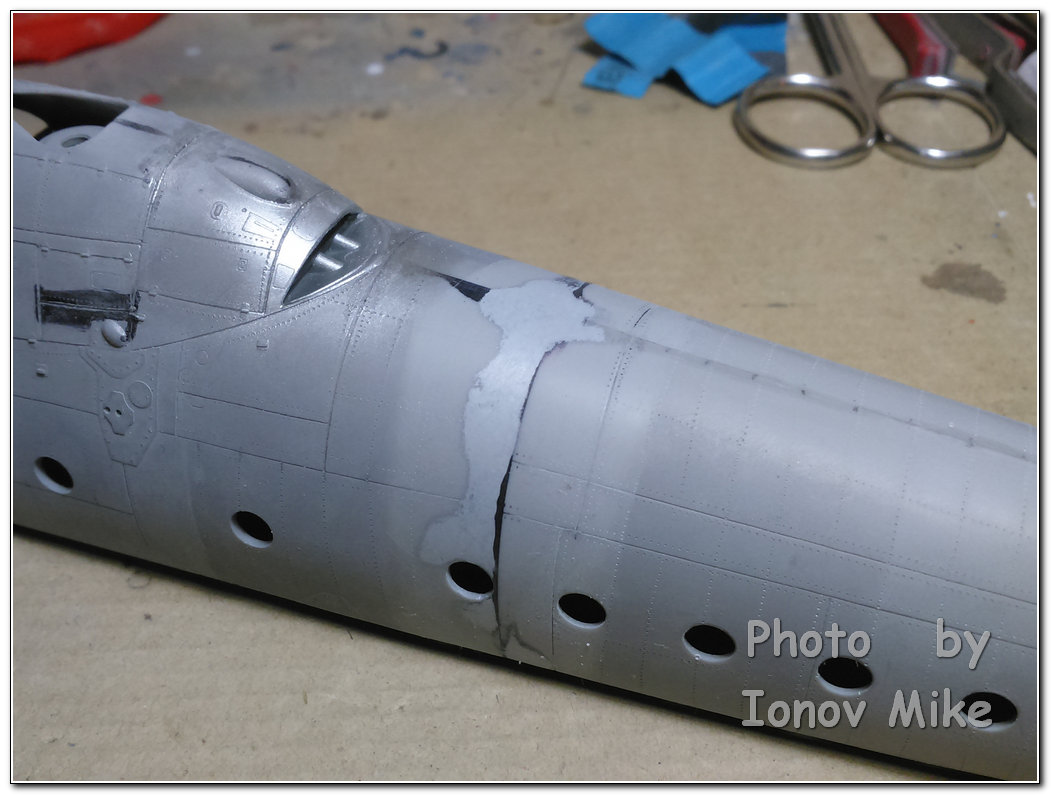

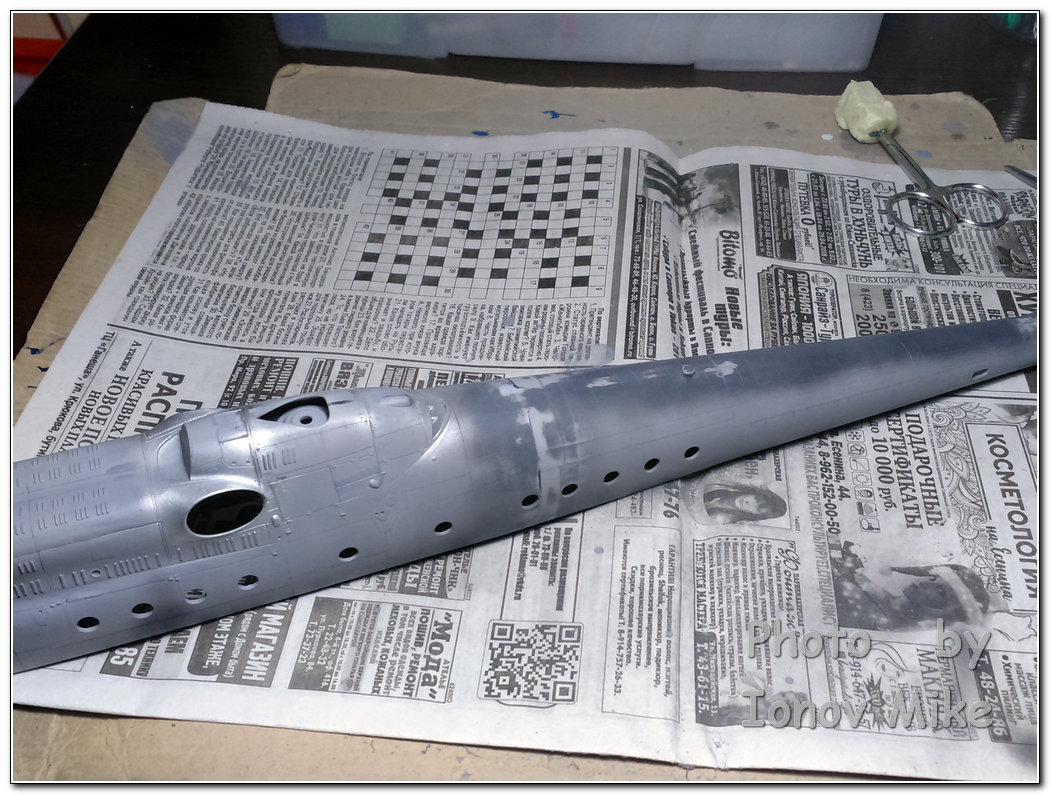

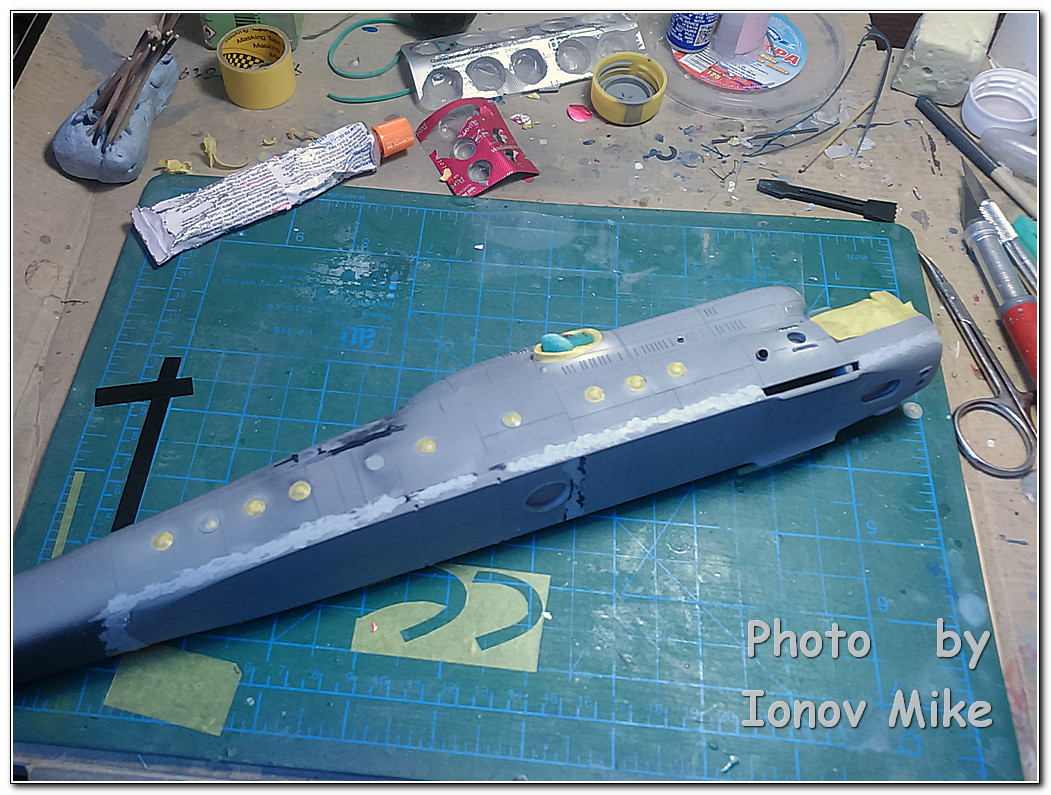

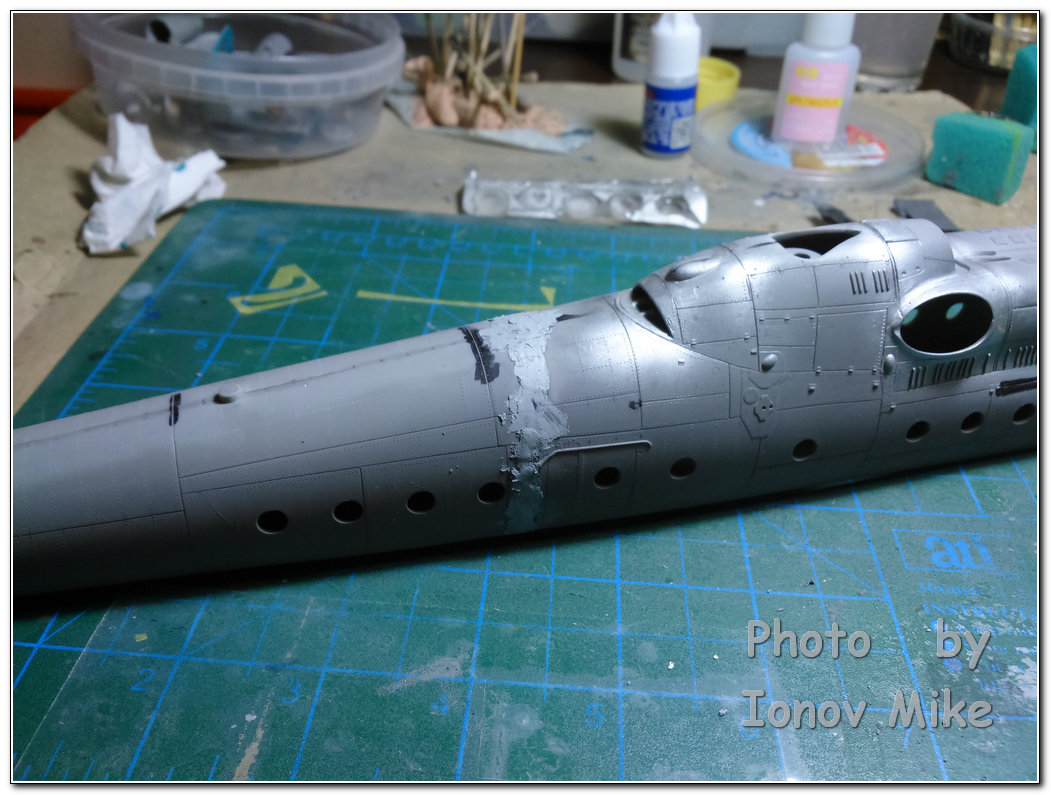

Чтож... Пришлось достать из недр ящика с модельным скарбом серую тамию


Фюзеляж придётся отложить на недельку - слишком большой слой, нужно чтоб шпакля хорошенько просохла. Но ничего страшного - тут ещё есть с чем порезвиться...

Ух ты, интересная машина. Посижу, посмотрю.

 Перед выходными удалось немного продвинуться...

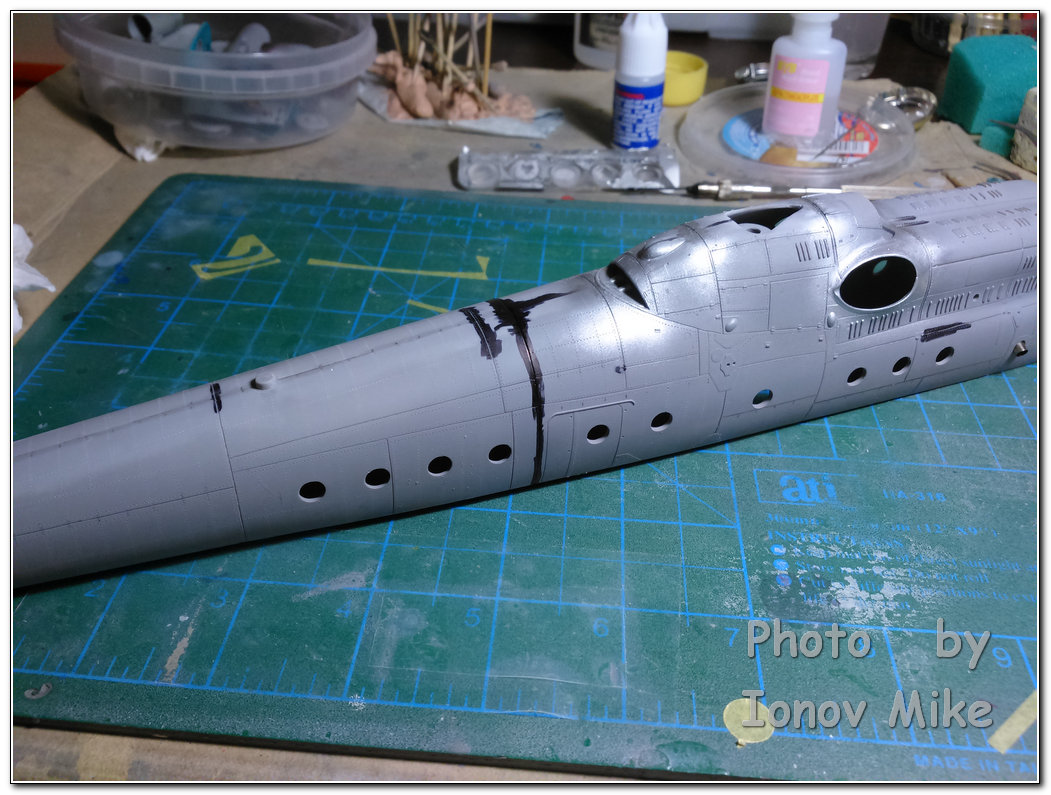

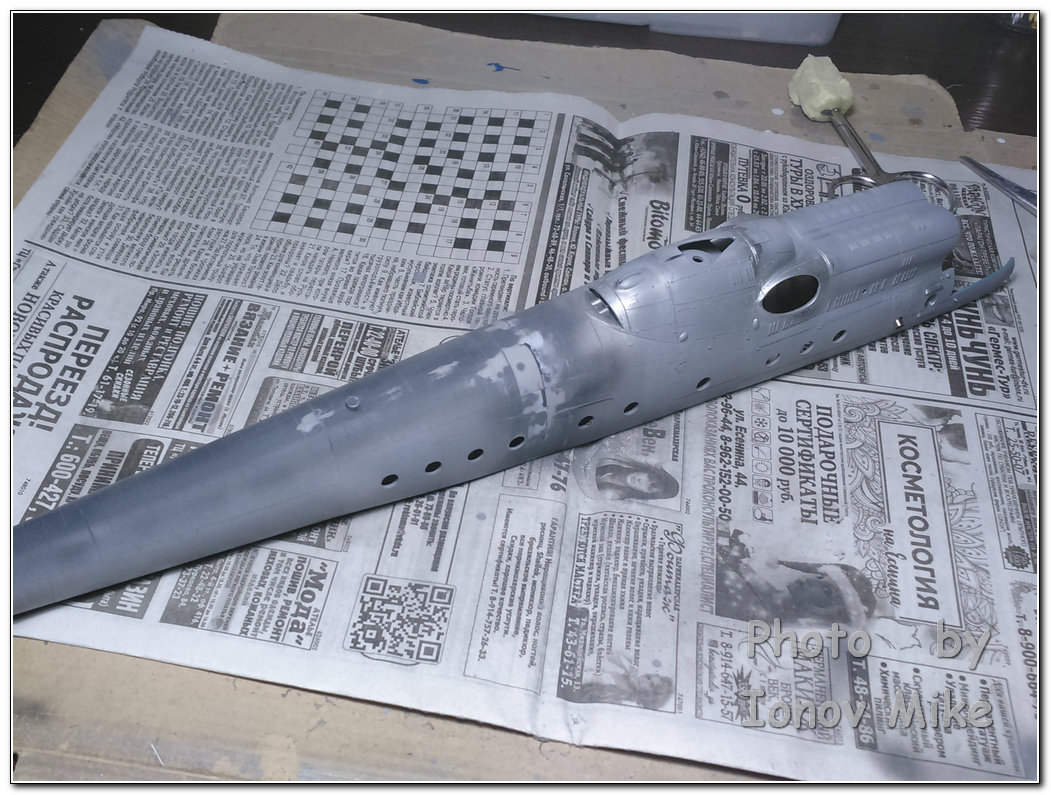

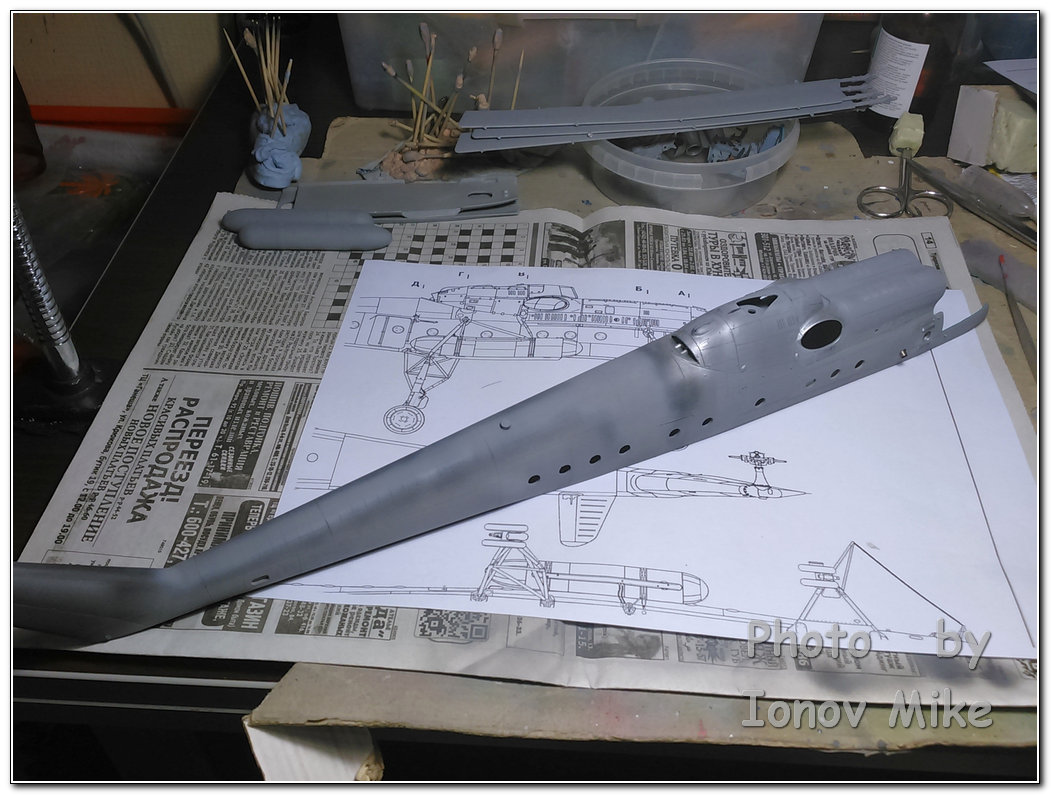

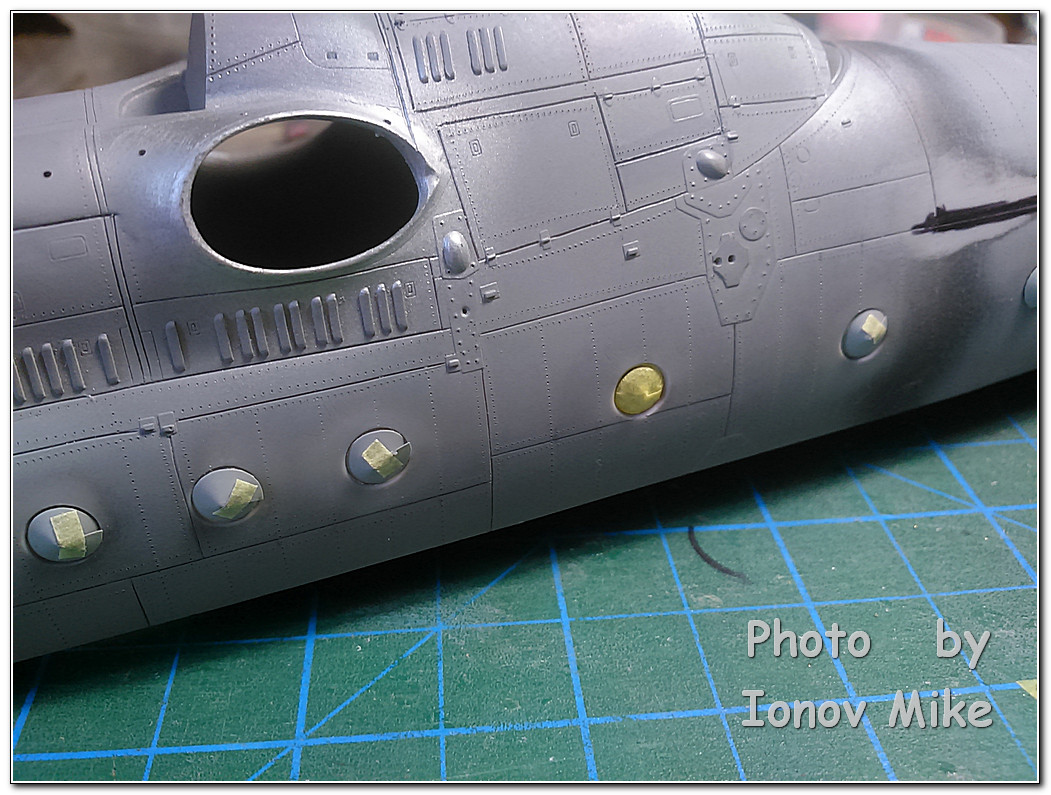

Зашкурил место стыка задней и передней секциии фюзеляжа

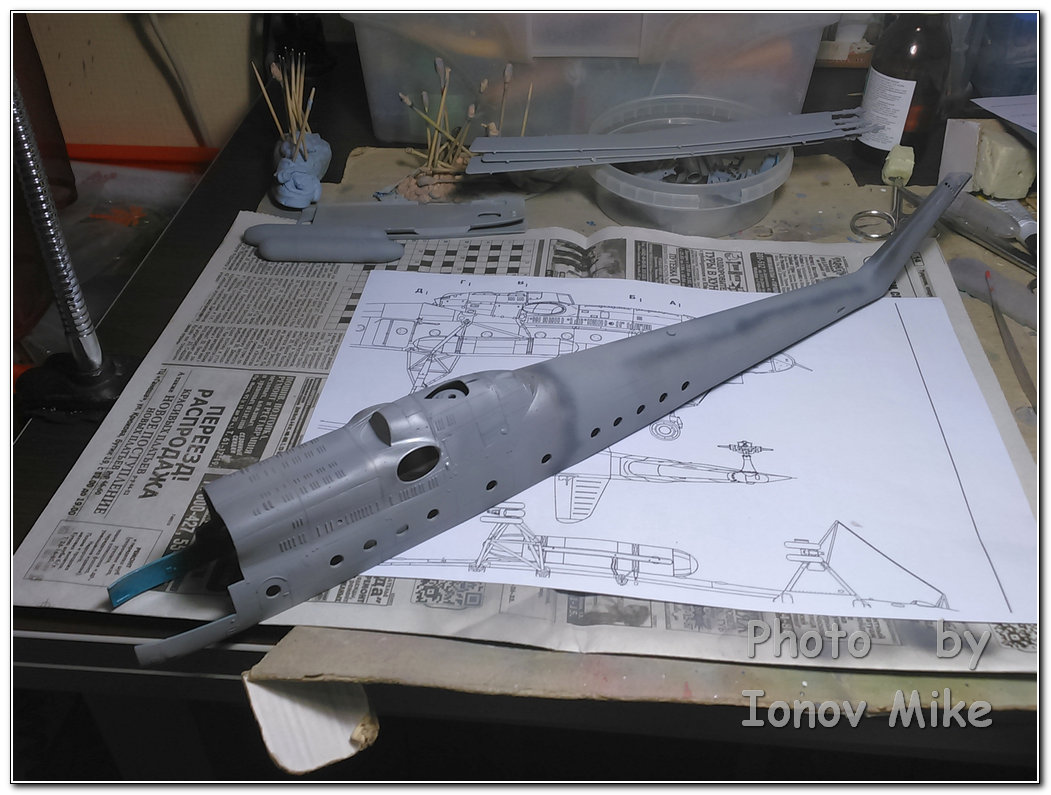

Потом грунт и опять зачистка


Результатом остался доволен, сложный и ответственный этап позади.
Ещё подправил мелкие косячки и ещё слой грунта на затёртые места

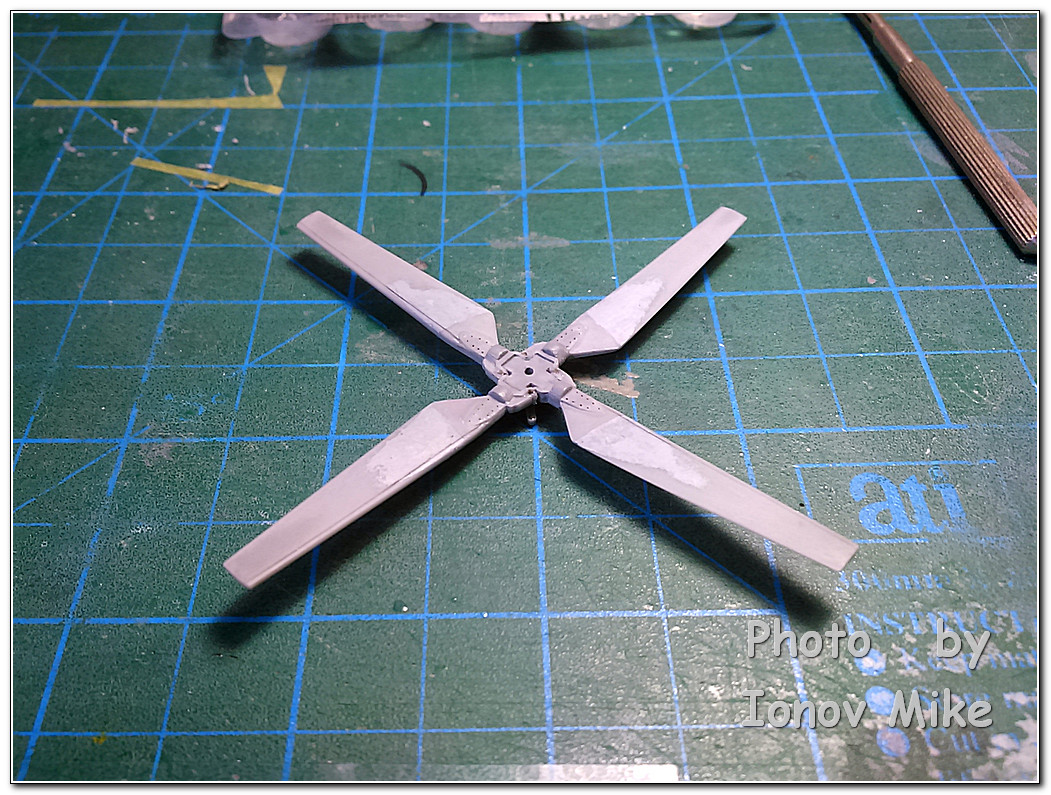

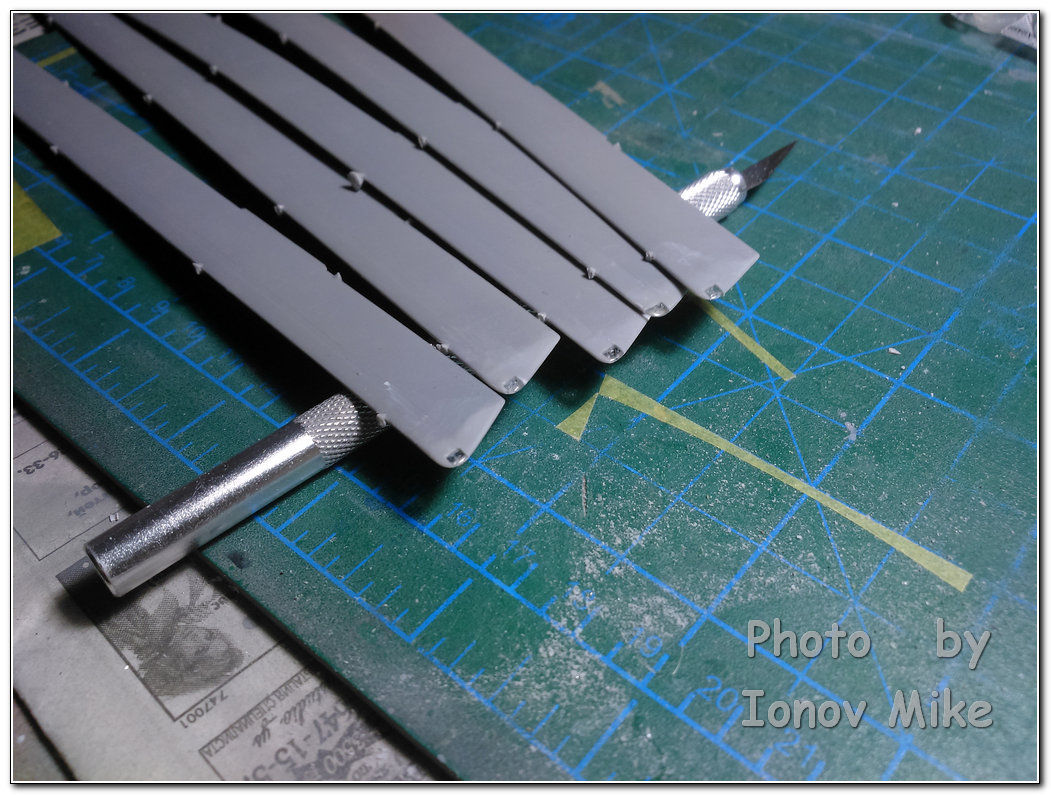

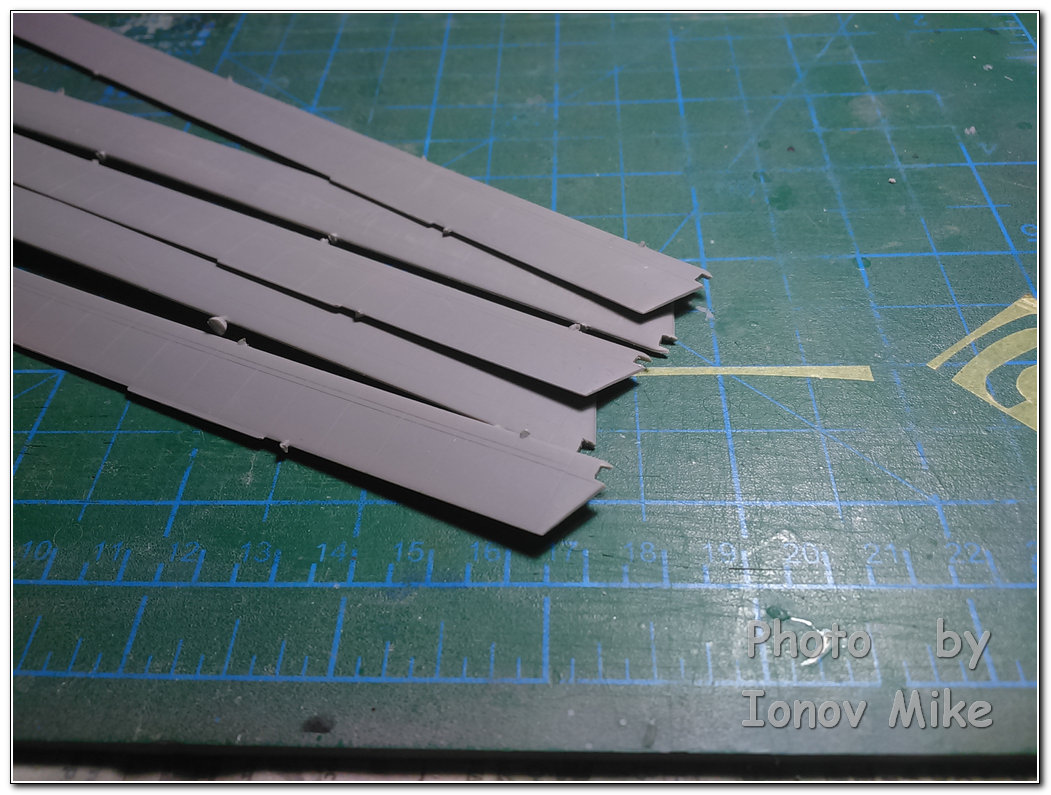

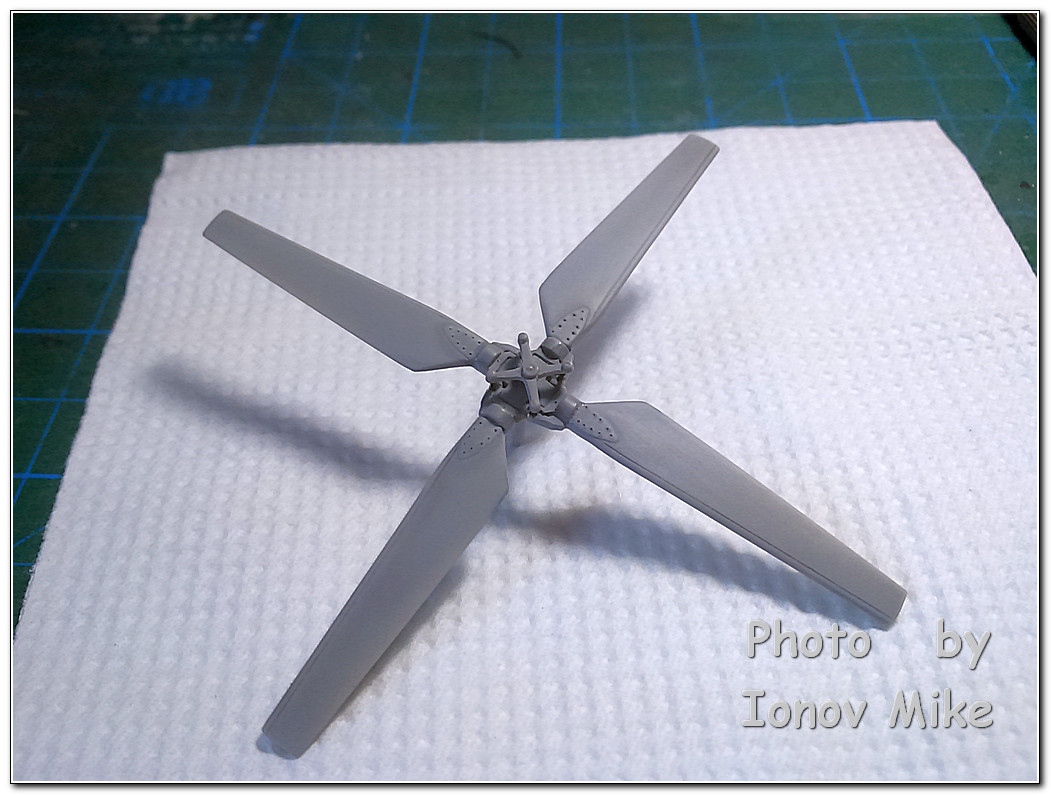

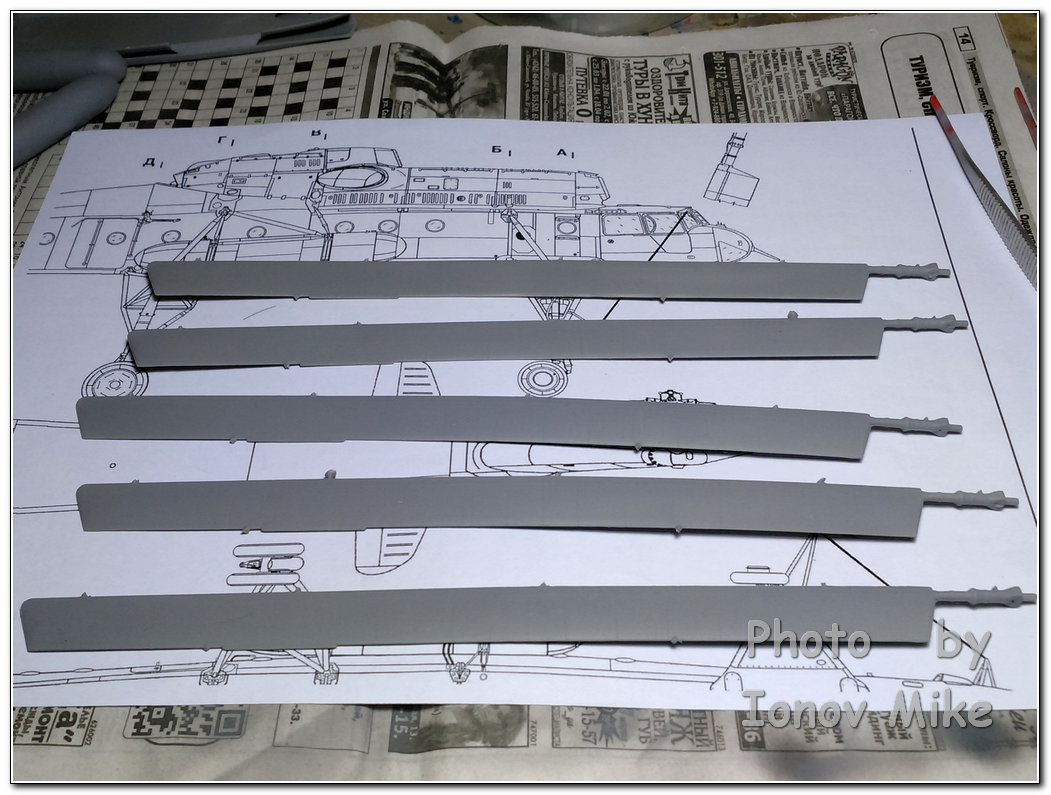

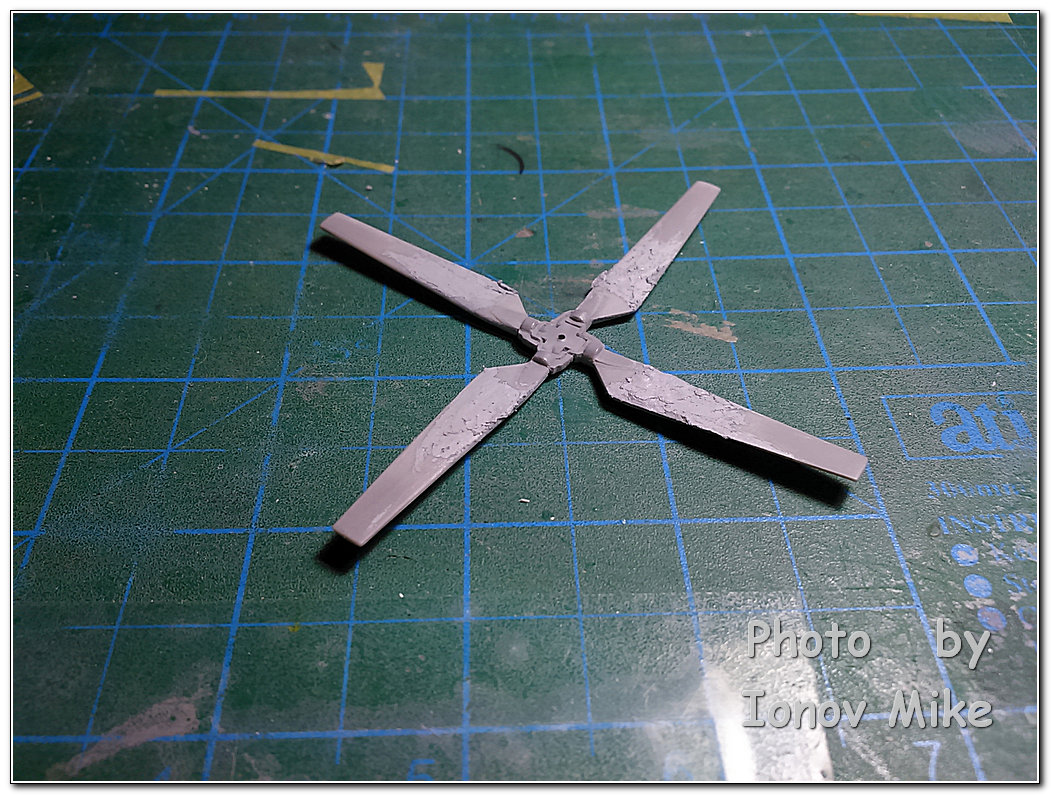

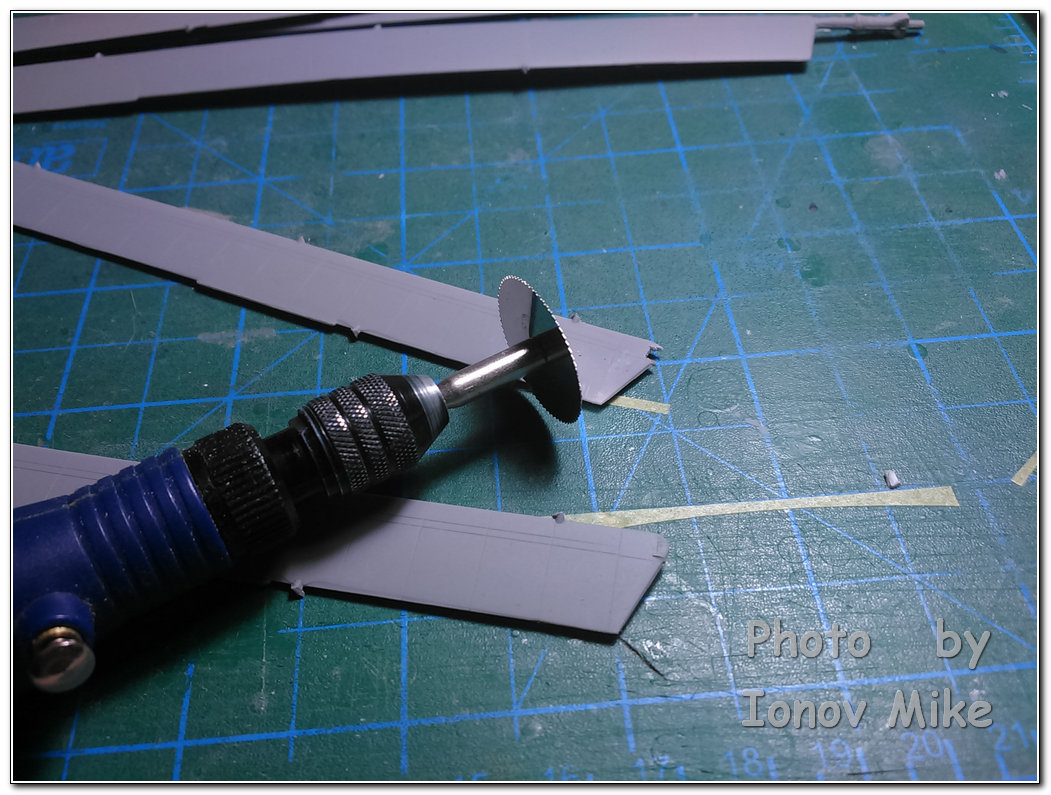

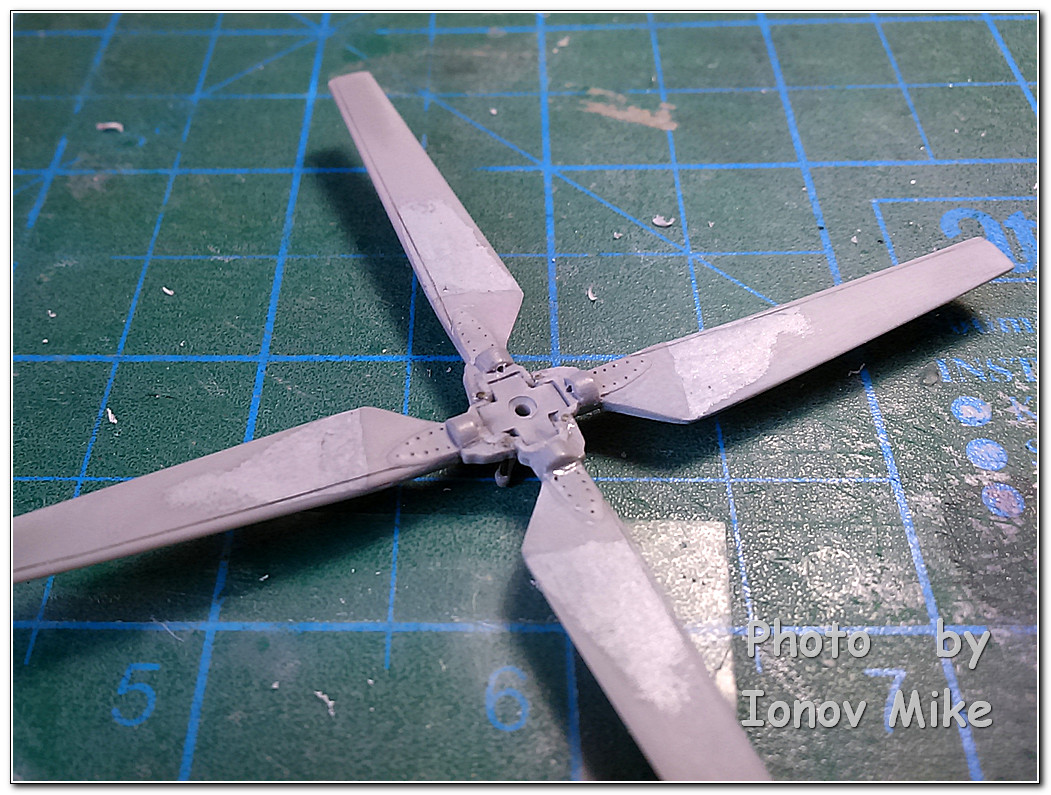

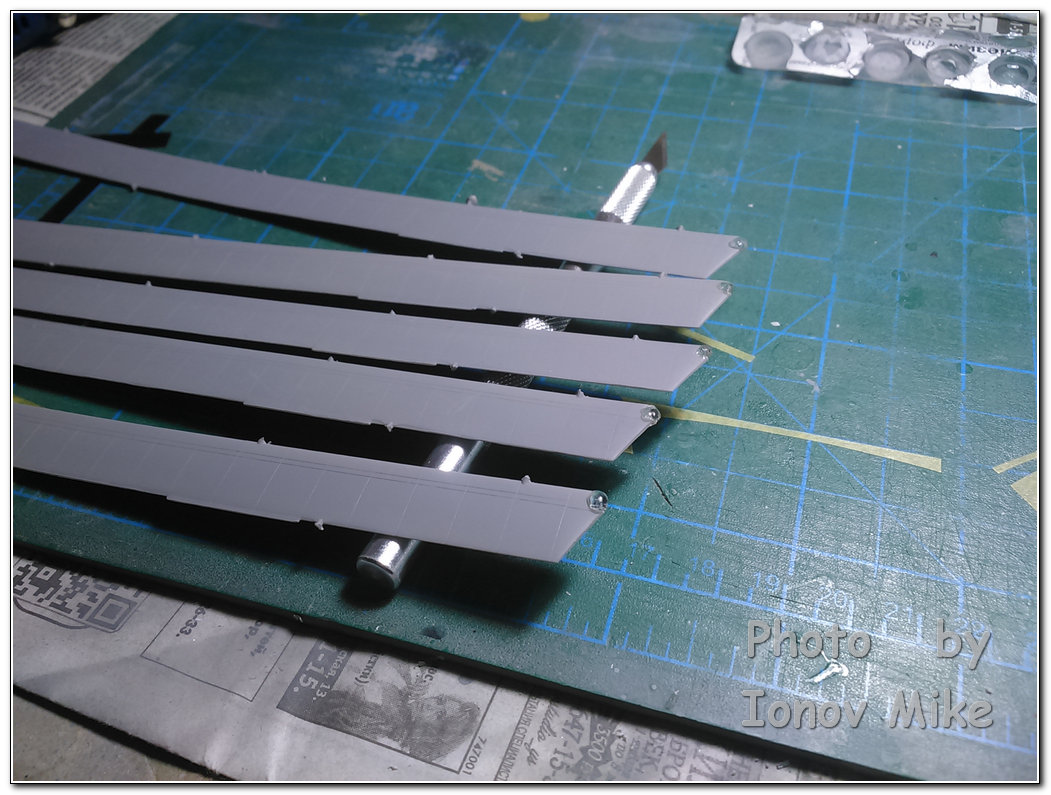

Заодно загрунтовал и лопасти

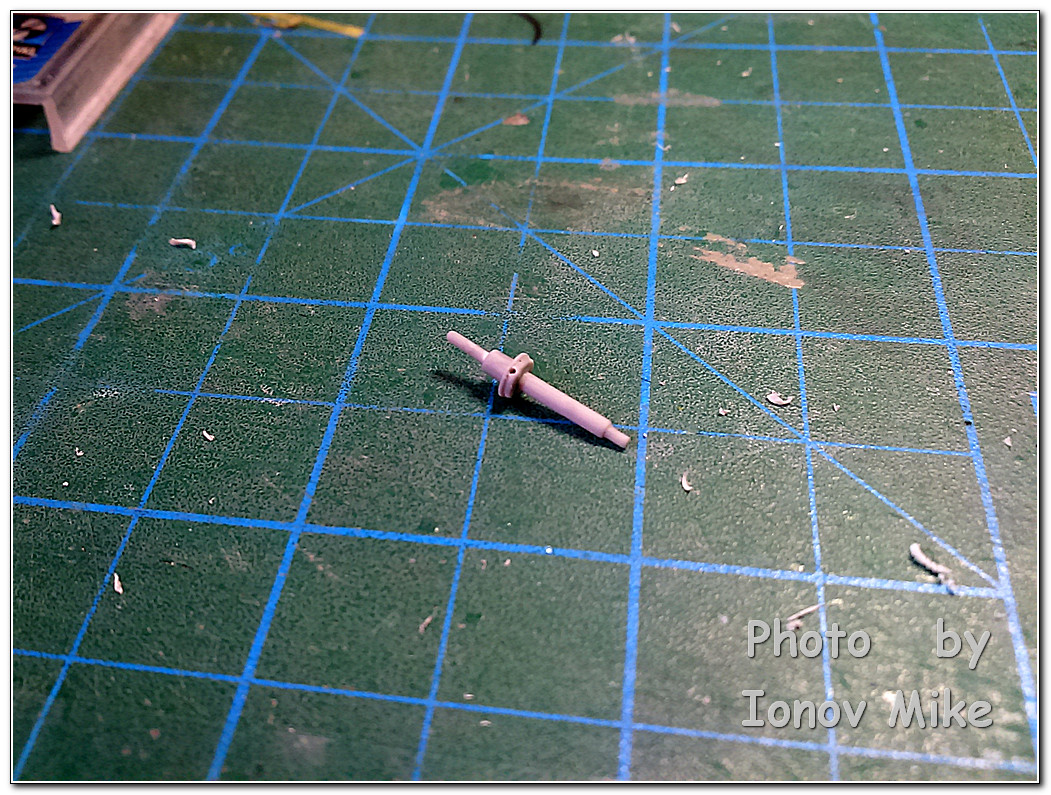

Зачухал втулку НВ

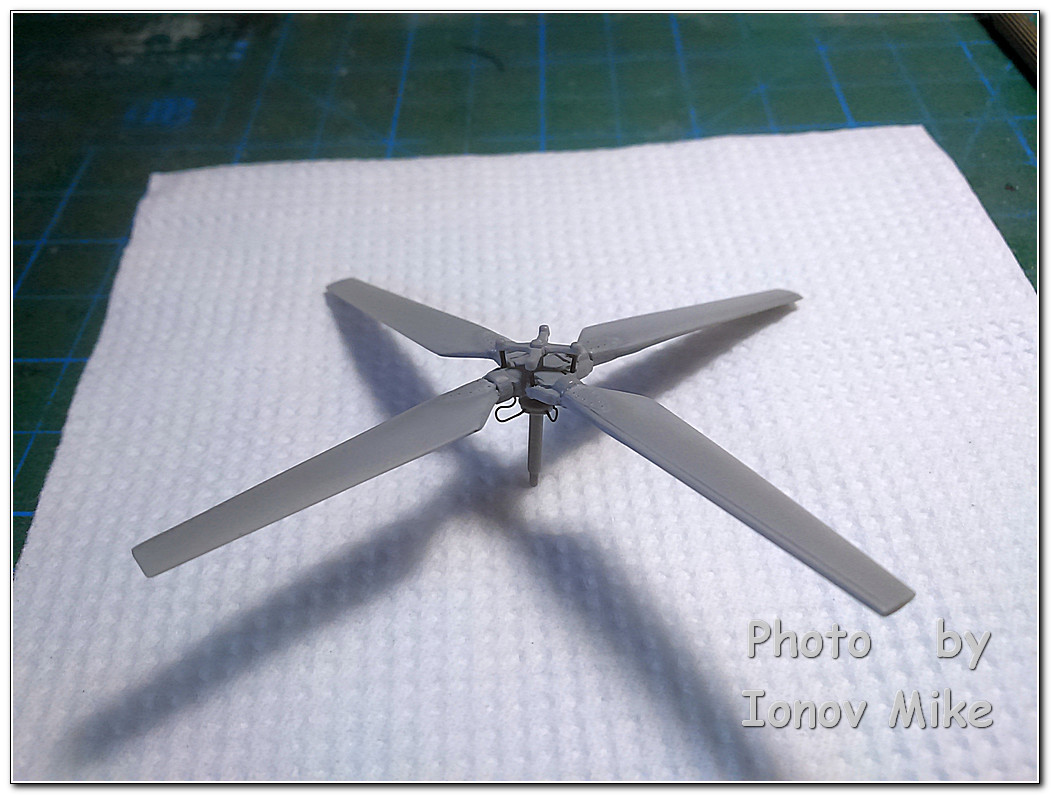

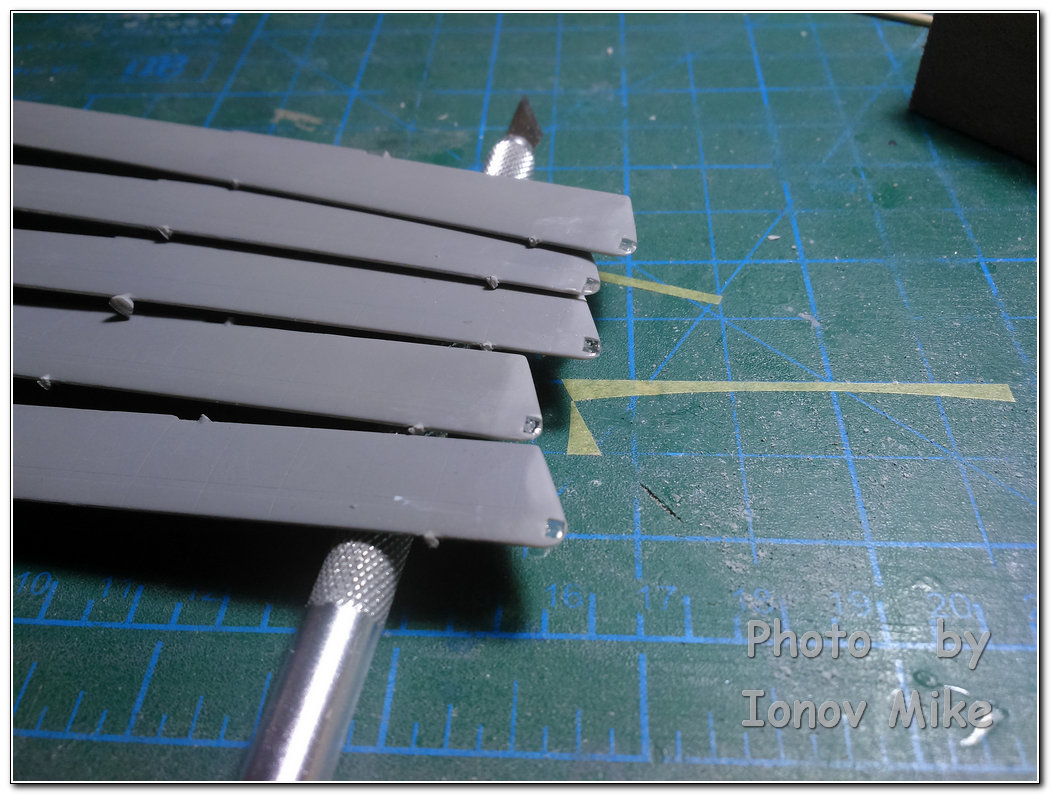

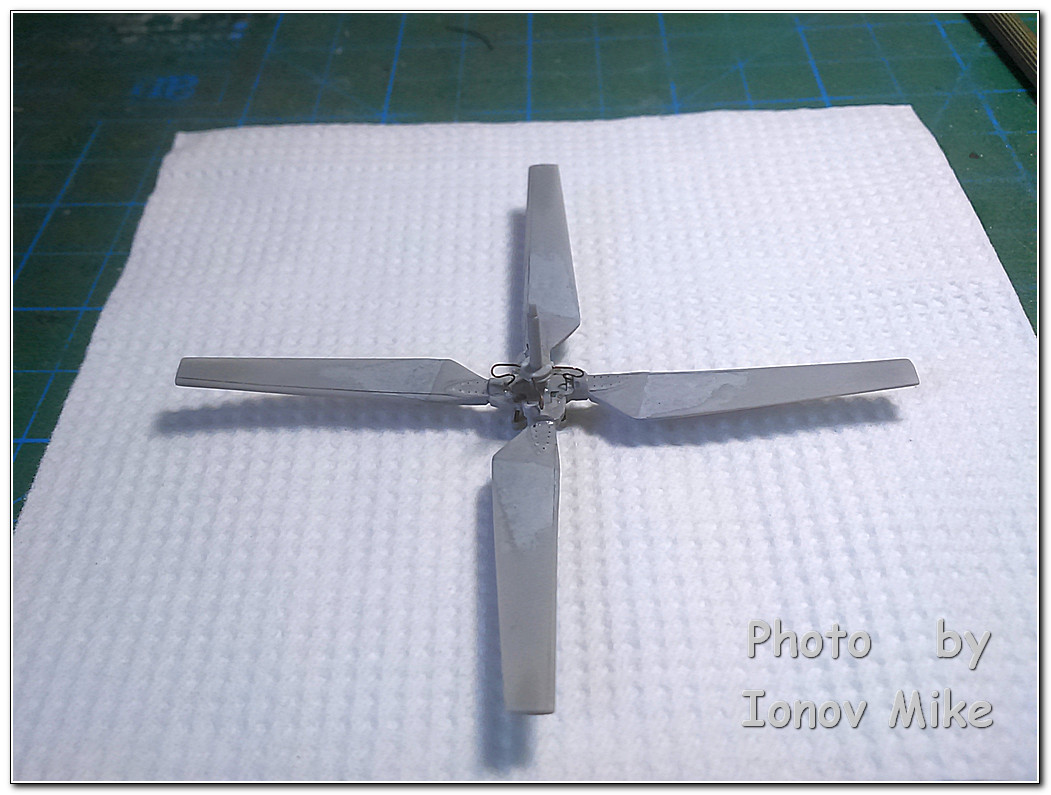

Сделал контурные огни на законцовки лопастей НВ

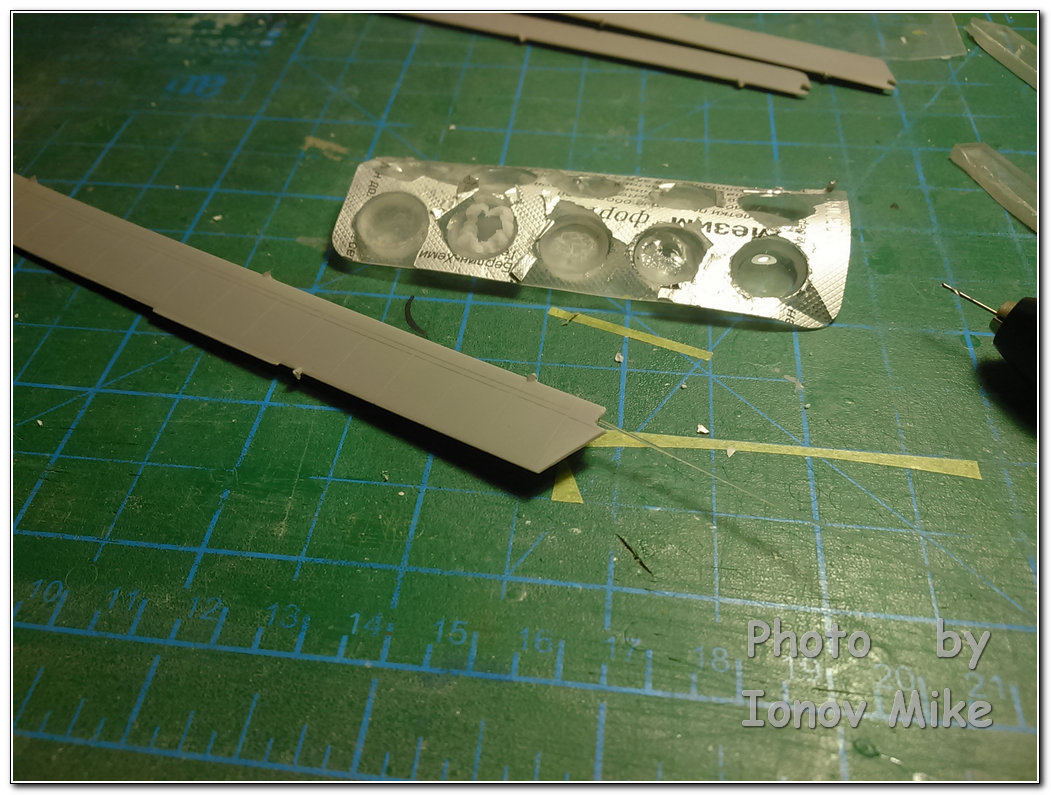

После того как капельки супера застыли зачистил, придал правильную форму и профиль огням и заполировал



В общем получилось неплохо. Есть, конечно, небольшие огрехи, но это из-за того что пузырьки воздуха иногда попадают в толщу клея, но ничего - ещё футура сделает своё дело..

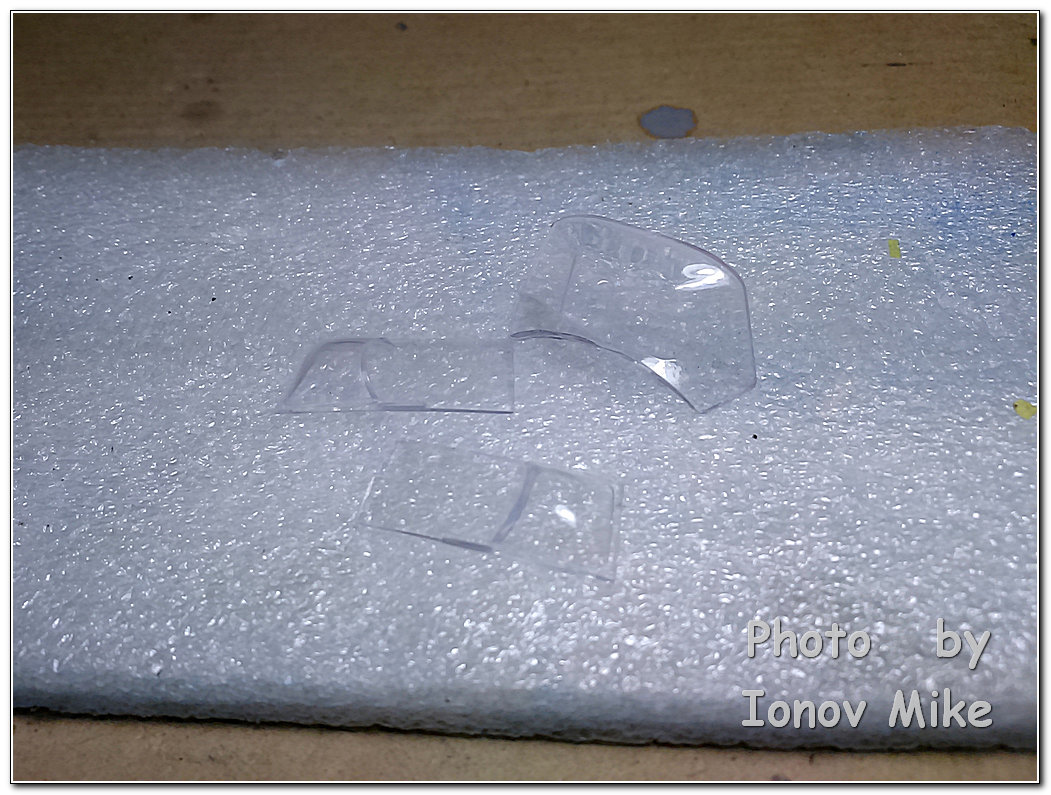

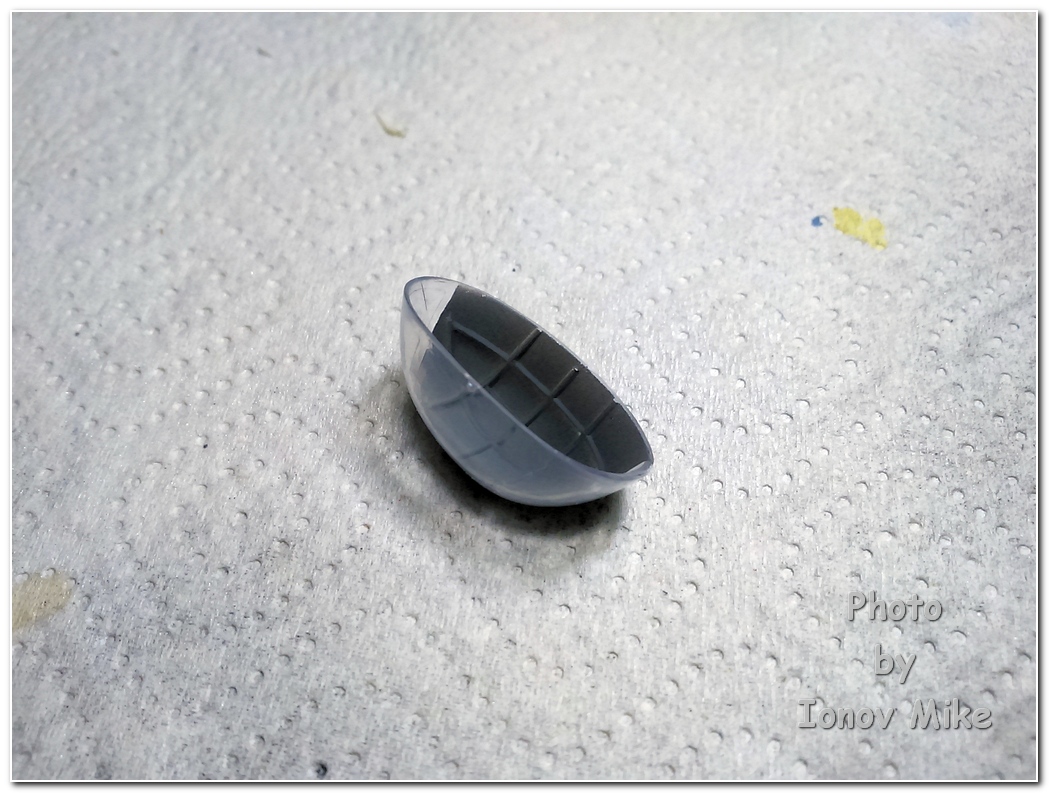

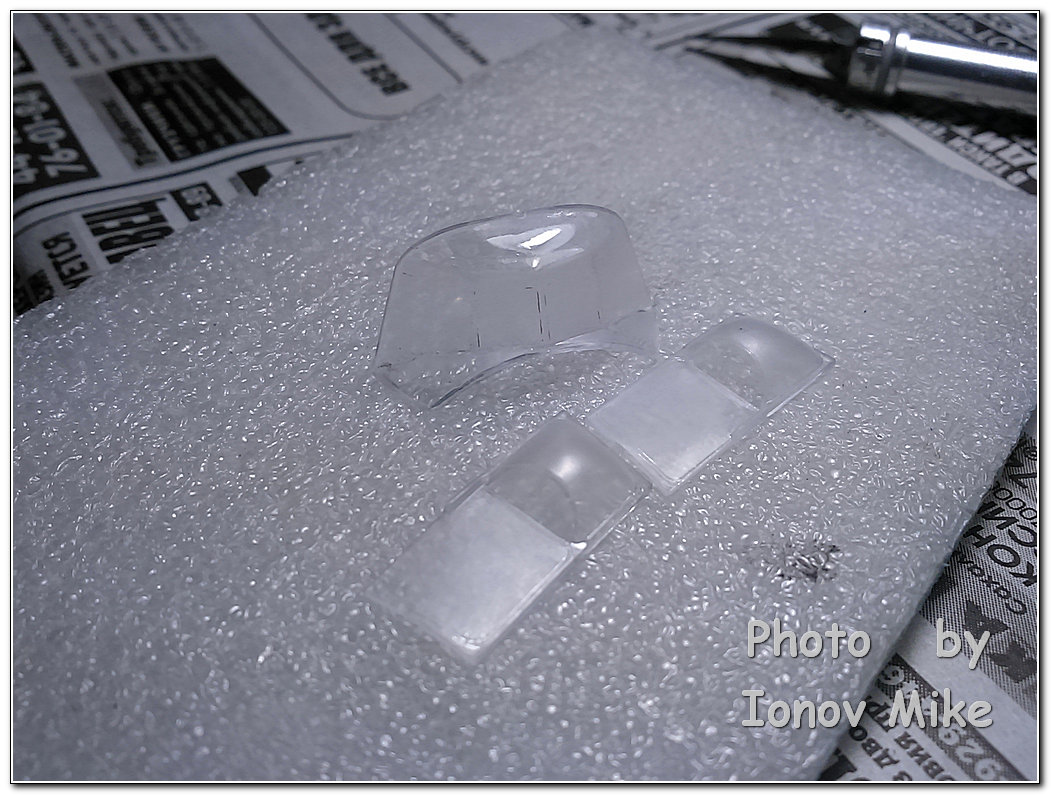

Подготовил остекление к установке, отшлифовал, заполировал

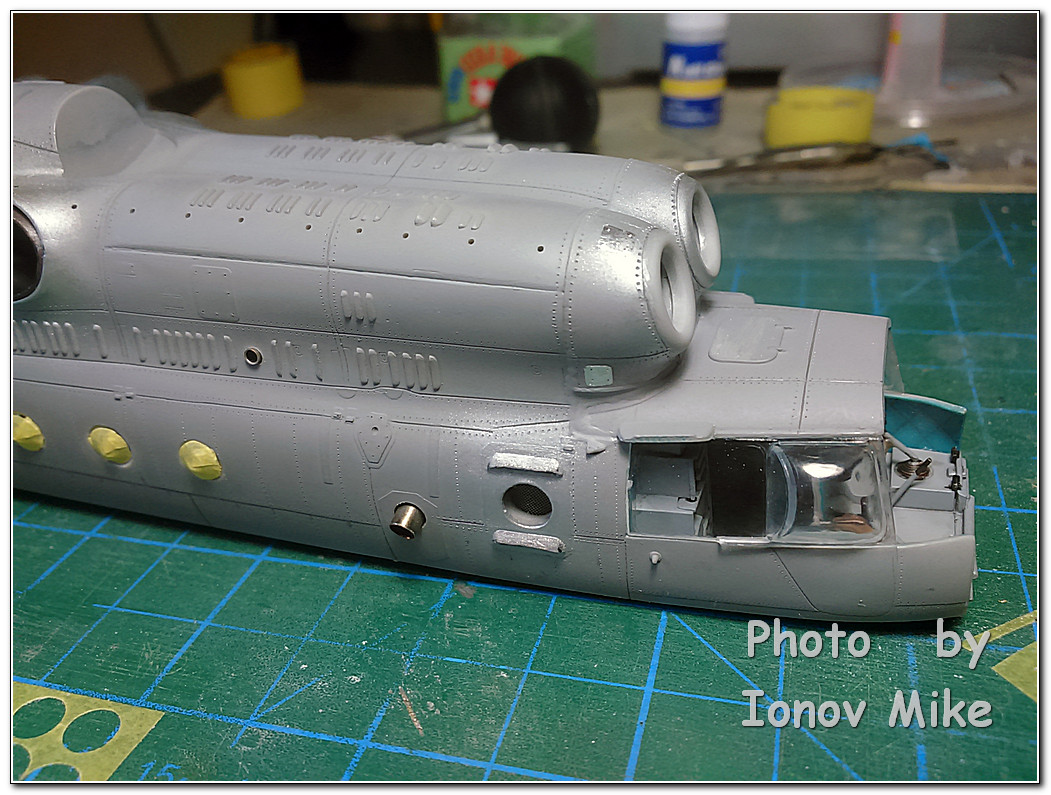

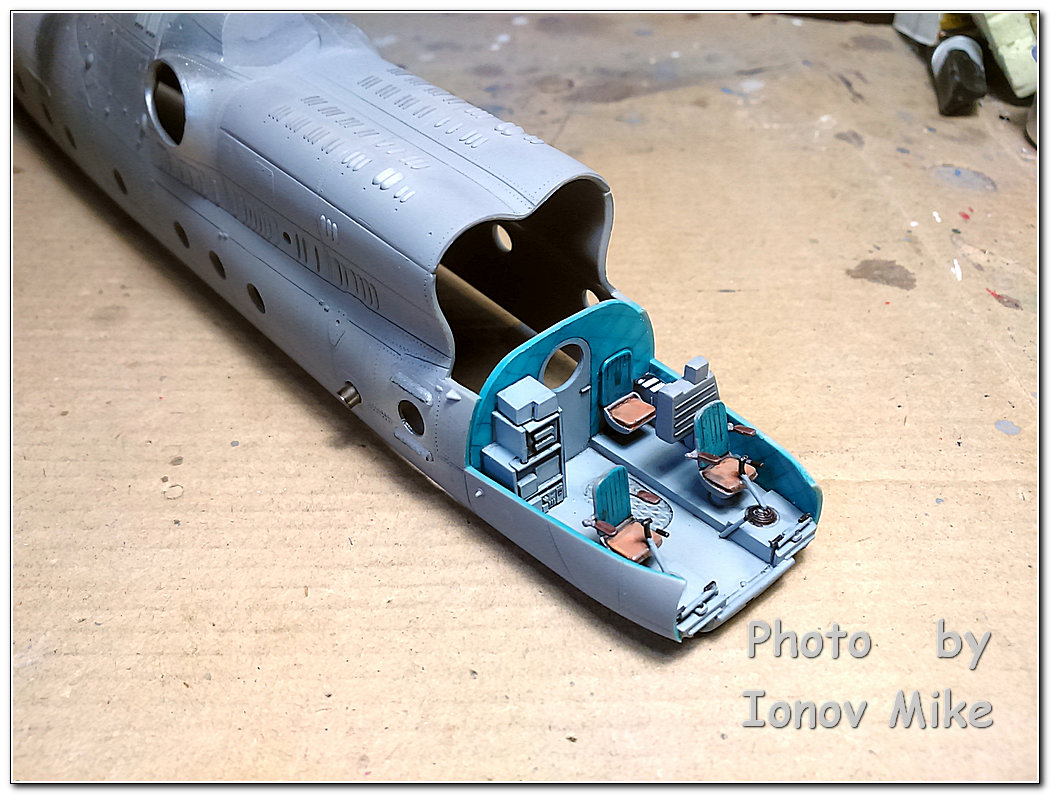

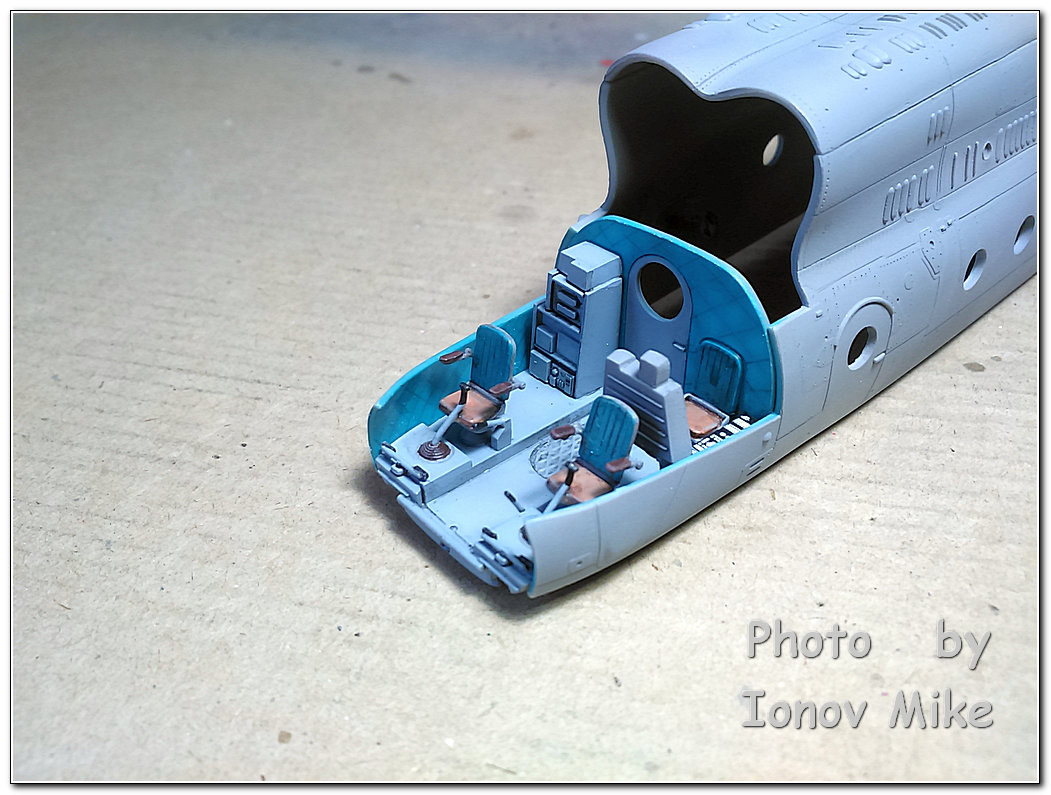

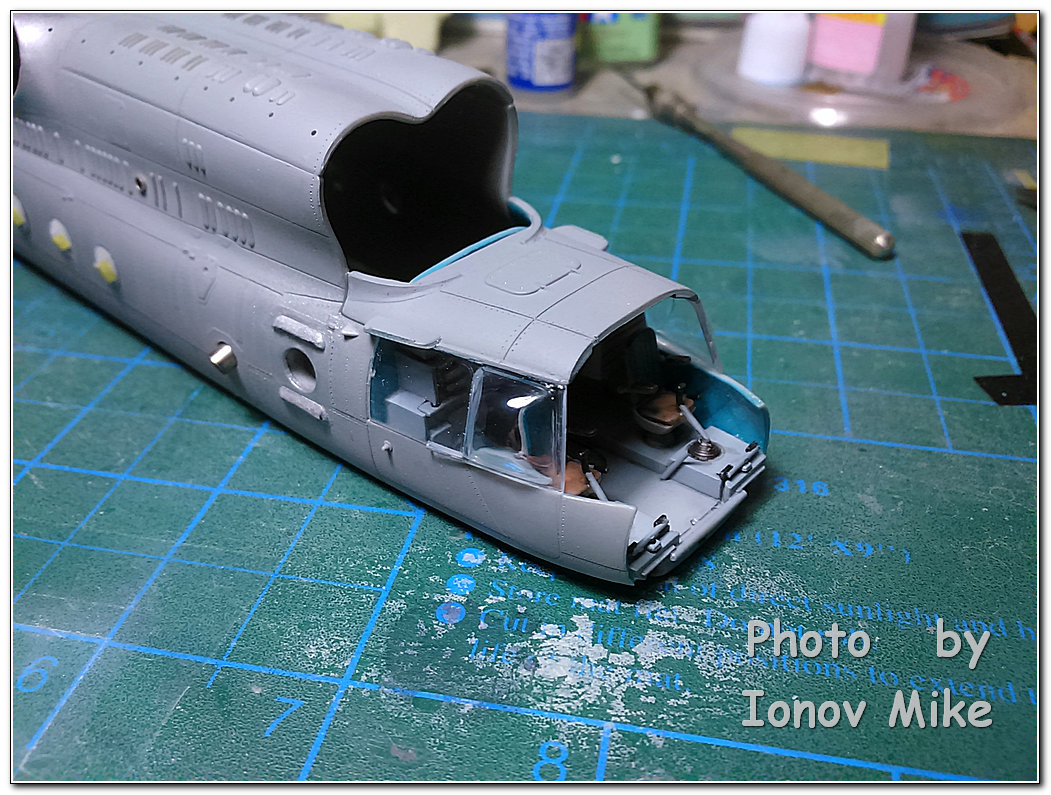

Установил кабину пилотов на своё место

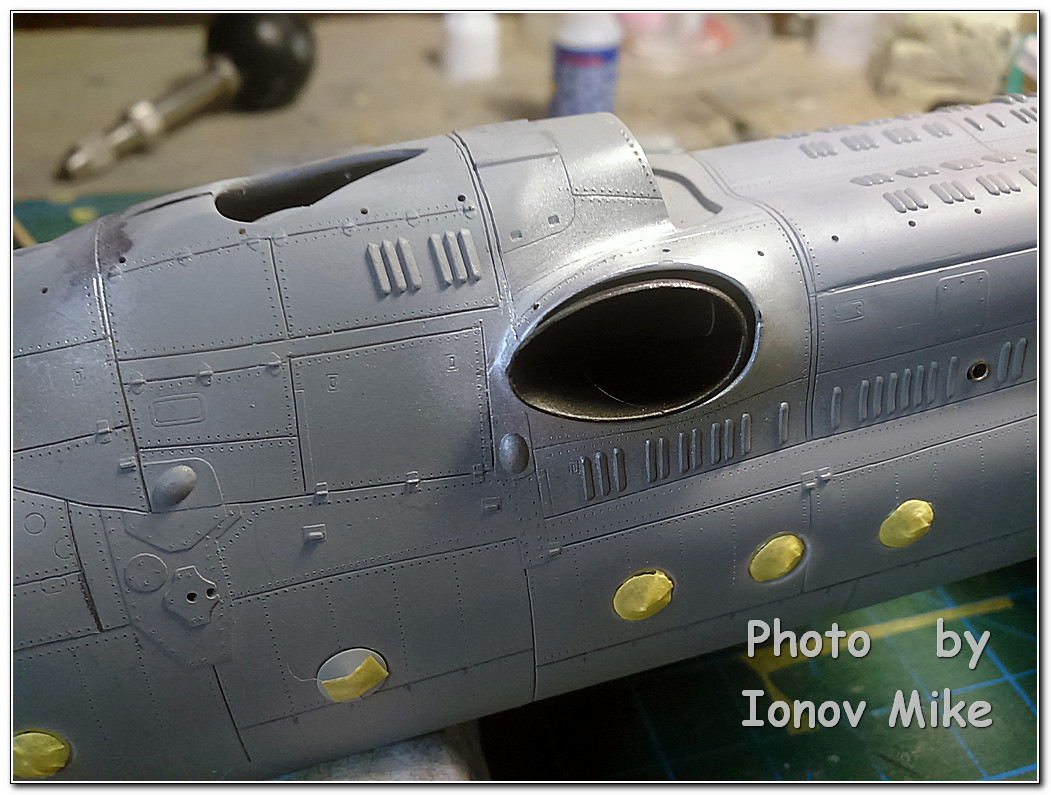

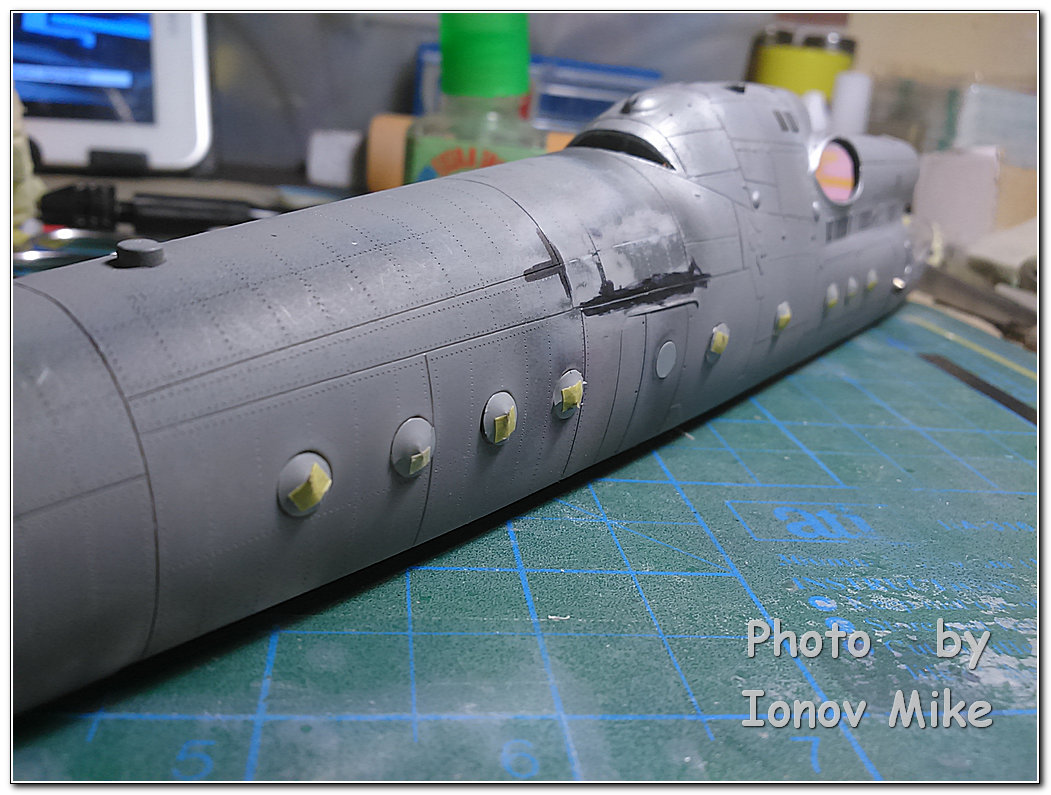

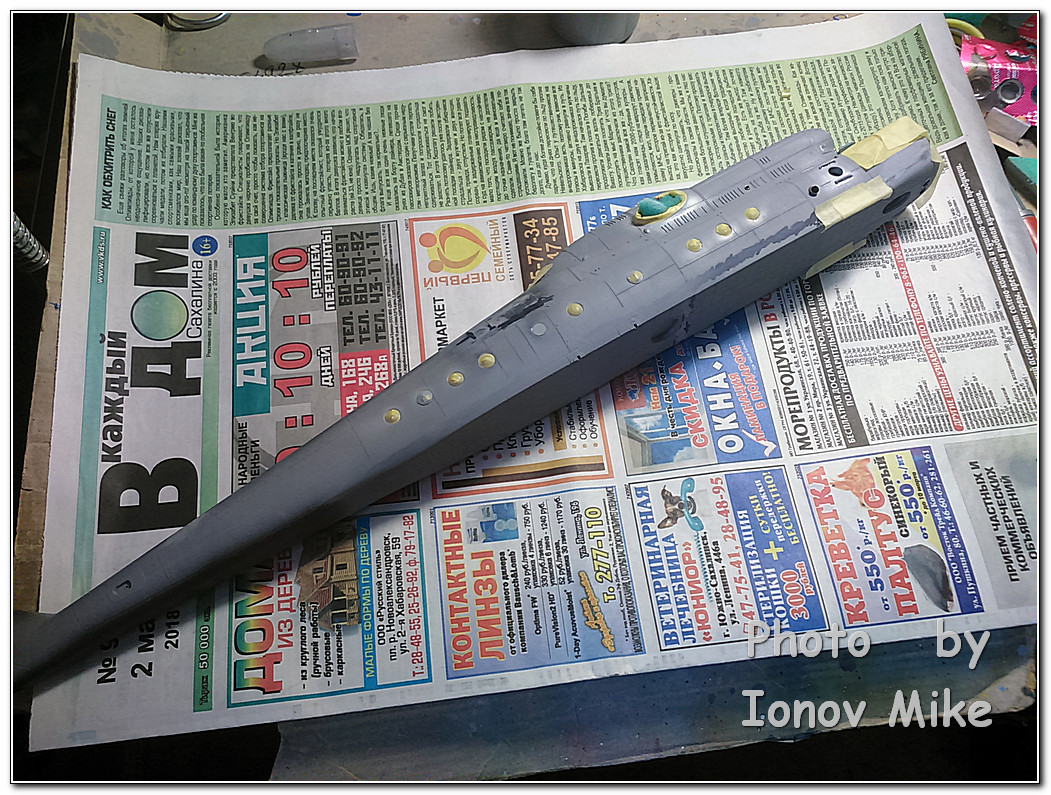

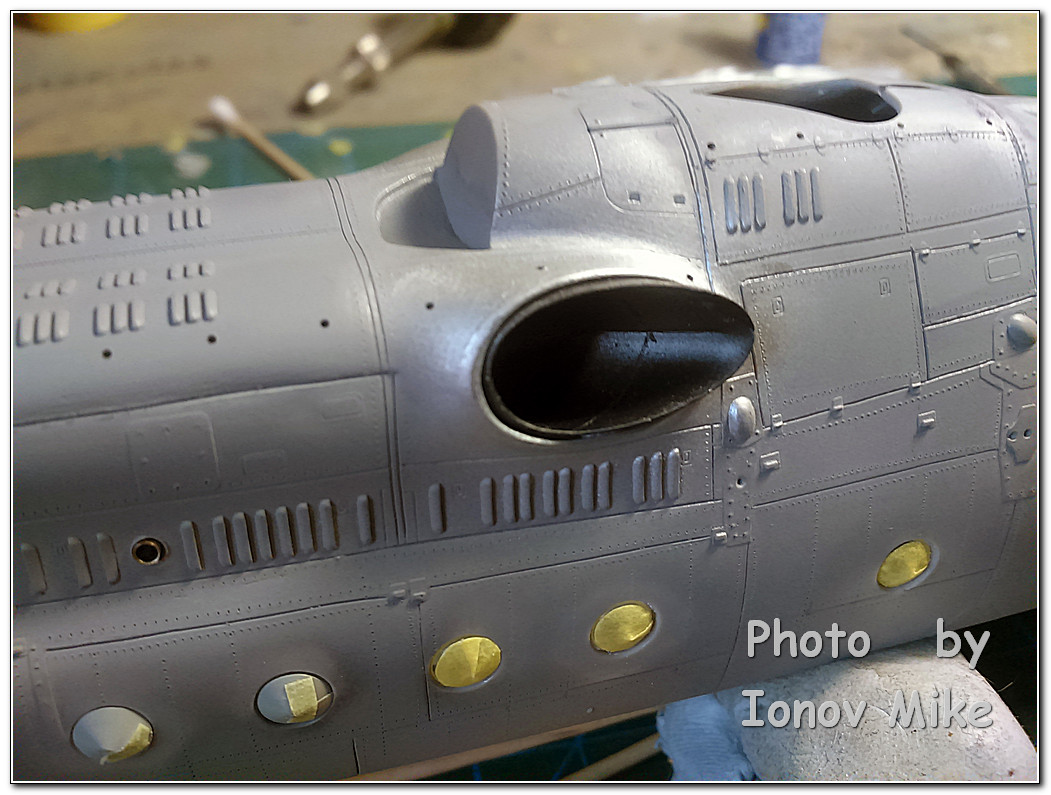

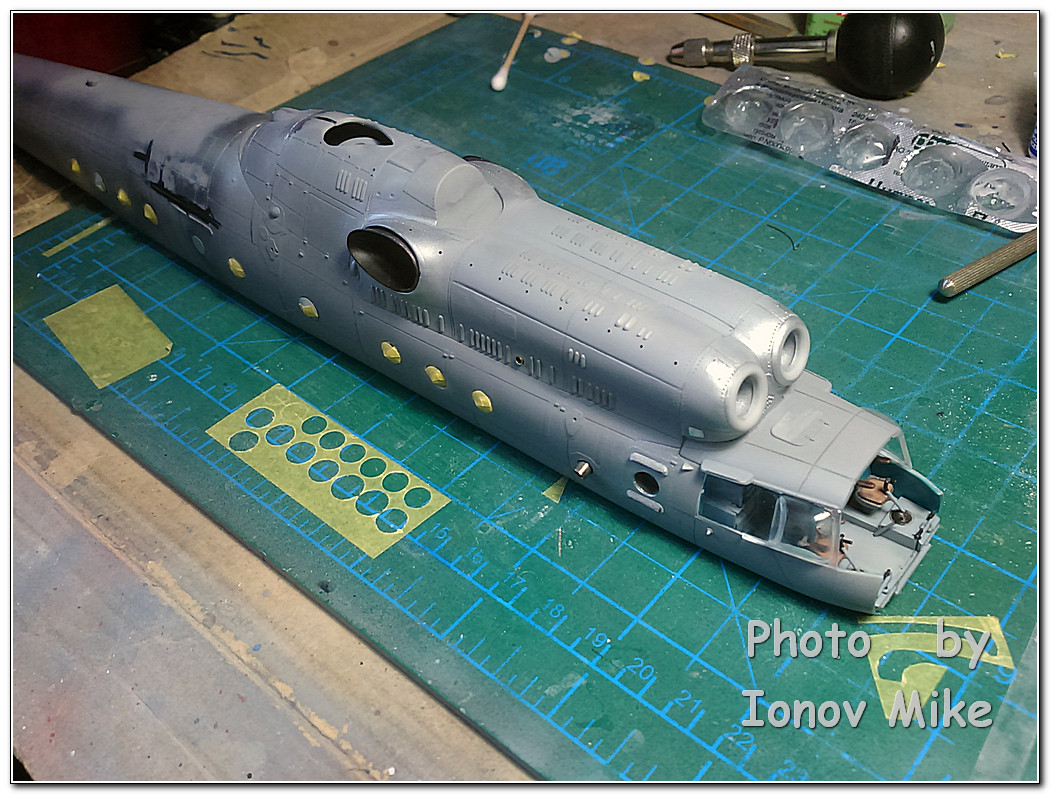

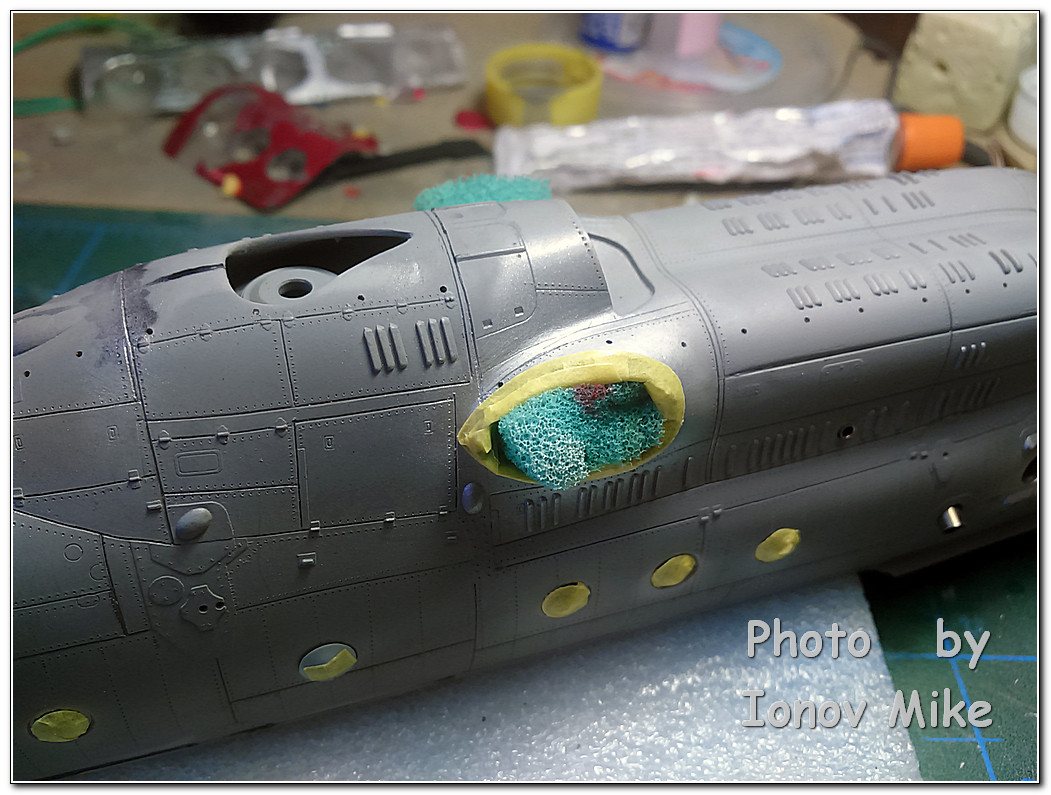

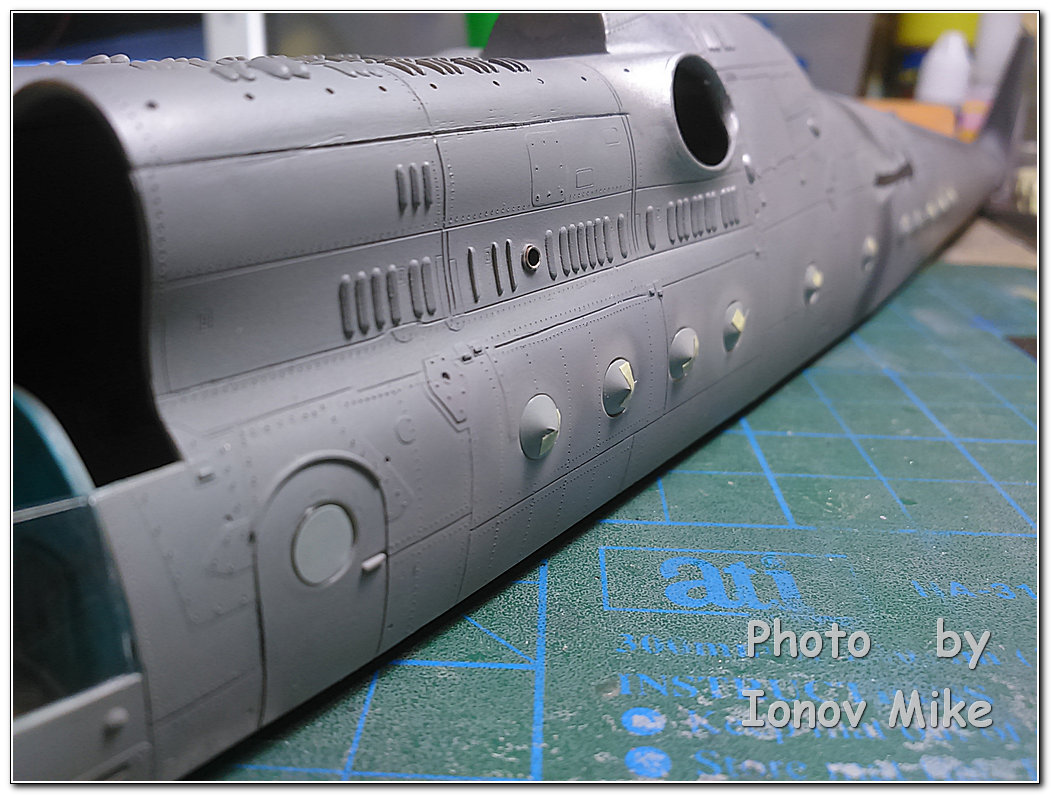

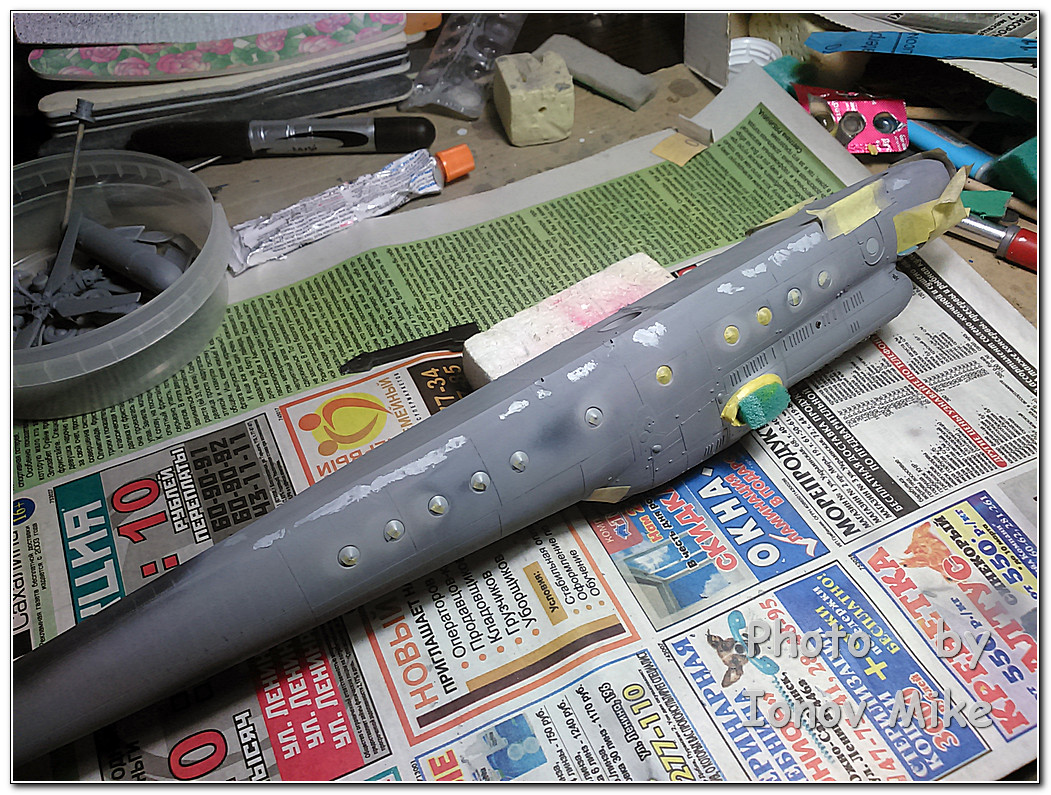

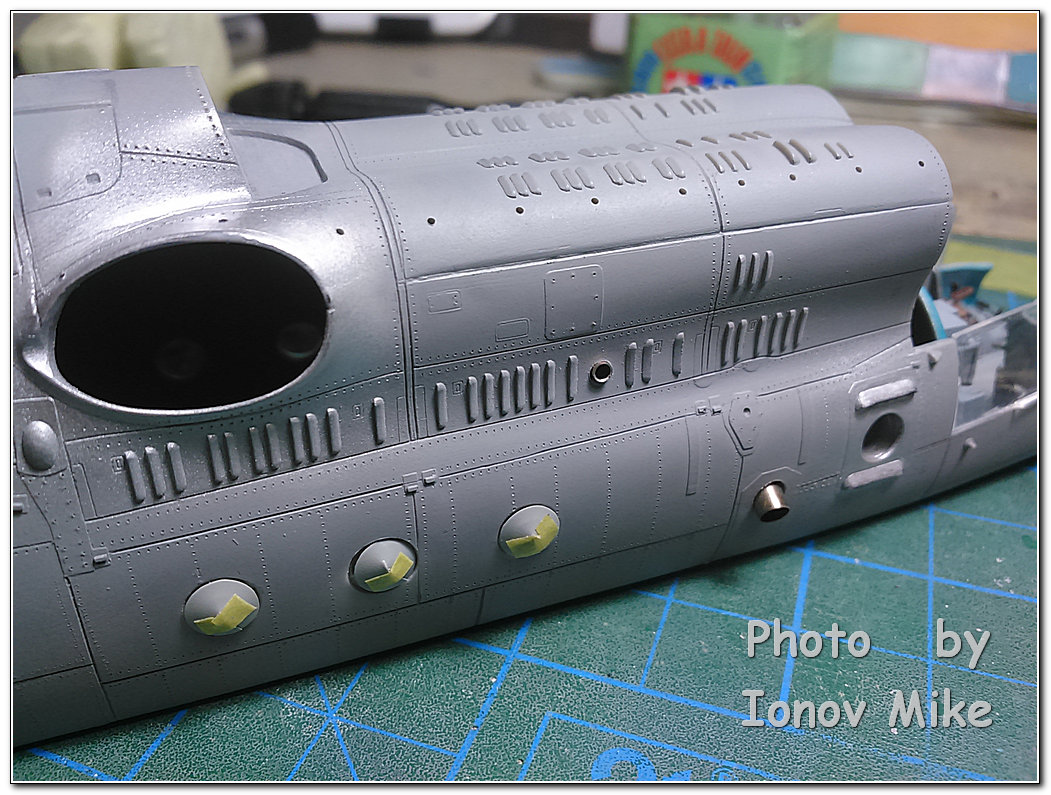

Вклеил иллюминаторы по бортам, закрыл их масками, установил какие-то патрубки в капоты, и ещё кучу всего по мелочам...

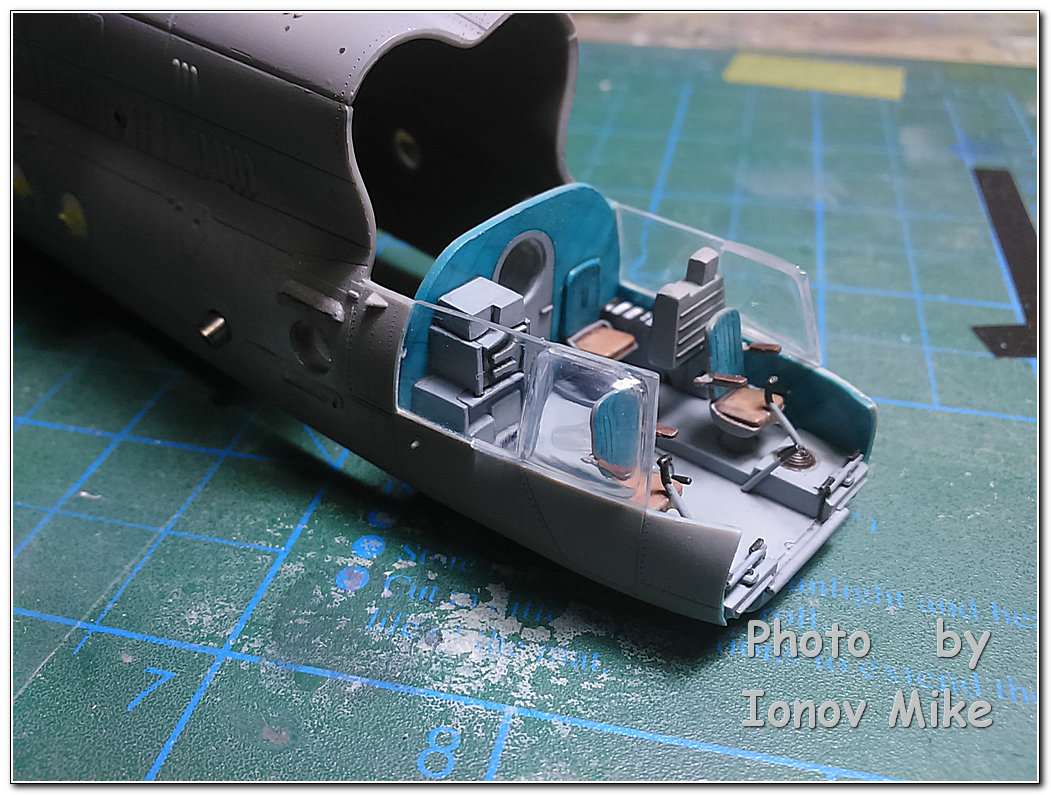

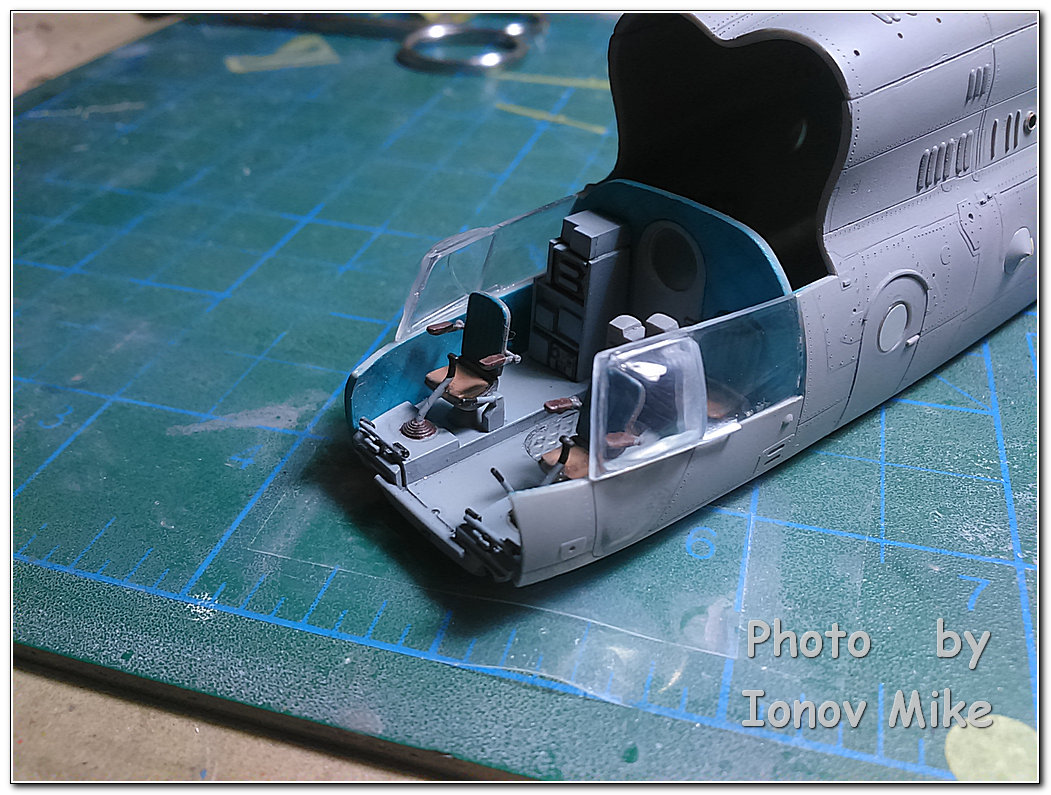

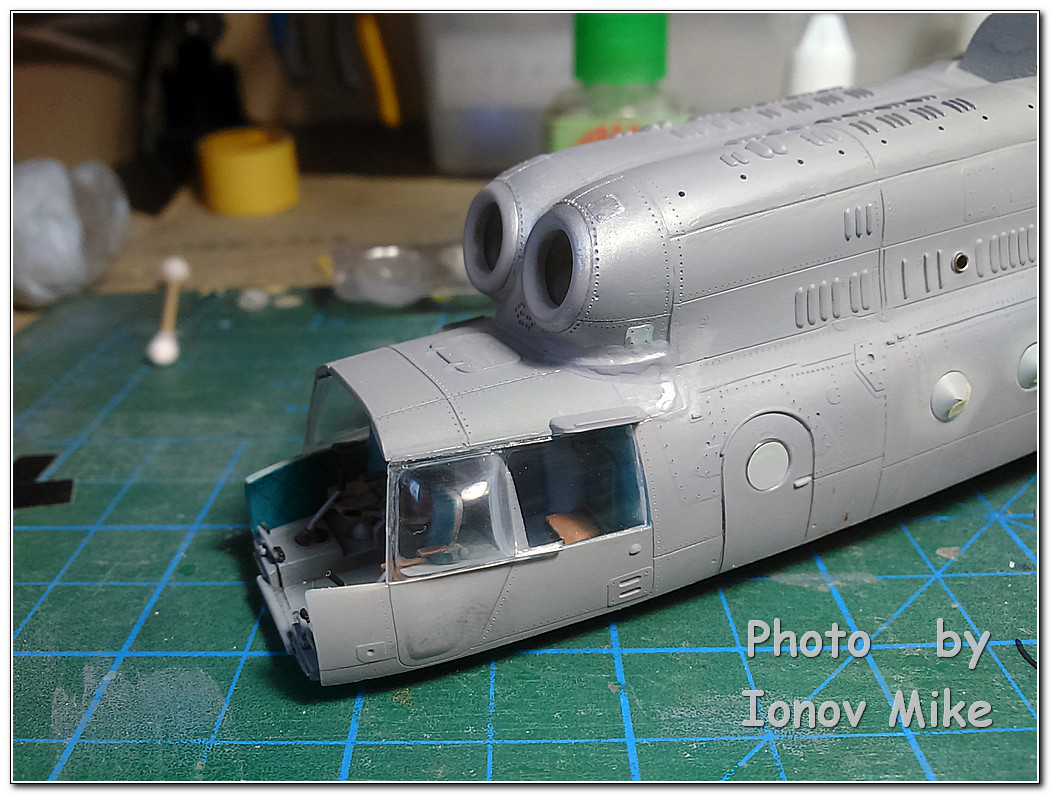

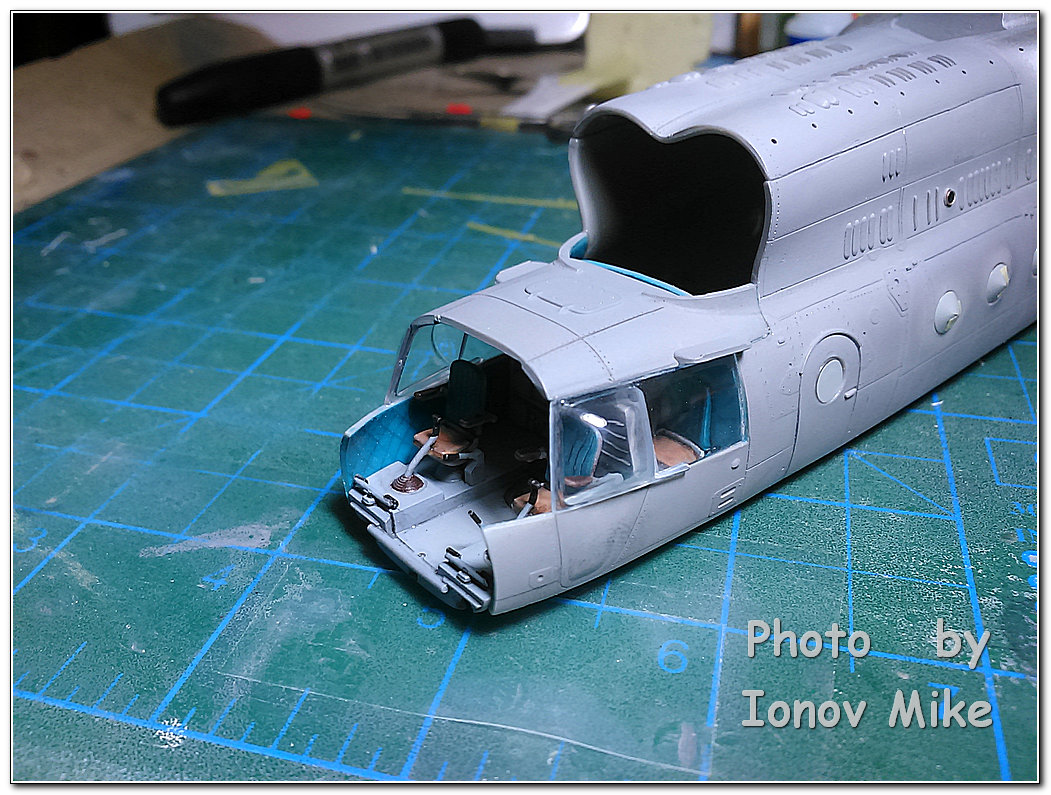

Установил боковые стёкла кабины пилотов на свои места и сверху установил крышу




Интересная стройка.
Удачи.
Буду заглядывать, с вашего разрешения.

@BorisV написал:

Интересная стройка.
Удачи.
Буду заглядывать, с вашего разрешения.

Миша, отлично получается! А всякие там поручни предполагаются?

Машина супер, лазал по такому, только по крану. Стройка безупречна, буду посещать.

@Ляш Игорь написал:

Миша, отлично получается!

А всякие там поручни предполагаются?

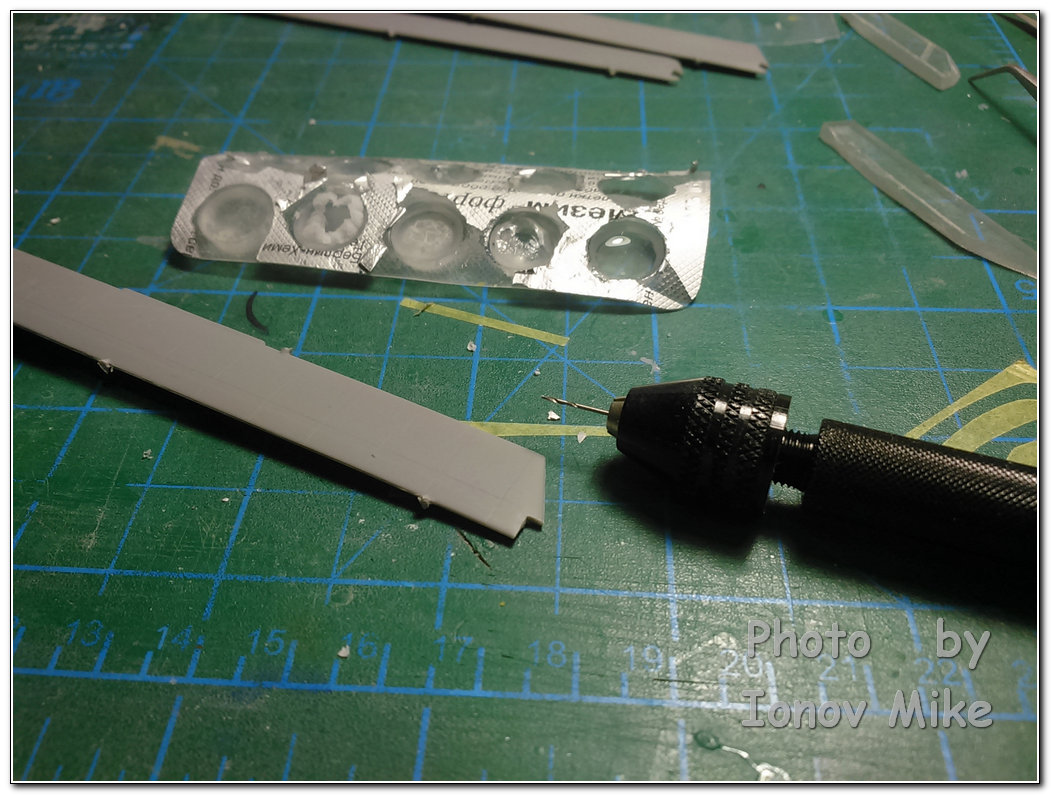

Да, уже отверстия засверлил. Позже сяду паять из проволоки.

@Максим (AMS) написал:

Машина супер, лазал по такому, только по крану. Стройка безупречна, буду посещать.

Ещё немного поработал.

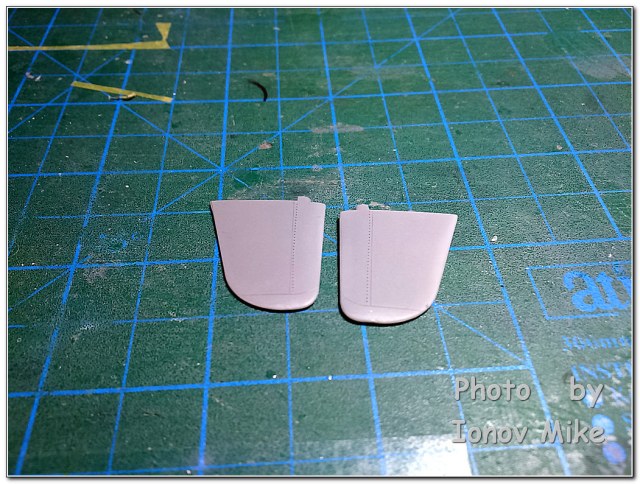

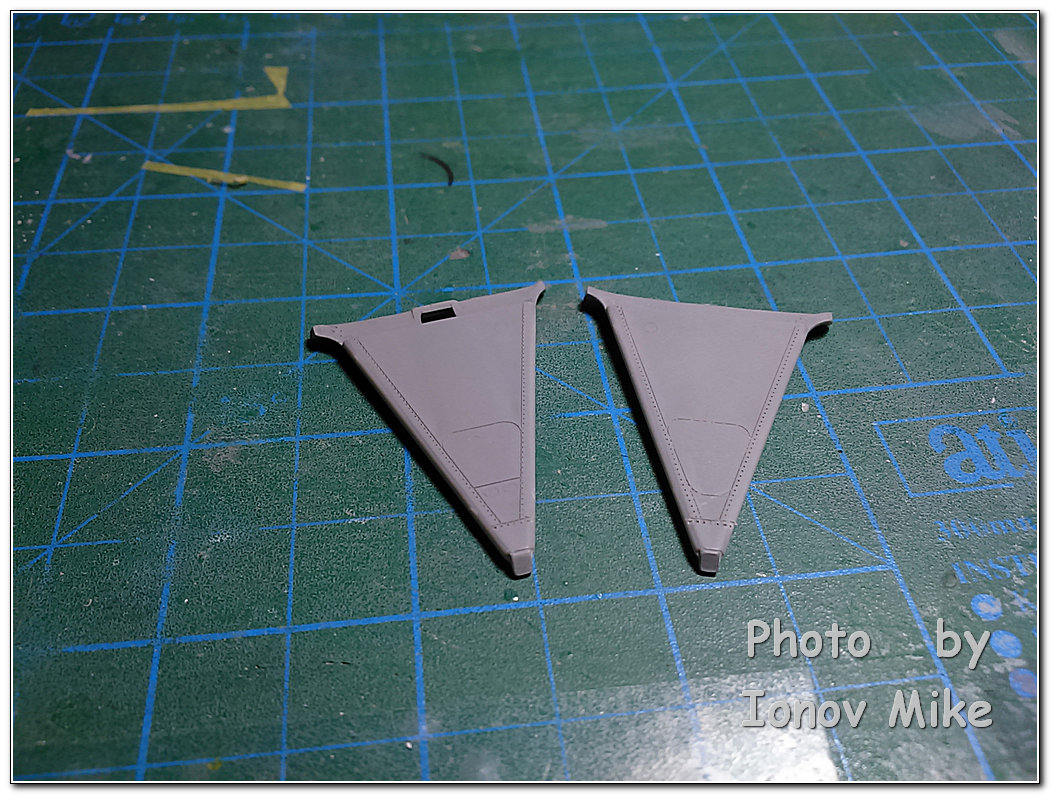

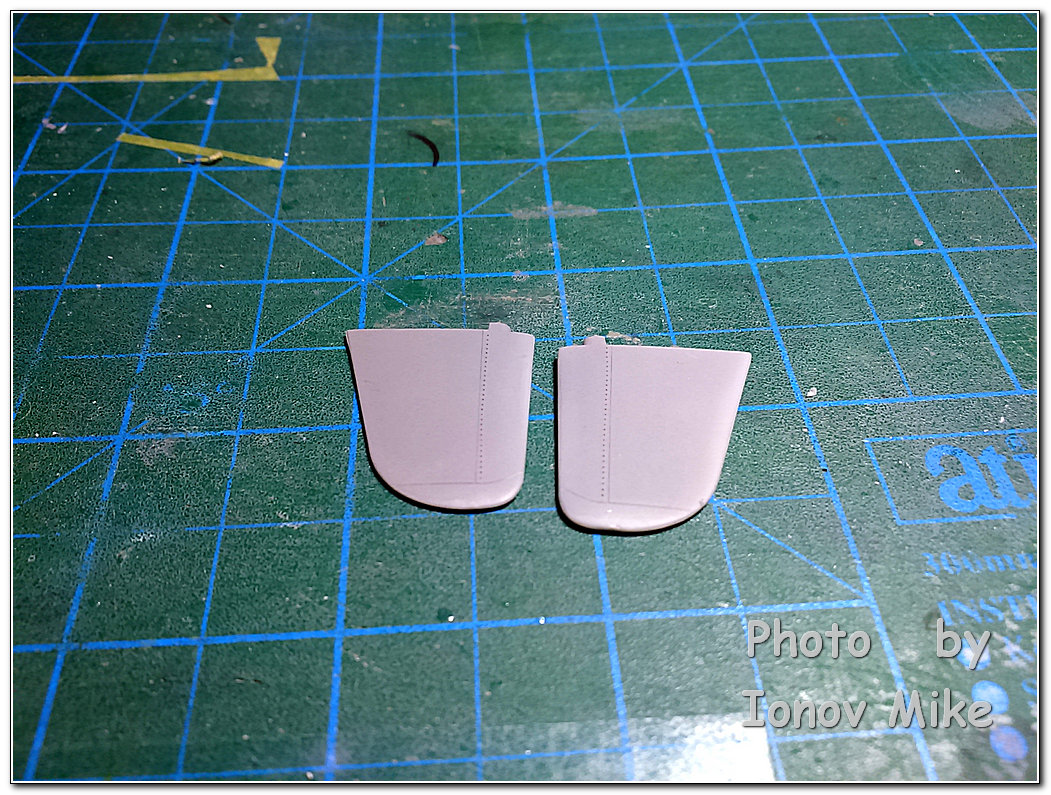

Обработал стабилизаторы и ноги шасси, накатал клёп

РВ просто ужасный Детали стыкуются с огромной ступенькой. После сборки пришлось стчивать и выводить шпаклей

Опять обработка и новый слой шпакли

Оставляю на просушку...

Довёл до ума РВ

Маски от КВ-модел оказались мягко говоря не очень - сделаны из какого-то жёсткого оракала и плохо клеятся, на боковых блистерах начали отваливаться. Пришлось делать маски по-старинке из модельного скотча. Если б знал что будет такая лажа лучше бы сразу делал из скотча, только время потерял...

Ещё посмотрим как они лягут на остекление пилотской кабины...

Установил на свои места выходные устройства двигателей

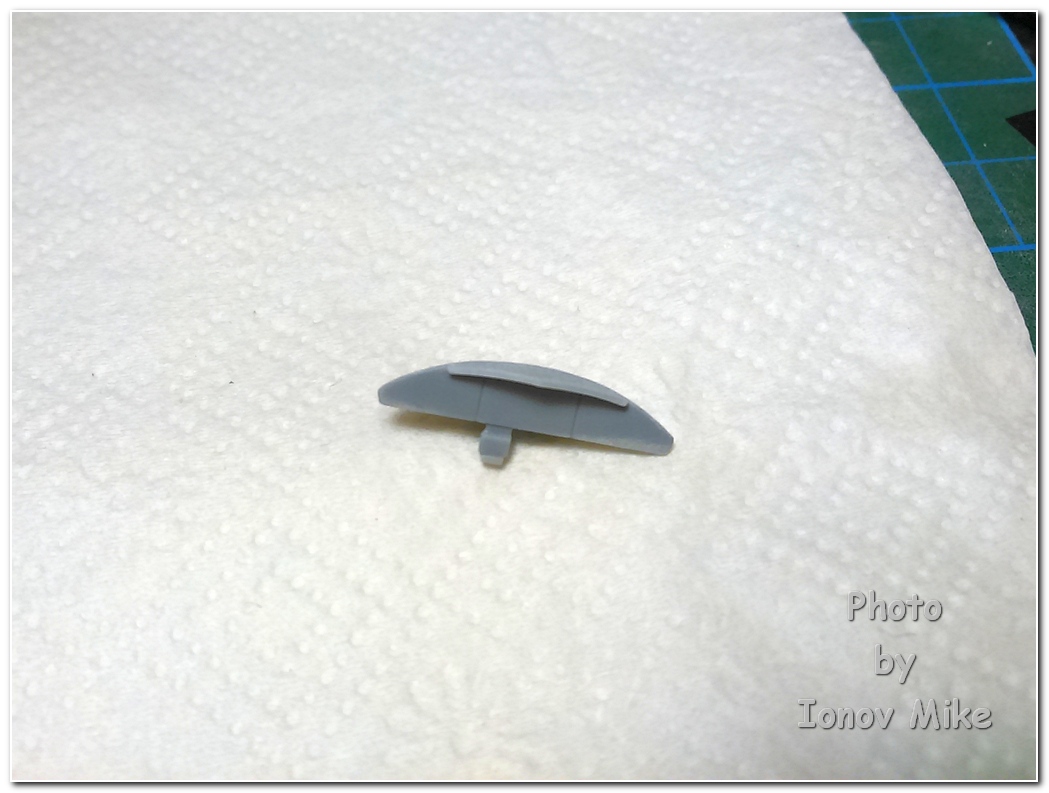

Установил обтекатель воздухозаборников

Эта детель встала со смещением - видимо до этого где-то накосячил со сборкой. Пришлось неного прошпаклевать

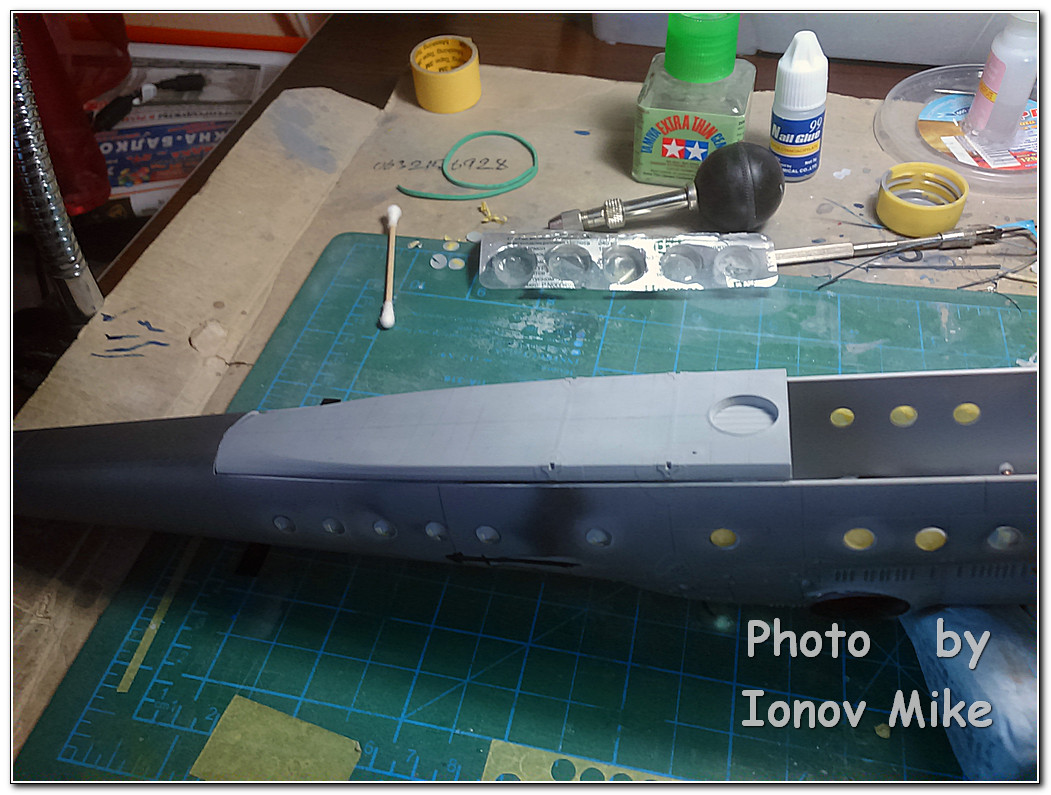

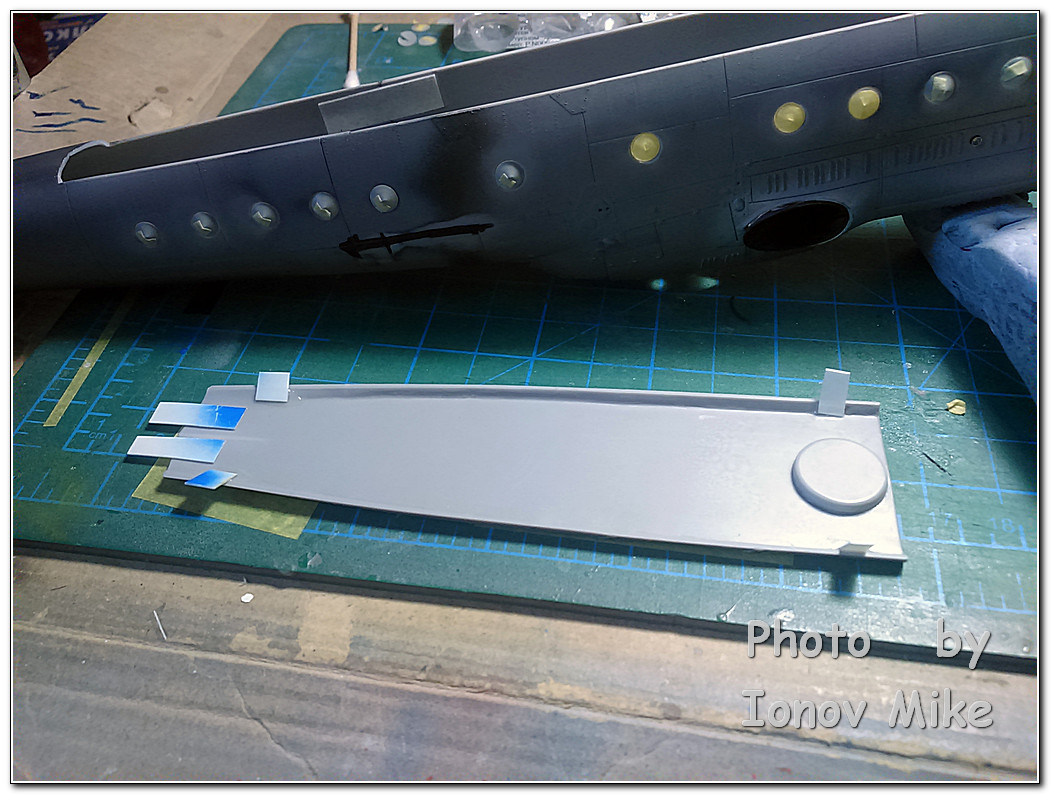

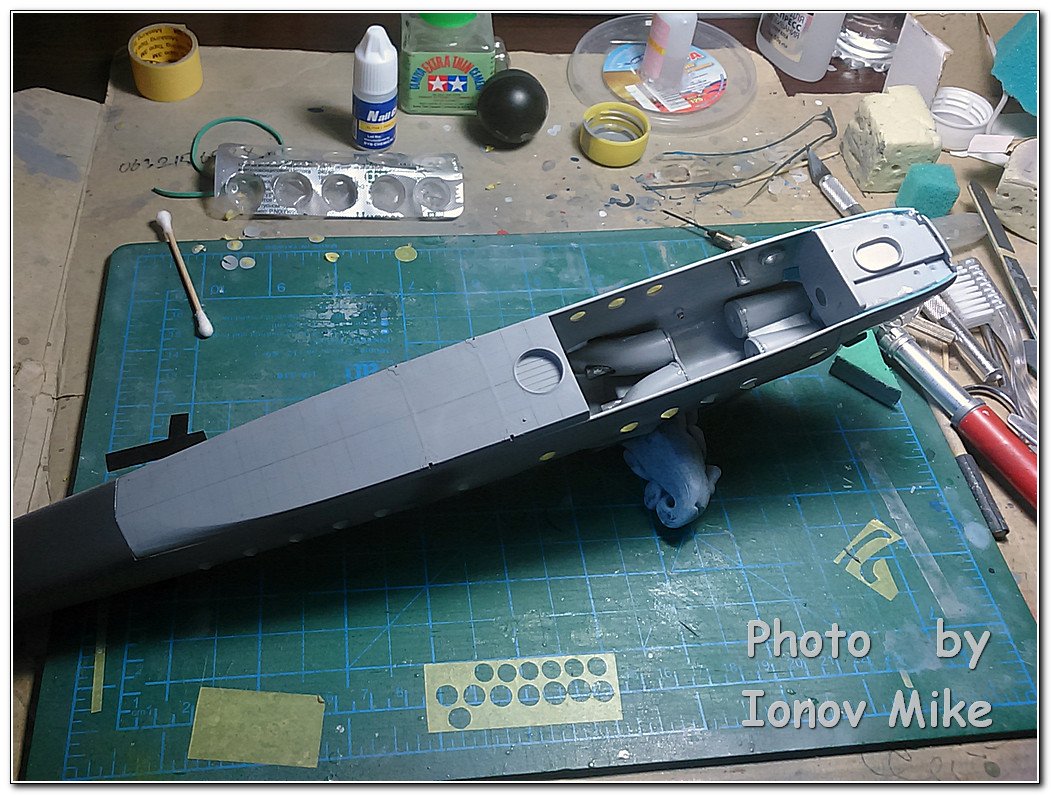

Вклеил заднюю часть днища. Для удобства предварительно приклеил направляющие из полосок пластика

Пдмазал шпаклей и вклеил переднюю часть

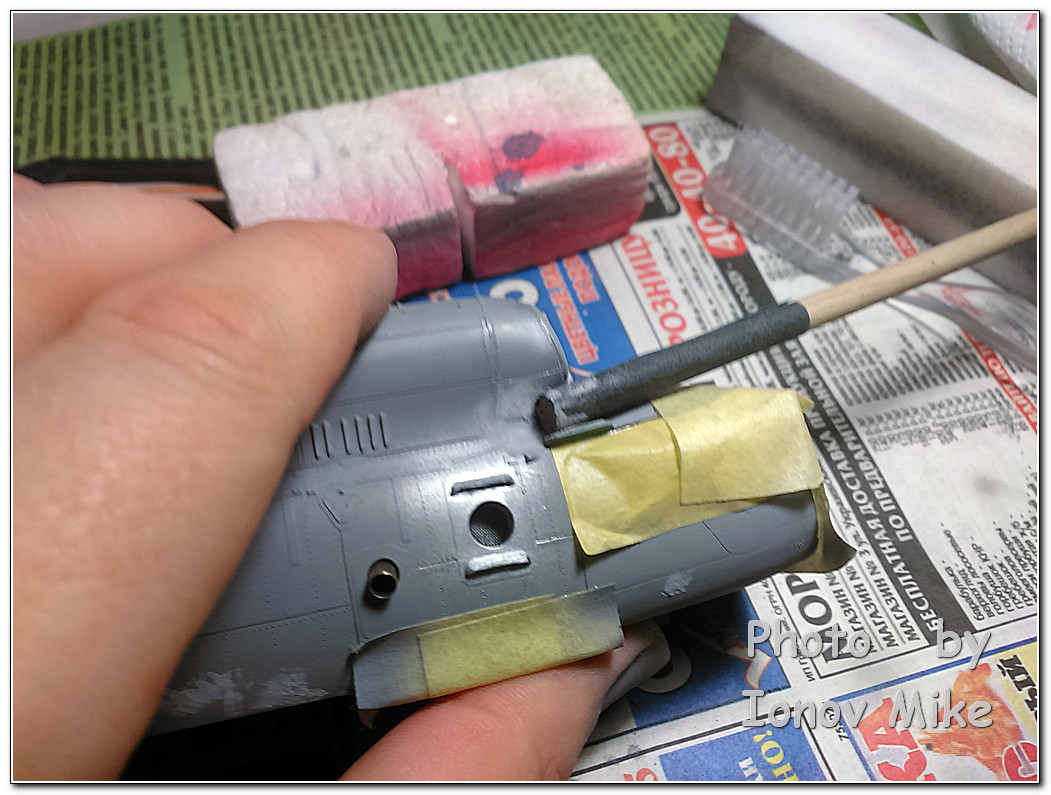

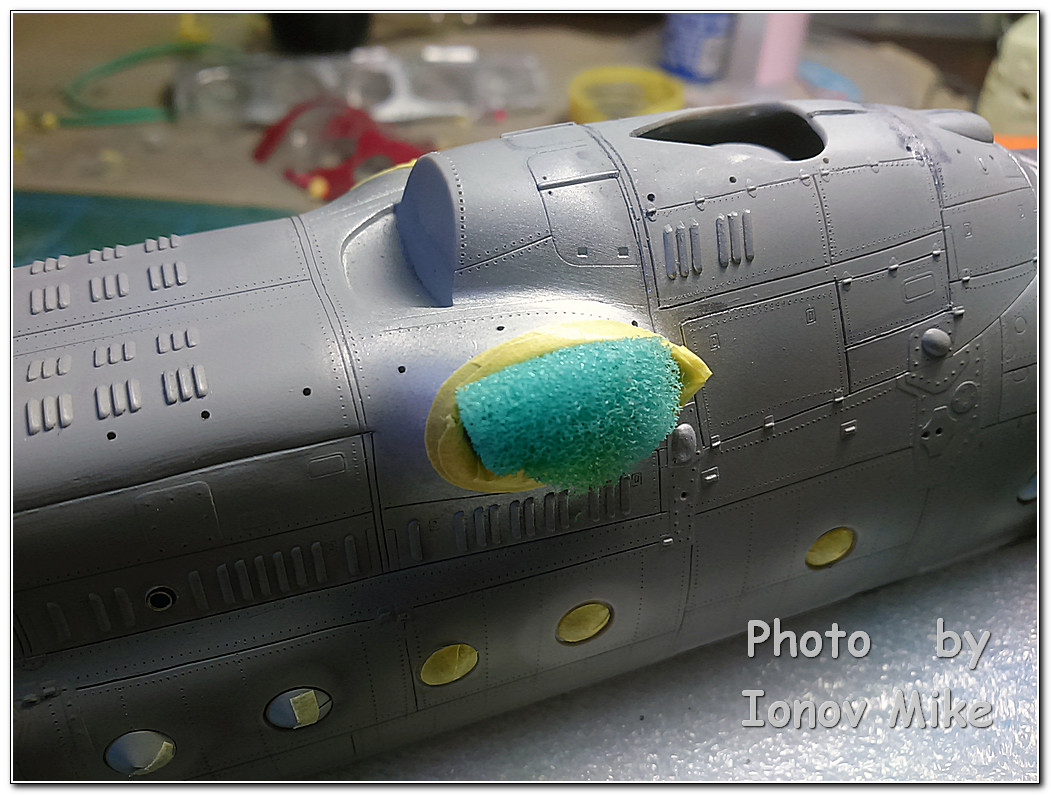

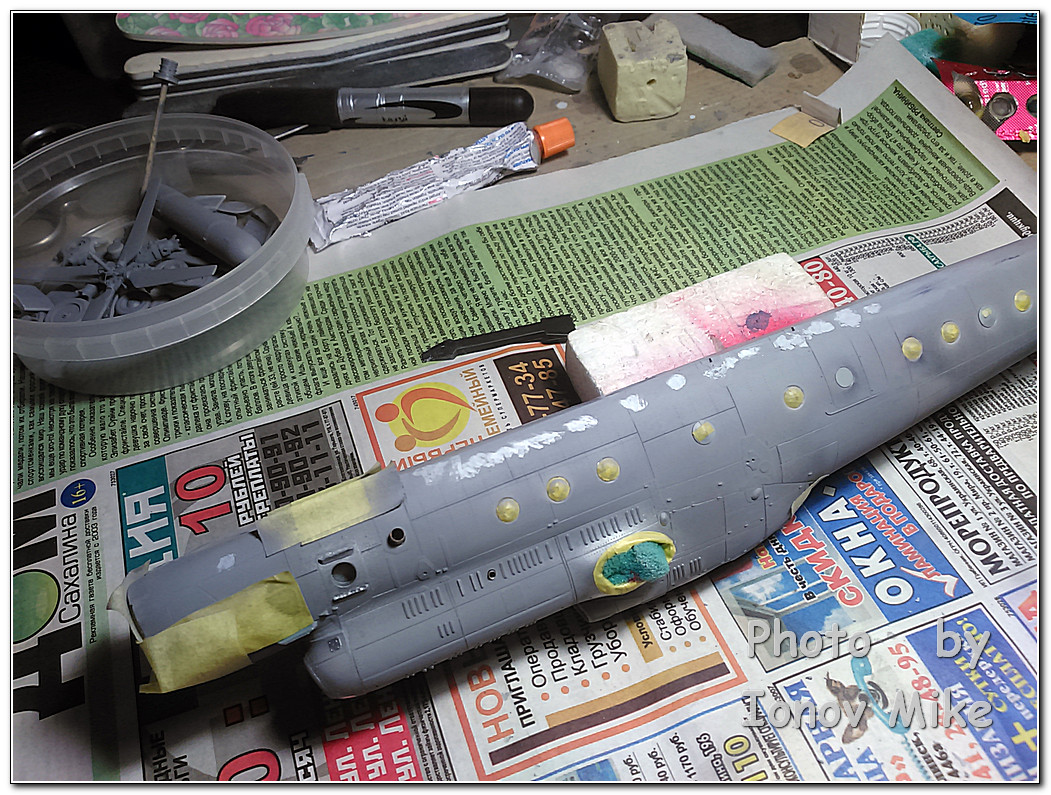

Закрыл масками выходные ус-ва и окантовку на капотах вокруг них. Теперь можно работать смелее

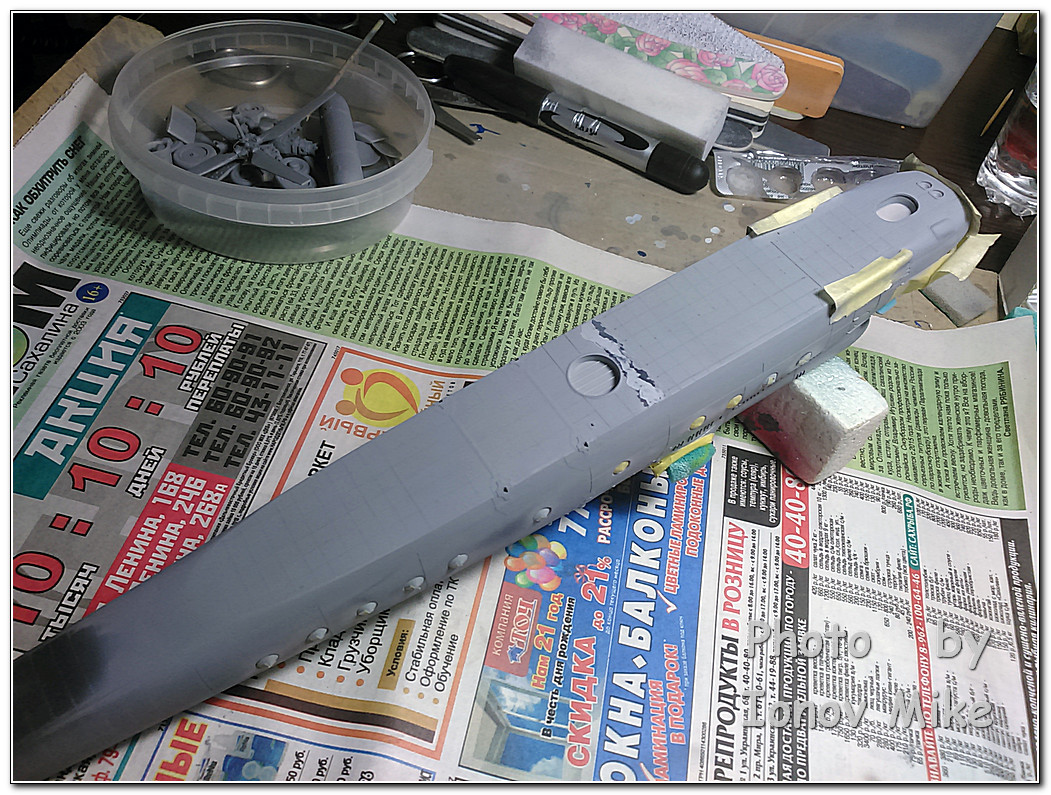

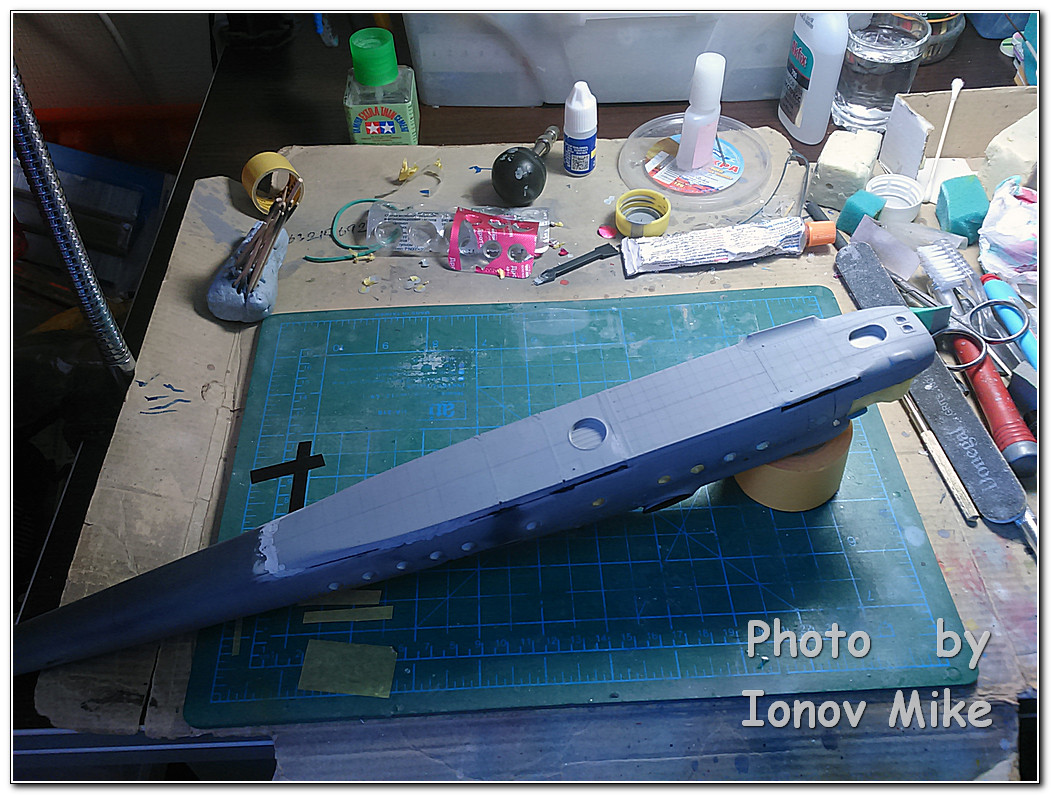

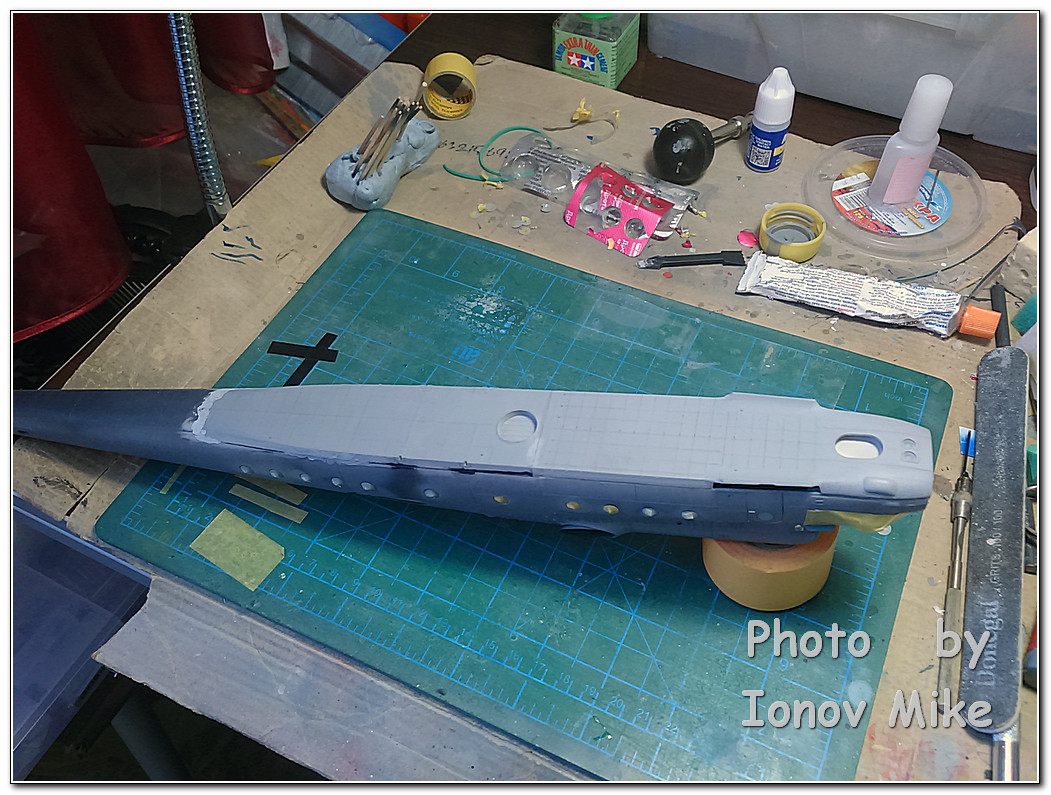

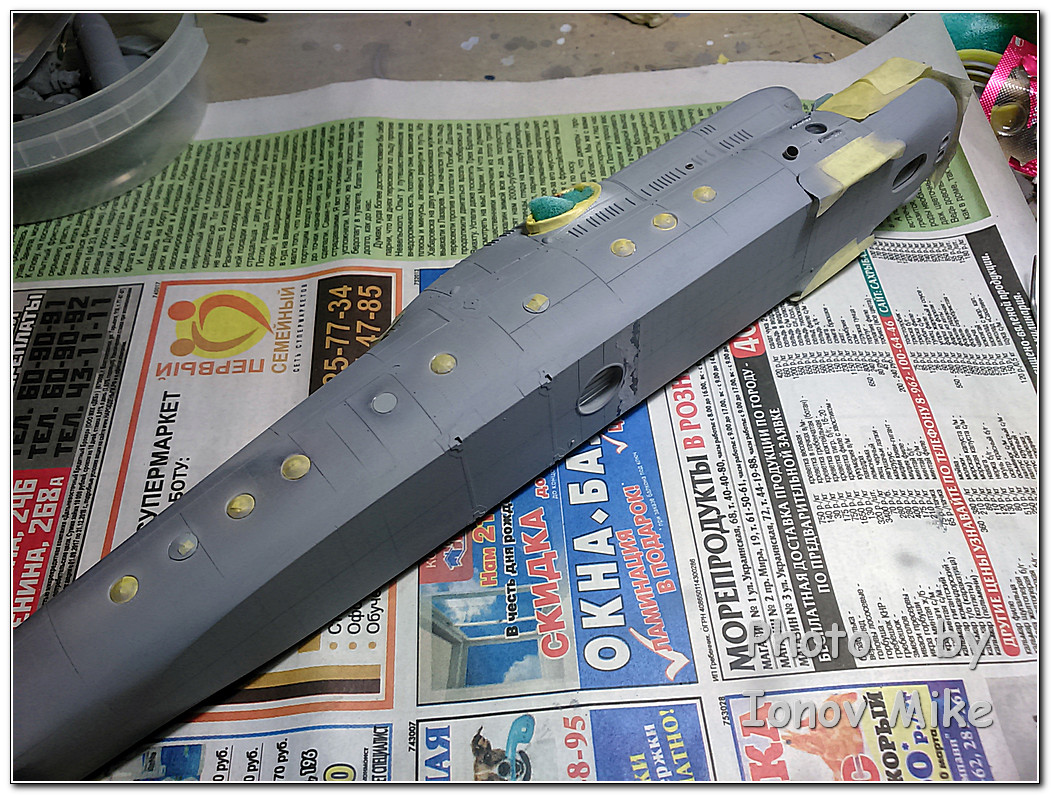

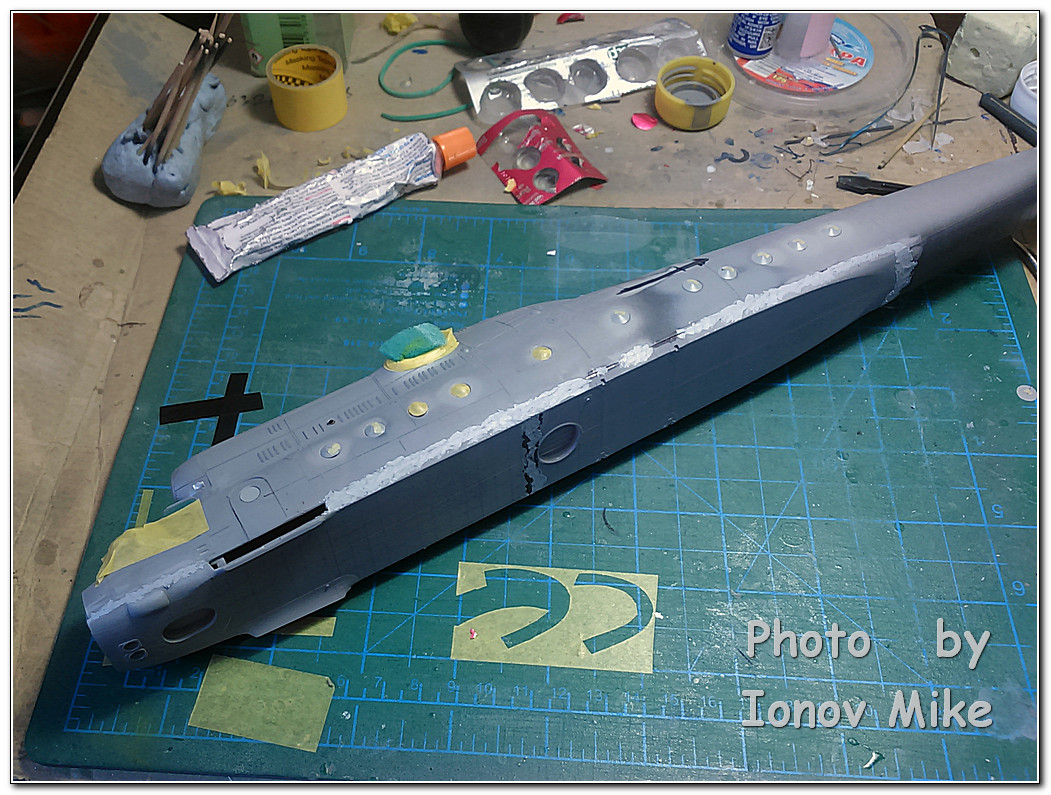

Прошпаклевал швы на днище

Далее зачистка, грунтовка, опять шпаклёвка...

И напоследок зачистил неаккуратный шов вокруг кабины

Весьма красиво!

.......а чем шлифуете-полируете?

Оч недурственно! Миха, клёп катал без вспомогательных инструментов?

@Tele написал:

.......а чем шлифуете-полируете?

@Ляш Игорь написал:

Оч недурственно! Миха, клёп катал без вспомогательных инструментов?

@Михаил Ионов написал:

Каких таких?

@Ляш Игорь написал:

Михаил Ионов написал:

Каких таких?

Ривитера и прочих шаблонов для клепки. У хаси есть такие.... http://i-modelist.ru/goods/instr/Hasegawa/21407.html

Появилось свободное время - поработал немного над моделью.

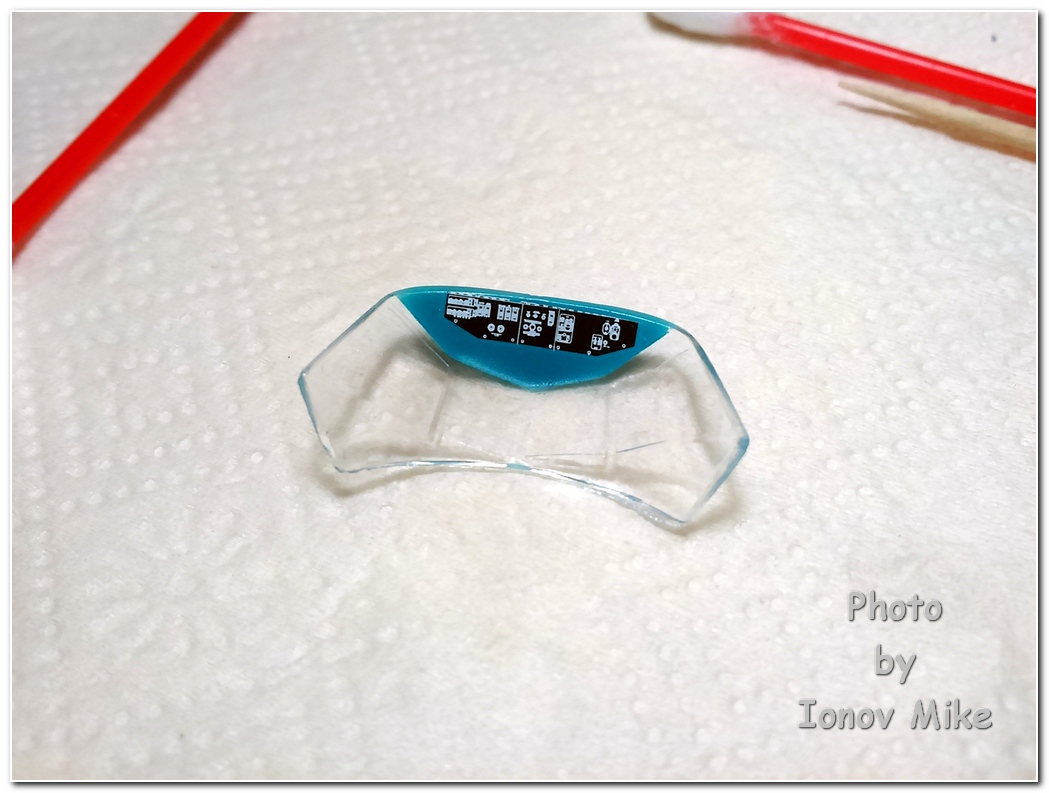

Задул в интерьерный внутреннюю сторону лобовика и нанёс декаль потолочной панели управления.

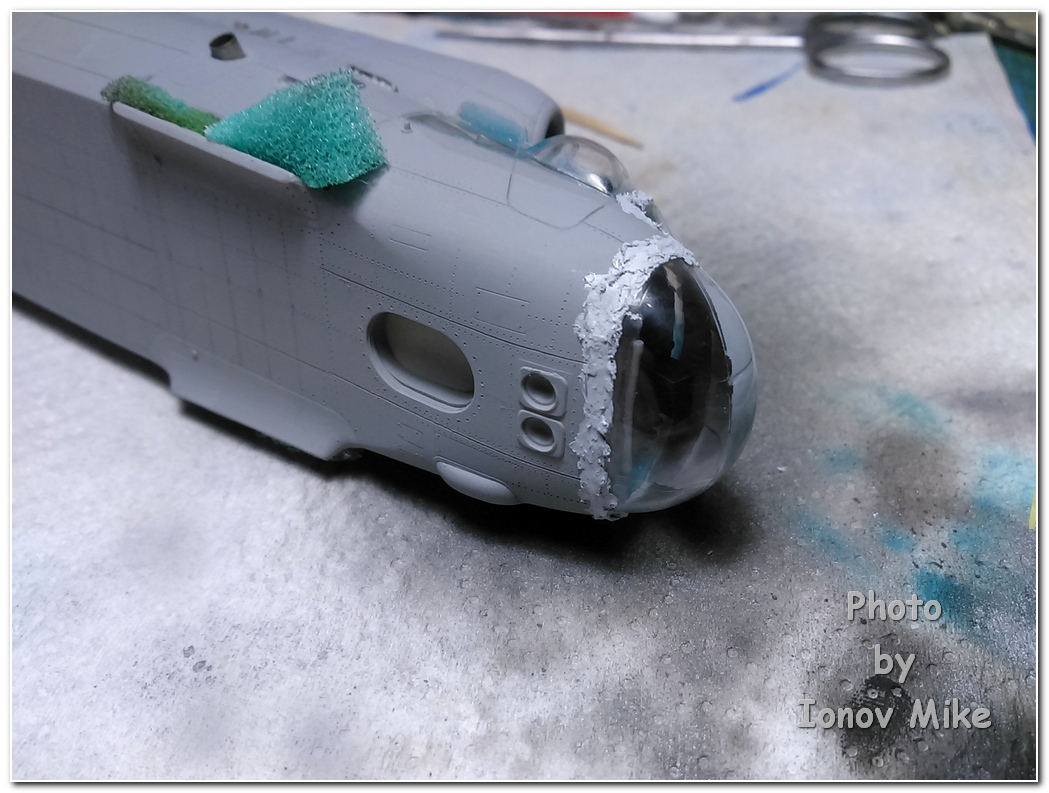

Установил лобовик на своё место и зашпаклевал щели

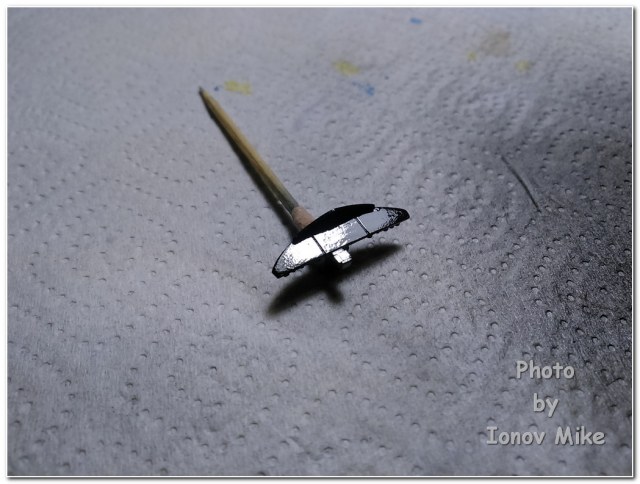

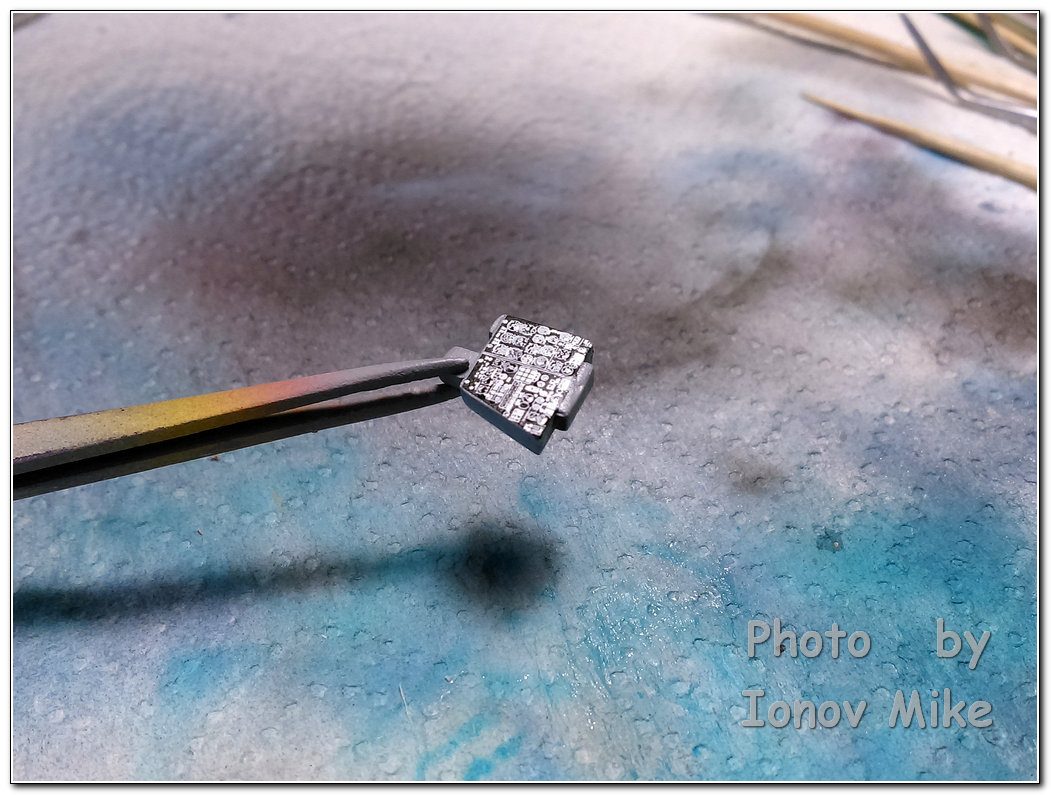

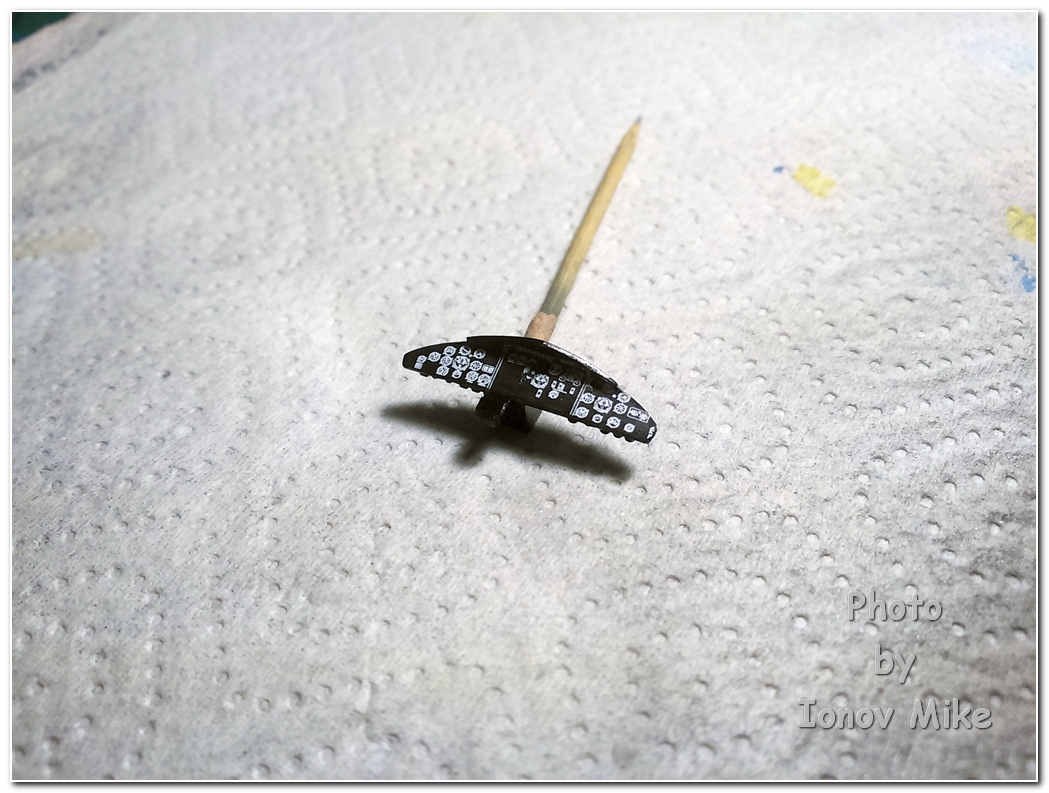

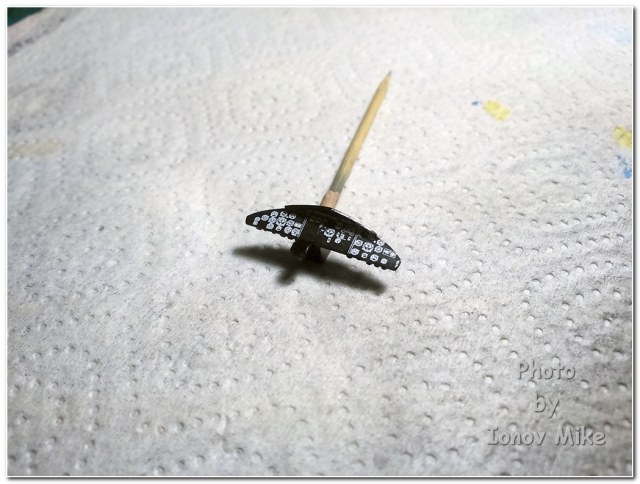

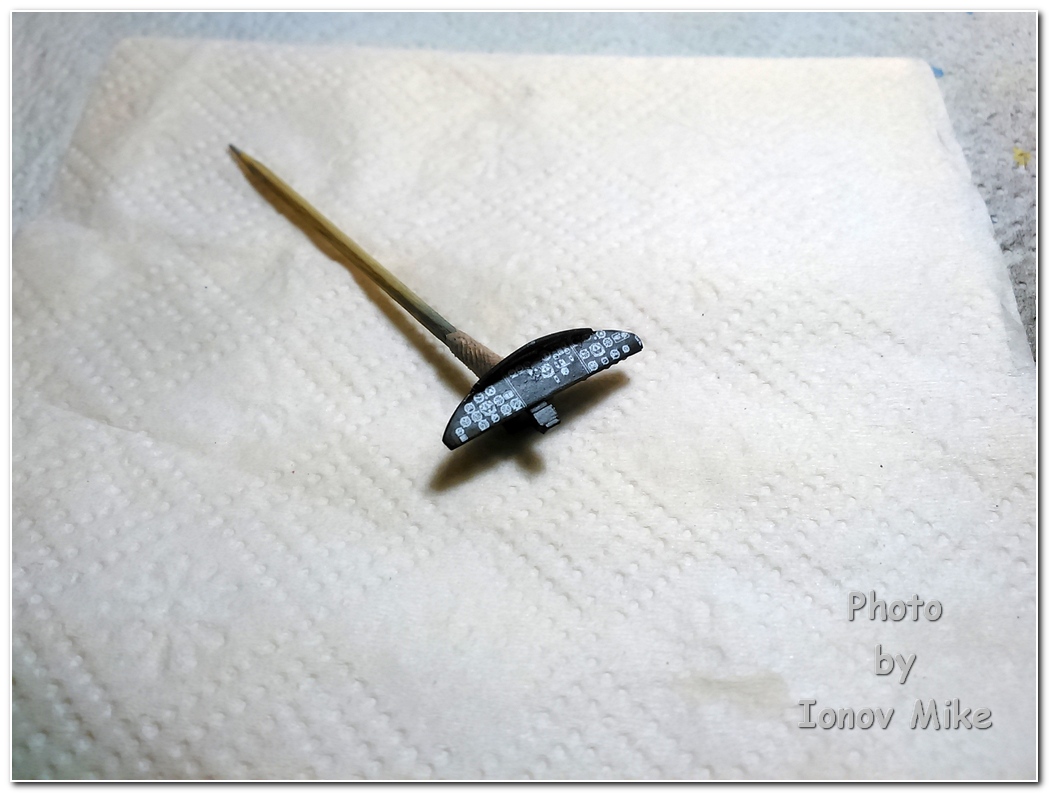

Собрал приборку, покрасил, глянец, декаль приборной доски, матовый лак

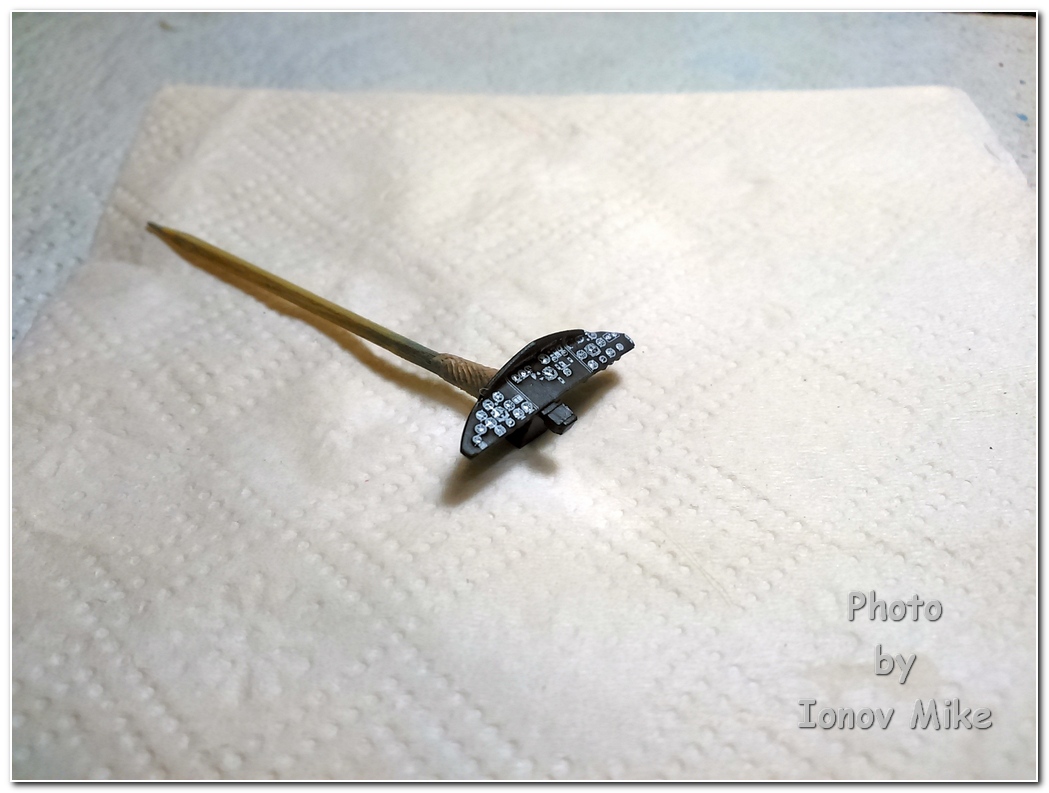

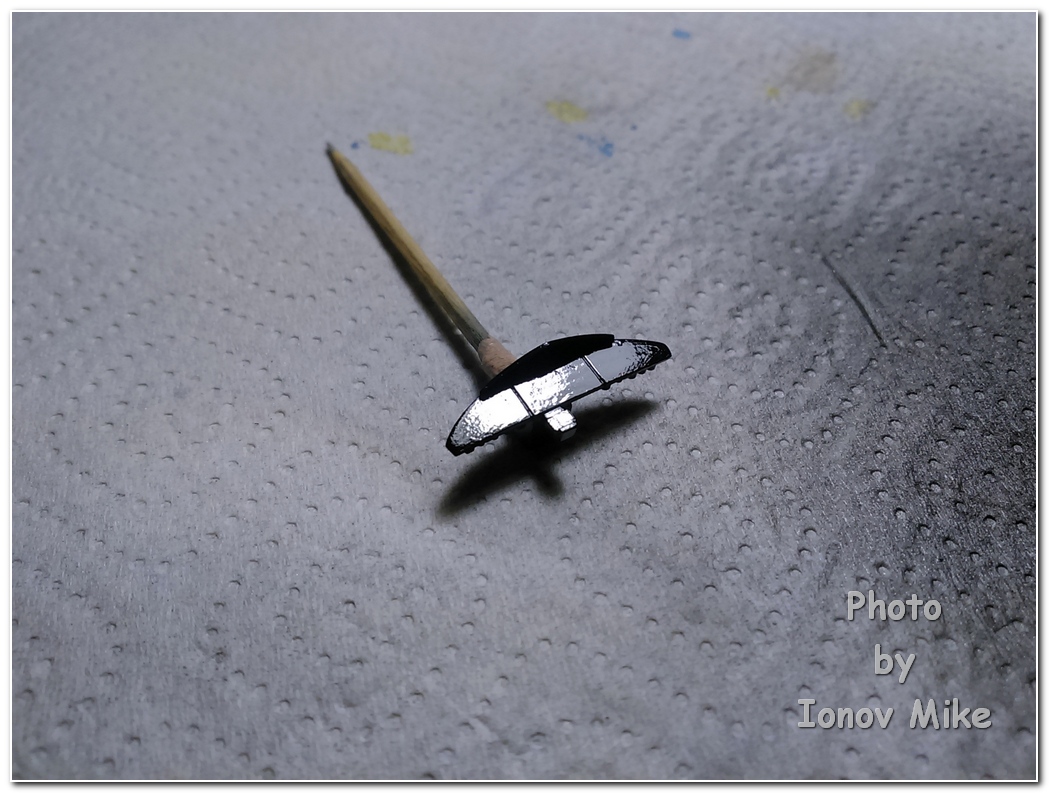

Имитировал стёкла приборов на приборке

Установил приборную доску на своё место

Окрасил внутреннюю поверхность носовой части в интерьерный серый

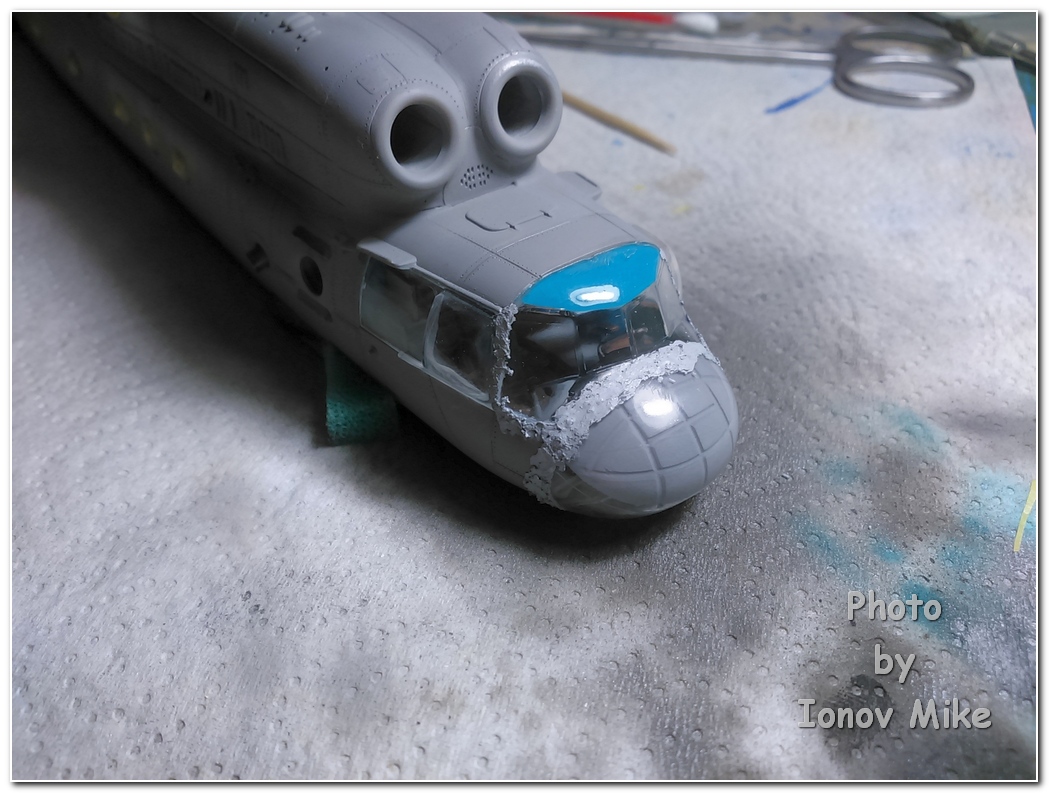

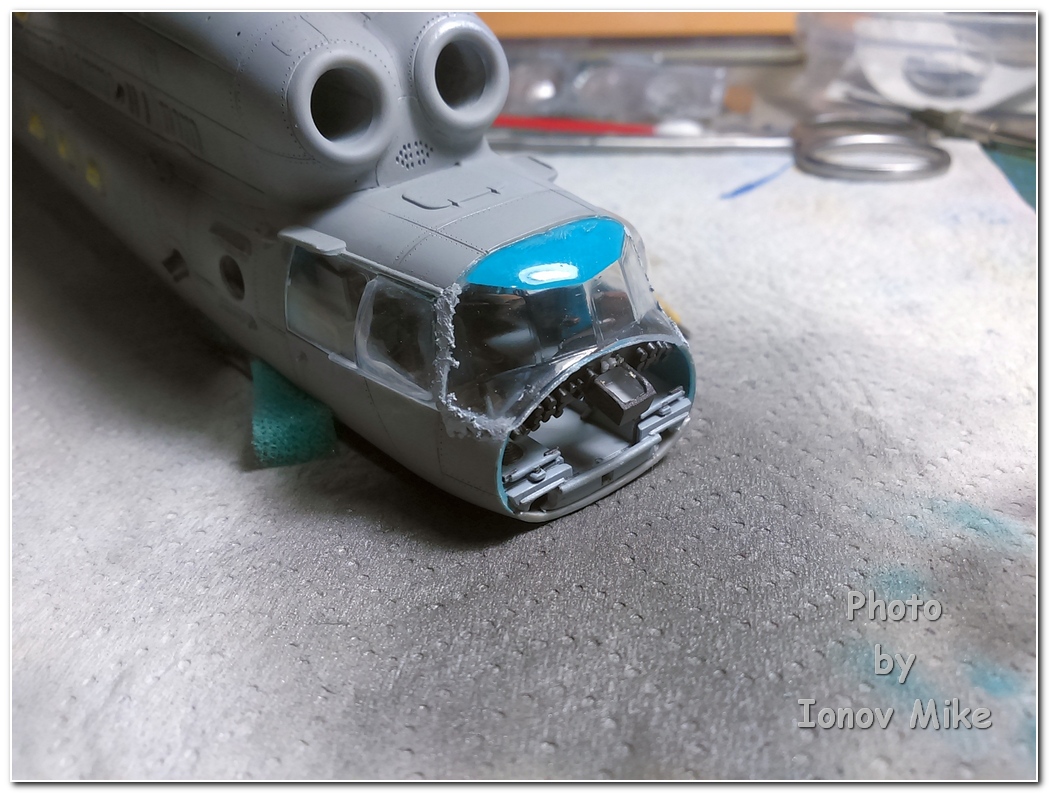

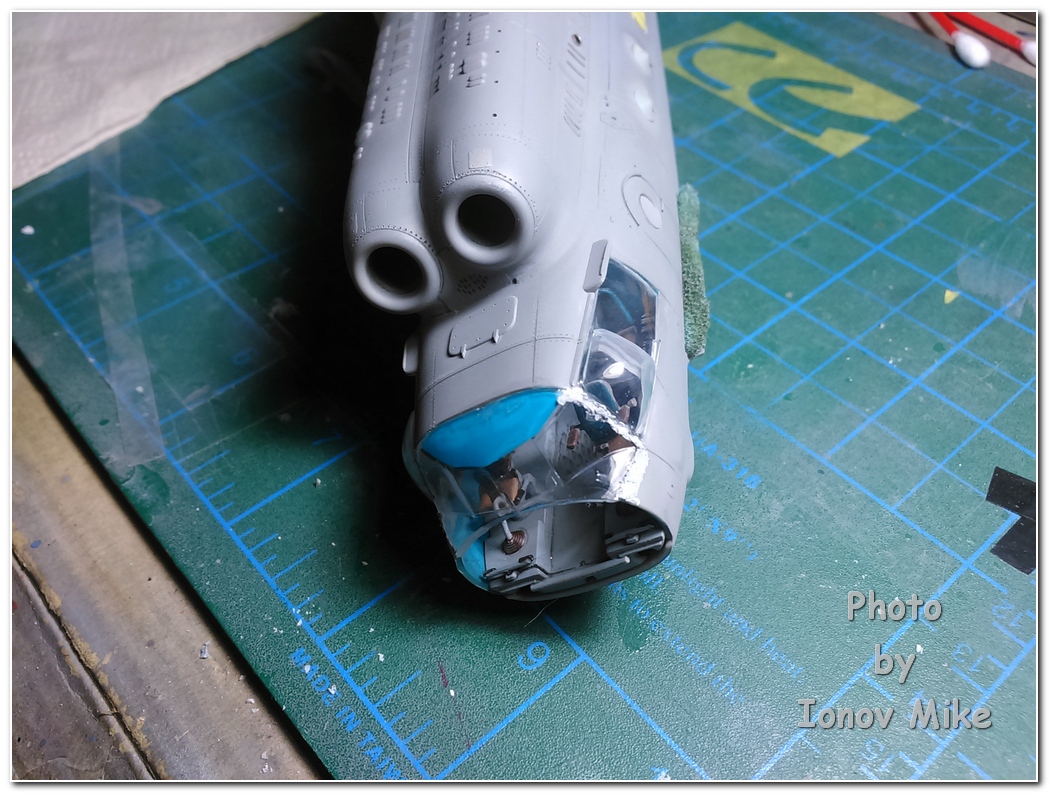

Окончательно собрал кабину и зашпаклевал швы

Как теперь будешь всё это дело зачищать?

@Ляш Игорь написал:

Как теперь будешь всё это дело зачищать?
