Проштудировал интернет на тему внешнего вида бочек.
Получилось
- где одна бочка - это похожа на польскую или финскую бочку (трофейную).
- так где много бочек - это вообще ранние немецкие бочки. Похоже, что бармалеи сливали топливо с брошенных советских самолетов для своих нужд, потому и приволокли бочки на аэродром. Тем более, что на других более поздних снимках с подобного ракурса бочки уже исчезли - слили, что могли, - и уперли.

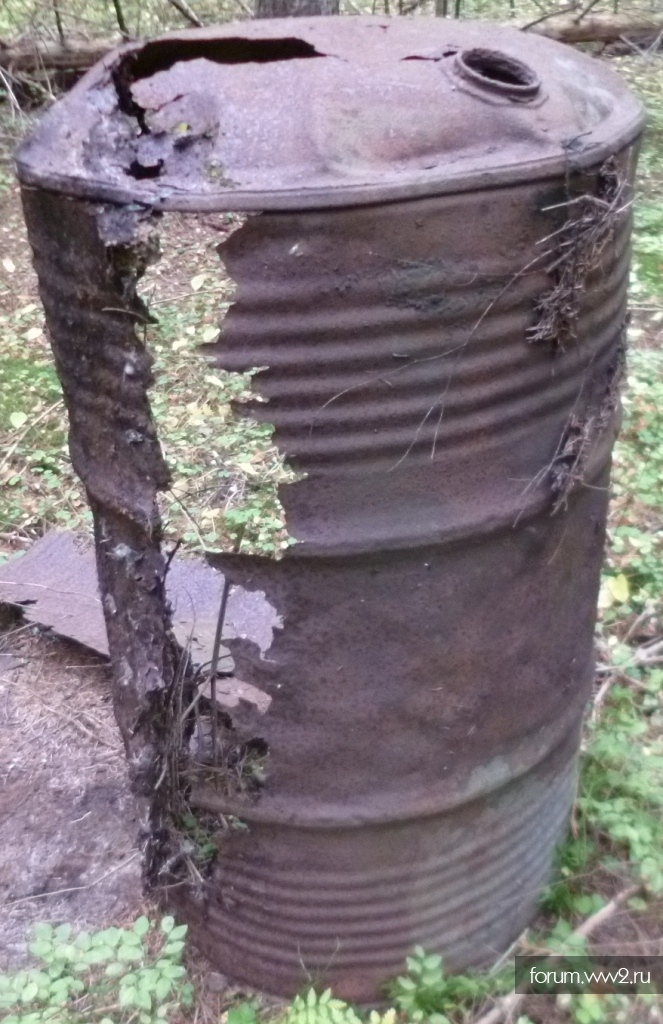

А советская довоенная бочка выглядела так:
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
По цвету тут обсуждали: http://www.diorama.ru/forum/viewtopic.php?f=1&t=22264
А вид точно советской бочки дан? Очень она смахивает на фото бочки из Австралии: http://www.neftepro.ru/photo/2-2
Советские бочки там вряд ли были. А вот у нас лендлизовская вполне могла заваляться.
Ты видишь суслика? Нет. А он есть (с)
Взято отсюда. Подробный анализ эволюции бочек от коллекционера подобного антиквариата.
Топливная бочка 200л. Идентификация и модификации.
И действительно бочка похожа на австралийскую. Может, ГОСТ на бочку опирался на какой-нибудь импортный образец?
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Еще ссылки на бочки:
http://ww2history.ru/uploads/2007/1297676816_57-431.jpg
http://pixanews.com/nature/amerikanskie-cvety.html
Ты видишь суслика? Нет. А он есть (с)
@Андрей написал:Еще ссылки на бочки:
Кстати, гренландские бочки двух видов - с "гофрой" усиления и без.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"

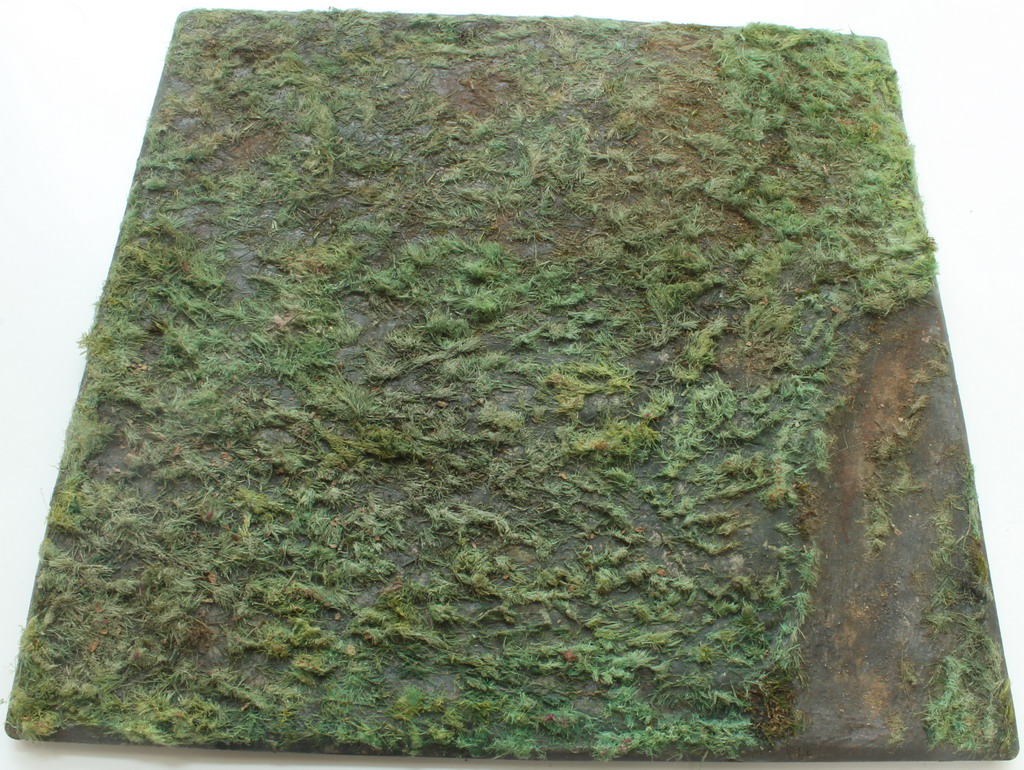

Сделал для диорамы земельку.

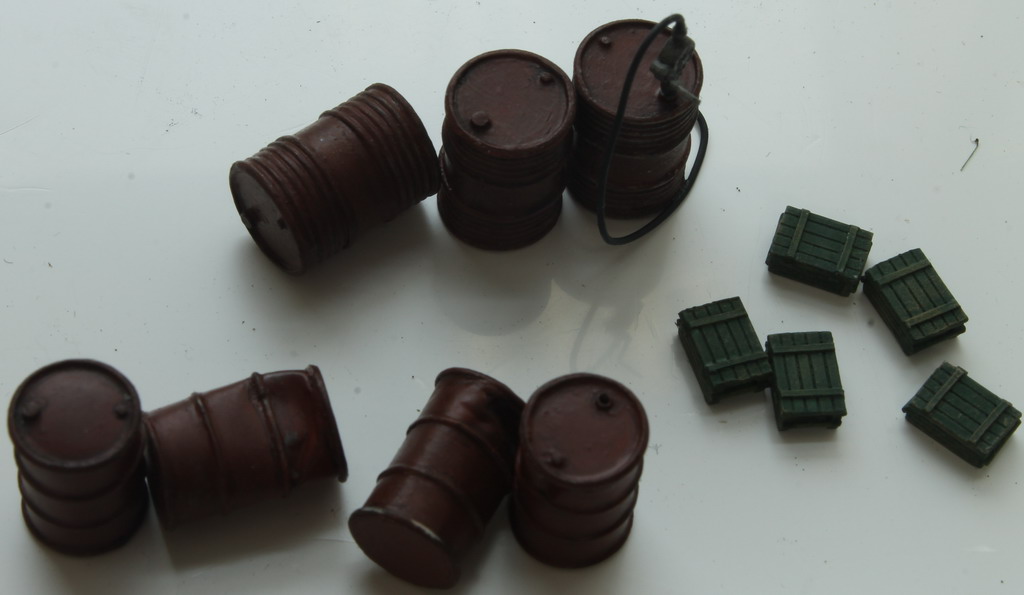

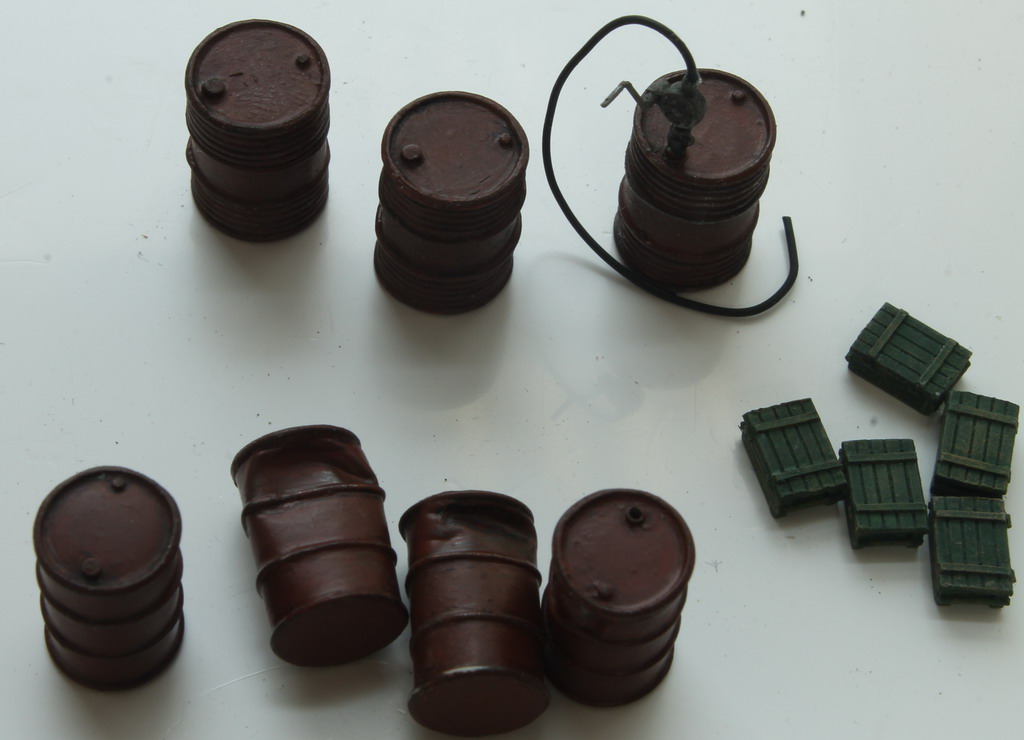

И для антуражу наделал бочек и ящиков. Все - самодел.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"

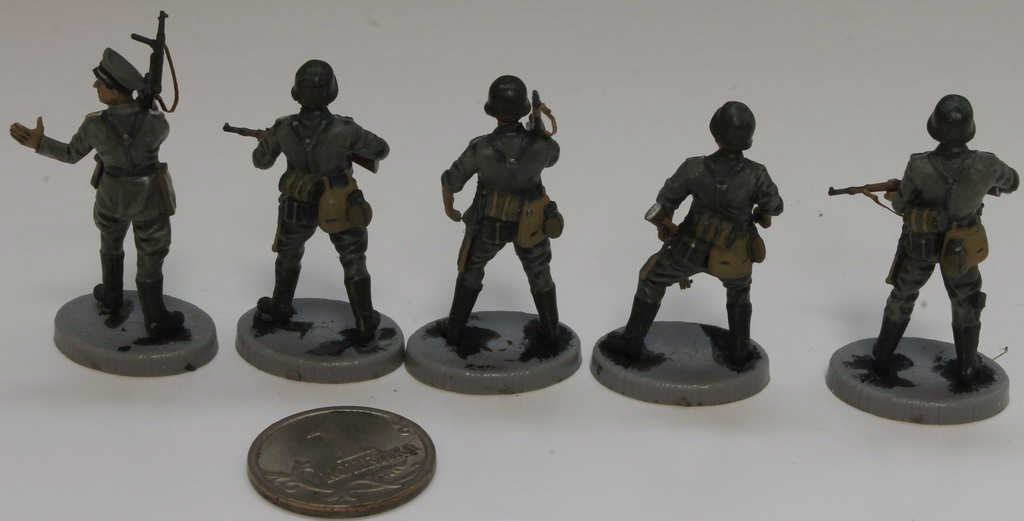

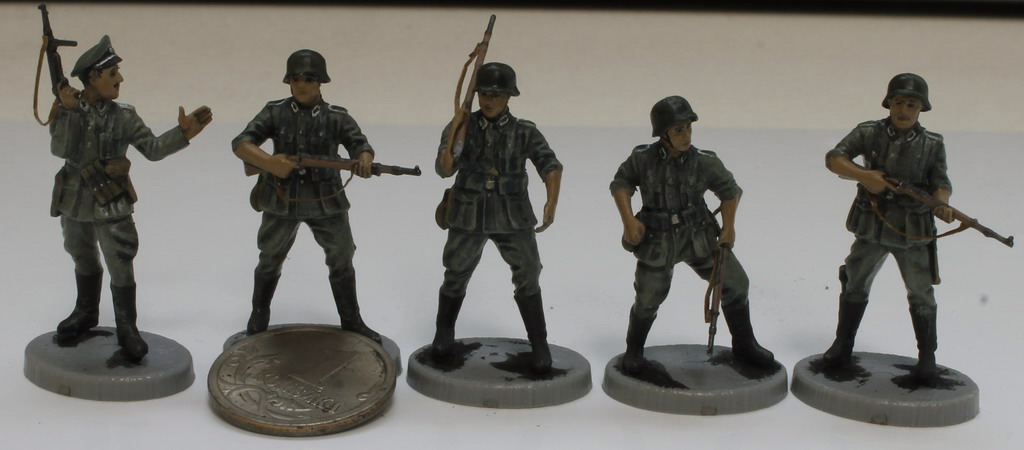

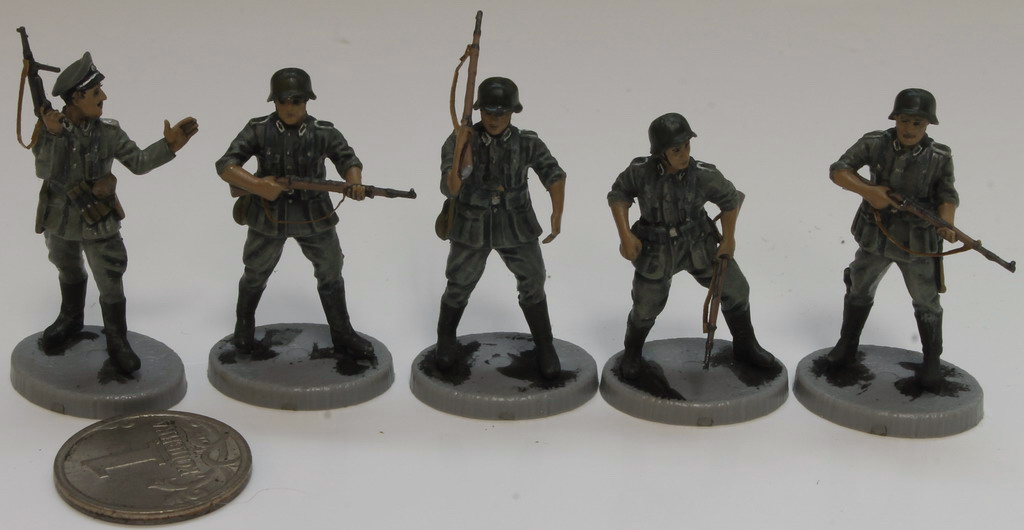

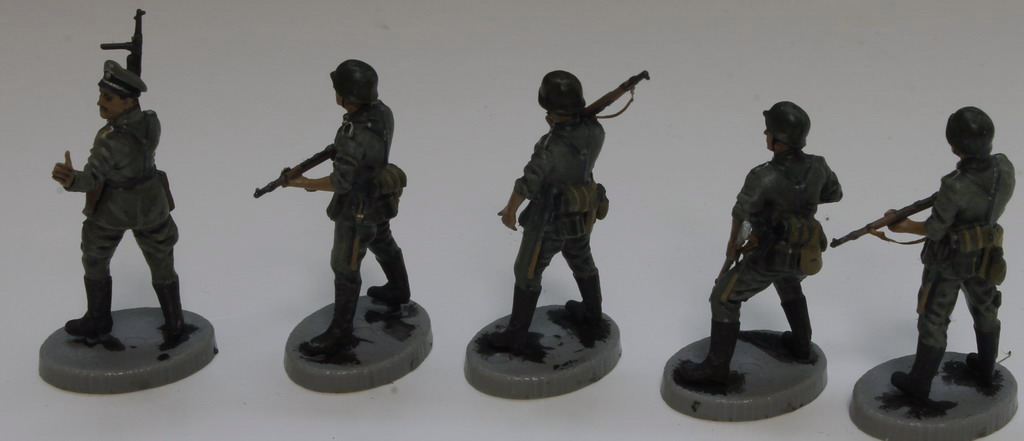

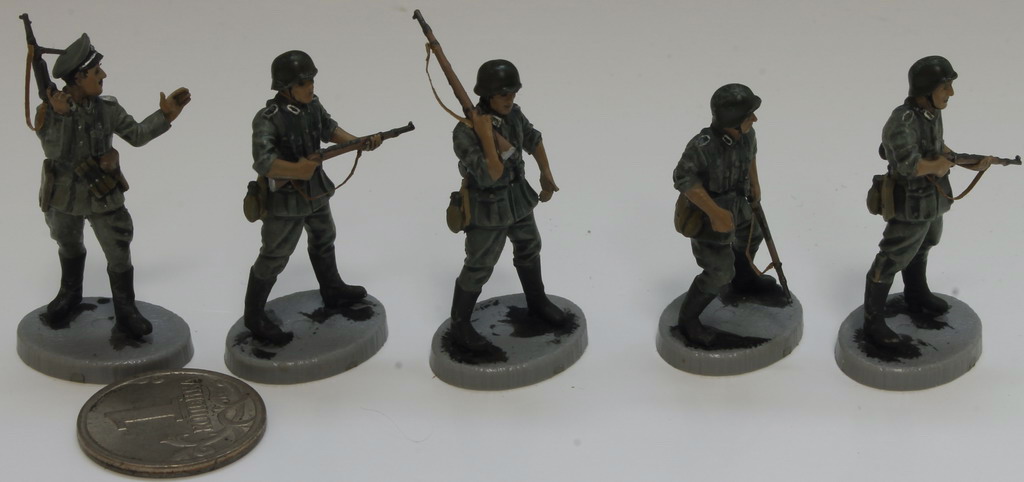

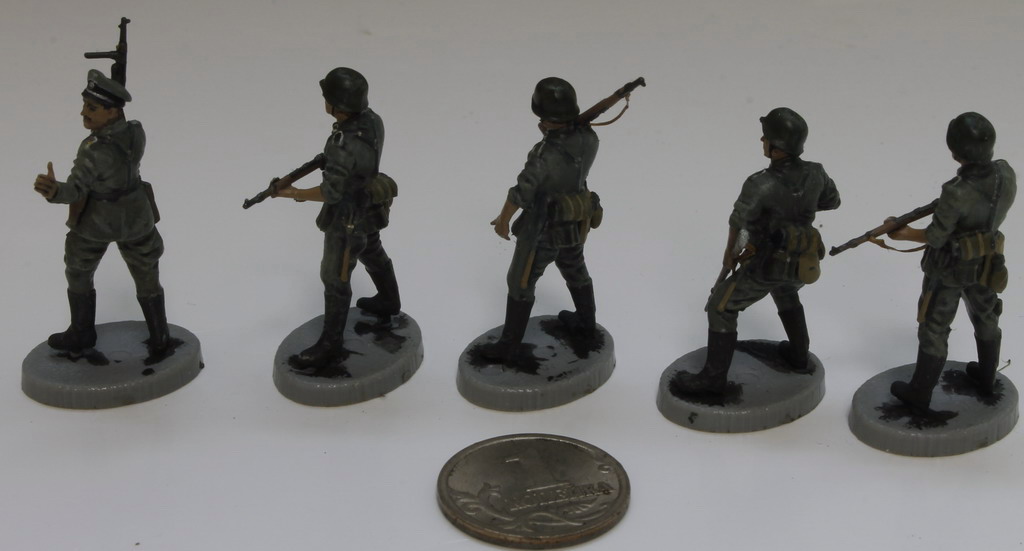

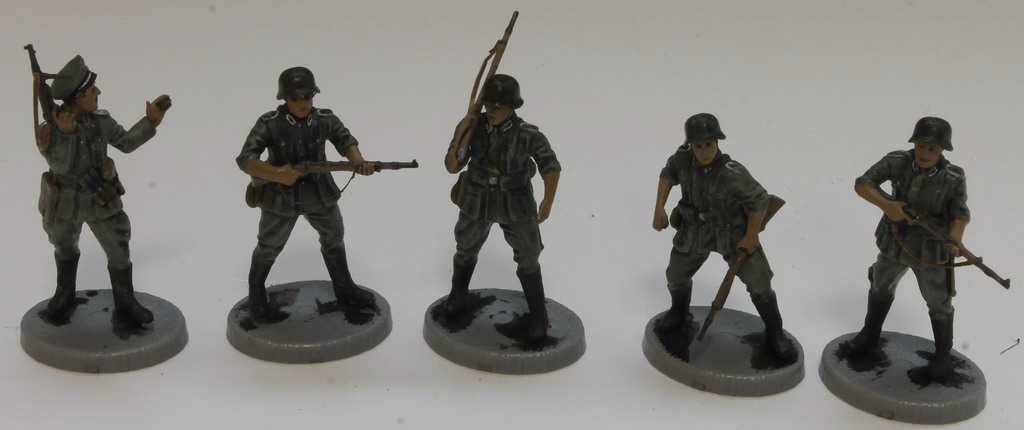

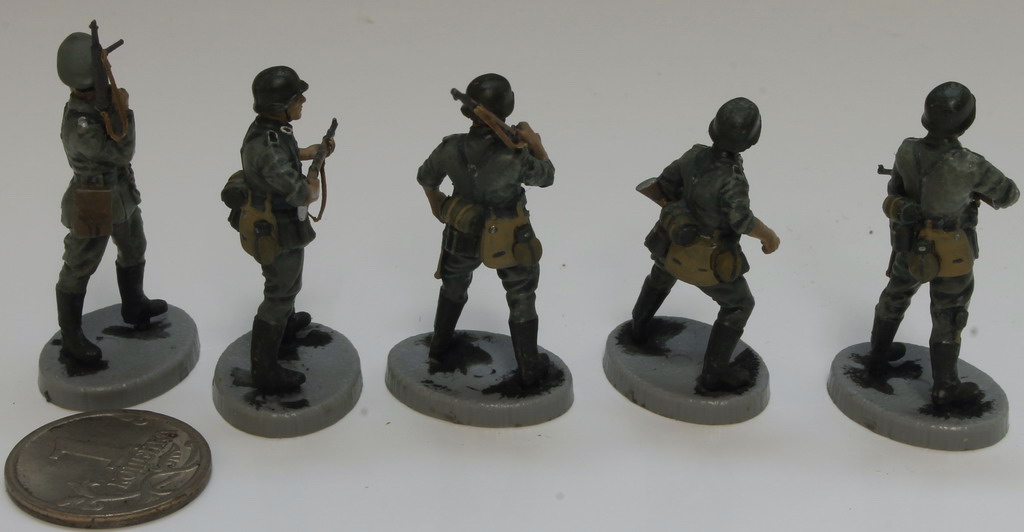

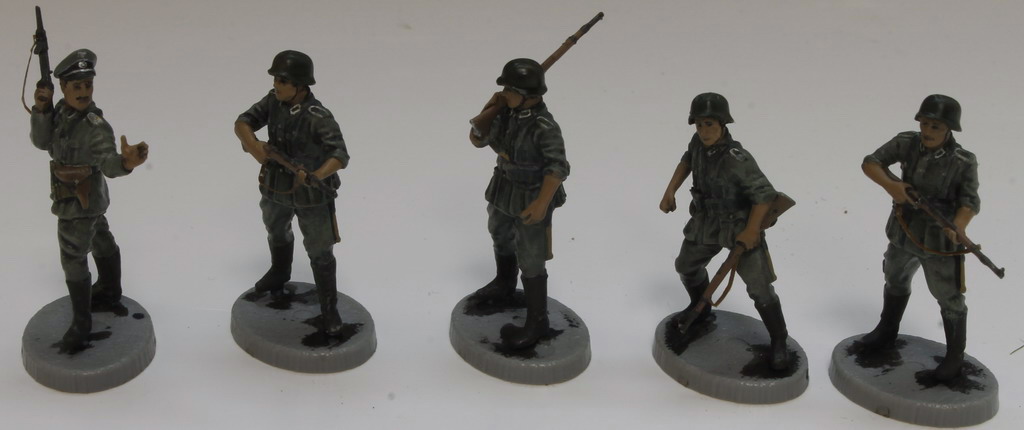

Для сюжета наштамповал фрицев. Заметил одну интересную вещь - в жизни переходы цветов на фигурах намного менее заметны, а недавно поставленные потолочные диодные лампы изменяют цветовосприятие фотоаппарата.
Сапоги еще не окончены в покраске - предстоит ворогов ставить вокруг уже установленного самолета, а этого последнего пока нет. И при установке краска сапог повредится.
Использован набор от Звезды "Кадровая пехота вермахта", но позы поменял в сторону более расслабленных.
Овальные подставки, разумеется, не красил - использую их только как державки для фигурок.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"

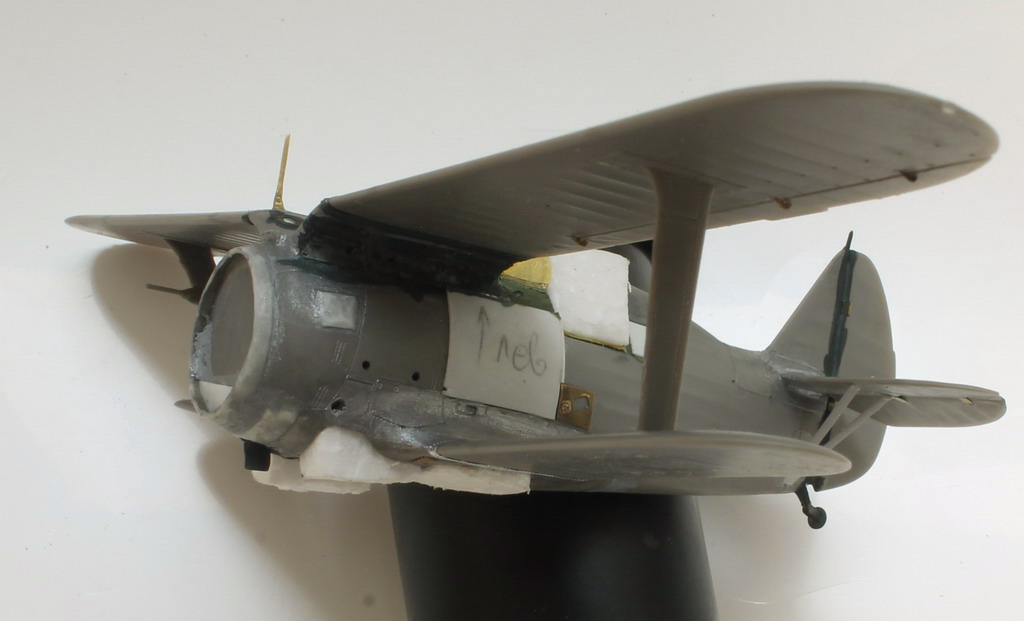

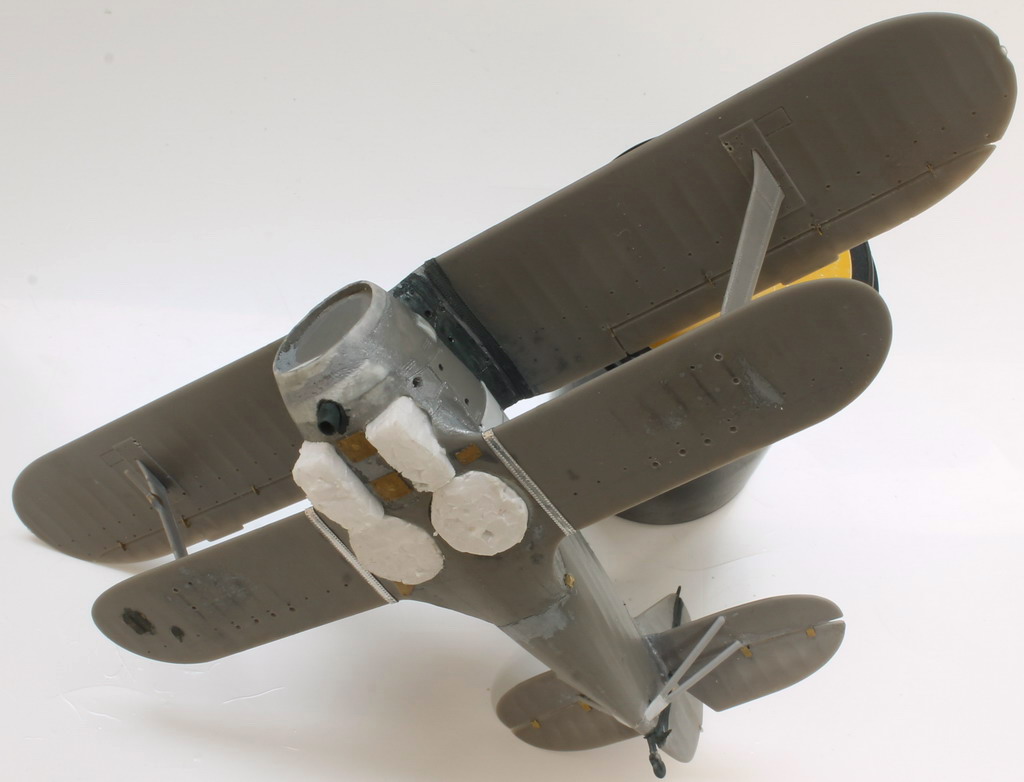

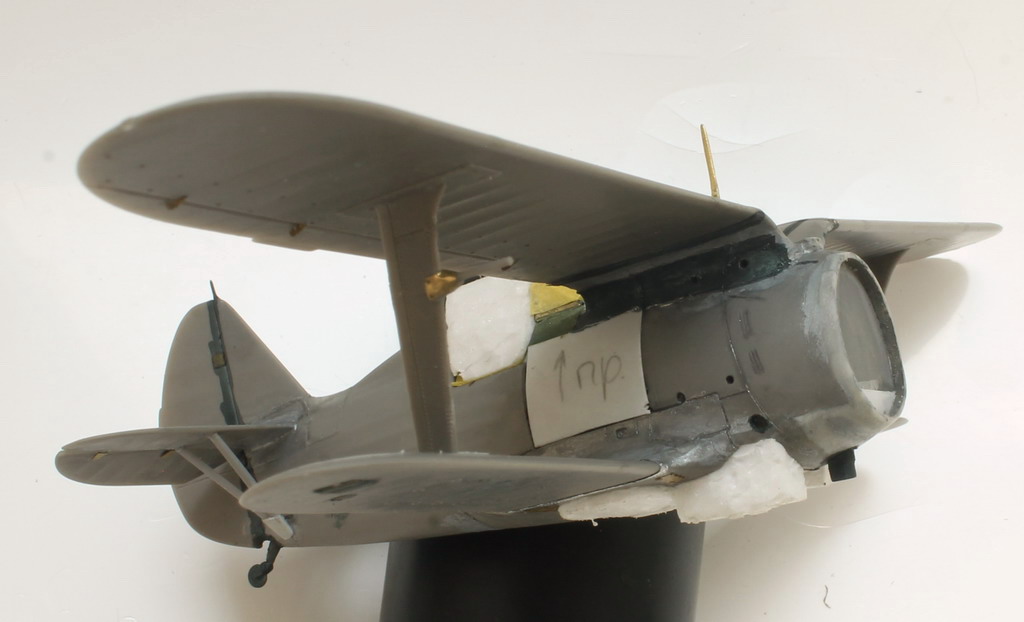

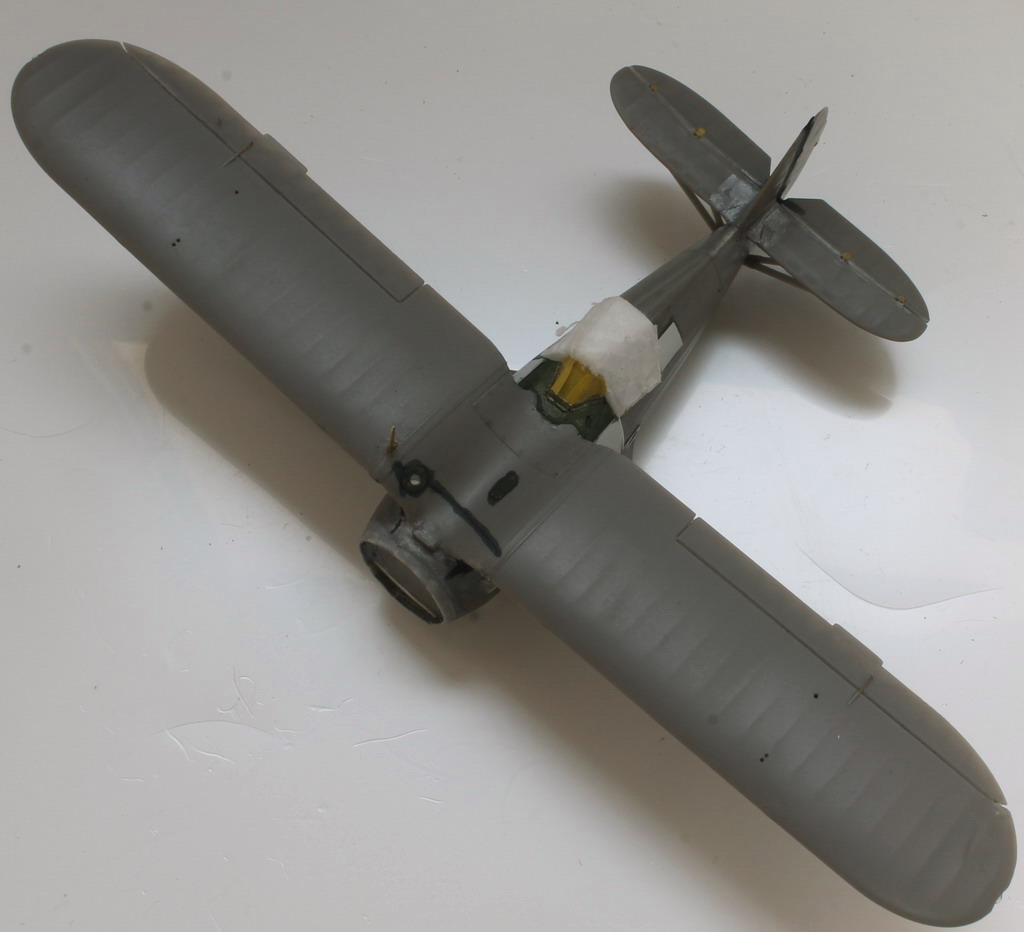

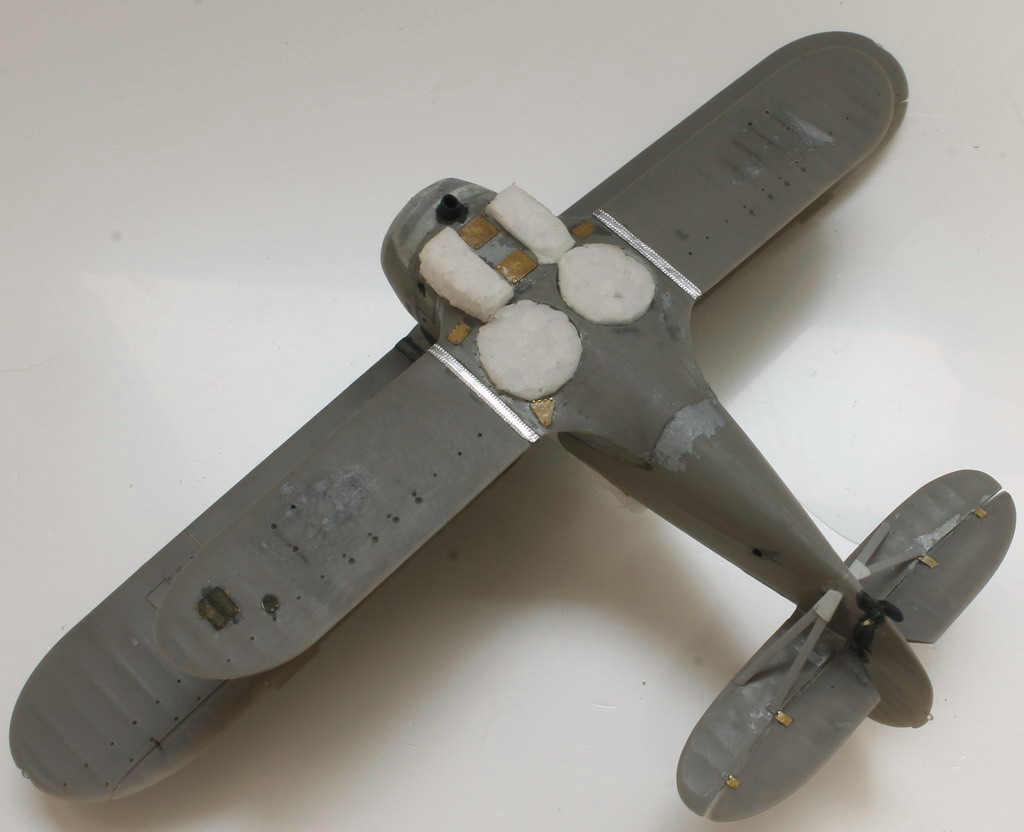

Подготовил планер для покраски, замаскировав открытые люки и кабину.

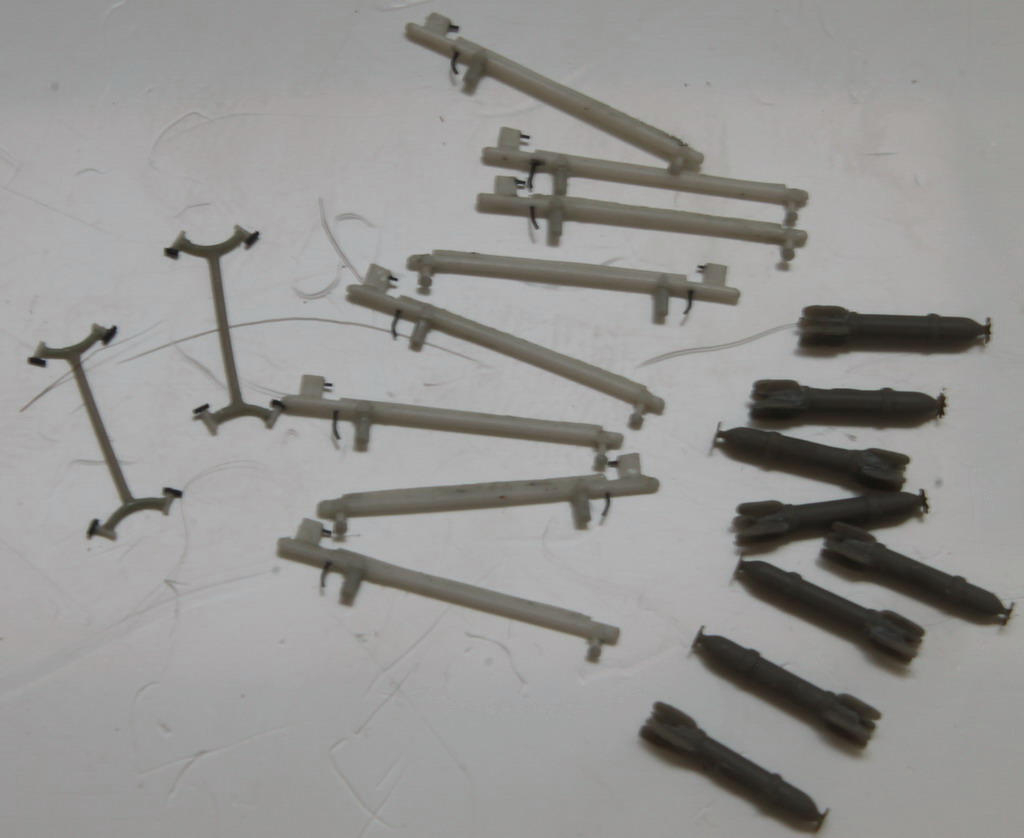

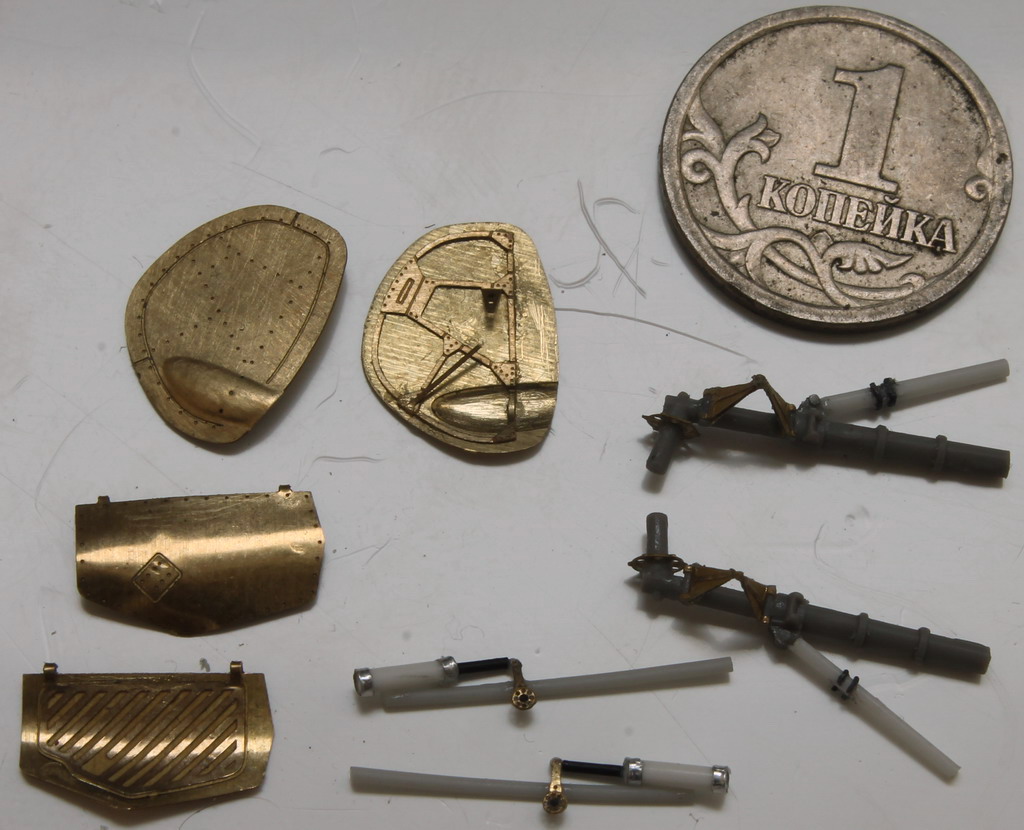

Мелочевка - самодел с использованием травления (стойки и подкосы шасси, створки, ракеты, направляющие, бомбовые ухваты)
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Это круть! Жаль ,что без увеличения всю эту красоту трудно увидеть!
Добро пожаловать в Песочный клуб !

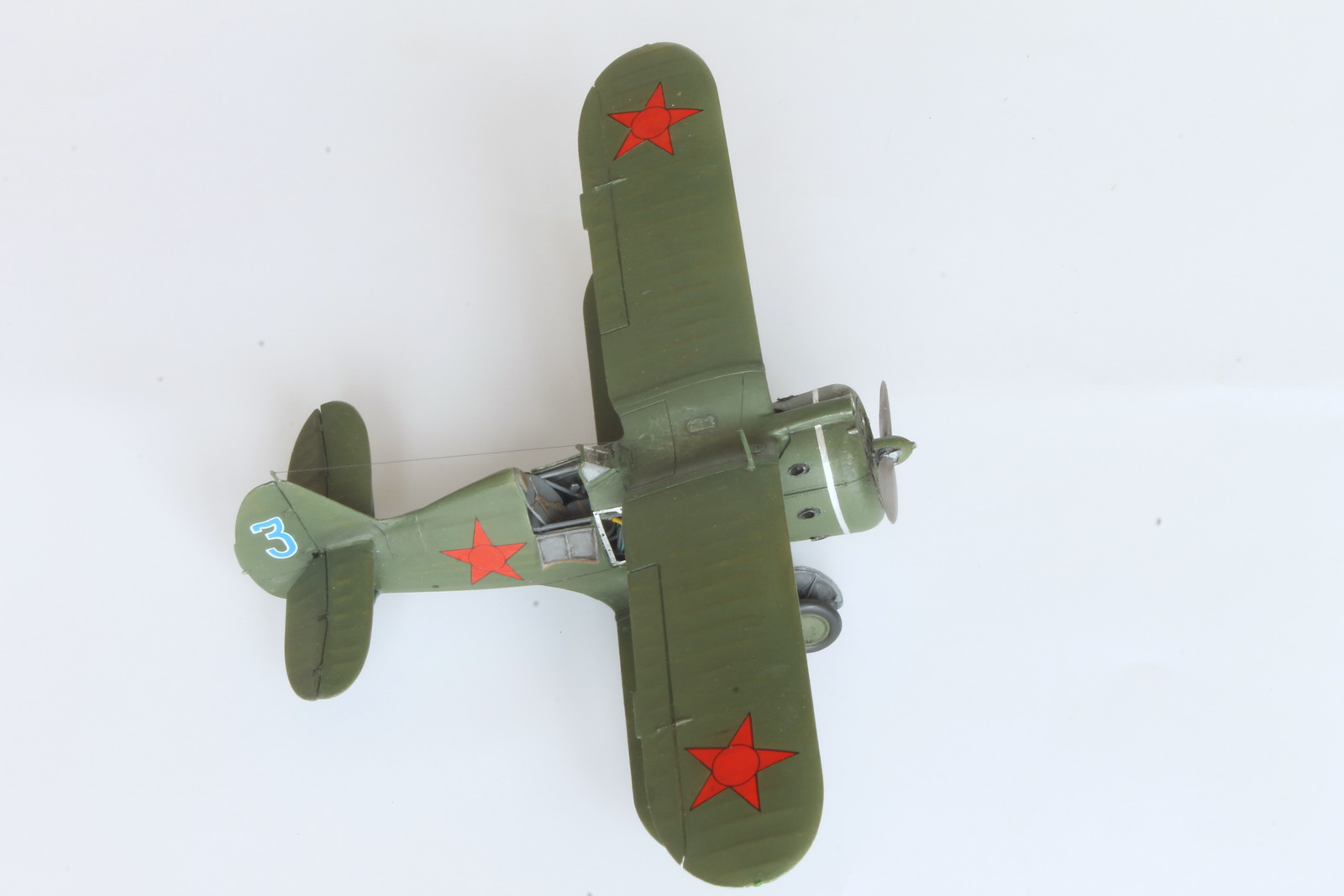

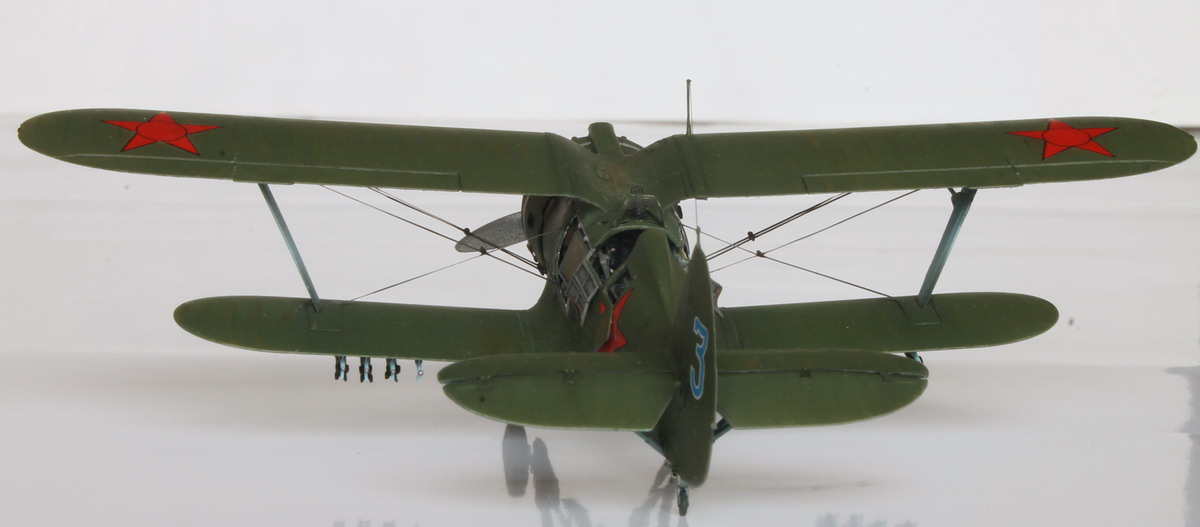

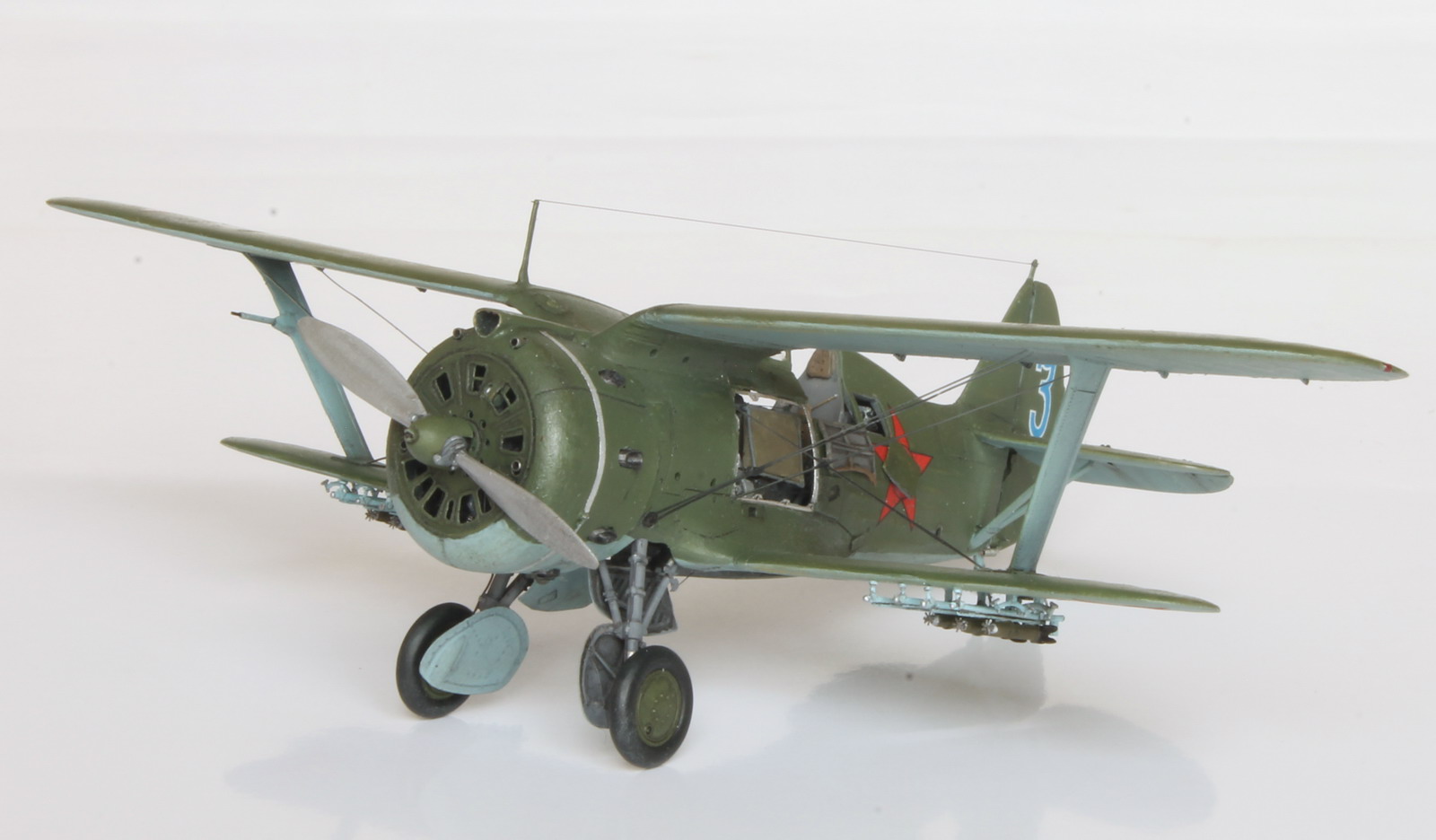

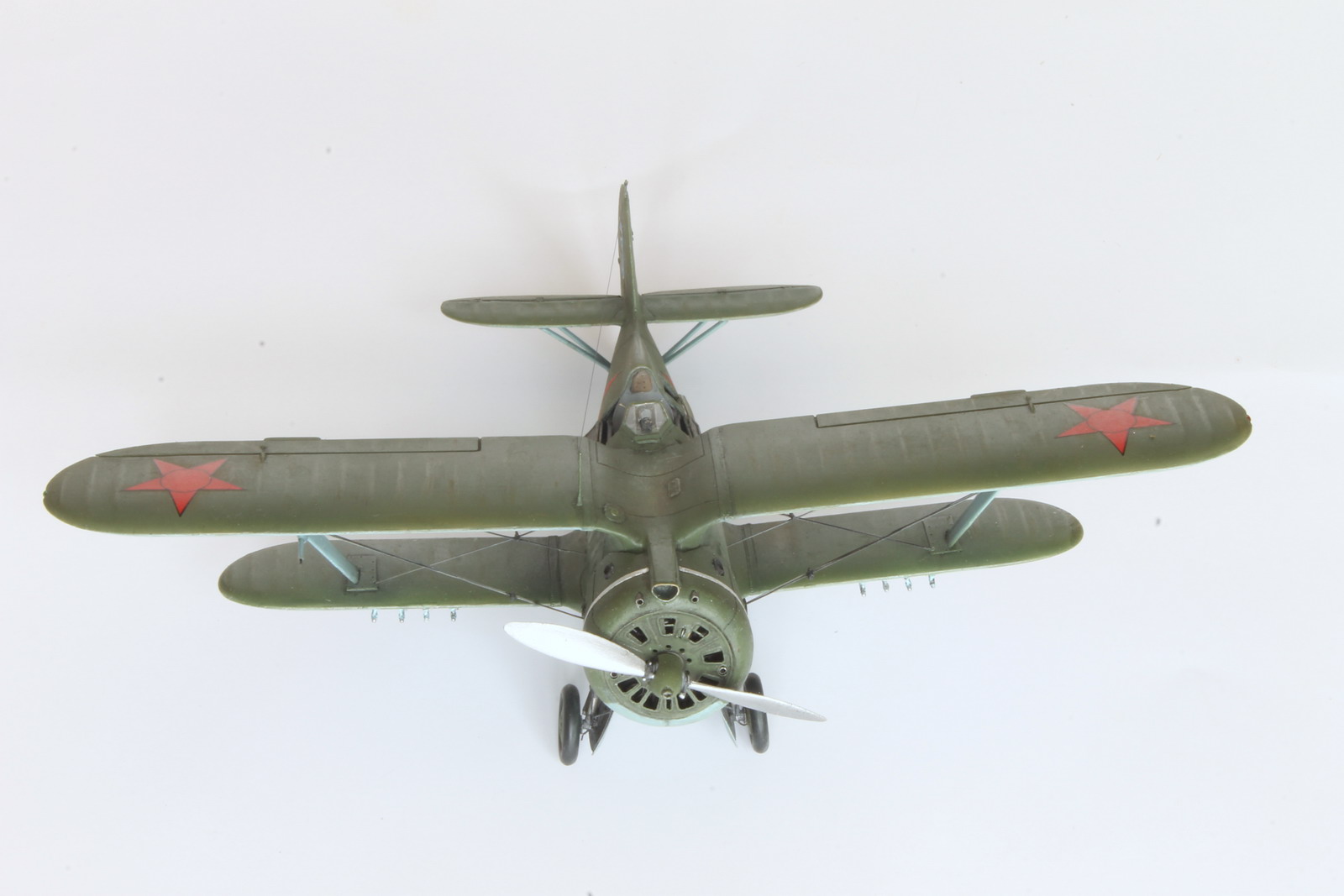

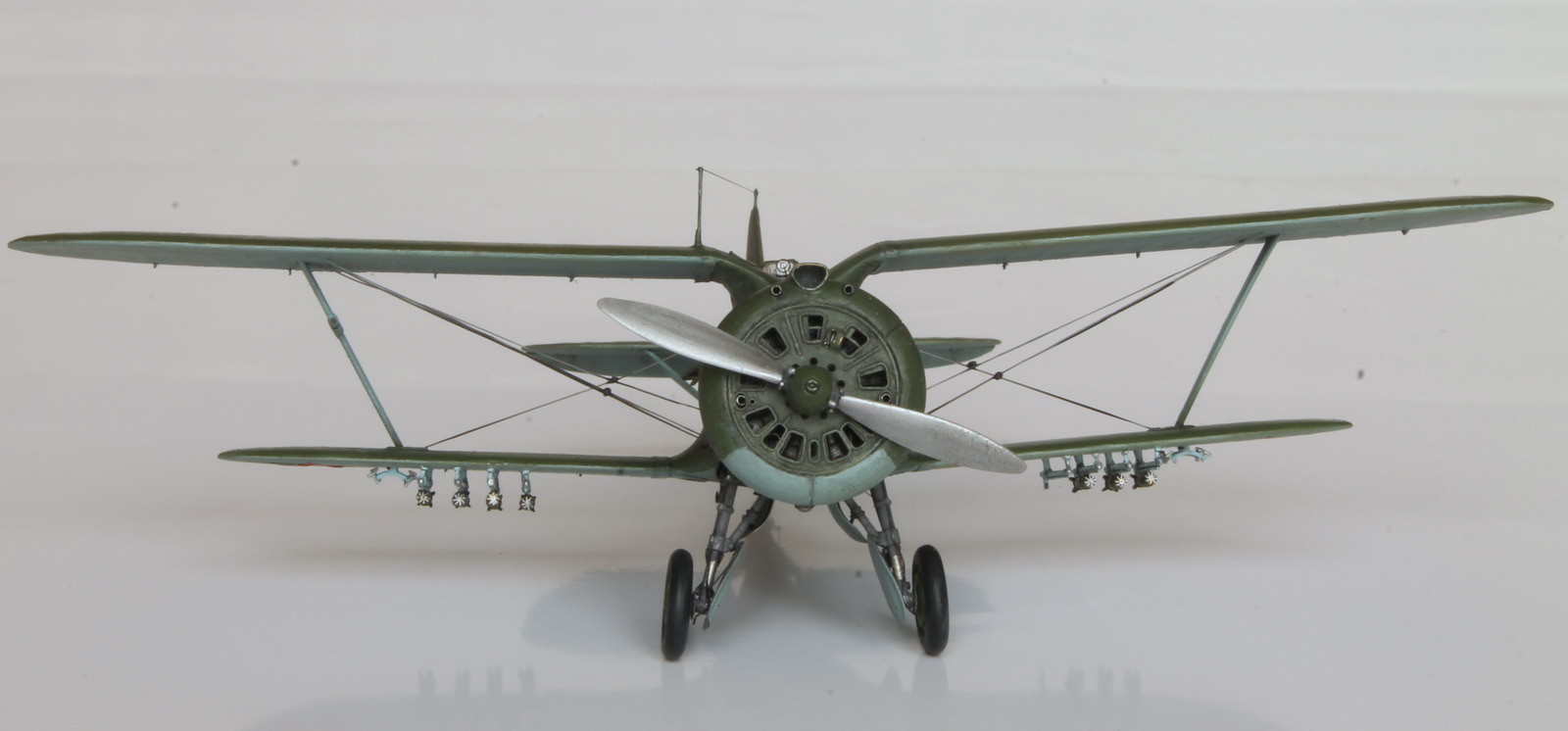

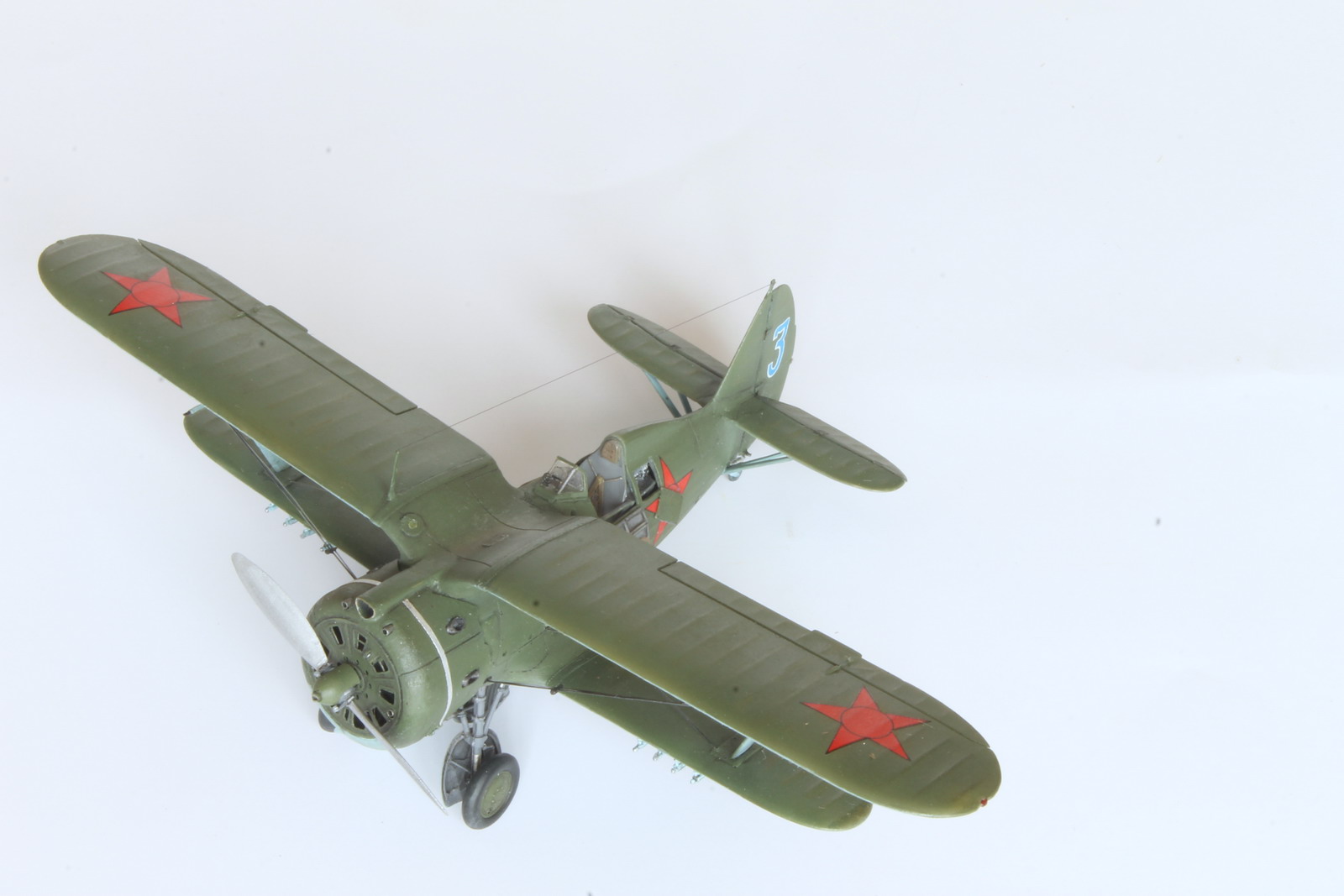

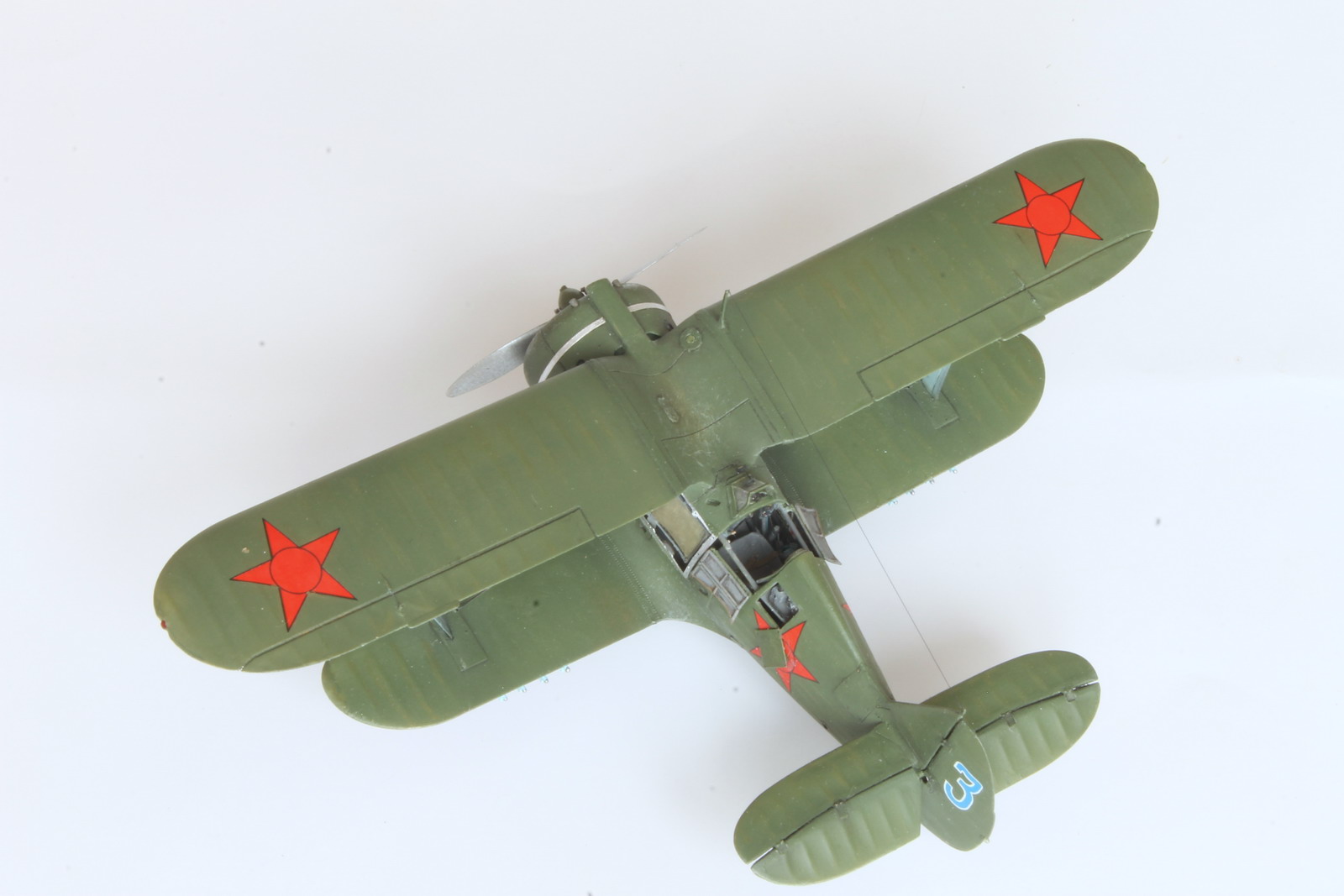

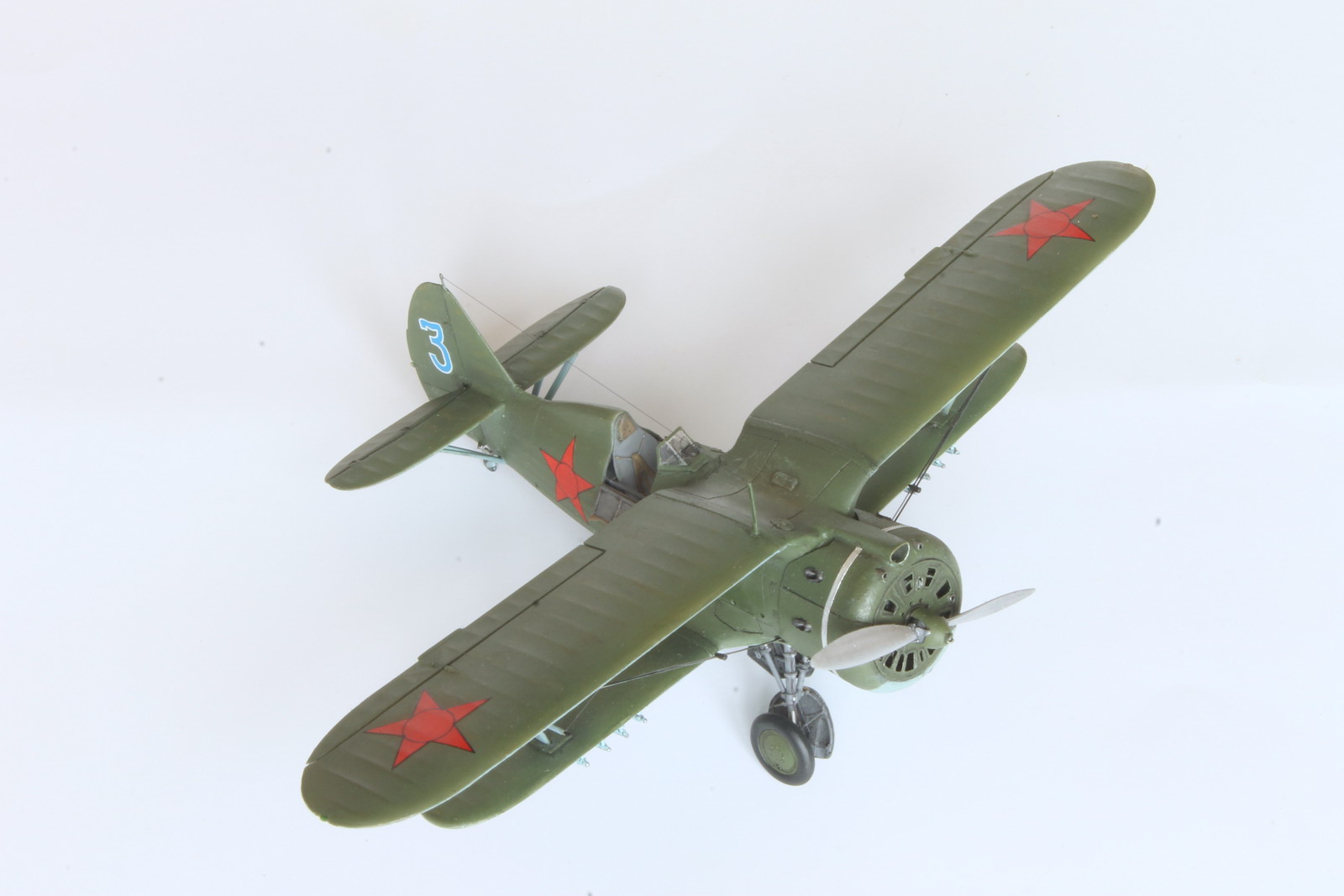

Ну все, похоже закончил.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
ICM-вские заготовки пришлось изрядно переделывать. Широко использовалось шикарное и ОЧЕНЬ полезное травло от Гонзы.
1. Нарощен толщиной центроплан
2. Сделаны глубокие и правильной формы колпаки ниш.
3. Заделаны провисы ткани нижнего крыла до нервюры подкоса - на поздних Чайках крыло зашивалось фанерой сверху и снизу.
4. Исправлены балансиры винта
5. Лоб капота - травло, но и его переделал под регулятор шага винта
6. Боковины капота - из сыростирола. ICM дает неверное расположение отверстий под выхлопушки, переделать их нереально, так что осталось только все фирменное срезать и сваять из подручных материалов. Сами выхлопные трубы высверлил из литника.
7. Задняя кромка капота переделаны согласно прототипу с М-63
8. Доработан двигатель (толкатели и свечные провода) - почти не видно.
9. Заборник карбюратора - пивжесть, трубы для пулеметов - иглы
10. Доработал стойки шасси, подкосы, цилиндры уборки. Использовал травло для створок и крышек.
11.Стяжная лента на капоте - фольга под лаком (для приглушения блеска).
12.Мачты антенны на крыле и киле - обточенные латунные контакты. Сама антенна - бантик.
13. Кабина - весь самодел + травло от Гонзы. Использованы сыростирол-пластик, пивжесть, тянутый литник и пр.
14. Открыл отсек с самодельной радиостанцией.
15. Срезал неверные по форме и расположению РО под крыльями, сделал самодельные. Прототип таскал еще и бомбовые пилоны, сделал и их. Одной ракеты нет - она на диораме еще не подвешена, лежит на ящике.
16. Подкосы стабилизаторов - самодел.
17. Срезал рули высоты и направления, сделал их чуть отклоненными.
18. Установил пружины на костыле.
19. Хвостовой и крыльевые АНО - точеные из прозрачного литника, отфутуренные, потом цветной лак Тамии.
Во многих неупомянутых местах применялось травло Гонзы (лючки, рычаги, крышки, петли и пр)
Многие вещи не видно на фото, но вблизи можно увидеть начинку нутра (силовой набор, бензо и масло - баки, пулеметы с системами питания, отвода и перезарядки, регуляторы работы двигателя и винта, насос и пр.).
Декали от Колибри - просто шикарны в работе, легко и уверенно переводятся, не ломаются, прекрасно ложатся, хорошо обрабатываются спецжидкостями. Но на двух звездах белая краска выходит из-под красной. Нужно срезать белый дефект.

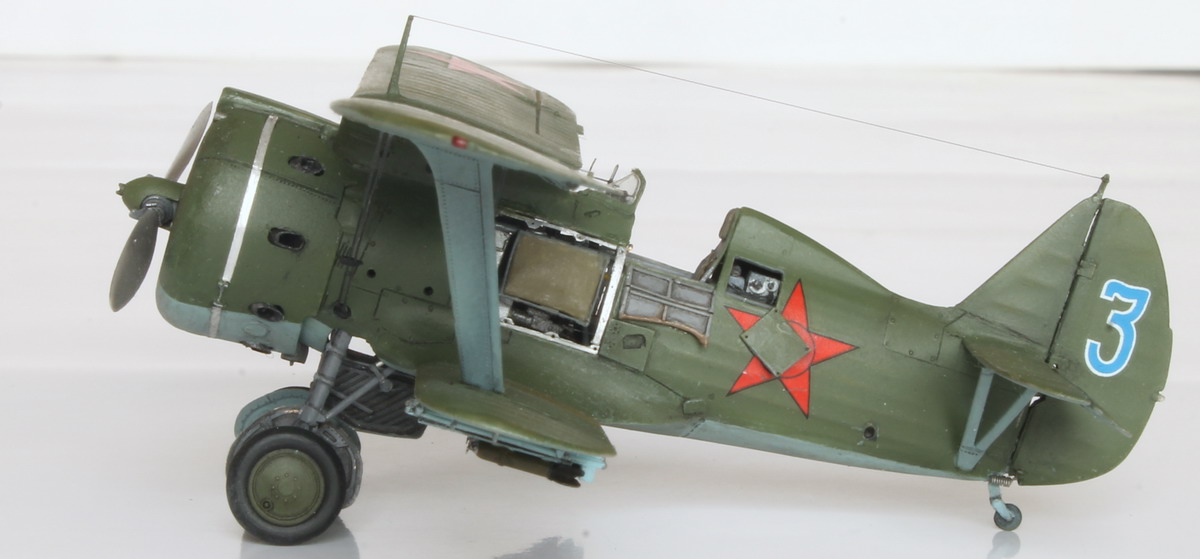

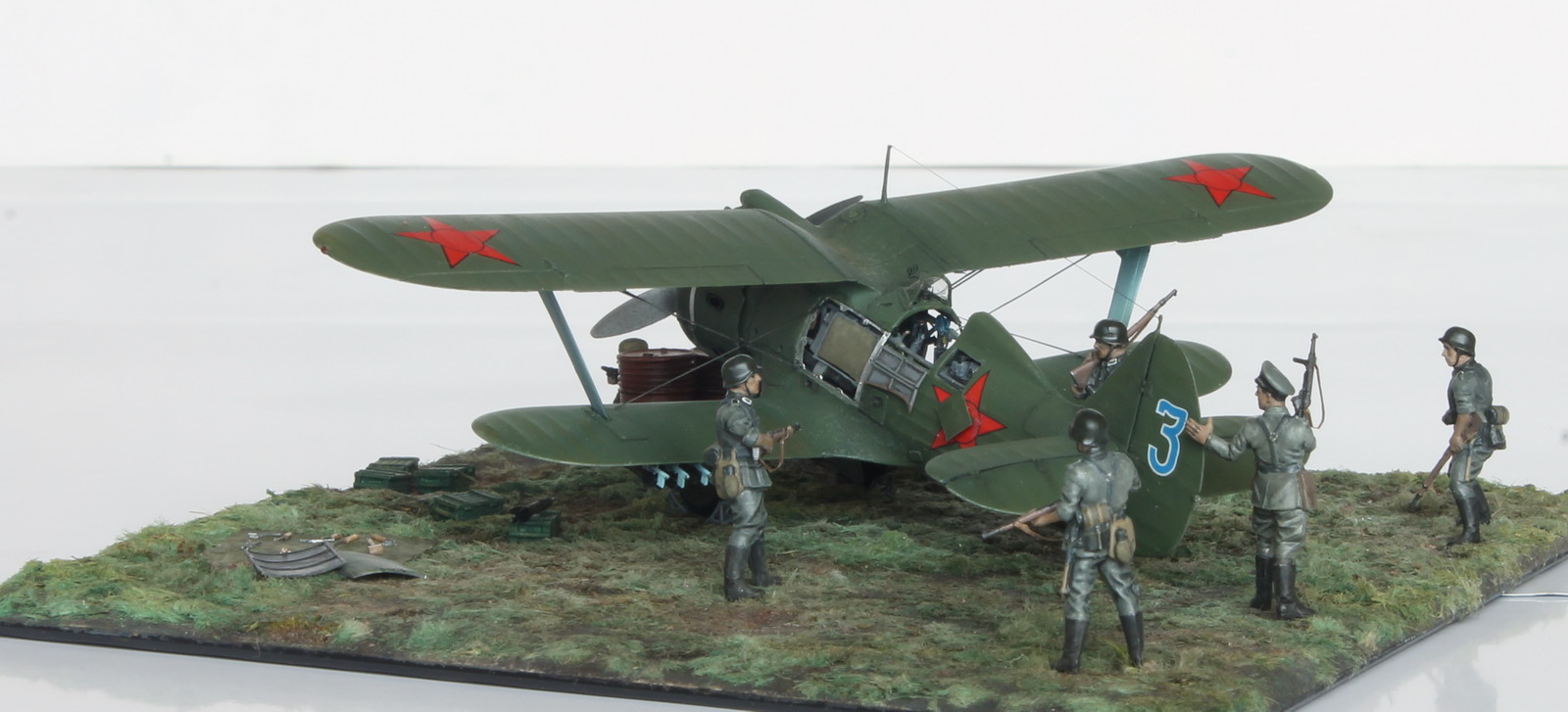

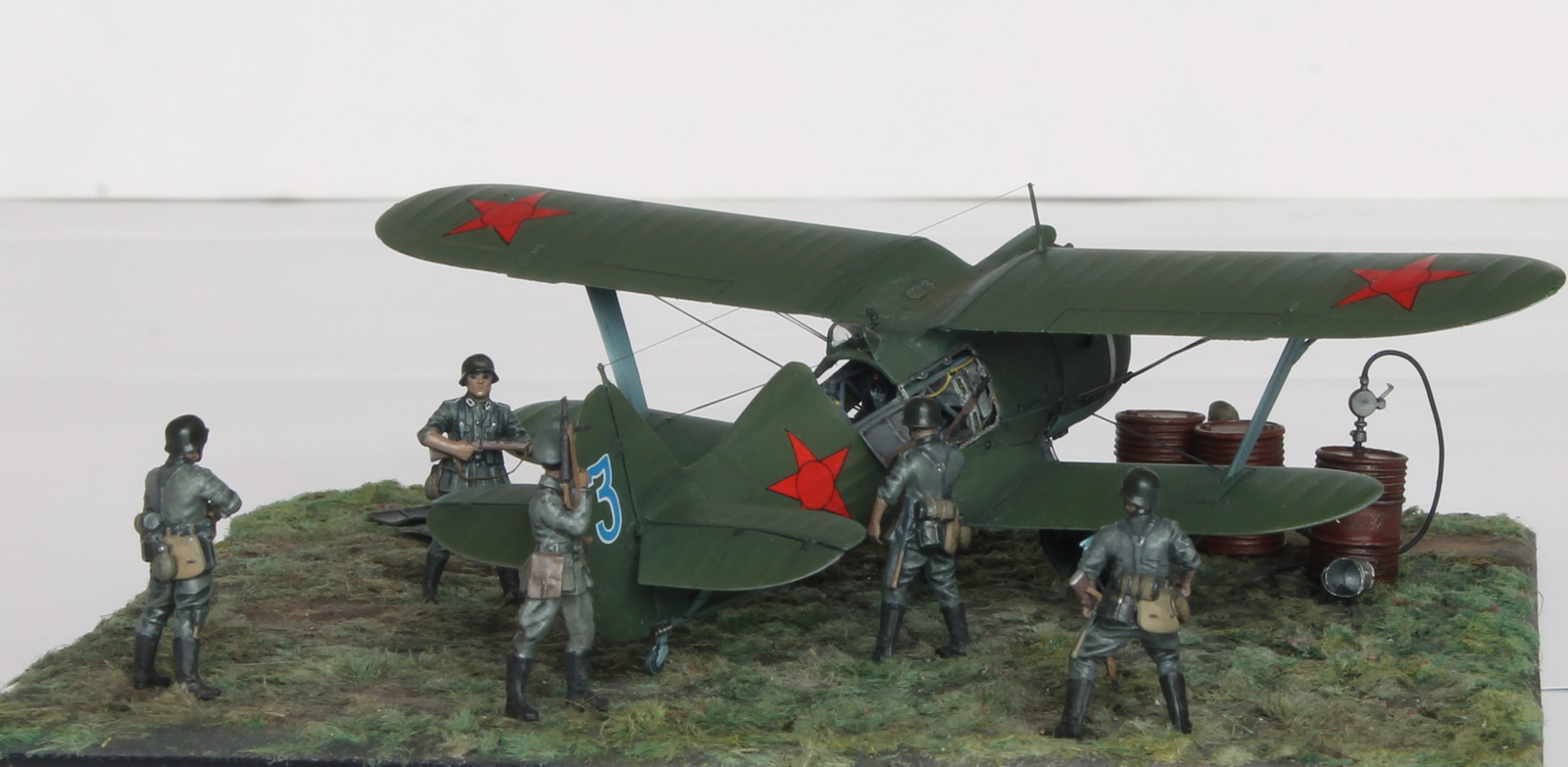

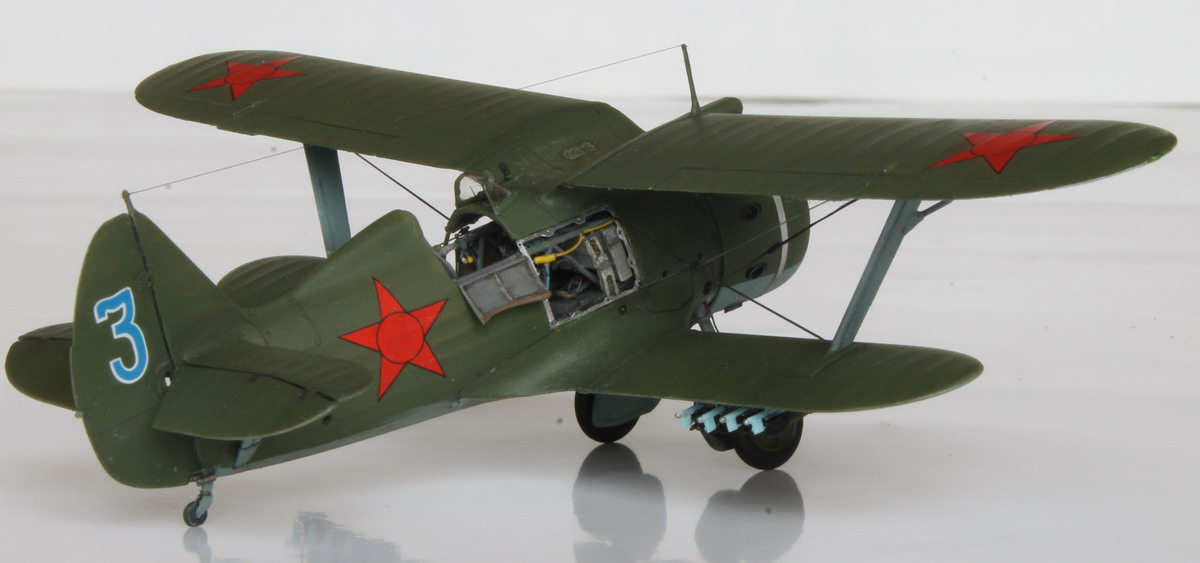

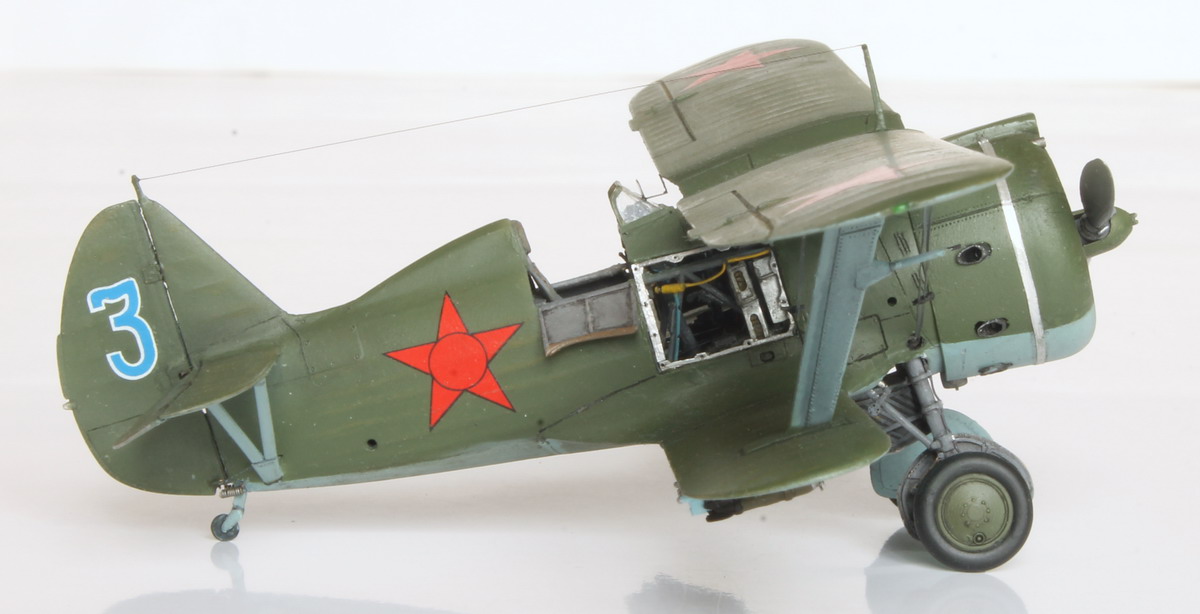

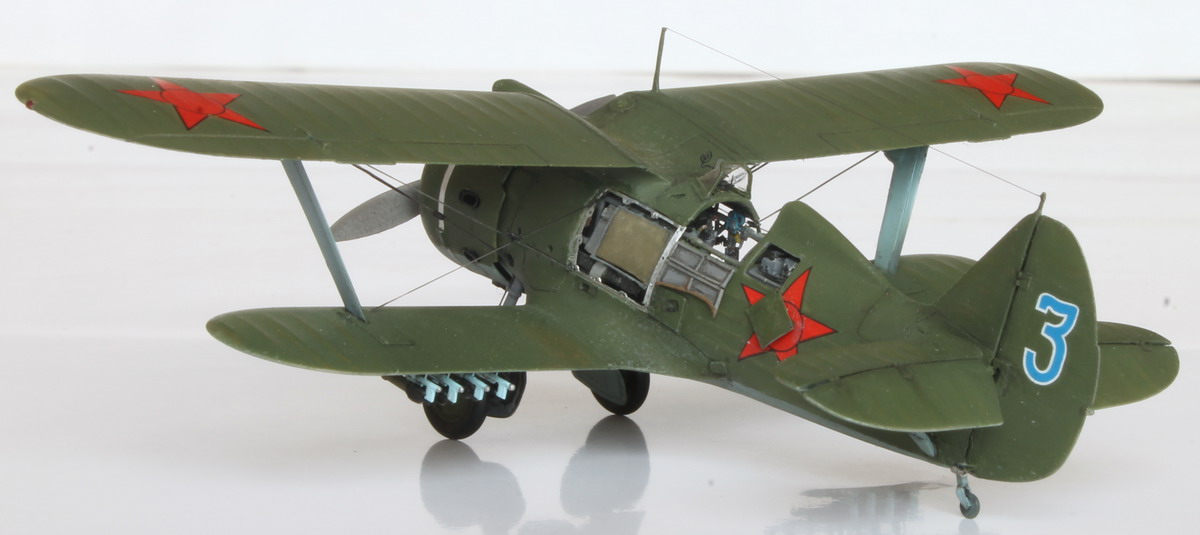

Немного видов сбоку.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"

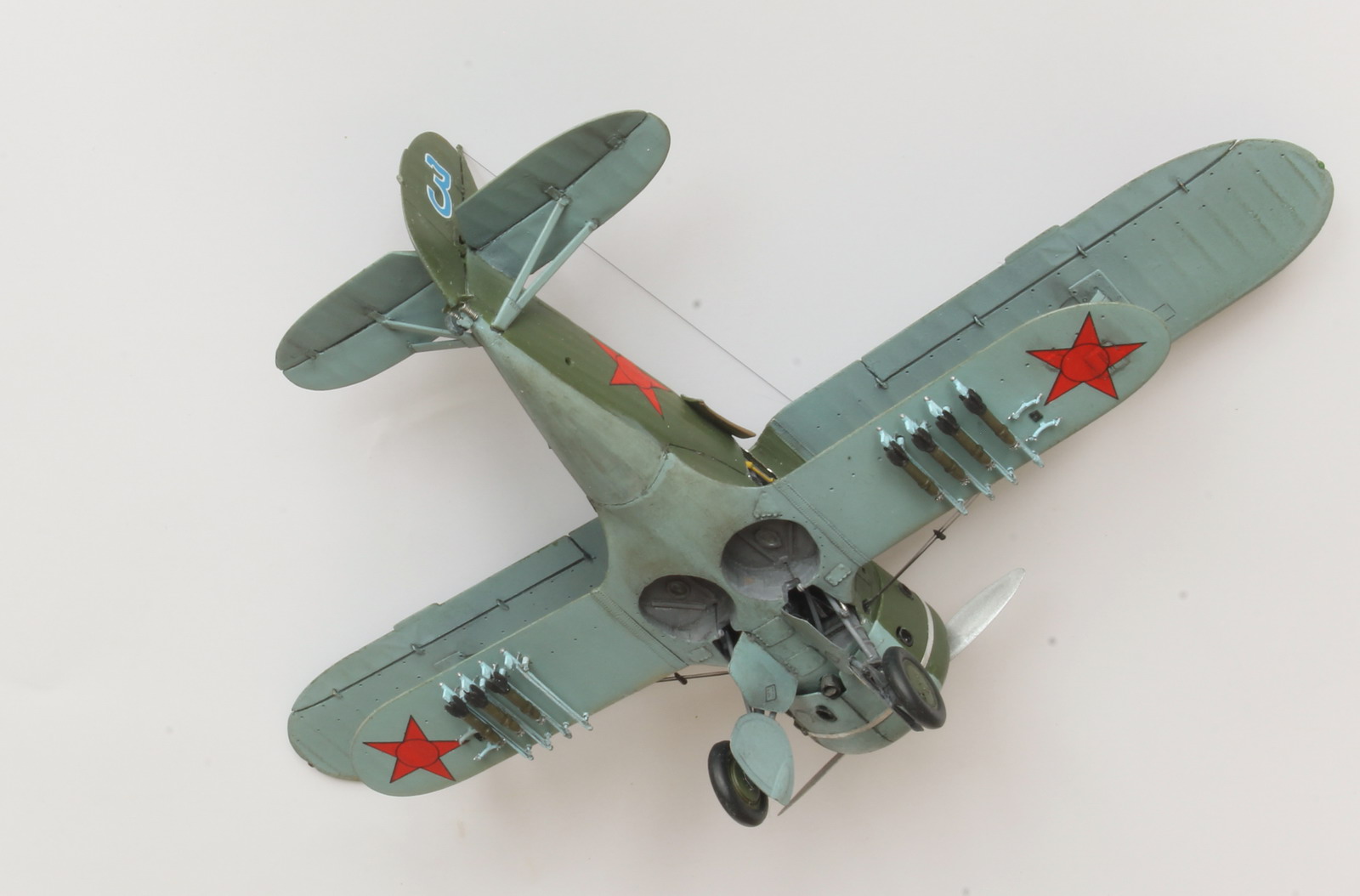

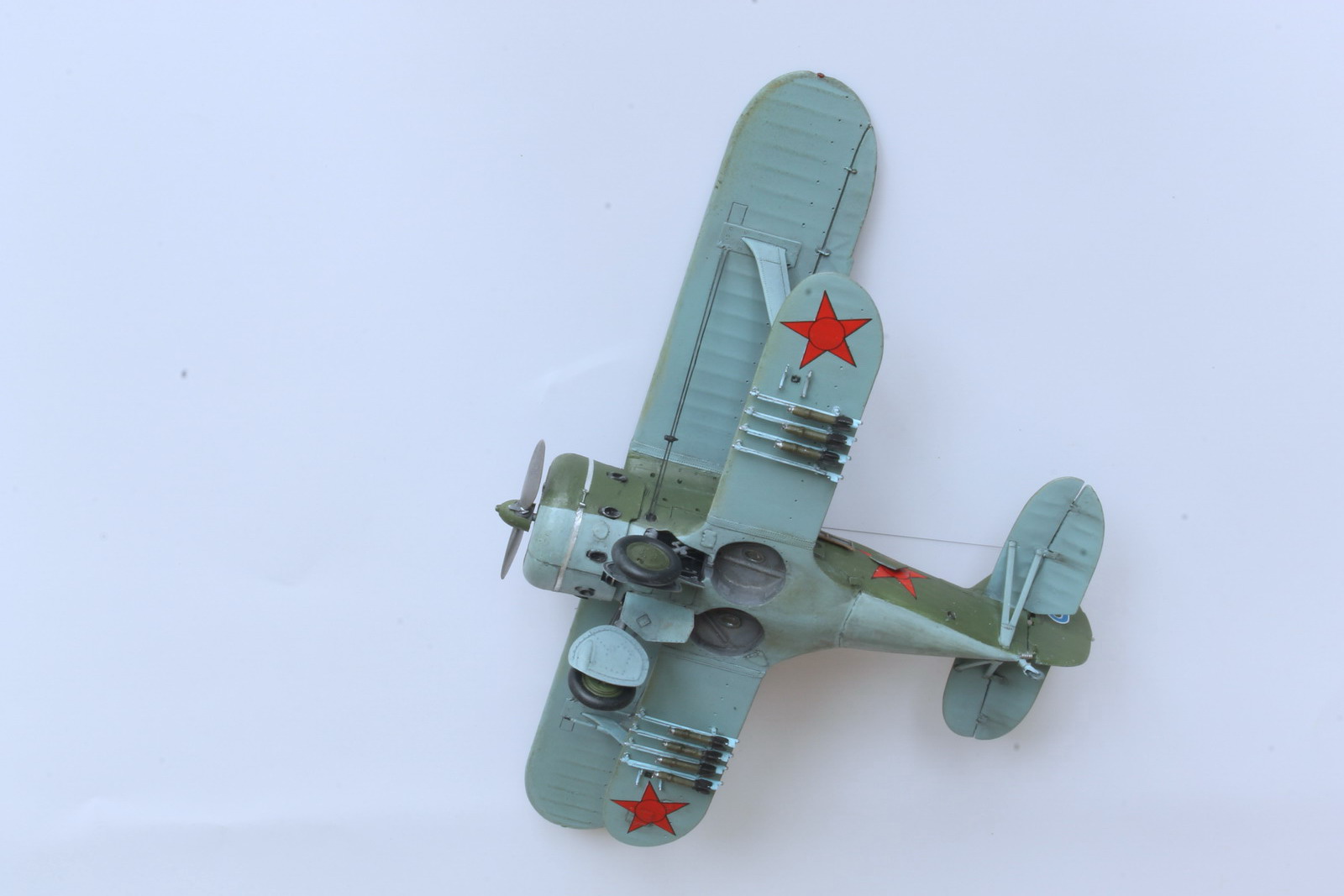

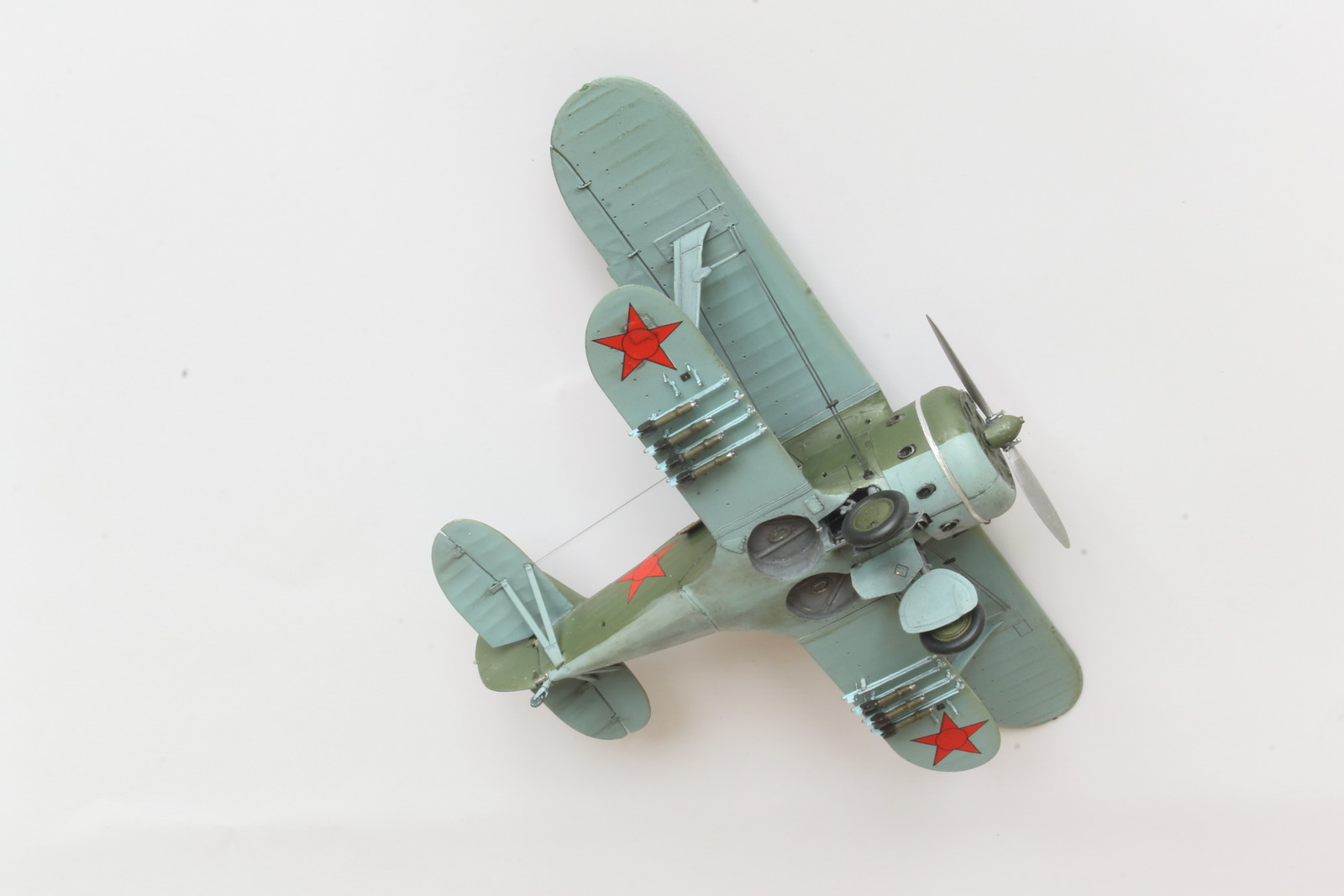

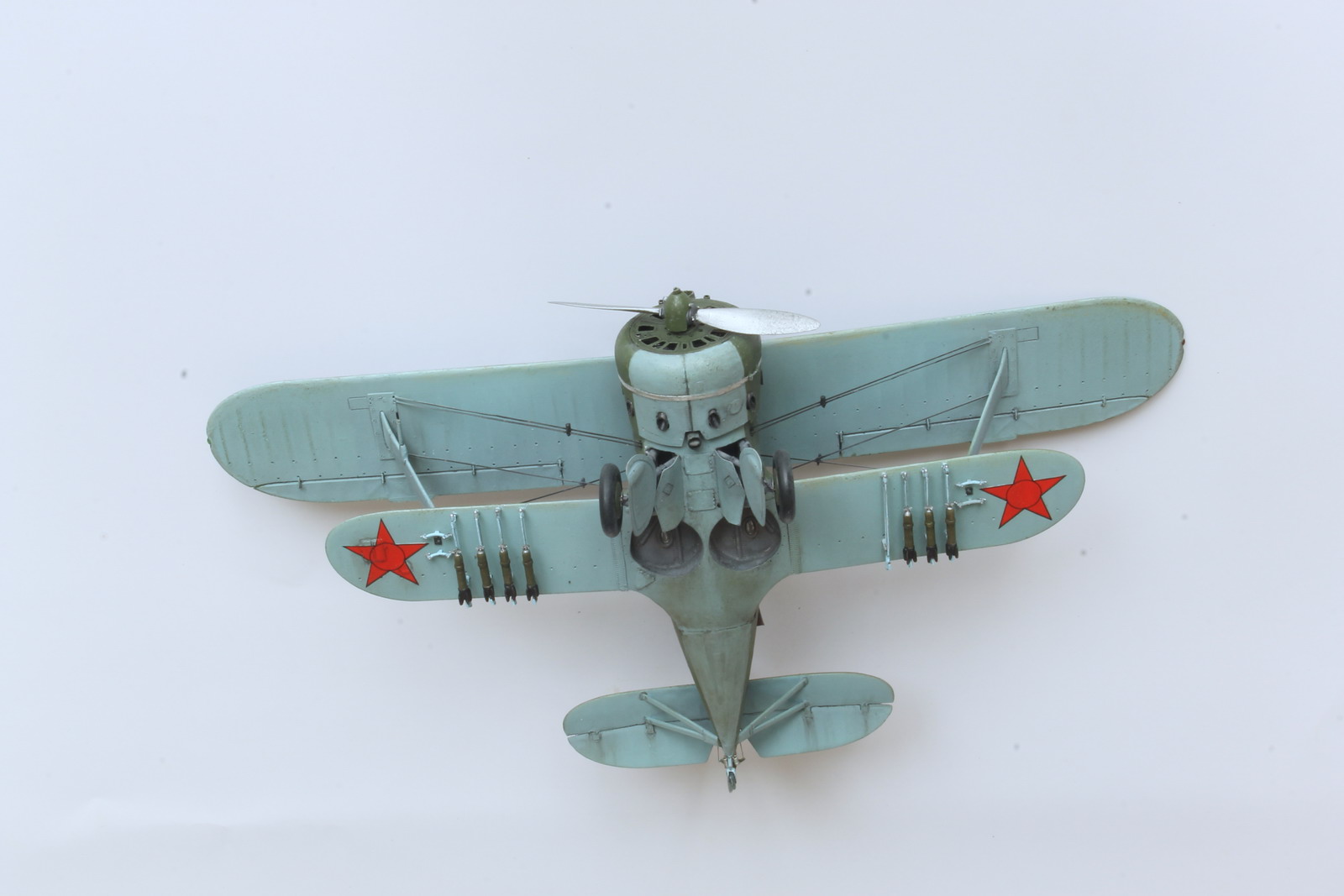

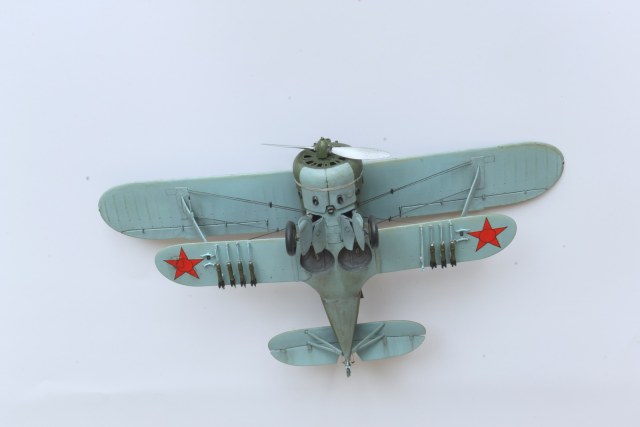

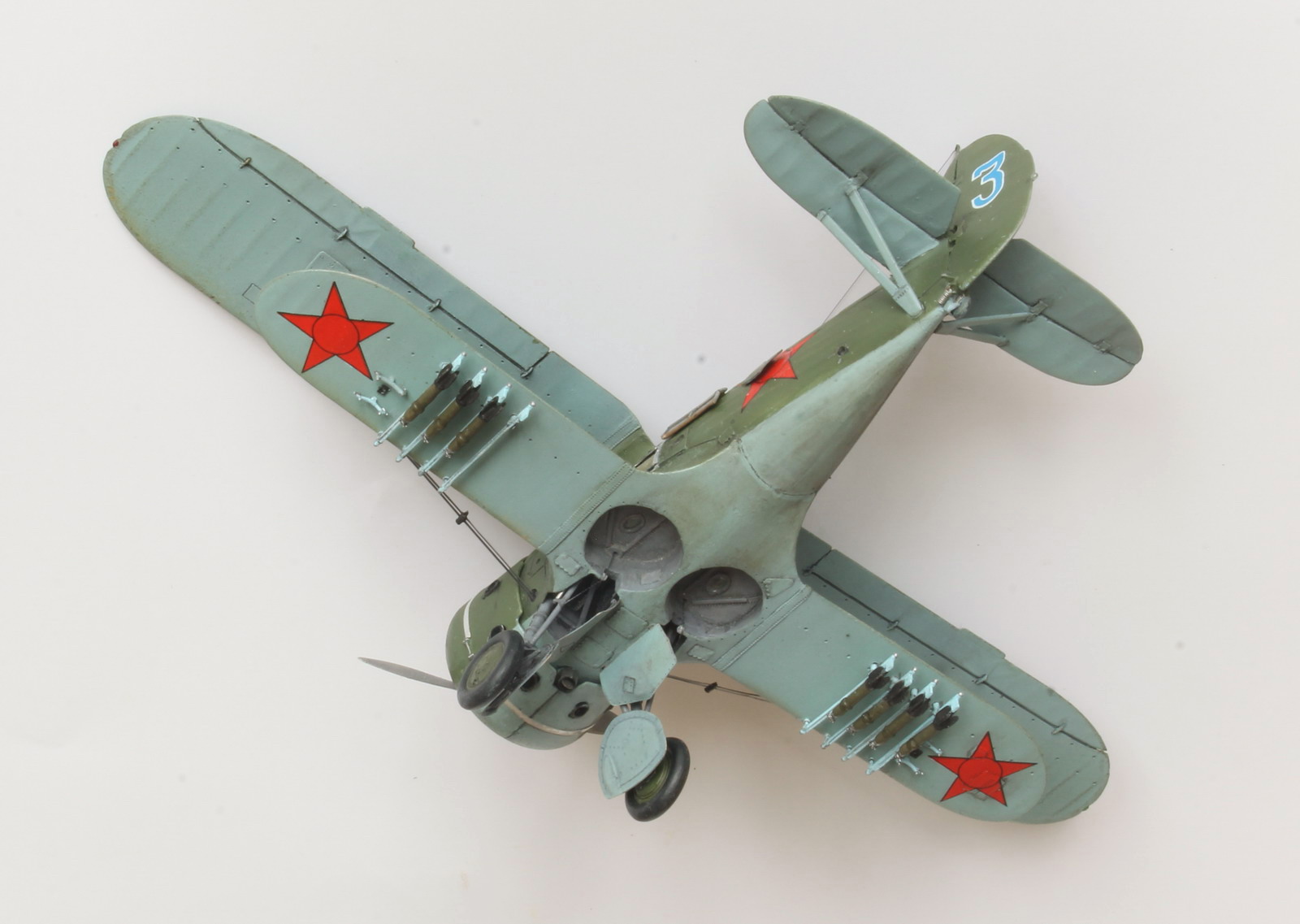

Виды снизу.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"

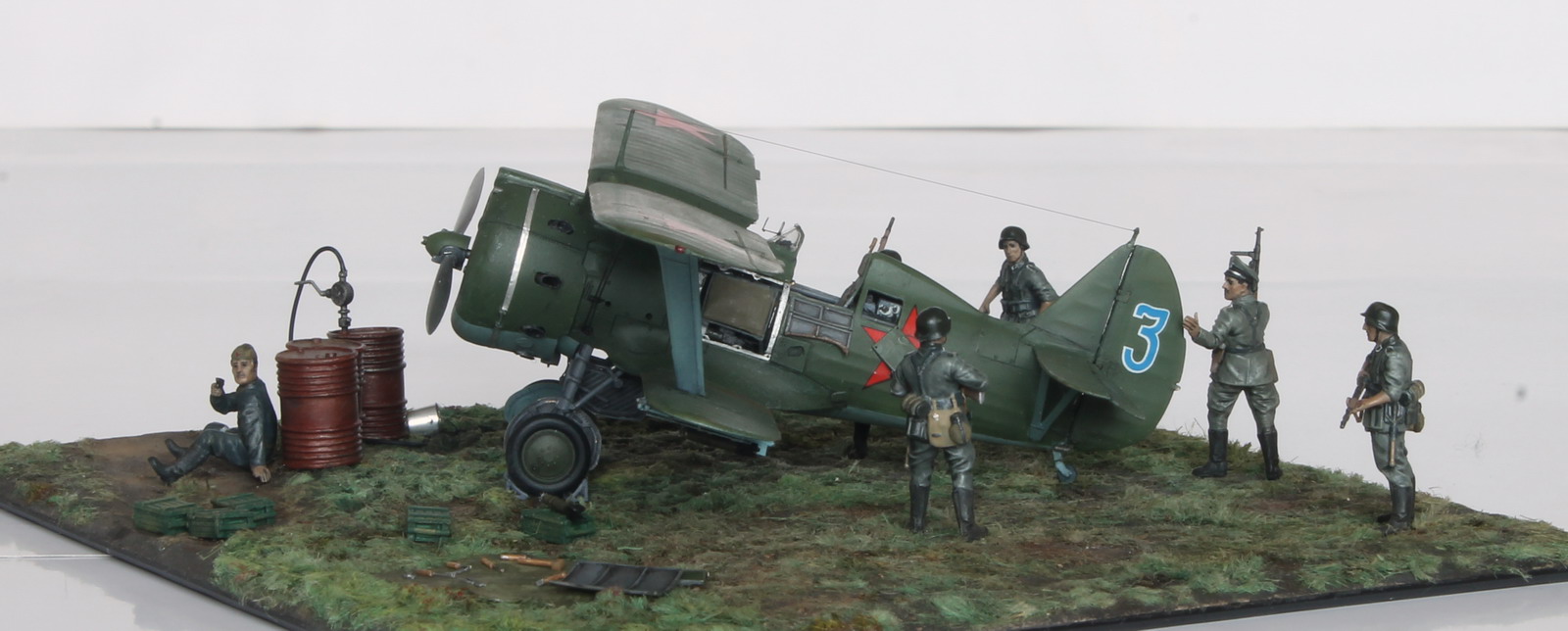

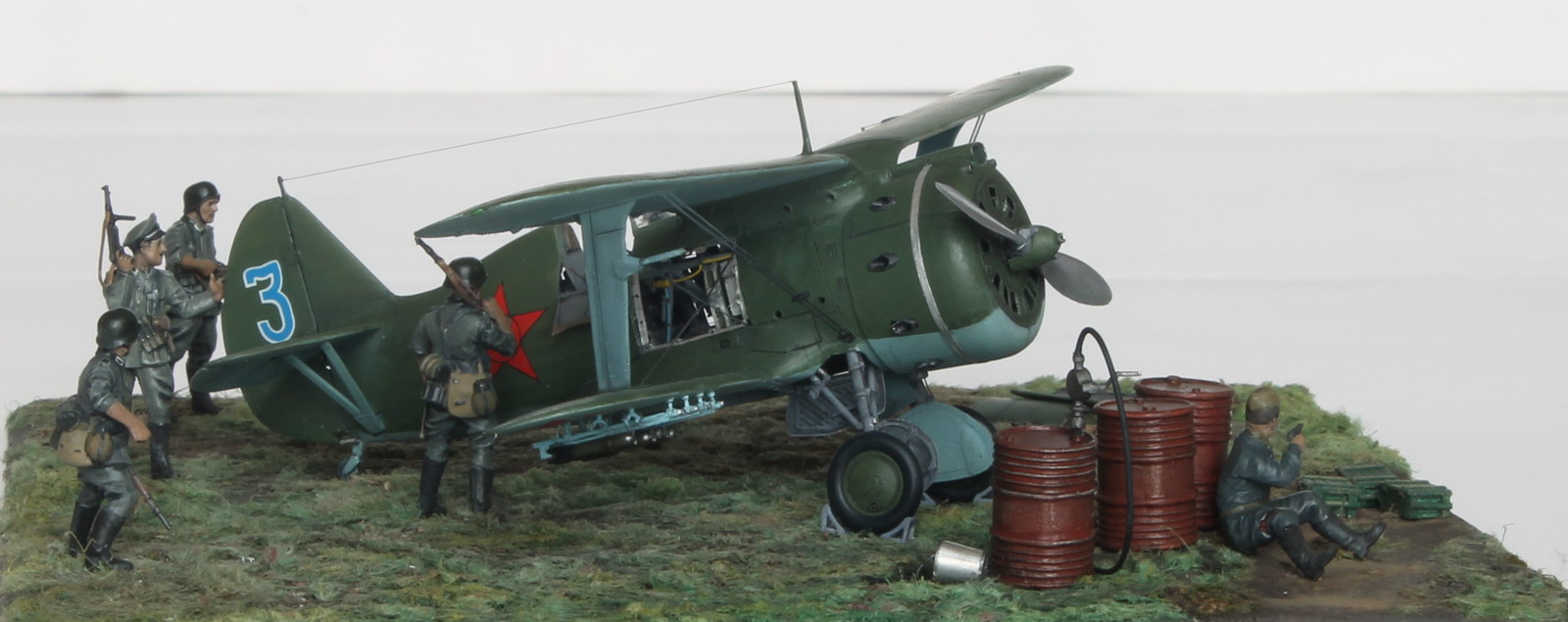

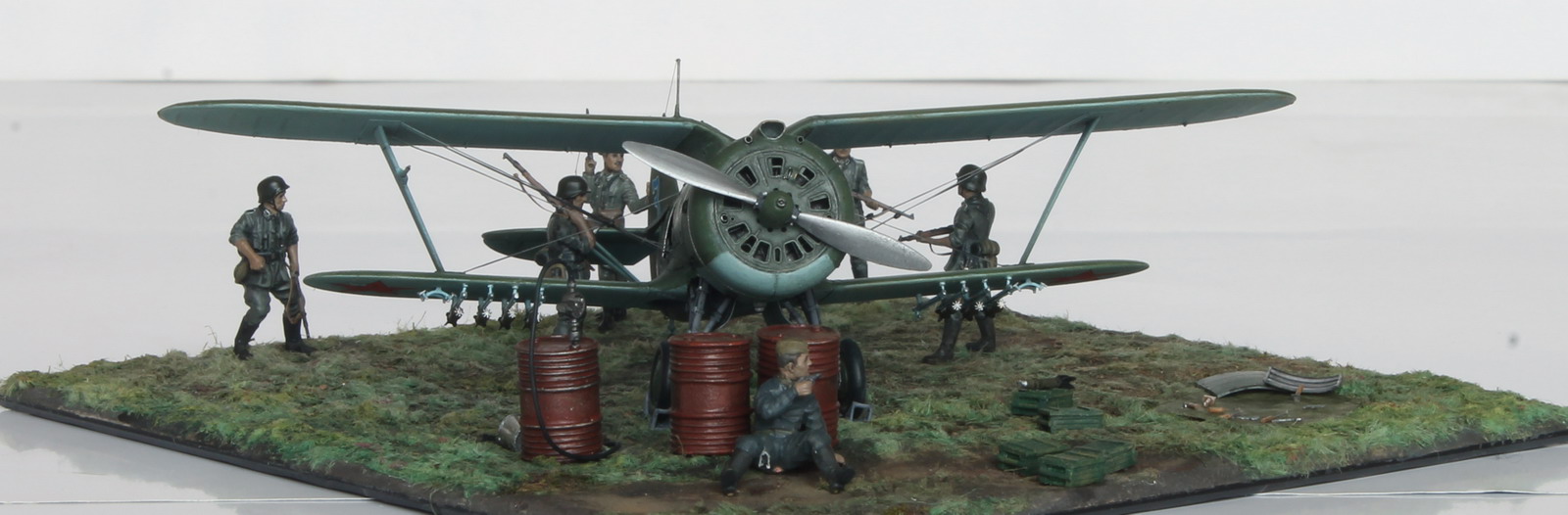

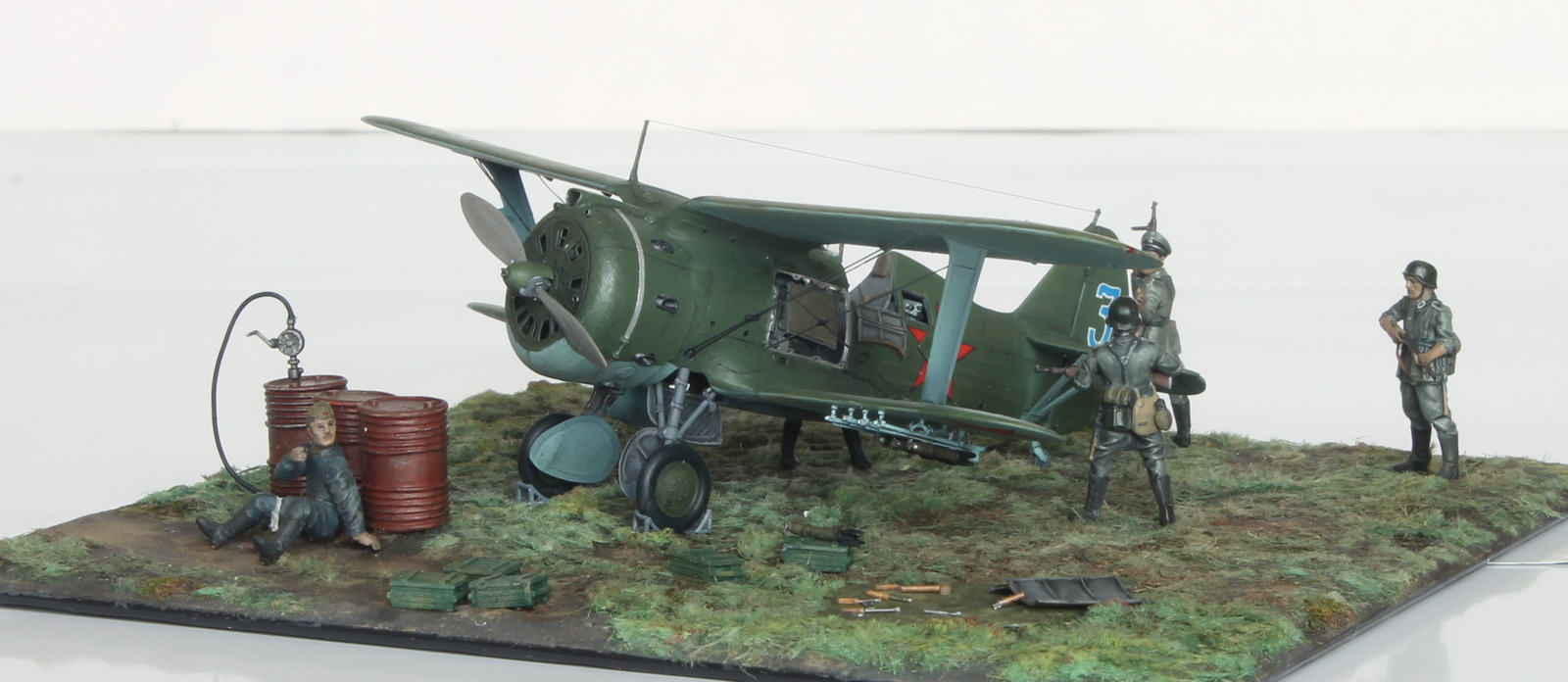

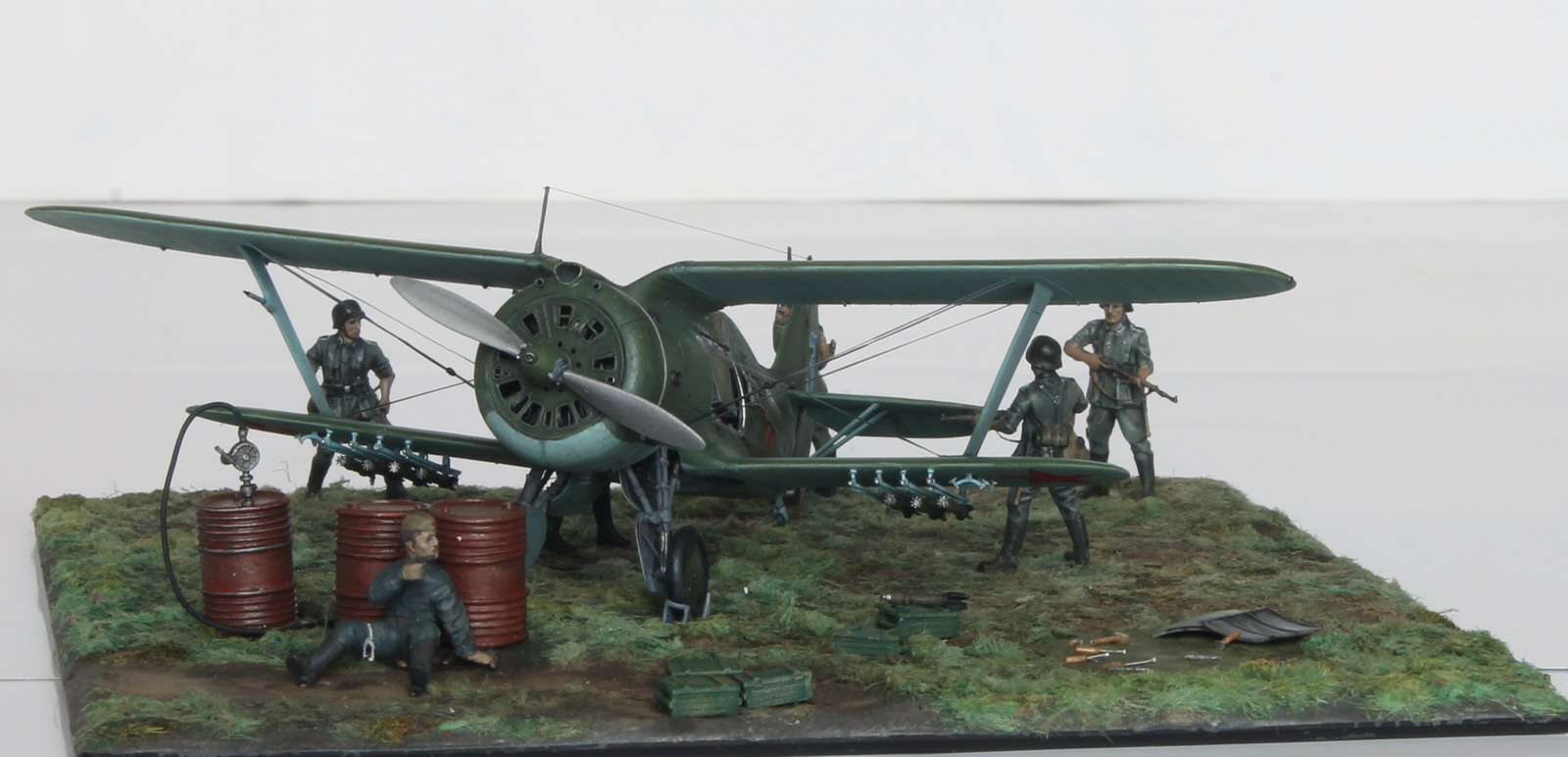

Ну и ради чего все делалось.
События 2 июля 1941, захват немцами аэродрома г. Борисов.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Кстати, ГОТОВО, Ура!!! Успел.

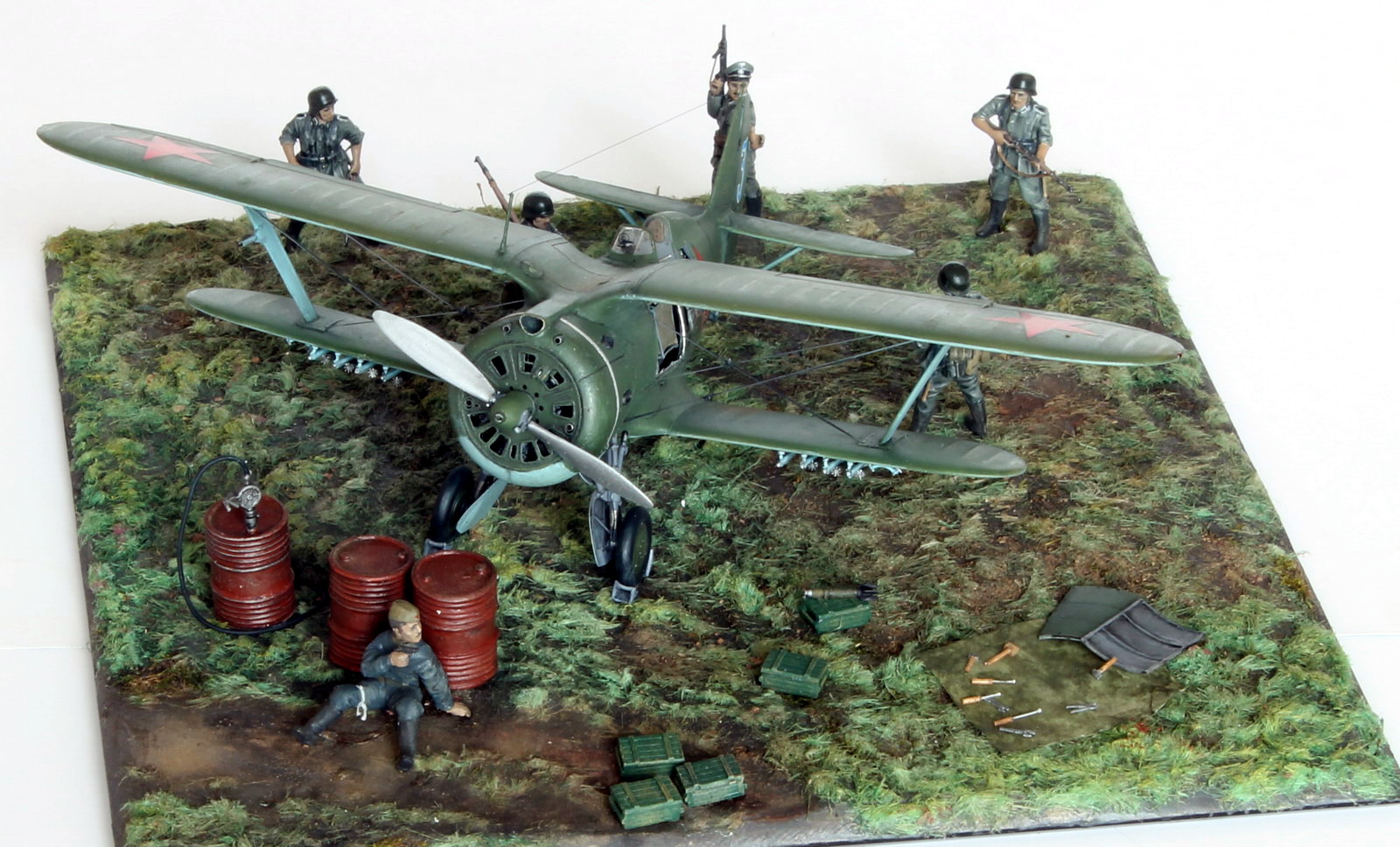

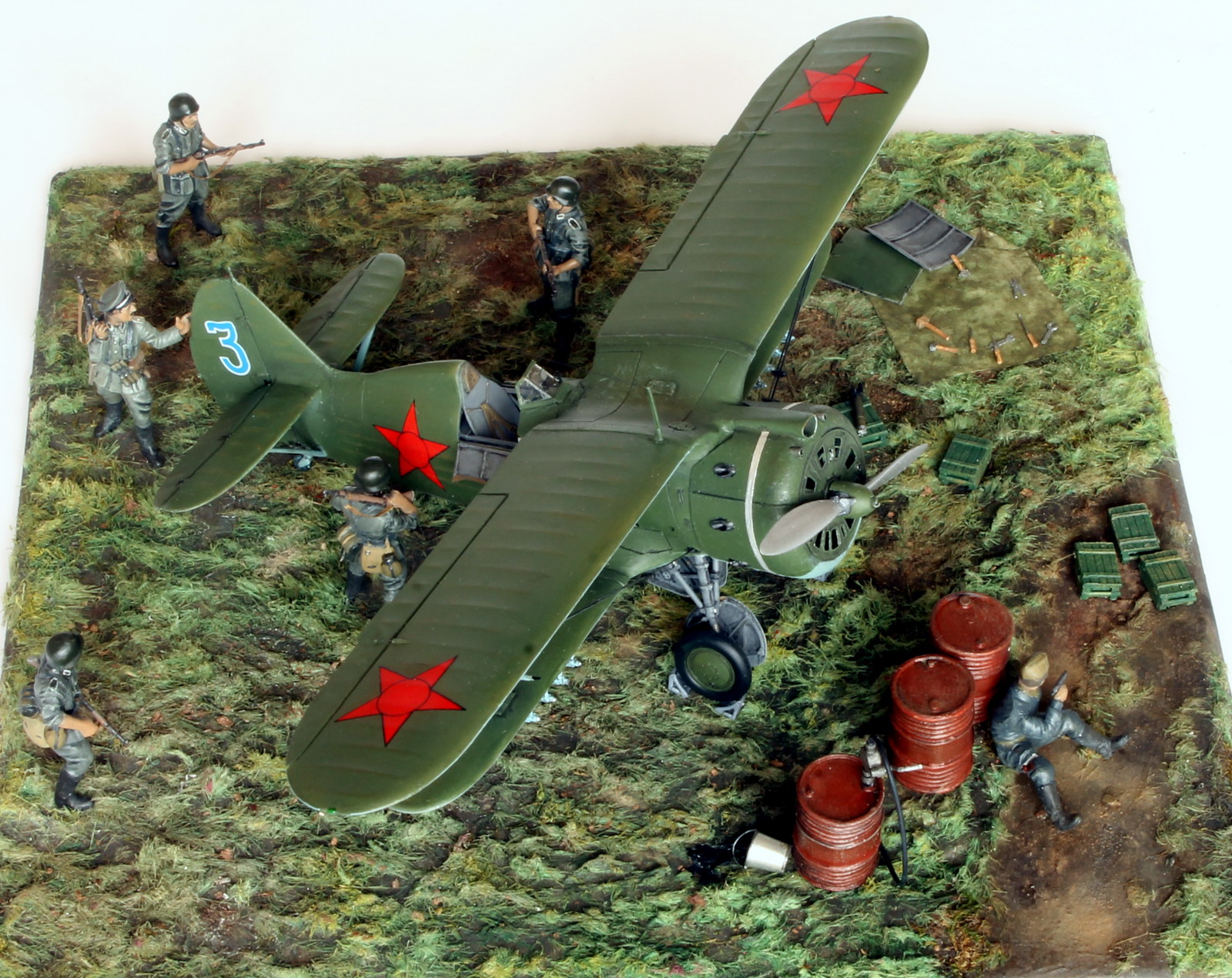

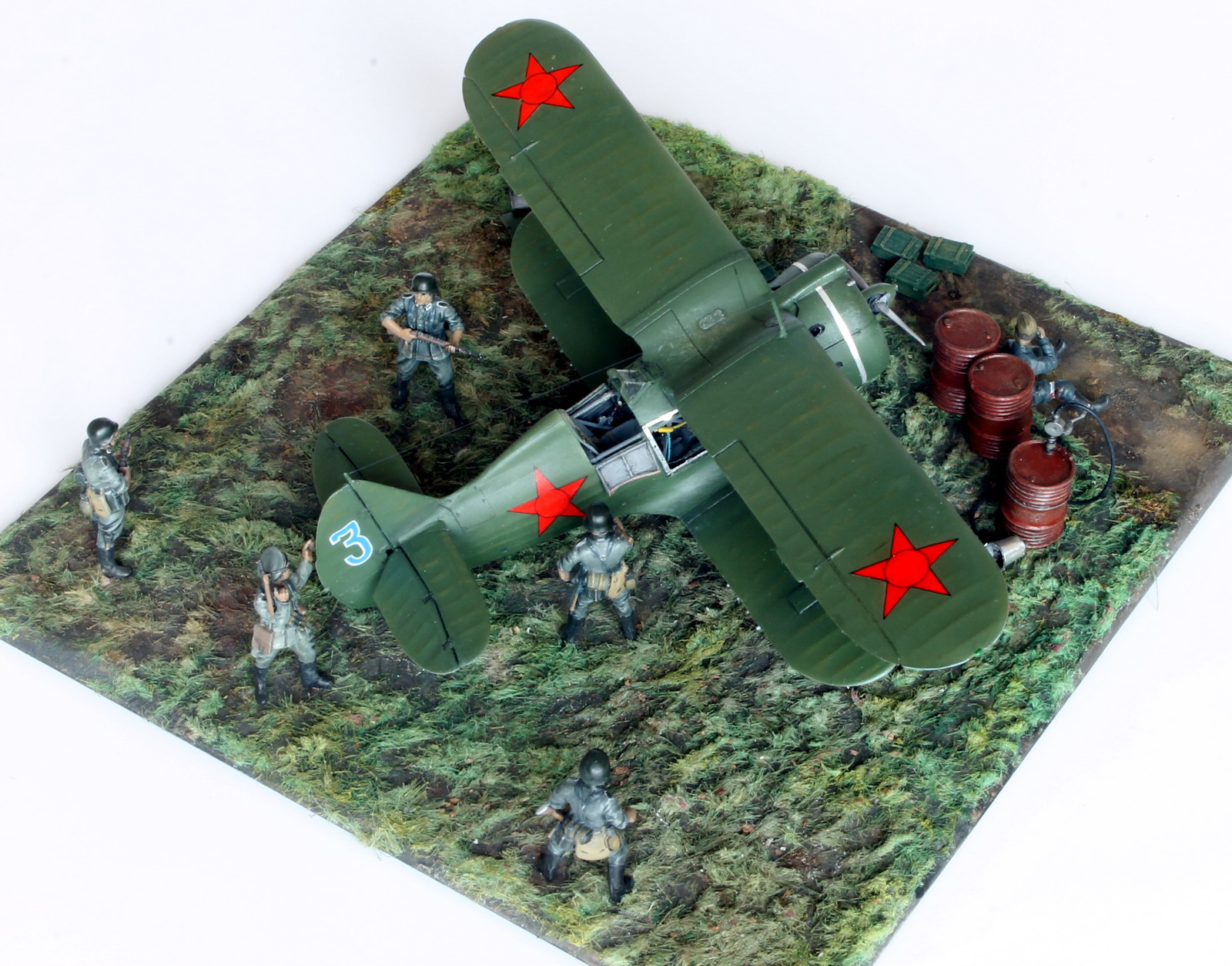

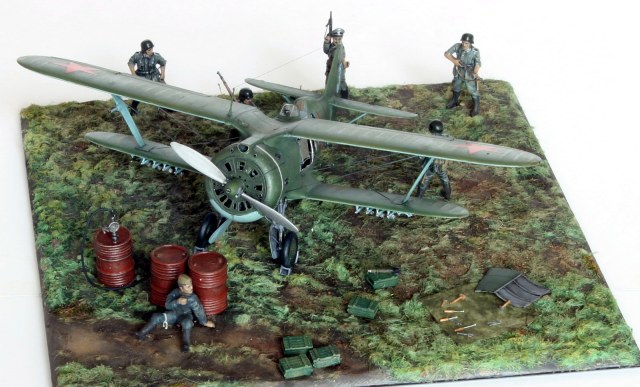

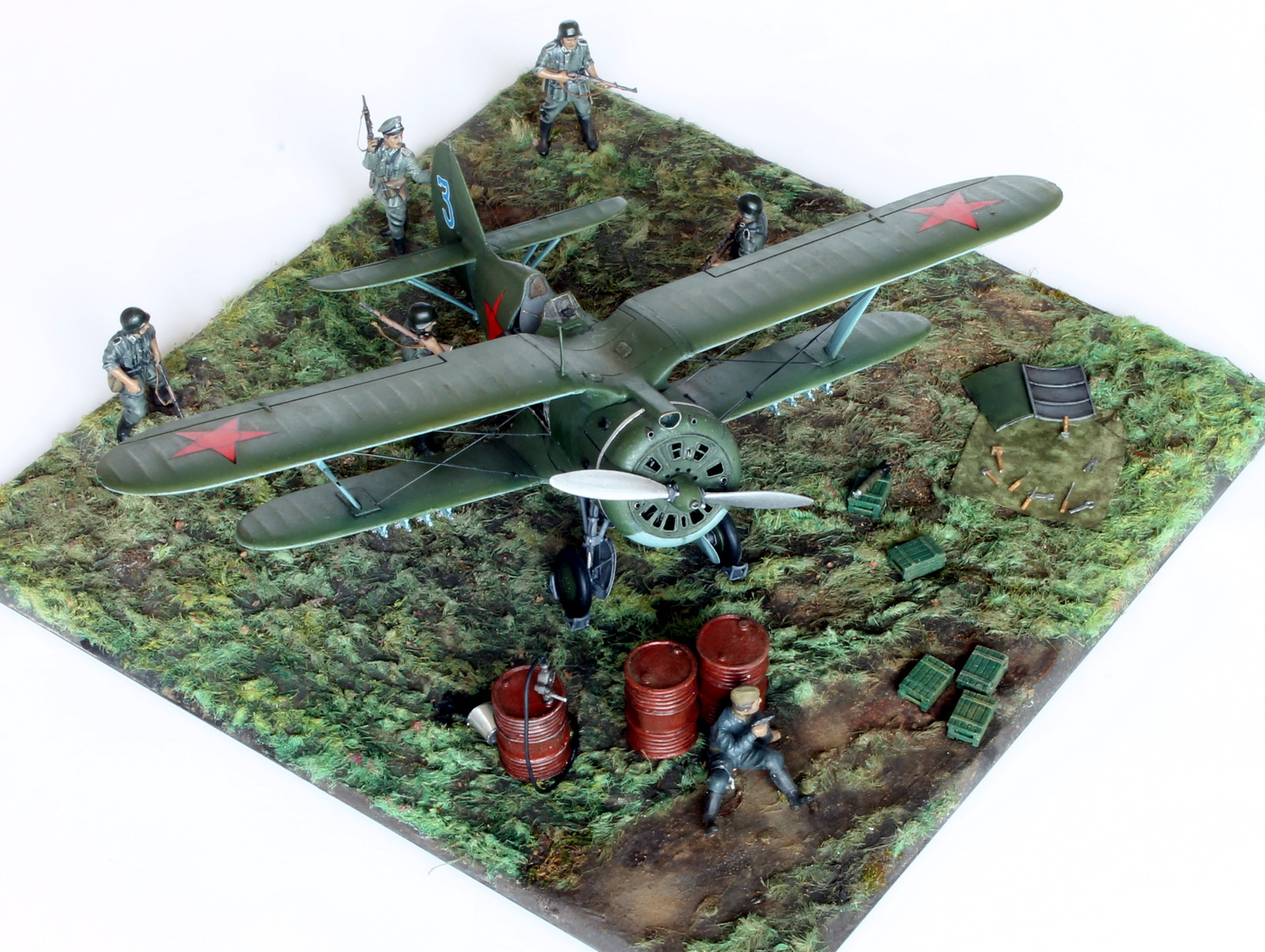

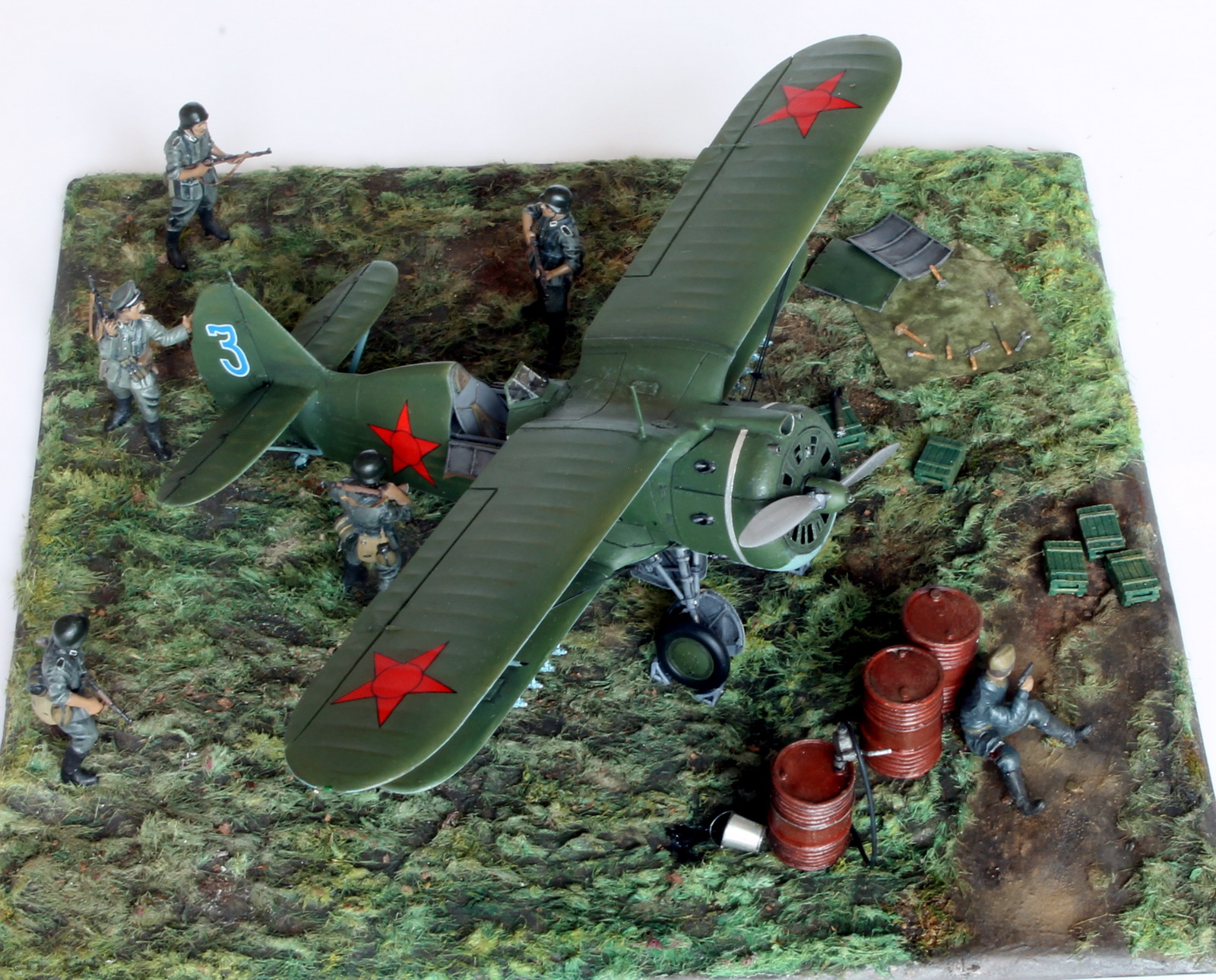

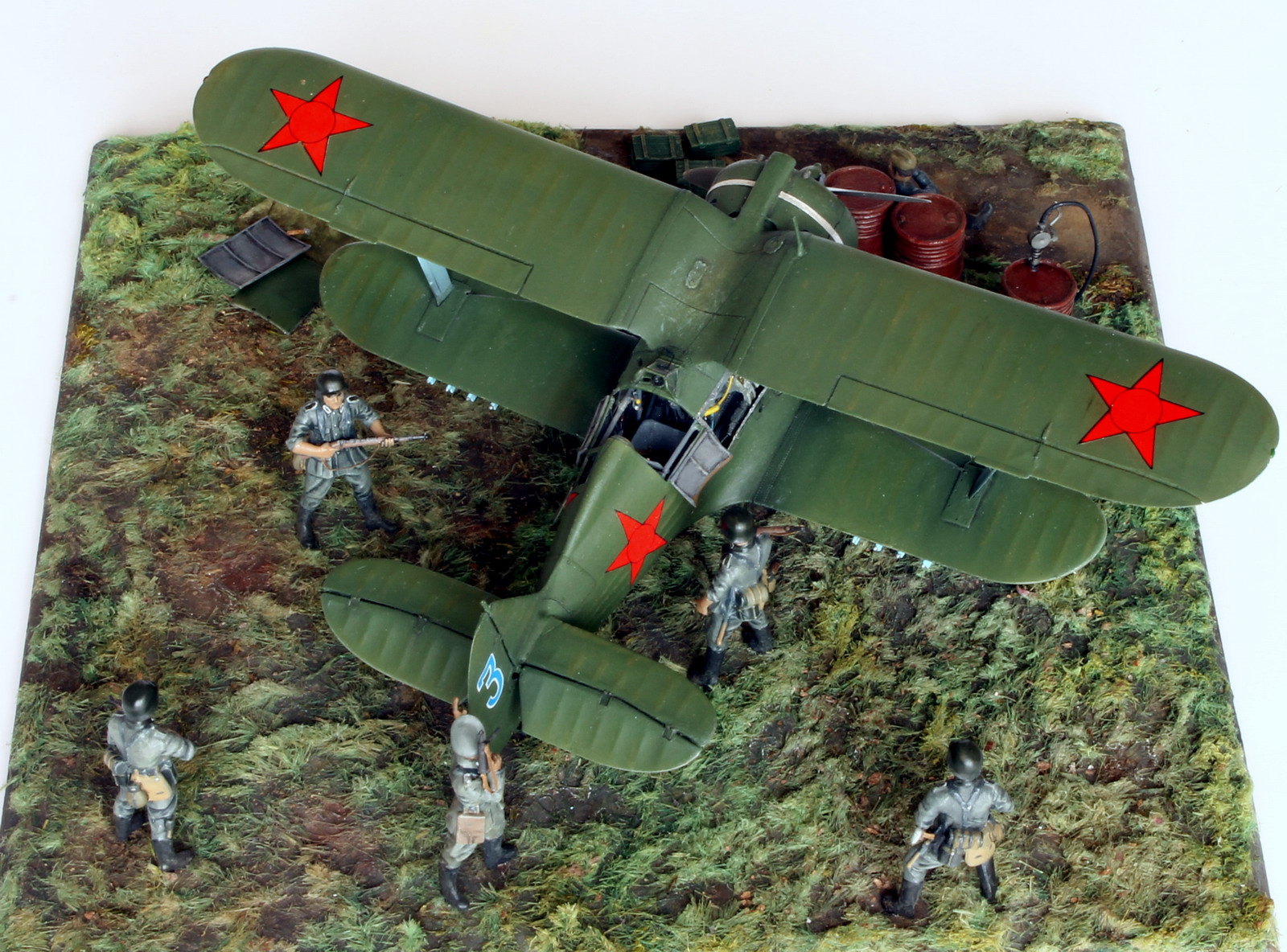

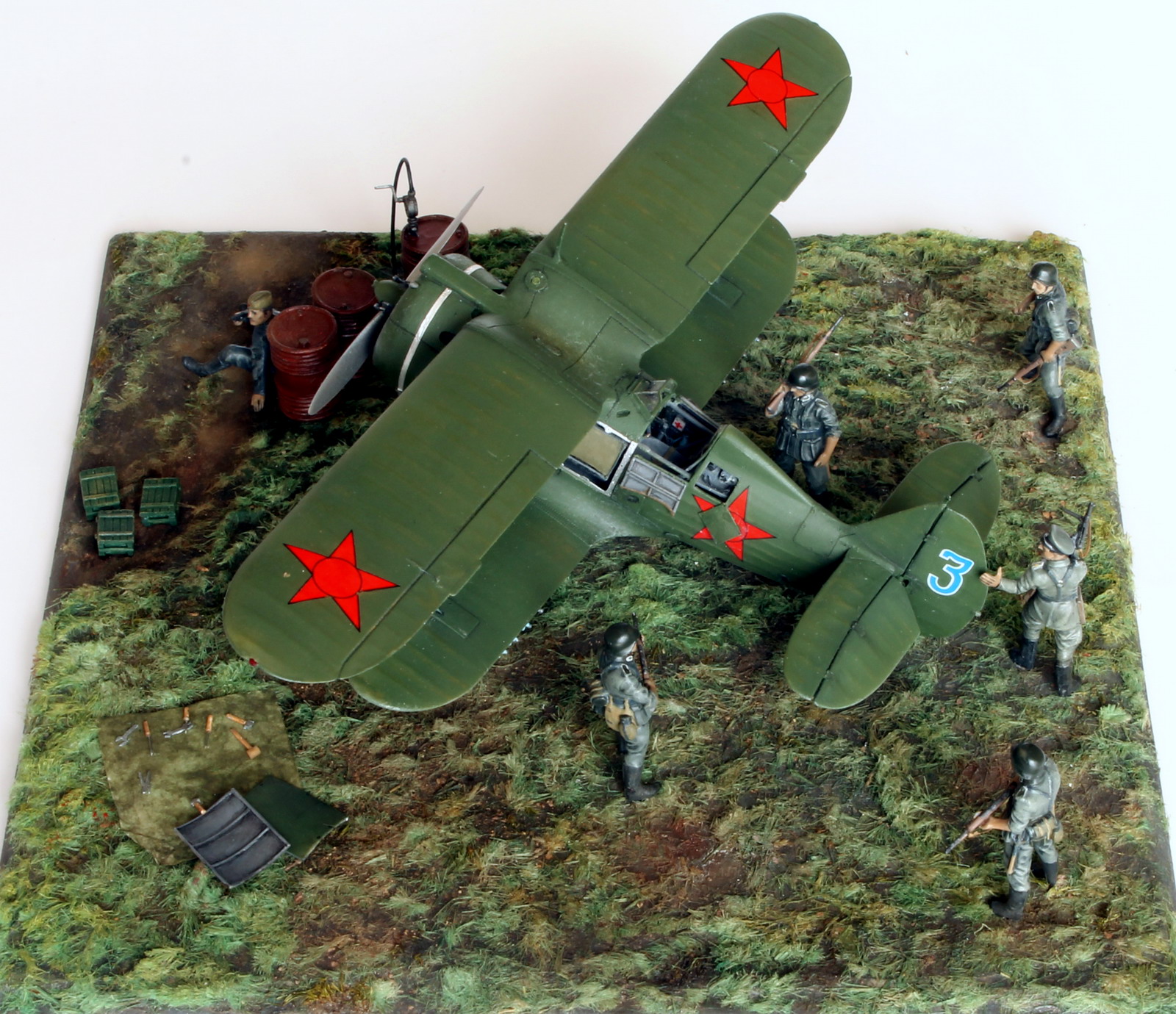

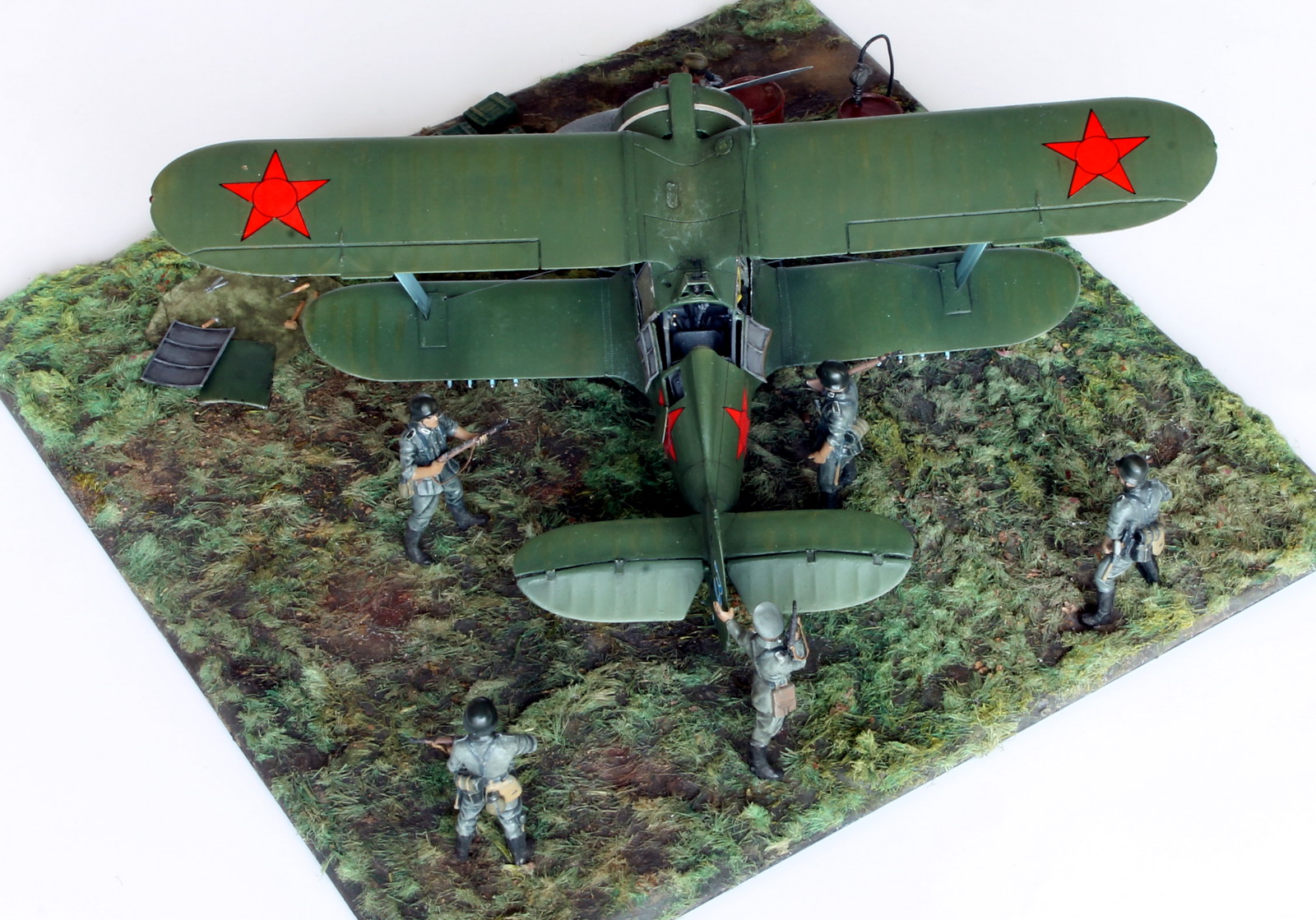

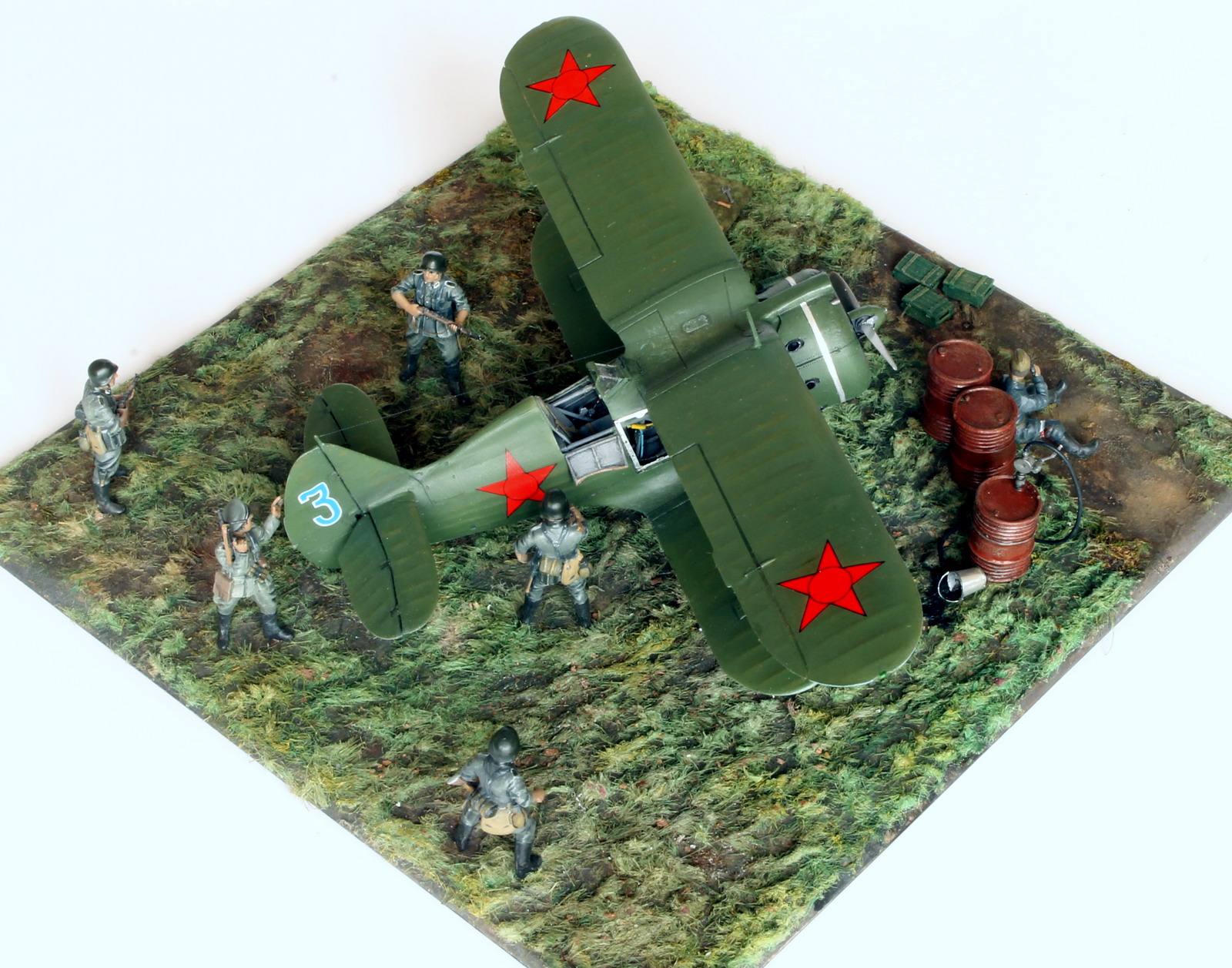

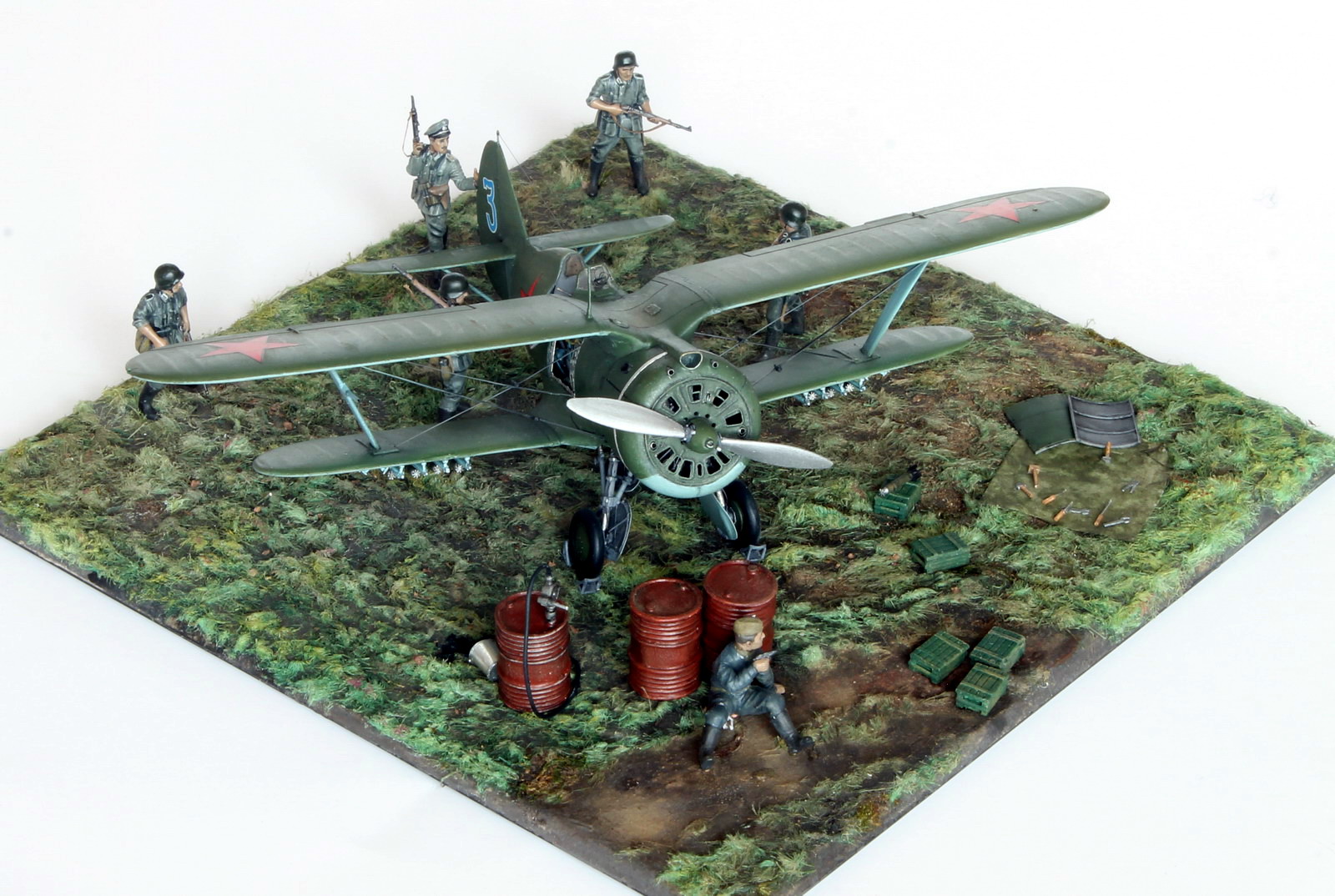

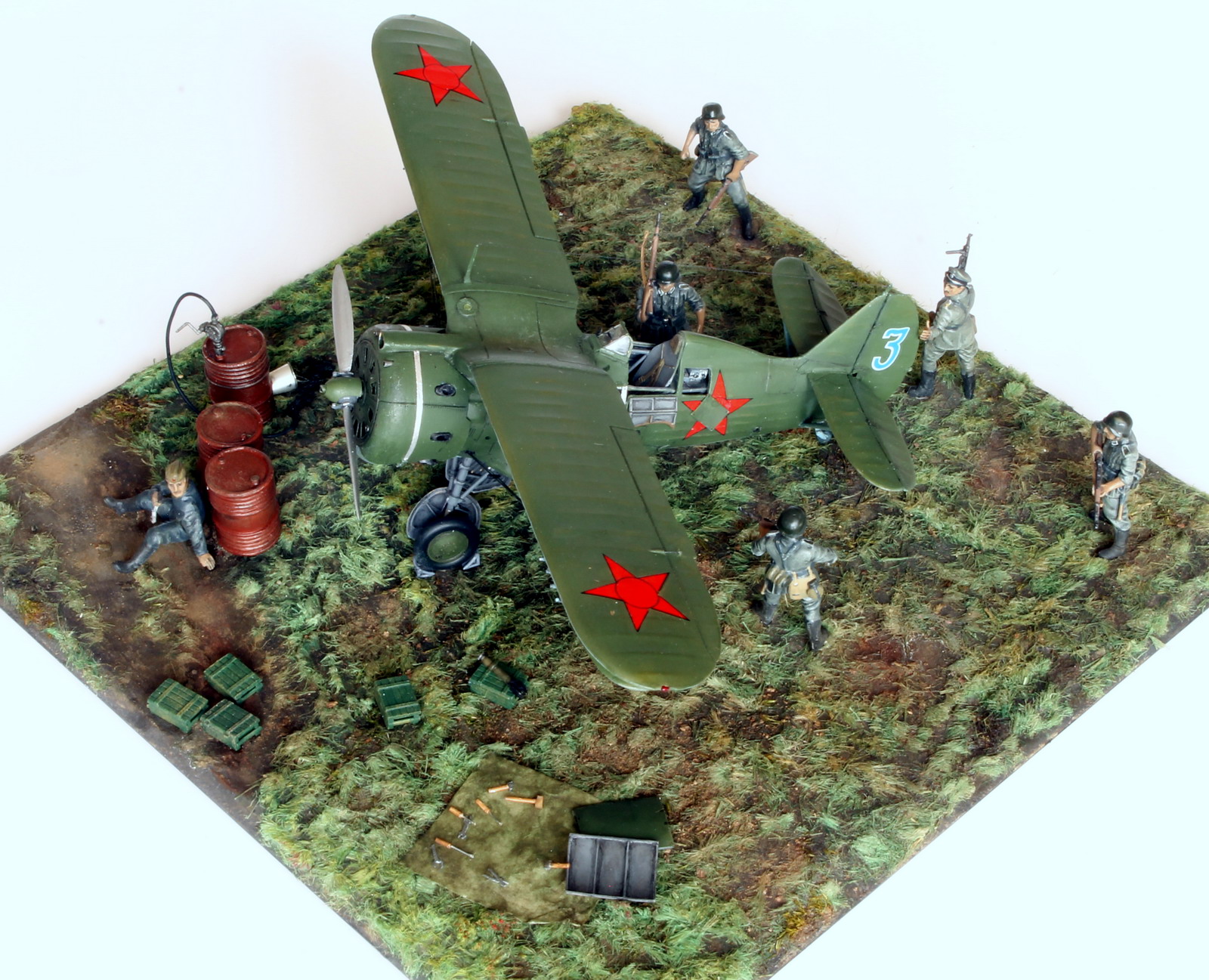

Вид на диораму сверху.
В диораме использованы солдаты из набора Звезды "Немецкая кадровая пехота". Позы солдатам переделаны под более расслабленные.
Советский раненый авиатехник - из звездовского набора авиатехники ВВС РККА. Поза опять же переделана.
Земля - крашеный гипс на пластиковой подставке, трава - натуральный лён. В окраске использованы акварель и пастэль.
Бочки советского образца - самодельные, помпа - из набора Звезды, ведро, инструменты, колесные упоры и пр. - самодел.
Перед фотосессией в прихожку еще раз пройдусь матлаком по бочкам и фигуркам - блестят зело.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Эпично ! Чем и как расчаливали , Константин ? Чем красили ?
Добро пожаловать в Песочный клуб !
Спасибо за отзывы.
@Rata написал:Чем и как расчаливали , Константин ? Чем красили ?
Красил (как и всегда) эмалью Тамия, цвета мешал сам.
Расчалки - полоски, нарезанные из диска 3-х дюймовой дискеты с помощью самодельного сдвоенного резака.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Интересное решение . Надо будет опробовать .
Добро пожаловать в Песочный клуб !
Здорово очень! Только, Константин, зря Вы этого механика отдали на съедение "серым волкам", чего он против них с пистолетом. Теперь буду думать, переживать...
По поводу задней части винта в серебре - на фото никак чернота лопастей не видна, хотя свет падает спереди.

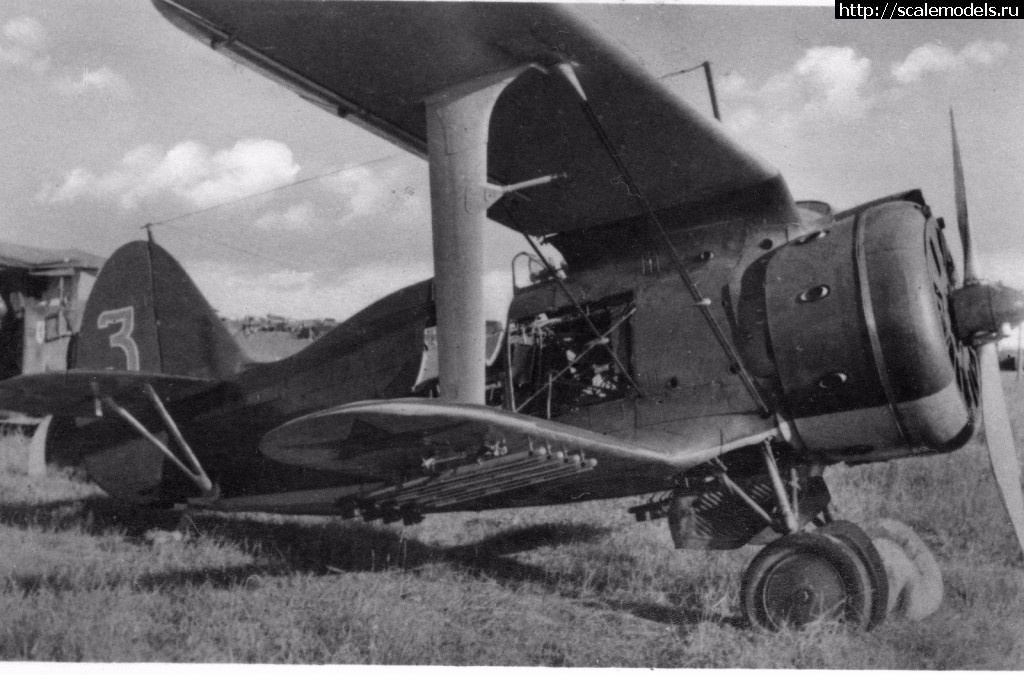

Но зато увидел отводку антенны от задней мачты к рации, которую раньше не замечал и которой не было на чертежах. Надо будет доделать. Заодно и изоляторы поставлю.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
@Сергей Бусаргин написал:Только, Константин, зря Вы этого механика отдали на съедение "серым волкам", чего он против них с пистолетом.
Один против пяти - хорошее шансы выйти победителем. История той войны помнит более жесткие случаи, Дмитрий Овчаренко схлестнулся один против пятидесяти и вышел победителем со счётом 21-0, + трофеи, документы офицеров и две головы тех самых офицеров. А Сиротин Николай...
А скольких героев мы ещё не знаем!!!
Так что всё очень даже может быть...
Эх, ему бы гранату!!!
Константин, поздравляю!!! Отлично и по изготовлению и по атмосферности!!!
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Эстет
Спонсор
На сайте с 02.12.2013
0 11221
Наверное - Сиротинин...@Малиновский написал:А Сиротин Николай..
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©
Спасибо, спасибо...
Игорь, гранату нельзя - самолет достался немцам без следов от взрыва.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Отличная работа. Просмотрел с большим удовольствием. Многое взял на заметку для своих "чаек".
Я бы посоветовал выхлопные патрубки изнутри залить черным (смывкой), а то они в один цвет что снаружи, что изнутри.
