Для постройки выбрана относительно новая модель от ICM И-153.
Несмотря на кучу косяков альтернативы в 72-м масштабе нет. Будем доводить до ума сей кит.
До кучи есть очень хороший набор от Гонзы. Будем его также задействовать по максимуму.
Что планируется сделать: колесный вариант самолета черноморского театра военных действий по состоянию на осень 41-года. С подвесами не определился.
Будет открыт один боковой люк обслуживания пулеметов, опущены обе дверцы. Капот разбирать не буду - внутренний капот-конус все равно не даст вида на мотор, а без панелей внешнего капота самолет выглядит инородно.
По прежнему тешу себя надеждой собрать несколько поликарповских самолетов в одну композицию - Фрайдорфская группа, а там уже будет 15-бис со снятыми панелями капота и видимым мотором. Второй такой же делать не интересно. А вот открыть ШКАСы Чайки в пику ПВ-1 на И-15Бис и показать разницу компоновки оружия - уже интересно.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Для начала - привычное утончение стенок изнутри методом выскабливания и шкурения, потом силовой набор, противопожарная перегородка, ящик для инструментальной сумки. Смотреть пока нечего, покажу готовый каркас.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Замеченные дефекты набора, которые будут исправляться (помимо Гонзы)
1. Мелкие ниши - срезать крышку, нарастить
2. Узкий рамный каркас - заменить перегородки, продлить вперед и назад дополнительными секциями
3. Совершенно неверный пол кабины - сделать с нуля
4. Узкое сиденье и бронеспинка - сделать с нуля
5. Нет лонжеронов и каркаса в районе ниш шасси - самоделить
6. Сделать отсутствующий топливный и маслобак
7. Изготовить самодельные ШКАСы, патронные ящики, рукава питания патронами и отвода гильз
8. Смешные пеньки на боковинах корпуса заменить отверстиями отвода пороховых газов из труб для пулеметных стволов
9. Переделать стойки шасси до нормального уровня
10. Переделать жуткую трубу выпуска из маслорадиатора
11. Выхлопные патрубки
12. Балансиры на винт
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Марат, Игорь - спасибо, буду стараться.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
@Игорь Жмурин написал:Константин, в модели ICM СБ очень неплохие ШКАСы.
Знаю, с них и буду копировать (работы на час-два для 6 пулеметов - парочку заначу под И-16) . Только надо казенник другой. А СБ-шные шкасы понадобятся в самом СБ. Лишних нет. Не с ДА же СБ делать???
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
О! Это будет весьма познавательно! Подождите ,пжлста , я записываю ! (С)
Добро пожаловать в Песочный клуб !
@Игорь Жмурин написал:У меня должно быть несколько. Может прислать?
Игорь, спасибо, но не стоит заморачиваться. Я тоже умею самоделить. Тем более шкасы делаются из цилиндриков - тянутые литники в помощь. На долгие выходные на НГ делать нечего - буду пластик ковырять, заодно и пулеметы пущу на конвейер. Надо только вот фрицевскую "раму" до 11 января закончить в соседнем ГБ.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
C нетерпением! усаживаюсь в первом ряду
Успехов!
At last we will reveal ourselves to the Jedi. At last we will have revenge - Darth Maul.
Костя, как всегда - интересная стройка.
Посмотрю в уголочке.
Литература нужна какая?
Константин Абдуллин
13. форма ниш...
Гвозди б делать из этих людей:Крепче б не было в мире гвоздей.
(Н. Тихонов)
@BorisV написал:Литература нужна какая?
Есть в виде сканов
Наставление по эксплоатации под ред. Попова - 3 части
Авиаколлекция 2014-01 Истребитель И-153
Эксмо - Боевые чайки Сталина OCR
Маслов Истребитель И-153 Чайка
Самолеты Н.Н. Поликарпова_Русавиа 2004_Иванов
Война в воздухе 136 - Истребители Поликарпова (1)
Война в воздухе 137 - Истребители Поликарпова (2)
Red Star 06 - Polikarpov's Biplane Fighters
Если есть что-то еще помимо - будет интересно
@BorisV написал:Ещё фото могу прислать "чайки" из Сабаделя (обзор делал в 2013 году)
Если это то - что на твоей страничке на Каропке испанская реплика родом из Новосибирска - то это я уже скачал.
Кроме того есть обзоры из
1.Ля-Бурже
2. какой-то пятнистый "красная 16" (похоже в летном состоянии)
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
@BREMEN написал:13. форма ниш...
Да вот с этим действительно проблема . Причем неверен не только круглый стакан для колеса, но и часть, прилегающая к пожарной перегородке - где выходят основные стойки.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Композицию Фрайфдорской группы интересно будет посмотреть. Сам хочу несколько моделей таких сделать.
Ее действия достаточно подробно описаны в книге Воздушная битва за Севастополь 1941-1942г. Автор Мирослав Морозов.
И немного не в тему фото. Вы ранее И-15 делали параллельно с хенкелем. Еще один вариант И-15 с окошком. Раньше таких не видел или внимания не обращал. Может пригодится. Продпись: Республиканский летчик Хосе Фалько в кабине своего И-15 перед ночным вылетом на защиту Барселоны, 1938 год.
Ты видишь суслика? Нет. А он есть (с)
@Андрей написал:Ее действия достаточно подробно описаны в книге Воздушная битва за Севастополь 1941-1942г. Автор Мирослав Морозов.
Вот по этой книге я и хотел сделать подборку самолетов. там интересные таблицы по базированию конкретных самолетов на конкретных аэродромах.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Выходные прошли очень плодотворно.
Помимо установки елки к Католическому Рождеству в квартире атеиста с простой мусульманской фамилией Абдуллин, удалось поработать и над "чаечкой".
Что сделано:

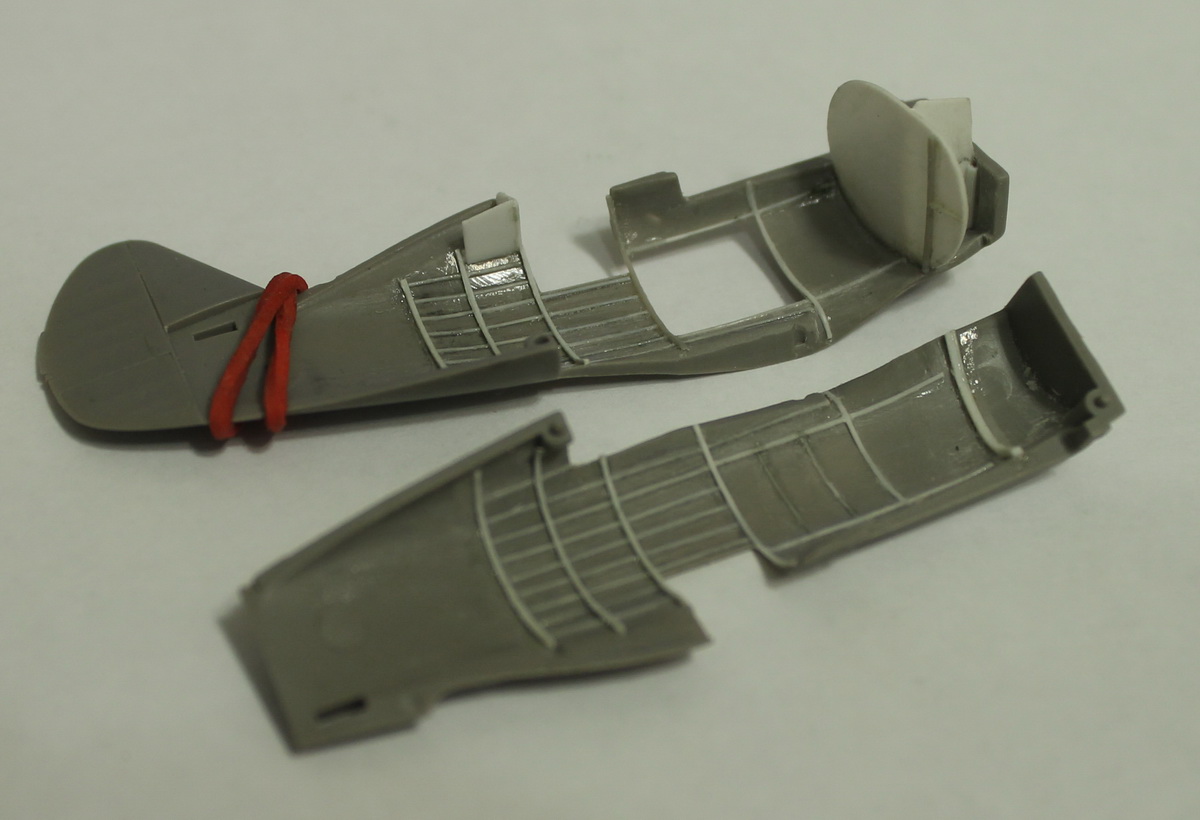

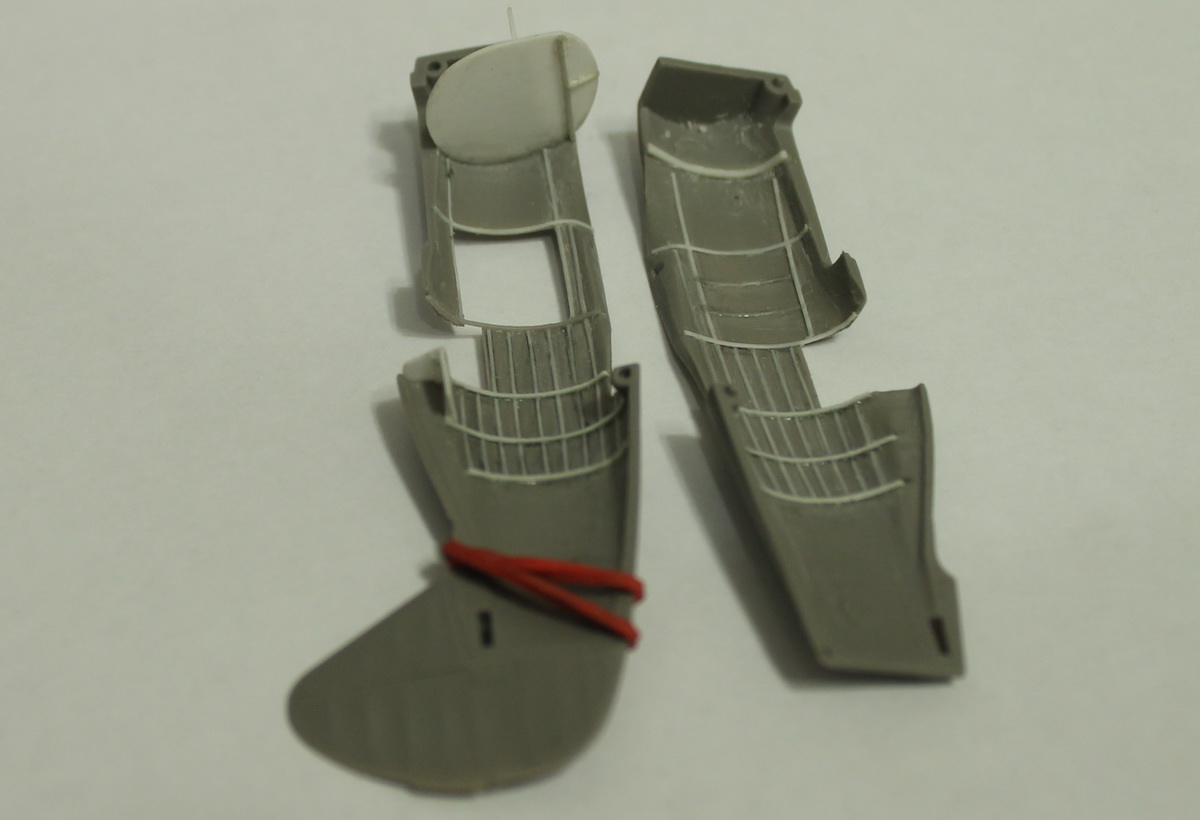

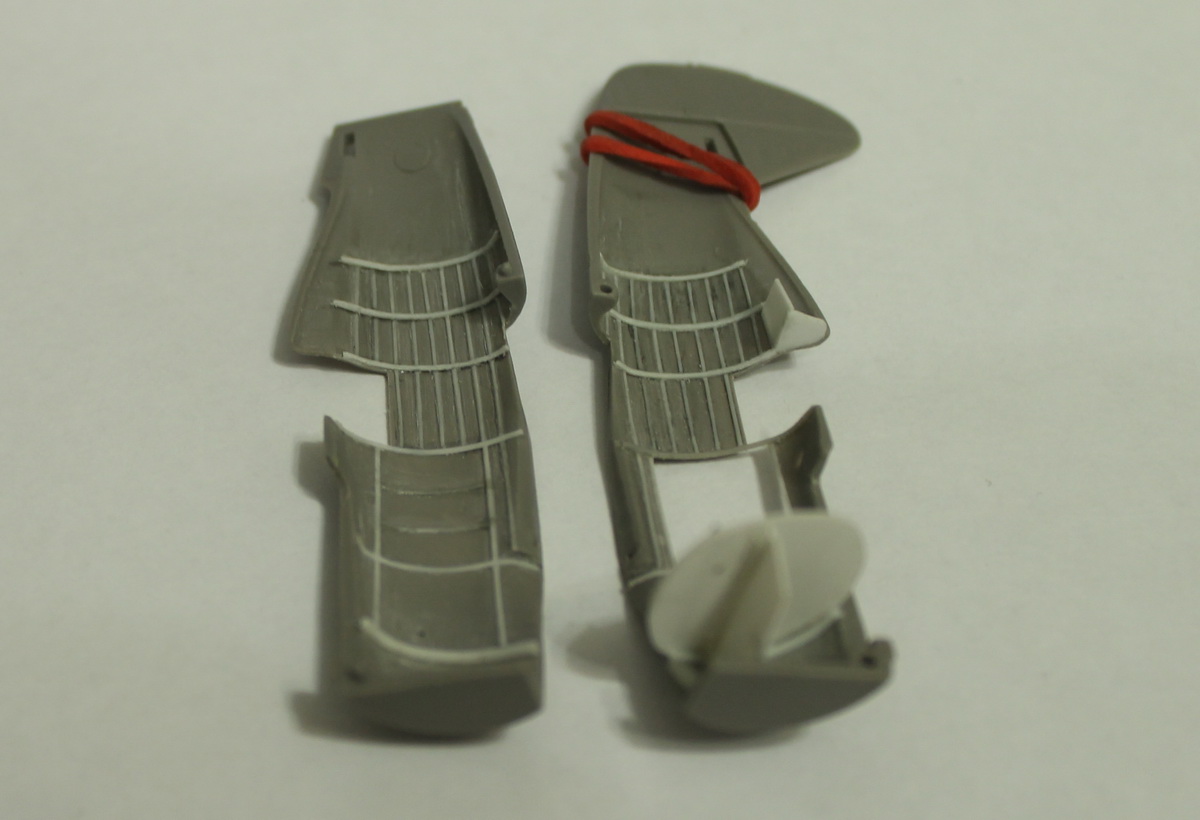

- сточил изнутри борта до состояния прозрачности в кабине, перед ней и позади нее

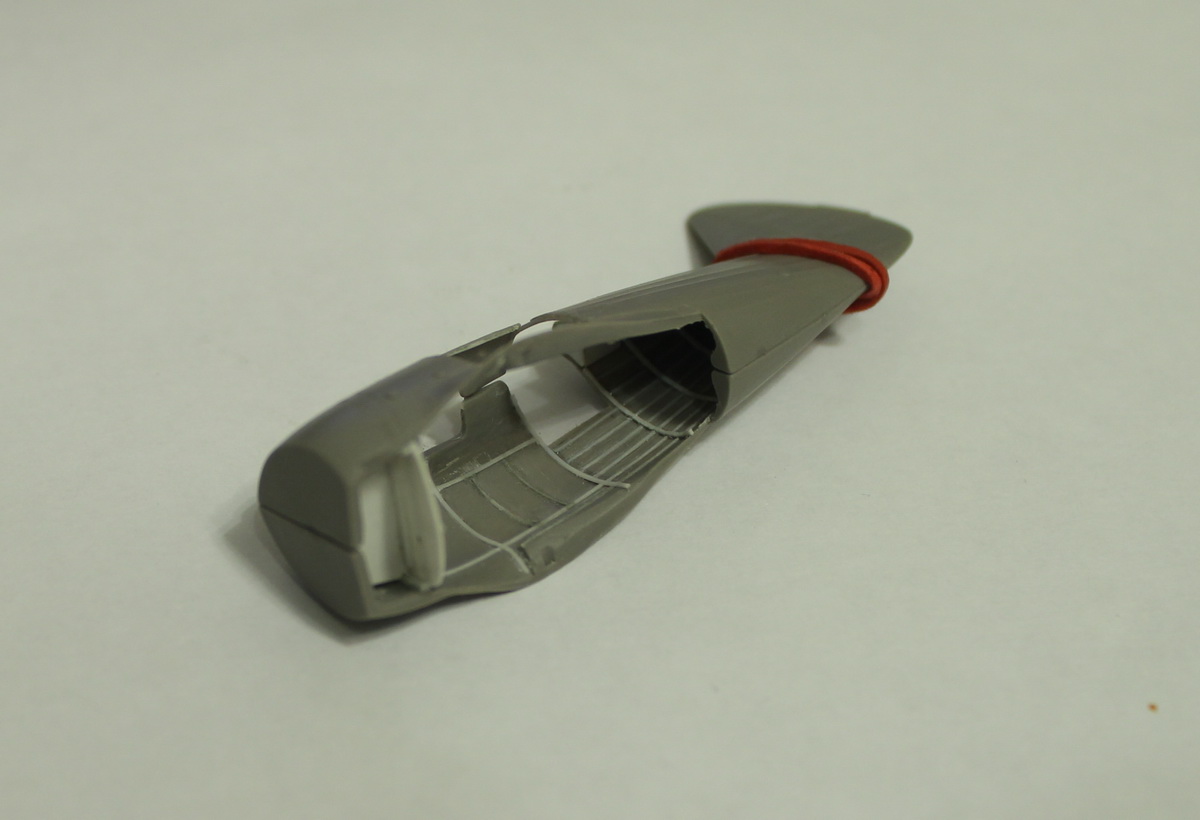

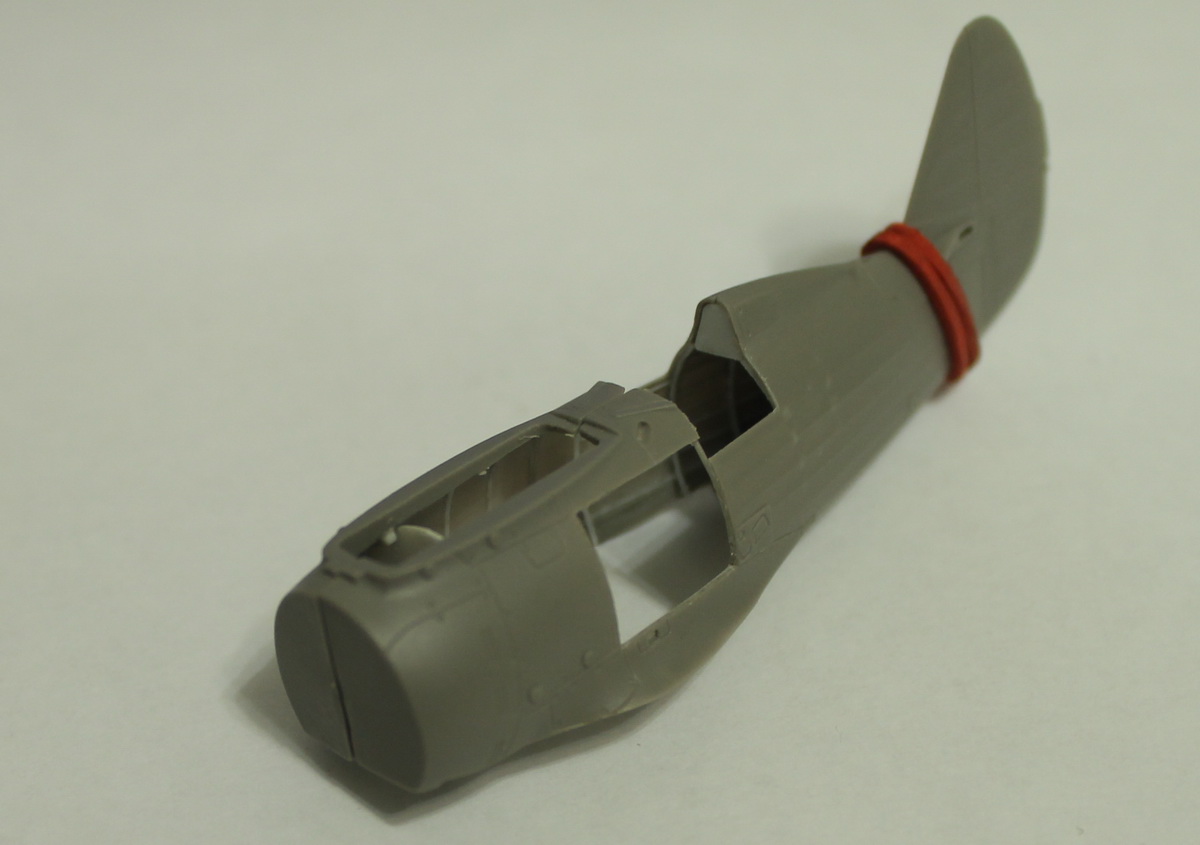

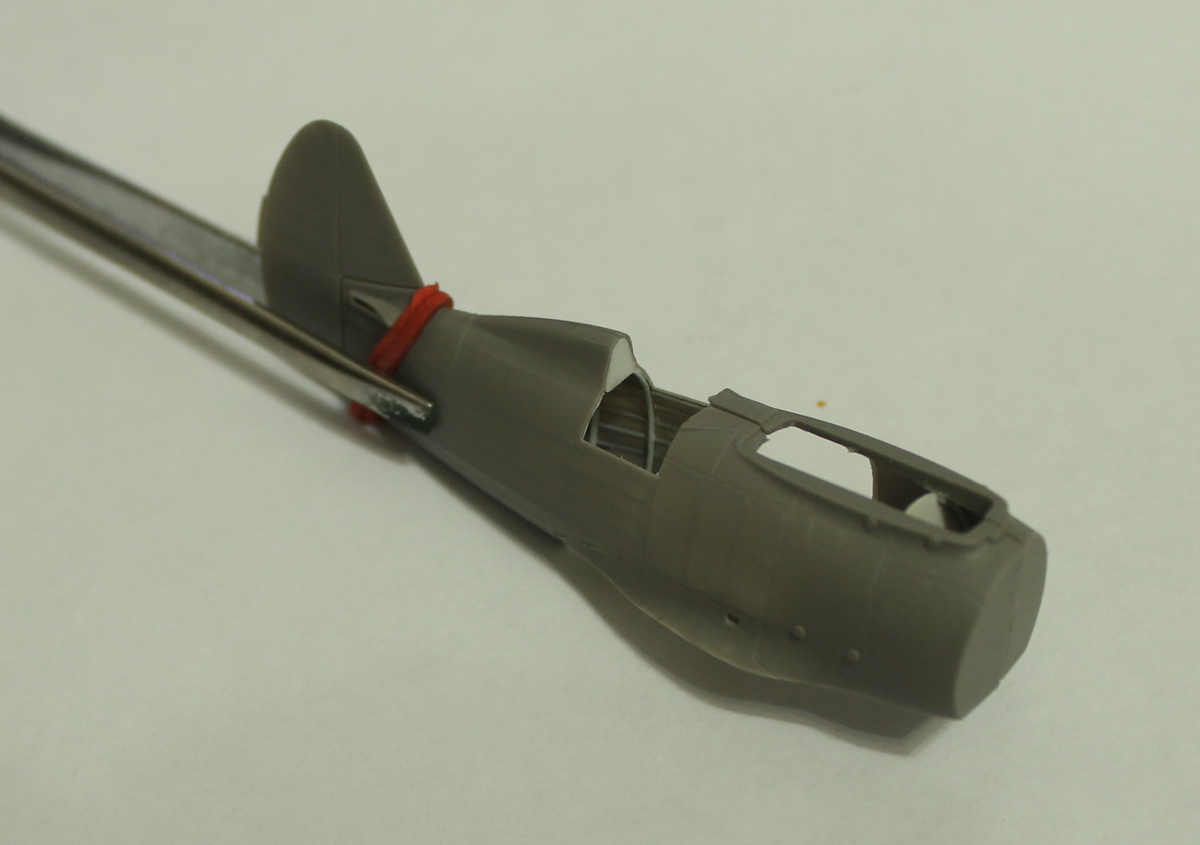

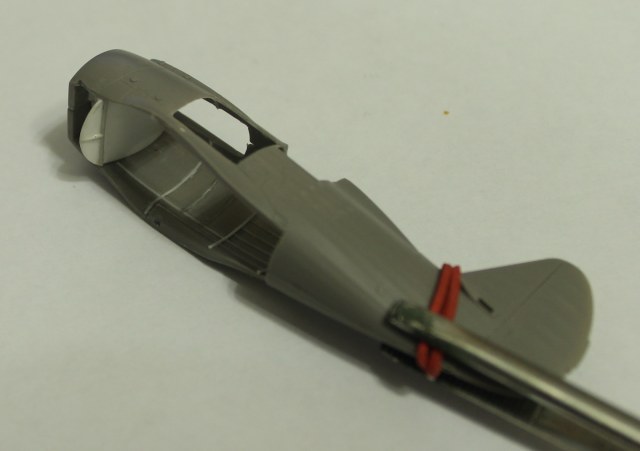

- прорезал люк обслуживания оружия слева.

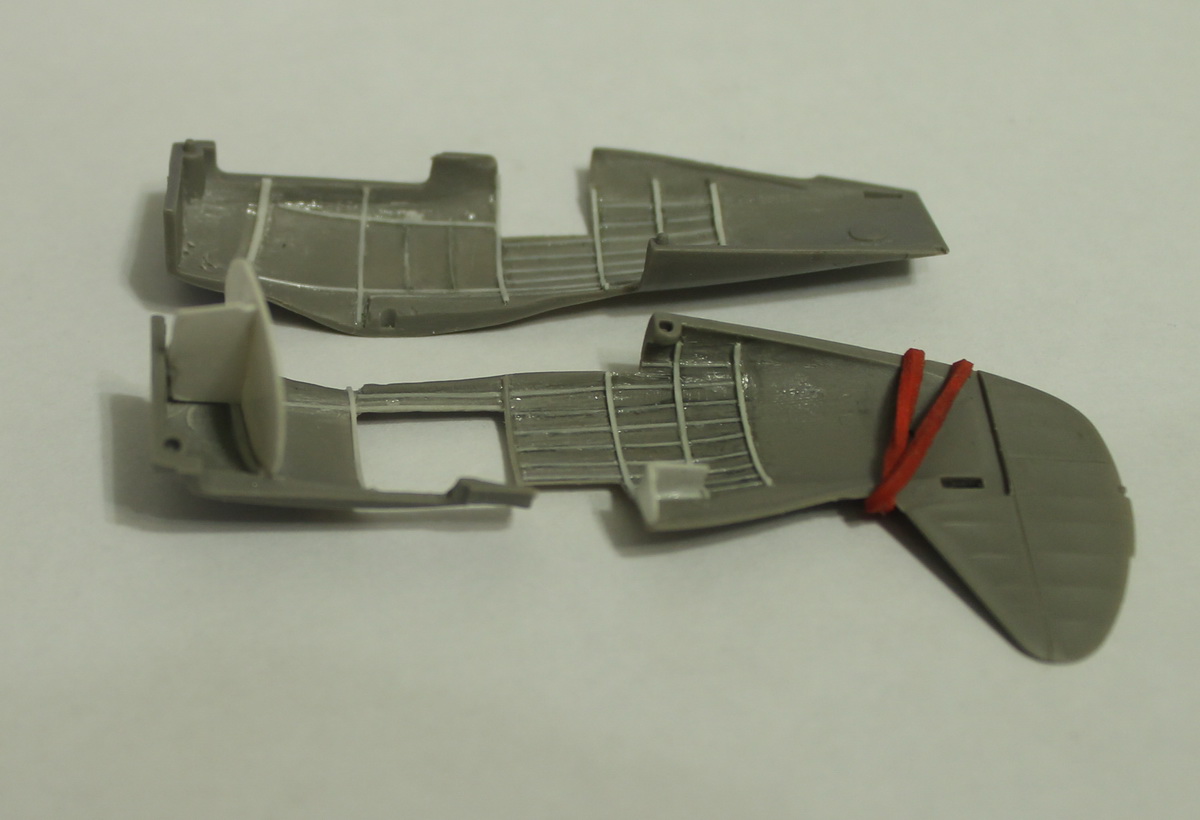

- сделал силовой набор в районе сточенных бортов

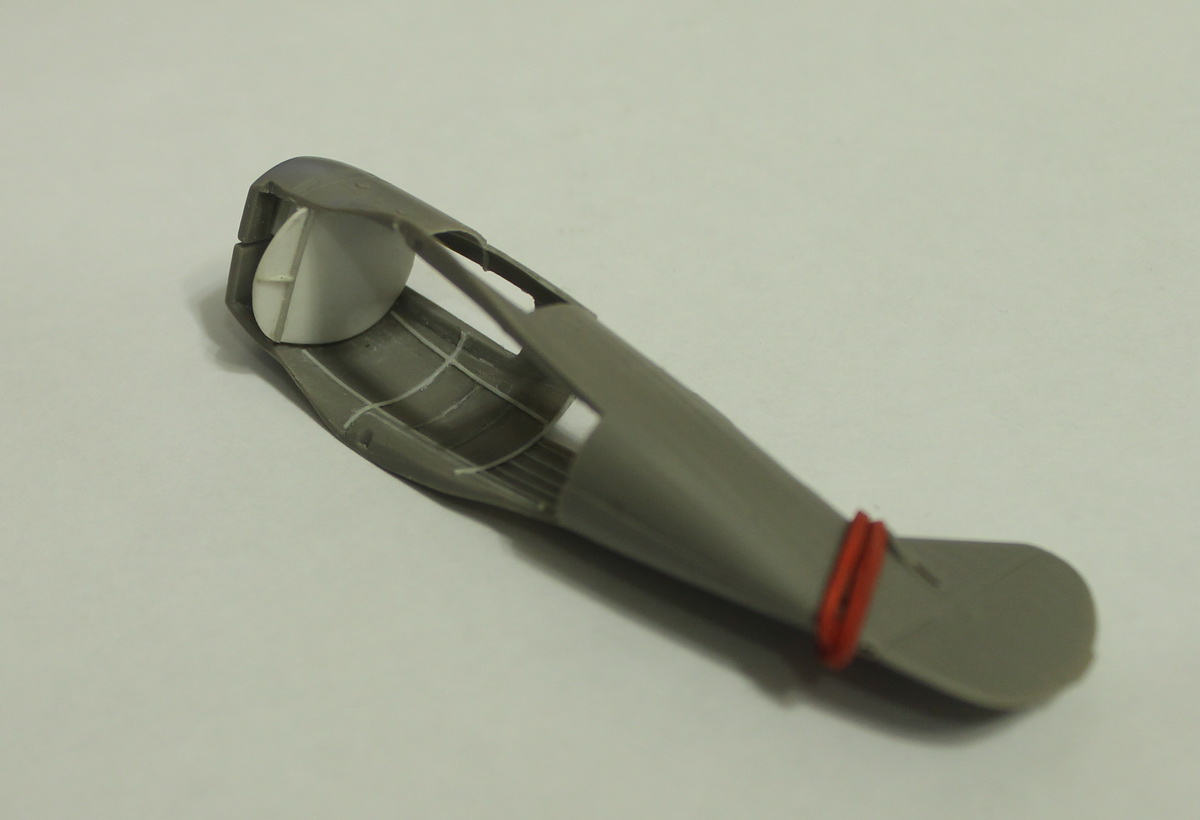

- сделал противопожарную перегородку
- сделал перегородки отсека для инструментальной сумки за головой пилота (отсек решил не открывать - уж очень он маленький)
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Модель ёлки получилась отлично!!! \
Чайка то же выглядит многообещающе!)
Интересно . И интересно - теперь на сайте фотки можно выложить по горизонтали .
Добро пожаловать в Песочный клуб !
сегодня Сочельник не только католического Рождества, но и протестантского и англиканского, а также во многих странах и православные празднуют (не принадлежащие к РПЦ). Например в Румынии, Греции, Болгарии.
Гвозди б делать из этих людей:Крепче б не было в мире гвоздей.
(Н. Тихонов)
@Игорь Жмурин написал:Модель ёлки получилась отлично!!!
Спасибо, но это не МОДЕЛЬ! Это оригинал пихты в масштабе 1:1!!! Из лесу. Геометрию не проверял - в чертежи не вкладывал (поверил изготовителю), только чуть облагородил фольгой, дополнительную оснастку добавил, немного камо набросал да к пластиковой подставке приделал.
@Rata написал:И интересно - теперь на сайте фотки можно выложить по горизонтали .
Сам офигел. Понравилось - все отображается намного компактнее. Еще бы все были скорректированы до одного размера. А то если одно фото будет чуть МЕНЬШЕ, а его сайт разворачивает до полного размера.
@BREMEN написал:сегодня Сочельник не только католического Рождества
Спасибо за инфу. Выпил последовательно за все упомянутые конфессии поотдельности.
@Андрей написал:Замах грандиозный)
Во-во. Еще бы не налажать при отделке снаружи. А то внутри лепота, а снаружи не айс.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
@Константин Абдуллин написал:Спасибо, но это не МОДЕЛЬ! Это оригинал пихты в масштабе 1:1!!! Из лесу. Геометрию не проверял - в чертежи не вкладывал (поверил изготовителю), только чуть облагородил фольгой, дополнительную оснастку добавил, немного камо набросал да к пластиковой подставке приделал.
Спасибо за очень полезную перед Новым Годом инструкцию!)

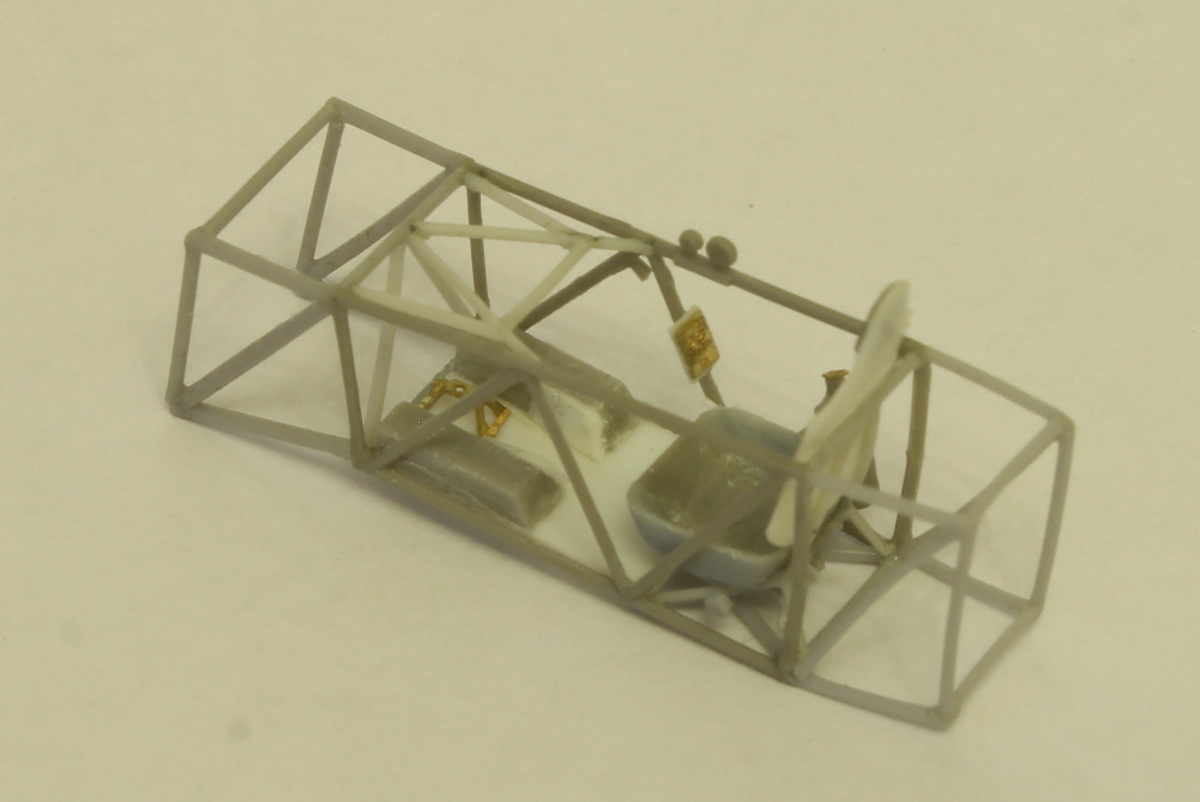

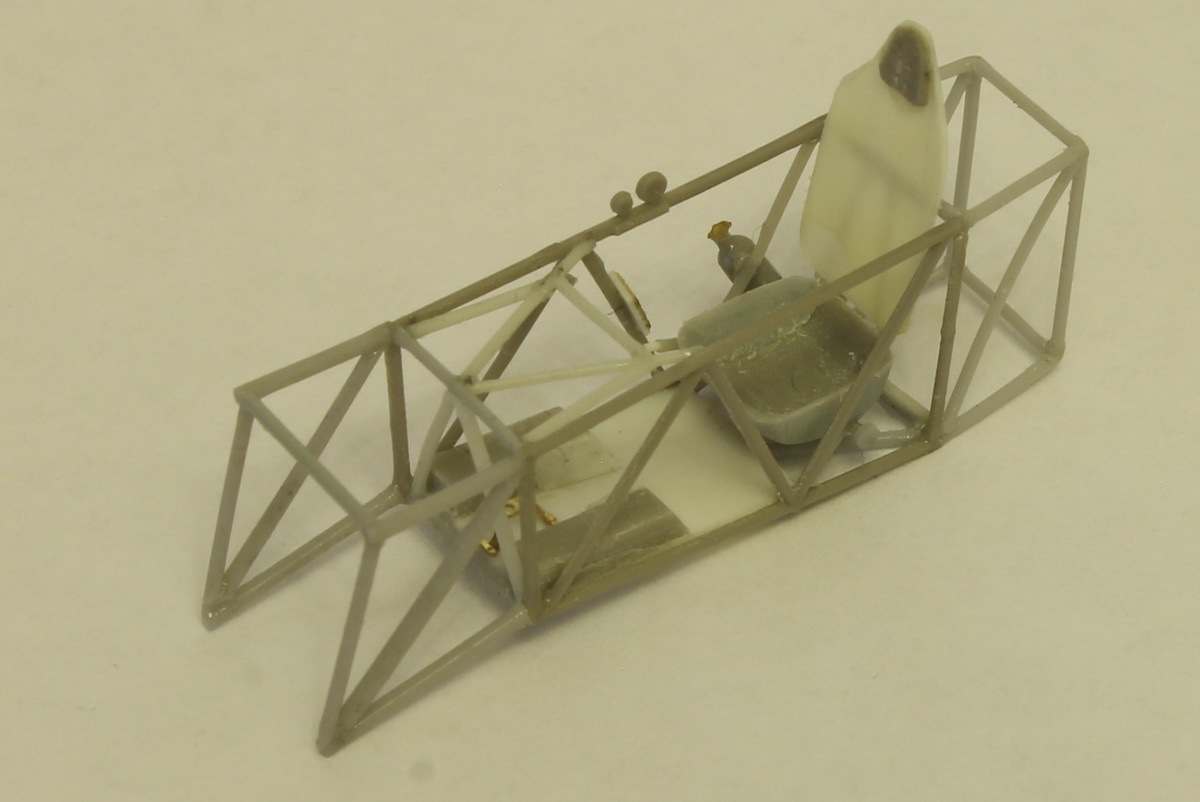

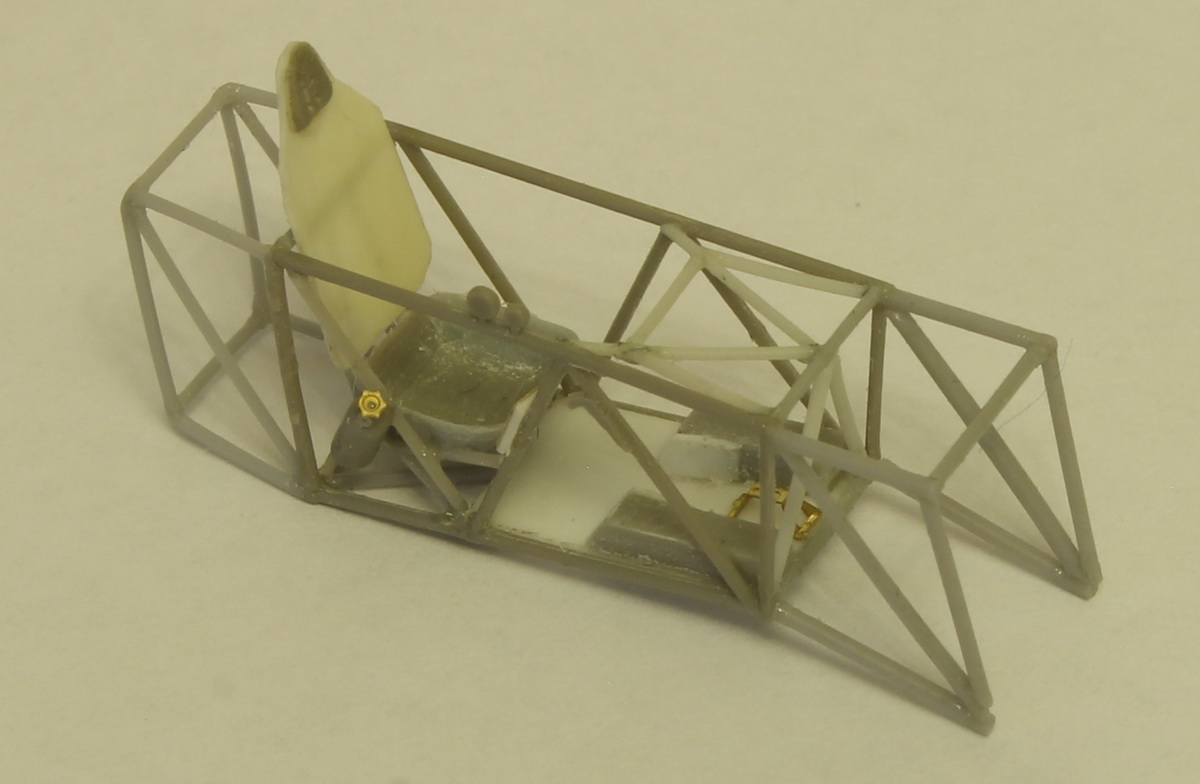

Сделал рамную конструкцию, расширив на 3 мм и нарастив штатный набор дополнительными секциями и дополнительными элементами.
Переделал весь пол с нуля - то что было штатно не годится ни разу.
Кислородный баллон отрезал и установил снаружи от рам.
Сделал с нуля сидушку и бронеспинку (штатные ОЧЕНЬ узкие).
Установил некоторые гонзовские элементы травления.

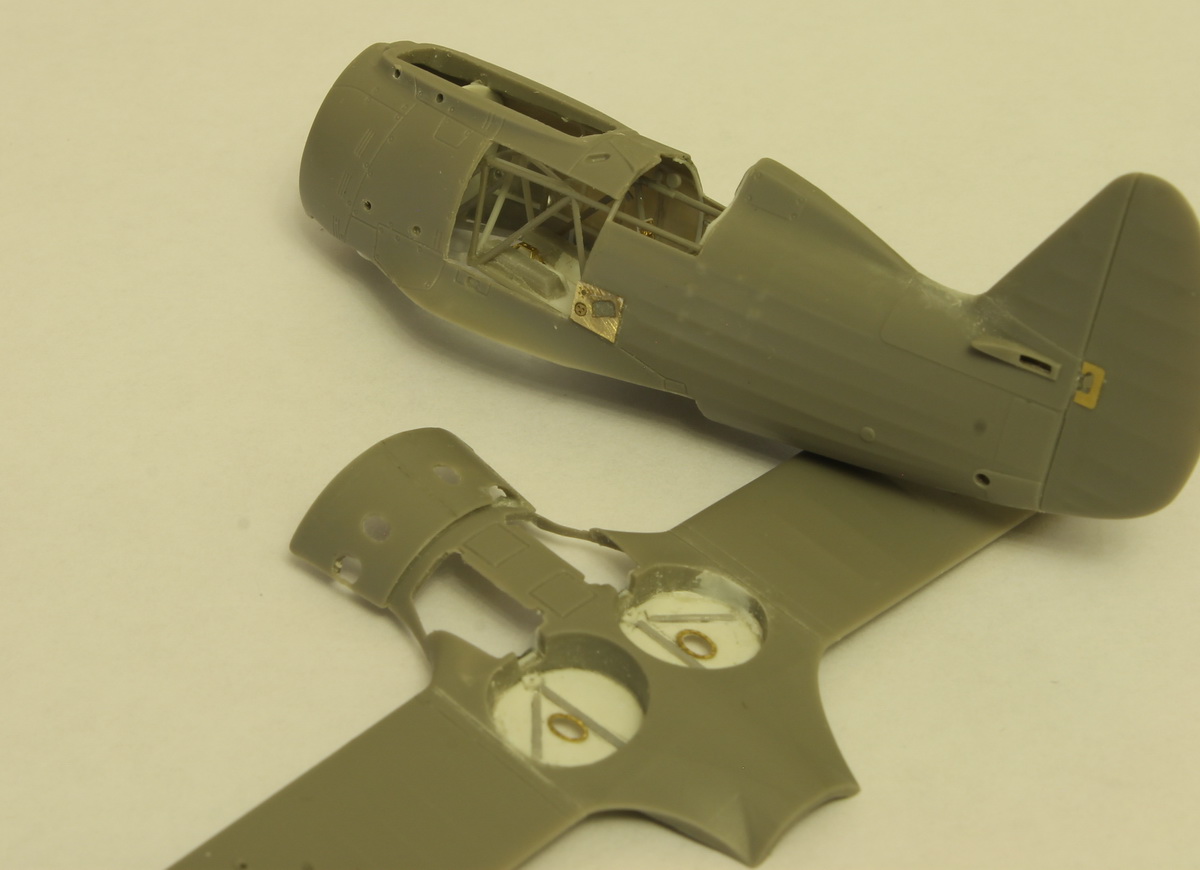

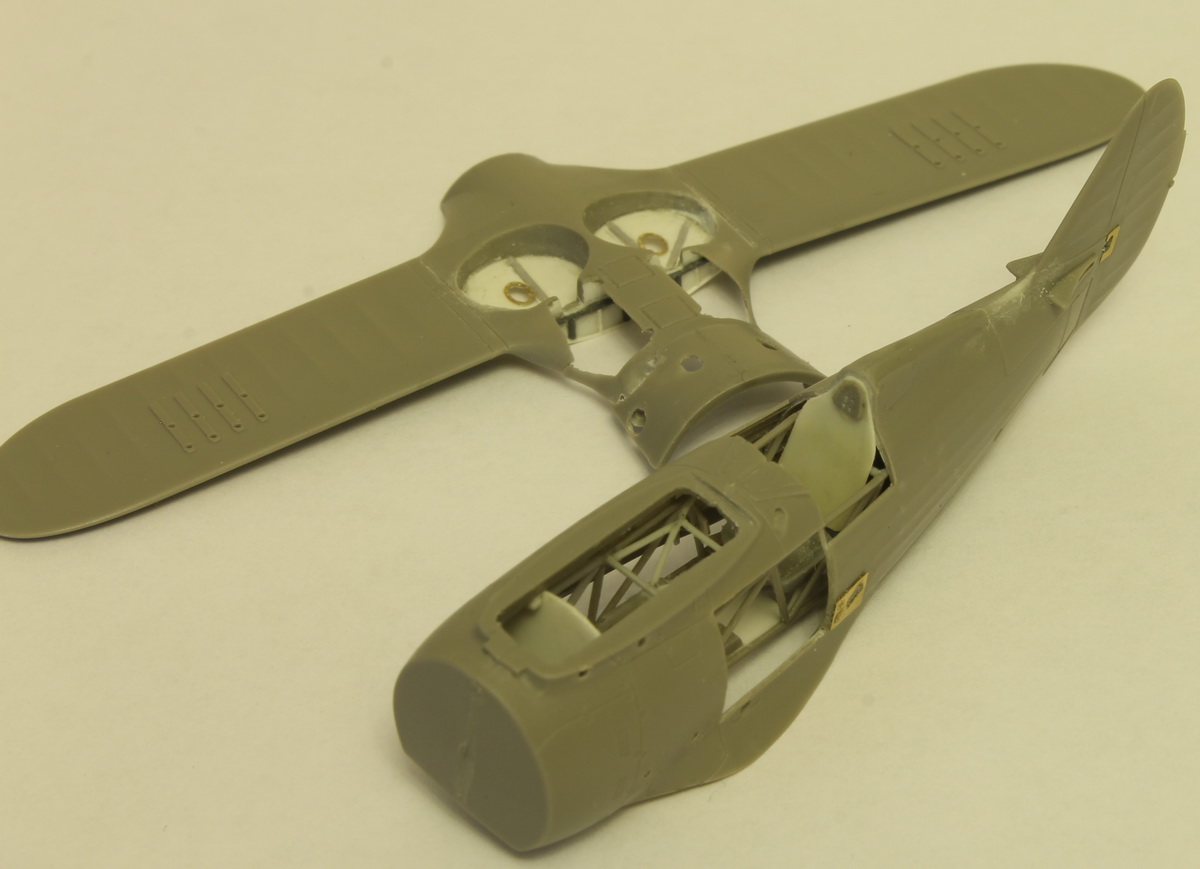

Срезал и углубил стаканы под шасси, заодно изменив их форму с цилиндра до более сложной.
Сделал лонжероны нижнего крыла, проходящие через кабину.
"Бледнеют ангелы и черти, когда, доверенные Смерти,
по небу весело мы чертим свой белый след"
Круть . Колодцы шасси - только дно поменяли , стенки оставили штатные ?
И нельзя ли снимок центроплана изнутри - посмотреть лонжерон .
Добро пожаловать в Песочный клуб !
@Rata написал:Колодцы шасси - только дно поменяли , стенки оставили штатные ?И нельзя ли снимок центроплана изнутри - посмотреть лонжерон .
Стенки местами нарастил пластиком изнутри (видно белым), местами сточил. На боках колодца будут еще лючки и пр. - еще не делал.
Фото центроплана еще будут - эти снимки делал после фотосессии "рамы" и не успел всего запечатлеть - сел аккумулятор в фотике.
