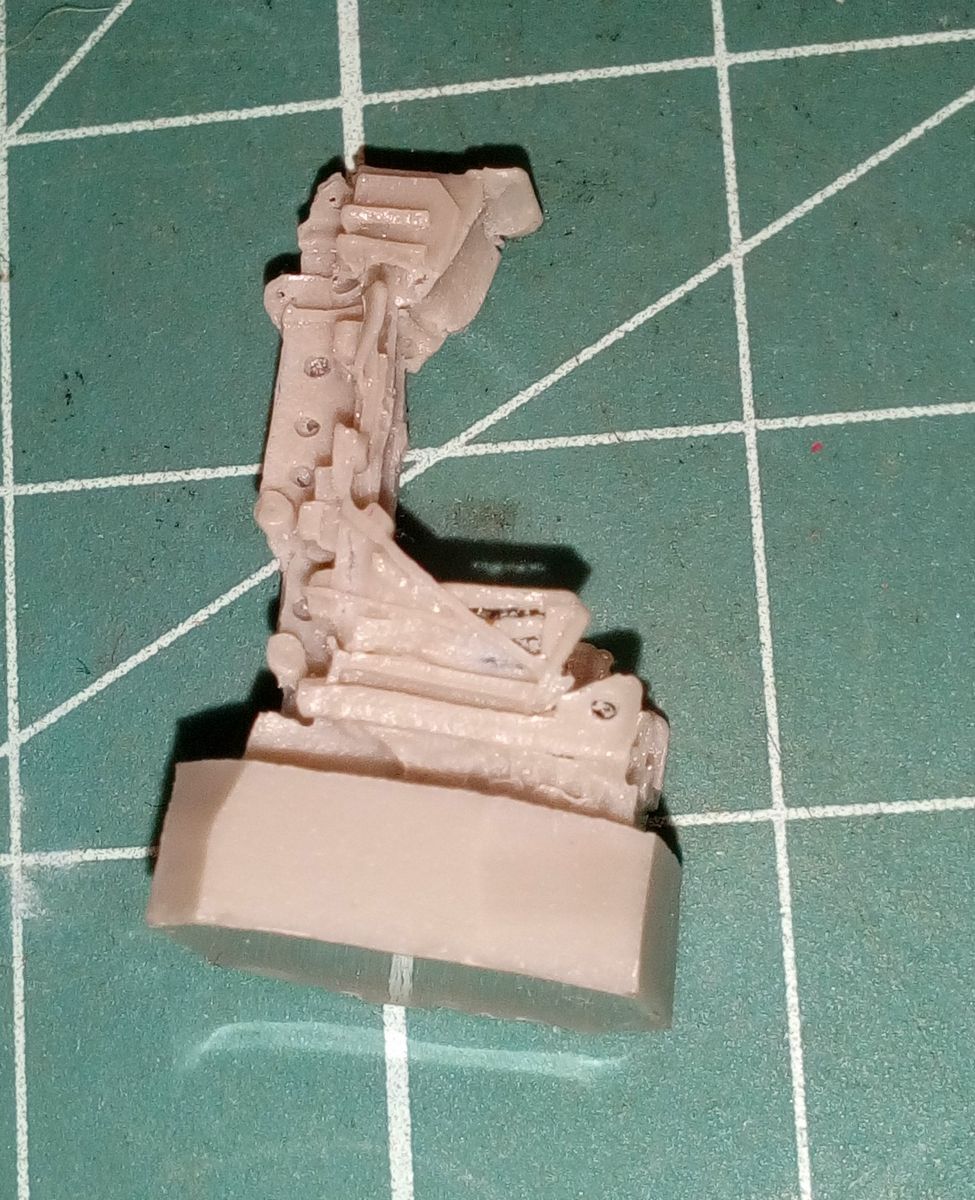

Всем привет, хочу запилить миг-17, с вариантом еще не определился, из допов есть кресто и пвд, хочу собрать без фанатизма, нужны нормальные схемы клепки и расшивки.

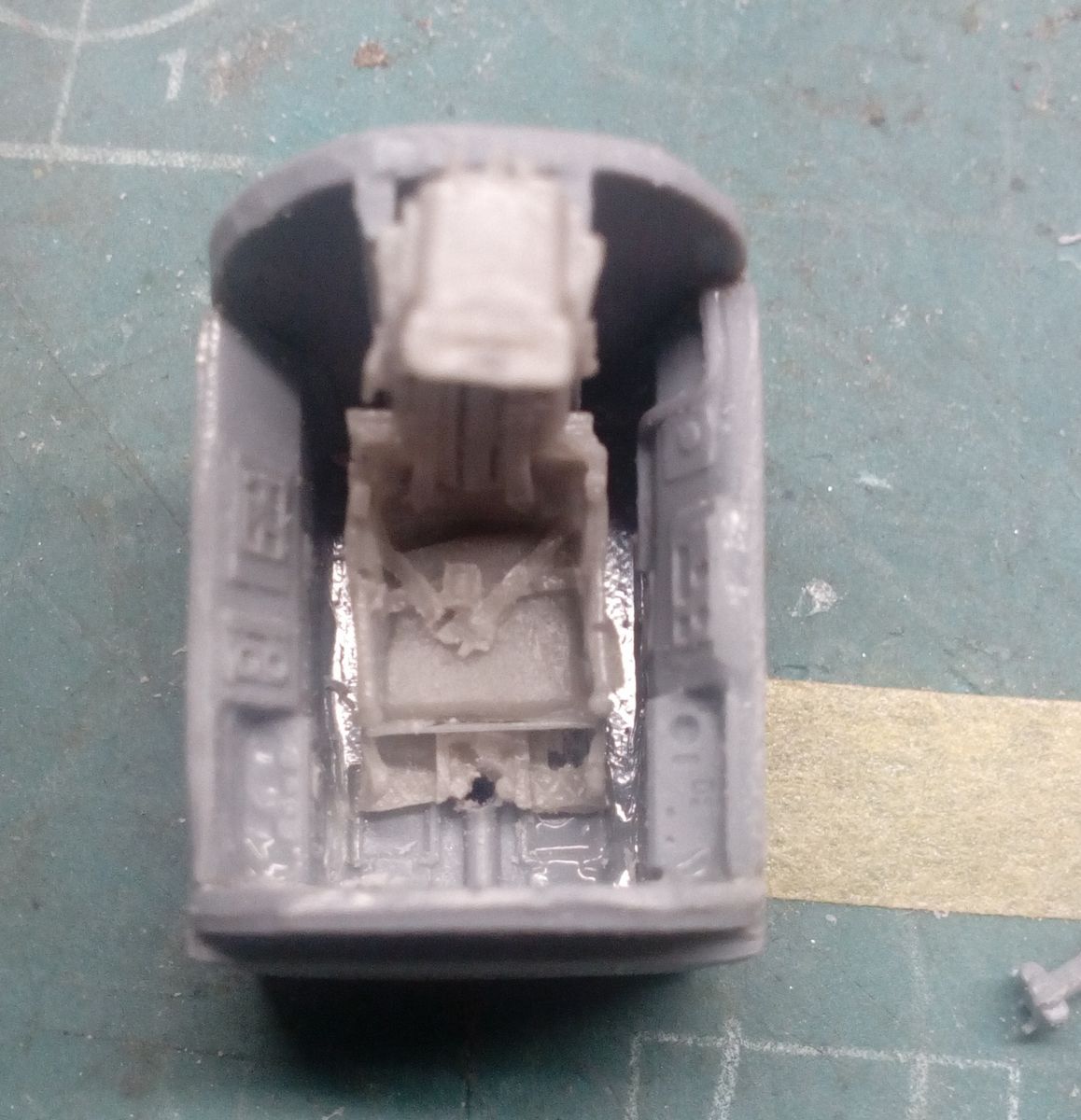

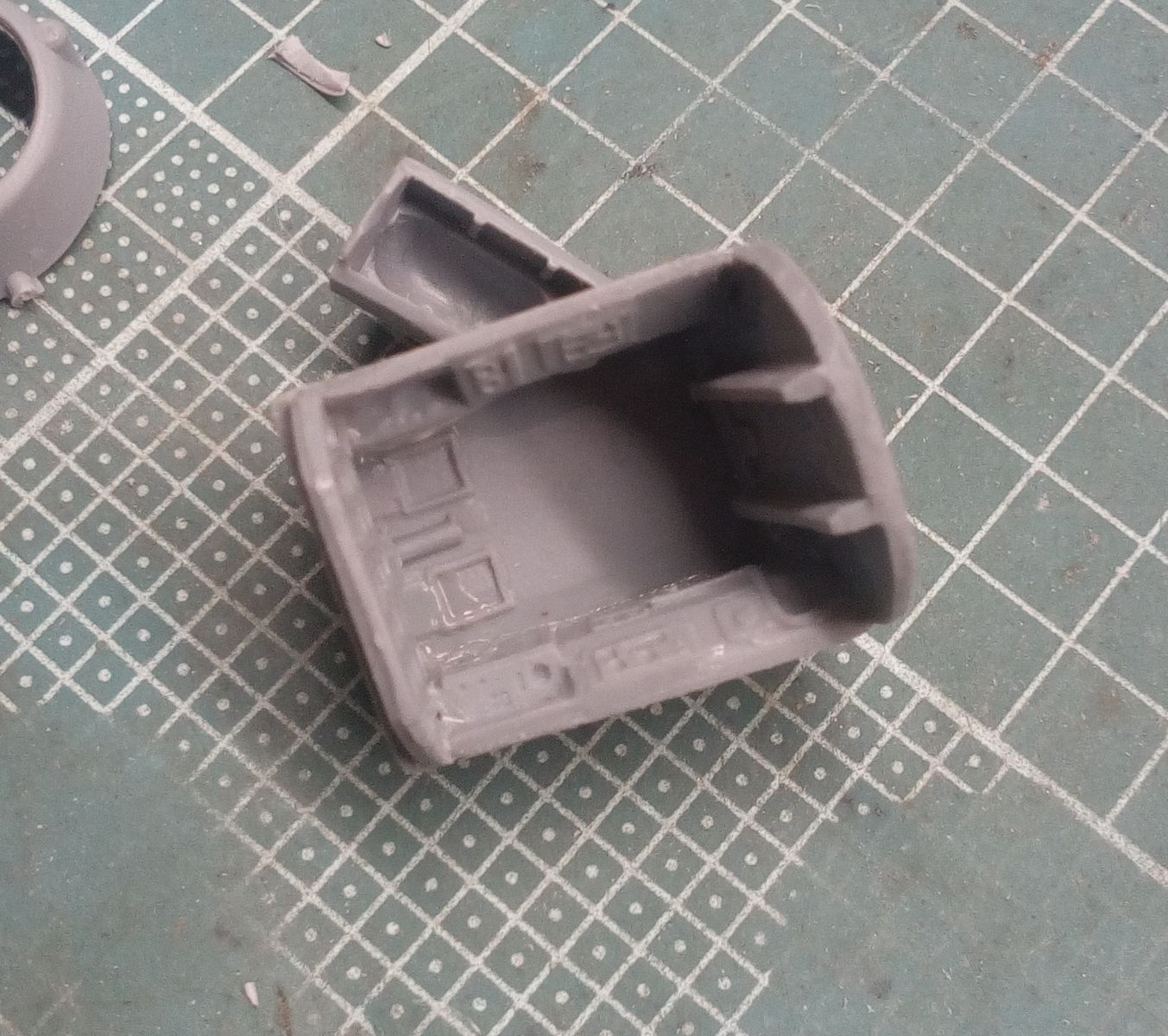

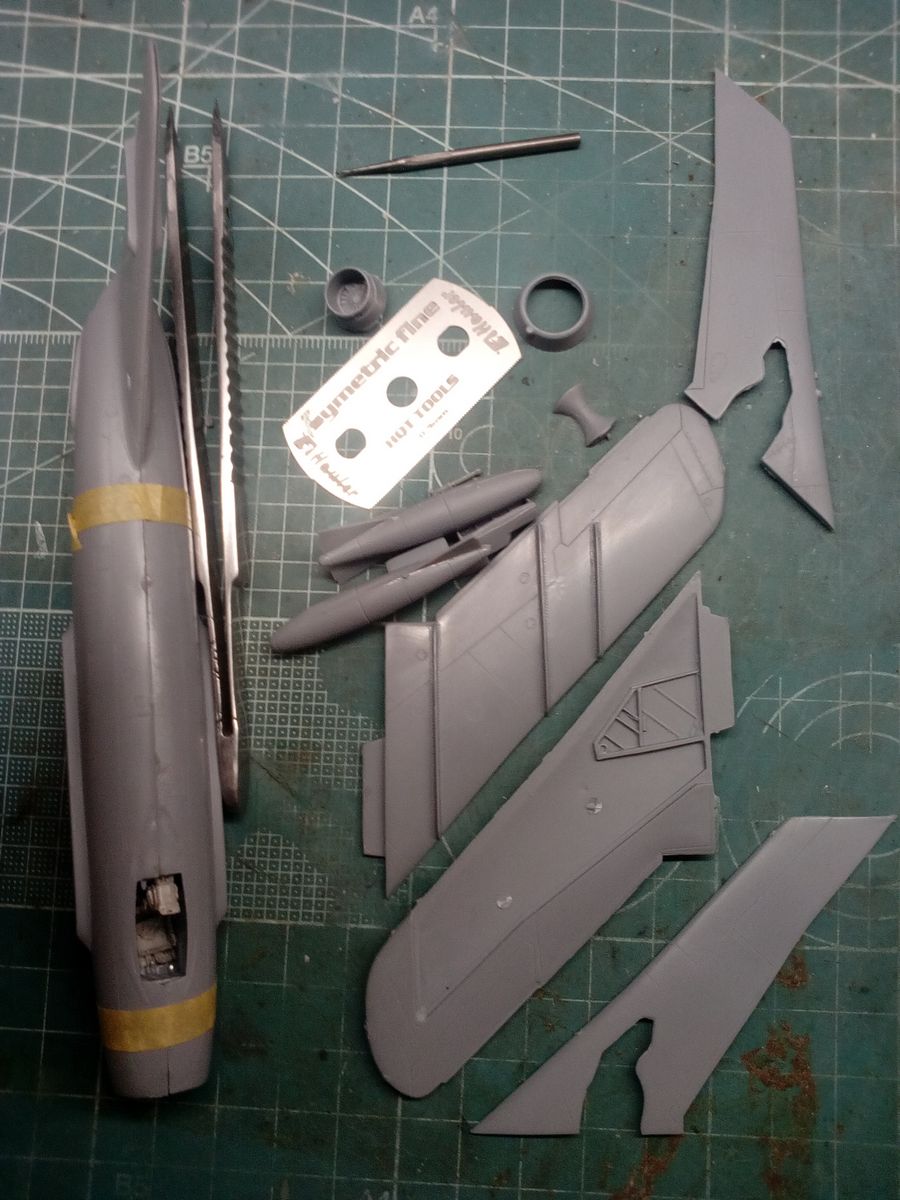

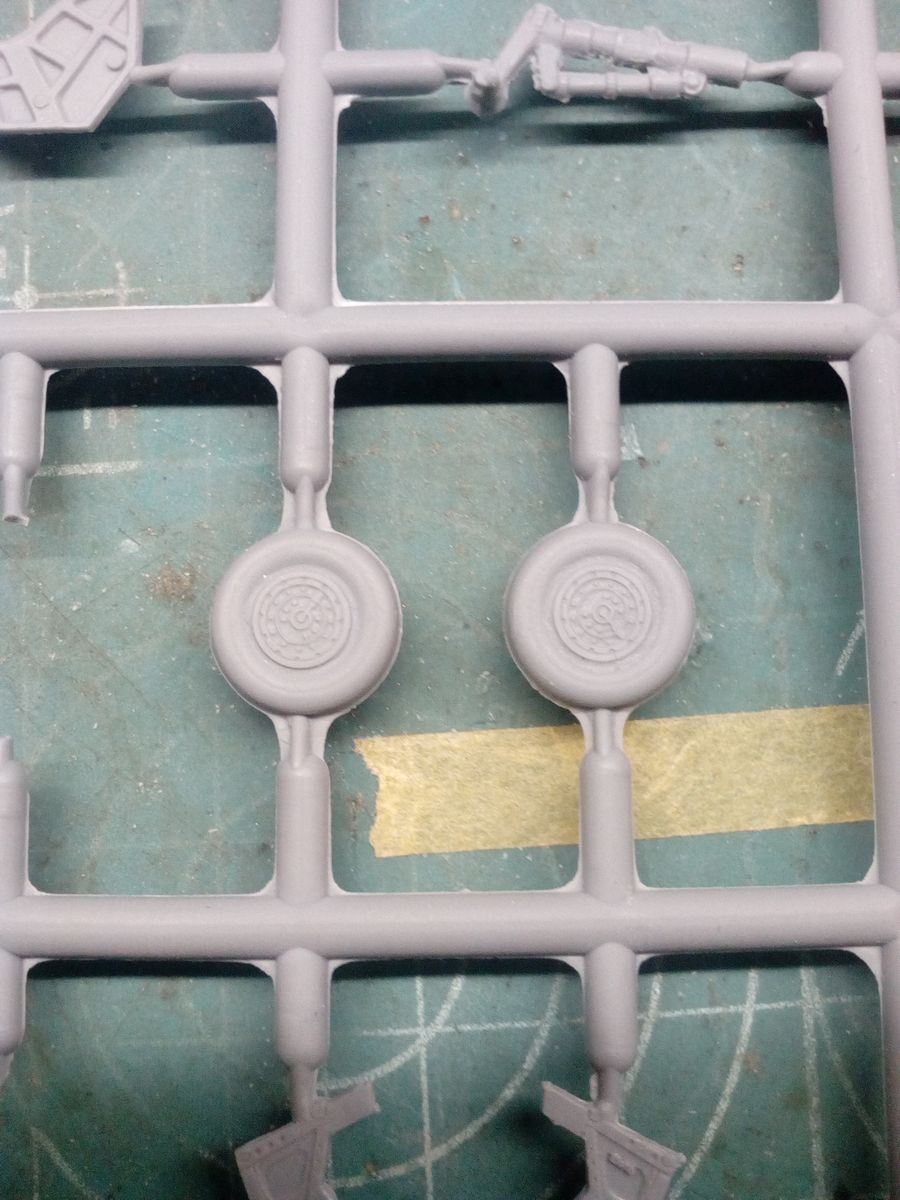

приложил детальки, склеил ванну, смещения и облой присутсвуют. колеса не понравились, вообщем работать можно.
меня в данном наборе смущает фонарь, вроде похож на Хобби Боссовский МиГ-15... а у Эдуарда он заметно уже, особенно к концу. Вот не пойму - кто точнее сделал? у МиГ-15/17 фонари же одинаковые были?
@Andrey Stan написал:меня в данном наборе смущает фонарь, вроде похож на Хобби Боссовский МиГ-15... а у Эдуарда он заметно уже, особенно к концу. Вот не пойму - кто точнее сделал? у МиГ-15/17 фонари же одинаковые были?
у меня есть МиГ-15 эдуардовский нужно будет их приложить к чертежам, в эдурде вроде пара фонарей. хотя если он уже , можно будет и родной обточить.
В скором времени планирую строить Миг-17ПФУ в пару к Миг-27Ф от Dragon, ожидаю выпуска Миг-21ПФ эдиком, чтобы взять оттуда ракеты РС-2У и пилоны к ним. С удовольствием посижу в зрительном зале
@Andrey Stan написал:меня в данном наборе смущает фонарь, вроде похож на Хобби Боссовский МиГ-15... а у Эдуарда он заметно уже, особенно к концу. Вот не пойму - кто точнее сделал? у МиГ-15/17 фонари же одинаковые были?

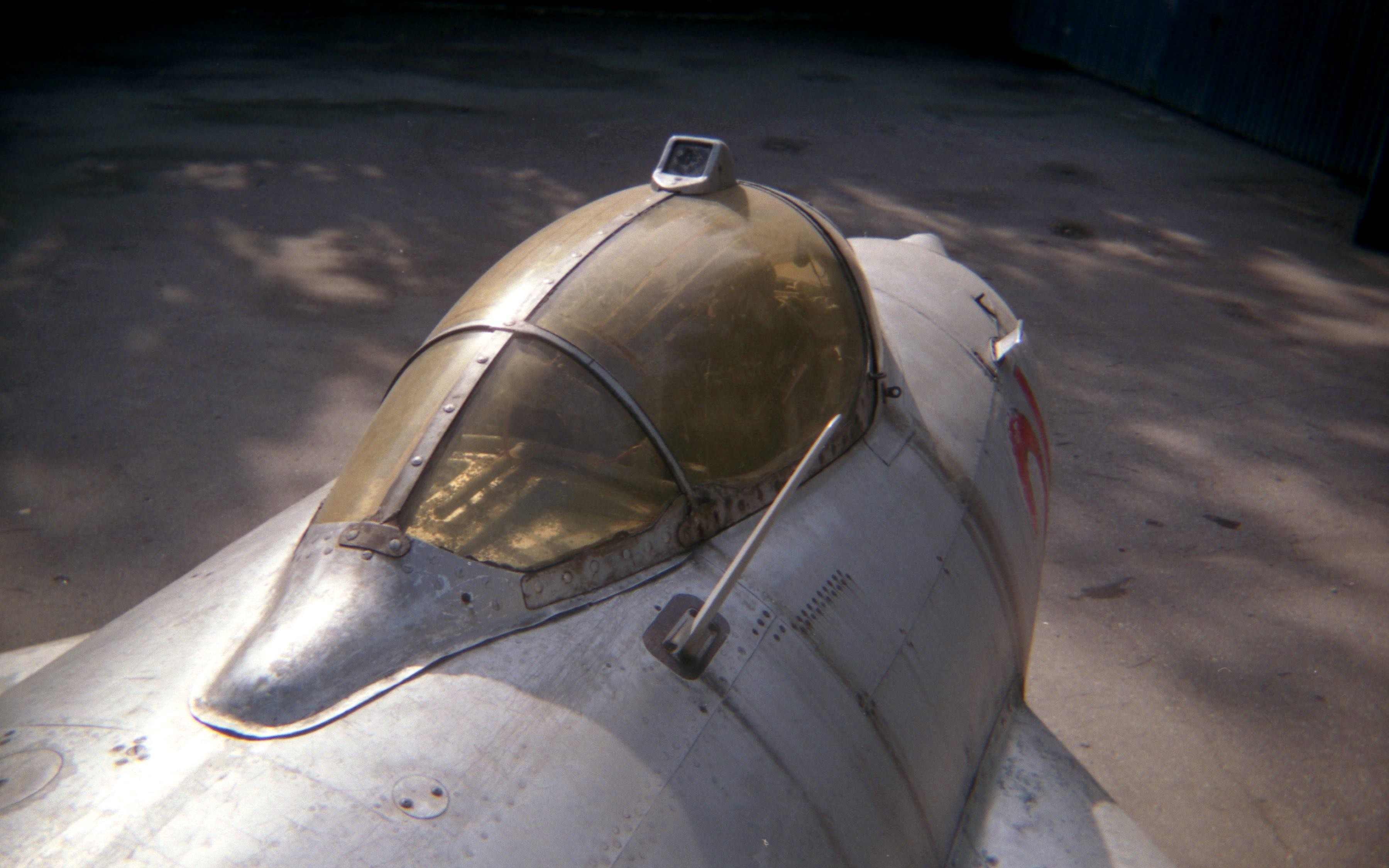

На ранних Миг-17 стояли те же фонари, что на Миг-15бис, но с Миг-17Ф пошли фонари немного другой формы с перископом и антенной на заднем стекле.
@Александр Лихачёв написал:Andrey Stan написал:меня в данном наборе смущает фонарь, вроде похож на Хобби Боссовский МиГ-15... а у Эдуарда он заметно уже, особенно к концу. Вот не пойму - кто точнее сделал? у МиГ-15/17 фонари же одинаковые были?
На ранних Миг-17 стояли те же фонари, что на Миг-15бис, но с Миг-17Ф пошли фонари немного другой формы с перископом и антенной на заднем стекле.

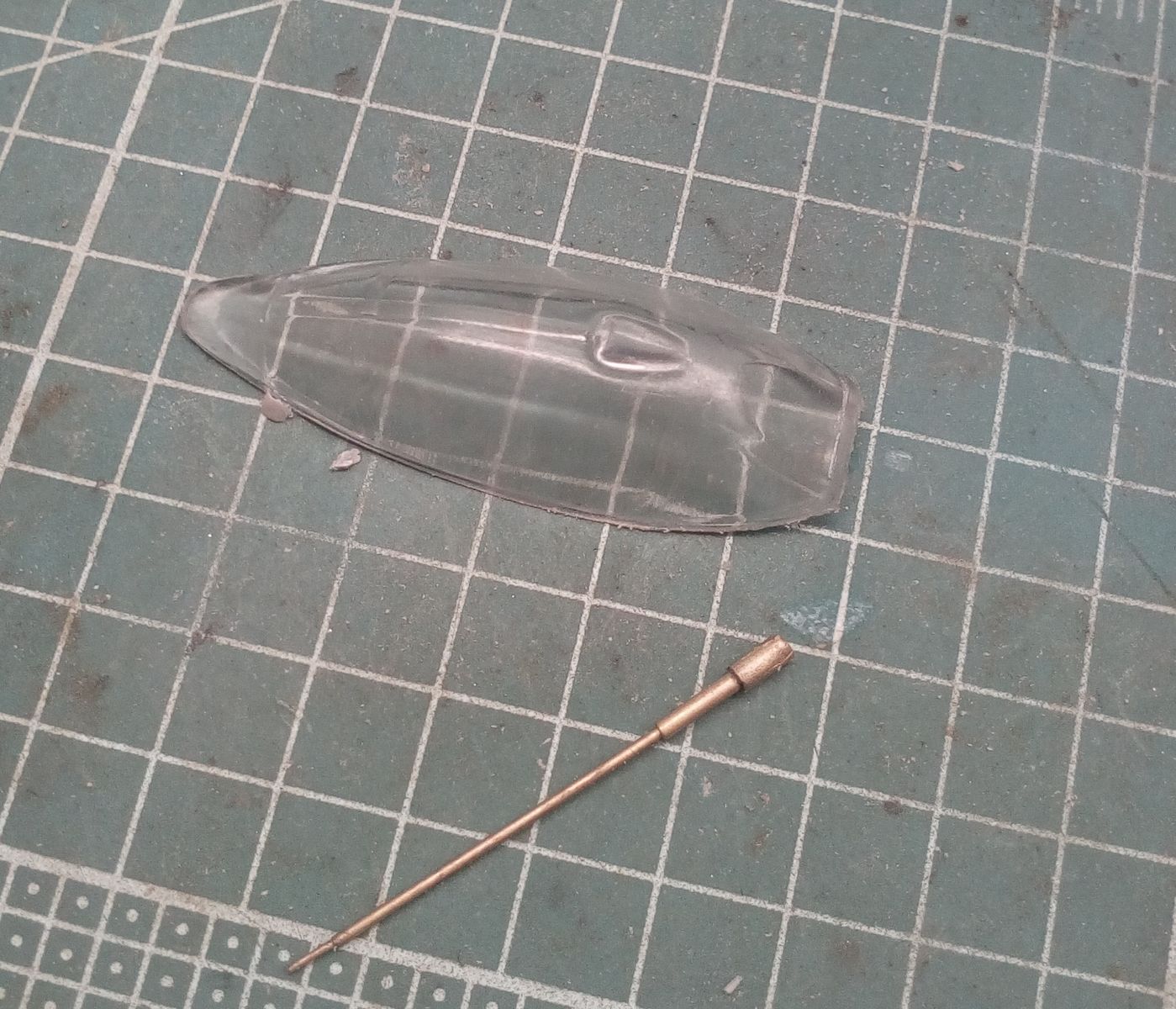

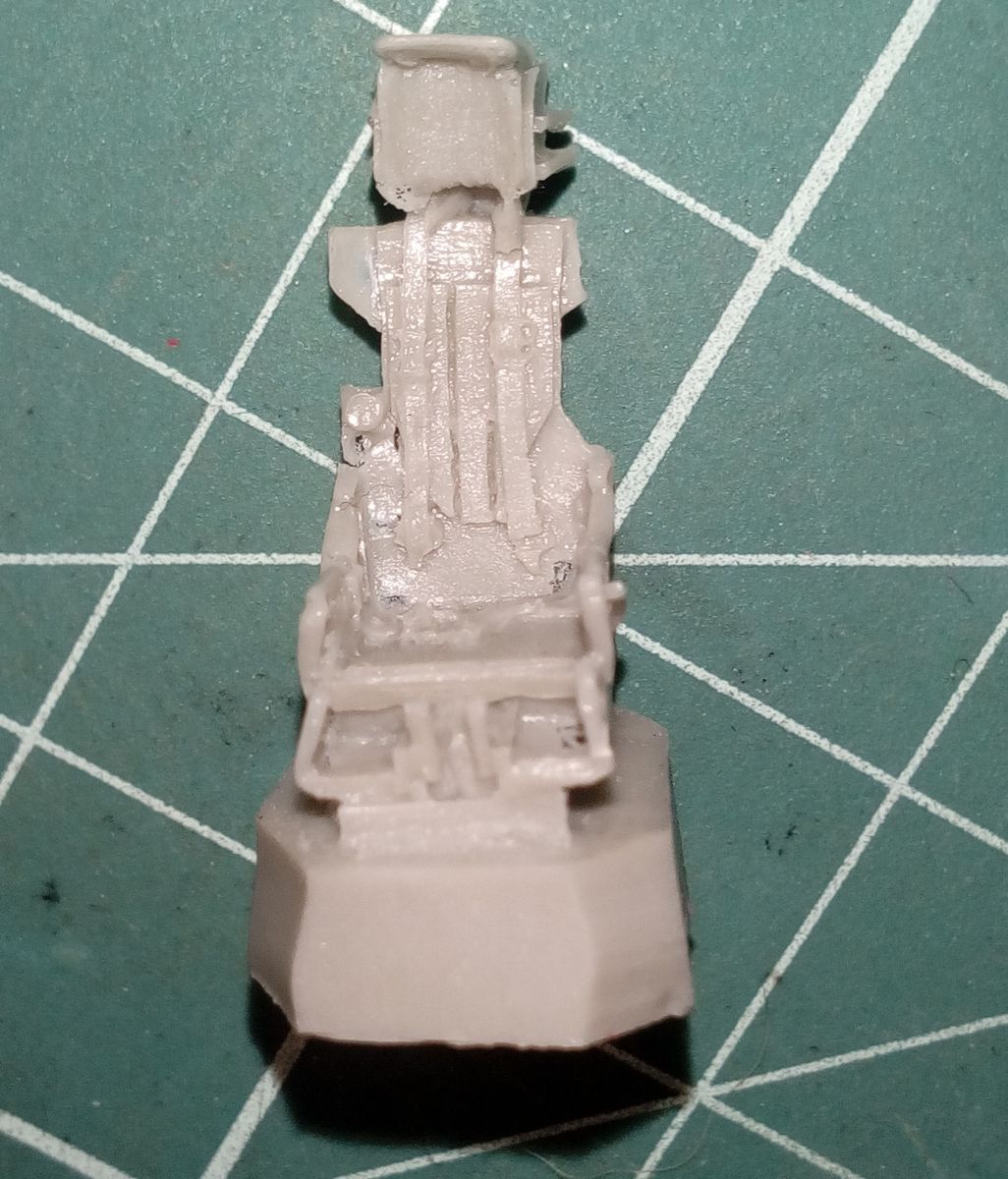

Александр, спасибо, за фотки. в наборе фонарь с перископом, правда переплет замыленый. Зы а кресло должно быть серое или цвета кокпита?
@And!e написал:Александр Лихачёв написал:Andrey Stan написал:меня в данном наборе смущает фонарь, вроде похож на Хобби Боссовский МиГ-15... а у Эдуарда он заметно уже, особенно к концу. Вот не пойму - кто точнее сделал? у МиГ-15/17 фонари же одинаковые были?
На ранних Миг-17 стояли те же фонари, что на Миг-15бис, но с Миг-17Ф пошли фонари немного другой формы с перископом и антенной на заднем стекле.
Александр, спасибо, за фотки. в наборе фонарь с перископом, правда переплет замыленый. Зы а кресло должно быть серое или цвета кокпита?
Кресло там такое же, как и на Миг-15.
@Александр Лихачёв написал:And!e написал:Александр Лихачёв написал:Andrey Stan написал:меня в данном наборе смущает фонарь, вроде похож на Хобби Боссовский МиГ-15... а у Эдуарда он заметно уже, особенно к концу. Вот не пойму - кто точнее сделал? у МиГ-15/17 фонари же одинаковые были?
На ранних Миг-17 стояли те же фонари, что на Миг-15бис, но с Миг-17Ф пошли фонари немного другой формы с перископом и антенной на заднем стекле.
Александр, спасибо, за фотки. в наборе фонарь с перископом, правда переплет замыленый. Зы а кресло должно быть серое или цвета кокпита?
Кресло там такое же, как и на Миг-15.
Не на всех Ф-ках стояли как на 15-м.

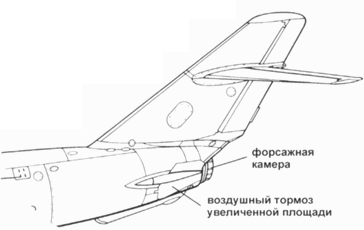

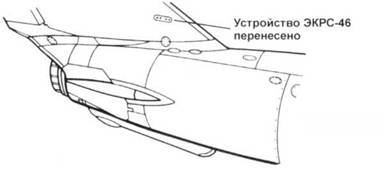

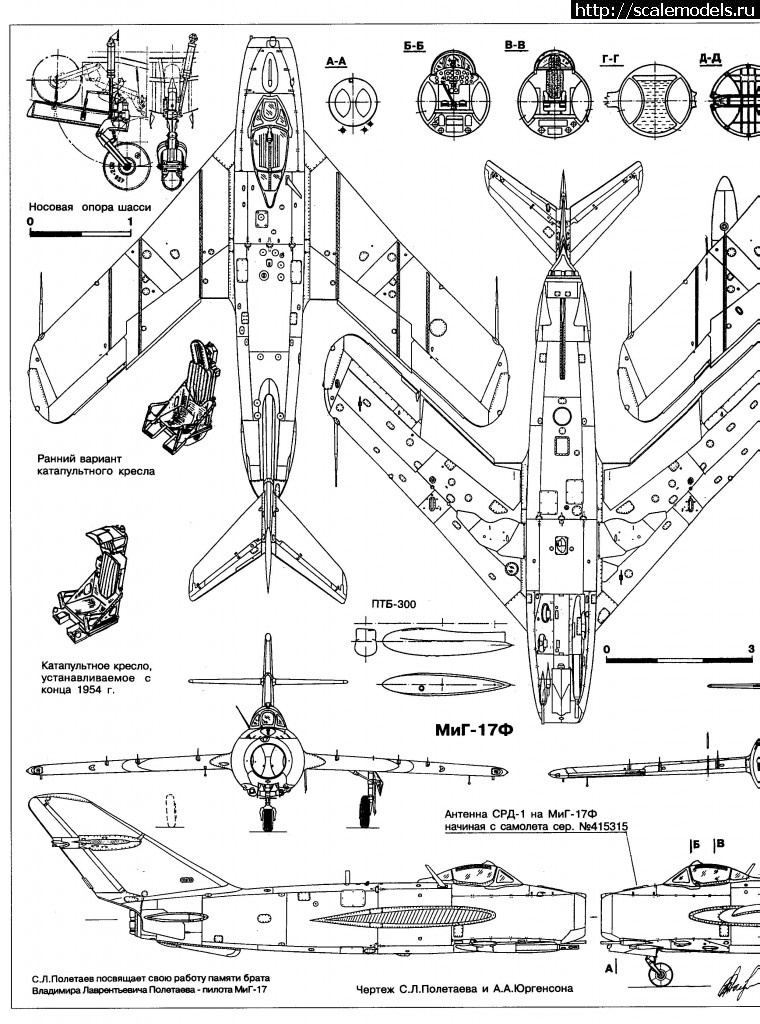

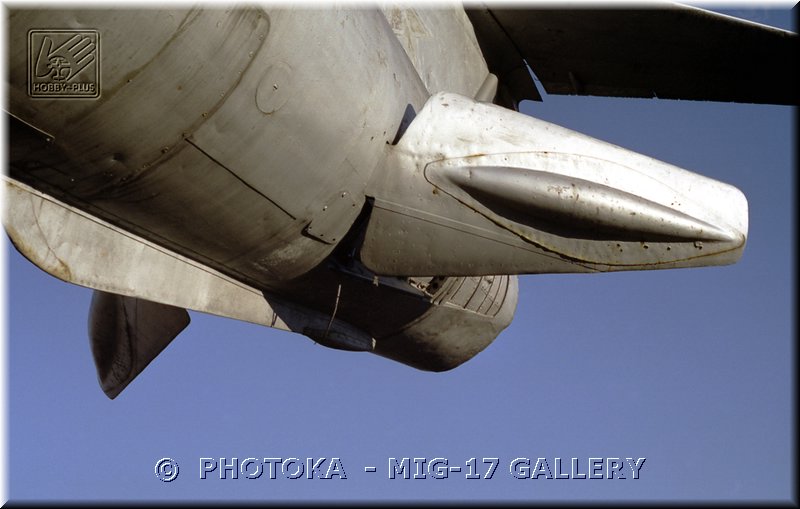

Полностью поддерживаю мнение Игоря! Во-первых его фото говорит об этом, во-вторых на чертежах из АиВ говорится о том-же (на самолётах поздних серий стояло кресло КК-2 (на МиГ-15- КК-1). Следует ещё обратить внимание на тормозной щиток! На фото Игоря (как и на модели)- щиток позднего типа. А вот если делать ранние варианты (с креслом КК-1) нужно и щиток переделать.

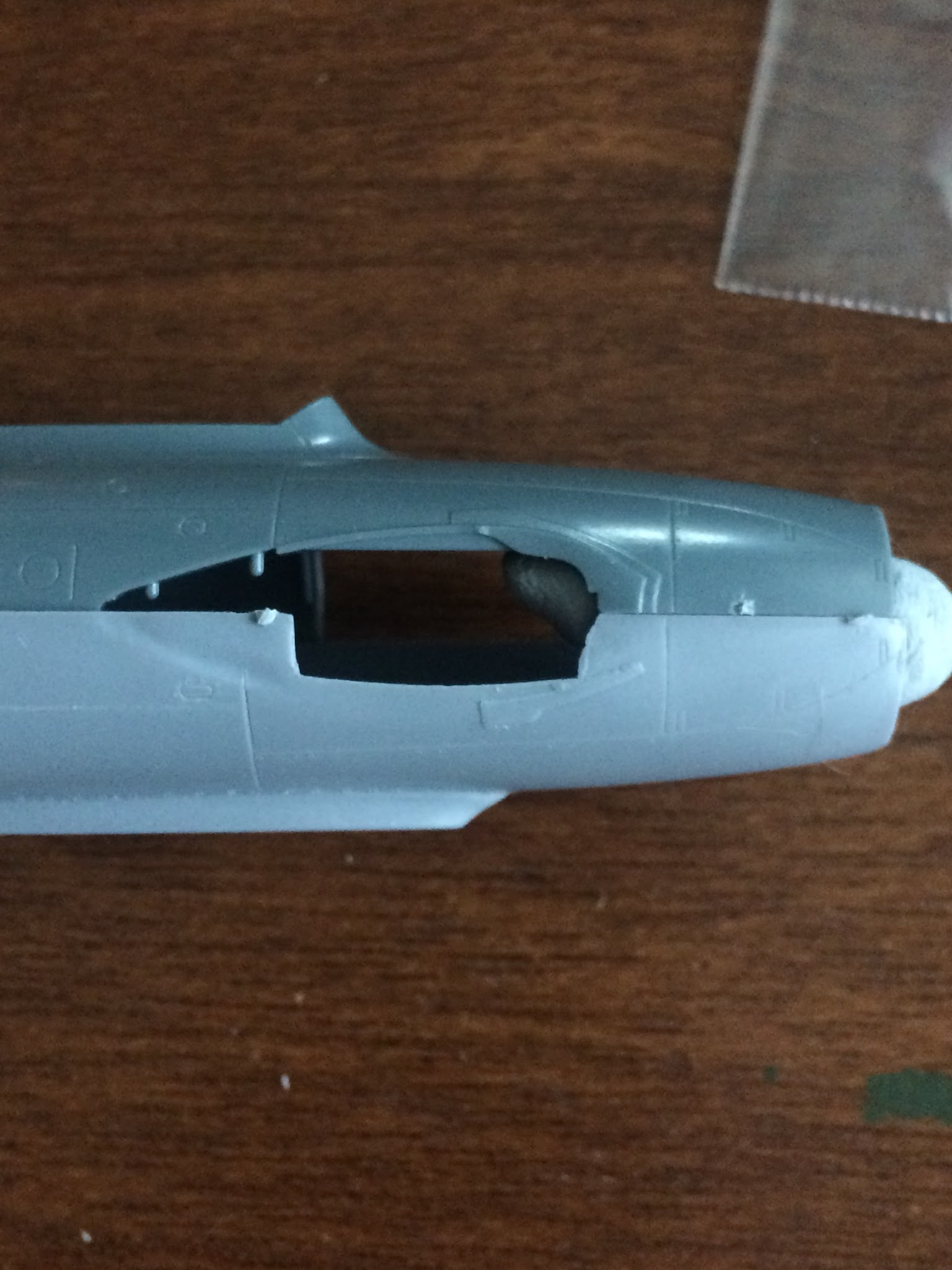

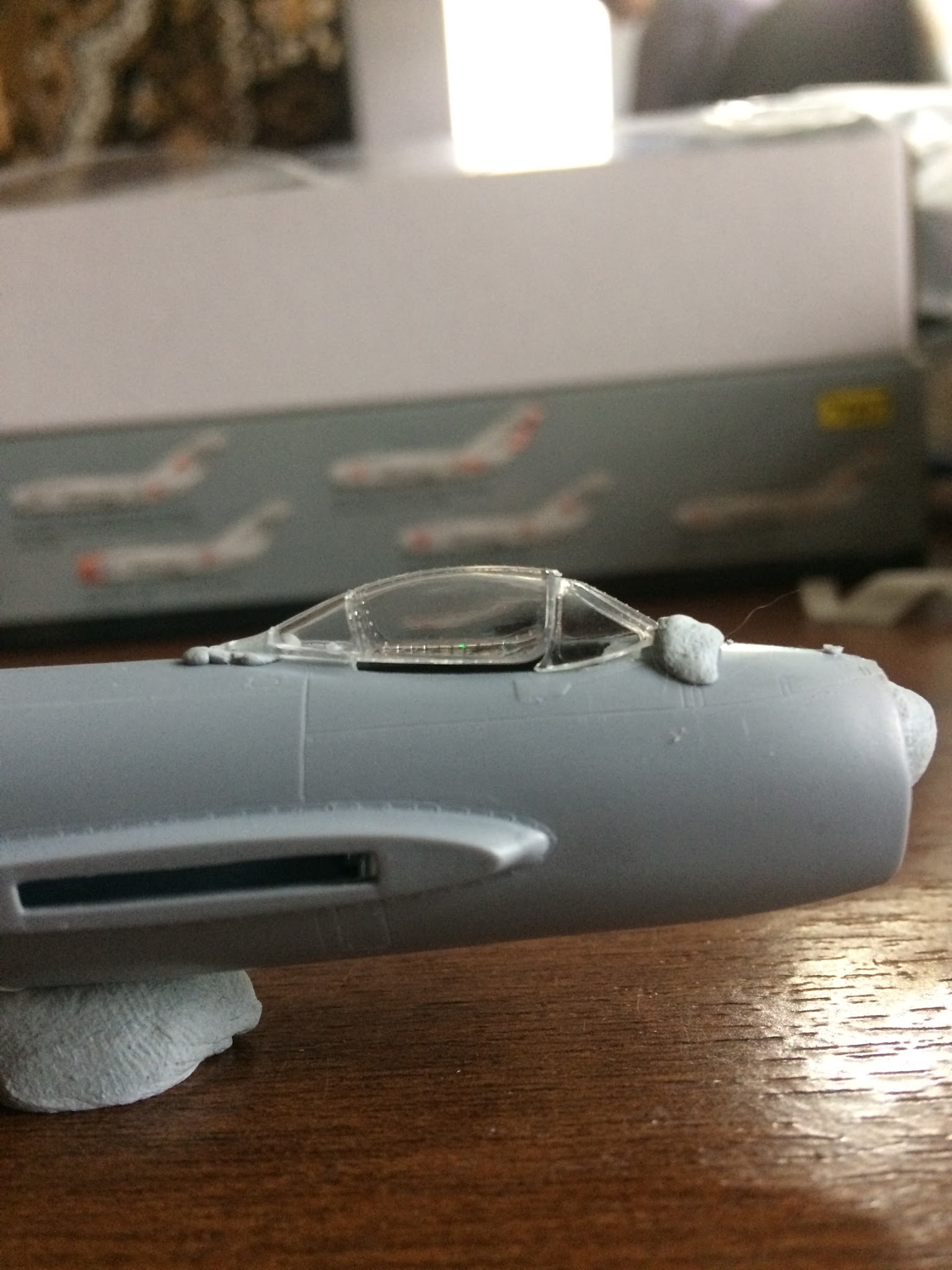

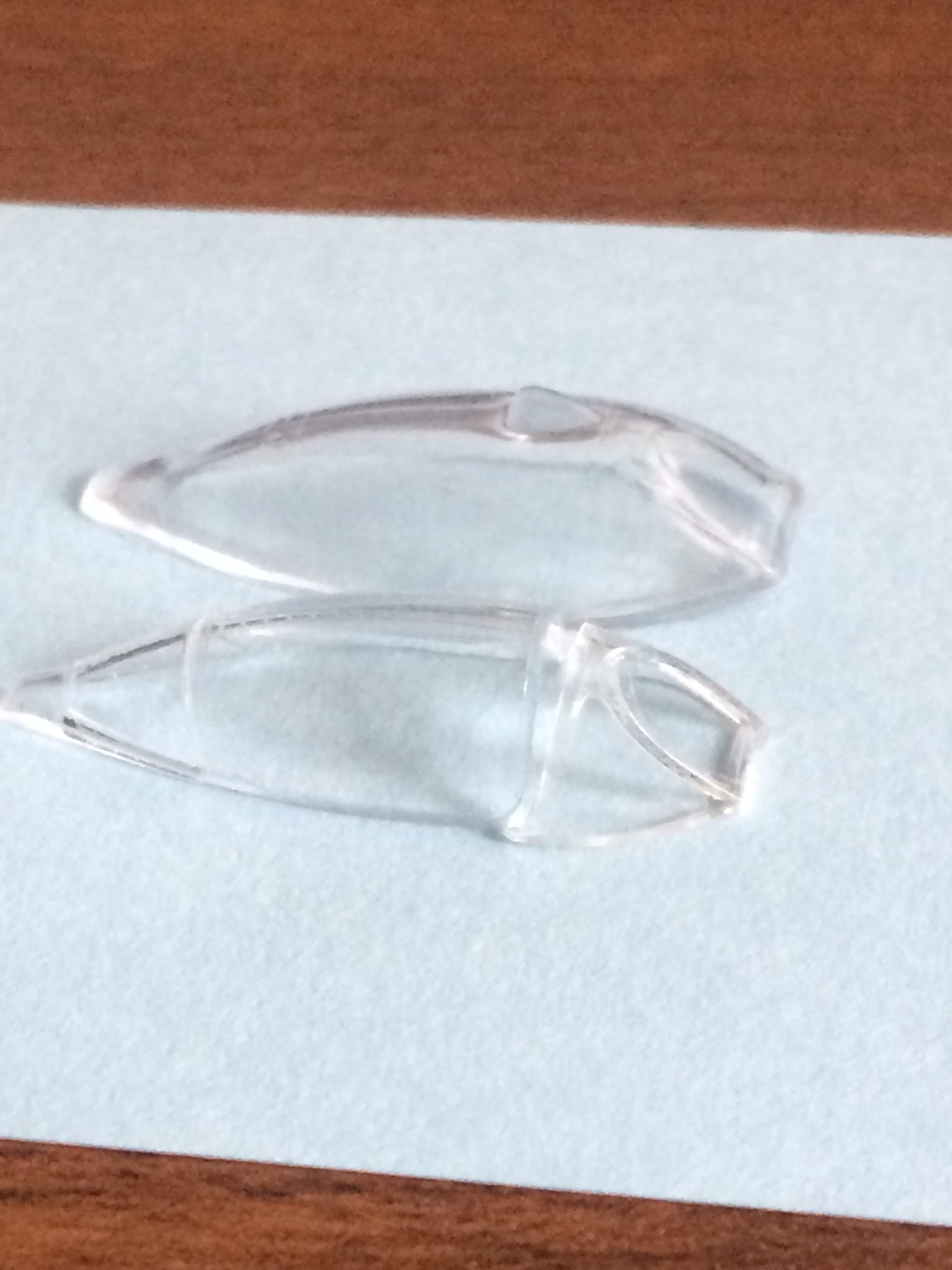

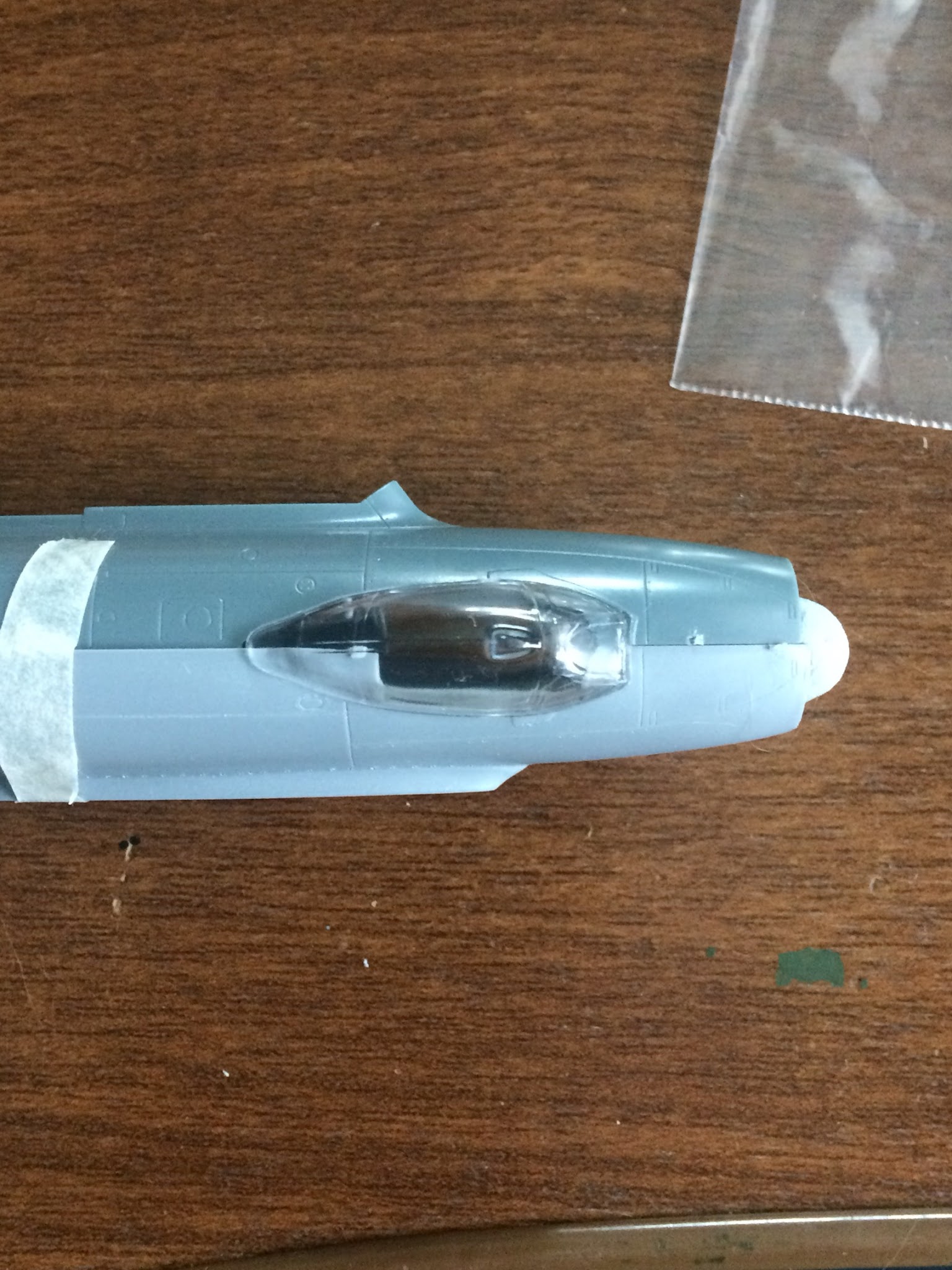

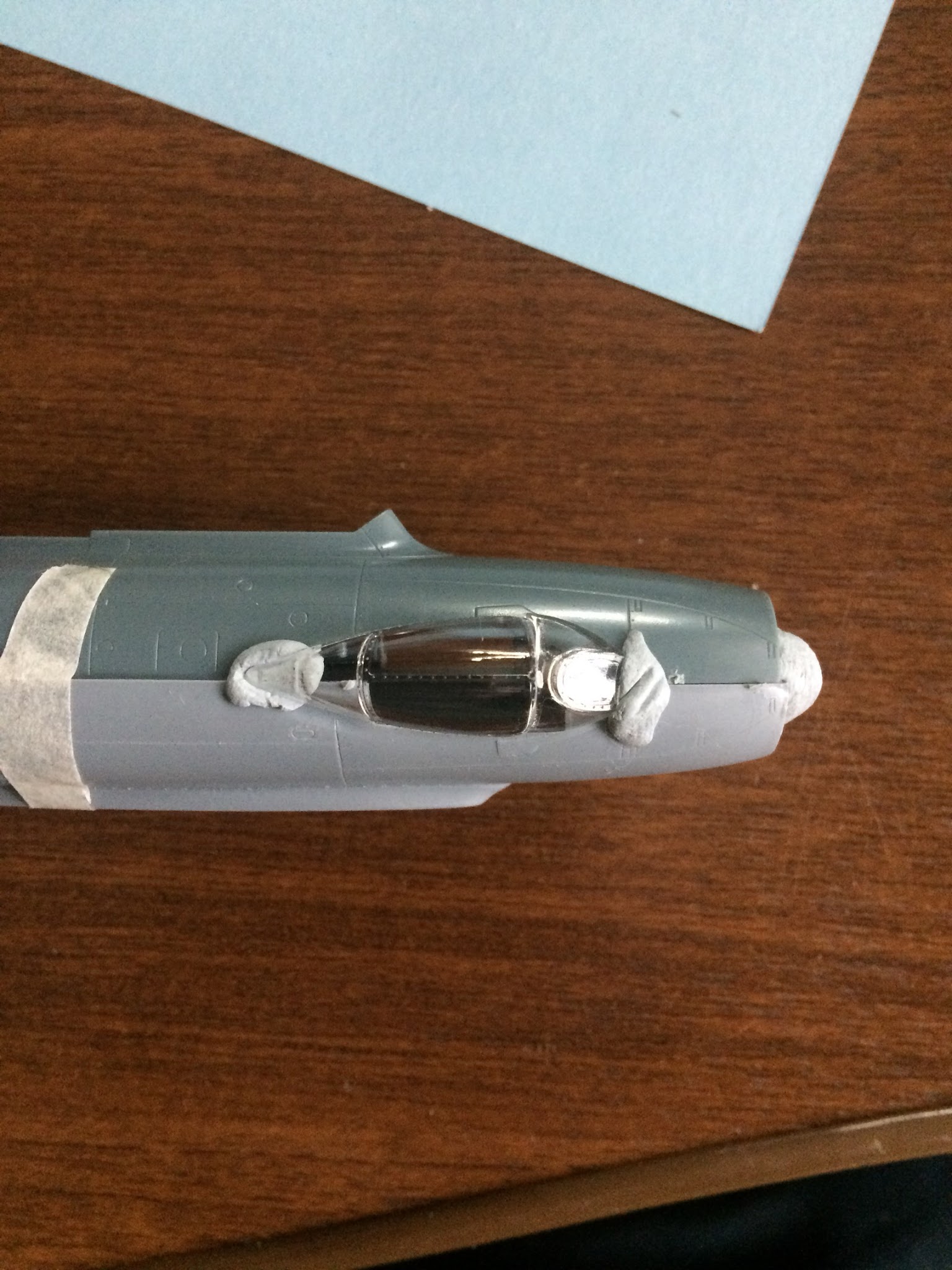

Я тут как раз сравнивал модели МиГ-15 от Эдика и МиГ-17 от Эдуарда. Фюзеляжи в НЧ совпадают очень хорошо, место под кабину совпадает полностью. Фонарь от Эдиковского МиГ-15 вполне хорошо ставится....вот только он один, увы, в наборе. Я для себя нашёл Павловскую вакушку.

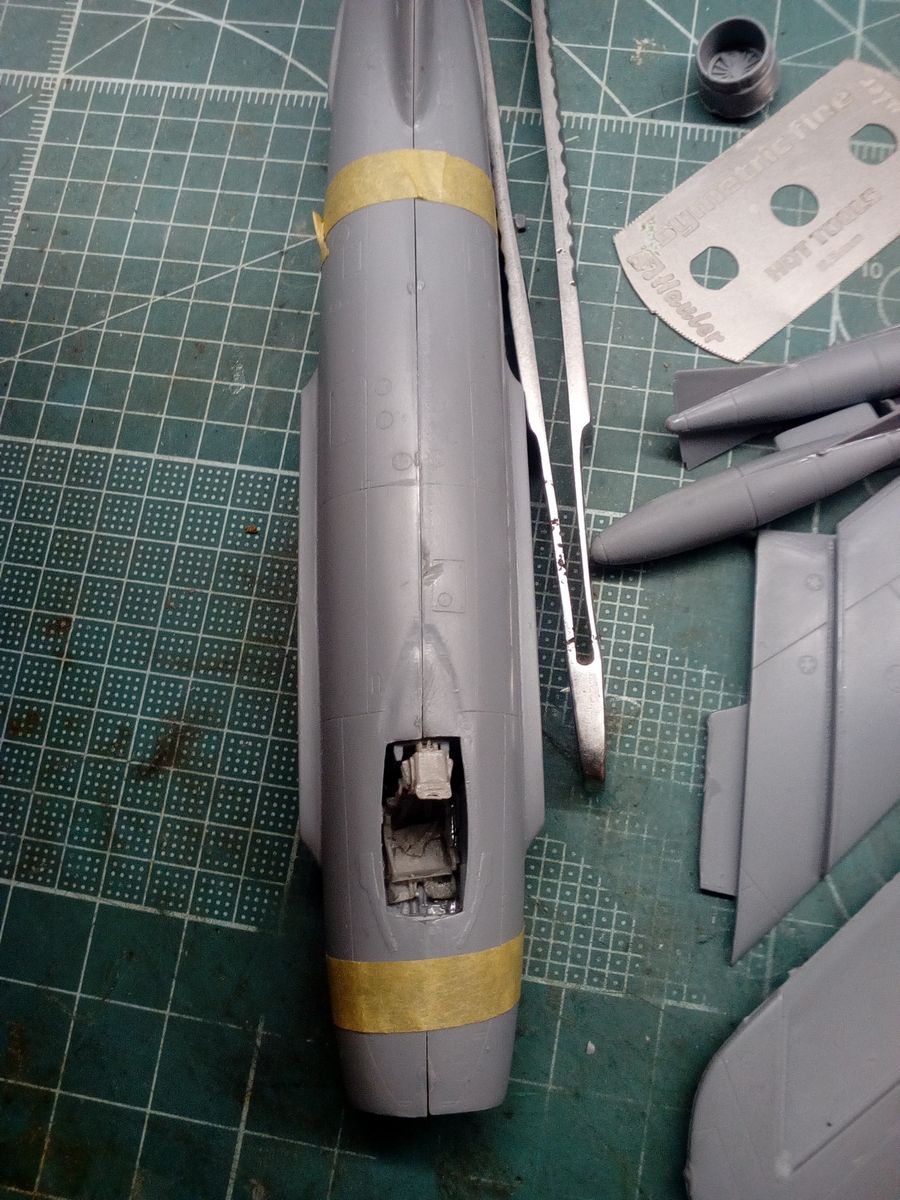

На фото- тёмно-серый это МиГ 15 от Эдуарда, светло-серый- МиГ-17 от AZ-model.(кабина из набора)
@Игорь Емашев написал:Александр Лихачёв написал:And!e написал:Александр Лихачёв написал:Andrey Stan написал:меня в данном наборе смущает фонарь, вроде похож на Хобби Боссовский МиГ-15... а у Эдуарда он заметно уже, особенно к концу. Вот не пойму - кто точнее сделал? у МиГ-15/17 фонари же одинаковые были?
На ранних Миг-17 стояли те же фонари, что на Миг-15бис, но с Миг-17Ф пошли фонари немного другой формы с перископом и антенной на заднем стекле.
Александр, спасибо, за фотки. в наборе фонарь с перископом, правда переплет замыленый. Зы а кресло должно быть серое или цвета кокпита?
Кресло там такое же, как и на Миг-15.
Не на всех Ф-ках стояли как на 15-м.
Так вон же видно перископ
@Александр Лихачёв написал:Так вон же видно перископ
Речь идёт о кресле. МиГ-17Ф поздних серий как-раз отличались креслом, перископом, антенной на сдвижной части и тормозными щитками. Это пока то, что я нашёл.

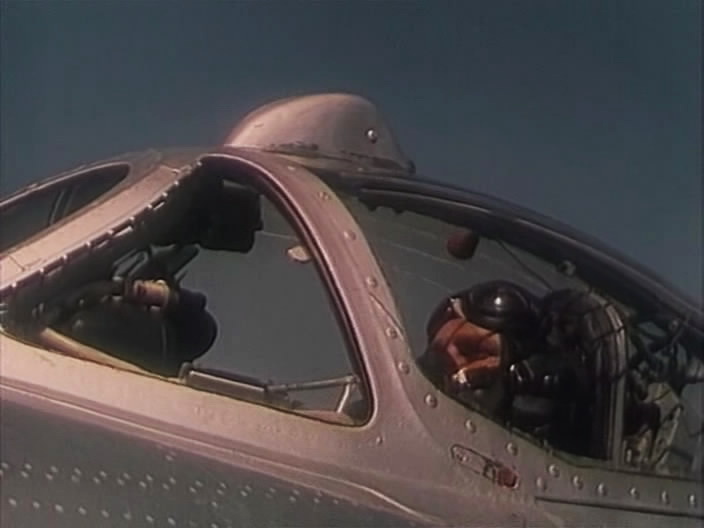

Пы.Сы: кстати, на Вашем фото фонаря (с лётчиком в кабине) виден перископ, антенна, но кресло всё-ещё КК-1
ну перископ же и на 15бис стоял, так что это не в счет. и насчет "антенны на сдвижной части" это точно? всегда думал это обогреватель. а азмодел похоже немного переразмерен, кроме фонаря и фюзеляж - на 1мм примерно шире
@Дмитрий Буренко написал:Александр Лихачёв написал:Так вон же видно перископ
Речь идёт о кресле. МиГ-17Ф поздних серий как-раз отличались креслом, перископом, антенной на сдвижной части и тормозными щитками. Это пока то, что я нашёл.
Пы.Сы: кстати, на Вашем фото фонаря (с лётчиком в кабине) виден перископ, антенна, но кресло всё-ещё КК-1

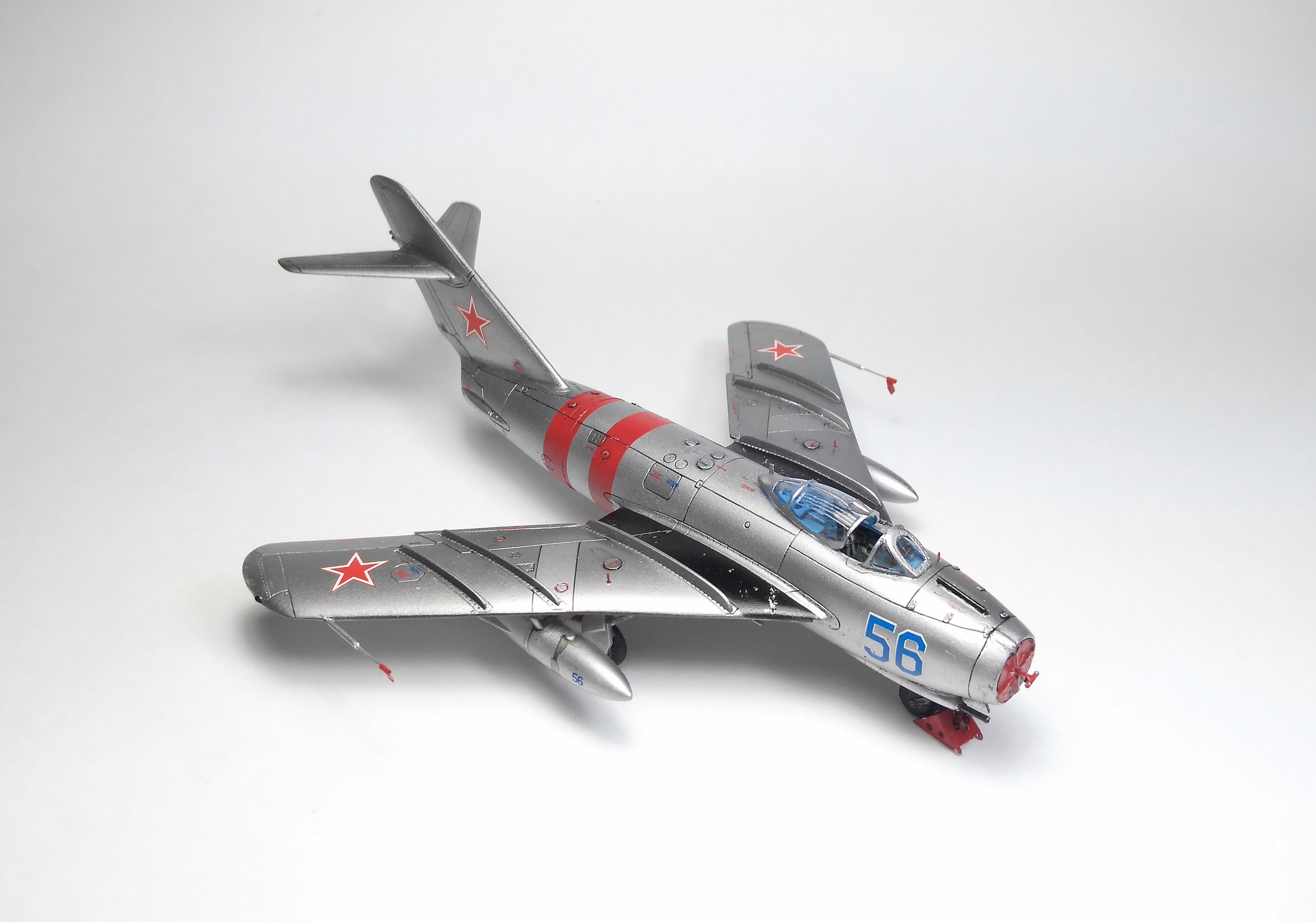

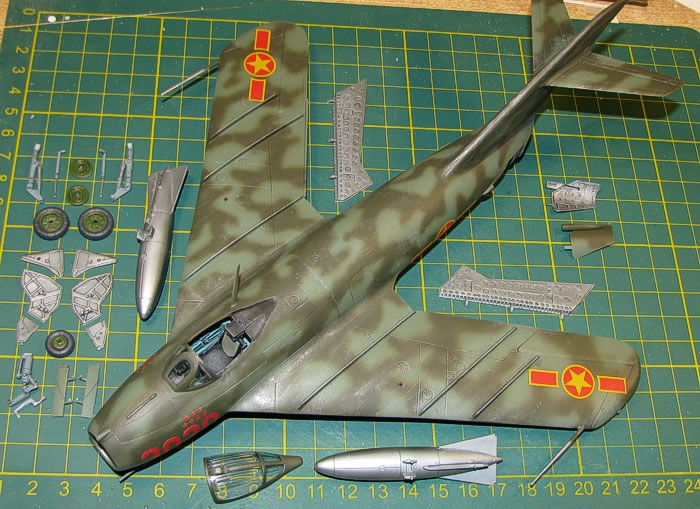

У поздних Миг-17Ф кроме перечисленных ещё была характерная антенна на носовом кожухе отсека РЭО и некоторые другие мелкие изменения. Схему с антенной не нашел, поэтому прилагаю фото модели западного моделиста, где её видно.
@Andrey Stan написал:ну перископ же и на 15бис стоял, так что это не в счет. и насчет "антенны на сдвижной части" это точно? всегда думал это обогреватель. а азмодел похоже немного переразмерен, кроме фонаря и фюзеляж - на 1мм примерно шире
Нет, на "бисах" перископа никогда не было, он появился на 17-х.

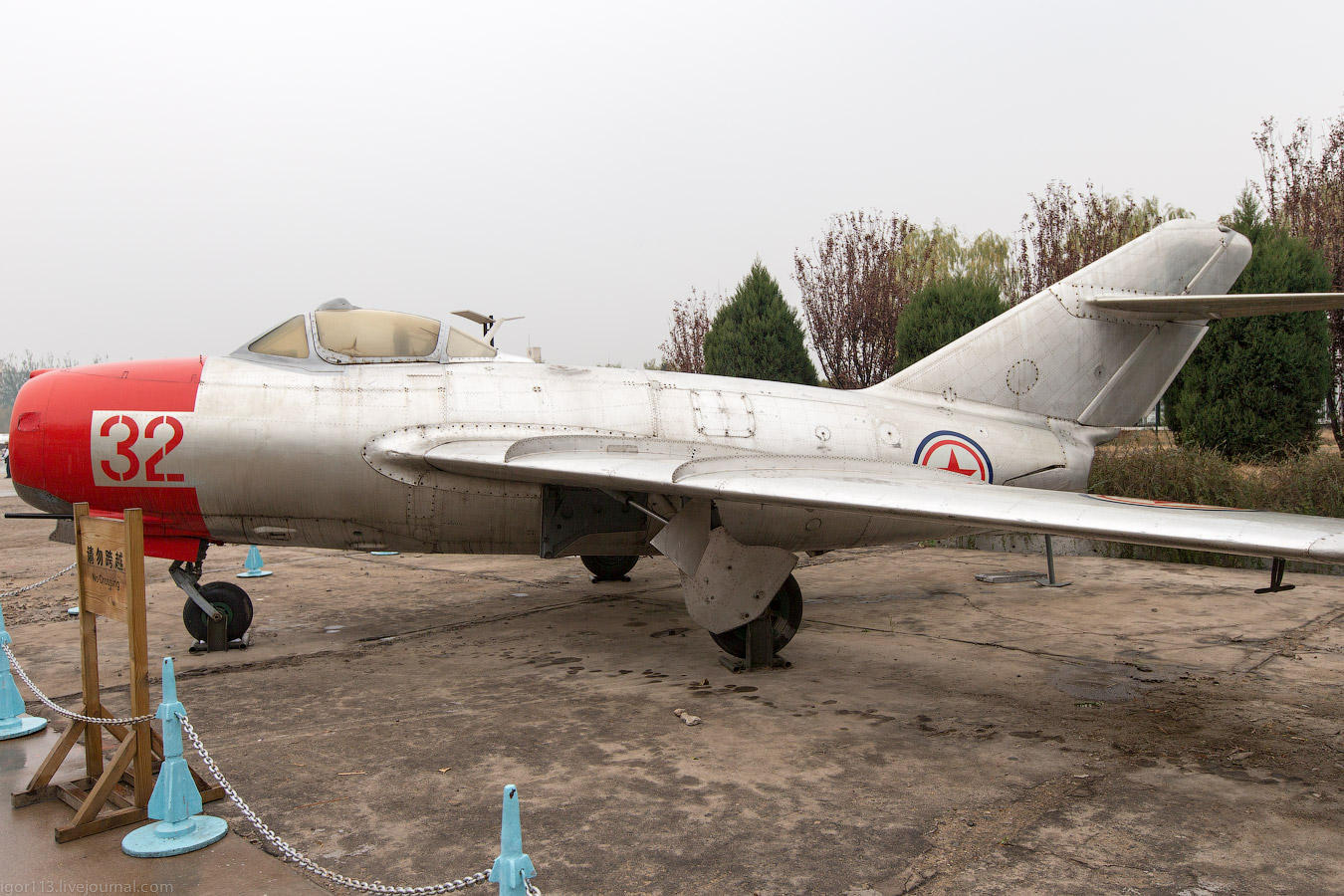

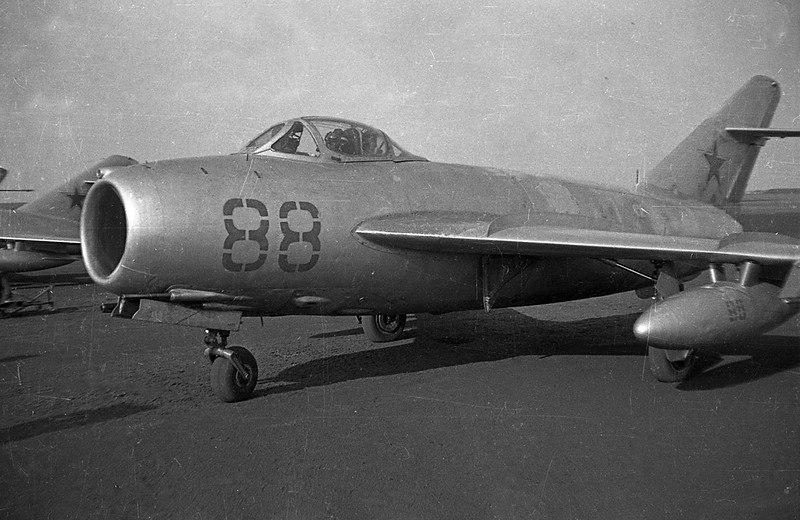

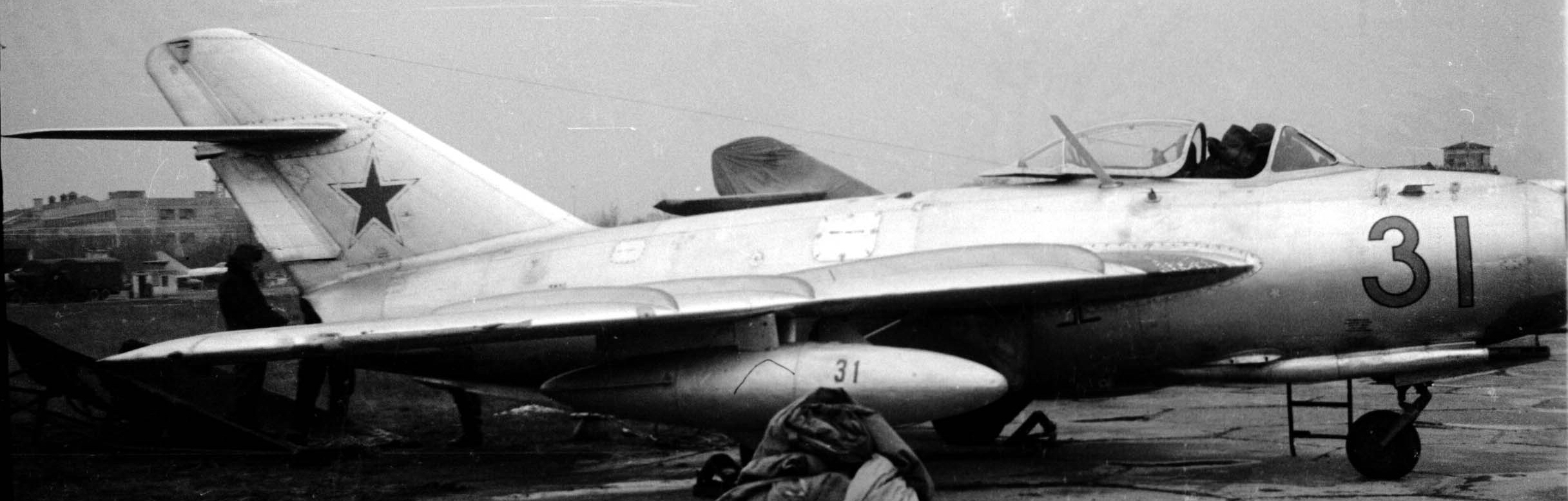

Кстати, нашел в загашниках фото 17-го без перископа.
Александр, забейте в поиск "перископ МиГ-15бис", или почитайте о применении последних в Корее
@Andrey Stan написал:Александр, забейте в поиск "перископ МиГ-15"
Я имел в виду характерную внешнюю деталь фонаря Миг-17. У 15-го этой детали нет, об этом была мысль
"Нет, на "бисах" перископа никогда не было, он появился на 17-х."
- вроде о "бис" писали)

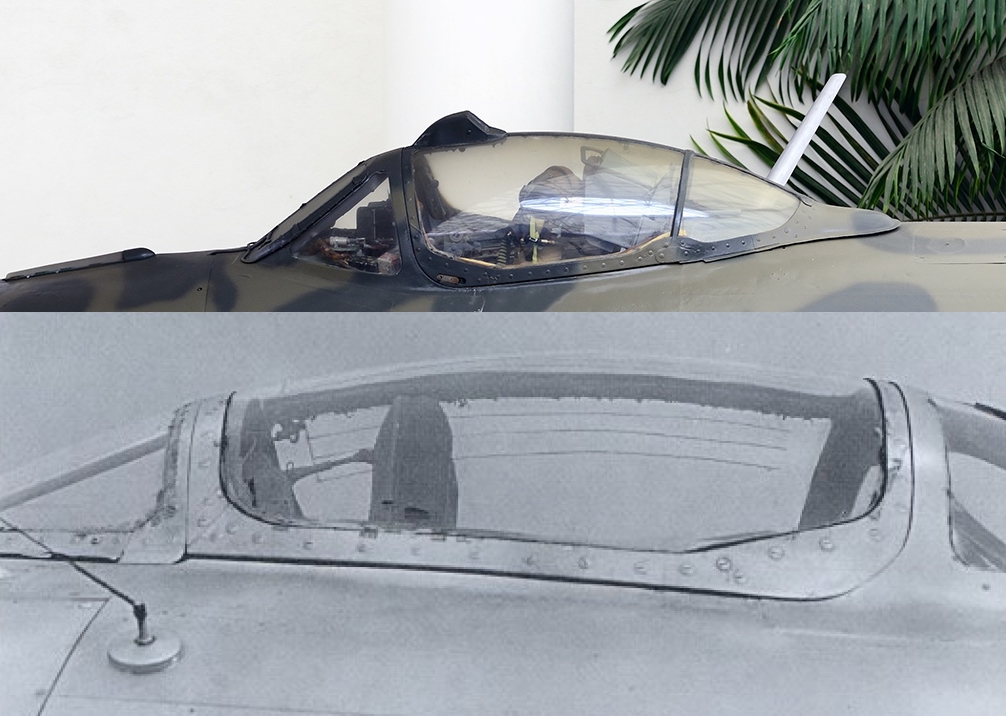

а вот за тонкий переплет не знал, точно - снизу первых серий с колпаком типа миг-15, выше последних серий 17ф.
правда нашел вот и первых серий 17 (причем не Ф, а так называемый А), но колпак - поздний, тонкий. фиг поймешь) но наверное это стоит учесть, при замене фонаря...
фонарь всеже родной оставить придется, нужно будет, что-то придумать с замыленностью переплета и этим же перископом.
Андрей, ты оказался прав. Я немного убрал "грязь" на Х-5.
Слежу с интересом за данным проектом.
