Моё почтение уважаемые коллеги!

Открываем новую "сказку",на этот раз будем делать немецкую сверхмалую подводную лодку "Hecht" от украинского производителя Микро-мир в масштабе 1/35.

Сразу хочу сказать,что  собирать будем практически "изкоробку" поскольку набор довольно неплохого качества(кроме стыкуемости)  и не требует особых доработок над корпусом.

Здесь представлен обзор(в моём исполнении) на данную модель,можете ознакомится с исходником.

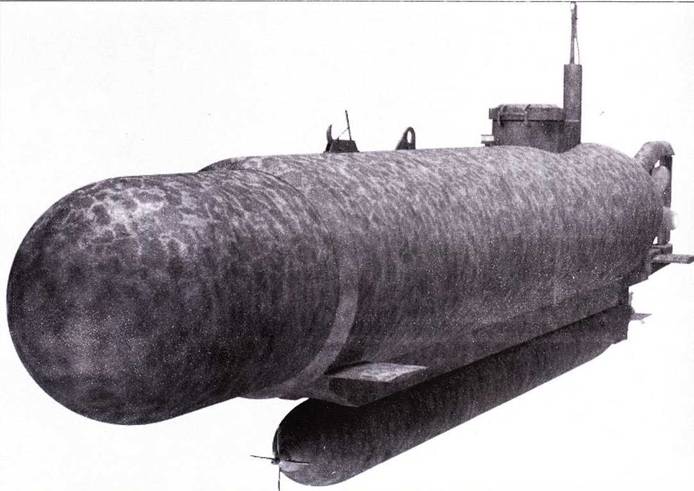

Фотографии прототипа:

"Hecht" в надводном положении:

Чертёж:

Боковая проекция:

Всем попутного ветра! С уважением,Фидель!

Удачи в новом проекте!

@Геннадий Еретнов написал:

Удачи в новом проекте!

Так же уточню,что стройка будет неспешной.

Денис удачной стройки! Буду посмотреть   Местечко забронируй.
С Уважением, Михаил!

@Фидель написал:

Забегай на стройку!

@Геннадий Еретнов написал:

Буду поглядывать, правда в подводном флоте я полный 0!

Коллеги,могу поделится литературой по подходящей тематике:

Подводные диверсанты во Второй мировой войне
Сверхмалые субмарины и человеко-торпеды ч1
Сверхмалые субмарины и человеко-торпеды ч2
Сверхмалые субмарины и человеко-торпеды ч3
Сверхмалые субмарины и человеко-торпеды ч4

Удачи в постройке!

@Сергей Ставилэ написал:

Удачи в постройке!

@Михаил написал:

Денис удачной стройки! Буду посмотреть Местечко забронируй.
С Уважением, Михаил!

Информацию я об этой подводной лодки собрал ещё давно,на самом деле её не так много,фотографий вообще почти нет...

Но тем не менее музейный экспонат есть,находится в - Военно-историческом музее Дрездена.

Денис, удачи в постройке.
Интересная лодка,сам скоро буду делать двойку в 1/72

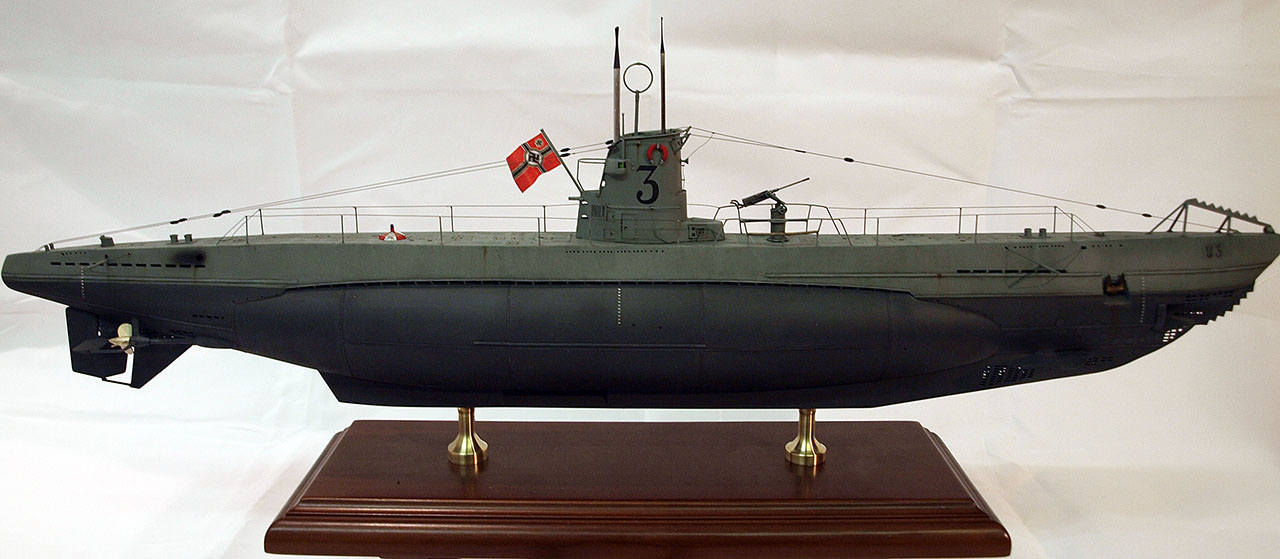

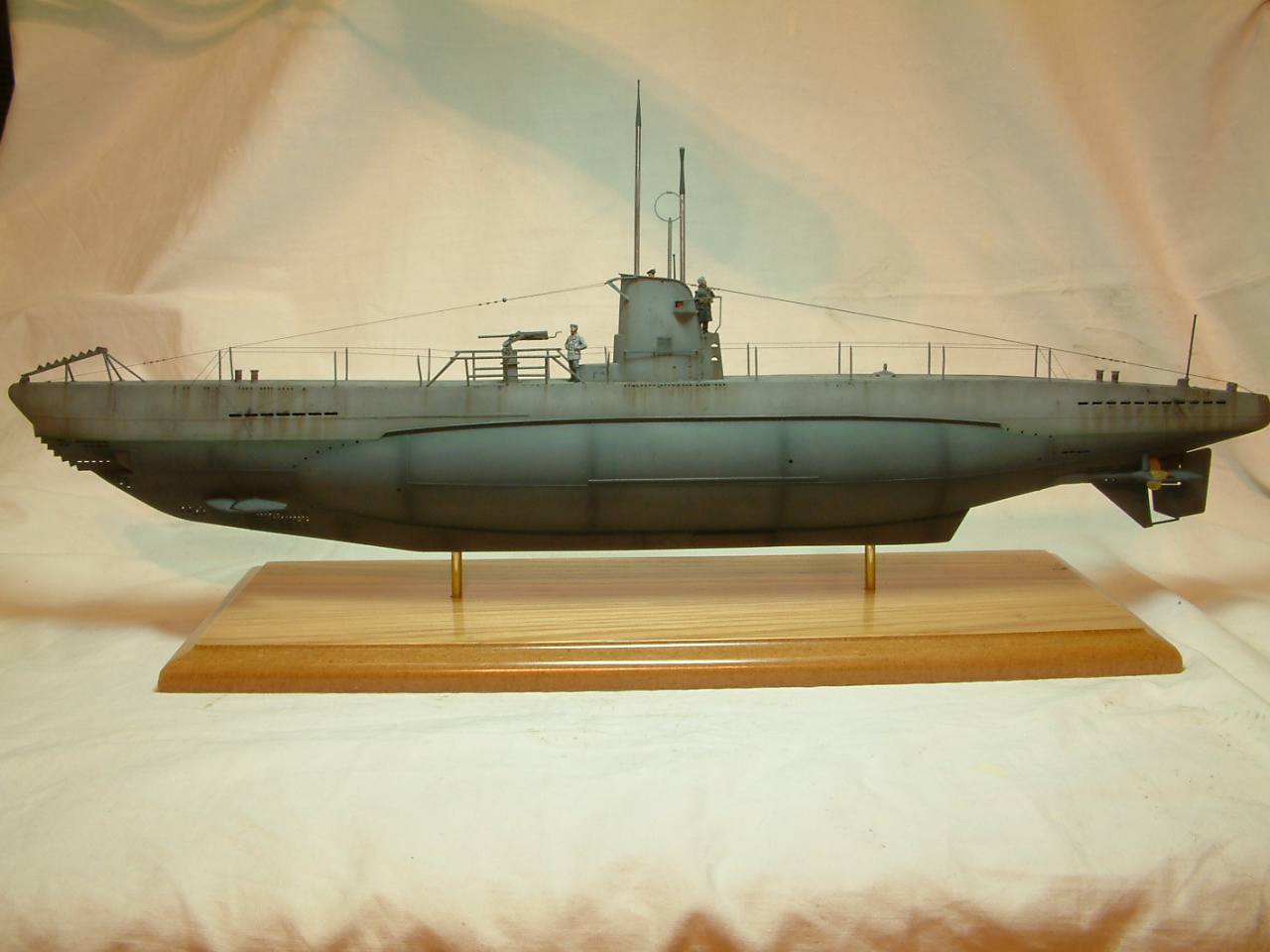

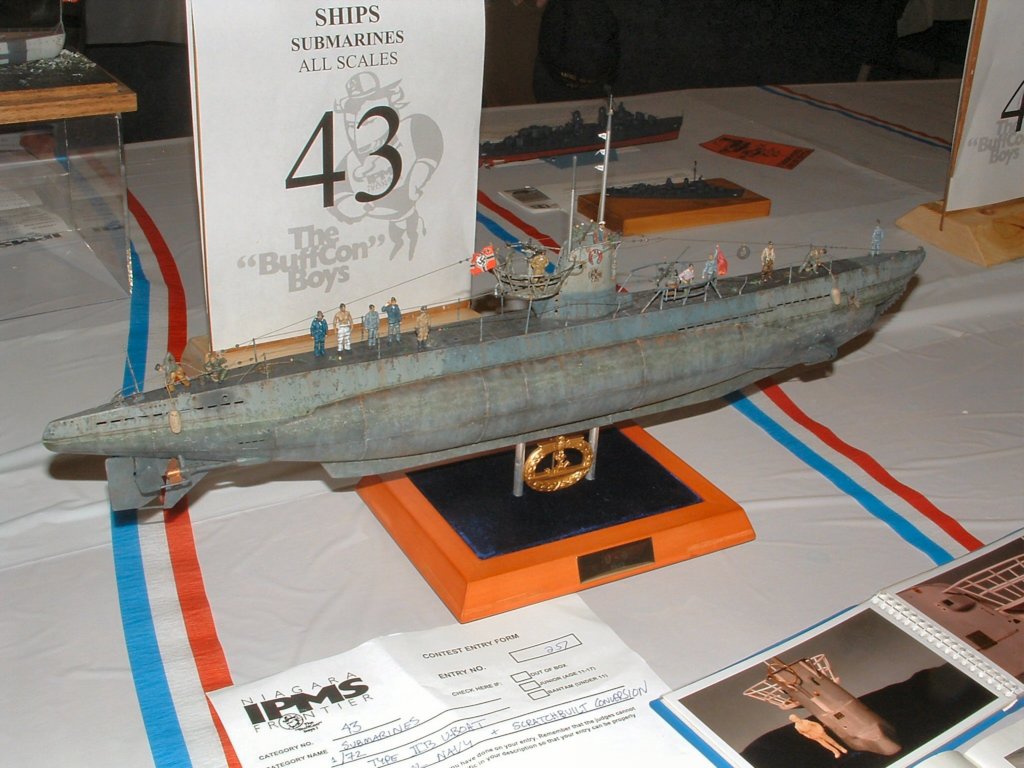

Что то она меня зацепила,правда не знаю какую выбрать или U-9  или искаробочный вариант с U-3
И та и та,смотрятся .

@Jokker написал:

Денис, удачи в постройке.

@Jokker написал:
не знаю какую выбрать или U-9  или искаробочный вариант с U-3

@Фидель написал:

Надо начинать с того,что U-9 была модификации "В",а U-3 имела модификацию "А",а у тебя двойка как раз сделана на модификацию "А".
Обязательно открывай "сказку",чем смогу - помогу!

Коллеги,появился вопрос по поводу носовой части подлодки...

Как вы думаете,как будет правильно сделать носовой контейнер для хранения заряда ВВ или диверсионных мин:как на исторической фотографии(чёрно-белой) или как на музейном экспонате?

Лично я больше склоняюсь к первому варианту,но всё же хочется узнать ваше мнение.

Всем попутного ветра! С уважением,Фидель!

Лично мне больше нравится второй вариант,с креплением и болтами,скорее всего на перврм варианте стоит какая то защитная муфта предохраняющая места крепления от поподания соленой воды.

@Jokker написал:

Лично мне больше нравится второй вариант,с креплением и болтами,скорее всего на перврм варианте стоит какая то защитная муфта предохраняющая места крепления от поподания соленой воды.

Сейчас работаю над корпусом... Поработать есть над чем,ибо стыкуемость деталей,мягко говоря,не очень хорошая. Требуется очень много шпаклёвки и шлифовки.

@Фидель написал:

Поработать есть над чем,ибо стыкуемость деталей,мягко говоря,не очень хорошая. Требуется очень много шпаклёвки и шлифовки.

@Jokker написал:

Совсем оборзел Микро-мир мало того,что цены на их продукцию мягко говоря не совсем адекватные,так еще и качество хромает.И ведь суки знают,что в этом масштабе альтернотивы нет,моделисты все равно купят,и все исправят.Вот уроды.

"HECHT" от Микро-мира мне обошёлся в 1600 рублей,хотя для этого набора я бы дал цену максимум рублей 700...ну серьёзно, набор явно не стоит ту цену,за которую его предлагают наши интернет-магазины..но деваться некуда.

О несоответствии цены качеству наборов я уже сто раз говорил. Про безальтернативность Володя правильно упомянул. В итоге каждый сам для себя сделает выводы - нужен или нет ему какой-либо конкретный набор.

Просто мне нужен был второй набор травления на Щуку в 1/144 но когда я увидел цену в ТМ на этот набор у меня чуть глаза из орбит не повылазили.
И качество самого набора от Микро-мира там далеко от идеального за такие деньги.
Свой набор я брал в Киеве друг помог с приобритением и то на тот момент ценник в 1300 руб меня немного покоробил,а тут 4350 деревянных это просто запредел какой то.  .

http://clubtm.ru/showfirm.php?firm=%CC%E8%EA%F0%EE%CC%E8%F0&scale=1/144&type=%D4%EB%EE%F2

 P.S. Тот же набор от Special Navi  U-boot tipe -II A  в 1/72 стоит чуть подороже,но их  даже сравнивать нечего.
Они по качеству отличаются как небо и земля.

Коллеги,ковыряние над моделью продолжается,но из-за технических проблем фотографии предоставить пока не могу... Первый результат будет чуть позже.

P.S. Как же мне надоели эти швы на модели........

На данный момент корпус выглядит так.

Несколько дней мучился со стыками корпуса.Пришлось несколько раз наносить шпаклёвку и всё зашлифовавыть.Вроде всё получилось выровнять


"Брюхо" лодки.

Место где будет располагаться рубка.

Поработал над деталировкой торпеды.У производителя всё замылено.

Денис привет! Видел-бы ты корпус Либерти...
Сочувствую, но прогресс на лицо. По торпеде вообще мелочей полно, можно сделать очень кулЮторно.
С Уважением, Михаил!

@Михаил написал:

можно сделать очень кулЮторно.

Моё почтение уважаемые Коллеги!

Из-за моего "длинного языка" и некоторого недопонимания с местной администрацией получил статус "БАН" сроком ровно на две недели,и в связи с этим событием стройка модели временно на сайте приостановилась(как вы могли заметить,последние фотографии процесса я публиковал аж 11.11.2017).

Но сложа руки я не сидели и потихоньку продолжал делать модельку,и фотографии процесса я так-же для вас делал - с чем и хочу сейчас с вами поделится.

1)Подставка под модель будет такая.

2)Сделал дополнительную петельку из медной проволоки и полностью самодельный механизм для такелажа

3)Установил вертикальный руль.Крепления для подъёма лодки из воды,

Продолжаем...

1)Сделал такелаж.

2)Установил не убираемый перископ.

3)Установил плексигласовый колпак.

4)Установил элементы рубки.

5)Установил кормовые и носовые горизонтальные рули глубины.Общие виды.

Лакокрасочные работы...

1) Красил торпеду краской Tamiya XF-56 Metallic Grey (Серый металлик)

2)Носовую часть красил:
1.Tamiya XF-2 Flat White (Белая матовая)
2.Tamiya XF-7 Flat Red (Красная матовая)

3)Гребной винт красил Gunze Sangyo Краска художественная Gold (Золото)

Смывкой я пользовался от AK Interactive 045 Dark Wash For Green Vehicles

С проволокой ювелирная работа прям.

Для того чтобы получить нужный мне цвет для базового цвета корпуса лодки я использовал и смешивал сразу три разных цвета,а именно:
1.Tamiya XF-24 Dark Grey
2.Tamiya Xf-83 Med. Sea Gray 2 Raf
3.Tamiya X-4 Blue
Нужные пропорции сказать не смогу,ибо смешивал всё на глаз.

Полосы камуфляжа наносил аэрографом под минимальным давлением без каких либо масок.
Краску использовал Tamiya Xf-83 Med. Sea Gray 2 Raf

Гребной винт полностью самодельный,сделал из листов меди,ибо то,что даёт производитель сложно назвать адекватным.
1.Гребной винт красил Gunze Sangyo Краска художественная Gold (Золото)
2.Подставку красил Revell черная РАЛ 9005

Немного общих видов.
