Здравствуйте, друзья!
Это выглядит как сумасшествие, такие идеи, наверное, могут приходить в голову только на больничном, но я решил взяться за перепил НОВОвского Ла-7. Нелогично, бессмысленно- скажете вы? И я с вами соглашусь. Но есть вот в голове такой вот "бздык", пока желание, силы и время будут, буду делать, а там поглядим.
Итак, я не буду выкладывать исходник, его уже и так все достаточно раз все видели. Скажу только, что к НОВОвскому набору будет использовано большое количество доноров: Ла-5 ФН (Звезда), Ла-5ФН (Проп&Джет) - отсюда хочу взять заднее оперение и заднюю часть фонаря, Ла-7 (Эдуард) - крышка капота на двухпушечный вариант и фототравление. В общем, буду пробовать сделать что-нибудь достойное.

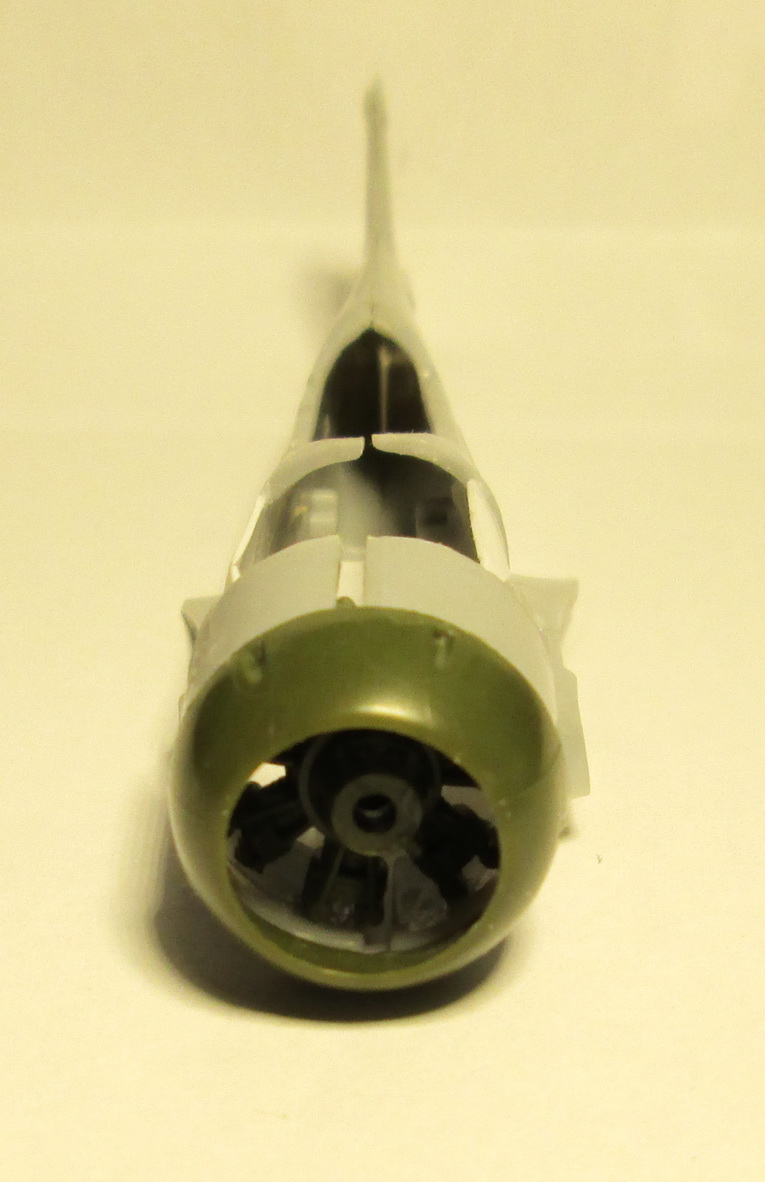

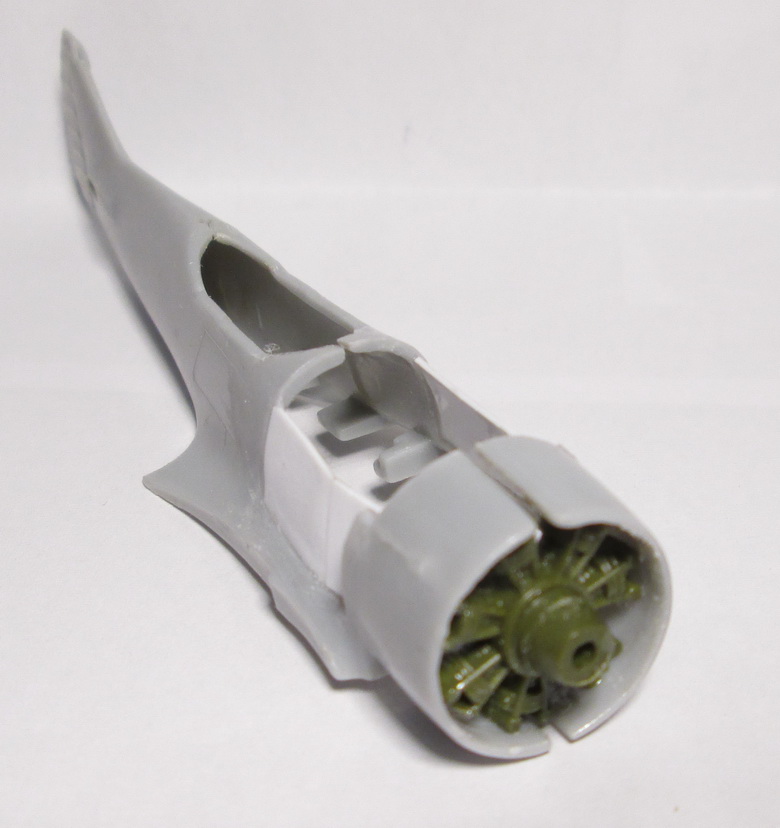

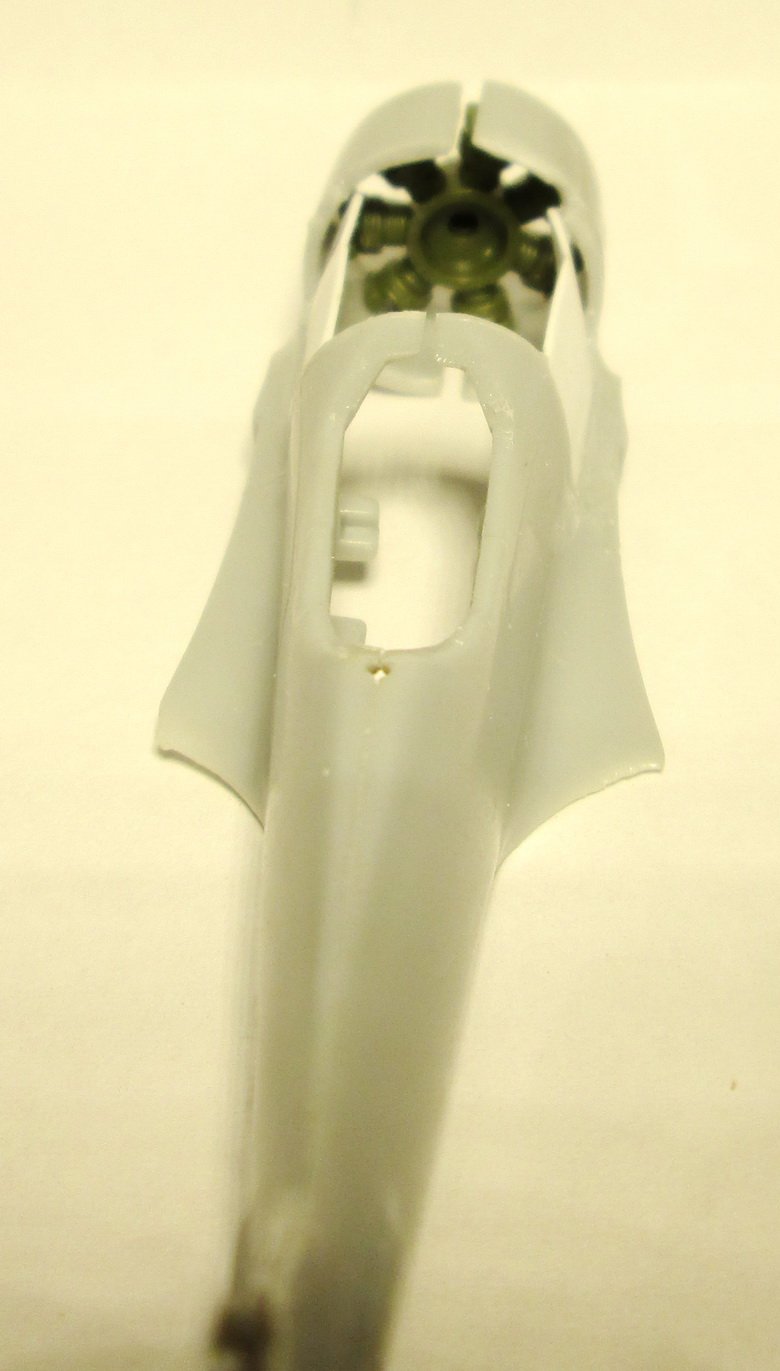

Первое, что сделал, вырезал капот двигателя и жаропрочные листы. Вставил "звезду" от Ла-5 ФН и сразу стало видно, насколько нужно исправлять сечение фюзеляжа.

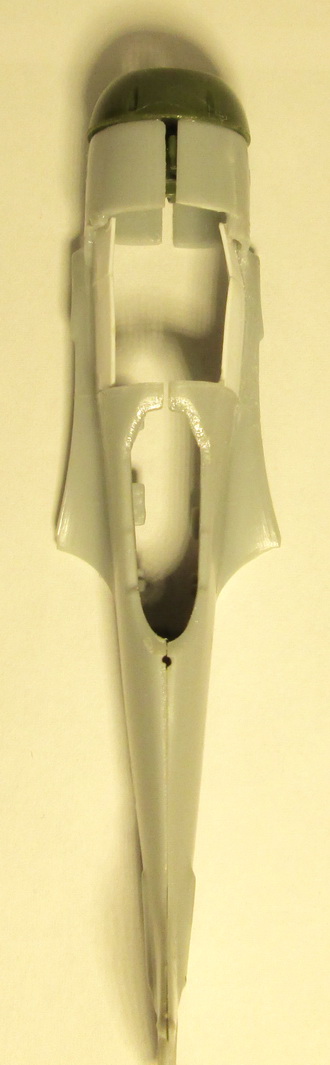

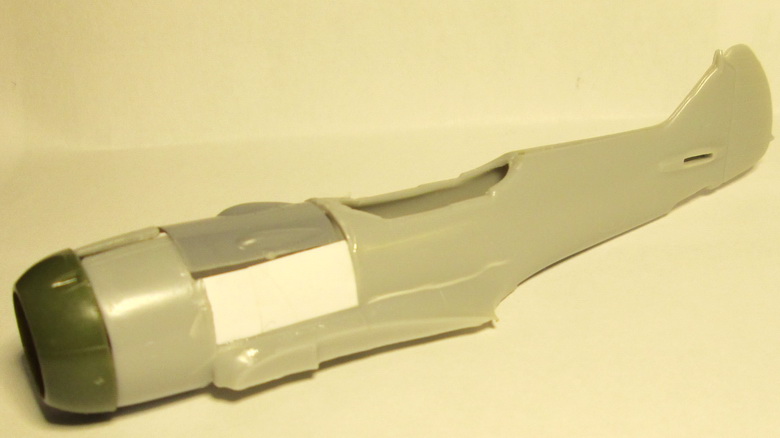

Временно приклеил кольцо капота и сам капот двигателя, что бы представлять общую картину
Макс,а точно италовски АШ-82 верный по диаметру,да ещё с учётом толщины пластика? Вакуха Мусы донором пойдёт к семёрке?
Заходите https://vk.com/club191182204
@Вадим Цюпа написал:Макс,а точно италовски АШ-82 верный по диаметру,да ещё с учётом толщины пластика? Вакуха Мусы донором пойдёт к семёрке?
Там даются два варианта заднего оперения: ранний и поздний. Я хотел делать Ла-5ФН ранних серий, поэтому позднее оперение хотел забрать сюда. Я его еще даже не прикидывал, может это вообще бред. Варианты у меня еще есть: таже "Звезда", "Хобби Босс", ну и родные не будем забывать...
Не,я про то,что такая редкость имеется ваку-набор от Проп-Джет. Я сколько Мусу не уговаривал,да и не только я, ФН в смоле он делать отказался.
Заходите https://vk.com/club191182204
@Вадим Цюпа написал:Не,я про то,что такая редкость имеется ваку-набор от Проп-Джет. Я сколько Мусу не уговаривал,да и не только я, ФН в смоле он делать отказался.
А-а! Ты про это. Довольно интересная история появления этого набора у меня. Я лично Мусу не знаю, с ним общается мой хороший друг, довольно известный моделист не только в Запорожье. Так вот, в 2014 году я очень искал Ла-5, о чем хорошо знал и мой друг. Как-то, в разговоре с Мусой он рассказал обо мне и спросил про Ла-5. Ла-5 тогда у него не было, но Ла-5ФН Муса прислал в Запорожье абсолютно безвозмездно, больше того, за свой счет! За что ему огромное спасибо! Я очень тронут его поступком. Почему он это сделал, я не очень хочу рассказывать, как говорится не та ситуация. Вот такая вот история. Ну а насколько подойдет (или не подойдет) заднее оперение, посмотрим, когда прикинем по чертежам и сопоставим с моделью.
Приветствую коллеги, привет Макс. Обычно я тихо молча наблюдаю за работами коллег,но тут думаю надо вмешаться. Макс диаметр капота на зведовско-италовской модели переразмерен настолько,что его самого надо менять. Сверьте нововскую лавку с чертежами и Вы приятно удивитесь, она ближе к истине. Там с фюзелем беда в худобе.Проблема нововской семерки в неуловимом очертании капота,некая бочкообразность вместо цилиндра. Вот обтекатели вооружения на капоте это да, весь узел с выхлопным узлом то же надо дорабатывать, но менять капот, да еще и на звезду....сверьтесь с чертежами,коллега.
ого, какие новости! в нашем тихом ретро-фроге)
насколько я понял - обтекатель капота взят от Эдика, а не Итала/Звезды. то есть нормального размера. сейчас думаю и фонарь примерить самое время... хочу обратить внимание, что линии фонаря, при виде сверху - должны быть параллельны, а не сужаться к хвосту.
@Рубен написал:Приветствую коллеги, привет Макс. Обычно я тихо молча наблюдаю за работами коллег,но тут думаю надо вмешаться. Макс диаметр капота на зведовско-италовской модели переразмерен настолько,что его самого надо менять. Сверьте нововскую лавку с чертежами и Вы приятно удивитесь, она ближе к истине. Там с фюзелем беда в худобе.Проблема нововской семерки в неуловимом очертании капота,некая бочкообразность вместо цилиндра. Вот обтекатели вооружения на капоте это да, весь узел с выхлопным узлом то же надо дорабатывать, но менять капот, да еще и на звезду....сверьтесь с чертежами,коллега.
Приветствую, Рубен! Смотрел я вашу работу по Ла-7 очень скурпулезно, понравилось. Насчет размеров. Я мерял по модели Ла-7 от "Эдуарда". Так вот, кольцо капота Ла-5ФН от "Звезды-итала" действительно больше, чем от модели "Эдуард", но на 0,7-0,8мм, соответственно, сточу и АШ-82, я думаю, убрать этот миллиметр труда не составит. А вот собрать до кучи капот двигателя с выхлопным узлом будет сложнее. При расширении фюзеляжа, замене капота и переднего кольца двигателя, уверен, и возникнет тот самый цилиндр. Это мое видение, я не претендую на истину в последней инстанции. За внимание к работе спасибо, я всегда приветствую дельный совет!
@Andrey Stan написал:ого, какие новости! в нашем тихом ретро-фроге)
насколько я понял - обтекатель капота взят от Эдика, а не Итала/Звезды. то есть нормального размера. сейчас думаю и фонарь примерить самое время... хочу обратить внимание, что линии фонаря, при виде сверху - должны быть параллельны, а не сужаться к хвосту.
Приветствую! От "звезды" взято переднее кольцо двигателя и сама собственно говоря звезда. По моим расчетам, они на миллиметр переразмеренны, буду убирать. Капот, да, от двухпушечной версии Ла-7 от "Эдуард", он нормальный по всем параметрам, другое дело, как он встанет сюда на модель. Насчет фонаря. Его (передние две части), я тоже возьму от модели "Эдуард", последнюю, заднюю часть-у модели Ла-5ФН "Проп&джет", они идентичны. Фонарь уже примерял, вроде бы ничего критичного нет. Думаю, сначала нужно закончить с выхлопным узлом, потом делать кабинет и дорабатывать сам фюзеляж по форме, естественно, сточив предварительно переднее кольцо двигателя и саму "звезду" мотора. Я пока, кроме жаропрочных листов, ничего не приклеивал, это так для общей концепции и для прикидки остальных частей. За линии фонаря обязательно учту, спасибо!
О! Интересно! Будем смотреть. И желаю удачи!)
не забывайте славные страницы прошлого а то будущее грозит быть блеклым.....

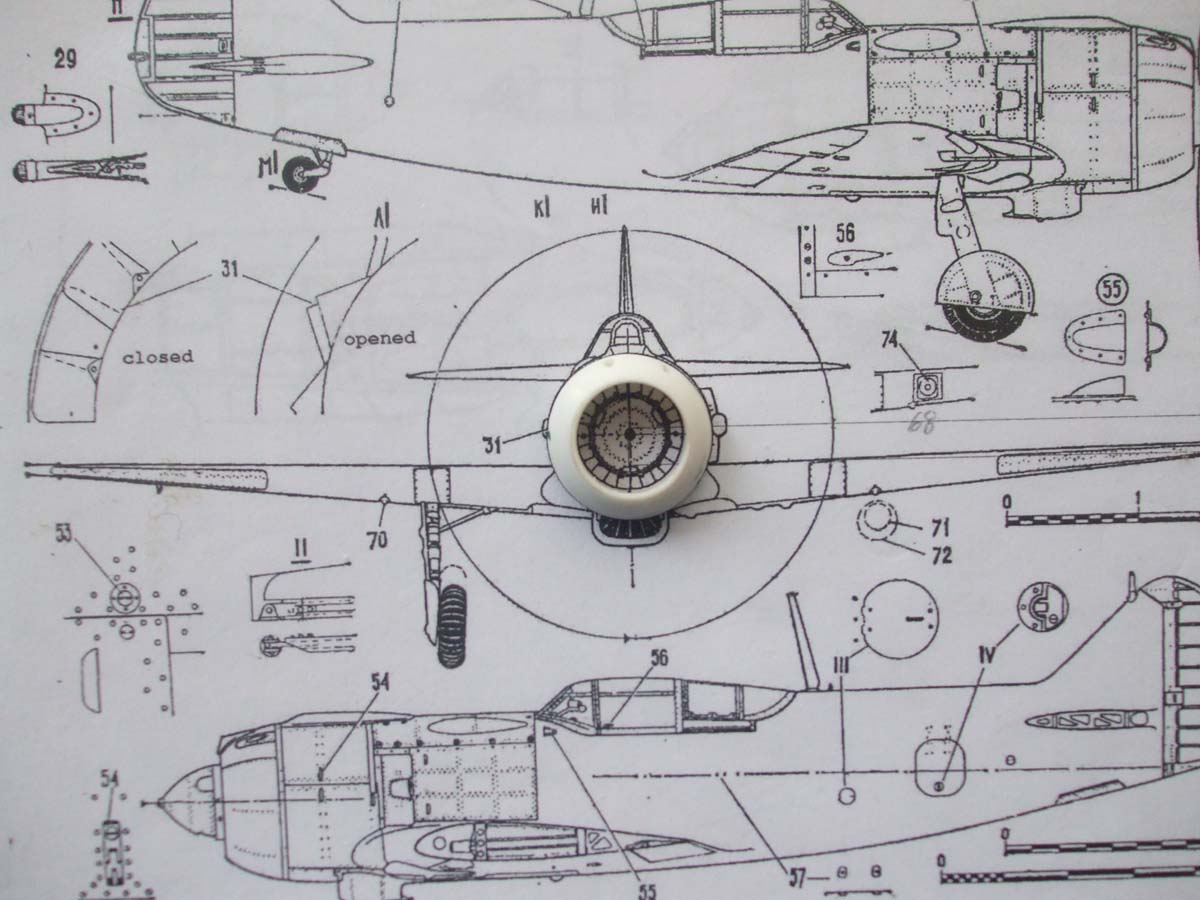

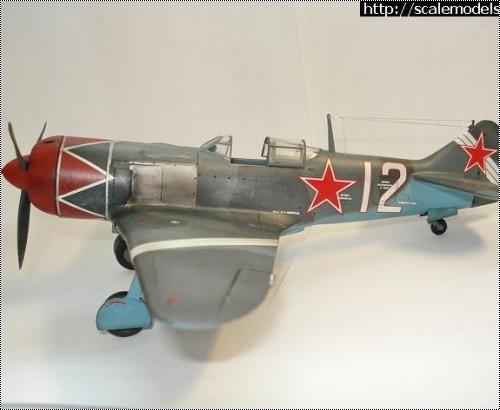

Я дорабатывал Ла-5ФН от звезды по вот этим чертежам,( простите автора не знаю)

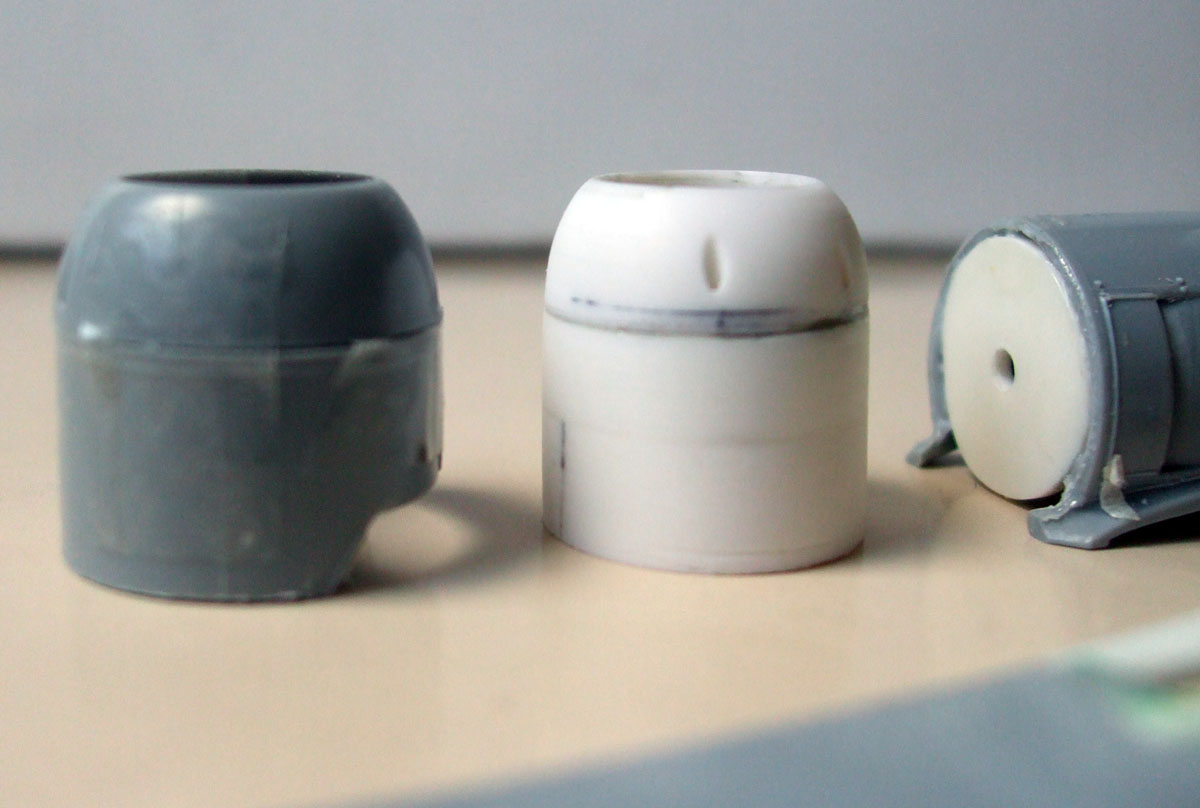

В итоге получилась вот такая разница.
Может быть у Ла-7 ого в действительности есть разница в диаметре капота с Ла-5Ф или ФН?
разницы у "пятерки" и "семерки" нет. чертежей на Ла-7 два - Воронина и Брадака, и у обеих есть косяки, потому надо совмещать по фото, выбирая правильные узлы
Я так подумал: а на хрена я вообще взял это переднее кольцо капота от "Звезды"? Ведь есть же от "Эдуард". просто у меня два эдуардовских набора лежат, так вот, один Ла-7 я буду делать дву, другой- трехпушечным, следовательно, есть один запасной капот и переднее кольцо для моего НОВОвского Ла-7! Завтра примеряю и буду разбирать конструкцию для того, что бы начать делать кабину пилота.
Очень интересный проект, удачи в запиле!
@Макс Коробов написал:
Насчет фонаря. Его (передние две части), я тоже возьму от модели "Эдуард"
У Эдика фонарь кривой, переднее бронестекло шире чем надо
@Евгений Гайдамака написал:Очень интересный проект, удачи в запиле!
Макс Коробов написал:
Насчет фонаря. Его (передние две части), я тоже возьму от модели "Эдуард"
У Эдика фонарь кривой, переднее бронестекло шире чем надо
Другого варианта, к сожалению, нет.

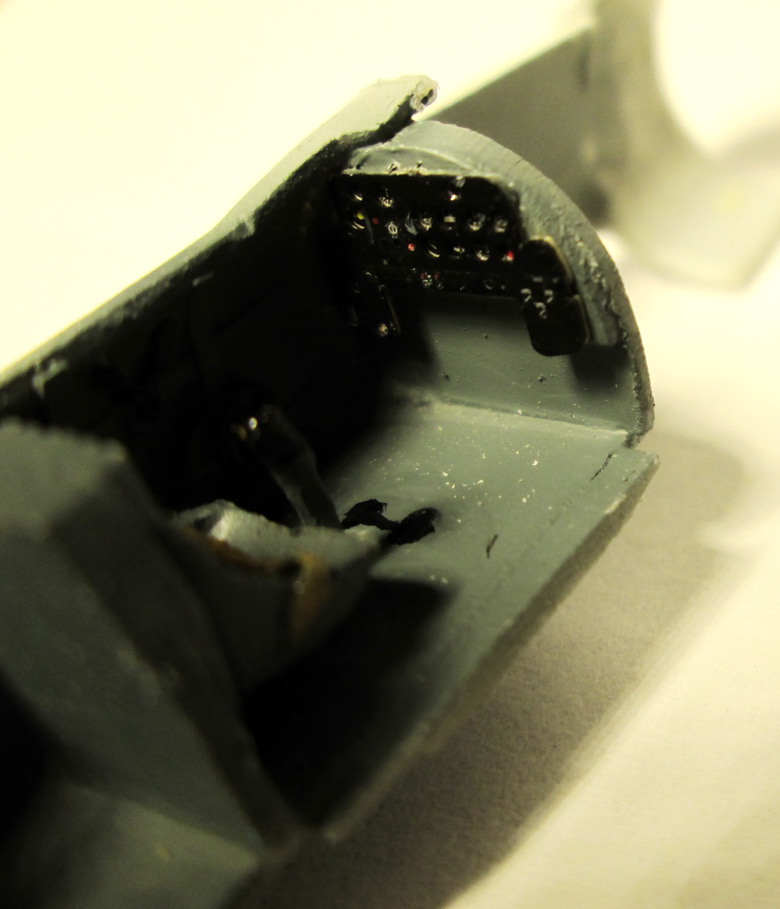

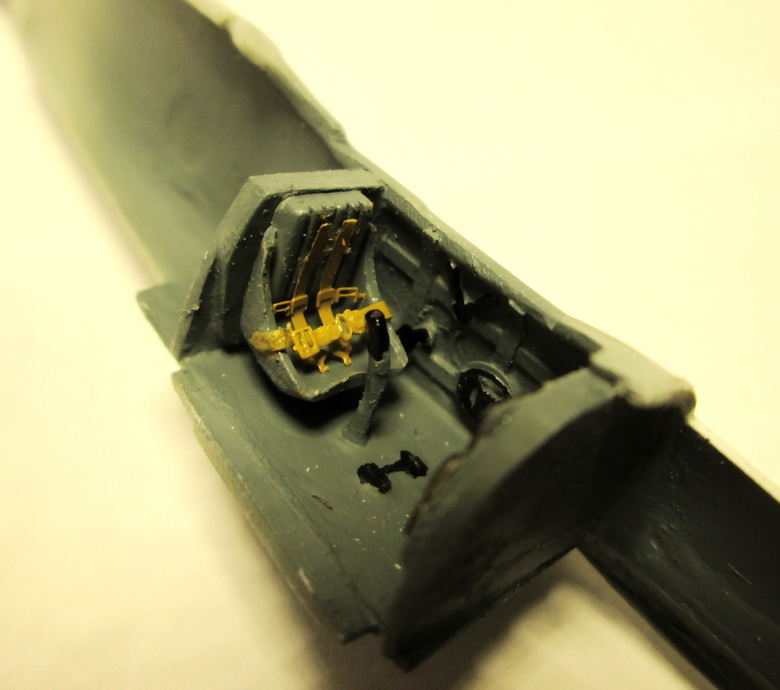

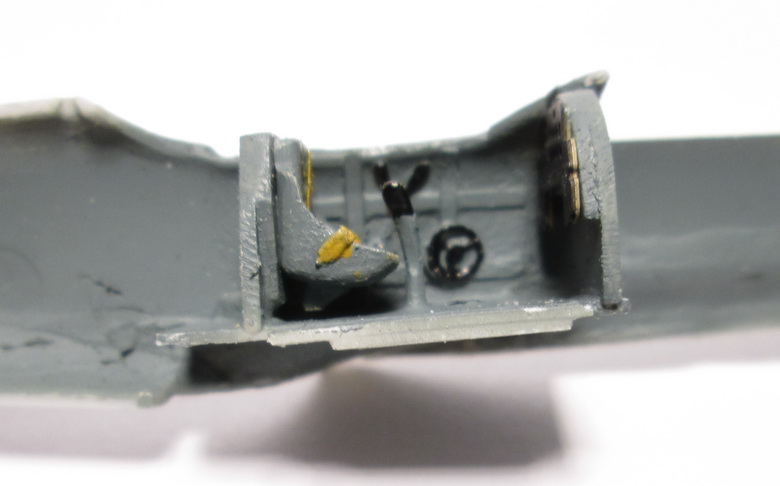

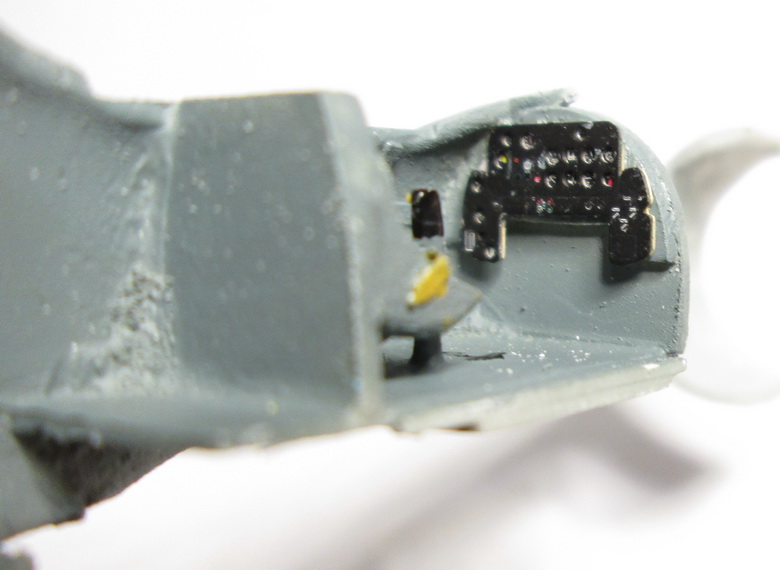

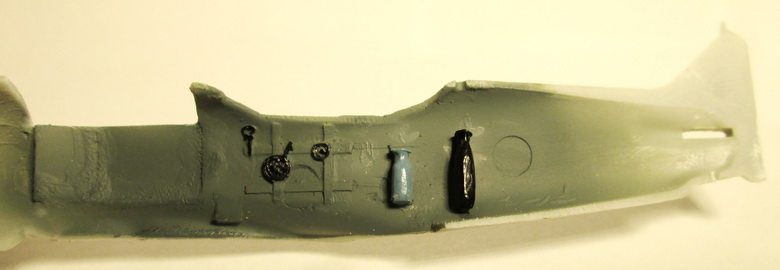

Трям! Сегодня сделал кабинет, долго не заморачивался, взял выштамповки от "Эдуард" и прямо по ним выпилял все детали. Травление "АМЛ", приборная доска "Яху-моделз". Половинки фюзеляжа склеил.
А я вот не пойму
Нафига КОЗЕ БАЯН? Ну я про двигатель!Его что планируется показать раскапотировав исправленный капот?

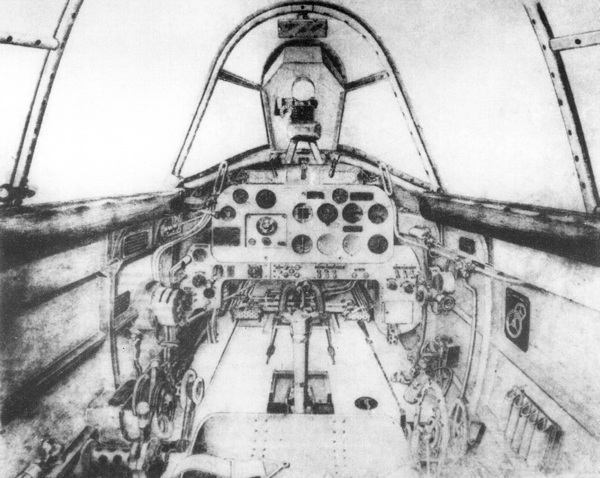

Не силен в матчасти, но у Лавочкиных разве приборная доска не серая ?
звездовский капот зря брал, Максим.
это старая италовская модель Ла-5, её в чертежи народ давно вкладывал - кривая она.

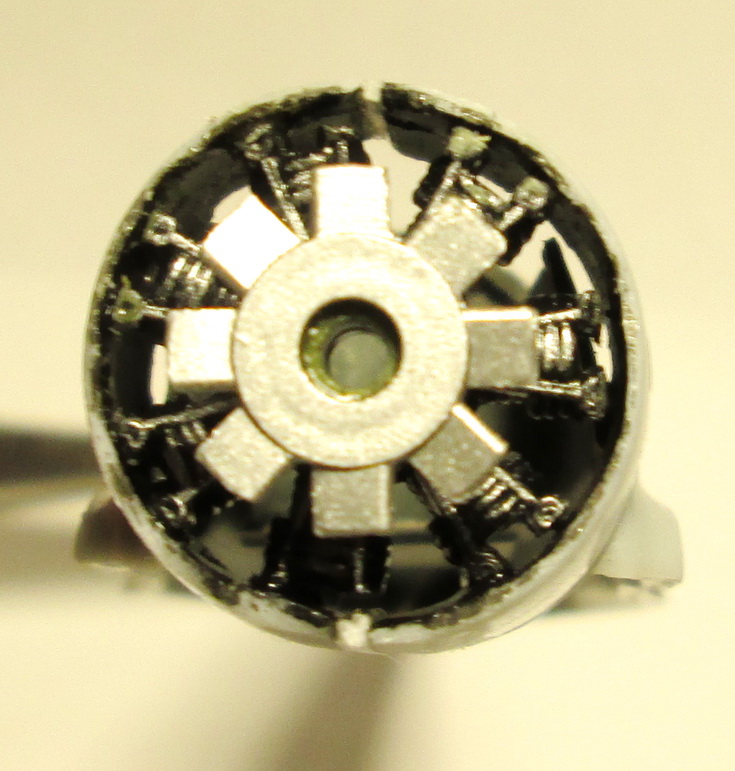

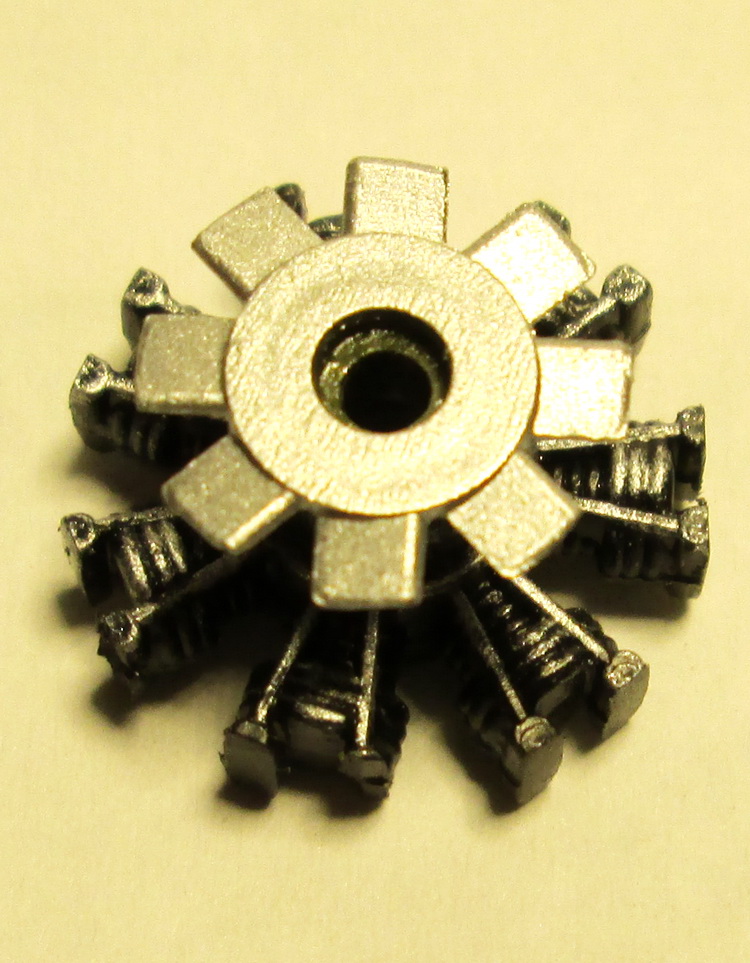

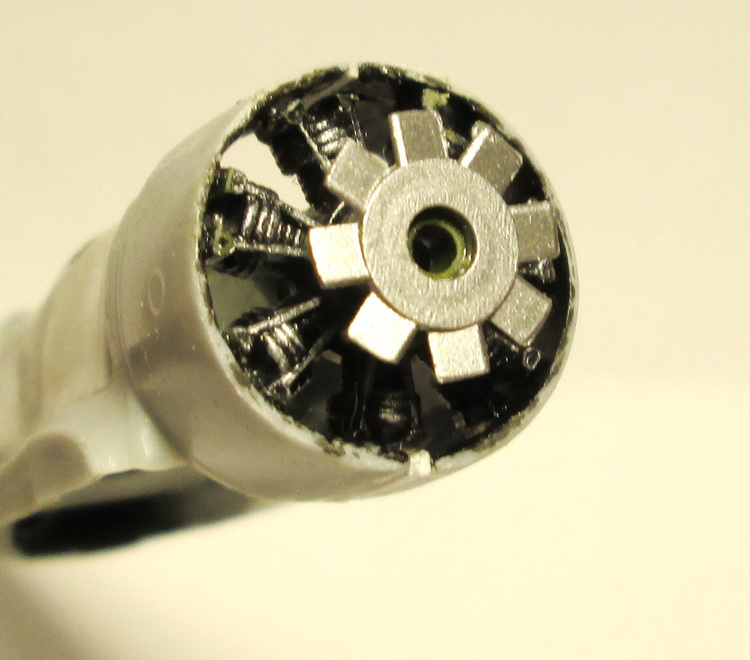

Всем здравствовать! Сегодня доделал АШ-82 и успешно поставил на место. Фюзеляж расширил, но не настолько , как планировал изначально.
Хорошо идет! Интересно.
не забывайте славные страницы прошлого а то будущее грозит быть блеклым.....

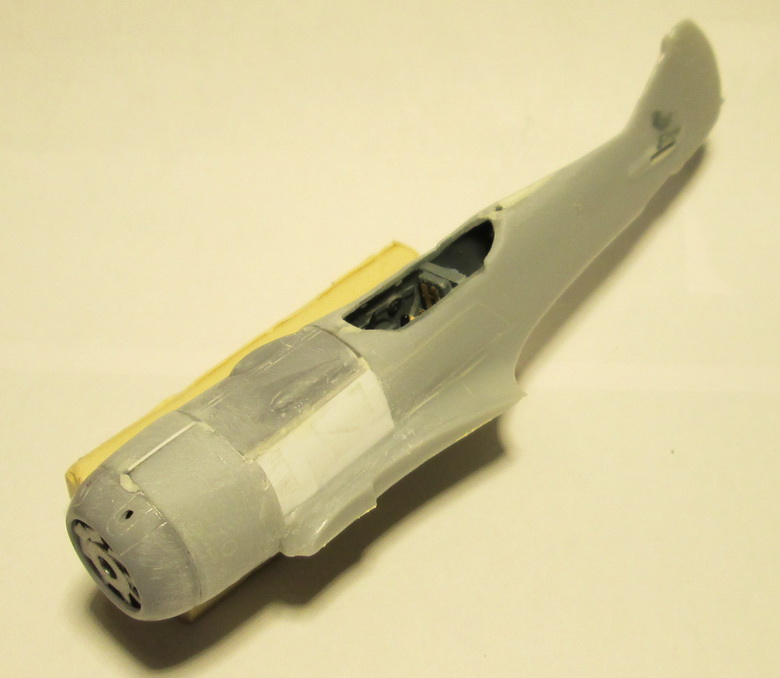

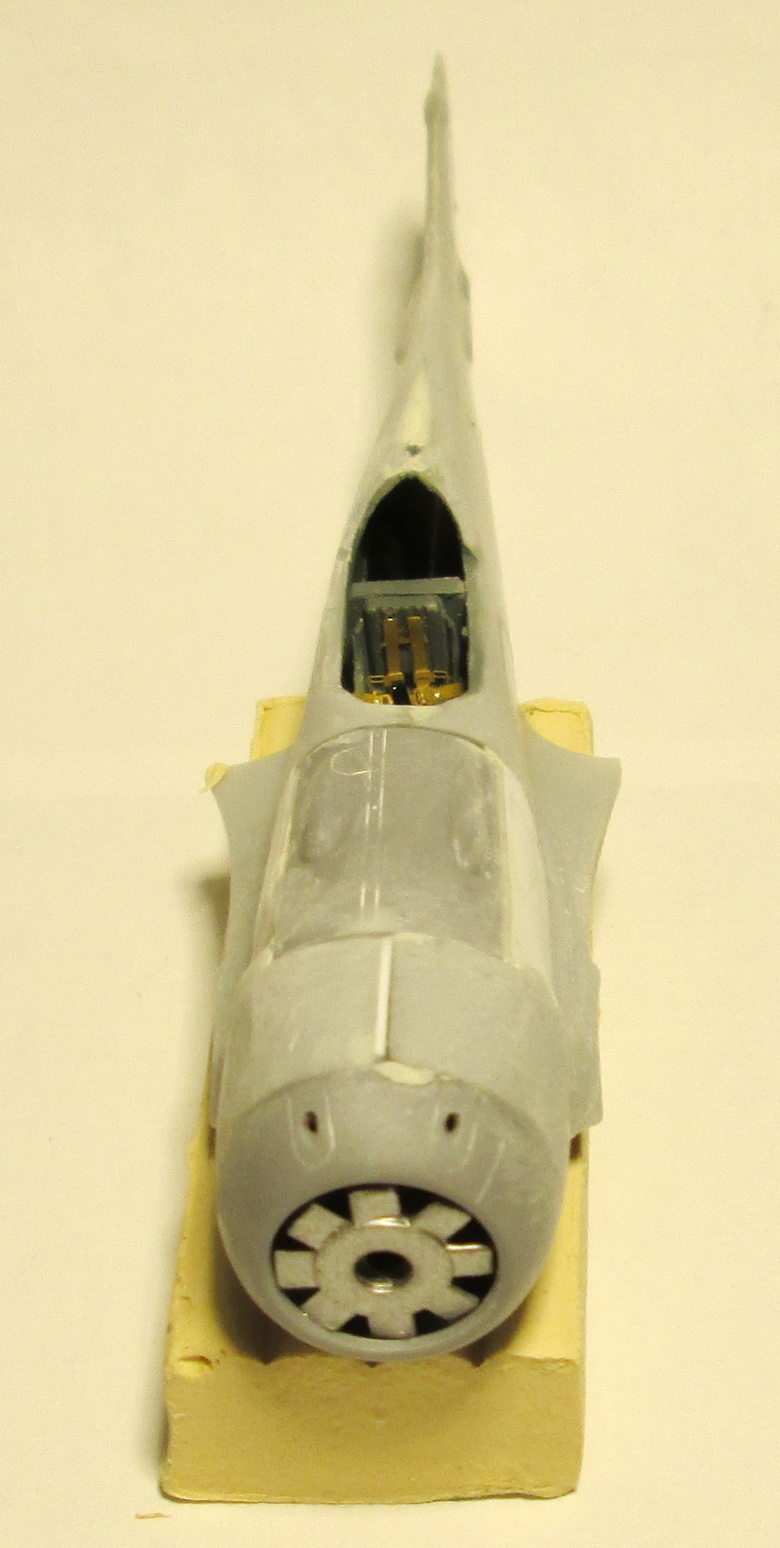

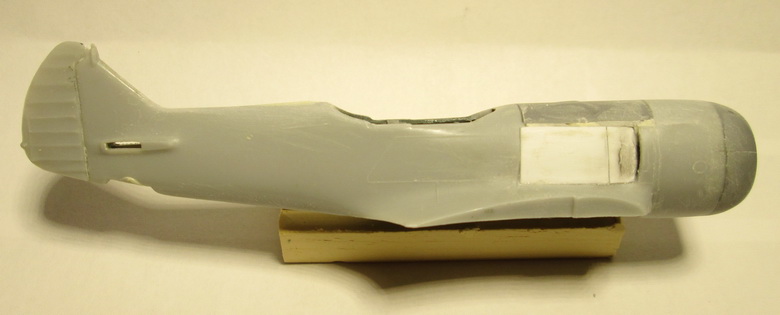

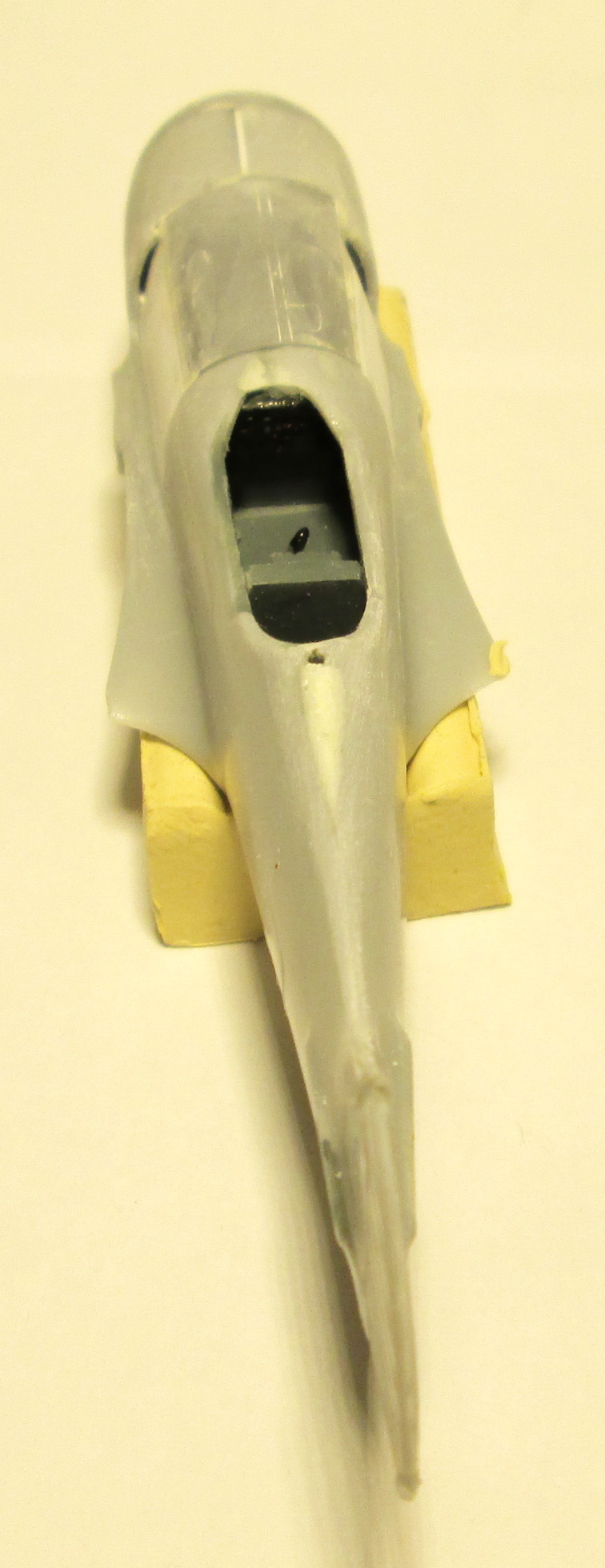

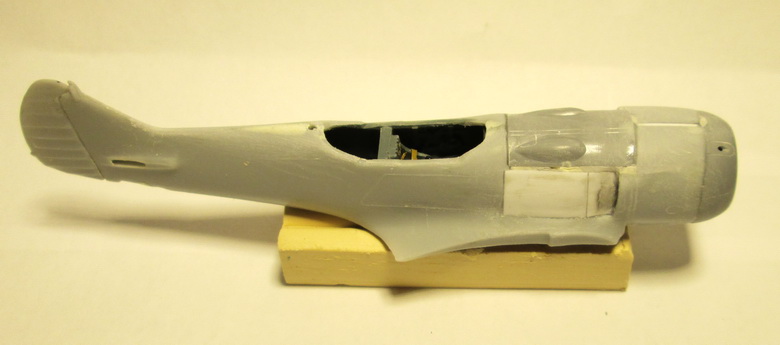

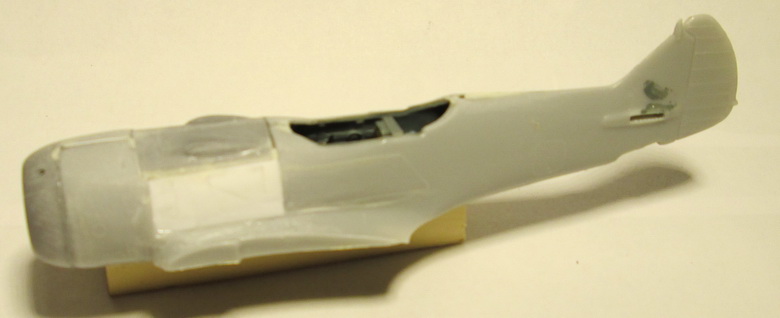

Итогом работы с моделью сегодня стала сборка "до кучи" всех частей фюзеляжа, подвергшихся переделке. Прошелся шпатлевкой, на скорую руку сошкурил, но это еще не конечный результат.
