После полутора месяцев упражнений с семеркой от Ревелла захотелось собрать что-то быстрое и ненапряжное. Лежал наборчик от Звезды с бронекатером. На наборчике надпись - собирается без клея. Внутри - одна плата с 6 деталями, из которых собирается  этот катер. Две половинки корпуса, три башни да подставка. Проще некуда - некоторые шлюпки на моделях кораблей из большего числа деталей состоят. Сначала думал собрать по-быстрому что-то для Песочницы. Склеил корпус, посмотрел на образовавшуюся щель. Зашпаклевал весь борт. Пока он сох, поискал картинки в интернете. Нашел, посмотрел, как эти катера выглядели. Покопался в запасах. Еще раз посмотрел на подставку, имитирующую волну от катера. Воду я никогда еще не красил, понятия не имею, как это делается.

И понял, что сборкой изкоробки дело не ограничится.

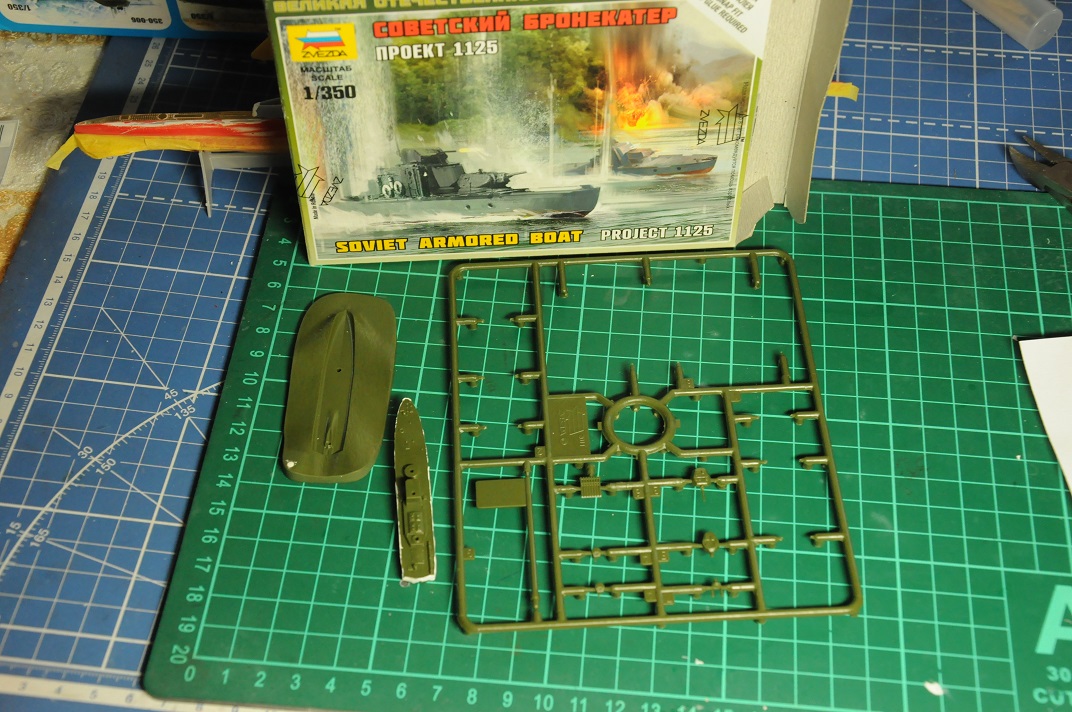

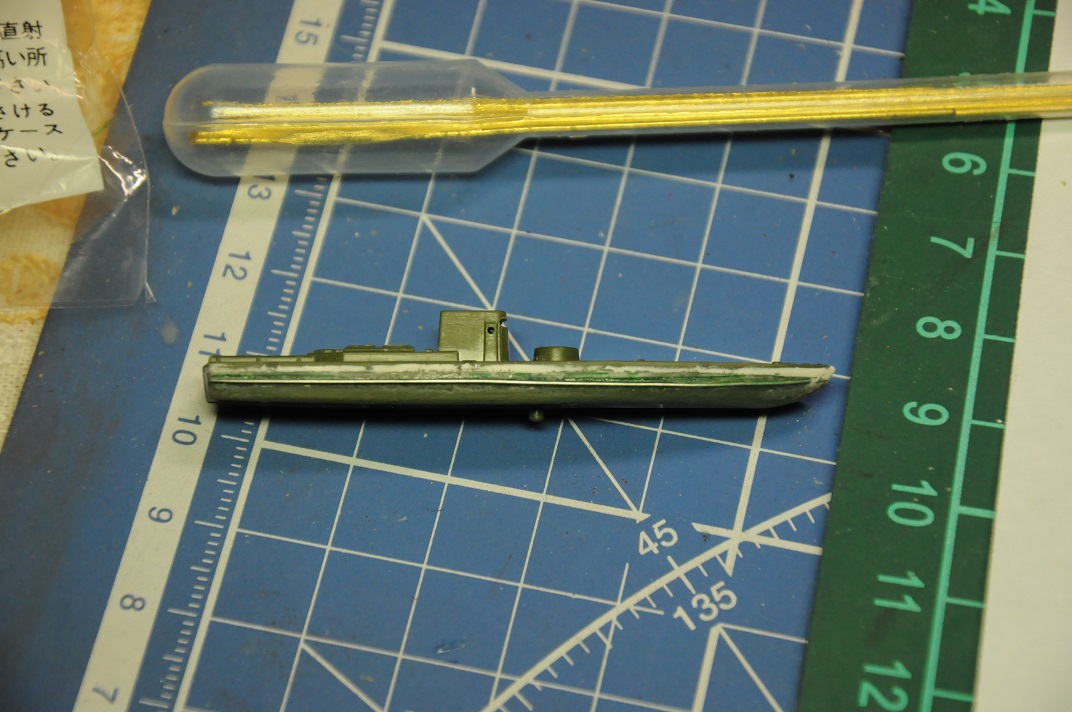

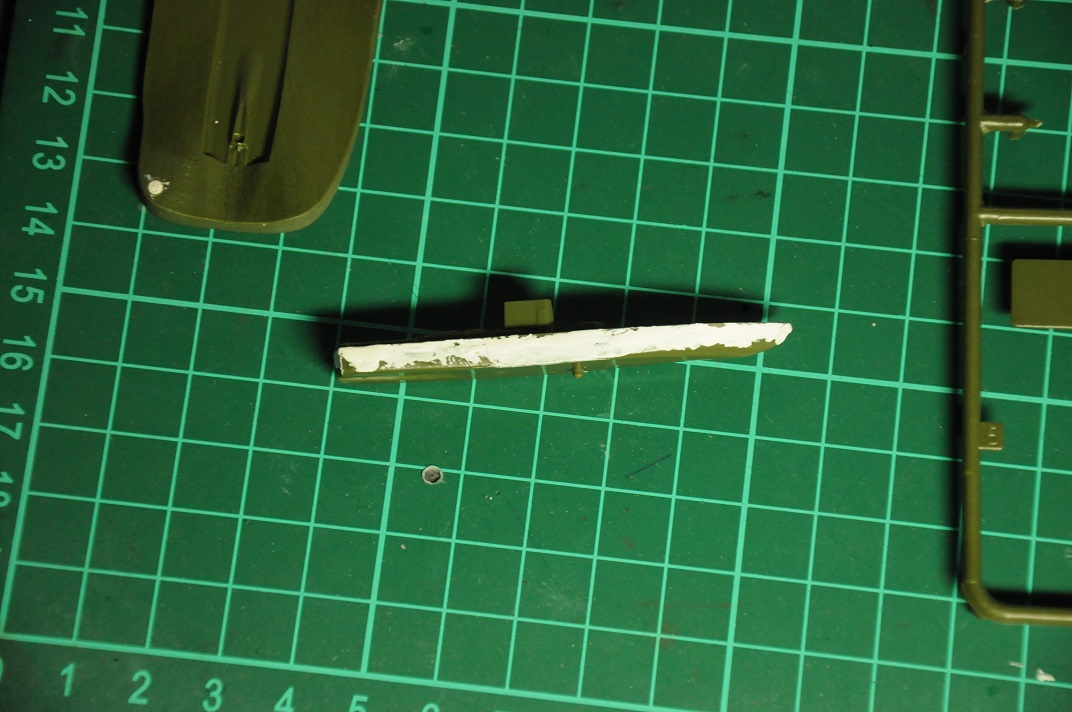

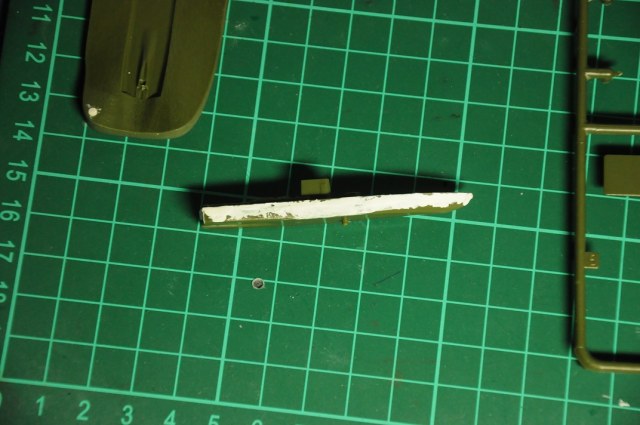

Фото - набор с отделенными деталями и шапклевка корпуса.

Ссылки по матчасти:
http://www.xliby.ru/transport_i_aviacija/tehnika_i_vooruzhenie_2000_02/p8.php
http://fleetphoto.ru/projects/631/  (таблица судов с номерами)
http://www.kchf.ru/ship/katera/bk134.htm  (БК-134)
http://www.barque.ru/img/articles2/izmail_bronekater_134_pamyatnik_moryakam_dunayskoy_flotilii.jpg  (БК-134, ч.б. фото)
http://www.izmail.es/images/articles/9770/middle/P1090001.JPG (БК-134 цветное фото памятник)
http://www.barque.ru/img/articles3/bronekatera_na_patrulirovanii.jpg (23 ч.б. фото)
https://pp.userapi.com/c4185/u10529393/93765366/x_586710ab.jpg  (три троса крупный план)

Какие габариты у модели в таком масштабе?

Удачи в постройке!

Можно шикарный кораблик соорудить! Я себе тоже срочно куплю Он не такой уж и махонький - сантиметров 6 будет!

@Фидель написал:

Какие габариты у модели в таком масштабе?

По-уму, конечно, такой катер в масштабе 1:35 собирать надо - со всеми деталями, иллюминаторами и т.д.
Но у меня большая часть моделей в масштабе 1/350, еще и катер будет для антуража.

@Sea Fighter написал:

6,5 см. в длину. По-уму, конечно, такой катер в масштабе 1:35 собирать надо - со всеми деталями, иллюминаторами и т.д.

Если постараться, можно отличную модель сделать и на шести с половиной миллиметрах

Ну и вот, может пару для него такую?
https://northstarmodels.com/product/1350-soviet-g-5-class-motor-torpedo-boat-resin-set-with-pe-parts...

@Алексей Никитин написал:

Если постараться, можно отличную модель сделать и на шести с половиной миллиметрах

Ну и вот, может пару для него такую?
https://northstarmodels.com/product/1350-soviet-g-5-class-motor-torpedo-boat-resin-set-with-pe-parts...

Такие модели надо в масштабе 1:35 делать. Я вообще думаю, что идеальная модель должна быть примерно 50-70 см. длиной, а масштаб уже от размеров прототипа зависит. Соответственно, например, масштаб 1:350 для подлодок мелковат уже.  Зато для крупных кораблей самый раз. А для таких катеров - явно перебор.

Из глиссирующих судов у меня две модели на подводных крыльях лежат - Метеор и Ракета, в 1:144 масштабе, когда-нибудь и до них руки дойдут.

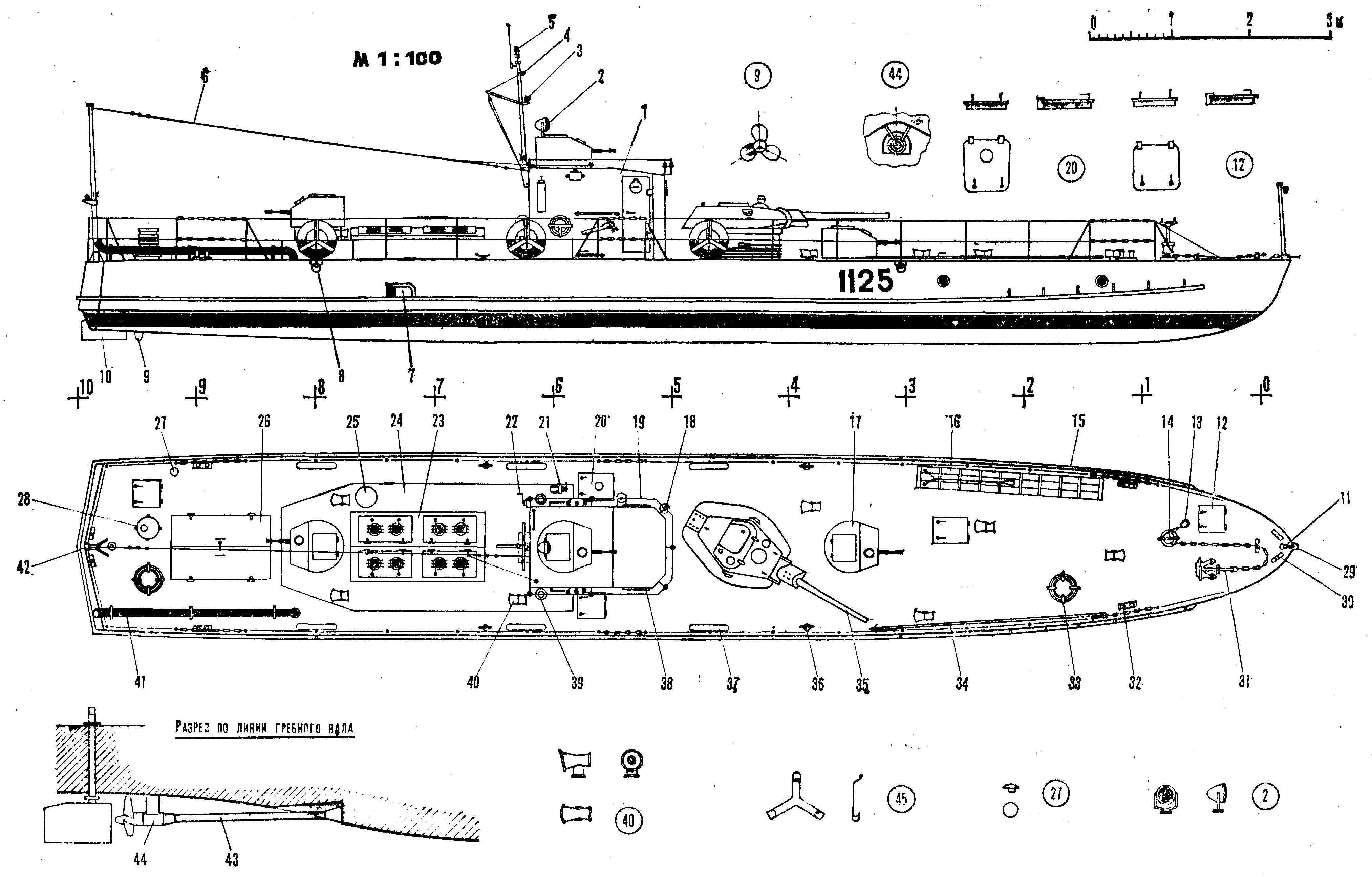

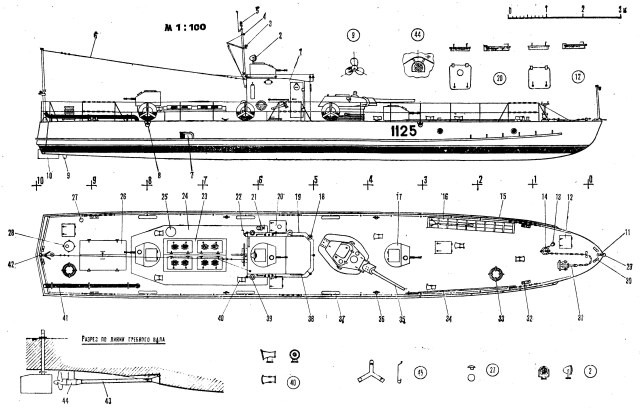

Возвращаясь к бронекатеру. Ориентируюсь вот на эту схему (приложена). Хотя на ней 3 пулеметных башни, а у меня две. Почитал про бронекатера - их лепили из того, что было, так что вариаций вооружения много было.  Так что ничего страшного, можно делать как нравится.

Нашел, куда пропала носовая пулеметная башенка:  (http://www.xliby.ru/transport_i_aviacija/tehnika_i_vooruzhenie_2000_02/p8.php)

"В самом начале боевых действий выяснилось, что на БКА пр. 1125 прислуга носовой башенки с 7,62-мм пулеметом не может вести огонь одновременно с пушечной башней, расположенной непосредственно сзади. В связи с этим на строящихся катерах носовая башенка была демонтирована."

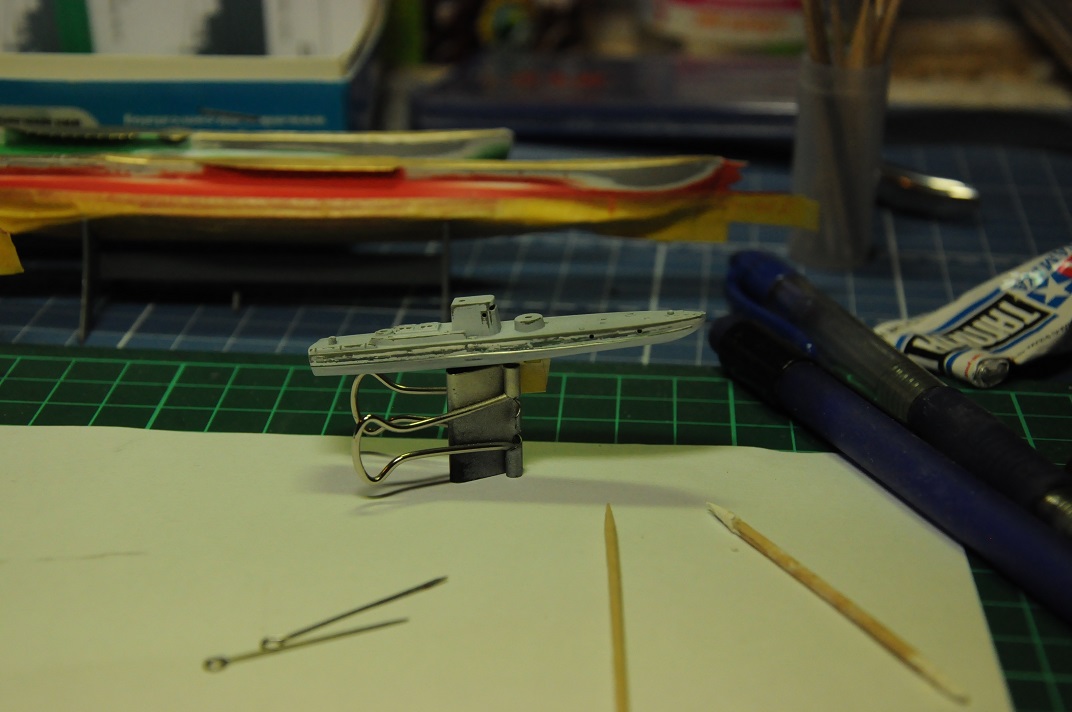

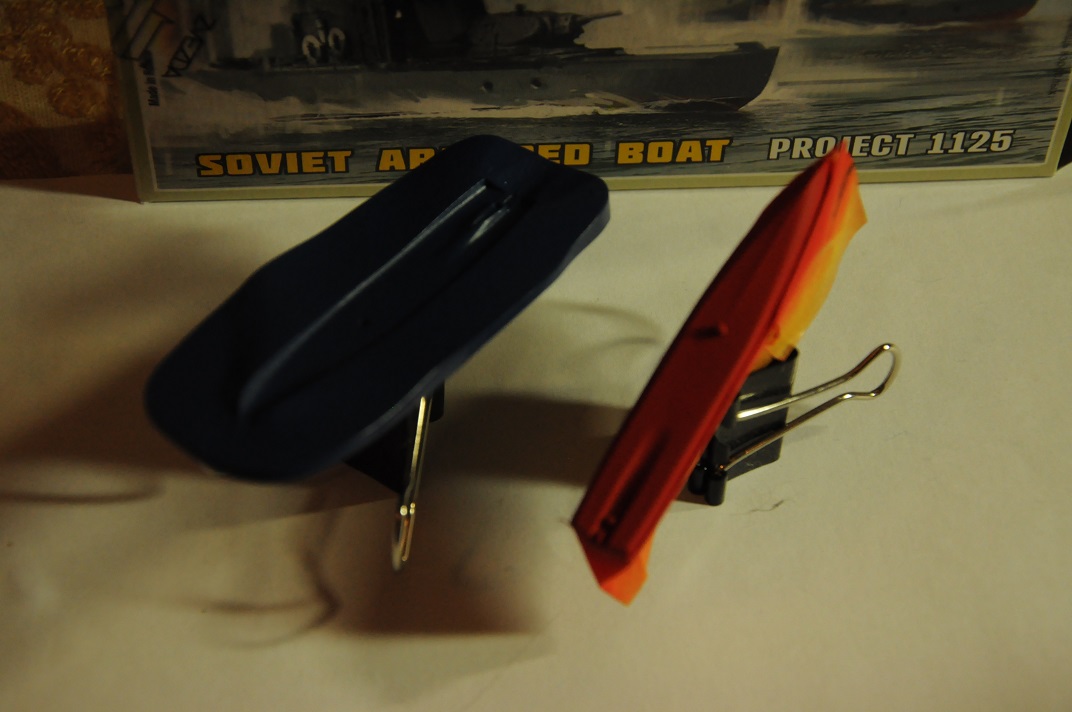

На катере просверлил иллюминаторы и смотровую щель вперед. Сделал брус вдоль бортов. Отшлифовал борта. Покрасил в белый, сделал ватерлинию. Низ в красный. Хотя его почти не видно будет. Подставку - в синий и глянцевым лаком сверху. Воду сразу нарисовать не получится, поэтому основа такая, а по верху чем-то водорастворимым буду упражняться - акварелью или гуашью. Все сохнет. Пока сохнет - параллельно делаю Щуки.

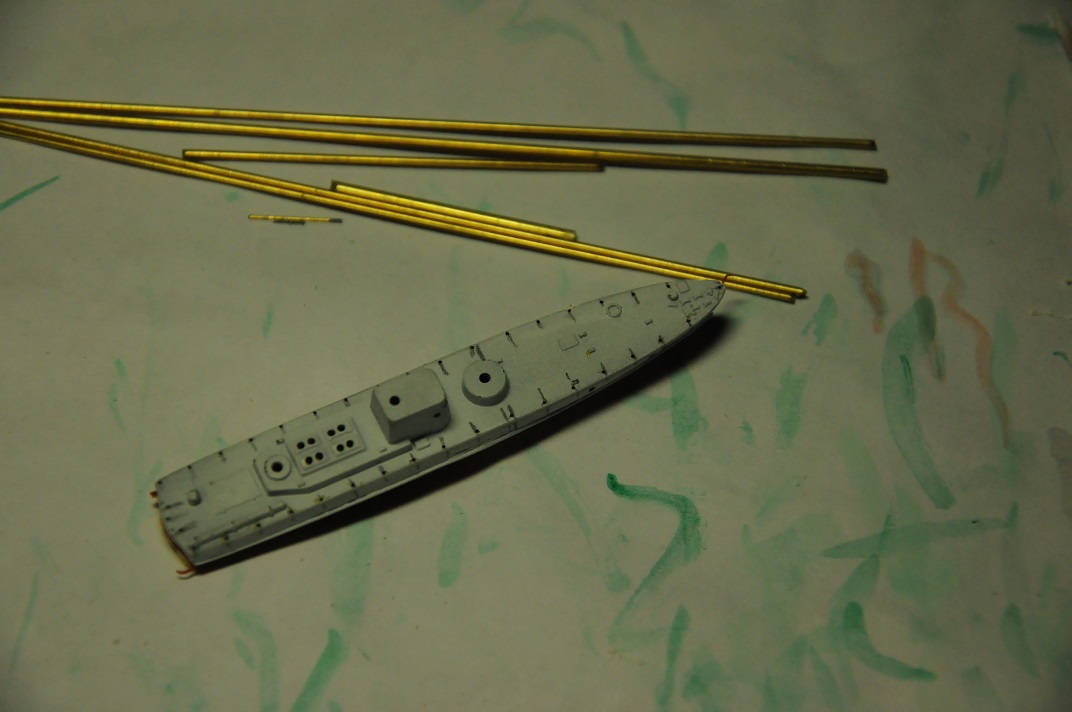

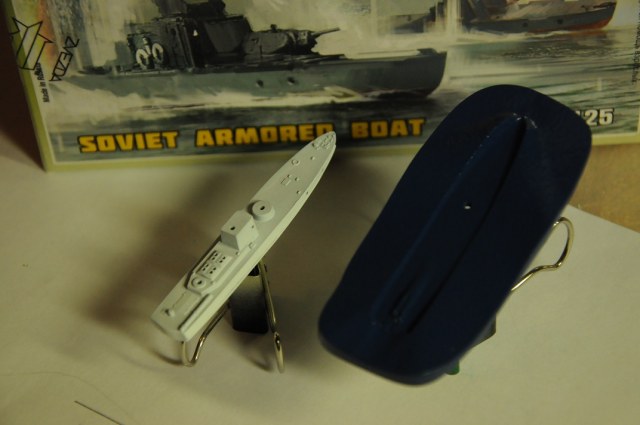

Фото процесса

Возник вопрос, чем и как красить палубу. Проще все одним серым цветом задуть. А на моделях видел коричнево-красную палубу. Теперь думаю.

По черно-белым фото не очень понятно, но вроде палуба от бортов не отличатется:

А на памятниках палуба кирпичная:

А тут палуба серая:


Приветствую!
Для ознакомления посоветую одну группу в Вк и конкретно этот альбом: эту.

@Алексей Протасов написал:

Приветствую!
Для ознакомления посоветую одну группу в Вк и конкретно этот альбом: эту .

Желаю удачи в постройке. Несмотря на малые размеры, может получиться очень хороша моделька. А так как вариантов вооружения много то и не одна.
Я свой катер делал как памятник поэтому окрасил палубу в кирпичный цвет, по фото. Что получилось можно посмотреть в личных.
Было бы не плохо если бы эту модель сделали в 72 масштабе, как делают торпедные катера Ревелл и Аирфикс.

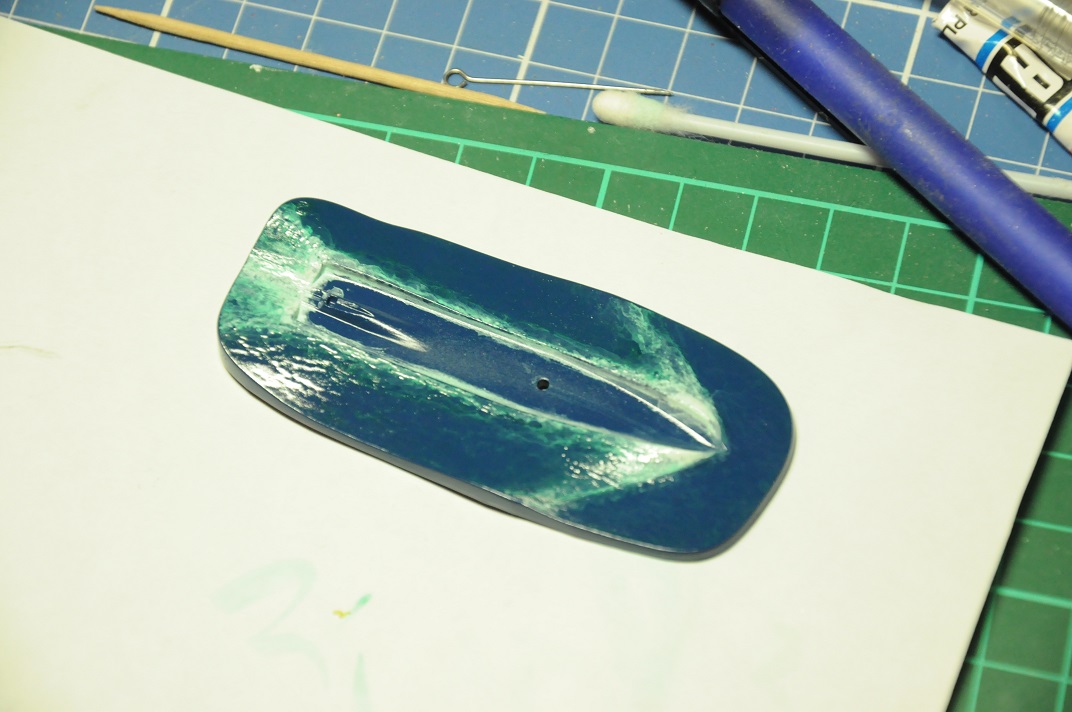

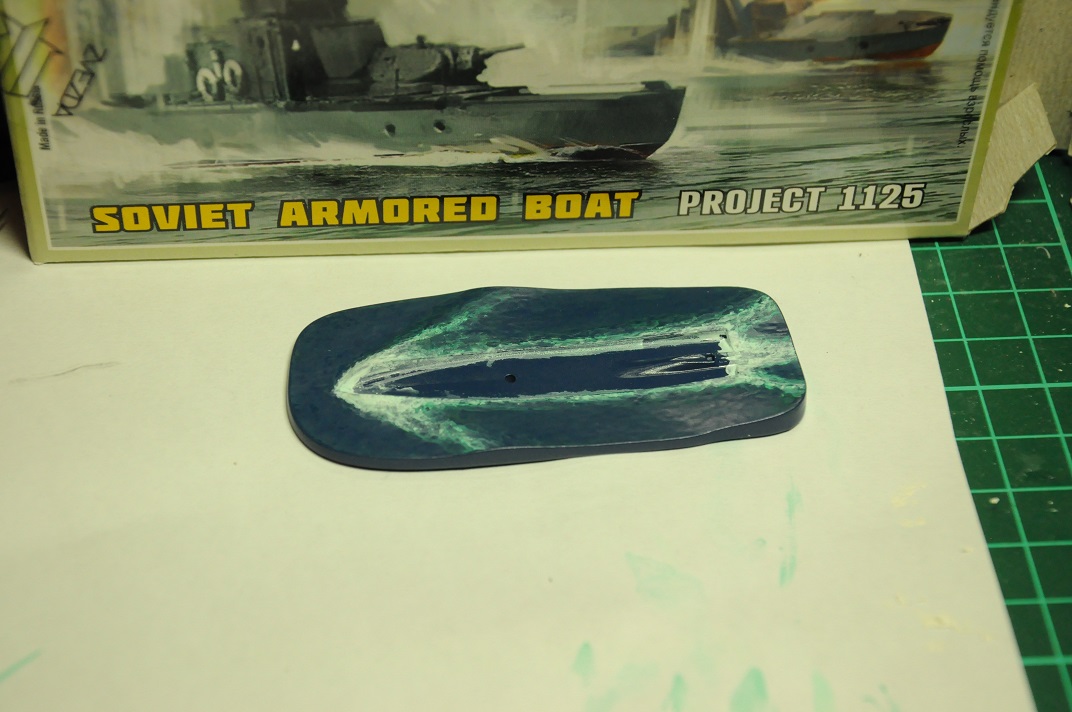

Раскрасил подставку. Лучше пока не получается:

@Sea Fighter написал:

Раскрасил подставку. Лучше пока не получается:

Крашу гуашью по акриловому лаку, исправлять достаточно легко.

Докрасил подставку, залил глянцевым лаком. Корпус примерил, но фотки выкладывать до завершения не буду, а то неинтересно будет.  На корпусе сделал стойки лееров и установил башни. Все 5 деталек катера теперь собраны вместе.

Сделано:
+ сделать гюйсшток
+ сделать флагшток
+ сделать мачту и реи на ней
+ сделать огни на мачте
+ сделать зеленый и красный бортовой огни
+ сделать щиток на переднее окно в рубке + зашпаклевать лишнее на рубке
+ сделать круглые лючки на бока рубки
+ сделать прожектор на средней башне
+ сделать огнетушители на бока рубки (пластик + пруток)
+  сделать ограждение по верху рубки
+ сделать деревянный трапик

+ просверлить отверстия для крепления лееров на палубе 2 шт
+ натянуть леера
+ сделать имитацию цепей на леерах - по бортам спереди и сзади
+ сделать такелаж на мачты
+ покрасить в серый XF66
+ покрасить ганметаллом стволы пулеметных башенок
+ покрасить деревянный трапик в цвет дерева
+ покрасить огнетушители на боках рубки в красный
+ глянцевый лак

Сделать::

- покрасить черным якорь и якорную цепь XF1 (гуашь, после смывки)
- покрасить прожектор в белый (имитация стекла) (гуашь, после смывки)
- шест полосатый вдоль борта (https://pp.userapi.com/c4521/u5292878/93765366/z_7391eef2.jpg)

- смывка темная на корпус
- смывка темная на трапик
- смывка белая на подставку (?)
- найти декали (номера на борта, флаги на флагшток и мачту)

- покрасить спасательные круги 6шт. в красно-белый цвет
- покрасить огнетушители - черный или медный (верхушки)

- прикрепить спас. круги на леера (ИЗНУТРИ)
- приклеить огнетушители
- приклеить деревянный трапик
- матовый лак на все
- имитация стекла на иллюминаторы и щель рубки
- глянцевый лак на стеклянные детали

- склеить вместе корпус и подставку
- фотосессия

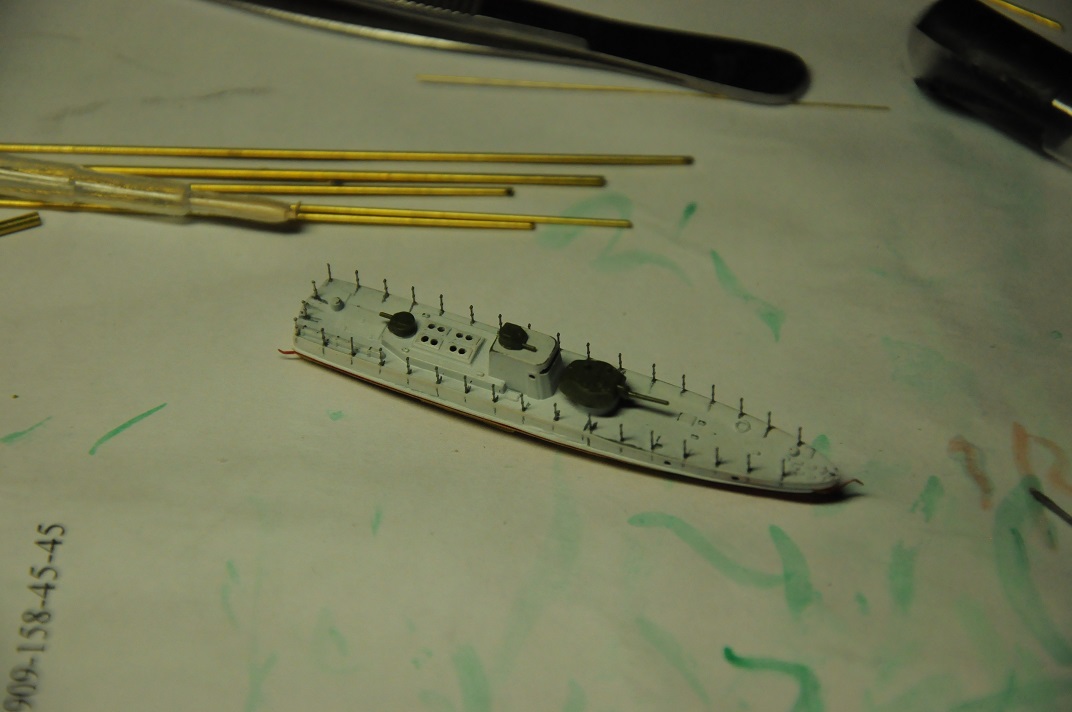

Фото процесса.

Рубка не должна иметь вертикальные стенки с наклоном.
Может, стоит сделать новую....?

@Алексей Никитин написал:

Рубка не должна иметь вертикальные стенки с наклоном.
Может, стоит сделать новую....?

@Алексей Никитин написал:

Рубка не должна иметь вертикальные стенки с наклоном.
Может, стоит сделать новую....?

@Андрей Суховаров написал:

А где здесь наклон????

Сделал:
+ сделать гюйсшток
+ сделать флагшток
+ сделать мачту и реи на ней
+ сделать огни на мачте
+ сделать зеленый и красный бортовой огни
+ сделать щиток на переднее окно в рубке + зашпаклевать лишнее на рубке
+ сделать круглые лючки на бока рубки
+ сделать прожектор на средней башне
+ сделать огнетушители на бока рубки (пластик + пруток)
+  сделать ограждение по верху рубки
+ сделать деревянный трапик

Посмотрел на количество деталек новых - их больше шести десятков получается.  Это на порядок больше тех 5 шт., из которых эта модель изначально состоит. Ну понятно почему так - изначально это аксессуар к игре все-таки.

Дальше - такелаж и леера. Есть схема, вид сбоку там все понятно. А вот спереди по фоткам смотреть приходится. Жаль, на фотках его нечетко видно - 6 тросов, идущих снизу к рею увидел. Остальное примерно понятно.

Сделано:

+ просверлить отверстия для крепления лееров на палубе 2 шт
+ натянуть леера
+ сделать имитацию цепей на леерах - по бортам спереди и сзади
+ сделать такелаж на мачты
+ покрасить в серый XF66
+ покрасить ганметаллом стволы пулеметных башенок
+ покрасить деревянный трапик в цвет дерева
+ покрасить огнетушители на боках рубки в красный
+ глянцевый лак

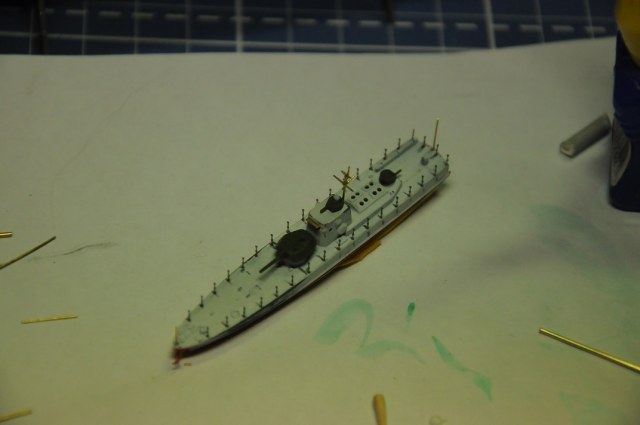

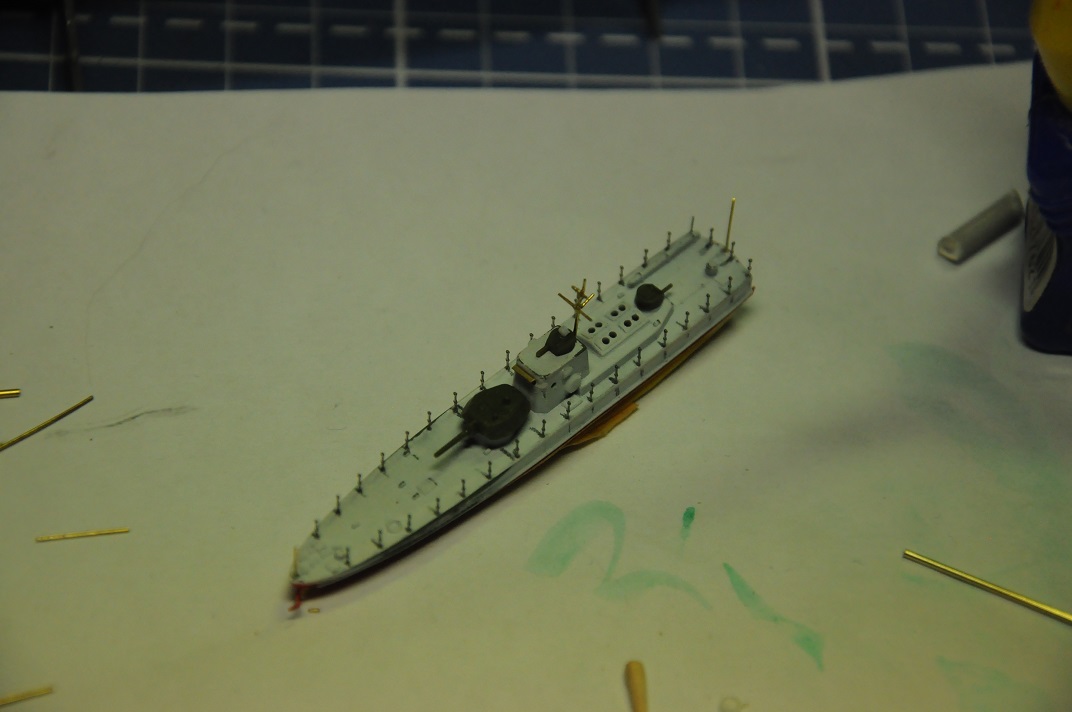

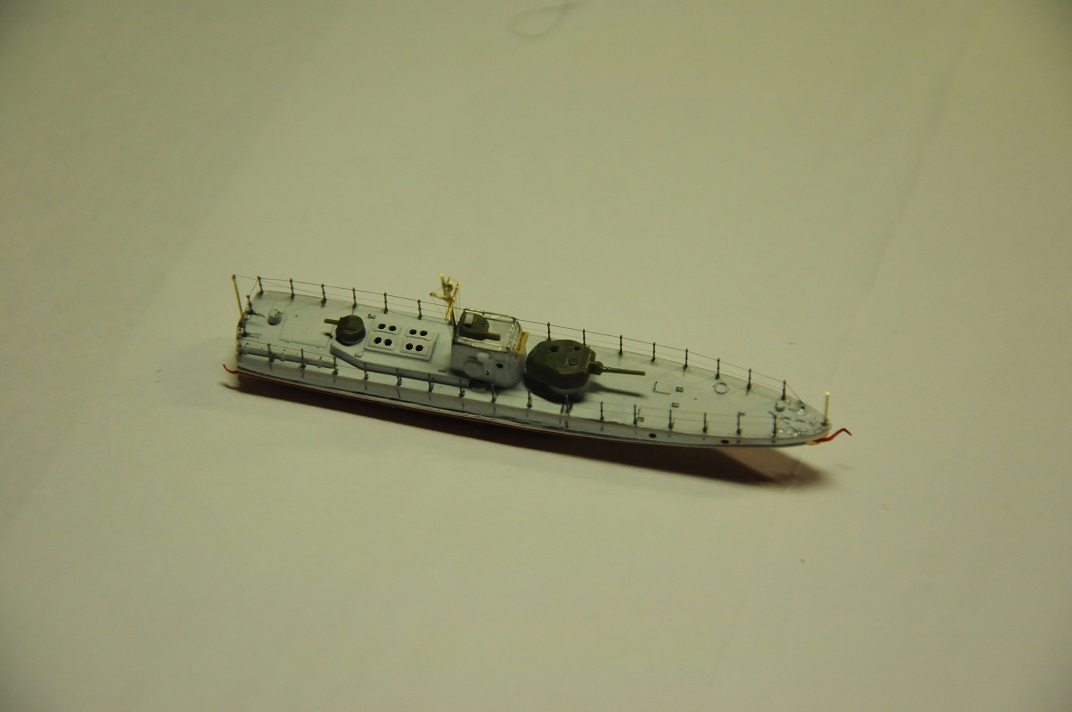

Фото - изготовление мачт и лееров

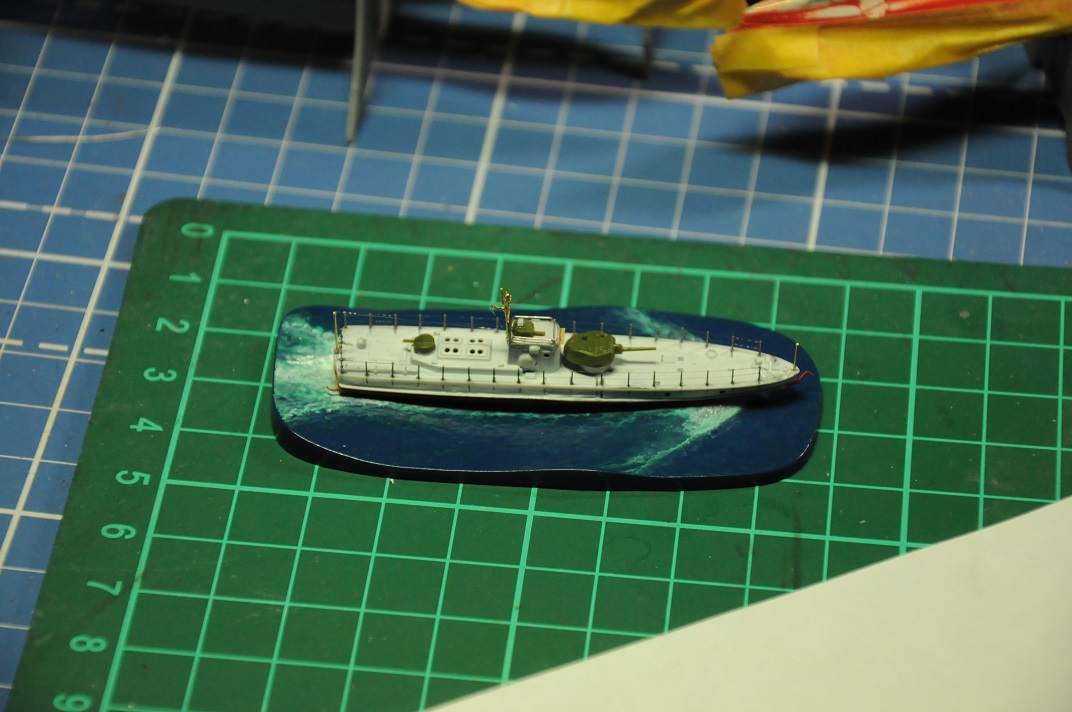

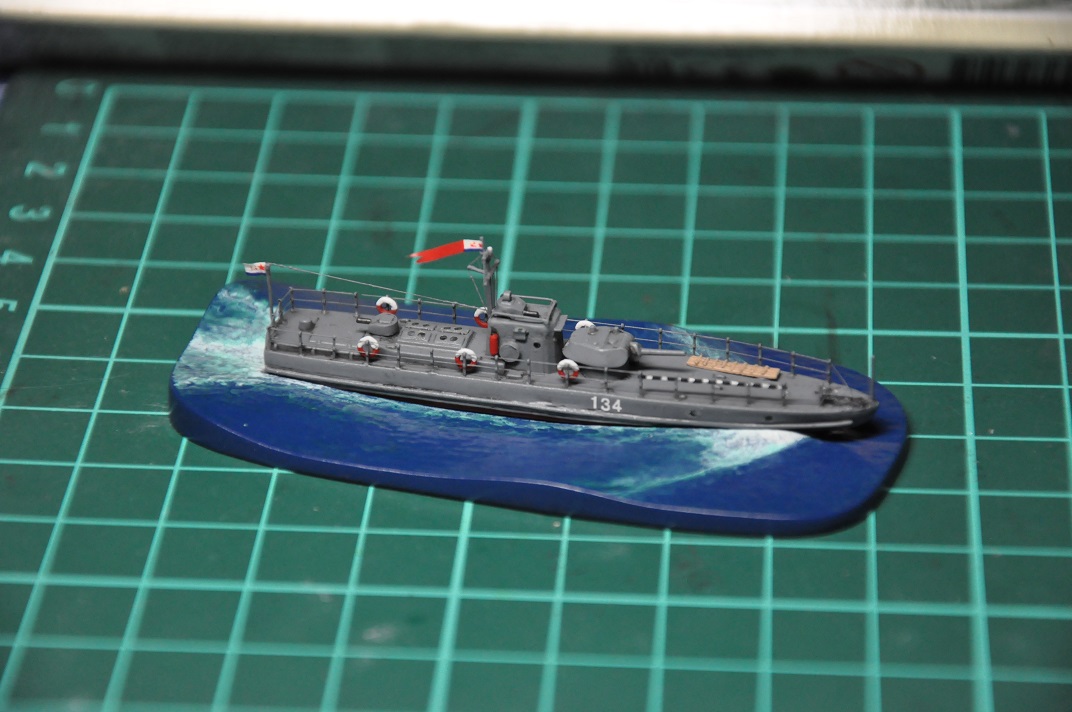

Закончил катер. Детальная фотосессия позже - должны просохнуть "стеклянные" иллюминаторы. Пока рабочие фото

Сделал фотосессию: http://karopka.ru/community/user/22725/?MODEL=495938

Поздравляю с завершением проекта!

@Sea Fighter написал:

Закончил катер.

Просто улётные доработки!
