Всем привет!
Не далее как вчера закончил стройку самолета Полярной авиации.
Эта тема очень меня увлекает, да и ник обязывает - хочу построить еще что-то полярное и желательно водоплавающее.

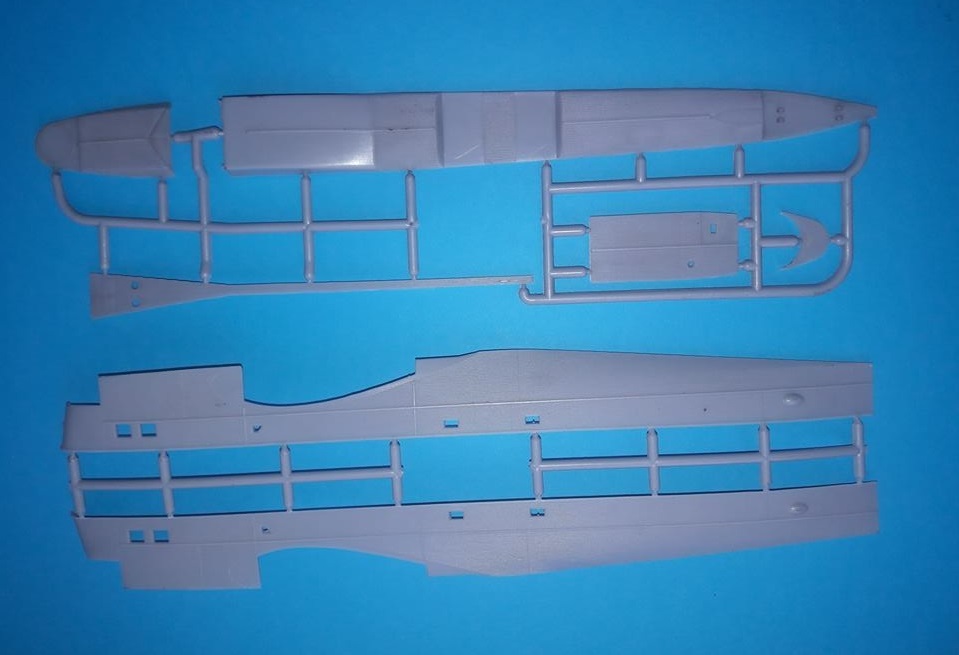

Имеется пара начатых моделей, но требованиям соответствует лишь одна - это ТБ-1 от Микромира.
Вот такой:

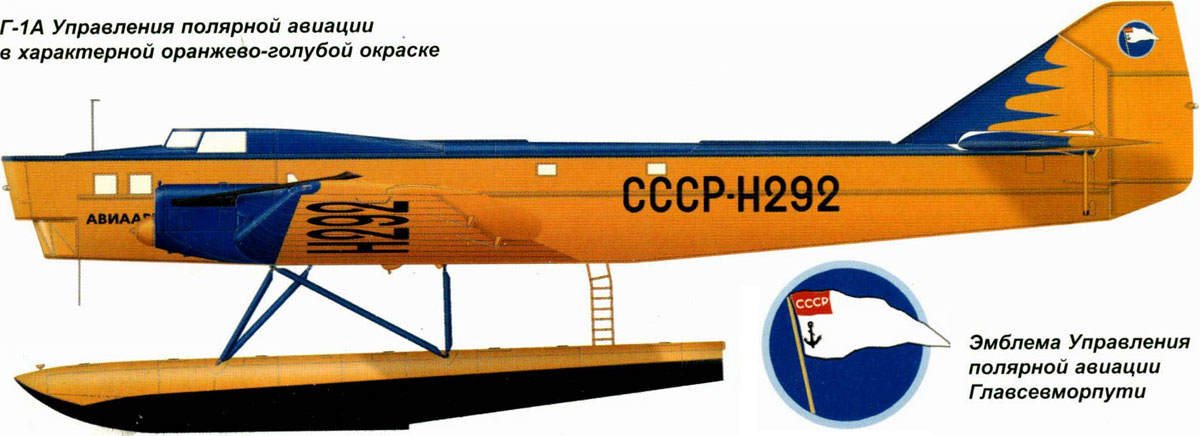

Хочу сделать его в варианте СССР-Н292:

Но... Художник А.Юргенсон известен своими фантазиями на тему реальных самолетов и этот рисунок не исключение.
Сравнение с фото не в пользу рисунка.

Верхняя часть фюзеляжа явно не синего цвета.

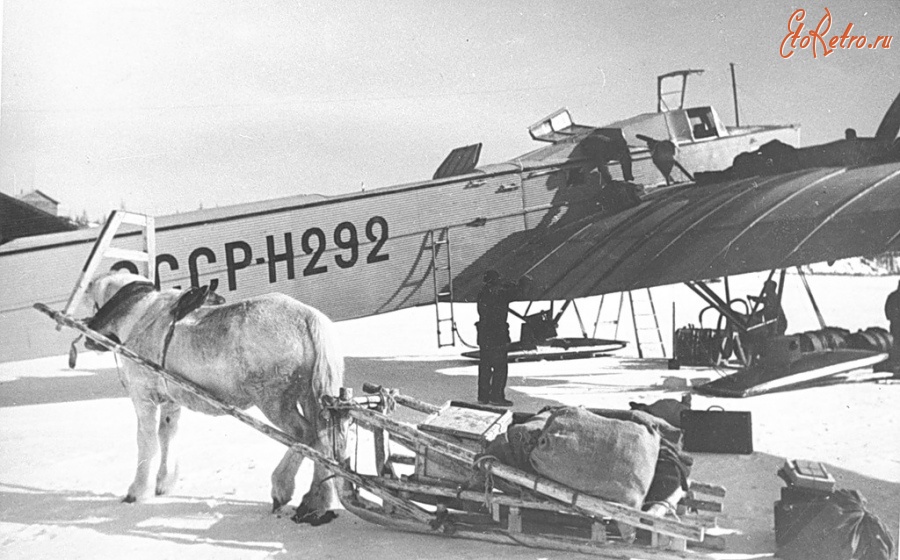

Всматриваясь в фото с санями, я вижу вот такие "языки" на крыльях, вероятно синего цвета.

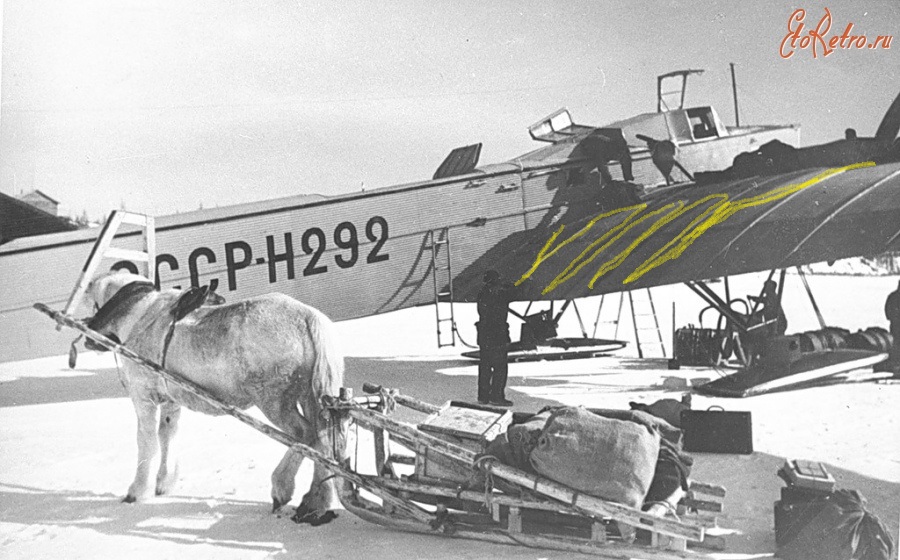

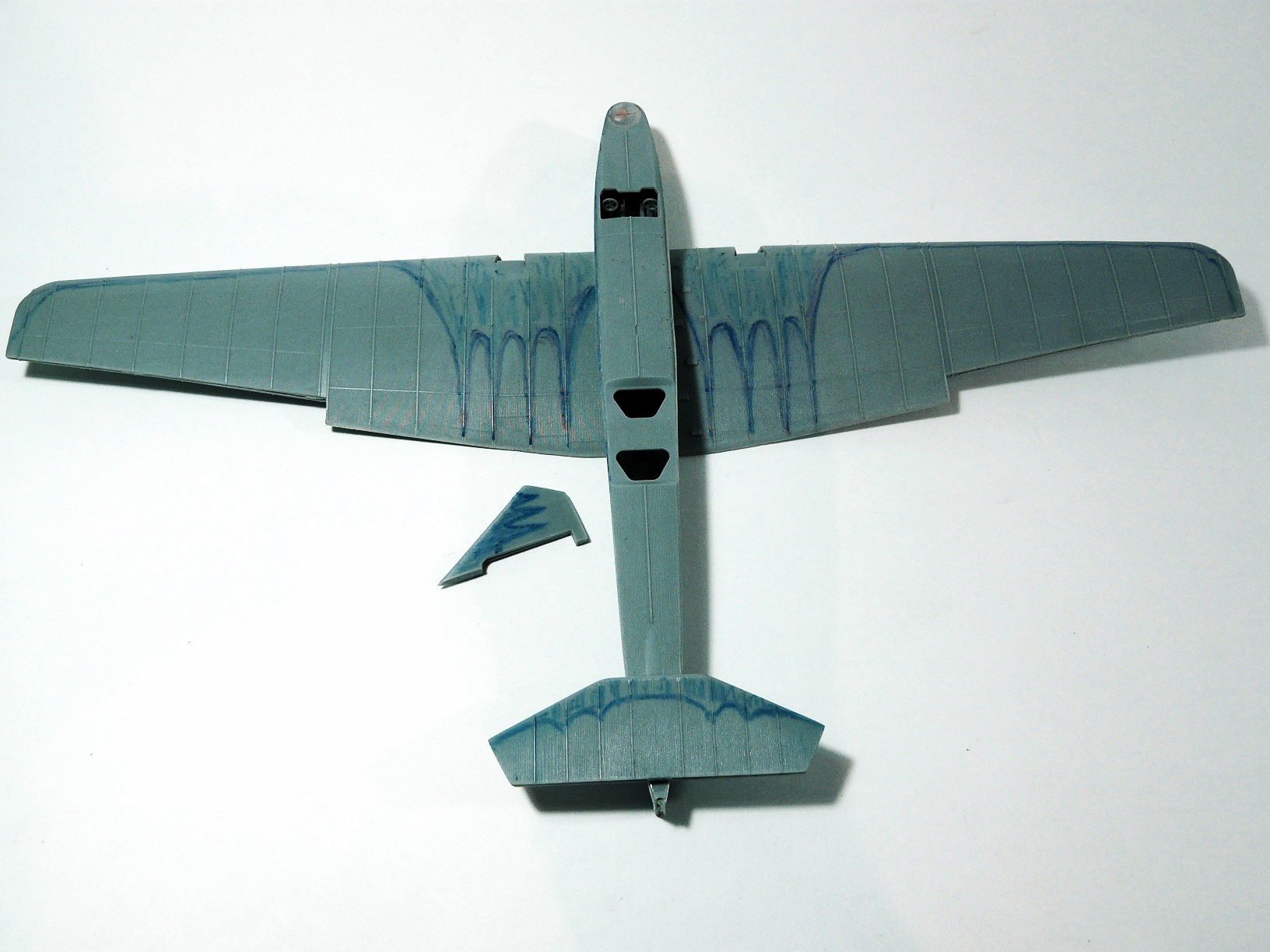

Как смог, корявенько очертил - как я это вижу.
 Кто-то согласен со мной? Или мне показалось?

Это Г-1.

@SAURON написал:

Это Г-1.

@Комендант написал:

Как бы подправить заголовок

Вот примерно так я представляю себе схему окраски:

@SAURON написал:

Комендант написал:

Как бы подправить заголовок

Можете написать кому-нибудь из админов. А насчет окраски Вам может кое-что сообщить Сергей Бусаргин, в прихожке как раз есть полярный Валь с его комментарием.

Есть небольшая проблема, я не умею "давить" ваку фонари, а в этом случае нужна закрытая кабина и без этого не обойтись.
Попробую сперва сам, а если не выйдет, то пойду на поклон к знакомым умельцам.

Фонарь не обязательно давить. Он "граненый", довольно угловатый. Можно собрать/согнуть/склеить из нескольких плоских частей. Ну по крайней мере я бы так сделал.
По поводу "перьев" на крыльях. На фото четко видно только два. Можно предположить, что если на ближайших "зигах" они и были нарисованы, то короткими, т.е. не доходили до задней кромки.

Спасибо, Сергей!
Да могли быть короткими, там еще и выхлопы от двигателей слегка смазали картину.

С учетом замечаний исправил схему:

Макс, всё равно похоже больше на крылья летучей мыши. Люди тогда вряд ли рисовали такие замысловатые фигуры. Пятый "язык" наверно лишний. От четвертого лучше сразу сделать переход к передней кромке (если она, конечно, была). А вообще мне кажется все было проще.

Да вроде видно пятый язык, я сперва подумал что это тень от винта, но солнце с другой стороны светит.
Но можно и без него.
Кромка по идее должна быть, но какая - узкая или широкая? Встречались и те и другие.
Поищу фото на взлете с воды, качеством получше, кажись было такое и попробую с него что нибудь выжать.

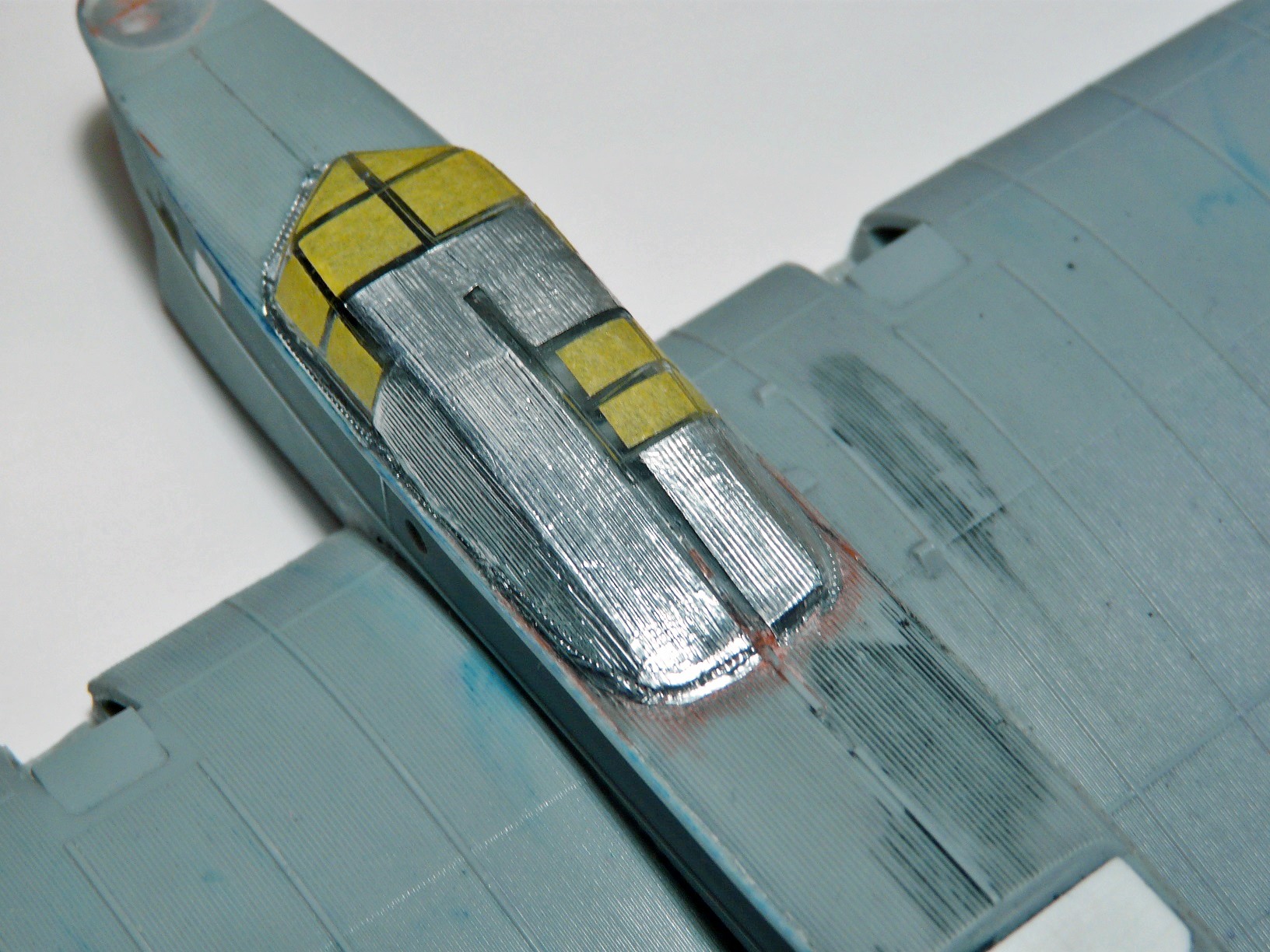

     Кабина почти готова:

И как всегда, пока тупил и собирался с мыслями как все лучше сделать самому, - Микромир заявил о выпуске Г-1:

@Комендант написал:

И как всегда, пока тупил и собирался с мыслями как все лучше сделать самому, - Микромир заявил о выпуске Г-1:

Кстати, о птичках. Для Н292 "МикроМир" дает лишние иллюминаторы в отсеке стрелков. Их не наблюдается у прототипа. Видимо у Н292 прорезали боковое окошко только в кабинке бортмеханика. А вот для Н120 придется окошки самим прорезать, микромировских уже не хватает. Именно Н120 самая подходящая для копирования модель. У меня аж  девять фото этого самолета, по другим Г-1 столько фоток нет. Разночтений по Н120 крайне мало, всё видно. Весь оранжевый, капоты черные. Только полосы на центроплане вызывают недоумение, заметно светлее чем капоты и кромка крыла. Синие?

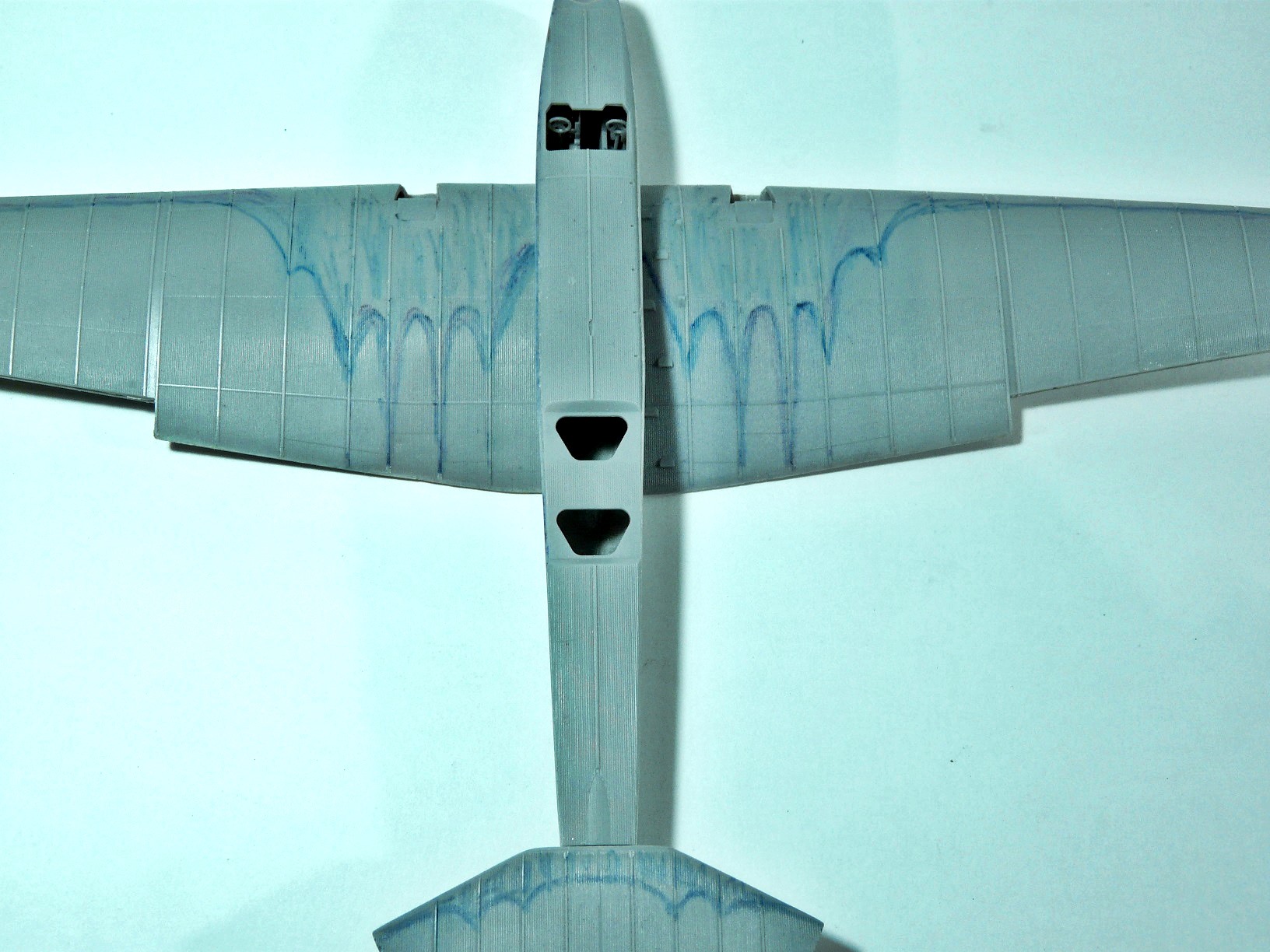

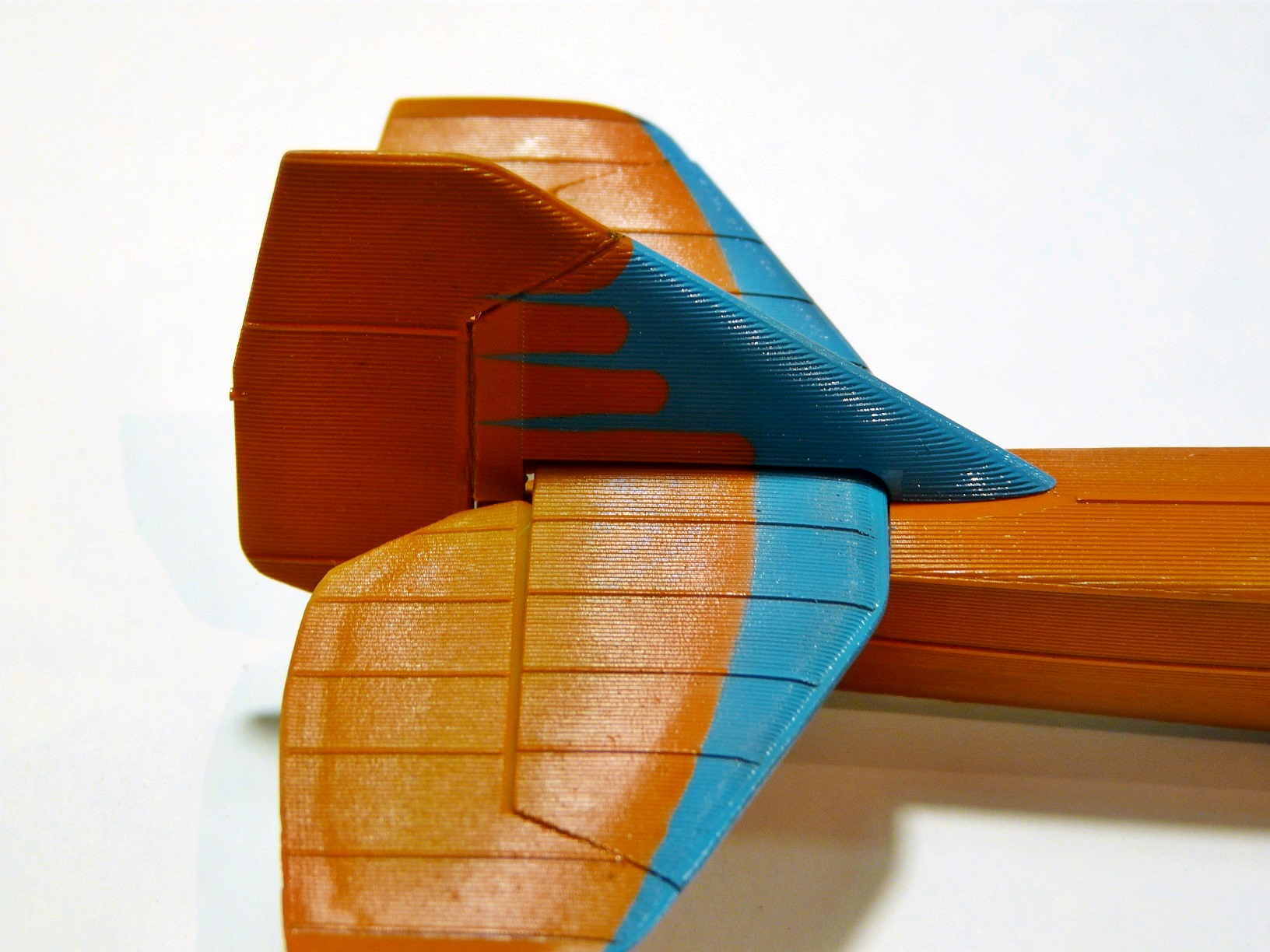

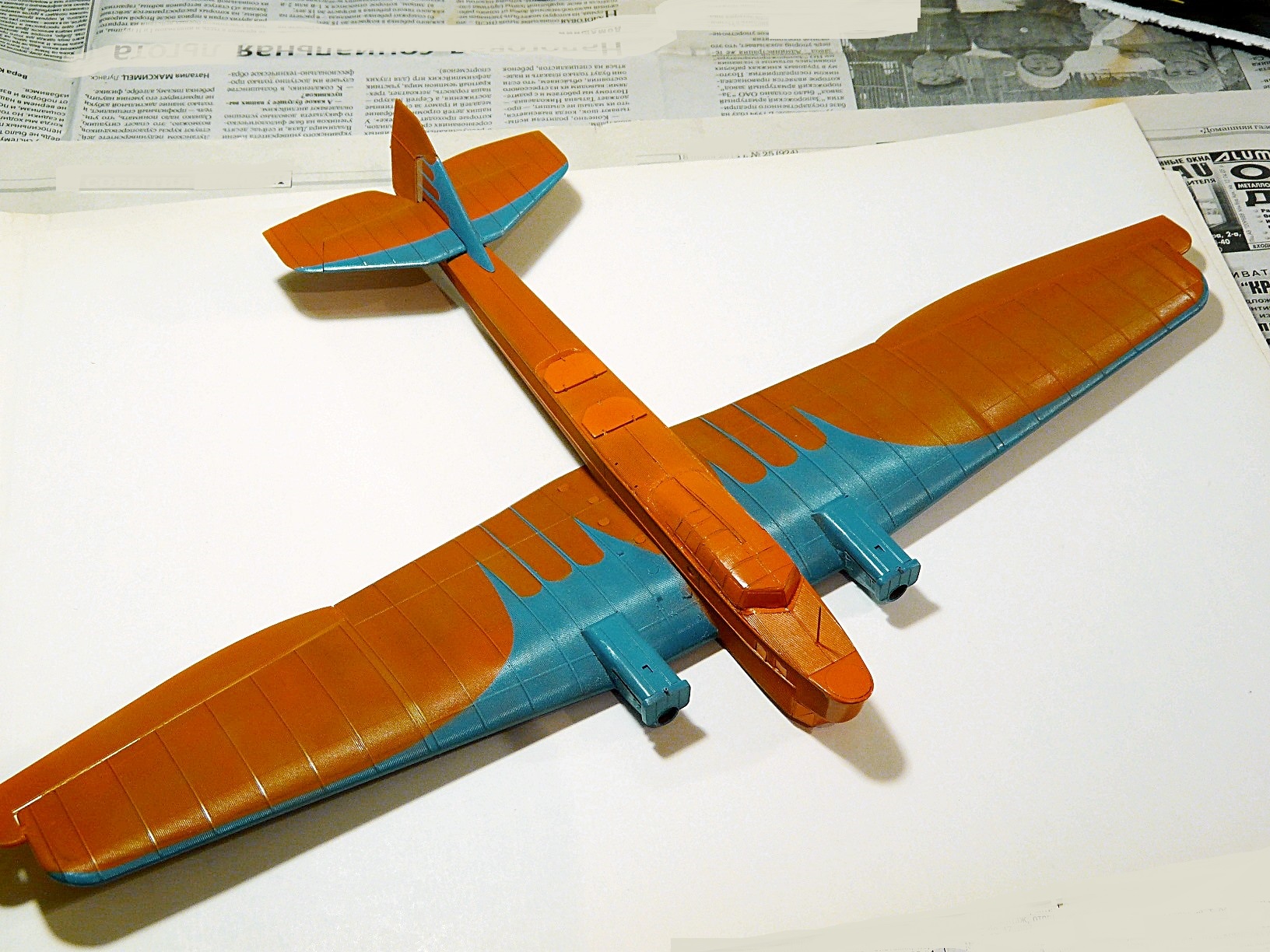

На выходных поработал над масками.
Синий цвет в реале темнее, чем под лампой.

Киль пока не закреплен.

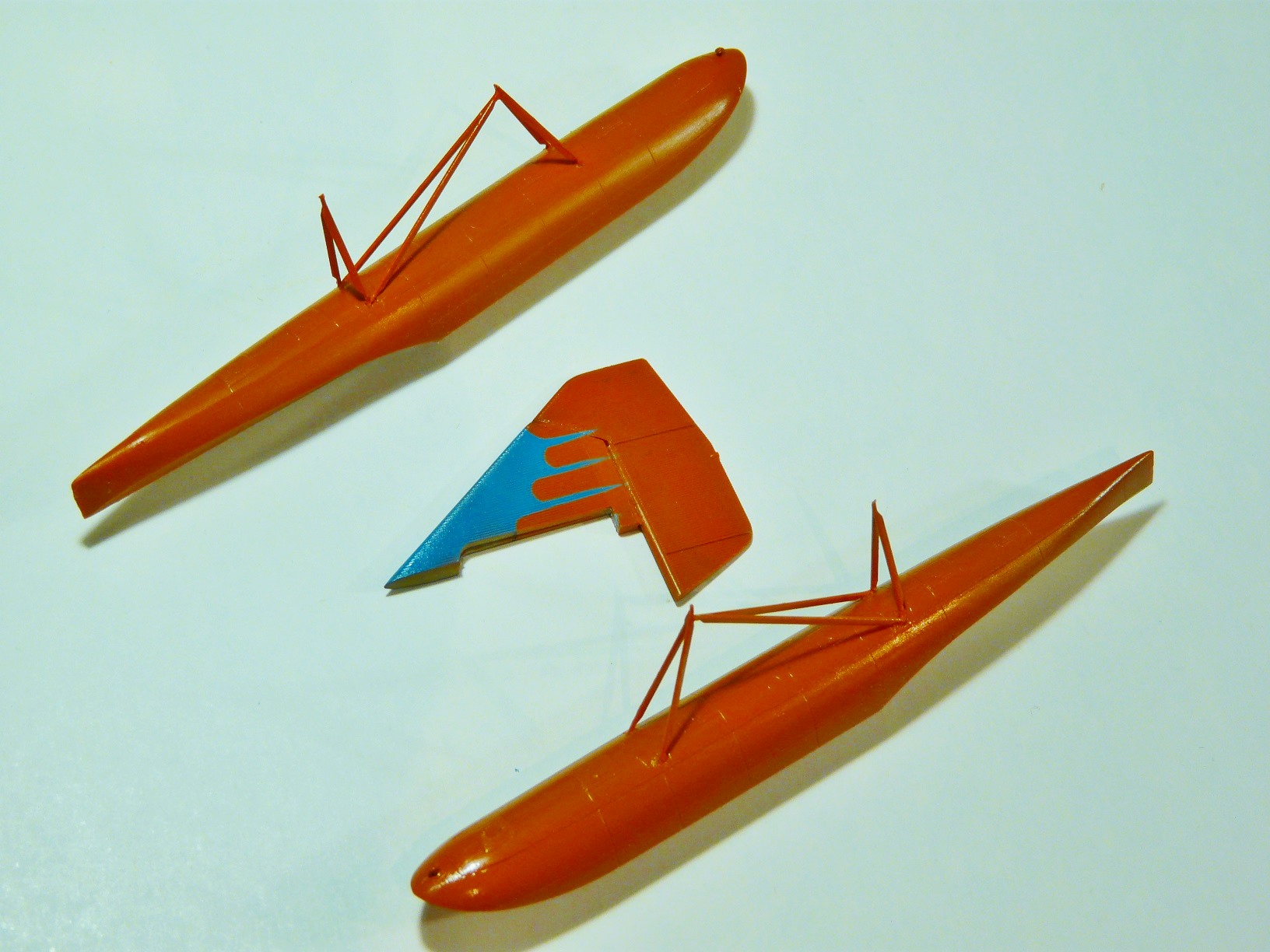

Завтра буду красить нижнюю часть  поплавков в черный.
Кстати, крепление поплавков необходимо переделывать, я часть откосов оставлю из набора, часть заменю на стальные прутки.

Так синий, не синий какой-то а голубой. На фото прототипа он практически черный, т.е. очень контрастный к оранжевому. В ч/б варианте разницы ни какой между красками нет, всё сливается.

Ну, я вроде бы пояснил выше, что в реале синий темнее. Под лампой и после съемки на старенькую мыльницу цвета некорректны.

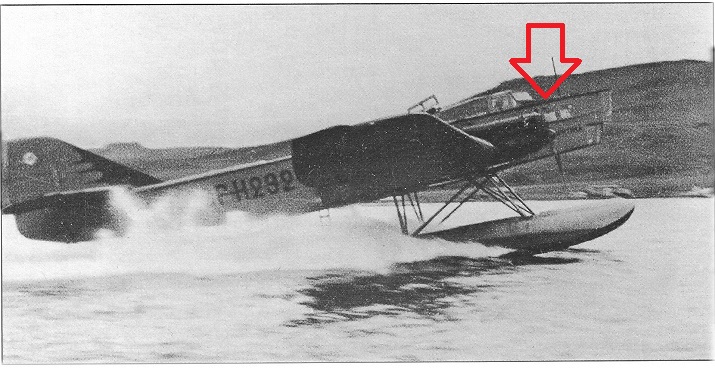

Кстати. Если посмотреть на это фото с поплавками, то есть ощущение, что окантовка лобовых окон и вообще поверхность перед кабиной темные, т.е. синие. Может Юргенсон отчасти был прав?

Это противоречит другому фото, с лошадкой.
Там ясно видно, верхняя и носовая части - светлые.

Тут солнце заливает бликами весь нос. Даже синяя полоса, что по краю угла фюзеляжа, практически пропадает на носу. Может и так быть, может и нет.

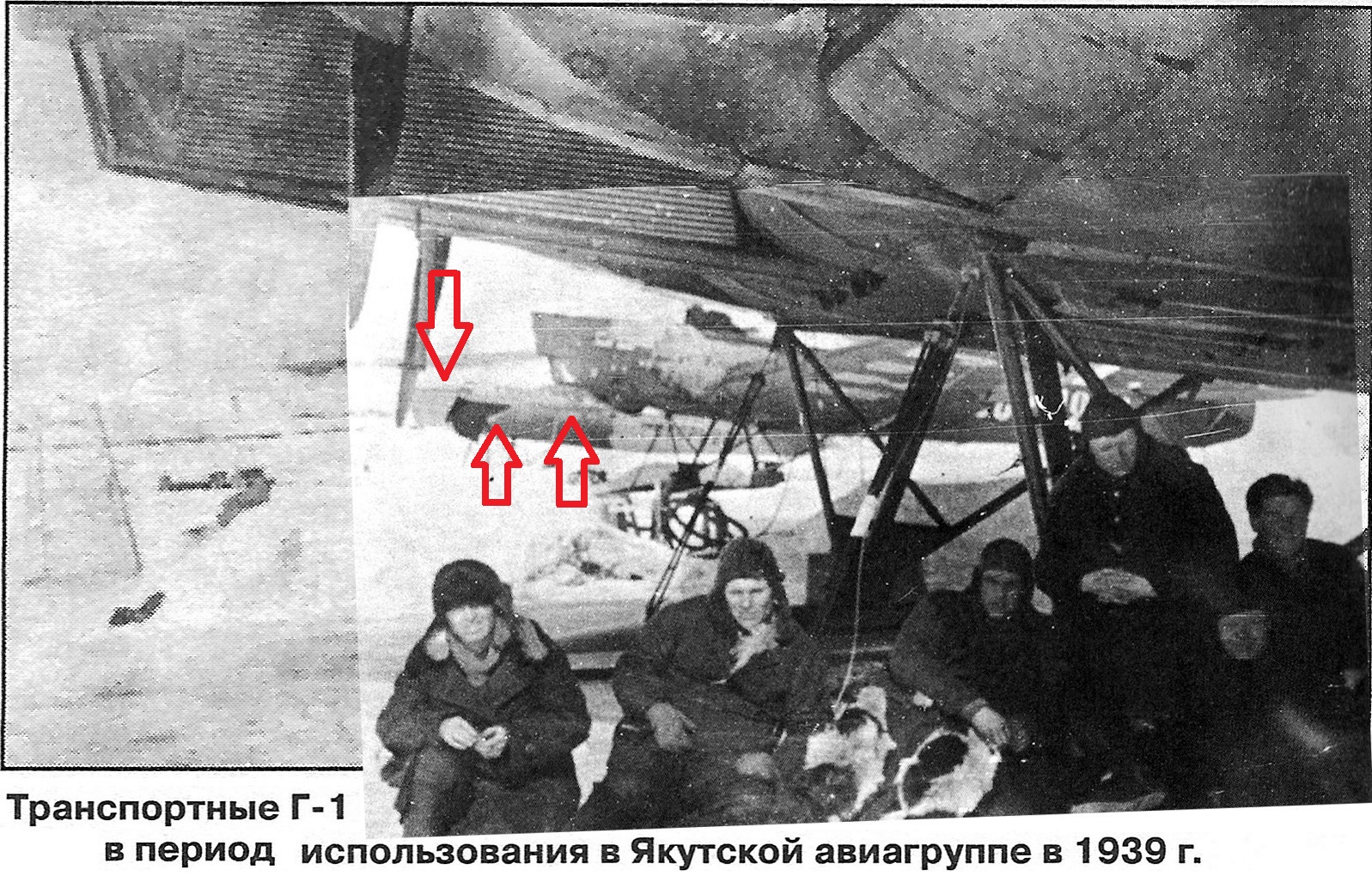

На "Полярной Почте" есть ещё такое фото, утверждается, что на заднем плане Н292. Снимок оставляет, конечно, желать лучшего... Но даже на таком фото именно поверхность перед кабиной и окантовка лобовых стекол выглядит темнее, чем остальной самолет. Т.е. всё-таки может были окрашены в синий цвет. А вот темной (синей) передней кромки крыла не заметно, значит не накрашивалась снизу (посему возможно, что  передняя кромка не выделялась синим цветом и сверху, были только "перья" вокруг мотогондол). Но при этом законцовка крыла выглядит темнее. Можно предположить, что покрашена синей краской.

Я, конечно видел и это фото.
Но, извините Сергей, оно настолько малоинформативно, что просто бесполезно.
Я вижу на нем лишь контуры самолета.
Поэтому вопрос для меня остается открытым - пока не найдутся новые фото, а это вполне возможно.
А модель Н-292 уже готова.
Сейчас мне интересна немного другая тема,  хочу сделать полярника, но в зеленом окрасе и на лыжах.
Возможно это будет Н-131, там интересен момент - плохо закрашенные ОЗ ВВС. Мне довелось увидеть оригинал фото, которого нет на Полярной почте, ракурс сверху и немного сбоку, на верхних плоскостях довольно необычно большие буквы регистрационного номера, белого цвета.
Надо подумать. Еще рассматриваю возможность построить модель Н-121, тоже интересный вариант.
