Хочу давно МиГ-15 УТИ в 32м.
Вариантов нет.
Идея проста, имея эти наборы от трубача запилить в УТИ.
Раздобыл еще теорию просто МиГ-15.
Трубач примерно попадает, а дальше поглядим.
Сергей Красильников
Эстет, не любящий "сусликов" и красящий модели кисточками.
Эстет
Спонсор
На сайте с 02.12.2013
0 11221
Дмитрий, удачного запила!
"Суслик" - это такой элемент интерьера модели, который совсем (или почти совсем) не будет видно после её сборки. И чем больше труда и времени вложено в изготовление суслика, тем он жирнее. ©

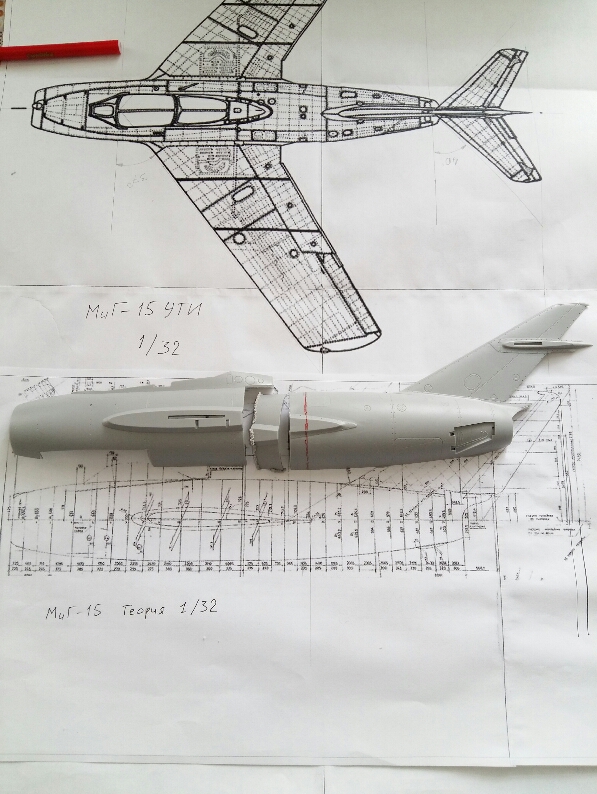

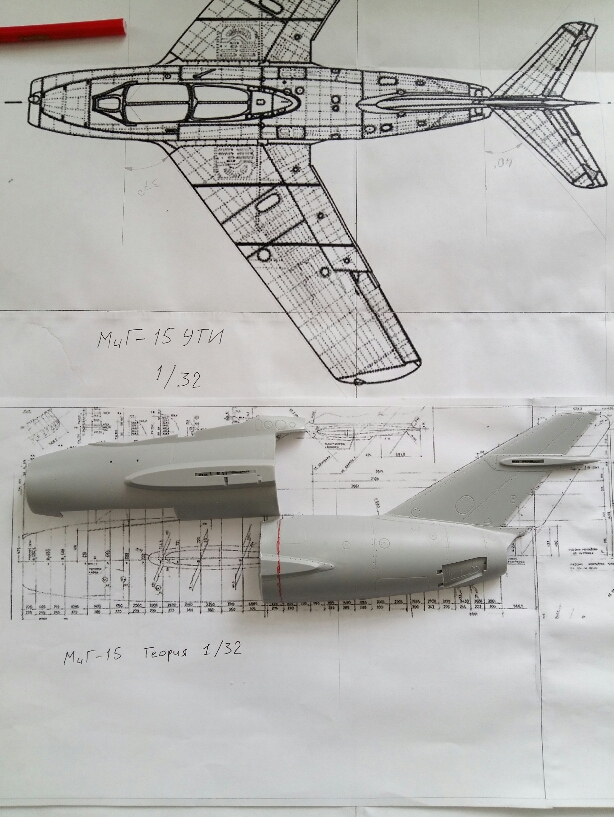

Подрезал передние половинки. Склеил с задними. Вырисовывается дальнейший фронт работ.

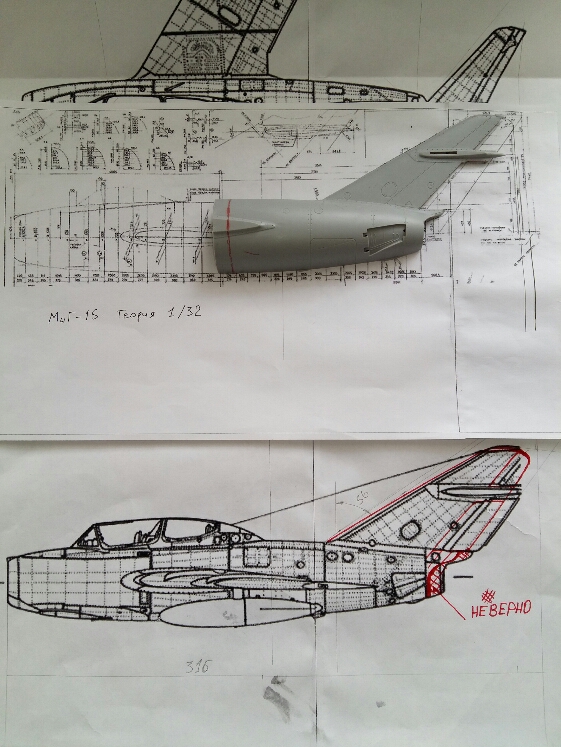

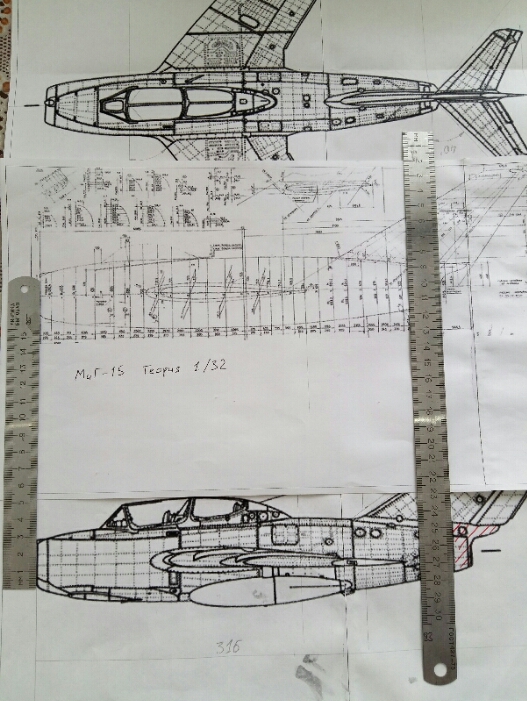

Более детальный анализ чертежей по миг-15ути и сравнение их с теоретическим чертежем фюзеляжа миг-15, натолкнуло на мысль что есть ошибка в чертеже ути.
Красным указан контур теории.
Красная штриховка-излишек.
При уже удаленных 15мм от носовой части, придется укоротить еще и хвостовую часть на 9мм. Аккурат по красной линии.
Дмитрий приветствую.
Я сейчас сам работаю с набором МиГ-15БИС от трубача. Так вот он в чертежи вообще не влазит. Угол хвоста не верен, крылья короче, не говоря уж об фюзеляже и расшивке......Короче набор (сделай сам)...))) удачи
Учиться, учиться и ещё разок....
@Дмитрий Токарев написал:Более детальный анализ чертежей по миг-15ути и сравнение их с теоретическим чертежем фюзеляжа миг-15, натолкнуло на мысль что есть ошибка в чертеже ути.
Красным указан контур теории.
Красная штриховка-излишек.
у 15бис и 15 разная корма!!!!
Господа -моделисты,не забывайте ,что эти самолёты строились в Китае по лицензии и имели отличии от советских.Чертежи по каким самолётам делались? Советским ,али китайским?
Миг-15УТИ сделали на основе Миг-15, разьве нет? Причем тут БИС
объясните? То что у БИСа площадь тормозных щитков больше и длина фюзеляжа и диаметр сопловой части больше это мне понятно, но я не к БИСу привязан, а просто к МИГу по этому и укорачиваю фюзеляж.
Хотя кто знает может спарки тоже делались на базе БИСа....
а Китайцы сделали хитрее, они 15УТИ не стали у себя в серию внедрять, они 17УТИ сделали )))

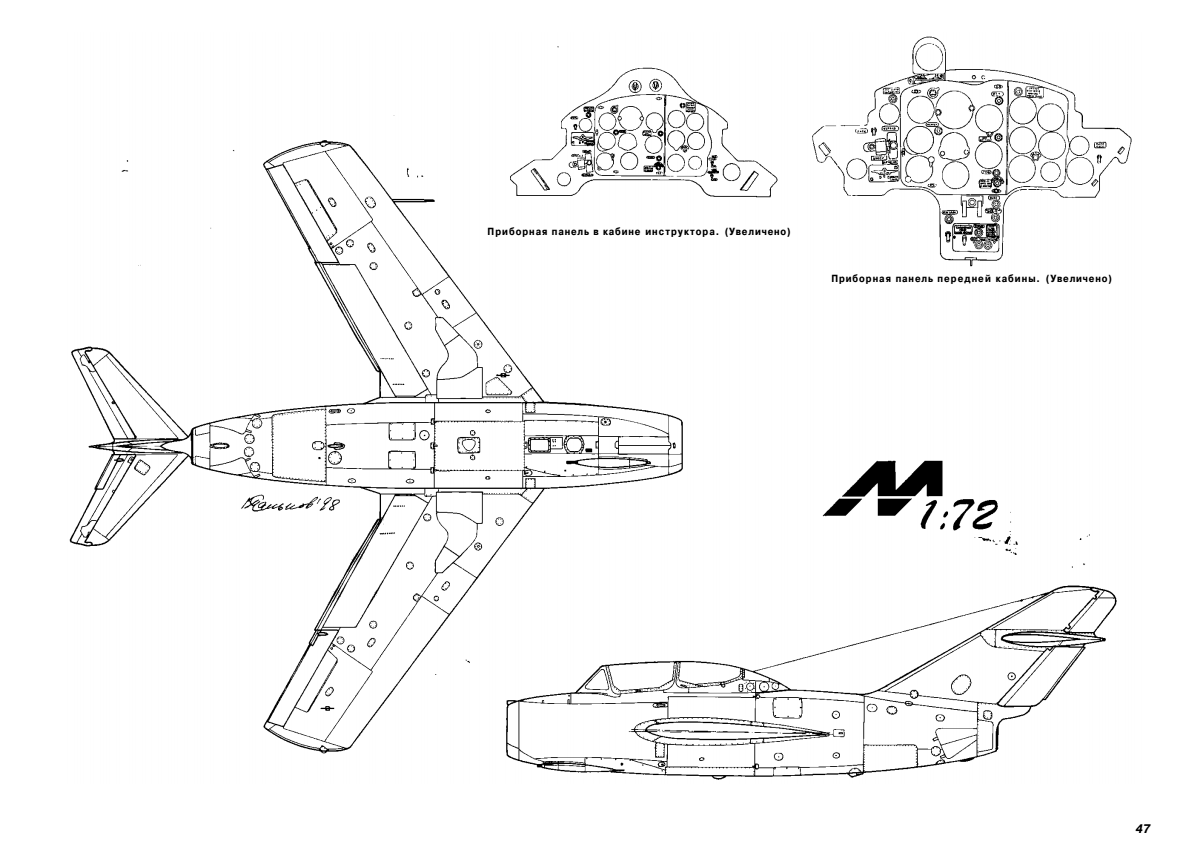

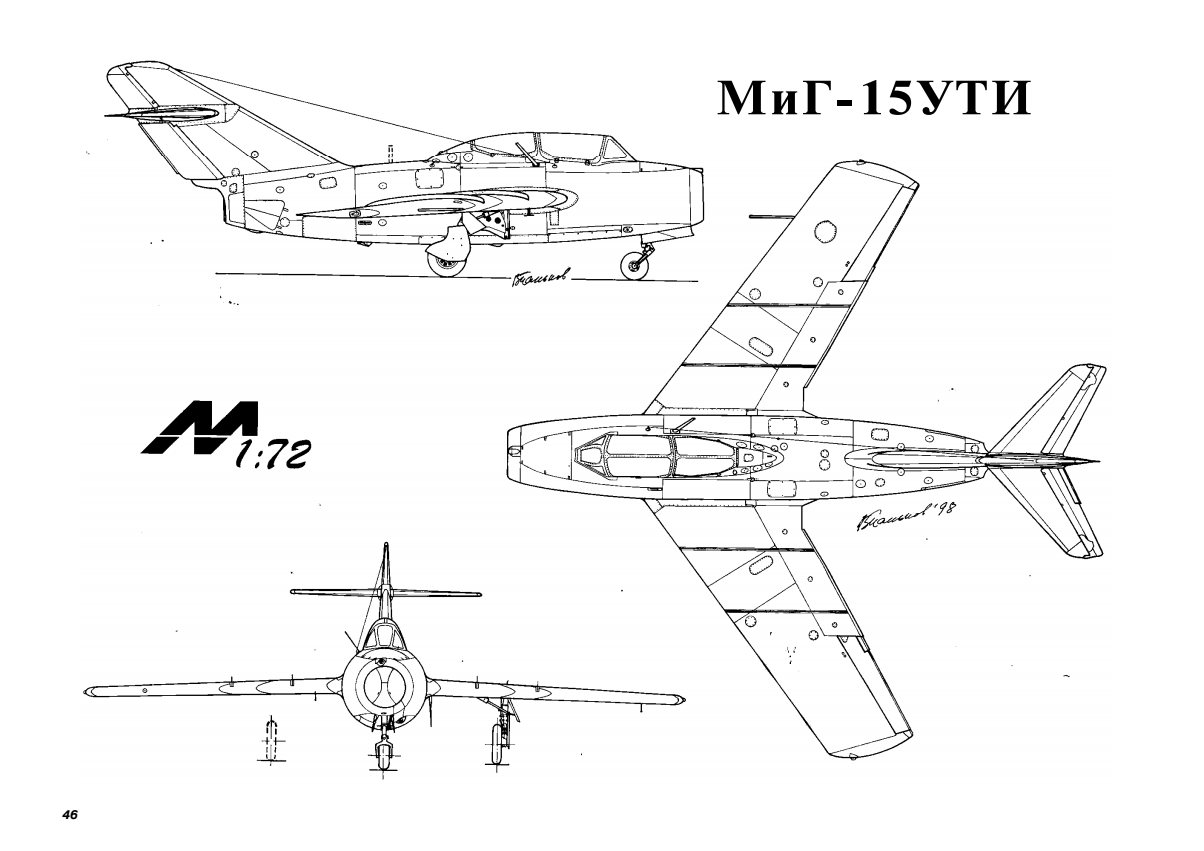

Привет Дмитрий. Вот что есть у меня. По случаю работы над МиГ-15 Бис купил себе книжицу с чертежами.....Вот что есть по УТИ
По ссылки более высокого качества чертежи. Если помогут буду рад.
https://yadi.sk/d/ZcBVDd-y3MDcbW
Учиться, учиться и ещё разок....
@Дмитрий Токарев написал:Где бы нормальные чертежи найти, ни у кого нет случаем???
В М-Хобби есть,гляну.
Чертежи Александра уже распечатал благо сразу в 32м ))
сегодня поглядим насколько Трумп крив ))) будем надеяться что чертежи верны )))
Спасибо!
Итак
- Стреловидность крыла по передней кромке 37 град.
-Стреловидность горизонтального оперения 40 град.
- Стреловидность вертикального оперения 56 град.
будем посмотреть где правильно.
Если автор темы позволит так же буду выкладывать ход работы по Бис в этой теме дабы не ладить темы....Сразу скажу , я без фанатизма...
Учиться, учиться и ещё разок....
День добрый. Прошу совета.
Примеряя крылья к чертежам обнаружил что геометрия абсолютно не совпадает. Есть 3 пути развития данной ситуации.
1. Обрезать переднюю кромку.
2. Обрезать по задней кромки.
3. Ничего не менять (самое простое).
На фотках ниже приведены масштабы бедствия. В первом и втором случаях непонятно пока как вывести геометрию плоскостей по нервюрам......Прошу совета бывалых моделистов...
Сам же склоняюсь к варианту 2. Думаю на "ноль" проще будет уйти.
Учиться, учиться и ещё разок....
Люди!!! 4+ не верный киль!!!
Самое путевые МХ (они в начале обзора) Армада и польские заводские

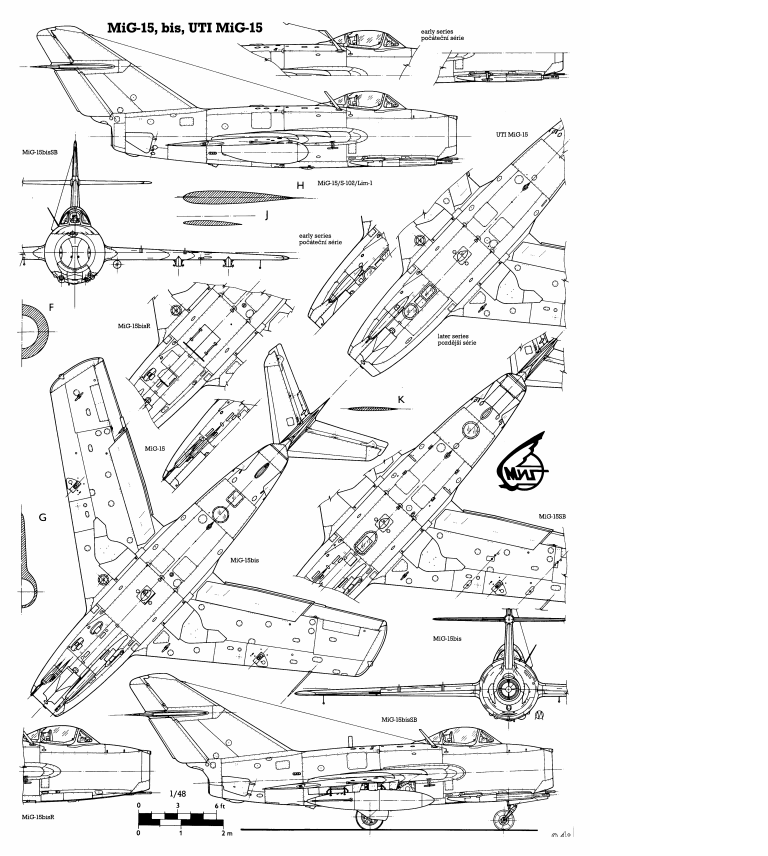

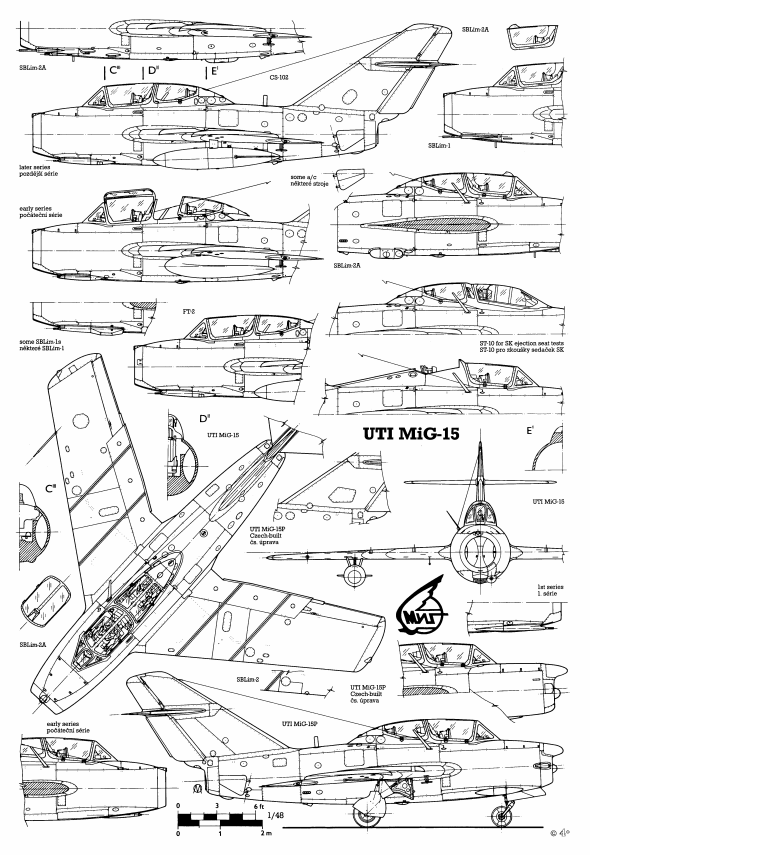

@Александр написал:Привет Дмитрий. Вот что есть у меня. По случаю работы над МиГ-15 Бис купил себе книжицу с чертежами.....Вот что есть по УТИ
По ссылки более высокого качества чертежи. Если помогут буду рад.
https://yadi.sk/d/ZcBVDd-y3MDcbW
не могли бы вы отсканировать всю книгу и выложить? Можно бы было сопоставить разные чертежи .
@Александр Доронин написал:Если автор темы позволит так же буду выкладывать ход работы по Бис в этой теме дабы не ладить темы....Сразу скажу , я без фанатизма...
Всегда пожалуйста!
