Собрал в выходные по быстрому (без фанатизма) одну из "больших пушек Гитлера".
Модель от Таком достаточно проста в сборке, приемлемого качества литья (есть небольшое смещение пресс форм, оболой на стыке и утяжины), средней косячности (на сколько можно судить по скудной информации). Тем не менее получается достаточно зрелищная штука...
Доработки минимальные, что смог разглядеть в тех немногочисленных фото, что гуляют по интернету. Единственное сохранившееся орудие есть в Бухаресте, но обзора на него не нашел. И так по порядку:
1. Доработки коснулись в первую очередь ствола с люлькой. Тут производитель допустил несколько ошибок и упрощений. Странное членение деталей. Хлопот доставили масленки, малепусенькие детальки крепятся к рамке двумя толстенными литниками. Доработки на фото
2. По станку практически без доработок, за исключением внутренней части задней стенки (еще надо клепку добавить) и стопора ствола на минимальном возвышении. Основная претензия к Такому - упрощенность и странное членение - люльку по инструкции можно поставить только в несобранном состоянии.
3. Прикинул собранное на опорную плиту. Оказалось что ось привода горизонтальной наводки не попадает в отверстие, которое по логике для нее предназначено (срезал и приклеил сразу к оси). При максимальном угле возвышения орудия казенная часть упирается в основание, т.е. откат орудия вообще не предусмотрен Такомом, исправил по своему разумению. Заменил такелажные рымы.
4. Снарядная тележка без изменений, хотя снаряды странные. По форме и калибру вроде все в порядке, но две выемки по середине и в донной части не соответствуют реальным боеприпасам. Пока замазал шпаклевкой, буду думать как сделать пояски в донной части. На колесах надо зачищать облой с внешней и внутренней стороны. Огорчило отсутствие декалей с маркировкой снарядов и ящика с зарядами. На некоторых фото можно рассмотреть номер на тележке, его тоже могли бы сделать декалями.

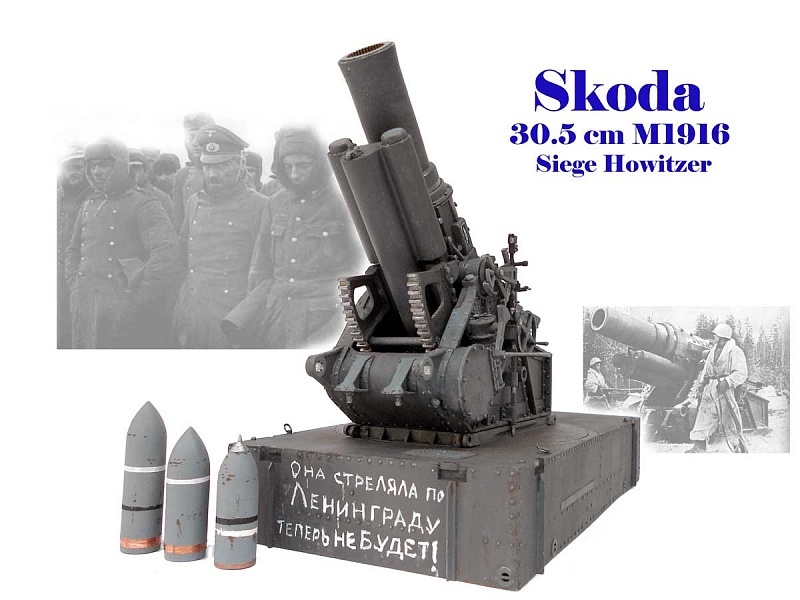

Итого вот что получилось (отсутствует передняя часть станка):
В положении заряжания
На максимальном возвышении
Что еще добавить и исправить пока не закатал в грунт???
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
Симпатично выходит. Но вот фото не все удались.
Возникли некоторые вопросы, пишу что заметил:
Вопрос по маховикам: они и должны быть с такими гранями? Такие ведь вращать неудобно, они же ведь обычно имеют круглое сечение.
На затворе орудия я у вас увидел щели. Кстати, это ведь клиновый затвор?
Может быть стоит заменить рулевое колёсико на снарядной тележке? А то это ведь отлито заодно с вилкой, выглядит не очень.
Написал что увидел, надеюсь ничего не упустил
Asche zu Asche
Und Staub zu Staub
Маховики обычно не круглые, а штамповка из листа. Как на этом орудии сказать сложно, фото в хорошем приближении нет
По щели на затворе не совсем понятно. Собственно затвор - цельно литая деталь. Там щелей нет.
Колесо буду менять если найду что-то подходящее по размерам. Конечно заменить желательно.
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
Как водится лучшее враг хорошего.
При ближайшем рассмотрении модель оказалась далека от прототипа. В результате этого начался затяжной процесс доводки. Были собраны фотоматериалы, определены основные моменты для исправления и доработки и собственно все это воплощено в модели. Основная доработка велась уже после основной и грунта, решил не смывать и не разбирать.
Сделал практически что было намечено, некоторые детали упрошены в целях технологичности процесса.
Коротко о сделанном:
Орудие получило новый прицел, сделанный по тем немногом фото на котором его видно. Сектор в собранном состоянии останется рабочим (можно будет установить положение, соответствующее возвышению ствола.
Доработал ствол с люлькой. Элементы на казеннике, новые окошки облегчения на секторе, стопор ствола, новый блок штуцеров, частично заменены и добавлены масленки и т.д.
Доработана платформа под наиболее фотографируемый (в хронике) тип
Ну и несколько общих видов. Штурвалы не установлены, переделал крепление лотка, добавлены заклепки, масленки и прочая мелочевка, сделано крепление прицела, изменено положение передних "ушей" и прочее и прочее и прочее...
Буду грунтовать и красить.
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
Нормально так за выходные такой объем закрутить
Лучшее - враг хорошего
выходные растянулись на 3 месяца ))) Делалась урывками, больше времени было потрачено на уточнение конструкции и поиск фотографий для детализации.
Делайте, что хотите, но чтобы через полчаса в лесу было светло, сухо и медведь!
Григорий Горин «Тот самый Мюнхгаузен»
Украл вашу страничку. Коробочка лежит, ждет своего часа
Лучшее - враг хорошего
Будут вопросы - пишите. С матчастью боле-менее разобрался )))
Обзорчик небольшой тоже сделал - ТЫНЦ
Если само орудие закончил, то с тележкой работа только предстоит. Предварительно - от исходного пластика взять можно только колеса. Остальное делать самому, но там все достаточно просто )
