Приветствую, коллеги!

Решился на сказку о стройке, дабы ускорить процесс сборки и получить здравую критику, советы и идеи.
Модель - Sd. Kfz 222 "Африка" от Tamyia, в наборе помимо бронеавтомобиля есть еще и мотоцикл (буду его отдельно собирать - на миньку, или на диораму с 222 поставлю - еще не решил).

Подарена семьей на день рождения. ))

Сборка будет изкоробочной, с минимальными доделками.
Попробую сделать видимый через башню интерьер - если терпения хватит. )
Травло брать не буду, кроме родного (в коробке есть противогранатные сетки).

Запас книг и фото набран:
Танк на поле боя, N14-15
Nuts and Bolts Vol.4
Horst Scheibert - "German Light Reconnaissance Vehicles"
Инструкция и схема покраски от Hobby Boss (на всякий случай )

Линки:
http://www.panzernet.net/panzernet/stranky/obrnenavozidla/222.php - хороший архив ч/б фото
http://www.warwheels.net/sdkfz222INDEX.html - каталог книг и материалов по 222
http://www.mishalov.net/military-vehicles/pictures/img_1987.html - 222 из музея Jacques Littlefield
http://svsm.org/gallery/Sdkfz222?page=1 - еще фото той же 222 из музея JL
http://members.verizon.net/~vze4zqjs/blueskink/222_interior/222_interior.htm - восстановленный интерьер

Интересно про 222:
http://www.forum.kamerad.ru/index.php?showtopic=13819 - сборка модели Sd.Kfz 222 в масштабе 1:1 (Москва).
http://www.sdkfz222.org.uk/ - тоже самое, но на английском и где-то в Англии. )) Есть фото и матчасть.

UPD: Добавлены ссылки.

Ну-с, понеслась. )

Текущее состояние модели - собрана нижняя часть корпуса и колеса.
Добавлен уголок для крепления ящиков на дверцы.

к мотоциклу может травло возьмете? колеса заменить

Андрей пишет:

к мотоциклу может травло возьмете? колеса заменить

А оно к нему отдельно есть?

последим, мне нравится эта машинка)

VX13 пишет:

Андрей пишет:

к мотоциклу может травло возьмете? колеса заменить

А оно к нему отдельно есть?

Вот на выбор (или в другом магазине) -
http://www.soga-miniatures.com/index.php?productID=10211
http://www.soga-miniatures.com/index.php?productID=15773
http://www.soga-miniatures.com/index.php?productID=11218

С удовольствием посмотрю сказку

это набор с травлом и стволами?

Anton пишет:

это набор с травлом и стволами?

Сделал чехол на запасное колесо (бумага от упаковки обуви и ПВА).

Теперь сижу-мучаюсь - обнаружил на некоторых рисунках (в т.ч. бокс-арт) шов по периметру чехла, а у меня вроде как чехол целиковый.
Переделывать или нет?

Посмотрел также травло поближе.

Ствол пушки похож, все детали на месте, за исключением мелкой перфорации на пламегасителе, но это я и на фото прототипа рассмотреть не могу. )

Пулемет, к сожалению, пластиковый. (

Кстати, посоветуйте - как можно сделать петли на противогранатные решетки? Хочу сделать их открывающимися.

Буду следить за групп-билдом!

где шов на чехле невижу

По окружности. Чехол, похоже, был сшит из двух частей - круга и полосы.

Вот боксарт с моей коробки и пара фото.



Кстати, на этой ушлые немчики еще что-то помимо колеса в чехол напихали. ))

Чехол переделал:

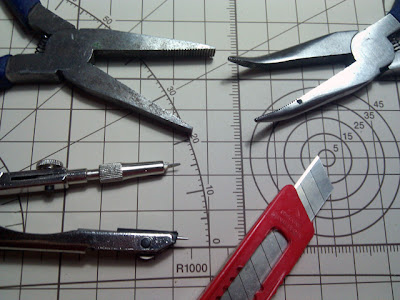

Ну и еще сделал инструмент для вырезания масок на колеса - циркуль, вместо грифеля - кусок зубочистки (расколотый надвое) с зажатым кусочком лезвия от канцелярского ножа.
Лезвие обломал пассатижами (легко ломается, если понемногу отламывать) до нужной формы.
Проверил - режет окружность по малярному скотчу за пару проходов.

Сверху - чем ломал лезвие, внизу справа - из чего выламывал лезвие, внизу слева - готовый инструмент.

Мда. Сказка, оказывается, подстегивает стремление к совершенству.
Ну или к совершенствованию. )

Вчерась в порыве творчества сломал пулемет, да так, что восстановлению не подлежит.

Зато сегодня стал обладателем кучи травла (почти случайно купил, искал информацию по 222 - нашел в одной модельной барахолке "вкусное" объявление).
Теперь у меня есть:
Royal Model RM325 + 326 - Sd. Kfz. 222 интерьер
http://www.royalmodel.com/en/catalogo_dettaglio.php?id_art=281
http://www.royalmodel.com/en/catalogo_dettaglio.php?id_art=179

Voyager Model PE35204 Sd. Kfz. 222.
http://www.voyagermodel.com/productdetails.asp?itemid=PE35204

Voyager Model AP067 Magazines@Boxes for Flak 30/38
http://www.voyagermodel.com/productdetails.asp?itemid=AP067

Lion Roar LAS35006
http://www.modellbau-universe.de/produkt;german-sd-kfz-222-for-tamiya;LIO~LAS35006;175;1;1;1.htm

И аж еще два 222 от Тамии (я не маньяк 222х, но все шло оптом) )))

Интерьер делать все равно не буду - это на следующий проект.
Теперь надо решить, какой набор использовать - Voyager, RR или Lion Roar?

И еще - срочно выпрямлять руки, доставать паяльник и учится работать с травлом.

вояджер всеже?

Дмитрий Alphamodel пишет:

вояджер всеже?

Первый опыт с травлением - как первый секс: возбужденно, непонятно, тревожно, пыхтяще и почти никакого удовольствия в итоге. )
За вечер собрал лишь подсборку с пушкой, магазин к ней собирал примерно час - с матом и цианакрилатом, выпадающими из толстых пальцев детальками и последующими поисками в подстоловой пыли. Когда на фоне детали "пруток стальной 0.5 x 2 мм" (которую, между делом, надо вставить в отверстия чуть меньшего диаметра), острие булавки кажется ломом - вот это и есть травленка. )

Кожух улова стрелянных гильз попытался спаять. Паяльник у меня оказался великоват, надо покупать поменьше, либо расчехлять газовый (где-то лежал вроде, давным-давно под полевые выезды купленный). Ну и канифоль надо менять на жидкий флюс - грязи будет меньше.

Результат первых взаимоотношений с травленкой - ниже, собрано пока на соплях - буду разбирать обратно для покраски, поскольку пушка и пулемет по инструкции и фото имеют цвет gun metal, а вся остальная турель - немецкий серый.

Ну и для того, чтобы внутри осталось чувство глубокого удовлетворения от выполненной работы - приклеил на место запасное колесо.

Недельная командировка в прибалтику чуть приостановила работу.
На этой неделе продолжил ковыряться с травленкой, учусь понемногу. Купил все-таки паяльную станцию и нормальный флюс, работаем.

Первый опыт - ящики на дверях:

Получилось не очень, долго разбирался с петлями - куда и в какую сторону их гнуть, чуть не оторвал нафиг. Инструкция у Вояджера неочевидная, до многого приходится доходить самому, прикидывая - как это все будет в согнутом и рабочем состоянии.
В результате ящики сделаны насмерть закрытыми. )))
На замок, между прочим.


Замки клеил на супер-клей.
Оторвал пластиковые ящики, приклеил новые. Смотрится горааааздо лучше.


Ну и изнутри какие-то поручни приклеил. Судя по историческим фото - там не совсем так все, как Voyager себе представляет, но все равно видно не будет. )))

Вчерась собрал большой ящик. В качестве прибора для гнутия использую две металлических линейки (широкую 2см и узкую 1 см) и большой канцелярский зажим.
Получается уже лучше:

Петли уже рабочие, замки на верхние ящики поставить не успел.

Про...л один замочек ), после чего пересчитал оставшиеся и сверил с инструкцией. Замков в травле на все запоры НЕ ХВАТАЕТ! Решил, что прототипные гансы их тоже потеряли и закрыл два нижних ящика на скрутки. ))))

Продолжение следует, как говориться - следите за рекламой. )

зачетные ящики, но сам с травлом ненавижу возиться

Я тоже травло не люблю - дорогая зараза

Anton пишет:

зачетные ящики, но сам с травлом ненавижу возиться

Сам нэхачу. (С) Кавказская пленница
))
Есть плюсы - развивает мелкую моторику пальцев и изобретательность в ругательствах. )

vladimir slusarev пишет:

Я тоже травло не люблю - дорогая зараза

Недешево, согласен.
Специально под постройку не стал бы покупать, но, как писал выше - досталось много всего за хорошую цену.

Продолжаем разговор (С) Карлсон

Продолжаю совершенствовать навыки пайки, клей не открывал вообще (разве что щеколды). )

Закончил основной ящик - поставил все щеколды, увешал замочками:

Вид сбоку всей конструкции:

Затем взялся за передние крылья.
Тут меня ждала неожиданная подстава со стороны китайской инструкции. Неверное наименование деталей, не очень точно обозначенное место установки нотек-фары.
В итоге ставил все по фотографиям из книжек и обзору травла отсюда:
http://www.perthmilitarymodelling.com/reviews/vehicles/voyager/vm_pe35204.html

Собрал, примерил на модель (скотч-сборка )

Больше всего времени сожрала сборка рабочей флажковой сигнализации. Нафиг не надо, но вопрос был принципиальным - сделаю, и все тут. )))

Вид на крылья изнутри (мне очень помог такой вид в приведенной выше ссылке, потому как взяв в руки заготовку - надолго задумался, куда ж и как ее загибать и ставить).

И брызговики, а как же:

На крыле будет еще щеколда на крышке ниши, но это на потом - а то поотлетают в процессе сборки.
Еще на некоторых исторических фото есть защита фары нотек, на некоторых - нет. В травле и модели такая защита не предусмотрена.
Будут силы - и ее наколхозю, из проволоки.

Как-то так пока.

Череда командировок и семейно-деловой движухи сильно притормозила стройку. Но, как известно, русские не сдаются и продолжают собирать трофейную технику по одной железяке за выпадающий свободный час.
На данный момент почти все травло собрано (не трогал только крепления канистр - они будут крепиться на базовый окрас поверх декалей с крестами).
Собрано, но на фото не присутствует: колеса, домкрат, решетка и кожух МТО, выхлопные трубы, трос.
Спаял защиту фар, задняя - уже на месте, передняя для нотек-фары - готова, но не поставлена пока.

Экипажу пришлось свернуть шеи - в оригинале они смотрят вправо-вниз на мотоциклиста. В руки командиру выдал бинокль, в руки стрелку выдам магазин к пушке.

До 10го, скорее всего, не успею, но буду стараться и сказку не брошу.

Еще чуток фото.

отлично поработали с травлом

хорошо получается

Спасибо, парни.
Сборку вроде закончил, надо за покраску браться.
Стремноооо... )

Иээх, не успеваю. (
После недельного отсутствия дома успел сделать:
1) Задуть грунтом (Body, серый, стравленный из баллона).
2) Задуть базовым цветом (по задумке, сверху будет песочный + лако-солевая техника)
3) Покрасить мелочи - пушку+пулемет в "Gun Metal", трос и домкрат в "Metallic Grey", сиденья в хаки (так в инструкции, а как на деле - хз).

Итого прям сейчас имеем:

Уф, кажется, успел ))

Ночной мега-модель-забег закончен.
Состояние модели 09.06 20:27

10.06 1:27

Дальнейшее не протоколировалось, но длилось до 5 утра )

Готово - http://karopka.ru/community/user/9424/?MODEL=278469
