Собственно-сабж.Ищется для хорошего дела.Чем подробнее и крупнее-тем лучше.А уж если с размерами-так и вообще красота.
"Используй то что под рукой..."
Привет. У меня есть официальная документация на Ту-154(м), там есть и шасси. Без точных размеров, но подробные чертежи - рисунки.
То же на 134. Если тема ещё актуальна - милости прошу, куда выложить? Вообще по этим самолётам много всякой документации от тех регламентов, до описания электрооборудования. В общем, гений - моделист сможет собрать самолёт целиком
Всех доков на 200Мб.

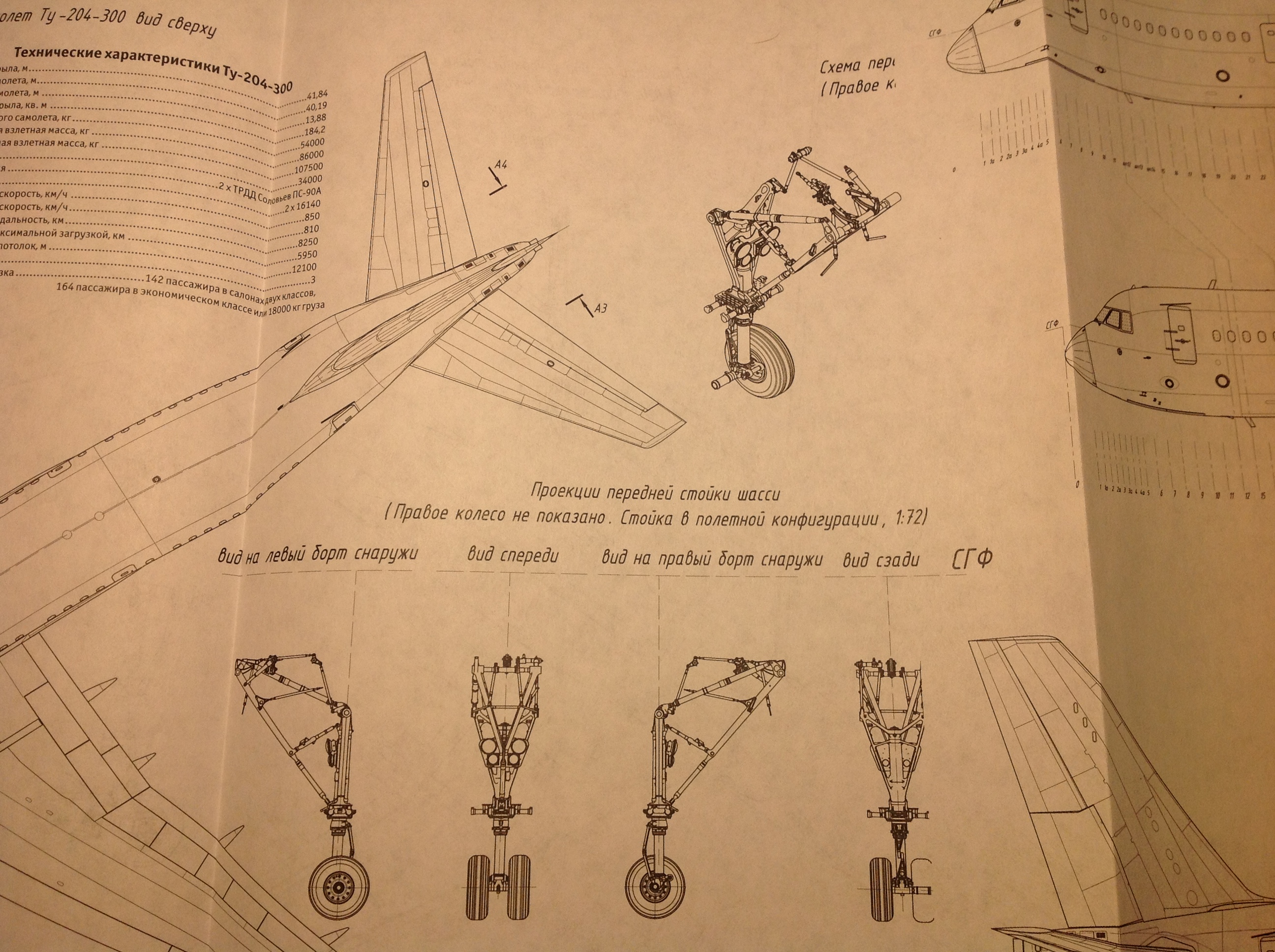

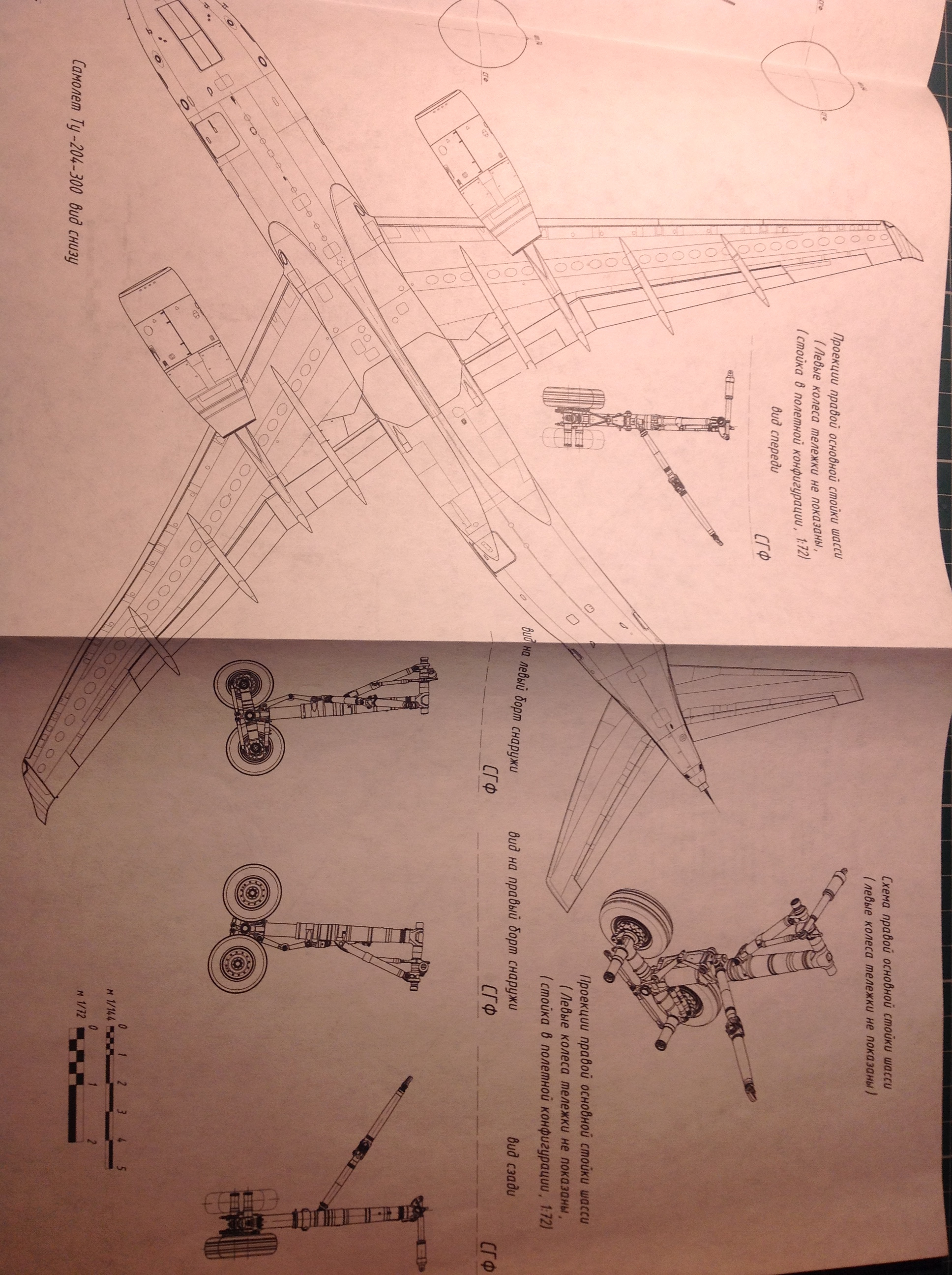

С тех пор в свет вышли три номера М-Хобби с чертежами Ту-204 # 10-2018, 1-2019 и 2-2019. В номере за 2-2019, посвященном Ту-204-300 во вкладке чертеж с шасси в 1/72.
А вот чертежиками на шасcи Ту-154, Як-42 и Super Jet 100 обзавелся бы!
Вот тут книженция Самолет Ту-154.Книга 1. Слегка переработанная в части текста, но в целом это официальный документ по техническому обслуживанию.
Это из собственных схронов нарыл, хотя её можно найти и в сети. Ну, а кому лень искать - забирайте с диска. Пару лет подержу.
А почему в опросе нет Ту-154 Б2 ?
http://www.zabinfo.ru/lightbox/index.php?photoalb=9584
Да уж, некто сравнил с доками-какими, чьими......автора графики на Ту-204 в М-Х знаю лично, и знаю, откуда основа для графики, она же шла и для модели "Звезды". Название у основы простое- Конструкторская Документация. Так что Ваше заявление насчёт "кривости" пока незасчитано. Потрудитесь ещё аргументы найти.
С уважением к сообществу, Кэп.
Там этой документации нет. Как и с БМП-1 - такая дока что аж дно от балды намазано. Не верьте М-Х. Там такие же мурзилки как в АИВ и в М-К
@Parex написал:Не верьте М-Х. Там такие же мурзилки как в АИВ и в М-К
Голословное заявление. Обычно такие утверждения принято подкреплять документально.
Для информации. Авторами чертежей для этих изданий являются несколько десятков человек. У каждого свои источники и методики.
Указанное обобщение приводит на мысль, что автор поста далек от темы. Это, как заявлять, что все бабы ...., или все мужики алкаши.
И еще вопрос к нему. Почему уважаемый коллега, имеющий такой арсенал информации, не опубликует в том же "Моделисте" свои сверхдостоверные чертежи?
Коллеги! А вы не заметили,что тему я открыл аж 16.11.2011?
Ну,я не возражаю,может и нужна теперь информация.
"Используй то что под рукой..."
@Parex написал:Там этой документации нет. Как и с БМП-1 - такая дока что аж дно от балды намазано. Не верьте М-Х. Там такие же мурзилки как в АИВ и в М-К
Вы столь категоричны? Что же, если на Вашей улице нет снега, вовсе не значит, что его нет. Про графику на Ту-204, опубликованную в М-Х, Вы, кроме голословных заявлений, написать не можете ничего. Ясно, далее Ваши комментарии приравниваются к нулю. Будьте здоровы!
@Сергей Гудов написал:Коллеги! А вы не заметили,что тему я открыл аж 16.11.2011?
Ну,я не возражаю,может и нужна теперь информация.
Обгаживание всего и вся- вечная тема на просторах Рунета, особенно когда Знаний нет))))
С уважением к сообществу, Кэп.
@Gwozdik написал:Голословное заявление. Обычно такие утверждения принято подкреплять документально.Parex написал:Не верьте М-Х. Там такие же мурзилки как в АИВ и в М-К
Для информации. Авторами чертежей для этих изданий являются несколько десятков человек. У каждого свои источники и методики.
Указанное обобщение приводит на мысль, что автор поста далек от темы. Это, как заявлять, что все бабы ...., или все мужики алкаши.
И еще вопрос к нему. Почему уважаемый коллега, имеющий такой арсенал информации, не опубликует в том же "Моделисте" свои сверхдостоверные чертежи?
Вы хоть 154й видели? Знаете что такое чертежи самолета? Это сотни тысяч листов документации без учета описей техпроцессов. Я авиавуз свой 12 лет назад закончил, там полтинник был. Знаю о чем говорю. Достать доки и проверить? Это в сети есть. Могу даже поехать и обмерять настоящий полтинник. Только мне сейчас это не надо. Будет надо этот архаизм допотопный даже тогда когда он появился, сделать- сделаю, соберу бабки и пойду Маску вышвыривать из моей отрасли. Но сейчас мне по барабану он.
@Parex написал:Вы хоть 154й видели? Знаете что такое чертежи самолета? Это сотни тысяч листов документации без учета описей техпроцессов. Достать доки и проверить? Это в сети есть. Могу даже поехать и обмерять настоящий полтинник. Только мне сейчас это не надо. ... сделать- сделаю, соберу бабки и пойду Маску вышвыривать из моей отрасли. Но сейчас мне по барабану он.
Честно говоря - не видел. Я всегда думал, что для постройки самолета достаточно несколько листов чертежей.
Чисто из любопытства хотелось бы узнать Ваш род деятельности в моделизме. Моделек Вы не клеите, 3Д модели, судя по предыдущим Вашим историям, не получаются. При этом у Вас много всякой (и сверхточной) информации по самолетам и БТТ. Это не ерничество. В самом деле нужна подобная информация. Если это возможно, небезвозмездно, разумеется, свяжусь в личке.
