FN-9 Supermarine Attacker "без границ". ГОТОВО
#1
7 апреля 2024 года, 20:24
Добрый вечер, давно наблюдаю за тематикой конкурсов FROG/NOVO.
Наконец-то выдался относительно свободный период и хочется поработать под чутким вниманием старших коллег (ибо одна голова-хорошо, а форум- лучше).
Идея попытаться превратить "дрова" в более или менее приличную модель+ похватать табуреток и среди них ценных советов.

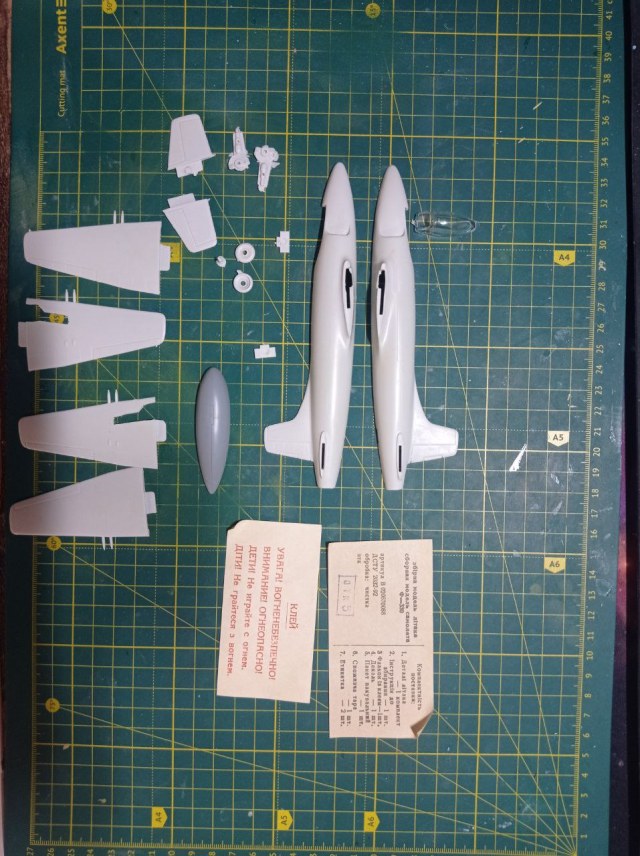

Модель досталась без коробки и декалей, поэтому если это не FROG/NOVO- прошу поправить.
Рисунок

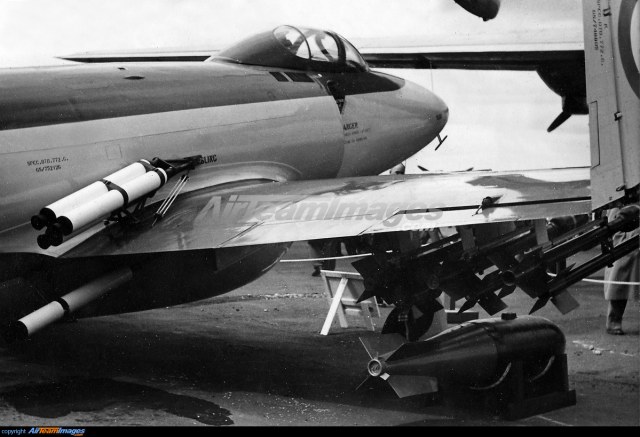

Хочется собрать вот такой вариант со стартовыми ускорителями, ПТБ и РСами:
Рисунок
Имеется бак от АZmodel.
RP-3 планируется распечатать на 3D принтере.
Ещё из доработок планируется слегка обогатить кабинет и возможно двигатель.
Если у кого-то вдруг есть чертежи/информация по ускорителям- прошу поделиться.


#2
7 апреля 2024 года, 20:58
С почином!


#3
7 апреля 2024 года, 21:34
Цитата
Александр Егоров Модель досталась без коробки и декалей, поэтому если это не FROG/NOVO- прошу поправить.
Он, только уже изрядно переделанный: вырезаны ниши шасси, вырезана кабина. А вот колёса, стойки и щитки шасси - типичный ранний Фрог.
Успеха!
Пользователь добавил изображение


#4
7 апреля 2024 года, 21:51
Да пребудет с вами Сила, соратник  ;)


#5
19 апреля 2024 года, 19:30
Потихоньку пилю ниши и нарезаю расшивку.
При последующем заполнении планирую ориентироваться на набор от Айрес ARS 4626 Supermarine Attacker wheel bays
Рисунок
Рисунок
Пользователь добавил изображение


#6
20 апреля 2024 года, 20:11
Скорректировал название темы.
Много "воды" было


#7
21 апреля 2024 года, 14:43
Удачи в постройке!

IceAce


#8
30 апреля 2024 года, 14:35
Напечатал на 3d принтере RP-3. Правда теперь вопрос как их соединять между собой, думаю поиграться в соединители из пивжести
Попытка напечатать ускорители- провалилась в части воссоздание сопел (раструбов)- думаю как их сымитировать.
Рисунок
Изменено: Александр Егоров - 30.04.2024 14:35:58


#9
30 апреля 2024 года, 16:57
Делал парочку таких. Успехов !


#10
18 мая 2024 года, 2:22
Разгрёб завал на работе и выпилил задние ниши, склеил передние, потом буду их наполнять по чуть-чуть.
Гак попробую собрать из игл.
Удивлён, что судя по фото он одноцветный, (просто металик) без полосок как у американцев.
Пользователь добавил изображение
Рисунок
Рисунок
Пользователь добавил изображение


#11
13 июня 2024 года, 19:18
Собрал люльку кабины и сопло, работаю над креслом с нутрянкой кабины думаю смысла сильно заморачиваться нет ибо её не должно быть видно.
Рисунок


#12
23 июля 2024 года, 18:37
Соединил половинки фюзеляжа
Рисунок


#13
23 июля 2024 года, 18:44
Вопрос к знатокам, есть ли у кого чертёж ускорителей RATOG под ATTACER
И есть ли у кого схема размещения RP-3 один над другим (как там нижний смещается вперёд относительно верхнего).
Гугл не помог.


#14
24 июля 2024 года, 14:38
Имитирую ланжероны в нишах.
Также впаял обтекатели пушек из игл от капельницы
Рисунок


#15
13 августа 2024 года, 17:44
Покрасил пилота.
Рисунок


#16
14 августа 2024 года, 9:58
В древнем "Аэроплане" был обзор этой модели.
В качестве недостатков (что запомнилось) указывались переразмеренный  фонарь и недоразмеренный стабилизатор.
Возможно еще что-то, но уже не помню.
Тут можно посмотреть
http://scalemodels.ru/modules/forum/viewtopic.php?t=34934&postdays=0&postorder=asc&a...
Изменено: AlexKL - 14.08.2024 10:34:48


#17
14 августа 2024 года, 18:36
ООО, большое спасибо, за фонарь знал и попытался слегка пролечить это более глубокой посадкой+ после шпаклёвка.
Зато в ветке сразу нашёл шикарное фото гака- которую давно искал, изучаю дальше.


#18
18 августа 2024 года, 19:28
Цитата
BorisV
Цитата
Александр Егоров
Цитата
Александр Егоров
Пользователь добавил изображениеРисунок
Аналогично, я такое на Веноме делал.


#19
23 августа 2024 года, 15:21
Цитата
Владислав Intercepter
Получается как в варианте 2?
На фото готового заднее крепление, если я правильно понял до оперения, а не за ним как на схеме.
Пользователь добавил изображение


#20
23 августа 2024 года, 20:36
Цитата
Получается как в варианте 2?
Почти.
Головную часть удлинить надо. Ракеты одинаковые, соотвественно головная часть нижнего должна выступать вперёд настолько же, насколько разнесены задние части.


#21
31 августа 2024 года, 0:54
Продолжаю наполнять ниши, установил подвесной бак.
По заявкам трудящихся увеличил рули высоты (ещё в процессе).
Рисунок


#22
31 августа 2024 года, 9:36
Знатный зверюга вырисовывается, однако.


#23
5 сентября 2024 года, 0:13
По поводу ускорителей, чертежей не нашёл, предполагаю, что это аналог того, что стояло на Westland 'Wyvern'
По фото в интернетах (приведены ниже) предполагаю, что основной цилиндр в 72 масштабе имеет 10 мм в длину +4мм на сопло и соединение с площадкой упором.
Ну и диаметр 3мм.
Если у кого-то есть под рукой набор и он может дать более точные размеры детали- был бы благодарен.
Рисунок
Пользователь добавил изображение


#24
27 сентября 2024 года, 14:01
Установил фонарь, заменил пушки иглами
Рисунок
Рисунок
Рисунок


#25
27 сентября 2024 года, 14:38
Расшивку оставите так, как есть? На последней фотке, на спине, как то не очень ... :-(


#26
27 сентября 2024 года, 16:04
Цитата
AlexKL
Нет конечно, буду поправлять, там ещё рядом с фонарём решётки из травла должны стать, надо подготовить площадки под ускорители, снизу пилоны под RP-3 и тогда сделаем на чистовую.


#27
28 сентября 2024 года, 20:50
Браво,хорошо идёте,правильным путём! {dans}
#$#


#28
29 октября 2024 года, 18:27
Сделал тестовую задувку для выявления косяков.
Смонтировал ПУ для RP-3.
Cейчас займусь ускорителями и потом посадочными под них.
Параллельно буду шкурить и шпаклевать сам планер
Рисунок
Рисунок
Рисунок
Рисунок


#29
29 октября 2024 года, 19:16
\%/  #$#


#30
30 октября 2024 года, 10:55
Может накладные решетки травления, по бокам кабины, глубже утопить?
Тут слегка видно https://plane-crazy.k-hosting.co.uk/Aircraft/Jets/Attacker/Supermarine-Attacker-F1-+3.jpg
