Немного отдыха)) винто-рулевая группа. Пока что только рулевая. И якоря.
 20250420_191847_copy_1600x900.jpg (361.2 КБ)  20250421_155245_copy_1600x900.jpg (196.19 КБ)  20250421_155237_copy_1600x900.jpg (210.05 КБ)  20250421_155253_copy_1600x900.jpg (189.93 КБ)  20250420_195312_copy_1600x900.jpg (364.75 КБ)  20250421_155306_copy_1600x900.jpg (213.33 КБ) |
|
|
|
|
|
Решил заняться бортовой вентиляцией и... я думал решётки просто внутр встанут, на нет. Они внахлест. Я решил срезать внутрянку и наклеить их изнутри. Что бы они в нише как бы были, а не затыкали шахту сверху.
 20250421_160613_copy_1600x900.jpg (164.08 КБ)  20250421_160559_copy_1600x900.jpg (173.26 КБ)  20250421_160604_copy_1600x900.jpg (352.51 КБ) |
|
|
|
|
|
А нет я передумал))) борт толстый и что бы решётки встали внутри надо сделать ровную выборку. А сделать это ровно и аккуратно, ну очень трудозатратно. Срежу буртик вокруг и прилеплю травление снаружи.
|
|
|
|
|
Решётки бортовой вентиляции заняли свои места.
 20250421_172333_copy_1600x900.jpg (178.71 КБ)  20250421_172329_copy_1600x900.jpg (179.56 КБ)  20250421_172424_copy_1600x900.jpg (202.95 КБ)  20250421_172339_copy_1600x900.jpg (208.68 КБ) |
|
|
|
|
|
Подготовил какой то процент скобтрапов. Медитативное занятие)))
|
|
|
|
|
Скобтрапы по правому борту вне спонсонов.
Как то странно получается. Вроде нормально, а вроде как то топорно что ли. Надо покрасить и будет красиво)).  20250421_204701_copy_1600x900.jpg (193.72 КБ)  20250421_204652_copy_1600x900.jpg (237.45 КБ)  20250421_204642_copy_1600x900.jpg (203.96 КБ) |
|
|
|
|
Из проволоки круглые получились... Не совсем то, что нужно... |
|||
|
|
|
|
Приветствую Юрий! Есть в наборе скобы. Я фото выкладывал, но по подсчётам их не хватит на всё про всё. А отдельно эту плату VF не продаёт. Решил где спонсоны и остров сделать травленые, а по бортам, на носу и кроме самодельные.
|
|
|
|
|
Скобы не круглые должны быть |
|||
|
|
|
|
Должны быть)) Но сделать их угловыми не представляется возможным. И купить негде. Так бы да, с удовольствием прикупил бы ещё одну плату и все сделал одинаковые.
|
|
|
|
|
|
Зачем покупать?...
Нужен пинцет с четкими гранями и проволоку может стоит взять чуть тоньше...  IMG_8865.jpg (342.19 КБ) |
|
|
|
|
|
Грани на гнулке чёткие. Проволока 0.2. Я пробовал из 0.1 нихромовой делать, но они совсем тонкие получаются и слишком легко деформируются. Так что решил остановиться на этом варианте.
|
|
|
|
|
|
|||
|
|
|
С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
|
|||
|
|
|
|
Гнулка... это инструмент для сгибание ФТД)))
|
|
|
|
|
|||
|
|
|
|
Я балбес!
|
|
|
|
|
Юрий верно пишет.
эта задача решается пинцетом. И да, часть будет не в размер. Но при этом все не будут круглыми. Но после 2-3 десятков эта проблема исчезнет. Уж тем более 0,2. Эту проволоку можно согнуть практически без скругления. На фото ниже правая деталь зажим. Левая - пинцет. 0,2мм  photo_2025-04-24_18-02-34.jpg (196.4 КБ) |
|
|
|
|
|
Согласен. Немного не доглядел.
Но переделывать уже не буду. Один борт вклеен и я не хочу разворотить все посадочные места. На этом кораблике будут немного скруглённые углы. А гнулку.., думаю на Роствертоле шлифанут что бы убрать эти фаски на подошве и будет норм. Ребят, это у меня только сайт косячит или это у всех? То войти не могу, щас фотки не грузятся... |
|
|
|
|

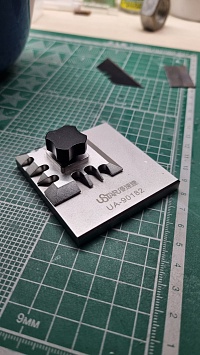

А сам я уже много лет для изготовления скоб-трапов пользуюсь вот такой гнулкой. Очень доволен. С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
Штука прикольная. Надо глянуть, может у них 1 мм в ассортименте есть.
|
|||||
|
|
|
|
|||
|
|
|
|
Жаль, что такой штуки нет для 1мм….эх…
Дим, ну тогда можно делать по моему методу!  ))))Плотно наматываешь проволку на прямоугольный пруток, где стороны 1мм и 2мм соответственно! Как намотал, аккуратно каждую сторону обожми. Ну, а дальше, берёшь в руку острый нож (модельный например) и начинаешь резать проволку посередине широкой стороны бруска, как разрезал, переворачиваешь и заново! Как закончишь, останется только аккуратно смахнуть с прутка готовые скобки и Вуа-ля…. Если метод годный - пользуемся наздоровье! )))))) |
|
|
|
|
|
Если не путаю,Саня в своей стройке показывал как гнуть скоб-трапы при помощи металлической линейки.
|
|
|
|
|
|
В общем на этом корабле трапы будут скруглёные. Не приговор. А вот на следующий проект я подготовлю инструмент и буду стараться делать квадратные))
Зашпаклевал толкатели на лётной палубе. Вообще мне пластик нравится. Классно режется, обрабатывается и т.д. Но вот палуба тонкая и как листик с дерева, вся гнется и вообще ведёт себя не подабающе.))) Как обычно и плюсы, и минусы))  20250426_095744_copy_1600x900.jpg (293.83 КБ)  20250426_095749_copy_1600x900.jpg (226.17 КБ)  20250422_153926_copy_1600x900.jpg (191.78 КБ)  20250422_153922_copy_1600x900.jpg (195.7 КБ)  20250422_153918_copy_1600x900.jpg (209.82 КБ) |
|
|
|
|
|
Настроение сегодня какое то вяло-медитативное)) пособираю ка я кормовые наборы летной палубы.
||||
|
|
|
|||
