HMS Exeter, 1939г., Известный британский крейсер, прямо перед битвой у Ла-Платы, Trumpeter 1/350
#61
23 апреля 2025 года, 17:13
Теперь сама труба
VF предлагает установить с обеих сторон площадку с ограждением с лесенкой и ведущую наверх широкую лестницу.
Но судя по фото площадка была одна, справа лестницы узенькие... обычные для труб, положил рядом для сравнения  VF и на замену из закромов
На 3д картинке (хотя она не вполне корректна) это видно
Рисунок
Рисунок
Рисунок


#62
23 апреля 2025 года, 17:17
Вот что получилось, VF и мои доработки.
Как то я начинаю разочаровываться в  VF, некоторые узлы они изображают типовыми, труба/лестница... обычно так выглядит...
Рисунок
Рисунок


#63
23 апреля 2025 года, 20:49
Очень внимательно наблюдаю. Некоторое время назад сам начал строить эту модель, но перешел на другую. Ваша сказка будет для меня очень нужна.


#64
23 апреля 2025 года, 20:55
Да, впечатляет.  \%/
С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!


#65
28 мая 2025 года, 23:17
Доброй ночи коллеги!
Месяц не появлялся, сначала устроил себе небольшой отпуск, после арбайтен... арбайтен...
Времени на кораблики вовсе не  unk() было...
Продвинулся совсем немного и снова появились вопросы к VF...
По бокам первой дымовой трубы ( та что в предыдущем моем сообщении) предлагается установить такие изящные тумбы, с люками, решетками, для вентиляции видимо.
Для сравнения пластиковые из набора. Профили рисуют их высокими, но люки наверху и на старой фотографии Exeter, еще до замены самолетов на Валрусы тумбы низкие...
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Логазяк - 28.05.2025 23:18:30


#66
28 мая 2025 года, 23:23
Очевидно, люки не на верху этой конструкции, у меня сложилось впечатление, что после модернизации на этих тумбах поставили или легкие стенки или леера, обтянутые брезентом, на фото сверху видно - это не короба, а открытые площадки и там что то хранится...
Если у кого есть соображения по теме, делитесь пожалуйста.
Рисунок
Рисунок


#67
29 мая 2025 года, 5:37
Похоже, это всё-таки вариант с обтянутыми леерами. Внутри, вероятно, обрезки запасного дерева. Сразу вспоминаются точно так же созданные из лееров места хранения рострового дерева на кинг-джорджах.
Изменено: Игорь Тараканов - 29.05.2025 05:39:38


#68
29 мая 2025 года, 8:42
Добрый день Игорь, похоже леера, на таком варианте и остановлюсь.
На этой 3Д модели такой вариант и изобразили.
Рисунок


#69
30 мая 2025 года, 15:20
Продолжу, поставил леера, "брезент" натяну после покраски
Рисунок
Рисунок


#70
30 мая 2025 года, 15:28
203мм башни, смола из набора VF, не восторг, вмятины в бортах... посмотрю после грунта, не понравится возьму з набора.
Стволы не ставил, соберу после покраски
Рисунок
Рисунок
Рисунок


#71
30 мая 2025 года, 15:37
Всякие штуки из травления
Рисунок
Рисунок
Рисунок


#72
30 мая 2025 года, 15:43
102 мм - ки, собрал из набора VF, добавил диски на стволе и колеса регулировочные
Рисунок
Рисунок


#73
30 мая 2025 года, 17:27
На надстройке под катапультой Трумпетер зачем то сделал крылья под катапультами... Их естественно не было, срезал.
Нужно будет придумать опоры, Эдуард в своем наборе их дает, VF нет... Буду из чего то придумывать...
Рисунок
Рисунок
Рисунок
Пользователь добавил изображение


#74
31 мая 2025 года, 15:31
Да, непросто будет повторить.


#75
3 июня 2025 года, 9:46
Цитата
Игорь Тараканов
Повторить не так и сложно, у меня в закромах много всяких кранов и т.п. из чего нибудь соберу...
Но похоже и Эдуард не совсем правильно показал эти опоры, катапульты, похоже были неподвижные и стояли на "тумбах", рядом с надстройкой, а не на ажурной конструкции... и не на надстройке.
В принципе этого не будет из-за шлюпок видно, но собрав катапульты (то-же у VF не совсем правильные) и срезав "крылья" с надстройки, озаботился: на чем они будут держаться? центр катапульты в воздухе висит...
Рисунок
Рисунок
Рисунок


#76
4 июня 2025 года, 16:13
Юра, а разве под ней не видна некая надстройка белого цвета, от которой идут фермерные конструкции, удерживающие ее дальше?

Рисунок Рисунок Рисунок


#77
8 июня 2025 года, 12:19
Продолжу.
Вот катапульта от  VF
Не совсем правильно сделана, не хватает площадок по бокам и в передней части катапульты
Рисунок
Рисунок


#78
8 июня 2025 года, 12:21
Соорудил тумбу под катапультой, как я "увидел" эту конструкцию
Рисунок
Рисунок
Рисунок
Рисунок


#79
8 июня 2025 года, 12:28
Дальше еще увидел площадки, видимо для доступа к Валрусам, которые VF не сделал... У Эдуарда они есть, но очень "простенько" сделаны...
Буду делать из подручных материалов.
Рисунок
Пользователь добавил изображение
Изменено: Юрий Логазяк - 08.06.2025 12:28:39


#80
23 июня 2025 года, 23:50
И страшно и очень интересно смотреть на все это.
Впечатляет - не то слово.
С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!


#81
25 июня 2025 года, 17:12
Продолжу, ковыряю потихоньку...
Сваял площадки у катапульт, во что вышло
Рисунок
Рисунок


#82
25 июня 2025 года, 17:13

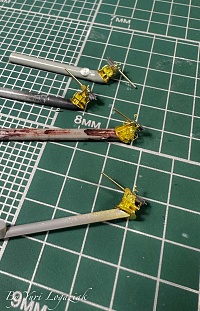

Краны, стрелы, ничего сложного, сборка травления, точенки от VF...
Рисунок
Рисунок
Рисунок
Рисунок


#83
25 июня 2025 года, 17:15

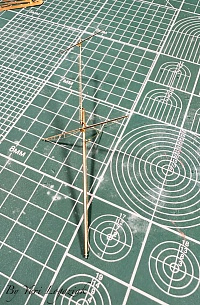

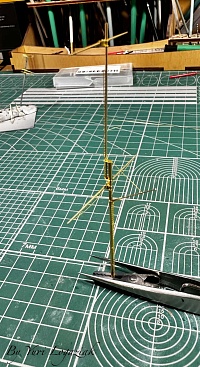

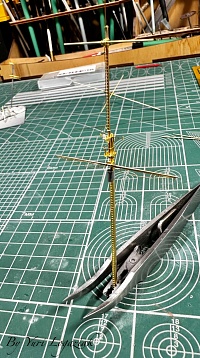

Мачты понравились, удобно собираются
Рисунок
Рисунок
Рисунок


#84
25 июня 2025 года, 17:20
Якоря от VF совсем не понравились... не похожи и плоские :o
Совсем не похожи, но спасают закрома, давным-давно купил набор британских якорей из смолы от  NS, поставлю их.
Положил рядом для сравнения.
Рисунок
Рисунок


#85
25 июня 2025 года, 17:23
Спасательные плоты VF дает одного размера, а их было 2 вида, трумпетер сделал оба...
У нескольких плотиков вырезал пластиковое дно, поствил травленое от больших плотов, более-менее подошло.
Рисунок
Изменено: Юрий Логазяк - 25.06.2025 17:25:26


#86
26 июня 2025 года, 16:08
Юрий, Exeter никогда не нес такие якоря, как предлагает NS.
На вашем фото кто-то из графств.
Есть фото за весь период службы.
И есть фото после боя и на момент убытия на ДВ.
Пользователь добавил изображение
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Comanche - 26.06.2025 16:10:40


#87
26 июня 2025 года, 16:21
Цитата
Comanche
Значит мне не показалось, похоже вы правы... Я подумал, что якоря могли менять во время службы...
Думаю поставлю штатные из набора, они правильные, травленые совсем не нравятся.


#88
5 июля 2025 года, 11:47
Продолжу, якоря поставлю штатные из набора Трумпетер
Рисунок


#89
5 июля 2025 года, 12:13
12,7 мм установки и дальномеры, все от VF просто собрал.
Рисунок
Рисунок


#90
5 июля 2025 года, 12:16

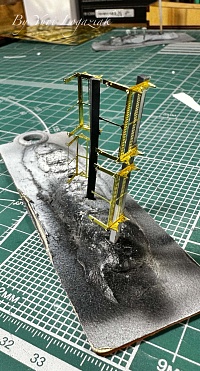

Изящные щлюпбалки и конструкции на которых они крепились по бортам, вместо пластика травление от VF
Рисунок
Рисунок
Рисунок
