Рыболовный траулер польской постройки проекта В-10. Масштаб 1/100.
Всем привет !!! ЖД пуха закончена,но одну модель я строить не могу и поэтому чтобы мортира Карл не скучала заложил траулер.
Модель как всегда из бумаги и очень многострадальная,это четвертая попытка построить сей кораблик.
Итак чутка про эпопею.
Лет 9 назад я купил журнал польского издательства Pro Model и решил построить траулер который был дан в журнале,все вроде шло хорошо с моими переделками шпаклей грунтом и т.д.,но случилась неприятность траулер погиб ,я полез на шкаф за ним и шо там получилось не помню,но модель рухнула ,а тут еще я оступился и упал как раз на модель добив ее окончательно.Через пару лет решил попробовать снова скачав сканы из интернета,но блин не пошло.Идею построить я не утратил и была предпринята третья попытка,но ошибся в каркасе и дело застопорилось пока не ушло в помойку.Но я упорный и вот спустя еще цать лет все же решил вернуться к этому кораблику.
Надеюсь я все таки победю  :) и модель увидит свет.
Вот такой кораблик хочу все таки построить .
В период с 1951 по 1957 год в Гданьске было построено 89 траулеров этого типа,из низ 65 для СССР .В советских справочниках их именую траулерами польской постройки первой серии
.
Пользователь добавил изображение
Модель давно в работе и выложу то шо наваял,особо не очень много пока работы с болваном.Итак каркас - картон 2мм +усиление по 2мм итого как всегда толщина 6мм палуба 4мм
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
обшил каркас,обшивка чертежным ватманом в три слоя ,потом шлифовка обильное пролачивание шоб бумага стала более твердой и опять шлифовка
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Далее шоб не допустить трещин в местах стыков листов обшивки наклеили полосочки офисной бумаги (которая используется для печати документов) пролил супером,тщательно зашкурил шоб и нанес шпаклю.
Шпаклюю эпоксидным грунтом Body ,для этого стравливаю в миску или любую емкость,даю пару часов подсохнуть и наношу кистью,кисть использую нейлоновую,покупаю или в строительном или в магазинах торговой сети Радуга.Кисть плавно идет по обводам и нет этих так называемых торосов от шпателя и слой кистью наносится тоньше.
Ну вот предварительная шпаклевка пока без обработки для выявления косяков
Рисунок
Рисунок
Рисунок
Ух ты, вот это технологии! Я так понимаю, что при таком каркасе и при такой обшивке этот корпус можно считать монолитным. Очень основательно всё сделано и совсем не по бумажному. При таком упорстве и таком подходе ничего, кроме шедевра на выходе быть не должно :)
Буду следить с удовольствием!
Сделано с гарантией, чтобы скорее нога сломалась, чем корпус :)
"Плюхнулся в кресло с айфоном в заднем кармане, что-то хрустнуло. Господи, хоть бы это был позвоночник!"
шпаклевочные работы закончены ,теперь привезти в порядок и начинать ставить деталировку
на корпус ушло 2.5 месяца
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Сотников - 04.09.2024 12:34:57
ну вот теперь наверно все,сделал финальную шлифовку совсем нулевочкой и почистил штормовые портики
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Сотников - 04.09.2024 12:38:55
ну и последнее шо готово на сегодняшний день это подставочка
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Юра, привет. Рад что возвратился к корабельной тематике. Корпус конечно вылизал знатно. Красивый кораблик получится.
чтобы начертить подложки для настила палуб пришлось сваять нижний ярус надстройки
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Сотников - 04.09.2024 12:40:17
поставил направляющую и прикрутил примерил
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Сотников - 04.09.2024 12:41:20
Юра, ну ты и бумажник. Нет чтобы надстройку из 1мм пластика склеить. Понравились поручни, жаль закрашивать.
Цитата
Юра, ну ты и бумажник.
Кость ага бумажник до мозга костей  :) Вот такой я
Даа, корпус мощнейший получился! Я, листая с конца, сначала подумал что выклеен из стеклоткани)
А какой клей и лак использовали?
Цитата
А какой клей и лак использовали?

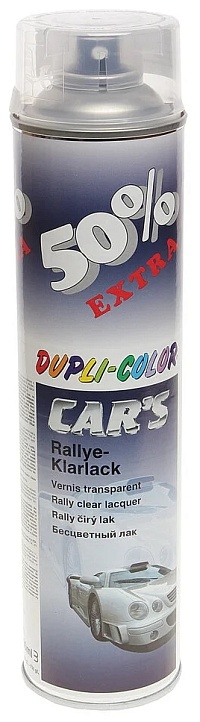

клей всегда только ПВА мебельный фирмы лакра ,лак автомобильный глянцевый дюпли колор
Пользователь добавил изображение
Рисунок
Цитата
клей всегда только ПВА мебельный фирмы лакра
а почему именно такой выбор?
Цитата
а почему именно такой выбор?
Денис как пропал Советский ПВА я пробовал разные и лет 20 назад остановился на этом и очень доволен ,сейчас покупаю на Яндекс маркете
Цитата
Денис как пропал Советский ПВА я пробовал разные и лет 20 назад остановился на этом и очень доволен ,сейчас покупаю на Яндекс маркете
Юрий, спасибо! Взял этот клей и лак на карандаш. Я сейчас пользуюсь моментом столяр в красной банке и по необходимости мешаю его с более жидким ПВА - вроде нравится. Но знать хорошую альтернативу никогда не помешает :)
ну вот корпус готов,теперь кой где шлифануть,поставить леера на полубак ,грунтануть и можно в малярку
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Сотников - 04.09.2024 12:42:26
Юра, очень хорошо получается. Ни за что не догадался бы, что корпус из бумаги.
с появлением на корпусе привального бруса окончательно ушли все признаки того, что модель из бумаги - пропали сломы по шпангоутам и корпус окончательно сгладился. Просто отвал башки!
Ломаете все стереотипы!
Цитата
пропали сломы по шпангоутам и корпус окончательно сгладился
Денис а где сломы были ? Можа я со слепу не заметил
Цитата
Денис а где сломы были ? Можа я со слепу не заметил
я вот про эти места, которые бросались в глаза. Но теперь всё хорошо
Рисунок
Цитата
я вот про эти места, которые бросались в глаза. Но теперь всё хорошо
а понял,Денис это не ребрышки  :) просто разница цветов шпакли и грунта,когда после грунтовки шлифовал во многих местах грунт сошлифовался до шпакли и при фотографировании вот так тени легли
чутка поваял
Рисунок
Рисунок
Петли на дверях понравились, да и фальшборт изнутри тоже хорош, давай уже палубу стели.
Кость до палубы ишо далеко,переделываю надстройку
поставил стоечки
Рисунок
Рисунок
леера готовы теперь финальная грунтовка перед покраской
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
