H.M.S.Warspite 1942, Academy, Диорама с самым знаменитым и титулованным линкором Британии
#91
1 февраля 2025 года, 12:53
Цитата
Катапульта.Пластик понятно срезал. Собрал травленый от Понтос... Не понял я его, видимо изобразили накрытый кожухами, ничего не видно и не понятно... Где рельсы? Планировал самолетик на катапульту поставить... Перевернул кожух, все равно не то!, а главное!, а как из ангара самолетики на катапульту попадали? На практически всех доступных чертежах, 3д картинках катапульта с ангарами не "связана" Нашел одну картинку с рельсами из Профилей кажется. Есть хорошие фото с POV  и меня есть травление на Рипалс, там сделаны рельсы от ангаров к катапульте, а на этих кораблях были похожая катапульты и ангары
Я не могу точно сказать про Варспайт, но на Малайи не было рельсов между ангаром и катапультами. Это видно, например на этом фото:
Рисунок


С рельсами была на Куин Элизабет, короче было 2 типа линкорной катапульты. В понедельник, если не забуду, пороюсь в своем архиве, попробую разобраться, были ли рельсы на Варспайте
Рисунок
Изменено: The KZ - 01.02.2025 12:56:33


#92
1 февраля 2025 года, 13:23
Якорное хозяйство и адмиральский балкон
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок


#93
1 февраля 2025 года, 13:37

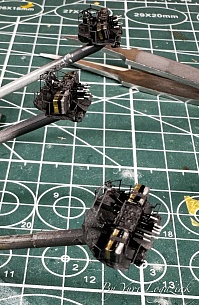

Эрликоны от  NS
Станки и стволы собрал отдельно, добавил барабаны под патроны (сделал из тянутого литника), чтоб покрасить в разные цвета.
Покрашенные  собрал, вот что получилось.
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Логазяк - 01.02.2025 15:55:07


#94
1 февраля 2025 года, 13:39
Цитата
The KZ
Рассматривал много фото и чертежей, пришел к выводу: где были Валрусы, там были рельсы, видимо тяжелый самолетик...


#95
1 февраля 2025 года, 13:43
Готовы "комарики"
Рисунок
Рисунок


#96
1 февраля 2025 года, 14:55

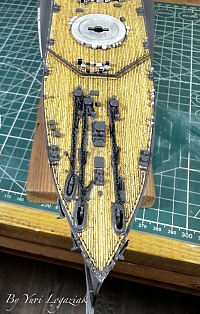

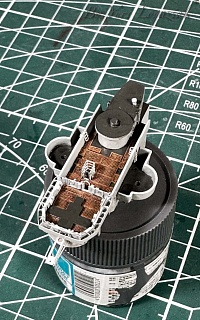

Основная надстройка и верхний мостик;
собрал, но пока не устанавливал многочисленное оборудование.
Деревянные решетки сделал из фототравленных обрезков, в основном из корзин для кораблей США.
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок


#97
1 февраля 2025 года, 14:59
Приборы наблюдения, компас и пр. от NS
Рисунок
Рисунок
Рисунок
Изменено: Юрий Логазяк - 01.02.2025 15:56:03


#98
1 февраля 2025 года, 15:29
На "Малайе" поворотные платформы с рельсами, конечно же, были. В том числе в варианте вооружения Свордфишами.

Рисунок

Поворотные платформы с рельсами показаны так же на данном чертеже:

Пользователь добавил изображение

Уорспайт щеголял со вполне стандартной катапультой и поворотными рельсами:

Рисунок


#99
1 февраля 2025 года, 15:47
Ну вот и славно, вопрос разрешился...

Параваны от NS до покраски и на модели.
Рисунок
Рисунок


#100
15 февраля 2025 года, 12:39
Доброго дня всем!
Продолжу "освещать" стройку.

Начал работать над основой диорамы.
Warspite будет заходить в бухту Валлетта, в "кадре" будет восточный волнорез с маяком.

Коробку склеил из пластика и пеноплекса.
Волнорез смоделировал и напечатал на 3д принтере, после вручную "нацарапал" кирпичи...
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Пользователь добавил изображение
Рисунок
Изменено: Юрий Логазяк - 15.02.2025 12:40:42


#101
15 февраля 2025 года, 13:22
Самолетик Валрус, китайский, 3д печать.
Извлек из блока, стойки биплана толстоваты, расчалки то-же и некоторые погнуты или порваны.
Срезал все, заменил стойки на фототравленые, расчалки поставлю после покраски.
Рисунок
Рисунок
Рисунок
Рисунок
Изменено: Юрий Логазяк - 15.02.2025 13:24:37


#102
15 февраля 2025 года, 13:41
Мне не очень понравилась доработка фототравлением 45 футового катера.
Купил китайский, напечатанный на 3д принтере.
Выглядит красиво, НО, сразу снес все что ниже ватерлинии, после многочисленных "поддержек" нужно шкурить, выравнивать дно...
Винты же и рули настолько малы и хрупки, что их малореально отделить от основы, не поломав.
В общем, рули и пр. "подводное хозяйство" теперь фототравленное, снял с других катеров.
Флагштоки, так же срезал, поставил проволочные. Слишком они тонкие, хрупкие, наверняка поломаю...

Пока не совсем понятно: удастся ли хорошо покрасить все в сборе, предпочел бы некоторые вещи красить отдельно.
Рисунок
Рисунок
Рисунок


#103
15 февраля 2025 года, 15:10
Готовый Валрус
Рисунок
Рисунок
Рисунок
Рисунок


#104
17 февраля 2025 года, 13:33
Юрий, добрый день.

Несколько вопросов.
1) у вас есть фото таких параванов на англичанах? Спрашиваю, т.к. на имеющихся у меня фото параваны иные, ваши соответствую напоминают немецкие.
2) окраска самолета. Вы уверены в выборе цветов? Они отличаются от принятой англичанами морской схемы sea/slate grey


#105
17 февраля 2025 года, 14:59
Цитата
Comanche
Добрый день.
На счет параванов, есть чертежи и 3д картинки, крупных фото не нашел, они все примерно похожи... ИМХО
На счет Валруса, наверно да, вы правы, нужно синевы добавить... Будет повод еще самолетик сделать...


#106
17 февраля 2025 года, 16:55
Окраска Валрусов с привязкой к кораблям:
https://www.asisbiz.com/il2/Walrus/Supermarine-Walrus.html

Английские параваны:

Рисунок Рисунок Рисунок Рисунок Пользователь добавил изображение Рисунок


#107
17 февраля 2025 года, 17:27
Цитата
Игорь Тараканов
О как! спасибо! Объемно!
Только теперь еще больше вопросов: как были окрашены Валрусы на Уортспайте? в табличке не нашел...


#108
18 февраля 2025 года, 9:54
Цитата
как были окрашены Валрусы на Уортспайте? в табличке не нашел...
Попробую сформулировать:

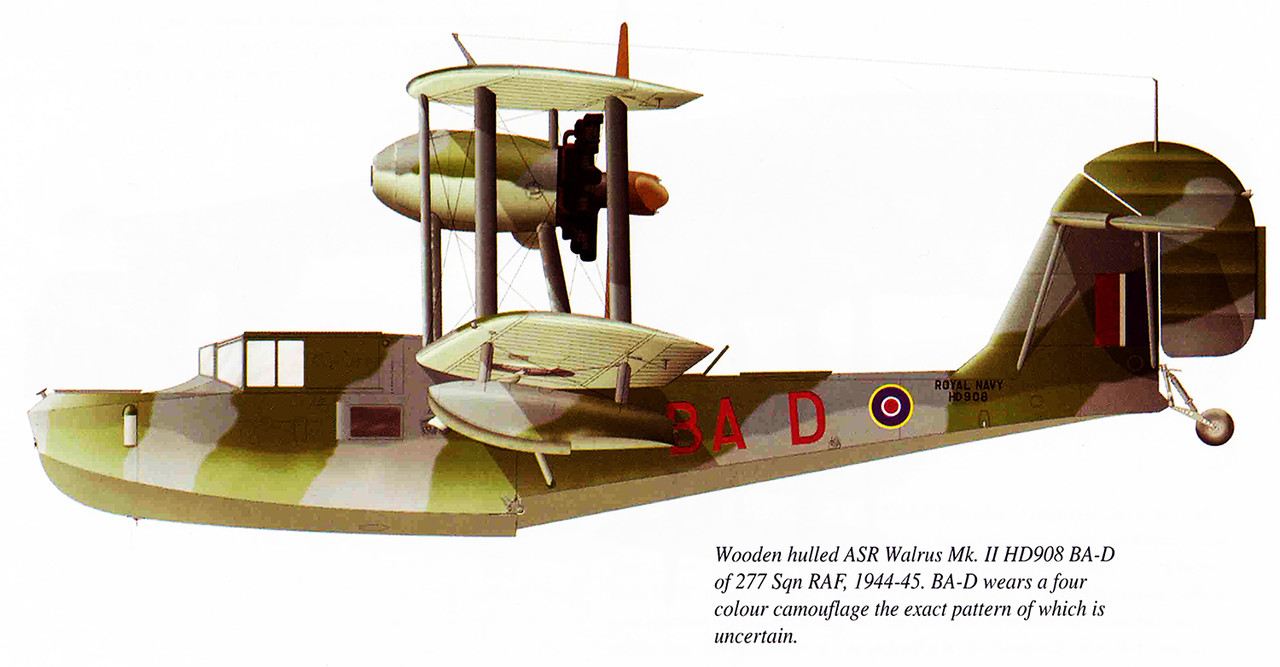

В сети есть такая картинка, подписана, как Валрус с Варспайта:
Пользователь добавил изображение
Но тут надо быть осторожным с датой - весной 1942 года был изменен тип кокарды на корпусе и флажка на киле:
Пользователь добавил изображение

и литеры на фюзеляже чаще стали красными, а не светло-серыми, примерно как здесь:

Пользователь добавил изображение

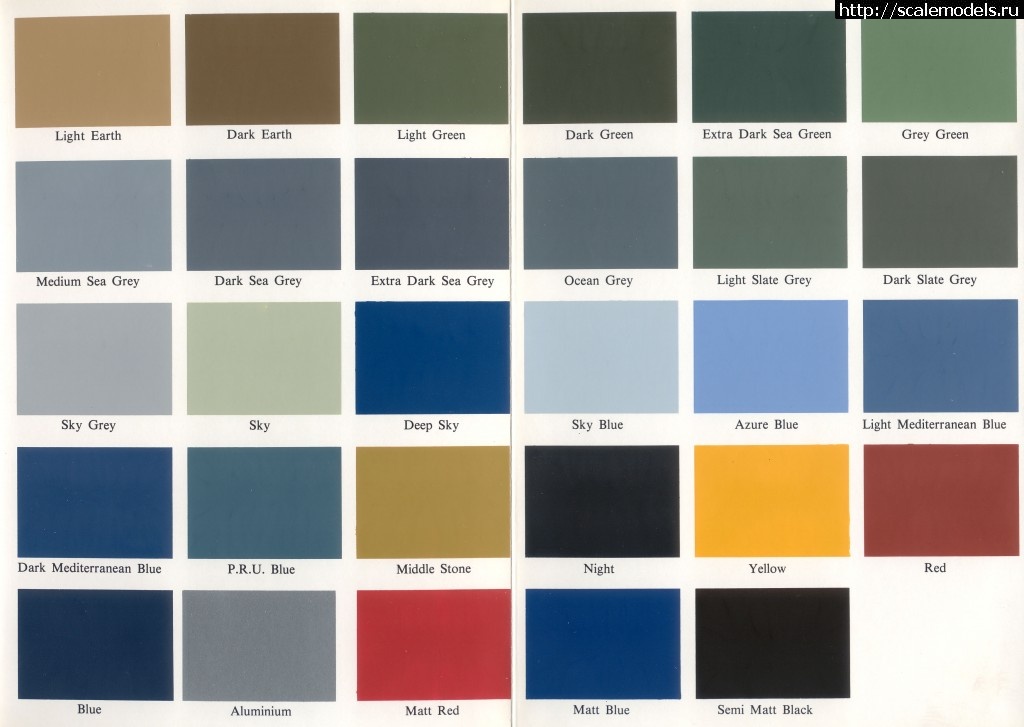

Таблица цветов:

Пользователь добавил изображение

Большинство источников дают: камуфляж верхних плоскостей - Dark slate grey&Extra dark sea grey, верхняя поверхность нижнего крыла - Light slate grey&Light sea grey, нижние поверхности - Sky или Sky gray
Изменено: The KZ - 18.02.2025 09:56:29


#109
18 февраля 2025 года, 12:01
О, благодарю! Похоже на этом варианте и остановлюсь... Не так уж и неправильно разрисовал самолетик, но я уже новый начал делать...

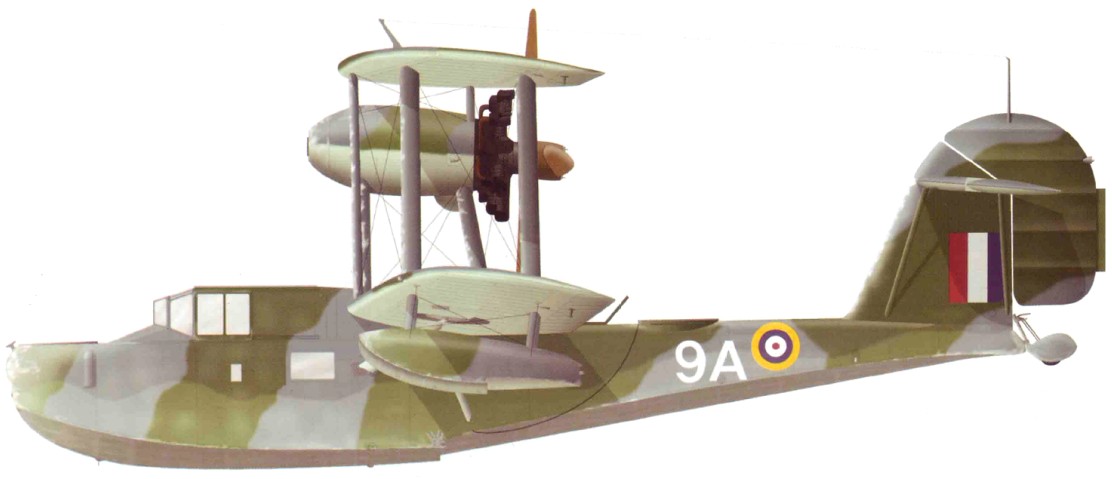

Похоже на верхней картинке Валрус с фото
Возьму его за пример
Камуфляж sky grey и хаки
Нижние плоскости sky, зеленоватый.
Пользователь добавил изображение


#110
18 февраля 2025 года, 17:41
Цитата
О, благодарю! Похоже на этом варианте и остановлюсь... Не так уж и неправильно разрисовал самолетик, но я уже новый начал делать...Похоже на верхней картинке Валрус с фото Возьму его за примерКамуфляж sky grey и хакиНижние плоскости sky, зеленоватый.

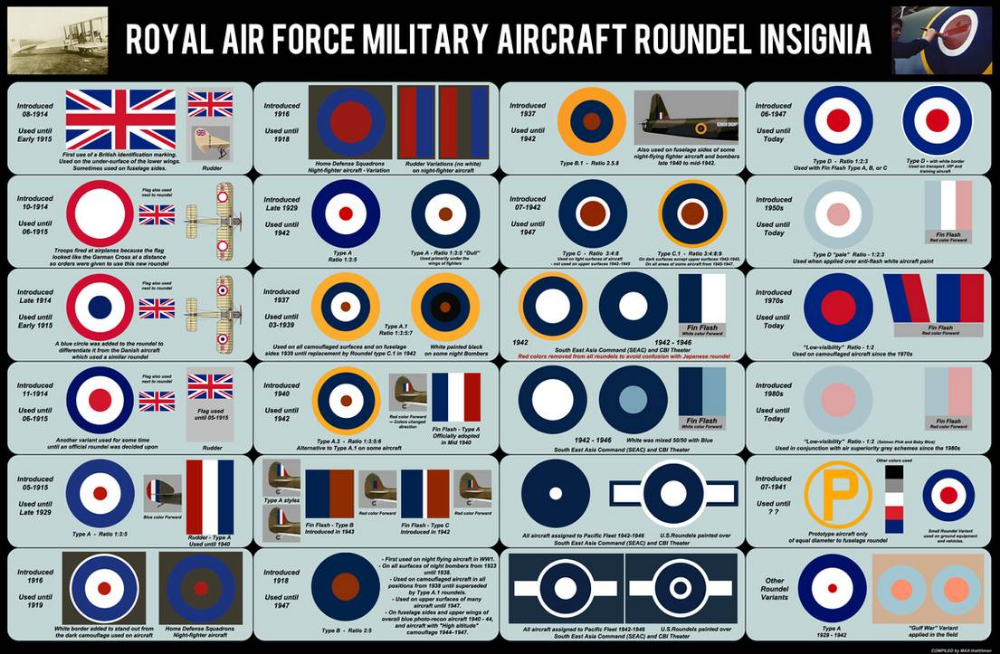

Только надо что-то еще придумать с декалью - на ней знак на верхнем крыле тип А - довоенный (точнее использовавшийся до конца 1939). В 1941-42 должен быть тип B - без белого вообще.


#111
18 февраля 2025 года, 18:04
Вы этот имеете ввиду? С узкой белой полосой? Как раз на 42г.
У меня есть такие декали...
Рисунок


#112
18 февраля 2025 года, 18:51
Юрий, приветствую.
Да, подход более, чем серьёзный...  :o
А куда того красавца, который на пузырьке? Это же отдельная модель.
С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!


#113
18 февраля 2025 года, 20:38
Цитата
tellllur
Привет Юра!
Пристрою наверно, впишу в диораму какую нибудь...


#114
19 февраля 2025 года, 12:41
Цитата
Вы этот имеете ввиду? С узкой белой полосой? Как раз на 42г.У меня есть такие декали...

Прикрепленные файлы
Пользователь добавил изображение

Не помню, в каких случаях был знак внизу крыла, чаще его не было, а вот знак для верха крыла у трампетера ( и вашего первого Валруса) - неправильный. Такие знаки есть на отечественной декали, но они там очень маленькие. Лично я закрашивал белое на трампетеровкой декале кисточкой 00. Может вы придумаете что-то умнее)


#115
26 февраля 2025 года, 11:05
Сделал новый Валрус. Немного по другому.
Для начала разобрал его: отрезал верхнее крыло и двигатель. Стойки срезал, заменил на фототравленые. Разобранный красить легче аэрографом, камуфляж сделал с помощью масок. Предыдущий красил кисточкой.
Расчалки приклеил после покраски.
С декалями извернулся следующим образом: Эмблемы на фюзеляже позаимствовал из другого британского набора, 9А из декали Бегемота, для Британского флота.
Эмблемы на верху крыла, как правильно заметил коллега KZ, в наборах (не только в Уортспайте, а и в других британцах) неправильные... У Бегемота они правильные, но маленькие. В итоге нанес декали в 2 слоя, сначала из набора (с белым кругом внутри) после наложил бегемотовскую декаль... и получилось похоже на правду.
Киль - Декаль Бегемота
Вот, что вышло:
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок
Рисунок


#116
26 февраля 2025 года, 11:07
Пом-помы
Рисунок
Рисунок
Рисунок


#117
26 февраля 2025 года, 11:12
Вопрос к коллегам: работал ли кто с китайскими полиэтиленовыми ковриками - имитирующими воду?
Купил такие, хотел с их помощью изобразить "воду", но не понял как и на что их клеить? планировал положить на покрашенную в цвет воды поверхность, но что то пошло не так...
Рисунок


#118
26 февраля 2025 года, 17:25
Я так понимаю, задумка была такая: на некую фанеру нанести слой подкрашенной эпоксидки, накрыть этим полиэтиленом, дождаться засыхания... море готово


#119
26 февраля 2025 года, 19:54
Юрий приветствую.
У некоторых китаёзиков в описании есть такая фраза - "...В комплект входит цветная подложка для придания поверхности водоёма оттенка и эффекта глубины."
Игорь прав - похоже, это только "крышка" для водной поверхности.
С уважением, Юрий.
Что касается ума, он светлехонек весьма:
cлава Богу, отличаем незабудку от дерьма!


#120
26 февраля 2025 года, 22:51
Приветствую Игорь, Юра!
Но все это теория... Как это реализовать? Я и спросил: есть ли у кого опыт работы с такими штуками?
Имею некоторый опыт по изготовлению водной поверхности и работы с эпоксидкой...
Смола не самый удобный материал...
В некоторых вещах с Алиэкспрес чувствуется желание это продать, но не предусматривается дальнейшее применение...
Изменено: Юрий Логазяк - 26.02.2025 23:12:33
