ЯКОРЯ, Описания и чертежи.

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#31

15 мая 2012 года, 11:03

Navy, привет! Спасибо. Паруса конечно строят.

Просто подумал, что в основном это для железа. Хотя все взаимосвязано.
Подготовлю фото и выложу. Как скорость модема позволит.

Гравировать имена чемпионов на наградах...работа требующая самоотречения
Толковый совет опытного товарища гораздо ценнее обычного поиска в интернете...

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#32

15 мая 2012 года, 11:28

Намного о старых якорях.
Якоря с чайных клиперов. Источник Дж.Кембел "Чайные клипера".

Прикрепленные файлы



Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#33

15 мая 2012 года, 11:50

Еще кое что.
Источник Сарычев И. - "Атлас чертежей морской практики" - 1889

Прикрепленные файлы

Сарычев И. - Атлас чертежей морской практики - 1889_01.gif (195.73 КБ)

Сарычев И. - Атлас чертежей морской практики - 1889_02к.gif (238.81 КБ)

Сарычев И. - Атлас чертежей морской практики - 1889_03к.gif (168.01 КБ)

Сарычев И. - Атлас чертежей морской практики - 1889_05к.gif (150.85 КБ)

Сарычев И. - Атлас чертежей морской практики - 1889_06к.gif (156.69 КБ)

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#34

15 мая 2012 года, 11:52

Продолжение. Сарычев И. - "Атлас чертежей морской практики" - 1889

Прикрепленные файлы

Сарычев И. - Атлас чертежей морской практики - 1889_07к.gif (182.57 КБ)

Сарычев И. - Атлас чертежей морской практики - 1889_08к.gif (208.79 КБ)

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#35

15 мая 2012 года, 12:15

Шпиль, якорь и его установка. Американский фрегат Конституция/"Constitution" 1794 г.

Прикрепленные файлы




Изменено: Игорь Шейнин - 15.05.2012 21:42:42

Yomi

Пользователь

Сообщений: 612 Моделей: 0 Регистрация: 20.06.2007

Эстет

#36

15 мая 2012 года, 13:10

Цитата
Игорь Шейнин пишет: Еще кое что. Источник Сарычев И. - "Атлас чертежей морской практики" - 1889

Спасибо. Очень пригодится.

По закону подлости я такие чертежи искал, чтобы сделать якорное устройство на своём пароходе, но ни как не находил. А когда сделал - вот сразу нашлись

Мне на вас на всех пофиг. Иначе бы поубивал

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#37

15 мая 2012 года, 13:39

А еще можно темку замутить по корабельной артиллерии. Кому интересно?

Борис Волконский

Пользователь

Сообщений: 1141 Моделей: 48 Регистрация: 01.02.2012

#38

15 мая 2012 года, 15:25

Если мутить, то не по артиллерии вообще,а отдельно гладкоствольная артиллерия и отдельно современное вооружение-артиллерия,ракеты,торпеды,мины и прочая железная бяка.Гладкоствол я на Верфи начал,потом начались разброд и шатания,"надо-не надо",а потом я вообще ушел.Материалу много.И чертежей и картинок и фото.

Умеющий-делает,знающий-учит,остальные-руководят.

Игорь Шейнин Администратор Спонсор Каропки Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011 Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))	#39 15 мая 2012 года, 15:55 Борис, согласен, по направлениям. Гравировать имена чемпионов на наградах...работа требующая самоотречения Толковый совет опытного товарища гораздо ценнее обычного поиска в интернете...

navy

Пользователь

Сообщений: 7708 Моделей: 0 Регистрация: 16.12.2011

#40

15 мая 2012 года, 16:16

Игорь такое сокровище хотел от братства скрыть...... нехорошо...... Молодец что собрался духом и выложил.
Борис Вы правы. Надо делить ..... И Вы все определили так Вам и карты в руки. Не чего тут гадать... Открывайте тему МАСТЕР....
Жду с нетерпением..... А что кому надо сами определять... Просим .
с уважением

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#41

15 мая 2012 года, 18:48

Navy, привет! Да не хотел скрывать, просто никто не спрашивал.

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#42

15 мая 2012 года, 19:33

Якорь и шпиль 44-пушечного испанского фрегата Диана(Diana) 1792 г.

Прикрепленные файлы

David White - The frigate Diana (Anatomy of the Ship) -2004_01к.gif (87.72 КБ)

David White - The frigate Diana (Anatomy of the Ship) -2004_02к.gif (74.02 КБ)

David White - The frigate Diana (Anatomy of the Ship) -2004_03к.gif (72.13 КБ)

Изменено: Игорь Шейнин - 15.05.2012 21:40:35

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#43

15 мая 2012 года, 20:11

Ну и еще чуток.
Якоря и брашпиль Нао(тип судна) Санта Мария.

Прикрепленные файлы

AotS - The Ships of Christopher Columbus_01к.gif (97.38 КБ)

AotS - The Ships of Christopher Columbus_02к.gif (95.71 КБ)

Изменено: Игорь Шейнин - 15.05.2012 20:13:35

Dard77 Пользователь Спонсор Каропки Сообщений: 7322 Моделей: 90 Регистрация: 29.03.2007	#44 15 мая 2012 года, 20:58 Игорь, Спасибо Вам за то, что делитесь "богатствами".

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#45

15 мая 2012 года, 21:04

Данила, привет! Да не за что. У меня подобного материала много. Просто взял основные экземпляры. В болшинстве по парусникам почти все очень похоже.

Dard77 Пользователь Спонсор Каропки Сообщений: 7322 Моделей: 90 Регистрация: 29.03.2007	#46 15 мая 2012 года, 21:22 Нашел еще парочку Такао и Дредноут Прикрепленные файлы Dr Ankor.jpg (203.64 КБ) TakaoAnker.jpg (252.48 КБ)

Yomi Пользователь Сообщений: 612 Моделей: 0 Регистрация: 20.06.2007 Эстет	#47 15 мая 2012 года, 21:28 Большое спасибо! Как раз искал нормальные чертежи и изображения якорной машинки Изменено: Yomi - 29.05.2012 21:38:52 Мне на вас на всех пофиг. Иначе бы поубивал

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#48

15 мая 2012 года, 21:41

Цитата
Yomi пишет: Шпиль!

Совершенно верно. Прошу прошения описка.

Dard77

Пользователь

Сообщений: 7322 Моделей: 90 Регистрация: 29.03.2007

#49

15 мая 2012 года, 21:41

Цитата
Yomi пишет: Шпиль!

Не понял.
Нужны чертежи шпилей? Какого периода, конкретного корабля?

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#50

15 мая 2012 года, 21:45

Цитата

Dard77 пишет:

Цитата
Yomi пишет: Шпиль!

Не понял.

Нужны чертежи шпилей? Какого периода, конкретного корабля?

Данила, это я вместо шпиля написал румпель. Ну мозги клина схватили. Описка. Краснею. :oops

Dard77

Пользователь

Сообщений: 7322 Моделей: 90 Регистрация: 29.03.2007

#51

15 мая 2012 года, 21:46

Цитата
Игорь Шейнин пишет: Данила, это я вместо шпиля написал румпель. Ну мозги клина схватили. Описка. Краснею.

Понял, бывает.
"Дело-то - житейское..." (с)

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#52

15 мая 2012 года, 21:49

Немного о железе. Сразу прошу прощения за безграмотность, в железных кораблях не разбираюсь, принадлежности этих судов не знаю. Просто коллекционировал их как чертежи.
Названия судов под фото, я их не менял.

Прикрепленные файлы

ABER WRACH 1963_01к.jpg (165.48 КБ)

ACHERNAR 1954_01к.gif (88.69 КБ)

ALGERIE 1935_01к.jpg (165.18 КБ)

AMIRAL CECILLE 1888_01а.gif (215.87 КБ)

AMIRAL CHARNER 1932_01к.jpg (244.82 КБ)

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#53

15 мая 2012 года, 21:51

Еще немного.

Прикрепленные файлы

AMIRAL AUBE 1902_01к.jpg (141.6 КБ)

AMIRAL AUBE 1902_02к.jpg (212.53 КБ)

Dard77

Пользователь

Сообщений: 7322 Моделей: 90 Регистрация: 29.03.2007

#54

15 мая 2012 года, 22:04

Цитата
Игорь Шейнин пишет: принадлежности этих судов не знаю

Это французы паровой эпохи из открытого французского архива, хорошее дело они сделали.

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#55

15 мая 2012 года, 22:14

Цитата
Dard77 пишет: Это французы паровой эпохи из открытого французского архива

Во оно как. У меня этих чертежей кораблей 460шт в формате DjVu

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#56

15 мая 2012 года, 23:21

Якорь и его крепление. Английский 8 пушечный бриг/барк HMS «Beagle» (Бигль) был построен около 1817 г. С 1831г. научно-исследовательское судно (экспедиция Чарльза Дарвина).

Прикрепленные файлы

AotS - HMS Beagle Survey Ship Extraordinary 1820_01.gif (42.48 КБ)

AotS - HMS Beagle Survey Ship Extraordinary 1820_02.gif (47.4 КБ)

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#57

17 мая 2012 года, 9:06

Якорь с Титаника.

Прикрепленные файлы

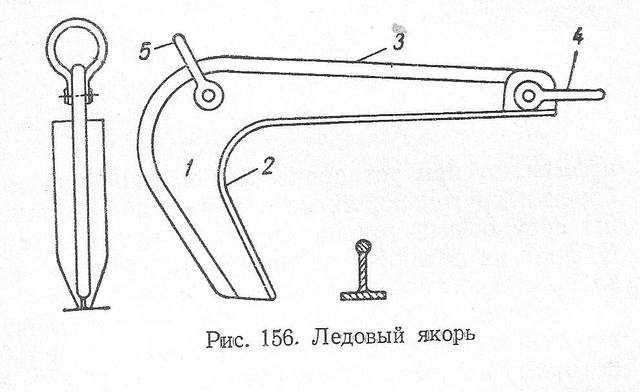

Борис Волконский Пользователь Сообщений: 1141 Моделей: 48 Регистрация: 01.02.2012	#58 29 мая 2012 года, 19:28 Вот еще якоря попались. Умеющий-делает,знающий-учит,остальные-руководят.

Игорь Шейнин

Администратор

Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011

Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))

#59

30 мая 2012 года, 20:35

Рис. 4к. Современные якоря; а — Инглефильда; Ь — Болдта(самый распространенный во флоте США); с — «Адмирал»; d — Марреля; е — Ансальдо; f — Р.М.А. (Миланских сталеплавильных предприятий).

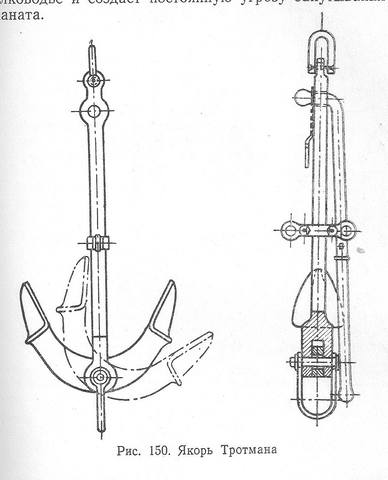

Рис 2 Якоря: а — Тротмана; Ь — Мартина

Прикрепленные файлы



Изменено: Игорь Шейнин - 30.05.2012 20:58:10

Игорь Шейнин Администратор Спонсор Каропки Сообщений: 9945 Моделей: 34 Регистрация: 22.01.2011 Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))	#60 30 мая 2012 года, 20:42 Рис. 1к(2) Якорь XVIII в. 1 - веретено; 2 - рога; 3 - лапы; 4 - носок рога; 6 - основание лапы; 6 - тренд 7 - заплечики; 8 - шейма; 9 - ухо веретена; 10 - рым; 11 - бугели штока; 12 - шток; 13 - поперечное сечение веретена, изготовленного из железных стержней Рис.3 Якорь Гаукинса Прикрепленные файлы 1к (2).gif (7.64 КБ) рис3.gif (4.54 КБ) Изменено: Игорь Шейнин - 30.05.2012 20:49:48 Гравировать имена чемпионов на наградах...работа требующая самоотречения Толковый совет опытного товарища гораздо ценнее обычного поиска в интернете...
